Запчасти для CLAAS JAGUAR 680

ПЛОЩАДКА ВОДИТЕЛЯ, ЭЛЕКТРИКА - CLAAS JAGUAR 680

Измельчитель - CLAAS JAGUAR 680

ПРИВОДЫ - CLAAS JAGUAR 680

Отсек двигателя - CLAAS JAGUAR 680

ГИДРАВЛИКА - CLAAS JAGUAR 680

МОТОР - CLAAS JAGUAR 680

ПОДБОРЩИК - CLAAS JAGUAR 680

Присоединение косилки - CLAAS JAGUAR 680

Кукурузная жатка - CLAAS JAGUAR 680

ОБЗОР - CLAAS JAGUAR 680

ПЛОЩАДКА ВОДИТЕЛЯ, ЭЛЕКТРИКА - CLAAS JAGUAR 680

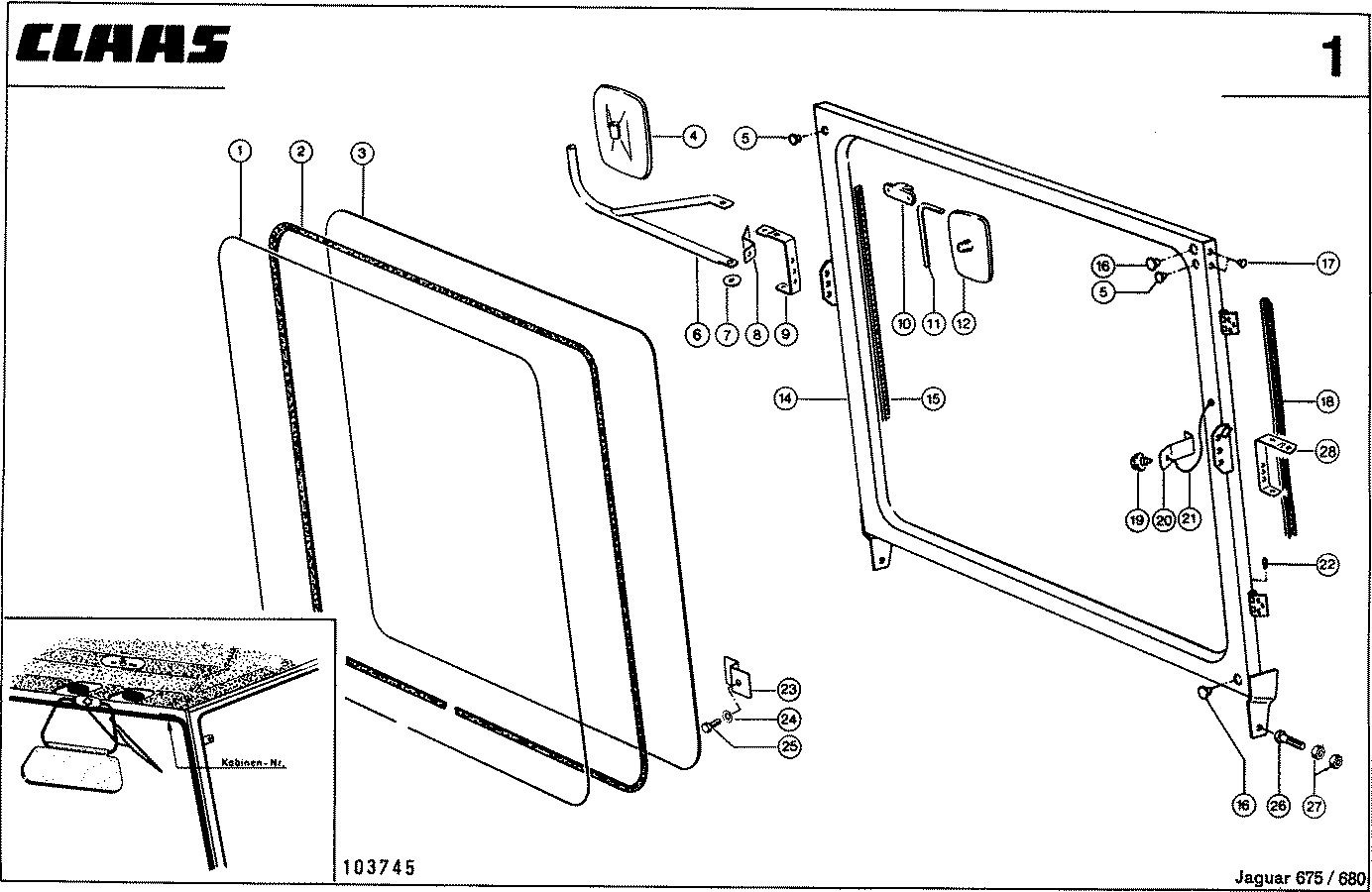

Кабина, Передняя часть, VAR. 3906 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001787380	стекло зеркальное	2
0	0001787400	стекло зеркальное	1
1	0002014200	втулка монтажная	0
2	0002014190	профиль зажимной	0
3	0006063360	стекло ветровое	1
4	0006821460	зеркало	2
5	0006062800	пробка	2
6	0000714910	кронштейн зеркала	2
7	0006822900	шайба	4
8	0007249191	соединитель кабин	2
9	0000714900	стекло заднее	1
9	0000718520	шланг радиатора	1
10	0006582110	кронштейн зеркала	1
11	0000716910	труба	1
12	0006582100	колено резиновое	1
14	0006063350	рама передняя	1
15	0002007060	защита кромок	0
16	0006062520	пробка	2
17	0006062790	пробка	4
18	0002013540	профиль уплотн.	0
19	0000715011	форсунка	1
20	0000628111	кронштейн	1
21	0002052940	шланг из пвх	0
22	0002369420	пресс-масленка	2
23	0006210170	профиль z-обр.	4
24	0002393931	шайба контактная	4
25	0002362000	болт 6-гр.	4
26	0002374620	болт 6-гр.	2
27	0002361720	гайка 6-гр.	4
28	0000714900	стекло заднее	1
28	0000718510	шланг радиатора	1

Наверх

Кабина, Задняя часть, VAR. 3906 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000714987	коврик для пола	1
2	0006062171	профиль уплотн.	1
3	0000714790	счетчик раб/часов	1
4	0000714892	изоляция	1
5	0002014190	профиль зажимной	0
6	0000714880	стекло заднее	1
7	0002014200	втулка монтажная	0
8	0006062510	уплотнение углов.	3

Наверх

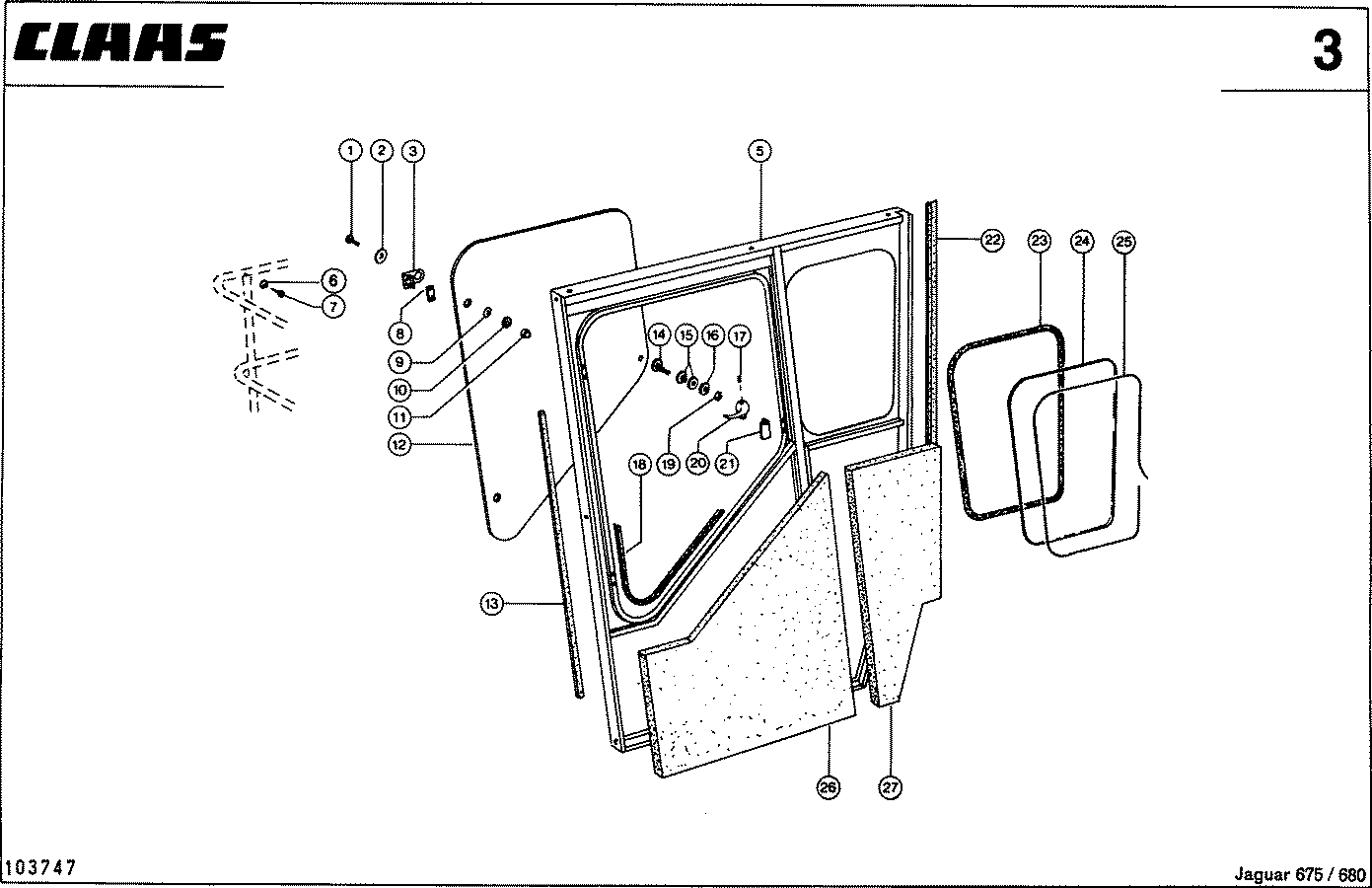

Кабина, Сторона R.H., VAR. 3907 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006100981	винт полупотайной	2
2	0006063510	шайба резиновая	2
3	0006063810	шарнир	2
5	0000715820	стенка боковая пр	1
6	0006062200	амортизатор рез.	1
7	0002427881	винт д/лист.мет.	1
8	0006063890	пластина с резьб.	2
9	0006063520	шайба резиновая	2
10	0006063530	шайба	2
11	0002380880	гайка колпачковая	2
12	0006063760	стекло боковое	1
13	0002014800	полоска целлюлозн	0
14	0006063571	палец	1
15	0006063580	шайба резиновая	2
16	0006063590	шайба	1
17	0002394280	шпилька	1
18	0002013540	профиль уплотн.	0
19	0002377860	гайка 6-гр.	1
20	0006063600	ручка	1
21	0006063800	зажим	1
22	0002050780	профиль п-обр.	0
23	0002014190	профиль зажимной	0
24	0000715290	стекло боковое	1
25	0002014200	втулка монтажная	0
26	0000715050	изоляция	1
27	0000715040	изоляция	1

Наверх

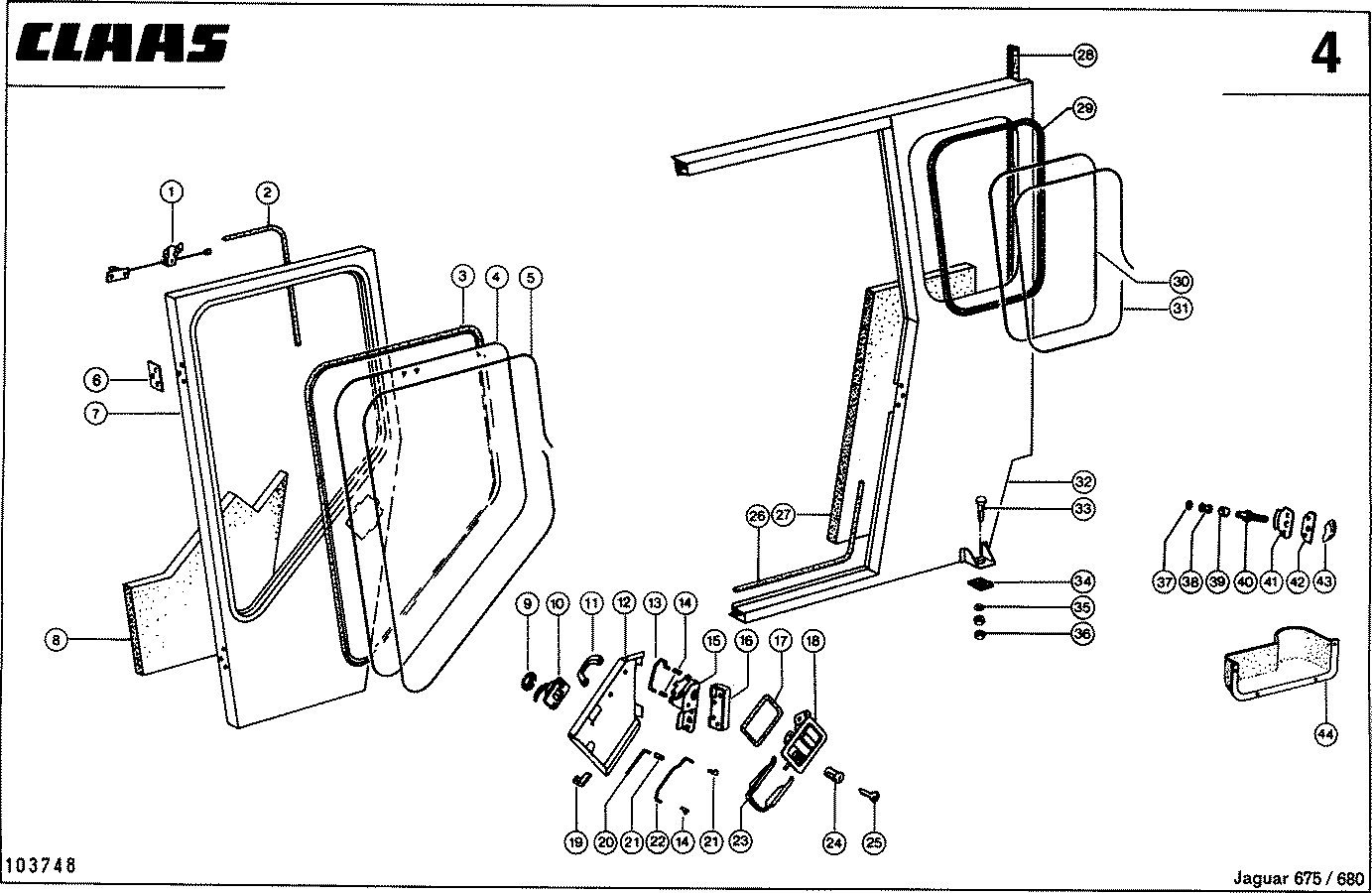

Кабина, Сторона L.H., VAR. 3906 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006063130	уплотнение углов.	1
2	0002007060	защита кромок	0
3	0002014190	профиль зажимной	0
4	0006063910	стекло дверное	1
5	0002014200	втулка монтажная	0
6	0006062551	пластина с резьб.	2
7	0006063990	стекло дверное	1
8	0000715070	изоляция	1
9	0006062930	шайба резиновая	1
10	0006062910	ручка внутр.	1
11	0006062900	ручка	1
12	0006064361	кожух замка	1
13	0006064380	штанга приводная	1
14	0006062860	уплотнение углов.	3
15	0006062850	рычаг	1
16	0006062830	замок	1
17	0006062880	уплотнение	1
18	0006062840	ручка-грибок+ключ	1
19	0006064520	скоба	1
20	0006064510	штанга приводная	1
21	0006062890	уплотнение углов.	2
22	0006064400	штанга приводная	1
23	0006062870	рама	1
24	0006219930	цилиндр замыкающ.	1
25	0006062220	стекло заднее	3
26	0002013540	профиль уплотн.	0
27	0000714990	изоляция	1
28	0002050780	профиль п-обр.	0
29	0002014190	профиль зажимной	0
30	0000715290	стекло боковое	1
31	0002014200	втулка монтажная	0
32	0000715800	стенка боковая л.	1
33	0002375730	болт 6-гр.	2
34	0006062191	подкладка резиню	2
35	0002393951	шайба контактная	2
36	0002361720	гайка 6-гр.	4
37	0006063250	шайба	1
38	0006063260	рукав резиновый	1
39	0006063270	труба распорная	1
40	0006063240	палец	1
41	0006063310	часть замыкающая	1
42	0006063040	пластина с резьб.	1
43	0000715430	форсунка	1
44	0006062161	карман д/мелочей	1

Наверх

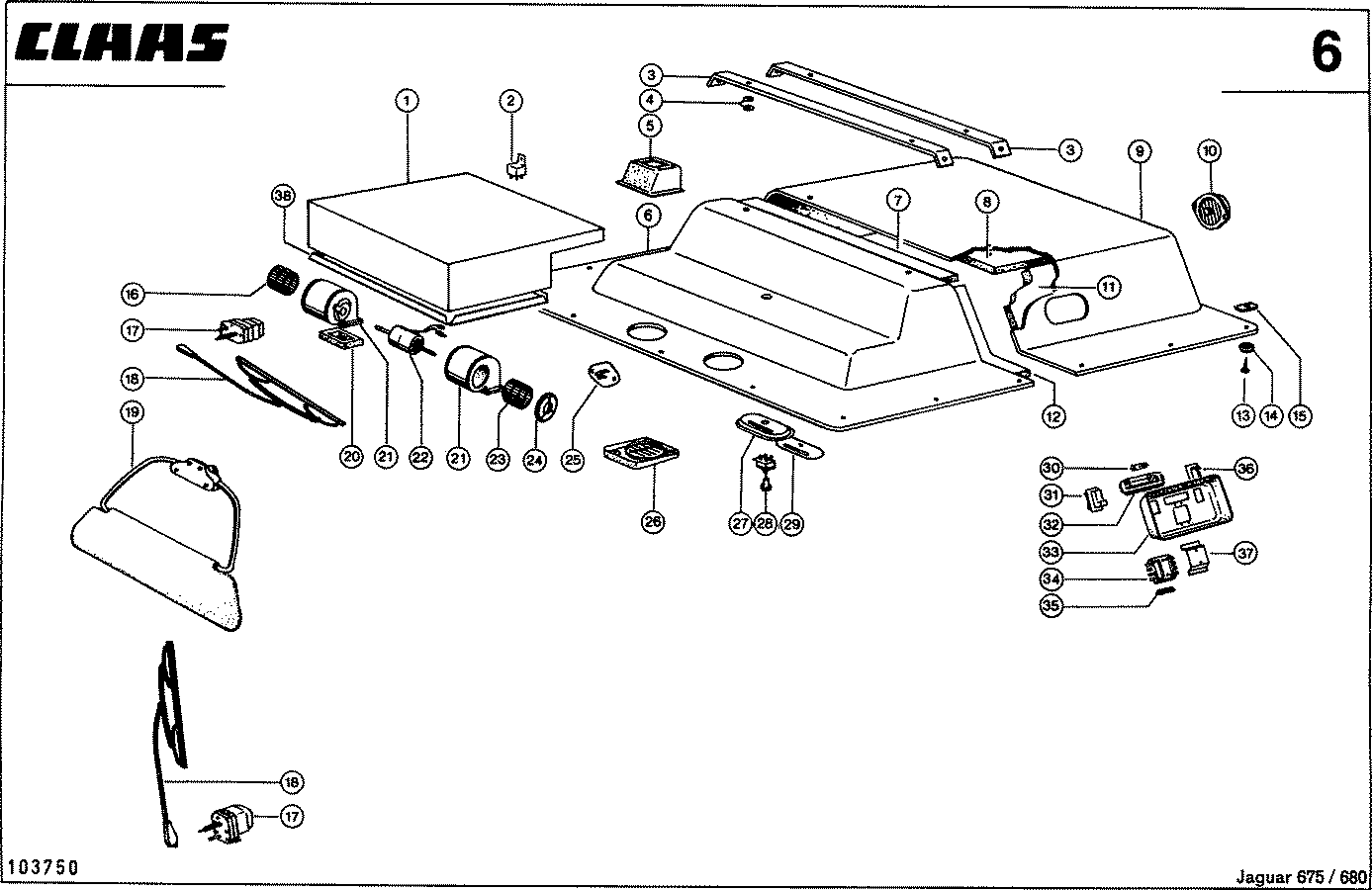

Кабина, Крыша, VAR. 3906 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000715240	крыша	1
2	0000715360	фильтр	1
3	0002014800	полоска целлюлозн	0
4	0006064100	шайба резиновая	2
5	0000715250	фильтр корзинчат.	4
6	0002013540	профиль уплотн.	0
7	0000715210	решетка	2
8	0006064841	уплотнение	2
9	0006063981	уголок	2
10	0000715200	рама	2
11	0000715150	пластина	4
12	0002380181	заклепка глухая	32
13	0000715160	пластина	2
14	0002332450	зажим быстрораз.	6
15	0000715261	винт звездообр.	6
16	0000715401	ящик защитный	1

Наверх

Кабина, Крыша, VAR. 3906 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000715330	вставка выключат.	1
0	0001774700	кнопка выключат.	1
0	0002392150	лампа накаливания	1
1	0006211130	шланг д/фреона	1
2	0007440711	реле дистанц.	1
3	0006064631	консоль	2
4	0006063920	диск кожаный	8
5	0006063790	шахта вентиляц.	2
6	0006063933	потолок спереди	1
7	0006064910	изоляция	1
8	0006064930	изоляция	1
9	0006063944	потолок сзади	1
10	0006014790	пластина изоляц.	2
10	0006062350	сопло вентилятора	2
11	0006063960	изоляция левая	1
11	0006064920	изоляция правая	1
12	0006063950	изоляция левая	1
12	0006064900	изоляция правая	1
13	0002394891	винт для жести	18
14	0002394900	диск пустотелый	18
15	0002394870	гайка д/лист.мет.	18
16	0001774500	крыльчатка вент.	1
17	0006219700	двигатель ст/оч.	2
18	0006218781	щетка стеклоочист	2
18	0006219710	рычаг+щетка ст/оч	2
19	0006203481	козырек от солнца	1
20	0006213950	уплотнение	2
21	0001774530	корпус вентилят.	2
22	0001774520	электродвигатель	2
23	0001774510	крыльчатка вент.	1
24	0001774540	диафрагма впускн.	2
25	0001774490	сопротивление	1
26	0006064941	сопло вентилятора	2
27	0006938530	рама опорная	1
28	0001774550	корпус вентилят.	1
29	0005142612	наклейка	1
30	0001787120	лампа накаливания	1
31	0000715320	выключатель	1
32	0000715300	лампа внутренняя	1
33	0000715280	электроконсоль	1
34	0006041940	ящик предохр.	1
34	0006582070	ящик предохр.	1
35	0001787010	вставка плавкая	4
35	0002393580	вставка плавкая	4
36	0000714450	панель	1
37	0006062241	щиток опорный	1
38	0006062391	щиток	1

Наверх

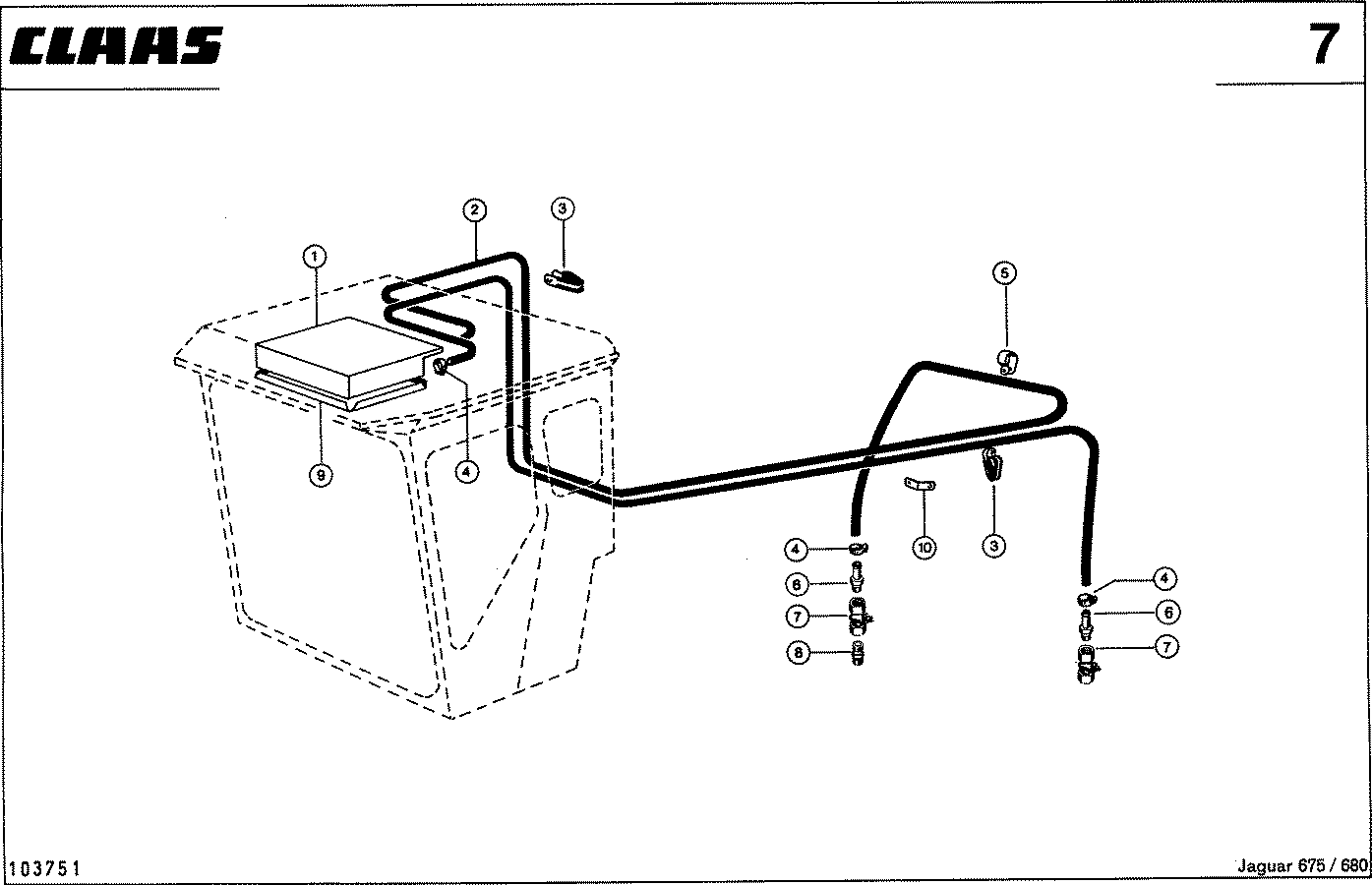

Обогреватель кабины, VAR. 4142 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006211130	шланг д/фреона	1
2	0002011252	шланг	0
3	0002382470	скоба трубная	10
4	0002382671	зажим шланговый	4
4	0004085541	хомут	4
5	0002394980	скоба трубная	7
6	0006061720	горловина резьб.	2
7	0004061621	кран с шар.проб.	2
8	0004052850	ниппель сдвоенный	1
9	0006062391	щиток	1
10	0006091470	кронштейн	1

Наверх

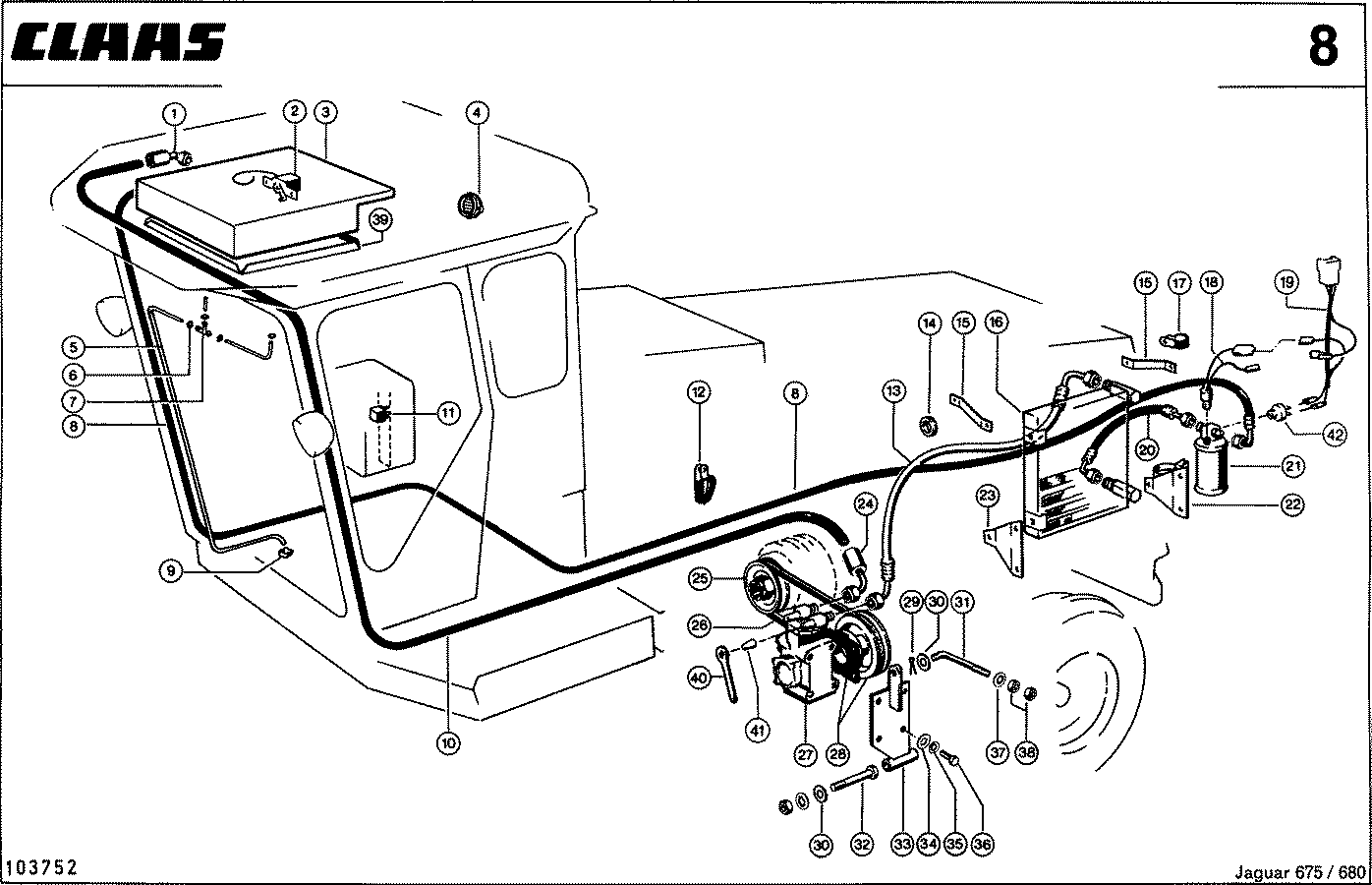

Кондиционер, VAR. 4295 / 4296 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002116000	кольцо уплотнит.	2
0	0002116011	кольцо уплотнит.	1
0	0002116020	кольцо уплотнит.	1
1	0006014780	фитинг 90 градус	1
2	0001775370	термовыключатель	1
3	0006211292	кондиционер	1
4	0006014790	пластина изоляц.	4
4	0006062350	сопло вентилятора	4
5	0004103140	шланг	0
6	0002378140	зажим	5
7	0006219220	шланг д/фреона	1
8	0000719350	шланг радиатора	1
9	0002382690	зажим шланговый	2
10	0000719340	шланг радиатора	1
11	0007440711	реле дистанц.	1
12	0002382470	скоба трубная	10
13	0000719430	шланг радиатора	1
14	0002382500	бухта кабеля	2
15	0000719381	накладка	2
16	0007277441	конденсатор	1
17	0002152260	скоба трубная	1
18	0007277560	выключатель	1
19	0000719410	кпл. кабелей	1
20	0000719440	шланг радиатора	1
21	0007277480	осушитель фильтра	1
22	0000719390	кронштейн	1
23	0000719361	кронштейн	1
24	0006210270	фитинг 90 градус	1
25	0006219182	шкив клиноремен.	1
26	0006590250	ремень клиновой	1
27	0006210290	компрессор в сб.	1
28	0006210281	муфта эл/магнитн.	1
29	0002331010	шплинт	1
30	0002342830	шайба	4
30	0002368400	шайба	0
31	0005705090	винт стяжной	1
32	0002150060	шайба контактная	1
32	0002361720	гайка 6-гр.	1
32	0002423800	болт 6-гр.	1
33	0000715381	кронштейн	1
34	0002441360	шайба	4
35	0002393880	шайба контактная	4
36	0002380170	болт 6-гр.	4
37	0002342830	шайба	1
38	0002361720	гайка 6-гр.	2
39	0006062391	щиток	1
40	0002414191	ключ гаечный 1-ст	1
41	0001767620	колпачок запорн.	2
42	0006228080	выключатель	1

Наверх

КОМПРЕССОР КОНДИЦИОНЕРА "YORK" - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006210290	компрессор в сб.	1
2	0001767600	клапан	1
3	0001767630	кольцо уплотн.	2
4	0001767620	колпачок запорн.	2
5	0001766210	кольцо уплотн.	2
6	0002117210	болт 6-гр.	8
7	0001766390	головка цилиндра	1
8	0001766350	уплотнение	1
9	0001766340	пластина клапана	1
10	0001766360	уплотнение	1
11	0001767610	клапан	1
12	0002117220	болт 6-гр.	2
13	0002117210	болт 6-гр.	2
14	0001766310	штифт установочн.	2
15	0001766270	кпл.уплотнений	1
16	0001766290	винт	6
17	0001766280	кольцо уплотнит.	1
18	0002359090	ш/подш.радиальный	1
19	0001766300	кольцо уплотнит.	1
20	0002117200	винт	4
21	0001766190	шпонка сегментная	1
22	0001766240	шарикоподшипник	1
23	0002118201	кольцо уплотнит.	2
24	0001766320	пробка резьбовая	2
25	0001766370	уплотнение	1
26	0001766380	винт	14

Наверх

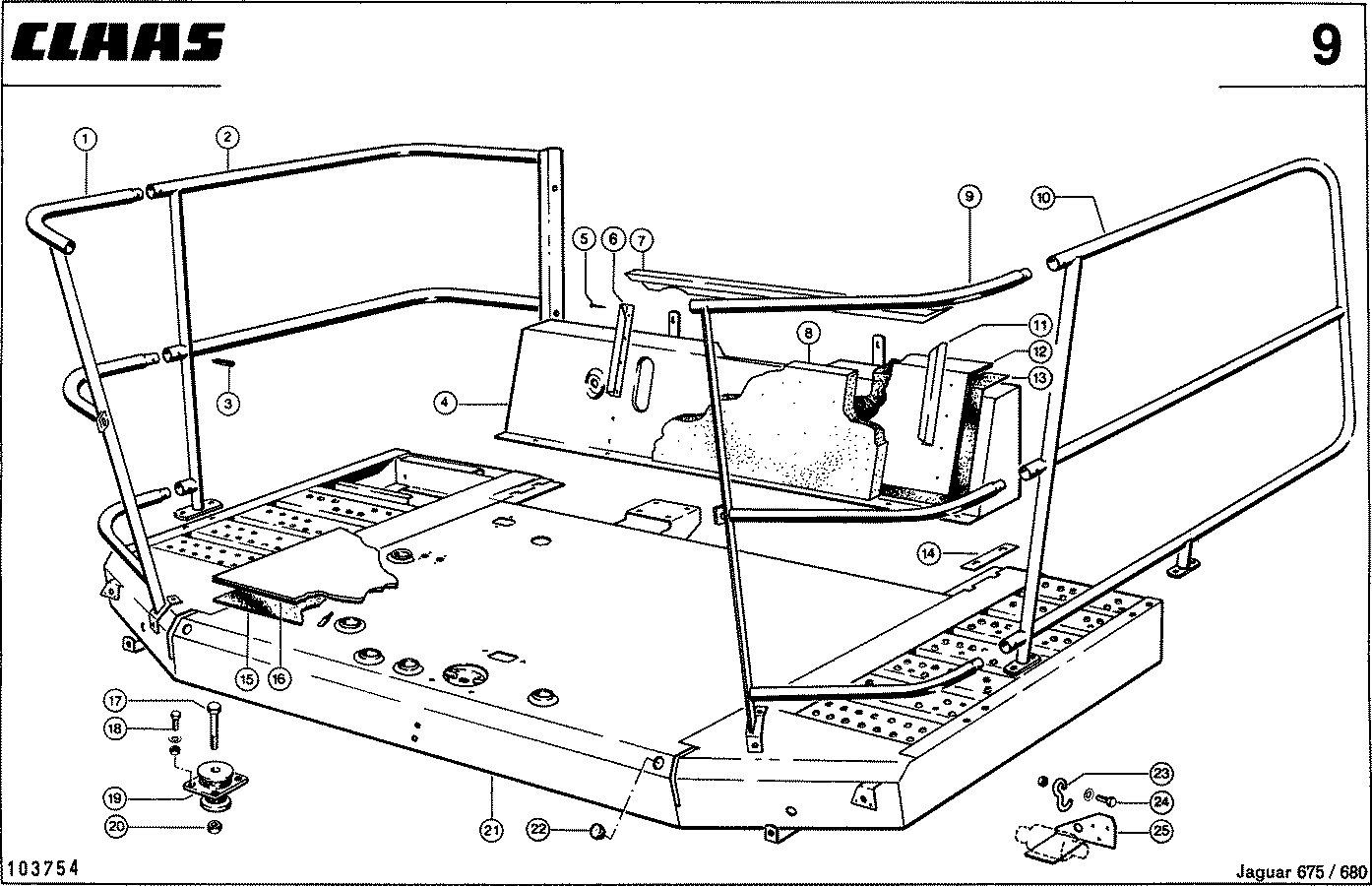

ПЛОЩАДКА ВОДИТЕЛЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706870	пластина изоляц.	1
2	0000706881	пластина изоляц.	1
3	0002369010	штифт распорный	6
4	0000714211	тоннель	1
5	0002152380	заклепка глухая	30
6	0000714632	рама правая	1
7	0000714611	рама	1
8	0000714643	изоляция	1
9	0000706860	пластина изоляц.	1
10	0000706720	пластина изоляц.	1
10	0000722750	переходник	1
11	0000714622	рама левая	1
12	0000714311	щиток	1
13	0000714321	мат	1
14	0000712990	прокладка	2
15	0000712872	мат	1
16	0000712863	лист несущий пола	1
17	0002394150	болт 6-гр.	4
18	0002361710	гайка 6-гр.	16
18	0002373820	болт 6-гр.	16
18	0002393880	шайба контактная	16
19	0000701050	сайлент-блок	4
20	0002380470	гайка стопорная	4
21	0000712521	подножка д/водит.	1
22	0002389950	пробка запорная	2
23	0005030570	крюк	1
24	0002361710	гайка 6-гр.	1
24	0002373820	болт 6-гр.	1
24	0002393880	шайба контактная	1
25	0000717992	кронштейн	1

Наверх

СИДЕНИЕ ВОДИТЕЛЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001789700	покрытиы защитное	1
0	0006229000	покрытиы защитное	1
0	0006229010	покрытиы защитное	1
1	0006012411	подлокотник прав.	1
2	0006012382	сиденье водителя	1
3	0002361700	гайка 6-гр.	4
3	0002362000	болт 6-гр.	4
3	0002393870	шайба контактная	4
4	0006010211	консоль сиденья	1
5	0006012430	шайба опорная	1
6	0006013040	крышка	1
7	0006012420	цапфа запорная	1
8	0006012440	кулачок стопорный	1
9	0006551600	втулка распорная	2
10	0006012391	подлокотник лев.	1
11	0006705111	амортизатор	1

Наверх

РУЛЕВОЕ УПРАВЛЕНИЕ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001788950	кпл.уплотнений	0
0	0001788960	кпл.уплотнений	1
1	0006738481	колпачок запорный	1
2	0002361730	гайка 6-гр.	1
3	0002393910	шайба контактная	1
4	0002363250	шпилька	1
5	0005030510	кольцо установ.	1
6	0006020190	ручка поворотная	1
7	0006020240	колесо рулевое	1
8	0006311130	шпонка призматич.	1
9	0006853852	мостик	1
10	0002378030	зажим быстрораз.	1
12	0000085150	втулка	1
13	0006020260	труба колонки	1
14	0002362000	болт 6-гр.	1
15	0002393870	шайба контактная	1
16	0002369122	шайба	1
17	0006796760	шпиндель зажимной	1
18	0002368550	шайба	4
19	0006798370	втулка	2
20	0006020290	шайба	1
21	0006551062	коромысло	1
22	0006592780	пружина растяжен.	1
23	0006796740	накладка	1
24	0006796621	кронштейн несущий	1
25	0002389240	сильфон	1
28	0002361700	гайка 6-гр.	4
28	0002362000	болт 6-гр.	4
28	0002393870	шайба контактная	4
29	0006855030	труба фланцевая	1
30	0002373820	болт 6-гр.	4
31	0002393880	шайба контактная	4
32	0006853880	узел управления	1
33	0002387840	соединение резьб.	4
34	0006562850	штуцер редукц.	2
35	0002336542	уплотнение	4
36	0006833430	блок клапанов	1
37	0002155430	винт с цил.гол.	2
40	0002351550	кольцо стопорное	1
41	0002332540	шайба установочн.	0
41	0002332550	шайба установочн.	0
41	0002378610	шайба установочн.	0
41	0002383120	шайба опорная	0
41	0007041270	шайба установочн.	0

Наверх

ПЕДАЛИ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	6
1	0002362000	болт 6-гр.	6
1	0002393870	шайба контактная	6
2	0006094440	рычаг выкл. верхн	1
3	0002381320	гайка стопорная	4
4	0002369122	шайба	4
5	0002373400	болт 6-гр.	3
6	0006010600	площадка педали п	1
7	0006321701	элемент соединит.	1
8	0008018831	винт полупотайной	1
9	0006010580	площадка педали	1
10	0002342980	шайба	0
11	0006022240	труба распорная	2
12	0000085340	втулка	6
13	0006310560	пружина растяжен.	2
14	0000713510	сильфон	3
15	0006010290	кольцо уплотн.	3
16	0006013111	педаль смонт	2
17	0002369420	пресс-масленка	3
18	0006022230	пластина опорная	2
19	0000701470	площадка педали	1
19	0006010580	площадка педали	1
20	0002365520	шпилька	1
21	0005003102	кольцо установ.	1
22	0002442230	болт 6-гр.	1
23	0002361700	гайка 6-гр.	1
24	0002361710	гайка 6-гр.	2
25	0009304760	винт с ушком	1
26	0005002981	пружина растяжен.	1
26	0009222000	пружина растяжен.	1
27	0002381320	гайка стопорная	1
28	0000701221	педаль сцепления	1
28	0006094410	педаль сцепления	1

Наверх

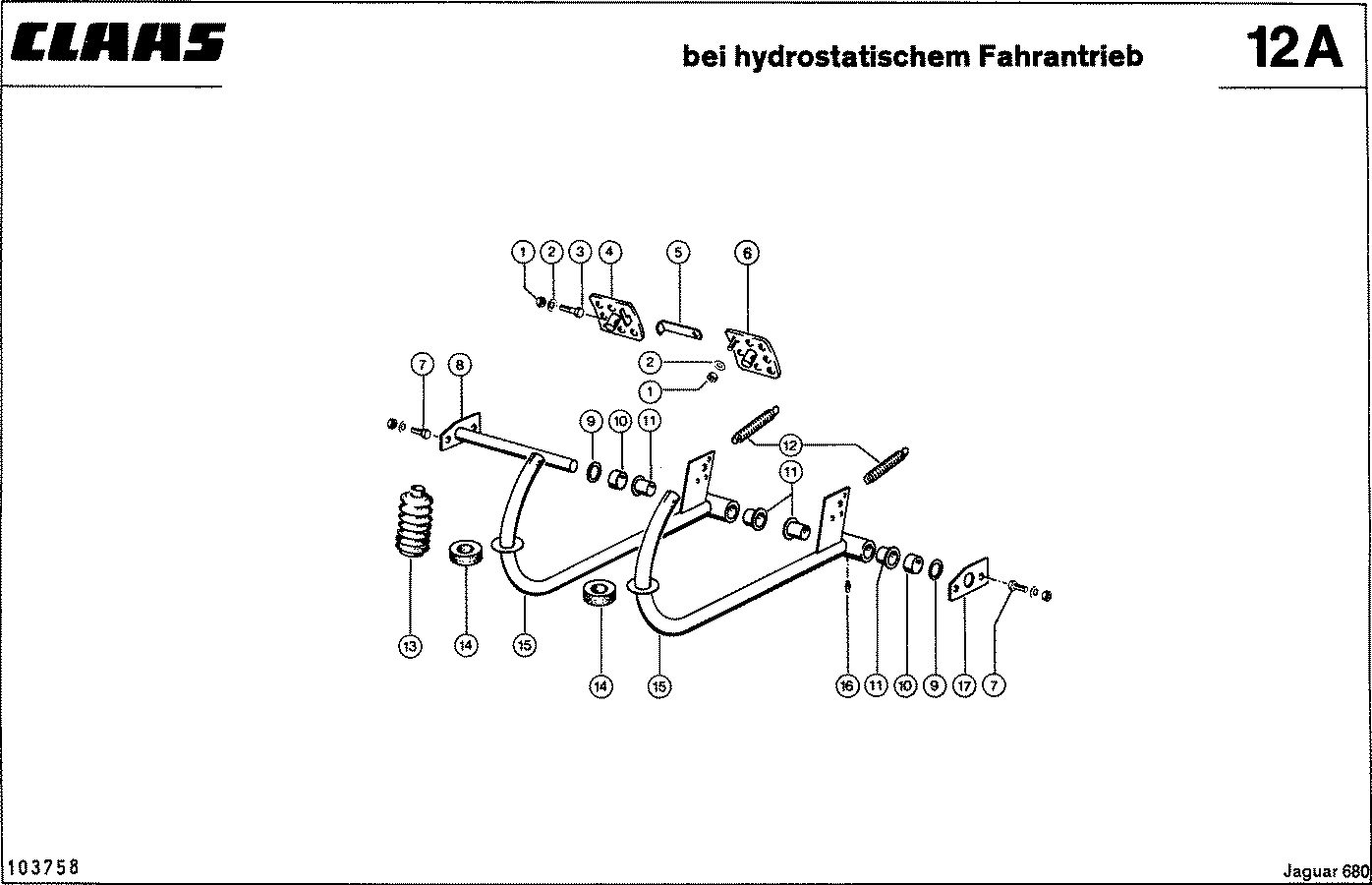

ПЕДАЛИ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	3
2	0002369122	шайба	3
3	0002373400	болт 6-гр.	2
4	0006010600	площадка педали п	1
5	0006321701	элемент соединит.	1
6	0006010590	площадка педали л	1
7	0002361700	гайка 6-гр.	4
7	0002362000	болт 6-гр.	4
7	0002393870	шайба контактная	4
8	0006022210	вал разж.кулака	1
9	0002342980	шайба	2
10	0006022240	труба распорная	2
11	0000085340	втулка	4
12	0006310560	пружина растяжен.	2
13	0000713510	сильфон	2
14	0006010290	кольцо уплотн.	2
15	0006013111	педаль смонт	2
16	0002369420	пресс-масленка	2
17	0006022230	пластина опорная	1

Наверх

НОЖНОЙ ТОРМОЗ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001752600	комплект ремонтн.	0
0	0001772990	комплект ремонтн.	0
1	0006026640	бандаж	1
2	0006553230	болт крепежный	1
3	0006026680	трубопровод смонт	1
4	0006592730	бухта кабеля	2
5	0006026650	трубопровод смонт	1
6	0006553400	цилиндр-датчик	2
7	0006026720	трубопровод прав.	1
8	0009057750	клапан уравнит.	1
9	0006551600	втулка распорная	1
10	0002393870	шайба контактная	1
11	0002373700	болт 6-гр.	1
12	0006026740	трубопровод левый	1
13	0002378130	гайка накидная	0
14	0002361700	гайка 6-гр.	4
14	0002374420	винт с 6-гр.гол.	4
14	0002393870	шайба контактная	4
15	0002350890	шплинт	2
16	0006321330	палец	2
17	0006321270	головка вилки	2
18	0002361710	гайка 6-гр.	2
19	0006553220	пробка уплотн.	2
20	0006553250	шайба	2
21	0006553420	колпак защитный	2
22	0006553410	шатун	2
23	0006553240	соединение резьб.	2
24	0000713541	трубопровод	1
25	0000713561	трубопровод	1
26	0000713581	трубопровод	1
27	0000713602	трубопровод	1
28	0000714560	опорна резиновая	4
29	0000714540	скоба крепежная	4

Наверх

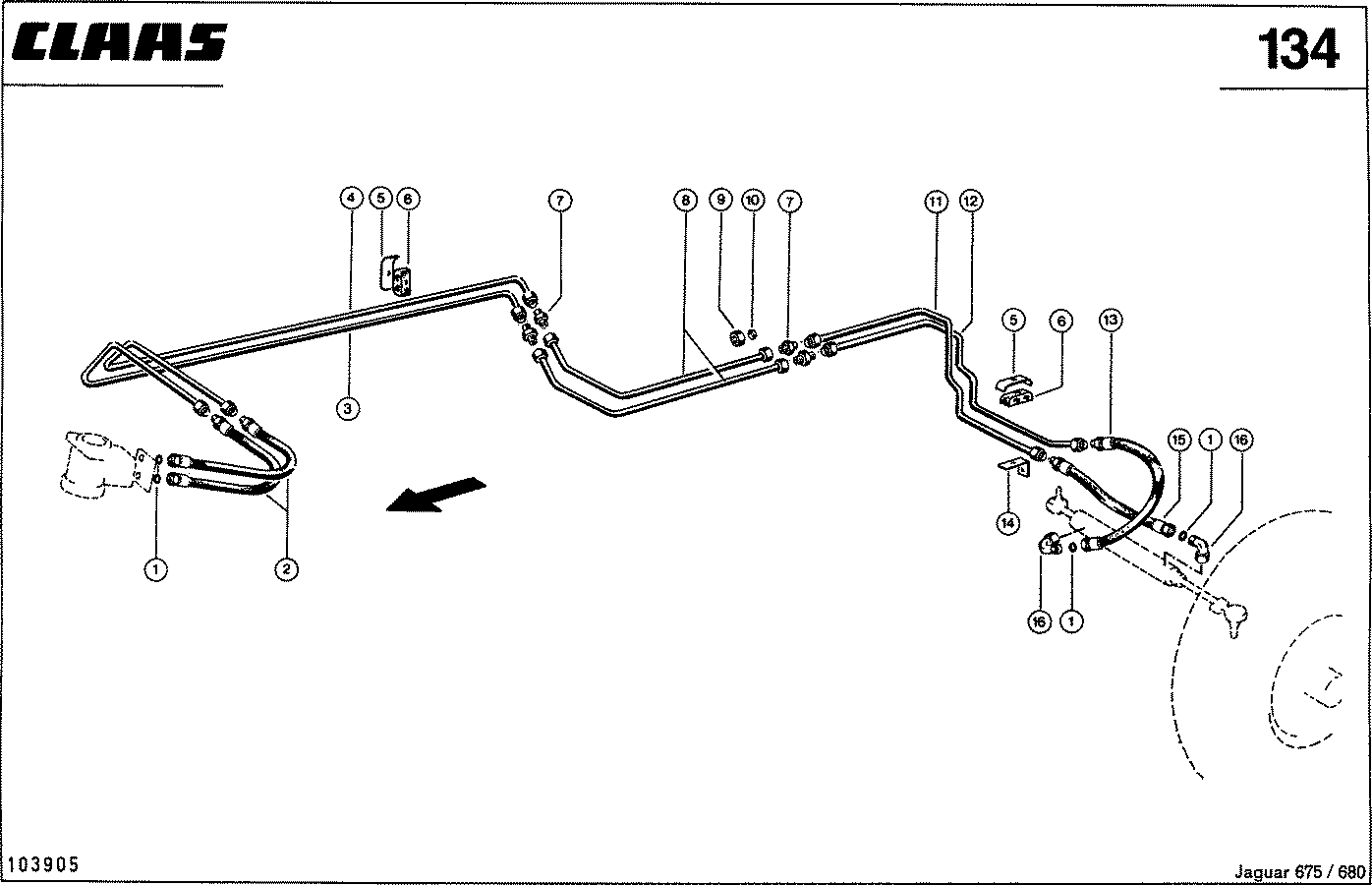

ТОРМОЗНЫЕ ТРУБОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000715920	трубопровод	1
2	0006553240	соединение резьб.	2
3	0000715940	трубопровод	1
4	0000715961	трубопровод	1
5	0000715981	трубопровод	1
6	0000714540	скоба крепежная	7
7	0000714560	опорна резиновая	7

Наверх

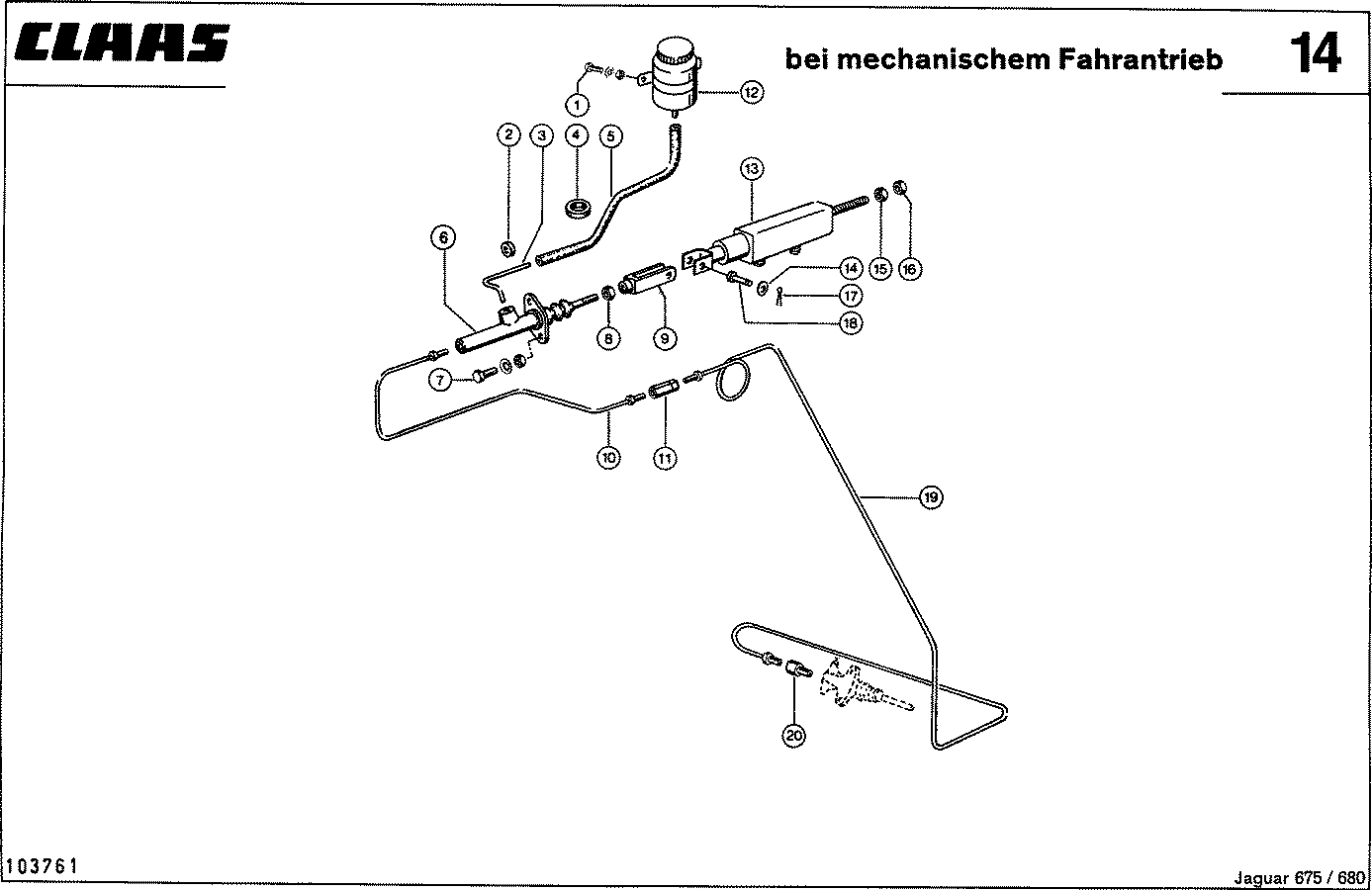

УПРАВЛЕНИЕ СЦЕПЛЕНИЕМ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001752600	комплект ремонтн.	1
1	0002361690	гайка 6-гр.	2
1	0002374650	болт 6-гр.	2
1	0002393860	шайба контактная	2
2	0006592730	бухта кабеля	1
3	0006071910	трубопровод	1
4	0002384560	бухта кабеля	1
5	0006071920	шланг соединит.	1
6	0006071880	цилиндр-датчик	1
7	0002361700	гайка 6-гр.	2
7	0002362000	болт 6-гр.	2
7	0002393870	шайба контактная	2
8	0002361710	гайка 6-гр.	1
9	0006321190	головка вилки	1
10	0000710221	трубопровод	1
10	0000715760	трубопровод	1
11	0006029870	клапан	1
12	0000646710	бачок уравнительный	1
13	0000710851	сервоцилиндр	1
14	0002369132	шайба	1
15	0002377860	гайка 6-гр.	1
16	0002361710	гайка 6-гр.	1
17	0002350890	шплинт	1
18	0002380640	палец	1
18	0006321330	палец	1
19	0000710241	трубопровод	1
19	0000715781	трубопровод	1
20	0000644800	проставка	1

Наверх

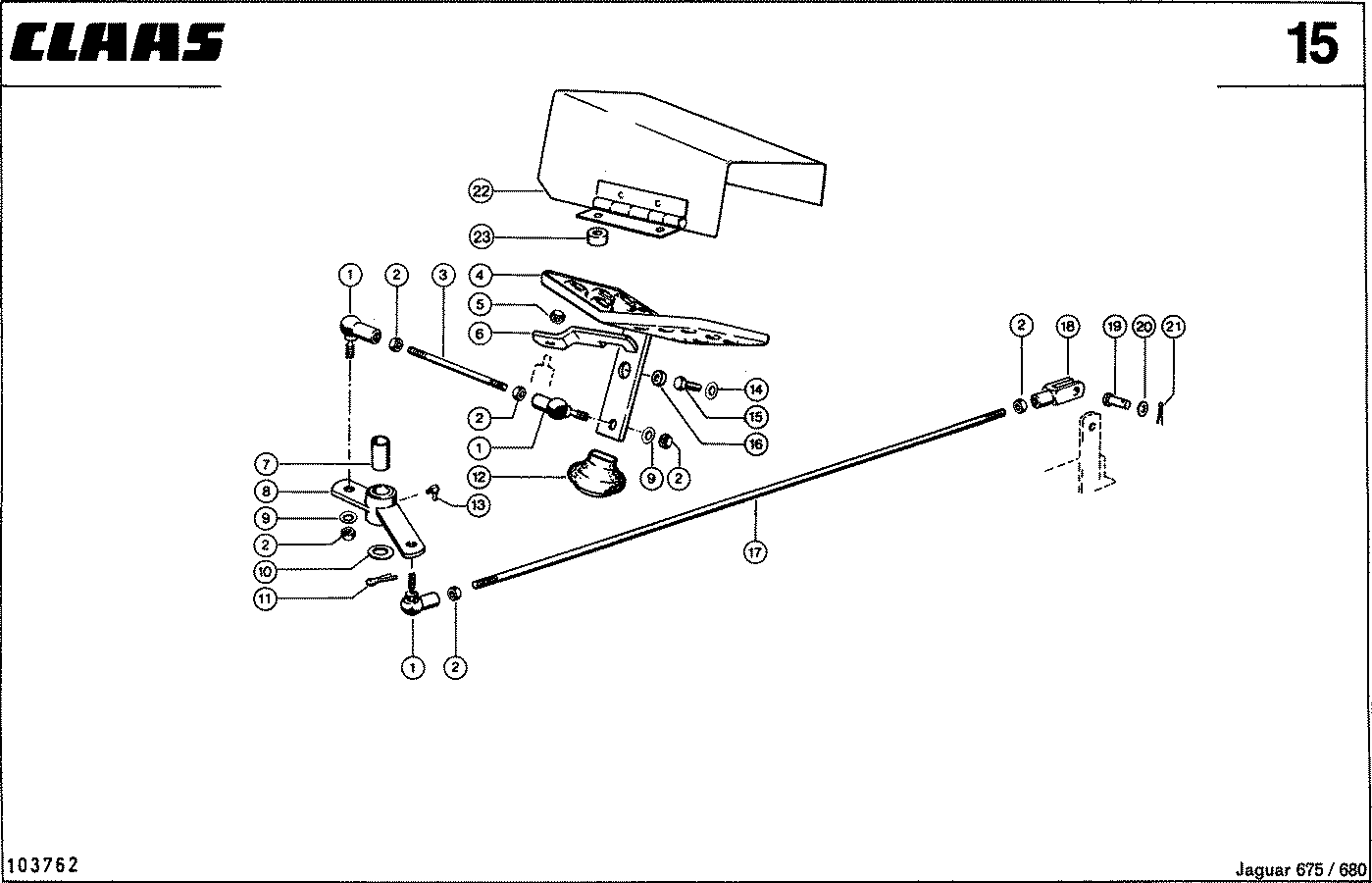

ПЕДАЛЬ УПРАВЛЕНИЯ СИЛОСОПРОВОДОМ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002449641	шарнир угловой	3
2	0002361700	гайка 6-гр.	7
3	0006282371	тяга резьбовая	1
4	0000713954	педаль	1
5	0002381320	гайка стопорная	1
6	0000714531	накладка	1
7	0006321720	втулка	1
8	0000713990	рычаг	1
9	0002393870	шайба контактная	3
10	0002369480	шайба	1
11	0002350890	шплинт	1
12	0000714061	сильфон	1
13	0002369440	пресс-масленка	1
14	0002393880	шайба контактная	1
15	0002373830	болт 6-гр.	1
16	0009006270	кольцо распорное	1
16	0009070831	кольцо распорное	1
17	0000714050	тяга резьбовая	1
17	0006433191	тяга резьбовая	1
18	0002390800	головка вилки	1
19	0002386800	палец	1
20	0002369122	шайба	1
21	0002351090	шплинт	1
22	0000717320	щиток	1
23	0008033430	ролик	2

Наверх

РУЧН. УПРАВЛЕНИЕ РАСПРЕДЕЛИТЕЛЕМ, ВАР.4136/7044/7045 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002390760	кнопка сферич.	1
2	0005779680	рычаг	1
3	0000713280	сильфон	1
4	0002355430	болт 6-гр.	1
5	0002369132	шайба	1
6	0006000511	втулка	2
7	0002361700	гайка 6-гр.	2
7	0002362000	болт 6-гр.	2
7	0002393870	шайба контактная	2
8	0000716480	подшипник	1
9	0002361710	гайка 6-гр.	2
10	0002390790	головка вилки	4
11	0002361700	гайка 6-гр.	4
12	0000716420	тяга резьбовая	1
13	0002369420	пресс-масленка	2
14	0008004312	подшипник пластм.	2
15	0005030510	кольцо установ.	2
16	0002363250	шпилька	2
17	0002377990	штифт распорный	2
18	0000716400	рычаг	2
19	0000709942	вал	1
20	0002150030	шайба контактная	6
20	0002361690	гайка 6-гр.	6
20	0002374660	болт 6-гр.	6
21	0000709910	тяга резьбовая	1
21	0000714150	тяга резьбовая	1
22	0002386800	палец	4
23	0002351100	шплинт	4

Наверх

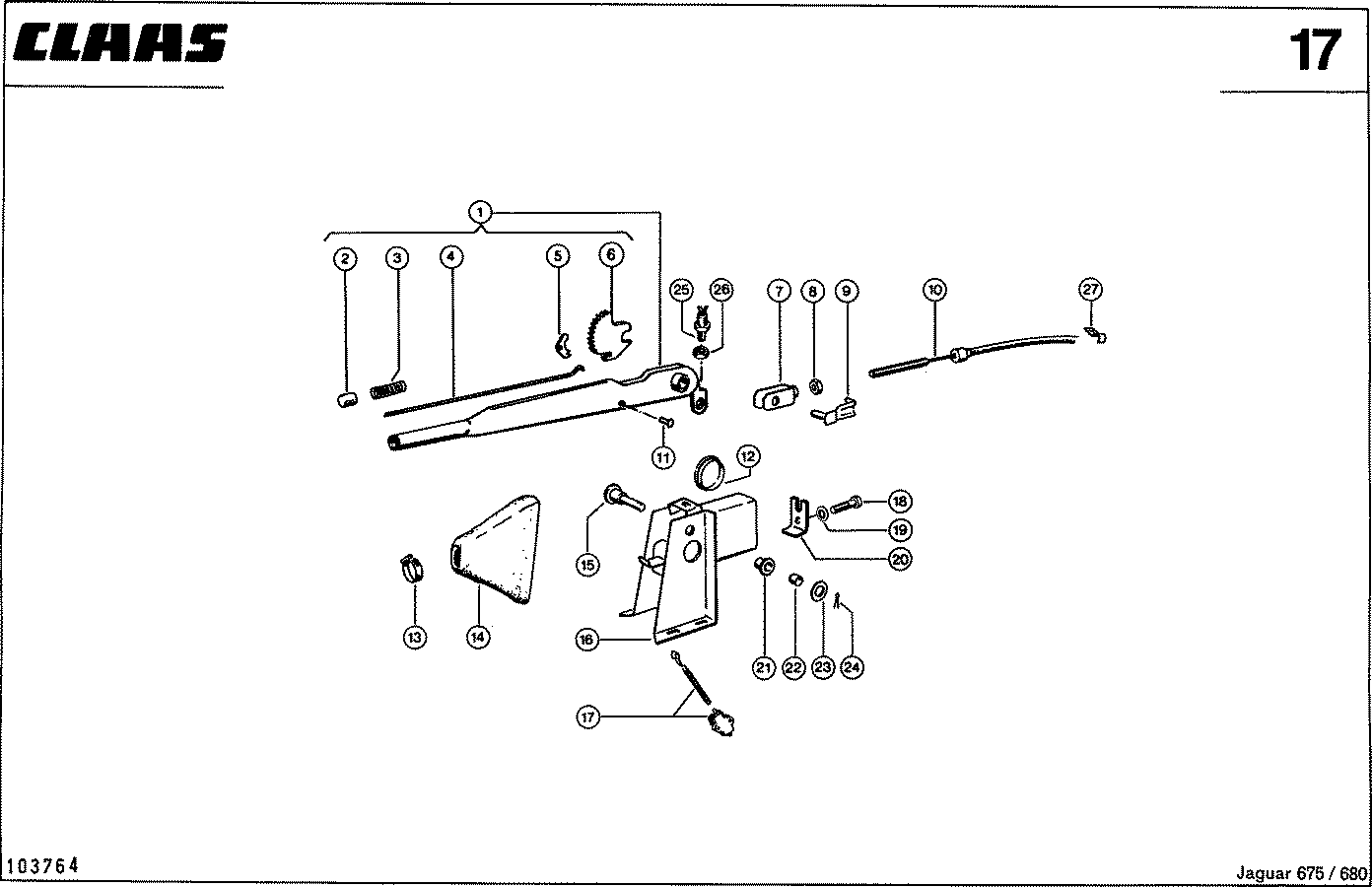

РУЧНОЙ ТОРМОЗ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006011961	рычаг ручн.смонт.	1
2	0006553640	колпак защитный	1
3	0007530790	пружина сжатия	1
4	0007530742	штанга нажимная	1
5	0007530723	собачка	1
6	0006852003	сегмент зубчатый	1
7	0002383080	головка вилки	1
8	0002361710	гайка 6-гр.	1
9	0002383090	палец	1
10	0000713231	трос	1
11	0002354600	заклепка полукр.	1
12	0006582830	крышка запорная	1
13	0004085541	хомут	1
14	0000713240	манжета	1
15	0007245091	палец	1
16	0007245021	консоль	1
17	0006744390	выкл.натяжной	1
18	0002444130	болт 6-гр.	1
19	0002150030	шайба контактная	1
20	0006087960	кронштейн	1
21	0000085090	втулка пластмас.	1
22	0000085030	втулка	1
23	0002426650	шайба	1
24	0002361520	шплинт	1
25	0002153570	выкл.сигнала торм	1
26	0002364550	гайка 6-гр.	1
27	0002348640	скоба трубная	2

Наверх

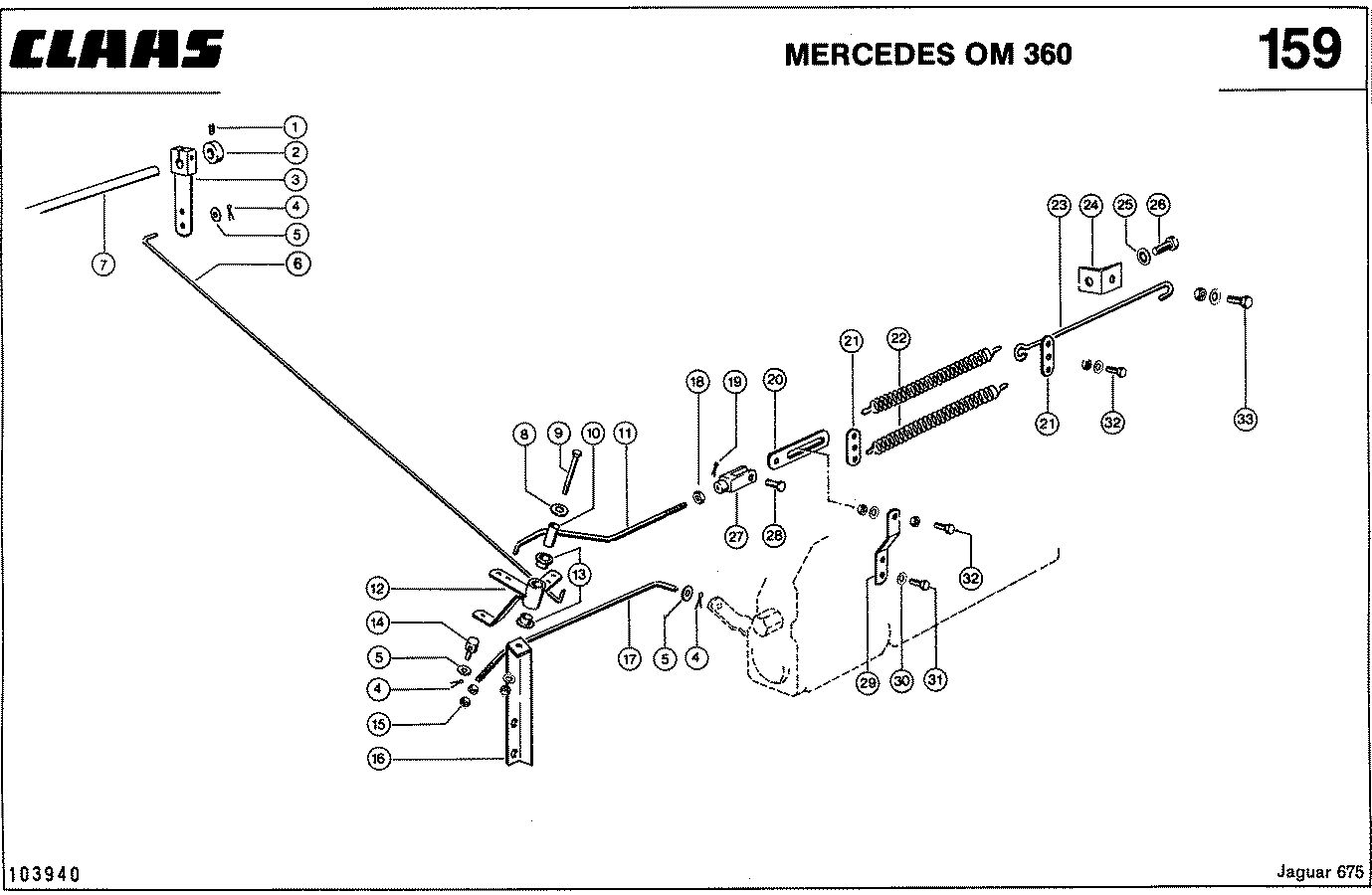

РЕГУЛИРОВАНИЕ ДВИГАТЕЛЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393340	зажим быстрораз.	3
2	0000085040	втулка	4
3	0000713810	штанга установ.	1
4	0002386800	палец	1
5	0000714550	счетчик раб/часов	1
6	0006600290	рычаг установ.	2
7	0002330050	шайба	2
8	0002369112	шайба	4
9	0002351090	шплинт	4
10	0002361700	гайка 6-гр.	2
10	0002364490	винт полупотайной	2
10	0002393870	шайба контактная	2
11	0000626700	рычаг установ.	1
12	0007107641	кольцо установ.	1
13	0002363250	шпилька	1
14	0000704030	вал	1
15	0002369122	шайба	1
16	0002351090	шплинт	1
17	0002390800	головка вилки	1
18	0002361700	гайка 6-гр.	2
19	0000713792	кулиса	1
20	0000713820	штанга установ.	1
21	0006331090	кнопка сферич.	1
22	0002110750	винт потайной	3
22	0002150030	шайба контактная	3
22	0002361690	гайка 6-гр.	3
23	0000715630	рычаг	1
24	0000704040	лонжерон правый	1

Наверх

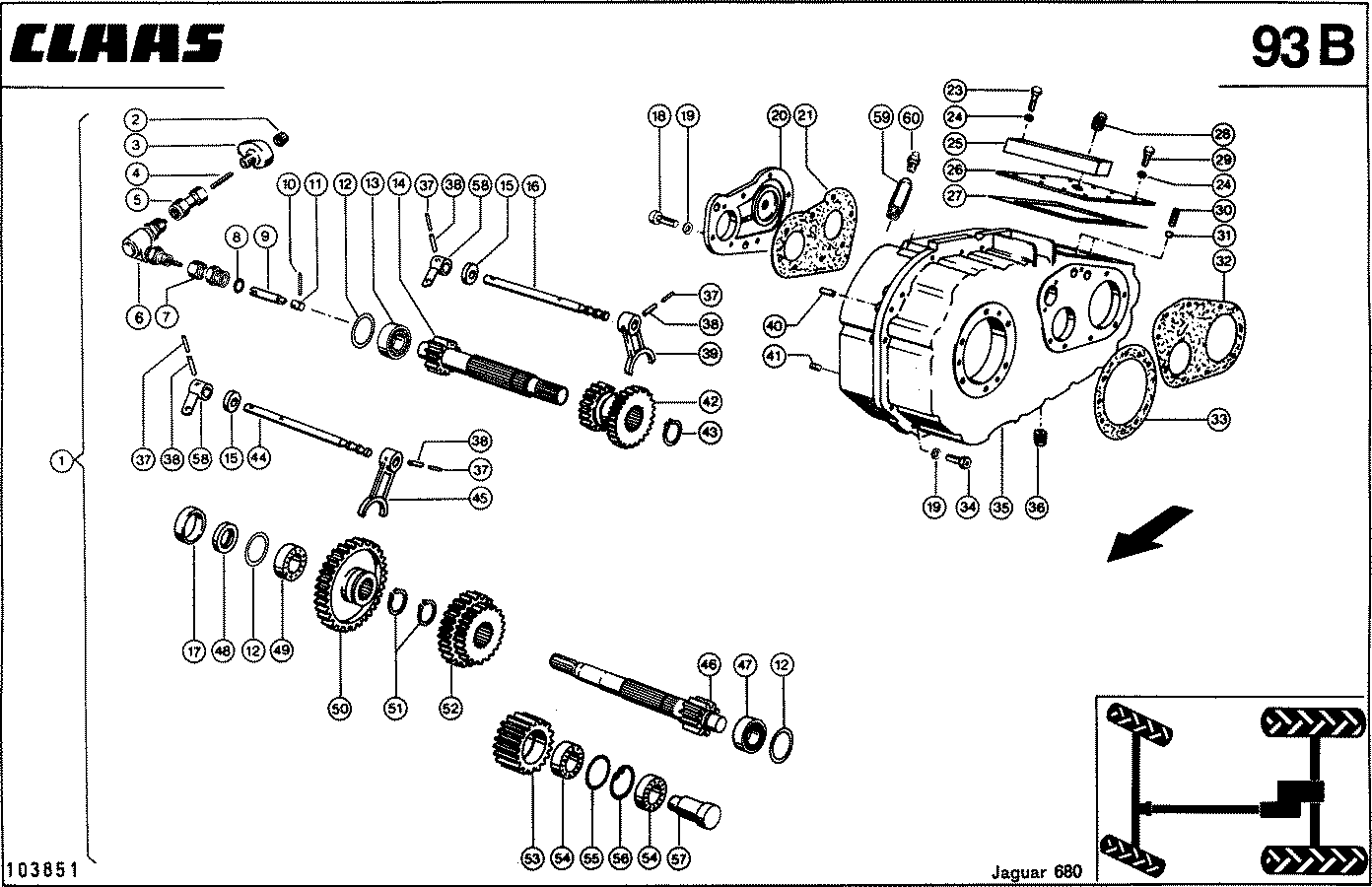

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006020581	сегмент включ.	2
2	0006020591	поводок	1
3	0002356650	штифт распорный	2
4	0002356250	штифт распорный	2
5	0006020640	пружина сжатия	1
6	0002154420	шайба опорная	1
7	0006020600	вал управления	1
8	0006317520	кнопка сферич.	1
9	0006020630	рычаг	1
10	0000713840	манжета	1
11	0006020520	корпус редуктора	1
12	0000085120	втулка	2
13	0002393870	шайба контактная	2
14	0002362000	болт 6-гр.	2
15	0006020610	упор	1
16	0002356410	штифт распорный	2
17	0002150030	шайба контактная	1
18	0002374650	болт 6-гр.	1
19	0002369132	шайба	2
20	0002350890	шплинт	2
21	0006321330	палец	2
22	0006295690	головка вилки	2
22	0006322420	головка вилки	2
23	0002361710	гайка 6-гр.	2
23	0002361720	гайка 6-гр.	2
24	0000715602	штанга соединит.	2
25	0002361700	гайка 6-гр.	4
26	0002150030	шайба контактная	8
27	0002361690	гайка 6-гр.	4
28	0000715590	трос приводной	2
29	0002374650	болт 6-гр.	4
30	0002351090	шплинт	2
31	0002369122	шайба	2
32	0002386800	палец	2
33	0002361720	гайка 6-гр.	2
33	0002384610	винт полупотайной	2
33	0002393951	шайба контактная	2
34	0000711620	кронштейн	1
35	0006281690	головка вилки	2

Наверх

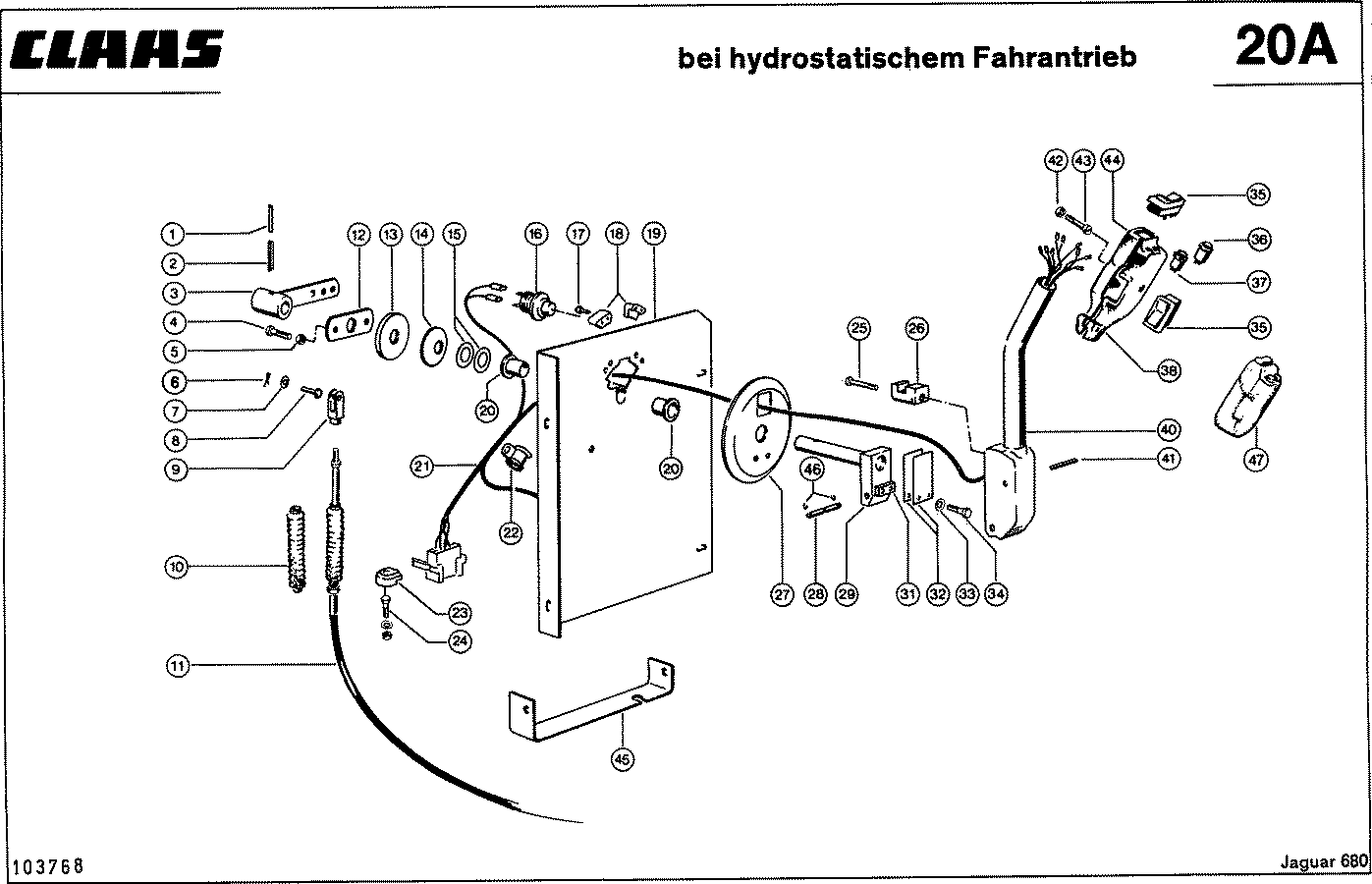

УПРАВЛЕНИЕ ДВИЖЕНИЕМ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000711970	колпак датчика	1
0	0000712210	колпак датчика	1
0	0001778630	лампа накаливания	1
1	0002356250	штифт распорный	1
2	0002356650	штифт распорный	1
3	0000710280	рычаг	1
4	0002351100	шплинт	1
5	0002369122	шайба	1
6	0002386800	палец	1
7	0002390790	головка вилки	1
8	0000711980	кабель	1
9	0002354440	заклепка полукр.	4
10	0000711821	упор	2
11	0000711771	пластина подшипн.	1
12	0002363250	шпилька	1
13	0005030510	кольцо установ.	1
14	0000085140	втулка	2
15	0000712230	кпл. кабелей	1
16	0002342340	шайба	0
17	0002152260	скоба трубная	1
18	0000712980	зажим	4
19	0002364890	кольцо пружинное	4
19	0002369950	винт с цил.гол.	4
19	0002372150	гайка 6-гр.	4
20	0006040260	выключатель рычаж	2
21	0000711960	выключатель	1
22	0000711960	выключатель	1
23	0000711942	рукоятка	1
23	0000712460	колпак датчика	1
24	0002390460	зажим шланговый	1
25	0000711933	рычаг управления	1
26	0002356670	штифт распорный	1
27	0000711901	панель	1
28	0000711891	палец	1
29	0000711842	рычаг	1
30	0002365490	шпилька	1
31	0000712240	подкладка	1
32	0002393860	шайба контактная	2
33	0002424420	болт 6-гр.	2
34	0000711871	пружина листовая	2
35	0002372160	гайка 6-гр.	3
36	0002420460	винт с цил.гол.	2
36	0002428140	винт с цил.гол.	1
37	0000711942	рукоятка	1
37	0000712470	колпак датчика	1
38	0000931200	кольцо запорное	2
38	0002154710	кольцо запорное	2
39	0000717450	защита	1

Наверх

УПРАВЛЕНИЕ ДВИЖЕНИЕМ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000711970	колпак датчика	1
0	0000712210	колпак датчика	1
0	0001778630	лампа накаливания	1
1	0002356250	штифт распорный	1
2	0002356650	штифт распорный	1
3	0006027173	рычаг	1
4	0002374660	болт 6-гр.	2
5	0002361690	гайка 6-гр.	2
6	0002378070	шплинт	1
7	0002369112	шайба	1
8	0002381740	палец	1
9	0002381730	головка вилки	1
10	0001771210	сильфон	1
11	0006723973	трос приводной	1
12	0006027180	накладка	1
13	0005762660	шайба	1
14	0006335860	пружина тарельч.	1
15	0002342340	шайба	2
16	0007680341	кнопка клаксона	1
17	0002354440	заклепка полукр.	4
18	0000711821	упор	2
19	0000711771	пластина подшипн.	1
20	0000085140	втулка	2
21	0000712230	кпл. кабелей	1
22	0002152260	скоба трубная	1
23	0000712980	зажим	4
24	0002364890	кольцо пружинное	4
24	0002369950	винт с цил.гол.	4
24	0002372150	гайка 6-гр.	4
25	0000712200	винт	1
26	0000711882	упор	1
27	0000711901	панель	1
28	0000711891	палец	1
29	0000711842	рычаг	1
31	0000712240	подкладка	1
32	0000711871	пружина листовая	2
33	0002393860	шайба контактная	2
34	0002424420	болт 6-гр.	2
35	0006040260	выключатель рычаж	2
36	0000711960	выключатель	1
37	0000711960	выключатель	1
38	0000712460	колпак датчика	1
40	0000711933	рычаг управления	1
41	0002356670	штифт распорный	1
42	0002372160	гайка 6-гр.	3
43	0002420450	винт с цил.гол.	2
43	0002428140	винт с цил.гол.	1
44	0000712470	колпак датчика	1
45	0006027232	кронштейн	1
46	0000931200	кольцо запорное	2
46	0002154710	кольцо запорное	2
47	0000717450	защита	1

Наверх

УПРАВЛЕНИЕ ДВИЖЕНИЕМ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000709932	тяга резьбовая	1
2	0002150030	шайба контактная	6
2	0002361690	гайка 6-гр.	6
2	0002374660	болт 6-гр.	6
3	0008004312	подшипник пластм.	2
4	0005030510	кольцо установ.	4
5	0002363250	шпилька	4
6	0000085150	втулка	2
7	0002386800	палец	3
8	0002361700	гайка 6-гр.	3
9	0000709910	тяга резьбовая	1
9	0000714150	тяга резьбовая	1
10	0002390790	головка вилки	3
11	0002369122	шайба	3
12	0002351100	шплинт	3
13	0000709950	рычаг	1
14	0002369420	пресс-масленка	3
15	0000709942	вал	1

Наверх

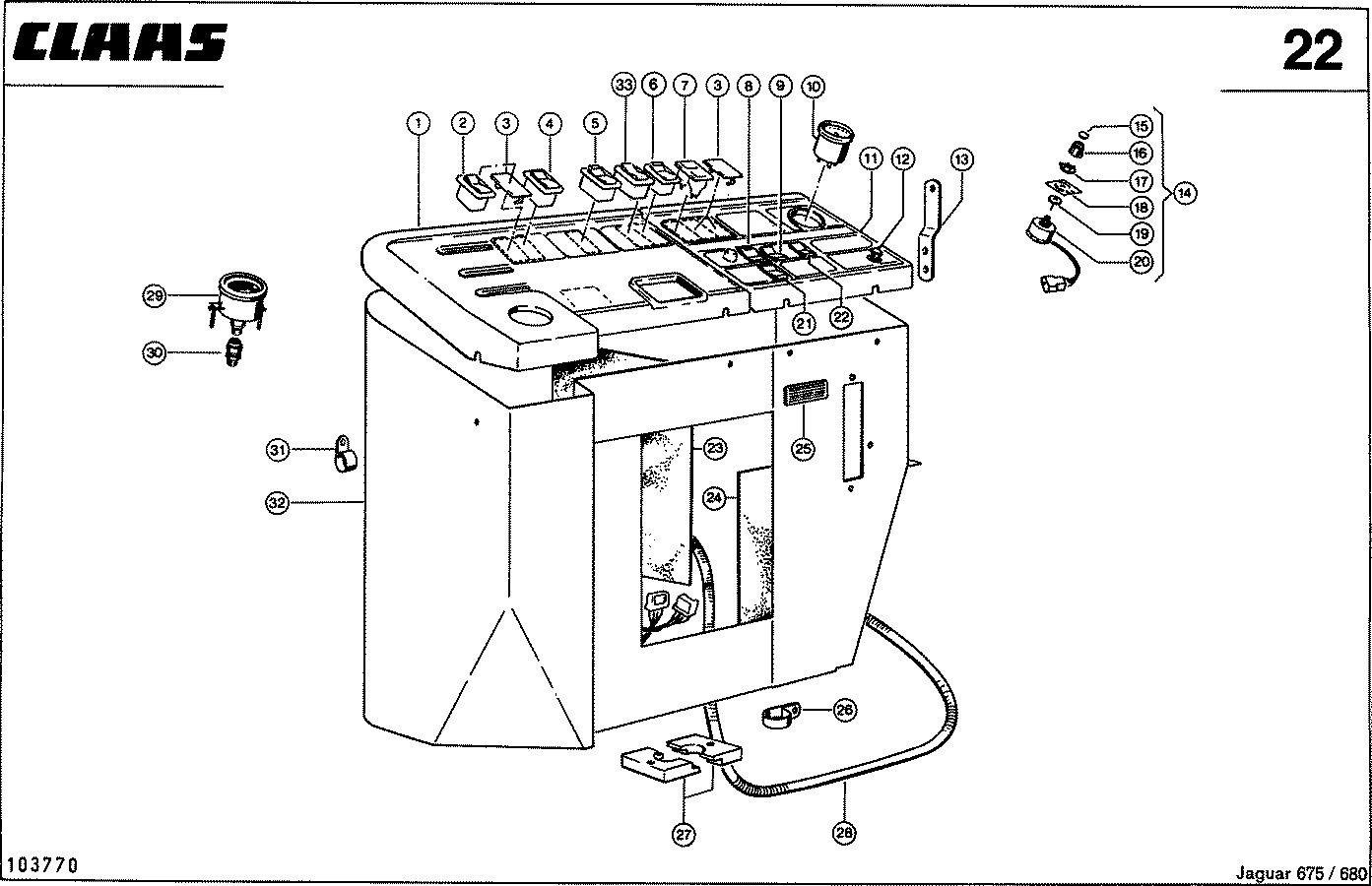

ПАНЕЛЬ УПРАВЛЕНИЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000714390	вставка выключат.	1
0	0000714410	вставка выключат.	1
0	0000714431	вставка выключат.	1
0	0000714590	вставка выключат.	1
0	0000714670	вставка зеленая	1
0	0000714680	вставка зеленая	1
0	0000714690	вставка выключат.	1
0	0000714941	вставка выключат.	1
0	0000715330	вставка выключат.	1
0	0000715891	вставка выключат.	1
0	0002392150	лампа накаливания	1
1	0000713912	крышка щитка пр.	1
2	0000714361	выключатель	1
3	0000714450	панель	6
4	0000714361	выключатель	1
5	0000714570	выключатель	1
6	0000714570	выключатель	1
7	0000714350	лампочка сигн.	1
8	0000714570	выключатель	1
9	0000715320	выключатель	1
10	0000713930	зажим	1
11	0000713921	крышка щитка пр.	1
12	0000714460	счетчик раб/часов	1
13	0000715610	кронштейн	1
14	0000505411	централизатор	1
15	0000505430	крышка	1
16	0000505420	кнопка	1
17	0000505440	стрелка	1
18	0000505460	щит управления	1
19	0000505450	шайба	1
20	0000505390	потенциометр	1
21	0000714570	выключатель	1
22	0000714361	выключатель	1
23	0006010770	пластина изоляц.	2
24	0006010790	пластина изоляц.	1
25	0006212150	пепельница	1
26	0000713620	хомут	1
27	0000713830	планка зажимная	2
28	0000715470	кпл. кабелей	1
29	0000716491	манометр	1
30	0002389210	соединение резьб.	1
31	0002394980	скоба трубная	3
32	0000713661	консоль управл.	1
33	0000714361	выключатель	1

Наверх

ЦЕНТРАЛЬНЫЙ ИНФОРМАТОР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001326670	кнопка выключат.	1
1	0001774920	кольцо уплотн.	1
2	0007441220	брызговик	2
3	0007147060	переключатель	1
4	0007249390	крышка	1
5	0000624980	выключатель	1
6	0002110360	ключ включ.	1
7	0002387461	замок зажигания	1
8	0006010004	консоль инструм.	1
9	0000714120	информатор центр.	1
10	0002113060	лампочка в сб.	1
10	0002114150	лампочка в сб.	15
10	0002150930	патрон лампы	1
10	0002150940	лампа накаливания	1
11	0007440700	переключат.повор.	1
12	0002382700	пробка запорная	2
13	0006041380	выкл.авар.сигн.	1
14	0001778640	лампа накаливания	1
15	0000715700	кпл. кабелей	1
16	0002382700	пробка запорная	1

Наверх

ЭЛЕКТРИКА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000718570	электрошкаф	1
0	0001819790	щуп маслоизмерит.	1
1	0000718750	крышка	2
2	0005143510	наклейка	1
3	0000718710	крышка промежут.	1
4	0000718792	кпл. кабелей	1
5	0002013540	профиль уплотн.	0
6	0000718590	электрошкаф	1
7	0007440711	реле дистанц.	10
8	0006040290	прерыват.поворота	1
9	0000717511	модуль	1
9	0000717520	модуль реверсный	1
10	0005143501	наклейка	1
11	0001787010	вставка плавкая	36
12	0000717230	плата диодная	2
13	0000718780	шланг радиатора	1
14	0002384530	уплотнение	4
15	0000718770	задвижка	4
16	0000930200	штифт распорный	4
17	0002364890	кольцо пружинное	44
17	0002369950	винт с цил.гол.	44
17	0002372150	гайка 6-гр.	44
18	0000712980	зажим	62
19	0002442230	болт 6-гр.	1
20	0002361700	гайка 6-гр.	2
21	0002369122	шайба	3
22	0006083631	шайба изолирующая	1
23	0006083621	втулка изолирующ.	1
24	0002412680	пробка из пвх	1
25	0000718731	планка зажимная	2
26	0002392350	болт 6-гр.	4
27	0002393870	шайба контактная	4
28	0000714180	крышка	1
29	0000718810	кпл. кабелей	1
30	0000718821	реле времени	1
31	0002123150	держатель предохр	4

Наверх

ЭЛЕКТРИКА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	1
0	0001779060	лампа накаливания	2
0	0001780351	элемент оптическ.	2
0	0002050980	каучук силиконов.	0
0	0002114940	винт с цил.гол.	1
0	0002335460	лампа накаливания	2
0	0002380910	лампа галогенная	2
0	0005142501	наклейка	1
1	0006040121	фара	2
1	0006040171	фара	2
2	0000715742	кпл. кабелей	1
3	0007556710	кабель	1
4	0000715021	форсунка	1
5	0006243872	фонарь задний	2
6	0000702271	кронштейн	2
7	0006581760	фонарь стояночный	2
8	0009179150	кольцо опорное	1
9	0001774600	уплотнение	1
10	0006738182	штепсель	1
11	0009803871	выкл.плоский	1
12	0006583601	розетка	1
13	0009803883	кпл. кабелей	1
14	0006281990	штепсель приборный	1
15	0004085440	тройник	6
16	0002150830	скоба трубная	2

Наверх

ЭЛЕКТРИКА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002113300	лампа накаливания	2
0	0002380910	лампа галогенная	2
0	0006824600	уплотнение	2
0	0006824610	рефлектор	2
0	0006824620	стекло	2
1	0000101820	фары рабочие	2
1	0000716940	фары рабочие	2
1	0006582950	фара	2
2	0000715420	жгут проводов	1
3	0000717123	кпл. кабелей	1
4	0006562550	пластина упорная	2
5	0007235000	хомут сдвоенный	4
6	0002378710	лента для кабеля	5
7	0006822160	маячок проблеск.	2
8	0000715860	кпл. кабелей	2
9	0000101820	фары рабочие	1
9	0000716940	фары рабочие	1
9	0005709751	фары рабочие	1
9	0006582950	фара	1

Наверх

ЭЛЕКТРИКА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000715700	кпл. кабелей	1
2	0001787670	колодка пл.штек.	0
2	0001787690	колодка пл.штек.	0
2	0001787710	колодка пл.штек.	0
2	0002337840	колодка пл.штек.	0
2	0002337950	колодка пл.штек.	0
3	0001787660	корпус втулки	0
3	0001787680	корпус втулки	0
3	0001787700	корпус втулки	0
3	0002337940	корпус втулки	0
4	0001787730	колодка пл.штек.	0
5	0001787620	штекер плоский	0
5	0001787650	штекер плоский	0
6	0001787610	втулка вставная	0
7	0001787740	корпус втулки	0
8	0007556470	распределитель	0

Наверх

ЭЛЕКТРИКА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000715470	кпл. кабелей	1
2	0000712230	кпл. кабелей	1

Наверх

ЭЛЕКТРИКА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001779060	лампа накаливания	1
0	0002335460	лампа накаливания	1
1	0000715750	кпл. кабелей	1
2	0007680160	выкл.натяжной	1
3	0000130040	пружина растяжен.	2
4	0000717070	кронштейн	1
5	0008188700	цепь многозвен.	1
6	0002331320	крюк с карабином	1
6	0009690470	крюк	1
7	0000717291	сигнал звуковой	1
8	0006582050	кронштейн	1
9	0006243872	фонарь задний	1
10	0000715732	кпл. кабелей	1
11	0007693111	розетка	1
12	0006581760	фонарь стояночный	1

Наверх

ЭЛЕКТРИКА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	3
0	0000507331	спрей д/пластм.	0
0	0002050980	каучук силиконов.	0
1	0006744390	выкл.натяжной	1
2	0002153570	выкл.сигнала торм	1
3	0000715712	кпл. кабелей	1
3	0000717440	кпл. кабелей	1
4	0002114940	винт с цил.гол.	3
5	0006281990	штепсель приборный	3
6	0001774600	уплотнение	3
7	0006768350	датчик индукцион.	1
8	0006040150	генератор частоты	1
9	0002337850	соединитель	1
10	0009173160	выкл.предельный	1
11	0000716210	кпл. кабелей	1

Наверх

ЭЛЕКТРИКА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	7
0	0000507331	спрей д/пластм.	0
0	0001779060	лампа накаливания	2
0	0002050980	каучук силиконов.	0
0	0002114940	винт с цил.гол.	7
0	0002335460	лампа накаливания	2
1	0001774600	уплотнение	7
2	0007555160	лента заземления	1
3	0002364430	шайба с зубцами	2
4	0006083621	втулка изолирующ.	1
4	0006083631	шайба изолирующая	1
5	0006281990	штепсель приборный	7
6	0006581770	фонарь пов.задний	2
7	0005915740	отражатель красн.	2
7	0006822950	отражатель красн.	2
8	0002112890	отражатель	3
9	0000715680	полоса зажимная	1
10	0000715690	полоса зажимная	2
12	0007555220	колпачок резин.	1
13	0000715720	кпл.главн.кабеля	1
14	0002112390	скоба трубная	1
15	0006583601	розетка	1
16	0000716040	кронштейн	1
17	0000716240	кпл. кабелей	1

Наверх

Электроника, Автопилот, VAR. 4169 / 4171 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000508790	элемент распорный	1
0	0002050980	каучук силиконов.	0
0	0002114940	винт с цил.гол.	2
0	0006738182	штепсель	1
1	0000505592	регулят.электрон.	1
2	0006583601	розетка	1
3	0000506251	датчик поворота	1
4	0006281990	штепсель приборный	2
5	0001774600	уплотнение	2
6	0000505501	выключатель ножн.	1
7	0000507860	крюк	1
8	0000507721	цепь многозвен.	1
9	0000028460	кольцо	2
10	0006744390	выкл.натяжной	1
11	0000509440	жгут проводов	1
12	0000506731	штепсель соедин.	1
13	0000505261	потенциометр	1
14	0000505510	скоба защитная	1
15	0006233410	бухта кабеля	1
16	0007440711	реле дистанц.	1

Наверх

ДАТЧИК УГЛА ПОВОРОТА КОЛЕС, CLAAS - АВТОПИЛОТ ВАР.4169 / 4171 - CLAAS JAGUAR 680

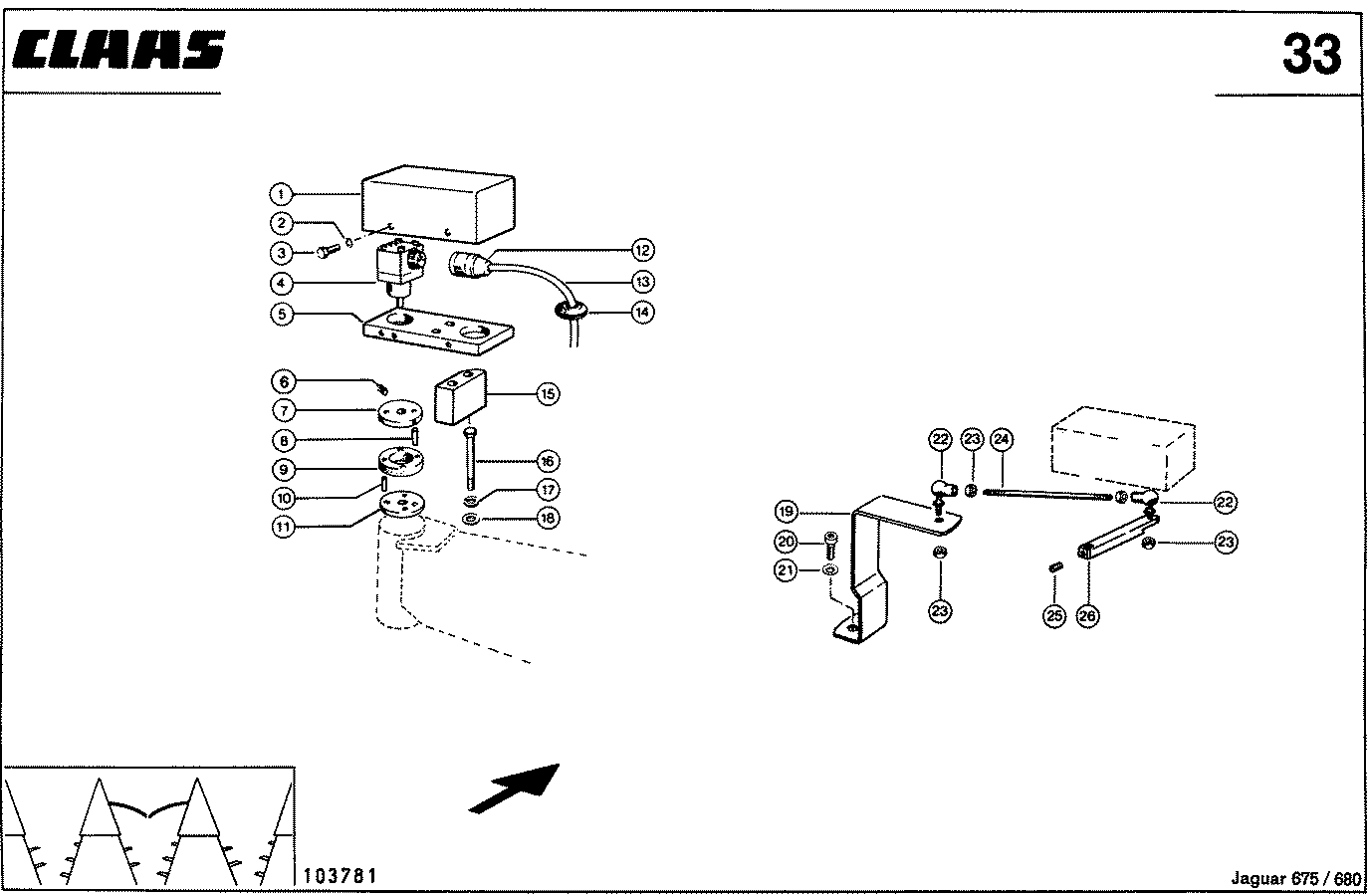

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000506440	кожух	1
2	0002351310	кольцо пружинное	4
3	0002378770	болт 6-гр.	4
4	0000505261	потенциометр	1
5	0000506411	пластина	1
6	0002365511	шпилька	4
7	0000506460	муфта фланцевая	1
8	0002356310	штифт распорный	2
9	0000506470	диск сцепления	1
10	0002356310	штифт распорный	2
11	0000506480	шайба защитная	1
12	0000506731	штепсель соедин.	1
13	0000509440	жгут проводов	1
14	0007123880	бухта кабеля	1
15	0000507560	элемент распорный	1
16	0002355190	болт 6-гр.	2
17	0002351320	кольцо пружинное	2
18	0002369122	шайба	2
19	0000507460	кронштейн	1
20	0002422270	винт с цил.гол.	2
21	0002393870	шайба контактная	2
22	0002382400	шарнир угловой	2
23	0002361690	гайка 6-гр.	4
24	0000507630	тяга резьбовая	1
25	0002365511	шпилька	1
26	0000507570	рычаг	1

Наверх

Полевой компьютер, VAR. 4956 / 4957 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000103680	уголок	1
2	0002364000	скоба крепежная	2
3	0000103913	компьютер бортов.	1
4	0000103871	карта программир.	1
4	0000103881	карта программир.	1
5	0002394470	гильза изолирующ.	1
6	0000103630	кпл. кабелей	1
7	0000103650	кронштейн	1
8	0006768350	датчик индукцион.	2
9	0007665880	гайка 6-гр.	4
10	0006562550	пластина упорная	5
11	0006071100	опорна резиновая	2
11	0006836590	опорна резиновая	3
12	0006722090	скоба крепежная	8
13	0000103640	кпл. кабелей	1
14	0005021190	пружина растяжен.	2
15	0008188700	цепь многозвен.	1
16	0005029200	крюк	1
17	0006744390	выкл.натяжной	1
18	0006087922	кронштейн	1
19	0002154030	скоба трубная	13
20	0000103690	хомут	1
21	0009803861	соленоид	2
22	0002411400	винт потайной	2
23	0009803871	выкл.плоский	1
24	0000103770	кронштейн	1
25	0002361700	гайка 6-гр.	2
25	0002362000	болт 6-гр.	2
25	0002393870	шайба контактная	2
26	0002364890	кольцо пружинное	1
27	0006219182	шкив клиноремен.	1
28	0002355360	болт 6-гр.	2
29	0002393880	шайба контактная	2
30	0000103760	кронштейн	1
31	0006833080	втулка распорная	2

Наверх

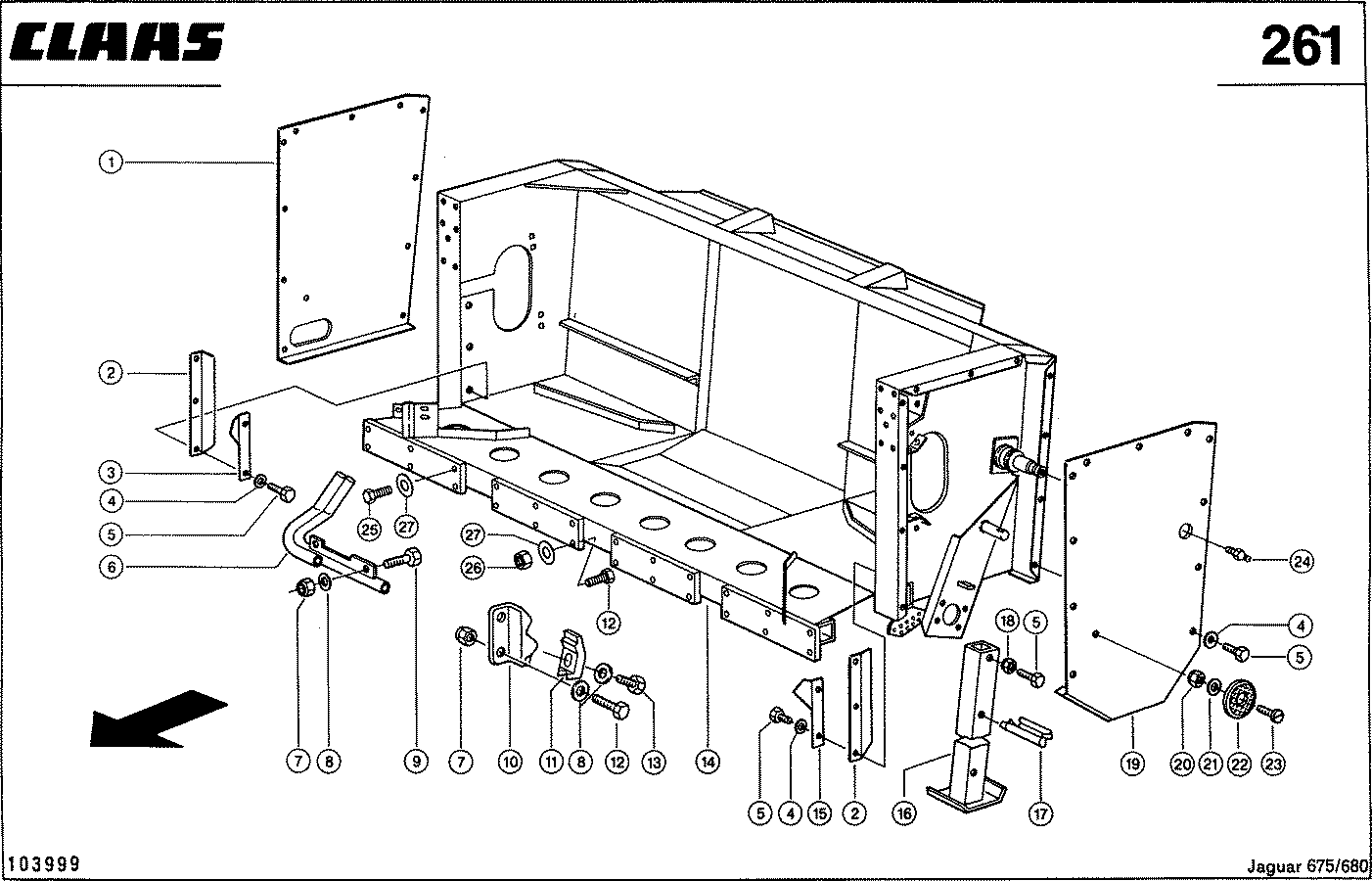

Измельчитель - CLAAS JAGUAR 680

EINZUGSGEHAEUSE - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009804010	крышка корпуса	1
1	0009804033	крышка корпуса	1
2	0009804252	щиток промежуточ.	1
3	0002379470	гайка стопорная	11
4	0009804521	планка направл.	1
5	0005025110	винт полупотайной	8
6	0009804640	буфер упорный	3
7	0002335730	шайба	2
8	0002369122	шайба	7
9	0002381320	гайка стопорная	15
10	0002365190	винт полупотайной	1
11	0009170910	накладка	1
12	0009804560	уголок правый	1
13	0009804491	крышка корпуса	1
14	0009804760	обшивка металл.	1
14	0009804821	обшивка металл.	1
15	0009804750	обшивка металл.	1
15	0009804801	обшивка металл.	1
16	0009804582	пластина упрочн.	1
17	0002448360	штифт распорный	8
18	0002351242	шайба	4
19	0002355530	болт 6-гр.	4
20	0002374620	болт 6-гр.	2
21	0002382340	гайка стопорная	2
22	0002335030	винт полупотайной	4
23	0009804481	палец резьбовой	3
24	0009804530	уголок левый	1
25	0009804501	крышка корпуса	1
26	0002363300	винт потайной	2
27	0002362000	болт 6-гр.	2
28	0002364420	винт полупотайной	2
29	0000900280	болт 6-гр.	2
30	0002369132	шайба	2
31	0009804631	щиток	2
32	0002343640	шайба	2
33	0002375770	винт потайной	6
34	0002379470	гайка стопорная	8
34	0002381320	гайка стопорная	4
35	0009804791	защита от намотки	1
36	0002363300	винт потайной	4
37	0009804781	защита от намотки	1

Наверх

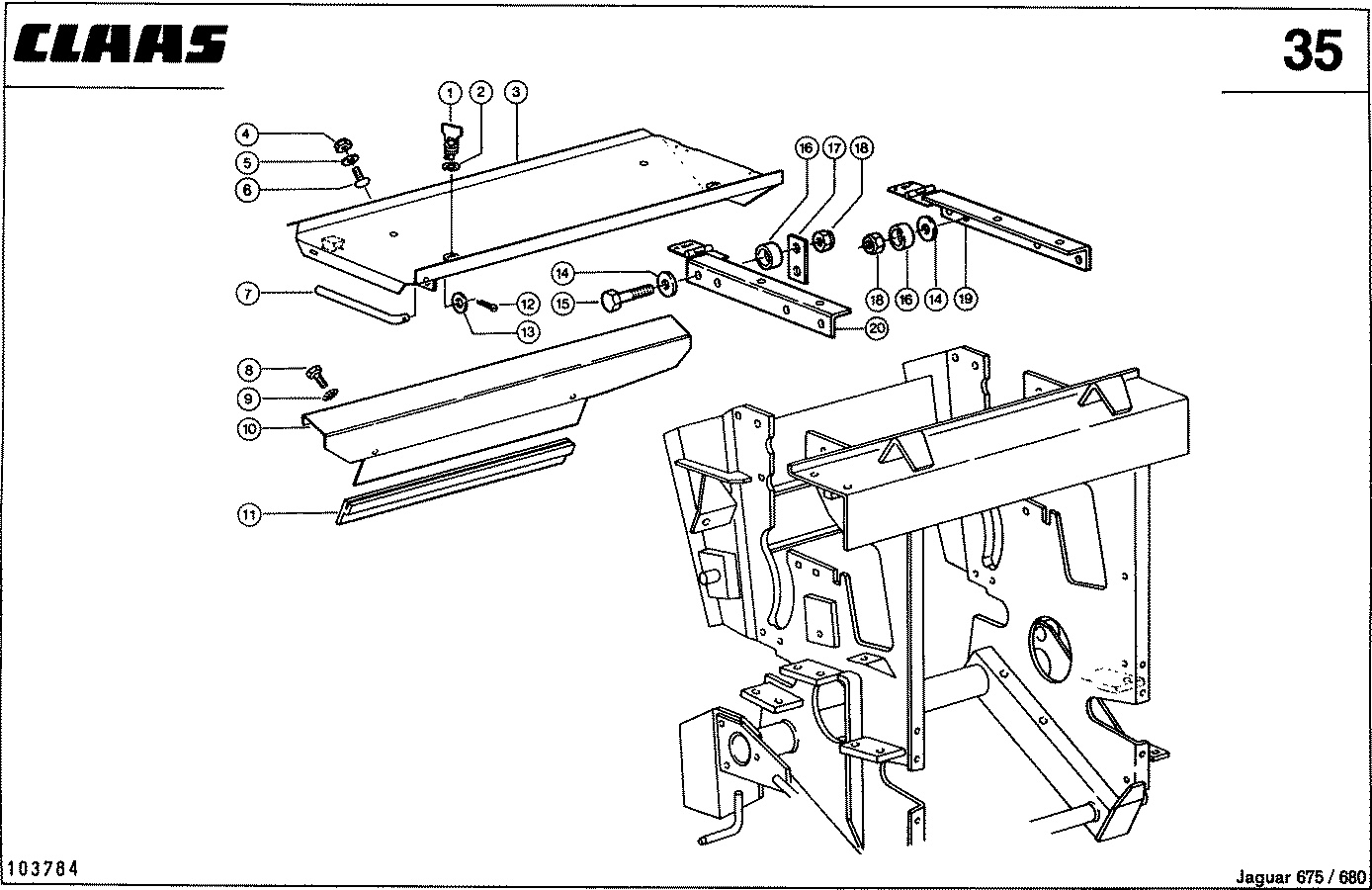

EINZUGSGEHAEUSE - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002381320	гайка стопорная	2
1	0006016090	цапфа запорная	2
2	0006012430	шайба опорная	2
3	0009804651	щиток	1
4	0002379830	гайка стопорная	2
5	0002369112	шайба	2
6	0002364750	винт полупотайной	2
7	0009078941	стойка	1
8	0002374390	болт 6-гр.	2
9	0002393870	шайба контактная	2
10	0009804712	щиток	1
11	0002011620	профиль п-обр.	1
12	0002350830	шплинт	2
13	0002342240	шайба	1
14	0002351242	шайба	10
15	0002374620	болт 6-гр.	4
16	0009804690	втулка распорная	5
17	0009270030	кроншейн рессоры	1
18	0002382340	гайка стопорная	5
19	0009804604	уголок левый	1
20	0009804594	уголок правый	1

Наверх

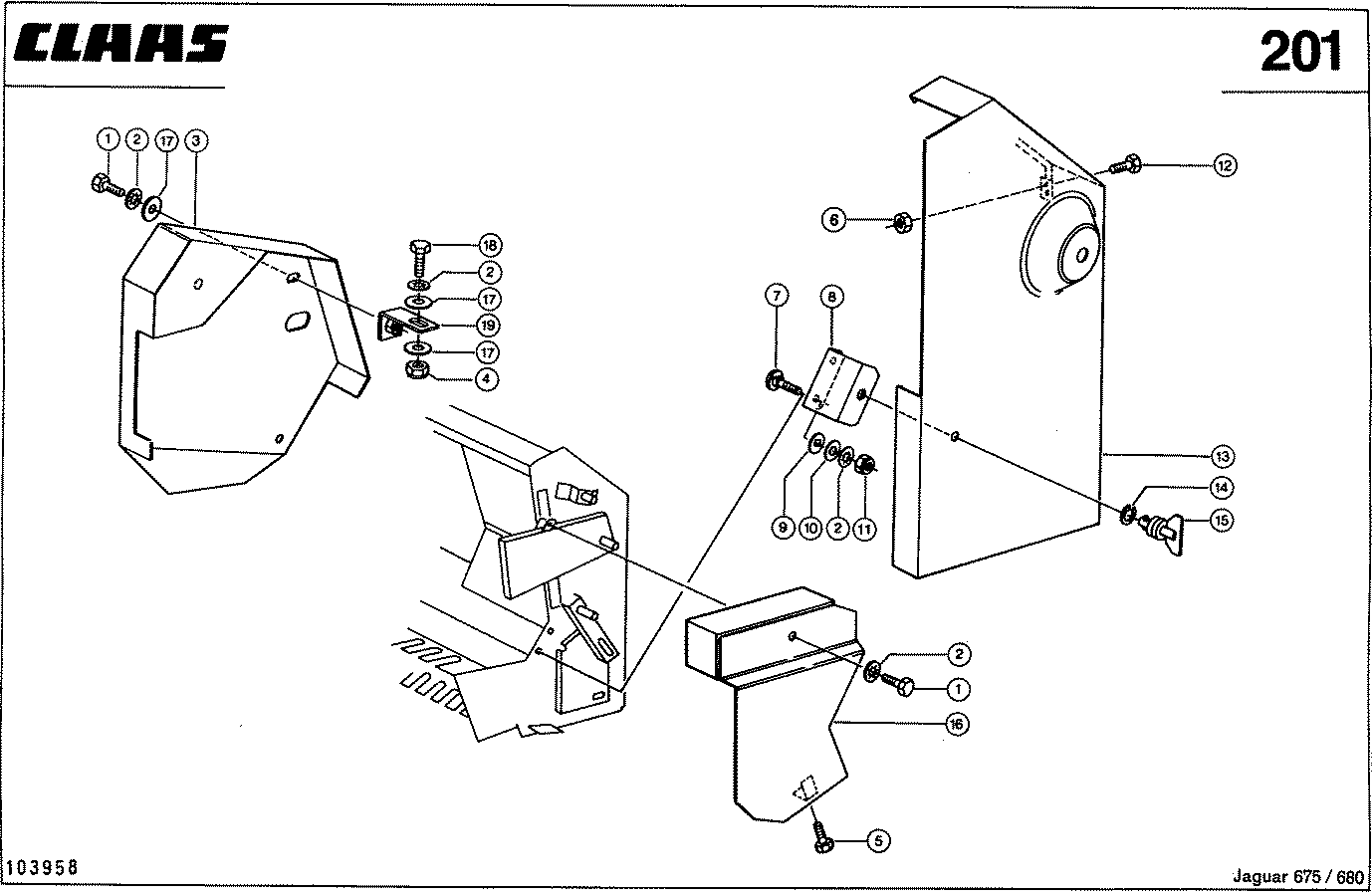

КАПОТИРОВАНИЕ ПРИВОДА ПИТАТЕЛЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806661	щиток правый	1
2	0009806721	щиток	1
3	0002370670	винт потайной	2
4	0009806691	скоба	1
5	0006012430	шайба опорная	1
6	0006016090	цапфа запорная	1
7	0002335990	гайка стопорная	12
8	0002369102	шайба	4
9	0002390120	болт 6-гр.	12
10	0002362000	болт 6-гр.	1
11	0002381320	гайка стопорная	2
12	0009806800	накладка	1
13	0002339960	пружина сжатия	1
14	0002373410	болт 6-гр.	2
15	0009806771	щиток левый	1

Наверх

ЗАЩИТА РЕВЕРСИВНОГО РЕДУКТОРА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806851	уголок	1
2	0007257770	кольцо стопорное	1
3	0007257760	шайба уплотн.	2
4	0007258040	палец	1
5	0002362000	болт 6-гр.	2
6	0009023291	пластина зажимная	1
7	0009806600	щиток	1
8	0002381320	гайка стопорная	5
9	0002373820	болт 6-гр.	7
10	0002393880	шайба контактная	5
11	0002343260	шайба подкладная	1
12	0002367011	заклепка глухая	4
13	0009803433	схема	1
14	0009806924	щиток	1
15	0002333960	болт 6-гр.	2
16	0009803920	щиток	1
17	0002350830	шплинт	1
18	0002380940	болт 6-гр.	1
19	0002393860	шайба контактная	8
20	0002379470	гайка стопорная	2
21	0009806914	скоба	1
22	0009807920	уголок	1
23	0002373830	болт 6-гр.	1
24	0002361690	гайка 6-гр.	1
25	0002379830	гайка стопорная	1
26	0002362130	болт 6-гр.	1
26	0002442230	болт 6-гр.	1
27	0002342710	шайба	2
28	0006083631	шайба изолирующая	1
29	0006083621	втулка изолирующ.	1
30	0002361700	гайка 6-гр.	1
31	0009806951	скоба п-обр.	1
32	0002374530	болт 6-гр.	1
33	0005221650	пружина чеки	1
34	0002349530	винт полупотайной	4
35	0002393870	шайба контактная	4
36	0002007060	защита кромок	0
37	0009248820	штекер с пружиной	1
38	0009314360	шнур	1
39	0009806610	крышка	1
39	0009808642	крышка	1
40	0009809180	уголок	1

Наверх

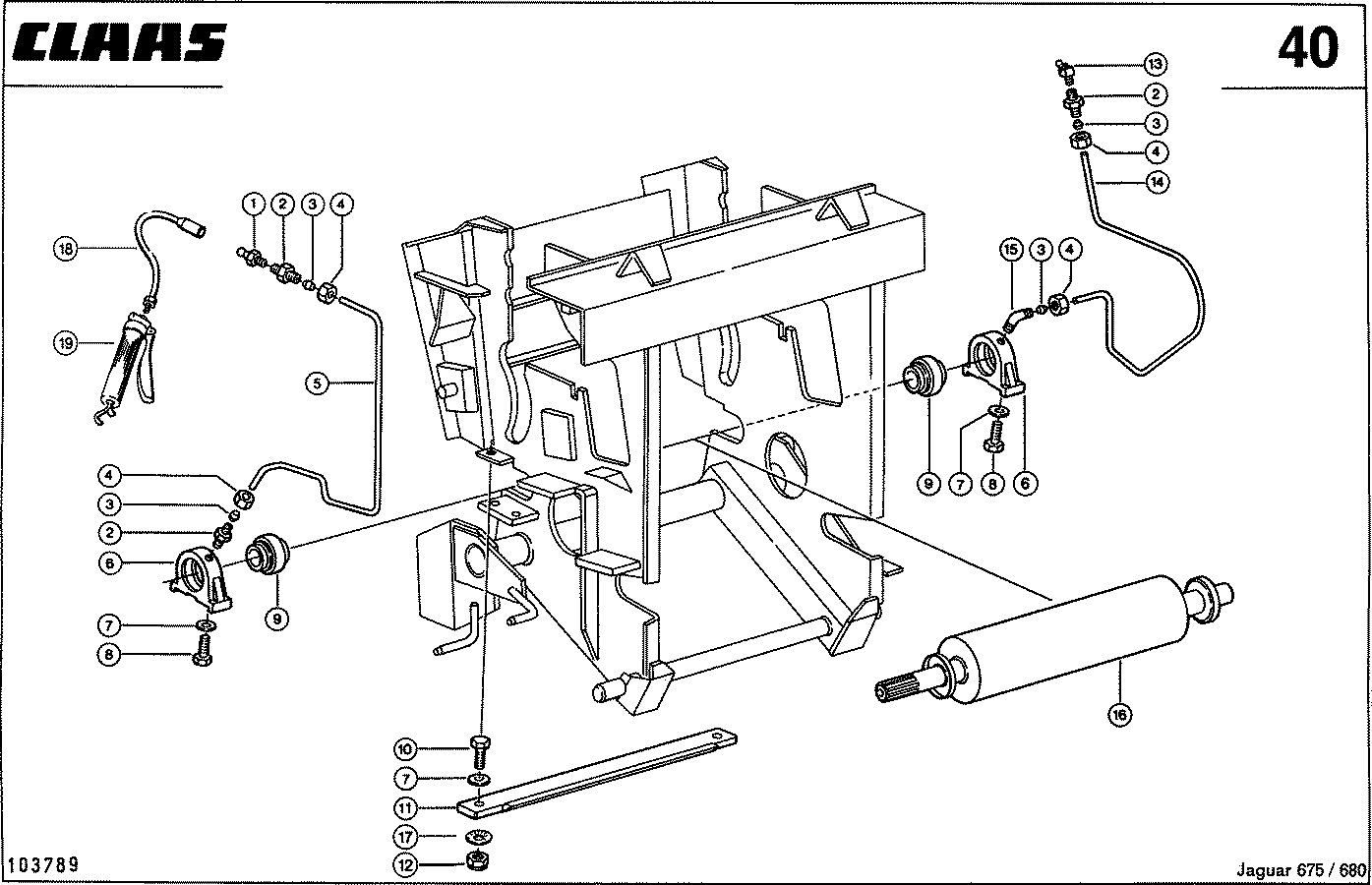

НИЖН. ПЕРЕДН. ТРАНСПОРТИРУЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002449460	пресс-масленка	2
2	0002333300	штуцер	2
3	0004086130	кольцо ножевое	4
4	0002333310	гайка накидная	4
5	0009805520	маслопровод	1
6	0002374610	болт 6-гр.	2
7	0002336590	шкив натяжной	4
8	0002111840	патрубок угловой	2
9	0009805090	корпус подшипника	1
10	0002114230	подшипник кольца	1
11	0002375770	винт потайной	16
12	0009805261	фланец приводной	1
13	0002351600	кольцо стопорное	1
14	0002377130	ш/подш.радиальный	1
15	0002334930	винт с цил.гол.	3
16	0002150310	шайба	3
17	0002363920	скоба крепежная	3
18	0009805251	кожух валка	1
19	0002373700	болт 6-гр.	3
20	0002348880	шайба с зубцами	3
21	0009805323	корпус валка	1
22	0000009511	скоба зажимная	1
23	0009436771	маслопровод	1
24	0002374620	болт 6-гр.	2
25	0009805491	корпус валка	1
26	0002382340	гайка стопорная	2
27	0002369132	шайба	2
28	0002379470	гайка стопорная	2
29	0009805112	ванна магнитная	1
30	0009805291	фланец	1
31	0002382010	ш/подш.радиальный	1
32	0002351840	кольцо стопорное	1
33	0002351640	кольцо стопорное	1
34	0002150111	кпл. из 3 колец	1
35	0009805071	кольцо уплотн.	1
36	0004122080	соединение кабел.	1
37	0002423790	болт 6-гр.	2
38	0009802860	консоль	1
39	0009802850	накладка	1
40	0006084771	кабель	1

Наверх

НИЖН. СРЕДН. ТРАНСПОРТИРУЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	1
2	0002333300	штуцер	1
3	0004086130	кольцо ножевое	2
4	0002333310	гайка накидная	2
5	0009458490	маслопровод	1
6	0002378150	болт 6-гр.	2
7	0002336590	шкив натяжной	2
8	0009805200	стойка подшипника	1
9	0009805090	корпус подшипника	1
10	0002114230	подшипник кольца	1
11	0002111840	патрубок угловой	1
12	0002448060	шпонка с головкой	2
13	0009805210	вал	1
14	0002390351	кольцо задн.хода	2
15	0006334110	уплотнение	1
16	0009805171	корпус валка	1

Наверх

НИЖН. ЗАДН. ТРАНСПОРТИРУЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	1
2	0002333300	штуцер	3
3	0004086130	кольцо ножевое	4
4	0002333310	гайка накидная	4
5	0009458490	маслопровод	1
6	0009805090	корпус подшипника	2
7	0002336590	шкив натяжной	6
8	0002374610	болт 6-гр.	4
9	0002114230	подшипник кольца	2
10	0002374620	болт 6-гр.	2
11	0009805102	шина скребка	1
12	0002382340	гайка стопорная	2
13	0002449460	пресс-масленка	1
14	0009084030	маслопровод	1
15	0002111840	патрубок угловой	1
16	0009805034	валик гладкий	1
17	0002393890	шайба контактная	2
18	0001773860	шланг	1
19	0006054770	шприц смазочный	1

Наверх

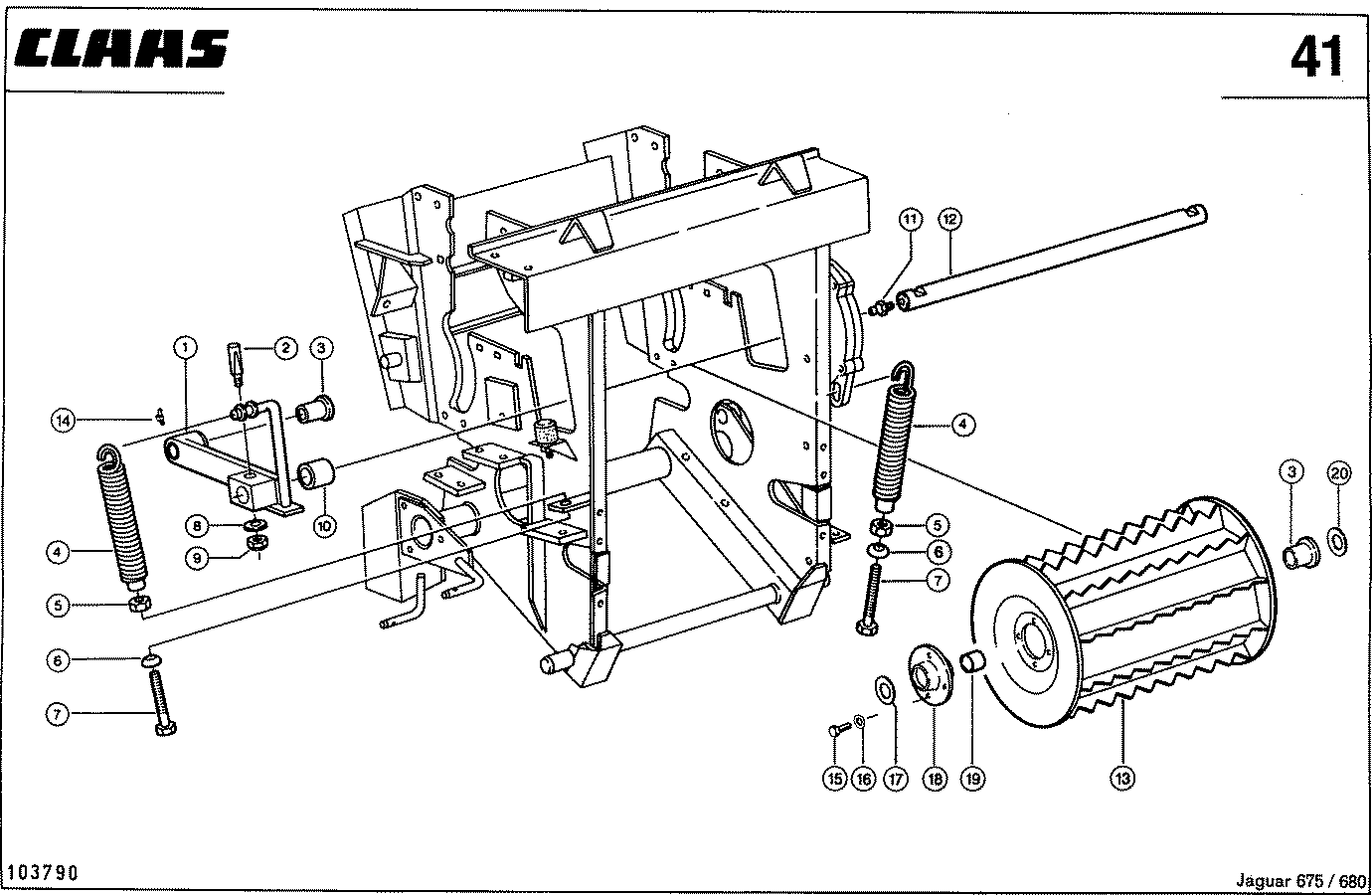

ВЕРХ. ПЕРЕДН. ПОДПРЕССОВЫВАЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806001	рычаг подвески	1
2	0009071322	шпонка кривошипа	2
3	0000085500	втулка	2
3	0000085520	втулка	3
4	0009176170	пружина растяжен.	2
5	0002361720	гайка 6-гр.	2
6	0009281010	шайба сферическая	2
7	0002381510	болт 6-гр.	2
8	0002369132	шайба	2
9	0002379470	гайка стопорная	2
10	0009094480	втулка	1
10	0009809370	втулка распорная	1
11	0002449490	пресс-масленка	1
12	0009806053	вал опорный	1
13	0009805872	вн.часть корпуса	1
13	0009809420	валец предв.пресс	1
14	0002369430	пресс-масленка	1
15	0002393880	шайба контактная	4
16	0002335580	болт 6-гр.	4
17	0002336640	шайба установочн.	0
18	0009809380	фланец	1
19	0009809430	втулка подшипника	1
20	0002336480	шайба установочн.	1

Наверх

ВЕРХНИЙ ЗАДНИЙ ВАЛЕЦ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806450	пружина растяжен.	2
2	0002361720	гайка 6-гр.	2
3	0009281010	шайба сферическая	2
4	0002424580	болт 6-гр.	2
5	0002369430	пресс-масленка	2
6	0000085430	втулка	4
7	0009071532	втулка	2
8	0002343360	шайба	2
9	0002351351	кольцо стопорное	2
10	0002444030	болт 6-гр.	2
11	0002341130	шайба установочн.	0
11	0002341320	шайба установочн.	0
11	0002341500	шайба установочн.	0
12	0009806182	рычаг угловой	1
13	0000085520	втулка	1
13	0009809430	втулка подшипника	1
14	0009805704	валец прессующий	1
15	0009806161	рычаг угловой п.	1
16	0009071322	шпонка кривошипа	2
17	0009806066	вал опорный	1
18	0002369420	пресс-масленка	1
19	0002449490	пресс-масленка	1
20	0000901201	винт запорный	1
21	0002379470	гайка стопорная	2
22	0002369132	шайба	2
23	0002331240	шайба установочн.	0
23	0002378800	шайба установочн.	0
24	0002341720	шайба установочн.	3
25	0002365511	шпилька	1

Наверх

TROMMELGEHAEUSE - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009800300	пол соломорезки	1
0	0009807400	направляющая	1
1	0002381320	гайка стопорная	6
2	0002369122	шайба	6
3	0009800872	крышка	1
4	0002390760	кнопка сферич.	1
5	0006310560	пружина растяжен.	1
6	0009800833	щиток	1
7	0002379470	гайка стопорная	10
8	0002364380	винт полупотайной	6
9	0002365100	винт полупотайной	10
10	0002343660	шайба	4
11	0002360960	шплинт	4
12	0009042621	палец	2
13	0009800660	скоба зажимная	2
14	0002361730	гайка 6-гр.	2
15	0002384950	болт 6-гр.	2
16	0009022190	палец резьбовой	1
17	0009800691	рычаг	1
18	0002350890	шплинт	1
19	0009800721	шпиндель	1
20	0009800970	крюк	2
21	0009800323	корпус барабана	1
22	0002356802	штифт распорный	3
23	0009800681	вал	1

Наверх

ПРОТИВОРЕЖУЩАЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114030	болт 6-гр.	2
2	0002386420	болт 6-гр.	2
3	0002380470	гайка стопорная	8
4	0002110840	шкив натяжной	8
5	0009800802	эксцентрик	2
6	0009800771	брус противореж.	1
7	0009800750	упор бруса косил.	1
8	0002442440	болт 6-гр.	2
9	0009800780	шайба подкладная	2
10	0009800791	пластина фиксир.	2
11	0009658640	накладка	2
12	0009800820	гайка	2
13	0009800810	шайба сферическая	2
14	0009800760	втулка	2
15	0002343660	шайба	2
16	0002378870	болт 6-гр.	4

Наверх

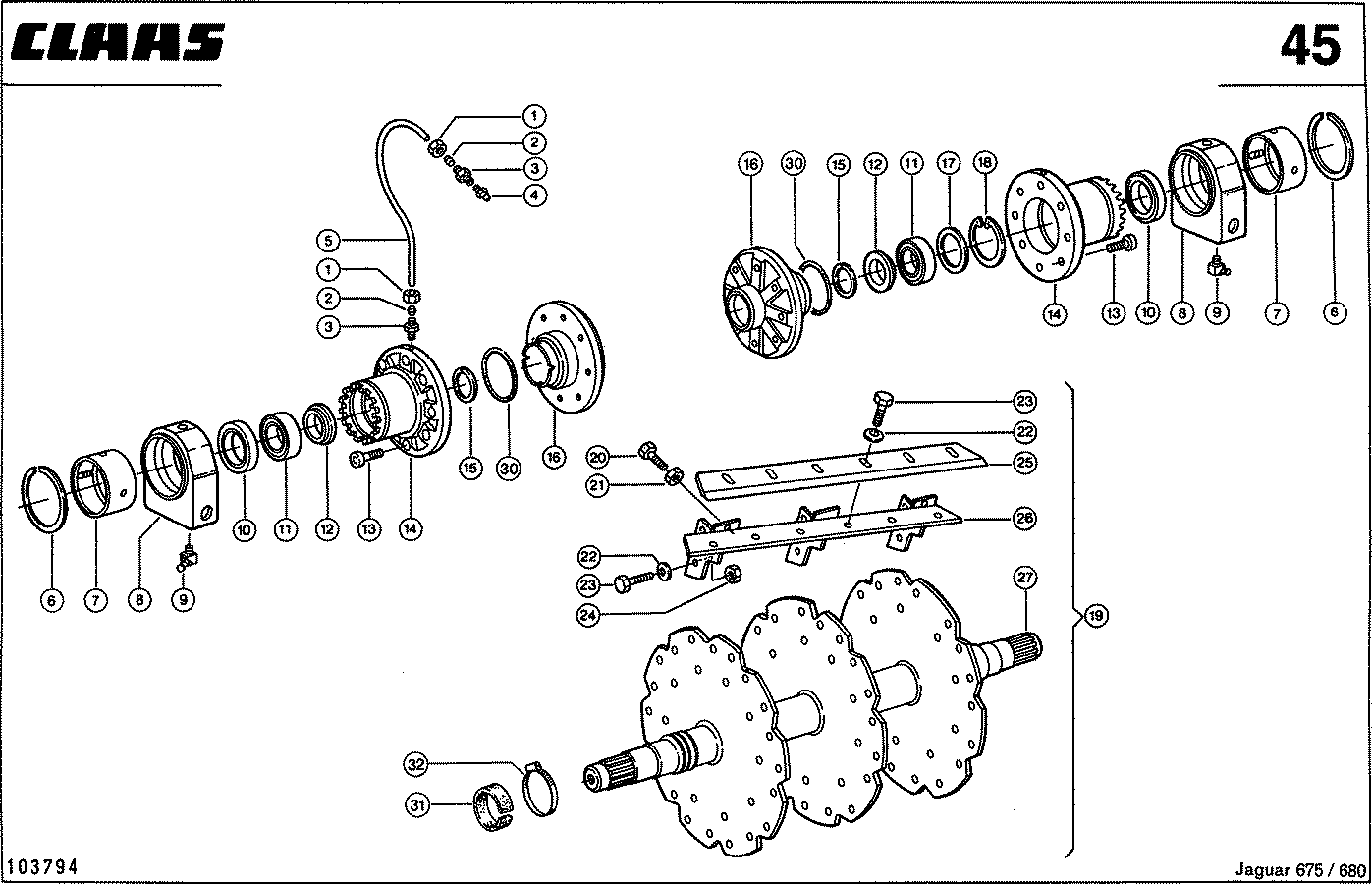

НОЖЕВОЙ БАРАБАН - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002333310	гайка накидная	4
2	0004086130	кольцо ножевое	4
3	0002333300	штуцер	4
4	0001798380	пресс-масленка	2
5	0009653270	маслопровод	2
6	0002113870	кольцо запорное	2
7	0009801470	втулка подшипника	2
8	0009801460	подшипник	2
9	0002369430	пресс-масленка	2
10	0002446340	уплотнение вала	2
11	0002123170	р/подш.самоуст.	2
12	0009801402	обойма крюка	2
13	0002113860	винт с цил.гол.	14
14	0009801292	корпус подшипника	2
15	0002336940	уплотнение пласт.	2
16	0009801282	корпус подшипника	2
17	0002119630	шайба установочн.	0
17	0002119640	шайба установочн.	0
17	0002119650	шайба установочн.	0
17	0002119660	шайба установочн.	0
17	0002330460	шайба установочн.	0
17	0002330470	шайба установочн.	0
17	0002380450	шайба установочн.	0
18	0002351940	кольцо стопорное	1
19	0009801212	барабан ножевой	1
20	0002352181	болт 6-гр.	20
21	0002361710	гайка 6-гр.	20
22	0002110840	шкив натяжной	150
23	0002114950	болт 6-гр.	150
24	0002389460	гайка 6-гр.	90
25	0009075490	нож	10
26	0009801070	ножедержатель	10
27	0009801222	барабан ножевой	1
30	0002116780	уплотнение	2
31	0009801160	уплотнитель рез.	2
32	0002389090	хомут	2

Наверх

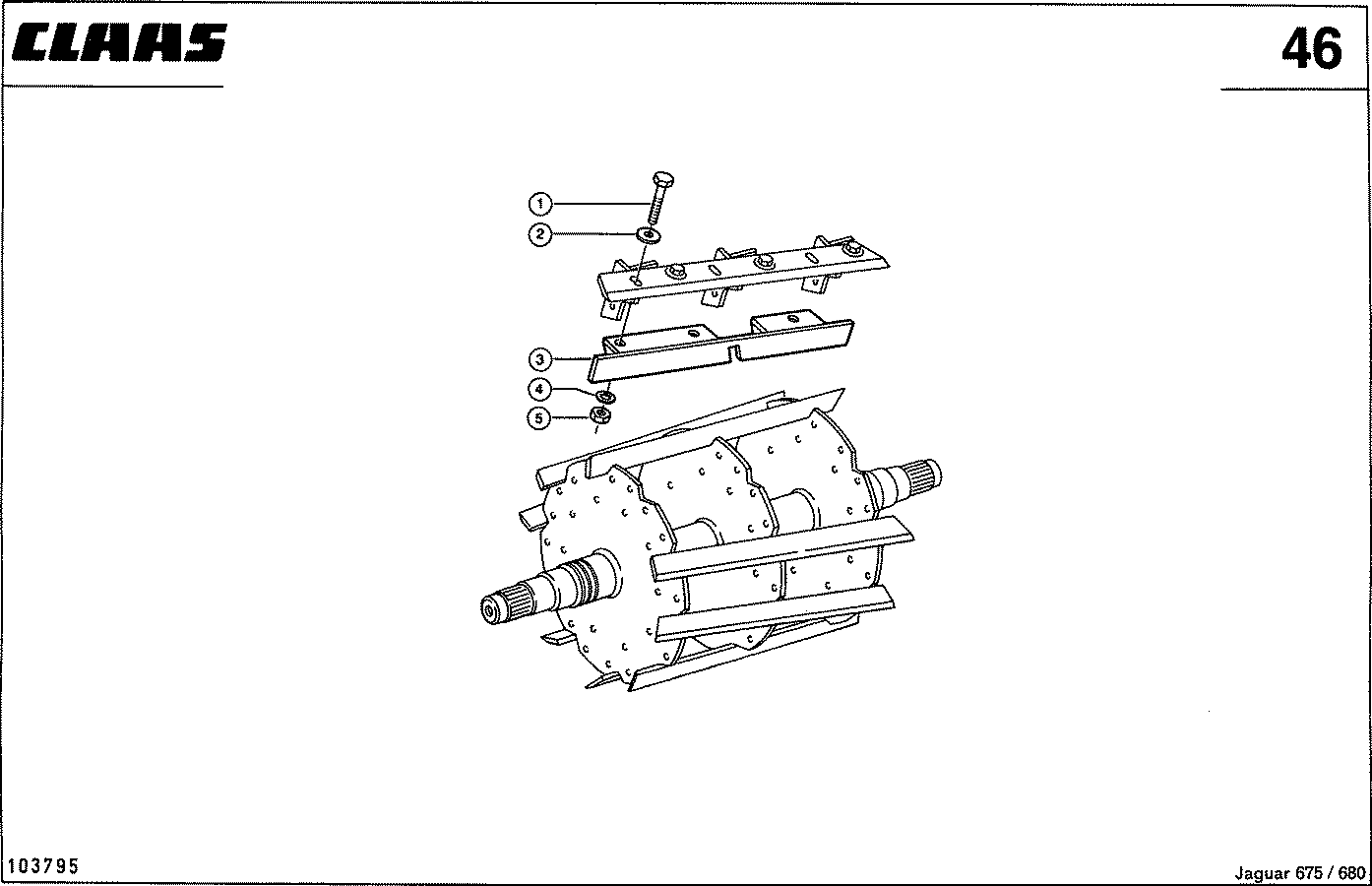

Дополнительные ножи к режущему цилиндру, подборщик - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110890	болт 6-гр.	15
2	0002110840	шкив натяжной	15
3	0009801440	планка разбрасыв.	5
4	0002393910	шайба контактная	15
5	0002389460	гайка 6-гр.	15

Наверх

Многоножевой режущий цилиндр, VAR. 4435 / 4706 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009807420	барабан ножевой	1
2	0002441440	гайка 6-гр.	144
3	0002393890	шайба контактная	144
4	0009807502	нож	48
5	0002384190	болт 6-гр.	144
6	0009807430	барабан ножевой	1

Наверх

НАПРАВЛЯЮЩЕЕ ДНИЩЕ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009801632	лист несущий пола	1
2	0002379130	пружина тарельч.	28
3	0009801710	болт стяжной п.	1
3	0009807280	болт стяжной п.	1
4	0002335740	болт 6-гр.	2
4	0002362300	болт 6-гр.	2
5	0002111170	гайка стопорная	4
6	0009801514	рама	1
7	0002361730	гайка 6-гр.	10
8	0006854990	болт 6-гр.	10
9	0002343660	шайба	2
10	0009800931	уголок	1
11	0009801660	болт стяжной л.	1
11	0009807260	болт стяжной л.	1
12	0002393890	шайба контактная	2
13	0007108311	шайба	2

Наверх

НАПРАВЛЯЮЩЕЕ ДНИЩЕ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002111170	гайка стопорная	4
2	0002379130	пружина тарельч.	28
3	0009807280	болт стяжной п.	1
4	0002379470	гайка стопорная	4
5	0005025110	винт полупотайной	4
6	0009807300	сегмент	2
7	0002335740	болт 6-гр.	2
8	0002393890	шайба контактная	2
9	0007108311	шайба	2
10	0000723191	щиток направл.	1
11	0002373760	болт 6-гр.	4
12	0002393910	шайба контактная	4
13	0009807260	болт стяжной л.	1
14	0002343660	шайба	2
15	0009807150	рама	1
16	0002427631	кольцо стопорное	2
17	0002354951	винт с цил.гол.	2
18	0000723230	накладка	2

Наверх

Фрикционное покрытие, F.GPS A.LKS,VAR.4436 / 4706 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002111170	гайка стопорная	4
2	0002379130	пружина тарельч.	28
3	0009807280	болт стяжной п.	1
4	0002379470	гайка стопорная	4
5	0005025110	винт полупотайной	4
6	0009807300	сегмент	2
7	0002335740	болт 6-гр.	2
8	0002393890	шайба контактная	7
9	0007108311	шайба	2
10	0009802560	щиток направл.	1
11	0002361710	гайка 6-гр.	6
11	0002373830	болт 6-гр.	6
11	0002393880	шайба контактная	6
12	0009802451	покрытие фрикц.	1
13	0009807260	болт стяжной л.	1
14	0009801591	рым-болт	2
15	0009802520	вал якоря	1
16	0002375730	болт 6-гр.	5
17	0002331950	шайба	3
18	0009802540	гайка стяжная	2
19	0002343660	шайба	2
20	0009802570	профиль п-обр.	1
21	0009801060	уплотнитель рез.	1
22	0009801050	прокладка	1
23	0002374530	болт 6-гр.	4
24	0002379470	гайка стопорная	4

Наверх

ТЕРОЧНЫЕ ПЛАНКИ И ТЕРОЧНОЕ ДНИЩЕ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110890	болт 6-гр.	20
2	0002110840	шкив натяжной	40
3	0009075420	планка фрикц.	10
4	0002389460	гайка 6-гр.	20
5	0009801750	покрытие фрикц.	3
6	0002379470	гайка стопорная	10
7	0002393880	шайба контактная	6
8	0009801760	обойма крюка	1
9	0009801040	уголок	1
10	0009801060	уплотнитель рез.	1
11	0009801050	прокладка	1
12	0002373830	болт 6-гр.	4
13	0002374530	болт 6-гр.	6

Наверх

ЗАТОЧНОЕ УСТРОЙСТВО - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002447650	шпонка призматич.	1
2	0009438760	палец	1
3	0009802160	пружина сжатия	1
4	0002351330	кольцо пружинное	4
5	0002375700	болт 6-гр.	1
6	0002379470	гайка стопорная	4
7	0002343250	шайба	6
8	0002374390	болт 6-гр.	1
9	0002351320	кольцо пружинное	1
10	0009076640	шпонка призматич.	1
11	0009801851	палец направляющ.	1
12	0009075793	круг шлифовальный	1
13	0002442160	кольцо стопорное	1
14	0009802151	маховичок	1
15	0002383860	шайба опорная	1
16	0002110780	кольцо стопорное	1
17	0002343860	шайба опорная	1
18	0009075151	шпиндель	1
19	0002113880	пружина тарельч.	1
20	0002449460	пресс-масленка	1
21	0009692390	удлинитель	1
22	0009801844	салазки направл.	1
23	0002374640	болт 6-гр.	4
24	0002351310	кольцо пружинное	4
25	0002373830	болт 6-гр.	5
26	0009802130	крышка	2
27	0009801971	кронштейн	2
28	0002369430	пресс-масленка	2
29	0009801822	шина направл.	1
30	0002331880	шайба установочн.	8
31	0002150060	шайба контактная	5
32	0002443910	болт 6-гр.	4
33	0002423800	болт 6-гр.	1
34	0009642840	труба распорная	1
35	0009801890	прокладка	8
36	0009802110	вставка	2
37	0002374380	болт 6-гр.	4
38	0002393870	шайба контактная	4
39	0009802171	кожух	1
40	0006933350	уголок	1
41	0002374530	болт 6-гр.	1
42	0009801872	планка направл.	1
43	0002363490	винт с цил.гол.	2
44	0009801882	планка направл.	1
45	0002114200	штифт распорный	2
46	0002378440	болт 6-гр.	2

Наверх

ЗАТОЧНОЕ УСТРОЙСТВО - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002332430	болт 6-гр.	2
2	0002343200	шайба	4
3	0002349850	гайка стопорная	2
4	0002336100	шпилька	2
5	0009802073	поводок	1
6	0007734750	пружина тарельч.	18
7	0002361700	гайка 6-гр.	2
8	0002330000	болт 6-гр.	2
9	0002342770	шайба	2
10	0009656930	ролик для троса	2
11	0009657080	втулка распорная	2
12	0009397600	шайба	2
13	0002330050	шайба	2
14	0002381320	гайка стопорная	7
15	0002373830	болт 6-гр.	1
16	0002351330	кольцо пружинное	2
17	0006901111	гидроцилиндр в сб	1
18	0002374530	болт 6-гр.	1
19	0002379830	гайка стопорная	2
20	0002369112	шайба	2
21	0002113900	скоба зажимная	1
22	0009802101	трос стальной	1
23	0002363300	винт потайной	2
24	0009801900	плита скольжения	1
25	0002361700	гайка 6-гр.	2
26	0009802040	шина	1
27	0002364420	винт полупотайной	2
28	0006901140	гидроцилиндр	1
29	0006900982	4/2 распределит.	1
30	0002374420	винт с 6-гр.гол.	2
31	0002351320	кольцо пружинное	2
32	0002387880	патрубок угловой	2
33	0009802000	трубопровод	1
34	0002355220	болт 6-гр.	2
35	0002448440	кольцо уплотн.	4
36	0000960280	винт пустотелый	2
37	0009802020	трубопровод	1
38	0002390760	кнопка сферич.	1
39	0002361710	гайка 6-гр.	1
40	0009802180	планка направл.	1
41	0002356230	штифт распорный	4

Наверх

Устройство лущения кукурузы, Корпус - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000722820	корпус валковый	1
1	0000722830	корпус валковый	1
2	0000723140	вал	1
3	0002014800	полоска целлюлозн	1
4	0000722990	лист кожуха	1
5	0002393870	шайба контактная	8
6	0002392350	болт 6-гр.	8
7	0000723250	тяга резьбовая	2
8	0008081390	корпус	2
9	0002356670	штифт распорный	2
10	0000723270	палец	2
11	0000723280	гайка	2
12	0002424660	болт 6-гр.	2
12	0002424670	болт 6-гр.	2
13	0002350890	шплинт	2
14	0002335820	палец	2
15	0008140990	пружина сжатия	2
16	0002389900	шайба	2
17	0002380470	гайка стопорная	2
18	0002150060	шайба контактная	2
19	0002374610	болт 6-гр.	2
20	0000721471	защита	1
21	0002376930	винт с цил.гол.	2
22	0002393910	шайба контактная	2
23	0000723110	крышка	1
24	0002011620	профиль п-обр.	1
24	0002050780	профиль п-обр.	1
25	0002361710	гайка 6-гр.	4
26	0002393941	шайба контактная	4
27	0002428240	кольцо пружинное	2
28	0002382431	винт с цил.гол.	2
29	0002373820	болт 6-гр.	2
30	0002393941	шайба контактная	2
31	0000723240	цилиндр пружины	2

Наверх

КОРНКРЕКЕР, ВАЛЬЦЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000722820	корпус валковый	1
0	0002333310	гайка накидная	2
0	0004086130	кольцо ножевое	2
1	0000723391	труба	1
2	0000723010	узел подшипников.	2
3	0002380431	винт с цил.гол.	4
4	0002364311	кольцо стопорное	4
5	0000723161	упор правый	1
6	0009580036	шайба установочн.	2
7	0002373700	болт 6-гр.	12
8	0002393870	шайба контактная	12
9	0000722973	кольцо центрир.	1
10	0002378620	кольцо стопорное	1
11	0000723020	узел подшипников.	1
12	0000721343	валик	1
13	0000723001	узел подшипников.	1
14	0000722982	крышка	1
15	0002364311	кольцо стопорное	2
16	0002354881	винт с цил.гол.	2
17	0000723320	трубопровод	1
18	0002333300	штуцер	1
19	0006290770	стакан крепежный	1
20	0002393910	шайба контактная	1
21	0000723101	упор левый	1
22	0000723400	винт пустотелый	1
23	0002369430	пресс-масленка	1
24	0002369420	пресс-масленка	1
25	0002111840	патрубок угловой	1
26	0002440420	ключ гаечный	1
27	0002154140	винт с цил.гол.	2
28	0002375190	гайка 6-гр.	2
29	0002154130	винт с цил.гол.	2
30	0000723080	втулка	1
31	0009400083	шпонка призматич.	2
32	0000723030	валик	1
33	0002363490	винт с цил.гол.	4
34	0002427631	кольцо стопорное	4
35	0000723180	вставка правая	1
36	0002361710	гайка 6-гр.	4
36	0002378280	винт потайной	4
36	0002393880	шайба контактная	4
37	0000723151	вал	1
38	0000723170	щиток загруз.лев.	1
39	0002154150	шайба опорная	2
40	0000723090	втулка	1

Наверх

TURM - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002150060	шайба контактная	4
1	0002361720	гайка 6-гр.	4
1	0002374610	болт 6-гр.	4
2	0000701892	обшивка металл.	1
3	0000701522	башня	1
3	0000721523	башня	1
4	0002361710	гайка 6-гр.	4
4	0002365100	винт полупотайной	4
4	0002393941	шайба контактная	4
5	0000701860	шина	1
6	0002355460	болт 6-гр.	3
7	0009074693	стойка	1
8	0002382340	гайка стопорная	2
9	0002448360	штифт распорный	2
10	0002343660	шайба	4
11	0002368440	шайба	4
12	0002374620	болт 6-гр.	2
13	0002393931	шайба контактная	3
14	0002361700	гайка 6-гр.	3
15	0000701841	сегмент	1
16	0002361700	гайка 6-гр.	4
16	0002393870	шайба контактная	4
16	0002441380	болт 6-гр.	4
17	0000701850	крышка	1
18	0000722001	переходник	1
19	0002009090	профиль уплотн.	0
20	0000722174	обшивка металл.	1
21	0002389010	гайка 6-гр.	8
21	0002393870	шайба контактная	8
21	0006100971	винт полупотайной	8
22	0000722180	деталь быстроизн.	1
23	0000722164	обшивка металл.	1

Наверх

УСКОРИТЕЛЬ ВЫБРОСА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006104490	шарикоподш.фланц.	2
2	0002363250	шпилька	2
3	0006104470	кольцо зажимное	2
4	0006104460	фланец металлич.	4
5	0006104480	подшипник кольца	2
6	0002361710	гайка 6-гр.	8
6	0002365100	винт полупотайной	8
6	0002393941	шайба контактная	8
7	0000701753	колесо лопастное	1
8	0002393880	шайба контактная	12
9	0002361710	гайка 6-гр.	12
10	0002378740	болт 6-гр.	6
11	0002361710	гайка 6-гр.	8
12	0006554920	тяга	2
13	0000701831	кронштейн	2
14	0000701792	вал	1
15	0002150060	шайба контактная	4
15	0002361720	гайка 6-гр.	4
15	0002375720	болт 6-гр.	4

Наверх

ПОВОРОТНОЕ УСТРОЙСТВО - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	2
2	0002343290	шайба	2
3	0002330000	болт 6-гр.	10
4	0002338570	рым-болт	2
5	0002382340	гайка стопорная	13
6	0002423800	болт 6-гр.	1
7	0000706430	кольцо	1
7	0009077261	кольцо	1
8	0009077110	кольцо защитное	1
9	0009074671	сегмент	6
10	0009074640	венец зубчатый	2
11	0009074660	кольцо уплотн.	1
12	0009074634	корпус подшипника	1
13	0002339043	винт полупотайной	10
14	0002343280	шайба	6
15	0002339050	винт полупотайной	2
16	0009170830	сегмент	2
16	0009170840	сегмент	2
17	0009170871	стойка подшипника	1
18	0009480005	штифт распорный	2
19	0009077322	палец	1
20	0009077640	кольцо защитное	1
21	0009172581	шестерня конич.	1
22	0002369420	пресс-масленка	1
22	0002449490	пресс-масленка	1
23	0002338000	шайба опорная	1
24	0002336910	шайба установочн.	1
25	0002338010	кольцо стопорное	1
26	0009172440	втулка	2
27	0002369440	пресс-масленка	1
28	0002393890	шайба контактная	2
29	0002448380	штифт распорный	2

Наверх

Увеличитель высоты разгрузочного лотка, VAR. 4334 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718021	соединение	4
2	0002387180	патрубок	2
3	0002393030	труба	0
4	0000632671	отвод колена верх	1
5	0002378740	болт 6-гр.	10
6	0002379470	гайка стопорная	10
7	0000718270	кпл. кабелей	1

Наверх

СИЛОСОПРОВОД - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000705363	пластина изоляц.	1
2	0000705731	обшивка металл.	2
3	0002331930	шайба	5
4	0002361700	гайка 6-гр.	5
4	0002364380	винт полупотайной	5
4	0002393931	шайба контактная	5
5	0009008810	крюк рессоры	1
6	0009230660	пружина растяжен.	1
7	0002379470	гайка стопорная	1
8	0002355380	болт 6-гр.	1
9	0009077101	крюк	1
10	0002361700	гайка 6-гр.	3
10	0002364380	винт полупотайной	3
10	0002393870	шайба контактная	3
11	0000705744	обшивка металл.	1
12	0000705723	планка	2
12	0000707140	планка	2
13	0002361690	гайка 6-гр.	10
13	0002364900	кольцо пружинное	10
13	0002372160	гайка 6-гр.	10
13	0002377061	винт с цил.гол.	10
13	0002381991	винт с цил.гол.	10
13	0002393860	шайба контактная	10
14	0002361800	шайба	10
15	0000705631	накладка	2
16	0009070831	кольцо распорное	8
17	0002342810	шайба	8
17	0002369132	шайба	8
18	0002361710	гайка 6-гр.	8
18	0002379470	гайка стопорная	8
19	0009294560	пружина растяжен.	2
20	0000705563	дверка передняя	1
21	0000705593	дверка задняя	1
22	0002350830	шплинт	1
23	0000705213	гидроцилиндр в сб	1
24	0002355330	болт 6-гр.	1
25	0002361710	гайка 6-гр.	2
26	0002111790	винт полупотайной	2
26	0005025110	винт полупотайной	2
27	0008018851	винт полупотайной	2
28	0002369132	шайба	1

Наверх

ПРИВОДЫ - CLAAS JAGUAR 680

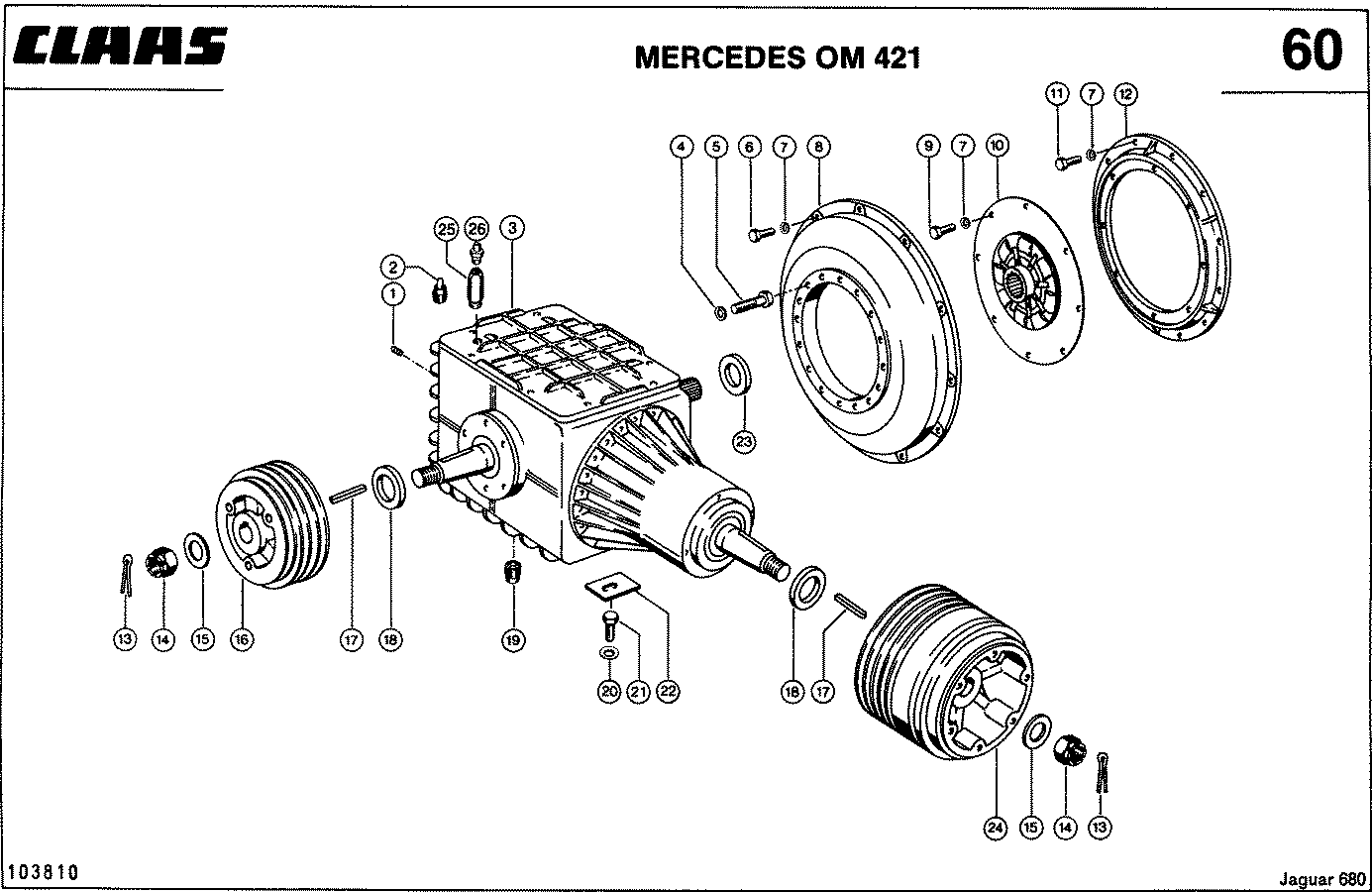

ГЛАВНЫЙ РЕДУКТОР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000718330	уплотнение	1
0	0000718340	уплотнение	1
0	0000718352	уплотнение	1
1	0000901201	винт запорный	1
2	0007126600	пробка резьбов.	1
3	0000702515	коробка передач	1
4	0002351340	кольцо пружинное	16
5	0002355560	болт 6-гр.	16
6	0002378740	болт 6-гр.	12
7	0002351330	кольцо пружинное	32
8	0000708340	кожух вых.вала	1
9	0002373820	болт 6-гр.	8
10	0000708360	кожух вых.вала	1
11	0002374530	болт 6-гр.	12
12	0000708351	кольцо промежут.	1
13	0002351190	шплинт	2
14	0006241570	гайка корончатая	2
15	0002351302	шайба	2
16	0000711235	шкив клиноремен.	1
17	0006240540	шпонка призматич.	2
18	0002153081	кольцо уплотнит.	2
19	0006354230	пробка магнитная	1
20	0002110840	шкив натяжной	1
21	0002362300	болт 6-гр.	1
22	0000700742	накладка	1
23	0002336112	уплотнение вала	1
24	0000703012	шкив клиноремен.	1
25	0006497561	сапун	1
26	0001798420	сапун	1

Наверх

ГЛАВНЫЙ РЕДУКТОР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000718330	уплотнение	1
0	0000718340	уплотнение	1
0	0000718352	уплотнение	1
1	0000901201	винт запорный	1
2	0007126600	пробка резьбов.	1
3	0000702515	коробка передач	1
4	0002351340	кольцо пружинное	16
5	0002355560	болт 6-гр.	16
6	0002378740	болт 6-гр.	12
7	0002351330	кольцо пружинное	12
8	0000707320	пластина изоляц.	1
9	0000707330	ступица фланцевая	1
10	0006798920	диск шарнира	1
11	0006798900	стремянка	1
12	0002428480	гайка 6-гр.	3
13	0002389810	болт 6-гр.	6
14	0002336112	уплотнение вала	1
15	0002379300	шайба	3
16	0002374620	болт 6-гр.	6
17	0002150060	шайба контактная	6
18	0002351190	шплинт	2
19	0006241570	гайка корончатая	2
20	0002351302	шайба	2
21	0000711235	шкив клиноремен.	1
22	0006240540	шпонка призматич.	2
23	0002153081	кольцо уплотнит.	2
24	0006354230	пробка магнитная	1
25	0002110840	шкив натяжной	1
26	0002362300	болт 6-гр.	1
27	0000700742	накладка	1
28	0000703012	шкив клиноремен.	1
29	0006497561	сапун	1
30	0001798420	сапун	1

Наверх

ПРИВОД ГИРДАВЛИЧЕСКОГО НАСОСА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374380	болт 6-гр.	2
2	0002393931	шайба контактная	2
3	0006070982	опора	1
4	0002361700	гайка 6-гр.	2
4	0002374390	болт 6-гр.	2
4	0002393931	шайба контактная	2
5	0002350830	шплинт	1
6	0002369132	шайба	1
7	0009034860	тяга	1
8	0002361710	гайка 6-гр.	2
9	0006835292	кронштейн	1
10	0002330940	болт 6-гр.	1
10	0002351371	кольцо стопорное	1
10	0002375210	гайка 6-гр.	1
11	0002364550	гайка 6-гр.	1
12	0002351340	кольцо пружинное	1
13	0002448140	шпонка сегментная	1
14	0006833032	шкив клиноремен.	1
15	0007501932	ремень клиновой	1
16	0002355360	болт 6-гр.	3
17	0002393880	шайба контактная	3
18	0000702751	уголок	1
19	0006808911	втулка распорная	1

Наверх

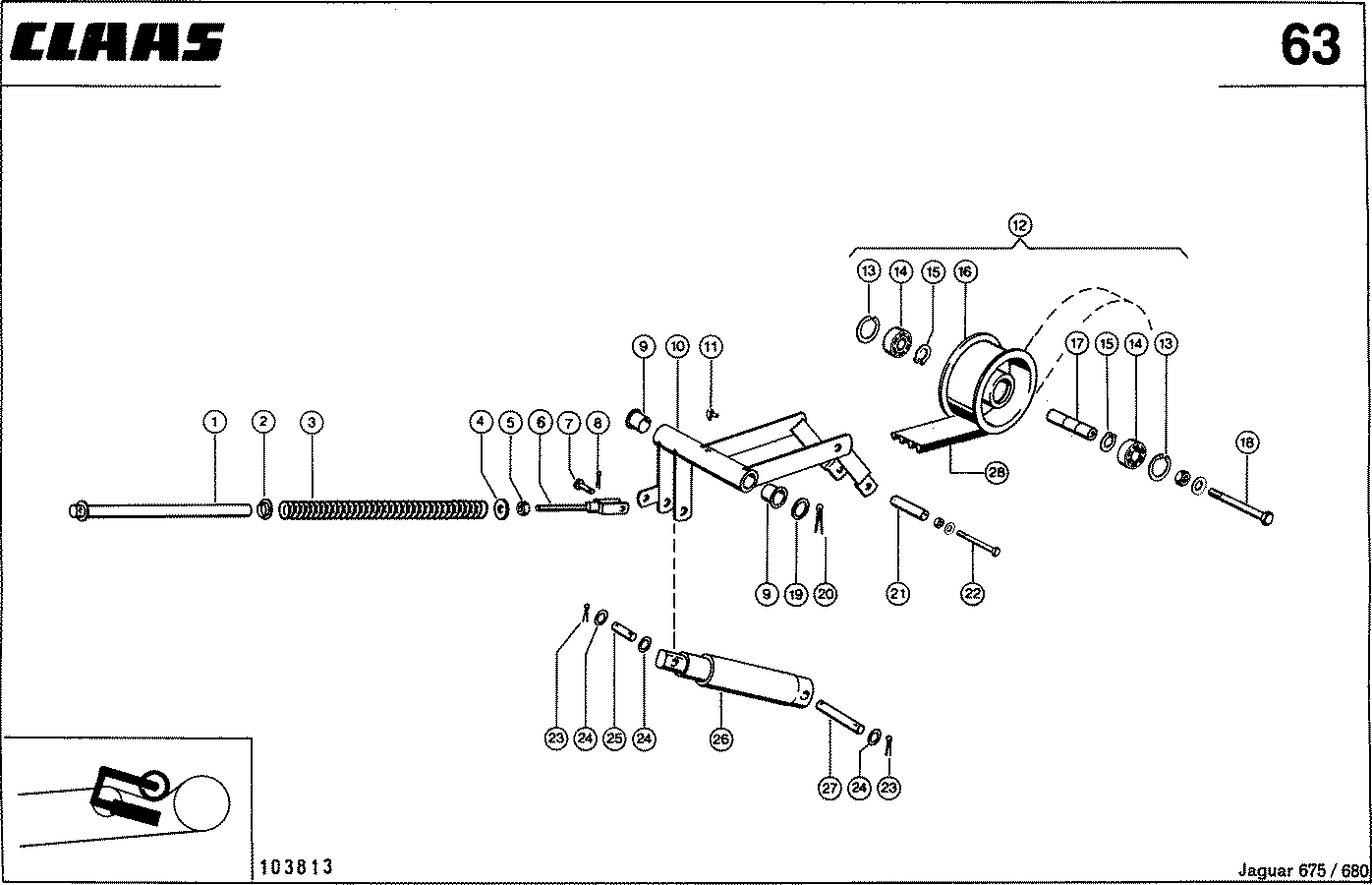

НАТЯЖНОЕ УСТРОЙСТВО ПРИВОДА БАРАБАНА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006296111	направляющая пруж	1
2	0006736650	втулка	1
3	0006031040	пружина сжатия	1
4	0006737450	шайба	1
5	0002361720	гайка 6-гр.	1
6	0006295710	вилка с резьбой	1
7	0006321330	палец	1
8	0002350880	шплинт	1
9	0000085610	втулка	2
10	0000709540	держатель ролика	1
11	0002369430	пресс-масленка	1
11	0002369440	пресс-масленка	1
12	0000723670	ролик натяжной	1
12	0006290050	ролик натяжной	1
13	0002351820	кольцо стопорное	2
14	0002154640	ш/подш.радиальный	2
14	0002358700	ш/подш.радиальный	2
15	0002351600	кольцо стопорное	2
16	0006290061	ролик натяжной	1
17	0000723680	палец	1
17	0006290070	палец	1
18	0002150060	шайба контактная	1
18	0002361720	гайка 6-гр.	1
18	0002429120	болт 6-гр.	1
19	0002331020	шайба	1
20	0002351180	шплинт	1
21	0006290180	труба распорная	1
22	0002355260	болт 6-гр.	1
22	0002361700	гайка 6-гр.	1
22	0002393870	шайба контактная	1
23	0002350900	шплинт	4
24	0002342910	шайба	4
25	0006550190	болт соединит.	1
26	0000702952	гидроцилиндр	1
27	0002382410	палец	1
28	0000709531	ремень	1

Наверх

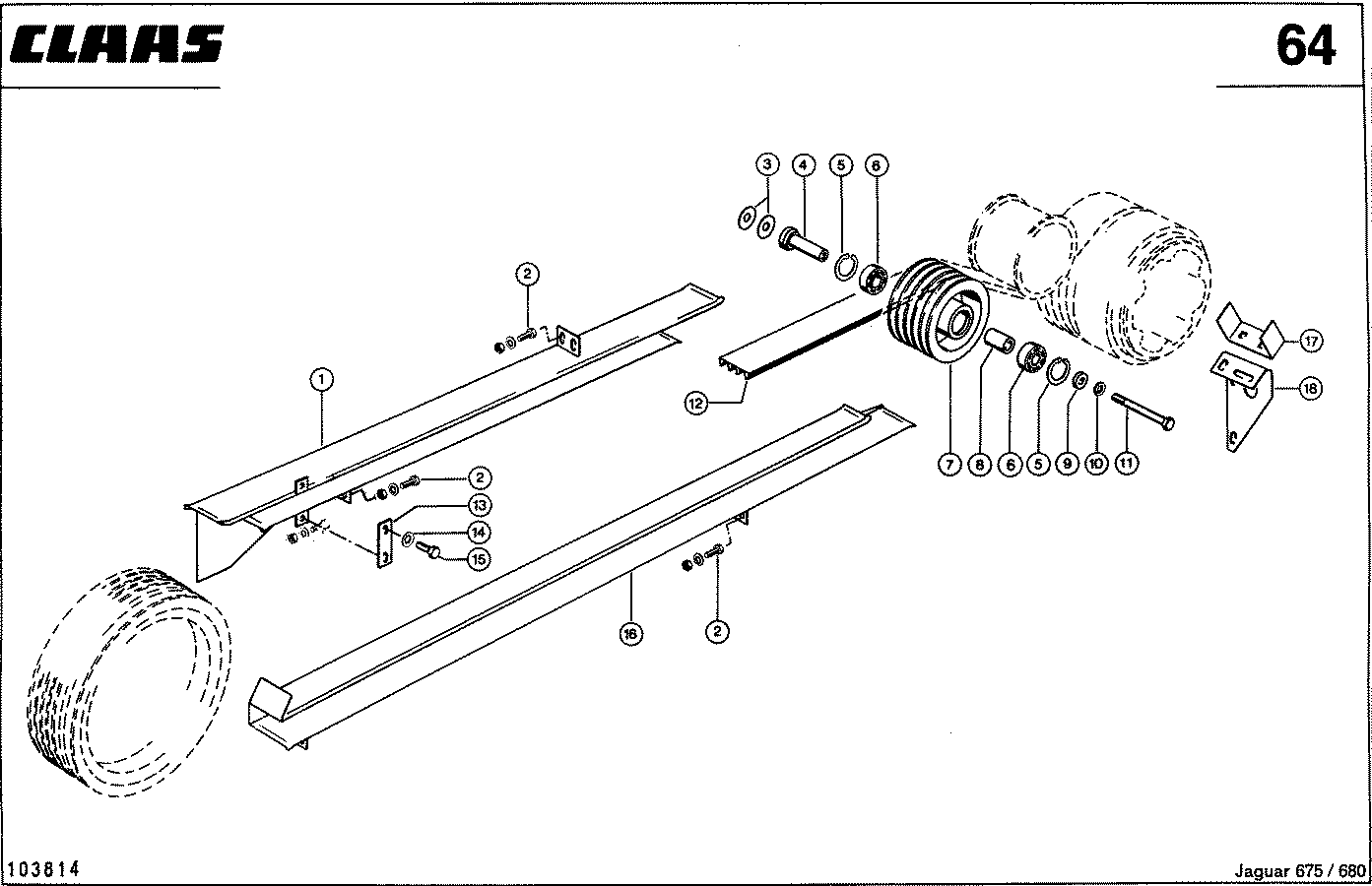

НАПРАВЛЯЮЩИЕ ПРИВОДА БАРАБАНА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002369420	пресс-масленка	1
1	0000703480	скоба	1
2	0002361700	гайка 6-гр.	8
2	0002362000	болт 6-гр.	8
2	0002393931	шайба контактная	8
3	0002369520	шайба	0
4	0006422700	втулка цевочная	1
5	0002351820	кольцо стопорное	2
6	0002154640	ш/подш.радиальный	2
6	0002358700	ш/подш.радиальный	2
7	0000709883	шкив ременный	1
8	0006422690	труба распорная	1
9	0006290261	шайба распорная	1
10	0002351351	кольцо стопорное	1
11	0002378880	болт 6-гр.	1
12	0000709531	ремень	1
13	0006953700	накладка	1
14	0002393941	шайба контактная	2
15	0002392380	болт 6-гр.	2
16	0000703271	скоба	1
17	0000703040	скоба	1
18	0000703023	кронштейн	1

Наверх

ПРИВОД БАРАБАНА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006298360	ремень клиновой	1
2	0002358440	кольцо стопорное	1
3	0009801342	шкив клиноремен.	1
4	0000709531	ремень	1
5	0009079831	втулка подшипника	2
6	0009801362	ступица	1
7	0009801381	втулка центрир.	1
8	0002442130	шайба стопорная	1
8	0009075271	шайба стопорная	1
9	0002355860	болт 6-гр.	1
10	0002369420	пресс-масленка	1
11	0002355341	болт 6-гр.	2
12	0008107090	втулка разгруз.	4
13	0002351330	кольцо пружинное	2
14	0002361710	гайка 6-гр.	2
15	0006297690	ремень	1
16	0002368980	штифт распорный	1

Наверх

Устройство лущения кукурузы, Привод L.H. - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000721181	вал	1
3	0006160680	фланец металлич.	2
4	0002114230	подшипник кольца	1
4	0002154751	подшипник кольца	1
5	0006160670	кольцо зажимное	1
6	0002363250	шпилька	1
7	0002357530	шпонка призматич.	1
8	0009630110	уплотнение вала	2
9	0002392130	винт запорный	2
10	0000721190	кольцо	1
11	0000721261	муфта обгонная	1
12	0002350890	шплинт	1
13	0002369132	шайба	1
14	0006321330	палец	1
15	0006295690	головка вилки	1
16	0002361720	гайка 6-гр.	2
17	0000721250	тяга резьбовая	1
18	0002343770	шайба	1
19	0007242770	пружина сжатия	1
20	0006736650	втулка	1
21	0006030950	направляющая пруж	1
22	0002393880	шайба контактная	6
23	0002373820	болт 6-гр.	6
24	0002361730	гайка 6-гр.	1
25	0002393910	шайба контактная	1
26	0006031480	кольцо зажимное	1
27	0002150030	шайба контактная	6
27	0002361690	гайка 6-гр.	6
27	0002423740	болт 6-гр.	6
28	0002351630	кольцо стопорное	1
29	0000721150	шкив клиноремен.	1
30	0006297690	ремень	1
31	0002331270	шайба	1
32	0006321710	втулка	2
33	0000721280	держатель ролика	1
34	0002369430	пресс-масленка	1
35	0002343010	шайба	2
36	0002370330	шплинт	1
37	0007242230	ролик натяжной	1
38	0007241331	ролик натяжной	1
39	0002394630	ш/подш.радиальный	2
40	0002351790	кольцо стопорное	2
41	0007241340	втулка распорная	1
42	0002389310	винт установочный	1
43	0002117490	уплотнение	2
44	0002359350	ш/подш.радиальный	2
45	0000722190	уплотнение бумаж.	1

Наверх

Устройство лущения кукурузы, Привод R.H. - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002369430	пресс-масленка	1
1	0007241031	направляющая пруж	1
2	0006736650	втулка	1
3	0006295790	пружина сжатия	1
4	0002343770	шайба	1
5	0002361720	гайка 6-гр.	1
6	0006295710	вилка с резьбой	1
7	0002343010	шайба	2
8	0006321710	втулка	2
9	0002350890	шплинт	1
10	0002369132	шайба	1
11	0006321330	палец	1
12	0002370330	шплинт	1
13	0000721141	шкив клиноремен.	1
14	0002389310	винт установочный	1
15	0002361730	гайка 6-гр.	1
16	0002393910	шайба контактная	1
17	0000721290	держатель ролика	1
18	0007241340	втулка распорная	2
19	0002394630	ш/подш.радиальный	2
20	0002351790	кольцо стопорное	2
21	0000721121	шкив клиноремен.	1
22	0007760680	шпонка призматич.	1
23	0006884840	шайба зажимная	1
24	0002393910	шайба контактная	1
25	0000723400	винт пустотелый	1
26	0002369440	пресс-масленка	1
27	0000723301	вал	1
28	0000721100	ремень	1
29	0000723410	шкив ременный	1
30	0002369420	пресс-масленка	1
31	0000721181	вал	1
32	0006160680	фланец металлич.	2
33	0002114230	подшипник кольца	1
33	0002154751	подшипник кольца	1
34	0006160670	кольцо зажимное	1
35	0002363250	шпилька	1
36	0007124150	шайба	1
37	0002154120	болт 6-гр.	1
38	0002448020	шпонка с головкой	1
39	0000721111	шкив клиноремен.	1
45	0000723370	пластина	1
46	0002374560	болт 6-гр.	2
47	0006513430	труба	1
48	0002334880	шайба	1
49	0002424660	болт 6-гр.	1
50	0000723440	монтировка	1

Наверх

ПРИВОД УСКОРИТЕЛЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002338880	шпонка призматич.	1
2	0006298360	ремень клиновой	1
3	0000702060	шкив клиноремен.	1
4	0007124150	шайба	1
5	0002393890	шайба контактная	1
6	0002375720	болт 6-гр.	1
7	0002361730	гайка 6-гр.	1
8	0002393910	шайба контактная	1
9	0002343010	шайба	2
10	0006321710	втулка	2
11	0002369430	пресс-масленка	1
12	0000703050	держатель ролика	1
13	0002370330	шплинт	1
14	0002361700	гайка 6-гр.	2
14	0002364420	винт полупотайной	2
14	0002393931	шайба контактная	2
15	0000703091	накладка	1
16	0006243520	шайба распорная	1
17	0006292781	ролик натяжной	1
18	0002377090	ш/подш.радиальный	2
19	0002351790	кольцо стопорное	2
20	0006243550	кольцо распорное	1
21	0007207921	ролик натяжной	1
22	0006243540	палец	1
23	0002350880	шплинт	1
24	0006321330	палец	1
25	0006295710	вилка с резьбой	1
26	0002361720	гайка 6-гр.	1
27	0006737450	шайба	1
28	0006233252	пружина сжатия	1
29	0006736650	втулка	1
30	0006030950	направляющая пруж	1

Наверх

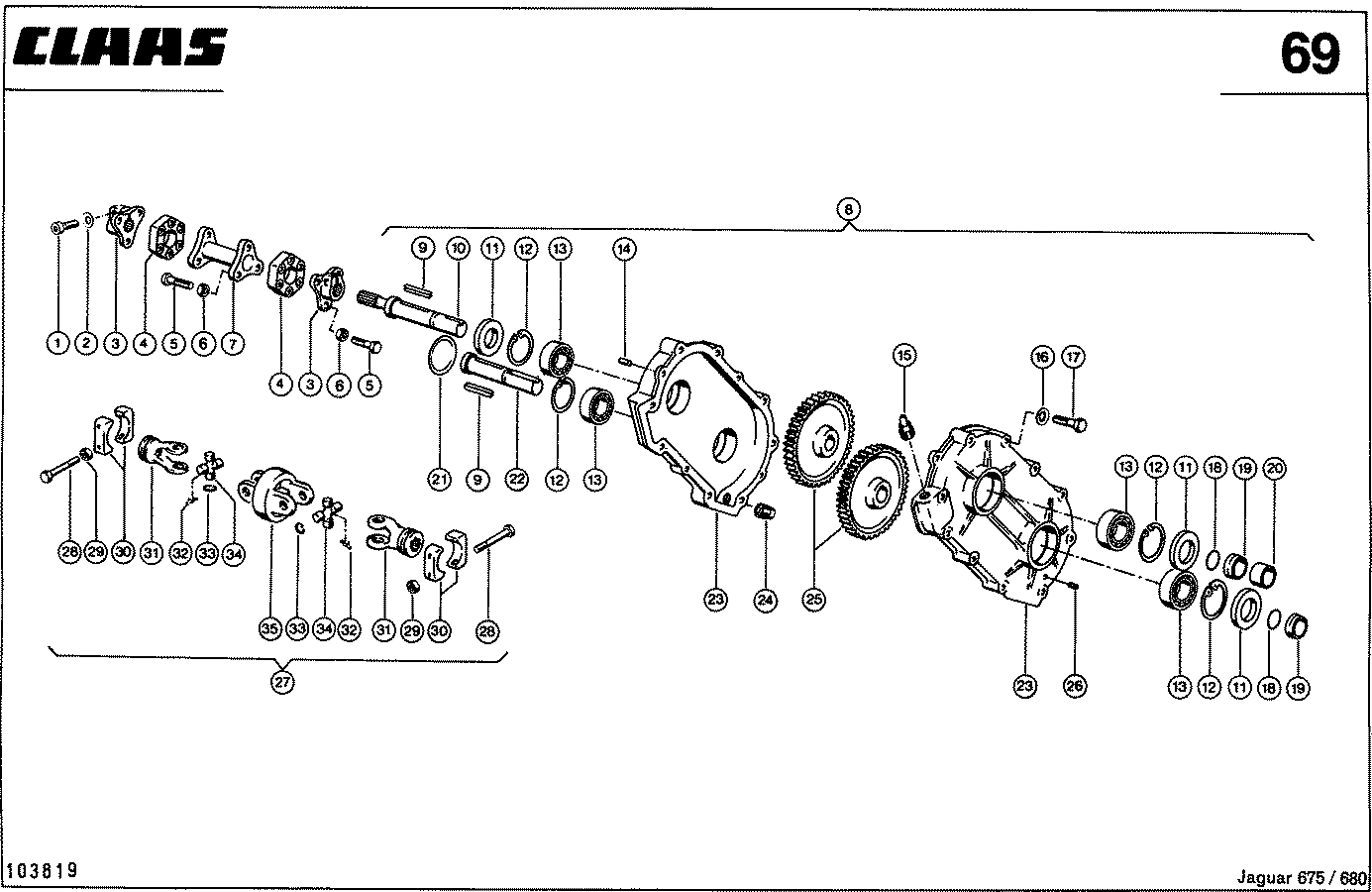

РЕДУКТОР ПРИВОДА УСКОРИТЕЛЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002362270	винт с цил.гол.	2
2	0002393880	шайба контактная	2
3	0000701731	муфта фланцевая	2
4	0000701740	диск шарнира	2
5	0002355350	болт 6-гр.	12
6	0002379470	гайка стопорная	12
7	0000701870	вал	1
8	0000701960	редуктор смотн.	1
9	0002338880	шпонка призматич.	2
10	0000702020	вал	1
11	0002393650	уплотнение вала	3
12	0002351860	кольцо стопорное	4
13	0002359160	ш/подш.радиальный	4
14	0002370800	штифт цилиндрич.	2
15	0007126600	пробка резьбов.	1
16	0002393890	шайба контактная	10
17	0002355540	болт 6-гр.	4
17	0002378150	болт 6-гр.	6
18	0006302141	уплотнение	2
19	0000702040	втулка	2
20	0006052421	кольцо	1
21	0002441950	шайба запорная	1
22	0000702030	вал	1
23	0000701970	колено трубы	1
24	0006354230	пробка магнитная	1
25	0000702002	колесо цилиндрич.	2
26	0000901201	винт запорный	1
27	0000702122	кардан сдвоенный	1
28	0002378200	болт 6-гр.	4
29	0002382340	гайка стопорная	4
30	0000702340	мостик	4
31	0000702330	вилка насадная	2
32	0002116360	пресс-масленка	2
33	0009725030	кольцо стопорное	8
34	0009724650	крестовина	2
35	0000702350	вилка сдвоенная	1

Наверх

ПРИВОД ЗАТОЧКИ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009040880	втулка	2
2	0000702070	накладка	2
3	0007365560	шайба распорная	1
4	0000703341	скоба	1
5	0000702051	шкив клиноремен.	1
6	0007783090	шпонка призматич.	1
7	0000703110	скоба	1
8	0000703401	скоба	1
9	0007124150	шайба	1
10	0002393890	шайба контактная	1
11	0002375720	болт 6-гр.	1
12	0000703101	ремень клиновой	1
13	0000703391	скоба	1
14	0002150030	шайба контактная	12
14	0002361690	гайка 6-гр.	12
14	0002374640	болт 6-гр.	12
15	0007240321	ролик натяжной	1
16	0002351550	кольцо стопорное	1
17	0002367520	ш/подш.радиальный	1
18	0002351810	кольцо стопорное	1
19	0007726200	палец	1
20	0002355360	болт 6-гр.	1
21	0002379470	гайка стопорная	1
22	0002355341	болт 6-гр.	1
23	0002361710	гайка 6-гр.	2
24	0000085230	втулка пластмас.	2
25	0000703412	гидроцилиндр в сб	1
26	0005002981	пружина растяжен.	1
27	0006170470	винт с ушком	1
28	0002379830	гайка стопорная	1
29	0002361700	гайка 6-гр.	4
29	0002374420	винт с 6-гр.гол.	4
29	0002393931	шайба контактная	4
30	0000703331	скоба	1
31	0002369440	пресс-масленка	1
32	0002351610	кольцо стопорное	1
33	0002341510	шайба установочн.	1
34	0002393951	шайба контактная	1
35	0002361720	гайка 6-гр.	1
36	0000703301	держатель ролика	1
37	0005721590	ось	1
38	0002150060	шайба контактная	1
38	0002361720	гайка 6-гр.	1
38	0002423800	болт 6-гр.	1
39	0000703140	бандаж	1
40	0002361690	гайка 6-гр.	2
40	0002364750	винт полупотайной	2
40	0002393920	шайба контактная	2

Наверх

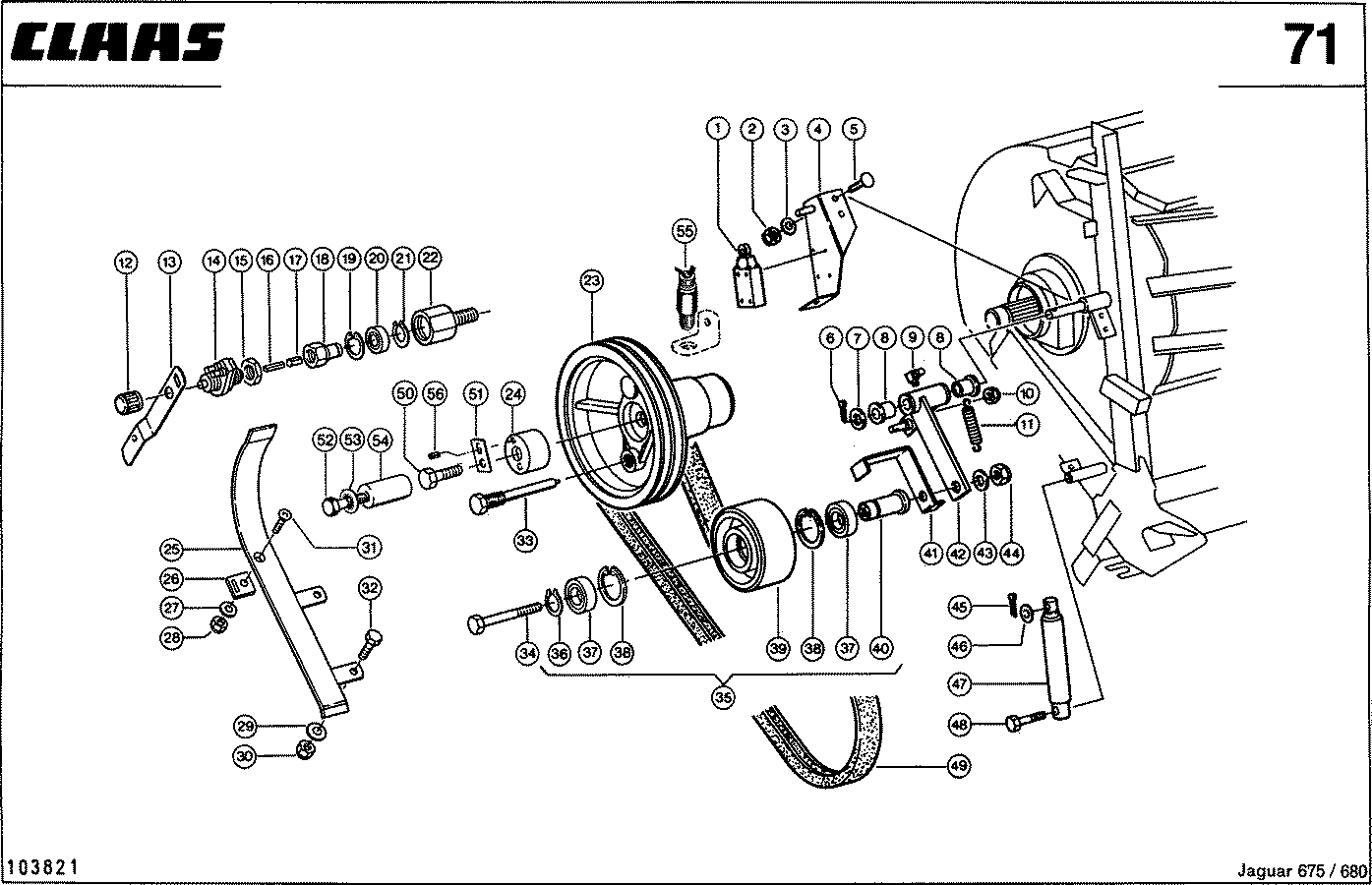

РЕМЕННЫЙ ПРИВОД ПИТАТЕЛЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050970	втулка монтажная	0
1	0009173160	выкл.предельный	1
2	0002379470	гайка стопорная	2
3	0002393880	шайба контактная	2
4	0009802421	уголок	1
5	0005025110	винт полупотайной	2
6	0002370260	шплинт	1
7	0002342970	шайба	1
8	0000085240	втулка	2
9	0002369440	пресс-масленка	1
10	0002381320	гайка стопорная	1
11	0009308870	пружина растяжен.	1
12	0002412692	колпак резьбовой	1
13	0009802400	рычаг опорный	1
14	0006040150	генератор частоты	1
15	0007665880	гайка 6-гр.	1
16	0006007380	поводок	1
17	0002379141	штифт распорный	1
18	0006710350	гайка накидная	1
19	0002351780	кольцо стопорное	1
20	0002380690	ш/подш.радиальный	1
21	0002351530	кольцо стопорное	1
22	0009802390	цапфа резьбовая	1
23	0009802262	планка направл.	1
23	0009808240	шкив ведущий	1
24	0009801381	втулка центрир.	1
25	0009802341	скоба	1
26	0006055531	щиток опорный	1
27	0002369112	шайба	1
28	0002379830	гайка стопорная	1
29	0002343250	шайба	2
30	0002379470	гайка стопорная	2
31	0002370621	винт потайной	1
32	0002355320	болт 6-гр.	2
33	0009802440	винт установ.	1
34	0002423940	болт 6-гр.	1
35	0006032460	ролик натяжной	1
36	0002351630	кольцо стопорное	1
37	0002378320	ш/подш.радиальный	2
38	0002378350	кольцо стопорное	2
39	0006032430	ролик натяжной	1
40	0006032440	втулка цевочная	1
41	0009802330	скоба	1
42	0009802292	держатель ролика	1
43	0002393910	шайба контактная	1
44	0002361730	гайка 6-гр.	1
45	0002361520	шплинт	1
46	0002369132	шайба	1
47	0000703412	гидроцилиндр в сб	1
48	0002355380	болт 6-гр.	1
49	0006736140	ремень	1
49	0009808520	ремень	1
50	0002355860	болт 6-гр.	1
51	0002442130	шайба стопорная	1
51	0009075271	шайба стопорная	1
52	0002423951	болт 6-гр.	1
53	0002393910	шайба контактная	1
54	0006032450	направляющая пруж	1
55	0006768350	датчик индукцион.	1
56	0002368980	штифт распорный	1

Наверх

ПРИВОД ПИТАТЕЛЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	1
2	0002333300	штуцер	2
3	0004086130	кольцо ножевое	2
4	0002333310	гайка накидная	2
5	0009805540	маслопровод	1
6	0002339990	болт 6-гр.	3
7	0002369132	шайба	3
8	0009452231	корпус подшипника	1
9	0006736140	ремень	1
9	0009808520	ремень	1
10	0006298050	шкив клиноремен.	1
11	0009806531	направляющая	1
11	0009808270	шкив клиноремен.	1
12	0006656660	штекер с пружиной	2
13	0009314360	шнур	2
14	0006160670	кольцо зажимное	1
15	0009306490	подшипник кольца	1
16	0000076150	шпонка с головкой	1
17	0009806561	вал	1
18	0002114190	кольцо задн.хода	2
19	0002386780	уплотнение	1

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009803013	коробка передач	1
1	0002441950	шайба запорная	1
2	0002351860	кольцо стопорное	1
3	0002341090	шайба установочн.	0
3	0002341210	шайба установочн.	0
3	0002341410	шайба установочн.	0
3	0002341610	шайба установочн.	0
3	0002341760	шайба установочн.	0
4	0002359160	ш/подш.радиальный	2
5	0002338200	шайба установочн.	2
6	0009803332	колесо зубчатое	1
7	0009803342	колесо зубчатое	1
8	0009803320	вал ведущий	1
9	0002113810	шайба запорная	1
10	0002351660	кольцо стопорное	1
11	0002382810	шайба опорная	1
12	0002344210	шайба установочн.	0
12	0002379090	шайба установочн.	0
12	0002379100	шайба установочн.	0
13	0002359180	ш/подш.радиальный	1
14	0002344350	шайба установочн.	1
15	0002363180	кольцо стопорное	1
16	0009803361	шестерня двойная	1
17	0009803820	болт стопорный	1
18	0009803501	палец включения	1
19	0002343950	шайба установочн.	0
19	0002344080	шайба установочн.	0
19	0002344200	шайба установочн.	0
19	0002344310	шайба установочн.	0
20	0006335310	уплотнение	1
21	0009803031	скоба	1
22	0007126600	пробка резьбов.	1
23	0006354240	винт запорный	1
25	0002351640	кольцо стопорное	1
26	0009803790	рычаг	1
27	0009580023	штифт распорный	1
28	0002445690	штифт распорный	1
29	0002351890	кольцо стопорное	2
30	0002332020	шайба установочн.	0
30	0002332030	шайба установочн.	0
30	0002332040	шайба установочн.	0
30	0002332050	шайба установочн.	0
31	0002432880	ш/подш.рад.-упорн	1
32	0009803260	шестерня конич.	1
33	0002378740	болт 6-гр.	11
34	0002393880	шайба контактная	11
35	0002384770	кольцо уплотнит.	1
36	0002338450	шайба установочн.	0
36	0009630170	шайба установочн.	0
36	0009630172	шайба установочн.	0
36	0009630173	шайба установочн.	0
37	0002359190	ш/подш.радиальный	1
38	0009803301	вал-шестерня	1
39	0002389620	роликоподшипник	1
40	0002343990	шайба установочн.	0
40	0002344120	шайба установочн.	0
40	0002344240	шайба установочн.	0
40	0002344320	шайба установочн.	0
41	0002351840	кольцо стопорное	1
42	0009803041	крышка корпуса	1
43	0002423770	штифт цилиндрич.	2
44	0009806812	труба защитная	1
45	0006354230	пробка магнитная	1
46	0009110270	шайба опорная	2
47	0002357240	уплотнение вала	1
48	0009803850	защита	1
49	0002351320	кольцо пружинное	2
50	0002336320	болт 6-гр.	2

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351890	кольцо стопорное	1
2	0002338450	шайба установочн.	0
2	0009630170	шайба установочн.	0
2	0009630173	шайба установочн.	0
3	0002432880	ш/подш.рад.-упорн	1
4	0009803311	колесо зубчатое	1
5	0002336420	шайба осевая	4
6	0002344900	подшипник игольч.	2
7	0002113840	сепаратор	4
8	0009803670	труба распорная	1
9	0009803281	передача зубчатая	1
9	0009803931	передача зубчатая	1
10	0009803351	муфта включ.	1
11	0009803252	вал редуктора	1
12	0009803271	шестерня конич.	1
13	0009803211	труба распорная	1
14	0002336440	шайба установочн.	0
14	0002336450	шайба установочн.	0
14	0002336460	шайба установочн.	0
14	0002338200	шайба установочн.	0
15	0002393880	шайба контактная	3
16	0002373830	болт 6-гр.	3
17	0006311470	уплотнение	1
18	0002114240	гайка шлицевая	1
19	0002410510	ш/подш.рад.-упорн	1
20	0002343880	шайба опорная	1
21	0002344010	шайба установочн.	0
21	0002344140	шайба установочн.	0
21	0002344250	шайба установочн.	0
21	0002344330	шайба установочн.	0
22	0009803692	крышка	1
23	0002114260	шайба запорная	1
24	0009630172	шайба установочн.	1
25	0009803522	кулачок муфты	1

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009803542	тяга переключ.	1
2	0009803820	болт стопорный	1
3	0006334600	уплотнение	1
4	0007785341	кнопка сферич.	1
4	0009806620	скоба	1
5	0002330430	гайка стопорная	1
6	0002380720	шайба запорная	1
7	0002441950	шайба запорная	1
8	0002351860	кольцо стопорное	1
9	0002341090	шайба установочн.	0
9	0002341210	шайба установочн.	0
9	0002341410	шайба установочн.	0
9	0002341610	шайба установочн.	0
9	0002341760	шайба установочн.	0
10	0002434360	роликоподшипник	1
11	0009803291	колесо зубчатое	1
11	0009803940	колесо зубчатое	1
12	0002342460	шайба	1
13	0002351670	кольцо стопорное	1
14	0009803122	вал редуктора	1
15	0009803091	шестерня двойная	1
16	0009803680	труба распорная	1
17	0002343830	шайба опорная	1
18	0002389620	роликоподшипник	1
19	0002381980	шайба опорная	1
20	0002351840	кольцо стопорное	1
21	0002341190	шайба установочн.	0
21	0002341260	шайба установочн.	0
21	0002341400	шайба установочн.	0

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002338131	уплотнение вала	1
2	0002351900	кольцо стопорное	1
3	0002343910	шайба опорная	1
4	0002359220	ш/подш.радиальный	1
5	0002381980	шайба опорная	1
6	0002378620	кольцо стопорное	1
7	0009110270	шайба опорная	1
8	0002113840	сепаратор	2
8	0002116050	сепаратор	2
9	0009803670	труба распорная	2
9	0009803950	труба распорная	1
10	0009803053	шестерня двойная	1
10	0009807950	шестерня двойная	1
11	0009803244	вал редуктора	1
11	0009807960	вал редуктора	1
12	0009803081	колесо зубчатое	1
13	0002375970	кольцо стопорное	1
14	0002341760	шайба установочн.	1
15	0002360050	ш/подш.радиальный	1
16	0002391690	шайба установочн.	1
17	0002351920	кольцо стопорное	1
18	0002440490	уплотнение вала	1
19	0009070910	втулка	2
20	0009803172	ступица поводков.	1
21	0002114250	кольцо запорное	1
22	0002388420	уплотнение вала	1
23	0002330000	болт 6-гр.	6
24	0002393880	шайба контактная	6
25	0009803100	фланец поводковый	1
26	0002387740	уплотнение	1
27	0009803110	ступица поводков.	1

Наверх

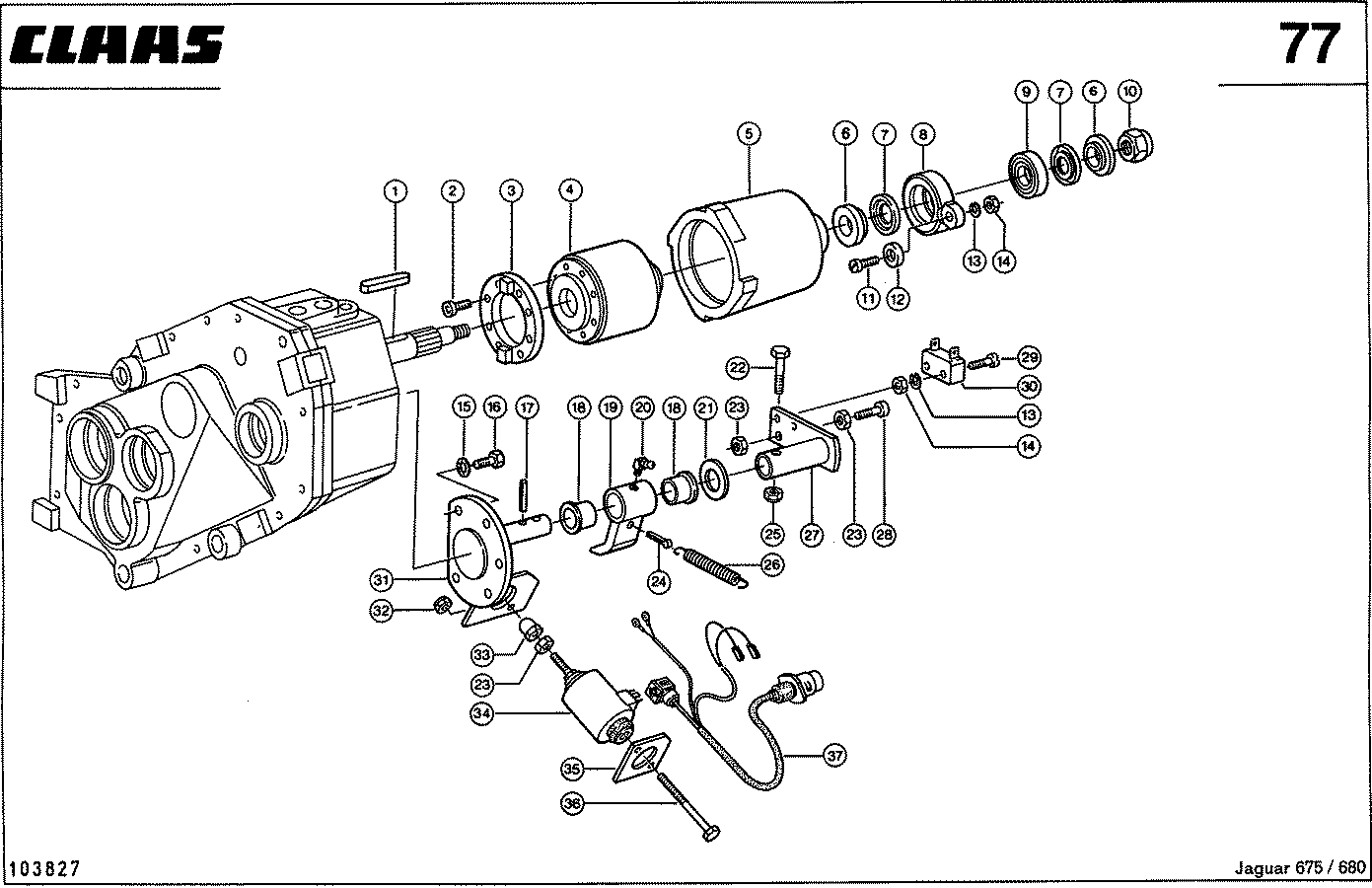

ОТКЛЮЧАЮЩАЯ МУФТА ПРИВОДА ПИТАТЕЛЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006103040	шпонка призматич.	1
2	0002443590	винт с цил.гол.	8
3	0009803700	фланец	1
4	0009803780	муфта предохран.	1
5	0009803161	колокол	1
6	0009803711	кольцо распорное	2
7	0009500202	кольцо уплотн.	2
8	0009803733	кольцо включ.	1
9	0002358700	ш/подш.радиальный	1
10	0002114240	гайка шлицевая	1
11	0002369940	винт с цил.гол.	1
12	0009803861	соленоид	1
13	0002364890	кольцо пружинное	3
14	0002372150	гайка 6-гр.	3
15	0002393880	шайба контактная	5
16	0002373830	болт 6-гр.	5
17	0002356660	штифт распорный	1
18	0000085340	втулка	2
19	0009803422	защелка	1
20	0002369430	пресс-масленка	1
21	0002335150	шайба установочн.	1
22	0002355330	болт 6-гр.	1
23	0002361700	гайка 6-гр.	3
24	0002350830	шплинт	1
25	0002379470	гайка стопорная	1
26	0005077830	пружина растяжен.	1
27	0009803752	накладка	1
28	0002369830	винт с цил.гол.	1
29	0002369950	винт с цил.гол.	2
30	0009803871	выкл.плоский	1
31	0009803371	крышка	1
32	0002381320	гайка стопорная	2
33	0002380880	гайка колпачковая	1
34	0009177633	магнит 1-сторонн.	1
35	0009177232	накладка	1
36	0002355260	болт 6-гр.	2
37	0009803883	кпл. кабелей	1

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006103040	шпонка призматич.	1
2	0002443590	винт с цил.гол.	8
3	0009803130	фланец	1
4	0009807780	муфта предохран.	1
5	0009807851	втулка	1
6	0009807820	накладка	1
7	0002382010	ш/подш.радиальный	1
8	0002335150	шайба установочн.	1
9	0009803733	кольцо включ.	1
10	0002358700	ш/подш.радиальный	1
11	0009500202	кольцо уплотн.	1
12	0002338000	шайба опорная	1
13	0002114240	гайка шлицевая	2
14	0002372150	гайка 6-гр.	1
15	0002364890	кольцо пружинное	1
16	0009803861	соленоид	1
17	0002369940	винт с цил.гол.	1
18	0002369950	винт с цил.гол.	2
19	0009803871	выкл.плоский	1
20	0002364890	кольцо пружинное	2
21	0002372150	гайка 6-гр.	2
22	0002389010	гайка 6-гр.	1
23	0002110210	болт 6-гр.	1
24	0009807880	накладка	2
25	0002380470	гайка стопорная	3
26	0002369830	винт с цил.гол.	1
27	0002369560	шайба	2
28	0009807872	накладка	1
29	0002393880	шайба контактная	5
30	0002374530	болт 6-гр.	5
31	0002356540	штифт распорный	1
32	0002356820	штифт распорный	1
33	0009803992	крышка	1
34	0000085810	втулка	2
35	0009807900	защелка	1
36	0002369430	пресс-масленка	1
37	0002383870	шайба опорная	1
38	0002355860	болт 6-гр.	1
39	0002424670	болт 6-гр.	1
40	0002350830	шплинт	1
41	0005077830	пружина растяжен.	1
42	0002381320	гайка стопорная	2
43	0002380880	гайка колпачковая	1
44	0002361700	гайка 6-гр.	1
45	0009177633	магнит 1-сторонн.	1
46	0009177232	накладка	1
47	0002355260	болт 6-гр.	2
48	0009803883	кпл. кабелей	1

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002332250	уплотнение	1
2	0009803441	вал управления	1
3	0002446370	шарик стальной	2
4	0002332310	пружина сжатия	2
5	0002332900	штифт распорный	2
6	0009803190	палец включения	2
7	0002336910	шайба установочн.	2
8	0002369010	штифт распорный	2
9	0002356500	штифт распорный	2
10	0009803142	вилка переключен.	1
11	0009803152	вилка переключен.	1
12	0002114240	гайка шлицевая	1
13	0002429630	рым-болт	1
14	0009070660	рычаг переключ.	1
15	0002356630	штифт распорный	1
16	0002351570	кольцо стопорное	2
17	0002342360	шайба	0
17	0002342990	шайба	0
18	0009803452	пластина кулисы	1
19	0006334600	уплотнение	2
20	0009804481	палец резьбовой	3
21	0002336710	шкив натяжной	3
22	0002380470	гайка стопорная	3
23	0002380720	шайба запорная	1
24	0002351840	кольцо стопорное	1
25	0002341190	шайба установочн.	0
25	0002341260	шайба установочн.	0
25	0002341400	шайба установочн.	0
25	0002341580	шайба установочн.	0
26	0002359140	ш/подш.радиальный	1
27	0002351630	кольцо стопорное	1
28	0002341720	шайба установочн.	1
29	0009803071	шестерня двойная	1
30	0009803183	вал	1
31	0002351670	кольцо стопорное	1
32	0002342460	шайба	1
33	0009803062	колесо зубчатое	1
34	0002359160	ш/подш.радиальный	1
35	0002341610	шайба установочн.	1
36	0002351860	кольцо стопорное	1

Наверх

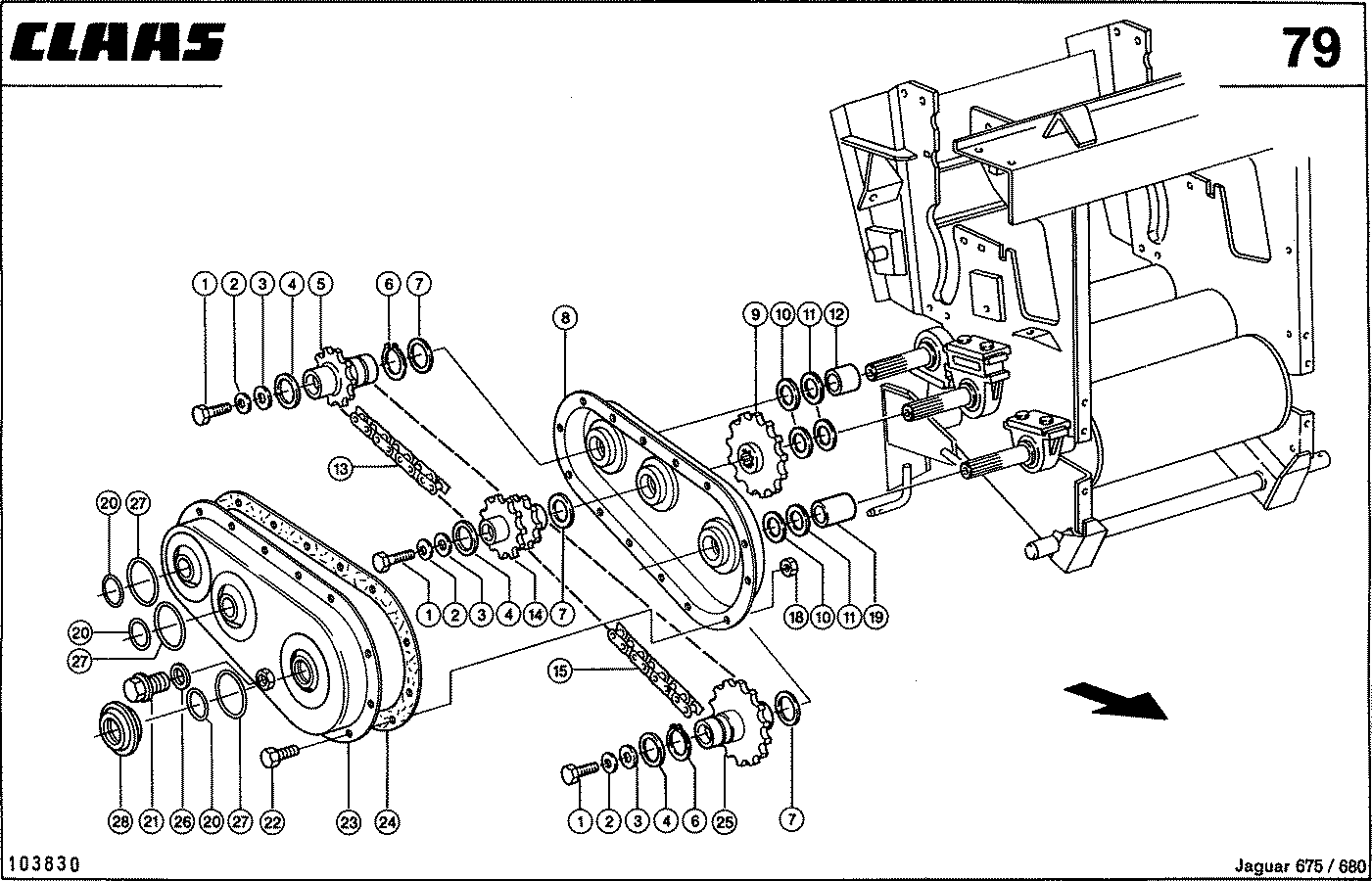

ЦЕПНОЙ РЕДУКТОР НИЖН. ВАЛЬЦЕВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321511	замок цепи	0
0	0009321530	внутреннее звено	0
1	0002375720	болт 6-гр.	3
2	0002336590	шкив натяжной	3
3	0002113940	шайба	3
4	0002340780	шайба	3
5	0009805431	звездочка	1
6	0002351680	кольцо стопорное	2
7	0002344110	шайба установочн.	0
7	0002344230	шайба установочн.	0
7	0009580036	шайба установочн.	0
8	0009805340	корпус валка	1
8	0009805680	вн.часть корпуса	1
9	0009805461	звездочка	1
10	0002344080	шайба установочн.	0
10	0002344200	шайба установочн.	0
10	0002344310	шайба установочн.	0
11	0002343850	шайба опорная	3
12	0000661761	труба распорная	1
13	0002334800	цепь роликовая	1
14	0009805411	звездочка 2-рядн	1
15	0009427520	цепь роликовая	1
17	0002351310	кольцо пружинное	15
18	0002361690	гайка 6-гр.	15
18	0002379830	гайка стопорная	15
19	0009805480	труба распорная	1
20	0002387740	уплотнение	6
21	0002370850	винт запорный	1
21	0002443450	винт запорный	1
22	0002374650	болт 6-гр.	15
23	0009805370	корпус валка	1
23	0009805660	нар.часть корпуса	1
24	0009805440	уплотнение	1
25	0009805391	звездочка	1
26	0006330310	кольцо уплотн.	1
27	0000568740	уплотнение	6
28	0009805450	кольцо подшипн.	6

Наверх

ЦЕПНОЙ ПРИВОД ВЕРХ. ВАЛЬЦЕВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009203004	звено соединит.	0
0	0009203005	замок	0
1	0009500219	штифт распорный	1
2	0009806200	звездочка	1
3	0002343850	шайба опорная	1
4	0002343950	шайба установочн.	0
4	0002344080	шайба установочн.	0
4	0002344200	шайба установочн.	0
5	0002351640	кольцо стопорное	1
6	0009806211	вал ведущий	1
7	0002331950	шайба	4
8	0002351340	кольцо пружинное	4
9	0002374610	болт 6-гр.	4
10	0009806223	пластина опор.п.	4
11	0009806420	вал ведущий	1
12	0009146180	шпонка призматич.	2
13	0009806360	конец вала	1
14	0009806330	шайба уплотн.	1
15	0009806340	втулка центрир.	1
16	0002366530	гайка корончатая	1
17	0002361520	шплинт	1
18	0002380470	гайка стопорная	1
19	0002336710	шкив натяжной	1
20	0009149940	шайба	1
21	0009806440	кольцо центрир.	2
22	0009806431	звездочка	1
23	0002358690	ш/подш.радиальный	2
24	0002351860	кольцо стопорное	2
25	0009071520	корпус подшипника	1
26	0000661770	труба распорная	1
27	0002113770	цепь роликовая	1
28	0002361730	гайка 6-гр.	1
29	0002373790	болт 6-гр.	1

Наверх

КАРДАННЫЙ ВАЛ ПРИВОДА ВЕРХН. ВАЛЬЦЕВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009805952	вал карданный	1
2	0009805981	вн.часть корпуса	1
3	0002378150	болт 6-гр.	2
4	0009420850	вилка насадная	2
5	0009724650	крестовина	2
6	0009725030	кольцо стопорное	8
7	0009421680	вилка желобчатая	1
8	0002376110	штифт распорный	1
9	0009419170	вал профильный	1
10	0002445400	штифт просечной	1
11	0009421290	воронка защитная	2
12	0009206710	кольцо торцовое	2
13	0009414681	ограждение внешн.	1
14	0002361720	гайка 6-гр.	2
15	0002351340	кольцо пружинное	2
16	0009805991	вн.часть корпуса	1
17	0009414690	ограждение внешн.	1
18	0009722970	цепь несущая	1
19	0009414670	вилка вала	1
20	0002449460	пресс-масленка	2

Наверх

РЕДУКТОР ВЕРХ. ВАЛЕЦЕВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806400	втулка	1
2	0002330370	шайба установочн.	0
2	0002336480	шайба установочн.	0
2	0002336630	шайба установочн.	0
2	0002336640	шайба установочн.	0
3	0009806142	колесо зубчатое	1
4	0002116100	сепаратор	2
6	0009806410	втулка	1
7	0002369420	пресс-масленка	2
8	0002335040	уплотнение	2
8	0002338790	уплотнение	2
9	0002393890	шайба контактная	2
10	0002355630	болт 6-гр.	2
10	0002378200	болт 6-гр.	2
11	0002363180	кольцо стопорное	4
12	0002343900	шайба опорная	1
13	0002344030	шайба установочн.	0
13	0002344160	шайба установочн.	0
13	0002344270	шайба установочн.	0
14	0002385230	ш/подш.радиальный	2
15	0009806132	колесо зубчатое	1
17	0002351330	кольцо пружинное	10
18	0002374530	болт 6-гр.	10
19	0009806102	крышка редуктора	1
20	0002445780	штифт распорный	2
21	0002443460	винт запорный	2
22	0009805780	втулка	2
22	0009806151	втулка	2
23	0009806112	колесо зубчатое	1
24	0002430440	кольцо стопорное	2
25	0009268810	втулка подшипника	1
26	0002338790	уплотнение	2
27	0009806123	колесо зубчатое	1
28	0002384890	уплотнение вала	2
29	0000085520	втулка	4
29	0009809430	втулка подшипника	4
30	0009071811	ступица	1
30	0009806570	направляющая	2
30	0009809440	ступица	2
31	0002330000	болт 6-гр.	12
32	0009071800	шпонка призматич.	2
33	0009806480	шайба пластмас.	2
34	0002338150	кольцо войлочное	2
35	0009805770	вн.часть корпуса	1
35	0009806092	вн.часть корпуса	1
36	0009071362	колесо зубчатое	1

Наверх

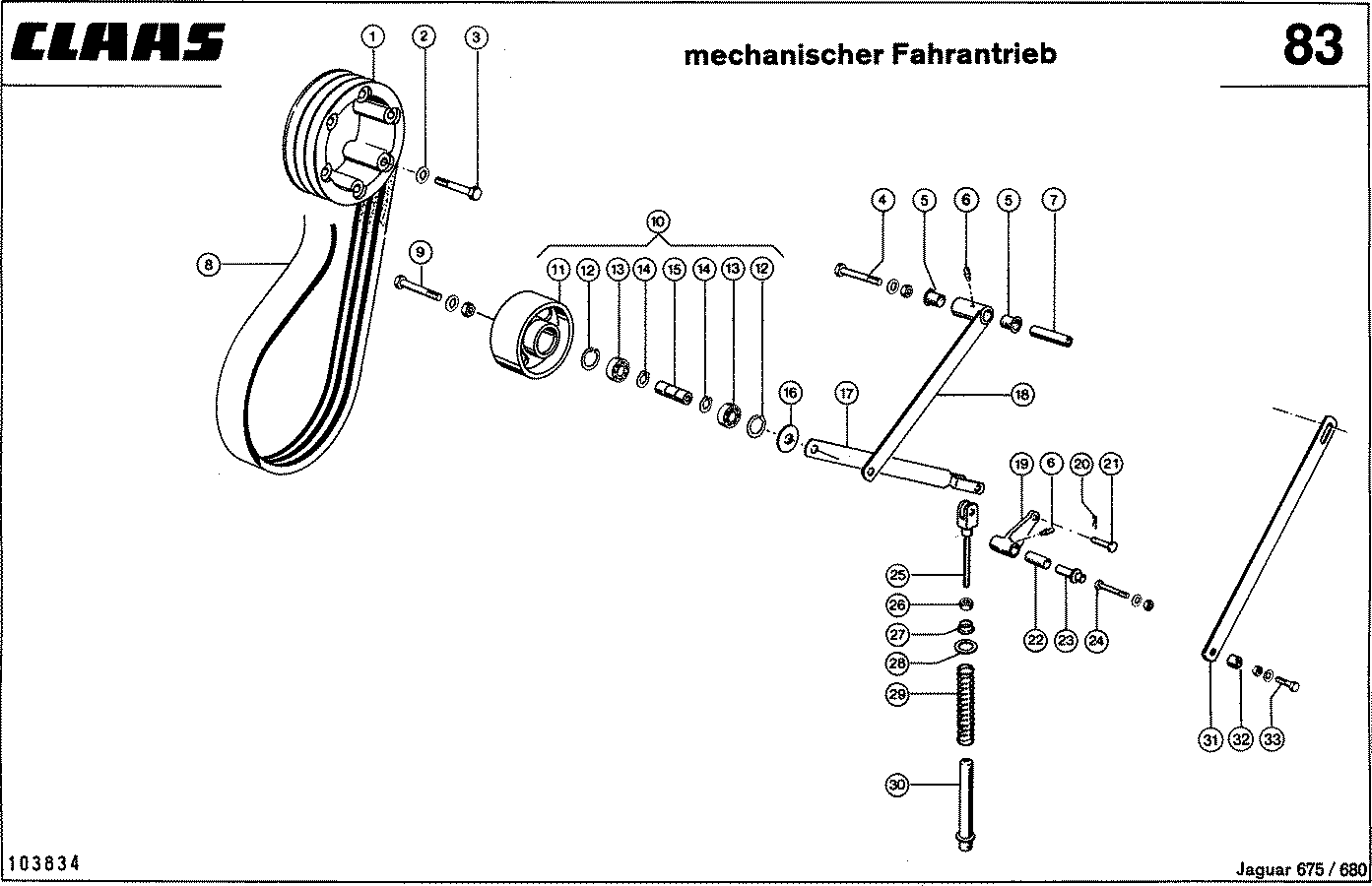

НАТЯЖНОЕ УСТРОЙСТВО ПРИВОДА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000710013	шкив клиноремен.	1
1	0000710213	шкив клиноремен.	1
2	0002150060	шайба контактная	6
3	0002355600	болт 6-гр.	6
3	0002378150	болт 6-гр.	6
4	0002150060	шайба контактная	1
4	0002361720	гайка 6-гр.	1
4	0002423800	болт 6-гр.	1
5	0000085230	втулка пластмас.	2
6	0002369420	пресс-масленка	2
7	0005721590	ось	1
8	0006440161	ремень	1
9	0002150060	шайба контактная	1
9	0002355630	болт 6-гр.	1
9	0002361720	гайка 6-гр.	1
10	0006723571	ролик натяжной	1
11	0006723662	ролик натяжной	1
12	0002351820	кольцо стопорное	2
13	0002358700	ш/подш.радиальный	2
14	0002351600	кольцо стопорное	2
15	0006723670	палец	1
16	0007204241	шайба крепления	1
17	0000710081	штанга	1
18	0000710030	держатель ролика	1
19	0006554350	рычаг	1
20	0002350830	шплинт	1
21	0002380640	палец	1
22	0006321720	втулка	1
23	0000710110	втулка	1
24	0002361700	гайка 6-гр.	1
24	0002378700	болт 6-гр.	1
24	0002393870	шайба контактная	1
25	0006296090	вилка с резьбой	1
26	0002361720	гайка 6-гр.	1
27	0006736650	втулка	1
28	0002331270	шайба	1
29	0007025060	пружина сжатия	1
30	0006295760	направляющая пруж	1
31	0000711190	планка	1
32	0001759140	втулка	1
33	0002361700	гайка 6-гр.	1
33	0002373390	болт 6-гр.	1
33	0002393951	шайба контактная	1

Наверх

Натяжитель привода, VAR. 3937 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006723571	ролик натяжной	1
2	0006723662	ролик натяжной	1
3	0002351820	кольцо стопорное	2
4	0002358700	ш/подш.радиальный	2
5	0002351600	кольцо стопорное	2
6	0006723670	палец	1
7	0002150060	шайба контактная	1
7	0002355610	болт 6-гр.	1
7	0002361720	гайка 6-гр.	1
8	0000711412	кронштейн	1
9	0002343010	шайба	1
10	0002370330	шплинт	1
11	0006321710	втулка	2
12	0002369430	пресс-масленка	1
13	0006321330	палец	1
14	0002350880	шплинт	1
15	0006296090	вилка с резьбой	1
16	0002361720	гайка 6-гр.	1
17	0002343770	шайба	1
18	0006295790	пружина сжатия	1
19	0006736650	втулка	1
19	0008197960	шайба	1
20	0007241031	направляющая пруж	1

Наверх

ХОДОВОЙ ВАРИАТОР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000710660	узел приводной	1
2	0002378760	винт с цил.гол.	3
3	0002364900	кольцо пружинное	3
4	0006033971	кожух	1
5	0002151360	кольцо внутр.	1
6	0002447370	уплотнение вала	1
7	0002339480	кольцо запорное	1
8	0002151350	подшипник игольч.	1
9	0006097790	втулка распор.нар	1
10	0006097780	втулка распор.вн.	1
11	0006297730	кольцо промежут.	1
12	0002151341	ш/подш.рад.-упорн	1
13	0002378480	шпилька	1
14	0001773090	полоска войлочная	1
15	0006298540	втулка скольжения	1
16	0006298530	шпонка призматич.	1
17	0006298550	планка направл.	1
17	0006298560	планка направл.	1
17	0006298570	планка направл.	1
18	0002389540	винт с цил.гол.	1
18	0002422140	винт с цил.гол.	1
19	0002370470	винт запорный	1
20	0006297740	шайба уплотн.	3
21	0006440161	ремень	1
22	0006553691	труба распорная	3
23	0006297740	шайба уплотн.	0
24	0006554072	винт потайной	3
27	0006098230	ремень клин.широк	1
28	0006298460	маслопровод	1
29	0006298470	шайба уплотн.	1
30	0002369420	пресс-масленка	1
31	0006297750	шайба нажимная	1
32	0002351340	кольцо пружинное	1
33	0002377610	винт с цил.гол.	1
34	0006296011	держатель поршня	1
35	0000710213	шкив клиноремен.	1
35	0006098060	шкив клиноремен.	1
36	0002150060	шайба контактная	6
37	0002375720	болт 6-гр.	6
37	0002378150	болт 6-гр.	6
38	0006098411	пластина распорн.	1
39	0002351320	кольцо пружинное	3
40	0002362000	болт 6-гр.	3
41	0006025621	цилиндр регулир.	1
42	0006710820	поршень гидравл.	1
43	0002391100	кольцо задн.хода	2
44	0006302141	уплотнение	2
45	0006296900	фланец напорный	1
46	0006025611	клапан	1
47	0002442020	кольцо стопорное	1
48	0006294131	шкив ступенчатый	1
49	0006302111	кольцо п-образн.	1
50	0007123612	кольцо опорное	1
51	0006296871	направляющая пруж	1
52	0006302070	шайба упорная	1
53	0002351500	кольцо стопорное	1
54	0002358950	ш/подш.радиальный	2
55	0006302060	кольцо распорное	1
56	0002358430	кольцо стопорное	1
57	0006302030	цапфа	1
58	0006839940	кольцо уплотн.	1
59	0006835870	дроссель смонт.	1
60	0006839421	панель	1
61	0002390420	кольцо запорное	1

Наверх

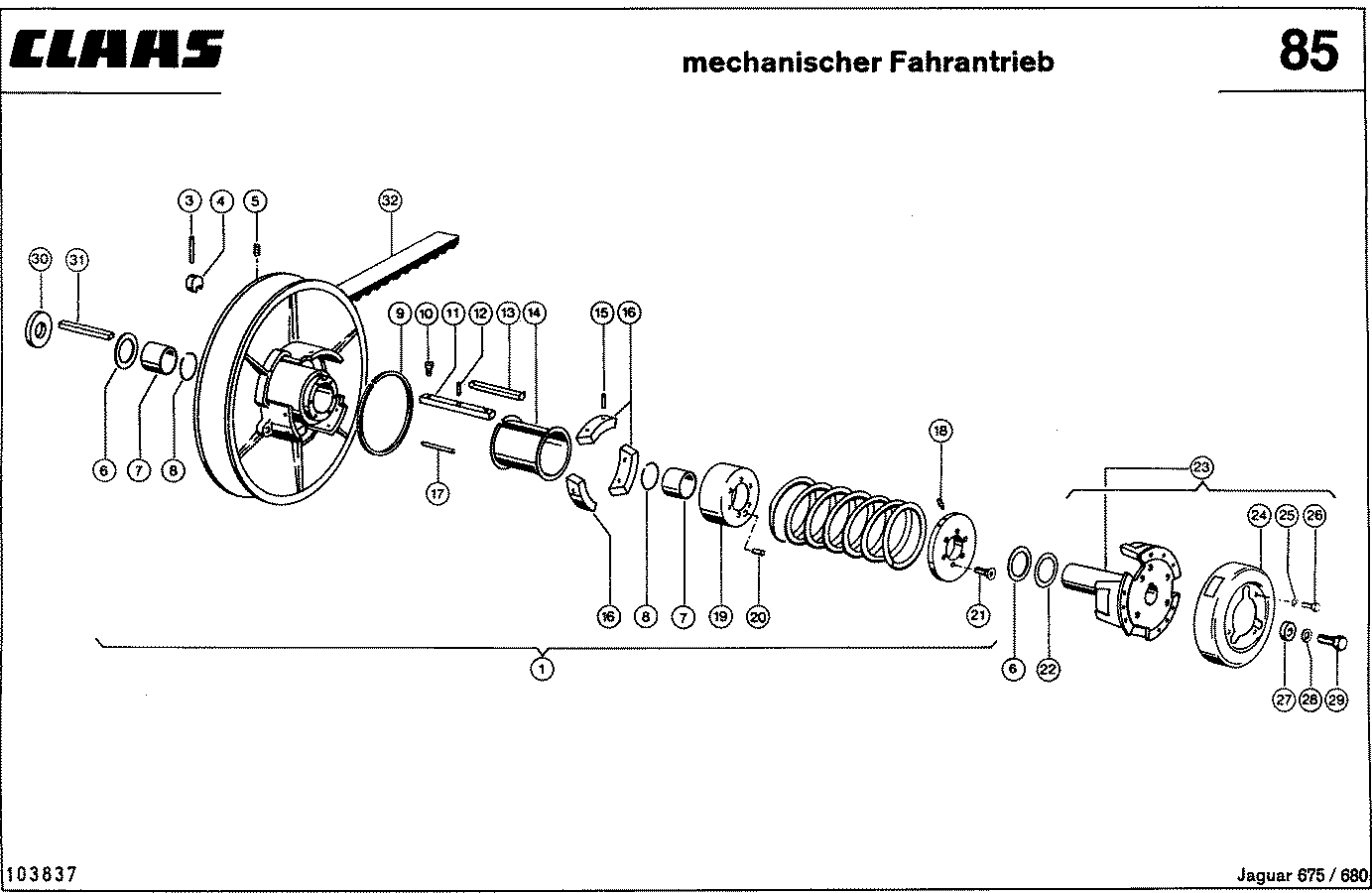

ХОДОВОЙ ВАРИАТОР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006098181	узел приводной	1
3	0002376060	штифт распорный	1
4	0006098090	пробка запорная	1
5	0002370470	винт запорный	1
6	0006098110	шайба упорная	2
7	0006032710	втулка подшипника	2
8	0002393390	кольцо запорное	2
9	0001773090	полоска войлочная	0
10	0006038251	винт с цил.гол.	2
11	0006298290	шпонка призматич.	1
12	0002445320	штифт просечной	1
13	0006298420	планка направл.	1
13	0006298430	планка направл.	1
13	0006298440	планка направл.	1
14	0006298410	втулка скольжения	1
15	0002356580	штифт распорный	6
16	0006033090	башмак	3
17	0002152130	штифт распорный	3
18	0002369420	пресс-масленка	6
19	0006030591	кожух	1
20	0002378790	штифт распорный	1
21	0002378280	винт потайной	6
22	0002344140	шайба установочн.	0
22	0002344250	шайба установочн.	0
23	0006298240	плита опорн.монт.	1
24	0006298450	колпак защитный	1
25	0002393860	шайба контактная	3
26	0002374640	болт 6-гр.	3
27	0006031290	шайба	1
28	0002351351	кольцо стопорное	1
29	0002355870	болт 6-гр.	1
30	0006098210	кольцо упорное	1
31	0009510002	шпонка призматич.	1
32	0006098230	ремень клин.широк	1

Наверх

ХОДОВОЙ ВАРИАТОР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006286720	кольцо упорное	1
2	0009510002	шпонка призматич.	1
3	0006098230	ремень клин.широк	1
4	0006286201	шкив ведомый	1
5	0001773090	полоска войлочная	1
6	0006286010	втулка скольжения	1
7	0002356580	штифт распорный	6
8	0006286760	башмак	3
9	0006286160	кожух	1
10	0002378790	штифт распорный	1
11	0002369420	пресс-масленка	3
12	0002154730	болт 6-гр.	6
13	0006286050	колпак защитный	1
14	0002393860	шайба контактная	3
15	0002374640	болт 6-гр.	3
17	0006730460	шайба нажимная	1
18	0002393910	шайба контактная	1
19	0002355870	болт 6-гр.	1
20	0005140640	наклейка	2

Наверх

МУФТА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	8
2	0002351330	кольцо пружинное	8
3	0002369870	винт с цил.гол.	8
4	0002351320	кольцо пружинное	18
5	0006094241	диск маховика	1
6	0002389991	ш/подш.радиальный	1
7	0006094281	вал	1
8	0002151280	кольцо уплотн.	1
9	0002348210	ш/подш.радиальный	1
10	0002151290	пластинка уплотн.	2
11	0002351900	кольцо стопорное	2
12	0000901201	винт запорный	2
13	0002374420	винт с 6-гр.гол.	10
14	0006094231	картер сцепления	1
15	0002151300	ш/подш.радиальный	1
16	0002151270	кольцо уплотн.	1

Наверх

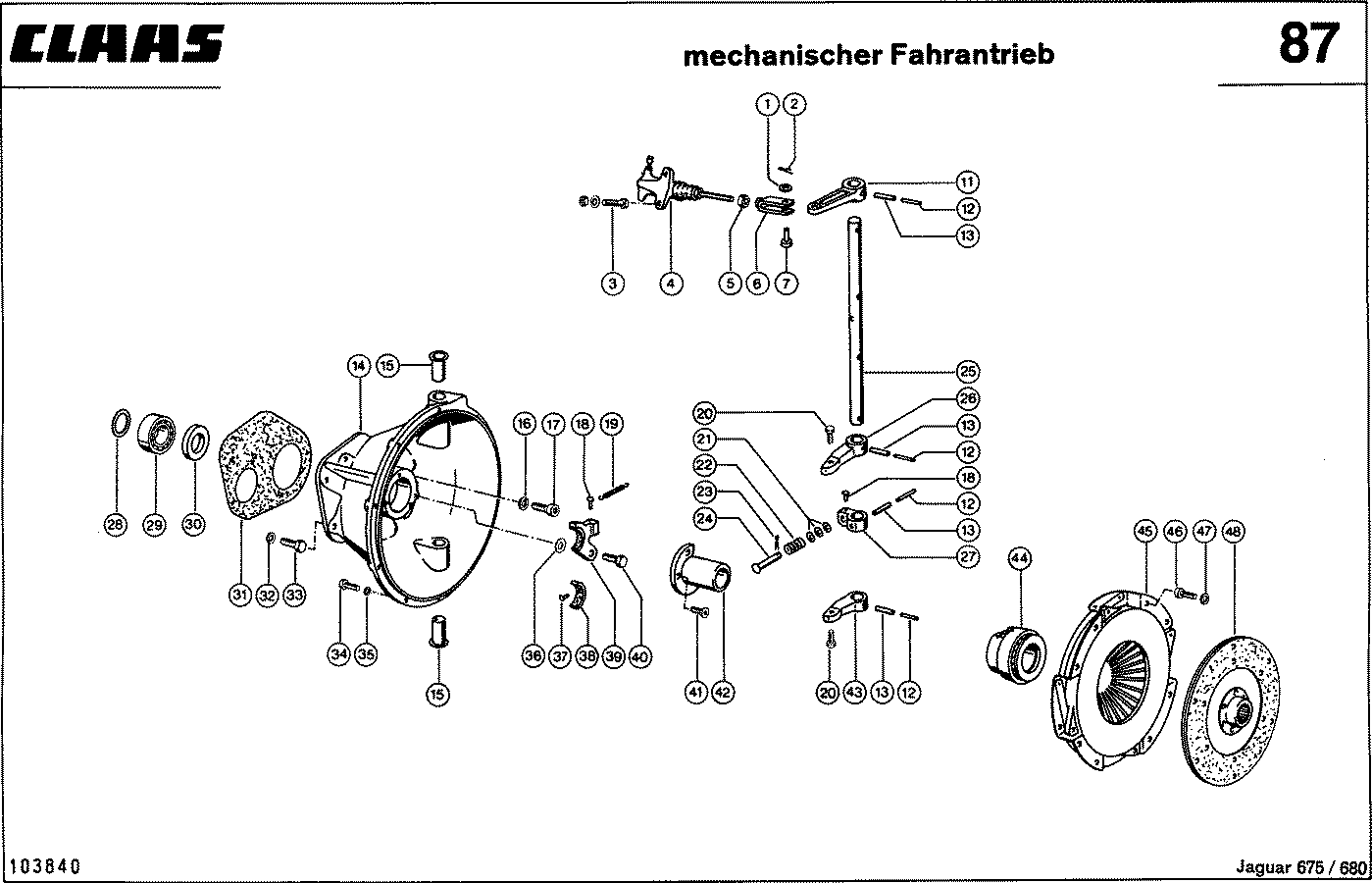

МУФТА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001771430	комплект ремонтн.	1
1	0002369132	шайба	1
2	0002350890	шплинт	1
3	0002361700	гайка 6-гр.	2
3	0002373700	болт 6-гр.	2
3	0002393870	шайба контактная	2
4	0000644790	цилиндр	1
5	0002361710	гайка 6-гр.	1
6	0006321270	головка вилки	1
7	0006321330	палец	1
11	0006094200	рычаг сцепления	1
12	0002356520	штифт распорный	5
13	0002375750	штифт распорный	5
14	0006094120	коробка диффер.	1
15	0006311820	втулка	2
16	0002351330	кольцо пружинное	6
17	0002362270	винт с цил.гол.	6
18	0002366020	штифт просечной	2
19	0006317700	пружина растяжен.	1
20	0002384220	болт 6-гр.	2
21	0002379900	шайба	4
22	0006317690	пружина сжатия	1
22	0006435100	пружина сжатия	1
23	0002351120	шплинт	1
24	0006317681	палец	1
25	0006094161	вал муфты	1
26	0006094180	рычаг выкл. верхн	1
27	0006094171	рычаг с кулачком	1
28	0002383870	шайба опорная	1
29	0002359190	ш/подш.радиальный	1
30	0002389291	уплотнение вала	1
31	0006716740	уплотнение	1
32	0002351330	кольцо пружинное	3
33	0002374530	болт 6-гр.	3
34	0002374420	винт с 6-гр.гол.	10
35	0002351320	кольцо пружинное	10
36	0002378950	шайба опорная	1
36	0006104731	кольцо распорное	1
37	0002369750	штифт просечной	2
38	0006317640	накладка фрикц.	1
39	0006318470	колодка тормозная	1
39	0006436520	колодка сцепления	1
40	0002356141	болт с резьбой	1
41	0002370680	винт потайной	3
42	0006094150	коробка диффер.	1
43	0006094190	рычаг выкл. верхн	1
44	0006094210	рычаг выкл. верхн	1
45	0006094260	диск сцепл.нажим.	1
46	0002369870	винт с цил.гол.	8
47	0002351320	кольцо пружинное	8
48	0006094251	диск ведущий	1

Наверх

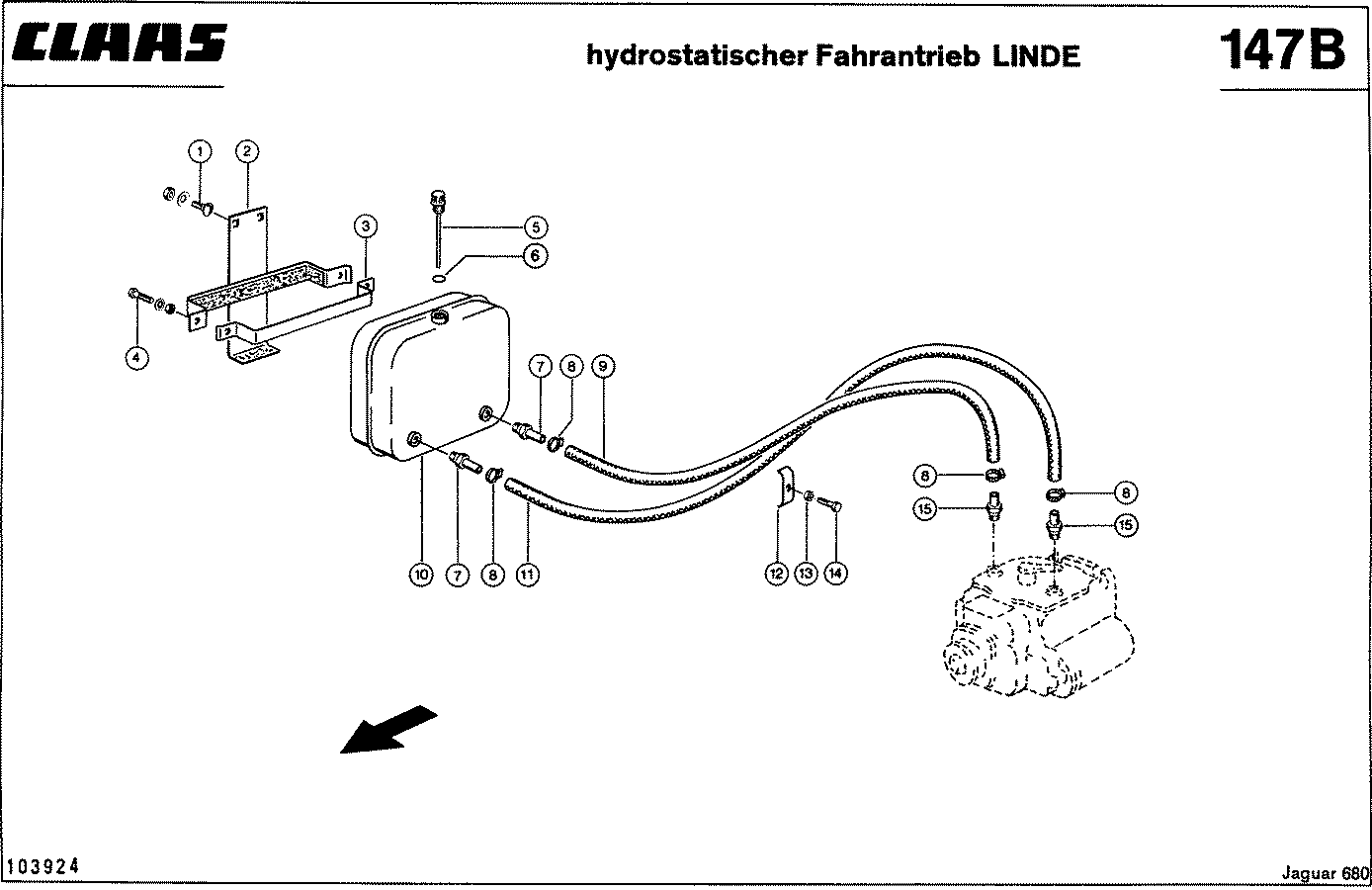

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002150060	шайба контактная	4
1	0002355530	болт 6-гр.	4
1	0002361720	гайка 6-гр.	4
2	0002382060	шайба	4
3	0006838980	гидронасос	1
4	0006026230	шкив клиноремен.	1
5	0001765431	ремень	1
6	0002374530	болт 6-гр.	8
7	0002393880	шайба контактная	8
8	0000711325	консоль	1
9	0002375190	гайка 6-гр.	4
10	0002110840	шкив натяжной	4
11	0009200943	болт 6-гр.	4
12	0002386800	палец	1
13	0002361700	гайка 6-гр.	1
14	0002381310	болт 6-гр.	1
15	0001314201	фильтр гидравлич.	1
16	0006026570	головка вилки	1
17	0002351090	шплинт	1
18	0002369122	шайба	1
19	0001771210	сильфон	2
20	0006723973	трос приводной	1
21	0000706790	пластина	0
22	0002361710	гайка 6-гр.	2
22	0002393880	шайба контактная	2
22	0005025110	винт полупотайной	2
23	0000718491	уголок	1
24	0002426650	шайба	2

Наверх

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002359160	ш/подш.радиальный	1
2	0006716740	уплотнение	1
3	0002393880	шайба контактная	9
4	0002374530	болт 6-гр.	9
5	0006856730	радиатор	1
6	0006851630	уплотнение	1
7	0006851621	втулка профильная	1
8	0002355540	болт 6-гр.	4
8	0002361720	гайка 6-гр.	4
8	0002393890	шайба контактная	4
9	0006838990	гидромотор конст.	1

Наверх

КОРОБКА ПЕРЕДАЧ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006094661	коробка передач	1
1	0006040230	кпл. кабелей	1
2	0002412692	колпак резьбовой	1
3	0006040150	генератор частоты	1
4	0006007380	поводок	1
5	0006021360	соединение резьб.	1
6	0002390310	уплотнение	1
7	0006021280	элемент соединит.	1
8	0002440670	штифт распорный	1
9	0006321840	поводок	1
10	0002381010	прокладка подгон.	0
10	0002381020	прокладка подгон.	0
10	0002381030	прокладка подгон.	0
11	0002434360	роликоподшипник	1
12	0000791091	вал ведущий	1
13	0002371201	уплотнение вала	2
14	0006316702	тяга переключ.	1
15	0002356141	болт с резьбой	2
16	0002351340	кольцо пружинное	2
17	0002425900	шпилька	4
18	0002373830	болт 6-гр.	6
19	0002351330	кольцо пружинное	22
20	0006856950	крышка редуктора	1
21	0006716720	уплотнение	1
22	0007126600	пробка резьбов.	1
23	0002355190	болт 6-гр.	4
24	0002351320	кольцо пружинное	10
25	0006094290	рычаг выкл. верхн	1
26	0006852740	крышка редуктора	1
27	0006716830	уплотнение	1
28	0006354240	винт запорный	2
29	0002374390	болт 6-гр.	6
30	0006856260	пружина сжатия	2
31	0006316980	шар	2
32	0006716740	уплотнение	1
33	0006620110	уплотнение	2
34	0002362270	винт с цил.гол.	16
35	0006715790	отражатель красн.	1
36	0006354230	пробка магнитная	1
37	0002356250	штифт распорный	4
38	0002356650	штифт распорный	4
39	0006620092	вилка переключен.	1
40	0002370800	штифт цилиндрич.	2
41	0000901200	винт запорный	1
42	0006022930	каретка с 2 шест.	1
43	0002378620	кольцо стопорное	1
44	0007126511	тяга переключ.	1
45	0006856791	вилка переключен.	1
46	0006316221	ось шест.зад/хода	1
47	0002356630	штифт распорный	1
48	0006316342	шестерня зад/хода	1
49	0006316372	венец игольчатый	2
50	0006316350	втулка распорная	1
51	0006856760	вал коренной	1
52	0002435650	роликоподшипник	1
53	0002371271	уплотнение вала	1
54	0002434360	роликоподшипник	1
55	0006855940	шестерня-каретка	1
56	0002351680	кольцо стопорное	1
57	0006022940	шестерня двойная	1
58	0006852560	колесо промежут.	1
59	0002391201	роликоподшипник	2
60	0006317740	кольцо распорное	1
61	0002351860	кольцо стопорное	1
62	0006316246	ось промежуточная	1
63	0000711641	рычаг	2
64	0006497561	сапун	1
65	0001798420	сапун	1

Наверх

КОРОБКА ПЕРЕДАЧ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006856712	коробка передач	1
2	0002412692	колпак резьбовой	1
3	0006040150	генератор частоты	1
4	0006007380	поводок	1
5	0006021360	соединение резьб.	1
6	0002390310	уплотнение	1
7	0006021280	элемент соединит.	1
8	0002440670	штифт распорный	1
9	0006321840	поводок	1
10	0002381010	прокладка подгон.	0
10	0002381020	прокладка подгон.	0
10	0002381030	прокладка подгон.	0
11	0002434360	роликоподшипник	1
12	0006856340	вал ведущий	1
13	0002371201	уплотнение вала	2
14	0006316702	тяга переключ.	1
15	0002356141	болт с резьбой	2
16	0002393890	шайба контактная	2
17	0002425900	шпилька	4
18	0002373830	болт 6-гр.	6
19	0002393880	шайба контактная	22
20	0006856950	крышка редуктора	1
21	0006716720	уплотнение	1
22	0007126600	пробка резьбов.	1
23	0002355190	болт 6-гр.	4
24	0002393870	шайба контактная	10
25	0006852750	мостик	1
26	0006852740	крышка редуктора	1
27	0006716830	уплотнение	1
28	0006354240	винт запорный	2
29	0002374390	болт 6-гр.	6
30	0006856260	пружина сжатия	2
31	0006316980	шар	2
32	0006716740	уплотнение	1
33	0006620110	уплотнение	2
34	0002362270	винт с цил.гол.	16
35	0006715790	отражатель красн.	1
36	0006354230	пробка магнитная	1
37	0002356250	штифт распорный	4
38	0002356650	штифт распорный	4
39	0006620092	вилка переключен.	1
40	0002370800	штифт цилиндрич.	2
41	0000901201	винт запорный	1
42	0006856410	каретка с 2 шест.	1
43	0002351670	кольцо стопорное	1
44	0007126511	тяга переключ.	1
45	0006856791	вилка переключен.	1
46	0006856760	вал коренной	1
47	0002435650	роликоподшипник	1
48	0002371271	уплотнение вала	1
49	0002359160	ш/подш.радиальный	1
50	0006856230	шестерня-каретка	1
51	0002351680	кольцо стопорное	1
52	0006856420	шестерня двойная	1
53	0006852560	колесо промежут.	1
54	0002391201	роликоподшипник	2
55	0006317740	кольцо распорное	1
56	0002351860	кольцо стопорное	1
57	0006316246	ось промежуточная	1
58	0000711641	рычаг	2
59	0006497561	сапун	1
60	0001798420	сапун	1

Наверх

ДИФФЕРЕНЦИАЛ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006854580	фланец	1
2	0002371212	уплотнение вала	2
3	0006620110	уплотнение	2
4	0002381170	шайба установочн.	0
4	0002381180	шайба установочн.	0
4	0006316480	шайба установочн.	0
5	0002359060	ш/подш.радиальный	2
6	0006316492	фланец кулачковый	1
7	0006774891	колесо тарельч.	2
8	0002351800	кольцо стопорное	2
9	0006358840	труба распорная	1
10	0006358810	сателлит конич.	2
11	0006358830	втулка подшипника	2
12	0002356680	штифт распорный	1
13	0002376120	штифт распорный	1
14	0006316302	палец сателлита	1
15	0006316267	ось шест.зад/хода	1
16	0002356930	штифт распорный	2
17	0002377840	штифт распорный	2
18	0006852570	венец зубчатый	1
19	0002380060	гайка стопорная	8
20	0002394200	болт 6-гр.	8
21	0006094270	фланец диска торм	1
21	0006854580	фланец	1
22	0002393890	шайба контактная	12
23	0002374620	болт 6-гр.	12
24	0002382340	гайка стопорная	12
25	0002393060	винт	12
26	0002448200	винт с цил.гол.	6

Наверх

ПЕРЕДНИЙ ПРИВОД, ТОРМОЗА И ПОЛУОСИ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001752610	комплект ремонтн.	0
0	0001772980	кпл.уплотнений	0
1	0002448020	шпонка с головкой	1
2	0006852611	барабан торм.	1
3	0006853600	колодка торм.в сб	2
4	0006853610	колодка торм.в сб	2
5	0002338460	заклепка	14
6	0002381130	кольцо стопорное	1
7	0002338470	шайба	1
8	0006852640	болт якоря	1
9	0002425900	шпилька	2
10	0000713231	трос	1
11	0006853620	пружина растяжен.	1
12	0002361710	гайка 6-гр.	1
13	0006321270	головка вилки	1
14	0006321330	палец	1
15	0006853631	кулак разжимной	1
16	0006852650	палец	1
17	0000710632	вал промежуточный	1
18	0002382340	гайка стопорная	12
19	0002393060	винт	12
20	0006020035	тормоз 1-разжимн.	2
20	0006854594	тормоз 1-разжимн.	2
21	0006553330	стремянка рессоры	4
22	0006553320	пружина сжатия	4
22	0006851890	пружина сжатия	4
23	0006553391	цилиндр тормозн.	2
24	0006318660	колодка торм.в сб	4
24	0006851880	колодка тормозная	4
25	0002378180	пистон	40
26	0002440211	гайка стопорная	2
27	0006553150	болт регулировоч.	4
28	0006553380	шпонка регулиров.	2
28	0006851860	шпонка регулиров.	2
29	0006552990	диск фрикционный	2
29	0006854600	диск фрикционный	2
30	0006553120	колодка торм.в сб	4
30	0006851870	колодка торм.в сб	4
31	0006318670	пружина растяжен.	4
32	0006318830	барабан торм.	2
32	0006436950	барабан торм.	2
33	0000076340	шпонка с головкой	2
34	0000710641	вал промежуточный	1

Наверх

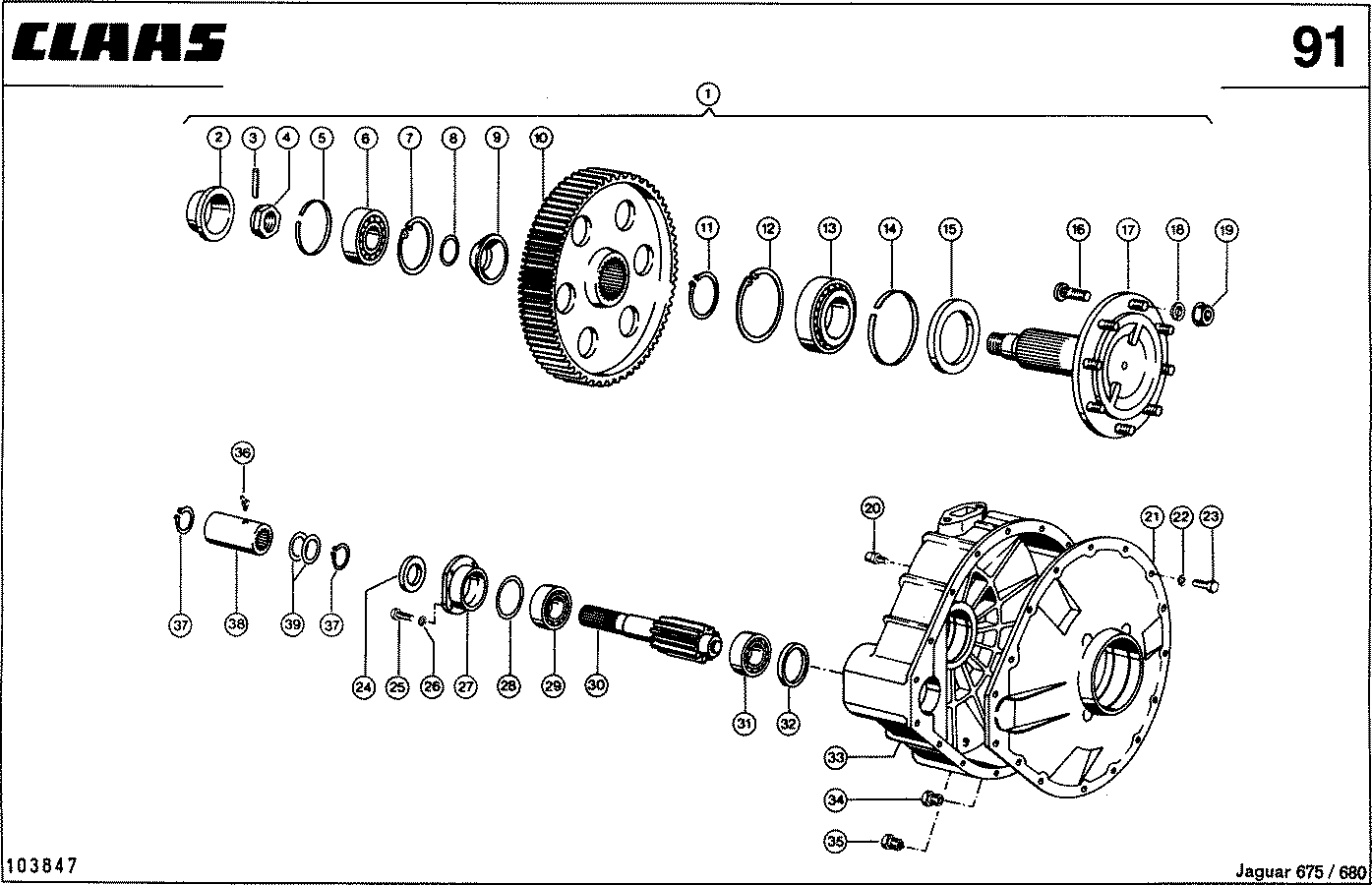

БОРТОВОЙ РЕДУКТОР ВЕДУЩЕГО МОСТА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006069540	передача главная	2
2	0006354262	колпачок запорный	2
3	0002356540	штифт распорный	2
3	0002356820	штифт распорный	2
4	0006853641	гайка корончатая	2
5	0006069480	кольцо промежут.	2
6	0002436850	роликоподшипник	2
7	0002351940	кольцо стопорное	2
8	0002344320	шайба установочн.	0
9	0006069470	кольцо коническое	2
10	0006792430	колесо цилиндрич.	2
11	0002150430	кольцо стопорное	2
12	0002351960	кольцо стопорное	2
13	0002436790	роликоподшипник	2
14	0006069490	кольцо промежут.	2
15	0002371241	уплотнение вала	2
16	0006021161	болт креп.колеса	16
17	0001765010	шнек подающий	2
18	0002332240	кольцо пружинное	16
19	0002333392	гайка крепл.колес	16
20	0001798420	сапун	2
21	0006069430	крышка	2
22	0002351340	кольцо пружинное	34
23	0002374610	болт 6-гр.	34
24	0002440750	уплотнение вала	2
25	0002373830	болт 6-гр.	10
26	0002351330	кольцо пружинное	10
27	0006068950	крышка	2
28	0002330720	шайба установочн.	0
28	0002330740	шайба установочн.	0
28	0002331740	шайба установочн.	0
29	0002150380	роликоподшипник	2
30	0006069461	вал-шестерня	2
31	0002436710	роликоподшипник	2
32	0006068980	кольцо распорное	2
33	0006069560	картер редуктора	2
34	0006354240	винт запорный	2
35	0006354230	пробка магнитная	2
36	0002369430	пресс-масленка	2
37	0002344520	кольцо стопорное	2
38	0006795502	втулка профильная	2
39	0006790200	шайба	4

Наверх

ШИНЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005011850	шланг	2
0	0006310750	шланг	2
0	0006310870	шланг	2
0	0006311970	шланг	2
0	0006820290	шланг	2
1	0006550351	колесо дисковое	2
1	0006550363	колесо дисковое	2
1	0006824720	колесо дисковое	2
2	0006553750	шина с камерой	2
2	0006820690	шина с камерой	2
2	0006824740	шина с камерой	2
3	0000716290	колесо дисковое	2
3	0000724620	колесо дисковое	2
3	0006057030	колесо дисковое	2
3	0006738230	колесо дисковое	2
3	0006820501	колесо дисковое	2
3	0006823740	колесо дисковое	2
4	0006768361	шина	2
4	0006768381	шина	2
4	0006820960	шина с камерой	2
4	0006823730	шина с камерой	2
4	0009058471	шина с камерой	2
5	0006820830	вентиль обода	2

Наверх

Задний мост, VAR. 3903 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000711520	мост управляемый	1
1	0000718910	мост управляемый	1
2	0006551431	втулка подшипника	2
3	0006371140	накладка	1
4	0000700723	палец	1
5	0002369430	пресс-масленка	1
6	0002374580	болт 6-гр.	2
7	0002351340	кольцо пружинное	2
8	0006734201	шайба защитная	2
9	0006551441	втулка подшипника	4
10	0002369430	пресс-масленка	2
11	0006851691	шайба упорная	4
12	0006734120	кулак поворот.пр.	1
13	0000711580	тяга рулевая поп.	1
13	0000718971	тяга рулевая поп.	1
14	0002364560	гайка 6-гр.	2
15	0002373720	болт 6-гр.	2
16	0002390040	гайка стопорная	2
17	0006856981	кулак поворот.лв.	1
18	0006335870	гайка 6-гр.	1
19	0006335841	шарнир шаровой	1
20	0006311840	колпачок уплотн.	2
21	0006734280	кольцо уплотнит.	6
22	0006550882	шайба упорная	2
23	0002359890	роликоподшипник	2
24	0006734311	ступица колеса	2
25	0002359860	роликоподшипник	2
26	0002151050	шайба	2
27	0006311681	гайка корончатая	2
28	0006311691	колпачок	2
29	0002364470	кольцо пружинное	10
30	0002383020	болт 6-гр.	10
31	0002356500	штифт распорный	2
32	0002336260	шайба установочн.	2

Наверх

Система 4-трак, Тормозная система - Промежуточный привод, VAR.4890/3984 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001752610	комплект ремонтн.	0
0	0001772980	кпл.уплотнений	0
1	0002350890	шплинт	1
2	0002369132	шайба	1
3	0006321330	палец	1
4	0006321190	головка вилки	1
5	0002361710	гайка 6-гр.	1
6	0000713231	трос	1
7	0002381130	кольцо стопорное	1
8	0000709370	кулак разжимной	1
9	0000720810	шайба	2
10	0000720770	пружина тарельч.	2
11	0000720800	палец	1
12	0000720150	шпилька	2
13	0000720780	пружина растяжен.	2
14	0000720790	болт якоря	1
15	0000709350	крышка	1
16	0006550480	пластина крыла	1
17	0002352411	болт 6-гр.	1
17	0002361690	гайка 6-гр.	1
17	0002393860	шайба контактная	1
18	0000710632	вал промежуточный	1
19	0000709280	фланец промежут.	1
20	0002378150	болт 6-гр.	6
21	0002382340	гайка стопорная	6
23	0006854594	тормоз 1-разжимн.	2
24	0006553330	стремянка рессоры	4
25	0006851890	пружина сжатия	4
26	0006553391	цилиндр тормозн.	2
27	0006851880	колодка тормозная	4
28	0002378180	пистон	40
29	0002440211	гайка стопорная	2
30	0006553150	болт регулировоч.	4
31	0006851860	шпонка регулиров.	2
32	0006854600	диск фрикционный	2
33	0006851870	колодка торм.в сб	4
34	0006318670	пружина растяжен.	4
35	0006436950	барабан торм.	2
36	0000076340	шпонка с головкой	2
37	0000710641	вал промежуточный	1
38	0002442160	кольцо стопорное	1
39	0009500015	шпонка призматич.	1
40	0000720760	барабан торм.	1

Наверх

Система 4-трак, Ходовая трансмисия, VAR.4890 / 3984 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000709230	коробка передач	1
2	0002412692	колпак резьбовой	1
3	0006040150	генератор частоты	1
4	0006007380	поводок	1
5	0007237030	патрубок	1
6	0006321820	передача угловая	1
7	0006021360	соединение резьб.	1
8	0002390310	уплотнение	1
9	0000709260	элемент соединит.	1
10	0002440670	штифт распорный	1
11	0006321840	поводок	1
12	0002381010	прокладка подгон.	0
12	0002381020	прокладка подгон.	0
12	0002381030	прокладка подгон.	0
13	0002434360	роликоподшипник	1
14	0006856340	вал ведущий	1
15	0002371201	уплотнение вала	2
16	0006316702	тяга переключ.	1
17	0000709270	кольцо центрир.	1
18	0002448200	винт с цил.гол.	3
19	0002427631	кольцо стопорное	3
20	0000709251	фланец промежут.	1
21	0006436020	уплотнение	1
23	0002355190	болт 6-гр.	4
24	0002393870	шайба контактная	10
25	0006852750	мостик	1
26	0006852740	крышка редуктора	1
27	0006716830	уплотнение	1
28	0006354240	винт запорный	2
29	0002374390	болт 6-гр.	6
30	0006856260	пружина сжатия	2
31	0006316980	шар	2
32	0006716740	уплотнение	1
33	0006620110	уплотнение	2
34	0002362270	винт с цил.гол.	16
35	0006715790	отражатель красн.	1
36	0006354230	пробка магнитная	1
37	0002356250	штифт распорный	4
38	0002356650	штифт распорный	4
39	0006620092	вилка переключен.	1
40	0002370800	штифт цилиндрич.	2
41	0000901201	винт запорный	1
42	0006856410	каретка с 2 шест.	1
43	0002351670	кольцо стопорное	1
44	0007126511	тяга переключ.	1
45	0006856791	вилка переключен.	1
46	0000709240	вал коренной	1
47	0002435650	роликоподшипник	1
48	0002152190	уплотнение вала	1
49	0002434360	роликоподшипник	1
50	0006856230	шестерня-каретка	1
51	0002351680	кольцо стопорное	1
52	0006856420	шестерня двойная	1
53	0006852560	колесо промежут.	1
54	0002391201	роликоподшипник	2
55	0006317740	кольцо распорное	1
56	0002351860	кольцо стопорное	1
57	0006316246	ось промежуточная	1
58	0000711641	рычаг	2
59	0006497561	сапун	1
60	0001798420	сапун	1

Наверх

Система 4-трак, Угловая передача - ZF -,VAR. 4890 7 3984 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002361710	гайка 6-гр.	2
0	0002440280	шпилька	2
1	0000716360	привод упр.моста	1
2	0000720130	шланг радиатора	1
3	0001798430	винт запорный	1
4	0000720150	шпилька	2
5	0000709350	крышка	1
6	0002374380	болт 6-гр.	4
7	0001798420	сапун	1
8	0002445690	штифт распорный	1
9	0009580023	штифт распорный	1
10	0000709382	рычаг	1
11	0000720370	пружина кручения	1
12	0000720380	кольцо	1
13	0000720360	кулачок	1
14	0002114410	шпонка призматич.	1
15	0000720390	вал управления	1
16	0000720400	подшипник игольчатый	2
17	0002445640	штифт распорный	1
18	0001798440	пробка резьбов.	1
19	0002371201	уплотнение вала	1
20	0002442160	кольцо стопорное	1
21	0002384890	уплотнение вала	1
22	0000720140	шарикоподшипник	1
23	0000720030	шайба	0
23	0000720040	шайба	0
23	0000720050	шайба	0
23	0000720060	шайба	0
23	0000720070	шайба	0
23	0000720080	шайба	0
23	0000720090	шайба	0
23	0000720100	шайба	0
23	0000720110	шайба	0
23	0000720120	шайба	0
24	0002351630	кольцо стопорное	3
25	0009500015	шпонка призматич.	1
26	0000720020	вал разж.кулака	1
27	0000720850	колесо цилиндрич.	1
28	0002355320	болт 6-гр.	2
28	0002355330	болт 6-гр.	2
28	0002374530	болт 6-гр.	4
29	0002351330	кольцо пружинное	8
30	0002152180	винт установочный	1
31	0002351340	кольцо пружинное	1
32	0000720000	крышка	1
33	0006436020	уплотнение	1
34	0002367710	шайба установочн.	1
35	0002331240	шайба установочн.	0
35	0002378800	шайба установочн.	0
35	0002378810	шайба установочн.	0
35	0002386980	шайба установочн.	0
36	0002351630	кольцо стопорное	1
37	0002374530	болт 6-гр.	10
38	0006354230	пробка магнитная	1
39	0002426180	штифт цилиндрич.	2
40	0000720230	кпл.конич.колес	1
41	0000720180	кольцо нар.подш.	1
42	0000720190	кольцо вн.подшип.	1
43	0000720200	шайба	1
44	0002351890	кольцо стопорное	1
45	0000720170	шайба	1
46	0002348290	роликоподшипник	1
47	0000720860	колесо цилиндрич.	1
48	0000720220	гайка шлицевая	1
49	0007126600	пробка резьбов.	1

Наверх

Система 4-трак, Угловая передача - ZF -,VAR. 4890 7 3984 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002363180	кольцо стопорное	1
2	0000720690	крышка	1
3	0002114420	уплотнение	1
4	0000720580	прокладка подгон.	0
4	0000720590	прокладка подгон.	0
4	0000720600	прокладка подгон.	0
4	0000720610	прокладка подгон.	0
4	0000720620	прокладка подгон.	0
4	0000720630	прокладка подгон.	0
4	0000720640	прокладка подгон.	0
4	0000720650	прокладка подгон.	0
4	0000720660	прокладка подгон.	0
4	0000720670	прокладка подгон.	0
4	0000720680	прокладка подгон.	0
5	0000720560	кольцо вн.подшип.	1
6	0000720570	кольцо нар.подш.	1
7	0002392430	винт запорный	2
8	0000720350	палец	2
9	0000720310	элемент нажимной	1
10	0002351510	кольцо стопорное	2
11	0000720340	палец	1
12	0000720330	сепаратор	2
13	0000720320	ролик	1
14	0000720730	кольцо вн.подшип.	1
15	0000720720	кольцо нар.подш.	1
16	0000720710	шайба установочн.	1
17	0002114430	уплотнение вала	1
18	0000720700	крышка	1
19	0002374230	болт 6-гр.	6
20	0000720740	фланец вед.вала	1
21	0000720840	шайба	1
22	0002441690	шайба стопорная	1
23	0002360560	болт 6-гр.	1
24	0000720750	болт 6-гр.	8
25	0002381320	гайка стопорная	8
26	0000720550	втулка ведомая	1
27	0000720540	кольцо составное	1
28	0000720230	кпл.конич.колес	1
29	0000720240	венец игольчатый	1
30	0000720250	втулка	1
31	0000720260	шланг радиатора	1
32	0000720270	шайба нажимная	1
33	0000720290	диск зубч.наружн.	4
34	0000720280	пластина внутр.	4
35	0000720300	элемент нажимной	1
36	0000720420	кольцо упорное	1
37	0000720430	шарикоподшипник	1
38	0000720440	шайба дистанц.	1
39	0002351710	кольцо стопорное	1
40	0000720450	пружина тарельч.	1
41	0000720460	шайба установочн.	0
41	0000720470	шайба установочн.	0
41	0000720480	шайба установочн.	0
41	0000720490	шайба установочн.	0
41	0000720500	шайба установочн.	0
41	0000720510	шайба установочн.	0
41	0000720520	шайба установочн.	0
42	0000720530	вал выходной	1
43	0002114450	штифт просечной	1
44	0002114440	уплотнение	1

Наверх

Система 4-трак, Гидроуправляемый задний мост -KRAMER- VAR.3956 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000712014	мост ведущий упр.	1
2	0000719500	мост ведущий упр.	1
3	0000719510	втулка	2
4	0001798420	сапун	1
5	0002377390	шплинт	2
6	0006913631	гайка корончатая	2
7	0000719870	колпак защитный	2
8	0000719880	кольцо стопорное	2
9	0000719860	тяга рулевая поп.	1
10	0002449490	пресс-масленка	2
11	0002443460	винт запорный	1
12	0001332350	кольцо уплотн.	2
13	0002345540	пробка магнитная	1
14	0000719990	кольцо делителя	1
15	0002445660	штифт распорный	2

Наверх

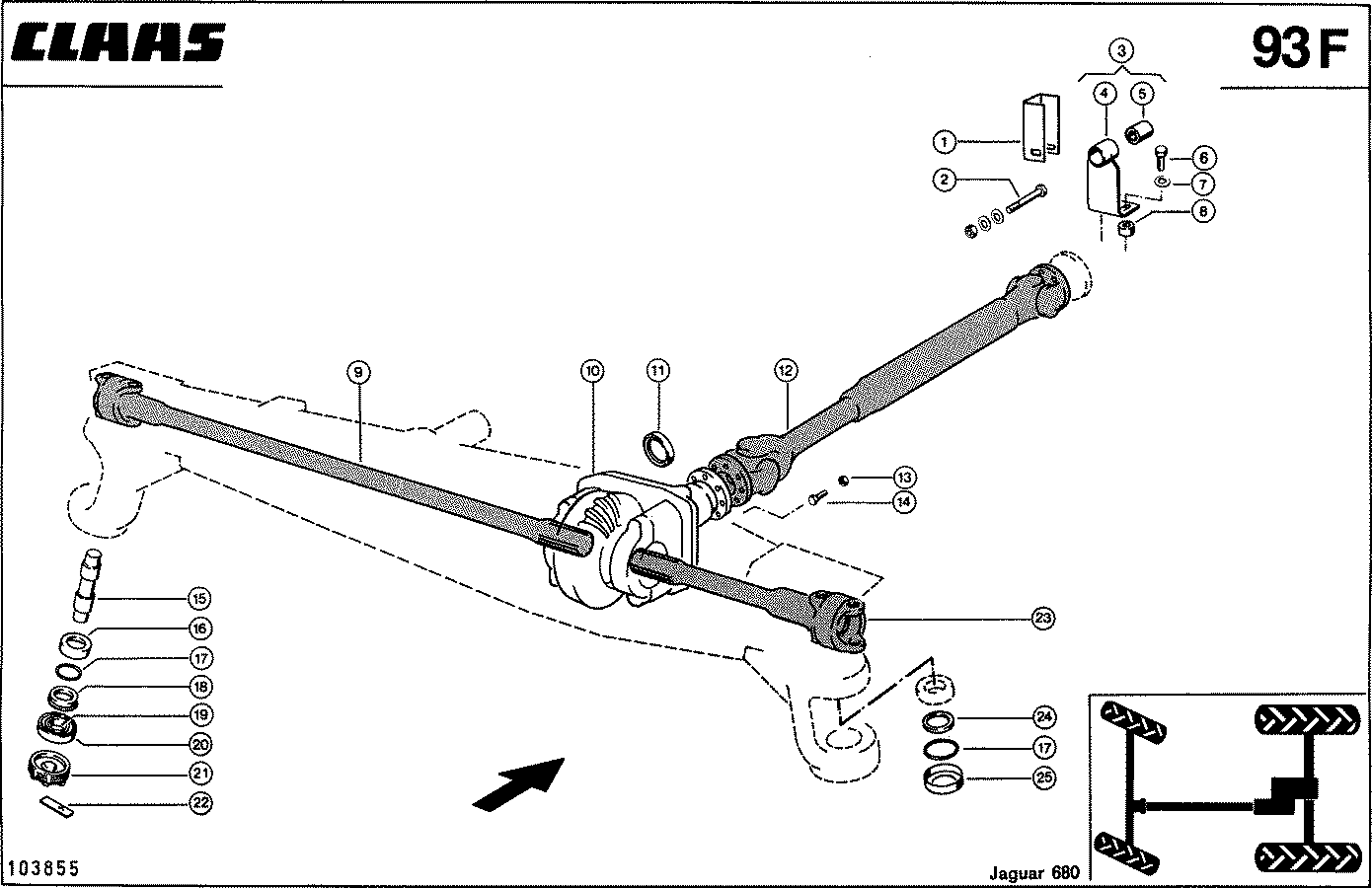

Система 4-трак, Гидроуправляемый задний мост -KRAMER- VAR.3956 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000709442	консоль	1
2	0002355600	болт 6-гр.	1
2	0002361720	гайка 6-гр.	1
2	0002393890	шайба контактная	2
3	0000709411	кронштейн	1
4	0000709420	кронштейн	1
5	0000709340	вкладыш megu	1
6	0002355530	болт 6-гр.	2
7	0002393890	шайба контактная	2
8	0005722720	втулка	2
9	0000719540	вал со сдв.кард.	1
10	0000712020	передача главная	1
11	0002114460	кольцо уплотнит.	1
12	0000709312	вал карданный	1
13	0002394260	гайка стопорная	8
14	0002443780	болт 6-гр.	8
15	0000719790	шарнир вилки оси	2
16	0000719800	кольцо уплотн.	2
17	0002114520	уплотнение	4
18	0000719810	шайба	2
19	0000719820	кольцо внутр.	2
20	0000719830	кольцо наружное	2
21	0000719840	гайка установочн.	2
22	0000719850	шайба стопорная	2
23	0000719550	вал со сдв.кард.	1
24	0000719750	шайба установочн.	0
24	0000719760	шайба установочн.	0
24	0000719770	шайба установочн.	0
24	0000719780	шайба установочн.	0
25	0000719740	кольцо уплотн.	2

Наверх

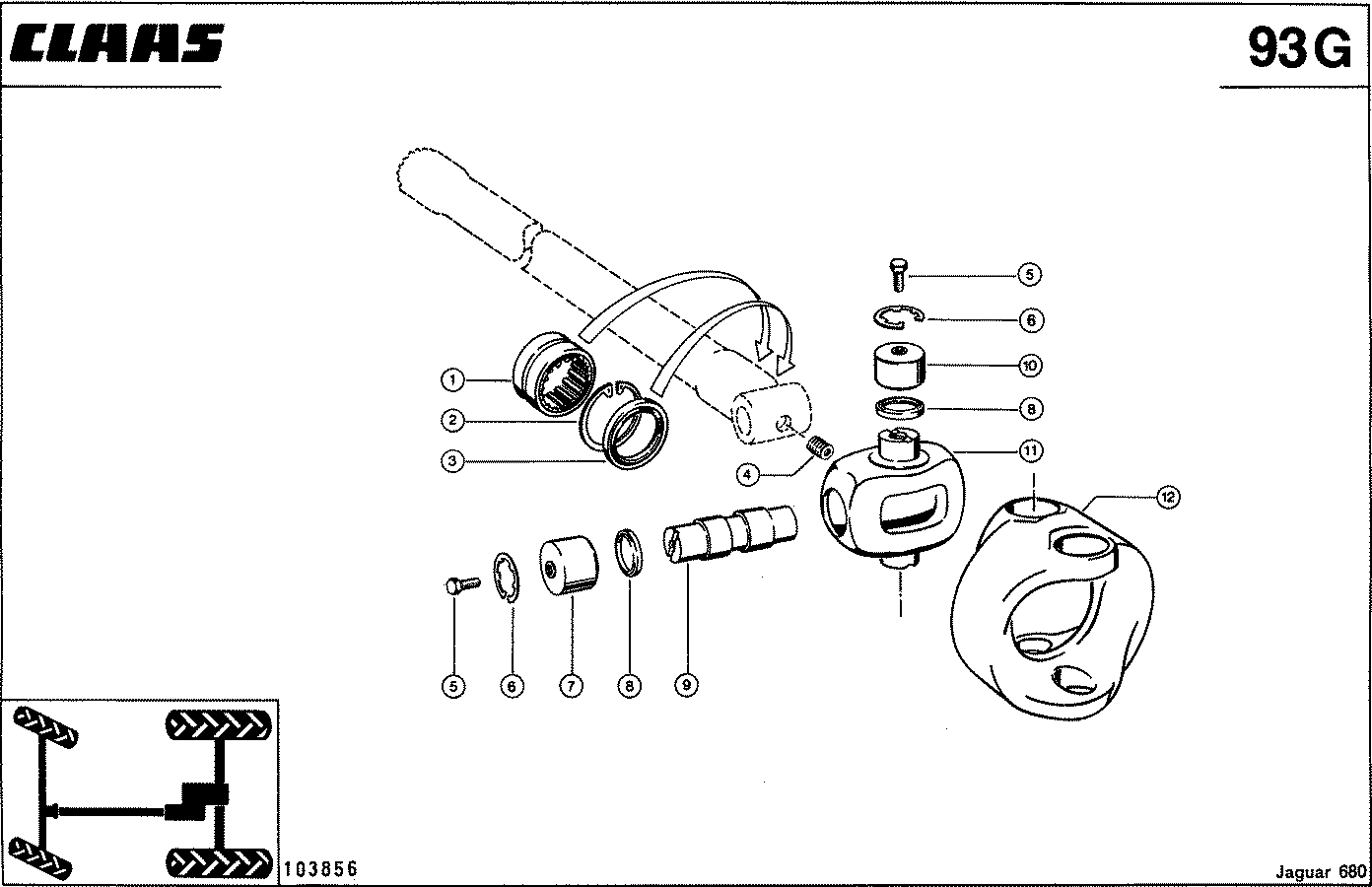

Система 4-трак, Гидроуправляемый задний мост -KRAMER- VAR.3956 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000719730	подшипник игольч.	2
2	0002351810	кольцо стопорное	2
3	0002114500	кольцо уплотнит.	2
4	0000719970	шпилька	2
5	0000719960	винт запорный	16
6	0000719700	кольцо стопорное	16
6	0000719710	кольцо стопорное	0
6	0000719720	кольцо стопорное	0
7	0000719940	втулка подшипника	8
8	0000719980	кольцо уплотн.	16
9	0000719930	ось шарнира	4
10	0000719950	втулка подшипника	8
11	0000719690	крестовина с цапф	4
12	0000719920	кольцо поводковое	2

Наверх

Отсек двигателя - CLAAS JAGUAR 680

ВЕДУЩИЙ МОСТ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006316870	штифт цилиндрич.	2
2	0002382340	гайка стопорная	8
3	0002351242	шайба	16
4	0002375720	болт 6-гр.	8
5	0002351310	кольцо пружинное	1
5	0002352411	болт 6-гр.	1
5	0002361690	гайка 6-гр.	1
6	0006087960	кронштейн	1
6	0006550480	пластина крыла	1
7	0000711600	щиток опорный	1
8	0000711611	щиток опорный	1
9	0002351340	кольцо пружинное	12
10	0002374620	болт 6-гр.	12
11	0002423280	винт с цил.гол.	16
12	0002351371	кольцо стопорное	16
13	0006790220	кольцо центрир.	2
14	0002440190	штифт распорный	4
15	0002391480	штифт распорный	4
16	0000710335	мост ведущий	1

Наверх

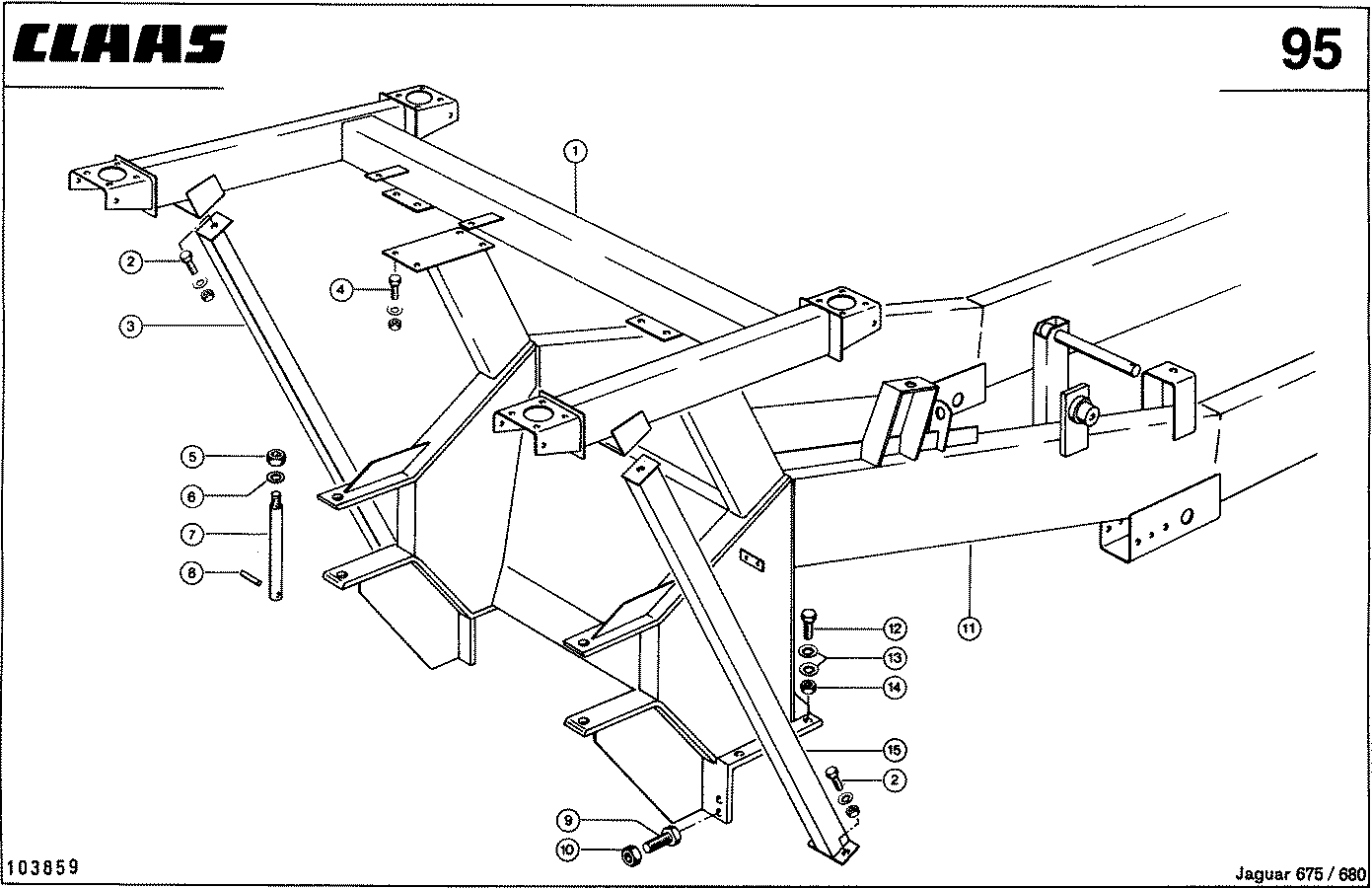

РАМА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000700804	поверхность опор.	1
2	0002150060	шайба контактная	6
2	0002361720	гайка 6-гр.	6
2	0002374610	болт 6-гр.	6
3	0000701141	колено трубы	1
4	0002150060	шайба контактная	6
4	0002361720	гайка 6-гр.	6
4	0002375720	болт 6-гр.	6
5	0002335510	гайка стопорная	2
6	0005012820	шайба	2
7	0000700732	палец	2
8	0002376130	штифт распорный	2
9	0002383040	болт 6-гр.	4
10	0002150080	гайка стопорная	4
11	0000700024	рама	1
12	0002152120	болт 6-гр.	6
13	0002393910	шайба контактная	12
14	0002389460	гайка 6-гр.	6
15	0000701104	колено трубы	1

Наверх

СТОЯК - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000700992	колено трубы	1
2	0002361710	гайка 6-гр.	1
2	0002373830	болт 6-гр.	1
2	0002393880	шайба контактная	1
3	0002361710	гайка 6-гр.	1
3	0002393880	шайба контактная	1
3	0005025110	винт полупотайной	1
4	0000701072	уголок	1
5	0002150060	шайба контактная	6
5	0002361720	гайка 6-гр.	6
5	0002374610	болт 6-гр.	6
6	0002378200	болт 6-гр.	3
7	0002393890	шайба контактная	3
8	0002351351	кольцо стопорное	1
8	0002355930	болт 6-гр.	1
8	0002361730	гайка 6-гр.	1
9	0000701001	стойка	3
10	0002150060	шайба контактная	2
10	0002355330	болт 6-гр.	2
10	0002361720	гайка 6-гр.	2
11	0002355930	болт 6-гр.	1
11	0002373760	болт 6-гр.	1
12	0002351351	кольцо стопорное	1

Наверх

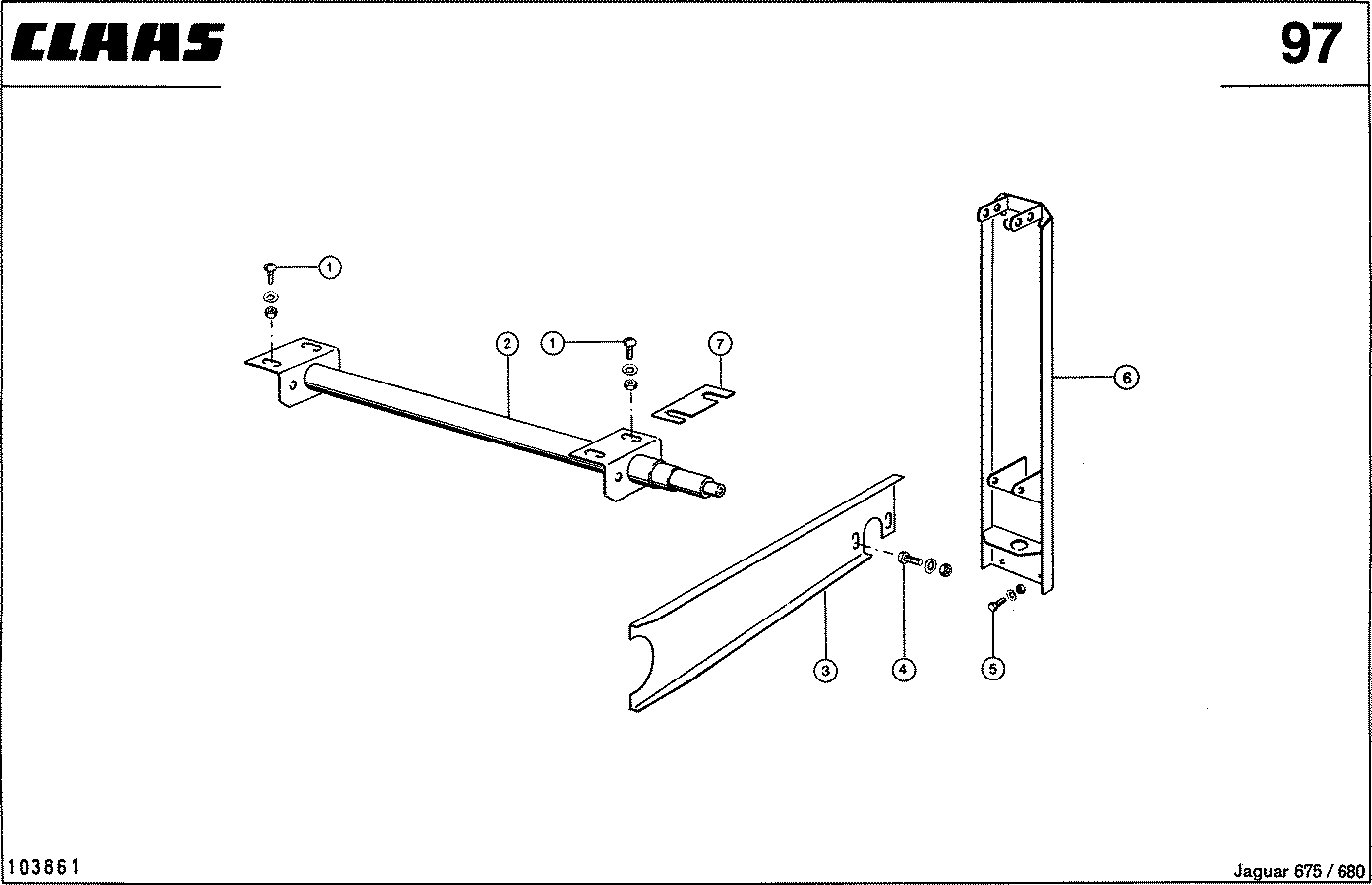

КРЕПЛЕНИЯ ПРИВОДА КОЛЕС - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002334550	винт полупотайной	4
1	0002361720	гайка 6-гр.	4
1	0002393951	шайба контактная	4
2	0000710700	вал	1
3	0000710753	кронштейн	1
4	0002150060	шайба контактная	2
4	0002360560	болт 6-гр.	2
4	0002361720	гайка 6-гр.	2
5	0002361700	гайка 6-гр.	6
5	0002374390	болт 6-гр.	6
5	0002393870	шайба контактная	6
6	0000710060	кронштейн	1
7	0000701391	пластина	0

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005142501	наклейка	1
1	0000706420	боковина левая	1
1	0000706450	боковина	1
2	0002392380	болт 6-гр.	2
3	0002393880	шайба контактная	2
4	0000704472	защита	1
5	0006071991	уголок	2
6	0002349530	винт полупотайной	4
6	0002361700	гайка 6-гр.	4
6	0002393931	шайба контактная	4
7	0007017403	заслонка глазка	1
8	0002373760	болт 6-гр.	1
9	0002393910	шайба контактная	1
10	0000704371	пластина изоляц.	1
11	0000702212	подножка	1
12	0000704222	стенка боковая л.	1
13	0000706460	боковина	1
14	0002379830	гайка стопорная	1
15	0000021550	пружина сжатия	1
16	0002373330	болт 6-гр.	1
17	0005150500	заслонка глазка	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000704282	крышка	1
2	0008090801	труба распорная	2
3	0000704440	защита	1
4	0000704212	кронштейн	1
5	0006524192	рукоятка	2
6	0006067290	элемент фасонный	4
7	0000702130	скоба	1
8	0006096361	замок крышки	2
9	0000704263	крышка	1
10	0000702110	скоба	1
11	0000703790	пружина	1
12	0000704452	пластина	1
13	0000702173	колпачок	1
14	0002364900	кольцо пружинное	2
14	0002372160	гайка 6-гр.	2
14	0002420430	винт с цил.гол.	2
16	0006096350	элемент упругий	1
17	0006097890	втулка	1
17	0007213241	втулка	1
18	0000704351	боковина левая	1
19	0006539060	плита скольжения	2
20	0000716890	профиль z-обр.	1
21	0000716900	пружина листовая	1
22	0006824040	упор противооткат	1
23	0000716860	кронштейн	1
24	0006233410	бухта кабеля	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002385000	пробка запорная	2
1	0000705902	дверка левая	1
2	0006096350	элемент упругий	1
3	0000704980	накладка	1
3	0000705191	накладка	1
4	0000705003	крышка	1
5	0000703290	кронштейн	1
6	0002112890	отражатель	2
7	0006067290	элемент фасонный	2
8	0000702130	скоба	1
9	0006096361	замок крышки	1
10	0000702173	колпачок	1
11	0002388862	пробка запорная	2
12	0000707944	лист упл.левый	1
13	0000705152	боковина левая	1
14	0000704993	боковина	1
14	0000722360	боковина	1
15	0000704310	щиток	1
16	0006233410	бухта кабеля	2

Наверх

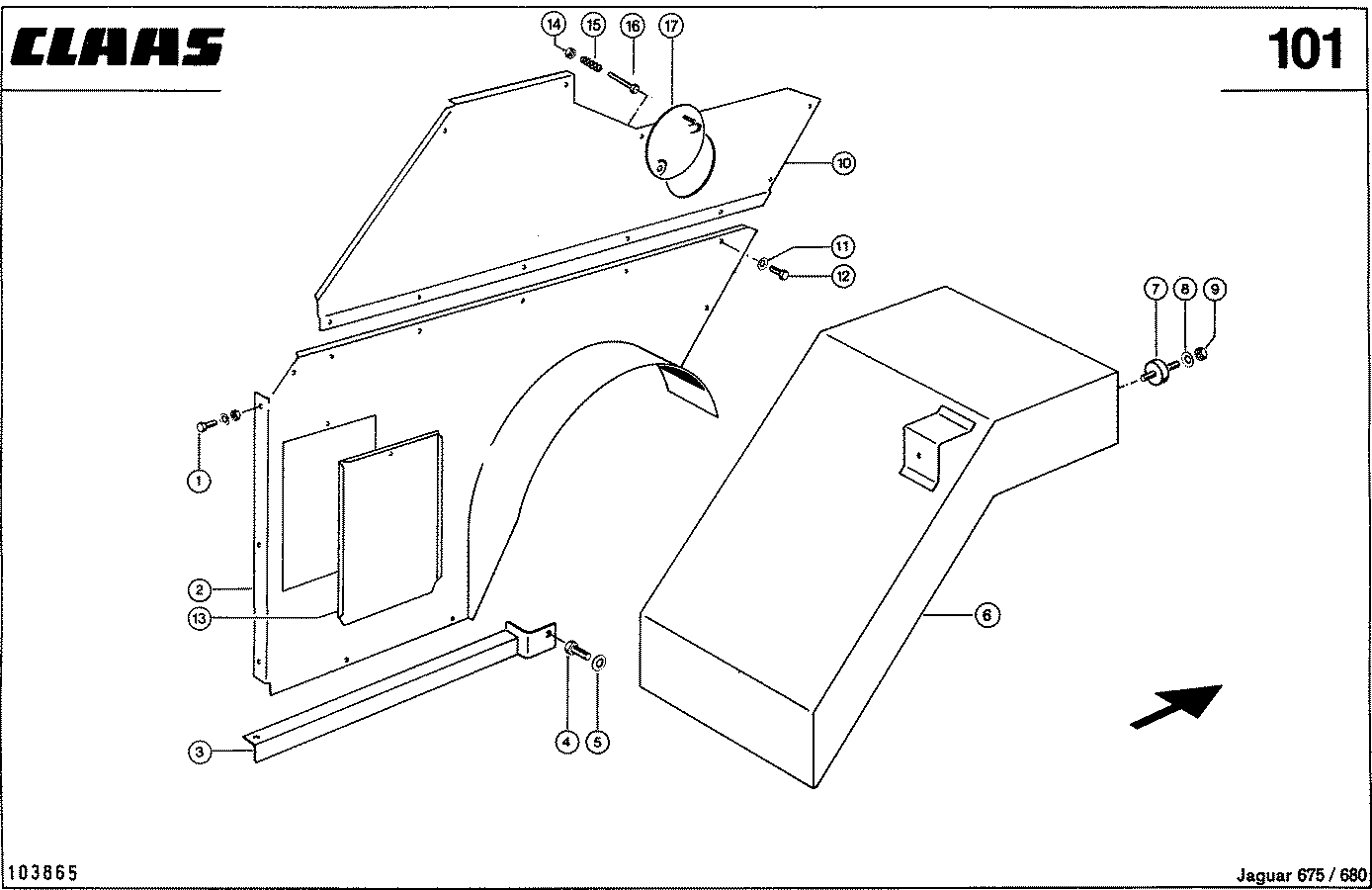

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	10
1	0002362000	болт 6-гр.	10
1	0002393870	шайба контактная	10
2	0000704723	стенка боковая пр	1
3	0000704741	уголок правый	1
4	0002373760	болт 6-гр.	1
5	0002393910	шайба контактная	1
6	0000704521	пластина изоляц.	1
7	0006719532	амортизатор	1
8	0002393880	шайба контактная	2
9	0002361710	гайка 6-гр.	2
10	0000706390	боковина правая	1
11	0002393870	шайба контактная	5
12	0002362000	болт 6-гр.	5
13	0000701850	крышка	1
14	0002379830	гайка стопорная	1
15	0000021550	пружина сжатия	1
16	0002373330	болт 6-гр.	1
17	0005150500	заслонка глазка	1

Наверх

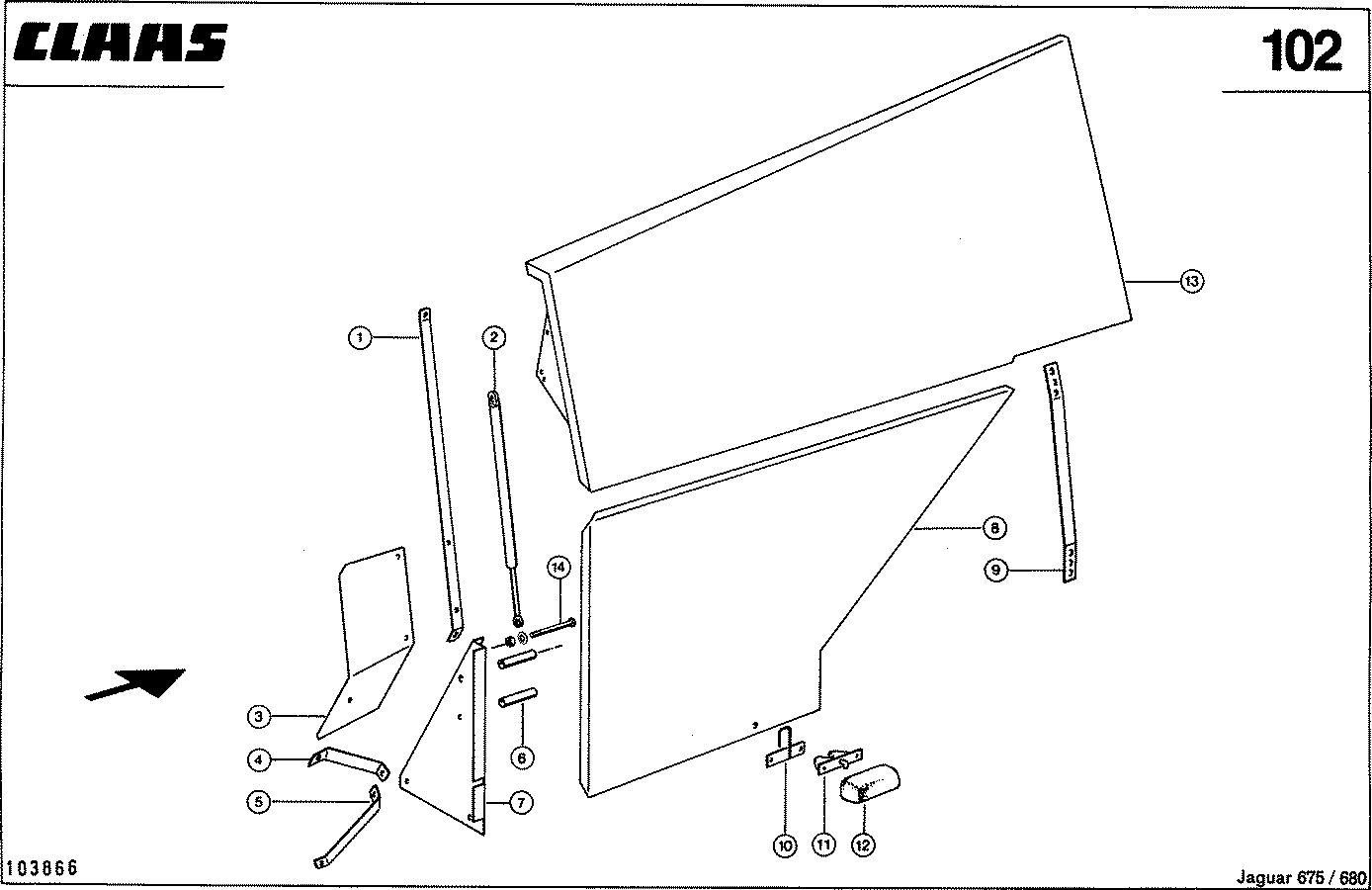

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000705700	стойка	1
2	0006096350	элемент упругий	1
3	0000705711	щиток защитный	1
4	0000706380	кронштейн	1
5	0000705341	пластина изоляц.	1
6	0007254090	втулка	2
7	0000704093	лонжерон правый	1
8	0000704583	крышка	1
9	0000704980	накладка	1
9	0000705191	накладка	1
10	0000702130	скоба	1
11	0006096361	замок крышки	1
12	0000702173	колпачок	1
13	0000704623	крышка	1
14	0002361700	гайка 6-гр.	2
14	0002382530	болт 6-гр.	1
14	0002393931	шайба контактная	2
14	0002442380	болт 6-гр.	1

Наверх

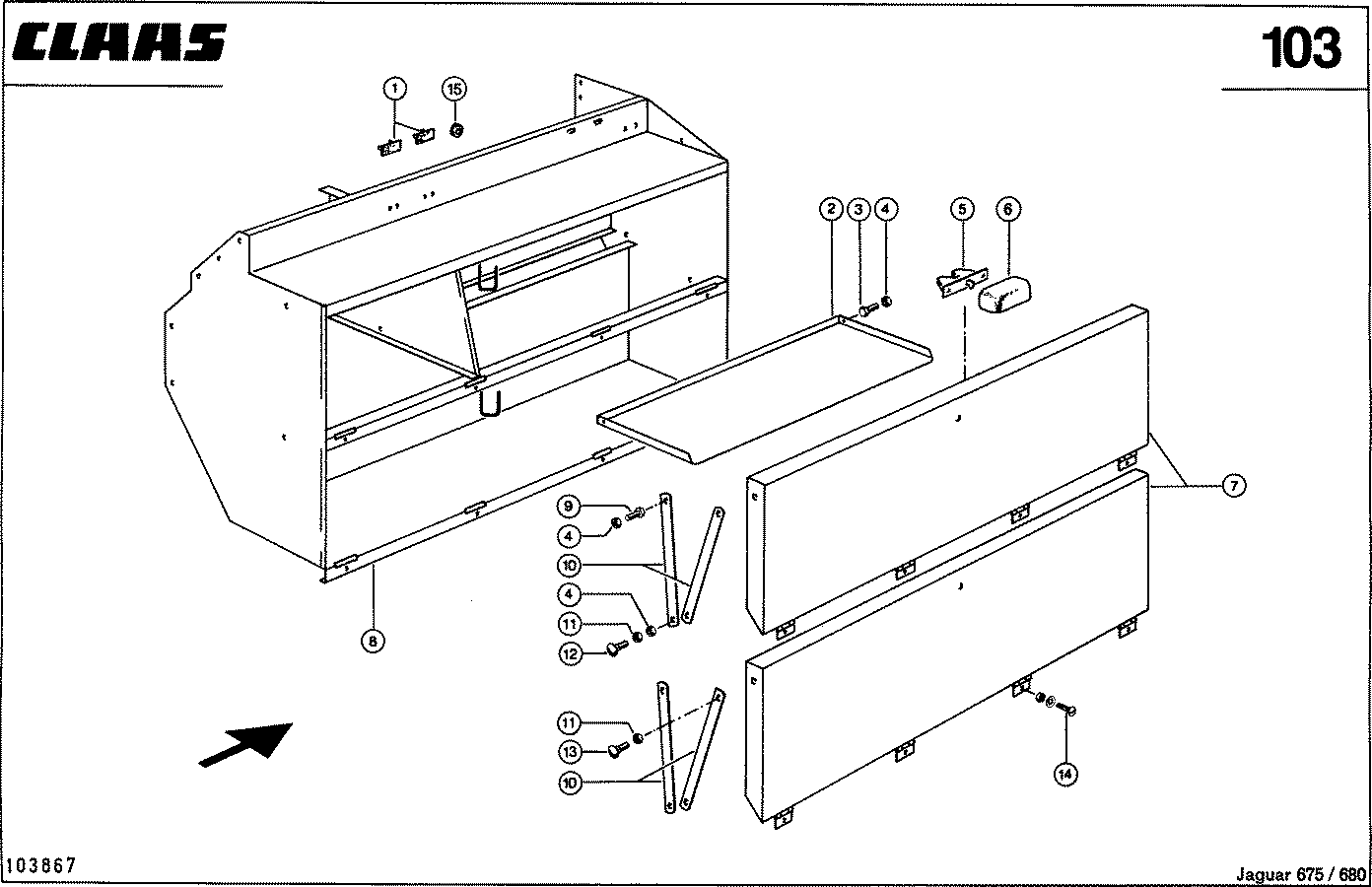

АККУМУЛЯТОРНЫЙ ЯЩИК - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006067290	элемент фасонный	7
2	0000704892	днище	1
3	0002373820	болт 6-гр.	2
4	0002379470	гайка стопорная	10
5	0006096361	замок крышки	2
6	0000702173	колпачок	2
7	0000705851	крышка	2
7	0000724780	крышка	2
8	0000705761	ящик батареи	1
8	0000724741	ящик батареи	1
9	0008018881	винт полупотайной	4
10	0006318541	накладка	8
11	0002377860	гайка 6-гр.	8
12	0005025110	винт полупотайной	4
13	0008018871	винт полупотайной	4
14	0002361690	гайка 6-гр.	8
14	0002393860	шайба контактная	8
14	0006367921	винт полупотайной	8
15	0006233410	бухта кабеля	7

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000707953	лист уплотняющий	1
2	0000705912	дверка правая	1
3	0000705142	боковина правая	1
4	0000704993	боковина	1
4	0000722360	боковина	1
5	0002112890	отражатель	2
6	0006096350	элемент упругий	1
7	0000704980	накладка	1
7	0000705191	накладка	1
8	0000705003	крышка	1
9	0006067290	элемент фасонный	1
9	0006233410	бухта кабеля	1
10	0000704972	щиток	1
10	0000724700	щиток	1
11	0000702130	скоба	1
12	0006096361	замок крышки	1
13	0000702173	колпачок	1
14	0006233410	бухта кабеля	1

Наверх

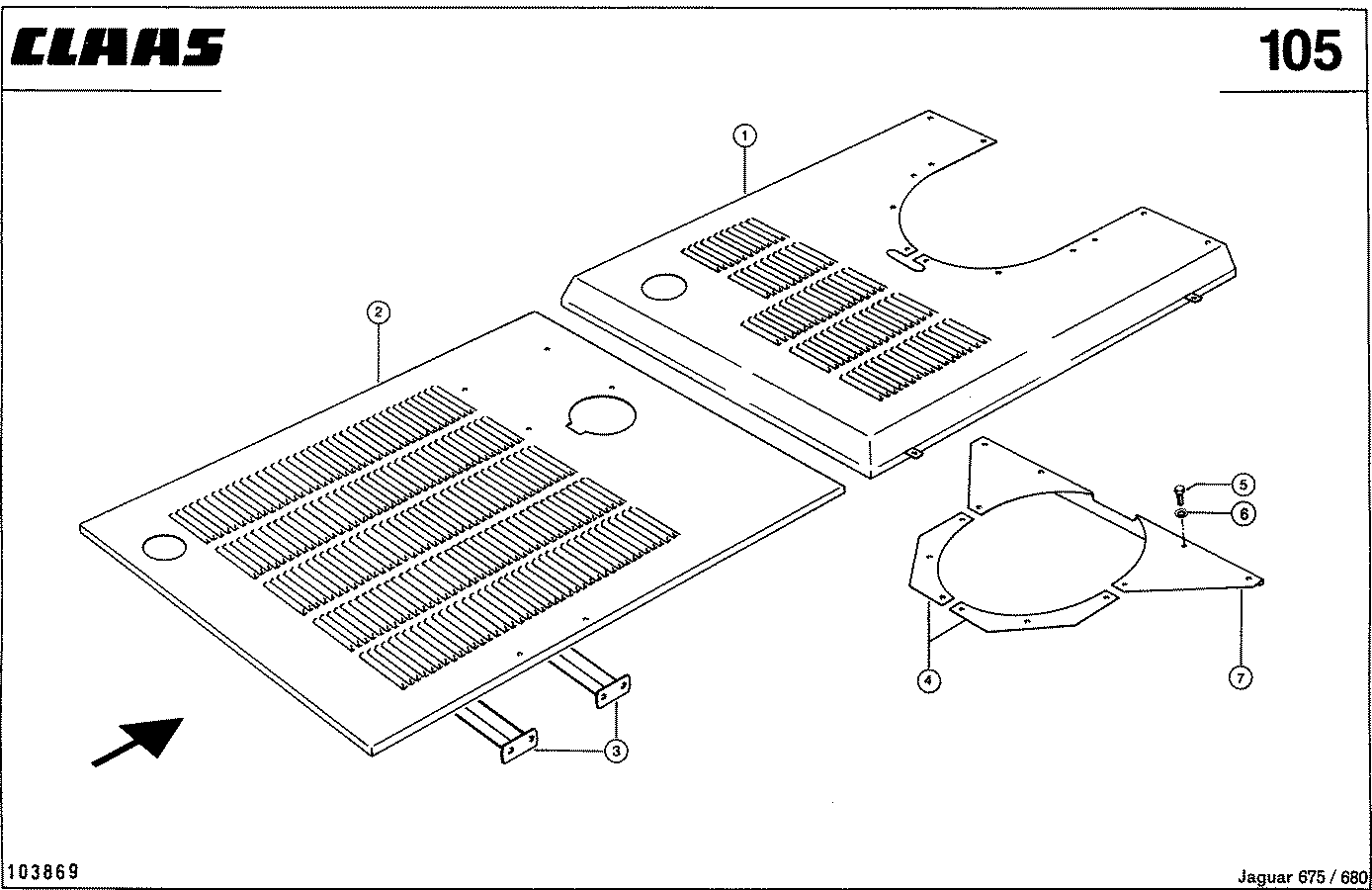

КАПОТИРОВАНИЕ ДВИГАТЕЛЯ, ПЕРЕДН. - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703831	кожух	1
2	0000703862	крышка	1
3	0000704050	кронштейн	2
4	0000704071	щиток	2
5	0002374390	болт 6-гр.	12
6	0002393870	шайба контактная	12
7	0000703811	щиток	1

Наверх

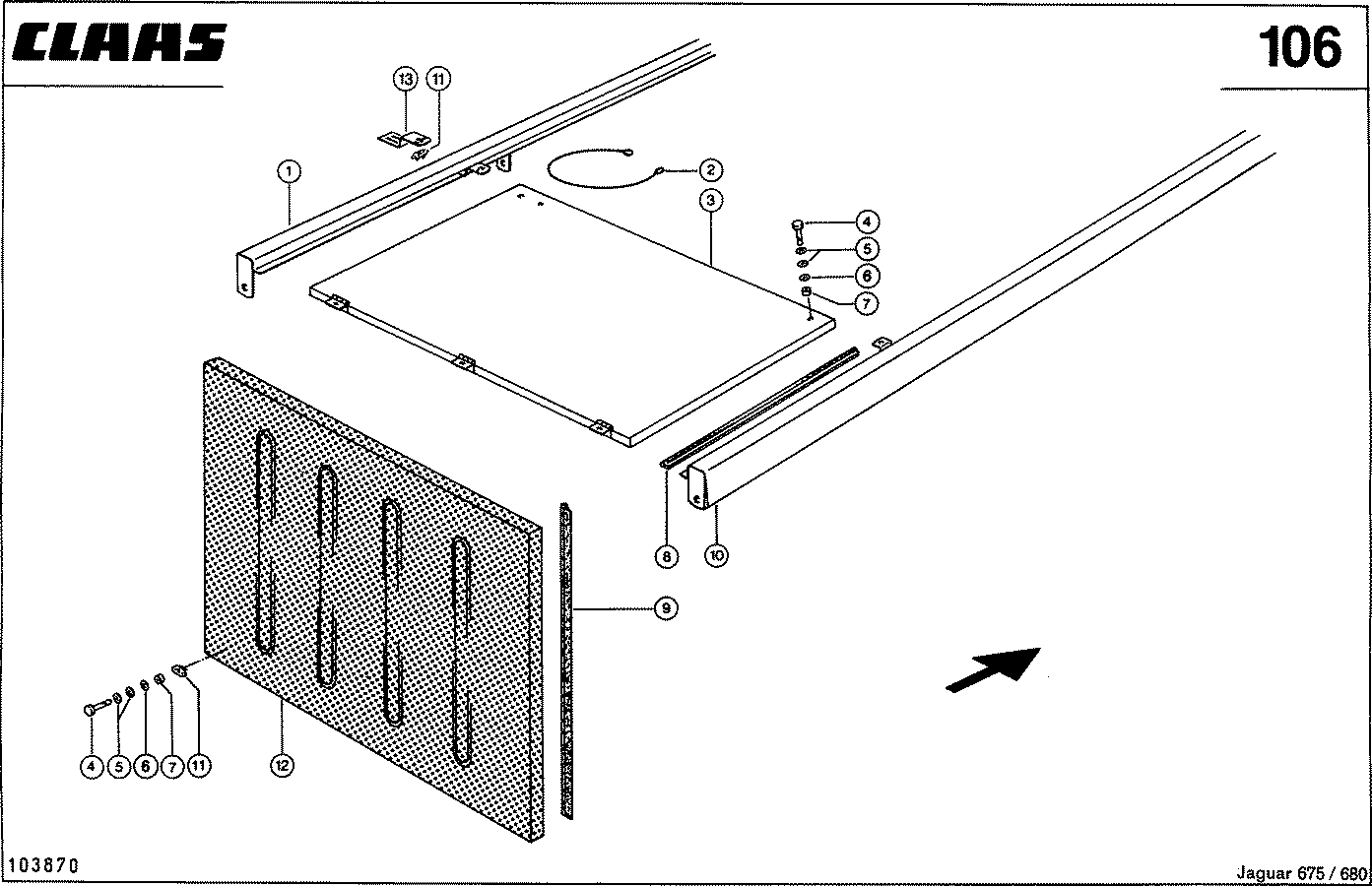

КАПОТИРОВАНИЕ ДВИГАТЕЛЯ, ЗАДН. - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703945	решетка радиатора	1
2	0006077220	трос стальной кпл	1
3	0000703900	крышка	1
4	0007258040	палец	6
5	0002381661	шайба	12
6	0007257760	шайба уплотн.	6
7	0007257770	кольцо стопорное	6
8	0002013540	профиль уплотн.	0
9	0002014800	полоска целлюлозн	0
9	0002018760	профиль уплотн.	0
10	0000703957	лонжерон правый	1
11	0007257780	зажим рессоры	4
12	0000703741	решетка радиатора	1
13	0000703991	кронштейн	2

Наверх

Звукоизоляция, VAR. 4879 / 4880 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000725230	изоляция	1
2	0000725210	изоляция	1
3	0000725220	изоляция	1
4	0000725160	изоляция	1
5	0000725390	изоляция	1
6	0000725120	изоляция	1
7	0000725191	изоляция	1
8	0000725350	кронштейн	1
9	0007257780	зажим рессоры	2
10	0007258040	палец	2
11	0007257760	шайба уплотн.	4
12	0007257770	кольцо стопорное	2
13	0000725280	экран	1
14	0000725130	изоляция	1
15	0000725360	кронштейн	1
16	0000725290	изоляция	1
17	0000725400	изоляция	1
18	0000725040	изоляция	1
19	0000725050	изоляция	1
20	0000725030	изоляция	1
21	0000725100	изоляция	1
22	0000725080	изоляция	1
23	0000725380	изоляция	1
24	0000725270	ванна	1

Наверх

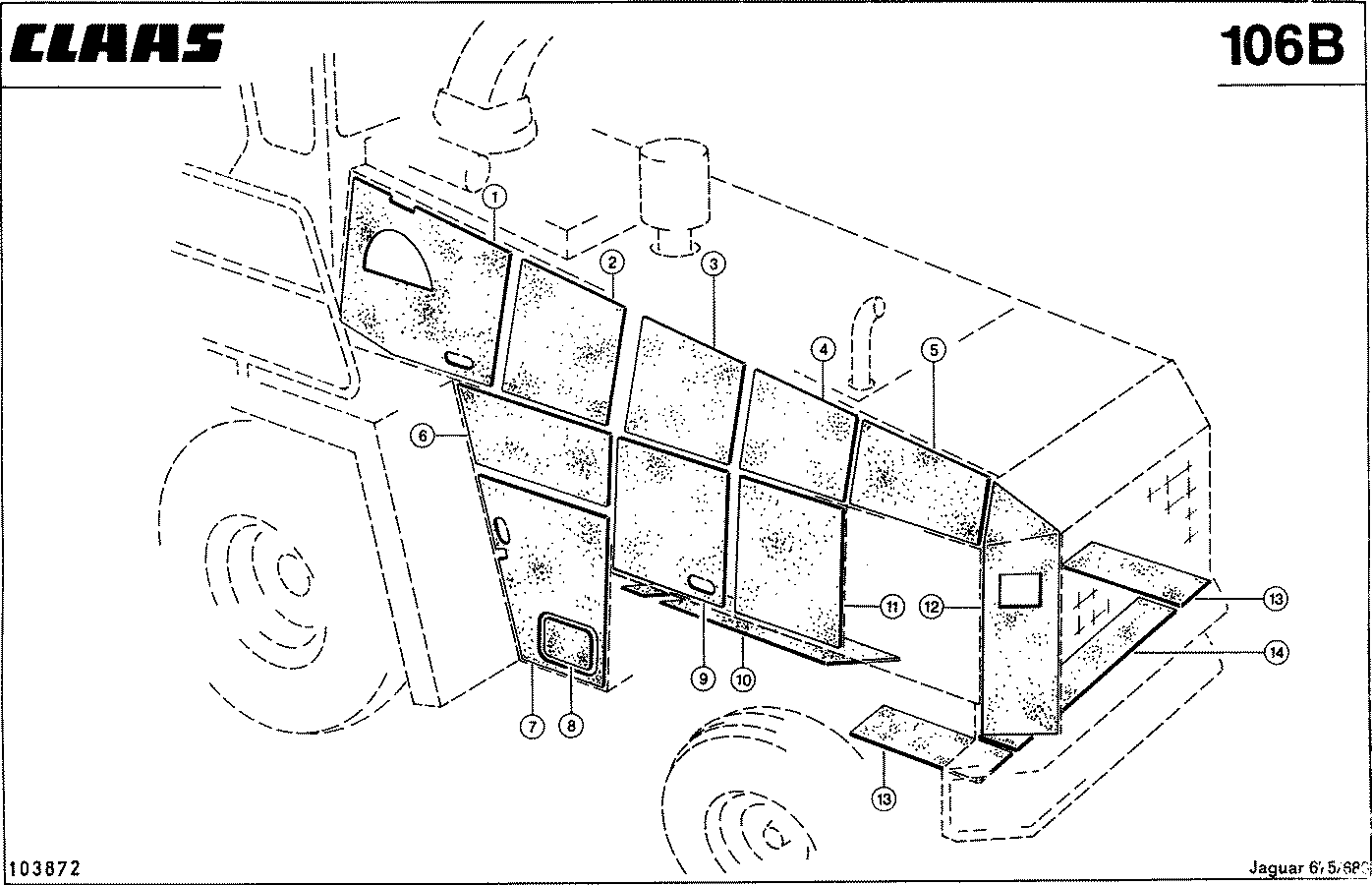

Звукоизоляция, VAR. 4879 / 4880 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000725180	изоляция	1
2	0000725110	изоляция	1
3	0000725310	изоляция	1
4	0000725150	изоляция	1
5	0000725170	изоляция	1
6	0000725090	изоляция	1
7	0000725200	изоляция	1
8	0000725070	изоляция	1
9	0000725040	изоляция	1
10	0000725141	изоляция	1
11	0000725030	изоляция	1
12	0000725300	изоляция	1
13	0000725251	изоляция	2
14	0000725240	изоляция	1

Наверх

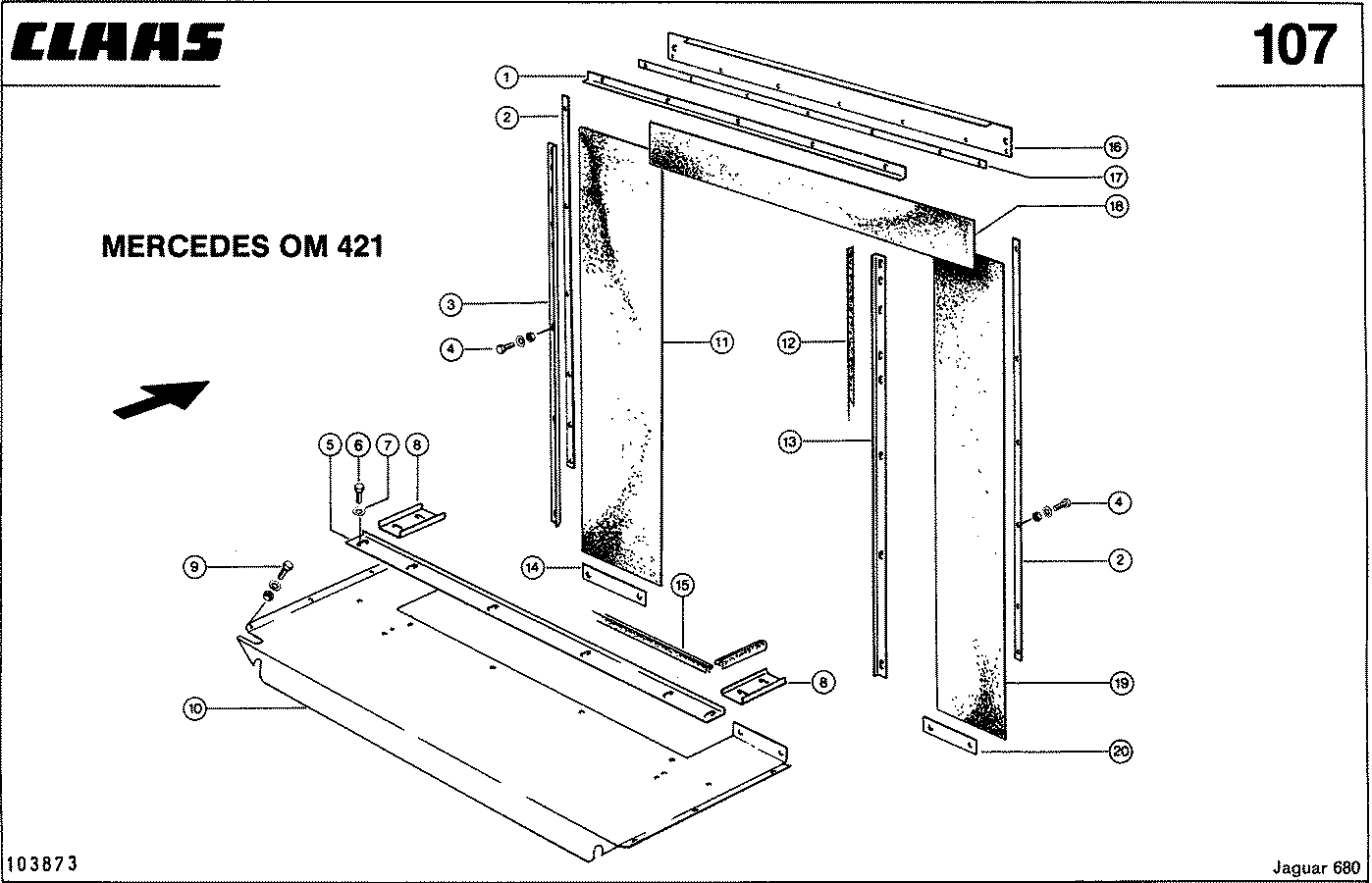

УПЛОТНЕНИЕ РАДИАТОРА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000708011	уголок	1
2	0000708710	шина	2
3	0000708931	уголок левый	1
4	0002361690	гайка 6-гр.	44
4	0002374650	болт 6-гр.	44
4	0002393860	шайба контактная	88
5	0000708780	шина	1
6	0002374640	болт 6-гр.	10
7	0002393920	шайба контактная	10
8	0000712450	профиль п-обр.	2
9	0002361700	гайка 6-гр.	8
9	0002374390	болт 6-гр.	8
9	0002393870	шайба контактная	16
10	0000708523	щиток	1
11	0000708690	резина покр.лев.	1
12	0002012031	полоска целлюлозн	0
13	0000708921	уголок правый	1
14	0000707990	шина	2
15	0002018760	профиль уплотн.	0
16	0000704013	пластинка запорн.	1
17	0000707961	шина	1
18	0000708531	уплотнение	1
19	0000708681	резина покр.прав.	1
20	0000707980	шина	1

Наверх

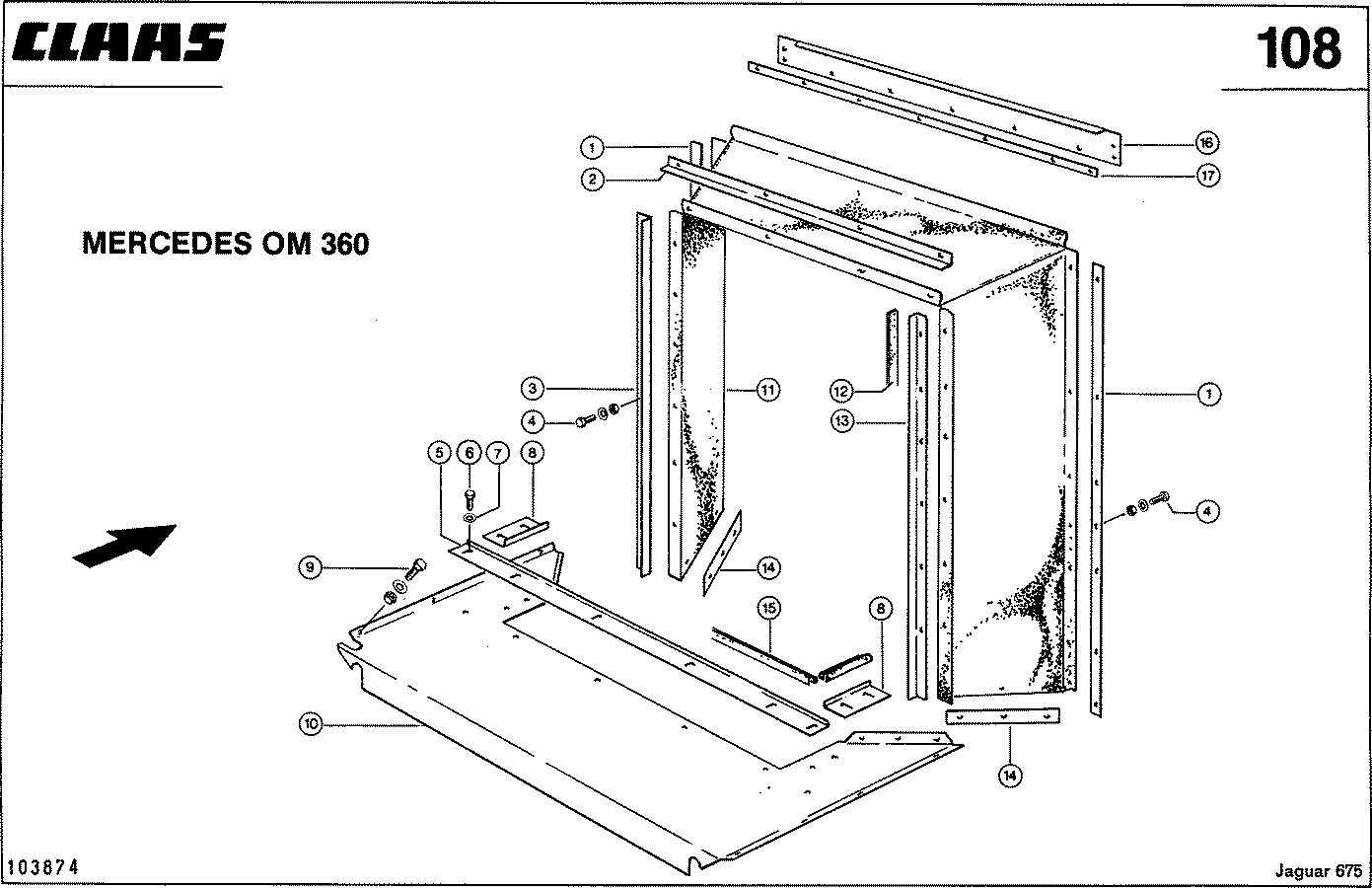

УПЛОТНЕНИЕ РАДИАТОРА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000708710	шина	2
2	0000707570	уголок	1
3	0000707550	уголок левый	1
4	0002361690	гайка 6-гр.	0
4	0002374650	болт 6-гр.	0
4	0002393860	шайба контактная	0
5	0000708780	шина	1
6	0002374640	болт 6-гр.	10
7	0002393920	шайба контактная	10
8	0000708771	шина	2
9	0002361700	гайка 6-гр.	8
9	0002374390	болт 6-гр.	8
9	0002393870	шайба контактная	16
10	0000707510	щиток	1
11	0000707580	уплотнение	1
12	0002012031	полоска целлюлозн	0
13	0000707560	уголок правый	1
14	0000707530	шина	2
15	0002018760	профиль уплотн.	1
16	0000704013	пластинка запорн.	1
17	0000707961	шина	1

Наверх

Штифт прицепного устройства, VAR. 3925 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393910	шайба контактная	4
2	0002386621	болт 6-гр.	4
3	0009068730	втулка	1

Наверх

ГИДРАВЛИКА - CLAAS JAGUAR 680

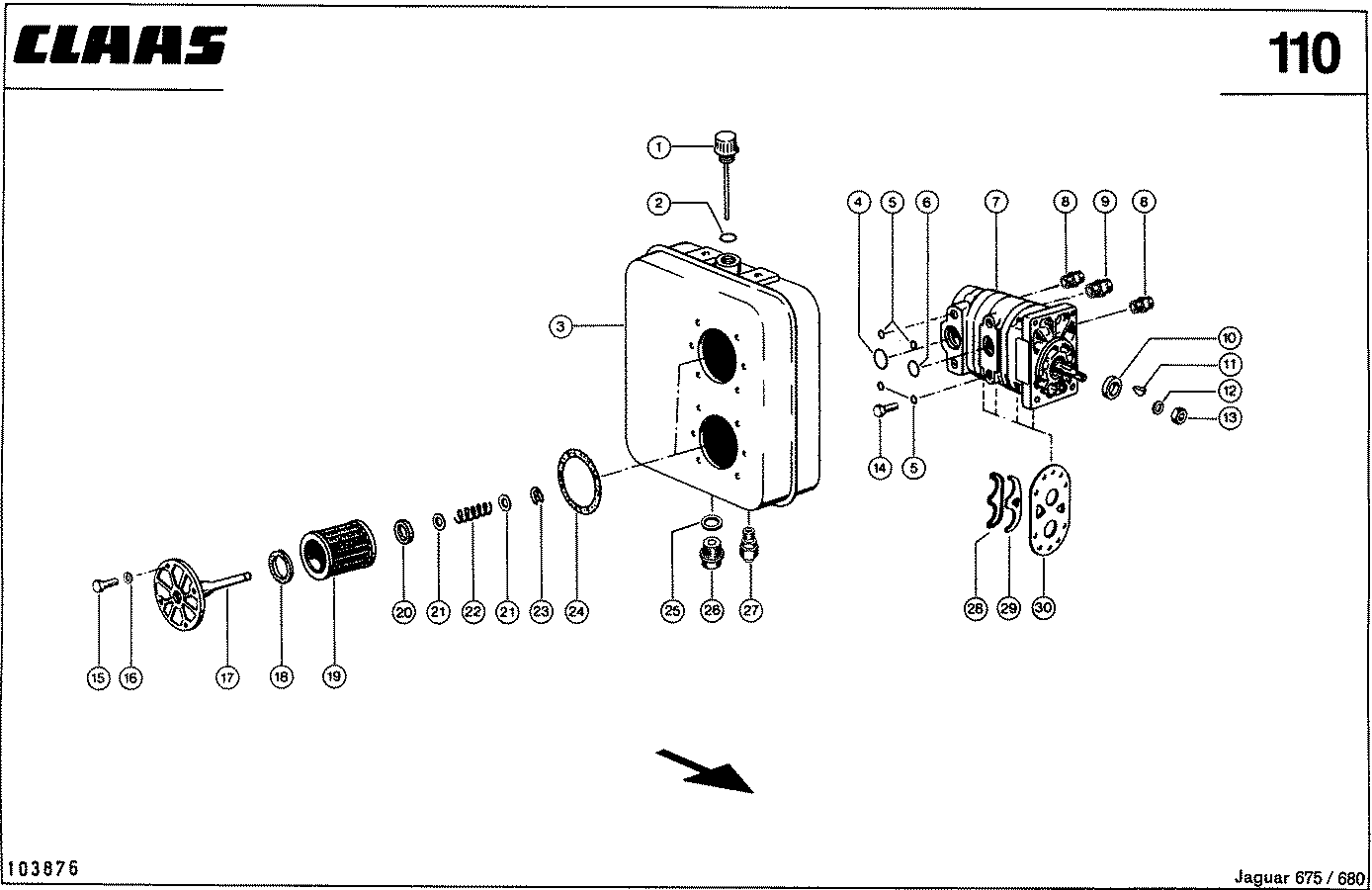

ГИДРАВЛИЧЕСКИЙ НАСОС - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008087332	фильтр вентиляц.	1
2	0007666100	уплотнение	1
3	0006026912	бак гидравлич.	1
4	0006311470	уплотнение	1
5	0002381890	уплотнение	4
6	0000940310	уплотнение	1
7	0000706032	гидронасос 3-ной	1
8	0002387120	штуцер	2
9	0002383600	штуцер	1
10	0002392500	уплотнение вала	1
11	0002448140	шпонка сегментная	1
12	0002351340	кольцо пружинное	1
13	0002364550	гайка 6-гр.	1
14	0002332430	болт 6-гр.	4
15	0002374420	винт с 6-гр.гол.	8
16	0000940010	кольцо уплотн.	8
17	0006794102	крышка фильтра	2
18	0007665410	кольцо войлочное	2
19	0007665380	вставка фильтра	2
20	0007665400	кольцо войлочное	2
21	0002370430	шайба	4
22	0006794110	пружина сжатия	2
23	0002387790	стекло безоп.	2
24	0007665373	уплотнение	2
25	0006330320	кольцо уплотн.	1
26	0006839950	пробка магнитная	1
27	0002391490	соединение резьб.	1
28	0006835150	кольцо уплотн.	4
29	0006835140	втулка резьбовая	4
30	0006835131	плита скольжения	4

Наверх

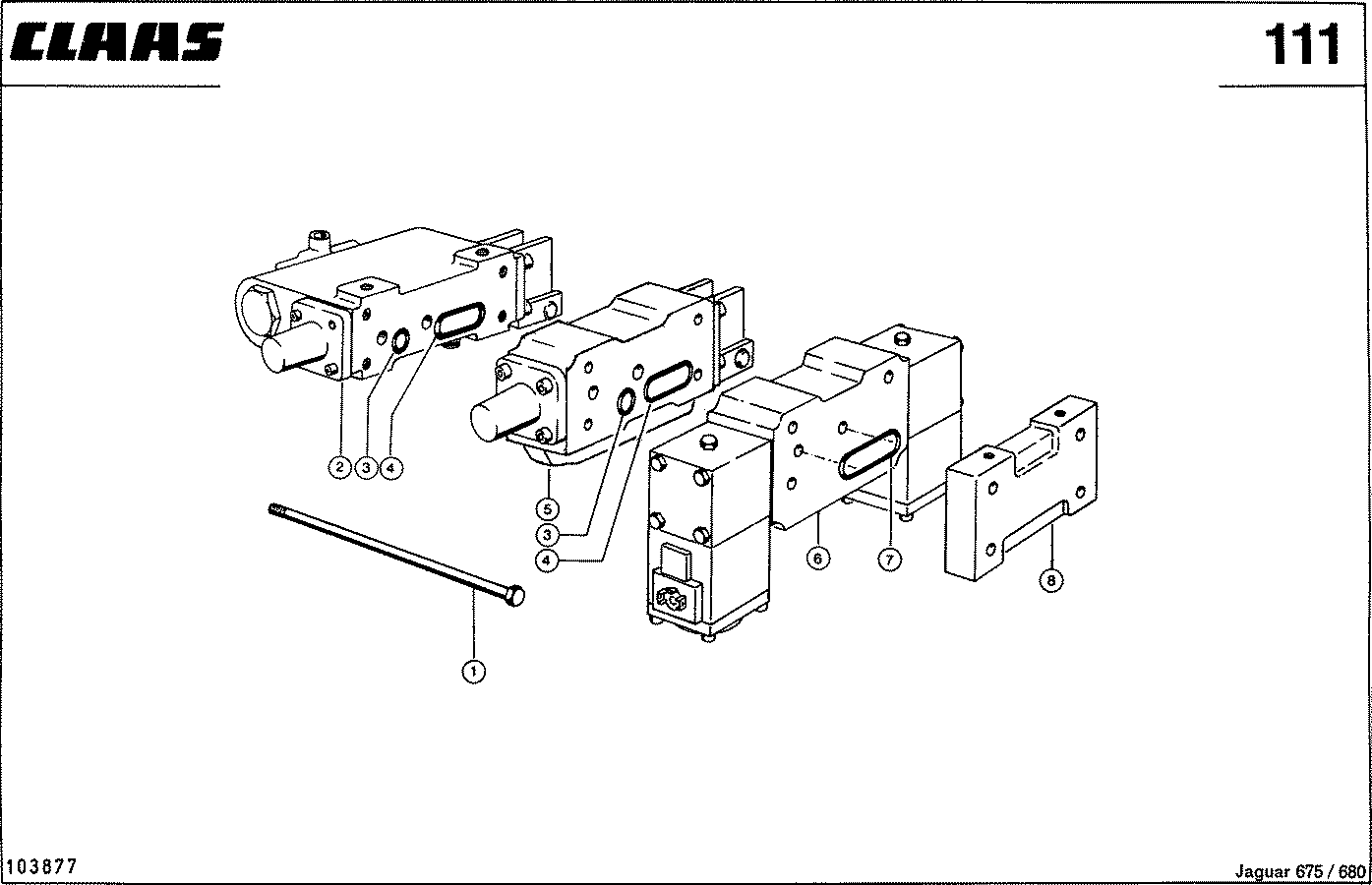

РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001332200	болт 6-гр.	4
1	0002378700	болт 6-гр.	4
1	0002391240	болт 6-гр.	4
2	0000706191	4/3 распределит.	1
3	0002381910	уплотнение	2
4	0002386780	уплотнение	2
5	0000702430	3/3 распределит.	1
6	0006027403	3/3 распределит.	1
6	0006070794	3/3 распределит.	1
7	0002387800	уплотнение	1
8	0000793201	пластина соедин.	1

Наверх

3/3 - РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006027403	3/3 распределит.	1
1	0006070794	3/3 распределит.	1
2	0006070070	клапан магнитный	2
3	0002373581	болт 6-гр.	2
4	0002151190	кольцо уплотн.	2
5	0000793040	пружина сжатия	2
6	0002428130	шар	4
7	0006027290	игла	2
8	0002384480	уплотнение	2
9	0002386771	уплотнение	2
10	0002390280	уплотнение	2
11	0002352431	болт 6-гр.	8
12	0002351310	кольцо пружинное	8
13	0002390310	уплотнение	2
14	0000793070	электромагнит	2
16	0006560420	пружина сжатия	2
17	0006892310	клапан обратный	1
18	0002381910	уплотнение	1
19	0006892300	пружина сжатия	1
20	0006070080	муфта резьбовая	1
21	0006027393	винт-регулятор	1
22	0002394500	гайка с шайбой	1
23	0002387120	штуцер	1
24	0002150120	шпилька	1
25	0006070340	пластина соплов.	1
26	0006725892	клапан впускной	1
27	0002111890	штифт распорный	1
27	0002153540	штифт распорный	1
28	0006331140	кольцо уплотн.	1
29	0006560141	винт запорный	1
30	0002369112	шайба	8

Наверх

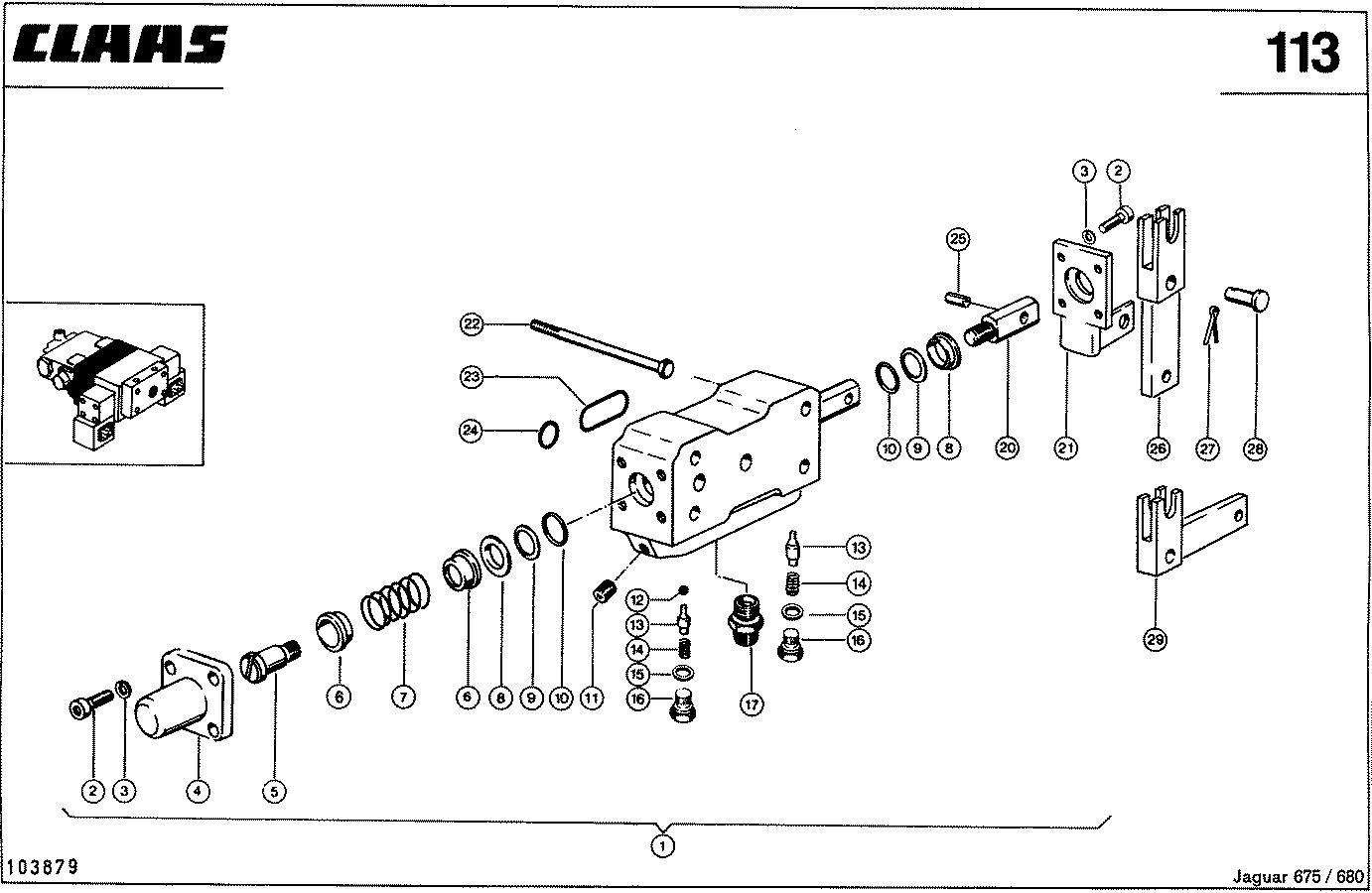

3/3 - РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000702430	3/3 распределит.	1
2	0002378760	винт с цил.гол.	6
3	0002364900	кольцо пружинное	6
4	0006834703	кожух пружины	1
5	0006025800	винт стяжной	1
6	0006025810	тарелка пружины	2
7	0006025820	пружина сжатия	1
8	0006834730	шайба	2
9	0002386791	кольцо задн.хода	2
10	0002386771	уплотнение	2
11	0000901201	винт запорный	1
12	0002428170	шар	1
13	0006725841	клапан обратный	2
14	0006560420	пружина сжатия	2
15	0006331140	кольцо уплотн.	2
16	0006560141	винт запорный	2
17	0002336530	штуцер	1
20	0006025490	проушина	1
21	0006027592	стойка подшипника	1
22	0001332200	болт 6-гр.	4
22	0002391240	болт 6-гр.	4
23	0002386780	уплотнение	1
24	0002381910	уплотнение	1
25	0002368990	штифт распорный	1
26	0000702420	рычаг переключ.	1
27	0002351090	шплинт	1
28	0007572280	палец	1
29	0006027560	рычаг переключ.	1

Наверх

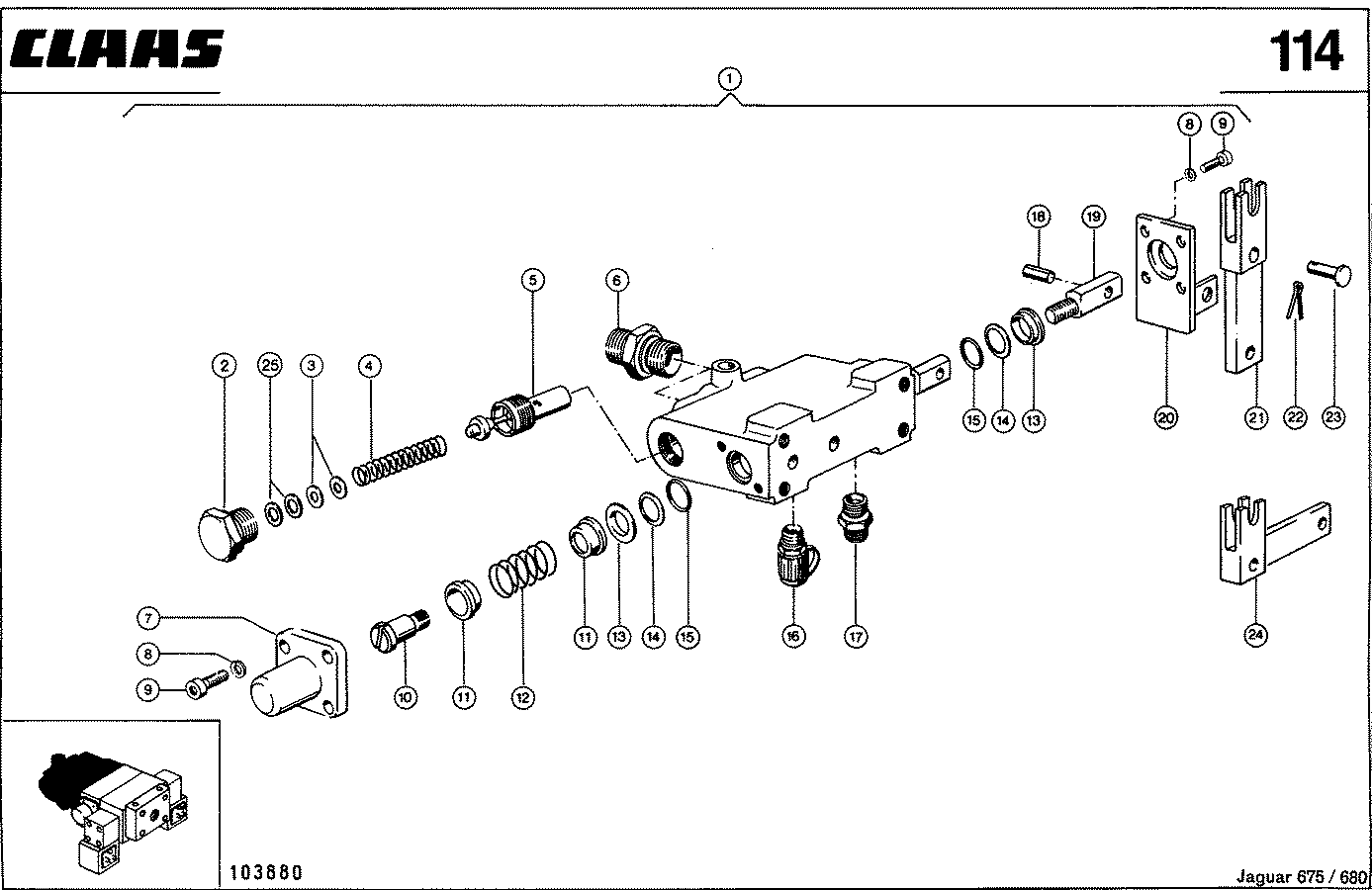

4/3 - РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706191	4/3 распределит.	1
2	0006025581	винт запорный	1
3	0002390140	шайба установочн.	5
4	0006839770	пружина сжатия	1
5	0006071760	клапан	1
6	0002383600	штуцер	2
7	0006834703	кожух пружины	1
8	0002364900	кольцо пружинное	4
9	0002378760	винт с цил.гол.	4
10	0006025800	винт стяжной	1
11	0006025810	тарелка пружины	2
12	0006025820	пружина сжатия	1
13	0006834730	шайба	2
14	0002386791	кольцо задн.хода	2
15	0002386771	уплотнение	2
16	0006836880	штуцер измерит.	1
17	0002386650	штуцер	2
18	0002368990	штифт распорный	1
19	0006025490	проушина	1
20	0006027592	стойка подшипника	1
21	0000702420	рычаг переключ.	1
22	0002351090	шплинт	1
23	0007572280	палец	1
24	0006027560	рычаг переключ.	1
25	0002378950	шайба опорная	2

Наверх

Электроклапан, CLAAS Автопилот, VAR. 4169 / 4171 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000505012	клапан магнитный	1
2	0002422440	винт с цил.гол.	8
3	0002427541	кольцо стопорное	8
4	0006334600	уплотнение	4
5	0002155440	винт с цил.гол.	2
6	0002150010	шпилька	13
7	0000505091	пружина сжатия	2
8	0000505071	фаска клапана	2
9	0002332250	уплотнение	10
10	0000505140	втулка коническая	2
11	0000505240	поршень в сб.	4
12	0000505042	шайба	4
13	0000505160	игла клапана	2
14	0000505151	кольцо	2
15	0000505080	фаска клапана	2
16	0000505031	фланец	2
17	0002150000	шпилька	4
18	0000505211	реле	2
19	0006334600	уплотнение	2
20	0006892112	втулка магнитная	2
21	0002393740	кольцо уплотн.	2
22	0006892063	втулка	2
23	0006892070	труба	2
24	0006892081	поршень	2
25	0002393130	уплотнение	2
26	0006892090	пробка	2
27	0002369690	штифт распорный	2
28	0006891600	радиатор масляный	2
29	0000793040	пружина сжатия	2

Наверх

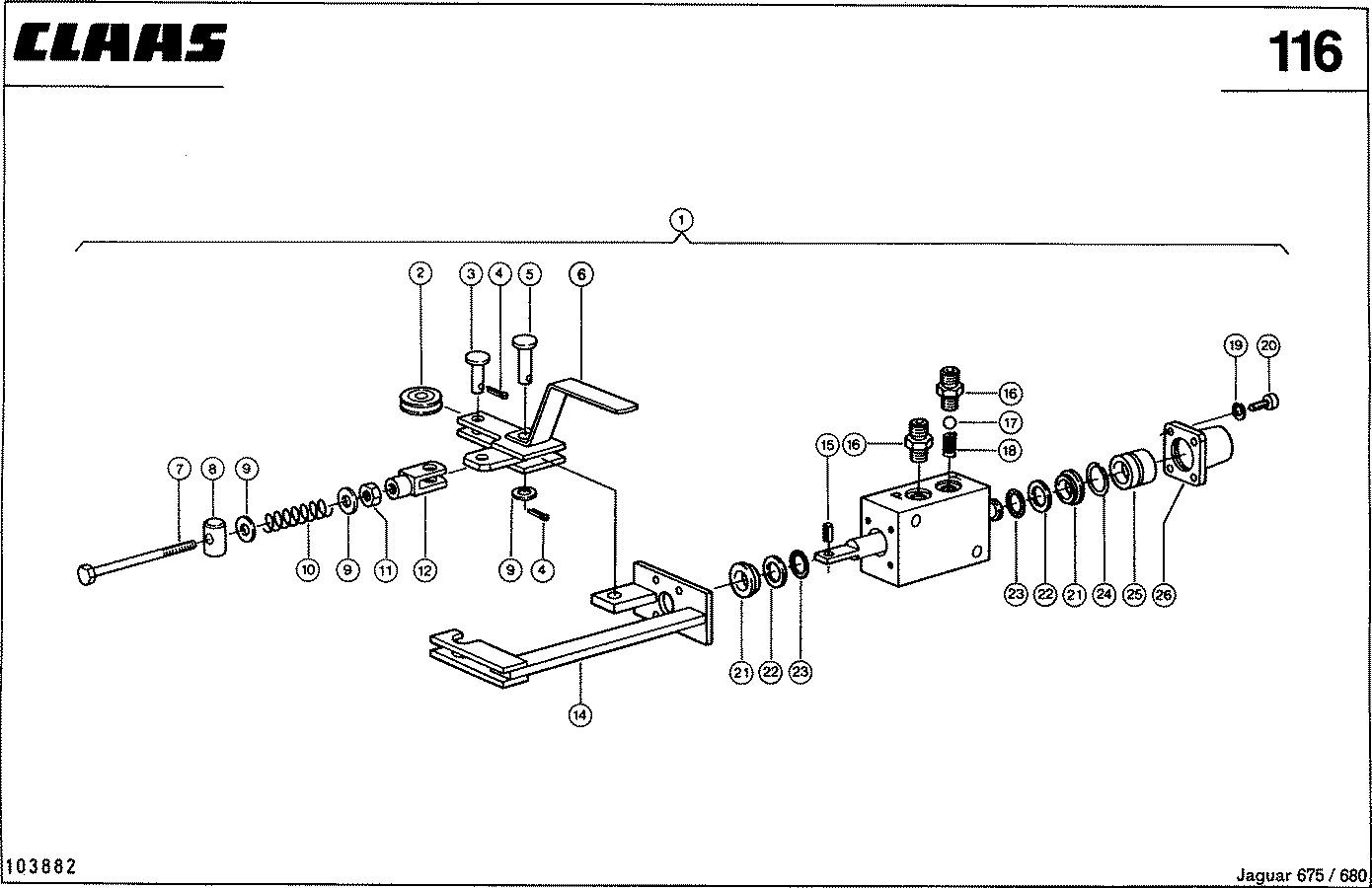

4/2 РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006900982	4/2 распределит.	1
2	0006901090	ролик	1
3	0002386800	палец	2
4	0002351090	шплинт	3
5	0007572280	палец	1
6	0006901061	рычаг	1
7	0002355260	болт 6-гр.	1
8	0006901100	палец	1
9	0002368260	шайба	2
10	0008020030	пружина сжатия	1
11	0002361700	гайка 6-гр.	1
12	0002390800	головка вилки	1
14	0006901010	кронштейн	1
15	0002368990	штифт распорный	1
16	0002336530	штуцер	2
17	0006331130	шарик стальной	1
18	0007671250	пружина сжатия	1
19	0002364900	кольцо пружинное	4
20	0002378760	винт с цил.гол.	4
21	0006834730	шайба	2
22	0002386791	кольцо задн.хода	2
23	0002386771	уплотнение	2
24	0002390210	кольцо запорное	1
25	0005765310	втулка распорная	1
26	0006834703	кожух пружины	1

Наверх

ГИДРОЗАМОК - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006437070	клапан запорный	1
2	0002387120	штуцер	1
3	0006437040	направляющая пруж	2
4	0006437050	пружина сжатия	2
5	0006725841	клапан обратный	2
6	0006437030	вставка резьбовая	2
7	0002386650	штуцер	2
8	0002153120	ролик цилиндрич.	1
9	0002391490	соединение резьб.	1

Наверх

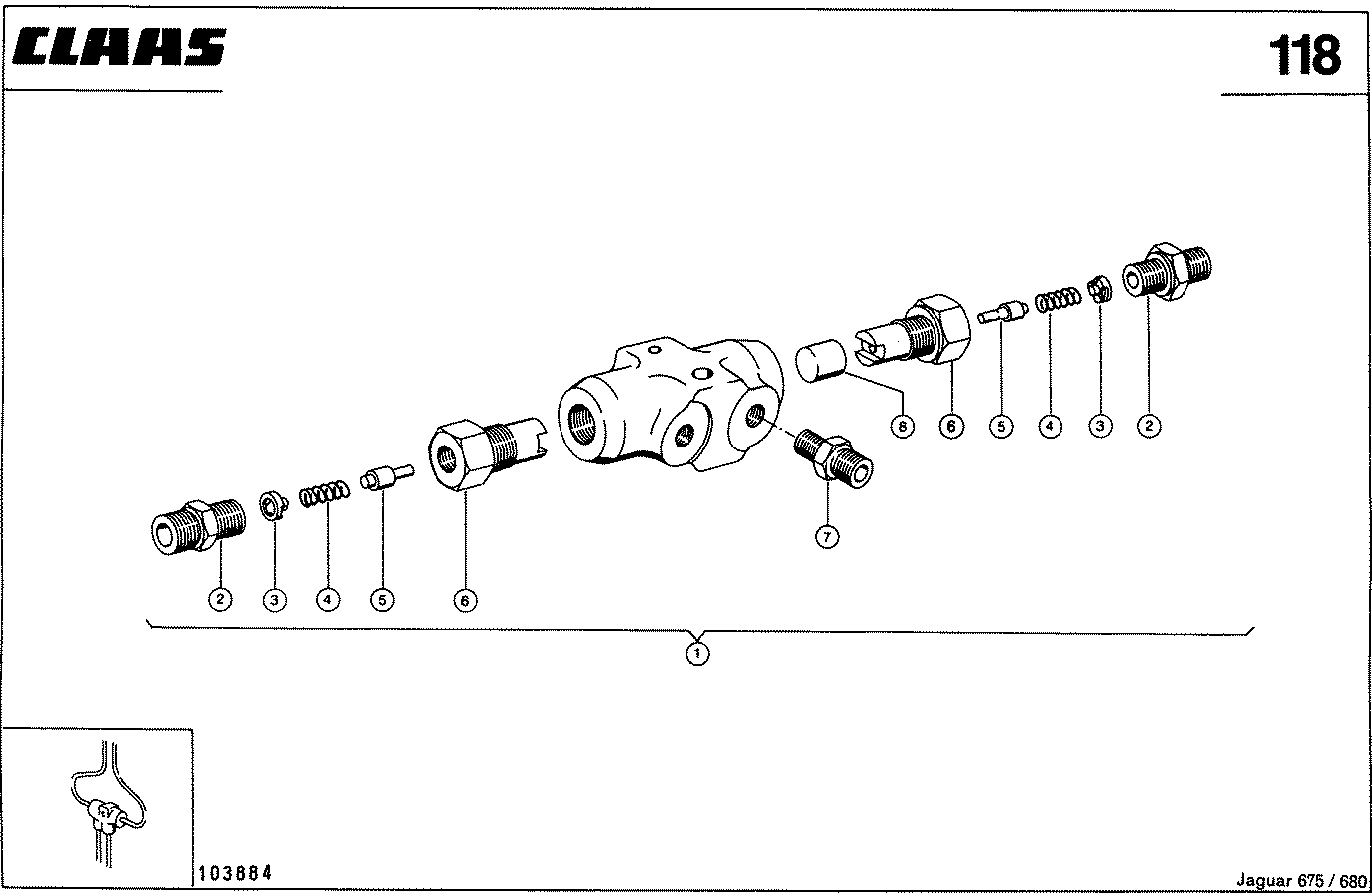

ГИДРОЗАМОК - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006437060	клапан запорный	1
2	0006835970	штуцер	2
3	0006437040	направляющая пруж	2
4	0006437050	пружина сжатия	2
5	0006725841	клапан обратный	2
6	0006437030	вставка резьбовая	2
7	0002386650	штуцер	2
8	0002153120	ролик цилиндрич.	1

Наверх

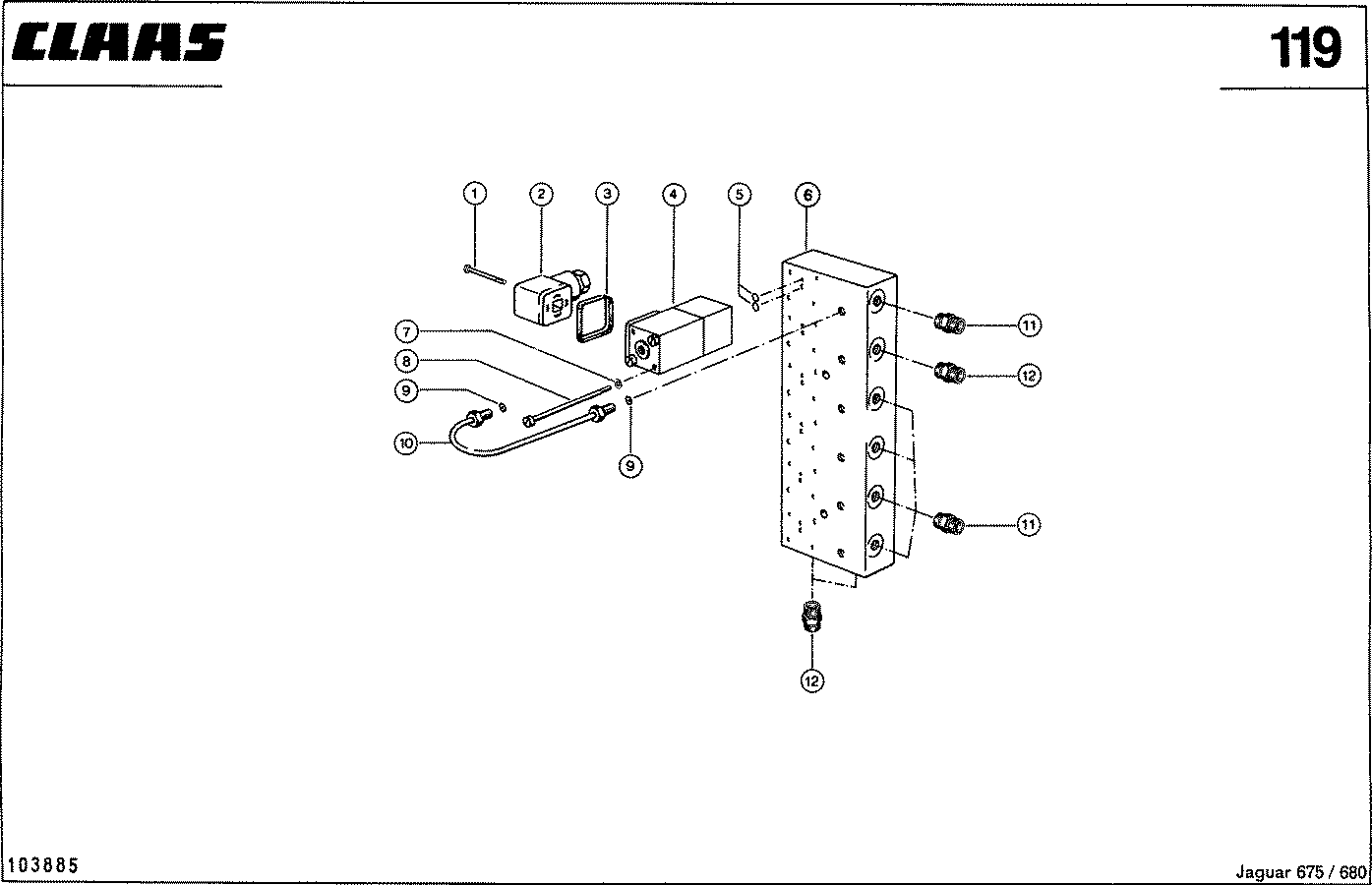

ЭЛЕКТРОМАГНИТНЫЙ РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114940	винт с цил.гол.	6
2	0006281990	штепсель приборный	6
3	0001774600	уплотнение	6
4	0000713290	клапан магнитный	6
5	0002153170	кольцо уплотнит.	12
6	0000702880	пластина фланцев.	1
7	0002364890	кольцо пружинное	12
8	0002153160	винт с цил.гол.	12
9	0000702911	шайба уплотн.	12
10	0000702920	трубопровод	6
11	0002386650	штуцер	5
12	0002336530	штуцер	3

Наверх

ЭЛЕКТРОМАГНИТНЫЙ РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114940	винт с цил.гол.	6
2	0006281990	штепсель приборный	6
3	0001774600	уплотнение	6
4	0000713290	клапан магнитный	6
5	0002153170	кольцо уплотнит.	12
6	0006836880	штуцер измерит.	1
7	0002364890	кольцо пружинное	12
8	0002153160	винт с цил.гол.	12
9	0000702911	шайба уплотн.	12
10	0000702920	трубопровод	6
11	0000702810	пластина фланцев.	1
12	0002386650	штуцер	5
13	0002336530	штуцер	3
14	0002111890	штифт распорный	2
15	0002381910	уплотнение	2
16	0000702830	пластина фланцев.	1
17	0002393860	шайба контактная	1
18	0002392900	болт 6-гр.	1

Наверх

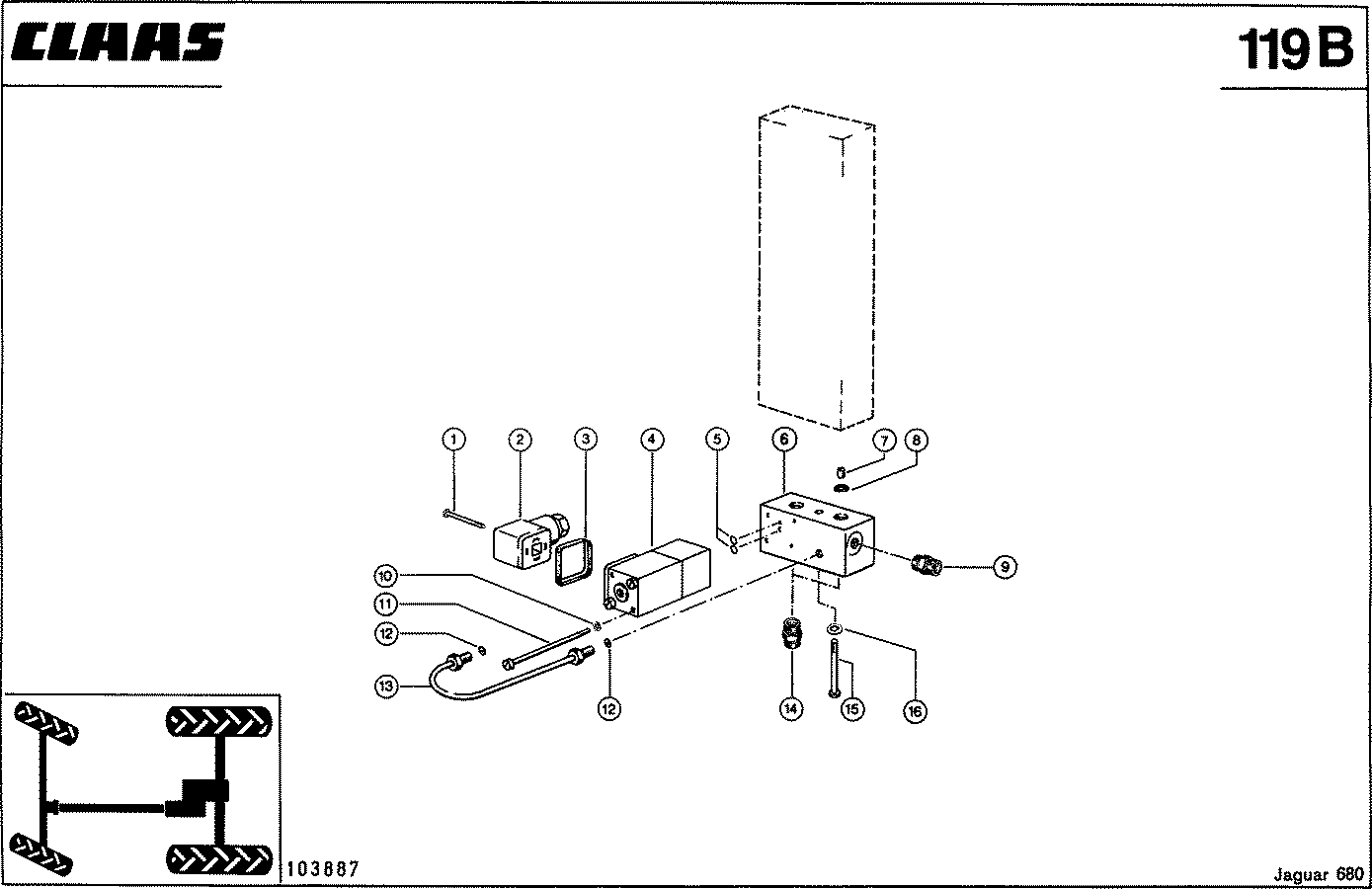

Электроклапан, Система 4-трак, VAR. 4890 / 3984 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114940	винт с цил.гол.	1
2	0006281990	штепсель приборный	1
3	0001774600	уплотнение	1
4	0000713290	клапан магнитный	1
5	0002153170	кольцо уплотнит.	2
6	0000702901	пластина фланцев.	1
7	0002111890	штифт распорный	2
8	0002381910	уплотнение	2
9	0002386650	штуцер	1
10	0002364890	кольцо пружинное	2
11	0002153160	винт с цил.гол.	2
12	0000702911	шайба уплотн.	2
13	0000702920	трубопровод	1
14	0002336530	штуцер	2
15	0002153740	болт 6-гр.	1
16	0002150030	шайба контактная	1

Наверх

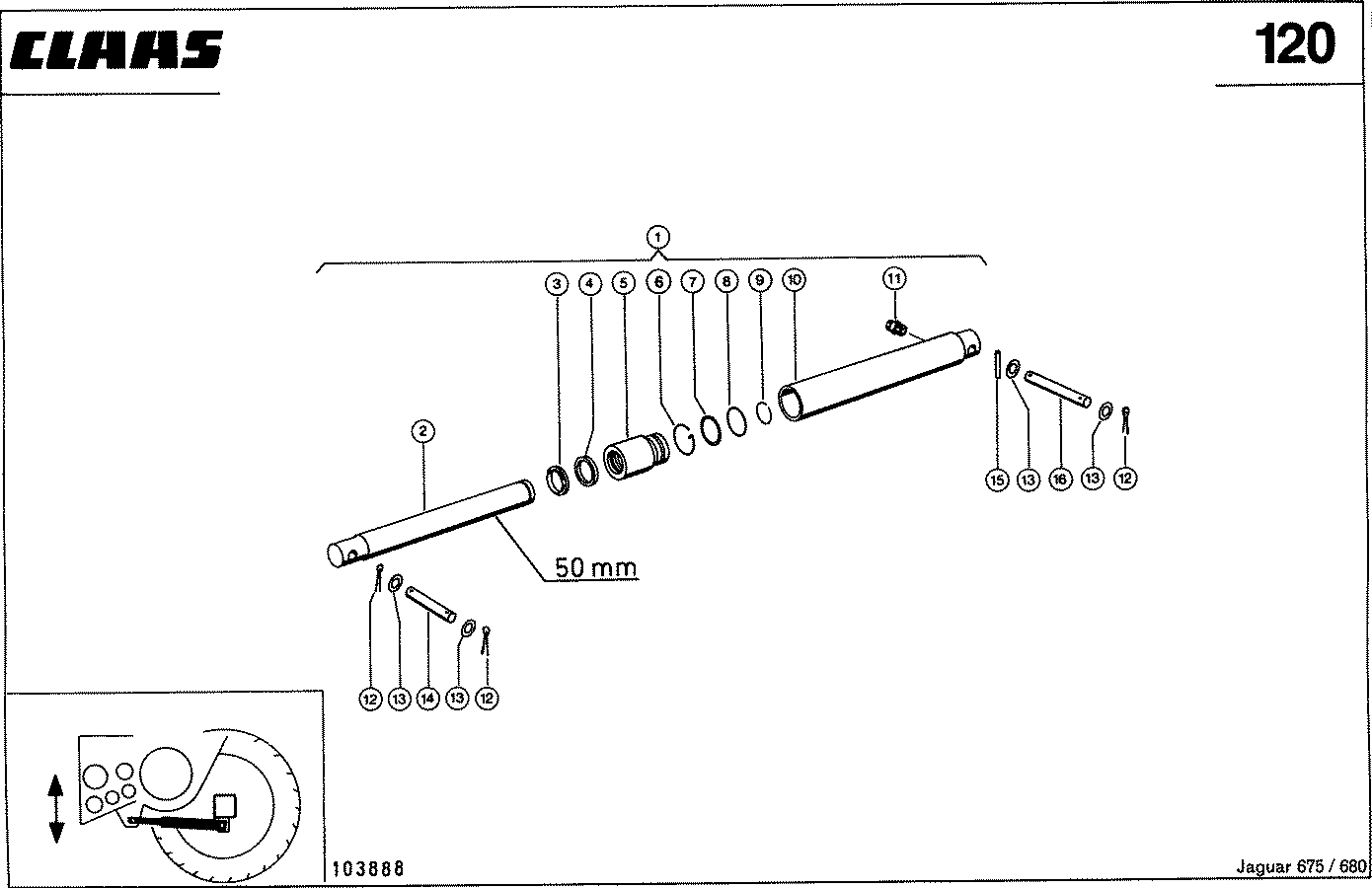

Гидроцилиндр, VAR. 4463 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706511	гидроцилиндр	2
2	0000706551	поршень	2
3	0002392750	скребок д/грязи	2
4	0002392740	кольцо п-образн.	2
5	0000636400	головка цилиндра	2
6	0006833900	проволока	2
7	0002390730	кольцо задн.хода	2
8	0002384460	уплотнение	2
9	0002392720	кольцо запорное	2
10	0000706521	труба г/цилиндра	2
11	0002387120	штуцер	2
12	0002370330	шплинт	6
13	0002342350	шайба	0
13	0002343430	шайба	20
14	0009280940	болт крышки подш.	2
15	0002356660	штифт распорный	2
16	0009088460	ось	2

Наверх

Гидроцилиндр, VAR. 4462 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718421	гидроцилиндр в сб	2
2	0000718462	поршень	2
3	0002152410	скребок д/грязи	2
4	0002152680	кольцо п-образн.	2
5	0000795000	головка цилиндра	2
6	0000794240	проволока	2
7	0002152501	кольцо задн.хода	2
8	0006333060	уплотнение	2
9	0002394740	кольцо запорное	2
10	0000718430	гидроцилиндр	2
11	0002387120	штуцер	2
12	0002370330	шплинт	6
13	0002342350	шайба	0
13	0002343430	шайба	10
14	0009280940	болт крышки подш.	2
15	0002356660	штифт распорный	2
16	0009088460	ось	2

Наверх

ГИДРОЦИЛИНДР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000702952	гидроцилиндр	1
2	0000702993	поршень	1
3	0002152080	скребок д/грязи	1
4	0002388760	кольцо запорное	2
5	0000703250	втулка скольжения	2
6	0002392740	кольцо п-образн.	1
7	0002392720	кольцо запорное	1
8	0000702960	труба г/цилиндра	1
9	0002387120	штуцер	1

Наверх

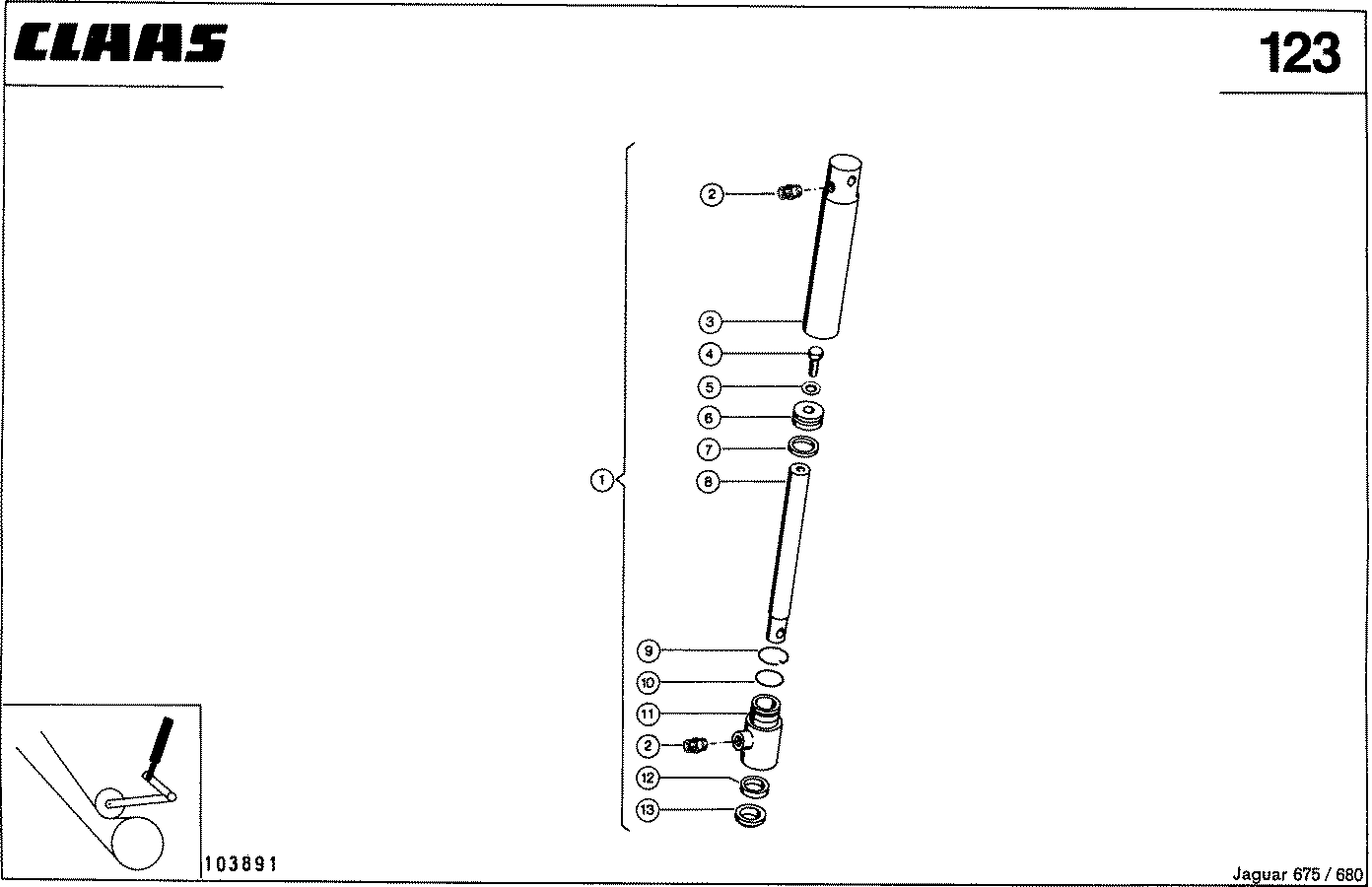

ГИДРОЦИЛИНДР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703412	гидроцилиндр в сб	1
2	0002386650	штуцер	2
3	0000703421	труба г/цилиндра	1
4	0002362000	болт 6-гр.	1
5	0002393870	шайба контактная	1
6	0000705260	поршень	1
7	0002152112	уплотнение поршня	1
8	0000703451	шатун	1
9	0006900820	проволока	1
10	0002386780	уплотнение	1
11	0000703471	головка цилиндра	1
12	0002393800	кольцо скребка	1
13	0002393790	кольцо п-образн.	1

Наверх

ЦИЛИНДР РЕВЕРСА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000710953	гидроцилиндр в сб	1
2	0002338230	кольцо запорное	1
3	0006311470	уплотнение	1
4	0000710980	шайба	1
5	0002386340	уплотнение	1
6	0000710970	поршень	1
7	0002152170	уплотнение поршня	1
8	0006334110	уплотнение	1
9	0002356660	штифт распорный	1
10	0000711380	днище цилиндра	1
11	0002386650	штуцер	3
12	0000711441	палец	1
13	0000930200	штифт распорный	1
14	0006656660	штекер с пружиной	1
15	0009314360	шнур	1

Наверх

ГИДРОЦИЛИНДР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703412	гидроцилиндр в сб	1
2	0000703451	шатун	1
3	0002393800	кольцо скребка	1
4	0002393790	кольцо п-образн.	1
5	0000703471	головка цилиндра	1
6	0006900820	проволока	1
7	0002386780	уплотнение	1
8	0000705260	поршень	1
9	0002152112	уплотнение поршня	1
10	0002393870	шайба контактная	1
11	0002362000	болт 6-гр.	1
12	0000703421	труба г/цилиндра	1
13	0002386650	штуцер	2

Наверх

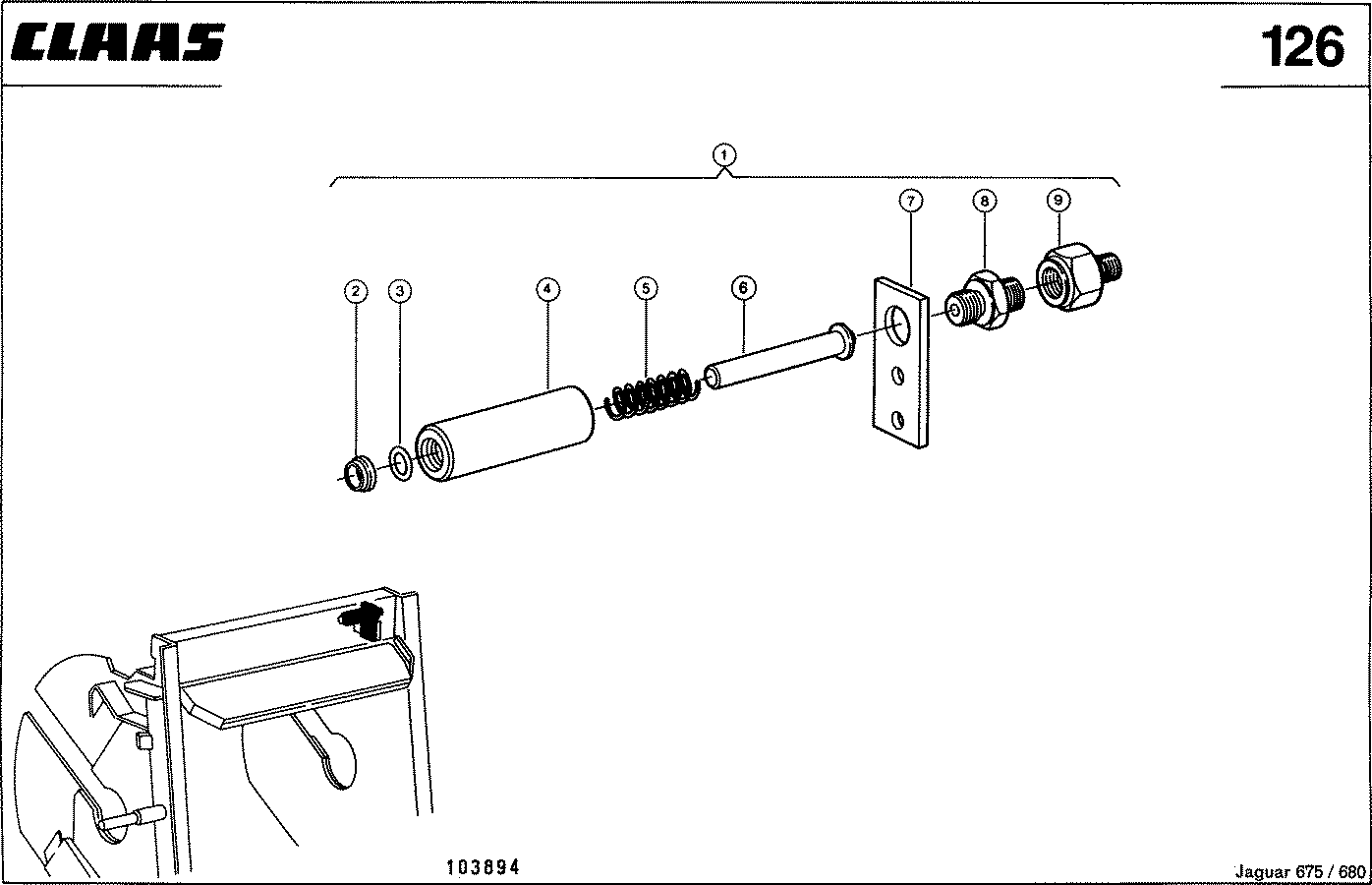

ГИДРОЦИЛИНДР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006901140	гидроцилиндр	1
2	0002384550	скребок д/грязи	1
3	0002386340	уплотнение	1
4	0006901150	гидроцилиндр	1
5	0006901190	пружина сжатия	1
6	0006901160	поршень	1
7	0006901181	накладка	1
8	0002387990	штуцер	1
9	0002393520	адаптер редукц.	1

Наверх

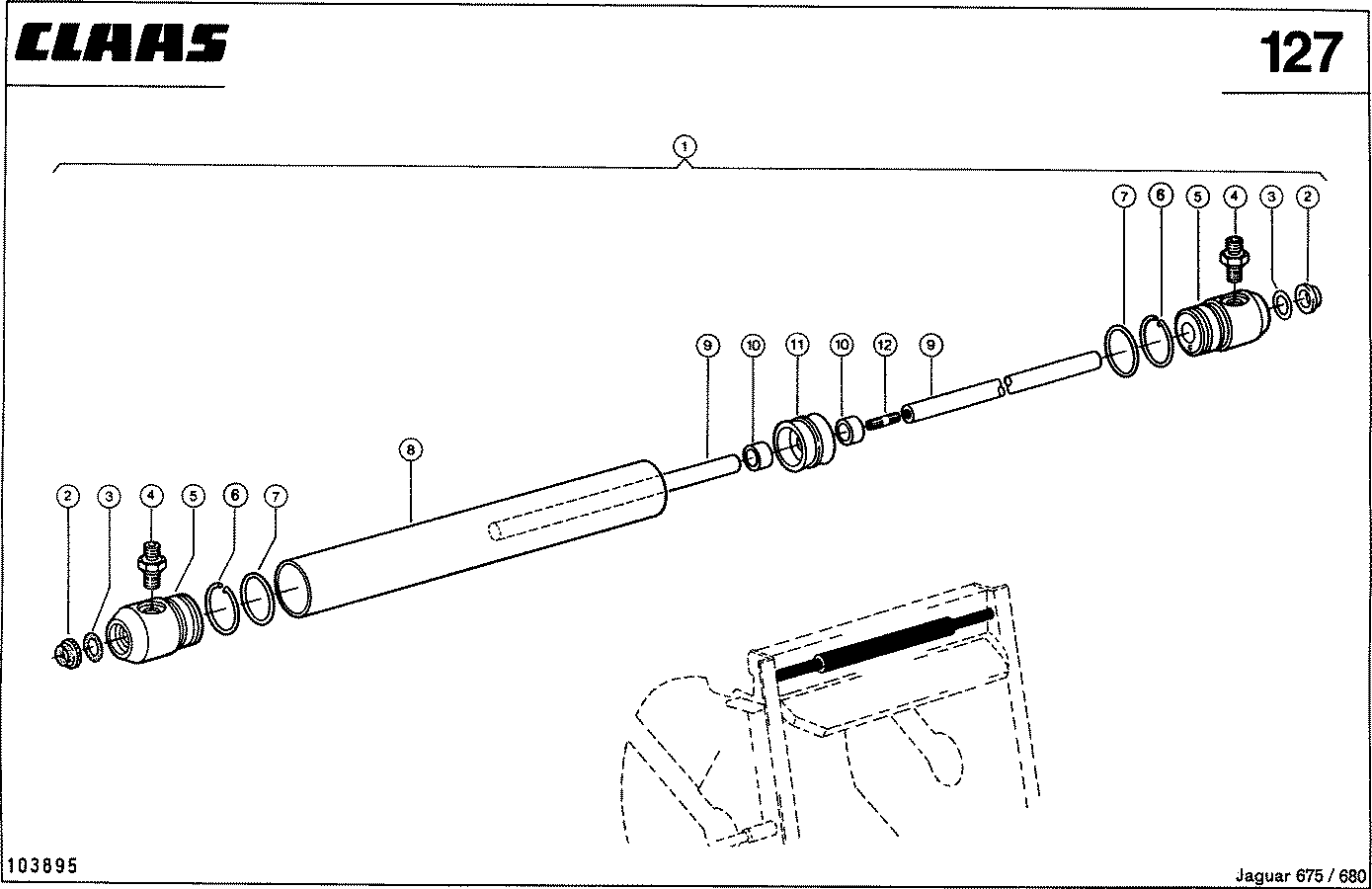

ГИДРОЦИЛИНДР - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006901111	гидроцилиндр в сб	1
2	0002384550	скребок д/грязи	2
3	0002386340	уплотнение	2
4	0002386650	штуцер	2
5	0006900881	головка цилиндра	2
6	0006900820	проволока	2
7	0006302141	уплотнение	2
8	0006901120	гидроцилиндр	1
9	0006901131	шатун	2
10	0006900870	труба распорная	2
11	0002150960	поршень в сб.	1
12	0002115820	шпилька	1
12	0002440110	шпилька	1

Наверх

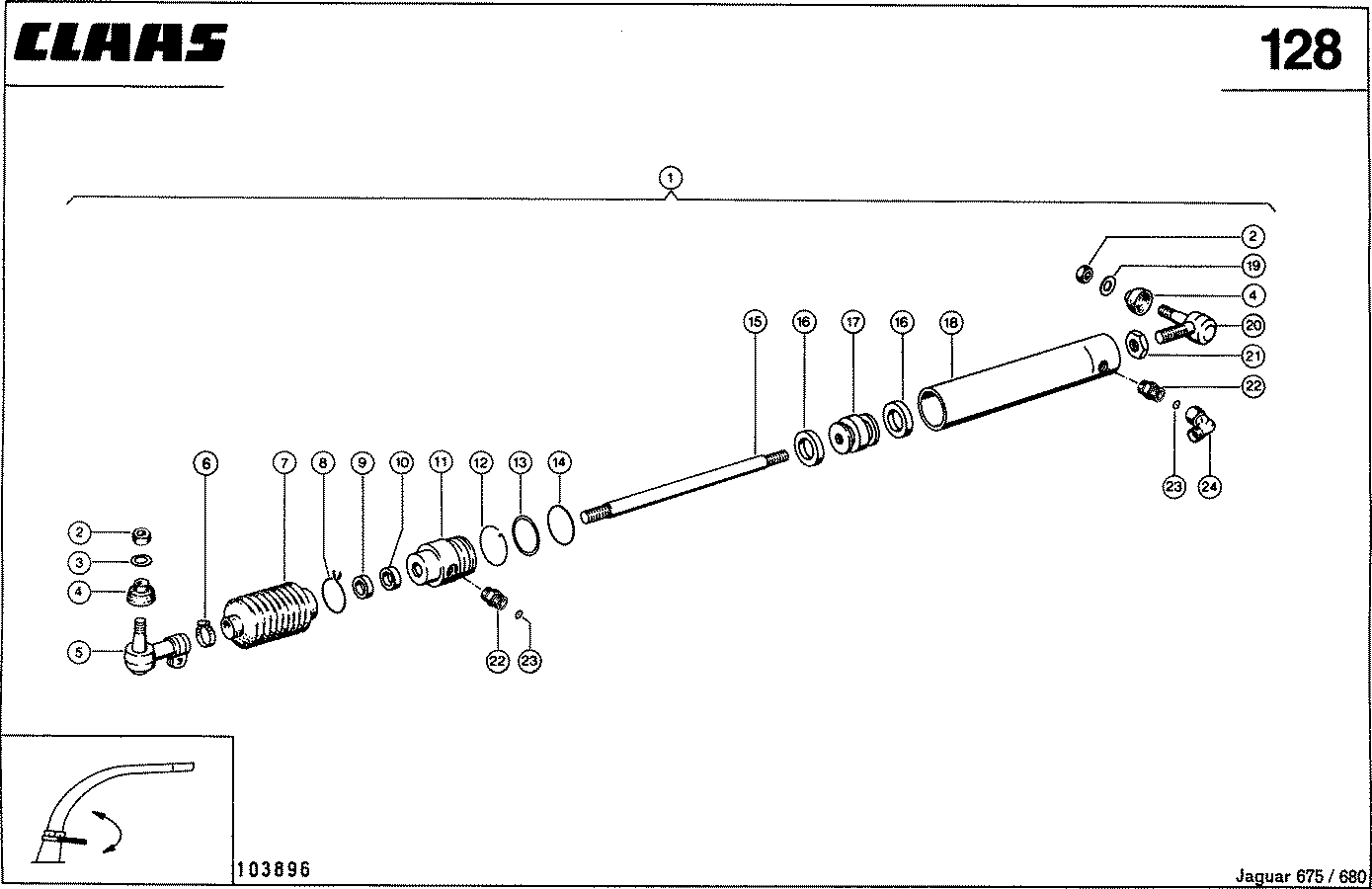

ЦИЛИНДР ПОВОРОТА СИЛОСОПРОВОДА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006900932	цилиндр круга пов	1
2	0002390040	гайка стопорная	2
3	0002331300	шайба	1
4	0006311840	колпачок уплотн.	2
5	0006561121	шарнир шаровой	1
6	0002382671	зажим шланговый	1
7	0002151251	сильфон	1
8	0002153350	зажим шланговый	1
8	0002390550	зажим шланговый	1
9	0002390080	скребок д/грязи	1
10	0002390090	кольцо п-образн.	1
11	0000702081	направляющая	1
12	0006832591	проволока	1
13	0007123490	кольцо задн.хода	1
14	0007123231	уплотнение	1
15	0000702090	шатун	1
16	0002394221	кольцо п-образн.	2
17	0006832571	поршень	1
18	0006832600	цилиндр	1
19	0002426650	шайба	1
20	0006561131	шарнир шаровой	1
21	0002363270	гайка 6-гр.	1
22	0002387120	штуцер	2
23	0005721042	пластинка дроссел	2
24	0002386930	патрубок угловой	1

Наверх

ЦИЛИНДР КОЗЫРЬКА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000705213	гидроцилиндр в сб	1
2	0000705221	труба г/цилиндра	1
3	0002361700	гайка 6-гр.	1
4	0002393870	шайба контактная	1
5	0002152112	уплотнение поршня	1
6	0000705260	поршень	1
7	0000705242	шатун	1
8	0002386780	уплотнение	1
9	0006900820	проволока	1
10	0000705280	головка цилиндра	1
11	0002153130	уплотнение поршня	1
12	0002390460	зажим шланговый	1
13	0000705250	сильфон	1
14	0004085541	хомут	1
15	0000705290	отверстие резьб.	1
16	0002386650	штуцер	2

Наверх

СЕРВОЦИЛИНДР УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000710851	сервоцилиндр	1
2	0002151120	скребок д/грязи	1
3	0006839840	кольцо п-образн.	1
4	0000710901	втулка	1
5	0000710912	палец	1
6	0007123612	кольцо опорное	1
7	0006302111	кольцо п-образн.	1
8	0002391490	соединение резьб.	2
9	0006560420	пружина сжатия	1
10	0000710931	крышка запорная	1
11	0006704460	кольцо стопорное	1
12	0000710940	винт запорный	1
13	0002361710	гайка 6-гр.	1
14	0007853790	винт ходовой	1

Наверх

ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006855771	цилиндр рул.упр.	1
2	0002340171	гайка стопорная	2
3	0001774610	колпачок уплотн.	2
4	0006855762	шарнир шаровой	1
5	0002363270	гайка 6-гр.	1
6	0006832600	цилиндр	1
7	0002389330	кольцо п-образн.	2
8	0006832571	поршень	1
9	0006832580	шатун	1
10	0007123231	уплотнение	1
11	0007123490	кольцо задн.хода	1
12	0006832591	проволока	1
13	0006832612	головка цилиндра	1
14	0006561140	кольцо п-образн.	1
15	0006561180	кольцо скребка	1
16	0005705915	шарнир шаровой	1
17	0002387120	штуцер	2

Наверх

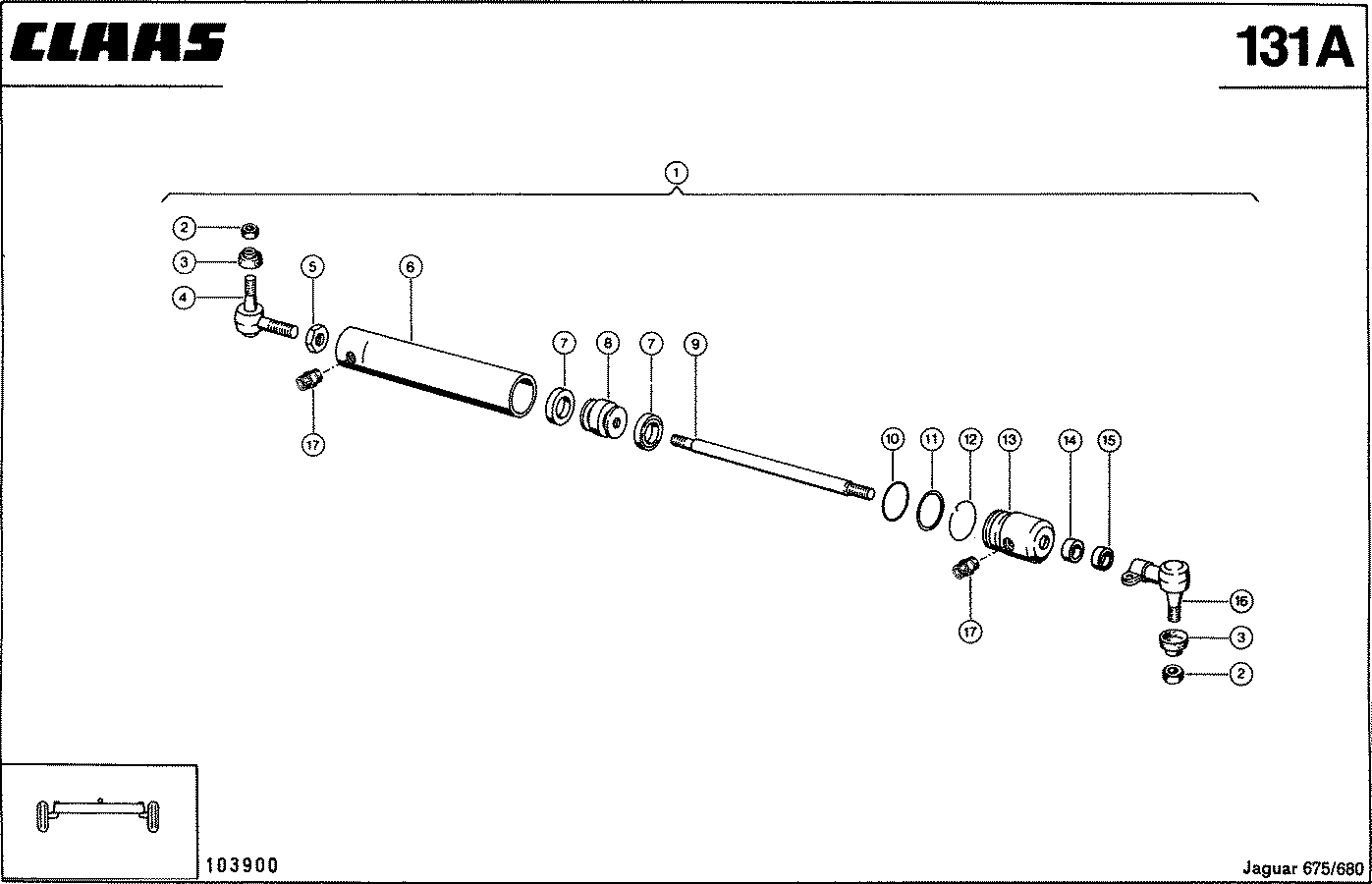

ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006025901	цилиндр рул.упр.	1
2	0002340171	гайка стопорная	2
3	0001774610	колпачок уплотн.	2
4	0006855762	шарнир шаровой	1
5	0002363270	гайка 6-гр.	1
6	0006025910	гидроцилиндр	1
7	0002393970	кольцо п-образн.	2
8	0006025940	поршень	1
9	0006025950	шатун	1
10	0002110850	уплотнение	1
11	0002150540	кольцо задн.хода	1
12	0006832591	проволока	1
13	0006025960	головка цилиндра	1
14	0002393790	кольцо п-образн.	1
15	0002393800	кольцо скребка	1
16	0005705915	шарнир шаровой	1
17	0002387120	штуцер	2

Наверх

СИСТЕМА CLAAS-4-TRAC, ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ. -KRAMER-,ВАР.4890 /3984 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000719900	кпл.уплотнений	1
1	0000719890	цилиндр рул.упр.	1
2	0002387120	штуцер	2
3	0000719880	кольцо стопорное	1
4	0000719870	колпак защитный	1
5	0006913631	гайка корончатая	1
6	0002370280	шплинт	1
7	0002449490	пресс-масленка	1
8	0000719910	палец	1
9	0002351282	шайба	0
10	0002350970	шплинт	1

Наверх

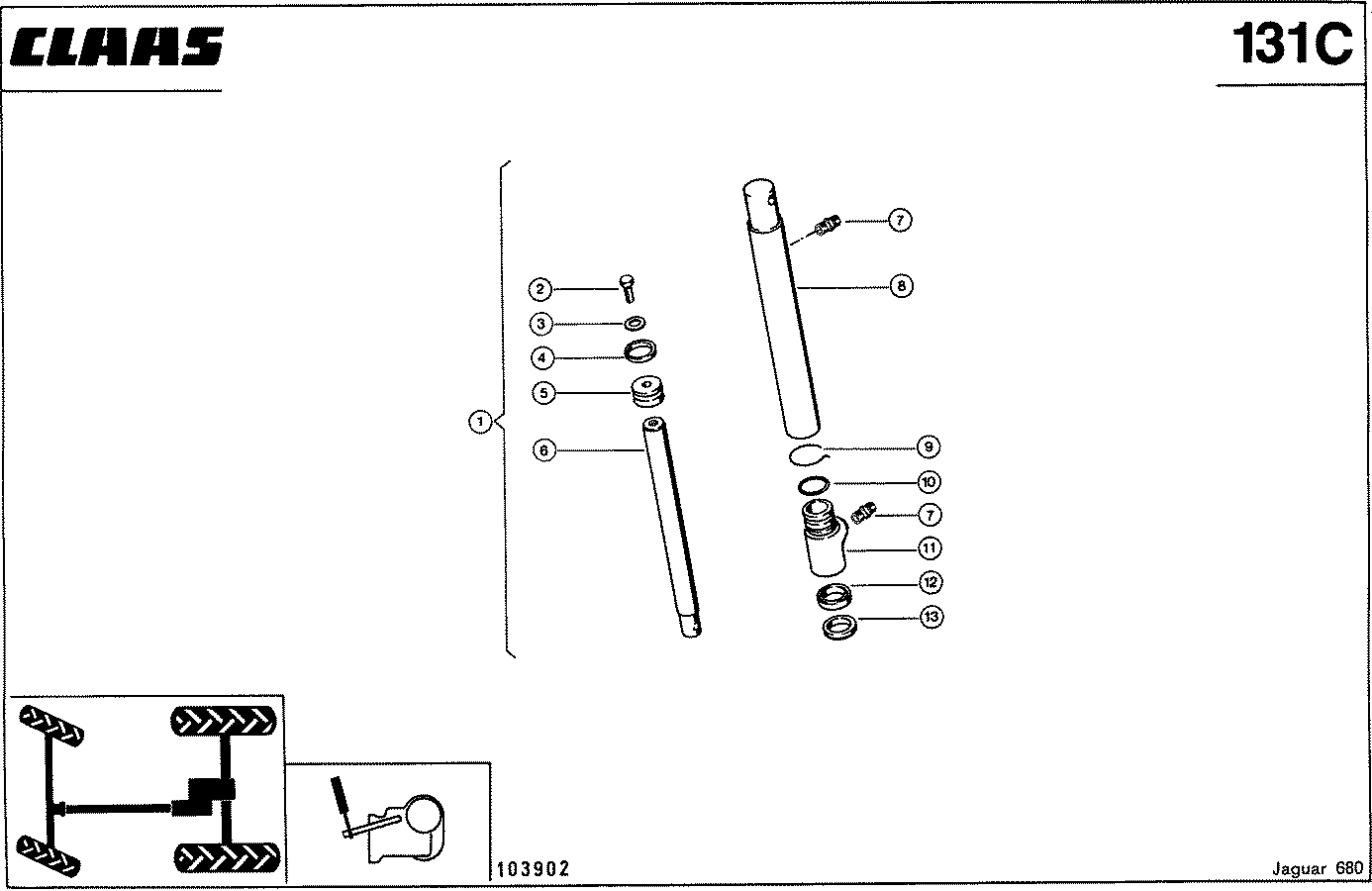

СИСТЕМА CLAAS-4-TRAC, ВКЛЮЧАЮЩИЙ ЦИЛИНДР, ВАР. 4890 / 3984 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000705301	гидроцилиндр	1
2	0002362000	болт 6-гр.	1
3	0002393870	шайба контактная	1
4	0002152112	уплотнение поршня	1
5	0000705260	поршень	1
6	0000705310	шатун	1
7	0002386650	штуцер	2
8	0000705221	труба г/цилиндра	1
9	0006900820	проволока	1
10	0002386780	уплотнение	1
11	0000703471	головка цилиндра	1
12	0002393790	кольцо п-образн.	1
13	0002393800	кольцо скребка	1

Наверх

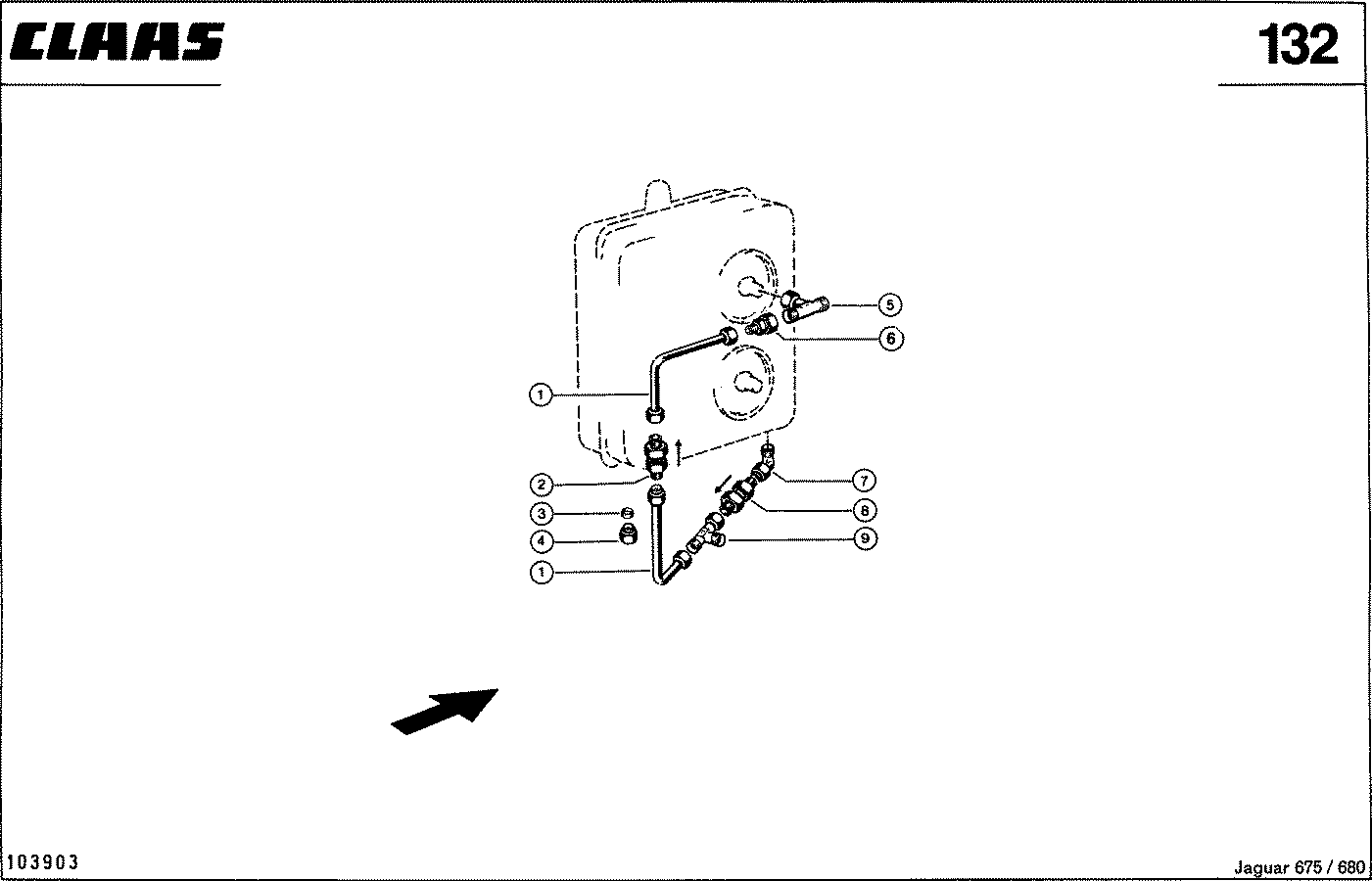

Гидропроводы, Односторонний клапан - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706200	трубопровод	2
2	0002391280	клапан обратный	1
3	0006562870	кольцо ножевое	0
4	0006562860	стремянка рессоры	0
5	0002384270	патрубок т-обр.	1
6	0002387190	адаптер редукц.	1
7	0002386930	патрубок угловой	1
8	0002391120	клапан обратный	1
9	0002388900	штуцер г-образный	1

Наверх

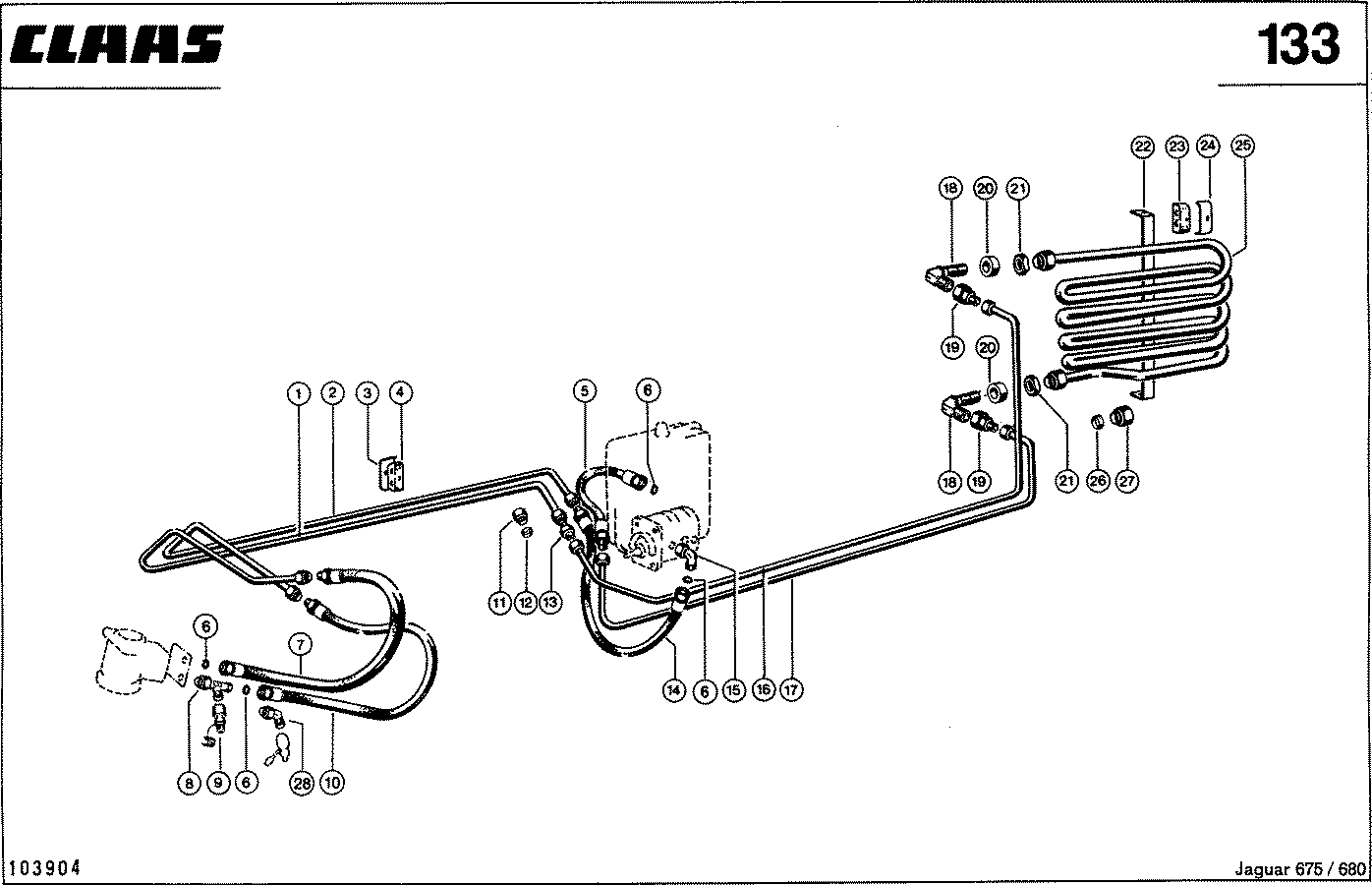

Гидропроводы, Рулевое управление, Охладитель - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718200	трубопровод	1
2	0000717722	трубопровод	1
3	0006832540	скоба крепежная	6
4	0006836580	опорна резиновая	6
5	0006834371	шланг соединит.	1
6	0002114360	уплотнение	4
7	0000717580	шланг соединит.	1
8	0002388900	штуцер г-образный	1
9	0006836560	штуцер измерит.	1
10	0006834531	шланг соединит.	1
11	0006562860	стремянка рессоры	0
12	0006562870	кольцо ножевое	0
13	0002387070	патрубок	1
14	0006834531	шланг соединит.	1
15	0002386930	патрубок угловой	1
16	0000717741	трубопровод	1
17	0000717820	трубопровод	1
18	0004088930	патрубок 2-ходов.	2
19	0002391430	редуктор	2
20	0005003102	кольцо установ.	2
21	0002153150	гайка 6-гр.	2
22	0000718110	стойка	1
23	0006071780	опорна резиновая	2
24	0006892370	скоба крепежная	2
25	0000718060	шланг радиатора	1
26	0004086190	кольцо ножевое	0
27	0002345150	гайка накидная	0
28	0002386930	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114360	уплотнение	4
2	0006834531	шланг соединит.	2
3	0000717782	трубопровод	1
4	0000717762	трубопровод	1
5	0006832540	скоба крепежная	7
6	0006836580	опорна резиновая	7
7	0002387070	патрубок	4
8	0000717801	трубопровод	2
9	0006562860	стремянка рессоры	0
10	0006562870	кольцо ножевое	0
11	0000717863	трубопровод	1
12	0000717843	трубопровод	1
13	0006794761	шланг соединит.	1
14	0007138460	уголок опорный	1
15	0006794761	шланг соединит.	1
15	0006834531	шланг соединит.	1
16	0002386930	патрубок угловой	2

Наверх

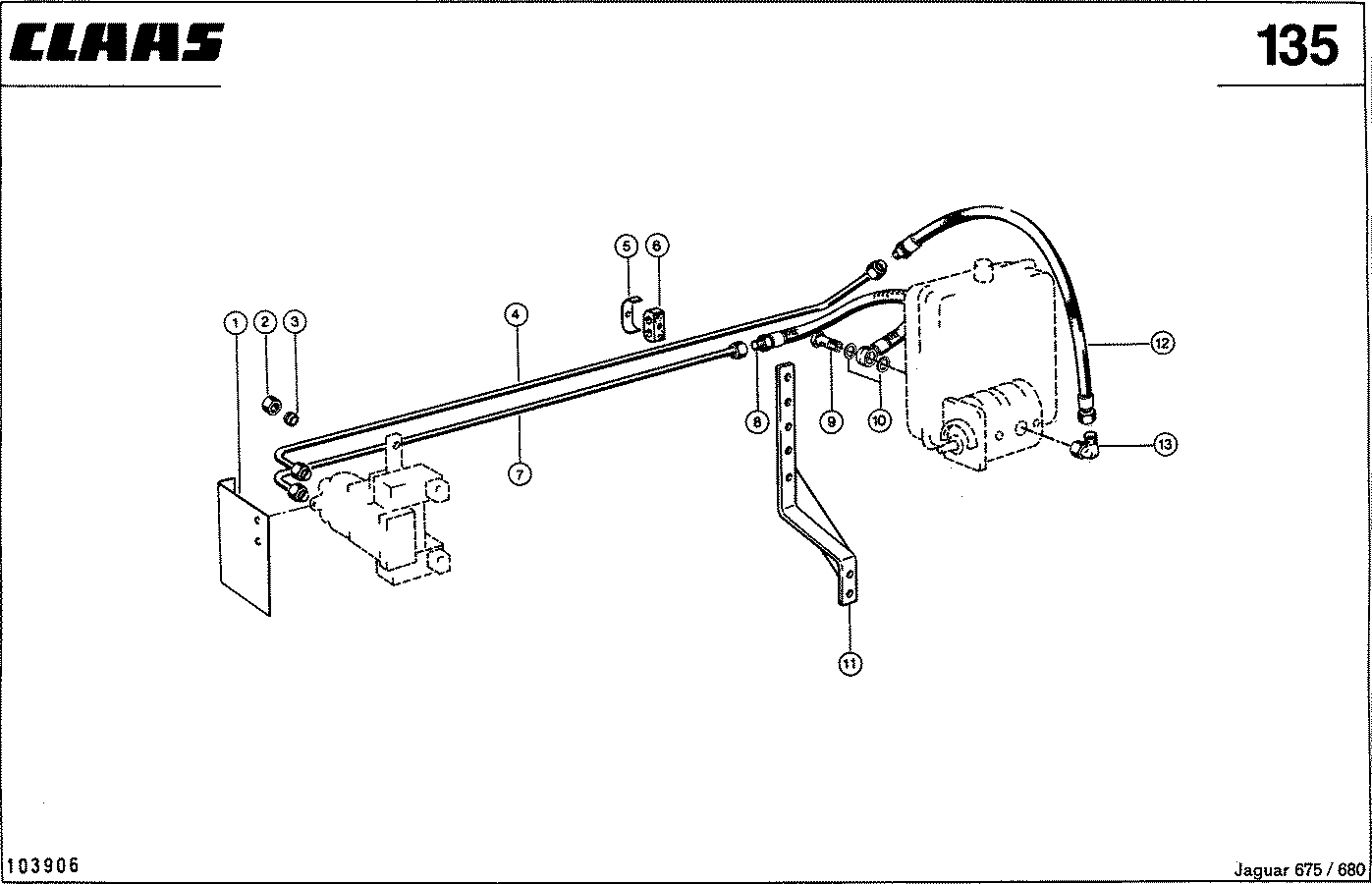

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002110912	уплотнение	1
1	0000706282	кронштейн	1
2	0006335890	перила правые	0
3	0006335900	кольцо ножевое	0
4	0000717600	трубопровод	1
5	0006722090	скоба крепежная	1
6	0006836590	опорна резиновая	1
7	0000717621	трубопровод	1
8	0006892800	шланг соединит.	1
9	0000960310	винт пустотелый	1
10	0006330310	кольцо уплотн.	2
11	0000706251	кронштейн	1
12	0006725772	шланг соединит.	1
13	0002383540	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002110912	уплотнение	1
1	0006335890	перила правые	0
2	0006335900	кольцо ножевое	0
3	0000706930	кронштейн	1
4	0000716520	трубопровод	1
5	0006722090	скоба крепежная	1
6	0006836590	опорна резиновая	1
7	0006892800	шланг соединит.	1
8	0000716500	трубопровод	1
9	0000960310	винт пустотелый	1
10	0006330310	кольцо уплотн.	2
11	0000706251	кронштейн	1
12	0006725772	шланг соединит.	1
13	0002383540	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002386930	патрубок угловой	1
2	0002114360	уплотнение	3
3	0006794761	шланг соединит.	1
4	0002388900	штуцер г-образный	1
5	0000717641	трубопровод	1
6	0006834371	шланг соединит.	2
7	0006331430	скоба трубная	2
8	0000717661	трубопровод	1
9	0006832540	скоба крепежная	2
10	0006836580	опорна резиновая	2
11	0006562550	пластина упорная	2
12	0006562860	стремянка рессоры	0
13	0006562870	кольцо ножевое	0

Наверх

Гидропроводы, 4/3 Гидрораспределитель, Подъемный цилиндр - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002386930	патрубок угловой	1
2	0002114360	уплотнение	3
3	0006794761	шланг соединит.	1
4	0000716540	трубопровод	1
5	0006562860	стремянка рессоры	0
6	0006562870	кольцо ножевое	0
7	0002387950	патрубок т-обр.	1
8	0000716581	трубопровод	1
9	0006834371	шланг соединит.	2
10	0002386930	патрубок угловой	2
11	0002388900	штуцер г-образный	1
12	0002390390	патрубок т-обр.	2
13	0002394160	штуцер	2
14	0002153560	гайка 6-гр.	2
15	0000716200	гидроаккумулятор	2
16	0006331430	скоба трубная	2
17	0000716561	трубопровод	1
18	0006606080	трубопровод	2
19	0006832540	скоба крепежная	2
20	0006836580	опорна резиновая	2
21	0006562550	пластина упорная	2
22	0002153710	патрубок с 2 отв.	1
23	0000718380	трубопровод	1
24	0002394160	штуцер	1
25	0002153560	гайка 6-гр.	1
26	0000716200	гидроаккумулятор	1
27	0002388900	штуцер г-образный	1
28	0006606080	трубопровод	2

Наверх

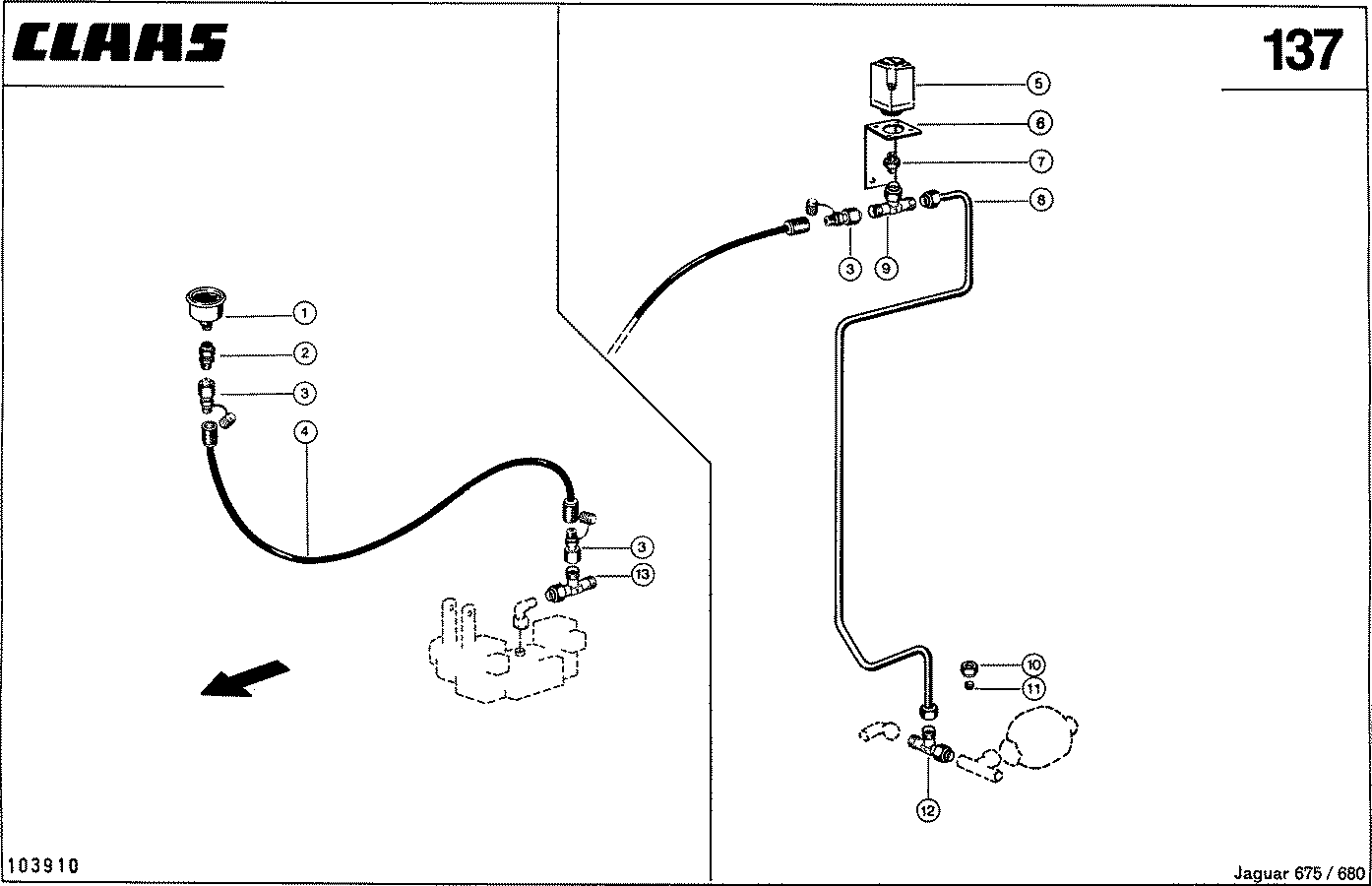

Гидропроводы, Аккумулятор, Манометр - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000716491	манометр	1
2	0002389210	соединение резьб.	1
3	0006836560	штуцер измерит.	2
4	0001819511	минишланг 2 м	1
5	0000716680	выключатель кноп.	1
6	0000715670	уголок	1
7	0002387110	штуцер	1
8	0000716220	трубопровод	1
9	0002390390	патрубок т-обр.	1
10	0006562860	стремянка рессоры	0
11	0006562870	кольцо ножевое	0
12	0002388900	штуцер г-образный	1
13	0002388900	штуцер г-образный	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005721042	пластинка дроссел	2
2	0000645321	трубопровод	1
3	0002114890	уплотнение	2
4	0000717680	трубопровод	1
5	0007246091	накладка установ.	1
6	0006562550	пластина упорная	1
7	0006836580	опорна резиновая	3
8	0006832540	скоба крепежная	3
9	0006834511	шланг соединит.	2
10	0004060820	кольцо ножевое	0
11	0007507840	выключатель масл.	0
12	0000717700	трубопровод	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005721042	пластинка дроссел	2
2	0000645321	трубопровод	1
3	0002114890	уплотнение	2
4	0000716600	трубопровод	1
5	0007246091	накладка установ.	1
6	0006562550	пластина упорная	1
7	0006836580	опорна резиновая	3
8	0006832540	скоба крепежная	3
9	0006834511	шланг соединит.	2
10	0007507840	выключатель масл.	0
11	0004060820	кольцо ножевое	0
12	0000716620	трубопровод	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000710161	трубопровод	1
1	0000716160	трубопровод	1
2	0002387180	патрубок	1
3	0000710181	трубопровод	1
4	0007507840	выключатель масл.	0
5	0004060820	кольцо ножевое	0
6	0006834511	шланг соединит.	1
7	0002114890	уплотнение	1
8	0002394790	адаптер редукц.	1

Наверх

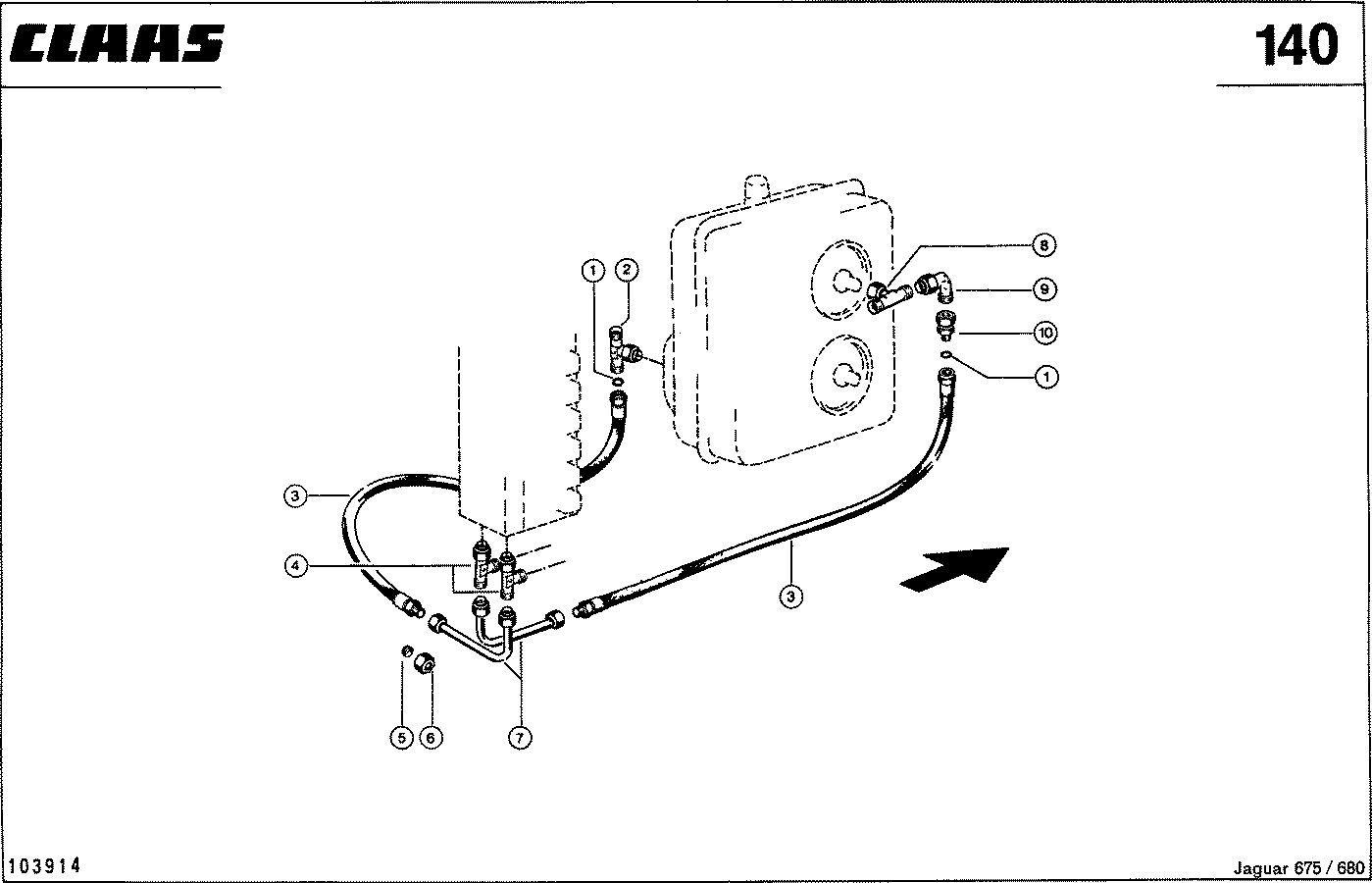

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114360	уплотнение	1
2	0002390390	патрубок т-обр.	1
3	0006794761	шланг соединит.	2
4	0002388900	штуцер г-образный	2
5	0006562870	кольцо ножевое	0
6	0006562860	стремянка рессоры	0
7	0000706200	трубопровод	2
8	0002384270	патрубок т-обр.	1
9	0002383540	патрубок угловой	1
10	0002387190	адаптер редукц.	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000719061	трубопровод	1
2	0006562870	кольцо ножевое	0
3	0006562860	стремянка рессоры	0
4	0006832540	скоба крепежная	2
5	0006836580	опорна резиновая	2
6	0006562550	пластина упорная	2

Наверх

Гидропроводы, Блок клапанов - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002387180	патрубок	2
2	0002393030	труба	2
3	0002393030	труба	1
4	0000719240	трубопровод	1
5	0006832540	скоба крепежная	2
6	0006836580	опорна резиновая	2
7	0000719260	трубопровод	1
8	0004060820	кольцо ножевое	0
9	0007507840	выключатель масл.	0
10	0002387950	патрубок т-обр.	1
11	0002394790	адаптер редукц.	1
12	0000719120	шланг соединит.	1
13	0007235000	хомут сдвоенный	2
14	0006562550	пластина упорная	1
15	0002387880	патрубок угловой	1
16	0009179150	кольцо опорное	1
17	0004085440	тройник	8
18	0000718021	соединение	8

Наверх

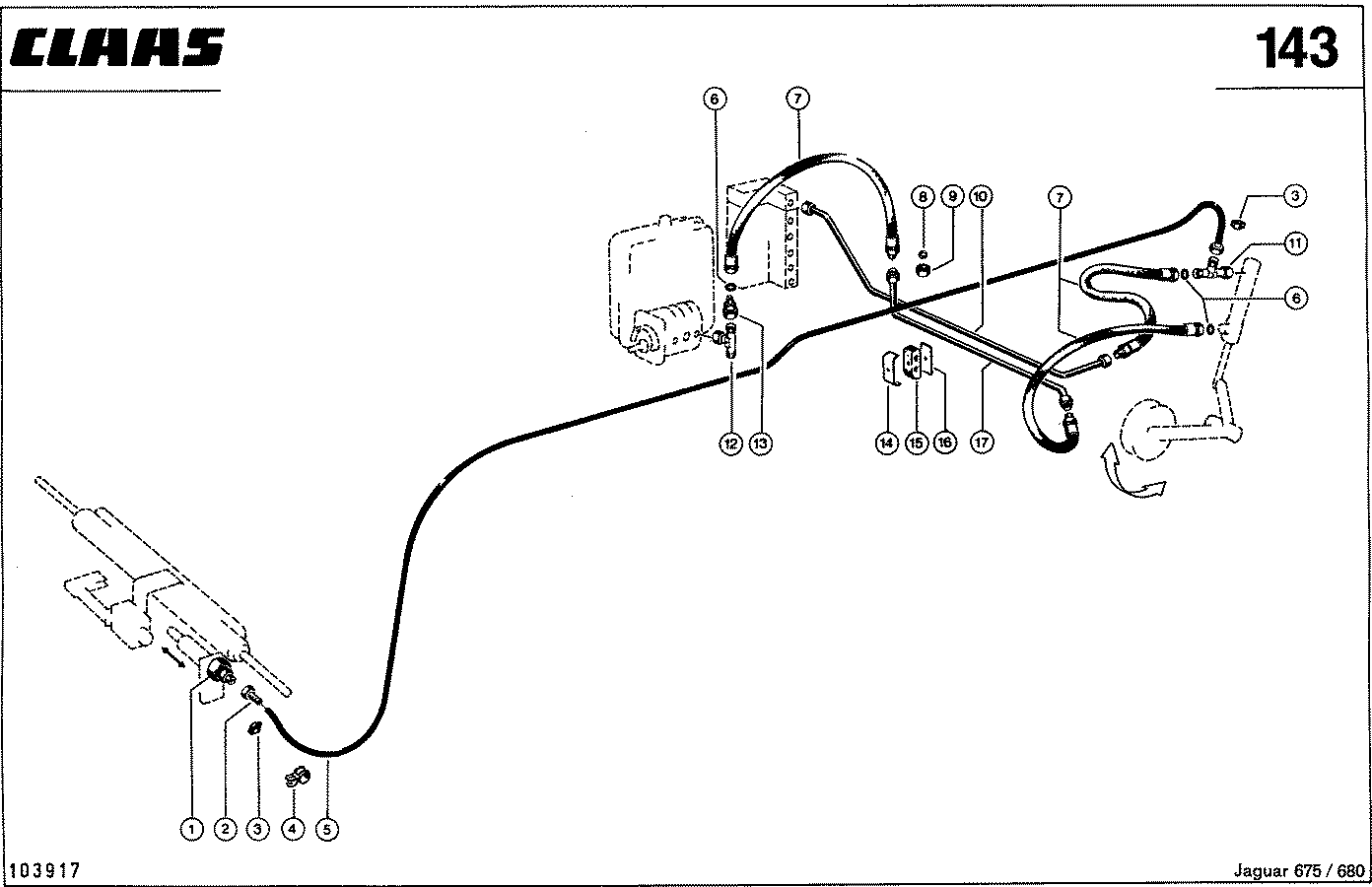

Гидропроводы, Для заточки - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393520	адаптер редукц.	1
2	0000718021	соединение	2
3	0004085440	тройник	2
4	0008129910	скоба трубная	1
5	0000719040	трубопровод	1
6	0002114890	уплотнение	3
7	0006834511	шланг соединит.	3
8	0004060820	кольцо ножевое	0
9	0007507840	выключатель масл.	0
10	0000719020	трубопровод	1
11	0002392800	штуцер г-образный	1
12	0002390390	патрубок т-обр.	1
13	0002394790	адаптер редукц.	1
14	0006832540	скоба крепежная	2
15	0006836580	опорна резиновая	2
16	0006562550	пластина упорная	2
17	0000719000	трубопровод	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006794621	шланг соединит.	2
2	0002114360	уплотнение	2
3	0005706471	панель	1
4	0000719100	трубопровод	1
5	0002387950	патрубок т-обр.	1
6	0000719140	трубопровод	1
7	0000719080	трубопровод	1
8	0006832540	скоба крепежная	4
9	0006836580	опорна резиновая	4
10	0006562860	стремянка рессоры	0
11	0006562870	кольцо ножевое	0
12	0002388900	штуцер г-образный	2
13	0002387070	патрубок	1
14	0006606080	трубопровод	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002388900	штуцер г-образный	2
2	0002386930	патрубок угловой	2
3	0002114360	уплотнение	2
4	0006834371	шланг соединит.	2
5	0000710851	сервоцилиндр	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718232	шланг соединит.	2
2	0004085440	тройник	4
3	0000718021	соединение	4
4	0002387880	патрубок угловой	2
5	0006562550	пластина упорная	5
6	0007235000	хомут сдвоенный	5
7	0002387180	патрубок	2
8	0006832540	скоба крепежная	3
9	0006836580	опорна резиновая	3
10	0006562550	пластина упорная	1
11	0004060820	кольцо ножевое	0
12	0007507840	выключатель масл.	0
13	0000719220	трубопровод	1
14	0000719180	трубопровод	1
15	0000719200	трубопровод	1
16	0000719160	трубопровод	1

Наверх

Гидропроводы, VAR. 4890 / 3984 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718121	шланг соединит.	2
2	0004085440	тройник	4
3	0002393830	соединение	2
4	0007507840	выключатель масл.	2
5	0004060820	кольцо ножевое	2
6	0002392800	штуцер г-образный	1
7	0000718021	соединение	2
8	0002355360	болт 6-гр.	1
9	0002379470	гайка стопорная	1
10	0000705301	гидроцилиндр	1
11	0002382920	шайба	1
12	0002377940	штифт распорный	1
13	0002361700	гайка 6-гр.	2
13	0002374390	болт 6-гр.	2
13	0002393931	шайба контактная	2
14	0000704101	кронштейн	1
15	0002387880	патрубок угловой	1

Наверх

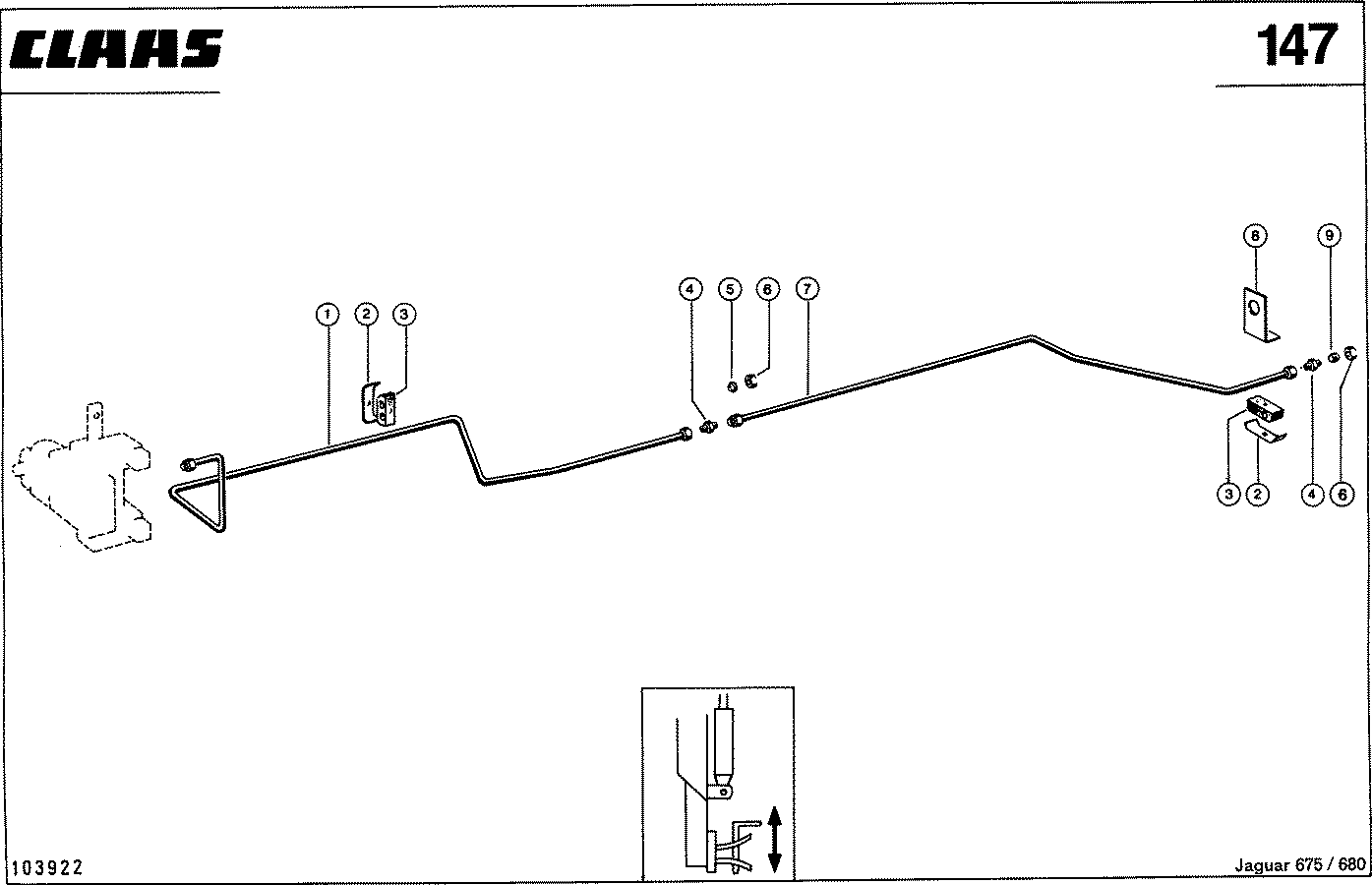

ГИДРОПРОВОДЫ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000716440	трубопровод	1
2	0006832540	скоба крепежная	4
3	0006836580	опорна резиновая	4
4	0002387070	патрубок	2
5	0006562870	кольцо ножевое	0
6	0006562860	стремянка рессоры	0
7	0000716460	трубопровод	1
8	0000716430	уголок	1
9	0002150880	трубка запорная	1

Наверх

Гидропроводы, 3/3 Гидрораспределитель, Гидросцепка - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002386930	патрубок угловой	1
2	0000716640	трубопровод	1
3	0006832540	скоба крепежная	4
4	0006836580	опорна резиновая	4
5	0002387070	патрубок	3
6	0000716660	трубопровод	1
7	0006562870	кольцо ножевое	0
8	0006562860	стремянка рессоры	0
9	0000716460	трубопровод	1
10	0000716430	уголок	1
11	0002150880	трубка запорная	1

Наверх

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
1	0002393880	шайба контактная	2
1	0005025110	винт полупотайной	2
2	0000711472	кронштейн	1
3	0006834110	скоба зажимная	1
4	0002361700	гайка 6-гр.	2
4	0002373700	болт 6-гр.	2
4	0002393870	шайба контактная	2
5	0006834131	фильтр вентиляц.	1
6	0007666100	уплотнение	1
7	0002389560	штуцер насадной	2
8	0004085541	хомут	4
9	0002017510	шланг из пвх	1
10	0006940330	бак гидравлич.	1
11	0002017510	шланг из пвх	1
12	0006722090	скоба крепежная	1
13	0002381320	гайка стопорная	1
14	0002373390	болт 6-гр.	1
15	0006026600	соединение резьб.	2

Наверх

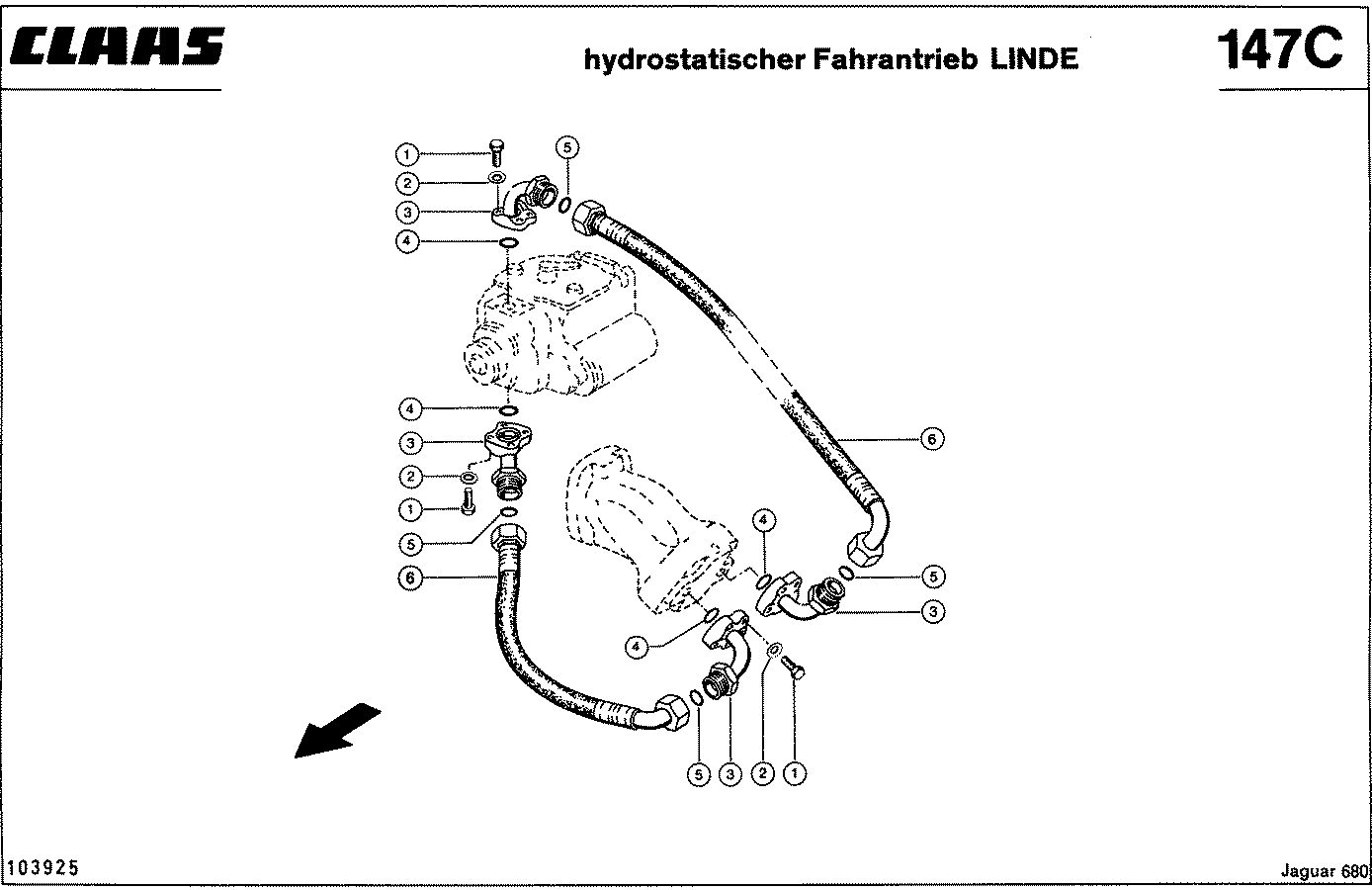

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374620	болт 6-гр.	16
2	0002150060	шайба контактная	16
3	0006890011	арматура фланца	4
4	0002384080	уплотнение	4
5	0002339221	уплотнение	4
6	0000711450	шланг соединит.	2

Наверх

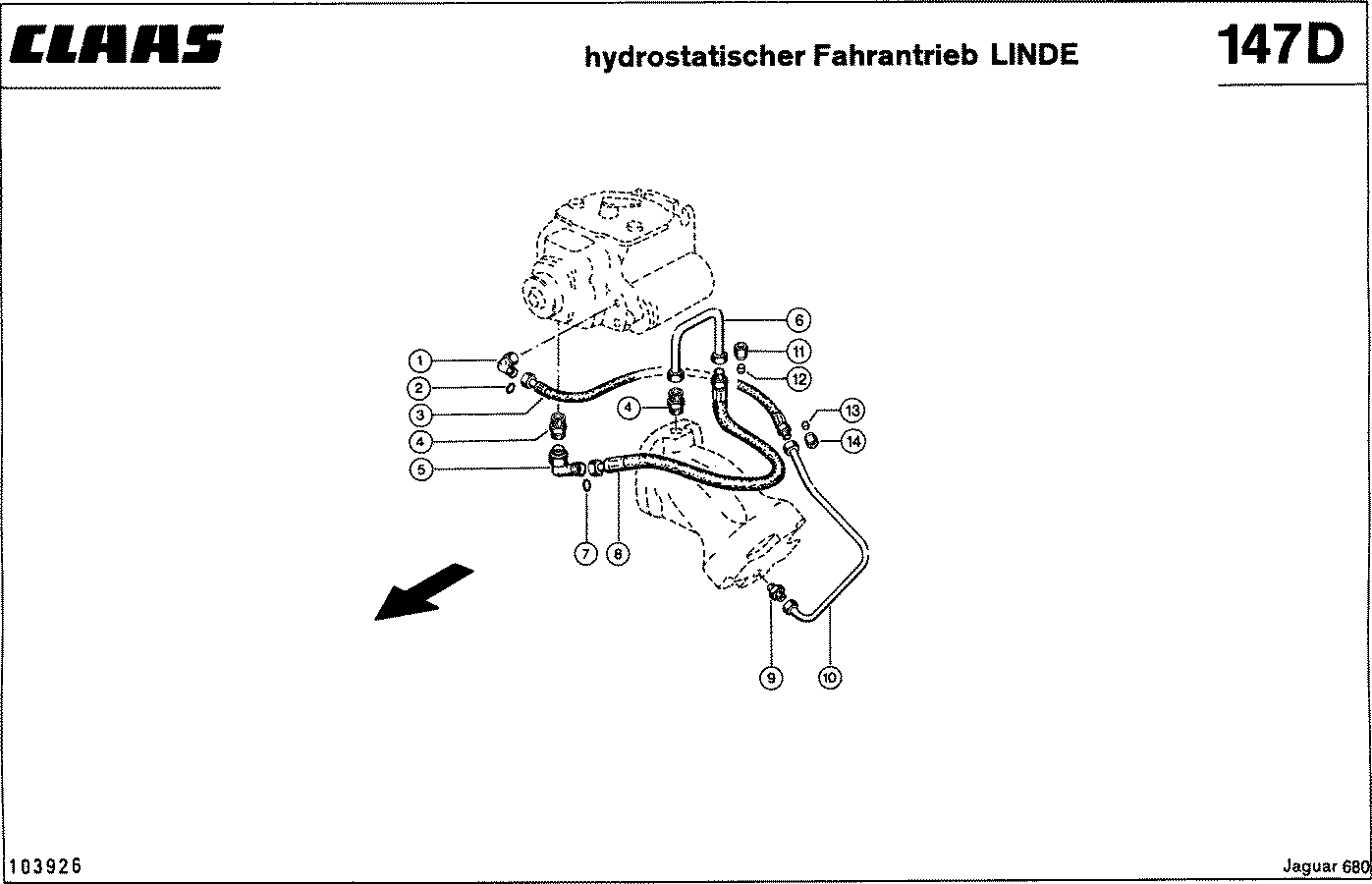

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002386930	патрубок угловой	1
2	0002114360	уплотнение	1
3	0006834371	шланг соединит.	1
4	0002387990	штуцер	2
5	0002388020	патрубок угловой	1
6	0000709740	трубопровод	1
7	0001800980	уплотнение	1
8	0006832211	шланг соединит.	1
9	0002394160	штуцер	1
10	0000709720	трубопровод	1
11	0002345150	гайка накидная	0
12	0004086190	кольцо ножевое	0
13	0006562870	кольцо ножевое	0
14	0006562860	стремянка рессоры	0

Наверх

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373390	болт 6-гр.	1
2	0002381320	гайка стопорная	2
3	0006892370	скоба крепежная	2
4	0006071780	опорна резиновая	2
5	0000709801	трубопровод	1
6	0000709761	трубопровод	1
7	0000710291	уголок	1
7	0007138451	уголок опорный	1
8	0002373410	болт 6-гр.	1
9	0006832211	шланг соединит.	2
10	0002345150	гайка накидная	2
11	0002150900	пробка запорная	2
12	0002388990	штуцер г-образный	1
13	0002387990	штуцер	2
14	0002388980	патрубок т-обр.	1
15	0001800980	уплотнение	2
16	0004086190	кольцо ножевое	0
17	0002345150	гайка накидная	0
18	0008138880	пластина	2

Наверх

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002150350	винт пустотелый	2
2	0006330320	кольцо уплотн.	4
3	0000710840	изделие резьбов.	2
4	0006316970	кольцо уплотн.	2
5	0006012430	шайба опорная	1
6	0006061630	цапфа запорная	1
7	0006892360	радиатор масляный	1
8	0006071130	шланг соединит.	2
9	0000709841	трубопровод	1
10	0002373390	болт 6-гр.	2
11	0002393870	шайба контактная	2
12	0006892370	скоба крепежная	2
13	0006071780	опорна резиновая	2
14	0006091130	кронштейн	2
15	0002351550	кольцо стопорное	2
16	0002374390	болт 6-гр.	4
17	0002393870	шайба контактная	4
18	0004088930	патрубок 2-ходов.	2
19	0005003102	кольцо установ.	2
20	0002153150	гайка 6-гр.	2
21	0000709861	трубопровод	1
22	0006012440	кулачок стопорный	1
23	0000701290	кронштейн	1
24	0002361700	гайка 6-гр.	4
24	0002362000	болт 6-гр.	4
24	0002393931	шайба контактная	8
25	0004086190	кольцо ножевое	0
26	0002345150	гайка накидная	0

Наверх

МОТОР - CLAAS JAGUAR 680

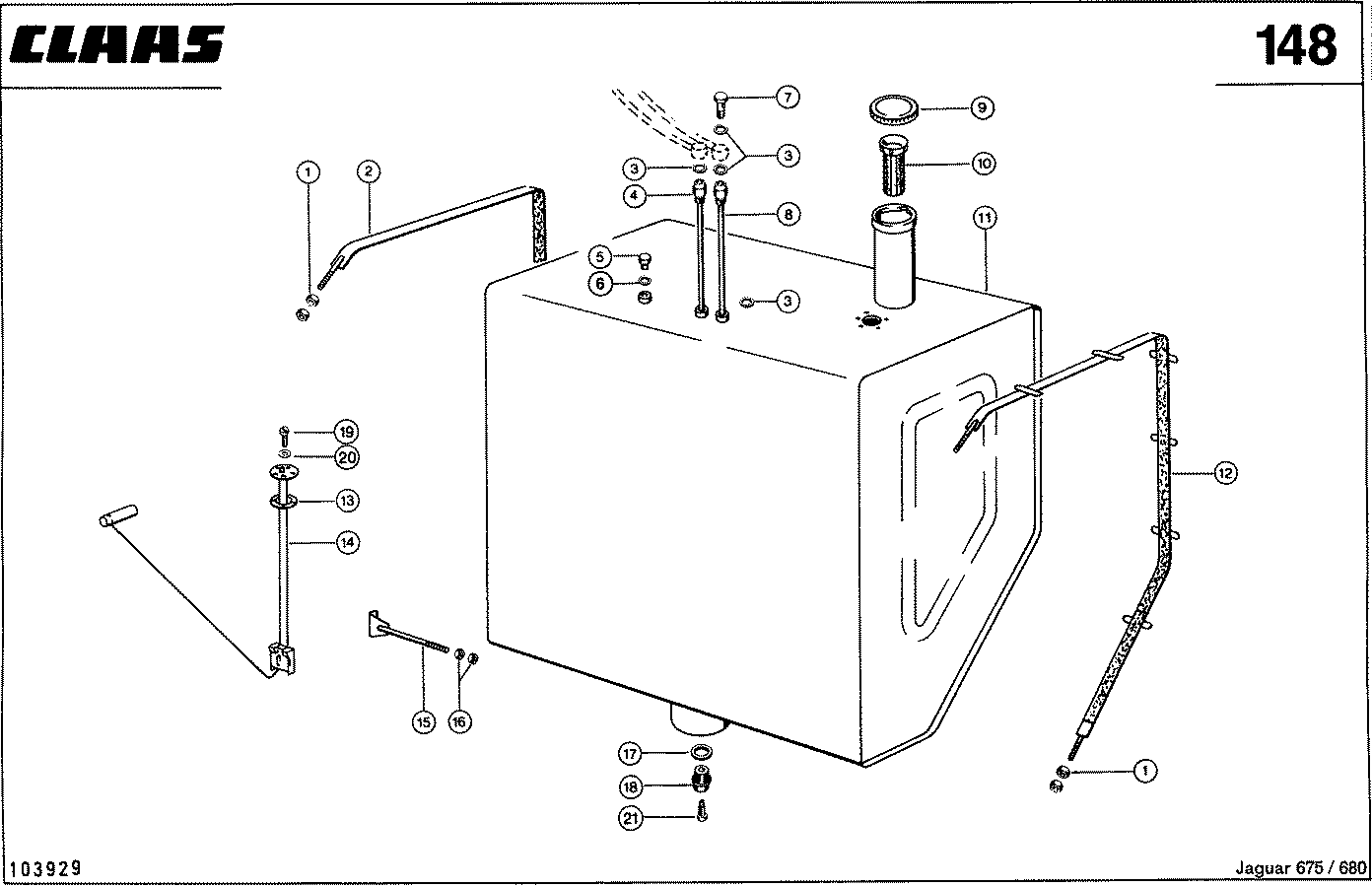

ТОПЛИВНЫЙ БАК - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001776220	корпус вентилят.	1
1	0002361710	гайка 6-гр.	8
2	0000716050	бандаж	1
3	0006331140	кольцо уплотн.	6
4	0000716121	труба впускная	1
5	0002370460	винт запорный	1
6	0002334261	кольцо уплотн.	1
7	0000960290	винт пустотелый	2
8	0000716140	труба	1
9	0001776210	пробка резьб.	1
9	0006240031	пробка резьб.	1
10	0006595652	фильтр заправ.	1
11	0000716023	бак	1
12	0000716080	бандаж	1
13	0007209060	уплотнение	1
14	0000716030	датчик уровня	1
15	0007246130	натяжник	2
16	0002361700	гайка 6-гр.	4
17	0002384072	кольцо уплотн.	1
18	0002384060	винт запорный	1
18	0006876070	пробка сливная	1
19	0002350161	винт с цил.гол.	5
20	0001322320	кольцо уплотн.	5
21	0006876250	болт 6-гр.	1

Наверх

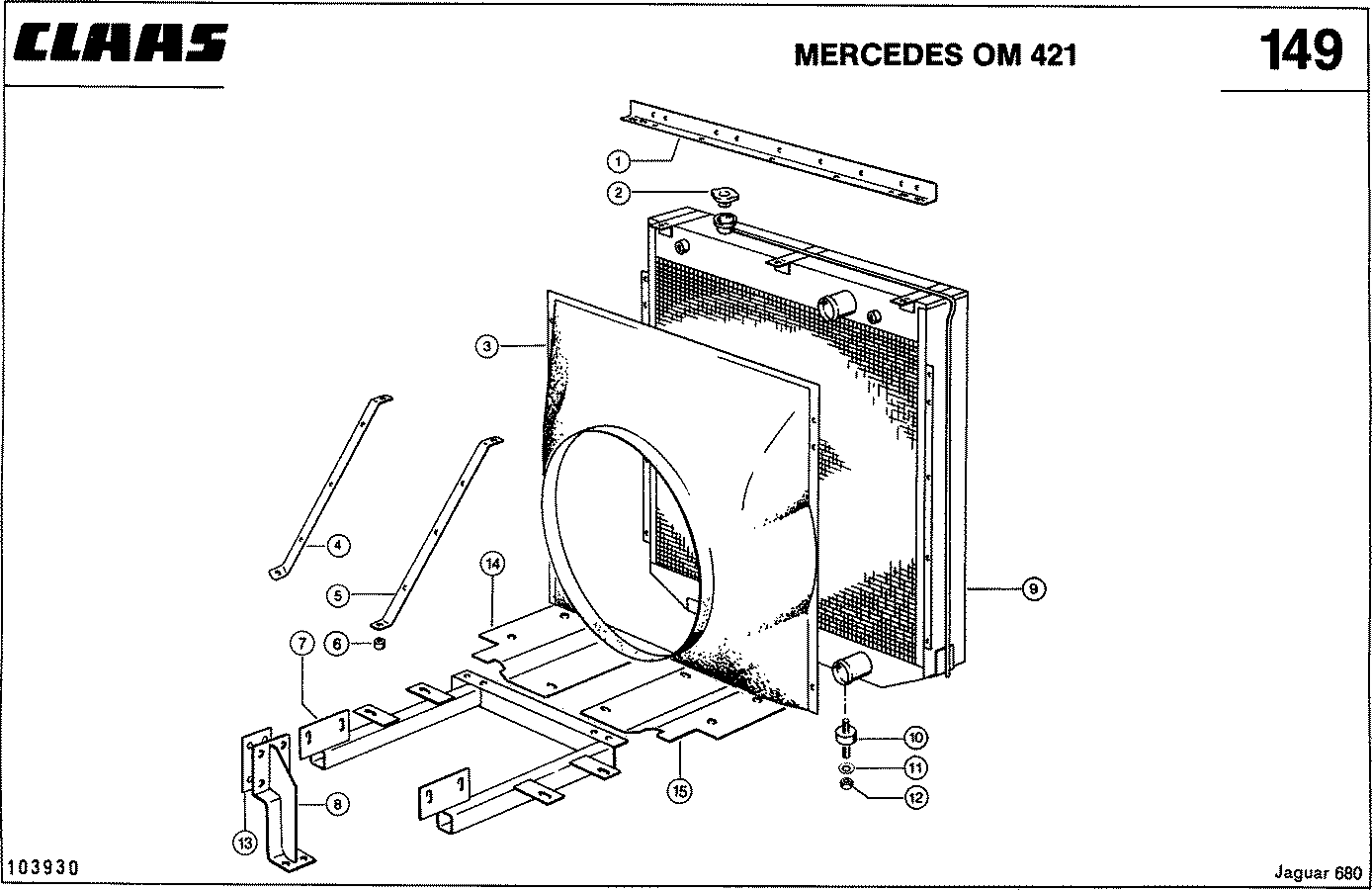

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 421, ОХЛАЖДЕНИЕ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000708001	стойка	1
2	0006592220	замок радиатора	1
3	0000708760	кожух воздунапр.	1
4	0000708562	кожух вых.вала	1
5	0000708571	кожух вых.вала	1
6	0000618400	втулка	1
7	0000708423	кожух вых.вала	1
8	0000707870	держатель левый	1
8	0000707880	держатель правый	1
9	0006061343	колено резиновое	1
9	0006495060	воздухопровод	1
10	0006719532	амортизатор	2
11	0002393880	шайба контактная	2
12	0002361710	гайка 6-гр.	2
13	0000719400	пластина комп.	2
14	0000702710	щиток направл.	1
14	0000723482	щиток напр.правый	1
15	0000702710	щиток направл.	1
15	0000723472	щиток напр.левый	1

Наверх

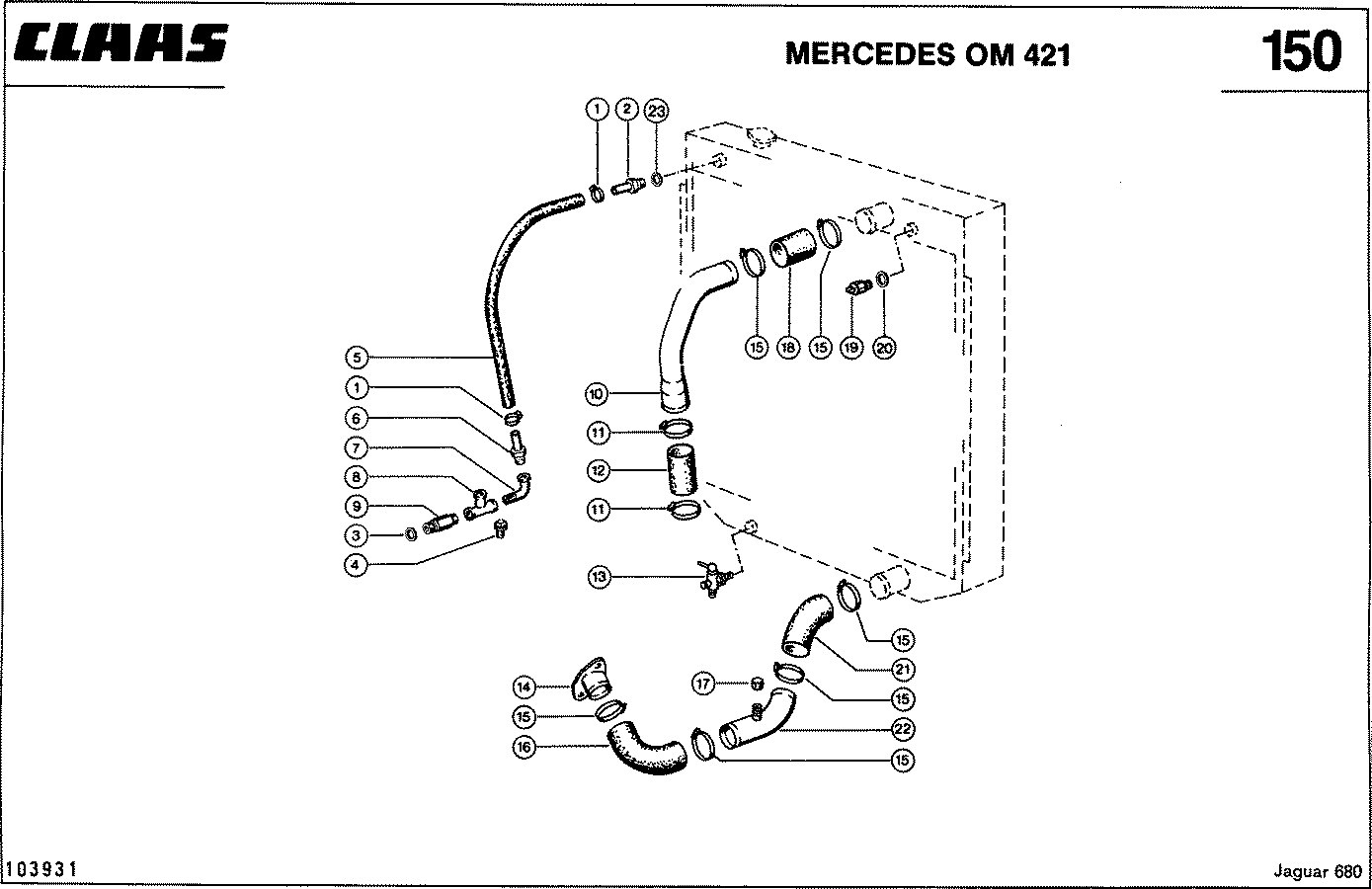

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 421, ОХЛАЖДЕНИЕ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002382671	зажим шланговый	2
2	0006061050	горловина резьб.	1
3	0006330310	кольцо уплотн.	1
4	0007504630	пробка запорная	1
5	0002011252	шланг	1
6	0006061720	горловина резьб.	1
7	0004051260	уголок	1
8	0004051370	тройник	1
9	0006061040	горловина резьб.	1
10	0000708550	кожух вых.вала	1
11	0002389080	зажим шланговый	2
12	0002052450	шланг резиновый	1
13	0005078240	кран водяной	1
14	0000708580	штуцер трубный	1
15	0004085610	хомут	6
16	0000708620	труба охл.воды	1
17	0004053090	колпачок	1
18	0006747670	шланг резиновый	1
19	0006797401	выкл.температ.	1
20	0006330310	кольцо уплотн.	1
21	0000708630	труба охл.воды	1
22	0000708601	труба охл.воды	1
23	0002381470	кольцо уплотн.	1
23	0006330310	кольцо уплотн.	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 421 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002363250	шпилька	1
2	0007107641	кольцо установ.	1
3	0000626700	рычаг установ.	1
4	0006060053	тяга	1
5	0000704030	вал	1
6	0002351100	шплинт	6
7	0002369112	шайба	6
8	0002361690	гайка 6-гр.	1
8	0002375531	болт 6-гр.	1
8	0002393860	шайба контактная	1
9	0002361800	шайба	1
10	0005726820	труба распорная	1
11	0000085040	втулка	2
12	0000707920	рычаг	1
13	0002361690	гайка 6-гр.	6
14	0002382400	шарнир угловой	2
15	0006857990	крыльчатка вент.	1
16	0006093520	крепление	2
17	0006599591	накладка	1
18	0005781800	выключатель масл.	1
19	0006719270	радиатор	1
20	0006433550	фильтр воздуш.	1
21	0000707910	кронштейн	1
22	0006592620	пружина растяжен.	2
23	0002331380	шайба	2
24	0002393890	шайба контактная	2
25	0002383000	болт 6-гр.	2
26	0006106560	уголок	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 421 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110770	винт барашковый	1
1	0002351390	гайка-барашек	1
2	0002393880	шайба контактная	1
3	0006590140	щиток	1
4	0006799281	фильтр	1
5	0006774000	фильтр воздушный	1
6	0006774330	скоба	2
7	0006774320	стакан в сб.	1
8	0006774310	пол промежуточный	1
9	0006774340	патрон сменный	1
10	0006090671	кронштейн	2
11	0002361700	гайка 6-гр.	4
11	0002381250	болт 6-гр.	4
11	0002393870	шайба контактная	4
12	0002388940	хомут	4
13	0006850920	колено резиновое	2
14	0006738681	выкл.техобслужив.	1
15	0000707660	хомут	1
16	0000707700	трубопровод впуск	1
17	0002361700	гайка 6-гр.	2
17	0002373700	болт 6-гр.	2
17	0002393870	шайба контактная	2
18	0006791940	хомут	1
19	0002389090	хомут	4
20	0006092830	кожух вых.вала	1
20	0006799400	колено резиновое	1
21	0006061500	короб распредел.	1
22	0006859870	шланг резиновый	1
23	0006774500	вставка лопасти	1
25	0002375740	гайка 6-гр.	1
26	0002393910	шайба контактная	1
27	0009420840	патрон	1

Наверх

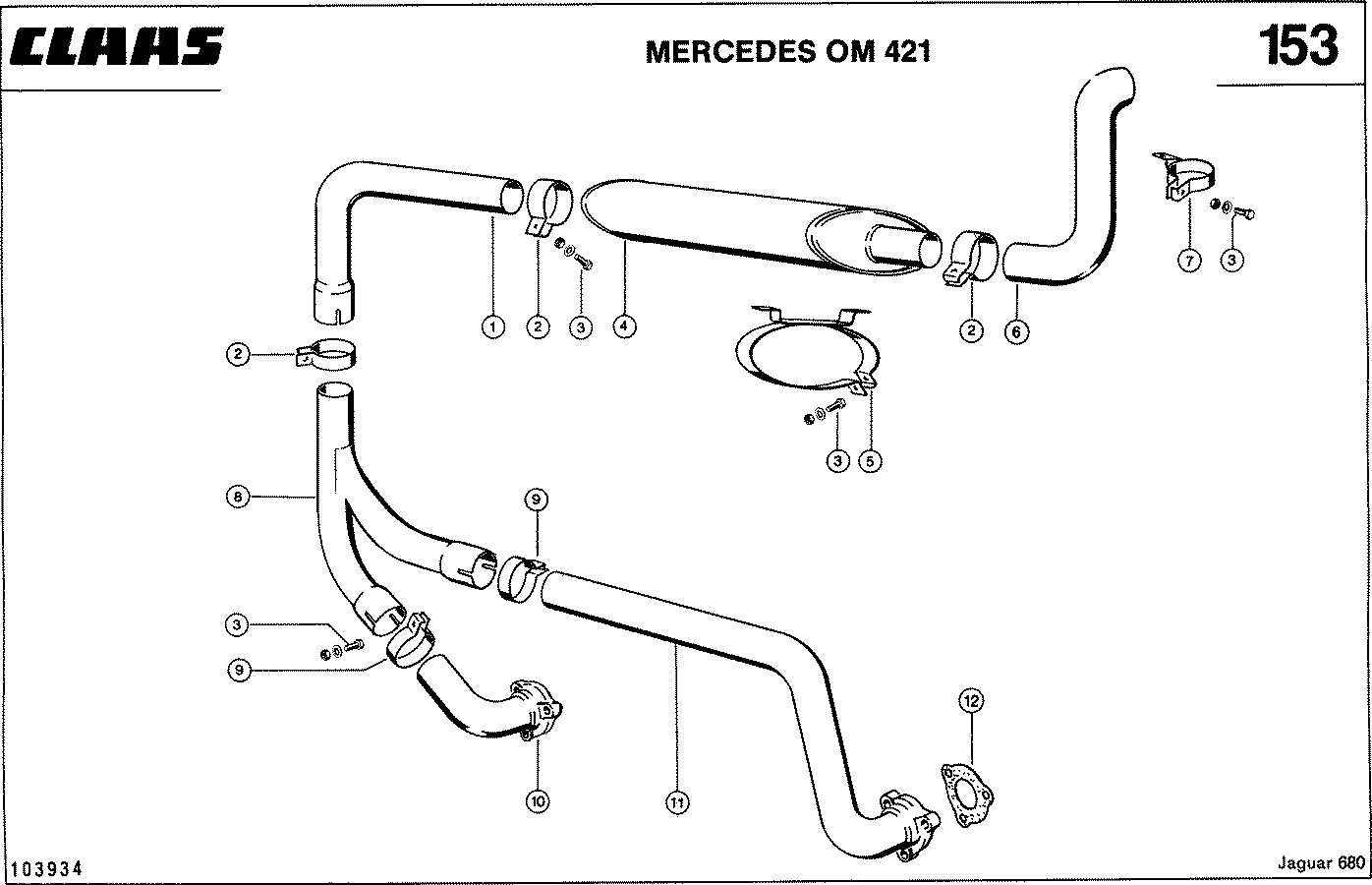

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 421 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000707430	труба выхлопная	1
2	0006594540	скоба трубная	3
3	0002373420	болт 6-гр.	7
4	0006719100	глушитель	1
5	0000707621	кронштейн	2
6	0000707631	труба выхлопная	1
7	0000707720	кронштейн	1
8	0000707110	труба выхлопная	1
9	0006738651	скоба трубная	2
10	0000707070	труба выхлопная	1
11	0000707090	труба выхлопная	1
12	0006494490	уплотнение	2

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 421 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000990580	кольцо уплотн.	1
0	0000990590	решето	1
0	0000990600	зажим	1
0	0002150010	шпилька	1
1	0007235010	хомут сдвоенный	5
2	0000960290	винт пустотелый	9
3	0006331140	кольцо уплотн.	21
4	0000712380	топливопровод	1
5	0006431420	винт полый сдв.	1
6	0000990570	фильтр груб.очист	1
7	0000708151	топливопровод	3
8	0001336290	фильтр масляный	1
9	0001336020	фильтр топливный	2
10	0000712400	топливопровод	1
11	0000712410	хомут одинарный	1
12	0007235041	кронштейн	1
13	0000708090	кронштейн	1
14	0000708161	пластина изоляц.	1
15	0007235000	хомут сдвоенный	2
16	0006562550	пластина упорная	1
17	0006562442	полоса крепежная	1
18	0002151670	соединение	1
19	0002050340	труба	0
20	0002151680	соединение	3
21	0002393310	соединение	7

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 421 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006856901	генератор	1
2	0006856910	крыльчатка вент.	1
3	0006061710	шкив клиноремен.	1
4	0001335280	ремень кл.генер.	1
5	0002379470	гайка стопорная	1
6	0002374260	болт 6-гр.	1
7	0006602270	датчик	1
8	0005767020	выключатель масл.	1
9	0001336301	кпл.клиновых рем.	2
10	0006494880	горловина резьб.	1
11	0002382680	кольцо уплотн.	1

Наверх

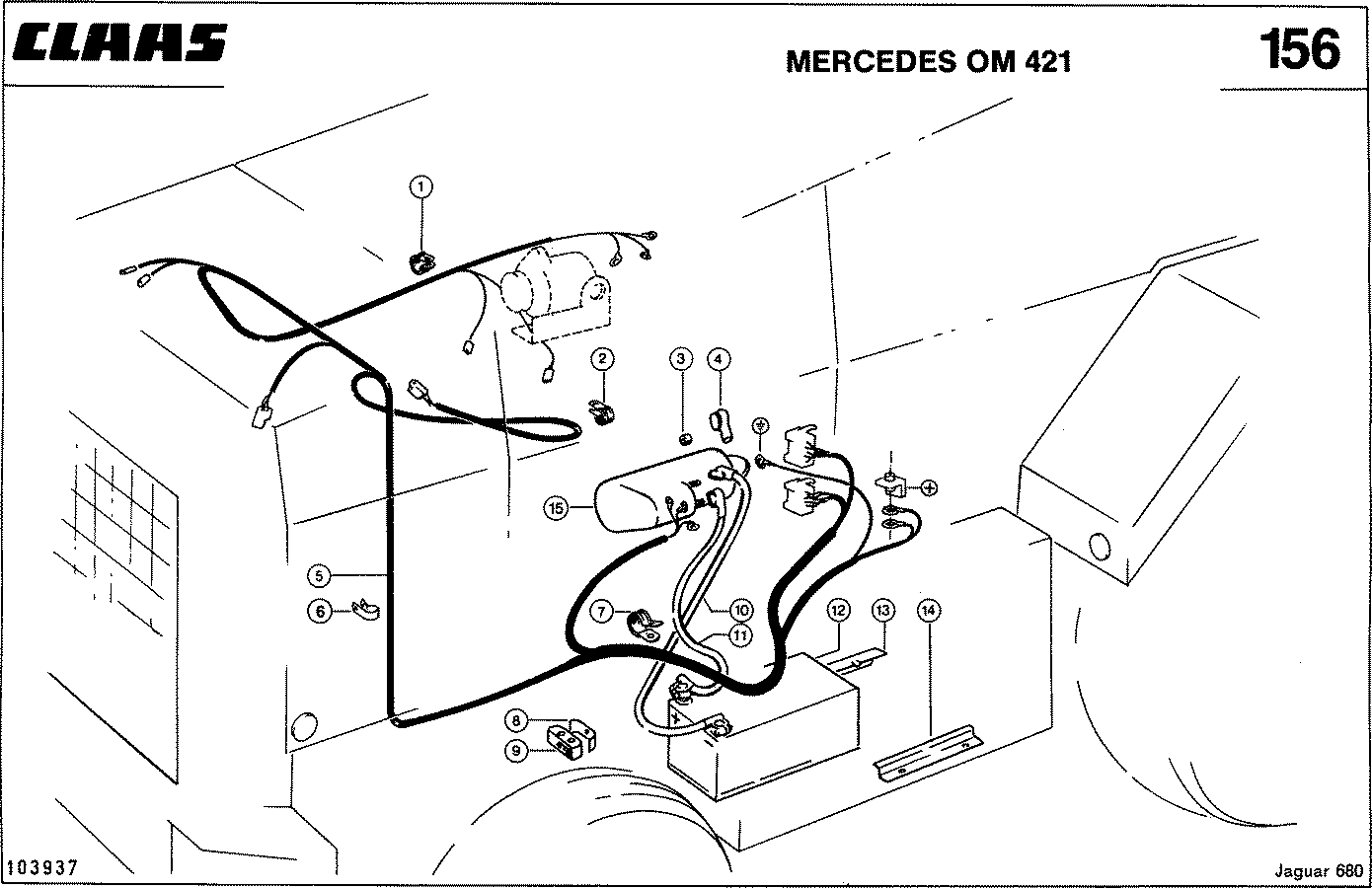

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 421 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002152260	скоба трубная	5
2	0008129910	скоба трубная	9
3	0006792710	колпачок	1
4	0007555220	колпачок резин.	2
5	0000717311	кпл. кабелей	1
6	0002394980	скоба трубная	6
7	0002150830	скоба трубная	4
8	0006722090	скоба крепежная	2
9	0006071780	опорна резиновая	2
10	0000717220	-кабель батареи	1
11	0000717210	+кабель батареи	1
12	0006792700	батарея аккум.	1
13	0006014680	держатель батареи	2
14	0006014690	держатель батареи	2
15	0001809440	стартер	1

Наверх

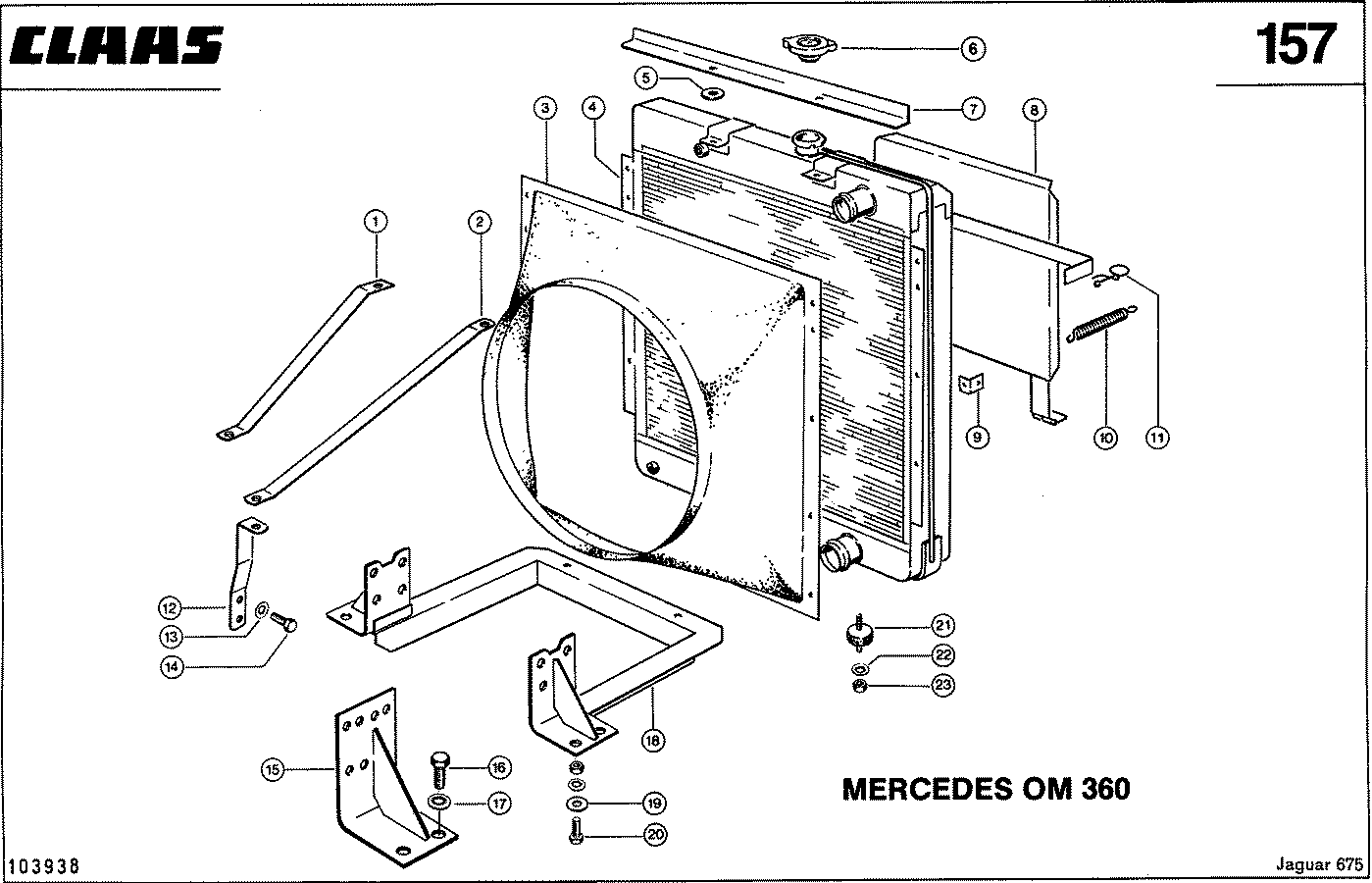

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 360 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000707440	пластина изоляц.	1
2	0000707450	пластина изоляц.	1
3	0000707501	кожух воздунапр.	1
4	0006797411	фильтр масляный	1
5	0002335770	шайба	2
6	0006592220	замок радиатора	1
7	0000707540	стойка	1
8	0000707750	отражатель	1
9	0006283650	уголок	2
10	0000130040	пружина растяжен.	2
11	0009008810	крюк рессоры	2
12	0005720381	ключ включ.	1
13	0002393880	шайба контактная	2
14	0002373830	болт 6-гр.	2
15	0000707400	консоль левая	1
15	0000707410	консоль правая	1
16	0002373760	болт 6-гр.	4
17	0002393910	шайба контактная	4
18	0000707350	консоль	1
19	0002351242	шайба	4
20	0002361720	гайка 6-гр.	4
20	0002374610	болт 6-гр.	4
20	0002393890	шайба контактная	4
21	0006719532	амортизатор	2
22	0002351330	кольцо пружинное	2
23	0002361710	гайка 6-гр.	2

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 360 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006797401	выкл.температ.	1
2	0006330310	кольцо уплотн.	1
3	0006596780	труба охл.воды	1
4	0002391011	хомут	6
5	0007887321	колено резиновое	1
6	0002000182	шланг резиновый	1
7	0005078240	кран водяной	1
8	0006856141	колено резиновое	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 360 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002363250	шпилька	1
2	0007107641	кольцо установ.	1
3	0000626700	рычаг установ.	1
4	0002351100	шплинт	5
5	0002369102	шайба	5
6	0000707290	пластина изоляц.	1
7	0000704030	вал	1
8	0002361800	шайба	1
9	0002355080	болт 6-гр.	1
9	0002361690	гайка 6-гр.	1
9	0002393860	шайба контактная	1
10	0005726820	труба распорная	1
11	0006791790	опора	1
12	0000707300	рычаг	1
13	0000085040	втулка	2
14	0006093520	крепление	1
15	0002361690	гайка 6-гр.	2
16	0000707460	крепление	1
17	0000707340	пластина изоляц.	1
18	0002361690	гайка 6-гр.	1
19	0002351090	шплинт	1
20	0007218770	накладка	1
21	0006599591	накладка	2
22	0006592620	пружина растяжен.	2
23	0006597362	проушина навесн.	1
24	0007504380	уголок	1
25	0002351330	кольцо пружинное	1
26	0002375700	болт 6-гр.	1
27	0002381730	головка вилки	1
28	0002381740	палец	1
29	0007221190	удлинитель	1
30	0002393860	шайба контактная	2
31	0002374640	болт 6-гр.	2
32	0002374650	болт 6-гр.	3
32	0002380940	болт 6-гр.	3
32	0002393860	шайба контактная	4
33	0002361700	гайка 6-гр.	1
33	0002373700	болт 6-гр.	1
33	0002393870	шайба контактная	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 360 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110770	винт барашковый	1
1	0002351390	гайка-барашек	1
2	0002393880	шайба контактная	1
3	0006590140	щиток	1
4	0006799281	фильтр	1
5	0006774000	фильтр воздушный	1
6	0006774330	скоба	2
7	0006774320	стакан в сб.	1
8	0006774310	пол промежуточный	1
9	0006774340	патрон сменный	1
10	0006090671	кронштейн	2
11	0002361700	гайка 6-гр.	4
11	0002381250	болт 6-гр.	4
11	0002393870	шайба контактная	4
12	0002388940	хомут	4
13	0006850920	колено резиновое	2
14	0000707640	трубопровод впуск	1
15	0006738681	выкл.техобслужив.	1
16	0002361700	гайка 6-гр.	2
16	0002373700	болт 6-гр.	2
16	0002393870	шайба контактная	2
17	0006791940	хомут	1
18	0000707660	хомут	1
19	0006792581	уплотнение	1
20	0006093300	штуцер трубный	1
21	0002393870	шайба контактная	4
22	0002374390	болт 6-гр.	4
23	0006774500	вставка лопасти	1
25	0002375740	гайка 6-гр.	1
26	0002393910	шайба контактная	1
27	0009420840	патрон	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 360 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000707610	труба выхлопная	1
2	0006594540	скоба трубная	3
3	0002361700	гайка 6-гр.	6
3	0002381250	болт 6-гр.	6
3	0002393870	шайба контактная	6
4	0006719100	глушитель	1
5	0000707621	кронштейн	2
6	0000707631	труба выхлопная	1
7	0000707720	кронштейн	1
8	0000707480	труба выхлопная	1
9	0006494490	уплотнение	1

Наверх

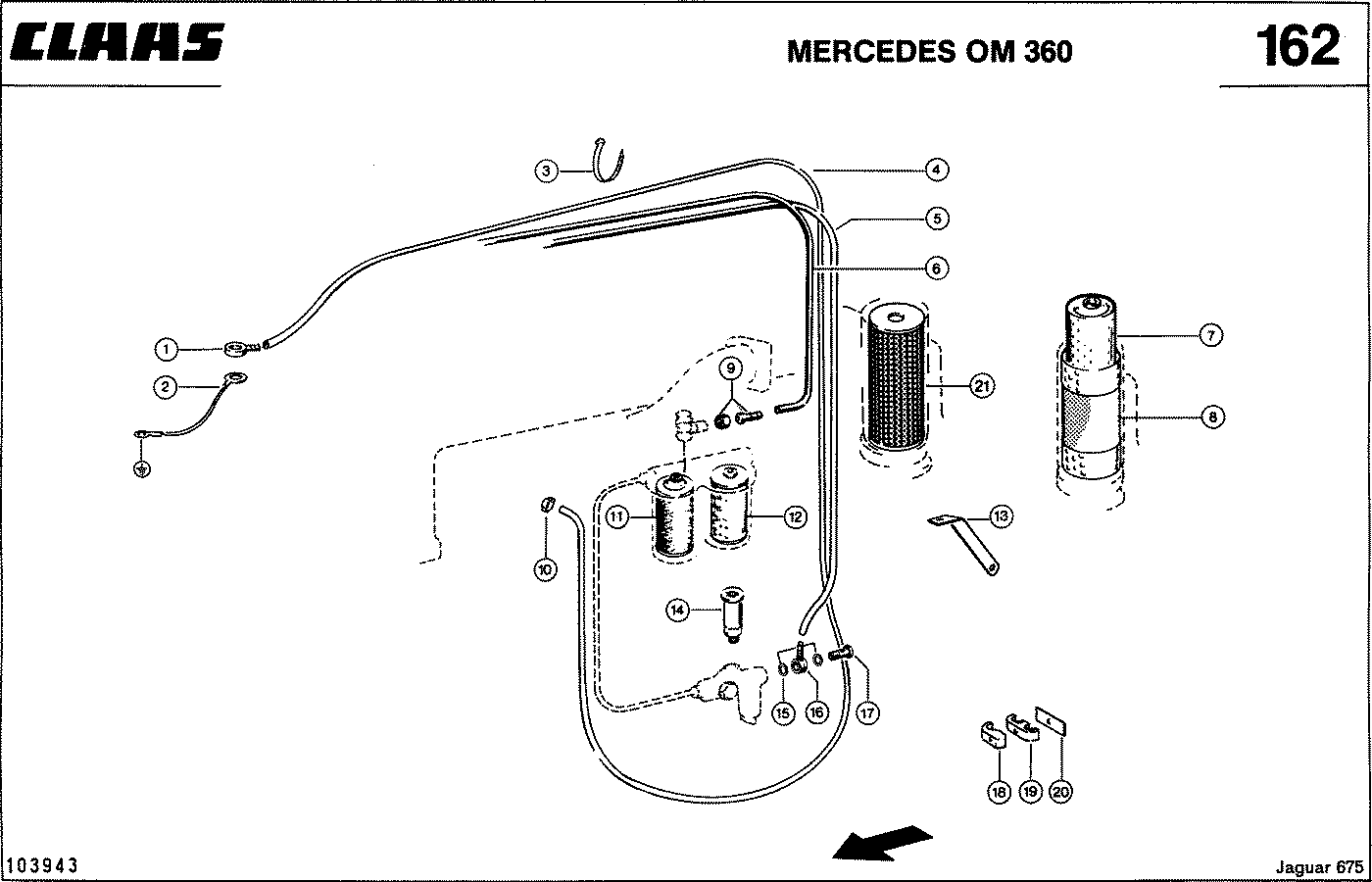

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 360 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007556710	кабель	1
2	0002389000	шланг кольцевой	1
3	0002378710	лента для кабеля	0
4	0000707680	топливопровод	1
5	0000707670	топливопровод	1
6	0000712400	топливопровод	1
7	0001330311	фильтр масляный	1
8	0001330320	вставка решетная	1
9	0002151670	соединение	1
10	0000940590	зажим	0
11	0001330350	фильтр топливный	1
11	0001336020	фильтр топливный	1
12	0001330380	фильтр топливный	1
12	0001336020	фильтр топливный	1
13	0006092990	кронштейн	1
14	0000990610	насос ручной	1
15	0006331140	кольцо уплотн.	2
16	0002151680	соединение	9
17	0000960290	винт пустотелый	1
18	0000707280	хомут одинарный	5
19	0007235010	хомут сдвоенный	6
20	0006562550	пластина упорная	3
21	0001335300	фильтр масляный	1

Наверх

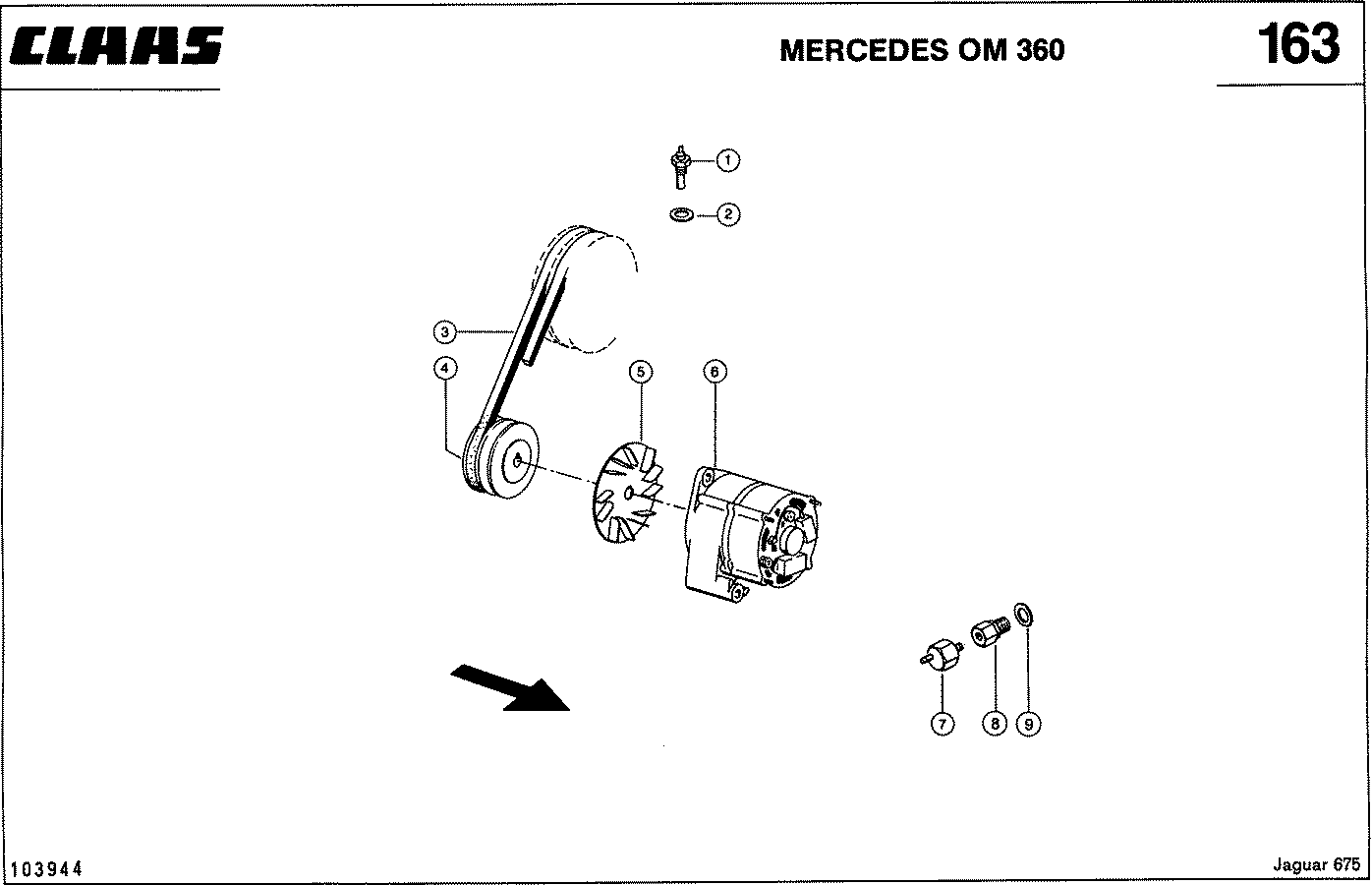

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 360 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006602270	датчик	1
2	0002364050	кольцо уплотн.	1
3	0006856930	ремень клиновой	2
4	0006856940	шкив клиноремен.	1
5	0006856910	крыльчатка вент.	1
6	0006856901	генератор	1
7	0001333200	выключатель масл.	1
8	0006494880	горловина резьб.	1
9	0002382680	кольцо уплотн.	1

Наверх

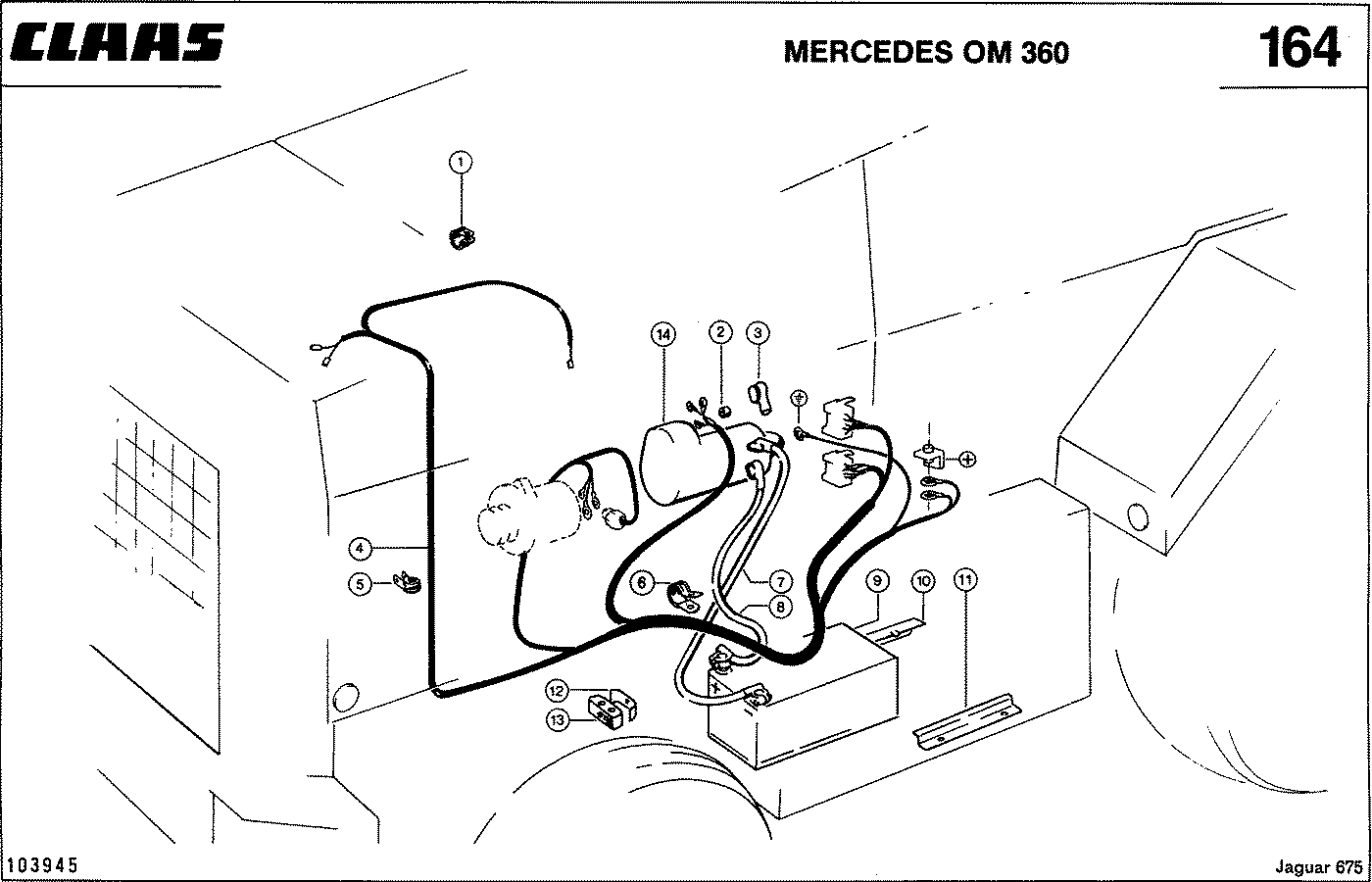

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ MERCEDES OM 360 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008129910	скоба трубная	2
2	0006792710	колпачок	1
3	0007555220	колпачок резин.	2
4	0000707730	кпл. кабелей	1
5	0002152260	скоба трубная	5
6	0002150830	скоба трубная	2
7	0000717220	-кабель батареи	1
8	0000624871	кабель батареи	1
9	0006792700	батарея аккум.	1
10	0006014680	держатель батареи	1
11	0006014690	держатель батареи	1
12	0006722090	скоба крепежная	1
13	0006071780	опорна резиновая	1
14	0001326150	стартер	1

Наверх

ПОДБОРЩИК - CLAAS JAGUAR 680

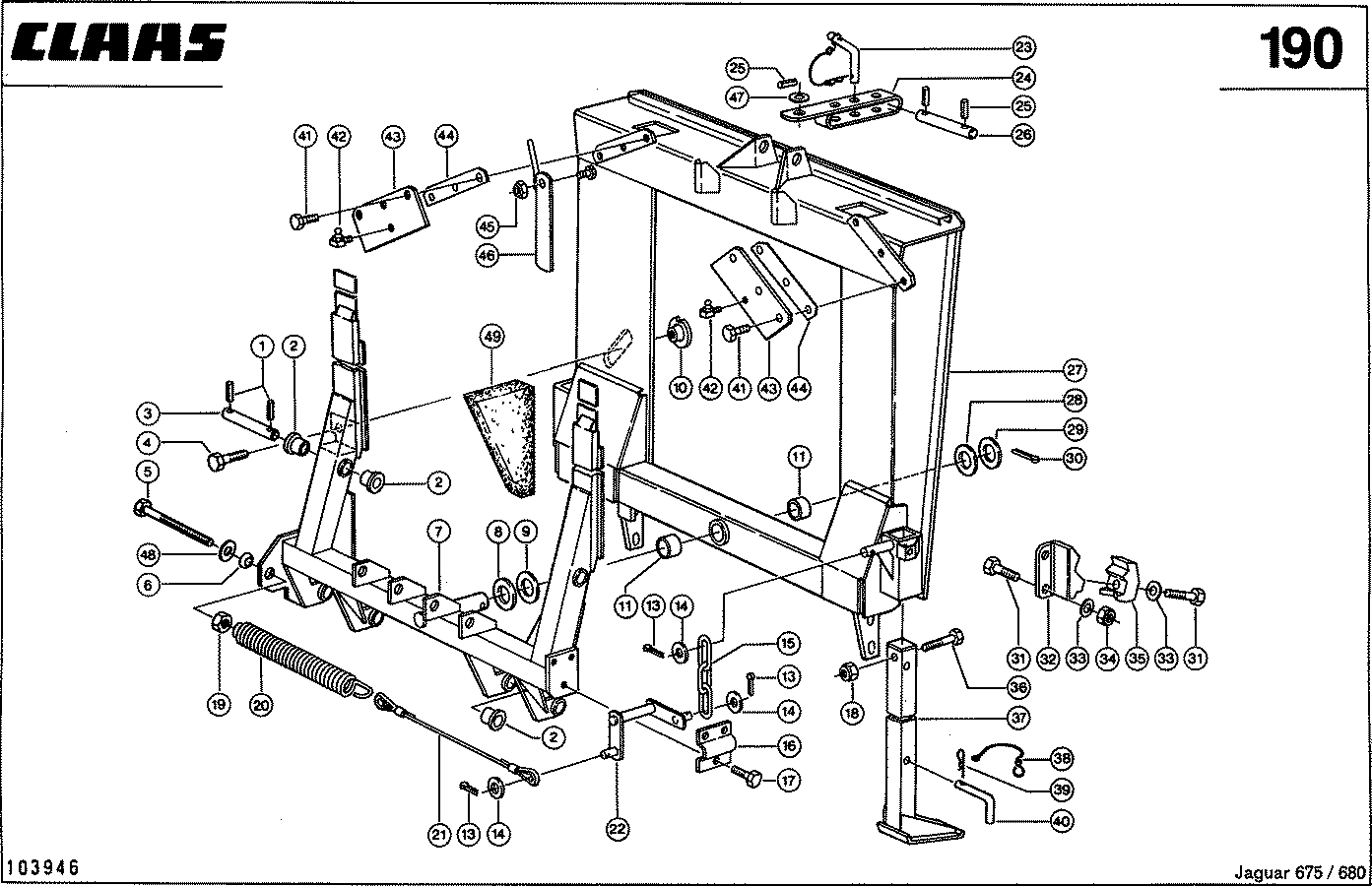

Подборщик, Рама, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009187780	картинка перевод.	1
1	0002356650	штифт распорный	4
2	0000085150	втулка	4
3	0009186280	палец	2
4	0002360560	болт 6-гр.	2
5	0002444220	болт 6-гр.	1
6	0009281010	шайба сферическая	1
7	0009186752	стойка поворотная	1
7	0009188582	стойка поворотная	1
8	0002368590	шайба	1
8	0008021980	кольцо распорное	1
9	0002331050	шайба	1
10	0009186720	шайба	2
11	0002114000	подшипник скольж.	2
13	0002350890	шплинт	3
14	0002368440	шайба	3
15	0009003980	цепь стальная	1
16	0009187200	опора стойки	1
17	0002362000	болт 6-гр.	3
18	0002381320	гайка стопорная	2
19	0002361720	гайка 6-гр.	1
20	0009653720	пружина растяжен.	1
21	0009781650	трос стальной	1
22	0009187180	рычаг	1
23	0009691250	штепсель	1
24	0009187141	опора стойки	1
25	0002376060	штифт распорный	3
26	0009187241	палец	1
27	0009186521	рама промежут.	1
27	0009188600	рама промежут.	1
28	0002331060	шайба	1
29	0008021980	кольцо распорное	1
30	0002331830	шплинт	1
31	0002355530	болт 6-гр.	6
32	0009186951	элемент опорный	2
33	0002343290	шайба	6
34	0002382340	гайка стопорная	4
35	0009445170	элемент зажимной	2
36	0002355220	болт 6-гр.	2
37	0009186971	опора стойки	2
38	0009314360	шнур	2
39	0009311110	штекер с пружиной	2
40	0006729860	штепсель	2
41	0002374530	болт 6-гр.	6
42	0002369440	пресс-масленка	2
43	0009188330	пластина	2
44	0009188380	прокладка	0
44	0009188490	прокладка	0
45	0002379470	гайка стопорная	1
46	0009188691	стопор	1
47	0002369480	шайба	1
48	0002368430	шайба	1
49	0009184090	кольцо опорное	2

Наверх

Подборщик, Плавающая пружина, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002370260	шплинт	4
2	0002343180	шайба	4
3	0002361700	гайка 6-гр.	6
4	0002351320	кольцо пружинное	6
5	0009187021	опора стойки	3
6	0009187071	палец	1
7	0002391550	пружина сжатия	3
8	0009187040	опора стойки	3
9	0009187050	накладка	6
10	0002373700	болт 6-гр.	6
11	0009187061	палец	1
12	0009187091	опора стойки	3

Наверх

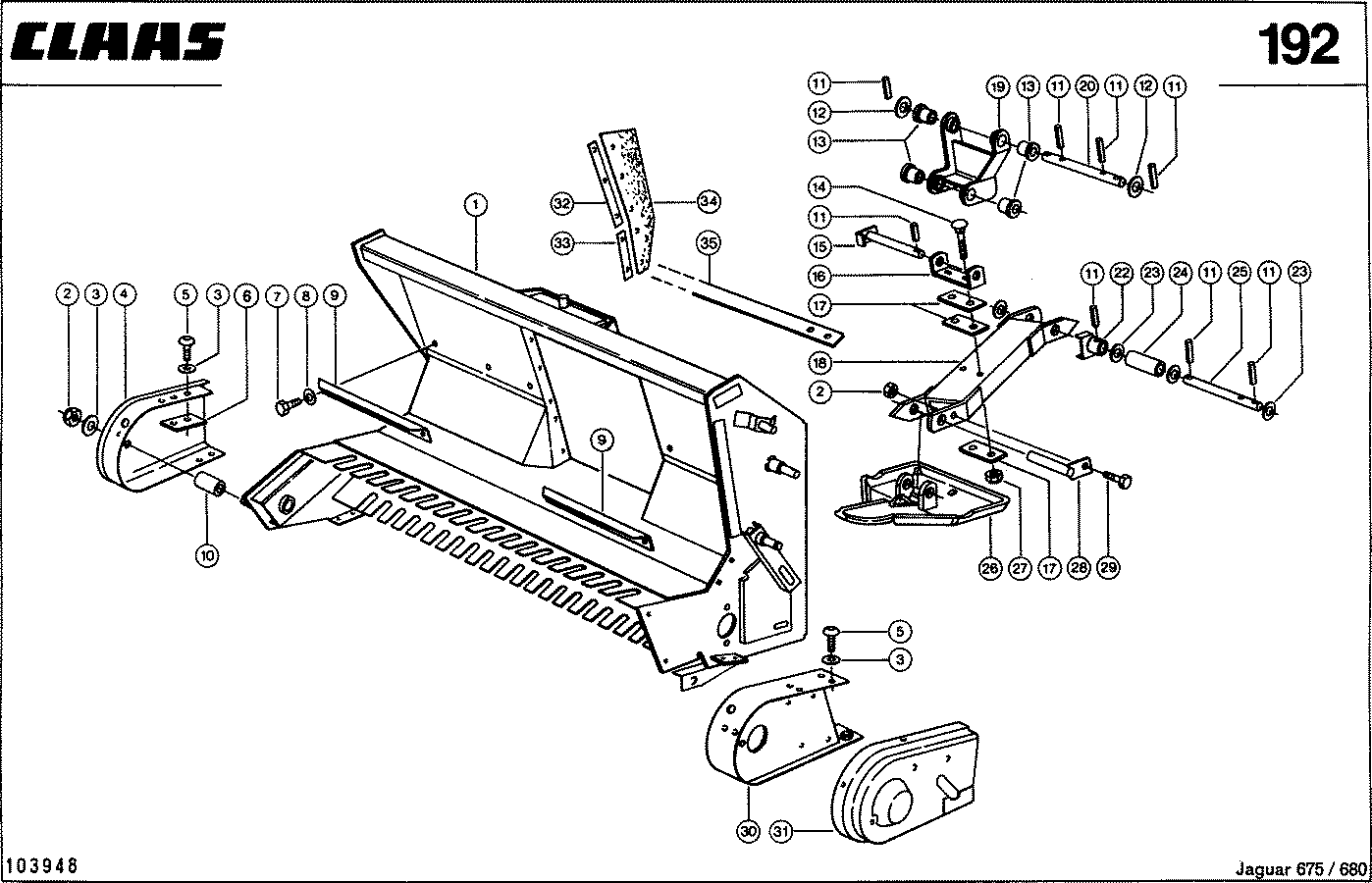

Подборщик, Шнек, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009185764	лоток подборщика	1
2	0002381320	гайка стопорная	9
3	0002342710	шайба	13
4	0009183131	щиток правый	1
5	0009007581	винт полупотайной	12
6	0009180790	прокладка	1
7	0002362000	болт 6-гр.	6
8	0002369122	шайба	6
9	0009053930	планка скребка	2
10	0009648680	труба распорная	1
11	0009480005	штифт распорный	16
12	0002342340	шайба	0
12	0002342950	шайба	0
12	0002343410	шайба	0
12	0002380600	шайба	0
13	0000085150	втулка	8
14	0002353990	винт полупотайной	4
15	0009181140	палец	2
16	0009181032	кольцо опорное	2
17	0009181020	прокладка	6
18	0009183680	кольцо опорное	2
19	0009181550	коромысло	2
20	0009186230	палец	2
22	0009186161	предохранитель	2
23	0002343180	шайба	4
24	0009186290	труба	2
25	0009186151	палец	2
26	0009181211	башмак	2
27	0002382340	гайка стопорная	4
28	0009181080	палец	2
29	0002374420	винт с 6-гр.гол.	2
30	0009180702	щиток левый	1
31	0009183661	щиток левый	1
32	0009188250	планка	2
33	0009188240	планка	2
34	0009188221	резина защитная	2
35	0009184081	штанга соединит.	1

Наверх

Подборщик, Опорные колеса, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009188560	рычаг	2
2	0002393890	шайба контактная	2
3	0002443870	болт 6-гр.	2
4	0002445880	штифт распорный	2
5	0009188530	элемент зажимной	2
6	0002375750	штифт распорный	4
7	0002368590	шайба	6
8	0009103890	втулка	2
9	0009311110	штекер с пружиной	2
10	0009188680	палец	2
11	0009188640	щиток правый	1
12	0002393870	шайба контактная	5
13	0002361700	гайка 6-гр.	2
14	0009188620	щиток левый	1
15	0002374390	болт 6-гр.	3
16	0009193560	шланг	2
17	0009193571	шина с камерой	2
18	0009187920	стакан защитный	2
19	0009027230	труба распорная	2
20	0002342391	шайба	2
21	0002343010	шайба	2
22	0002358700	ш/подш.радиальный	4
23	0009193550	обод	2
24	0009191910	втулка распорная	2
25	0002331950	шайба	2
26	0002382340	гайка стопорная	2
27	0009027240	колпак колеса	2

Наверх

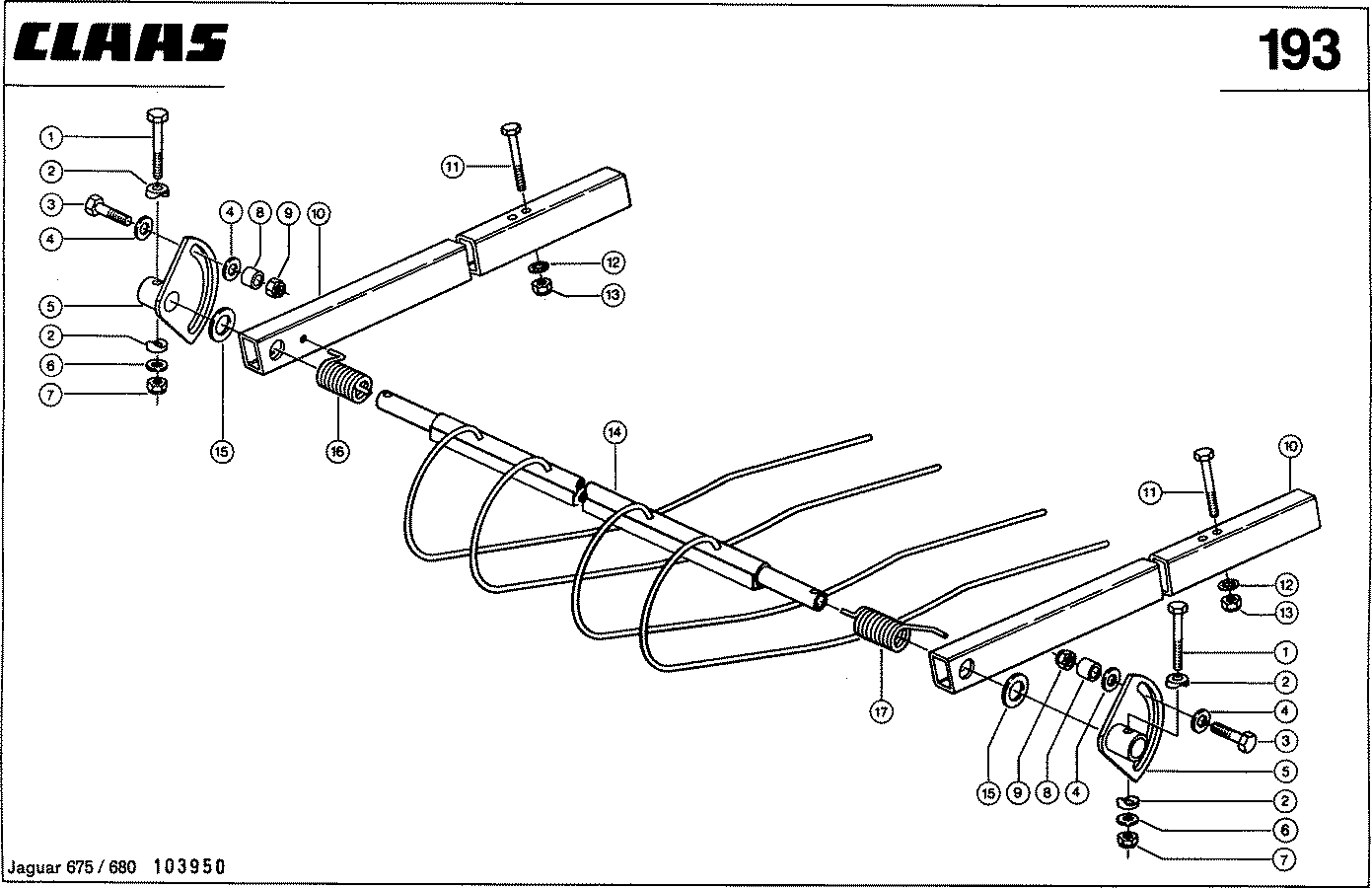

Подборщик, Защита, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002378440	болт 6-гр.	2
2	0009263440	подставка трубы	4
3	0002374620	болт 6-гр.	2
4	0002368440	шайба	4
5	0009182950	пластина стопорн.	2
6	0002369132	шайба	2
7	0002379470	гайка стопорная	2
8	0009009380	втулка	2
9	0002361720	гайка 6-гр.	2
10	0009182872	лонжерон	2
11	0002355410	болт 6-гр.	2
12	0002393880	шайба контактная	2
13	0002361710	гайка 6-гр.	2
14	0009185221	прижим	1
15	0002368520	шайба	2
16	0008072950	пружина кручения	1
17	0009182940	пружина кручения	1

Наверх

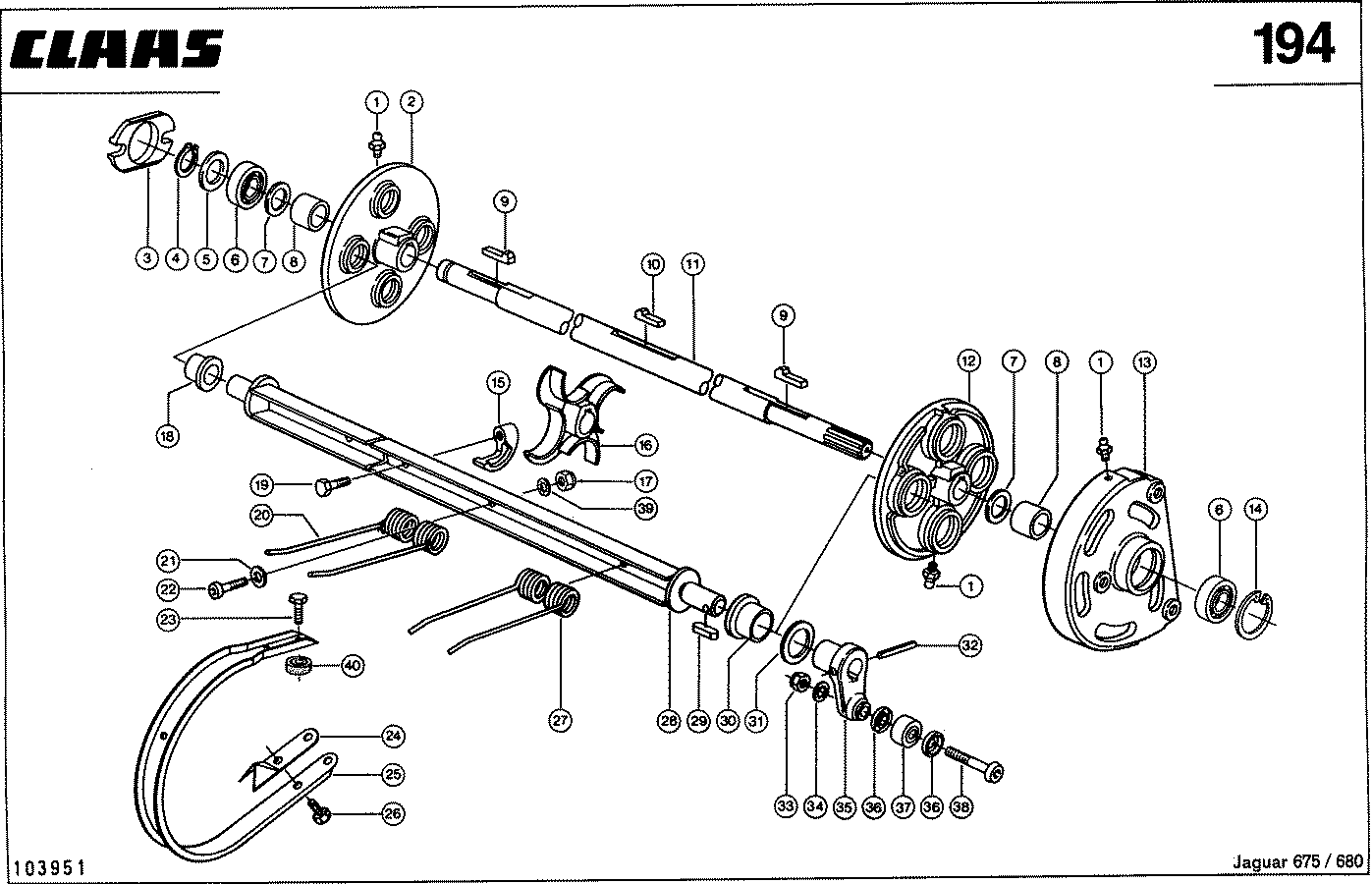

Подборщик, Подборщик, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002369420	пресс-масленка	9
2	0009032900	звездочка бараб.п	1
3	0009439270	фланец подшипника	1
4	0002381050	кольцо стопорное	1
5	0002341720	шайба установочн.	1
5	0002343830	шайба опорная	1
5	0002386980	шайба установочн.	0
6	0002358300	ш/подш.радиальный	2
7	0002331240	шайба установочн.	0
7	0002378810	шайба установочн.	0
8	0009213070	втулка распорная	2
9	0002447980	шпонка с головкой	2
10	0000076120	шпонка с головкой	1
11	0009185612	вал подборщика	1
12	0009032920	звездочка бараб.л	1
13	0009640943	эксцентрик	1
14	0002351840	кольцо стопорное	1
15	0009050860	сегмент	4
16	0009050851	звездочка ведущая	1
17	0002381320	гайка стопорная	60
18	0009034480	втулка пластмас.	4
19	0002362000	болт 6-гр.	7
20	0009182380	зубья пружинные	52
21	0002330050	шайба	60
22	0002354881	винт с цил.гол.	60
23	0002113800	болт 6-гр.	50
23	0002392370	болт 6-гр.	8
24	0009182750	делитель	29
25	0009427852	полукорпус внутр.	29
26	0002392350	болт 6-гр.	58
27	0009182390	зубья пружинные	8
28	0009050952	брус пальцевый	4
29	0009042170	шпонка призматич.	4
30	0009034490	втулка пластмас.	4
31	0002381980	шайба опорная	4
32	0009400035	штифт распорный	4
33	0002330440	гайка стопорная	4
34	0002393890	шайба контактная	4
35	0009053452	рукоятка управл.	4
36	0002113670	кольцо уплотн.	8
37	0002113681	ролик ходовой	4
38	0009053462	болт крышки подш.	4
39	0002393870	шайба контактная	60
40	0009182740	подкладка	8

Наверх

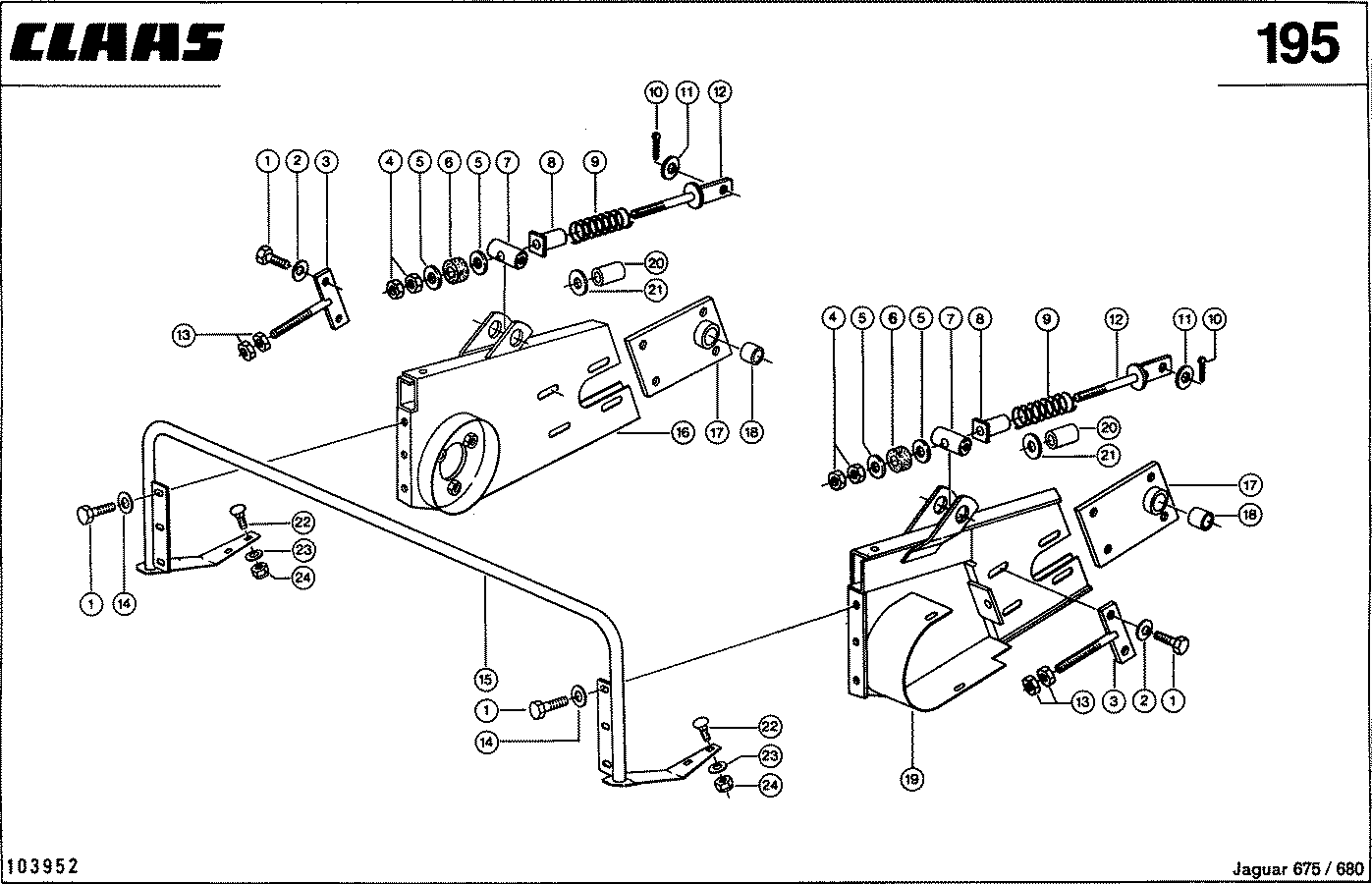

Подборщик, Подающий шнек (подшипник), VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	14
2	0002336580	шкив натяжной	8
3	0009185480	накладка	2
4	0002364570	гайка 6-гр.	4
5	0002334880	шайба	4
6	0009186440	ролик	2
7	0009186471	палец	2
8	0009186461	втулка	2
9	0002336881	пружина сжатия	2
10	0002369290	шплинт	2
11	0002343410	шайба	4
12	0009186411	штанга	2
13	0002361710	гайка 6-гр.	4
14	0002343260	шайба подкладная	6
15	0009184230	кольцо опорное	1
16	0009185701	коромысло правое	1
17	0009185401	пластина опорная	2
18	0002113920	подшипник скольж.	2
19	0009185462	коромысло левое	1
20	0000622030	ножедержатель	2
21	0002335620	шайба	2
22	0005025110	винт полупотайной	4
23	0002343260	шайба подкладная	4
24	0002379470	гайка стопорная	4

Наверх

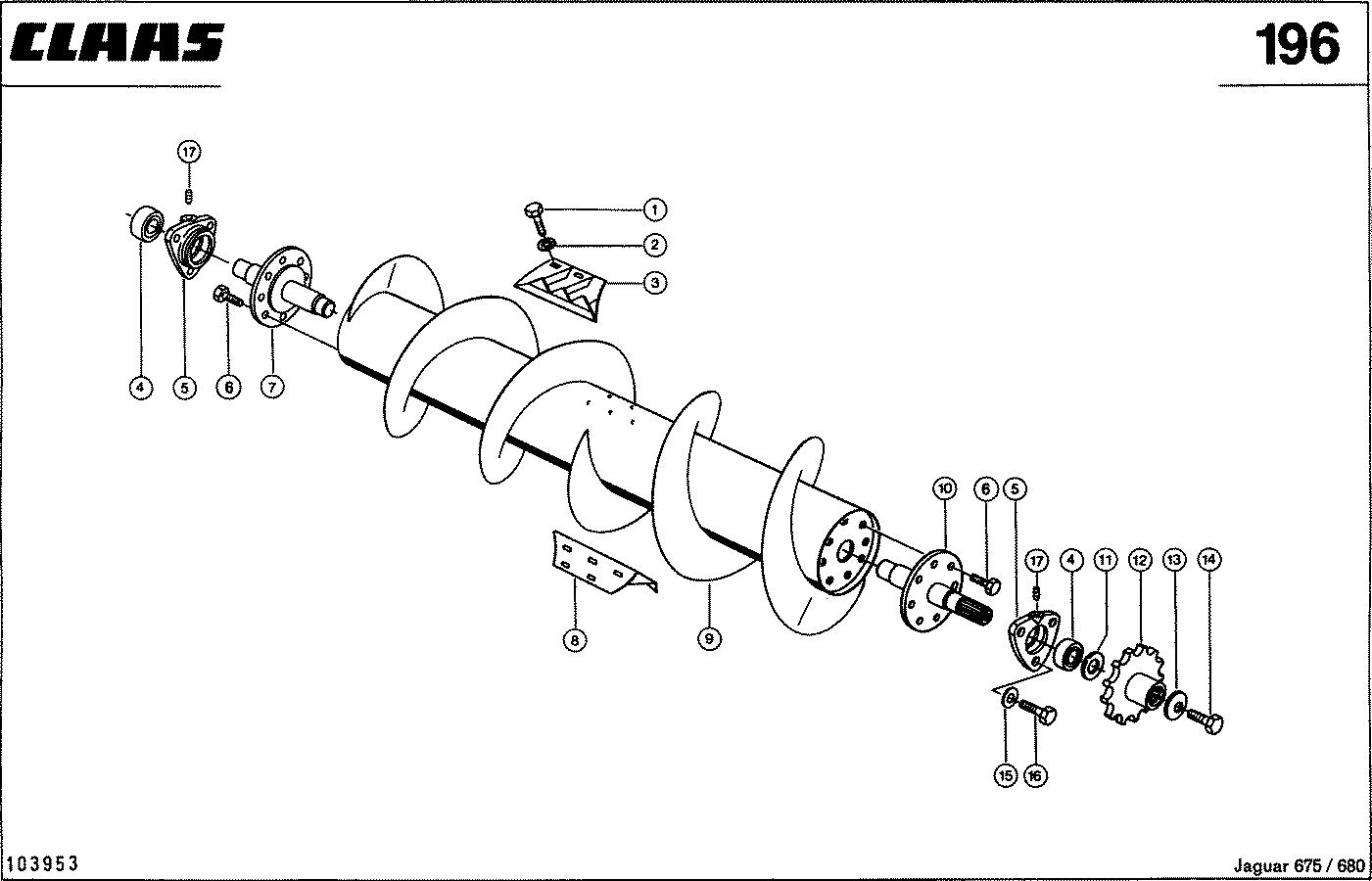

Подборщик, Подающий шнек, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	10
2	0002393880	шайба контактная	10
3	0009187431	поводок левый	1
4	0002390110	подшипник y-обр.	2
5	0009072181	корпус подшипника	2
6	0002373820	болт 6-гр.	16
7	0009185562	вал со шкивом	1
8	0009187391	поводок правый	1
9	0009185502	шнек питателя	1
10	0009185532	вал со шкивом	1
11	0002341050	шайба установочн.	0
11	0002341350	шайба установочн.	0
11	0002341530	шайба установочн.	0
11	0002341720	шайба установочн.	0
11	0002341790	шайба установочн.	0
11	0002349920	шайба установочн.	0
12	0009185571	звездочка	1
13	0009082300	пружина тарельч.	1
14	0002360560	болт 6-гр.	1
15	0002342810	шайба	6
16	0002374530	болт 6-гр.	6
17	0002392130	винт запорный	2

Наверх

Подборщик, Карданный вал, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009187712	вал карданный	1
2	0009187801	элемент зажимной	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009772180	вилка насадная	1
7	0009772310	кольцо стопорное	8
8	0006545870	крестовина	2
9	0009419250	вилка желобчатая	1
10	0002376100	штифт распорный	1
11	0009419260	вал профильный	1
12	0002445400	штифт просечной	1
13	0009419280	воронка защитная	1
13	0009419320	воронка защитная	1
14	0009209440	кольцо торцовое	2
15	0009416970	ограждение внешн.	1
15	0009419591	картер сцепления	1
16	0009187811	элемент зажимной	1
17	0009416980	воронка защитная	1
17	0009419600	полукорпус внутр.	1
18	0009420580	воронка защитная	1
19	0009722970	цепь несущая	1
20	0009419270	вилка вала	1
20	0009419580	вилка вала	1
21	0009205330	вилка насадная	1
22	0002355560	болт 6-гр.	1
23	0002351340	кольцо пружинное	1
24	0002361720	гайка 6-гр.	1

Наверх

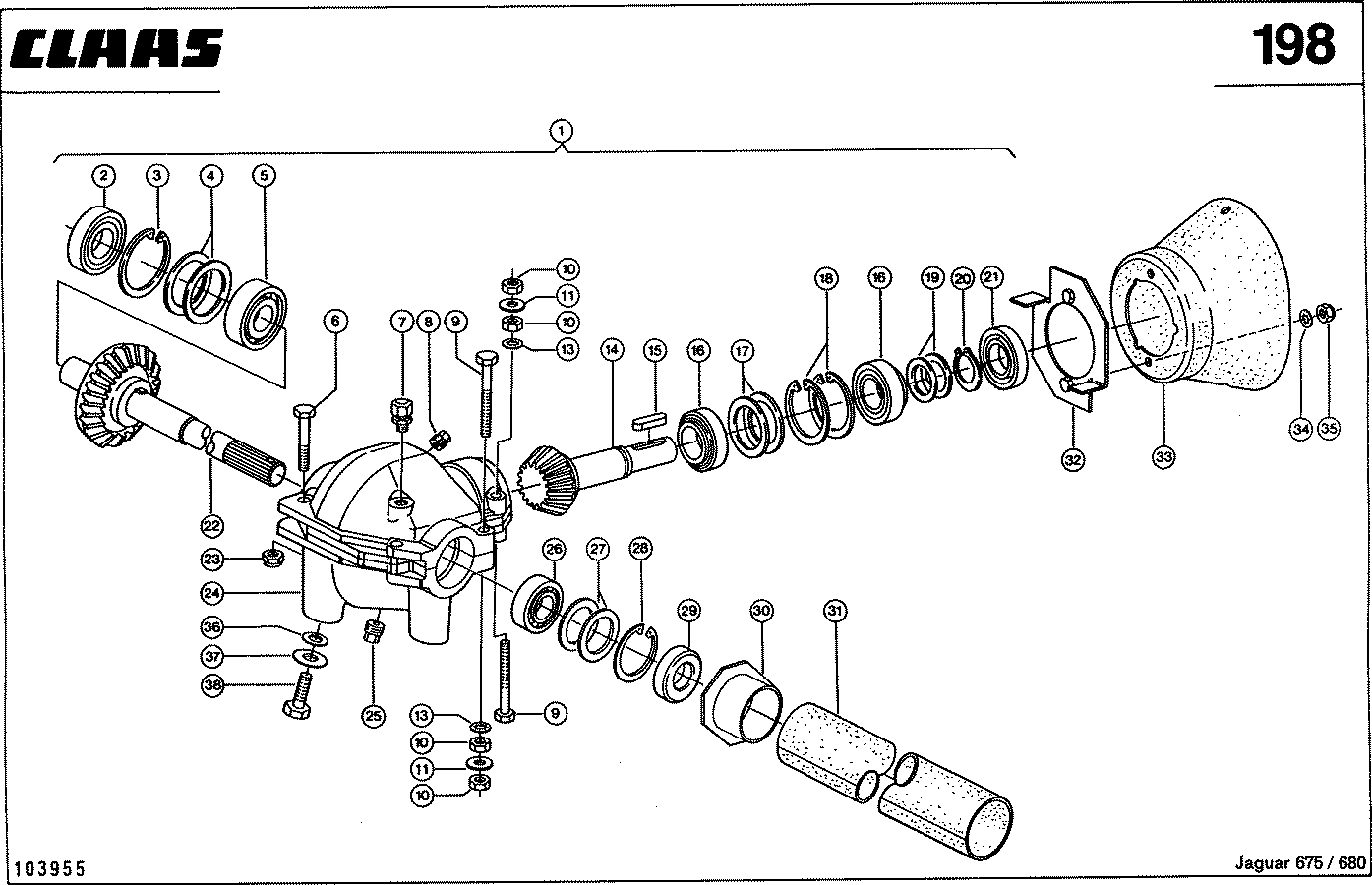

Подборщик, Угловой приводной редуктор, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009184110	кольцо опорное	1
1	0009184751	передача угловая	1
2	0002385130	уплотнение вала	1
3	0002363180	кольцо стопорное	1
4	0002344030	шайба установочн.	0
4	0002344160	шайба установочн.	0
4	0002344270	шайба установочн.	0
4	0002344350	шайба установочн.	0
5	0002359300	ш/подш.радиальный	1
6	0002378440	болт 6-гр.	3
7	0001798420	сапун	1
8	0002443460	винт запорный	1
9	0002352221	болт 6-гр.	3
10	0002361710	гайка 6-гр.	3
11	0002387860	шайба	2
13	0002393880	шайба контактная	3
14	0009184181	шестерня концевая	1
15	0002447670	шпонка призматич.	1
16	0002359870	роликоподшипник	2
17	0002344010	шайба установочн.	0
17	0002344140	шайба установочн.	0
17	0002344250	шайба установочн.	0
17	0002344330	шайба установочн.	0
18	0002351860	кольцо стопорное	2
19	0002343950	шайба установочн.	0
19	0002344080	шайба установочн.	0
19	0002344200	шайба установочн.	0
19	0002344310	шайба установочн.	0
20	0002344500	кольцо стопорное	1
21	0002371260	уплотнение вала	1
22	0009184150	кольцо опорное	1
22	0009184760	опора стойки	1
23	0002379470	гайка стопорная	3
24	0009184122	кольцо опорное	1
25	0002345540	пробка магнитная	1
26	0002359000	ш/подш.радиальный	1
26	0002359140	ш/подш.радиальный	1
27	0002343990	шайба установочн.	0
27	0002344120	шайба установочн.	0
27	0002344240	шайба установочн.	0
27	0002344320	шайба установочн.	0
28	0002351840	кольцо стопорное	1
29	0002338240	уплотнение вала	1
29	0002371271	уплотнение вала	1
30	0009188722	держатель з/трубы	1
31	0009187741	труба защитная	1
32	0009188760	щиток опорный	1
33	0009188751	стакан защитный	1
34	0002393870	шайба контактная	2
35	0002361700	гайка 6-гр.	2
36	0002336710	шкив натяжной	3
37	0002330330	шайба	0
38	0002362300	болт 6-гр.	3

Наверх

Подборщик, Привод подборщика, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002379470	гайка стопорная	3
2	0009072001	корпус подшипника	1
2	0009081842	корпус подшипника	1
3	0002368310	шайба	3
3	0002369132	шайба	2
4	0002374530	болт 6-гр.	2
4	0002378740	болт 6-гр.	3
5	0009187540	элемент зажимной	2
6	0002342340	шайба	2
7	0002332540	шайба установочн.	0
7	0002332550	шайба установочн.	0
7	0007041270	шайба установочн.	0
8	0002380530	шайба	1
9	0002335330	болт 6-гр.	1
10	0000661221	втулка	2
11	0000661230	втулка	4
12	0002351810	кольцо стопорное	2
13	0002367520	ш/подш.радиальный	2
14	0000661270	звездочка натяжн.	2
15	0000661245	палец	2
16	0002369430	пресс-масленка	2
17	0009641101	защелка	1
18	0009254520	пружина сжатия	1
19	0000592160	подшипник y-обр.	1
19	0002390110	подшипник y-обр.	1
20	0002331020	шайба	0
20	0002341530	шайба установочн.	0
20	0002341720	шайба установочн.	0
21	0002344310	шайба установочн.	0
21	0002378800	шайба установочн.	0
21	0002378810	шайба установочн.	0
21	0002386980	шайба установочн.	0
22	0009184781	звездочка 2-рядн	1
22	0009184800	звездочка 2-рядн	1
22	0009185081	звездочка 2-рядн	1
22	0009185340	звездочка 2-рядн	1
23	0009094420	втулка	1
24	0002373390	болт 6-гр.	3
25	0009641111	шайба	2
26	0009180320	ступица	1
27	0009641092	звездочка	1
28	0002351320	кольцо пружинное	3
29	0002361700	гайка 6-гр.	7
30	0002343770	шайба	1
31	0002390490	болт 6-гр.	1
32	0002336300	цепь роликовая	1
33	0009321511	замок цепи	0
34	0009106700	планка направл.	2
35	0002363300	винт потайной	4
36	0009082300	пружина тарельч.	1
37	0002335740	болт 6-гр.	1
38	0002392130	винт запорный	1
39	0009184300	шайба уплотн.	1
40	0009184830	уголок	3
41	0002344800	гайка шлицевая	1
42	0002344830	шайба стопорная	1
43	0002377210	втулка стяжная	1
44	0002331020	шайба	0
44	0002344310	шайба установочн.	0
45	0002356810	штифт распорный	1

Наверх

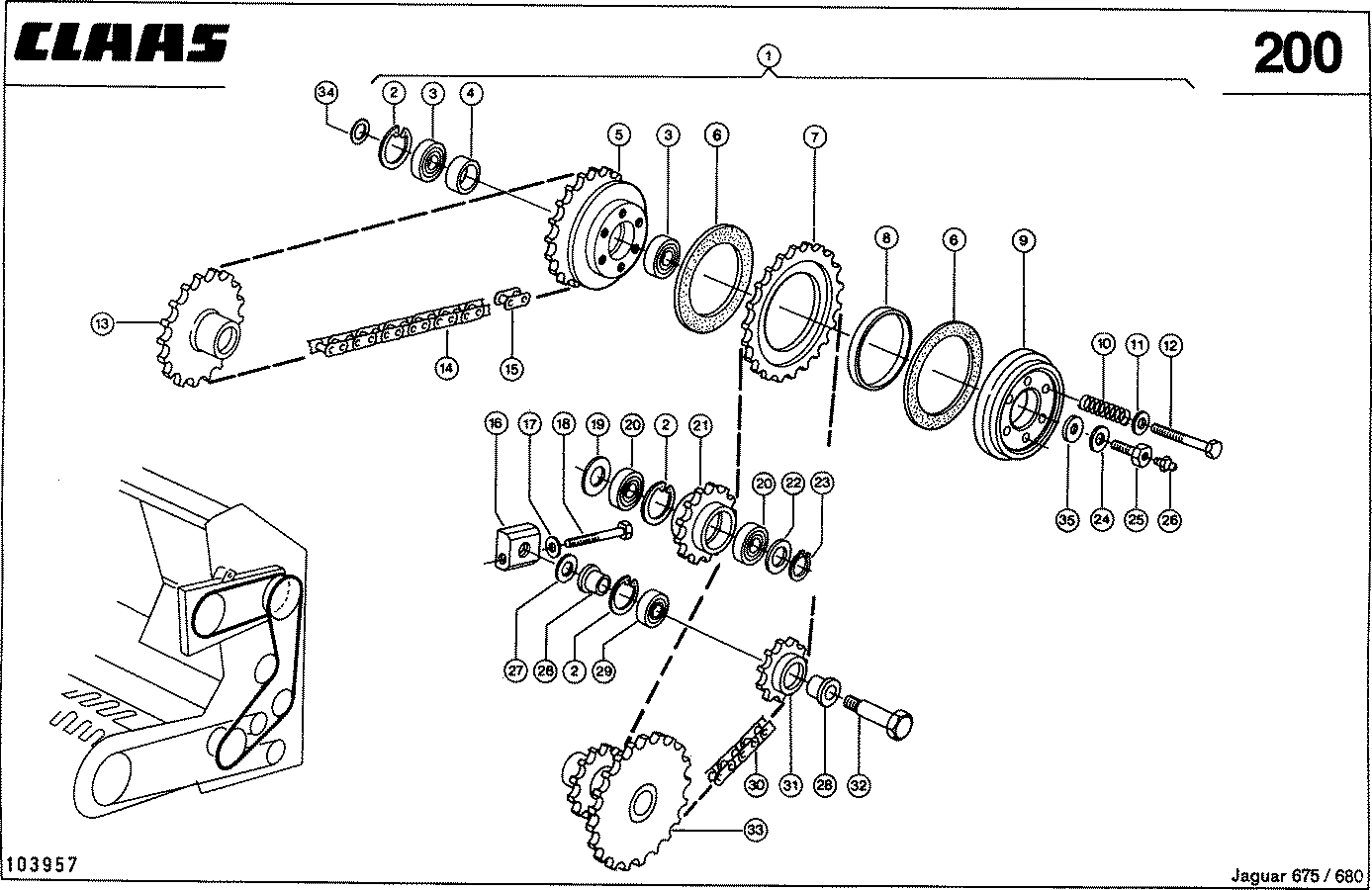

Подборщик, Привод подающего шнека, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0009185283	опора стойки	1
2	0002351810	кольцо стопорное	3
3	0002382360	ш/подш.радиальный	2
4	0009094940	втулка распорная	1
5	0009185291	ступица диска сц.	1
6	0009283630	накладка фрикц.	2
7	0009440751	звездочка	1
8	0009440770	кольцо подшипн.	1
9	0009440372	диск сцепления	1
10	0009722050	пружина сжатия	6
11	0002343260	шайба подкладная	6
12	0002355410	болт 6-гр.	6
13	0009185571	звездочка	1
14	0009200773	цепь роликовая	1
15	0009321511	замок цепи	0
16	0009187540	элемент зажимной	1
17	0002380530	шайба	1
18	0002335330	болт 6-гр.	1
19	0002341040	шайба установочн.	0
19	0002341130	шайба установочн.	0
19	0002341320	шайба установочн.	0
19	0002341500	шайба установочн.	0
19	0002341690	шайба установочн.	0
20	0002377130	ш/подш.радиальный	2
21	0009052722	звездочка	1
22	0002342340	шайба	1
23	0002351600	кольцо стопорное	1
24	0002343300	шайба	1
25	0009427610	винт	1
26	0002369420	пресс-масленка	1
27	0002332540	шайба установочн.	0
27	0002332550	шайба установочн.	0
27	0007041270	шайба установочн.	0
28	0000661230	втулка	2
29	0002367520	ш/подш.радиальный	1
30	0002114370	цепь роликовая	1
31	0000661270	звездочка натяжн.	1
32	0000661245	палец	1
33	0009184781	звездочка 2-рядн	1
33	0009184800	звездочка 2-рядн	1
33	0009185081	звездочка 2-рядн	1
33	0009185340	звездочка 2-рядн	1
34	0002342350	шайба	0
34	0002342980	шайба	0
35	0002343770	шайба	1

Наверх

Подборщик, Защиты, VAR. 3963 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374390	болт 6-гр.	2
2	0002393870	шайба контактная	5
3	0009183862	щиток правый	1
4	0002381320	гайка стопорная	3
5	0002362000	болт 6-гр.	2
6	0002379830	гайка стопорная	4
7	0002349530	винт полупотайной	2
8	0009187692	пластина покровн.	1
9	0002378160	шайба	2
10	0002369122	шайба	2
11	0002361700	гайка 6-гр.	2
12	0002374650	болт 6-гр.	4
13	0009187261	щиток левый	1
14	0006012430	шайба опорная	1
15	0006016090	цапфа запорная	1
16	0009187622	щиток левый	1
17	0002343200	шайба	6
18	0002374420	винт с 6-гр.гол.	1
19	0009183960	уголок	1

Наверх

Присоединение косилки - CLAAS JAGUAR 680

3,3 M Присоединение косилки, Шнек, VAR. 4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	11
2	0002393880	шайба контактная	11
3	0000663761	щиток делителя	1
4	0002374530	болт 6-гр.	3
5	0008018851	винт полупотайной	6
6	0000672310	лоток	1
7	0000663600	скребок	2
8	0002342710	шайба	14
9	0002361700	гайка 6-гр.	14
9	0002362000	болт 6-гр.	14
9	0002393870	шайба контактная	14
10	0009176170	пружина растяжен.	1
11	0009281010	шайба сферическая	1
12	0002361720	гайка 6-гр.	2
13	0002444210	болт 6-гр.	1
14	0000663741	втулка	1
15	0002373820	болт 6-гр.	2
18	0000663610	скребок	2
19	0002361700	гайка 6-гр.	10
19	0002374390	болт 6-гр.	10
19	0002393870	шайба контактная	10
20	0002379470	гайка стопорная	8
21	0002369132	шайба	14
22	0002373830	болт 6-гр.	8
23	0002382710	пробка запорная	4
24	0000663690	труба поперечная	1
25	0000663882	полоз	1
26	0002392520	болт 6-гр.	36
27	0002375720	болт 6-гр.	18
28	0002393890	шайба контактная	54
29	0002361720	гайка 6-гр.	19
30	0000663862	полоз	7
31	0008018851	винт полупотайной	6
32	0000669120	полоз	1
33	0002355580	болт 6-гр.	1
34	0002382060	шайба	1
35	0000669490	полоз	1
36	0000669170	прокладка	2
37	0000669180	прокладка	2
38	0002336590	шкив натяжной	2
39	0002374620	болт 6-гр.	2

Наверх

3,3 M Присоединение косилки, Палец рамы, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000675250	стойка поворотная	1
2	0000672460	палец	2
3	0000085510	втулка	4
4	0002356810	штифт распорный	2
5	0002343490	шайба	2
6	0002336260	шайба установочн.	0
6	0002336270	шайба установочн.	0
7	0002369430	пресс-масленка	1
8	0002389520	болт 6-гр.	12
9	0006833592	втулка с буртиком	12
10	0000636421	отвод колена верх	3
11	0000675312	втулка резьбовая	3
12	0000675270	центровка рессоры	3
13	0002376830	штифт распорный	18
14	0000675370	изолирующий материал	3
15	0000085420	втулка	3
16	0006563260	пружина сжатия	3
17	0000675350	шпиндель	3
18	0002377990	штифт распорный	3

Наверх

3,3 M Присоединение косилки, Промежуточная рама, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009361990	пружина сжатия	1
2	0002343020	шайба	2
3	0002351600	кольцо стопорное	1
4	0000675650	шкворень	1
5	0002356650	штифт распорный	1
6	0000675620	накладка	1
7	0006704800	кольцо установ.	1
8	0000675550	рама промежут.	1
9	0002356650	штифт распорный	1
10	0000675611	накладка	1
11	0002343690	шайба	2
12	0002369440	пресс-масленка	2
13	0002390490	болт 6-гр.	6
14	0002393890	шайба контактная	8
15	0000675530	пластина покровн.	2
16	0000675570	прокладка	4
17	0000085700	втулка	2
18	0002382340	гайка стопорная	4
19	0002382060	шайба	6
20	0009186951	элемент опорный	2
21	0009445170	элемент зажимной	2
22	0002355530	болт 6-гр.	6
23	0002381320	гайка стопорная	2
24	0002355220	болт 6-гр.	2
25	0009311110	штекер с пружиной	2
26	0006729860	штепсель	2
27	0009314360	шнур	2
28	0009186971	опора стойки	2

Наверх

3,3 M Присоединение косилки, Опорный ролик, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002356660	штифт распорный	4
2	0000661670	ось	2
3	0000661511	вилка колеса	2
4	0000661612	втулка	2
5	0002355560	болт 6-гр.	2
6	0000661740	втулка	2
7	0002360960	шплинт	16
8	0002382340	гайка стопорная	2
9	0002342920	шайба	4
10	0000661662	палец	2
11	0002343640	шайба	6
12	0002373830	болт 6-гр.	6
13	0000661591	скребок	2
14	0006311820	втулка	4
15	0000661471	ролик скольжения	2
16	0002369430	пресс-масленка	4
17	0006550190	болт соединит.	4

Наверх

3,3 M Присоединение косилки, Нож в сборе, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000665260	нож стопорный	1
2	0002348260	заклепка потайная	2
3	0000665270	пласт.букс.устр.	1
4	0002361700	гайка 6-гр.	2
5	0002369122	шайба	2
6	0000665280	вкладыш к/пальца	1
7	0000665250	винт потайной	2
8	0002373400	болт 6-гр.	8
9	0000665330	кроншт. с винтом	8
10	0000673601	рычаг направл.	8
11	0002349970	болт 6-гр.	16
12	0002351330	кольцо пружинное	16
13	0002361700	гайка 6-гр.	8
14	0000665830	штифт цилиндрич.	9
15	0000665840	шпилька	9
16	0000665342	направляющая	9
17	0002379470	гайка стопорная	9
18	0000665370	ключ спец.	1
19	0000670280	пластина напр.ниж	1
20	0000665350	пружина с штифтом	9
21	0000665361	пружина	9
22	0000664400	нож верхний	1
23	0000673630	плита скольжения	8
24	0000665440	лезвие ножа	36
25	0000670240	заклепка потайная	16
26	0000665880	заклепка потайная	65
27	0000665431	лезвие ножа	9
28	0000665870	заклепка потайная	9
29	0000670230	головка ножа	1
32	0000669250	нож нижний	1
33	0000665880	заклепка потайная	81
34	0000665431	лезвие ножа	8
35	0000665890	заклепка потайная	6
36	0009110110	заклепка потайная	3
37	0000665440	лезвие ножа	37
38	0000670260	головка ножевая н	1

Наверх

3,3 M Присоединение косилки, Мотовило, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000660880	мотовило смонт.	1
1	0000660660	диск мотовила	4
2	0002374610	болт 6-гр.	6
3	0002361720	гайка 6-гр.	6
4	0002374620	болт 6-гр.	8
5	0002393890	шайба контактная	8
6	0000660810	фланец	1
7	0000660950	фланец	1
8	0000660930	отражатель	8
9	0002355360	болт 6-гр.	4
10	0000660701	шип наружный	4
11	0002379470	гайка стопорная	68
12	0000660912	труба пальцевая	4
13	0002353840	винт полупотайной	64
14	0000660080	держатель зуба	64
15	0000660100	зубья пружинные	64
17	0000660890	труба мотовила	1
18	0000660730	отражатель	4
19	0002379470	гайка стопорная	32
20	0002373830	болт 6-гр.	32
21	0002336470	шайба установочн.	32
22	0000085610	втулка	16
23	0002369420	пресс-масленка	16
24	0008121260	подшипник фланцев	16
25	0002361710	гайка 6-гр.	48
25	0002373820	болт 6-гр.	48
25	0002393880	шайба контактная	48
26	0002441310	шплинт	32
27	0002361730	гайка 6-гр.	4
28	0002351351	кольцо стопорное	4
29	0002369420	пресс-масленка	4
30	0002383120	шайба опорная	4
31	0000667920	ролик	4
32	0000660832	палец	4
33	0002382340	гайка стопорная	9
34	0002351272	шайба	5
35	0000660851	винт стяжной	3
36	0002384610	винт полупотайной	1
37	0006160650	шарикоподш.фланц.	2
38	0002363250	шпилька	2
39	0006160670	кольцо зажимное	2
40	0006160680	фланец металлич.	4
41	0006160660	подшипник кольца	2
42	0000661280	пластина подшипн.	1
43	0002334540	винт полупотайной	4
44	0002378860	гайка 6-гр.	6
44	0002393880	шайба контактная	6
44	0005025110	винт полупотайной	6
45	0000661010	накладка	2
46	0002361690	гайка 6-гр.	2
47	0000661040	щиток	1
48	0006367921	винт полупотайной	2
49	0002374610	болт 6-гр.	2
50	0000669040	эксцентрик	1
51	0002351242	шайба	2
52	0002360560	болт 6-гр.	2

Наверх

3,3 M Присоединение косилки, Подающий шнек, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000673220	барабан подающий	1
2	0006160650	шарикоподш.фланц.	2
3	0006160670	кольцо зажимное	2
4	0002363250	шпилька	2
5	0006160680	фланец металлич.	4
6	0006160660	подшипник кольца	2
7	0002444190	болт 6-гр.	2
8	0002351242	шайба	1
9	0002361720	гайка 6-гр.	2
10	0002361700	гайка 6-гр.	8
11	0002393870	шайба контактная	8
12	0002361710	гайка 6-гр.	10
13	0002393880	шайба контактная	6
14	0002365100	винт полупотайной	6
15	0000673240	пластина подшипн.	2
16	0002343200	шайба	24
17	0002334860	винт полупотайной	8
18	0002373840	болт 6-гр.	4
19	0000662310	защита от намотки	2
20	0000674640	вал опорный	1
21	0000660480	вал ведущий	1

Наверх

3,3 M Присоединение косилки, Карданный вал, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000674670	вал карданный	1
2	0000674720	изолирующий материал	1
3	0008136980	шайба	2
4	0008136970	пружина сжатия	2
5	0008136960	штифт передвижной	2
6	0009416570	вилка насадная	2
7	0002429080	кольцо стопорное	8
8	0009416510	крестовина	2
9	0009416560	вилка желобчатая	1
10	0002445810	штифт распорный	2
11	0009201871	труба профильная	1
12	0008180930	воронка защитная	2
13	0009206710	кольцо торцовое	2
14	0009421370	полукорпус внутр.	1
15	0000674730	изолирующий материал	1
16	0009421361	полукорпус внутр.	1
17	0009722970	цепь несущая	1
18	0009201878	труба профильная	1
19	0009416600	вилка желобчатая	1
20	0002449460	пресс-масленка	2

Наверх

3,3 M Присоединение косилки, Угловой редуктор, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000674610	редуктор смотн.	1
2	0002333010	шайба запорная	1
3	0002351640	кольцо стопорное	3
4	0002343950	шайба установочн.	0
4	0002344080	шайба установочн.	0
4	0002344200	шайба установочн.	0
4	0002344310	шайба установочн.	0
5	0009447170	шестерня конич.	2
6	0002359330	ш/подш.радиальный	2
7	0002330460	шайба установочн.	0
7	0002330470	шайба установочн.	0
7	0002335170	шайба установочн.	0
7	0002380450	шайба установочн.	0
8	0009447161	элемент зажимной	1
9	0002443450	винт запорный	2
10	0007502990	шпонка призматич.	2
11	0009140070	вал ведущий	1
12	0002343850	шайба опорная	1
13	0002359160	ш/подш.радиальный	2
14	0002351860	кольцо стопорное	2
15	0002371260	уплотнение вала	1
16	0009140090	вал ведущий	1
17	0002343880	шайба опорная	0
17	0002344010	шайба установочн.	1
17	0002344140	шайба установочн.	0
17	0002344250	шайба установочн.	0
17	0002344330	шайба установочн.	0
18	0002348860	уплотнение вала	1
19	0002374420	винт с 6-гр.гол.	6
20	0002351320	кольцо пружинное	6
21	0009140080	крышка редуктора	1

Наверх

3,3 M Присоединение косилки, Промежуточный привод, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002373820	болт 6-гр.	6
2	0002393880	шайба контактная	9
3	0000661431	кронштейн	2
4	0002360560	болт 6-гр.	12
5	0002393890	шайба контактная	12
6	0002373830	болт 6-гр.	3
7	0000674650	звездочка	1
8	0006160650	шарикоподш.фланц.	1
9	0006160680	фланец металлич.	2
10	0006160660	подшипник кольца	1
11	0002363250	шпилька	1
12	0006160670	кольцо зажимное	1
13	0002351640	кольцо стопорное	2
14	0009321511	замок цепи	0
15	0009410061	цепь роликовая	1
16	0000661380	защелка	2
17	0002426180	штифт цилиндрич.	2
18	0000660380	картер сцепления	1
19	0000085860	втулка	1
20	0000660600	звездочка	2
21	0002336720	шайба	1
22	0000674570	шкив клиноремен.	1
23	0000674530	вал ведущий	1
24	0002383910	шпонка призматич.	1
25	0002448020	шпонка с головкой	1
26	0002361710	гайка 6-гр.	3
27	0002374580	болт 6-гр.	12
28	0002351340	кольцо пружинное	12
29	0000660391	ступица	1

Наверх

3,3 M Присоединение косилки, Привод мотовила задний, VAR.4168 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0005025110	винт полупотайной	2
2	0002369132	шайба	2
3	0002361710	гайка 6-гр.	2
4	0000674580	изолирующий материал	1
5	0002393880	шайба контактная	1
6	0002386720	болт 6-гр.	1
7	0009187540	элемент зажимной	1
8	0000661221	втулка	1
9	0000661230	втулка	2
10	0002351810	кольцо стопорное	1
11	0002367520	ш/подш.радиальный	1
12	0000661270	звездочка натяжн.	1
13	0002351371	кольцо стопорное	1
14	0000661245	палец	1
15	0000661810	звездочка	1
16	0009321511	замок цепи	0
17	0009201084	цепь роликовая	1
18	0000660600	звездочка	1

Наверх

3,3 M Присоединение косилки, Привод мотовила передний, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0005025110	винт полупотайной	2
2	0000664170	кронштейн	1
3	0002343250	шайба	6
4	0002361710	гайка 6-гр.	19
5	0002361720	гайка 6-гр.	5
6	0002351340	кольцо пружинное	5
7	0002368420	шайба	1
8	0000661790	втулка	1
9	0007726200	палец	1
10	0002351810	кольцо стопорное	1
11	0002358720	ш/подш.радиальный	1
12	0002351550	кольцо стопорное	1
13	0000661780	звездочка натяжн.	1
14	0002365100	винт полупотайной	2
15	0000664100	блок промеж.шест.	1
16	0000661820	звездочка	1
16	0000661830	звездочка	1
17	0002378320	ш/подш.радиальный	2
18	0000661840	кольцо распорное	1
19	0000661860	кольцо распорное	1
20	0000661810	звездочка	1
20	0000661820	звездочка	1
21	0002360560	болт 6-гр.	6
22	0002393890	шайба контактная	6
23	0000660270	звездочка	1
24	0002378620	кольцо стопорное	2
25	0002385230	ш/подш.радиальный	2
26	0002363180	кольцо стопорное	1
27	0000660300	фланец	1
28	0002373830	болт 6-гр.	5
29	0002393880	шайба контактная	10
30	0002378150	болт 6-гр.	4
31	0009321511	замок цепи	0
32	0000660220	цепь роликовая	1
33	0002355420	болт 6-гр.	6
34	0008004441	пружина сжатия	6
35	0008082201	шайба защитная	1
36	0006760460	диск ведущий	2
37	0008082032	диск ведущий	1
38	0002351630	кольцо стопорное	1
39	0006760031	муфта фланцевая	1
40	0002384580	шпонка с головкой	1

Наверх

3,3 M Присоединение косилки, Привод подающего шнека, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009187540	элемент зажимной	1
2	0002393880	шайба контактная	1
3	0002377960	болт 6-гр.	1
4	0000661221	втулка	1
5	0000661230	втулка	2
6	0002351810	кольцо стопорное	1
7	0002367520	ш/подш.радиальный	1
8	0000661270	звездочка натяжн.	1
9	0002351371	кольцо стопорное	1
10	0000661245	палец	1
11	0008082201	шайба защитная	1
12	0006760460	диск ведущий	2
13	0008082032	диск ведущий	1
14	0006760031	муфта фланцевая	1
15	0002378620	кольцо стопорное	2
16	0002385230	ш/подш.радиальный	2
17	0002363180	кольцо стопорное	1
18	0000660300	фланец	1
19	0002355420	болт 6-гр.	6
20	0008004441	пружина сжатия	6
21	0002361710	гайка 6-гр.	12
22	0002384580	шпонка с головкой	1

Наверх

3,3 M Присоединение косилки, Привод ножа, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007665460	шпонка призматич.	1
2	0000674560	шкив клиноремен.	1
3	0005231260	шайба	1
4	0002339990	болт 6-гр.	1
5	0000674570	шкив клиноремен.	1
6	0006736140	ремень	1
7	0006033341	ролик натяжной	2
8	0002361730	гайка 6-гр.	2
9	0002351351	кольцо стопорное	2
10	0006243520	шайба распорная	2
11	0002394630	ш/подш.радиальный	4
12	0002351790	кольцо стопорное	4
13	0006243550	кольцо распорное	2
14	0006033351	ролик натяжной	2
15	0006243540	палец	2
16	0002370260	шплинт	1
17	0002385350	шайба	1
18	0000085150	втулка	2
19	0002369430	пресс-масленка	1
20	0000674710	держатель ролика	1
21	0000637520	палец	1
22	0002393890	шайба контактная	1
23	0002360560	болт 6-гр.	1
24	0002445190	палец	1
25	0002380530	шайба	1
26	0002350830	шплинт	1
27	0006295710	вилка с резьбой	1
28	0002361720	гайка 6-гр.	1
29	0002343770	шайба	1
30	0002338640	пружина сжатия	1
31	0006736650	втулка	1
32	0006295760	направляющая пруж	1

Наверх

3,3 M Присоединение косилки, Редуктор привода ножа, VAR.4168 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000669910	передача угловая	1
1	0000901210	винт запорный	2
2	0000669980	пластина напр.ниж	1
3	0002333220	шпонка призматич.	1
4	0000668920	вал	1
5	0000673860	колпачок запорн.	1
6	0002351820	кольцо стопорное	1
7	0002343990	шайба установочн.	0
7	0002344120	шайба установочн.	0
7	0002344240	шайба установочн.	0
8	0002359850	роликоподшипник	1
9	0000668930	кпл.конич.колес	1
10	0000673870	колпачок запорн.	1
11	0002351870	кольцо стопорное	1
12	0002431090	ш/подш.радиальный	1
13	0002344520	кольцо стопорное	1
14	0002153190	уплотнение вала	1
15	0000673830	шайба установочн.	0
15	0000673840	шайба установочн.	0
15	0000673850	шайба установочн.	0
16	0002113390	уплотнение	1
17	0000669990	фланец	1
18	0002354881	винт с цил.гол.	2
19	0002359860	роликоподшипник	1
20	0002343970	шайба установочн.	0
20	0002344100	шайба установочн.	0
20	0002344220	шайба установочн.	0
21	0002351840	кольцо стопорное	1
22	0002332280	уплотнение вала	1

Наверх

3,3 M Присоединение косилки, Редуктор привода ножа, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000669900	привод горизонт.	1
1	0002369370	винт с цил.гол.	4
2	0000669930	кольцо промежут.	1
3	0002351680	кольцо стопорное	1
4	0002351890	кольцо стопорное	1
5	0002359190	ш/подш.радиальный	1
6	0000670170	кольцо	1
7	0000670270	штифт цилиндрич.	2
8	0000669950	пластина напр.ниж	1
9	0000669940	вал	1
10	0002447650	шпонка призматич.	2
11	0000670080	шайба	1
12	0000670330	корпус подшипника	2
13	0002351930	кольцо стопорное	2
14	0000670180	кольцо уплотн.	2
15	0002359230	ш/подш.радиальный	2
16	0000670060	шайба кривошипная	1
17	0002355460	болт 6-гр.	4
18	0002369132	шайба	4
19	0002378740	болт 6-гр.	4
20	0002351330	кольцо пружинное	5
21	0002449460	пресс-масленка	2
22	0000592010	шпонка призматич.	1
23	0000670460	винт с цил.гол.	2
24	0000670450	палец	2
25	0001798380	пресс-масленка	2
26	0000670440	гайка спец.	2
27	0000673660	кольцо упорное	1
28	0002110710	кольцо уплотн.	1
29	0002392660	ш/подш.радиальный	1
30	0000670160	шайба	1
31	0000669960	винт потайной	1
32	0000665641	пластина башмака	1
33	0002370540	заклепка потайная	2
34	0002110720	болт 6-гр.	1
35	0002364961	кольцо стопорное	1
36	0000673640	корпус подшипника	1
37	0002373820	болт 6-гр.	1
38	0000673650	щиток	1
39	0002374380	болт 6-гр.	2

Наверх

3,3 M Присоединение косилки, Коромысла, VAR. 4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002375720	болт 6-гр.	2
2	0002351340	кольцо пружинное	2
3	0000665650	шайба	2
4	0000665660	гайка спец.	2
5	0000670540	подшипник	2
6	0000670580	кольцо войлочное	2
7	0002351810	кольцо стопорное	2
8	0000670570	роликоподшипник	2
9	0002110680	уплотнение	2
10	0000670560	болт 6-гр.	2
11	0001798380	пресс-масленка	2
12	0002351600	кольцо стопорное	2
13	0000670550	крышка	2
14	0002430610	кольцо стопорное	2
15	0000670520	рычаг качающийся	1
16	0000670530	рычаг качающийся	1
17	0002449460	пресс-масленка	4
18	0000670151	крышка	4
19	0000670490	кольцо войлочное	4
20	0000670400	шайба распорная	4
21	0002110670	подшипник игольч.	2
22	0000673740	болт крышки подш.	2
23	0000670410	кольцо войлочное	2
24	0002110660	подшипник игольч.	2
25	0002389740	ш/подш.радиальный	2
26	0002381050	кольцо стопорное	2
27	0002378350	кольцо стопорное	2

Наверх

3,3 M Присоединение косилки, Защиты, VAR.4167 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000664210	фонарь стояночный	2
2	0002424991	винт д/лист.мет.	8
3	0000663121	кронштейн освет.	2
4	0001779060	лампа накаливания	4
5	0000664220	фонарь задний	2
6	0006714400	отражатель красн.	2
7	0002362000	болт 6-гр.	4
8	0002361700	гайка 6-гр.	4
9	0002364010	скоба крепежная	15
10	0002420430	винт с цил.гол.	17
11	0002364000	скоба крепежная	2
12	0002372160	гайка 6-гр.	20
13	0000664230	кпл. кабелей	1
14	0007556460	лента для кабеля	4
15	0000664250	жгут проводов	1
16	0002393320	винт потайной	3
17	0007693111	розетка	1
18	0002369102	шайба	3
19	0002361690	гайка 6-гр.	4
20	0002374640	болт 6-гр.	4
21	0000676120	устр-во защиты	1
22	0002370280	шплинт	2
23	0008019910	держатель кожуха	2
24	0002369122	шайба	1
25	0002350830	шплинт	1
27	0006524330	пружина зажимная	1
28	0006819531	направляющая цепи	1
29	0000664421	щиток	1
30	0002374390	болт 6-гр.	3
31	0002361700	гайка 6-гр.	3
32	0000664460	планка защитная	1
33	0006592780	пружина растяжен.	4
34	0000664530	крюк	4
35	0000664490	планка защитная	1
36	0002378121	заклепка глухая	1

Наверх

Кукурузная жатка - CLAAS JAGUAR 680

4-х рядная кукурузная жатка, Рама, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009109120	направляющая п-об	1
2	0002379470	гайка стопорная	12
3	0009263440	подставка трубы	4
4	0009109170	направляющая п-об	1
5	0009109160	шайба подкладная	2
6	0009109180	направляющая п-об	2
7	0009115561	рама	1
8	0002110170	колпак защитный	2
9	0009109152	чулок картера	2
10	0002355360	болт 6-гр.	4
11	0002382340	гайка стопорная	8
12	0002355580	болт 6-гр.	4
14	0002369132	шайба	4
15	0009108991	труба	1
16	0002373830	болт 6-гр.	2
17	0002336580	шкив натяжной	8
18	0002361710	гайка 6-гр.	4
19	0009107861	щиток	1
20	0009008810	крюк рессоры	3
21	0009230660	пружина растяжен.	3
22	0009098871	табличка предупр.	2
23	0009109811	брус защитный	1
24	0009100080	втулка распорная	1
25	0009108981	труба	1
26	0002352181	болт 6-гр.	8
27	0002378790	штифт распорный	2
28	0009111571	щиток	1
29	0009782160	штепсель	2
30	0009110340	подкладка	4
30	0009110620	подкладка	0
30	0009110630	подкладка	0
31	0002361700	гайка 6-гр.	2
32	0009107420	винт звездочки	2
33	0002350890	шплинт	2
34	0002355210	болт 6-гр.	2
35	0009109045	щиток	1
36	0002373820	болт 6-гр.	2
37	0002374620	болт 6-гр.	4
38	0009186951	элемент опорный	2
39	0002336590	шкив натяжной	6
40	0009445170	элемент зажимной	2
41	0002355530	болт 6-гр.	2
42	0002362000	болт 6-гр.	2
43	0002369122	шайба	2
44	0009109081	щиток	1
45	0009116030	крышка	2
46	0002381320	гайка стопорная	2
47	0009116012	рычаг направл.	2

Наверх

4-х рядная кукурузная жатка, Делитель, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002375720	болт 6-гр.	2
2	0009099451	втулка	6
3	0002361720	гайка 6-гр.	2
4	0002375730	болт 6-гр.	2
5	0002373820	болт 6-гр.	12
6	0002343640	шайба	2
7	0009109432	делитель правый	1
8	0002374390	болт 6-гр.	10
9	0009109933	наконечн.дел.пр.	1
10	0009111511	платформа правая	1
11	0002361700	гайка 6-гр.	4
12	0002361710	гайка 6-гр.	28
13	0002378740	болт 6-гр.	3
14	0009111250	стойка	6
15	0002375720	болт 6-гр.	8
16	0009099460	втулка	4
17	0002373830	болт 6-гр.	6
18	0009109630	направляющая п-об	2
19	0002373820	болт 6-гр.	4
20	0009096112	башмак контактный	3
21	0002336580	шкив натяжной	6
22	0002378280	винт потайной	6
23	0009109942	наконечн.дел.ср.	1
24	0002379470	гайка стопорная	3
25	0002336580	шкив натяжной	3
26	0009109601	направляющая п-об	1
27	0002374390	болт 6-гр.	4
28	0009111290	скоба	2
29	0002374530	болт 6-гр.	2
30	0009111501	платформа левая	1
31	0009109212	делитель ср.пр.	1
32	0009109420	крышка	1
33	0009111343	щиток делит.ср.	1
34	0002342240	шайба	8
35	0009109282	делитель ср.лев.	1
36	0009109522	делитель левый	1
37	0009109913	наконечн.дел.лв.	1
38	0002379830	гайка стопорная	2
39	0002393860	шайба контактная	2
40	0002112890	отражатель	2
41	0002429020	винт с цил.гол.	2

Наверх

4-х рядная кукурузная жатка, Дефлектор, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009110521	отражатель	2
2	0002349530	винт полупотайной	8
3	0009110580	пластина направл.	4
4	0002361700	гайка 6-гр.	8
5	0009110551	кронштейн	2
6	0005009242	винт с закруткой	2
7	0002424580	болт 6-гр.	2
8	0009095680	подставка трубы	2
9	0009095650	труба	2
10	0009095640	диск храповый	2
11	0002349570	винт с цил.гол.	4
12	0005045040	гайка с закруткой	2
13	0009095630	консоль замка	2

Наверх

4-х рядная кукурузная жатка, Длинный делитель, VAR. 5456 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009115071	делитель правый	1
2	0009294560	пружина растяжен.	2
3	0009008810	крюк рессоры	2
4	0002378750	болт 6-гр.	2
5	0002361720	гайка 6-гр.	2
6	0002379830	гайка стопорная	8
7	0009115230	щиток напр.правый	1
8	0002364750	винт полупотайной	8
9	0009115240	щиток напр.левый	1
10	0009115061	делитель левый	1

Наверх

4-х рядная кукурузная жатка, Карданный вал, VAR.3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009115380	вал карданный	1
2	0009115430	рычаг направл.	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009772180	вилка насадная	1
7	0009772310	кольцо стопорное	8
8	0006545870	крестовина	2
9	0009724600	вилка штифта	1
10	0002445790	штифт распорный	2
11	0009209000	труба профильная	1
12	0009419320	воронка защитная	1
13	0009209440	кольцо торцовое	2
14	0009416970	ограждение внешн.	1
15	0009115420	рычаг направл.	1
16	0009722970	цепь несущая	1
17	0009416980	воронка защитная	1
18	0009209430	воронка защитная	1
19	0009209010	труба профильная	1
20	0009724610	вилка штифта	1
21	0009419240	вилка ступицы	1

Наверх

4-х рядная кукурузная жатка, Главный редуктор, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009115321	коробка передач	1
2	0002385130	уплотнение вала	1
3	0002363180	кольцо стопорное	1
4	0002344030	шайба установочн.	0
4	0002344160	шайба установочн.	0
4	0002344270	шайба установочн.	0
4	0002344350	шайба установочн.	0
5	0002359300	ш/подш.радиальный	1
6	0009115350	вал с конич.шест.	1
7	0002447670	шпонка призматич.	2
8	0002351630	кольцо стопорное	1
9	0002361710	гайка 6-гр.	1
10	0002374540	болт 6-гр.	1
11	0001798420	сапун	1
12	0009094170	болт 6-гр.	2
13	0002361720	гайка 6-гр.	2
15	0002355380	болт 6-гр.	6
16	0002443460	винт запорный	1
17	0009108052	направляющая п-об	1
18	0002379470	гайка стопорная	6
19	0002345540	пробка магнитная	1
20	0002330300	шайба	0
20	0002342210	шайба	0
21	0002343360	шайба	3
22	0002336710	шкив натяжной	3
23	0002362300	болт 6-гр.	3
24	0002358980	ш/подш.радиальный	1
25	0002343980	шайба установочн.	0
25	0002344110	шайба установочн.	0
25	0002344230	шайба установочн.	0
25	0009580036	шайба установочн.	0
26	0002378350	кольцо стопорное	1
27	0002111330	уплотнение вала	1
28	0009115340	шестерня концевая	1
29	0002359860	роликоподшипник	2
30	0002343990	шайба установочн.	0
30	0002344120	шайба установочн.	0
30	0002344240	шайба установочн.	0
30	0002344320	шайба установочн.	0
31	0002351840	кольцо стопорное	2
32	0002331240	шайба установочн.	0
32	0002378800	шайба установочн.	0
32	0002378810	шайба установочн.	0
32	0002386980	шайба установочн.	0
33	0002381050	кольцо стопорное	1
34	0002338240	уплотнение вала	1

Наверх

4-х рядная кукурузная жатка, Главная передача, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002447670	шпонка призматич.	1
2	0002374540	болт 6-гр.	1
3	0002361710	гайка 6-гр.	2
4	0009115330	кардан сдвоенный	1
5	0009419310	храповик звездочк	1
6	0009724760	кулачок	9
7	0009725080	пружина сжатия	9
8	0009725090	пружина внутр.	9
9	0009725020	кольцо стопорное	1
10	0009206790	шайба нажимная	1
11	0009209130	кольцо уплотн.	1
12	0009419290	ступица	1
13	0009419300	картер сцепления	1
14	0006545870	крестовина	2
15	0009426320	вилка сдвоенная	1
16	0009772310	кольцо стопорное	8
17	0009421200	вилка	1
18	0002351640	кольцо стопорное	2
19	0002344080	шайба установочн.	0
19	0002344200	шайба установочн.	0
19	0002344310	шайба установочн.	0
20	0009115390	звездочка	1
21	0007760680	шпонка призматич.	1
22	0002378740	болт 6-гр.	1

Наверх

4-х рядная кукурузная жатка, Главная передача, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
2	0002378061	болт 6-гр.	1
3	0004086140	кольцо ножевое	4
4	0002391560	штуцер	2
5	0001798380	пресс-масленка	2
6	0002391570	гайка накидная	4
7	0009418380	маслопровод	2
8	0007760680	шпонка призматич.	1
9	0002351640	кольцо стопорное	1
10	0002344080	шайба установочн.	0
10	0002344200	шайба установочн.	0
10	0002344310	шайба установочн.	0
11	0009115390	звездочка	1
12	0009660040	втулка распорная	2
15	0009107160	корпус редуктора	2
16	0002338840	патрубок угловой	2
17	0009107972	вал	1
18	0000076150	шпонка с головкой	1
19	0009107980	звездочка	1
20	0002375730	болт 6-гр.	1
21	0002361720	гайка 6-гр.	1
22	0002355560	болт 6-гр.	2
23	0002335690	ш/подш.самоуст.	6
24	0002382340	гайка стопорная	6
25	0009107931	щиток	1
26	0002343230	шайба	2
27	0002351330	кольцо пружинное	2
28	0002373820	болт 6-гр.	2
29	0002374620	болт 6-гр.	4
30	0009306490	подшипник кольца	2
31	0002333060	кольцо зажимное	2

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей, передний - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009321530	внутреннее звено	0
1	0002444550	гайка корончатая	4
2	0002350900	шплинт	4
3	0002343660	шайба	4
4	0009094920	шестерня конич.	2
5	0009106740	втулка распорная	2
6	0002342150	шайба установочн.	0
6	0002342350	шайба	0
6	0002342980	шайба	0
7	0002351840	кольцо стопорное	4
8	0002338530	ш/подш.радиальный	4
9	0009275890	втулка распорная	2
10	0002374530	болт 6-гр.	4
11	0002361710	гайка 6-гр.	4
12	0002391560	штуцер	1
13	0002338840	патрубок угловой	1
14	0004086140	кольцо ножевое	4
15	0002391570	гайка накидная	4
16	0009418380	маслопровод	2
17	0002391560	штуцер	2
18	0001798380	пресс-масленка	2
19	0009540016	шпонка призматич.	4
20	0002111990	цепь роликовая	2
20	0009400137	цепь роликовая	2
21	0009321511	замок цепи	0
22	0002335680	переходное звено	0
23	0009103060	корпус редуктора	2
24	0002338520	кольцо уплотн.	2
25	0009109782	шестерня конич.	2
25	0009116220	шестерня конич.	2
26	0009106751	вал	2

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей, передний - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002350900	шплинт	8
2	0002444550	гайка корончатая	8
3	0002343660	шайба	8
4	0009540016	шпонка призматич.	8
5	0009445991	вал	4
6	0009106760	звездочка	4
7	0002344060	шайба установочн.	4
8	0002442620	ш/подш.радиальный	8
9	0009445900	втулка распорная	4
10	0009106782	крышка подшипника	1
11	0009445140	корпус подшипника	4
12	0002351820	кольцо стопорное	8
13	0002342150	шайба установочн.	0
13	0002342350	шайба	0
13	0002342980	шайба	0
14	0002342391	шайба	4
15	0009094920	шестерня конич.	4
16	0002391560	штуцер	8
17	0004086140	кольцо ножевое	8
18	0002391570	гайка накидная	8
19	0009418380	маслопровод	4
20	0001798380	пресс-масленка	4
21	0002365140	винт полупотайной	16
22	0002365100	винт полупотайной	8
23	0002361710	гайка 6-гр.	24
24	0009106812	крышка подш.лев.	1

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей, задний - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006650210	внутреннее звено	0
1	0009100660	корпус редуктора	2
2	0001798380	пресс-масленка	2
3	0004086140	кольцо ножевое	4
4	0002391570	гайка накидная	4
5	0009418380	маслопровод	2
6	0002338840	патрубок угловой	2
7	0009103500	корпус редуктора	2
8	0009306490	подшипник кольца	2
9	0002333060	кольцо зажимное	2
10	0009106370	шестерня конич.	3
11	0009106830	шестерня конич.	1
11	0009116200	шестерня конич.	1
12	0002374530	болт 6-гр.	4
13	0002361710	гайка 6-гр.	4
14	0000076150	шпонка с головкой	4
15	0002374620	болт 6-гр.	6
16	0002336590	шкив натяжной	6
17	0002382340	гайка стопорная	6
18	0002111320	цепь роликовая	1
18	0002116380	цепь роликовая	1
19	0006650170	переходное звено	0
20	0006650161	звено замыкающее	0
21	0009106820	вал ведущий	1
22	0002332390	кольцо зажимное	2
23	0002332380	подшипник кольца	2
24	0002449460	пресс-масленка	2

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей, задний - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009106770	звездочка	4
2	0009083030	втулка распорная	2
3	0009107471	корпус редуктора	2
4	0002449460	пресс-масленка	2
5	0002332380	подшипник кольца	4
6	0002343060	шайба	2
7	0009107550	труба распорная	2
8	0009107560	вал опорный	2
9	0002390490	болт 6-гр.	6
10	0002343770	шайба	6
11	0002365140	винт полупотайной	4
12	0001798380	пресс-масленка	4
13	0004086140	кольцо ножевое	8
14	0002391570	гайка накидная	8
15	0009107570	труба распорная	2
16	0009099781	шпонка призматич.	8
17	0009418380	маслопровод	4
18	0002391560	штуцер	4
19	0009042170	шпонка призматич.	2
20	0009107461	корпус редуктора	2
21	0002331240	шайба установочн.	0
21	0002378800	шайба установочн.	0
21	0002378810	шайба установочн.	0
21	0002386980	шайба установочн.	0
22	0009103141	шестерня конич.	4
23	0009103131	звездочка	2
24	0002343140	шайба	2
25	0002442470	винт полупотайной	14
26	0002365100	винт полупотайной	5
27	0009116171	рычаг направл.	1
28	0002361710	гайка 6-гр.	19
29	0009106943	корпус редуктора	1
30	0002342100	шайба	0
30	0002342270	шайба	0
31	0002365140	винт полупотайной	4
32	0009107040	корпус редуктора	2
33	0002351840	кольцо стопорное	4
34	0002377710	ш/подш.радиальный	4
35	0009107480	вал опорный	2
36	0009083010	втулка распорная	2
37	0009116181	рычаг направл.	1

Наверх

4-х рядная кукурузная жатка, Собирательные цепи, передние - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002110820	звено замыкающее	0
0	0002117300	шплинт	0
1	0002423940	болт 6-гр.	4
2	0009096280	крышка	8
3	0001798380	пресс-масленка	8
4	0002351840	кольцо стопорное	8
5	0002359270	ш/подш.радиальный	8
6	0009107792	звездочка	8
7	0009096350	корпус редуктора	4
8	0002361730	гайка 6-гр.	4
9	0002361700	гайка 6-гр.	4
10	0002355870	болт 6-гр.	4
11	0009096761	корпус редуктора	4
12	0002335030	винт полупотайной	4
13	0009104130	устр. натяж. цепи	4
14	0006654551	пружина сжатия	4
15	0005233830	направляющая пруж	4
16	0009104010	пластинка дистанц	4
17	0009110760	скоба	4
18	0002336840	шкив натяжной	8
19	0002373700	болт 6-гр.	8
20	0009106730	планка направл.	2
21	0009106710	корпус редуктора	2
22	0009106721	уголок	2
23	0009094861	цепь	2
24	0009099800	цепь	2
25	0002373820	болт 6-гр.	16
26	0002381320	гайка стопорная	28
27	0002342810	шайба	28
28	0009096372	уголок	4
29	0009096381	планка направл.	4
30	0002370680	винт потайной	12
31	0002374530	болт 6-гр.	8
32	0002342240	шайба	8
33	0009107620	планка направл.	4
34	0009107800	направляющая п-об	4
35	0002335730	шайба	2
36	0002361710	гайка 6-гр.	24
37	0009106680	корпус редуктора	2
38	0009106700	планка направл.	2
39	0002363300	винт потайной	12
40	0009106690	уголок	2

Наверх

4-х рядная кукурузная жатка, Собирательные цепи, задние - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002110820	звено замыкающее	0
0	0002117300	шплинт	0
1	0002423940	болт 6-гр.	2
2	0009096280	крышка	4
3	0001798380	пресс-масленка	4
4	0002351840	кольцо стопорное	4
5	0002359270	ш/подш.радиальный	4
6	0009107792	звездочка	4
7	0009096350	корпус редуктора	2
8	0002361730	гайка 6-гр.	2
9	0002361700	гайка 6-гр.	2
10	0002355870	болт 6-гр.	2
11	0009096761	корпус редуктора	2
12	0002335030	винт полупотайной	2
13	0009107630	планка направл.	2
14	0009107661	корпус редуктора	2
15	0002373830	болт 6-гр.	8
16	0002384950	болт 6-гр.	2
17	0002381320	гайка стопорная	14
18	0002369122	шайба	14
19	0002363300	винт потайной	14
20	0009110640	цепь	2
21	0002361710	гайка 6-гр.	8
22	0009110811	скоба	1
22	0009110820	скоба	1
23	0009110770	планка направл.	2
24	0009104130	устр. натяж. цепи	2
25	0006654551	пружина сжатия	2
26	0005233830	направляющая пруж	2
27	0009104010	пластинка дистанц	2
28	0009110760	скоба	2
29	0002336840	шкив натяжной	4
30	0002373700	болт 6-гр.	4

Наверх

4-х рядная кукурузная жатка, Собирательные цепи, боковые - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373820	болт 6-гр.	16
2	0002381320	гайка стопорная	38
3	0002369122	шайба	38
4	0002361710	гайка 6-гр.	16
5	0002363300	винт потайной	38
6	0009107703	направляющая п-об	8
7	0009107640	планка направл.	8
8	0009107870	направляющая п-об	2
9	0009094851	цепь	2
10	0009107810	цепь	2
11	0002110820	звено замыкающее	0
11	0002117300	шплинт	0
12	0009107741	направляющая п-об	1
12	0009107751	направляющая п-об	1
13	0002361700	гайка 6-гр.	4
14	0002355870	болт 6-гр.	4
15	0009096761	корпус редуктора	4
16	0002335030	винт полупотайной	4
17	0009096280	крышка	4
18	0001798380	пресс-масленка	4
19	0002351840	кольцо стопорное	4
20	0002359270	ш/подш.радиальный	4
21	0009107792	звездочка	4
22	0009104130	устр. натяж. цепи	4
23	0009104010	пластинка дистанц	4
24	0009110760	скоба	4
25	0002336840	шкив натяжной	8
26	0002373700	болт 6-гр.	8
27	0006654551	пружина сжатия	4
28	0005233830	направляющая пруж	4

Наверх

4-РЯДН. ПРИСТАВКА,КАРДАННЫЙ ВАЛ ПРИВОДА НОЖЕЙ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009107315	вал карданный	1
2	0009416903	ограждение внешн.	1
3	0009419340	храповик звездочк	1
4	0009774240	кольцо стопорное	8
5	0009725800	крестовина	2
6	0009416870	вилка ступицы	1
7	0002375750	штифт распорный	1
8	0009419350	вал профильный	1
9	0002445400	штифт просечной	1
10	0009416911	ограждение внешн.	1
11	0009419360	вилка ступицы	1
12	0002449450	пресс-масленка	2
13	0009421210	вилка фланцевая	1
14	0009725020	кольцо стопорное	1
15	0009206790	шайба нажимная	1
16	0009209130	кольцо уплотн.	1
17	0009419290	ступица	1
18	0009724760	кулачок	16
19	0009725080	пружина сжатия	16
20	0009419330	картер сцепления	1

Наверх

4-РЯДН. ПРИСТАВКА,КАРДАННЫЙ ВАЛ ПРИВОДА НОЖЕЙ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009108090	вал карданный	1
2	0009110720	скоба	1
3	0009419310	храповик звездочк	1
5	0009414950	крестовина	2
6	0009421200	вилка	1
7	0002356810	штифт распорный	1
8	0009410840	вал профильный	1
9	0002445400	штифт просечной	1
10	0009110730	скоба	1
11	0009410850	вилка ступицы	1
12	0002449460	пресс-масленка	2
13	0009410830	вилка фланцевая	1
14	0002363180	кольцо стопорное	1
15	0009206790	шайба нажимная	1
16	0009209130	кольцо уплотн.	1
17	0009419290	ступица	1
18	0009724760	кулачок	16
19	0009725080	пружина сжатия	16
20	0009725090	пружина внутр.	16
21	0009419300	картер сцепления	1
22	0009772310	кольцо стопорное	8

Наверх

4-х рядная кукурузная жатка, Привод ножей, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009107443	редуктор смотн.	1
2	0009042241	шпонка призматич.	2
3	0002369680	штифт распорный	1
4	0002336750	уплотнение вала	1
5	0002359860	роликоподшипник	2
6	0002351840	кольцо стопорное	2
7	0002331240	шайба установочн.	1
7	0002378800	шайба установочн.	0
7	0002378810	шайба установочн.	0
7	0002386980	шайба установочн.	0
9	0002112510	ш/подш.радиальный	2
10	0006334450	уплотнение	2
11	0009110360	колесо зубчатое	1
12	0009107380	шпонка призматич.	2
13	0002373700	болт 6-гр.	6
14	0009107193	вал с фланцем	1
15	0002381320	гайка стопорная	6
16	0002359230	ш/подш.радиальный	1
17	0002330380	шайба установочн.	0
17	0002344180	шайба установочн.	0
17	0002344370	шайба установочн.	0
18	0002351930	кольцо стопорное	1
19	0009107221	вал	1
20	0009500007	шпонка призматич.	1
21	0002112520	уплотнение	1
22	0009107111	крышка	1
23	0002393870	шайба контактная	2
24	0002374420	винт с 6-гр.гол.	2
25	0002345540	пробка магнитная	1
26	0002445690	штифт распорный	1
27	0002344940	подшипник игольчатый	1
28	0007631190	гайка корончатая	1
29	0002342380	шайба	1
30	0009110261	шестерня конич.	1
31	0009107390	шпонка призматич.	1
32	0009107231	колесо зубчатое	1
33	0009110390	шестерня конич.	1
34	0002343670	шайба	1
35	0002444550	гайка корончатая	1
36	0001798420	сапун	1
37	0002351630	кольцо стопорное	2
38	0009107262	ступица	2
39	0002356410	штифт распорный	2
40	0009110250	кольцо	2
41	0002112530	уплотнение вала	2
42	0002363180	кольцо стопорное	2
43	0002443460	винт запорный	1
44	0002445770	штифт распорный	2
45	0002422430	винт с цил.гол.	6
46	0009107073	корпус редуктора	1
47	0002411030	винт с цил.гол.	1
48	0009107590	кольцо магнитное	1

Наверх

4-х рядная кукурузная жатка, Привод ножей, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009107122	рычаг	1
2	0002336590	шкив натяжной	6
3	0002374610	болт 6-гр.	5
4	0009112531	рычаг качающийся	1
5	0002112020	подшипник игольчатый	6
6	0002386270	кольцо запорное	6
7	0002361720	гайка 6-гр.	3
9	0009110270	шайба опорная	3
10	0002338290	кольцо уплотн.	4
11	0002369420	пресс-масленка	4
12	0009112521	рычаг качающийся	1
13	0002374620	болт 6-гр.	2
14	0002378750	болт 6-гр.	2
15	0009107290	втулка распорная	2
16	0009107103	корпус редуктора	1
17	0002336590	шкив натяжной	6
18	0002382340	гайка стопорная	6
19	0002375730	болт 6-гр.	2
20	0002112250	винт с 6-гр.гол.	2
21	0009107281	вал	1
22	0002355550	болт 6-гр.	1
23	0002351920	кольцо стопорное	2
24	0009110240	крышка запорная	2
25	0002375970	кольцо стопорное	2
26	0002360050	ш/подш.радиальный	2
27	0001782560	кольцо уплотн.	2
28	0009107131	кривошип	2
29	0002369430	пресс-масленка	2
30	0009110410	втулка распорная	3
31	0002350900	шплинт	2
32	0002336230	кольцо	4
33	0002386250	кольцо внутр.	2
34	0009107271	крышка	2
35	0002444550	гайка корончатая	2

Наверх

4-х рядная кукурузная жатка, Планка с пальцами, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000665361	пружина	3
2	0000665840	шпилька	3
3	0009110310	пружина с штифтом	3
4	0000665830	штифт цилиндрич.	3
5	0002379470	гайка стопорная	1
6	0002351330	кольцо пружинное	1
7	0009110011	направляющая п-об	1
8	0009110420	пластина промеж.	1
9	0009110430	прокладка	8
10	0009110450	пластина направл.	1
11	0009110441	пластина направл.	1
12	0002351330	кольцо пружинное	10
13	0002378740	болт 6-гр.	1
14	0002355320	болт 6-гр.	1
15	0009110031	направляющая п-об	3
15	0009112600	брус ножевой	3
16	0009110041	сайлент-блок	7
16	0009112670	сайлент-блок	7
17	0002379470	гайка стопорная	8
18	0002349970	болт 6-гр.	8
19	0009110051	направляющая п-об	4
19	0009112610	рычаг направл.	4
20	0000665370	ключ спец.	1
21	0000665330	кроншт. с винтом	4
22	0002361700	гайка 6-гр.	4
23	0002373400	болт 6-гр.	4
24	0002382340	гайка стопорная	5
25	0002351340	кольцо пружинное	5
26	0000667001	прокладка	36
27	0000667341	пластина напр.ниж	3
28	0000667641	пластина напр.ниж	3
29	0009107334	опора ножа в сб.	1
30	0009107401	пластина	1
31	0009110320	заклепка потайная	2
32	0002355530	болт 6-гр.	3
33	0009110300	прокладка	2
34	0002355540	болт 6-гр.	2
35	0000665290	болт 6-гр.	2
36	0009112581	подшипник	2
37	0009112591	сайлент-блок	2
38	0002113050	винт с цил.гол.	2
39	0002374640	болт 6-гр.	7
40	0002393860	шайба контактная	7

Наверх

4-х рядная кукурузная жатка, Нож, VAR. 3965 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0004031970	удалитель заклеп.	1
0	0004065670	пресс высадочный	1
1	0009110062	нож верхний	1
1	0009112620	нож верхний	1
2	0009110141	плита скольжения	8
3	0009110182	лезвие направл.	3
4	0009110170	заклепка потайная	3
5	0009110371	шайба опорная	5
5	0009112650	лезвие сдвоенное	5
6	0009110152	лезвие ножа	1
7	0000673620	заклепка потайная	103
8	0009110132	полоса ножевая	6
9	0009110122	лезвие ножа	3
9	0009112660	лезвие ножа	3
10	0000670250	заклепка потайная	11
11	0009110110	заклепка потайная	1
12	0009110073	головка ножевая	1
13	0009110092	лезвие сдвоенное	12
14	0000665860	заклепка потайная	1
15	0009110193	нож нижний	1
15	0009112630	нож нижний	1
16	0009110470	плита скольжения	1
17	0009110141	плита скольжения	1
17	0009110291	плита скольжения	1
18	0009110330	заклепка потайная	3
19	0000665870	заклепка потайная	2
20	0009110201	головка ножевая н	1

Наверх

Автопилот, Сенсорная система (4/6 ряда), VAR.3737 / 4172 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050980	каучук силиконов.	0
1	0000505520	хомут кабельный	1
2	0007446070	скоба крепежная	5
3	0000508552	кпл. кабелей	1
4	0006738182	штепсель	1
5	0002386600	скоба крепежная	12
6	0000506731	штепсель соедин.	2
7	0002362000	болт 6-гр.	4
8	0002351320	кольцо пружинное	4
9	0002369122	шайба	4
10	0000505742	система датчиков	1
10	0000505752	система датчиков	1
11	0000505830	втулка пластмас.	2
12	0002351242	шайба	2
13	0002350830	шплинт	2
14	0000085040	втулка	4
15	0000506150	палец с буртиком	2
16	0002376060	штифт распорный	2
17	0000506860	щуп правый	1
17	0000506870	щуп левый	1

Наверх

4-х рядная кукурузная жатка, Шнек, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009241121	картинка перевод.	21
1	0009117800	щиток	1
2	0009117940	скребок	2
3	0009122270	щиток правый	1
4	0002393870	шайба контактная	28
5	0002362000	болт 6-гр.	6
5	0002374390	болт 6-гр.	24
6	0009121222	кабелепровод	1
7	0002382340	гайка стопорная	6
8	0002336590	шкив натяжной	8
9	0002355530	болт 6-гр.	2
10	0009186951	элемент опорный	2
11	0009445170	элемент зажимной	2
12	0002374620	болт 6-гр.	14
13	0002355540	болт 6-гр.	2
14	0009122263	лоток шнека	1
15	0009122280	щиток левый	1
16	0009118160	опора стойки	2
17	0009782160	штепсель	2
18	0002361700	гайка 6-гр.	6
18	0002381320	гайка стопорная	2
19	0009122520	щиток левый	1
20	0002379830	гайка стопорная	2
21	0002393860	шайба контактная	2
22	0002112890	отражатель	2
23	0002429020	винт с цил.гол.	2
24	0002369420	пресс-масленка	1
25	0002374610	болт 6-гр.	12
26	0002361720	гайка 6-гр.	12
27	0002393890	шайба контактная	24

Наверх

4-х рядная кукурузная жатка, Направляющее коромысло, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	8
2	0009118072	уголок правый	1
3	0002393880	шайба контактная	12
4	0002361710	гайка 6-гр.	8
5	0002374530	болт 6-гр.	4
6	0002379470	гайка стопорная	4
7	0002110170	колпак защитный	3
8	0009118022	рычаг направл.	2
9	0009122774	скоба направляющ.	1
10	0009118062	уголок левый	1
11	0002382340	гайка стопорная	4
12	0002355610	болт 6-гр.	4
13	0009109811	брус защитный	1
14	0009230660	пружина растяжен.	3
15	0009008810	крюк рессоры	3
16	0009098871	табличка предупр.	2

Наверх

4-х рядная кукурузная жатка, Разделительные клыки, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009110521	отражатель	2
2	0002375730	болт 6-гр.	2
3	0002361720	гайка 6-гр.	2
4	0009109933	наконечн.дел.пр.	1
5	0009111511	платформа правая	1
6	0002374390	болт 6-гр.	4
7	0002361700	гайка 6-гр.	8
8	0009111501	платформа левая	1
9	0002349570	винт с цил.гол.	4
10	0005045040	гайка с закруткой	2
11	0009095630	консоль замка	2
12	0009095640	диск храповый	2
13	0009095681	шайба подкладная	2
14	0002424580	болт 6-гр.	2
15	0009115010	кронштейн	2
16	0005009242	винт с закруткой	2
17	0009095650	труба	2
18	0009110581	скоба	4
19	0002349530	винт полупотайной	8
20	0009099451	втулка	10
21	0002375720	болт 6-гр.	10
22	0009109942	наконечн.дел.ср.	3
23	0002361710	гайка 6-гр.	12
24	0002336580	шкив натяжной	9
25	0002373830	болт 6-гр.	6
26	0002378740	болт 6-гр.	3
27	0009111250	стойка	6
28	0009096112	башмак контактный	3
29	0009109913	наконечн.дел.лв.	1
30	0002379470	гайка стопорная	3
31	0002378280	винт потайной	6

Наверх

4-х рядная кукурузная жатка, Делитель, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009122981	делитель правый	1
2	0009119101	делитель ср.пр.	1
3	0002373830	болт 6-гр.	26
4	0002393880	шайба контактная	26
5	0009118962	делитель средний	1
6	0009119191	делитель ср.лев.	1
7	0009122911	делитель левый	1
8	0009123050	обшивка металл.	1
9	0009123030	обшивка металл.	2
10	0009123040	обшивка металл.	1

Наверх

4-х рядная кукурузная жатка, Карданный вал, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009116761	вал карданный	1
2	0009116770	рычаг направл.	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009724660	вилка насадная	1
7	0009724650	крестовина	2
8	0009725030	кольцо стопорное	8
9	0002449460	пресс-масленка	2
10	0009724710	вилка штифта	1
11	0002445800	штифт распорный	1
12	0009425810	труба профильная	1
13	0008123130	воронка защитная	1
14	0009206710	кольцо торцовое	2
15	0009421370	полукорпус внутр.	1
16	0009116781	рычаг направл.	1
17	0009421361	полукорпус внутр.	1
18	0009722970	цепь несущая	1
19	0009417990	воронка защитная	1
20	0009414990	вилка вала	1
21	0002378150	болт 6-гр.	1
22	0009420850	вилка насадная	1
23	0002351340	кольцо пружинное	1
24	0002361720	гайка 6-гр.	1

Наверх

4-х рядная кукурузная жатка, Главный редуктор, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118111	коробка передач	1
2	0002385130	уплотнение вала	1
3	0002363180	кольцо стопорное	1
4	0002344030	шайба установочн.	0
4	0002344160	шайба установочн.	0
4	0002344270	шайба установочн.	0
4	0002344350	шайба установочн.	0
5	0002359300	ш/подш.радиальный	1
6	0009042170	шпонка призматич.	3
7	0009118121	вал с конич.шест.	1
8	0009184122	кольцо опорное	1
9	0001798420	сапун	1
10	0002443460	винт запорный	1
11	0002378440	болт 6-гр.	6
12	0009184181	шестерня концевая	1
13	0002359870	роликоподшипник	2
14	0002344010	шайба установочн.	0
14	0002344140	шайба установочн.	0
14	0002344250	шайба установочн.	0
14	0002344330	шайба установочн.	0
15	0002351860	кольцо стопорное	2
16	0002343950	шайба установочн.	0
16	0002344080	шайба установочн.	0
16	0002344200	шайба установочн.	0
16	0002344310	шайба установочн.	0
17	0002344500	кольцо стопорное	1
18	0002371260	уплотнение вала	1
19	0002362300	болт 6-гр.	3
20	0002336710	шкив натяжной	3
21	0002345540	пробка магнитная	1
22	0002379470	гайка стопорная	6
23	0002359140	ш/подш.радиальный	1
24	0002343990	шайба установочн.	0
24	0002344120	шайба установочн.	0
24	0002344240	шайба установочн.	0
24	0002344320	шайба установочн.	0
25	0002351840	кольцо стопорное	1
26	0002338240	уплотнение вала	1

Наверх

4-х рядная кукурузная жатка, Привод подающего шнека - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002348420	болт 6-гр.	1
2	0009281010	шайба сферическая	1
3	0002361720	гайка 6-гр.	2
4	0009176170	пружина растяжен.	1
5	0000085930	втулка	1
6	0009117034	рычаг качающийся	1
7	0002375720	болт 6-гр.	1
8	0002393700	шайба установочн.	1
9	0002430440	кольцо стопорное	1
10	0002389740	ш/подш.радиальный	1
11	0009116980	звездочка 2-рядн	1
12	0002351810	кольцо стопорное	1
13	0002442530	ш/подш.радиальный	1
14	0002351600	кольцо стопорное	1
15	0002369420	пресс-масленка	1
16	0002374530	болт 6-гр.	1
17	0002361710	гайка 6-гр.	1
18	0002342910	шайба	1
19	0002360960	шплинт	1
20	0009122111	стойка зажимная	1
21	0009273210	элемент зажимной	2
22	0002343260	шайба подкладная	2
23	0002378740	болт 6-гр.	2
24	0009117070	звездочка	1
25	0002343770	шайба	1
26	0002393890	шайба контактная	1
27	0002390490	болт 6-гр.	1
28	0002114840	цепь роликовая	1
29	0002114180	замок цепи	1
30	0009203005	замок	1
31	0002335680	переходное звено	2
32	0009321511	замок цепи	1
33	0002332931	цепь роликовая	1
33	0002339260	цепь роликовая	1
34	0009122100	храповик звездочк	1
35	0002112450	кольцо стопорное	1
36	0009206790	шайба нажимная	1
37	0009209130	кольцо уплотн.	1
38	0002382431	винт с цил.гол.	1
39	0002428240	кольцо пружинное	1
40	0009414490	ступица	1
41	0009724760	кулачок	24
42	0009725080	пружина сжатия	24
43	0009725090	пружина внутр.	7
44	0009411120	полукорпус внутр.	1
45	0002393870	шайба контактная	10
46	0002374420	винт с 6-гр.гол.	6
47	0009122071	вал	1
48	0002379470	гайка стопорная	2
49	0002393880	шайба контактная	2
50	0002382340	гайка стопорная	4
51	0002393890	шайба контактная	4
52	0009122060	подшипник упорный	1
53	0002360560	болт 6-гр.	4
53	0002374610	болт 6-гр.	4
54	0009306490	подшипник кольца	1
55	0002343850	шайба опорная	0
55	0002344200	шайба установочн.	0
55	0002344310	шайба установочн.	0
56	0009116620	звездочка	1
56	0009116961	звездочка	1
57	0002351640	кольцо стопорное	1
58	0009122131	щиток	1
59	0002424450	болт 6-гр.	2
60	0002369430	пресс-масленка	1
61	0009117161	буфер упорный	2
62	0002361700	гайка 6-гр.	2

Наверх

4-х рядная кукурузная жатка, Подающий шнек - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002390490	болт 6-гр.	2
2	0002393890	шайба контактная	2
3	0002343770	шайба	2
4	0009117120	накладка	2
5	0002430440	кольцо стопорное	1
6	0002393700	шайба установочн.	1
7	0002375720	болт 6-гр.	1
8	0002361720	гайка 6-гр.	1
9	0000085930	втулка	1
10	0002348420	болт 6-гр.	1
11	0009281010	шайба сферическая	1
12	0002361720	гайка 6-гр.	1
13	0009176170	пружина растяжен.	1
14	0009306490	подшипник кольца	2
15	0002379470	гайка стопорная	4
16	0009117100	стойка	2
17	0009117034	рычаг качающийся	1
18	0009117110	накладка	2
19	0002364620	винт полупотайной	4
20	0009081842	корпус подшипника	2
21	0009122013	шнек питателя	1
22	0001798380	пресс-масленка	2
23	0002336470	шайба установочн.	0
23	0002338200	шайба установочн.	0
24	0009117070	звездочка	1
25	0002374530	болт 6-гр.	6
26	0002393880	шайба контактная	10
27	0002361710	гайка 6-гр.	6
28	0005025110	винт полупотайной	4
29	0009122160	упор	1
30	0009117161	буфер упорный	2
31	0002393870	шайба контактная	2
32	0002361700	гайка 6-гр.	2

Наверх

4-х рядная кукурузная жатка, Карданный вал, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002427930	винт для жести	1
1	0009116701	вал карданный	1
1	0009122680	вал карданный	1
2	0009116711	рычаг направл.	1
2	0009122690	полуось кардан.	1
3	0009214540	храповик звездочк	1
3	0009414940	храповик звездочк	1
4	0002363180	кольцо стопорное	1
5	0009206790	шайба нажимная	1
6	0009209130	кольцо уплотн.	1
7	0002339630	винт с цил.гол.	1
7	0002422610	винт с цил.гол.	1
8	0002428240	кольцо пружинное	1
9	0009414490	ступица	1
10	0009724760	кулачок	24
11	0009725080	пружина сжатия	24
12	0009725090	пружина внутр.	7
13	0009210950	картер сцепления	1
13	0009414500	картер сцепления	1
14	0009414950	крестовина	2
14	0009724650	крестовина	2
15	0009725030	кольцо стопорное	8
15	0009772310	кольцо стопорное	8
16	0002449460	пресс-масленка	2
17	0009724600	вилка штифта	1
17	0009724680	вилка штифта	1
18	0002445790	штифт распорный	2
19	0009414960	труба профильная	1
20	0009214550	воронка защитная	1
20	0009419280	воронка защитная	1
21	0009209440	кольцо торцовое	2
22	0009410320	картер сцепления	1
22	0009416970	ограждение внешн.	1
23	0009116720	рычаг направл.	1
23	0009122700	полуось кардан.	1
24	0009410310	картер сцепления	1
24	0009416980	воронка защитная	1
25	0009214560	кольцо защитное	1
25	0009420320	кольцо защитное	1
26	0009414970	труба профильная	1
27	0009724610	вилка штифта	1
27	0009724690	вилка штифта	1
28	0002355560	болт 6-гр.	1
28	0002378150	болт 6-гр.	1
29	0009205330	вилка насадная	1
29	0009420850	вилка насадная	1
30	0002351340	кольцо пружинное	1
31	0002361720	гайка 6-гр.	1

Наверх

4-х рядная кукурузная жатка, Главный редуктор, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118412	редуктор смотн.	1
2	0002338440	уплотнение вала	2
3	0002351870	кольцо стопорное	2
4	0002431090	ш/подш.радиальный	2
5	0002378010	винт запорный	1
6	0002361720	гайка 6-гр.	2
7	0009118420	корпус подшипн.п.	1
8	0002351630	кольцо стопорное	1
9	0002359140	ш/подш.радиальный	1
10	0009094640	колесо зубчатое	1
11	0002443460	винт запорный	1
12	0002445770	штифт распорный	2
13	0002355320	болт 6-гр.	4
14	0002378150	болт 6-гр.	2
15	0002359190	ш/подш.радиальный	1
16	0002351890	кольцо стопорное	1
17	0002110340	уплотнение вала	1
18	0009460980	шпонка призматич.	1
19	0009118441	вал	1
20	0009118430	колесо зубчатое	1
21	0002116690	винт запорный	1
22	0002345540	пробка магнитная	1

Наверх

4-х рядная кукурузная жатка, Защита привода, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009460980	шпонка призматич.	1
2	0009116701	вал карданный	1
2	0009122680	вал карданный	1
3	0009042170	шпонка призматич.	1
4	0009123300	щиток правый	1
5	0001798380	пресс-масленка	12
6	0002391560	штуцер	32
7	0004086140	кольцо ножевое	32
8	0002391570	гайка накидная	32
9	0009418380	маслопровод	2
10	0009118710	скоба зажимная	2
11	0002393870	шайба контактная	2
12	0002374390	болт 6-гр.	1
13	0009118720	подкладка	0
14	0009118730	подкладка	0
15	0002449460	пресс-масленка	4
16	0002375700	болт 6-гр.	7
17	0002393880	шайба контактная	2
18	0009118741	щиток	1
19	0009123280	щиток левый	1
20	0002361700	гайка 6-гр.	2
21	0002374420	винт с 6-гр.гол.	2

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381050	кольцо стопорное	2
2	0002368520	шайба	2
3	0009123271	вал 6-гр.	1
4	0002335830	болт 6-гр.	1
5	0002336710	шкив натяжной	1
6	0002374650	болт 6-гр.	24
7	0002393860	шайба контактная	24
8	0009123330	планка захватная	8
9	0002379830	гайка стопорная	24
10	0009120851	валик	2
11	0002373820	болт 6-гр.	4
12	0009121720	скребок правый	1
13	0009121710	скребок левый	1
14	0002365140	винт полупотайной	4
15	0002393880	шайба контактная	8
16	0002361710	гайка 6-гр.	4
17	0002390490	болт 6-гр.	8
18	0002393890	шайба контактная	36
19	0002330310	шайба	6
20	0009116632	поводок	8
20	0009121850	звездочка	8
21	0002343770	шайба	2
22	0009123320	шайба	2
23	0009120890	звездочка	2
24	0009103540	труба распорная	2
25	0009118240	шайба	2
26	0009460980	шпонка призматич.	2
27	0002378750	болт 6-гр.	8
28	0002382340	гайка стопорная	8
29	0002423790	болт 6-гр.	16

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118352	вал опорный	2
2	0009027120	шпонка призматич.	2
3	0009027120	шпонка призматич.	2
3	0009099781	шпонка призматич.	2
4	0009118340	поводок	2
5	0009118360	шайба уплотн.	2
6	0001782580	кольцо уплотн.	4
7	0002377710	ш/подш.радиальный	4
8	0002351840	кольцо стопорное	4
9	0009090830	втулка распорная	2
10	0002331240	шайба установочн.	0
10	0002378800	шайба установочн.	0
10	0002378810	шайба установочн.	0
10	0002386980	шайба установочн.	0
11	0002394640	кольцо уплотн.	2
12	0002359190	ш/подш.радиальный	2
13	0009118371	шайба	2
14	0002332020	шайба установочн.	0
14	0002332030	шайба установочн.	0
14	0002332040	шайба установочн.	0
14	0002332050	шайба установочн.	0
15	0002351890	кольцо стопорное	2
16	0009118380	шестерня конич.	2
17	0009118330	корпус подшипн.п.	1
18	0009103141	шестерня конич.	2
19	0002343770	шайба	2
20	0002393890	шайба контактная	2
21	0002390490	болт 6-гр.	2
22	0009118300	корпус подшипн.л.	1

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118330	корпус подшипн.п.	3
2	0002351890	кольцо стопорное	6
3	0002332020	шайба установочн.	0
3	0002332030	шайба установочн.	0
3	0002332040	шайба установочн.	0
3	0002332050	шайба установочн.	0
4	0009118371	шайба	6
5	0002359190	ш/подш.радиальный	6
6	0002394640	кольцо уплотн.	6
7	0009118300	корпус подшипн.л.	3
8	0009027120	шпонка призматич.	6
9	0009118391	вал опорный	6
10	0009027120	шпонка призматич.	6
10	0009099781	шпонка призматич.	6
11	0009118340	поводок	6
12	0009118360	шайба уплотн.	6
13	0001782580	кольцо уплотн.	12
14	0002377710	ш/подш.радиальный	12
15	0002351840	кольцо стопорное	12
16	0009090830	втулка распорная	6
17	0002331240	шайба установочн.	0
17	0002378800	шайба установочн.	0
17	0002378810	шайба установочн.	0
17	0002386980	шайба установочн.	0
18	0009118380	шестерня конич.	6
19	0009103141	шестерня конич.	6
20	0002343770	шайба	6
21	0002393890	шайба контактная	6
22	0002390490	болт 6-гр.	6

Наверх

4-х рядная кукурузная жатка, Опорный рычаг, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121590	фланец	16
1	0009122190	фланец	16
2	0009120860	втулка пластмас.	16
3	0002373820	болт 6-гр.	32
3	0002422420	винт с цил.гол.	32
4	0002393880	шайба контактная	48
5	0002361710	гайка 6-гр.	32
6	0009120034	корпус подшипника	8
7	0002330000	болт 6-гр.	16
8	0009120042	направляющая	8
9	0002445770	штифт распорный	8
10	0009120230	пружина кручения	8
11	0009120050	палец	8
12	0002356471	штифт распорный	8
13	0009118811	защелка	8
14	0009116650	пружина сжатия	8
15	0005233830	направляющая пруж	8
16	0002361730	гайка 6-гр.	8
17	0002369360	болт 6-гр.	8
18	0002369420	пресс-масленка	8
18	0002369430	пресс-масленка	8
19	0002333240	гайка 6-гр.	8
20	0009120063	шпилька	8
21	0009272100	пружина сжатия	8
22	0002342240	шайба	16
22	0002343250	шайба	8
23	0002373820	болт 6-гр.	8
24	0009121984	уплотнение резин.	16
25	0002378350	кольцо стопорное	16

Наверх

4-х рядная кукурузная жатка, Режущий диск , VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	16
2	0002393870	шайба контактная	16
3	0009120822	поводок	8
4	0009116641	нож	8
5	0002370670	винт потайной	16
6	0002393880	шайба контактная	48
7	0002373820	болт 6-гр.	16
8	0002390490	болт 6-гр.	8
9	0002393890	шайба контактная	8
10	0002330310	шайба	8
10	0002343770	шайба	8
11	0009118340	поводок	8
12	0009116632	поводок	8
12	0009121990	звездочка	8
13	0009118360	шайба уплотн.	8
14	0001782580	кольцо уплотн.	16
15	0002377710	ш/подш.радиальный	16
16	0002351840	кольцо стопорное	16
17	0009083030	втулка распорная	8
18	0009118784	корпус подшипника	8
19	0002369420	пресс-масленка	8
20	0009120101	вал привода ножа	8
21	0009095710	шайба распорная	4
22	0009120872	поводок	4
23	0002373830	болт 6-гр.	16
24	0002379470	гайка стопорная	16
25	0002425190	винт потайной	8
26	0009027120	шпонка призматич.	8
27	0002121360	винт потайной	8

Наверх

4-РЯДН. ПРИСТАВКА, ДЕРЖАТЕЛИ ПОДШИПН., НАПРАВЛЯЮЩИЕ ЦЕПЕЙ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121873	кронштейн опорный	1
2	0009120002	кронштейн опор.п.	1
3	0009119872	кронштейн опор.л.	1
4	0009120070	скоба п-обр.	12
5	0002393880	шайба контактная	36
6	0002375700	болт 6-гр.	36
7	0009121823	кронштейн опорный	1
8	0009099580	планка направл.	6
9	0009120090	уголок направл.	6
10	0002381320	гайка стопорная	54
11	0002393870	шайба контактная	54
12	0009120080	уголок направл.	8
13	0009118250	планка направл.	8
14	0002363300	винт потайной	54
15	0009120220	уголок направл.	2
16	0009118260	планка направл.	2

Наверх

4-РЯДН. ПРИСТАВКА,НАПРАВЛЯЮЩАЯ ЦЕПИ НАРУЖНАЯ ЛЕВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120541	планка направл.	1
2	0002375700	болт 6-гр.	4
3	0002393880	шайба контактная	9
4	0002361720	гайка 6-гр.	2
5	0009120532	уголок	1
6	0002348420	болт 6-гр.	1
7	0009120491	держатель левый	2
8	0002373820	болт 6-гр.	4
9	0009120880	планка направл.	1
10	0002339020	пружина сжатия	1
11	0009120472	вал	1
12	0009120910	звездочка	1
13	0002351600	кольцо стопорное	1
14	0002358700	ш/подш.радиальный	1
15	0002351820	кольцо стопорное	1
16	0009120481	болт крышки подш.	1
17	0009229510	шайба	1
18	0002352181	болт 6-гр.	1
18	0002355341	болт 6-гр.	1
19	0009150178	штифт распорный	1
20	0002445720	штифт распорный	1

Наверх

4-РЯДН. ПРИСТАВКА,НАПРАВЛЯЮЩАЯ ЦЕПИ НАРУЖНАЯ ПРАВ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120910	звездочка	1
2	0002351600	кольцо стопорное	1
3	0002358700	ш/подш.радиальный	1
4	0002351820	кольцо стопорное	1
5	0009120481	болт крышки подш.	1
6	0009120472	вал	1
7	0009229510	шайба	1
8	0002393880	шайба контактная	19
9	0002352181	болт 6-гр.	1
9	0002355341	болт 6-гр.	1
10	0002373820	болт 6-гр.	6
11	0009120591	держатель правый	2
12	0002375700	болт 6-гр.	4
13	0009120880	планка направл.	1
14	0002339020	пружина сжатия	1
15	0002361710	гайка 6-гр.	2
16	0002348420	болт 6-гр.	1
17	0009120633	щиток отр. правый	1
18	0009120603	щиток отраж.левый	1
20	0009120532	уголок	1
21	0002365100	винт полупотайной	2
21	0002365140	винт полупотайной	4
22	0002393890	шайба контактная	3
23	0002361720	гайка 6-гр.	2
24	0002361710	гайка 6-гр.	3
25	0009150178	штифт распорный	1
26	0002445720	штифт распорный	1
27	0009120541	планка направл.	1

Наверх

4-х рядная кукурузная жатка, Собирательные цепи, VAR. 4647 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121900	цепь	2
2	0009116681	цепь	2
3	0009116671	цепь	2
4	0009116661	цепь	4
5	0002361700	гайка 6-гр.	16
6	0002393870	шайба контактная	16
7	0009120651	поводок	8
8	0002364380	винт полупотайной	16

Наверх

Автопилот, Сенсорная система (4/6 ряда), VAR.3737 / 4173 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050980	каучук силиконов.	0
1	0000505520	хомут кабельный	1
2	0007446070	скоба крепежная	5
3	0000508552	кпл. кабелей	1
4	0006738182	штепсель	1
5	0002386600	скоба крепежная	12
6	0000506731	штепсель соедин.	2
7	0002362000	болт 6-гр.	4
8	0002351320	кольцо пружинное	4
9	0002369122	шайба	4
10	0000505742	система датчиков	1
10	0000505752	система датчиков	1
11	0000505830	втулка пластмас.	2
12	0002351242	шайба	2
13	0002350830	шплинт	2
14	0000085040	втулка	4
15	0000506150	палец с буртиком	2
16	0002376060	штифт распорный	2
17	0000506860	щуп правый	1
17	0000506870	щуп левый	1

Наверх

3-х рядная кукурузная жатка, Рама, VAR. 3964 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009096890	накладка	6
2	0009096850	щиток	1
3	0006100971	винт полупотайной	2
4	0009098500	крышка	2
5	0002374620	болт 6-гр.	4
6	0009186951	элемент опорный	2
7	0002336590	шкив натяжной	6
8	0002382340	гайка стопорная	4
9	0009445170	элемент зажимной	2
10	0002355530	болт 6-гр.	2
11	0002362000	болт 6-гр.	15
12	0002342230	шайба	5
13	0009095261	щиток	1
14	0009782160	штепсель	2
15	0002355210	болт 6-гр.	2
16	0009116030	крышка	2
17	0002381320	гайка стопорная	8
18	0009116012	рычаг направл.	2
19	0009098513	щиток	1
20	0008019910	держатель кожуха	2
21	0002441310	шплинт	2
22	0009116310	рама	1
23	0002364380	винт полупотайной	4
24	0009096731	щиток	1
25	0002361700	гайка 6-гр.	4
26	0002364750	винт полупотайной	6
27	0002369122	шайба	6
28	0009096870	щиток	1
29	0002369112	шайба	6
30	0002379830	гайка стопорная	6
31	0009096911	щиток	1

Наверх

3-х рядная кукурузная жатка, Разделитель, VAR. 3964 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	26
2	0002373820	болт 6-гр.	4
3	0009099190	делитель ср.пр.	1
4	0009098760	делитель левый	1
5	0009099011	делитель правый	1
6	0009099450	втулка	4
7	0009099261	наконечн.дел.пр.	1
8	0009099460	втулка	4
9	0009099470	наконечн.дел.ср.	2
10	0002336580	шкив натяжной	22
11	0002373830	болт 6-гр.	12
12	0009096120	корпус редуктора	2
14	0009098871	табличка предупр.	1
16	0009096112	башмак контактный	2
17	0002378280	винт потайной	8
18	0002375720	болт 6-гр.	8
19	0009099321	наконечн.дел.лв.	1
20	0009098812	брус защитный	1
21	0009230660	пружина растяжен.	2
22	0009008810	крюк рессоры	2
23	0009096160	уголок	2
24	0009098921	делитель левый	1
25	0002374530	болт 6-гр.	2
26	0009096170	уголок	2
27	0009096130	башмак контактный	2

Наверх

3-х рядная кукурузная жатка, Дефлектор, VAR. 3964 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009095510	щиток отр. правый	1
2	0009480005	штифт распорный	4
3	0009095670	кронштейн	2
4	0009095650	труба	2
5	0005009242	винт с закруткой	2
6	0009095640	диск храповый	2
7	0002349570	винт с цил.гол.	4
8	0005045040	гайка с закруткой	2
9	0009095630	консоль замка	2
10	0002424580	болт 6-гр.	2
11	0009095681	шайба подкладная	2
12	0002355580	болт 6-гр.	4
13	0009096020	корпус редуктора	1
14	0002382340	гайка стопорная	4
15	0009096070	защита кромок	2
16	0002338980	проволока	4
17	0009095590	щиток отраж.левый	1

Наверх

3-х рядная кукурузная жатка, Карданный вал, VAR.3964 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009116501	вал карданный	1
2	0009116260	рычаг направл.	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009772180	вилка насадная	1
7	0009772310	кольцо стопорное	8
8	0006545870	крестовина	2
9	0009724600	вилка штифта	1
10	0002445790	штифт распорный	2
11	0009209000	труба профильная	1
12	0009419280	воронка защитная	1
13	0009209440	кольцо торцовое	2
14	0009416970	ограждение внешн.	1
15	0009116271	рычаг направл.	1
16	0009722970	цепь несущая	1
17	0009416980	воронка защитная	1
18	0009419380	воронка защитная	1
19	0009209010	труба профильная	1
20	0009724610	вилка штифта	1
21	0009419371	муфта фрикц.	1

Наверх

3-х рядная кукурузная жатка, Фрикционная муфта, VAR. 3964 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009419371	муфта фрикц.	1
2	0009419400	картер сцепления	1
3	0009206872	пластина фрикц.	2
4	0009419390	ступица фланцевая	1
5	0009206860	шайба нажимная	1
6	0009206840	пружина тарельч.	2
7	0002361700	гайка 6-гр.	4

Наверх

3-х рядная кукурузная жатка, Главный редуктор, VAR. 3964 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009116570	коробка передач	1
1	0002356810	штифт распорный	1
2	0009094161	втулка профильная	1
3	0002351640	кольцо стопорное	1
4	0009094130	звездочка	1
5	0002385130	уплотнение вала	1
6	0002363180	кольцо стопорное	1
7	0002344030	шайба установочн.	0
7	0002344160	шайба установочн.	0
7	0002344270	шайба установочн.	0
7	0002344350	шайба установочн.	0
8	0002359300	ш/подш.радиальный	1
9	0007760680	шпонка призматич.	1
10	0002443460	винт запорный	1
11	0002361710	гайка 6-гр.	1
12	0002374560	болт 6-гр.	1
13	0001798420	сапун	1
14	0002355380	болт 6-гр.	6
15	0002359860	роликоподшипник	2
16	0002343990	шайба установочн.	0
16	0002344120	шайба установочн.	0
16	0002344240	шайба установочн.	0
16	0002344320	шайба установочн.	0
16	0002381980	шайба опорная	0
17	0002351840	кольцо стопорное	2
18	0002331240	шайба установочн.	0
18	0002378800	шайба установочн.	0
18	0002378810	шайба установочн.	0
18	0002386980	шайба установочн.	0
19	0002381050	кольцо стопорное	1
20	0002338240	уплотнение вала	1
21	0009116580	вал с конич.шест.	1
22	0002359120	ш/подш.радиальный	1
23	0002340590	шайба установочн.	0
23	0002343970	шайба установочн.	0
23	0002344100	шайба установочн.	0
23	0002344220	шайба установочн.	0
24	0002330300	шайба	0
24	0002342210	шайба	0
24	0002343360	шайба	0
25	0002336710	шкив натяжной	3
26	0002362300	болт 6-гр.	3
27	0002345540	пробка магнитная	1
28	0009094034	корпус подшипника	1
29	0002379470	гайка стопорная	6
30	0009115340	шестерня концевая	1
31	0002447670	шпонка призматич.	1

Наверх

3-х рядная кукурузная жатка, Редуктор, VAR. 3964 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002344500	кольцо стопорное	2
2	0002343850	шайба опорная	0
2	0002344080	шайба установочн.	0
2	0002344200	шайба установочн.	0
2	0002344310	шайба установочн.	0
3	0002355600	болт 6-гр.	4
4	0002336590	шкив натяжной	4
5	0002382340	гайка стопорная	4
6	0009400035	штифт распорный	2
7	0002376130	штифт распорный	2
8	0009094661	звездочка	2
9	0009094653	вал ведущий	1
10	0009321511	замок цепи	0
11	0009580042	цепь роликовая	2
12	0009094720	корпус редуктора	2
13	0001798420	сапун	2
14	0002445770	штифт распорный	4
15	0002351630	кольцо стопорное	2
16	0002359140	ш/подш.радиальный	2
17	0009094640	колесо зубчатое	2
18	0002359190	ш/подш.радиальный	2
19	0002351890	кольцо стопорное	2
20	0002384760	уплотнение вала	2
21	0009460980	шпонка призматич.	2
22	0009094613	звездочка	2
23	0002431090	ш/подш.радиальный	4
24	0002351870	кольцо стопорное	4
25	0002338440	уплотнение вала	4
26	0009094631	колесо зубчатое	2
28	0002424550	болт 6-гр.	2
29	0002361720	гайка 6-гр.	2
30	0009094581	корпус редуктора	2
31	0002345540	пробка магнитная	2
32	0002355320	болт 6-гр.	8
33	0002443460	винт запорный	2

Наверх

3-х рядная кукурузная жатка, Привод угла ножей L.H. - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009094342	передача угловая	1
1	0002447980	шпонка с головкой	1
2	0009094461	вал	1
3	0002332830	шпонка клиновая	1
4	0002359140	ш/подш.радиальный	2
5	0009094480	втулка	1
6	0009094470	шестерня конич.	1
7	0002375710	болт 6-гр.	2
8	0001798380	пресс-масленка	1
9	0002391560	штуцер	2
10	0004086140	кольцо ножевое	4
11	0002391570	гайка накидная	4
12	0009418380	маслопровод	2
13	0002361710	гайка 6-гр.	5
14	0009094511	стойка	1
15	0002338830	патрубок	1
16	0002369132	шайба	4
17	0002378740	болт 6-гр.	2
20	0009094430	звездочка	1
21	0002338240	уплотнение вала	1
22	0002351840	кольцо стопорное	1
23	0002343990	шайба установочн.	0
23	0002344120	шайба установочн.	0
23	0002344240	шайба установочн.	0
23	0002344320	шайба установочн.	0
24	0002355380	болт 6-гр.	4
25	0002443460	винт запорный	1
26	0002379470	гайка стопорная	4
27	0002336580	шкив натяжной	4
29	0005057590	винт полупотайной	4
30	0009094352	корпус редуктора	1
31	0002362270	винт с цил.гол.	2
32	0002344940	подшипник игольчатый	1
33	0002110740	гайка корончатая	1
34	0002331310	шайба	1
35	0009094412	шестерня конич.	1
36	0002351890	кольцо стопорное	2
37	0002338450	шайба установочн.	0
37	0009630170	шайба установочн.	0
37	0009630172	шайба установочн.	0
37	0009630173	шайба установочн.	0
38	0002359190	ш/подш.радиальный	1
39	0002384760	уплотнение вала	1
40	0002343980	шайба установочн.	0
40	0002344110	шайба установочн.	0
40	0002344230	шайба установочн.	0
40	0009580036	шайба установочн.	0
41	0009094792	вал привода ножа	1
42	0002356500	штифт распорный	1
43	0009460980	шпонка призматич.	2

Наверх

3-х рядная кукурузная жатка, Привод угла ножей R.H. - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009094532	передача угловая	1
1	0002338830	патрубок	2
2	0004086140	кольцо ножевое	8
3	0002391570	гайка накидная	8
4	0009418380	маслопровод	4
5	0002391560	штуцер	4
6	0001798380	пресс-масленка	2
7	0009094352	корпус редуктора	2
8	0002379470	гайка стопорная	8
9	0002336580	шкив натяжной	8
10	0005057590	винт полупотайной	8
11	0009094430	звездочка	1
12	0002338240	уплотнение вала	2
13	0002351840	кольцо стопорное	2
14	0002343990	шайба установочн.	0
14	0002344120	шайба установочн.	0
14	0002344240	шайба установочн.	0
14	0002344320	шайба установочн.	0
15	0002359140	ш/подш.радиальный	4
16	0002443460	винт запорный	2
17	0009094480	втулка	2
18	0009094470	шестерня конич.	2
19	0002447980	шпонка с головкой	1
20	0002332830	шпонка клиновая	2
21	0009094542	вал	2
22	0002344940	подшипник игольчатый	2
23	0002110740	гайка корончатая	2
24	0002331310	шайба	2
25	0009094412	шестерня конич.	2
26	0002351890	кольцо стопорное	4
27	0002338450	шайба установочн.	0
27	0009630170	шайба установочн.	0
27	0009630172	шайба установочн.	0
27	0009630173	шайба установочн.	0
28	0002359190	ш/подш.радиальный	2
29	0002384760	уплотнение вала	2
30	0002343980	шайба установочн.	0
30	0002344110	шайба установочн.	0
30	0002344230	шайба установочн.	0
30	0009580036	шайба установочн.	0
31	0009094792	вал привода ножа	2
32	0002356500	штифт распорный	2
33	0009460980	шпонка призматич.	4

Наверх

3-х рядная кукурузная жатка, Режущий диск L.H., VAR. 3964 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009094502	щиток	1
2	0002362000	болт 6-гр.	2
3	0009095700	прокладка	2
4	0009094210	шайба	1
5	0002339120	шайба	0
5	0002339130	шайба	0
5	0002339140	шайба	0
5	0002339150	шайба	0
6	0009094240	брус противореж.	1
7	0002425210	винт потайной	1
8	0002361710	гайка 6-гр.	2
9	0005025110	винт полупотайной	2
10	0002361720	гайка 6-гр.	1
11	0002374610	болт 6-гр.	1
12	0002374530	болт 6-гр.	4
13	0009094730	корпус редуктора	1
14	0009095710	шайба распорная	0
14	0009443930	шайба распорная	0
14	0009444620	шайба распорная	0
14	0009444790	шайба распорная	0
15	0009094220	нож	1
16	0002110730	заклепка потайная	4
17	0009094520	корпус редуктора	1

Наверх

3-х рядная кукурузная жатка, Нож правый, VAR. 3964 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009095700	прокладка	4
2	0009094210	шайба	2
3	0002339120	шайба	0
3	0002339130	шайба	0
3	0002339140	шайба	0
3	0002339150	шайба	0
4	0009094240	брус противореж.	2
5	0002425210	винт потайной	2
6	0009106450	шаблон шлифов.	1
7	0002362000	болт 6-гр.	2
8	0009094561	щиток	1
9	0002361720	гайка 6-гр.	2
10	0002374610	болт 6-гр.	2
11	0002110730	заклепка потайная	8
12	0009095710	шайба распорная	0
12	0009443930	шайба распорная	0
12	0009444620	шайба распорная	0
12	0009444790	шайба распорная	0
13	0009094740	корпус редуктора	1
14	0002379470	гайка стопорная	2
15	0002374530	болт 6-гр.	8
16	0009094220	нож	2
17	0009094520	корпус редуктора	2
18	0005025110	винт полупотайной	2

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД СРЕДНЕЙ ЦЕПИ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009202066	внутреннее звено	0
0	0009245200	переходное звено	0
1	0002444550	гайка корончатая	2
2	0002369290	шплинт	2
3	0002343660	шайба	2
4	0009094920	шестерня конич.	2
5	0002342150	шайба установочн.	0
5	0002342350	шайба	0
5	0002342980	шайба	0
5	0002344060	шайба установочн.	0
6	0002351840	кольцо стопорное	4
7	0002338530	ш/подш.радиальный	4
8	0009094940	втулка распорная	2
9	0002374530	болт 6-гр.	4
10	0002361710	гайка 6-гр.	4
11	0002391560	штуцер	4
12	0004086140	кольцо ножевое	4
13	0002391570	гайка накидная	4
14	0009418380	маслопровод	2
15	0001798380	пресс-масленка	2
16	0009245180	замок цепи	0
17	0009550016	цепь роликовая	2
18	0009094931	корпус редуктора	2
19	0002338520	кольцо уплотн.	2
20	0002342150	шайба установочн.	0
20	0002342350	шайба	0
20	0002342980	шайба	0
20	0002344060	шайба установочн.	0
21	0009094960	звездочка конич.	2
22	0009095040	вал	2
23	0002361720	гайка 6-гр.	2
24	0002342850	шайба	2
25	0009094990	ролик натяжной	2
26	0002336590	шкив натяжной	2
27	0002378150	болт 6-гр.	2
28	0009540016	шпонка призматич.	4

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД СРЕДНЕЙ ЦЕПИ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002444550	гайка корончатая	8
2	0002369290	шплинт	8
3	0002343660	шайба	8
4	0009540016	шпонка призматич.	8
5	0009445991	вал	4
6	0009094911	звездочка	4
7	0002342150	шайба установочн.	0
7	0002342350	шайба	0
7	0002342980	шайба	0
7	0002344060	шайба установочн.	0
8	0002442620	ш/подш.радиальный	8
9	0009445900	втулка распорная	4
10	0009445140	корпус подшипника	4
11	0002361710	гайка 6-гр.	30
12	0002351820	кольцо стопорное	8
13	0002342391	шайба	0
14	0009094920	шестерня конич.	4
15	0002365100	винт полупотайной	10
16	0002373830	болт 6-гр.	4
17	0002391560	штуцер	8
18	0004086140	кольцо ножевое	8
19	0002391570	гайка накидная	8
20	0009418380	маслопровод	4
21	0001798380	пресс-масленка	4
22	0009094840	пластина подшипн.	2
23	0002374530	болт 6-гр.	16

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД ТРАНСПОРТНЫХ ЦЕПЕЙ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0001798380	пресс-масленка	3
2	0002391560	штуцер	3
3	0004086140	кольцо ножевое	6
4	0002391570	гайка накидная	6
5	0009418380	маслопровод	3
6	0002338840	патрубок угловой	3
7	0002447990	шпонка с головкой	4
8	0009095070	шестерня конич.	3
9	0002361710	гайка 6-гр.	4
10	0009072001	корпус подшипника	2
11	0002374530	болт 6-гр.	2
12	0009095081	корпус редуктора	3
13	0002363250	шпилька	5
14	0002332390	кольцо зажимное	5
15	0002332380	подшипник кольца	5
16	0002449460	пресс-масленка	2
17	0009095092	звездочка	1
18	0002374620	болт 6-гр.	6
19	0002336590	шкив натяжной	6
20	0002382340	гайка стопорная	6
21	0002352191	болт 6-гр.	2
22	0009620044	болт 6-гр.	1
23	0009427910	гайка	1
24	0002342270	шайба	1
25	0009172720	втулка	1
26	0009451052	колесо натяж.цепи	1
27	0002367520	ш/подш.радиальный	1
28	0002351810	кольцо стопорное	1
29	0009095061	вал ведущий	1
30	0009321511	замок цепи	0
31	0009580005	цепь роликовая	1
32	0002331380	шайба	1
33	0002393890	шайба контактная	1
34	0002355540	болт 6-гр.	1

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД ТРАНСПОРТНЫХ ЦЕПЕЙ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009095180	вал	1
2	0009099781	шпонка призматич.	4
3	0009094911	звездочка	1
4	0002342391	шайба	0
5	0002342150	шайба установочн.	0
5	0002342350	шайба	0
5	0002342980	шайба	0
6	0002442620	ш/подш.радиальный	2
7	0009095210	втулка распорная	1
8	0002365140	винт полупотайной	15
9	0009095201	корпус редуктора	1
10	0002391560	штуцер	6
11	0004086140	кольцо ножевое	6
12	0002391570	гайка накидная	6
13	0009418380	маслопровод	3
14	0001798380	пресс-масленка	3
15	0002351820	кольцо стопорное	2
16	0002361710	гайка 6-гр.	15
18	0009094920	шестерня конич.	3
19	0009400158	шайба концевая	3
20	0002330000	болт 6-гр.	3
21	0009095161	звездочка	2
22	0002331390	шайба	4
23	0002331240	шайба установочн.	0
23	0002343060	шайба	0
23	0002343700	шайба	0
24	0009095151	звездочка	2
25	0002376120	штифт распорный	4
26	0002356680	штифт распорный	4
27	0009083010	втулка распорная	2
28	0009095350	корпус редуктора	2
29	0002332380	подшипник кольца	4
30	0002332390	кольцо зажимное	4
31	0002363250	шпилька	4
32	0002378800	шайба установочн.	2
33	0009445151	корпус подшипника	2
34	0009095140	вал ведущий	2

Наверх

3-Х РЯДН. ПРИСТАВКА, НИЖНЯЯ СРЕДН. ТРАНСПОРТН. ЦЕПЬ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0009096761	корпус редуктора	1
2	0002393870	шайба контактная	2
3	0002361700	гайка 6-гр.	2
4	0002355870	болт 6-гр.	1
5	0009096280	крышка	1
6	0002335030	винт полупотайной	2
7	0001798380	пресс-масленка	1
8	0002351840	кольцо стопорное	1
9	0002359270	ш/подш.радиальный	1
10	0009096751	звездочка	1
11	0009096232	устр. натяж. цепи	1
12	0009096290	пластинка дистанц	1
13	0009096800	корпус редуктора	1
14	0002336840	шкив натяжной	2
15	0002374420	винт с 6-гр.гол.	2
16	0002332910	пружина сжатия	1
17	0002381510	болт 6-гр.	1
18	0009099800	цепь	1
19	0002110820	звено замыкающее	0
20	0009099740	планка направл.	1
21	0009099730	корпус редуктора	1
22	0002381320	гайка стопорная	6
23	0002369122	шайба	6
24	0009099720	корпус редуктора	1
25	0009099560	планка	1
26	0009096481	планка направл.	1
27	0002363300	винт потайной	6

Наверх

3-х рядная кукурузная жатка, Собирающие цепи - средние - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0002363300	винт потайной	30
2	0009099700	планка направл.	4
3	0009099710	корпус редуктора	4
4	0002373820	болт 6-гр.	28
5	0002381320	гайка стопорная	30
6	0009098880	уголок	4
7	0002361710	гайка 6-гр.	28
8	0002381510	болт 6-гр.	4
9	0009096372	уголок	4
10	0009096381	планка направл.	4
11	0009099690	планка направл.	2
12	0009099680	корпус редуктора	2
13	0009096190	уголок	2
14	0002355870	болт 6-гр.	4
15	0009096761	корпус редуктора	4
16	0009096280	крышка	8
17	0001798380	пресс-масленка	8
18	0002351840	кольцо стопорное	8
19	0002359270	ш/подш.радиальный	8
20	0009096751	звездочка	8
21	0009096232	устр. натяж. цепи	4
22	0009096290	пластинка дистанц	4
23	0009096800	корпус редуктора	4
24	0002336840	шкив натяжной	8
25	0002374420	винт с 6-гр.гол.	8
26	0009094861	цепь	4
27	0002110820	звено замыкающее	0
28	0009096720	стойка	1
29	0005025110	винт полупотайной	2
30	0002369132	шайба	3
31	0002378740	болт 6-гр.	1
32	0009096710	стойка	1
33	0002355930	болт 6-гр.	4
34	0002342240	шайба	8
35	0002361720	гайка 6-гр.	4
36	0002332910	пружина сжатия	4
37	0009099660	корпус редуктора	1
37	0009099670	корпус редуктора	1
38	0009107800	направляющая п-об	2
39	0009107620	планка направл.	2
40	0009096350	корпус редуктора	4
41	0002361730	гайка 6-гр.	4

Наверх

3-х рядная кукурузная жатка, Направляющая внешней цепи - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0009096761	корпус редуктора	4
2	0002393870	шайба контактная	8
3	0002361700	гайка 6-гр.	8
4	0009107640	планка направл.	4
5	0009107703	направляющая п-об	4
6	0002361720	гайка 6-гр.	4
7	0002381320	гайка стопорная	32
8	0002369122	шайба	32
9	0002355870	болт 6-гр.	4
10	0009096280	крышка	4
11	0002335030	винт полупотайной	8
12	0001798380	пресс-масленка	4
13	0002351840	кольцо стопорное	4
14	0002359270	ш/подш.радиальный	4
15	0009096751	звездочка	4
16	0009096232	устр. натяж. цепи	2
16	0009096322	устр. натяж. цепи	2
17	0009096290	пластинка дистанц	4
18	0009096800	корпус редуктора	4
19	0002336840	шкив натяжной	8
20	0002374420	винт с 6-гр.гол.	8
21	0002332910	пружина сжатия	2
21	0002338640	пружина сжатия	2
22	0002381510	болт 6-гр.	4
23	0009096820	корпус редуктора	2
24	0009096381	планка направл.	2
25	0009099650	планка	2
26	0002363300	винт потайной	32
27	0009094851	цепь	2
28	0009094871	цепь	2
29	0002110820	звено замыкающее	0
30	0009099570	корпус редуктора	2
31	0009099590	корпус редуктора	2
32	0009099580	планка направл.	2

Наверх

Автопилот, Сенсорная система (3 ряда), VAR. 3736 / 4528 - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050980	каучук силиконов.	0
1	0000505520	хомут кабельный	1
2	0007446070	скоба крепежная	5
3	0000506701	кпл. кабелей	1
4	0006738182	штепсель	1
5	0002386600	скоба крепежная	12
6	0000506731	штепсель соедин.	2
7	0002362000	болт 6-гр.	4
8	0002351320	кольцо пружинное	4
9	0002369122	шайба	4
10	0000505742	система датчиков	1
10	0000505752	система датчиков	1
11	0000505830	втулка пластмас.	2
12	0002351242	шайба	2
13	0002350830	шплинт	2
14	0000085040	втулка	4
15	0000506150	палец с буртиком	2
16	0002376060	штифт распорный	2
17	0000506110	щуп правый	1
17	0000506120	щуп левый	1
18	0002355230	болт 6-гр.	4
18	0002361700	гайка 6-гр.	4
18	0002393870	шайба контактная	4
19	0000506230	опора датчика	2
20	0000506210	скоба защитная	4

Наверх

ПРОТИВОВЕСЫ ДЛЯ ПРИСТАВКАEN - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002343670	шайба	4
2	0009437280	полукорпус внутр.	2
3	0000717420	трос приводной	2
4	0000703573	пластина покровн.	1
5	0002153900	болт 6-гр.	2
5	0002361730	гайка 6-гр.	2
5	0002378880	болт 6-гр.	2
5	0002392470	болт 6-гр.	2
5	0002393910	шайба контактная	2

Наверх

ОБЗОР - CLAAS JAGUAR 680

ЭЛЕМЕНТЫ ПРИВОДА, МАШИНА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006298360	ремень клиновой	1
2	0000703101	ремень клиновой	1
3	0006297690	ремень	1
4	0000709531	ремень	1
5	0006098230	ремень клин.широк	1
6	0006440161	ремень	1
7	0007501932	ремень клиновой	1
8	0006590250	ремень клиновой	1
9	0000721100	ремень	1
10	0006736140	ремень	1
11	0002334800	цепь роликовая	1
12	0009427520	цепь роликовая	1
13	0002113770	цепь роликовая	1
14	0001335280	ремень кл.генер.	1
15	0001336301	кпл.клиновых рем.	2
15	0006856930	ремень клиновой	2

Наверх

ЭЛЕМЕНТЫ ПРИВОДА, МАШИНА - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006298360	ремень клиновой	1
2	0000703101	ремень клиновой	1
3	0006297690	ремень	1
4	0000709531	ремень	1
5	0007501932	ремень клиновой	1
6	0006590250	ремень клиновой	1
7	0001765431	ремень	1
8	0002113770	цепь роликовая	1
9	0000721100	ремень	1
10	0006736140	ремень	1
11	0002334800	цепь роликовая	1
12	0009427520	цепь роликовая	1
13	0001335280	ремень кл.генер.	1
14	0001336301	кпл.клиновых рем.	2

Наверх

ЭЛЕМЕНТЫ ПРИВОДА, ПРИСТАВКИ - CLAAS JAGUAR 680

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009200773	цепь роликовая	1
2	0002114370	цепь роликовая	1
3	0002336300	цепь роликовая	1
4	0000660220	цепь роликовая	1
5	0009201084	цепь роликовая	1
6	0009410061	цепь роликовая	1
7	0006736140	ремень	1
8	0002111990	цепь роликовая	2
8	0009400137	цепь роликовая	2
9	0002111320	цепь роликовая	1
9	0002116380	цепь роликовая	1
10	0009580042	цепь роликовая	2
11	0009550016	цепь роликовая	2
12	0009580005	цепь роликовая	1
13	0002114840	цепь роликовая	1
14	0002332931	цепь роликовая	1
14	0002339260	цепь роликовая	1

Наверх
