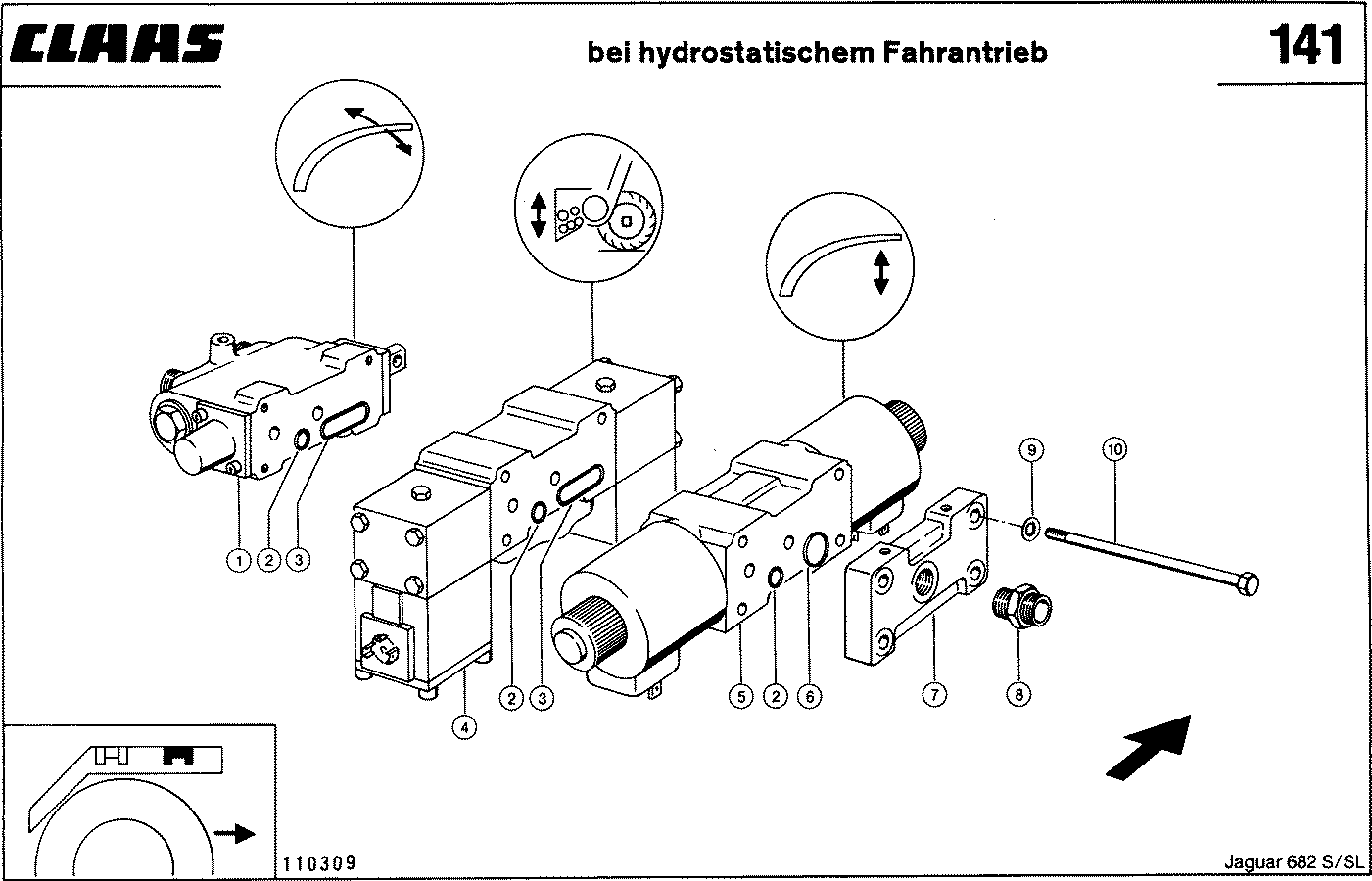

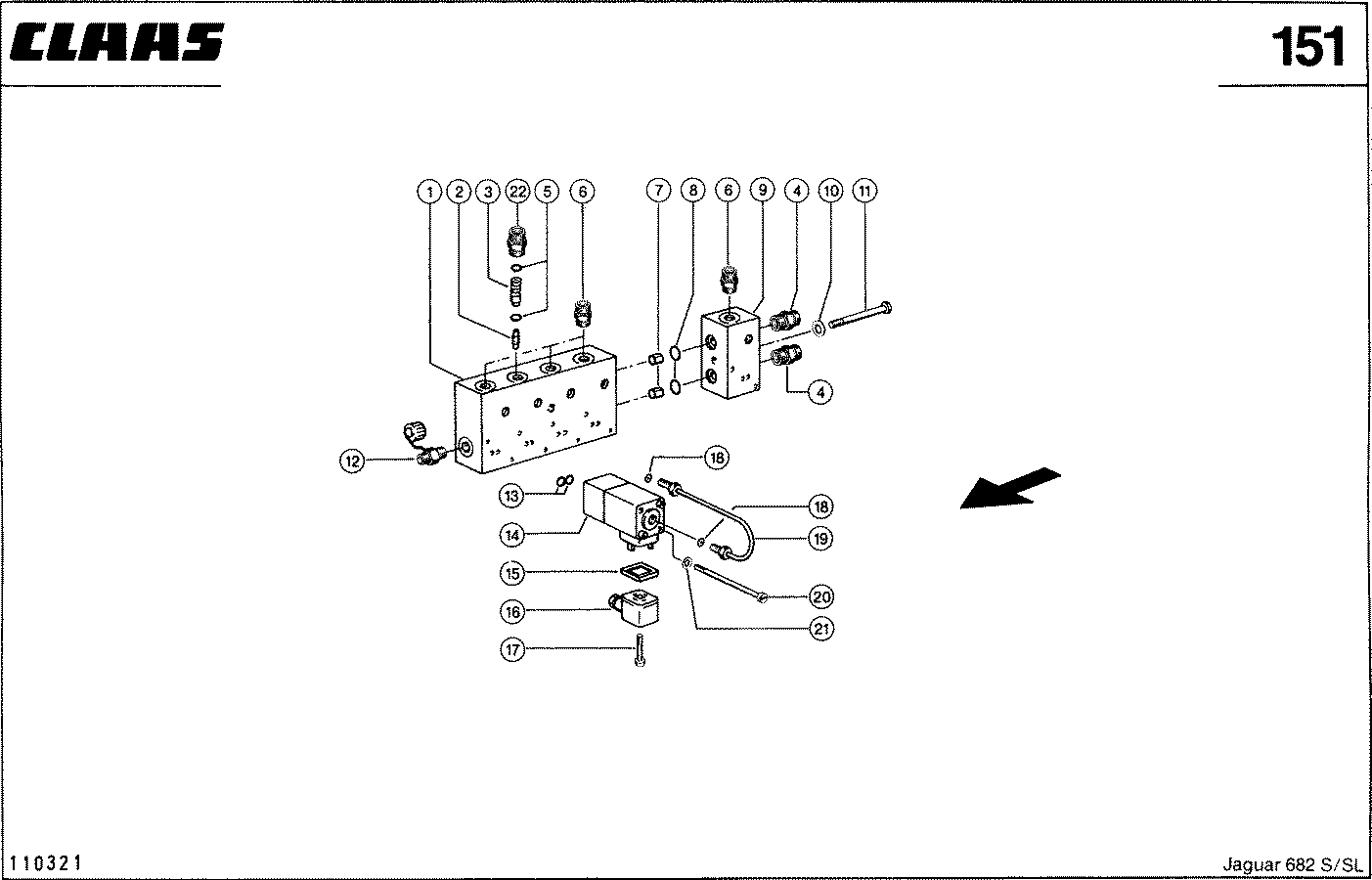

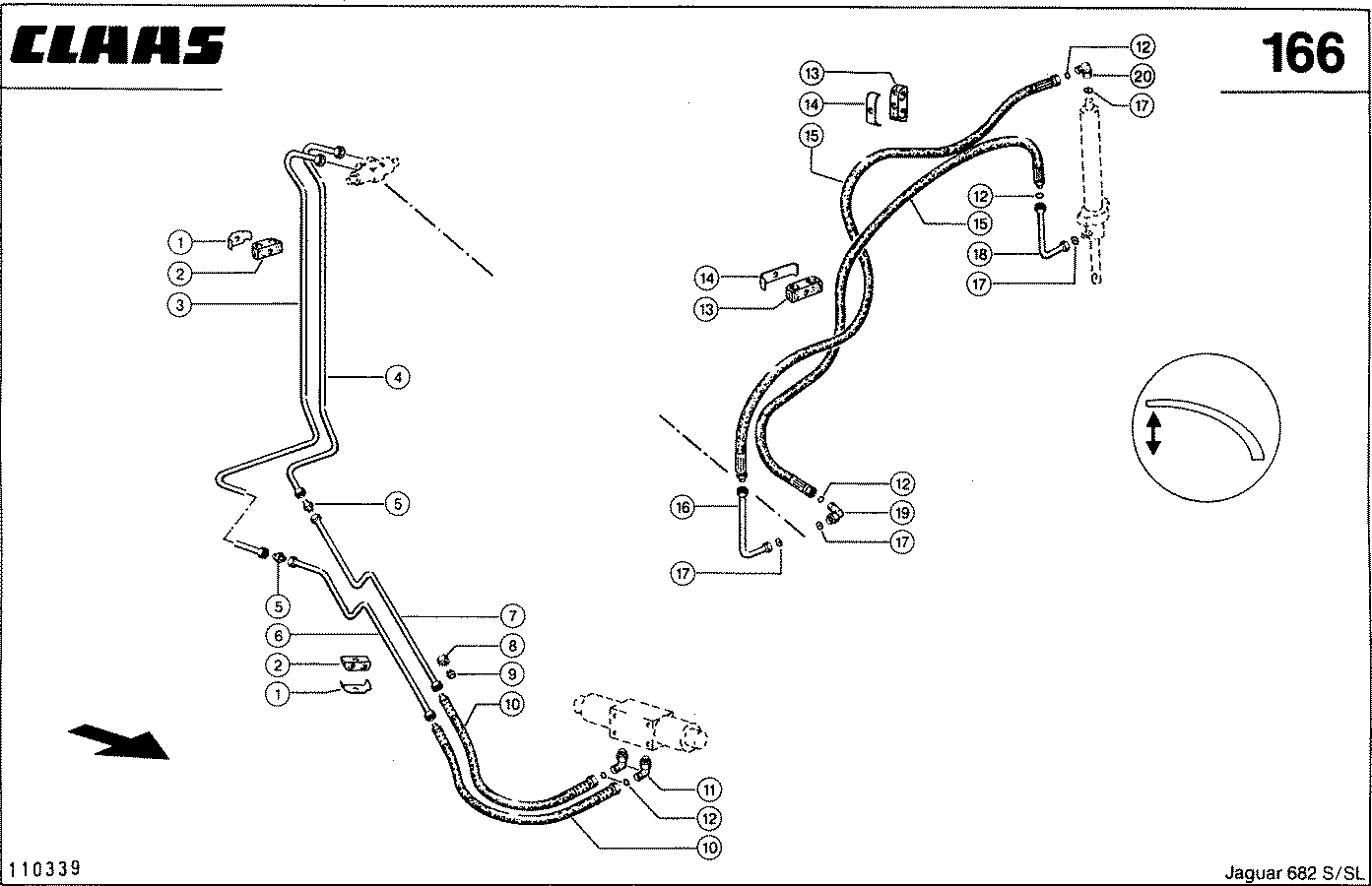

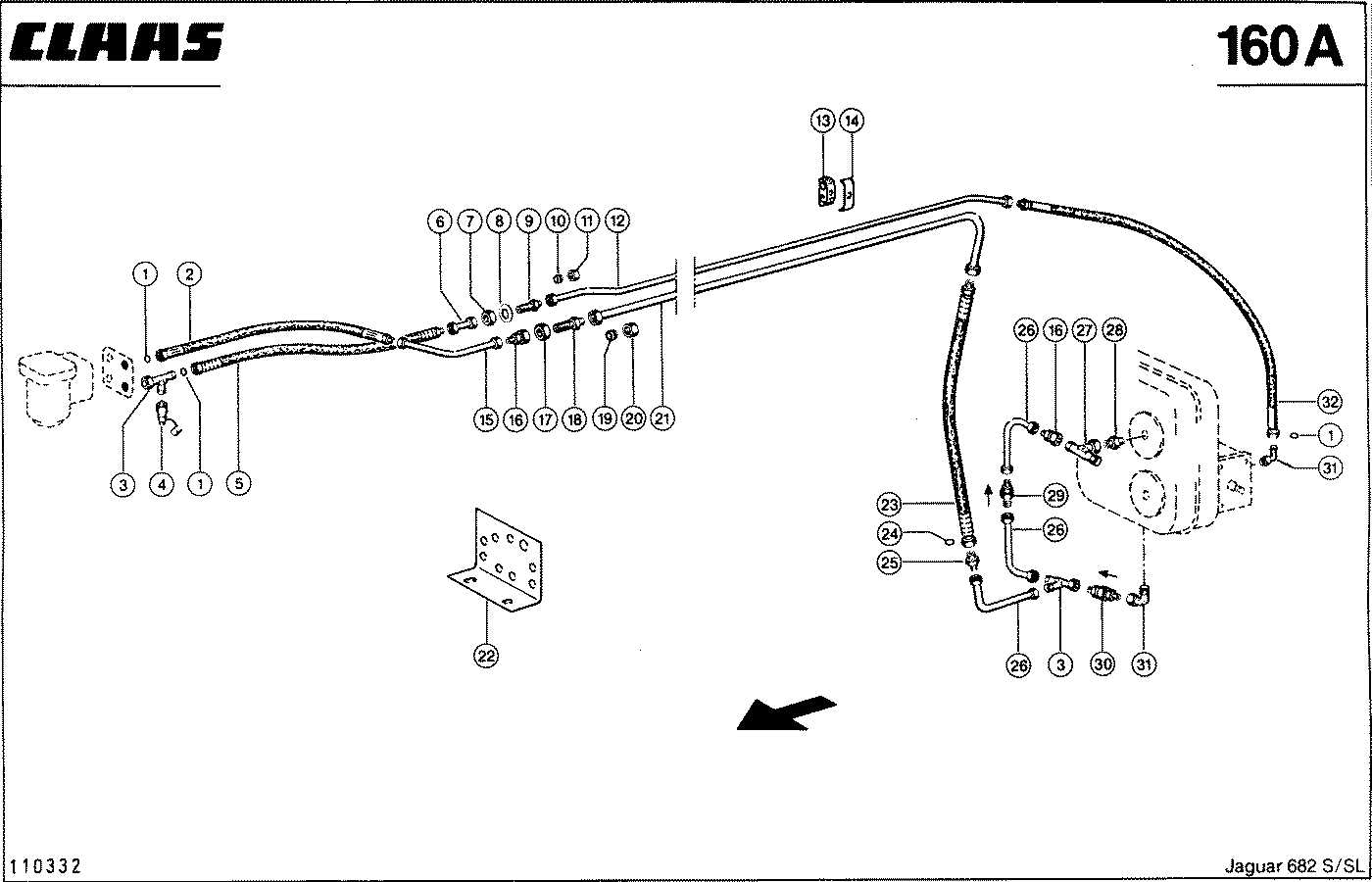

ГИДРАВЛИКА - CLAAS JAGUAR 682

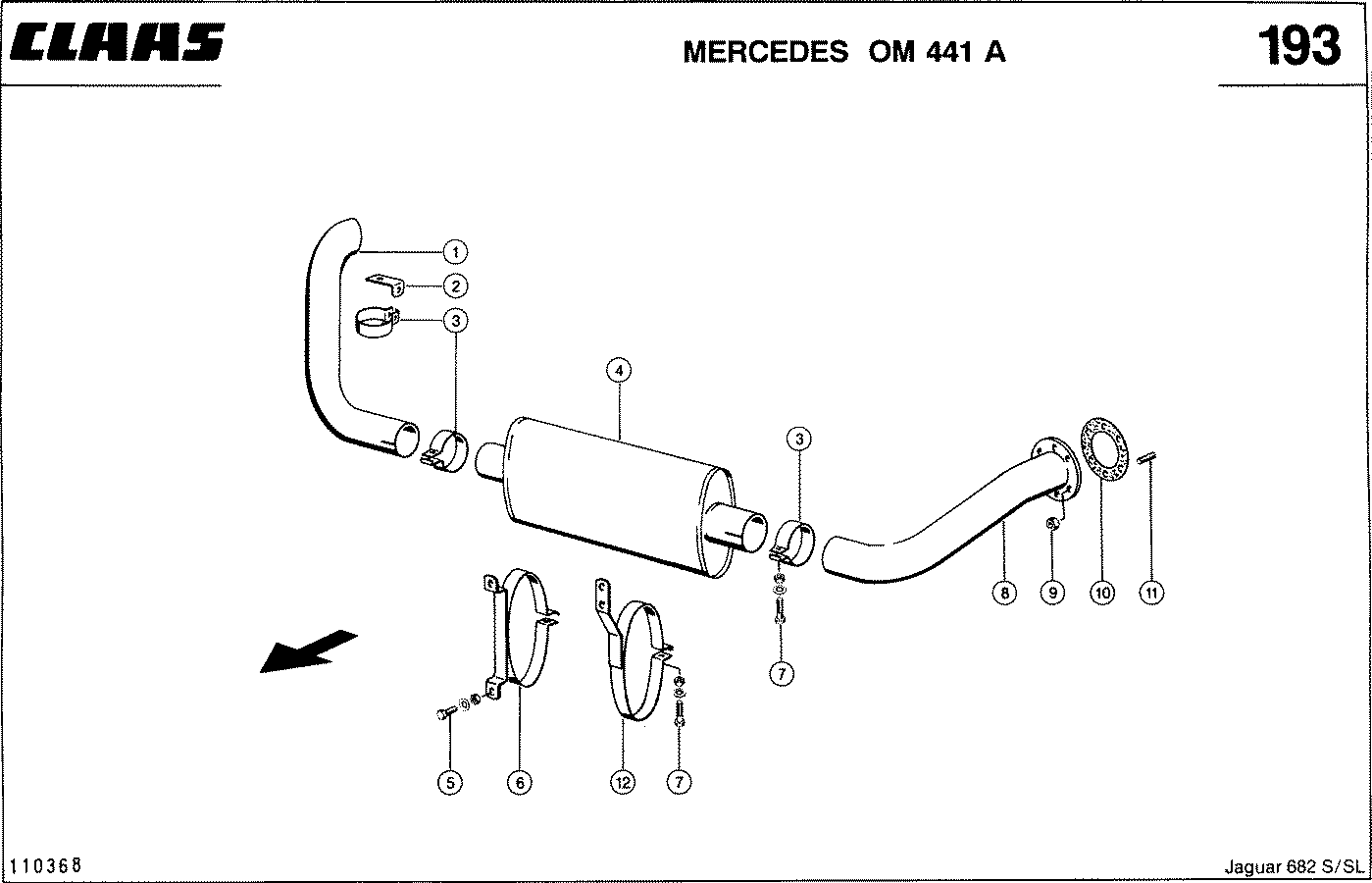

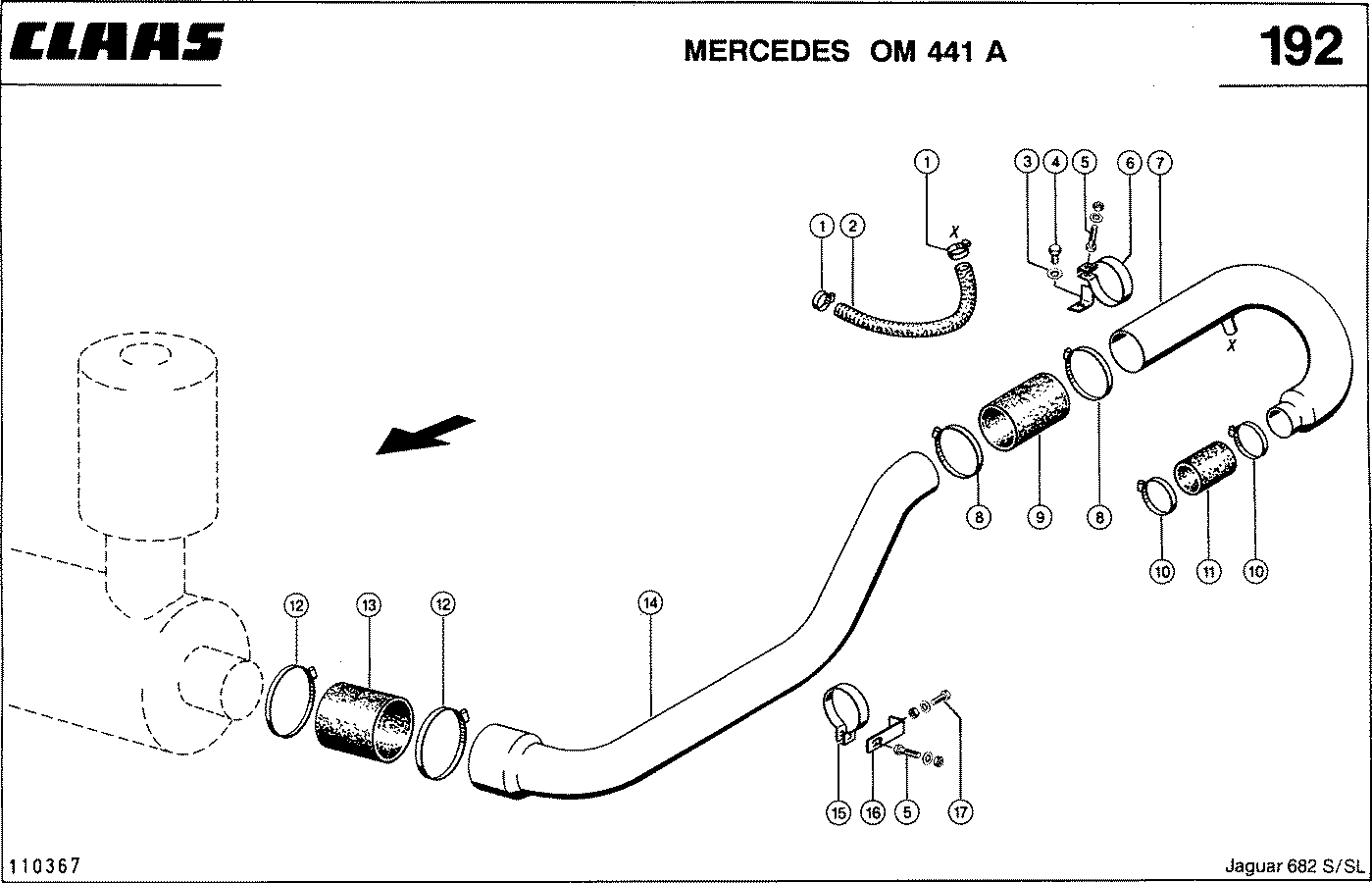

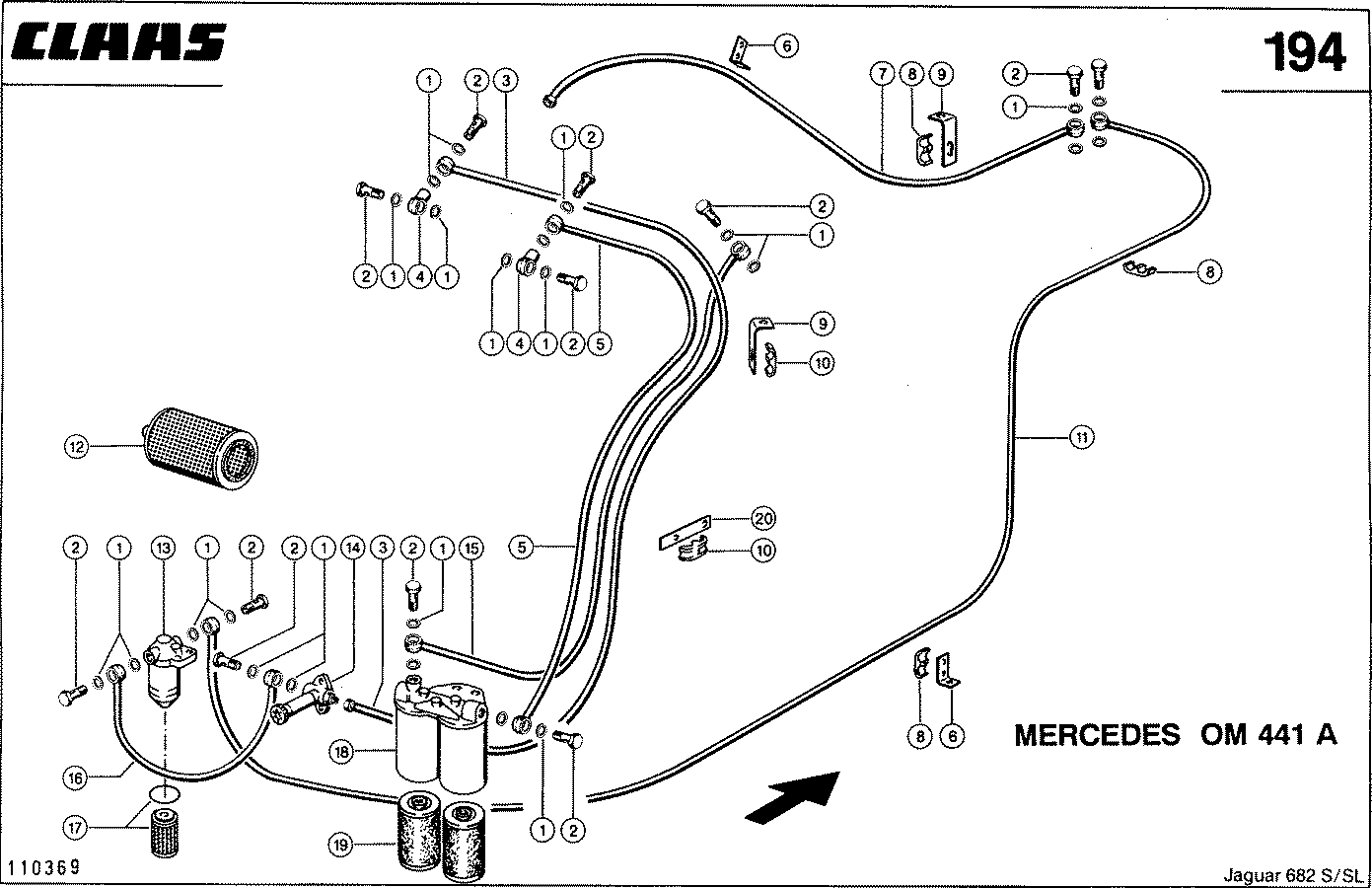

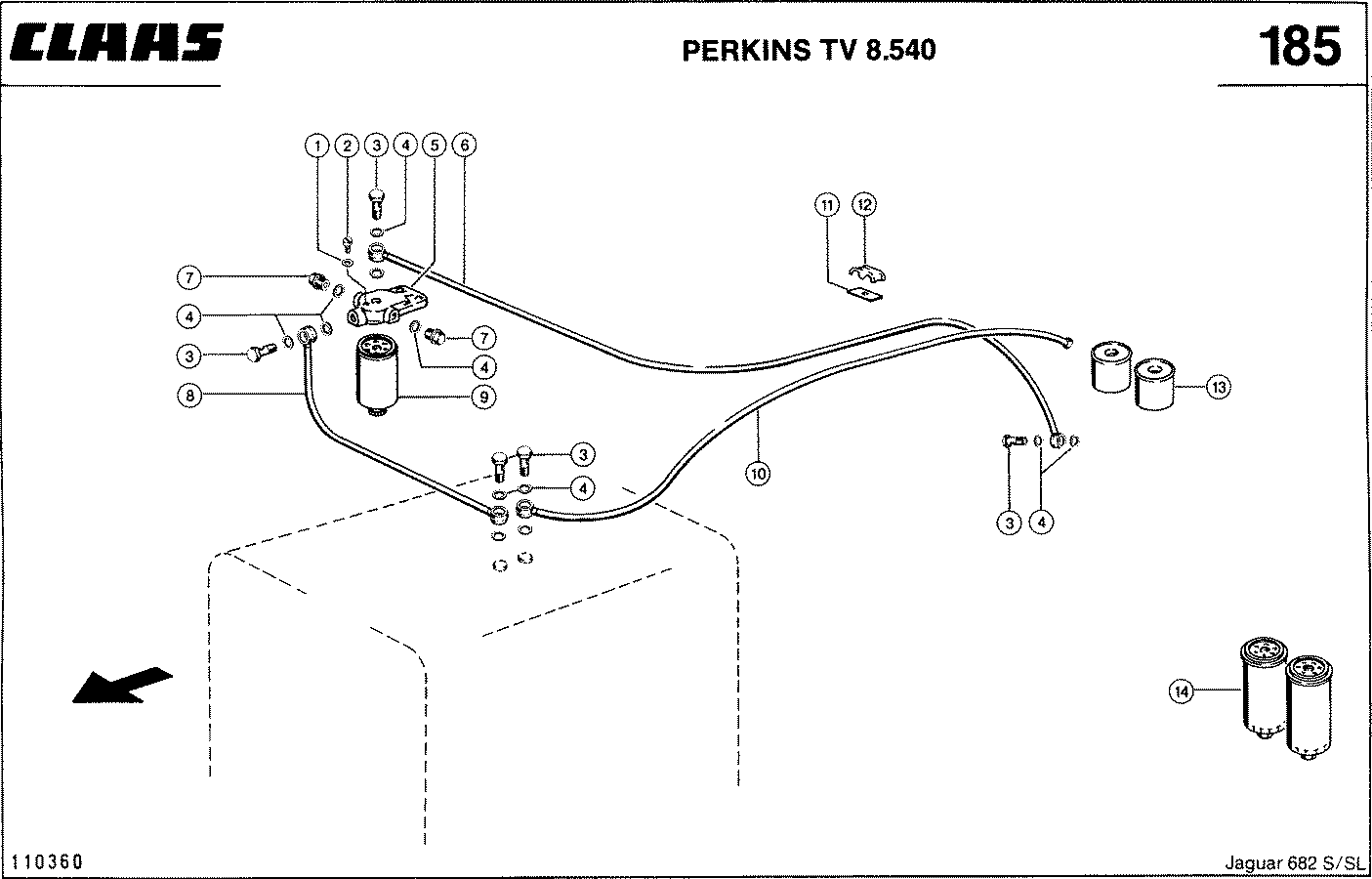

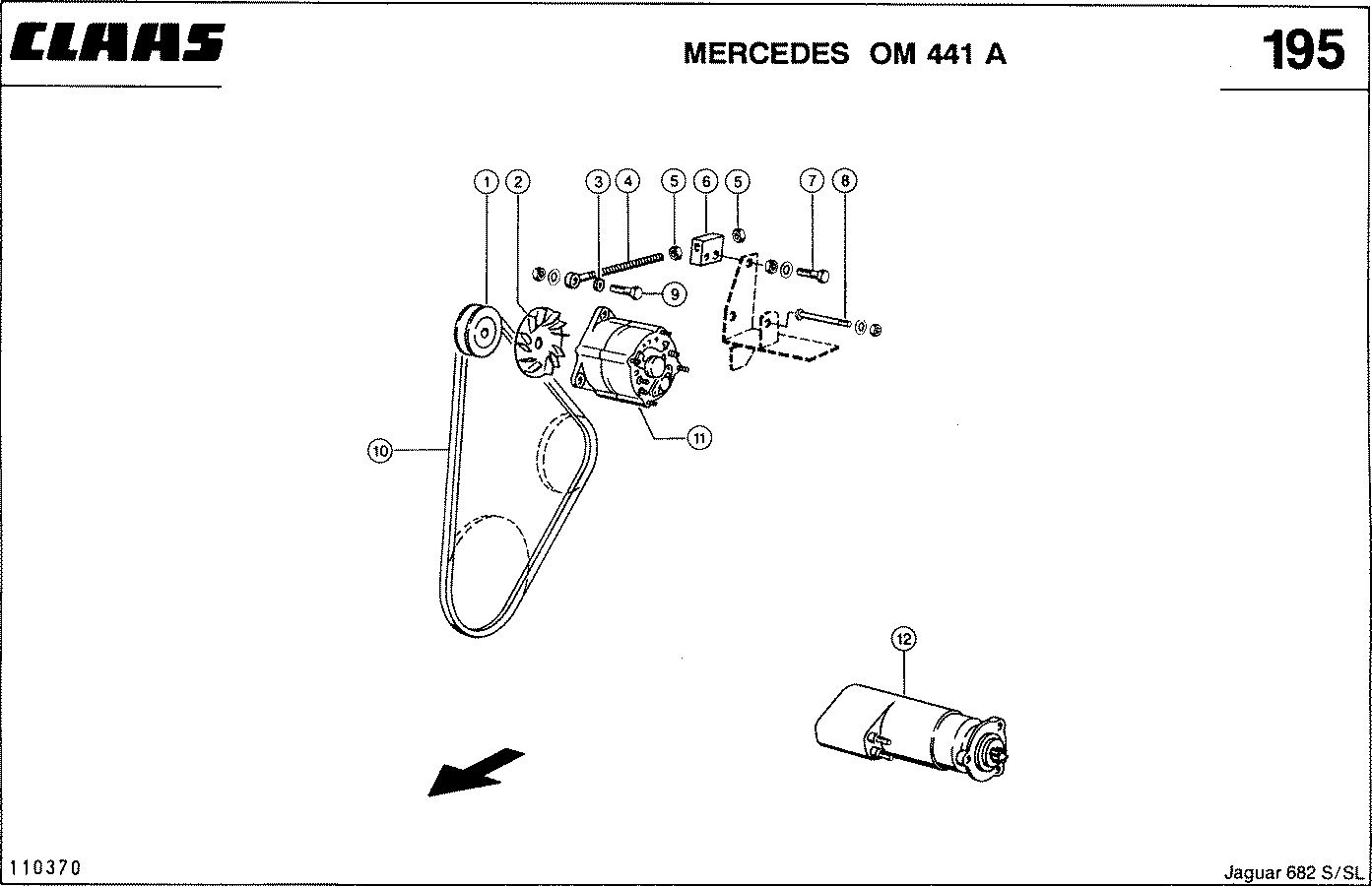

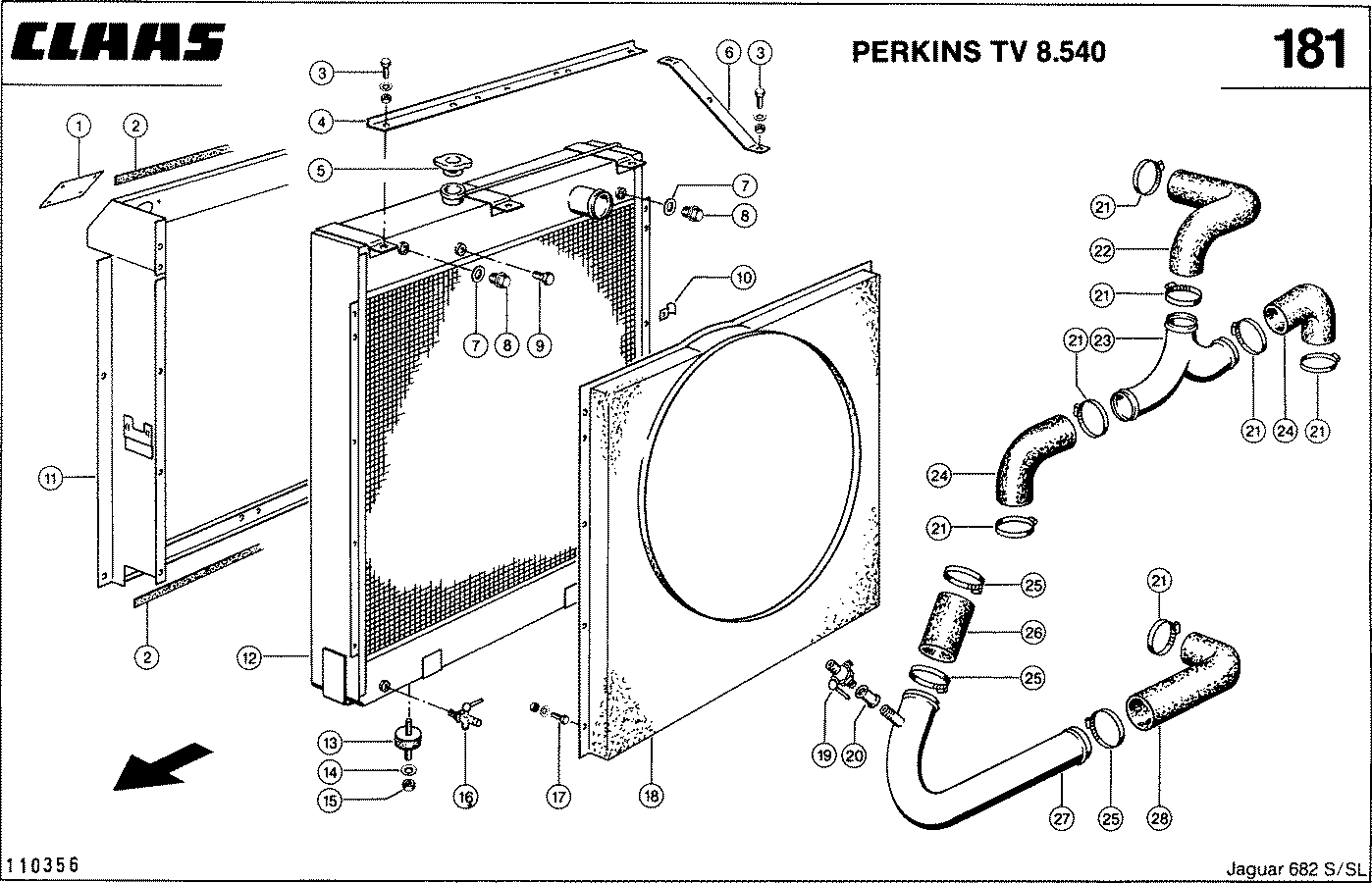

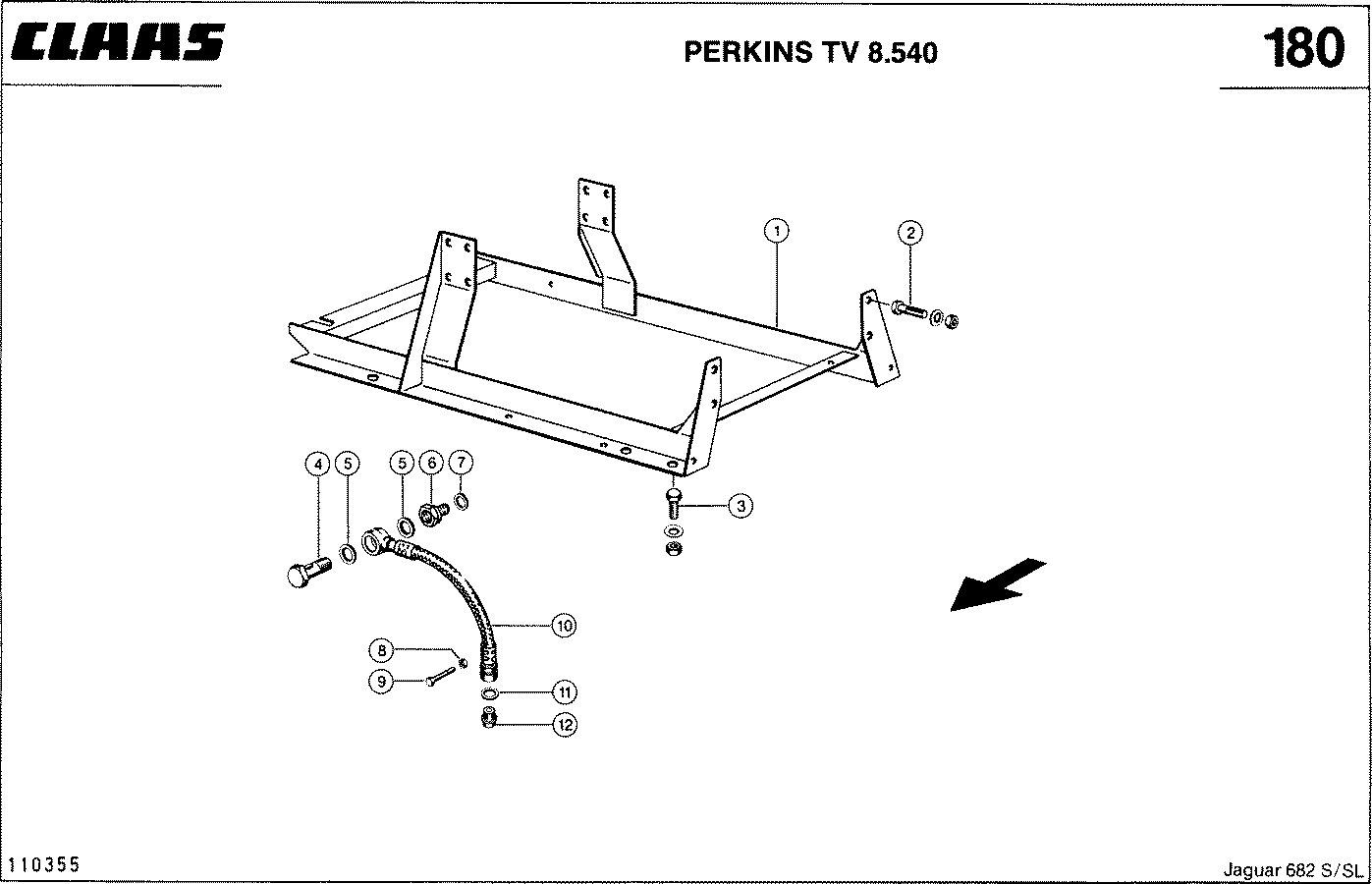

МОТОР - CLAAS JAGUAR 682

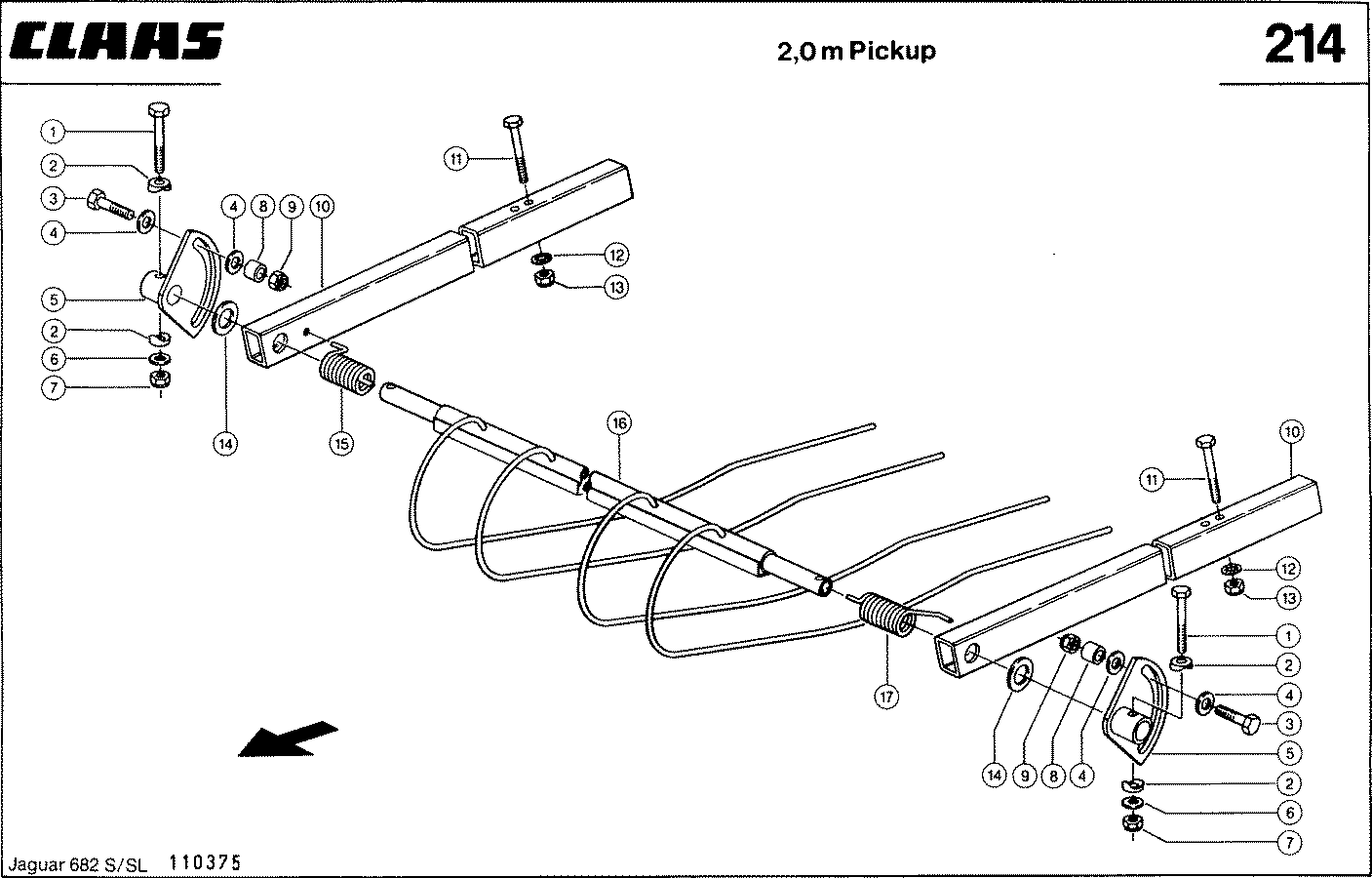

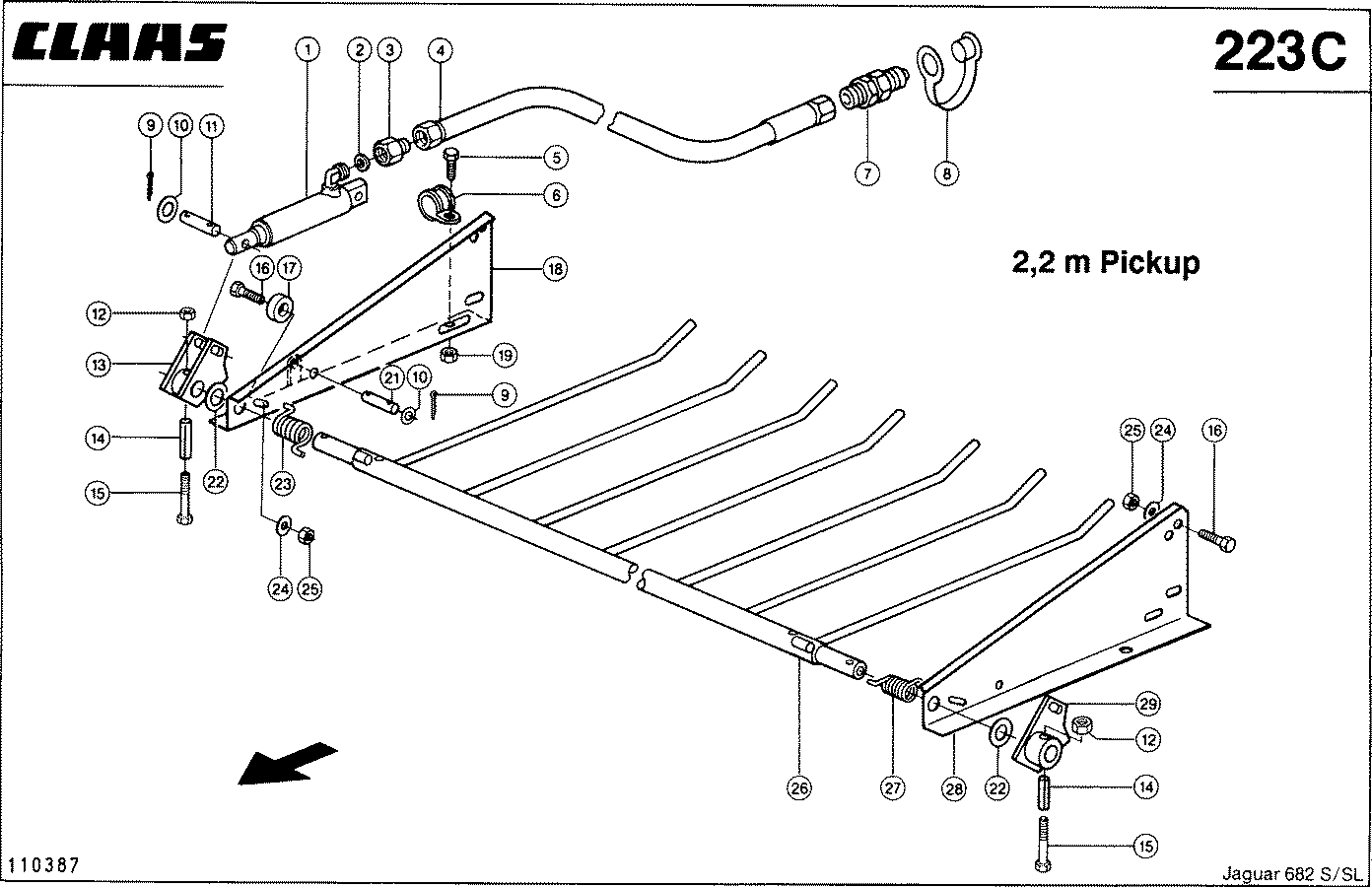

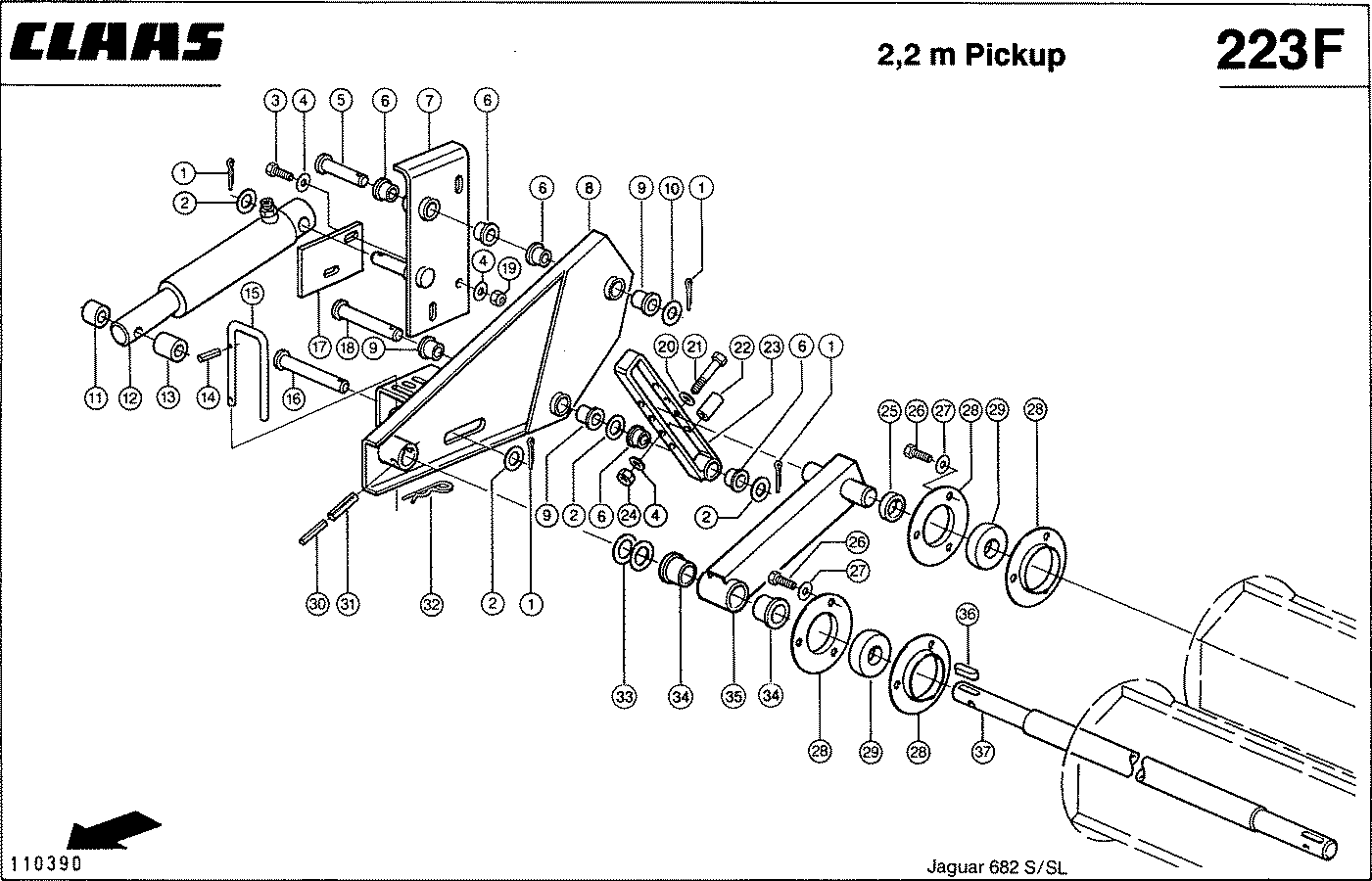

ПОДБОРЩИК - CLAAS JAGUAR 682

Присоединение косилки - CLAAS JAGUAR 682

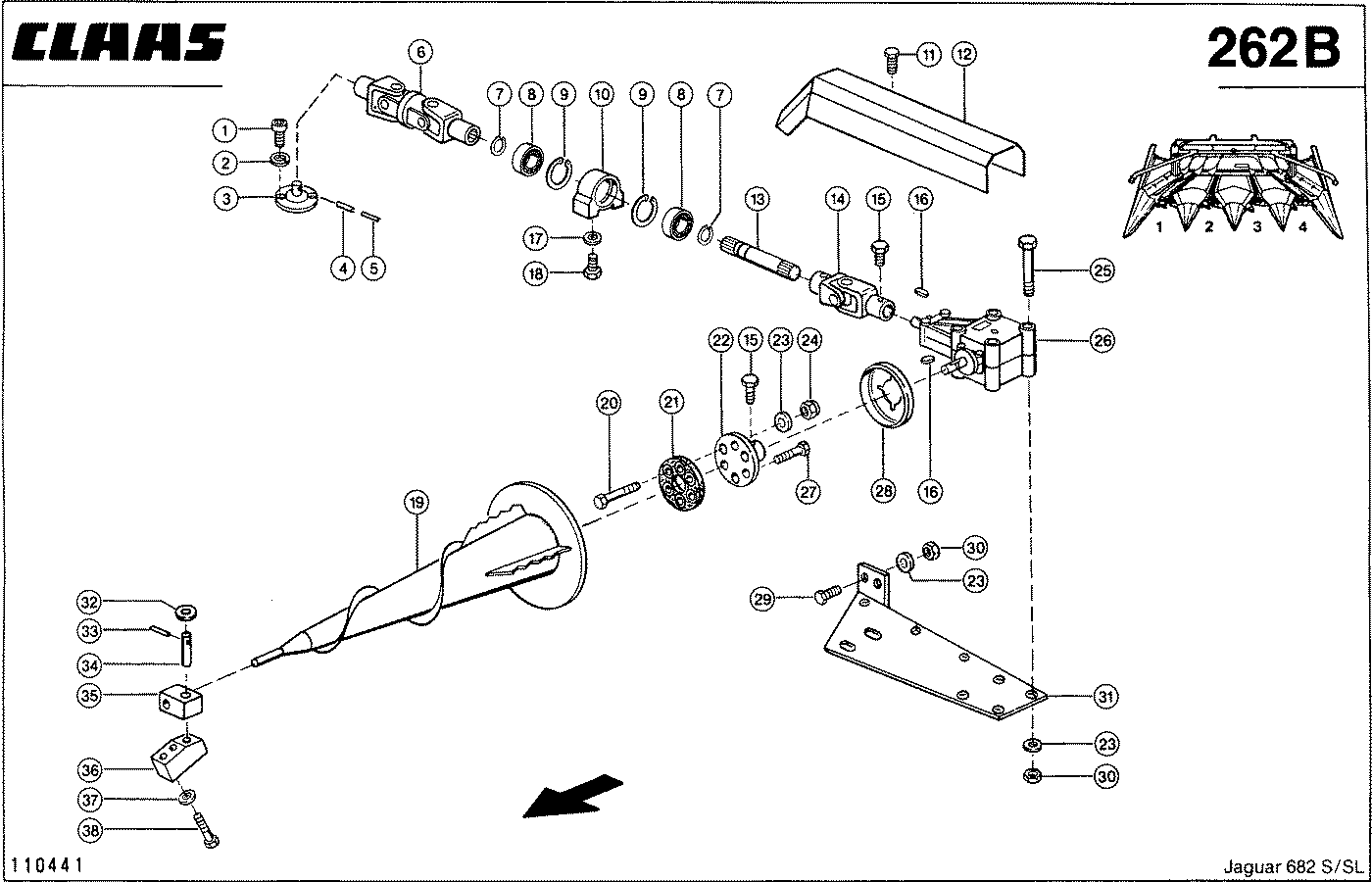

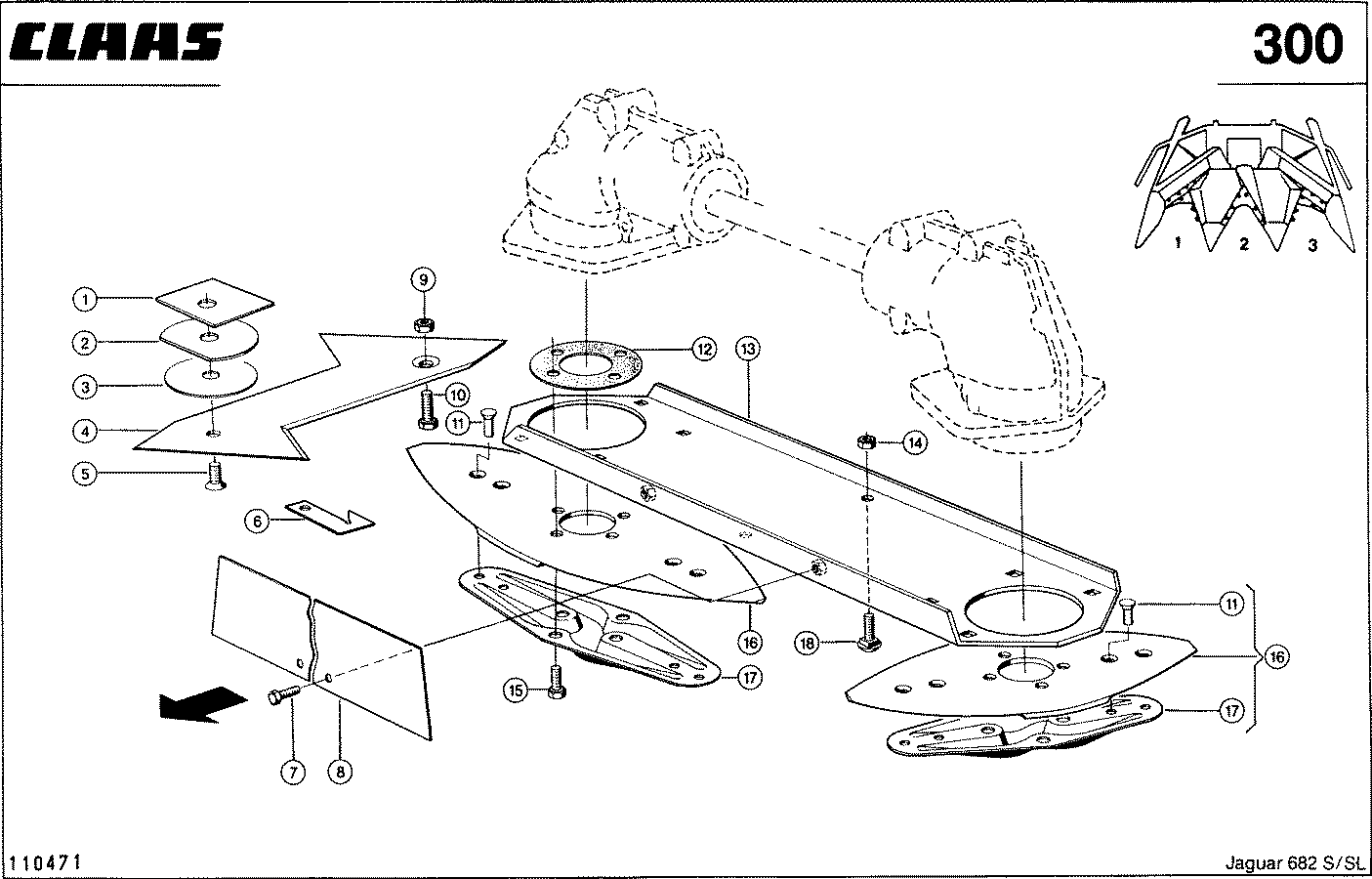

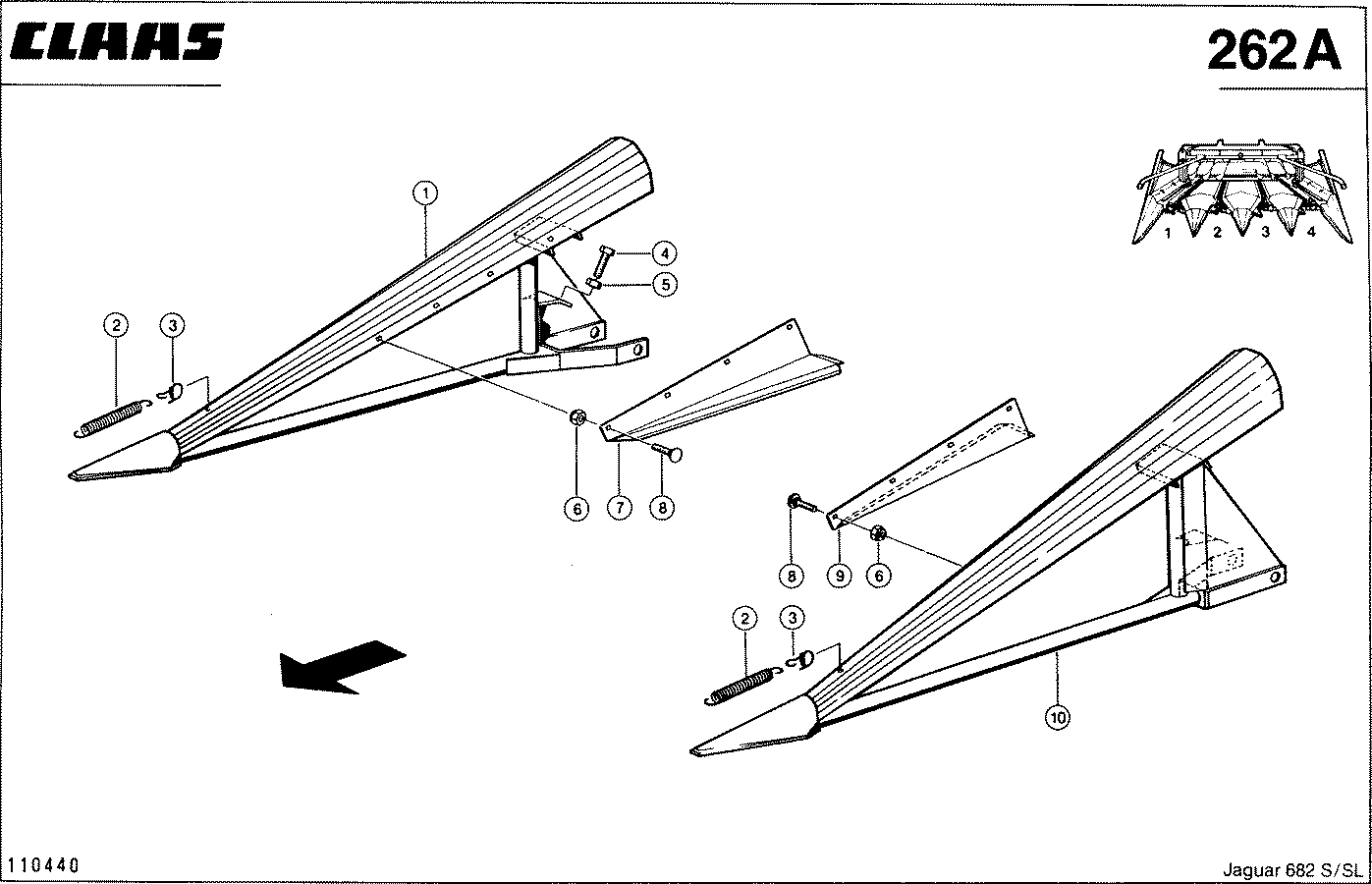

Кукурузная жатка - CLAAS JAGUAR 682

ОБЗОР - CLAAS JAGUAR 682

ПЛОЩАДКА ВОДИТЕЛЯ, ЭЛЕКТРИКА - CLAAS JAGUAR 682

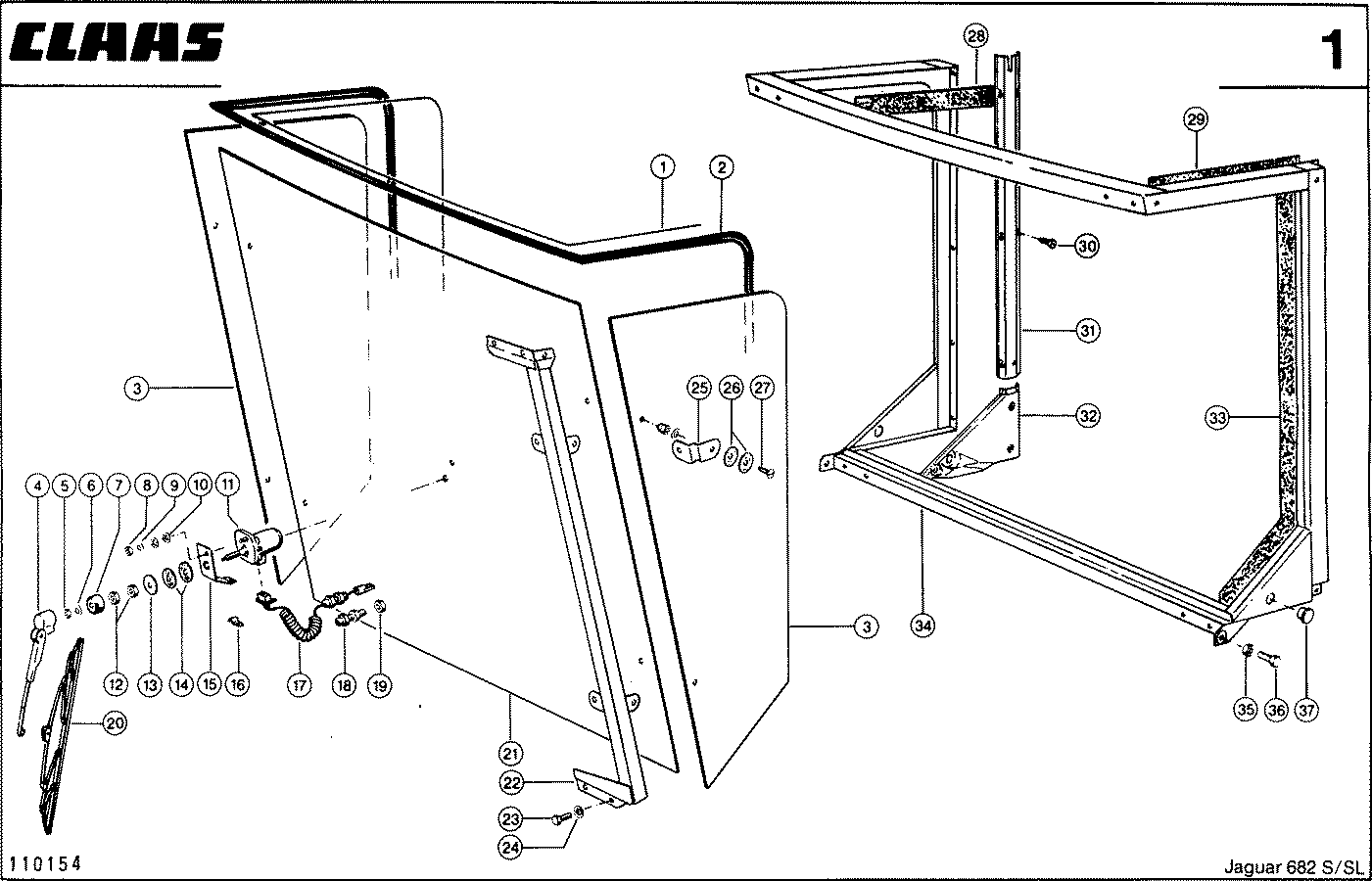

КАБИНА, ФРОНТ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001365440	каучук силиконов.	0
0	0001365450	клей	0
0	0002154310	колпак защитный	1
1	0006226240	шарнир дверной	0
2	0006226230	рама профильная	1
3	0006226220	стекло боковое	2
4	0006226360	рычаг стеклоочист	1
5	0002361690	гайка 6-гр.	1
6	0002150340	шайба с зубцами	1
7	0006226410	колпачок	1
8	0002372160	гайка 6-гр.	1
9	0002369102	шайба	1
10	0006226420	шайба резиновая	2
10	0006226730	шайба резиновая	2
11	0006226340	двигатель ст/оч.	1
12	0006226400	гайка 6-гр.	1
13	0006226390	шайба	1
14	0006226380	шайба резиновая	2
14	0006226440	шайба резиновая	2
15	0000101360	уголок	1
16	0002364000	скоба крепежная	1
17	0000101350	кпл. кабелей	1
18	0004172610	соединение кабел.	1
19	0004124590	контргайка	1
20	0006226371	щетка стеклоочист	1
21	0006226210	стекло ветровое	1
22	0006226260	колонка левая	1
22	0006226270	колонка правая	1
23	0002374390	болт 6-гр.	10
24	0002393931	шайба контактная	10
25	0006226131	прокладка крепеж.	4
26	0006063510	шайба резиновая	16
27	0002380880	гайка колпачковая	8
27	0006100981	винт полупотайной	8
28	0006229130	щиток	1
28	0006229660	щиток	1
29	0006229120	щиток	1
29	0006229670	щиток	1
30	0002427881	винт д/лист.мет.	9
31	0006227280	щиток	1
31	0006229891	щиток	1
32	0006227270	щиток	1
32	0006229880	щиток	1
33	0006229140	щиток	1
33	0006229680	щиток	1
34	0006226180	рама передняя	1
35	0002382340	гайка стопорная	2
36	0002375720	болт 6-гр.	2
37	0002382710	пробка запорная	2

Наверх

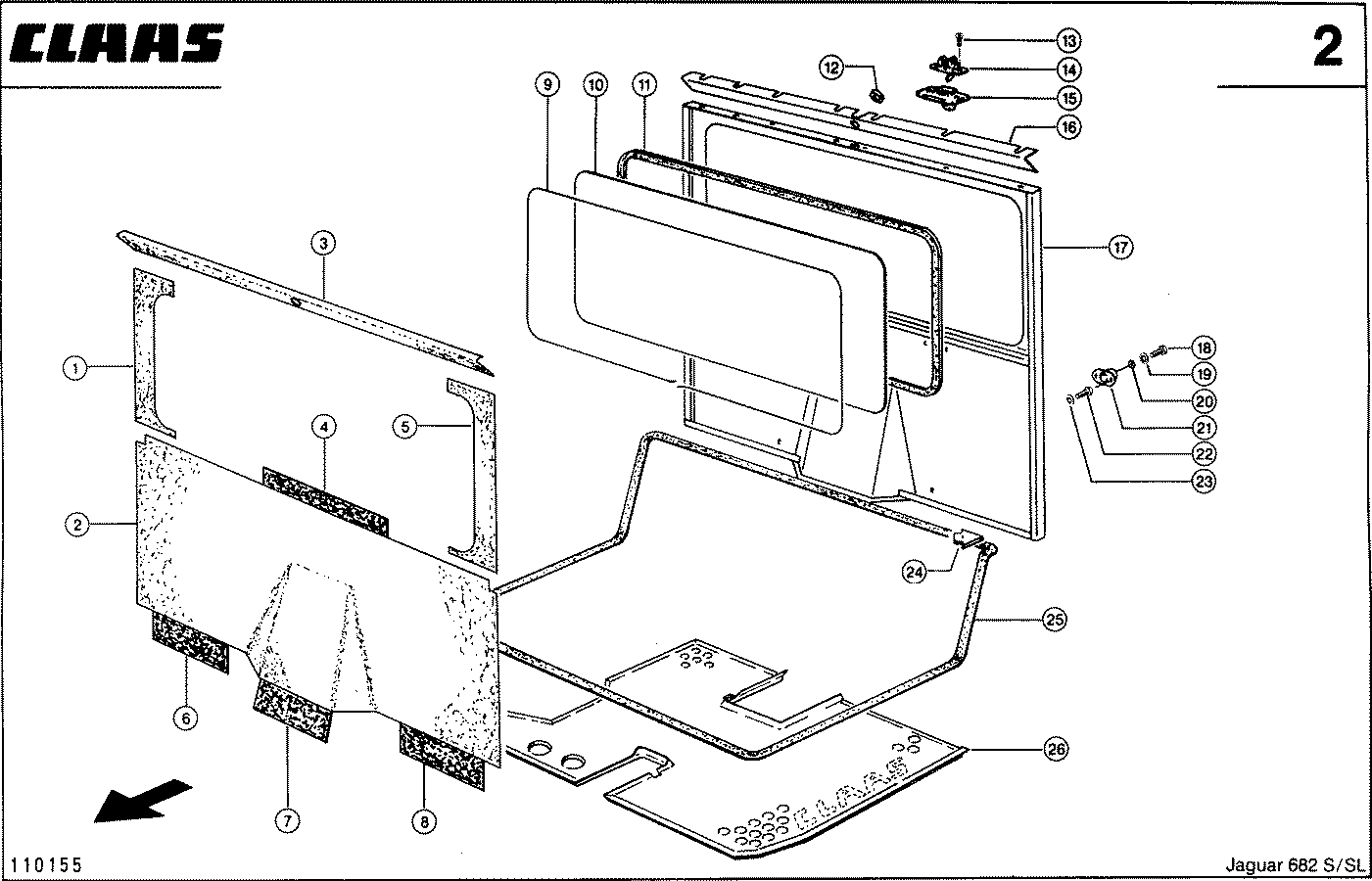

КАБИНА, ЗАДНЯЯ СТЕНКА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001365450	клей	0
1	0000741200	щиток	1
1	0000748920	щиток	1
2	0000741180	обивка зад. стенки	1
2	0000748661	стекло заднее	1
3	0000741240	щиток	1
3	0000748950	щиток	1
4	0000748761	стекло заднее	1
5	0000741190	щиток	1
5	0000748910	щиток	1
6	0000748771	стекло заднее	1
7	0000748740	стекло заднее	1
8	0000748751	стекло заднее	1
9	0002014200	втулка монтажная	0
10	0000748650	стекло заднее	1
11	0002014190	профиль зажимной	0
12	0002382500	бухта кабеля	1
13	0002370610	винт потайной	2
14	0006096361	замок крышки	1
15	0006228330	манжета	1
16	0000748941	профиль	1
17	0000748641	скоба	1
18	0002374420	винт с 6-гр.гол.	2
19	0002393870	шайба контактная	2
20	0002379570	шайба	0
21	0006227480	сайлент-блок	2
22	0002362000	болт 6-гр.	4
23	0002393931	шайба контактная	4
24	0006062510	уплотнение углов.	2
25	0006062171	профиль уплотн.	1
26	0000745402	коврик для пола	1

Наверх

КАБИНА, БОКОВАЯ СТЕНКА ПРАВ. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001365450	клей	0
1	0006100981	винт полупотайной	3
2	0002379570	шайба	3
3	0006063520	шайба резиновая	4
4	0006227240	опора подвески	1
5	0002380880	гайка колпачковая	3
6	0002018761	профиль уплотн.	0
7	0006227210	стенка боковая пр	1
8	0002382860	пробка запорная	1
9	0002361700	гайка 6-гр.	3
9	0002362000	болт 6-гр.	3
9	0002393931	шайба контактная	3
10	0006229170	щиток	1
10	0006229710	щиток	1
11	0006063571	палец	1
12	0006063580	шайба резиновая	2
13	0006227230	окно боковое	1
14	0002370610	винт потайной	4
15	0006063810	шарнир	2
16	0006063510	шайба резиновая	2
17	0002377860	гайка 6-гр.	1
18	0002394280	шпилька	1
19	0005231260	шайба	1
20	0006063600	ручка	1
21	0006227081	элемент упругий	1
22	0002369122	шайба	2
22	0002374390	болт 6-гр.	2
22	0002381320	гайка стопорная	2
23	0002154320	колпак защитный	2
24	0006227290	пленка противошум	1
25	0006227251	щиток	1
25	0006227390	щиток	1
26	0002014800	полоска целлюлозн	0
27	0002361700	гайка 6-гр.	5
27	0002374390	болт 6-гр.	4
27	0002393931	шайба контактная	5
27	0006100971	винт полупотайной	1
28	0006062191	подкладка резиню	1
29	0002375730	болт 6-гр.	1
29	0002382340	гайка стопорная	1
29	0002393890	шайба контактная	1
30	0006227260	пленка противошум	1
31	0000749170	кронштейн	1

Наверх

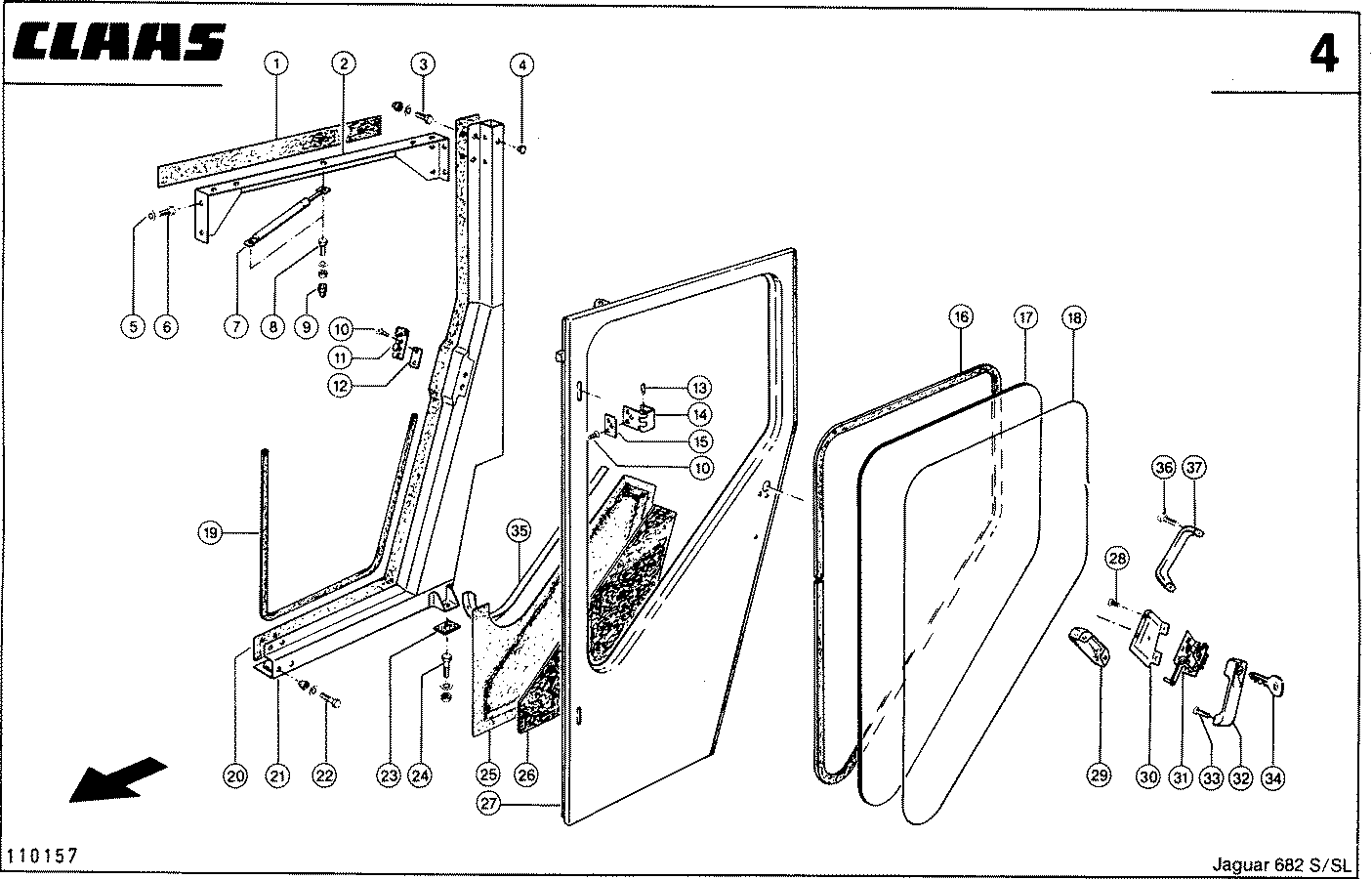

КАБИНА, ЗАДНЯЯ СТЕНКА ЛЕВ С ДВЕРЬЮ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001365450	клей	0
1	0006229150	щиток	1
1	0006229690	щиток	1
2	0006226821	мостик левый	1
3	0002374380	болт 6-гр.	5
3	0002380880	гайка колпачковая	5
3	0002393931	шайба контактная	5
4	0002382860	пробка запорная	1
5	0002393931	шайба контактная	5
6	0002374380	болт 6-гр.	5
7	0006227081	элемент упругий	1
8	0002369122	шайба	2
8	0002374390	болт 6-гр.	2
8	0002381320	гайка стопорная	2
9	0002154320	колпак защитный	2
10	0002370680	винт потайной	8
11	0006226840	замок клиновой	1
12	0006226830	пластина с резьб.	1
13	0002369420	пресс-масленка	2
14	0006226190	шарнир дверной	2
15	0006226200	пластина с резьб.	2
16	0006227030	профиль облицов.	0
17	0006227020	стекло дверное	1
18	0006226240	шарнир дверной	0
19	0002013540	профиль уплотн.	0
20	0006229160	щиток	1
20	0006229700	щиток	1
21	0006226810	боковина левая	1
22	0002380880	гайка колпачковая	2
22	0002393931	шайба контактная	2
22	0002444150	болт 6-гр.	2
23	0006062191	подкладка резиню	1
24	0002375730	болт 6-гр.	1
24	0002382340	гайка стопорная	1
24	0002393890	шайба контактная	1
25	0006226970	обшивка дверей	1
25	0006227071	замок дверной	1
26	0006227060	замок дверной	1
27	0006227011	дверь	1
27	0006227170	дверь	1
28	0006655641	винт полупотайной	5
29	0000702173	колпачок	1
30	0006227040	крышка замка	1
30	0006227190	крышка замка	1
31	0006227050	замок дверной	1
32	0006227091	рычаг кнопки выкл	1
33	0002412530	винт потайной	1
34	0006227160	ключ к двери	1
35	0006229652	рама дверная	1
36	0002334150	винт с цил.гол.	2
37	0006229810	ручка дверная	1

Наверх

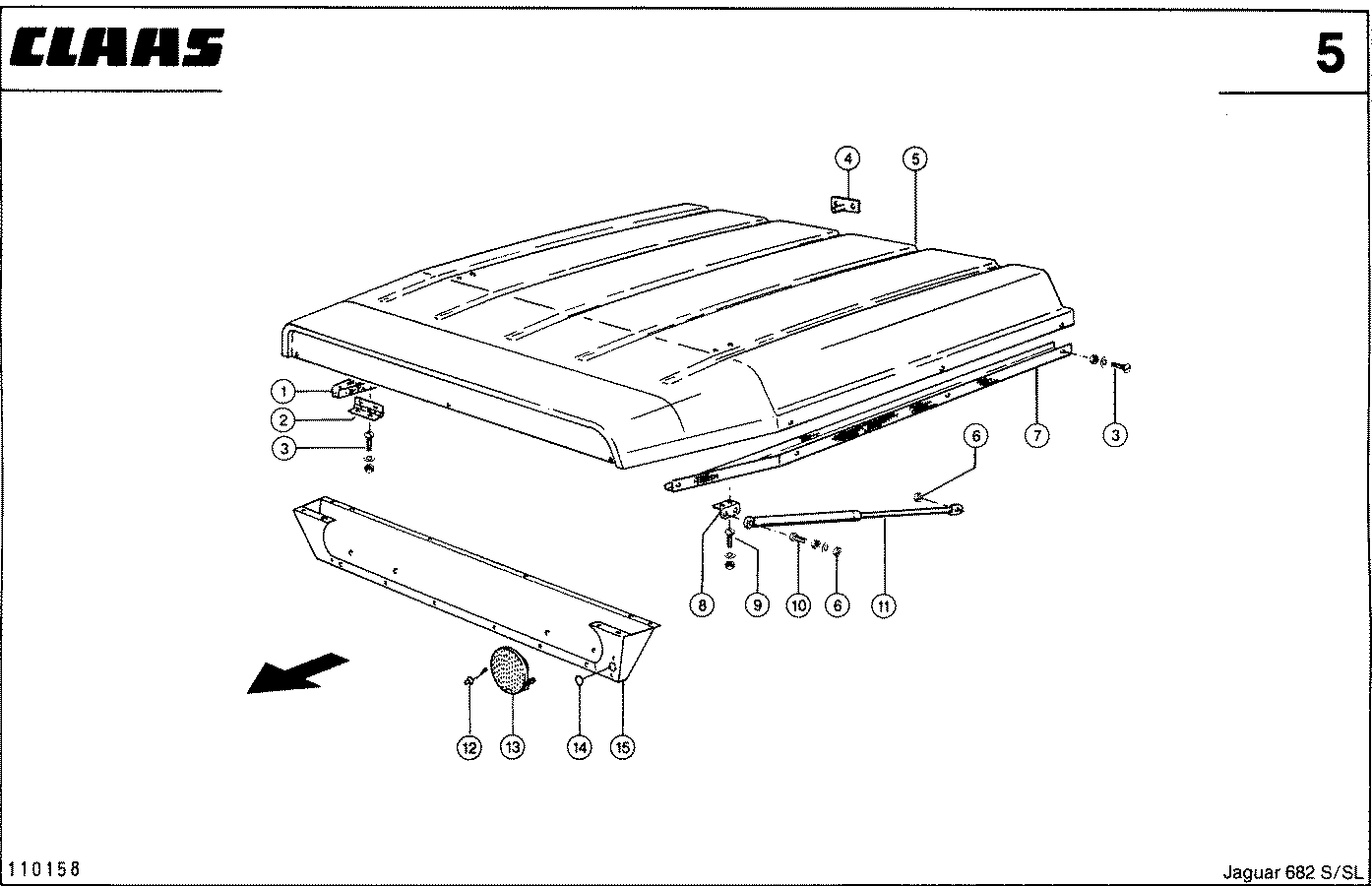

КАБИНА, КРЫША - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005143930	наклейка	1
1	0006227791	панель правая	1
2	0006067371	шарнир	2
3	0002361690	гайка 6-гр.	14
3	0002393920	шайба контактная	14
3	0006367921	винт полупотайной	14
4	0006227800	держатель кожуха	1
5	0006227772	крыша кабины	1
5	0006229991	крыша кабины	1
6	0002381320	гайка стопорная	4
7	0006227781	панель левая	1
8	0006229360	опора подвески	2
9	0002361700	гайка 6-гр.	4
9	0002393931	шайба контактная	4
9	0006100971	винт полупотайной	4
10	0002361700	гайка 6-гр.	2
10	0002369122	шайба	2
10	0002443780	болт 6-гр.	2
11	0006188850	элемент упругий	2
11	0006227860	элемент упругий	2
12	0002380910	лампа галогенная	4
13	0000121440	фары рабочие	4
14	0002155020	колпачок запорный	1
15	0006189780	опора фары	1

Наверх

КАБИНА, КРЫША - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001365160	каучук силиконов.	0
1	0002374640	болт 6-гр.	10
2	0002393920	шайба контактная	10
3	0006227720	крышка	1
4	0002014800	полоска целлюлозн	0
5	0006227640	сопротивление	1
6	0002154090	бухта кабеля	1
7	0006227631	вентилятор	1
8	0006229240	получаша	2
9	0006229220	корпус	1
10	0006229230	рама уплотн.	1
11	0006229200	колено трубы	1
12	0006229210	обечайка	2
13	0002361800	шайба	4
13	0002374650	болт 6-гр.	4
13	0002379830	гайка стопорная	4
14	0002388862	пробка запорная	5
15	0006228290	щиток отраж.пр.	1
16	0006227430	пленка противошум	4
17	0006227440	пленка противошум	4
19	0006227460	пленка противошум	1
19	0006227490	пленка противошум	2
20	0006227621	крыша	1
20	0006229951	крыша	1
21	0002053680	пеногерметик	2
22	0002427881	винт д/лист.мет.	8
23	0006227671	диафрагма вент.	2
24	0006227680	мат фильтра	2
26	0002384570	пробка запорная	1
28	0002367011	заклепка глухая	6
29	0006227750	пружина листовая	3
30	0006229411	рама фильтра лев.	1
30	0006229421	рама фильтра пр.	1
31	0005057373	шарнир	3
32	0002382710	пробка запорная	2
33	0002379351	винт д/лист.мет.	5
34	0006228120	щиток	1
35	0006227870	крепление левое	1
35	0006227880	крепление правое	1
35	0006229560	крепление левое	1
35	0006229570	крепление правое	1
36	0006228280	щиток отраж.лев.	1
37	0002013540	профиль уплотн.	0
38	0000715250	фильтр корзинчат.	2
39	0002427131	винт для жести	12
40	0000741230	панель	1
41	0002014800	полоска целлюлозн	0

Наверх

КАБИНА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000101302	кпл. кабелей	1
2	0002377160	скоба крепежная	1
3	0001787120	лампа накаливания	2
4	0000106990	лампа внутренняя	1
4	0000715300	лампа внутренняя	1
5	0006227692	обшивка крыши	1
5	0006228090	обшивка крыши	1
6	0006227710	сопло	2
9	0006227650	выкл. вентилятора	1
10	0006227660	кнопка управления	1
11	0007556460	лента для кабеля	3
12	0002154090	бухта кабеля	3
13	0002154040	скоба трубная	2
14	0002154020	зажим крепежный	8
15	0006227700	жалюзи	2
16	0002381290	скоба крепежная	5
17	0006227830	воздухораспредел.	1
17	0006229730	воздухораспредел.	1
18	0006064941	сопло вентилятора	3
19	0002427131	винт для жести	12
19	0002428041	винт д/лист.мет.	12
20	0002412780	винт потайной	3
21	0006227840	пластина с резьб.	1
22	0006227851	козырек от солнца	1
23	0006229980	панель	2
24	0006229930	панель	1
25	0006229520	пластина личинки	1
26	0006229461	крышка	1
27	0006229510	вставка	1

Наверх

Обогреватель кабины, VAR. 7305 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005144160	наклейка	1
1	0002382500	бухта кабеля	4
2	0002053500	профиль главный	0
3	0006228700	радиатор отопит.	1
4	0006228650	профиль z-обр.	1
5	0006228720	клапан	1
6	0006228760	патрубок присоед.	1
7	0002154080	зажим шланговый	4
8	0006228710	колено трубы	2
9	0006228740	кнопка управления	1
10	0002014800	полоска целлюлозн	0
11	0006228610	крепление	1
12	0006228790	опора зажимная	2
13	0006228660	крышка	1
14	0006228780	ручка	1
15	0000749190	колено трубы	2
16	0002382470	скоба трубная	8
17	0002053510	шланг	1
18	0002154080	зажим шланговый	2
19	0006228750	кран запорный	2
20	0004052250	муфта	1
21	0002053510	шланг	1
22	0004052850	ниппель сдвоенный	1

Наверх

ПЛОЩАДКА ВОДИТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006236371	крышка	1
2	0006236124	ящик инструмент.	1
3	0006010770	пластина изоляц.	2
4	0006010790	пластина изоляц.	1
5	0000745482	щиток защитный	1
5	0000757042	щиток защитный	1
6	0000745471	мат	1
6	0000757051	мат	1
7	0002361730	гайка 6-гр.	2
8	0002393910	шайба контактная	2
9	0006237880	ограничитель	2
10	0006236610	изолятор передний	2
11	0007502530	шайба	2
12	0002355900	болт 6-гр.	2
13	0002361710	гайка 6-гр.	16
13	0002373820	болт 6-гр.	16
13	0002393880	шайба контактная	16
14	0000745502	подножка д/водит.	1
14	0000756830	подножка д/водит.	1
15	0005601350	пробка запорная	1
16	0000745411	крышка тоннеля	1
17	0000745440	щиток	1
17	0000750671	щиток	1
18	0000745430	мат	1
18	0000750660	мат	1
19	0000745370	тоннель	1
19	0000750630	тоннель	1
20	0000731881	накладка	2
21	0002356010	гайка 6-гр.	2
21	0002361730	гайка 6-гр.	2
22	0002393900	шайба контактная	2
22	0002393910	шайба контактная	2
23	0006237210	ограничитель	2
23	0006237880	ограничитель	2
24	0006236600	изолятор задний	2
24	0006236610	изолятор передний	2
25	0002343340	шайба	2
25	0007502530	шайба	2
26	0002355900	болт 6-гр.	2
26	0002423860	болт 6-гр.	2

Наверх

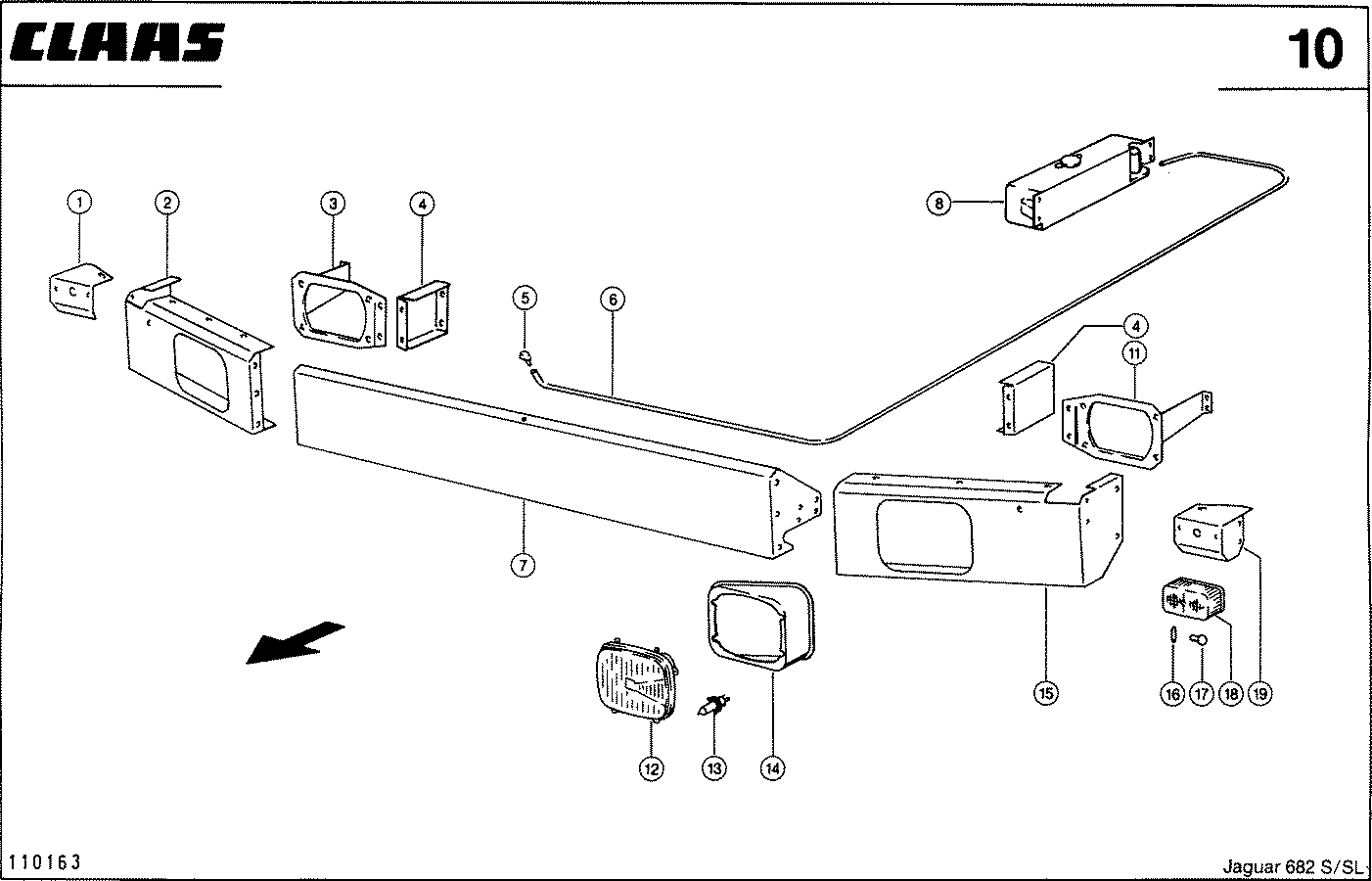

ОБШИВКА КАБИНЫ НАРУЖН. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000746071	переключат.повор.	1
2	0000746031	панель правая	1
3	0000746911	держатель лампы п	1
4	0000746891	опора	2
5	0000715011	форсунка	1
6	0002052940	шланг из пвх	1
7	0000750600	панель средняя	1
8	0000748790	стекло заднее	1
11	0000746901	держатель лампы л	1
12	0006228891	фара	2
12	0006228961	фара	2
13	0002154260	шайба опорная	2
13	0002154270	лампа накаливания	2
14	0006874620	панель	2
15	0000746041	панель левая	1
16	0001779060	лампа накаливания	2
17	0002335460	лампа накаливания	2
18	0006228980	фонарь стояночный	2
19	0000746061	переключат.повор.	1

Наверх

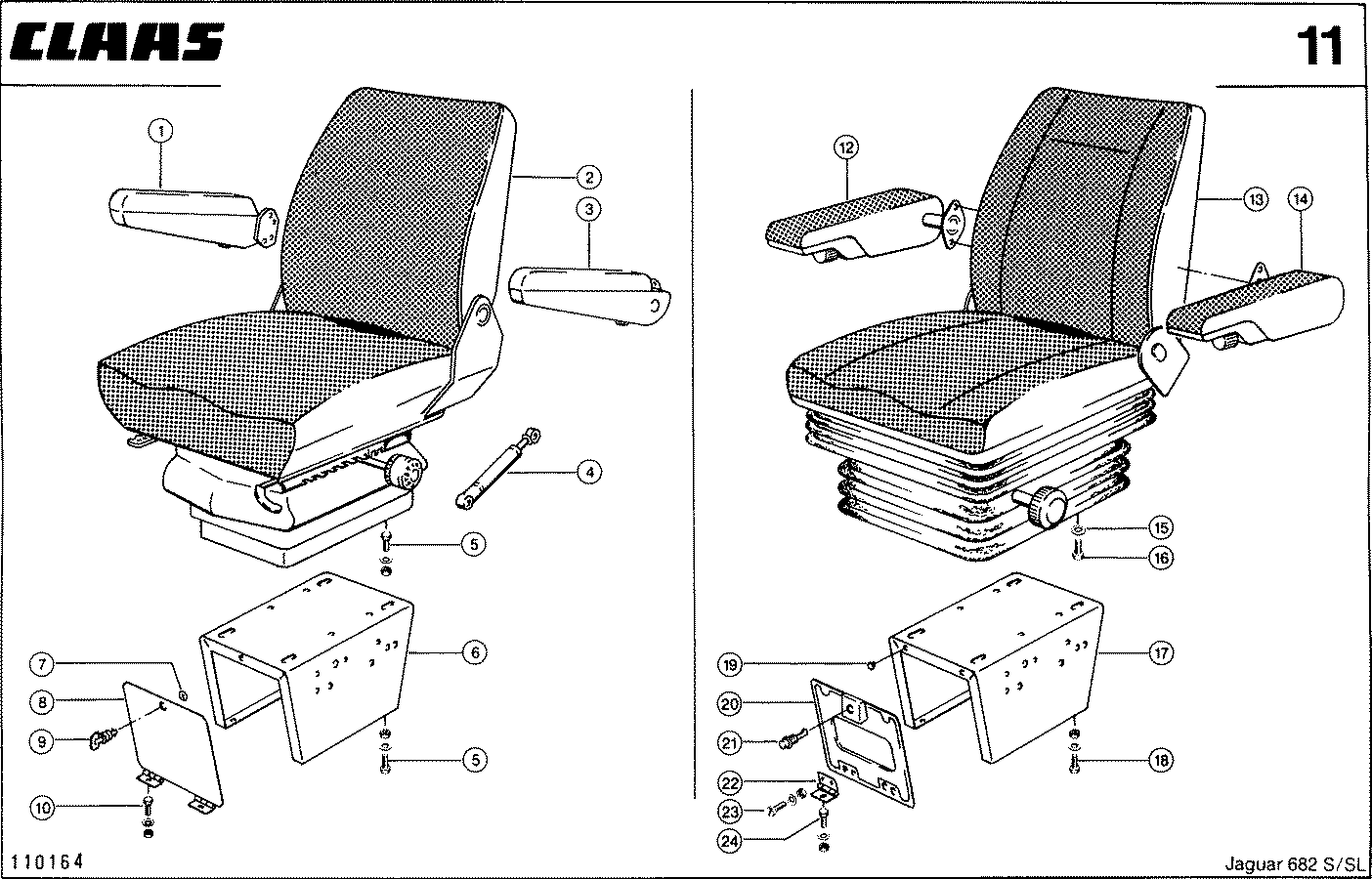

СИДЕНИЕ ВОДИТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006229000	покрытиы защитное	1
0	0006229010	покрытиы защитное	1
1	0006012411	подлокотник прав.	1
2	0006012383	сиденье водителя	1
3	0006012391	подлокотник лев.	1
4	0006705111	амортизатор	1
5	0002361700	гайка 6-гр.	8
5	0002362000	болт 6-гр.	8
5	0002393870	шайба контактная	8
6	0006037981	консоль сиденья	1
7	0006012430	шайба опорная	1
8	0006013040	крышка	1
9	0006012420	цапфа запорная	1
10	0002361690	гайка 6-гр.	2
10	0002374660	болт 6-гр.	2
10	0002393860	шайба контактная	2
12	0006188430	подлокотник прав.	1
13	0006188481	сиденье водителя	1
14	0006188420	подлокотник лев.	1
15	0002393870	шайба контактная	4
16	0002362000	болт 6-гр.	4
17	0006010227	консоль сиденья	1
18	0002361700	гайка 6-гр.	4
18	0002362000	болт 6-гр.	4
18	0002393870	шайба контактная	4
19	0006877470	амортизатор рез.	2
20	0006013021	крышка	1
21	0006229530	замок	1
22	0007257730	шарнир	2
23	0002154070	с-гайка комбинир.	4
23	0002350161	винт с цил.гол.	4
24	0002361690	гайка 6-гр.	2
24	0002374660	болт 6-гр.	2
24	0002393860	шайба контактная	2

Наверх

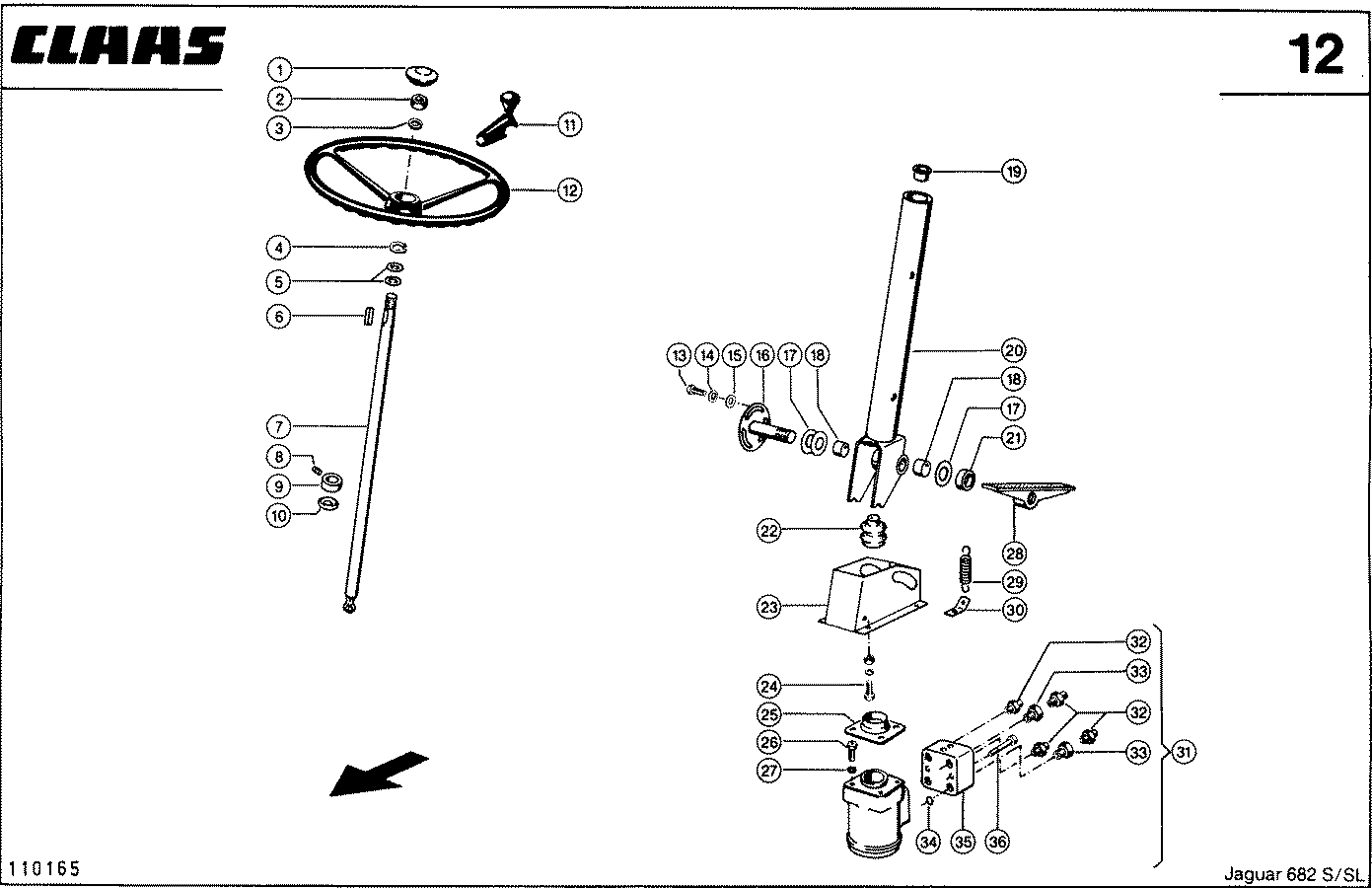

РУЛЕВОЕ УПРАВЛЕНИЕ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001788950	кпл.уплотнений	1
0	0001788960	кпл.уплотнений	1
1	0006738481	колпачок запорный	1
2	0002361730	гайка 6-гр.	1
3	0002351351	кольцо стопорное	1
4	0002351550	кольцо стопорное	1
5	0002332540	шайба установочн.	0
5	0002332550	шайба установочн.	0
5	0002378610	шайба установочн.	0
5	0002383120	шайба опорная	0
5	0007041270	шайба установочн.	0
6	0006311130	шпонка призматич.	1
7	0006853852	мостик	1
8	0002363250	шпилька	1
9	0005030510	кольцо установ.	1
10	0002378030	зажим быстрораз.	1
11	0006020190	ручка поворотная	1
12	0006020240	колесо рулевое	1
13	0002362000	болт 6-гр.	1
14	0002393870	шайба контактная	1
15	0002369122	шайба	1
16	0006796760	шпиндель зажимной	1
17	0002368550	шайба	4
18	0006798370	втулка	2
19	0000085150	втулка	1
20	0006020260	труба колонки	1
21	0006020290	шайба	1
22	0002389240	сильфон	1
23	0006796621	кронштейн несущий	1
24	0002374420	винт с 6-гр.гол.	4
24	0002381320	гайка стопорная	4
24	0002393870	шайба контактная	4
25	0006855030	труба фланцевая	1
26	0002422400	винт с цил.гол.	4
27	0002427631	кольцо стопорное	4
28	0006551062	коромысло	1
29	0006592780	пружина растяжен.	1
30	0006796740	накладка	1
31	0006430551	узел управления	1
32	0002387840	соединение резьб.	4
33	0006562850	штуцер редукц.	2
34	0002336542	уплотнение	4
35	0006430500	блок клапанов	1
36	0002155430	винт с цил.гол.	2

Наверх

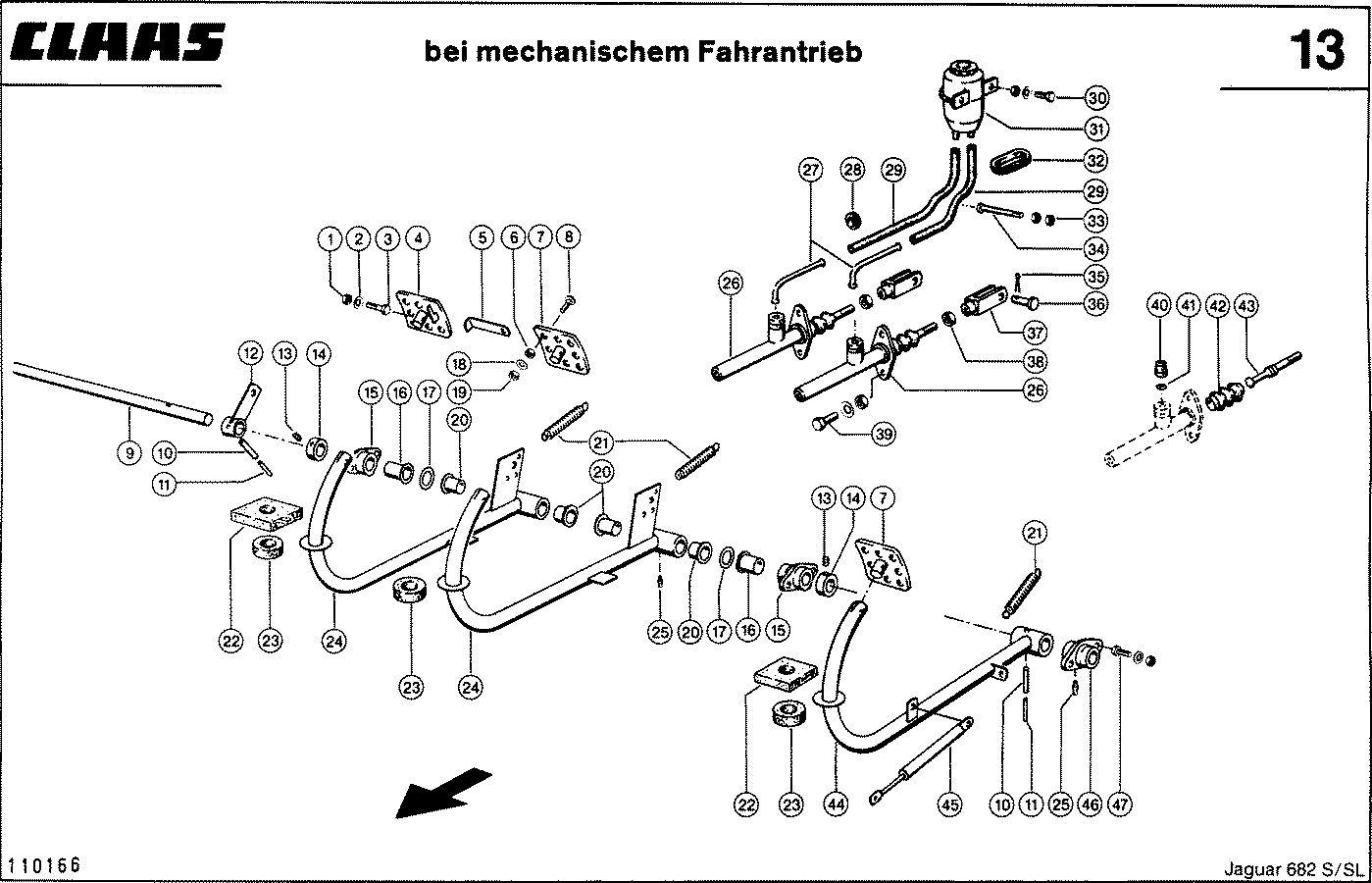

ПЕДАЛИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001752600	комплект ремонтн.	0
1	0002381320	гайка стопорная	3
2	0002369122	шайба	3
3	0002373400	болт 6-гр.	3
4	0006010600	площадка педали п	1
5	0006321701	элемент соединит.	1
6	0002361700	гайка 6-гр.	1
7	0006010580	площадка педали	2
8	0008018831	винт полупотайной	1
9	0000731871	вал	1
10	0002369010	штифт распорный	2
11	0002356500	штифт распорный	2
12	0000731960	рычаг	1
12	0006499170	рычаг	1
13	0002365520	шпилька	2
14	0005003102	кольцо установ.	2
15	0006312000	корпус подшипника	2
15	0006499940	подшипник фланцев	2
16	0006311820	втулка	2
17	0002342980	шайба	2
17	0002343690	шайба	4
18	0002342230	шайба	1
19	0002381320	гайка стопорная	1
20	0000085340	втулка	4
21	0006310560	пружина растяжен.	3
22	0006238480	уплотнение	3
23	0006010290	кольцо уплотн.	3
24	0006238810	педаль тормоза	2
25	0002369420	пресс-масленка	5
26	0006071880	цилиндр-датчик	2
27	0006071910	трубопровод	2
28	0006592730	бухта кабеля	2
29	0006895651	шланг соединит.	2
30	0002361690	гайка 6-гр.	2
30	0002374650	болт 6-гр.	2
30	0002393860	шайба контактная	2
31	0006895700	резервуар сдвоенн	1
32	0002384560	бухта кабеля	1
33	0002361690	гайка 6-гр.	2
34	0002392900	болт 6-гр.	1
35	0002350880	шплинт	2
36	0006321330	палец	2
37	0006321270	головка вилки	2
38	0002361710	гайка 6-гр.	2
39	0002361700	гайка 6-гр.	2
39	0002374420	винт с 6-гр.гол.	2
39	0002393870	шайба контактная	2
40	0006071890	пробка уплотн.	2
41	0006553250	шайба	2
42	0006553420	колпак защитный	2
43	0006553410	шатун	2
44	0000731970	педаль сцепления	1
44	0006238832	педаль сцепления	1
45	0006464920	элемент упругий	1
46	0006312000	корпус подшипника	1
46	0006499940	подшипник фланцев	1
47	0002361700	гайка 6-гр.	6
47	0002362000	болт 6-гр.	6
47	0002393870	шайба контактная	6

Наверх

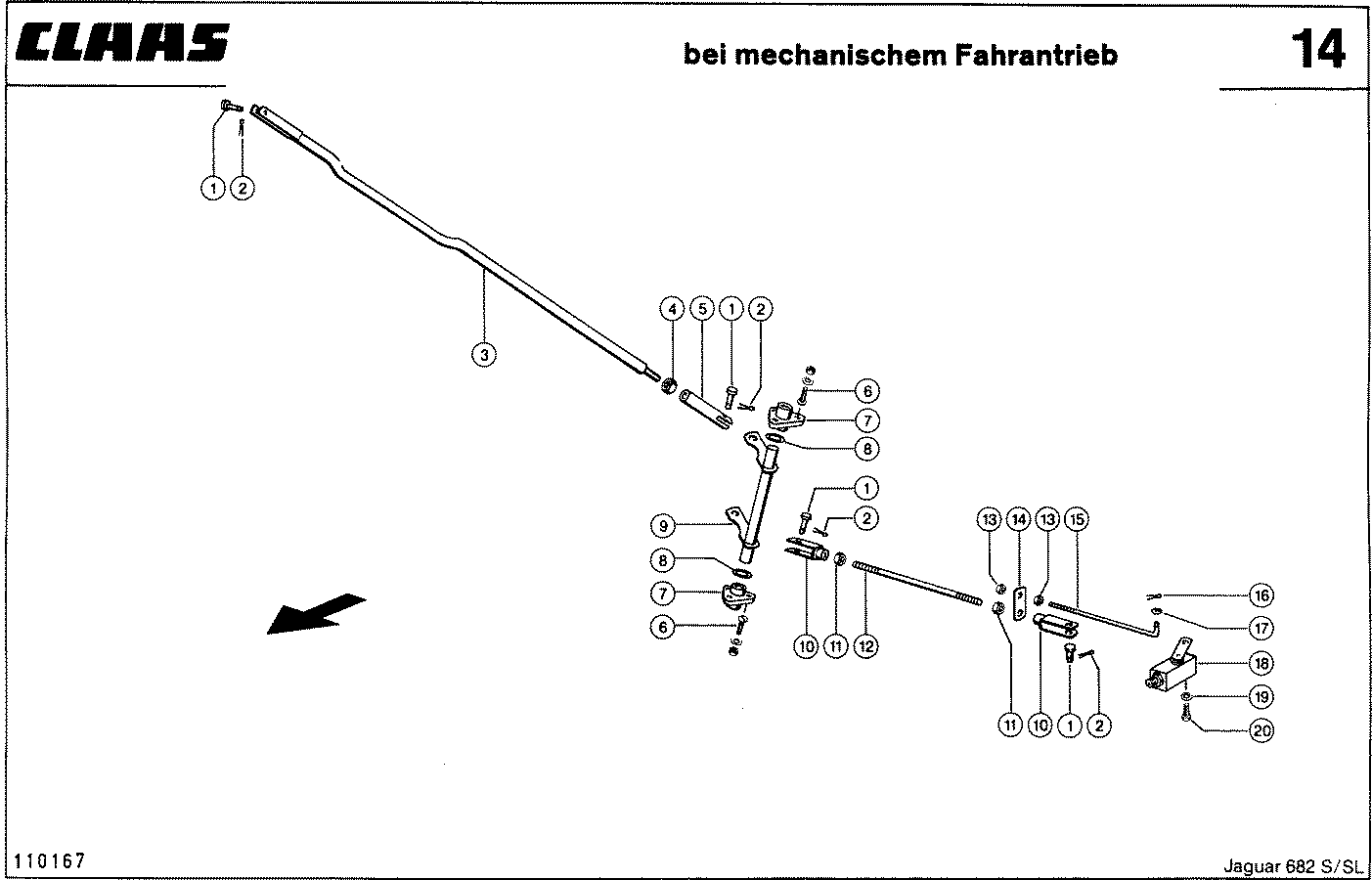

УПРАВЛЕНИЕ СЦЕПЛЕНИЕМ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002369420	пресс-масленка	2
1	0006321330	палец	4
2	0002350890	шплинт	4
3	0000731890	штанга соединит.	1
4	0002333240	гайка 6-гр.	1
5	0006069681	головка вилки	1
6	0002150030	шайба контактная	6
6	0002361690	гайка 6-гр.	6
6	0002389231	винт полупотайной	6
7	0006496940	подшипник	2
8	0002343410	шайба	4
9	0000731910	палец	1
10	0006321190	головка вилки	2
11	0002361710	гайка 6-гр.	2
12	0007892670	тяга	1
13	0002361690	гайка 6-гр.	2
14	0000631970	накладка	1
15	0006797790	стремянка	1
16	0002351090	шплинт	1
17	0002342220	шайба	1
18	0006027522	клапан	1
19	0002150030	шайба контактная	2
20	0002374640	болт 6-гр.	2

Наверх

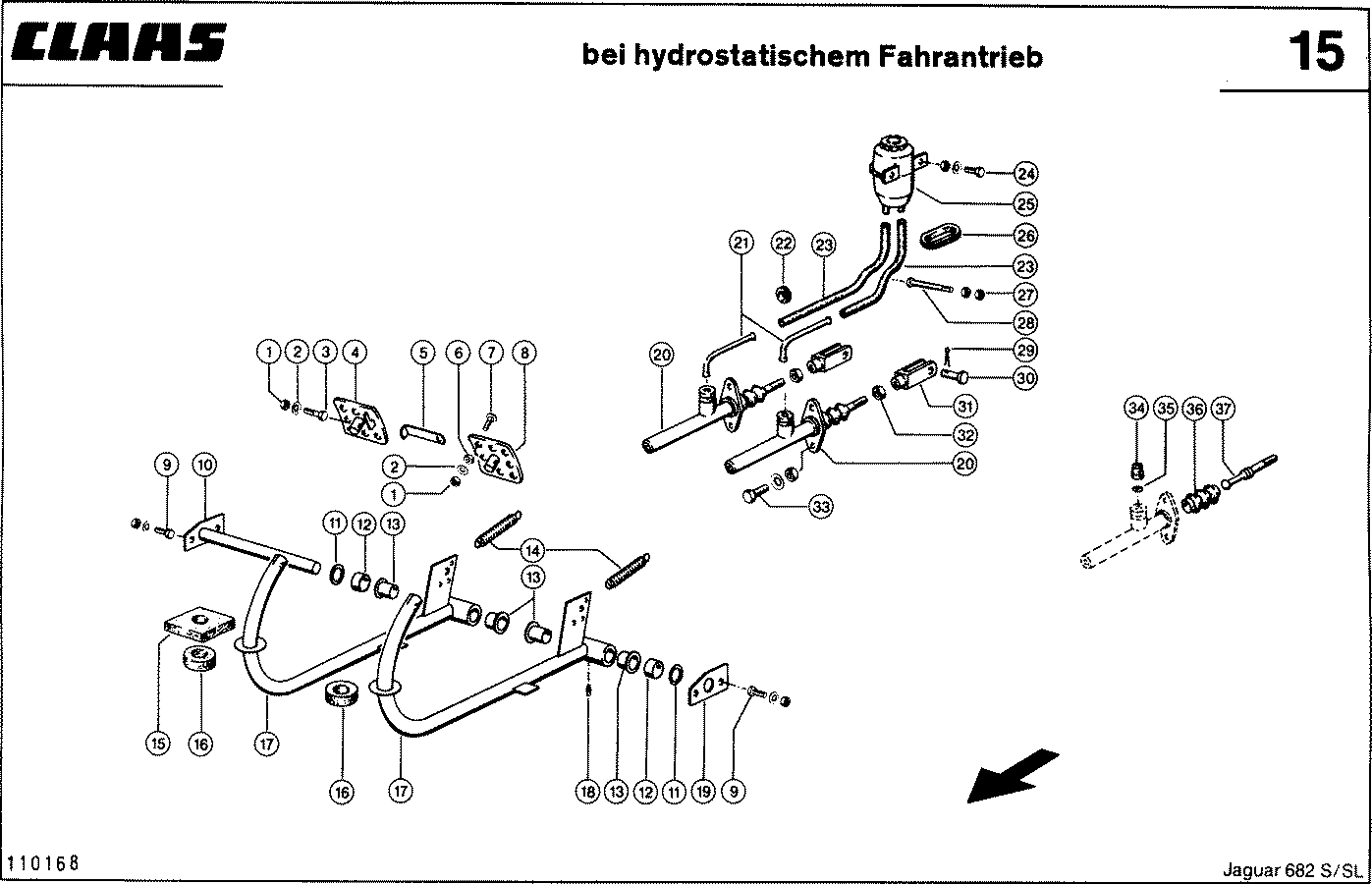

ПЕДАЛИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001752600	комплект ремонтн.	0
1	0002381320	гайка стопорная	3
2	0002369122	шайба	3
3	0002373400	болт 6-гр.	2
4	0006010600	площадка педали п	1
5	0006321701	элемент соединит.	1
6	0002361700	гайка 6-гр.	1
7	0008018831	винт полупотайной	1
8	0006010580	площадка педали	1
9	0002361700	гайка 6-гр.	4
9	0002362000	болт 6-гр.	4
9	0002393870	шайба контактная	4
10	0006022210	вал разж.кулака	1
11	0002342980	шайба	2
12	0006022240	труба распорная	2
13	0000085340	втулка	4
14	0006310560	пружина растяжен.	2
15	0006238480	уплотнение	2
16	0006010290	кольцо уплотн.	2
17	0006238810	педаль тормоза	2
18	0002369420	пресс-масленка	2
19	0006022230	пластина опорная	1
20	0006071880	цилиндр-датчик	2
21	0006071910	трубопровод	2
22	0006592730	бухта кабеля	2
23	0006895651	шланг соединит.	2
24	0002361690	гайка 6-гр.	2
24	0002374650	болт 6-гр.	2
24	0002393860	шайба контактная	2
25	0006895700	резервуар сдвоенн	1
26	0002384560	бухта кабеля	1
27	0002361690	гайка 6-гр.	2
28	0002392900	болт 6-гр.	1
29	0002350880	шплинт	2
30	0006321330	палец	2
31	0006321270	головка вилки	2
32	0002361710	гайка 6-гр.	2
33	0002361700	гайка 6-гр.	4
33	0002374420	винт с 6-гр.гол.	4
33	0002393870	шайба контактная	4
34	0006071890	пробка уплотн.	2
35	0006553250	шайба	2
36	0006553420	колпак защитный	2
37	0006553410	шатун	2

Наверх

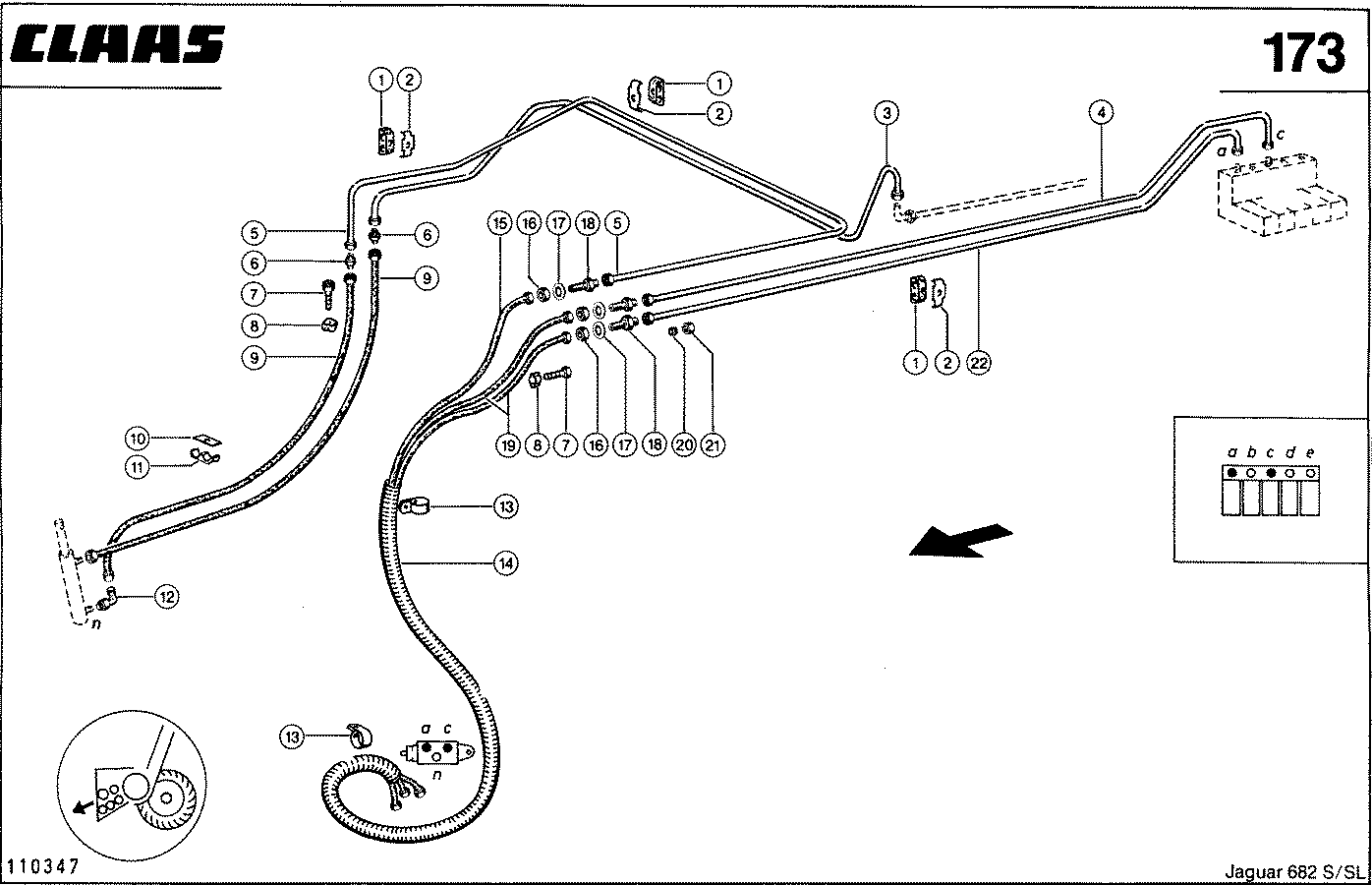

ТОРМОЗНЫЕ ТРУБОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374390	болт 6-гр.	1
2	0002393870	шайба контактная	1
3	0007138460	уголок опорный	1
4	0009057750	клапан уравнит.	1
5	0000745320	трубопровод прав.	1
6	0000746120	трубопровод левый	1
7	0000714560	опорна резиновая	7
8	0000714540	скоба крепежная	7
9	0006593591	уголок привинчив.	1
10	0000734571	трубопровод	1
11	0000758250	уголок опорный	2
11	0007504380	уголок	2
12	0000734590	трубопровод левый	1

Наверх

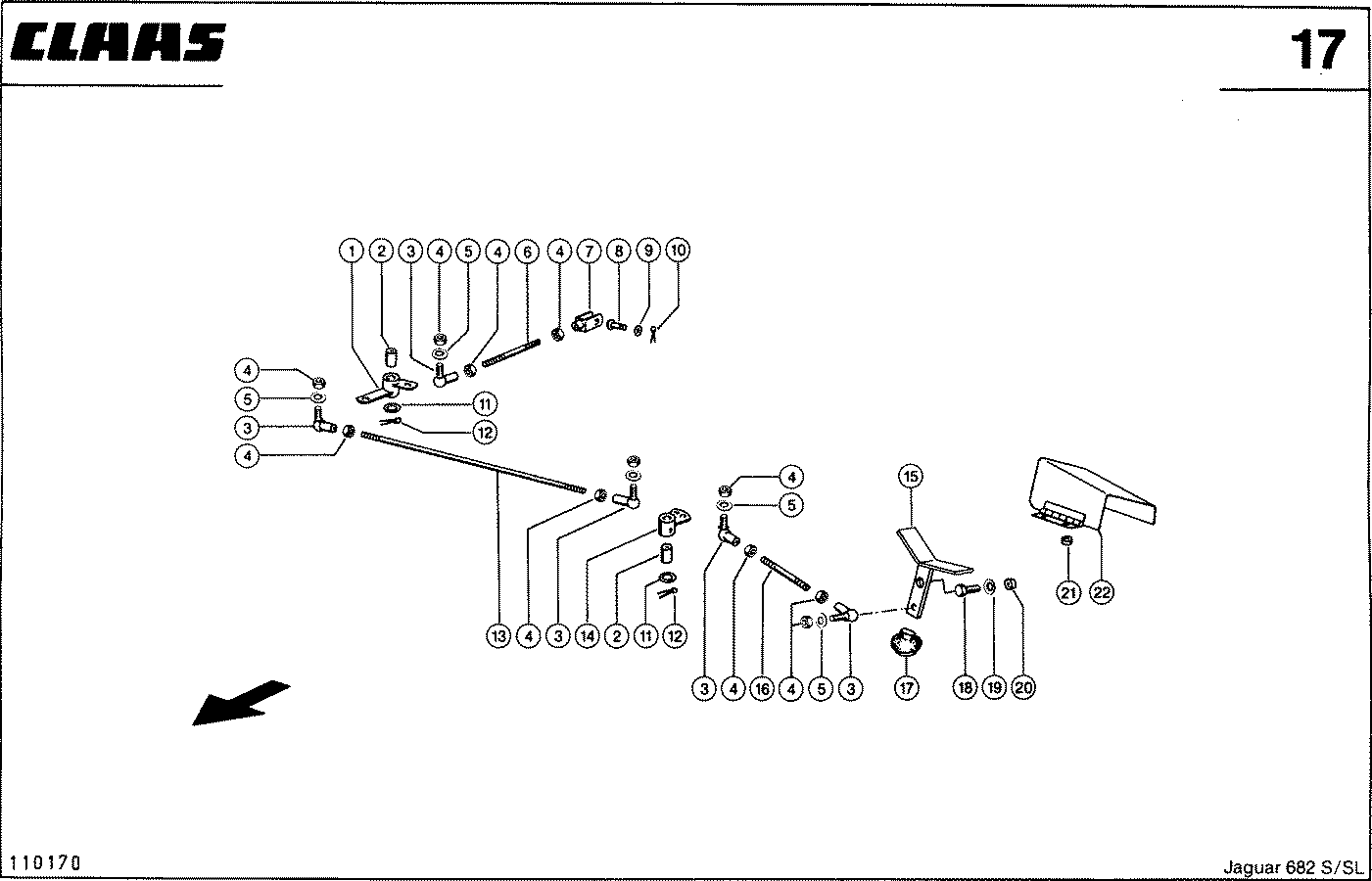

ПЕДАЛЬ УПРАВЛЕНИЯ СИЛОСОПРОВОДОМ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000745290	рычаг	1
2	0006321720	втулка	2
3	0002449641	шарнир угловой	5
4	0002361700	гайка 6-гр.	11
5	0002393870	шайба контактная	5
6	0006282371	тяга резьбовая	1
7	0002390800	головка вилки	1
8	0002386800	палец	1
9	0002369122	шайба	1
10	0002351090	шплинт	1
11	0002369480	шайба	2
12	0002350890	шплинт	2
13	0000755050	тяга резьбовая	1
14	0000745260	рычаг	1
15	0000713954	педаль	1
16	0006282371	тяга резьбовая	1
17	0000714061	сильфон	1
18	0002373830	болт 6-гр.	1
19	0002393880	шайба контактная	1
20	0009070831	кольцо распорное	1
21	0008033430	ролик	2
22	0000717320	щиток	1

Наверх

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006943030	вставка	1
0	0006943040	вставка	1
1	0004102070	шарнир угловой	4
2	0002361710	гайка 6-гр.	8
3	0006496810	ручка переключ.	1
3	0006497800	ручка переключ.	1
4	0006497012	рычаг переключ.	1
5	0006497020	вал управления	1
6	0006020581	сегмент включ.	2
7	0002154420	шайба опорная	2
8	0002356250	штифт распорный	1
9	0002356650	штифт распорный	1
10	0006497040	пружина сжатия	2
11	0002356410	штифт распорный	2
12	0002393860	шайба контактная	1
13	0002374650	болт 6-гр.	1
14	0000085120	втулка	2
15	0002393870	шайба контактная	2
16	0002362000	болт 6-гр.	2
17	0006496840	тяга	1
18	0006496830	тяга	1
19	0002361690	гайка 6-гр.	12
19	0002374660	болт 6-гр.	12
19	0002393860	шайба контактная	12
20	0006496940	подшипник	4
20	0006941370	подшипник	4
21	0002153470	штифт спиральный	4
21	0002155410	штифт спиральный	4
22	0002369440	пресс-масленка	2
23	0002369420	пресс-масленка	2
24	0000741720	рычаг	1
24	0000757070	рычаг	1
25	0006021632	рычаг	3
25	0006941380	рычаг	3
26	0000713280	сильфон	2
27	0000741740	вал управления	2
27	0000757060	вал управления	2
28	0005030510	кольцо установ.	4
28	0006941660	кольцо установ.	4
29	0002363250	шпилька	4
29	0002365520	шпилька	4
30	0006236651	манжета	1
31	0006235650	рама	1
32	0006020610	упор	1
33	0006020520	корпус редуктора	1

Наверх

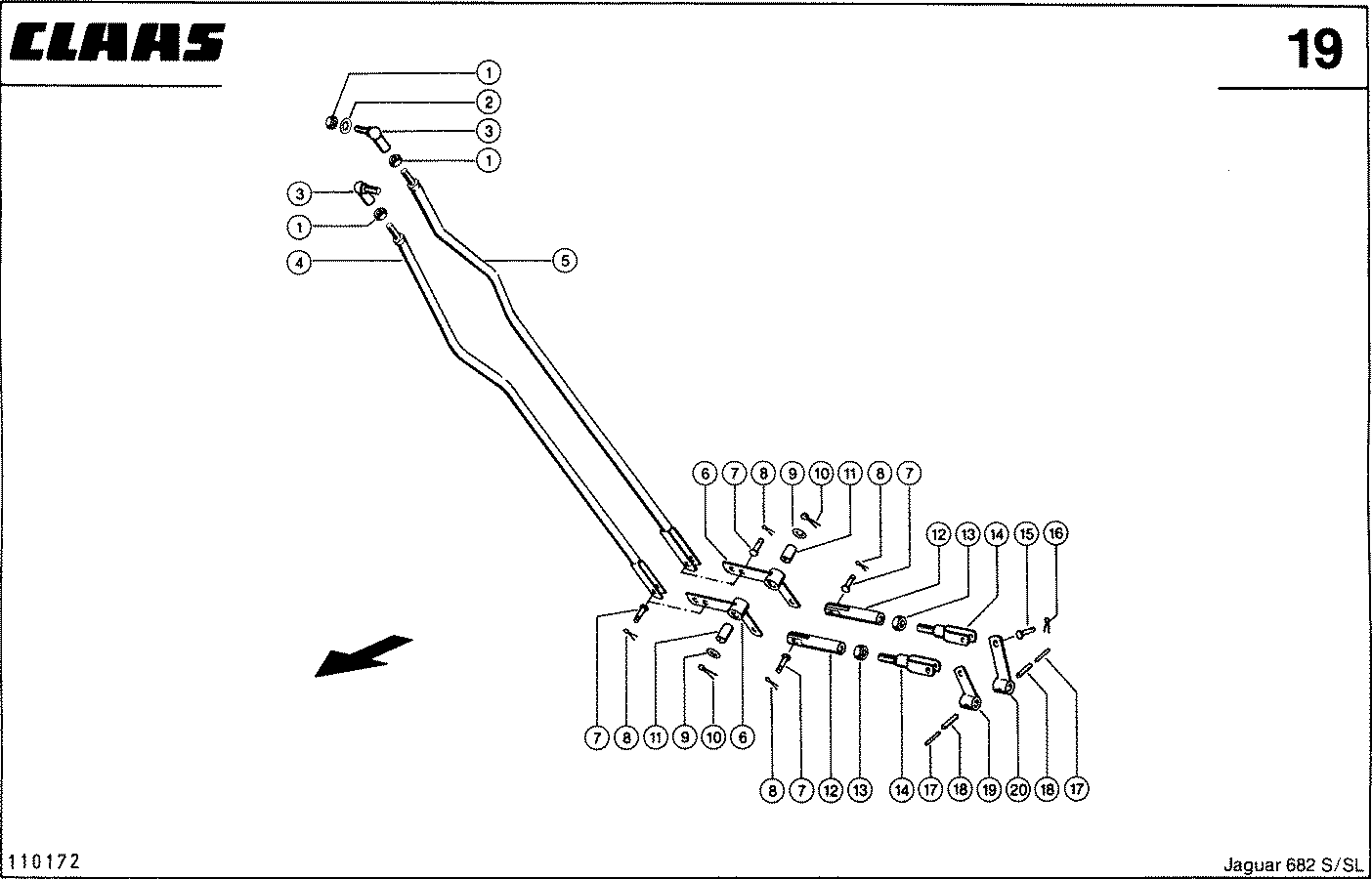

ТЯГИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	4
2	0002393880	шайба контактная	2
3	0006020650	шарнир угловой	2
4	0000741682	тяга переключ.	1
5	0000741702	тяга переключ.	1
6	0006021830	рычаг угловой	2
7	0002445190	палец	4
8	0002350830	шплинт	4
9	0002369480	шайба	2
10	0002350890	шплинт	2
11	0006321720	втулка	2
12	0006069681	головка вилки	2
13	0002375740	гайка 6-гр.	2
14	0000741640	вилка	2
15	0007572280	палец	2
16	0002351090	шплинт	2
17	0002356250	штифт распорный	2
18	0002356650	штифт распорный	2
19	0000731690	рычаг	1
20	0000731670	рычаг	1

Наверх

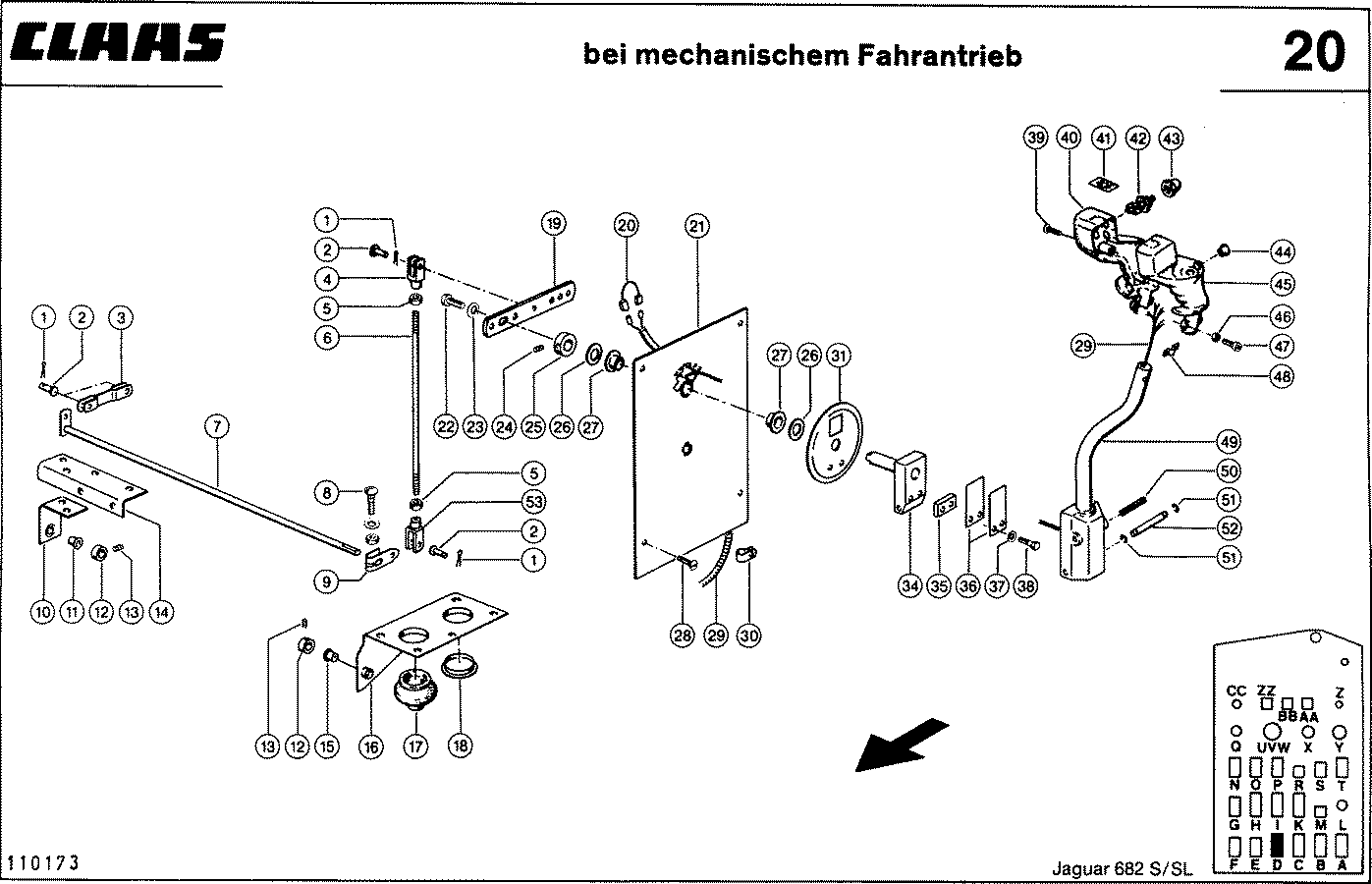

УПРАВЛЕНИЕ ДВИЖЕНИЕМ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000108520	адаптер	1
0	0000108531	винт стопорный	16
0	0002155650	винт для жести	1
0	0002156720	винт для жести	3
1	0002351090	шплинт	4
2	0002386800	палец	4
3	0000736800	штанга	1
4	0002390790	головка вилки	1
5	0002361700	гайка 6-гр.	2
6	0000714150	тяга резьбовая	1
7	0000736760	вал	1
8	0002361700	гайка 6-гр.	1
8	0002364490	винт полупотайной	1
8	0002393870	шайба контактная	2
9	0006492510	трос приводной	1
10	0000736850	кронштейн	1
11	0001759260	втулка	1
12	0002382210	кольцо установ.	2
13	0002365511	шпилька	2
14	0000736870	скоба	1
15	0000085040	втулка	1
16	0000736750	пластина угловая	1
17	0000714061	сильфон	1
18	0005601350	пробка запорная	1
19	0006492311	накладка	1
20	0006582940	кабель	1
21	0000741900	пластина подшипн.	1
22	0002393020	болт 6-гр.	1
23	0002393880	шайба контактная	1
24	0002363250	шпилька	1
25	0005030510	кольцо установ.	1
26	0002342340	шайба	2
27	0000085140	втулка	2
28	0002394420	винт полупотайной	4
29	0000746401	кпл. кабелей	1
30	0002154050	скоба трубная	1
31	0000711901	панель	1
34	0006492290	рычаг	1
35	0000712240	подкладка	1
36	0000711871	пружина листовая	2
37	0002393860	шайба контактная	2
38	0002424420	болт 6-гр.	2
39	0002154171	винт д/жести	2
40	0000741881	ручка-грибок пр	1
41	0005144501	наклейка	1
42	0000102670	кнопка нажимная	8
42	0000108500	кнопка нажимная	8
42	0000127030	кнопка нажимная	8
43	0000103090	колпачок уплотн.	8
43	0000108510	колпачок резин.	8
43	0000127040	адаптер	8
44	0000108440	колпачок	1
44	0006877470	амортизатор рез.	1
45	0006236623	ручка-грибок лев.	1
46	0002372160	гайка 6-гр.	2
47	0002420450	винт с цил.гол.	2
48	0006238940	хомут	2
49	0000741870	рычаг управления	1
50	0002356670	штифт распорный	1
51	0002154710	кольцо запорное	2
52	0000711891	палец	1
53	0002390790	головка вилки	1
53	0002390800	головка вилки	1

Наверх

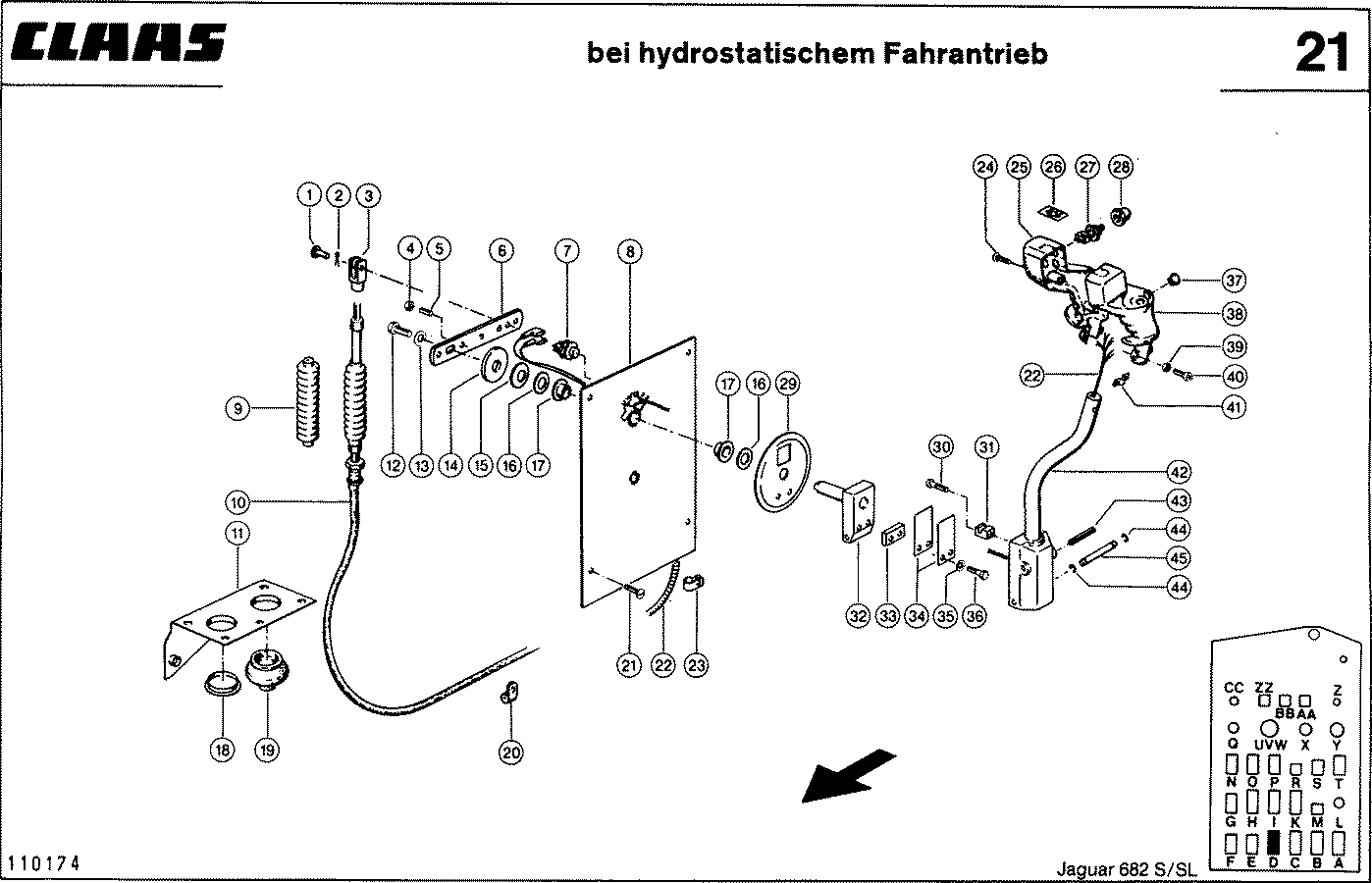

УПРАВЛЕНИЕ ДВИЖЕНИЕМ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000108520	адаптер	1
0	0000108531	винт стопорный	16
0	0002155650	винт для жести	1
0	0002156720	винт для жести	3
1	0002381740	палец	1
2	0002378070	шплинт	1
3	0002381730	головка вилки	1
4	0002361690	гайка 6-гр.	2
5	0002425660	шпилька	2
6	0006492311	накладка	1
7	0007680341	кнопка клаксона	1
8	0000741900	пластина подшипн.	1
9	0001771210	сильфон	2
10	0006492420	трос приводной	1
11	0000755030	пластина угловая	1
12	0002393020	болт 6-гр.	1
13	0002393880	шайба контактная	1
14	0005762660	шайба	1
15	0006335860	пружина тарельч.	1
16	0002342340	шайба	2
17	0000085140	втулка	2
18	0005601350	пробка запорная	1
19	0000714061	сильфон	1
20	0002154030	скоба трубная	1
21	0002394420	винт полупотайной	4
22	0000746401	кпл. кабелей	1
23	0002154050	скоба трубная	1
24	0002154171	винт д/жести	2
25	0000741881	ручка-грибок пр	1
26	0005144501	наклейка	1
27	0000102670	кнопка нажимная	8
27	0000108500	кнопка нажимная	8
27	0000127030	кнопка нажимная	8
28	0000103090	колпачок уплотн.	8
28	0000108510	колпачок резин.	7
28	0000127040	адаптер	8
29	0000711901	панель	1
30	0000712200	винт	1
31	0000711882	упор	1
32	0006492290	рычаг	1
33	0000712240	подкладка	1
34	0000711871	пружина листовая	2
35	0002393860	шайба контактная	2
36	0002424420	болт 6-гр.	2
37	0000108440	колпачок	1
37	0006877470	амортизатор рез.	1
38	0006236623	ручка-грибок лев.	1
39	0002372160	гайка 6-гр.	2
40	0002420450	винт с цил.гол.	2
41	0006238940	хомут	2
42	0000741870	рычаг управления	1
43	0002356670	штифт распорный	1
44	0002154710	кольцо запорное	2
45	0000711891	палец	1

Наверх

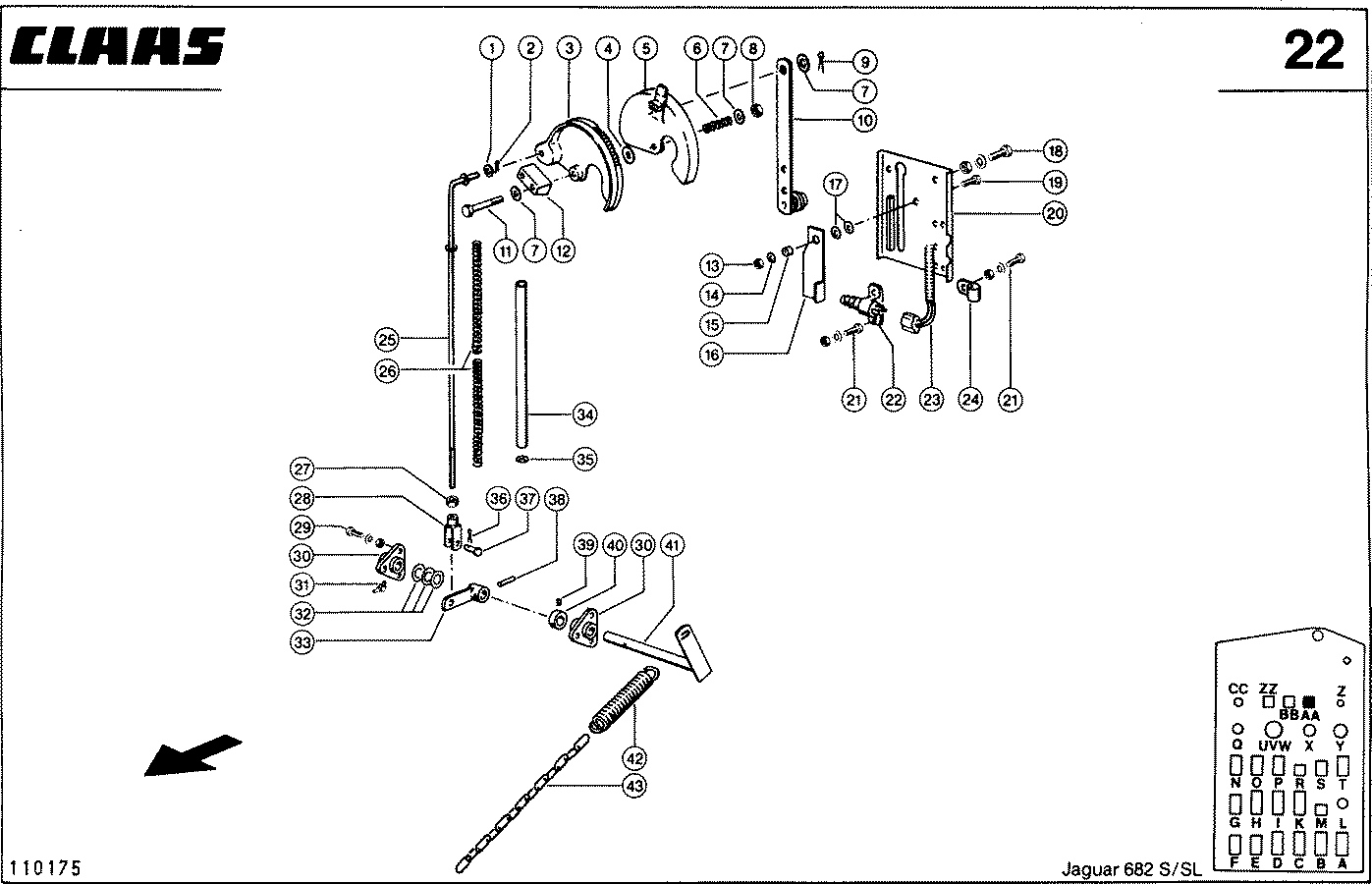

ВЫБОР ВЫСОТЫ СРЕЗА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002369122	шайба	1
2	0002351100	шплинт	1
3	0006235661	колесо установ.	1
4	0002382920	шайба	1
5	0006235671	колесо установ.	1
6	0000008770	пружина сжатия	1
7	0002369132	шайба	2
8	0002379470	гайка стопорная	1
9	0002350830	шплинт	1
10	0000104681	штанга толкающая	1
11	0002355400	болт 6-гр.	1
12	0006238220	кронштейн	1
13	0002361690	гайка 6-гр.	1
14	0002369112	шайба	1
15	0000104750	втулка	1
16	0000103521	рычаг угловой	1
17	0002342730	шайба	2
18	0002361700	гайка 6-гр.	2
18	0002362000	болт 6-гр.	2
18	0002393870	шайба контактная	2
19	0002374660	болт 6-гр.	1
20	0000104711	консоль	1
21	0002150030	шайба контактная	3
21	0002361690	гайка 6-гр.	3
21	0002374660	болт 6-гр.	3
22	0000104114	выкл.предельный	1
23	0000101800	кпл. кабелей	1
24	0002154030	скоба трубная	1
25	0000746751	тяга резьбовая	1
26	0006604870	пружина сжатия	2
27	0002361700	гайка 6-гр.	1
28	0002390790	головка вилки	1
29	0002361690	гайка 6-гр.	6
29	0002374660	болт 6-гр.	6
29	0002393860	шайба контактная	6
30	0006496940	подшипник	2
31	0002369430	пресс-масленка	2
32	0002342340	шайба	4
32	0002342950	шайба	0
32	0002343410	шайба	0
33	0000746780	рычаг	1
34	0006238281	труба распорная	1
35	0002378160	шайба	1
36	0002351090	шплинт	1
37	0002386800	палец	1
38	0002153470	штифт спиральный	1
39	0002363250	шпилька	1
40	0005030510	кольцо установ.	1
41	0000746270	вал	1
42	0006238790	пружина растяжен.	1
43	0005092630	цепь многозвен.	1

Наверх

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006236420	ящик кулисы	1
2	0005144141	наклейка	1
3	0005142291	наклейка	1
4	0000085040	втулка	4
5	0006236480	вал установочный	1
6	0002361520	шплинт	3
7	0002351242	шайба	1
8	0002351090	шплинт	4
9	0002368260	шайба	3
10	0006236460	штанга установ.	1
11	0006238890	пружина растяжен.	1
12	0006236341	рычаг установ.	1
13	0002379280	гайка 6-гр.	1
14	0006331090	кнопка сферич.	1
15	0002361690	гайка 6-гр.	2
15	0002374650	болт 6-гр.	2
15	0002393860	шайба контактная	2
16	0000731730	вал	1
17	0006011444	скребок	1
18	0002364890	кольцо пружинное	4
18	0002369930	винт с цил.гол.	4
18	0002372150	гайка 6-гр.	4
19	0006655641	винт полупотайной	3
20	0002386800	палец	1
21	0002365490	шпилька	2
22	0002382210	кольцо установ.	2
23	0006237530	вал	1
24	0002330050	шайба	1
25	0006600290	рычаг установ.	1
26	0002361700	гайка 6-гр.	1
26	0002364490	винт полупотайной	1
26	0002393870	шайба контактная	1

Наверх

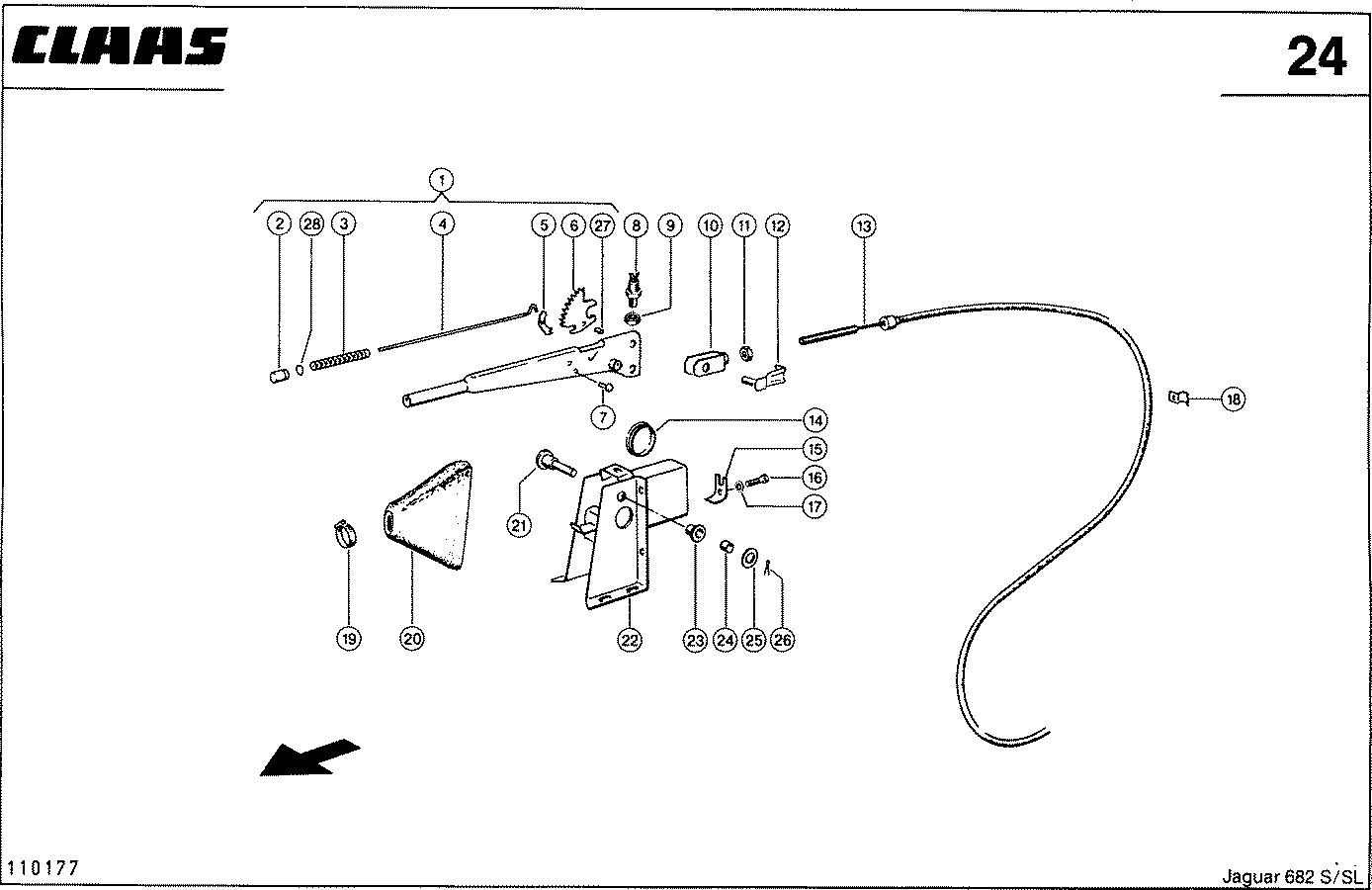

РУЧНОЙ ТОРМОЗ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006011961	рычаг ручн.смонт.	1
1	0006236531	рычаг ручн.смонт.	1
2	0006238630	кнопка	1
2	0006553640	колпак защитный	1
3	0007530790	пружина сжатия	1
4	0007530742	штанга нажимная	1
5	0007530723	собачка	1
6	0006852003	сегмент зубчатый	1
7	0002354600	заклепка полукр.	1
8	0002153570	выкл.сигнала торм	1
9	0002364550	гайка 6-гр.	1
10	0002383080	головка вилки	1
11	0002361710	гайка 6-гр.	1
12	0002383090	палец	1
13	0000713231	трос	1
14	0006582830	крышка запорная	1
15	0006087960	кронштейн	1
16	0002444130	болт 6-гр.	1
17	0002150030	шайба контактная	1
18	0002348640	скоба трубная	2
19	0004085541	хомут	1
20	0000713240	манжета	1
21	0007245091	палец	1
22	0007245021	консоль	1
22	0007481821	консоль	1
23	0000085090	втулка пластмас.	1
24	0000085030	втулка	1
25	0002426650	шайба	1
26	0002361520	шплинт	1
27	0002356410	штифт распорный	1
28	0002110912	уплотнение	1

Наверх

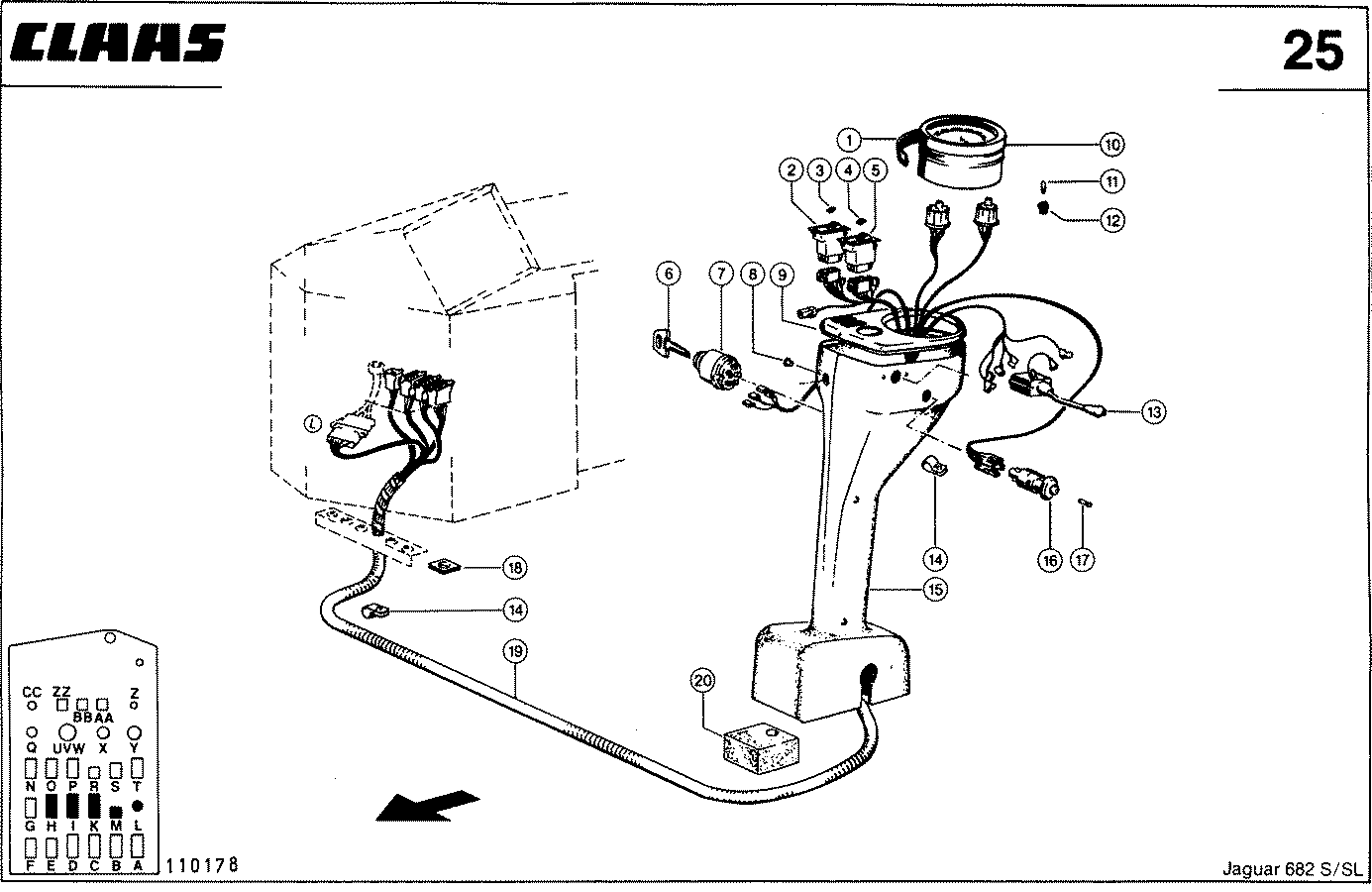

ПАНЕЛЬ ПРИБОРОВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002392150	лампа накаливания	1
1	0001774920	кольцо уплотн.	1
2	0000101560	выключатель	1
2	0002392150	лампа накаливания	1
3	0000714420	вставка выключат.	1
4	0000715330	вставка выключат.	1
5	0000101550	выключатель	1
6	0000101750	ключ зажигания	1
7	0000101410	замок зажигания	1
8	0002440790	пробка запорная	1
9	0006238080	крышка	1
10	0000100270	информатор центр.	1
11	0002113060	лампочка в сб.	1
11	0002114150	лампочка в сб.	15
11	0002150940	лампа накаливания	1
12	0002150930	патрон лампы	1
12	0006040670	патрон лампы	16
13	0007440700	переключат.повор.	1
14	0002394980	скоба трубная	3
15	0006237971	зажим	1
16	0006041380	выкл.авар.сигн.	1
17	0001778640	лампа накаливания	1
18	0000102330	насадка	1
19	0000101062	кпл. кабелей	1
20	0006237980	уплотнение	1

Наверх

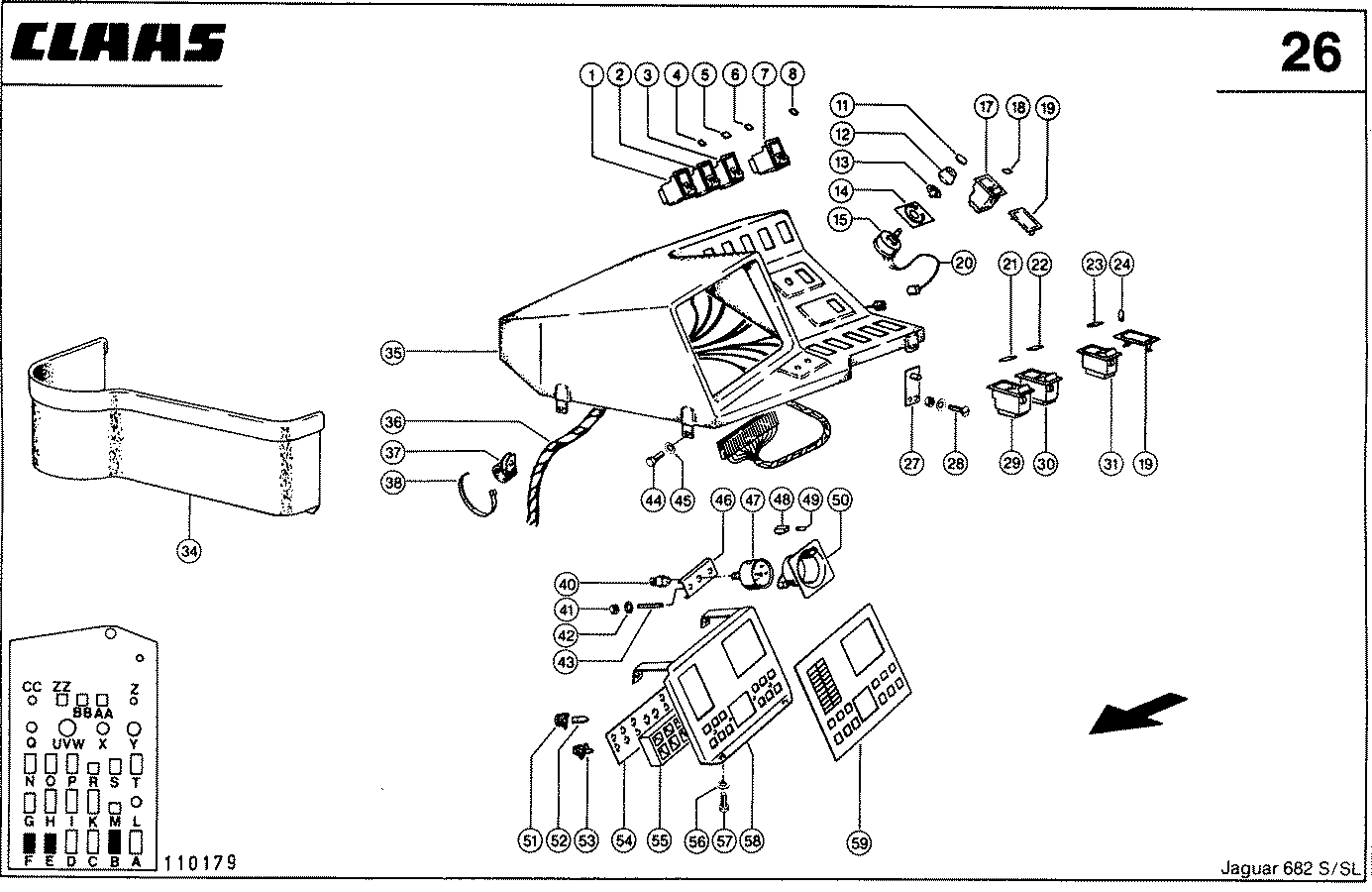

АРМАТУРА ПЕРЕДН. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002152941	винт д/лист.мет.	8
0	0002153980	винт д/жести	4
1	0000714361	выключатель	1
2	0000714570	выключатель	1
3	0000714361	выключатель	1
4	0000714431	вставка выключат.	1
5	0000714690	вставка выключат.	1
6	0000715891	вставка выключат.	1
7	0000714361	выключатель	1
8	0000714390	вставка выключат.	1
11	0000109250	крышка	1
11	0000505430	крышка	1
12	0000109240	кнопка	1
12	0000505420	кнопка	1
13	0000109260	щиток гайки	1
13	0000505440	стрелка	1
14	0005143922	наклейка	1
15	0000107160	потенциометр	1
17	0000714570	выключатель	1
18	0000100370	вставка выключат.	1
18	0000108620	вставка выключат.	1
19	0000714450	панель	0
20	0000101250	кабель	1
21	0000746620	вставка	1
22	0000746370	вставка	1
23	0000746350	вставка	1
24	0002392150	лампа накаливания	0
27	0006238181	зажим рессоры	1
28	0002361690	гайка 6-гр.	2
28	0002393860	шайба контактная	2
28	0006367921	винт полупотайной	2
29	0000101520	выключатель	1
30	0000101520	выключатель	1
31	0000101520	выключатель	1
34	0006228990	карман д/мелочей	1
35	0006229630	крышка щитка пр.	1
35	0006235600	крышка щитка пр.	1
36	0000746431	кпл. кабелей	1
37	0002152260	скоба трубная	2
38	0007556460	лента для кабеля	8
40	0002387160	штуцер д/маном.	1
41	0002361690	гайка 6-гр.	6
42	0002150340	шайба с зубцами	2
43	0002393760	шпилька	2
44	0002331212	винт д/лист.мет.	2
45	0002361800	шайба	2
46	0000754150	кронштейн	1
47	0000754130	манометр	1
48	0000754160	лампа стеклянная	2
49	0002392150	лампа накаливания	2
50	0000754141	диск амортизат.	1
51	0002150930	патрон лампы	2
52	0002150940	лампа накаливания	2
53	0002113060	лампочка в сб.	12
54	0000100600	схема печатная	1
55	0000100120	рефлектор	1
56	0002150030	шайба контактная	2
57	0002373581	болт 6-гр.	2
58	0000746630	пластина перфор.	1
59	0005144520	наклейка	1

Наверх

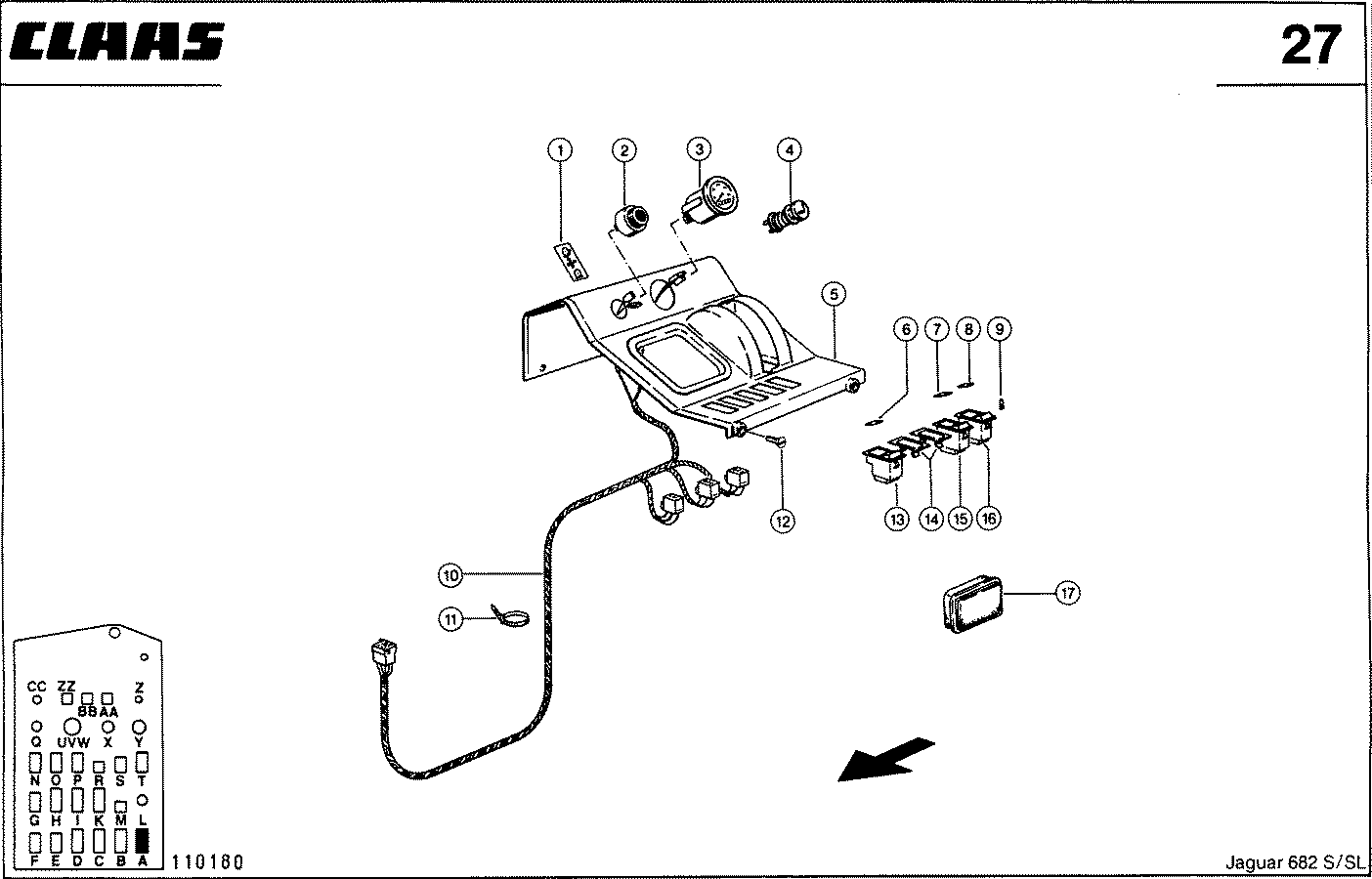

АРМАТУРА ЗАДН. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005144510	наклейка	1
2	0000101810	зуммер электрон.	1
3	0000713930	зажим	1
4	0000714460	счетчик раб/часов	1
5	0000750140	крышка щитка пр.	1
5	0006235612	крышка щитка пр.	1
6	0000714590	вставка выключат.	1
7	0000714941	вставка выключат.	1
8	0000100361	вставка выключат.	1
9	0002392150	лампа накаливания	3
10	0000746441	кпл. кабелей	1
11	0007556460	лента для кабеля	5
12	0002110750	винт потайной	2
13	0000101530	выключатель	1
14	0000714450	панель	0
15	0000714570	выключатель	1
16	0000714361	выключатель	1
17	0006236210	пепельница	1

Наверх

ЦЕНТР. ЭЛЕКТРИКА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001819790	щуп маслоизмерит.	1
1	0000100648	модуль вставной	1
2	0000100610	скоба	1
5	0000746665	эл/монтаж	1
6	0000103851	модуль вставной	1
7	0006040290	прерыват.поворота	1
8	0006040250	датчик импульсов	1
9	0000100593	плата диодная	1
10	0005144552	наклейка	1
11	0000100620	кожух защитный	1
12	0002394580	винт с цил.гол.	2
13	0002393120	шайба с зубцами	2
14	0002372280	гайка 6-гр.	2
15	0002117540	предохр.плоский	2
15	0002117550	предохр.плоский	15
15	0002117560	предохр.плоский	11
15	0002117570	предохр.плоский	2
15	0002117580	предохр.плоский	1
16	0007440711	реле дистанц.	6
17	0006236380	уголок опорный	1
18	0000100750	пластина угловая	1
19	0000102320	насадка	2
19	0000102330	насадка	1
20	0000100740	щиток опорный	1
21	0002154090	бухта кабеля	1
22	0006592390	хомут кабельный	3
23	0002153570	выкл.сигнала торм	1
24	0002364550	гайка 6-гр.	1
25	0002117500	соединитель	1
26	0002117510	корпус розетки	2
27	0002117520	цоколь реле	23
28	0002117530	держатель предохр	2

Наверх

ЦЕНТРАЛЬНАЯ ЭЛЕКТРИКА, ЗАПИТКА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006016080	цапфа запорная	1
1	0006066740	цапфа запорная	1
2	0006012430	шайба опорная	1
3	0002379351	винт д/лист.мет.	24
4	0000100410	зажим	24

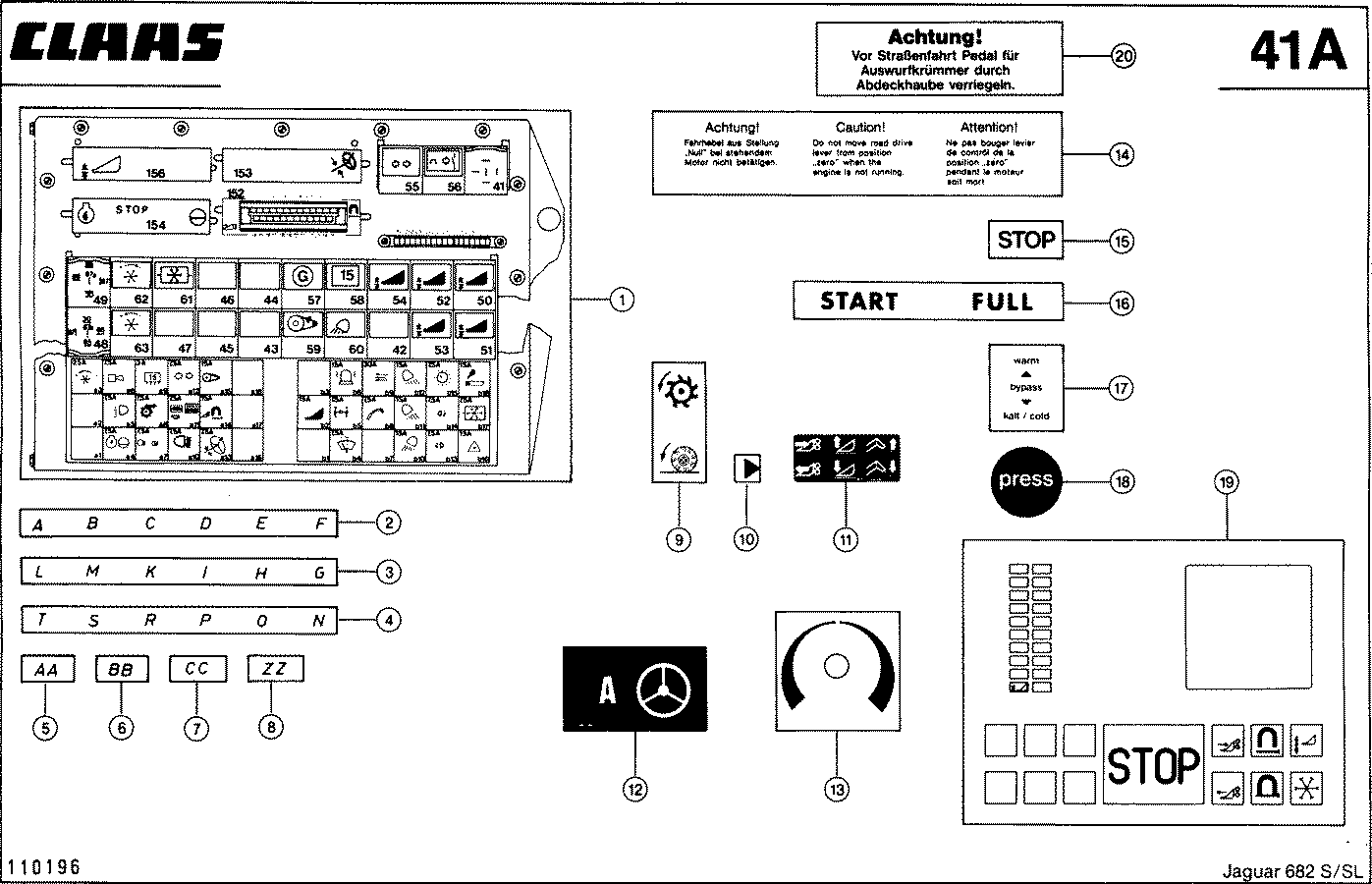

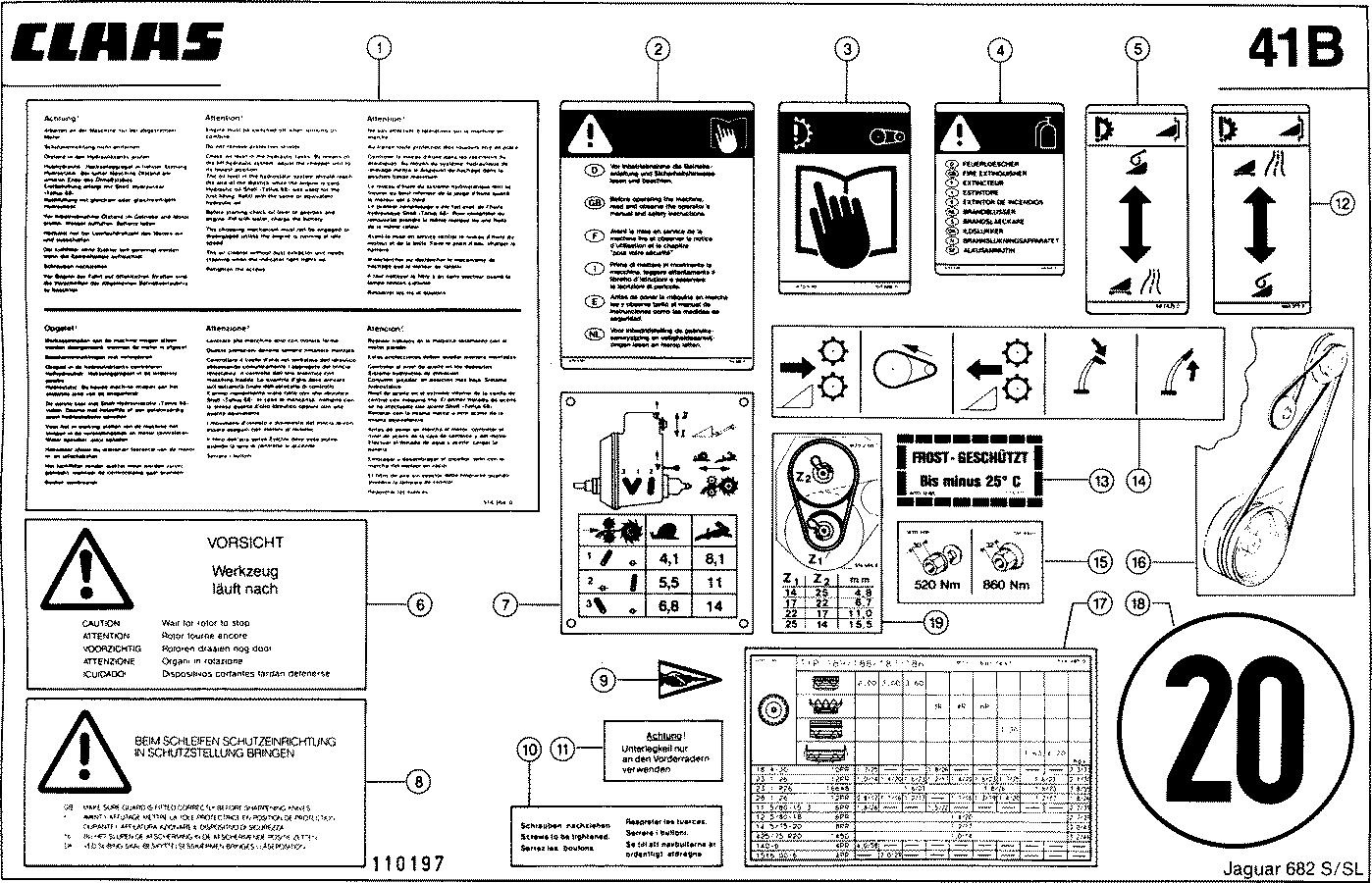

5	0005143780	наклейка	1
5	0005143790	наклейка	1
5	0005143800	наклейка	1
5	0005143820	наклейка	1
5	0005143960	наклейка	1
5	0005143970	наклейка	1
5	0005144560	наклейка	1
6	0000103410	гильза изолирующ.	1
7	0000103400	шайба изолирующая	1
8	0007555220	колпачок резин.	1
9	0002361700	гайка 6-гр.	2
10	0002154580	палец резьбовой	1
11	0002361710	гайка 6-гр.	2
12	0002154090	бухта кабеля	1
13	0000746560	кпл.главн.кабеля	1

Наверх

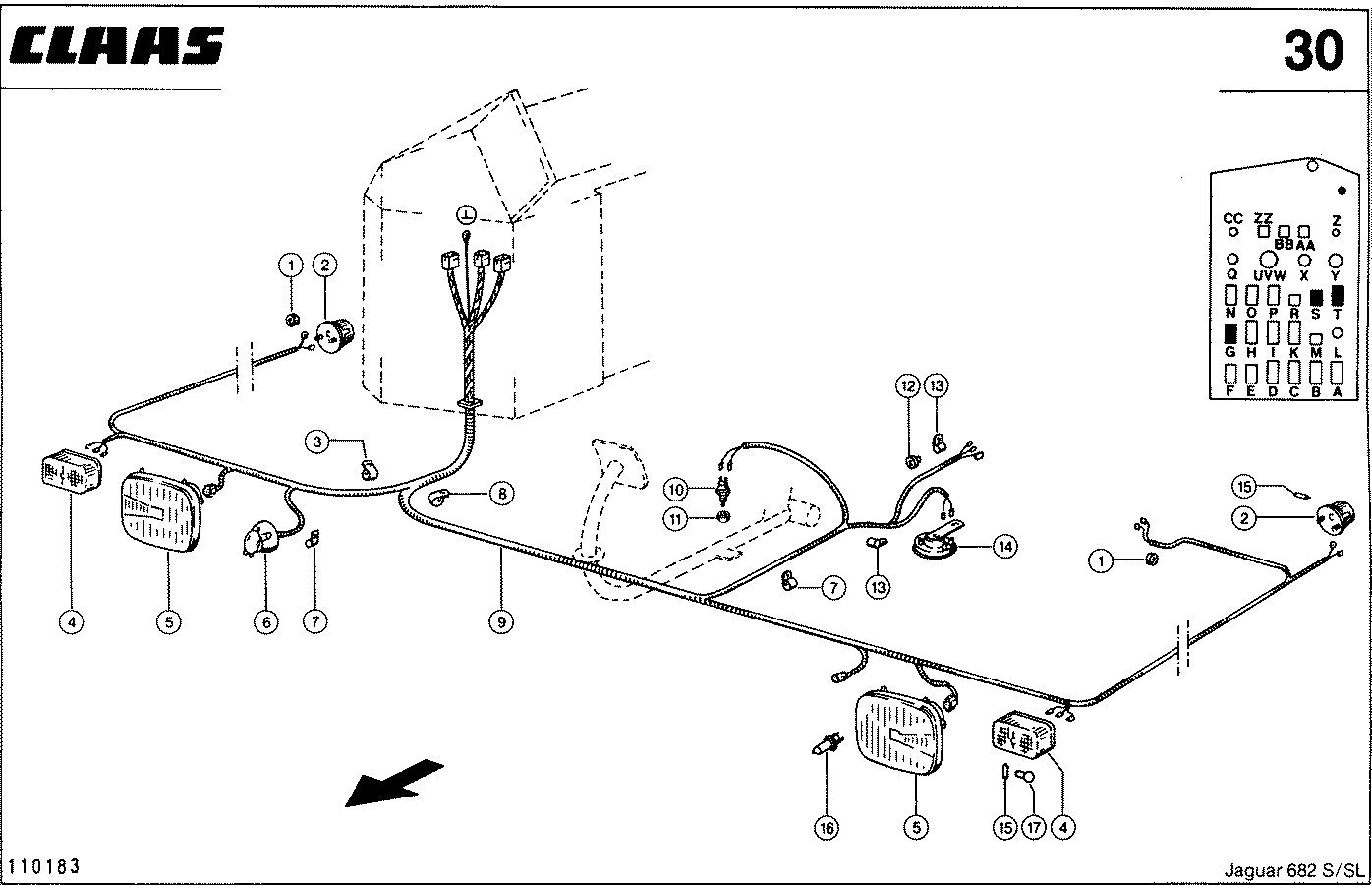

ЭЛЕКТРИКА, ПЕРЕДН. ОСВЕЩЕНИЕ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007123880	бухта кабеля	2
2	0006243872	фонарь задний	2
3	0002154050	скоба трубная	1
4	0006228980	фонарь стояночный	2
5	0006228891	фара	2
5	0006228961	фара	2
6	0006583601	розетка	1
7	0002154040	скоба трубная	3
8	0002394980	скоба трубная	1
9	0000746411	кпл. кабелей	1
10	0002153570	выкл.сигнала торм	1
11	0002364550	гайка 6-гр.	1
12	0002154090	бухта кабеля	1
13	0002154030	скоба трубная	2
14	0000717291	сигнал звуковой	1
15	0001779060	лампа накаливания	4
16	0002154260	шайба опорная	2
16	0002154270	лампа накаливания	2
17	0002335460	лампа накаливания	2

Наверх

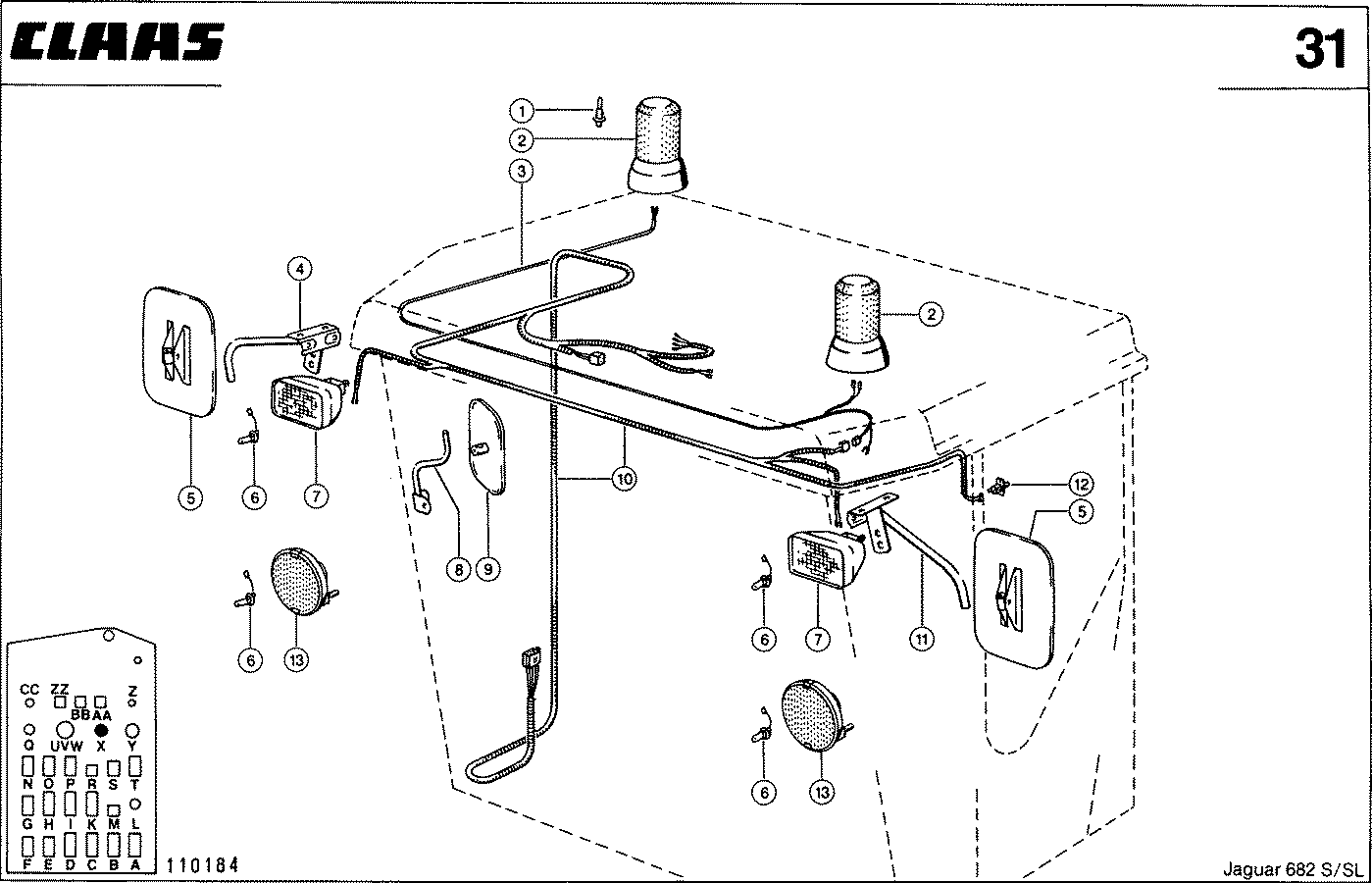

ЭЛЕКТРИКА, КАБИНА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000754360	провод соединит.	2
0	0001787380	стекло зеркальное	2
0	0001787400	стекло зеркальное	1
0	0006824600	уплотнение	2
0	0006824610	рефлектор	2
0	0006824620	стекло	2
1	0002113300	лампа накаливания	2
2	0006822160	маячок проблеск.	2
3	0000754350	кпл. кабелей	1
4	0000748841	кронштейн зеркала	1
5	0000108780	зеркало	2
5	0006821460	зеркало	2
6	0002380910	лампа галогенная	4
7	0000746320	фары рабочие	2
8	0000750070	кронштейн зеркала	1
9	0006582100	колено резиновое	1
10	0000101302	кпл. кабелей	1
11	0000748831	кронштейн зеркала	1
12	0000102190	контакт дверной	1
13	0000121440	фары рабочие	4

Наверх

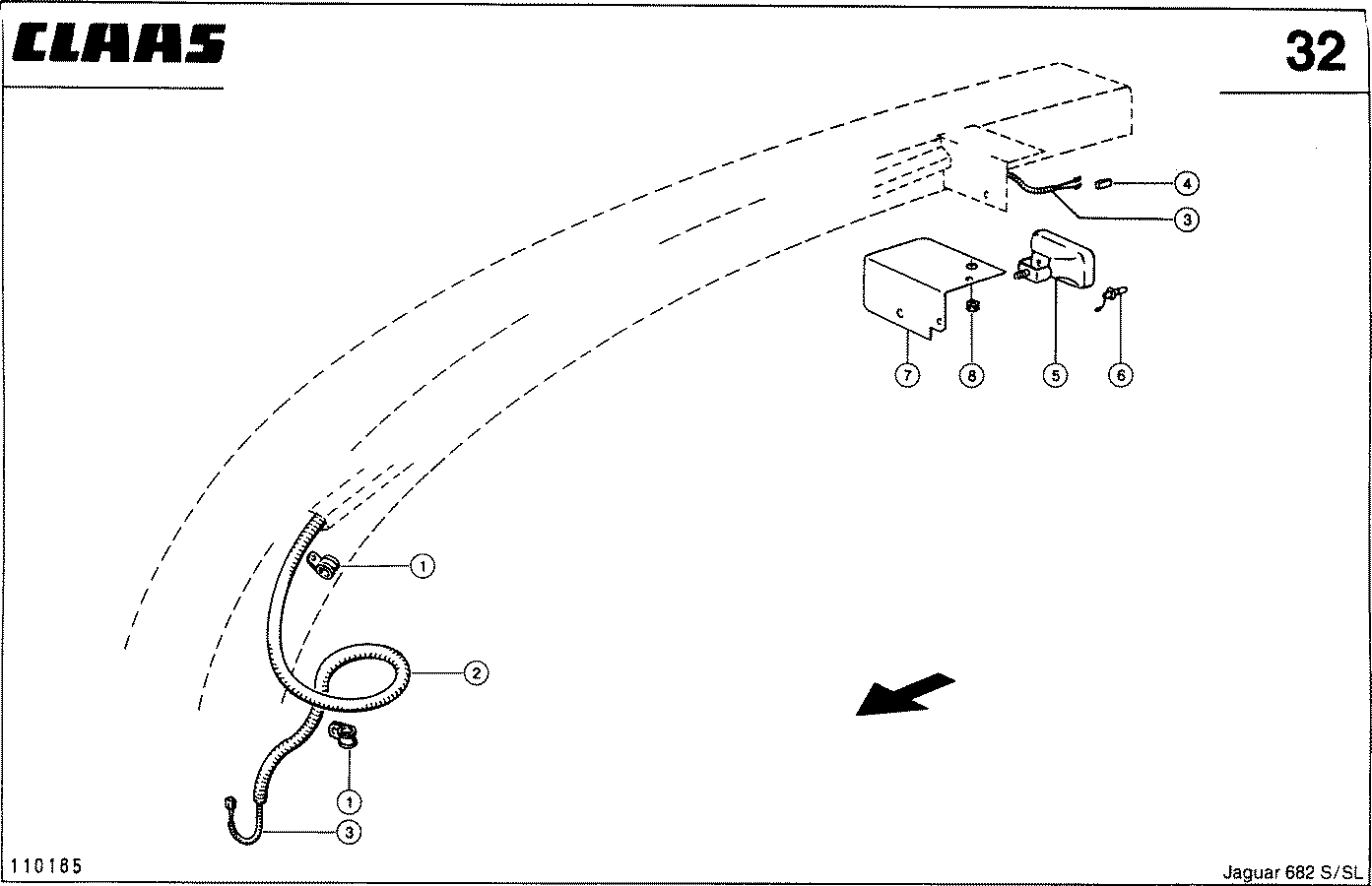

Электроника, Рабочие огни - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000718270	кпл. кабелей	1
1	0002150830	скоба трубная	2
2	0002054100	шланг	1
3	0000717123	кпл. кабелей	1
4	0002394470	гильза изолирующ.	2
5	0000746320	фары рабочие	1
6	0002380910	лампа галогенная	1
7	0000757410	держатель лампы	1
8	0006592730	бухта кабеля	1

Наверх

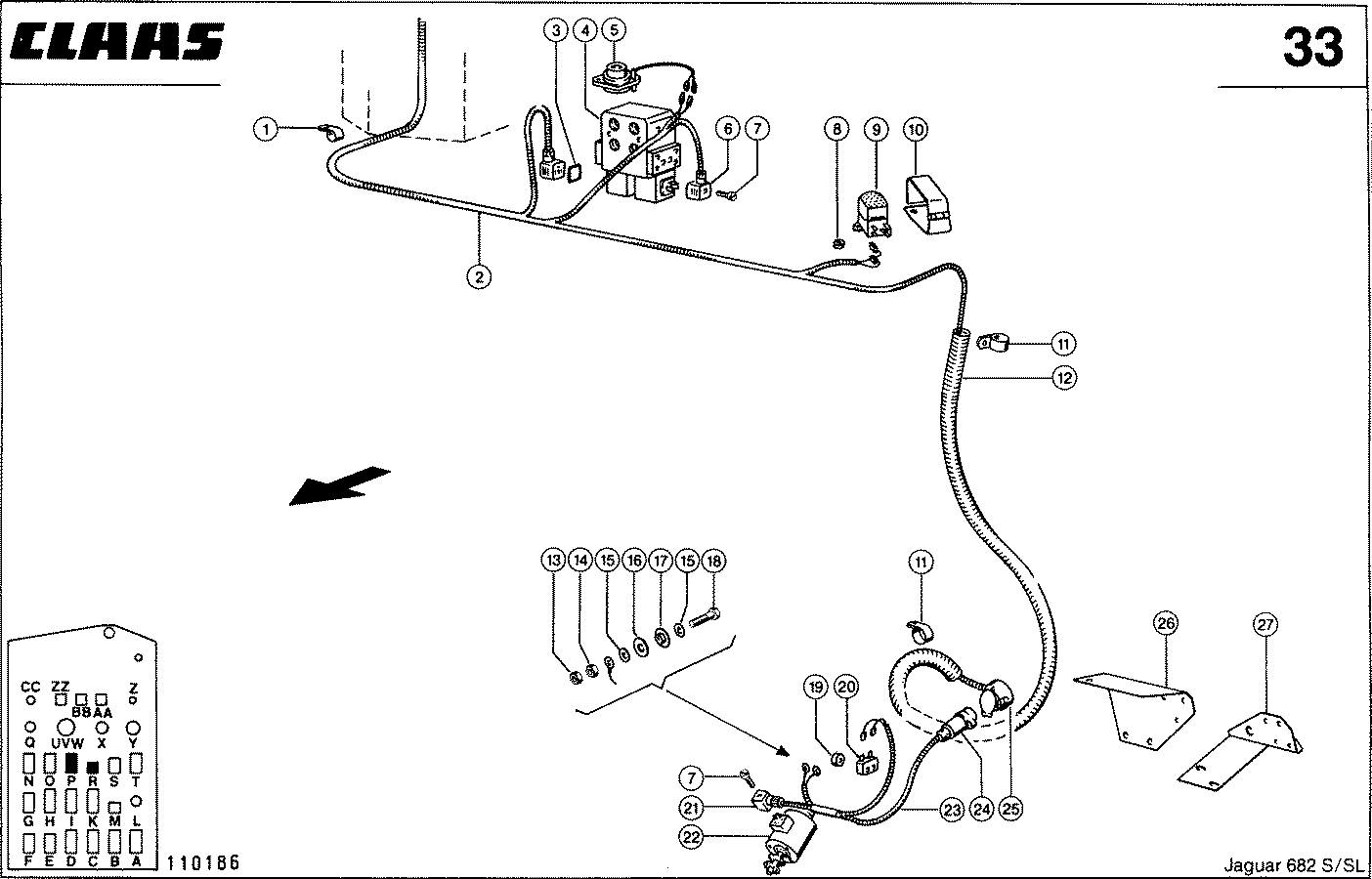

Электроника, Металодетектор, Автопилот - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	1
1	0002154050	скоба трубная	1
2	0000746421	кпл. кабелей	1
3	0001774600	уплотнение	1
4	0000505013	клапан магнитный	1
4	0000509692	клапан магнитный	1
5	0000506251	датчик поворота	1
6	0006281990	штепсель приборный	2
7	0002114940	винт с цил.гол.	1
8	0006233410	бухта кабеля	1
9	0000505501	выключатель ножн.	1
10	0000505510	скоба защитная	1
11	0002155190	скоба трубная	2
12	0002054100	шланг	1
13	0002381320	гайка стопорная	1
14	0002361700	гайка 6-гр.	1
15	0002342710	шайба	2
16	0006083631	шайба изолирующая	1
17	0006083621	втулка изолирующ.	1
18	0002362130	болт 6-гр.	1
19	0009803861	соленоид	1
20	0009803871	выкл.плоский	1
21	0006281990	штепсель приборный	1
22	0009177633	магнит 1-сторонн.	1
23	0000746570	кпл. кабелей	1
23	0009803883	кпл. кабелей	1
24	0006738182	штепсель	1
25	0006583601	розетка	1
26	0000748131	кронштейн	1
27	0000717992	кронштейн	1

Наверх

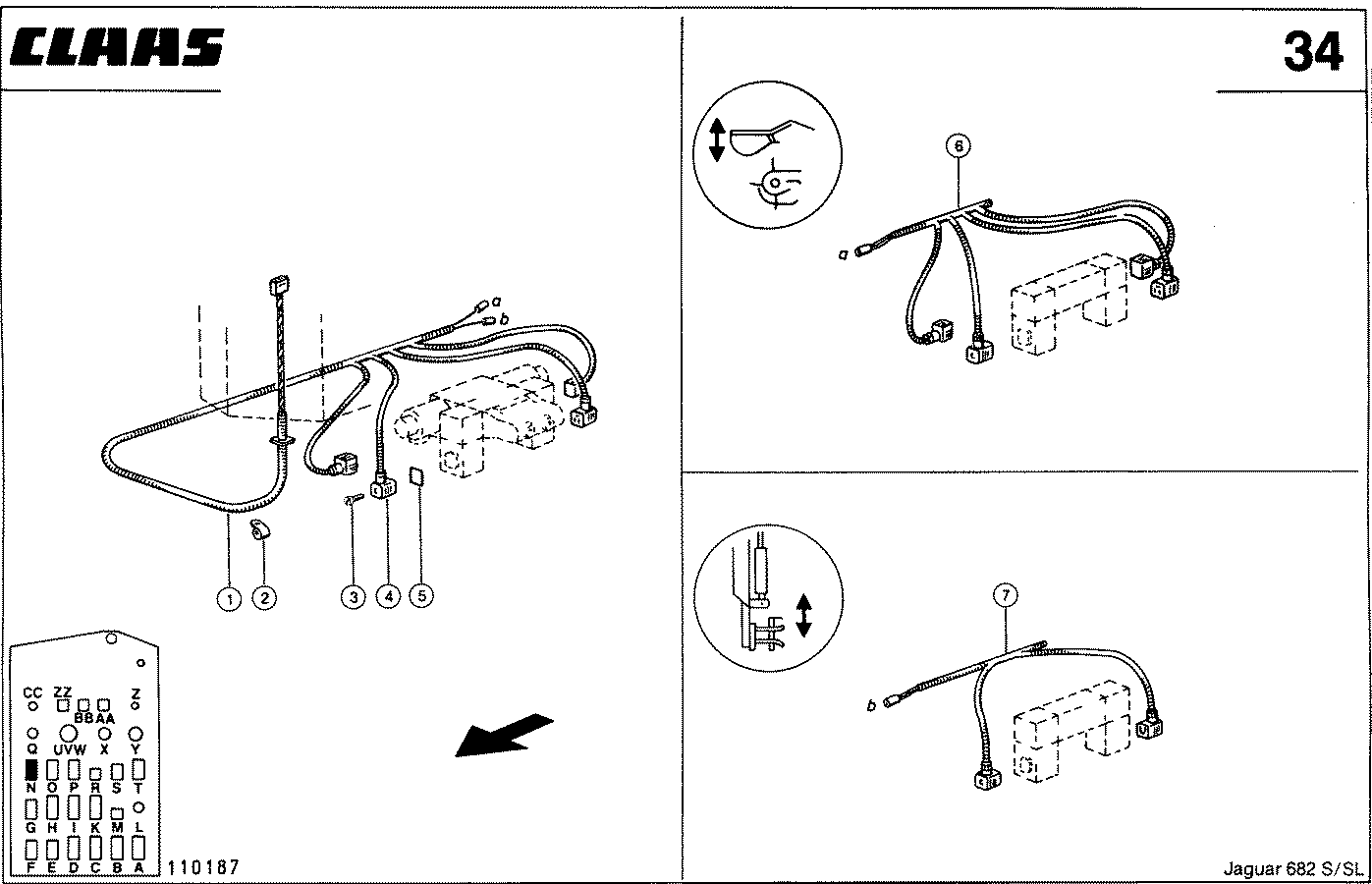

Электроника, Управление гидравликой высокого давления - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	4
1	0000746461	кпл. кабелей	1
2	0002154050	скоба трубная	1
3	0002114940	винт с цил.гол.	4
4	0006281990	штепсель приборный	4
5	0001774600	уплотнение	4
6	0000746551	кпл. кабелей	1
7	0000746541	кпл. кабелей	1

Наверх

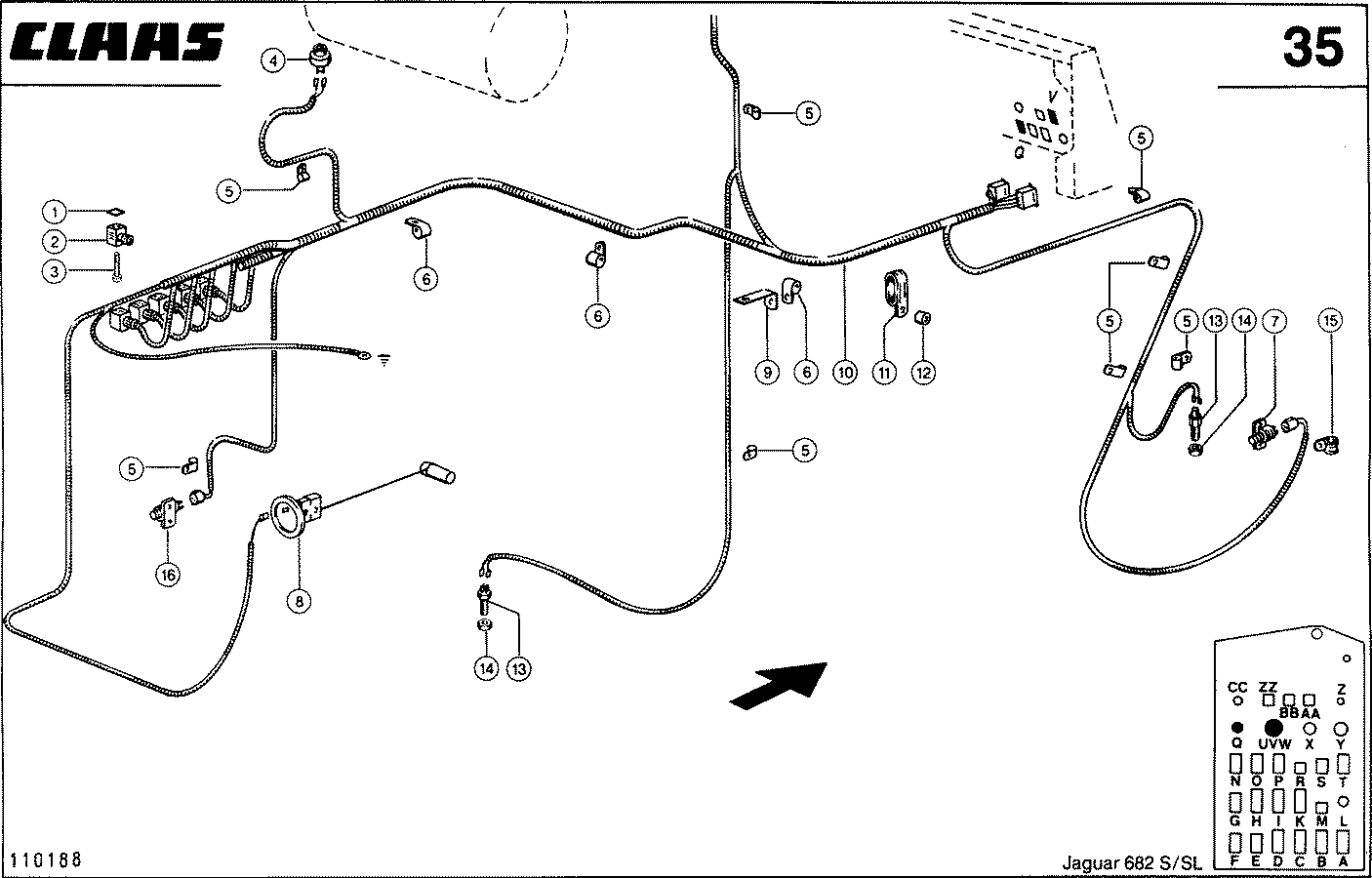

Электроника, Управление гидравликой низкого давления - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	5
1	0001774600	уплотнение	5
2	0006281990	штепсель приборный	5
3	0002114940	винт с цил.гол.	5
4	0006738681	выкл.техобслужив.	1
5	0002154030	скоба трубная	16
6	0002394980	скоба трубная	9
7	0000104114	выкл.предельный	1
8	0006818550	указатель запаса	1
9	0006250721	кронштейн	1
10	0000746520	кпл. кабелей	1
10	0000754382	кпл. кабелей	1
10	0000754440	кпл. кабелей	1
11	0002150790	скоба трубная	3
12	0006551600	втулка распорная	3
13	0006768350	датчик индукцион.	2
14	0007665880	гайка 6-гр.	3
15	0002154110	скоба трубная	1
16	0000104114	выкл.предельный	1

Наверх

Электроника - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009418760	корпус	2
1	0002154030	скоба трубная	2
2	0000102231	кпл. кабелей	1
3	0000746510	кпл. кабелей	1
4	0002363960	скоба крепежная	1
5	0009689980	фонарь габаритный	2
6	0005915740	отражатель красн.	2
7	0000716040	кронштейн	1
8	0006583601	розетка	1
9	0000716240	кпл. кабелей	1
10	0002112890	отражатель	6
11	0002335460	лампа накаливания	4
12	0002449820	лампа накаливания	2
13	0000746560	кпл.главн.кабеля	1
14	0002394980	скоба трубная	7
15	0002150790	скоба трубная	3
16	0006551600	втулка распорная	3
17	0001779060	лампа накаливания	2
18	0006243872	фонарь задний	2
19	0006714400	отражатель красн.	2

Наверх

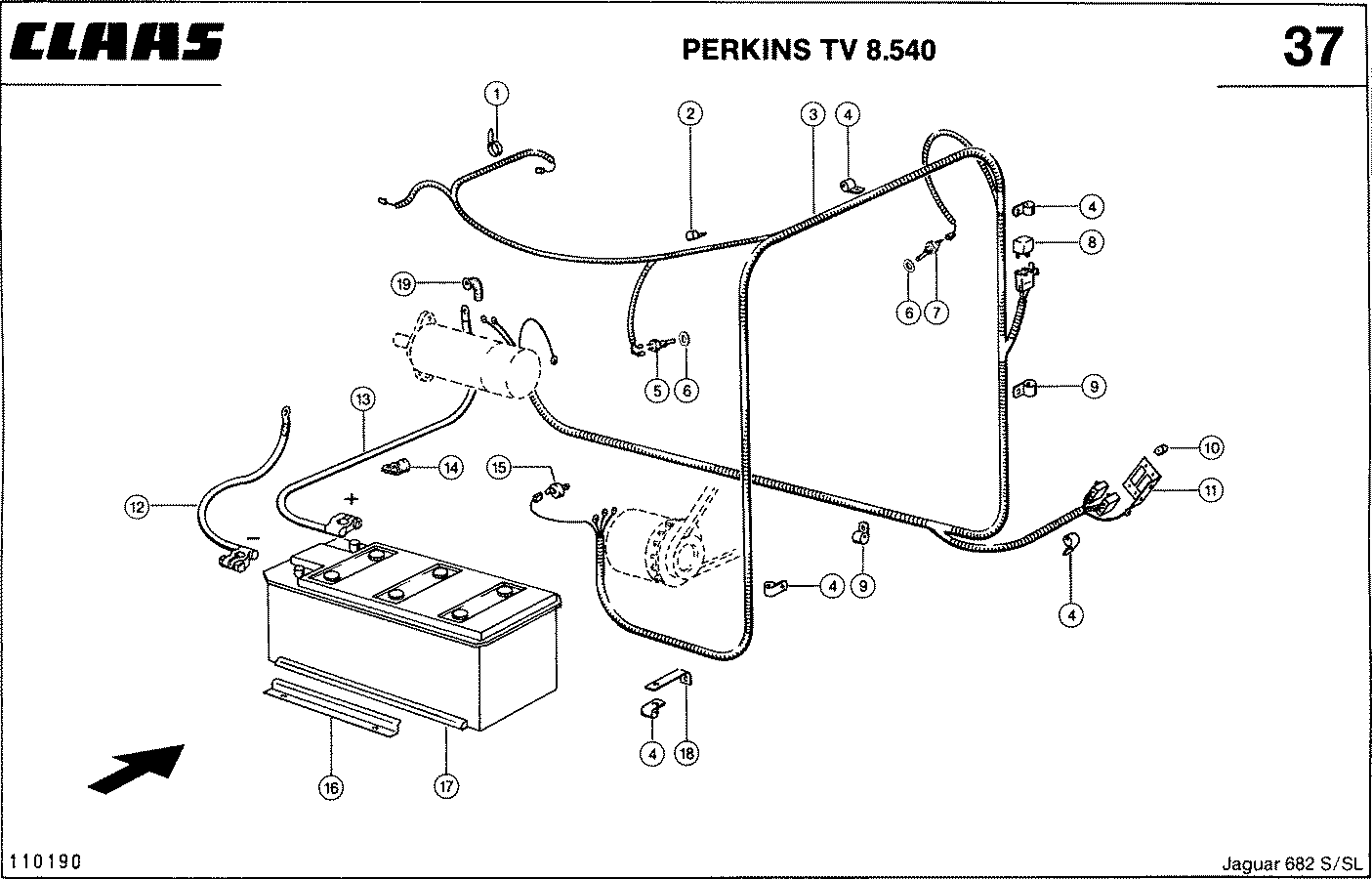

Электроника двигателя, FOR PERKINS TV 8.540 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117960	цоколь реле	1
1	0007556460	лента для кабеля	3
2	0002154030	скоба трубная	6
3	0000746580	кпл. кабелей	1
4	0002154050	скоба трубная	12
5	0006041930	выкл.температ.	1
6	0002357860	кольцо уплотн.	2
7	0007147050	термодатчик дист.	1
8	0000107300	реле стартера	1
9	0002394980	скоба трубная	3
10	0000712980	зажим	4
11	0006094771	щиток опорный	1
12	0000746590	-кабель батареи	1
13	0000746600	+кабель батареи	1
14	0002152260	скоба трубная	2
15	0001472300	выключатель масл.	1
16	0006014680	держатель батареи	1
16	0006014690	держатель батареи	1
17	0006792700	батарея аккум.	1
18	0007138451	уголок опорный	1
19	0007555220	колпачок резин.	1

Наверх

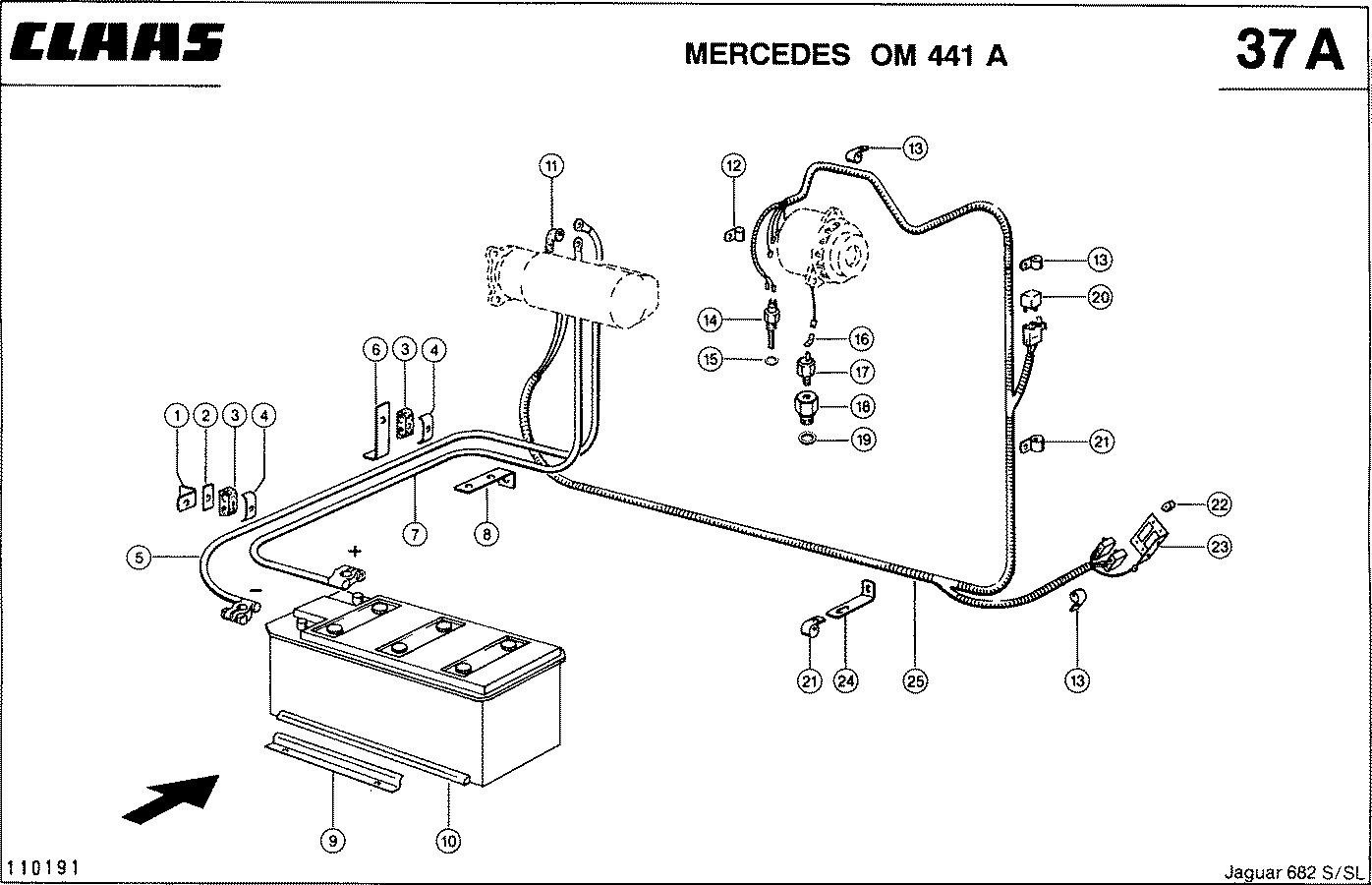

Электроника двигателя, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117960	цоколь реле	1
1	0007138460	уголок опорный	1
2	0006562550	пластина упорная	1
3	0006978120	опорна резиновая	5
4	0006836610	скоба крепежная	5
5	0000103470	-кабель батареи	1
6	0008098521	кронштейн	2
7	0000103140	+кабель батареи	1
8	0000730120	уголок	3
9	0006014680	держатель батареи	1
9	0006014690	держатель батареи	1
10	0006792700	батарея аккум.	1
11	0007555220	колпачок резин.	1
12	0002154030	скоба трубная	2
13	0002154050	скоба трубная	10
14	0006575680	датчик темпер.	1
15	0002364050	кольцо уплотн.	1
16	0007440370	штекер плоский	1
17	0001333200	выключатель масл.	1
18	0006494880	горловина резьб.	1
19	0002382680	кольцо уплотн.	1
20	0000107300	реле стартера	1
21	0002394980	скоба трубная	4
22	0000712980	зажим	4
23	0006094771	щиток опорный	1
24	0007138451	уголок опорный	2
25	0000123901	кпл. кабелей	1

Наверх

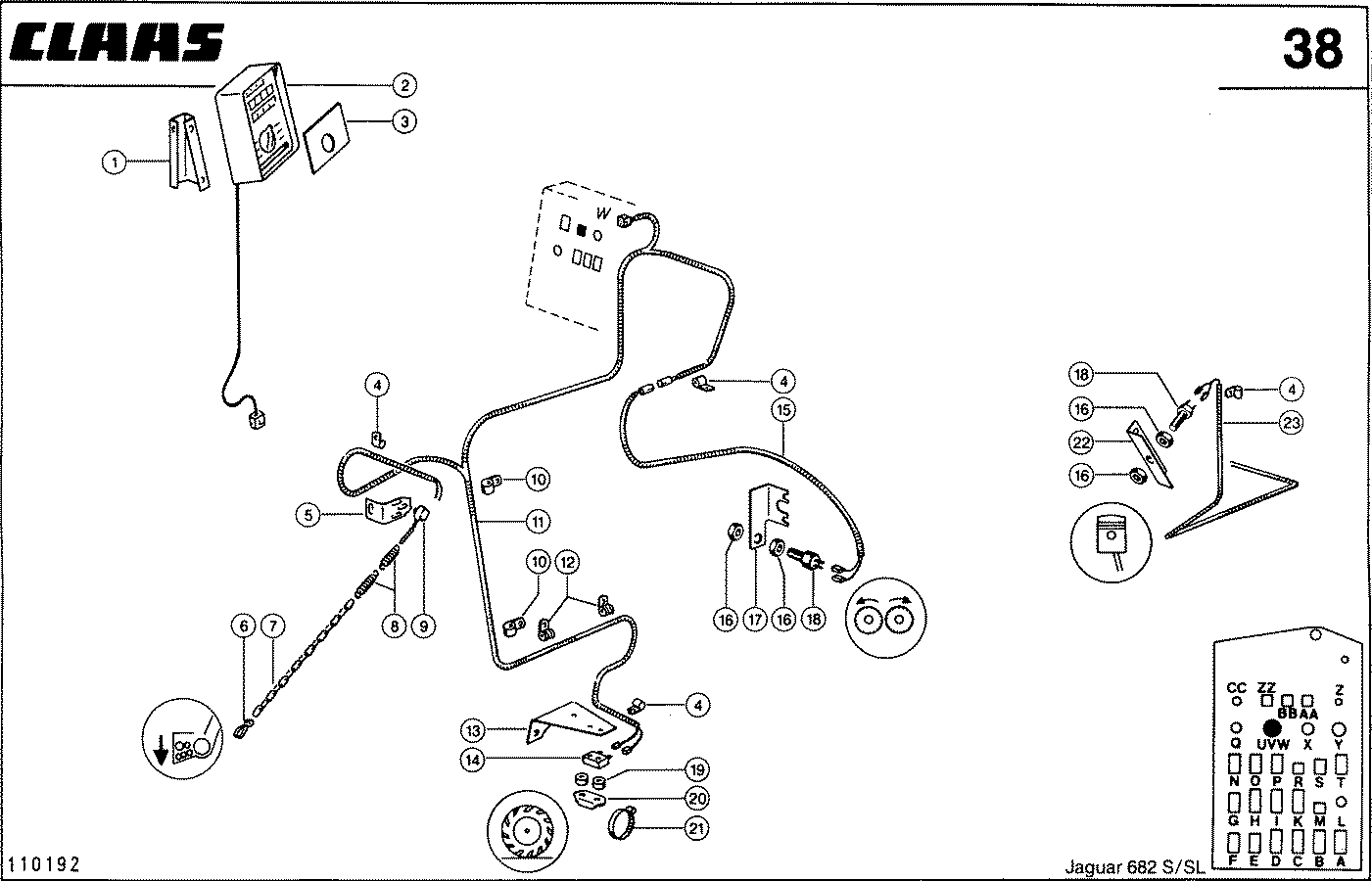

Электроника, Полевой компьютер, VAR. 7255 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000103980	уголок	1
2	0000103913	компьютер бортов.	1
3	0000103871	карта программир.	1
3	0000103881	карта программир.	1
4	0002154030	скоба трубная	12
5	0006087922	кронштейн	1
6	0005029200	крюк	1
7	0008188700	цепь многозвен.	1
8	0005021190	пружина растяжен.	2
9	0006744390	выкл.натяжной	1
10	0002394980	скоба трубная	2
11	0000754240	кпл. кабелей	1
12	0002154110	скоба трубная	2
13	0000754250	уголок	1
14	0009803871	выкл.плоский	1
15	0000746690	удлинитель кабел.	1
16	0007665880	гайка 6-гр.	4
17	0000749710	кронштейн	1
18	0006768350	датчик индукцион.	2
19	0009803861	соленоид	2
20	0000754260	кронштейн	1
21	0002392411	зажим шланговый	1
22	0000746681	уголок	1
23	0000102231	кпл. кабелей	1

Наверх

Электроника, Сенсорная система, VAR. 7222, 4528 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000505520	хомут кабельный	1
2	0002361690	гайка 6-гр.	2
2	0002380940	болт 6-гр.	2
2	0002393860	шайба контактная	2
3	0000754230	кпл. кабелей	1
4	0006738182	штепсель	1
5	0002381320	гайка стопорная	4
6	0002343200	шайба	4
7	0002364420	винт полупотайной	4
8	0000505742	система датчиков	1
9	0000505830	втулка пластмас.	2
10	0002351242	шайба	2
11	0002350830	шплинт	2
12	0000085040	втулка	4
13	0000506150	палец с буртиком	2
14	0002376060	штифт распорный	2
15	0000506731	штепсель соедин.	2
16	0000506110	щуп правый	1
16	0000506860	щуп правый	1
17	0000506120	щуп левый	1
17	0000506870	щуп левый	1
18	0000505752	система датчиков	1
19	0000121030	щиток	1

Наверх

Электроника, Датчик положения задних колес, VAR.7180,7181 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002382400	шарнир угловой	2
2	0002361690	гайка 6-гр.	2
3	0000107190	тяга резьбовая	1
4	0000107090	накладка	1
5	0002356310	штифт распорный	2
6	0002150030	шайба контактная	2
7	0002361690	гайка 6-гр.	2
8	0000506731	штепсель соедин.	1
9	0000746510	кпл. кабелей	1
10	0007123880	бухта кабеля	1
11	0002355190	болт 6-гр.	2
12	0002351320	кольцо пружинное	2
13	0002369122	шайба	2
14	0000506411	пластина	1
15	0000507560	элемент распорный	1
16	0002378770	болт 6-гр.	4
17	0002351310	кольцо пружинное	4
18	0000506440	кожух	1
19	0000505261	потенциометр	1
20	0002365511	шпилька	3
21	0000507570	рычаг	1
22	0002374650	болт 6-гр.	4
23	0002150030	шайба контактная	4
24	0002154030	скоба трубная	4

Наверх

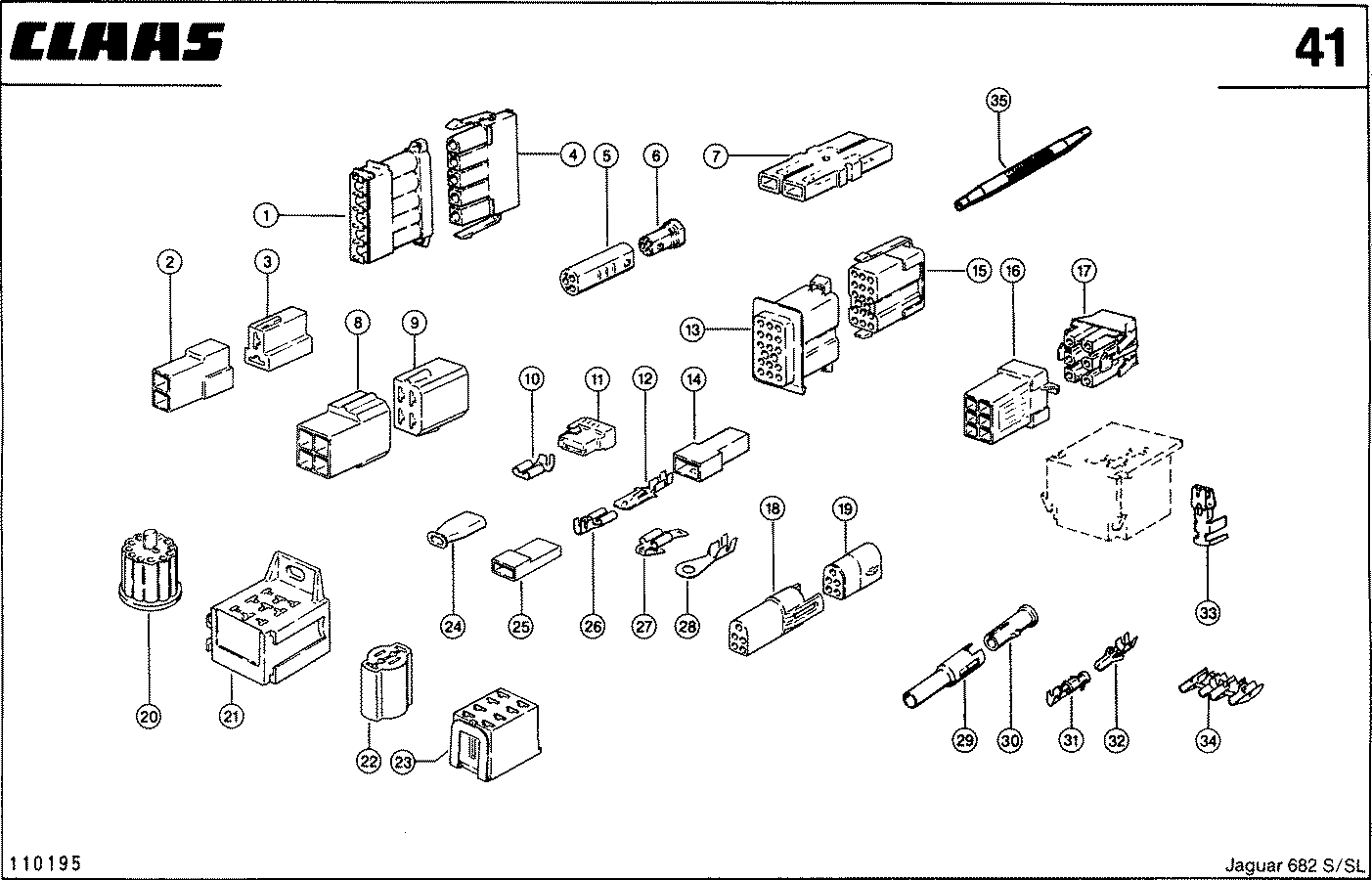

ШТЕКЕРЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000103100	вставка направл.	0
0	0000103110	вставка направл.	0
0	0000103120	вставка направл.	0
1	0002117650	корпус круглый	0
2	0002337950	колодка пл.штек.	0
3	0002337940	корпус втулки	0
4	0002117640	разъём кругл.	0
5	0002117800	корпус штифтовой	0
5	0002117810	корпус штифтовой	0
6	0002117770	корпус втулки	0
6	0002117780	корпус втулки	0
7	0006582080	соединитель каб.	0
7	0006582090	соединитель каб.	0
7	0006583620	соединитель каб.	0
7	0006714390	соединитель каб.	0
8	0001787670	колодка пл.штек.	0
8	0001787690	колодка пл.штек.	0
8	0001787710	колодка пл.штек.	0
9	0001787660	корпус втулки	0
9	0001787680	корпус втулки	0
9	0001787700	корпус втулки	0
10	0002337910	втулка вставная	0
11	0002119910	гильза изолирующ.	0
12	0001787620	штекер плоский	0
12	0001787640	штекер плоский	0
12	0002337860	штекер плоский	0
13	0002117660	разъём папа	0
14	0002337840	колодка пл.штек.	0
15	0002117630	разъём кругл.	0
16	0002117840	корпус штепселя	0
16	0002117850	корпус штепселя	0
16	0002117860	корпус штепселя	0
16	0002117870	корпус штепселя	0
16	0002119940	корпус круглый	0
17	0002117590	разъём кругл.	0
17	0002117600	разъём кругл.	0
17	0002117610	разъём кругл.	0
17	0002117620	разъём кругл.	0
17	0002119930	корпус круглый	0
18	0002117810	корпус штифтовой	0
18	0002119950	корпус штепселя	0
19	0002117780	корпус втулки	0
19	0002119960	корпус втулки	0
20	0002337960	корпус амп.	0
21	0002118150	цоколь реле	0
22	0002119920	гильза изолирующ.	0
23	0002119970	корпус вставной	0
24	0001787740	корпус втулки	0
25	0002394470	гильза изолирующ.	0
26	0001787610	втулка вставная	0
26	0001787630	втулка вставная	0
26	0002387630	втулка вставная	0
27	0006247690	распределитель	0
27	0007556470	распределитель	0
28	0002112710	наконечник кабел.	0
28	0002112740	наконечник кабел.	0
28	0002112760	наконечник кабел.	0
29	0002117830	корпус штепселя	0
30	0002117760	втулка вставная	0
31	0002117670	втулка вставная	0
31	0002117680	втулка вставная	0
31	0002117690	втулка вставная	0
31	0002117700	втулка вставная	0
32	0002117710	штифт вставной	0
32	0002117720	штифт вставной	0
32	0002117730	штифт вставной	0
32	0002117740	штифт вставной	0
32	0002117750	штифт вставной	0
33	0002117910	контакт с пл.пруж	0
33	0002117920	контакт с пл.пруж	0
33	0002117930	контакт с пл.пруж	0
33	0002117940	контакт с пл.пруж	0
34	0006581700	соединитель	0
35	0001819790	щуп маслоизмерит.	0

Наверх

НАКЛЕЙКА (ПЛОЩАДКА ВОДИТЕЛЯ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005144551	наклейка	1
2	0005143780	наклейка	1
3	0005143790	наклейка	1
4	0005143800	наклейка	1
5	0005143820	наклейка	1
6	0005143970	наклейка	1
7	0005144560	наклейка	1
8	0005143960	наклейка	1
9	0005144510	наклейка	1
10	0005144390	наклейка	1
11	0005144501	наклейка	1
12	0005144121	наклейка	1
13	0005143922	наклейка	1
14	0005141911	наклейка	1
15	0005144141	наклейка	1
16	0005142291	наклейка	1
17	0005144160	наклейка	1
18	0005144170	наклейка	1
19	0005144520	наклейка	1
20	0005147270	наклейка	1

Наверх

НАКЛЕЙКА (КОРПУС МАШИНЫ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009176900	табличка предупр.	1
1	0005143640	наклейка	1
2	0005145250	наклейка	1
3	0005146080	наклейка	1
4	0005146140	наклейка	1
5	0009836350	наклейка	1
6	0005143632	наклейка	4
7	0009803433	схема	1
8	0005144320	наклейка	1
9	0009241121	картинка перевод.	8
10	0005142340	наклейка	4
11	0005142310	наклейка	1
12	0009833732	наклейка	1
13	0005143710	наклейка	1
14	0005145090	наклейка	1
15	0005141000	наклейка	4
16	0005145780	наклейка	1
17	0005144850	наклейка	1
18	0006407210	наклейка	3
19	0005144840	наклейка	1

Наверх

Измельчитель - CLAAS JAGUAR 682

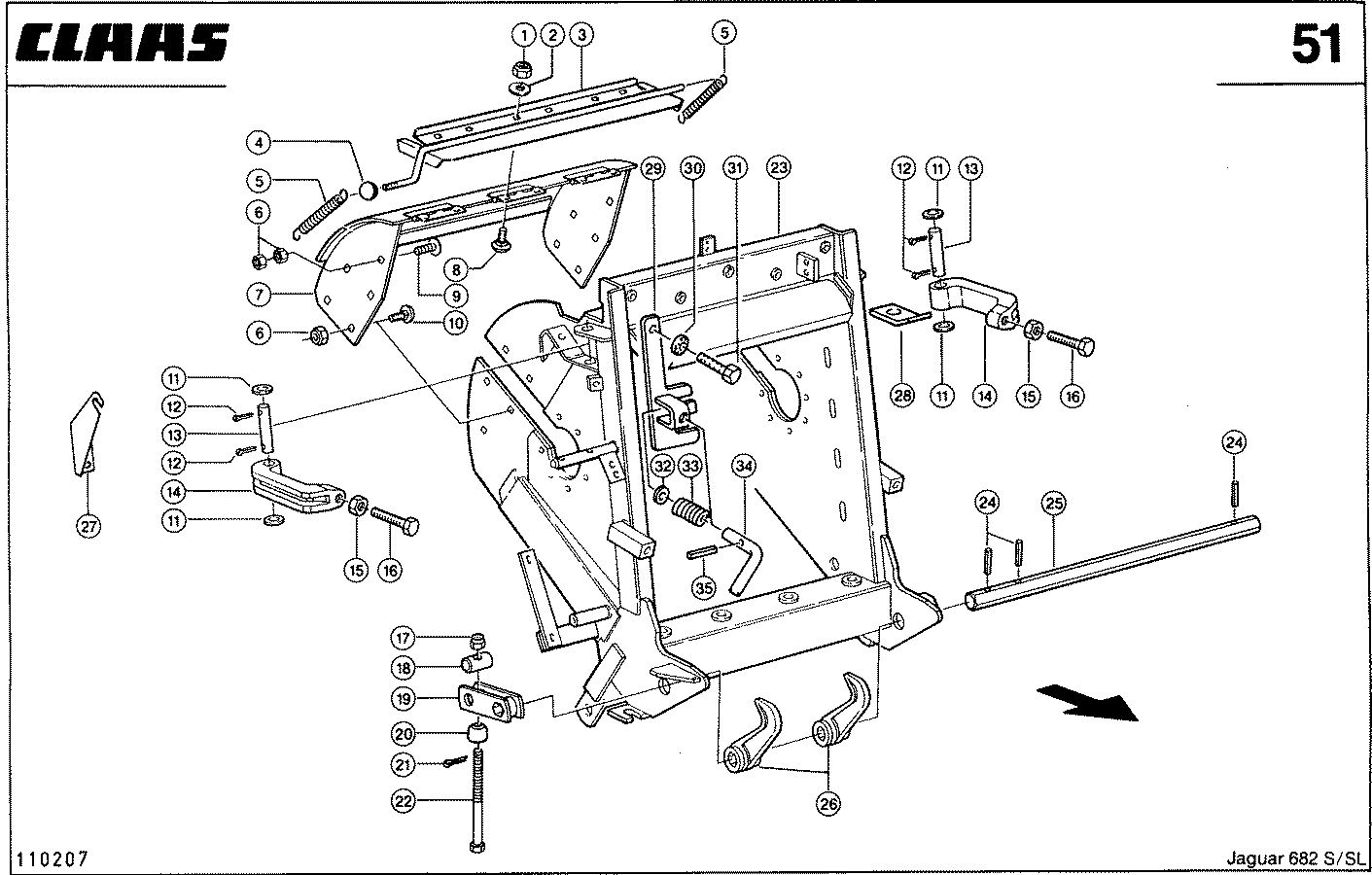

EINZUGSGEHAEUSE - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009800221	штуцер контрольн.	1
0	0009806381	вн.часть корпуса	1
1	0009809600	корпус питателя	1
2	0009804253	щиток промежуточ.	1
3	0002379470	гайка стопорная	11
4	0009804521	планка направл.	1
5	0005025110	винт полупотайной	8
6	0009804640	буфер упорный	3
7	0002335730	шайба	2
8	0002369122	шайба	7
9	0002381320	гайка стопорная	15
10	0002365190	винт полупотайной	1
11	0009170910	накладка	1
12	0009809640	уголок правый	1
13	0009804491	крышка корпуса	1
13	0009813960	обшивка металл.	1
14	0009804831	обшивка металл.	1
15	0009804811	обшивка металл.	1
16	0009804582	пластина упрочн.	1
17	0002448360	штифт распорный	8
18	0002351242	шайба	4
19	0002355530	болт 6-гр.	4
20	0002384610	винт полупотайной	2
21	0002382340	гайка стопорная	4
22	0002335030	винт полупотайной	4
23	0009804481	палец резьбовой	3
24	0009809620	уголок левый	1
25	0009804501	крышка корпуса	1
25	0009813970	обшивка металл.	1
26	0002363300	винт потайной	4
27	0002362000	болт 6-гр.	6
29	0000900280	болт 6-гр.	2
30	0002369132	шайба	2
31	0009804631	щиток	1
32	0002343640	шайба	2
33	0002378280	винт потайной	6
34	0002379470	гайка стопорная	10
35	0009804791	защита от намотки	1
35	0009826870	защита от намотки	1
36	0002363300	винт потайной	4
37	0009804781	защита от намотки	1
37	0009826860	защита от намотки	1

Наверх

EINZUGSGEHAEUSE - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006016090	цапфа запорная	2
1	0006088190	цапфа запорная	2
2	0006012430	шайба опорная	2
3	0009804651	щиток	1
4	0002379830	гайка стопорная	2
5	0002369112	шайба	2
6	0002364750	винт полупотайной	2
7	0009078941	стойка	1
8	0002374390	болт 6-гр.	2
9	0002393870	шайба контактная	2
10	0009804712	щиток	1
11	0002011620	профиль п-обр.	1
12	0002350830	шплинт	2
13	0002342240	шайба	1
14	0002351242	шайба	10
15	0002374620	болт 6-гр.	4
16	0009804690	втулка распорная	5
17	0009270030	кроншейн рессоры	1
18	0002382340	гайка стопорная	5
19	0009804604	уголок левый	1
20	0009804594	уголок правый	1
21	0002448360	штифт распорный	4
22	0002381320	гайка стопорная	2

Наверх

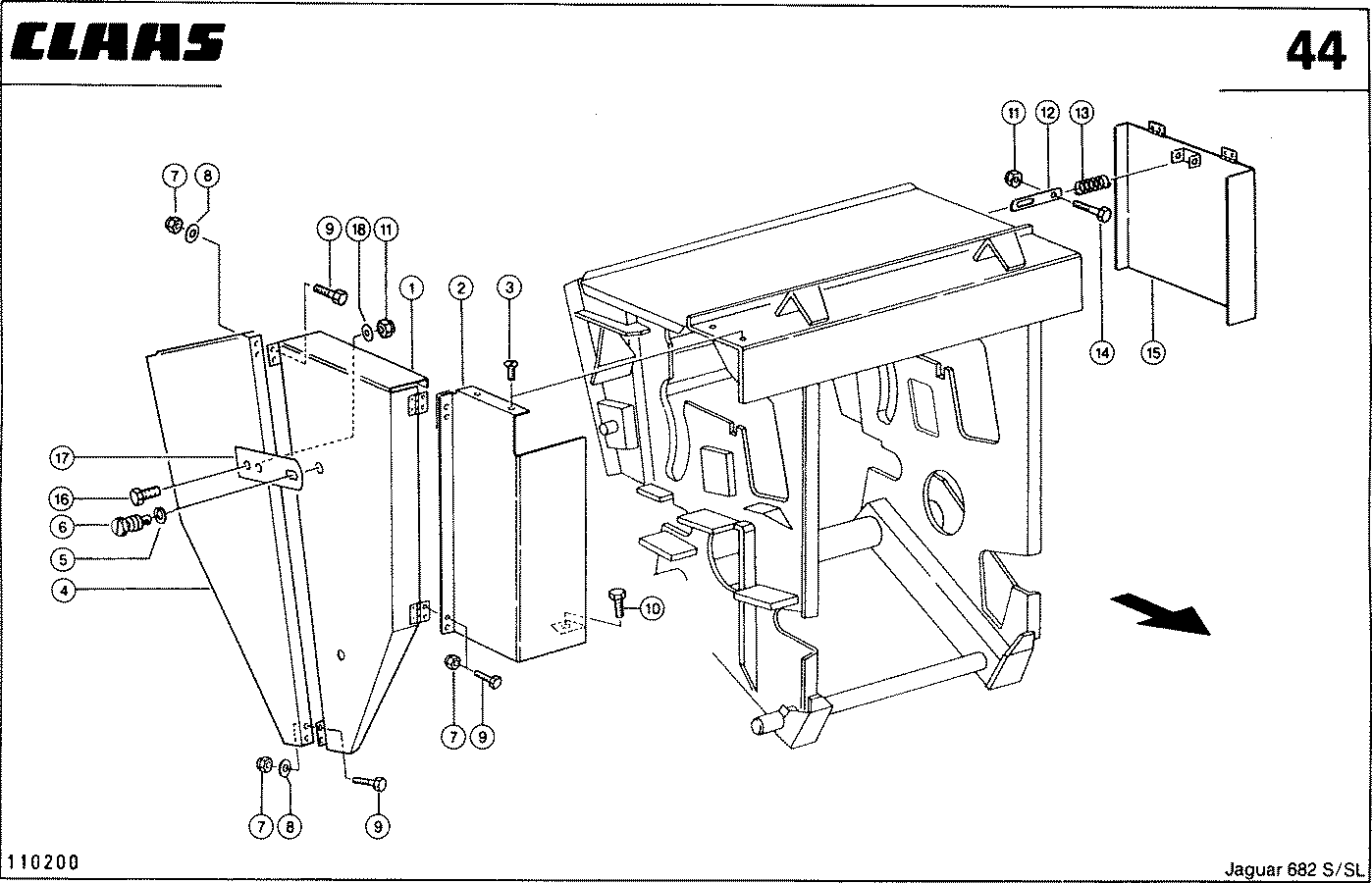

КАПОТИРОВАНИЕ ПРИВОДА ПИТАТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806661	щиток правый	1
2	0009806721	щиток	1
3	0002370670	винт потайной	2
4	0009806691	скоба	1
4	0009806703	щиток правый	1
5	0006012430	шайба опорная	1
6	0006016090	цапфа запорная	1
6	0006088190	цапфа запорная	1
7	0002379830	гайка стопорная	12
8	0002369112	шайба	4
9	0002374640	болт 6-гр.	12
10	0002362000	болт 6-гр.	1
11	0002381320	гайка стопорная	2
12	0009806800	накладка	1
13	0002339960	пружина сжатия	1
14	0002373410	болт 6-гр.	2
15	0009806771	щиток левый	1
16	0002374390	болт 6-гр.	2
17	0009806712	накладка	1
18	0002393870	шайба контактная	2

Наверх

ЗАЩИТА РЕВЕРСИВНОГО РЕДУКТОРА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	5
2	0002373820	болт 6-гр.	7
3	0002393880	шайба контактная	5
4	0002343260	шайба подкладная	1
5	0002367011	заклепка глухая	4
6	0009803433	схема	1
7	0009806924	щиток	1
8	0002333960	болт 6-гр.	2
9	0009803920	щиток	1
10	0002350830	шплинт	2
11	0002380940	болт 6-гр.	1
12	0002393860	шайба контактная	2
13	0002381320	гайка стопорная	1
14	0009806914	скоба	1
17	0002361690	гайка 6-гр.	1
18	0002379830	гайка стопорная	1
19	0002362130	болт 6-гр.	1
20	0002342710	шайба	2
21	0006083631	шайба изолирующая	1
22	0006083621	втулка изолирующ.	1
23	0002361700	гайка 6-гр.	1
24	0009806951	скоба п-обр.	1
25	0002374420	винт с 6-гр.гол.	1
26	0005221650	пружина чеки	1
27	0002349530	винт полупотайной	4
28	0002393870	шайба контактная	4
29	0002007060	защита кромок	0
30	0009248820	штекер с пружиной	1
31	0009314360	шнур	1
32	0009808642	крышка	1

Наверх

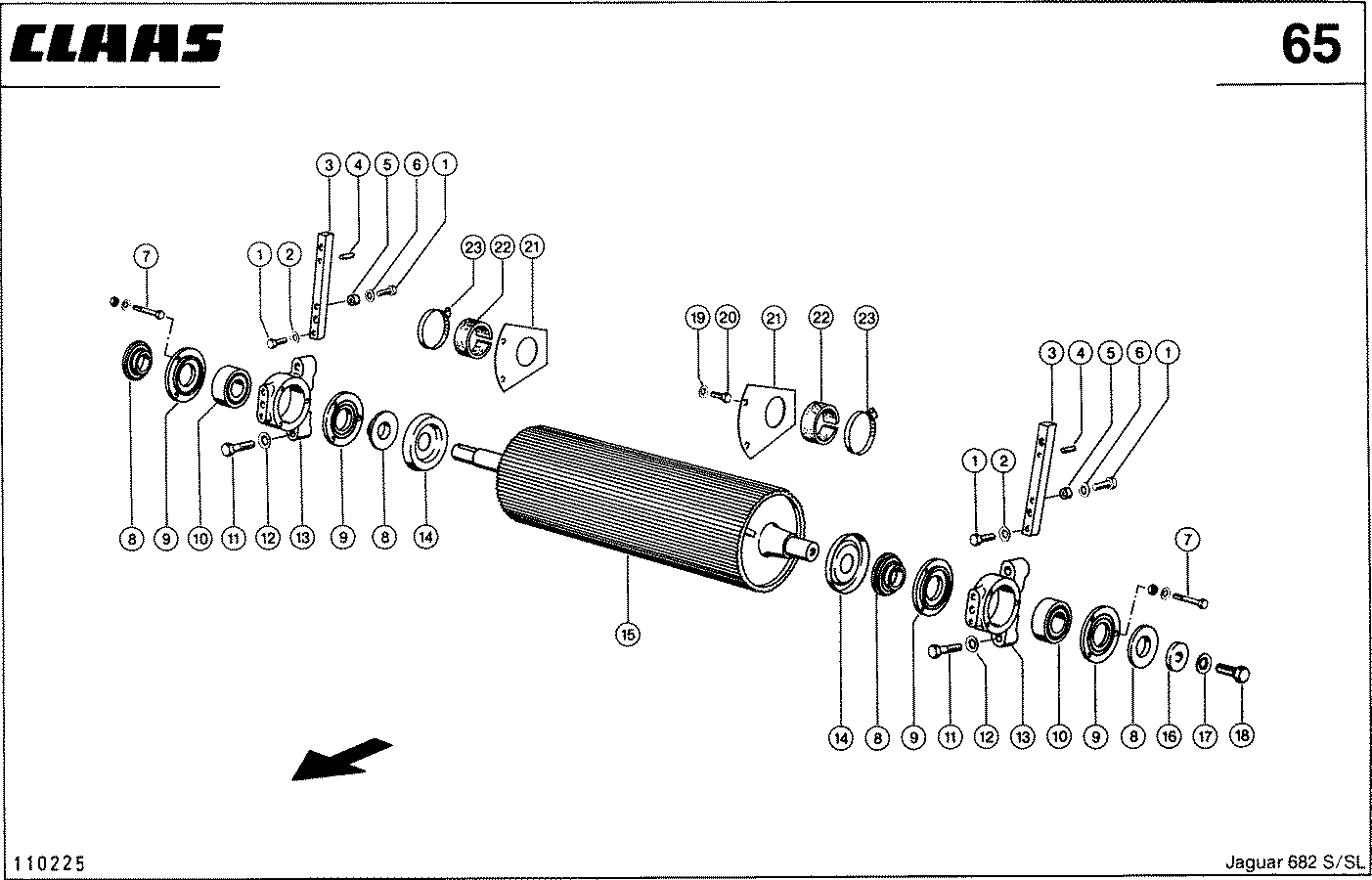

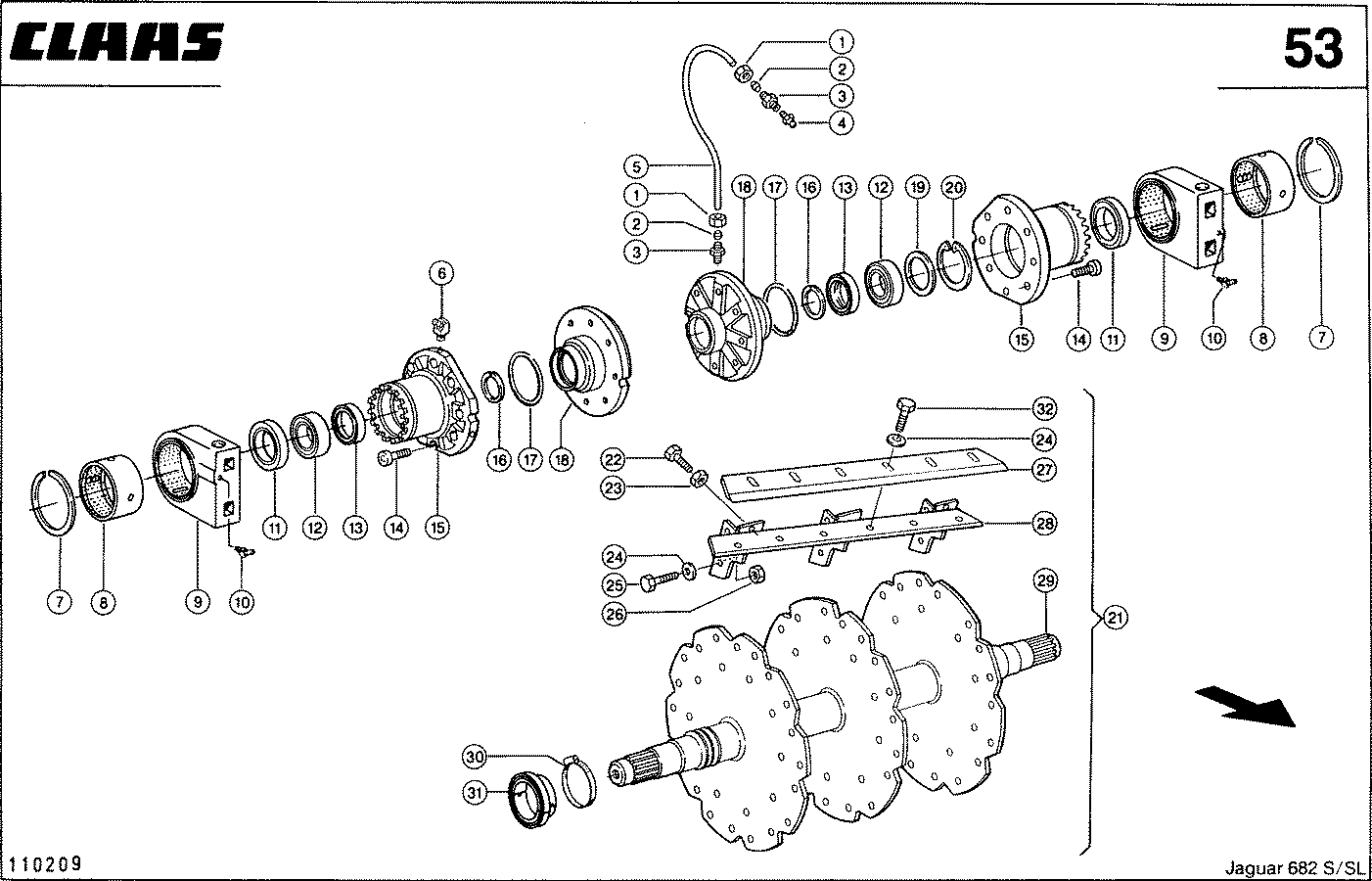

НИЖН. ПЕРЕДН. ТРАНСПОРТИРУЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002449460	пресс-масленка	2
2	0002333300	штуцер	2
3	0004086130	кольцо ножевое	4
4	0002333310	гайка накидная	4
5	0009418370	маслопровод	2
6	0002374610	болт 6-гр.	2
7	0002336590	шкив натяжной	4
8	0002111840	патрубок угловой	2
9	0009805090	корпус подшипника	1
10	0002114230	подшипник кольца	1
11	0002121180	винт потайной	8
12	0002334930	винт с цил.гол.	3
13	0002150310	шайба	3
14	0002363920	скоба крепежная	3
15	0009804893	ролик конвейера	1
16	0009805562	труба пластмас.	1
17	0002351600	кольцо стопорное	1
18	0002377130	ш/подш.радиальный	1
19	0002373700	болт 6-гр.	3
20	0002348880	шайба с зубцами	3
21	0009804871	коленвал	1
22	0002382340	гайка стопорная	2
23	0009805112	ванна магнитная	1
24	0009819431	фланец	1
25	0002122260	ш/подш.радиальный	1
26	0002351860	кольцо стопорное	1
27	0002351640	кольцо стопорное	1
28	0002150111	кпл. из 3 колец	1
29	0009805071	кольцо уплотн.	1
30	0004122080	соединение кабел.	1
31	0002423790	болт 6-гр.	1
31	0002423800	болт 6-гр.	1
32	0009802860	консоль	1
33	0009802850	накладка	1
34	0009805820	накладка	1

Наверх

НИЖН. СРЕДН. ТРАНСПОРТИРУЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	1
2	0002333300	штуцер	1
3	0004086130	кольцо ножевое	2
4	0002333310	гайка накидная	2
5	0009418370	маслопровод	1
6	0002378150	болт 6-гр.	2
7	0002336590	шкив натяжной	2
8	0009805200	стойка подшипника	1
9	0009805090	корпус подшипника	1
10	0002114230	подшипник кольца	1
11	0002111840	патрубок угловой	1
12	0009805171	корпус валка	1
13	0002379470	гайка стопорная	2
14	0002343260	шайба подкладная	2
14	0009826891	скоба	1
15	0009809550	скоба	1
16	0002448060	шпонка с головкой	2
17	0009805210	вал	1
18	0002390351	кольцо задн.хода	2
19	0006334110	уплотнение	1
20	0009263450	скоба зажимная	1

Наверх

НИЖН. ЗАДН. ТРАНСПОРТИРУЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	1
2	0002333300	штуцер	2
3	0004086130	кольцо ножевое	2
4	0002333310	гайка накидная	2
5	0001773860	шланг	1
6	0001773720	шприц смазочный	1
7	0009418370	маслопровод	1
8	0009805090	корпус подшипника	2
9	0002336590	шкив натяжной	6
10	0002374610	болт 6-гр.	4
11	0002114230	подшипник кольца	2
12	0002374620	болт 6-гр.	2
13	0009805102	шина скребка	1
14	0002393890	шайба контактная	2
15	0002382340	гайка стопорная	2
16	0002449460	пресс-масленка	1
17	0009805034	валик гладкий	1

Наверх

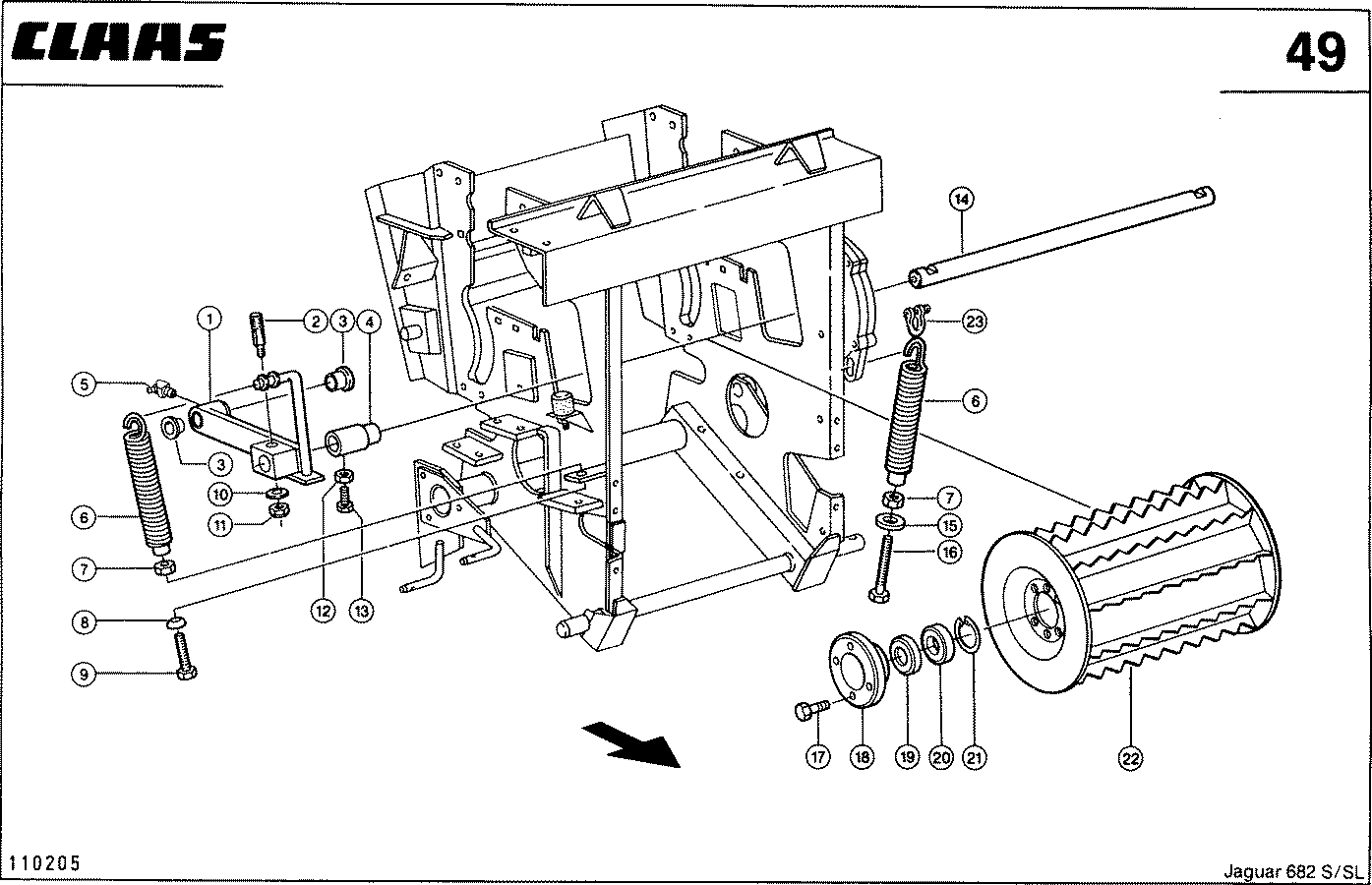

ВЕРХ. ПЕРЕДН. ПОДПРЕССОВЫВАЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806001	рычаг подвески	1
2	0009071322	шпонка кривошипа	1
3	0000085500	втулка	2
4	0009801180	втулка подшипника	1
5	0002369430	пресс-масленка	1
6	0009176170	пружина растяжен.	2
7	0002361720	гайка 6-гр.	2
8	0009281010	шайба сферическая	1
9	0002381510	болт 6-гр.	1
9	0009620044	болт 6-гр.	1
10	0002369132	шайба	2
11	0002379470	гайка стопорная	2
12	0002361700	гайка 6-гр.	1
13	0002441380	болт 6-гр.	1
14	0009802962	вал опорный	1
15	0002331030	шайба	1
16	0002330110	болт 6-гр.	1
17	0002330000	болт 6-гр.	4
18	0009802411	фланец подшипника	1
19	0002121550	пластина уплотн.	1
20	0002154250	ш/подш.радиальный	1
21	0002351850	кольцо стопорное	1
22	0009802751	валец предв.пресс	1
23	0009827150	серьга	1

Наверх

ВЕРХНИЙ ЗАДНИЙ ВАЛЕЦ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806450	пружина растяжен.	2
2	0002361720	гайка 6-гр.	2
3	0009281010	шайба сферическая	2
4	0002424580	болт 6-гр.	2
5	0002369430	пресс-масленка	2
6	0000085430	втулка	4
7	0009071532	втулка	2
8	0002343360	шайба	2
9	0002351351	кольцо стопорное	2
10	0002444030	болт 6-гр.	2
11	0002341130	шайба установочн.	0
11	0002341320	шайба установочн.	0
11	0002341500	шайба установочн.	0
12	0009806182	рычаг угловой	1
13	0009806161	рычаг угловой п.	1
14	0009071322	шпонка кривошипа	2
15	0002336640	шайба установочн.	2
16	0009806066	вал опорный	1
17	0002369420	пресс-масленка	1
18	0000901201	винт запорный	1
19	0002379470	гайка стопорная	2
20	0002369132	шайба	2
21	0002331240	шайба установочн.	0
21	0002341720	шайба установочн.	0
21	0002378800	шайба установочн.	0
22	0002389880	кольцо уплотн.	4
23	0002127150	подшипник игольчатый	1
23	0002333410	подшипник игольчатый	1
24	0009805704	валец прессующий	1
25	0002381050	кольцо стопорное	2
26	0002341790	шайба установочн.	2

Наверх

TROMMELGEHAEUSE - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009810081	направляющая	1
0	0009810101	направляющая	1
1	0002381320	гайка стопорная	6
2	0002369122	шайба	6
3	0009800873	крышка	1
3	0009827980	крышка	1
4	0002390760	кнопка сферич.	1
4	0006317520	кнопка сферич.	1
5	0006310560	пружина растяжен.	2
6	0002379470	гайка стопорная	11
7	0009800833	щиток	1
8	0002364380	винт полупотайной	6
9	0002442470	винт полупотайной	2
10	0002365100	винт полупотайной	8
11	0002343660	шайба	4
12	0002360960	шплинт	4
13	0009042621	палец	2
14	0009800660	скоба зажимная	2
15	0002361730	гайка 6-гр.	2
16	0002384950	болт 6-гр.	2
17	0002380470	гайка стопорная	1
18	0009022190	палец резьбовой	1
19	0009800691	рычаг	1
20	0009073481	шайба сферическая	2
21	0002350890	шплинт	1
22	0002332820	болт 6-гр.	1
23	0009800323	корпус барабана	1
24	0002356802	штифт распорный	3
25	0009800681	вал	1
26	0009800970	крюк	2
27	0009813870	крюк	1
28	0009800931	уголок	1
29	0009828020	предохранитель	1
30	0002393880	шайба контактная	1
31	0002374530	болт 6-гр.	1
32	0002342250	шайба	1
33	0009227880	пружина сжатия	1
34	0009270170	шкворень	1
35	0002445670	штифт распорный	1

Наверх

ПРОТИВОРЕЖУЩАЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114030	болт 6-гр.	2
2	0002116290	болт 6-гр.	2
3	0002380470	гайка стопорная	8
4	0002110840	шкив натяжной	8
5	0009800802	эксцентрик	2
6	0009809753	брус противореж.	1
6	0009809763	брус противореж.	1
6	0009814062	брус косилочный	1
7	0009800750	упор бруса косил.	1
8	0002442440	болт 6-гр.	2
9	0009800780	шайба подкладная	2
10	0009800791	пластина фиксир.	2
11	0009800820	гайка	2
12	0009800810	шайба сферическая	2
13	0009800760	втулка	2
14	0002343660	шайба	2
15	0002378870	болт 6-гр.	4

Наверх

НОЖЕВОЙ БАРАБАН - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002333310	гайка накидная	2
2	0004086130	кольцо ножевое	2
3	0002333300	штуцер	2
4	0001798380	пресс-масленка	1
5	0009418370	маслопровод	1
6	0002449460	пресс-масленка	1
7	0002113870	кольцо запорное	2
8	0009801470	втулка подшипника	2
9	0009801460	подшипник	2
10	0002369430	пресс-масленка	2
11	0002446340	уплотнение вала	2
12	0002123170	р/подш.самоуст.	2
12	0002436160	р/подш.самоуст.	2
13	0009801402	обойма крюка	2
13	0009826920	кольцо лабиринтн.	2
14	0002113860	винт с цил.гол.	14
15	0009801294	корпус подшипника	2
15	0009826910	корпус подшипника	2
16	0002336940	уплотнение пласт.	2
17	0002116780	уплотнение	2
18	0009801282	корпус подшипника	2
18	0009826900	корпус подшипника	2
19	0002119630	шайба установочн.	0
19	0002119640	шайба установочн.	0
19	0002119650	шайба установочн.	0
19	0002119660	шайба установочн.	0
20	0002351940	кольцо стопорное	1
21	0009801212	барабан ножевой	1
22	0002352181	болт 6-гр.	20
23	0002361710	гайка 6-гр.	20
24	0002110840	шкив натяжной	150
25	0002114950	болт 6-гр.	90
26	0002389460	гайка 6-гр.	90
27	0009075491	нож	10
27	0009089061	нож	10
28	0009801070	ножедержатель	10
29	0009801222	барабан ножевой	1
30	0002389090	хомут	2
31	0009801160	уплотнитель рез.	2
31	0009826930	получаша	4
32	0002332420	болт 6-гр.	54

Наверх

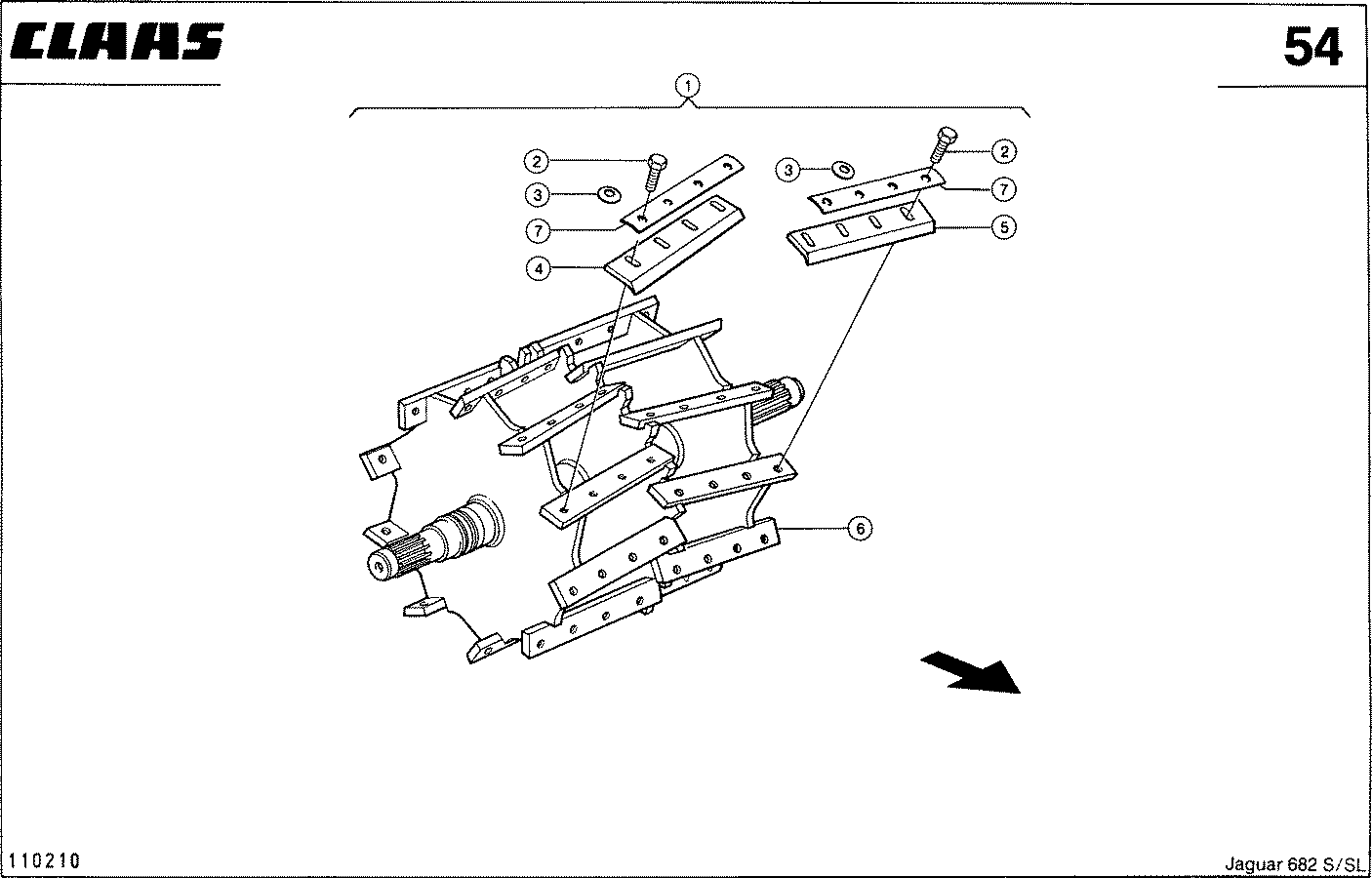

Режущий цилиндр V 10 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009813631	барабан ножевой	1
2	0002123180	болт 6-гр.	80
3	0002110840	шкив натяжной	80
4	0009813861	нож правый	10
4	0009828451	нож правый	10
5	0009813851	нож левый	10
5	0009828441	нож левый	10
6	0009813645	барабан ножевой	1
7	0009828850	пластина фиксир.	20

Наверх

Дополнительные ножи к режущему цилиндру, опционально - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110890	болт 6-гр.	10
2	0002110840	шкив натяжной	10
3	0009802870	нож левый	5
3	0009802880	нож правый	5
4	0009809920	планка разбрасыв.	5
5	0002393910	шайба контактная	10
6	0002389460	гайка 6-гр.	10
11	0002110890	болт 6-гр.	40
12	0002110840	шкив натяжной	40
13	0009813720	планка разбрасыв.	20
14	0002393910	шайба контактная	40
15	0002389460	гайка 6-гр.	40
16	0009813800	пластина защитная	10

Наверх

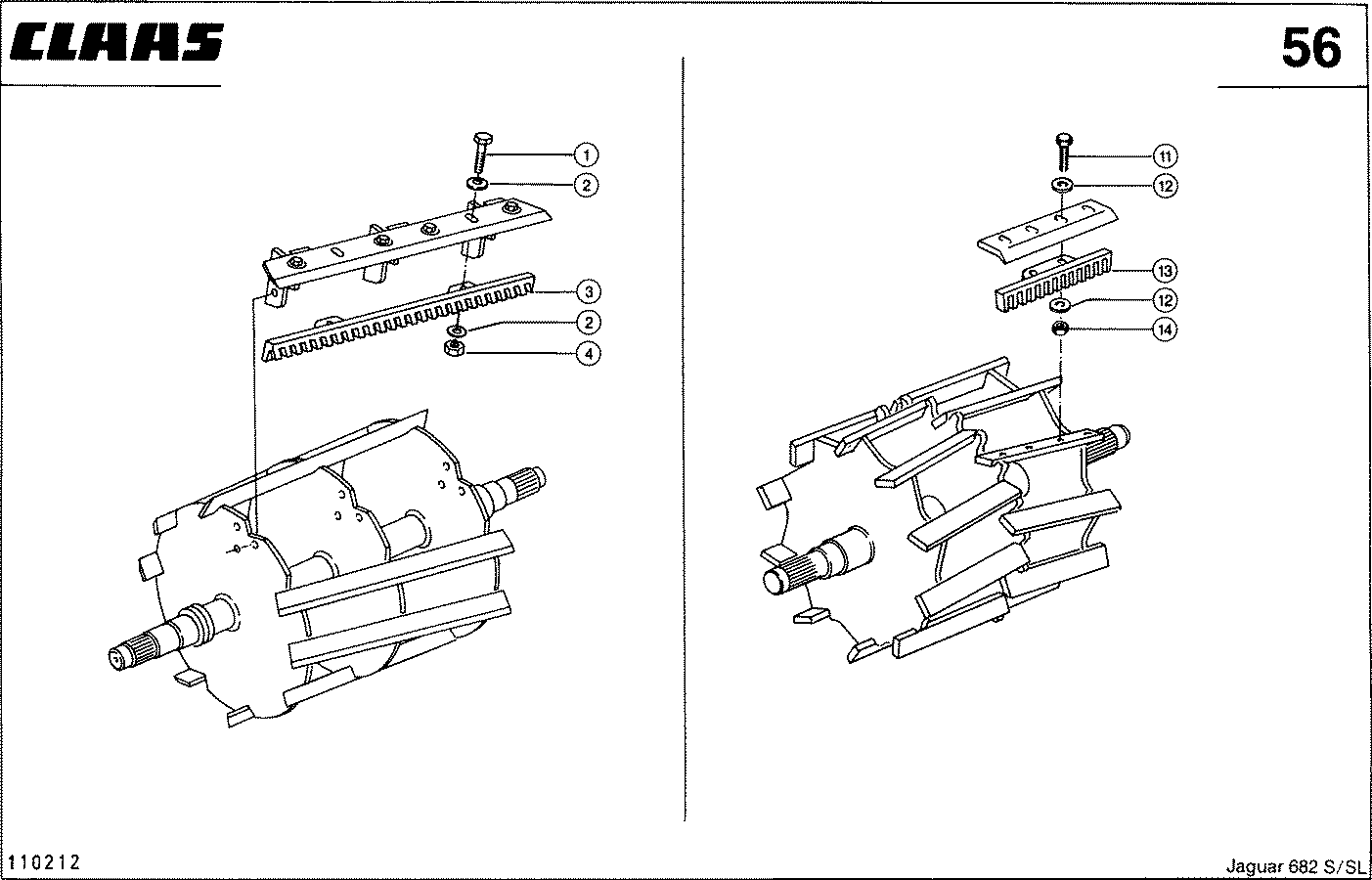

Микропрофильный рашпиль, VAR. 4166, 7458 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110890	болт 6-гр.	20
2	0002110840	шкив натяжной	40
3	0009075420	планка фрикц.	10
4	0002389460	гайка 6-гр.	20
11	0002110890	болт 6-гр.	40
12	0002110840	шкив натяжной	80
13	0009813880	планка фрикц.	20
14	0002389460	гайка 6-гр.	40

Наверх

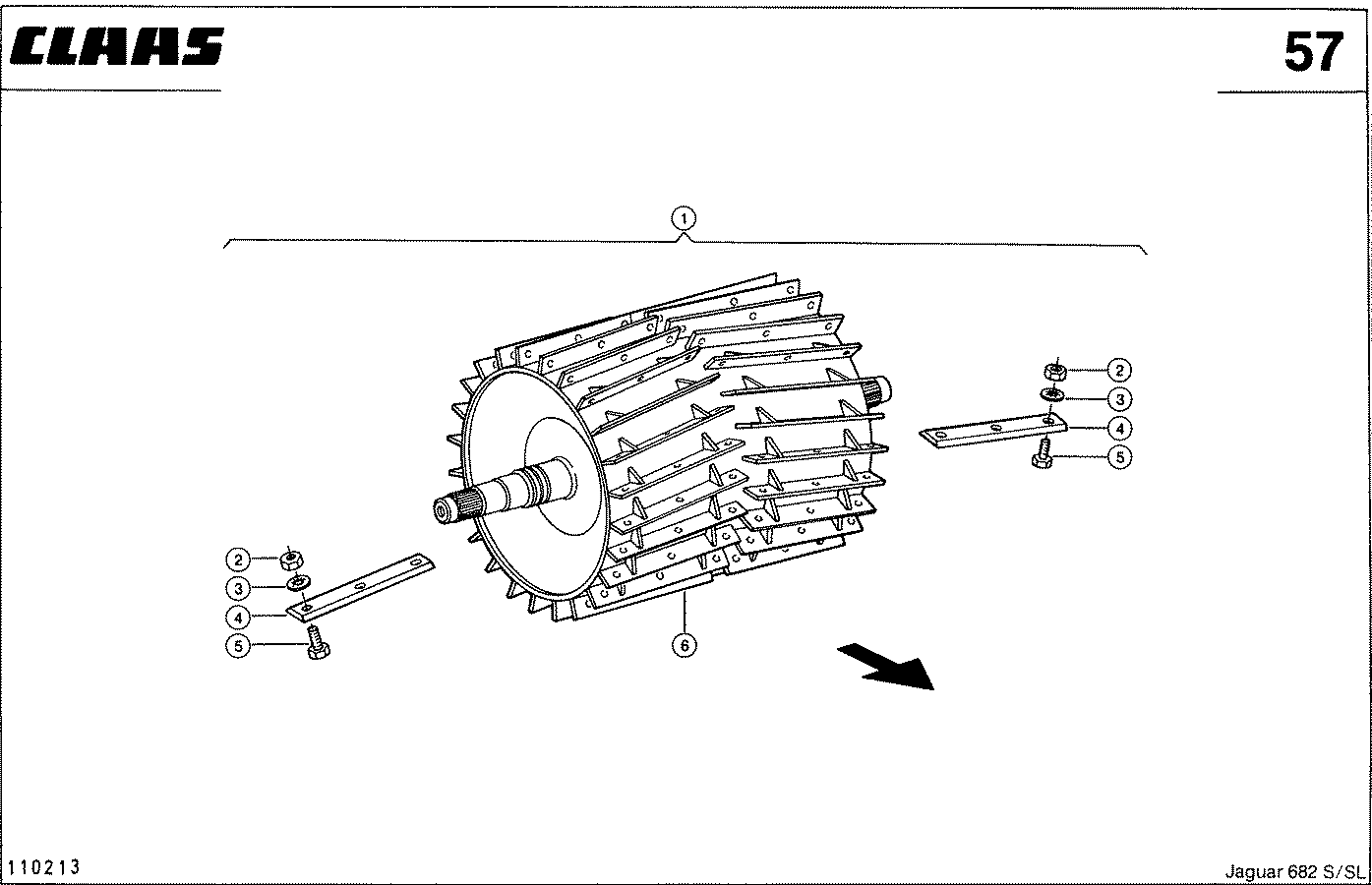

Многоножевой барабан, Опционально - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009807420	барабан ножевой	1
2	0002441440	гайка 6-гр.	144
3	0002393890	шайба контактная	144
4	0009807502	нож	48
5	0002384190	болт 6-гр.	144
6	0009807431	барабан ножевой	1

Наверх

ГЛАДКАЯ ДОСКА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002335510	гайка стопорная	2
2	0002375210	гайка 6-гр.	2
3	0009809560	болт стяжной	2
4	0002335740	болт 6-гр.	2
5	0002393890	шайба контактная	2
6	0007108311	шайба	2
7	0009827130	втулка	3
8	0002336590	шкив натяжной	5
9	0002151440	болт 6-гр.	5
10	0009801591	рым-болт	2
11	0002343660	шайба	2
12	0002111170	гайка стопорная	2
13	0009802520	вал якоря	1
14	0009802540	гайка стяжная	2
15	0009800260	пол соломорезки	1

Наверх

ГЛАДКАЯ ДОСКА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002335510	гайка стопорная	2
2	0002375210	гайка 6-гр.	2
3	0009809560	болт стяжной	2
4	0002335740	болт 6-гр.	2
5	0002393890	шайба контактная	2
6	0007108311	шайба	2
7	0009827130	втулка	3
8	0002336590	шкив натяжной	5
9	0002151440	болт 6-гр.	5
10	0009801591	рым-болт	2
11	0002343660	шайба	2
12	0002111170	гайка стопорная	2
13	0009802520	вал якоря	1
14	0009802540	гайка стяжная	2
15	0009809451	пол соломорезки	1
16	0002361700	гайка 6-гр.	6
16	0002370680	винт потайной	6
16	0002393870	шайба контактная	6
17	0000755420	обшивка металл.	1
18	0000755430	ось	1
19	0002334070	винт с цил.гол.	2
20	0002427631	кольцо стопорное	2
21	0000755400	щиток направл.	1
22	0002361710	гайка 6-гр.	4
22	0002365140	винт полупотайной	4
22	0002393941	шайба контактная	4
23	0002373760	болт 6-гр.	2
24	0002393910	шайба контактная	2
25	0000752000	накладка	2
26	0000752010	накладка	2

Наверх

Подвесная изогнутая пластина, VAR. 7178, 7179 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002335510	гайка стопорная	2
2	0002375210	гайка 6-гр.	2
3	0009809560	болт стяжной	2
4	0002335740	болт 6-гр.	2
5	0002393890	шайба контактная	2
6	0007108311	шайба	2
7	0002379470	гайка стопорная	4
8	0005025110	винт полупотайной	4
9	0009807300	сегмент	2
10	0002361700	гайка 6-гр.	6
10	0002370680	винт потайной	6
10	0002393870	шайба контактная	6
11	0000723570	обшивка металл.	1
12	0000723192	щиток направл.	1
13	0009807150	рама	1
14	0002343660	шайба	2
15	0002111170	гайка стопорная	2
16	0002373760	болт 6-гр.	2
17	0002393910	шайба контактная	2
18	0000752000	накладка	2
19	0000752010	накладка	2
20	0002361710	гайка 6-гр.	4
20	0002365140	винт полупотайной	4
20	0002393941	шайба контактная	4

Наверх

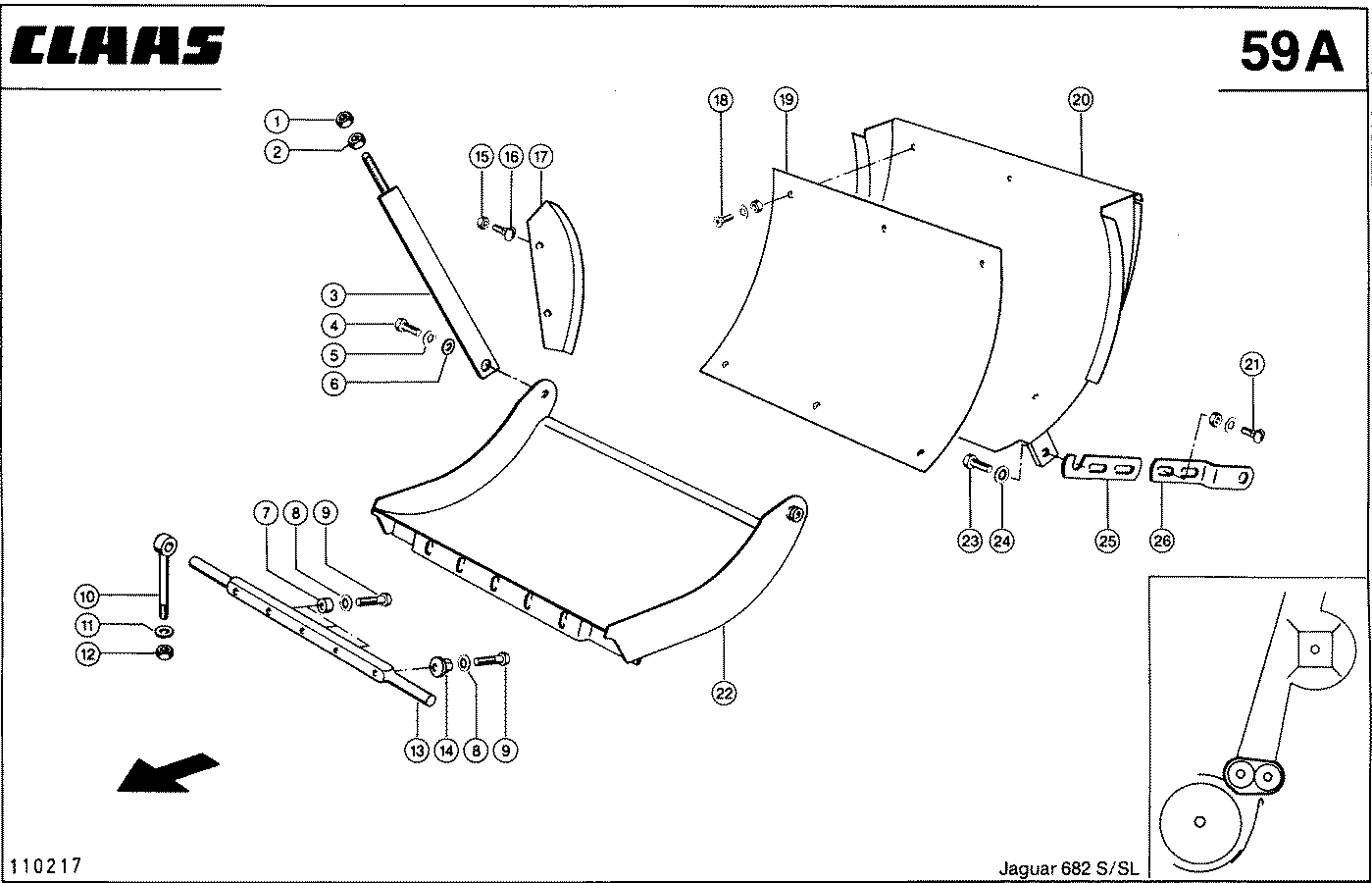

ДНИЩЕ ИЗМЕЛЬЧИТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002335510	гайка стопорная	2
2	0002375210	гайка 6-гр.	2
3	0009809560	болт стяжной	2
4	0002335740	болт 6-гр.	2
5	0002393890	шайба контактная	2
6	0007108311	шайба	2
7	0009827130	втулка	3
8	0002336590	шкив натяжной	5
9	0002151440	болт 6-гр.	5
10	0009801591	рым-болт	2
11	0002343660	шайба	2
12	0002111170	гайка стопорная	2
13	0009802520	вал якоря	1
14	0009802540	гайка стяжная	1
15	0002379470	гайка стопорная	4
16	0005025110	винт полупотайной	4
17	0009807300	сегмент	2
18	0002361700	гайка 6-гр.	6
18	0002370680	винт потайной	6
18	0002393870	шайба контактная	6
19	0000723570	обшивка металл.	1
20	0000723192	щиток направл.	1
21	0002361710	гайка 6-гр.	4
21	0002365140	винт полупотайной	4
21	0002393941	шайба контактная	4
22	0009809451	пол соломорезки	1
23	0002373760	болт 6-гр.	2
24	0002393910	шайба контактная	2
25	0000752000	накладка	2
26	0000752010	накладка	2

Наверх

Фрикционное покрытие, VAR. 4436, Опционально - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002335510	гайка стопорная	2
2	0002375210	гайка 6-гр.	2
3	0002379470	гайка стопорная	4
4	0005025110	винт полупотайной	4
5	0009807300	сегмент	2
6	0009809560	болт стяжной	2
7	0002335740	болт 6-гр.	2
8	0002393890	шайба контактная	2
9	0007108311	шайба	2
10	0009827130	втулка	3
11	0002336590	шкив натяжной	5
12	0002151440	болт 6-гр.	5
13	0009801591	рым-болт	2
14	0002343660	шайба	2
15	0002111170	гайка стопорная	2
16	0009802520	вал якоря	1
17	0009802540	гайка стяжная	2
18	0009802451	покрытие фрикц.	1
19	0002361710	гайка 6-гр.	2
19	0002373830	болт 6-гр.	2
19	0002393880	шайба контактная	2
20	0002361710	гайка 6-гр.	4
20	0002374530	болт 6-гр.	4
20	0002393880	шайба контактная	4
21	0009802560	щиток направл.	1
22	0009802570	профиль п-обр.	1
23	0009801060	уплотнитель рез.	1
24	0009801050	прокладка	1
25	0002373830	болт 6-гр.	4
26	0002379470	гайка стопорная	4

Наверх

Короткая фрикционная вогрутая накладка, VAR. 7609, Опционально - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002335510	гайка стопорная	2
2	0002375210	гайка 6-гр.	2
3	0002379470	гайка стопорная	4
4	0005025110	винт полупотайной	4
5	0009807300	сегмент	2
6	0009809560	болт стяжной	2
7	0002335740	болт 6-гр.	2
8	0002393890	шайба контактная	2
9	0007108311	шайба	2
10	0009827130	втулка	3
11	0002336590	шкив натяжной	5
12	0002151440	болт 6-гр.	5
13	0009801591	рым-болт	2
14	0002343660	шайба	2
15	0002111170	гайка стопорная	2
16	0009802520	вал якоря	1
17	0009802540	гайка стяжная	2
18	0009827590	покрытие фрикц.	1

Наверх

РУЧН. ЗАТОЧНОЕ УСТРОЙСТВО - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009008810	крюк рессоры	1
2	0009230660	пружина растяжен.	1
3	0009807700	ручка	1
4	0002447650	шпонка призматич.	1
5	0009438760	палец	1
6	0009802160	пружина сжатия	1
7	0002361710	гайка 6-гр.	1
8	0002379470	гайка стопорная	4
9	0002343250	шайба	6
10	0002374390	болт 6-гр.	1
11	0002351320	кольцо пружинное	1
12	0009076640	шпонка призматич.	1
13	0009801851	палец направляющ.	1
14	0009075793	круг шлифовальный	1
15	0002442160	кольцо стопорное	1
16	0009075200	маховичок	1
17	0002383860	шайба опорная	1
18	0002110780	кольцо стопорное	1
19	0002343860	шайба опорная	1
20	0009075151	шпиндель	1
21	0002113880	пружина тарельч.	1
22	0002449460	пресс-масленка	1
23	0009692390	удлинитель	1
24	0009801844	салазки направл.	1
25	0002374640	болт 6-гр.	4
26	0002351310	кольцо пружинное	4
27	0002373830	болт 6-гр.	4
28	0002393880	шайба контактная	4
29	0009807730	уголок	1
30	0009809771	кронштейн	1
31	0009801822	шина направл.	1
32	0002150060	шайба контактная	5
33	0002443910	болт 6-гр.	5
34	0009801890	прокладка	8
35	0009802110	вставка	2
36	0009809801	упор	1
37	0002369420	пресс-масленка	2
38	0002424450	болт 6-гр.	2
39	0009801872	планка направл.	1
40	0002363490	винт с цил.гол.	2
41	0009801882	планка направл.	1
42	0002114200	штифт распорный	2
43	0002378440	болт 6-гр.	2

Наверх

АВТОМАТ. ЗАТОЧНОЕ УСТРОЙСТВО - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002447650	шпонка призматич.	1
2	0009438760	палец	1
3	0009802160	пружина сжатия	1
4	0002351330	кольцо пружинное	4
5	0002375700	болт 6-гр.	1
6	0002379470	гайка стопорная	4
7	0002343250	шайба	6
8	0002374390	болт 6-гр.	1
9	0002351320	кольцо пружинное	1
10	0009076640	шпонка призматич.	1
11	0009801851	палец направляющ.	1
12	0009075793	круг шлифовальный	1
13	0002442160	кольцо стопорное	1
14	0009802151	маховичок	1
15	0002383860	шайба опорная	1
16	0002110780	кольцо стопорное	1
17	0002343860	шайба опорная	1
18	0009075151	шпиндель	1
19	0002113880	пружина тарельч.	1
20	0002449460	пресс-масленка	1
21	0009692390	удлинитель	1
22	0009801844	салазки направл.	1
23	0002374640	болт 6-гр.	4
24	0002351310	кольцо пружинное	4
25	0009809701	кронштейн	1
26	0002374650	болт 6-гр.	2
27	0009809690	кожух	1
28	0002379830	гайка стопорная	2
29	0002373820	болт 6-гр.	4
30	0009809680	крышка	2
31	0002369420	пресс-масленка	2
32	0009801822	шина направл.	1
33	0002150060	шайба контактная	5
34	0002443910	болт 6-гр.	4
35	0002423800	болт 6-гр.	1
36	0009642840	труба распорная	1
37	0009801890	прокладка	8
38	0009802110	вставка	2
40	0009801872	планка направл.	1
41	0002363490	винт с цил.гол.	2
42	0009801882	планка направл.	1
43	0002114200	штифт распорный	2
44	0002378440	болт 6-гр.	2

Наверх

АВТОМАТ. ЗАТОЧНОЕ УСТРОЙСТВО - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002447650	шпонка призматич.	1
2	0009438760	палец	1
3	0009802160	пружина сжатия	1
4	0002351330	кольцо пружинное	1
5	0002375700	болт 6-гр.	1
6	0002379470	гайка стопорная	4
7	0002343250	шайба	6
8	0002374390	болт 6-гр.	1
9	0002351320	кольцо пружинное	1
10	0009076640	шпонка призматич.	1
11	0009801851	палец направляющ.	1
12	0009075793	круг шлифовальный	1
13	0002442160	кольцо стопорное	1
14	0009828000	колесо установ.	1
15	0002383860	шайба опорная	1
16	0002110780	кольцо стопорное	1
17	0002343860	шайба опорная	1
18	0009075151	шпиндель	1
19	0002113880	пружина тарельч.	1
20	0002449460	пресс-масленка	1
21	0009467200	удлинитель	1
22	0009801844	салазки направл.	1
23	0002374640	болт 6-гр.	4
24	0002351310	кольцо пружинное	4
25	0009809701	кронштейн	1
26	0002374650	болт 6-гр.	2
27	0009827930	кожух	1
28	0009827960	крышка	1
29	0002349530	винт полупотайной	2
30	0006016090	цапфа запорная	1
30	0006088190	цапфа запорная	1
31	0006012430	шайба опорная	1
32	0009827991	упор	1
33	0002393870	шайба контактная	7
34	0002381320	гайка стопорная	2
35	0002379830	гайка стопорная	2
36	0002374380	болт 6-гр.	5
37	0002373820	болт 6-гр.	4
38	0002393880	шайба контактная	4
39	0009827910	крышка левая	1
40	0002369420	пресс-масленка	2
41	0002391060	болт 6-гр.	1
42	0005941580	пружина сжатия	2
43	0009827900	палец	1
44	0009827870	крышка правая	1
45	0009801822	шина направл.	1
46	0002150060	шайба контактная	5
47	0002443910	болт 6-гр.	4
48	0002423800	болт 6-гр.	1
49	0009642840	труба распорная	1
50	0009802110	вставка	2
51	0009801890	прокладка	8
52	0009801872	планка направл.	1
53	0002363490	винт с цил.гол.	2
54	0009801882	планка направл.	1
55	0002114200	штифт распорный	2
56	0002378440	болт 6-гр.	2

Наверх

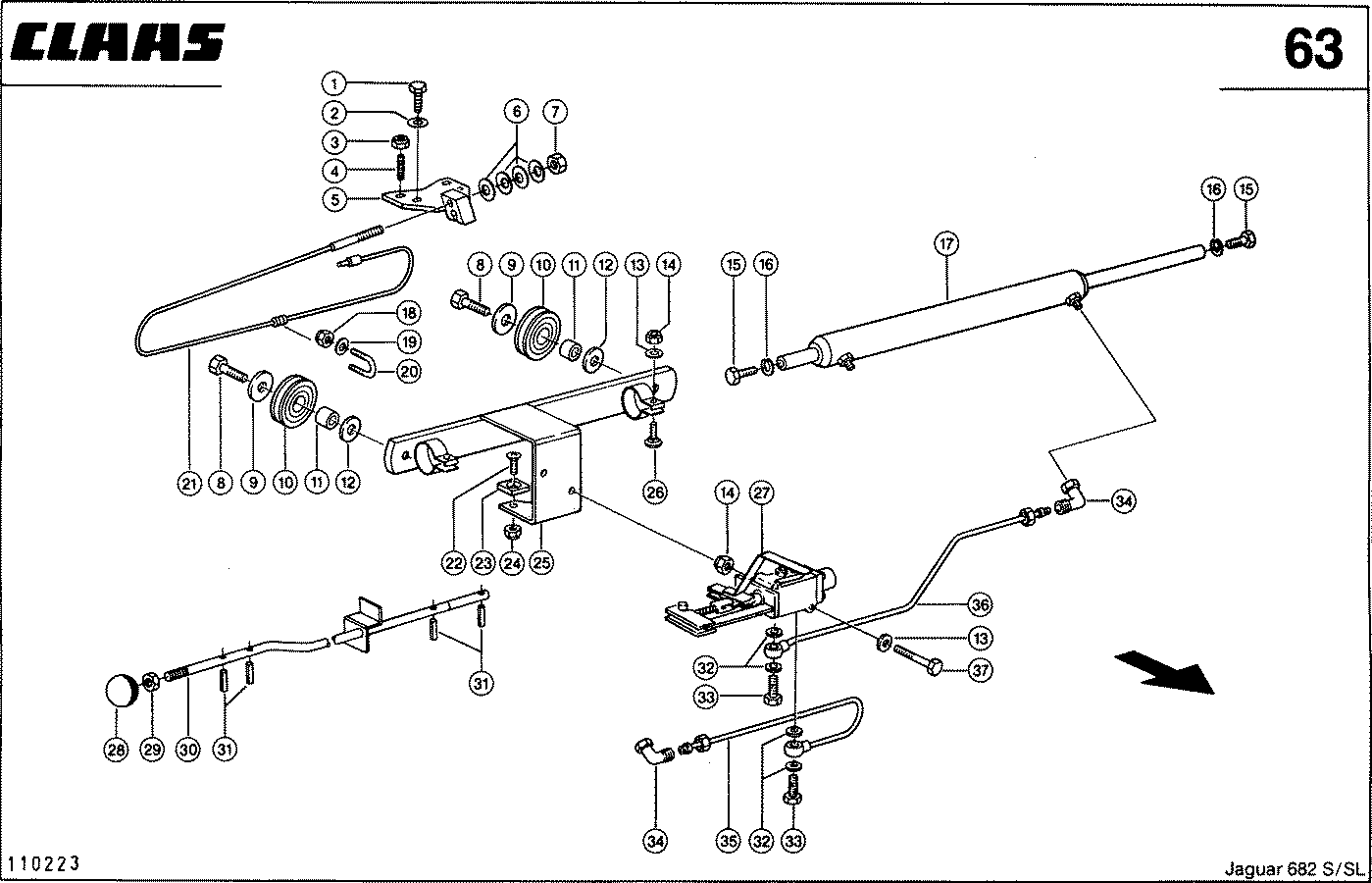

ЗАТОЧНОЕ УСТРОЙСТВО - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002332430	болт 6-гр.	2
2	0002343200	шайба	4
3	0002349850	гайка стопорная	2
4	0002336100	шпилька	2
5	0009802073	поводок	1
6	0007734750	пружина тарельч.	18
7	0002361700	гайка 6-гр.	2
8	0002330000	болт 6-гр.	2
9	0002342770	шайба	2
10	0009656930	ролик для троса	2
11	0009657080	втулка распорная	2
12	0009397600	шайба	2
13	0002330050	шайба	6
14	0002381320	гайка стопорная	6
15	0002373820	болт 6-гр.	2
16	0002351330	кольцо пружинное	2
17	0006901111	гидроцилиндр в сб	1
18	0002379830	гайка стопорная	2
19	0002369112	шайба	2
20	0002113900	скоба зажимная	1
21	0009802101	трос стальной	1
22	0002363300	винт потайной	2
23	0009801900	плита скольжения	1
24	0002381320	гайка стопорная	2
25	0009802040	шина	1
26	0002364420	винт полупотайной	2
27	0006900982	4/2 распределит.	1
28	0002390760	кнопка сферич.	1
29	0002361710	гайка 6-гр.	1
30	0009802180	планка направл.	1
31	0002356230	штифт распорный	4
32	0002448440	кольцо уплотн.	4
33	0000960280	винт пустотелый	2
34	0002387880	патрубок угловой	2
35	0009802020	трубопровод	1
36	0009802000	трубопровод	1
37	0002355220	болт 6-гр.	2

Наверх

Устройство лущения кукурузы, Корпус, VAR. 7512/14, 7795/96 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000749321	корпус валковый	1
0	0000751830	корпус валковый	1
1	0002050780	профиль п-обр.	0
2	0002393931	шайба контактная	8
3	0002374390	болт 6-гр.	8
4	0000749871	лист кожуха	1
5	0000749940	планка	1
6	0000749931	полоска уплотн.	1
7	0002379501	заклепка глухая	6
8	0000749332	корпус валковый	1
9	0000085600	втулка	2
10	0002362300	болт 6-гр.	2
11	0002393910	шайба контактная	2
12	0002369420	пресс-масленка	1
13	0000749952	лист кожуха	1
14	0002018761	профиль уплотн.	0
15	0000749860	вставка	2
15	0000751760	вставка левая	1
15	0000751770	вставка правая	1
16	0002393870	шайба контактная	4
17	0002374390	болт 6-гр.	4
18	0000749981	планка	1
19	0002374390	болт 6-гр.	3
20	0002393870	шайба контактная	3

Наверх

Устройство лущения кукурузы, Передний ролик, VAR.7178/79, 7512/14 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002362000	болт 6-гр.	4
2	0002393931	шайба контактная	2
3	0000749641	планка	2
4	0002356450	штифт распорный	2
5	0006530830	втулка распорная	2
6	0002393870	шайба контактная	2
7	0002150030	шайба контактная	6
7	0002355090	болт 6-гр.	6
7	0002361690	гайка 6-гр.	6
8	0000749591	шайба	4
9	0000749581	крышка	4
10	0002382802	р/подш.самоуст.	2
11	0002355540	болт 6-гр.	4
12	0002150060	шайба контактная	4
13	0000749571	корпус валковый	2
14	0000749600	крышка	2
15	0000749513	валик	1
16	0006884840	шайба зажимная	1
17	0002393910	шайба контактная	1
18	0002355850	болт 6-гр.	1
19	0002393870	шайба контактная	4
20	0002374390	болт 6-гр.	4
21	0000752450	лист уплотняющий	2
22	0000752472	уплотнитель рез.	2
23	0004085610	хомут	2

Наверх

Устройство лущения кукурузы, Передний ролик, VAR. 7796, 7797 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002362000	болт 6-гр.	4
2	0002393931	шайба контактная	2
3	0000749641	планка	2
4	0002356450	штифт распорный	2
5	0006530830	втулка распорная	2
6	0002393870	шайба контактная	2
7	0002150030	шайба контактная	6
7	0002355090	болт 6-гр.	6
7	0002361690	гайка 6-гр.	6
8	0000749591	шайба	4
9	0000749581	крышка	4
10	0002382802	р/подш.самоуст.	2
11	0002355540	болт 6-гр.	4
12	0002150060	шайба контактная	4
13	0000749571	корпус валковый	2
14	0000749600	крышка	2
15	0000751752	тяга резьбовая	1
16	0006884840	шайба зажимная	1
17	0002393910	шайба контактная	1
18	0002375190	гайка 6-гр.	1
19	0000751745	фланец правый	1
20	0002124770	уплотнение	2
21	0000751725	кожух валка	1
22	0000751735	фланец левый	1

Наверх

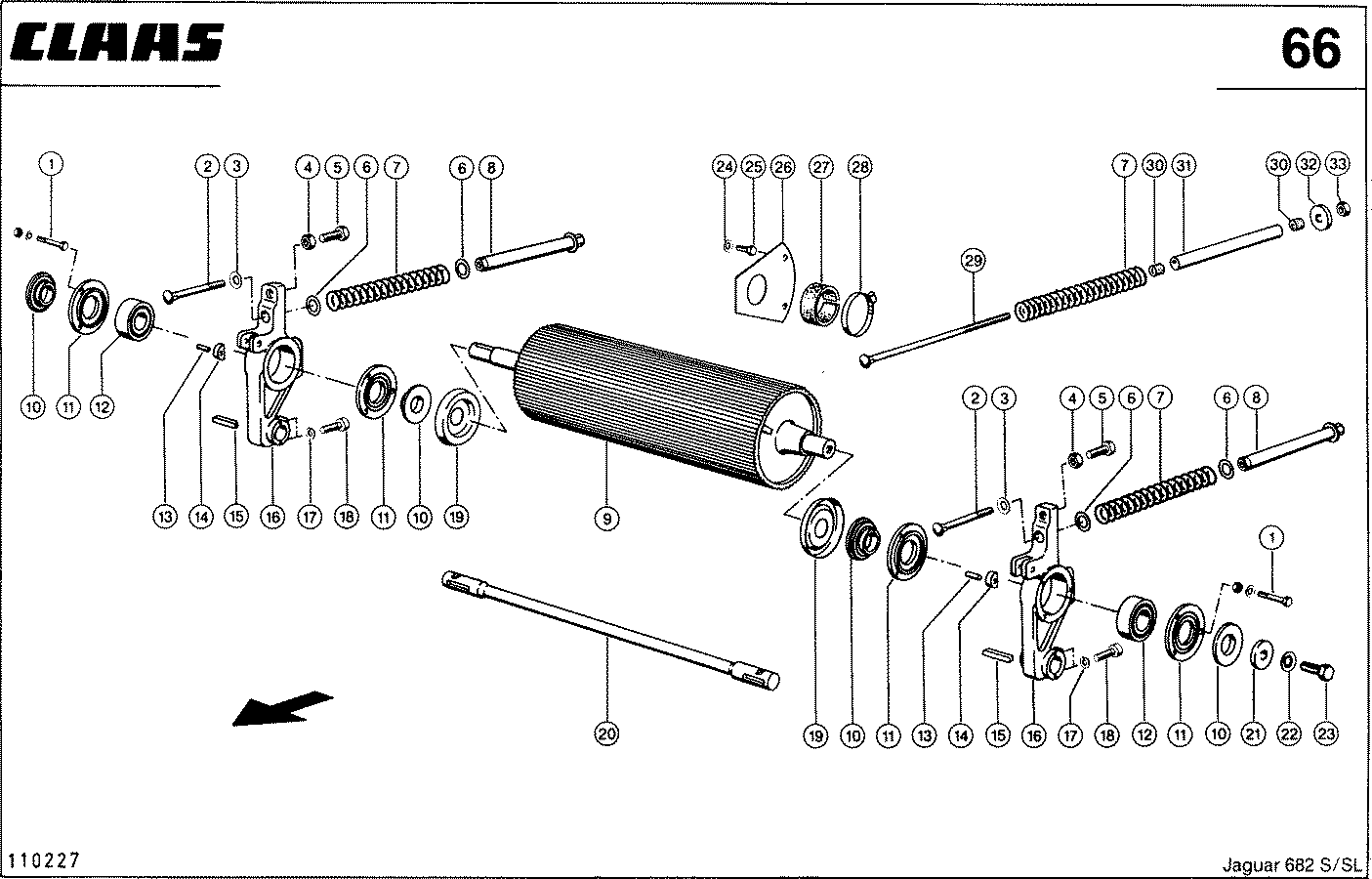

Устройство лущения кукурузы, Задний ролик, VAR. 7178/79, 7512/14 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002150030	шайба контактная	6
1	0002355090	болт 6-гр.	6
1	0002361690	гайка 6-гр.	6
2	0002339043	винт полупотайной	2
3	0002393951	шайба контактная	2
4	0002375190	гайка 6-гр.	2
5	0002388470	болт 6-гр.	2
6	0002369560	шайба	4
7	0000749722	пружина сжатия	2
8	0000749731	направляющая	2
9	0000749513	валик	1
10	0000749591	шайба	4
11	0000749581	крышка	4
12	0002382802	р/подш.самоуст.	2
13	0002356630	штифт распорный	2
14	0000749690	упор	2
15	0007502990	шпонка призматич.	2
16	0000749682	корпус подшипника	2
17	0002427631	кольцо стопорное	4
18	0002334420	винт с цил.гол.	4
19	0000749600	крышка	2
20	0000749700	вал	1
21	0006884840	шайба зажимная	1
22	0002393910	шайба контактная	1
23	0002355850	болт 6-гр.	1
24	0002393870	шайба контактная	4
25	0002374390	болт 6-гр.	4
26	0000752450	лист уплотняющий	2
27	0000752472	уплотнитель рез.	2
28	0004085610	хомут	2
29	0002155340	винт полупотайной	2
30	0000751661	втулка	4
31	0000751650	труба	2
32	0002380130	шайба	2
33	0002361720	гайка 6-гр.	2

Наверх

Устройство лущения кукурузы, Задний ролик, VAR. 7796, 7797 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002150030	шайба контактная	6
1	0002355090	болт 6-гр.	6
1	0002361690	гайка 6-гр.	6
2	0002375190	гайка 6-гр.	2
3	0002388470	болт 6-гр.	2
4	0002155340	винт полупотайной	2
5	0000749722	пружина сжатия	2
6	0000751661	втулка	4
7	0000751650	труба	2
8	0002380130	шайба	2
9	0002361720	гайка 6-гр.	2
10	0000751752	тяга резьбовая	1
11	0000749591	шайба	4
12	0000749581	крышка	4
13	0002382802	р/подш.самоуст.	2
14	0002356630	штифт распорный	2
15	0000749690	упор	2
16	0007502990	шпонка призматич.	2
17	0000749682	корпус подшипника	2
18	0002427631	кольцо стопорное	4
19	0002334420	винт с цил.гол.	4
20	0000749600	крышка	2
21	0000749700	вал	1
22	0000751745	фланец правый	1
23	0002124770	уплотнение	2
24	0000751725	кожух валка	1
25	0000751735	фланец левый	1
26	0006884840	шайба зажимная	2
27	0002393910	шайба контактная	2
28	0002375190	гайка 6-гр.	2

Наверх

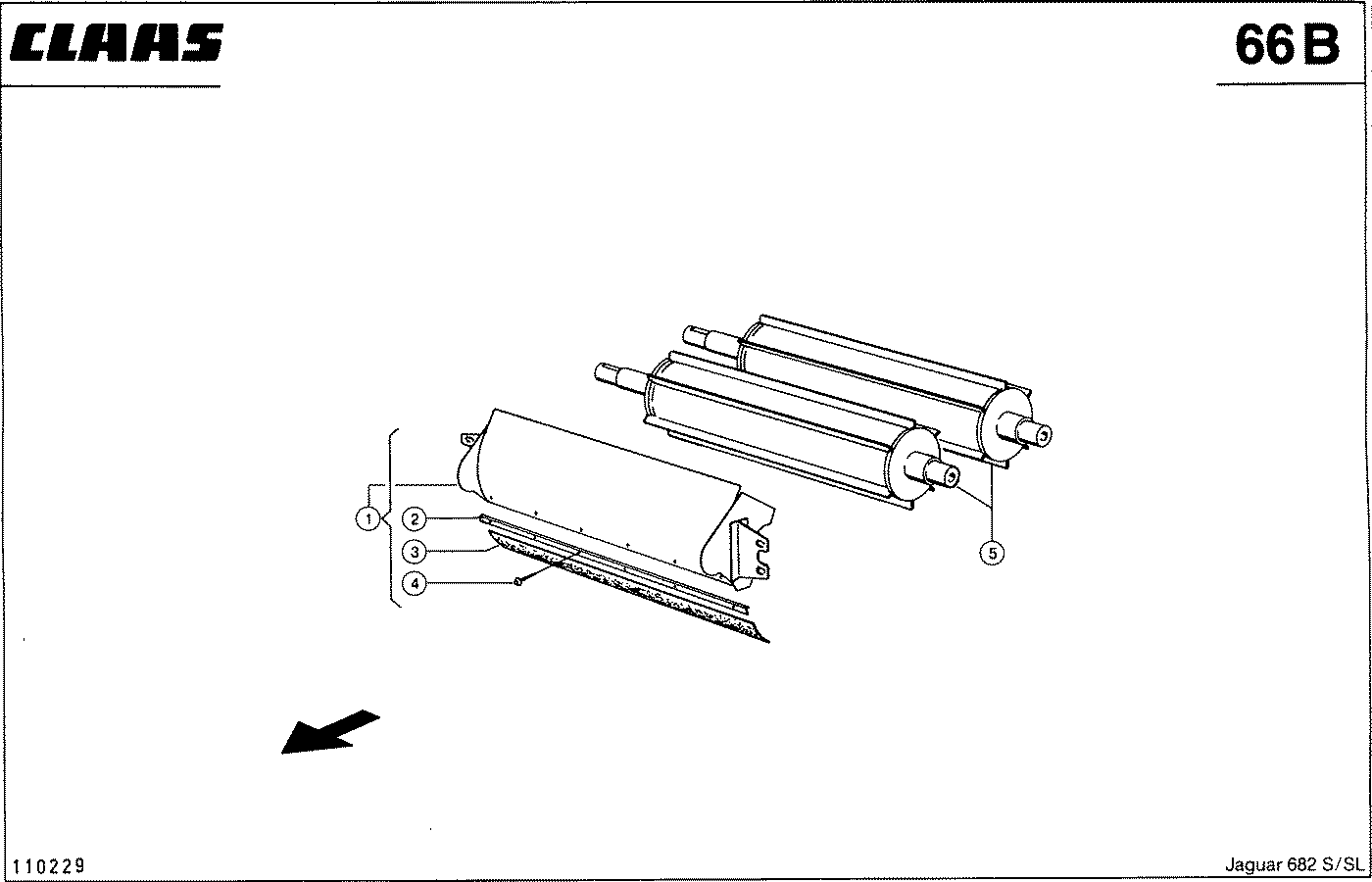

СПЕЦДЕТАЛИ УСКОРИТЕЛЯ ТРАВЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000756900	лист кожуха	1
2	0000749940	планка	1
3	0000749931	полоска уплотн.	1
4	0002112330	заклепка глухая	6
5	0000758420	валик	2

Наверх

Устройство лущения кукурузы, Каналы смазки - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374420	винт с 6-гр.гол.	1
2	0002393870	шайба контактная	1
3	0000752370	кронштейн	1
4	0002335770	шайба	1
5	0002361700	гайка 6-гр.	1
5	0002393870	шайба контактная	1
5	0002441380	болт 6-гр.	1
6	0002150790	скоба трубная	1
7	0007138460	уголок опорный	1
8	0002150030	шайба контактная	2
8	0002361690	гайка 6-гр.	2
8	0002374650	болт 6-гр.	2
9	0002154110	скоба трубная	2
10	0000752410	шланг соединит.	1
11	0000752420	шланг соединит.	1
12	0002369420	пресс-масленка	4
13	0000752380	ниппель	4
14	0002121890	уплотнение	0
15	0000752430	шланг соединит.	1
16	0002338670	штуцер	4
17	0002355090	болт 6-гр.	1
18	0000714540	скоба крепежная	1
19	0000008770	пружина сжатия	1
20	0002342560	шайба	1
21	0002379830	гайка стопорная	1
22	0000752440	шланг соединит.	1

Наверх

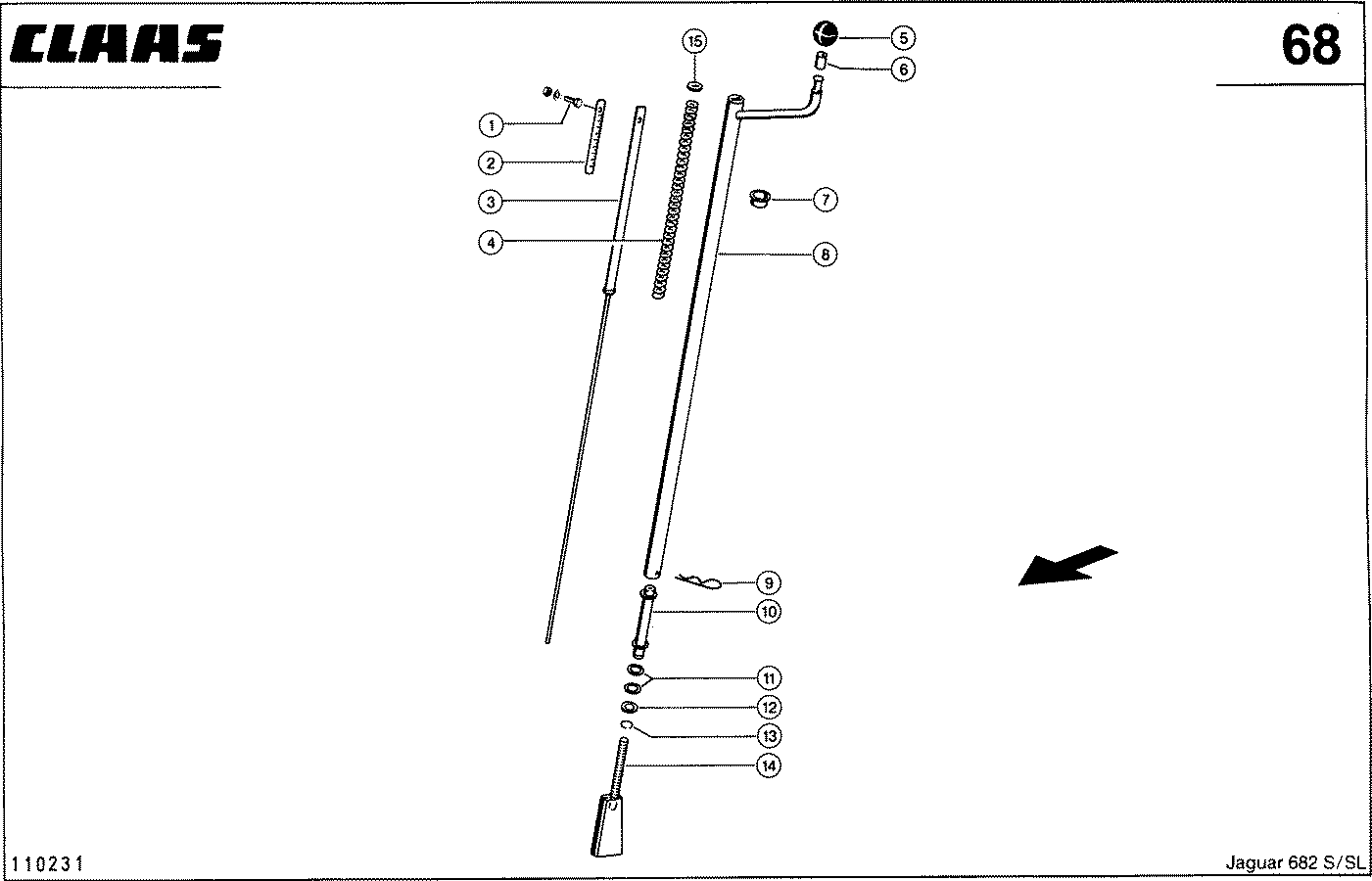

КОРНКРЕКЕР, РЕГУЛИРОВОЧНОЕ УСТРОЙСТВО - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	2
1	0002378770	болт 6-гр.	2
1	0002393860	шайба контактная	2
2	0000752331	шкала	2
3	0000752301	штанга	2
4	0006512380	пружина сжатия	2
5	0002383680	кнопка сферич.	2
6	0002383670	штифт распорный	2
7	0000085550	втулка	2
8	0000752250	кривошип	2
9	0006808380	штекер с пружиной	2
10	0000749750	труба	2
11	0000749790	шайба	4
12	0000749800	кольцо	2
13	0002393980	кольцо запорное	2
14	0000749810	ползун	2
15	0000752390	диск амортизат.	2

Наверх

TURM - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002150060	шайба контактная	6
1	0002361720	гайка 6-гр.	6
1	0002374610	болт 6-гр.	4
1	0002377610	винт с цил.гол.	6
2	0000701892	обшивка металл.	1
2	0000728650	обшивка металл.	1
3	0002389010	гайка 6-гр.	8
3	0002393870	шайба контактная	8
3	0006100971	винт полупотайной	8
4	0000722174	обшивка металл.	1
5	0000722164	обшивка металл.	1
6	0000743424	башня	1
7	0002150060	шайба контактная	6
7	0002360560	болт 6-гр.	6
7	0002361720	гайка 6-гр.	6
8	0002361710	гайка 6-гр.	4
9	0002393941	шайба контактная	4
10	0002361710	гайка 6-гр.	4
10	0002365100	винт полупотайной	4
10	0002393941	шайба контактная	4
11	0000701860	шина	1
12	0002393931	шайба контактная	3
13	0002361700	гайка 6-гр.	3
14	0000701841	сегмент	1
15	0002361700	гайка 6-гр.	4
15	0002393870	шайба контактная	4
15	0002441380	болт 6-гр.	4
16	0000701850	крышка	1
17	0002018761	профиль уплотн.	0
18	0002009090	профиль уплотн.	0
19	0000743511	переходник	1

Наверх

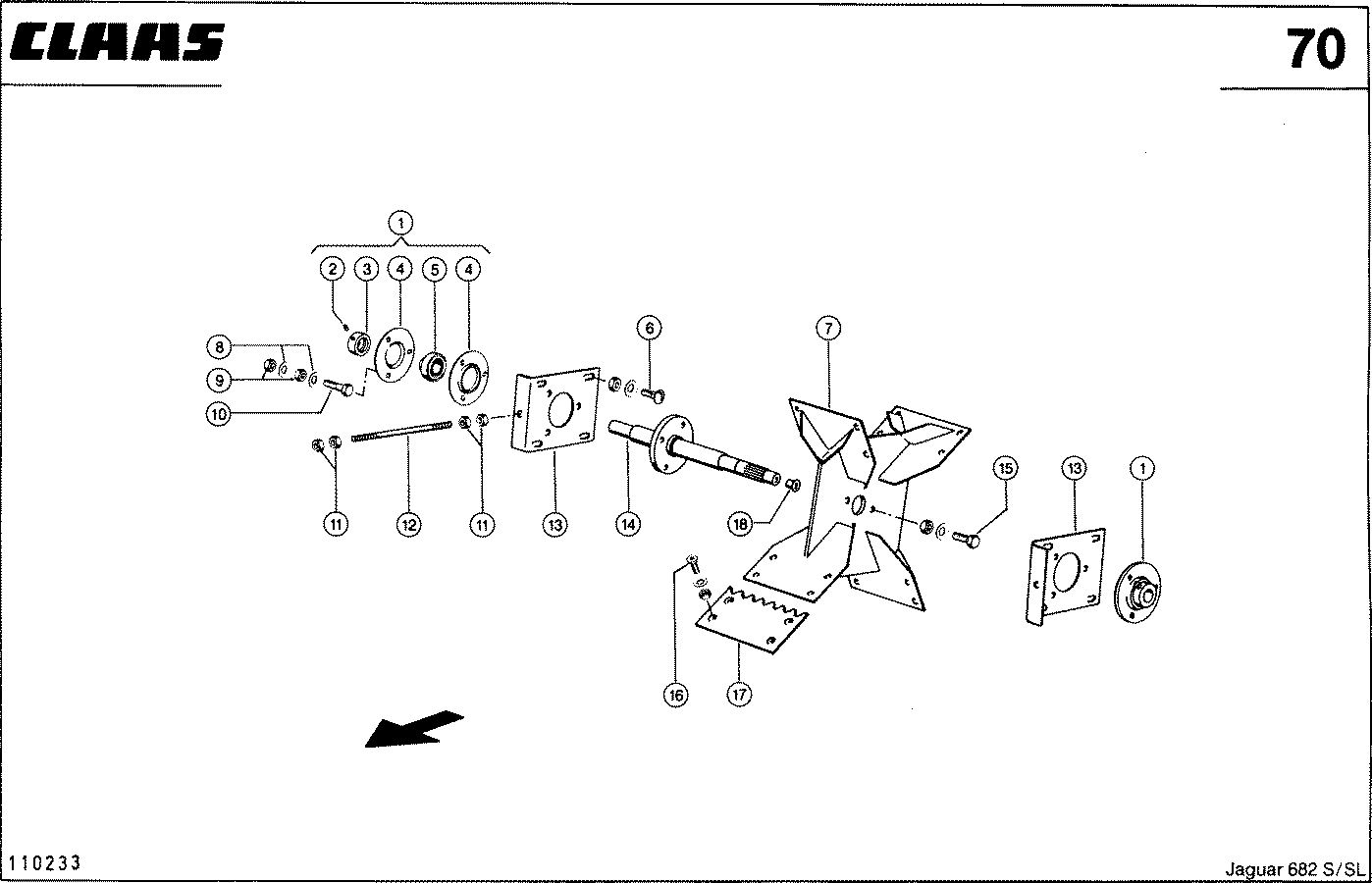

УСКОРИТЕЛЬ ВЫБРОСА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006104490	шарикоподш.фланц.	2
2	0002363250	шпилька	2
3	0006104470	кольцо зажимное	2
4	0006104460	фланец металлич.	4
5	0006104480	подшипник кольца	2
6	0002361710	гайка 6-гр.	8
6	0002365100	винт полупотайной	8
6	0002393941	шайба контактная	8
7	0000701753	колесо лопастное	1
7	0000755711	колесо лопастное	1
8	0002393880	шайба контактная	12
9	0002361710	гайка 6-гр.	12
10	0002389760	болт 6-гр.	6
11	0002361710	гайка 6-гр.	8
12	0006554920	тяга	2
13	0000701831	кронштейн	2
14	0000701792	вал	1
14	0000732220	вал	1
15	0002150060	шайба контактная	4
15	0002361720	гайка 6-гр.	4
15	0002375720	болт 6-гр.	4
16	0002361700	гайка 6-гр.	16
16	0002363300	винт потайной	16
16	0002393870	шайба контактная	16
17	0000755753	лопасть	4
18	0000085090	втулка пластмас.	1

Наверх

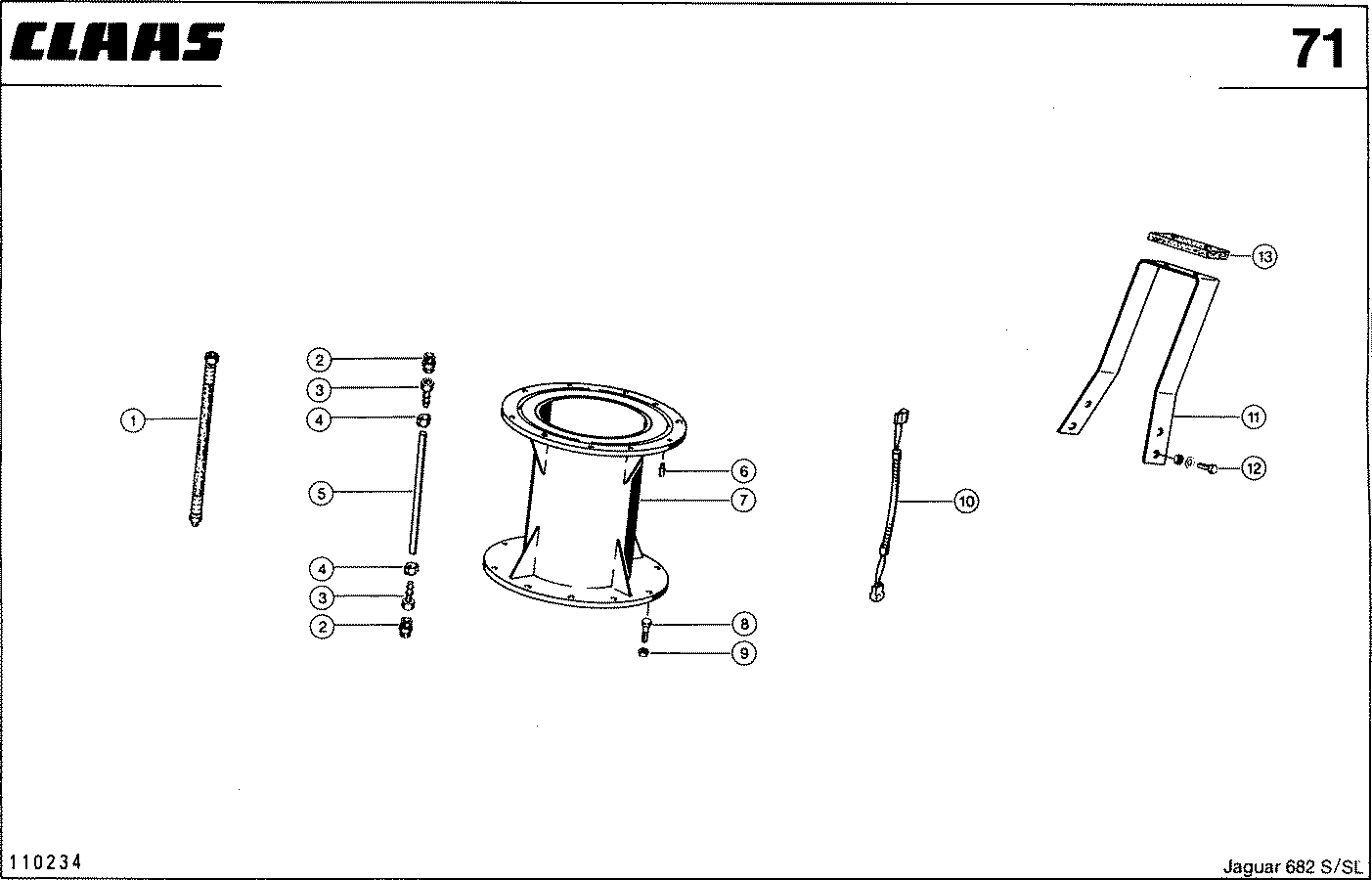

Увеличитель высоты разгрузочного лотка - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006834511	шланг соединит.	2
2	0002387180	патрубок	2
3	0000718021	соединение	4
4	0004085440	тройник	4
5	0002393030	труба	5
6	0002369420	пресс-масленка	3
7	0000744011	отвод колена верх	1
8	0002362130	болт 6-гр.	15
9	0002381320	гайка стопорная	15
10	0000718270	кпл. кабелей	1
11	0000744050	скоба	1
12	0002361700	гайка 6-гр.	4
12	0002373700	болт 6-гр.	4
12	0002393870	шайба контактная	4
13	0000738920	мат резиновый	1

Наверх

Фланец привода разгрузочного лотка, VAR. 7185 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001769880	кпл.уплотнений	0
1	0009008810	крюк рессоры	1
2	0009230660	пружина растяжен.	1
3	0002379470	гайка стопорная	1
3	0002382340	гайка стопорная	1
4	0000757540	крюк	1
4	0009077101	крюк	1
5	0002355380	болт 6-гр.	1
5	0002429120	болт 6-гр.	1
6	0002361720	гайка 6-гр.	2
7	0002368440	шайба	2
8	0002382340	гайка стопорная	1
9	0006332420	рым-болт	2
10	0002423800	болт 6-гр.	1
11	0000743090	стойка подшипника	1
12	0002351330	кольцо пружинное	6
13	0002157080	болт 6-гр.	6
14	0002369420	пресс-масленка	2
15	0002369430	пресс-масленка	1
16	0009480005	штифт распорный	2
17	0009077322	палец	1
18	0000743044	кольцо	1
19	0002338700	болт 6-гр.	15
20	0002393870	шайба контактная	15
21	0000743210	полоска уплотн.	1
22	0000743060	кольцо	1
23	0000743073	венец зубчатый	1
25	0002383580	штуцер	2
26	0000743180	гидромотор	1
27	0002361720	гайка 6-гр.	2
27	0002375720	болт 6-гр.	2
27	0002393890	шайба контактная	2
28	0005764103	ключ включ.	1
29	0007665460	шпонка призматич.	2
30	0000743130	втулка зажимная	1
31	0002351850	кольцо стопорное	1
32	0002440580	кольцо стопорное	2
33	0002382020	ш/подш.радиальный	1
34	0000743110	шнек	1
35	0006311820	втулка	1
36	0002369420	пресс-масленка	1
37	0006312000	корпус подшипника	1
37	0006499940	подшипник фланцев	1
38	0002361700	гайка 6-гр.	2
38	0002374420	винт с 6-гр.гол.	2
38	0002393870	шайба контактная	2
39	0002361720	гайка 6-гр.	1
40	0002375730	болт 6-гр.	1
41	0002369820	винт с цил.гол.	2
42	0009022380	втулка	2
43	0002387860	шайба	6
44	0000743491	щиток	1
45	0002150030	шайба контактная	2
45	0002361690	гайка 6-гр.	2
45	0002374650	болт 6-гр.	2
46	0002393941	шайба контактная	6
47	0002155210	болт 6-гр.	6

Наверх

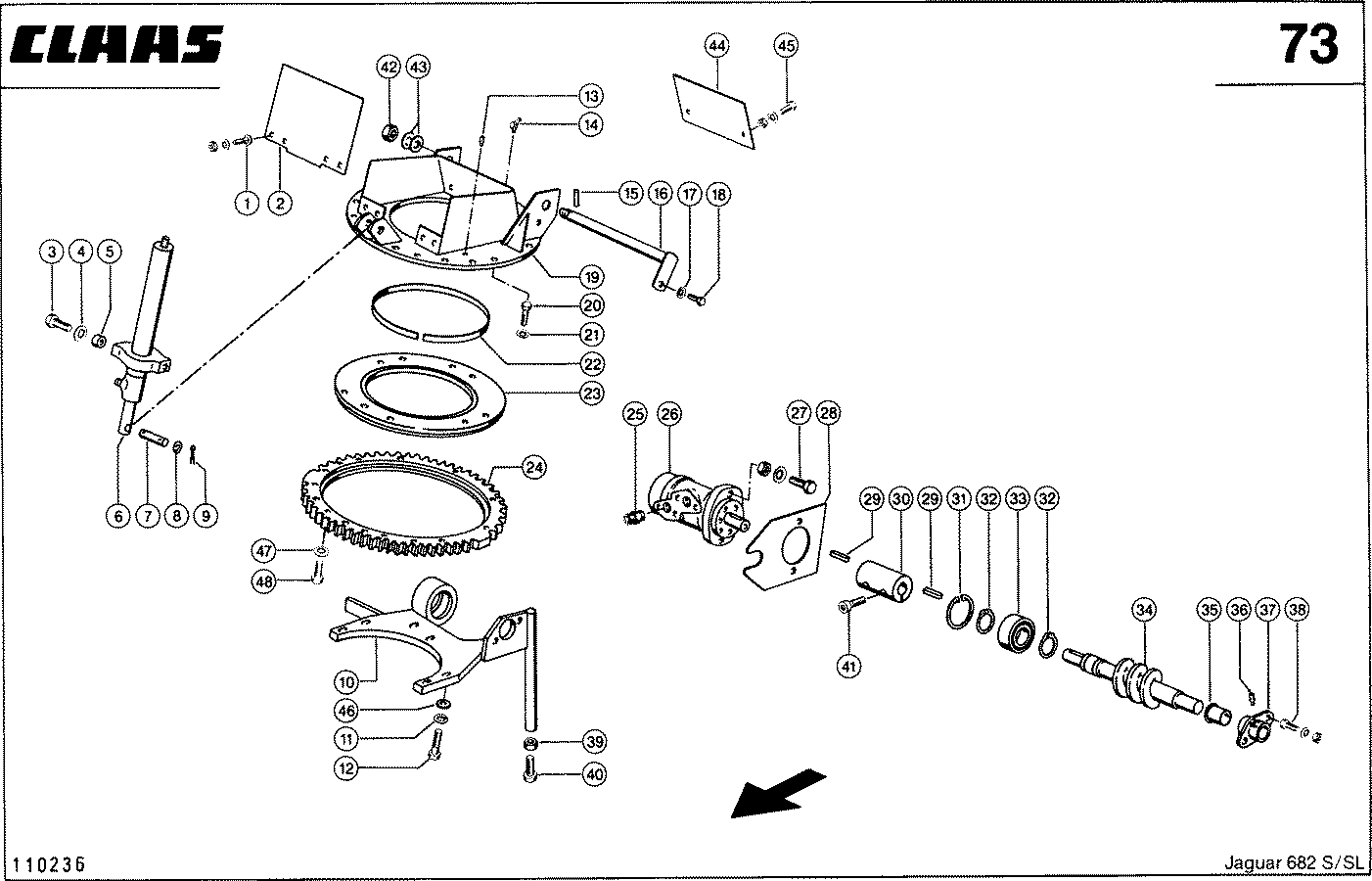

Фланец привода разгрузочного лотка - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001769880	кпл.уплотнений	0
1	0002361690	гайка 6-гр.	4
1	0002364750	винт полупотайной	4
1	0002393860	шайба контактная	4
2	0000751482	пластина	1
3	0002374610	болт 6-гр.	2
4	0002393890	шайба контактная	2
5	0009040880	втулка	2
6	0000751531	гидроцилиндр в сб	1
7	0000751520	палец	1
8	0002368410	шайба	2
9	0002361520	шплинт	2
10	0000743090	стойка подшипника	1
11	0002351330	кольцо пружинное	6
12	0002157080	болт 6-гр.	6
13	0002369420	пресс-масленка	2
14	0002369430	пресс-масленка	1
15	0009480005	штифт распорный	1
16	0000751492	палец	1
17	0002393860	шайба контактная	1
18	0002374640	болт 6-гр.	1
19	0000751433	кольцо	1
20	0002338700	болт 6-гр.	15
21	0002393870	шайба контактная	15
22	0000743210	полоска уплотн.	1
23	0000743060	кольцо	1
24	0000743073	венец зубчатый	1
25	0002383580	штуцер	2
26	0000743180	гидромотор	1
27	0002361720	гайка 6-гр.	2
27	0002375720	болт 6-гр.	2
27	0002393890	шайба контактная	2
28	0005764103	ключ включ.	1
29	0007665460	шпонка призматич.	2
30	0000743130	втулка зажимная	1
31	0002351850	кольцо стопорное	1
32	0002440580	кольцо стопорное	2
33	0002382020	ш/подш.радиальный	1
34	0000743110	шнек	1
35	0006311820	втулка	1
36	0002369420	пресс-масленка	1
37	0006312000	корпус подшипника	1
37	0006499940	подшипник фланцев	1
38	0002361700	гайка 6-гр.	2
38	0002374420	винт с 6-гр.гол.	2
38	0002393870	шайба контактная	2
39	0002361720	гайка 6-гр.	1
40	0002375730	болт 6-гр.	1
41	0002369820	винт с цил.гол.	2
42	0002150080	гайка стопорная	1
43	0002380600	шайба	2
44	0000743491	щиток	1
45	0002150030	шайба контактная	2
45	0002361690	гайка 6-гр.	2
45	0002374650	болт 6-гр.	2
46	0002387860	шайба	6
47	0002393941	шайба контактная	4
48	0002155210	болт 6-гр.	4

Наверх

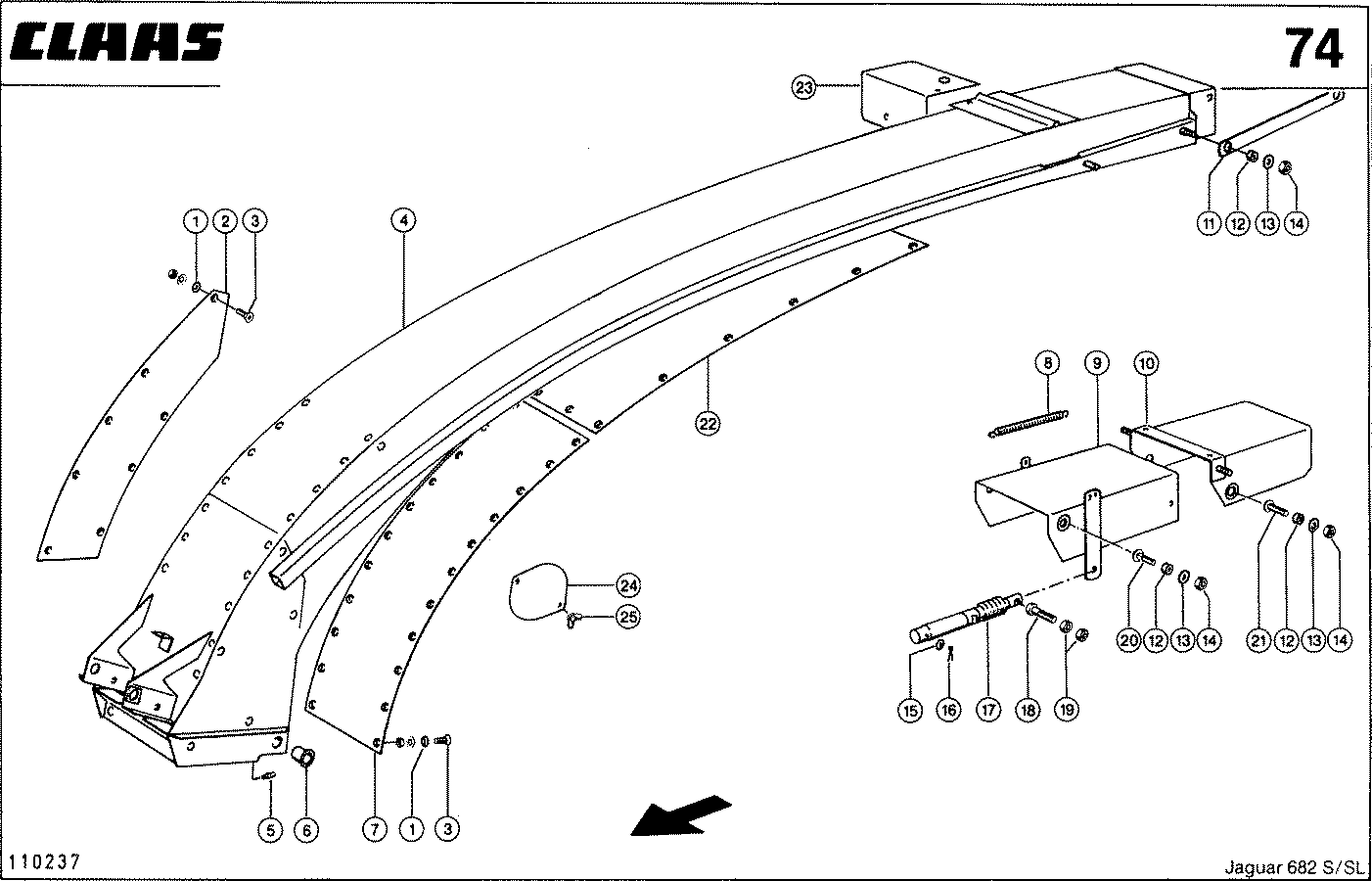

СИЛОСОПРОВОД - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000743900	шайба	31
2	0000743875	обшивка металл.	1
2	0000743885	щиток задний	1
3	0002150030	шайба контактная	31
3	0002361690	гайка 6-гр.	38
3	0002370610	винт потайной	37
3	0002370621	винт потайной	1
3	0002393920	шайба контактная	7
4	0000743722	переходник	1
4	0000757252	решетка радиатора	1
5	0002369420	пресс-масленка	1
6	0006311800	втулка	2
7	0000743864	обшивка металл.	1
8	0009294560	пружина растяжен.	2
9	0000705563	дверка передняя	1
9	0000741110	дверка передняя	1
10	0000705593	дверка задняя	1
11	0000705631	накладка	2
11	0000741100	накладка	2
12	0009070831	кольцо распорное	8
13	0002342810	шайба	8
14	0002379470	гайка стопорная	8
15	0002369132	шайба	1
16	0002350830	шплинт	1
17	0000705213	гидроцилиндр в сб	1
18	0002355350	болт 6-гр.	1
19	0002361710	гайка 6-гр.	2
20	0002111790	винт полупотайной	2
21	0008018851	винт полупотайной	2
22	0000743894	обшивка металл.	2
23	0000757410	держатель лампы	1
24	0000757530	крышка	1
25	0002351380	гайка-барашек	2

Наверх

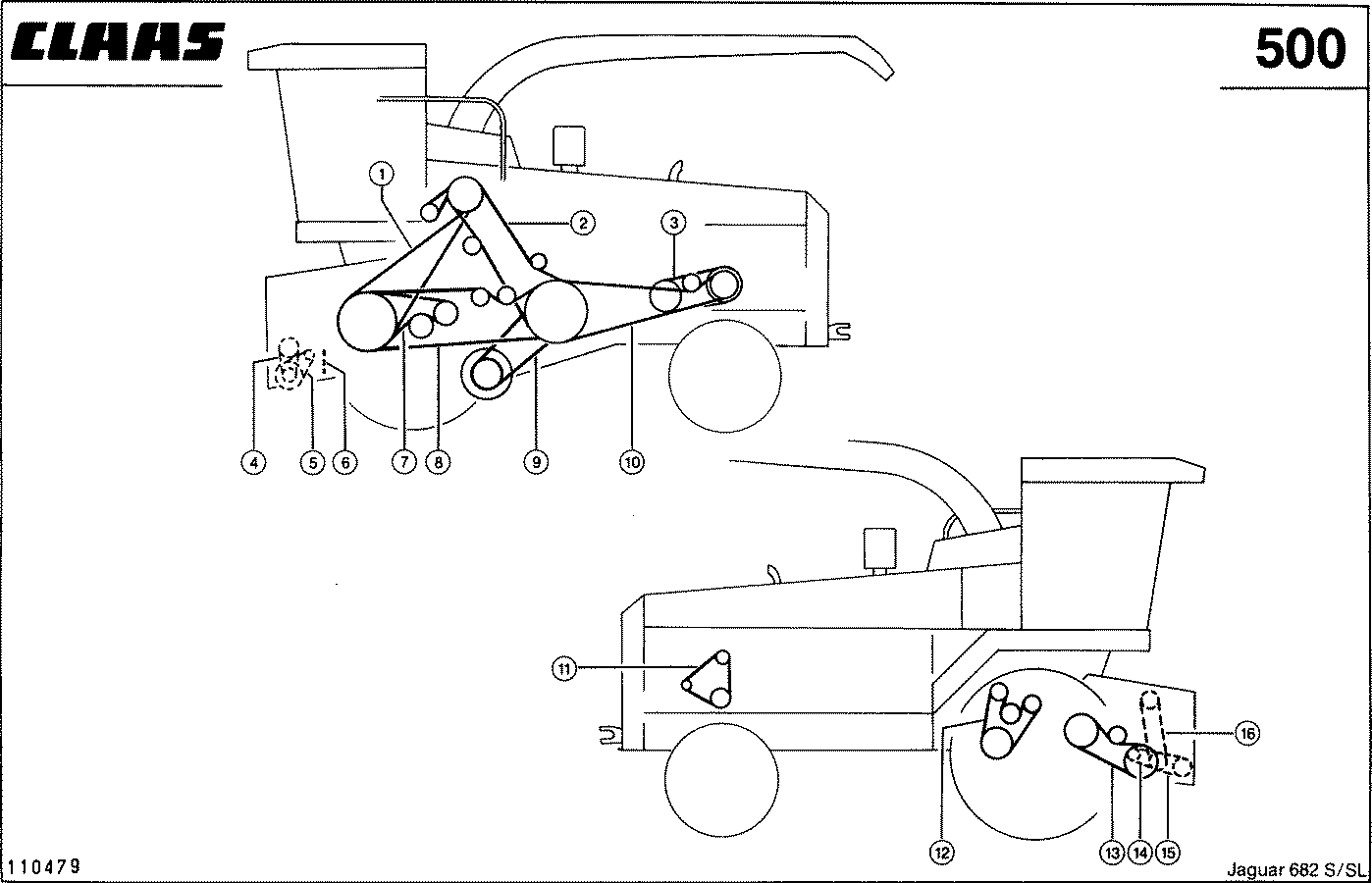

ПРИВОДЫ - CLAAS JAGUAR 682

Система передачи, Для PERKINS TV 8.540 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006575560	диск шарнира	1
1	0006798920	диск шарнира	1
2	0002379300	шайба	3
3	0002389810	болт 6-гр.	6
4	0000733930	вал выходной	1
4	0000734810	вал выходной	1
5	0006240540	шпонка призматич.	1
6	0002387823	ш/подш.радиальный	1
7	0000733950	кронштейн муфты	1
8	0002427631	кольцо стопорное	10
9	0002390230	винт с цил.гол.	10
10	0000733900	кронштейн муфты	1
11	0006245461	втулка	1
12	0002428480	гайка 6-гр.	3
13	0002430630	кольцо стопорное	1
14	0000733960	шайба пылезащ.	1
15	0000733970	шкив двигателя	1
16	0002351302	шайба	1
17	0002444610	гайка корончатая	1
18	0002351190	шплинт	1
19	0000732011	ремень	1

Наверх

Система передачи, Для MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002151690	болт 6-гр.	3
2	0002343440	шайба	3
3	0006494820	диск шарнира	1
4	0006422220	кронштейн муфты	1
5	0002393880	шайба контактная	12
6	0002378740	болт 6-гр.	12
7	0006245461	втулка	1
8	0005012820	шайба	3
9	0002154660	болт 6-гр.	3
10	0000735020	вал выходной	1
11	0006240540	шпонка призматич.	1
12	0002151720	пластина уплотн.	1
13	0002151710	втулка стяжная	1
14	0002151700	р/подш.самоуст.	1
15	0006423671	шайба стопорная	1
16	0006423660	гайка шлицевая	1
17	0000735010	картер вых.вала	1
18	0002364311	кольцо стопорное	3
19	0002369870	винт с цил.гол.	3
20	0000901201	винт запорный	1
21	0002351930	кольцо стопорное	1
22	0002112100	пластина уплотн.	1
23	0000735050	шкив двигателя	1
24	0002351302	шайба	1
25	0002444610	гайка корончатая	1
26	0002351190	шплинт	1
27	0002393880	шайба контактная	12
28	0002355341	болт 6-гр.	1
28	0002378740	болт 6-гр.	11
29	0000731990	ремень	1

Наверх

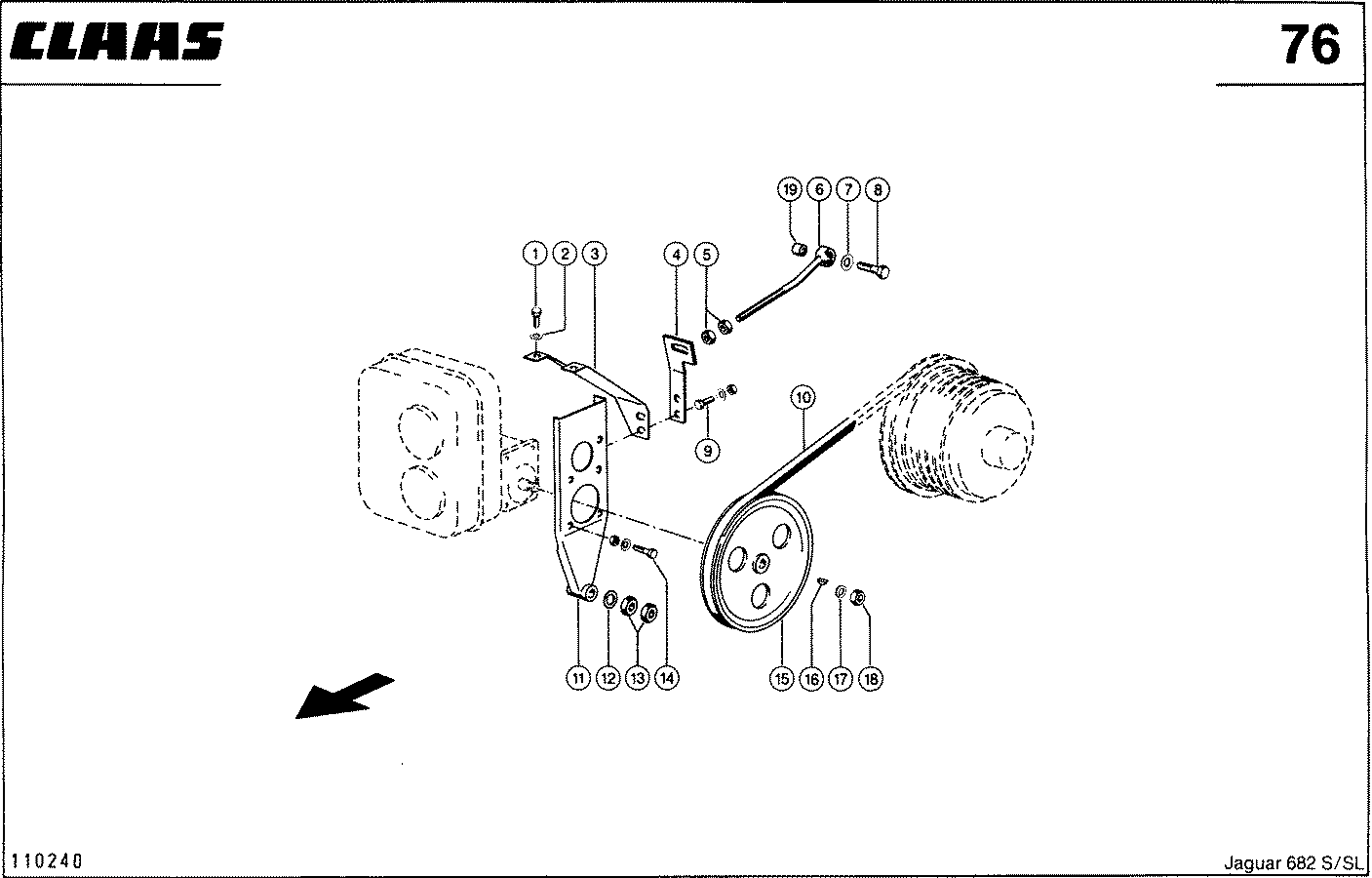

ПРИВОД ГИРДАВЛИЧЕСКОГО НАСОСА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374390	болт 6-гр.	2
2	0002393870	шайба контактная	2
3	0006070982	опора	1
3	0006569510	опора	1
4	0000731380	рычаг зажимной	1
4	0006569521	рычаг зажимной	1
5	0002361720	гайка 6-гр.	2
6	0000732960	растяжка	1
6	0002150990	рым-болт	1
7	0002150060	шайба контактная	1
8	0002355341	болт 6-гр.	1
8	0002382431	винт с цил.гол.	1
9	0002361700	гайка 6-гр.	2
9	0002374420	винт с 6-гр.гол.	2
9	0002393870	шайба контактная	2
10	0006340191	ремень клиновой	1
10	0007502940	ремень клиновой	1
11	0006568530	кронштейн	1
11	0006835292	кронштейн	1
12	0002351371	кольцо стопорное	1
12	0002380600	шайба	1
13	0002375240	гайка 6-гр.	1
13	0002440160	гайка 6-гр.	2
14	0002361700	гайка 6-гр.	4
14	0002373700	болт 6-гр.	4
14	0002393870	шайба контактная	4
15	0000731370	шкив клиноремен.	1
16	0002448140	шпонка сегментная	1
17	0002351340	кольцо пружинное	1
18	0002364550	гайка 6-гр.	1
19	0006336720	вкладыш megu	1

Наверх

НАТЯЖНОЕ УСТРОЙСТВО ГЛАВНОГО ПРИВОДА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007722540	болт 6-гр.	1
2	0002361720	гайка 6-гр.	1
3	0006729641	вал опорный	1
4	0002343060	шайба	3
5	0000085510	втулка	2
6	0002369440	пресс-масленка	1
7	0006321330	палец	1
8	0002350880	шплинт	1
9	0002150060	шайба контактная	2
10	0002360560	болт 6-гр.	2
11	0000736460	кронштейн	1
12	0000736491	скоба	1
13	0002361700	гайка 6-гр.	2
13	0002374420	винт с 6-гр.гол.	2
13	0002393931	шайба контактная	2
14	0002356660	штифт распорный	1
15	0006295710	вилка с резьбой	1
16	0002361720	гайка 6-гр.	1
17	0002343770	шайба	1
18	0006295790	пружина сжатия	1
19	0008197960	шайба	1
20	0006030950	направляющая пруж	1
20	0006295760	направляющая пруж	1
20	0006299990	направляющая пруж	1
23	0002351820	кольцо стопорное	2
24	0002154640	ш/подш.радиальный	2
25	0002351600	кольцо стопорное	2
26	0000736450	палец	1
27	0002369430	пресс-масленка	1
28	0002110380	болт 6-гр.	1
28	0002150060	шайба контактная	1
28	0002361720	гайка 6-гр.	1
29	0000736400	держатель ролика	1
30	0006290061	ролик натяжной	1
31	0000731990	ремень	1
31	0000732011	ремень	1
32	0000731171	ось	1
33	0002361720	гайка 6-гр.	4
33	0002375720	болт 6-гр.	4
33	0002393951	шайба контактная	4
34	0007108311	шайба	8
35	0002349530	винт полупотайной	4
35	0002361700	гайка 6-гр.	4
35	0002393931	шайба контактная	4
36	0000736380	направляющая	1
36	0000737441	направляющая	1
37	0000735991	кронштейн	1
37	0000737690	кронштейн	1
38	0002374390	болт 6-гр.	2
39	0002393931	шайба контактная	2

Наверх

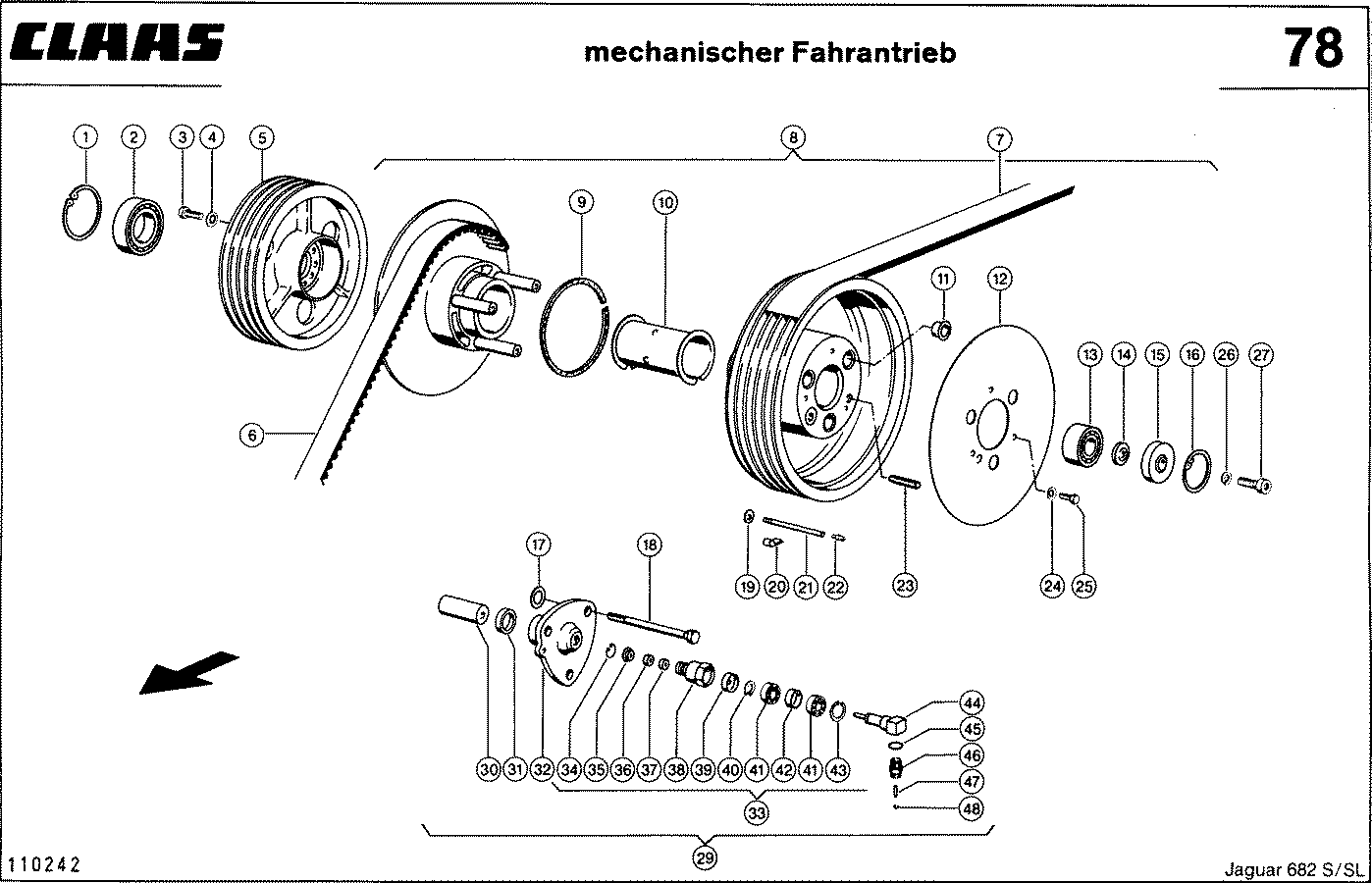

КОНТРПРИВОД - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351940	кольцо стопорное	1
2	0002392570	ш/подш.радиальный	1
3	0002374530	болт 6-гр.	10
4	0002393880	шайба контактная	10
5	0000731791	шкив клиноремен.	1
6	0006297560	ремень клин.широк	1
7	0000731990	ремень	1
7	0000732011	ремень	1
8	0000731771	узел приводной	1
9	0001773090	полоска войлочная	1
10	0006286010	втулка скольжения	1
11	0000085430	втулка	3
12	0000731811	крышка	1
13	0002151341	ш/подш.рад.-упорн	1
14	0006710790	шайба	1
15	0000731800	кольцо	1
16	0002351860	кольцо стопорное	1
17	0002335150	шайба установочн.	0
18	0006554072	винт потайной	3
19	0006298470	шайба уплотн.	1
20	0007792430	скоба трубная	1
21	0006032890	маслопровод	1
22	0002369420	пресс-масленка	1
23	0000731440	штифт упорный	1
23	0006286640	штифт упорный	1
24	0002351320	кольцо пружинное	3
25	0002374390	болт 6-гр.	3
26	0002351340	кольцо пружинное	1
27	0002377610	винт с цил.гол.	1
29	0006025621	цилиндр регулир.	1
30	0006710820	поршень гидравл.	1
31	0002391100	кольцо задн.хода	2
31	0002394040	кольцо п-образн.	1
31	0006302141	уплотнение	2
32	0006296900	фланец напорный	1
32	0006496660	фланец напорный	1
33	0006025611	клапан	1
34	0002442020	кольцо стопорное	1
35	0006294131	шкив ступенчатый	1
36	0006302111	кольцо п-образн.	1
37	0007123612	кольцо опорное	1
38	0006296871	направляющая пруж	1
39	0006302070	шайба упорная	1
40	0002351500	кольцо стопорное	1
41	0002358950	ш/подш.радиальный	2
42	0006302060	кольцо распорное	1
43	0002358430	кольцо стопорное	1
44	0006302030	цапфа	1
45	0006839940	кольцо уплотн.	1
46	0006835870	дроссель смонт.	1
47	0006839421	панель	1
48	0002390420	кольцо запорное	1

Наверх

КОНТРПРИВОД - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000731990	ремень	1
1	0000732011	ремень	1
2	0002351940	кольцо стопорное	1
3	0002392570	ш/подш.радиальный	1
4	0000731201	шкив клиноремен.	1
5	0002351860	кольцо стопорное	2
6	0002151341	ш/подш.рад.-упорн	1
7	0006710790	шайба	1
8	0002351340	кольцо пружинное	1
9	0002377610	винт с цил.гол.	1
10	0000731211	крышка	1
11	0002150030	шайба контактная	6
12	0002378770	болт 6-гр.	6

Наверх

НАТЯЖНОЕ УСТРОЙСТВО ПРИВОДА БАРАБАНА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009776250	пружина растяжен.	1
2	0002361710	гайка 6-гр.	2
3	0002374560	болт 6-гр.	1
4	0002150060	шайба контактная	1
4	0002361720	гайка 6-гр.	1
4	0002423810	болт 6-гр.	1
5	0002351820	кольцо стопорное	2
6	0002154640	ш/подш.радиальный	2
7	0002351600	кольцо стопорное	2
8	0000736450	палец	1
9	0002369430	пресс-масленка	1
10	0006290061	ролик натяжной	1
11	0002369440	пресс-масленка	1
12	0002331020	шайба	0
13	0000085610	втулка	2
14	0000735930	держатель ролика	1
14	0000737410	держатель ролика	1
15	0002351180	шплинт	1
16	0000732021	ремень	1
17	0006440450	труба распорная	1
18	0001332200	болт 6-гр.	1
18	0002361700	гайка 6-гр.	1
18	0002393870	шайба контактная	1
19	0002350900	шплинт	4
20	0002342910	шайба	2
21	0006550190	болт соединит.	1
22	0000724630	гидроцилиндр	1
22	0000728700	гидроцилиндр в сб	1
23	0002333400	шайба	2
24	0002382410	палец	1

Наверх

ПРИВОД УПРАВЛЯЮЩЕГО БАРАБАНА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000747760	накладка	1
2	0002393941	шайба контактная	2
3	0002392380	болт 6-гр.	2
4	0000735912	колено резиновое	1
5	0002349530	винт полупотайной	8
5	0002361700	гайка 6-гр.	8
5	0002393931	шайба контактная	8
6	0000735882	колено резиновое	1
7	0001768430	шайба	0
8	0006422700	втулка цевочная	1
9	0002351820	кольцо стопорное	2
10	0002154640	ш/подш.радиальный	2
11	0002369420	пресс-масленка	1
12	0000735860	колено резиновое	2
13	0002361710	гайка 6-гр.	2
14	0002373840	болт 6-гр.	2
15	0000732021	ремень	1
16	0000709883	шкив ременный	1
17	0006422690	труба распорная	1
18	0006290261	шайба распорная	1
19	0002351351	кольцо стопорное	1
20	0002378880	болт 6-гр.	1
21	0000746771	труба	1
22	0002353691	винт полупотайной	1
22	0002361700	гайка 6-гр.	1
22	0002393870	шайба контактная	1

Наверх

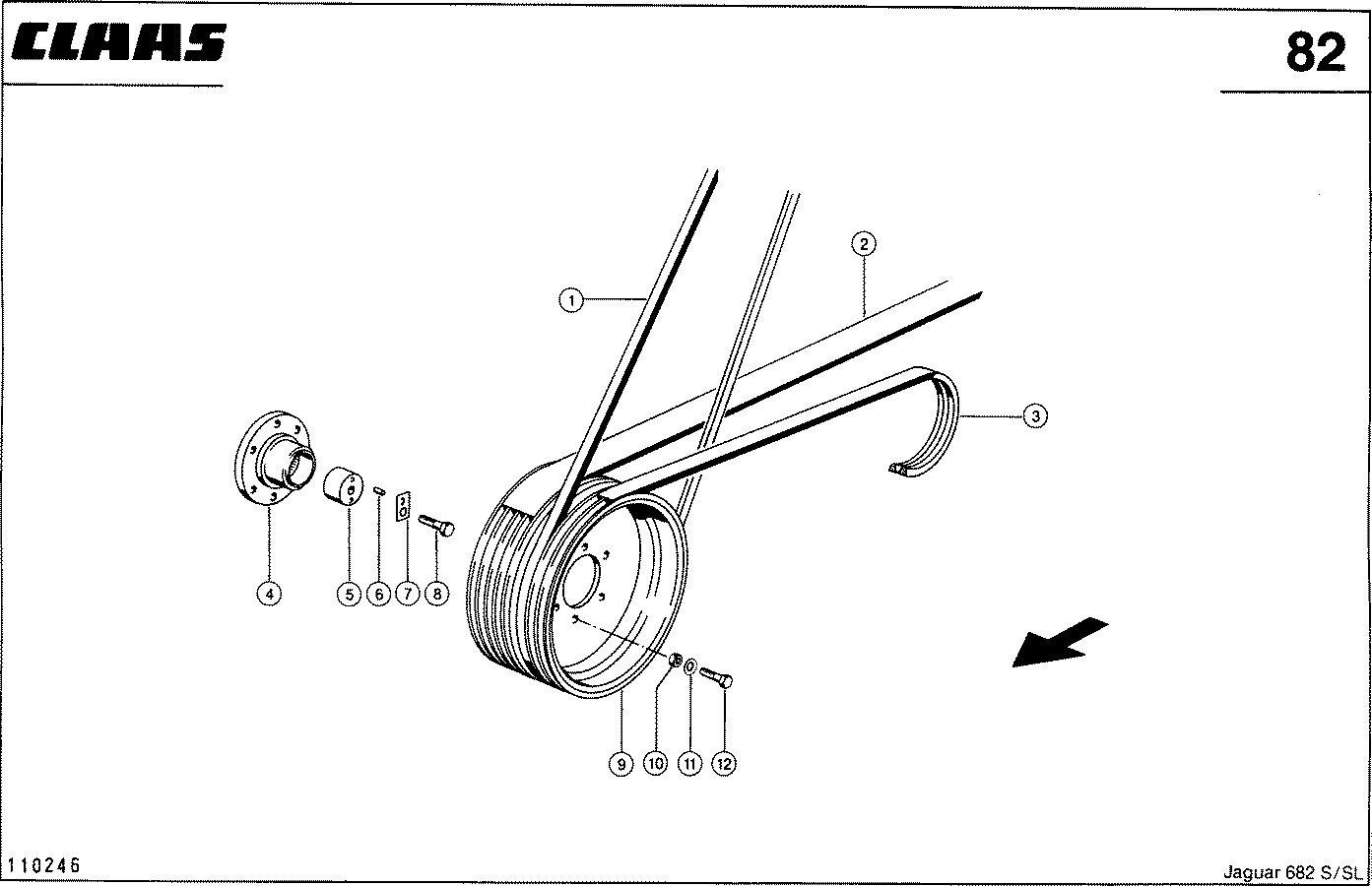

ПРИВОД БАРАБАНА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006297322	ремень клиновой	1
2	0000732021	ремень	1
3	0006297630	ремень	1
4	0009809970	ступица	1
5	0009801381	втулка центрир.	1
6	0002368980	штифт распорный	1
7	0009075271	шайба стопорная	1
8	0002355860	болт 6-гр.	1
9	0009809960	шкив клиноремен.	1
10	0002382340	гайка стопорная	6
11	0002393890	шайба контактная	6
12	0002355530	болт 6-гр.	6

Наверх

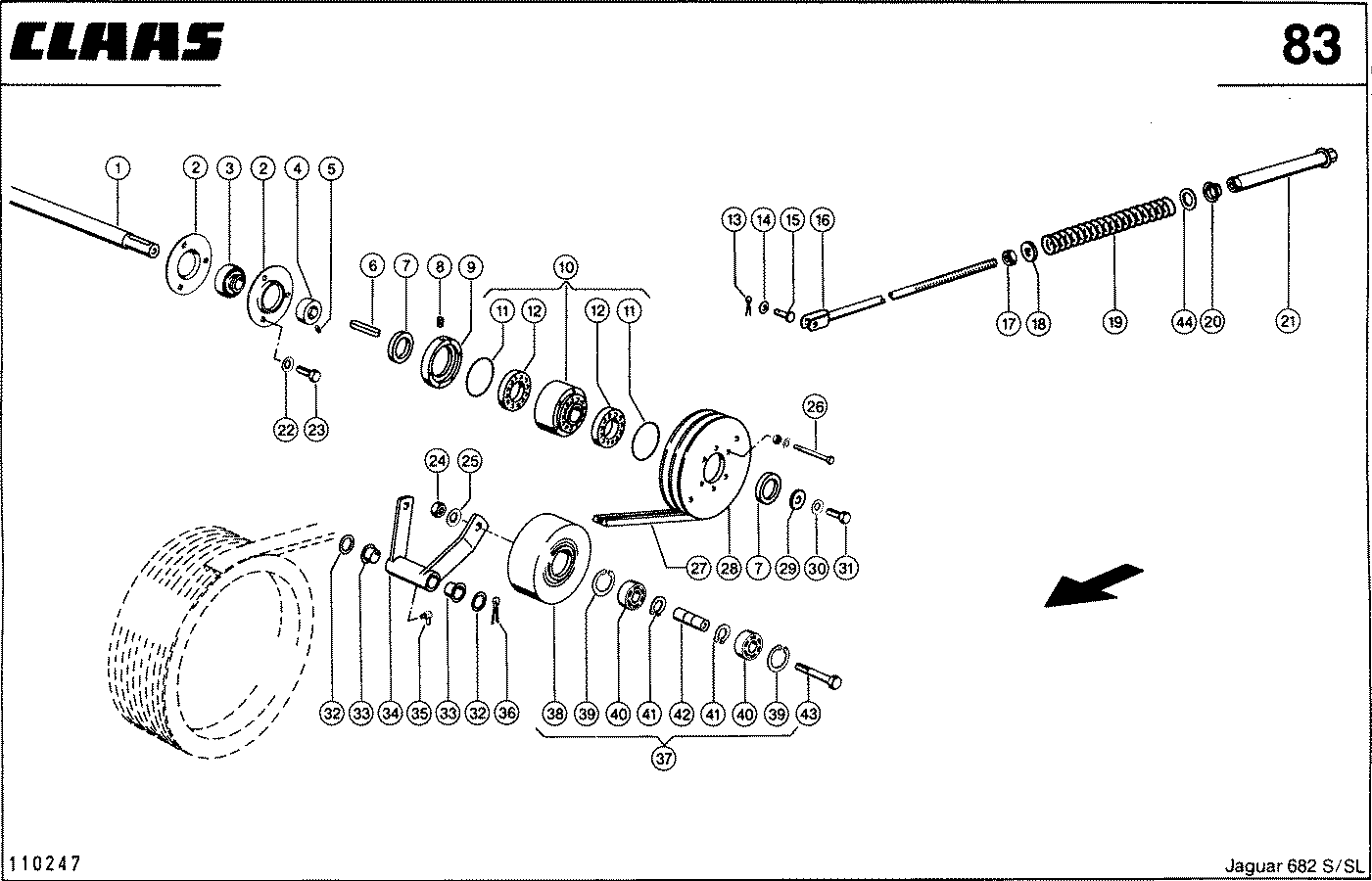

Устройство лущения кукурузы, Привод L.H. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000752030	вал	1
2	0006160680	фланец металлич.	2
3	0002154751	подшипник кольца	1
4	0006160670	кольцо зажимное	1
5	0002363250	шпилька	1
6	0002357530	шпонка призматич.	1
7	0009630110	уплотнение вала	2
8	0002392130	винт запорный	2
9	0000721190	кольцо	1
10	0000721261	муфта обгонная	1
11	0002117490	уплотнение	2
12	0002359350	ш/подш.радиальный	2
13	0002350890	шплинт	1
14	0002369132	шайба	1
15	0006321330	палец	1
16	0000752080	тяга резьбовая	1
17	0002361730	гайка 6-гр.	1
18	0002343670	шайба	1
19	0007025060	пружина сжатия	1
20	0006736650	втулка	1
21	0000752100	направляющая пруж	1
22	0002393880	шайба контактная	3
23	0002373820	болт 6-гр.	3
24	0002361720	гайка 6-гр.	1
25	0002150060	шайба контактная	1
26	0002150030	шайба контактная	6
26	0002361690	гайка 6-гр.	6
26	0002423740	болт 6-гр.	6
27	0006297630	ремень	1
28	0000749850	шкив клиноремен.	1
29	0002335730	шайба	1
30	0002393880	шайба контактная	1
31	0002374530	болт 6-гр.	1
32	0002343010	шайба	2
33	0006321710	втулка	2
34	0000752051	держатель ролика	1
35	0002369440	пресс-масленка	1
36	0002370330	шплинт	1
37	0006723571	ролик натяжной	1
38	0006723662	ролик натяжной	1
39	0002351820	кольцо стопорное	2
40	0002155170	ш/подш.радиальный	2
40	0002358700	ш/подш.радиальный	2
41	0002351600	кольцо стопорное	2
42	0006723670	палец	1
43	0002355610	болт 6-гр.	1
44	0002331270	шайба	1

Наверх

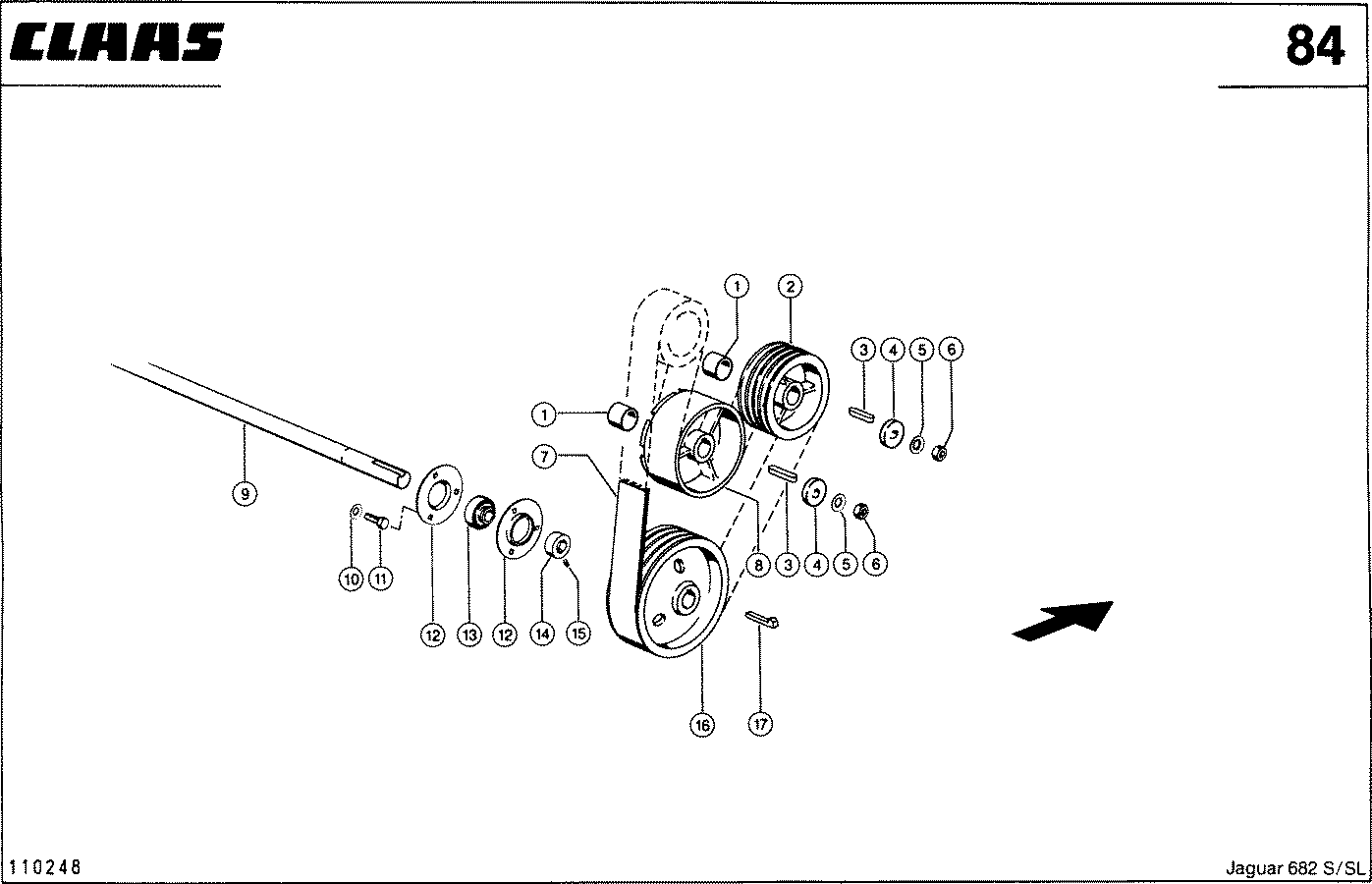

Устройство лущения кукурузы, Привод R.H. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000749611	втулка	2
2	0000749620	шкив клиноремен.	1
2	0000750280	шкив клиноремен.	1
3	0007760680	шпонка призматич.	2
4	0006884840	шайба зажимная	2
5	0002393910	шайба контактная	2
6	0002355850	болт 6-гр.	2
6	0002375190	гайка 6-гр.	2
7	0000732040	ремень	1
8	0000749632	шкив ременный	1
8	0000750290	шкив ременный	1
9	0000752030	вал	1
10	0002393880	шайба контактная	3
11	0002373820	болт 6-гр.	3
12	0006160680	фланец металлич.	2
13	0002154751	подшипник кольца	1
14	0006160670	кольцо зажимное	1
15	0002363250	шпилька	1
16	0000721111	шкив клиноремен.	1
17	0000076140	шпонка с головкой	1

Наверх

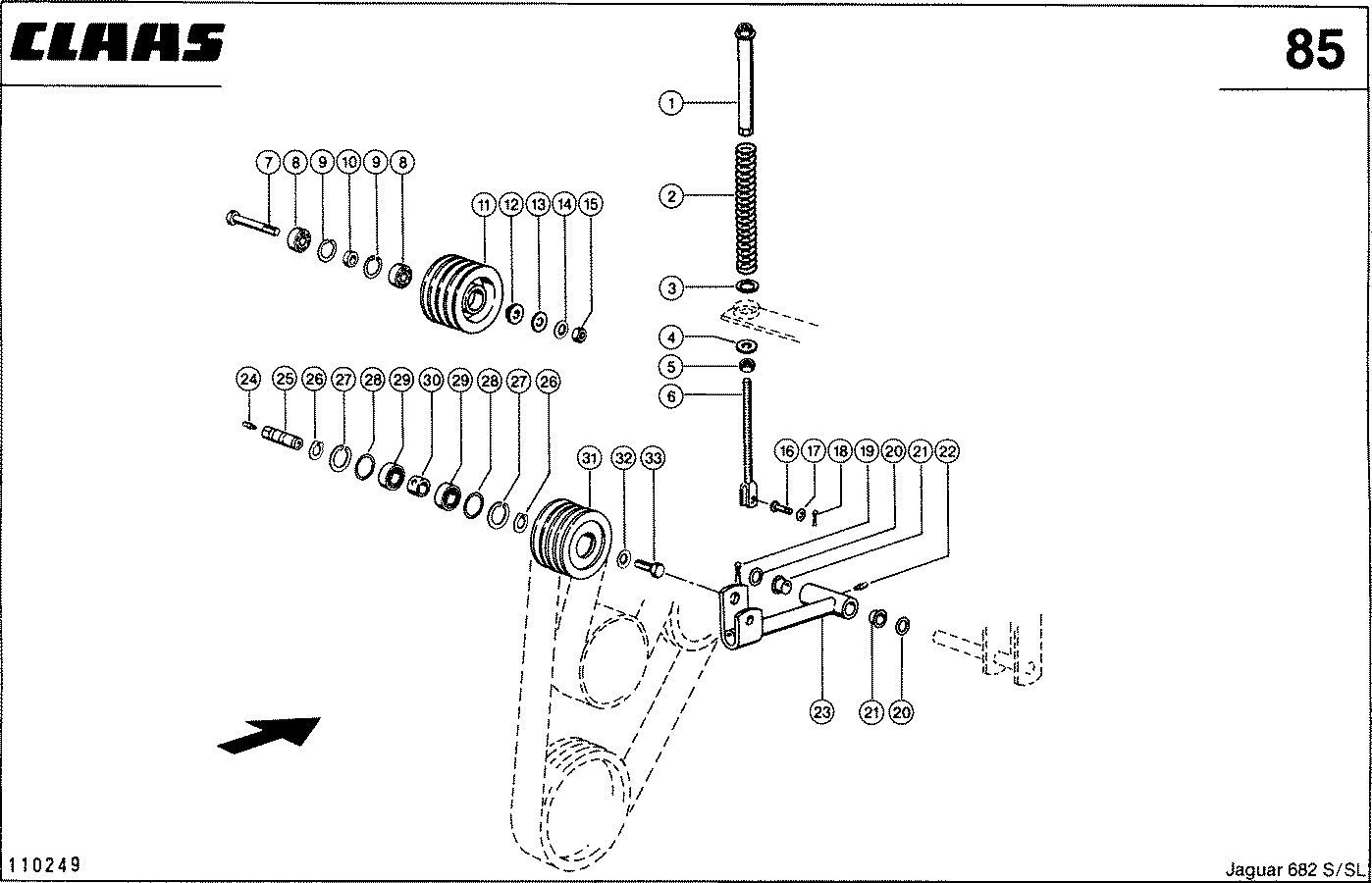

Устройство лущения кукурузы, Натяжитель ремня R.H. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000752100	направляющая пруж	1
2	0008205350	пружина сжатия	1
3	0008197960	шайба	1
4	0002343670	шайба	1
5	0002361730	гайка 6-гр.	1
6	0008202621	тяга резьбовая	1
7	0002389310	винт установочный	1
8	0002394630	ш/подш.радиальный	2
9	0002351790	кольцо стопорное	2
10	0007241340	втулка распорная	1
11	0000721141	шкив клиноремен.	1
12	0006031480	кольцо зажимное	1
13	0002343670	шайба	1
14	0002393910	шайба контактная	1
15	0002361730	гайка 6-гр.	1
16	0006321330	палец	1
17	0002369132	шайба	1
18	0002350890	шплинт	1
19	0002370330	шплинт	1
20	0002343010	шайба	2
21	0006321710	втулка	2
22	0002369420	пресс-масленка	1
23	0000752161	держатель ролика	1
24	0002369420	пресс-масленка	1
25	0000751870	палец	1
26	0002351600	кольцо стопорное	2
27	0002351820	кольцо стопорное	2
28	0002340590	шайба установочн.	2
29	0002157230	ш/подш.радиальный	2
30	0000771480	втулка	1
31	0000751860	шкив клиноремен.	1
32	0002393910	шайба контактная	1
33	0002362300	болт 6-гр.	1

Наверх

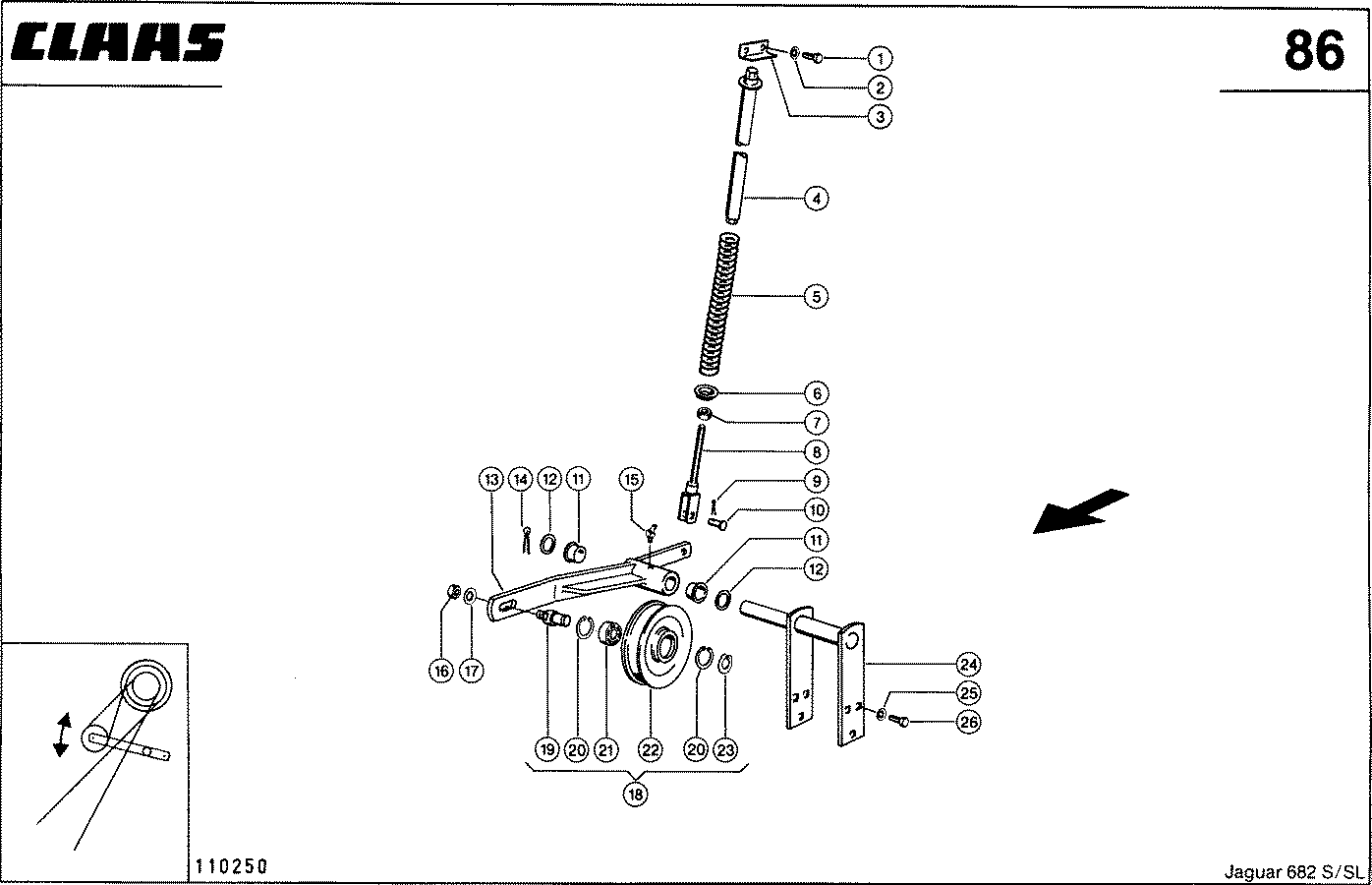

НАТЯЖНОЕ УСТРОЙСТВО ПРИВОДА УСКОРИТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002441380	болт 6-гр.	2
2	0002393870	шайба контактная	2
3	0007903880	уголок	1
4	0006031010	направляющая пруж	1
5	0006233252	пружина сжатия	1
6	0006736650	втулка	1
7	0002361720	гайка 6-гр.	1
8	0006295710	вилка с резьбой	1
9	0002350880	шплинт	1
10	0006321330	палец	1
11	0006321710	втулка	2
12	0002343010	шайба	5
13	0000736060	держатель ролика	1
14	0002370330	шплинт	1
15	0002369430	пресс-масленка	1
16	0002361720	гайка 6-гр.	1
17	0002393951	шайба контактная	1
18	0007721702	ролик натяжной	1
19	0007726200	палец	1
20	0002351810	кольцо стопорное	2
21	0002367520	ш/подш.радиальный	1
22	0007721691	ролик натяжной	1
23	0002351550	кольцо стопорное	1
24	0000736101	кронштейн	1
25	0002393870	шайба контактная	6
26	0002362000	болт 6-гр.	6

Наверх

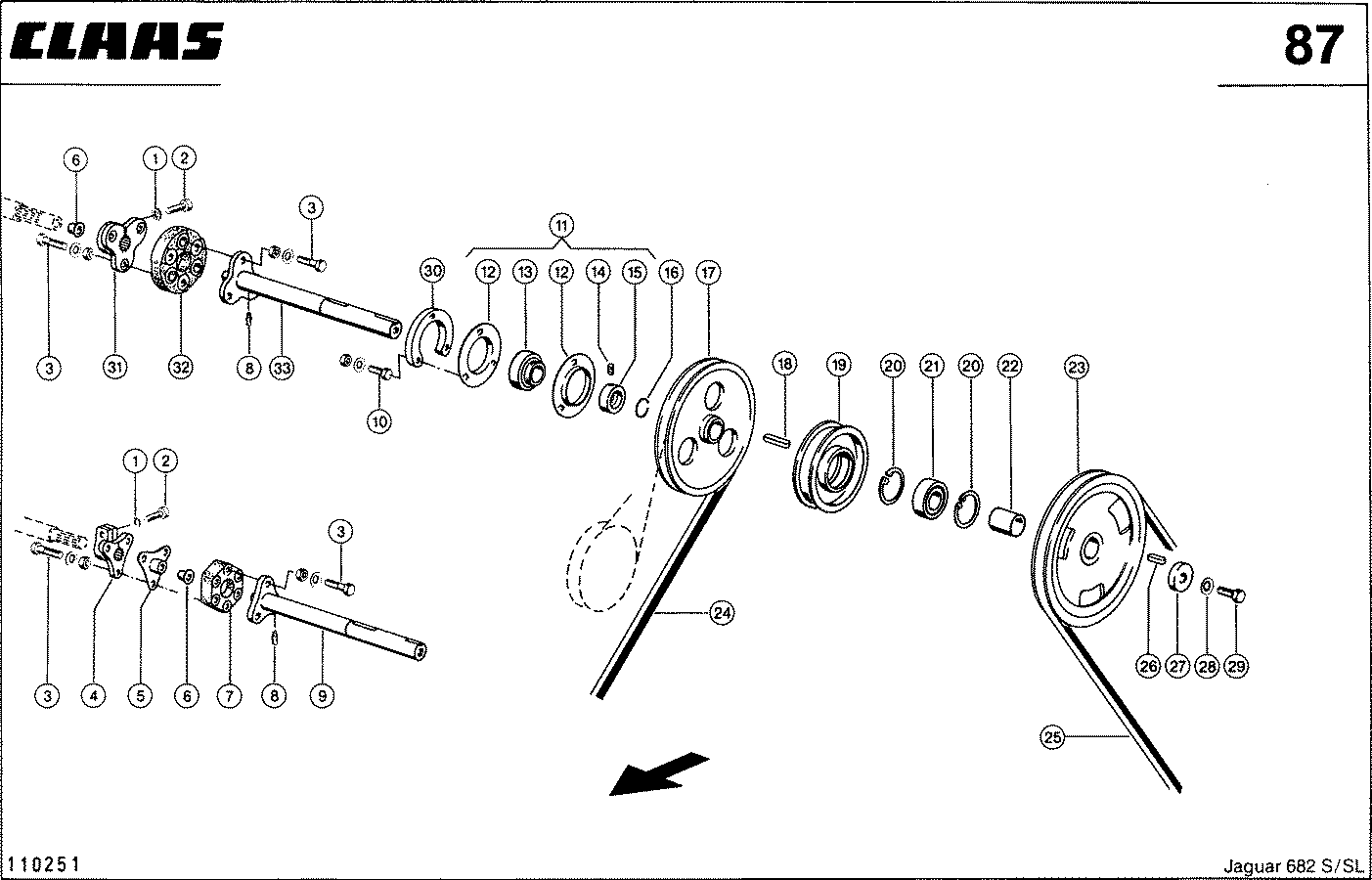

КОНТРПРИВОД ПРИВОДА УСКОРИТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002427631	кольцо стопорное	1
2	0002362270	винт с цил.гол.	1
3	0002355341	болт 6-гр.	6
3	0002379470	гайка стопорная	6
3	0002393880	шайба контактная	6
4	0008135143	муфта фланцевая	1
5	0000736130	фланец	1
6	0000085090	втулка пластмас.	1
7	0007885570	диск шарнира	1
8	0002369420	пресс-масленка	1
9	0000736010	вал	1
10	0002361710	гайка 6-гр.	3
10	0002365100	винт полупотайной	3
10	0002378740	болт 6-гр.	3
10	0002393880	шайба контактная	3
11	0006160650	шарикоподш.фланц.	1
12	0006160680	фланец металлич.	2
13	0006160660	подшипник кольца	1
14	0002363250	шпилька	1
15	0006160670	кольцо зажимное	1
16	0002393990	кольцо запорное	1
17	0000736030	шкив клиноремен.	1
18	0002382120	шпонка призматич.	1
19	0000736040	шкив ременный	1
20	0002351860	кольцо стопорное	2
21	0002358690	ш/подш.радиальный	1
22	0000736050	втулка	1
23	0000702051	шкив клиноремен.	1
24	0006297322	ремень клиновой	1
25	0000703101	ремень клиновой	1
26	0007541330	шпонка призматич.	1
27	0007124150	шайба	1
28	0002150060	шайба контактная	1
29	0002375720	болт 6-гр.	1
30	0006848060	кольцо распорное	1
31	0000732230	фланец	1
32	0006080141	диск шарнира	1
33	0000732240	вал	1

Наверх

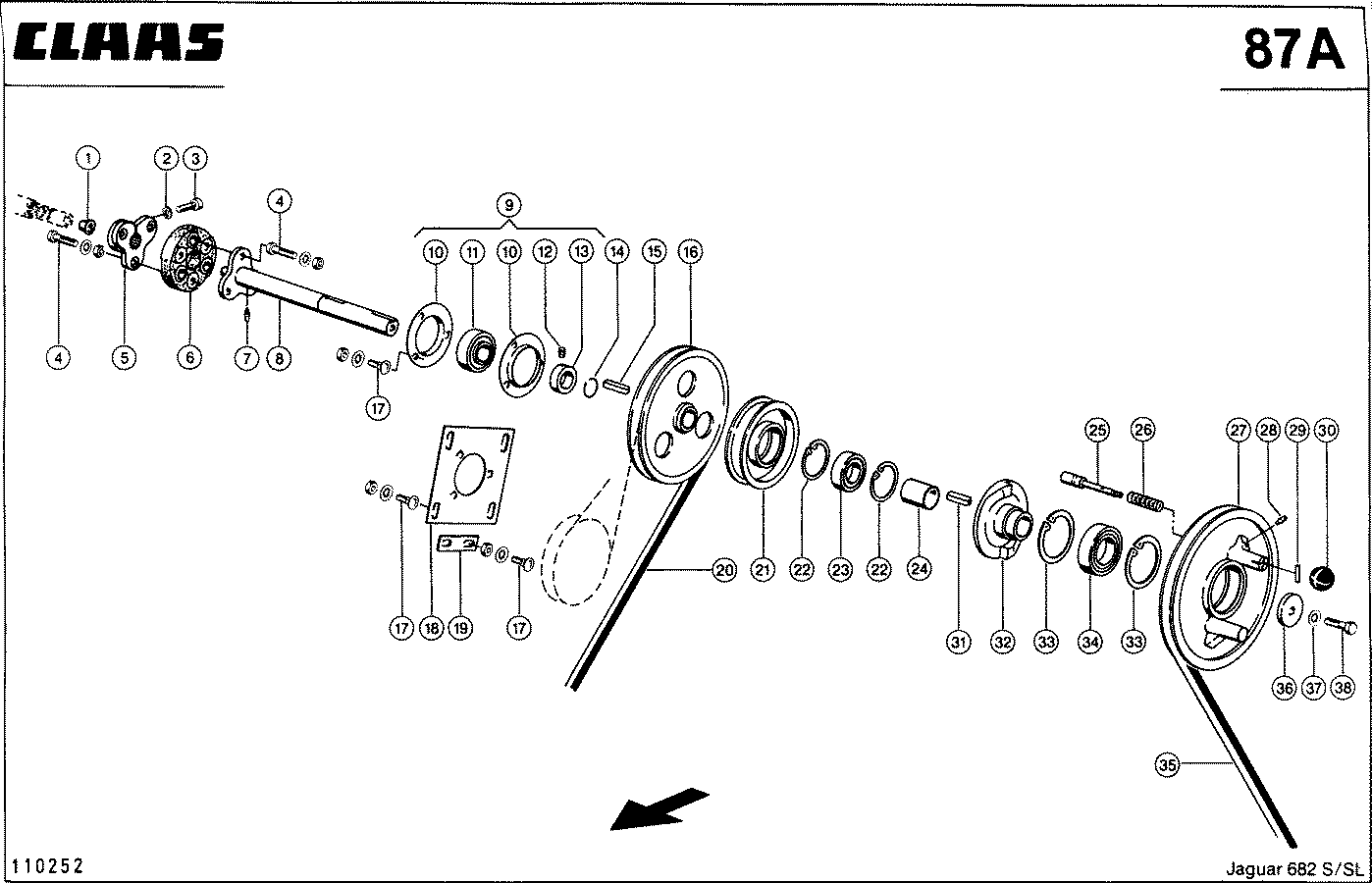

КОНТРПРИВОД ПРИВОДА УСКОРИТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000085090	втулка пластмас.	1
2	0002427631	кольцо стопорное	1
3	0002362270	винт с цил.гол.	1
4	0002150060	шайба контактная	6
4	0002355341	болт 6-гр.	6
4	0002379470	гайка стопорная	6
5	0000732230	фланец	1
6	0006080141	диск шарнира	1
7	0002369420	пресс-масленка	1
8	0000732240	вал	1
9	0006160650	шарикоподш.фланц.	1
10	0006160680	фланец металлич.	2
11	0006160660	подшипник кольца	1
12	0002363250	шпилька	1
13	0006160670	кольцо зажимное	1
14	0002393990	кольцо запорное	1
15	0002382120	шпонка призматич.	1
16	0000736030	шкив клиноремен.	1
17	0002361710	гайка 6-гр.	9
17	0002365100	винт полупотайной	9
17	0002393941	шайба контактная	9
18	0000732310	пластина	1
19	0005769730	накладка	1
20	0006297322	ремень клиновой	1
21	0000736040	шкив ременный	1
22	0002351860	кольцо стопорное	2
23	0002358690	ш/подш.радиальный	1
24	0000736050	втулка	1
25	0000732290	штифт	1
26	0008078521	пружина сжатия	1
27	0000732281	шкив клиноремен.	1
28	0002369420	пресс-масленка	1
29	0002356471	штифт распорный	1
30	0002390760	кнопка сферич.	1
31	0006534280	шпонка призматич.	1
32	0000732260	ступица	1
33	0002351900	кольцо стопорное	2
34	0002379310	ш/подш.радиальный	1
34	0002392770	ш/подш.радиальный	1
35	0000703101	ремень клиновой	1
36	0000732300	шайба	1
37	0002150060	шайба контактная	1
38	0002154230	болт 6-гр.	1
38	0002378750	болт 6-гр.	1

Наверх

ВКЛЮЧЕНИЕ ПРИВОДА ЗАТОЧКИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703101	ремень клиновой	1
2	0002361720	гайка 6-гр.	1
3	0002393951	шайба контактная	1
4	0002341510	шайба установочн.	1
5	0002351610	кольцо стопорное	1
6	0007240311	ролик натяжной	1
7	0007726200	палец	1
8	0002351810	кольцо стопорное	2
9	0002155400	ш/подш.радиальный	1
9	0002367520	ш/подш.радиальный	1
10	0007240321	ролик натяжной	1
11	0002351550	кольцо стопорное	1
12	0002380640	палец	1
13	0002350880	шплинт	2
14	0002369420	пресс-масленка	1
15	0002343010	шайба	4
16	0006321710	втулка	4
17	0000736180	держатель ролика	1
18	0002370330	шплинт	1
19	0006295710	вилка с резьбой	1
20	0002361720	гайка 6-гр.	1
21	0002343770	шайба	1
22	0002369430	пресс-масленка	1
23	0000736150	кронштейн	1
23	0000737350	кронштейн	1
24	0000736120	кронштейн	1
25	0002150060	шайба контактная	2
25	0002355600	болт 6-гр.	2
25	0002361720	гайка 6-гр.	2
26	0000104114	выкл.предельный	1
27	0002150030	шайба контактная	2
27	0002361690	гайка 6-гр.	2
27	0002374650	болт 6-гр.	2
28	0000736210	кривошип	1
28	0000736940	кривошип	1
29	0002383670	штифт распорный	1
30	0002383680	кнопка сферич.	1
31	0000736240	колено резиновое	1
31	0000737070	скоба	1
32	0006321330	палец	1
33	0007025060	пружина сжатия	1
34	0006736650	втулка	1
35	0006030950	направляющая пруж	1
35	0006299990	направляющая пруж	1
36	0002356660	штифт распорный	2
36	0002370330	шплинт	1

Наверх

ЛЕНИКС ПРИВОДА ЗАТОЧКИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	2
2	0002393951	шайба контактная	2
3	0000736260	кронштейн	1
4	0007240311	ролик натяжной	2
5	0007726200	палец	2
6	0002351810	кольцо стопорное	4
7	0002155400	ш/подш.радиальный	2
8	0007240321	ролик натяжной	2
9	0002351550	кольцо стопорное	2
10	0002355410	болт 6-гр.	1
10	0002361710	гайка 6-гр.	1
10	0002393880	шайба контактная	1
11	0002335730	шайба	2
11	0006089740	пластина	1
12	0000703101	ремень клиновой	1
13	0000737350	кронштейн	1
14	0002150060	шайба контактная	2
14	0002355600	болт 6-гр.	2
14	0002361720	гайка 6-гр.	2
15	0002343010	шайба	2
16	0006321710	втулка	2
17	0002369420	пресс-масленка	1
18	0000736180	держатель ролика	1
19	0002370330	шплинт	1
20	0006321330	палец	1
21	0002350880	шплинт	1
22	0006295710	вилка с резьбой	1
23	0002361720	гайка 6-гр.	1
24	0002343770	шайба	1
25	0007025060	пружина сжатия	1
26	0006736650	втулка	1
27	0006299990	направляющая пруж	1

Наверх

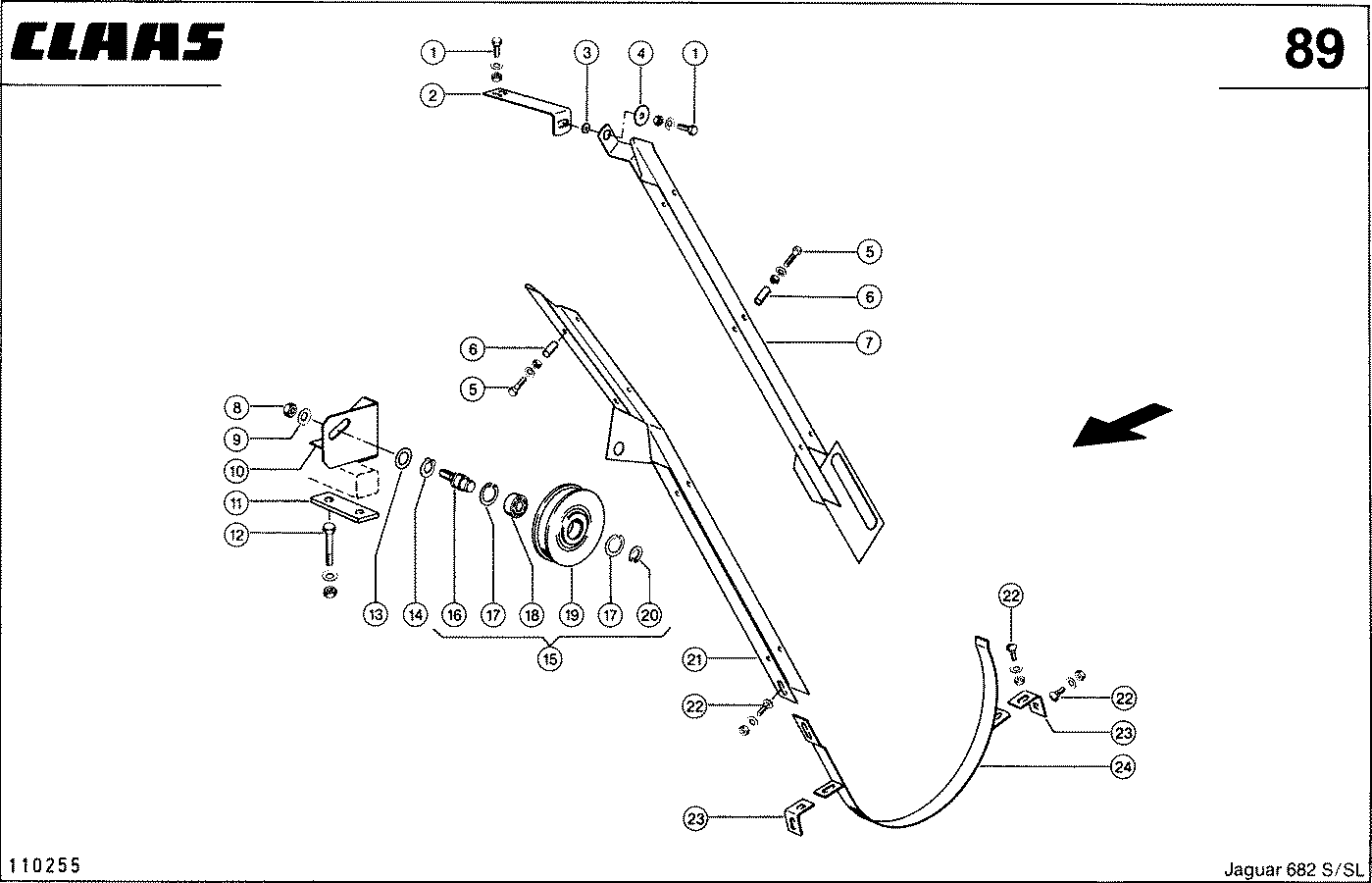

ПРИВОДЫ УПРАВЛЕНИЯ ЗАТОЧКОЙ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	3
1	0002362000	болт 6-гр.	3
1	0002393931	шайба контактная	3
2	0000736370	кронштейн	1
3	0007365560	шайба распорная	1
4	0002368290	шайба	1
5	0002150030	шайба контактная	7
5	0002352411	болт 6-гр.	7
5	0002361690	гайка 6-гр.	7
6	0007271460	втулка	7
7	0000736342	направляющая	1
8	0002361720	гайка 6-гр.	1
9	0002393951	шайба контактная	1
10	0000736260	кронштейн	1
11	0006089740	пластина	1
12	0002355410	болт 6-гр.	2
12	0002361710	гайка 6-гр.	2
12	0002393880	шайба контактная	2
13	0002341510	шайба установочн.	1
14	0002351610	кольцо стопорное	1
15	0007240311	ролик натяжной	1
16	0007726200	палец	1
17	0002351810	кольцо стопорное	2
18	0002155400	ш/подш.радиальный	1
18	0002367520	ш/подш.радиальный	1
19	0007240321	ролик натяжной	1
20	0002351550	кольцо стопорное	1
21	0000736270	направляющая	1
22	0002349530	винт полупотайной	6
22	0002361700	гайка 6-гр.	6
22	0002393931	шайба контактная	6
23	0000736330	уголок	2
24	0000736301	бандаж	1

Наверх

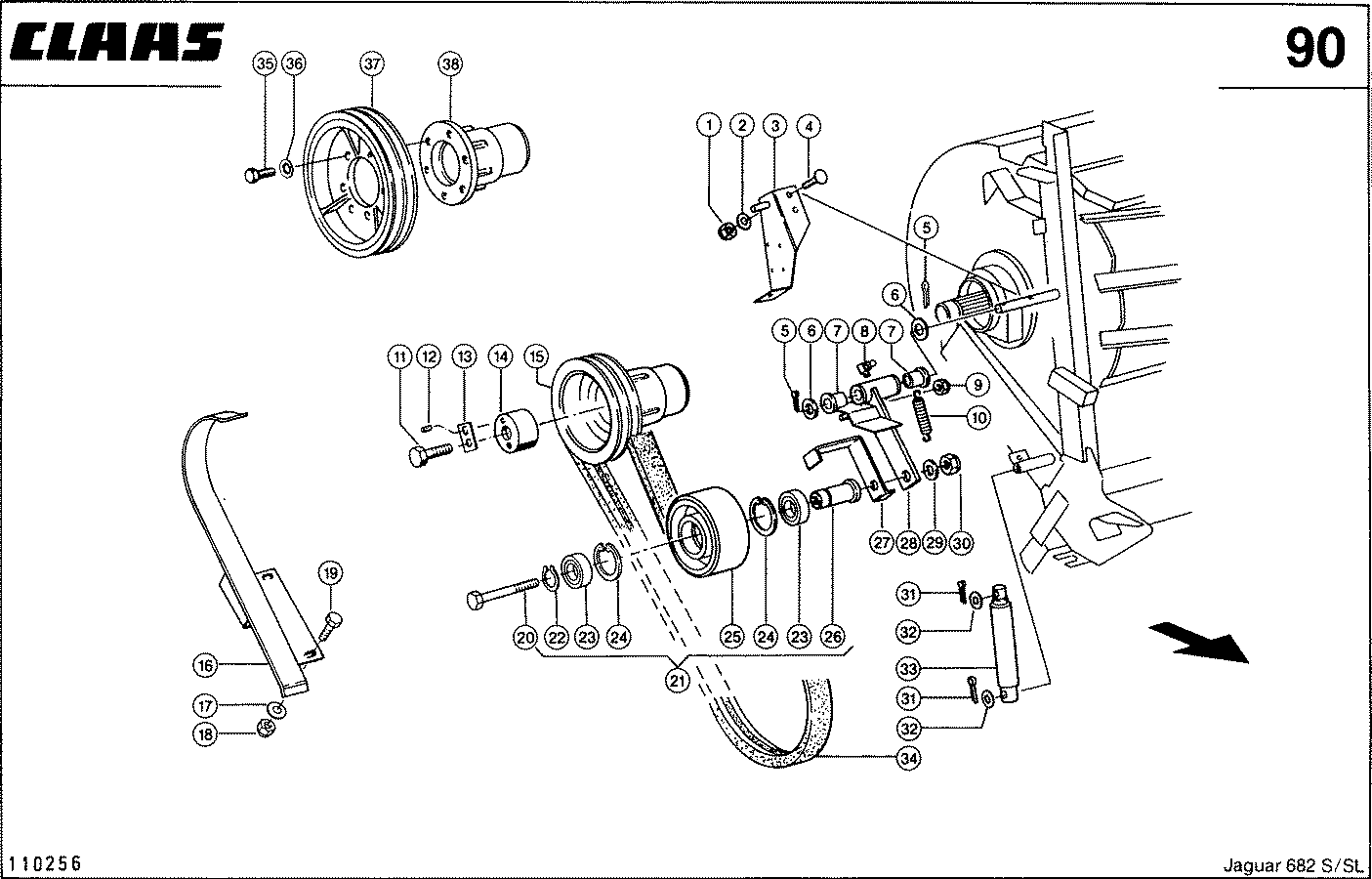

Приводной ремень. Режущий цилиндр - Подающие ролики - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050970	втулка монтажная	0
1	0002379470	гайка стопорная	2
2	0002393880	шайба контактная	2
3	0009802421	уголок	1
4	0005025110	винт полупотайной	2
5	0002370260	шплинт	2
6	0002342970	шайба	2
7	0000085240	втулка	2
8	0002369440	пресс-масленка	1
9	0002381320	гайка стопорная	1
10	0009308870	пружина растяжен.	1
11	0002355860	болт 6-гр.	1
12	0002368980	штифт распорный	1
13	0009075271	шайба стопорная	1
14	0009801381	втулка центрир.	1
15	0009807660	шкив ведущий	1
16	0009802341	скоба	1
16	0009807670	направляющая	1
17	0002343250	шайба	4
18	0002379470	гайка стопорная	2
19	0002355320	болт 6-гр.	2
19	0002355330	болт 6-гр.	2
20	0002423940	болт 6-гр.	1
21	0006032460	ролик натяжной	1
22	0002351630	кольцо стопорное	1
23	0002378320	ш/подш.радиальный	2
24	0002378350	кольцо стопорное	2
25	0006032430	ролик натяжной	1
26	0006032440	втулка цевочная	1
27	0009802330	скоба	1
28	0009802292	держатель ролика	1
29	0002393910	шайба контактная	1
30	0002361730	гайка 6-гр.	1
31	0002361520	шплинт	2
32	0002369132	шайба	2
33	0000703412	гидроцилиндр в сб	1
34	0006440151	ремень	1
34	0006736140	ремень	1
35	0002374610	болт 6-гр.	6
36	0002393890	шайба контактная	6
37	0009826960	шкив ведущий	1
38	0009826940	ступица	1

Наверх

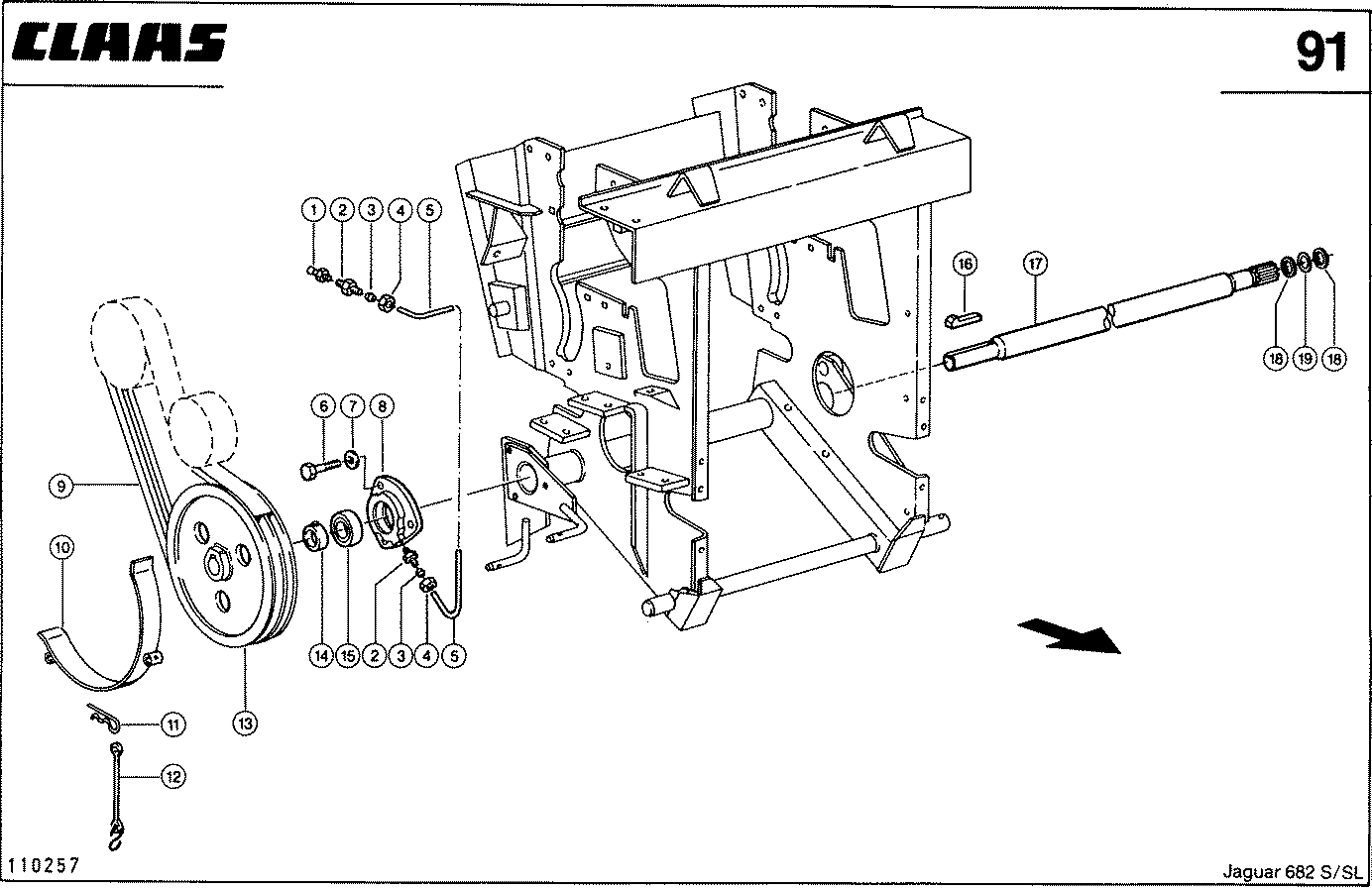

ПРИВОД ПИТАТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	1
2	0002333300	штуцер	2
3	0004086130	кольцо ножевое	2
4	0002333310	гайка накидная	2
5	0009418370	маслопровод	1
6	0002339990	болт 6-гр.	3
7	0002369132	шайба	3
8	0009452231	корпус подшипника	1
9	0006440151	ремень	1
9	0006736140	ремень	1
10	0009807170	направляющая	1
10	0009809610	направляющая	1
11	0006656660	штекер с пружиной	2
12	0009314360	шнур	2
13	0006298050	шкив клиноремен.	1
13	0009807160	шкив клиноремен.	1
14	0006160670	кольцо зажимное	1
15	0009306490	подшипник кольца	1
16	0000076150	шпонка с головкой	1
17	0009806561	вал	1
17	0009809900	вал	1
18	0002114190	кольцо задн.хода	2
19	0002386780	уплотнение	1

Наверх

РЕВЕРСИВНЫЙ РЕДУКТОР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000739050	редутор реверса	1
2	0000739170	вал управления	1
3	0006311470	уплотнение	1
4	0002150130	штифт распорный	1
5	0000739210	рычаг переключ.	1
6	0002427720	штифт цилиндрич.	1
7	0000739220	направляющая	1
8	0002374560	болт 6-гр.	2
9	0002361710	гайка 6-гр.	2
10	0001798420	сапун	1
11	0006497561	сапун	1
12	0000739120	шестерня конич.	1
13	0002432880	ш/подш.рад.-упорн	1
14	0002332020	шайба установочн.	0
14	0002332030	шайба установочн.	0
14	0002332040	шайба установочн.	0
14	0002332050	шайба установочн.	0
15	0002351890	кольцо стопорное	1
16	0002363180	кольцо стопорное	1
17	0002359180	ш/подш.радиальный	1
18	0000739070	корпус подшипника	1
19	0002351330	кольцо пружинное	4
20	0002374530	болт 6-гр.	4
21	0002388420	уплотнение вала	1
22	0000901201	винт запорный	1
23	0006354230	пробка магнитная	1
24	0000739060	корпус редуктора	1
25	0000739100	вал редуктора	1
26	0000739140	шестерня конич.	1
27	0002360050	ш/подш.радиальный	1
28	0002391690	шайба установочн.	0
28	0002391700	шайба установочн.	0
28	0002391710	шайба установочн.	0
29	0000739080	крышка подшипника	1
30	0002363300	винт потайной	4
31	0002112530	уплотнение вала	1
32	0002116610	кольцо стопорное	1
33	0002335880	шайба	1
34	0000739090	втулка профильная	1
35	0002378620	кольцо стопорное	1
36	0002440750	уплотнение вала	1
37	0002330380	шайба установочн.	0
37	0002344180	шайба установочн.	0
37	0002344370	шайба установочн.	0
38	0002432890	ш/подш.рад.-упорн	1
39	0000739110	шестерня конич.	1
40	0002113840	сепаратор	4
41	0009803211	труба распорная	1
42	0000739130	муфта включ.	1
43	0000739150	труба распорная	1
44	0000739160	шайба упорная	1

Наверх

Цепной привод, Реверсивная коробка передач, муфта сцепления - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005144840	наклейка	1
1	0006808380	штекер с пружиной	1
2	0000739821	кронштейн	1
3	0002373700	болт 6-гр.	1
4	0000739851	кронштейн	1
5	0002361700	гайка 6-гр.	2
5	0002374420	винт с 6-гр.гол.	2
5	0002393870	шайба контактная	2
6	0002354951	винт с цил.гол.	7
7	0002427631	кольцо стопорное	7
8	0000739270	пластина	1
9	0000739401	ось	1
10	0002424060	болт 6-гр.	3
11	0002351371	кольцо стопорное	3
12	0002393910	шайба контактная	1
13	0002373760	болт 6-гр.	1
14	0000739412	пластина	1
15	0002358220	винт потайной	4
16	0000739700	цепь роликовая	1
17	0000739250	звездочка	1
18	0002447840	шпонка призматич.	1
19	0000739260	шайба зажимная	1
20	0002351351	кольцо стопорное	1
21	0002355850	болт 6-гр.	1
22	0000739560	втулка	1
23	0000739570	звездочка	1
23	0000739581	звездочка	1
23	0000739591	звездочка	1
23	0000739601	звездочка	1
24	0000739612	колпачок	2
25	0006808380	штекер с пружиной	2
26	0002389900	шайба	2
27	0000739361	ось	1
28	0000739441	накладка	1
29	0002151080	винт полупотайной	2
29	0002361730	гайка 6-гр.	2
29	0002393910	шайба контактная	2
30	0002385040	ш/подш.радиальный	1
31	0000739531	звездочка	1
32	0002339540	подшипник игольчатый	1
33	0002386250	кольцо внутр.	1
34	0002336640	шайба установочн.	1
35	0002351630	кольцо стопорное	1
36	0006650161	звено замыкающее	0
37	0000739710	цепь роликовая	1
38	0000739570	звездочка	1
38	0000739581	звездочка	1
38	0000739591	звездочка	1
38	0000739601	звездочка	1
39	0002369420	пресс-масленка	2

Наверх

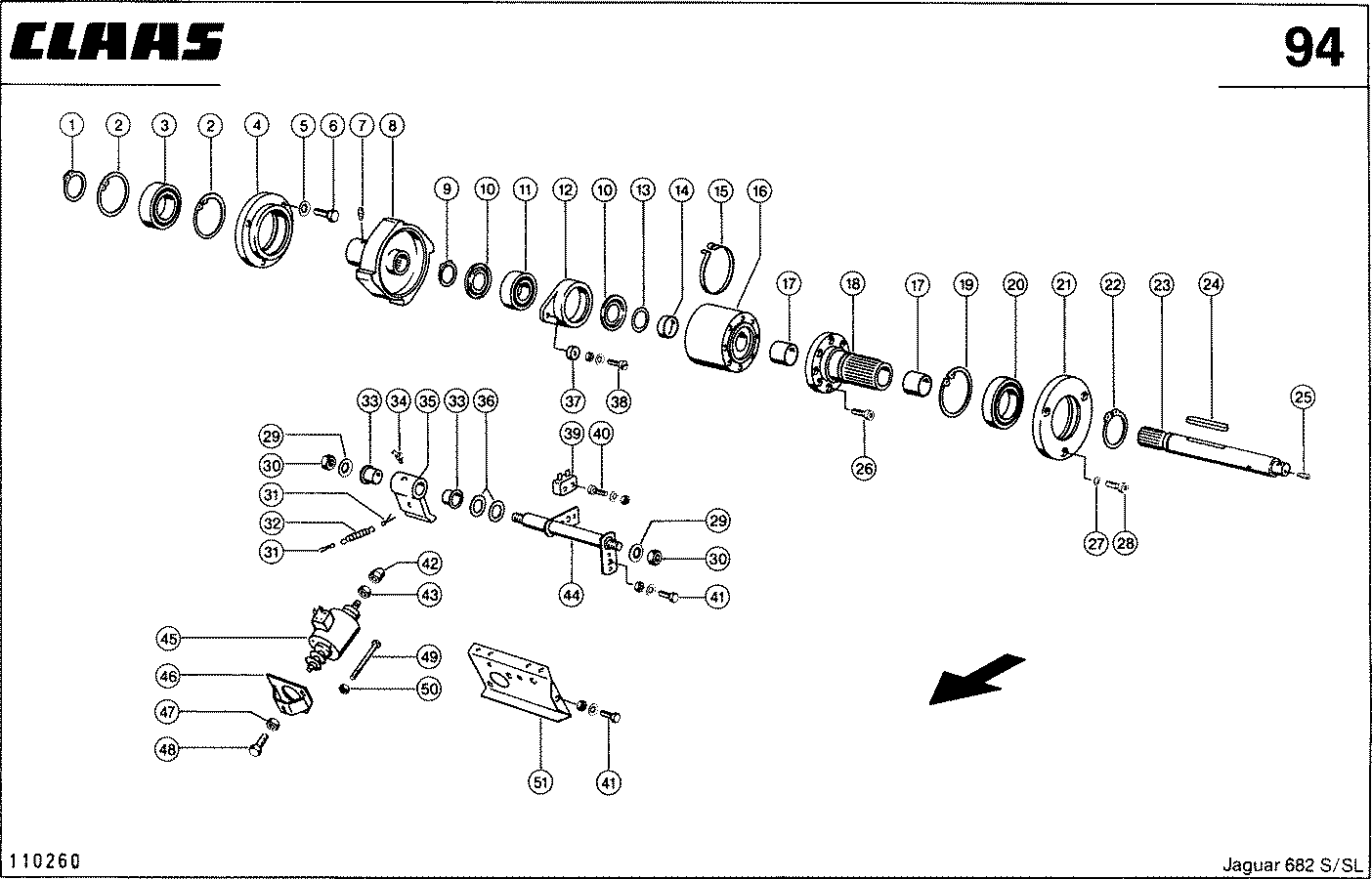

ОТКЛЮЧАЮЩЕЕ МУФТА ПРИВОДА ПИТАТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002378620	кольцо стопорное	1
2	0002351900	кольцо стопорное	2
3	0002392770	ш/подш.радиальный	1
4	0000739300	направляющая	1
5	0002393880	шайба контактная	3
6	0002373820	болт 6-гр.	3
7	0002369420	пресс-масленка	1
8	0000739350	колесо с кулачк.	1
9	0002351640	кольцо стопорное	1
10	0001782590	кольцо уплотн.	2
11	0002358690	ш/подш.радиальный	1
12	0000739500	кольцо включ.	1
13	0002343950	шайба установочн.	0
13	0002344080	шайба установочн.	0
13	0002344200	шайба установочн.	0
13	0002344310	шайба установочн.	1
14	0006460740	кольцо	1
15	0009419550	пружина нажимная	1
16	0009803780	муфта предохран.	1
17	0009317890	втулка подшипника	2
18	0000739460	ступица	1
19	0002351920	кольцо стопорное	1
20	0002332800	ш/подш.радиальный	1
21	0000739480	направляющая	1
22	0002375970	кольцо стопорное	1
23	0000739450	вал	1
24	0006103040	шпонка призматич.	1
25	0002369420	пресс-масленка	1
26	0002443590	винт с цил.гол.	8
27	0002364311	кольцо стопорное	3
28	0002369870	винт с цил.гол.	3
29	0002393910	шайба контактная	2
30	0002361730	гайка 6-гр.	2
31	0002350830	шплинт	2
32	0005077830	пружина растяжен.	1
33	0000085340	втулка	2
34	0002369430	пресс-масленка	1
35	0009803422	защелка	1
36	0002335150	шайба установочн.	2
37	0009803861	соленоид	1
38	0002364890	кольцо пружинное	1
38	0002369950	винт с цил.гол.	1
38	0002372150	гайка 6-гр.	1
39	0009803871	выкл.плоский	1
40	0002364890	кольцо пружинное	2
40	0002369940	винт с цил.гол.	2
40	0002372150	гайка 6-гр.	2
41	0002361700	гайка 6-гр.	4
41	0002362000	болт 6-гр.	4
41	0002393870	шайба контактная	4
42	0002380880	гайка колпачковая	1
43	0002379280	гайка 6-гр.	1
44	0000739310	вал	1
45	0009177633	магнит 1-сторонн.	1
46	0000739800	пластина	1
47	0002361710	гайка 6-гр.	1
48	0002378740	болт 6-гр.	1
49	0002355260	болт 6-гр.	2
50	0002381320	гайка стопорная	2
51	0000739291	кронштейн	1

Наверх

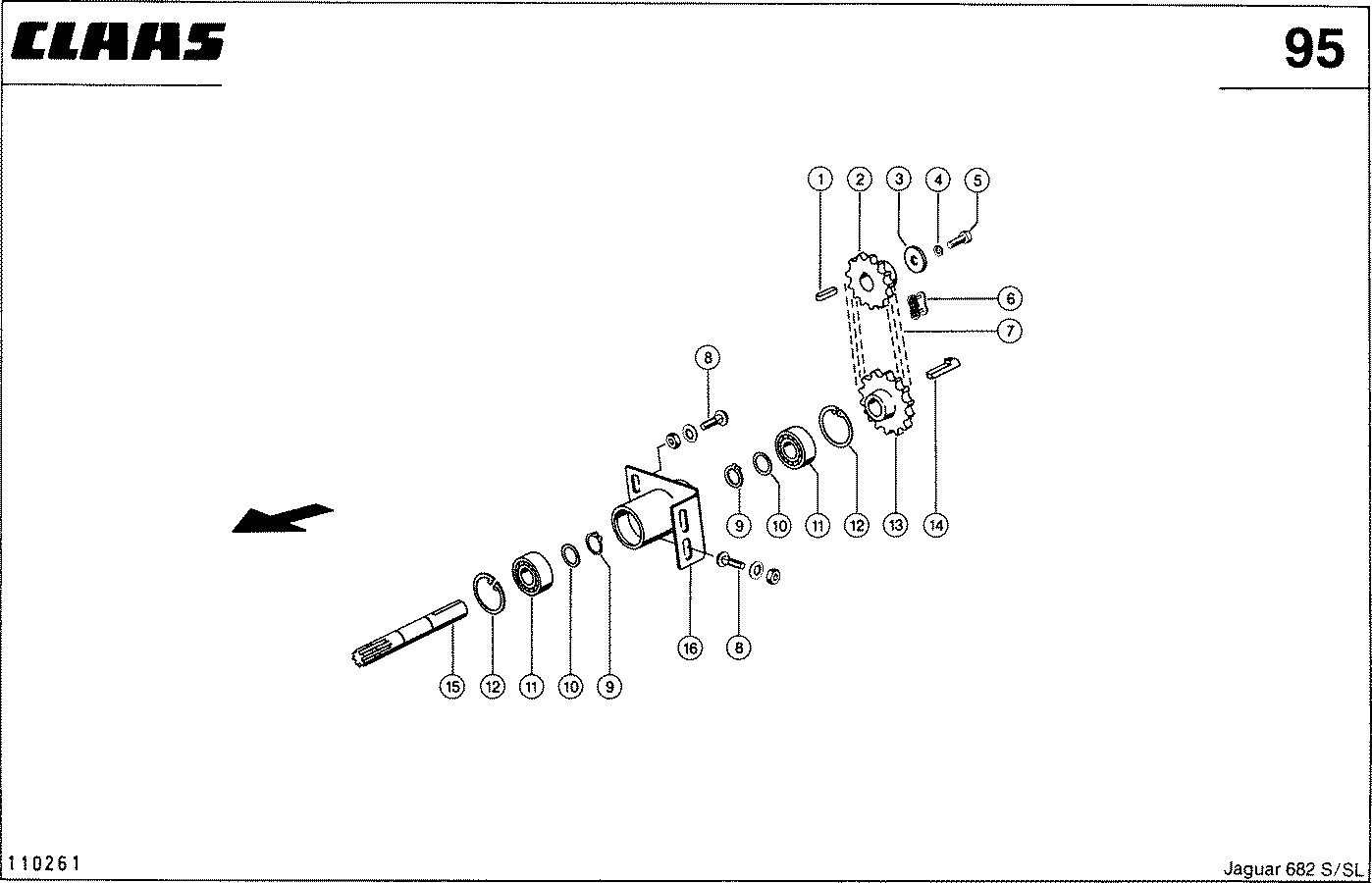

СОЕДИНЕНИЕ РЕДУКТОРА ДЛЯ ПРИСТАВКИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006650170	переходное звено	1
1	0006534280	шпонка призматич.	1
2	0000739240	звездочка	1
3	0002368350	шайба	1
4	0002351330	кольцо пружинное	1
5	0002374530	болт 6-гр.	1
6	0006650161	звено замыкающее	0
7	0000739720	цепь роликовая	1
8	0002334550	винт полупотайной	4
8	0002361720	гайка 6-гр.	4
8	0002393951	шайба контактная	4
9	0002351640	кольцо стопорное	2
10	0002343850	шайба опорная	2
11	0002358690	ш/подш.радиальный	2
12	0002351860	кольцо стопорное	2
13	0000737720	звездочка	1
13	0000739670	звездочка	1
14	0000076140	шпонка с головкой	1
15	0000739661	вал	1
16	0000739630	труба	1
16	0000739980	труба	1

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009803013	коробка передач	1
1	0002441950	шайба запорная	1
1	0009212300	крышка запорная	1
2	0002351860	кольцо стопорное	1
3	0002341090	шайба установочн.	0
3	0002341210	шайба установочн.	0
3	0002341410	шайба установочн.	0
3	0002341610	шайба установочн.	0
3	0002341760	шайба установочн.	0
4	0002359160	ш/подш.радиальный	2
5	0002338200	шайба установочн.	2
6	0009803332	колесо зубчатое	1
7	0009803342	колесо зубчатое	1
8	0009803320	вал ведущий	1
9	0002113810	шайба запорная	1
9	0002122600	крышка запорная	1
10	0002351660	кольцо стопорное	1
11	0002336270	шайба установочн.	1
11	0002382810	шайба опорная	1
12	0002344210	шайба установочн.	0
12	0002379090	шайба установочн.	0
12	0002379100	шайба установочн.	0
13	0002359180	ш/подш.радиальный	1
13	0002359880	роликоподшипник	1
14	0002330750	шайба установочн.	1
14	0002344350	шайба установочн.	1
15	0002363180	кольцо стопорное	1
16	0009803361	шестерня двойная	1
17	0009803820	болт стопорный	1
18	0009803501	палец включения	1
19	0002343950	шайба установочн.	0
19	0002344080	шайба установочн.	0
19	0002344200	шайба установочн.	0
19	0002344310	шайба установочн.	0
20	0006335310	уплотнение	1
21	0009803031	скоба	1
21	0009841960	корпус редуктора	1
22	0007126600	пробка резьбов.	1
23	0006354240	винт запорный	1
25	0002351640	кольцо стопорное	1
26	0009803790	рычаг	1
27	0009580023	штифт распорный	1
28	0002445690	штифт распорный	1
29	0002351890	кольцо стопорное	2
30	0002127190	шайба установочн.	0
30	0002332020	шайба установочн.	0
30	0002332030	шайба установочн.	0
30	0002332040	шайба установочн.	0
30	0002332050	шайба установочн.	0
31	0002348290	роликоподшипник	1
31	0002432880	ш/подш.рад.-упорн	1
32	0009803260	шестерня конич.	1
32	0009841911	шестерня конич.	1
33	0002378740	болт 6-гр.	11
34	0002393880	шайба контактная	11
35	0002384770	кольцо уплотнит.	1
36	0002338450	шайба установочн.	0
36	0009630170	шайба установочн.	0
36	0009630172	шайба установочн.	0
36	0009630173	шайба установочн.	0
37	0002359190	ш/подш.радиальный	1
37	0002394430	роликоподшипник	1
38	0009803301	вал-шестерня	1
39	0002389620	роликоподшипник	1
42	0009803041	крышка корпуса	1
43	0004126880	ниппель	2
44	0002423770	штифт цилиндрич.	2
45	0009806812	труба защитная	1
46	0006354230	пробка магнитная	1
47	0009110270	шайба опорная	2
48	0002357240	уплотнение вала	1
49	0009803850	защита	1
50	0002351320	кольцо пружинное	2
51	0002336320	болт 6-гр.	2

Наверх

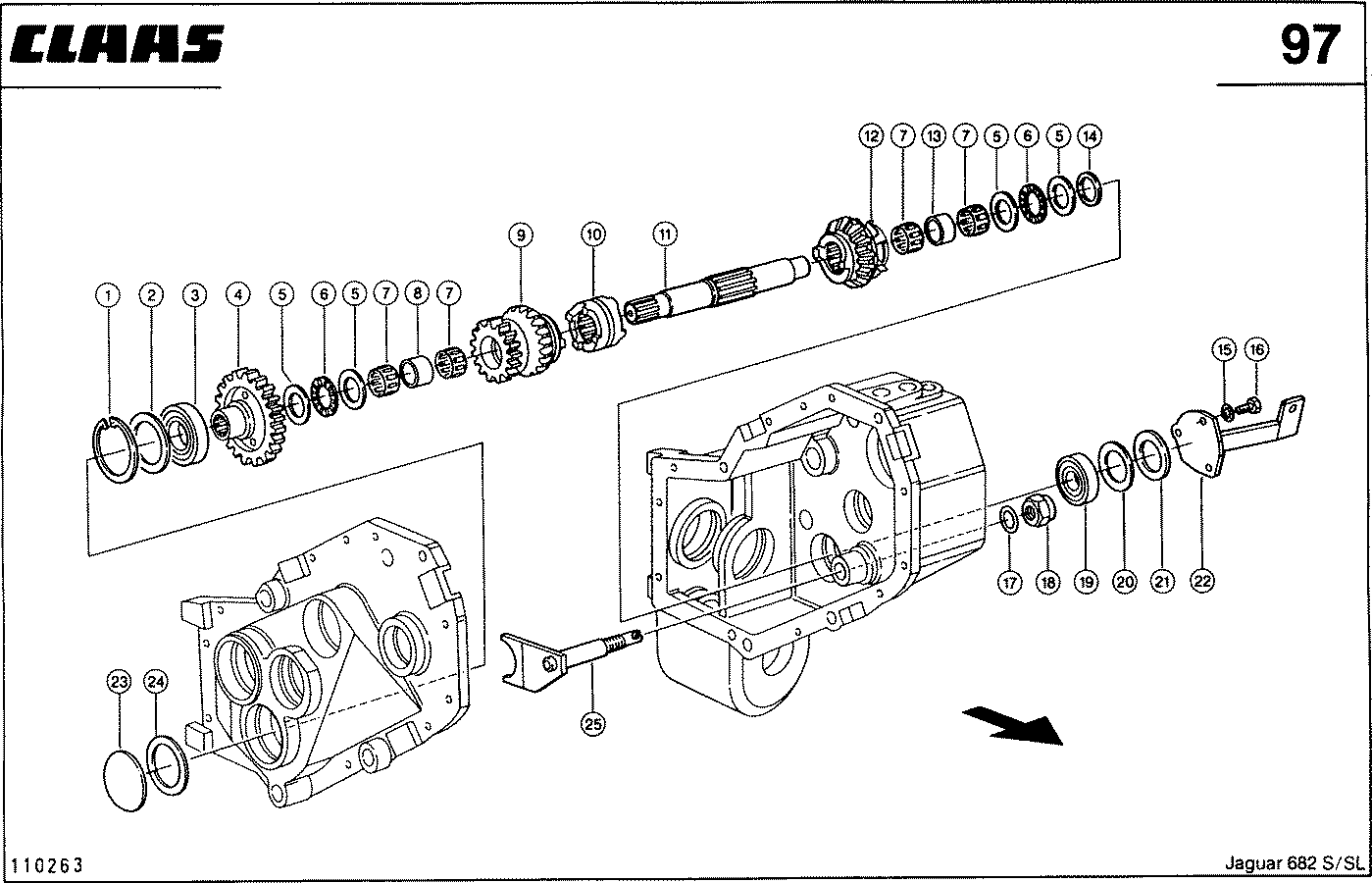

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351890	кольцо стопорное	1
2	0002338450	шайба установочн.	0
2	0009630170	шайба установочн.	0
2	0009630173	шайба установочн.	0
3	0002348290	роликоподшипник	1
3	0002432880	ш/подш.рад.-упорн	1
4	0009803311	колесо зубчатое	1
4	0009841930	колесо зубчатое	1
5	0002336420	шайба осевая	4
6	0002344900	подшипник игольч.	2
7	0002113840	сепаратор	4
8	0009803670	труба распорная	1
9	0009803931	передача зубчатая	1
10	0009803351	муфта включ.	1
11	0009803252	вал редуктора	1
12	0009803271	шестерня конич.	1
12	0009837070	шестерня конич.	1
13	0009803211	труба распорная	1
14	0002336440	шайба установочн.	0
14	0002336450	шайба установочн.	0
14	0002336460	шайба установочн.	0
14	0002338200	шайба установочн.	0
15	0002393880	шайба контактная	3
16	0002373830	болт 6-гр.	3
17	0006311470	уплотнение	1
18	0002114240	гайка шлицевая	1
19	0002360070	роликоподшипник	1
19	0002410510	ш/подш.рад.-упорн	1
20	0002341760	шайба установочн.	1
20	0002343880	шайба опорная	1
21	0002341210	шайба установочн.	0
21	0002341610	шайба установочн.	0
21	0002344010	шайба установочн.	0
21	0002344140	шайба установочн.	0
21	0002344250	шайба установочн.	0
21	0002344330	шайба установочн.	0
21	0002381010	прокладка подгон.	0
21	0002381030	прокладка подгон.	0
22	0009803692	крышка	1
23	0002114260	шайба запорная	1
24	0002127190	шайба установочн.	0
24	0002332020	шайба установочн.	0
24	0002332030	шайба установочн.	0
24	0002332040	шайба установочн.	0
24	0009630172	шайба установочн.	1
25	0009803522	кулачок муфты	1

Наверх

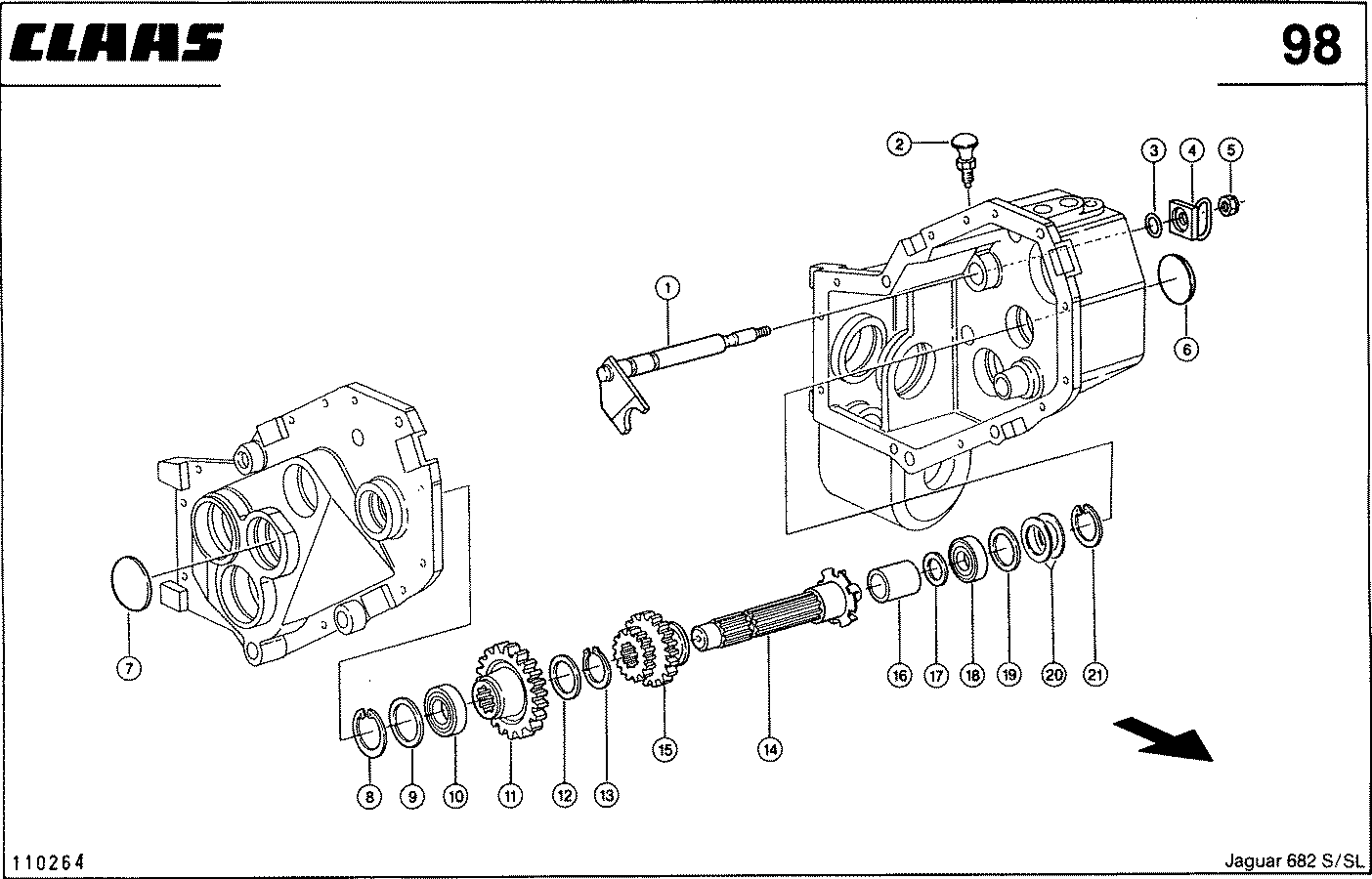

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009803542	тяга переключ.	1
2	0009803820	болт стопорный	1
3	0006334600	уплотнение	1
4	0009806620	скоба	1
5	0002330430	гайка стопорная	1
6	0002380720	шайба запорная	1
7	0002441950	шайба запорная	1
8	0002351860	кольцо стопорное	1
9	0002341090	шайба установочн.	0
9	0002341210	шайба установочн.	0
9	0002341410	шайба установочн.	0
9	0002341610	шайба установочн.	0
9	0002341760	шайба установочн.	0
10	0002359870	роликоподшипник	1
10	0002434360	роликоподшипник	1
11	0009803940	колесо зубчатое	1
11	0009841940	колесо зубчатое	1
12	0002342460	шайба	1
13	0002351670	кольцо стопорное	1
14	0009803122	вал редуктора	1
14	0009841970	вал редуктора	1
15	0009803091	шестерня двойная	1
16	0009803680	труба распорная	1
17	0002343830	шайба опорная	1
18	0002363200	роликоподшипник	1
18	0002389620	роликоподшипник	1
19	0002381980	шайба опорная	1
20	0002341190	шайба установочн.	0
20	0002341260	шайба установочн.	0
20	0002341400	шайба установочн.	0
21	0002351840	кольцо стопорное	1

Наверх

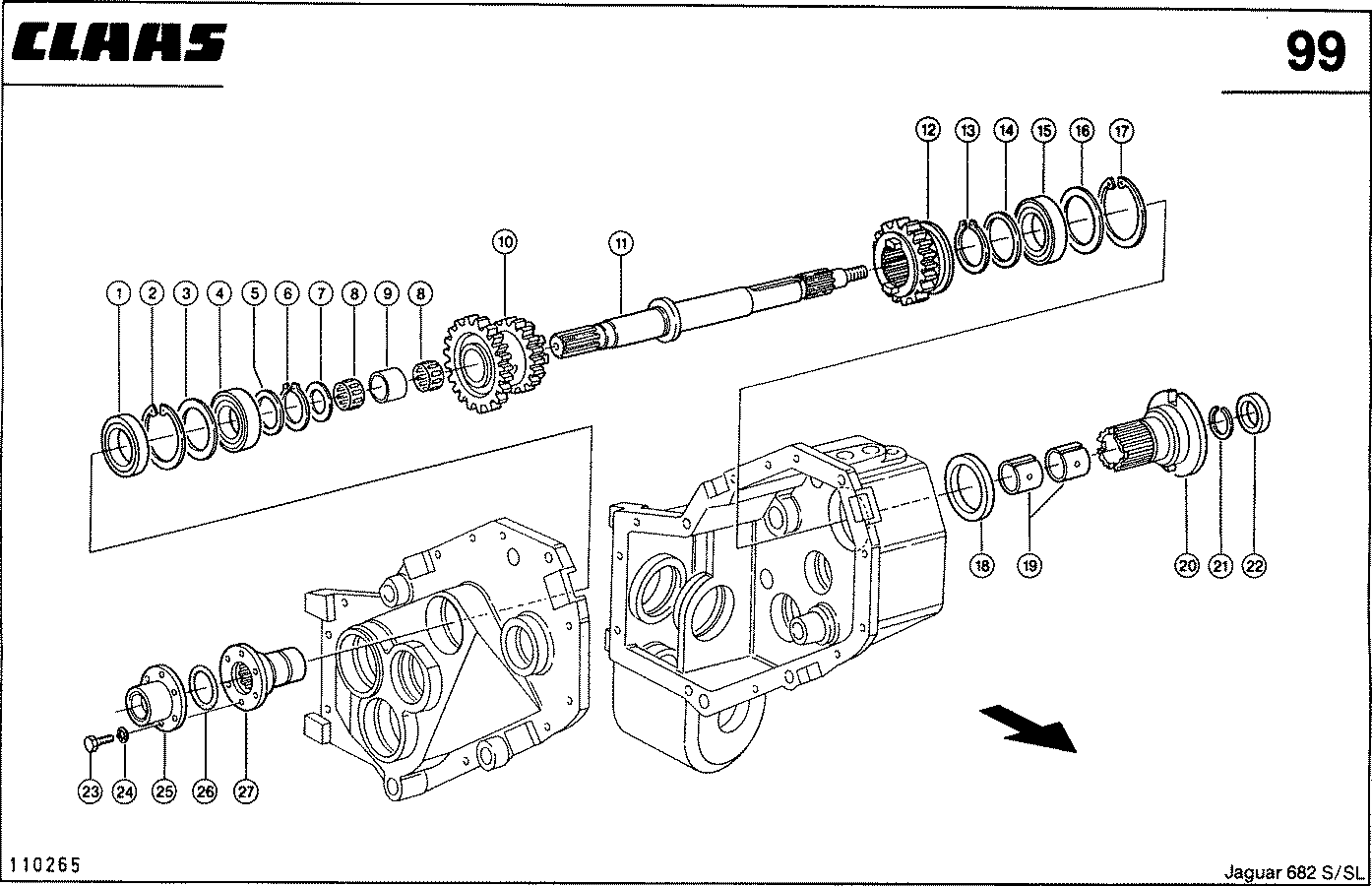

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002338131	уплотнение вала	1
2	0002351900	кольцо стопорное	1
3	0002343910	шайба опорная	1
4	0002359220	ш/подш.радиальный	1
5	0002381980	шайба опорная	1
6	0002378620	кольцо стопорное	1
7	0009110270	шайба опорная	1
8	0002116050	сепаратор	2
9	0009803950	труба распорная	1
10	0009807950	шестерня двойная	1
11	0009807960	вал редуктора	1
12	0009803081	колесо зубчатое	1
13	0002375970	кольцо стопорное	1
14	0002341760	шайба установочн.	1
15	0002360050	ш/подш.радиальный	1
16	0002391690	шайба установочн.	1
17	0002351920	кольцо стопорное	1
18	0002440490	уплотнение вала	1
19	0009070910	втулка	2
20	0009803172	ступица поводков.	1
21	0002114250	кольцо запорное	1
22	0002388420	уплотнение вала	1
23	0002330000	болт 6-гр.	6
24	0002393880	шайба контактная	6
25	0009803100	фланец поводковый	1
26	0002387740	уплотнение	1
27	0009803110	ступица поводков.	1

Наверх

ОТКЛЮЧАЮЩЕЕ МУФТА ПРИВОДА ПИТАТЕЛЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006103040	шпонка призматич.	1
2	0002443590	винт с цил.гол.	8
3	0009803130	фланец	1
4	0009218340	пружина нажимная	1
5	0009807771	муфта предохран.	1
6	0009807851	втулка	1
7	0009807820	накладка	1
8	0002382010	ш/подш.радиальный	1
9	0002335150	шайба установочн.	1
10	0009803733	кольцо включ.	1
11	0002358700	ш/подш.радиальный	1
12	0009500202	кольцо уплотн.	1
13	0002338000	шайба опорная	1
14	0002114240	гайка шлицевая	2
15	0002372150	гайка 6-гр.	1
16	0002364890	кольцо пружинное	1
17	0009803861	соленоид	1
18	0002369940	винт с цил.гол.	1
19	0002369950	винт с цил.гол.	2
20	0009803871	выкл.плоский	1
21	0002364890	кольцо пружинное	2
22	0002372150	гайка 6-гр.	2
23	0002389010	гайка 6-гр.	2
24	0002110210	болт 6-гр.	1
25	0009807880	накладка	2
26	0002380470	гайка стопорная	3
27	0002369830	винт с цил.гол.	1
28	0002369560	шайба	2
29	0009807872	накладка	1
30	0002393880	шайба контактная	5
31	0002374530	болт 6-гр.	4
31	0002378740	болт 6-гр.	1
32	0002356540	штифт распорный	1
33	0002356820	штифт распорный	1
34	0009803992	крышка	1
35	0009813610	втулка пластмас.	2
36	0009813590	защелка	1
37	0002369430	пресс-масленка	2
38	0002344230	шайба установочн.	0
38	0002383870	шайба опорная	2
38	0009580036	шайба установочн.	0
39	0009813561	защелка	1
40	0002355860	болт 6-гр.	1
41	0002424670	болт 6-гр.	1
42	0002350830	шплинт	2
43	0005077830	пружина растяжен.	2
44	0002380880	гайка колпачковая	1
45	0002361700	гайка 6-гр.	1
46	0002381320	гайка стопорная	2
47	0009177232	накладка	1
48	0002355260	болт 6-гр.	2
49	0009177633	магнит 1-сторонн.	1
50	0002361700	гайка 6-гр.	2
51	0009819802	скоба	1
52	0002373700	болт 6-гр.	1
53	0009803883	кпл. кабелей	1
54	0009218350	пружина дополн.	1

Наверх

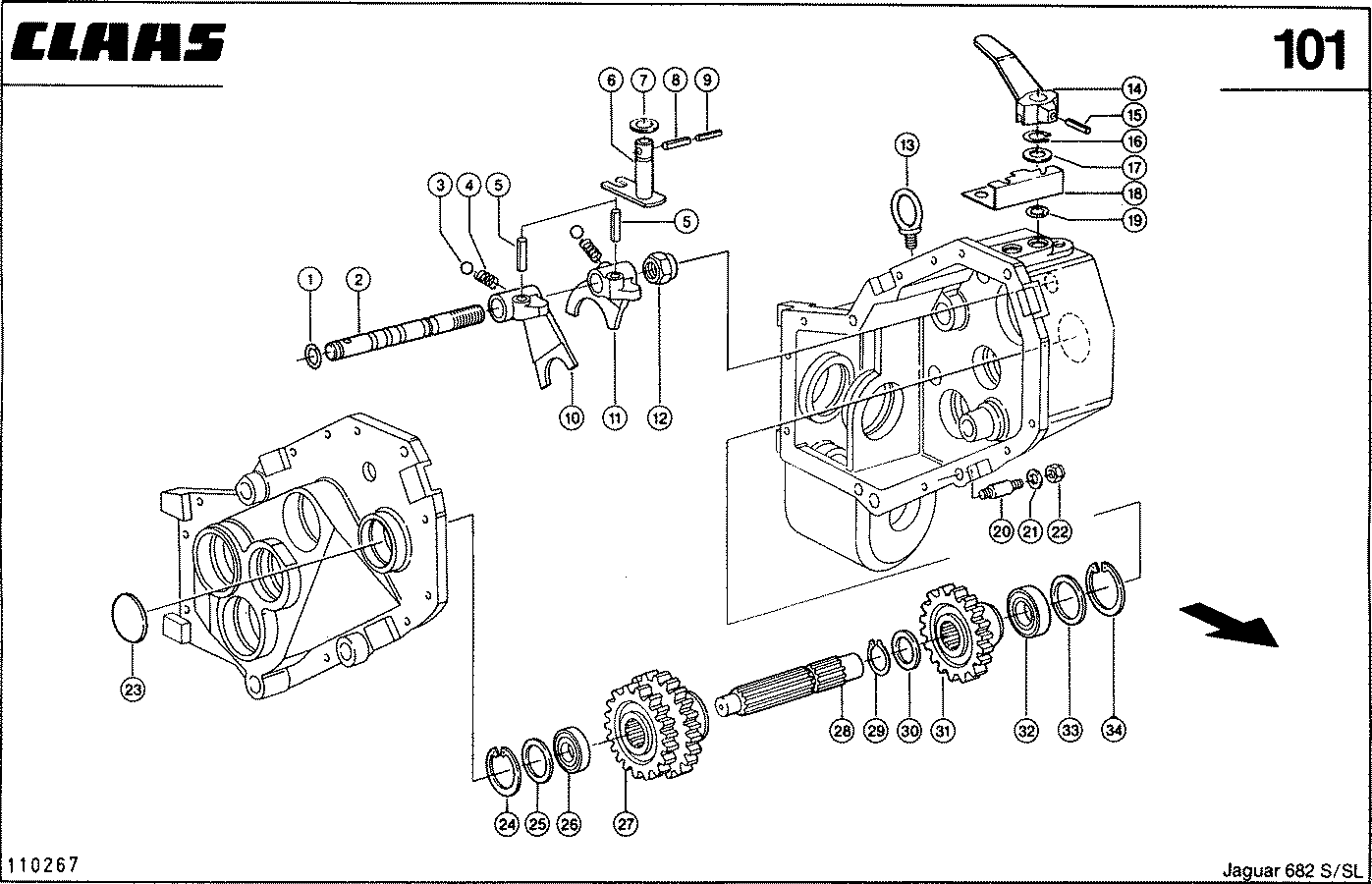

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002332250	уплотнение	1
2	0009803441	вал управления	1
3	0002446370	шарик стальной	2
4	0002332310	пружина сжатия	2
5	0002332900	штифт распорный	2
6	0009803190	палец включения	2
7	0002336910	шайба установочн.	2
8	0002369010	штифт распорный	2
9	0002356500	штифт распорный	2
10	0009803142	вилка переключен.	1
11	0009803152	вилка переключен.	1
12	0002114240	гайка шлицевая	1
13	0002429630	рым-болт	1
14	0009070660	рычаг переключ.	1
15	0002356630	штифт распорный	1
16	0002351570	кольцо стопорное	2
17	0002342360	шайба	0
17	0002342990	шайба	0
18	0009803452	пластина кулисы	1
19	0006334600	уплотнение	2
20	0009804481	палец резьбовой	3
21	0002336710	шкив натяжной	3
22	0002380470	гайка стопорная	3
23	0002380720	шайба запорная	1
24	0002351840	кольцо стопорное	1
25	0002341190	шайба установочн.	0
25	0002341260	шайба установочн.	0
25	0002341400	шайба установочн.	0
25	0002341580	шайба установочн.	0
26	0002359140	ш/подш.радиальный	1
27	0009803071	шестерня двойная	1
28	0009803183	вал	1
29	0002351670	кольцо стопорное	1
30	0002342460	шайба	1
31	0009803062	колесо зубчатое	1
32	0002359160	ш/подш.радиальный	1
33	0002341610	шайба установочн.	1
34	0002351860	кольцо стопорное	1

Наверх

ЦЕПНОЙ РЕДУКТОР НИЖН. ВАЛЬЦЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321511	замок цепи	0
0	0009321530	внутреннее звено	0
1	0002375720	болт 6-гр.	3
2	0002336590	шкив натяжной	3
3	0002113940	шайба	3
4	0002340780	шайба	3
5	0009805431	звездочка	1
6	0002351680	кольцо стопорное	2
7	0002344110	шайба установочн.	0
7	0002344230	шайба установочн.	0
7	0009580036	шайба установочн.	0
8	0009805680	вн.часть корпуса	1
9	0009805461	звездочка	1
10	0002344080	шайба установочн.	0
10	0002344200	шайба установочн.	0
10	0002344310	шайба установочн.	0
11	0002343850	шайба опорная	3
12	0000661761	труба распорная	1
13	0002334800	цепь роликовая	1
14	0002387740	уплотнение	6
15	0000568740	уплотнение	6
16	0009805450	кольцо подшипн.	6
17	0002370850	винт запорный	1
18	0006330310	кольцо уплотн.	1
19	0002374650	болт 6-гр.	14
20	0009805660	нар.часть корпуса	1
21	0009805440	уплотнение	1
22	0009805411	звездочка 2-рядн	1
23	0009427520	цепь роликовая	1
24	0002379830	гайка стопорная	14
25	0009805480	труба распорная	1
26	0009805391	звездочка	1

Наверх

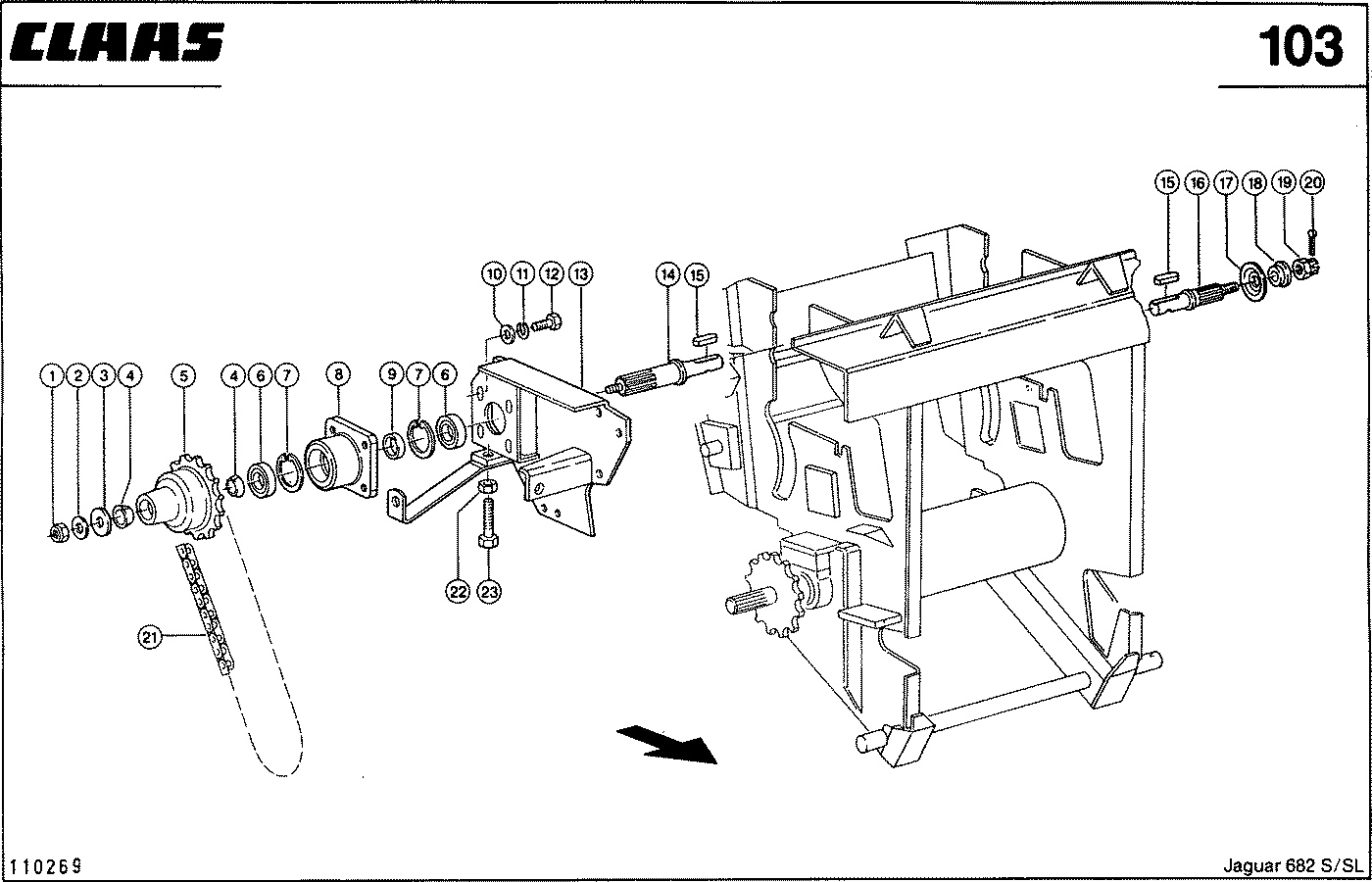

ЦЕПНОЙ ПРИВОД ВЕРХ. ВАЛЬЦЕВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009203004	звено соединит.	0
0	0009203005	замок	0
1	0002380470	гайка стопорная	1
2	0002336710	шкив натяжной	1
3	0009149940	шайба	1
4	0009806440	кольцо центрир.	2
5	0009806431	звездочка	1
6	0002358690	ш/подш.радиальный	2
7	0002351860	кольцо стопорное	2
8	0009071520	корпус подшипника	1
9	0000661770	труба распорная	1
10	0002331950	шайба	4
11	0002351340	кольцо пружинное	4
12	0002374610	болт 6-гр.	4
13	0009806223	пластина опор.п.	1
14	0009806420	вал ведущий	1
15	0009146180	шпонка призматич.	2
16	0009806360	конец вала	1
17	0009806330	шайба уплотн.	1
18	0009806340	втулка центрир.	1
19	0002366530	гайка корончатая	1
20	0002361520	шплинт	1
21	0002113770	цепь роликовая	1
22	0002361730	гайка 6-гр.	1
23	0002373790	болт 6-гр.	1

Наверх

КАРДАННЫЙ ВАЛ ПРИВОДА ВЕРХН. ВАЛЬЦЕВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009805952	вал карданный	1
2	0009805981	вн.часть корпуса	1
3	0002378150	болт 6-гр.	2
4	0009420850	вилка насадная	2
5	0009724650	крестовина	2
6	0009725030	кольцо стопорное	8
7	0009421680	вилка желобчатая	1
8	0002376110	штифт распорный	1
9	0009419170	вал профильный	1
10	0002445400	штифт просечной	1
11	0008130181	воронка защитная	2
12	0009206710	кольцо торцовое	2
13	0009414681	ограждение внешн.	1
14	0002361720	гайка 6-гр.	2
15	0002351340	кольцо пружинное	2
16	0009805991	вн.часть корпуса	1
17	0009421361	полукорпус внутр.	1
18	0009722970	цепь несущая	1
19	0009414670	вилка вала	1
20	0002449460	пресс-масленка	2

Наверх

РЕДУКТОР ВЕРХ. ВАЛЕЦЕВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002363180	кольцо стопорное	1
2	0002343900	шайба опорная	1
3	0002344030	шайба установочн.	0
3	0002344160	шайба установочн.	0
3	0002344270	шайба установочн.	0
4	0002385230	ш/подш.радиальный	2
5	0009806132	колесо зубчатое	1
6	0002110340	уплотнение вала	2
7	0002433280	ш/подш.самоуст.	2
8	0002430440	кольцо стопорное	2
9	0009806112	колесо зубчатое	1
10	0002121540	шайба установочн.	4
11	0009580045	подшипник скольж.	1
12	0002338790	уплотнение	2
13	0009802952	крышка редуктора	1
14	0002351330	кольцо пружинное	10
15	0002374530	болт 6-гр.	10
16	0002393890	шайба контактная	2
17	0002378200	болт 6-гр.	2
18	0002445780	штифт распорный	2
19	0002443460	винт запорный	2
20	0009805132	ступица	1
21	0002121500	кольцо уплотн.	2
22	0002121480	внутр.часть подш.	2
23	0002121490	кольцо подшипника	2
24	0002121510	кольцо упорное	2
25	0009804332	колесо зубчатое	1
26	0002121530	шайба установочн.	0
26	0002336080	шайба	1
27	0002351570	кольцо стопорное	1
28	0002381940	уплотнение	1
29	0002121540	шайба установочн.	4
30	0009806123	колесо зубчатое	1
31	0002116100	сепаратор	1
32	0009805551	втулка	1
33	0002335040	уплотнение	1
34	0009071362	колесо зубчатое	1
35	0002384890	уплотнение вала	2
36	0009809430	втулка подшипника	2
37	0009805571	ступица	2
38	0002330000	болт 6-гр.	12
39	0009071800	шпонка призматич.	2
40	0009802980	защита от намотки	1
41	0009806480	шайба пластмас.	2
42	0009807721	корпус редуктора	1
43	0002122730	кольцо уплотн.	2
44	0002127160	маслоуказатель	1

Наверх

ХОДОВОЙ ВАРИАТОР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006286720	кольцо упорное	1
2	0009510002	шпонка призматич.	1
3	0006297560	ремень клин.широк	1
4	0006286522	шкив ведомый	1
5	0001773090	полоска войлочная	1
6	0006286010	втулка скольжения	1
7	0002356580	штифт распорный	6
8	0006286760	башмак	3
9	0006286160	кожух	1
10	0002378790	штифт распорный	1
11	0006287080	диск скольжения	2
12	0002154730	болт 6-гр.	6
13	0006286050	колпак защитный	1
14	0002393860	шайба контактная	3
15	0002374640	болт 6-гр.	3
16	0005140640	наклейка	2
17	0002369420	пресс-масленка	3
18	0006730460	шайба нажимная	1
19	0002393910	шайба контактная	1
20	0002355870	болт 6-гр.	1

Наверх

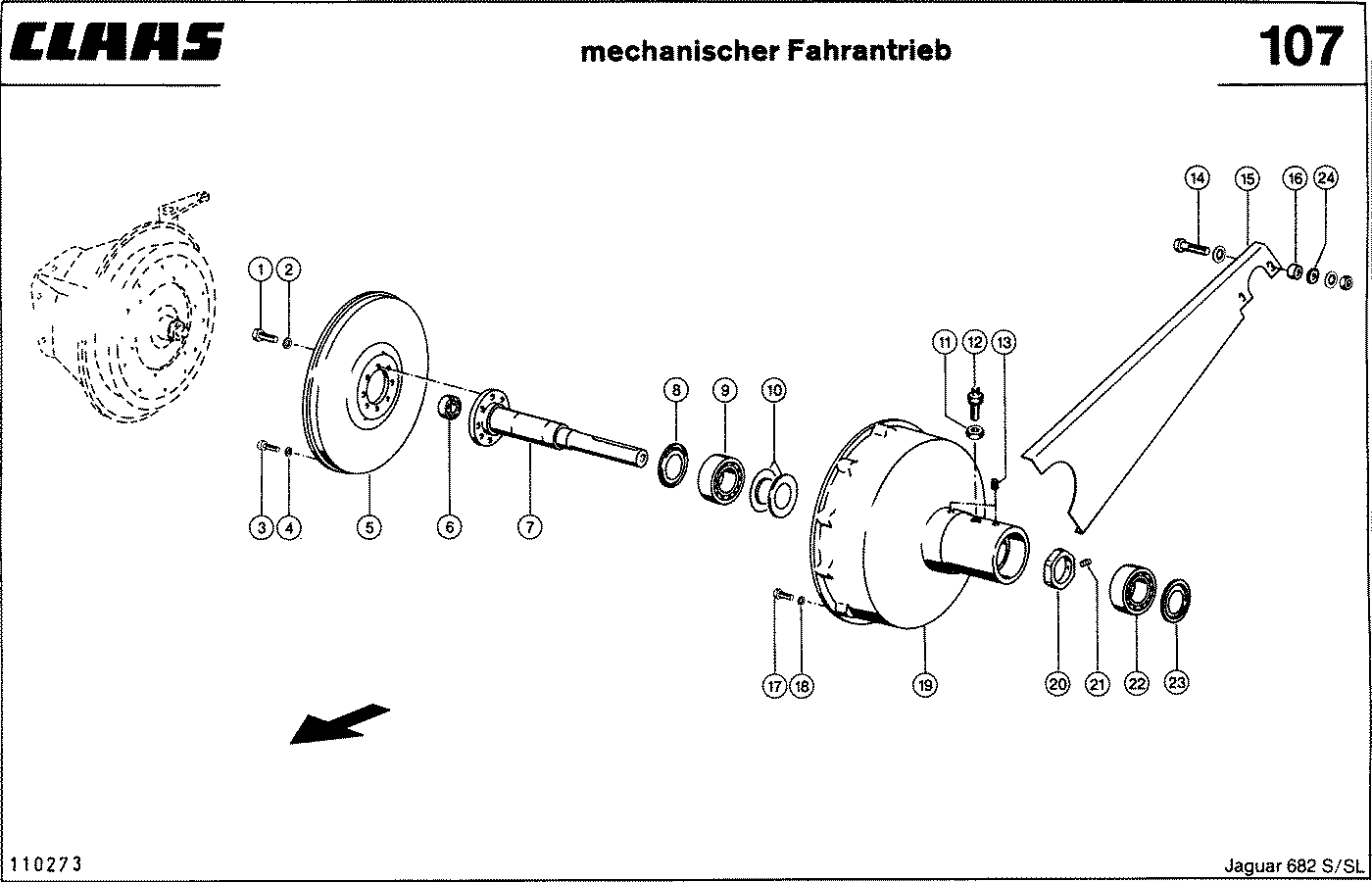

МУФТА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	8
2	0002351330	кольцо пружинное	8
3	0002362000	болт 6-гр.	8
4	0002351320	кольцо пружинное	8
5	0006799890	диск маховика	1
6	0002389991	ш/подш.радиальный	1
7	0006094281	вал	1
8	0002151280	кольцо уплотн.	1
9	0002348210	ш/подш.радиальный	1
10	0002151290	пластинка уплотн.	1
11	0002333810	гайка 6-гр.	1
12	0006768350	датчик индукцион.	1
13	0000901201	винт запорный	2
14	0002355530	болт 6-гр.	2
14	0002361720	гайка 6-гр.	2
14	0002393951	шайба контактная	2
15	0000731820	кронштейн	1
16	0005722720	втулка	2
17	0002374420	винт с 6-гр.гол.	8
18	0002351320	кольцо пружинное	8
19	0006432411	картер сцепления	1
20	0006499680	колесо с кулачк.	1
21	0002363250	шпилька	1
22	0002151300	ш/подш.радиальный	1
23	0002151270	кольцо уплотн.	1
24	0002331960	шайба	4

Наверх

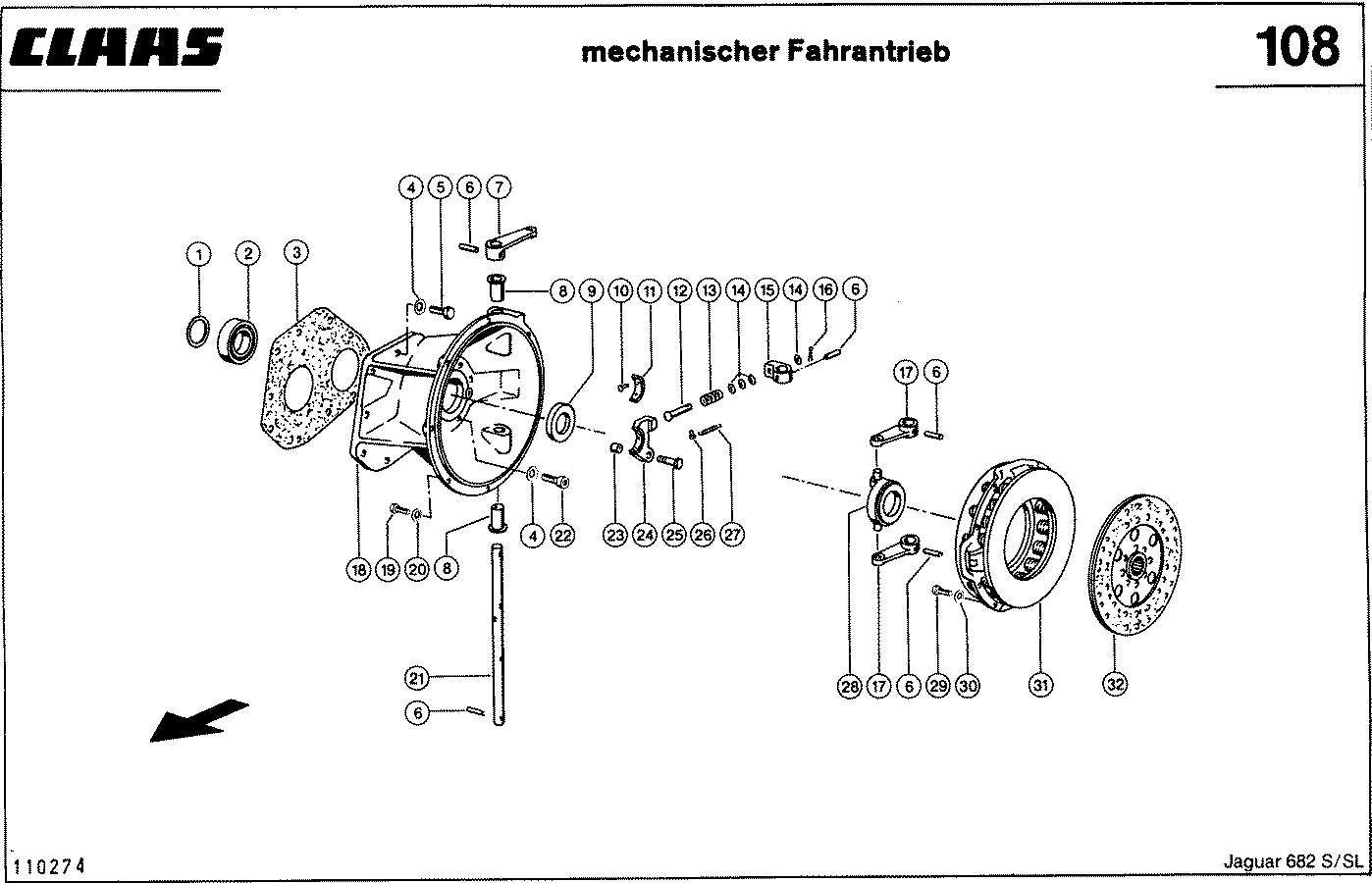

МУФТА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002383870	шайба опорная	1
2	0002359190	ш/подш.радиальный	1
3	0006434770	уплотнение	1
4	0002351330	кольцо пружинное	10
5	0002374530	болт 6-гр.	5
6	0002150130	штифт распорный	5
7	0006316820	рычаг	1
8	0006311800	втулка	2
9	0002389291	уплотнение вала	1
10	0002369750	штифт просечной	2
11	0006317641	накладка фрикц.	1
12	0006317681	палец	1
13	0006435100	пружина сжатия	1
14	0002379900	шайба	5
15	0006317621	рычаг	1
16	0002350830	шплинт	1
17	0006316810	вилка сцепления	2
18	0006435510	картер сцепления	1
19	0002374420	винт с 6-гр.гол.	8
20	0002351320	кольцо пружинное	8
21	0006716631	вал муфты сцепл.	1
22	0002362270	винт с цил.гол.	5
23	0007126531	втулка	1
24	0006436520	колодка сцепления	1
25	0002382370	болт с резьбой	1
26	0002366020	штифт просечной	2
27	0006317700	пружина растяжен.	1
28	0006316630	кольцо контактное	1
29	0002362000	болт 6-гр.	8
30	0002351320	кольцо пружинное	8
31	0006436051	диск сцепл.нажим.	1
32	0006799961	диск сцепления	1

Наверх

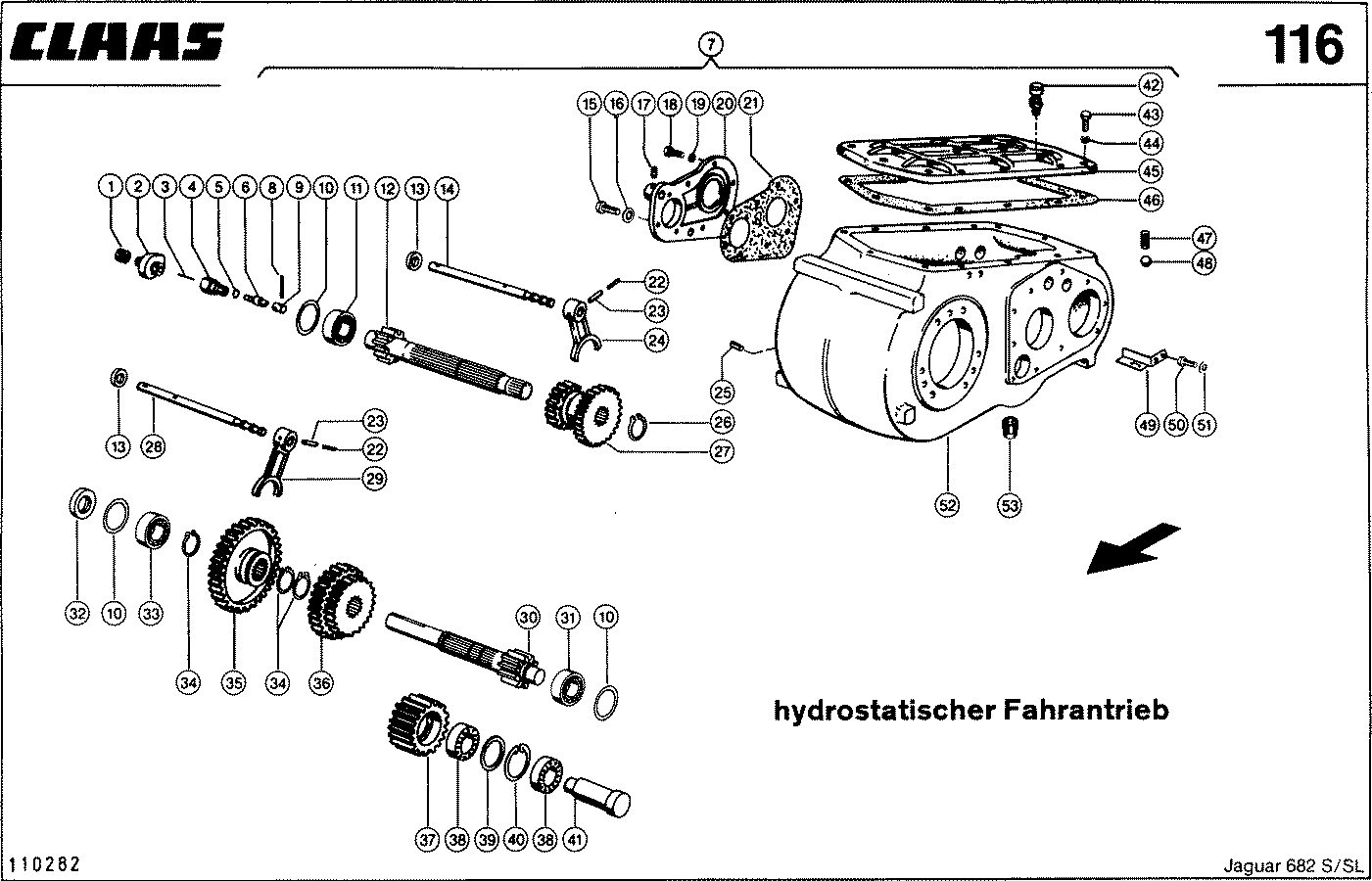

КОРОБКА ПЕРЕДАЧ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002412692	колпак резьбовой	1
2	0006040150	генератор частоты	1
3	0006007380	поводок	1
4	0006021360	соединение резьб.	1
5	0002390310	уплотнение	1
6	0006021280	элемент соединит.	1
7	0006432890	коробка передач	1
8	0002440670	штифт распорный	1
9	0006321840	поводок	1
10	0002330720	шайба установочн.	0
10	0002330740	шайба установочн.	0
10	0002331740	шайба установочн.	0
11	0002359300	ш/подш.радиальный	1
12	0006434670	вал ведущий	1
12	0006499670	вал ведущий	1
13	0002371201	уплотнение вала	2
14	0006434741	тяга переключ.	1
15	0006620092	вилка переключен.	1
16	0002356650	штифт распорный	2
17	0002356250	штифт распорный	2
18	0002356141	болт с резьбой	2
19	0002351340	кольцо пружинное	2
20	0002425900	шпилька	2
21	0002373830	болт 6-гр.	6
22	0002351330	кольцо пружинное	6
23	0006499650	крышка редуктора	1
23	0006856950	крышка редуктора	1
24	0006716720	уплотнение	1
25	0006094040	каретка с 2 шест.	1
26	0002378620	кольцо стопорное	1
27	0000901201	винт запорный	1
28	0006434730	тяга переключ.	1
29	0006856791	вилка переключен.	1
30	0006434710	ось шест.зад/хода	1
31	0006434790	шайба упорная	1
32	0006316342	шестерня зад/хода	1
33	0006316372	венец игольчатый	2
34	0006316350	втулка распорная	1
35	0006434780	шайба упорная	1
36	0006435700	вал коренной	1
37	0002434970	роликоподшипник	1
38	0002371271	уплотнение вала	1
39	0002359160	ш/подш.радиальный	1
40	0002351680	кольцо стопорное	2
41	0006855940	шестерня-каретка	1
42	0006094020	шестерня двойная	1
43	0006852720	колесо промежут.	1
44	0002391201	роликоподшипник	2
45	0006317740	кольцо распорное	1
46	0002351860	кольцо стопорное	1
47	0006434720	ось промежуточная	1
48	0007126600	пробка резьбов.	1
49	0002370680	винт потайной	1
49	0002374420	винт с 6-гр.гол.	9
50	0002393870	шайба контактная	9
51	0006434420	крышка редуктора	1
52	0006436030	уплотнение	1
53	0006856260	пружина сжатия	2
53	0006941560	пружина сжатия	2
54	0006316980	шар	2
55	0006436040	щиток маслосъемн.	1
56	0002380940	болт 6-гр.	2
57	0002150030	шайба контактная	2
58	0006434702	корпус редуктора	1
59	0006354230	пробка магнитная	1

Наверх

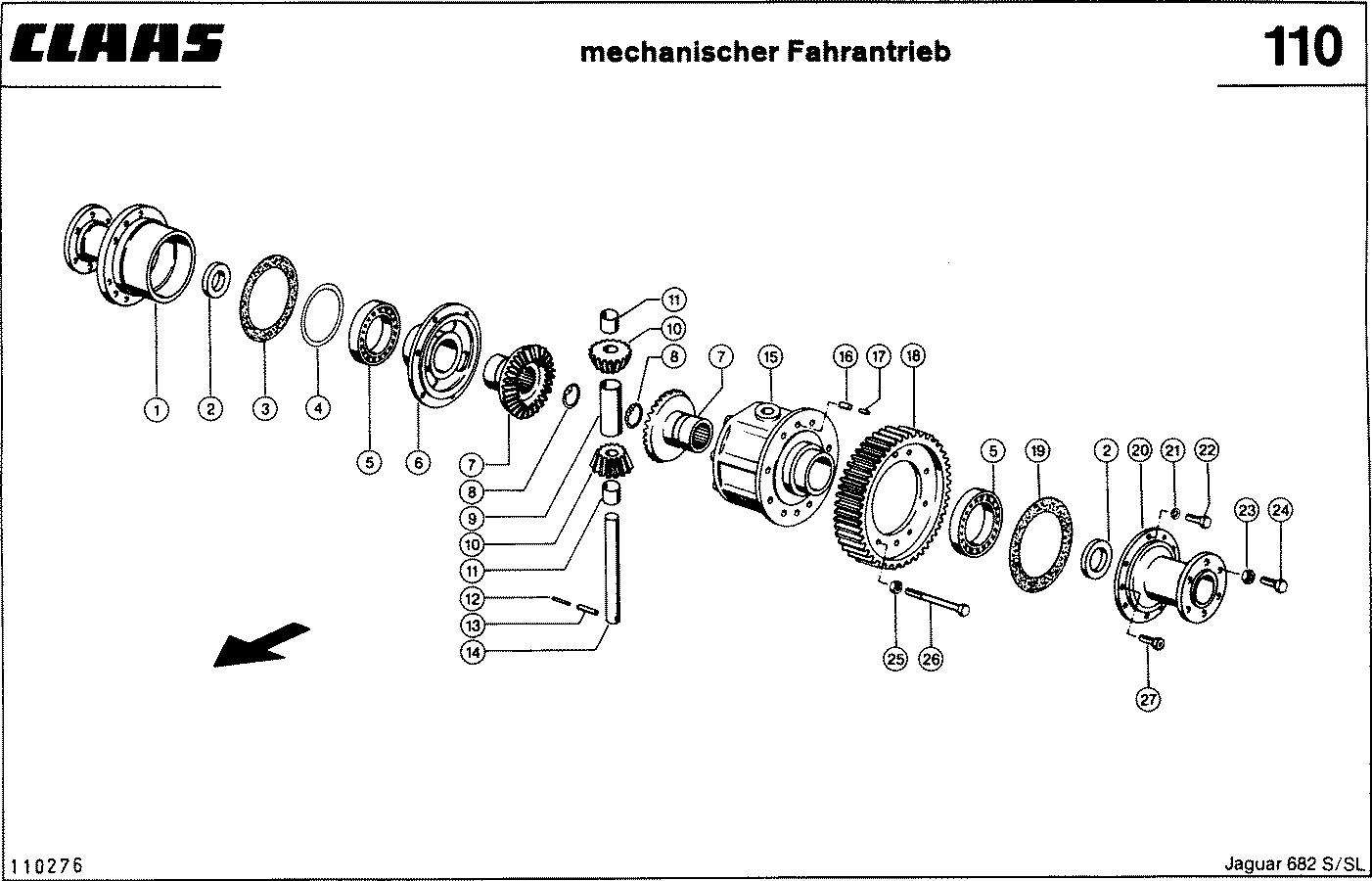

ДИФФЕРЕНЦИАЛ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006434750	фланец правый	1
2	0002371212	уплотнение вала	2
3	0006021410	уплотнение	1
4	0002381170	шайба установочн.	0
4	0002381180	шайба установочн.	0
4	0006316480	шайба установочн.	0
5	0002359060	ш/подш.радиальный	2
6	0006316492	фланец кулачковый	1
7	0006774891	колесо тарельч.	2
8	0002351800	кольцо стопорное	2
9	0006358840	труба распорная	1
10	0006358810	сателлит конич.	2
11	0006358830	втулка подшипника	2
12	0002356680	штифт распорный	1
13	0002376120	штифт распорный	1
14	0006316302	палец сателлита	1
15	0006316266	ось шест.зад/хода	1
16	0002385320	штифт распорный	2
17	0002356790	штифт распорный	2
18	0006350322	венец зубчатый	1
19	0006620110	уплотнение	1
20	0006435050	фланец левый	1
21	0002351340	кольцо пружинное	12
22	0002374620	болт 6-гр.	12
23	0002382340	гайка стопорная	12
24	0002393060	винт	12
25	0002380060	гайка стопорная	8
26	0002394200	болт 6-гр.	8
27	0002448200	винт с цил.гол.	6

Наверх

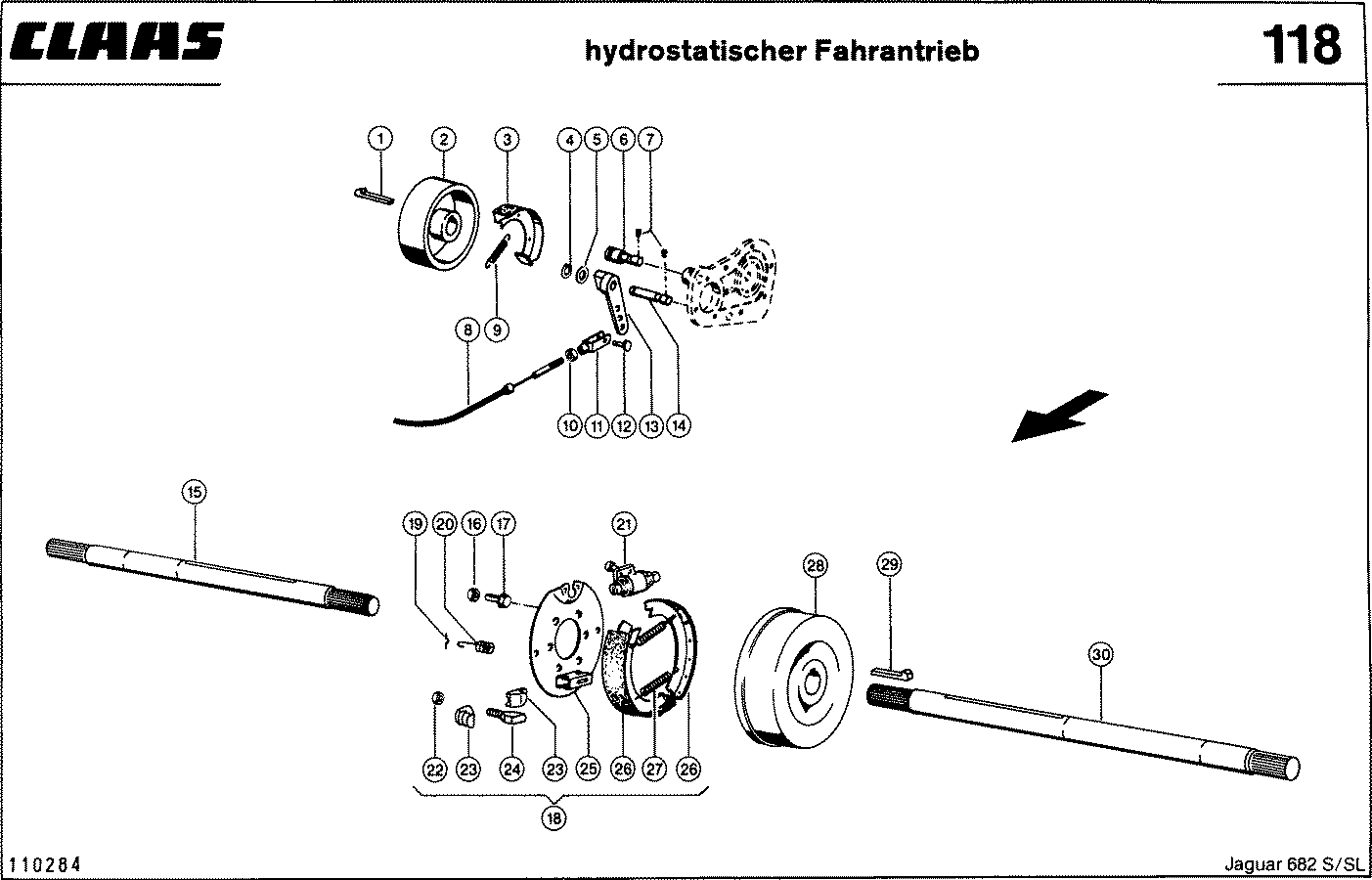

ТОРМОЗА И ПОЛУОСИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001772980	кпл.уплотнений	0
0	0001792880	комплект ремонтн.	0
0	0006432510	болт 6-гр.	2
0	0006851860	шпонка регулиров.	2
1	0002448020	шпонка с головкой	1
2	0006852611	барабан торм.	1
3	0006432060	колодка торм.в сб	2
4	0002381130	кольцо стопорное	1
5	0002338470	шайба	1
6	0006852640	болт якоря	1
7	0002425900	шпилька	2
8	0000713231	трос	1
9	0006853620	пружина растяжен.	1
10	0002361710	гайка 6-гр.	1
11	0006321270	головка вилки	1
12	0006321330	палец	1
13	0006853631	кулак разжимной	1
14	0006852650	палец	1
15	0000731651	вал промежуточный	1
15	0000796201	вал промежуточный	1
16	0002382340	гайка стопорная	12
17	0002393060	винт	12
18	0006854594	тормоз 1-разжимн.	2
19	0006553330	стремянка рессоры	4
20	0006851890	пружина сжатия	4
21	0006553391	цилиндр тормозн.	2
22	0002440211	гайка стопорная	2
23	0006432490	болт регулировоч.	4
23	0006553150	болт регулировоч.	4
24	0006432500	шпонка регулиров.	2
25	0006432480	диск фрикционный	2
25	0006854600	диск фрикционный	2
26	0006432080	колодка торм.в сб	4
27	0006318670	пружина растяжен.	4
28	0006851990	барабан торм.	2
29	0000076340	шпонка с головкой	2
30	0000731641	вал промежуточный	1
30	0007126283	вал промежуточный	1

Наверх

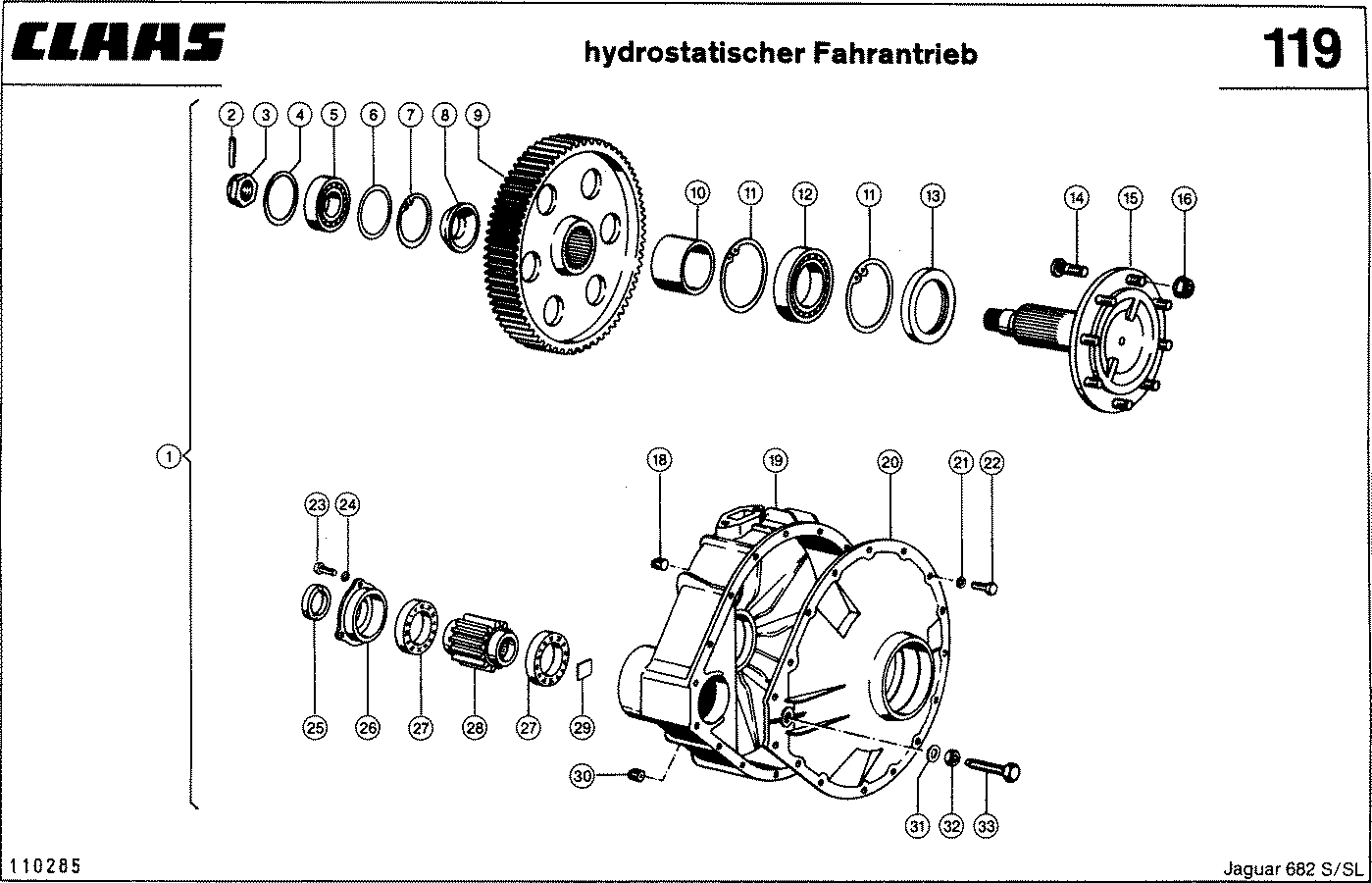

БОРТОВОЙ РЕДУКТОР ВЕДУЩЕГО МОСТА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006851722	передача гл.монт.	2
2	0002356811	штифт распорный	2
3	0006316950	гайка корончатая	2
4	0002381070	шайба	0
4	0006317230	шайба	0
5	0002359330	ш/подш.радиальный	2
6	0002380450	шайба установочн.	0
7	0002351940	кольцо стопорное	2
8	0006316070	кольцо коническое	2
9	0006855260	колесо зубчатое	2
10	0006853780	втулка дистанц.	2
11	0002351960	кольцо стопорное	4
12	0002382330	роликоподшипник	2
13	0002371241	уплотнение вала	2
14	0006021161	болт креп.колеса	16
15	0001765001	вал колеса	2
16	0002393670	гайка плиты опор.	16
18	0006354240	винт запорный	2
19	0006851700	картер редуктора л+п	2
20	0006317121	крышка	2
21	0002393880	шайба контактная	34
22	0002374230	болт 6-гр.	34
23	0002374420	винт с 6-гр.гол.	6
24	0002393870	шайба контактная	6
25	0002371212	уплотнение вала	2
26	0006554582	кольцо упл.крышки	2
27	0002359230	ш/подш.радиальный	4
27	0002434520	роликоподшипник	4
28	0006747531	шестерня	2
29	0006555390	шайба	2
30	0006354230	пробка магнитная	2
31	0002357860	кольцо уплотн.	2
32	0002361730	гайка 6-гр.	2
33	0006854990	болт 6-гр.	2

Наверх

НАТЯЖНОЕ УСТРОЙСТВО ОБЪЕМНОГО ГИДРОПРИВОДА ДВИЖЕНИЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355610	болт 6-гр.	1
2	0006723571	ролик натяжной	1
3	0006723662	ролик натяжной	1
4	0002351820	кольцо стопорное	2
5	0002155170	ш/подш.радиальный	2
5	0002358700	ш/подш.радиальный	2
6	0002351600	кольцо стопорное	2
7	0006723670	палец	1
8	0002150060	шайба контактная	1
9	0002361720	гайка 6-гр.	1
10	0006321710	втулка	2
11	0000711412	кронштейн	1
12	0002369430	пресс-масленка	1
13	0002343010	шайба	1
14	0002370330	шплинт	1
15	0006321330	палец	1
16	0002350880	шплинт	1
17	0000731220	вилка с резьбой	1
18	0002361720	гайка 6-гр.	1
19	0008197960	шайба	1
20	0006295790	пружина сжатия	1
21	0006030950	направляющая пруж	1
21	0006299990	направляющая пруж	1

Наверх

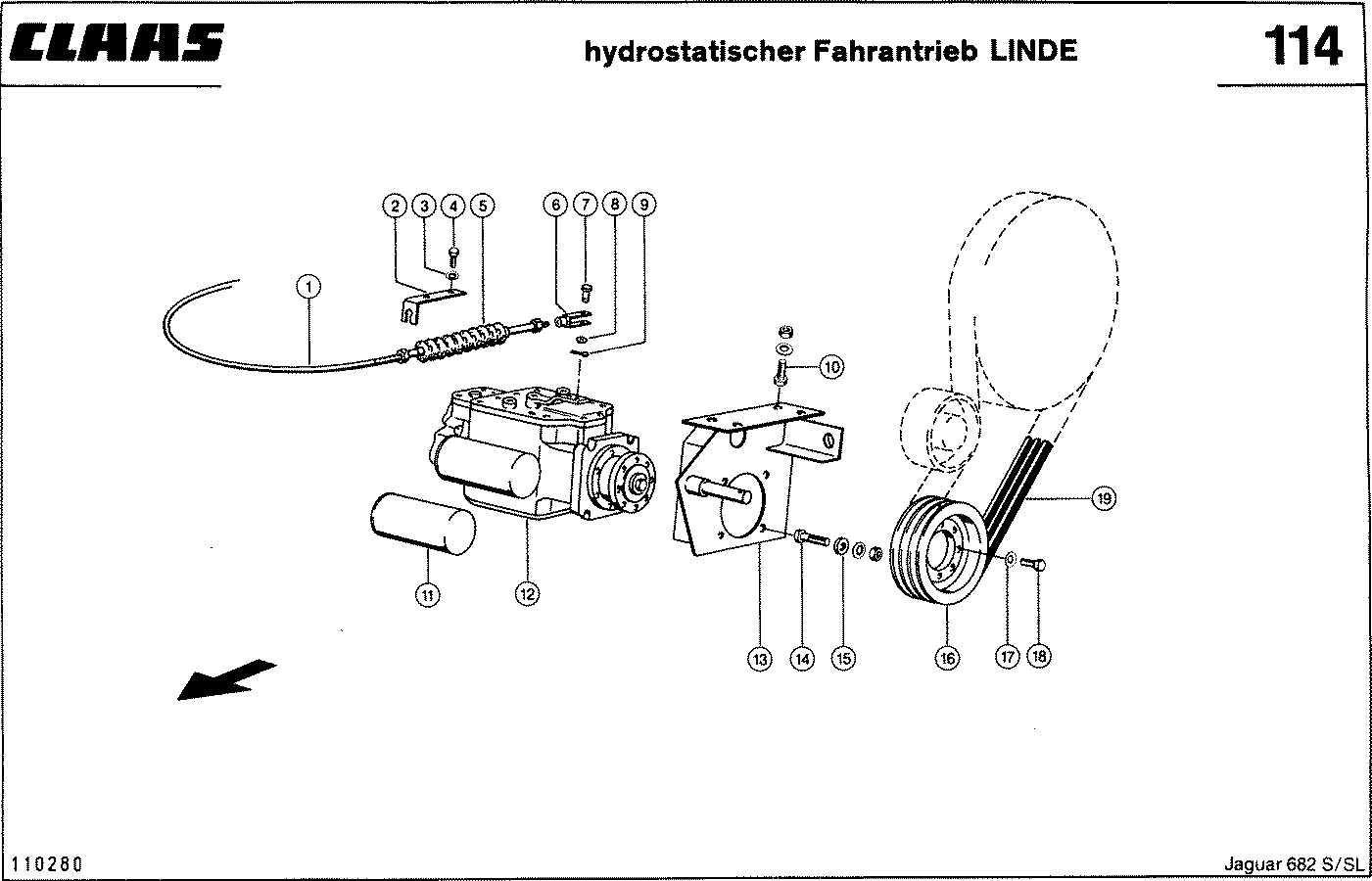

ГИДРООБЪЕМНЫЙ ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006492420	трос приводной	1
2	0006490680	уголок	1
3	0002393931	шайба контактная	2
4	0002441380	болт 6-гр.	2
5	0001771210	сильфон	2
6	0006026570	головка вилки	1
7	0002386800	палец	1
8	0002368260	шайба	1
9	0002351090	шплинт	1
10	0002150060	шайба контактная	4
10	0002361720	гайка 6-гр.	4
10	0002374610	болт 6-гр.	4
11	0001314201	фильтр гидравлич.	1
12	0000731490	гидронасос	1
13	0000731060	консоль	1
14	0002150060	шайба контактная	4
14	0002355530	болт 6-гр.	4
14	0002361720	гайка 6-гр.	4
15	0002331030	шайба	4
16	0006026230	шкив клиноремен.	1
17	0002393880	шайба контактная	8
18	0002374530	болт 6-гр.	8
19	0000732030	ремень	1

Наверх

ГИДРООБЪЕМНЫЙ ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002359160	ш/подш.радиальный	1
2	0006434770	уплотнение	1
3	0006768350	датчик индукцион.	1
4	0002333810	гайка 6-гр.	1
5	0002356670	штифт распорный	1
6	0006838990	гидромотор конст.	1
7	0002355540	болт 6-гр.	4
7	0002361720	гайка 6-гр.	4
7	0002393890	шайба контактная	4
8	0002351330	кольцо пружинное	10
9	0002374530	болт 6-гр.	10
10	0006435031	ось шест.зад/хода	1
11	0006851630	уплотнение	1
12	0006851621	втулка профильная	1

Наверх

КОРОБКА ПЕРЕДАЧ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002412692	колпак резьбовой	1
2	0006040150	генератор частоты	1
3	0006007380	поводок	1
4	0006021360	соединение резьб.	1
5	0002390310	уплотнение	1
6	0006021280	элемент соединит.	1
7	0000717351	коробка передач	1
8	0002440670	штифт распорный	1
9	0006321840	поводок	1
10	0002330720	шайба установочн.	0
10	0002330740	шайба установочн.	0
10	0002331740	шайба установочн.	0
11	0002435350	роликоподшипник	1
12	0006435040	вал ведущий	1
12	0006499690	вал ведущий	1
13	0002371201	уплотнение вала	2
14	0006434741	тяга переключ.	1
15	0002356141	болт с резьбой	2
16	0002351340	кольцо пружинное	2
17	0002425900	шпилька	2
18	0002373830	болт 6-гр.	6
19	0002351330	кольцо пружинное	6
20	0006499650	крышка редуктора	1
20	0006856950	крышка редуктора	1
21	0006716720	уплотнение	1
22	0002356250	штифт распорный	2
23	0002356650	штифт распорный	2
24	0006620092	вилка переключен.	1
25	0000901201	винт запорный	1
26	0002351670	кольцо стопорное	1
27	0006318070	каретка с 2 шест.	1
28	0006434730	тяга переключ.	1
29	0006856791	вилка переключен.	1
30	0006435700	вал коренной	1
31	0002434970	роликоподшипник	1
32	0002371271	уплотнение вала	1
33	0002434360	роликоподшипник	1
34	0002351680	кольцо стопорное	3
35	0006856230	шестерня-каретка	1
36	0006497900	шестерня двойная	1
37	0006852720	колесо промежут.	1
38	0002391201	роликоподшипник	2
39	0006317740	кольцо распорное	1
40	0002351860	кольцо стопорное	1
41	0006434720	ось промежуточная	1
42	0007126600	пробка резьбов.	1
43	0002370680	винт потайной	1
43	0002374420	винт с 6-гр.гол.	9
44	0002393870	шайба контактная	9
45	0006434420	крышка редуктора	1
46	0006436030	уплотнение	1
47	0006856260	пружина сжатия	2
47	0006941560	пружина сжатия	2
48	0006316980	шар	2
49	0006436040	щиток маслосъемн.	1
50	0002380940	болт 6-гр.	2
51	0002150030	шайба контактная	2
52	0006434702	корпус редуктора	1
53	0006354230	пробка магнитная	1

Наверх

ДИФФЕРЕНЦИАЛ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006434750	фланец правый	1
2	0002371212	уплотнение вала	2
3	0006021410	уплотнение	1
4	0002381170	шайба установочн.	0
4	0002381180	шайба установочн.	0
4	0006316480	шайба установочн.	0
5	0002359060	ш/подш.радиальный	2
6	0006316492	фланец кулачковый	1
7	0006774891	колесо тарельч.	2
8	0002351800	кольцо стопорное	2
9	0006358840	труба распорная	1
10	0006358810	сателлит конич.	2
11	0006358830	втулка подшипника	2
12	0002356680	штифт распорный	1
13	0002376120	штифт распорный	1
14	0006316302	палец сателлита	1
15	0006316266	ось шест.зад/хода	1
16	0002385320	штифт распорный	2
17	0002356790	штифт распорный	2
18	0006350322	венец зубчатый	1
19	0006620110	уплотнение	1
20	0006435050	фланец левый	1
21	0002351340	кольцо пружинное	12
22	0002374620	болт 6-гр.	12
23	0002382340	гайка стопорная	12
24	0002393060	винт	12
25	0002380060	гайка стопорная	8
26	0002394200	болт 6-гр.	8
27	0002448200	винт с цил.гол.	6

Наверх

ТОРМОЗА И ПОЛУОСИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001772980	кпл.уплотнений	0
0	0001792880	комплект ремонтн.	0
0	0006432510	болт 6-гр.	2
0	0006851860	шпонка регулиров.	2
1	0002448020	шпонка с головкой	1
2	0006852611	барабан торм.	1
3	0006432060	колодка торм.в сб	2
4	0002381130	кольцо стопорное	1
5	0002338470	шайба	1
6	0006852640	болт якоря	1
7	0002425900	шпилька	2
8	0000713231	трос	1
9	0006853620	пружина растяжен.	1
10	0002361710	гайка 6-гр.	1
11	0006321270	головка вилки	1
12	0006321330	палец	1
13	0006853631	кулак разжимной	1
14	0006852650	палец	1
15	0000731651	вал промежуточный	1
15	0000796201	вал промежуточный	1
16	0002382340	гайка стопорная	12
17	0002393060	винт	12
18	0006854594	тормоз 1-разжимн.	2
19	0006553330	стремянка рессоры	4
20	0006851890	пружина сжатия	4
21	0006553391	цилиндр тормозн.	2
22	0002440211	гайка стопорная	2
23	0006432490	болт регулировоч.	4
23	0006553150	болт регулировоч.	4
24	0006432500	шпонка регулиров.	2
25	0006432480	диск фрикционный	2
25	0006854600	диск фрикционный	2
26	0006432080	колодка торм.в сб	4
27	0006318670	пружина растяжен.	4
28	0006851990	барабан торм.	2
29	0000076340	шпонка с головкой	2
30	0000731641	вал промежуточный	1
30	0007126283	вал промежуточный	1

Наверх

БОРТОВОЙ РЕДУКТОР ВЕДУЩЕГО МОСТА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006851722	передача гл.монт.	2
2	0002356811	штифт распорный	2
3	0006316950	гайка корончатая	2
4	0002381070	шайба	0
4	0006317230	шайба	0
5	0002359330	ш/подш.радиальный	2
6	0002380450	шайба установочн.	0
7	0002351940	кольцо стопорное	2
8	0006316070	кольцо коническое	2
9	0006855260	колесо зубчатое	2
10	0006853780	втулка дистанц.	2
11	0002351960	кольцо стопорное	4
12	0002382330	роликоподшипник	2
13	0002371241	уплотнение вала	2
14	0006021161	болт креп.колеса	16
15	0001765001	вал колеса	2
16	0002393670	гайка плиты опор.	16
18	0006354240	винт запорный	2
19	0006851700	картер редуктора л+п	2
20	0006317121	крышка	2
21	0002393880	шайба контактная	34
22	0002374230	болт 6-гр.	34
23	0002374420	винт с 6-гр.гол.	6
24	0002393870	шайба контактная	6
25	0002371212	уплотнение вала	2
26	0006554582	кольцо упл.крышки	2
27	0002359230	ш/подш.радиальный	4
27	0002434520	роликоподшипник	4
28	0006747531	шестерня	2
29	0006555390	шайба	2
30	0006354230	пробка магнитная	2
31	0002357860	кольцо уплотн.	2
32	0002361730	гайка 6-гр.	2
33	0006854990	болт 6-гр.	2

Наверх

ШИНЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005011850	шланг	2
0	0005144850	наклейка	1
0	0006310870	шланг	2
0	0006820280	шланг	2
0	0006820290	шланг	2
1	0000730900	колесо дисковое	2
1	0006550351	колесо дисковое	2
1	0006789830	колесо дисковое	2
1	0006789841	колесо дисковое	2
2	0000732080	шина с камерой	2
2	0006820690	шина с камерой	2
2	0006823351	шина с камерой	2
3	0006738230	колесо дисковое	2
3	0006820501	колесо дисковое	2
3	0006826530	колесо дисковое	2
3	0006826650	колесо дисковое	2
4	0006768361	шина	2
4	0006820960	шина с камерой	2
5	0006820830	вентиль обода	2

Наверх

Задний мост, 2.0 M., VAR. 7374 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000742821	мост управляемый	1
2	0006551431	втулка подшипника	2
3	0006371140	накладка	1
4	0000740500	палец	1
5	0002369430	пресс-масленка	3
6	0000737860	кулак поворот.пр.	1
6	0006734120	кулак поворот.пр.	1
7	0002336260	шайба установочн.	0
7	0002336270	шайба установочн.	1
8	0000718971	тяга рулевая поп.	1
9	0002364560	гайка 6-гр.	2
10	0002373720	болт 6-гр.	2
11	0002390040	гайка стопорная	2
12	0000742891	кулак поворот.лв.	1
12	0006856981	кулак поворот.лв.	1
13	0002374580	болт 6-гр.	2
14	0002351340	кольцо пружинное	2
15	0000506480	шайба защитная	1
15	0006734201	шайба защитная	1
16	0006551441	втулка подшипника	4
17	0006851691	шайба упорная	4
18	0006335870	гайка 6-гр.	1
19	0001770540	шарнир шаровой	1
19	0006335841	шарнир шаровой	1
20	0006311840	колпачок уплотн.	2
21	0002364470	кольцо пружинное	12
22	0002383020	болт 6-гр.	10
22	0002445000	болт 6-гр.	12
23	0002356500	штифт распорный	2
24	0006734280	кольцо уплотнит.	2
25	0006550882	шайба упорная	2
26	0002359890	роликоподшипник	2
27	0006734311	ступица колеса	2
27	0006940460	ступица колеса	2
28	0002359860	роликоподшипник	2
29	0002151050	шайба	2
30	0006311681	гайка корончатая	2
31	0006311691	колпачок	2
32	0002369830	винт с цил.гол.	1
33	0000730740	втулка	1
34	0002381320	гайка стопорная	1

Наверх

Отсек двигателя - CLAAS JAGUAR 682

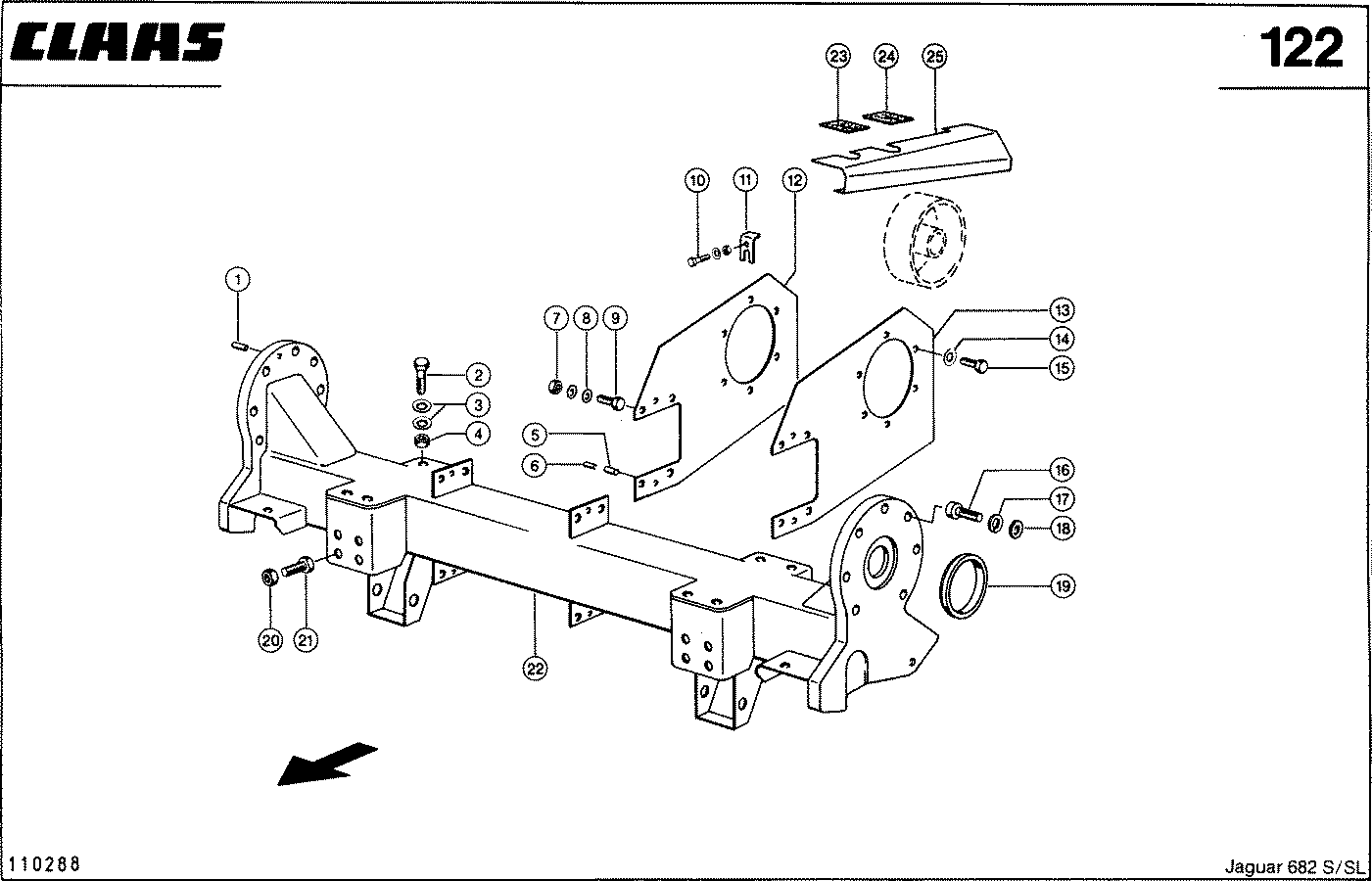

ВЕДУЩИЙ МОСТ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006316870	штифт цилиндрич.	2
2	0002152120	болт 6-гр.	6
3	0002393910	шайба контактная	12
4	0002389460	гайка 6-гр.	6
5	0002440190	штифт распорный	4
6	0002391480	штифт распорный	4
7	0002382340	гайка стопорная	8
8	0002351242	шайба	16
9	0002375720	болт 6-гр.	8
10	0002351310	кольцо пружинное	1
10	0002352411	болт 6-гр.	1
10	0002361690	гайка 6-гр.	1
11	0006087960	кронштейн	1
12	0000731620	щиток опорный	1
13	0000731660	щиток опорный	1
14	0002351340	кольцо пружинное	12
15	0002374620	болт 6-гр.	12
16	0002389040	винт с цил.гол.	4
16	0002389050	винт с цил.гол.	10
17	0002351361	кольцо стопорное	14
18	0006795721	шайба	10
19	0007130451	кольцо центрир.	2
20	0002150080	гайка стопорная	4
21	0002383040	болт 6-гр.	4
22	0000730810	мост ведущий	1
22	0000731511	мост ведущий	1
23	0000731310	уплотнение	1
24	0000731290	уплотнение	1
25	0000731271	защита	1

Наверх

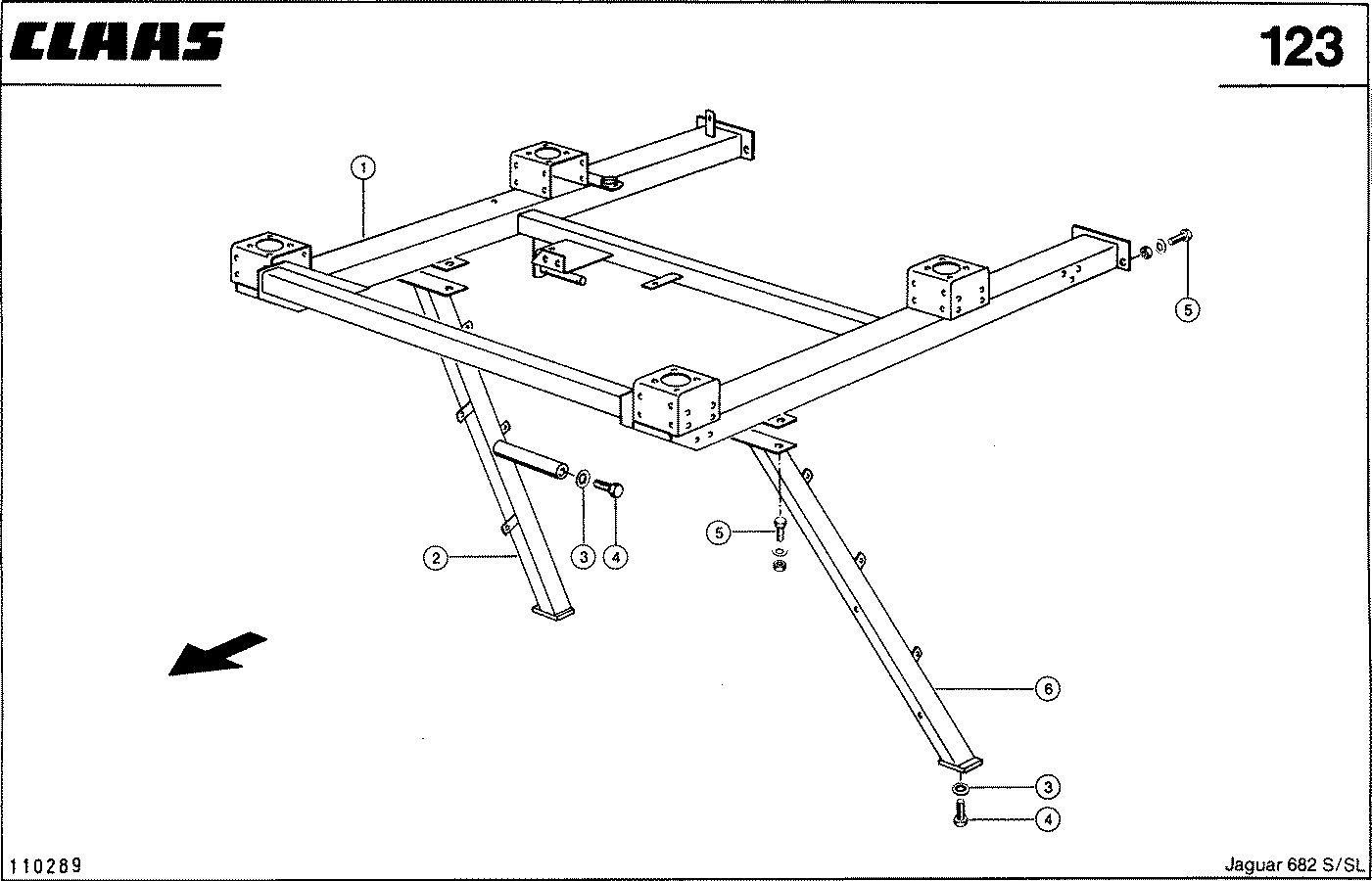

КРЕПЛЕНИЕ КАБИНЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000754502	рама опорная	1
2	0000740091	направляющая	1
3	0002393910	шайба контактная	3
4	0002374630	болт 6-гр.	3
5	0002361720	гайка 6-гр.	8
5	0002375720	болт 6-гр.	8
5	0002393890	шайба контактная	16
6	0000740040	направляющая	1

Наверх

СТОЯК - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000730402	бачок для воды	1
1	0000732320	элемент распорный	1
2	0002335510	гайка стопорная	2
3	0005012820	шайба	2
4	0000700732	палец	2
5	0002376130	штифт распорный	2
6	0002380470	гайка стопорная	2
7	0002110840	шкив натяжной	4
8	0002373760	болт 6-гр.	2
9	0000733402	щиток промежуточ.	1
10	0002361700	гайка 6-гр.	4
10	0002374390	болт 6-гр.	4
10	0002393931	шайба контактная	4
11	0002361700	гайка 6-гр.	3
11	0002362000	болт 6-гр.	3
11	0002393931	шайба контактная	3
12	0002361700	гайка 6-гр.	2
12	0002393931	шайба контактная	2
12	0006100971	винт полупотайной	2
13	0002355190	болт 6-гр.	2
13	0002361700	гайка 6-гр.	2
13	0002393931	шайба контактная	2
14	0000733413	перила	1
15	0006895670	кронштейн	2

Наверх

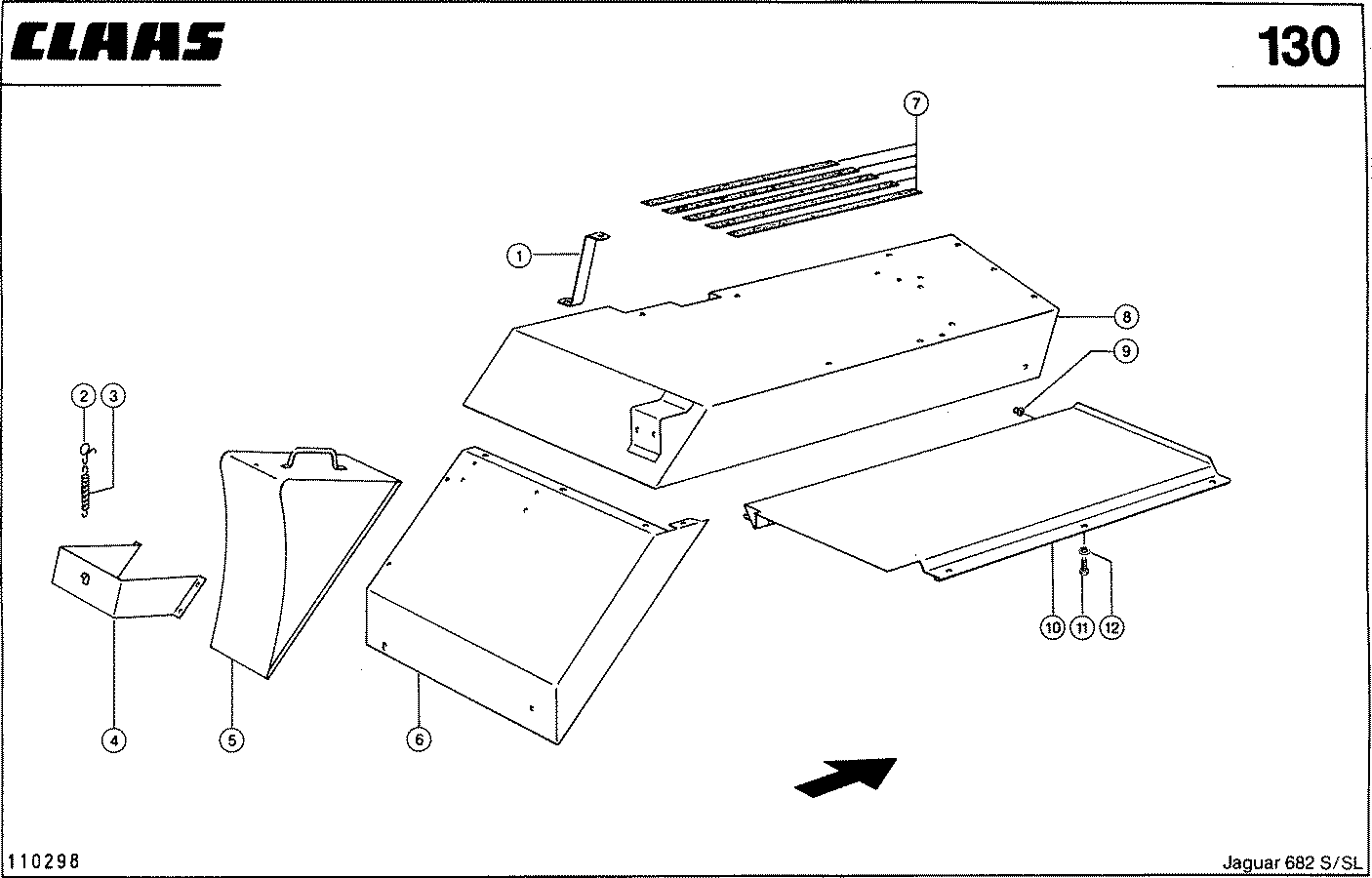

ЗАЩИТА РЕДУКТОРА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000758320	колпачок	1
2	0000758270	защита правая	1
3	0000758260	защита задн.	1
4	0000758390	уплотнение	1
5	0007017403	заслонка глазка	1
6	0000758510	уплотнение	2
7	0000758520	уплотнение	2
8	0000758540	щиток	1
9	0000758500	уплотнение	1
10	0000758380	кронштейн	1
11	0000758550	щиток	1
12	0000758340	накладка	2

Наверх

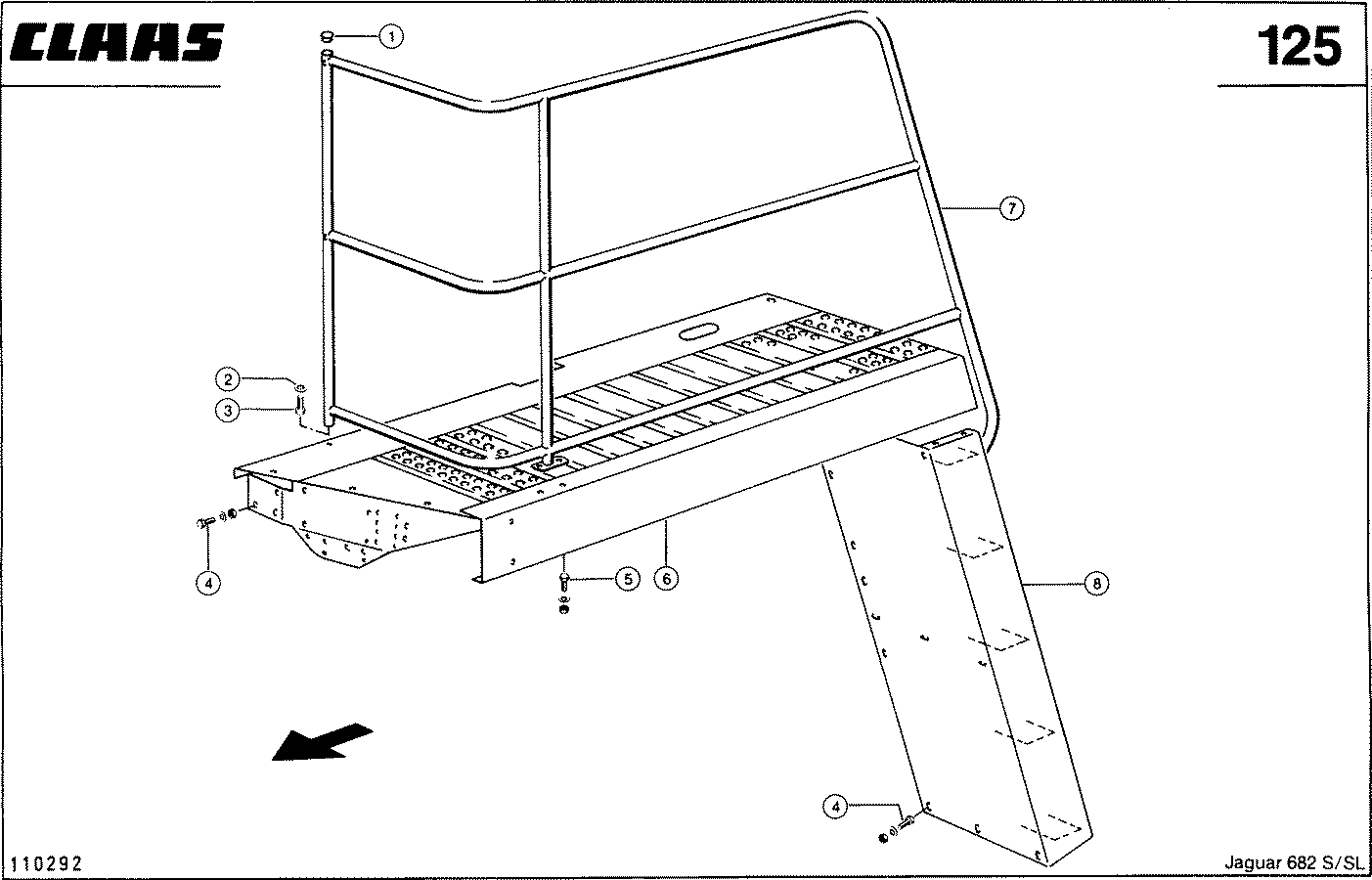

ПЛОЩАДКА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002388862	пробка запорная	1
2	0002393880	шайба контактная	1
3	0002373830	болт 6-гр.	1
4	0002361700	гайка 6-гр.	16
4	0002374390	болт 6-гр.	16
4	0002393870	шайба контактная	16
5	0002361700	гайка 6-гр.	4
5	0002362000	болт 6-гр.	4
5	0002393870	шайба контактная	4
6	0000745821	платформа левая	1
7	0000746812	перила левые	1
8	0000746721	подножка	1

Наверх

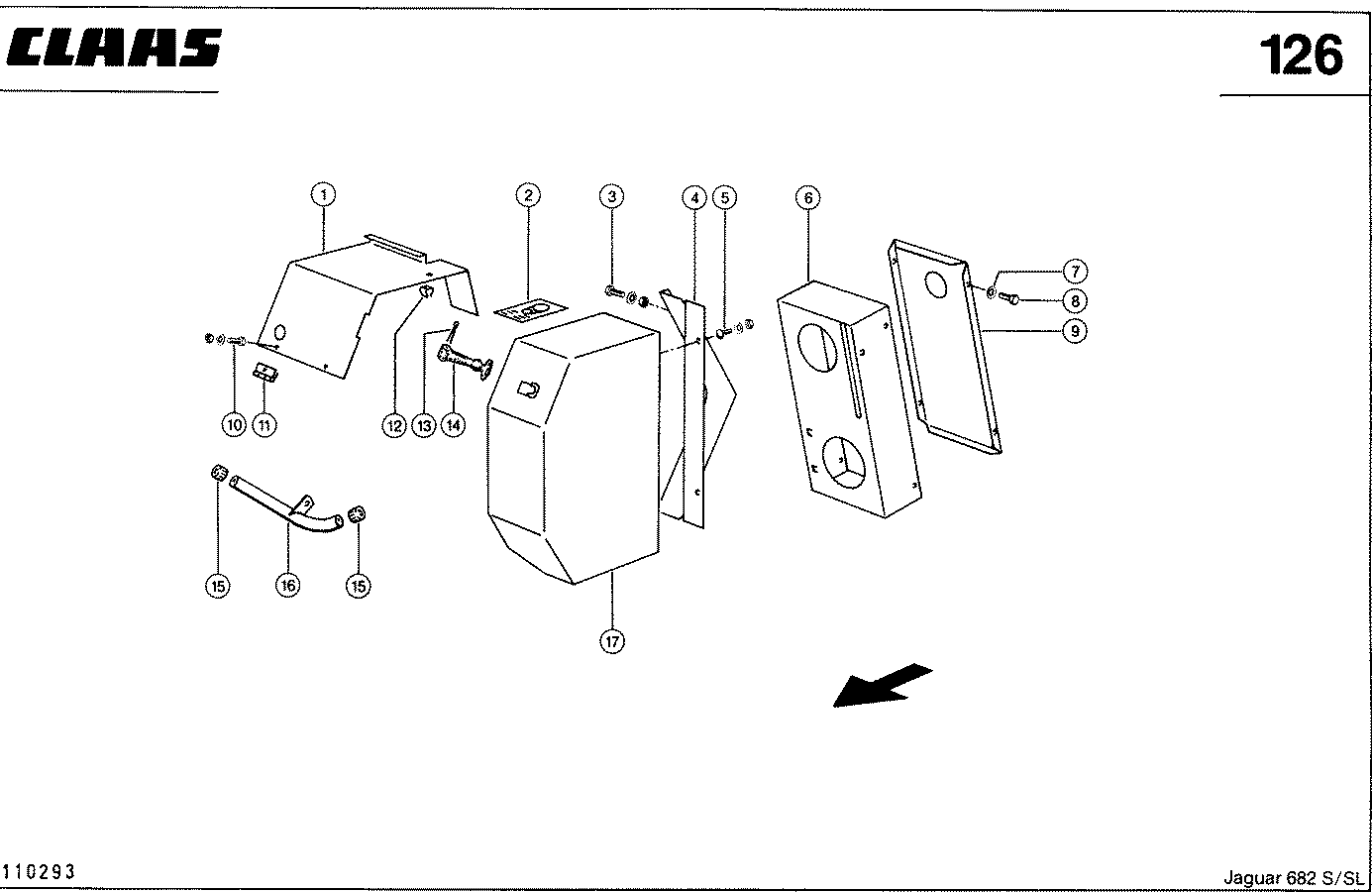

РЕВЕРСИВНЫЙ РЕДУКТОР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000739811	защита	1
2	0005144840	наклейка	1
3	0002361700	гайка 6-гр.	2
3	0002362000	болт 6-гр.	2
3	0002393870	шайба контактная	2
4	0000739761	защита	1
5	0002150030	шайба контактная	2
5	0002361690	гайка 6-гр.	2
5	0006655641	винт полупотайной	2
6	0000739730	защита	1
6	0000739960	защита	1
7	0002393870	шайба контактная	4
8	0002374380	болт 6-гр.	4
9	0000739750	крышка	1
9	0000739950	крышка	1
10	0002150030	шайба контактная	2
10	0002361690	гайка 6-гр.	2
10	0002374640	болт 6-гр.	2
11	0007257730	шарнир	2
12	0006524330	пружина зажимная	1
13	0002441310	шплинт	1
14	0008019910	держатель кожуха	1
15	0004126880	ниппель	2
16	0000739030	труба	1
17	0000739771	защита	1

Наверх

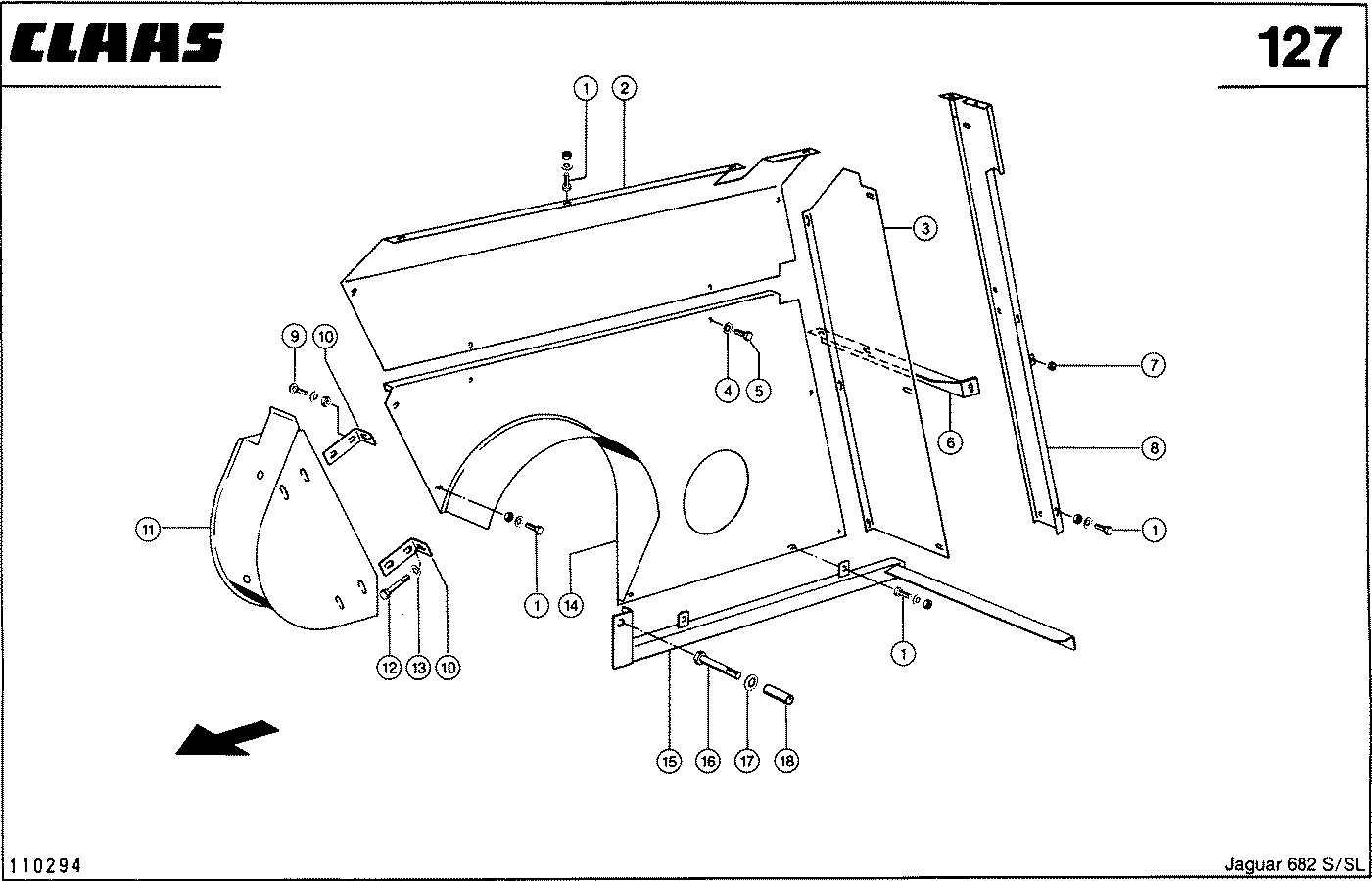

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	15
1	0002374390	болт 6-гр.	15
1	0002393870	шайба контактная	15
2	0000734610	щиток	1
2	0000736532	щиток	1
3	0000734660	защита	1
3	0000736781	уголок	1
4	0002393870	шайба контактная	5
5	0002374390	болт 6-гр.	5
6	0000738810	уголок	1
7	0006233410	бухта кабеля	1
8	0000736720	пластина соедин.	1
8	0000736733	пластина соедин.	1
9	0002349530	винт полупотайной	4
9	0002361700	гайка 6-гр.	4
9	0002393931	шайба контактная	4
10	0000747851	уголок	2
11	0000747813	защита	1
12	0002355400	болт 6-гр.	2
13	0002393880	шайба контактная	2
14	0000734630	стенка боковая	1
14	0000736512	стенка боковая л.	1
15	0000738840	направляющая	1
16	0002373760	болт 6-гр.	1
16	0002423940	болт 6-гр.	1
17	0002393910	шайба контактная	1
18	0000731140	элемент распорный	1
18	0007240730	коллектор впускн.	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000733140	перила	1
2	0002392360	болт 6-гр.	4
3	0002393870	шайба контактная	4
4	0000733181	защита	1
5	0002361710	гайка 6-гр.	4
5	0002374530	болт 6-гр.	4
5	0002393880	шайба контактная	4
6	0000733213	перила	1
7	0002361700	гайка 6-гр.	3
7	0002374420	винт с 6-гр.гол.	3
7	0002393870	шайба контактная	3
8	0002361690	гайка 6-гр.	2
8	0002374650	болт 6-гр.	2
8	0002393860	шайба контактная	2
9	0002361700	гайка 6-гр.	1
9	0002362000	болт 6-гр.	1
9	0002393870	шайба контактная	1
10	0008049510	держатель кожуха	1
11	0002377390	шплинт	1
12	0000732411	крышка	1
12	0000733160	крышка	1
13	0006233410	бухта кабеля	1
14	0002374640	болт 6-гр.	2
15	0002393920	шайба контактная	2
16	0009812550	рукоятка	1
17	0006012430	шайба опорная	1
18	0006016090	цапфа запорная	1
18	0006088190	цапфа запорная	1
19	0000732440	крышка	1
20	0002361690	гайка 6-гр.	2
20	0002374660	болт 6-гр.	2
20	0002393920	шайба контактная	2

Наверх

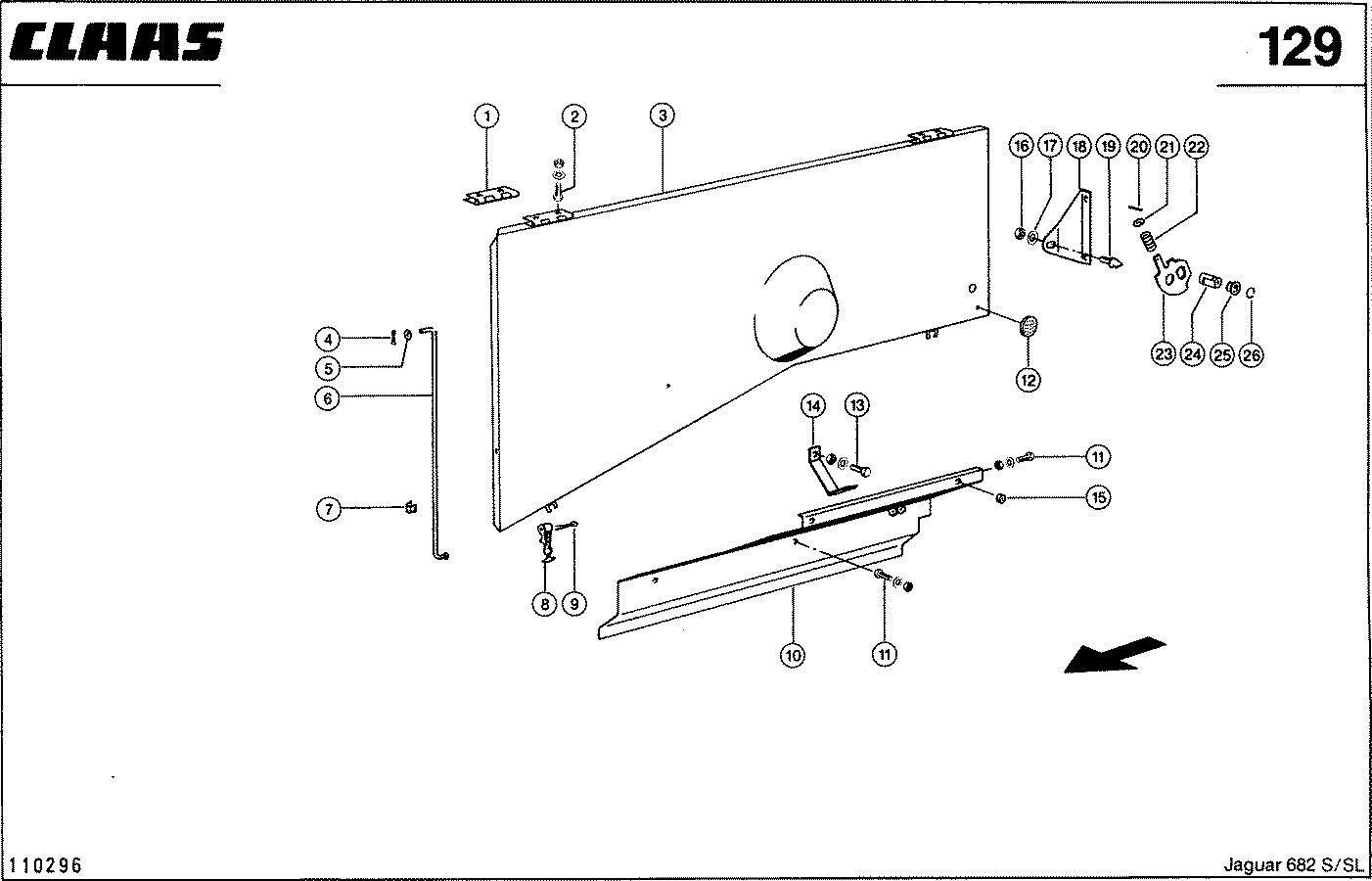

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006543130	шарнир	2
2	0002361690	гайка 6-гр.	4
2	0002374640	болт 6-гр.	4
2	0002393860	шайба контактная	4
3	0000732651	дверка левая	1
3	0000736561	дверка левая	1
3	0000736840	дверка левая	1
4	0002350830	шплинт	1
4	0002350890	шплинт	1
5	0002369122	шайба	1
5	0002382920	шайба	1
6	0000736641	штанга	1
6	0000737320	скоба	1
7	0006524330	пружина зажимная	1
8	0008019910	держатель кожуха	1
9	0002441310	шплинт	1
10	0000732900	защита	1
10	0000736680	защита	1
11	0002361700	гайка 6-гр.	3
11	0002374420	винт с 6-гр.гол.	3
11	0002393870	шайба контактная	3
12	0002112890	отражатель	2
13	0002361700	гайка 6-гр.	2
13	0002362000	болт 6-гр.	1
13	0002374420	винт с 6-гр.гол.	1
13	0002393870	шайба контактная	2
14	0000736710	стойка	1
14	0000737680	кронштейн	1
15	0006233410	бухта кабеля	2
16	0002361710	гайка 6-гр.	1
17	0002393880	шайба контактная	1
18	0000732591	кронштейн	1
19	0006486200	палец	1
20	0002356471	штифт распорный	1
21	0002368400	шайба	1
22	0005036930	пружина сжатия	1
23	0007391621	пластина запорная	1
24	0007391631	вал вращающийся	1
25	0000085230	втулка пластмас.	1
26	0002158990	кольцо запорное	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000748311	крышка	1
2	0002361690	гайка 6-гр.	2
2	0002374650	болт 6-гр.	2
2	0002393860	шайба контактная	2
3	0002361690	гайка 6-гр.	2
3	0002364750	винт полупотайной	2
3	0002393920	шайба контактная	2
4	0000737090	кронштейн	1
5	0006096361	замок крышки	1
6	0000702173	колпачок	1
7	0002361690	гайка 6-гр.	4
7	0002374640	болт 6-гр.	4
7	0002393860	шайба контактная	4
8	0002335580	болт 6-гр.	3
9	0002393880	шайба контактная	3
10	0002392390	болт 6-гр.	1
11	0002393941	шайба контактная	1
12	0002151600	бухта кабеля	1
13	0000730781	бачок для воды	1
13	0000732360	перила	1
14	0002361700	гайка 6-гр.	4
14	0002362000	болт 6-гр.	4
14	0002393870	шайба контактная	4
15	0000730970	ступенька	1
16	0000732621	кронштейн	1
17	0002361710	гайка 6-гр.	1
18	0002393880	шайба контактная	1
19	0006486200	палец	1
20	0007391621	пластина запорная	1
21	0007391631	вал вращающийся	1
22	0000085230	втулка пластмас.	1
23	0002158990	кольцо запорное	1
24	0002356471	штифт распорный	1
25	0002368400	шайба	1
26	0005036930	пружина сжатия	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000755120	кронштейн	1
2	0009008810	крюк рессоры	1
3	0000130040	пружина растяжен.	1
4	0006824020	крепление	1
5	0006824040	упор противооткат	1
6	0000748511	щиток	1
7	0007912090	настил пола	5
8	0000755000	платформа правая	1
8	0000757020	платформа правая	1
9	0006000511	втулка	3
10	0000755060	щиток	1
11	0002392350	болт 6-гр.	3
12	0002393870	шайба контактная	3

Наверх

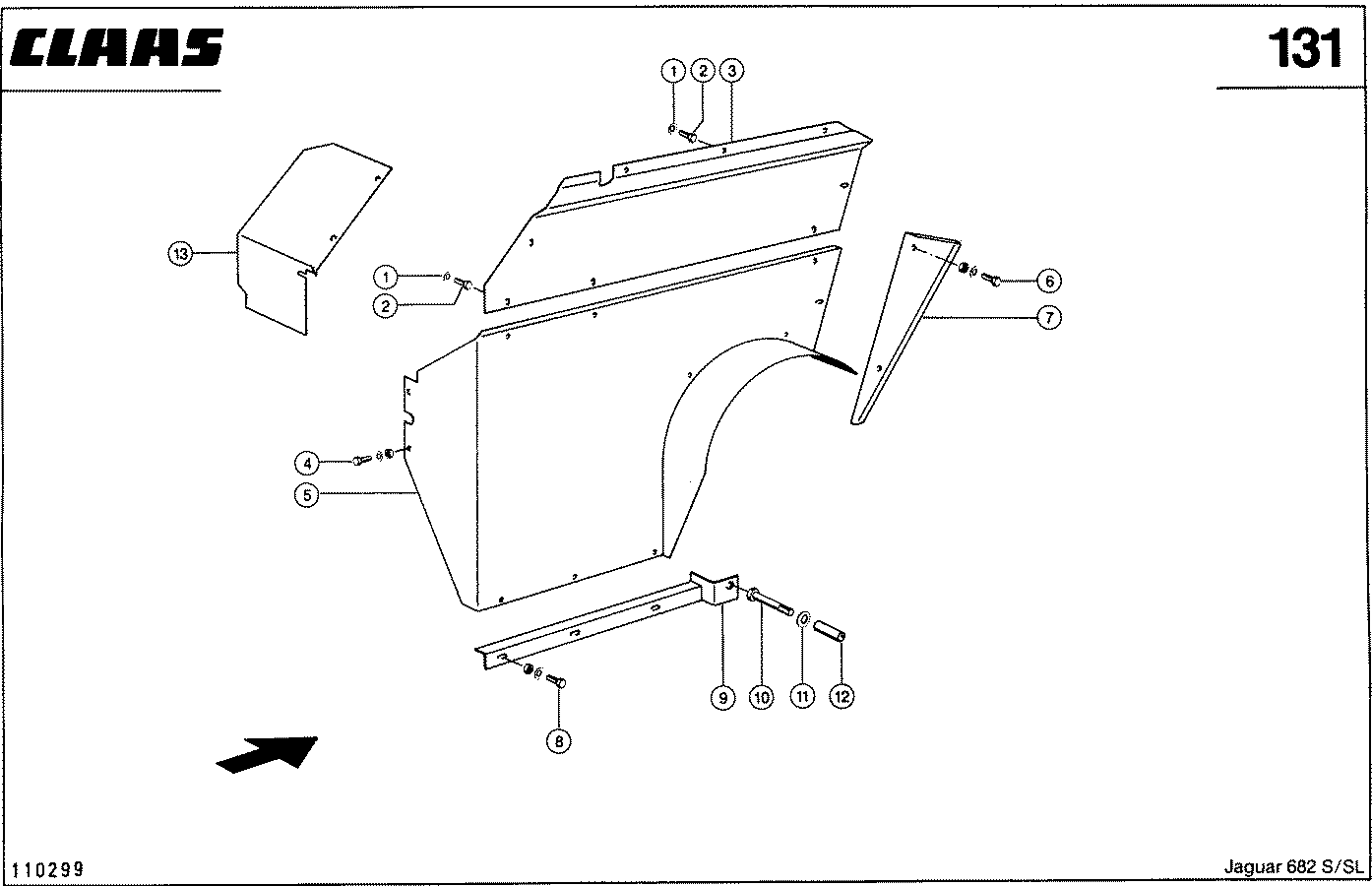

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393870	шайба контактная	7
2	0002392360	болт 6-гр.	7
3	0000748151	боковина	1
4	0002361710	гайка 6-гр.	2
4	0002373830	болт 6-гр.	2
4	0002393880	шайба контактная	2
5	0000736911	стенка боковая пр	1
6	0002361710	гайка 6-гр.	2
6	0002373830	болт 6-гр.	2
6	0002393880	шайба контактная	2
7	0000740070	щиток	1
8	0002361700	гайка 6-гр.	4
8	0002362000	болт 6-гр.	4
8	0002393870	шайба контактная	4
9	0000736951	уголок	1
10	0002373760	болт 6-гр.	1
10	0002423940	болт 6-гр.	1
11	0002393910	шайба контактная	1
12	0000731140	элемент распорный	1
12	0007240730	коллектор впускн.	1
13	0000737521	щиток	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	4
1	0002374650	болт 6-гр.	4
1	0002393860	шайба контактная	4
2	0000733381	тарелка	1
3	0002007060	защита кромок	0
4	0002361700	гайка 6-гр.	2
4	0002362000	болт 6-гр.	2
4	0002393870	шайба контактная	2
5	0000734440	кронштейн	1
6	0002361710	гайка 6-гр.	4
6	0002374530	болт 6-гр.	4
6	0002393880	шайба контактная	4
7	0002392360	болт 6-гр.	3
8	0002393870	шайба контактная	3
9	0000733100	кронштейн	1
10	0002361700	гайка 6-гр.	3
10	0002374420	винт с 6-гр.гол.	3
10	0002393870	шайба контактная	3
11	0000733274	перила	1
12	0006233410	бухта кабеля	1
13	0000733071	крышка	1
14	0000733120	перила	1
15	0002377390	шплинт	1
16	0008049510	держатель кожуха	1
17	0009812550	рукоятка	1
18	0002393920	шайба контактная	2
19	0002374650	болт 6-гр.	2
20	0006012430	шайба опорная	1
21	0006066740	цапфа запорная	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006452540	труба	4
2	0002361690	гайка 6-гр.	4
2	0002392910	болт 6-гр.	4
2	0002393920	шайба контактная	8
3	0000732940	пластинка дроссел	1
3	0006494412	пластинка дроссел	1
4	0002018761	профиль уплотн.	0
5	0000732860	крышка	1
5	0000737280	крышка	1
6	0002361690	гайка 6-гр.	8
6	0002374650	болт 6-гр.	8
6	0002393860	шайба контактная	8
7	0002013540	профиль уплотн.	0
8	0000733050	накладка	1
9	0002361700	гайка 6-гр.	3
9	0002362000	болт 6-гр.	3
9	0002393870	шайба контактная	3
10	0000736971	узел	1
11	0000737161	пластина	1
12	0002392360	болт 6-гр.	8
13	0002393870	шайба контактная	8
14	0002112890	отражатель	2
15	0008019910	держатель кожуха	2
16	0002441310	шплинт	2
17	0000732740	перила	1
17	0000737182	скоба	1
18	0008049510	держатель кожуха	2
19	0002360960	шплинт	2
20	0006233410	бухта кабеля	1
21	0002382920	шайба	1
22	0002350900	шплинт	1
23	0000738650	уголок	1
23	0008216992	уголок	1
24	0007257760	шайба уплотн.	1
25	0000736641	штанга	1
26	0009812550	рукоятка	1
27	0000734740	настил пола	7
28	0000734721	ступенька	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393870	шайба контактная	2
2	0002392360	болт 6-гр.	2
3	0000737130	ящик	1
4	0000736990	кронштейн	2
5	0002361700	гайка 6-гр.	6
5	0002362000	болт 6-гр.	6
5	0002393870	шайба контактная	6
6	0000737010	защита	1
7	0008019910	держатель кожуха	2
8	0002441310	шплинт	2

Наверх

КАПОТИРОВАНИЕ ДВИГАТЕЛЯ, ПЕРЕДН. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393870	шайба контактная	10
2	0002374390	болт 6-гр.	16
3	0000744271	защита	1
4	0000732490	щиток	1
4	0000733390	щиток	1
5	0002393931	шайба контактная	6
6	0002368290	шайба	6
7	0002361700	гайка 6-гр.	6
7	0002374390	болт 6-гр.	6
7	0002393870	шайба контактная	6
8	0000733354	крышка	1
9	0000733301	кожух	1

Наверх

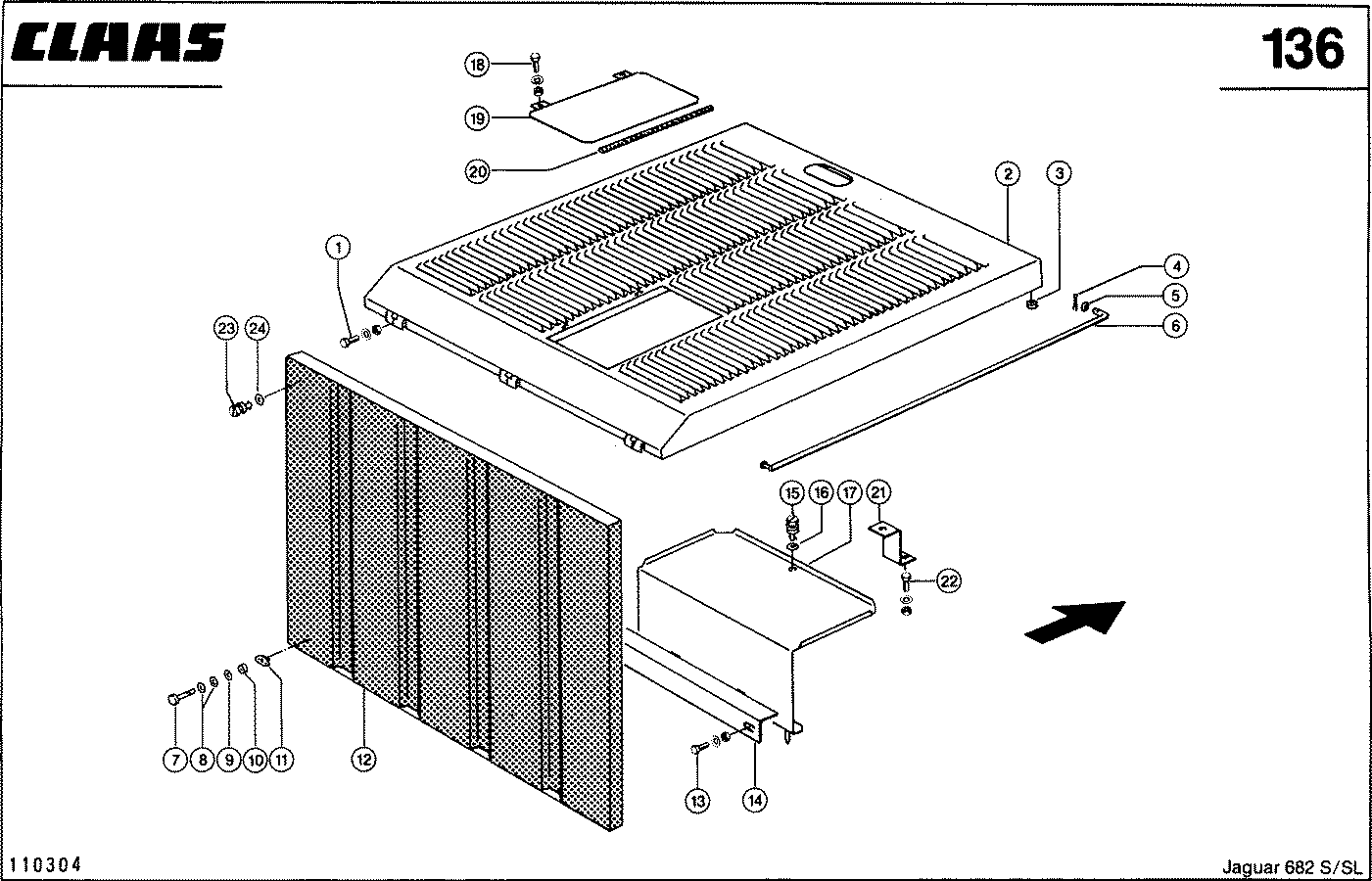

КАПОТИРОВАНИЕ ДВИГАТЕЛЯ, ЗАДН. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	3
1	0002374650	болт 6-гр.	3
1	0002393860	шайба контактная	3
2	0000732680	крышка	1
2	0000733324	крышка	1
3	0006233410	бухта кабеля	2
4	0002350900	шплинт	1
5	0002382920	шайба	1
6	0000732720	перила	1
6	0000736641	штанга	1
7	0007258040	палец	4
8	0002381661	шайба	8
9	0007257760	шайба уплотн.	4
10	0007257770	кольцо стопорное	4
11	0007257780	зажим рессоры	4
12	0000703741	решетка радиатора	1
13	0002361700	гайка 6-гр.	2
13	0002362000	болт 6-гр.	2
13	0002393870	шайба контактная	2
14	0000731930	уголок	1
15	0006061630	цапфа запорная	1
16	0006012430	шайба опорная	1
17	0000732920	щиток	1
18	0002361690	гайка 6-гр.	2
18	0002374650	болт 6-гр.	2
18	0002393860	шайба контактная	2
19	0000732880	крышка	1
20	0002007060	защита кромок	0
21	0000727350	кронштейн	1
22	0002361700	гайка 6-гр.	2
22	0002362000	болт 6-гр.	2
22	0002393870	шайба контактная	2
23	0006066740	цапфа запорная	4
24	0006012430	шайба опорная	4

Наверх

Штифт прицепного устройства, VAR. 3925 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393910	шайба контактная	4
2	0002386621	болт 6-гр.	4
3	0009068730	втулка	1

Наверх

ПРОТИВОВЕСЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361730	гайка 6-гр.	2
2	0002393910	шайба контактная	2
3	0002343670	шайба	4
4	0000717420	трос приводной	2
5	0000703573	пластина покровн.	3
6	0002378870	болт 6-гр.	2

Наверх

ГИДРАВЛИКА - CLAAS JAGUAR 682

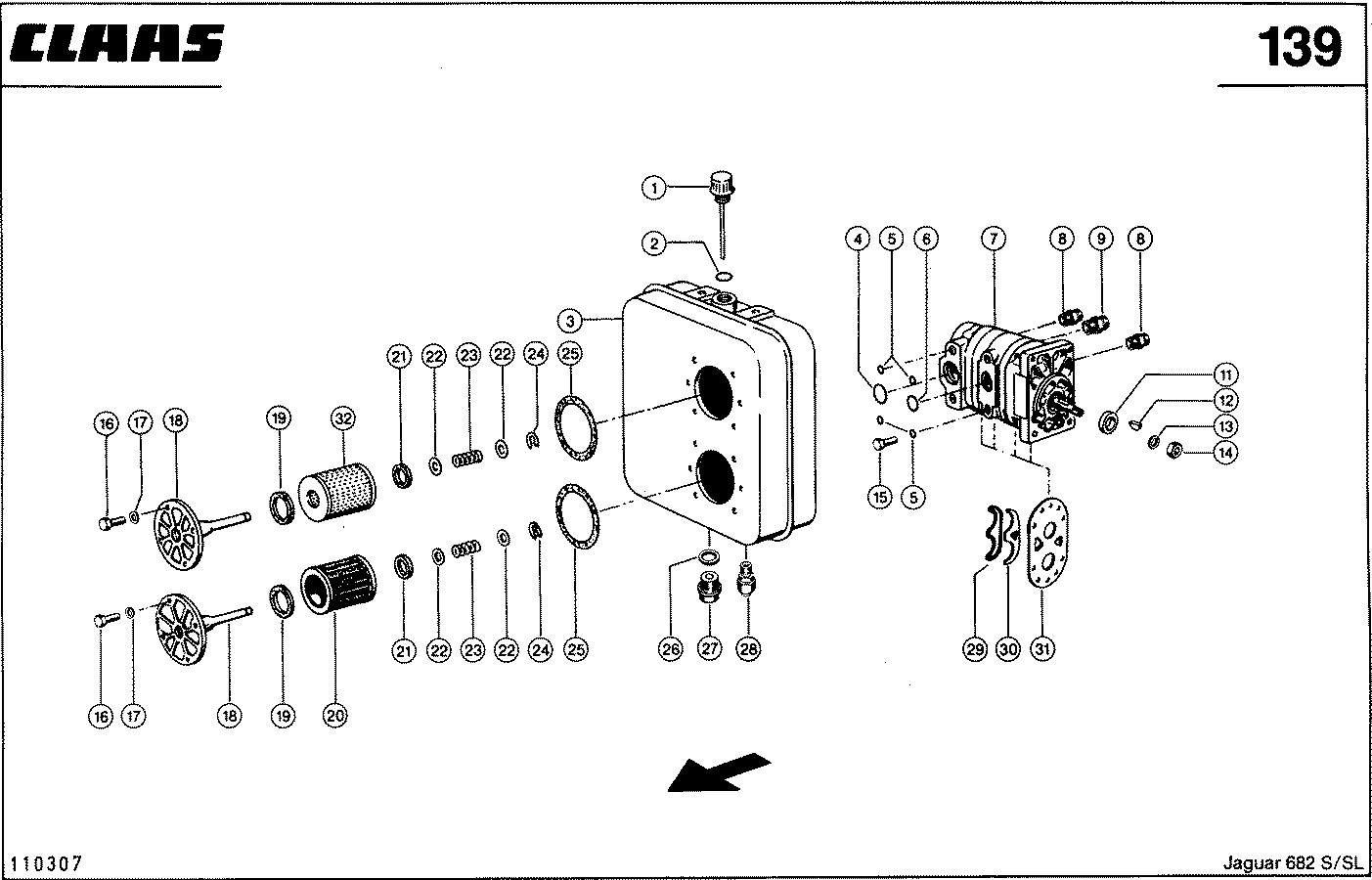

ГИДРАВЛИЧЕСКИЙ НАСОС - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008087332	фильтр вентиляц.	1
2	0007666100	уплотнение	1
3	0006026912	бак гидравлич.	1
4	0006311470	уплотнение	1
5	0002381890	уплотнение	4
6	0000940310	уплотнение	1
7	0000706032	гидронасос 3-ной	1
8	0002387120	штуцер	2
9	0002383600	штуцер	1
11	0002392500	уплотнение вала	1
12	0002448140	шпонка сегментная	1
13	0002351340	кольцо пружинное	1
14	0002364550	гайка 6-гр.	1
15	0002332430	болт 6-гр.	4
16	0002374420	винт с 6-гр.гол.	8
17	0000940010	кольцо уплотн.	8
18	0006794102	крышка фильтра	2
19	0007665410	кольцо войлочное	2
20	0007665380	вставка фильтра	1
21	0007665400	кольцо войлочное	2
22	0002370430	шайба	4
23	0006794110	пружина сжатия	2
24	0002387790	стекло безоп.	2
25	0007665373	уплотнение	2
26	0006330320	кольцо уплотн.	1
27	0006839950	пробка магнитная	1
28	0002391490	соединение резьб.	1
29	0006835150	кольцо уплотн.	4
30	0006835140	втулка резьбовая	4
31	0006835131	плита скольжения	4
32	0007665380	вставка фильтра	1
32	0008248360	вставка фильтра	1

Наверх

ПЕРЕДН. РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000729280	4/3 распределит.	1
1	0006071740	4/3 распределит.	1
2	0002381910	уплотнение	4
3	0002386780	уплотнение	3
4	0006070795	3/3 распределит.	1
5	0006492020	3/3 распределит.	1
6	0006437341	клапан магнитный	1
7	0002384510	кольцо уплотнит.	1
8	0006025441	пластина стопорн.	1
9	0002383600	штуцер	1
10	0002393870	шайба контактная	4
11	0002152830	болт 6-гр.	4

Наверх

ПЕРЕДН. РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000729280	4/3 распределит.	1
1	0006071740	4/3 распределит.	1
2	0002381910	уплотнение	3
3	0002386780	уплотнение	2
4	0006070795	3/3 распределит.	1
5	0006437341	клапан магнитный	1
6	0002384510	кольцо уплотнит.	1
7	0006025441	пластина стопорн.	1
8	0002383600	штуцер	1
9	0002393870	шайба контактная	4
10	0002442380	болт 6-гр.	4

Наверх

ЗАДН. РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	4
2	0002393870	шайба контактная	4
3	0002389550	патрубок надев.пр	1
4	0000742020	пластина стопорн.	1
5	0002387800	уплотнение	1
6	0006070795	3/3 распределит.	1
6	0006336480	3/3 распределит.	1
7	0002386780	уплотнение	1
8	0002381910	уплотнение	1
9	0000742030	пластина соедин.	1
10	0002383600	штуцер	1
11	0002355260	болт 6-гр.	4
11	0002442380	болт 6-гр.	4

Наверх

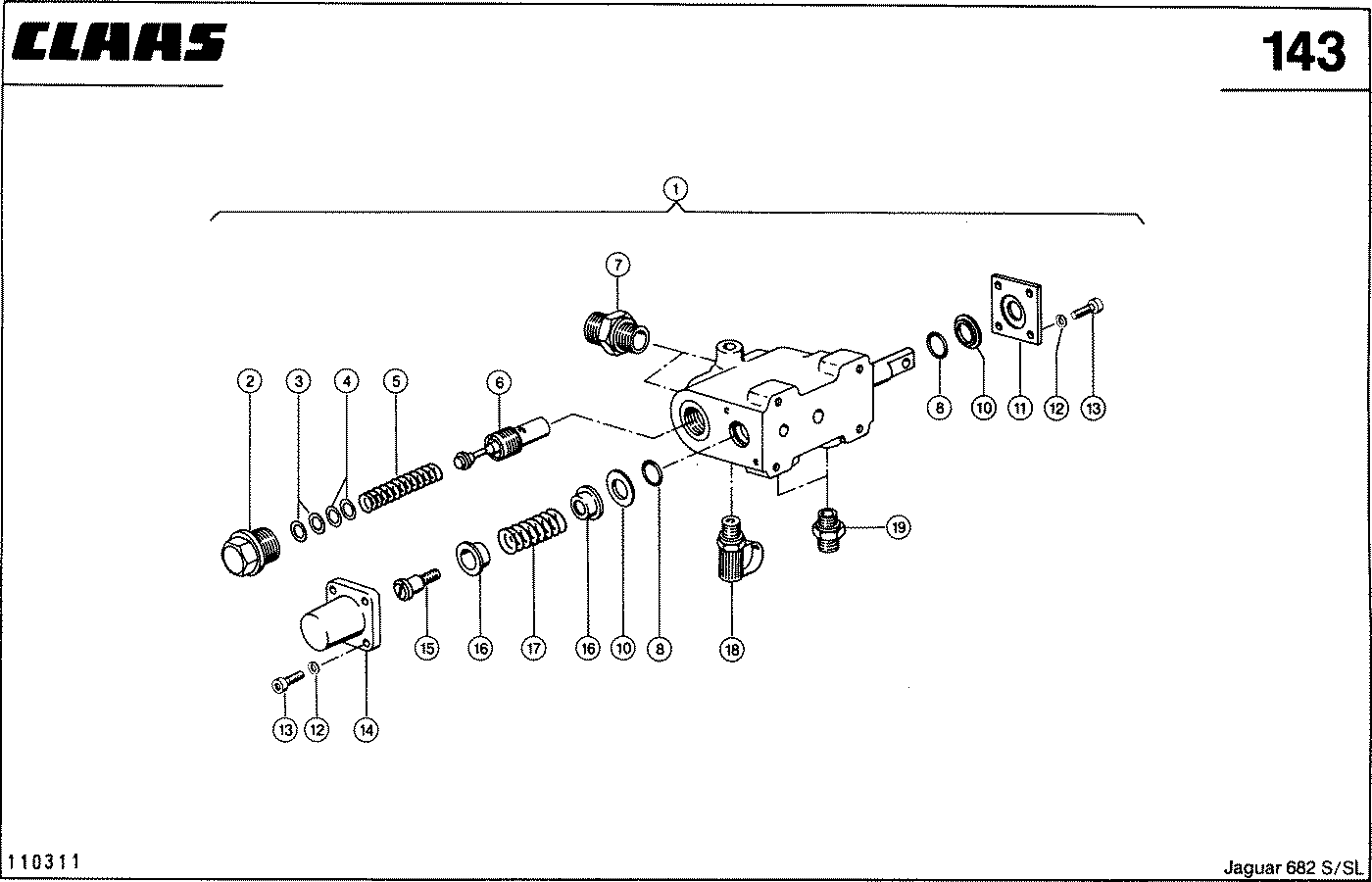

4/3 - РАСПРЕДЕЛИТЕЛЬ С ПРЕДОХРАНИТЕЛЬНЫМ КЛАПАНОМ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000729280	4/3 распределит.	1
1	0006071740	4/3 распределит.	1
2	0006025581	винт запорный	1
3	0002378950	шайба опорная	2
4	0002390140	шайба установочн.	4
5	0006839770	пружина сжатия	1
6	0006071760	клапан	1
7	0002383600	штуцер	2
8	0002386771	уплотнение	2
10	0006496650	шайба опорная	2
11	0006025570	кронштейн	1
12	0002364900	кольцо пружинное	4
13	0002378760	винт с цил.гол.	4
14	0006834703	кожух пружины	1
15	0006025800	винт стяжной	1
16	0006025810	тарелка пружины	2
17	0006025820	пружина сжатия	1
18	0006836880	штуцер измерит.	1
19	0002386650	штуцер	2

Наверх

3/3 - РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006492020	3/3 распределит.	1
2	0006834703	кожух пружины	1
3	0006025800	винт стяжной	1
4	0006025810	тарелка пружины	2
5	0006025820	пружина сжатия	1
6	0006496650	шайба опорная	2
8	0002386771	уплотнение	2
9	0006492050	подшипник	1
10	0002364900	кольцо пружинное	6
11	0002378760	винт с цил.гол.	6
12	0000901201	винт запорный	1
13	0002428170	шар	1
14	0006725841	клапан обратный	1
15	0006560420	пружина сжатия	2
16	0006331140	кольцо уплотн.	2
17	0006560141	винт запорный	2
18	0006725892	клапан впускной	1
19	0002153540	штифт распорный	1
20	0002386650	штуцер	1

Наверх

3/3 - РАСПРЕДЕЛИТЕЛЬ С ЭЛЕКТРОМАГНИТНЫМ УПРАВЛЕНИЕМ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	2
1	0006070795	3/3 распределит.	1
2	0002352431	болт 6-гр.	8
3	0002351310	кольцо пружинное	8
4	0002369112	шайба	8
5	0002390280	уплотнение	2
6	0002386771	уплотнение	2
7	0002384480	уплотнение	2
8	0006561040	клапан обратный	1
9	0002381910	уплотнение	1
10	0006892300	пружина сжатия	1
11	0006560420	пружина сжатия	1
11	0007671250	пружина сжатия	1
12	0006070080	муфта резьбовая	1
13	0006027393	винт-регулятор	1
14	0002394500	гайка с шайбой	1
15	0002387120	штуцер	1
16	0002150120	шпилька	1
17	0006070340	пластина соплов.	1
18	0006725892	клапан впускной	1
19	0006560420	пружина сжатия	1
20	0002153540	штифт распорный	1
21	0006331140	кольцо уплотн.	1
22	0006560141	винт запорный	1
23	0006070070	клапан магнитный	2
24	0002373581	болт 6-гр.	2
25	0002151190	кольцо уплотн.	2
26	0000793040	пружина сжатия	2
27	0002428130	шар	4
28	0006027290	игла	2
29	0002390310	уплотнение	2
30	0000793070	электромагнит	2
31	0001774600	уплотнение	2
32	0006281990	штепсель приборный	2
33	0002114940	винт с цил.гол.	2
35	0006336400	вставка дроссел.	1
36	0002157790	кольцо запорное	1
37	0006336430	втулка	1
38	0002153170	кольцо уплотнит.	1
39	0002157800	кольцо опорное	1
40	0006336410	муфта резьбовая	1
41	0006336420	тяга дроссельная	1

Наверх

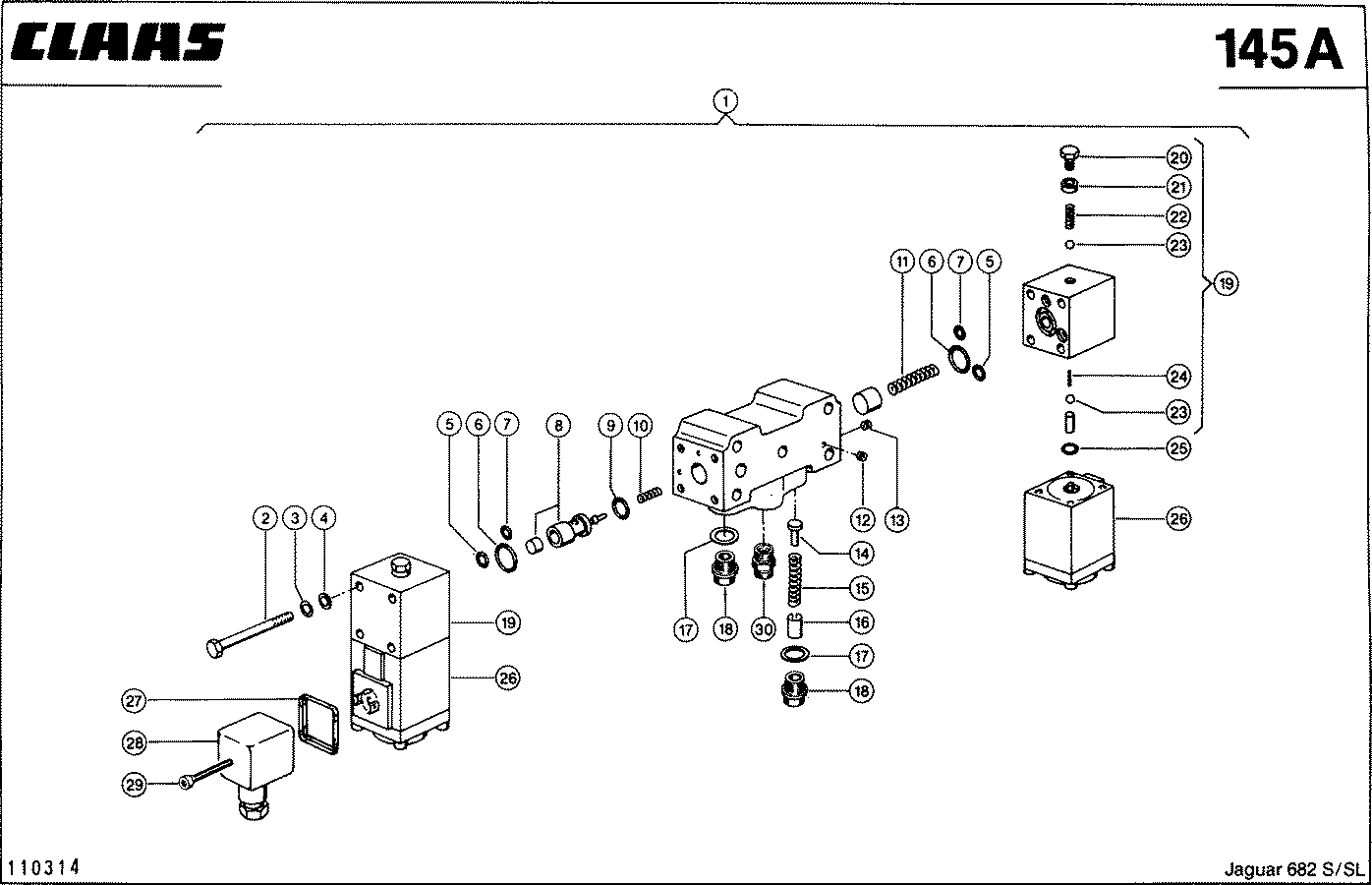

3/3 - РАСПРЕДЕЛИТЕЛЬ С ЭЛЕКТРОМАГНИТНЫМ УПРАВЛЕНИЕМ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	2
1	0006336480	3/3 распределит.	1
2	0002352431	болт 6-гр.	8
3	0002351310	кольцо пружинное	8
4	0002369112	шайба	8
5	0002390280	уплотнение	2
6	0002386771	уплотнение	2
7	0002384480	уплотнение	2
8	0006561040	клапан обратный	1
9	0002381910	уплотнение	1
10	0006892300	пружина сжатия	1
11	0007671250	пружина сжатия	1
12	0002150120	шпилька	1
13	0006070340	пластина соплов.	1
14	0006725892	клапан впускной	1
15	0006560420	пружина сжатия	1
16	0002153540	штифт распорный	1
17	0006331140	кольцо уплотн.	2
18	0006560141	винт запорный	2
19	0006070070	клапан магнитный	2
20	0002373581	болт 6-гр.	2
21	0002151190	кольцо уплотн.	2
22	0000793040	пружина сжатия	2
23	0002428130	шар	4
24	0006027290	игла	2
25	0002390310	уплотнение	2
26	0000793070	электромагнит	2
27	0001774600	уплотнение	2
28	0006281990	штепсель приборный	2
29	0002114940	винт с цил.гол.	2
30	0002387120	штуцер	1

Наверх

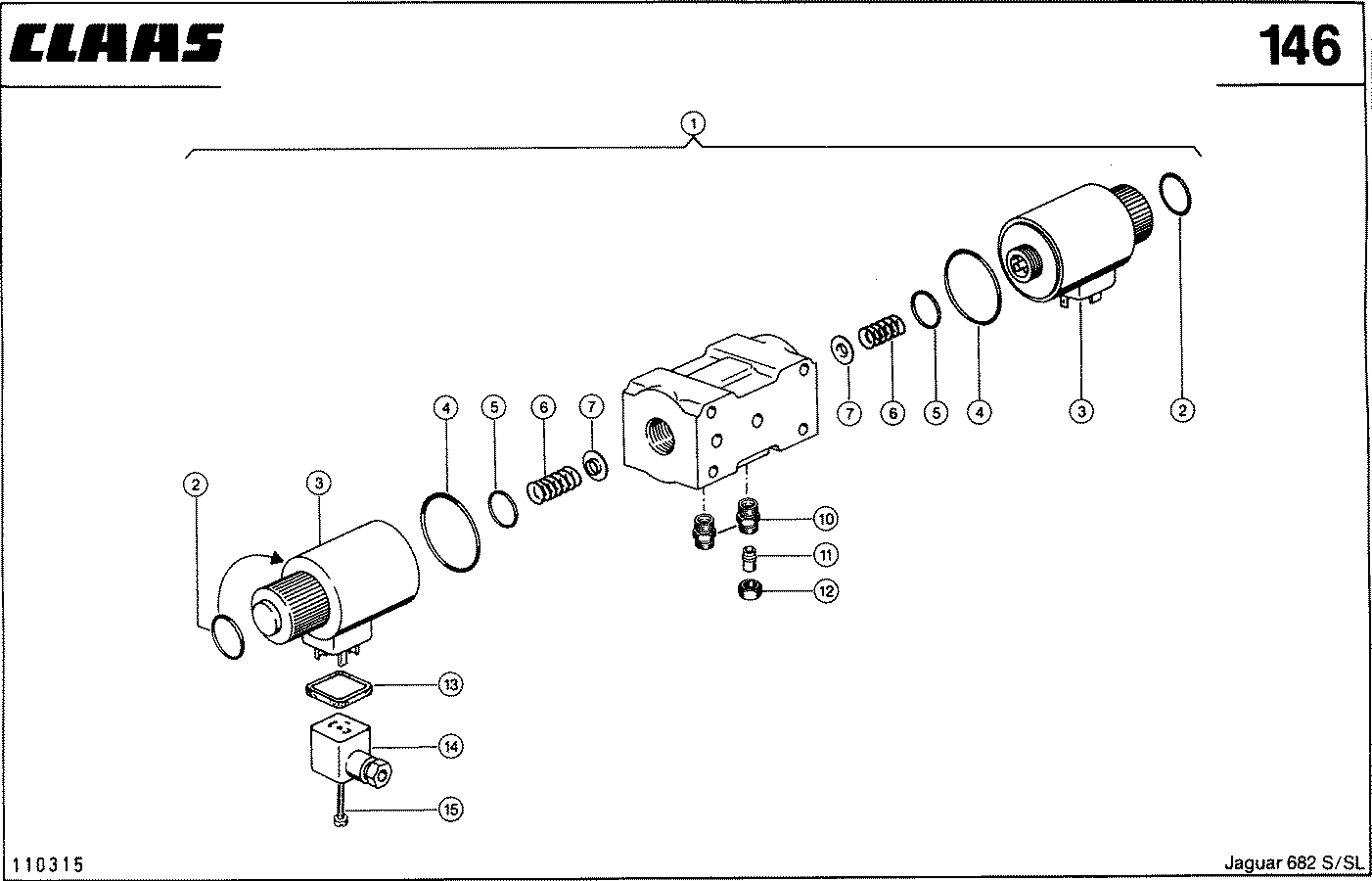

4/3 - РАСПРЕДЕЛИТЕЛЬ С ЭЛЕКТРОМАГНИТНЫМ УПРАВЛЕНИЕМ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006437341	клапан магнитный	1
2	0002384490	уплотнение	2
3	0006437381	соленоид	2
4	0002338100	уплотнение	2
5	0002383530	уплотнение	2
6	0006492090	пружина сжатия	2
7	0006436991	тарелка пружины	2
10	0006835970	штуцер	2
11	0002394750	пробка запорная	2
12	0007507840	выключатель масл.	2
13	0001774600	уплотнение	2
14	0000507240	диод	2
14	0006281990	штепсель приборный	2
15	0002114940	винт с цил.гол.	2

Наверх

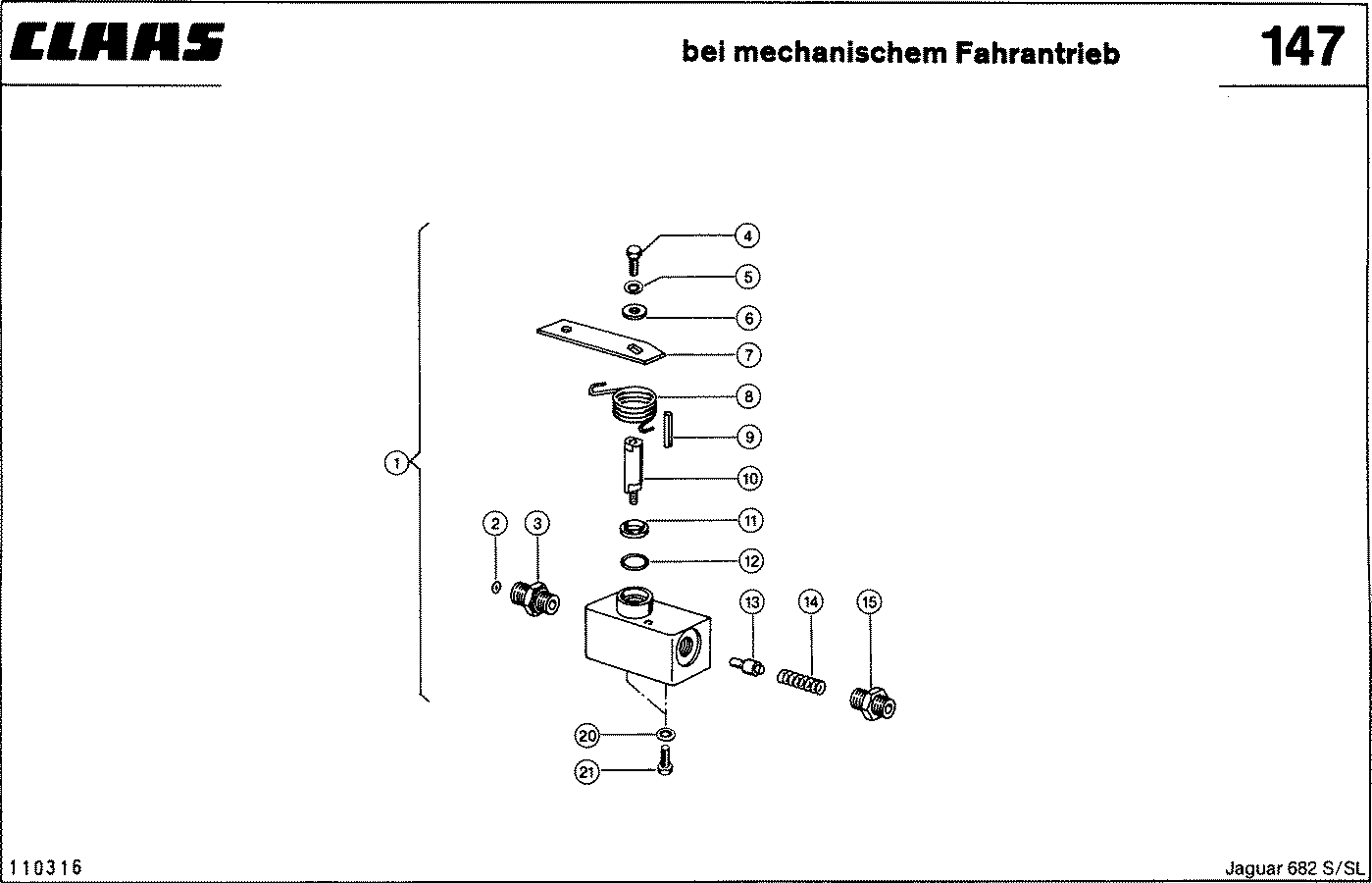

НОЖНОЙ КЛАПАН (ХОДОВОЙ ВАРИАТОР - ПОНИЖ.) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006027522	клапан	1
2	0006437291	панель	1
3	0002387120	штуцер	1
4	0002378770	болт 6-гр.	1
5	0002393860	шайба контактная	1
6	0002361800	шайба	1
7	0000631822	рычаг переключ.	1
8	0006027430	пружина кручения	1
9	0002151060	штифт распорный	1
10	0006027420	вал управления	1
11	0002384550	скребок д/грязи	1
12	0002386340	уплотнение	1
13	0006725841	клапан обратный	1
14	0006560420	пружина сжатия	1
15	0006835970	штуцер	1
20	0002150030	шайба контактная	2
21	0002374640	болт 6-гр.	2

Наверх

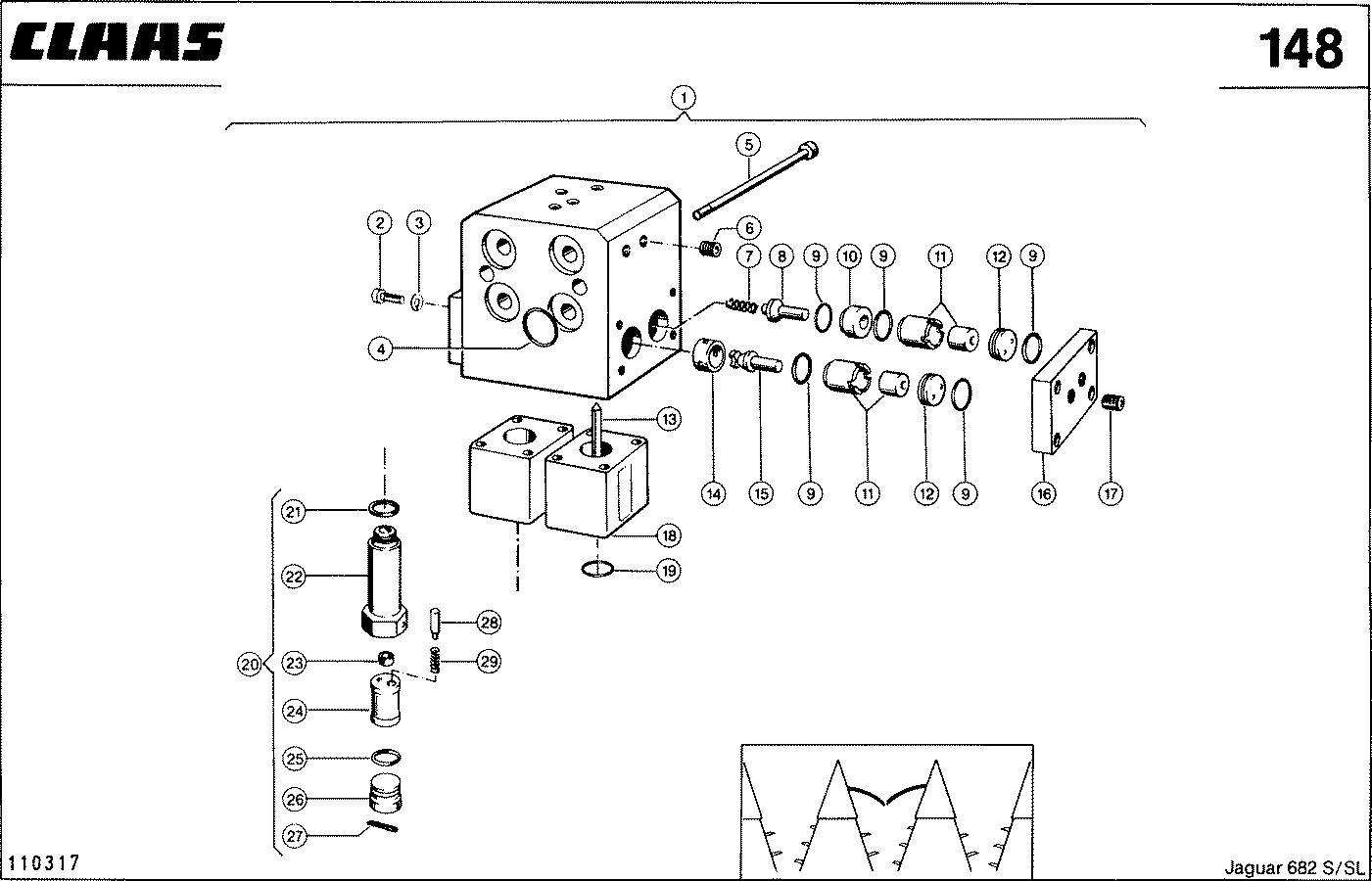

Электроклапан, VAR. 7180, 7181 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000505013	клапан магнитный	1
2	0002422440	винт с цил.гол.	8
3	0002427541	кольцо стопорное	8
4	0006334600	уплотнение	4
5	0002155440	винт с цил.гол.	2
6	0002150010	шпилька	13
7	0000505091	пружина сжатия	2
8	0000505071	фаска клапана	2
9	0002332250	уплотнение	10
10	0000505140	втулка коническая	2
11	0000505240	поршень в сб.	4
12	0000505042	шайба	4
13	0000505160	игла клапана	2
14	0000505151	кольцо	2
15	0000505080	фаска клапана	2
16	0000505031	фланец	2
17	0002150000	шпилька	4
18	0000505211	реле	2
19	0006334600	уплотнение	2
20	0006892112	втулка магнитная	2
21	0002393740	кольцо уплотн.	2
22	0006892063	втулка	2
23	0006892070	труба	2
24	0006892081	поршень	2
25	0002393130	уплотнение	2
26	0006892090	пробка	2
27	0002369690	штифт распорный	2
28	0006891600	радиатор масляный	2
29	0000793040	пружина сжатия	2

Наверх

Электроклапан, VAR. 7180, 7181 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000509692	клапан магнитный	1
2	0002362000	болт 6-гр.	4
3	0002393870	шайба контактная	4
4	0000509700	крышка	1
5	0002424950	штифт просечной	2
6	0002121400	уплотнение	2
7	0000509720	винт-регулятор	2
8	0006334600	уплотнение	4
9	0000930200	штифт распорный	1
11	0000509740	клапан	2
12	0002332250	уплотнение	2
13	0000509370	соленоид	2
14	0000505091	пружина сжатия	2
15	0000509400	клапан обратный	2
16	0002332250	уплотнение	12
17	0000509381	втулка	2
18	0000509390	поршень	2
19	0000509640	палец рессоры	2
20	0006892300	пружина сжатия	2
21	0000509421	втулка	2
22	0000509410	фаска клапана	2
23	0000509710	крышка	1
24	0002427631	кольцо стопорное	2
25	0002155440	винт с цил.гол.	2

Наверх

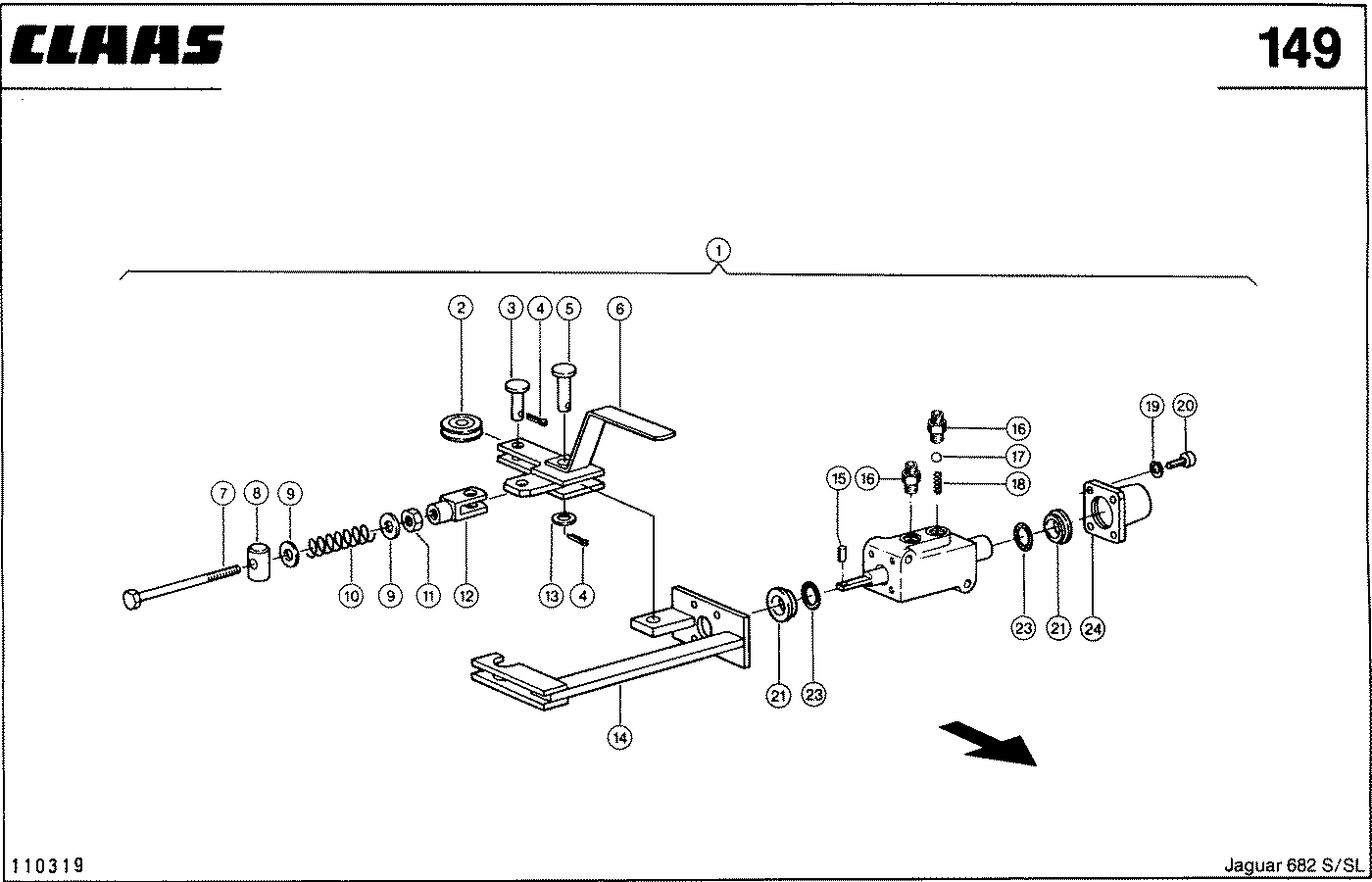

4/2 РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006900982	4/2 распределит.	1
2	0006901090	ролик	1
3	0002386800	палец	2
4	0002351090	шплинт	3
5	0007572280	палец	1
6	0006901061	рычаг	1
7	0002355260	болт 6-гр.	1
8	0006901100	палец	1
9	0002369122	шайба	2
10	0008020030	пружина сжатия	1
11	0002361700	гайка 6-гр.	1
12	0002390800	головка вилки	1
13	0002368260	шайба	1
14	0006901010	кронштейн	1
15	0002368990	штифт распорный	1
16	0002386650	штуцер	2
17	0006331130	шарик стальной	1
18	0007671250	пружина сжатия	1
19	0002364900	кольцо пружинное	6
20	0002378760	винт с цил.гол.	6
21	0006496650	шайба опорная	2
23	0002386771	уплотнение	2
24	0006834703	кожух пружины	1

Наверх

ГИДРОЗАМОК - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006437060	клапан запорный	1
2	0006835970	штуцер	4
3	0006437040	направляющая пруж	4
4	0006437050	пружина сжатия	4
5	0006725841	клапан обратный	4
6	0006437030	вставка резьбовая	4
7	0002386650	штуцер	4
8	0002153120	ролик цилиндрич.	2

Наверх

РАСПРЕДЕЛИТЕЛЬ ГИДРАВЛИКИ НИЗКОГО ДАВЛЕНИЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	5
0	0002125700	уплотнение	5
1	0000702810	пластина фланцев.	1
1	0000742860	пластина фланцев.	1
2	0000742720	форсунка	1
3	0000742870	вставка клапана	1
4	0002336530	штуцер	2
5	0002153170	кольцо уплотнит.	2
6	0002386650	штуцер	4
7	0002111890	штифт распорный	2
8	0002381910	уплотнение	2
9	0000702901	пластина фланцев.	1
10	0002393860	шайба контактная	1
11	0002352431	болт 6-гр.	1
12	0006836880	штуцер измерит.	1
13	0002153170	кольцо уплотнит.	10
14	0000713290	клапан магнитный	5
15	0001774600	уплотнение	5
16	0006281990	штепсель приборный	5
17	0002114940	винт с цил.гол.	5
18	0000702911	шайба уплотн.	10
19	0000702920	трубопровод	5
20	0002153160	винт с цил.гол.	10
21	0002364890	кольцо пружинное	10
22	0002336530	штуцер	1
22	0002386650	штуцер	1

Наверх

РАСПРЕДЕЛИТЕЛЬ ГИДРАВЛИКИ НИЗКОГО ДАВЛЕНИЯ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	5
0	0002125700	уплотнение	5
1	0006836880	штуцер измерит.	1
2	0006568370	пластина концевая	1
3	0002381910	уплотнение	10
4	0002153540	штифт распорный	10
5	0006568360	пластина фланцев.	4
6	0002386650	штуцер	5
7	0000702901	пластина фланцев.	1
8	0002336530	штуцер	2
9	0002155950	шпилька	1
10	0002393920	шайба контактная	1
11	0000751071	труба распорная	2
12	0002150030	шайба контактная	1
13	0002361690	гайка 6-гр.	1
14	0002153170	кольцо уплотнит.	10
15	0000713290	клапан магнитный	5
16	0002121400	уплотнение	10
17	0000702920	трубопровод	5
18	0002153160	винт с цил.гол.	10
19	0001774600	уплотнение	5
20	0006281990	штепсель приборный	5
21	0002114940	винт с цил.гол.	5

Наверх

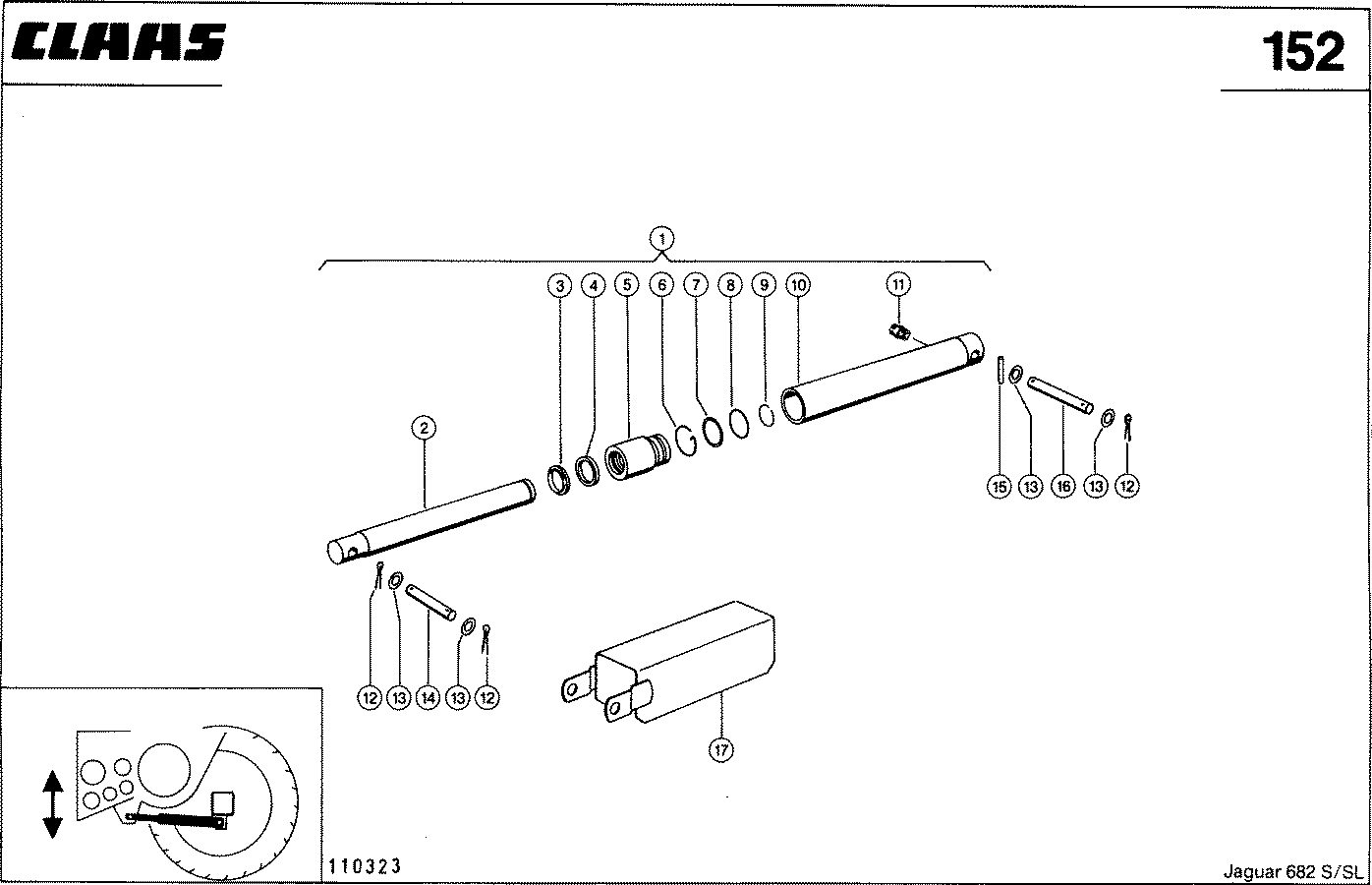

ГИДРОЦИЛИНДР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706511	гидроцилиндр	2
2	0000706551	поршень	2
3	0002392750	скребок д/грязи	2
4	0002392740	кольцо п-образн.	2
5	0000636400	головка цилиндра	2
6	0006833900	проволока	2
7	0002390730	кольцо задн.хода	2
8	0002384460	уплотнение	2
9	0002392720	кольцо запорное	2
10	0000706521	труба г/цилиндра	2
11	0002387120	штуцер	2
12	0002370330	шплинт	4
13	0002342350	шайба	0
13	0002343430	шайба	20
14	0009088460	ось	2
14	0009280940	болт крышки подш.	2
15	0002356660	штифт распорный	4
16	0009088460	ось	2
17	0000741250	защита слева	1
17	0000741260	защита правая	1

Наверх

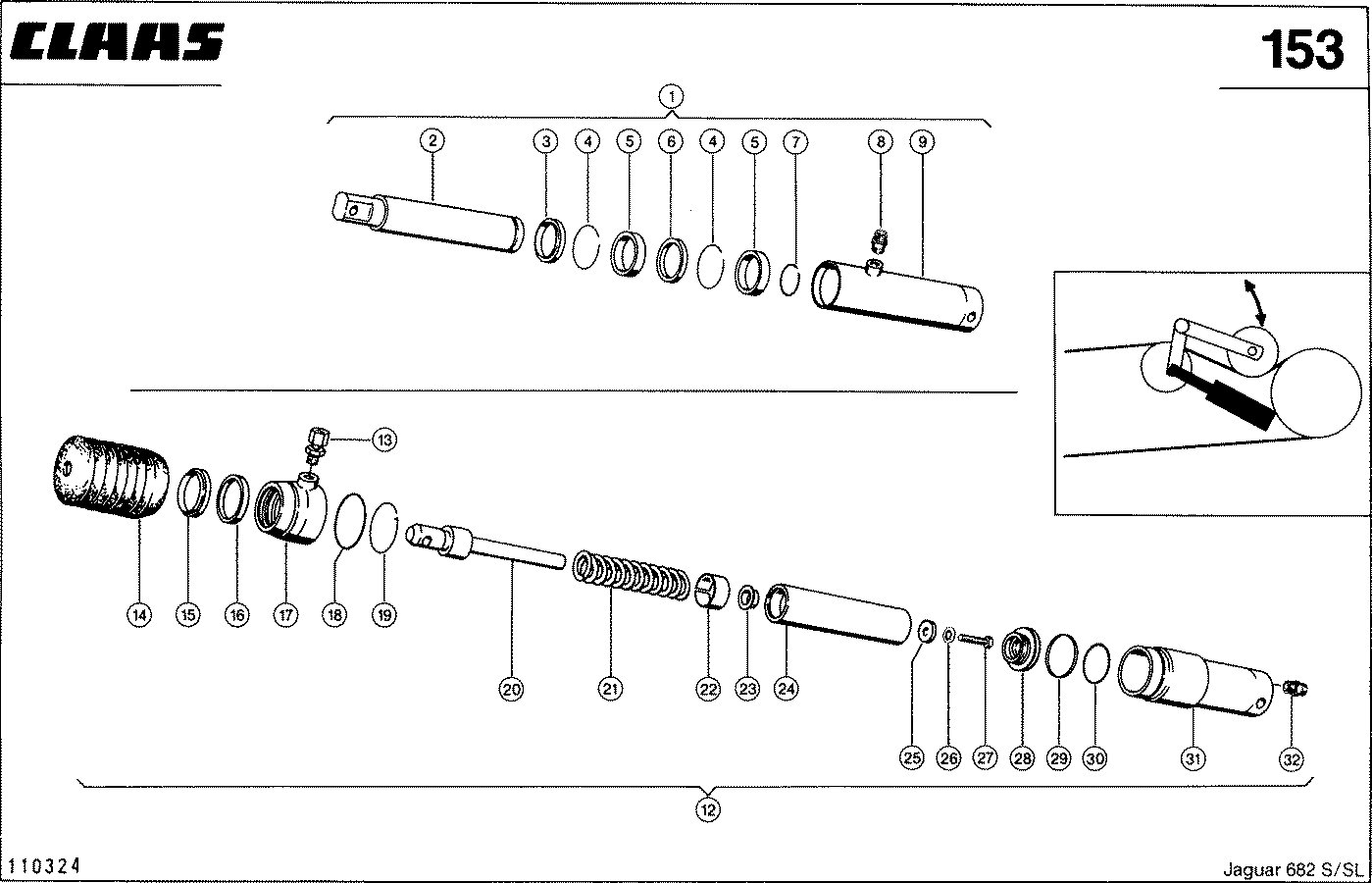

ГИДРОЦИЛИНДР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000724630	гидроцилиндр	1
2	0000724680	поршень	1
3	0002152080	скребок д/грязи	1
4	0002388760	кольцо запорное	2
5	0000703250	втулка скольжения	2
6	0002392740	кольцо п-образн.	1
7	0002392720	кольцо запорное	1
8	0002387120	штуцер	1
9	0000724640	гидроцилиндр	1
12	0000728700	гидроцилиндр в сб	1
13	0002150810	соединение резьб.	1
14	0000728810	сильфон	1
15	0002392750	скребок д/грязи	1
16	0002392740	кольцо п-образн.	1
17	0000728790	головка цилиндра	1
18	0006333060	уплотнение	1
19	0000728800	проволока	1
20	0000728760	палец	1
21	0000741300	пружина сжатия	1
22	0000728770	втулка пластмас.	1
23	0000728780	втулка пластмас.	1
24	0000728740	шатун	1
25	0002335770	шайба	1
26	0002393870	шайба контактная	1
27	0002381250	болт 6-гр.	1
28	0000728750	поршень	1
29	0002156001	уплотнение поршня	1
30	0001033740	уплотнение	1
31	0000728710	труба цилиндра	1
32	0002386650	штуцер	1

Наверх

ЦИЛИНДР РЕВЕРСА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000710953	гидроцилиндр в сб	1
2	0002338230	кольцо запорное	1
3	0006311470	уплотнение	1
4	0000710980	шайба	1
5	0002386340	уплотнение	1
6	0000710970	поршень	1
7	0002152170	уплотнение поршня	1
8	0002386650	штуцер	3
9	0006331090	кнопка сферич.	1
10	0002361700	гайка 6-гр.	1
11	0002111890	штифт распорный	1
12	0000718361	палец	1
13	0000793040	пружина сжатия	1
14	0002428130	шар	1
15	0002374390	болт 6-гр.	2
16	0002393870	шайба контактная	2

Наверх

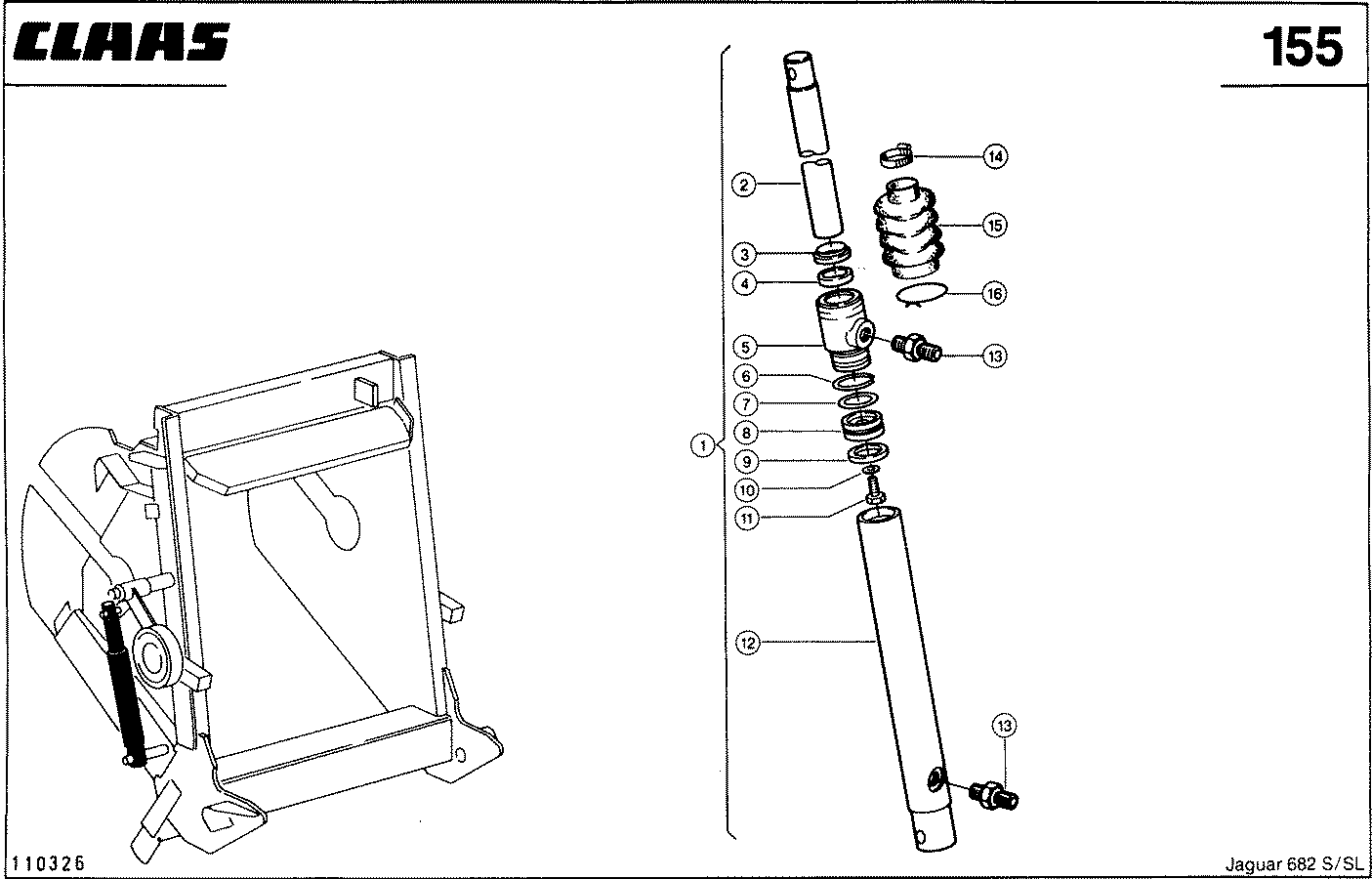

ГИДРОЦИЛИНДР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703412	гидроцилиндр в сб	1
2	0000703451	шатун	1
3	0002393800	кольцо скребка	1
4	0002157300	кольцо направл.	1
4	0002393790	кольцо п-образн.	1
5	0000703471	головка цилиндра	1
6	0006900820	проволока	1
7	0002386780	уплотнение	1
8	0000705260	поршень	1
9	0002152112	уплотнение поршня	1
10	0002393870	шайба контактная	1
11	0002362000	болт 6-гр.	1
12	0000703421	труба г/цилиндра	1
13	0002386650	штуцер	2
14	0002154080	зажим шланговый	1
15	0000751620	сильфон	1
16	0007504740	зажим шланговый	1

Наверх

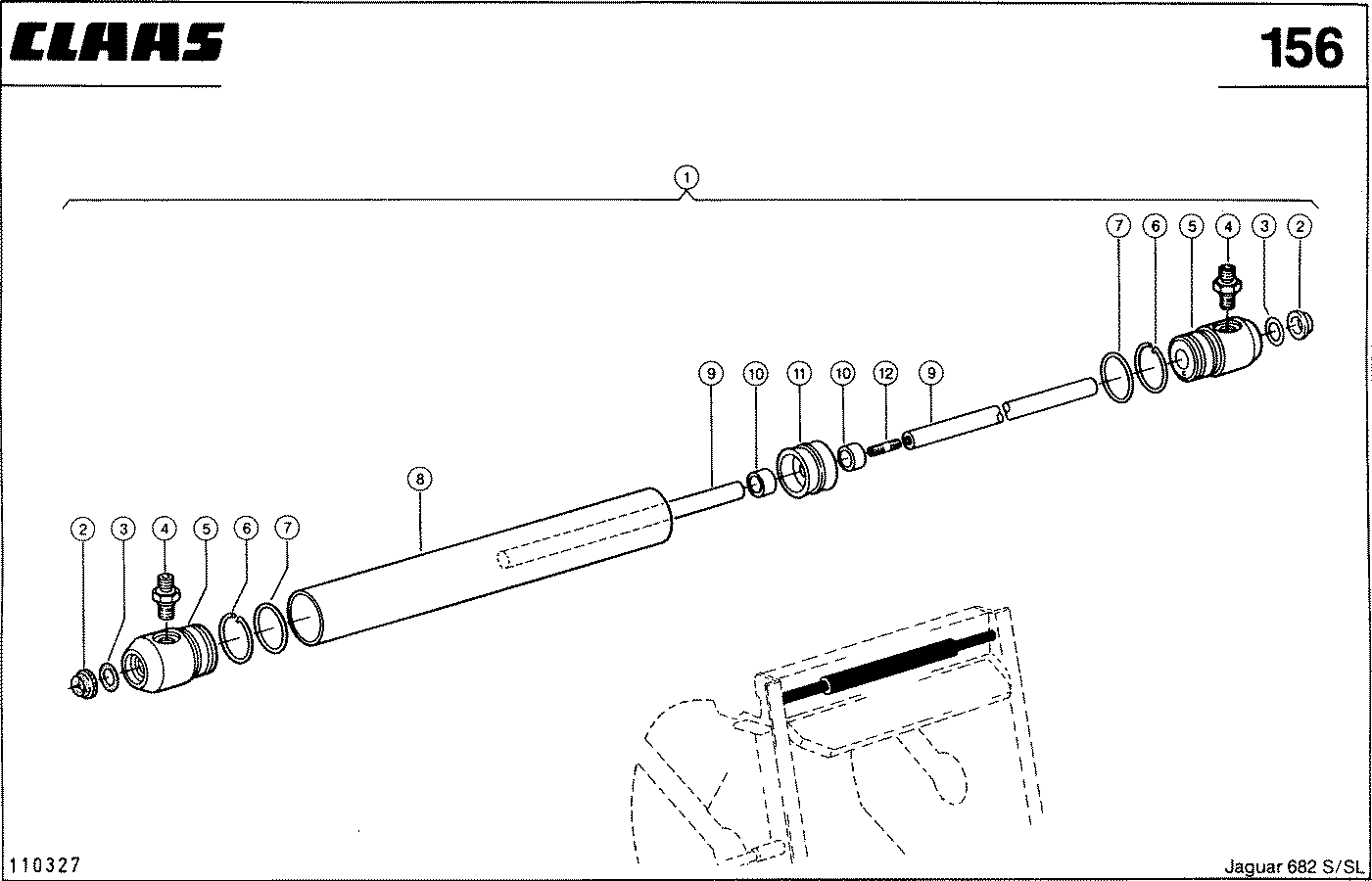

ГИДРОЦИЛИНДР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006901111	гидроцилиндр в сб	1
2	0002384550	скребок д/грязи	2
3	0002386340	уплотнение	2
4	0002386650	штуцер	2
5	0006900881	головка цилиндра	2
6	0006900820	проволока	2
7	0006302141	уплотнение	2
8	0006901120	гидроцилиндр	1
9	0006901131	шатун	2
10	0006900870	труба распорная	2
11	0002150960	поршень в сб.	1
12	0002115820	шпилька	1

Наверх

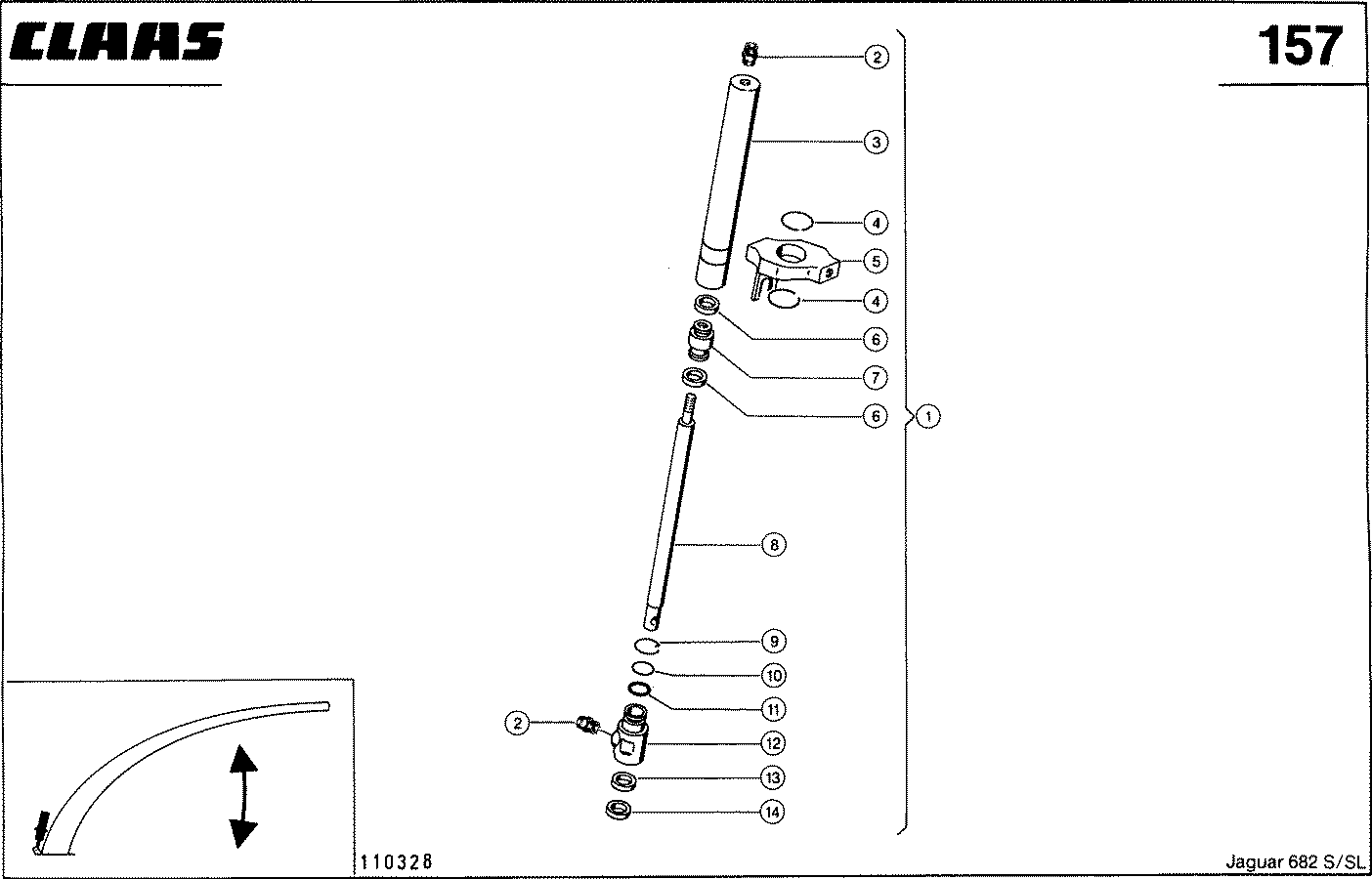

Гидроцилиндр, VAR. 7186 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000751531	гидроцилиндр в сб	1
2	0002386650	штуцер	2
3	0000751540	гидроцилиндр	1
4	0002390260	кольцо запорное	2
5	0000751590	хомут	1
6	0002390530	кольцо п-образн.	2
7	0005734890	поршень	1
8	0000751570	шатун	1
9	0006437230	проволока	1
10	0006334110	уплотнение	1
11	0002390351	кольцо задн.хода	1
12	0006437201	головка цилиндра	1
13	0006839840	кольцо п-образн.	1
14	0002151120	скребок д/грязи	1

Наверх

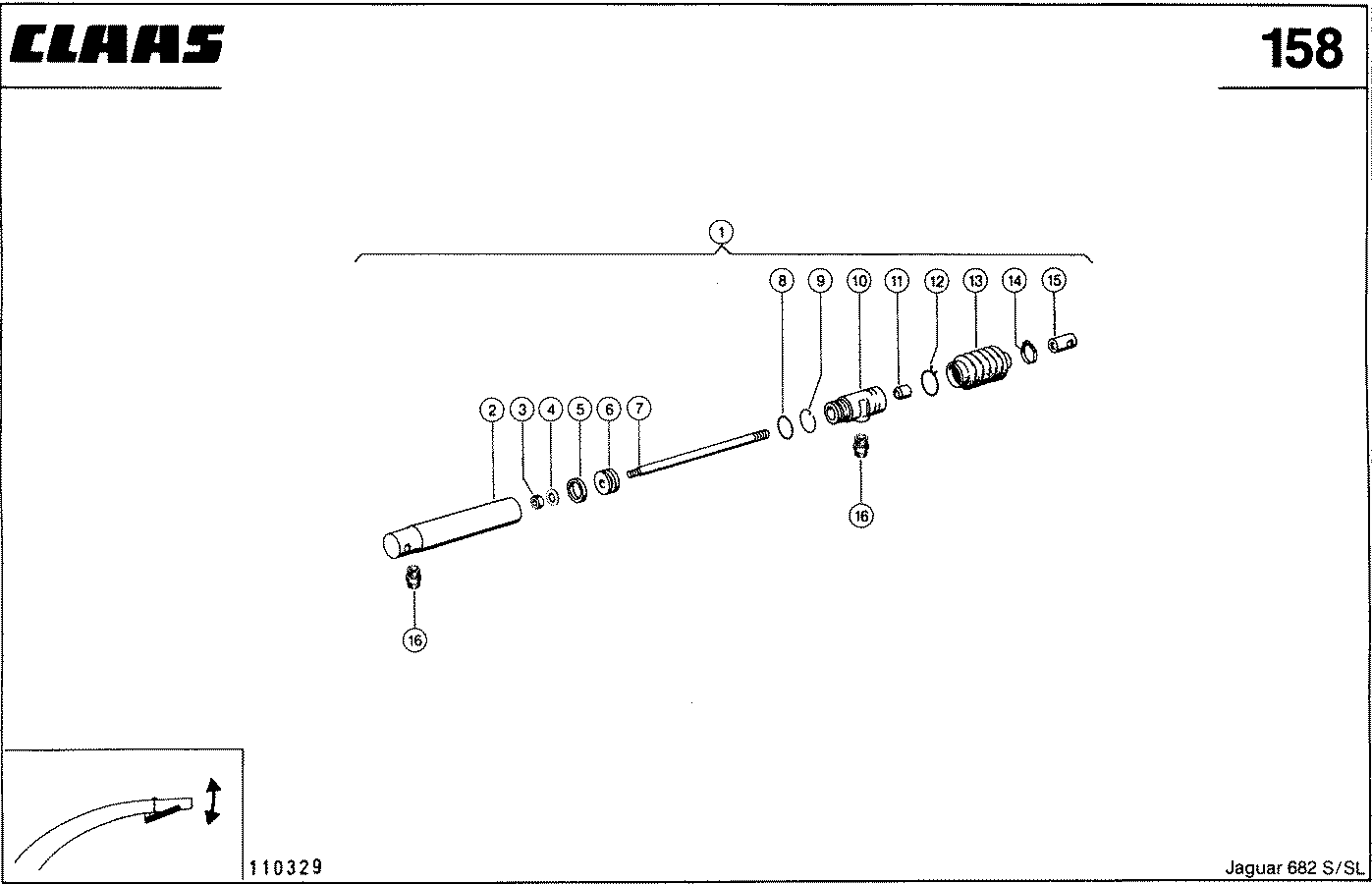

ГИДРОЦИЛИНДР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000705213	гидроцилиндр в сб	1
2	0000705222	труба цилиндра	1
3	0002361700	гайка 6-гр.	1
4	0002393870	шайба контактная	1
5	0002152112	уплотнение поршня	1
6	0000705260	поршень	1
7	0000705242	шатун	1
8	0002386780	уплотнение	1
9	0006900820	проволока	1
10	0000705271	головка цилиндра	1
11	0002153130	уплотнение поршня	1
12	0007504740	зажим шланговый	1
13	0000705250	сильфон	1
14	0002154080	зажим шланговый	1
15	0000705290	отверстие резьб.	1
16	0002386650	штуцер	2

Наверх

Рулевой цилиндр, VAR. 7374 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006496601	гидроцилиндр монт	1
2	0002340171	гайка стопорная	2
3	0001774610	колпачок уплотн.	2
4	0001770410	шарнир шаровой	1
4	0006855762	шарнир шаровой	1
5	0002363270	гайка 6-гр.	1
6	0006025910	гидроцилиндр	1
7	0002393970	кольцо п-образн.	2
8	0006025940	поршень	1
9	0006496581	шатун	1
10	0002110850	уплотнение	1
11	0002150540	кольцо задн.хода	1
12	0006832591	проволока	1
13	0006496570	головка цилиндра	1
14	0006839840	кольцо п-образн.	1
15	0002151120	скребок д/грязи	1
16	0001770400	шарнир шаровой	1
16	0006496590	шарнир шаровой	1
17	0002387120	штуцер	2

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114360	уплотнение	3
2	0000717580	шланг соединит.	1
2	0006794761	шланг соединит.	1
3	0002388900	штуцер г-образный	2
4	0006836560	штуцер измерит.	1
5	0006834531	шланг соединит.	1
6	0000753700	трубопровод	1
7	0002390830	гайка 6-гр.	1
8	0002393910	шайба контактная	1
9	0002390820	патрубок диафраг.	1
10	0006562870	кольцо ножевое	0
11	0006562860	стремянка рессоры	0
12	0000742260	трубопровод	1
13	0006071100	опорна резиновая	2
14	0006722090	скоба крепежная	2
15	0000742620	трубопровод	1
16	0002387190	адаптер редукц.	2
17	0002151030	гайка 6-гр.	1
18	0002115510	патрубок диафраг.	1
19	0006335900	кольцо ножевое	0
20	0006335890	перила правые	0
21	0000742280	трубопровод	1
22	0000733471	уголок	1
23	0006794621	шланг соединит.	1
24	0000706200	трубопровод	2
25	0002384270	патрубок т-обр.	1
26	0002383600	штуцер	1
27	0002391280	клапан обратный	1
28	0006725772	шланг соединит.	1
29	0002110912	уплотнение	1
30	0002154540	штуцер редукц.	1
31	0006606080	трубопровод	1
32	0002391120	клапан обратный	1
33	0002386930	патрубок угловой	2

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114360	уплотнение	3
2	0006794761	шланг соединит.	1
3	0002388900	штуцер г-образный	2
4	0006836560	штуцер измерит.	1
5	0006834531	шланг соединит.	1
5	0006979690	шланг соединит.	1
6	0000753700	трубопровод	1
6	0006606080	трубопровод	1
7	0002390830	гайка 6-гр.	1
8	0002393910	шайба контактная	1
9	0002390820	патрубок диафраг.	1
10	0006562870	кольцо ножевое	0
11	0006562860	стремянка рессоры	0
12	0000738380	трубопровод	1
13	0006071100	опорна резиновая	2
14	0006722090	скоба крепежная	2
15	0000742620	трубопровод	1
16	0002387190	адаптер редукц.	2
17	0002151030	гайка 6-гр.	1
18	0002115510	патрубок диафраг.	1
19	0006335900	кольцо ножевое	0
20	0006335890	перила правые	0
21	0000742280	трубопровод	1
22	0000733471	уголок	1
23	0006725772	шланг соединит.	1
24	0002110912	уплотнение	1
25	0002154540	штуцер редукц.	1
26	0000706200	трубопровод	3
27	0002384270	патрубок т-обр.	1
28	0002383600	штуцер	1
29	0002391280	клапан обратный	1
30	0002391120	клапан обратный	1
31	0002386930	патрубок угловой	2
32	0006834531	шланг соединит.	1

Наверх

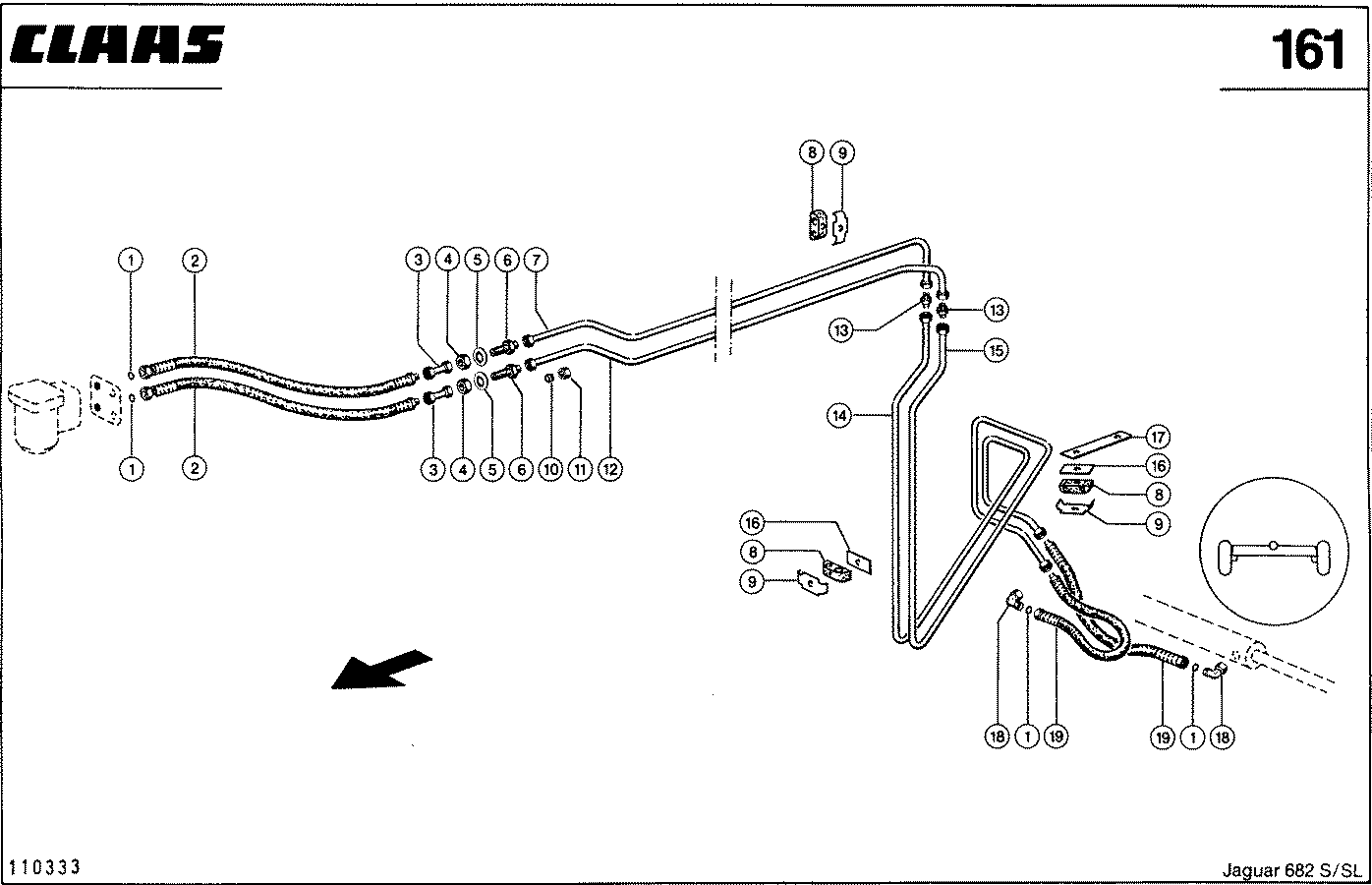

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114360	уплотнение	4
2	0006834531	шланг соединит.	2
2	0006979690	шланг соединит.	2
3	0000753700	трубопровод	2
3	0006606080	трубопровод	2
4	0002390830	гайка 6-гр.	2
5	0002393910	шайба контактная	2
6	0002390820	патрубок диафраг.	2
7	0000742301	трубопровод	1
8	0006836580	опорна резиновая	5
9	0006832540	скоба крепежная	5
10	0006562870	кольцо ножевое	0
11	0006562860	стремянка рессоры	0
12	0000742321	трубопровод	1
13	0002387070	патрубок	2
14	0000742163	трубопровод	1
15	0000742143	трубопровод	1
16	0006562550	пластина упорная	2
17	0006562570	элемент стопорный	1
18	0002386930	патрубок угловой	2
19	0006794761	шланг соединит.	2

Наверх

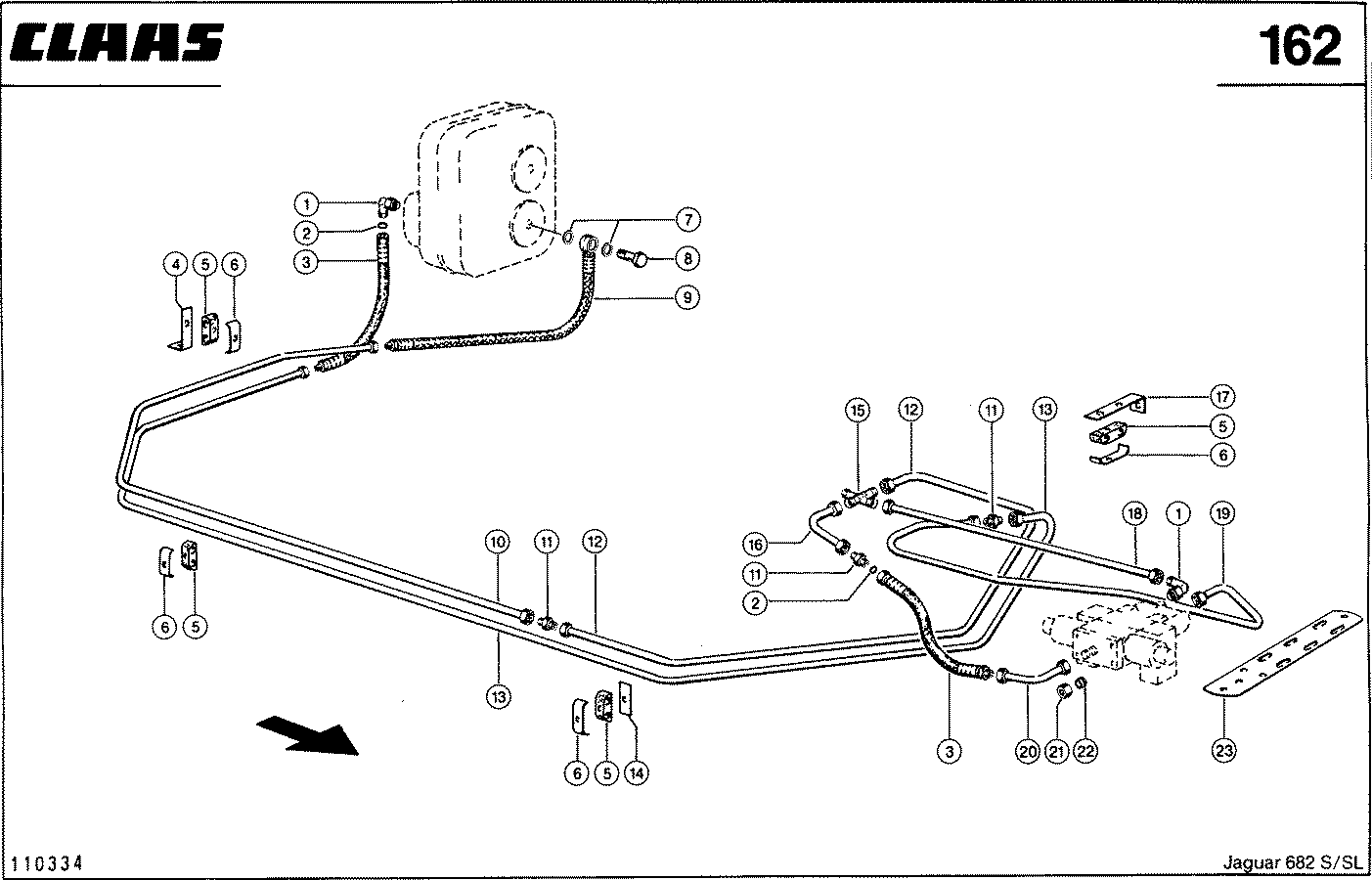

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002383540	патрубок угловой	2
2	0002110912	уплотнение	2
3	0006725772	шланг соединит.	2
4	0007138451	уголок опорный	1
5	0006836590	опорна резиновая	7
6	0006722090	скоба крепежная	7
7	0006330310	кольцо уплотн.	2
8	0000960310	винт пустотелый	1
9	0006892800	шланг соединит.	1
10	0000738420	трубопровод	1
10	0000752820	трубопровод	1
11	0002384000	патрубок	3
12	0000752800	трубопровод	1
13	0000738400	трубопровод	1
13	0000752780	трубопровод	1
14	0008138880	пластина	1
15	0002386900	патрубок т-обр.	1
15	0002388400	патрубок с 2 отв.	1
16	0000750480	трубопровод	1
17	0000730120	уголок	1
18	0000753620	трубопровод	1
19	0000752840	трубопровод	1
20	0000753660	трубопровод	1
21	0006335890	перила правые	0
22	0006335900	кольцо ножевое	0
23	0000746250	пластина	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006836580	опорна резиновая	1
2	0006832540	скоба крепежная	1
3	0000753780	трубопровод	1
4	0006562860	стремянка рессоры	0
5	0006562870	кольцо ножевое	0
6	0002387950	патрубок т-обр.	2
7	0002338650	адаптер редукц.	1
8	0000747050	шланг соединит.	1
9	0002387160	штуцер д/маном.	1
10	0000591700	патрубок угловой	1
11	0000753800	трубопровод	1
12	0002386930	патрубок угловой	1

Наверх

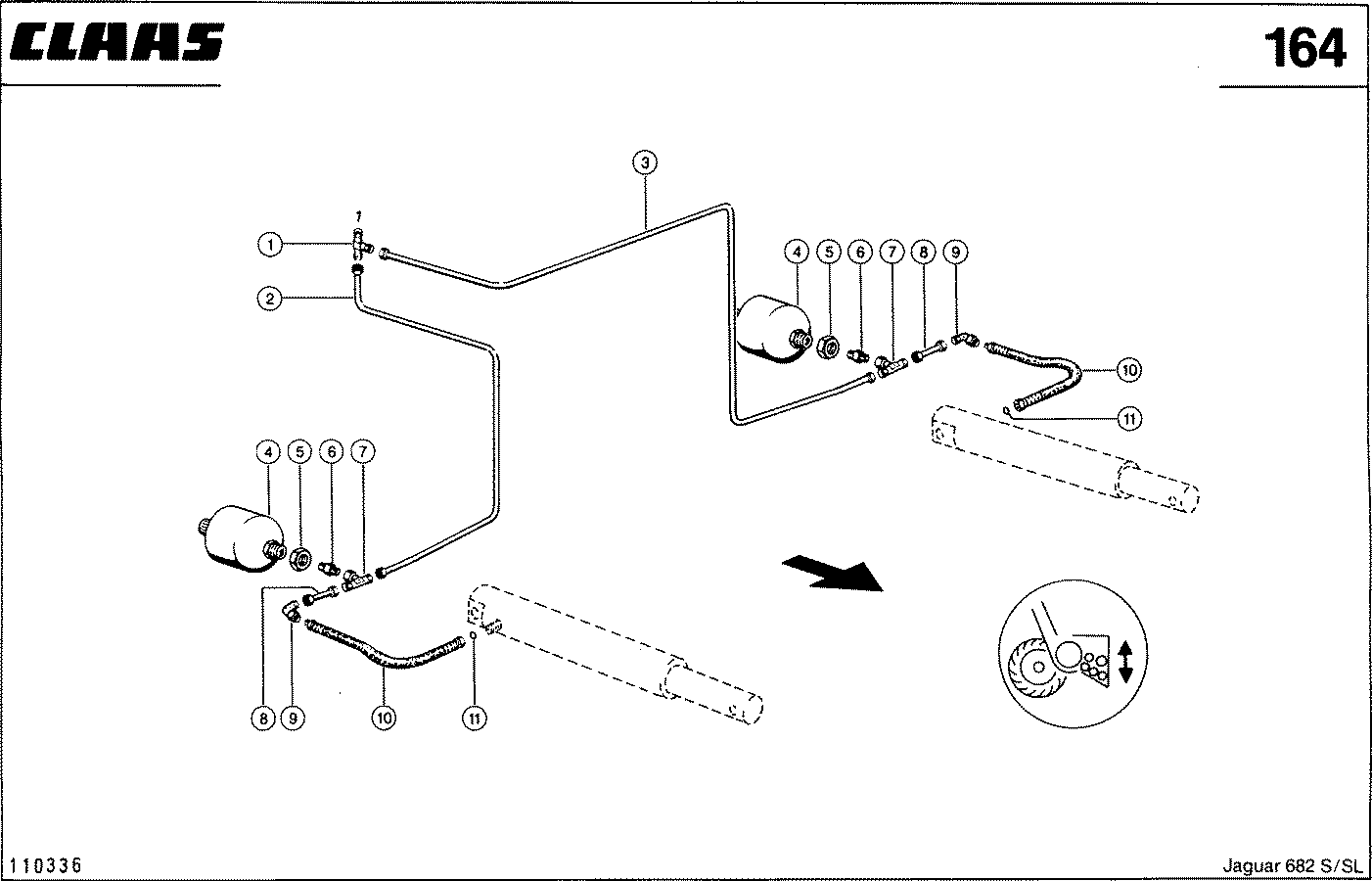

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002387950	патрубок т-обр.	1
2	0000747381	трубопровод	1
3	0000747400	трубопровод	1
4	0000716200	гидроаккумулятор	2
5	0002153560	гайка 6-гр.	2
6	0002394160	штуцер	2
7	0002390390	патрубок т-обр.	2
8	0006606080	трубопровод	2
9	0002386930	патрубок угловой	2
10	0006834371	шланг соединит.	2
11	0002114360	уплотнение	2

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000747520	трубопровод	2
2	0007138451	уголок опорный	1
3	0002383580	штуцер	2
4	0002392790	адаптер редукц.	2
5	0002114890	уплотнение	2
6	0006834511	шланг соединит.	2
7	0006832540	скоба крепежная	3
8	0006836580	опорна резиновая	3
9	0000747500	трубопровод	1
10	0000747480	трубопровод	1
11	0002387180	патрубок	2
12	0004060820	кольцо ножевое	0
13	0007507840	выключатель масл.	0
14	0000753860	трубопровод	1
15	0002387880	патрубок угловой	2
16	0000753840	трубопровод	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002387130	штуцер	1
2	0002387880	патрубок угловой	1
3	0002383580	штуцер	2
4	0002392790	адаптер редукц.	2
5	0000734920	трубопровод	1
6	0007507840	выключатель масл.	0
7	0004060820	кольцо ножевое	0
8	0002387120	штуцер	2
9	0006832540	скоба крепежная	5
10	0006836580	опорна резиновая	5
11	0000729260	трубопровод	1
12	0000729240	трубопровод	1
13	0002392790	адаптер редукц.	1
14	0000753860	трубопровод	1
15	0002387880	патрубок угловой	2
16	0000753840	трубопровод	1

Наверх

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006832540	скоба крепежная	3
2	0006836580	опорна резиновая	3
3	0000755160	трубопровод	1
4	0000754740	трубопровод	1
5	0002387180	патрубок	2
6	0000754460	трубопровод	1
7	0000754720	трубопровод	1
8	0007507840	выключатель масл.	0
9	0004060820	кольцо ножевое	0
10	0006834511	шланг соединит.	2
11	0002387880	патрубок угловой	2
12	0002114890	уплотнение	4
13	0006836590	опорна резиновая	2
14	0006722090	скоба крепежная	2
15	0006072300	шланг соединит.	2
16	0000753581	трубопровод	1
17	0000097110	панель	4
18	0000753521	трубопровод	1
19	0002387880	патрубок угловой	1
20	0002387880	патрубок угловой	1

Наверх

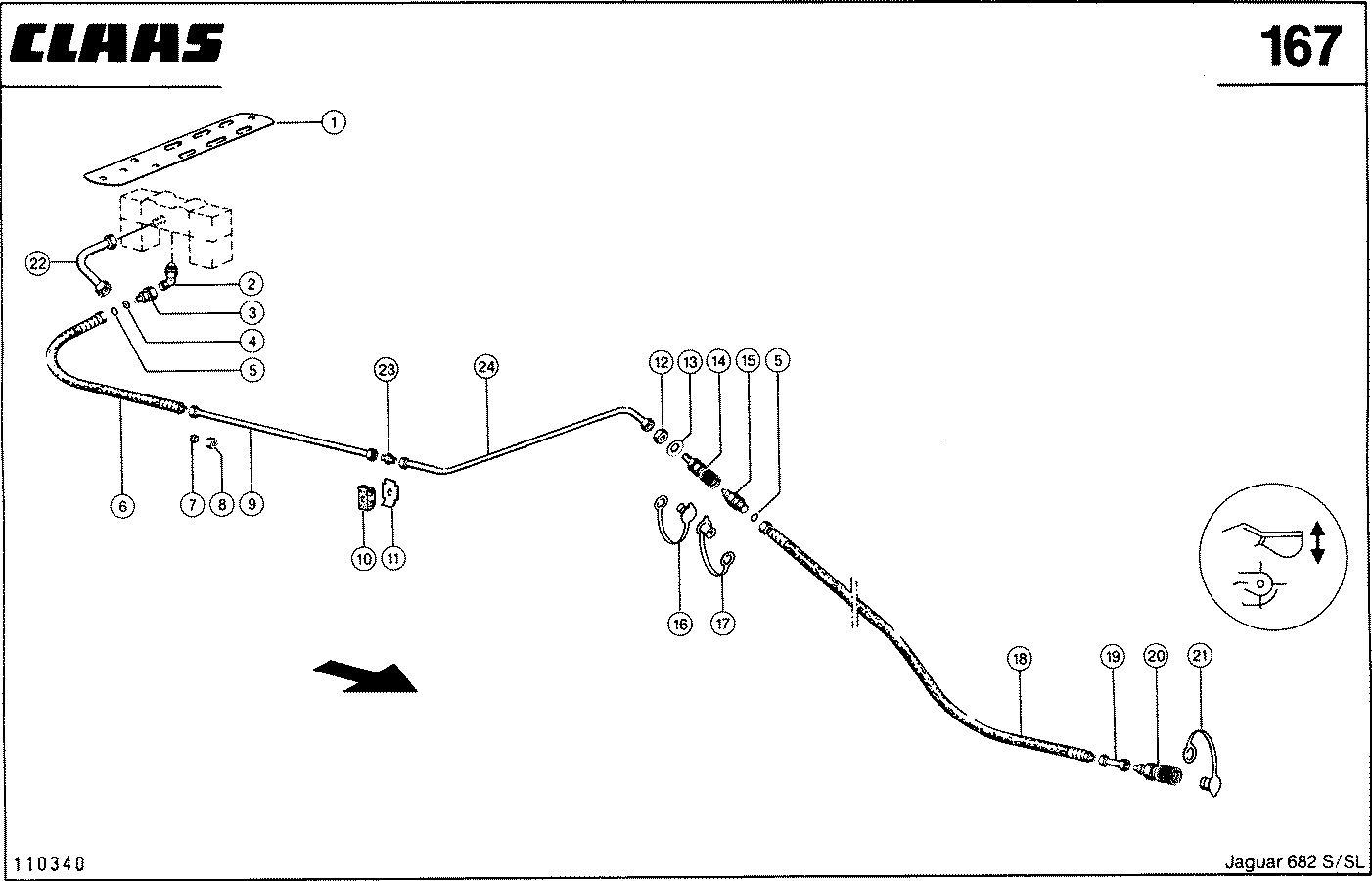

Гидропроводы, VAR. 7169 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117100	кольцо опорное	1
0	0002117440	уплотнение	1
0	0002117450	кольцо опорное	1
0	0002382090	уплотнение	1
1	0000746250	пластина	1
2	0002386930	патрубок угловой	1
3	0002394790	адаптер редукц.	1
4	0006072530	панель	1
5	0002114890	уплотнение	2
6	0006834511	шланг соединит.	1
7	0004060820	кольцо ножевое	0
8	0007507840	выключатель масл.	0
9	0000751220	трубопровод	1
9	0000754800	трубопровод	1
10	0006836580	опорна резиновая	2
11	0006832540	скоба крепежная	2
12	0002153610	гайка 6-гр.	1
13	0002393900	шайба контактная	1
14	0006072990	муфта	1
15	0006072310	штепсель	1
16	0002113230	пробка пылезащ.	1
17	0002113240	колпак пылезащ.	1
18	0006072300	шланг соединит.	1
19	0007233981	трубопровод	1
20	0006898660	втулка соединит.	1
21	0006898680	пробка пылезащ.	1
22	0000753660	трубопровод	1
23	0002387180	патрубок	1
24	0000751240	трубопровод	1
24	0000754800	трубопровод	1

Наверх

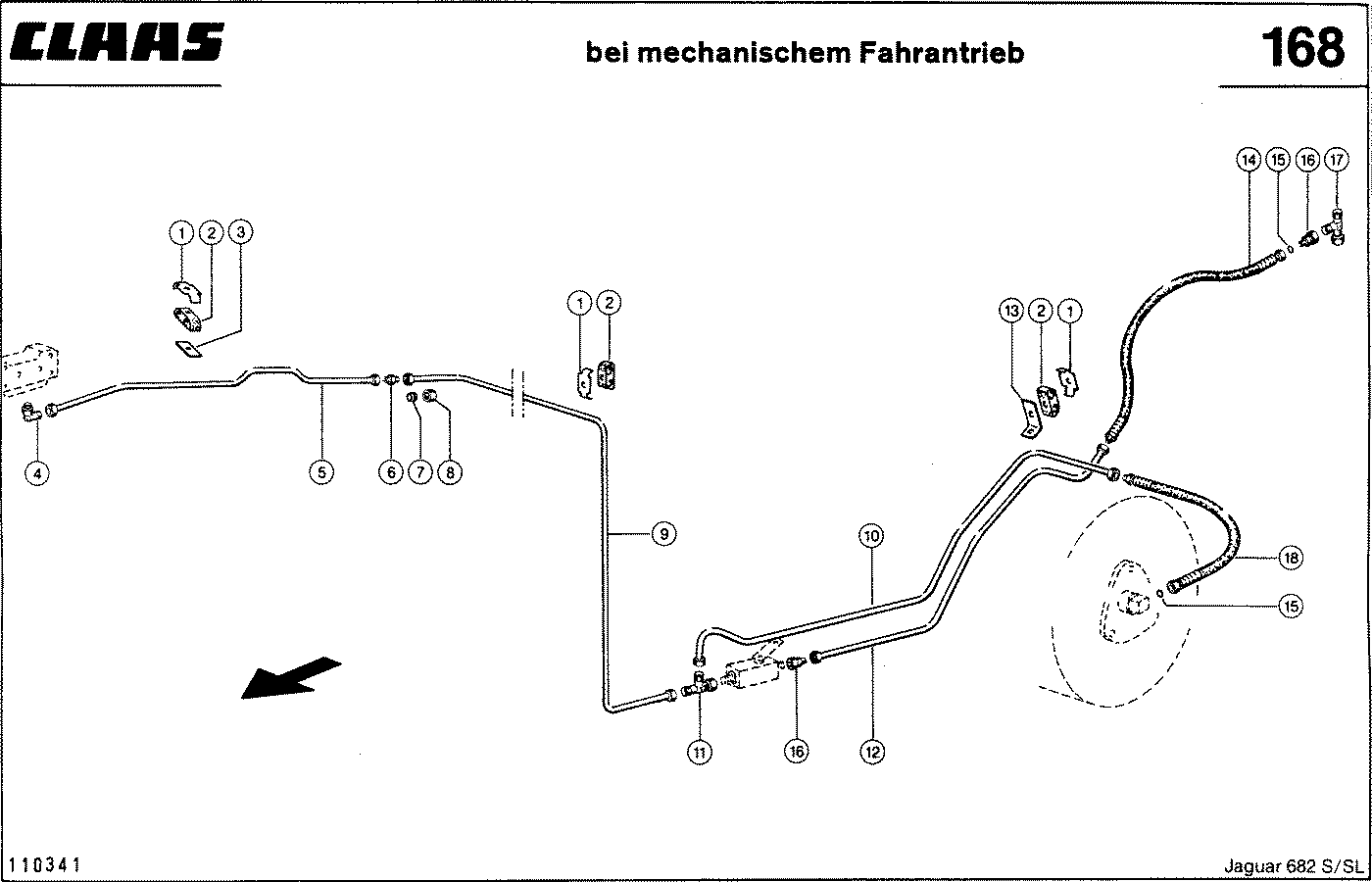

ГИДРОПРОВОДЫ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006832540	скоба крепежная	4
2	0006836580	опорна резиновая	4
3	0006562550	пластина упорная	1
4	0002387880	патрубок угловой	1
5	0000742641	трубопровод	1
6	0002387180	патрубок	1
7	0004060820	кольцо ножевое	0
8	0007507840	выключатель масл.	0
9	0000742660	трубопровод	1
10	0000742680	трубопровод	1
11	0002392800	штуцер г-образный	1
12	0000742700	трубопровод	1
13	0007138460	уголок опорный	1
14	0006026211	шланг соединит.	1
15	0002114890	уплотнение	2
16	0002394790	адаптер редукц.	2
17	0002388900	штуцер г-образный	1
18	0006834511	шланг соединит.	1

Наверх

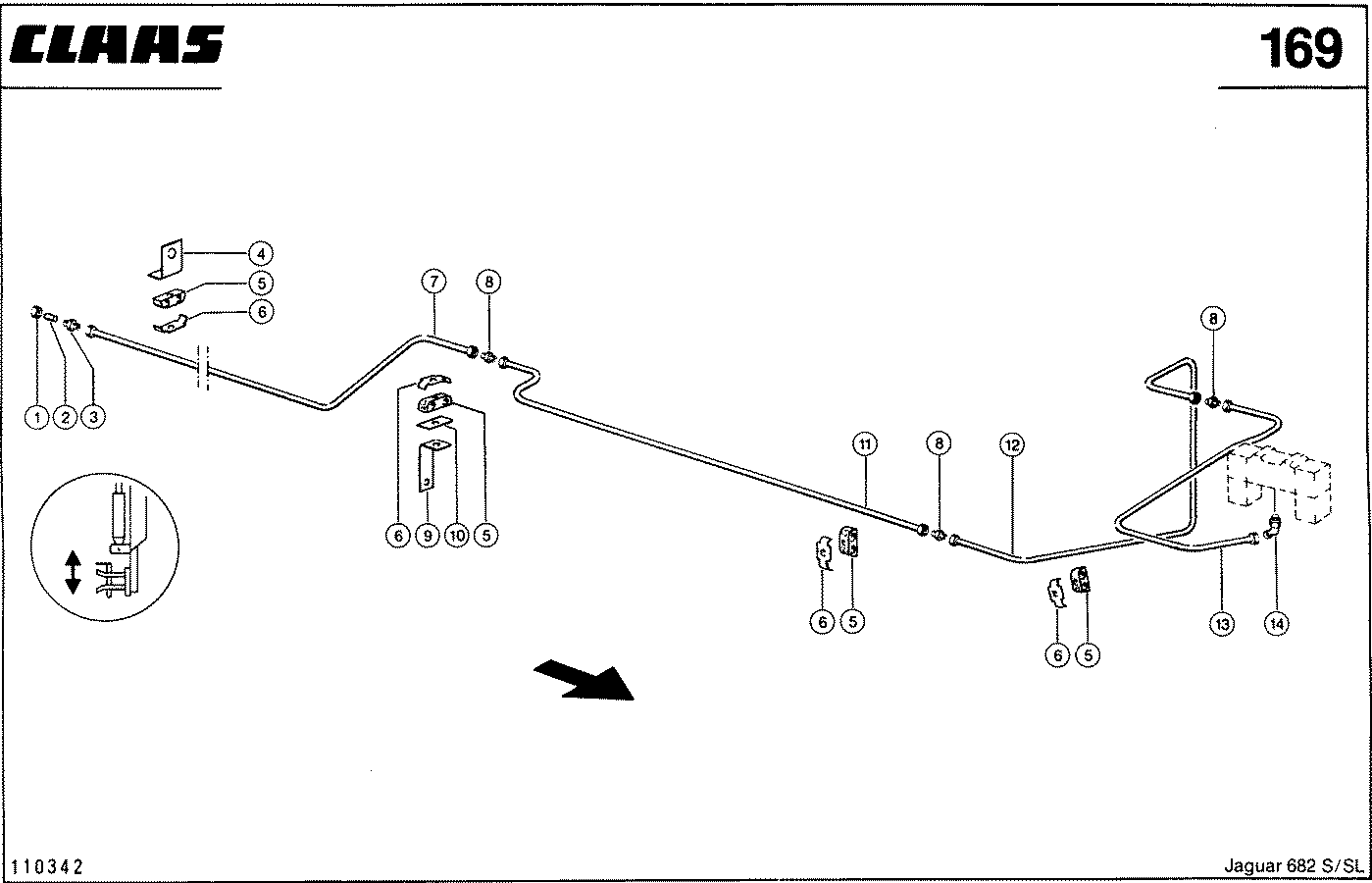

Гидропроводы, VAR. 7265 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006562860	стремянка рессоры	1
2	0002150880	трубка запорная	1
3	0002387070	патрубок	1
4	0000716430	уголок	1
5	0006836580	опорна резиновая	5
6	0006832540	скоба крепежная	5
7	0000750901	трубопровод	1
8	0002387070	патрубок	3
9	0009695730	кронштейн	1
10	0006562550	пластина упорная	1
11	0000750880	трубопровод	1
12	0000750860	трубопровод	1
13	0000754760	трубопровод	1
14	0002386930	патрубок угловой	1

Наверх

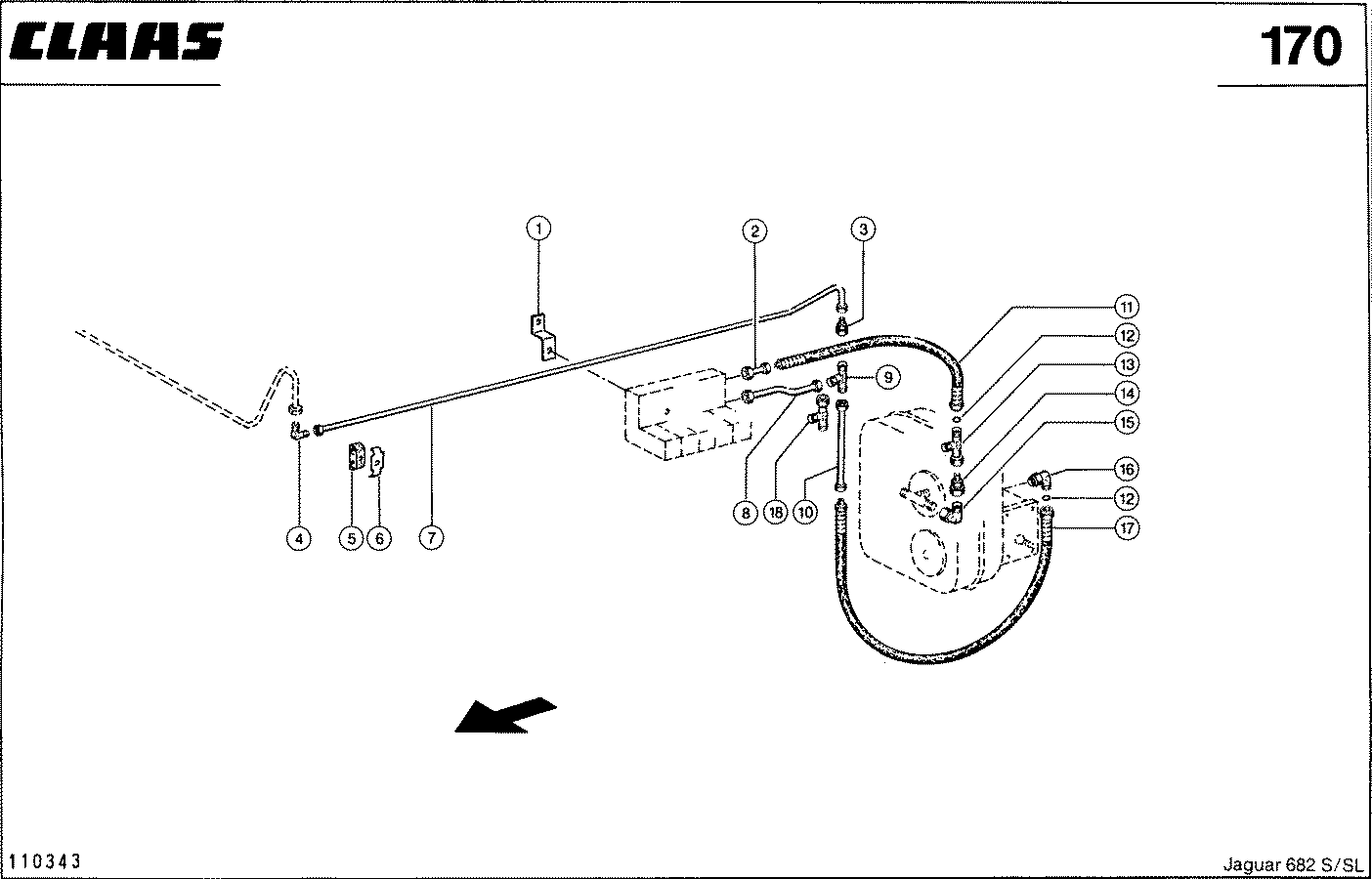

ГИДРОПРОВОДЫ (НИЗКОГО ДАВЛЕНИЯ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006895670	кронштейн	2
2	0006606080	трубопровод	1
3	0002394790	адаптер редукц.	1
4	0002153390	патрубок угловой	1
5	0006836580	опорна резиновая	2
6	0006832540	скоба крепежная	2
7	0000742360	трубопровод	1
8	0000742340	трубопровод	1
9	0002387950	патрубок т-обр.	1
10	0000742120	трубопровод	1
11	0006794761	шланг соединит.	1
12	0002114360	уплотнение	2
13	0002388900	штуцер г-образный	1
14	0002387190	адаптер редукц.	1
15	0002383540	патрубок угловой	1
16	0002386930	патрубок угловой	1
17	0006794621	шланг соединит.	1
18	0002388900	штуцер г-образный	1

Наверх

ГИДРОПРОВОДЫ (НИЗКОГО ДАВЛЕНИЯ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006895670	кронштейн	2
2	0002388900	штуцер г-образный	1
3	0002114360	уплотнение	2
4	0002394790	адаптер редукц.	1
5	0002153390	патрубок угловой	1
6	0006836580	опорна резиновая	2
7	0006832540	скоба крепежная	2
8	0000742360	трубопровод	1
9	0000742340	трубопровод	1
10	0002388900	штуцер г-образный	2
11	0002386930	патрубок угловой	1
12	0006794761	шланг соединит.	1
13	0006606080	трубопровод	1
14	0002388900	штуцер г-образный	1
15	0002387190	адаптер редукц.	1
16	0002383540	патрубок угловой	1
17	0006834531	шланг соединит.	1
18	0002386930	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ (НИЗКОГО ДАВЛЕНИЯ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002386930	патрубок угловой	1
2	0000706200	трубопровод	1
3	0006794621	шланг соединит.	1
4	0002152260	скоба трубная	1
5	0002114360	уплотнение	1
10	0006836580	опорна резиновая	1
11	0006832540	скоба крепежная	1
12	0000728880	трубопровод	1
13	0000728900	трубопровод	1
14	0002394790	адаптер редукц.	1
15	0002388900	штуцер г-образный	1
16	0006834511	шланг соединит.	2
17	0002114890	уплотнение	2
18	0002387180	патрубок	1
19	0002387880	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ (НИЗКОГО ДАВЛЕНИЯ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393030	труба	2
2	0004085440	тройник	4
3	0000718021	соединение	4
4	0002387180	патрубок	2
5	0007138451	уголок опорный	1
6	0006562550	пластина упорная	1
7	0006836580	опорна резиновая	1
8	0006832540	скоба крепежная	1
9	0002054100	шланг	1
10	0002150830	скоба трубная	2
11	0002387880	патрубок угловой	2
12	0004060820	кольцо ножевое	0
13	0007507840	выключатель масл.	0
14	0000742220	трубопровод	1
15	0000742240	трубопровод	1
16	0000742380	трубопровод	1
17	0000742400	трубопровод	1

Наверх

ГИДРОПРОВОДЫ (НИЗКОГО ДАВЛЕНИЯ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006836580	опорна резиновая	4
2	0006832540	скоба крепежная	4
3	0000742180	трубопровод	1
4	0000742440	трубопровод	1
5	0000742200	трубопровод	1
6	0002387180	патрубок	2
7	0000718021	соединение	10
8	0004085440	тройник	10
9	0002393030	труба	2
10	0006562550	пластина упорная	1
11	0007235000	хомут сдвоенный	1
12	0002387880	патрубок угловой	1
13	0002155190	скоба трубная	2
14	0002054100	шланг	1
15	0002393030	труба	1
16	0002153610	гайка 6-гр.	3
17	0002393900	шайба контактная	3
18	0002152540	патрубок диафраг.	3
19	0002393030	труба	2
20	0004060820	кольцо ножевое	0
21	0007507840	выключатель масл.	0
22	0000742421	трубопровод	1

Наверх

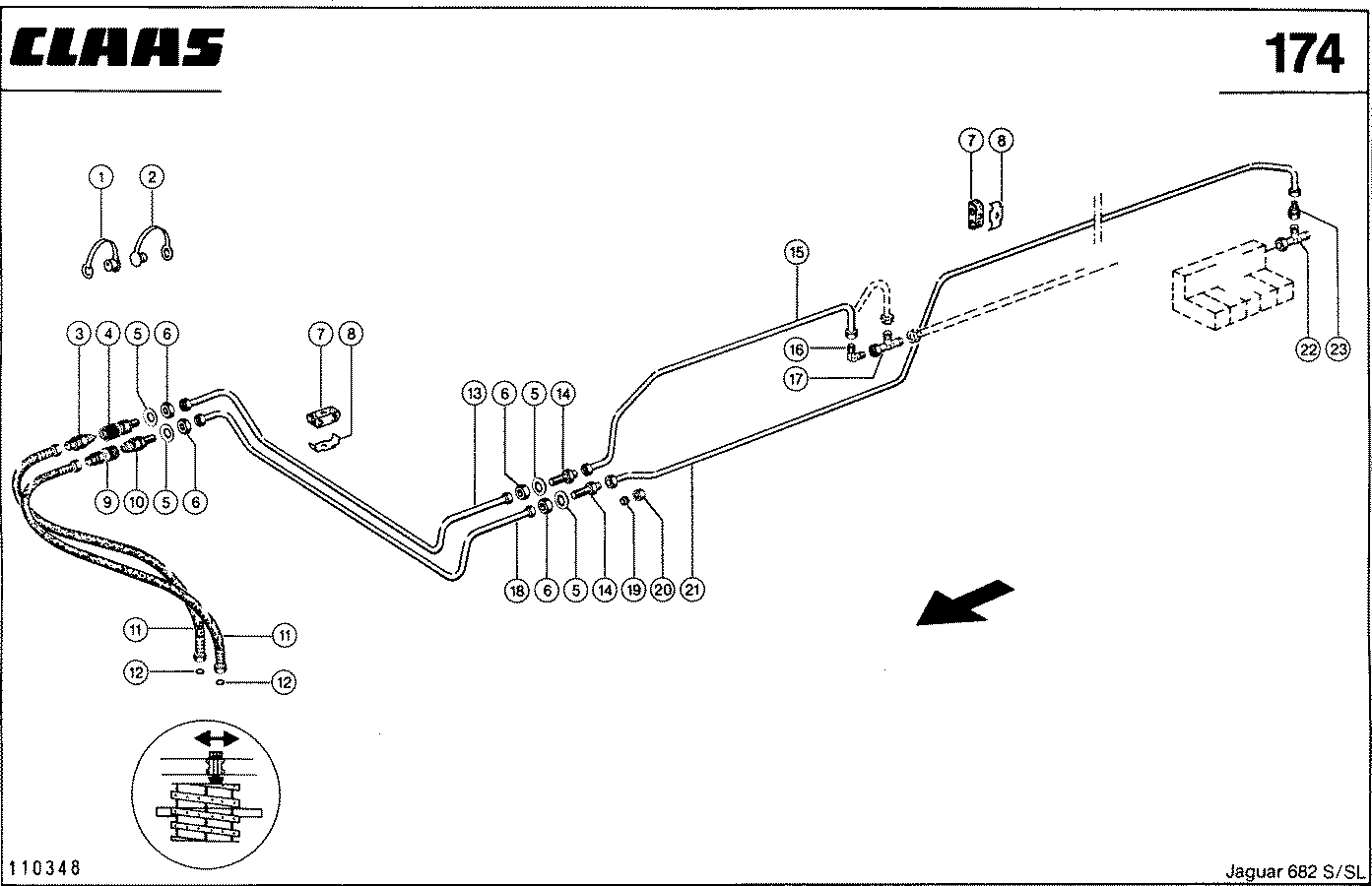

ГИДРОПРОВОДЫ (НИЗКОГО ДАВЛЕНИЯ) - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117100	кольцо опорное	1
0	0002382090	уплотнение	1
1	0002113240	колпак пылезащ.	2
2	0002113230	пробка пылезащ.	2
3	0006072310	штепсель	1
4	0006072990	муфта	1
5	0002393900	шайба контактная	4
6	0002153610	гайка 6-гр.	4
7	0006836580	опорна резиновая	3
8	0006832540	скоба крепежная	3
9	0006072320	муфта	1
10	0006072980	штепсель	1
11	0000747060	шланг соединит.	2
12	0002114890	уплотнение	4
13	0000730640	трубопровод	1
14	0002152540	патрубок диафраг.	2
15	0000730620	трубопровод	1
16	0002153390	патрубок угловой	1
17	0002392800	штуцер г-образный	1
18	0000730660	трубопровод	1
19	0004060820	кольцо ножевое	0
20	0007507840	выключатель масл.	0
21	0000730680	трубопровод	1
22	0002388900	штуцер г-образный	1
23	0002394790	адаптер редукц.	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006834131	фильтр вентиляц.	1
2	0007666100	уплотнение	1
3	0006834110	скоба зажимная	1
4	0000711472	кронштейн	1
5	0002361700	гайка 6-гр.	2
5	0002373700	болт 6-гр.	2
5	0002393870	шайба контактная	2
6	0002361710	гайка 6-гр.	2
6	0002393880	шайба контактная	2
6	0005025110	винт полупотайной	2
7	0006940330	бак гидравлич.	1
8	0002389560	штуцер насадной	1
9	0004085541	хомут	4
10	0002389550	патрубок надев.пр	1
11	0002394170	патрубок угловой	1
12	0002017510	шланг из пвх	2
13	0006026600	соединение резьб.	2

Наверх

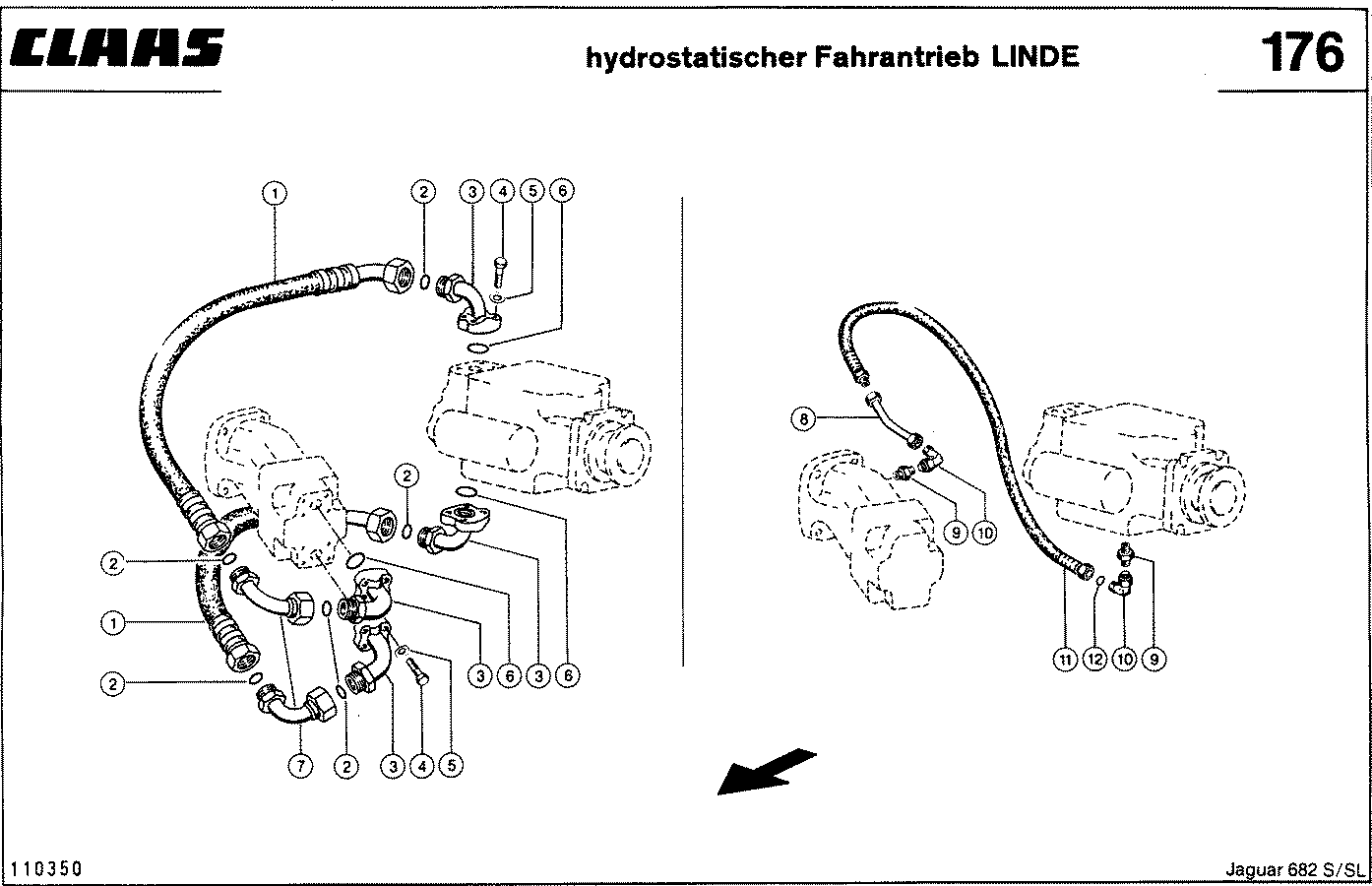

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000741800	шланг соединит.	2
2	0001334870	уплотнение	6
3	0006839451	арматура фланца	4
4	0002374620	болт 6-гр.	16
5	0002150060	шайба контактная	16
6	0002384080	уплотнение	4
7	0000741810	колено трубы	2
8	0000752940	трубопровод	1
9	0002387990	штуцер	2
10	0002388020	патрубок угловой	2
11	0006832211	шланг соединит.	1
12	0001800980	уплотнение	1

Наверх

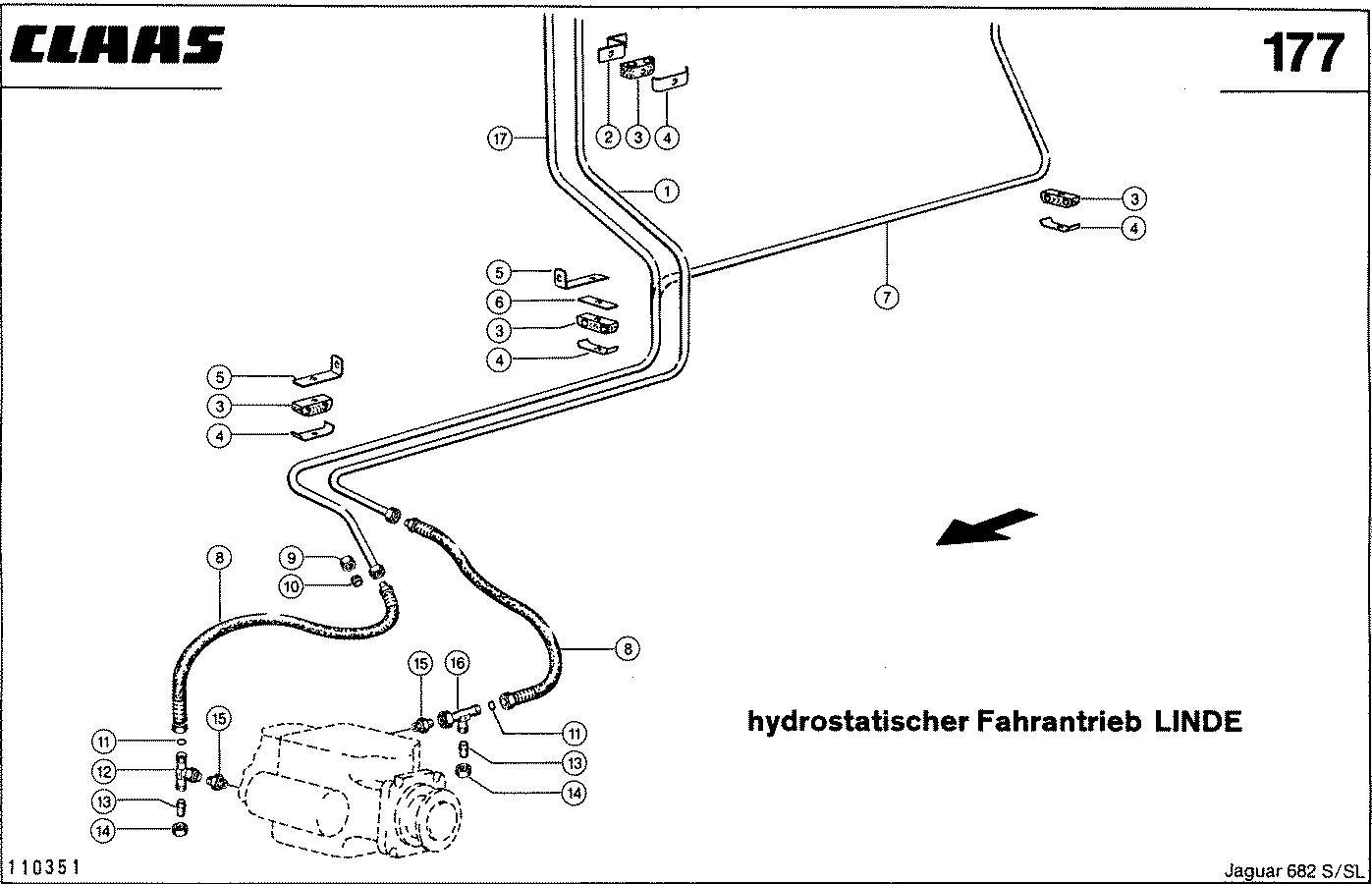

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000738340	трубопровод	1
1	0000752900	трубопровод	1
2	0006895670	кронштейн	2
3	0006071780	опорна резиновая	5
4	0006892370	скоба крепежная	5
5	0007138451	уголок опорный	2
6	0008138880	пластина	1
7	0000752921	трубопровод	1
8	0006832211	шланг соединит.	2
9	0002345150	гайка накидная	0
10	0004086190	кольцо ножевое	0
11	0001800980	уплотнение	2
12	0002388980	патрубок т-обр.	1
13	0002150900	пробка запорная	2
14	0002345150	гайка накидная	2
15	0002387990	штуцер	2
16	0002388990	штуцер г-образный	1
17	0000738360	трубопровод	1

Наверх

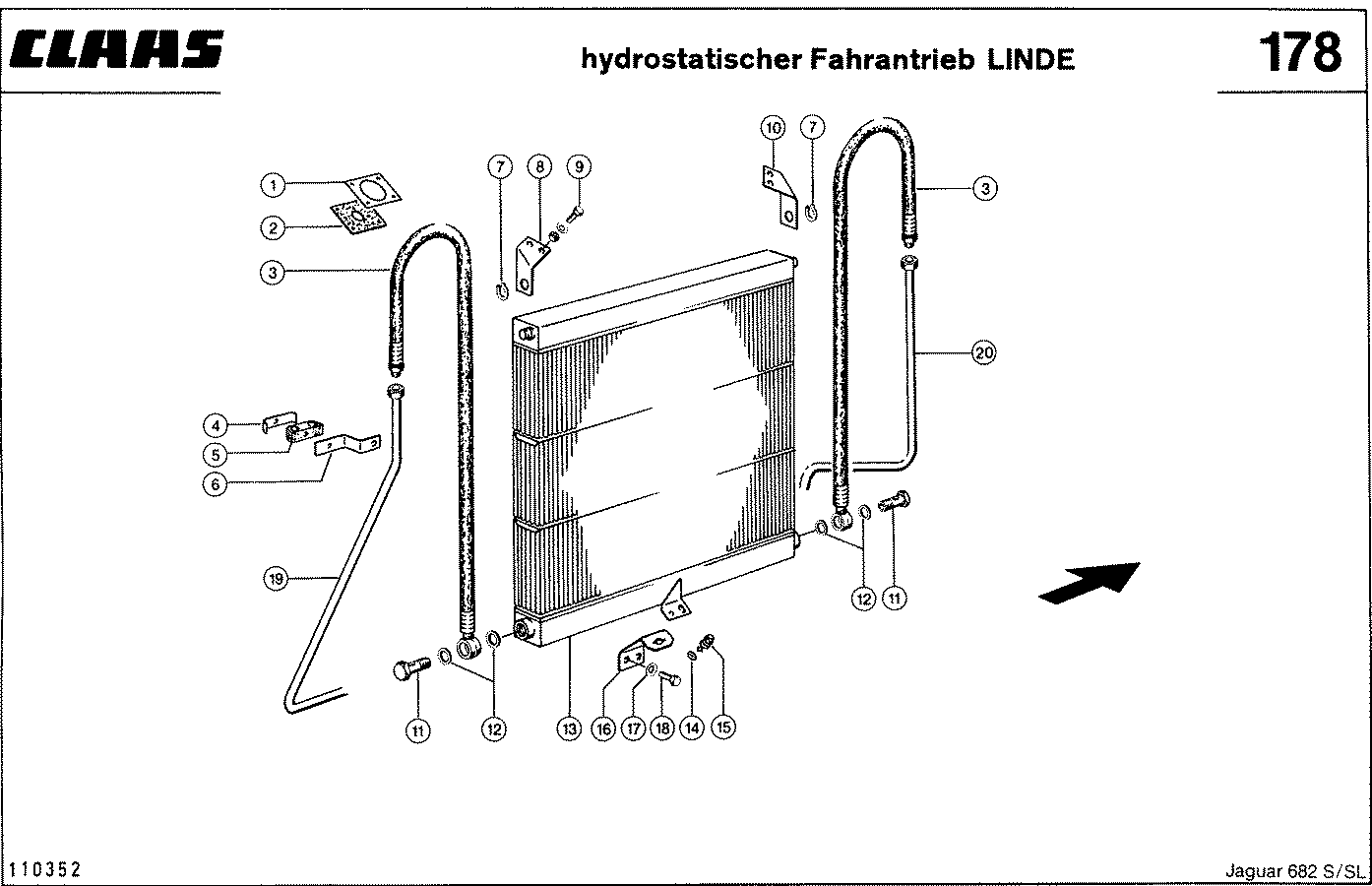

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006432690	лист уплотняющий	2
2	0006491310	пластина уплотн.	2
3	0006895400	шланг соединит.	2
4	0006892370	скоба крепежная	2
5	0006071780	опорна резиновая	2
6	0006895670	кронштейн	2
7	0002351550	кольцо стопорное	2
8	0000731250	держатель правый	1
9	0002361700	гайка 6-гр.	4
9	0002374390	болт 6-гр.	4
9	0002393870	шайба контактная	4
10	0000731240	держатель левый	1
11	0002150350	винт пустотелый	2
12	0006330320	кольцо уплотн.	1
13	0006061351	радиатор масляный	1
14	0006012430	шайба опорная	1
15	0006061630	цапфа запорная	1
16	0000733601	кронштейн	1
17	0002393870	шайба контактная	2
18	0002392360	болт 6-гр.	2
19	0000752921	трубопровод	1
20	0000752900	трубопровод	1

Наверх

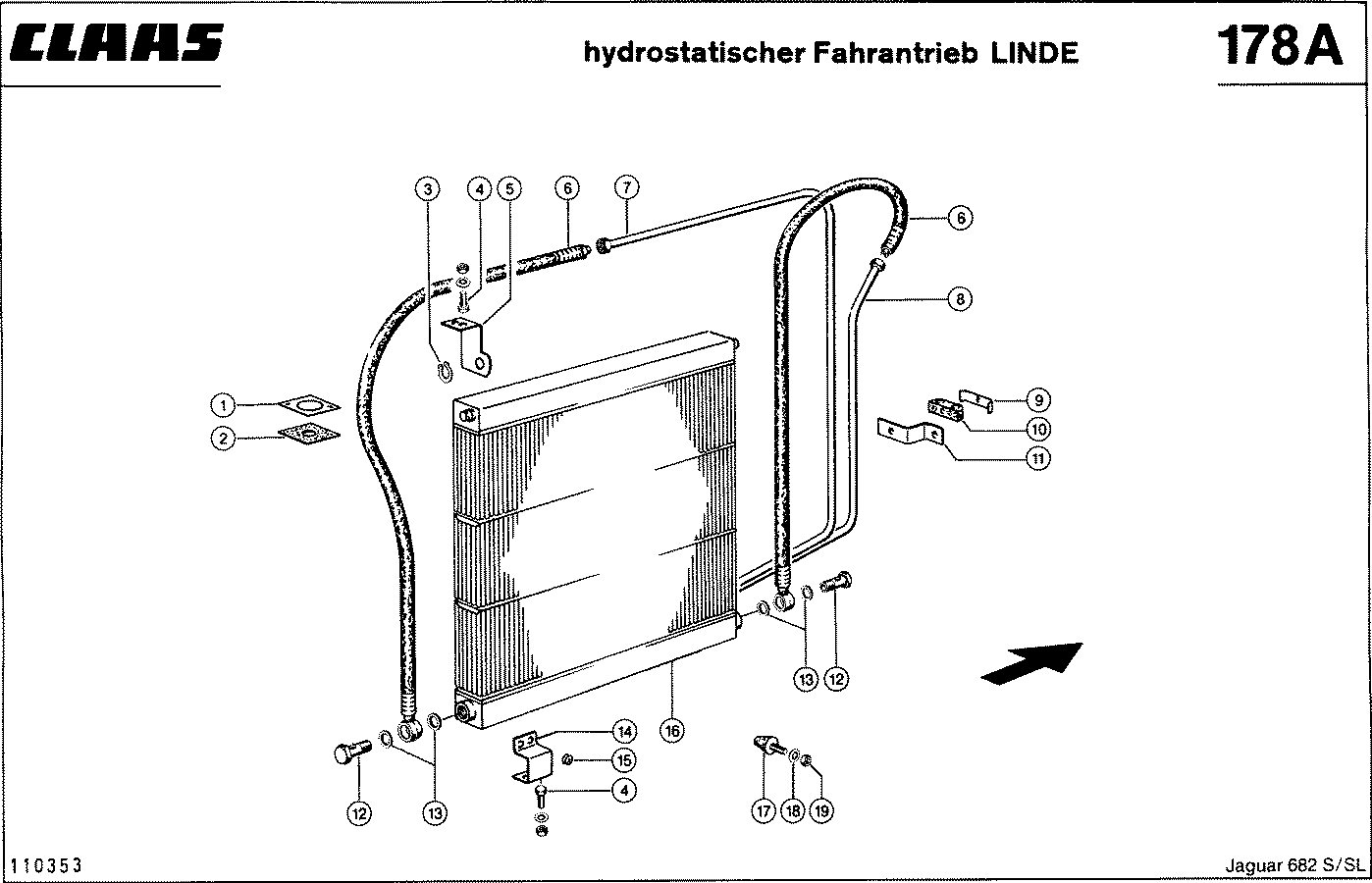

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006432690	лист уплотняющий	2
2	0006491310	пластина уплотн.	2
3	0002351550	кольцо стопорное	2
4	0002361700	гайка 6-гр.	8
4	0002374390	болт 6-гр.	8
4	0002393870	шайба контактная	8
5	0000735330	кронштейн	2
6	0006895400	шланг соединит.	2
7	0000738360	трубопровод	1
8	0000738340	трубопровод	1
9	0006892370	скоба крепежная	1
10	0006071780	опорна резиновая	1
11	0006895670	кронштейн	1
12	0002150350	винт пустотелый	2
13	0006330320	кольцо уплотн.	4
14	0000735361	кронштейн муфты	2
15	0002151600	бухта кабеля	4
16	0000735270	кронштейн муфты	1
17	0000767220	амортизатор рез.	1
18	0002393870	шайба контактная	1
19	0002361700	гайка 6-гр.	1

Наверх

МОТОР - CLAAS JAGUAR 682

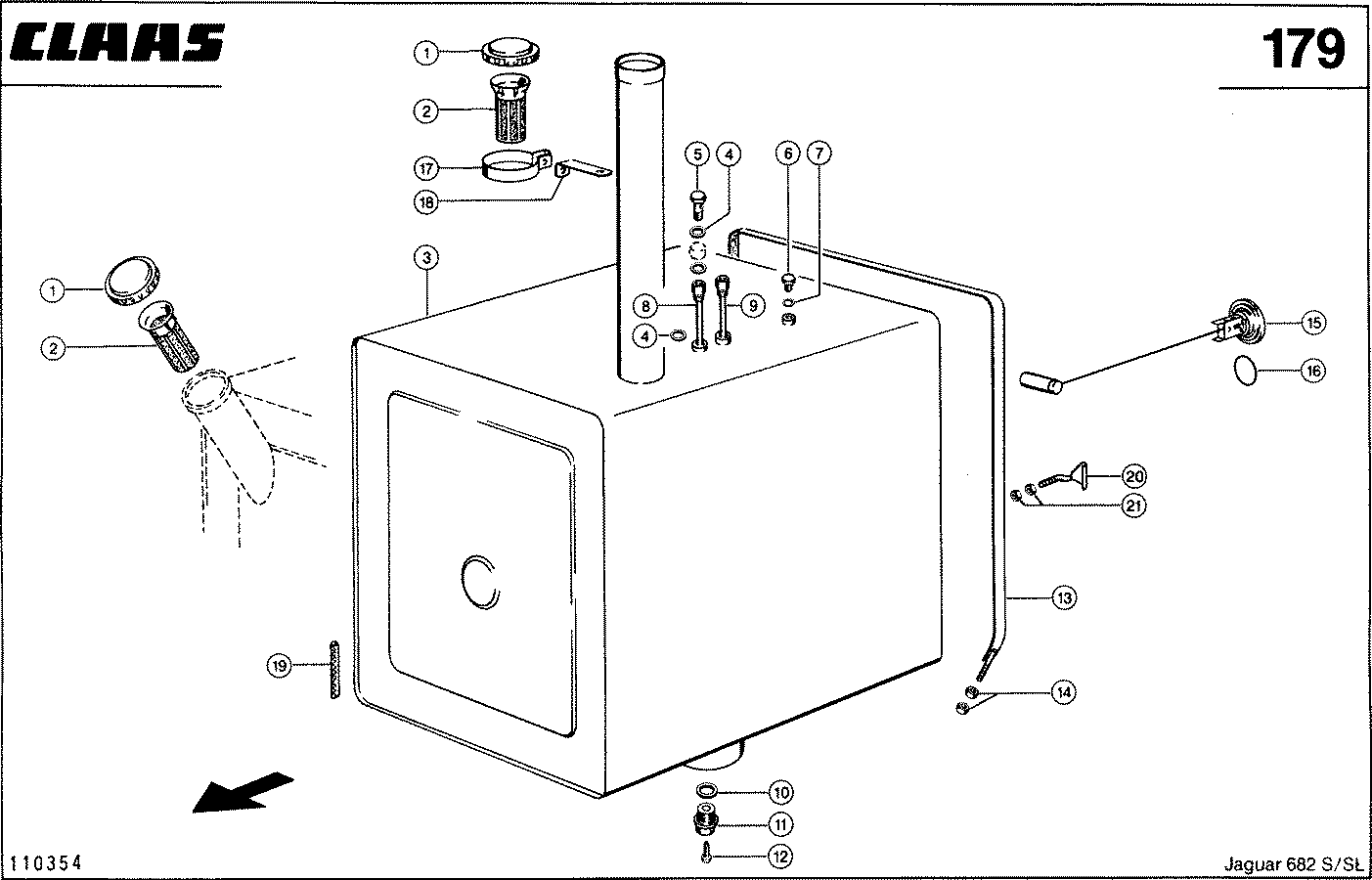

ТОПЛИВНЫЙ БАК - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001776220	корпус вентилят.	1
1	0001776210	пробка резьб.	1
1	0006240031	пробка резьб.	1
2	0006595652	фильтр заправ.	1
3	0000735620	бак топливный	1
3	0000735721	бак топливный	1
4	0006331140	кольцо уплотн.	6
5	0000960290	винт пустотелый	2
6	0002370460	винт запорный	1
7	0002448420	кольцо уплотн.	1
8	0000735631	труба впускная	1
8	0000735650	колено резиновое	1
9	0000735631	труба впускная	1
10	0002384072	кольцо уплотн.	1
11	0006876070	пробка сливная	1
12	0006876250	болт 6-гр.	1
13	0000735670	бандаж	2
14	0002361710	гайка 6-гр.	8
15	0006818550	указатель запаса	1
16	0006729960	уплотнение	1
17	0006774041	скоба трубная	1
18	0000626850	кронштейн	1
19	0002007060	защита кромок	0
20	0000732540	натяжник	1
21	0002361700	гайка 6-гр.	1

Наверх

Аксессуары двигателя, PERKINS TV 8.540 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000733800	кронштейн двигат.	1
2	0002150060	шайба контактная	4
2	0002355540	болт 6-гр.	4
2	0002361720	гайка 6-гр.	4
3	0002361730	гайка 6-гр.	6
3	0002362300	болт 6-гр.	6
3	0002393910	шайба контактная	6
4	0002153930	винт пустотелый	1
5	0002382680	кольцо уплотн.	2
6	0006491861	горловина резьб.	1
7	0006335360	кольцо уплотн.	1
8	0002379830	гайка стопорная	2
9	0002355090	болт 6-гр.	2
10	0000734260	рукав сливной	1
11	0006330320	кольцо уплотн.	1
12	0007665680	винт запорный	1

Наверх

Аксессуары двигателя, PERKINS TV 8.540 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000730720	крышка	2
2	0002014800	полоска целлюлозн	0
3	0002361700	гайка 6-гр.	5
3	0002374420	винт с 6-гр.гол.	5
3	0002393870	шайба контактная	5
4	0006092381	стойка	1
5	0006592220	замок радиатора	1
6	0000734051	кронштейн муфты	2
7	0002381470	кольцо уплотн.	2
8	0002370850	винт запорный	2
9	0006025590	заглушка переход.	1
10	0002363940	скоба крепежная	2
11	0000733421	шахта вентиляц.	1
12	0006090635	радиатор	1
13	0006719532	амортизатор	2
14	0002393880	шайба контактная	2
15	0002361710	гайка 6-гр.	2
16	0005078240	кран водяной	1
17	0002361690	гайка 6-гр.	6
17	0002374660	болт 6-гр.	6
17	0002393860	шайба контактная	6
18	0000733990	кожух воздунапр.	1
19	0006228750	кран запорный	2
20	0004052250	муфта	2
21	0004085610	хомут	7
22	0000733790	перила	1
23	0000734000	кронштейн муфты	1
24	0000708620	труба охл.воды	2
25	0002389080	зажим шланговый	3
26	0000717461	шланг радиатора	1
27	0000734060	кронштейн муфты	1
28	0006433760	скоба стопорная	1

Наверх

Аксессуары двигателя, PERKINS TV 8.540 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000731730	вал	1
2	0006093530	штифт шплинтовой	6
3	0002342220	шайба	0
3	0002342730	шайба	10
4	0002361690	гайка 6-гр.	4
5	0006093520	крепление	4
6	0000734180	тяга	1
7	0006600290	рычаг установ.	1
8	0002361700	гайка 6-гр.	1
8	0002364490	винт полупотайной	1
8	0002393870	шайба контактная	1
9	0002330050	шайба	1
10	0002351090	шплинт	3
11	0000734111	вал	1
12	0002351100	шплинт	2
13	0002426650	шайба	2
14	0000734130	кронштейн	1
15	0002380300	болт 6-гр.	2
16	0002150060	шайба контактная	2
17	0006592620	пружина растяжен.	1
18	0000734140	кронштейн	1
19	0000734150	штанга нажимная	1
20	0000734160	штанга нажимная	1
21	0007671250	пружина сжатия	3

Наверх

Аксессуары двигателя, PERKINS TV 8.540 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110770	винт барашковый	1
2	0002393880	шайба контактная	1
3	0006590140	щиток	1
4	0000708271	фильтр	1
5	0002375740	гайка 6-гр.	1
6	0002393910	шайба контактная	1
7	0006433310	патрон	1
8	0002362000	болт 6-гр.	4
9	0002393870	шайба контактная	4
10	0006431531	кронштейн	2
11	0002381250	болт 6-гр.	2
12	0002381320	гайка стопорная	2
13	0006423610	фильтр воздушный	1
14	0006431710	фильтр воздуш.	2
15	0006431720	стакан	1
16	0006431700	пол промежуточный	1
17	0006431690	патрон сменный	1
18	0006494300	вставка лопасти	1
19	0006738681	выкл.техобслужив.	1
20	0002339980	хомут	2
21	0006423630	шланг резиновый	1
22	0000734270	трубопровод впуск	1
23	0006774041	скоба трубная	1
24	0002361700	гайка 6-гр.	1
24	0002381250	болт 6-гр.	1
24	0002393870	шайба контактная	1
25	0000626850	кронштейн	1
26	0002361700	гайка 6-гр.	1
26	0002374420	винт с 6-гр.гол.	1
26	0002393870	шайба контактная	1
27	0002389080	зажим шланговый	2
28	0006024760	колено резиновое	1

Наверх

Аксессуары двигателя, PERKINS TV 8.540 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000734250	труба выхлопная	1
2	0000626850	кронштейн	1
3	0006594540	скоба трубная	4
4	0006719100	глушитель	1
5	0000734240	труба выхлопная	1
6	0002361700	гайка 6-гр.	6
6	0002362130	болт 6-гр.	6
6	0002393870	шайба контактная	6
7	0000734220	труба выхлопная	4
8	0002361700	гайка 6-гр.	5
8	0002374420	винт с 6-гр.гол.	5
8	0002393870	шайба контактная	5
9	0006718160	крепление	2

Наверх

Аксессуары двигателя, PERKINS TV 8.540 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002334160	кольцо уплотн.	1
2	0006565020	кольцо порш.напр.	1
3	0000960290	винт пустотелый	5
4	0006331140	кольцо уплотн.	12
5	0006565041	крышка	1
6	0006024620	топливопровод	1
7	0006331540	винт запорный	2
8	0000708151	топливопровод	1
9	0006495000	фильтр топливный	1
10	0000733770	топливопровод	1
11	0006599591	накладка	1
12	0007235000	хомут сдвоенный	2
13	0006023900	фильтр топливный	2
14	0001472220	фильтр масляный	2

Наверх

Аксессуары двигателя, PERKINS TV 8.540 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	2
2	0006093700	труба охл.воды	1
3	0009009380	втулка	1
4	0002150060	шайба контактная	1
4	0002355560	болт 6-гр.	1
4	0002361720	гайка 6-гр.	1
5	0006093661	кронштейн	1
6	0007215340	шайба распорная	1
7	0002355450	болт 6-гр.	1
7	0002379470	гайка стопорная	1
7	0002393880	шайба контактная	1
8	0002153480	рым-болт	1
9	0002150060	шайба контактная	1
9	0002355530	болт 6-гр.	1
9	0002361720	гайка 6-гр.	1
10	0006856901	генератор	1
11	0006856910	крыльчатка вент.	1
12	0006856940	шкив клиноремен.	1
13	0006023871	кпл.клиновых рем.	1
14	0006023890	стартер	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002388690	болт 6-гр.	4
2	0002121910	шайба контактная	8
3	0000727340	втулка	8
4	0000727440	вкладыш megu	4
5	0000727450	кронштейн	2
6	0002375210	гайка 6-гр.	4
7	0000727460	кронштейн	1
8	0002150060	шайба контактная	8
9	0002374610	болт 6-гр.	8
10	0000727470	кронштейн	1
11	0002393910	шайба контактная	8
12	0002358210	болт 6-гр.	8
13	0000727270	стойка	1
14	0002150060	шайба контактная	4
14	0002361720	гайка 6-гр.	4
14	0002374610	болт 6-гр.	4
15	0000727500	кронштейн	1
16	0002351351	кольцо стопорное	6
16	0002361730	гайка 6-гр.	6
16	0002373760	болт 6-гр.	6
17	0000727150	кронштейн двигат.	1
18	0000773371	рукав сливной	1
19	0006330320	кольцо уплотн.	1
20	0007665680	винт запорный	1
21	0002382680	кольцо уплотн.	2
22	0002153930	винт пустотелый	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000735550	пластина покровн.	2
2	0002018761	профиль уплотн.	1
3	0002361700	гайка 6-гр.	2
3	0002362000	болт 6-гр.	2
3	0002393870	шайба контактная	2
4	0006574101	стойка	1
5	0005231260	шайба	3
6	0000735281	шахта вентиляц.	1
7	0006727911	полоска пенопласт	3
8	0000735170	кронштейн муфты	1
9	0006719532	амортизатор	2
10	0002393880	шайба контактная	2
11	0002361710	гайка 6-гр.	2
12	0005078240	кран водяной	1
13	0002361690	гайка 6-гр.	8
13	0002374660	болт 6-гр.	8
13	0002393860	шайба контактная	8
14	0000735180	кожух воздунапр.	1
15	0004085610	хомут	5
16	0000735400	колено резиновое	1
17	0002389080	зажим шланговый	3
18	0000735390	кронштейн муфты	1
19	0000717461	шланг радиатора	1
20	0006571951	уплотнение	1
21	0000708580	штуцер трубный	1
22	0002393880	шайба контактная	2
23	0002373830	болт 6-гр.	2
24	0006240470	патрубок резинов.	2
25	0000735370	кронштейн муфты	1
26	0004053090	колпачок	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002362130	болт 6-гр.	4
2	0000744610	скоба	2
3	0000744562	радиатор	1
4	0006495380	замок радиатора	1
5	0001769900	уплотнение	1
6	0001769890	глазок	1
7	0006592220	замок радиатора	1
8	0000735520	кронштейн	1
9	0002381320	гайка стопорная	4
10	0006281891	втулка распорная	2
11	0002361700	гайка 6-гр.	2
11	0002374440	болт 6-гр.	2
11	0002393870	шайба контактная	2
12	0000735452	колено резиновое	1
13	0002361700	гайка 6-гр.	3
13	0002374420	винт с 6-гр.гол.	3
13	0002393870	шайба контактная	3
14	0000735532	колено резиновое	1
15	0006574001	кронштейн	1
16	0002360560	болт 6-гр.	2
17	0002393890	шайба контактная	2
18	0002424780	болт 6-гр.	1
19	0002351371	кольцо стопорное	1
20	0002151680	соединение	1
21	0006331140	кольцо уплотн.	2
22	0000960290	винт пустотелый	1
23	0004085520	зажим шланговый	2
24	0002054080	шланг	1
25	0002154080	зажим шланговый	2
26	0002006692	шланг	1
27	0002390460	зажим шланговый	2
28	0004051260	уголок	1
29	0006061720	горловина резьб.	1
30	0002053510	шланг	1
31	0007504630	пробка запорная	1
32	0004051370	тройник	1
33	0006061040	горловина резьб.	1
34	0006330310	кольцо уплотн.	1
35	0002150830	скоба трубная	1
36	0000749030	кронштейн	1
37	0002112390	скоба трубная	1
38	0008217330	уголок	1
39	0006719532	амортизатор	2
40	0002393880	шайба контактная	4
41	0002361710	гайка 6-гр.	4

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006093530	штифт шплинтовой	6
2	0002342220	шайба	6
2	0002342730	шайба	6
3	0002351090	шплинт	3
4	0006592620	пружина растяжен.	1
5	0006433872	кронштейн	1
6	0002361690	гайка 6-гр.	4
7	0006093520	крепление	3
8	0002342220	шайба	2
9	0007671250	пружина сжатия	1
10	0002351090	шплинт	1
11	0006433930	тяга	1
12	0002150030	шайба контактная	1
12	0002361690	гайка 6-гр.	1
12	0002374650	болт 6-гр.	1
13	0006433901	рычаг	1
16	0002150030	шайба контактная	2
17	0002374640	болт 6-гр.	2
18	0002361700	гайка 6-гр.	2
18	0002362000	болт 6-гр.	2
18	0002393870	шайба контактная	2
19	0000731730	вал	1
20	0006600290	рычаг установ.	1
21	0002361700	гайка 6-гр.	1
21	0002364490	винт полупотайной	1
21	0002393870	шайба контактная	1
22	0002330050	шайба	1
23	0006895640	тяга	1
24	0000735490	колено резиновое	1
25	0002374530	болт 6-гр.	1
26	0002393880	шайба контактная	1
27	0006433910	штанга нажимная	1
28	0006571700	рычаг	1
29	0002355330	болт 6-гр.	1
29	0002361710	гайка 6-гр.	1
29	0002393880	шайба контактная	1
30	0006433880	кронштейн	1
31	0002361700	гайка 6-гр.	1
31	0002393870	шайба контактная	1
31	0002441380	болт 6-гр.	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110770	винт барашковый	1
2	0002393880	шайба контактная	1
3	0006590140	щиток	1
4	0000708271	фильтр	1
5	0002375740	гайка 6-гр.	1
6	0002393910	шайба контактная	1
7	0006433310	патрон	1
8	0006423610	фильтр воздушный	1
9	0006431710	фильтр воздуш.	2
10	0006431720	стакан	1
11	0006431700	пол промежуточный	1
12	0006431690	патрон сменный	1
13	0006494300	вставка лопасти	1
14	0006738681	выкл.техобслужив.	1
15	0002362000	болт 6-гр.	4
16	0002393870	шайба контактная	4
17	0006431531	кронштейн	2
18	0002381250	болт 6-гр.	2
19	0002381320	гайка стопорная	2

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0004085581	хомут	2
2	0000737510	шланг спиральный	1
3	0002393880	шайба контактная	1
4	0002375700	болт 6-гр.	1
5	0002361700	гайка 6-гр.	2
5	0002362130	болт 6-гр.	2
5	0002393870	шайба контактная	2
6	0000734940	кронштейн	1
7	0000735190	трубопровод впуск	1
8	0002154760	хомут	2
9	0006093310	шланг резиновый	1
10	0002389080	зажим шланговый	2
11	0006495332	патрубок	1
12	0002339980	хомут	2
13	0006423630	шланг резиновый	1
14	0000735202	трубопровод впуск	1
15	0006774041	скоба трубная	1
16	0006892550	уголок опорный	1
17	0002361700	гайка 6-гр.	1
17	0002374420	винт с 6-гр.гол.	1
17	0002393870	шайба контактная	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000734250	труба выхлопная	1
2	0006298370	уголок привинчив.	1
3	0006594540	скоба трубная	3
4	0006719100	глушитель	1
5	0002361700	гайка 6-гр.	4
5	0002374420	винт с 6-гр.гол.	4
5	0002393870	шайба контактная	4
6	0006060672	кронштейн	1
7	0002361700	гайка 6-гр.	5
7	0002362130	болт 6-гр.	5
7	0002393870	шайба контактная	5
8	0000735220	труба выхлопная	1
9	0002154360	гайка стопорная	6
10	0006494500	уплотнение	1
11	0002154380	шпилька	6
12	0000727480	кронштейн	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002151670	соединение	1
0	0002151680	соединение	1
0	0002393040	соединение	1
0	0002393310	соединение	1
1	0006331140	кольцо уплотн.	24
2	0000960290	винт пустотелый	12
3	0000737481	топливопровод	1
4	0002382490	элемент трубчатый	2
5	0000737491	топливопровод	1
6	0006593591	уголок привинчив.	2
7	0000773910	топливопровод	1
8	0007235010	хомут сдвоенный	4
9	0007138451	уголок опорный	2
10	0007235000	хомут сдвоенный	4
11	0000737470	топливопровод	1
12	0001335290	фильтр масляный	1
13	0000773720	фильтр топливный	1
14	0006438511	насос ручной	1
15	0000737500	топливопровод	1
16	0000773900	топливопровод	1
17	0000773730	вставка фильтра	1
18	0006571940	фильтр в сб.	1
19	0001336020	фильтр топливный	2
20	0007811381	кронштейн	1

Наверх

ПРИНАДЛЕЖНОСТИ ДВИГАТЕЛЯ, MERCEDES OM 441 A - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006061710	шкив клиноремен.	1
2	0006856910	крыльчатка вент.	1
3	0006925400	втулка направляющ	1
4	0002153480	рым-болт	1
5	0002361720	гайка 6-гр.	2
6	0006093700	труба охл.воды	1
7	0002150060	шайба контактная	1
7	0002361720	гайка 6-гр.	1
7	0002374620	болт 6-гр.	1
8	0000900280	болт 6-гр.	1
8	0002361710	гайка 6-гр.	1
8	0002393880	шайба контактная	1
9	0002150060	шайба контактная	1
9	0002355540	болт 6-гр.	1
9	0002361720	гайка 6-гр.	1
10	0001336410	ремень клиновой	1
11	0006856901	генератор	1
12	0001809440	стартер	1

Наверх

ПОДБОРЩИК - CLAAS JAGUAR 682

2-м подборщик, Промежуточная рама, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009184090	кольцо опорное	2
2	0002374530	болт 6-гр.	6
3	0002369440	пресс-масленка	2
4	0009188330	пластина	2
5	0009188380	прокладка	0
5	0009188490	прокладка	0
6	0009691250	штепсель	1
7	0009184420	кольцо опорное	1
8	0002376060	штифт распорный	3
9	0009184410	кольцо опорное	1
10	0009187241	палец	1
11	0002379470	гайка стопорная	1
12	0009188691	стопор	1
13	0002356650	штифт распорный	4
14	0000085150	втулка	8
15	0009188600	рама промежут.	1
16	0002331060	шайба	1
17	0002331830	шплинт	1
18	0009186280	палец	2
19	0002444220	болт 6-гр.	1
20	0002368430	шайба	1
21	0009281010	шайба сферическая	1
22	0009188582	стойка поворотная	1
23	0002368590	шайба	1
23	0008021980	кольцо распорное	1
24	0002331050	шайба	1
25	0002114000	подшипник скольж.	2
26	0002350890	шплинт	3
27	0002368440	шайба	3
28	0002361720	гайка 6-гр.	1
29	0009653720	пружина растяжен.	1
30	0009781650	трос стальной	1
31	0009187180	рычаг	1
32	0009003980	цепь стальная	1
33	0009187200	опора стойки	1
34	0002362000	болт 6-гр.	3
35	0002381320	гайка стопорная	2
36	0009116030	крышка	2
37	0002355530	болт 6-гр.	6
38	0009186951	элемент опорный	2
39	0002343290	шайба	6
40	0002382340	гайка стопорная	4
41	0009445170	элемент зажимной	2
42	0002355220	болт 6-гр.	2
43	0009186971	опора стойки	2
44	0009314360	шнур	2
45	0009311110	штекер с пружиной	2
46	0006729860	штепсель	2

Наверх

2-м подборщик, Плавающая пружина, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002370260	шплинт	4
2	0002343180	шайба	4
3	0002361700	гайка 6-гр.	6
4	0002351320	кольцо пружинное	6
5	0009187021	опора стойки	3
6	0009187091	опора стойки	3
7	0002391550	пружина сжатия	3
8	0009187040	опора стойки	6
9	0009187050	накладка	6
10	0002373700	болт 6-гр.	6
11	0009187061	палец	1
12	0009187071	палец	1

Наверх

2-м подборщик, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009185764	лоток подборщика	1
2	0002381320	гайка стопорная	9
3	0002342710	шайба	13
4	0009183131	щиток правый	1
5	0009007581	винт полупотайной	12
6	0009180790	прокладка	1
7	0002362000	болт 6-гр.	6
8	0002369122	шайба	6
9	0009053930	планка скребка	2
10	0009648680	труба распорная	1
11	0009188250	планка	2
12	0009188240	планка	2
13	0009188221	резина защитная	2
14	0009180702	щиток левый	1
15	0009183661	щиток левый	1

Наверх

2-м подборщик, Поддерживающие колеса, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009188560	рычаг	2
2	0002393890	шайба контактная	2
3	0002443870	болт 6-гр.	2
4	0002445880	штифт распорный	2
5	0009188530	элемент зажимной	2
6	0002375750	штифт распорный	4
7	0002368590	шайба	6
8	0009103890	втулка	2
9	0009311110	штекер с пружиной	2
10	0009188680	палец	2
11	0009188640	щиток правый	1
12	0002393870	шайба контактная	5
13	0002361700	гайка 6-гр.	2
14	0009188620	щиток левый	1
15	0002374390	болт 6-гр.	3
16	0009193560	шланг	2
17	0009193571	шина с камерой	2
18	0009187920	стакан защитный	2
19	0009027230	труба распорная	2
20	0002342391	шайба	2
21	0002343010	шайба	2
22	0002358700	ш/подш.радиальный	4
23	0009193550	обод	2
24	0009191910	втулка распорная	2
25	0002331950	шайба	2
26	0002382340	гайка стопорная	2
27	0009027240	колпак колеса	2

Наверх

2-м подборщик, Фиксатор дефлектора, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355380	болт 6-гр.	2
2	0009263440	подставка трубы	4
3	0002374620	болт 6-гр.	2
4	0002368440	шайба	4
5	0009182950	пластина стопорн.	2
6	0002369132	шайба	2
7	0002379470	гайка стопорная	2
8	0009009380	втулка	2
9	0002361720	гайка 6-гр.	2
10	0009182872	лонжерон	2
11	0002355410	болт 6-гр.	2
12	0002393880	шайба контактная	2
13	0002361710	гайка 6-гр.	2
14	0002368520	шайба	2
15	0008072950	пружина кручения	1
16	0009185221	прижим	1
17	0009182940	пружина кручения	1

Наверх

2-м подборщик, Подборщик, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002369420	пресс-масленка	9
2	0009032900	звездочка бараб.п	1
3	0009439270	фланец подшипника	1
4	0002381050	кольцо стопорное	1
5	0002341720	шайба установочн.	1
5	0002343830	шайба опорная	1
5	0002386980	шайба установочн.	0
6	0002358300	ш/подш.радиальный	2
7	0002331240	шайба установочн.	0
7	0002378810	шайба установочн.	0
8	0009213070	втулка распорная	2
9	0002447980	шпонка с головкой	2
10	0009185612	вал подборщика	1
11	0009032920	звездочка бараб.л	1
12	0009640943	эксцентрик	1
13	0002351840	кольцо стопорное	1
14	0009034480	втулка пластмас.	4
15	0002393870	шайба контактная	60
16	0002394260	гайка стопорная	60
17	0009182380	зубья пружинные	52
18	0002330050	шайба	60
19	0002335400	винт с цил.гол.	56
19	0002369830	винт с цил.гол.	12
20	0002113800	болт 6-гр.	58
21	0009182740	подкладка	8
22	0009182750	делитель	29
23	0009184450	кольцо опорное	29
23	0009427852	полукорпус внутр.	29
24	0002392350	болт 6-гр.	58
25	0009182390	зубья пружинные	8
26	0009050952	брус пальцевый	4
27	0009042170	шпонка призматич.	4
28	0009034490	втулка пластмас.	4
29	0002381980	шайба опорная	4
30	0009400035	штифт распорный	4
31	0002382340	гайка стопорная	4
32	0002393890	шайба контактная	4
33	0009053452	рукоятка управл.	4
34	0002338950	шайба	4
35	0002113681	ролик ходовой	4
36	0009053462	болт крышки подш.	4
37	0000076120	шпонка с головкой	1
38	0009050851	звездочка ведущая	1
39	0009052570	сегмент	4

Наверх

2-м подборщик, Несущая пластина для шнека VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	14
2	0002336580	шкив натяжной	8
3	0009185480	накладка	2
4	0002364570	гайка 6-гр.	4
5	0002334880	шайба	4
6	0009186440	ролик	2
7	0009186471	палец	2
8	0002335620	шайба	2
9	0000622030	ножедержатель	2
10	0002369290	шплинт	2
11	0002343410	шайба	4
12	0009186411	штанга	2
13	0002361710	гайка 6-гр.	4
14	0002343260	шайба подкладная	6
15	0005025110	винт полупотайной	4
16	0002343260	шайба подкладная	4
17	0002379470	гайка стопорная	4
18	0009184230	кольцо опорное	1
19	0009185701	коромысло правое	1
20	0009185401	пластина опорная	2
21	0002113920	подшипник скольж.	2
22	0009185462	коромысло левое	1

Наверх

2-м подборщик, Подающий шнек, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335340	гайка вала	2
0	0002335350	шайба стопорная	2
1	0002392130	винт запорный	2
2	0002390110	подшипник y-обр.	2
3	0009072181	корпус подшипника	2
4	0002373820	болт 6-гр.	16
5	0009185562	вал со шкивом	1
6	0002373830	болт 6-гр.	10
7	0002393880	шайба контактная	10
8	0009187431	поводок левый	1
9	0009187391	поводок правый	1
10	0009185502	шнек питателя	1
11	0009185532	вал со шкивом	1
12	0002341050	шайба установочн.	0
12	0002341350	шайба установочн.	0
12	0002341530	шайба установочн.	0
12	0002341720	шайба установочн.	0
12	0002341790	шайба установочн.	0
12	0002349920	шайба установочн.	0
13	0009185571	звездочка	1
14	0009082300	пружина тарельч.	1
15	0002360560	болт 6-гр.	1
16	0002342810	шайба	6
17	0002374530	болт 6-гр.	6

Наверх

2-м подборщик, Карданный вал, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009187712	вал карданный	1
2	0009187801	элемент зажимной	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009772180	вилка насадная	1
7	0009772310	кольцо стопорное	8
8	0006545870	крестовина	2
9	0009419250	вилка желобчатая	1
10	0002376100	штифт распорный	1
11	0009419260	вал профильный	1
12	0002445400	штифт просечной	1
13	0006502520	воронка защитная	1
14	0009209440	кольцо торцовое	2
15	0009419591	картер сцепления	1
16	0009187811	элемент зажимной	1
17	0009419600	полукорпус внутр.	1
18	0006502510	воронка защитная	1
19	0009722970	цепь несущая	1
20	0009419580	вилка вала	1
21	0009205330	вилка насадная	1
22	0002355560	болт 6-гр.	1
23	0002351340	кольцо пружинное	1
24	0002361720	гайка 6-гр.	1

Наверх

2-м подборщик, Угловой редуктор, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009184751	передача угловая	1
2	0002122600	крышка запорная	1
2	0002385130	уплотнение вала	1
3	0002363180	кольцо стопорное	1
4	0002344030	шайба установочн.	0
4	0002344160	шайба установочн.	0
4	0002344270	шайба установочн.	0
4	0002344350	шайба установочн.	0
5	0002359300	ш/подш.радиальный	1
6	0002378440	болт 6-гр.	3
7	0001798420	сапун	1
8	0002443460	винт запорный	1
9	0002352221	болт 6-гр.	3
10	0002361710	гайка 6-гр.	3
11	0002393880	шайба контактная	3
12	0009184181	шестерня концевая	1
13	0002447670	шпонка призматич.	1
14	0002359870	роликоподшипник	2
15	0002341090	шайба установочн.	0
15	0002341210	шайба установочн.	0
15	0002341410	шайба установочн.	0
15	0002341610	шайба установочн.	0
16	0002351860	кольцо стопорное	2
17	0002343950	шайба установочн.	0
17	0002344080	шайба установочн.	0
17	0002344200	шайба установочн.	0
17	0002344310	шайба установочн.	0
18	0002344500	кольцо стопорное	1
19	0002371260	уплотнение вала	1
20	0009184760	опора стойки	1
20	0009184950	вал с конич.шест.	1
21	0002379470	гайка стопорная	3
22	0009184122	кольцо опорное	1
23	0002336710	шкив натяжной	3
24	0002330330	шайба	0
25	0002362300	болт 6-гр.	3
26	0002345540	пробка магнитная	1
27	0002359000	ш/подш.радиальный	1
28	0002343990	шайба установочн.	0
28	0002344120	шайба установочн.	0
28	0002344240	шайба установочн.	0
28	0002344320	шайба установочн.	0
29	0002351840	кольцо стопорное	1
30	0002371271	уплотнение вала	1
31	0009188722	держатель з/трубы	1
32	0009187741	труба защитная	1
33	0009188760	щиток опорный	1
34	0009188751	стакан защитный	1
35	0002393870	шайба контактная	2
36	0002361700	гайка 6-гр.	2

Наверх

2-м подборщик, Привод подборщика, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002392130	винт запорный	1
2	0002379470	гайка стопорная	3
3	0009081842	корпус подшипника	1
4	0002368310	шайба	3
5	0002374530	болт 6-гр.	3
6	0009187540	элемент зажимной	2
7	0002342340	шайба	2
8	0002332540	шайба установочн.	0
8	0002332550	шайба установочн.	0
8	0007041270	шайба установочн.	0
9	0002380530	шайба	2
10	0002335330	болт 6-гр.	2
11	0000661221	втулка	2
12	0000661230	втулка	4
13	0002351810	кольцо стопорное	2
14	0002367520	ш/подш.радиальный	2
15	0000661270	звездочка натяжн.	2
16	0002351371	кольцо стопорное	2
17	0000661245	палец	2
18	0002369420	пресс-масленка	1
19	0009641101	защелка	1
20	0009254520	пружина сжатия	1
21	0009184830	уголок	3
22	0000592160	подшипник y-обр.	1
23	0002344800	гайка шлицевая	1
24	0002344830	шайба стопорная	1
25	0002377210	втулка стяжная	1
26	0002390640	болт 6-гр.	1
27	0002379830	гайка стопорная	1
28	0002331020	шайба	0
29	0002344310	шайба установочн.	0
30	0002351680	кольцо стопорное	1
31	0009184890	звездочка	1
32	0009184880	звездочка	1
32	0009184920	звездочка	1
33	0009184300	шайба уплотн.	1
34	0009094420	втулка	1
35	0002331240	шайба установочн.	0
35	0002378800	шайба установочн.	0
35	0002378810	шайба установочн.	0
36	0002373390	болт 6-гр.	3
37	0009641111	шайба	2
38	0009180320	ступица	1
39	0009641092	звездочка	1
39	0009831820	звездочка	1
40	0002351320	кольцо пружинное	3
41	0002361700	гайка 6-гр.	7
42	0002343770	шайба	1
43	0002390490	болт 6-гр.	1
44	0002369430	пресс-масленка	1
45	0002336300	цепь роликовая	1
46	0009321511	замок цепи	0
47	0009106700	планка направл.	2
48	0002363300	винт потайной	4
49	0002356811	штифт распорный	1

Наверх

2-м подборщик, Привод подающего шнека, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002342350	шайба	0
1	0002342980	шайба	0
2	0009185283	опора стойки	1
3	0002351810	кольцо стопорное	3
4	0002382360	ш/подш.радиальный	2
5	0009094940	втулка распорная	1
6	0009185291	ступица диска сц.	1
7	0009283630	накладка фрикц.	2
7	0009831400	накладка фрикц.	2
8	0009440751	звездочка	1
9	0009440770	кольцо подшипн.	1
10	0009440372	диск сцепления	1
11	0009722050	пружина сжатия	6
12	0002343260	шайба подкладная	6
13	0002355410	болт 6-гр.	6
14	0009185571	звездочка	1
15	0009200773	цепь роликовая	1
16	0009321511	замок цепи	0
17	0009187540	элемент зажимной	1
18	0002380530	шайба	1
19	0002335330	болт 6-гр.	1
20	0002341040	шайба установочн.	0
20	0002341130	шайба установочн.	0
20	0002341320	шайба установочн.	0
20	0002341500	шайба установочн.	0
20	0002341690	шайба установочн.	0
21	0002377130	ш/подш.радиальный	2
22	0009052722	звездочка	1
23	0002342340	шайба	1
24	0002351600	кольцо стопорное	1
25	0002343770	шайба	1
26	0002343300	шайба	1
27	0009427610	винт	1
28	0002369420	пресс-масленка	1
29	0002332540	шайба установочн.	0
29	0002332550	шайба установочн.	0
29	0007041270	шайба установочн.	0
30	0000661230	втулка	2
31	0002367520	ш/подш.радиальный	1
32	0002114370	цепь роликовая	1
33	0000661270	звездочка натяжн.	1
34	0002351371	кольцо стопорное	1
35	0000661245	палец	1

Наверх

2-м подборщик, Защита, VAR. 3963 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374390	болт 6-гр.	2
2	0002393870	шайба контактная	5
3	0002343200	шайба	6
4	0009183862	щиток правый	1
5	0002374420	винт с 6-гр.гол.	1
6	0009183960	уголок	1
7	0002381320	гайка стопорная	3
8	0002379830	гайка стопорная	4
9	0002374650	болт 6-гр.	4
10	0002349530	винт полупотайной	2
11	0009187692	пластина покровн.	1
12	0002378160	шайба	2
13	0002369122	шайба	2
14	0002361700	гайка 6-гр.	2
15	0009187261	щиток левый	1
16	0006012430	шайба опорная	1
17	0006016090	цапфа запорная	1
18	0009187622	щиток левый	1
19	0002362000	болт 6-гр.	2

Наверх

2,2-м подборщик, Рама - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009836350	наклейка	1
1	0002374390	болт 6-гр.	10
2	0002393870	шайба контактная	2
3	0009835881	крышка защитная	1
4	0002393860	шайба контактная	8
5	0002361690	гайка 6-гр.	8
6	0002364750	винт полупотайной	4
7	0006543130	шарнир	2
8	0002374640	болт 6-гр.	4
9	0002355530	болт 6-гр.	4
10	0009186951	элемент опорный	2
11	0009445170	элемент зажимной	2
12	0002382060	шайба	6
13	0002154230	болт 6-гр.	2
14	0002382340	гайка стопорная	4
15	0009834040	штепсель	1
16	0006331090	кнопка сферич.	1
17	0002336430	пружина сжатия	1
18	0002330330	шайба	1
19	0002376060	штифт распорный	1
20	0009835952	рама	1
21	0009834360	втулка	1
22	0009832110	втулка	1
23	0009835870	планка скребка	2
24	0002381320	гайка стопорная	8
25	0009837481	опора стойки	1
26	0009782160	штепсель	1
27	0002368260	шайба	6

Наверх

2,2-м подборщик, Поддерживающие колеса - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009834421	щиток	2
2	0002355230	болт 6-гр.	4
2	0002355250	болт 6-гр.	4
3	0009192650	шланг	2
4	0009192661	шина с камерой	2
5	0009832291	фланец	2
6	0002393890	шайба контактная	2
7	0002374580	болт 6-гр.	2
8	0009831941	ось	2
8	0009834410	труба направл.	2
9	0002378080	болт 6-гр.	2
9	0002378440	болт 6-гр.	2
10	0009832330	стопор	2
10	0009836480	стопор	2
11	0009040880	втулка	4
11	0009832351	труба распорная	4
12	0009156920	пружина сжатия	2
13	0002343200	шайба	8
14	0002381320	гайка стопорная	4
15	0002382920	шайба	2
16	0002379470	гайка стопорная	2
17	0009537290	стакан защитный	2
17	0009549120	шайба запорная	2
18	0009027221	кольцо уплотн.	2
19	0002358700	ш/подш.радиальный	4
20	0009192641	обод	2
21	0009191910	втулка распорная	2
22	0002331950	шайба	2
23	0002382340	гайка стопорная	2
24	0009027240	колпак колеса	2

Наверх

2,2-м подборщик, Плавающая пружина - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002382340	гайка стопорная	7
2	0002343280	шайба	7
3	0009835310	накладка	1
4	0002375720	болт 6-гр.	7
5	0009835400	шпиндель	2
6	0009835331	шайба	2
7	0002122660	пружина сжатия	2
7	0007889240	пружина сжатия	2
8	0009835340	направляющая пруж	2
9	0000085560	втулка	2
10	0009835371	втулка резьбовая	2
11	0002377990	штифт распорный	2
12	0009836110	уголок	1
13	0000085140	втулка	4
14	0002343410	шайба	4
15	0002350900	шплинт	2
16	0009834071	скоба скребка	2

Наверх

2,2-м подборщик, Прижим - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006902270	гидроцилиндр	1
2	0005721042	пластинка дроссел	1
3	0002394790	адаптер редукц.	1
4	0006898460	шланг соединит.	1
5	0002362000	болт 6-гр.	4
6	0008129910	скоба трубная	4
7	0006072310	штепсель	1
8	0002113240	колпак пылезащ.	1
9	0002350890	шплинт	4
10	0002342620	шайба	4
11	0009833670	палец	1
12	0002379830	гайка стопорная	2
13	0009833652	рычаг правый	1
14	0002376120	штифт распорный	2
15	0002378000	болт 6-гр.	2
16	0002374610	болт 6-гр.	8
17	0009487610	элемент распорный	2
18	0009833681	боковина правая	1
19	0002381320	гайка стопорная	4
21	0009833660	палец	1
22	0002343060	шайба	2
23	0008072950	пружина кручения	1
24	0002331950	шайба	14
25	0002382340	гайка стопорная	8
26	0009836370	прижим	1
27	0009182940	пружина кручения	1
28	0009833712	боковина левая	1
29	0009833632	рычаг левый	1

Наверх

2,2 М ПОДБОРЩИК, КОНТУР-НОРМАЛИЗАТОР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002350890	шплинт	4
2	0002342620	шайба	4
3	0009833660	палец	1
4	0002378000	болт 6-гр.	2
5	0002375720	болт 6-гр.	7
6	0009487610	элемент распорный	2
7	0009833670	палец	1
8	0009837740	боковина правая	1
9	0002382340	гайка стопорная	9
10	0002331950	шайба	14
11	0009837780	цепь стальная	1
12	0002375730	болт 6-гр.	1
13	0002376120	штифт распорный	2
14	0009833652	рычаг правый	1
15	0002379830	гайка стопорная	2
16	0002343060	шайба	2
17	0009228250	пружина растяжен.	1
18	0009837791	прижим	1
19	0009837770	боковина левая	1
20	0009833632	рычаг левый	1

Наверх

2,2 М ПОДБОРЩИК, РОЛИКОВЫЙ НОРМАЛИЗАТОР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006104460	фланец металлич.	4
2	0009838090	шайба сферическая	2
3	0002393880	шайба контактная	6
4	0002374530	болт 6-гр.	6
5	0009094420	втулка	1
6	0009838520	упор	1
7	0009022380	втулка	1
8	0002351242	шайба	1
9	0002424550	болт 6-гр.	1
10	0002361720	гайка 6-гр.	1
11	0002393890	шайба контактная	5
12	0000085140	втулка	5
13	0002370260	шплинт	4
14	0002369550	шайба	1
15	0000085150	втулка	3
16	0009838160	боковина левая	1
17	0009838291	пластина опор.л.	1
18	0002339940	палец	1
19	0002379141	штифт распорный	1
20	0009838430	палец	1
21	0002351282	шайба	4
22	0009675400	палец	1
23	0002382340	гайка стопорная	3
24	0009838440	пластина упорная	1
25	0002375720	болт 6-гр.	2
26	0000085510	втулка	2
27	0009838110	опора качающаяся	1
28	0002368520	шайба	0
28	0002368560	шайба	0
29	0002356670	штифт распорный	1
30	0002376830	штифт распорный	1
31	0009838610	валик	2
32	0006737490	штекер с пружиной	1
33	0002125320	палец	1
34	0009838420	втулка	1
35	0009838410	втулка	1
36	0006902880	гидроцилиндр	1

Наверх

2,2 М ПОДБОРЩИК, РОЛИКОВЫЙ НОРМАЛИЗАТОР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002370260	шплинт	4
2	0002351282	шайба	4
3	0002375720	болт 6-гр.	3
4	0002393890	шайба контактная	7
5	0002339940	палец	1
6	0000085140	втулка	5
7	0009838341	пластина опор.п.	1
8	0009838240	боковина правая	1
9	0000085150	втулка	3
10	0002369550	шайба	1
11	0009838410	втулка	1
12	0006902880	гидроцилиндр	1
13	0009838420	втулка	1
14	0002379141	штифт распорный	1
15	0009838430	палец	1
16	0002125320	палец	1
17	0009838440	пластина упорная	1
18	0009675400	палец	1
19	0002382340	гайка стопорная	3
20	0002351242	шайба	1
21	0002424550	болт 6-гр.	1
22	0009022380	втулка	1
23	0009838520	упор	1
24	0002361720	гайка 6-гр.	1
25	0009094420	втулка	1
26	0002374530	болт 6-гр.	6
27	0002393880	шайба контактная	6
28	0006104460	фланец металлич.	4
29	0009838090	шайба сферическая	2
30	0002356670	штифт распорный	1
31	0002376830	штифт распорный	1
32	0006737490	штекер с пружиной	1
33	0002368520	шайба	0
33	0002368560	шайба	0
34	0000085510	втулка	2
35	0009838110	опора качающаяся	1
36	0007665460	шпонка призматич.	2
37	0009838640	труба соединит.	1

Наверх

2,2 М ПОДБОРЩИК, РОЛИКОВЫЙ НОРМАЛИЗАТОР - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006794621	шланг соединит.	2
2	0002386930	патрубок угловой	2
3	0002388900	штуцер г-образный	1
4	0006902880	гидроцилиндр	2
5	0006898460	шланг соединит.	1
6	0002394790	адаптер редукц.	1
7	0006072310	штепсель	1
8	0002113240	колпак пылезащ.	1
9	0008129910	скоба трубная	3
10	0002390460	зажим шланговый	3
11	0009838660	гидропровод	1
12	0006562860	стремянка рессоры	2
13	0006562870	кольцо ножевое	2
14	0002381320	гайка стопорная	3
15	0002362000	болт 6-гр.	3

Наверх

Присоединение косилки - CLAAS JAGUAR 682

3,3 M Присоединение косилки, Шнек, VAR. 4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	11
2	0002393880	шайба контактная	11
3	0000663761	щиток делителя	1
4	0002374530	болт 6-гр.	3
5	0008018851	винт полупотайной	6
6	0000672310	лоток	1
7	0000663600	скребок	2
8	0002342710	шайба	14
9	0002361700	гайка 6-гр.	14
9	0002362000	болт 6-гр.	14
9	0002393870	шайба контактная	14
10	0009176170	пружина растяжен.	1
11	0009281010	шайба сферическая	1
12	0002361720	гайка 6-гр.	2
13	0002444210	болт 6-гр.	1
14	0000663741	втулка	1
15	0002373820	болт 6-гр.	2
16	0002379470	гайка стопорная	8
17	0002369132	шайба	14
18	0000663610	скребок	2
19	0002361700	гайка 6-гр.	10
19	0002374390	болт 6-гр.	10
19	0002393870	шайба контактная	10
20	0002373830	болт 6-гр.	8
21	0002382710	пробка запорная	4
22	0000663690	труба поперечная	1
23	0000663882	полоз	1
24	0002392520	болт 6-гр.	36
25	0002375720	болт 6-гр.	18
26	0002393890	шайба контактная	54
27	0002361720	гайка 6-гр.	19
28	0000663862	полоз	7
29	0008018851	винт полупотайной	6
30	0000669120	полоз	1
31	0002355580	болт 6-гр.	1
32	0002382060	шайба	1
33	0000669490	полоз	1
34	0000669170	прокладка	2
35	0000669180	прокладка	2
36	0002336590	шкив натяжной	2
37	0002374620	болт 6-гр.	2
38	0000664090	скребок	1

Наверх

3,3 M Присоединение косилки, Палец рамы, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000675250	стойка поворотная	1
2	0000672460	палец	2
3	0000085510	втулка	4
4	0002356811	штифт распорный	2
5	0002343490	шайба	2
6	0002336260	шайба установочн.	0
6	0002336270	шайба установочн.	0
7	0002369430	пресс-масленка	1
8	0002389520	болт 6-гр.	12
9	0006833592	втулка с буртиком	12
10	0000636421	отвод колена верх	3
11	0000675312	втулка резьбовая	3
12	0000675270	центровка рессоры	3
13	0002376830	штифт распорный	18
14	0000675370	изолирующий материал	3
15	0000085420	втулка	3
16	0006563260	пружина сжатия	3
17	0000675350	шпиндель	3
18	0002377990	штифт распорный	3

Наверх

3,3 M Присоединение косилки, Промежуточная рама, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009361990	пружина сжатия	1
2	0002343020	шайба	2
3	0002351600	кольцо стопорное	1
4	0000675650	шкворень	1
5	0002356650	штифт распорный	1
6	0000675620	накладка	1
7	0006704800	кольцо установ.	1
8	0000675550	рама промежут.	1
9	0002356650	штифт распорный	1
10	0000675611	накладка	1
11	0002343690	шайба	2
12	0002369440	пресс-масленка	2
13	0002390490	болт 6-гр.	6
14	0002393890	шайба контактная	8
15	0000675530	пластина покровн.	2
16	0000675570	прокладка	4
17	0000085700	втулка	2
18	0002382340	гайка стопорная	4
19	0002382060	шайба	6
20	0009186951	элемент опорный	2
21	0009445170	элемент зажимной	2
22	0002355530	болт 6-гр.	6
23	0002381320	гайка стопорная	2
24	0009116030	крышка	2
25	0002355220	болт 6-гр.	2
26	0009311110	штекер с пружиной	2
27	0006729860	штепсель	2
28	0009314360	шнур	2
29	0009186971	опора стойки	2

Наверх

3,3 M Присоединение косилки, Опорный ролик, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002356660	штифт распорный	4
2	0000661670	ось	2
3	0000661511	вилка колеса	2
4	0000661612	втулка	2
5	0002355560	болт 6-гр.	2
6	0000661740	втулка	2
7	0002360960	шплинт	16
8	0002382340	гайка стопорная	2
9	0002342920	шайба	4
10	0000661662	палец	2
11	0006311820	втулка	4
12	0000661471	ролик скольжения	2
13	0000661591	скребок	2
14	0002369430	пресс-масленка	4
15	0006550190	болт соединит.	4
16	0002343640	шайба	6
17	0002373830	болт 6-гр.	6

Наверх

3,3 M Присоединение косилки, Нож, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000665260	нож стопорный	1
2	0002348260	заклепка потайная	2
3	0000665270	пласт.букс.устр.	1
4	0002361700	гайка 6-гр.	2
5	0002369122	шайба	2
6	0000665280	вкладыш к/пальца	1
7	0000665250	винт потайной	2
8	0002373400	болт 6-гр.	8
9	0000665330	кроншт. с винтом	8
10	0000673601	рычаг направл.	8
11	0002349970	болт 6-гр.	16
12	0002351330	кольцо пружинное	16
13	0002361700	гайка 6-гр.	8
14	0000665830	штифт цилиндрич.	9
15	0000665840	шпилька	9
16	0000665342	направляющая	9
17	0002379470	гайка стопорная	9
18	0000665370	ключ спец.	1
19	0000670280	пластина напр.ниж	1
20	0000665350	пружина с штифтом	9
21	0000665361	пружина	9
22	0000664400	нож верхний	1
23	0000673630	плита скольжения	8
24	0000665440	лезвие ножа	36
25	0000670240	заклепка потайная	16
26	0000665880	заклепка потайная	65
27	0000665431	лезвие ножа	9
28	0000665870	заклепка потайная	9
29	0000670230	головка ножа	1
30	0000669250	нож нижний	1
31	0000665880	заклепка потайная	81
32	0000665431	лезвие ножа	8
33	0000665890	заклепка потайная	6
34	0009110110	заклепка потайная	3
35	0000665440	лезвие ножа	37
36	0000670260	головка ножевая н	1

Наверх

3,3 M Присоединение косилки, Мотовило, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000660880	мотовило смонт.	1
1	0000660660	диск мотовила	4
2	0002374610	болт 6-гр.	6
3	0002361720	гайка 6-гр.	6
4	0002374620	болт 6-гр.	8
5	0002393890	шайба контактная	8
6	0000660810	фланец	1
7	0000660950	фланец	1
8	0000660930	отражатель	8
9	0002355360	болт 6-гр.	4
10	0000660701	шип наружный	4
11	0002379470	гайка стопорная	68
12	0000660912	труба пальцевая	4
13	0002353841	винт полупотайной	64
14	0000660080	держатель зуба	64
15	0000660100	зубья пружинные	64
16	0000660890	труба мотовила	1
17	0000660730	отражатель	4
18	0002379470	гайка стопорная	32
19	0002373830	болт 6-гр.	32
20	0002336470	шайба установочн.	32
21	0000085610	втулка	16
22	0002369420	пресс-масленка	16
23	0008121260	подшипник фланцев	16
24	0002361710	гайка 6-гр.	48
24	0002373820	болт 6-гр.	48
24	0002393880	шайба контактная	48
25	0002441310	шплинт	32
26	0002361730	гайка 6-гр.	4
27	0002351351	кольцо стопорное	4
28	0002369420	пресс-масленка	4
29	0002383120	шайба опорная	4
30	0000667920	ролик	4
31	0000660832	палец	4
32	0002382340	гайка стопорная	9
33	0002351272	шайба	5
34	0000660851	винт стяжной	3
35	0002384610	винт полупотайной	1
36	0006160650	шарикоподш.фланц.	2
37	0002363250	шпилька	2
38	0006160670	кольцо зажимное	2
39	0006160680	фланец металлич.	4
40	0006160660	подшипник кольца	2
41	0000661280	пластина подшипн.	1
42	0002334540	винт полупотайной	4
43	0002378860	гайка 6-гр.	6
43	0002393880	шайба контактная	6
43	0005025110	винт полупотайной	6
44	0000661010	накладка	2
45	0002361690	гайка 6-гр.	2
46	0000661040	щиток	1
47	0006367921	винт полупотайной	2
48	0002374610	болт 6-гр.	2
49	0000669040	эксцентрик	1
50	0002351242	шайба	2
51	0002360560	болт 6-гр.	2

Наверх

3,3 M Присоединение косилки, Подающий шнек, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000673220	барабан подающий	1
2	0006160650	шарикоподш.фланц.	2
3	0006160670	кольцо зажимное	2
4	0002363250	шпилька	2
5	0006160680	фланец металлич.	4
6	0006160660	подшипник кольца	2
7	0002444190	болт 6-гр.	2
8	0002351242	шайба	1
9	0002361720	гайка 6-гр.	2
10	0002361700	гайка 6-гр.	8
11	0002393870	шайба контактная	8
12	0002361710	гайка 6-гр.	10
13	0002393880	шайба контактная	6
14	0002365100	винт полупотайной	6
15	0000673240	пластина подшипн.	2
16	0002343200	шайба	24
17	0002334860	винт полупотайной	8
18	0002373840	болт 6-гр.	4
19	0000662310	защита от намотки	2
20	0000674640	вал опорный	1
21	0000660480	вал ведущий	1

Наверх

3,3 M Присоединение косилки, Карданный вал - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000674670	вал карданный	1
2	0000674720	изолирующий материал	1
3	0008136980	шайба	2
4	0008136970	пружина сжатия	2
5	0008136960	штифт передвижной	2
6	0009416570	вилка насадная	2
7	0002429080	кольцо стопорное	8
8	0009416510	крестовина	2
9	0009416560	вилка желобчатая	1
10	0002445810	штифт распорный	2
11	0009201871	труба профильная	1
12	0008180930	воронка защитная	2
13	0009206710	кольцо торцовое	2
14	0009410340	картер сцепления	1
15	0000674730	изолирующий материал	1
16	0009421361	полукорпус внутр.	1
17	0009722970	цепь несущая	1
18	0009201878	труба профильная	1
19	0009416600	вилка желобчатая	1
20	0002449460	пресс-масленка	2

Наверх

3,3 M Присоединение косилки, Угловой редуктор - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000674610	редуктор смотн.	1
2	0002333010	шайба запорная	1
3	0002351640	кольцо стопорное	3
4	0002343950	шайба установочн.	0
4	0002344080	шайба установочн.	0
4	0002344200	шайба установочн.	0
4	0002344310	шайба установочн.	0
5	0009447170	шестерня конич.	2
6	0002359330	ш/подш.радиальный	2
7	0002330460	шайба установочн.	0
7	0002330470	шайба установочн.	0
7	0002335170	шайба установочн.	0
7	0002380450	шайба установочн.	0
8	0009447161	элемент зажимной	1
9	0002443450	винт запорный	2
10	0007502990	шпонка призматич.	2
11	0009140070	вал ведущий	1
12	0002343850	шайба опорная	1
13	0002359160	ш/подш.радиальный	2
14	0002351860	кольцо стопорное	2
15	0002371260	уплотнение вала	1
16	0002374420	винт с 6-гр.гол.	6
17	0002351320	кольцо пружинное	6
18	0009140080	крышка редуктора	1
19	0002343880	шайба опорная	0
19	0002344010	шайба установочн.	0
19	0002344140	шайба установочн.	0
19	0002344250	шайба установочн.	0
19	0002344330	шайба установочн.	0
20	0002348860	уплотнение вала	1
21	0009140090	вал ведущий	1

Наверх

3,3 M Присоединение косилки, Промежуточный привод - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002373820	болт 6-гр.	6
2	0002393880	шайба контактная	9
3	0000661431	кронштейн	2
4	0002360560	болт 6-гр.	12
5	0002393890	шайба контактная	12
6	0002373830	болт 6-гр.	3
7	0000674650	звездочка	1
8	0006160650	шарикоподш.фланц.	1
9	0006160680	фланец металлич.	2
10	0006160660	подшипник кольца	1
11	0002363250	шпилька	1
12	0006160670	кольцо зажимное	1
13	0002351640	кольцо стопорное	2
14	0009321511	замок цепи	0
15	0009410061	цепь роликовая	1
16	0000661380	защелка	2
17	0002426180	штифт цилиндрич.	2
18	0000660380	картер сцепления	1
19	0000085860	втулка	1
20	0000660600	звездочка	2
21	0002336720	шайба	1
22	0000674570	шкив клиноремен.	1
23	0000674530	вал ведущий	1
24	0002383910	шпонка призматич.	1
25	0002448020	шпонка с головкой	1
26	0002361710	гайка 6-гр.	3
27	0002374580	болт 6-гр.	12
28	0002351340	кольцо пружинное	12
29	0000660391	ступица	1

Наверх

3,3 M Присоединение косилки, Привод мотовила, Задний - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0005025110	винт полупотайной	2
2	0002369132	шайба	2
3	0002361710	гайка 6-гр.	2
4	0000674580	изолирующий материал	1
5	0002393880	шайба контактная	1
6	0002386720	болт 6-гр.	1
7	0009187540	элемент зажимной	1
8	0000661221	втулка	1
9	0002343410	шайба	1
10	0000661230	втулка	2
11	0002351810	кольцо стопорное	1
12	0002367520	ш/подш.радиальный	1
13	0000661270	звездочка натяжн.	1
14	0002351371	кольцо стопорное	1
15	0000661245	палец	1
16	0000661810	звездочка	1
17	0009321511	замок цепи	0
18	0009201084	цепь роликовая	1
19	0000660600	звездочка	1

Наверх

3,3 M Присоединение косилки, Привод мотовила, Передний - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0005025110	винт полупотайной	2
2	0000664170	кронштейн	1
3	0002343250	шайба	6
4	0002361710	гайка 6-гр.	19
5	0002361720	гайка 6-гр.	5
6	0002351340	кольцо пружинное	5
7	0002368420	шайба	1
8	0000661790	втулка	1
9	0007726200	палец	1
10	0002351810	кольцо стопорное	1
11	0002358720	ш/подш.радиальный	1
12	0002351550	кольцо стопорное	1
13	0000661780	звездочка натяжн.	1
14	0002365100	винт полупотайной	2
15	0000664100	блок промеж.шест.	1
16	0000661820	звездочка	1
16	0000661830	звездочка	1
17	0002378320	ш/подш.радиальный	2
18	0000661840	кольцо распорное	1
19	0000661860	кольцо распорное	1
20	0000661810	звездочка	1
20	0000661820	звездочка	1
21	0002360560	болт 6-гр.	6
22	0002393890	шайба контактная	6
23	0000660270	звездочка	1
24	0002378620	кольцо стопорное	2
25	0002385230	ш/подш.радиальный	2
26	0002363180	кольцо стопорное	1
27	0000660300	фланец	1
28	0002373830	болт 6-гр.	5
29	0002393880	шайба контактная	10
30	0002378150	болт 6-гр.	4
31	0009321511	замок цепи	0
32	0000660220	цепь роликовая	1
33	0002355420	болт 6-гр.	6
34	0008004441	пружина сжатия	6
35	0008082201	шайба защитная	1
36	0006760460	диск ведущий	2
37	0008082032	диск ведущий	1
38	0002351630	кольцо стопорное	1
39	0006760031	муфта фланцевая	1
40	0002384580	шпонка с головкой	1

Наверх

3,3 M Присоединение косилки, Привод подающего шнека, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009187540	элемент зажимной	1
2	0002393880	шайба контактная	1
3	0002377960	болт 6-гр.	1
4	0000661221	втулка	1
5	0002343410	шайба	1
6	0000661230	втулка	2
7	0002351810	кольцо стопорное	1
8	0002367520	ш/подш.радиальный	1
9	0000661270	звездочка натяжн.	1
10	0002351371	кольцо стопорное	1
11	0000661245	палец	1
12	0008082201	шайба защитная	1
13	0006760460	диск ведущий	2
14	0008082032	диск ведущий	1
15	0006760031	муфта фланцевая	1
16	0002378620	кольцо стопорное	2
17	0002385230	ш/подш.радиальный	2
18	0002363180	кольцо стопорное	1
19	0000660300	фланец	1
20	0002355420	болт 6-гр.	6
21	0008004441	пружина сжатия	6
22	0002361710	гайка 6-гр.	12
23	0002384580	шпонка с головкой	1

Наверх

3,3 M Присоединение косилки, Привод ножа, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007665460	шпонка призматич.	1
2	0000674560	шкив клиноремен.	1
3	0005231260	шайба	1
4	0002339990	болт 6-гр.	1
5	0000674570	шкив клиноремен.	1
6	0006736140	ремень	1
7	0006033341	ролик натяжной	2
8	0002361730	гайка 6-гр.	2
9	0002351351	кольцо стопорное	2
10	0006243520	шайба распорная	2
11	0002394630	ш/подш.радиальный	4
12	0002351790	кольцо стопорное	4
13	0006243550	кольцо распорное	2
14	0006033351	ролик натяжной	2
15	0006243540	палец	2
16	0002370260	шплинт	1
17	0002385350	шайба	1
18	0000085150	втулка	2
19	0002369430	пресс-масленка	1
20	0000674710	держатель ролика	1
21	0000637520	палец	1
22	0002393890	шайба контактная	1
23	0002360560	болт 6-гр.	1
24	0002445190	палец	1
25	0002380530	шайба	1
26	0002350830	шплинт	1
27	0006295710	вилка с резьбой	1
28	0002361720	гайка 6-гр.	1
29	0002343770	шайба	1
30	0002338640	пружина сжатия	1
31	0006736650	втулка	1
32	0006295760	направляющая пруж	1

Наверх

3,3 M Присоединение косилки, Редуктор привода ножа, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000669910	передача угловая	1
1	0000901210	винт запорный	2
2	0000669980	пластина напр.ниж	1
3	0002333220	шпонка призматич.	1
4	0000668920	вал	1
5	0000673860	колпачок запорн.	1
6	0002351820	кольцо стопорное	1
7	0002343990	шайба установочн.	0
7	0002344120	шайба установочн.	0
7	0002344240	шайба установочн.	0
8	0002359850	роликоподшипник	1
9	0000668930	кпл.конич.колес	1
10	0000673870	колпачок запорн.	1
11	0002351870	кольцо стопорное	1
12	0002431090	ш/подш.радиальный	1
13	0002344520	кольцо стопорное	1
14	0002153190	уплотнение вала	1
15	0000673830	шайба установочн.	0
15	0000673840	шайба установочн.	0
15	0000673850	шайба установочн.	0
16	0002113390	уплотнение	1
17	0000669990	фланец	1
18	0002354881	винт с цил.гол.	2
19	0002359860	роликоподшипник	1
20	0002343970	шайба установочн.	0
20	0002344100	шайба установочн.	0
20	0002344220	шайба установочн.	0
21	0002351840	кольцо стопорное	1
22	0002332280	уплотнение вала	1

Наверх

3,3 M Присоединение косилки, Редуктор привода ножа, VAR.4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000669900	привод горизонт.	1
1	0002369370	винт с цил.гол.	4
2	0000669930	кольцо промежут.	1
3	0002351680	кольцо стопорное	1
4	0002351890	кольцо стопорное	1
5	0002359190	ш/подш.радиальный	1
6	0000670170	кольцо	1
7	0000670270	штифт цилиндрич.	2
8	0000669950	пластина напр.ниж	1
9	0000669940	вал	1
10	0002447650	шпонка призматич.	2
11	0000670080	шайба	1
12	0000670330	корпус подшипника	2
13	0002351930	кольцо стопорное	2
14	0000670180	кольцо уплотн.	2
15	0002359230	ш/подш.радиальный	2
16	0000670060	шайба кривошипная	1
17	0002355460	болт 6-гр.	4
18	0002369132	шайба	4
19	0002378740	болт 6-гр.	4
20	0002351330	кольцо пружинное	5
21	0002449460	пресс-масленка	2
22	0000592010	шпонка призматич.	1
23	0000670460	винт с цил.гол.	2
24	0000670450	палец	2
25	0001798380	пресс-масленка	2
26	0000670440	гайка спец.	2
27	0000673660	кольцо упорное	1
28	0002110710	кольцо уплотн.	1
29	0002392660	ш/подш.радиальный	1
30	0000670160	шайба	1
31	0000669960	винт потайной	1
32	0000665641	пластина башмака	1
33	0002370540	заклепка потайная	2
34	0002110720	болт 6-гр.	1
35	0002364961	кольцо стопорное	1
36	0000673640	корпус подшипника	1
37	0002373820	болт 6-гр.	1
38	0000673650	щиток	1
39	0002374380	болт 6-гр.	2

Наверх

3,3 М ЖАТКА, ПРИВОД КОСЫ-КШМ, ВАР. 4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002375720	болт 6-гр.	2
2	0002351340	кольцо пружинное	2
3	0000665650	шайба	2
4	0000665660	гайка спец.	2
5	0000670540	подшипник	2
6	0000670580	кольцо войлочное	2
7	0002351810	кольцо стопорное	2
8	0000670570	роликоподшипник	2
9	0002110680	уплотнение	2
10	0000670560	болт 6-гр.	2
11	0001798380	пресс-масленка	2
12	0002351600	кольцо стопорное	2
13	0000670550	крышка	2
14	0002430610	кольцо стопорное	2
15	0000670520	рычаг качающийся	1
16	0000670530	рычаг качающийся	1
17	0002449460	пресс-масленка	4
18	0000670151	крышка	4
19	0000670490	кольцо войлочное	4
20	0000670400	шайба распорная	4
21	0002110670	подшипник игольч.	2
22	0000673740	болт крышки подш.	2
23	0000670410	кольцо войлочное	2
24	0002110660	подшипник игольч.	2
25	0002389740	ш/подш.радиальный	2
26	0002381050	кольцо стопорное	2
27	0002378350	кольцо стопорное	2

Наверх

3,3 M Присоединение косилки, Защиты, VAR. 4167 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000664210	фонарь стояночный	2
2	0002424991	винт д/лист.мет.	8
3	0000663121	кронштейн освет.	2
4	0001779060	лампа накаливания	4
5	0000664220	фонарь задний	2
6	0006714400	отражатель красн.	2
7	0002362000	болт 6-гр.	4
8	0002361700	гайка 6-гр.	4
9	0002364010	скоба крепежная	15
10	0002420430	винт с цил.гол.	17
11	0002364000	скоба крепежная	2
12	0002372160	гайка 6-гр.	20
13	0000664230	кпл. кабелей	1
14	0007556460	лента для кабеля	4
15	0000746530	кпл. кабелей	1
16	0002393320	винт потайной	3
17	0007693111	розетка	1
18	0002369102	шайба	3
19	0002361690	гайка 6-гр.	4
20	0002374640	болт 6-гр.	4
21	0000676120	устр-во защиты	1
22	0002370280	шплинт	2
23	0008019910	держатель кожуха	2
24	0002369122	шайба	1
25	0002350830	шплинт	1
26	0006524330	пружина зажимная	1
27	0006819531	направляющая цепи	1
28	0000664421	щиток	1
29	0002374390	болт 6-гр.	3
30	0002361700	гайка 6-гр.	3
31	0000664460	планка защитная	1
32	0006592780	пружина растяжен.	4
33	0000664530	крюк	4
34	0000664490	планка защитная	1
35	0002378121	заклепка глухая	1

Наверх

Кукурузная жатка - CLAAS JAGUAR 682

4-х рядная кукурузная жатка, Шнек, VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009241121	картинка перевод.	21
1	0009117800	щиток	1
2	0009117940	скребок	2
3	0009122270	щиток правый	1
4	0002393870	шайба контактная	28
5	0002362000	болт 6-гр.	6
5	0002374390	болт 6-гр.	24
6	0002374610	болт 6-гр.	12
7	0002393890	шайба контактная	24
8	0002361720	гайка 6-гр.	12
9	0002374620	болт 6-гр.	14
10	0009121222	кабелепровод	1
11	0002382340	гайка стопорная	6
12	0002336590	шкив натяжной	8
13	0002375720	болт 6-гр.	2
14	0009186951	элемент опорный	2
15	0009445170	элемент зажимной	2
16	0002355540	болт 6-гр.	2
17	0009122263	лоток шнека	1
18	0009122280	щиток левый	1
19	0009118160	опора стойки	2
20	0009782160	штепсель	2
21	0002361700	гайка 6-гр.	6
21	0002381320	гайка стопорная	2
22	0009122520	щиток левый	1
23	0002379830	гайка стопорная	2
24	0002393860	шайба контактная	2
25	0002112890	отражатель	2
26	0002429020	винт с цил.гол.	2
27	0002369420	пресс-масленка	1

Наверх

4-х рядная кукурузная жатка, Направляющее коромысло,VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	8
2	0009118072	уголок правый	1
3	0002393880	шайба контактная	12
4	0002361710	гайка 6-гр.	8
5	0002110170	колпак защитный	2
6	0002374530	болт 6-гр.	4
7	0009122774	скоба направляющ.	1
8	0002379470	гайка стопорная	4
9	0009109811	брус защитный	1
10	0009230660	пружина растяжен.	3
11	0009008810	крюк рессоры	3
12	0009118062	уголок левый	1
13	0009098871	табличка предупр.	2

Наверх

4-х рядная кукурузная жатка, Разделительные клыки, VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009110521	отражатель	2
2	0002375730	болт 6-гр.	2
3	0002361720	гайка 6-гр.	2
4	0009109933	наконечн.дел.пр.	1
5	0009111511	платформа правая	1
6	0002374390	болт 6-гр.	4
7	0002361700	гайка 6-гр.	8
8	0009111501	платформа левая	1
9	0002349570	винт с цил.гол.	4
10	0005045040	гайка с закруткой	2
11	0009095630	консоль замка	2
12	0009095640	диск храповый	2
13	0009095681	шайба подкладная	2
14	0002424580	болт 6-гр.	2
15	0009115010	кронштейн	2
16	0005009242	винт с закруткой	2
17	0009095650	труба	2
18	0009110581	скоба	4
19	0002349530	винт полупотайной	8
20	0009099451	втулка	10
21	0002351340	кольцо пружинное	10
22	0002374610	болт 6-гр.	10
23	0009109942	наконечн.дел.ср.	3
24	0002361710	гайка 6-гр.	12
25	0002336580	шкив натяжной	9
26	0002373830	болт 6-гр.	6
27	0002378740	болт 6-гр.	3
28	0009111250	стойка	6
29	0009096112	башмак контактный	3
30	0009109913	наконечн.дел.лв.	1
31	0002379470	гайка стопорная	3
32	0002378280	винт потайной	6

Наверх

4-х рядная кукурузная жатка, Длинный делитель, VAR. 5456 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009115071	делитель правый	1
2	0009294560	пружина растяжен.	2
3	0009008810	крюк рессоры	2
4	0002378750	болт 6-гр.	2
5	0002361720	гайка 6-гр.	2
6	0002379830	гайка стопорная	8
7	0009115230	щиток напр.правый	1
8	0002364750	винт полупотайной	8
9	0009115240	щиток напр.левый	1
10	0009115061	делитель левый	1

Наверх

4-х рядная кукурузная жатка, Лежачие кукурузные шнеки - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002422400	винт с цил.гол.	4
2	0002427631	кольцо стопорное	4
3	0009128020	цапфа	2
4	0002375750	штифт распорный	2
5	0002356520	штифт распорный	2
6	0009128121	кардан сдвоенный	2
7	0002381050	кольцо стопорное	4
8	0002358300	ш/подш.радиальный	4
9	0002351840	кольцо стопорное	4
10	0009127990	полукорпус	2
11	0002362000	болт 6-гр.	6
12	0009128220	щиток правый	1
12	0009128230	щиток левый	1
13	0009128160	вал	2
14	0009128110	шарнир	2
15	0002375700	болт 6-гр.	4
16	0002382100	шпонка призматич.	4
17	0002393880	шайба контактная	4
18	0002373820	болт 6-гр.	4
19	0009127830	ролик делит.лев.	1
19	0009127840	ролик делит.пр.	1
20	0002355341	болт 6-гр.	6
21	0006080141	диск шарнира	2
22	0009127950	шайба	2
23	0002393880	шайба контактная	20
24	0002379470	гайка стопорная	6
25	0002355450	болт 6-гр.	8
26	0009128140	передача угловая	2
27	0002110420	болт 6-гр.	6
28	0009128130	защита	2
29	0002373820	болт 6-гр.	8
30	0002361710	гайка 6-гр.	16
31	0009128180	пластина подш.пр.	1
31	0009128190	пластина подш.лев	1
32	0002382050	шайба	2
33	0009480005	штифт распорный	4
34	0009128100	палец	2
35	0009128000	подшипник	2
36	0009128010	крепление	2
37	0002393880	шайба контактная	4
38	0002373830	болт 6-гр.	4

Наверх

Лежачие кукурузные шнеки, Угловая передача - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009128140	передача угловая	1
2	0002422200	винт с цил.гол.	4
3	0009405730	элемент дистанц.	2
4	0002380200	винт с цил.гол.	2
5	0009405740	вал	1
6	0002447650	шпонка призматич.	1
7	0002129270	уплотнение вала	2
8	0002359120	ш/подш.радиальный	3
9	0002351600	кольцо стопорное	3
10	0009405750	кпл.шестерен	1
11	0002378510	шайба установочн.	0
12	0000673860	колпачок запорн.	1
13	0002414590	пробка запорная	1
14	0002361690	гайка 6-гр.	4
15	0002361700	гайка 6-гр.	2
16	0002359270	ш/подш.радиальный	1

Наверх

4-х рядная кукурузная жатка, Делитель, VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009122981	делитель правый	1
2	0009123050	обшивка металл.	1
3	0009123030	обшивка металл.	2
4	0002373830	болт 6-гр.	26
5	0002393880	шайба контактная	26
6	0009118962	делитель средний	1
6	0009130191	делитель средний	1
7	0009123040	обшивка металл.	1
8	0009122911	делитель левый	1
9	0009119102	щиток делит.ср.	1
9	0009130311	щиток делителя	1
10	0009119192	делитель ср.лев.	1
10	0009130301	щиток делителя	1
11	0009125640	щиток левый	1
12	0009125630	щиток правый	1
13	0002364750	винт полупотайной	6
14	0002379830	гайка стопорная	6
15	0002393860	шайба контактная	6

Наверх

4-х рядная кукурузная жатка, Карданный вал, VAR.4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009116761	вал карданный	1
2	0009116770	рычаг направл.	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009724660	вилка насадная	1
7	0009724650	крестовина	2
8	0009725030	кольцо стопорное	8
9	0002449460	пресс-масленка	2
10	0009724710	вилка штифта	1
11	0002445800	штифт распорный	1
12	0009425810	труба профильная	1
13	0008123130	воронка защитная	1
14	0009206710	кольцо торцовое	2
15	0009410340	картер сцепления	1
16	0009116781	рычаг направл.	1
17	0009421361	полукорпус внутр.	1
18	0009722970	цепь несущая	1
19	0009417990	воронка защитная	1
20	0009414990	вилка вала	1
21	0002378150	болт 6-гр.	1
22	0009420850	вилка насадная	1
23	0002351340	кольцо пружинное	1
24	0002361720	гайка 6-гр.	1

Наверх

4-х рядная кукурузная жатка, Главный редуктор, VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118111	коробка передач	1
2	0002385130	уплотнение вала	1
3	0002363180	кольцо стопорное	1
4	0002344030	шайба установочн.	0
4	0002344160	шайба установочн.	0
4	0002344270	шайба установочн.	0
4	0002344350	шайба установочн.	0
5	0002359300	ш/подш.радиальный	1
6	0009042170	шпонка призматич.	3
7	0009118121	вал с конич.шест.	1
8	0009118141	рычаг направл.	1
9	0001798420	сапун	1
10	0002443460	винт запорный	1
11	0002378440	болт 6-гр.	6
12	0009184181	шестерня концевая	1
13	0002359870	роликоподшипник	2
14	0002341090	шайба установочн.	0
14	0002341210	шайба установочн.	0
14	0002341410	шайба установочн.	0
14	0002341610	шайба установочн.	0
15	0002351860	кольцо стопорное	2
16	0002343950	шайба установочн.	0
16	0002344080	шайба установочн.	0
16	0002344200	шайба установочн.	0
16	0002344310	шайба установочн.	0
17	0002344500	кольцо стопорное	1
18	0002371260	уплотнение вала	1
19	0002362300	болт 6-гр.	3
20	0002336710	шкив натяжной	3
21	0002345540	пробка магнитная	1
22	0002379470	гайка стопорная	6
23	0002359140	ш/подш.радиальный	1
24	0002343990	шайба установочн.	0
24	0002344120	шайба установочн.	0
24	0002344240	шайба установочн.	0
24	0002344320	шайба установочн.	0
25	0002351840	кольцо стопорное	1
26	0002338240	уплотнение вала	1

Наверх

4-РЯДН. ПРИСТАВКА, ПРИВОД ШНЕКА, ВАР. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002348420	болт 6-гр.	1
2	0009281010	шайба сферическая	1
3	0002361720	гайка 6-гр.	2
4	0009176170	пружина растяжен.	1
5	0002375720	болт 6-гр.	1
6	0002361700	гайка 6-гр.	2
7	0002393870	шайба контактная	10
8	0009117161	буфер упорный	2
9	0000085930	втулка	1
10	0009117034	рычаг качающийся	1
11	0002393700	шайба установочн.	1
12	0002430440	кольцо стопорное	1
13	0002389740	ш/подш.радиальный	1
14	0009116980	звездочка 2-рядн	1
15	0002351810	кольцо стопорное	1
16	0002442530	ш/подш.радиальный	1
17	0002351600	кольцо стопорное	1
18	0002369420	пресс-масленка	1
19	0002361710	гайка 6-гр.	1
20	0002374530	болт 6-гр.	1
21	0002114840	цепь роликовая	1
22	0009203005	замок	0
23	0002114180	замок цепи	0
24	0002379470	гайка стопорная	2
25	0002393880	шайба контактная	2
26	0002342910	шайба	1
27	0002360960	шплинт	1
28	0009122111	стойка зажимная	1
29	0009273210	элемент зажимной	2
30	0002343260	шайба подкладная	2
31	0002378740	болт 6-гр.	2
32	0002335680	переходное звено	0
33	0009321511	замок цепи	0
34	0002123230	цепь роликовая	1
34	0002339260	цепь роликовая	1
35	0009306490	подшипник кольца	1
36	0009117070	звездочка	1
37	0002343770	шайба	1
38	0002393890	шайба контактная	5
39	0002390490	болт 6-гр.	1
40	0009122100	храповик звездочк	1
41	0009724760	кулачок	24
42	0009725080	пружина сжатия	24
43	0009725090	пружина внутр.	7
44	0002112450	кольцо стопорное	1
45	0009206790	шайба нажимная	1
46	0009209130	кольцо уплотн.	1
47	0002382431	винт с цил.гол.	1
48	0002428240	кольцо пружинное	1
49	0009414490	ступица	1
50	0009411120	полукорпус внутр.	1
51	0002374420	винт с 6-гр.гол.	6
52	0009122071	вал	1
53	0002382340	гайка стопорная	4
54	0009122060	подшипник упорный	1
55	0002369430	пресс-масленка	1
56	0002374610	болт 6-гр.	4
57	0002343850	шайба опорная	0
57	0002344200	шайба установочн.	0
57	0002344310	шайба установочн.	0
58	0009116620	звездочка	1
58	0009116961	звездочка	1
58	0009121780	звездочка	1
58	0009124330	звездочка	1
59	0002351640	кольцо стопорное	1
60	0009122131	щиток	1
61	0002374380	болт 6-гр.	2
62	0002383860	шайба опорная	2
62	0009410071	шайба установочн.	0

Наверх

4-РЯДН. ПРИСТАВКА, ПОДАЮЩИЙ ШНЕК, ВАР. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002390490	болт 6-гр.	2
2	0002393890	шайба контактная	2
3	0002343770	шайба	2
4	0002430440	кольцо стопорное	1
5	0002393700	шайба установочн.	1
6	0002375720	болт 6-гр.	1
7	0002361720	гайка 6-гр.	1
8	0000085930	втулка	1
9	0002348420	болт 6-гр.	1
10	0009281010	шайба сферическая	1
11	0002361720	гайка 6-гр.	1
12	0009176170	пружина растяжен.	1
13	0009117034	рычаг качающийся	1
15	0009306490	подшипник кольца	2
16	0009081842	корпус подшипника	2
17	0001798380	пресс-масленка	2
18	0002336470	шайба установочн.	0
18	0002338200	шайба установочн.	0
19	0009117070	звездочка	1
20	0002361700	гайка 6-гр.	2
21	0002393870	шайба контактная	2
22	0009117161	буфер упорный	2
23	0002379470	гайка стопорная	4
24	0002393880	шайба контактная	10
25	0009122160	упор	1
26	0005025110	винт полупотайной	4
27	0002374530	болт 6-гр.	6
28	0002361710	гайка 6-гр.	6
29	0009122013	шнек питателя	1

Наверх

4-х рядная кукурузная жатка, Карданный вал, VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002427930	винт для жести	1
1	0009122680	вал карданный	1
2	0009122690	полуось кардан.	1
3	0009214540	храповик звездочк	1
4	0002363180	кольцо стопорное	1
5	0009206790	шайба нажимная	1
6	0009209130	кольцо уплотн.	1
7	0002422610	винт с цил.гол.	1
8	0002428240	кольцо пружинное	1
9	0009414490	ступица	1
10	0009724760	кулачок	24
11	0009725080	пружина сжатия	24
12	0009725090	пружина внутр.	7
13	0009210950	картер сцепления	1
14	0009724650	крестовина	2
15	0009725030	кольцо стопорное	8
16	0002449460	пресс-масленка	2
17	0009724680	вилка штифта	1
18	0002445790	штифт распорный	2
19	0009414960	труба профильная	1
20	0006502520	воронка защитная	1
21	0009209440	кольцо торцовое	2
22	0009410320	картер сцепления	1
23	0009122700	полуось кардан.	1
24	0009410310	картер сцепления	1
25	0009214560	кольцо защитное	1
26	0009414970	труба профильная	1
27	0009724690	вилка штифта	1
28	0002378150	болт 6-гр.	1
29	0009420850	вилка насадная	1
30	0002351340	кольцо пружинное	1
31	0002361720	гайка 6-гр.	1

Наверх

4-х рядная кукурузная жатка, Главный редуктор, VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002351330	кольцо пружинное	6
1	0009118411	редуктор смотн.	1
2	0002153380	кольцо уплотнит.	2
2	0002338440	уплотнение вала	2
3	0002351870	кольцо стопорное	2
4	0002431090	ш/подш.радиальный	2
5	0002378010	винт запорный	1
5	0002443460	винт запорный	1
6	0002361720	гайка 6-гр.	2
7	0009118420	корпус подшипн.п.	1
7	0009124800	полукорпус	1
8	0002351630	кольцо стопорное	1
9	0002359140	ш/подш.радиальный	1
10	0009094640	колесо зубчатое	1
11	0002443460	винт запорный	1
12	0002445770	штифт распорный	2
13	0002355320	болт 6-гр.	6
14	0002378150	болт 6-гр.	2
15	0002359190	ш/подш.радиальный	1
15	0002431090	ш/подш.радиальный	1
16	0002351890	кольцо стопорное	1
17	0002110340	уплотнение вала	1
17	0002153380	кольцо уплотнит.	1
18	0009460980	шпонка призматич.	1
19	0009118441	вал	1
19	0009124780	вал	1
20	0009118430	колесо зубчатое	1
21	0002116690	винт запорный	1
22	0002345540	пробка магнитная	1
23	0009118420	корпус подшипн.п.	1
23	0009124790	полукорпус	1
24	0002345540	пробка магнитная	1

Наверх

4-х рядная кукурузная жатка, Главный редуктор, VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118412	редуктор смотн.	1
2	0002153380	кольцо уплотнит.	3
3	0002443460	винт запорный	1
4	0009124800	полукорпус	1
5	0002359140	ш/подш.радиальный	1
6	0009125530	колесо зубчатое	1
7	0002431090	ш/подш.радиальный	3
8	0009124790	полукорпус	1
9	0002445770	штифт распорный	2
10	0002351330	кольцо пружинное	6
11	0002355320	болт 6-гр.	6
12	0009118430	колесо зубчатое	1
13	0002345540	пробка магнитная	1

Наверх

4-х рядная кукурузная жатка, Защита привода, VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009460980	шпонка призматич.	1
2	0009122680	вал карданный	1
3	0009042170	шпонка призматич.	1
4	0009123300	щиток правый	1
5	0001798380	пресс-масленка	12
6	0002391560	штуцер	32
7	0004086140	кольцо ножевое	32
8	0002391570	гайка накидная	32
9	0009418380	маслопровод	2
10	0009118710	скоба зажимная	2
11	0002393870	шайба контактная	2
12	0002374390	болт 6-гр.	1
13	0009118720	подкладка	0
14	0009118730	подкладка	0
15	0002449460	пресс-масленка	4
16	0002375700	болт 6-гр.	7
17	0002393880	шайба контактная	2
18	0009118741	щиток	1
19	0009123280	щиток левый	1
20	0002361700	гайка 6-гр.	2
21	0002374420	винт с 6-гр.гол.	2

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381050	кольцо стопорное	2
2	0002368520	шайба	2
3	0009123271	вал 6-гр.	1
4	0002335830	болт 6-гр.	1
5	0002336710	шкив натяжной	1
6	0002374650	болт 6-гр.	24
7	0002393860	шайба контактная	24
8	0009123330	планка захватная	8
9	0002379830	гайка стопорная	24
10	0009121720	скребок правый	1
11	0009121710	скребок левый	1
12	0009120851	валик	2
13	0002373820	болт 6-гр.	4
14	0002393880	шайба контактная	8
15	0002365140	винт полупотайной	4
16	0002361710	гайка 6-гр.	4
17	0002390490	болт 6-гр.	8
18	0002393890	шайба контактная	36
19	0002330310	шайба	6
20	0009121850	звездочка	8
21	0002343770	шайба	2
22	0009123320	шайба	2
23	0009120890	звездочка	2
24	0009103540	труба распорная	2
25	0009118240	шайба	2
26	0009126660	шпонка призматич.	2
26	0009460980	шпонка призматич.	2
27	0002378750	болт 6-гр.	8
28	0002382340	гайка стопорная	8
29	0002423790	болт 6-гр.	16

Наверх

4-х рядная кукурузная жатка, Цепной привод, Внешний - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118352	вал опорный	2
2	0009027120	шпонка призматич.	4
4	0009118340	поводок	2
4	0009125510	поводок	2
5	0009118360	шайба уплотн.	2
6	0001782580	кольцо уплотн.	4
7	0002377710	ш/подш.радиальный	4
8	0002351840	кольцо стопорное	4
9	0009090830	втулка распорная	2
10	0002331240	шайба установочн.	0
10	0002378800	шайба установочн.	0
10	0002378810	шайба установочн.	0
10	0002386980	шайба установочн.	0
11	0002394640	кольцо уплотн.	2
12	0002359190	ш/подш.радиальный	2
13	0009118371	шайба	2
14	0002332020	шайба установочн.	0
14	0002332030	шайба установочн.	0
14	0002332040	шайба установочн.	0
14	0002332050	шайба установочн.	0
15	0002351890	кольцо стопорное	2
16	0009118380	шестерня конич.	2
17	0009118330	корпус подшипн.п.	1
18	0009103141	шестерня конич.	2
19	0002343770	шайба	2
20	0002393890	шайба контактная	2
21	0002390490	болт 6-гр.	2
22	0009118300	корпус подшипн.л.	1

Наверх

4-х рядная кукурузная жатка, Цепной привод, Внутренний - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118330	корпус подшипн.п.	3
2	0002351890	кольцо стопорное	6
3	0002332020	шайба установочн.	0
3	0002332030	шайба установочн.	0
3	0002332040	шайба установочн.	0
3	0002332050	шайба установочн.	0
4	0009118371	шайба	6
5	0002359190	ш/подш.радиальный	6
6	0002394640	кольцо уплотн.	6
7	0009118300	корпус подшипн.л.	3
8	0009027120	шпонка призматич.	12
9	0009118391	вал опорный	6
11	0009118340	поводок	6
11	0009125510	поводок	6
12	0009118360	шайба уплотн.	6
13	0001782580	кольцо уплотн.	12
14	0002377710	ш/подш.радиальный	12
15	0002351840	кольцо стопорное	12
16	0009090830	втулка распорная	6
17	0002331240	шайба установочн.	0
17	0002378800	шайба установочн.	0
17	0002378810	шайба установочн.	0
17	0002386980	шайба установочн.	0
18	0009118380	шестерня конич.	6
19	0009103141	шестерня конич.	6
20	0002343770	шайба	6
21	0002393890	шайба контактная	6
22	0002390490	болт 6-гр.	6

Наверх

4-х рядная кукурузная жатка, Опорный рычаг, VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121983	уплотнение резин.	16
2	0009120860	втулка пластмас.	16
3	0002351820	кольцо стопорное	16
4	0009120034	корпус подшипника	8
5	0002330000	болт 6-гр.	16
6	0002393880	шайба контактная	16
7	0009120042	направляющая	8
8	0002445770	штифт распорный	8
9	0009120230	пружина кручения	8
10	0009120050	палец	8
11	0002356471	штифт распорный	8
12	0009118811	защелка	8
13	0009116650	пружина сжатия	8
14	0009122740	направляющая пруж	8
15	0002361730	гайка 6-гр.	8
16	0002369360	болт 6-гр.	8
17	0002333240	гайка 6-гр.	8
18	0009120063	шпилька	8
19	0009272100	пружина сжатия	8
20	0002342240	шайба	16
20	0002343250	шайба	8
21	0002373820	болт 6-гр.	8
22	0002369420	пресс-масленка	8
23	0009126760	пружина зажимная	16

Наверх

4-х рядная кукурузная жатка, Режущий диск , VAR. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	16
2	0009120822	поводок	8
3	0009116641	нож	8
4	0002370670	винт потайной	16
5	0002393880	шайба контактная	48
6	0002373820	болт 6-гр.	16
7	0002390490	болт 6-гр.	8
8	0002393890	шайба контактная	8
9	0002343770	шайба	8
10	0009121990	звездочка	8
11	0001782580	кольцо уплотн.	16
12	0002377710	ш/подш.радиальный	16
13	0002351840	кольцо стопорное	16
14	0009083030	втулка распорная	8
15	0009118784	корпус подшипника	8
16	0002369420	пресс-масленка	8
17	0009120101	вал привода ножа	8
18	0009095710	шайба распорная	4
19	0009120872	поводок	4
20	0002373830	болт 6-гр.	16
21	0002379470	гайка стопорная	16
22	0002121360	винт потайной	8
23	0002425191	винт потайной	8
24	0009027120	шпонка призматич.	8

Наверх

4-х рядная кукурузная жатка, Опорные рычаги, Направляющая цепи - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121873	кронштейн опорный	1
2	0009118260	планка направл.	2
3	0009120220	уголок направл.	2
4	0009120002	кронштейн опор.п.	1
5	0009119872	кронштейн опор.л.	1
6	0009120070	скоба п-обр.	12
7	0002393880	шайба контактная	36
8	0002375700	болт 6-гр.	36
9	0009121823	кронштейн опорный	1
10	0009099580	планка направл.	8
11	0009120090	уголок направл.	8
12	0002381320	гайка стопорная	54
13	0002393870	шайба контактная	54
14	0009120080	уголок направл.	8
15	0009118250	планка направл.	8
16	0002363300	винт потайной	54
17	0002374610	болт 6-гр.	22
18	0002393890	шайба контактная	24
19	0002375720	болт 6-гр.	6
20	0009125681	стеблеломатель п.	1
21	0002393890	шайба контактная	6
22	0002382340	гайка стопорная	6
23	0009125671	стеблеломатель л.	6

Наверх

4-х рядная кукурузная жатка, Направляющая внешней цепи, L.H. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120541	планка направл.	1
2	0002375700	болт 6-гр.	4
3	0002393880	шайба контактная	9
4	0002361720	гайка 6-гр.	2
5	0009120532	уголок	1
6	0002348420	болт 6-гр.	1
7	0009120491	держатель левый	2
8	0002373820	болт 6-гр.	4
9	0009120880	планка направл.	1
10	0002339020	пружина сжатия	1
11	0009120472	вал	1
12	0009120910	звездочка	1
13	0002351600	кольцо стопорное	1
14	0002358700	ш/подш.радиальный	1
15	0002351820	кольцо стопорное	1
16	0009120481	болт крышки подш.	1
17	0002352181	болт 6-гр.	1
18	0009150178	штифт распорный	1
19	0002445720	штифт распорный	1

Наверх

4-РЯДН. ПРИСТАВКА, НАПРАВЛЯЮЩАЯ ЦЕПИ НАРУЖНАЯ ПРАВ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120910	звездочка	1
2	0002351600	кольцо стопорное	1
3	0002358700	ш/подш.радиальный	1
4	0002351820	кольцо стопорное	1
5	0009120481	болт крышки подш.	1
6	0009120472	вал	1
7	0002393880	шайба контактная	19
8	0002352181	болт 6-гр.	1
9	0002373820	болт 6-гр.	6
10	0009120591	держатель правый	2
11	0002375700	болт 6-гр.	4
12	0009120880	планка направл.	1
13	0002339020	пружина сжатия	1
14	0002361710	гайка 6-гр.	2
15	0002348420	болт 6-гр.	1
16	0009120633	щиток отр. правый	1
17	0009120603	щиток отраж.левый	1
18	0009120532	уголок	1
19	0002365100	винт полупотайной	2
19	0002365140	винт полупотайной	4
20	0002393880	шайба контактная	3
21	0002361720	гайка 6-гр.	2
22	0002361710	гайка 6-гр.	3
23	0009150178	штифт распорный	1
24	0002445720	штифт распорный	1
25	0009120541	планка направл.	1

Наверх

4-РЯДН. ПРИСТАВКА,ТРАНСПОРТНЫЕ ЦЕПИ, ВАР. 4647 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121900	цепь	2
2	0009116672	цепь	2
3	0009116682	цепь	2
4	0009116662	цепь	4
5	0002361700	гайка 6-гр.	16
6	0002393870	шайба контактная	16
7	0009120651	поводок	8
8	0002364380	винт полупотайной	16

Наверх

3-х рядная кукурузная жатка, Рама, VAR. 3964 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009096890	накладка	6
2	0009096850	щиток	1
3	0006100971	винт полупотайной	2
4	0009098500	крышка	2
5	0002374620	болт 6-гр.	4
6	0009186951	элемент опорный	2
7	0002336590	шкив натяжной	6
8	0002382340	гайка стопорная	4
9	0009445170	элемент зажимной	2
10	0002355530	болт 6-гр.	2
11	0002362000	болт 6-гр.	15
12	0002342230	шайба	10
13	0009095261	щиток	1
14	0009782160	штепсель	2
15	0002355210	болт 6-гр.	2
16	0009116030	крышка	2
17	0002381320	гайка стопорная	8
18	0009116012	рычаг направл.	2
19	0009098513	щиток	1
20	0008019910	держатель кожуха	2
21	0002441310	шплинт	2
22	0009116310	рама	1
23	0002364380	винт полупотайной	4
24	0009096731	щиток	1
25	0002361700	гайка 6-гр.	4
26	0002364750	винт полупотайной	6
27	0002369122	шайба	6
28	0009096870	щиток	1
29	0002369112	шайба	6
30	0002379830	гайка стопорная	6
31	0009096911	щиток	1

Наверх

3-х рядная кукурузная жатка, Разделитель, VAR. 3964 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	26
2	0002373820	болт 6-гр.	4
3	0009099190	делитель ср.пр.	1
4	0009098760	делитель левый	1
5	0009099011	делитель правый	1
6	0009099451	втулка	4
7	0009099261	наконечн.дел.пр.	1
8	0009099460	втулка	4
9	0009099470	наконечн.дел.ср.	2
10	0002336580	шкив натяжной	22
11	0002373830	болт 6-гр.	12
12	0009096120	корпус редуктора	2
14	0009098871	табличка предупр.	1
16	0009096112	башмак контактный	2
17	0002378280	винт потайной	8
18	0002375720	болт 6-гр.	8
19	0009099321	наконечн.дел.лв.	1
20	0009098812	брус защитный	1
21	0009230660	пружина растяжен.	2
22	0009008810	крюк рессоры	2
23	0009096160	уголок	2
24	0009098921	делитель левый	1
25	0002374530	болт 6-гр.	2
26	0009096170	уголок	2
27	0009096130	башмак контактный	2

Наверх

3-х рядная кукурузная жатка, Дефлектор, VAR. 3964 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009095510	щиток отр. правый	1
2	0009480005	штифт распорный	4
3	0009095670	кронштейн	2
4	0009095650	труба	2
5	0005009242	винт с закруткой	2
6	0009095640	диск храповый	2
7	0002349570	винт с цил.гол.	4
8	0005045040	гайка с закруткой	2
9	0009095630	консоль замка	2
10	0002424580	болт 6-гр.	2
11	0009095681	шайба подкладная	2
12	0002355580	болт 6-гр.	4
13	0009096020	корпус редуктора	1
14	0002382340	гайка стопорная	4
15	0009096070	защита кромок	2
16	0002338980	проволока	4
17	0009095590	щиток отраж.левый	1

Наверх

3-х рядная кукурузная жатка, Карданный вал, VAR.3964 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009116501	вал карданный	1
2	0009116260	рычаг направл.	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009772180	вилка насадная	1
7	0009772310	кольцо стопорное	8
8	0006545870	крестовина	2
9	0009724600	вилка штифта	1
10	0002445790	штифт распорный	2
11	0009209000	труба профильная	1
12	0009419280	воронка защитная	1
13	0009209440	кольцо торцовое	2
14	0009416970	ограждение внешн.	1
15	0009116271	рычаг направл.	1
16	0009722970	цепь несущая	1
17	0009416980	воронка защитная	1
18	0009214590	воронка защитная	1
19	0009209010	труба профильная	1
20	0009724610	вилка штифта	1
21	0009419371	муфта фрикц.	1

Наверх

3-х рядная кукурузная жатка, Фрикционная муфта, VAR. 3964 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009419371	муфта фрикц.	1
2	0009419400	картер сцепления	1
3	0009206872	пластина фрикц.	2
4	0009419390	ступица фланцевая	1
5	0009206860	шайба нажимная	1
6	0009206840	пружина тарельч.	2
7	0002361700	гайка 6-гр.	4

Наверх

3-х рядная кукурузная жатка, Главный редуктор, VAR. 3964 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009116570	коробка передач	1
1	0002356811	штифт распорный	1
2	0009094161	втулка профильная	1
3	0002351640	кольцо стопорное	2
4	0009094130	звездочка	1
5	0002385130	уплотнение вала	1
6	0002363180	кольцо стопорное	1
7	0002344030	шайба установочн.	0
7	0002344160	шайба установочн.	0
7	0002344270	шайба установочн.	0
7	0002344350	шайба установочн.	0
8	0002359300	ш/подш.радиальный	1
9	0007760680	шпонка призматич.	1
10	0002443460	винт запорный	1
11	0002361710	гайка 6-гр.	1
12	0002374560	болт 6-гр.	1
13	0000901201	винт запорный	1
14	0002355380	болт 6-гр.	6
15	0002359860	роликоподшипник	2
16	0002343990	шайба установочн.	0
16	0002344120	шайба установочн.	0
16	0002344240	шайба установочн.	0
16	0002344320	шайба установочн.	0
16	0002381980	шайба опорная	0
17	0002351840	кольцо стопорное	2
18	0002331240	шайба установочн.	0
18	0002378800	шайба установочн.	0
18	0002378810	шайба установочн.	0
18	0002386980	шайба установочн.	0
19	0002381050	кольцо стопорное	1
20	0002338240	уплотнение вала	1
21	0009116580	вал с конич.шест.	1
22	0002359120	ш/подш.радиальный	1
23	0002340590	шайба установочн.	0
23	0002343970	шайба установочн.	0
23	0002344100	шайба установочн.	0
23	0002344220	шайба установочн.	0
24	0002330300	шайба	0
24	0002342210	шайба	0
24	0002343360	шайба	0
25	0002336710	шкив натяжной	3
26	0002362300	болт 6-гр.	3
27	0002345540	пробка магнитная	1
28	0009094034	корпус подшипника	1
29	0002379470	гайка стопорная	6
30	0009115340	шестерня концевая	1
31	0002447670	шпонка призматич.	1

Наверх

3-х рядная кукурузная жатка, Редуктор, VAR. 3964 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002344500	кольцо стопорное	2
2	0002343850	шайба опорная	0
2	0002344080	шайба установочн.	0
2	0002344200	шайба установочн.	0
2	0002344310	шайба установочн.	0
3	0002355600	болт 6-гр.	4
4	0002336590	шкив натяжной	4
5	0002382340	гайка стопорная	4
6	0009400035	штифт распорный	2
7	0002376130	штифт распорный	2
8	0009094661	звездочка	2
9	0009094653	вал ведущий	1
10	0009321511	замок цепи	0
11	0009580042	цепь роликовая	2
12	0009094720	корпус редуктора	2
13	0001798420	сапун	2
14	0002445770	штифт распорный	4
15	0002351630	кольцо стопорное	2
16	0002359140	ш/подш.радиальный	2
17	0009094640	колесо зубчатое	2
18	0002359190	ш/подш.радиальный	2
19	0002351890	кольцо стопорное	2
20	0002384760	уплотнение вала	2
21	0009460980	шпонка призматич.	2
22	0009094613	звездочка	2
23	0002431090	ш/подш.радиальный	4
24	0002351870	кольцо стопорное	4
25	0002338440	уплотнение вала	4
26	0009094631	колесо зубчатое	2
28	0002424550	болт 6-гр.	2
29	0002361720	гайка 6-гр.	2
30	0009094581	корпус редуктора	2
31	0002345540	пробка магнитная	2
32	0002355320	болт 6-гр.	8
33	0002443460	винт запорный	4

Наверх

3-х рядная кукурузная жатка, Привод угла ножей L.H. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009094342	передача угловая	1
1	0002447980	шпонка с головкой	1
2	0009094461	вал	1
3	0002332830	шпонка клиновая	1
4	0002359140	ш/подш.радиальный	2
5	0009094480	втулка	1
6	0009094470	шестерня конич.	1
7	0002375710	болт 6-гр.	2
8	0001798380	пресс-масленка	1
9	0002391560	штуцер	2
10	0004086140	кольцо ножевое	4
11	0002391570	гайка накидная	4
12	0009418380	маслопровод	2
13	0002361710	гайка 6-гр.	5
14	0009094511	стойка	1
15	0002338830	патрубок	1
16	0002369132	шайба	4
17	0002378740	болт 6-гр.	2
20	0009094430	звездочка	1
21	0002338240	уплотнение вала	1
22	0002351840	кольцо стопорное	1
23	0002343990	шайба установочн.	0
23	0002344120	шайба установочн.	0
23	0002344240	шайба установочн.	0
23	0002344320	шайба установочн.	0
24	0002355380	болт 6-гр.	4
25	0002443460	винт запорный	1
26	0002379470	гайка стопорная	4
27	0002336580	шкив натяжной	4
29	0005057590	винт полупотайной	4
30	0009094352	корпус редуктора	1
31	0002362270	винт с цил.гол.	2
32	0002344940	подшипник игольчатый	1
33	0002110740	гайка корончатая	1
34	0002331310	шайба	1
35	0009094412	шестерня конич.	1
36	0002351890	кольцо стопорное	2
37	0002338450	шайба установочн.	0
37	0009630170	шайба установочн.	0
37	0009630172	шайба установочн.	0
37	0009630173	шайба установочн.	0
38	0002359190	ш/подш.радиальный	1
39	0002384760	уплотнение вала	1
40	0002343980	шайба установочн.	0
40	0002344110	шайба установочн.	0
40	0002344230	шайба установочн.	0
40	0009580036	шайба установочн.	0
41	0009094792	вал привода ножа	1
42	0002356500	штифт распорный	1
43	0009460980	шпонка призматич.	2

Наверх

3-х рядная кукурузная жатка, Привод угла ножей R.H. - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009094532	передача угловая	1
1	0002338830	патрубок	2
2	0004086140	кольцо ножевое	8
3	0002391570	гайка накидная	8
4	0009418380	маслопровод	4
5	0002391560	штуцер	4
6	0001798380	пресс-масленка	2
7	0009094352	корпус редуктора	2
8	0002379470	гайка стопорная	8
9	0002336580	шкив натяжной	8
10	0005057590	винт полупотайной	8
11	0009094430	звездочка	1
12	0002338240	уплотнение вала	2
13	0002351840	кольцо стопорное	2
14	0002343990	шайба установочн.	0
14	0002344120	шайба установочн.	0
14	0002344240	шайба установочн.	0
14	0002344320	шайба установочн.	0
15	0002359140	ш/подш.радиальный	4
16	0002443460	винт запорный	2
17	0009094480	втулка	2
18	0009094470	шестерня конич.	2
19	0002447980	шпонка с головкой	1
20	0002332830	шпонка клиновая	2
21	0009094542	вал	2
22	0002344940	подшипник игольчатый	2
23	0002110740	гайка корончатая	2
24	0002331310	шайба	2
25	0009094412	шестерня конич.	2
26	0002351890	кольцо стопорное	4
27	0002338450	шайба установочн.	0
27	0009630170	шайба установочн.	0
27	0009630172	шайба установочн.	0
27	0009630173	шайба установочн.	0
28	0002359190	ш/подш.радиальный	2
29	0002384760	уплотнение вала	2
30	0002343980	шайба установочн.	0
30	0002344110	шайба установочн.	0
30	0002344230	шайба установочн.	0
30	0009580036	шайба установочн.	0
31	0009094792	вал привода ножа	2
32	0002356500	штифт распорный	2
33	0009460980	шпонка призматич.	4

Наверх

3-х рядная кукурузная жатка, Режущий диск L.H., VAR. 3964 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009094502	щиток	1
2	0002362000	болт 6-гр.	2
3	0009095700	прокладка	2
4	0009094210	шайба	1
5	0002339120	шайба	0
5	0002339130	шайба	0
5	0002339140	шайба	0
5	0002339150	шайба	0
6	0009094240	брус противореж.	1
7	0002425210	винт потайной	1
8	0002361710	гайка 6-гр.	2
9	0005025110	винт полупотайной	2
10	0002361720	гайка 6-гр.	1
11	0002374610	болт 6-гр.	1
12	0002374530	болт 6-гр.	4
13	0009094730	корпус редуктора	1
14	0009095710	шайба распорная	0
14	0009443930	шайба распорная	0
14	0009444620	шайба распорная	0
14	0009444790	шайба распорная	0
15	0009094220	нож	1
16	0002110730	заклепка потайная	4
17	0009094520	корпус редуктора	1

Наверх

3-х рядная кукурузная жатка, Режущий диск R.H., VAR. 3964 - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009095700	прокладка	4
2	0009094210	шайба	2
3	0002339120	шайба	0
3	0002339130	шайба	0
3	0002339140	шайба	0
3	0002339150	шайба	0
4	0009094240	брус противореж.	2
5	0002425210	винт потайной	2
6	0009106450	шаблон шлифов.	1
7	0002362000	болт 6-гр.	2
8	0009094561	щиток	1
9	0002361720	гайка 6-гр.	2
10	0002374610	болт 6-гр.	2
11	0002110730	заклепка потайная	8
12	0009095710	шайба распорная	0
12	0009443930	шайба распорная	0
12	0009444620	шайба распорная	0
12	0009444790	шайба распорная	0
13	0009094740	корпус редуктора	1
14	0002379470	гайка стопорная	2
15	0002374530	болт 6-гр.	8
16	0009094220	нож	2
17	0009094520	корпус редуктора	2
18	0005025110	винт полупотайной	2

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД СРЕДНЕЙ ЦЕПИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009202066	внутреннее звено	0
0	0009245200	переходное звено	0
1	0002444550	гайка корончатая	2
2	0002369290	шплинт	2
3	0002343660	шайба	2
4	0009094920	шестерня конич.	2
5	0002342150	шайба установочн.	0
5	0002342350	шайба	0
5	0002342980	шайба	0
5	0002344060	шайба установочн.	0
6	0002351840	кольцо стопорное	4
7	0002338530	ш/подш.радиальный	4
8	0009094940	втулка распорная	2
9	0002374530	болт 6-гр.	4
10	0002361710	гайка 6-гр.	4
11	0002391560	штуцер	4
12	0004086140	кольцо ножевое	4
13	0002391570	гайка накидная	4
14	0009418380	маслопровод	2
15	0001798380	пресс-масленка	2
16	0009245180	замок цепи	0
17	0009550016	цепь роликовая	2
18	0009094931	корпус редуктора	2
19	0002338520	кольцо уплотн.	2
20	0002342150	шайба установочн.	0
20	0002342350	шайба	0
20	0002342980	шайба	0
20	0002344060	шайба установочн.	0
21	0009094960	звездочка конич.	2
22	0009095040	вал	2
23	0002361720	гайка 6-гр.	2
24	0002342850	шайба	2
25	0009094990	ролик натяжной	2
26	0002336590	шкив натяжной	2
27	0002378150	болт 6-гр.	2
28	0009540016	шпонка призматич.	4

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД СРЕДНЕЙ ЦЕПИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002444550	гайка корончатая	8
2	0002369290	шплинт	8
3	0002343660	шайба	8
4	0009540016	шпонка призматич.	8
5	0009445991	вал	4
6	0009094911	звездочка	4
7	0002342150	шайба установочн.	0
7	0002342350	шайба	0
7	0002342980	шайба	0
7	0002344060	шайба установочн.	0
8	0002442620	ш/подш.радиальный	8
9	0009445900	втулка распорная	4
10	0009445140	корпус подшипника	4
11	0002361710	гайка 6-гр.	30
12	0002351820	кольцо стопорное	8
13	0002342391	шайба	0
14	0009094920	шестерня конич.	4
15	0002365100	винт полупотайной	10
16	0002373830	болт 6-гр.	4
17	0002391560	штуцер	8
18	0004086140	кольцо ножевое	8
19	0002391570	гайка накидная	8
20	0009418380	маслопровод	4
21	0001798380	пресс-масленка	4
22	0009094840	пластина подшипн.	2
23	0002374530	болт 6-гр.	16

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД ТРАНСПОРТНЫХ ЦЕПЕЙ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0001798380	пресс-масленка	3
2	0002391560	штуцер	3
3	0004086140	кольцо ножевое	6
4	0002391570	гайка накидная	6
5	0009418380	маслопровод	3
6	0002338840	патрубок угловой	3
7	0002447990	шпонка с головкой	4
8	0009095070	шестерня конич.	3
9	0002361710	гайка 6-гр.	4
10	0009072001	корпус подшипника	2
11	0002374530	болт 6-гр.	2
12	0009095081	корпус редуктора	3
13	0002363250	шпилька	5
14	0006104470	кольцо зажимное	5
15	0002332380	подшипник кольца	5
16	0002449460	пресс-масленка	2
17	0009095092	звездочка	1
18	0002374620	болт 6-гр.	6
19	0002336590	шкив натяжной	6
20	0002382340	гайка стопорная	6
21	0002352191	болт 6-гр.	2
22	0009620044	болт 6-гр.	1
23	0009427910	гайка	1
24	0002342270	шайба	1
25	0009172720	втулка	1
26	0009451052	колесо натяж.цепи	1
27	0002367520	ш/подш.радиальный	1
28	0002351810	кольцо стопорное	1
29	0009095061	вал ведущий	1
30	0009321511	замок цепи	0
31	0009580005	цепь роликовая	1
32	0002331380	шайба	1
33	0002393890	шайба контактная	1
34	0002355540	болт 6-гр.	1

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД ТРАНСПОРТНЫХ ЦЕПЕЙ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009095180	вал	1
2	0009099781	шпонка призматич.	4
3	0009094911	звездочка	1
4	0002342391	шайба	0
5	0002342150	шайба установочн.	0
5	0002342350	шайба	0
5	0002342980	шайба	0
6	0002442620	ш/подш.радиальный	2
7	0009095210	втулка распорная	1
8	0002365140	винт полупотайной	15
9	0009095201	корпус редуктора	1
10	0002391560	штуцер	6
11	0004086140	кольцо ножевое	6
12	0002391570	гайка накидная	6
13	0009418380	маслопровод	3
14	0001798380	пресс-масленка	3
15	0002351820	кольцо стопорное	2
16	0002361710	гайка 6-гр.	15
18	0009094920	шестерня конич.	3
19	0009400158	шайба концевая	3
20	0002330000	болт 6-гр.	3
21	0009095161	звездочка	2
22	0002331390	шайба	4
23	0002331240	шайба установочн.	0
23	0002343060	шайба	0
23	0002343700	шайба	0
24	0009095151	звездочка	2
25	0002376120	штифт распорный	4
26	0002356680	штифт распорный	4
27	0009083010	втулка распорная	2
28	0009095350	корпус редуктора	2
29	0002332380	подшипник кольца	4
30	0006104470	кольцо зажимное	4
31	0002363250	шпилька	4
32	0002378800	шайба установочн.	2
33	0009445151	корпус подшипника	2
34	0009095140	вал ведущий	2

Наверх

3-х рядная кукурузная жатка - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0009096761	корпус редуктора	1
2	0002393870	шайба контактная	2
3	0002361700	гайка 6-гр.	2
4	0002355870	болт 6-гр.	1
5	0009096280	крышка	1
6	0002335030	винт полупотайной	2
7	0001798380	пресс-масленка	1
8	0002351840	кольцо стопорное	1
9	0002359270	ш/подш.радиальный	1
10	0009096751	звездочка	1
11	0009096232	устр. натяж. цепи	1
12	0009096290	пластинка дистанц	1
13	0009096800	корпус редуктора	1
14	0002336840	шкив натяжной	2
15	0002374420	винт с 6-гр.гол.	2
16	0002332910	пружина сжатия	1
17	0002381510	болт 6-гр.	1
18	0009099800	цепь	1
19	0002110820	звено замыкающее	0
20	0009099740	планка направл.	1
21	0009099730	корпус редуктора	1
22	0002381320	гайка стопорная	6
23	0002369122	шайба	6
24	0009099720	корпус редуктора	1
25	0009099560	планка	1
26	0009096481	планка направл.	1
27	0002363300	винт потайной	6

Наверх

3-х рядная кукурузная жатка, Собирающие цепи - средние - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0002363300	винт потайной	30
2	0009099700	планка направл.	4
3	0009099710	корпус редуктора	4
4	0002373820	болт 6-гр.	28
5	0002381320	гайка стопорная	30
6	0009098880	уголок	4
7	0002361710	гайка 6-гр.	28
8	0002381510	болт 6-гр.	4
9	0009096372	уголок	4
10	0009096381	планка направл.	4
11	0009099690	планка направл.	2
12	0009099680	корпус редуктора	2
13	0009096190	уголок	2
14	0002355870	болт 6-гр.	4
15	0009096761	корпус редуктора	4
16	0009096280	крышка	8
17	0001798380	пресс-масленка	8
18	0002351840	кольцо стопорное	8
19	0002359270	ш/подш.радиальный	8
20	0009096751	звездочка	8
21	0009096232	устр. натяж. цепи	4
22	0009096290	пластинка дистанц	4
23	0009096800	корпус редуктора	4
24	0002336840	шкив натяжной	8
25	0002374420	винт с 6-гр.гол.	8
26	0009094861	цепь	4
27	0002110820	звено замыкающее	0
28	0009096720	стойка	1
29	0005025110	винт полупотайной	2
30	0002369132	шайба	3
31	0002378740	болт 6-гр.	1
32	0009096710	стойка	1
33	0002355930	болт 6-гр.	4
34	0002342240	шайба	8
35	0002361720	гайка 6-гр.	4
36	0002332910	пружина сжатия	4
37	0009099660	корпус редуктора	1
37	0009099670	корпус редуктора	1
38	0009107800	направляющая п-об	2
39	0009107620	планка направл.	2
40	0009096350	корпус редуктора	4
41	0002361730	гайка 6-гр.	4

Наверх

3-х рядная кукурузная жатка, Направляющая внешней цепи - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0009096761	корпус редуктора	4
2	0002393870	шайба контактная	8
3	0002361700	гайка 6-гр.	8
4	0009107640	планка направл.	4
5	0009107703	направляющая п-об	4
6	0002361720	гайка 6-гр.	4
7	0002381320	гайка стопорная	32
8	0002369122	шайба	32
9	0002355870	болт 6-гр.	4
10	0009096280	крышка	4
11	0002335030	винт полупотайной	8
12	0001798380	пресс-масленка	4
13	0002351840	кольцо стопорное	4
14	0002359270	ш/подш.радиальный	4
15	0009096751	звездочка	4
16	0009096232	устр. натяж. цепи	2
16	0009096322	устр. натяж. цепи	2
17	0009096290	пластинка дистанц	4
18	0009096800	корпус редуктора	4
19	0002336840	шкив натяжной	8
20	0002374420	винт с 6-гр.гол.	8
21	0002332910	пружина сжатия	2
21	0002338640	пружина сжатия	2
22	0002381510	болт 6-гр.	4
23	0009096820	корпус редуктора	2
24	0009096381	планка направл.	2
25	0009099650	планка	2
26	0002363300	винт потайной	32
27	0009094851	цепь	2
28	0009094871	цепь	2
29	0002110820	звено замыкающее	0
30	0009099570	корпус редуктора	2
31	0009099590	корпус редуктора	2
32	0009099580	планка направл.	2

Наверх

ОБЗОР - CLAAS JAGUAR 682

ЭЛЕМЕНТЫ ПРИВОДА, МАШИНА - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006297322	ремень клиновой	1
2	0000703101	ремень клиновой	1
3	0006340191	ремень клиновой	1
3	0007502940	ремень клиновой	1
4	0000739710	цепь роликовая	1
5	0000739700	цепь роликовая	1
6	0000739720	цепь роликовая	1
7	0006297630	ремень	1
8	0000732021	ремень	1
9	0000732030	ремень	1
9	0006297560	ремень клин.широк	1
10	0000731990	ремень	1
10	0000732011	ремень	1
11	0001336410	ремень клиновой	1
11	0006023871	кпл.клиновых рем.	1
12	0000732040	ремень	1
13	0006440151	ремень	1
13	0006736140	ремень	1
14	0002334800	цепь роликовая	1
15	0009427520	цепь роликовая	1
16	0002113770	цепь роликовая	1

Наверх

ЭЛЕМЕНТЫ ПРИВОДА, ПРИСТАВКИ - CLAAS JAGUAR 682

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009200773	цепь роликовая	1
2	0002114370	цепь роликовая	1
3	0002336300	цепь роликовая	1
4	0002115600	цепь роликовая	1
5	0002121990	цепь роликовая	1
6	0002121980	цепь роликовая	1
7	0000660220	цепь роликовая	1
8	0009201084	цепь роликовая	1
9	0009410061	цепь роликовая	1
10	0006736140	ремень	1
11	0009580042	цепь роликовая	2
12	0009550016	цепь роликовая	2
13	0009580005	цепь роликовая	1
14	0002114840	цепь роликовая	1
15	0002123230	цепь роликовая	1
15	0002339260	цепь роликовая	1

Наверх
