ПЛОЩАДКА ВОДИТЕЛЯ, ЭЛЕКТРИКА - CLAAS JAGUAR 685

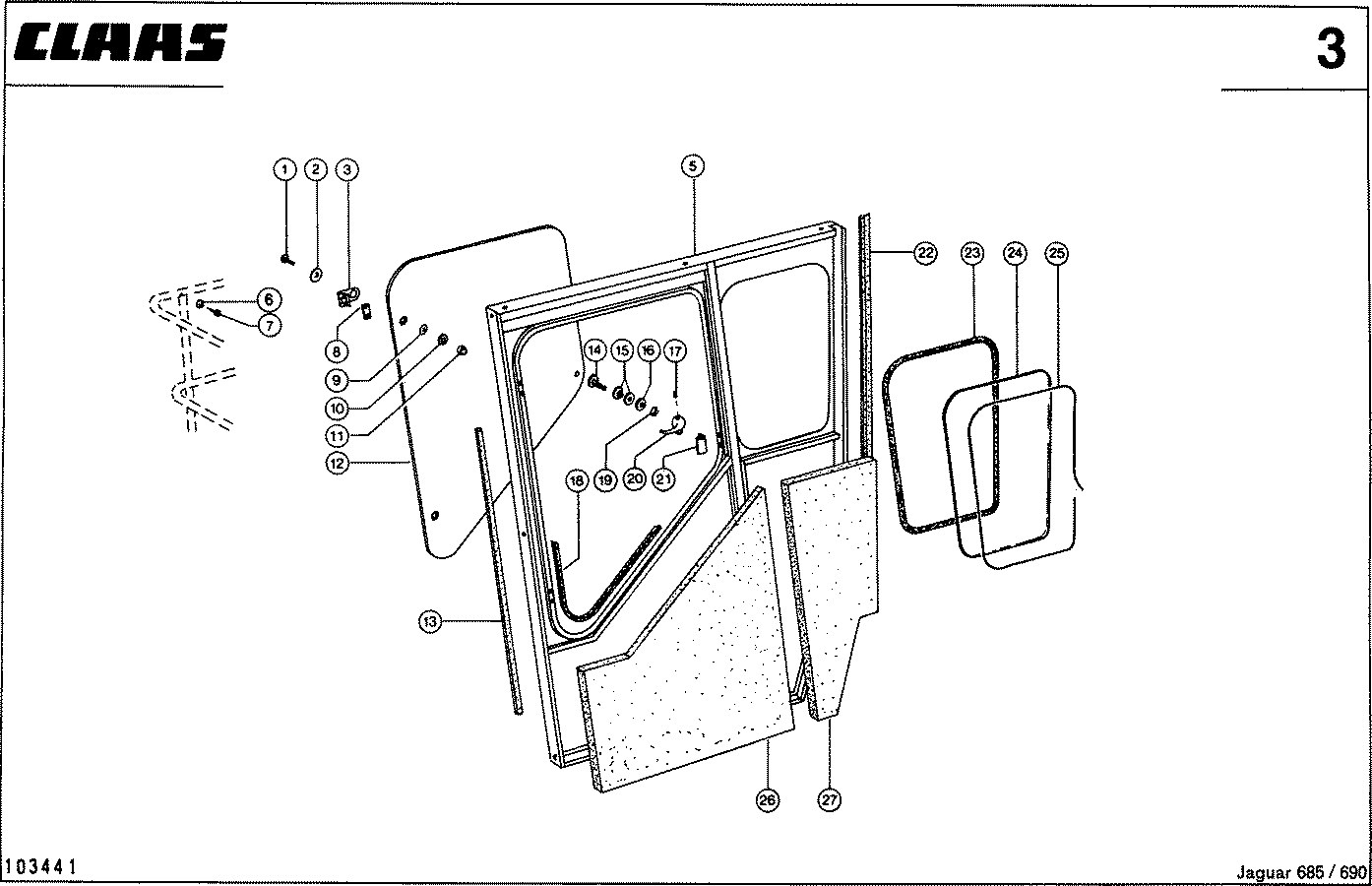

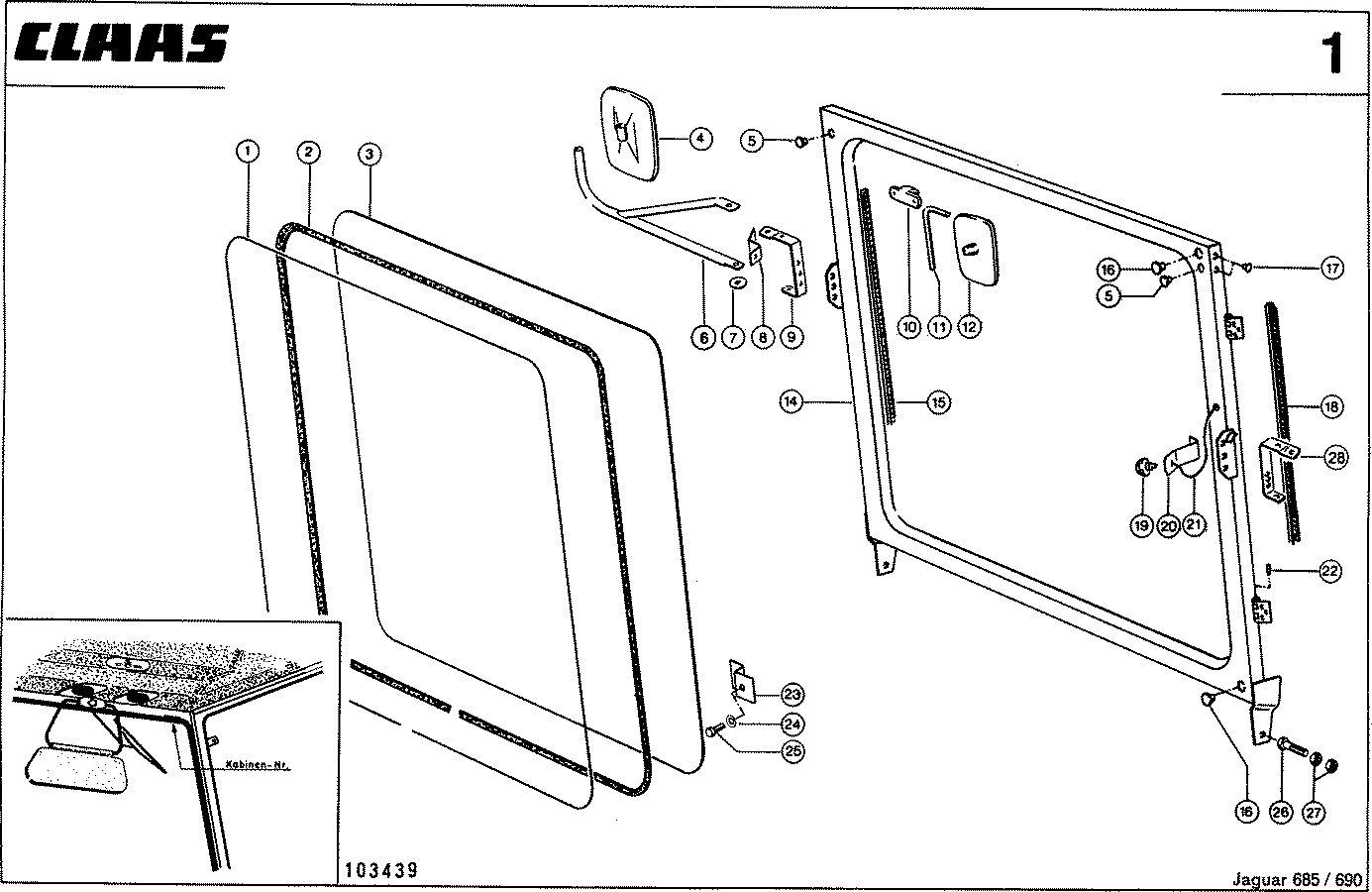

Кабина, Передняя часть, VAR. 3906 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001787380	стекло зеркальное	2
0	0001787400	стекло зеркальное	1
1	0002014200	втулка монтажная	0
2	0002014190	профиль зажимной	0
3	0006063360	стекло ветровое	1
4	0006821460	зеркало	2
5	0006062800	пробка	2
6	0000714910	кронштейн зеркала	2
7	0006822900	шайба	4
8	0007249191	соединитель кабин	2
9	0000714900	стекло заднее	1
9	0000718520	шланг радиатора	1
10	0006582110	кронштейн зеркала	1
11	0000716910	труба	1
12	0006582100	колено резиновое	1
14	0006063350	рама передняя	1
15	0002007060	защита кромок	0
16	0006062520	пробка	2
17	0006062790	пробка	4
18	0002013540	профиль уплотн.	0
19	0000715011	форсунка	1
20	0000628111	кронштейн	1
21	0002052940	шланг из пвх	0
22	0002369420	пресс-масленка	2
23	0006210170	профиль z-обр.	4
24	0002393931	шайба контактная	4
25	0002362000	болт 6-гр.	4
26	0002374620	болт 6-гр.	2
27	0002361720	гайка 6-гр.	4
28	0000714900	стекло заднее	1
28	0000718510	шланг радиатора	1

Наверх

Кабина, Задняя часть, VAR. 3906 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000714987	коврик для пола	1
2	0006062171	профиль уплотн.	1
3	0000714790	счетчик раб/часов	1
4	0000714892	изоляция	1
5	0002014190	профиль зажимной	0
6	0000714880	стекло заднее	1
7	0002014200	втулка монтажная	0
8	0006062510	уплотнение углов.	3

Наверх

Кабина, Сторона R.H., VAR. 3907 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006100981	винт полупотайной	2
2	0006063510	шайба резиновая	2
3	0006063810	шарнир	2
5	0000715820	стенка боковая пр	1
6	0006062200	амортизатор рез.	1
7	0002427881	винт д/лист.мет.	1
8	0006063890	пластина с резьб.	2
9	0006063520	шайба резиновая	2
10	0006063530	шайба	2
11	0002380880	гайка колпачковая	2
12	0006063760	стекло боковое	1
13	0002006750	лента клейкая 10м	0
14	0006063571	палец	1
15	0006063580	шайба резиновая	2
16	0006063590	шайба	1
17	0002394280	шпилька	1
18	0002013540	профиль уплотн.	0
19	0002377860	гайка 6-гр.	1
20	0006063600	ручка	1
21	0006063800	зажим	1
22	0002050780	профиль п-обр.	0
23	0002014190	профиль зажимной	0
24	0000715290	стекло боковое	1
25	0002014200	втулка монтажная	0
26	0000715050	изоляция	1
27	0000715040	изоляция	1

Наверх

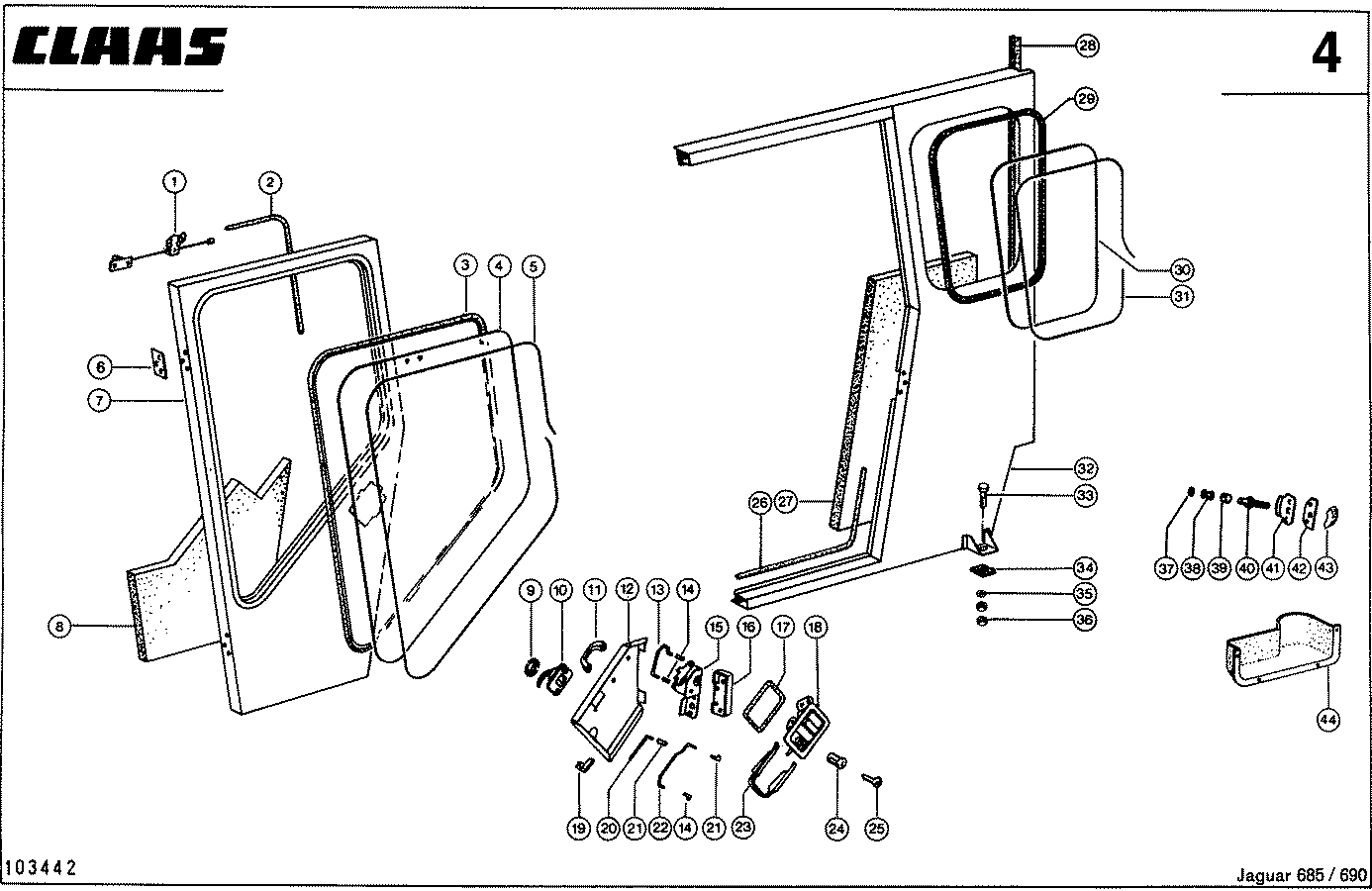

Кабина, Сторона L.H., VAR. 3906 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006063130	уплотнение углов.	1
2	0002007060	защита кромок	0
3	0002014190	профиль зажимной	0
4	0006063910	стекло дверное	1
5	0002014200	втулка монтажная	0
6	0006062551	пластина с резьб.	2
7	0006063990	стекло дверное	1
8	0000715070	изоляция	1
9	0006062930	шайба резиновая	1
10	0006062910	ручка внутр.	1
11	0006062900	ручка	1
12	0006064361	кожух замка	1
13	0006064380	штанга приводная	1
14	0006062860	уплотнение углов.	3
15	0006062850	рычаг	1
16	0006062830	замок	1
17	0006062880	уплотнение	1
18	0006062840	ручка-грибок+ключ	1
19	0006064520	скоба	1
20	0006064510	штанга приводная	1
21	0006062890	уплотнение углов.	2
22	0006064400	штанга приводная	1
23	0006062870	рама	1
24	0006219930	цилиндр замыкающ.	1
25	0006062220	стекло заднее	3
26	0002013540	профиль уплотн.	0
27	0000714990	изоляция	1
28	0002050780	профиль п-обр.	0
29	0002014190	профиль зажимной	0
30	0000715290	стекло боковое	1
31	0002014200	втулка монтажная	0
32	0000715800	стенка боковая л.	1
33	0002375730	болт 6-гр.	2
34	0006062191	подкладка резиню	2
35	0002393951	шайба контактная	2
36	0002361720	гайка 6-гр.	4
37	0006063250	шайба	1
38	0006063260	рукав резиновый	1
39	0006063270	труба распорная	1
40	0006063240	палец	1
41	0006063310	часть замыкающая	1
42	0006063040	пластина с резьб.	1
43	0000715430	форсунка	1
44	0006062161	карман д/мелочей	1

Наверх

Кабина, Крыша, VAR. 3906 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000715240	крыша	1
2	0000715360	фильтр	1
3	0002014800	полоска целлюлозн	0
4	0006064100	шайба резиновая	2
5	0000715250	фильтр корзинчат.	4
6	0002013540	профиль уплотн.	0
7	0000715210	решетка	2
8	0006064841	уплотнение	2
9	0006063981	уголок	2
10	0000715200	рама	2
11	0000715150	пластина	4
12	0002380181	заклепка глухая	32
13	0000715160	пластина	2
14	0002332450	зажим быстрораз.	6
15	0000715261	винт звездообр.	6
16	0000715401	ящик защитный	1

Наверх

Кабина, Крыша, VAR. 3906 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000715330	вставка выключат.	1
0	0001774700	кнопка выключат.	1
0	0002392150	лампа накаливания	1
1	0006211130	шланг д/фреона	1
2	0007440711	реле дистанц.	1
3	0006064631	консоль	2
4	0006063920	диск кожаный	8
5	0006063790	шахта вентиляц.	2
6	0006063933	потолок спереди	1
7	0006064910	изоляция	1
8	0006064930	изоляция	1
9	0006063944	потолок сзади	1
10	0006014790	пластина изоляц.	2
10	0006062350	сопло вентилятора	2
11	0006063960	изоляция левая	1
11	0006064920	изоляция правая	1
12	0006063950	изоляция левая	1
12	0006064900	изоляция правая	1
13	0002394891	винт для жести	18
14	0002394900	диск пустотелый	18
15	0002394870	гайка д/лист.мет.	18
16	0001774500	крыльчатка вент.	1
17	0006219700	двигатель ст/оч.	2
18	0006218781	щетка стеклоочист	2
18	0006219710	рычаг+щетка ст/оч	2
19	0006203481	козырек от солнца	1
20	0006213950	уплотнение	2
21	0001774530	корпус вентилят.	2
22	0001774520	электродвигатель	2
23	0001774510	крыльчатка вент.	1
24	0001774540	диафрагма впускн.	2
25	0001774490	сопротивление	1
26	0006064941	сопло вентилятора	2
27	0006938530	рама опорная	1
28	0001774550	корпус вентилят.	1
29	0005142612	наклейка	1
30	0001787120	лампа накаливания	1
31	0000715320	выключатель	1
32	0000715300	лампа внутренняя	1
33	0000715280	электроконсоль	1
34	0006041940	ящик предохр.	1
34	0006582070	ящик предохр.	1
35	0001787010	вставка плавкая	4
35	0002393580	вставка плавкая	4
36	0000714450	панель	1
37	0006062241	щиток опорный	1
38	0006062391	щиток	1

Наверх

Обогреватель кабины, VAR. 4142 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006211130	шланг д/фреона	1
2	0002011252	шланг	0
3	0002382470	скоба трубная	10
4	0002382671	зажим шланговый	4
4	0004085542	зажим шланговый	4
5	0002394980	скоба трубная	7
6	0006061720	горловина резьб.	2
7	0004061621	кран с шар.проб.	2
8	0004052850	ниппель сдвоенный	1
9	0006062391	щиток	1
10	0006091470	кронштейн	1

Наверх

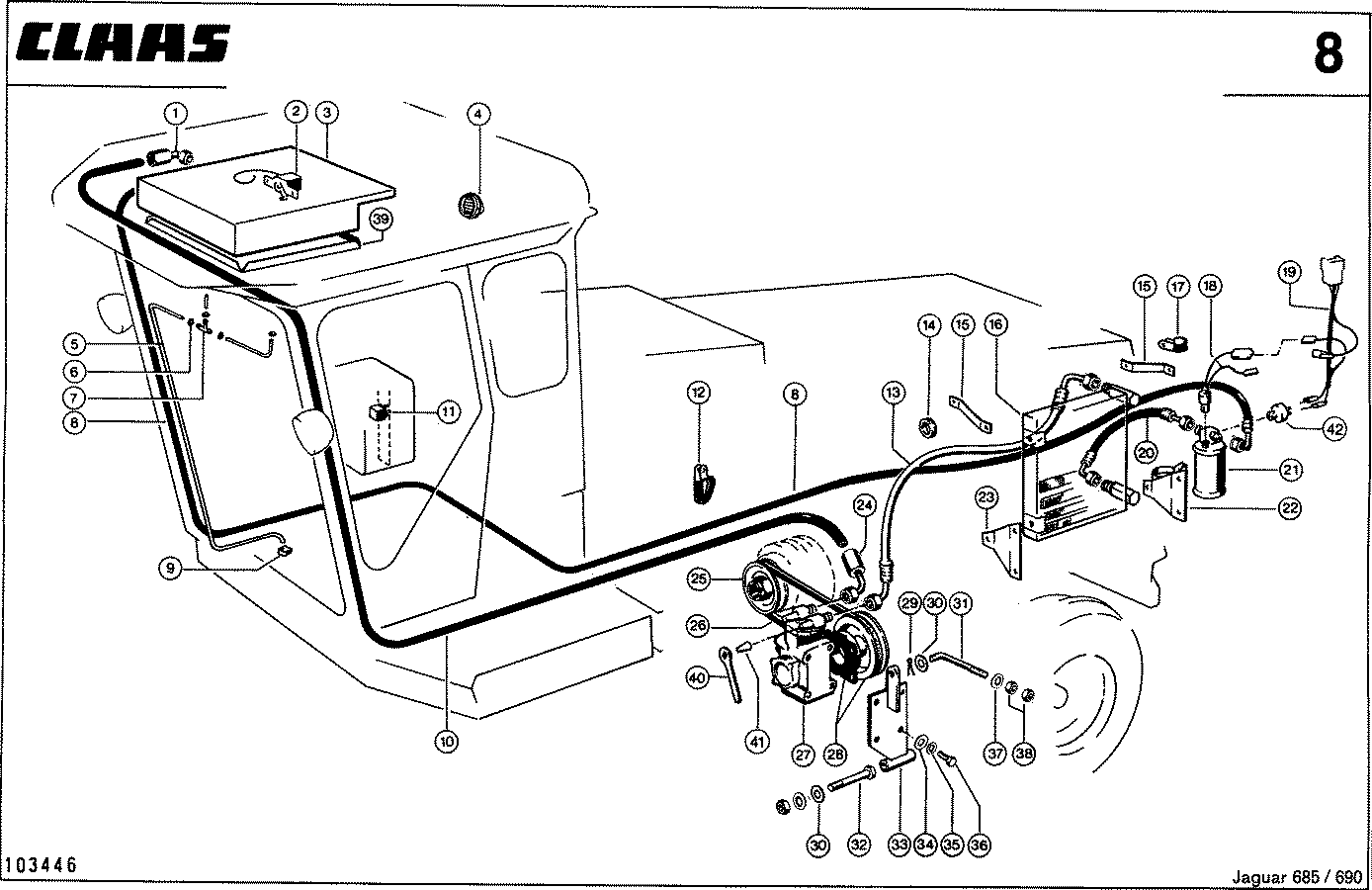

Кондиционер, VAR. 4295 / 4296 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002116001	кольцо уплотнит.	2
0	0002116011	кольцо уплотнит.	1
0	0002116021	кольцо уплотнит.	1
1	0006014780	фитинг 90 градус	1
2	0001775370	термовыключатель	1
3	0006211292	кондиционер	1
4	0006014790	пластина изоляц.	4
4	0006062350	сопло вентилятора	4
5	0004103140	шланг	0
6	0002378140	зажим	5
7	0006219220	шланг д/фреона	1
8	0000719350	шланг радиатора	1
9	0002382690	зажим шланговый	2
10	0000719340	шланг радиатора	1
11	0007440711	реле дистанц.	1
12	0002382470	скоба трубная	10
13	0000719430	шланг радиатора	1
14	0002382500	бухта кабеля	2
15	0000719381	накладка	2
16	0007277441	конденсатор	1
17	0002152260	скоба трубная	1
18	0007277560	выключатель	1
19	0000719410	кпл. кабелей	1
20	0000719440	шланг радиатора	1
21	0007277480	осушитель фильтра	1
22	0000719390	кронштейн	1
23	0000719361	кронштейн	1
24	0006210270	фитинг 90 градус	1
25	0006219182	шкив клиноремен.	1
26	0006590250	ремень клиновой	1
27	0006210290	компрессор в сб.	1
28	0006210281	муфта эл/магнитн.	1
29	0002331010	шплинт	1
30	0002342830	шайба	4
30	0002368400	шайба	0
31	0005705090	винт стяжной	1
32	0002361720	гайка 6-гр.	1
32	0002393890	шайба контактная	1
32	0002423800	болт 6-гр.	1
33	0000715381	кронштейн	1
34	0002441360	шайба	4
35	0002393880	шайба контактная	4
36	0002380170	болт 6-гр.	4
37	0002342830	шайба	1
38	0002361720	гайка 6-гр.	2
39	0006062391	щиток	1
40	0002414191	ключ гаечный 1-ст	1
41	0001767620	колпачок запорн.	2
42	0006228080	выключатель	1

Наверх

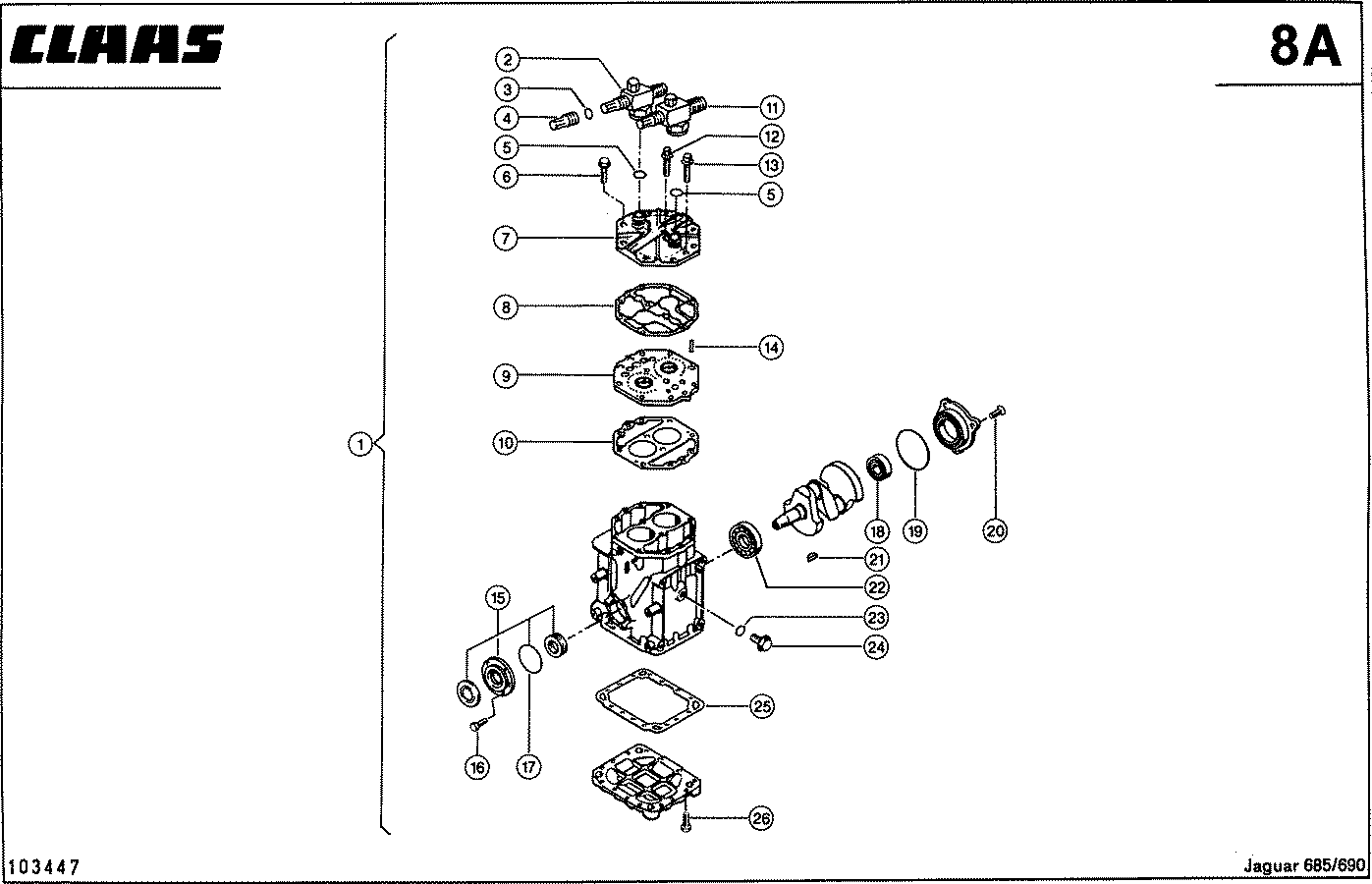

КОМПРЕССОР КОНДИЦИОНЕРА "YORK" - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006210290	компрессор в сб.	1
2	0001767600	клапан	1
3	0001767630	кольцо уплотн.	2
4	0001767620	колпачок запорн.	2
5	0001766210	кольцо уплотн.	2
6	0002117210	болт 6-гр.	8
7	0001766390	головка цилиндра	1
8	0001766350	уплотнение	1
9	0001766340	пластина клапана	1
10	0001766360	уплотнение	1
11	0001767610	клапан	1
12	0002117220	болт 6-гр.	2
13	0002117210	болт 6-гр.	2
14	0001766310	штифт установочн.	2
15	0001766270	кпл.уплотнений	1
16	0001766290	винт	6
17	0001766280	кольцо уплотнит.	1
18	0002359090	ш/подш.радиальный	1
19	0001766300	кольцо уплотнит.	1
20	0002117200	винт	4
21	0001766190	шпонка сегментная	1
22	0001766240	шарикоподшипник	1
23	0002118201	кольцо уплотнит.	2
24	0001766320	пробка резьбовая	2
25	0001766370	уплотнение	1
26	0001766380	винт	14

Наверх

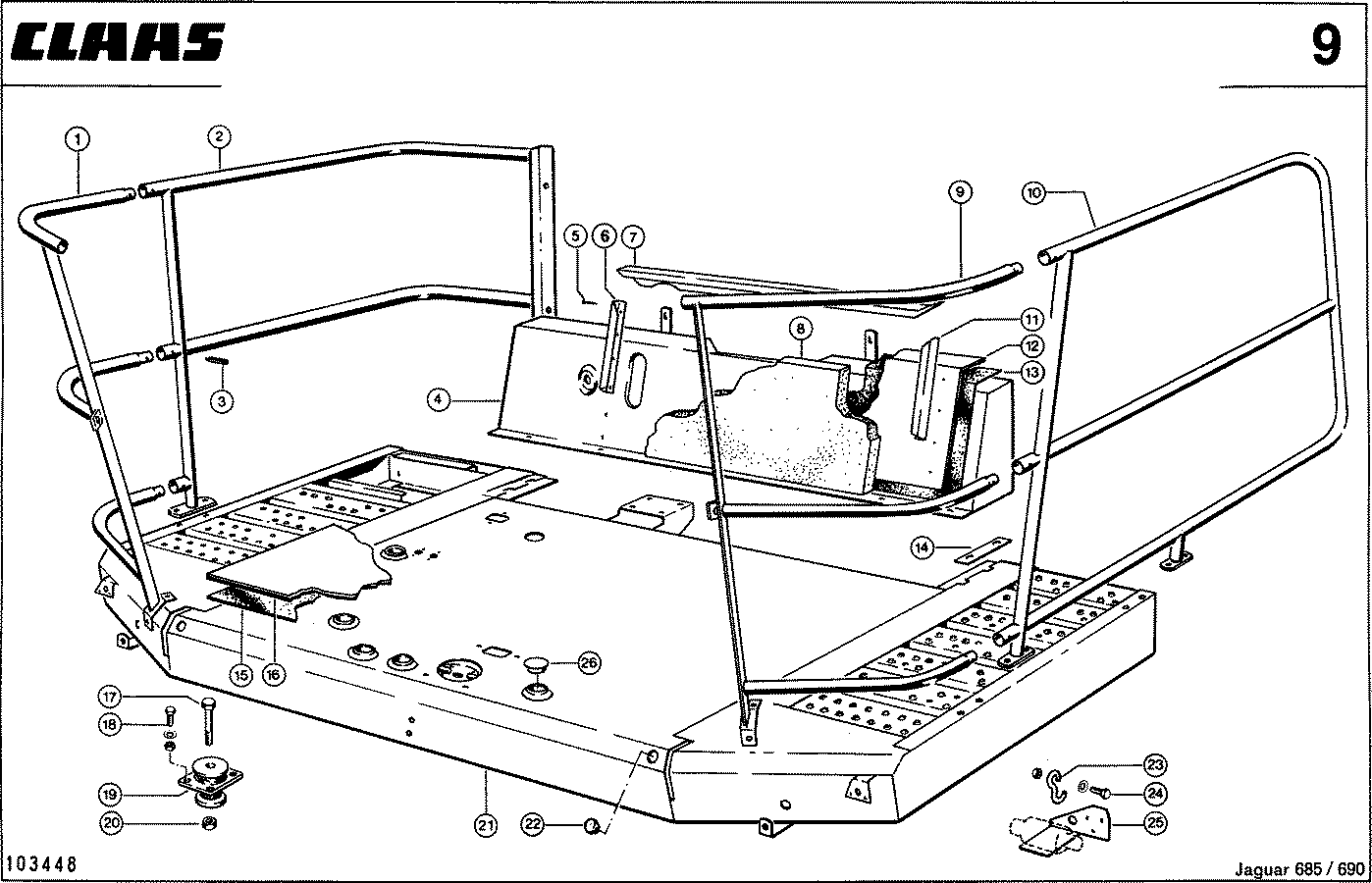

ПЛОЩАДКА ВОДИТЕЛЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706870	пластина изоляц.	1
2	0000706881	пластина изоляц.	1
3	0002369010	штифт распорный	6
4	0000714211	тоннель	1
5	0002152380	заклепка глухая	30
6	0000714632	рама правая	1
7	0000714611	рама	1
8	0000714643	изоляция	1
9	0000706860	пластина изоляц.	1
10	0000706720	пластина изоляц.	1
10	0000722750	переходник	1
11	0000714622	рама левая	1
12	0000714311	щиток	1
13	0000714321	мат	1
14	0000712990	прокладка	2
15	0000712872	мат	1
16	0000712863	лист несущий пола	1
17	0002394150	болт 6-гр.	4
18	0002361710	гайка 6-гр.	16
18	0002373820	болт 6-гр.	16
18	0002393880	шайба контактная	16
19	0000701050	сайлент-блок	4
20	0002380470	гайка стопорная	4
21	0000712521	подножка д/водит.	1
22	0002389950	пробка запорная	2
23	0005030570	крюк	1
24	0002361710	гайка 6-гр.	1
24	0002373820	болт 6-гр.	1
24	0002393880	шайба контактная	1
25	0000717992	кронштейн	1
26	0005601350	пробка запорная	1

Наверх

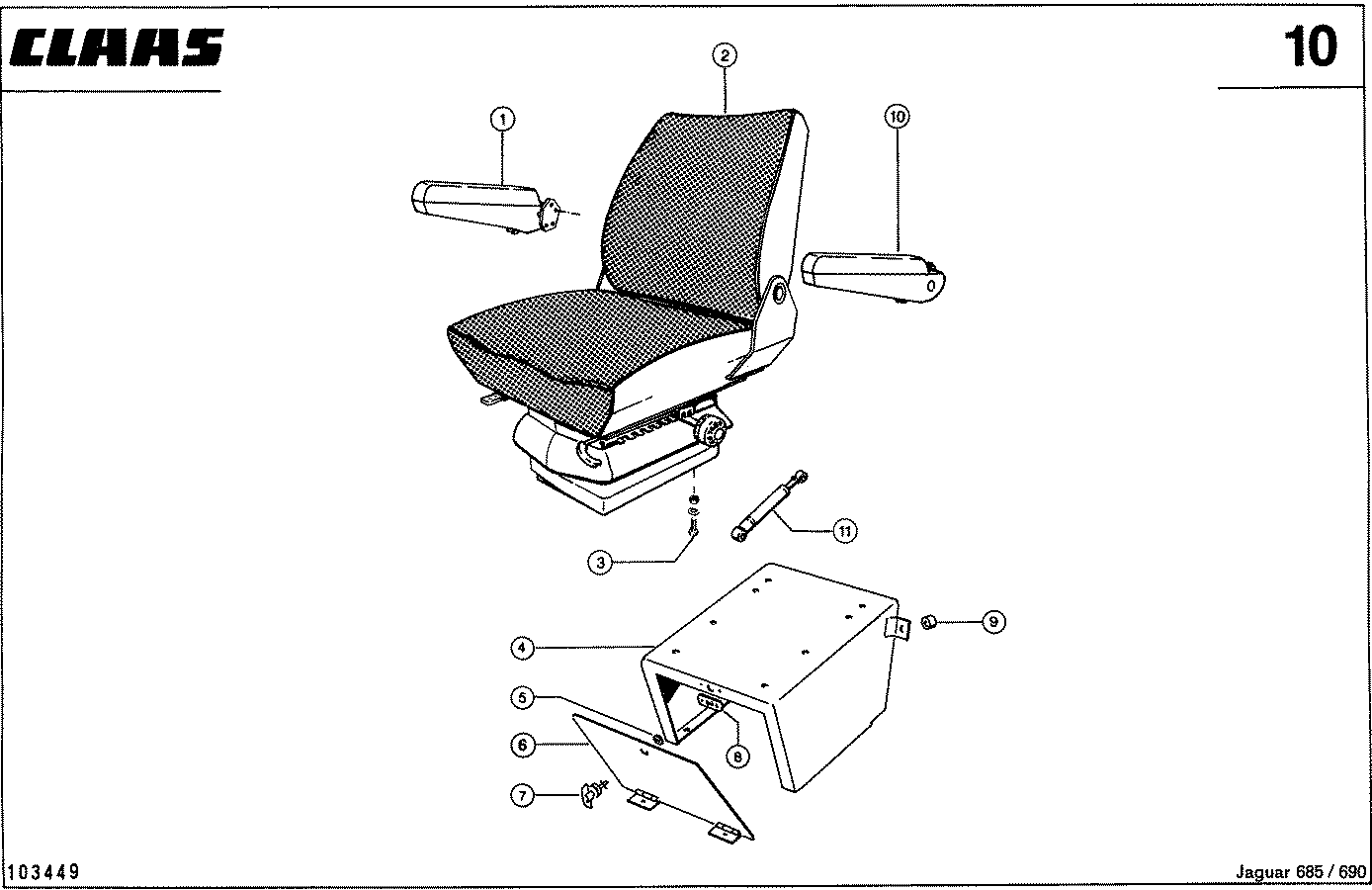

СИДЕНИЕ ВОДИТЕЛЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001789700	покрытиы защитное	1
0	0006229000	покрытиы защитное	1
0	0006229010	покрытиы защитное	1
1	0006012411	подлокотник прав.	1
2	0006012382	сиденье водителя	1
3	0002361700	гайка 6-гр.	4
3	0002362000	болт 6-гр.	4
3	0002393870	шайба контактная	4
4	0006010211	консоль сиденья	1
5	0006012430	шайба опорная	1
6	0006013040	крышка	1
7	0006012420	цапфа запорная	1
8	0006012440	кулачок стопорный	1
9	0006551600	втулка распорная	2
10	0006012391	подлокотник лев.	1
11	0006705111	амортизатор	1

Наверх

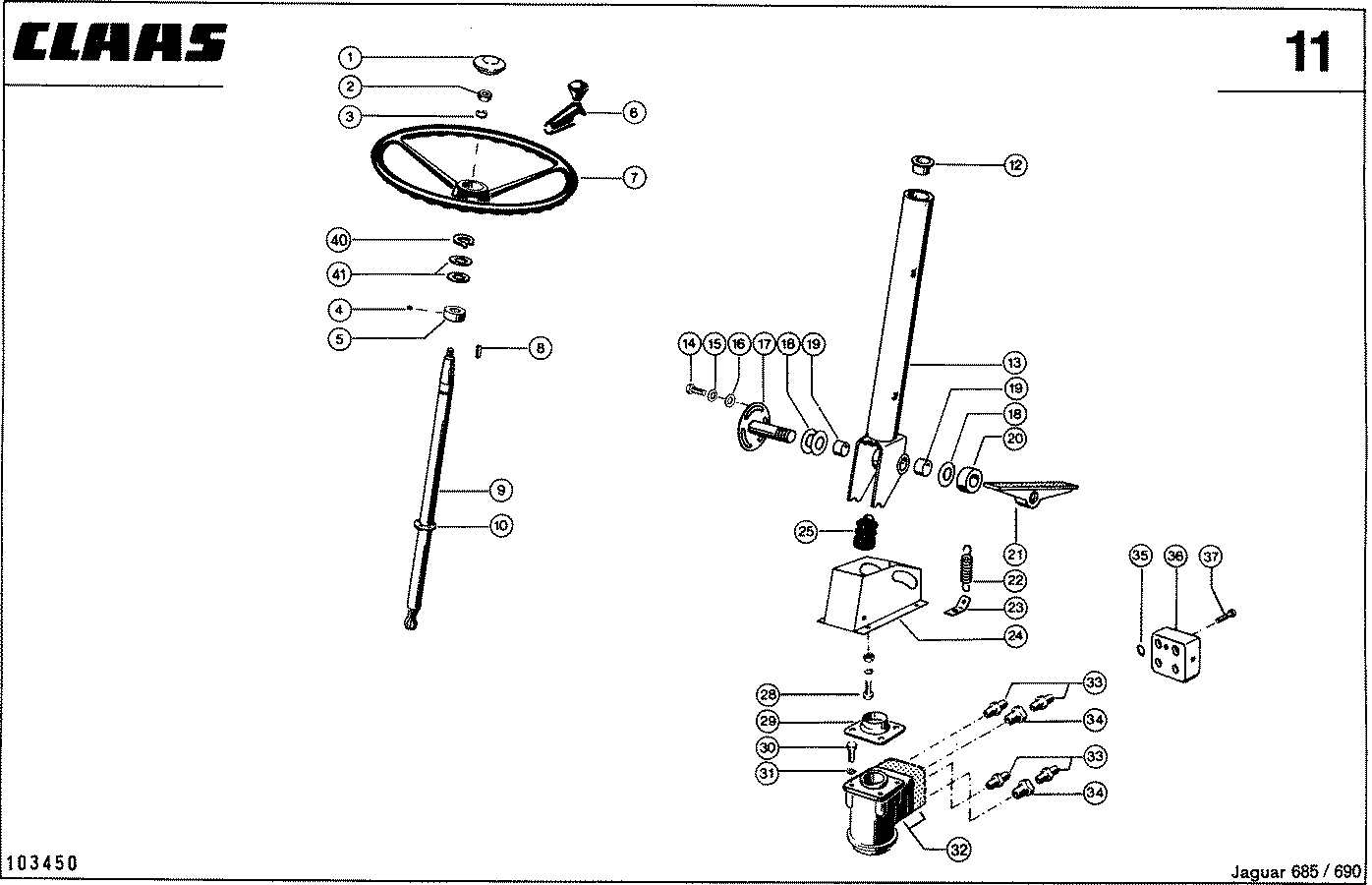

РУЛЕВОЕ УПРАВЛЕНИЕ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001788950	кпл.уплотнений	0
0	0001788960	кпл.уплотнений	1
1	0006738481	колпачок запорный	1
2	0002361730	гайка 6-гр.	1
3	0002393910	шайба контактная	1
4	0002363250	шпилька	1
5	0005030510	кольцо установ.	1
6	0006020190	ручка поворотная	1
7	0006020240	колесо рулевое	1
8	0006311130	шпонка призматич.	1
9	0006853852	мостик	1
10	0002378030	зажим быстрораз.	1
12	0000085150	втулка	1
13	0006020260	труба колонки	1
14	0002362000	болт 6-гр.	1
15	0002393870	шайба контактная	1
16	0002369122	шайба	1
17	0006796760	шпиндель зажимной	1
18	0002368550	шайба	4
19	0006798370	втулка	2
20	0006020290	шайба	1
21	0006551062	коромысло	1
22	0006592780	пружина растяжен.	1
23	0006796740	накладка	1
24	0006796621	кронштейн несущий	1
25	0002389240	сильфон	1
28	0002361700	гайка 6-гр.	4
28	0002362000	болт 6-гр.	4
28	0002393870	шайба контактная	4
29	0006855030	труба фланцевая	1
30	0002373820	болт 6-гр.	4
31	0002393880	шайба контактная	4
32	0006853881	узел управления	1
33	0002387840	соединение резьб.	4
34	0006562850	штуцер редукц.	2
35	0002336542	уплотнение	4
36	0006833430	блок клапанов	1
37	0002155430	винт с цил.гол.	2
40	0002351550	кольцо стопорное	1
41	0002332540	шайба установочн.	0
41	0002332550	шайба установочн.	0
41	0002378610	шайба установочн.	0
41	0002383120	шайба опорная	0
41	0007041270	шайба установочн.	0

Наверх

ПЕДАЛИ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	3
2	0002369122	шайба	3
3	0002373400	болт 6-гр.	2
4	0006010600	площадка педали п	1
5	0006321701	элемент соединит.	1
6	0006010590	площадка педали л	1
7	0002361700	гайка 6-гр.	4
7	0002362000	болт 6-гр.	4
7	0002393870	шайба контактная	4
8	0006022210	вал разж.кулака	1
9	0002342980	шайба	2
10	0006022240	труба распорная	2
11	0000085340	втулка	4
12	0006310560	пружина растяжен.	2
13	0000713510	сильфон	2
14	0006010290	кольцо уплотн.	2
15	0006013111	педаль смонт	2
16	0002369420	пресс-масленка	2
17	0006022230	пластина опорная	1

Наверх

НОЖНОЙ ТОРМОЗ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001752600	комплект ремонтн.	0
0	0001772990	комплект ремонтн.	0
1	0006026640	бандаж	1
2	0006553230	болт крепежный	1
3	0006026680	трубопровод смонт	1
4	0006592730	бухта кабеля	2
5	0006026650	трубопровод смонт	1
6	0006553400	цилиндр-датчик	2
7	0006026720	трубопровод прав.	1
8	0009057750	клапан уравнит.	1
9	0006551600	втулка распорная	1
10	0002393870	шайба контактная	1
11	0002373700	болт 6-гр.	1
12	0006026740	трубопровод левый	1
13	0002378130	гайка накидная	0
14	0002361700	гайка 6-гр.	4
14	0002374420	винт с 6-гр.гол.	4
14	0002393870	шайба контактная	4
15	0002350890	шплинт	2
16	0006321330	палец	2
17	0006321270	головка вилки	2
18	0002361710	гайка 6-гр.	2
19	0006553220	пробка уплотн.	2
20	0006553250	шайба	2
21	0006553420	колпак защитный	2
22	0006553410	шатун	2
23	0006553240	соединение резьб.	2
24	0000713541	трубопровод	1
25	0000713561	трубопровод	1
26	0000713581	трубопровод	1
27	0000713602	трубопровод	1
28	0000714560	опорна резиновая	4
29	0000714540	скоба крепежная	4

Наверх

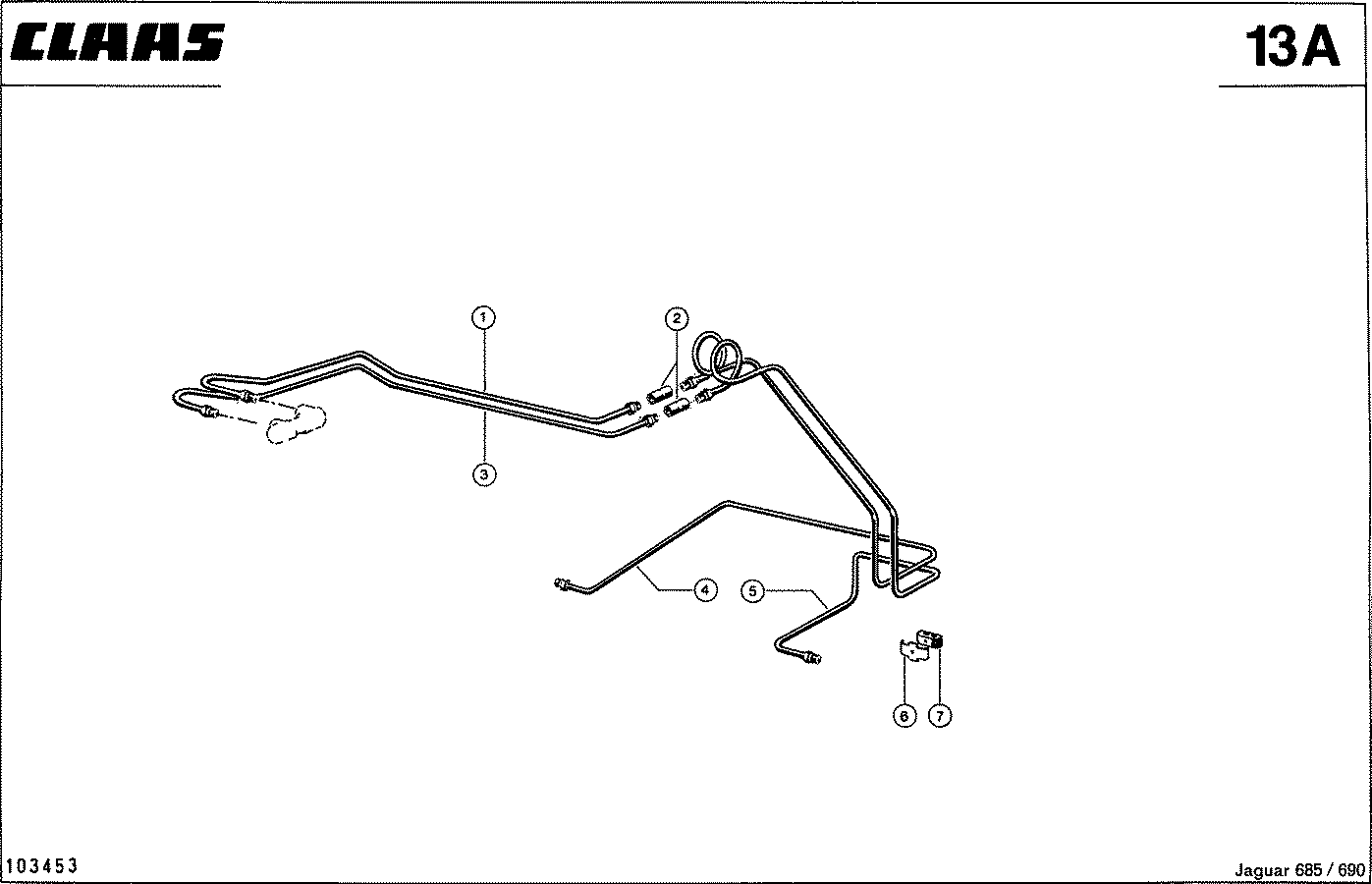

ТОРМОЗНЫЕ ТРУБОПРОВОДЫ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000715920	трубопровод	1
2	0006553240	соединение резьб.	2
3	0000715940	трубопровод	1
4	0000715961	трубопровод	1
5	0000715981	трубопровод	1
6	0000714540	скоба крепежная	7
7	0000714560	опорна резиновая	7

Наверх

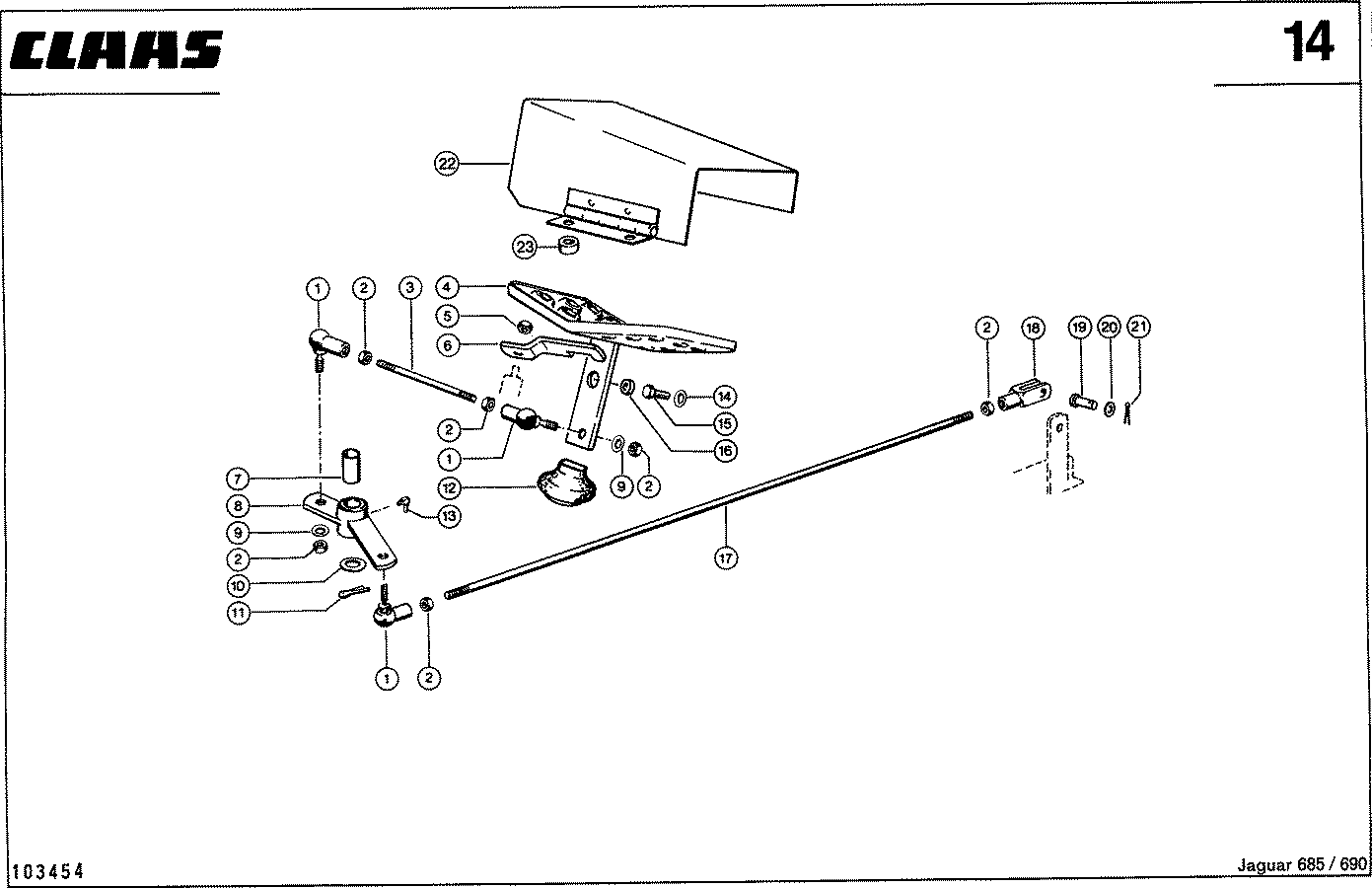

ПЕДАЛЬ УПРАВЛЕНИЯ СИЛОСОПРОВОДОМ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002449641	шарнир угловой	3
2	0002361700	гайка 6-гр.	7
3	0006282371	тяга резьбовая	1
4	0000713954	педаль	1
5	0002381320	гайка стопорная	1
6	0000714531	накладка	1
7	0006321720	втулка	1
8	0000713990	рычаг	1
9	0002393870	шайба контактная	3
10	0002369480	шайба	1
11	0002350890	шплинт	1
12	0000714061	сильфон	1
13	0002369440	пресс-масленка	1
14	0002393880	шайба контактная	1
15	0002373830	болт 6-гр.	1
16	0009006270	кольцо распорное	1
16	0009070831	кольцо распорное	1
17	0000714050	тяга резьбовая	1
17	0006433191	тяга резьбовая	1
18	0002390800	головка вилки	1
19	0002386800	палец	1
20	0002369122	шайба	1
21	0002351090	шплинт	1
22	0000717320	щиток	1
23	0008033430	ролик	2

Наверх

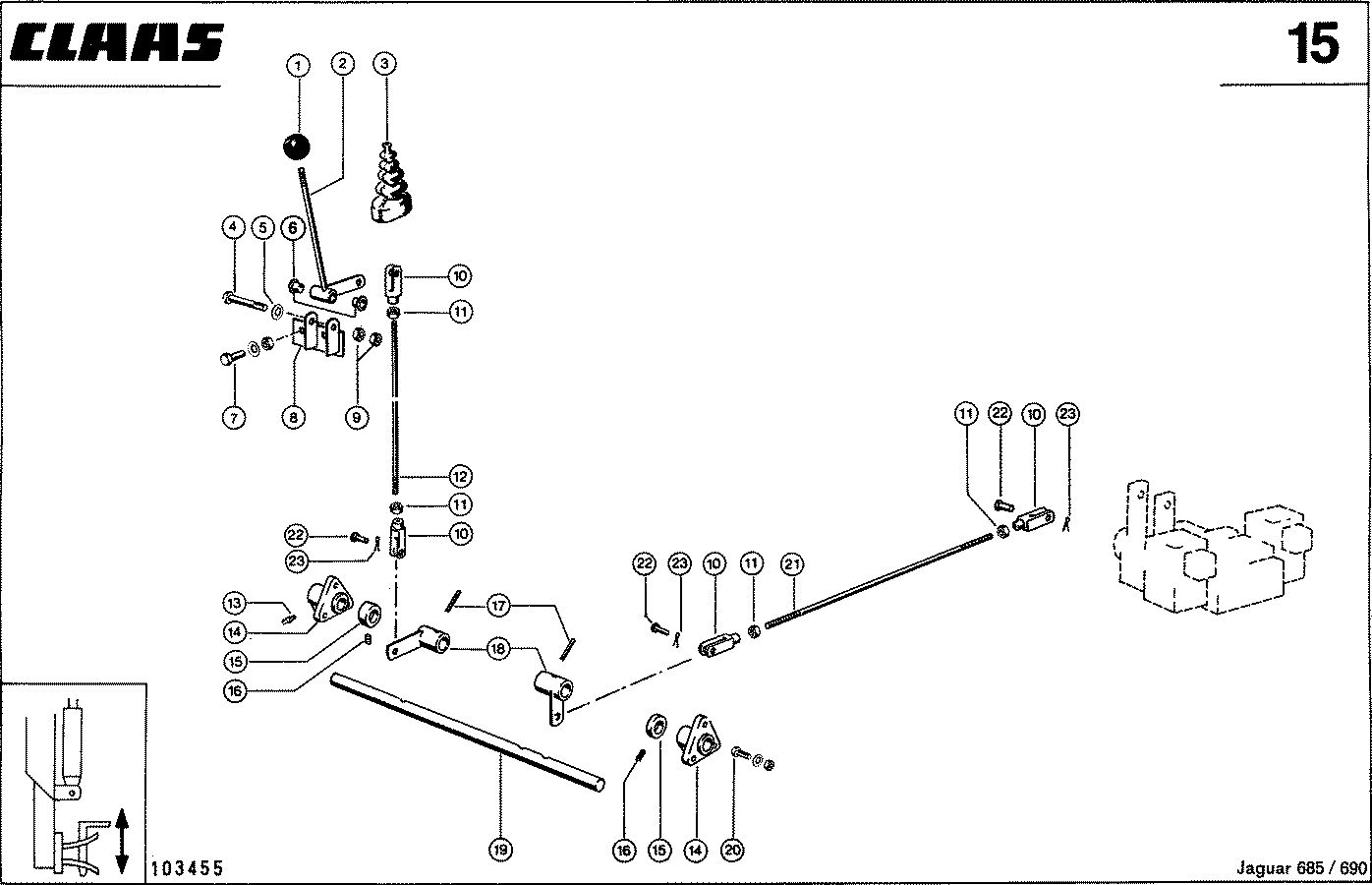

РУЧНОЕ УПРАВЛЕНИЕ РАСПРЕДЕЛИТЕЛЕМ, ВАР. 4136 / 7044 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002390760	кнопка сферич.	1
2	0005779680	рычаг	1
3	0000713280	сильфон	1
4	0002355430	болт 6-гр.	1
5	0002369132	шайба	1
6	0006000511	втулка	2
7	0002361700	гайка 6-гр.	2
7	0002362000	болт 6-гр.	2
7	0002393870	шайба контактная	2
8	0000716480	подшипник	1
9	0002361710	гайка 6-гр.	2
10	0002390790	головка вилки	4
11	0002361700	гайка 6-гр.	4
12	0000716420	тяга резьбовая	1
13	0002369420	пресс-масленка	2
14	0008004312	подшипник пластм.	2
15	0005030510	кольцо установ.	2
16	0002363250	шпилька	2
17	0002377991	штифт распорный	2
18	0000716400	рычаг	2
19	0000709942	вал	1
20	0002150030	шайба контактная	6
20	0002361690	гайка 6-гр.	6
20	0002374660	болт 6-гр.	6
21	0000709910	тяга резьбовая	1
21	0000714150	тяга резьбовая	1
22	0002386800	палец	4
23	0002351100	шплинт	4

Наверх

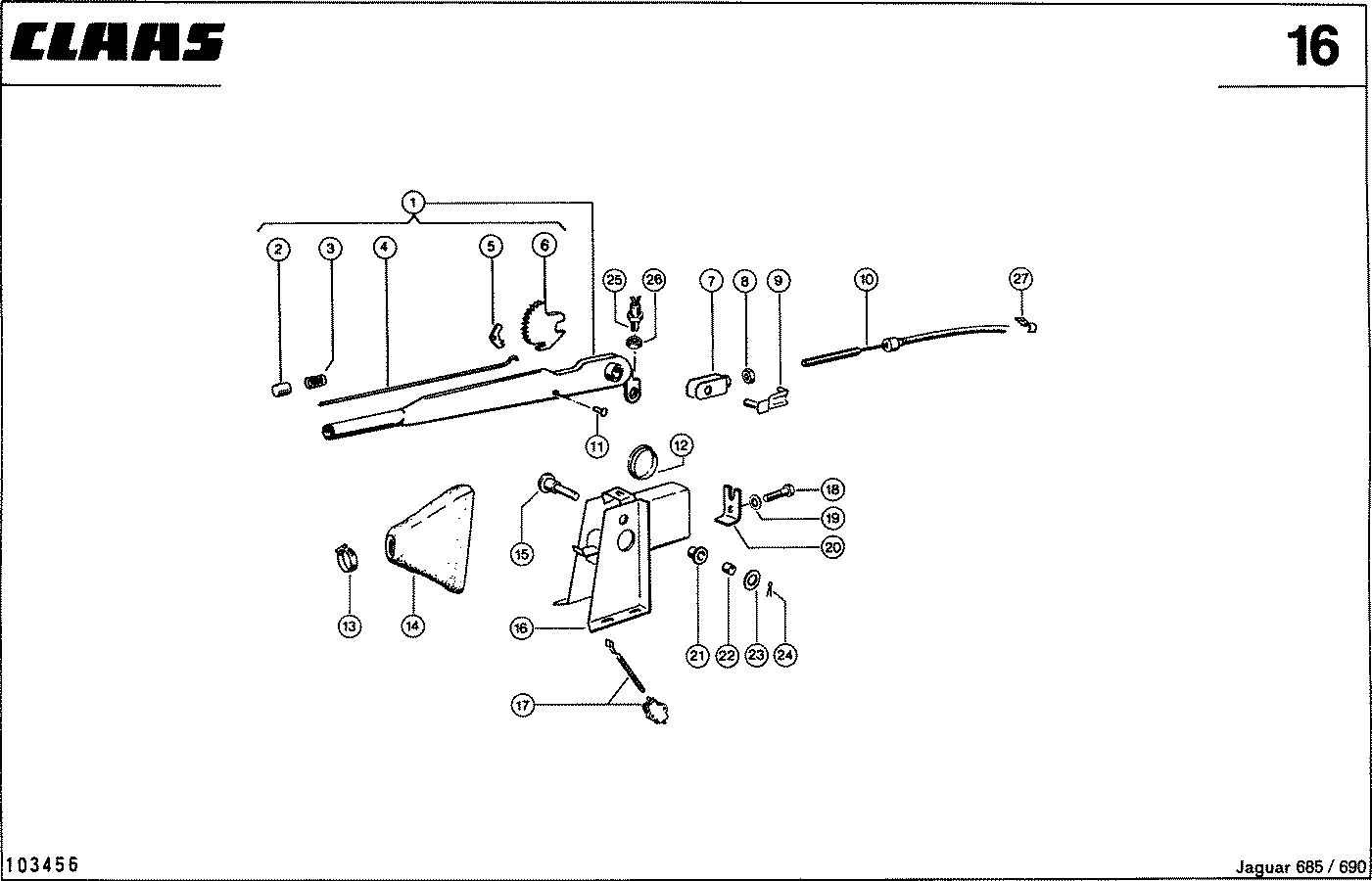

РУЧНОЙ ТОРМОЗ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006011961	рычаг ручн.смонт.	1
2	0006553640	колпак защитный	1
3	0007530790	пружина сжатия	1
4	0007530742	штанга нажимная	1
5	0007530723	собачка	1
6	0006852003	сегмент зубчатый	1
7	0002383080	головка вилки	1
8	0002361710	гайка 6-гр.	1
9	0002383090	палец	1
10	0000713231	трос	1
11	0002354600	заклепка полукр.	1
12	0006582830	крышка запорная	1
13	0004085542	зажим шланговый	1
14	0000713240	манжета	1
15	0007245091	палец	1
16	0007245021	консоль	1
17	0006744390	выкл.натяжной	1
18	0002444130	болт 6-гр.	1
19	0002150030	шайба контактная	1
20	0006087960	кронштейн	1
21	0000085090	втулка пластмас.	1
22	0000085030	втулка	1
23	0002426650	шайба	1
24	0002361520	шплинт	1
25	0002153570	выкл.сигнала торм	1
26	0002364550	гайка 6-гр.	1
27	0002348640	скоба трубная	2

Наверх

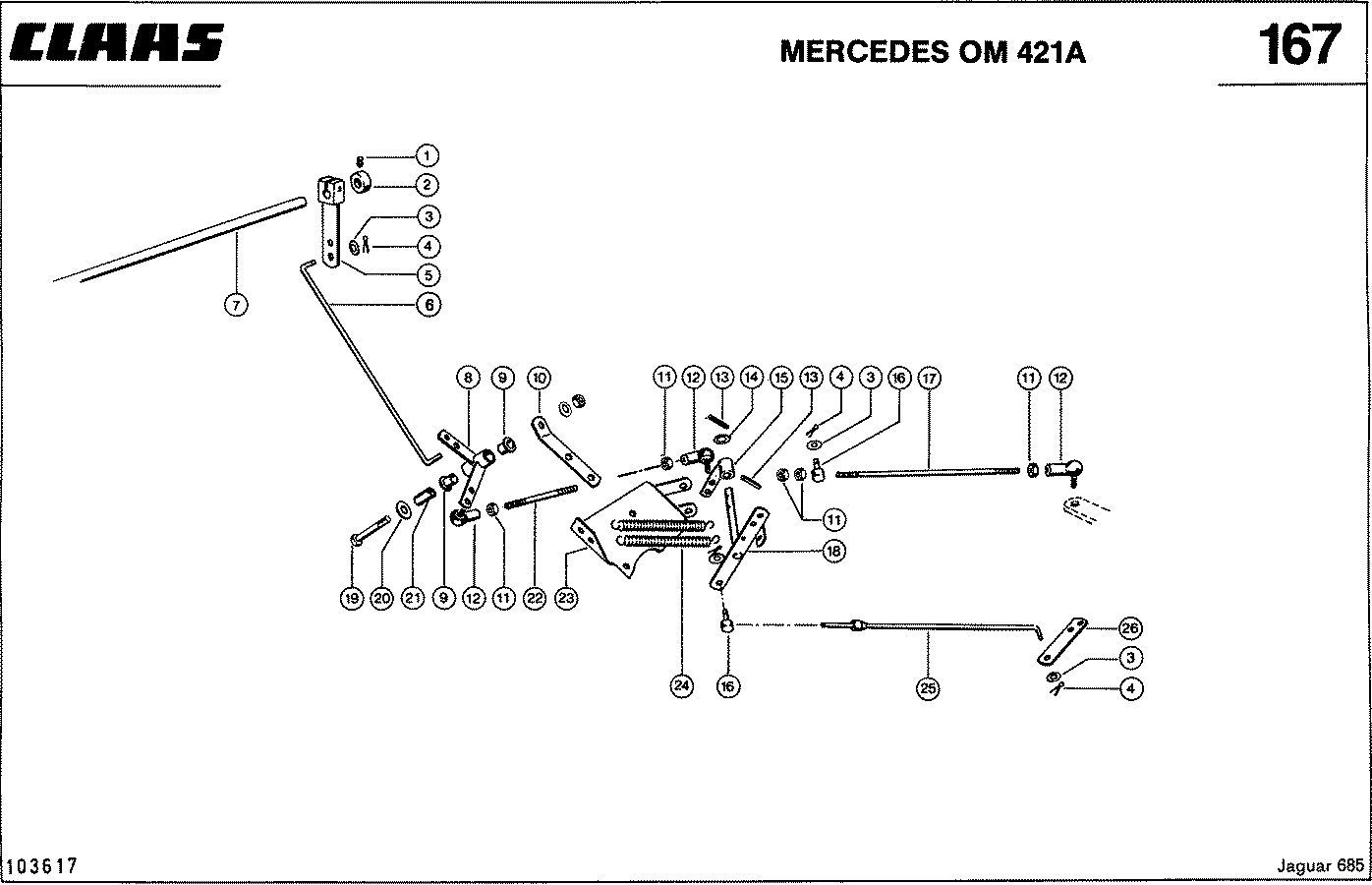

РЕГУЛИРОВАНИЕ ДВИГАТЕЛЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393340	зажим быстрораз.	3
2	0000085040	втулка	4
3	0000713810	штанга установ.	1
4	0002386800	палец	1
5	0000714550	счетчик раб/часов	1
6	0006600290	рычаг установ.	2
7	0002330050	шайба	2
8	0002369112	шайба	4
9	0002351090	шплинт	4
10	0002361700	гайка 6-гр.	2
10	0002364490	винт полупотайной	2
10	0002393870	шайба контактная	2
11	0000626700	рычаг установ.	1
12	0007107641	кольцо установ.	1
13	0002363250	шпилька	1
14	0000704030	вал	1
15	0002369122	шайба	1
16	0002351090	шплинт	1
17	0002390800	головка вилки	1
18	0002361700	гайка 6-гр.	2
19	0000713792	кулиса	1
20	0000713820	штанга установ.	1
21	0006331090	кнопка сферич.	1
22	0002110750	винт потайной	3
22	0002150030	шайба контактная	3
22	0002361690	гайка 6-гр.	3
23	0000715630	рычаг	1
24	0000704040	лонжерон правый	1

Наверх

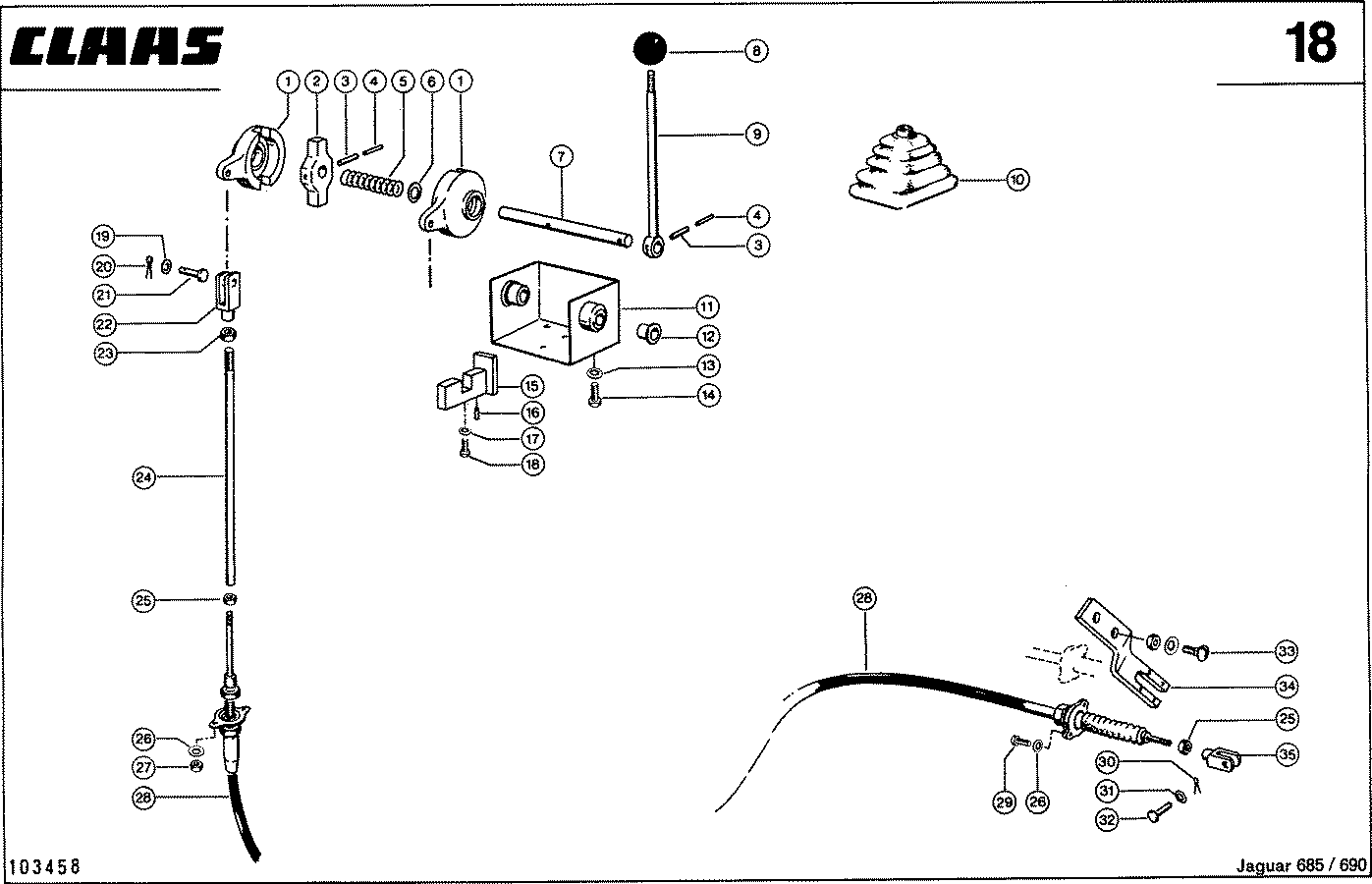

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006020581	сегмент включ.	2
2	0006020591	поводок	1
3	0002356651	штифт распорный	2
4	0002356250	штифт распорный	2
5	0006020640	пружина сжатия	1
6	0002154420	шайба опорная	1
7	0006020600	вал управления	1
8	0006317520	кнопка сферич.	1
9	0006020630	рычаг	1
10	0000713840	манжета	1
11	0006020520	корпус редуктора	1
12	0000085120	втулка	2
13	0002393870	шайба контактная	2
14	0002362000	болт 6-гр.	2
15	0006020610	упор	1
16	0002356410	штифт распорный	2
17	0002150030	шайба контактная	1
18	0002374650	болт 6-гр.	1
19	0002369132	шайба	2
20	0002350890	шплинт	2
21	0006321330	палец	2
22	0006295690	головка вилки	2
22	0006322420	головка вилки	2
23	0002361710	гайка 6-гр.	2
23	0002361720	гайка 6-гр.	2
24	0000715602	штанга соединит.	2
25	0002361700	гайка 6-гр.	4
26	0002150030	шайба контактная	8
27	0002361690	гайка 6-гр.	4
28	0000715590	трос приводной	2
29	0002374650	болт 6-гр.	4
30	0002351090	шплинт	2
31	0002369122	шайба	2
32	0002386800	палец	2
33	0002361720	гайка 6-гр.	2
33	0002384610	винт полупотайной	2
33	0002393951	шайба контактная	2
34	0000711620	кронштейн	1
35	0006281690	головка вилки	2

Наверх

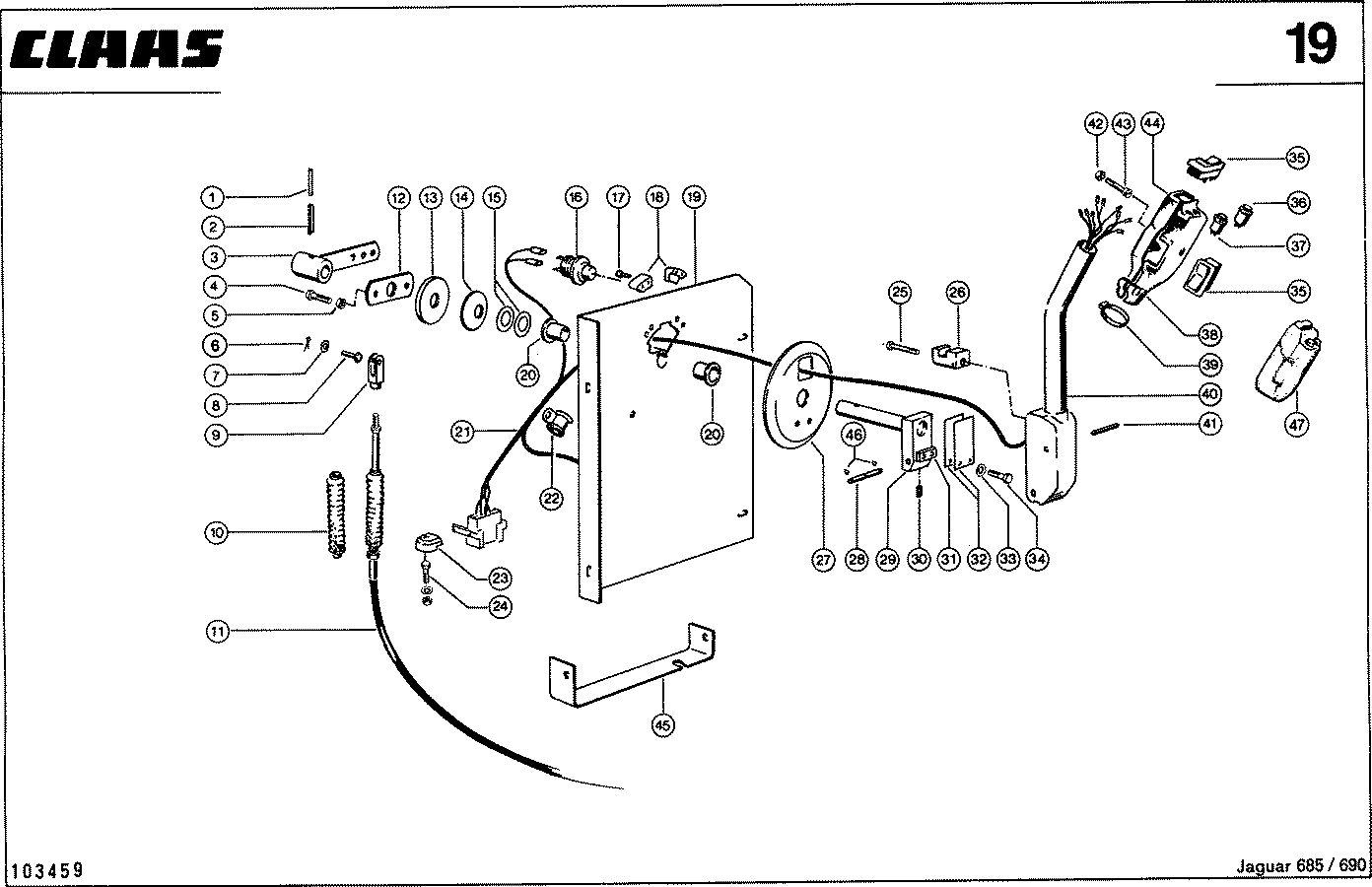

УПРАВЛЕНИЕ ДВИЖЕНИЕМ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000711970	колпак датчика	1
0	0000712210	колпак датчика	1
0	0001778630	лампа накаливания	1
1	0002356250	штифт распорный	1
2	0002356651	штифт распорный	1
3	0006027173	рычаг	1
4	0002374660	болт 6-гр.	2
5	0002361690	гайка 6-гр.	2
6	0002378070	шплинт	1
7	0002369112	шайба	1
8	0002381740	палец	1
9	0002381730	головка вилки	1
10	0001771210	сильфон	1
11	0006723973	трос приводной	1
12	0006027180	накладка	1
13	0005762660	шайба	1
14	0006335860	пружина тарельч.	1
15	0002342340	шайба	2
16	0007680341	кнопка клаксона	1
17	0002354440	заклепка полукр.	4
18	0000711821	упор	2
19	0000711771	пластина подшипн.	1
20	0000085140	втулка	2
21	0000712230	кпл. кабелей	1
22	0002152260	скоба трубная	1
23	0000712980	зажим	4
24	0002364891	кольцо пружинное	4
24	0002369950	винт с цил.гол.	4
24	0002372150	гайка 6-гр.	4
25	0000712200	винт	1
26	0000711882	упор	1
27	0000711901	панель	1
28	0000711891	палец	1
29	0000711842	рычаг	1
30	0002365490	шпилька	1
31	0000712240	подкладка	1
32	0000711871	пружина листовая	2
33	0002393860	шайба контактная	2
34	0002424420	болт 6-гр.	2
35	0006040260	выключатель рычаж	2
36	0000711960	выключатель	1
37	0000711960	выключатель	1
38	0000711942	рукоятка	1
38	0000712460	колпак датчика	1
39	0002390460	зажим шланговый	1
40	0000711933	рычаг управления	1
41	0002356670	штифт распорный	1
42	0002372160	гайка 6-гр.	3
43	0002420460	винт с цил.гол.	2
43	0002428140	винт с цил.гол.	1
44	0000712470	колпак датчика	1
45	0006027232	кронштейн	1
46	0000931200	кольцо запорное	2
46	0002154710	кольцо запорное	2
47	0000717450	защита	1

Наверх

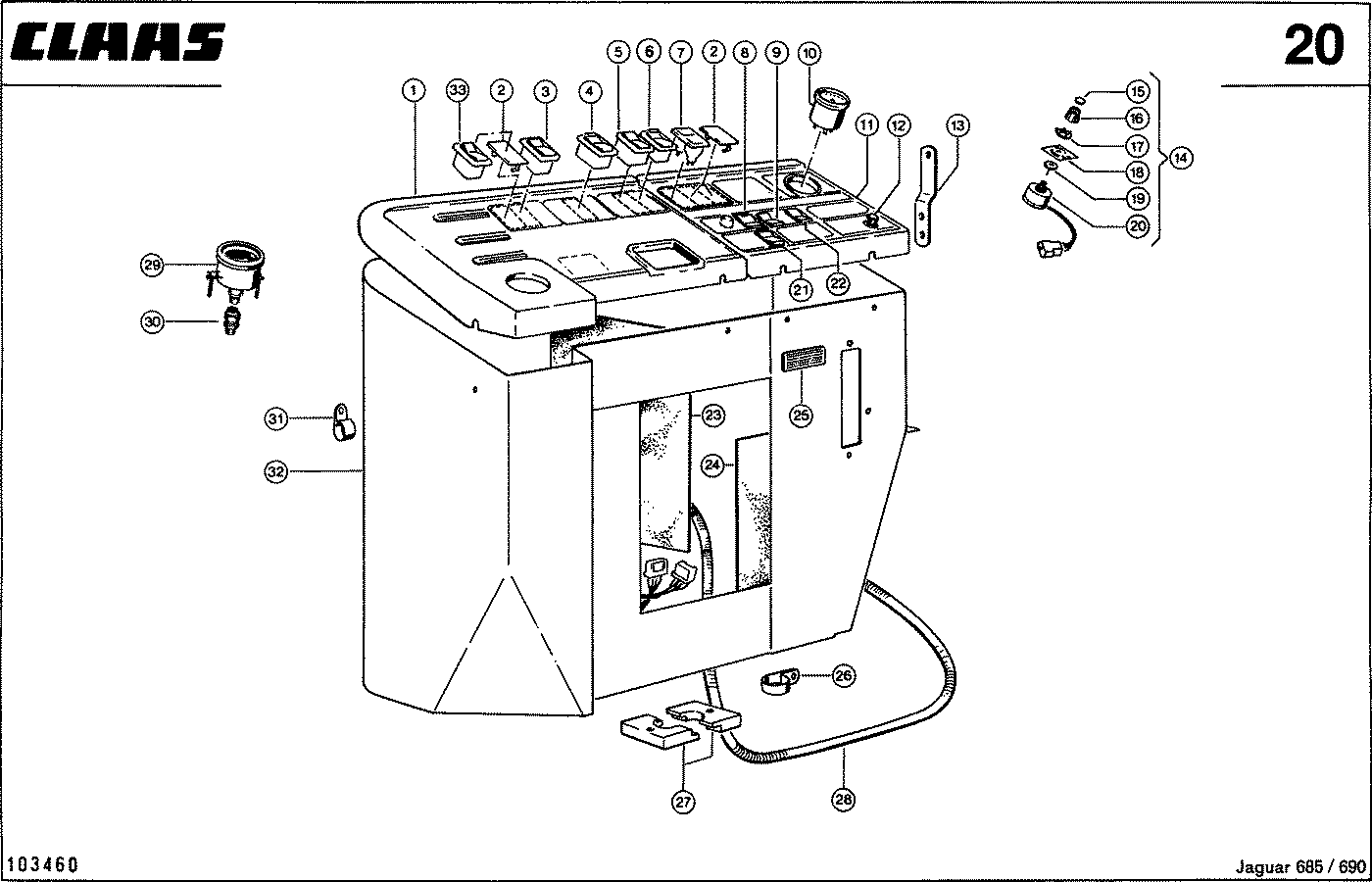

ПАНЕЛЬ УПРАВЛЕНИЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000714390	вставка выключат.	1
0	0000714411	вставка выключат.	1
0	0000714431	вставка выключат.	1
0	0000714590	вставка выключат.	1
0	0000714670	вставка зеленая	1
0	0000714680	вставка зеленая	1
0	0000714690	вставка выключат.	1
0	0000714941	вставка выключат.	1
0	0000715330	вставка выключат.	1
0	0000715891	вставка выключат.	1
0	0002392150	лампа накаливания	1
1	0000713912	крышка щитка пр.	1
2	0000714450	панель	6
3	0000714361	выключатель	1
4	0000714570	выключатель	1
5	0000714361	выключатель	1
6	0000714570	выключатель	1
7	0000714350	лампочка сигн.	1
8	0000714570	выключатель	1
9	0000715320	выключатель	1
10	0000713930	зажим	1
11	0000713921	крышка щитка пр.	1
12	0000714460	счетчик раб/часов	1
13	0000715610	кронштейн	1
14	0000505411	централизатор	1
15	0000505430	крышка	1
16	0000505420	кнопка	1
17	0000505440	стрелка	1
18	0000505460	щит управления	1
19	0000505450	шайба	1
20	0000505390	потенциометр	1
21	0000714570	выключатель	1
22	0000714361	выключатель	1
23	0006010770	пластина изоляц.	2
24	0006010790	пластина изоляц.	1
25	0006212150	пепельница	1
26	0000713620	хомут	1
27	0000713830	планка зажимная	2
28	0000715470	кпл. кабелей	1
29	0000716491	манометр	1
30	0002389210	соединение резьб.	1
31	0002394980	скоба трубная	3
32	0000713661	консоль управл.	1
33	0000714361	выключатель	1

Наверх

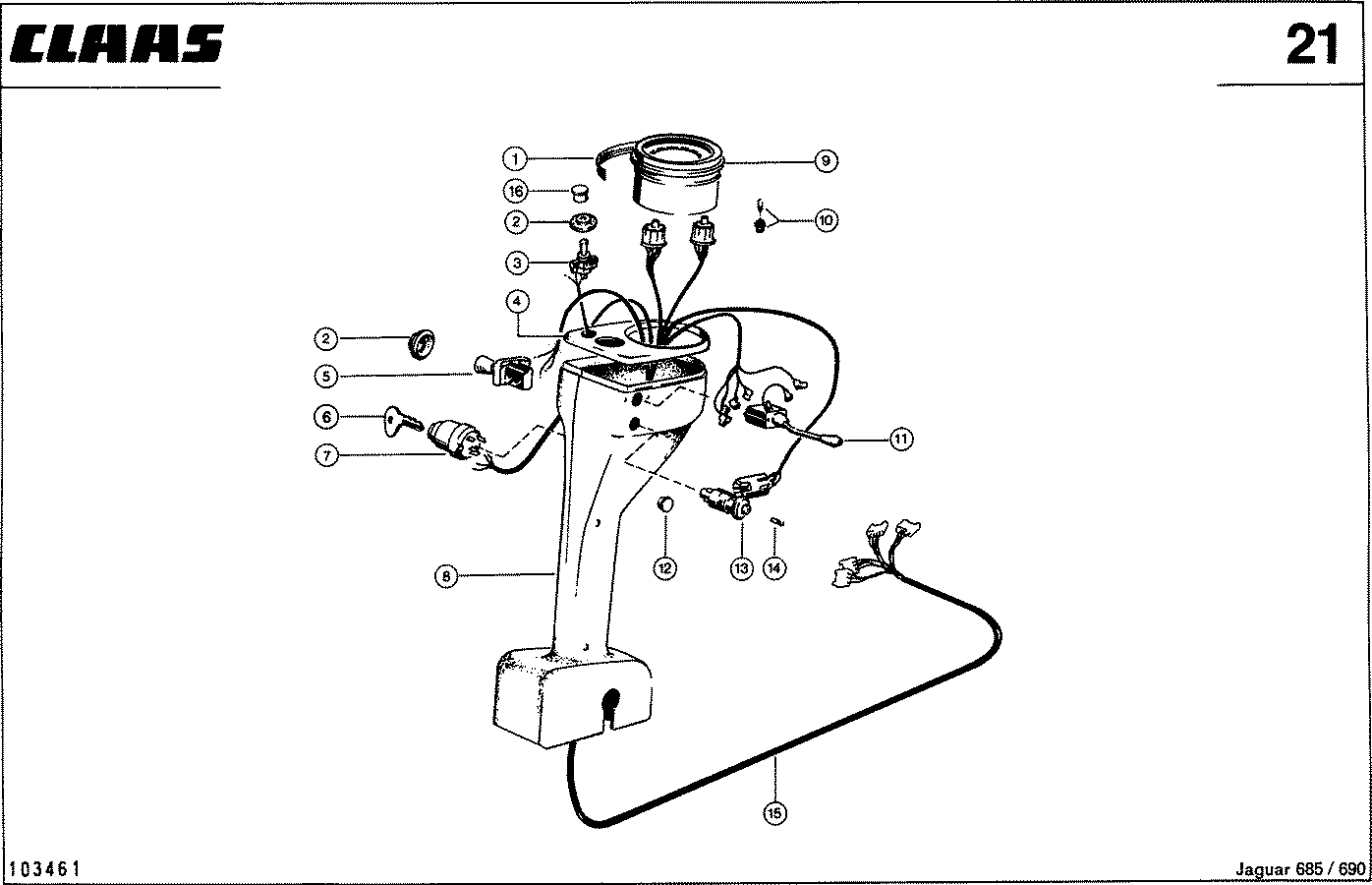

ЦЕНТРАЛЬНЫЙ ИНФОРМАТОР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001326670	кнопка выключат.	1
1	0001774920	кольцо уплотн.	1
2	0007441220	брызговик	2
3	0007147060	переключатель	1
4	0007249390	крышка	1
5	0000624980	выключатель	1
6	0002110360	ключ включ.	1
7	0002387461	замок зажигания	1
8	0006010004	консоль инструм.	1
9	0000714120	информатор центр.	1
10	0002113060	лампочка в сб.	1
10	0002114150	лампочка в сб.	15
10	0002150930	патрон лампы	1
10	0002150940	лампа накаливания	1
11	0007440700	переключат.повор.	1
12	0002382700	пробка запорная	2
13	0006041380	выкл.авар.сигн.	1
14	0001778640	лампа накаливания	1
15	0000715700	кпл. кабелей	1
16	0002382700	пробка запорная	1

Наверх

ЭЛЕКТРИКА; ЭЛЕКТРИЧЕСКИЙ ЯЩИК - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000718570	электрошкаф	1
0	0001819790	щуп маслоизмерит.	1
1	0000718750	крышка	2
2	0005143510	наклейка	1
3	0000718710	крышка промежут.	1
4	0000718792	кпл. кабелей	1
5	0002013540	профиль уплотн.	0
6	0000718590	электрошкаф	1
7	0007440711	реле дистанц.	10
8	0006040290	прерыват.поворота	1
9	0000717511	модуль	1
9	0000717520	модуль реверсный	1
10	0005143501	наклейка	1
11	0001787010	вставка плавкая	36
12	0000717230	плата диодная	2
13	0000718780	шланг радиатора	1
14	0002384530	уплотнение	4
15	0000718770	задвижка	4
16	0000930200	штифт распорный	4
17	0002364891	кольцо пружинное	44
17	0002369950	винт с цил.гол.	44
17	0002372150	гайка 6-гр.	44
18	0000712980	зажим	62
19	0002442230	болт 6-гр.	1
20	0002361700	гайка 6-гр.	2
21	0002369122	шайба	3
22	0006083631	шайба изолирующая	1
23	0006083621	втулка изолирующ.	1
24	0002412680	пробка из пвх	1
25	0000718732	планка зажимная	2
26	0002392350	болт 6-гр.	4
27	0002393870	шайба контактная	4
28	0000714180	крышка	1
29	0000718810	кпл. кабелей	1
30	0000718821	реле времени	1
31	0002123150	держатель предохр	4

Наверх

ЭЛЕКТРИКА; ОСВЕЩЕНИЕ ПЕРЕДН./ЗАДН. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	1
0	0001779060	лампа накаливания	2
0	0001780351	элемент оптическ.	2
0	0002050980	каучук силиконов.	0
0	0002114940	винт с цил.гол.	1
0	0002335460	лампа накаливания	2
0	0002380910	лампа галогенная	2
0	0005142501	наклейка	1
1	0006040121	фара	2
1	0006040171	фара	2
2	0000715742	кпл. кабелей	1
3	0007556710	кабель	1
4	0000715021	форсунка	1
5	0006243872	фонарь задний	2
6	0000702271	кронштейн	2
7	0006581760	фонарь стояночный	2
8	0009179150	кольцо опорное	1
9	0001774600	уплотнение	1
10	0006738182	штепсель	1
11	0009803871	выкл.плоский	1
12	0006583601	розетка	1
13	0009803883	кпл. кабелей	1
14	0006281990	штепсель приборный	1
15	0004085440	тройник	6
16	0002150830	скоба трубная	2

Наверх

ЭЛЕКТРИКА; РАБОЧАЯ ФАРА, МИГАЛКА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002113300	лампа накаливания	2
0	0002380910	лампа галогенная	2
0	0006824600	уплотнение	2
0	0006824610	рефлектор	2
0	0006824620	стекло	2
1	0000101820	фары рабочие	2
1	0000716940	фары рабочие	2
1	0006582950	фара	2
2	0000715420	жгут проводов	1
3	0000717123	кпл. кабелей	1
4	0006562550	пластина упорная	2
5	0007235000	хомут сдвоенный	4
6	0002378710	лента для кабеля	5
7	0006822160	маячок проблеск.	2
8	0000715860	кпл. кабелей	2
9	0000101820	фары рабочие	1
9	0000716940	фары рабочие	1
9	0005709751	фары рабочие	1
9	0006582950	фара	1

Наверх

ЭЛЕКТРИКА; ПАНЕЛЬ ПРИБОРОВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000715700	кпл. кабелей	1
2	0001787670	колодка пл.штек.	0
2	0001787690	колодка пл.штек.	0
2	0001787710	колодка пл.штек.	0
2	0002337840	колодка пл.штек.	0
2	0002337950	колодка пл.штек.	0
3	0001787660	корпус втулки	0
3	0001787680	корпус втулки	0
3	0001787700	корпус втулки	0
3	0002337940	корпус втулки	0
4	0001787730	колодка пл.штек.	0
5	0001787620	штекер плоский	0
5	0001787650	штекер плоский	0
6	0001787610	втулка вставная	0
7	0001787740	корпус втулки	0
8	0007556470	распределитель	0

Наверх

ЭЛЕКТРИКА; УПРАВЛЕНИЕ ДВИЖЕНИЕМ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000715470	кпл. кабелей	1
2	0000712230	кпл. кабелей	1

Наверх

ЭЛЕКТРИКА; ОСВЕЩЕНИЕ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001779060	лампа накаливания	1
0	0002335460	лампа накаливания	1
1	0000715750	кпл. кабелей	1
2	0007680160	выкл.натяжной	1
3	0000130040	пружина растяжен.	2
4	0000717070	кронштейн	1
5	0008188700	цепь многозвен.	1
6	0002331320	крюк с карабином	1
6	0009690470	крюк	1
7	0000717291	сигнал звуковой	1
8	0006582050	кронштейн	1
9	0006243872	фонарь задний	1
10	0000715732	кпл. кабелей	1
11	0007693111	розетка	1
12	0006581760	фонарь стояночный	1

Наверх

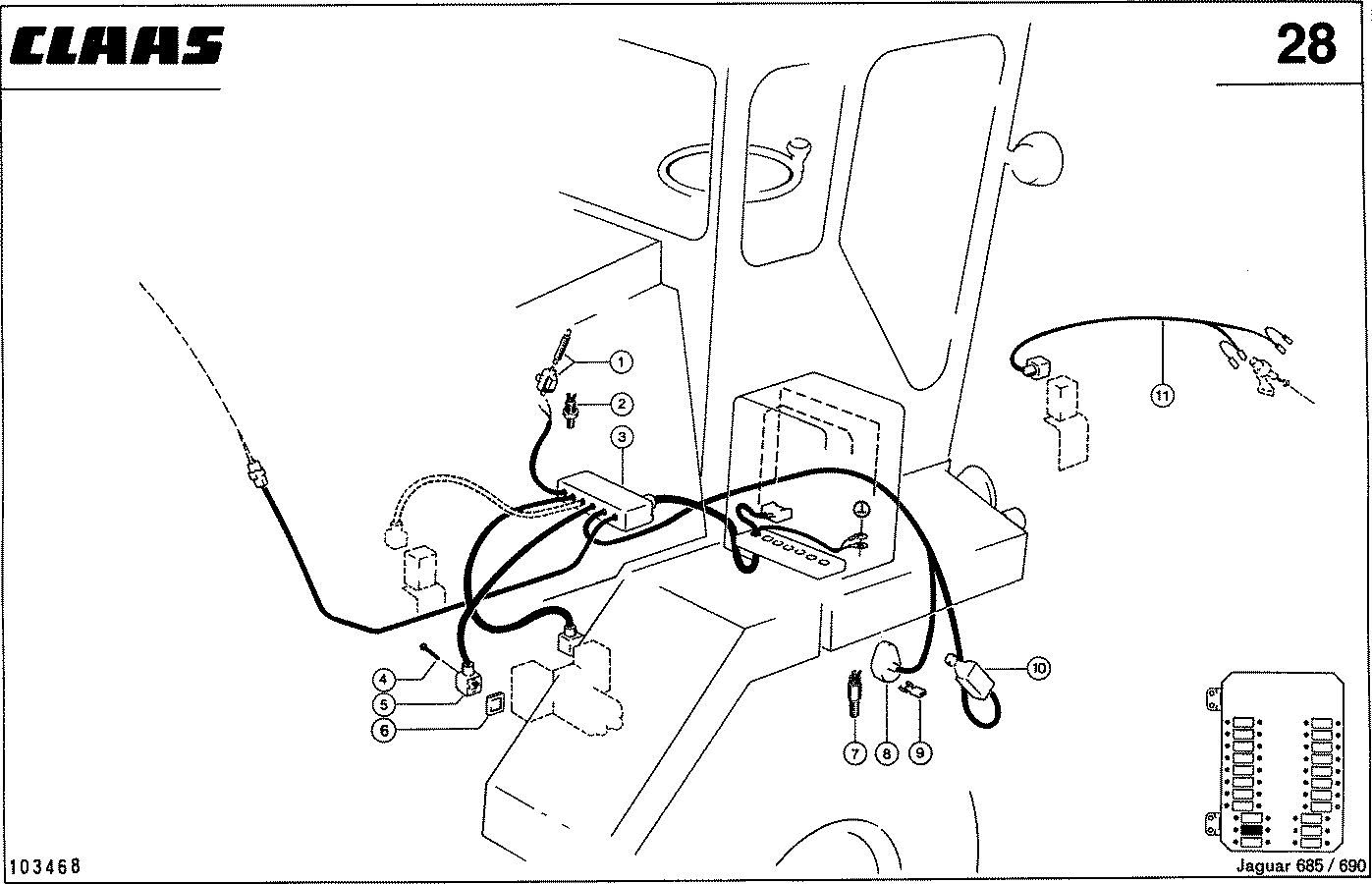

ЭЛЕКТРИКА; ДАТЧИКИ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	3
0	0000507331	спрей д/пластм.	0
0	0002050980	каучук силиконов.	0
1	0006744390	выкл.натяжной	1
2	0002153570	выкл.сигнала торм	1
3	0000715712	кпл. кабелей	1
3	0000717440	кпл. кабелей	1
4	0002114940	винт с цил.гол.	3
5	0006281990	штепсель приборный	3
6	0001774600	уплотнение	3
7	0006768350	датчик индукцион.	1
8	0006040150	генератор частоты	1
9	0002337850	соединитель	1
10	0009173160	выкл.предельный	1
11	0000716210	кпл. кабелей	1

Наверх

ЭЛЕКТРИКА; ГЛАВНЫЙ ЖГУТ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	7
0	0000507331	спрей д/пластм.	0
0	0001779060	лампа накаливания	2
0	0002050980	каучук силиконов.	0
0	0002114940	винт с цил.гол.	7
0	0002335460	лампа накаливания	2
1	0001774600	уплотнение	7
2	0007555160	лента заземления	1
3	0002364430	шайба с зубцами	2
4	0006083621	втулка изолирующ.	1
4	0006083631	шайба изолирующая	1
5	0006281990	штепсель приборный	7
6	0006581770	фонарь пов.задний	2
7	0005915740	отражатель красн.	2
7	0006822950	отражатель красн.	2
8	0002112890	отражатель	3
9	0000715680	полоса зажимная	1
10	0000715690	полоса зажимная	2
11	0000717280	кабель	1
12	0007555220	колпачок резин.	1
13	0000715720	кпл.главн.кабеля	1
14	0002112390	скоба трубная	1
15	0006583601	розетка	1
16	0000716040	кронштейн	1
17	0000716240	кпл. кабелей	1

Наверх

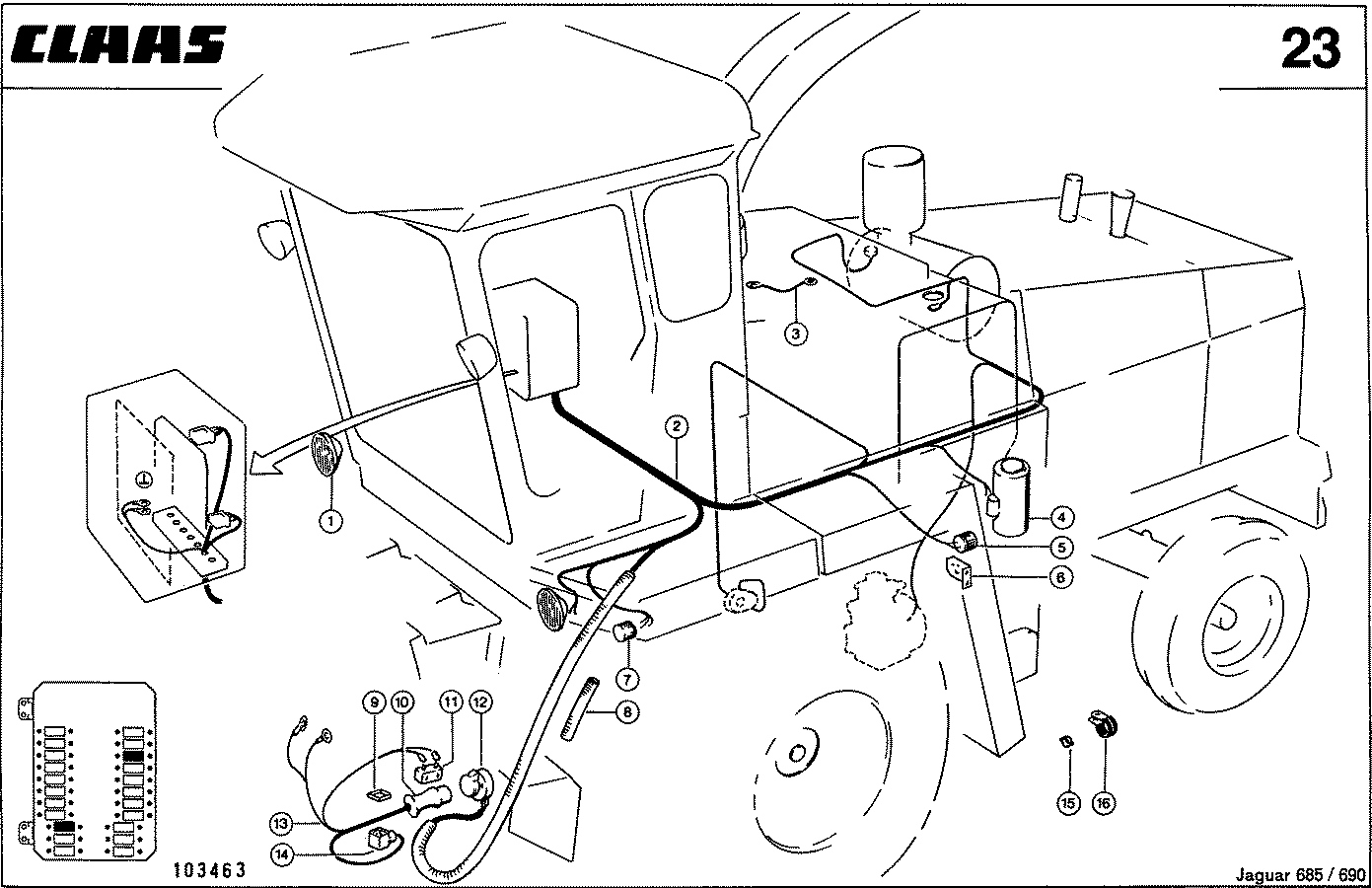

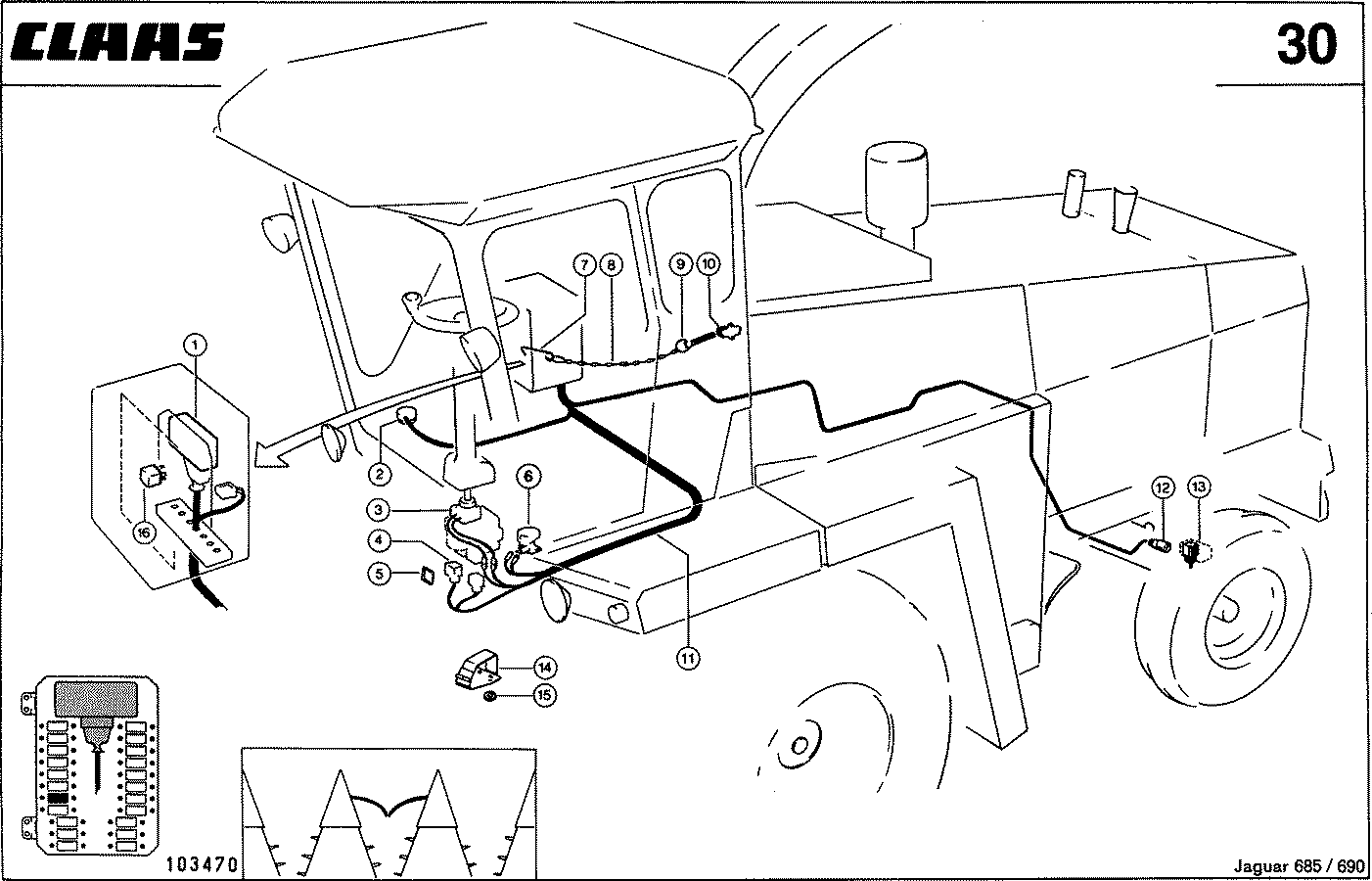

Электроника, Автопилот, VAR. 4169 / 4171 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000508790	элемент распорный	1
0	0002050980	каучук силиконов.	0
0	0002114940	винт с цил.гол.	2
0	0006738182	штепсель	1
1	0000505592	регулят.электрон.	1
2	0006583601	розетка	1
3	0000506251	датчик поворота	1
4	0006281990	штепсель приборный	2
5	0001774600	уплотнение	2
6	0000505501	выключатель ножн.	1
7	0000507860	крюк	1
8	0000507721	цепь многозвен.	1
9	0000028460	кольцо	2
10	0006744390	выкл.натяжной	1
11	0000509440	жгут проводов	1
12	0000506731	штепсель соедин.	1
13	0000505261	потенциометр	1
14	0000505510	скоба защитная	1
15	0006233410	бухта кабеля	1
16	0007440711	реле дистанц.	1

Наверх

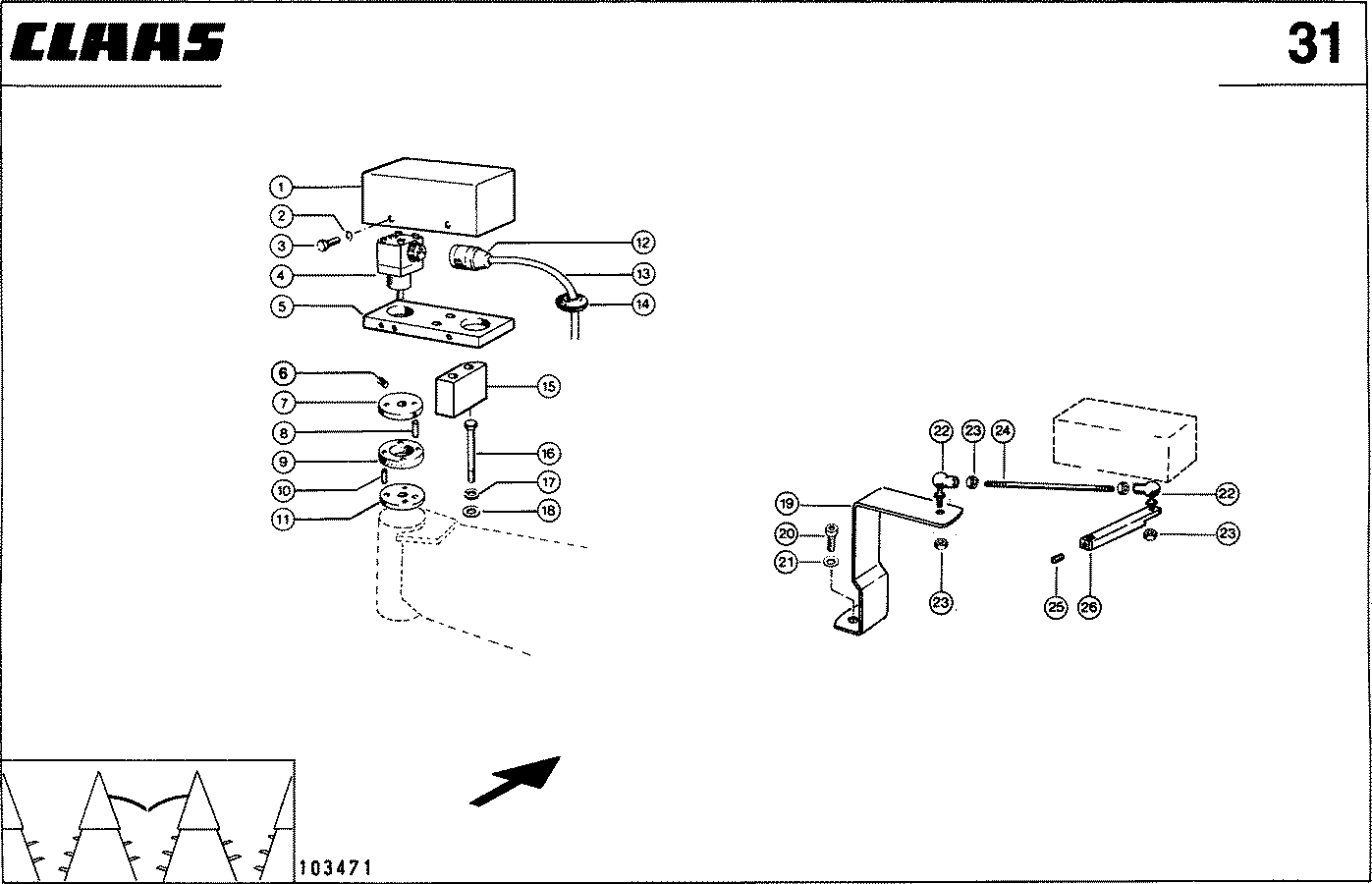

ДАТЧИК УГЛА ПОВОРОТА КОЛЕС, CLAAS - АВТОПИЛОТ ВАР.4169 / 4171 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000506440	кожух	1
2	0002351311	кольцо пружинное	4
3	0002378770	болт 6-гр.	4
4	0000505261	потенциометр	1
5	0000506411	пластина	1
6	0002365511	шпилька	4
7	0000506460	муфта фланцевая	1
8	0002356310	штифт распорный	2
9	0000506470	диск сцепления	1
10	0002356310	штифт распорный	2
11	0000506480	шайба защитная	1
12	0000506731	штепсель соедин.	1
13	0000509440	жгут проводов	1
14	0007123880	бухта кабеля	1
15	0000507560	элемент распорный	1
16	0002355190	болт 6-гр.	2
17	0002351320	кольцо пружинное	2
18	0002369122	шайба	2
19	0000507460	кронштейн	1
20	0002422271	винт с цил.гол.	2
21	0002393870	шайба контактная	2
22	0002382400	шарнир угловой	2
23	0002361690	гайка 6-гр.	4
24	0000507630	тяга резьбовая	1
25	0002365511	шпилька	1
26	0000507570	рычаг	1

Наверх

Полевой компьютер, VAR. 4956 / 4957 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000103680	уголок	1
2	0002364000	скоба крепежная	2
3	0000103913	компьютер бортов.	1
4	0000103871	карта программир.	1
4	0000103881	карта программир.	1
5	0002394470	гильза изолирующ.	1
6	0000103630	кпл. кабелей	1
7	0000103650	кронштейн	1
8	0006768350	датчик индукцион.	2
9	0007665880	гайка 6-гр.	4
10	0006562550	пластина упорная	5
11	0006071100	опорна резиновая	2
11	0006836590	опорна резиновая	3
12	0006722090	скоба крепежная	8
13	0000103640	кпл. кабелей	1
14	0005021190	пружина растяжен.	2
15	0008188700	цепь многозвен.	1
16	0005029200	крюк	1
17	0006744390	выкл.натяжной	1
18	0006087922	кронштейн	1
19	0002154030	скоба трубная	13
20	0000103690	хомут	1
21	0009803861	соленоид	2
22	0002411400	винт потайной	2
23	0009803871	выкл.плоский	1
24	0000103770	кронштейн	1
25	0002361700	гайка 6-гр.	2
25	0002362000	болт 6-гр.	2
25	0002393870	шайба контактная	2
26	0002364891	кольцо пружинное	1
27	0006219182	шкив клиноремен.	1
28	0002355360	болт 6-гр.	2
29	0002393880	шайба контактная	2
30	0000103760	кронштейн	1
31	0006833080	втулка распорная	2

Наверх

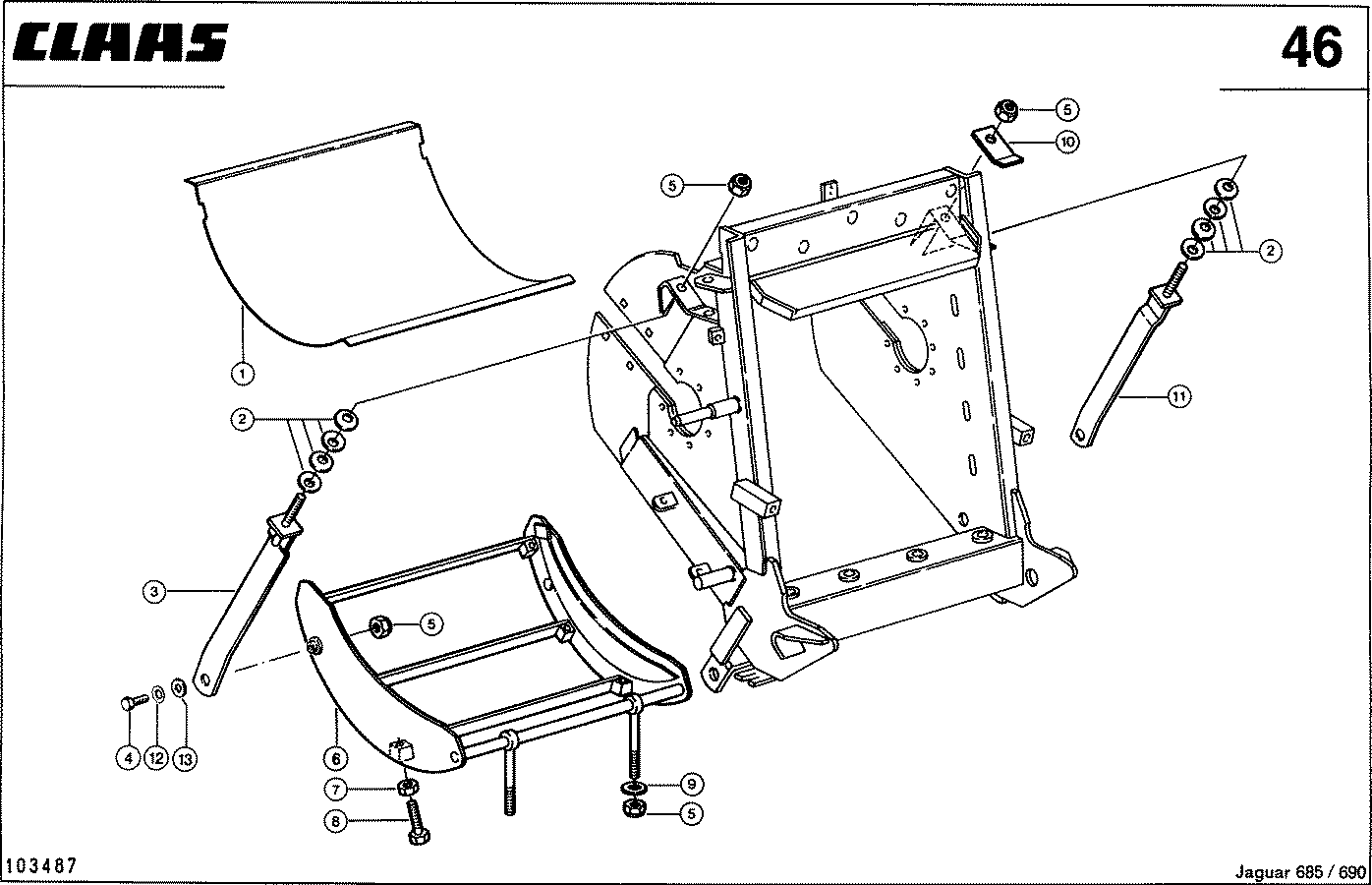

Измельчитель - CLAAS JAGUAR 685

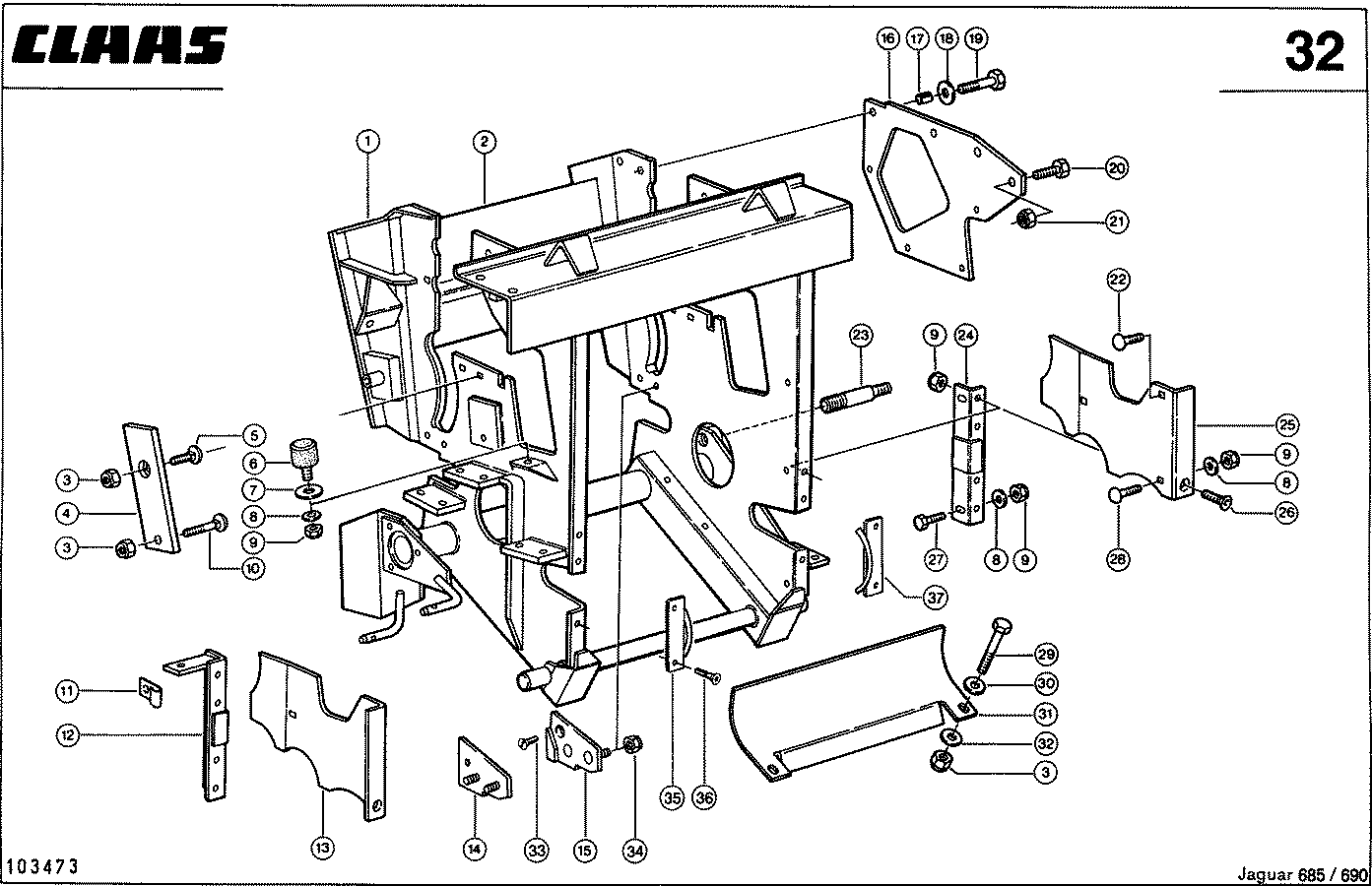

EINZUGSGEHAEUSE - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009804010	крышка корпуса	1
1	0009804033	крышка корпуса	1
2	0009804253	щиток промежуточ.	1
3	0002379470	гайка стопорная	11
4	0009804521	планка направл.	1
5	0005025110	винт полупотайной	8
6	0009804640	буфер упорный	3
7	0002335730	шайба	2
8	0002369122	шайба	7
9	0002381320	гайка стопорная	15
10	0002365190	винт полупотайной	1
11	0009170910	накладка	1
12	0009804560	уголок правый	1
13	0009804491	крышка корпуса	1
14	0009804760	обшивка металл.	1
14	0009804821	обшивка металл.	1
15	0009804750	обшивка металл.	1
15	0009804801	обшивка металл.	1
16	0009804582	пластина упрочн.	1
17	0002448360	штифт распорный	8
18	0002351242	шайба	4
19	0002355530	болт 6-гр.	4
20	0002374620	болт 6-гр.	2
21	0002382340	гайка стопорная	2
22	0002335030	винт полупотайной	4
23	0009804481	палец резьбовой	3
24	0009804530	уголок левый	1
25	0009804500	крышка корпуса	1
26	0002363300	винт потайной	2
27	0002362000	болт 6-гр.	2
28	0002364420	винт полупотайной	2
29	0000900280	болт 6-гр.	2
30	0002369132	шайба	2
31	0009804631	щиток	2
32	0002343640	шайба	2
33	0002375770	винт потайной	6
34	0002379470	гайка стопорная	8
34	0002381320	гайка стопорная	4
35	0009804791	защита от намотки	1
36	0002363300	винт потайной	4
37	0009804781	защита от намотки	1

Наверх

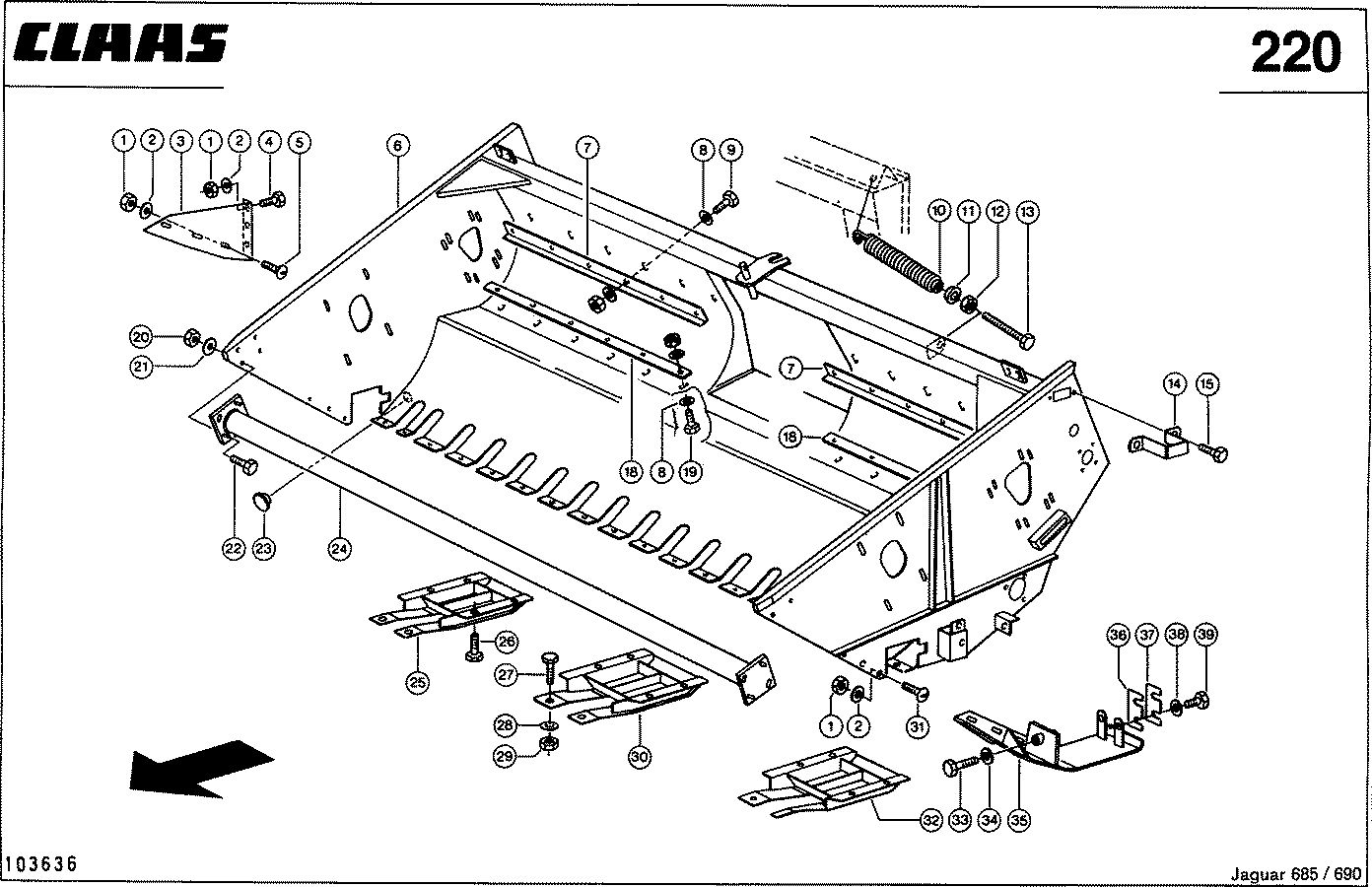

EINZUGSGEHAEUSE - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006016090	цапфа запорная	2
2	0006012430	шайба опорная	2
3	0009804651	щиток	1
4	0002379830	гайка стопорная	2
5	0002369112	шайба	2
6	0002364750	винт полупотайной	2
7	0009078941	стойка	1
8	0002374390	болт 6-гр.	2
9	0002381320	гайка стопорная	2
9	0002393870	шайба контактная	2
10	0009804712	щиток	1
11	0002011620	профиль п-обр.	1
12	0002350830	шплинт	2
13	0002342240	шайба	1
14	0002351242	шайба	10
15	0002374620	болт 6-гр.	4
16	0009804690	втулка распорная	5
17	0009270030	кроншейн рессоры	1
18	0002382340	гайка стопорная	5
19	0009804604	уголок левый	1
20	0009804594	уголок правый	1

Наверх

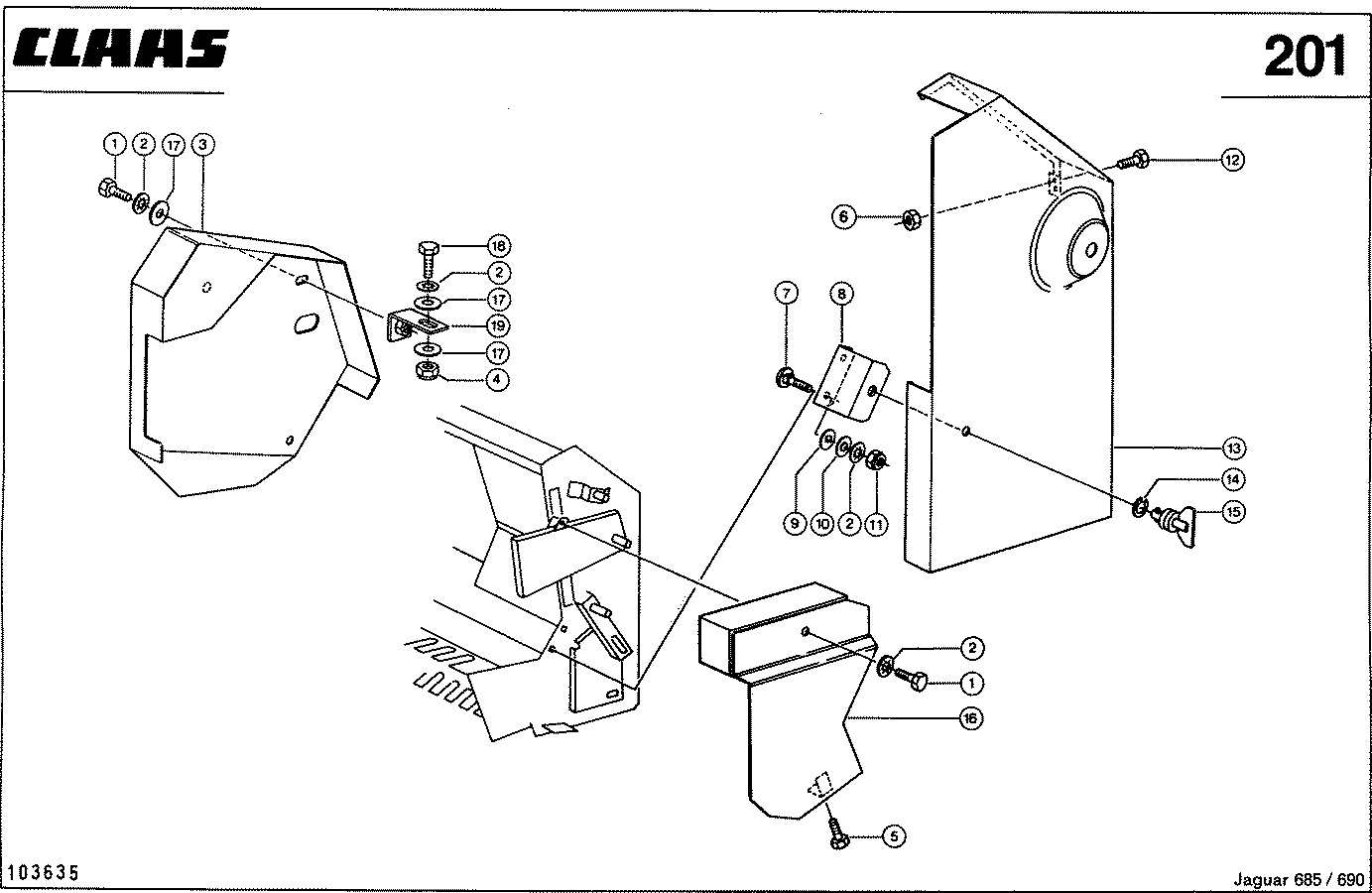

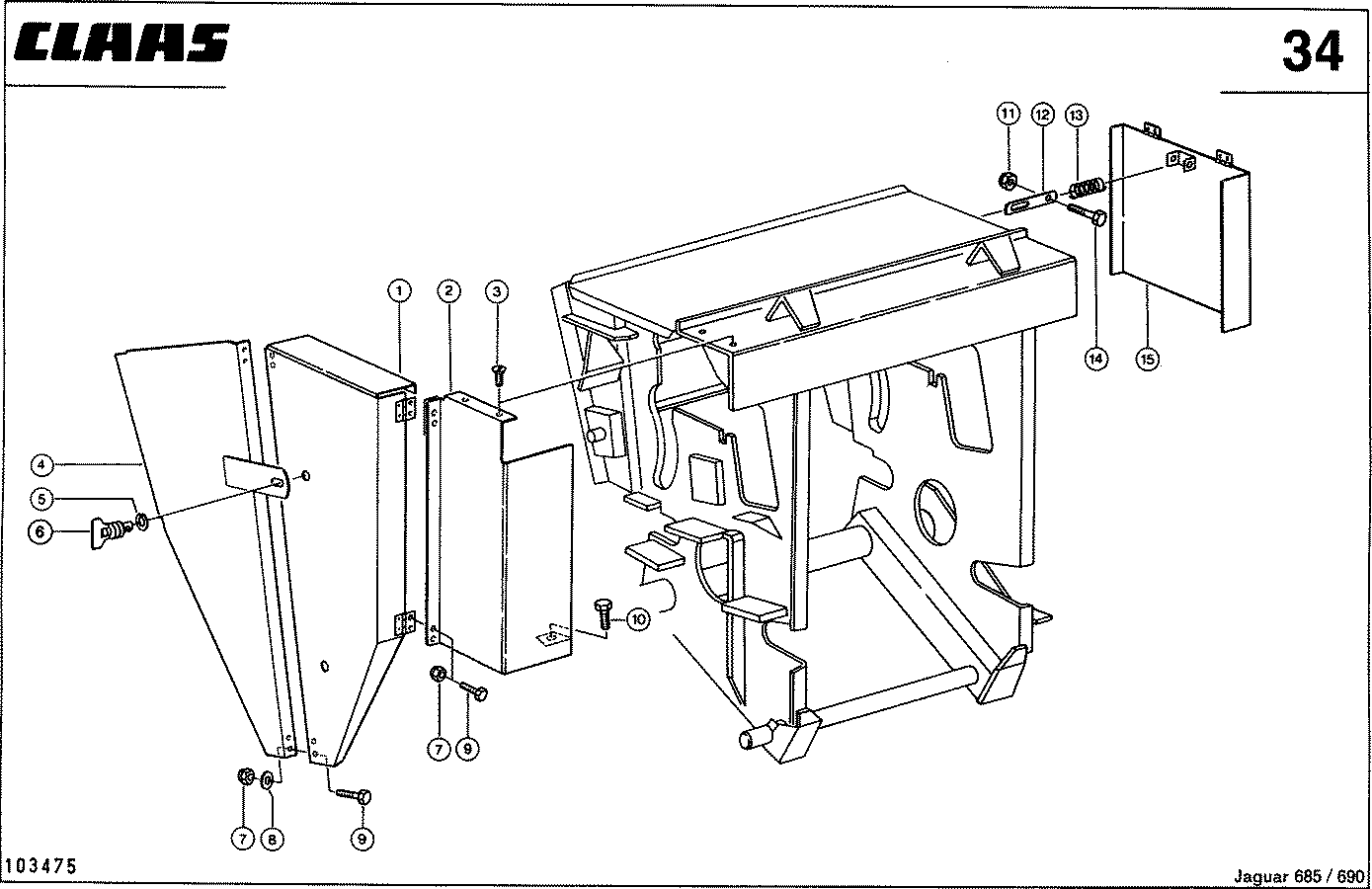

КАПОТИРОВАНИЕ ПРИВОДА ПИТАТЕЛЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806661	щиток правый	1
2	0009806721	щиток	1
3	0002370670	винт потайной	2
4	0009806691	скоба	1
5	0006012430	шайба опорная	1
6	0006016090	цапфа запорная	1
7	0002335990	гайка стопорная	12
8	0002369102	шайба	4
9	0002390120	болт 6-гр.	12
10	0002362000	болт 6-гр.	1
11	0002381320	гайка стопорная	2
12	0009806800	накладка	1
13	0002339960	пружина сжатия	1
14	0002373410	болт 6-гр.	2
15	0009806771	щиток левый	1

Наверх

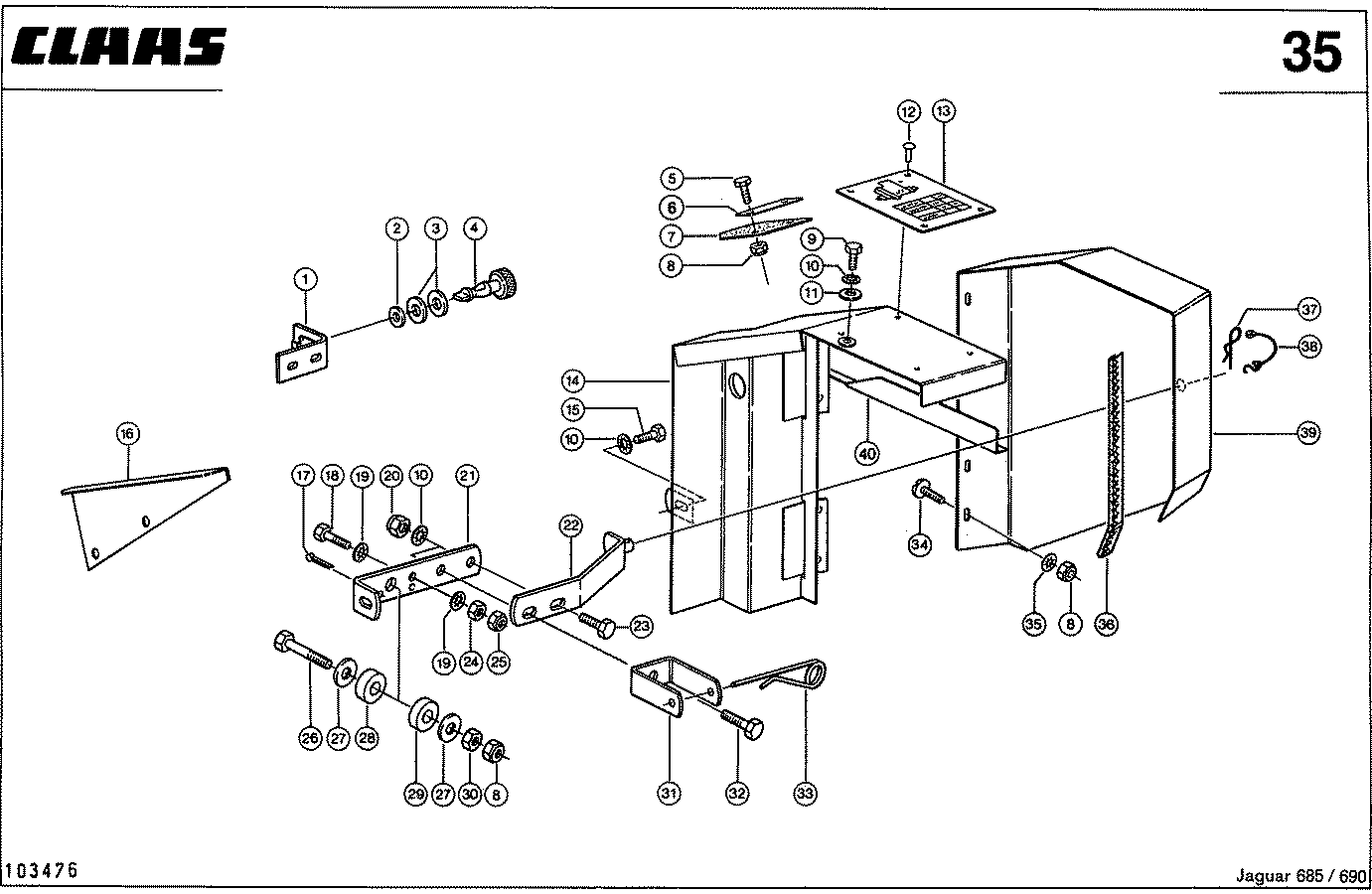

ЗАЩИТА РЕВЕРСИВНОГО РЕДУКТОРА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806851	уголок	1
2	0007257770	кольцо стопорное	1
3	0007257760	шайба уплотн.	2
4	0007258040	палец	1
5	0002362000	болт 6-гр.	2
6	0009023291	пластина зажимная	1
7	0009806600	щиток	1
8	0002381320	гайка стопорная	5
9	0002373820	болт 6-гр.	7
10	0002393880	шайба контактная	5
11	0002343260	шайба подкладная	1
12	0002367011	заклепка глухая	4
13	0009803433	схема	1
14	0009806924	щиток	1
15	0002333960	болт 6-гр.	2
16	0009803920	щиток	1
17	0002350830	шплинт	1
18	0002380940	болт 6-гр.	1
19	0002393860	шайба контактная	8
20	0002379470	гайка стопорная	2
21	0009806914	скоба	1
22	0009807920	уголок	1
23	0002373830	болт 6-гр.	1
24	0002361690	гайка 6-гр.	1
25	0002379830	гайка стопорная	1
26	0002362130	болт 6-гр.	1
26	0002442230	болт 6-гр.	1
27	0002342710	шайба	2
28	0006083631	шайба изолирующая	1
29	0006083621	втулка изолирующ.	1
30	0002361700	гайка 6-гр.	1
31	0009806951	скоба п-обр.	1
32	0002374530	болт 6-гр.	1
33	0005221650	пружина чеки	1
34	0002349530	винт полупотайной	4
35	0002393870	шайба контактная	4
36	0002007060	защита кромок	0
37	0009248820	штекер с пружиной	1
38	0009314360	шнур	1
39	0009806610	крышка	1
39	0009808642	крышка	1
40	0009809180	уголок	1

Наверх

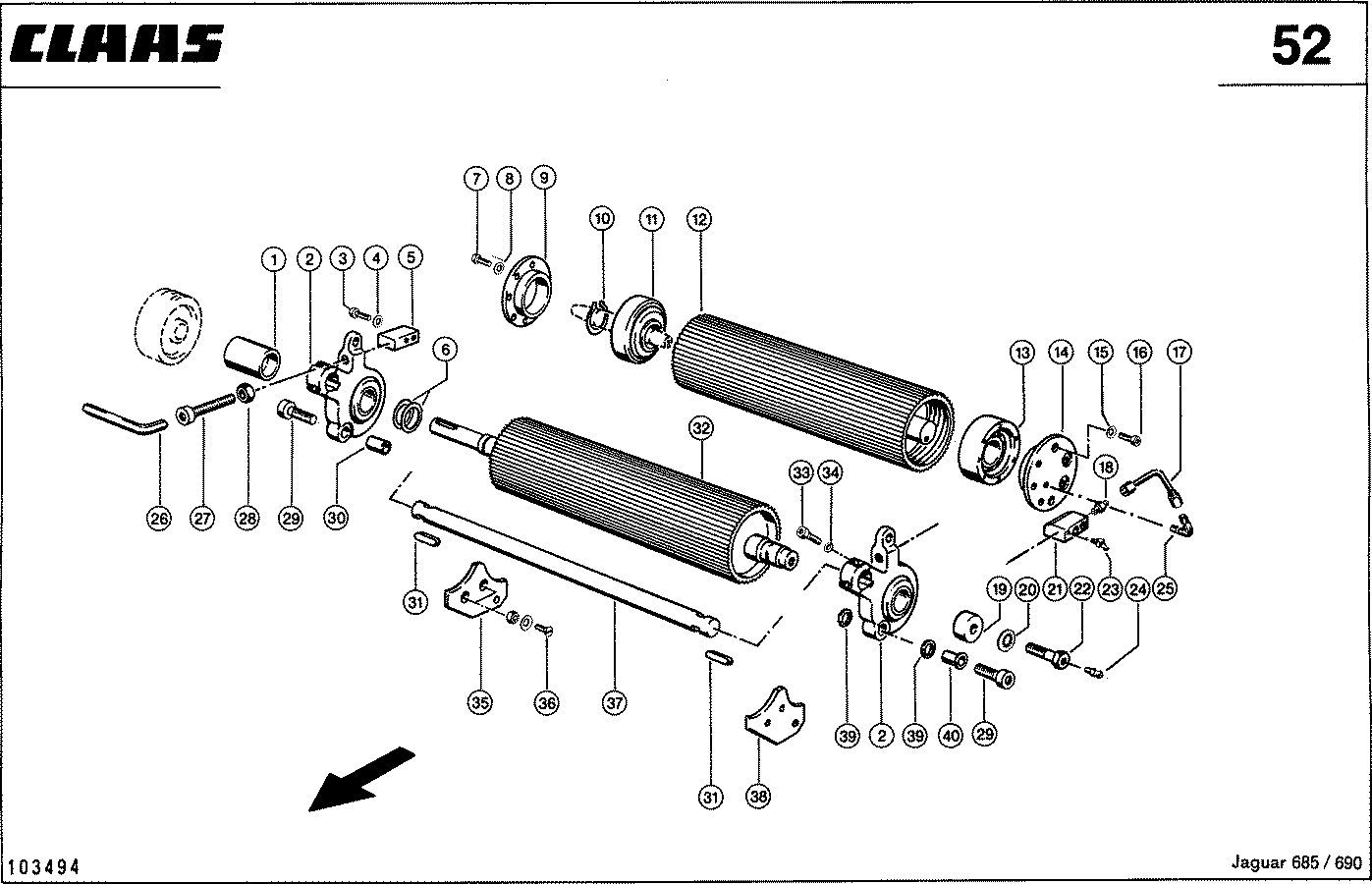

НИЖН. ПЕРЕДН. ТРАНСПОРТИРУЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002449460	пресс-масленка	2
2	0002333300	штуцер	2
3	0004086130	кольцо ножевое	4
4	0002333310	гайка накидная	4
5	0009805520	маслопровод	1
6	0002374610	болт 6-гр.	2
7	0002336590	шкив натяжной	4
8	0002111840	патрубок угловой	2
9	0009805090	корпус подшипника	1
10	0002114230	подшипник кольца	1
11	0002375770	винт потайной	16
12	0009805261	фланец приводной	1
13	0002351600	кольцо стопорное	1
14	0002377130	ш/подш.радиальный	1
15	0002334930	винт с цил.гол.	3
16	0002150310	шайба	3
17	0002363920	скоба крепежная	3
18	0009805251	кожух валка	1
19	0002373700	болт 6-гр.	3
20	0002348880	шайба с зубцами	3
21	0009805323	корпус валка	1
22	0000009511	скоба зажимная	1
23	0009436771	маслопровод	1
24	0002374620	болт 6-гр.	2
25	0009805491	корпус валка	1
26	0002382340	гайка стопорная	2
27	0002369132	шайба	2
28	0002379470	гайка стопорная	2
29	0009805112	ванна магнитная	1
30	0009805291	фланец	1
31	0002382010	ш/подш.радиальный	1
32	0002351840	кольцо стопорное	1
33	0002351640	кольцо стопорное	1
34	0002150111	кпл. из 3 колец	1
35	0009805071	кольцо уплотн.	1
36	0004122080	соединение кабел.	1
37	0002423790	болт 6-гр.	2
38	0009802860	консоль	1
39	0009802850	накладка	1
40	0006084771	кабель	1

Наверх

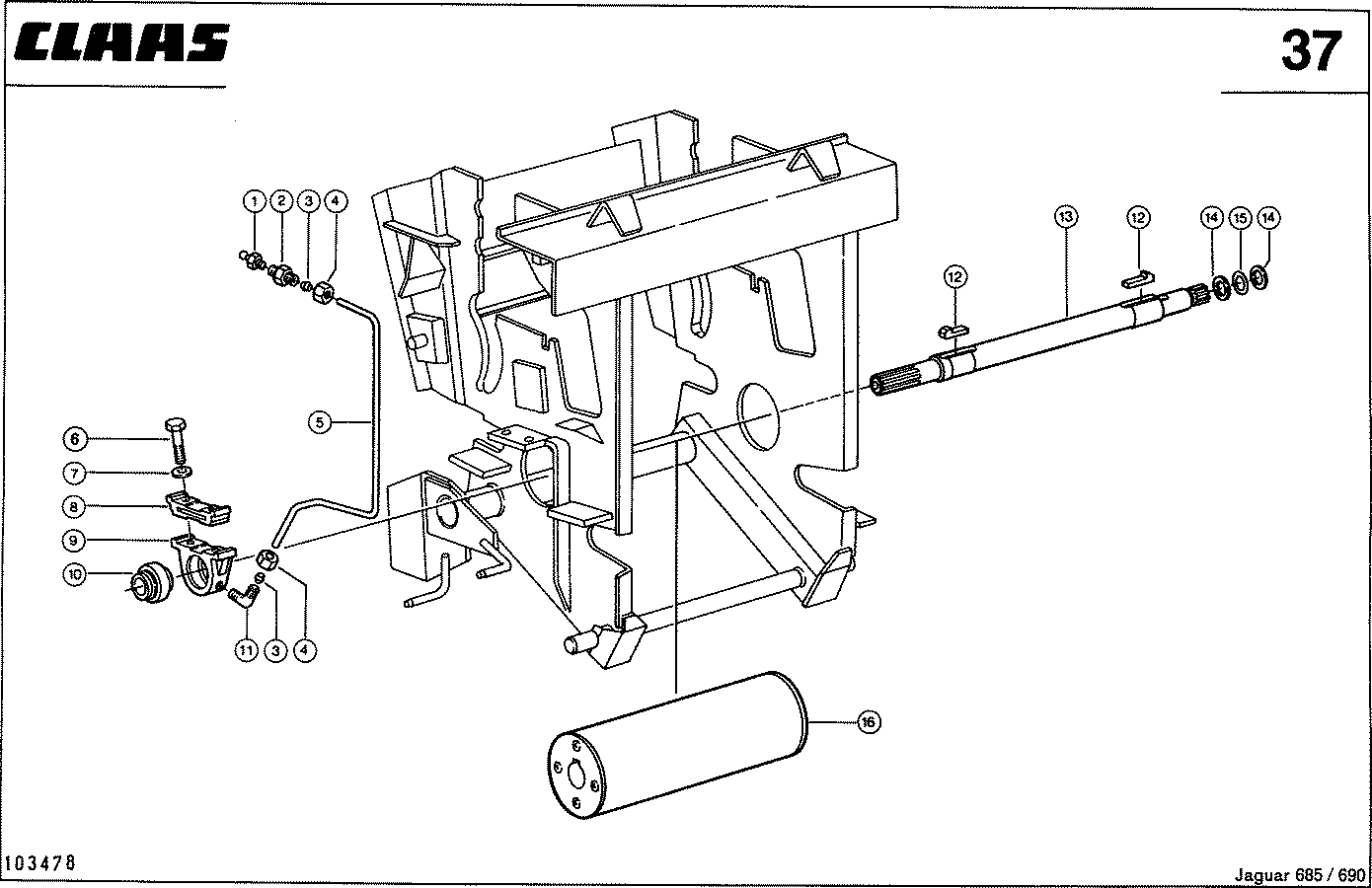

НИЖН. СРЕДН. ТРАНСПОРТИРУЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	1
2	0002333300	штуцер	1
3	0004086130	кольцо ножевое	2
4	0002333310	гайка накидная	2
5	0009458490	маслопровод	1
6	0002378150	болт 6-гр.	2
7	0002336590	шкив натяжной	2
8	0009805200	стойка подшипника	1
9	0009805090	корпус подшипника	1
10	0002114230	подшипник кольца	1
11	0002111840	патрубок угловой	1
12	0002448060	шпонка с головкой	2
13	0009805210	вал	1
14	0002390351	кольцо задн.хода	2
15	0006334110	уплотнение	1
16	0009805171	корпус валка	1

Наверх

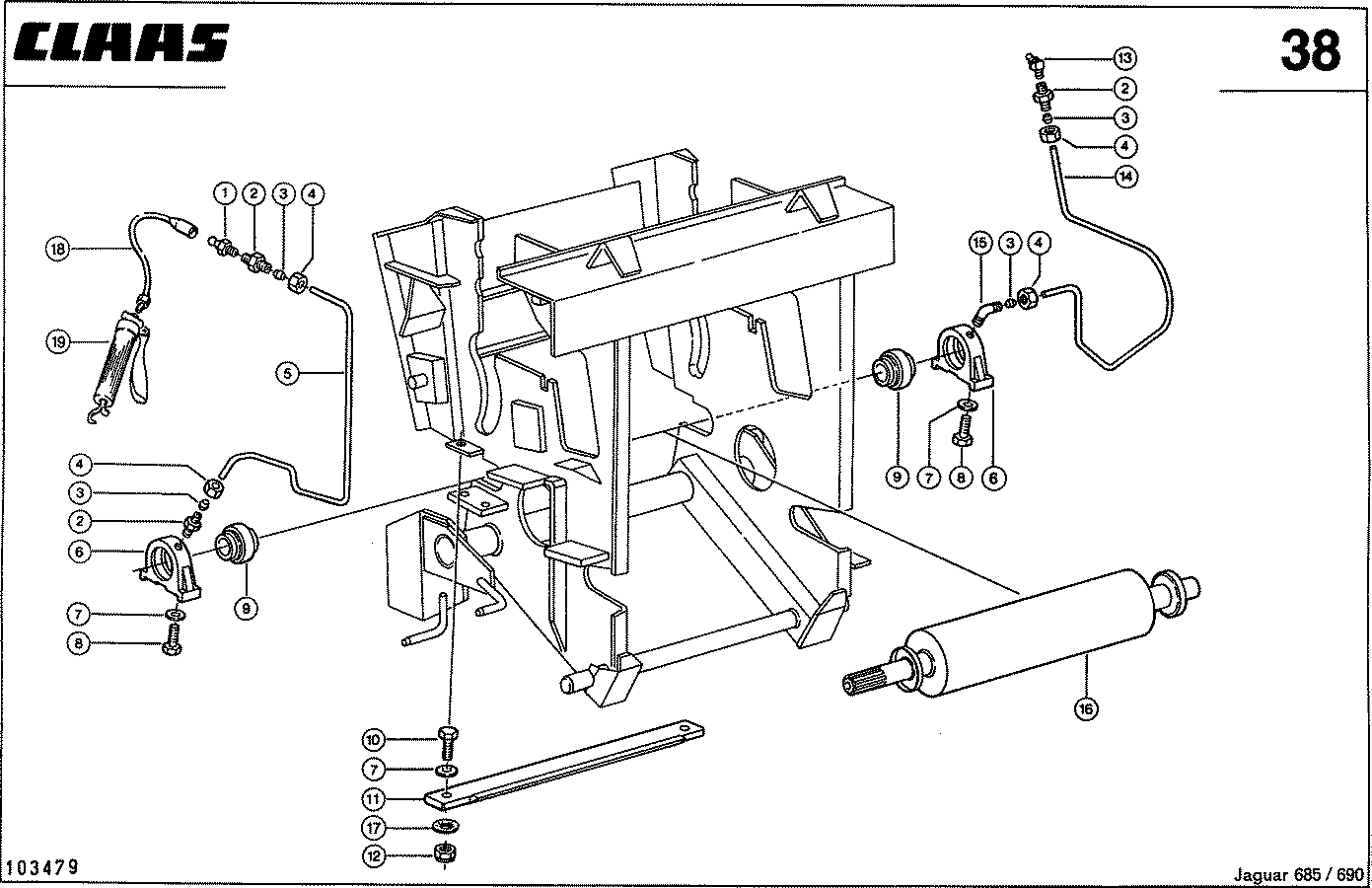

НИЖН. ЗАДН. ТРАНСПОРТИРУЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	1
2	0002333300	штуцер	3
3	0004086130	кольцо ножевое	4
4	0002333310	гайка накидная	4
5	0009458490	маслопровод	1
6	0009805090	корпус подшипника	2
7	0002336590	шкив натяжной	6
8	0002374610	болт 6-гр.	4
9	0002114230	подшипник кольца	2
10	0002374620	болт 6-гр.	2
11	0009805102	шина скребка	1
12	0002382340	гайка стопорная	2
13	0002449460	пресс-масленка	1
14	0009084030	маслопровод	1
15	0002111840	патрубок угловой	1
16	0009805034	валик гладкий	1
17	0002393890	шайба контактная	2
18	0001773860	шланг	1
19	0006054770	шприц смазочный	1

Наверх

ВЕРХ. ПЕРЕДН. ПОДПРЕССОВЫВАЮЩИЙ ВАЛЕЦ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806001	рычаг подвески	1
2	0009071322	шпонка кривошипа	2
3	0000085500	втулка	2
3	0000085520	втулка	2
4	0009176170	пружина растяжен.	2
5	0002361720	гайка 6-гр.	2
6	0009281010	шайба сферическая	2
7	0002381510	болт 6-гр.	2
8	0002369132	шайба	2
9	0002379470	гайка стопорная	2
10	0009094480	втулка	1
10	0009809370	втулка распорная	1
11	0002449490	пресс-масленка	1
12	0009806053	вал опорный	1
13	0009805872	вн.часть корпуса	1
13	0009809420	валец предв.пресс	1
14	0002369430	пресс-масленка	1
15	0002393880	шайба контактная	4
16	0002335580	болт 6-гр.	4
17	0002336640	шайба установочн.	0
18	0009809380	фланец	1
19	0009809430	втулка подшипника	1
20	0002336480	шайба установочн.	1

Наверх

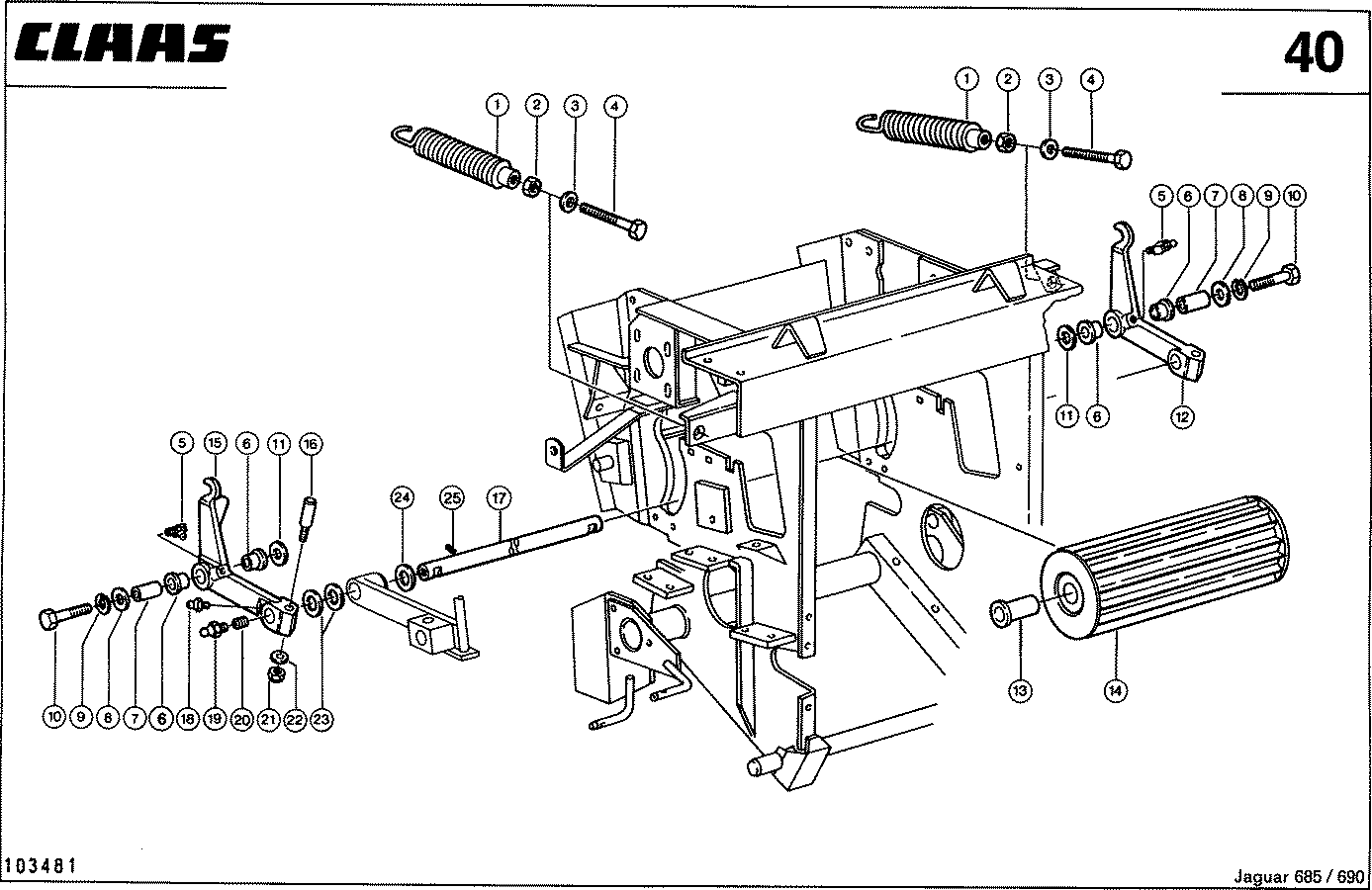

ВЕРХНИЙ ЗАДНИЙ ВАЛЕЦ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806450	пружина растяжен.	2
2	0002361720	гайка 6-гр.	2
3	0009281010	шайба сферическая	2
4	0002424580	болт 6-гр.	2
5	0002369430	пресс-масленка	2
6	0000085430	втулка	4
7	0009071532	втулка	2
8	0002343360	шайба	2
9	0002351351	кольцо стопорное	2
10	0002444030	болт 6-гр.	2
11	0002341130	шайба установочн.	0
11	0002341320	шайба установочн.	0
11	0002341500	шайба установочн.	0
12	0009806182	рычаг угловой	1
13	0000085520	втулка	1
13	0009809430	втулка подшипника	1
14	0009805704	валец прессующий	1
15	0009806161	рычаг угловой п.	1
16	0009071322	шпонка кривошипа	2
17	0009806061	вн.часть корпуса	1
18	0002369420	пресс-масленка	1
19	0002449490	пресс-масленка	1
20	0000901201	винт запорный	1
21	0002379470	гайка стопорная	2
22	0002369132	шайба	2
23	0002331241	шайба установочн.	0
23	0002378800	шайба установочн.	0
24	0002341720	шайба установочн.	3
25	0002365511	шпилька	1

Наверх

TROMMELGEHAEUSE - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009800301	пол соломорезки	1
1	0002381320	гайка стопорная	6
2	0002369122	шайба	6
3	0009800872	крышка	1
4	0002390760	кнопка сферич.	1
5	0006310560	пружина растяжен.	1
6	0009800833	щиток	1
7	0002379470	гайка стопорная	10
8	0002364380	винт полупотайной	6
9	0002365100	винт полупотайной	9
10	0002343660	шайба	4
11	0002360960	шплинт	4
12	0009042621	палец	2
13	0009800660	скоба зажимная	2
14	0002361730	гайка 6-гр.	2
15	0002384950	болт 6-гр.	2
16	0009022190	палец резьбовой	1
17	0009800691	рычаг	1
18	0002350890	шплинт	1
19	0009800721	шпиндель	1
20	0009800970	крюк	2
21	0009800323	корпус барабана	1
22	0002356802	штифт распорный	3
23	0009800681	вал	1

Наверх

ПРОТИВОРЕЖУЩАЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114030	болт 6-гр.	2
2	0002386420	болт 6-гр.	2
3	0002380470	гайка стопорная	8
4	0002110840	шкив натяжной	8
5	0009800802	эксцентрик	2
6	0009800771	брус противореж.	1
7	0009800750	упор бруса косил.	1
8	0002442440	болт 6-гр.	2
9	0009800780	шайба подкладная	2
10	0009800791	пластина фиксир.	2
11	0009658640	накладка	2
12	0009800820	гайка	2
13	0009800810	шайба сферическая	2
14	0009800760	втулка	2
15	0002343660	шайба	2
16	0002378870	болт 6-гр.	4

Наверх

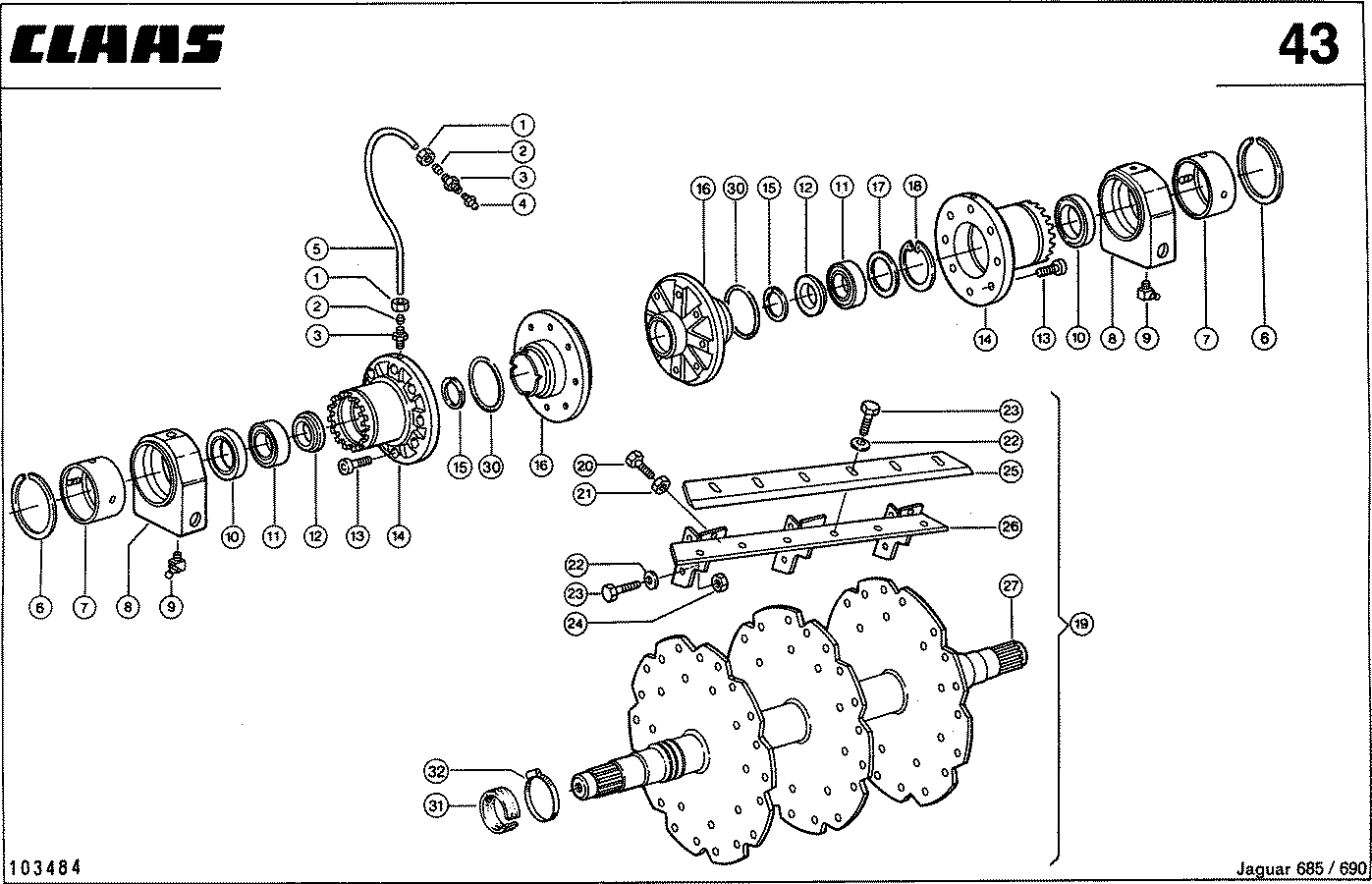

НОЖЕВОЙ БАРАБАН - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002333310	гайка накидная	4
2	0004086130	кольцо ножевое	4
3	0002333300	штуцер	4
4	0002449460	пресс-масленка	2
5	0009653270	маслопровод	2
6	0002113870	кольцо запорное	2
7	0009801470	втулка подшипника	2
8	0009801460	подшипник	2
9	0002369430	пресс-масленка	2
10	0002446340	уплотнение вала	2
11	0002123170	р/подш.самоуст.	2
12	0009801402	обойма крюка	2
13	0002113860	винт с цил.гол.	14
14	0009801293	корпус подшипника	2
15	0002336940	уплотнение пласт.	2
16	0009801282	корпус подшипника	2
17	0002119630	шайба установочн.	0
17	0002119640	шайба установочн.	0
17	0002119650	шайба установочн.	0
17	0002119660	шайба установочн.	0
17	0002330460	шайба установочн.	0
17	0002330470	шайба установочн.	0
17	0002380450	шайба установочн.	0
18	0002351940	кольцо стопорное	1
19	0009801212	барабан ножевой	1
20	0002352181	болт 6-гр.	20
21	0002361710	гайка 6-гр.	20
22	0002110840	шкив натяжной	150
23	0002114950	болт 6-гр.	150
24	0002389460	гайка 6-гр.	90
25	0009075491	нож	10
26	0009801070	ножедержатель	10
27	0009801222	барабан ножевой	1
30	0002116780	уплотнение	2
31	0009801160	уплотнитель рез.	2
32	0002389091	зажим шланговый	2

Наверх

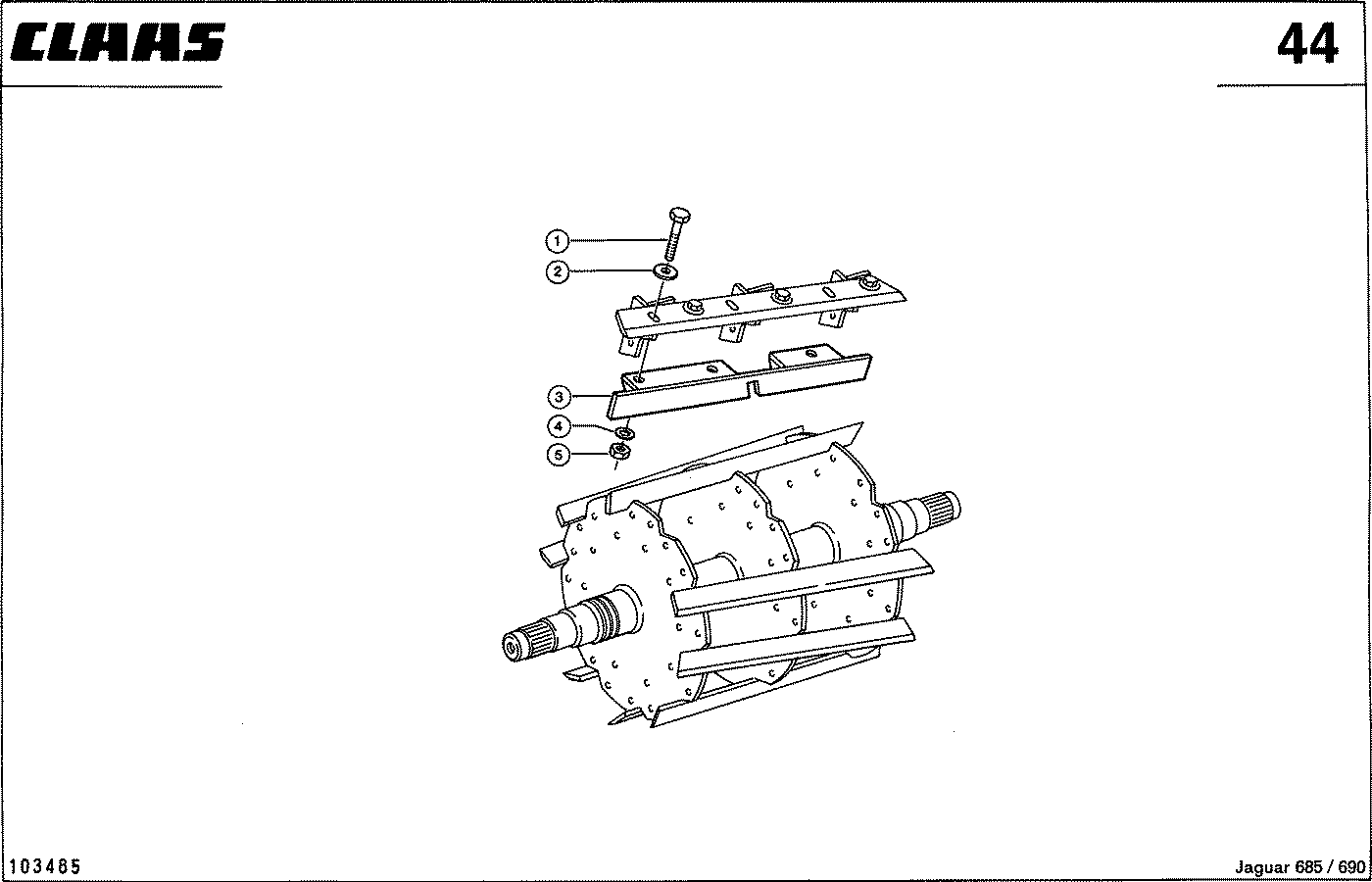

Дополнительные ножи к режущему цилиндру, подборщик - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110890	болт 6-гр.	15
2	0002110840	шкив натяжной	15
3	0009801440	планка разбрасыв.	5
4	0002393910	шайба контактная	15
5	0002389460	гайка 6-гр.	15

Наверх

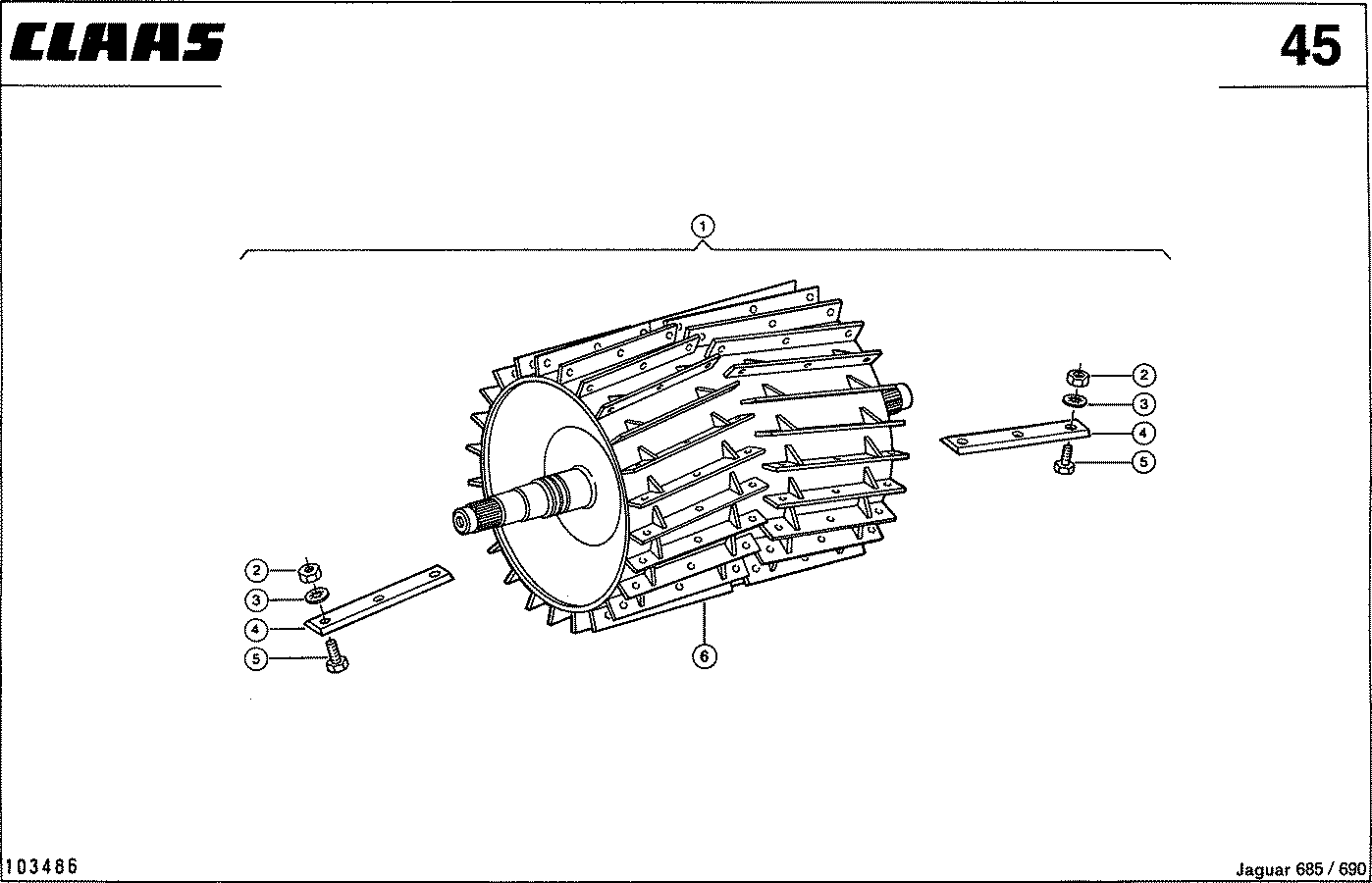

Многоножевой режущий цилиндр, VAR. 4435 / 4706 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009807420	барабан ножевой	1
2	0002441440	гайка 6-гр.	144
3	0002393890	шайба контактная	144
4	0009807502	нож	48
5	0002384190	болт 6-гр.	144
6	0009807430	барабан ножевой	144

Наверх

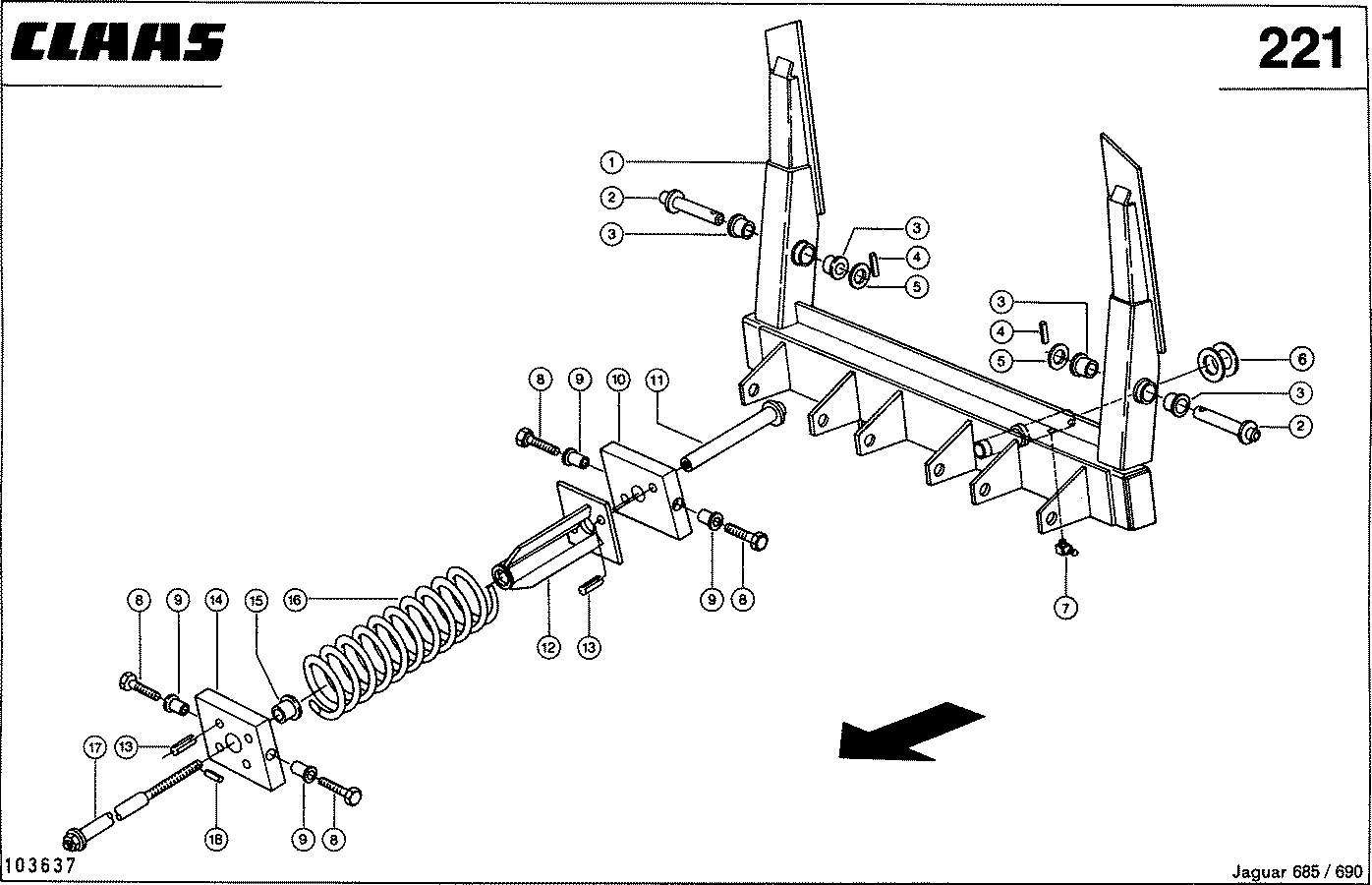

НАПРАВЛЯЮЩЕЕ ДНИЩЕ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009801632	лист несущий пола	1
2	0002379130	пружина тарельч.	28
3	0009801710	болт стяжной п.	1
3	0009807280	болт стяжной п.	1
4	0002335740	болт 6-гр.	2
4	0002362300	болт 6-гр.	2
5	0002111170	гайка стопорная	4
6	0009801514	рама	1
7	0002361730	гайка 6-гр.	10
8	0006854990	болт 6-гр.	10
9	0002343660	шайба	2
10	0009800931	уголок	1
11	0009801660	болт стяжной л.	1
11	0009807260	болт стяжной л.	1
12	0002393890	шайба контактная	2
13	0007108311	шайба	2

Наверх

НАПРАВЛЯЮЩЕЕ ДНИЩЕ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002111170	гайка стопорная	4
2	0002379130	пружина тарельч.	28
3	0009807280	болт стяжной п.	1
4	0002379470	гайка стопорная	4
5	0005025110	винт полупотайной	4
6	0009807300	сегмент	2
7	0002335740	болт 6-гр.	2
8	0002393890	шайба контактная	2
9	0007108311	шайба	2
10	0000723191	щиток направл.	1
11	0002373760	болт 6-гр.	4
12	0002393910	шайба контактная	4
13	0009807260	болт стяжной л.	1
14	0002343660	шайба	2
15	0009807212	рама	1
16	0002427631	кольцо стопорное	2
17	0002354951	винт с цил.гол.	2
18	0000723230	накладка	2

Наверх

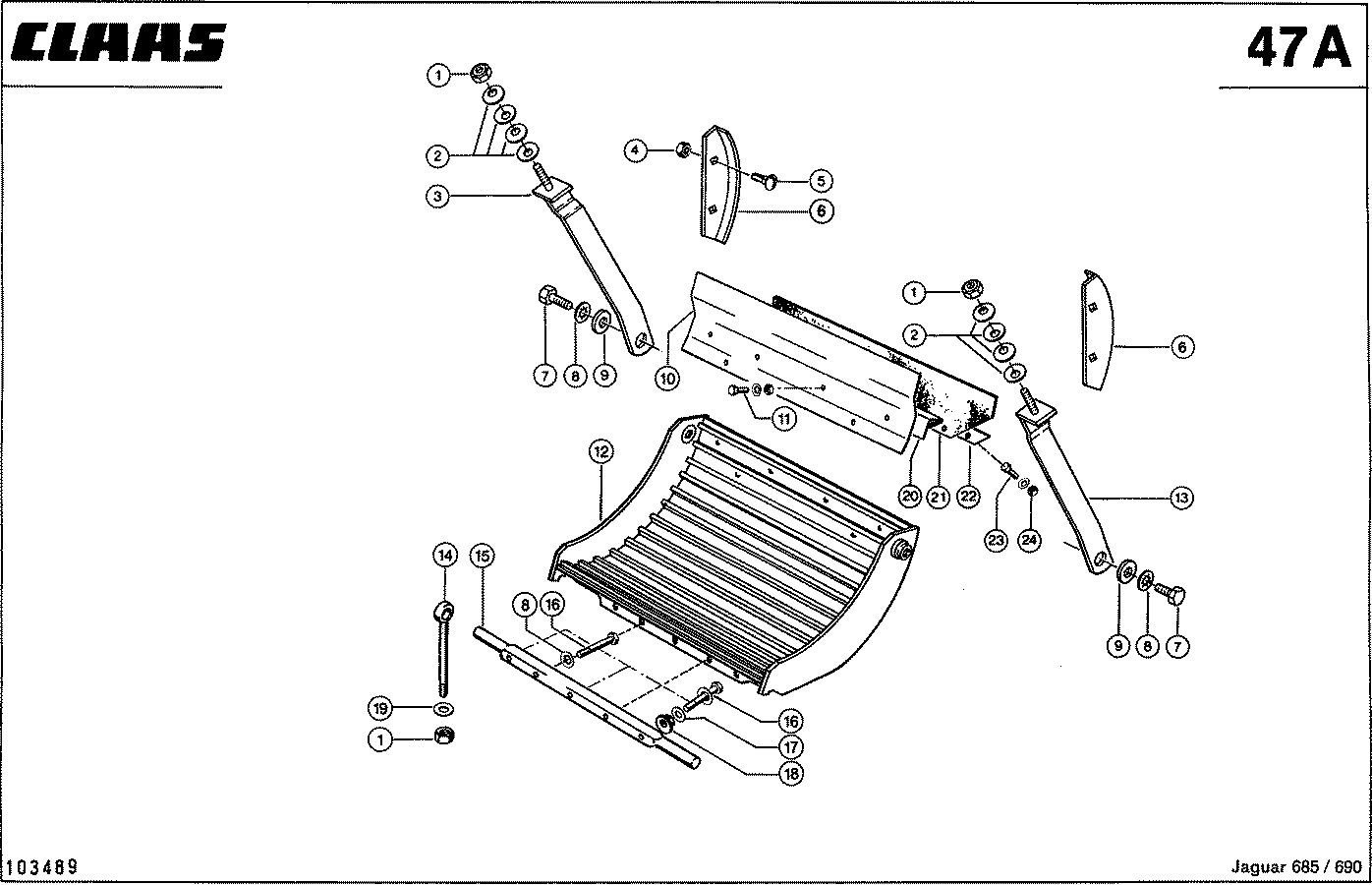

Фрикционное покрытие, F.GPS A.LKS,VAR.4436 / 4706 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002111170	гайка стопорная	4
2	0002379130	пружина тарельч.	28
3	0009807280	болт стяжной п.	1
4	0002379470	гайка стопорная	4
5	0005025110	винт полупотайной	4
6	0009807300	сегмент	2
7	0002335740	болт 6-гр.	2
8	0002393890	шайба контактная	7
9	0007108311	шайба	2
10	0009802560	щиток направл.	1
11	0002361710	гайка 6-гр.	6
11	0002373830	болт 6-гр.	6
11	0002393880	шайба контактная	6
12	0009802451	покрытие фрикц.	1
13	0009807260	болт стяжной л.	1
14	0009801591	рым-болт	2
15	0009802520	вал якоря	1
16	0002375730	болт 6-гр.	5
17	0002331950	шайба	3
18	0009802540	гайка стяжная	2
19	0002343660	шайба	2
20	0009802570	профиль п-обр.	1
21	0009801060	уплотнитель рез.	1
22	0009801050	прокладка	1
23	0002374530	болт 6-гр.	4
24	0002379470	гайка стопорная	4

Наверх

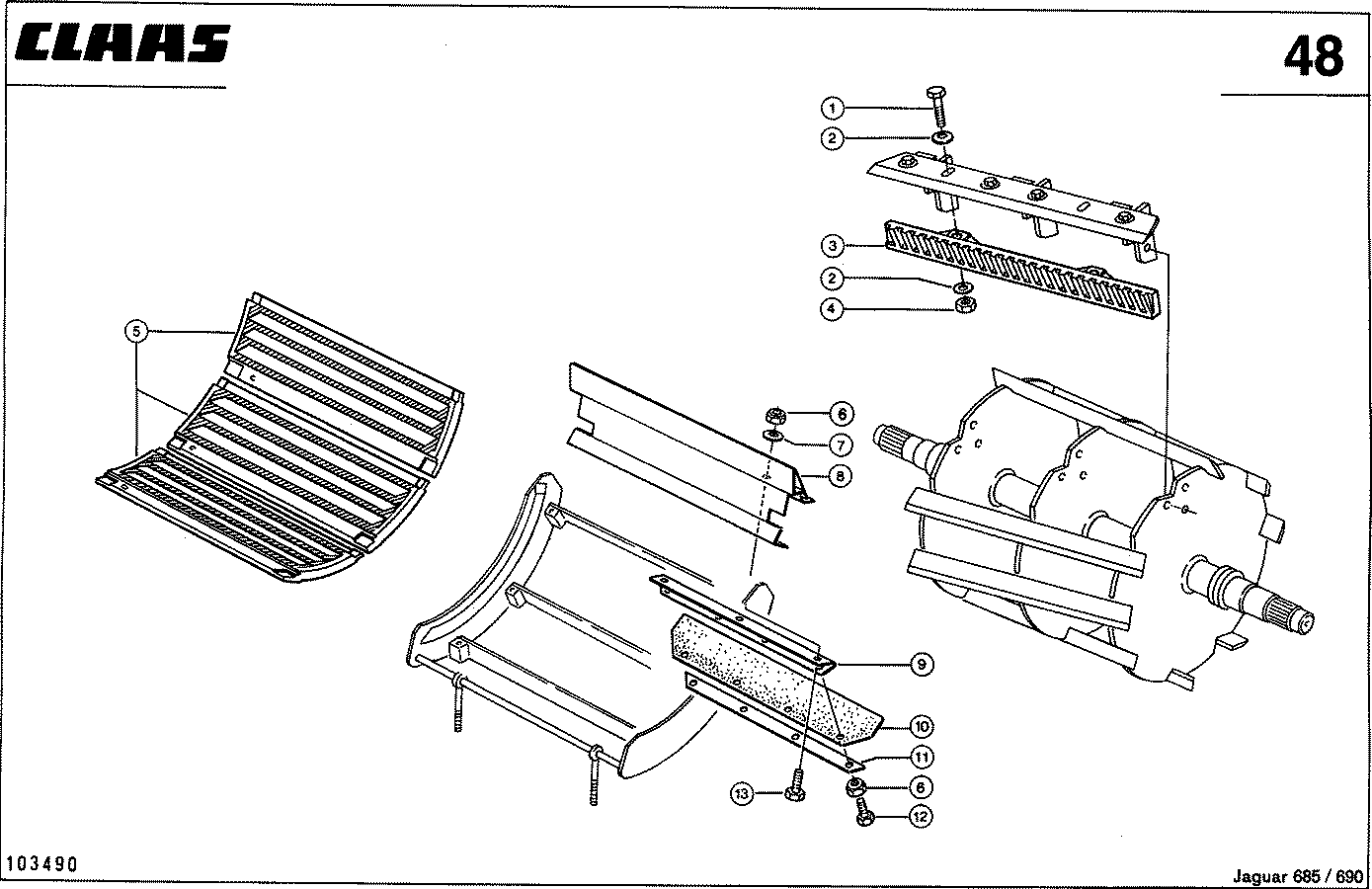

ТЕРОЧНЫЕ ПЛАНКИ И ТЕРОЧНОЕ ДНИЩЕ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110890	болт 6-гр.	20
2	0002110840	шкив натяжной	40
3	0009075420	планка фрикц.	10
4	0002389460	гайка 6-гр.	20
5	0009801750	покрытие фрикц.	3
6	0002379470	гайка стопорная	10
7	0002393880	шайба контактная	6
8	0009801760	обойма крюка	1
9	0009801040	уголок	1
10	0009801060	уплотнитель рез.	1
11	0009801050	прокладка	1
12	0002373830	болт 6-гр.	4
13	0002374530	болт 6-гр.	6

Наверх

ЗАТОЧНОЕ УСТРОЙСТВО - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002447650	шпонка призматич.	1
2	0009438760	палец	1
3	0009802160	пружина сжатия	1
4	0002351330	кольцо пружинное	4
5	0002375700	болт 6-гр.	1
6	0002379470	гайка стопорная	4
7	0002343250	шайба	6
8	0002374390	болт 6-гр.	1
9	0002351320	кольцо пружинное	1
10	0009076640	шпонка призматич.	1
11	0009801851	палец направляющ.	1
12	0009075793	круг шлифовальный	1
13	0002442160	кольцо стопорное	1
14	0009802151	маховичок	1
15	0002383860	шайба опорная	1
16	0002110780	кольцо стопорное	1
17	0002343860	шайба опорная	1
18	0009075151	шпиндель	1
19	0002113880	пружина тарельч.	1
20	0002449460	пресс-масленка	1
21	0009692390	удлинитель	1
22	0009801844	салазки направл.	1
23	0002374640	болт 6-гр.	4
24	0002351311	кольцо пружинное	4
25	0002373830	болт 6-гр.	5
26	0009802130	крышка	2
27	0009801971	кронштейн	2
28	0002369430	пресс-масленка	2
29	0009801822	шина направл.	1
30	0002331880	шайба установочн.	8
31	0002393890	шайба контактная	5
32	0002443910	болт 6-гр.	4
33	0002423800	болт 6-гр.	1
34	0009642840	труба распорная	1
35	0009801890	прокладка	8
36	0009802110	вставка	2
37	0002374380	болт 6-гр.	4
38	0002393870	шайба контактная	4
39	0009802171	кожух	1
40	0006933350	уголок	1
41	0002374530	болт 6-гр.	1
42	0009801872	планка направл.	1
43	0002363490	винт с цил.гол.	2
44	0009801882	планка направл.	1
45	0002114200	штифт распорный	2
46	0002378440	болт 6-гр.	2

Наверх

ЗАТОЧНОЕ УСТРОЙСТВО - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002332430	болт 6-гр.	2
2	0002343200	шайба	4
3	0002349850	гайка стопорная	2
4	0002336100	шпилька	2
5	0009802073	поводок	1
6	0007734750	пружина тарельч.	18
7	0002361700	гайка 6-гр.	2
8	0002330000	болт 6-гр.	2
9	0002342770	шайба	2
10	0009656930	ролик для троса	2
11	0009657080	втулка распорная	2
12	0009397600	шайба	2
13	0002330050	шайба	2
14	0002381320	гайка стопорная	7
15	0002373830	болт 6-гр.	1
16	0002351330	кольцо пружинное	2
17	0006901111	гидроцилиндр в сб	1
18	0002374530	болт 6-гр.	1
19	0002379830	гайка стопорная	2
20	0002369112	шайба	2
21	0002113900	скоба зажимная	1
22	0009802101	трос стальной	1
23	0002363300	винт потайной	2
24	0009801900	плита скольжения	1
25	0002361700	гайка 6-гр.	2
26	0009802040	шина	1
27	0002364420	винт полупотайной	2
28	0006901140	гидроцилиндр	1
29	0006900982	4/2 распределит.	1
30	0002374420	винт с 6-гр.гол.	2
31	0002351320	кольцо пружинное	2
32	0002387880	патрубок угловой	2
33	0009802000	трубопровод	1
34	0002355220	болт 6-гр.	2
35	0002448440	кольцо уплотн.	4
36	0000960280	винт пустотелый	2
37	0009802020	трубопровод	1
38	0002390760	кнопка сферич.	1
39	0002361710	гайка 6-гр.	1
40	0009802180	планка направл.	1
41	0002356230	штифт распорный	4

Наверх

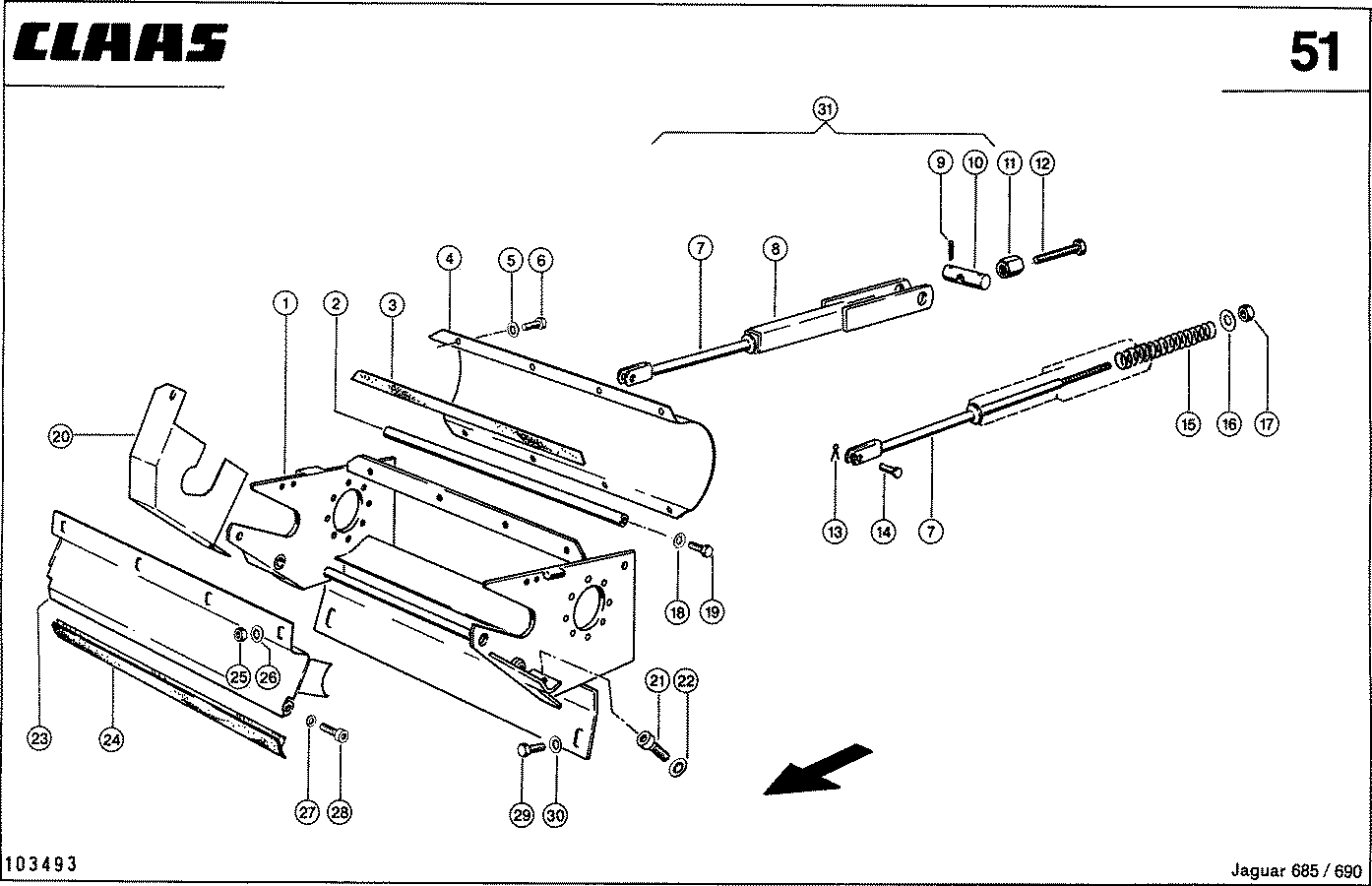

Устройство лущения кукурузы, Корпус - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000722820	корпус валковый	1
1	0000722830	корпус валковый	1
2	0000723140	вал	1
3	0002014800	полоска целлюлозн	1
4	0000722990	лист кожуха	1
5	0002393870	шайба контактная	8
6	0002392350	болт 6-гр.	8
7	0000723250	тяга резьбовая	2
8	0008081390	корпус	2
9	0002356670	штифт распорный	2
10	0000723270	палец	2
11	0000723280	гайка	2
12	0002424660	болт 6-гр.	2
12	0002424670	болт 6-гр.	2
13	0002350890	шплинт	2
14	0002335820	палец	2
15	0008140990	пружина сжатия	2
16	0002389900	шайба	2
17	0002380470	гайка стопорная	2
18	0002393890	шайба контактная	2
19	0002374610	болт 6-гр.	2
20	0000721471	защита	1
21	0002376930	винт с цил.гол.	2
22	0002393910	шайба контактная	2
23	0000723110	крышка	1
24	0002011620	профиль п-обр.	1
24	0002050780	профиль п-обр.	1
25	0002361710	гайка 6-гр.	4
26	0002393941	шайба контактная	4
27	0002428241	кольцо стопорное	2
28	0002382431	винт с цил.гол.	2
29	0002373820	болт 6-гр.	2
30	0002393941	шайба контактная	2
31	0000723240	цилиндр пружины	2

Наверх

КОРНКРЕКЕР, ВАЛЬЦЫ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000722820	корпус валковый	1
0	0002333310	гайка накидная	2
0	0004086130	кольцо ножевое	2
1	0000723391	труба	1
2	0000723010	узел подшипников.	2
3	0002380431	винт с цил.гол.	4
4	0002364311	кольцо стопорное	4
5	0000723161	упор правый	1
6	0009580036	шайба установочн.	2
7	0002373700	болт 6-гр.	12
8	0002393870	шайба контактная	12
9	0000722973	кольцо центрир.	1
10	0002378620	кольцо стопорное	1
11	0000723020	узел подшипников.	1
12	0000721343	валик	1
13	0000723001	узел подшипников.	1
14	0000722982	крышка	1
15	0002364311	кольцо стопорное	2
16	0002354881	винт с цил.гол.	2
17	0000723320	трубопровод	1
18	0002333300	штуцер	1
19	0006290770	стакан крепежный	1
20	0002393910	шайба контактная	1
21	0000723101	упор левый	1
22	0000723400	винт пустотелый	1
23	0002369430	пресс-масленка	1
24	0002369420	пресс-масленка	1
25	0002111840	патрубок угловой	1
26	0002440420	ключ гаечный	1
27	0002154140	винт с цил.гол.	2
28	0002375190	гайка 6-гр.	2
29	0002154130	винт с цил.гол.	2
30	0000723080	втулка	1
31	0009400083	шпонка призматич.	2
32	0000723030	валик	1
33	0002363490	винт с цил.гол.	4
34	0002427631	кольцо стопорное	4
35	0000723180	вставка правая	1
36	0002361710	гайка 6-гр.	4
36	0002378280	винт потайной	4
36	0002393880	шайба контактная	4
37	0000723151	вал	1
38	0000723170	щиток загруз.лев.	1
39	0002154150	шайба опорная	2
40	0000723090	втулка	1

Наверх

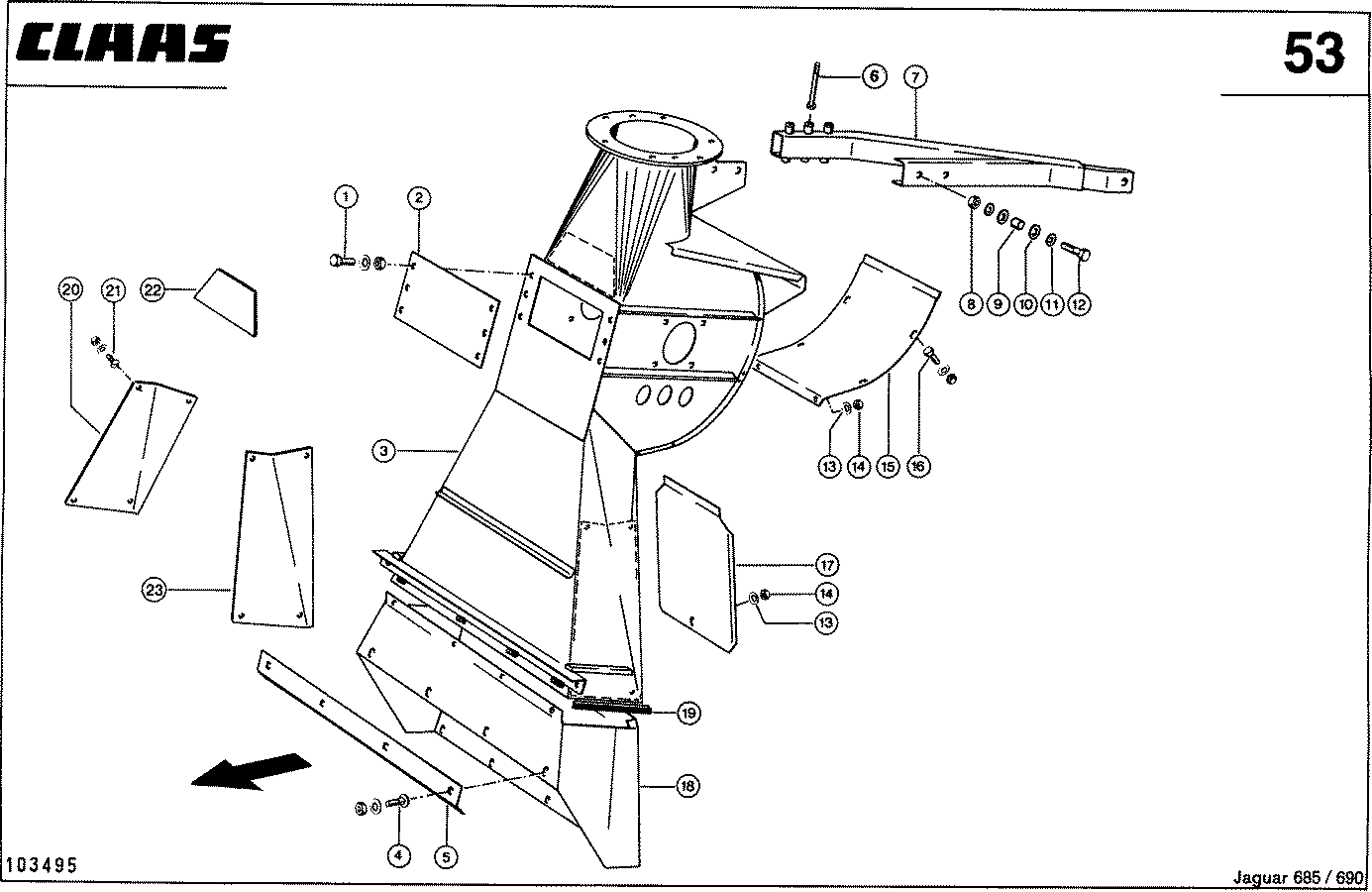

TURM - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	4
1	0002374610	болт 6-гр.	4
1	0002393890	шайба контактная	4
2	0000701892	обшивка металл.	1
3	0000701522	башня	1
3	0000721523	башня	1
4	0002361710	гайка 6-гр.	4
4	0002365100	винт полупотайной	4
4	0002393941	шайба контактная	4
5	0000701860	шина	1
6	0002355460	болт 6-гр.	3
7	0009074693	стойка	1
8	0002382340	гайка стопорная	2
9	0002448360	штифт распорный	2
10	0002343660	шайба	4
11	0002368440	шайба	4
12	0002374620	болт 6-гр.	2
13	0002393931	шайба контактная	3
14	0002361700	гайка 6-гр.	3
15	0000701841	сегмент	1
16	0002361700	гайка 6-гр.	4
16	0002393870	шайба контактная	4
16	0002441380	болт 6-гр.	4
17	0000701850	крышка	1
18	0000722001	переходник	1
19	0002009090	профиль уплотн.	0
20	0000722174	обшивка металл.	1
21	0002389010	гайка 6-гр.	8
21	0002393870	шайба контактная	8
21	0006100971	винт полупотайной	8
22	0000722180	деталь быстроизн.	1
23	0000722164	обшивка металл.	1
23	0000722174	обшивка металл.	1

Наверх

УСКОРИТЕЛЬ ВЫБРОСА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006104490	шарикоподш.фланц.	2
2	0002363250	шпилька	2
3	0006104470	кольцо зажимное	2
4	0006104460	фланец металлич.	4
5	0006104480	подшипник кольца	2
6	0002361710	гайка 6-гр.	8
6	0002365100	винт полупотайной	8
6	0002393941	шайба контактная	8
7	0000701753	колесо лопастное	1
8	0002393880	шайба контактная	12
9	0002361710	гайка 6-гр.	12
10	0002378740	болт 6-гр.	6
11	0002361710	гайка 6-гр.	8
12	0006554920	тяга	2
13	0000701831	кронштейн	2
14	0000701792	вал	1
15	0002361720	гайка 6-гр.	4
15	0002375720	болт 6-гр.	4
15	0002393890	шайба контактная	4

Наверх

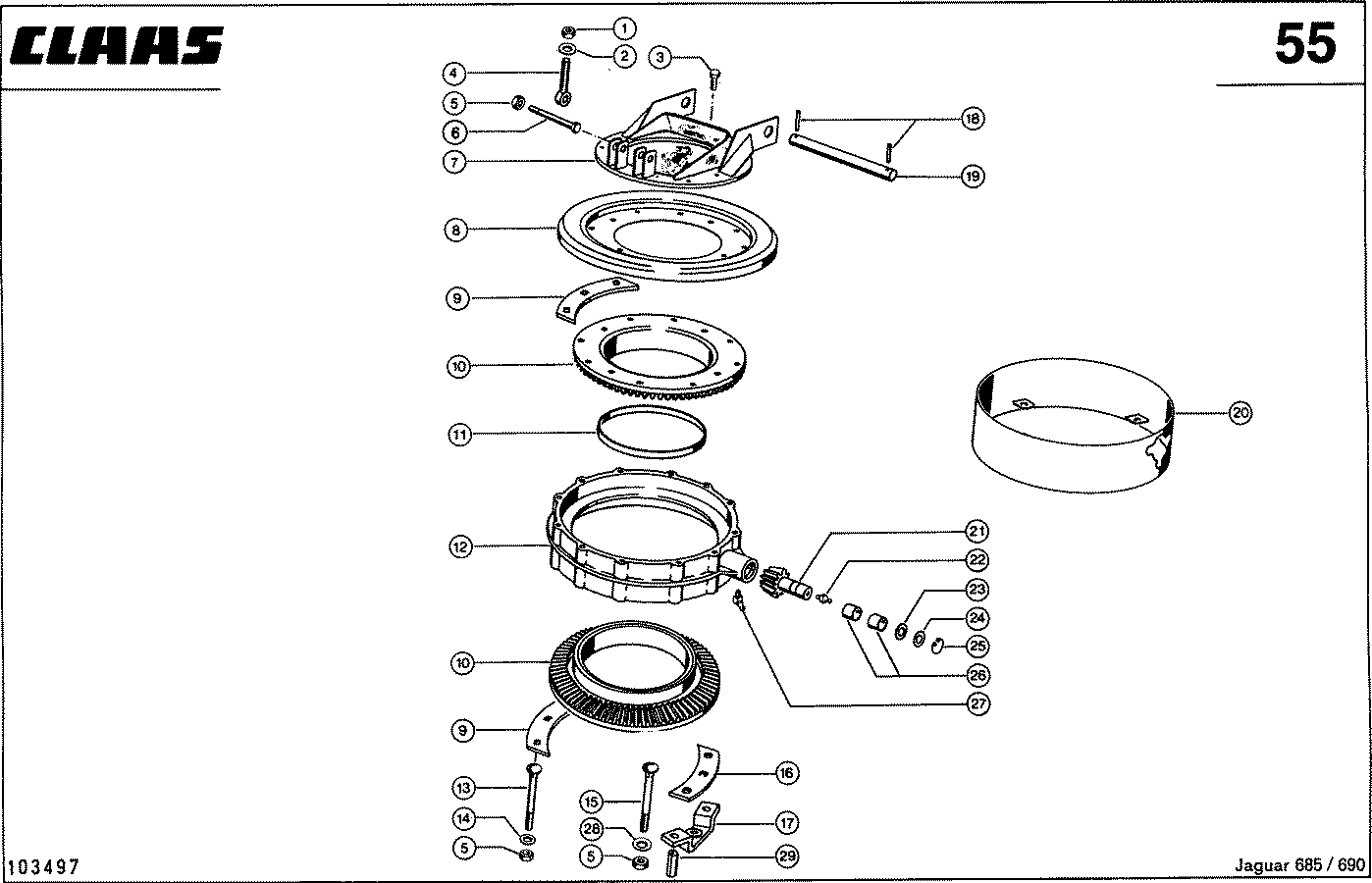

ПОВОРОТНОЕ УСТРОЙСТВО - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	2
2	0002343290	шайба	2
3	0002330000	болт 6-гр.	10
4	0002338570	рым-болт	2
5	0002382340	гайка стопорная	13
6	0002423800	болт 6-гр.	1
7	0000706430	кольцо	1
7	0009077261	кольцо	1
8	0009077110	кольцо защитное	1
9	0009074671	сегмент	6
10	0009074640	венец зубчатый	2
11	0009074660	кольцо уплотн.	1
12	0009074634	корпус подшипника	1
13	0002339043	винт полупотайной	10
14	0002343280	шайба	6
15	0002339050	винт полупотайной	2
16	0009170830	сегмент	2
16	0009170840	сегмент	2
17	0009170871	стойка подшипника	1
18	0009480005	штифт распорный	2
19	0009077322	палец	1
20	0009077640	кольцо защитное	1
21	0009172581	шестерня конич.	1
22	0002369420	пресс-масленка	1
22	0002449490	пресс-масленка	1
23	0002338000	шайба опорная	1
24	0002336910	шайба установочн.	1
25	0002338010	кольцо стопорное	1
26	0009172440	втулка	2
27	0002369440	пресс-масленка	1
28	0002393890	шайба контактная	2
29	0002448380	штифт распорный	2

Наверх

Увеличитель высоты разгрузочного лотка, VAR. 4334 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718021	соединение	4
2	0002387180	патрубок	2
3	0002393030	труба	0
4	0000632671	отвод колена верх	1
5	0002378740	болт 6-гр.	10
6	0002379470	гайка стопорная	10
7	0000718270	кпл. кабелей	1

Наверх

СИЛОСОПРОВОД - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000705363	пластина изоляц.	1
2	0000705731	обшивка металл.	2
3	0002331930	шайба	5
4	0002361700	гайка 6-гр.	5
4	0002364380	винт полупотайной	5
4	0002393931	шайба контактная	5
5	0009008810	крюк рессоры	1
6	0009230660	пружина растяжен.	1
7	0002379470	гайка стопорная	1
8	0002355380	болт 6-гр.	1
9	0009077101	крюк	1
10	0002361700	гайка 6-гр.	3
10	0002364380	винт полупотайной	3
10	0002393870	шайба контактная	3
11	0000705744	обшивка металл.	1
12	0000705723	планка	2
12	0000707140	планка	2
13	0002361690	гайка 6-гр.	10
13	0002364900	кольцо пружинное	10
13	0002372160	гайка 6-гр.	10
13	0002377061	винт с цил.гол.	10
13	0002381991	винт с цил.гол.	10
13	0002393860	шайба контактная	10
14	0002361800	шайба	10
15	0000705631	накладка	2
16	0009070831	кольцо распорное	8
17	0002342810	шайба	8
17	0002369132	шайба	8
18	0002361710	гайка 6-гр.	8
18	0002379470	гайка стопорная	8
19	0009294560	пружина растяжен.	2
20	0000705563	дверка передняя	1
21	0000705593	дверка задняя	1
22	0002350830	шплинт	1
23	0000705213	гидроцилиндр в сб	1
24	0002355330	болт 6-гр.	1
25	0002361710	гайка 6-гр.	2
26	0002111790	винт полупотайной	2
26	0005025110	винт полупотайной	2
27	0008018851	винт полупотайной	2
28	0002369132	шайба	1

Наверх

ПРИВОДЫ - CLAAS JAGUAR 685

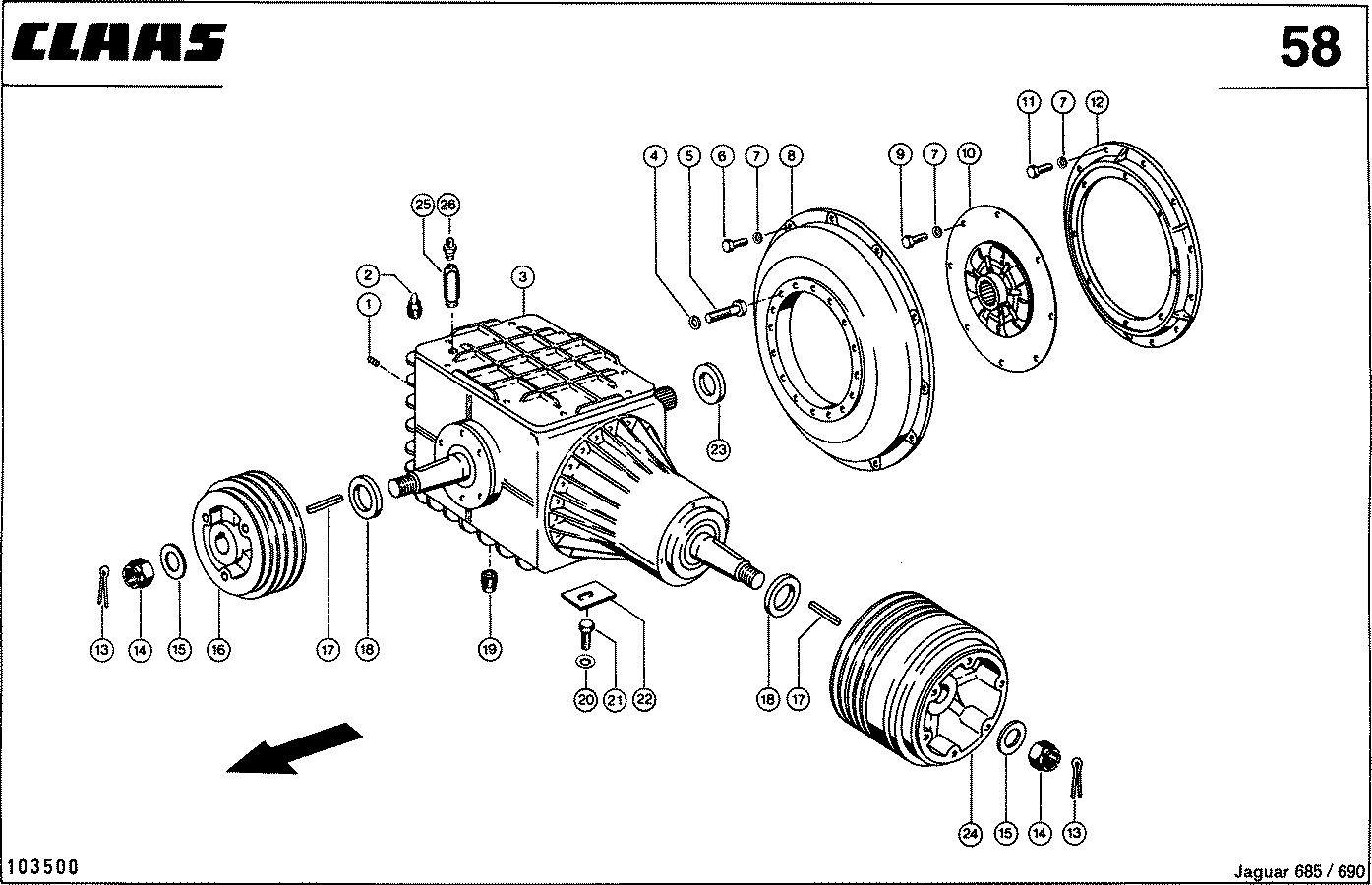

ГЛАВНЫЙ РЕДУКТОР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000718330	уплотнение	1
0	0000718340	уплотнение	1
0	0000718352	уплотнение	1
1	0000901201	винт запорный	1
2	0007126600	пробка резьбов.	1
3	0000702515	коробка передач	1
4	0002351341	кольцо пружинное	16
5	0002355560	болт 6-гр.	16
6	0002378740	болт 6-гр.	12
7	0002351330	кольцо пружинное	32
8	0000708340	кожух вых.вала	1
9	0002373820	болт 6-гр.	8
10	0000708360	кожух вых.вала	1
11	0002374530	болт 6-гр.	12
12	0000708351	кольцо промежут.	1
13	0002351190	шплинт	2
14	0006241570	гайка корончатая	2
15	0002351302	шайба	2
16	0000711235	шкив клиноремен.	1
17	0006240540	шпонка призматич.	2
18	0002153081	кольцо уплотнит.	2
19	0006354230	пробка магнитная	1
20	0002110840	шкив натяжной	1
21	0002362300	болт 6-гр.	1
22	0000700742	накладка	1
23	0002336112	уплотнение вала	1
24	0000703012	шкив клиноремен.	1
25	0006497561	сапун	1
26	0001798420	сапун	1

Наверх

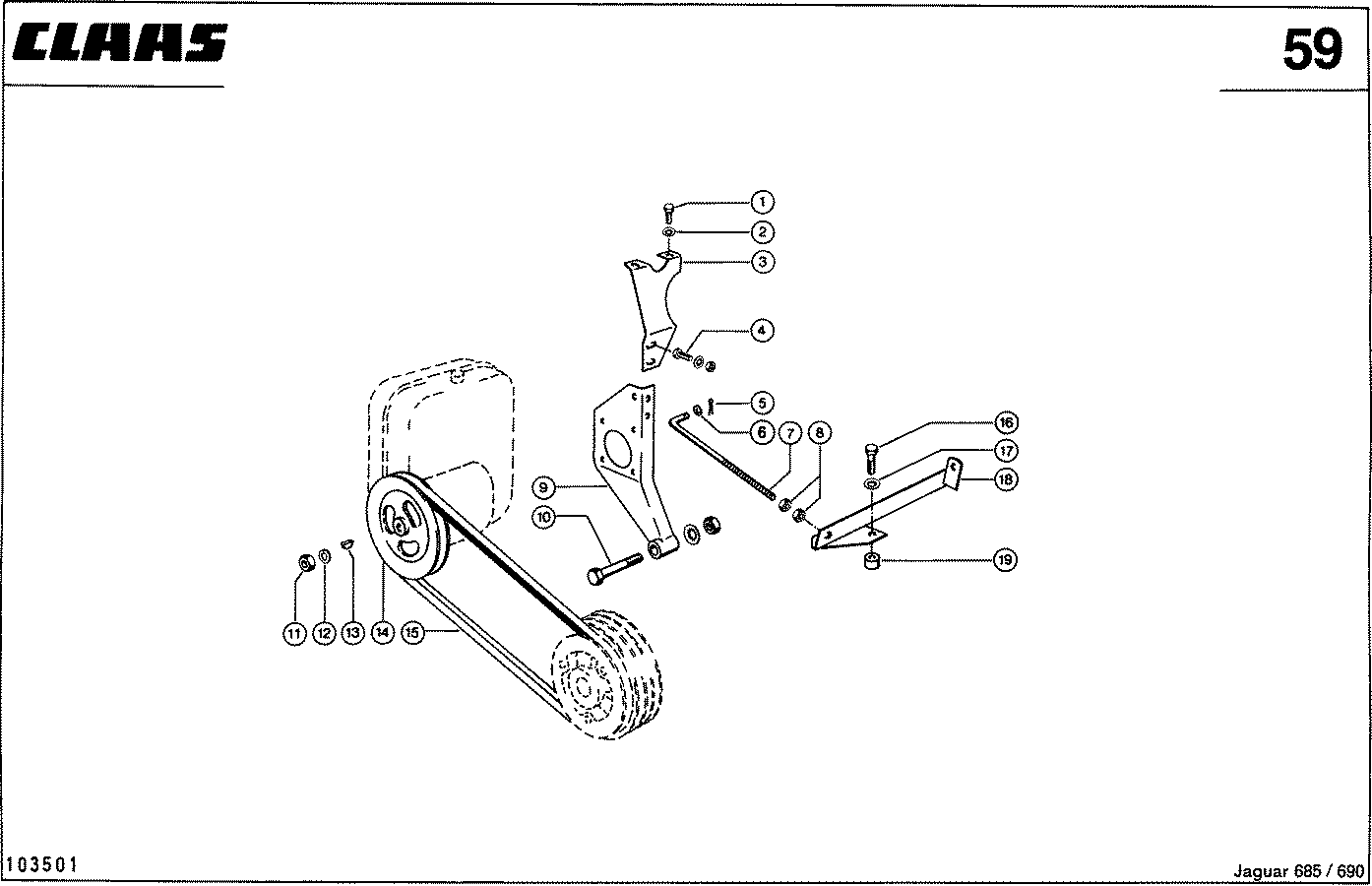

ПРИВОД ГИРДАВЛИЧЕСКОГО НАСОСА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374380	болт 6-гр.	2
2	0002393931	шайба контактная	2
3	0006070982	опора	1
4	0002361700	гайка 6-гр.	2
4	0002374390	болт 6-гр.	2
4	0002393931	шайба контактная	2
5	0002350830	шплинт	1
6	0002369132	шайба	1
7	0009034860	тяга	1
8	0002361710	гайка 6-гр.	2
9	0006835292	кронштейн	1
10	0002330940	болт 6-гр.	1
10	0002351371	кольцо стопорное	1
10	0002375210	гайка 6-гр.	1
11	0002364550	гайка 6-гр.	1
12	0002351341	кольцо пружинное	1
13	0002448140	шпонка сегментная	1
14	0006833032	шкив клиноремен.	1
15	0007501932	ремень клиновой	1
16	0002355360	болт 6-гр.	3
17	0002393880	шайба контактная	3
18	0000702751	уголок	1
19	0006808911	втулка распорная	1

Наверх

НАТЯЖНОЕ УСТРОЙСТВО ПРИВОДА БАРАБАНА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006296111	направляющая пруж	1
2	0006736650	втулка	1
3	0006031040	пружина сжатия	1
4	0006737450	шайба	1
5	0002361720	гайка 6-гр.	1
6	0006295710	вилка с резьбой	1
7	0006321330	палец	1
8	0002350880	шплинт	1
9	0000085610	втулка	2
10	0000709691	держатель ролика	1
11	0002369430	пресс-масленка	1
11	0002369440	пресс-масленка	1
12	0000723651	ролик натяжной	1
12	0006422660	ролик натяжной	1
13	0002351820	кольцо стопорное	2
14	0002154640	ш/подш.радиальный	2
14	0002358700	ш/подш.радиальный	2
15	0002351600	кольцо стопорное	2
16	0006422643	ролик натяжной	1
17	0000723660	палец	1
17	0006422650	палец	1
18	0002361720	гайка 6-гр.	1
18	0002391450	болт 6-гр.	1
18	0002393890	шайба контактная	1
19	0002331020	шайба	1
20	0002351180	шплинт	1
21	0006440450	труба распорная	1
22	0001332200	болт 6-гр.	1
22	0002361700	гайка 6-гр.	1
22	0002393870	шайба контактная	1
23	0002350900	шплинт	4
24	0002342910	шайба	4
25	0006550190	болт соединит.	1
26	0000702952	гидроцилиндр	1
27	0002382410	палец	1
28	0000709522	ремень	1

Наверх

НАПРАВЛЯЮЩИЕ ПРИВОДА БАРАБАНА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002369420	пресс-масленка	1
1	0000709653	элемент соединит.	1
2	0002361700	гайка 6-гр.	8
2	0002362000	болт 6-гр.	8
2	0002393931	шайба контактная	8
3	0002369520	шайба	0
4	0006422700	втулка цевочная	1
5	0002351820	кольцо стопорное	2
6	0002154640	ш/подш.радиальный	2
6	0002358700	ш/подш.радиальный	2
7	0000709883	шкив ременный	1
8	0006422690	труба распорная	1
9	0006290261	шайба распорная	1
10	0002351351	кольцо стопорное	1
11	0002378880	болт 6-гр.	1
12	0000709522	ремень	1
13	0000709622	элемент соединит.	1
14	0000703031	скоба	1
15	0000703023	кронштейн	1
16	0006953700	накладка	1
17	0002393941	шайба контактная	2
18	0002392380	болт 6-гр.	2

Наверх

ПРИВОД БАРАБАНА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006298360	ремень клиновой	1
2	0002358440	кольцо стопорное	1
3	0009801342	шкив клиноремен.	1
4	0000709522	ремень	1
5	0009079831	втулка подшипника	2
6	0009801362	ступица	1
7	0009801381	втулка центрир.	1
8	0002442130	шайба стопорная	1
8	0009075271	шайба стопорная	1
9	0002355860	болт 6-гр.	1
10	0002369420	пресс-масленка	1
11	0002355341	болт 6-гр.	2
12	0008107090	втулка разгруз.	4
13	0002351330	кольцо пружинное	2
14	0002361710	гайка 6-гр.	2
15	0006297690	ремень	1
16	0002368980	штифт распорный	1

Наверх

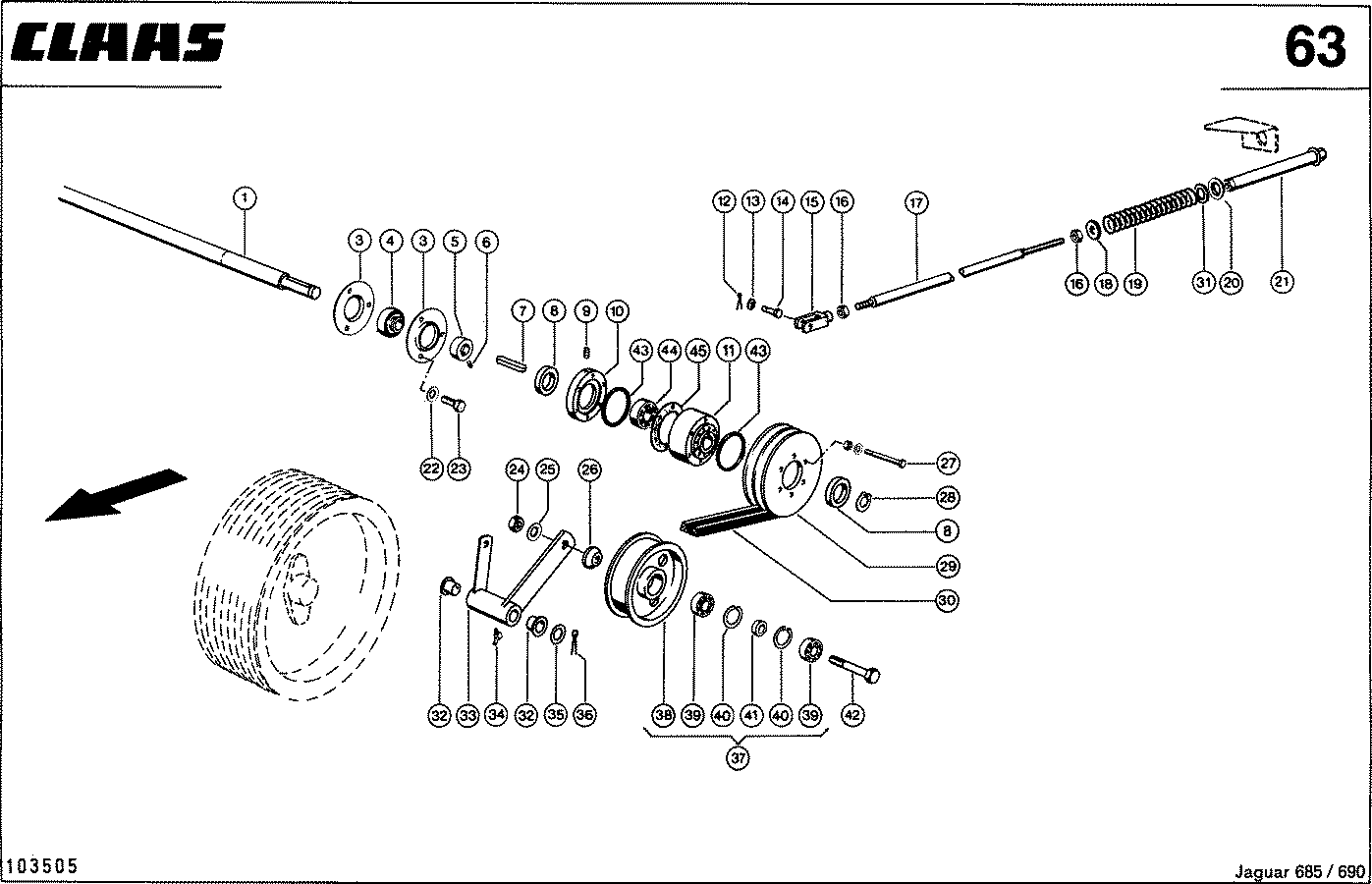

Устройство лущения кукурузы, Привод L.H. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000721181	вал	1
3	0006160680	фланец металлич.	2
4	0002114230	подшипник кольца	1
4	0002154751	подшипник кольца	1
5	0006160670	кольцо зажимное	1
6	0002363250	шпилька	1
7	0002357530	шпонка призматич.	1
8	0009630110	уплотнение вала	2
9	0002392130	винт запорный	2
10	0000721190	кольцо	1
11	0000721261	муфта обгонная	1
12	0002350890	шплинт	1
13	0002369132	шайба	1
14	0006321330	палец	1
15	0006295690	головка вилки	1
16	0002361720	гайка 6-гр.	2
17	0000721250	тяга резьбовая	1
18	0002343770	шайба	1
19	0007242770	пружина сжатия	1
20	0006736650	втулка	1
21	0006030950	направляющая пруж	1
22	0002393880	шайба контактная	6
23	0002373820	болт 6-гр.	6
24	0002361730	гайка 6-гр.	1
25	0002393910	шайба контактная	1
26	0006031480	кольцо зажимное	1
27	0002150030	шайба контактная	6
27	0002361690	гайка 6-гр.	6
27	0002423740	болт 6-гр.	6
28	0002351630	кольцо стопорное	1
29	0000721150	шкив клиноремен.	1
30	0006297690	ремень	1
31	0002331270	шайба	1
32	0006321710	втулка	2
33	0000721280	держатель ролика	1
34	0002369430	пресс-масленка	1
35	0002343010	шайба	2
36	0002370330	шплинт	1
37	0007242230	ролик натяжной	1
38	0007241331	ролик натяжной	1
39	0002394630	ш/подш.радиальный	2
40	0002351790	кольцо стопорное	2
41	0007241340	втулка распорная	1
42	0002389310	винт установочный	1
43	0002117490	уплотнение	2
44	0002359350	ш/подш.радиальный	2
45	0000722190	уплотнение бумаж.	1

Наверх

Устройство лущения кукурузы, Привод R.H. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002369430	пресс-масленка	1
1	0007241031	направляющая пруж	1
2	0006736650	втулка	1
3	0006295790	пружина сжатия	1
4	0002343770	шайба	1
5	0002361720	гайка 6-гр.	1
6	0006295710	вилка с резьбой	1
7	0002343010	шайба	2
8	0006321710	втулка	2
9	0002350890	шплинт	1
10	0002369132	шайба	1
11	0006321330	палец	1
12	0002370330	шплинт	1
13	0000721141	шкив клиноремен.	1
14	0002389310	винт установочный	1
15	0002361730	гайка 6-гр.	1
16	0002393910	шайба контактная	1
17	0000721290	держатель ролика	1
18	0007241340	втулка распорная	2
19	0002394630	ш/подш.радиальный	2
20	0002351790	кольцо стопорное	2
21	0000721121	шкив клиноремен.	1
22	0007760680	шпонка призматич.	1
23	0006884840	шайба зажимная	1
24	0002393910	шайба контактная	1
25	0000723400	винт пустотелый	1
26	0002369440	пресс-масленка	1
27	0000723301	вал	1
28	0000721100	ремень	1
29	0000723410	шкив ременный	1
30	0002369420	пресс-масленка	1
31	0000721181	вал	1
32	0006160680	фланец металлич.	2
33	0002114230	подшипник кольца	1
33	0002154751	подшипник кольца	1
34	0006160670	кольцо зажимное	1
35	0002363250	шпилька	1
36	0007124150	шайба	1
37	0002154120	болт 6-гр.	1
38	0002448020	шпонка с головкой	1
39	0000721111	шкив клиноремен.	1
45	0000723370	пластина	1
46	0002374560	болт 6-гр.	2
47	0006513430	труба	1
48	0002334880	шайба	1
49	0002424660	болт 6-гр.	1
50	0000723440	монтировка	1

Наверх

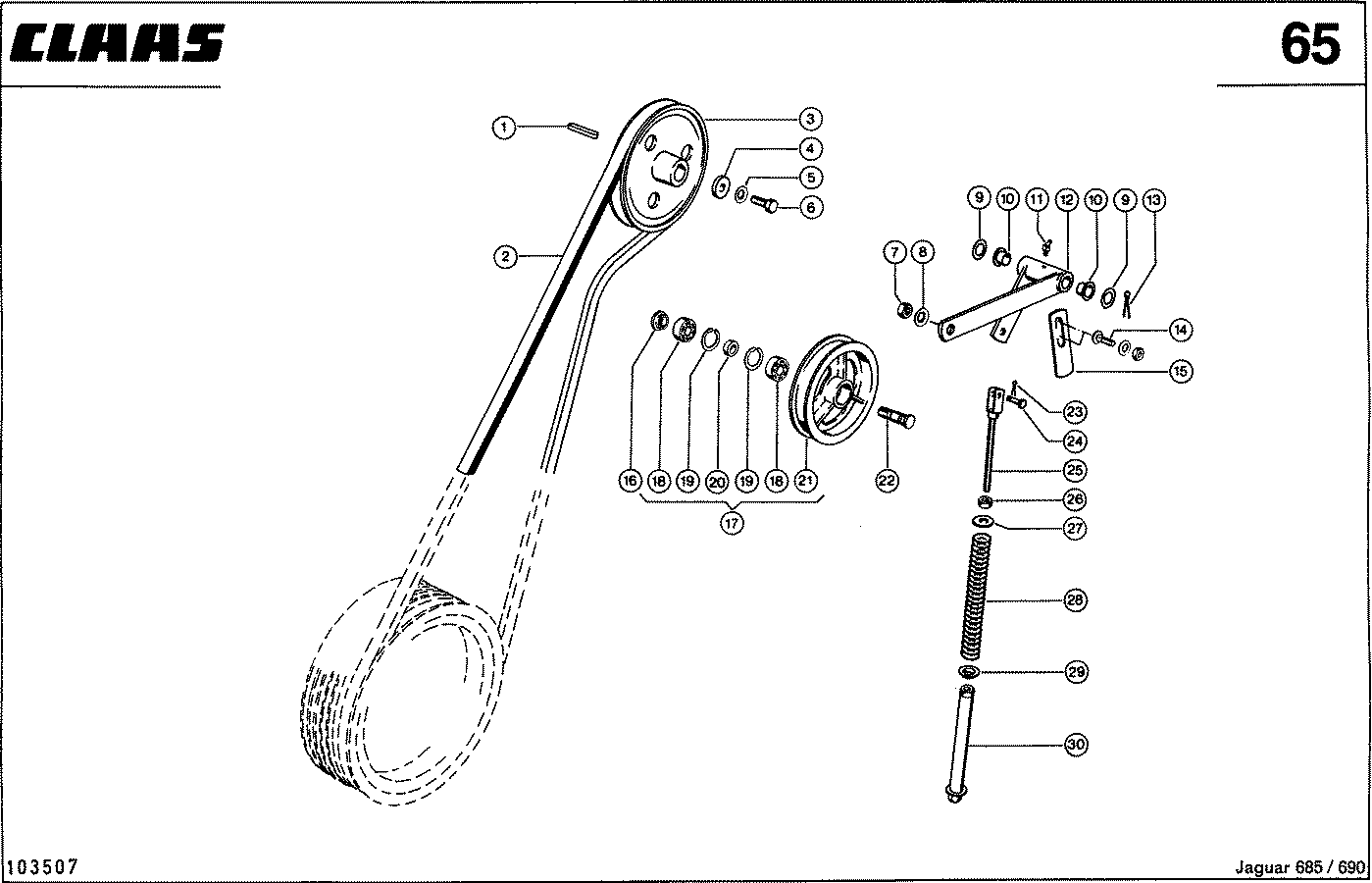

ПРИВОД УСКОРИТЕЛЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002338880	шпонка призматич.	1
2	0006298360	ремень клиновой	1
3	0000702060	шкив клиноремен.	1
4	0007124150	шайба	1
5	0002393890	шайба контактная	1
6	0002375720	болт 6-гр.	1
7	0002361730	гайка 6-гр.	1
8	0002393910	шайба контактная	1
9	0002343010	шайба	2
10	0006321710	втулка	2
11	0002369430	пресс-масленка	1
12	0000703050	держатель ролика	1
13	0002370330	шплинт	1
14	0002361700	гайка 6-гр.	2
14	0002364420	винт полупотайной	2
14	0002393931	шайба контактная	2
15	0000703091	накладка	1
16	0006243520	шайба распорная	1
17	0006292781	ролик натяжной	1
18	0002377090	ш/подш.радиальный	2
19	0002351790	кольцо стопорное	2
20	0006243550	кольцо распорное	1
21	0007207921	ролик натяжной	1
22	0006243540	палец	1
23	0002350880	шплинт	1
24	0006321330	палец	1
25	0006295710	вилка с резьбой	1
26	0002361720	гайка 6-гр.	1
27	0006737450	шайба	1
28	0006233252	пружина сжатия	1
29	0006736650	втулка	1
30	0006030950	направляющая пруж	1

Наверх

РЕДУКТОР ПРИВОДА УСКОРИТЕЛЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002362270	винт с цил.гол.	2
2	0002393880	шайба контактная	2
3	0000701731	муфта фланцевая	2
4	0000701740	диск шарнира	2
5	0002355350	болт 6-гр.	12
6	0002379470	гайка стопорная	12
7	0000701870	вал	1
8	0000701960	редуктор смотн.	1
9	0002338880	шпонка призматич.	2
10	0000702020	вал	1
11	0002393650	уплотнение вала	3
12	0002351860	кольцо стопорное	4
13	0002359160	ш/подш.радиальный	4
14	0002370800	штифт цилиндрич.	2
15	0007126600	пробка резьбов.	1
16	0002393890	шайба контактная	10
17	0002355540	болт 6-гр.	4
17	0002378150	болт 6-гр.	6
18	0006302141	уплотнение	2
19	0000702040	втулка	2
20	0006052421	кольцо	1
21	0002441950	шайба запорная	1
22	0000702030	вал	1
23	0000701970	колено трубы	1
24	0006354230	пробка магнитная	1
25	0000702002	колесо цилиндрич.	2
26	0000901201	винт запорный	1
27	0000702122	кардан сдвоенный	1
28	0002378200	болт 6-гр.	4
29	0002382340	гайка стопорная	4
30	0000702340	мостик	4
31	0000702330	вилка насадная	2
32	0002116360	пресс-масленка	2
33	0009725030	кольцо стопорное	8
34	0009724650	крестовина	2
35	0000702350	вилка сдвоенная	1

Наверх

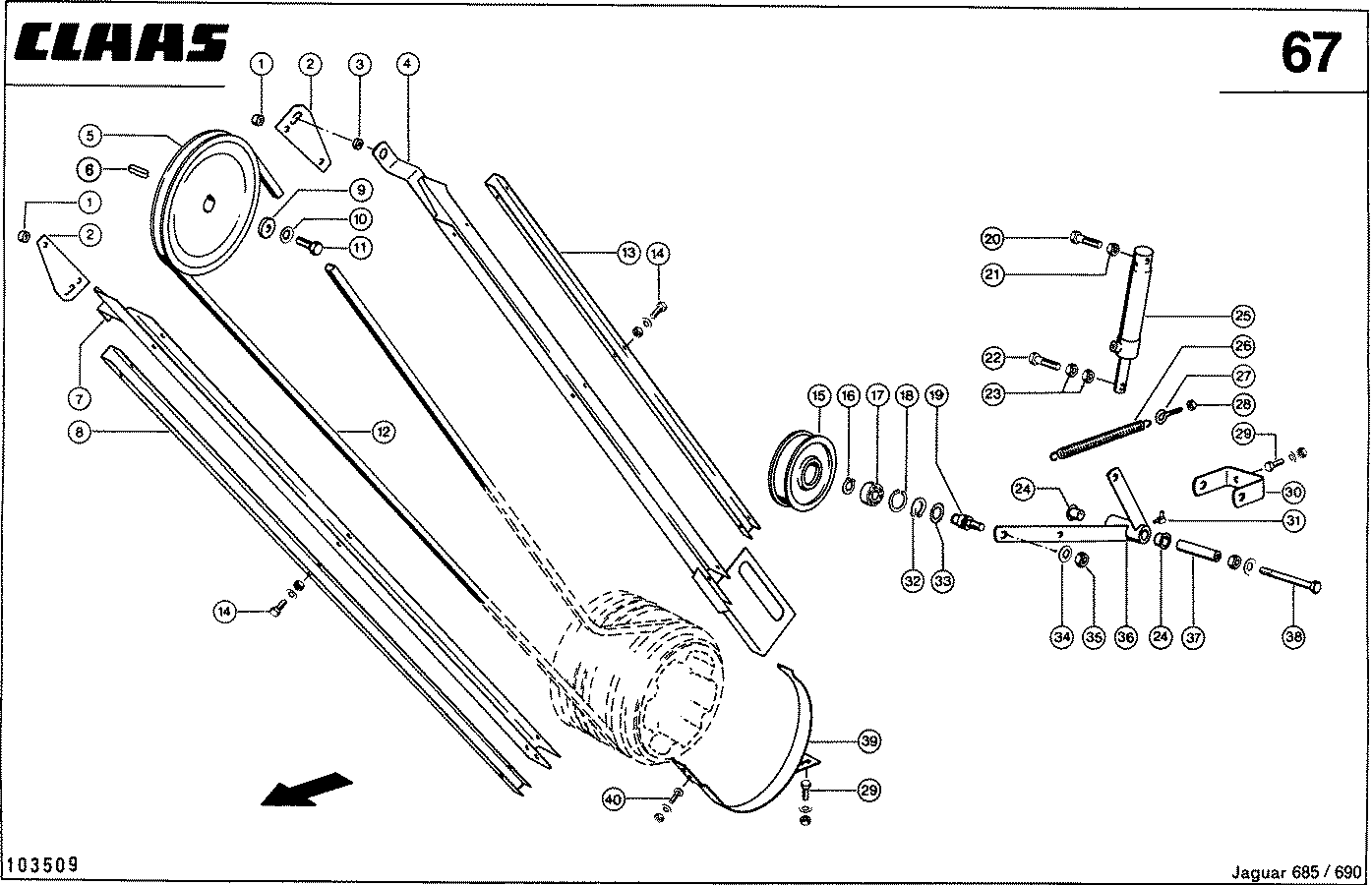

ПРИВОД ЗАТОЧКИ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009040880	втулка	2
2	0000702070	накладка	2
3	0007365560	шайба распорная	1
4	0000703341	скоба	1
5	0000702051	шкив клиноремен.	1
6	0007783090	шпонка призматич.	1
7	0000703110	скоба	1
8	0000703401	скоба	1
9	0007124150	шайба	1
10	0002393890	шайба контактная	1
11	0002375720	болт 6-гр.	1
12	0000703101	ремень клиновой	1
13	0000703391	скоба	1
14	0002150030	шайба контактная	12
14	0002361690	гайка 6-гр.	12
14	0002374640	болт 6-гр.	12
15	0007240321	ролик натяжной	1
16	0002351550	кольцо стопорное	1
17	0002367520	ш/подш.радиальный	1
18	0002351810	кольцо стопорное	1
19	0007726200	палец	1
20	0002355360	болт 6-гр.	1
21	0002379470	гайка стопорная	1
22	0002355341	болт 6-гр.	1
23	0002361710	гайка 6-гр.	2
24	0000085230	втулка пластмас.	2
25	0000703412	гидроцилиндр в сб	1
26	0005002981	пружина растяжен.	1
27	0006170470	винт с ушком	1
28	0002379830	гайка стопорная	1
29	0002361700	гайка 6-гр.	4
29	0002374420	винт с 6-гр.гол.	4
29	0002393931	шайба контактная	4
30	0000703331	скоба	1
31	0002369440	пресс-масленка	1
32	0002351610	кольцо стопорное	1
33	0002341510	шайба установочн.	1
34	0002393951	шайба контактная	1
35	0002361720	гайка 6-гр.	1
36	0000703301	держатель ролика	1
37	0005721590	ось	1
38	0002361720	гайка 6-гр.	1
38	0002393890	шайба контактная	1
38	0002423800	болт 6-гр.	1
39	0000703140	бандаж	1
40	0002361690	гайка 6-гр.	2
40	0002364750	винт полупотайной	2
40	0002393920	шайба контактная	2

Наверх

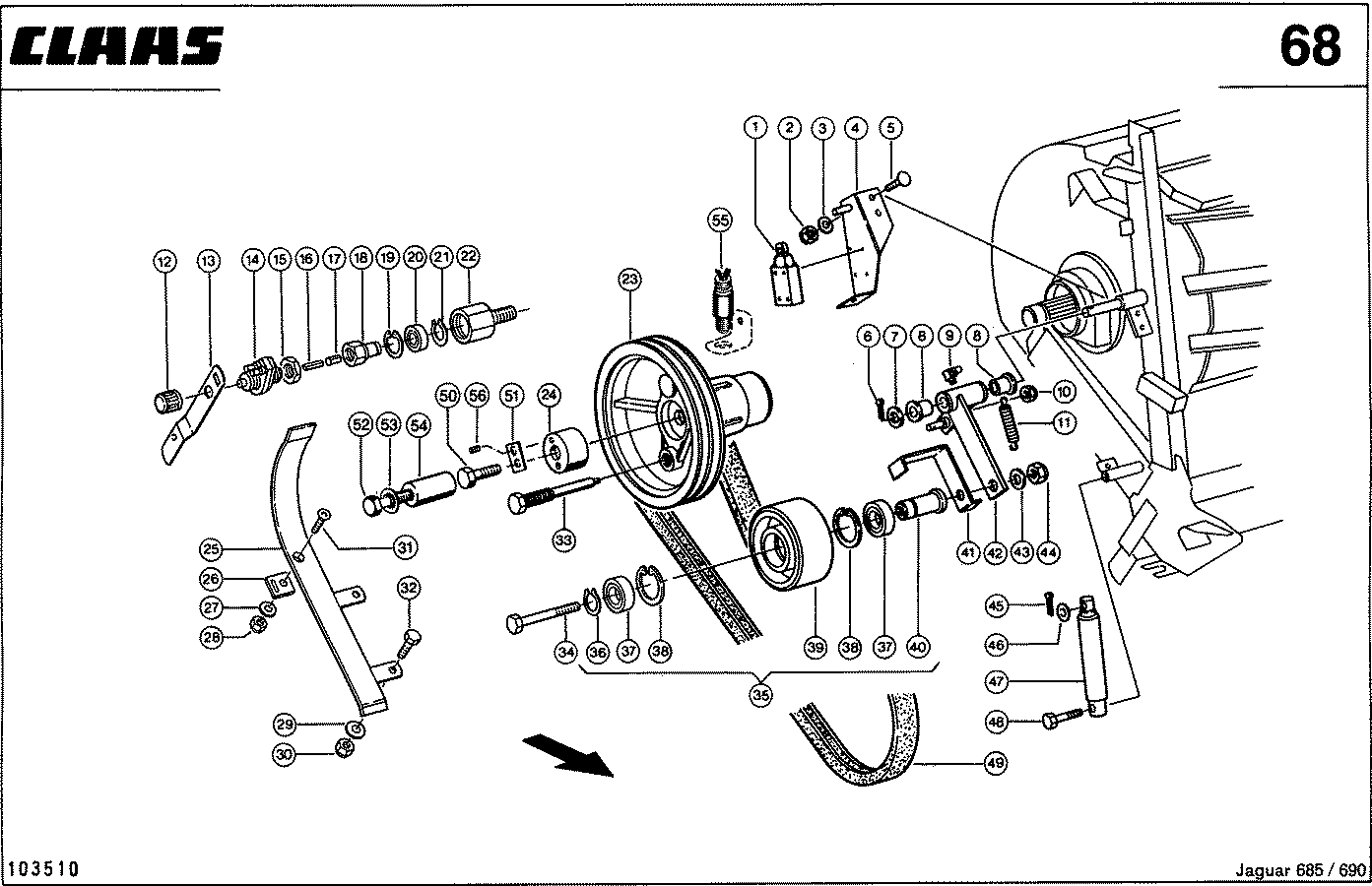

РЕМЕННЫЙ ПРИВОД ПИТАТЕЛЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050970	втулка монтажная	0
1	0009173160	выкл.предельный	1
2	0002379470	гайка стопорная	2
3	0002393880	шайба контактная	2
4	0009802421	уголок	1
5	0005025110	винт полупотайной	2
6	0002370260	шплинт	1
7	0002342970	шайба	1
8	0000085240	втулка	2
9	0002369440	пресс-масленка	1
10	0002381320	гайка стопорная	1
11	0009308870	пружина растяжен.	1
12	0002412692	колпак резьбовой	1
13	0009802400	рычаг опорный	1
14	0006040150	генератор частоты	1
15	0007665880	гайка 6-гр.	1
16	0006007380	поводок	1
17	0002379141	штифт распорный	1
18	0006710350	гайка накидная	1
19	0002351780	кольцо стопорное	1
20	0002380690	ш/подш.радиальный	1
21	0002351530	кольцо стопорное	1
22	0009802390	цапфа резьбовая	1
23	0009802262	планка направл.	1
23	0009808240	шкив ведущий	1
24	0009801381	втулка центрир.	1
25	0009802341	скоба	1
26	0006055531	щиток опорный	1
27	0002369112	шайба	1
28	0002379830	гайка стопорная	1
29	0002343250	шайба	2
30	0002379470	гайка стопорная	2
31	0002370621	винт потайной	1
32	0002355320	болт 6-гр.	2
33	0009802440	винт установ.	1
34	0002423940	болт 6-гр.	1
35	0006032460	ролик натяжной	1
36	0002351630	кольцо стопорное	1
37	0002378320	ш/подш.радиальный	2
38	0002378350	кольцо стопорное	2
39	0006032430	ролик натяжной	1
40	0006032440	втулка цевочная	1
41	0009802330	скоба	1
42	0009802292	держатель ролика	1
43	0002393910	шайба контактная	1
44	0002361730	гайка 6-гр.	1
45	0002361520	шплинт	1
46	0002369132	шайба	1
47	0000703412	гидроцилиндр в сб	1
48	0002355380	болт 6-гр.	1
49	0006736140	ремень	1
49	0009808520	ремень	1
50	0002355860	болт 6-гр.	1
51	0002442130	шайба стопорная	1
51	0009075271	шайба стопорная	1
52	0002423951	болт 6-гр.	1
53	0002393910	шайба контактная	1
54	0006032450	направляющая пруж	1
55	0006768350	датчик индукцион.	1
56	0002368980	штифт распорный	1

Наверх

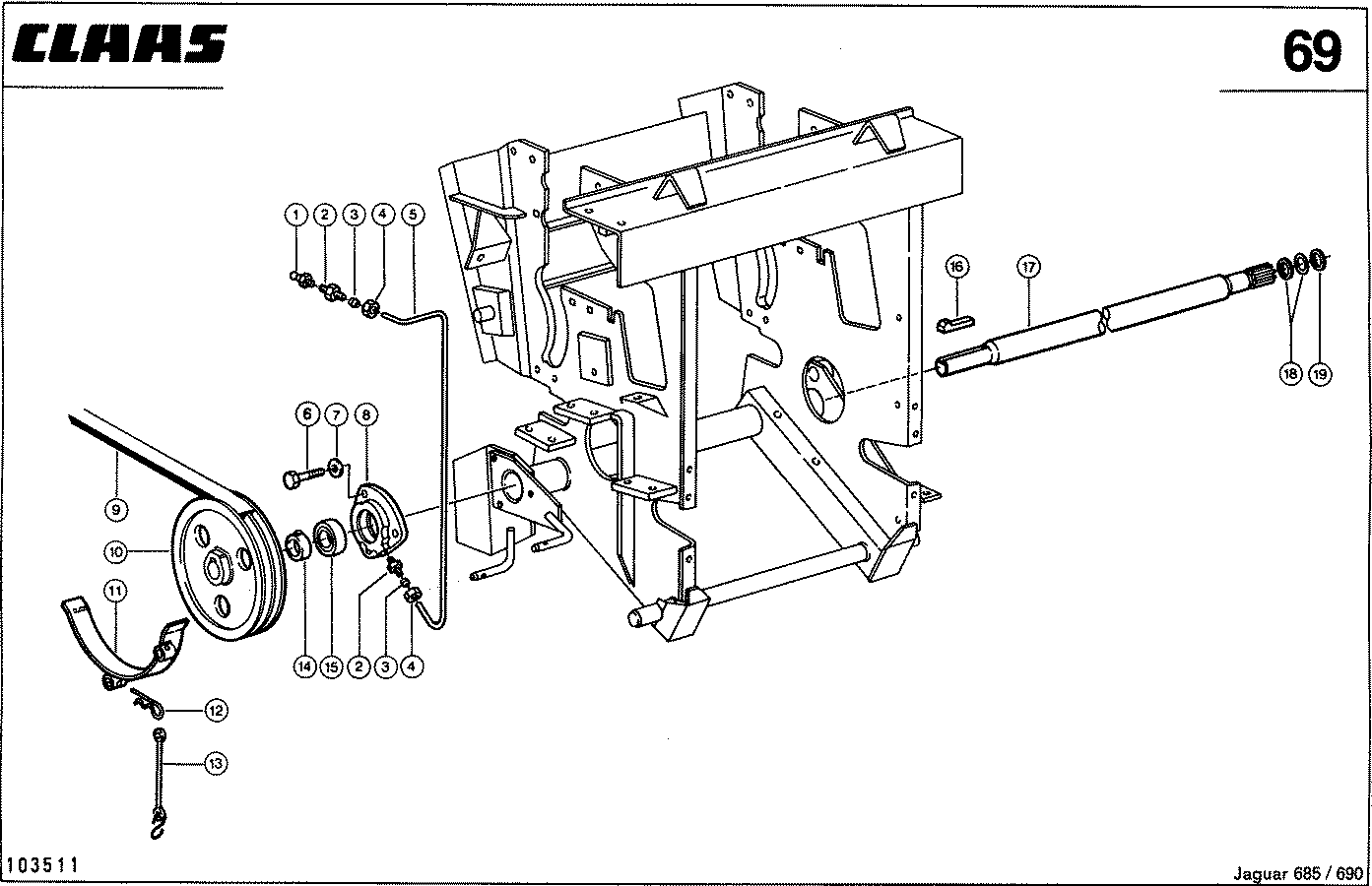

ПРИВОД ПИТАТЕЛЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	1
2	0002333300	штуцер	2
3	0004086130	кольцо ножевое	2
4	0002333310	гайка накидная	2
5	0009805540	маслопровод	1
6	0002339990	болт 6-гр.	3
7	0002369132	шайба	3
8	0009452231	корпус подшипника	1
9	0006736140	ремень	1
9	0009808520	ремень	1
10	0006298050	шкив клиноремен.	1
10	0009808270	шкив клиноремен.	1
11	0009806531	направляющая	1
12	0006656660	штекер с пружиной	2
13	0009314360	шнур	2
14	0006160670	кольцо зажимное	1
15	0009306490	подшипник кольца	1
16	0000076150	шпонка с головкой	1
17	0009806561	вал	1
18	0002114190	кольцо задн.хода	2
19	0002386780	уплотнение	1

Наверх

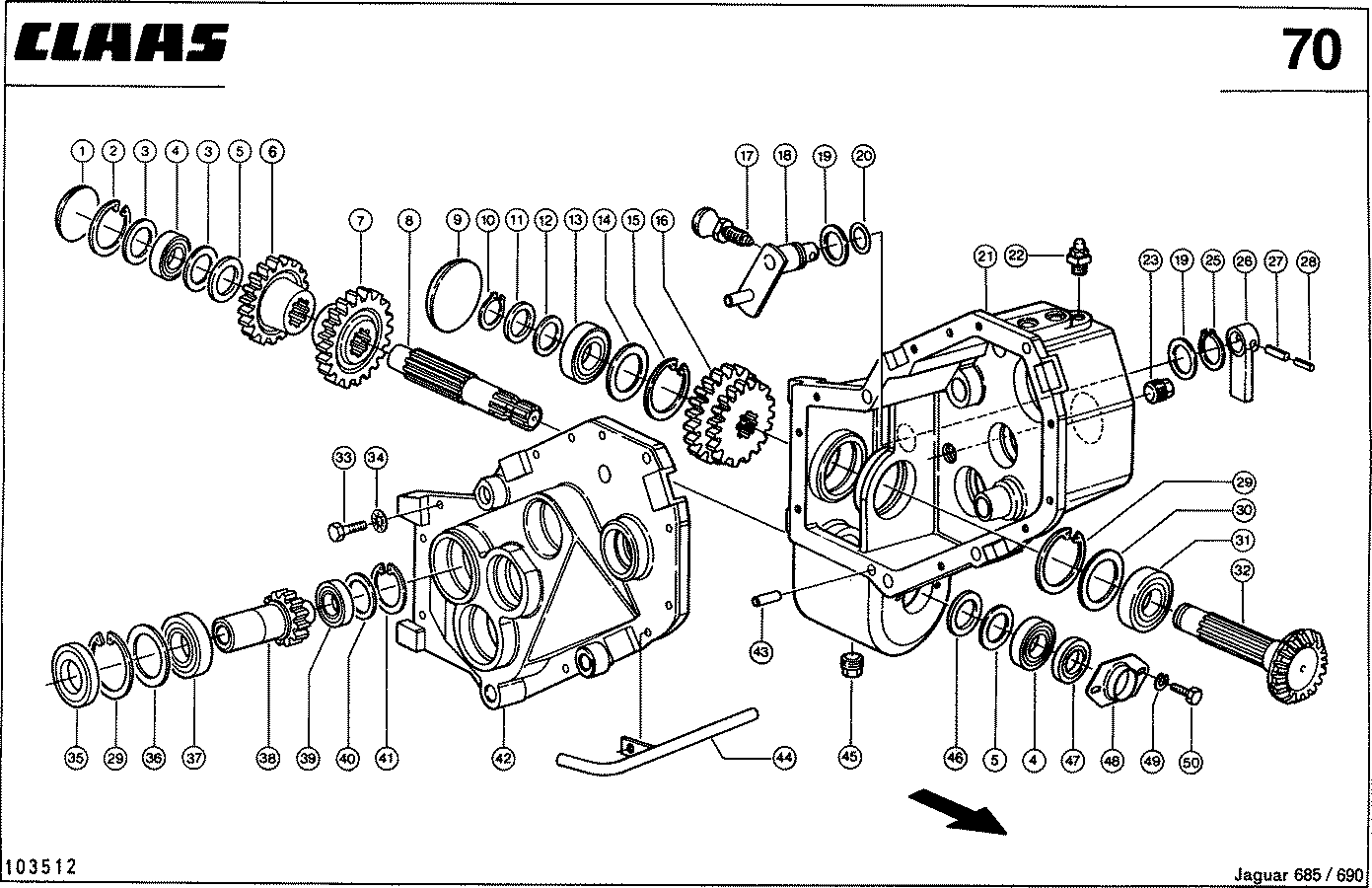

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009803013	коробка передач	1
1	0002441950	шайба запорная	1
2	0002351860	кольцо стопорное	1
3	0002341090	шайба установочн.	0
3	0002341210	шайба установочн.	0
3	0002341410	шайба установочн.	0
3	0002341610	шайба установочн.	0
3	0002341760	шайба установочн.	0
4	0002359160	ш/подш.радиальный	2
5	0002338200	шайба установочн.	2
6	0009803332	колесо зубчатое	1
7	0009803342	колесо зубчатое	1
8	0009803320	вал ведущий	1
9	0002113810	шайба запорная	1
10	0002351660	кольцо стопорное	1
11	0002382810	шайба опорная	1
12	0002344210	шайба установочн.	0
12	0002379090	шайба установочн.	0
12	0002379100	шайба установочн.	0
13	0002359180	ш/подш.радиальный	1
14	0002344350	шайба установочн.	1
15	0002363180	кольцо стопорное	1
16	0009803361	шестерня двойная	1
17	0009803820	болт стопорный	1
18	0009803501	палец включения	1
19	0002343950	шайба установочн.	0
19	0002344080	шайба установочн.	0
19	0002344200	шайба установочн.	0
19	0002344310	шайба установочн.	0
20	0006335310	уплотнение	1
21	0009803031	скоба	1
22	0007126600	пробка резьбов.	1
23	0006354240	винт запорный	1
25	0002351640	кольцо стопорное	1
26	0009803790	рычаг	1
27	0009580023	штифт распорный	1
28	0002445690	штифт распорный	1
29	0002351890	кольцо стопорное	2
30	0002332020	шайба установочн.	0
30	0002332030	шайба установочн.	0
30	0002332040	шайба установочн.	0
30	0002332050	шайба установочн.	0
31	0002432880	ш/подш.рад.-упорн	1
32	0009803260	шестерня конич.	1
33	0002378740	болт 6-гр.	11
34	0002393880	шайба контактная	11
35	0002384770	кольцо уплотнит.	1
36	0002338450	шайба установочн.	0
36	0009630170	шайба установочн.	0
36	0009630172	шайба установочн.	0
36	0009630173	шайба установочн.	0
37	0002359190	ш/подш.радиальный	1
38	0009803301	вал-шестерня	1
39	0002389620	роликоподшипник	1
40	0002343990	шайба установочн.	0
40	0002344120	шайба установочн.	0
40	0002344240	шайба установочн.	0
40	0002344320	шайба установочн.	0
41	0002351840	кольцо стопорное	1
42	0009803041	крышка корпуса	1
43	0002423770	штифт цилиндрич.	2
44	0009806812	труба защитная	1
45	0006354230	пробка магнитная	1
46	0009110270	шайба опорная	2
47	0002357240	уплотнение вала	1
48	0009803850	защита	1
49	0002351320	кольцо пружинное	2
50	0002336320	болт 6-гр.	2

Наверх

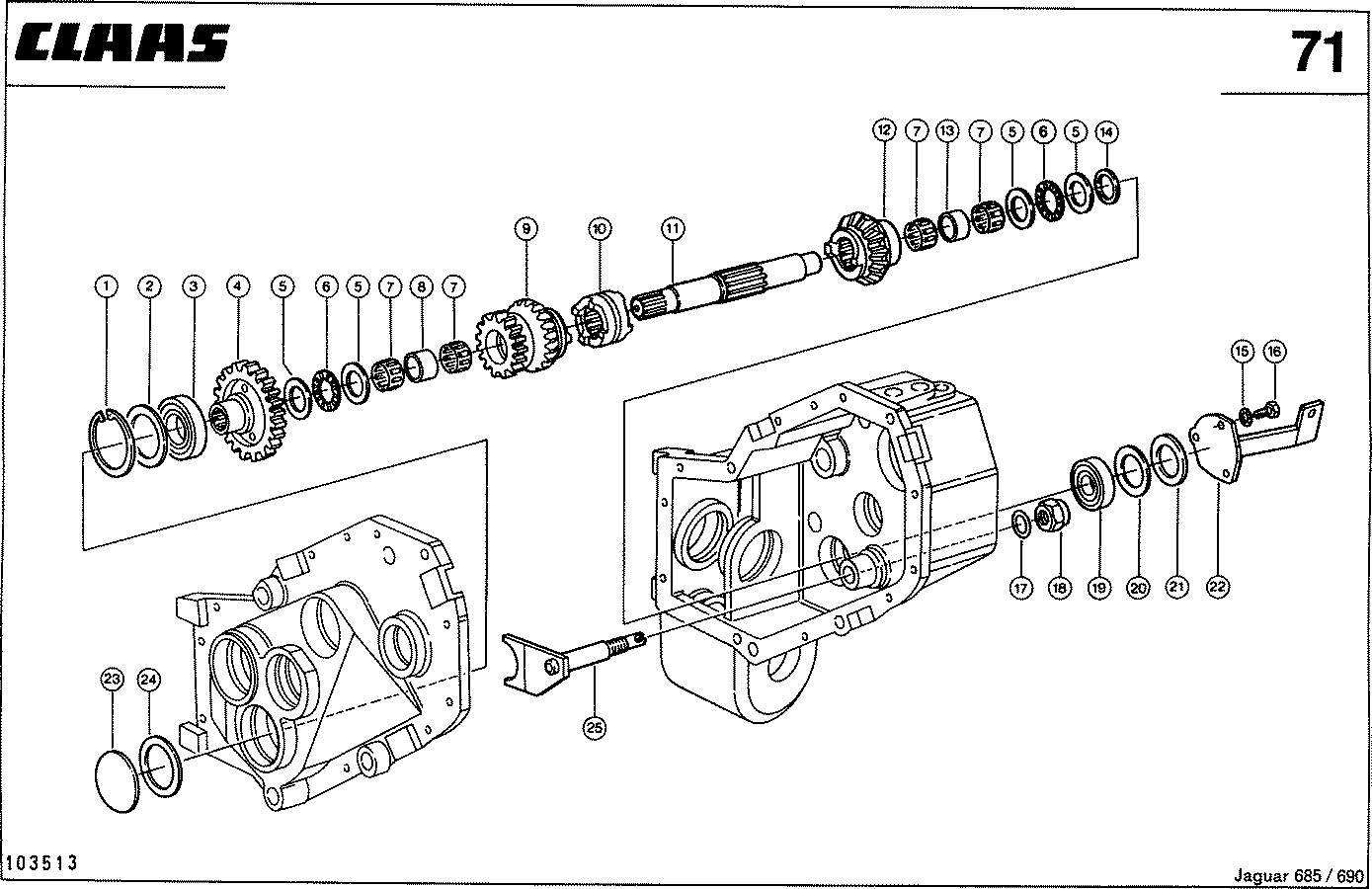

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351890	кольцо стопорное	1
2	0002338450	шайба установочн.	0
2	0009630170	шайба установочн.	0
2	0009630173	шайба установочн.	0
3	0002432880	ш/подш.рад.-упорн	1
4	0009803311	колесо зубчатое	1
5	0002336420	шайба осевая	4
6	0002344900	подшипник игольч.	2
7	0002113840	сепаратор	4
8	0009803670	труба распорная	1
9	0009803281	передача зубчатая	1
9	0009803931	передача зубчатая	1
10	0009803351	муфта включ.	1
11	0009803252	вал редуктора	1
12	0009803271	шестерня конич.	1
13	0009803211	труба распорная	1
14	0002336440	шайба установочн.	0
14	0002336450	шайба установочн.	0
14	0002336460	шайба установочн.	0
14	0002338200	шайба установочн.	0
15	0002393880	шайба контактная	3
16	0002373830	болт 6-гр.	3
17	0006311470	уплотнение	1
18	0002114240	гайка шлицевая	1
19	0002410510	ш/подш.рад.-упорн	1
20	0002343880	шайба опорная	1
21	0002344010	шайба установочн.	0
21	0002344140	шайба установочн.	0
21	0002344250	шайба установочн.	0
21	0002344330	шайба установочн.	0
22	0009803692	крышка	1
23	0002114260	шайба запорная	1
24	0009630172	шайба установочн.	1
25	0009803522	кулачок муфты	1

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009803542	тяга переключ.	1
2	0009803820	болт стопорный	1
3	0006334600	уплотнение	1
4	0007785341	кнопка сферич.	1
4	0009806620	скоба	1
5	0002330430	гайка стопорная	1
6	0002380720	шайба запорная	1
7	0002441950	шайба запорная	1
8	0002351860	кольцо стопорное	1
9	0002341090	шайба установочн.	0
9	0002341210	шайба установочн.	0
9	0002341410	шайба установочн.	0
9	0002341610	шайба установочн.	0
9	0002341760	шайба установочн.	0
10	0002434360	роликоподшипник	1
11	0009803291	колесо зубчатое	1
11	0009803940	колесо зубчатое	1
12	0002342460	шайба	1
13	0002351670	кольцо стопорное	1
14	0009803122	вал редуктора	1
15	0009803091	шестерня двойная	1
16	0009803680	труба распорная	1
17	0002343830	шайба опорная	1
18	0002389620	роликоподшипник	1
19	0002381980	шайба опорная	1
20	0002351840	кольцо стопорное	1
21	0002341190	шайба установочн.	0
21	0002341260	шайба установочн.	0
21	0002341400	шайба установочн.	0

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002338131	уплотнение вала	1
2	0002351900	кольцо стопорное	1
3	0002343910	шайба опорная	1
4	0002359220	ш/подш.радиальный	1
5	0002381980	шайба опорная	1
6	0002378620	кольцо стопорное	1
7	0009110270	шайба опорная	1
8	0002113840	сепаратор	2
8	0002116050	сепаратор	2
9	0009803670	труба распорная	2
9	0009803950	труба распорная	1
10	0009803053	шестерня двойная	1
10	0009807950	шестерня двойная	1
11	0009803244	вал редуктора	1
11	0009807960	вал редуктора	1
12	0009803081	колесо зубчатое	1
13	0002375970	кольцо стопорное	1
14	0002341760	шайба установочн.	1
15	0002360050	ш/подш.радиальный	1
16	0002391690	шайба установочн.	1
17	0002351920	кольцо стопорное	1
18	0002440490	уплотнение вала	1
19	0009070910	втулка	2
20	0009803172	ступица поводков.	1
21	0002114250	кольцо запорное	1
22	0002388420	уплотнение вала	1
23	0002330000	болт 6-гр.	6
24	0002393880	шайба контактная	6
25	0009803100	фланец поводковый	1
26	0002387740	уплотнение	1
27	0009803110	ступица поводков.	1

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009807980	пружина	1
1	0006103040	шпонка призматич.	1
2	0002443590	винт с цил.гол.	8
3	0009803130	фланец	1
4	0009807780	муфта предохран.	1
5	0009807851	втулка	1
6	0009807820	накладка	1
7	0002382010	ш/подш.радиальный	1
8	0002335150	шайба установочн.	1
9	0009803733	кольцо включ.	1
10	0002358700	ш/подш.радиальный	1
11	0009500202	кольцо уплотн.	1
12	0002338000	шайба опорная	1
13	0002114240	гайка шлицевая	2
14	0002372150	гайка 6-гр.	1
15	0002364891	кольцо пружинное	1
16	0009803861	соленоид	1
17	0002369940	винт с цил.гол.	1
18	0002369950	винт с цил.гол.	2
19	0009803871	выкл.плоский	1
20	0002364891	кольцо пружинное	2
21	0002372150	гайка 6-гр.	2
22	0002389010	гайка 6-гр.	1
23	0002110210	болт 6-гр.	1
24	0009807880	накладка	2
25	0002380470	гайка стопорная	3
26	0002369830	винт с цил.гол.	1
27	0002369560	шайба	2
28	0009807872	накладка	1
29	0002393880	шайба контактная	5
30	0002374530	болт 6-гр.	5
31	0002356540	штифт распорный	1
32	0002356821	штифт распорный	1
33	0009803992	крышка	1
34	0000085810	втулка	2
35	0009807900	защелка	1
36	0002369430	пресс-масленка	1
37	0002383870	шайба опорная	1
38	0002355860	болт 6-гр.	1
39	0002424670	болт 6-гр.	1
40	0002350830	шплинт	1
41	0005077830	пружина растяжен.	1
42	0002381320	гайка стопорная	2
43	0002380880	гайка колпачковая	1
44	0002361700	гайка 6-гр.	1
45	0009177631	соленоид	1
46	0009177232	накладка	1
47	0002355260	болт 6-гр.	2
48	0009803883	кпл. кабелей	1

Наверх

РЕДУКТОР ПРИВОДА ПИТАТЕЛЯ (РЕВЕРСИВНЫЙ) - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002332250	уплотнение	1
2	0009803441	вал управления	1
3	0002446370	шарик стальной	2
4	0002332310	пружина сжатия	2
5	0002332900	штифт распорный	2
6	0009803190	палец включения	2
7	0002336910	шайба установочн.	2
8	0002369010	штифт распорный	2
9	0002356500	штифт распорный	2
10	0009803142	вилка переключен.	1
11	0009803152	вилка переключен.	1
12	0002114240	гайка шлицевая	1
13	0002429630	рым-болт	1
14	0009070660	рычаг переключ.	1
15	0002356630	штифт распорный	1
16	0002351570	кольцо стопорное	2
17	0002342360	шайба	0
17	0002342990	шайба	0
18	0009803452	пластина кулисы	1
19	0006334600	уплотнение	2
20	0009804481	палец резьбовой	3
21	0002336710	шкив натяжной	3
22	0002380470	гайка стопорная	3
23	0002380720	шайба запорная	1
24	0002351840	кольцо стопорное	1
25	0002341190	шайба установочн.	0
25	0002341260	шайба установочн.	0
25	0002341400	шайба установочн.	0
25	0002341580	шайба установочн.	0
26	0002359140	ш/подш.радиальный	1
27	0002351630	кольцо стопорное	1
28	0002341720	шайба установочн.	1
29	0009803071	шестерня двойная	1
30	0009803183	вал	1
31	0002351670	кольцо стопорное	1
32	0002342460	шайба	1
33	0009803062	колесо зубчатое	1
34	0002359160	ш/подш.радиальный	1
35	0002341610	шайба установочн.	1
36	0002351860	кольцо стопорное	1

Наверх

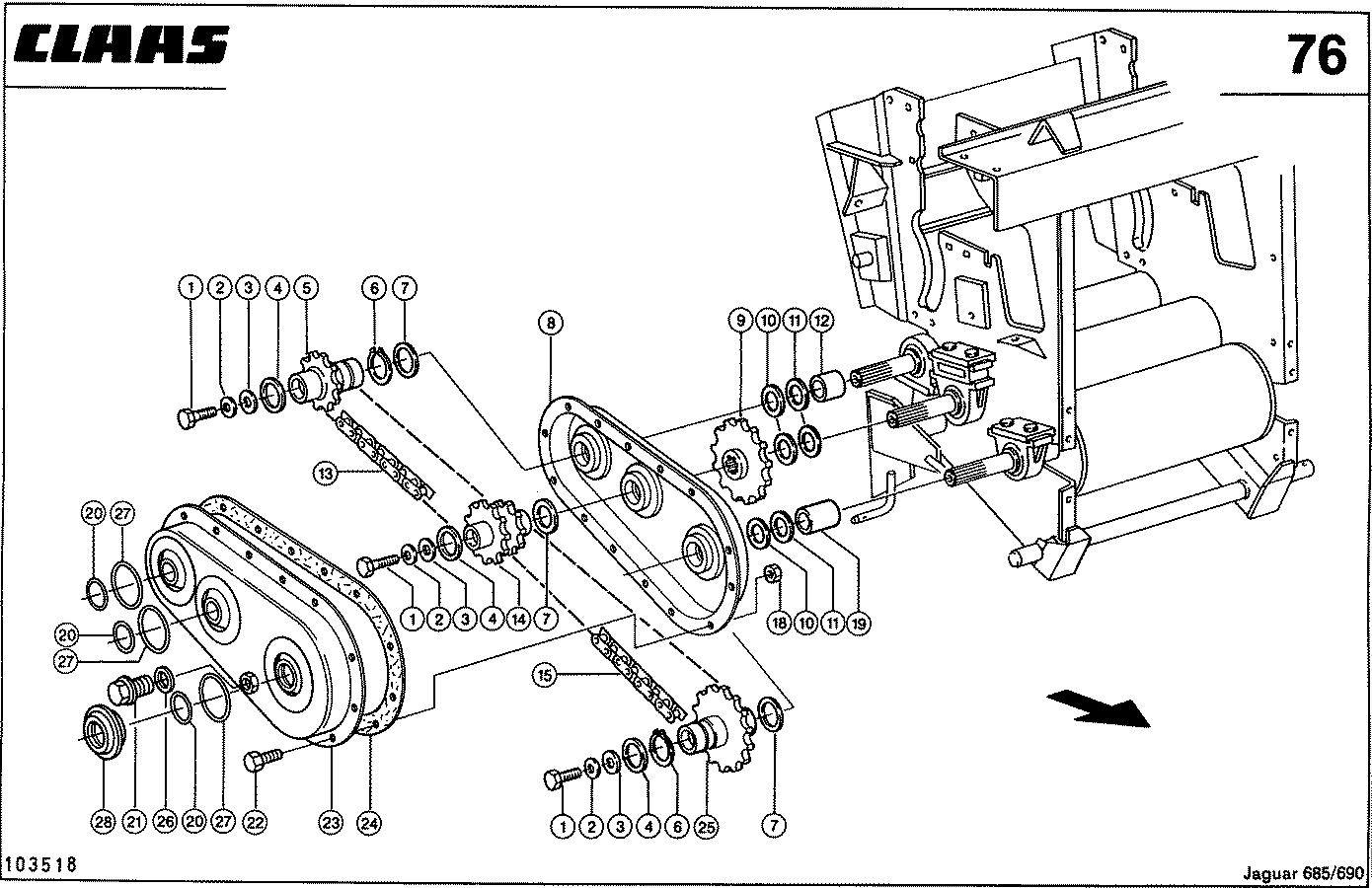

ЦЕПНОЙ РЕДУКТОР НИЖН. ВАЛЬЦЕВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321511	замок цепи	0
0	0009321530	внутреннее звено	0
1	0002375720	болт 6-гр.	3
2	0002336590	шкив натяжной	3
3	0002113940	шайба	3
4	0002340780	шайба	3
5	0009805431	звездочка	1
6	0002351680	кольцо стопорное	2
7	0002344110	шайба установочн.	0
7	0002344230	шайба установочн.	0
7	0009580036	шайба установочн.	0
8	0009805340	корпус валка	1
8	0009805680	вн.часть корпуса	1
9	0009805461	звездочка	1
10	0002344080	шайба установочн.	0
10	0002344200	шайба установочн.	0
10	0002344310	шайба установочн.	0
11	0002343850	шайба опорная	3
12	0000661761	труба распорная	1
13	0002334800	цепь роликовая	1
14	0009805411	звездочка 2-рядн	1
15	0009427520	цепь роликовая	1
17	0002351311	кольцо пружинное	15
18	0002361690	гайка 6-гр.	15
18	0002379830	гайка стопорная	15
19	0009805480	труба распорная	1
20	0002387740	уплотнение	6
21	0002370850	винт запорный	1
21	0002443450	винт запорный	1
22	0002374650	болт 6-гр.	15
23	0009805370	корпус валка	1
23	0009805660	нар.часть корпуса	1
24	0009805440	уплотнение	1
25	0009805391	звездочка	1
26	0006330310	кольцо уплотн.	1
27	0000568740	уплотнение	6
28	0009805450	кольцо подшипн.	6

Наверх

ЦЕПНОЙ ПРИВОД ВЕРХ. ВАЛЬЦЕВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009203004	звено соединит.	0
0	0009203005	замок	0
1	0009500219	штифт распорный	1
2	0009806200	звездочка	1
3	0002343850	шайба опорная	1
4	0002343950	шайба установочн.	0
4	0002344080	шайба установочн.	0
4	0002344200	шайба установочн.	0
5	0002351640	кольцо стопорное	1
6	0009806211	вал ведущий	1
7	0002331950	шайба	4
8	0002351341	кольцо пружинное	4
9	0002374610	болт 6-гр.	4
10	0009806223	пластина опор.п.	4
11	0009806420	вал ведущий	1
12	0009146180	шпонка призматич.	2
13	0009806360	конец вала	1
14	0009806330	шайба уплотн.	1
15	0009806340	втулка центрир.	1
16	0002366530	гайка корончатая	1
17	0002361520	шплинт	1
18	0002380470	гайка стопорная	1
19	0002336710	шкив натяжной	1
20	0009149940	шайба	1
21	0009806440	кольцо центрир.	2
22	0009806431	звездочка	1
23	0002358690	ш/подш.радиальный	2
24	0002351860	кольцо стопорное	2
25	0009071520	корпус подшипника	1
26	0000661770	труба распорная	1
27	0002113770	цепь роликовая	1
28	0002361730	гайка 6-гр.	1
29	0002373790	болт 6-гр.	1

Наверх

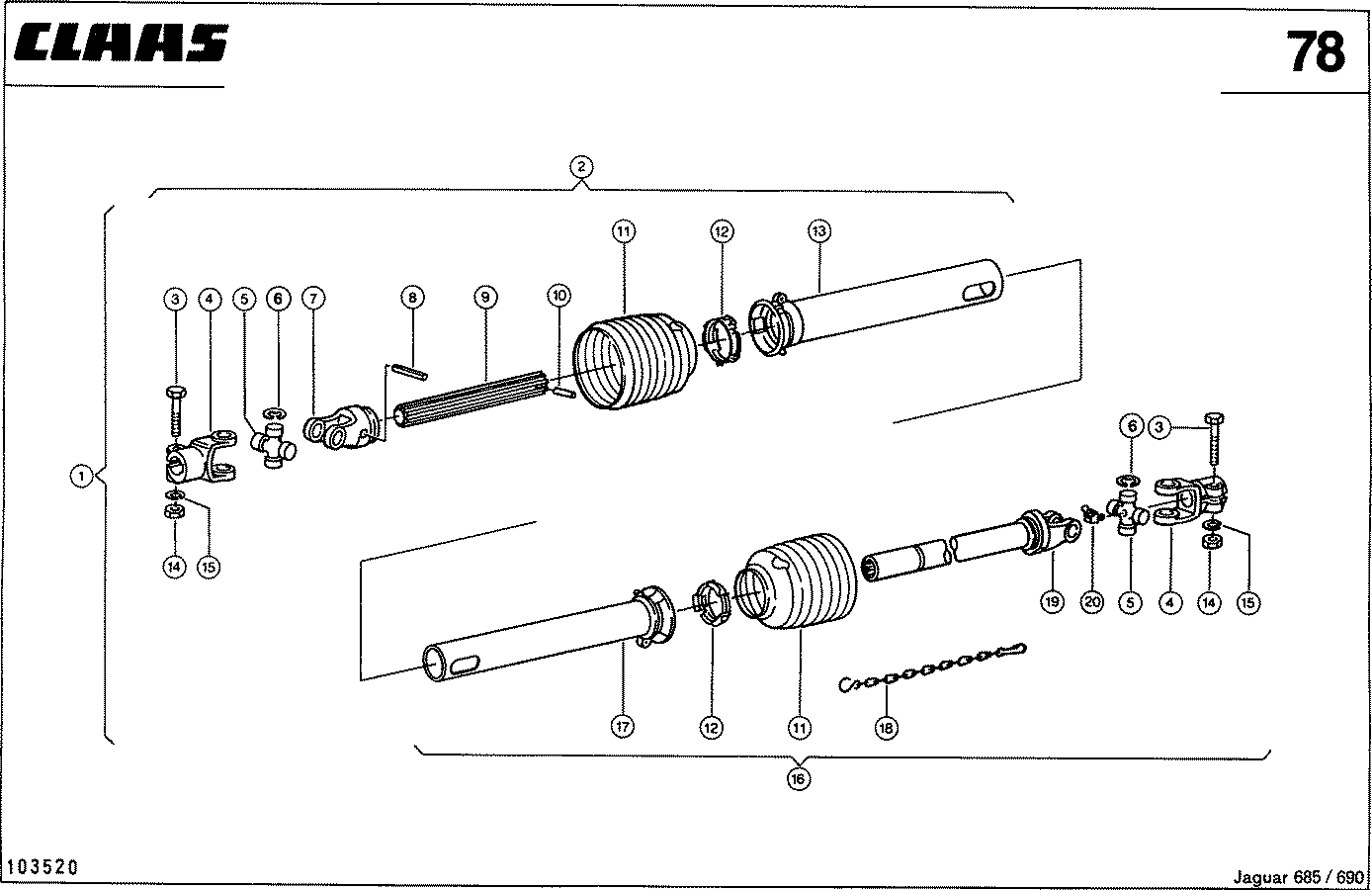

КАРДАННЫЙ ВАЛ ПРИВОДА ВЕРХН. ВАЛЬЦЕВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009805952	вал карданный	1
2	0009805981	вн.часть корпуса	1
3	0002378150	болт 6-гр.	2
4	0009420850	вилка насадная	2
5	0009724650	крестовина	2
6	0009725030	кольцо стопорное	8
7	0009421680	вилка желобчатая	1
8	0002376110	штифт распорный	1
9	0009419170	вал профильный	1
10	0002445400	штифт просечной	1
11	0009421290	воронка защитная	2
12	0009206710	кольцо торцовое	2
13	0009414681	ограждение внешн.	1
14	0002361720	гайка 6-гр.	2
15	0002351341	кольцо пружинное	2
16	0009805991	вн.часть корпуса	1
17	0009414690	ограждение внешн.	1
18	0009722970	цепь несущая	1
19	0009414670	вилка вала	1
20	0002449460	пресс-масленка	2

Наверх

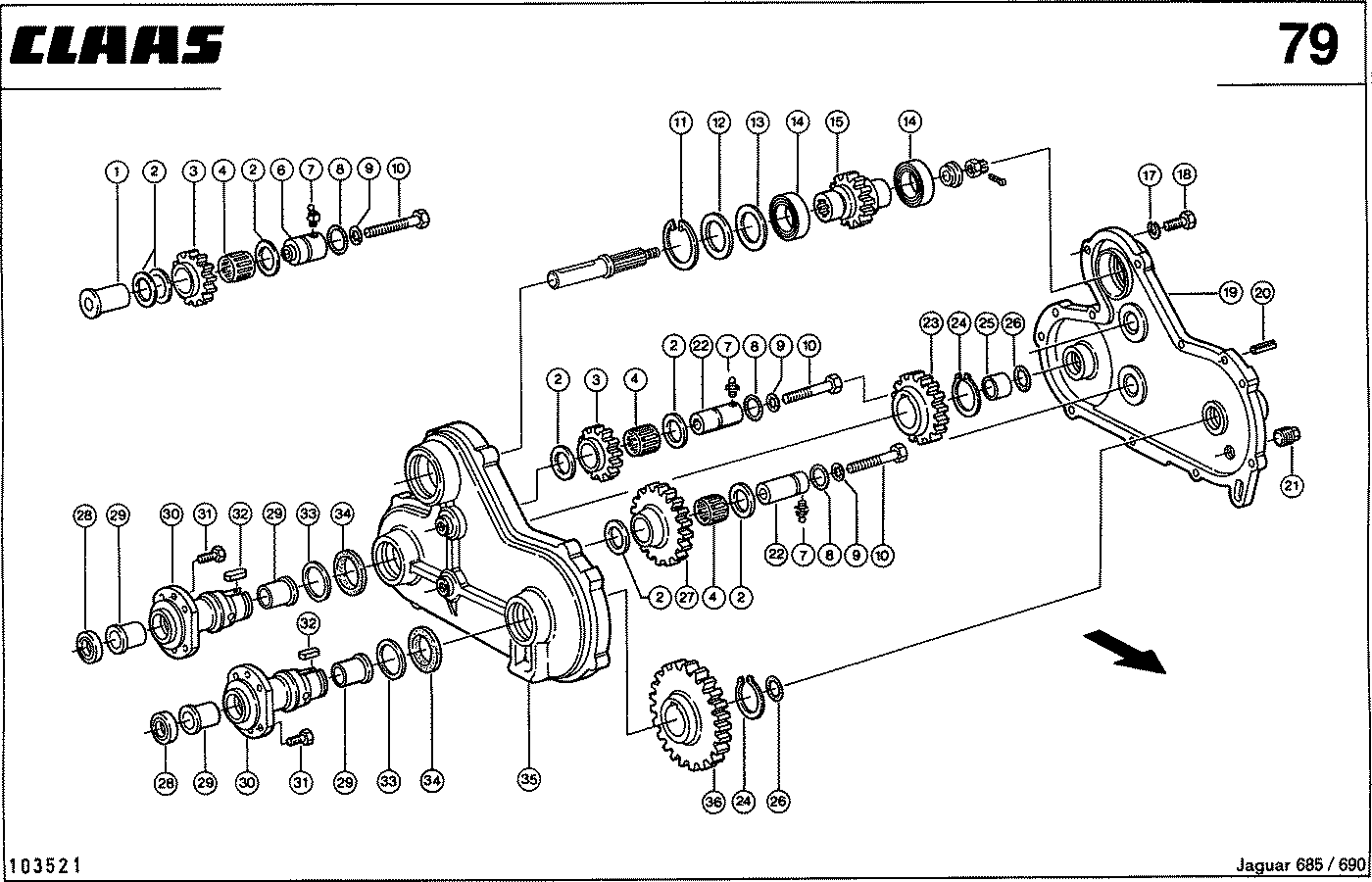

РЕДУКТОР ВЕРХ. ВАЛЕЦЕВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009806400	втулка	1
2	0002330370	шайба установочн.	0
2	0002336480	шайба установочн.	0
2	0002336630	шайба установочн.	0
2	0002336640	шайба установочн.	0
3	0009806142	колесо зубчатое	1
4	0002116100	сепаратор	2
6	0009806410	втулка	1
7	0002369420	пресс-масленка	2
8	0002335040	уплотнение	2
8	0002338790	уплотнение	2
9	0002393890	шайба контактная	2
10	0002355630	болт 6-гр.	2
10	0002378200	болт 6-гр.	2
11	0002363180	кольцо стопорное	4
12	0002343900	шайба опорная	1
13	0002344030	шайба установочн.	0
13	0002344160	шайба установочн.	0
13	0002344270	шайба установочн.	0
14	0002385230	ш/подш.радиальный	2
15	0009806132	колесо зубчатое	1
17	0002351330	кольцо пружинное	10
18	0002374530	болт 6-гр.	10
19	0009806102	крышка редуктора	1
20	0002445780	штифт распорный	2
21	0002443460	винт запорный	2
22	0009805780	втулка	2
22	0009806151	втулка	2
23	0009806112	колесо зубчатое	1
24	0002430440	кольцо стопорное	2
25	0009268810	втулка подшипника	1
26	0002338790	уплотнение	2
27	0009806123	колесо зубчатое	1
28	0002384890	уплотнение вала	2
29	0000085520	втулка	4
29	0009809430	втулка подшипника	4
30	0009071811	ступица	1
30	0009806570	направляющая	2
30	0009809440	ступица	2
31	0002330000	болт 6-гр.	12
32	0009071800	шпонка призматич.	2
33	0009806480	шайба пластмас.	2
34	0002338150	кольцо войлочное	2
35	0009805770	вн.часть корпуса	1
35	0009806092	вн.часть корпуса	1
36	0009071362	колесо зубчатое	1

Наверх

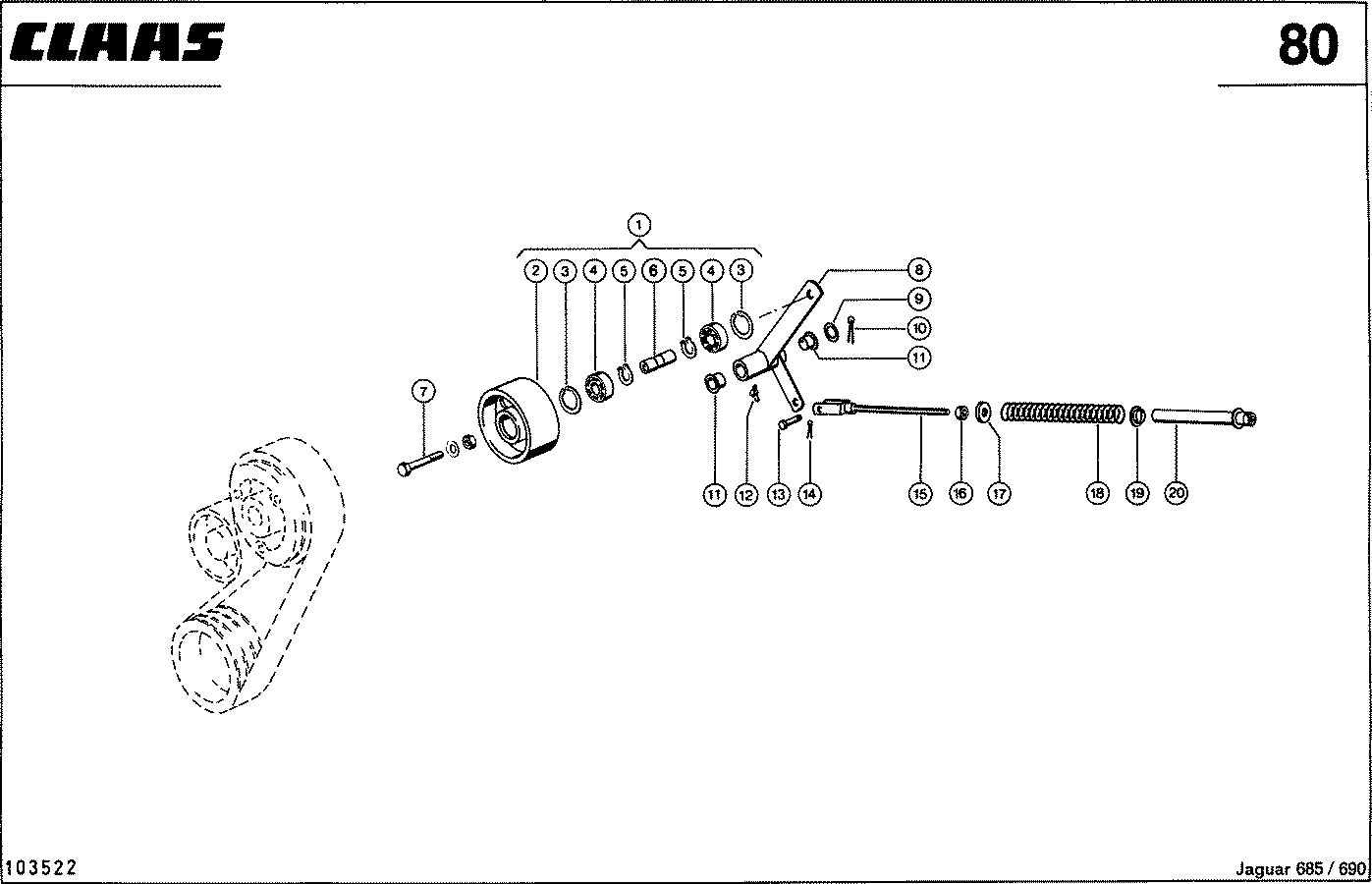

Натяжитель гидростатического привода, VAR. 3937 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006723571	ролик натяжной	1
2	0006723662	ролик натяжной	1
3	0002351820	кольцо стопорное	2
4	0002358700	ш/подш.радиальный	2
5	0002351600	кольцо стопорное	2
6	0006723670	палец	1
7	0002355610	болт 6-гр.	1
7	0002361720	гайка 6-гр.	1
7	0002393890	шайба контактная	1
8	0000711412	кронштейн	1
9	0002343010	шайба	1
10	0002370330	шплинт	1
11	0006321710	втулка	2
12	0002369430	пресс-масленка	1
13	0006321330	палец	1
14	0002350880	шплинт	1
15	0006296090	вилка с резьбой	1
16	0002361720	гайка 6-гр.	1
17	0002343770	шайба	1
18	0006295790	пружина сжатия	1
19	0006736650	втулка	1
19	0008197960	шайба	1
20	0007241031	направляющая пруж	1

Наверх

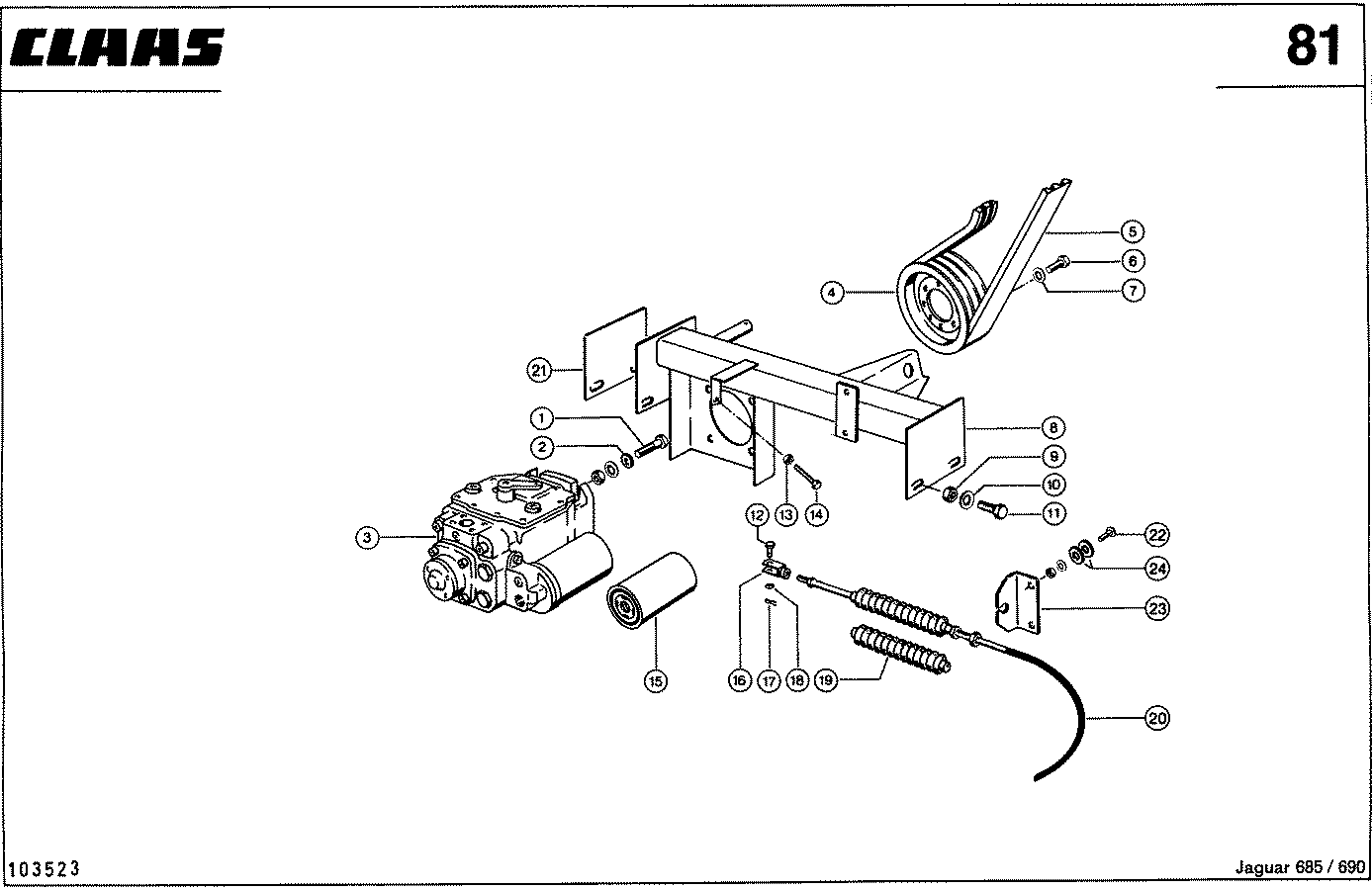

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355530	болт 6-гр.	4
1	0002361720	гайка 6-гр.	4
1	0002393890	шайба контактная	4
2	0002382060	шайба	4
3	0006838980	гидронасос	1
4	0006026230	шкив клиноремен.	1
5	0001765431	ремень	1
5	0006736250	ремень	1
6	0002374530	болт 6-гр.	8
7	0002393880	шайба контактная	8
8	0000711325	консоль	1
9	0002375190	гайка 6-гр.	4
10	0002110840	шкив натяжной	4
11	0009200943	болт 6-гр.	4
12	0002386800	палец	1
13	0002361700	гайка 6-гр.	1
14	0002381310	болт 6-гр.	1
15	0001314201	фильтр гидравлич.	1
16	0006026570	головка вилки	1
17	0002351090	шплинт	1
18	0002369122	шайба	1
19	0001771210	сильфон	2
20	0006723973	трос приводной	1
21	0000706790	пластина	0
22	0002361710	гайка 6-гр.	2
22	0002393880	шайба контактная	2
22	0005025110	винт полупотайной	2
23	0000718491	уголок	1
24	0002426650	шайба	2

Наверх

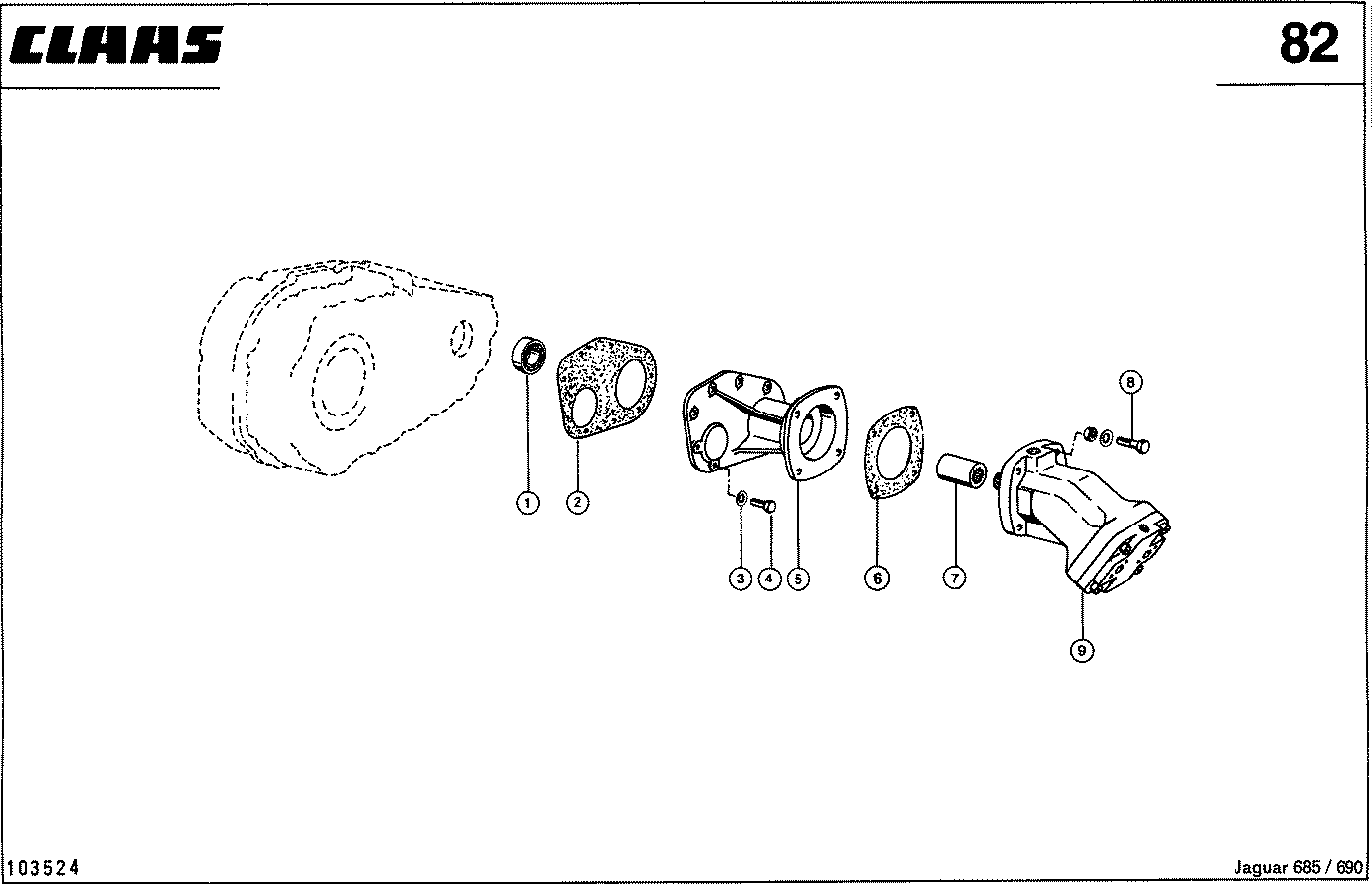

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002359160	ш/подш.радиальный	1
2	0006716740	уплотнение	1
3	0002393880	шайба контактная	9
4	0002374530	болт 6-гр.	9
5	0006856730	радиатор	1
6	0006851630	уплотнение	1
7	0006851621	втулка профильная	1
8	0002355540	болт 6-гр.	4
8	0002361720	гайка 6-гр.	4
8	0002393890	шайба контактная	4
9	0006838990	гидромотор конст.	1

Наверх

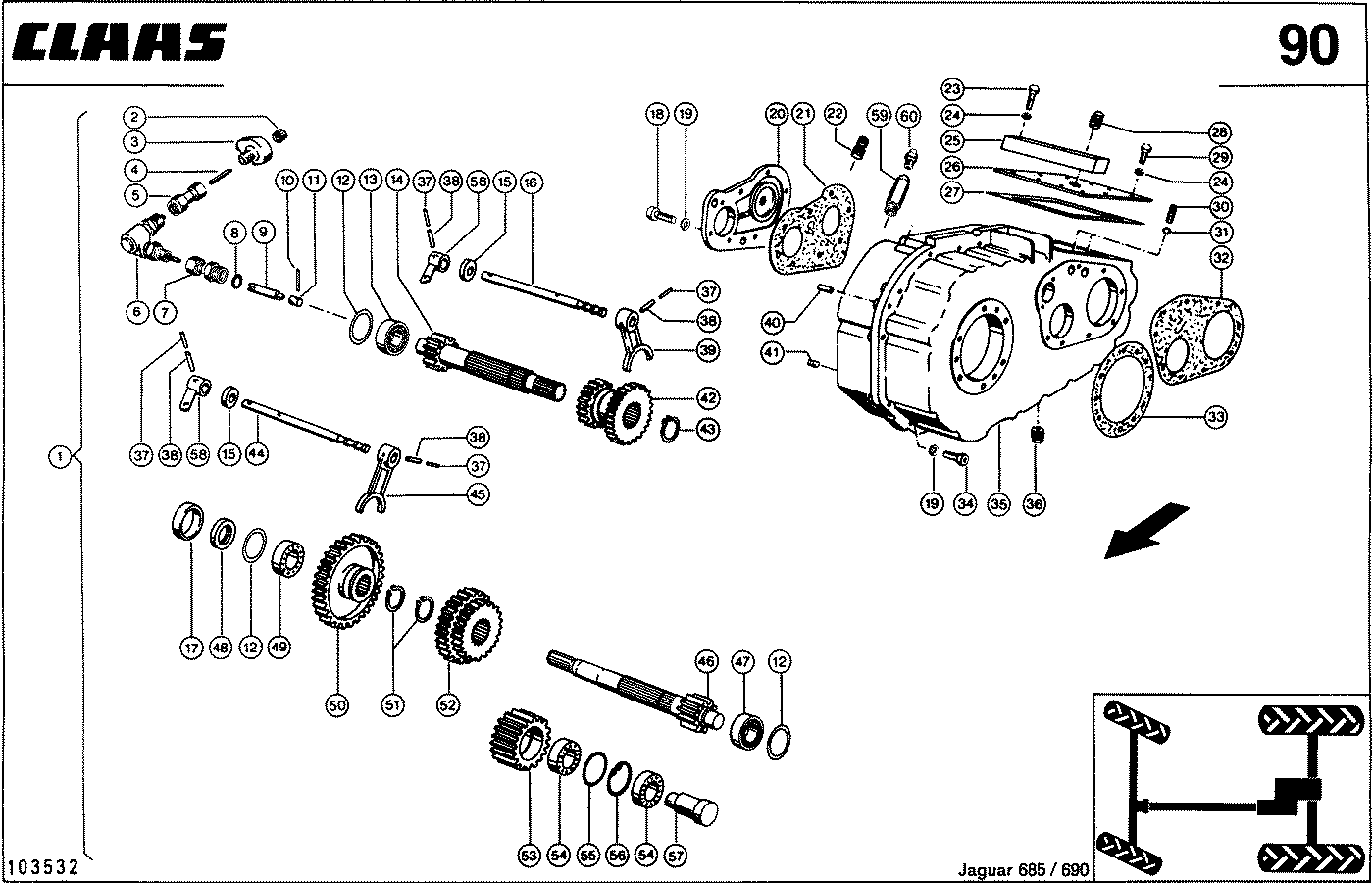

КОРОБКА ПЕРЕДАЧ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006856712	коробка передач	1
2	0002412692	колпак резьбовой	1
3	0006040150	генератор частоты	1
4	0006007380	поводок	1
5	0006021360	соединение резьб.	1
6	0002390310	уплотнение	1
7	0006021280	элемент соединит.	1
8	0002440670	штифт распорный	1
9	0006321840	поводок	1
10	0002381010	прокладка подгон.	0
10	0002381020	прокладка подгон.	0
10	0002381030	прокладка подгон.	0
11	0002434360	роликоподшипник	1
12	0006856340	вал ведущий	1
13	0002371201	уплотнение вала	2
14	0006316702	тяга переключ.	1
15	0002356141	болт с резьбой	2
16	0002393890	шайба контактная	2
17	0002425900	шпилька	4
18	0002373830	болт 6-гр.	6
19	0002393880	шайба контактная	22
20	0006856950	крышка редуктора	1
21	0006716720	уплотнение	1
22	0007126600	пробка резьбов.	1
23	0002355190	болт 6-гр.	4
24	0002393870	шайба контактная	10
25	0006852750	мостик	1
26	0006852740	крышка редуктора	1
27	0006716830	уплотнение	1
28	0006354240	винт запорный	2
29	0002374390	болт 6-гр.	6
30	0006856260	пружина сжатия	2
31	0006316980	шар	2
32	0006716740	уплотнение	1
33	0006620110	уплотнение	2
34	0002362270	винт с цил.гол.	16
35	0006715790	отражатель красн.	1
36	0006354230	пробка магнитная	1
37	0002356250	штифт распорный	4
38	0002356651	штифт распорный	4
39	0006620092	вилка переключен.	1
40	0002370800	штифт цилиндрич.	2
41	0000901201	винт запорный	1
42	0006856410	каретка с 2 шест.	1
43	0002351670	кольцо стопорное	1
44	0007126511	тяга переключ.	1
45	0006856791	вилка переключен.	1
46	0006856760	вал коренной	1
47	0002435650	роликоподшипник	1
48	0002371271	уплотнение вала	1
49	0002359160	ш/подш.радиальный	1
50	0006856230	шестерня-каретка	1
51	0002351680	кольцо стопорное	1
52	0006856420	шестерня двойная	1
53	0006852560	колесо промежут.	1
54	0002391201	роликоподшипник	2
55	0006317740	кольцо распорное	1
56	0002351860	кольцо стопорное	1
57	0006316246	ось промежуточная	1
58	0000711641	рычаг	2
59	0006497561	сапун	1
60	0001798420	сапун	1

Наверх

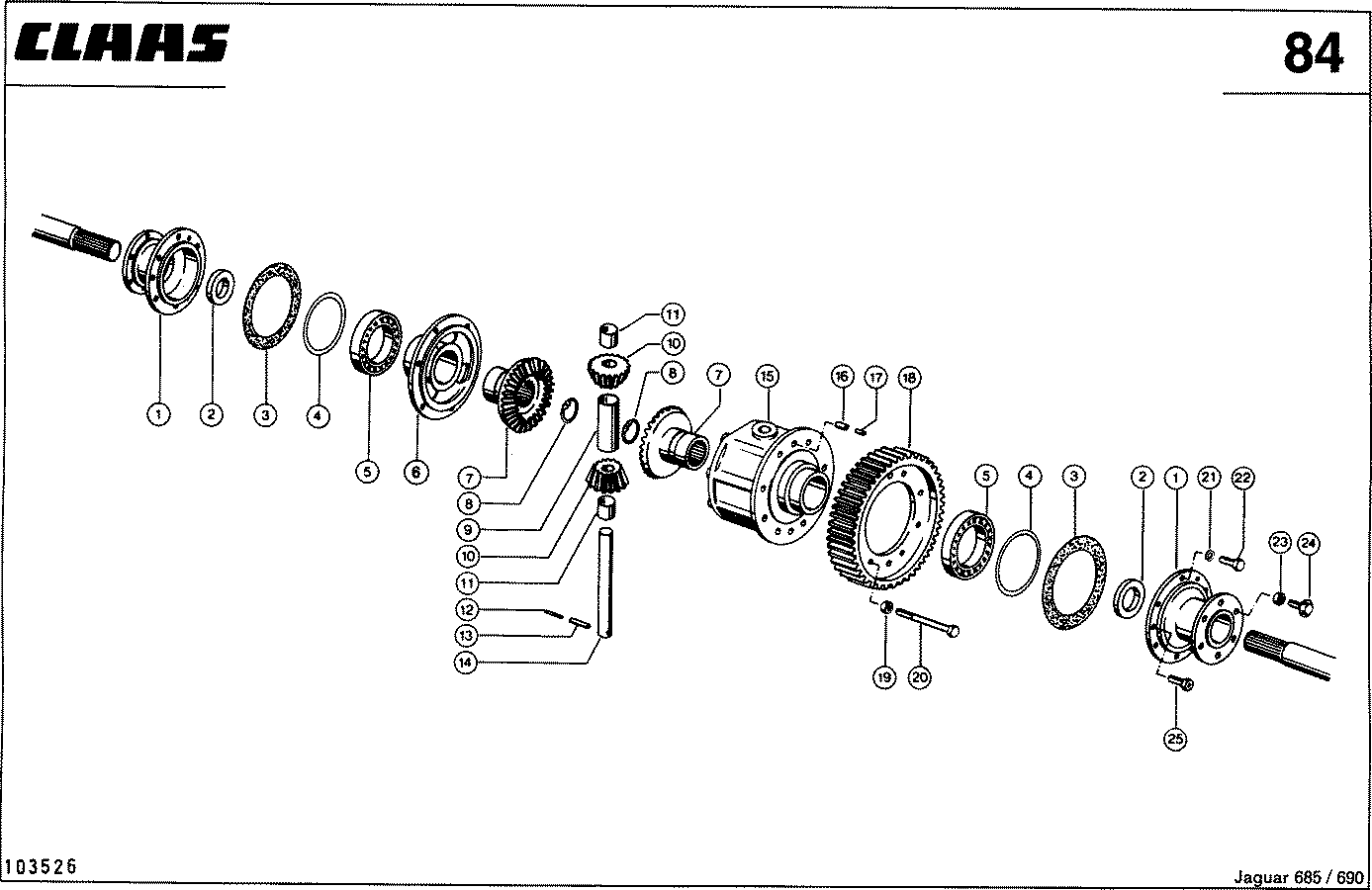

ДИФФЕРЕНЦИАЛ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006854580	фланец	2
2	0002371212	уплотнение вала	2
3	0006620110	уплотнение	2
4	0002381170	шайба установочн.	0
4	0002381180	шайба установочн.	0
4	0006316480	шайба установочн.	0
5	0002359060	ш/подш.радиальный	2
6	0006316492	фланец кулачковый	1
7	0006774891	колесо тарельч.	2
8	0002351800	кольцо стопорное	2
9	0006358840	труба распорная	1
10	0006358810	сателлит конич.	2
11	0006358830	втулка подшипника	2
12	0002356680	штифт распорный	1
13	0002376120	штифт распорный	1
14	0006316302	палец сателлита	1
15	0006316267	ось шест.зад/хода	1
16	0002356930	штифт распорный	2
17	0002377840	штифт распорный	2
18	0006852570	венец зубчатый	1
19	0002380060	гайка стопорная	8
20	0002394200	болт 6-гр.	8
21	0002393890	шайба контактная	12
22	0002374620	болт 6-гр.	12
23	0002382340	гайка стопорная	12
24	0002393060	винт	12
25	0002448200	винт с цил.гол.	6

Наверх

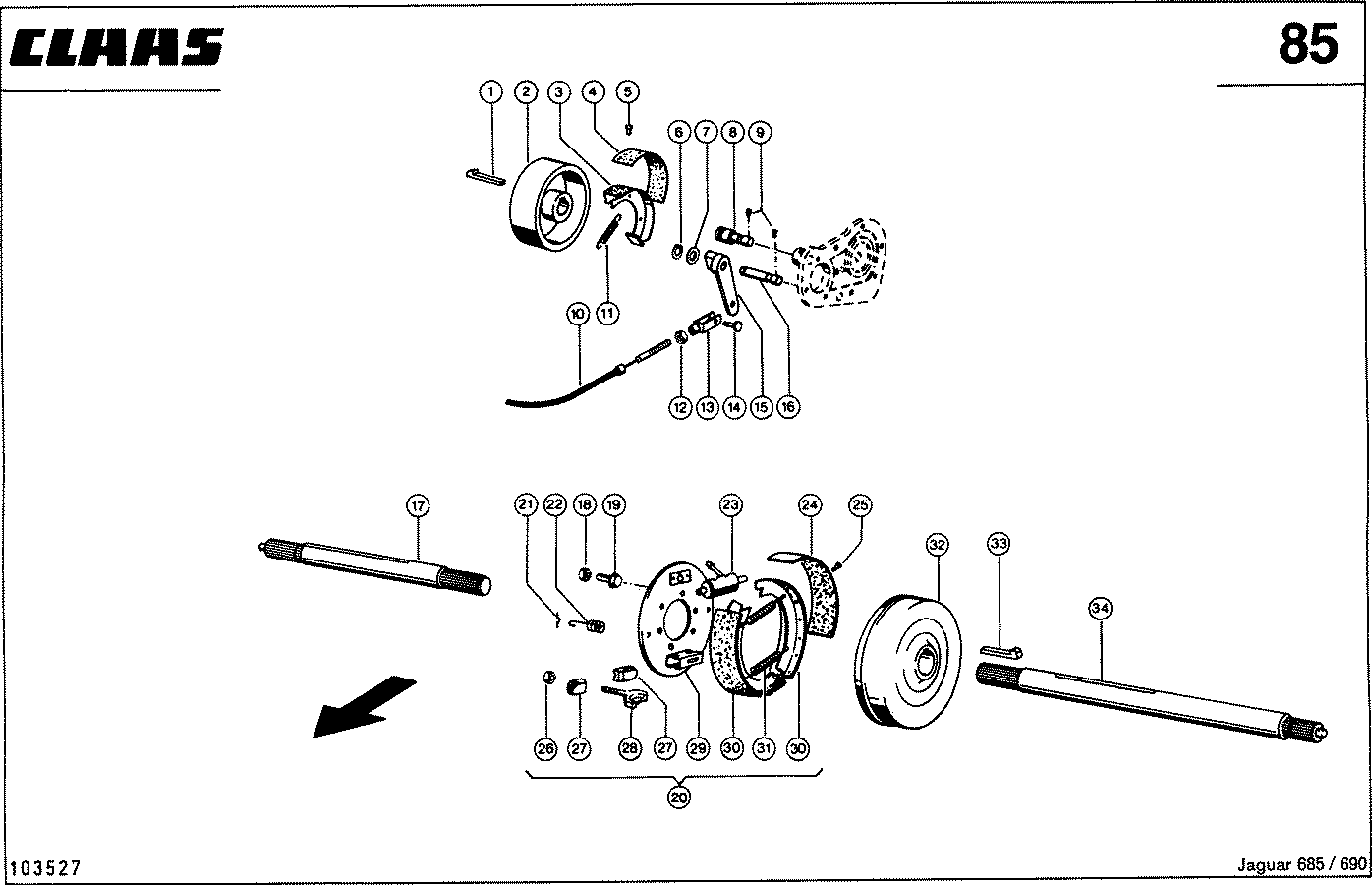

ТОРМОЗА И ПОЛУОСИ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001752610	комплект ремонтн.	0
0	0001772980	кпл.уплотнений	0
1	0002448020	шпонка с головкой	1
2	0006852611	барабан торм.	1
3	0006853600	колодка торм.в сб	2
4	0006853610	колодка торм.в сб	2
5	0002338460	заклепка	14
6	0002381130	кольцо стопорное	1
7	0002338470	шайба	1
8	0006852640	болт якоря	1
9	0002425900	шпилька	2
10	0000713231	трос	1
11	0006853620	пружина растяжен.	1
12	0002361710	гайка 6-гр.	1
13	0006321270	головка вилки	1
14	0006321330	палец	1
15	0006853631	кулак разжимной	1
16	0006852650	палец	1
17	0000710632	вал промежуточный	1
18	0002382340	гайка стопорная	12
19	0002393060	винт	12
20	0006020035	тормоз 1-разжимн.	2
20	0006854594	тормоз 1-разжимн.	2
21	0006553330	стремянка рессоры	4
22	0006553320	пружина сжатия	4
22	0006851890	пружина сжатия	4
23	0006553391	цилиндр тормозн.	2
24	0006318660	колодка торм.в сб	4
24	0006851880	колодка тормозная	4
25	0002378180	пистон	40
26	0002440211	гайка стопорная	2
27	0006553150	болт регулировоч.	4
28	0006553380	шпонка регулиров.	2
28	0006851860	шпонка регулиров.	2
29	0006552990	диск фрикционный	2
29	0006854600	диск фрикционный	2
30	0006553120	колодка торм.в сб	4
30	0006851870	колодка торм.в сб	4
31	0006318670	пружина растяжен.	4
32	0006318830	барабан торм.	2
32	0006436950	барабан торм.	2
33	0000076340	шпонка с головкой	2
34	0000710641	вал промежуточный	1

Наверх

БОРТОВОЙ РЕДУКТОР ВЕДУЩЕГО МОСТА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006069540	передача главная	2
2	0006354262	колпачок запорный	2
3	0002356540	штифт распорный	2
3	0002356821	штифт распорный	2
4	0006853641	гайка корончатая	2
5	0006069480	кольцо промежут.	2
6	0002436850	роликоподшипник	2
7	0002351940	кольцо стопорное	2
8	0002344320	шайба установочн.	0
9	0006069470	кольцо коническое	2
10	0006792430	колесо цилиндрич.	2
11	0002150430	кольцо стопорное	2
12	0002351960	кольцо стопорное	2
13	0002436790	роликоподшипник	2
14	0006069490	кольцо промежут.	2
15	0002371241	уплотнение вала	2
16	0006021161	болт креп.колеса	16
17	0001765010	шнек подающий	2
18	0002332240	кольцо пружинное	16
19	0002333392	гайка крепл.колес	16
19	0002393670	гайка плиты опор.	16
20	0001798420	сапун	2
21	0006069430	крышка	2
22	0002351341	кольцо пружинное	34
23	0002374610	болт 6-гр.	34
24	0002440750	уплотнение вала	2
25	0002373830	болт 6-гр.	10
26	0002351330	кольцо пружинное	10
27	0006068950	крышка	2
28	0002330720	шайба установочн.	0
28	0002330740	шайба установочн.	0
28	0002331740	шайба установочн.	0
29	0002150380	роликоподшипник	2
30	0006069461	вал-шестерня	2
31	0002436710	роликоподшипник	2
32	0006068980	кольцо распорное	2
33	0006069560	картер редуктора	2
34	0006354240	винт запорный	2
35	0006354230	пробка магнитная	2
36	0002369430	пресс-масленка	2
37	0002344520	кольцо стопорное	2
38	0006795502	втулка профильная	2
39	0006790200	шайба	4

Наверх

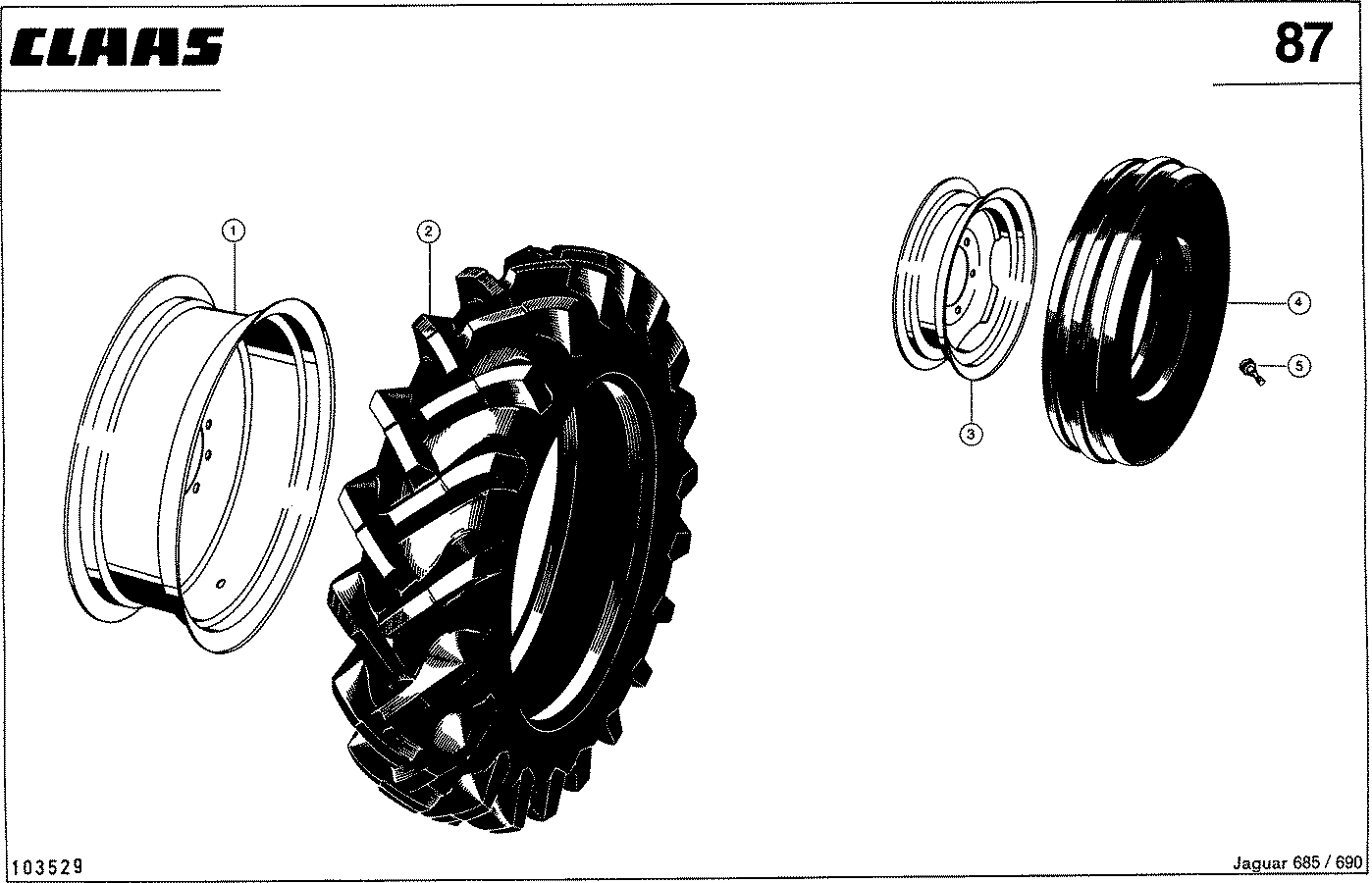

ШИНЫ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005011850	шланг	2
0	0006310870	шланг	2
0	0006820280	шланг	2
0	0006820290	шланг	2
1	0006550351	колесо дисковое	2
1	0006789841	колесо дисковое	2
1	0006824720	колесо дисковое	2
2	0006820690	шина с камерой	2
2	0006823351	шина с камерой	2
2	0006824740	шина с камерой	2
3	0000712051	колесо дисковое	2
3	0000716290	колесо дисковое	2
3	0000724620	колесо дисковое	2
3	0006738230	колесо дисковое	2
3	0006820501	колесо дисковое	2
3	0006823740	колесо дисковое	2
4	0006768361	шина	2
4	0006820960	шина с камерой	2
4	0006823730	шина с камерой	2
4	0009058471	шина с камерой	2
5	0006820830	вентиль обода	2

Наверх

Задний мост, VAR. 3903 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000711520	мост управляемый	1
1	0000718910	мост управляемый	1
2	0006551431	втулка подшипника	2
3	0006371140	накладка	1
4	0000700723	палец	1
5	0002369430	пресс-масленка	1
6	0002374580	болт 6-гр.	2
7	0002351341	кольцо пружинное	2
8	0006734201	шайба защитная	2
9	0006551441	втулка подшипника	4
10	0002369430	пресс-масленка	2
11	0006851691	шайба упорная	4
12	0006734120	кулак поворот.пр.	1
13	0000711580	тяга рулевая поп.	1
13	0000718971	тяга рулевая поп.	1
14	0002364560	гайка 6-гр.	2
15	0002373720	болт 6-гр.	2
16	0002390040	гайка стопорная	2
17	0006856981	кулак поворот.лв.	1
18	0006335870	гайка 6-гр.	1
19	0006335841	шарнир шаровой	1
20	0006311840	колпачок уплотн.	2
21	0006734280	кольцо уплотнит.	6
22	0006550882	шайба упорная	2
23	0002359890	роликоподшипник	2
24	0006734311	ступица колеса	2
25	0002359860	роликоподшипник	2
26	0002151050	шайба	2
27	0006311681	гайка корончатая	2
28	0006311691	колпачок	2
29	0002364470	кольцо пружинное	10
30	0002383020	болт 6-гр.	10
31	0002356500	штифт распорный	2
32	0002336260	шайба установочн.	2

Наверх

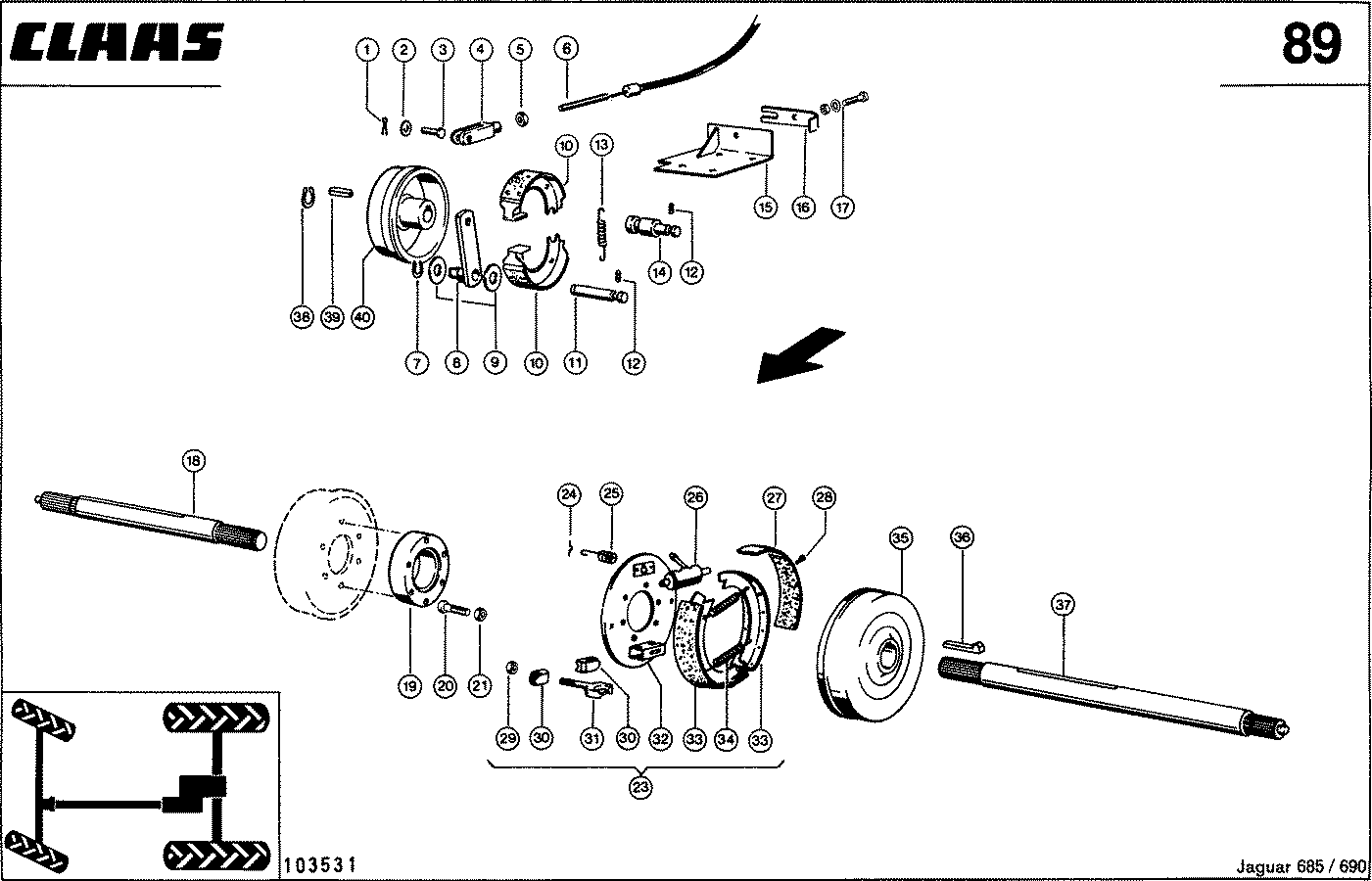

Система 4-трак, Тормозная система - Промежуточный привод, VAR.3984 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001752610	комплект ремонтн.	0
0	0001772980	кпл.уплотнений	0
1	0002350890	шплинт	1
2	0002369132	шайба	1
3	0006321330	палец	1
4	0006321190	головка вилки	1
5	0002361710	гайка 6-гр.	1
6	0000713231	трос	1
7	0002381130	кольцо стопорное	1
8	0000709370	кулак разжимной	1
9	0000720810	шайба	2
10	0000720770	пружина тарельч.	2
11	0000720800	палец	1
12	0000720150	шпилька	2
13	0000720780	пружина растяжен.	2
14	0000720790	болт якоря	1
15	0000709350	крышка	1
16	0006550480	пластина крыла	1
17	0002352411	болт 6-гр.	1
17	0002361690	гайка 6-гр.	1
17	0002393860	шайба контактная	1
18	0000710632	вал промежуточный	1
19	0000709280	фланец промежут.	1
20	0002378150	болт 6-гр.	6
21	0002382340	гайка стопорная	6
23	0006020035	тормоз 1-разжимн.	2
23	0006854594	тормоз 1-разжимн.	2
24	0006553330	стремянка рессоры	4
25	0006553320	пружина сжатия	4
25	0006851890	пружина сжатия	4
26	0006553391	цилиндр тормозн.	2
27	0006318660	колодка торм.в сб	4
27	0006851880	колодка тормозная	4
28	0002378180	пистон	40
29	0002440211	гайка стопорная	2
30	0006553150	болт регулировоч.	4
31	0006553380	шпонка регулиров.	2
31	0006851860	шпонка регулиров.	2
32	0006552990	диск фрикционный	2
32	0006854600	диск фрикционный	2
33	0006553120	колодка торм.в сб	4
33	0006851870	колодка торм.в сб	4
34	0006318670	пружина растяжен.	4
35	0006318830	барабан торм.	2
35	0006436950	барабан торм.	2
36	0000076340	шпонка с головкой	2
37	0000710641	вал промежуточный	1
38	0002442160	кольцо стопорное	1
39	0009500015	шпонка призматич.	1
40	0000720760	барабан торм.	1

Наверх

Система 4-трак, Ходовая трансмисия, VAR. 3984 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000709230	коробка передач	1
2	0002412692	колпак резьбовой	1
3	0006040150	генератор частоты	1
4	0006007380	поводок	1
5	0007237030	патрубок	1
6	0006321820	передача угловая	1
7	0006021360	соединение резьб.	1
8	0002390310	уплотнение	1
9	0000709260	элемент соединит.	1
10	0002440670	штифт распорный	1
11	0006321840	поводок	1
12	0002381010	прокладка подгон.	0
12	0002381020	прокладка подгон.	0
12	0002381030	прокладка подгон.	0
13	0002434360	роликоподшипник	1
14	0006856340	вал ведущий	1
15	0002371201	уплотнение вала	2
16	0006316702	тяга переключ.	1
17	0000709270	кольцо центрир.	1
18	0002448200	винт с цил.гол.	3
19	0002427631	кольцо стопорное	3
20	0000709251	фланец промежут.	1
21	0006436020	уплотнение	1
22	0007126600	пробка резьбов.	1
23	0002355190	болт 6-гр.	4
24	0002393870	шайба контактная	10
25	0006852750	мостик	1
26	0006852740	крышка редуктора	1
27	0006716830	уплотнение	1
28	0006354240	винт запорный	2
29	0002374390	болт 6-гр.	6
30	0006856260	пружина сжатия	2
31	0006316980	шар	2
32	0006716740	уплотнение	1
33	0006620110	уплотнение	2
34	0002362270	винт с цил.гол.	16
35	0006715790	отражатель красн.	1
36	0006354230	пробка магнитная	1
37	0002356250	штифт распорный	4
38	0002356651	штифт распорный	4
39	0006620092	вилка переключен.	1
40	0002370800	штифт цилиндрич.	2
41	0000901201	винт запорный	1
42	0006856410	каретка с 2 шест.	1
43	0002351670	кольцо стопорное	1
44	0007126511	тяга переключ.	1
45	0006856791	вилка переключен.	1
46	0000709240	вал коренной	1
47	0002435650	роликоподшипник	1
48	0002152190	уплотнение вала	1
49	0002434360	роликоподшипник	1
50	0006856230	шестерня-каретка	1
51	0002351680	кольцо стопорное	1
52	0006856420	шестерня двойная	1
53	0006852560	колесо промежут.	1
54	0002391201	роликоподшипник	2
55	0006317740	кольцо распорное	1
56	0002351860	кольцо стопорное	1
57	0006316246	ось промежуточная	1
58	0000711641	рычаг	2
59	0006497561	сапун	1
60	0001798420	сапун	1

Наверх

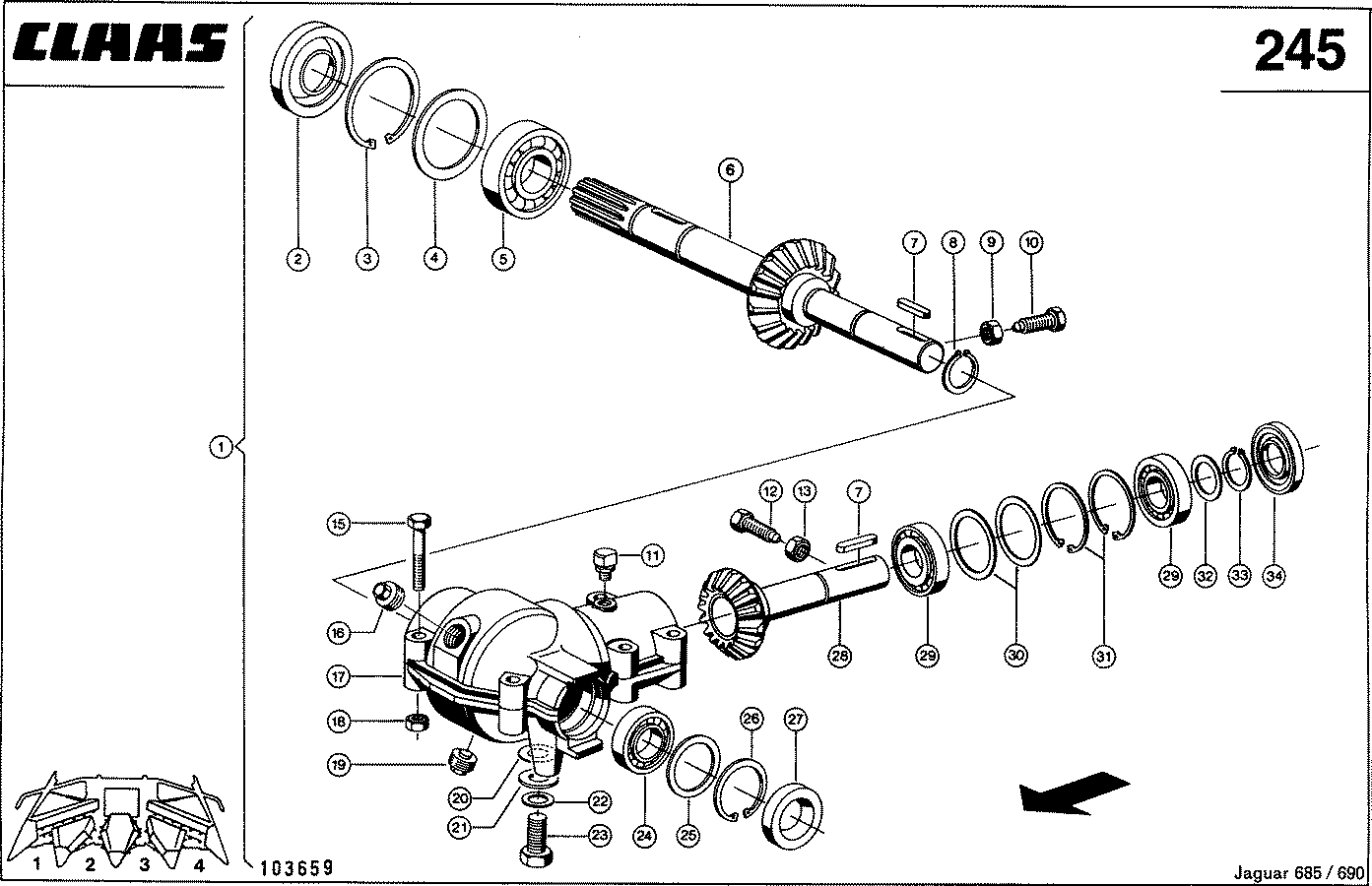

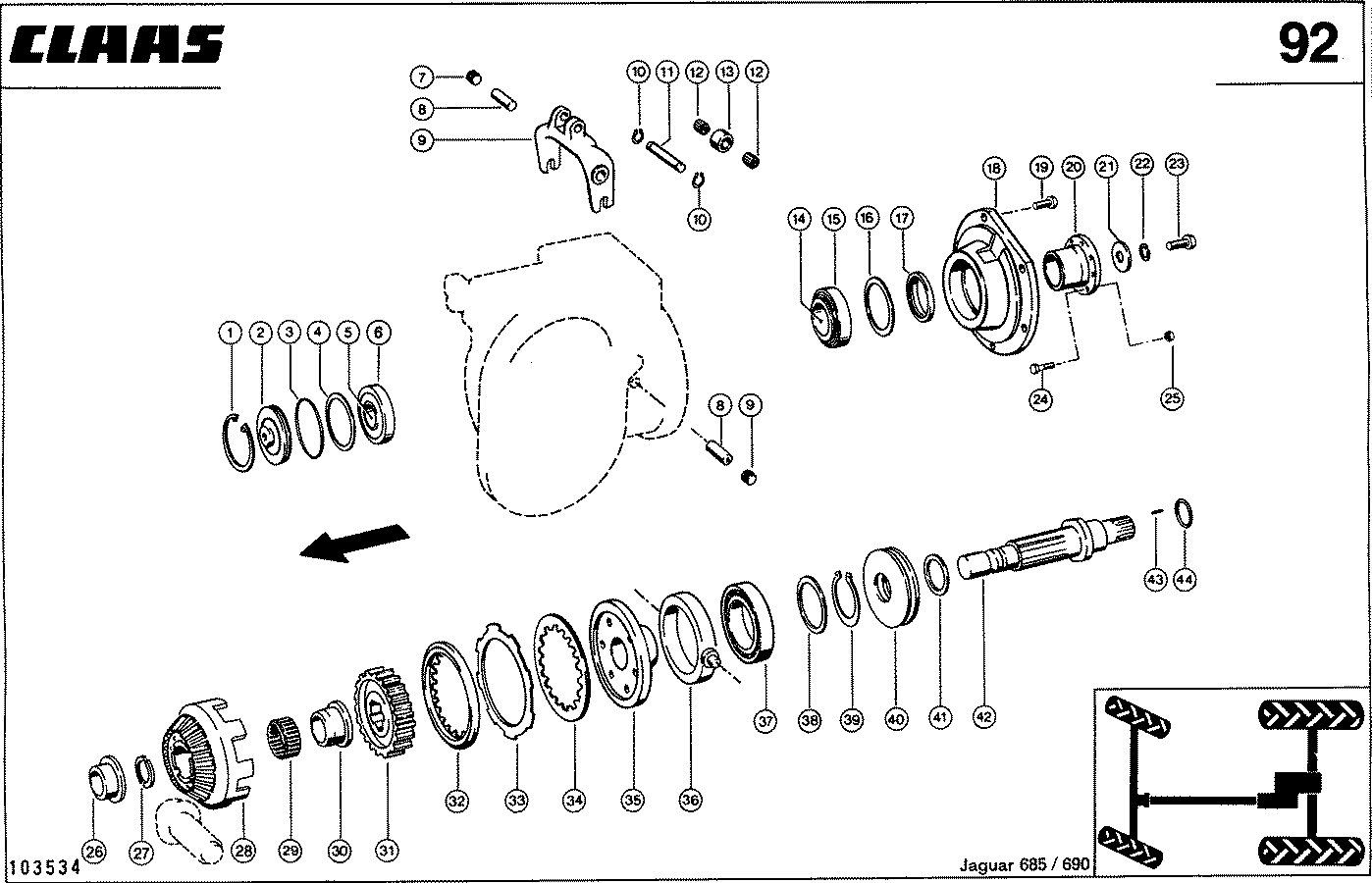

Система 4-трак, Угловая передача -ZF-, VAR. 3984 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002361710	гайка 6-гр.	2
0	0002440280	шпилька	2
1	0000709300	привод упр.моста	1
1	0000716360	привод упр.моста	1
2	0000720130	шланг радиатора	1
3	0001798430	винт запорный	1
4	0000720150	шпилька	2
5	0000709350	крышка	1
6	0002374380	болт 6-гр.	4
7	0001798420	сапун	1
8	0002445690	штифт распорный	1
9	0009580023	штифт распорный	1
10	0000709382	рычаг	1
11	0000720370	пружина кручения	1
12	0000720380	кольцо	1
13	0000720360	кулачок	1
14	0002114410	шпонка призматич.	1
15	0000720390	вал управления	1
16	0000720400	подшипник игольчатый	2
17	0002445640	штифт распорный	1
18	0001798440	пробка резьбов.	1
19	0002371201	уплотнение вала	1
20	0002442160	кольцо стопорное	1
21	0002384890	уплотнение вала	1
22	0000720140	шарикоподшипник	1
23	0000720030	шайба	0
23	0000720040	шайба	0
23	0000720050	шайба	0
23	0000720060	шайба	0
23	0000720070	шайба	0
23	0000720080	шайба	0
23	0000720090	шайба	0
23	0000720100	шайба	0
23	0000720110	шайба	0
23	0000720120	шайба	0
24	0002351630	кольцо стопорное	3
25	0009500015	шпонка призматич.	1
26	0000720020	вал разж.кулака	1
27	0000720010	колесо цилиндрич.	1
27	0000720850	колесо цилиндрич.	1
28	0002355320	болт 6-гр.	2
28	0002355330	болт 6-гр.	2
28	0002374530	болт 6-гр.	4
29	0002351330	кольцо пружинное	8
30	0002152180	винт установочный	1
31	0002351341	кольцо пружинное	1
32	0000720000	крышка	1
33	0006436020	уплотнение	1
34	0002367710	шайба установочн.	1
35	0002331241	шайба установочн.	0
35	0002378800	шайба установочн.	0
35	0002378810	шайба установочн.	0
35	0002386980	шайба установочн.	0
36	0002351630	кольцо стопорное	1
37	0002374530	болт 6-гр.	10
38	0006354230	пробка магнитная	1
39	0002426180	штифт цилиндрич.	2
40	0000720230	кпл.конич.колес	1
41	0000720180	кольцо нар.подш.	1
42	0000720190	кольцо вн.подшип.	1
43	0000720200	шайба	1
44	0002351890	кольцо стопорное	1
45	0000720170	шайба	1
46	0002348290	роликоподшипник	1
47	0000720210	колесо цилиндрич.	1
47	0000720860	колесо цилиндрич.	1
48	0000720220	гайка шлицевая	1
49	0007126600	пробка резьбов.	1

Наверх

Система 4-трак, Угловая передача -ZF-, VAR. 3984 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002363180	кольцо стопорное	1
2	0000720690	крышка	1
3	0002114420	уплотнение	1
4	0000720580	прокладка подгон.	0
4	0000720590	прокладка подгон.	0
4	0000720600	прокладка подгон.	0
4	0000720610	прокладка подгон.	0
4	0000720620	прокладка подгон.	0
4	0000720630	прокладка подгон.	0
4	0000720640	прокладка подгон.	0
4	0000720650	прокладка подгон.	0
4	0000720660	прокладка подгон.	0
4	0000720670	прокладка подгон.	0
4	0000720680	прокладка подгон.	0
5	0000720560	кольцо вн.подшип.	1
6	0000720570	кольцо нар.подш.	1
7	0002392430	винт запорный	2
8	0000720350	палец	2
9	0000720310	элемент нажимной	1
10	0002351510	кольцо стопорное	2
11	0000720340	палец	1
12	0000720330	сепаратор	2
13	0000720320	ролик	1
14	0000720730	кольцо вн.подшип.	1
15	0000720720	кольцо нар.подш.	1
16	0000720710	шайба установочн.	1
17	0002114430	уплотнение вала	1
18	0000720700	крышка	1
19	0002374230	болт 6-гр.	6
20	0000720740	фланец вед.вала	1
21	0000720840	шайба	1
22	0002441690	шайба стопорная	1
23	0002360560	болт 6-гр.	1
24	0000720750	болт 6-гр.	8
25	0002381320	гайка стопорная	8
26	0000720550	втулка ведомая	1
27	0000720540	кольцо составное	1
28	0000720230	кпл.конич.колес	1
29	0000720240	венец игольчатый	1
30	0000720250	втулка	1
31	0000720260	шланг радиатора	1
32	0000720270	шайба нажимная	1
33	0000720290	диск зубч.наружн.	4
34	0000720280	пластина внутр.	4
35	0000720300	элемент нажимной	1
36	0000720420	кольцо упорное	1
37	0000720430	шарикоподшипник	1
38	0000720440	шайба дистанц.	1
39	0002351710	кольцо стопорное	1
40	0000720450	пружина тарельч.	1
41	0000720460	шайба установочн.	0
41	0000720470	шайба установочн.	0
41	0000720480	шайба установочн.	0
41	0000720490	шайба установочн.	0
41	0000720500	шайба установочн.	0
41	0000720510	шайба установочн.	0
41	0000720520	шайба установочн.	0
42	0000720530	вал выходной	1
43	0002114450	штифт просечной	1
44	0002114440	уплотнение	1

Наверх

Система 4-трак, Гидроуправляемый задний мост -KRAMER- VAR.3956 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000712014	мост ведущий упр.	1
2	0000719500	мост ведущий упр.	1
3	0000719510	втулка	2
4	0001798420	сапун	1
5	0002377390	шплинт	2
6	0006913631	гайка корончатая	2
7	0000719870	колпак защитный	2
8	0000719880	кольцо стопорное	2
9	0000719860	тяга рулевая поп.	1
10	0002449490	пресс-масленка	2
11	0002443460	винт запорный	1
12	0001332350	кольцо уплотн.	2
13	0002345540	пробка магнитная	1
14	0000719990	кольцо делителя	1
15	0002445660	штифт распорный	2

Наверх

Система 4-трак, Гидроуправляемый задний мост -KRAMER- VAR.3956 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000709442	консоль	1
2	0002355600	болт 6-гр.	1
2	0002361720	гайка 6-гр.	1
2	0002393890	шайба контактная	2
3	0000709411	кронштейн	1
4	0000709420	кронштейн	1
5	0000709340	вкладыш megu	1
6	0002355530	болт 6-гр.	2
7	0002393890	шайба контактная	2
8	0005722720	втулка	2
9	0000719540	вал со сдв.кард.	1
10	0000712020	передача главная	1
11	0002114460	кольцо уплотнит.	1
12	0000709312	вал карданный	1
13	0002394260	гайка стопорная	8
14	0002443780	болт 6-гр.	8
15	0000719790	шарнир вилки оси	2
16	0000719800	кольцо уплотн.	2
17	0002114520	уплотнение	4
18	0000719810	шайба	2
19	0000719820	кольцо внутр.	2
20	0000719830	кольцо наружное	2
21	0000719840	гайка установочн.	2
22	0000719850	шайба стопорная	2
23	0000719550	вал со сдв.кард.	1
24	0000719750	шайба установочн.	0
24	0000719760	шайба установочн.	0
24	0000719770	шайба установочн.	0
24	0000719780	шайба установочн.	0
25	0000719740	кольцо уплотн.	2

Наверх

Система 4-трак, Гидроуправляемый задний мост -KRAMER- VAR.3956 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000719730	подшипник игольч.	2
2	0002351810	кольцо стопорное	2
3	0002114500	кольцо уплотнит.	2
4	0000719970	шпилька	2
5	0000719960	винт запорный	16
6	0000719700	кольцо стопорное	16
6	0000719710	кольцо стопорное	0
6	0000719720	кольцо стопорное	0
7	0000719940	втулка подшипника	8
8	0000719980	кольцо уплотн.	16
9	0000719930	ось шарнира	4
10	0000719950	втулка подшипника	8
11	0000719690	крестовина с цапф	4
12	0000719920	кольцо поводковое	2

Наверх

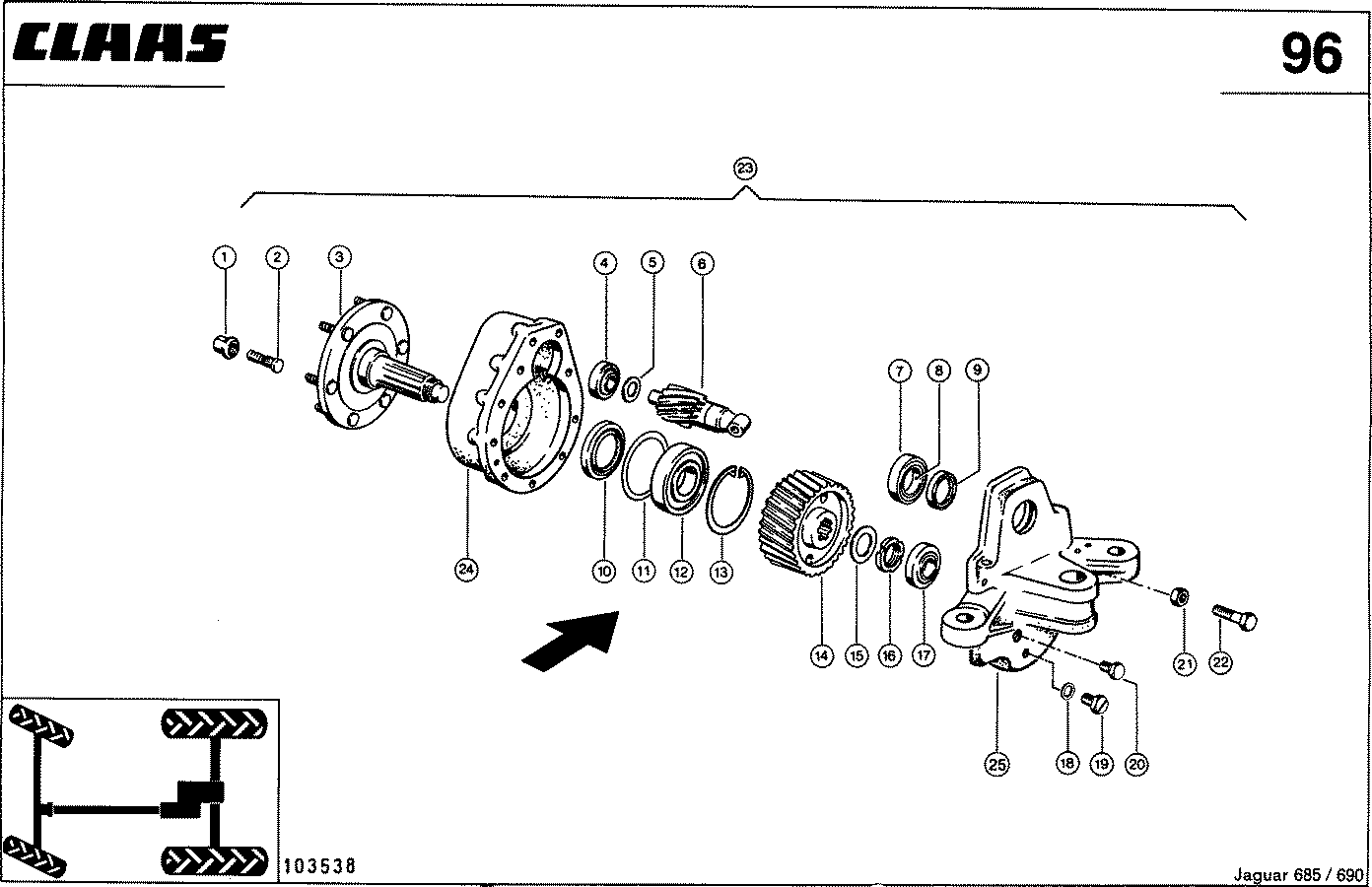

Система 4-трак, Гидроуправляемый задний мост -KRAMER- VAR.3956 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000718860	привод портальный	1
0	0000718870	колесо зубчатое л	1
0	0000719290	привод портальный	1
0	0000719480	шланг радиатора	1
0	0000719520	вал ведущий левый	1
0	0000719660	колесо зубчатое л	1
1	0006317380	гайка с сфер.пояс	12
2	0000719650	болт креп.колеса	12
3	0000718840	полуось	2
3	0000719640	полуось	2
4	0000719560	роликоподшипник	2
5	0000719590	шайба установочн.	0
5	0000719600	шайба установочн.	0
5	0000719610	шайба установочн.	0
5	0000719620	шайба установочн.	0
5	0000719630	шайба установочн.	0
6	0000719530	вал ведущий прав.	1
7	0000719580	кольцо подшипника	2
8	0000719570	внутр.часть подш.	2
9	0002114470	кольцо уплотнит.	2
10	0002114480	кольцо уплотнит.	2
11	0002330380	шайба установочн.	0
11	0002344180	шайба установочн.	0
11	0002344290	шайба установочн.	0
12	0002111530	ш/подш.радиальный	2
12	0002348300	роликоподшипник	2
12	0002434530	роликоподшипник	2
13	0002116140	кольцо стопорное	2
14	0000718880	колесо зубчатое п	1
14	0000719670	колесо зубчатое п	1
15	0000719680	шайба стопорная	2
16	0002430030	гайка шлицевая	2
17	0002331600	ш/подш.радиальный	2
17	0002359870	роликоподшипник	2
17	0002434360	роликоподшипник	2
18	0006331140	кольцо уплотн.	2
19	0009208380	винт запорный	2
20	0002448610	винт запорный	2
21	0002333240	гайка 6-гр.	2
22	0009200943	болт 6-гр.	2
23	0000718850	привод портальный	1
23	0000719280	привод портальный	1
24	0000718890	крышка	2
24	0000719450	крышка	2
25	0000719470	шланг радиатора	1

Наверх

Отсек двигателя - CLAAS JAGUAR 685

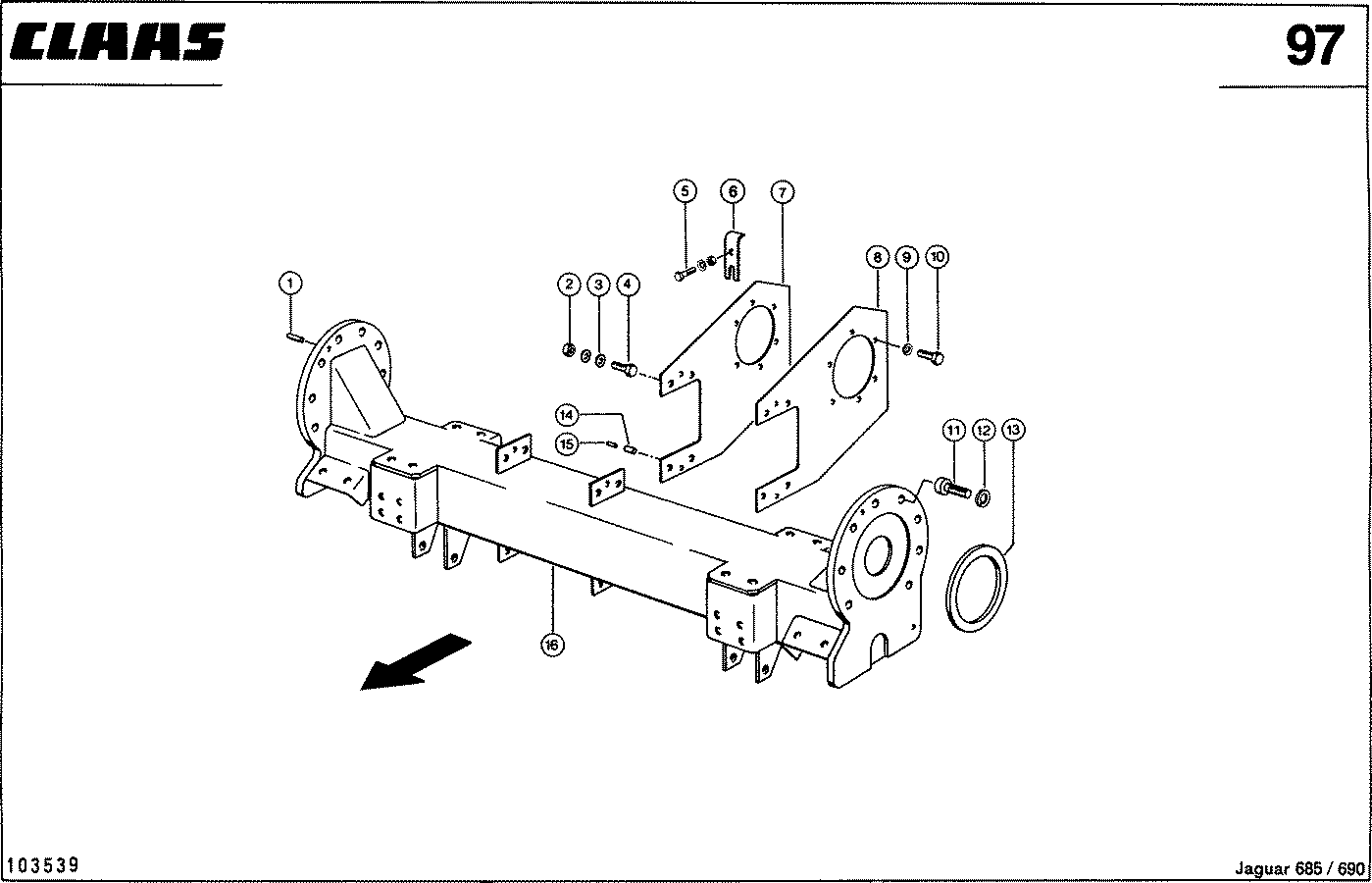

ВЕДУЩИЙ МОСТ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006316870	штифт цилиндрич.	2
2	0002382340	гайка стопорная	8
3	0002351242	шайба	16
4	0002375720	болт 6-гр.	8
5	0002351311	кольцо пружинное	1
5	0002352411	болт 6-гр.	1
5	0002361690	гайка 6-гр.	1
6	0006087960	кронштейн	1
6	0006550480	пластина крыла	1
7	0000711600	щиток опорный	1
8	0000711611	щиток опорный	1
9	0002351341	кольцо пружинное	12
10	0002374620	болт 6-гр.	12
11	0002423280	винт с цил.гол.	16
12	0002351371	кольцо стопорное	16
13	0006790220	кольцо центрир.	2
14	0002440190	штифт распорный	4
15	0002391480	штифт распорный	4
16	0000710335	мост ведущий	1

Наверх

РАМА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000700804	поверхность опор.	1
2	0002361720	гайка 6-гр.	6
2	0002374610	болт 6-гр.	6
2	0002393890	шайба контактная	6
3	0000701141	колено трубы	1
4	0002361720	гайка 6-гр.	6
4	0002375720	болт 6-гр.	6
4	0002393890	шайба контактная	6
5	0002335510	гайка стопорная	2
6	0005012820	шайба	2
7	0000700732	палец	2
8	0002376131	штифт распорный	2
9	0002383040	болт 6-гр.	4
10	0002150080	гайка стопорная	4
11	0000700024	рама	1
12	0002152120	болт 6-гр.	6
13	0002393910	шайба контактная	12
14	0002389460	гайка 6-гр.	6
15	0000701104	колено трубы	1

Наверх

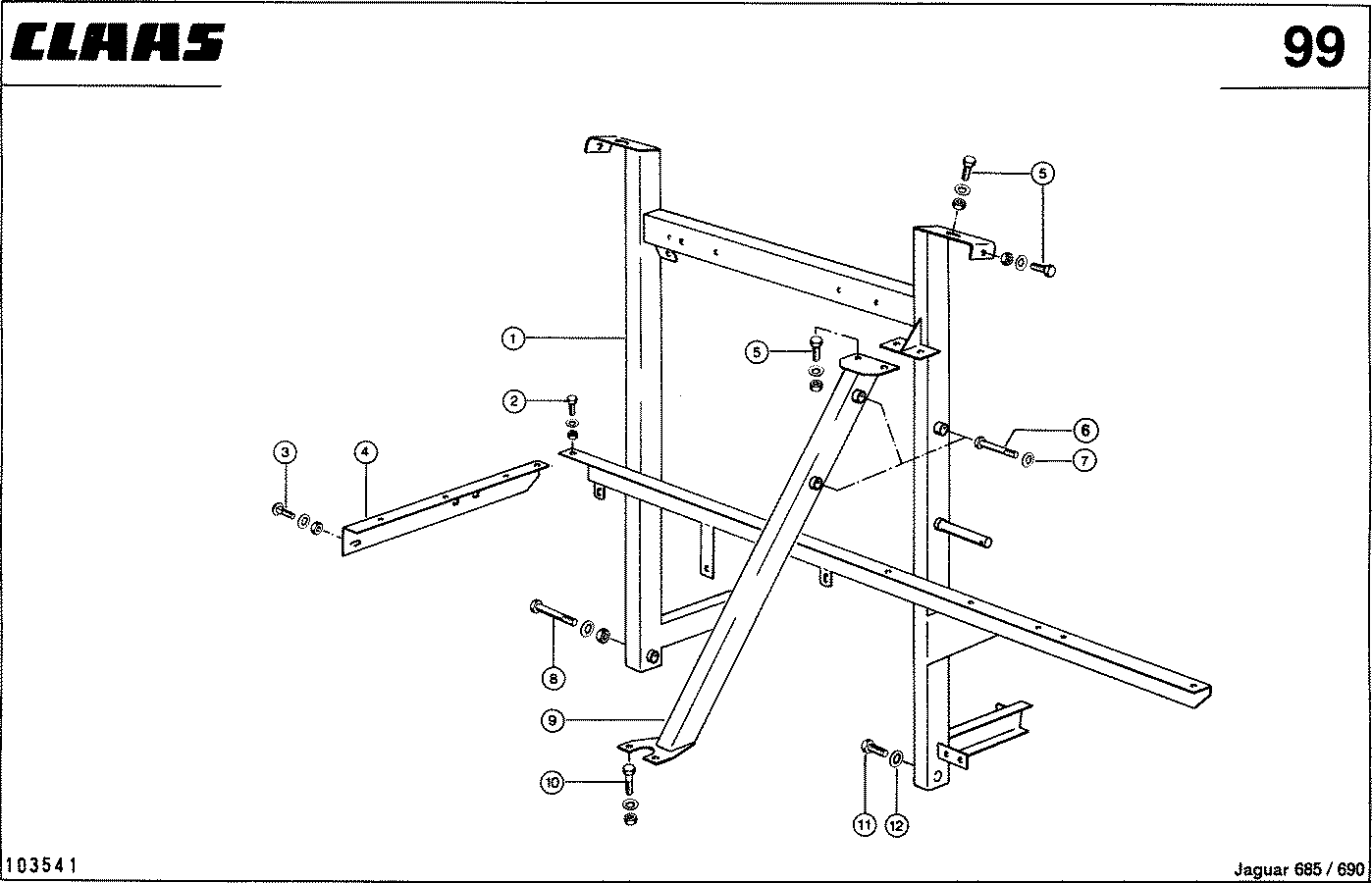

СТОЯК - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000700992	колено трубы	1
2	0002361710	гайка 6-гр.	1
2	0002373830	болт 6-гр.	1
2	0002393880	шайба контактная	1
3	0002361710	гайка 6-гр.	1
3	0002393880	шайба контактная	1
3	0005025110	винт полупотайной	1
4	0000701072	уголок	1
5	0002361720	гайка 6-гр.	6
5	0002374610	болт 6-гр.	6
5	0002393890	шайба контактная	6
6	0002378200	болт 6-гр.	3
7	0002393890	шайба контактная	3
8	0002351351	кольцо стопорное	1
8	0002355930	болт 6-гр.	1
8	0002361730	гайка 6-гр.	1
9	0000701001	стойка	3
10	0002355330	болт 6-гр.	2
10	0002361720	гайка 6-гр.	2
10	0002393890	шайба контактная	2
11	0002355930	болт 6-гр.	1
11	0002373760	болт 6-гр.	1
12	0002351351	кольцо стопорное	1

Наверх

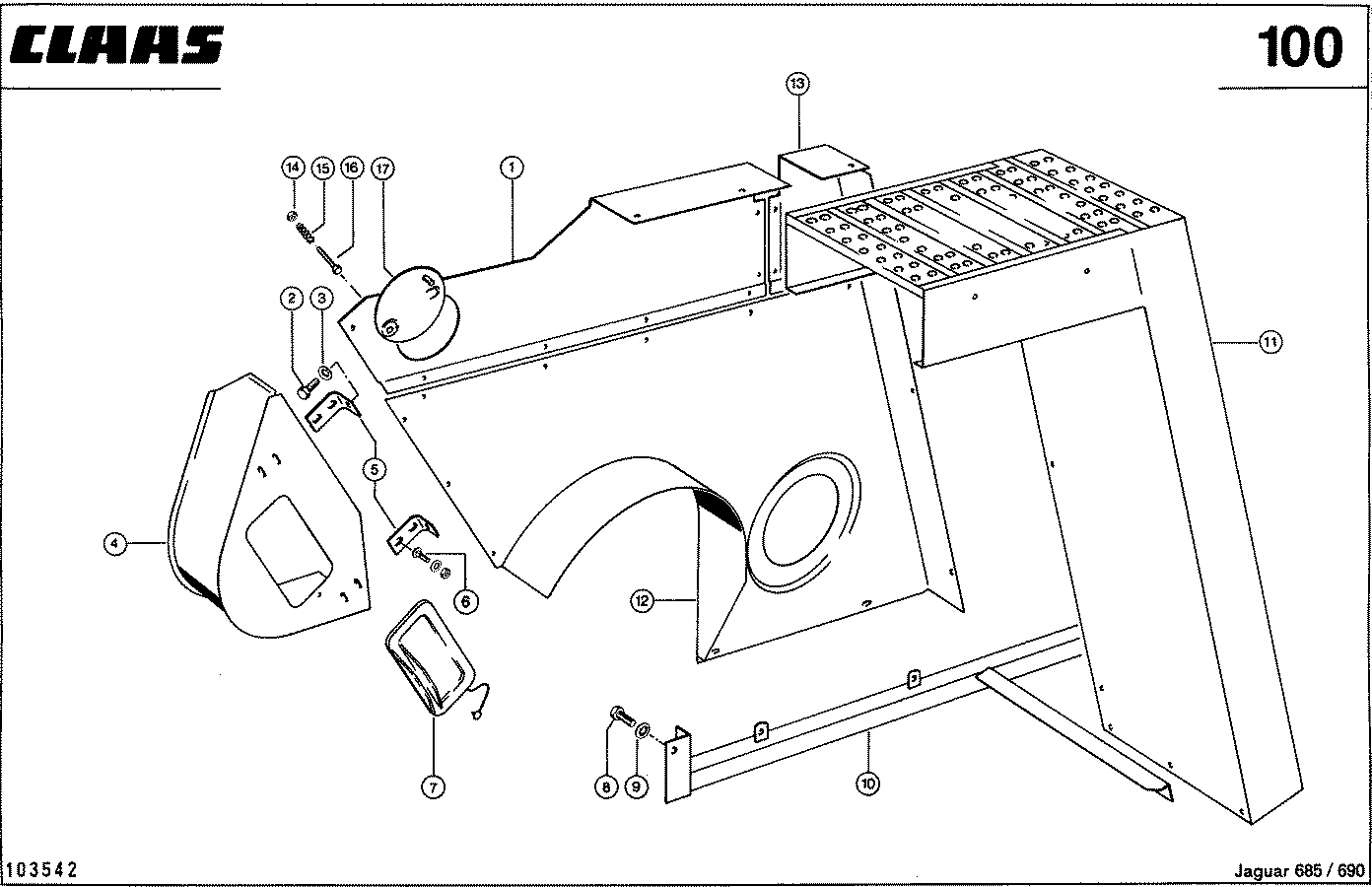

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005142501	наклейка	1
1	0000706420	боковина левая	1
1	0000706450	боковина	1
2	0002392380	болт 6-гр.	2
3	0002393880	шайба контактная	2
4	0000704472	защита	1
5	0006071990	уголок	2
6	0002349530	винт полупотайной	4
6	0002361700	гайка 6-гр.	4
6	0002393931	шайба контактная	4
7	0007017403	заслонка глазка	1
8	0002373760	болт 6-гр.	1
9	0002393910	шайба контактная	1
10	0000704371	пластина изоляц.	1
11	0000702212	подножка	1
12	0000704222	стенка боковая л.	1
13	0000706460	боковина	1
14	0002379830	гайка стопорная	1
15	0000021550	пружина сжатия	1
16	0002373330	болт 6-гр.	1
17	0005150500	заслонка глазка	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000704282	крышка	1
2	0008090801	труба распорная	2
3	0000704440	защита	1
4	0000704212	кронштейн	1
5	0006524192	рукоятка	2
6	0006067290	элемент фасонный	4
7	0000702130	скоба	1
8	0006096361	замок крышки	2
9	0000704263	крышка	1
10	0000702110	скоба	1
11	0000703790	пружина	1
12	0000704452	пластина	1
13	0000702173	колпачок	1
14	0002364900	кольцо пружинное	2
14	0002372160	гайка 6-гр.	2
14	0002420430	винт с цил.гол.	2
16	0006096350	элемент упругий	1
17	0006097890	втулка	1
17	0007213241	втулка	1
18	0000704351	боковина левая	1
19	0006539060	плита скольжения	2
20	0000716890	профиль z-обр.	1
21	0000716900	пружина листовая	1
22	0006824040	упор противооткат	1
23	0000716860	кронштейн	1
24	0006233410	бухта кабеля	4

Наверх

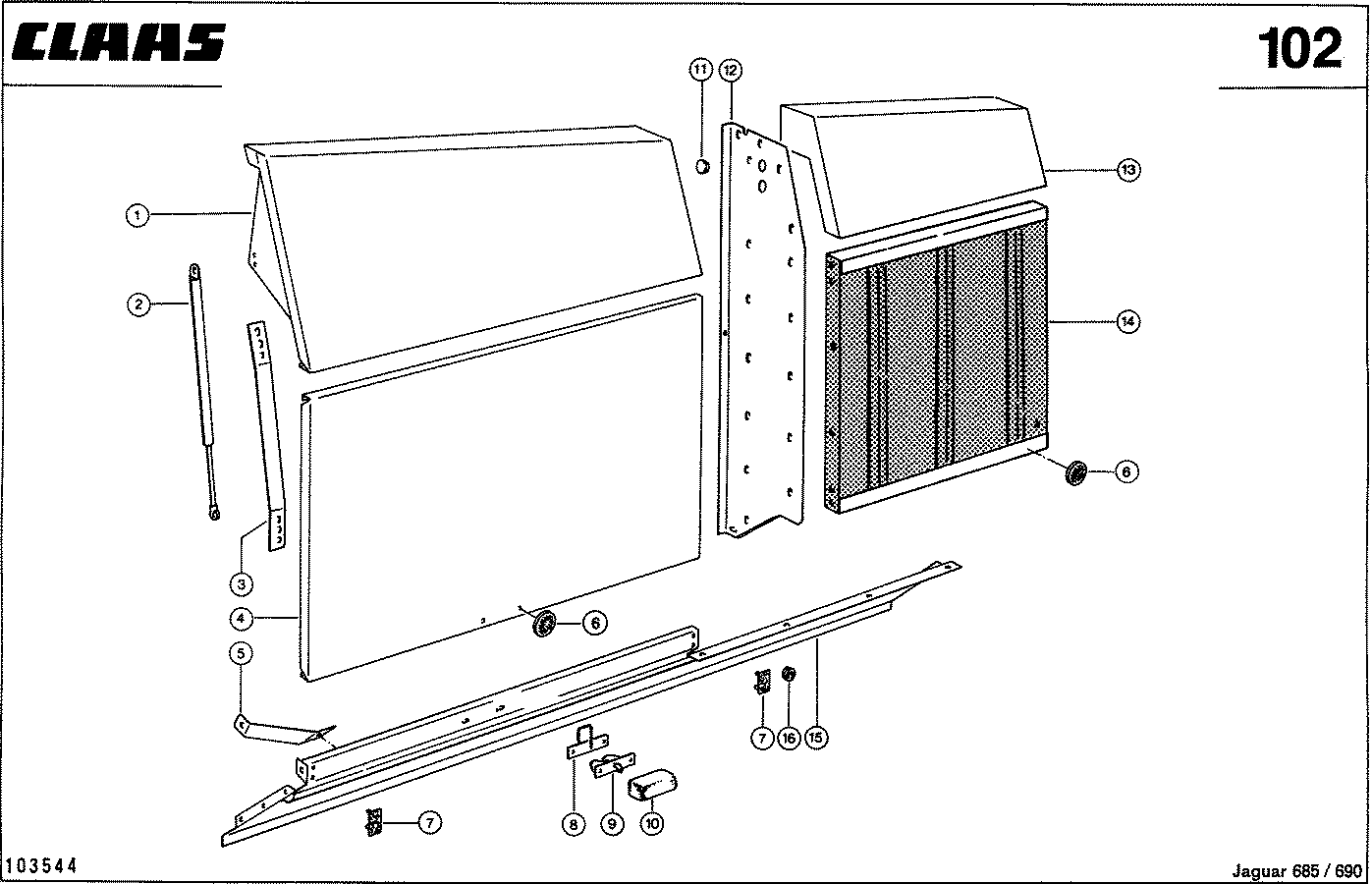

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002385000	пробка запорная	2
1	0000705902	дверка левая	1
2	0006096350	элемент упругий	1
3	0000704980	накладка	1
3	0000705191	накладка	1
4	0000705003	крышка	1
5	0000703290	кронштейн	1
6	0002112890	отражатель	2
7	0006067290	элемент фасонный	2
8	0000702130	скоба	1
9	0006096361	замок крышки	1
10	0000702173	колпачок	1
11	0002388862	пробка запорная	2
12	0000707944	лист упл.левый	1
13	0000705152	боковина левая	1
14	0000704993	боковина	1
14	0000722360	боковина	1
15	0000704310	щиток	1
16	0006233410	бухта кабеля	2

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	10
1	0002362000	болт 6-гр.	10
1	0002393870	шайба контактная	10
2	0000704723	стенка боковая пр	1
3	0000704741	уголок правый	1
4	0002373760	болт 6-гр.	1
5	0002393910	шайба контактная	1
6	0000704521	пластина изоляц.	1
7	0006719532	амортизатор	1
8	0002393880	шайба контактная	2
9	0002361710	гайка 6-гр.	2
10	0000706390	боковина правая	1
11	0002393870	шайба контактная	5
12	0002362000	болт 6-гр.	5
13	0000701850	крышка	1
14	0002379830	гайка стопорная	1
15	0000021550	пружина сжатия	1
16	0002373330	болт 6-гр.	1
17	0005150500	заслонка глазка	1

Наверх

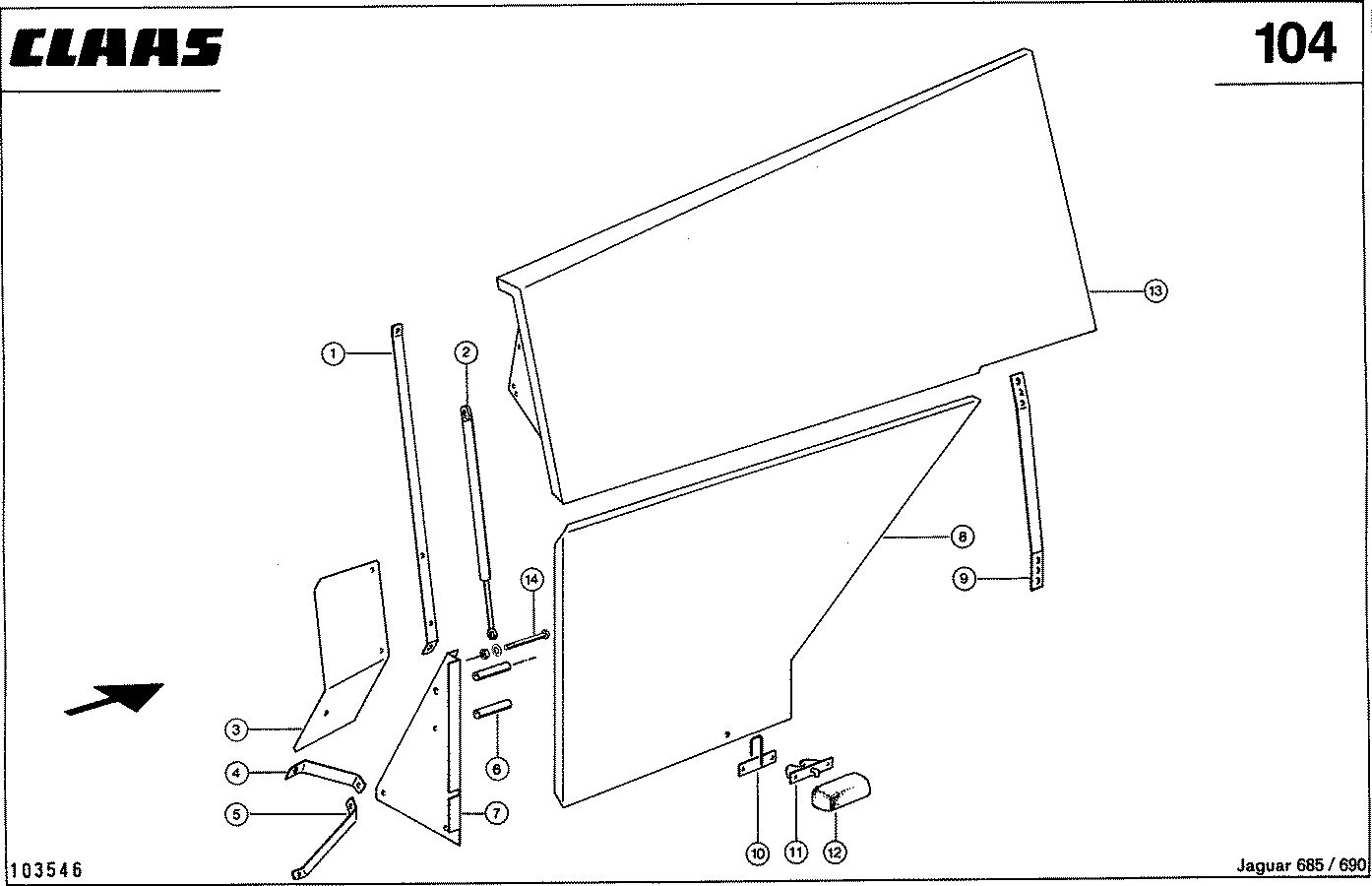

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000705700	стойка	1
2	0006096350	элемент упругий	1
3	0000705711	щиток защитный	1
4	0000706380	кронштейн	1
5	0000705341	пластина изоляц.	1
6	0007254090	втулка	2
7	0000704093	лонжерон правый	1
8	0000704583	крышка	1
9	0000704980	накладка	1
9	0000705191	накладка	1
10	0000702130	скоба	1
11	0006096361	замок крышки	1
12	0000702173	колпачок	1
13	0000704623	крышка	1
14	0002361700	гайка 6-гр.	2
14	0002382530	болт 6-гр.	1
14	0002393931	шайба контактная	2
14	0002442380	болт 6-гр.	1

Наверх

АККУМУЛЯТОРНЫЙ ЯЩИК - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006067290	элемент фасонный	7
2	0000704892	днище	1
3	0002373820	болт 6-гр.	2
4	0002379470	гайка стопорная	10
5	0006096361	замок крышки	2
6	0000702173	колпачок	2
7	0000705851	крышка	2
7	0000724780	крышка	2
8	0000705761	ящик батареи	1
8	0000724741	ящик батареи	1
9	0002373830	болт 6-гр.	4
10	0006318541	накладка	8
11	0002377860	гайка 6-гр.	8
12	0005025110	винт полупотайной	4
13	0008018871	винт полупотайной	4
14	0002361690	гайка 6-гр.	8
14	0002393860	шайба контактная	8
14	0006367921	винт полупотайной	8
15	0006233410	бухта кабеля	7

Наверх

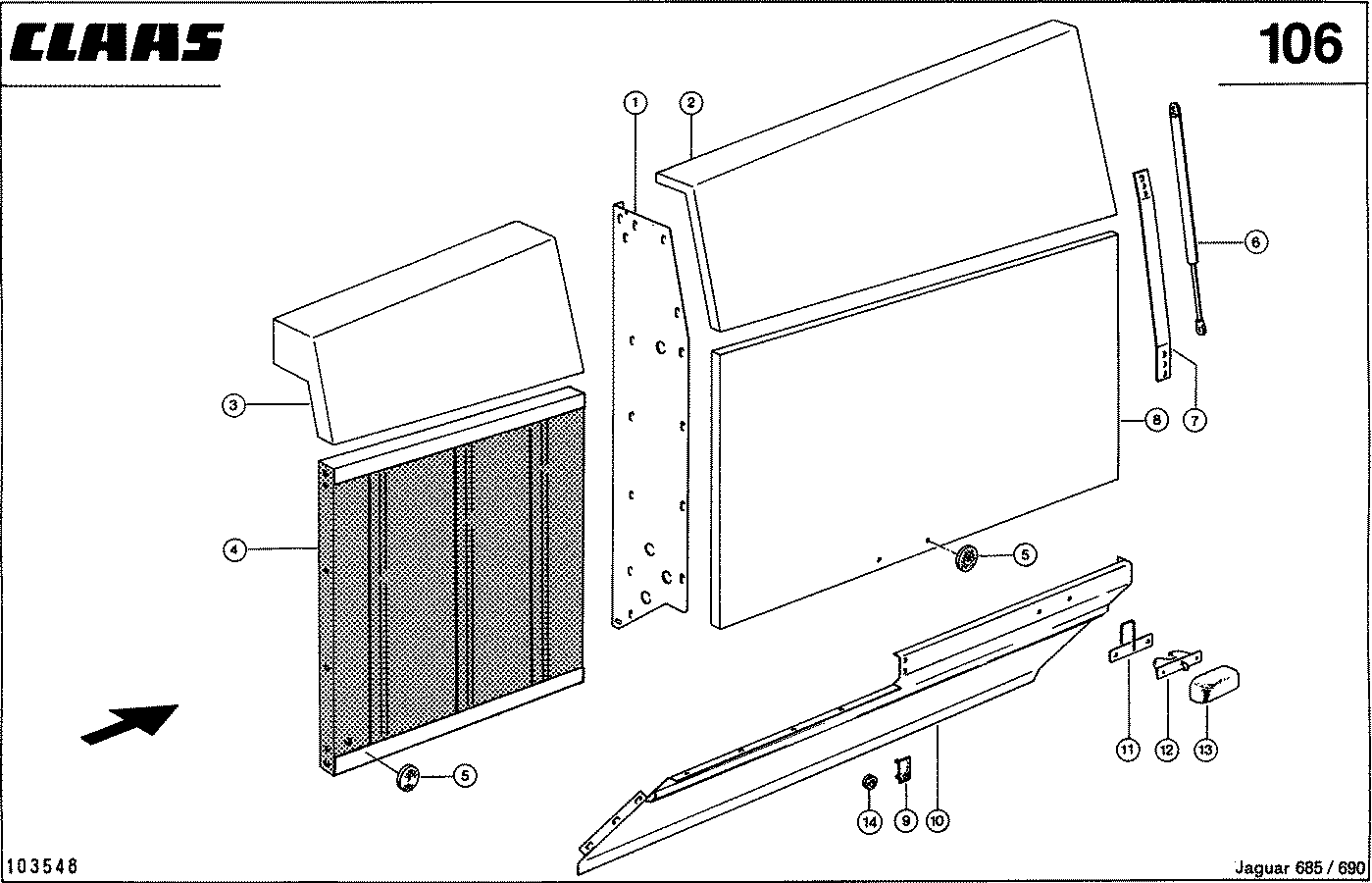

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000707953	лист уплотняющий	1
2	0000705912	дверка правая	1
3	0000705142	боковина правая	1
4	0000704993	боковина	1
4	0000722360	боковина	1
5	0002112890	отражатель	2
6	0006096350	элемент упругий	1
7	0000704980	накладка	1
7	0000705191	накладка	1
8	0000705003	крышка	1
9	0006067290	элемент фасонный	1
9	0006233410	бухта кабеля	1
10	0000704972	щиток	1
10	0000724700	щиток	1
11	0000702130	скоба	1
12	0006096361	замок крышки	1
13	0000702173	колпачок	1
14	0006233410	бухта кабеля	1

Наверх

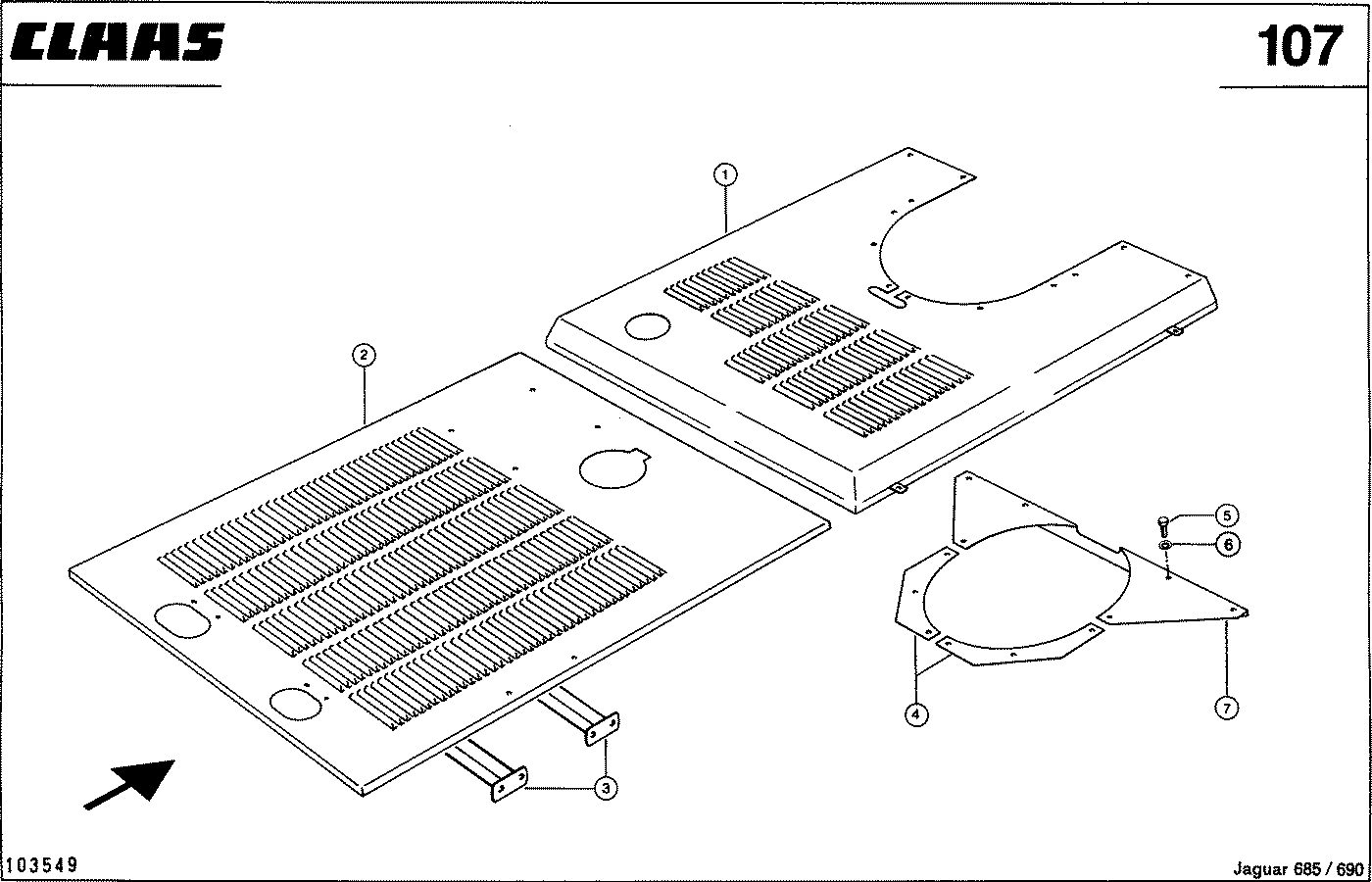

КАПОТИРОВАНИЕ ДВИГАТЕЛЯ, ПЕРЕДН. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703831	кожух	1
2	0000703862	крышка	1
2	0000706300	пластина крыши	1
3	0000704050	кронштейн	2
4	0000704071	щиток	2
5	0002374390	болт 6-гр.	12
6	0002393870	шайба контактная	12
7	0000703811	щиток	1

Наверх

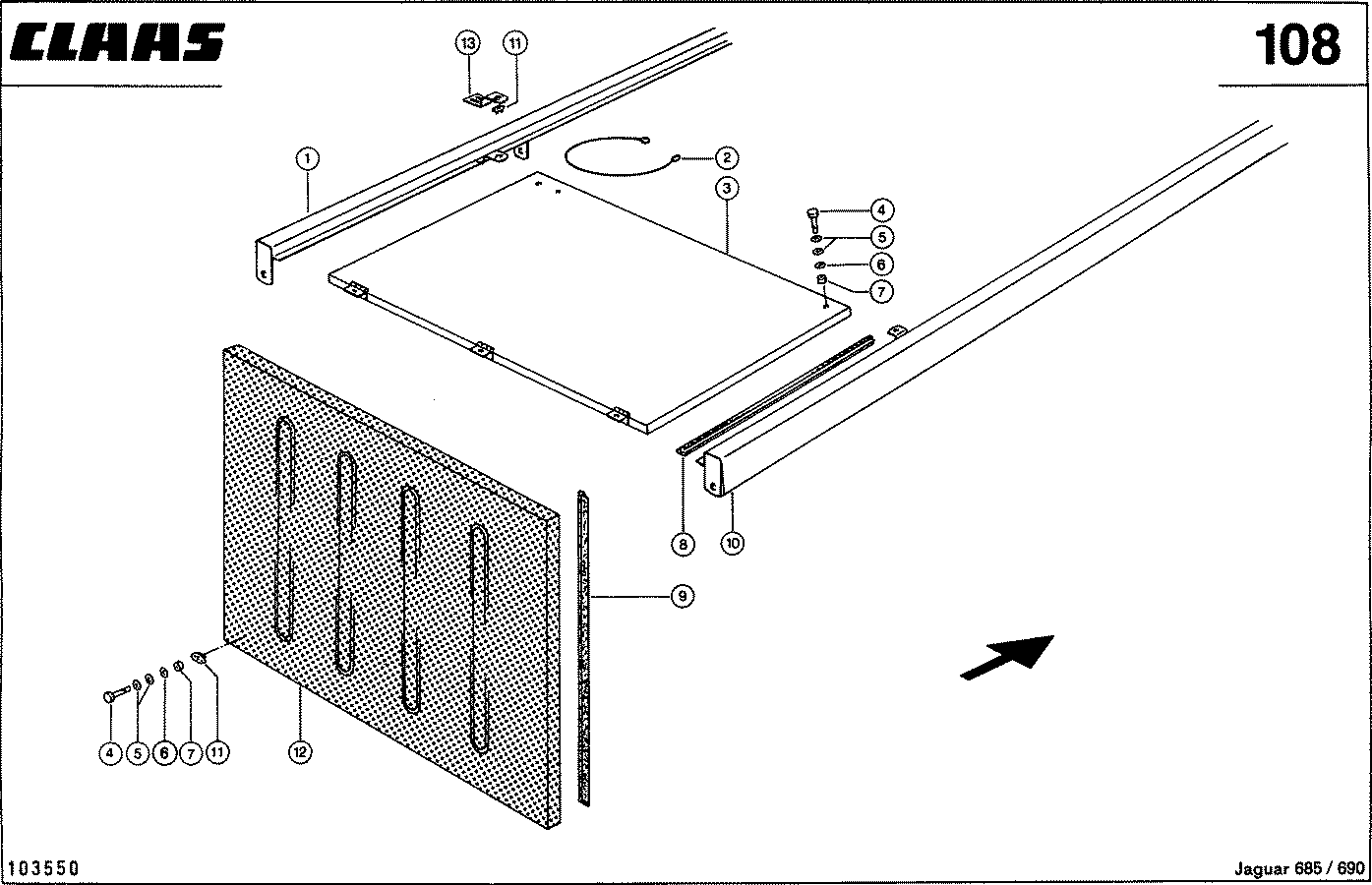

КАПОТИРОВАНИЕ ДВИГАТЕЛЯ, ЗАДН. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703945	решетка радиатора	1
2	0006077220	трос стальной кпл	1
3	0000703900	крышка	1
4	0007258040	палец	6
5	0002381661	шайба	12
6	0007257760	шайба уплотн.	6
7	0007257770	кольцо стопорное	6
8	0002013540	профиль уплотн.	0
9	0002014800	полоска целлюлозн	0
9	0002018760	профиль уплотн.	0
10	0000703957	лонжерон правый	1
11	0007257780	зажим рессоры	4
12	0000703741	решетка радиатора	1
13	0000703991	кронштейн	2

Наверх

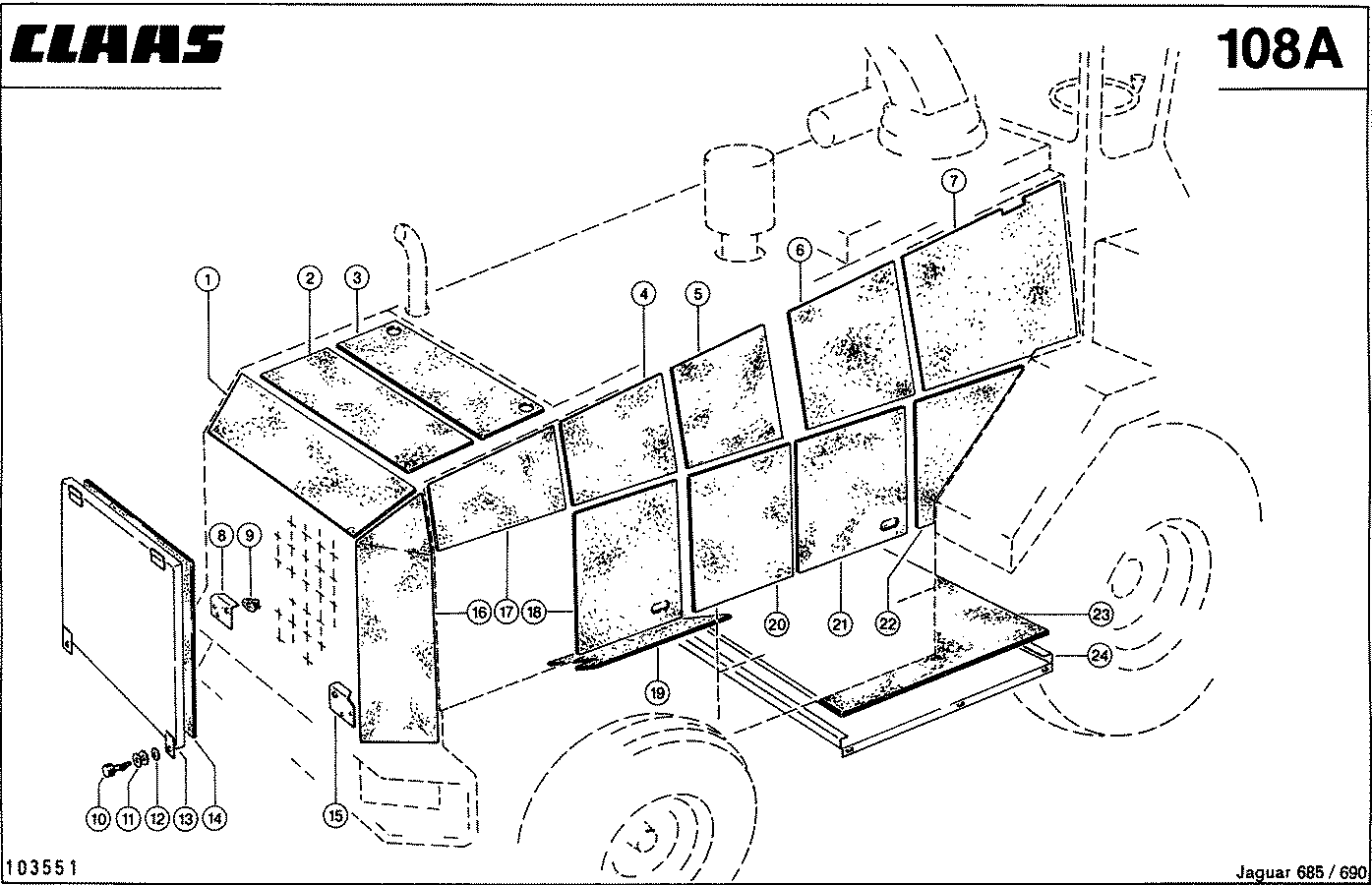

Звукоизоляция, VAR. 4879 / 4880 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000725230	изоляция	1
2	0000725210	изоляция	1
3	0000725220	изоляция	1
4	0000725160	изоляция	1
5	0000725390	изоляция	1
6	0000725120	изоляция	1
7	0000725191	изоляция	1
8	0000725350	кронштейн	1
9	0007257780	зажим рессоры	2
10	0007258040	палец	2
11	0007257760	шайба уплотн.	4
12	0007257770	кольцо стопорное	2
13	0000725280	экран	1
14	0000725130	изоляция	1
15	0000725360	кронштейн	1
16	0000725290	изоляция	1
17	0000725400	изоляция	1
18	0000725040	изоляция	1
19	0000725050	изоляция	1
20	0000725030	изоляция	1
21	0000725100	изоляция	1
22	0000725080	изоляция	1
23	0000725380	изоляция	1
24	0000725270	ванна	1

Наверх

Звукоизоляция, VAR. 4879 / 4880 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000725180	изоляция	1
2	0000725110	изоляция	1
3	0000725310	изоляция	1
4	0000725150	изоляция	1
5	0000725170	изоляция	1
6	0000725090	изоляция	1
7	0000725200	изоляция	1
8	0000725070	изоляция	1
9	0000725040	изоляция	1
10	0000725141	изоляция	1
11	0000725030	изоляция	1
12	0000725300	изоляция	1
13	0000725251	изоляция	2
14	0000725240	изоляция	1

Наверх

УПЛОТНЕНИЕ РАДИАТОРА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000709490	уголок	1
2	0000708710	шина	2
3	0000708931	уголок левый	1
4	0002361690	гайка 6-гр.	44
4	0002374650	болт 6-гр.	44
4	0002393860	шайба контактная	88
5	0000708780	шина	1
6	0002374640	болт 6-гр.	10
7	0002393920	шайба контактная	10
8	0000708771	шина	2
9	0002361700	гайка 6-гр.	8
9	0002374390	болт 6-гр.	8
9	0002393870	шайба контактная	16
10	0000708854	щиток	1
11	0000709452	уплотнение	1
12	0002012031	полоска целлюлозн	0
13	0000708921	уголок правый	1
14	0000708952	шина	2
15	0002018760	профиль уплотн.	0
16	0000704013	пластинка запорн.	1
17	0000707961	шина	1

Наверх

УПЛОТНЕНИЕ РАДИАТОРА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000708011	уголок	1
2	0000708710	шина	2
3	0000708931	уголок левый	1
4	0002361690	гайка 6-гр.	44
4	0002374650	болт 6-гр.	44
4	0002393860	шайба контактная	88
5	0000708780	шина	1
6	0002374640	болт 6-гр.	10
7	0002393920	шайба контактная	10
8	0000712450	профиль п-обр.	2
9	0002361700	гайка 6-гр.	10
9	0002374390	болт 6-гр.	10
9	0002393870	шайба контактная	10
10	0000708523	щиток	1
11	0000708690	резина покр.лев.	1
12	0002012031	полоска целлюлозн	0
13	0000708921	уголок правый	1
14	0000707990	шина	1
15	0002018760	профиль уплотн.	0
16	0000704013	пластинка запорн.	1
17	0000707961	шина	1
18	0000708531	уплотнение	1
19	0000708681	резина покр.прав.	1
20	0000707980	шина	1

Наверх

Штифт прицепного устройства, VAR. 3925 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393910	шайба контактная	4
2	0002386621	болт 6-гр.	4
3	0009068730	втулка	1

Наверх

ГИДРАВЛИКА - CLAAS JAGUAR 685

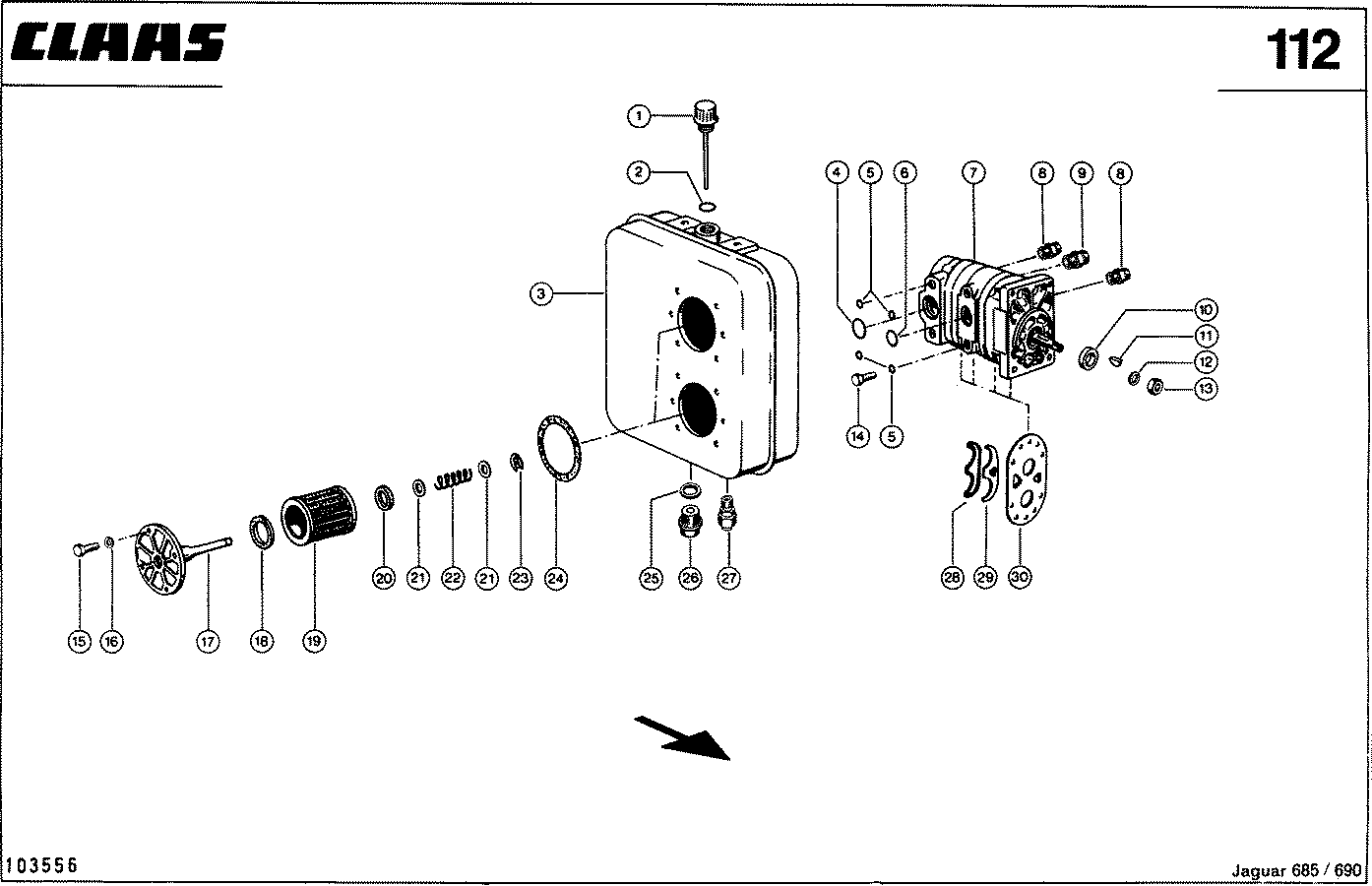

ГИДРАВЛИЧЕСКИЙ НАСОС - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008087332	фильтр вентиляц.	1
2	0007666100	уплотнение	1
3	0006026912	бак гидравлич.	1
4	0006311470	уплотнение	1
5	0002381890	уплотнение	4
6	0000940310	уплотнение	1
7	0000706032	гидронасос 3-ной	1
8	0002387120	штуцер	2
9	0002383600	штуцер	1
10	0002392500	уплотнение вала	1
11	0002448140	шпонка сегментная	1
12	0002351341	кольцо пружинное	1
13	0002364550	гайка 6-гр.	1
14	0002332430	болт 6-гр.	4
15	0002374420	винт с 6-гр.гол.	8
16	0000940010	кольцо уплотн.	8
17	0006794102	крышка фильтра	2
18	0007665410	кольцо войлочное	2
19	0007665380	вставка фильтра	2
20	0007665400	кольцо войлочное	2
21	0002370430	шайба	4
22	0006794110	пружина сжатия	2
23	0002387790	стекло безоп.	2
24	0007665373	уплотнение	2
25	0006330320	кольцо уплотн.	1
26	0006839950	пробка магнитная	1
27	0002391490	соединение резьб.	1
28	0006835150	кольцо уплотн.	4
29	0006835140	втулка резьбовая	4
30	0006835131	плита скольжения	4

Наверх

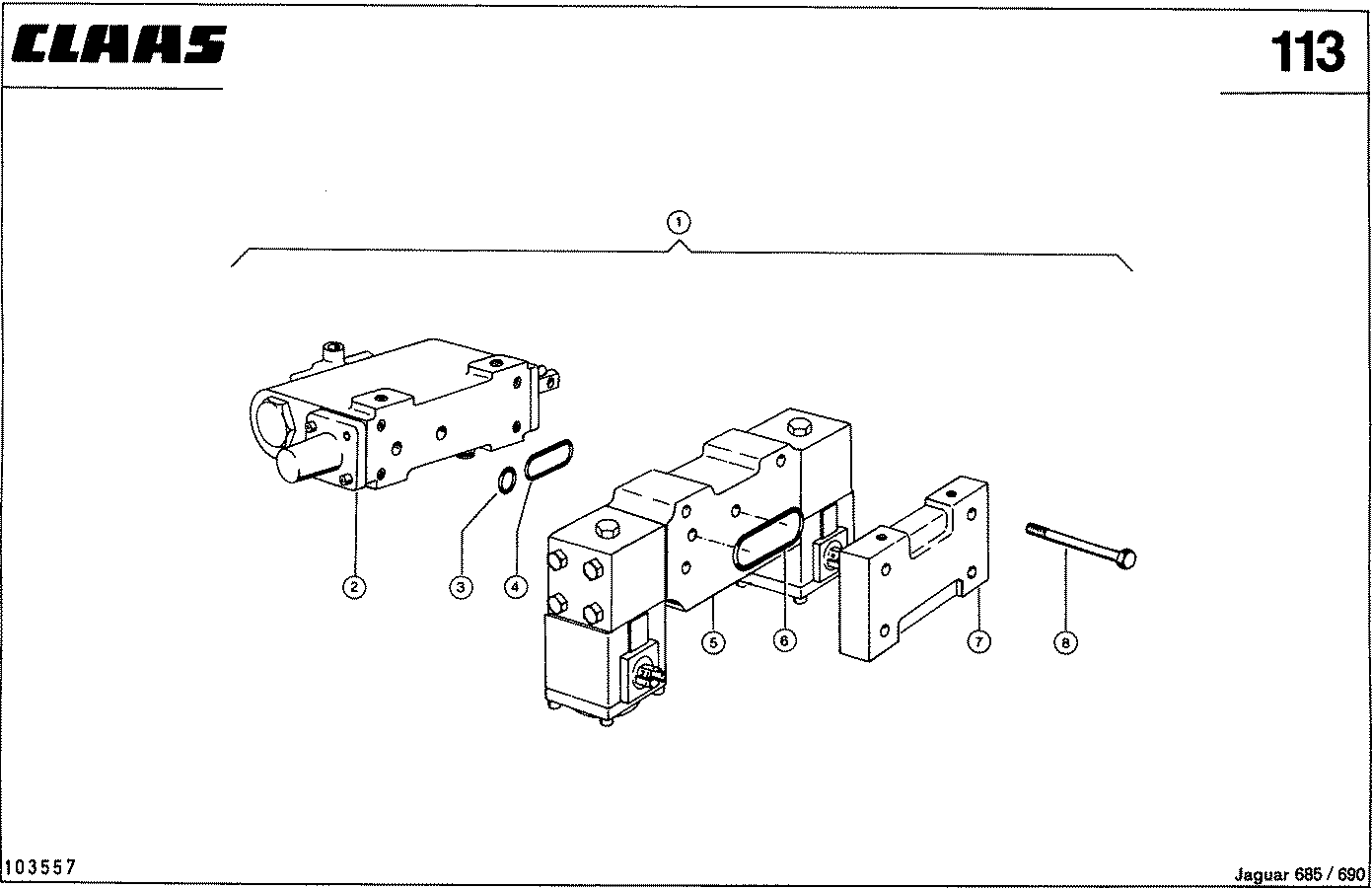

РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706181	блок клапанов	1
2	0000706191	4/3 распределит.	1
3	0002381910	уплотнение	1
4	0002386780	уплотнение	1
5	0006027403	3/3 распределит.	1
5	0006070794	3/3 распределит.	1
6	0002387800	уплотнение	1
7	0000793201	пластина соедин.	1
8	0001332200	болт 6-гр.	4
8	0002378700	болт 6-гр.	4

Наверх

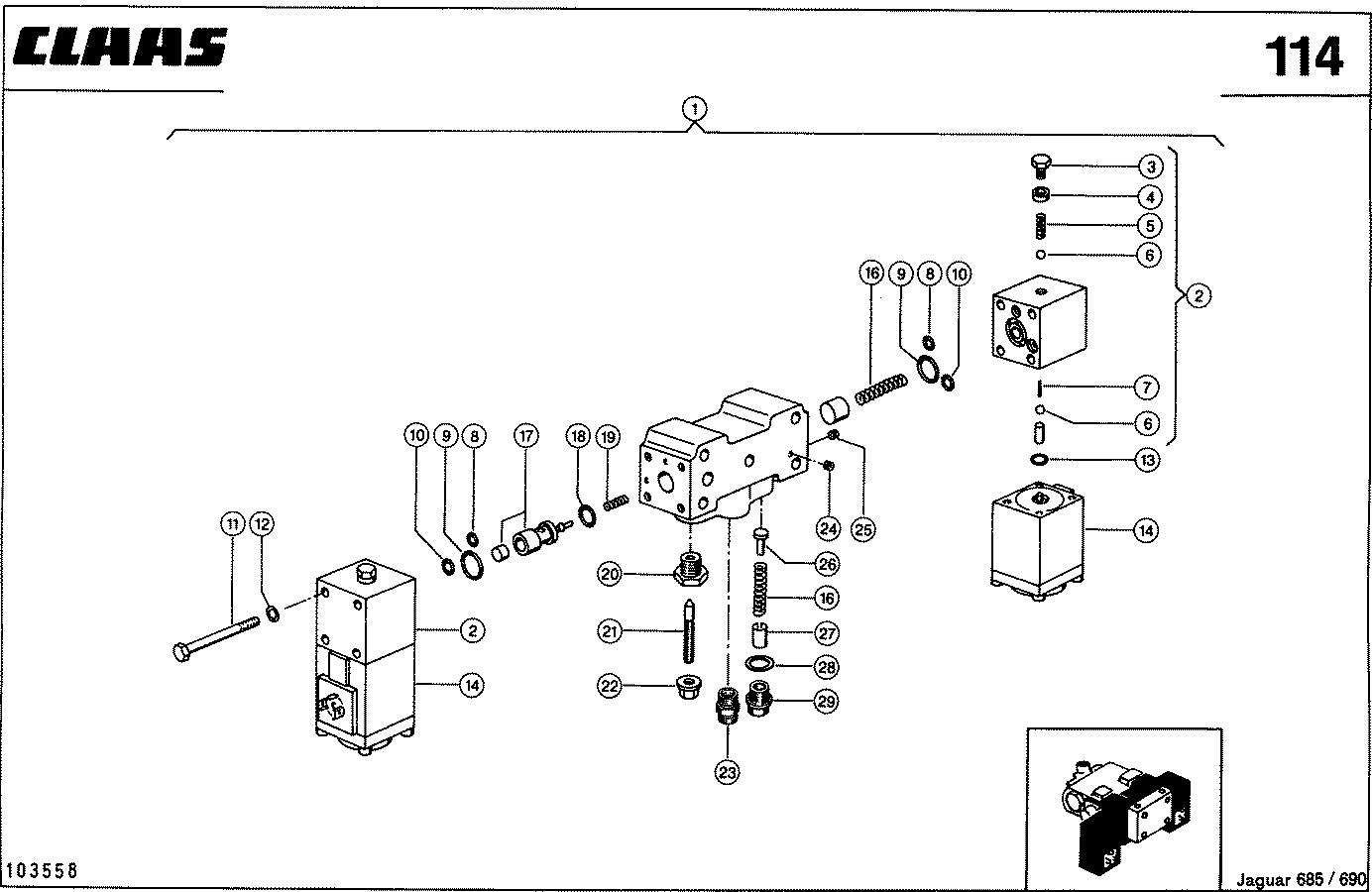

3/3 - РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002369112	шайба	8
1	0006027403	3/3 распределит.	1
1	0006070794	3/3 распределит.	1
2	0006070070	клапан магнитный	2
3	0002373581	болт 6-гр.	2
4	0002151190	кольцо уплотн.	2
5	0000793040	пружина сжатия	2
6	0002428130	шар	4
7	0006027290	игла	2
8	0002384480	уплотнение	2
9	0002386771	уплотнение	2
10	0002390280	уплотнение	2
11	0002352431	болт 6-гр.	8
12	0002351311	кольцо пружинное	8
13	0002390310	уплотнение	2
14	0000793070	электромагнит	2
16	0006560420	пружина сжатия	2
17	0006892310	клапан обратный	1
18	0002381910	уплотнение	1
19	0006892300	пружина сжатия	1
20	0006070080	муфта резьбовая	1
21	0006027393	винт-регулятор	1
22	0002394500	гайка с шайбой	1
23	0002387120	штуцер	1
24	0002150120	шпилька	1
25	0006070340	пластина соплов.	1
26	0006725892	клапан впускной	1
27	0002111890	штифт распорный	1
27	0002153540	штифт распорный	1
28	0006331140	кольцо уплотн.	1
29	0006560141	винт запорный	1

Наверх

4/3 - РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706191	4/3 распределит.	1
2	0006025581	винт запорный	1
3	0002390140	шайба установочн.	4
4	0006839770	пружина сжатия	1
5	0006071760	клапан	1
6	0002383600	штуцер	2
7	0006834703	кожух пружины	1
8	0002364900	кольцо пружинное	4
9	0002378760	винт с цил.гол.	4
10	0006025800	винт стяжной	1
11	0006025810	тарелка пружины	2
12	0006025820	пружина сжатия	1
13	0006834730	шайба	2
14	0002386791	кольцо задн.хода	2
15	0002386771	уплотнение	2
16	0006836880	штуцер измерит.	1
17	0002386650	штуцер	2
18	0002368990	штифт распорный	1
19	0006025490	проушина	1
20	0006027592	стойка подшипника	1
21	0000702420	рычаг переключ.	1
22	0002351090	шплинт	1
23	0007572280	палец	1
24	0006027560	рычаг переключ.	1
25	0002378950	шайба опорная	2

Наверх

3/3 Гидрораспределитель, VAR. 4136/7044 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000702430	3/3 распределит.	1
2	0002378760	винт с цил.гол.	6
3	0002364900	кольцо пружинное	6
4	0006834703	кожух пружины	1
5	0006025800	винт стяжной	1
6	0006025810	тарелка пружины	2
7	0006025820	пружина сжатия	1
8	0006834730	шайба	2
9	0002386791	кольцо задн.хода	2
10	0002386771	уплотнение	2
11	0000901201	винт запорный	1
12	0002428170	шар	1
13	0006725841	клапан обратный	2
14	0006560420	пружина сжатия	2
15	0006331140	кольцо уплотн.	2
16	0006560141	винт запорный	2
17	0002336530	штуцер	1
20	0006025490	проушина	1
21	0006027592	стойка подшипника	1
22	0001332200	болт 6-гр.	4
23	0002386780	уплотнение	1
24	0002381910	уплотнение	1
25	0002368990	штифт распорный	1
26	0000702420	рычаг переключ.	1
27	0002351090	шплинт	1
28	0007572280	палец	1
29	0006027560	рычаг переключ.	1

Наверх

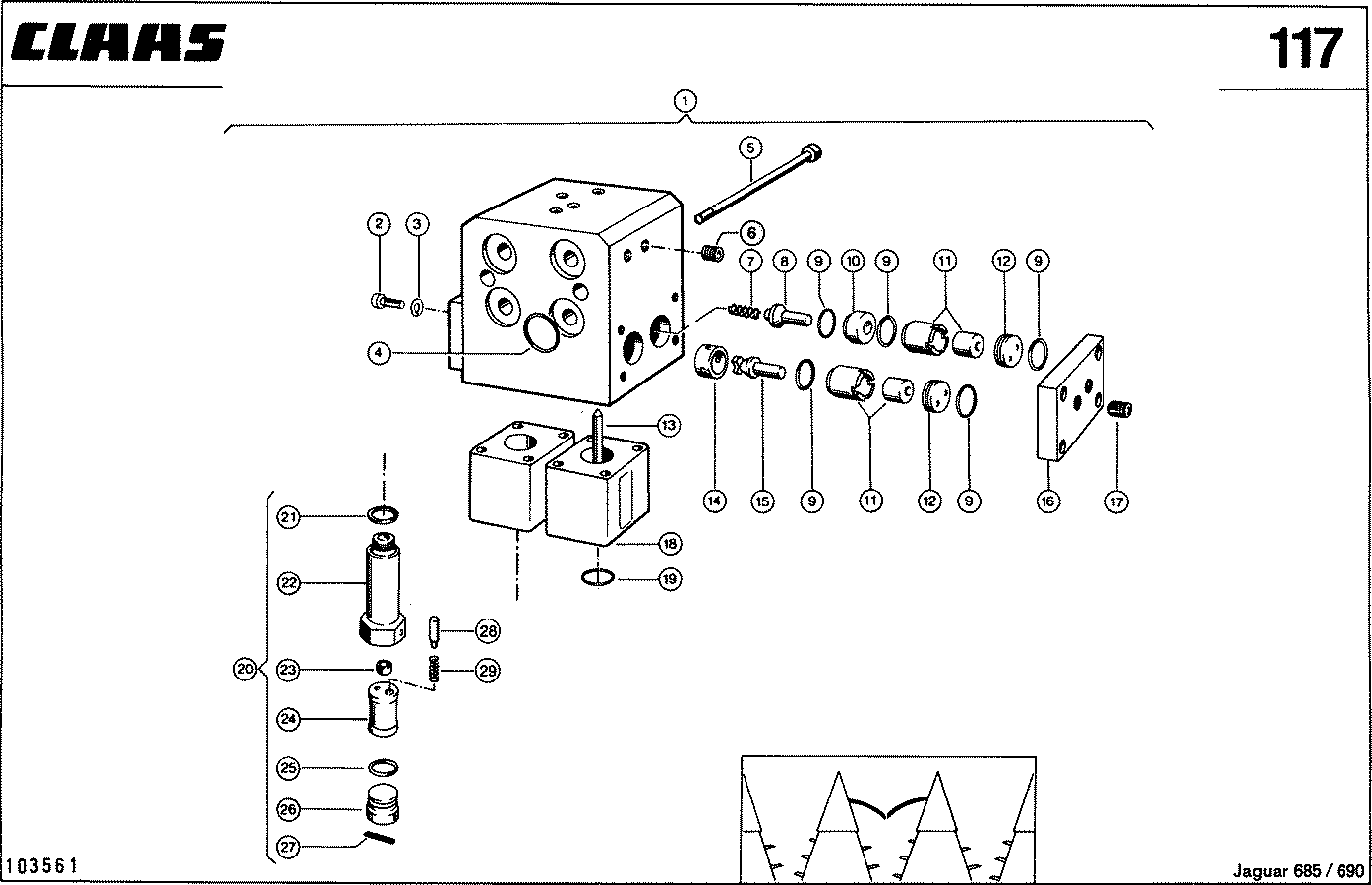

Электроклапан, CLAAS Автопилот VAR. 4169 / 4171 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000505012	клапан магнитный	1
2	0002422440	винт с цил.гол.	8
3	0002427541	кольцо стопорное	8
4	0006334600	уплотнение	4
5	0002155440	винт с цил.гол.	2
6	0002150010	шпилька	13
7	0000505090	пружина сжатия	2
8	0000505071	фаска клапана	2
9	0002332250	уплотнение	10
10	0000505140	втулка коническая	2
11	0000505240	поршень в сб.	4
12	0000505042	шайба	4
13	0000505160	игла клапана	2
14	0000505151	кольцо	2
15	0000505080	фаска клапана	2
16	0000505031	фланец	2
17	0002150000	шпилька	4
18	0000505211	реле	2
19	0006334600	уплотнение	2
20	0006892112	втулка магнитная	2
21	0002393740	кольцо уплотн.	2
22	0006892063	втулка	2
23	0006892070	труба	2
24	0006892081	поршень	2
25	0002393130	уплотнение	2
26	0006892090	пробка	2
27	0002369690	штифт распорный	2
28	0006891600	радиатор масляный	2
29	0000793040	пружина сжатия	2

Наверх

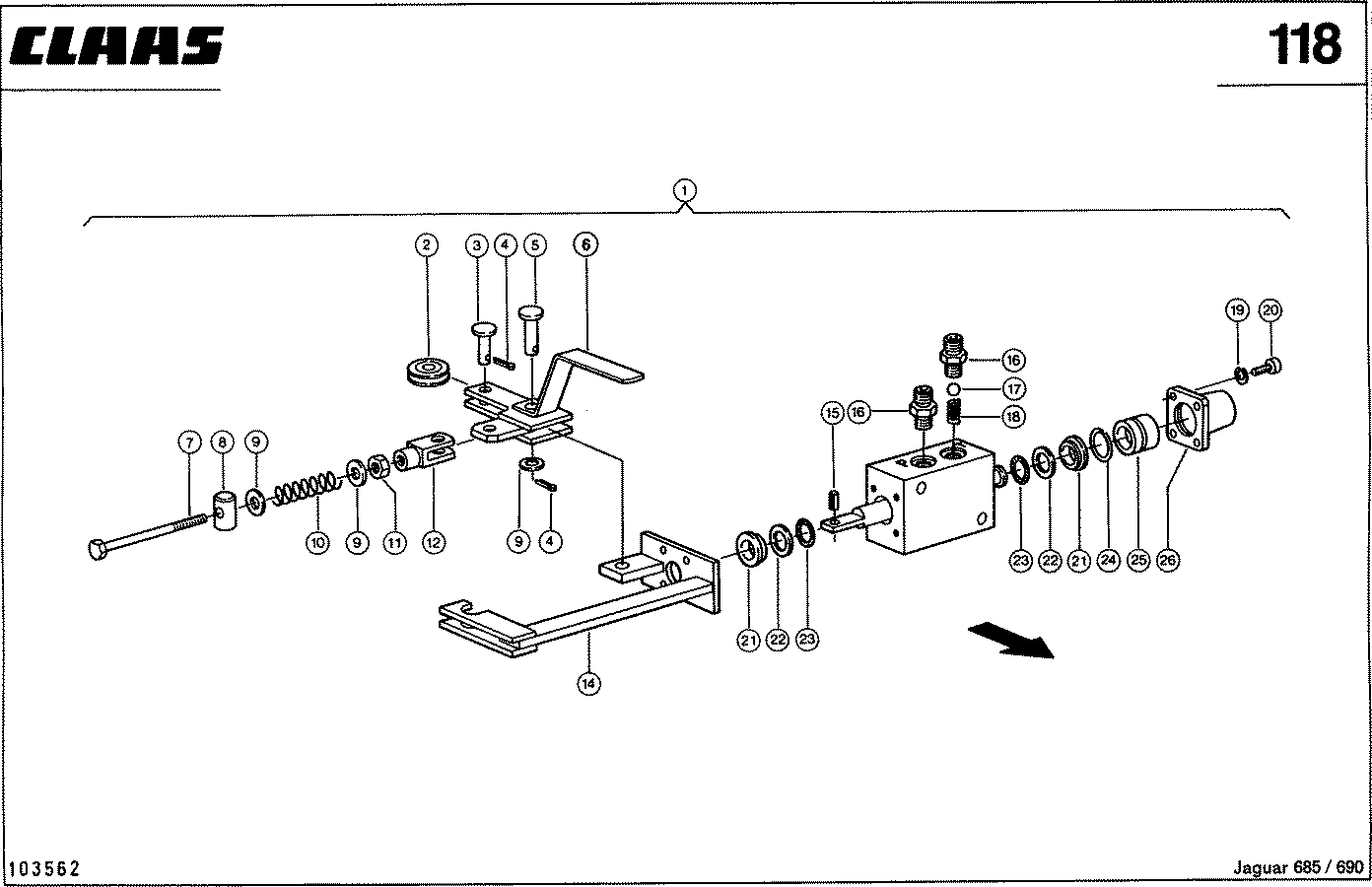

4/2 РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006900982	4/2 распределит.	1
2	0006901090	ролик	1
3	0002386800	палец	2
4	0002351090	шплинт	3
5	0007572280	палец	1
6	0006901061	рычаг	1
7	0002355260	болт 6-гр.	1
8	0006901100	палец	1
9	0002368260	шайба	2
10	0008020030	пружина сжатия	1
11	0002361700	гайка 6-гр.	1
12	0002390800	головка вилки	1
14	0006901010	кронштейн	1
15	0002368990	штифт распорный	1
16	0002336530	штуцер	2
17	0006331130	шарик стальной	1
18	0007671250	пружина сжатия	1
19	0002364900	кольцо пружинное	4
20	0002378760	винт с цил.гол.	4
21	0006834730	шайба	2
22	0002386791	кольцо задн.хода	2
23	0002386771	уплотнение	2
24	0002390210	кольцо запорное	1
25	0005765310	втулка распорная	1
26	0006834703	кожух пружины	1

Наверх

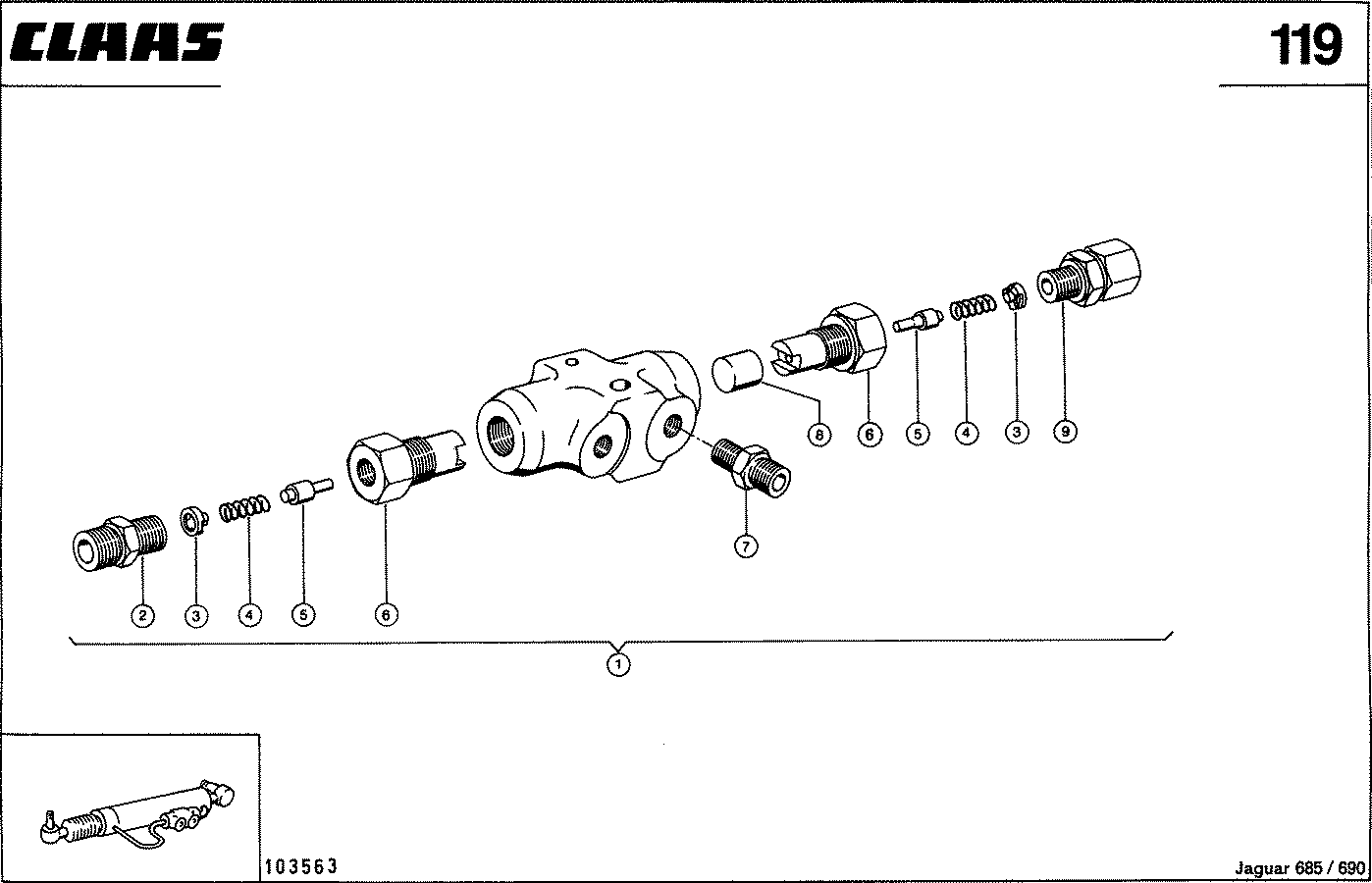

ГИДРОЗАМОК - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006437070	клапан запорный	1
2	0002387120	штуцер	1
3	0006437040	направляющая пруж	2
4	0006437050	пружина сжатия	2
5	0006725841	клапан обратный	2
6	0006437030	вставка резьбовая	2
7	0002386650	штуцер	2
8	0002153120	ролик цилиндрич.	1
9	0002391490	соединение резьб.	1

Наверх

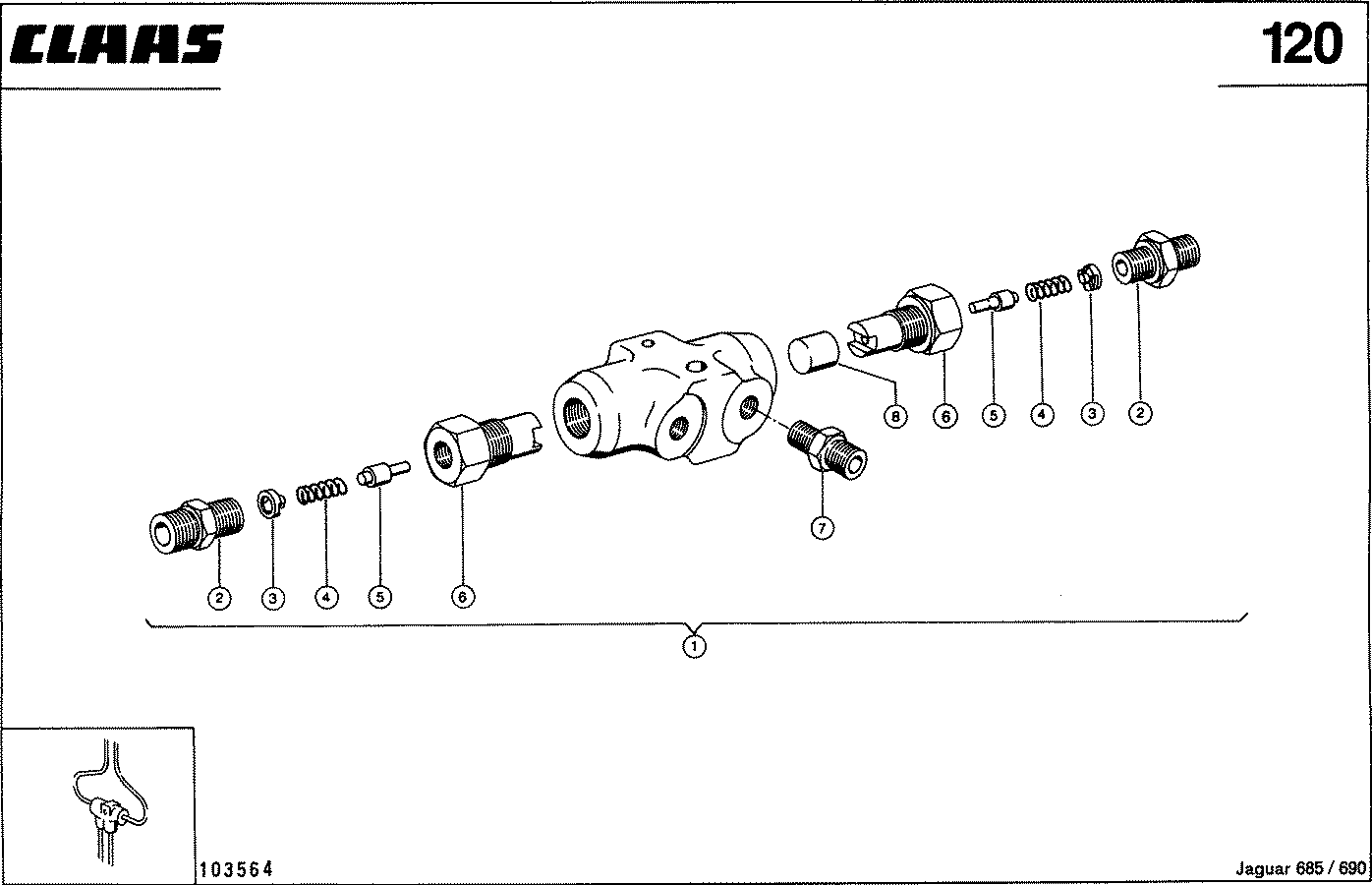

ГИДРОЗАМОК - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006437060	клапан запорный	1
2	0006835970	штуцер	2
3	0006437040	направляющая пруж	2
4	0006437050	пружина сжатия	2
5	0006725841	клапан обратный	2
6	0006437030	вставка резьбовая	2
7	0002386650	штуцер	2
8	0002153120	ролик цилиндрич.	1

Наверх

ЭЛЕКТРОМАГНИТНЫЙ РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114940	винт с цил.гол.	6
2	0006281990	штепсель приборный	6
3	0001774600	уплотнение	6
4	0000713290	клапан магнитный	6
5	0002153170	кольцо уплотнит.	12
6	0000702880	пластина фланцев.	1
7	0002364891	кольцо пружинное	12
8	0002153160	винт с цил.гол.	12
9	0000702911	шайба уплотн.	12
10	0000702920	трубопровод	6
11	0002386650	штуцер	5
12	0002336530	штуцер	3

Наверх

ЭЛЕКТРОМАГНИТНЫЙ РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114940	винт с цил.гол.	6
2	0006281990	штепсель приборный	6
3	0001774600	уплотнение	6
4	0000713290	клапан магнитный	6
5	0002153170	кольцо уплотнит.	12
6	0006836880	штуцер измерит.	1
7	0002364891	кольцо пружинное	12
8	0002153160	винт с цил.гол.	12
9	0000702911	шайба уплотн.	12
10	0000702920	трубопровод	6
11	0000702810	пластина фланцев.	1
12	0002386650	штуцер	5
13	0002336530	штуцер	3
14	0002111890	штифт распорный	2
15	0002381910	уплотнение	2
16	0000702830	пластина фланцев.	1
17	0002393860	шайба контактная	1
18	0002392900	болт 6-гр.	1

Наверх

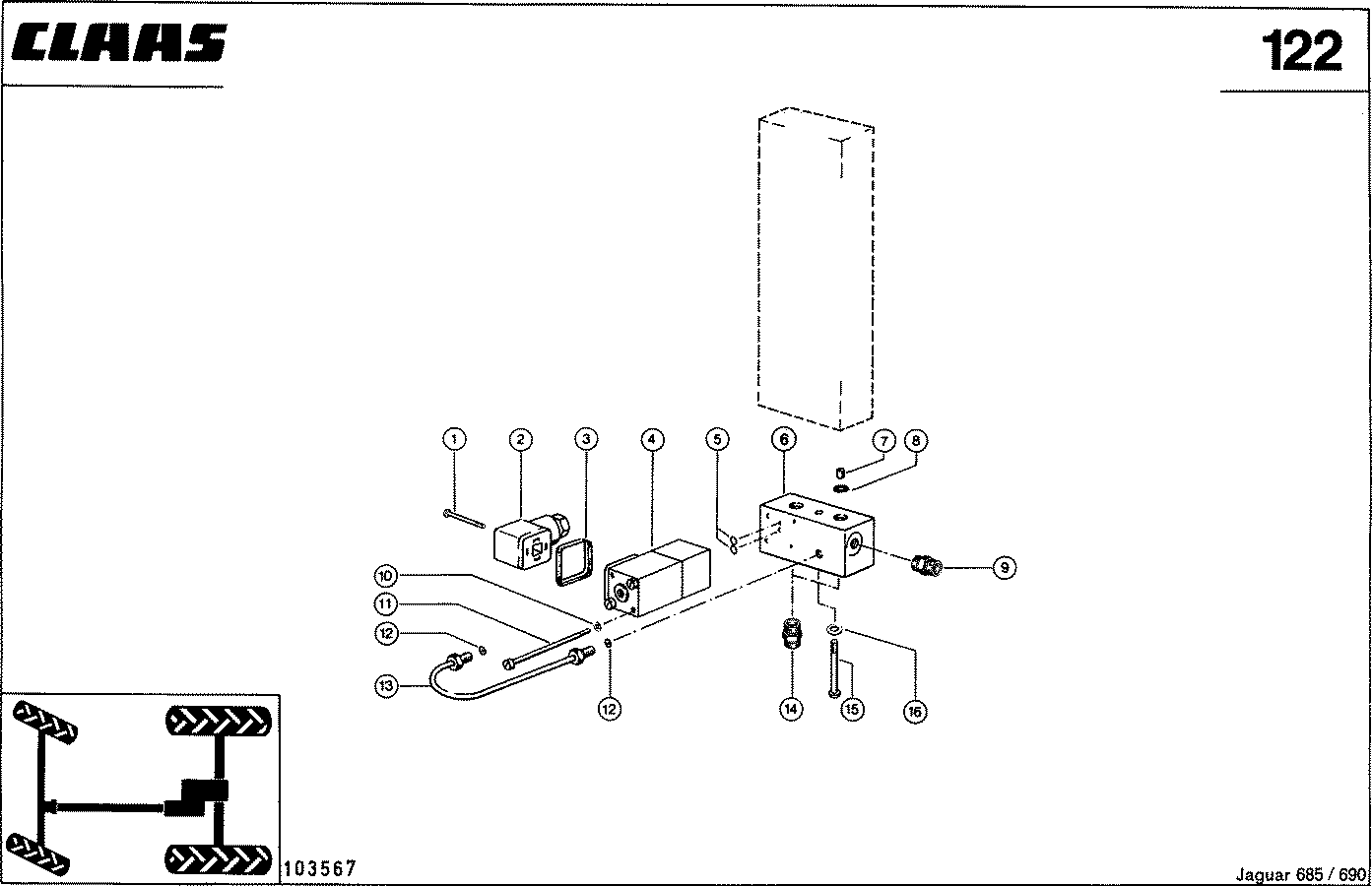

Электроклапан, Система 4-трак, VAR. 3956 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114940	винт с цил.гол.	1
2	0006281990	штепсель приборный	1
3	0001774600	уплотнение	1
4	0000713290	клапан магнитный	1
5	0002153170	кольцо уплотнит.	2
6	0000702901	пластина фланцев.	1
7	0002111890	штифт распорный	2
8	0002381910	уплотнение	2
9	0002386650	штуцер	1
10	0002364891	кольцо пружинное	2
11	0002153160	винт с цил.гол.	2
12	0000702911	шайба уплотн.	2
13	0000702920	трубопровод	1
14	0002336530	штуцер	2
15	0002153740	болт 6-гр.	1
15	0002355090	болт 6-гр.	1
16	0002150030	шайба контактная	1

Наверх

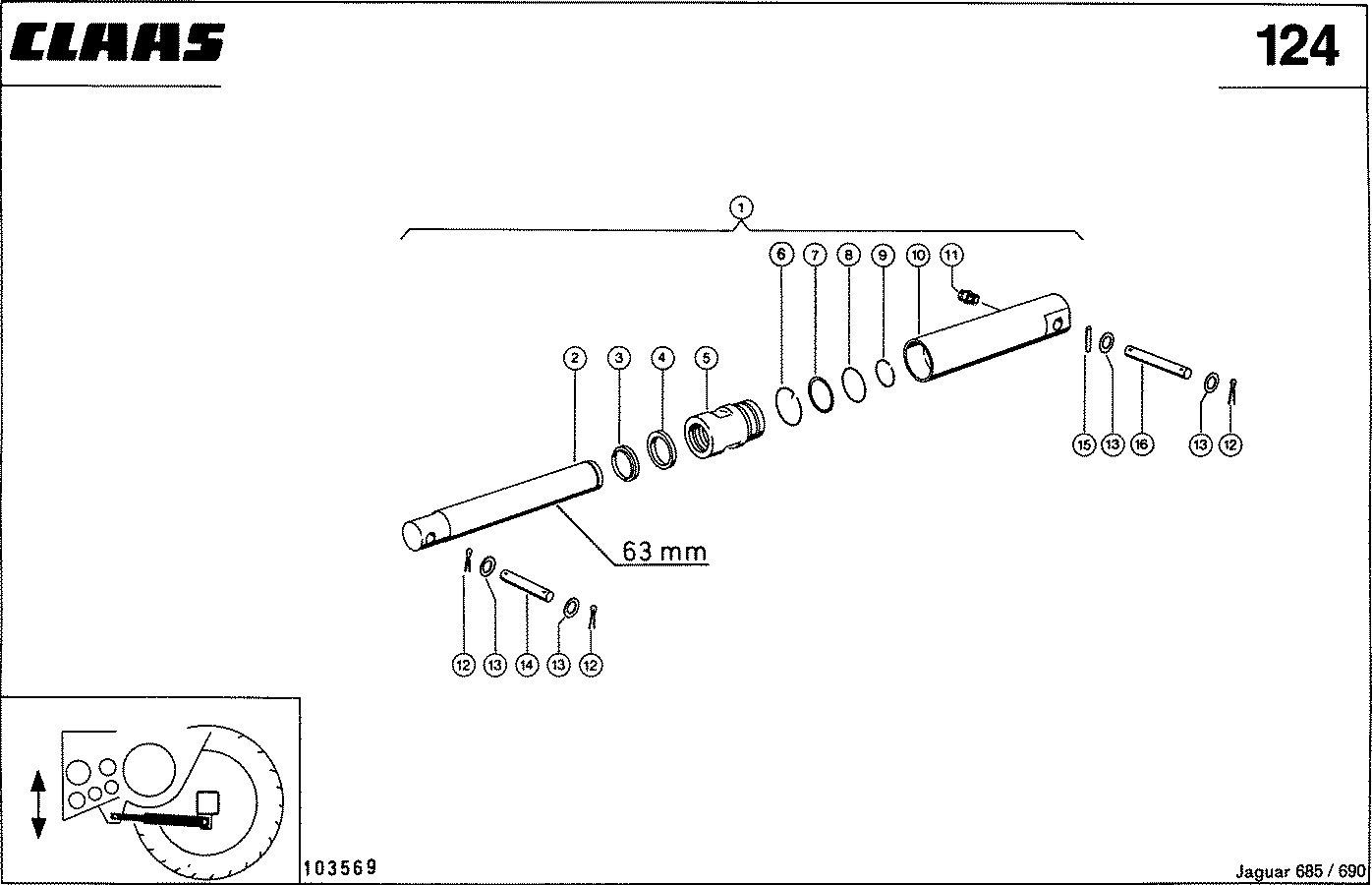

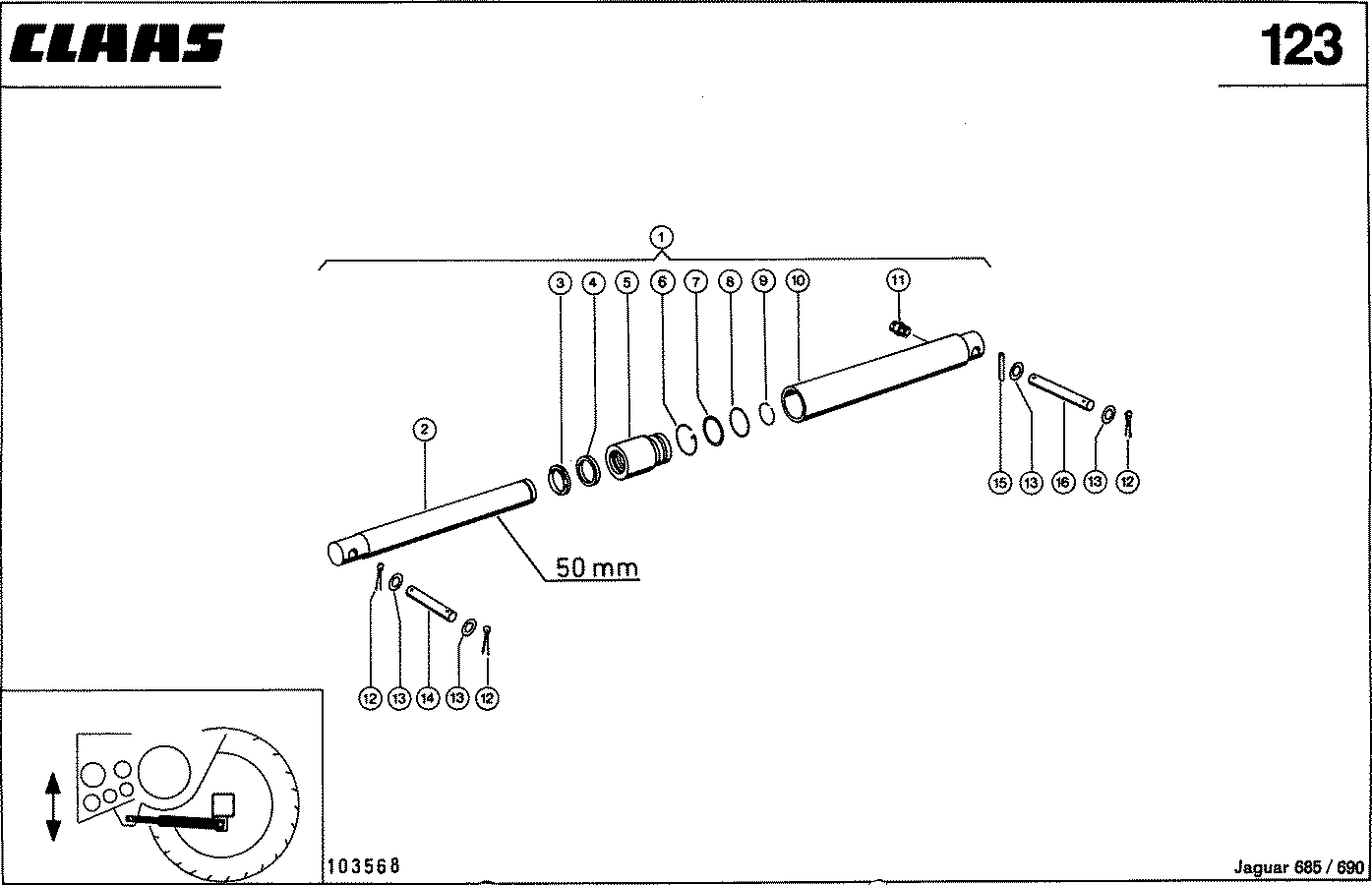

Подъемный цилиндр, VAR. 4463 Передняя навеска - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706511	гидроцилиндр	2
2	0000706551	поршень	2
3	0002392750	скребок д/грязи	2
4	0002392740	кольцо п-образн.	2
5	0000636400	головка цилиндра	2
6	0006833900	проволока	2
7	0002390730	кольцо задн.хода	2
8	0002384460	уплотнение	2
9	0002392720	кольцо запорное	2
10	0000706521	труба г/цилиндра	2
11	0002387120	штуцер	2
12	0002370330	шплинт	6
13	0002342350	шайба	0
13	0002343430	шайба	20
14	0009280940	болт крышки подш.	2
15	0002356660	штифт распорный	2
16	0009088460	ось	2

Наверх

Подъемный цилиндр, VAR. 4462, Передняя навеска - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718421	гидроцилиндр в сб	2
2	0000718462	поршень	2
3	0002152410	скребок д/грязи	2
4	0002152680	кольцо п-образн.	2
5	0000795000	головка цилиндра	2
6	0000794240	проволока	2
7	0002152501	кольцо задн.хода	2
8	0006333060	уплотнение	2
9	0002394740	кольцо запорное	2
10	0000718430	гидроцилиндр	2
11	0002387120	штуцер	2
12	0002370330	шплинт	6
13	0002342350	шайба	0
13	0002343430	шайба	10
14	0009280940	болт крышки подш.	2
15	0002356660	штифт распорный	2
16	0009088460	ось	2

Наверх

ГИДРОЦИЛИНДР; ПРИВОД БАРАБАНА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000702952	гидроцилиндр	1
2	0000702993	поршень	1
3	0002152080	скребок д/грязи	1
4	0002388760	кольцо запорное	2
5	0000703250	втулка скольжения	2
6	0002392740	кольцо п-образн.	1
7	0002392720	кольцо запорное	1
8	0000702960	труба г/цилиндра	1
9	0002387120	штуцер	1

Наверх

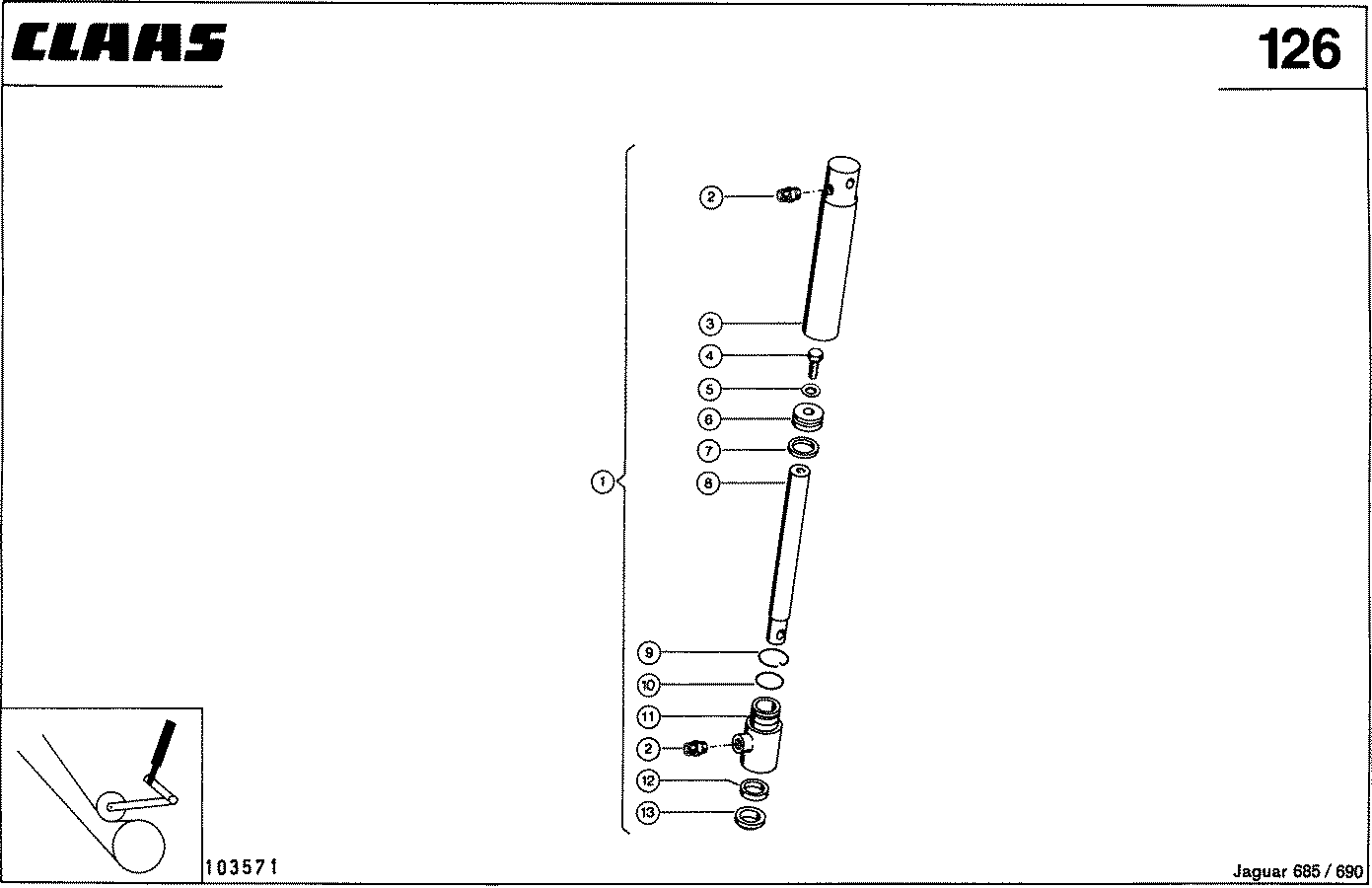

Гидроцилиндр, Натяжитель ленты для заточки ножей - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703412	гидроцилиндр в сб	1
2	0002386650	штуцер	2
3	0000703421	труба г/цилиндра	1
4	0002362000	болт 6-гр.	1
5	0002393870	шайба контактная	1
6	0000705260	поршень	1
7	0002152112	уплотнение поршня	1
8	0000703451	шатун	1
9	0006900820	проволока	1
10	0002386780	уплотнение	1
11	0000703471	головка цилиндра	1
12	0002393800	кольцо скребка	1
13	0002393790	кольцо п-образн.	1

Наверх

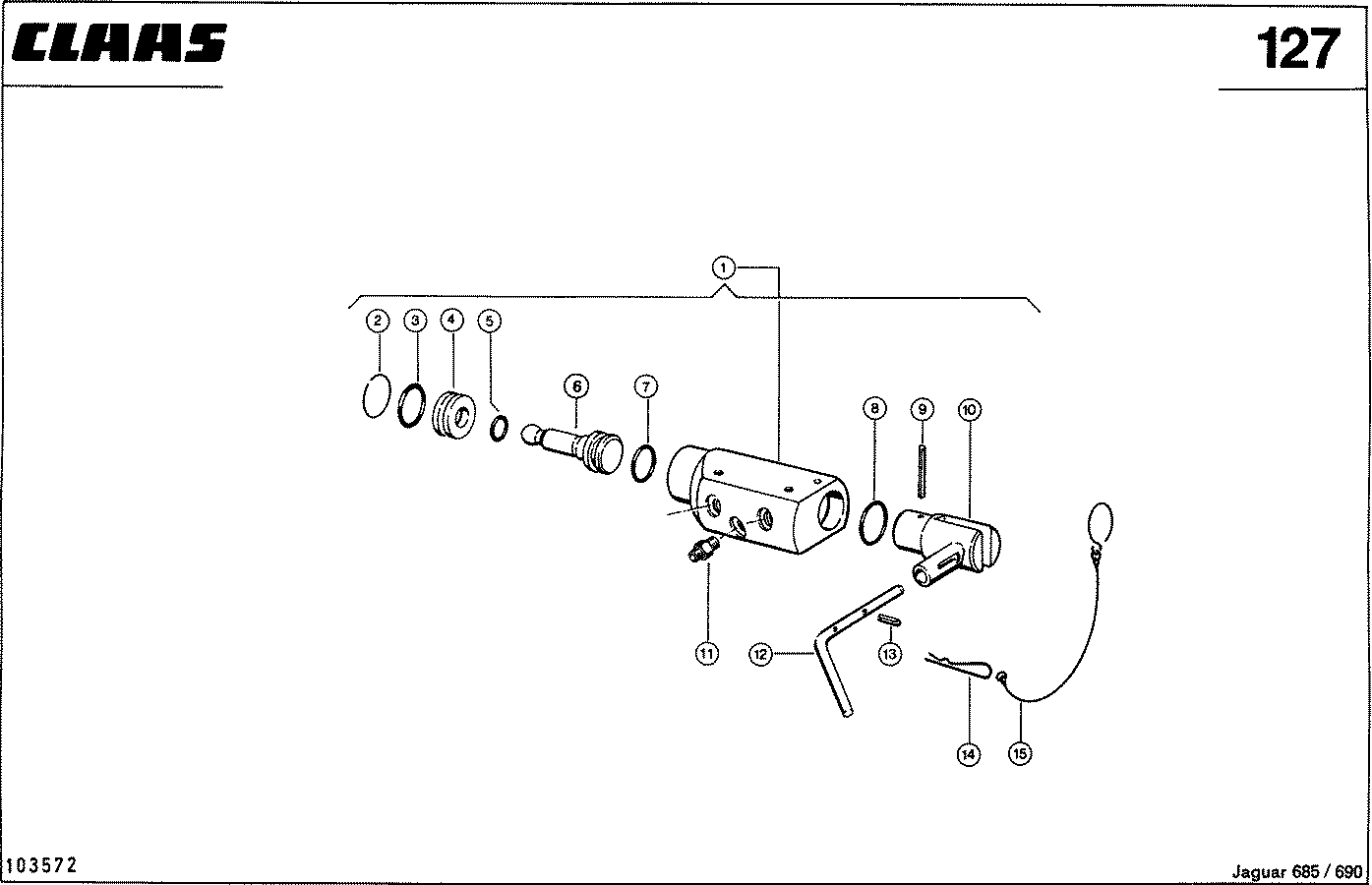

ЦИЛИНДР РЕВЕРСА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000710953	гидроцилиндр в сб	1
2	0002338230	кольцо запорное	1
3	0006311470	уплотнение	1
4	0000710980	шайба	1
5	0002386340	уплотнение	1
6	0000710970	поршень	1
7	0002152170	уплотнение поршня	1
8	0006334110	уплотнение	1
9	0002356660	штифт распорный	1
10	0000711380	днище цилиндра	1
11	0002386650	штуцер	3
12	0000711441	палец	1
13	0000930200	штифт распорный	1
14	0006656660	штекер с пружиной	1
15	0009314360	шнур	1

Наверх

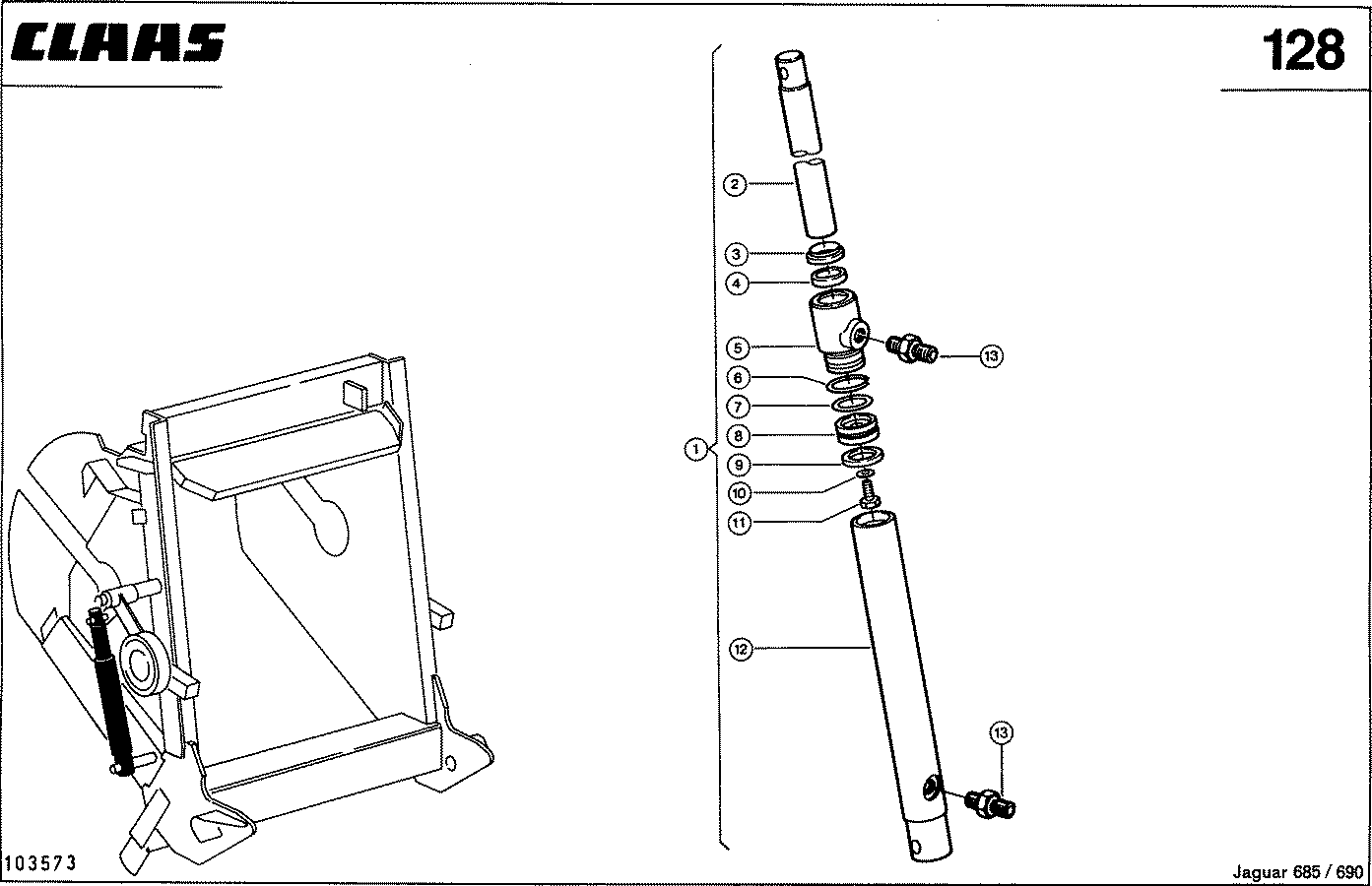

ГИДРОЦИЛИНДР; ПРИВОД ПИТАТЕЛЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000703412	гидроцилиндр в сб	1
2	0000703451	шатун	1
3	0002393800	кольцо скребка	1
4	0002393790	кольцо п-образн.	1
5	0000703471	головка цилиндра	1
6	0006900820	проволока	1
7	0002386780	уплотнение	1
8	0000705260	поршень	1
9	0002152112	уплотнение поршня	1
10	0002393870	шайба контактная	1
11	0002362000	болт 6-гр.	1
12	0000703421	труба г/цилиндра	1
13	0002386650	штуцер	2

Наверх

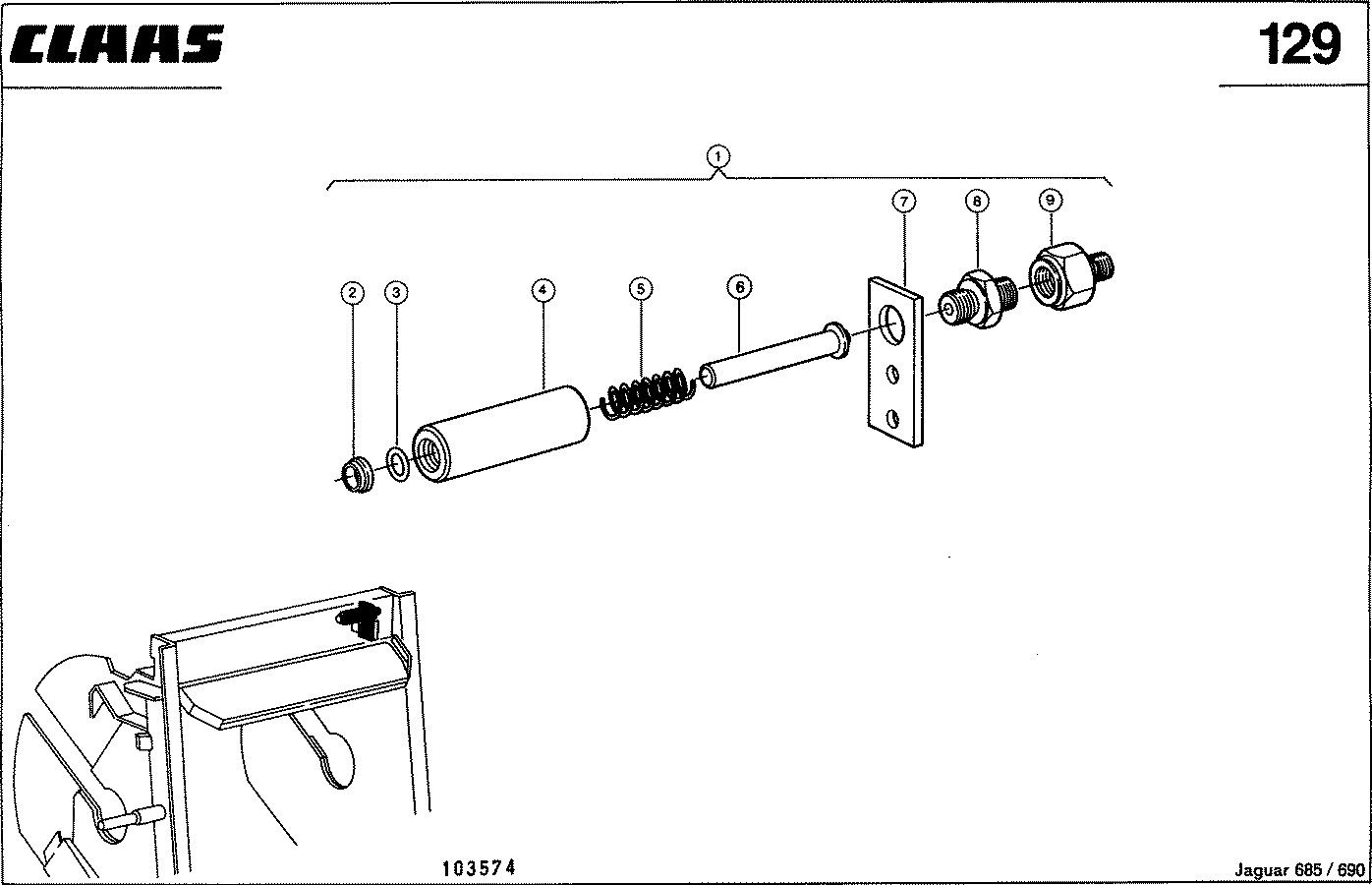

ГИДРОЦИЛИНДР, ЗАТОЧКА. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006901140	гидроцилиндр	1
2	0002384550	скребок д/грязи	1
3	0002386340	уплотнение	1
4	0006901150	гидроцилиндр	1
5	0006901190	пружина сжатия	1
6	0006901160	поршень	1
7	0006901181	накладка	1
8	0002387990	штуцер	1
9	0002393520	адаптер редукц.	1

Наверх

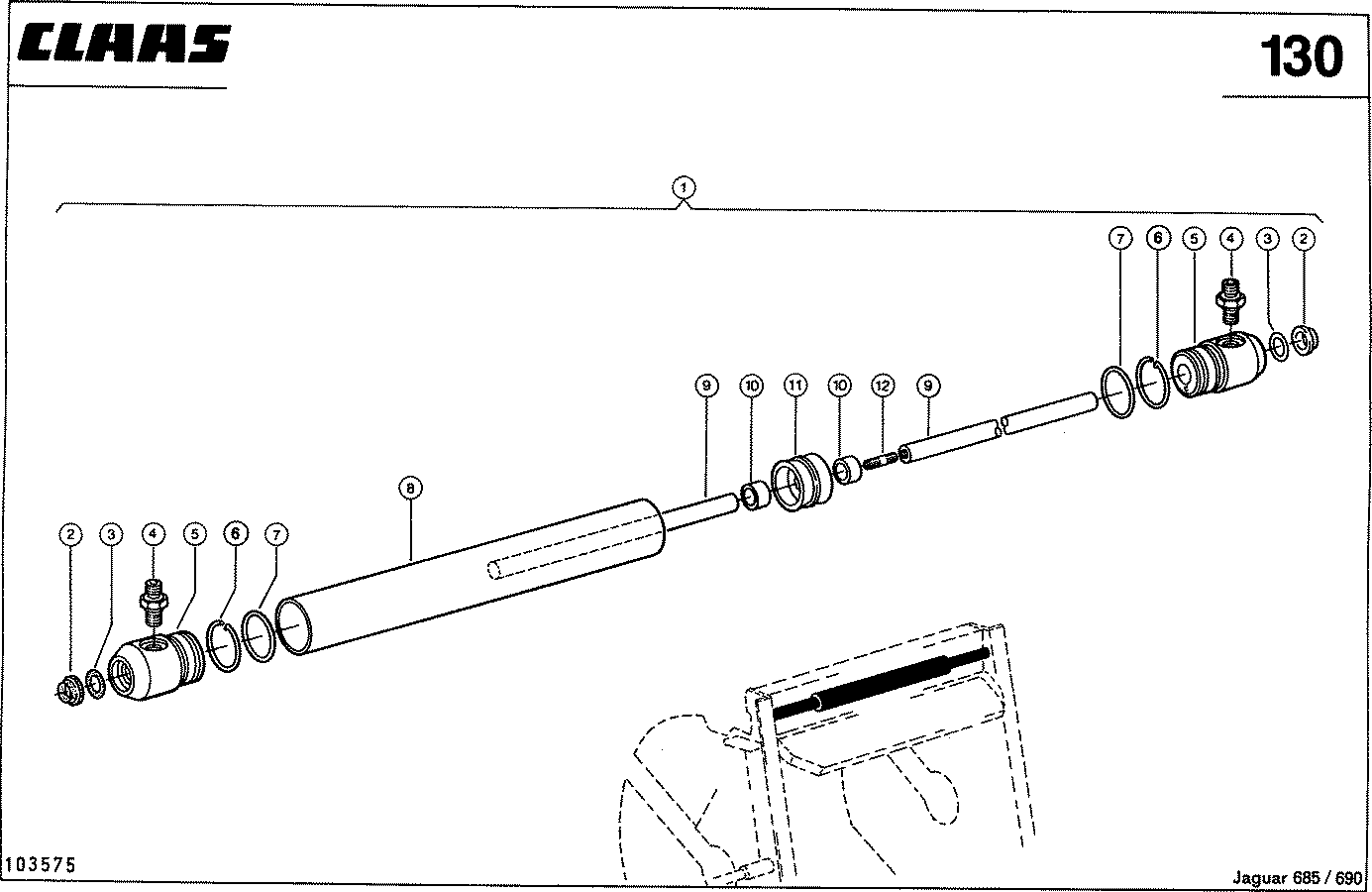

ГИДРОЦИЛИНДР; ДВИЖЕНИЕ ЗАТОЧНОГО КАМНЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006901111	гидроцилиндр в сб	1
2	0002384550	скребок д/грязи	2
3	0002386340	уплотнение	2
4	0002386650	штуцер	2
5	0006900881	головка цилиндра	2
6	0006900820	проволока	2
7	0006302141	уплотнение	2
8	0006901120	гидроцилиндр	1
9	0006901131	шатун	2
10	0006900870	труба распорная	2
11	0002150960	поршень в сб.	1
12	0002115820	шпилька	1
12	0002440110	шпилька	1

Наверх

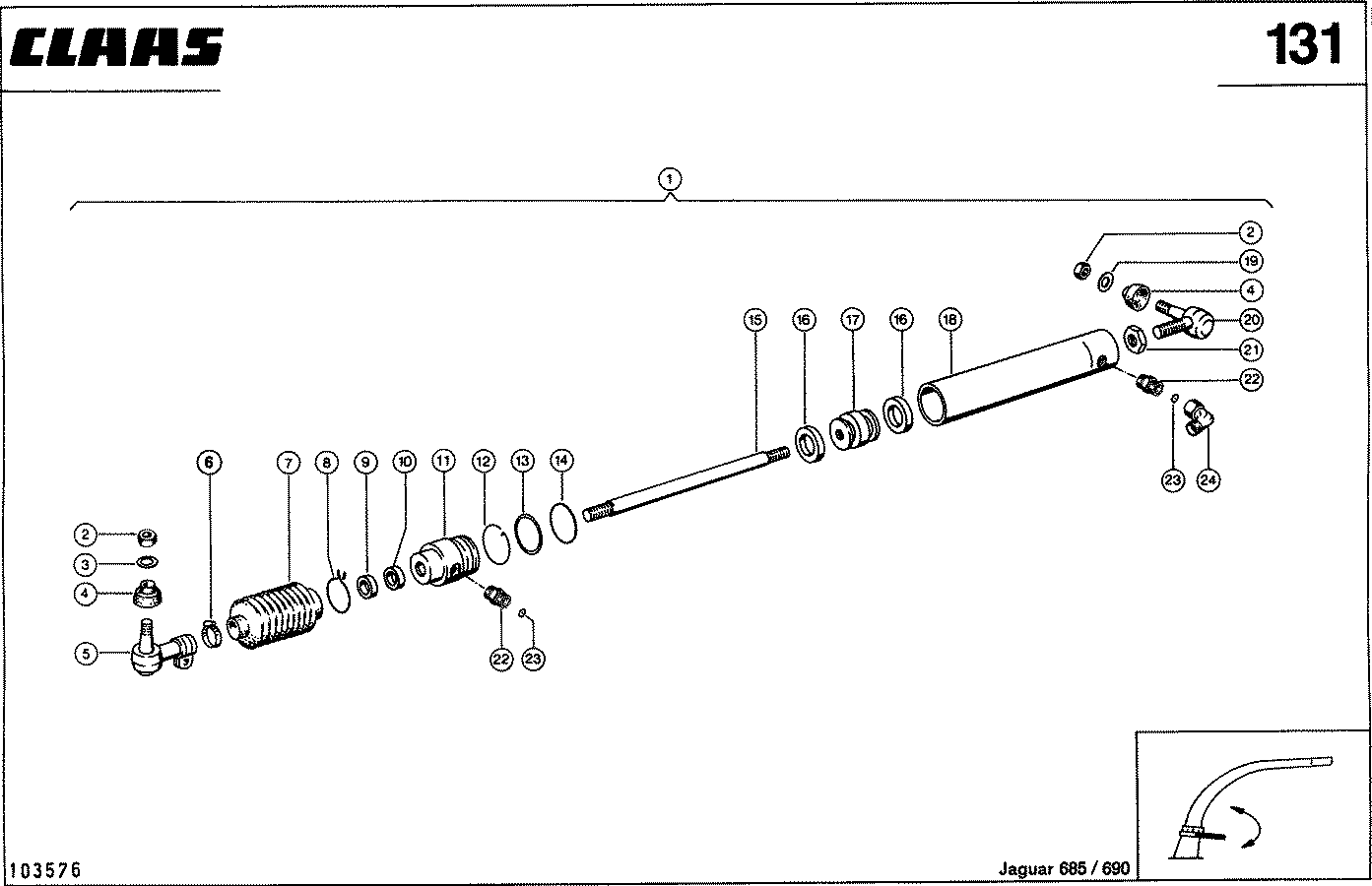

ЦИЛИНДР ПОВОРОТА СИЛОСОПРОВОДА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006900932	цилиндр круга пов	1
2	0002390040	гайка стопорная	2
3	0002331300	шайба	1
4	0006311840	колпачок уплотн.	2
5	0006561121	шарнир шаровой	1
6	0002382671	зажим шланговый	1
7	0002151251	сильфон	1
8	0002153350	зажим шланговый	1
8	0002390550	зажим шланговый	1
9	0002390080	скребок д/грязи	1
10	0002390090	кольцо п-образн.	1
11	0000702081	направляющая	1
12	0006832591	проволока	1
13	0007123490	кольцо задн.хода	1
14	0007123231	уплотнение	1
15	0000702090	шатун	1
16	0002394221	кольцо п-образн.	2
17	0006832571	поршень	1
18	0006832600	цилиндр	1
19	0002426650	шайба	1
20	0006561131	шарнир шаровой	1
21	0002363270	гайка 6-гр.	1
22	0002387120	штуцер	2
23	0005721042	пластинка дроссел	2
24	0002386930	патрубок угловой	1

Наверх

ЦИЛИНДР КОЗЫРЬКА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000705213	гидроцилиндр в сб	1
2	0000705221	труба г/цилиндра	1
3	0002361700	гайка 6-гр.	1
4	0002393870	шайба контактная	1
5	0002152112	уплотнение поршня	1
6	0000705260	поршень	1
7	0000705242	шатун	1
8	0002386780	уплотнение	1
9	0006900820	проволока	1
10	0000705280	головка цилиндра	1
11	0002153130	уплотнение поршня	1
12	0002390460	зажим шланговый	1
13	0000705250	сильфон	1
14	0004085542	зажим шланговый	1
15	0000705290	отверстие резьб.	1
16	0002386650	штуцер	2

Наверх

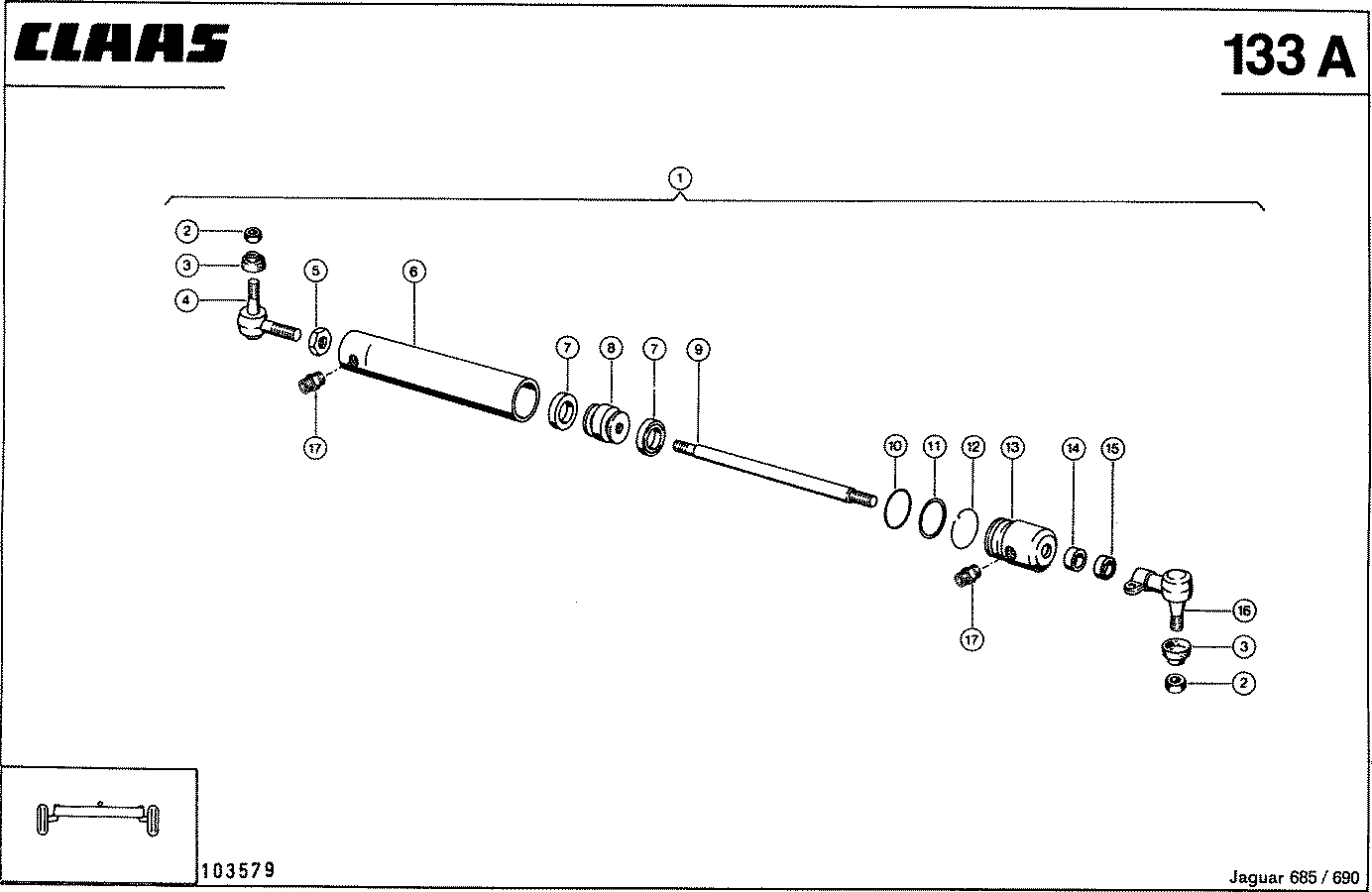

ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006855771	цилиндр рул.упр.	1
2	0002340171	гайка стопорная	2
3	0001774610	колпачок уплотн.	2
4	0006855762	шарнир шаровой	1
5	0002363270	гайка 6-гр.	1
6	0006832600	цилиндр	1
7	0002389330	кольцо п-образн.	2
8	0006832571	поршень	1
9	0006832580	шатун	1
10	0007123231	уплотнение	1
11	0007123490	кольцо задн.хода	1
12	0006832591	проволока	1
13	0006832612	головка цилиндра	1
14	0006561140	кольцо п-образн.	1
15	0006561180	кольцо скребка	1
16	0005705915	шарнир шаровой	1
17	0002387120	штуцер	2

Наверх

ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006025901	цилиндр рул.упр.	1
2	0002340171	гайка стопорная	2
3	0001774610	колпачок уплотн.	2
4	0006855762	шарнир шаровой	1
5	0002363270	гайка 6-гр.	1
6	0006025910	гидроцилиндр	1
7	0002393970	кольцо п-образн.	2
8	0006025940	поршень	1
9	0006025951	шатун	1
10	0002110850	уплотнение	1
11	0002150540	кольцо задн.хода	1
12	0006832591	проволока	1
13	0006025961	головка цилиндра	1
14	0002393790	кольцо п-образн.	1
15	0002393800	кольцо скребка	1
16	0005705915	шарнир шаровой	1
17	0002387120	штуцер	2

Наверх

Система 4-трак, Рулевой цилиндр -KRAMER-, VAR. 3984 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000719900	кпл.уплотнений	1
1	0000719890	цилиндр рул.упр.	1
2	0002387120	штуцер	2
3	0000719880	кольцо стопорное	1
4	0000719870	колпак защитный	1
5	0006913631	гайка корончатая	1
6	0002370280	шплинт	1
7	0002449490	пресс-масленка	1
8	0000719910	палец	1
9	0002351282	шайба	0
10	0002350970	шплинт	1

Наверх

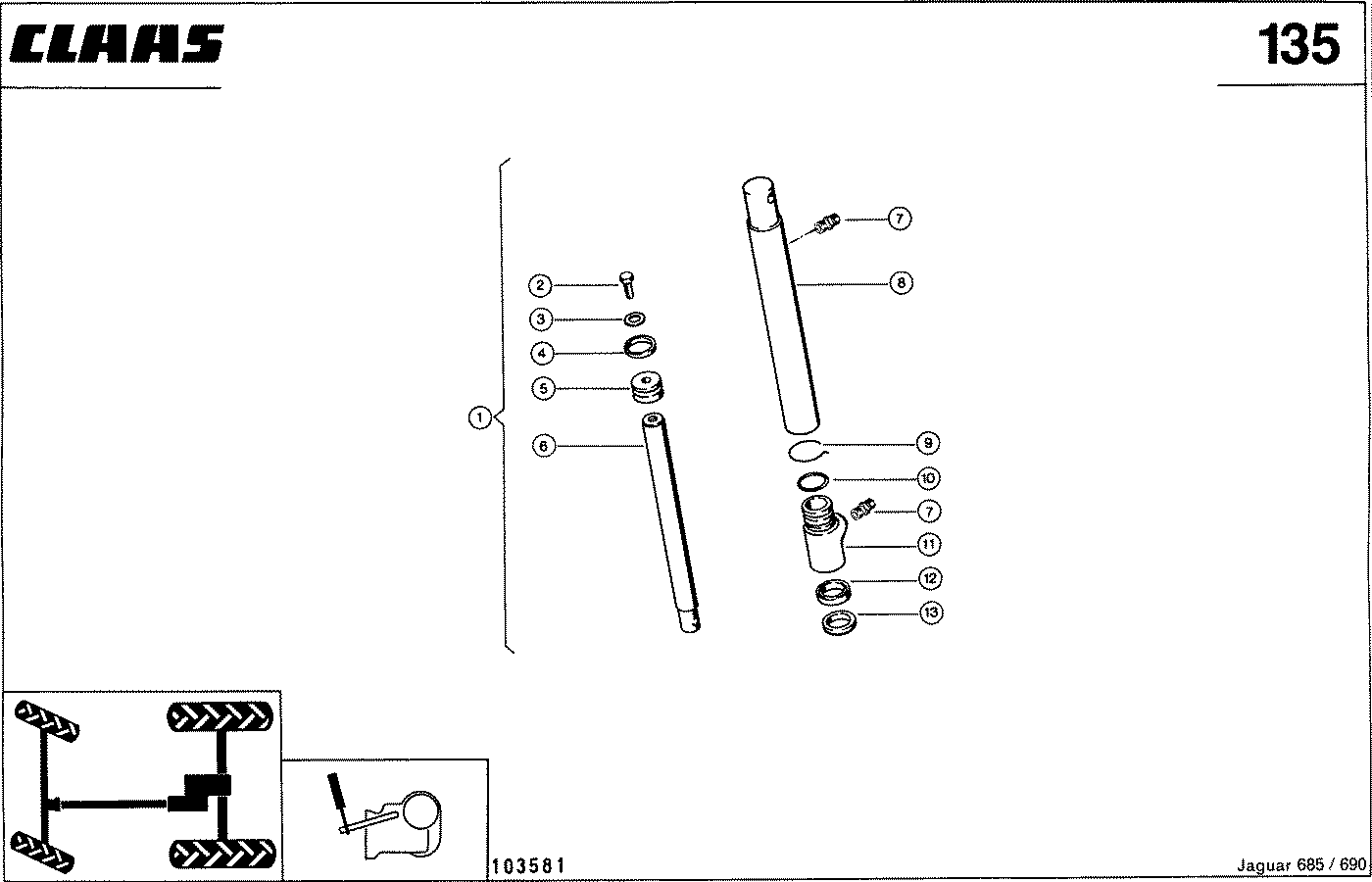

Система 4-трак, Цилиндр, VAR. 3984 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000705301	гидроцилиндр	1
2	0002362000	болт 6-гр.	1
3	0002393870	шайба контактная	1
4	0002152112	уплотнение поршня	1
5	0000705260	поршень	1
6	0000705310	шатун	1
7	0002386650	штуцер	2
8	0000705221	труба г/цилиндра	1
9	0006900820	проволока	1
10	0002386780	уплотнение	1
11	0000703471	головка цилиндра	1
12	0002393790	кольцо п-образн.	1
13	0002393800	кольцо скребка	1

Наверх

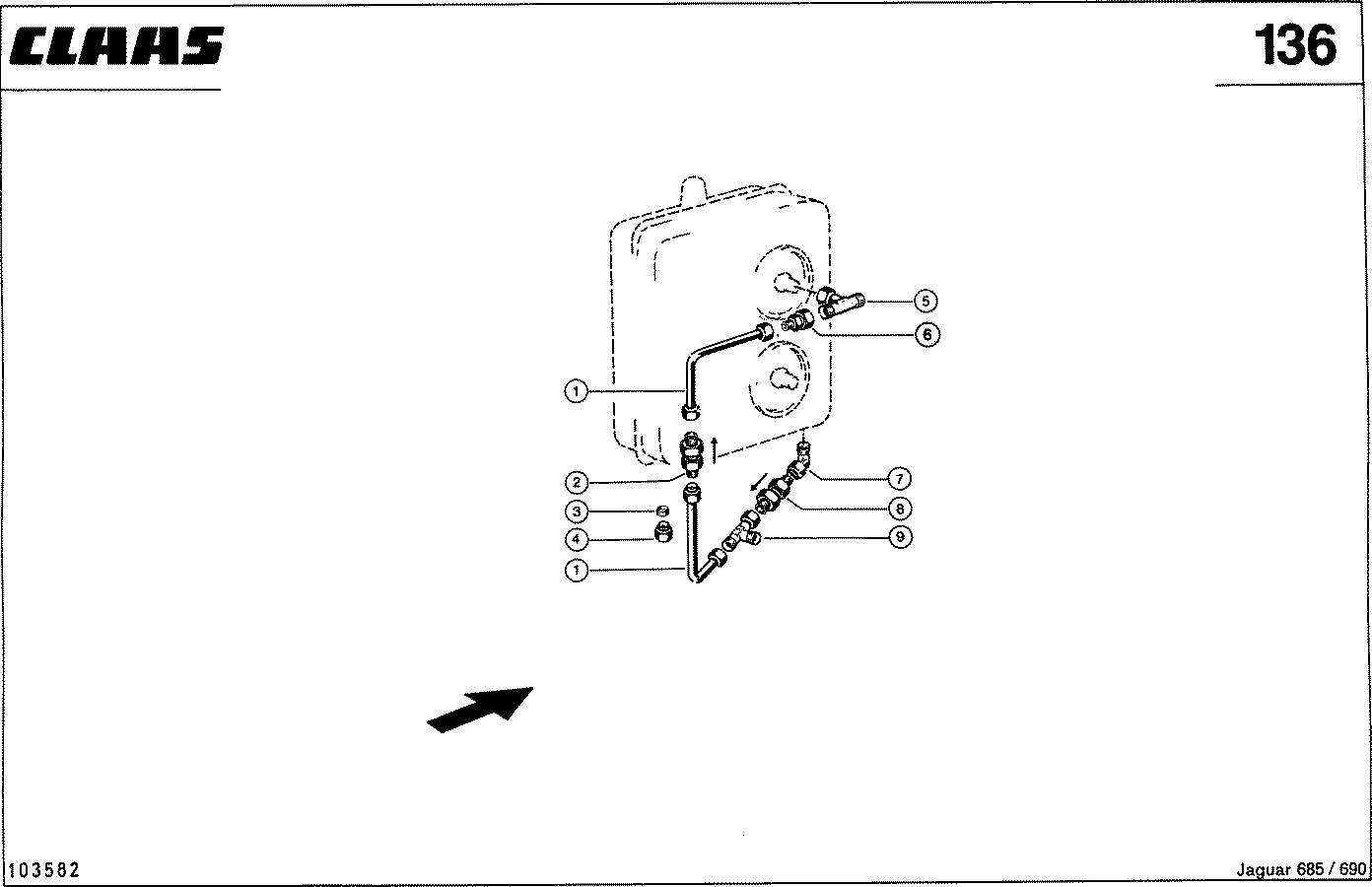

ГИДРОПРОВОДЫ; ОБРАТНЫЕ КЛАПАНЫ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000706200	трубопровод	2
2	0002391280	клапан обратный	1
3	0006562870	кольцо ножевое	0
4	0006562860	стремянка рессоры	0
5	0002384270	патрубок т-обр.	1
6	0002387190	адаптер редукц.	1
7	0002386930	патрубок угловой	1
8	0002391120	клапан обратный	1
9	0002388900	штуцер г-образный	1

Наверх

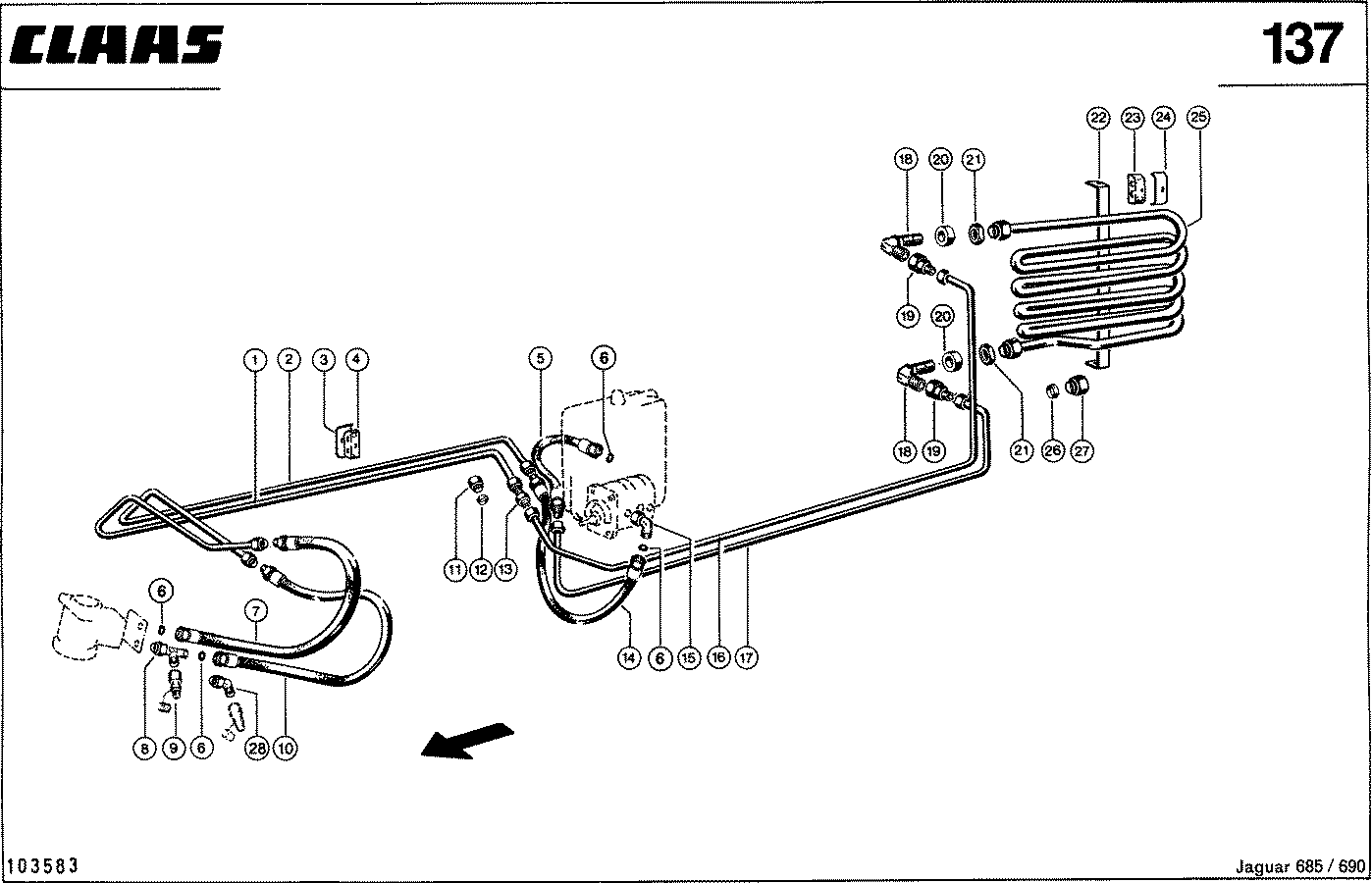

ГИДРОПРОВОДЫ; РУЛЕВОЕ УПРАВЛЕНИЕ, РАДИАТОР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718200	трубопровод	1
2	0000717722	трубопровод	1
3	0006832540	скоба крепежная	6
4	0006836580	опорна резиновая	6
5	0006834371	шланг соединит.	1
6	0002114360	уплотнение	4
7	0000717580	шланг соединит.	1
8	0002388900	штуцер г-образный	1
9	0006836560	штуцер измерит.	1
10	0006834531	шланг соединит.	1
11	0006562860	стремянка рессоры	0
12	0006562870	кольцо ножевое	0
13	0002387070	патрубок	1
14	0006834531	шланг соединит.	1
15	0002386930	патрубок угловой	1
16	0000717741	трубопровод	1
17	0000717820	трубопровод	1
18	0004088930	патрубок 2-ходов.	2
19	0002391430	редуктор	2
20	0005003102	кольцо установ.	2
21	0002153150	гайка 6-гр.	2
22	0000718110	стойка	1
23	0006071780	опорна резиновая	2
24	0006892370	скоба крепежная	2
25	0000718060	шланг радиатора	1
26	0004086190	кольцо ножевое	0
27	0002345150	гайка накидная	0
28	0002386930	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ; НАСОС-ДОЗАТОР - ЦИЛИНДР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114360	уплотнение	4
2	0006834531	шланг соединит.	2
3	0000717782	трубопровод	1
4	0000717762	трубопровод	1
5	0006832540	скоба крепежная	7
6	0006836580	опорна резиновая	7
7	0002387070	патрубок	4
8	0000717801	трубопровод	2
9	0006562860	стремянка рессоры	0
10	0006562870	кольцо ножевое	0
11	0000717863	трубопровод	1
12	0000717843	трубопровод	1
13	0006794761	шланг соединит.	1
14	0007138460	уголок опорный	1
15	0006794761	шланг соединит.	1
15	0006834531	шланг соединит.	1
16	0002386930	патрубок угловой	2

Наверх

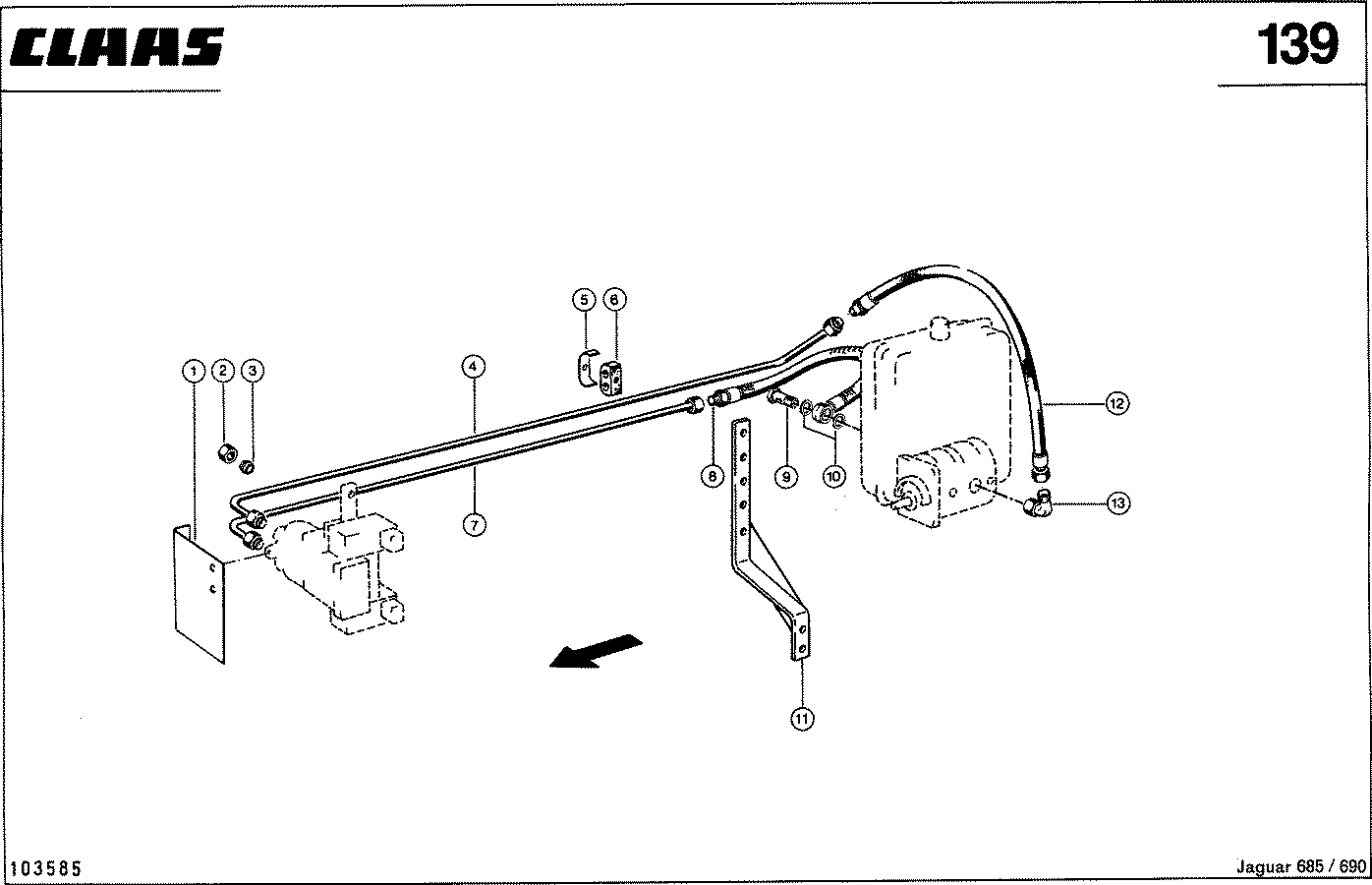

ГИДРОПРОВОДЫ; НАСОС - 4/3 РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002110912	уплотнение	1
1	0000706282	кронштейн	1
2	0006335890	перила правые	0
3	0006335901	кольцо профильное	0
4	0000717600	трубопровод	1
5	0006722090	скоба крепежная	1
6	0006836590	опорна резиновая	1
7	0000717621	трубопровод	1
8	0006892800	шланг соединит.	1
9	0000960310	винт пустотелый	1
10	0006330310	кольцо уплотн.	2
11	0000706251	кронштейн	1
12	0006725772	шланг соединит.	1
13	0002383540	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ; НАСОС - 4/3 РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002110912	уплотнение	1
1	0006335890	перила правые	0
2	0006335901	кольцо профильное	0
3	0000706930	кронштейн	1
4	0000716520	трубопровод	1
5	0006722090	скоба крепежная	1
6	0006836590	опорна резиновая	1
7	0006892800	шланг соединит.	1
8	0000716500	трубопровод	1
9	0000960310	винт пустотелый	1
10	0006330310	кольцо уплотн.	2
11	0000706251	кронштейн	1
12	0006725772	шланг соединит.	1
13	0002383540	патрубок угловой	1

Наверх

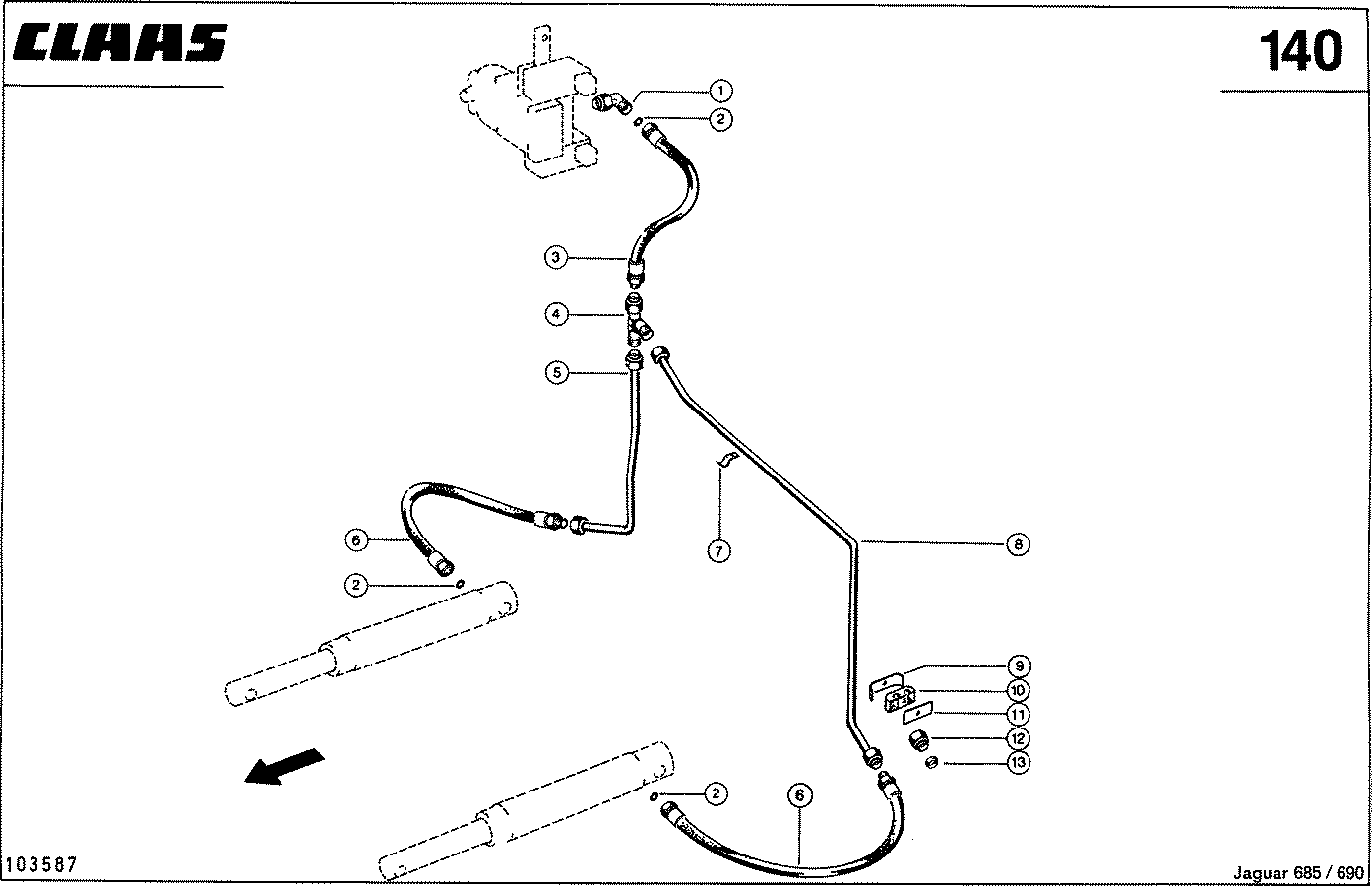

ГИДРОПРОВОДЫ; 4/3 РАСПРЕДЕЛИТЕЛЬ - ЦИЛИНДР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002386930	патрубок угловой	1
2	0002114360	уплотнение	3
3	0006794761	шланг соединит.	1
4	0002388900	штуцер г-образный	1
5	0000717641	трубопровод	1
6	0006834371	шланг соединит.	2
7	0006331430	скоба трубная	2
8	0000717661	трубопровод	1
9	0006832540	скоба крепежная	2
10	0006836580	опорна резиновая	2
11	0006562550	пластина упорная	2
12	0006562860	стремянка рессоры	0
13	0006562870	кольцо ножевое	0

Наверх

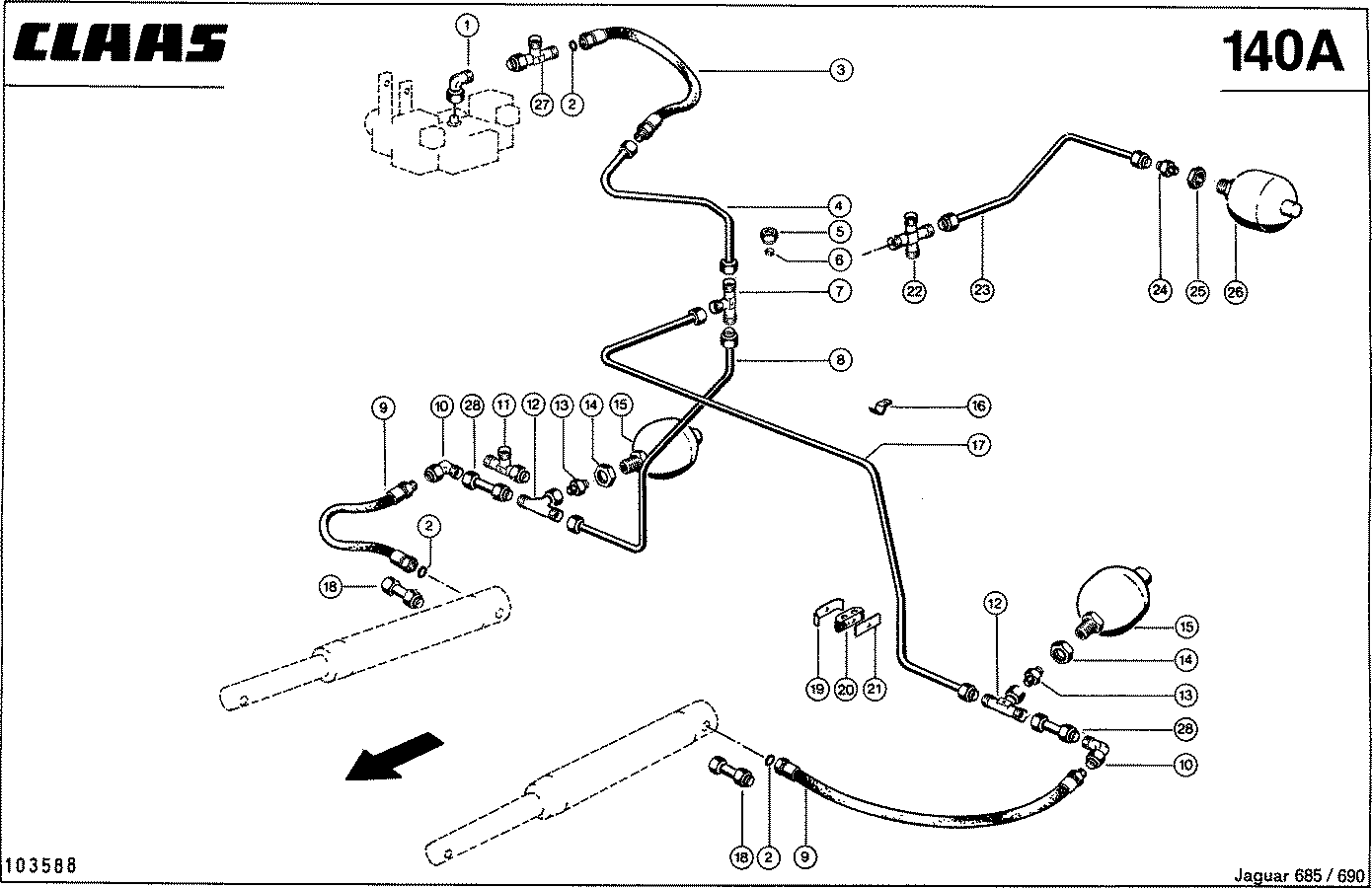

ГИДРОПРОВОДЫ; 4/3 РАСПРЕДЕЛИТЕЛЬ - ЦИЛИНДР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002386930	патрубок угловой	1
2	0002114360	уплотнение	3
3	0006794761	шланг соединит.	1
4	0000716540	трубопровод	1
5	0006562860	стремянка рессоры	0
6	0006562870	кольцо ножевое	0
7	0002387950	патрубок т-обр.	1
8	0000716581	трубопровод	1
9	0006834371	шланг соединит.	2
10	0002386930	патрубок угловой	2
11	0002388900	штуцер г-образный	1
12	0002390390	патрубок т-обр.	2
13	0002394160	штуцер	2
14	0002153560	гайка 6-гр.	2
15	0000716200	гидроаккумулятор	2
16	0006331430	скоба трубная	2
17	0000716561	трубопровод	1
18	0006606080	трубопровод	2
19	0006832540	скоба крепежная	2
20	0006836580	опорна резиновая	2
21	0006562550	пластина упорная	2
22	0002153710	патрубок с 2 отв.	1
23	0000718380	трубопровод	1
24	0002394160	штуцер	1
25	0002153560	гайка 6-гр.	1
26	0000716200	гидроаккумулятор	1
27	0002388900	штуцер г-образный	1
28	0006606080	трубопровод	2

Наверх

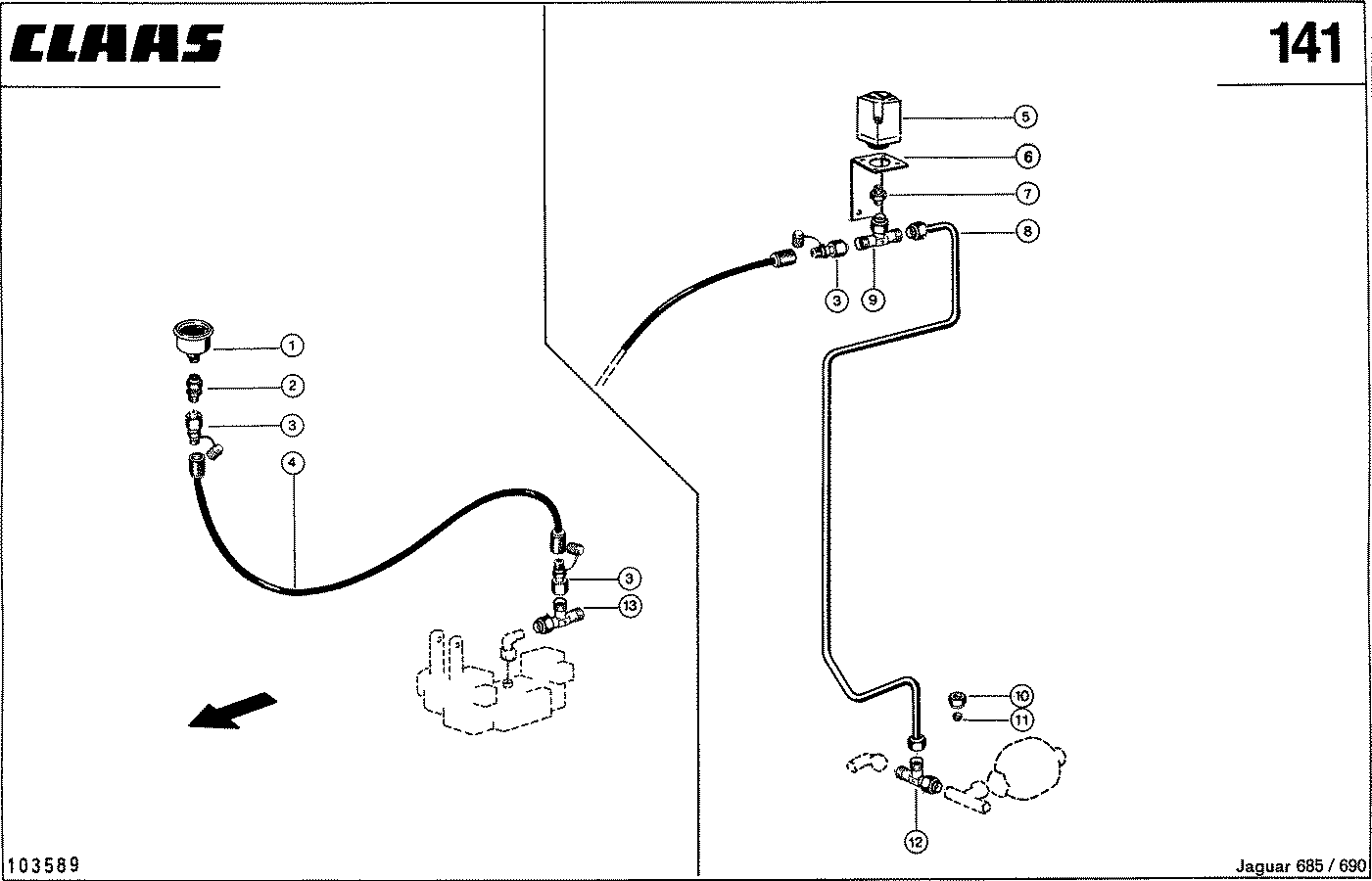

Гидропроводы, Аккумулятор, Манометр - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000716491	манометр	1
2	0002389210	соединение резьб.	1
3	0006836560	штуцер измерит.	2
4	0001819511	минишланг 2 м	1
5	0000716680	выключатель кноп.	1
6	0000715670	уголок	1
7	0002387110	штуцер	1
8	0000716220	трубопровод	1
9	0002390390	патрубок т-обр.	1
10	0006562860	стремянка рессоры	0
11	0006562870	кольцо ножевое	0
12	0002388900	штуцер г-образный	1
13	0002388900	штуцер г-образный	1

Наверх

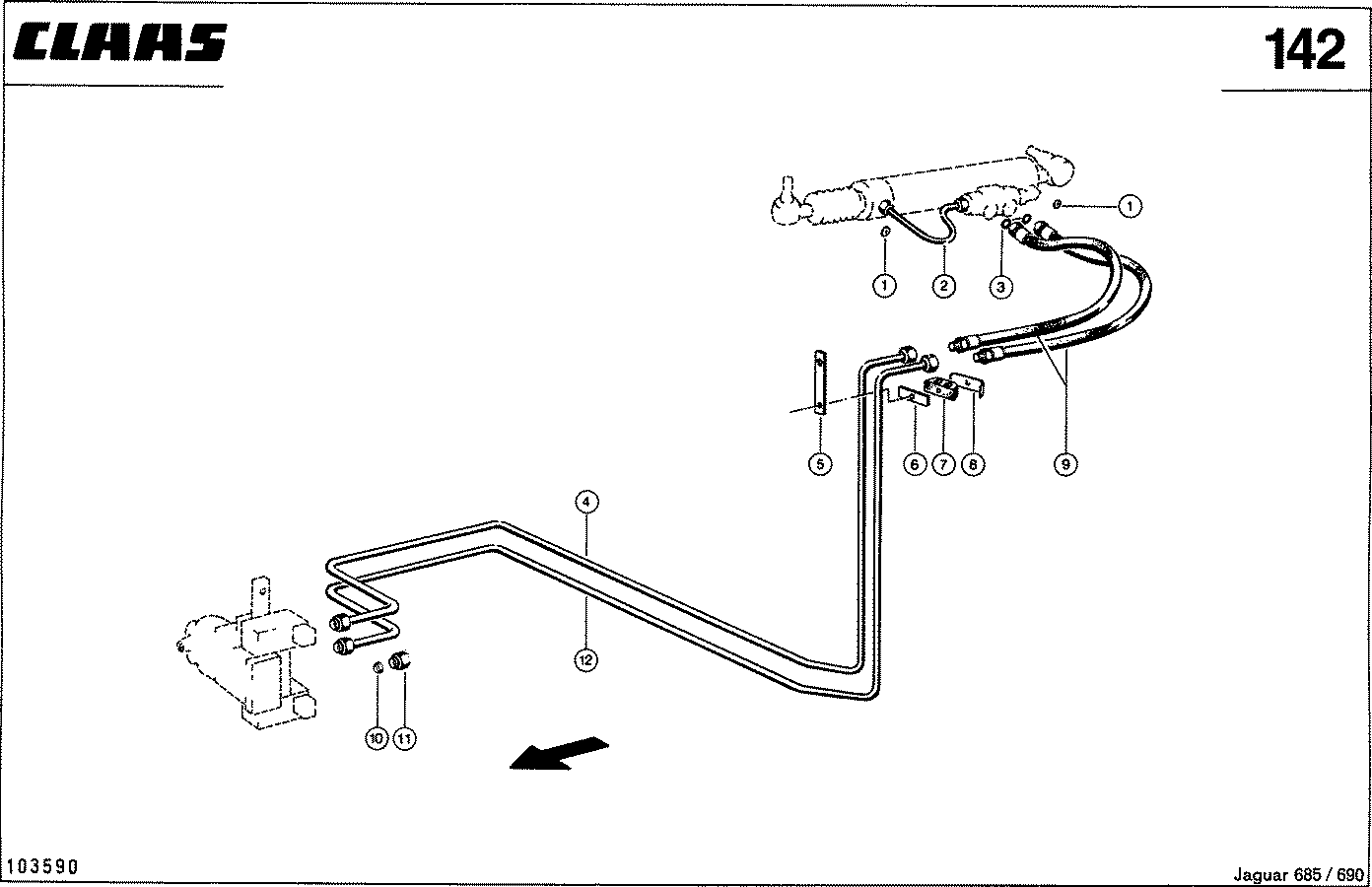

ГИДРОПРОВОДЫ, СИЛОСОПРОВОД ПОВОРОТ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005721042	пластинка дроссел	2
2	0000645321	трубопровод	1
3	0002114890	уплотнение	2
4	0000717680	трубопровод	1
5	0007246091	накладка установ.	1
6	0006562550	пластина упорная	1
7	0006836580	опорна резиновая	3
8	0006832540	скоба крепежная	3
9	0006834511	шланг соединит.	2
10	0004060820	кольцо ножевое	0
11	0007507841	гайка накидная	0
12	0000717700	трубопровод	1

Наверх

ГИДРОПРОВОДЫ, СИЛОСОПРОВОД ПОВОРОТ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005721042	пластинка дроссел	2
2	0000645321	трубопровод	1
3	0002114890	уплотнение	2
4	0000716600	трубопровод	1
5	0007246091	накладка установ.	1
6	0006562550	пластина упорная	1
7	0006836580	опорна резиновая	3
8	0006832540	скоба крепежная	3
9	0006834511	шланг соединит.	2
10	0007507841	гайка накидная	0
11	0004060820	кольцо ножевое	0
12	0000716620	трубопровод	1

Наверх

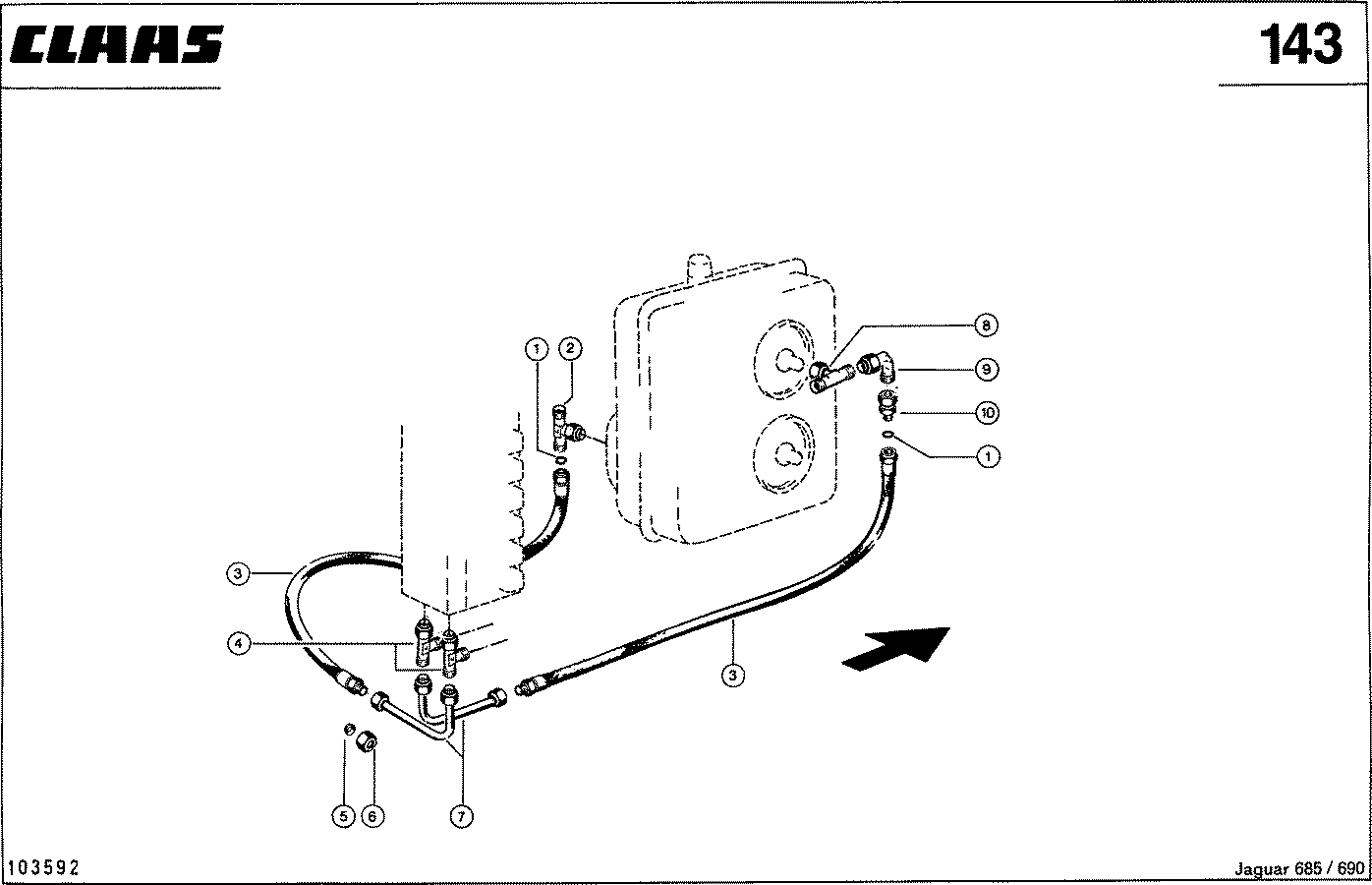

ГИДРОПРОВОДЫ; НАСОС - РАСПРЕДЕЛИТЕЛЬ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114360	уплотнение	2
2	0002390390	патрубок т-обр.	1
3	0006794761	шланг соединит.	2
4	0002388900	штуцер г-образный	2
5	0006562870	кольцо ножевое	0
6	0006562860	стремянка рессоры	0
7	0000706200	трубопровод	2
8	0002384270	патрубок т-обр.	1
9	0002383540	патрубок угловой	1
10	0002387190	адаптер редукц.	1

Наверх

ГИДРОПРОВОДЫ; РАСПРЕДЕЛИТЕЛЬ - ПРИВОД ИЗМЕЛЬЧИТЕЛЯ. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000719061	трубопровод	1
2	0006562870	кольцо ножевое	0
3	0006562860	стремянка рессоры	0
4	0006832540	скоба крепежная	2
5	0006836580	опорна резиновая	2
6	0006562550	пластина упорная	2

Наверх

ГИДРОПРОВОДЫ; РАСПРЕДЕЛИТЕЛЬ - ПРИВОД ПИТАТЕЛЯ. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002387180	патрубок	2
2	0002393030	труба	2
3	0002393030	труба	1
4	0000719240	трубопровод	1
5	0006832540	скоба крепежная	2
6	0006836580	опорна резиновая	2
7	0000719260	трубопровод	1
8	0004060820	кольцо ножевое	0
9	0007507841	гайка накидная	0
10	0002387950	патрубок т-обр.	1
11	0002394790	адаптер редукц.	1
12	0000719120	шланг соединит.	1
13	0007235000	хомут сдвоенный	2
14	0006562550	пластина упорная	1
15	0002387880	патрубок угловой	1
16	0009179150	кольцо опорное	1
17	0004085440	тройник	8
18	0000718021	соединение	8

Наверх

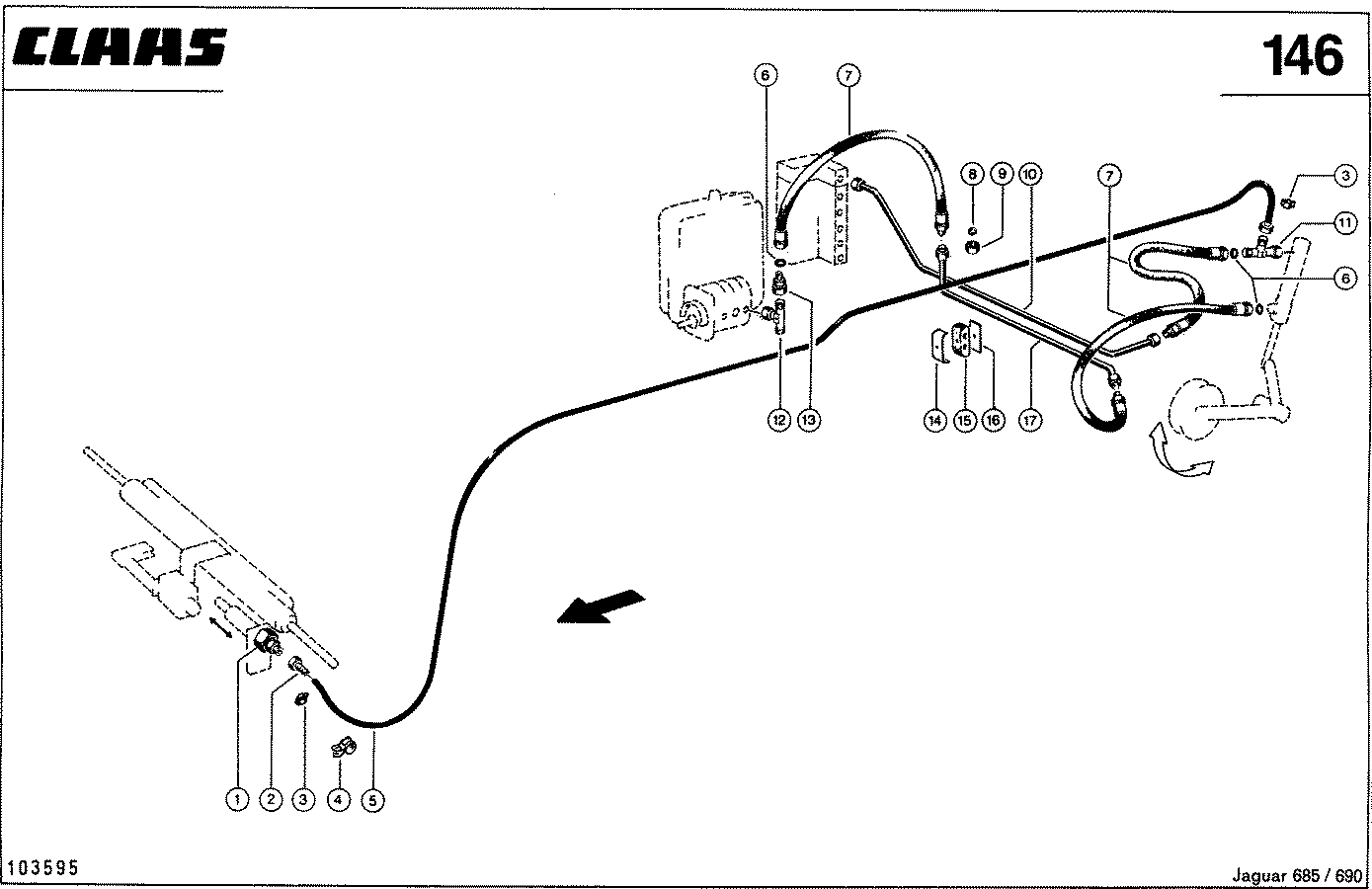

ГИДРОПРОВОДЫ, ПРИВОД ЗАТОЧКИ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393520	адаптер редукц.	1
2	0000718021	соединение	2
3	0004085440	тройник	2
4	0008129910	скоба трубная	1
5	0000719040	трубопровод	1
6	0002114890	уплотнение	3
7	0006834511	шланг соединит.	3
8	0004060820	кольцо ножевое	0
9	0007507841	гайка накидная	0
10	0000719020	трубопровод	1
11	0002392800	штуцер г-образный	1
12	0002390390	патрубок т-обр.	1
13	0002394790	адаптер редукц.	1
14	0006832540	скоба крепежная	2
15	0006836580	опорна резиновая	2
16	0006562550	пластина упорная	2
17	0000719000	трубопровод	1

Наверх

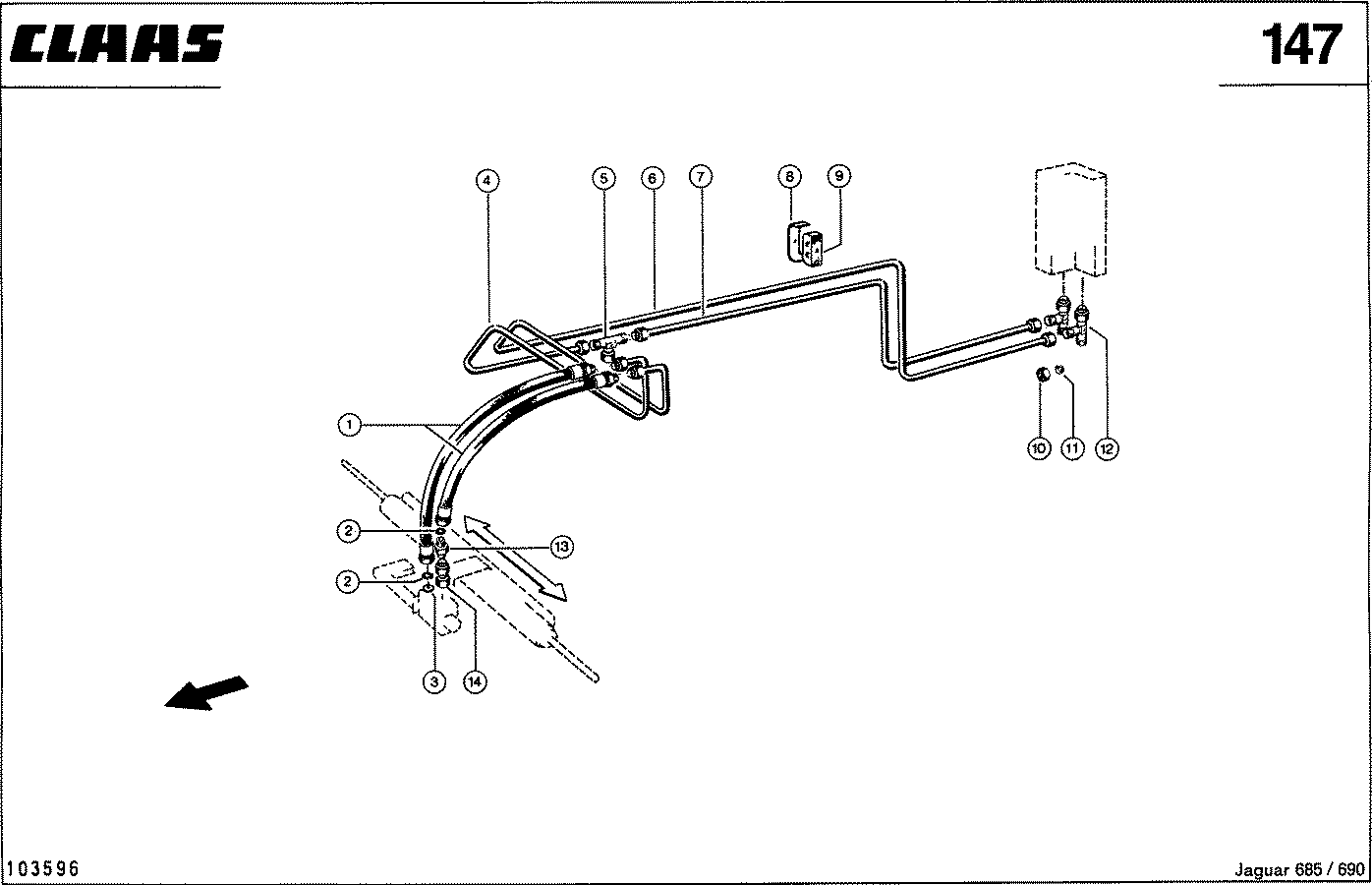

ГИДРОПРОВОДЫ, РАСПРЕДЕЛИТЕЛЬ-ЦИЛИНДР ЗАТОЧКИ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006794621	шланг соединит.	2
2	0002114360	уплотнение	2
3	0005706471	панель	1
4	0000719100	трубопровод	1
5	0002387950	патрубок т-обр.	1
6	0000719140	трубопровод	1
7	0000719080	трубопровод	1
8	0006832540	скоба крепежная	4
9	0006836580	опорна резиновая	4
10	0006562860	стремянка рессоры	0
11	0006562870	кольцо ножевое	0
12	0002388900	штуцер г-образный	2
13	0002387070	патрубок	1
14	0006606080	трубопровод	1

Наверх

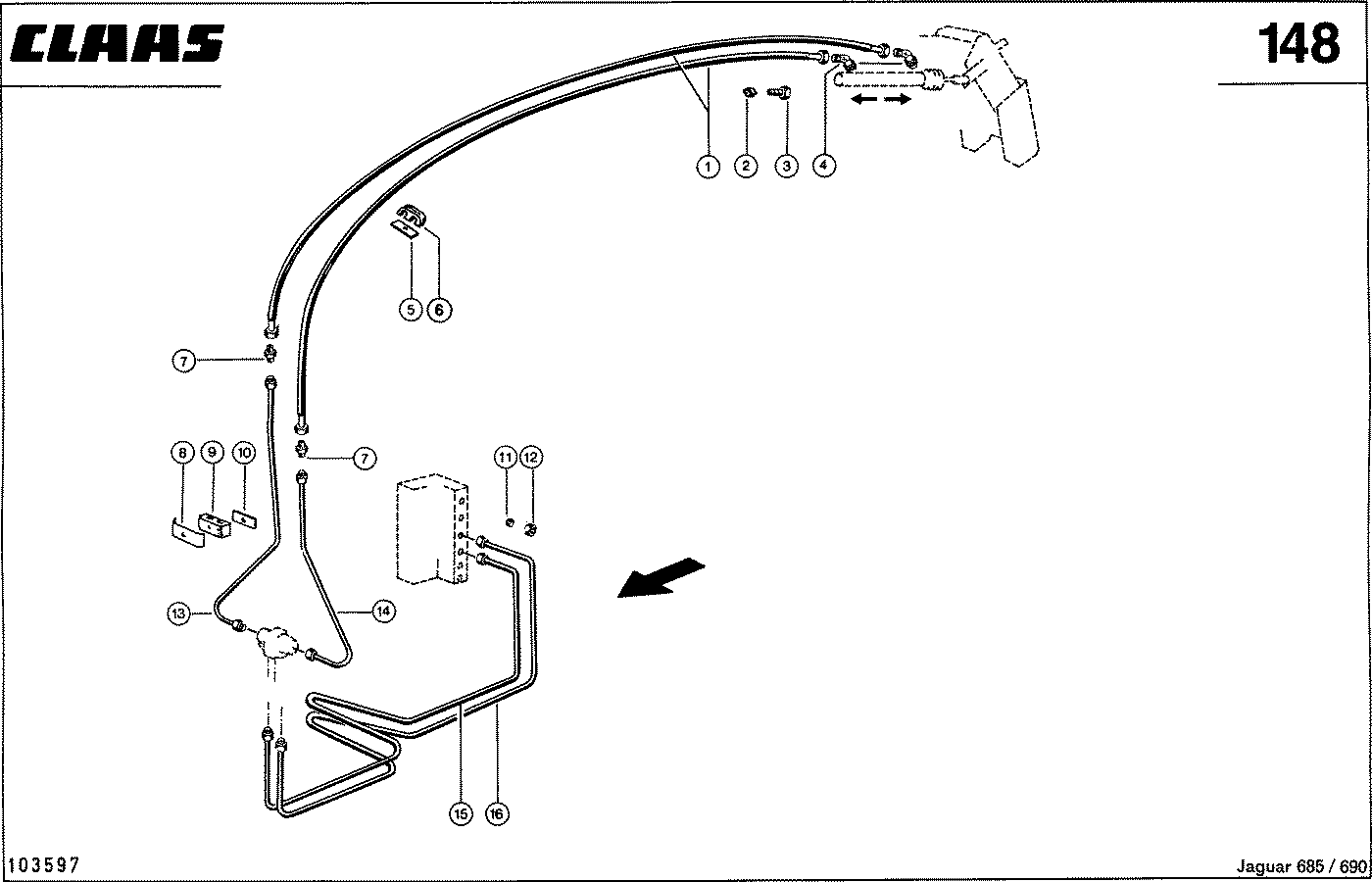

ГИДРОПРОВОДЫ; РАСПРЕДЕЛИТЕЛЬ - ВЫБРОСНОЙ КЛАПАН - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718232	шланг соединит.	2
2	0004085440	тройник	4
3	0000718021	соединение	4
4	0002387880	патрубок угловой	2
5	0006562550	пластина упорная	5
6	0007235000	хомут сдвоенный	5
7	0002387180	патрубок	2
8	0006832540	скоба крепежная	3
9	0006836580	опорна резиновая	3
10	0006562550	пластина упорная	1
11	0004060820	кольцо ножевое	0
12	0007507841	гайка накидная	0
13	0000719220	трубопровод	1
14	0000719180	трубопровод	1
15	0000719200	трубопровод	1
16	0000719160	трубопровод	1

Наверх

Гидропроводы, Система 4-TRAC, VAR. 3984 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000718121	шланг соединит.	2
2	0004085440	тройник	4
3	0002393830	соединение	2
4	0007507841	гайка накидная	2
5	0004060820	кольцо ножевое	2
6	0002392800	штуцер г-образный	1
7	0000718021	соединение	2
8	0002355360	болт 6-гр.	1
9	0002379470	гайка стопорная	1
10	0000705301	гидроцилиндр	1
11	0002382920	шайба	1
12	0002377940	штифт распорный	1
13	0002361700	гайка 6-гр.	2
13	0002374390	болт 6-гр.	2
13	0002393931	шайба контактная	2
14	0000704101	кронштейн	1
15	0002387880	патрубок угловой	1

Наверх

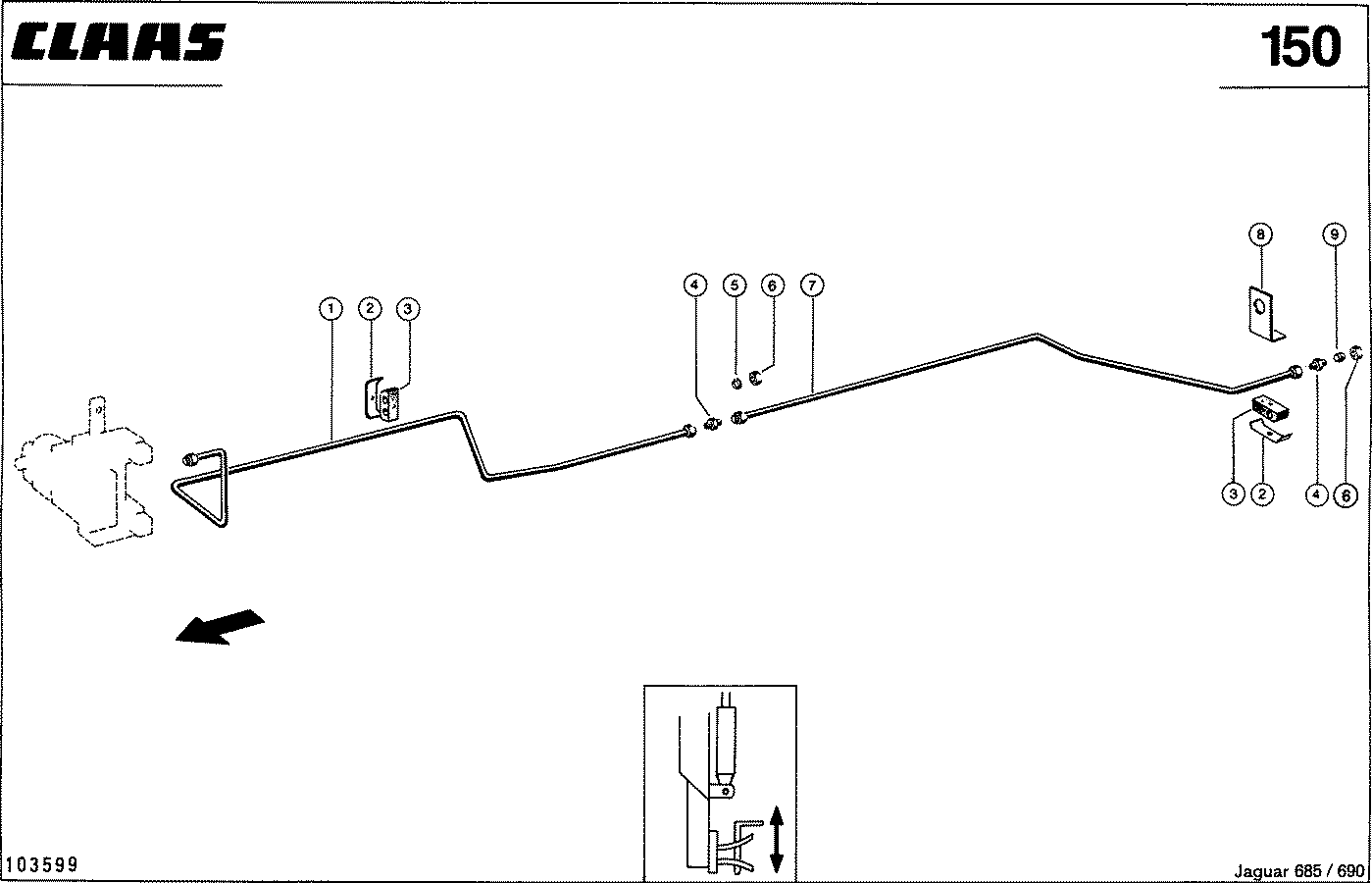

ГИДРОПРОВОДЫ; 3/3 РАСПРЕДЕЛИТЕЛЬ - - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000716440	трубопровод	1
2	0006832540	скоба крепежная	4
3	0006836580	опорна резиновая	4
4	0002387070	патрубок	2
5	0006562870	кольцо ножевое	0
6	0006562860	стремянка рессоры	0
7	0000716460	трубопровод	1
8	0000716430	уголок	1
9	0002150880	трубка запорная	1

Наверх

ГИДРОПРОВОДЫ; 3/3 РАСПРЕДЕЛИТЕЛЬ - - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002386930	патрубок угловой	1
2	0000716640	трубопровод	1
3	0006832540	скоба крепежная	4
4	0006836580	опорна резиновая	4
5	0002387070	патрубок	3
6	0000716660	трубопровод	1
7	0006562870	кольцо ножевое	0
8	0006562860	стремянка рессоры	0
9	0000716460	трубопровод	1
10	0000716430	уголок	1
11	0002150880	трубка запорная	1

Наверх

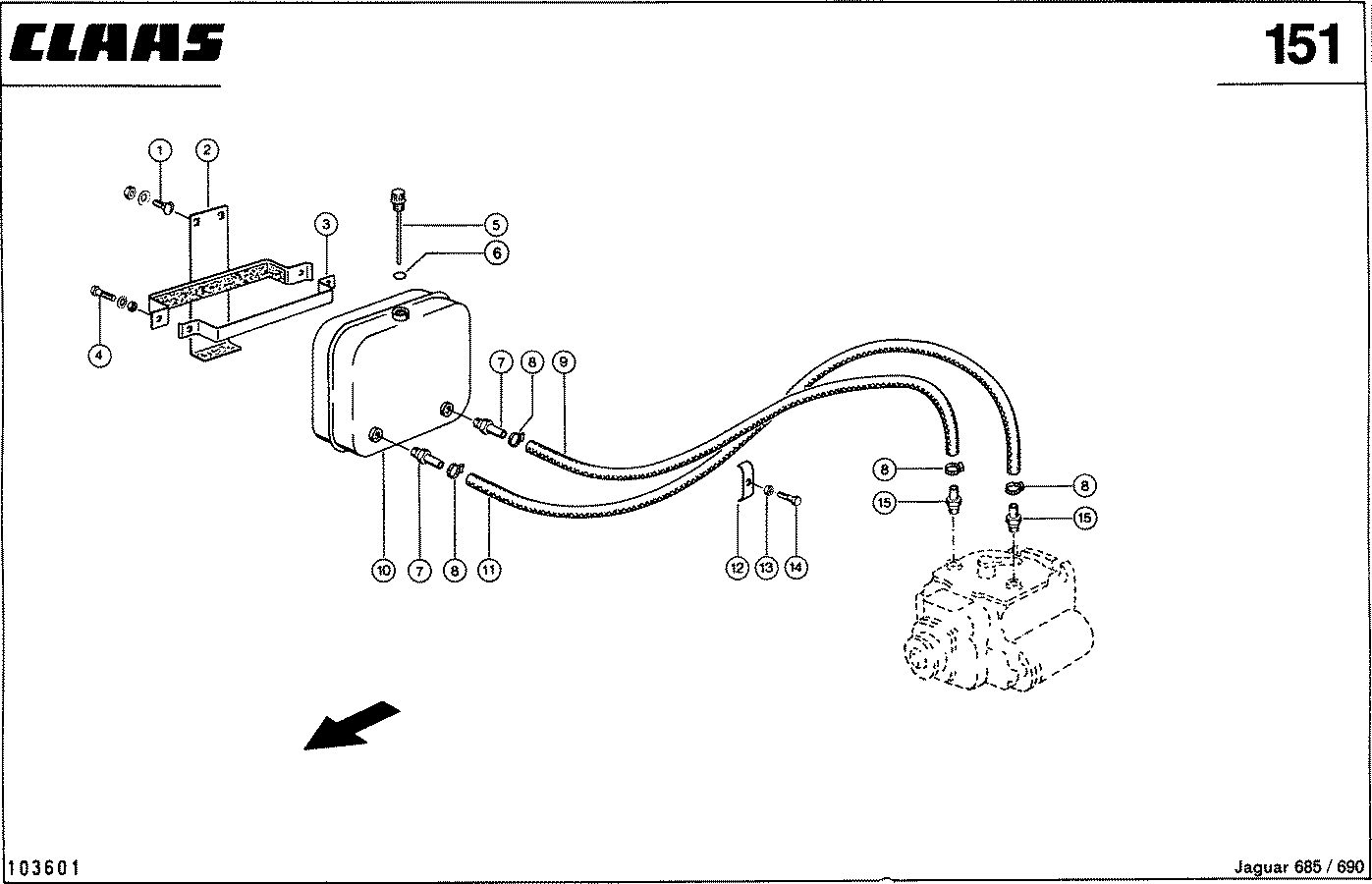

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
1	0002393880	шайба контактная	2
1	0005025110	винт полупотайной	2
2	0000711472	кронштейн	1
3	0006834110	скоба зажимная	1
4	0002361700	гайка 6-гр.	2
4	0002373700	болт 6-гр.	2
4	0002393870	шайба контактная	2
5	0006834131	фильтр вентиляц.	1
6	0007666100	уплотнение	1
7	0002389560	штуцер насадной	2
8	0004085542	зажим шланговый	4
9	0002017510	шланг из пвх	1
10	0006940330	бак гидравлич.	1
11	0002017510	шланг из пвх	1
12	0006722090	скоба крепежная	1
13	0002381320	гайка стопорная	1
14	0002373390	болт 6-гр.	1
15	0006026600	соединение резьб.	2

Наверх

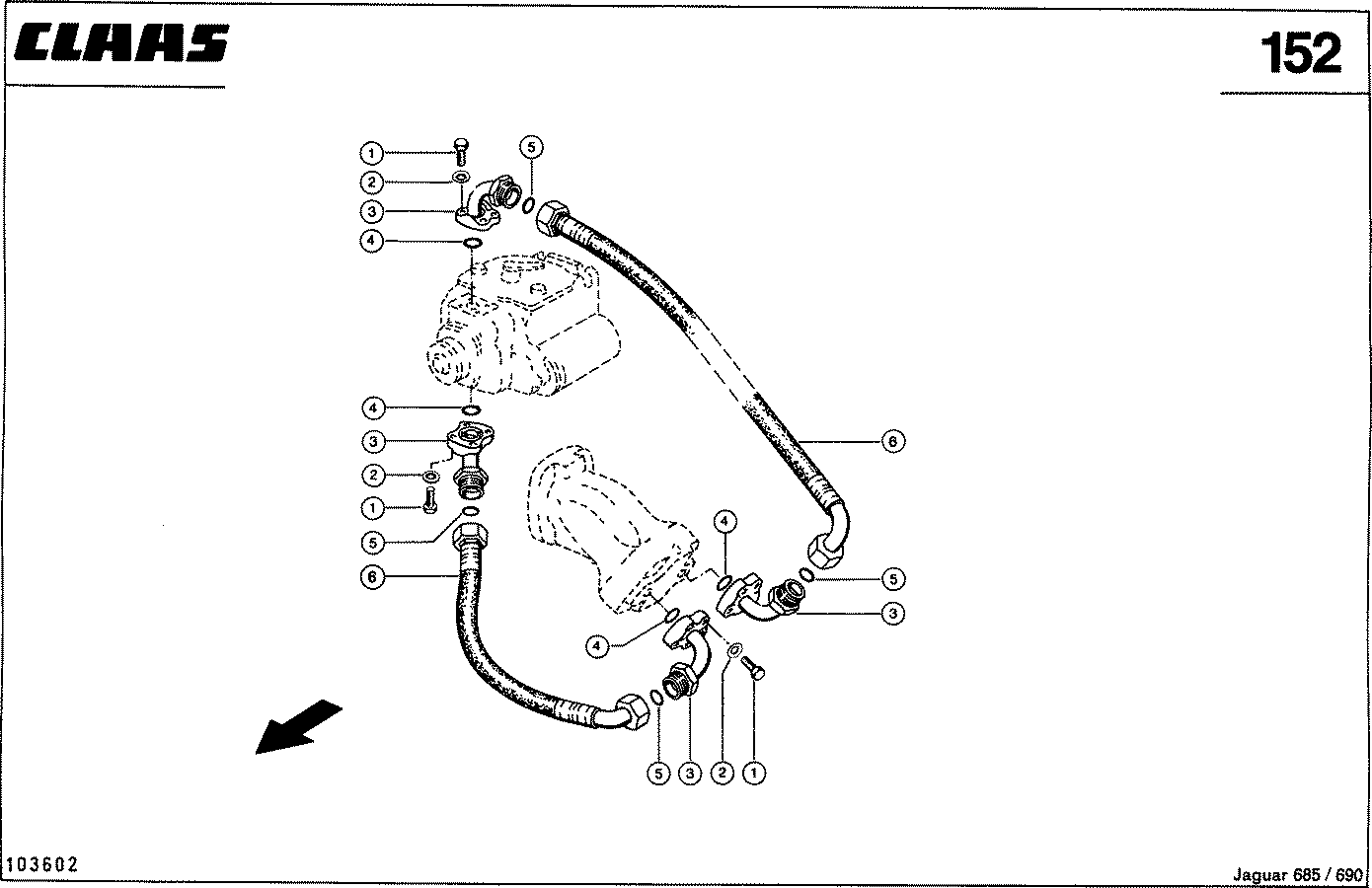

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374620	болт 6-гр.	16
2	0002393890	шайба контактная	16
3	0006890011	арматура фланца	4
4	0002384080	уплотнение	4
5	0002339221	уплотнение	4
6	0000711450	шланг соединит.	2

Наверх

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002386930	патрубок угловой	1
2	0002114360	уплотнение	1
3	0006834371	шланг соединит.	1
4	0002387990	штуцер	2
5	0002388020	патрубок угловой	1
6	0000709740	трубопровод	1
7	0001800980	уплотнение	1
8	0006832211	шланг соединит.	1
9	0002394160	штуцер	1
10	0000709720	трубопровод	1

Наверх

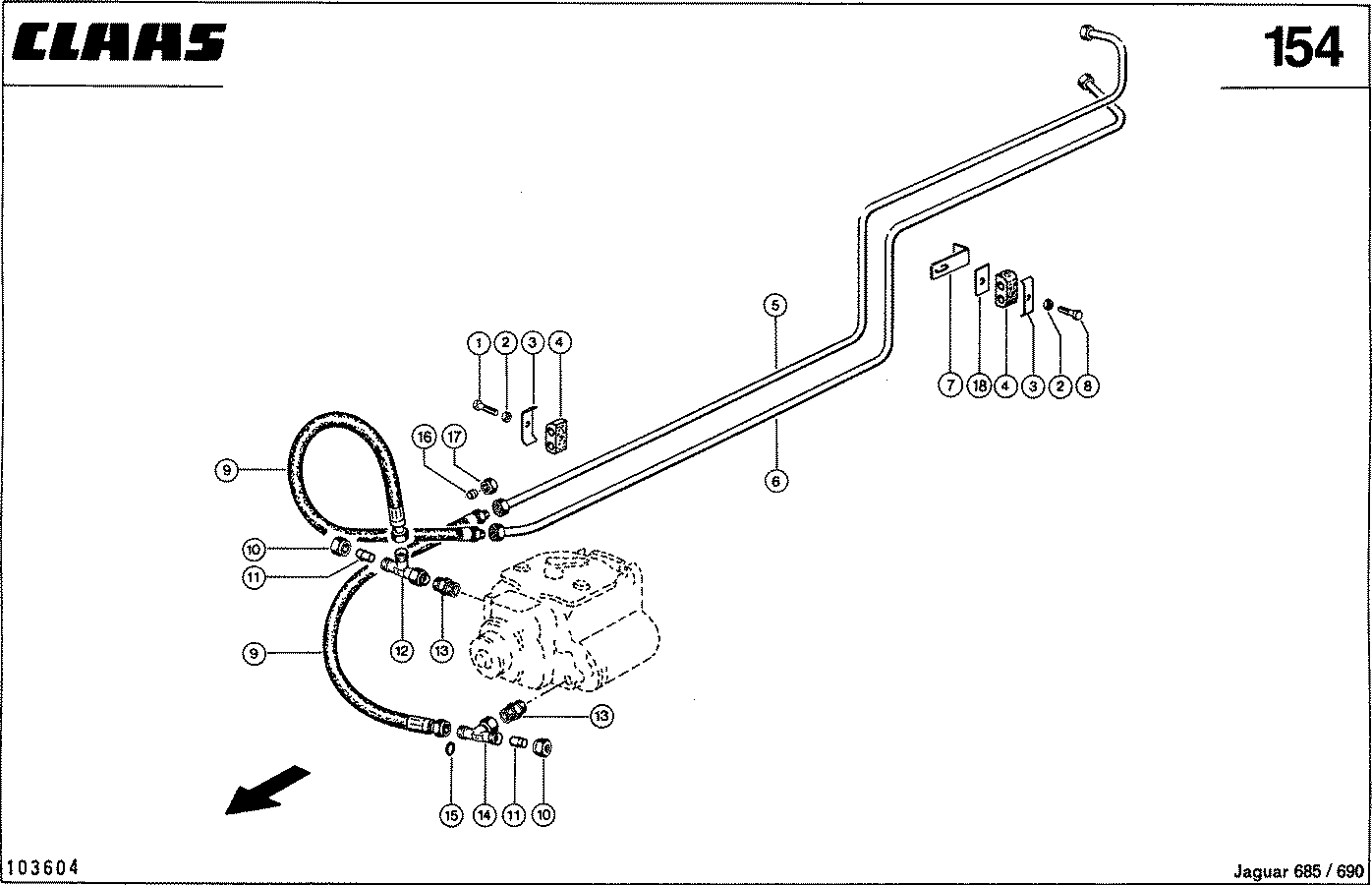

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373390	болт 6-гр.	1
2	0002381320	гайка стопорная	2
3	0006892370	скоба крепежная	2
4	0006071780	опорна резиновая	2
5	0000709801	трубопровод	1
6	0000709761	трубопровод	1
7	0000710291	уголок	1
7	0007138451	уголок опорный	1
8	0002373410	болт 6-гр.	1
9	0006832211	шланг соединит.	2
10	0002345150	гайка накидная	2
11	0002150900	пробка запорная	2
12	0002388990	штуцер г-образный	1
13	0002387990	штуцер	2
14	0002388980	патрубок т-обр.	1
15	0001800980	уплотнение	2
16	0004086190	кольцо ножевое	0
17	0002345150	гайка накидная	0
18	0008138880	пластина	2

Наверх

Гидростатический ходовой привод - LINDE -, VAR. 3937 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002150350	винт пустотелый	2
2	0006330320	кольцо уплотн.	4
3	0000710840	изделие резьбов.	2
4	0006316970	кольцо уплотн.	2
5	0006012430	шайба опорная	1
6	0006061630	цапфа запорная	1
7	0006892360	радиатор масляный	1
8	0006071130	шланг соединит.	2
9	0000709841	трубопровод	1
10	0002373390	болт 6-гр.	2
11	0002393870	шайба контактная	2
12	0006892370	скоба крепежная	2
13	0006071780	опорна резиновая	2
14	0006091130	кронштейн	2
15	0002351550	кольцо стопорное	2
16	0002374390	болт 6-гр.	4
17	0002393870	шайба контактная	4
18	0004088930	патрубок 2-ходов.	2
19	0005003102	кольцо установ.	2
20	0002153150	гайка 6-гр.	2
21	0000709861	трубопровод	1
22	0006012440	кулачок стопорный	1
23	0000701290	кронштейн	1
24	0002361700	гайка 6-гр.	4
24	0002362000	болт 6-гр.	4
24	0002393931	шайба контактная	8

Наверх

МОТОР - CLAAS JAGUAR 685

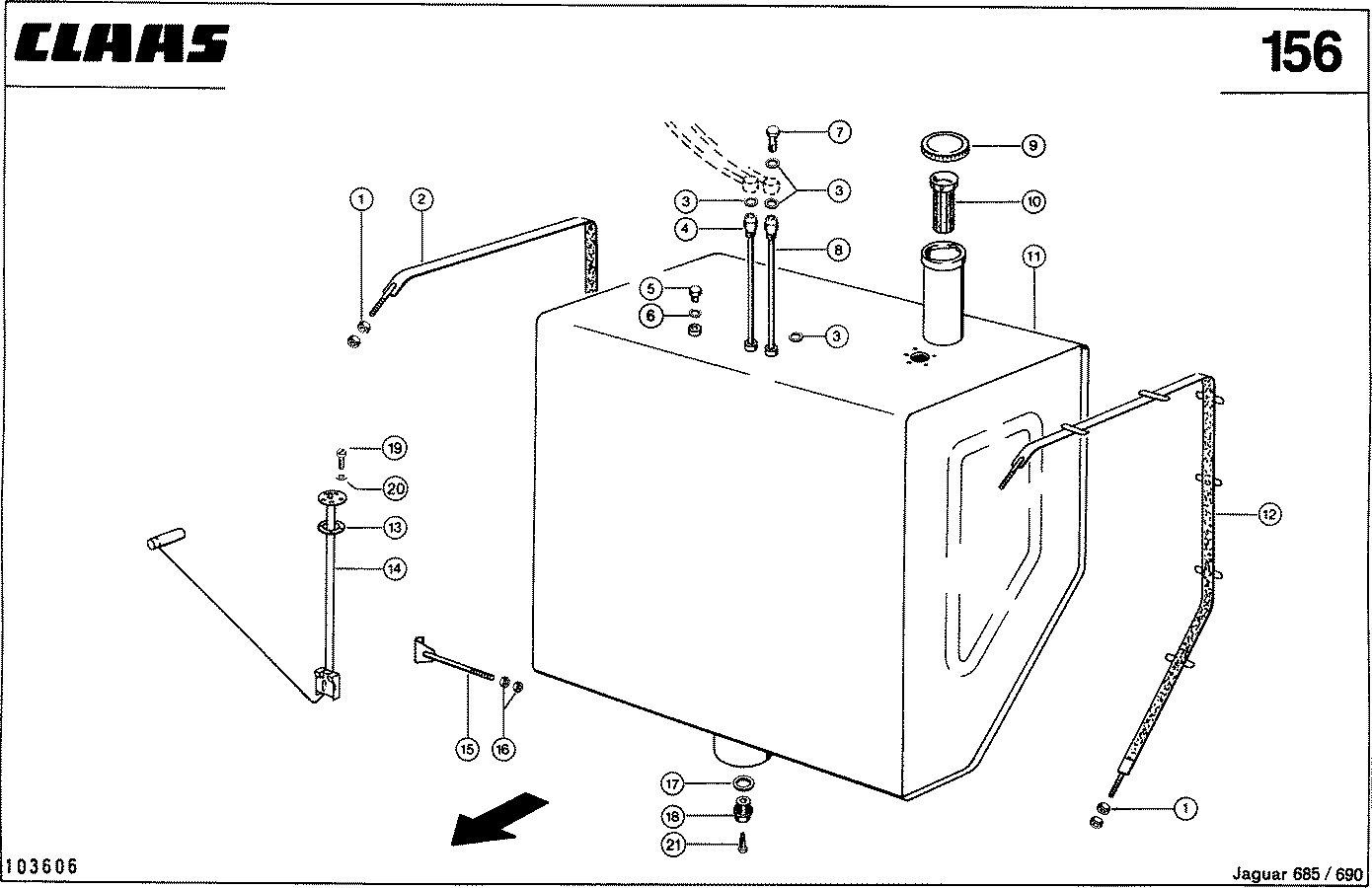

ТОПЛИВНЫЙ БАК - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001776220	корпус вентилят.	1
1	0002361710	гайка 6-гр.	8
2	0000716050	бандаж	1
3	0006331140	кольцо уплотн.	6
4	0000716121	труба впускная	1
5	0002370460	винт запорный	1
6	0002334261	кольцо уплотн.	1
7	0000960290	винт пустотелый	2
8	0000716140	труба	1
9	0001776210	пробка резьб.	1
9	0006240031	пробка резьб.	1
10	0006595652	фильтр заправ.	1
11	0000716023	бак	1
12	0000716080	бандаж	1
13	0007209060	уплотнение	1
14	0000716030	датчик уровня	1
15	0007246130	натяжник	2
16	0002361700	гайка 6-гр.	4
17	0002384072	кольцо уплотн.	1
18	0002384060	винт запорный	1
18	0006876070	пробка сливная	1
19	0002350161	винт с цил.гол.	5
20	0001322320	кольцо уплотн.	5
21	0006876250	болт 6-гр.	1

Наверх

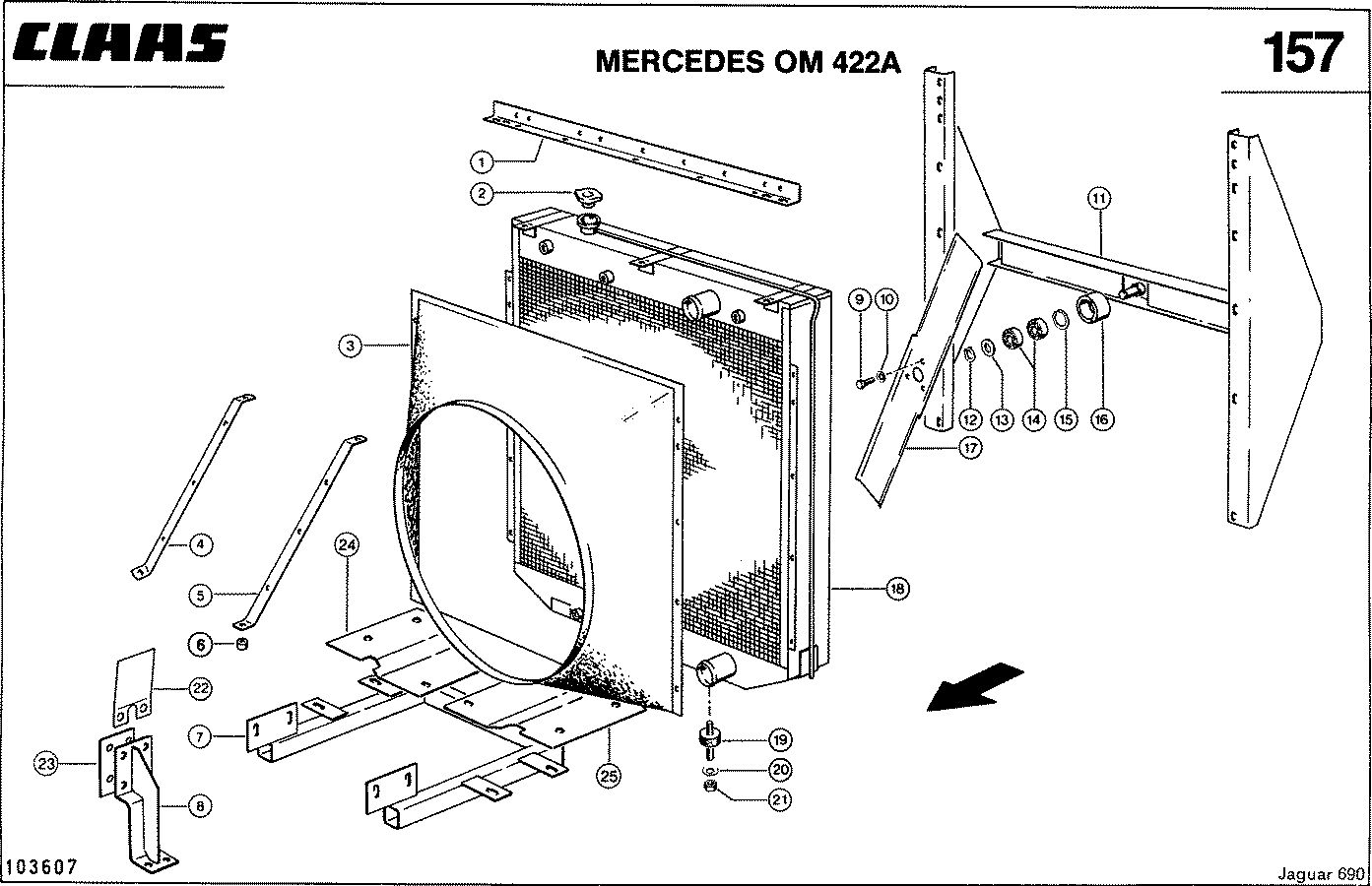

MERCEDES OM 422 A; КРЕПЛЕНИЕ ДВИГАТЕЛЯ, РАДИАТОР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000708001	стойка	1
2	0006592220	замок радиатора	1
3	0000708903	кожух воздунапр.	1
4	0000708662	труба охл.воды	1
4	0000744830	скоба	1
5	0000708671	труба охл.воды	1
6	0000618400	втулка	1
7	0000708423	кожух вых.вала	1
8	0000707870	держатель левый	1
8	0000707880	держатель правый	1
9	0002374640	болт 6-гр.	3
10	0002393860	шайба контактная	3
11	0000701251	кронштейн	1
12	0002351560	кольцо стопорное	1
13	0002152100	шайба опорная	1
14	0002377090	ш/подш.радиальный	2
15	0002351790	кольцо стопорное	1
16	0000711280	ступица	1
17	0000711292	ротор	1
18	0006430802	радиатор	1
19	0006719532	амортизатор	2
20	0002393880	шайба контактная	2
21	0002361710	гайка 6-гр.	2
22	0000706970	отражатель	1
23	0000719400	пластина комп.	2
24	0000702710	щиток направл.	1
24	0000723461	щиток напр.правый	1
25	0000702710	щиток направл.	1
25	0000723451	щиток напр.левый	1

Наверх

MERCEDES OM 422 A; СИСТЕМА ОХЛАЖДЕНИЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002154080	зажим шланговый	2
1	0002382671	зажим шланговый	2
2	0006061050	горловина резьб.	1
3	0002381470	кольцо уплотн.	1
3	0006330310	кольцо уплотн.	1
4	0006025590	заглушка переход.	1
5	0000717461	шланг радиатора	1
6	0006061720	горловина резьб.	1
7	0004051260	уголок	1
8	0004051370	тройник	1
9	0006061040	горловина резьб.	1
10	0000708720	труба охл.воды	1
11	0002389080	зажим шланговый	2
12	0000717471	шланг радиатора	1
13	0005078240	кран водяной	1
14	0000708580	штуцер трубный	1
15	0004085610	хомут	6
16	0000708620	труба охл.воды	1
17	0004053090	колпачок	1
18	0006747670	шланг резиновый	1
19	0006797401	выкл.температ.	1
20	0006330310	кольцо уплотн.	1
21	0000708630	труба охл.воды	1
22	0000708601	труба охл.воды	1
23	0007504630	пробка запорная	1
24	0002381470	кольцо уплотн.	1
24	0006330310	кольцо уплотн.	1

Наверх

MERCEDES OM 422 A; РЕГУЛИРОВКА ОБОРОТОВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002363250	шпилька	1
2	0007107641	кольцо установ.	1
3	0000626700	рычаг установ.	1
4	0006597391	тяга	1
5	0000704030	вал	1
6	0002378070	шплинт	7
7	0002369112	шайба	7
8	0006093520	крепление	3
9	0002361690	гайка 6-гр.	7
10	0000712340	тяга резьбовая	1
11	0002382400	шарнир угловой	1
12	0002374640	болт 6-гр.	2
13	0002150030	шайба контактная	2
14	0007221190	удлинитель	1
15	0005780590	рычаг	1
16	0000085040	втулка	2
17	0005726820	труба распорная	1
18	0000712360	кронштейн	1
19	0000712330	уголок	1
20	0006592620	пружина растяжен.	2
21	0006599591	накладка	1
22	0006857990	крыльчатка вент.	1
23	0006859481	тяга	1

Наверх

MERCEDES OM 422 A; СИСТЕМА ФИЛЬТРАЦИИ ВОЗДУХА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351390	гайка-барашек	1
2	0002393880	шайба контактная	1
3	0006590140	щиток	1
4	0000709022	фильтр	1
5	0000709092	трубопровод впуск	1
6	0002153141	зажим шланговый	2
7	0000709131	шланг резиновый	1
8	0002339981	зажим шланговый	2
9	0006423630	шланг резиновый	1
10	0006738681	выкл.техобслужив.	1
11	0002374420	винт с 6-гр.гол.	4
12	0002393870	шайба контактная	4
13	0000709061	кронштейн	2
14	0002361700	гайка 6-гр.	4
14	0002362130	болт 6-гр.	4
14	0002393870	шайба контактная	4
15	0002390460	зажим шланговый	1
16	0006433480	труба гибкая	1
17	0000709050	фильтр воздушный	1
18	0000712420	патрон сменный	1
19	0000712430	крышка	1
20	0000718830	лопатка направл.	1
23	0000722390	патрон	1
24	0002393910	шайба контактная	1
25	0002375740	гайка 6-гр.	1

Наверх

MERCEDES OM 422 A; СИСТЕМА ВЫПУСКА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000712291	кронштейн	4
2	0002361700	гайка 6-гр.	12
2	0002374420	винт с 6-гр.гол.	12
2	0002393870	шайба контактная	12
3	0006797451	стремянка	2
4	0000712320	кронштейн	2
5	0002393870	шайба контактная	4
6	0002361700	гайка 6-гр.	4
7	0006719100	глушитель	2
8	0006594540	скоба трубная	4
9	0002361700	гайка 6-гр.	4
9	0002362130	болт 6-гр.	4
9	0002393870	шайба контактная	4
10	0000709150	труба выхлоп.пр.	1
11	0000709171	труба выхлоп.лев.	1
12	0000712482	труба выхлопная	1
13	0002390460	зажим шланговый	1
14	0006433480	труба гибкая	1
15	0000708962	эжектор с крышкой	1
16	0000708410	труба выхлопная	1
17	0006494500	уплотнение	2

Наверх

MERCEDES OM 422 A; СИСТЕМА ПИТАНИЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000990580	кольцо уплотн.	1
0	0000990590	решето	1
0	0000990600	зажим	1
0	0002150010	шпилька	1
1	0007235010	хомут сдвоенный	4
2	0000960290	винт пустотелый	9
3	0006331140	кольцо уплотн.	21
4	0000712380	топливопровод	1
5	0006431420	винт полый сдв.	1
6	0000990570	фильтр груб.очист	1
7	0000712370	топливопровод	3
8	0001336290	фильтр масляный	1
9	0001336020	фильтр топливный	2
10	0000712400	топливопровод	1
11	0000712410	хомут одинарный	1
12	0007235042	кронштейн	1
13	0000708090	кронштейн	1
14	0000712390	топливопровод	1
15	0007235000	хомут сдвоенный	2
16	0006562550	пластина упорная	2
17	0000718190	кронштейн	1
17	0006562442	полоса крепежная	1
18	0002151670	соединение	1
19	0002050340	труба	0
20	0002151680	соединение	3
21	0002393310	соединение	7

Наверх

MERCEDES OM 422 A; ГЕНЕРАТОР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006856901	генератор	1
2	0006856910	крыльчатка вент.	1
3	0006061710	шкив клиноремен.	1
4	0001335280	ремень кл.генер.	1
5	0002379470	гайка стопорная	1
6	0002374260	болт 6-гр.	1
7	0006602270	датчик	1
8	0001333200	выключатель масл.	1
9	0001336301	кпл.клиновых рем.	2
10	0006494880	горловина резьб.	1
11	0002382680	кольцо уплотн.	1

Наверх

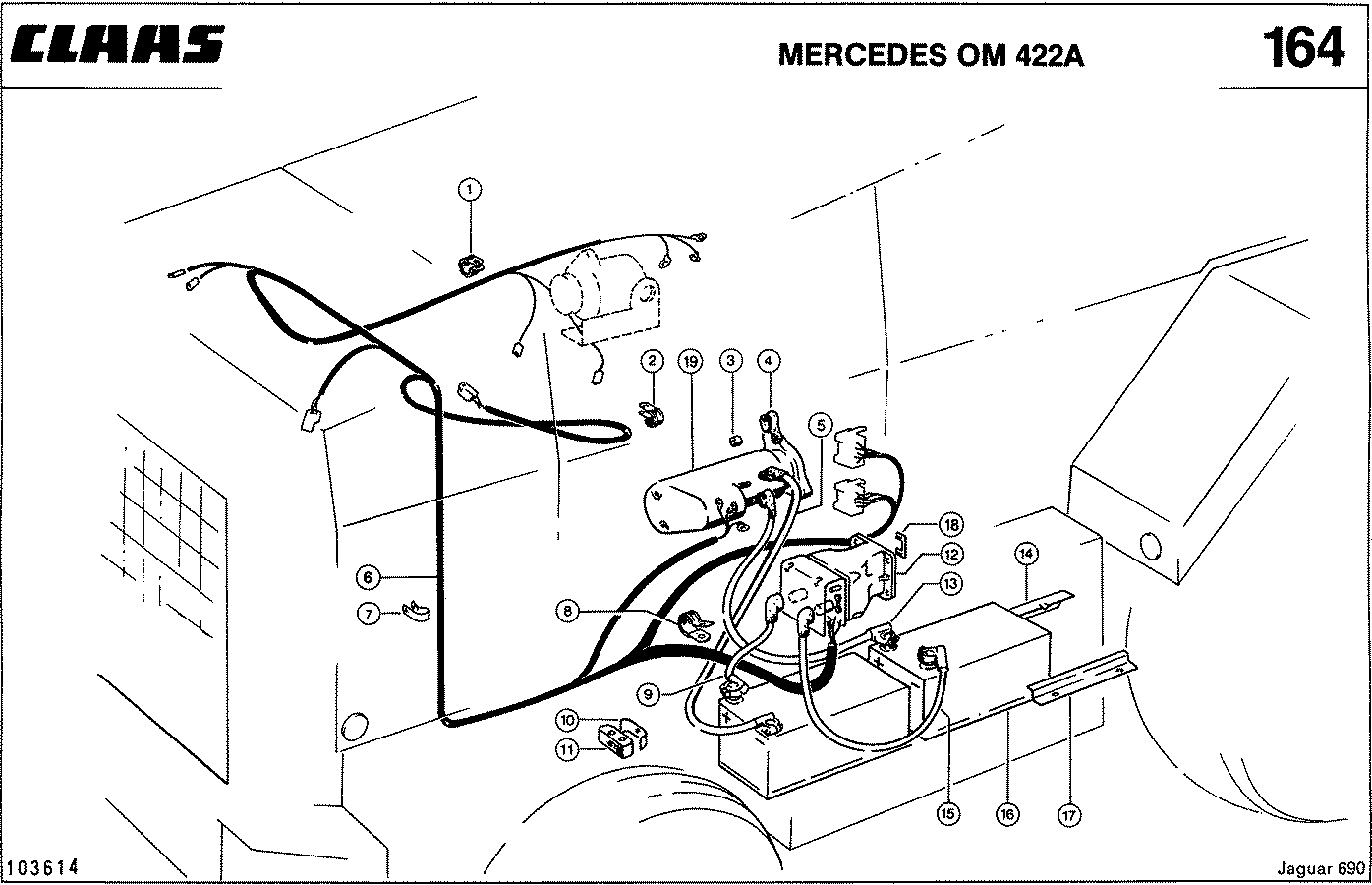

MERCEDES OM 422 A; ЭЛЕКТРИКА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002152260	скоба трубная	5
2	0008129910	скоба трубная	9
3	0006792710	колпачок	1
4	0007555220	колпачок резин.	2
5	0000717200	-кабель батареи	1
6	0000717133	кпл. кабелей	1
7	0002394980	скоба трубная	6
8	0002150830	скоба трубная	4
9	0000717210	+кабель батареи	1
10	0006722090	скоба крепежная	2
11	0006071780	опорна резиновая	2
11	0006836590	опорна резиновая	2
12	0009068700	переключат.пуск.	1
13	0000717191	+кабель батареи	1
14	0006014680	держатель батареи	2
15	0000717220	-кабель батареи	1
16	0006248440	батарея аккум.	2
17	0006014690	держатель батареи	2
18	0002110150	пластина стопорн.	2
19	0001326850	стартер	1

Наверх

MERCEDES OM 421 A; КРЕПЛЕНИЕ ДВИГАТЕЛЯ, РАДИАТОР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000708001	стойка	1
2	0006592220	замок радиатора	1
3	0000708501	кожух воздунапр.	1
4	0000708562	кожух вых.вала	1
5	0000708571	кожух вых.вала	1
6	0000618400	втулка	1
7	0000708423	кожух вых.вала	1
8	0000707870	держатель левый	1
8	0000707880	держатель правый	1
9	0002374640	болт 6-гр.	3
10	0002393860	шайба контактная	3
11	0000701251	кронштейн	1
12	0002351560	кольцо стопорное	1
13	0002152100	шайба опорная	1
14	0002377090	ш/подш.радиальный	2
15	0002351790	кольцо стопорное	1
16	0000711280	ступица	1
17	0000711292	ротор	1
18	0006061343	колено резиновое	1
18	0006090635	радиатор	1
19	0006719532	амортизатор	2
20	0002393880	шайба контактная	2
21	0002361710	гайка 6-гр.	2
22	0000701380	пластина	2
23	0000719400	пластина комп.	2
24	0000702710	щиток направл.	1
24	0000723482	щиток напр.правый	1
25	0000702710	щиток направл.	1
25	0000723472	щиток напр.левый	1

Наверх

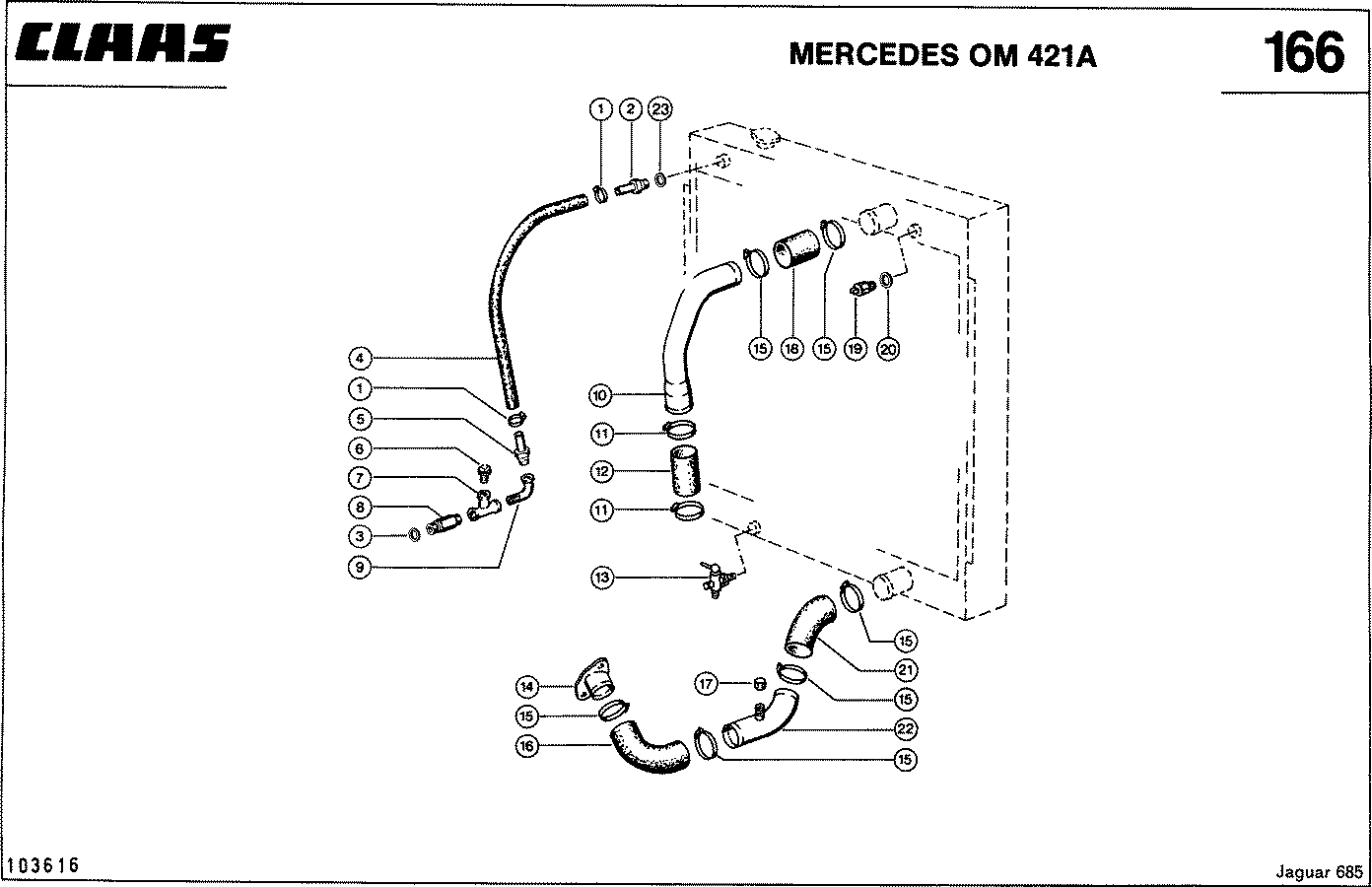

MERCEDES OM 421 A; СИСТЕМА ОХЛАЖДЕНИЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002382671	зажим шланговый	2
2	0006061050	горловина резьб.	1
3	0002381470	кольцо уплотн.	1
4	0000717461	шланг радиатора	1
5	0006061720	горловина резьб.	1
6	0007504630	пробка запорная	1
7	0004051370	тройник	1
8	0006061040	горловина резьб.	1
9	0004051260	уголок	1
10	0000708550	кожух вых.вала	1
11	0002389080	зажим шланговый	2
12	0000717471	шланг радиатора	1
13	0005078240	кран водяной	1
14	0000708580	штуцер трубный	1
15	0004085610	хомут	6
16	0000708620	труба охл.воды	1
17	0004053090	колпачок	1
18	0006747670	шланг резиновый	1
19	0006797401	выкл.температ.	1
20	0006330310	кольцо уплотн.	1
21	0000708630	труба охл.воды	1
22	0000708601	труба охл.воды	1
23	0002381470	кольцо уплотн.	1
23	0006330310	кольцо уплотн.	1

Наверх

MERCEDES OM 421 A; РЕГУЛИРОВКА ОБОРОТОВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002363250	шпилька	1
2	0007107641	кольцо установ.	1
3	0002369112	шайба	7
4	0002378070	шплинт	5
5	0000626700	рычаг установ.	1
6	0000708750	труба охл.воды	1
7	0000704030	вал	1
8	0005726752	рычаг	1
9	0000085040	втулка	2
10	0000708740	кронштейн	1
11	0002361690	гайка 6-гр.	5
12	0002382400	шарнир угловой	3
13	0002369680	штифт распорный	2
14	0002426650	шайба	1
15	0006431340	накладка	1
16	0006093520	крепление	2
17	0006431270	тяга резьбовая	1
18	0006431311	вал	1
19	0002361690	гайка 6-гр.	1
19	0002375531	болт 6-гр.	1
19	0002393860	шайба контактная	1
20	0002369112	шайба	1
21	0005726820	труба распорная	1
22	0006015020	штанга управл.	1
23	0006431352	кронштейн	1
24	0006592620	пружина растяжен.	2
25	0006431240	штанга нажимная	1
26	0006431300	накладка	1

Наверх

MERCEDES OM 421 A; СИСТЕМА ФИЛЬТРАЦИИ ВОЗДУХА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351390	гайка-барашек	1
2	0002393880	шайба контактная	1
3	0006590140	щиток	1
4	0000708271	фильтр	1
5	0002374390	болт 6-гр.	4
6	0002393870	шайба контактная	4
7	0006431531	кронштейн	2
8	0002361700	гайка 6-гр.	4
8	0002381250	болт 6-гр.	4
8	0002393870	шайба контактная	4
9	0006423610	фильтр воздушный	1
10	0006431710	фильтр воздуш.	2
11	0006431720	стакан	1
12	0006431700	пол промежуточный	1
13	0006431690	патрон сменный	1
14	0006738681	выкл.техобслужив.	1
15	0002339981	зажим шланговый	4
16	0000708250	шланг резиновый	1
17	0000708210	трубопровод впуск	1
18	0006423630	шланг резиновый	1
19	0006494300	вставка лопасти	1
20	0002375740	гайка 6-гр.	1
21	0002393910	шайба контактная	1
22	0006433310	патрон	1

Наверх

MERCEDES OM 421 A; СИСТЕМА ВЫПУСКА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000708060	труба выхлопная	1
2	0006738651	скоба трубная	2
3	0002361700	гайка 6-гр.	4
3	0002381250	болт 6-гр.	4
3	0002393870	шайба контактная	4
4	0006423600	глушитель	1
5	0006431520	скоба трубная	1
6	0002361700	гайка 6-гр.	4
6	0002373420	болт 6-гр.	4
6	0002393870	шайба контактная	4
7	0000708031	труба выхлопная	1
8	0002361700	гайка 6-гр.	5
8	0002362000	болт 6-гр.	5
8	0002393870	шайба контактная	5
9	0000708100	кронштейн	1
10	0000708020	кронштейн	2
11	0000708040	труба выхлопная	1
12	0006718140	хомут	1
13	0000708070	кронштейн	1
14	0006494520	уплотнение	1

Наверх

MERCEDES OM 421 A; СИСТЕМА ПИТАНИЯ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000990580	кольцо уплотн.	1
0	0000990590	решето	1
0	0000990600	зажим	1
0	0002150010	шпилька	1
1	0007235010	хомут сдвоенный	5
2	0000960290	винт пустотелый	9
3	0006331140	кольцо уплотн.	21
4	0000712380	топливопровод	1
5	0006431420	винт полый сдв.	1
6	0000990570	фильтр груб.очист	1
7	0000708151	топливопровод	3
8	0001336290	фильтр масляный	1
9	0001336020	фильтр топливный	2
10	0000712400	топливопровод	1
11	0000712410	хомут одинарный	1
12	0007235042	кронштейн	1
13	0000708090	кронштейн	1
14	0000708161	пластина изоляц.	1
15	0007235000	хомут сдвоенный	2
16	0006562550	пластина упорная	1
17	0006562442	полоса крепежная	1
18	0002151670	соединение	1
19	0002050340	труба	0
20	0002151680	соединение	3
21	0002393310	соединение	7

Наверх

MERCEDES OM 421 A; ГЕНЕРАТОР - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006856901	генератор	1
2	0006856910	крыльчатка вент.	1
3	0006061710	шкив клиноремен.	1
4	0001335280	ремень кл.генер.	1
5	0002379470	гайка стопорная	1
6	0002374260	болт 6-гр.	1
7	0006602270	датчик	1
8	0005767020	выключатель масл.	1
9	0001336301	кпл.клиновых рем.	2
10	0006494880	горловина резьб.	1
11	0002382680	кольцо уплотн.	1

Наверх

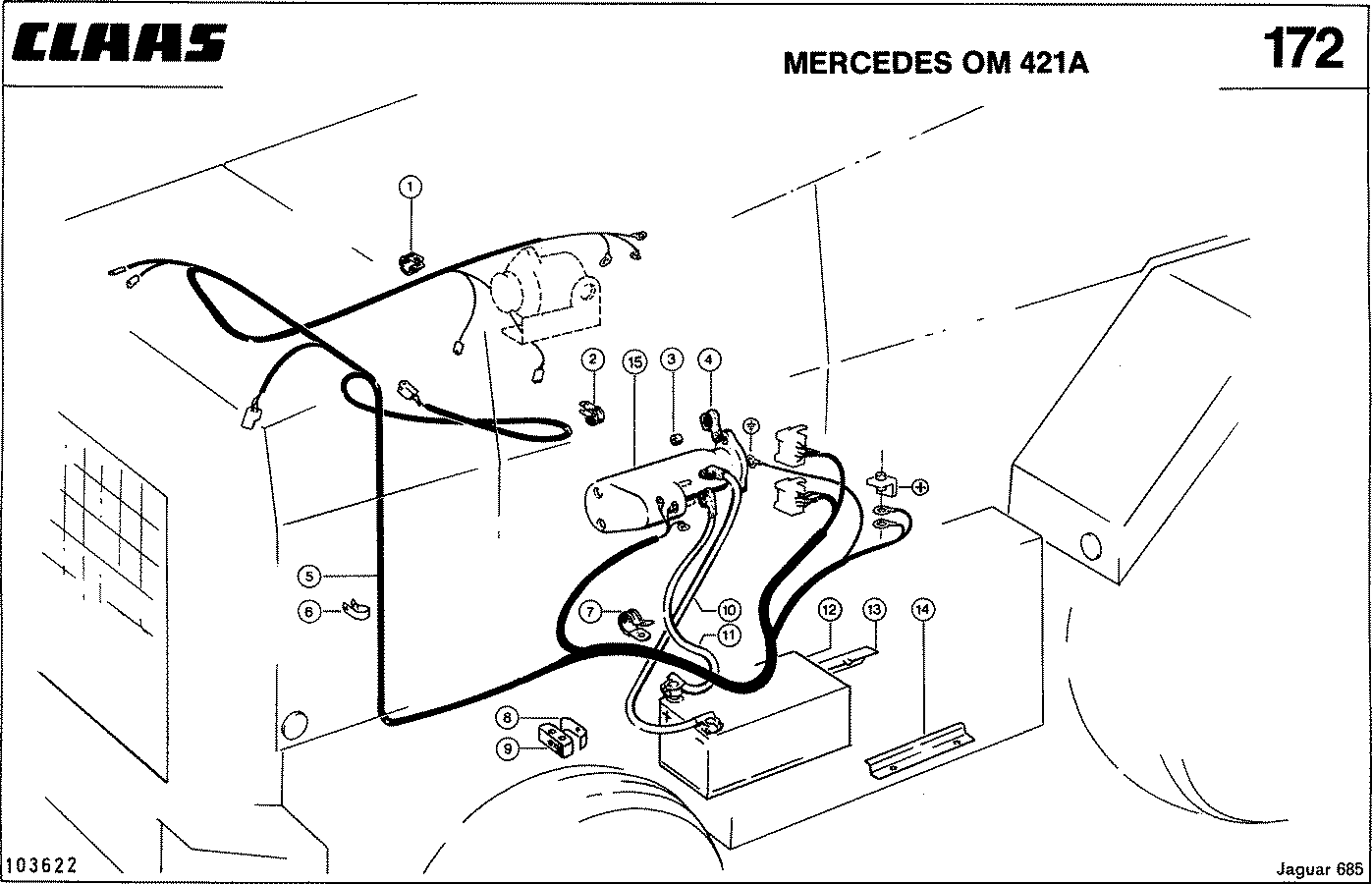

MERCEDES OM 421 A; ЭЛЕКТРИКА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002152260	скоба трубная	5
2	0008129910	скоба трубная	9
3	0006792710	колпачок	1
4	0007555220	колпачок резин.	2
5	0000717311	кпл. кабелей	1
6	0002394980	скоба трубная	6
7	0002150830	скоба трубная	4
8	0006722090	скоба крепежная	2
9	0006071780	опорна резиновая	2
10	0000717220	-кабель батареи	1
11	0000717210	+кабель батареи	1
12	0006792700	батарея аккум.	1
13	0006014680	держатель батареи	1
14	0006014690	держатель батареи	1
15	0001809440	стартер	1

Наверх

ПОДБОРЩИК - CLAAS JAGUAR 685

Подборщик, Рама, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009187780	картинка перевод.	1
1	0002356651	штифт распорный	4
2	0000085150	втулка	4
3	0009186280	палец	2
4	0002360560	болт 6-гр.	2
5	0002444220	болт 6-гр.	1
6	0009281010	шайба сферическая	1
7	0009186752	стойка поворотная	1
7	0009188582	стойка поворотная	1
8	0002368590	шайба	1
8	0008021980	кольцо распорное	1
9	0002331050	шайба	1
10	0009186720	шайба	2
11	0002114000	подшипник скольж.	2
13	0002350890	шплинт	3
14	0002368440	шайба	3
15	0009003980	цепь стальная	1
16	0009187200	опора стойки	1
17	0002362000	болт 6-гр.	3
18	0002381320	гайка стопорная	2
19	0002361720	гайка 6-гр.	1
20	0009653720	пружина растяжен.	1
21	0009781650	трос стальной	1
22	0009187180	рычаг	1
23	0009691250	штепсель	1
24	0009187141	опора стойки	1
25	0002376060	штифт распорный	3
26	0009187241	палец	1
27	0009186521	рама промежут.	1
27	0009188600	рама промежут.	1
28	0002331060	шайба	1
29	0008021980	кольцо распорное	1
30	0002331830	шплинт	1
31	0002355530	болт 6-гр.	6
32	0009186951	элемент опорный	2
33	0002343290	шайба	6
34	0002382340	гайка стопорная	4
35	0009445170	элемент зажимной	2
36	0002355220	болт 6-гр.	2
37	0009186971	опора стойки	2
38	0009314360	шнур	2
39	0009311110	штекер с пружиной	2
40	0006729860	штепсель	2
41	0002374530	болт 6-гр.	6
42	0002369440	пресс-масленка	2
43	0009188330	пластина	2
44	0009188380	прокладка	0
44	0009188490	прокладка	0
45	0002379470	гайка стопорная	1
46	0009188691	стопор	1
47	0002369480	шайба	1
48	0002368430	шайба	1
49	0009184090	кольцо опорное	2

Наверх

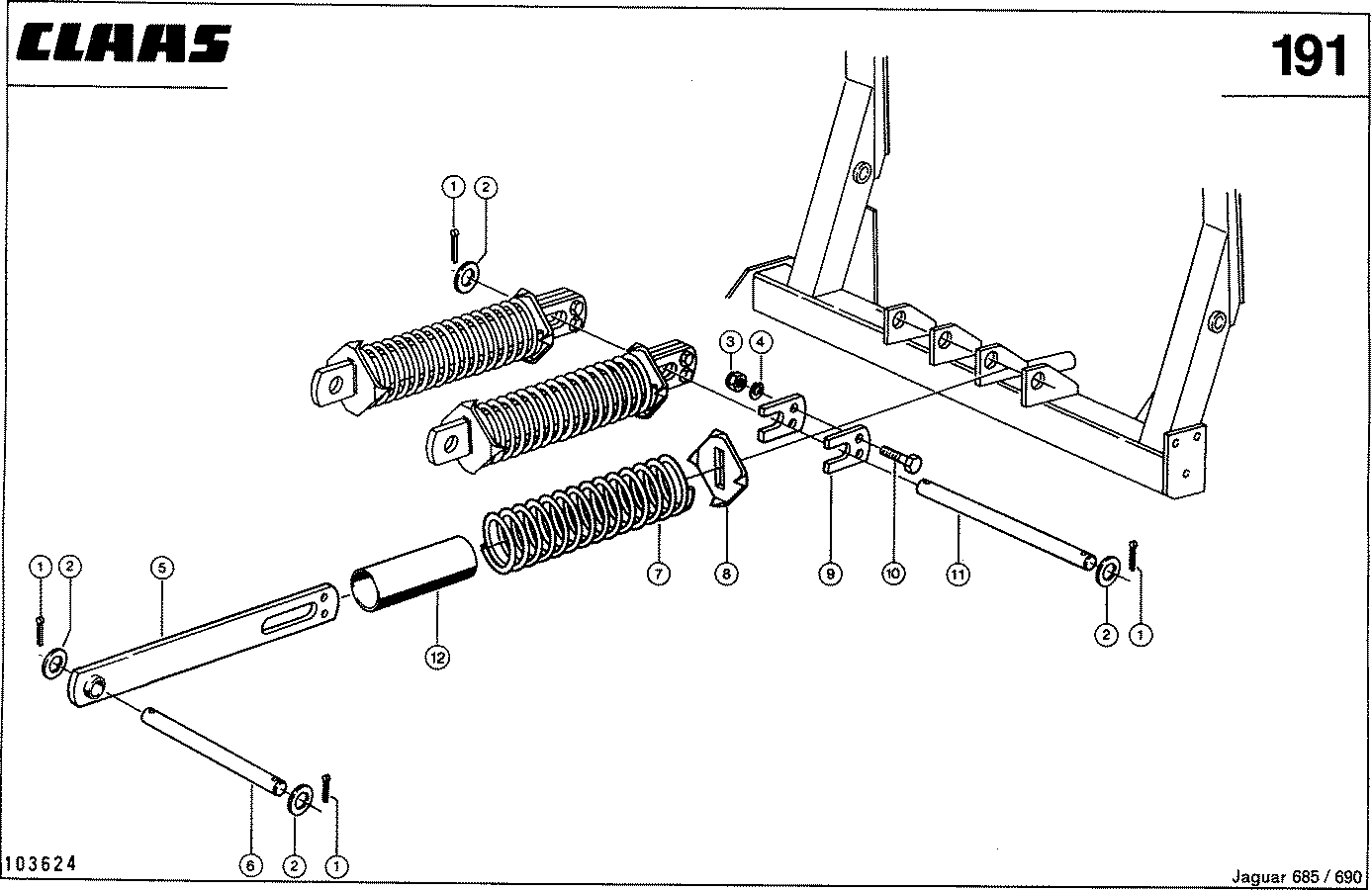

Подборщик, Плавающая пружина, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002370260	шплинт	4
2	0002343180	шайба	4
3	0002361700	гайка 6-гр.	6
4	0002351320	кольцо пружинное	6
5	0009187021	опора стойки	3
6	0009187071	палец	1
7	0002391550	пружина сжатия	3
8	0009187040	опора стойки	3
9	0009187050	накладка	6
10	0002373700	болт 6-гр.	6
11	0009187061	палец	1
12	0009187091	опора стойки	3

Наверх

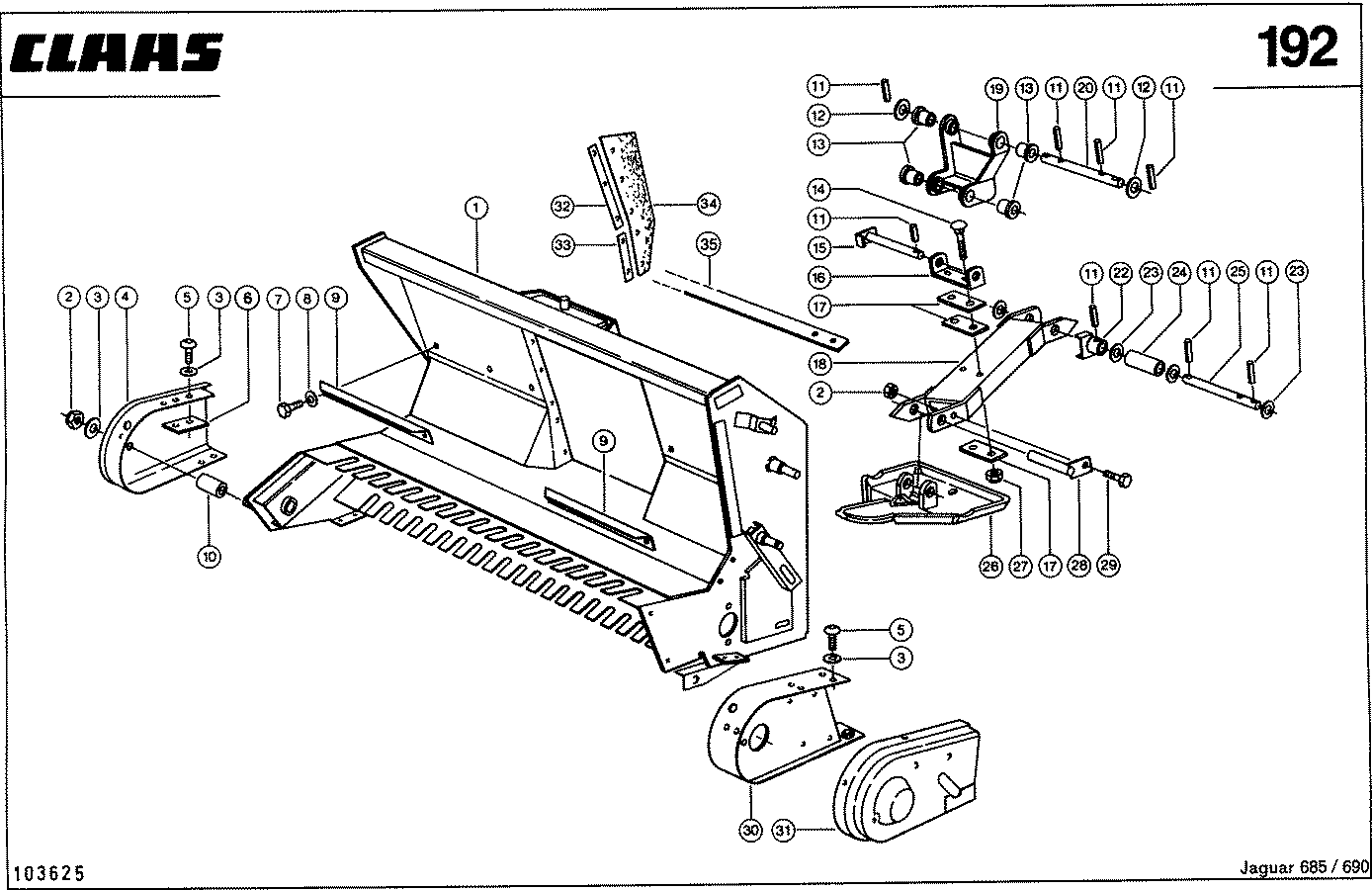

Подборщик, Шнек, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009185764	лоток подборщика	1
2	0002381320	гайка стопорная	9
3	0002342710	шайба	13
4	0009183131	щиток правый	1
5	0009007581	винт полупотайной	12
6	0009180790	прокладка	1
7	0002362000	болт 6-гр.	6
8	0002369122	шайба	6
9	0009053930	планка скребка	2
10	0009648680	труба распорная	1
11	0009480005	штифт распорный	16
12	0002342340	шайба	0
12	0002342950	шайба	0
12	0002343410	шайба	0
12	0002380600	шайба	0
13	0000085150	втулка	8
14	0002353990	винт полупотайной	4
15	0009181140	палец	2
16	0009181032	кольцо опорное	2
17	0009181020	прокладка	6
18	0009183680	кольцо опорное	2
19	0009181550	коромысло	2
20	0009186230	палец	2
22	0009186161	предохранитель	2
23	0002343180	шайба	4
24	0009186290	труба	2
25	0009186151	палец	2
26	0009181211	башмак	2
27	0002382340	гайка стопорная	4
28	0009181080	палец	2
29	0002374420	винт с 6-гр.гол.	2
30	0009180702	щиток левый	1
31	0009183661	щиток левый	1
32	0009188250	планка	2
33	0009188240	планка	2
34	0009188221	резина защитная	2
35	0009184081	штанга соединит.	1

Наверх

Подборщик, Опорные колеса, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009188560	рычаг	2
2	0002393890	шайба контактная	2
3	0002443870	болт 6-гр.	2
4	0002445880	штифт распорный	2
5	0009188530	элемент зажимной	2
6	0002375751	штифт распорный	4
7	0002368590	шайба	6
8	0009103890	втулка	2
9	0009311110	штекер с пружиной	2
10	0009188680	палец	2
11	0009188640	щиток правый	1
12	0002393870	шайба контактная	5
13	0002361700	гайка 6-гр.	2
14	0009188620	щиток левый	1
15	0002374390	болт 6-гр.	3
16	0009193560	шланг	2
17	0009193571	шина с камерой	2
18	0009187920	стакан защитный	2
19	0009027230	труба распорная	2
20	0002342391	шайба	2
21	0002343010	шайба	2
22	0002358700	ш/подш.радиальный	4
23	0009193550	обод	2
24	0009191910	втулка распорная	2
25	0002331950	шайба	2
26	0002382340	гайка стопорная	2
27	0009027240	колпак колеса	2

Наверх

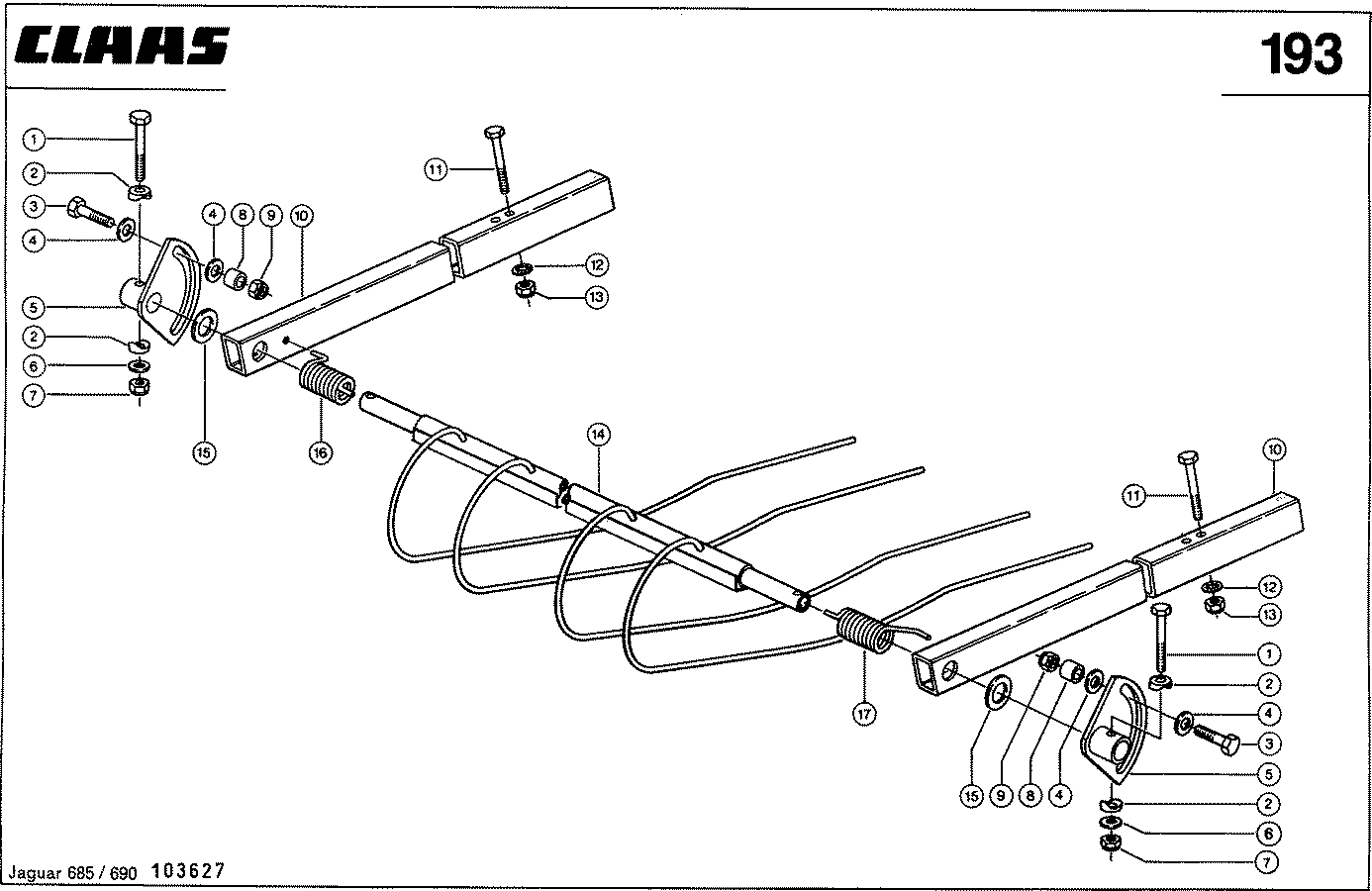

Подборщик, Защита, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002378440	болт 6-гр.	2
2	0009263440	подставка трубы	4
3	0002374620	болт 6-гр.	2
4	0002368440	шайба	4
5	0009182950	пластина стопорн.	2
6	0002369132	шайба	2
7	0002379470	гайка стопорная	2
8	0009009380	втулка	2
9	0002361720	гайка 6-гр.	2
10	0009182872	лонжерон	2
11	0002355410	болт 6-гр.	2
12	0002393880	шайба контактная	2
13	0002361710	гайка 6-гр.	2
14	0009185221	прижим	1
15	0002368520	шайба	2
16	0008072950	пружина кручения	1
17	0009182940	пружина кручения	1

Наверх

Подборщик, Подборщик, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002369420	пресс-масленка	9
2	0009032900	звездочка бараб.п	1
3	0009439270	фланец подшипника	1
4	0002381050	кольцо стопорное	1
5	0002341720	шайба установочн.	1
5	0002343830	шайба опорная	1
5	0002386980	шайба установочн.	0
6	0002358300	ш/подш.радиальный	2
7	0002331241	шайба установочн.	0
7	0002378810	шайба установочн.	0
8	0009213070	втулка распорная	2
9	0002447980	шпонка с головкой	2
10	0000076120	шпонка с головкой	1
11	0009185612	вал подборщика	1
12	0009032920	звездочка бараб.л	1
13	0009640943	эксцентрик	1
14	0002351840	кольцо стопорное	1
15	0009050860	сегмент	4
16	0009050851	звездочка ведущая	1
17	0002381320	гайка стопорная	60
18	0009034480	втулка пластмас.	4
19	0002362000	болт 6-гр.	7
20	0009182380	зубья пружинные	52
21	0002330050	шайба	60
22	0002354881	винт с цил.гол.	60
23	0002113800	болт 6-гр.	50
23	0002392370	болт 6-гр.	8
24	0009182750	делитель	29
25	0009427852	полукорпус внутр.	29
26	0002392350	болт 6-гр.	58
27	0009182390	зубья пружинные	8
28	0009050952	брус пальцевый	4
29	0009042170	шпонка призматич.	4
30	0009034490	втулка пластмас.	4
31	0002381980	шайба опорная	4
32	0002136871	штифт распорный	4
33	0002330440	гайка стопорная	4
34	0002393890	шайба контактная	4
35	0009053452	рукоятка управл.	4
36	0002113670	кольцо уплотн.	8
37	0002113681	ролик ходовой	4
38	0009053462	болт крышки подш.	4
39	0002393870	шайба контактная	60
40	0009182740	подкладка	8

Наверх

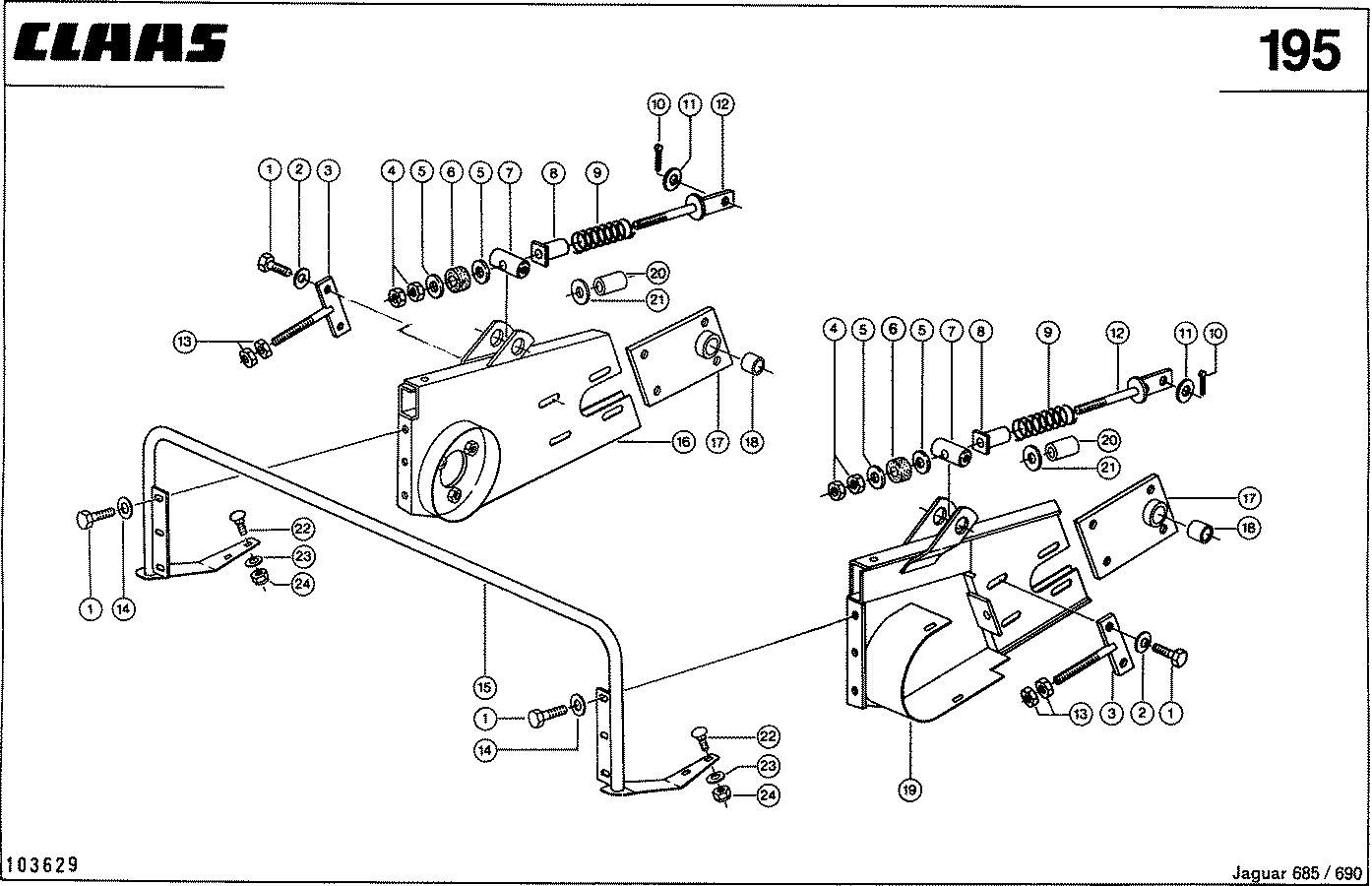

Подборщик, Подающий шнек, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	14
2	0002336580	шкив натяжной	8
3	0009185480	накладка	2
4	0002364570	гайка 6-гр.	4
5	0002334880	шайба	4
6	0009186440	ролик	2
7	0009186471	палец	2
8	0009186461	втулка	2
9	0002336881	пружина сжатия	2
10	0002369290	шплинт	2
11	0002343410	шайба	4
12	0009186411	штанга	2
13	0002361710	гайка 6-гр.	4
14	0002343260	шайба подкладная	6
15	0009184230	кольцо опорное	1
16	0009185701	коромысло правое	1
17	0009185401	пластина опорная	2
18	0002113920	подшипник скольж.	2
19	0009185462	коромысло левое	1
20	0000622030	ножедержатель	2
21	0002335620	шайба	2
22	0005025110	винт полупотайной	4
23	0002343260	шайба подкладная	4
24	0002379470	гайка стопорная	4

Наверх

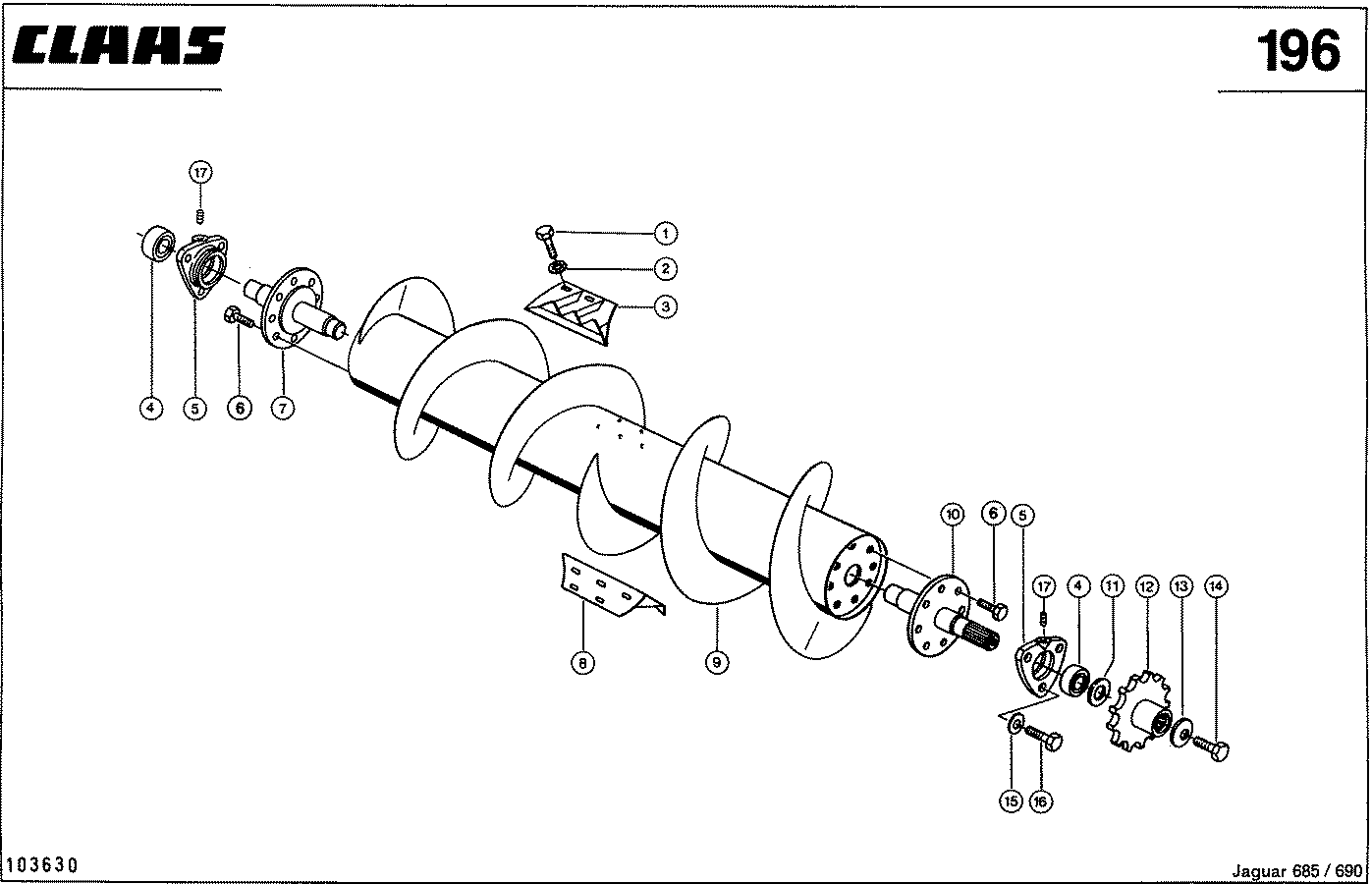

Подборщик, Подающий шнек, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	10
2	0002393880	шайба контактная	10
3	0009187431	поводок левый	1
4	0002390110	подшипник y-обр.	2
5	0009072181	корпус подшипника	2
6	0002373820	болт 6-гр.	16
7	0009185562	вал со шкивом	1
8	0009187391	поводок правый	1
9	0009185502	шнек питателя	1
10	0009185532	вал со шкивом	1
11	0002341050	шайба установочн.	0
11	0002341350	шайба установочн.	0
11	0002341530	шайба установочн.	0
11	0002341720	шайба установочн.	0
11	0002341790	шайба установочн.	0
11	0002349920	шайба установочн.	0
12	0009185571	звездочка	1
13	0009082300	пружина тарельч.	1
14	0002360560	болт 6-гр.	1
15	0002342810	шайба	6
16	0002374530	болт 6-гр.	6
17	0002392130	винт запорный	2

Наверх

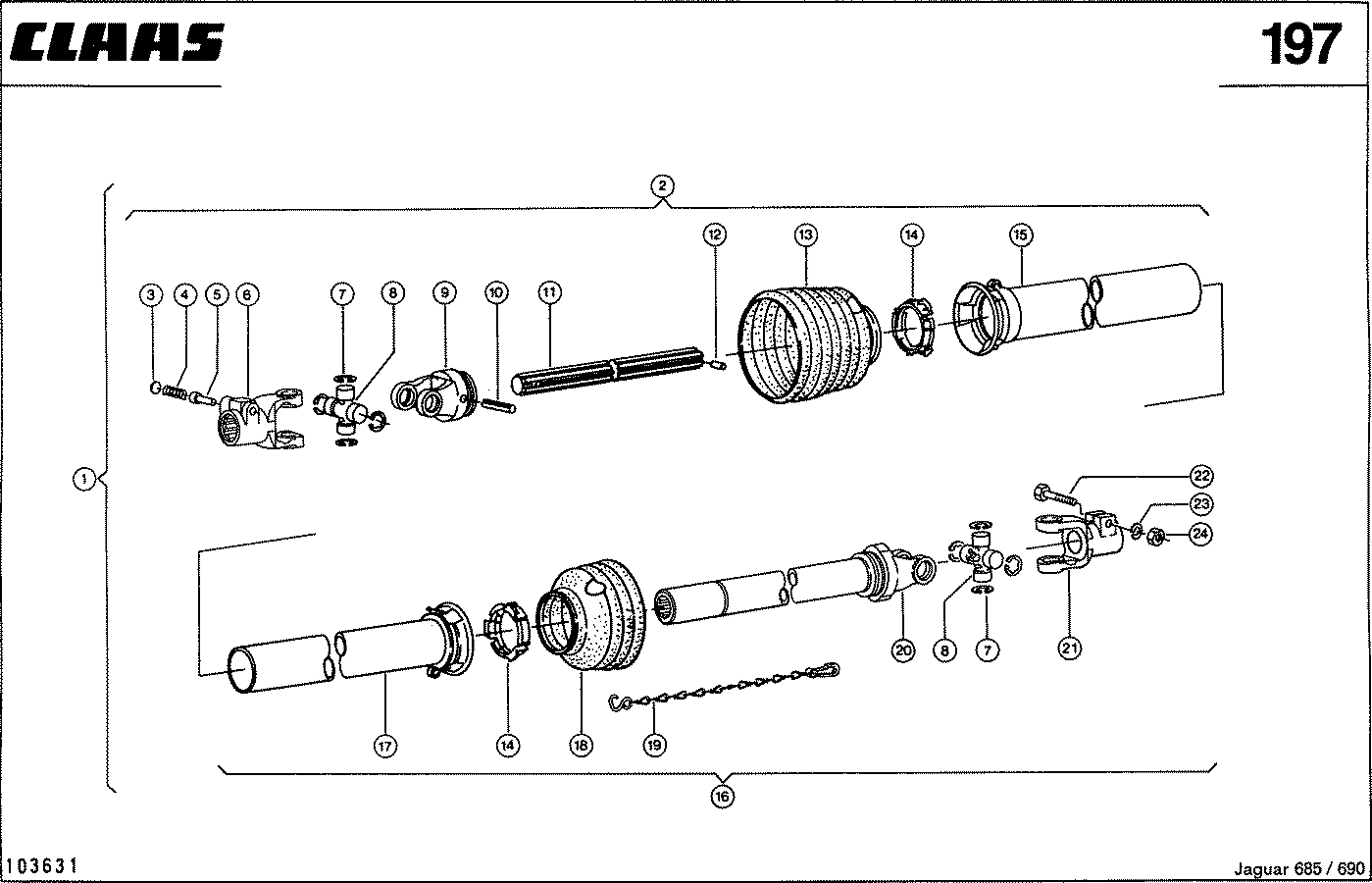

Подборщик, Карданный вал, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009187712	вал карданный	1
2	0009187801	элемент зажимной	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009772180	вилка насадная	1
7	0009772310	кольцо стопорное	8
8	0006545870	крестовина	2
9	0009419250	вилка желобчатая	1
10	0002376100	штифт распорный	1
11	0009419260	вал профильный	1
12	0002445400	штифт просечной	1
13	0009419280	воронка защитная	1
13	0009419320	воронка защитная	1
14	0009209440	кольцо торцовое	2
15	0009416970	ограждение внешн.	1
15	0009419591	картер сцепления	1
16	0009187811	элемент зажимной	1
17	0009416980	воронка защитная	1
17	0009419600	полукорпус внутр.	1
18	0009420580	воронка защитная	1
19	0009722970	цепь несущая	1
20	0009419270	вилка вала	1
20	0009419580	вилка вала	1
21	0009205330	вилка насадная	1
22	0002355560	болт 6-гр.	1
23	0002351341	кольцо пружинное	1
24	0002361720	гайка 6-гр.	1

Наверх

Подборщик, Угловой приводной редуктор, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009184110	кольцо опорное	1
1	0009184751	передача угловая	1
2	0002385130	уплотнение вала	1
3	0002363180	кольцо стопорное	1
4	0002344030	шайба установочн.	0
4	0002344160	шайба установочн.	0
4	0002344270	шайба установочн.	0
4	0002344350	шайба установочн.	0
5	0002359300	ш/подш.радиальный	1
6	0002378440	болт 6-гр.	3
7	0001798420	сапун	1
8	0002443460	винт запорный	1
9	0002352221	болт 6-гр.	3
10	0002361710	гайка 6-гр.	5
11	0002387860	шайба	2
13	0002393880	шайба контактная	5
14	0009184181	шестерня концевая	1
15	0002447670	шпонка призматич.	1
16	0002359870	роликоподшипник	2
17	0002344010	шайба установочн.	0
17	0002344140	шайба установочн.	0
17	0002344250	шайба установочн.	0
17	0002344330	шайба установочн.	0
18	0002351860	кольцо стопорное	2
19	0002343950	шайба установочн.	0
19	0002344080	шайба установочн.	0
19	0002344200	шайба установочн.	0
19	0002344310	шайба установочн.	0
20	0002344500	кольцо стопорное	1
21	0002371260	уплотнение вала	1
22	0009184150	кольцо опорное	1
22	0009184760	опора стойки	1
23	0002379470	гайка стопорная	3
24	0009184122	кольцо опорное	1
25	0002345540	пробка магнитная	1
26	0002359000	ш/подш.радиальный	1
26	0002359140	ш/подш.радиальный	1
27	0002343990	шайба установочн.	0
27	0002344120	шайба установочн.	0
27	0002344240	шайба установочн.	0
27	0002344320	шайба установочн.	0
28	0002351840	кольцо стопорное	1
29	0002338240	уплотнение вала	1
29	0002371271	уплотнение вала	1
30	0009188720	труба профильная	1
31	0009187741	труба защитная	1
32	0009188760	щиток опорный	1
33	0009188751	стакан защитный	1
34	0002393870	шайба контактная	2
35	0002361700	гайка 6-гр.	2
36	0002336710	шкив натяжной	3
37	0002330330	шайба	0
38	0002362300	болт 6-гр.	3

Наверх

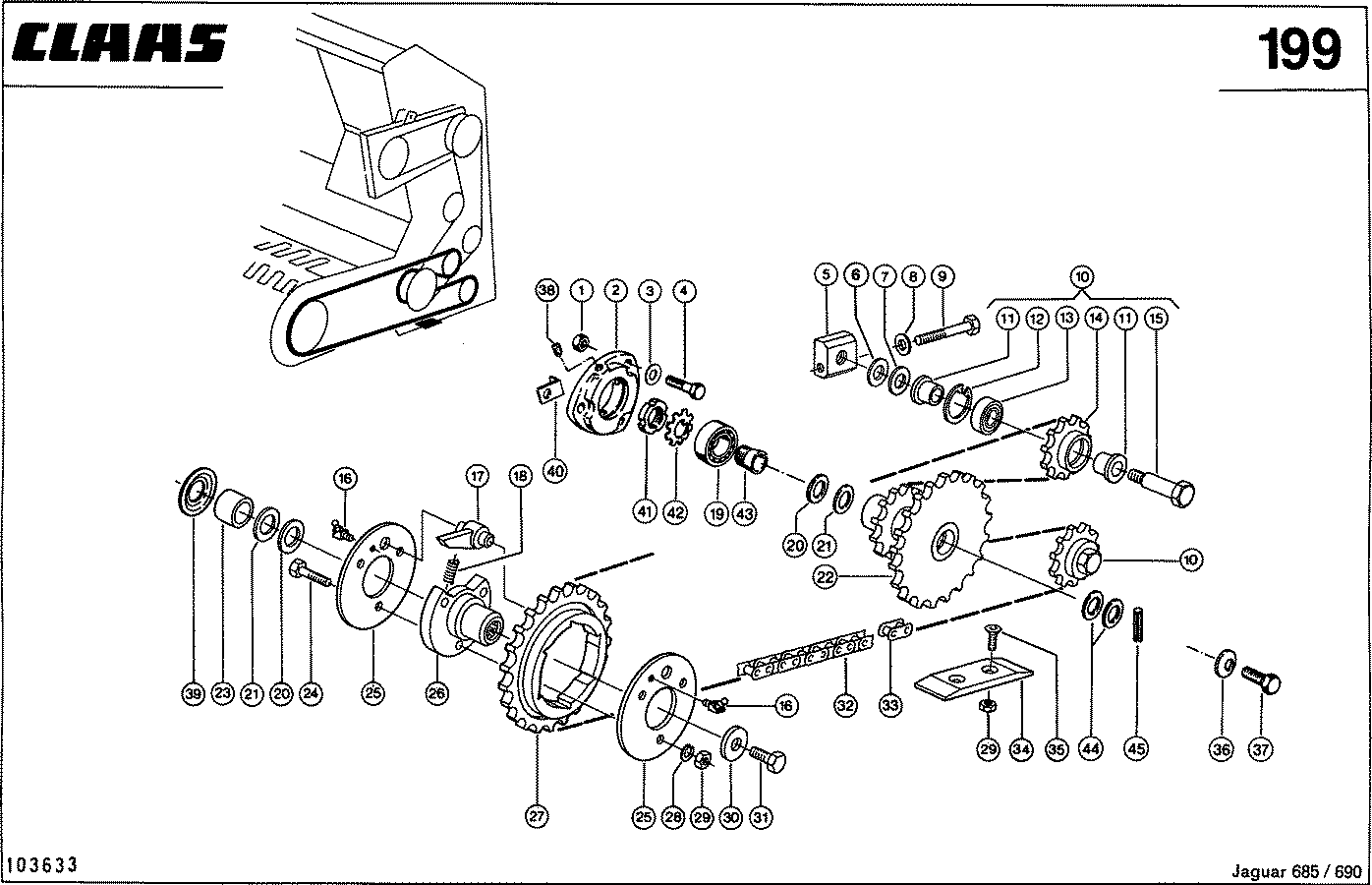

Подборщик, Привод подборщика, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002379470	гайка стопорная	3
2	0009072001	корпус подшипника	1
2	0009081842	корпус подшипника	1
3	0002368310	шайба	3
3	0002369132	шайба	2
4	0002374530	болт 6-гр.	2
4	0002378740	болт 6-гр.	3
5	0009187540	элемент зажимной	2
6	0002342340	шайба	2
7	0002332540	шайба установочн.	0
7	0002332550	шайба установочн.	0
7	0007041270	шайба установочн.	0
8	0002380530	шайба	1
9	0002335330	болт 6-гр.	1
10	0000661221	втулка	2
11	0000661230	втулка	4
12	0002351810	кольцо стопорное	2
13	0002367520	ш/подш.радиальный	2
14	0000661270	звездочка натяжн.	2
15	0000661245	палец	2
16	0002369430	пресс-масленка	2
17	0009641101	защелка	1
18	0009254520	пружина сжатия	1
19	0000592160	подшипник y-обр.	1
19	0002390110	подшипник y-обр.	1
20	0002331020	шайба	0
20	0002341530	шайба установочн.	0
20	0002341720	шайба установочн.	0
21	0002344310	шайба установочн.	0
21	0002378800	шайба установочн.	0
21	0002378810	шайба установочн.	0
21	0002386980	шайба установочн.	0
22	0009184781	звездочка 2-рядн	1
22	0009184800	звездочка 2-рядн	1
22	0009185081	звездочка 2-рядн	1
22	0009185340	звездочка 2-рядн	1
23	0009094420	втулка	1
24	0002373390	болт 6-гр.	3
25	0009641111	шайба	2
26	0009180320	ступица	1
27	0009641092	звездочка	1
28	0002351320	кольцо пружинное	3
29	0002361700	гайка 6-гр.	7
30	0002343770	шайба	1
31	0002390490	болт 6-гр.	1
32	0002336300	цепь роликовая	1
33	0009321511	замок цепи	0
34	0009106700	планка направл.	2
35	0002363300	винт потайной	4
36	0009082300	пружина тарельч.	1
37	0002335740	болт 6-гр.	1
38	0002392130	винт запорный	1
39	0009184300	шайба уплотн.	1
40	0009184830	уголок	3
41	0002344800	гайка шлицевая	1
42	0002344830	шайба стопорная	1
43	0002377210	втулка стяжная	1
44	0002331020	шайба	0
44	0002344310	шайба установочн.	0
45	0002356812	штифт распорный	1

Наверх

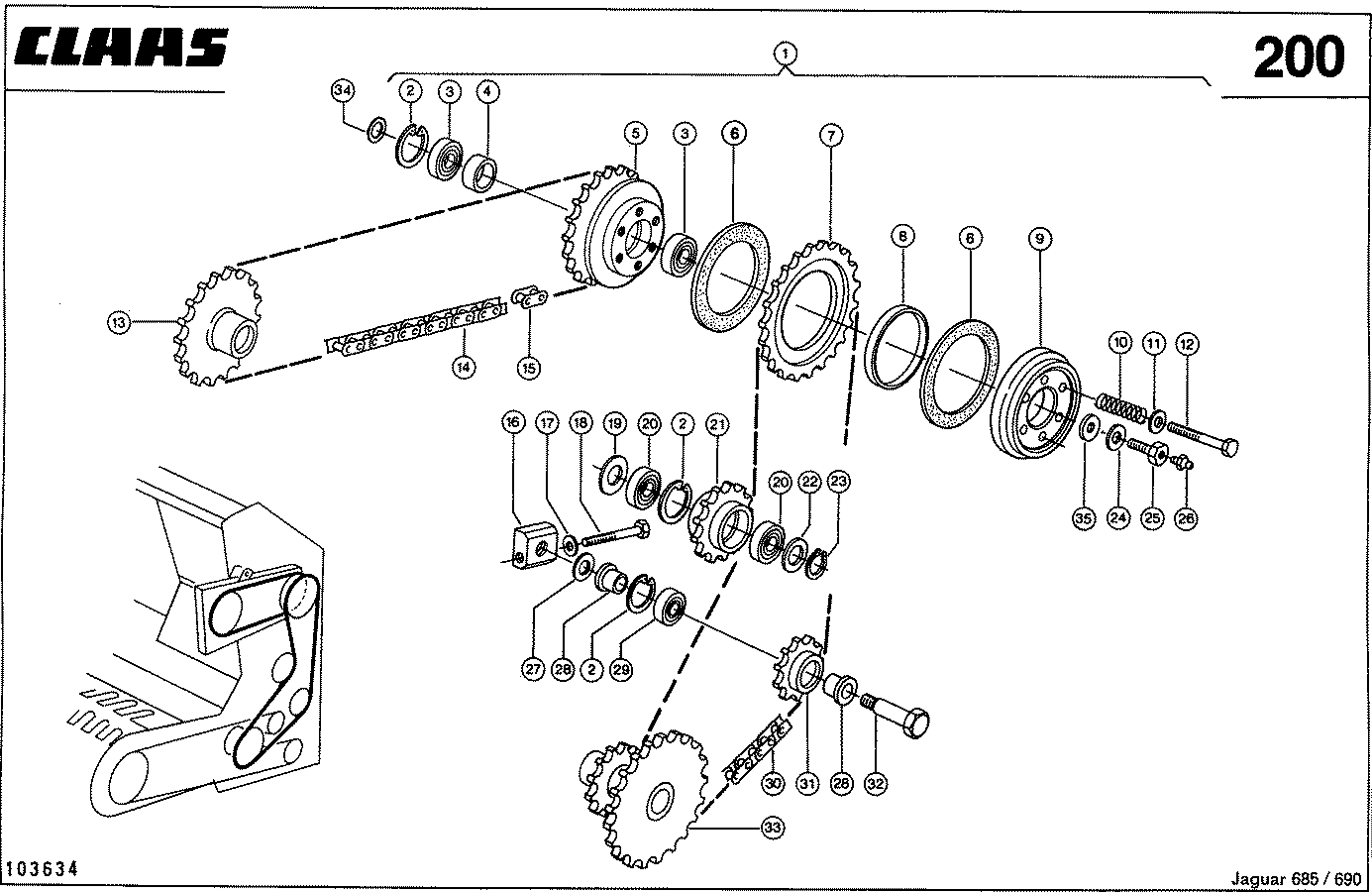

Подборщик, Привод подающего шнека, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0009185283	опора стойки	1
2	0002351810	кольцо стопорное	3
3	0002382360	ш/подш.радиальный	2
4	0009094940	втулка распорная	1
5	0009185291	ступица диска сц.	1
6	0009283630	накладка фрикц.	2
7	0009440751	звездочка	1
8	0009440770	кольцо подшипн.	1
9	0009440372	диск сцепления	1
10	0009722050	пружина сжатия	6
11	0002343260	шайба подкладная	6
12	0002355410	болт 6-гр.	6
13	0009185571	звездочка	1
14	0009200773	цепь роликовая	1
15	0009321511	замок цепи	0
16	0009187540	элемент зажимной	1
17	0002380530	шайба	1
18	0002335330	болт 6-гр.	1
19	0002341040	шайба установочн.	0
19	0002341130	шайба установочн.	0
19	0002341320	шайба установочн.	0
19	0002341500	шайба установочн.	0
19	0002341690	шайба установочн.	0
20	0002377130	ш/подш.радиальный	2
21	0009052722	звездочка	1
22	0002342340	шайба	1
23	0002351600	кольцо стопорное	1
24	0002343300	шайба	1
25	0009427610	винт	1
26	0002369420	пресс-масленка	1
27	0002332540	шайба установочн.	0
27	0002332550	шайба установочн.	0
27	0007041270	шайба установочн.	0
28	0000661230	втулка	2
29	0002367520	ш/подш.радиальный	1
30	0002114370	цепь роликовая	1
31	0000661270	звездочка натяжн.	1
32	0000661245	палец	1
33	0009184781	звездочка 2-рядн	1
33	0009184800	звездочка 2-рядн	1
33	0009185081	звездочка 2-рядн	1
33	0009185340	звездочка 2-рядн	1
34	0002342350	шайба	0
34	0002342980	шайба	0
35	0002343770	шайба	1

Наверх

Подборщик, Защиты, VAR. 3963 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374390	болт 6-гр.	2
2	0002393870	шайба контактная	5
3	0009183862	щиток правый	1
4	0002381320	гайка стопорная	3
5	0002362000	болт 6-гр.	2
6	0002379830	гайка стопорная	4
7	0002349530	винт полупотайной	2
8	0009187692	пластина покровн.	1
9	0002378160	шайба	2
10	0002369122	шайба	2
11	0002361700	гайка 6-гр.	2
12	0002374650	болт 6-гр.	4
13	0009187261	щиток левый	1
14	0006012430	шайба опорная	1
15	0006016090	цапфа запорная	1
16	0009187622	щиток левый	1
17	0002343200	шайба	6
18	0002374420	винт с 6-гр.гол.	1
19	0009183960	уголок	1

Наверх

Присоединение косилки - CLAAS JAGUAR 685

3,3 M Присоединение косилки, Шнек, VAR. 4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	11
2	0002393880	шайба контактная	11
3	0000663761	щиток делителя	1
4	0002374530	болт 6-гр.	3
5	0008018851	винт полупотайной	6
6	0000672310	лоток	1
7	0000663600	скребок	2
8	0002342710	шайба	14
9	0002361700	гайка 6-гр.	14
9	0002362000	болт 6-гр.	14
9	0002393870	шайба контактная	14
10	0009176170	пружина растяжен.	1
11	0009281010	шайба сферическая	1
12	0002361720	гайка 6-гр.	2
13	0002444210	болт 6-гр.	1
14	0000663741	втулка	1
15	0002373820	болт 6-гр.	2
18	0000663610	скребок	2
19	0002361700	гайка 6-гр.	10
19	0002374390	болт 6-гр.	10
19	0002393870	шайба контактная	10
20	0002379470	гайка стопорная	8
21	0002369132	шайба	14
22	0002373830	болт 6-гр.	8
23	0002382710	пробка запорная	4
24	0000663690	труба поперечная	1
25	0000663882	полоз	1
26	0002392520	болт 6-гр.	36
27	0002375720	болт 6-гр.	18
28	0002393890	шайба контактная	54
29	0002361720	гайка 6-гр.	19
30	0000663862	полоз	7
31	0008018851	винт полупотайной	6
32	0000669120	полоз	1
33	0002355580	болт 6-гр.	1
34	0002382060	шайба	1
35	0000669490	полоз	1
36	0000669170	прокладка	2
37	0000669180	прокладка	2
38	0002336590	шкив натяжной	2
39	0002374620	болт 6-гр.	2

Наверх

3,3 M Присоединение косилки, Палец рамы, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000675250	стойка поворотная	1
2	0000672460	палец	2
3	0000085510	втулка	4
4	0002356812	штифт распорный	2
5	0002343490	шайба	2
6	0002336260	шайба установочн.	0
6	0002336270	шайба установочн.	0
7	0002369430	пресс-масленка	1
8	0002389520	болт 6-гр.	12
9	0006833592	втулка с буртиком	12
10	0000636421	отвод колена верх	3
11	0000675312	втулка резьбовая	3
12	0000675270	центровка рессоры	3
13	0002376830	штифт распорный	18
14	0000675370	изолирующий материал	3
15	0000085420	втулка	3
16	0006563260	пружина сжатия	3
17	0000675350	шпиндель	3
18	0002377991	штифт распорный	3

Наверх

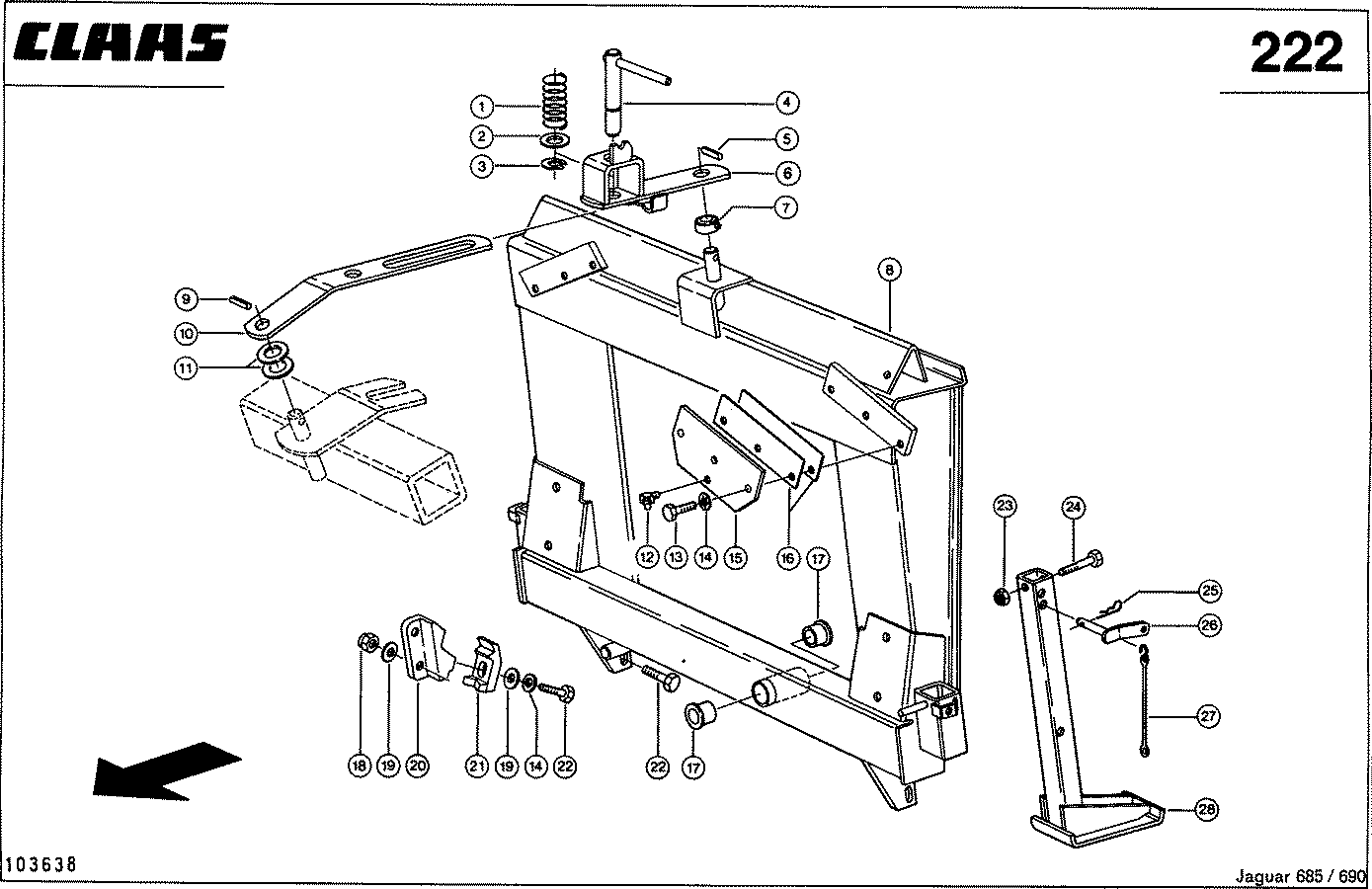

3,3 M Присоединение косилки, Промежуточная рама, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009361990	пружина сжатия	1
2	0002343020	шайба	2
3	0002351600	кольцо стопорное	1
4	0000675650	шкворень	1
5	0002356651	штифт распорный	1
6	0000675620	накладка	1
7	0006704800	кольцо установ.	1
8	0000675550	рама промежут.	1
9	0002356651	штифт распорный	1
10	0000675611	накладка	1
11	0002343690	шайба	2
12	0002369440	пресс-масленка	2
13	0002390490	болт 6-гр.	6
14	0002393890	шайба контактная	8
15	0000675530	пластина покровн.	2
16	0000675570	прокладка	4
17	0000085700	втулка	2
18	0002382340	гайка стопорная	4
19	0002382060	шайба	6
20	0009186951	элемент опорный	2
21	0009445170	элемент зажимной	2
22	0002355530	болт 6-гр.	6
23	0002381320	гайка стопорная	2
24	0002355220	болт 6-гр.	2
25	0009311110	штекер с пружиной	2
26	0006729860	штепсель	2
27	0009314360	шнур	2
28	0009186971	опора стойки	2

Наверх

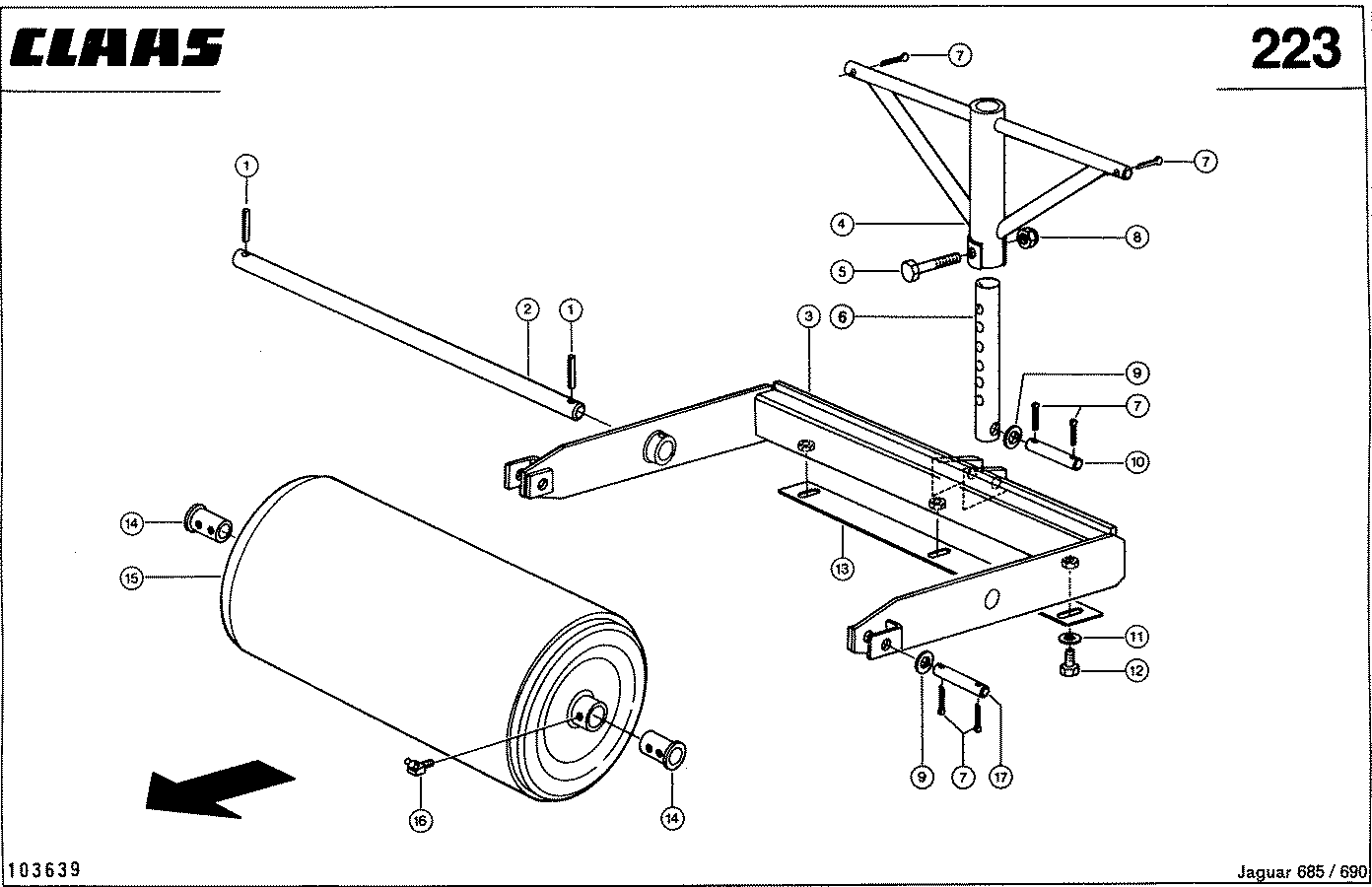

3,3 M Присоединение косилки, Опорный ролик, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002356660	штифт распорный	4
2	0000661670	ось	2
3	0000661511	вилка колеса	2
4	0000661612	втулка	2
5	0002355560	болт 6-гр.	2
6	0000661740	втулка	2
7	0002360960	шплинт	16
8	0002382340	гайка стопорная	2
9	0002342920	шайба	4
10	0000661662	палец	2
11	0002343640	шайба	6
12	0002373830	болт 6-гр.	6
13	0000661591	скребок	2
14	0006311820	втулка	4
15	0000661471	ролик скольжения	2
16	0002369430	пресс-масленка	4
17	0006550190	болт соединит.	4

Наверх

3,3 M Присоединение косилки, Нож в сборе, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000665260	нож стопорный	1
2	0002348260	заклепка потайная	2
3	0000665270	пласт.букс.устр.	1
4	0002361700	гайка 6-гр.	2
5	0002369122	шайба	2
6	0000665280	вкладыш к/пальца	1
7	0000665250	винт потайной	2
8	0002373400	болт 6-гр.	8
9	0000665330	кроншт. с винтом	8
10	0000673601	рычаг направл.	8
11	0002349970	болт 6-гр.	16
12	0002351330	кольцо пружинное	16
13	0002361700	гайка 6-гр.	8
14	0000665830	штифт цилиндрич.	9
15	0000665840	шпилька	9
16	0000665342	направляющая	9
17	0002379470	гайка стопорная	9
18	0000665370	ключ спец.	1
19	0000670280	пластина напр.ниж	1
20	0000665350	пружина с штифтом	9
21	0000665361	пружина	9
22	0000664400	нож верхний	1
23	0000673630	плита скольжения	8
24	0000665440	лезвие ножа	36
25	0000670240	заклепка потайная	16
26	0000665880	заклепка потайная	65
27	0000665431	лезвие ножа	9
28	0000665870	заклепка потайная	9
29	0000670230	головка ножа	1
32	0000669250	нож нижний	1
33	0000665880	заклепка потайная	81
34	0000665431	лезвие ножа	8
35	0000665890	заклепка потайная	6
36	0009110110	заклепка потайная	3
37	0000665440	лезвие ножа	37
38	0000670260	головка ножевая н	1

Наверх

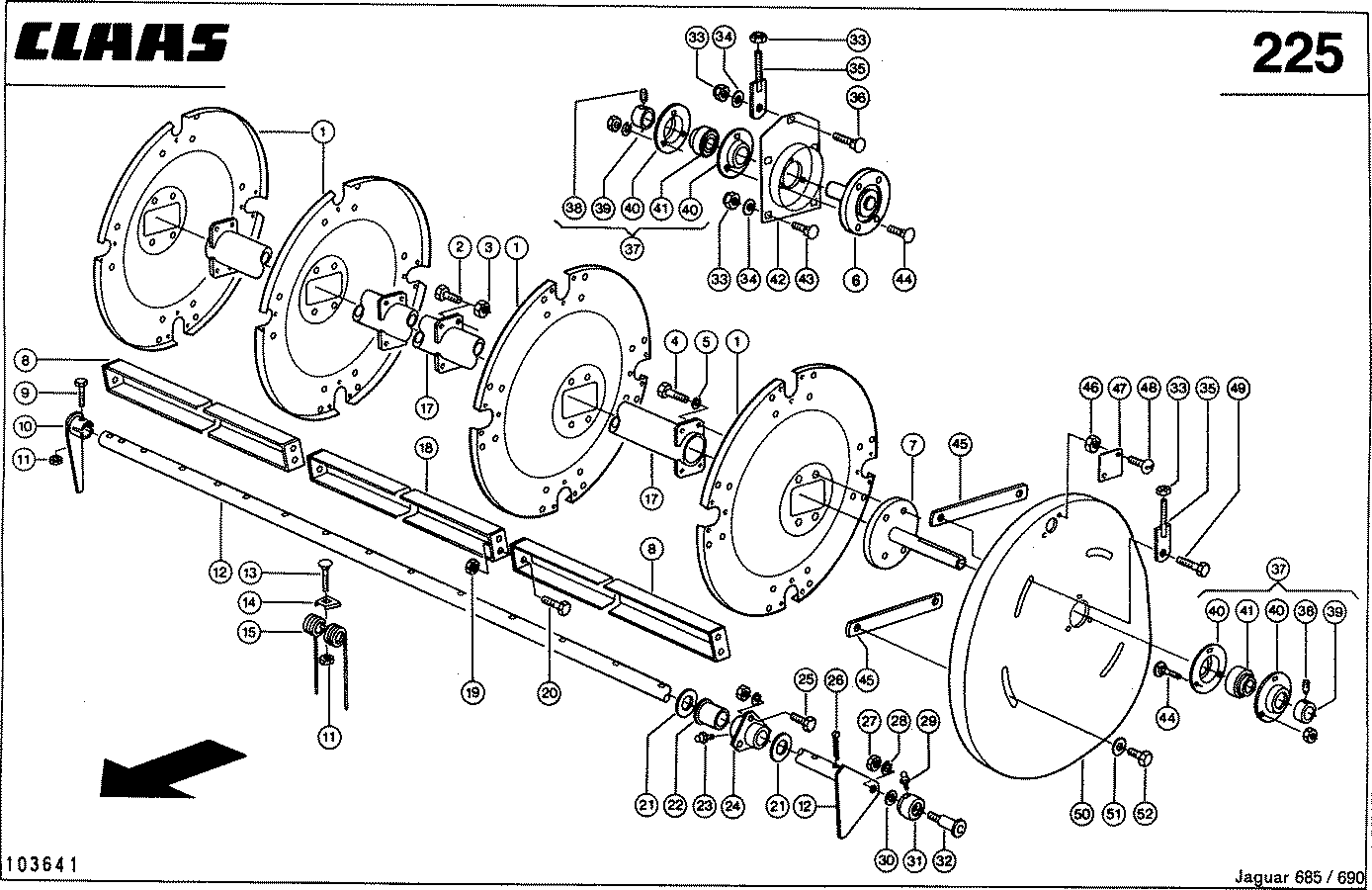

3,3 M Присоединение косилки, Мотовило, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000660880	мотовило смонт.	1
1	0000660660	диск мотовила	4
2	0002374610	болт 6-гр.	6
3	0002361720	гайка 6-гр.	6
4	0002374620	болт 6-гр.	8
5	0002393890	шайба контактная	8
6	0000660810	фланец	1
7	0000660950	фланец	1
8	0000660930	отражатель	8
9	0002355360	болт 6-гр.	4
10	0000660701	шип наружный	4
11	0002379470	гайка стопорная	68
12	0000660912	труба пальцевая	4
13	0002353840	винт полупотайной	64
14	0000660080	держатель зуба	64
15	0000660100	зубья пружинные	64
17	0000660890	труба мотовила	1
18	0000660730	отражатель	4
19	0002379470	гайка стопорная	32
20	0002373830	болт 6-гр.	32
21	0002336470	шайба установочн.	32
22	0000085610	втулка	16
23	0002369420	пресс-масленка	16
24	0008121260	подшипник фланцев	16
25	0002361710	гайка 6-гр.	48
25	0002373820	болт 6-гр.	48
25	0002393880	шайба контактная	48
26	0002441310	шплинт	32
27	0002361730	гайка 6-гр.	4
28	0002351351	кольцо стопорное	4
29	0002369420	пресс-масленка	4
30	0002383120	шайба опорная	4
31	0000667920	ролик	4
32	0000660832	палец	4
33	0002382340	гайка стопорная	9
34	0002351272	шайба	5
35	0000660851	винт стяжной	3
36	0002384610	винт полупотайной	1
37	0006160650	шарикоподш.фланц.	2
38	0002363250	шпилька	2
39	0006160670	кольцо зажимное	2
40	0006160680	фланец металлич.	4
41	0006160660	подшипник кольца	2
42	0000661280	пластина подшипн.	1
43	0002334540	винт полупотайной	4
44	0002378860	гайка 6-гр.	6
44	0002393880	шайба контактная	6
44	0005025110	винт полупотайной	6
45	0000661010	накладка	2
46	0002361690	гайка 6-гр.	2
47	0000661040	щиток	1
48	0006367921	винт полупотайной	2
49	0002374610	болт 6-гр.	2
50	0000669040	эксцентрик	1
51	0002351242	шайба	2
52	0002360560	болт 6-гр.	2

Наверх

3,3 M Присоединение косилки, Подающий шнек, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000673220	барабан подающий	1
2	0006160650	шарикоподш.фланц.	2
3	0006160670	кольцо зажимное	2
4	0002363250	шпилька	2
5	0006160680	фланец металлич.	4
6	0006160660	подшипник кольца	2
7	0002444190	болт 6-гр.	2
8	0002351242	шайба	1
9	0002361720	гайка 6-гр.	2
10	0002361700	гайка 6-гр.	8
11	0002393870	шайба контактная	8
12	0002361710	гайка 6-гр.	10
13	0002393880	шайба контактная	6
14	0002365100	винт полупотайной	6
15	0000673240	пластина подшипн.	2
16	0002343200	шайба	24
17	0002334860	винт полупотайной	8
18	0002373840	болт 6-гр.	4
19	0000662310	защита от намотки	2
20	0000674640	вал опорный	1
21	0000660481	вал ведущий	1

Наверх

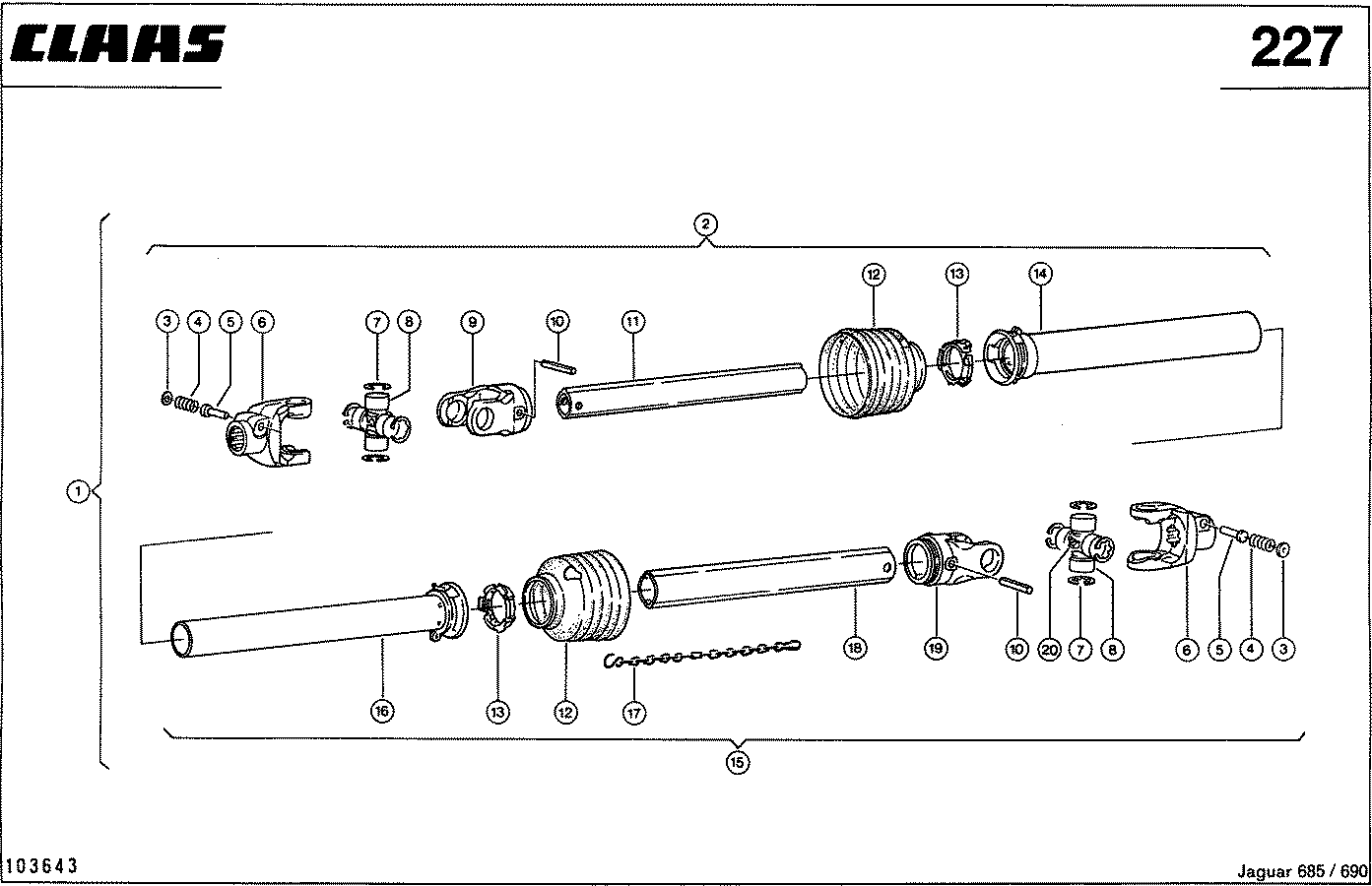

3,3 M Присоединение косилки, Карданный вал, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000674670	вал карданный	1
2	0000674720	изолирующий материал	1
3	0008136980	шайба	2
4	0008136970	пружина сжатия	2
5	0008136960	штифт передвижной	2
6	0009416570	вилка насадная	2
7	0002429080	кольцо стопорное	8
8	0009416510	крестовина	2
9	0009416560	вилка желобчатая	1
10	0002445810	штифт распорный	2
11	0009201871	труба профильная	1
12	0008180930	воронка защитная	2
13	0009206710	кольцо торцовое	2
14	0009421370	полукорпус внутр.	1
15	0000674730	изолирующий материал	1
16	0009421361	полукорпус внутр.	1
17	0009722970	цепь несущая	1
18	0009201878	труба профильная	1
19	0009416600	вилка желобчатая	1
20	0002449460	пресс-масленка	2

Наверх

3,3 M Присоединение косилки, Угловой редуктор, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000674610	редуктор смотн.	1
2	0002333010	шайба запорная	1
3	0002351640	кольцо стопорное	3
4	0002343950	шайба установочн.	0
4	0002344080	шайба установочн.	0
4	0002344200	шайба установочн.	0
4	0002344310	шайба установочн.	0
5	0009447170	шестерня конич.	2
6	0002359330	ш/подш.радиальный	2
7	0002330460	шайба установочн.	0
7	0002330470	шайба установочн.	0
7	0002335170	шайба установочн.	0
7	0002380450	шайба установочн.	0
8	0009447161	элемент зажимной	1
9	0002443450	винт запорный	2
10	0007502990	шпонка призматич.	2
11	0009140070	вал ведущий	1
12	0002343850	шайба опорная	1
13	0002359160	ш/подш.радиальный	2
14	0002351860	кольцо стопорное	2
15	0002371260	уплотнение вала	1
16	0009140090	вал ведущий	1
17	0002343880	шайба опорная	0
17	0002344010	шайба установочн.	1
17	0002344140	шайба установочн.	0
17	0002344250	шайба установочн.	0
17	0002344330	шайба установочн.	0
18	0002348860	уплотнение вала	1
19	0002374420	винт с 6-гр.гол.	6
20	0002351320	кольцо пружинное	6
21	0009140080	крышка редуктора	1

Наверх

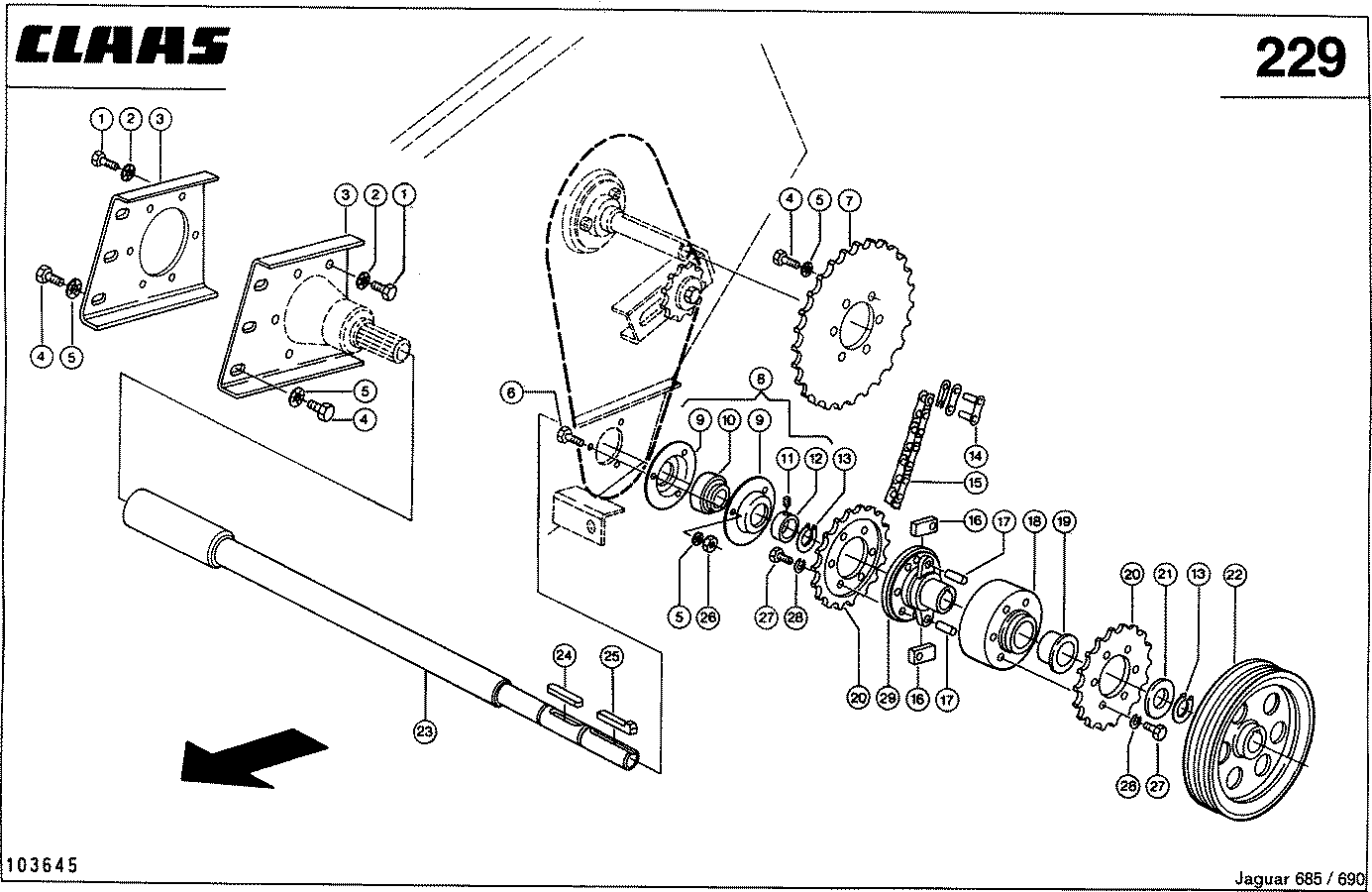

3,3 M Присоединение косилки, Промежуточный привод, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002373820	болт 6-гр.	6
2	0002393880	шайба контактная	9
3	0000661431	кронштейн	2
4	0002360560	болт 6-гр.	12
5	0002393890	шайба контактная	12
6	0002373830	болт 6-гр.	3
7	0000674650	звездочка	1
8	0006160650	шарикоподш.фланц.	1
9	0006160680	фланец металлич.	2
10	0006160660	подшипник кольца	1
11	0002363250	шпилька	1
12	0006160670	кольцо зажимное	1
13	0002351640	кольцо стопорное	2
14	0009321511	замок цепи	0
15	0009410061	цепь роликовая	1
16	0000661380	защелка	2
17	0002426180	штифт цилиндрич.	2
18	0000660380	картер сцепления	1
19	0000085860	втулка	1
20	0000660600	звездочка	2
21	0002336720	шайба	1
22	0000674570	шкив клиноремен.	1
23	0000674530	вал ведущий	1
24	0002383910	шпонка призматич.	1
25	0002448020	шпонка с головкой	1
26	0002361710	гайка 6-гр.	3
27	0002374580	болт 6-гр.	12
28	0002351341	кольцо пружинное	12
29	0000660391	ступица	1

Наверх

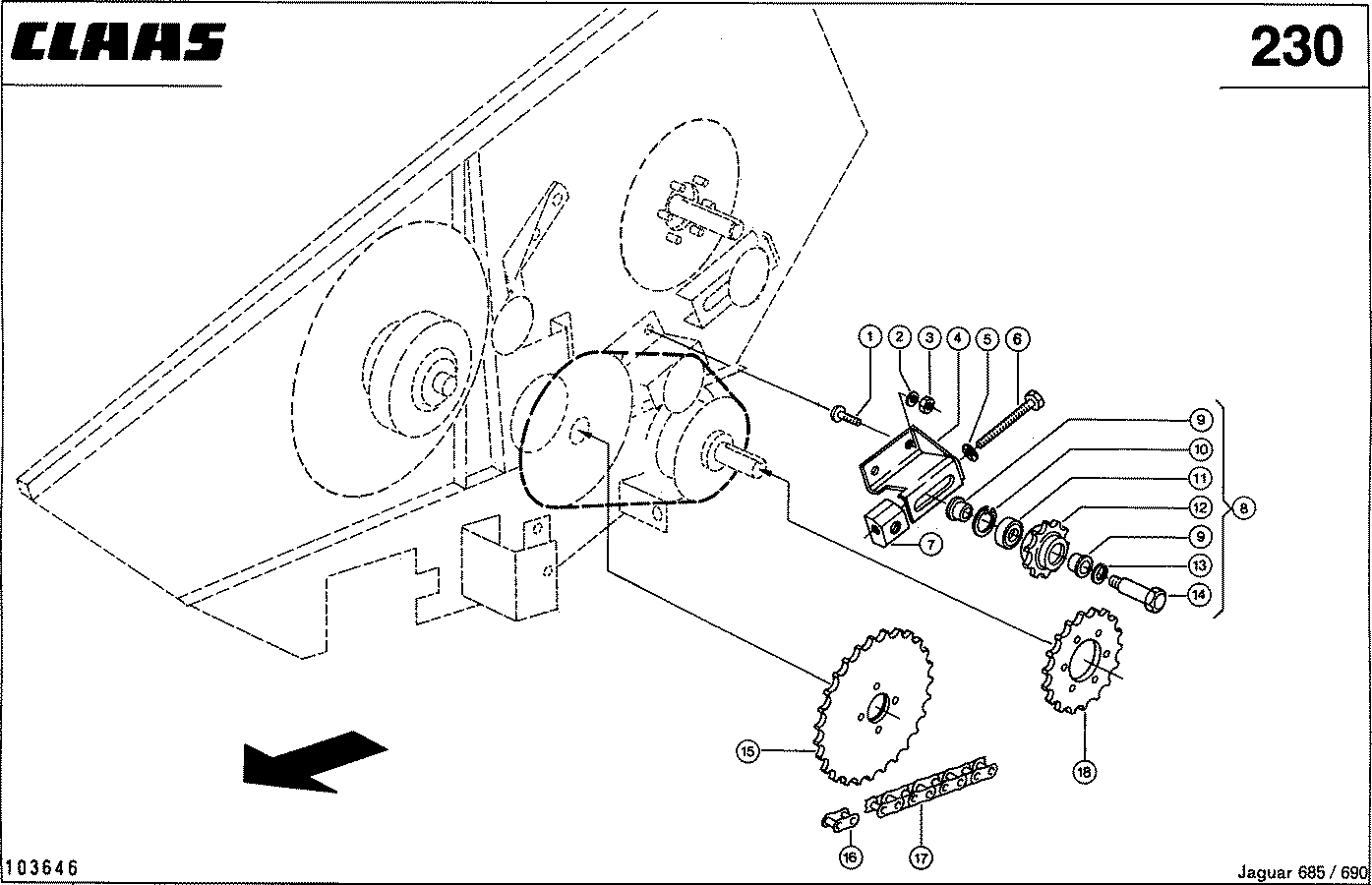

3,3 M Присоединение косилки, Привод мотовила, задний, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0005025110	винт полупотайной	2
2	0002369132	шайба	2
3	0002361710	гайка 6-гр.	2
4	0000674580	изолирующий материал	1
5	0002393880	шайба контактная	1
6	0002386720	болт 6-гр.	1
7	0009187540	элемент зажимной	1
8	0000661221	втулка	1
9	0000661230	втулка	2
10	0002351810	кольцо стопорное	1
11	0002367520	ш/подш.радиальный	1
12	0000661270	звездочка натяжн.	1
13	0002351371	кольцо стопорное	1
14	0000661245	палец	1
15	0000661810	звездочка	1
16	0009321511	замок цепи	0
17	0009201084	цепь роликовая	1
18	0000660600	звездочка	1

Наверх

3,3 M Присоединение косилки, Привод мотовила передний, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0005025110	винт полупотайной	2
2	0000664170	кронштейн	1
3	0002343250	шайба	6
4	0002361710	гайка 6-гр.	19
5	0002361720	гайка 6-гр.	5
6	0002351341	кольцо пружинное	5
7	0002368420	шайба	1
8	0000661790	втулка	1
9	0007726200	палец	1
10	0002351810	кольцо стопорное	1
11	0002358720	ш/подш.радиальный	1
12	0002351550	кольцо стопорное	1
13	0000661780	звездочка натяжн.	1
14	0002365100	винт полупотайной	2
15	0000664100	блок промеж.шест.	1
16	0000661820	звездочка	1
16	0000661830	звездочка	1
17	0002378320	ш/подш.радиальный	2
18	0000661840	кольцо распорное	1
19	0000661860	кольцо распорное	1
20	0000661810	звездочка	1
20	0000661820	звездочка	1
21	0002360560	болт 6-гр.	6
22	0002393890	шайба контактная	6
23	0000660270	звездочка	1
24	0002378620	кольцо стопорное	2
25	0002385230	ш/подш.радиальный	2
26	0002363180	кольцо стопорное	1
27	0000660300	фланец	1
28	0002373830	болт 6-гр.	5
29	0002393880	шайба контактная	10
30	0002378150	болт 6-гр.	4
31	0009321511	замок цепи	0
32	0000660220	цепь роликовая	1
33	0002355420	болт 6-гр.	6
34	0008004441	пружина сжатия	6
35	0008082201	шайба защитная	1
36	0006760460	диск ведущий	2
37	0008082032	диск ведущий	1
38	0002351630	кольцо стопорное	1
39	0006760031	муфта фланцевая	1
40	0002384580	шпонка с головкой	1

Наверх

3,3 M Присоединение косилки, Привод подающего шнека, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009187540	элемент зажимной	1
2	0002393880	шайба контактная	1
3	0002377960	болт 6-гр.	1
4	0000661221	втулка	1
5	0000661230	втулка	2
6	0002351810	кольцо стопорное	1
7	0002367520	ш/подш.радиальный	1
8	0000661270	звездочка натяжн.	1
9	0002351371	кольцо стопорное	1
10	0000661245	палец	1
11	0008082201	шайба защитная	1
12	0006760460	диск ведущий	2
13	0008082032	диск ведущий	1
14	0006760031	муфта фланцевая	1
15	0002378620	кольцо стопорное	2
16	0002385230	ш/подш.радиальный	2
17	0002363180	кольцо стопорное	1
18	0000660300	фланец	1
19	0002355420	болт 6-гр.	6
20	0008004441	пружина сжатия	6
21	0002361710	гайка 6-гр.	12
22	0002384580	шпонка с головкой	1

Наверх

3,3 M Присоединение косилки, Привод ножа, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007665460	шпонка призматич.	1
2	0000674560	шкив клиноремен.	1
3	0005231260	шайба	1
4	0002339990	болт 6-гр.	1
5	0000674570	шкив клиноремен.	1
6	0006736140	ремень	1
7	0006033341	ролик натяжной	2
8	0002361730	гайка 6-гр.	2
9	0002351351	кольцо стопорное	2
10	0006243520	шайба распорная	2
11	0002394630	ш/подш.радиальный	4
12	0002351790	кольцо стопорное	4
13	0006243550	кольцо распорное	2
14	0006033351	ролик натяжной	2
15	0006243540	палец	2
16	0002370260	шплинт	1
17	0002385350	шайба	1
18	0000085150	втулка	2
19	0002369430	пресс-масленка	1
20	0000674710	держатель ролика	1
21	0000637520	палец	1
22	0002393890	шайба контактная	1
23	0002360560	болт 6-гр.	1
24	0002445190	палец	1
25	0002380530	шайба	1
26	0002350830	шплинт	1
27	0006295710	вилка с резьбой	1
28	0002361720	гайка 6-гр.	1
29	0002343770	шайба	1
30	0002338640	пружина сжатия	1
31	0006736650	втулка	1
32	0006295760	направляющая пруж	1

Наверх

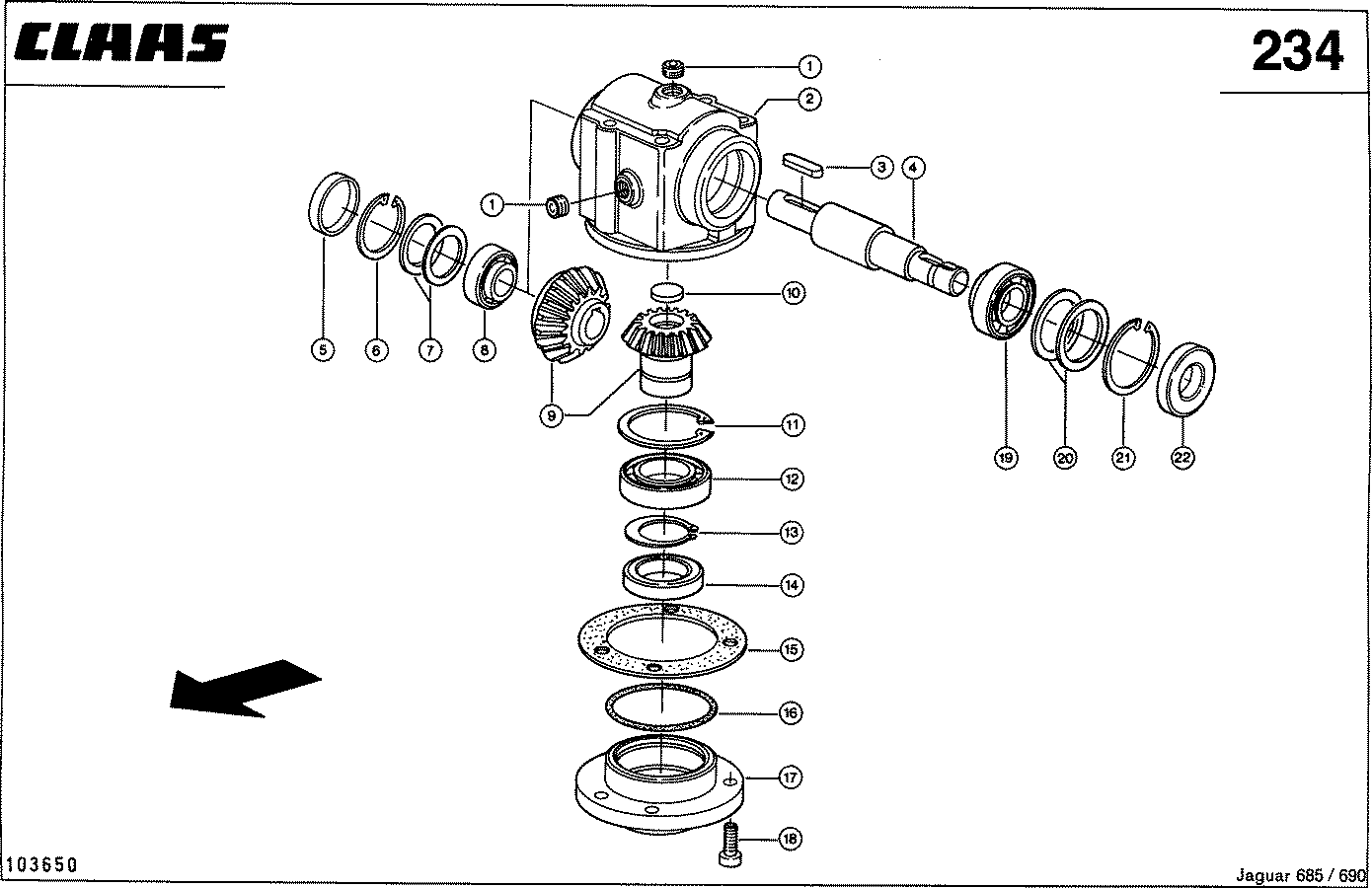

3,3 M Присоединение косилки, Редуктор привода ножа, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000669910	передача угловая	1
1	0000901210	винт запорный	2
2	0000669980	пластина напр.ниж	1
3	0002333220	шпонка призматич.	1
4	0000668920	вал	1
5	0000673860	колпачок запорн.	1
6	0002351820	кольцо стопорное	1
7	0002343990	шайба установочн.	0
7	0002344120	шайба установочн.	0
7	0002344240	шайба установочн.	0
8	0002359850	роликоподшипник	1
9	0000668930	кпл.конич.колес	1
10	0000673870	колпачок запорн.	1
11	0002351870	кольцо стопорное	1
12	0002431090	ш/подш.радиальный	1
13	0002344520	кольцо стопорное	1
14	0002153190	уплотнение вала	1
15	0000673830	шайба установочн.	0
15	0000673840	шайба установочн.	0
15	0000673850	шайба установочн.	0
16	0002113390	уплотнение	1
17	0000669990	фланец	1
18	0002354881	винт с цил.гол.	2
19	0002359860	роликоподшипник	1
20	0002343970	шайба установочн.	0
20	0002344100	шайба установочн.	0
20	0002344220	шайба установочн.	0
21	0002351840	кольцо стопорное	1
22	0002332280	уплотнение вала	1

Наверх

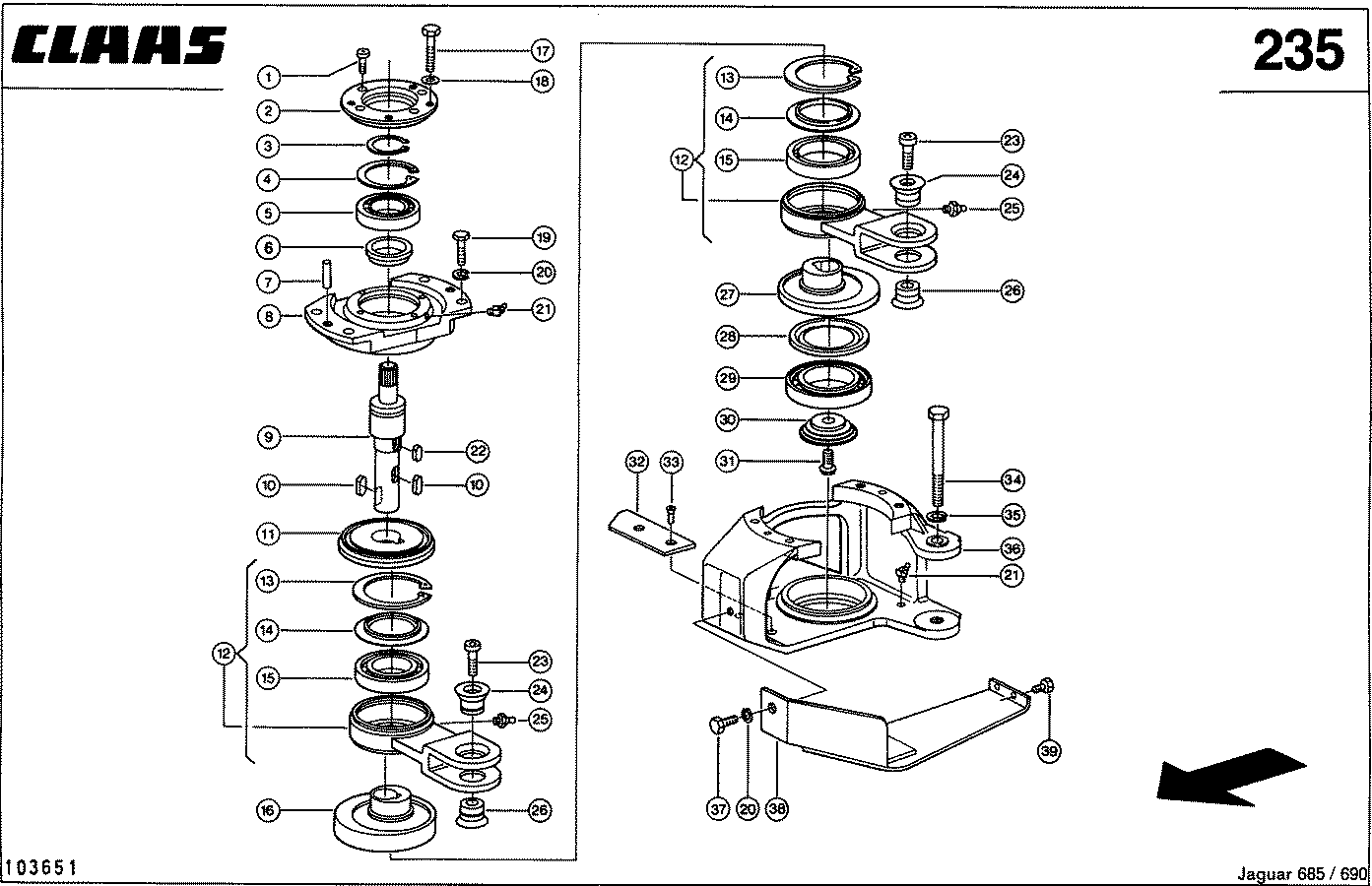

3,3 M Присоединение косилки, Редуктор привода ножа, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000669900	привод горизонт.	1
1	0002369370	винт с цил.гол.	4
2	0000669930	кольцо промежут.	1
3	0002351680	кольцо стопорное	1
4	0002351890	кольцо стопорное	1
5	0002359190	ш/подш.радиальный	1
6	0000670170	кольцо	1
7	0000670270	штифт цилиндрич.	2
8	0000669950	пластина напр.ниж	1
9	0000669940	вал	1
10	0002447650	шпонка призматич.	2
11	0000670080	шайба	1
12	0000670330	корпус подшипника	2
13	0002351930	кольцо стопорное	2
14	0000670180	кольцо уплотн.	2
15	0002359230	ш/подш.радиальный	2
16	0000670060	шайба кривошипная	1
17	0002355460	болт 6-гр.	4
18	0002369132	шайба	4
19	0002378740	болт 6-гр.	4
20	0002351330	кольцо пружинное	5
21	0002449460	пресс-масленка	2
22	0000592010	шпонка призматич.	1
23	0000670460	винт с цил.гол.	2
24	0000670450	палец	2
25	0001798380	пресс-масленка	2
26	0000670440	гайка спец.	2
27	0000673660	кольцо упорное	1
28	0002110710	кольцо уплотн.	1
29	0002392660	ш/подш.радиальный	1
30	0000670160	шайба	1
31	0000669960	винт потайной	1
32	0000665641	пластина башмака	1
33	0002370540	заклепка потайная	2
34	0002110720	болт 6-гр.	1
35	0002364961	кольцо стопорное	1
36	0000673640	корпус подшипника	1
37	0002373820	болт 6-гр.	1
38	0000673650	щиток	1
39	0002374380	болт 6-гр.	2

Наверх

3,3 M Присоединение косилки, Коромысла, VAR. 4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002375720	болт 6-гр.	2
2	0002351341	кольцо пружинное	2
3	0000665650	шайба	2
4	0000665660	гайка спец.	2
5	0000670540	подшипник	2
6	0000670580	кольцо войлочное	2
7	0002351810	кольцо стопорное	2
8	0000670570	роликоподшипник	2
9	0002110680	уплотнение	2
10	0000670560	болт 6-гр.	2
11	0001798380	пресс-масленка	2
12	0002351600	кольцо стопорное	2
13	0000670550	крышка	2
14	0002430610	кольцо стопорное	2
15	0000670520	рычаг качающийся	1
16	0000670530	рычаг качающийся	1
17	0002449460	пресс-масленка	4
18	0000670151	крышка	4
19	0000670490	кольцо войлочное	4
20	0000670400	шайба распорная	4
21	0002110670	подшипник игольч.	2
22	0000673740	болт крышки подш.	2
23	0000670410	кольцо войлочное	2
24	0002110660	подшипник игольч.	2
25	0002389740	ш/подш.радиальный	2
26	0002381050	кольцо стопорное	2
27	0002378350	кольцо стопорное	2

Наверх

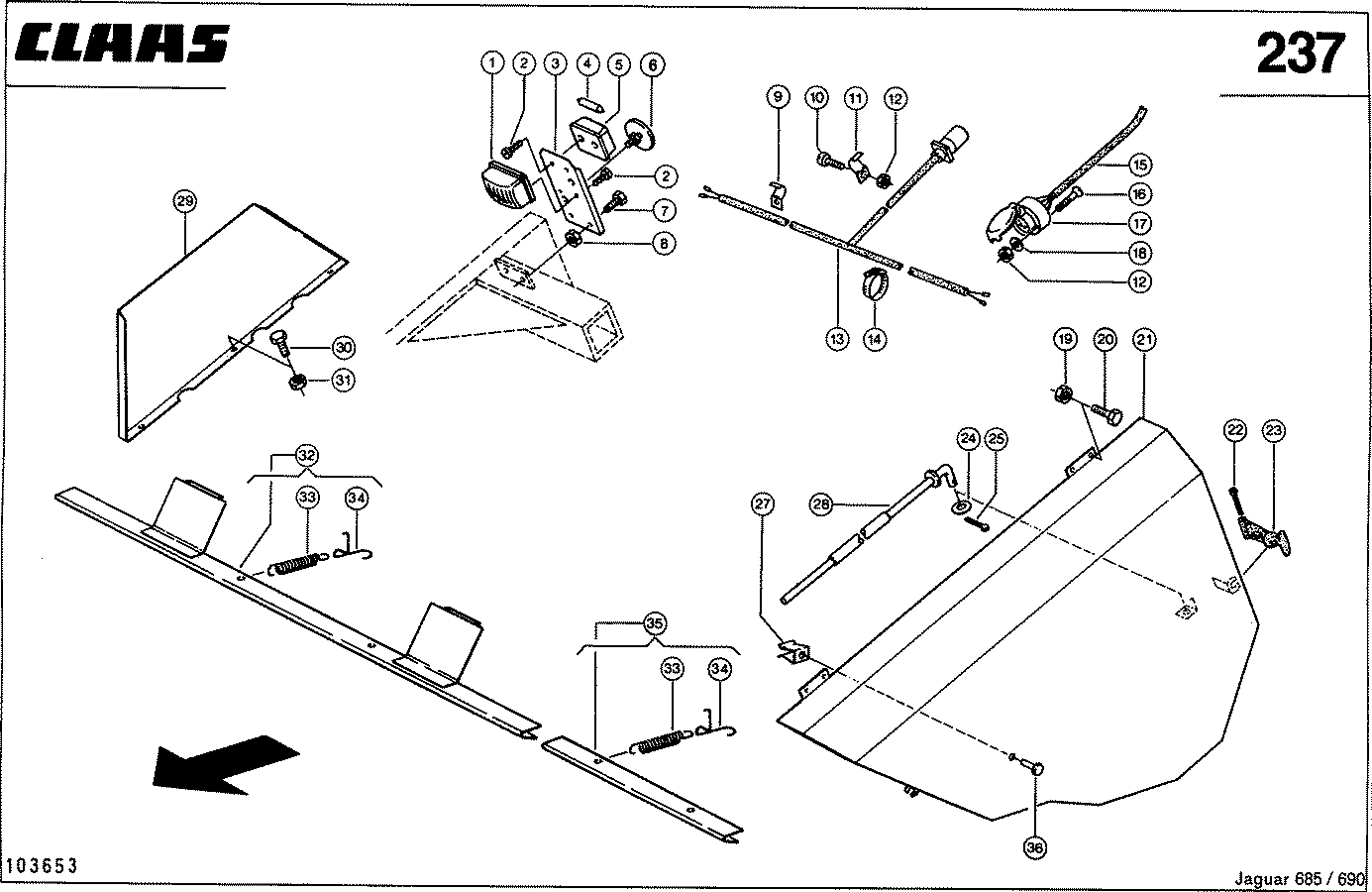

3,3 M Присоединение косилки, Защиты, VAR.4167 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000664210	фонарь стояночный	2
2	0002424991	винт д/лист.мет.	8
3	0000663121	кронштейн освет.	2
4	0001779060	лампа накаливания	4
5	0000664220	фонарь задний	2
6	0006714400	отражатель красн.	2
7	0002362000	болт 6-гр.	4
8	0002361700	гайка 6-гр.	4
9	0002364010	скоба крепежная	15
10	0002420430	винт с цил.гол.	17
11	0002364000	скоба крепежная	2
12	0002372160	гайка 6-гр.	20
13	0000664230	кпл. кабелей	1
14	0007556460	лента для кабеля	4
15	0000664250	жгут проводов	1
16	0002393320	винт потайной	3
17	0007693111	розетка	1
18	0002369102	шайба	3
19	0002361690	гайка 6-гр.	4
20	0002374640	болт 6-гр.	4
21	0000676120	устр-во защиты	1
22	0002370280	шплинт	2
23	0008019910	держатель кожуха	2
24	0002369122	шайба	1
25	0002350830	шплинт	1
27	0006524330	пружина зажимная	1
28	0006819531	направляющая цепи	1
29	0000664421	щиток	1
30	0002374390	болт 6-гр.	3
31	0002361700	гайка 6-гр.	3
32	0000664460	планка защитная	1
33	0006592780	пружина растяжен.	4
34	0000664530	крюк	4
35	0000664490	планка защитная	1
36	0002378121	заклепка глухая	1

Наверх

Кукурузная жатка - CLAAS JAGUAR 685

4-х рядная кукурузная жатка, Рама, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009109120	направляющая п-об	1
2	0002379470	гайка стопорная	12
3	0009263440	подставка трубы	4
4	0009109170	направляющая п-об	1
5	0009109160	шайба подкладная	2
6	0009109180	направляющая п-об	2
7	0009115561	рама	1
8	0002110170	колпак защитный	2
9	0009109152	чулок картера	2
11	0002382340	гайка стопорная	8
12	0002355580	болт 6-гр.	4
14	0002369132	шайба	4
15	0009108991	труба	1
16	0002373830	болт 6-гр.	2
17	0002336580	шкив натяжной	8
18	0002361710	гайка 6-гр.	4
19	0009107861	щиток	1
20	0009008810	крюк рессоры	3
21	0009230660	пружина растяжен.	3
22	0009098871	табличка предупр.	2
23	0009109811	брус защитный	1
24	0009100080	втулка распорная	1
25	0009108981	труба	1
26	0002352181	болт 6-гр.	8
27	0002378790	штифт распорный	2
28	0009111571	щиток	1
29	0009782160	штепсель	2
30	0009110340	подкладка	4
30	0009110620	подкладка	0
30	0009110630	подкладка	0
31	0002361700	гайка 6-гр.	2
32	0009107420	винт звездочки	2
33	0002350890	шплинт	2
34	0002355210	болт 6-гр.	2
35	0009109045	щиток	1
36	0002373820	болт 6-гр.	2
37	0002374620	болт 6-гр.	4
38	0009186951	элемент опорный	2
39	0002336590	шкив натяжной	6
40	0009445170	элемент зажимной	2
41	0002355530	болт 6-гр.	2
42	0002362000	болт 6-гр.	2
43	0002369122	шайба	2
44	0009109081	щиток	1
45	0009116030	крышка	2
46	0002381320	гайка стопорная	2
47	0009116012	рычаг направл.	2

Наверх

4-х рядная кукурузная жатка, Делитель, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002375720	болт 6-гр.	2
2	0009099451	втулка	6
3	0002361720	гайка 6-гр.	2
4	0002375730	болт 6-гр.	2
5	0002373820	болт 6-гр.	12
6	0002343640	шайба	2
7	0009109432	делитель правый	1
8	0002374390	болт 6-гр.	10
9	0009109933	наконечн.дел.пр.	1
10	0009111511	платформа правая	1
11	0002361700	гайка 6-гр.	4
12	0002361710	гайка 6-гр.	28
13	0002378740	болт 6-гр.	3
14	0009111250	стойка	6
15	0002375720	болт 6-гр.	8
16	0009099460	втулка	4
17	0002373830	болт 6-гр.	6
18	0009109630	направляющая п-об	2
19	0002373820	болт 6-гр.	4
20	0009096112	башмак контактный	3
21	0002336580	шкив натяжной	6
22	0002378280	винт потайной	6
23	0009109942	наконечн.дел.ср.	1
24	0002379470	гайка стопорная	3
25	0002336580	шкив натяжной	3
26	0009109601	направляющая п-об	1
27	0002374390	болт 6-гр.	4
28	0009111290	скоба	2
29	0002374530	болт 6-гр.	2
30	0009111501	платформа левая	1
31	0009109212	делитель ср.пр.	1
32	0009109420	крышка	1
33	0009111343	щиток делит.ср.	1
34	0002342240	шайба	8
35	0009109282	делитель ср.лев.	1
36	0009109522	делитель левый	1
37	0009109913	наконечн.дел.лв.	1
38	0002379830	гайка стопорная	2
39	0002393860	шайба контактная	2
40	0002112890	отражатель	2
41	0002429020	винт с цил.гол.	2

Наверх

4-х рядная кукурузная жатка, Дефлектор, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009110521	отражатель	2
2	0002349530	винт полупотайной	8
3	0009110581	скоба	4
4	0002361700	гайка 6-гр.	8
5	0009110551	кронштейн	2
6	0005009242	винт с закруткой	2
7	0002424580	болт 6-гр.	2
8	0009095681	шайба подкладная	2
9	0009095650	труба	2
10	0009095640	диск храповый	2
11	0002349570	винт с цил.гол.	4
12	0005045040	гайка с закруткой	2
13	0009095630	консоль замка	2

Наверх

4-х рядная кукурузная жатка, Длинный делитель, VAR. 5456 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009115071	делитель правый	1
2	0009294560	пружина растяжен.	2
3	0009008810	крюк рессоры	2
4	0002378750	болт 6-гр.	2
5	0002361720	гайка 6-гр.	2
6	0002379830	гайка стопорная	8
7	0009115230	щиток напр.правый	1
8	0002364750	винт полупотайной	8
9	0009115240	щиток напр.левый	1
10	0009115061	делитель левый	1

Наверх

4-х рядная кукурузная жатка, Карданный вал, VAR.3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009115380	вал карданный	1
2	0009115430	рычаг направл.	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009772180	вилка насадная	1
7	0009772310	кольцо стопорное	8
8	0006545870	крестовина	2
9	0009724600	вилка штифта	1
10	0002445790	штифт распорный	2
11	0009209000	труба профильная	1
12	0009419320	воронка защитная	1
13	0009209440	кольцо торцовое	2
14	0009416970	ограждение внешн.	1
15	0009115420	рычаг направл.	1
16	0009722970	цепь несущая	1
17	0009416980	воронка защитная	1
18	0009209430	воронка защитная	1
19	0009209010	труба профильная	1
20	0009724610	вилка штифта	1
21	0009419240	вилка ступицы	1

Наверх

4-х рядная кукурузная жатка, Главный редуктор, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009115321	коробка передач	1
2	0002385130	уплотнение вала	1
3	0002363180	кольцо стопорное	1
4	0002344030	шайба установочн.	0
4	0002344160	шайба установочн.	0
4	0002344270	шайба установочн.	0
4	0002344350	шайба установочн.	0
5	0002359300	ш/подш.радиальный	1
6	0009115350	вал с конич.шест.	1
7	0002447670	шпонка призматич.	2
8	0002351630	кольцо стопорное	1
9	0002361710	гайка 6-гр.	1
10	0002374540	болт 6-гр.	1
11	0001798420	сапун	1
12	0009094170	болт 6-гр.	2
13	0002361720	гайка 6-гр.	2
15	0002355380	болт 6-гр.	6
16	0002443460	винт запорный	1
17	0009108052	направляющая п-об	1
18	0002379470	гайка стопорная	6
19	0002345540	пробка магнитная	1
20	0002330300	шайба	0
20	0002342210	шайба	0
21	0002343360	шайба	3
22	0002336710	шкив натяжной	3
23	0002362300	болт 6-гр.	3
24	0002358980	ш/подш.радиальный	1
25	0002343980	шайба установочн.	0
25	0002344110	шайба установочн.	0
25	0002344230	шайба установочн.	0
25	0009580036	шайба установочн.	0
26	0002378350	кольцо стопорное	1
27	0002111330	уплотнение вала	1
28	0009115340	шестерня концевая	1
29	0002359860	роликоподшипник	2
30	0002343990	шайба установочн.	0
30	0002344120	шайба установочн.	0
30	0002344240	шайба установочн.	0
30	0002344320	шайба установочн.	0
31	0002351840	кольцо стопорное	2
32	0002331241	шайба установочн.	0
32	0002378800	шайба установочн.	0
32	0002378810	шайба установочн.	0
32	0002386980	шайба установочн.	0
33	0002381050	кольцо стопорное	1
34	0002338240	уплотнение вала	1

Наверх

4-х рядная кукурузная жатка, Главная передача, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002447670	шпонка призматич.	1
2	0002374540	болт 6-гр.	1
3	0002361710	гайка 6-гр.	2
4	0009115330	кардан сдвоенный	1
5	0009419310	храповик звездочк	1
6	0009724761	кулачок	9
7	0009725080	пружина сжатия	9
8	0009725090	пружина внутр.	9
9	0009725020	кольцо стопорное	1
10	0009206790	шайба нажимная	1
11	0009209130	кольцо уплотн.	1
12	0009419290	ступица	1
13	0009419300	картер сцепления	1
14	0006545870	крестовина	2
15	0009426320	вилка сдвоенная	1
16	0009772310	кольцо стопорное	8
17	0009421200	вилка	1
18	0002351640	кольцо стопорное	2
19	0002344080	шайба установочн.	0
19	0002344200	шайба установочн.	0
19	0002344310	шайба установочн.	0
20	0009115390	звездочка	1
21	0007760680	шпонка призматич.	1
22	0002378740	болт 6-гр.	1

Наверх

4-х рядная кукурузная жатка, Главная передача, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
2	0002378061	болт 6-гр.	1
3	0004086140	кольцо ножевое	4
4	0002391560	штуцер	2
5	0001798380	пресс-масленка	2
6	0002391570	гайка накидная	4
7	0009418380	маслопровод	2
8	0007760680	шпонка призматич.	1
9	0002351640	кольцо стопорное	1
10	0002344080	шайба установочн.	0
10	0002344200	шайба установочн.	0
10	0002344310	шайба установочн.	0
11	0009115390	звездочка	1
12	0009660040	втулка распорная	2
15	0009107160	корпус редуктора	2
16	0002338840	патрубок угловой	2
17	0009107972	вал	1
18	0000076150	шпонка с головкой	1
19	0009107980	звездочка	1
20	0002375730	болт 6-гр.	1
21	0002361720	гайка 6-гр.	1
22	0002355560	болт 6-гр.	2
23	0002335690	ш/подш.самоуст.	6
24	0002382340	гайка стопорная	6
25	0009107931	щиток	1
26	0002343230	шайба	2
27	0002351330	кольцо пружинное	2
28	0002373820	болт 6-гр.	2
29	0002374620	болт 6-гр.	4
30	0009306490	подшипник кольца	2
31	0002333060	кольцо зажимное	2

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей, передний - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009321530	внутреннее звено	0
1	0002444550	гайка корончатая	4
2	0002350900	шплинт	4
3	0002343660	шайба	4
4	0009094920	шестерня конич.	2
5	0009106740	втулка распорная	2
6	0002342150	шайба установочн.	0
6	0002342350	шайба	0
6	0002342980	шайба	0
7	0002351840	кольцо стопорное	4
8	0002338530	ш/подш.радиальный	4
9	0009275890	втулка распорная	2
10	0002374530	болт 6-гр.	4
11	0002361710	гайка 6-гр.	4
12	0002391560	штуцер	1
13	0002338840	патрубок угловой	1
14	0004086140	кольцо ножевое	4
15	0002391570	гайка накидная	4
16	0009418380	маслопровод	2
17	0002391560	штуцер	2
18	0001798380	пресс-масленка	2
19	0009540016	шпонка призматич.	4
20	0002111990	цепь роликовая	2
20	0009400137	цепь роликовая	2
21	0009321511	замок цепи	0
22	0002335680	переходное звено	0
23	0009103060	корпус редуктора	2
24	0002338520	кольцо уплотн.	2
25	0009109782	шестерня конич.	2
25	0009116220	шестерня конич.	2
26	0009106751	вал	2

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей, передний - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002350900	шплинт	8
2	0002444550	гайка корончатая	8
3	0002343660	шайба	8
4	0009540016	шпонка призматич.	8
5	0009445991	вал	4
6	0009106760	звездочка	4
7	0002344060	шайба установочн.	4
8	0002442620	ш/подш.радиальный	8
9	0009445900	втулка распорная	4
10	0009106782	крышка подшипника	1
11	0009445140	корпус подшипника	4
12	0002351820	кольцо стопорное	8
13	0002342150	шайба установочн.	0
13	0002342350	шайба	0
13	0002342980	шайба	0
14	0002342391	шайба	4
15	0009094920	шестерня конич.	4
16	0002391560	штуцер	8
17	0004086140	кольцо ножевое	8
18	0002391570	гайка накидная	8
19	0009418380	маслопровод	4
20	0001798380	пресс-масленка	4
21	0002365140	винт полупотайной	16
22	0002365100	винт полупотайной	8
23	0002361710	гайка 6-гр.	24
24	0009106812	крышка подш.лев.	1

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей, задний - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006650210	внутреннее звено	0
1	0009100660	корпус редуктора	2
2	0001798380	пресс-масленка	2
3	0004086140	кольцо ножевое	4
4	0002391570	гайка накидная	4
5	0009418380	маслопровод	2
6	0002338840	патрубок угловой	2
7	0009103500	корпус редуктора	2
8	0009306490	подшипник кольца	2
9	0002333060	кольцо зажимное	2
10	0009106370	шестерня конич.	3
11	0009106830	шестерня конич.	1
11	0009116200	шестерня конич.	1
12	0002374530	болт 6-гр.	4
13	0002361710	гайка 6-гр.	4
14	0000076150	шпонка с головкой	4
15	0002374620	болт 6-гр.	6
16	0002336590	шкив натяжной	6
17	0002382340	гайка стопорная	6
18	0002111320	цепь роликовая	1
18	0002116380	цепь роликовая	1
19	0006650170	переходное звено	0
20	0006650161	звено замыкающее	0
21	0009106820	вал ведущий	1
22	0002332390	кольцо зажимное	2
23	0002332380	подшипник кольца	2
24	0002449460	пресс-масленка	2

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей, задний - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009106770	звездочка	4
2	0009083030	втулка распорная	2
3	0009107471	корпус редуктора	2
4	0002449460	пресс-масленка	2
5	0002332380	подшипник кольца	4
6	0002343060	шайба	2
7	0009107550	труба распорная	2
8	0009107560	вал опорный	2
9	0002390490	болт 6-гр.	6
10	0002343770	шайба	6
11	0002365140	винт полупотайной	4
12	0001798380	пресс-масленка	4
13	0004086140	кольцо ножевое	8
14	0002391570	гайка накидная	8
15	0009107570	труба распорная	2
16	0009099781	шпонка призматич.	8
17	0009418380	маслопровод	4
18	0002391560	штуцер	4
19	0009042170	шпонка призматич.	2
20	0009107461	корпус редуктора	2
21	0002331241	шайба установочн.	0
21	0002378800	шайба установочн.	0
21	0002378810	шайба установочн.	0
21	0002386980	шайба установочн.	0
22	0009103141	шестерня конич.	4
23	0009103131	звездочка	2
24	0002343140	шайба	2
25	0002442470	винт полупотайной	14
26	0002365100	винт полупотайной	5
27	0009116171	рычаг направл.	1
28	0002361710	гайка 6-гр.	19
29	0009106943	корпус редуктора	1
30	0002342100	шайба	0
30	0002342270	шайба	0
31	0002365140	винт полупотайной	4
32	0009107040	корпус редуктора	2
33	0002351840	кольцо стопорное	4
34	0002377710	ш/подш.радиальный	4
35	0009107480	вал опорный	2
36	0009083010	втулка распорная	2
37	0009116181	рычаг направл.	1

Наверх

4-х рядная кукурузная жатка, Собирательные цепи, передние - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002110820	звено замыкающее	0
0	0002117300	шплинт	0
1	0002423940	болт 6-гр.	4
2	0009096280	крышка	8
3	0001798380	пресс-масленка	8
4	0002351840	кольцо стопорное	8
5	0002359270	ш/подш.радиальный	8
6	0009107792	звездочка	8
7	0009096350	корпус редуктора	4
8	0002361730	гайка 6-гр.	4
9	0002361700	гайка 6-гр.	4
10	0002355870	болт 6-гр.	4
11	0009096761	корпус редуктора	4
12	0002335030	винт полупотайной	4
13	0009104130	устр. натяж. цепи	4
14	0006654551	пружина сжатия	4
15	0005233830	направляющая пруж	4
16	0009104010	пластинка дистанц	4
17	0009110760	скоба	4
18	0002336840	шкив натяжной	8
19	0002373700	болт 6-гр.	8
20	0009106730	планка направл.	2
21	0009106710	корпус редуктора	2
22	0009106721	уголок	2
23	0009094861	цепь	2
24	0009099800	цепь	2
25	0002373820	болт 6-гр.	16
26	0002381320	гайка стопорная	28
27	0002342810	шайба	28
28	0009096372	уголок	4
29	0009096381	планка направл.	4
30	0002370680	винт потайной	12
31	0002374530	болт 6-гр.	8
32	0002342240	шайба	8
33	0009107620	планка направл.	4
34	0009107800	направляющая п-об	4
35	0002335730	шайба	2
36	0002361710	гайка 6-гр.	24
37	0009106680	корпус редуктора	2
38	0009106700	планка направл.	2
39	0002363300	винт потайной	12
40	0009106690	уголок	2

Наверх

4-х рядная кукурузная жатка, Собирательные цепи, задние - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002110820	звено замыкающее	0
0	0002117300	шплинт	0
1	0002423940	болт 6-гр.	2
2	0009096280	крышка	4
3	0001798380	пресс-масленка	4
4	0002351840	кольцо стопорное	4
5	0002359270	ш/подш.радиальный	4
6	0009107792	звездочка	4
7	0009096350	корпус редуктора	2
8	0002361730	гайка 6-гр.	2
9	0002361700	гайка 6-гр.	2
10	0002355870	болт 6-гр.	2
11	0009096761	корпус редуктора	2
12	0002335030	винт полупотайной	2
13	0009107630	планка направл.	2
14	0009107661	корпус редуктора	2
15	0002373830	болт 6-гр.	8
16	0002384950	болт 6-гр.	2
17	0002381320	гайка стопорная	14
18	0002369122	шайба	14
19	0002363300	винт потайной	14
20	0009110640	цепь	2
21	0002361710	гайка 6-гр.	8
22	0009110811	скоба	1
22	0009110820	скоба	1
23	0009110770	планка направл.	2
24	0009104130	устр. натяж. цепи	2
25	0006654551	пружина сжатия	2
26	0005233830	направляющая пруж	2
27	0009104010	пластинка дистанц	2
28	0009110760	скоба	2
29	0002336840	шкив натяжной	4
30	0002373700	болт 6-гр.	4

Наверх

4-х рядная кукурузная жатка, Собирательные цепи, боковые - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0002373820	болт 6-гр.	16
2	0002381320	гайка стопорная	38
3	0002369122	шайба	38
4	0002361710	гайка 6-гр.	16
5	0002363300	винт потайной	38
6	0009107703	направляющая п-об	8
7	0009107640	планка направл.	8
8	0009107870	направляющая п-об	2
9	0009094851	цепь	2
10	0009107810	цепь	2
11	0002110820	звено замыкающее	0
12	0009107741	направляющая п-об	1
12	0009107751	направляющая п-об	1
13	0002361700	гайка 6-гр.	4
14	0002355870	болт 6-гр.	4
15	0009096761	корпус редуктора	4
16	0002335030	винт полупотайной	4
17	0009096280	крышка	4
18	0001798380	пресс-масленка	4
19	0002351840	кольцо стопорное	4
20	0002359270	ш/подш.радиальный	4
21	0009107792	звездочка	4
22	0009104130	устр. натяж. цепи	4
23	0009104010	пластинка дистанц	4
24	0009110760	скоба	4
25	0002336840	шкив натяжной	8
26	0002373700	болт 6-гр.	8
27	0006654551	пружина сжатия	4
28	0005233830	направляющая пруж	4

Наверх

4-РЯДН. ПРИСТАВКА,КАРДАННЫЙ ВАЛ ПРИВОДА НОЖЕЙ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009107315	вал карданный	1
2	0009416903	ограждение внешн.	1
3	0009419340	храповик звездочк	1
4	0009774240	кольцо стопорное	8
5	0009725800	крестовина	2
6	0009416870	вилка ступицы	1
7	0002375751	штифт распорный	1
8	0009419350	вал профильный	1
9	0002445400	штифт просечной	1
10	0009416911	ограждение внешн.	1
11	0009419360	вилка ступицы	1
12	0002449450	пресс-масленка	2
13	0009421210	вилка фланцевая	1
14	0009725020	кольцо стопорное	1
15	0009206790	шайба нажимная	1
16	0009209130	кольцо уплотн.	1
17	0009419290	ступица	1
18	0009724761	кулачок	16
19	0009725080	пружина сжатия	16
20	0009419330	картер сцепления	1

Наверх

4-РЯДН. ПРИСТАВКА,КАРДАННЫЙ ВАЛ ПРИВОДА НОЖЕЙ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009108090	вал карданный	1
2	0009110720	скоба	1
3	0009419310	храповик звездочк	1
5	0009414950	крестовина	2
6	0009421200	вилка	1
7	0002356812	штифт распорный	1
8	0009410840	вал профильный	1
9	0002445400	штифт просечной	1
10	0009110730	скоба	1
11	0009410850	вилка ступицы	1
12	0002449460	пресс-масленка	2
13	0009410830	вилка фланцевая	1
14	0002363180	кольцо стопорное	1
15	0009206790	шайба нажимная	1
16	0009209130	кольцо уплотн.	1
17	0009419290	ступица	1
18	0009724761	кулачок	16
19	0009725080	пружина сжатия	16
20	0009725090	пружина внутр.	16
21	0009419300	картер сцепления	1
22	0009772310	кольцо стопорное	8

Наверх

4-х рядная кукурузная жатка, Привод ножей, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009107443	редуктор смотн.	1
2	0009042241	шпонка призматич.	2
3	0002369680	штифт распорный	1
4	0002336750	уплотнение вала	1
5	0002359860	роликоподшипник	2
6	0002351840	кольцо стопорное	2
7	0002331241	шайба установочн.	1
7	0002378800	шайба установочн.	0
7	0002378810	шайба установочн.	0
7	0002386980	шайба установочн.	0
9	0002112510	ш/подш.радиальный	2
10	0006334450	уплотнение	2
11	0009110360	колесо зубчатое	1
12	0009107380	шпонка призматич.	2
13	0002373700	болт 6-гр.	6
14	0009107193	вал с фланцем	1
15	0002381320	гайка стопорная	6
16	0002359230	ш/подш.радиальный	1
17	0002330380	шайба установочн.	0
17	0002344180	шайба установочн.	0
17	0002344370	шайба установочн.	0
18	0002351930	кольцо стопорное	1
19	0009107221	вал	1
20	0009500007	шпонка призматич.	1
21	0002112520	уплотнение	1
22	0009107111	крышка	1
23	0002393870	шайба контактная	2
24	0002374420	винт с 6-гр.гол.	2
25	0002345540	пробка магнитная	1
26	0002445690	штифт распорный	1
27	0002344940	подшипник игольчатый	1
28	0007631190	гайка корончатая	1
29	0002342380	шайба	1
30	0009110261	шестерня конич.	1
31	0009107390	шпонка призматич.	1
32	0009107231	колесо зубчатое	1
33	0009110390	шестерня конич.	1
34	0002343670	шайба	1
35	0002444550	гайка корончатая	1
36	0001798420	сапун	1
37	0002351630	кольцо стопорное	2
38	0009107262	ступица	2
39	0002356410	штифт распорный	2
40	0009110250	кольцо	2
41	0002112530	уплотнение вала	2
42	0002363180	кольцо стопорное	2
43	0002443460	винт запорный	1
44	0002445770	штифт распорный	2
45	0002422430	винт с цил.гол.	6
46	0009107073	корпус редуктора	1
47	0002411030	винт с цил.гол.	1
48	0009107590	кольцо магнитное	1

Наверх

4-х рядная кукурузная жатка, Привод ножей, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009107122	рычаг	1
2	0002336590	шкив натяжной	6
3	0002374610	болт 6-гр.	5
4	0009112531	рычаг качающийся	1
5	0002112020	подшипник игольчатый	6
6	0002386270	кольцо запорное	6
7	0002361720	гайка 6-гр.	3
9	0009110270	шайба опорная	3
10	0002338290	кольцо уплотн.	4
11	0002369420	пресс-масленка	4
12	0009112521	рычаг качающийся	1
13	0002374620	болт 6-гр.	2
14	0002378750	болт 6-гр.	2
15	0009107290	втулка распорная	2
16	0009107103	корпус редуктора	1
17	0002336590	шкив натяжной	6
18	0002382340	гайка стопорная	6
19	0002375730	болт 6-гр.	2
20	0002112251	винт с 6-гр.гол.	2
21	0009107281	вал	1
22	0002355550	болт 6-гр.	1
23	0002351920	кольцо стопорное	2
24	0009110240	крышка запорная	2
25	0002375970	кольцо стопорное	2
26	0002360050	ш/подш.радиальный	2
27	0001782560	кольцо уплотн.	2
28	0009107131	кривошип	2
29	0002369430	пресс-масленка	2
30	0009110410	втулка распорная	3
31	0002350900	шплинт	2
32	0002336230	кольцо	4
33	0002386250	кольцо внутр.	2
34	0009107271	крышка	2
35	0002444550	гайка корончатая	2

Наверх

4-х рядная кукурузная жатка, Планка с пальцами, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000665361	пружина	3
2	0000665840	шпилька	3
3	0009110310	пружина с штифтом	3
4	0000665830	штифт цилиндрич.	3
5	0002379470	гайка стопорная	1
6	0002351330	кольцо пружинное	1
7	0009110011	направляющая п-об	1
8	0009110420	пластина промеж.	1
9	0009110430	прокладка	8
10	0009110450	пластина направл.	1
11	0009110441	пластина направл.	1
12	0002351330	кольцо пружинное	10
13	0002378740	болт 6-гр.	1
14	0002355320	болт 6-гр.	1
15	0009110031	направляющая п-об	3
15	0009112600	брус ножевой	3
16	0009110041	сайлент-блок	7
16	0009112670	сайлент-блок	7
17	0002379470	гайка стопорная	8
18	0002349970	болт 6-гр.	8
19	0009110051	направляющая п-об	4
19	0009112610	рычаг направл.	4
20	0000665370	ключ спец.	1
21	0000665330	кроншт. с винтом	4
22	0002361700	гайка 6-гр.	4
23	0002373400	болт 6-гр.	4
24	0002382340	гайка стопорная	5
25	0002351341	кольцо пружинное	5
26	0000667001	прокладка	36
27	0000667341	пластина напр.ниж	3
28	0000667641	пластина напр.ниж	3
29	0009107334	опора ножа в сб.	1
30	0009107401	пластина	1
31	0009110320	заклепка потайная	2
32	0002355530	болт 6-гр.	3
33	0009110300	прокладка	2
34	0002355540	болт 6-гр.	2
35	0000665290	болт 6-гр.	2
36	0009112581	подшипник	2
37	0009112591	сайлент-блок	2
38	0002113050	винт с цил.гол.	2
39	0002374640	болт 6-гр.	7
40	0002393860	шайба контактная	7

Наверх

4-х рядная кукурузная жатка, Нож, VAR. 3965 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0004031970	удалитель заклеп.	1
0	0004065670	пресс высадочный	1
1	0009110062	нож верхний	1
1	0009112620	нож верхний	1
2	0009110141	плита скольжения	8
3	0009110182	лезвие направл.	3
4	0009110170	заклепка потайная	3
5	0009110371	шайба опорная	5
5	0009112650	лезвие сдвоенное	5
6	0009110152	лезвие ножа	1
7	0000673620	заклепка потайная	103
8	0009110132	полоса ножевая	6
9	0009110122	лезвие ножа	3
9	0009112660	лезвие ножа	3
10	0000670250	заклепка потайная	11
11	0009110110	заклепка потайная	1
12	0009110073	головка ножевая	1
13	0009110092	лезвие сдвоенное	12
14	0000665860	заклепка потайная	1
15	0009110193	нож нижний	1
15	0009112630	нож нижний	1
16	0009110470	плита скольжения	1
17	0009110141	плита скольжения	1
17	0009110291	плита скольжения	1
18	0009110330	заклепка потайная	3
19	0000665870	заклепка потайная	2
20	0009110201	головка ножевая н	1

Наверх

Автопилот, Сенсорная система (4/6 ряда), VAR.3737 / 4172 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050980	каучук силиконов.	0
1	0000505520	хомут кабельный	1
2	0007446070	скоба крепежная	5
3	0000508552	кпл. кабелей	1
4	0006738182	штепсель	1
5	0002386600	скоба крепежная	12
6	0000506731	штепсель соедин.	2
7	0002362000	болт 6-гр.	4
8	0002351320	кольцо пружинное	4
9	0002369122	шайба	4
10	0000505742	система датчиков	1
10	0000505752	система датчиков	1
11	0000505830	втулка пластмас.	2
12	0002351242	шайба	2
13	0002350830	шплинт	2
14	0000085040	втулка	4
15	0000506150	палец с буртиком	2
16	0002376060	штифт распорный	2
17	0000506860	щуп правый	1
17	0000506870	щуп левый	1

Наверх

4-РЯДН. ПРИСТАВКА,КОРОБ ШНЕКА,ВАР.4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009241121	картинка перевод.	21
1	0009117800	щиток	1
2	0009117940	скребок	2
3	0009122270	щиток правый	1
4	0002393870	шайба контактная	28
5	0002362000	болт 6-гр.	6
5	0002374390	болт 6-гр.	24
6	0009121222	кабелепровод	1
7	0002382340	гайка стопорная	6
8	0002336590	шкив натяжной	8
9	0002355530	болт 6-гр.	2
10	0009186951	элемент опорный	2
11	0009445170	элемент зажимной	2
12	0002374620	болт 6-гр.	14
13	0002355540	болт 6-гр.	2
14	0009122263	лоток шнека	1
15	0009122280	щиток левый	1
16	0009118160	опора стойки	2
17	0009782160	штепсель	2
18	0002361700	гайка 6-гр.	6
18	0002381320	гайка стопорная	2
19	0009122520	щиток левый	1
20	0002379830	гайка стопорная	2
21	0002393860	шайба контактная	2
22	0002112890	отражатель	2
23	0002429020	винт с цил.гол.	2
24	0002369420	пресс-масленка	1
25	0002374610	болт 6-гр.	12
26	0002361720	гайка 6-гр.	12
27	0002393890	шайба контактная	24

Наверх

4-х рядная кукурузная жатка, Направляющее коромысло, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	8
2	0009118072	уголок правый	1
3	0002393880	шайба контактная	12
4	0002361710	гайка 6-гр.	8
5	0002374530	болт 6-гр.	4
6	0002379470	гайка стопорная	4
7	0002110170	колпак защитный	3
8	0009118022	рычаг направл.	2
9	0009122774	скоба направляющ.	1
10	0009118062	уголок левый	1
11	0002382340	гайка стопорная	4
12	0002355610	болт 6-гр.	4
13	0009109811	брус защитный	1
14	0009230660	пружина растяжен.	3
15	0009008810	крюк рессоры	3
16	0009098871	табличка предупр.	2

Наверх

4-х рядная кукурузная жатка, Разделительные клыки, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009110521	отражатель	2
2	0002375730	болт 6-гр.	2
3	0002361720	гайка 6-гр.	2
4	0009109933	наконечн.дел.пр.	1
5	0009111511	платформа правая	1
6	0002374390	болт 6-гр.	4
7	0002361700	гайка 6-гр.	8
8	0009111501	платформа левая	1
9	0002349570	винт с цил.гол.	4
10	0005045040	гайка с закруткой	2
11	0009095630	консоль замка	2
12	0009095640	диск храповый	2
13	0009095681	шайба подкладная	2
14	0002424580	болт 6-гр.	2
15	0009115010	кронштейн	2
16	0005009242	винт с закруткой	2
17	0009095650	труба	2
18	0009110581	скоба	4
19	0002349530	винт полупотайной	8
20	0009099451	втулка	10
21	0002375720	болт 6-гр.	10
22	0009109942	наконечн.дел.ср.	3
23	0002361710	гайка 6-гр.	12
24	0002336580	шкив натяжной	9
25	0002373830	болт 6-гр.	6
26	0002378740	болт 6-гр.	3
27	0009111250	стойка	6
28	0009096112	башмак контактный	3
29	0009109913	наконечн.дел.лв.	1
30	0002379470	гайка стопорная	3
31	0002378280	винт потайной	6

Наверх

4-х рядная кукурузная жатка, Делитель, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009122981	делитель правый	1
2	0009119101	делитель ср.пр.	1
3	0002373830	болт 6-гр.	26
4	0002393880	шайба контактная	26
5	0009118961	делитель средний	1
6	0009119191	делитель ср.лев.	1
7	0009122911	делитель левый	1
8	0009123050	обшивка металл.	1
9	0009123030	обшивка металл.	2
10	0009123040	обшивка металл.	1

Наверх

4-х рядная кукурузная жатка, Карданный вал, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009116761	вал карданный	1
2	0009116770	рычаг направл.	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009724660	вилка насадная	1
7	0009724650	крестовина	2
8	0009725030	кольцо стопорное	8
9	0002449460	пресс-масленка	2
10	0009724710	вилка штифта	1
11	0002445800	штифт распорный	1
12	0009425810	труба профильная	1
13	0008123130	воронка защитная	1
14	0009206710	кольцо торцовое	2
15	0009421370	полукорпус внутр.	1
16	0009116781	рычаг направл.	1
17	0009421361	полукорпус внутр.	1
18	0009722970	цепь несущая	1
19	0009417990	воронка защитная	1
20	0009414990	вилка вала	1
21	0002378150	болт 6-гр.	1
22	0009420850	вилка насадная	1
23	0002351341	кольцо пружинное	1
24	0002361720	гайка 6-гр.	1

Наверх

4-х рядная кукурузная жатка, Главный редуктор, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118111	коробка передач	1
2	0002385130	уплотнение вала	1
3	0002363180	кольцо стопорное	1
4	0002344030	шайба установочн.	0
4	0002344160	шайба установочн.	0
4	0002344270	шайба установочн.	0
4	0002344350	шайба установочн.	0
5	0002359300	ш/подш.радиальный	1
6	0009042170	шпонка призматич.	3
7	0009118121	вал с конич.шест.	1
8	0009184122	кольцо опорное	1
9	0001798420	сапун	1
10	0002443460	винт запорный	1
11	0002378440	болт 6-гр.	6
12	0009184181	шестерня концевая	1
13	0002359870	роликоподшипник	2
14	0002344010	шайба установочн.	0
14	0002344140	шайба установочн.	0
14	0002344250	шайба установочн.	0
14	0002344330	шайба установочн.	0
15	0002351860	кольцо стопорное	2
16	0002343950	шайба установочн.	0
16	0002344080	шайба установочн.	0
16	0002344200	шайба установочн.	0
16	0002344310	шайба установочн.	0
17	0002344500	кольцо стопорное	1
18	0002371260	уплотнение вала	1
19	0002362300	болт 6-гр.	3
20	0002336710	шкив натяжной	3
21	0002345540	пробка магнитная	1
22	0002379470	гайка стопорная	6
23	0002359140	ш/подш.радиальный	1
24	0002343990	шайба установочн.	0
24	0002344120	шайба установочн.	0
24	0002344240	шайба установочн.	0
24	0002344320	шайба установочн.	0
25	0002351840	кольцо стопорное	1
26	0002338240	уплотнение вала	1

Наверх

4-х рядная кукурузная жатка, Привод подающего шнека - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002348420	болт 6-гр.	1
2	0009281010	шайба сферическая	1
3	0002361720	гайка 6-гр.	2
4	0009176170	пружина растяжен.	1
5	0000085930	втулка	1
6	0009117034	рычаг качающийся	1
7	0002375720	болт 6-гр.	1
8	0002393700	шайба установочн.	1
9	0002430440	кольцо стопорное	1
10	0002389740	ш/подш.радиальный	1
11	0009116980	звездочка 2-рядн	1
12	0002351810	кольцо стопорное	1
13	0002442530	ш/подш.радиальный	1
14	0002351600	кольцо стопорное	1
15	0002369420	пресс-масленка	1
16	0002374530	болт 6-гр.	1
17	0002361710	гайка 6-гр.	1
18	0002342910	шайба	1
19	0002360960	шплинт	1
20	0009122111	стойка зажимная	1
21	0009273210	элемент зажимной	2
22	0002343260	шайба подкладная	2
23	0002378740	болт 6-гр.	2
24	0009117070	звездочка	1
25	0002343770	шайба	1
26	0002393890	шайба контактная	1
27	0002390490	болт 6-гр.	1
28	0002114840	цепь роликовая	1
29	0002114180	замок цепи	1
30	0009203005	замок	1
31	0002335680	переходное звено	2
32	0009321511	замок цепи	1
33	0002332931	цепь роликовая	1
33	0002339260	цепь роликовая	1
34	0009122100	храповик звездочк	1
35	0002112450	кольцо стопорное	1
36	0009206790	шайба нажимная	1
37	0009209130	кольцо уплотн.	1
38	0002382431	винт с цил.гол.	1
39	0002428241	кольцо стопорное	1
40	0009414490	ступица	1
41	0009724761	кулачок	24
42	0009725080	пружина сжатия	24
43	0009725090	пружина внутр.	7
44	0009411120	полукорпус внутр.	1
45	0002393870	шайба контактная	10
46	0002374420	винт с 6-гр.гол.	6
47	0009122071	вал	1
48	0002379470	гайка стопорная	2
49	0002393880	шайба контактная	2
50	0002382340	гайка стопорная	4
51	0002393890	шайба контактная	4
52	0009122060	подшипник упорный	1
53	0002360560	болт 6-гр.	4
53	0002374610	болт 6-гр.	4
54	0009306490	подшипник кольца	1
55	0002343850	шайба опорная	0
55	0002344200	шайба установочн.	0
55	0002344310	шайба установочн.	0
56	0009116620	звездочка	1
56	0009116961	звездочка	1
56	0009121780	звездочка	1
57	0002351640	кольцо стопорное	1
58	0009122131	щиток	1
59	0002424450	болт 6-гр.	2
60	0002369430	пресс-масленка	1
61	0009117161	буфер упорный	2
62	0002361700	гайка 6-гр.	2

Наверх

4-х рядная кукурузная жатка, Подающий шнек - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002390490	болт 6-гр.	2
2	0002393890	шайба контактная	2
3	0002343770	шайба	2
4	0009117120	накладка	2
5	0002430440	кольцо стопорное	1
6	0002393700	шайба установочн.	1
7	0002375720	болт 6-гр.	1
8	0002361720	гайка 6-гр.	1
9	0000085930	втулка	1
10	0002348420	болт 6-гр.	1
11	0009281010	шайба сферическая	1
12	0002361720	гайка 6-гр.	1
13	0009176170	пружина растяжен.	1
14	0009306490	подшипник кольца	2
15	0002379470	гайка стопорная	4
16	0009117100	стойка	2
17	0009117034	рычаг качающийся	1
18	0009117110	накладка	2
19	0002364620	винт полупотайной	4
20	0009081842	корпус подшипника	2
21	0009122013	шнек питателя	1
22	0001798380	пресс-масленка	2
23	0002336470	шайба установочн.	0
23	0002338200	шайба установочн.	0
24	0009117070	звездочка	1
25	0002374530	болт 6-гр.	6
26	0002393880	шайба контактная	10
27	0002361710	гайка 6-гр.	6
28	0005025110	винт полупотайной	4
29	0009122160	упор	1
30	0009117161	буфер упорный	2
31	0002393870	шайба контактная	2
32	0002361700	гайка 6-гр.	2

Наверх

4-х рядная кукурузная жатка, Карданный вал, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002427930	винт для жести	1
1	0009116701	вал карданный	1
1	0009122680	вал карданный	1
2	0009116711	рычаг направл.	1
2	0009122690	полуось кардан.	1
3	0009214540	храповик звездочк	1
3	0009414940	храповик звездочк	1
4	0002363180	кольцо стопорное	1
5	0009206790	шайба нажимная	1
6	0009209130	кольцо уплотн.	1
7	0002339630	винт с цил.гол.	1
7	0002422610	винт с цил.гол.	1
8	0002428241	кольцо стопорное	1
9	0009414490	ступица	1
10	0009724761	кулачок	24
11	0009725080	пружина сжатия	24
12	0009725090	пружина внутр.	7
13	0009210950	картер сцепления	1
13	0009414500	картер сцепления	1
14	0009414950	крестовина	2
14	0009724650	крестовина	2
15	0009725030	кольцо стопорное	8
15	0009772310	кольцо стопорное	8
16	0002449460	пресс-масленка	2
17	0009724600	вилка штифта	1
17	0009724680	вилка штифта	1
18	0002445790	штифт распорный	2
19	0009414960	труба профильная	1
20	0009214550	воронка защитная	1
20	0009419280	воронка защитная	1
21	0009209440	кольцо торцовое	2
22	0009410320	картер сцепления	1
22	0009416970	ограждение внешн.	1
23	0009116720	рычаг направл.	1
23	0009122700	полуось кардан.	1
24	0009410310	картер сцепления	1
24	0009416980	воронка защитная	1
25	0009214560	кольцо защитное	1
25	0009420320	кольцо защитное	1
26	0009414970	труба профильная	1
27	0009724610	вилка штифта	1
27	0009724690	вилка штифта	1
28	0002355560	болт 6-гр.	1
28	0002378150	болт 6-гр.	1
29	0009205330	вилка насадная	1
29	0009420850	вилка насадная	1
30	0002351341	кольцо пружинное	1
31	0002361720	гайка 6-гр.	1

Наверх

4-х рядная кукурузная жатка, Главный редуктор, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118412	редуктор смотн.	1
2	0002338440	уплотнение вала	2
3	0002351870	кольцо стопорное	2
4	0002431090	ш/подш.радиальный	2
5	0002378010	винт запорный	1
6	0002361720	гайка 6-гр.	2
7	0009118420	корпус подшипн.п.	1
8	0002351630	кольцо стопорное	1
9	0002359140	ш/подш.радиальный	1
10	0009094640	колесо зубчатое	1
11	0002443460	винт запорный	1
12	0002445770	штифт распорный	2
13	0002355320	болт 6-гр.	4
14	0002378150	болт 6-гр.	2
15	0002359190	ш/подш.радиальный	1
16	0002351890	кольцо стопорное	1
17	0002110340	уплотнение вала	1
18	0009460980	шпонка призматич.	1
19	0009118441	вал	1
20	0009118430	колесо зубчатое	1
21	0002116690	винт запорный	1
22	0002345540	пробка магнитная	1

Наверх

4-х рядная кукурузная жатка, Защита привода, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009460980	шпонка призматич.	1
2	0009116701	вал карданный	1
2	0009122680	вал карданный	1
3	0009042170	шпонка призматич.	1
4	0009123300	щиток правый	1
5	0001798380	пресс-масленка	12
6	0002391560	штуцер	32
7	0004086140	кольцо ножевое	32
8	0002391570	гайка накидная	32
9	0009418380	маслопровод	2
10	0009118710	скоба зажимная	2
11	0002393870	шайба контактная	2
12	0002374390	болт 6-гр.	1
13	0009118720	подкладка	0
14	0009118730	подкладка	0
15	0002449460	пресс-масленка	4
16	0002375700	болт 6-гр.	7
17	0002393880	шайба контактная	2
18	0009118741	щиток	1
19	0009123280	щиток левый	1
20	0002361700	гайка 6-гр.	2
21	0002374420	винт с 6-гр.гол.	2

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381050	кольцо стопорное	2
2	0002368520	шайба	2
3	0009123271	вал 6-гр.	1
4	0002335830	болт 6-гр.	1
5	0002336710	шкив натяжной	1
6	0002374650	болт 6-гр.	24
7	0002393860	шайба контактная	24
8	0009123330	планка захватная	8
9	0002379830	гайка стопорная	24
10	0009120851	валик	2
11	0002373820	болт 6-гр.	4
12	0009121720	скребок правый	1
13	0009121710	скребок левый	1
14	0002365140	винт полупотайной	4
15	0002393880	шайба контактная	8
16	0002361710	гайка 6-гр.	4
17	0002390490	болт 6-гр.	8
18	0002393890	шайба контактная	36
19	0002330310	шайба	6
20	0009116632	поводок	8
20	0009121850	звездочка	8
21	0002343770	шайба	2
22	0009123320	шайба	2
23	0009120890	звездочка	2
24	0009103540	труба распорная	2
25	0009118240	шайба	2
26	0009460980	шпонка призматич.	2
27	0002378750	болт 6-гр.	8
28	0002382340	гайка стопорная	8
29	0002423790	болт 6-гр.	16

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118352	вал опорный	2
2	0009027120	шпонка призматич.	2
3	0009027120	шпонка призматич.	2
3	0009099781	шпонка призматич.	2
4	0009118340	поводок	2
5	0009118360	шайба уплотн.	2
6	0001782580	кольцо уплотн.	4
7	0002377710	ш/подш.радиальный	4
8	0002351840	кольцо стопорное	4
9	0009090830	втулка распорная	2
10	0002331241	шайба установочн.	0
10	0002378800	шайба установочн.	0
10	0002378810	шайба установочн.	0
10	0002386980	шайба установочн.	0
11	0002394640	кольцо уплотн.	2
12	0002359190	ш/подш.радиальный	2
13	0009118371	шайба	2
14	0002332020	шайба установочн.	0
14	0002332030	шайба установочн.	0
14	0002332040	шайба установочн.	0
14	0002332050	шайба установочн.	0
15	0002351890	кольцо стопорное	2
16	0009118380	шестерня конич.	2
17	0009118330	корпус подшипн.п.	1
18	0009103141	шестерня конич.	2
19	0002343770	шайба	2
20	0002393890	шайба контактная	2
21	0002390490	болт 6-гр.	2
22	0009118300	корпус подшипн.л.	1

Наверх

4-х рядная кукурузная жатка, Привод собирательных цепей - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118330	корпус подшипн.п.	3
2	0002351890	кольцо стопорное	6
3	0002332020	шайба установочн.	0
3	0002332030	шайба установочн.	0
3	0002332040	шайба установочн.	0
3	0002332050	шайба установочн.	0
4	0009118371	шайба	6
5	0002359190	ш/подш.радиальный	6
6	0002394640	кольцо уплотн.	6
7	0009118300	корпус подшипн.л.	3
8	0009027120	шпонка призматич.	6
9	0009118391	вал опорный	6
10	0009027120	шпонка призматич.	6
10	0009099781	шпонка призматич.	6
11	0009118340	поводок	6
12	0009118360	шайба уплотн.	6
13	0001782580	кольцо уплотн.	12
14	0002377710	ш/подш.радиальный	12
15	0002351840	кольцо стопорное	12
16	0009090830	втулка распорная	6
17	0002331241	шайба установочн.	0
17	0002378800	шайба установочн.	0
17	0002378810	шайба установочн.	0
17	0002386980	шайба установочн.	0
18	0009118380	шестерня конич.	6
19	0009103141	шестерня конич.	6
20	0002343770	шайба	6
21	0002393890	шайба контактная	6
22	0002390490	болт 6-гр.	6

Наверх

4-х рядная кукурузная жатка, Опорный рычаг, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121590	фланец	16
1	0009122190	фланец	16
2	0009120860	втулка пластмас.	16
3	0002373820	болт 6-гр.	32
3	0002422420	винт с цил.гол.	32
4	0002393880	шайба контактная	48
5	0002361710	гайка 6-гр.	32
6	0009120034	корпус подшипника	8
7	0002330000	болт 6-гр.	16
8	0009120042	направляющая	8
9	0002445770	штифт распорный	8
10	0009120230	пружина кручения	8
11	0009120050	палец	8
12	0002356471	штифт распорный	8
13	0009118811	защелка	8
14	0009116650	пружина сжатия	8
15	0005233830	направляющая пруж	8
16	0002361730	гайка 6-гр.	8
17	0002369360	болт 6-гр.	8
18	0002369420	пресс-масленка	8
18	0002369430	пресс-масленка	8
19	0002333240	гайка 6-гр.	8
20	0009120063	шпилька	8
21	0009272100	пружина сжатия	8
22	0002342240	шайба	16
22	0002343250	шайба	8
23	0002373820	болт 6-гр.	8
24	0009121984	уплотнение резин.	16
25	0002378350	кольцо стопорное	16

Наверх

4-х рядная кукурузная жатка, Режущий диск , VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	16
2	0002393870	шайба контактная	16
3	0009120822	поводок	8
4	0009116641	нож	8
5	0002370670	винт потайной	16
6	0002393880	шайба контактная	48
7	0002373820	болт 6-гр.	16
8	0002390490	болт 6-гр.	8
9	0002393890	шайба контактная	8
10	0002330310	шайба	8
10	0002343770	шайба	8
11	0009118340	поводок	8
12	0009116632	поводок	8
12	0009121990	звездочка	8
13	0009118360	шайба уплотн.	8
14	0001782580	кольцо уплотн.	16
15	0002377710	ш/подш.радиальный	16
16	0002351840	кольцо стопорное	16
17	0009083030	втулка распорная	8
18	0009118784	корпус подшипника	8
19	0002369420	пресс-масленка	8
20	0009120101	вал привода ножа	8
21	0009095710	шайба распорная	4
22	0009120872	поводок	4
23	0002373830	болт 6-гр.	16
24	0002379470	гайка стопорная	16
25	0002425191	винт потайной	8
26	0009027120	шпонка призматич.	8
27	0002121360	винт потайной	8

Наверх

4-РЯДН. ПРИСТАВКА, ДЕРЖАТЕЛИ ПОДШИПН., НАПРАВЛЯЮЩИЕ ЦЕПЕЙ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121873	кронштейн опорный	1
2	0009120002	кронштейн опор.п.	1
3	0009119872	кронштейн опор.л.	1
4	0009120070	скоба п-обр.	12
5	0002393880	шайба контактная	36
6	0002375700	болт 6-гр.	36
7	0009121823	кронштейн опорный	1
8	0009099580	планка направл.	6
9	0009120090	уголок направл.	6
10	0002381320	гайка стопорная	54
11	0002393870	шайба контактная	54
12	0009120080	уголок направл.	8
13	0009118250	планка направл.	8
14	0002363300	винт потайной	54
15	0009120220	уголок направл.	2
16	0009118260	планка направл.	2

Наверх

4-РЯДН. ПРИСТАВКА,НАПРАВЛЯЮЩАЯ ЦЕПИ НАРУЖНАЯ ЛЕВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120541	планка направл.	1
2	0002375700	болт 6-гр.	4
3	0002393880	шайба контактная	9
4	0002361720	гайка 6-гр.	2
5	0009120532	уголок	1
6	0002348420	болт 6-гр.	1
7	0009120491	держатель левый	2
8	0002373820	болт 6-гр.	4
9	0009120880	планка направл.	1
10	0002339020	пружина сжатия	1
11	0009120472	вал	1
12	0009120910	звездочка	1
13	0002351600	кольцо стопорное	1
14	0002358700	ш/подш.радиальный	1
15	0002351820	кольцо стопорное	1
16	0009120481	болт крышки подш.	1
17	0009229510	шайба	1
18	0002352181	болт 6-гр.	1
18	0002355341	болт 6-гр.	1
19	0009150178	штифт распорный	1
20	0002445720	штифт распорный	1

Наверх

4-РЯДН. ПРИСТАВКА,НАПРАВЛЯЮЩАЯ ЦЕПИ НАРУЖНАЯ ПРАВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120910	звездочка	1
2	0002351600	кольцо стопорное	1
3	0002358700	ш/подш.радиальный	1
4	0002351820	кольцо стопорное	1
5	0009120481	болт крышки подш.	1
6	0009120472	вал	1
7	0009229510	шайба	1
8	0002393880	шайба контактная	19
9	0002352181	болт 6-гр.	1
9	0002355341	болт 6-гр.	1
10	0002373820	болт 6-гр.	6
11	0009120591	держатель правый	2
12	0002375700	болт 6-гр.	4
13	0009120880	планка направл.	1
14	0002339020	пружина сжатия	1
15	0002361710	гайка 6-гр.	2
16	0002348420	болт 6-гр.	1
17	0009120633	щиток отр. правый	1
18	0009120603	щиток отраж.левый	1
20	0009120532	уголок	1
21	0002365100	винт полупотайной	2
21	0002365140	винт полупотайной	4
22	0002393890	шайба контактная	3
23	0002361720	гайка 6-гр.	2
24	0002361710	гайка 6-гр.	3
25	0009150178	штифт распорный	1
26	0002445720	штифт распорный	1
27	0009120541	планка направл.	1

Наверх

4-х рядная кукурузная жатка, Собирательные цепи, VAR. 4647 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121900	цепь	2
2	0009116681	цепь	2
3	0009116671	цепь	2
4	0009116661	цепь	4
5	0002361700	гайка 6-гр.	16
6	0002393870	шайба контактная	16
7	0009120652	поводок	8
8	0002364380	винт полупотайной	16

Наверх

АВТОПИЛОТ, ДАТЧИКИ (4/6 REIH) ВАР. 3737 / 4172 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050980	каучук силиконов.	0
1	0000505520	хомут кабельный	1
2	0007446070	скоба крепежная	5
3	0000508552	кпл. кабелей	1
4	0006738182	штепсель	1
5	0002386600	скоба крепежная	12
6	0000506731	штепсель соедин.	2
7	0002362000	болт 6-гр.	4
8	0002351320	кольцо пружинное	4
9	0002369122	шайба	4
10	0000505742	система датчиков	1
10	0000505752	система датчиков	1
11	0000505830	втулка пластмас.	2
12	0002351242	шайба	2
13	0002350830	шплинт	2
14	0000085040	втулка	4
15	0000506150	палец с буртиком	2
16	0002376060	штифт распорный	2
17	0000506860	щуп правый	1
17	0000506870	щуп левый	1

Наверх

3-х рядная кукурузная жатка, Рама, VAR. 3964 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009096890	накладка	6
2	0009096850	щиток	1
3	0006100971	винт полупотайной	2
4	0009098500	крышка	2
5	0002374620	болт 6-гр.	4
6	0009186951	элемент опорный	2
7	0002336590	шкив натяжной	6
8	0002382340	гайка стопорная	4
9	0009445170	элемент зажимной	2
10	0002355530	болт 6-гр.	2
11	0002362000	болт 6-гр.	15
12	0002342230	шайба	5
13	0009095261	щиток	1
14	0009782160	штепсель	2
15	0002355210	болт 6-гр.	2
16	0009116030	крышка	2
17	0002381320	гайка стопорная	8
18	0009116012	рычаг направл.	2
19	0009098513	щиток	1
20	0008019910	держатель кожуха	2
21	0002441310	шплинт	2
22	0009116310	рама	1
23	0002364380	винт полупотайной	4
24	0009096731	щиток	1
25	0002361700	гайка 6-гр.	4
26	0002364750	винт полупотайной	6
27	0002369122	шайба	6
28	0009096870	щиток	1
29	0002369112	шайба	6
30	0002379830	гайка стопорная	6
31	0009096911	щиток	1

Наверх

3-х рядная кукурузная жатка, Разделитель, VAR. 3964 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	26
2	0002373820	болт 6-гр.	4
3	0009099190	делитель ср.пр.	1
4	0009098760	делитель левый	1
5	0009099011	делитель правый	1
6	0009099450	втулка	4
7	0009099261	наконечн.дел.пр.	1
8	0009099460	втулка	4
9	0009099470	наконечн.дел.ср.	2
10	0002336580	шкив натяжной	22
11	0002373830	болт 6-гр.	12
12	0009096120	корпус редуктора	2
14	0009098871	табличка предупр.	1
16	0009096112	башмак контактный	2
17	0002378280	винт потайной	8
18	0002375720	болт 6-гр.	8
19	0009099321	наконечн.дел.лв.	1
20	0009098812	брус защитный	1
21	0009230660	пружина растяжен.	2
22	0009008810	крюк рессоры	2
23	0009096160	уголок	2
24	0009098921	делитель левый	1
25	0002374530	болт 6-гр.	2
26	0009096170	уголок	2
27	0009096130	башмак контактный	2

Наверх

3-х рядная кукурузная жатка, Дефлектор, VAR. 3964 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009095510	щиток отр. правый	1
2	0009480005	штифт распорный	4
3	0009095670	кронштейн	2
4	0009095650	труба	2
5	0005009242	винт с закруткой	2
6	0009095640	диск храповый	2
7	0002349570	винт с цил.гол.	4
8	0005045040	гайка с закруткой	2
9	0009095630	консоль замка	2
10	0002424580	болт 6-гр.	2
11	0009095681	шайба подкладная	2
12	0002355580	болт 6-гр.	4
13	0009096020	корпус редуктора	1
14	0002382340	гайка стопорная	4
15	0009096070	защита кромок	2
16	0002338980	проволока	4
17	0009095590	щиток отраж.левый	1

Наверх

3-х рядная кукурузная жатка, Карданный вал, VAR.3964 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009116501	вал карданный	1
2	0009116260	рычаг направл.	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009772180	вилка насадная	1
7	0009772310	кольцо стопорное	8
8	0006545870	крестовина	2
9	0009724600	вилка штифта	1
10	0002445790	штифт распорный	2
11	0009209000	труба профильная	1
12	0009419280	воронка защитная	1
13	0009209440	кольцо торцовое	2
14	0009416970	ограждение внешн.	1
15	0009116271	рычаг направл.	1
16	0009722970	цепь несущая	1
17	0009416980	воронка защитная	1
18	0009419380	воронка защитная	1
19	0009209010	труба профильная	1
20	0009724610	вилка штифта	1
21	0009419371	муфта фрикц.	1

Наверх

3-х рядная кукурузная жатка, Фрикционная муфта, VAR. 3964 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009419371	муфта фрикц.	1
2	0009419400	картер сцепления	1
3	0009206872	пластина фрикц.	2
4	0009419390	ступица фланцевая	1
5	0009206860	шайба нажимная	1
6	0009206840	пружина тарельч.	2
7	0002361700	гайка 6-гр.	4

Наверх

3-х рядная кукурузная жатка, Главный редуктор, VAR. 3964 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009116570	коробка передач	1
1	0002356812	штифт распорный	1
2	0009094161	втулка профильная	1
3	0002351640	кольцо стопорное	1
4	0009094130	звездочка	1
5	0002385130	уплотнение вала	1
6	0002363180	кольцо стопорное	1
7	0002344030	шайба установочн.	0
7	0002344160	шайба установочн.	0
7	0002344270	шайба установочн.	0
7	0002344350	шайба установочн.	0
8	0002359300	ш/подш.радиальный	1
9	0007760680	шпонка призматич.	1
10	0002443460	винт запорный	1
11	0002361710	гайка 6-гр.	1
12	0002374560	болт 6-гр.	1
13	0001798420	сапун	1
14	0002355380	болт 6-гр.	6
15	0002359860	роликоподшипник	2
16	0002343990	шайба установочн.	0
16	0002344120	шайба установочн.	0
16	0002344240	шайба установочн.	0
16	0002344320	шайба установочн.	0
16	0002381980	шайба опорная	0
17	0002351840	кольцо стопорное	2
18	0002331241	шайба установочн.	0
18	0002378800	шайба установочн.	0
18	0002378810	шайба установочн.	0
18	0002386980	шайба установочн.	0
19	0002381050	кольцо стопорное	1
20	0002338240	уплотнение вала	1
21	0009116580	вал с конич.шест.	1
22	0002359120	ш/подш.радиальный	1
23	0002340590	шайба установочн.	0
23	0002343970	шайба установочн.	0
23	0002344100	шайба установочн.	0
23	0002344220	шайба установочн.	0
24	0002330300	шайба	0
24	0002342210	шайба	0
24	0002343360	шайба	0
25	0002336710	шкив натяжной	3
26	0002362300	болт 6-гр.	3
27	0002345540	пробка магнитная	1
28	0009094034	корпус подшипника	1
29	0002379470	гайка стопорная	6
30	0009115340	шестерня концевая	1
31	0002447670	шпонка призматич.	1

Наверх

3-х рядная кукурузная жатка, Редуктор, VAR. 3964 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0002344500	кольцо стопорное	2
2	0002343850	шайба опорная	0
2	0002344080	шайба установочн.	0
2	0002344200	шайба установочн.	0
2	0002344310	шайба установочн.	0
3	0002355600	болт 6-гр.	4
4	0002336590	шкив натяжной	4
5	0002382340	гайка стопорная	4
6	0002136871	штифт распорный	2
7	0002376131	штифт распорный	2
8	0009094661	звездочка	2
9	0009094653	вал ведущий	1
10	0009321511	замок цепи	0
11	0009580042	цепь роликовая	2
12	0009094720	корпус редуктора	2
13	0001798420	сапун	2
14	0002445770	штифт распорный	4
15	0002351630	кольцо стопорное	2
16	0002359140	ш/подш.радиальный	2
17	0009094640	колесо зубчатое	2
18	0002359190	ш/подш.радиальный	2
19	0002351890	кольцо стопорное	2
20	0002384760	уплотнение вала	2
21	0009460980	шпонка призматич.	2
22	0009094613	звездочка	2
23	0002431090	ш/подш.радиальный	4
24	0002351870	кольцо стопорное	4
25	0002338440	уплотнение вала	4
26	0009094631	колесо зубчатое	2
28	0002424550	болт 6-гр.	2
29	0002361720	гайка 6-гр.	2
30	0009094581	корпус редуктора	2
31	0002345540	пробка магнитная	2
32	0002355320	болт 6-гр.	8
33	0002443460	винт запорный	2

Наверх

3-х рядная кукурузная жатка, Привод угла ножей L.H. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009094342	передача угловая	1
1	0002447980	шпонка с головкой	1
2	0009094461	вал	1
3	0002332830	шпонка клиновая	1
4	0002359140	ш/подш.радиальный	2
5	0009094480	втулка	1
6	0009094470	шестерня конич.	1
7	0002375710	болт 6-гр.	2
8	0001798380	пресс-масленка	1
9	0002391560	штуцер	2
10	0004086140	кольцо ножевое	4
11	0002391570	гайка накидная	4
12	0009418380	маслопровод	2
13	0002361710	гайка 6-гр.	5
14	0009094511	стойка	1
15	0002338830	патрубок	1
16	0002369132	шайба	4
17	0002378740	болт 6-гр.	2
20	0009094430	звездочка	1
21	0002338240	уплотнение вала	1
22	0002351840	кольцо стопорное	1
23	0002343990	шайба установочн.	0
23	0002344120	шайба установочн.	0
23	0002344240	шайба установочн.	0
23	0002344320	шайба установочн.	0
24	0002355380	болт 6-гр.	4
25	0002443460	винт запорный	1
26	0002379470	гайка стопорная	4
27	0002336580	шкив натяжной	4
29	0005057590	винт полупотайной	4
30	0009094352	корпус редуктора	1
31	0002362270	винт с цил.гол.	2
32	0002344940	подшипник игольчатый	1
33	0002110740	гайка корончатая	1
34	0002331310	шайба	1
35	0009094412	шестерня конич.	1
36	0002351890	кольцо стопорное	2
37	0002338450	шайба установочн.	0
37	0009630170	шайба установочн.	0
37	0009630172	шайба установочн.	0
37	0009630173	шайба установочн.	0
38	0002359190	ш/подш.радиальный	1
39	0002384760	уплотнение вала	1
40	0002343980	шайба установочн.	0
40	0002344110	шайба установочн.	0
40	0002344230	шайба установочн.	0
40	0009580036	шайба установочн.	0
41	0009094792	вал привода ножа	1
42	0002356500	штифт распорный	1
43	0009460980	шпонка призматич.	2

Наверх

3-х рядная кукурузная жатка, Привод угла ножей R.H. - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009094532	передача угловая	1
1	0002338830	патрубок	2
2	0004086140	кольцо ножевое	8
3	0002391570	гайка накидная	8
4	0009418380	маслопровод	4
5	0002391560	штуцер	4
6	0001798380	пресс-масленка	2
7	0009094352	корпус редуктора	2
8	0002379470	гайка стопорная	8
9	0002336580	шкив натяжной	8
10	0005057590	винт полупотайной	8
11	0009094430	звездочка	1
12	0002338240	уплотнение вала	2
13	0002351840	кольцо стопорное	2
14	0002343990	шайба установочн.	0
14	0002344120	шайба установочн.	0
14	0002344240	шайба установочн.	0
14	0002344320	шайба установочн.	0
15	0002359140	ш/подш.радиальный	4
16	0002443460	винт запорный	2
17	0009094480	втулка	2
18	0009094470	шестерня конич.	2
19	0002447980	шпонка с головкой	1
20	0002332830	шпонка клиновая	2
21	0009094542	вал	2
22	0002344940	подшипник игольчатый	2
23	0002110740	гайка корончатая	2
24	0002331310	шайба	2
25	0009094412	шестерня конич.	2
26	0002351890	кольцо стопорное	4
27	0002338450	шайба установочн.	0
27	0009630170	шайба установочн.	0
27	0009630172	шайба установочн.	0
27	0009630173	шайба установочн.	0
28	0002359190	ш/подш.радиальный	2
29	0002384760	уплотнение вала	2
30	0002343980	шайба установочн.	0
30	0002344110	шайба установочн.	0
30	0002344230	шайба установочн.	0
30	0009580036	шайба установочн.	0
31	0009094792	вал привода ножа	2
32	0002356500	штифт распорный	2
33	0009460980	шпонка призматич.	4

Наверх

3-х рядная кукурузная жатка, Режущий диск L.H., VAR. 3964 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009094502	щиток	1
2	0002362000	болт 6-гр.	2
3	0009095700	прокладка	2
4	0009094210	шайба	1
5	0002339120	шайба	0
5	0002339130	шайба	0
5	0002339140	шайба	0
5	0002339150	шайба	0
6	0009094240	брус противореж.	1
7	0002425210	винт потайной	1
8	0002361710	гайка 6-гр.	2
9	0005025110	винт полупотайной	2
10	0002361720	гайка 6-гр.	1
11	0002374610	болт 6-гр.	1
12	0002374530	болт 6-гр.	4
13	0009094730	корпус редуктора	1
14	0009095710	шайба распорная	0
14	0009443930	шайба распорная	0
14	0009444620	шайба распорная	0
14	0009444790	шайба распорная	0
15	0009094220	нож	1
16	0002110730	заклепка потайная	4
17	0009094520	корпус редуктора	1

Наверх

3-х рядная кукурузная жатка, Нож правый, VAR. 3964 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009095700	прокладка	4
2	0009094210	шайба	2
3	0002339120	шайба	0
3	0002339130	шайба	0
3	0002339140	шайба	0
3	0002339150	шайба	0
4	0009094240	брус противореж.	2
5	0002425210	винт потайной	2
6	0009106450	шаблон шлифов.	1
7	0002362000	болт 6-гр.	2
8	0009094561	щиток	1
9	0002361720	гайка 6-гр.	2
10	0002374610	болт 6-гр.	2
11	0002110730	заклепка потайная	8
12	0009095710	шайба распорная	0
12	0009443930	шайба распорная	0
12	0009444620	шайба распорная	0
12	0009444790	шайба распорная	0
13	0009094740	корпус редуктора	1
14	0002379470	гайка стопорная	2
15	0002374530	болт 6-гр.	8
16	0009094220	нож	2
17	0009094520	корпус редуктора	2
18	0005025110	винт полупотайной	2

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД ЦЕПИ (СЕРЕДИНА) - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009202066	внутреннее звено	0
0	0009245200	переходное звено	0
1	0002444550	гайка корончатая	2
2	0002369290	шплинт	2
3	0002343660	шайба	2
4	0009094920	шестерня конич.	2
5	0002342150	шайба установочн.	0
5	0002342350	шайба	0
5	0002342980	шайба	0
5	0002344060	шайба установочн.	0
6	0002351840	кольцо стопорное	4
7	0002338530	ш/подш.радиальный	4
8	0009094940	втулка распорная	2
9	0002374530	болт 6-гр.	4
10	0002361710	гайка 6-гр.	4
11	0002391560	штуцер	4
12	0004086140	кольцо ножевое	4
13	0002391570	гайка накидная	4
14	0009418380	маслопровод	2
15	0001798380	пресс-масленка	2
16	0009245180	замок цепи	0
17	0009550016	цепь роликовая	2
18	0009094931	корпус редуктора	2
19	0002338520	кольцо уплотн.	2
20	0002342150	шайба установочн.	0
20	0002342350	шайба	0
20	0002342980	шайба	0
20	0002344060	шайба установочн.	0
21	0009094960	звездочка конич.	2
22	0009095040	вал	2
23	0002361720	гайка 6-гр.	2
24	0002342850	шайба	2
25	0009094990	ролик натяжной	2
26	0002336590	шкив натяжной	2
27	0002378150	болт 6-гр.	2
28	0009540016	шпонка призматич.	4

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД ЦЕПИ (СЕРЕДИНА) - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002444550	гайка корончатая	8
2	0002369290	шплинт	8
3	0002343660	шайба	8
4	0009540016	шпонка призматич.	8
5	0009445991	вал	4
6	0009094911	звездочка	4
7	0002342150	шайба установочн.	0
7	0002342350	шайба	0
7	0002342980	шайба	0
7	0002344060	шайба установочн.	0
8	0002442620	ш/подш.радиальный	8
9	0009445900	втулка распорная	4
10	0009445140	корпус подшипника	4
11	0002361710	гайка 6-гр.	30
12	0002351820	кольцо стопорное	8
13	0002342391	шайба	0
14	0009094920	шестерня конич.	4
15	0002365100	винт полупотайной	10
16	0002373830	болт 6-гр.	4
17	0002391560	штуцер	8
18	0004086140	кольцо ножевое	8
19	0002391570	гайка накидная	8
20	0009418380	маслопровод	4
21	0001798380	пресс-масленка	4
22	0009094840	пластина подшипн.	2
23	0002374530	болт 6-гр.	16

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД ТРАНСПОРТНЫХ ЦЕПЕЙ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335680	переходное звено	0
0	0009321530	внутреннее звено	0
1	0001798380	пресс-масленка	3
2	0002391560	штуцер	3
3	0004086140	кольцо ножевое	6
4	0002391570	гайка накидная	6
5	0009418380	маслопровод	3
6	0002338840	патрубок угловой	3
7	0002447990	шпонка с головкой	4
8	0009095070	шестерня конич.	3
9	0002361710	гайка 6-гр.	4
10	0009072001	корпус подшипника	2
11	0002374530	болт 6-гр.	2
12	0009095081	корпус редуктора	3
13	0002363250	шпилька	5
14	0002332390	кольцо зажимное	5
15	0002332380	подшипник кольца	5
16	0002449460	пресс-масленка	2
17	0009095092	звездочка	1
18	0002374620	болт 6-гр.	6
19	0002336590	шкив натяжной	6
20	0002382340	гайка стопорная	6
21	0002352191	болт 6-гр.	2
22	0009620044	болт 6-гр.	1
23	0009427910	гайка	1
24	0002342270	шайба	1
25	0009172720	втулка	1
26	0009451052	колесо натяж.цепи	1
27	0002367520	ш/подш.радиальный	1
28	0002351810	кольцо стопорное	1
29	0009095061	вал ведущий	1
30	0009321511	замок цепи	0
31	0009580005	цепь роликовая	1
32	0002331380	шайба	1
33	0002393890	шайба контактная	1
34	0002355540	болт 6-гр.	1

Наверх

3-Х РЯДН. ПРИСТАВКА, ПРИВОД ТРАНСПОРТНЫХ ЦЕПЕЙ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009095180	вал	1
2	0009099781	шпонка призматич.	4
3	0009094911	звездочка	1
4	0002342391	шайба	0
5	0002342150	шайба установочн.	0
5	0002342350	шайба	0
5	0002342980	шайба	0
6	0002442620	ш/подш.радиальный	2
7	0009095210	втулка распорная	1
8	0002365140	винт полупотайной	15
9	0009095201	корпус редуктора	1
10	0002391560	штуцер	6
11	0004086140	кольцо ножевое	6
12	0002391570	гайка накидная	6
13	0009418380	маслопровод	3
14	0001798380	пресс-масленка	3
15	0002351820	кольцо стопорное	2
16	0002361710	гайка 6-гр.	15
18	0009094920	шестерня конич.	3
19	0009400158	шайба концевая	3
20	0002330000	болт 6-гр.	3
21	0009095161	звездочка	2
22	0002331390	шайба	4
23	0002331241	шайба установочн.	0
23	0002343060	шайба	0
23	0002343700	шайба	0
24	0009095151	звездочка	2
25	0002376120	штифт распорный	4
26	0002356680	штифт распорный	4
27	0009083010	втулка распорная	2
28	0009095350	корпус редуктора	2
29	0002332380	подшипник кольца	4
30	0002332390	кольцо зажимное	4
31	0002363250	шпилька	4
32	0002378800	шайба установочн.	2
33	0009445151	корпус подшипника	2
34	0009095140	вал ведущий	2

Наверх

3-х рядная кукурузная жатка - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0009096761	корпус редуктора	1
2	0002393870	шайба контактная	2
3	0002361700	гайка 6-гр.	2
4	0002355870	болт 6-гр.	1
5	0009096280	крышка	1
6	0002335030	винт полупотайной	2
7	0001798380	пресс-масленка	1
8	0002351840	кольцо стопорное	1
9	0002359270	ш/подш.радиальный	1
10	0009096751	звездочка	1
11	0009096232	устр. натяж. цепи	1
12	0009096290	пластинка дистанц	1
13	0009096800	корпус редуктора	1
14	0002336840	шкив натяжной	2
15	0002374420	винт с 6-гр.гол.	2
16	0002332910	пружина сжатия	1
17	0002381510	болт 6-гр.	1
18	0009099800	цепь	1
19	0002110820	звено замыкающее	0
20	0009099740	планка направл.	1
21	0009099730	корпус редуктора	1
22	0002381320	гайка стопорная	6
23	0002369122	шайба	6
24	0009099720	корпус редуктора	1
25	0009099560	планка	1
26	0009096481	планка направл.	1
27	0002363300	винт потайной	6

Наверх

3-х рядная кукурузная жатка, Собирающие цепи - средние - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0002363300	винт потайной	30
2	0009099700	планка направл.	4
3	0009099710	корпус редуктора	4
4	0002373820	болт 6-гр.	28
5	0002381320	гайка стопорная	30
6	0009098880	уголок	4
7	0002361710	гайка 6-гр.	28
8	0002381510	болт 6-гр.	4
9	0009096372	уголок	4
10	0009096381	планка направл.	4
11	0009099690	планка направл.	2
12	0009099680	корпус редуктора	2
13	0009096190	уголок	2
14	0002355870	болт 6-гр.	4
15	0009096761	корпус редуктора	4
16	0009096280	крышка	8
17	0001798380	пресс-масленка	8
18	0002351840	кольцо стопорное	8
19	0002359270	ш/подш.радиальный	8
20	0009096751	звездочка	8
21	0009096232	устр. натяж. цепи	4
22	0009096290	пластинка дистанц	4
23	0009096800	корпус редуктора	4
24	0002336840	шкив натяжной	8
25	0002374420	винт с 6-гр.гол.	8
26	0009094861	цепь	4
27	0002110820	звено замыкающее	0
28	0009096720	стойка	1
29	0005025110	винт полупотайной	2
30	0002369132	шайба	3
31	0002378740	болт 6-гр.	1
32	0009096710	стойка	1
33	0002355930	болт 6-гр.	4
34	0002342240	шайба	8
35	0002361720	гайка 6-гр.	4
36	0002332910	пружина сжатия	4
37	0009099660	корпус редуктора	1
37	0009099670	корпус редуктора	1
38	0009107800	направляющая п-об	2
39	0009107620	планка направл.	2
40	0009096350	корпус редуктора	4
41	0002361730	гайка 6-гр.	4

Наверх

3-х рядная кукурузная жатка, Направляющая внешней цепи - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117300	шплинт	0
1	0009096761	корпус редуктора	4
2	0002393870	шайба контактная	8
3	0002361700	гайка 6-гр.	8
4	0009107640	планка направл.	4
5	0009107703	направляющая п-об	4
6	0002361720	гайка 6-гр.	4
7	0002381320	гайка стопорная	32
8	0002369122	шайба	32
9	0002355870	болт 6-гр.	4
10	0009096280	крышка	4
11	0002335030	винт полупотайной	8
12	0001798380	пресс-масленка	4
13	0002351840	кольцо стопорное	4
14	0002359270	ш/подш.радиальный	4
15	0009096751	звездочка	4
16	0009096232	устр. натяж. цепи	2
16	0009096322	устр. натяж. цепи	2
17	0009096290	пластинка дистанц	4
18	0009096800	корпус редуктора	4
19	0002336840	шкив натяжной	8
20	0002374420	винт с 6-гр.гол.	8
21	0002332910	пружина сжатия	2
21	0002338640	пружина сжатия	2
22	0002381510	болт 6-гр.	4
23	0009096820	корпус редуктора	2
24	0009096381	планка направл.	2
25	0009099650	планка	2
26	0002363300	винт потайной	32
27	0009094851	цепь	2
28	0009094871	цепь	2
29	0002110820	звено замыкающее	0
30	0009099570	корпус редуктора	2
31	0009099590	корпус редуктора	2
32	0009099580	планка направл.	2

Наверх

Автопилот, Сенсорная система (3 ряда), VAR. 3736 / 4528 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050980	каучук силиконов.	0
1	0000505520	хомут кабельный	1
2	0007446070	скоба крепежная	5
3	0000506701	кпл. кабелей	1
4	0006738182	штепсель	1
5	0002386600	скоба крепежная	12
6	0000506731	штепсель соедин.	2
7	0002362000	болт 6-гр.	4
8	0002351320	кольцо пружинное	4
9	0002369122	шайба	4
10	0000505742	система датчиков	1
10	0000505752	система датчиков	1
11	0000505830	втулка пластмас.	2
12	0002351242	шайба	2
13	0002350830	шплинт	2
14	0000085040	втулка	4
15	0000506150	палец с буртиком	2
16	0002376060	штифт распорный	2
17	0000506110	щуп правый	1
17	0000506120	щуп левый	1
18	0002355230	болт 6-гр.	4
18	0002361700	гайка 6-гр.	4
18	0002393870	шайба контактная	4
19	0000506230	опора датчика	2
20	0000506210	скоба защитная	4

Наверх

6-и рядная кукурузная жатка, Шнек, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009241121	картинка перевод.	35
1	0009117800	щиток	1
2	0009121110	кожух	1
2	0009121290	пласт.скребка пр.	1
3	0002393870	шайба контактная	36
4	0002374390	болт 6-гр.	36
5	0009117940	скребок	2
6	0009121222	кабелепровод	1
7	0002382340	гайка стопорная	6
8	0002336590	шкив натяжной	8
9	0002355530	болт 6-гр.	2
10	0009186951	элемент опорный	2
11	0009445170	элемент зажимной	2
12	0002374620	болт 6-гр.	4
13	0002355540	болт 6-гр.	2
14	0009117204	лоток шнека	1
15	0002381320	гайка стопорная	2
16	0009118160	опора стойки	2
17	0009782160	штепсель	2
18	0009117811	щиток левый	1
19	0002379830	гайка стопорная	2
20	0002393860	шайба контактная	2
21	0002112890	отражатель	2
22	0002429020	винт с цил.гол.	2
23	0009121122	щиток	1
24	0002393870	шайба контактная	2
25	0002374380	болт 6-гр.	2
26	0009121110	кожух	1
26	0009121280	пласт.скребка лв.	1

Наверх

6-и рядная кукурузная жатка, Направляющее коромысло, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	8
2	0009118072	уголок правый	1
3	0002393880	шайба контактная	12
4	0002361710	гайка 6-гр.	8
5	0002374530	болт 6-гр.	4
6	0002379470	гайка стопорная	4
7	0002110170	колпак защитный	5
8	0009118022	рычаг направл.	2
9	0009117971	труба	1
10	0009782160	штепсель	2
11	0009118062	уголок левый	1
12	0002382340	гайка стопорная	2
13	0002355610	болт 6-гр.	2

Наверх

6-и рядная кукурузная жатка, Разделительные клыки, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009110521	отражатель	2
2	0002375730	болт 6-гр.	2
3	0002361720	гайка 6-гр.	2
4	0009109933	наконечн.дел.пр.	1
5	0009111511	платформа правая	1
6	0002374390	болт 6-гр.	4
7	0002361700	гайка 6-гр.	8
8	0009111501	платформа левая	1
9	0002349570	винт с цил.гол.	4
10	0005045040	гайка с закруткой	2
11	0009095630	консоль замка	2
12	0009095640	диск храповый	2
13	0009095681	шайба подкладная	2
14	0002424580	болт 6-гр.	2
15	0009110551	кронштейн	2
16	0005009242	винт с закруткой	2
17	0009095650	труба	2
18	0009110581	скоба	4
19	0002349530	винт полупотайной	8
20	0009099451	втулка	14
21	0002374610	болт 6-гр.	14
22	0009109942	наконечн.дел.ср.	5
23	0002361710	гайка 6-гр.	12
24	0002336580	шкив натяжной	9
25	0002374530	болт 6-гр.	6
26	0002378740	болт 6-гр.	3
27	0009111250	стойка	6
28	0009096112	башмак контактный	3
29	0009109913	наконечн.дел.лв.	1
30	0002379470	гайка стопорная	3
31	0002378280	винт потайной	6

Наверх

6-и рядная кукурузная жатка, Делитель, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009123030	обшивка металл.	1
0	0009123040	обшивка металл.	1
0	0009123050	обшивка металл.	1
1	0009119371	щиток делит.пр.	1
2	0009121330	щиток правый	1
3	0009119581	крышка правая	1
4	0009121370	щиток отр. правый	1
5	0002373820	болт 6-гр.	48
6	0002393880	шайба контактная	48
7	0002381250	болт 6-гр.	2
8	0002393870	шайба контактная	12
9	0002370670	винт потайной	8
10	0002381320	гайка стопорная	10
11	0009119571	крышка левая	1
12	0009119761	рычаг	2
13	0009221350	пружина сжатия	2
14	0002369122	шайба	2
15	0002349530	винт полупотайной	4
16	0002361700	гайка 6-гр.	4
17	0009121360	щиток отраж.левый	1
18	0002379830	гайка стопорная	2
19	0009802160	пружина сжатия	2
20	0009121350	накладка	2
21	0002353400	винт полупотайной	2
22	0009121340	щиток левый	1
23	0002393860	шайба контактная	4
24	0002361690	гайка 6-гр.	4
25	0002110750	винт потайной	4
26	0009119231	щиток делит.лев.	1
27	0009119603	делитель правый	1
28	0009119512	щиток делит.пр.	1
29	0009119101	делитель ср.пр.	1
30	0009118962	делитель средний	1
31	0009119191	делитель ср.лев.	1
32	0009119452	щиток делит.лев.	1
33	0009119703	делитель левый	1

Наверх

6-и рядная кукурузная жатка, Поворотная рукоять, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118860	подкладка	2
2	0002336710	шкив натяжной	6
3	0002335830	болт 6-гр.	6
4	0009266720	втулка подшипника	2
5	0007203720	шайба	2
6	0002444550	гайка корончатая	2
7	0002350900	шплинт	2
8	0009118821	рычаг качающийся	2
9	0002342480	шайба	2
10	0009776580	втулка подшипника	2
11	0002369420	пресс-масленка	2
12	0002356651	штифт распорный	2
13	0002342970	шайба	2
14	0005755340	пружина сжатия	2
15	0009118850	рычаг	2
16	0009118840	палец	2
17	0009121661	скоба	2
18	0002393941	шайба контактная	4
19	0002373820	болт 6-гр.	4
20	0002376080	штифт распорный	2
21	0009121690	палец	2
22	0002369680	штифт распорный	2
23	0009004170	пружина сжат.внут	2
24	0002369480	шайба	2

Наверх

6-и рядная кукурузная жатка, Плавающая пружина, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002360960	шплинт	4
2	0002343810	шайба опорная	4
3	0009120740	планка направл.	2
3	0009121940	труба направл.	2
4	0009120670	пружина сжатия	2
5	0009120710	планка направл.	2
5	0009121930	труба направл.	2
6	0002355530	болт 6-гр.	4
6	0002374610	болт 6-гр.	2
7	0002393951	шайба контактная	4
8	0002361720	гайка 6-гр.	4
9	0009120770	пластина крепежн.	2
10	0009121970	палец резьбовой	2
11	0002393951	шайба контактная	2

Наверх

6-и рядная кукурузная жатка, Карданный вал VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009116761	вал карданный	1
2	0009116770	рычаг направл.	1
3	0008136980	шайба	1
4	0008136970	пружина сжатия	1
5	0008136960	штифт передвижной	1
6	0009724660	вилка насадная	1
7	0009724650	крестовина	2
8	0009725030	кольцо стопорное	8
9	0002449460	пресс-масленка	2
10	0009724710	вилка штифта	1
11	0002445800	штифт распорный	1
12	0009425810	труба профильная	1
13	0008123130	воронка защитная	1
14	0009206710	кольцо торцовое	2
15	0009421370	полукорпус внутр.	1
16	0009116781	рычаг направл.	1
17	0009421361	полукорпус внутр.	1
18	0009722970	цепь несущая	1
19	0009417990	воронка защитная	1
20	0009414990	вилка вала	1
21	0002378150	болт 6-гр.	1
22	0009420850	вилка насадная	1
23	0002351341	кольцо пружинное	1
24	0002361720	гайка 6-гр.	1

Наверх

6-и рядная кукурузная жатка, Главный редуктор, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118111	коробка передач	1
2	0002385130	уплотнение вала	1
3	0002363180	кольцо стопорное	1
4	0002344030	шайба установочн.	0
4	0002344160	шайба установочн.	0
4	0002344270	шайба установочн.	0
4	0002344350	шайба установочн.	0
5	0002359300	ш/подш.радиальный	1
6	0009042170	шпонка призматич.	3
7	0009118121	вал с конич.шест.	1
8	0009118140	рычаг направл.	1
9	0001798420	сапун	1
10	0002443460	винт запорный	1
11	0002378440	болт 6-гр.	6
12	0009184181	шестерня концевая	1
13	0002359870	роликоподшипник	2
14	0002344010	шайба установочн.	0
14	0002344140	шайба установочн.	0
14	0002344250	шайба установочн.	0
14	0002344330	шайба установочн.	0
15	0002351860	кольцо стопорное	2
16	0002343950	шайба установочн.	0
16	0002344080	шайба установочн.	0
16	0002344200	шайба установочн.	0
16	0002344310	шайба установочн.	0
17	0002344500	кольцо стопорное	1
18	0002371260	уплотнение вала	1
19	0002362300	болт 6-гр.	3
20	0002336710	шкив натяжной	3
21	0002345540	пробка магнитная	1
22	0002379470	гайка стопорная	6
23	0002359140	ш/подш.радиальный	1
24	0002343990	шайба установочн.	0
24	0002344120	шайба установочн.	0
24	0002344240	шайба установочн.	0
24	0002344320	шайба установочн.	0
25	0002351840	кольцо стопорное	1
26	0002338240	уплотнение вала	1

Наверх

6-и рядная кукурузная жатка, Карданный вал VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002427930	винт для жести	1
1	0009116731	вал карданный	1
1	0009122650	вал карданный	1
2	0009116740	рычаг направл.	1
2	0009122660	подшипник упорный	1
3	0009214540	храповик звездочк	1
3	0009414940	храповик звездочк	1
4	0002363180	кольцо стопорное	1
5	0009206790	шайба нажимная	1
6	0009209130	кольцо уплотн.	1
7	0002339630	винт с цил.гол.	1
7	0002422610	винт с цил.гол.	1
8	0002428241	кольцо стопорное	1
9	0009414490	ступица	1
10	0009724761	кулачок	24
11	0009725080	пружина сжатия	24
12	0009725090	пружина внутр.	7
13	0009210950	картер сцепления	1
13	0009414500	картер сцепления	1
14	0009414950	крестовина	2
14	0009724650	крестовина	2
15	0009725030	кольцо стопорное	8
15	0009772310	кольцо стопорное	8
16	0002449460	пресс-масленка	2
17	0009724600	вилка штифта	1
17	0009724680	вилка штифта	1
18	0002445790	штифт распорный	1
19	0009207150	труба профильная	1
19	0009208900	труба профильная	1
20	0009214580	воронка защитная	1
20	0009419280	воронка защитная	1
21	0009209440	кольцо торцовое	2
22	0009410320	картер сцепления	1
22	0009416970	ограждение внешн.	1
23	0009116750	рычаг направл.	1
23	0009122670	полуось кардан.	1
24	0009410310	картер сцепления	1
24	0009416980	воронка защитная	1
25	0009214590	воронка защитная	1
25	0009419380	воронка защитная	1
26	0009214570	вилка вала	1
26	0009414980	вилка вала	1
27	0002355560	болт 6-гр.	1
27	0002378150	болт 6-гр.	1
28	0009205330	вилка насадная	1
28	0009420850	вилка насадная	1
29	0002351341	кольцо пружинное	1
30	0002361720	гайка 6-гр.	1

Наверх

6-РЯДН. ПРИСТАВКА, ПРИВОД ПИТАЮЩЕГО ШНЕКА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002348420	болт 6-гр.	1
2	0009281010	шайба сферическая	1
3	0002361720	гайка 6-гр.	2
4	0009176170	пружина растяжен.	1
5	0000085930	втулка	1
6	0009117034	рычаг качающийся	1
7	0002375720	болт 6-гр.	1
8	0002393700	шайба установочн.	1
9	0002430440	кольцо стопорное	1
10	0002389740	ш/подш.радиальный	1
11	0009116980	звездочка 2-рядн	1
12	0002351810	кольцо стопорное	1
13	0002442530	ш/подш.радиальный	1
14	0002351600	кольцо стопорное	1
15	0002369420	пресс-масленка	1
16	0002352181	болт 6-гр.	1
17	0002361710	гайка 6-гр.	1
18	0009117070	звездочка	1
19	0002343770	шайба	1
20	0002393890	шайба контактная	1
21	0002390490	болт 6-гр.	1
22	0002114840	цепь роликовая	1
23	0002114180	замок цепи	1
24	0009203005	замок	1
25	0002335680	переходное звено	1
26	0009321511	замок цепи	1
27	0000660230	цепь роликовая	1
27	0002110220	цепь роликовая	1
27	0002339780	цепь роликовая	1
28	0002351640	кольцо стопорное	2
29	0002343850	шайба опорная	0
29	0002344200	шайба установочн.	0
29	0002344310	шайба установочн.	0
30	0002358690	ш/подш.радиальный	2
31	0002351860	кольцо стопорное	2
32	0009071520	корпус подшипника	1
33	0002393890	шайба контактная	4
34	0002360560	болт 6-гр.	4
35	0009500015	шпонка призматич.	1
36	0009116953	вал	1
37	0009116620	звездочка	1
37	0009116961	звездочка	1
38	0002361700	гайка 6-гр.	2
39	0002393870	шайба контактная	2
40	0009117161	буфер упорный	2

Наверх

6-РЯДН. ПРИСТАВКА, ПОДАЮЩИЙ ШНЕК - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002390490	болт 6-гр.	2
2	0002393890	шайба контактная	2
3	0002343770	шайба	2
4	0009117120	накладка	2
5	0002430440	кольцо стопорное	1
6	0002393700	шайба установочн.	1
7	0002375720	болт 6-гр.	1
8	0002361720	гайка 6-гр.	1
9	0000085930	втулка	1
10	0002348420	болт 6-гр.	1
11	0009281010	шайба сферическая	1
12	0002361720	гайка 6-гр.	1
13	0009176170	пружина растяжен.	1
14	0009306490	подшипник кольца	2
15	0002379470	гайка стопорная	2
16	0009117100	стойка	2
17	0009117034	рычаг качающийся	1
18	0009117110	накладка	2
19	0002364620	винт полупотайной	2
20	0009081842	корпус подшипника	2
21	0009116813	шнек питателя	1
22	0002449480	пресс-масленка	2
23	0002336470	шайба установочн.	0
23	0002338200	шайба установочн.	0
24	0009117070	звездочка	1
25	0002374530	болт 6-гр.	6
26	0002393880	шайба контактная	6
27	0002361710	гайка 6-гр.	6
28	0009117161	буфер упорный	2
29	0002393870	шайба контактная	2
30	0002361700	гайка 6-гр.	2
31	0009122160	упор	1
32	0005025110	винт полупотайной	0

Наверх

6-и рядная кукурузная жатка, Карданный вал VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002427930	винт для жести	1
1	0009116701	вал карданный	1
1	0009122680	вал карданный	1
2	0009116711	рычаг направл.	1
2	0009122690	полуось кардан.	1
3	0009214540	храповик звездочк	1
3	0009414940	храповик звездочк	1
4	0002363180	кольцо стопорное	1
5	0009206790	шайба нажимная	1
6	0009209130	кольцо уплотн.	1
7	0002339630	винт с цил.гол.	1
7	0002422610	винт с цил.гол.	1
8	0002428241	кольцо стопорное	1
9	0009414490	ступица	1
10	0009724761	кулачок	24
11	0009725080	пружина сжатия	24
12	0009725090	пружина внутр.	7
13	0009210950	картер сцепления	1
13	0009414500	картер сцепления	1
14	0009414950	крестовина	2
14	0009724650	крестовина	2
15	0009725030	кольцо стопорное	8
15	0009772310	кольцо стопорное	8
16	0002449460	пресс-масленка	2
17	0009724600	вилка штифта	1
17	0009724680	вилка штифта	1
18	0002445790	штифт распорный	2
19	0009414960	труба профильная	1
20	0009214550	воронка защитная	1
20	0009419280	воронка защитная	1
21	0009209440	кольцо торцовое	2
22	0009410320	картер сцепления	1
22	0009416970	ограждение внешн.	1
23	0009116720	рычаг направл.	1
23	0009122700	полуось кардан.	1
24	0009410310	картер сцепления	1
24	0009416980	воронка защитная	1
25	0009214560	кольцо защитное	1
25	0009420320	кольцо защитное	1
26	0009414970	труба профильная	1
27	0009724610	вилка штифта	1
27	0009724690	вилка штифта	1
28	0002355560	болт 6-гр.	1
28	0002378150	болт 6-гр.	1
29	0009205330	вилка насадная	1
29	0009420850	вилка насадная	1
30	0002351341	кольцо пружинное	1
31	0002361720	гайка 6-гр.	1

Наверх

6-и рядная кукурузная жатка, Гланый редуктор, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118412	редуктор смотн.	1
2	0002338440	уплотнение вала	1
3	0002351870	кольцо стопорное	2
4	0002431090	ш/подш.радиальный	2
5	0002378010	винт запорный	1
6	0002361720	гайка 6-гр.	2
7	0009118420	корпус подшипн.п.	1
8	0002351630	кольцо стопорное	1
9	0002359140	ш/подш.радиальный	1
10	0009094640	колесо зубчатое	1
11	0002443460	винт запорный	1
12	0002445770	штифт распорный	2
13	0002355320	болт 6-гр.	4
14	0002378150	болт 6-гр.	2
15	0002359190	ш/подш.радиальный	1
16	0002351890	кольцо стопорное	1
17	0002110340	уплотнение вала	1
18	0009460980	шпонка призматич.	1
19	0009118441	вал	1
20	0009118430	колесо зубчатое	1
21	0002116690	винт запорный	1
22	0002345540	пробка магнитная	1

Наверх

6-и рядная кукурузная жатка, Защита привода, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009460980	шпонка призматич.	1
2	0009116701	вал карданный	1
2	0009122680	вал карданный	1
3	0009042170	шпонка призматич.	1
4	0009118583	лист несущ. прав.	1
5	0001798380	пресс-масленка	16
6	0002391560	штуцер	32
7	0004086140	кольцо ножевое	32
8	0002391570	гайка накидная	32
9	0009418380	маслопровод	0
10	0009118710	скоба зажимная	2
11	0002393870	шайба контактная	2
12	0002374390	болт 6-гр.	1
13	0002375700	болт 6-гр.	17
14	0002393880	шайба контактная	25
15	0009118603	лист несущ. левый	1
16	0002361710	гайка 6-гр.	2
17	0005025110	винт полупотайной	2
18	0009120851	валик	2
19	0002373820	болт 6-гр.	4
20	0009118651	щиток правый	1
21	0009118691	щиток правый	1
22	0009118720	подкладка	0
23	0009118730	подкладка	0
24	0002449460	пресс-масленка	8
25	0009118741	щиток	1
26	0009118870	щиток	1
27	0009118621	щиток левый	1
28	0002361700	гайка 6-гр.	2
29	0002374420	винт с 6-гр.гол.	2

Наверх

6-и рядная кукурузная жатка, Привод собирающей цепи - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381050	кольцо стопорное	2
2	0009118700	шайба	4
3	0002335830	болт 6-гр.	1
4	0002336710	шкив натяжной	1
5	0002390490	болт 6-гр.	12
6	0002393890	шайба контактная	48
7	0002330310	шайба	10
8	0009116632	поводок	12
8	0009121850	звездочка	12
9	0002343770	шайба	2
10	0009120942	шайба	2
11	0009120890	звездочка	2
12	0009103540	труба распорная	2
13	0009118240	шайба	2
14	0009460980	шпонка призматич.	2
15	0009118450	вал 6-гр.	1
15	0009121141	вал 6-гр.	1
16	0009118460	вал 6-гр.	2
16	0009121241	вал 6-гр.	2
17	0002374610	болт 6-гр.	12
18	0002382340	гайка стопорная	12
19	0002423790	болт 6-гр.	24
20	0009121710	скребок левый	1
20	0009121720	скребок правый	1
21	0002356651	штифт распорный	2
22	0002356250	штифт распорный	2
23	0009121910	труба распорная	2

Наверх

6-и рядная кукурузная жатка, Привод собирающей цепи - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002356520	штифт распорный	2
2	0002375751	штифт распорный	2
3	0009118551	рычаг	2
4	0009294680	рукоятка	2
5	0002356250	штифт распорный	4
5	0002356280	штифт распорный	4
6	0002356660	штифт распорный	4
6	0002356670	штифт распорный	4
7	0009118512	шайба	2
8	0002114860	пружина сжатия	2
9	0002356500	штифт распорный	2
10	0002369010	штифт распорный	2
11	0009120950	шайба	2
11	0009120990	шайба	2
12	0009120942	шайба	2
13	0009118611	шайба	4
14	0002332910	пружина сжатия	2
15	0002343690	шайба	1
16	0009118521	вилка переключен.	2
16	0009121130	вилка переключен.	2
17	0002393870	шайба контактная	4
18	0002362000	болт 6-гр.	4
19	0002393880	шайба контактная	4
20	0002361710	гайка 6-гр.	4
21	0002355410	болт 6-гр.	2
22	0009118402	упор	2
23	0002373820	болт 6-гр.	2
24	0002369420	пресс-масленка	2
25	0009118501	ступица поводков.	2
26	0009118471	полумуфта	2
27	0009118481	диск промежуточн.	2
28	0009118492	ступица поводков.	2
29	0002330050	шайба	4
30	0002354881	винт с цил.гол.	4
31	0002374540	болт 6-гр.	2
32	0009121910	труба распорная	2

Наверх

6-и рядная кукурузная жатка, Привод собирающей цепи - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118352	вал опорный	2
2	0002349000	шпонка призматич.	2
2	0009027120	шпонка призматич.	2
3	0009027120	шпонка призматич.	2
3	0009099781	шпонка призматич.	2
4	0009118340	поводок	2
5	0009118360	шайба уплотн.	2
6	0001782580	кольцо уплотн.	2
7	0002377710	ш/подш.радиальный	4
8	0002351840	кольцо стопорное	4
9	0009090830	втулка распорная	2
10	0002331241	шайба установочн.	0
10	0002378800	шайба установочн.	0
10	0002378810	шайба установочн.	0
10	0002386980	шайба установочн.	0
11	0002394640	кольцо уплотн.	2
12	0002359190	ш/подш.радиальный	2
13	0009118371	шайба	2
14	0002332020	шайба установочн.	0
14	0002332030	шайба установочн.	0
14	0002332040	шайба установочн.	0
14	0002332050	шайба установочн.	0
15	0002351890	кольцо стопорное	2
16	0009118380	шестерня конич.	2
17	0009118330	корпус подшипн.п.	1
18	0009103141	шестерня конич.	2
19	0002343770	шайба	2
20	0002393890	шайба контактная	2
21	0002390490	болт 6-гр.	2
22	0009118300	корпус подшипн.л.	1

Наверх

6-и рядная кукурузная жатка, Привод собирающей цепи - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009118330	корпус подшипн.п.	5
2	0002351890	кольцо стопорное	10
3	0002332020	шайба установочн.	0
3	0002332030	шайба установочн.	0
3	0002332040	шайба установочн.	0
3	0002332050	шайба установочн.	0
4	0009118371	шайба	10
5	0002359190	ш/подш.радиальный	10
6	0002394640	кольцо уплотн.	10
7	0009118300	корпус подшипн.л.	5
8	0002349000	шпонка призматич.	10
8	0009027120	шпонка призматич.	10
9	0009118391	вал опорный	10
10	0009027120	шпонка призматич.	10
10	0009099781	шпонка призматич.	10
11	0009118340	поводок	10
12	0009118360	шайба уплотн.	10
13	0001782580	кольцо уплотн.	10
14	0002377710	ш/подш.радиальный	20
15	0002351840	кольцо стопорное	20
16	0009090830	втулка распорная	10
17	0002331241	шайба установочн.	0
17	0002378800	шайба установочн.	0
17	0002378810	шайба установочн.	0
17	0002386980	шайба установочн.	0
18	0009118380	шестерня конич.	10
19	0009103141	шестерня конич.	10
20	0002343770	шайба	10
21	0002393890	шайба контактная	10
22	0002390490	болт 6-гр.	10

Наверх

6-и рядная кукурузная жатка, Опорный рычаг, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121590	фланец	24
1	0009122190	фланец	24
2	0009120860	втулка пластмас.	24
3	0002373820	болт 6-гр.	48
3	0002422420	винт с цил.гол.	48
4	0002393880	шайба контактная	144
5	0002361710	гайка 6-гр.	48
6	0009120034	корпус подшипника	12
7	0002330000	болт 6-гр.	144
8	0009120042	направляющая	12
9	0002445770	штифт распорный	12
10	0009120230	пружина кручения	12
11	0009120050	палец	12
12	0002356471	штифт распорный	12
13	0009118811	защелка	12
14	0009116650	пружина сжатия	12
15	0005233830	направляющая пруж	12
16	0002361730	гайка 6-гр.	12
17	0002369360	болт 6-гр.	12
18	0002369420	пресс-масленка	12
18	0002369430	пресс-масленка	12
19	0002333240	гайка 6-гр.	12
20	0009120063	шпилька	12
21	0009272100	пружина сжатия	12
22	0002342240	шайба	24
23	0002373820	болт 6-гр.	12
24	0009121984	уплотнение резин.	24
25	0002378350	кольцо стопорное	24

Наверх

6-и рядная кукурузная жатка, Режущий диск, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	24
2	0002393870	шайба контактная	24
3	0009120822	поводок	12
4	0009116641	нож	12
5	0002370670	винт потайной	24
6	0002393880	шайба контактная	72
7	0002373820	болт 6-гр.	24
8	0002390490	болт 6-гр.	12
9	0002393890	шайба контактная	12
10	0002330310	шайба	12
10	0002343770	шайба	12
11	0009118340	поводок	12
12	0009116632	поводок	12
12	0009121990	звездочка	12
13	0009118360	шайба уплотн.	12
14	0001782580	кольцо уплотн.	24
15	0002377710	ш/подш.радиальный	24
16	0002351840	кольцо стопорное	24
17	0009083030	втулка распорная	12
18	0009118784	корпус подшипника	12
19	0002369420	пресс-масленка	12
20	0009120101	вал привода ножа	12
21	0009095710	шайба распорная	6
22	0009120872	поводок	6
23	0002373830	болт 6-гр.	24
24	0002379470	гайка стопорная	24
25	0002425191	винт потайной	12
26	0002349000	шпонка призматич.	12
26	0009027120	шпонка призматич.	12
27	0002121360	винт потайной	12

Наверх

6-и рядная кукурузная жатка, Опорные рычаги, Направляющая цепи - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120244	кронштейн опорный	1
2	0009120002	кронштейн опор.п.	1
3	0009119872	кронштейн опор.л.	1
4	0009120070	скоба п-обр.	12
5	0002393880	шайба контактная	36
6	0002375700	болт 6-гр.	36
7	0009120134	кронштейн опорный	1
8	0009120305	кронштейн опор.л.	1
9	0009120425	кронштейн опорный	1
10	0009099580	планка направл.	8
11	0009120090	уголок направл.	8
12	0002381320	гайка стопорная	80
13	0002393870	шайба контактная	80
14	0009120080	уголок направл.	10
15	0009118250	планка направл.	10
16	0002363300	винт потайной	93
17	0009118260	планка направл.	6
18	0009120220	уголок направл.	6

Наверх

6-РЯДН. ПРИСТАВКА, НАПРАВЛЯЮЩАЯ ЦЕПИ НАРУЖНАЯ ЛЕВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120541	планка направл.	1
2	0002375700	болт 6-гр.	4
3	0002393880	шайба контактная	9
4	0002361720	гайка 6-гр.	2
5	0009120532	уголок	1
6	0002348420	болт 6-гр.	1
7	0009120491	держатель левый	2
8	0002373820	болт 6-гр.	4
9	0009120880	планка направл.	1
10	0002339020	пружина сжатия	1
11	0009120472	вал	1
12	0009120910	звездочка	1
13	0002351600	кольцо стопорное	1
14	0002358700	ш/подш.радиальный	1
15	0002351820	кольцо стопорное	1
16	0009120481	болт крышки подш.	1
17	0009229510	шайба	1
18	0002352181	болт 6-гр.	1
18	0002355341	болт 6-гр.	1
19	0009150178	штифт распорный	1
20	0002445720	штифт распорный	1

Наверх

6-РЯДН. ПРИСТАВКА, НАПРАВЛЯЮЩАЯ ЦЕПИ НАРУЖНАЯ ПРАВ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120910	звездочка	1
2	0002351600	кольцо стопорное	1
3	0002358700	ш/подш.радиальный	1
4	0002351820	кольцо стопорное	1
5	0009120481	болт крышки подш.	1
6	0009120472	вал	1
7	0009229510	шайба	1
8	0002393880	шайба контактная	19
9	0002352181	болт 6-гр.	1
9	0002355341	болт 6-гр.	1
10	0002373820	болт 6-гр.	6
11	0009120591	держатель правый	2
12	0002375700	болт 6-гр.	4
13	0009120880	планка направл.	1
14	0002339020	пружина сжатия	1
15	0002361710	гайка 6-гр.	2
16	0002348420	болт 6-гр.	1
17	0009120633	щиток отр. правый	1
18	0009120603	щиток отраж.левый	1
19	0002374530	болт 6-гр.	2
20	0009120532	уголок	1
21	0002365100	винт полупотайной	2
21	0002365140	винт полупотайной	4
22	0002393890	шайба контактная	24
23	0002361720	гайка 6-гр.	14
24	0002361710	гайка 6-гр.	6
25	0009150178	штифт распорный	1
26	0002445720	штифт распорный	1
27	0009120541	планка направл.	1

Наверх

6-и рядная кукурузная жатка, Собирающие цепи, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009120960	цепь	2
2	0009116691	цепь	2
3	0009116681	цепь	2
4	0009116671	цепь	4
5	0009116661	цепь	4
6	0002361700	гайка 6-гр.	24
7	0002393870	шайба контактная	24
8	0009120652	поводок	12
9	0002364380	винт полупотайной	24

Наверх

6-и рядная кукурузная жатка, Защита, VAR. 4049 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009121072	брус защитный	2
2	0009121100	стойка	2
3	0002349530	винт полупотайной	8
3	0002364380	винт полупотайной	8
4	0009121042	фартук защитный	2
5	0009230660	пружина растяжен.	7
6	0009008810	крюк рессоры	7
7	0009121021	брус защитн.средн	1
8	0009098871	табличка предупр.	6
9	0002380530	шайба	8
9	0002393870	шайба контактная	8
10	0002381320	гайка стопорная	8

Наверх

Автопилот, Сенсорная система (4/6 ряда), VAR.3737 / 4172 - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050980	каучук силиконов.	0
1	0000505520	хомут кабельный	1
2	0007446070	скоба крепежная	5
3	0000508552	кпл. кабелей	1
4	0006738182	штепсель	1
5	0002386600	скоба крепежная	12
6	0000506731	штепсель соедин.	2
7	0002362000	болт 6-гр.	4
8	0002351320	кольцо пружинное	4
9	0002369122	шайба	4
10	0000505742	система датчиков	1
10	0000505752	система датчиков	1
11	0000505830	втулка пластмас.	2
12	0002351242	шайба	2
13	0002350830	шплинт	2
14	0000085040	втулка	4
15	0000506150	палец с буртиком	2
16	0002376060	штифт распорный	2
17	0000506860	щуп правый	1
17	0000506870	щуп левый	1

Наверх

ПРОТИВОВЕСЫ ДЛЯ ПРИСТАВКАEN - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002343670	шайба	4
2	0009437280	полукорпус внутр.	2
3	0000717420	трос приводной	2
4	0000703573	пластина покровн.	1
5	0002153900	болт 6-гр.	2
5	0002361730	гайка 6-гр.	2
5	0002378880	болт 6-гр.	2
5	0002392470	болт 6-гр.	2
5	0002393910	шайба контактная	2

Наверх

ОБЗОР - CLAAS JAGUAR 685

ЭЛЕМЕНТЫ ПРИВОДА, МАШИНА - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006298360	ремень клиновой	1
2	0000703101	ремень клиновой	1
3	0006297690	ремень	1
4	0000709522	ремень	1
5	0007501932	ремень клиновой	1
6	0006590250	ремень клиновой	1
7	0001765431	ремень	1
7	0006736250	ремень	1
8	0002113770	цепь роликовая	1
9	0000721100	ремень	1
10	0006736140	ремень	1
11	0002334800	цепь роликовая	1
12	0009427520	цепь роликовая	1
13	0001335280	ремень кл.генер.	1
14	0001336301	кпл.клиновых рем.	2

Наверх

ЭЛЕМЕНТЫ ПРИВОДА, ПРИСТАВКИ - CLAAS JAGUAR 685

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009200773	цепь роликовая	1
2	0002114370	цепь роликовая	1
3	0002336300	цепь роликовая	1
4	0000660220	цепь роликовая	1
5	0009201084	цепь роликовая	1
6	0009410061	цепь роликовая	1
7	0006736140	ремень	1
8	0002111990	цепь роликовая	2
8	0009400137	цепь роликовая	2
9	0002111320	цепь роликовая	1
9	0002116380	цепь роликовая	1
10	0009580042	цепь роликовая	2
11	0009550016	цепь роликовая	2
12	0009580005	цепь роликовая	1
13	0002114840	цепь роликовая	1
14	0000660230	цепь роликовая	1
14	0002110220	цепь роликовая	1
14	0002332931	цепь роликовая	1
14	0002339260	цепь роликовая	1
14	0002339780	цепь роликовая	1

Наверх
