Запчасти для CLAAS MEGA 360

ПЛОЩАДКА ВОДИТЕЛЯ - CLAAS MEGA 360

МОЛОТИЛКА - CLAAS MEGA 360

ОЧИСТКА - CLAAS MEGA 360

Система транспортировки зерна - CLAAS MEGA 360

УКЛАДЧИК СОЛОМЫ - CLAAS MEGA 360

ПРИВОДЫ / ОСИ - CLAAS MEGA 360

Отсек двигателя - CLAAS MEGA 360

ГИДРАВЛИКА - CLAAS MEGA 360

МОТОР - CLAAS MEGA 360

ОБЗОР - CLAAS MEGA 360

ПЛОЩАДКА ВОДИТЕЛЯ - CLAAS MEGA 360

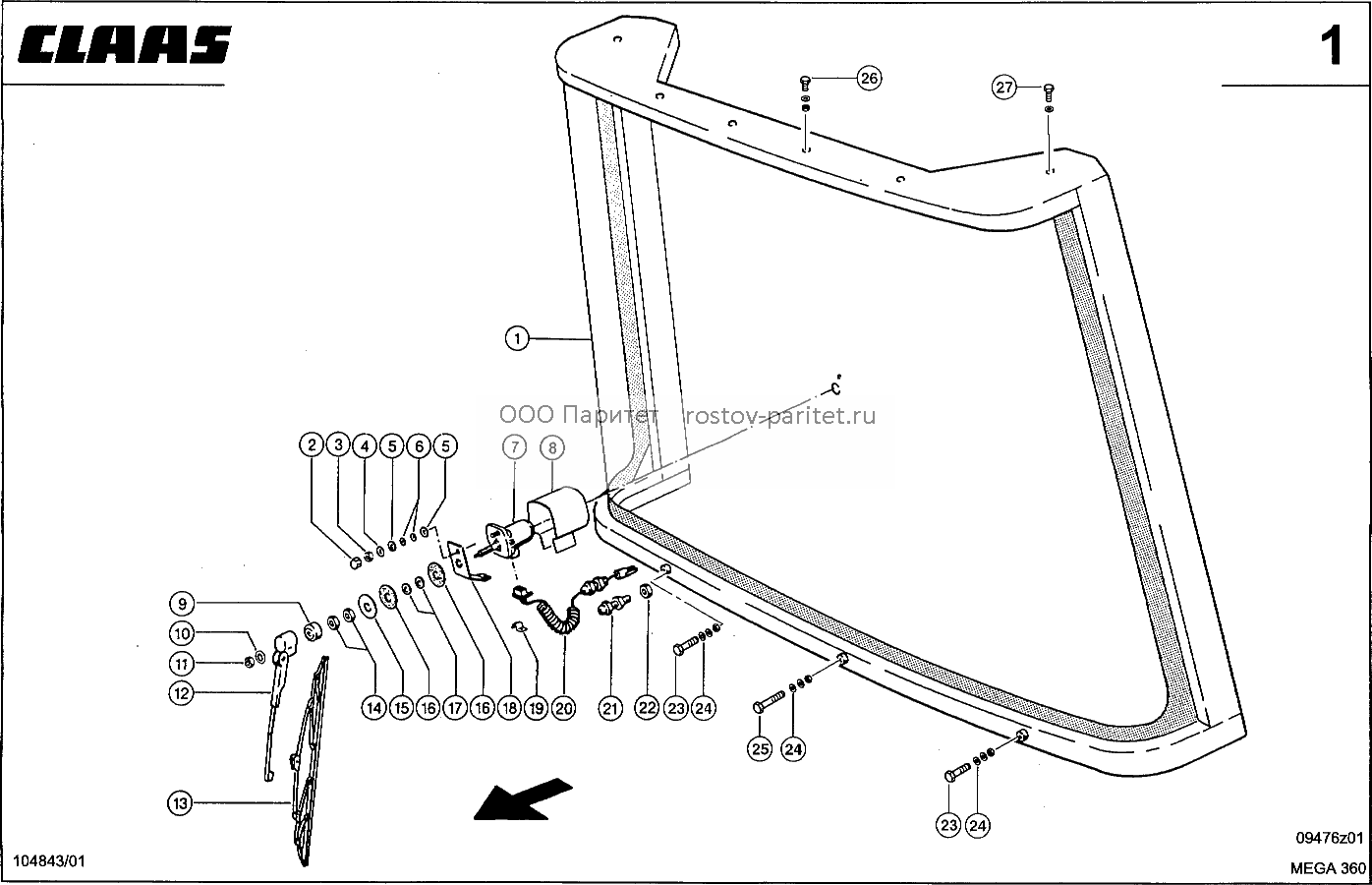

КАБИНА, ФРОНТ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002416901	пеногерметик	0
1	0006255051	рама передняя	1
2	0002154310	колпак защитный	1
3	0002372160	гайка 6-гр.	1
4	0002369102	шайба	1
5	0006226420	шайба резиновая	2
6	0006226730	шайба резиновая	2
7	0006226340	двигатель ст/оч.	1
8	0006258240	колпачок	1
9	0006226410	колпачок	1
10	0002150340	шайба с зубцами	1
11	0002361690	гайка 6-гр.	1
12	0006255030	рычаг стеклоочист	1
13	0006226371	щетка стеклоочист	1
14	0006226400	гайка 6-гр.	2
15	0006226390	шайба	1
16	0006226380	шайба резиновая	2
17	0006226440	шайба резиновая	2
18	0000101360	уголок	1
19	0002364000	скоба крепежная	1
20	0000101350	кпл. кабелей	1
21	0004172610	соединение кабел.	1
22	0004124590	контргайка	1
23	0002361710	гайка 6-гр.	2
23	0002378440	болт 6-гр.	2
23	0002393941	шайба контактная	2
24	0002343260	шайба подкладная	3
25	0002355400	болт 6-гр.	1
25	0002361710	гайка 6-гр.	1
25	0002393941	шайба контактная	1
26	0002361700	гайка 6-гр.	4
26	0002373400	болт 6-гр.	4
26	0002393931	шайба контактная	4
27	0002362000	болт 6-гр.	2
27	0002393931	шайба контактная	2

Наверх

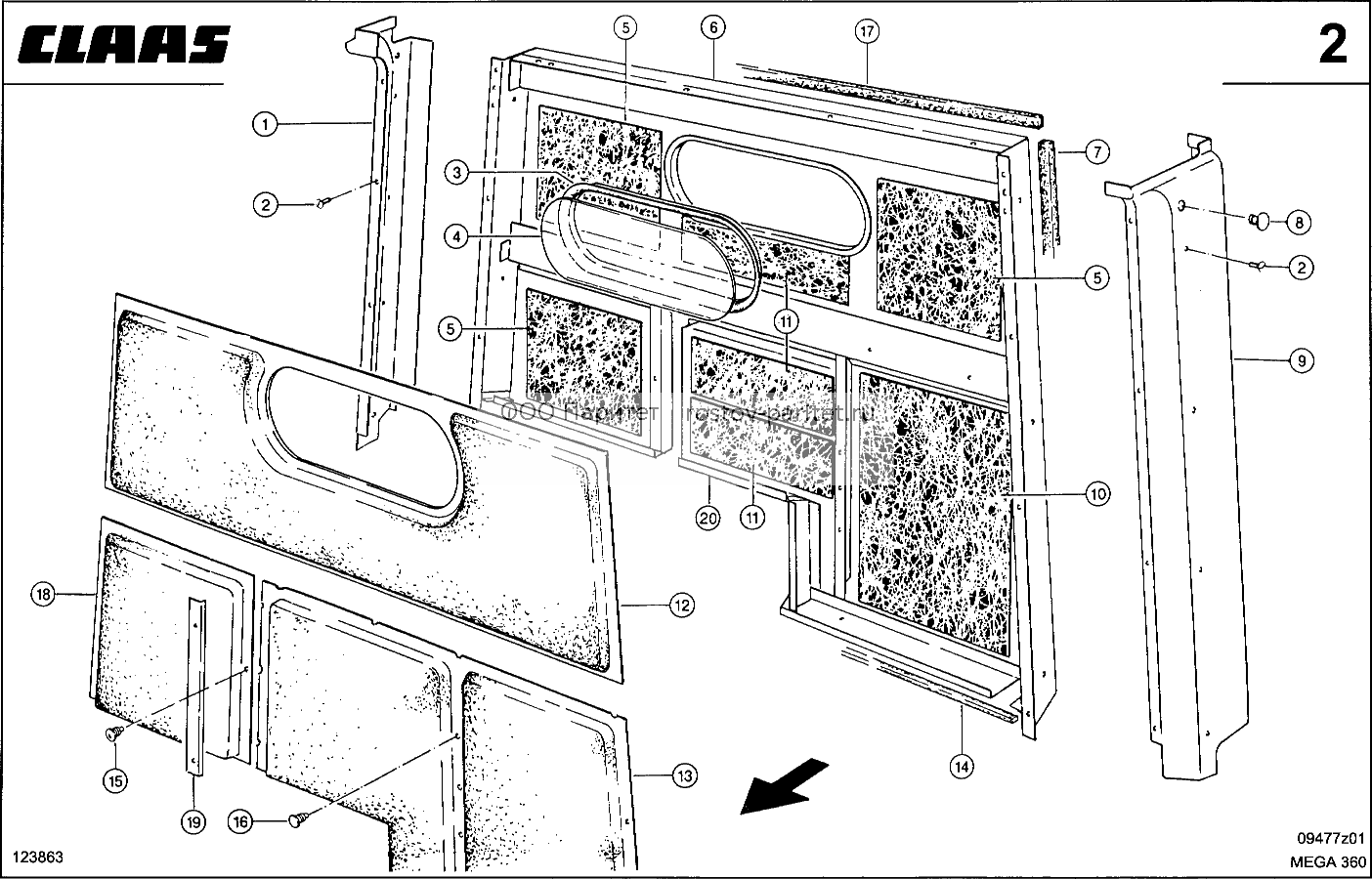

КАБИНА, ЗАДНЯЯ СТЕНКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001365450	клей	0
0	0002157200	винт для жести	2
1	0006259013	колонка правая	1
2	0002157200	винт для жести	18
3	0002009852	профиль опорный	0
4	0006227560	стекло заднее	1
5	0006227450	пленка противошум	3
6	0005460500	обивка зад. стенки	1
7	0002055930	профиль главный	0
8	0006257570	пробка	2
9	0006259002	колонка левая	1
10	0006256130	пленка звукоизол.	1
11	0006227440	пленка противошум	3
12	0005460371	обивка зад. стенки	1
13	0005460391	щиток	1
14	0002014800	полоска целлюлозн	0
15	0002155870	пробка пластиков.	2
16	0002156140	пробка из пвх	5
17	0006257880	каучук ячеистый	1
18	0005460381	щиток	1
19	0005460590	щиток	1
20	0005460600	обивка зад. стенки	1

Наверх

КАБИНА, ОБШИВКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005462620	профиль поперечн.	1
2	0005462610	щиток	1
3	0005463423	коврик для пола	1
4	0002157200	винт для жести	14
5	0005462600	щиток	1
6	0002158130	крючки гардеробн.	2
7	0002427131	винт для жести	4
8	0005463180	вкладыш донный	1
9	0002382710	пробка запорная	2

Наверх

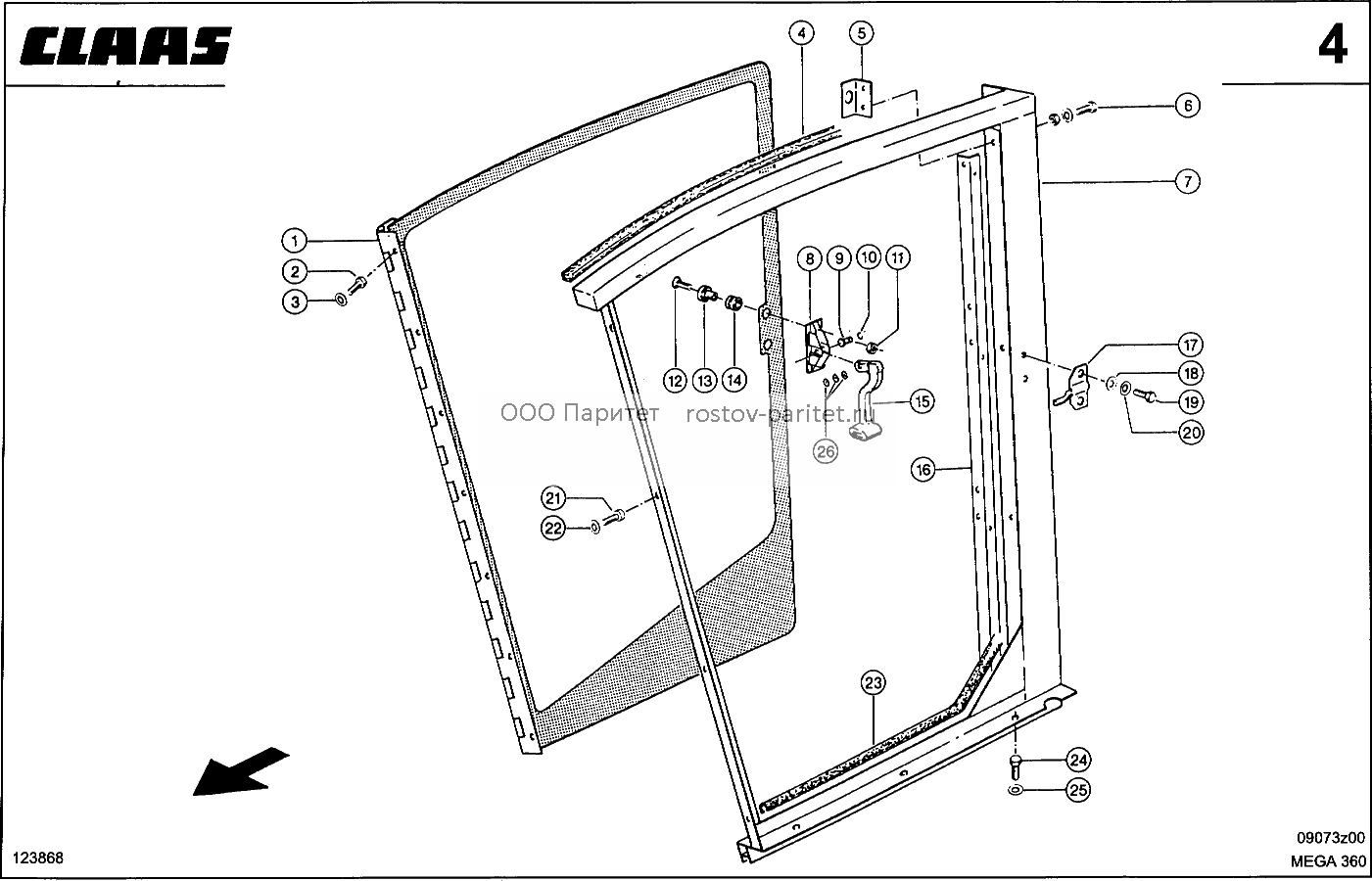

КАБИНА, ЗАДНЯЯ СТЕНКА ПРАВ С ДВЕРЬЮ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006256872	дверь правая	1
2	0002374650	болт 6-гр.	7
3	0002393920	шайба контактная	7
4	0002055930	профиль главный	1
5	0006256770	уголок	1
6	0002361700	гайка 6-гр.	5
6	0002362000	болт 6-гр.	5
6	0002393931	шайба контактная	5
7	0006256530	стенка боковая пр	1
8	0006258170	кронштейн	1
9	0006258190	палец	1
10	0002357520	стекло безоп.	1
11	0002361700	гайка 6-гр.	2
12	0002370690	винт потайной	2
13	0006258210	шайба дистанц.	2
14	0006258200	насадка резиновая	2
15	0006258180	ручка	1
16	0006259020	уголок	1
17	0006258433	пластина запорная	1
18	0002369132	шайба	2
19	0002362000	болт 6-гр.	2
20	0002393931	шайба контактная	2
21	0002374390	болт 6-гр.	1
21	0002422271	винт с цил.гол.	4
22	0002393931	шайба контактная	5
23	0002055540	профиль уплотн.	0
24	0002362000	болт 6-гр.	3
25	0002393931	шайба контактная	3
26	0002363570	шайба установочн.	3

Наверх

КАБИНА, ЗАДНЯЯ СТЕНКА ЛЕВ С ДВЕРЬЮ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006256520	стенка боковая л.	1
2	0002374390	болт 6-гр.	1
2	0002422271	винт с цил.гол.	4
3	0002393931	шайба контактная	5
4	0002160260	рым-болт	1
5	0002361700	гайка 6-гр.	1
6	0002055930	профиль главный	1
7	0002362000	болт 6-гр.	2
8	0002393931	шайба контактная	2
9	0002369132	шайба	4
10	0006255781	пластина запорная	1
11	0002412530	винт потайной	1
12	0006258350	элемент упругий	1
13	0006258321	кронштейн	1
14	0002361690	гайка 6-гр.	1
15	0002393920	шайба контактная	7
16	0002374650	болт 6-гр.	7
17	0002055540	профиль уплотн.	0
18	0006256770	уголок	1
19	0002361700	гайка 6-гр.	5
19	0002362000	болт 6-гр.	5
19	0002393931	шайба контактная	5
20	0006255752	дверь левая	1
21	0006257300	ручка дверн.в сб.	1
22	0006257350	облицовка внутр.	1
23	0006257360	колпачок	1
24	0006257310	замок	1
25	0006257320	пластина установ.	1
26	0006257400	щиток	1
27	0006257340	элемент концевой	1
28	0006257330	ручка дверная	1
29	0002412360	винт потайной	1
30	0002150310	шайба	1
31	0002420430	винт с цил.гол.	1
34	0006257260	пластина распорн.	1
35	0002160570	винт потайной	2
35	0002160580	винт потайной	3
35	0002369112	шайба	1
36	0006257510	вставка	1
37	0006257230	подкладка	1
38	0006257270	пластина монтажн.	1
39	0006257500	подкладка	1
40	0006257530	шайба резиновая	1
41	0006257520	колпачок	1
42	0006257250	труба распорная	1
43	0006257240	подкладка	1
44	0006258132	замок	1
44	0006258140	ручка наружная	1
45	0006257220	ключ к двери	1
46	0006259020	уголок	1
47	0002379280	гайка 6-гр.	1
47	0002381320	гайка стопорная	1

Наверх

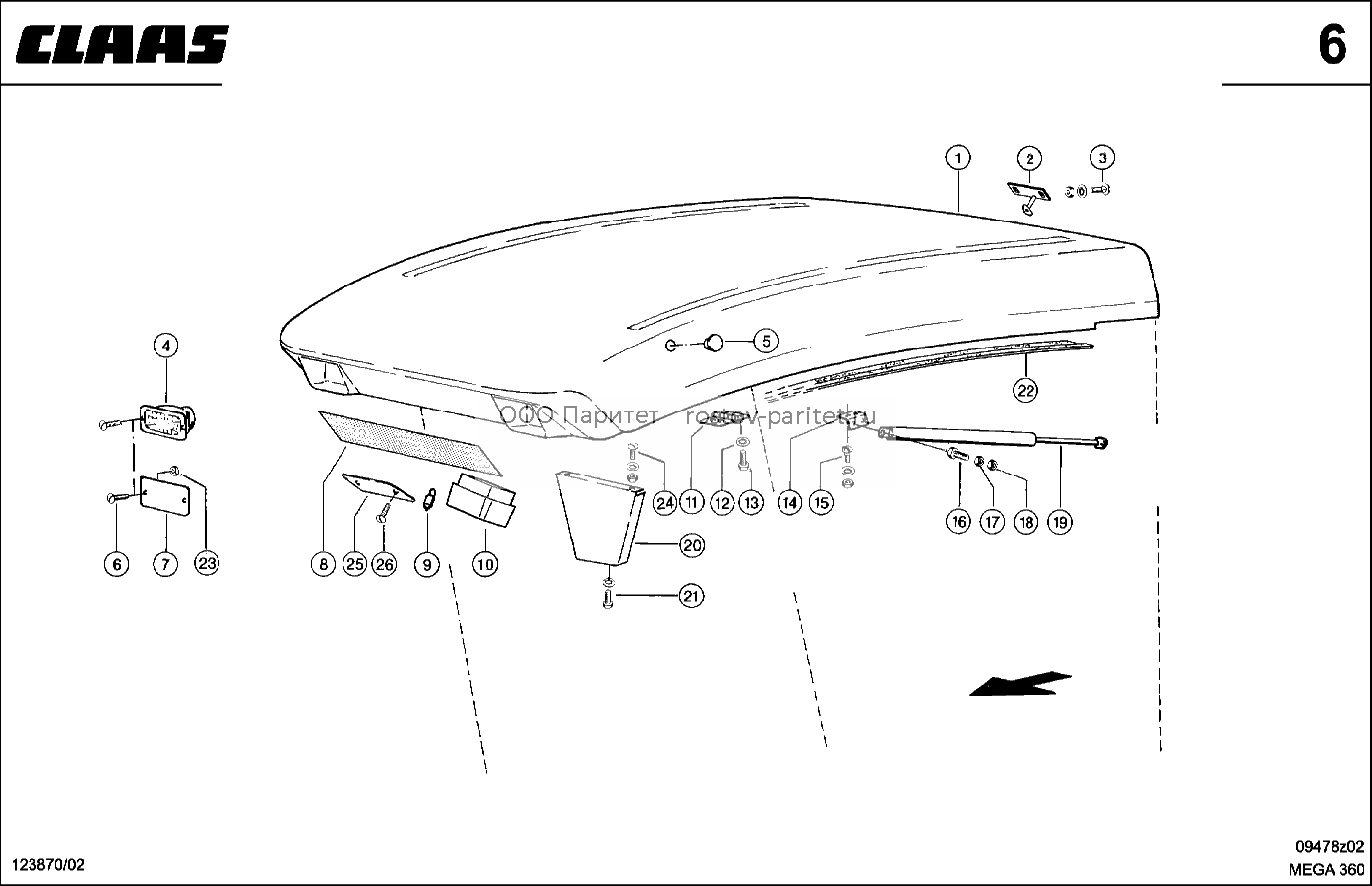

КАБИНА, КРЫША - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002157380	гайка д/лист.мет.	8
0	0002380910	лампа галогенная	2
1	0005465762	колпак крыши	1
2	0005474190	держатель кожуха	1
3	0002361690	гайка 6-гр.	2
3	0002393920	шайба контактная	2
3	0006367921	винт полупотайной	2
4	0002157380	гайка д/лист.мет.	4
4	0006259140	фары рабочие	2
5	0002155020	колпачок запорный	2
6	0002157200	винт для жести	4
7	0006256470	панель	2
8	0005147571	наклейка	1
9	0002164530	лампа накаливания	2
10	0000145310	фары	4
11	0006256420	шарнир	2
12	0002393920	шайба контактная	4
13	0002374660	болт 6-гр.	4
14	0006227811	опора подвески	2
15	0002361690	гайка 6-гр.	4
15	0002393920	шайба контактная	8
15	0006367921	винт полупотайной	4
16	0002443780	болт 6-гр.	2
17	0002361700	гайка 6-гр.	2
18	0002381320	гайка стопорная	2
19	0006256950	элемент упругий	1
19	0006256960	элемент упругий	1
20	0006256430	узел левый	1
20	0006256440	узел правый	1
21	0002374660	болт 6-гр.	4
21	0002393920	шайба контактная	4
22	0006256940	профиль п-обр.	2
23	0002154470	гайка шлицевая	8
24	0002361690	гайка 6-гр.	4
24	0002393920	шайба контактная	4
24	0006367921	винт полупотайной	4
25	0006256470	панель	0
26	0002157200	винт для жести	0

Наверх

КАБИНА, КРЫША - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	2
2	0002361700	гайка 6-гр.	2
3	0002157200	винт для жести	4
4	0002380181	заклепка глухая	3
5	0002369791	шайба	3
6	0006255490	вентиляция вытяжн	1
7	0006256490	решетка защитная	1
8	0007621770	крыша	1
9	0006256140	пленка звукоизол.	2
10	0002384570	пробка запорная	2
10	0002388862	пробка запорная	2
11	0002376000	штифт распорный	1
12	0007559510	рычаг	1
13	0000695390	шайба	1
14	0000085050	втулка	2
15	0007559450	kurvenblech	1
16	0007017403	заслонка глазка	1
17	0002053680	пеногерметик	0
18	0006227440	пленка противошум	2
19	0006227430	пленка противошум	1
20	0006255331	рама фильтра	1
21	0006012430	шайба опорная	1
26	0006256130	пленка звукоизол.	1
27	0002013540	профиль уплотн.	0
28	0000715251	фильтр корзинчат.	2
29	0006255341	рама фильтра	1
30	0002361690	гайка 6-гр.	4
30	0002374640	болт 6-гр.	4
30	0002393920	шайба контактная	4
31	0002427131	винт для жести	1
32	0005154701	наклейка	1

Наверх

КАБИНА, КРЫША - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002416920	лента уплотн.	0
0	0004117041	лента уплотн.	0
1	0002374650	болт 6-гр.	17
2	0002393920	шайба контактная	19
3	0006257700	крышка	1
4	0002014800	полоска целлюлозн	1
5	0005462350	сопротивление	1
5	0005465852	вентилятор	1
6	0006258400	пластина опорная	1
7	0002378770	болт 6-гр.	2
8	0002361700	гайка 6-гр.	4
8	0002374660	болт 6-гр.	4
8	0002393920	шайба контактная	4
9	0002013540	профиль уплотн.	0
10	0006258502	короб	1

Наверх

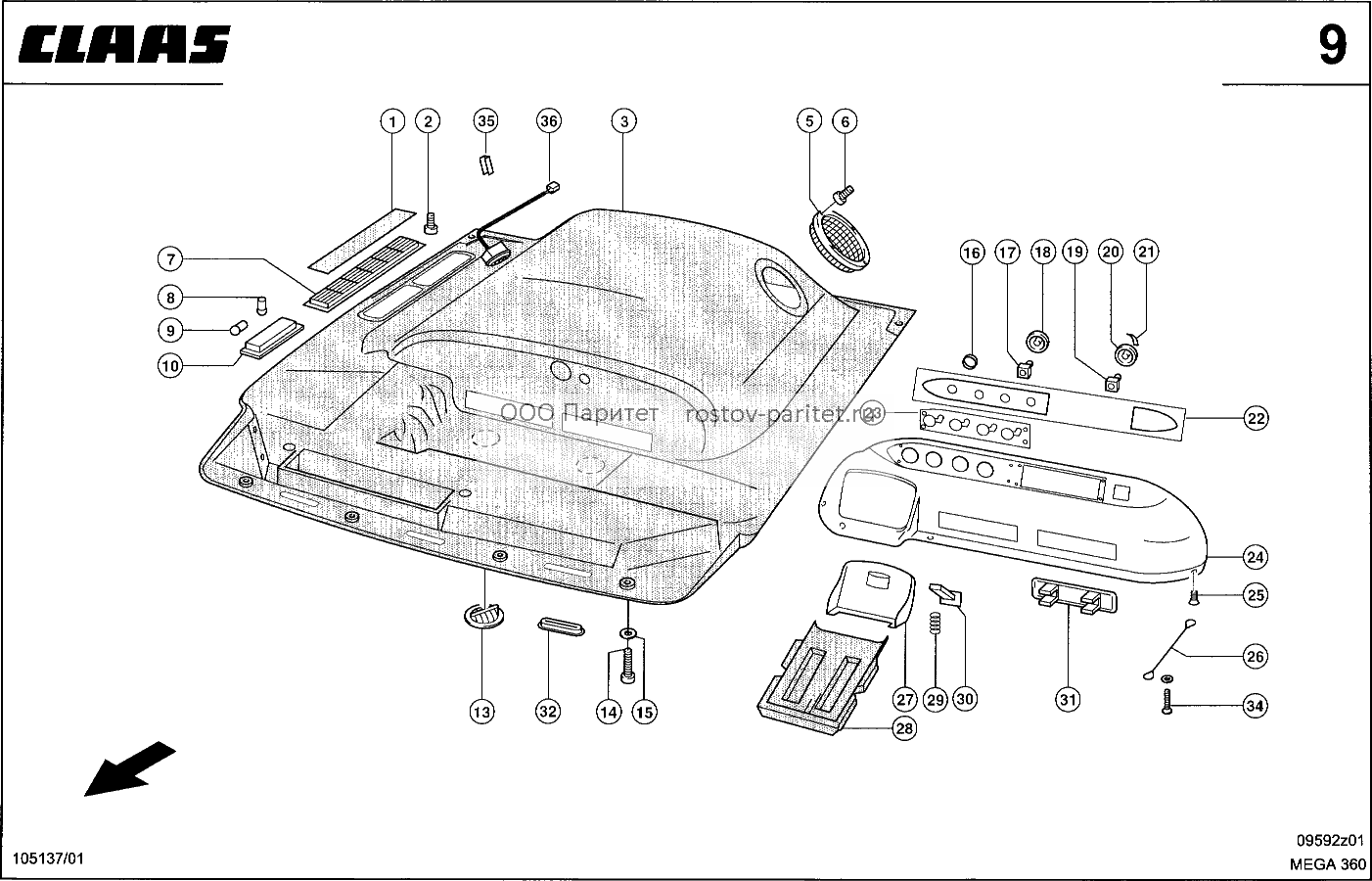

КАБИНА, КРЫША - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002055540	профиль уплотн.	0
0	0002160080	зажим быстрораз.	6
0	0002416920	лента уплотн.	0
0	0007621850	дополнение	2
1	0006228441	мат фильтра	1
2	0002162290	винт сф/цилиндр.	7
3	0000695342	потолок крыши	1
5	0006258280	решетка динамика	2
6	0002167140	винт для жести	8
6	0002427131	винт для жести	8
7	0005465860	решетка	1
8	0002449820	лампа накаливания	1
9	0002335460	лампа накаливания	1
10	0006255860	фара	1
13	0006062350	сопло вентилятора	2
14	0002165360	винт д/лист.мет.	4
15	0002448970	шайба	4
16	0002160110	колпачок запорный	4
17	0000131370	выключатель повор	1
18	0007621750	ручка поворотная	2
19	0006227650	выкл. вентилятора	1
20	0007621870	ручка поворотная	1
21	0007621850	дополнение	2
22	0005163391	наклейка	1
22	0005166830	наклейка	1
23	0005465880	панель	1
24	0005463252	щиток	1
25	0002112910	винт потайной	6
26	0006259260	трос несущий	2
27	0005463150	крышка	1
28	0006258950	дополнение	1
29	0002159650	пружина сжатия	1
30	0005463160	замок	1
31	0006229980	панель	2
32	0005468270	сопло вентилятора	3
34	0002157200	винт для жести	2
34	0002448970	шайба	2
35	0002159460	скобка	1
36	0000148840	фара	1

Наверх

КАБИНА, ПРИНАДЛЕЖНОСТИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
3	0002055470	профиль уплотн.	0
7	0002159000	колпачок запорный	1
8	0005462901	воздухопровод	1
9	0002425001	винт д/лист.мет.	8
12	0006227700	жалюзи	4
13	0002157640	втулка рессоры	16
14	0006256820	опора вентилятора	2
15	0005462931	воздухопровод л.	1
16	0002159460	скобка	10

Наверх

ШТОРКА ПЕРЕДН. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006255953	шторка от солнца	1
2	0005802190	шина направл.	2
3	0002427131	винт для жести	4
4	0002448970	шайба	2
5	0002393920	шайба контактная	2
6	0002165360	винт д/лист.мет.	2

Наверх

ОТОПЛЕНИЕ КАБИНЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002377291	винт д/лист.мет.	1
1	0007969000	шланг	1
2	0006258470	колено трубы	1
3	0002154082	зажим шланговый	8
4	0006258800	клапан регулир.	1
6	0000695330	штуцер трубный	1
7	0006256191	пульт отопления	1
8	0006258810	хомут рессоры	1
9	0006229320	бухта кабеля	4
10	0006977980	лента для кабеля	2
11	0006258820	кронштейн	1
12	0006255590	трос	1
13	0007556480	бухта кабеля	1
14	0002054100	шланг	1
15	0006258830	радиатор отопит.	1
16	0006258930	уголок	1
17	0002361690	гайка 6-гр.	2
17	0002374640	болт 6-гр.	2
17	0002393920	шайба контактная	2
18	0002055740	шланг	1
19	0007965720	шланг	1
21	0005458190	горловина резьб.	1
24	0002112390	скоба трубная	1
25	0002361700	гайка 6-гр.	1
25	0002362000	болт 6-гр.	1
25	0002393931	шайба контактная	1
26	0005458190	горловина резьб.	1

Наверх

КОНДИЦИОНЕР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001365640	шланг	1
2	0002164130	зажим	2
5	0006258490	пластина уплотн.	1
6	0002116921	кольцо уплотнит.	1
7	0007359980	бухта кабеля	3
8	0006233410	бухта кабеля	1
9	0006258840	выкл.температ.	1
10	0007621750	ручка поворотная	1
11	0007621850	дополнение	1
12	0006258652	шланг соединит.	1
13	0002154090	бухта кабеля	2
14	0006258640	клапан расширит.	1
15	0002116001	кольцо уплотнит.	1
16	0006258660	шланг соединит.	1
17	0002153940	скоба трубная	1
18	0008129910	скоба трубная	1
19	0006239880	кольцо распорное	1
20	0002373330	болт 6-гр.	1
21	0002393860	шайба контактная	1
22	0006258451	сетка проволочная	1
23	0006258622	испаритель	1
25	0001365640	шланг	1

Наверх

КЛИМАТКОНТРОЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005473930	фильтр	1
1	0002425001	винт д/лист.мет.	2
2	0000143432	клапан магнитный	1
3	0002427131	винт для жести	6
4	0000145370	модуль	1
5	0000145361	датчик	1
6	0000149200	прибор управления	1
6	0000152641	узел управления	1
7	0000145391	термостат	1
8	0002154090	бухта кабеля	1
9	0007359980	бухта кабеля	1
10	0001365030	защита кромок	1

Наверх

КОНДИЦИОНЕР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000134920	удлинитель кабел.	1
0	0001740790	колпак пылезащ.	1
0	0001796010	защита от пыли	1
0	0001796020	кпл.уплотнений	1
0	0001796030	кпл.уплотнений	1
0	0001817600	ventilkappe	1
0	0001817610	ventilkappe	1
0	0002116021	кольцо уплотнит.	1
0	0002116921	кольцо уплотнит.	1
0	0002142260	вставка клапана	1
0	0006259932	компрессор	1
1	0006228080	выключатель	1
2	0002116001	кольцо уплотнит.	4
3	0000695151	десиккант	1
3	0005462990	воздухопровод л.	1
5	0000128271	кпл.главн.кабеля	1
6	0000695161	выключатель кноп.	1
7	0005465571	шланг соединит.	1
9	0005460210	шланг соединит.	1
11	0007387630	опорна резиновая	1
12	0006892370	скоба крепежная	1
13	0006864291	уголок	1
15	0002154090	бухта кабеля	5
16	0002378710	лента для кабеля	5
17	0002116011	кольцо уплотнит.	2
19	0004122810	ниппель	2
20	0002117830	корпус штепселя	2
22	0000101910	труба защитная	1
23	0000102410	кабель заземления	1
24	0006219162	растяжка	1
25	0000779832	конденсатор	1
27	0005465540	шланг соединит.	1
27	0005466110	шланг соединит.	1
28	0002152260	скоба трубная	4
29	0002361700	гайка 6-гр.	2
29	0002377591	болт 6-гр.	2
31	0002361700	гайка 6-гр.	4
31	0002373700	болт 6-гр.	4
31	0002393870	шайба контактная	4
32	0005003092	кольцо установ.	2
33	0002331241	шайба установочн.	0
34	0005127240	болт крышки подш.	1
34	0006032190	болт крышки подш.	1
35	0006219031	ремень клиновой	1
36	0002150830	скоба трубная	1
37	0009609060	уголок	2
38	0002355320	болт 6-гр.	1
38	0002361710	гайка 6-гр.	1
38	0002393941	шайба контактная	1
40	0001796040	муфта эл/магнитн.	1
41	0007523030	кронштейн компр.	1
43	0005465561	шланг соединит.	1
43	0005466100	шланг соединит.	1
44	0002365520	шпилька	2
45	0000085500	втулка	2
48	0006551600	втулка распорная	4
50	0002361700	гайка 6-гр.	4
50	0002373700	болт 6-гр.	4
50	0002393870	шайба контактная	4
51	0006259940	компрессор	1
52	0005461250	кронштейн	1
53	0004085612	зажим шланговый	1

Наверх

КОНДИЦИОНЕР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0007969980	ремень клин.ребр.	1
0	0007984980	ремень клин.ребр.	1
0	0007990490	муфта сцепления	1
1	0000695151	десиккант	1
2	0000695161	выключатель кноп.	1
3	0000128271	кпл.главн.кабеля	1
4	0004085612	зажим шланговый	1
5	0005460210	шланг соединит.	1
6	0005465571	шланг соединит.	1
7	0005461250	кронштейн	1
8	0005466100	шланг соединит.	1
9	0005466110	шланг соединит.	1
10	0000779832	конденсатор	1
11	0007969991	компрессор	1
12	0005466121	адаптер	1
13	0002154090	бухта кабеля	1
14	0007359980	бухта кабеля	1
15	0002166420	кольцо уплотнит.	2

Наверх

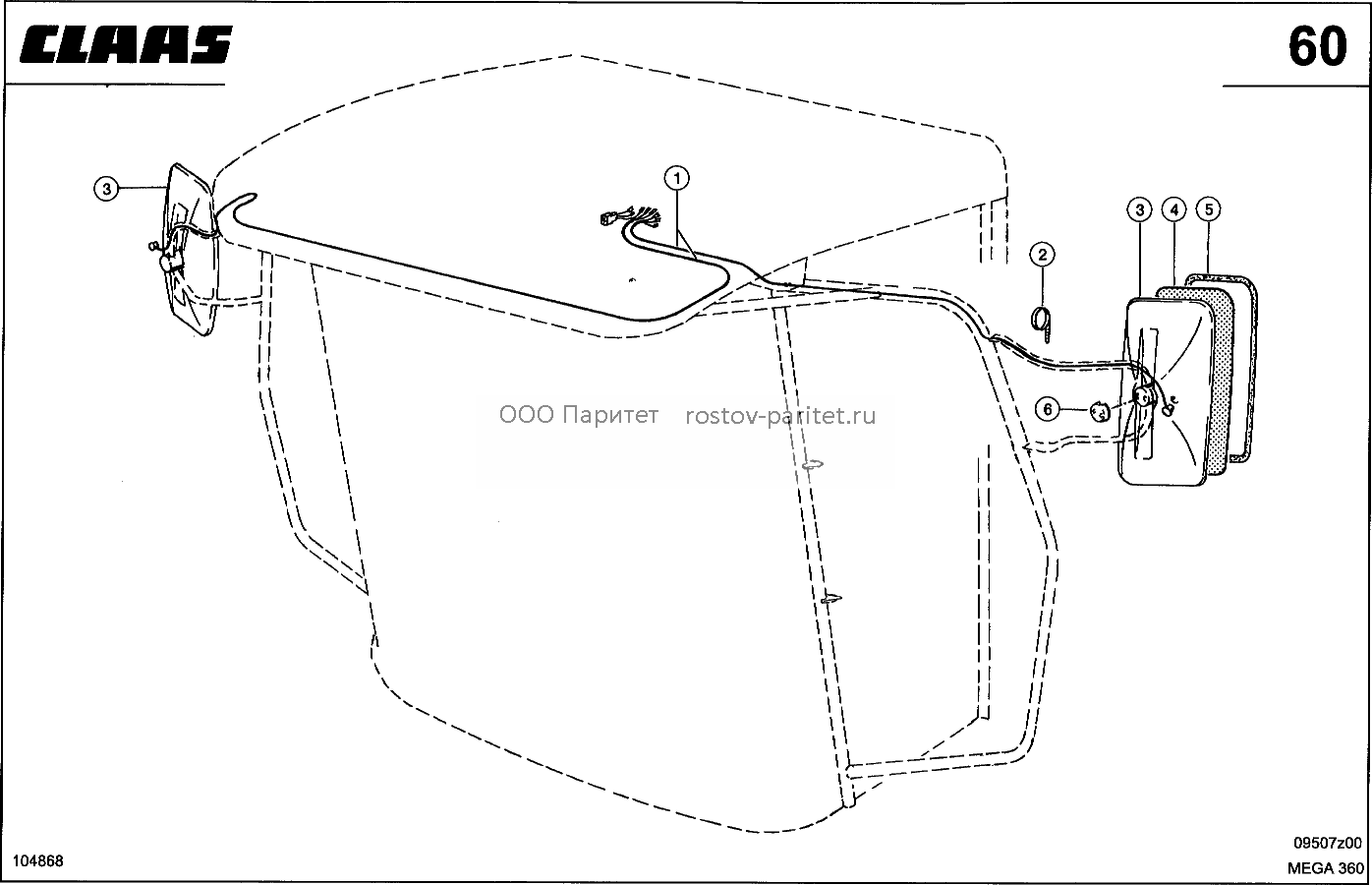

ПЕРИЛА С ЗЕРКАЛАМИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006259270	зеркало	2
2	0007364070	кронштейн зеркала	1
3	0002361700	гайка 6-гр.	2
3	0002362000	болт 6-гр.	2
3	0002393870	шайба контактная	2
4	0002362000	болт 6-гр.	6
5	0002393870	шайба контактная	6
6	0000775220	пробка	1
7	0008215830	амортизатор	4
8	0002373830	болт 6-гр.	4
9	0006822900	шайба	4
10	0007364060	кронштейн зеркала	1
11	0002379470	гайка стопорная	4
12	0007364035	перила правые	1
13	0007364015	перила левые	2
14	0006181910	стекло зеркальное	2
15	0006439980	зеркало	1
16	0007364260	кронштейн зеркала	1
17	0007364350	скоба зажимная	1
18	0002361700	гайка 6-гр.	2
18	0002362000	болт 6-гр.	2
18	0002393870	шайба контактная	2
19	0006643533	перила	1
20	0008215830	амортизатор	2

Наверх

КАБИНА, ДЕМПФЕР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006568700	вкладыш megu	4
1	0002007060	защита кромок	1
2	0005413390	узел	1
3	0002355560	болт 6-гр.	4
4	0007620410	щиток опорный пр.	1
5	0000601610	втулка	4
6	0007620460	рычаг подвески	2
7	0002393890	шайба контактная	4
8	0002361720	гайка 6-гр.	4
9	0007620541	узел	1
10	0007620440	щиток опорный лев	1
12	0002361700	гайка 6-гр.	6
12	0002362000	болт 6-гр.	6
12	0002393931	шайба контактная	6
13	0007347790	бухта кабеля	2

Наверх

ПЛОЩАДКА ВОДИТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005160161	наклейка	1
1	0006642416	подножка д/водит.	1
2	0006643941	панель фары	1
3	0007364101	кронштейн	2
4	0002393870	шайба контактная	2
5	0002362000	болт 6-гр.	2
6	0007364422	панель передняя	1
9	0002342730	шайба	4
9	0002361690	гайка 6-гр.	4
9	0002393860	шайба контактная	4
9	0006367921	винт полупотайной	4
10	0002339850	болт 6-гр.	2
11	0007347420	втулка с фланцем	2
12	0006643800	шайба	4
13	0002335510	гайка стопорная	2
14	0001365600	профиль уплотн.	0
15	0006239880	кольцо распорное	27
16	0006642403	пластина защитная	1
17	0002355900	болт 6-гр.	2
18	0007347290	втулка с фланцем	2
19	0007347280	шайба	2
20	0002380470	гайка стопорная	2
21	0006643951	панель фары	1
22	0002361690	гайка 6-гр.	8
22	0002393860	шайба контактная	8
22	0006367921	винт полупотайной	8
23	0007528190	держатель лампы	1
24	0002361700	гайка 6-гр.	2
24	0002374390	болт 6-гр.	2
24	0002393870	шайба контактная	2
25	0006592730	бухта кабеля	1
26	0007528031	панель правая	1
27	0007528041	панель левая	1
28	0002157200	винт для жести	4
29	0002384570	пробка запорная	1
30	0002374420	винт с 6-гр.гол.	12
31	0002393931	шайба контактная	12

Наверх

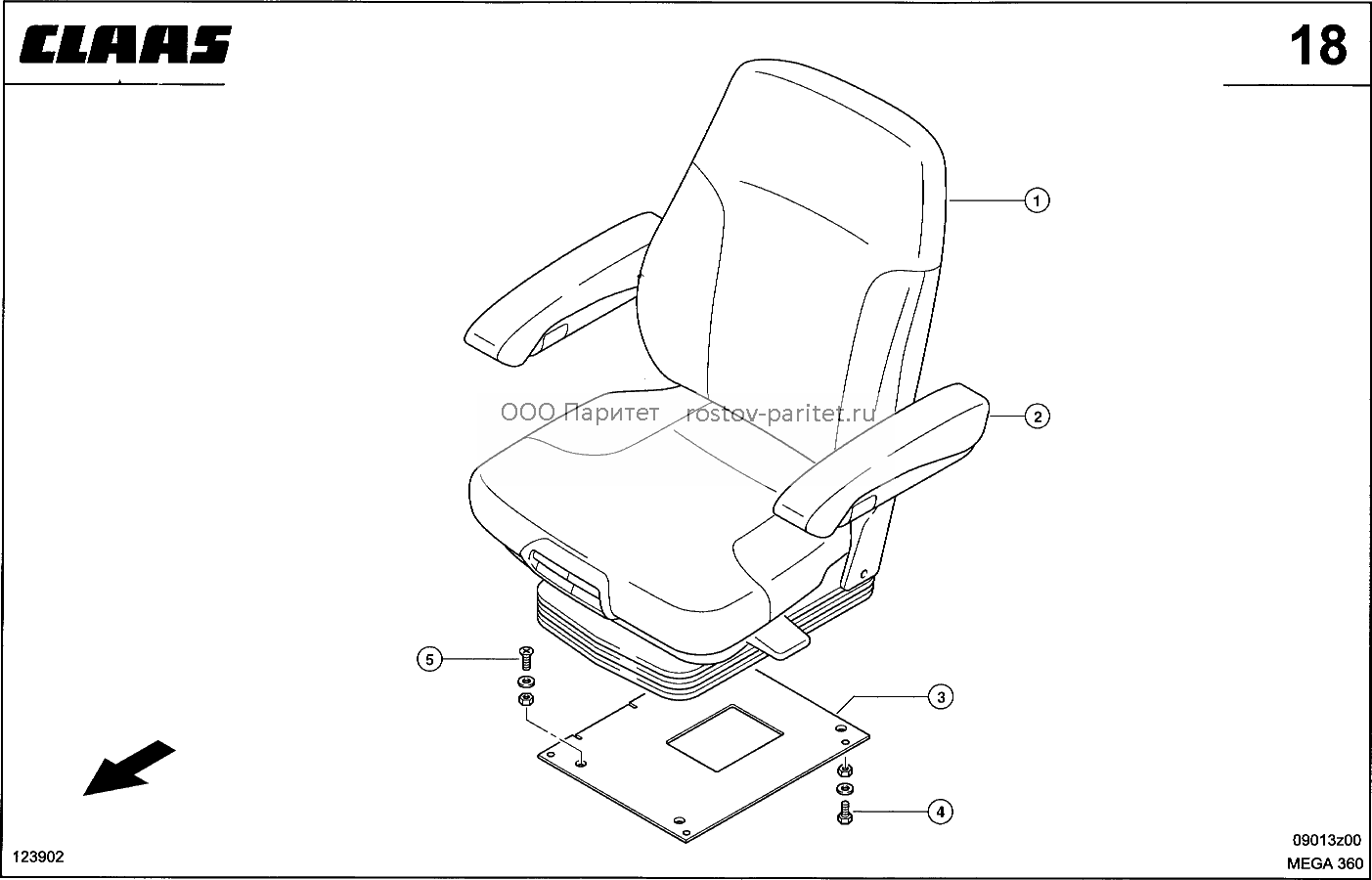

СИДЕНИЕ (GRAMMER) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005460061	сиденье водителя	1
1	0005460781	сиденье водителя	1
2	0005463480	подлокотник	1
3	0005462631	пластина	1
3	0005462641	пластина	1
4	0002361700	гайка 6-гр.	8
4	0002374390	болт 6-гр.	8
4	0002393870	шайба контактная	8
5	0002361700	гайка 6-гр.	4
5	0002370670	винт потайной	4
5	0002393870	шайба контактная	4

Наверх

СИДЕНИЕ, ПНЕВМАТИЧ. РЕГУЛИРУЕМ. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005000288	штифт опорный	0
1	0005460781	сиденье водителя	1
2	0005460800	niveausteuerung	1
3	0005460840	трос боудена	1
4	0005460830	крепление	1
5	0005460860	рычаг приводной	1
6	0005465260	ручка	1
7	0005460850	трос боудена	1
8	0000696550	ремень	1
9	0005461010	шпиндель установ.	1
10	0005465250	ручка	1
11	0005461070	сеть	1
12	0005465220	ручка	1
13	0005463480	подлокотник	1
14	0005461030	щиток	1
15	0005460990	шина установ.	1
16	0005460080	подушка сиденья	1
17	0005461140	уголок	2
18	0005460070	главн. фильтр	1
19	0005465210	ручка	2
20	0005465230	ручка	1
21	0005465270	ручка	1
22	0005461090	пружина растяжен.	1
23	0005461100	переключатель	1
24	0005460810	амортизатор	1
25	0005461110	кабель соединит.	1
26	0005460940	шланг воздушный	1
27	0005460920	наконечник шланга	1
28	0005460950	зажим шланговый	2
29	0005460890	сильфон	1
30	0005460900	luftfeder	1
31	0005460910	компрессор	1
32	0005460820	кпл.запчастей	1
33	0005461150	подлокотник	1
34	0005460790	щиток	1
35	0005652330	пластина переход.	1

Наверх

СИДЕНИЕ, МЕХАНИЧЕСК. РЕГУЛИРУЕМ. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0007621300	federung	1
1	0005460061	сиденье водителя	1
2	0007621310	сильфон	1
3	0005461010	шпиндель установ.	1
4	0005461070	сеть	1
5	0005465220	ручка	1
6	0005463480	подлокотник	1
7	0005461030	щиток	1
8	0005460990	шина установ.	1
9	0005460080	подушка сиденья	1
10	0005460980	уголок	2
11	0005460070	главн. фильтр	1
12	0005465210	ручка	1
13	0005465230	ручка	1
14	0005465270	ручка	1
15	0005461090	пружина растяжен.	1
16	0005461100	переключатель	1
17	0005465200	ручка	1
18	0007621320	амортизатор	1
19	0005460790	щиток	1
20	0005461150	подлокотник	1
21	0005465250	ручка	1
22	0005652330	пластина переход.	1

Наверх

ЗАДНЯЯ СТЕНКА КАБИНЫ - НИЗ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002157380	гайка д/лист.мет.	4
1	0005463190	крышка	1
2	0006642590	изоляция	1
3	0005462710	тоннель	1
4	0006642691	изоляция	1
5	0002448970	шайба	3
6	0002379501	заклепка глухая	3
7	0006368020	шнек загрузочный	1
9	0006642761	изоляция	1
10	0002007060	защита кромок	1
11	0006237590	изоляция	1
12	0005463201	крышка	1
13	0006877470	амортизатор рез.	2
14	0005463210	крышка	1
15	0006229531	замок	1
16	0007257730	шарнир	2
17	0002154070	с-гайка комбинир.	4
17	0002350161	винт с цил.гол.	4
17	0002448970	шайба	4
18	0006187371	изоляция	1
19	0006010781	пластина изоляц.	1
20	0005411360	изоляция	1
21	0006238130	изоляция	1
22	0006237580	изоляция	1
23	0002440790	пробка запорная	1
24	0005462721	консоль сиденья	1
25	0002361700	гайка 6-гр.	4
25	0002362000	болт 6-гр.	4
25	0002393870	шайба контактная	4
26	0002331213	винт д/лист.мет.	11
27	0002394870	гайка д/лист.мет.	6
28	0002361700	гайка 6-гр.	10
28	0002362000	болт 6-гр.	9
28	0002364490	винт полупотайной	1
28	0002393870	шайба контактная	10
29	0005462730	щиток	1
30	0002157200	винт для жести	4
31	0002393920	шайба контактная	5
32	0005462740	щиток соединит.	1

Наверх

АРМАТУРНЫЙ ЯЩИК - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000714460	счетчик раб/часов	1
1	0006010770	пластина изоляц.	1
2	0006367921	винт полупотайной	3
3	0005463231	крышка	1
4	0002361690	гайка 6-гр.	2
4	0002393860	шайба контактная	2
4	0006367921	винт полупотайной	2
5	0006238181	зажим рессоры	1
6	0006236210	пепельница	1
7	0006010790	пластина изоляц.	1
8	0002361700	гайка 6-гр.	10
8	0002362000	болт 6-гр.	10
8	0002393870	шайба контактная	10
9	0005462690	ящик инструмент.	1
10	0005147850	наклейка	1
11	0002361700	гайка 6-гр.	1
11	0002374390	болт 6-гр.	1
11	0002393931	шайба контактная	1
12	0005462700	боковина	1
13	0006010781	пластина изоляц.	1
14	0006239880	кольцо распорное	10
15	0000085040	втулка	1
16	0000147980	розетка	1
16	0006585231	розетка	1
17	0006585240	крышка	1
18	0002157200	винт для жести	2

Наверх

РУЛЕВОЕ УПРАВЛЕНИЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001788961	кпл.уплотнений	1
0	0002158390	кольцо уплотнит.	1
0	0005464171	вставка	1
1	0005645380	колпачок запорный	1
1	0007363650	колпачок запорный	1
2	0002361730	гайка 6-гр.	1
3	0002351351	кольцо стопорное	1
4	0002363250	шпилька	1
5	0005030510	кольцо установ.	1
6	0005645370	ручка поворотная	1
6	0007363640	ручка поворотная	1
7	0005462450	колесо рулевое	1
7	0005645290	колесо рулевое	1
8	0002448160	шпонка сегментная	1
9	0005462420	вставка	1
10	0002378030	зажим быстрораз.	1
11	0002362000	болт 6-гр.	1
12	0002351321	кольцо пружинное	1
13	0002369122	шайба	1
14	0006796760	шпиндель зажимной	1
15	0002368550	шайба	4
16	0006798370	втулка	2
17	0000085150	втулка	1
18	0006020260	труба колонки	1
19	0006020290	шайба	1
20	0002389240	сильфон	1
21	0006551062	коромысло	1
22	0006592780	пружина растяжен.	1
23	0006796740	накладка	1
24	0006796622	кронштейн несущий	1
25	0002374420	винт с 6-гр.гол.	4
25	0002381320	гайка стопорная	4
25	0002393870	шайба контактная	4
26	0006855030	труба фланцевая	1
27	0002422400	винт с цил.гол.	4
28	0002427631	кольцо стопорное	4
29	0006338091	узел управления	1
30	0002131650	штуцер	3
30	0002159190	штуцер	1
35	0002351550	кольцо стопорное	1
36	0002332540	шайба установочн.	0
36	0002332550	шайба установочн.	0
36	0002378610	шайба установочн.	0
36	0002383120	шайба опорная	1
36	0007041270	шайба установочн.	0

Наверх

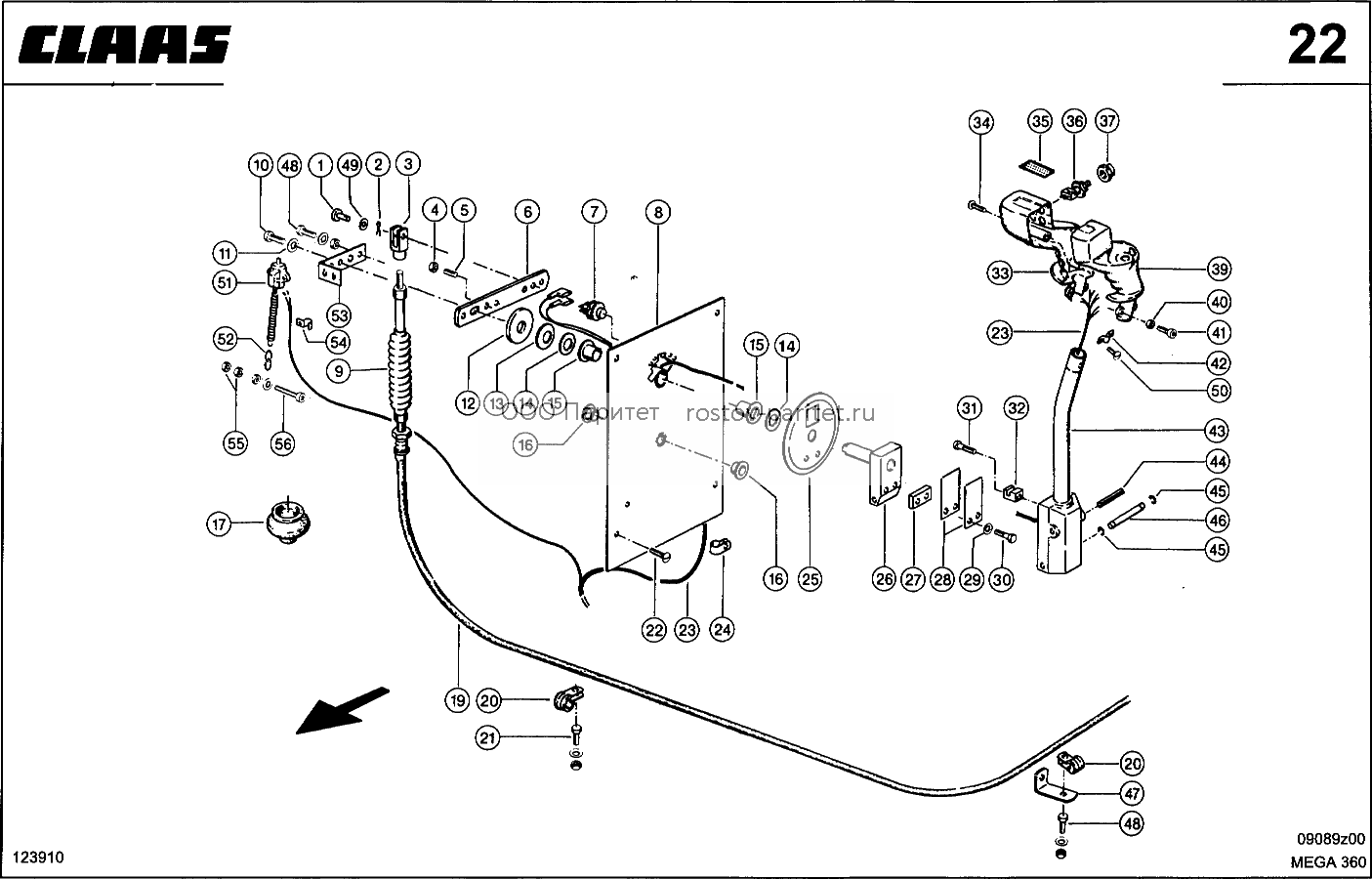

УПРАВЛЕНИЕ ДВИЖЕНИЕМ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000107332	кнопка нажимная	0
0	0000108520	адаптер	0
0	0000108531	винт стопорный	0
0	0002123280	наконечник кабел.	0
1	0002381740	палец	1
2	0002378070	шплинт	1
3	0002381730	головка вилки	1
4	0002361690	гайка 6-гр.	2
5	0002425660	шпилька	2
6	0006492312	накладка	1
7	0007680341	кнопка клаксона	1
8	0005463410	пластина подшипн.	1
9	0001771210	сильфон	2
10	0002393020	болт 6-гр.	1
11	0002393880	шайба контактная	1
12	0005762660	шайба	1
13	0006335860	пружина тарельч.	1
14	0002342340	шайба	2
15	0000085140	втулка	2
16	0000085040	втулка	2
17	0002154090	бухта кабеля	1
19	0005460730	трос приводной	1
20	0008129910	скоба трубная	3
21	0002361700	гайка 6-гр.	2
21	0002374390	болт 6-гр.	2
21	0002393870	шайба контактная	2
22	0002394420	винт полупотайной	3
22	0008018831	винт полупотайной	1
23	0000129240	кпл. кабелей	1
24	0002154050	скоба трубная	1
25	0000711901	панель	1
26	0006492290	рычаг	1
27	0000712240	подкладка	1
28	0000711871	пружина листовая	2
29	0002393860	шайба контактная	2
30	0002424420	болт 6-гр.	2
31	0000712200	винт	1
32	0000711882	упор	1
33	0000741881	ручка-грибок пр	1
34	0002154171	винт д/жести	2
35	0005149390	наклейка	1
36	0000127030	кнопка нажимная	8
37	0000127040	адаптер	8
39	0006236624	ручка-грибок лев.	1
40	0002372160	гайка 6-гр.	2
41	0002420450	винт с цил.гол.	2
42	0006238940	хомут	2
43	0006492332	рычаг управления	1
44	0002356680	штифт распорный	1
45	0002154710	кольцо запорное	2
46	0000711891	палец	1
47	0007138460	уголок опорный	1
48	0002361700	гайка 6-гр.	2
48	0002362000	болт 6-гр.	2
48	0002393870	шайба контактная	2
49	0002369112	шайба	1
50	0002155650	винт для жести	1
50	0002156720	винт для жести	3
51	0005021190	пружина растяжен.	1
51	0006744390	выкл.натяжной	1
52	0000109750	цепь стальная	1
53	0000122061	уголок	1
54	0002364010	скоба крепежная	1
55	0002335990	гайка стопорная	2
56	0002364901	кольцо пружинное	1
56	0002372160	гайка 6-гр.	1
56	0002428880	винт с цил.гол.	1

Наверх

УПРАВЛЕНИЕ ДВИЖЕНИЕМ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000114950	кпл. кабелей	1
2	0002393020	болт 6-гр.	1
3	0002393880	шайба контактная	1
4	0002361700	гайка 6-гр.	1
4	0002362000	болт 6-гр.	1
4	0002393870	шайба контактная	1
5	0002425660	шпилька	2
6	0002361690	гайка 6-гр.	2
7	0005473310	накладка	1
8	0002378070	шплинт	1
9	0002369112	шайба	1
10	0002381730	головка вилки	1
11	0002381740	палец	1
12	0005021190	пружина растяжен.	1
12	0006744390	выкл.натяжной	1
13	0002369791	шайба	2
14	0002364891	кольцо пружинное	2
14	0002369940	винт с цил.гол.	2
14	0002372150	гайка 6-гр.	2
15	0000122061	уголок	1
16	0002364010	скоба крепежная	1
17	0002335990	гайка стопорная	2
18	0000109750	цепь стальная	1
19	0002362041	винт потайной	1
19	0002364901	кольцо пружинное	1
19	0002372160	гайка 6-гр.	1
20	0000114902	пластина датчика	1
21	0005460730	трос приводной	1
22	0005762660	шайба	1
23	0006335860	пружина тарельч.	1
24	0002342340	шайба	2
25	0000085140	втулка	2
26	0007680341	кнопка клаксона	1
27	0002154090	бухта кабеля	1
28	0000114940	короб	1
29	0002361690	гайка 6-гр.	1
29	0002374650	болт 6-гр.	1
29	0002393860	шайба контактная	1
30	0002154050	скоба трубная	1
31	0002362041	винт потайной	1
31	0002369102	шайба	1
31	0002372160	гайка 6-гр.	1
32	0002394420	винт полупотайной	3
33	0005473221	пластина подшипн.	1
34	0002361700	гайка 6-гр.	1
34	0002374390	болт 6-гр.	1
34	0002393870	шайба контактная	1
35	0008129910	скоба трубная	2
36	0000711901	панель	1
37	0006492290	рычаг	1
38	0005473501	опора	1
39	0002381430	винт для жести	1
40	0000130780	ввод кабельный	1
41	0005473912	рычаг управления	1
42	0000712240	подкладка	1
43	0000711871	пружина листовая	2
44	0000712200	винт	1
45	0000711882	упор	1
46	0002356680	штифт распорный	1
47	0002154710	кольцо запорное	2
48	0000711891	палец	1

Наверх

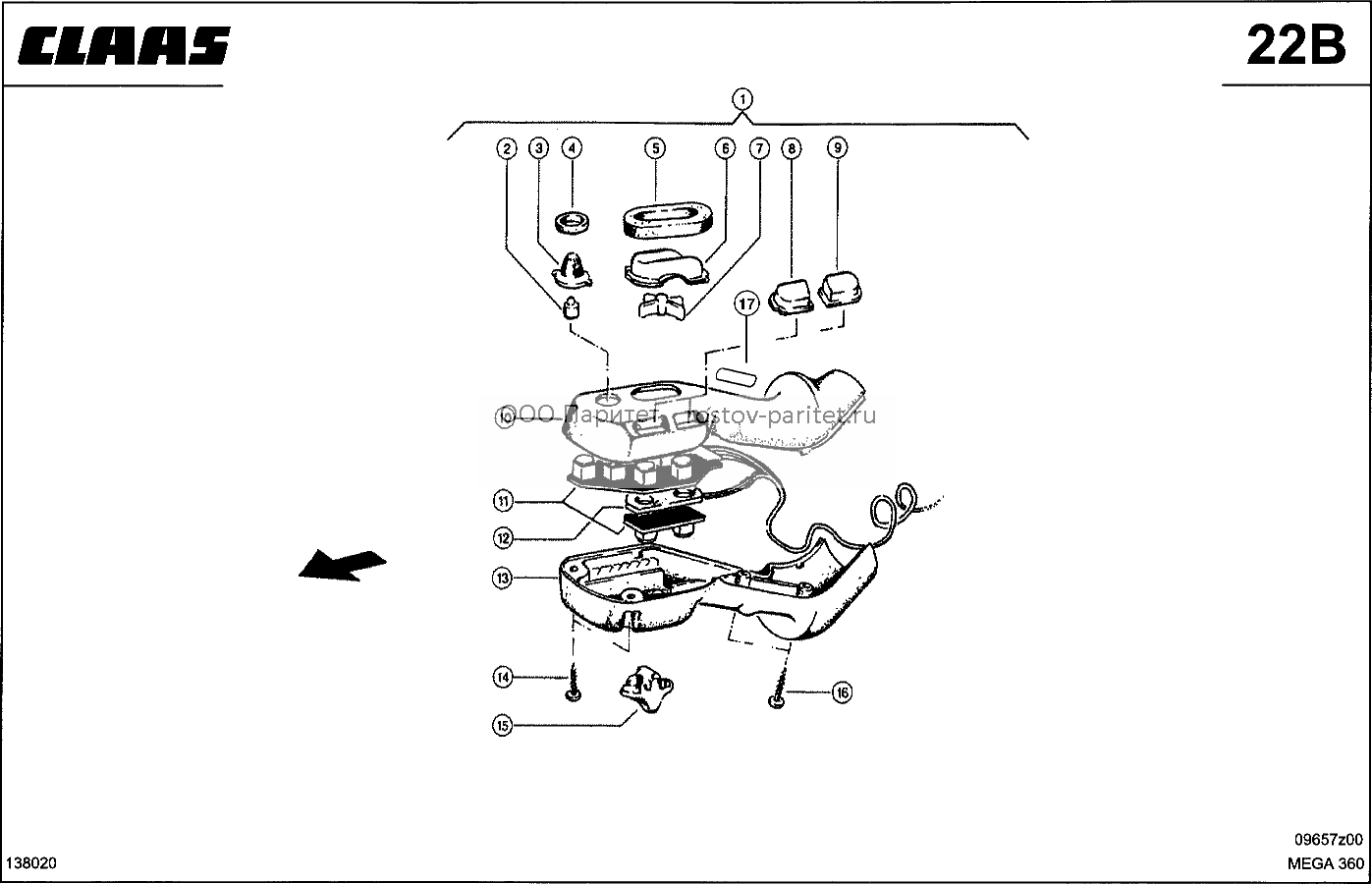

ЭЛЕКТРИКА, МНОГОФУНКЦИОНАЛЬНАЯ РУКОЯТКА, КЛАВИАТУР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005473501	опора	1
2	0007363230	основание датчика	1
3	0005473550	датчик мотовила	1
4	0007363240	кольцо мотовила	1
5	0007363270	кольцо жатки	1
6	0005473560	датчик	1
7	0007363261	основание датчика	1
8	0005473530	датчик	1
9	0005473540	датчик	1
10	0005473510	рычаг	1
11	0000114902	пластина датчика	1
12	0007363315	пластина изоляц.	1
13	0005473520	вкладыш нижний	1
14	0002381430	винт для жести	4
15	0005473570	датчик	1
16	0002427131	винт для жести	2
17	0005165920	наклейка	1

Наверх

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА, РЕГУЛИРОВКА ПОДБАРАБАНЬЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005147850	наклейка	1
1	0002153570	выкл.сигнала торм	1
2	0002364550	гайка 6-гр.	1
3	0006237040	упор	1
4	0007107590	головка вилки	1
5	0006237084	трос	1
6	0006239540	уплотнение	1
7	0006828681	кронштейн	1
8	0002374640	болт 6-гр.	1
9	0002393860	шайба контактная	1
10	0002361710	гайка 6-гр.	1
11	0000092411	направляющая	1
12	0002343340	шайба	2
13	0002333170	пружина тарельч.	1
14	0002382340	гайка стопорная	1
15	0006236541	рычаг ручной	1
16	0006238630	кнопка	1
17	0002110912	уплотнение	1
18	0007530790	пружина сжатия	1
19	0007530742	штанга нажимная	1
20	0007530723	собачка	1
21	0006852003	сегмент зубчатый	1
22	0002356410	штифт распорный	1
23	0006187660	палец	1
24	0006187961	консоль	1
25	0008090801	труба распорная	4
26	0002393890	шайба контактная	4
27	0002361720	гайка 6-гр.	4
28	0006317520	кнопка сферич.	1
29	0005421140	рычаг	1
30	0002356803	штифт распорный	1
32	0002369132	шайба	2
33	0000065820	пружина сжатия	1
35	0002363540	шайба установочн.	1
36	0002351540	кольцо стопорное	1
37	0006786450	труба опорная	1
38	0000085600	втулка	3
39	0006238370	пластина подшипн.	1
40	0000085590	втулка	1
41	0002375752	штифт распорный	1
42	0006786440	втулка	1
43	0006631270	труба опорная	1
44	0002361700	гайка 6-гр.	2
44	0002393870	шайба контактная	2
44	0006100981	винт полупотайной	2
45	0002445780	штифт распорный	1
46	0007556460	лента для кабеля	2
47	0007364291	ключ гаечный	1
48	0002380560	гайка звездообр.	1
49	0002393951	шайба контактная	1
50	0005421160	рычаг	1
51	0002334550	винт полупотайной	1

Наверх

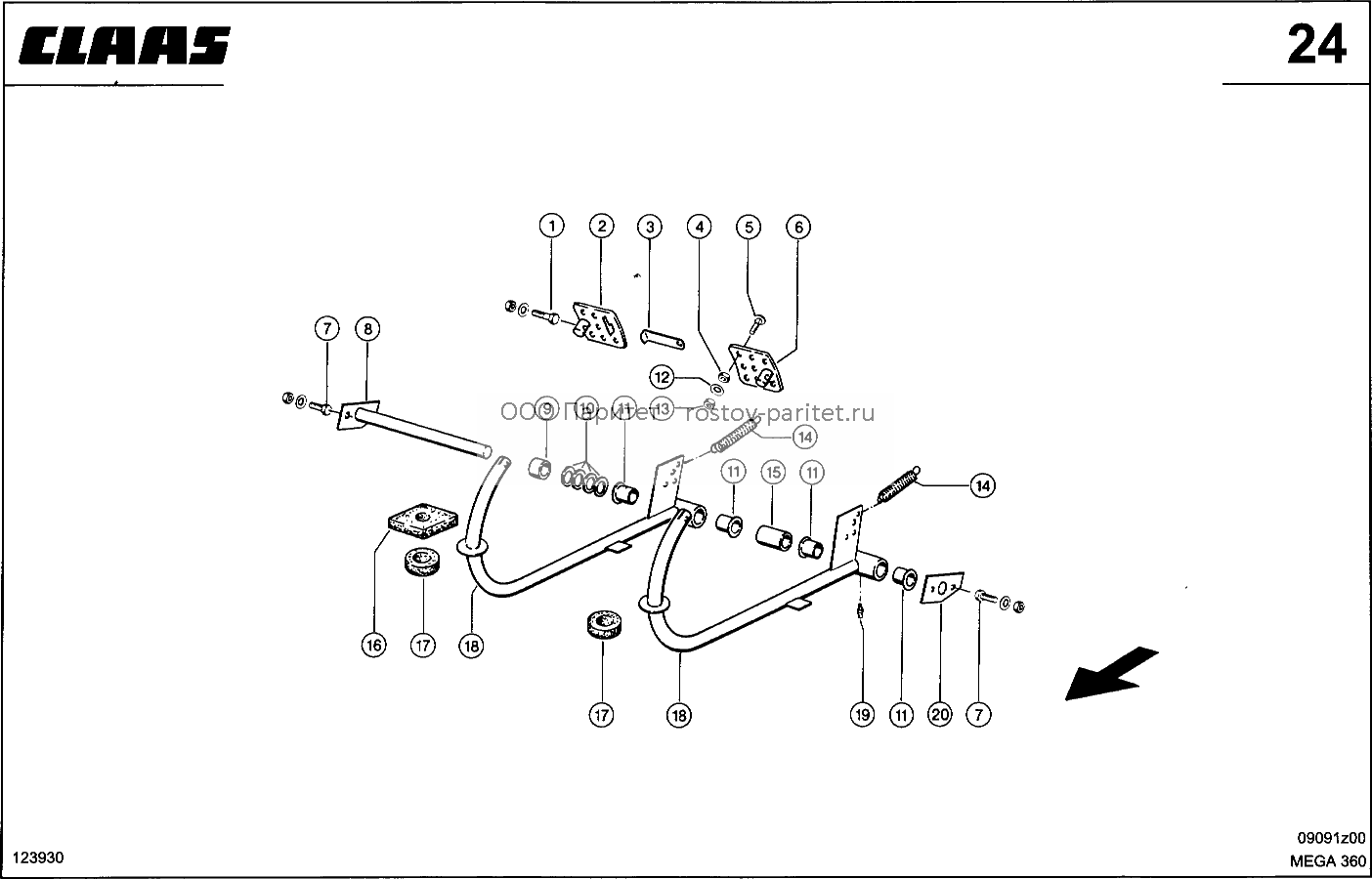

ПЕДАЛИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002369122	шайба	2
1	0002373400	болт 6-гр.	2
1	0002381320	гайка стопорная	2
2	0000763210	площадка педали	1
3	0007347540	накладка	1
4	0002361700	гайка 6-гр.	1
5	0008018831	винт полупотайной	1
6	0000763201	площадка педали л	1
7	0002361700	гайка 6-гр.	4
7	0002362000	болт 6-гр.	4
7	0002393870	шайба контактная	4
8	0000763180	вал	1
9	0000778880	труба распорная	1
10	0002342980	шайба	6
11	0000085340	втулка	4
12	0002342230	шайба	1
13	0002381320	гайка стопорная	1
14	0006310561	пружина растяжен.	2
15	0000763540	труба распорная	1
16	0006238480	уплотнение	2
17	0006010290	кольцо уплотн.	2
18	0006238810	педаль тормоза	2
19	0002369420	пресс-масленка	2
20	0006022230	пластина опорная	1

Наверх

УПРАВЛЕНИЕ НОЖНЫМ ТОРМОЗОМ, ТОРМОЗНЫЕ ТРУБОПРОВОДЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006562550	пластина упорная	2
2	0006836580	опорна резиновая	3
3	0006832540	скоба крепежная	3
4	0002374390	болт 6-гр.	1
5	0002393870	шайба контактная	1
6	0009057750	клапан уравнит.	1
7	0006945730	цилиндр-датчик	2
9	0006592730	бухта кабеля	2
10	0007150130	шланг соединит.	1
10	0007153060	шланг соединит.	1
11	0002361690	гайка 6-гр.	2
11	0002374650	болт 6-гр.	2
11	0002393860	шайба контактная	2
12	0006895700	резервуар сдвоенн	1
13	0006229320	бухта кабеля	1
14	0002361690	гайка 6-гр.	2
15	0002153740	болт 6-гр.	1
16	0002350880	шплинт	2
17	0006321330	палец	2
18	0006321270	головка вилки	2
19	0002361710	гайка 6-гр.	2
20	0006071890	пробка уплотн.	2
21	0006553250	шайба	2
22	0006553420	колпак защитный	2
23	0006553410	шатун	2
24	0002361700	гайка 6-гр.	4
24	0002374420	винт с 6-гр.гол.	4
24	0002393870	шайба контактная	4
25	0007150400	трубопровод	1
26	0007150420	трубопровод	1
27	0007150130	шланг соединит.	1
28	0002379830	гайка стопорная	2
28	0002380940	болт 6-гр.	2
28	0002393860	шайба контактная	2
29	0000714540	скоба крепежная	3
30	0000714560	опорна резиновая	3
31	0007150480	трубопровод	1
32	0002381320	гайка стопорная	2
33	0002373390	болт 6-гр.	3
34	0006284880	шланг пластмасс.	1
35	0007150500	трубопровод	1
36	0002378130	гайка накидная	0
37	0007382660	трубопровод	1
38	0007382680	трубопровод	1
39	0006553240	соединение резьб.	2

Наверх

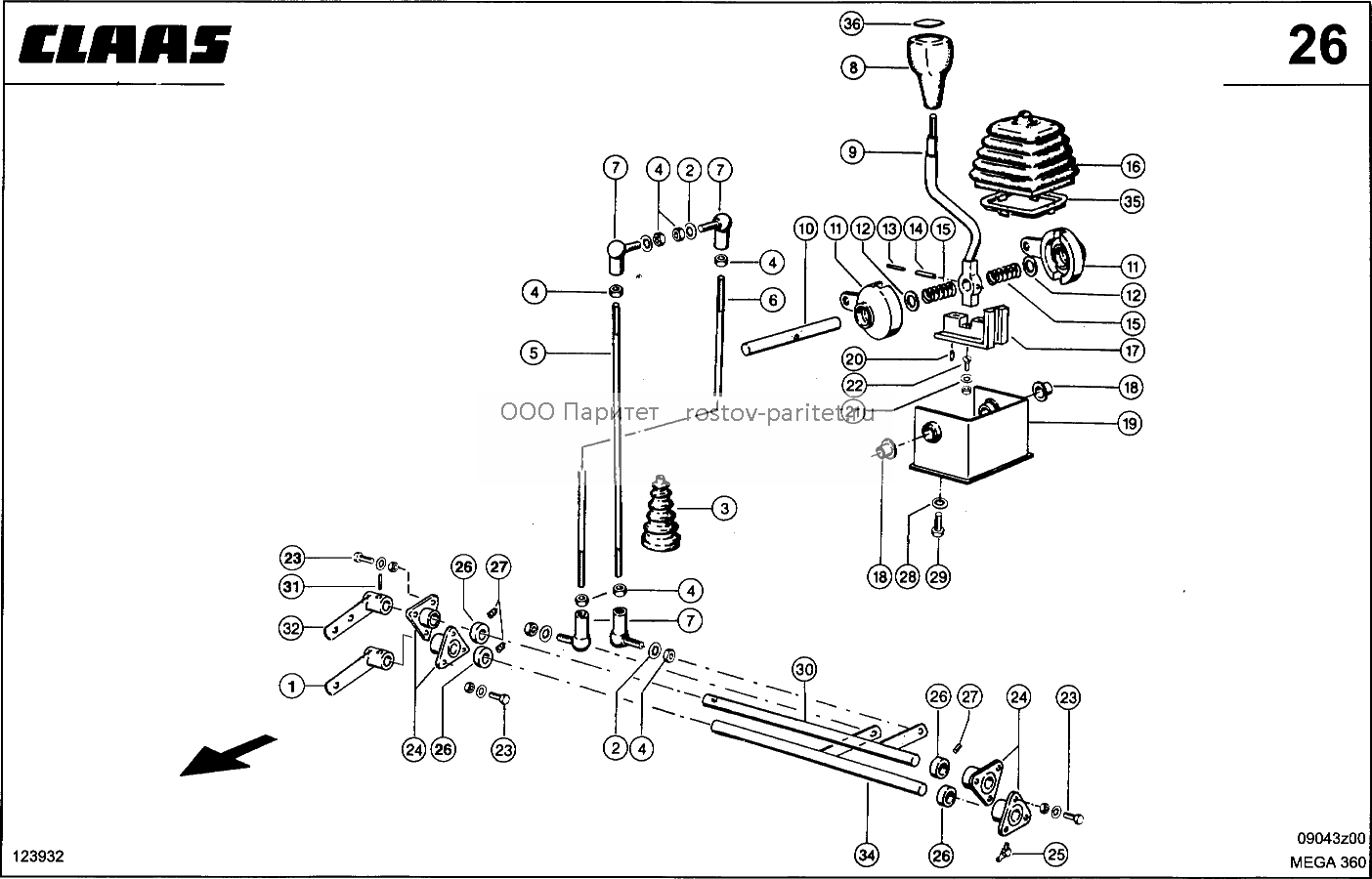

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001775710	моликоте	0
1	0006943860	рычаг	1
2	0002393880	шайба контактная	4
3	0000713280	сильфон	2
4	0002361710	гайка 6-гр.	8
5	0006943770	тяга	1
6	0006943760	тяга	1
7	0006020650	шарнир угловой	4
8	0006943010	ручка переключ.	1
9	0006497012	рычаг переключ.	1
10	0000779700	вал управления	1
11	0006020581	сегмент включ.	2
12	0002154420	шайба опорная	2
13	0002356250	штифт распорный	1
14	0002356652	штифт распорный	1
15	0006497040	пружина сжатия	2
16	0006236651	манжета	1
17	0006020611	упор	1
18	0000779711	втулка пластмас.	2
19	0000779741	корпус редуктора	1
20	0002356410	штифт распорный	2
21	0002351311	кольцо пружинное	1
22	0002361690	гайка 6-гр.	1
22	0002412490	винт потайной	1
23	0002351311	кольцо пружинное	12
23	0002361690	гайка 6-гр.	12
23	0002374660	болт 6-гр.	12
24	0006941370	подшипник	4
25	0002369430	пресс-масленка	4
26	0006941660	кольцо установ.	4
27	0002358670	шпилька	4
28	0002351321	кольцо пружинное	2
29	0002362000	болт 6-гр.	2
30	0006945230	вал управления	1
31	0002155410	штифт спиральный	2
32	0006941381	рычаг	1
34	0006945210	вал управления	1
35	0006235650	рама	1
36	0006943050	вставка	1

Наверх

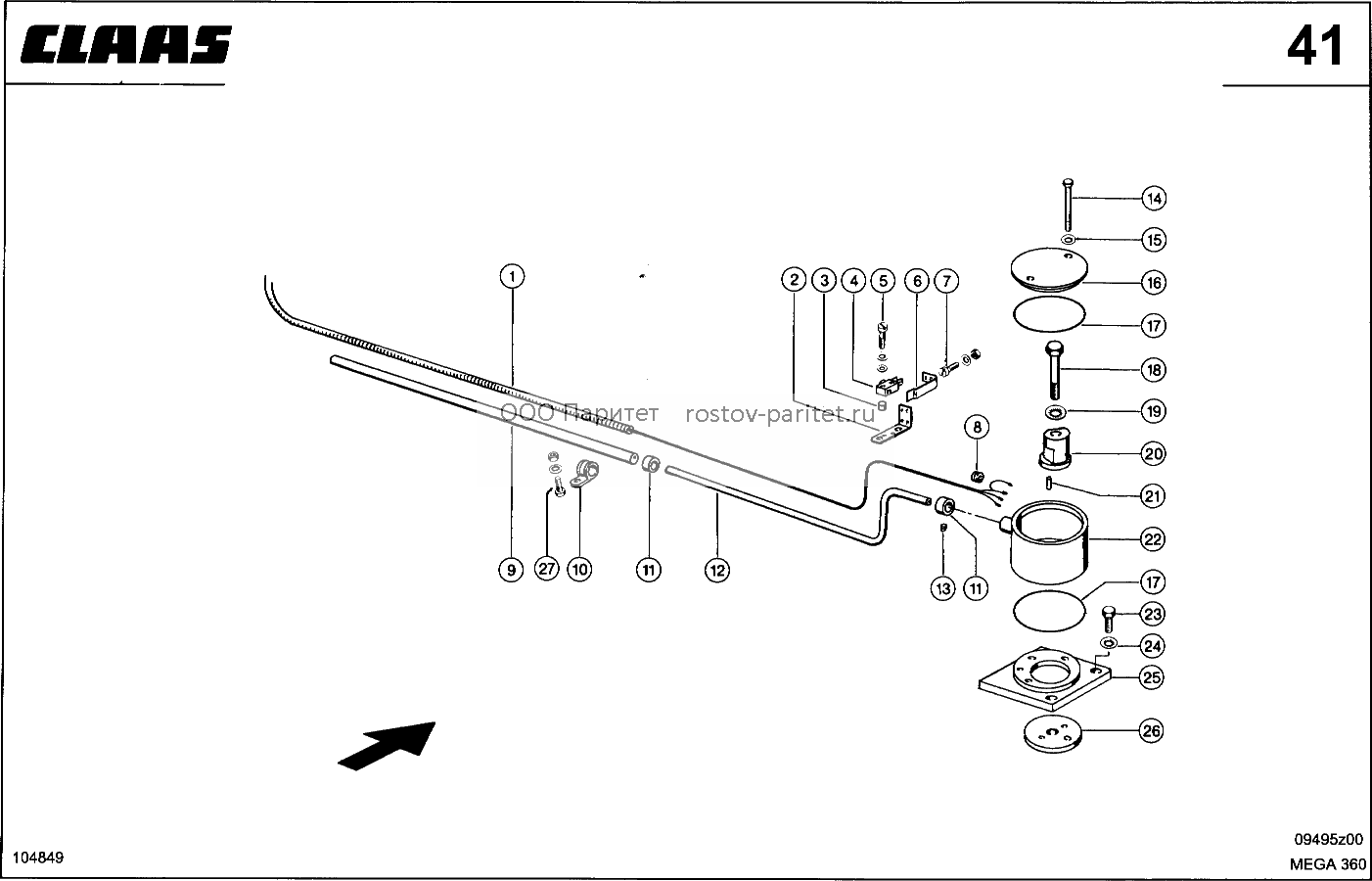

УПРАВЛЕНИЕ РАСПРЕДЕЛИТЕЛЕМ ОБОРОТОВ БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	2
1	0002374640	болт 6-гр.	2
1	0002393860	шайба контактная	2
2	0006337080	пластина угловая	1
3	0006337120	штанга	1
4	0002336931	кольцо тефлоновое	1
5	0002154090	бухта кабеля	1
6	0002368260	шайба	3
7	0002351090	шплинт	2
8	0006492350	рычаг	1
9	0002361700	гайка 6-гр.	1
10	0002390790	головка вилки	1
11	0006492380	шайба	1
12	0006492390	рычаг	1
13	0002154100	кнопка конич.	1
14	0005144150	наклейка	1
15	0006492400	шайба	1
16	0002422271	винт с цил.гол.	1
17	0002393870	шайба контактная	2
18	0002374390	болт 6-гр.	2
19	0006568142	пластина подшипн.	1
20	0000085040	втулка	2
21	0002382210	кольцо установ.	2
22	0002365511	шпилька	2
23	0006337100	вал торсионный	1
24	0002386800	палец	1
25	0006492510	трос приводной	1
26	0002361700	гайка 6-гр.	1
26	0002364490	винт полупотайной	1
26	0002393870	шайба контактная	1

Наверх

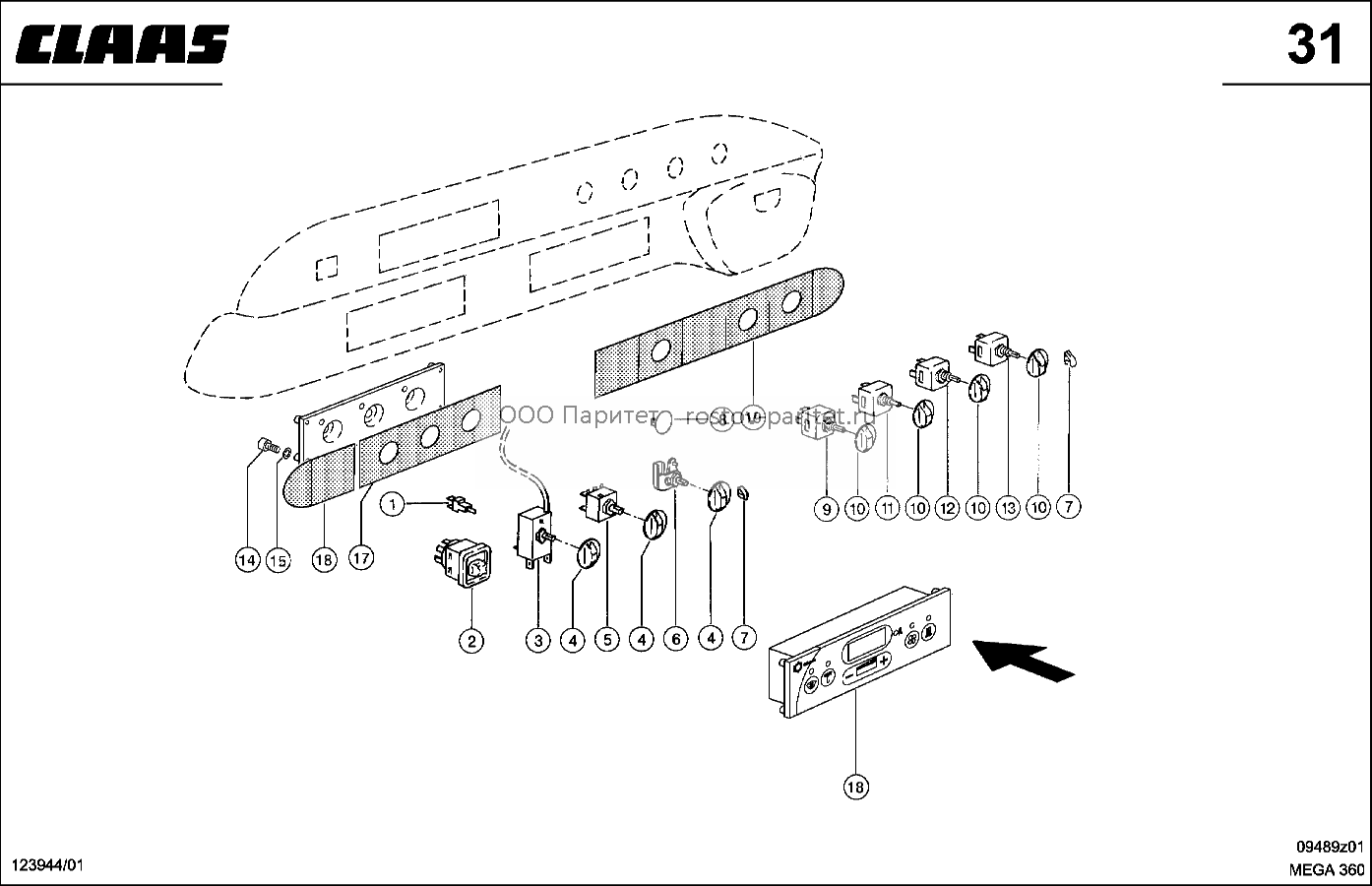

ПАНЕЛЬ ПРИБОРОВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000714452	панель	1
0	0002392150	лампа накаливания	1
1	0001774920	кольцо уплотн.	1
3	0000142300	выключатель	1
4	0000129260	вставка выключат.	1
5	0000715330	вставка выключат.	1
6	0000101550	выключатель	1
7	0000108142	информатор центр.	1
8	0002113060	лампочка в сб.	1
8	0002114150	лампочка в сб.	15
8	0002150940	лампа накаливания	1
9	0002150930	патрон лампы	1
9	0006040670	патрон лампы	16
10	0000131420	ключ центральный	1
11	0000131350	выкл. стартера	1
11	0002342370	шайба	1
13	0002155020	колпачок запорный	2
14	0006238080	крышка	1
15	0005462473	консоль инструм.	1
16	0007440700	переключат.повор.	1
17	0002394980	скоба трубная	3
20	0000102330	насадка	1
21	0000129142	кпл. кабелей	1
22	0006237980	уплотнение	1

Наверх

АРМАТУРА, ПЕРЕДН. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000101510	выключатель	1
0	0000126260	вставка	1
0	0002392150	лампа накаливания	0
0	0005154680	наклейка	1
0	0005154690	наклейка	1
0	0005154760	наклейка	1
1	0005463100	крышка щитка пр.	1
2	0000714361	выключатель	1
4	0000714411	вставка выключат.	1
5	0000714452	панель	0
11	0000108620	вставка выключат.	1
12	0000128770	датчик	1
13	0007621860	дополнение	1
14	0007621950	ручка поворотная	1
19	0000113440	датчик	1
19	0000113460	датчик	1
20	0007621860	дополнение	2
21	0007621950	ручка поворотная	2
23	0000100361	вставка выключат.	1
24	0000714570	выключатель	1
25	0000108631	вставка выключат.	1
26	0000101520	выключатель	1
27	0000123381	выключатель	1
28	0000101520	выключатель	1
30	0000101520	выключатель	1
31	0002361690	гайка 6-гр.	4
31	0002380940	болт 6-гр.	2
31	0002393860	шайба контактная	4
32	0002152260	скоба трубная	1
32	0002153940	скоба трубная	1
33	0007417940	диод	1
34	0007556460	лента для кабеля	5
35	0000129801	кпл. кабелей	1
35	0000160381	кпл. кабелей	1
36	0000109170	держатель монитор	2
37	0005154670	наклейка	1
38	0000108132	тахометр	1
39	0000108151	инструмент комб.	1
40	0000108401	указатель в сб.	1
41	0000108070	лампочка	12
41	0000108080	лампочка	8
42	0000113470	датчик	1
42	0000160330	датчик	1
43	0007621860	дополнение	2
44	0007621950	ручка поворотная	2
46	0000754160	лампа стеклянная	0
47	0000101520	выключатель	1
48	0000101530	выключатель	1
49	0000108640	вставка выключат.	1
50	0000114760	вставка выключат.	1
52	0000100332	вставка выключат.	1
53	0000114740	вставка выключат.	1
54	0000109161	рама монитора	1
55	0002373581	болт 6-гр.	2
56	0002393860	шайба контактная	2
57	0000108460	клипса	1
58	0006040670	патрон лампы	20
59	0002392150	лампа накаливания	20
60	0000107071	лампочка сигн.	1
61	0000107081	лампочка сигн.	1
62	0000123740	выключатель	1
63	0000114810	вставка выключат.	1

Наверх

АРМАТУРА, ЗАДН. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000113111	кпл. кабелей	1
0	0002392150	лампа накаливания	0
0	0005154201	наклейка	1
1	0005463112	крышка щитка пр.	1
2	0000101810	зуммер электрон.	1
2	0000114110	зуммер	1
3	0000112121	датчик	1
3	0000125640	кнопка нажимная	1
5	0000100342	вставка выключат.	1
7	0000147900	вставка выключат.	1
8	0000114790	кпл. кабелей	1
8	0000129051	кпл. кабелей	1
8	0000129210	кпл. кабелей	1
9	0007556460	лента для кабеля	3
10	0000128770	датчик	1
11	0007621860	дополнение	1
12	0007621950	ручка поворотная	1
16	0000101540	выключатель	1
18	0000714570	выключатель	1
19	0000754160	лампа стеклянная	0
20	0000714452	панель	0
21	0005154790	наклейка	1
22	0000124660	кнопка нажимная	1
23	0005147970	наклейка	1
24	0000120260	датчик поворота	1
24	0000146591	выключатель нажимной	1
25	0000120270	вставка выключат.	1
26	0005149410	наклейка	1
27	0000109870	крепление	1
28	0000120130	манжета	1
29	0000120280	выключатель	1
30	0005463311	карман д/мелочей	1

Наверх

ВКЛЮЧАТЕЛЬ В КРЫШЕ КАБИНЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000754160	лампа стеклянная	7
2	0000131171	переключатель	1
3	0006258840	выкл.температ.	1
4	0007621870	ручка поворотная	3
5	0006227650	выкл. вентилятора	1
6	0006256191	пульт отопления	1
7	0007621850	дополнение	7
8	0002160110	колпачок запорный	0
9	0000138670	выключатель повор	1
10	0007621750	ручка поворотная	4
11	0000131380	выключатель повор	1
12	0000131370	выключатель повор	1
13	0000131370	выключатель повор	1
14	0002155650	винт для жести	2
14	0002164450	винт	2
15	0002369791	шайба	4
16	0000754160	лампа стеклянная	3
16	0005465871	панель	1
17	0005161140	наклейка	1
18	0000149200	прибор управления	1
18	0000152641	узел управления	1
18	0002155650	винт для жести	1

Наверх

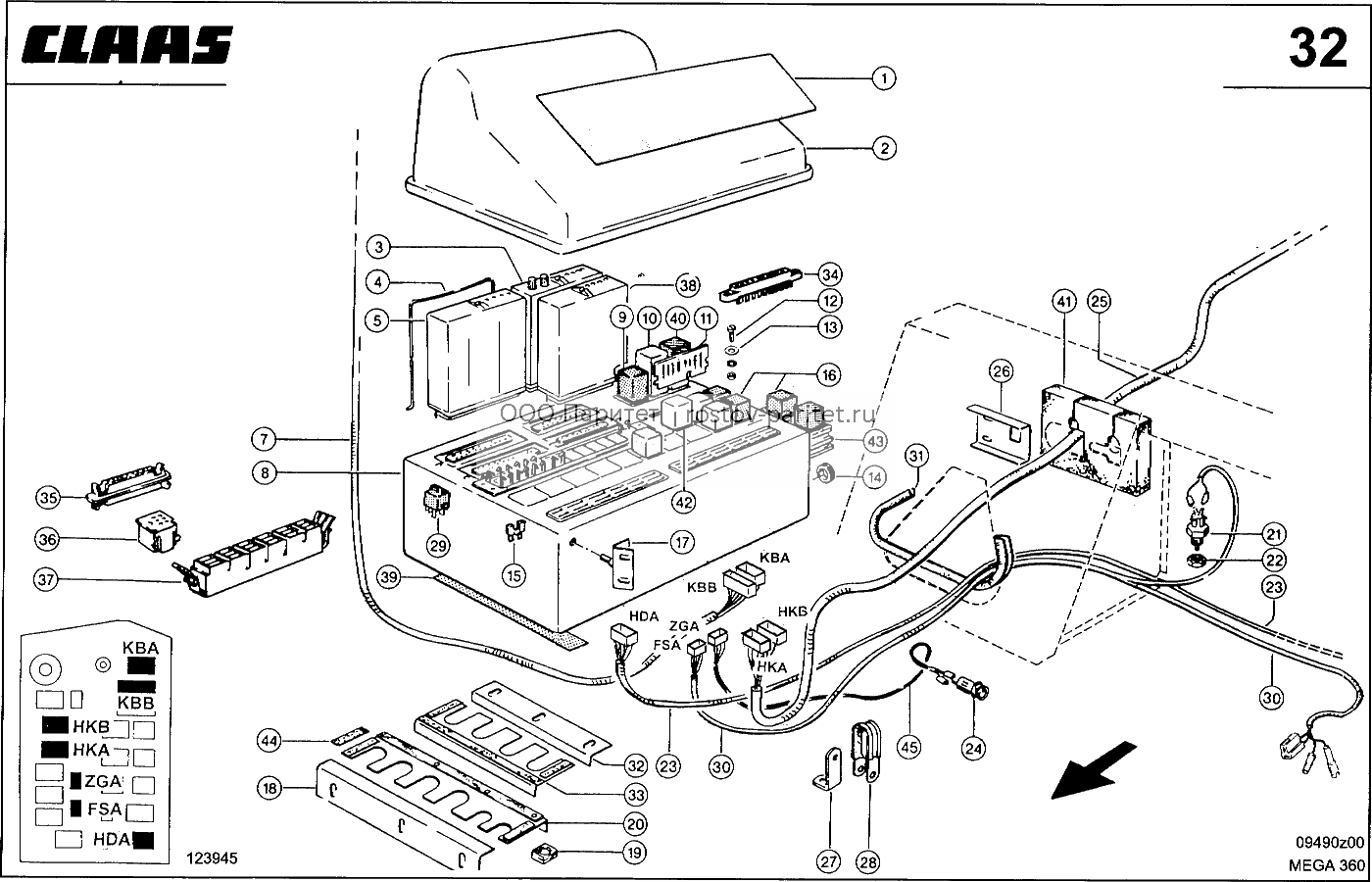

ЦЕНТР. ЭЛЕКТРИКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000110260	модуль "контур"	1
0	0000114500	плата электронная	1
0	0000714460	счетчик раб/часов	1
0	0001813422	модуль вставной	1
0	0001813772	модуль "контур"	1
0	0001819790	щуп маслоизмерит.	1
0	0002140600	предохр.плоский	1
0	0006585240	крышка	1
1	0005154833	наклейка	1
1	0005166011	наклейка	1
2	0000109150	кожух защитный	1
3	0000100648	модуль вставной	1
4	0000100610	скоба	3
5	0000100660	модуль вставной	1
7	0000113121	кпл. кабелей	1
8	0000114651	электросистема	1
8	0000129026	электросистема	1
9	0006040290	прерыват.поворота	1
10	0006040250	датчик импульсов	1
11	0000114590	плата диодная	1
11	0000129040	плата диодная	1
12	0002372280	гайка 6-гр.	2
12	0002393120	шайба с зубцами	2
12	0002394580	винт с цил.гол.	2
13	0002441330	шайба	2
14	0006233410	бухта кабеля	3
15	0002117540	предохр.плоский	3
15	0002117550	предохр.плоский	14
15	0002117560	предохр.плоский	8
15	0002117570	предохр.плоский	4
15	0002117580	предохр.плоский	3
15	0002136950	предохр.плоский	1
15	0002158200	предохр.плоский	3
16	0007440711	реле дистанц.	10
17	0006236380	уголок опорный	1
18	0000100750	пластина угловая	1
19	0000102320	насадка	2
19	0000102330	насадка	4
20	0000100740	щиток опорный	1
21	0002159570	выкл.сигнала торм	1
22	0002364550	гайка 6-гр.	1
23	0000114541	кпл. кабелей	1
23	0000129131	кпл. кабелей	1
24	0000147980	розетка	1
24	0006585231	розетка	1
25	0000128271	кпл.главн.кабеля	1
26	0006828571	щиток уплотнит.	1
27	0000626850	кронштейн	1
28	0002112390	скоба трубная	1
29	0000130550	реле	10
30	0000129220	кпл. кабелей	1
31	0002007060	защита кромок	0
32	0000110080	пластина угловая	1
33	0000110100	щиток опорный	1
34	0000130630	соединитель	2
34	0002124850	соединитель	1
35	0002117510	корпус розетки	4
36	0002117520	цоколь реле	16
37	0002117530	держатель предохр	2
38	0000110154	модуль "контур"	1
39	0005154640	комплект наклеек	1
40	0000126190	реле времени	1
41	0006239091	изоляция	1
42	0000124600	реле электронное	1
43	0002127820	цоколь реле	6
44	0001365460	каучук ячеистый	0
45	0000129190	кпл. кабелей	1

Наверх

ЦЕНТРАЛЬНАЯ ЭЛЕКТРИКА, ЗАПИТКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002361710	гайка 6-гр.	2
1	0006016080	цапфа запорная	1
2	0006012430	шайба опорная	1
4	0000103410	гильза изолирующ.	1
5	0000103400	шайба изолирующая	1
7	0002361700	гайка 6-гр.	2
8	0000112810	кпл. кабелей	1
8	0000113131	кпл. кабелей	1
8	0000114701	кпл. кабелей	1
8	0000118430	кпл. кабелей	1
9	0002393870	шайба контактная	2
10	0002379530	шайба	1
11	0002358330	гайка 4-гр.	1
12	0002393931	шайба контактная	1
13	0002154580	палец резьбовой	1
14	0002374560	болт 6-гр.	1
15	0002393880	шайба контактная	2
16	0002369132	шайба	1
17	0000129340	кпл. кабелей	1

Наверх

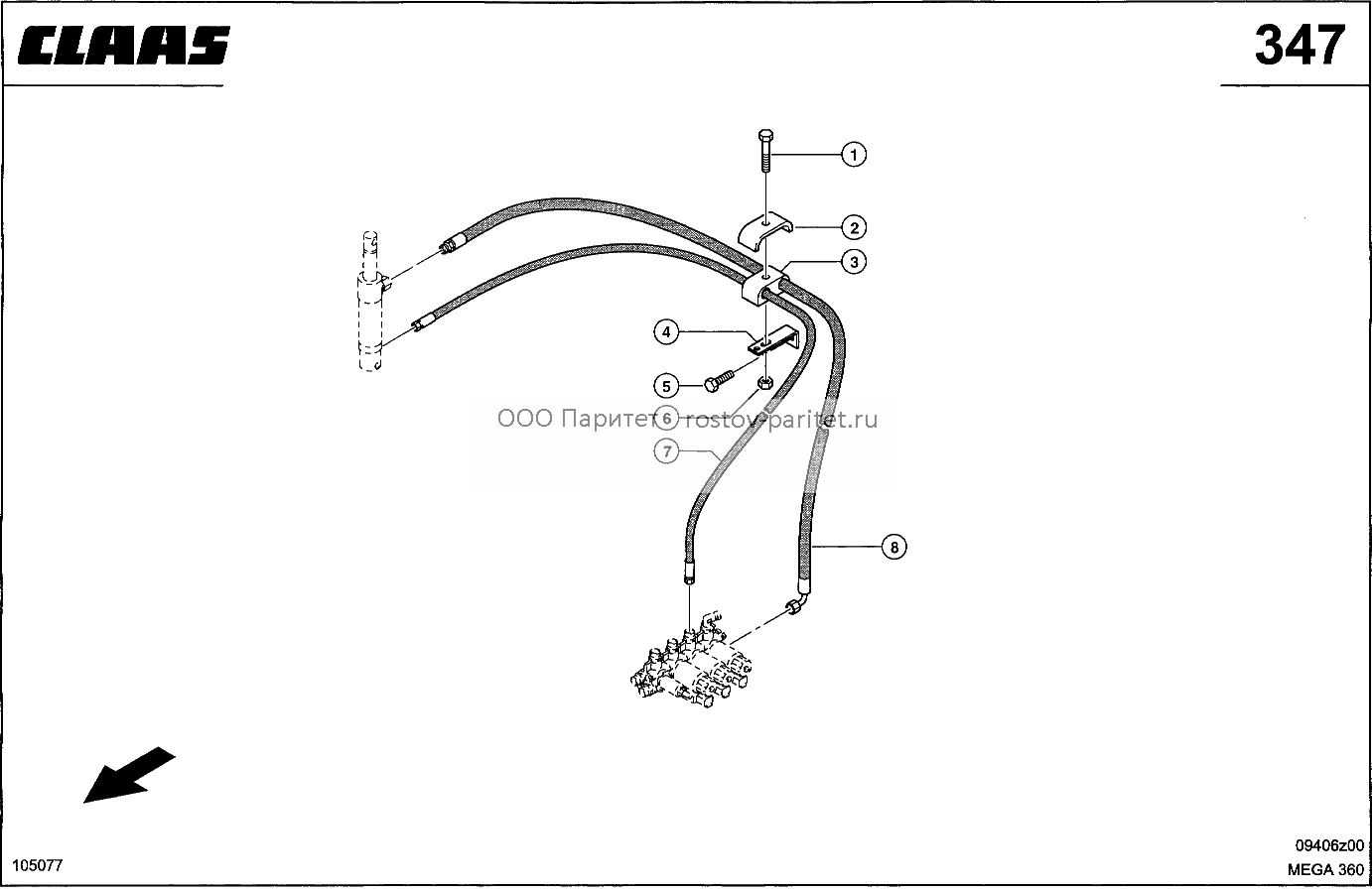

КАБЕЛИ, НИЗКОГО ДАВЛЕНИЯ – ГИДРАВЛИЧЕСКОЕ УПРАВЛЕНИЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002378540	болт 6-гр.	1
2	0006892370	скоба крепежная	1
3	0006071780	опорна резиновая	1
4	0002381320	гайка стопорная	1
5	0002156120	скоба трубная	1
6	0002361700	гайка 6-гр.	1
6	0002362000	болт 6-гр.	1
6	0002393870	шайба контактная	1
7	0002375700	болт 6-гр.	1
8	0002393880	шайба контактная	1
9	0000108290	-кабель батареи	1
10	0000112810	кпл. кабелей	1
10	0000113131	кпл. кабелей	1
10	0000114701	кпл. кабелей	1
10	0000118430	кпл. кабелей	1
11	0002154030	скоба трубная	3
12	0002361700	гайка 6-гр.	3
12	0002362000	болт 6-гр.	3
12	0002393870	шайба контактная	3

Наверх

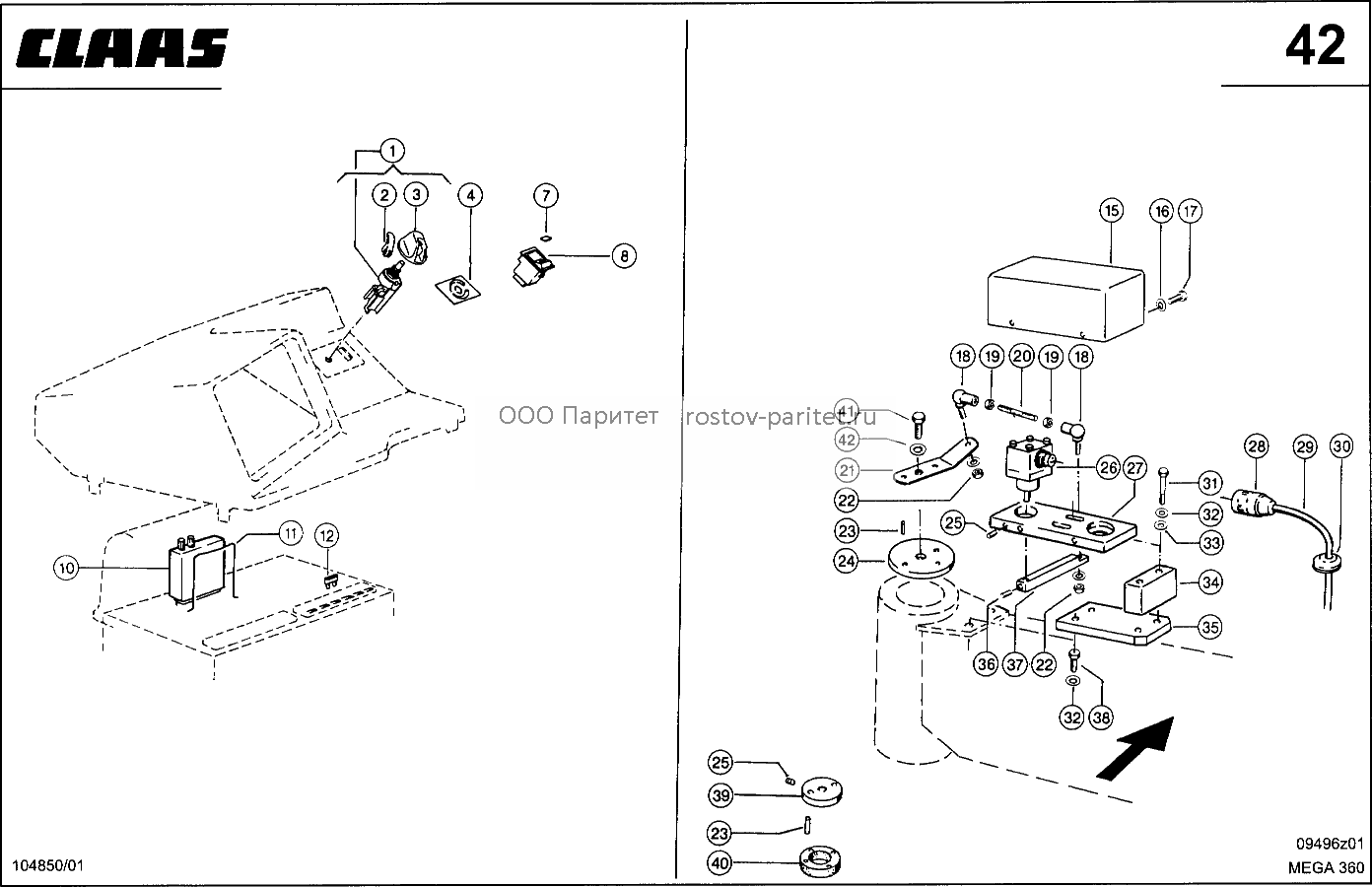

BORDINFORMATOR - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000103950	кронштейн	1
0	0001813932	компьютер бортов.	1
1	0005462921	кронштейн	1
2	0000111931	компьютер бортов.	1
3	0000103872	карта программир.	1
4	0002117550	предохр.плоский	1
5	0006087922	кронштейн	1
6	0006744390	выкл.натяжной	1
7	0000111960	цепь стальная	1
8	0005029200	крюк	1
9	0002154030	скоба трубная	6
10	0000103991	уголок	1
11	0009803871	выкл.плоский	1
12	0002364891	кольцо пружинное	2
12	0002369791	шайба	2
12	0002372150	гайка 6-гр.	2
12	0002412280	винт потайной	2
13	0009803861	соленоид	2
14	0000754260	кронштейн	1
15	0002389082	зажим шланговый	1
15	0002390462	зажим шланговый	1
16	0007968681	кронштейн	1
17	0002365520	шпилька	1
18	0000103930	уголок	1
19	0009803861	соленоид	1
20	0002412280	винт потайной	1
21	0007665880	гайка 6-гр.	2
22	0006768350	датчик индукцион.	1
23	0000112810	кпл. кабелей	1
23	0000113131	кпл. кабелей	1
23	0000114701	кпл. кабелей	1
23	0000118430	кпл. кабелей	1
24	0006600780	элемент стопорный	2
25	0006071100	опорна резиновая	2
26	0006722090	скоба крепежная	2
27	0000129231	кабель	1
28	0002393870	шайба контактная	2
29	0002362000	болт 6-гр.	2
31	0002374530	болт 6-гр.	1
32	0002393880	шайба контактная	3
33	0002331320	крюк с карабином	1
34	0006151900	цепь стальная	1
35	0002373400	болт 6-гр.	1
35	0002373410	болт 6-гр.	1
35	0002381320	гайка стопорная	2
35	0002393870	шайба контактная	2

Наверх

РЕГУЛИРОВКА ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002136950	предохр.плоский	4
1	0000143020	колпак пылезащ.	1
2	0000143030	кольцо крепежное	1
3	0000143040	шайба дистанц.	1
4	0000109790	коробка предохр.	1
5	0002369930	винт с цил.гол.	2
6	0002369791	шайба	2
7	0002392620	шайба с зубцами	2
8	0002372150	гайка 6-гр.	2
9	0000131380	выключатель повор	1
10	0007621850	дополнение	1
11	0007621750	ручка поворотная	1
12	0007440711	реле дистанц.	1
13	0005154320	наклейка	1
14	0002350161	винт с цил.гол.	1
15	0002369102	шайба	1
16	0002150310	шайба	1
17	0002372160	гайка 6-гр.	1
18	0005460121	электроконсоль	1
19	0000142112	корпус	1
20	0002393860	шайба контактная	3
21	0007555280	винт полупотайной	3

Наверх

ДАТЧИК ПОЛОЖЕНИЯ / ДАТЧИК РАЗГРУЗКИ ЖАТКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
1	0002374380	болт 6-гр.	2
1	0002393931	шайба контактная	2
2	0006509180	кронштейн	1
3	0000108201	потенциометр	2
4	0002361690	гайка 6-гр.	4
4	0002374650	болт 6-гр.	4
4	0002393860	шайба контактная	4
5	0006509170	пружина	1
6	0002351120	шплинт	1
7	0002374390	болт 6-гр.	1
8	0002393870	шайба контактная	1
9	0002356410	штифт распорный	1
10	0006509712	уголок	1
11	0000109071	трубопровод	1
12	0002361690	гайка 6-гр.	1
12	0002374660	болт 6-гр.	1
12	0002393920	шайба контактная	1
13	0002154110	скоба трубная	1
14	0002393870	шайба контактная	2
15	0002374390	болт 6-гр.	2
16	0006509192	скоба	1
18	0006508990	пружина	1
19	0006508981	направляющая	1
20	0002373820	болт 6-гр.	2
21	0002393880	шайба контактная	2
22	0005400370	кронштейн	1
23	0002379900	шайба	1
24	0002350830	шплинт	1

Наверх

ДАТЧИК ПОЛОЖЕНИЯ / ДАТЧИК РАЗГРУЗКИ ЖАТКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
1	0002374380	болт 6-гр.	2
1	0002393931	шайба контактная	2
2	0006509180	кронштейн	1
3	0000108201	потенциометр	1
4	0002361690	гайка 6-гр.	4
4	0002374650	болт 6-гр.	4
4	0002393860	шайба контактная	4
5	0006509170	пружина	1
6	0002351120	шплинт	1
7	0002374390	болт 6-гр.	1
8	0002393870	шайба контактная	1
9	0002356410	штифт распорный	1
10	0006509712	уголок	1
11	0000114541	кпл. кабелей	1
12	0005180571	кронштейн	1
13	0002374390	болт 6-гр.	2
14	0002393870	шайба контактная	2
15	0000108201	потенциометр	1
16	0002361690	гайка 6-гр.	2
16	0002374650	болт 6-гр.	2
16	0002393860	шайба контактная	2
17	0006508981	направляющая	1
18	0002379900	шайба	1
19	0002350830	шплинт	1
20	0006508990	пружина	1
21	0005180531	кронштейн	1
22	0002373820	болт 6-гр.	2
23	0002393880	шайба контактная	2

Наверх

CONTOUR - СИСТЕМА, ДАТЧИК ДАВЛЕНИЯ НА ПОЧВУ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000113000	датчик давл.грунт	1
2	0000107450	крышка	1
3	0002393860	шайба контактная	2
4	0002374640	болт 6-гр.	2
5	0000107410	вал управления	1
6	0000107400	вал	1
7	0002376030	штифт распорный	2
8	0002361710	гайка 6-гр.	2
9	0002379900	шайба	1
10	0000104830	труба	1
11	0000107470	пружина сжатия	1
12	0007446070	скоба крепежная	1
13	0002393870	шайба контактная	2
14	0002362000	болт 6-гр.	2
15	0000112990	переключатель	1
16	0000107441	корпус	1
17	0002378070	шплинт	1
18	0002369112	шайба	1
19	0002374640	болт 6-гр.	1
20	0002393860	шайба контактная	1
21	0002368230	шайба	1
22	0002381730	головка вилки	1
23	0002381740	палец	1
24	0000104930	рычаг угловой	1
25	0000104115	выкл.предельный	1
26	0002361690	гайка 6-гр.	2
26	0002374660	болт 6-гр.	2
26	0002393860	шайба контактная	2
27	0000104080	пластина поводк.	1
28	0002393880	шайба контактная	2
29	0000104170	болт 6-гр.	2

Наверх

КОНТРОЛЬ ЗАГРУЗКИ МОЛОТИЛКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005145600	наклейка	1
1	0000128400	датчик соломотр.	1
4	0002361690	гайка 6-гр.	16
5	0002150340	шайба с зубцами	16
6	0006768781	сайлент-блок	8
7	0000128420	датчик грохота	1
8	0006871950	уголок	2
9	0002374380	болт 6-гр.	4
10	0002393870	шайба контактная	4
11	0002361690	гайка 6-гр.	4
11	0002393860	шайба контактная	4
11	0006655641	винт полупотайной	4
12	0006081560	уголок	4
13	0002361690	гайка 6-гр.	4
13	0002374640	болт 6-гр.	4
13	0002393860	шайба контактная	4

Наверх

KORNTANK-VOLLMELDER, -BELEUCHTUNG - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005414662	щиток вкл.	1
2	0002162670	гайка 6-гр.заклеп	3
2	0002362000	болт 6-гр.	3
2	0002393870	шайба контактная	3
7	0000129570	кпл. кабелей	1
8	0007556480	бухта кабеля	1
9	0002154030	скоба трубная	4
14	0000137280	насадка	1
14	0000137290	фары рабочие	1
15	0000137300	лампа накаливания	1
16	0002361700	гайка 6-гр.	1
16	0002393870	шайба контактная	1
17	0007556460	лента для кабеля	2
18	0002374660	болт 6-гр.	12
19	0006041640	микровыключатель	2
20	0000117930	крышка подшипника	2
21	0002369970	винт с цил.гол.	2
22	0000117921	пластина несущая	2
23	0006041580	мембрана	2
24	0006041572	кольцо	2

Наверх

ЭЛЕКТРИКА, УКАЗАТЕЛЬ ПОЛОЖЕНИЯ КОЛЕС - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000112960	кпл. кабелей	1
1	0000131540	хомут кабельный	1
1	0007556460	лента для кабеля	1
2	0000132311	уголок	1
3	0000100920	втулка дистанц.	2
4	0006041640	микровыключатель	2
5	0002393120	шайба с зубцами	2
5	0002420540	винт с цил.гол.	2
5	0002441330	шайба	2
6	0000100950	пружина выключат.	2
7	0002372280	гайка 6-гр.	4
7	0002393120	шайба с зубцами	4
7	0002420270	винт с цил.гол.	4
7	0002441330	шайба	4
8	0007556480	бухта кабеля	1
9	0000132460	труба защитная	1
10	0008129910	скоба трубная	2
11	0006352930	кольцо установ.	2
12	0006352790	трубопровод каб.	1
13	0002365511	шпилька	1
14	0002378000	болт 6-гр.	1
15	0002393860	шайба контактная	2
16	0006359640	крышка	1
17	0002381750	уплотнение	2
18	0002378150	болт 6-гр.	1
19	0002351341	кольцо пружинное	1
20	0000132270	кулачок включ.	1
21	0002349790	штифт распорный	2
22	0006352890	кольцо	1
23	0002374420	винт с 6-гр.гол.	2
24	0002393870	шайба контактная	2
25	0000132430	днище кузова	1
26	0000132261	шайба защитная	1
27	0002361690	гайка 6-гр.	2
27	0002374660	болт 6-гр.	2
27	0002393860	шайба контактная	2

Наверх

ЭЛЕКТРИКА, УКАЗАТЕЛЬ ПОЛОЖЕНИЯ КОЛЕС - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000118341	мат изолирующий	1
1	0000132460	труба защитная	1
2	0008129910	скоба трубная	2
3	0002394370	болт 6-гр.	2
4	0006352930	кольцо установ.	2
5	0002365511	шпилька	2
6	0006352790	трубопровод каб.	1
7	0000151390	кпл. кабелей	1
8	0007556480	бухта кабеля	1
9	0002380940	болт 6-гр.	2
10	0002393860	шайба контактная	2
11	0006948960	крышка	1
12	0002381750	уплотнение	1
13	0002361500	винт с цил.гол.	2
14	0002369791	шайба	2
15	0000118311	схема печатная	1
16	0002362000	болт 6-гр.	2
17	0002330050	шайба	2
18	0006949060	цилиндр	1
19	0002422600	винт с цил.гол.	1
20	0006948940	кулачок включ.	1
21	0002432300	штифт цилиндрич.	1

Наверх

CLAAS-АВТОПИЛОТ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001813422	модуль вставной	1
1	0000128770	датчик	1
2	0007621860	дополнение	1
3	0007621950	ручка поворотная	1
4	0005154690	наклейка	1
7	0000108620	вставка выключат.	1
8	0000714570	выключатель	1
10	0000100648	модуль вставной	1
11	0000100610	скоба	1
12	0002117550	предохр.плоский	1
15	0000506440	кожух	1
16	0002351311	кольцо пружинное	4
17	0002378770	болт 6-гр.	4
18	0002382400	шарнир угловой	2
19	0002361690	гайка 6-гр.	2
20	0002389370	палец резьбовой	1
21	0000783280	накладка	1
22	0002361690	гайка 6-гр.	2
22	0002393860	шайба контактная	2
23	0002356310	штифт распорный	2
24	0000132261	шайба защитная	1
24	0000506480	шайба защитная	1
25	0002365511	шпилька	2
26	0000505262	потенциометр	1
27	0000506411	пластина	1
28	0000506731	штепсель соедин.	1
29	0000112830	кпл. кабелей	1
30	0007123880	бухта кабеля	1
31	0002355190	болт 6-гр.	2
32	0002351321	кольцо пружинное	4
33	0002369122	шайба	2
34	0000125770	датчик поворота	1
35	0000125781	кронштейн	1
36	0002365511	шпилька	1
37	0000507570	рычаг	1
38	0002362000	болт 6-гр.	2
39	0000506460	муфта фланцевая	1
40	0000506470	диск сцепления	1
41	0002360560	болт 6-гр.	1
42	0002393890	шайба контактная	1

Наверх

CLAAS-AUTOPILOT, КАБЕЛИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	2
0	0005144123	наклейка	1
1	0000114550	кпл. кабелей	1
1	0000128610	кпл. кабелей	1
2	0000505503	выключатель ножн.	1
3	0005462660	скоба защитная	1
4	0000132110	труба распорная	2
5	0000506251	датчик поворота	1
6	0001774601	уплотнение	2
7	0006281990	штепсель приборный	2
8	0002114940	винт с цил.гол.	2
9	0005463540	выкл.контактный	1
10	0000112830	кпл. кабелей	1
11	0002355080	болт 6-гр.	2
11	0002369112	шайба	2
12	0002378710	лента для кабеля	2
12	0006977980	лента для кабеля	1

Наверх

ЭЛЕКТР. РЕГУЛИРОВКА РАЗБРАСЫВАЩИХ ПЛАСТИН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
3	0007440711	реле дистанц.	1
4	0000106804	модуль вставной	1
5	0000100610	скоба	1
6	0000106850	кожух	1
8	0002374650	болт 6-гр.	2
9	0002393920	шайба контактная	2
10	0000106841	уголок	1
11	0000129340	кпл. кабелей	1
12	0001787700	корпус втулки	1
12	0001787710	колодка пл.штек.	1
13	0000116120	двигатель	1
14	0002379451	палец	2
15	0002393880	шайба контактная	2
16	0002361710	гайка 6-гр.	2
17	0000652480	уголок	1
18	0002361700	гайка 6-гр.	5
18	0002362000	болт 6-гр.	5
18	0002393870	шайба контактная	5
19	0000648952	штанга толкающая	1
20	0002350890	шплинт	1
21	0002361710	гайка 6-гр.	1
22	0002393880	шайба контактная	1
23	0000648842	рычаг отводной	1

Наверх

MERCEDES OM 906 LA; ЭЛЕКТРИКА ДВИГАТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002448500	кольцо уплотн.	1
0	0007438030	горловина резьб.	1
0	0008138880	пластина	1
3	0002154030	скоба трубная	6
5	0000112810	кпл. кабелей	1
5	0000113131	кпл. кабелей	1
5	0000114701	кпл. кабелей	1
5	0000118430	кпл. кабелей	1
10	0002154040	скоба трубная	0
10	0002154050	скоба трубная	6
10	0002160150	скоба трубная	1
10	0002394980	скоба трубная	0
19	0006738681	выкл.техобслужив.	1
20	0007440370	штекер плоский	1
21	0001333200	выключатель масл.	1
22	0006792710	колпачок	1
27	0006892370	скоба крепежная	2
28	0006071780	опорна резиновая	2
41	0007556460	лента для кабеля	1
42	0000671170	генератор	1
42	0000903320	генератор	1
42	0007984930	генератор	1
43	0005459540	ремень клин.ребр.	1
43	0007969980	ремень клин.ребр.	1
43	0007984980	ремень клин.ребр.	1
44	0007962580	стартер	1

Наверх

MERCEDES OM 906 LA; ЭЛЕКТРИКА ДВИГАТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000108250	+кабель батареи	1
2	0000108290	-кабель батареи	1
3	0006836610	скоба крепежная	10
4	0006978120	опорна резиновая	10
5	0000730121	уголок	7
7	0000718732	планка зажимная	2
8	0000108310	клемма батареи	1
9	0002110760	пробка запорная	0
10	0007061300	пробка запорная	0
11	0002361700	гайка 6-гр.	6
11	0002374420	винт с 6-гр.гол.	6
11	0002393870	шайба контактная	6
12	0000137890	выкл.разъединит.	1
13	0000129090	кабель заземления	1
13	0000131670	кабель заземления	1
14	0002369132	шайба	2
15	0002393880	шайба контактная	2
16	0002361710	гайка 6-гр.	2
17	0002361690	гайка 6-гр.	2
17	0002374650	болт 6-гр.	2
17	0002393860	шайба контактная	2
20	0007555121	-кабель батареи	1
21	0000137880	ключ включ.	1
24	0000129660	изоляция	1
25	0007555220	колпачок резин.	1
26	0006820620	батарея аккум.	1
27	0006014690	держатель батареи	1
28	0002361700	гайка 6-гр.	4
28	0002374390	болт 6-гр.	4
28	0002393870	шайба контактная	4
29	0006014680	держатель батареи	2

Наверх

ЦЕНТРАЛЬНАЯ ЭЛЕКТРИКА, ПУЛЬТ УПРАВЛЕНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007680341	кнопка клаксона	1
2	0000129240	кпл. кабелей	1
3	0000129801	кпл. кабелей	1
3	0000160381	кпл. кабелей	1
4	0000114790	кпл. кабелей	1
4	0000129051	кпл. кабелей	1

Наверх

ЦЕНТРАЛЬНАЯ ЭЛЕКТРИКА, КАБЕЛИ КАБИНЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002135170	контакты	3
1	0007556460	лента для кабеля	8
3	0006227650	выкл. вентилятора	1
4	0000113121	кпл. кабелей	1
5	0002154030	скоба трубная	2
5	0002154040	скоба трубная	3
5	0002154050	скоба трубная	6
6	0007621870	ручка поворотная	1
7	0007621850	дополнение	1
8	0000131100	кабель соединит.	1
9	0002135650	разъём кругл.	1
15	0000127110	кабель	2
16	0000132540	динамик	2
17	0002157380	гайка д/лист.мет.	8
17	0002427131	винт для жести	8
18	0000127090	антенна	1
19	0007359980	бухта кабеля	1
20	0000127070	кабель	1

Наверх

ЦЕНТРАЛЬНАЯ ЭЛЕКТРИКА, УПРАВЛЕНИЕ ГИДРАВЛИКОЙ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000132680	держатель штепс.	1
0	0000507240	диод	6
1	0000129131	кпл. кабелей	1
2	0002154050	скоба трубная	5
3	0002394980	скоба трубная	1
4	0002114940	винт с цил.гол.	6
5	0006281990	штепсель приборный	6
6	0001774601	уплотнение	6
7	0006593591	уголок привинчив.	1
8	0002150830	скоба трубная	1

Наверх

ЦЕНТРАЛЬНАЯ ЭЛЕКТРИКА, УПРАВЛЕНИЕ ГИДРАВЛИКОЙ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000114541	кпл. кабелей	1

Наверх

ЦЕНТРАЛЬНАЯ ЭЛЕКТРИКА, УПРАВЛЕНИЕ ГИДРАВЛИКОЙ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000114541	кпл. кабелей	1

Наверх

КАБЕЛЬ НАКЛОННАЯ КАМЕРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007555210	колпачок резин.	1
2	0000108250	+кабель батареи	1
3	0000101890	кабель	1
3	0000101940	кабель	1
3	0000102040	кабель	1
3	0000102530	кабель	1
4	0006738182	штепсель	1
5	0000129850	кпл. кабелей	1
6	0006583601	розетка	1
7	0002158180	розетка	1
8	0002154030	скоба трубная	0
8	0002154040	скоба трубная	0
8	0002154050	скоба трубная	0
8	0002394980	скоба трубная	0
9	0000126370	кабель заземления	1
10	0002393880	шайба контактная	1
11	0002375700	болт 6-гр.	1
12	0002378710	лента для кабеля	0
12	0007556460	лента для кабеля	0

Наверх

ЭЛЕКТР. УПРАВЛЕНИЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	1
1	0002154030	скоба трубная	9
2	0006593591	уголок привинчив.	2
3	0000112850	кабель	1
4	0002114940	винт с цил.гол.	1
5	0006281990	штепсель приборный	1
6	0001774601	уплотнение	1
7	0000714411	вставка выключат.	1
8	0000714361	выключатель	1

Наверх

КАБЕЛИ (ГЛАВНЫЙ ЖГУТ) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000129570	кпл. кабелей	1
2	0000112810	кпл. кабелей	1
2	0000113131	кпл. кабелей	1
2	0000114701	кпл. кабелей	1
2	0000118430	кпл. кабелей	1
3	0000113121	кпл. кабелей	1
5	0000112880	кпл. кабелей	1
6	0000112900	кпл. кабелей	1
7	0000128271	кпл.главн.кабеля	1
10	0000121491	кпл. кабелей	1
12	0000112940	кпл. кабелей	2
13	0000101372	кпл. кабелей	1
13	0000112860	кпл. кабелей	1
14	0000112920	кпл. кабелей	1

Наверх

ШТЕКЕРЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000103100	вставка направл.	0
0	0002119940	корпус круглый	0
1	0002117650	корпус круглый	0
2	0002337950	колодка пл.штек.	0
3	0002337940	корпус втулки	0
4	0002117640	разъём кругл.	0
5	0002117800	корпус штифтовой	0
6	0002117770	корпус втулки	0
7	0006582080	соединитель каб.	0
7	0006582090	соединитель каб.	0
7	0006583620	соединитель каб.	0
8	0001787670	колодка пл.штек.	0
8	0001787690	колодка пл.штек.	0
8	0001787710	колодка пл.штек.	0
9	0001787660	корпус втулки	0
9	0001787680	корпус втулки	0
9	0001787700	корпус втулки	0
10	0002337910	втулка вставная	0
11	0002119910	гильза изолирующ.	0
12	0001787620	штекер плоский	0
12	0001787640	штекер плоский	0
12	0002337860	штекер плоский	0
13	0002117660	разъём папа	0
14	0002337840	колодка пл.штек.	0
15	0002117630	разъём кругл.	0
16	0000103110	вставка направл.	0
16	0000103120	вставка направл.	0
16	0002117840	корпус штепселя	0
16	0002117850	корпус штепселя	0
16	0002117860	корпус штепселя	0
16	0002117870	корпус штепселя	0
17	0002117590	разъём кругл.	0
17	0002117600	разъём кругл.	0
17	0002117610	разъём кругл.	0
17	0002117620	разъём кругл.	0
17	0002119930	корпус круглый	0
18	0002117810	корпус штифтовой	0
18	0002119950	корпус штепселя	0
19	0002117780	корпус втулки	0
19	0002119960	корпус втулки	0
20	0002337960	корпус амп.	0
21	0002118150	цоколь реле	0
22	0002119921	корпус втулки	0
23	0002119970	корпус вставной	0
24	0001787740	корпус втулки	0
25	0002394470	гильза изолирующ.	0
26	0001787610	втулка вставная	0
26	0001787630	втулка вставная	0
26	0002387630	втулка вставная	0
27	0006247690	распределитель	0
27	0007556470	распределитель	0
28	0002112710	наконечник кабел.	0
28	0002112740	наконечник кабел.	0
28	0002112760	наконечник кабел.	0
29	0002117830	корпус штепселя	0
30	0002117760	втулка вставная	0
31	0002117670	втулка вставная	0
31	0002117680	втулка вставная	0
31	0002117690	втулка вставная	0
31	0002117700	втулка вставная	0
32	0002117710	штифт вставной	0
32	0002117720	штифт вставной	0
32	0002117730	штифт вставной	0
32	0002117740	штифт вставной	0
32	0002117750	штифт вставной	0
33	0002117910	контакт с пл.пруж	0
33	0002117920	контакт с пл.пруж	0
33	0002117930	контакт с пл.пруж	0
33	0002117940	контакт с пл.пруж	0
34	0006581700	соединитель	0
35	0001819790	щуп маслоизмерит.	1
36	0002115050	бухта кабеля	0
36	0002151600	бухта кабеля	0
36	0002382500	бухта кабеля	0
36	0002384560	бухта кабеля	0
36	0006233410	бухта кабеля	0
36	0006592730	бухта кабеля	0
36	0007123880	бухта кабеля	0
36	0007556480	бухта кабеля	0
37	0003102070	штифт вставной	0
37	0003264700	buchsenkontakt	0
38	0003113410	штепсель	0
39	0003264700	buchsenkontakt	0

Наверх

ЦЕНТРАЛЬНАЯ ЭЛЕКТРИКА, ОСВЕЩЕНИЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005144133	наклейка	1
0	0005144933	наклейка	1
1	0000131111	указатель повор.	2
2	0002157650	лампа накаливания	2
3	0002335460	лампа накаливания	2
4	0001779060	лампа накаливания	2
5	0006228980	фонарь стояночный	2
6	0000505503	выключатель ножн.	1
7	0000108791	элемент оптическ.	2
7	0006228891	фара	2
7	0006228961	фара	2
8	0002154260	шайба опорная	2
8	0002154270	лампа накаливания	2
9	0002154030	скоба трубная	6
9	0002154040	скоба трубная	6
9	0002154050	скоба трубная	1
10	0002150830	скоба трубная	1
10	0002394980	скоба трубная	1
11	0002378710	лента для кабеля	8
12	0002159570	выкл.сигнала торм	1
13	0002364550	гайка 6-гр.	1
14	0000112581	кпл. кабелей	1
14	0000112820	кпл. кабелей	1
15	0000505503	выключатель ножн.	1
16	0005462660	скоба защитная	2
17	0006822920	сигнал звуковой	1
18	0000132110	труба распорная	4
19	0002394470	гильза изолирующ.	0
20	0002154090	бухта кабеля	7
21	0000754360	провод соединит.	1

Наверх

РАБОЧЕЕ ОСВЕЩЕНИЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002380910	лампа галогенная	2
1	0002157200	винт для жести	4
2	0002157380	гайка д/лист.мет.	4
3	0006259140	фары рабочие	2
4	0006233410	бухта кабеля	3
5	0000121440	фары рабочие	1
6	0002380910	лампа галогенная	3
7	0002394470	гильза изолирующ.	3
8	0002361710	гайка 6-гр.	1
9	0002393880	шайба контактная	3
12	0000112890	кпл. кабелей	1
13	0002154030	скоба трубная	2
13	0002154110	скоба трубная	1
13	0002348640	скоба трубная	1
13	0006592390	хомут кабельный	1

Наверх

РАБОЧЕЕ ОСВЕЩЕНИЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000121133	планка защитная	1
2	0000112900	кпл. кабелей	1
3	0006488612	щиток левый	1
3	0006488622	щиток правый	1
4	0006625910	кронштейн	1
5	0000121491	кпл. кабелей	1
6	0007123880	бухта кабеля	1
10	0000121440	фары рабочие	3
11	0000125490	кронштейн	2
12	0006233410	бухта кабеля	2
13	0002394470	гильза изолирующ.	4
14	0002380910	лампа галогенная	3
15	0007138451	уголок опорный	1
16	0000112880	кпл. кабелей	1
17	0009679190	переключатель	1
18	0002393880	шайба контактная	3
19	0002361710	гайка 6-гр.	3
20	0002154090	бухта кабеля	1
21	0002152260	скоба трубная	2
21	0002154030	скоба трубная	8
21	0002154040	скоба трубная	3
22	0000128271	кпл.главн.кабеля	1
23	0002153570	выкл.сигнала торм	1
24	0002370430	шайба	1
25	0002364550	гайка 6-гр.	1
26	0007441220	брызговик	1
27	0000109100	фары рабочие	1
28	0002335460	лампа накаливания	1
29	0002392640	скоба крепежная	0
30	0002361700	гайка 6-гр.	0
30	0002393870	шайба контактная	0
30	0006100981	винт полупотайной	0

Наверх

ДОПОЛН.ОСВЕЩЕНИЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000114831	кпл. кабелей	1
0	0002154270	лампа накаливания	2
1	0000131380	выключатель повор	1
2	0007621750	ручка поворотная	1
3	0007621850	дополнение	1
5	0000781300	фара	2
6	0000123790	кнопка нажимная	1
7	0000123770	кнопка нажимная	1
8	0000123780	кнопка нажимная	1
9	0005160420	наклейка	2
10	0005147600	наклейка	1
11	0005147590	наклейка	1
12	0002361690	гайка 6-гр.	1
12	0002374660	болт 6-гр.	1
12	0002393860	шайба контактная	2
13	0000110121	кронштейн	1
14	0002364901	кольцо пружинное	3
14	0002372160	гайка 6-гр.	3
14	0002428880	винт с цил.гол.	3
15	0002154030	скоба трубная	7
15	0002154050	скоба трубная	3
16	0000114570	кпл. кабелей	1
16	0000126330	кпл. кабелей	1
17	0006977980	лента для кабеля	6
17	0007556460	лента для кабеля	3
18	0002154270	лампа накаливания	2
19	0002393880	шайба контактная	2
20	0002361710	гайка 6-гр.	2
21	0000113010	кпл. кабелей	2
22	0000114580	кпл. кабелей	1

Наверх

МИГАЛКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000155470	корпус	1
0	0002136270	рефлектор	1
0	0006824610	рефлектор	1
1	0000131090	кабель соединит.	1
2	0000126350	кабель соединит.	1
3	0000155500	маячок проблеск.	1
4	0002113300	лампа накаливания	1
5	0000775220	пробка	1
6	0000775210	розетка	1
10	0006822160	маячок проблеск.	1
11	0002113300	лампа накаливания	1
12	0002136250	стекло	1
12	0006824620	стекло	1
13	0006824600	уплотнение	1
14	0000754360	провод соединит.	1
15	0002351311	кольцо пружинное	3
15	0002361690	гайка 6-гр.	3
15	0002374650	болт 6-гр.	3

Наверх

ЗАДН. ОСВЕЩЕНИЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006040420	крепление	2
2	0006040490	пружина сжатия	2
3	0000112930	кпл. кабелей	2
3	0000112940	кпл. кабелей	2
4	0002356822	штифт распорный	2
4	0002356842	штифт распорный	2
5	0002356541	штифт распорный	2
6	0002356532	штифт распорный	2
7	0002356812	штифт распорный	2
8	0002388862	пробка запорная	2
9	0002425001	винт д/лист.мет.	4
11	0006714400	отражатель красн.	2
12	0006179610	кронштейн освет.	1
12	0006179671	кронштейн освет.	1
13	0002373830	болт 6-гр.	4
14	0002393880	шайба контактная	4
15	0006179620	кронштейн освет.	1
15	0006179681	кронштейн освет.	1
17	0002112890	отражатель	2
18	0002350161	винт с цил.гол.	2
18	0002364901	кольцо пружинное	2
18	0002372160	гайка 6-гр.	2
18	0002448970	шайба	2
19	0002119960	корпус втулки	2
20	0002119950	корпус штепселя	2
21	0009689980	фонарь габаритный	2
22	0002335460	лампа накаливания	4
23	0002449820	лампа накаливания	2
24	0009418760	корпус	2
25	0002355190	болт 6-гр.	2
25	0002361700	гайка 6-гр.	2
25	0002393870	шайба контактная	2
26	0006189840	решетка защитная	1
26	0006189850	решетка защитная	1
27	0006188300	труба распорная	2

Наверх

ГАБАРИТНЫЕ ОГНИ, ПРИ СВЕРХШИРОКИЙ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002171560	фиксатор	6
0	0002449810	лампа накаливания	2
1	0000114470	кпл. кабелей	2
2	0005499920	щиток опорный пр.	1
2	0005499930	щиток опорный лев	1
3	0000147891	фонарь габарит.	2
4	0005706930	хомут	2
5	0002393920	шайба контактная	18
6	0002361690	гайка 6-гр.	24
6	0002374660	болт 6-гр.	24
6	0002393860	шайба контактная	24
7	0002361690	гайка 6-гр.	2
7	0002393920	шайба контактная	2
7	0006367921	винт полупотайной	2
8	0005499940	пластина привинч.	1
8	0005499950	пластина привинч.	1
9	0007556460	лента для кабеля	25
10	0005499970	держатель левый	1
10	0005499980	держатель правый	1
11	0000112460	кпл. кабелей	2
12	0006439860	удлинитель	4
13	0006439800	фонарь габарит.	2
14	0002379060	лампа накаливания	2

Наверх

ЗЕРКАЛО ЗАДНЕГО ВИДА, ЭЛЕКТР. РЕГУЛИРУЕМ. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000131161	кпл. кабелей	1
2	0006977980	лента для кабеля	12
3	0006259290	зеркало двигателя	2
4	0006259300	стекло зеркальное	2
5	0006259310	профиль уплотн.	2
6	0001817890	плита зажимная	2

Наверх

Подсветка кронштейна номеров - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001779060	лампа накаливания	2
1	0000113500	кпл. кабелей	1
2	0006584030	фонарь номерн.зн.	2
3	0002364010	скоба крепежная	1
4	0002350161	винт с цил.гол.	1
4	0002364901	кольцо пружинное	1
4	0002372160	гайка 6-гр.	1
5	0002361690	гайка 6-гр.	8
5	0002374650	болт 6-гр.	8
5	0002393860	шайба контактная	8
6	0002154030	скоба трубная	8
7	0007556480	бухта кабеля	2

Наверх

МОЛОТИЛКА - CLAAS MEGA 360

UEBERGANG, EINZUGSKANAL-MASCHINE - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006452630	штанга	1
2	0006452600	планка	1
3	0002369122	шайба	11
4	0002361700	гайка 6-гр.	0
4	0002362000	болт 6-гр.	0
4	0002393870	шайба контактная	0
5	0006452431	лента уплотн.	2
6	0006452440	пластина	2
7	0002361700	гайка 6-гр.	4
7	0002362000	болт 6-гр.	4
7	0002393870	шайба контактная	4
8	0006452622	пластина питателя	1
9	0006452210	труба	1
10	0002393870	шайба контактная	2
11	0002362130	болт 6-гр.	2

Наверх

UEBERGANG, EINZUGSKANAL-MASCHINE - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006452600	планка	1
2	0006452630	штанга	1
3	0006452622	пластина питателя	1
4	0006452210	труба	1
5	0002393870	шайба контактная	2
6	0002362130	болт 6-гр.	2
7	0006452440	пластина	2
8	0006452431	лента уплотн.	2
9	0002369122	шайба	11
10	0002361700	гайка 6-гр.	0
10	0002362000	болт 6-гр.	0
10	0002393870	шайба контактная	0
11	0006524330	пружина зажимная	3
12	0002380181	заклепка глухая	3
13	0000614520	пружина зажимная	3
14	0002361700	гайка 6-гр.	3
14	0002393870	шайба контактная	3
14	0006100971	винт полупотайной	3
15	0006468540	штанга	1
16	0006628640	планка	1
17	0006628620	щиток направл.	1

Наверх

НАКЛОНН. КАМЕРЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005160300	наклейка	1
0	0005160420	наклейка	1
0	0005160430	наклейка	1
3	0002374390	болт 6-гр.	4
4	0002393870	шайба контактная	4
5	0006304271	крышка глазка	2
6	0005400035	канал подачи	1
7	0006508491	защита правая	1
8	0005171920	кронштейн кабельн	1
9	0002361730	гайка 6-гр.	3
9	0002393910	шайба контактная	3
9	0002427950	болт 6-гр.	3
10	0006507181	уловитель	1
11	0006149052	щиток сужающий пр	1
11	0006149131	щиток сужающий	1
12	0006149120	защита от пыли	1
12	0006155880	щиток пылезащ.	1
13	0006149022	щиток сужающий лв	1
13	0006149141	щиток сужающий	1
14	0006451001	щиток	1
15	0002374610	болт 6-гр.	4
16	0002393890	шайба контактная	4
17	0006452190	лента уплотн.	1
18	0006452200	планка упорная	1
19	0002361690	гайка 6-гр.	15
19	0002364750	винт полупотайной	15
19	0002393860	шайба контактная	15
20	0002361700	гайка 6-гр.	1
20	0002393870	шайба контактная	1
20	0002444150	болт 6-гр.	1
21	0006097890	втулка	1
22	0006305382	пружина листовая	1
29	0002361690	гайка 6-гр.	1
30	0002393920	шайба контактная	1
31	0002394970	буфер упорный	1
32	0006159352	опора	1
33	0006507170	уловитель	1
35	0002374610	болт 6-гр.	6
35	0002384610	винт полупотайной	8
36	0002393951	шайба контактная	8
37	0002361720	гайка 6-гр.	8
38	0005181640	verstellstueck	2
38	0007654510	пластина	2
39	0002361720	гайка 6-гр.	1
39	0002393890	шайба контактная	1
39	0002423800	болт 6-гр.	1
40	0006508530	направляющая	2
41	0002361720	гайка 6-гр.	4
41	0002375720	болт 6-гр.	4
41	0002393951	шайба контактная	4
43	0002349530	винт полупотайной	66
43	0002361700	гайка 6-гр.	66
43	0002393870	шайба контактная	66
43	0007652900	щиток	3
43	0007652910	лист перфориров.	3
47	0002362000	болт 6-гр.	4
47	0002393931	шайба контактная	4
48	0002361700	гайка 6-гр.	6
48	0002393931	шайба контактная	6
48	0006100981	винт полупотайной	6
49	0005149231	наклейка	2
50	0005188850	шайба стопорная	2
51	0002361700	гайка 6-гр.	2
51	0002362000	болт 6-гр.	2
51	0002379530	шайба	2
51	0002393870	шайба контактная	2

Наверх

НАКЛОНН. КАМЕРЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
2	0006148331	втулка	2
3	0006158931	защита от намотки	1
4	0006158950	защита от намотки	2
5	0005185140	защита от намотки	1
5	0006158920	защита от намотки	1
6	0002353670	винт полупотайной	20
6	0002361700	гайка 6-гр.	20
6	0002393870	шайба контактная	20
7	0006158941	защита от намотки	1
8	0006158630	вставка	4
9	0002334860	винт полупотайной	8
9	0002381320	гайка стопорная	8
9	0002393870	шайба контактная	8
10	0002335030	винт полупотайной	12
10	0002381320	гайка стопорная	12
10	0002393870	шайба контактная	12
11	0006158910	планка деревянная	4
12	0006158901	пол промежуточный	1
13	0002361700	гайка 6-гр.	6
13	0002374390	болт 6-гр.	6
13	0002393870	шайба контактная	6
14	0002349530	винт полупотайной	16
14	0002361700	гайка 6-гр.	16
14	0002393870	шайба контактная	16
15	0006305700	планка направл.	4

Наверх

НАКЛОНН. КАМЕРЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000030530	стопор проволочн.	0
1	0006768350	датчик индукцион.	1
2	0007665880	гайка 6-гр.	1
3	0006477600	колесо с кулачк.	1
3	0006768023	колесо зубчатое	1
4	0002363250	шпилька	2
5	0002138250	шпилька	2
5	0002365520	шпилька	2
6	0006035031	кольцо зажимное	1
7	0006450071	узел подшипн.монт	2
8	0002375970	кольцо стопорное	8
9	0006507870	звездочка	4
10	0006507922	вал транспортера	1
11	0002151470	винт потайной	10
11	0002361720	гайка 6-гр.	10
11	0002393890	шайба контактная	10
12	0002379280	гайка 6-гр.	2
13	0005400390	цепь тяговая	2
14	0002379470	гайка стопорная	144
15	0006507132	планка транспорт.	36
16	0002373820	болт 6-гр.	112
16	0002373830	болт 6-гр.	32
17	0005400340	цепь тяговая	4
21	0006804931	замок цепи	0
22	0006806111	внутреннее звено	0
23	0006805841	переходное звено	0
24	0006039491	звено замыкающее	0
25	0006805401	конец цепи	0

Наверх

НАКЛОНН. КАМЕРЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000030530	стопор проволочн.	0
1	0006768350	датчик индукцион.	1
2	0007665880	гайка 6-гр.	1
3	0006477600	колесо с кулачк.	1
4	0002363250	шпилька	2
6	0002138250	шпилька	1
7	0006035031	кольцо зажимное	1
8	0006450071	узел подшипн.монт	2
9	0005184130	вал транспортера	1
10	0006508690	звездочка	4
11	0002448100	шпонка с головкой	4
12	0002138250	шпилька	1
13	0002339771	кольцо зажимное	1
14	0006303571	узел подшипников.	1
15	0006803581	шайба установочн.	2
16	0002393890	шайба контактная	2
17	0002374610	болт 6-гр.	2
18	0002151470	винт потайной	10
18	0002361720	гайка 6-гр.	10
18	0002393890	шайба контактная	10
20	0005400390	цепь тяговая	2
21	0002379470	гайка стопорная	144
22	0006507132	планка транспорт.	36
23	0005400340	цепь тяговая	4
24	0002373820	болт 6-гр.	112
24	0002373830	болт 6-гр.	32
31	0006804931	замок цепи	0
32	0006806111	внутреннее звено	0
33	0006805841	переходное звено	0
34	0006039491	звено замыкающее	0
35	0006805401	конец цепи	0

Наверх

НАКЛОНН. КАМЕРЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002350830	шплинт	2
2	0006537931	пружина сжатия	2
3	0006508572	палец	2
4	0006805774	палец	2
5	0002361730	гайка 6-гр.	4
6	0006805233	устр. натяж. цепи	2
7	0002380470	гайка стопорная	2
8	0006507782	валик	1
9	0001773090	полоска войлочная	2
10	0006507040	кронштейн левый	1
10	0006507080	кронштейн правый	1
11	0002150480	ш/подш.радиальный	2
12	0002351630	кольцо стопорное	2
13	0006035160	колпак пылезащ.	2
14	0002351860	кольцо стопорное	2
15	0006505542	поверхность опор.	2
16	0002356792	штифт распорный	2
17	0006505530	шайба направл.	2
18	0002393910	шайба контактная	2
19	0002362300	болт 6-гр.	2
20	0002342810	шайба	4

Наверх

НАКЛОННАЯ КАМЕРА; КОНТРПРИВОДНОЙ ВАЛ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002362000	болт 6-гр.	2
1	0002381320	гайка стопорная	2
1	0002381661	шайба	2
2	0006305590	защита	2
3	0002427881	винт д/лист.мет.	1
4	0005400810	вал промежуточный	1
5	0006691271	защита	1
6	0002374650	болт 6-гр.	3
6	0002393860	шайба контактная	3
7	0005400900	кронштейн	1
8	0006160650	шарикоподш.фланц.	1
9	0002138240	шпилька	1
9	0002363250	шпилька	1
10	0006160671	кольцо зажимное	1
11	0006160680	фланец металлич.	2
12	0006160660	подшипник кольца	1
13	0002361710	гайка 6-гр.	3
13	0002365100	винт полупотайной	3
13	0002393880	шайба контактная	3
14	0002138250	шпилька	1
14	0002365520	шпилька	1
15	0005602131	кольцо зажимное	1
16	0005602140	фланец металлич.	2
17	0005602121	подшипник кольца	1
18	0002334540	винт полупотайной	4
18	0002361720	гайка 6-гр.	4
18	0002393890	шайба контактная	4
19	0006305720	защита	1

Наверх

НАКЛОННАЯ КАМЕРА; ПРИВОД РЕВЕРСА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001746570	кпл.уплотнений	0
1	0002373820	болт 6-гр.	2
2	0002393880	шайба контактная	2
3	0006687220	пластина подшипн.	1
4	0006321710	втулка	2
5	0006688241	кронштейн опорный	1
6	0002342370	шайба	0
6	0002343010	шайба	0
7	0002373830	болт 6-гр.	4
8	0002393880	шайба контактная	4
9	0006687230	кронштейн	1
10	0002365520	шпилька	1
11	0005003102	кольцо установ.	1
12	0000743182	гидромотор	1
13	0002361720	гайка 6-гр.	2
13	0002375720	болт 6-гр.	2
13	0002393890	шайба контактная	2
14	0002351640	кольцо стопорное	1
15	0006688220	колесо зубчатое	1
16	0002392250	шайба	1
17	0002393870	шайба контактная	1
18	0002374420	винт с 6-гр.гол.	1
19	0002161980	болт 6-гр.	1
20	0006688370	эксцентрик	1
21	0002393890	шайба контактная	2
22	0002355530	болт 6-гр.	1
23	0002374610	болт 6-гр.	1
24	0002364560	гайка 6-гр.	1
25	0002360560	болт 6-гр.	1
26	0006688335	гидроцилиндр в сб	1
27	0002355220	болт 6-гр.	1
27	0002361700	гайка 6-гр.	1
27	0002393870	шайба контактная	1
28	0006830560	колесо зубчатое	1
29	0002339020	пружина сжатия	1
30	0006830431	тарелка пружины	2
31	0002381320	гайка стопорная	1
32	0002393870	шайба контактная	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393870	шайба контактная	7
2	0002374420	винт с 6-гр.гол.	5
3	0006159262	щиток	1
4	0005183400	кронштейн	1
4	0006159302	кронштейн	1
5	0005400621	защита	1
12	0006159330	держатель нижний	1
13	0006012430	шайба опорная	6
14	0006061630	цапфа запорная	6
15	0005400590	скоба	1
16	0002373700	болт 6-гр.	1
16	0002378540	болт 6-гр.	2
16	0002381250	болт 6-гр.	1
17	0006635492	скоба защитная	1
18	0006536810	труба распорная	2
19	0002361700	гайка 6-гр.	2
19	0002373700	болт 6-гр.	2
19	0002393870	шайба контактная	2
20	0006635660	защита	1
21	0002361700	гайка 6-гр.	6
22	0005433032	уголок	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374390	болт 6-гр.	4
2	0002393870	шайба контактная	4
3	0005183581	защита	1
4	0002154290	винт полупотайной	2
4	0002361690	гайка 6-гр.	2
4	0002374390	болт 6-гр.	2
4	0002393860	шайба контактная	2
5	0005188500	держатель шланга	1
6	0002374390	болт 6-гр.	2
7	0002393870	шайба контактная	2
8	0005183590	кронштейн	1

Наверх

КОРПУС БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006058301	крышка правая	1
2	0006478651	вкладыш подш.пр.	1
3	0005421220	кожух барабана	1
4	0006478660	палец	2
5	0002335510	гайка стопорная	2
6	0006478641	вкладыш подш.лев.	1
7	0002369440	пресс-масленка	2
8	0002150080	гайка стопорная	20
9	0002383040	болт 6-гр.	4
9	0002444980	болт 6-гр.	4
10	0002153110	болт 6-гр.	12
11	0006641360	крышка левая	1
12	0002393870	шайба контактная	8
13	0002361700	гайка 6-гр.	8

Наверх

СМАЗОЧНЫЕ ТРУБКИ НА КОРПУСЕ БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002372160	гайка 6-гр.	6
1	0006444320	маслопровод	1
2	0006630521	маслопровод	1
3	0006444340	маслопровод	1
4	0005441540	маслопровод	1
5	0006630620	маслопровод	1
6	0006630560	маслопровод	1
7	0002363920	скоба крепежная	6
8	0002364901	кольцо пружинное	6
9	0002350161	винт с цил.гол.	3
9	0002424991	винт д/лист.мет.	3
10	0002333300	штуцер	6
11	0007771580	планка смазочная	2
12	0002449480	пресс-масленка	6
13	0002393860	шайба контактная	4
14	0002361690	гайка 6-гр.	4
15	0002333310	гайка накидная	0
16	0004086130	кольцо ножевое	0

Наверх

КРЫШКА БАРАБАНА, КАМНЕУЛОВИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000021550	пружина сжатия	2
2	0002369122	шайба	2
3	0002361700	гайка 6-гр.	4
4	0002381250	болт 6-гр.	2
5	0006052070	стопор	2
6	0006185001	заслона барабана	1
7	0002009090	профиль уплотн.	0
8	0002112330	заклепка глухая	13
9	0006096370	полоска уплотн.	1
10	0006006821	планка зажимная	1
11	0002009090	профиль уплотн.	0
12	0007356340	накладка несущая	2
13	0002361700	гайка 6-гр.	2
13	0002374390	болт 6-гр.	2
13	0002393870	шайба контактная	2
14	0006006913	крышка	1
17	0002379501	заклепка глухая	13
18	0006468860	полоска уплотн.	1
19	0006006821	планка зажимная	1
20	0006468830	лоток камнеуловит	1
21	0002361710	гайка 6-гр.	8
21	0002373830	болт 6-гр.	4
21	0002374530	болт 6-гр.	4
21	0002393880	шайба контактная	8
22	0002368320	шайба	4

Наверх

ПРЕДУСКОРИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006630414	барабан подвод.	1
2	0002374660	болт 6-гр.	3
3	0002393860	шайба контактная	3
4	0002381770	гайка потайная	3
5	0006876481	крышка	1
6	0002164010	винт полупотайной	60
6	0002380060	гайка стопорная	60
6	0002393880	шайба контактная	60
7	0006631570	колпачок	60
8	0002361720	гайка 6-гр.	2
8	0002378150	болт 6-гр.	2
8	0002393890	шайба контактная	2
9	0002362000	болт 6-гр.	4
10	0002393870	шайба контактная	4
11	0006630550	крышка	1
12	0002447840	шпонка призматич.	2
13	0006465610	вал	1
14	0002441380	болт 6-гр.	6
15	0002393870	шайба контактная	6
16	0006464200	тарелка	2
17	0002375720	болт 6-гр.	3
18	0002393890	шайба контактная	3
19	0002333300	штуцер	1
20	0002351870	кольцо стопорное	1
21	0006429290	шайба	1
22	0002374610	болт 6-гр.	1
23	0002393890	шайба контактная	1
24	0009568611	шайба	1
25	0002351860	кольцо стопорное	1
26	0002433730	ш/подш.самоуст.	1
27	0006429340	корпус подшипника	1
28	0005040300	кольцо войлочное	1
29	0002351341	кольцо пружинное	3
30	0002382431	винт с цил.гол.	3
31	0002153200	кольцо войлочное	1
32	0006465540	крышка подшипника	1
33	0002382803	р/подш.самоуст.	1
34	0006465520	вкладыш подшипн.	1
35	0002333300	штуцер	1
36	0002446540	кольцо войлочное	1
37	0006613980	кольцо распорное	1

Наверх

МОЛОТИЛЬНЫЙ БАРАБАН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002333300	штуцер	2
2	0002364311	кольцо стопорное	1
3	0002369870	винт с цил.гол.	1
4	0002446540	кольцо войлочное	1
5	0006423660	гайка шлицевая	1
6	0006423671	шайба стопорная	1
7	0002154910	кольцо войлочное	1
8	0006287260	вкладыш подшипн.	1
9	0002154920	подшипник	1
10	0002154930	втулка стяжная	1
11	0006287250	вкладыш подшипн.	1
11	0006287370	вкладыш подшипн.	1
12	0002393890	шайба контактная	4
13	0002360560	болт 6-гр.	4
14	0001773090	полоска войлочная	0
15	0006287360	вкладыш подшипн.	1
16	0002358820	втулка стяжная	1
17	0002391230	подшипник	1
18	0006873070	вкладыш подшипн.	1
19	0006103380	шайба стопорная	1
20	0006103591	гайка шлицевая	1
21	0002428241	кольцо стопорное	4
22	0002382431	винт с цил.гол.	4
23	0006007333	барабан молотильн	1
24	0002374610	болт 6-гр.	42
25	0006532680	шайба 4-гранная	42
26	0002382340	гайка стопорная	42
27	0001775330	битеры л/п	3
28	0006185220	днище барабана	1
29	0000076330	шпонка с головкой	3
30	0006001040	крышка барабана	4
31	0006004150	вал барабана мол.	1
32	0006004711	крышка барабана	2
33	0002356010	гайка 6-гр.	4
33	0002380680	болт 6-гр.	4
33	0002393900	шайба контактная	4
34	0006612460	вал с фланцем	1
35	0002361720	гайка 6-гр.	42
35	0002374580	болт 6-гр.	42
35	0002393890	шайба контактная	42
36	0006468201	щитки	1
36	0006468230	планка защитная	1
36	0006628830	щиток барабана	1
37	0006630480	цапфа левая	1
38	0002356010	гайка 6-гр.	4
38	0002364961	кольцо стопорное	4
38	0002380680	болт 6-гр.	4
40	0002356010	гайка 6-гр.	4
40	0002393900	шайба контактная	4
40	0002423880	болт 6-гр.	4
41	0006612002	вал с фланцем	1
42	0006286731	кольцо промежут.	1

Наверх

STIFTENTROMMEL, REISAUSRUESTUNG - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006549660	барабан штифтовой	1
2	0006280502	зуб молотильный	129
3	0002390040	гайка стопорная	129
4	0006467470	вал барабана мол.	1
5	0000076330	шпонка с головкой	4
6	0006467330	ступика центрир.	2
7	0002356010	гайка 6-гр.	8
7	0002393900	шайба контактная	8
7	0002423860	болт 6-гр.	8
8	0006467350	ступица	2
9	0002356010	гайка 6-гр.	8
9	0002373730	болт 6-гр.	8
9	0002393900	шайба контактная	8

Наверх

ПЕРЕДВАРИТЕЛЬНОЕ ПОДБАРАБАНЬЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002152380	заклепка глухая	11
2	0006782531	планка зажимная	1
3	0006639650	уплотнение	1
4	0002360560	болт 6-гр.	6
5	0002393890	шайба контактная	6
6	0006549630	сегмент пр/подбар	3
6	0006629001	сегмент пр/подбар	3
6	0006633340	сегмент	3
6	0006639700	сегмент пр/подбар	3
6	0006639750	сегмент пр/подбар	3
6	0007775800	сегмент пр/подбар	3
7	0006639490	рама пр/подбараб.	1
8	0002361700	гайка 6-гр.	2
9	0002374440	болт 6-гр.	2

Наверх

ПЕРЕДВАРИТЕЛЬНОЕ ПОДБАРАБАНЬЕ - ШАСТАЛКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006641290	крышка	2
2	0002362000	болт 6-гр.	2
2	0002369122	шайба	2
2	0002381320	гайка стопорная	2
3	0006641340	трос	1
4	0006641380	накладка	1
5	0006310561	пружина растяжен.	2
6	0002369132	шайба	2
7	0002379470	гайка стопорная	1
8	0002361710	гайка 6-гр.	1
8	0002378740	болт 6-гр.	1
8	0002393880	шайба контактная	2
9	0002331960	шайба	1
10	0006641270	рычаг верхний	1
11	0006262350	рукоятка	2
12	0006641280	кронштейн	1
13	0006641350	трос	1
14	0002352191	болт 6-гр.	1
14	0002361710	гайка 6-гр.	1
14	0002393880	шайба контактная	2
15	0006641260	рычаг нижний	1

Наверх

ГЛАВНОЕ ПОДБАРАБАНЬЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002360560	болт 6-гр.	8
2	0002393890	шайба контактная	8
3	0006396232	решетка подбар.	1
3	0006628592	направл.выходная	1
4	0006634200	кронштейн	1
5	0002379501	заклепка глухая	11
6	0006782531	планка зажимная	1
7	0006702550	фартук	1
8	0002377591	болт 6-гр.	2
9	0002361700	гайка 6-гр.	2
10	0006639410	корзина главная	1
10	0007775310	подбарабанье	1
11	0006639791	щиток уплотн.лев.	1
11	0006639801	щиток уплотн.пр.	1
12	0002374380	болт 6-гр.	2
13	0002393870	шайба контактная	2
14	0002374580	болт 6-гр.	6
15	0002393890	шайба контактная	6
16	0006638520	сегмент молотил.	1
16	0007775450	сегмент молотил.	1
17	0006637720	клеверотерка	6
17	0007775740	клеверотерка	6
18	0006637700	клеверотерка	6
18	0007775750	клеверотерка	6
19	0002379570	шайба	72
20	0002393870	шайба контактная	72
21	0002361700	гайка 6-гр.	72

Наверх

STIFTENKORB, REISAUSRUESTUNG - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006396232	решетка подбар.	1
2	0006549900	сегмент-сепаратор	1
3	0006549820	подбарабанье шт.	1
4	0006549480	прокладка	0
5	0002375700	болт 6-гр.	7
6	0002393880	шайба контактная	7
7	0002361720	гайка 6-гр.	4
7	0002363030	винт потайной	4
7	0002393890	шайба контактная	4
8	0006280502	зуб молотильный	48
9	0002390040	гайка стопорная	48
10	0006549480	прокладка	0
11	0006549920	сегмент молотил.	1
12	0002361700	гайка 6-гр.	2
13	0002377591	болт 6-гр.	2
16	0006634190	фартук смонт.	1
17	0006634200	кронштейн	1
18	0002379501	заклепка глухая	11
19	0006782531	планка зажимная	1
20	0006702550	фартук	1

Наверх

РЕГУЛИРОВКА ПОДБАРАБАНЬЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006630970	стойка трубчатая	1
2	0006631040	звено установ.	1
3	0002382050	шайба	4
4	0002350890	шплинт	4
5	0002338400	палец	4
6	0006642010	труба установ.	2
7	0002355400	болт 6-гр.	6
8	0002393880	шайба контактная	10
9	0006630870	половина подшипн.	6
10	0002350531	винт потайной	4
10	0002351311	кольцо пружинное	4
10	0002361690	гайка 6-гр.	4
11	0006236661	крепление	1
12	0006236651	манжета	1
13	0002361710	гайка 6-гр.	1
13	0002373820	болт 6-гр.	1
13	0002393880	шайба контактная	1
14	0006631240	подшипник упорный	1
15	0002422410	винт с цил.гол.	2
16	0002351331	кольцо пружинное	2
17	0006642030	труба установ.	1
18	0000900280	болт 6-гр.	1
18	0002355430	болт 6-гр.	3
19	0006631081	половина подшипн.	4
20	0006631091	пластина	2
21	0006631020	брус тяговый	2
22	0002156200	гайка 6-гр.	2
23	0002122270	гайка стяжная	2
24	0002361730	гайка 6-гр.	2
25	0006631000	брус тяговый	2
26	0006631131	пластина личинки	1
26	0006631141	пластина личинки	1
27	0006631070	направляющая	4
28	0002351540	кольцо стопорное	5
29	0002363540	шайба установочн.	5
30	0006637602	брус тяговый	2
31	0006637641	брус тяговый	2
32	0006637662	брус тяговый	1
32	0006637682	брус тяговый	1
33	0006639791	щиток уплотн.лев.	1
33	0006639801	щиток уплотн.пр.	1
34	0006058901	палец резьбовой	2
35	0002378680	пружина тарельч.	12
36	0002375210	гайка 6-гр.	6
37	0006631161	шайба	2
38	0006630390	винт	2
39	0006637621	брус тяговый	2
40	0006631550	палец резьбовой	2
41	0006631560	шайба стопорная	2
42	0002393870	шайба контактная	2
43	0002374380	болт 6-гр.	2
44	0002393951	шайба контактная	4
45	0002361720	гайка 6-гр.	12

Наверх

ОТБОЙНЫЙ БИТЕР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006641721	барабан реверсив.	1
1	0006641761	барабан реверсив.	1
2	0002373830	болт 6-гр.	48
3	0002393880	шайба контактная	48
4	0006349811	пластина рев/бар.	8
4	0006549700	пластина крыла	8
5	0006349740	днище рев/бараб.	5
6	0006445171	вал промежуточный	1
7	0002374540	болт 6-гр.	1
8	0002361710	гайка 6-гр.	1
9	0006349770	днище рев/бараб.	1
10	0002155380	шпонка призматич.	1
15	0006614721	подшипник в сб.	1
16	0002118440	кольцо войлочное	1
17	0002111840	патрубок угловой	1
18	0006614741	вкладыш подшипн.	1
19	0002157750	кольцо предельное	1
20	0006614760	кольцо промежут.	1
21	0002157740	р/подш.самоуст.	1
22	0006614731	вкладыш подшипн.	1
23	0002151820	кольцо войлочное	1
24	0002374620	болт 6-гр.	6
25	0002393890	шайба контактная	6
26	0002392130	винт запорный	1
27	0005441160	узел подшипников.	1
28	0002333300	штуцер	1
29	0006291300	кольцо компенс.	0
29	0006291310	кольцо компенс.	0
30	0006349830	крышка левая	1
31	0002393890	шайба контактная	6
32	0002127250	болт 6-гр.	6
33	0002369132	шайба	10
34	0002393880	шайба контактная	10
35	0002361710	гайка 6-гр.	10

Наверх

WENDETROMMEL SPEZIAL - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006627662	барабан реверсив.	1
2	0006627760	щиток	6
3	0002373820	болт 6-гр.	36
4	0002393880	шайба контактная	36
5	0002383750	шпилька	2
6	0006396583	вал рев/барабана	1
7	0002155380	шпонка призматич.	1
8	0002374610	болт 6-гр.	6
9	0002393890	шайба контактная	6
10	0005441490	узел подшипников.	1
11	0002333300	штуцер	1
12	0005441160	узел подшипников.	1
13	0006291300	кольцо компенс.	1
13	0006291310	кольцо компенс.	1
14	0006349830	крышка левая	1
15	0006869871	деталь сегментная пр.	1
16	0006933260	планка уплотн.	1
17	0002393870	шайба контактная	7
18	0002361700	гайка 6-гр.	7
19	0006702550	фартук	1
21	0002333300	штуцер	1
23	0002351341	кольцо пружинное	6
24	0002127250	болт 6-гр.	6
25	0006933232	щиток защитный	1
26	0002393870	шайба контактная	8
27	0002362000	болт 6-гр.	8
28	0006869861	деталь сегментная лев.	1
29	0006460730	защита ремня	1
30	0007034040	труба шарнирная	2
31	0002361710	гайка 6-гр.	6
31	0002373820	болт 6-гр.	6
31	0002393880	шайба контактная	6

Наверх

WENDETROMMEL SPEZIAL - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005502160	барабан реверсив.	1
2	0006627760	щиток	6
3	0002373820	болт 6-гр.	36
4	0002393880	шайба контактная	36
8	0002339460	болт 6-гр.	8
9	0002393900	шайба контактная	8
12	0005441160	узел подшипников.	1
14	0006349830	крышка левая	1
15	0006869871	деталь сегментная пр.	1
16	0006933260	планка уплотн.	1
17	0002393870	шайба контактная	7
18	0002361700	гайка 6-гр.	7
19	0006702550	фартук	1
21	0002333300	штуцер	1
23	0002351341	кольцо пружинное	6
24	0002127250	болт 6-гр.	6
25	0006933232	щиток защитный	1
26	0002393870	шайба контактная	8
27	0002362000	болт 6-гр.	8
28	0006869861	деталь сегментная лев.	1
29	0006460730	защита ремня	1
30	0007034040	труба шарнирная	2
31	0002361710	гайка 6-гр.	6
31	0002373820	болт 6-гр.	6
31	0002393880	шайба контактная	6
32	0005502310	фланец	1
33	0005502300	фланец	1
34	0002374620	болт 6-гр.	6
35	0002393890	шайба контактная	6
36	0006614741	вкладыш подшипн.	1
37	0002375700	болт 6-гр.	1
38	0002393880	шайба контактная	1
39	0006614731	вкладыш подшипн.	1
40	0002151820	кольцо войлочное	1
41	0006614760	кольцо промежут.	1
42	0002111840	патрубок угловой	1
43	0002157750	кольцо предельное	1
44	0002118440	кольцо войлочное	1
45	0002157740	р/подш.самоуст.	1
46	0002447850	шпонка призматич.	1
47	0002369132	шайба	10
48	0002351331	кольцо пружинное	10
49	0002361710	гайка 6-гр.	10

Наверх

ОЧИСТКА - CLAAS MEGA 360

КОРПУС СОЛОМОТРЯСА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005423560	проставка	2
1	0006176280	прокладка	4
2	0006467962	пластина скребка	2
3	0000021550	пружина сжатия	2
4	0006088890	вороток	2
5	0007017403	заслонка глазка	4
6	0005423510	стенка боковая пр	1
6	0005423511	стенка боковая пр	1
6	0006398862	стенка боковая пр	1
7	0006184950	крышка	1
8	0006008403	пласт.крыши задн.	1
9	0005431573	пластина крыши	1
10	0008220690	кнопка нажимная	1
11	0006461300	трубка распорная	1
12	0005423400	стенка боковая л.	1
12	0005423401	стенка боковая л.	1
12	0005431560	стенка боковая	1
13	0006488612	щиток левый	1
13	0006488622	щиток правый	1
14	0006461320	кронштейн	1
17	0000109110	планка защитная	1
18	0005423570	проставка	1
18	0006089300	проставка	1
19	0006634280	настил пола	4
20	0007257760	шайба уплотн.	1
21	0007257770	кольцо стопорное	1
22	0006631580	палец	1
23	0002381661	шайба	1
24	0002361700	гайка 6-гр.	2
24	0002374390	болт 6-гр.	2
24	0002393870	шайба контактная	4
25	0007257780	зажим рессоры	1
26	0002367011	заклепка глухая	2
27	0006185131	уголок	1
28	0002361700	гайка 6-гр.	6
29	0002393870	шайба контактная	6
30	0006304271	крышка глазка	3

Наверх

СОЛОМОТРЯС - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002393870	шайба контактная	96
0	0006396181	элемент седлов.л.	6
1	0006104490	шарикоподш.фланц.	4
2	0002138240	шпилька	4
2	0002363250	шпилька	4
3	0006104471	кольцо зажимное	4
4	0006104460	фланец металлич.	8
5	0006104480	подшипник кольца	4
6	0002361710	гайка 6-гр.	12
6	0002393880	шайба контактная	12
6	0005025110	винт полупотайной	12
7	0002379501	заклепка глухая	24
8	0002448970	шайба	24
9	0006000361	лента уплотн.	6
10	0006782582	подшипник сол/тр.	6
11	0002375610	винт полупотайной	24
12	0006709492	щиток промежуточ.	12
13	0002379470	гайка стопорная	24
14	0007249530	прокладка	6
15	0006181391	пластина подкладн	6
16	0006786510	клавиша соломотр.	6
17	0001769680	вал соломотряса	1
17	0007350341	вал соломотряса	1
18	0006539060	плита скольжения	12
19	0006785220	подшипник сол/тр.	6
20	0002375610	винт полупотайной	24
21	0006785211	щиток промежуточ.	12
22	0002379470	гайка стопорная	24
23	0006783150	прокладка	6
24	0006785201	пластина	6
25	0002381991	винт с цил.гол.	16
26	0006785921	полукольцо зажим.	8
27	0006785931	полукольцо зажим.	8
28	0006785133	вал соломотряса	1
28	0007350351	вал соломотряса	1
29	0002361690	гайка 6-гр.	30
29	0002393860	шайба контактная	30
29	0006367921	винт полупотайной	30
30	0006097050	элемент седл.бок.	6
31	0001795130	корпус втулки	6
32	0002361690	гайка 6-гр.	60
32	0002374650	болт 6-гр.	60
32	0002393860	шайба контактная	120
34	0006059320	щиток фартука	24
35	0002393920	шайба контактная	48
36	0002361690	гайка 6-гр.	48
37	0006840762	плита зажимная	48
40	0006396420	элемент седловой	36
41	0002379830	гайка стопорная	108
42	0002393920	шайба контактная	108
43	0006396430	уголок зажимной	108
44	0006396191	элемент седлов.п.	6
45	0002379830	гайка стопорная	48
46	0002393920	шайба контактная	48
47	0006840762	плита зажимная	48
48	0006634761	элемент седловой	12
49	0002379830	гайка стопорная	48
49	0002393920	шайба контактная	48
50	0006396430	уголок зажимной	12
51	0006841362	элемент седловой	12
52	0006840762	плита зажимная	24
53	0002379830	гайка стопорная	24
53	0002393860	шайба контактная	24
55	0002361700	гайка 6-гр.	48
55	0002362000	болт 6-гр.	48
55	0002393870	шайба контактная	48
56	0007269801	фланец подшипника	24
57	0002373400	болт 6-гр.	48
58	0007521382	кольцо стопорное	6
59	0007522121	гайка шлицевая	6
60	0007269810	кольцо	6
61	0002378330	ш/подш.радиальный	6
62	0007350130	втулка стяжная	6
63	0002381320	гайка стопорная	48
64	0007349580	кольцо стопорное	6
65	0007349590	гайка шлицевая	6
66	0007347840	кольцо	6
67	0007347852	ш/подш.радиальный	6
68	0007350360	втулка стяжная	6
69	0002393870	шайба контактная	96

Наверх

ГРАБЛИНА - ПЕРЕДН. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006477630	кронштейн	1
2	0007665880	гайка 6-гр.	1
3	0006768350	датчик индукцион.	1
4	0002363250	шпилька	1
5	0006477611	колесо с кулачк.	1
6	0006104460	фланец металлич.	1
7	0006104480	подшипник кольца	1
8	0006488761	рычаг управления	6
9	0006488770	палец	6
10	0002393880	шайба контактная	6
11	0002361710	гайка 6-гр.	6
12	0006488680	зубья	6
13	0006617110	половина подшипн.	12
13	0006871060	половина подшипн.	12
14	0006871073	делитель	4
15	0002374390	болт 6-гр.	18
15	0002381320	гайка стопорная	18
15	0002393931	шайба контактная	18
16	0006088222	делитель	2
17	0005435520	вал распределит.	1
18	0002361700	гайка 6-гр.	4
18	0002362000	болт 6-гр.	4
18	0002393870	шайба контактная	4
19	0002361710	гайка 6-гр.	6
19	0002365100	винт полупотайной	6
19	0002393880	шайба контактная	6
20	0006617090	коленвал	1
20	0006871040	коленвал	1
21	0006007192	шасталка	2
22	0006870721	уголок	2
23	0006104490	шарикоподш.фланц.	1
24	0006104460	фланец металлич.	1
25	0006104480	подшипник кольца	1
26	0006104471	кольцо зажимное	1
27	0002138240	шпилька	1
27	0002363250	шпилька	1
28	0002361700	гайка 6-гр.	6
28	0002364380	винт полупотайной	6
28	0002393870	шайба контактная	6
29	0006104460	фланец металлич.	2
29	0006617142	подшипник	2
30	0006617151	зажим пружины	2
31	0006616351	пружина сжатия	2
32	0006616361	пружина сжатия	5
33	0006617122	кроншейн рессоры	12
34	0006616482	щиток опорный	6
35	0006616470	делитель	6
36	0002393870	шайба контактная	24
37	0002374390	болт 6-гр.	24

Наверх

ГРАБЛИНА - ЗАДН. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006053190	колпак защитный	1
2	0002138240	шпилька	1
2	0002363250	шпилька	1
3	0006104471	кольцо зажимное	1
4	0002393210	фланец металлич.	1
5	0006104480	подшипник кольца	1
6	0006104460	фланец металлич.	1
6	0006617142	подшипник	1
7	0006871110	вал распределит.	1
8	0002361700	гайка 6-гр.	4
8	0002362000	болт 6-гр.	4
8	0002393870	шайба контактная	4
9	0002361710	гайка 6-гр.	6
9	0002365100	винт полупотайной	6
9	0002393880	шайба контактная	6
10	0006488761	рычаг управления	6
11	0006488770	палец	6
12	0002393880	шайба контактная	6
13	0002361710	гайка 6-гр.	6
14	0006488680	зубья	6
15	0006617110	половина подшипн.	12
15	0006871060	половина подшипн.	12
16	0006871073	делитель	6
17	0002374390	болт 6-гр.	18
17	0002381320	гайка стопорная	18
17	0002393931	шайба контактная	18
18	0006617090	коленвал	1
18	0006871040	коленвал	1
19	0006007192	шасталка	2
20	0006870721	уголок	2
21	0006104490	шарикоподш.фланц.	1
22	0006104460	фланец металлич.	1
23	0006104480	подшипник кольца	1
24	0006104471	кольцо зажимное	1
25	0002138240	шпилька	1
25	0002363250	шпилька	1
26	0002361700	гайка 6-гр.	6
26	0002364380	винт полупотайной	6
26	0002393870	шайба контактная	6
27	0006616351	пружина сжатия	2
28	0006616361	пружина сжатия	5
29	0006617151	зажим пружины	2
30	0006617122	кроншейн рессоры	12
31	0006616482	щиток опорный	6
32	0006616470	делитель	6
33	0002393870	шайба контактная	24
34	0002374390	болт 6-гр.	24
35	0006104460	фланец металлич.	1
35	0006617142	подшипник	1

Наверх

НАПРАВЛЯЮЩАЯ ПОТОКА ВОЗДУХА, ФАРТУХ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	4
1	0002374640	болт 6-гр.	4
1	0002393920	шайба контактная	4
2	0007850190	зажим быстрораз.	2
3	0006050271	кронштейн	2
4	0006840721	стекло безоп.	2
5	0002354580	заклепка полукр.	2
6	0006815240	планка	1
7	0006864140	уголок правый	1
8	0002369480	шайба	3
9	0002361690	гайка 6-гр.	1
9	0002373330	болт 6-гр.	1
9	0002393860	шайба контактная	1
10	0006848981	рычаг	1
11	0002376870	шплинт	1
12	0006707470	цепь многозвен.	1
13	0005435640	штанга вращающ.	1
14	0002361700	гайка 6-гр.	2
14	0002374390	болт 6-гр.	2
14	0002393870	шайба контактная	2
15	0002379830	гайка стопорная	18
16	0002361800	шайба	18
17	0002374650	болт 6-гр.	18
18	0002379501	заклепка глухая	14
19	0006815231	уплотнение	1
20	0006864100	щиток воздунапр.	1
21	0002369122	шайба	4
22	0002381320	гайка стопорная	4
23	0006864132	уголок	1
24	0006592620	пружина растяжен.	1
25	0006704370	фланец	18
26	0006055250	отражатель	1
27	0006849561	планка	1
28	0006842052	фартук	9

Наверх

ФАРТУХ, КУКУРУЗА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	2
1	0002373330	болт 6-гр.	2
1	0002393860	шайба контактная	2
2	0006848981	рычаг	1
3	0002369480	шайба	2
4	0006183060	штанга вращающ.	1
5	0006178520	труба	1
6	0002376870	шплинт	1
7	0006707470	цепь многозвен.	1
8	0006183082	прижим	1
9	0006179551	рычаг угловой	1
10	0006179580	пластина	1
11	0000507721	цепь многозвен.	1
12	0006050271	кронштейн	2
13	0002361800	шайба	18
13	0002374650	болт 6-гр.	18
13	0002379830	гайка стопорная	18
14	0006849561	планка	1
15	0006842052	фартук	9
16	0006183040	отражатель	1
17	0006840721	стекло безоп.	2
18	0007850190	зажим быстрораз.	2
19	0002354580	заклепка полукр.	2
20	0006179540	вал	1
21	0006396890	накладка	1
22	0005438650	стойка	1
23	0002361700	гайка 6-гр.	2
23	0002374390	болт 6-гр.	2
23	0002393870	шайба контактная	2

Наверх

КОРПУС - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
4	0006059400	держатель правый	1
5	0002373830	болт 6-гр.	32
6	0002393880	шайба контактная	64
7	0002361710	гайка 6-гр.	32
8	0006874860	пластина попер.	1
10	0006874780	лоток	1
11	0006474512	подшипник	2
12	0002361710	гайка 6-гр.	8
12	0002373820	болт 6-гр.	8
12	0002393880	шайба контактная	8
13	0002361710	гайка 6-гр.	4
13	0002373830	болт 6-гр.	4
13	0002393880	шайба контактная	4
14	0006059542	держатель левый	1
15	0002393910	шайба контактная	2
16	0002355850	болт 6-гр.	2
17	0002393880	шайба контактная	4
18	0002373830	болт 6-гр.	4
19	0006874390	скобка	8
20	0006874810	лоток д/сход.пр.	1
20	0006879370	кронштейн фары прав.	1
21	0002393870	шайба контактная	8
22	0002381320	гайка стопорная	8
23	0006874840	лоток для зерна	1
23	0006879350	лоток для зерна	1

Наверх

СТРЯСНАЯ ДОСКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006626410	днище транспорт.	1
2	0006626611	полоска уплотн.	2
3	0006626620	шина зажимная л.	1
3	0006626630	шина зажимная п.	1
4	0002152380	заклепка глухая	18
5	0006626590	шина зажимная л.	2
5	0006626600	шина зажимная п.	2
6	0006626580	полоска уплотн.	4
7	0002112330	заклепка глухая	82
8	0002152380	заклепка глухая	12
9	0006000791	планка зажимная	1
10	0006000801	уплотнитель рез.	1
11	0002361720	гайка 6-гр.	4
12	0002393890	шайба контактная	4
13	0002351242	шайба	4
14	0006474650	вкладыш megu	4
15	0006089900	коромысло смонт.	2
16	0006089920	опора	4
17	0002361700	гайка 6-гр.	12
17	0002373700	болт 6-гр.	12
17	0002393870	шайба контактная	12
18	0002393870	шайба контактная	6
19	0002424450	болт 6-гр.	6
20	0006470111	щиток направл.	1
21	0002361690	гайка 6-гр.	10
21	0002389231	винт полупотайной	10
21	0002393860	шайба контактная	10
22	0006472610	направляющая	2
23	0002361700	гайка 6-гр.	16
23	0002374420	винт с 6-гр.гол.	8
23	0002393870	шайба контактная	16
24	0006056960	шина	2
25	0007252220	грабли	2
26	0001795610	уплотнение	2
27	0002379570	шайба	6

Наверх

СТРЯСНАЯ ДОСКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006626640	плита ступеньки	2
1	0006636640	плита ступеньки	2
2	0002361690	гайка 6-гр.	12
2	0002374640	болт 6-гр.	12
2	0002393860	шайба контактная	24
3	0006470722	удлинитель	4
4	0006872590	планка	2
5	0002393870	шайба контактная	10
6	0002374380	болт 6-гр.	10
7	0006872580	грабли	5
8	0002379501	заклепка глухая	4
9	0006622030	уплотнение	4
10	0002369102	шайба	4
11	0002361710	гайка 6-гр.	8
12	0002343260	шайба подкладная	4
13	0006004400	крюк	4

Наверх

НАПРАВЛЯЮЩАЯ ПЛАСТИНА НА СТРЯСНОЙ ДОСКЕ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	10
1	0002393860	шайба контактная	10
1	0006367921	винт полупотайной	4
1	0006655641	винт полупотайной	6
2	0006472501	делитель правый	1
3	0002361690	гайка 6-гр.	4
3	0002374640	болт 6-гр.	4
3	0002393860	шайба контактная	8
4	0006470780	удлинитель	1
5	0006472491	делитель левый	1

Наверх

ПОДВЕСКА СКАТНОЙ ДОСКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374530	болт 6-гр.	6
2	0002393880	шайба контактная	6
3	0006846630	шайба	6
4	0006474290	вкладыш megu	6
5	0006474270	стойка подшипника	2
6	0006626270	коромысло левое	1
6	0006626280	коромысло правое	1
7	0006626261	стойка подшипника	2
8	0002361710	гайка 6-гр.	4
8	0002374530	болт 6-гр.	8
8	0002393880	шайба контактная	8
9	0006626310	пластина подш.лев	1
9	0006626320	пластина подш.пр.	1
10	0002362000	болт 6-гр.	8
11	0002393870	шайба контактная	8

Наверх

СКАТНАЯ ДОСКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006848590	шина	2
2	0002112330	заклепка глухая	32
3	0006784681	полоска уплотн.	2
4	0006868170	скатная доска	1
5	0002361700	гайка 6-гр.	12
5	0002362000	болт 6-гр.	12
5	0002393870	шайба контактная	12
6	0006730822	корпус	4
7	0006193421	рессора резиновая	4
8	0002369480	шайба	2
9	0002350890	шплинт	4
10	0002361710	гайка 6-гр.	4
11	0002393880	шайба контактная	4
12	0002369132	шайба	4
13	0006730811	коромысло	2
14	0006193480	шайба	2

Наверх

ПОДВЕСКА РЕШЕТНОГО СТАНА, ЛЕВ. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	4
1	0002378740	болт 6-гр.	4
1	0002393880	шайба контактная	4
2	0006475710	кронштейн	1
3	0002368280	шайба	4
4	0002361700	гайка 6-гр.	4
4	0002373410	болт 6-гр.	4
4	0002393870	шайба контактная	4
5	0006475780	кронштейн	1
6	0006474640	вкладыш megu	4
7	0002343640	шайба	4
8	0002393880	шайба контактная	5
9	0002373820	болт 6-гр.	4
10	0001732470	рычаг подвески	2
10	0006475820	рычаг подвески	2
11	0007512731	палец	1
12	0002387860	шайба	1
13	0007512520	вкладыш megu	1
14	0002361710	гайка 6-гр.	1
15	0005421980	штанга толкающая	1
16	0002333400	шайба	1

Наверх

ПОДВЕСКА РЕШЕТНОГО СТАНА, ПРАВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002368280	шайба	4
2	0002361700	гайка 6-гр.	4
2	0002373410	болт 6-гр.	4
2	0002393870	шайба контактная	4
3	0006475780	кронштейн	1
4	0001732470	рычаг подвески	2
4	0006475820	рычаг подвески	2
5	0006474640	вкладыш megu	4
6	0002343640	шайба	4
7	0002393880	шайба контактная	7
8	0002373820	болт 6-гр.	4
9	0002361710	гайка 6-гр.	3
9	0002374530	болт 6-гр.	3
9	0002393880	шайба контактная	3
10	0006475740	стойка	1
11	0007512731	палец	1
12	0002387860	шайба	1
13	0005422010	штанга толкающая	1
14	0002361710	гайка 6-гр.	1
18	0007512520	вкладыш megu	1
20	0002333400	шайба	1

Наверх

ПОДВЕСКА ВЕРХНЕГО РЕШЕТА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393880	шайба контактная	6
2	0002373820	болт 6-гр.	6
3	0007576750	держатель верхний	1
3	0007576780	держатель верхний	1
7	0006193411	корпус подшипника	2
8	0006193420	резина торсион.	2
9	0002331300	шайба	4
10	0006193402	корпус	2
11	0002393880	шайба контактная	2
12	0002378440	болт 6-гр.	2
13	0002356482	штифт распорный	4
14	0007513770	коромысло	1
15	0007576740	держатель нижний	1
15	0007576790	держатель нижний	1
16	0002355380	болт 6-гр.	2
16	0002361710	гайка 6-гр.	2
16	0002393880	шайба контактная	2

Наверх

ПОДВЕСКА ВЕРХНЕГО РЕШЕТА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393880	шайба контактная	6
2	0002373830	болт 6-гр.	6
3	0006476030	кронштейн	1
4	0006474660	вкладыш megu	2
5	0006476150	подшипник	2
6	0006476130	подшипник	1
7	0002355210	болт 6-гр.	4
7	0002361700	гайка 6-гр.	4
7	0002393870	шайба контактная	4
10	0006476170	палец	1
11	0006474680	вкладыш megu	1
12	0002355630	болт 6-гр.	1
13	0006476040	рычаг подвески	1
14	0006474670	вкладыш megu	1
15	0006476110	втулка	1
16	0002393890	шайба контактная	1
17	0002382340	гайка стопорная	1
18	0002361700	гайка 6-гр.	6
18	0002374420	винт с 6-гр.гол.	6
18	0002393870	шайба контактная	6
25	0002163990	шарнир угловой	1
26	0002393900	шайба контактная	1
27	0000920320	гайка 6-гр.	2
31	0002361700	гайка 6-гр.	4
31	0002374420	винт с 6-гр.гол.	4
31	0002393870	шайба контактная	4
32	0005413811	кронштейн	1
33	0000085090	втулка пластмас.	3
34	0006438140	втулка распорная	3
35	0002380530	шайба	3
36	0002393880	шайба контактная	3
37	0002374530	болт 6-гр.	3
38	0006192850	шарикоподш.фланц.	2
39	0006192880	фланец металлич.	4
40	0006192860	подшипник кольца	2
41	0006192871	кольцо зажимное	2
42	0002138230	шпилька	2
43	0006475971	вилка поворотная	1
44	0006689800	штанга управл.	1
45	0007396400	опора	2

Наверх

РАМА ВЕРХН. РЕШЕТА (ДЛЯ "3-D") - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005422080	щека решета прав.	1
2	0002393870	шайба контактная	16
3	0002362000	болт 6-гр.	16
4	0006475441	щека решета средн	1
5	0006476341	соединение попер.	1
6	0006460290	зажим	4
7	0002361710	гайка 6-гр.	1
7	0002373820	болт 6-гр.	2
7	0002378440	болт 6-гр.	1
7	0002393880	шайба контактная	3
8	0002361700	гайка 6-гр.	4
8	0002362000	болт 6-гр.	4
8	0002393870	шайба контактная	4
9	0006176190	щиток направл.	2
10	0006476361	профиль п-обр.	1
11	0008090801	труба распорная	4
12	0002393890	шайба контактная	4
13	0002361720	гайка 6-гр.	4
14	0006476300	профиль поперечн.	1
15	0005422070	щека решета левая	1
16	0002374390	болт 6-гр.	8
17	0002393870	шайба контактная	8
18	0007398051	грабли	2

Наверх

РЕШЕТНЫЙ СТАН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006476271	грохот	1
2	0006474500	уплотнение	2
3	0002335990	гайка стопорная	30
4	0006475012	шина левая	1
4	0006475022	шина правая	1
5	0006009191	опора решета	4
6	0002343260	шайба подкладная	4
7	0002393880	шайба контактная	4
8	0002377960	болт 6-гр.	4
9	0006476403	заслонка д/половы	2
10	0006871770	пластина	4
11	0006871700	направляющая	2
12	0002361690	гайка 6-гр.	4
12	0002374650	болт 6-гр.	4
12	0002393860	шайба контактная	4
13	0002361710	гайка 6-гр.	3
13	0002393880	шайба контактная	3
13	0005025110	винт полупотайной	3
14	0002343260	шайба подкладная	3
15	0002355050	болт 6-гр.	4
16	0007045510	накладка зажимная	4
17	0000021550	пружина сжатия	4
18	0002361800	шайба	4
19	0002379830	гайка стопорная	4
20	0006879990	уплотнение	3
21	0002339180	болт 6-гр.	30
22	0006622240	щиток направл.	4
23	0002374640	болт 6-гр.	8
23	0002374650	болт 6-гр.	4
24	0002393860	шайба контактная	12
27	0002361720	гайка 6-гр.	8
28	0002393890	шайба контактная	8
29	0006081760	фартук резиновый	1

Наверх

РЕШЕТА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001761381	очистка пластинч.	0
0	0001761391	диски	0
0	0001765170	рычаг установ.	2
0	0001765180	рычаг установ.	2
0	0006867831	решето	2
0	0006868061	удлинитель решета	2
0	0006869411	решето	2
1	0006476472	решето	2
1	0006476702	решето верхн	2
1	0006476712	решето верхн	2
1	0006476722	решето верхн	2
2	0006471271	решето щелевое	2
2	0006476761	решето щелевое	2
3	0006001174	решето щелевое	2
4	0006001300	решето нижн.	2
4	0006001310	решето нижн.	2
4	0006001320	решето нижн.	2
4	0006001330	решето нижн.	2
4	0006001340	решето нижн.	2
4	0006088290	решето нижн.	2
4	0006088320	решето нижн.	2
4	0006088350	решето нижн.	2
5	0002361710	гайка 6-гр.	2
5	0002373830	болт 6-гр.	2
5	0002393880	шайба контактная	2
6	0002361710	гайка 6-гр.	1
6	0002378440	болт 6-гр.	1
6	0002393880	шайба контактная	2
7	0002374390	болт 6-гр.	4
8	0002393870	шайба контактная	4
9	0006059301	щиток направл.	2
10	0006871710	тяга	2
11	0002369122	шайба	2
12	0002351100	шплинт	2

Наверх

КОЛЕБАТЕЛЬНЫЙ ПРИВОД - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005143741	наклейка	1
0	0005143751	наклейка	1
0	0005151560	наклейка	2
1	0006474700	цапфа левая	1
1	0006474710	цапфа правая	1
2	0002393890	шайба контактная	8
3	0002374610	болт 6-гр.	8
4	0002331960	шайба	2
5	0006349321	лист уплотняющий	2
6	0002393870	шайба контактная	4
7	0002362000	болт 6-гр.	4
8	0006349330	уплотнение	2
9	0006052282	шайба	2
10	0005421890	коромысло	2
10	0005421900	коромысло	2
11	0006474300	вкладыш megu	6
12	0002361720	гайка 6-гр.	8
13	0002393890	шайба контактная	8
14	0006474543	стойка подшипника	2
15	0006474512	подшипник	2
16	0002393880	шайба контактная	8
17	0002373820	болт 6-гр.	8
17	0002375700	болт 6-гр.	8
18	0007512520	вкладыш megu	2
19	0002361710	гайка 6-гр.	4
19	0002378080	болт 6-гр.	4
19	0002393880	шайба контактная	4
20	0006621890	шайба	4
21	0006621881	палец	2
22	0006349340	шайба уплотн.	2
23	0006474310	вкладыш megu	2
24	0002393910	шайба контактная	2
25	0002355850	болт 6-гр.	2
26	0006474732	шатун	2
27	0007124150	шайба	4
28	0002393890	шайба контактная	4
29	0002332440	болт 6-гр.	4
29	0002375720	болт 6-гр.	4
30	0006050034	вал	1
31	0002361710	гайка 6-гр.	6
31	0002374530	болт 6-гр.	6
31	0002393880	шайба контактная	6
32	0006031440	узел подшипников.	2
33	0006160671	кольцо зажимное	2
34	0002138240	шпилька	2
34	0002363250	шпилька	2
35	0002382120	шпонка призматич.	2
36	0006007901	ступица экс.прав.	1
36	0006007911	ступица экс.левая	1
37	0002361710	гайка 6-гр.	2
37	0002393880	шайба контактная	2
37	0002422430	винт с цил.гол.	2
38	0006626242	узел подшипников.	2
39	0002449430	пресс-масленка	2
40	0006104471	кольцо зажимное	2
41	0002138240	шпилька	2
41	0002363250	шпилька	2
42	0002150050	шайба контактная	8
43	0002373820	болт 6-гр.	8
44	0002331060	шайба	0

Наверх

КОРПУС ВЕНТИЛЯТОРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006471530	кожух выдувной	1
2	0002361690	гайка 6-гр.	54
2	0002374640	болт 6-гр.	54
2	0002393860	шайба контактная	54
3	0006471610	соединение	2
4	0002366990	заклепка глухая	8
5	0002361700	гайка 6-гр.	2
5	0002393870	шайба контактная	2
5	0002441380	болт 6-гр.	2
6	0006471522	стойка	1
7	0006050542	пластина подшипн.	1
8	0006471490	опора	1
9	0006471401	корпус вентилят.	3
10	0006079612	профиль поперечн.	1
11	0002361690	гайка 6-гр.	18
11	0002374650	болт 6-гр.	18
11	0002393860	шайба контактная	18
12	0002382210	кольцо установ.	2
13	0006471472	перегородка	3
15	0006471620	вал	1
16	0002379830	гайка стопорная	6
17	0002393860	шайба контактная	6
18	0002356473	штифт распорный	1
19	0006471380	шина	2
20	0002379501	заклепка глухая	6
21	0006471371	полоска уплотн.	2
22	0002361710	гайка 6-гр.	8
22	0002373820	болт 6-гр.	4
22	0002373830	болт 6-гр.	4
22	0002393880	шайба контактная	8
23	0006471311	канал вентиляц.	1
24	0007597940	заслонка дроссел.	3
25	0002365511	шпилька	2
26	0006471660	пластина подшипн.	1
27	0002361700	гайка 6-гр.	6
27	0002362000	болт 6-гр.	6
27	0002393870	шайба контактная	6
28	0006471720	кулиса	1
29	0006471680	рычаг	1
30	0006471710	стопор	1
31	0000008770	пружина сжатия	1
32	0002361700	гайка 6-гр.	1
33	0006331090	кнопка сферич.	1

Наверх

ВЕНТИЛЯТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001773080	полоска войлочная	0
0	0001773090	полоска войлочная	0
1	0002374610	болт 6-гр.	8
1	0002382340	гайка стопорная	8
1	0002393890	шайба контактная	16
2	0002382340	гайка стопорная	6
2	0002393890	шайба контактная	12
2	0002424550	болт 6-гр.	6
3	0002374530	болт 6-гр.	4
3	0002379470	гайка стопорная	4
3	0002393880	шайба контактная	8
4	0002356010	гайка 6-гр.	6
4	0002373730	болт 6-гр.	6
4	0002393900	шайба контактная	12
5	0007295170	накладка несущая	1
6	0002361700	гайка 6-гр.	4
6	0002373700	болт 6-гр.	4
6	0002393870	шайба контактная	4
7	0006621680	щиток направл.	1
8	0002361710	гайка 6-гр.	1
8	0002373830	болт 6-гр.	1
8	0002393880	шайба контактная	1
9	0006621701	рычаг	2
10	0006621691	профиль	1
11	0006472270	подвеска правая	1
12	0005423200	пластина подшипн.	2
12	0006472280	пластина подшипн.	2
13	0002385030	шпилька	2
14	0002154030	скоба трубная	5
15	0006079702	вал	1
16	0000129850	кпл. кабелей	1
17	0006768350	датчик индукцион.	1
18	0007665880	гайка 6-гр.	2
19	0005423301	кронштейн	1
19	0006478710	кронштейн	1
20	0006478700	колесо с кулачк.	1
21	0002361710	гайка 6-гр.	2
21	0002373820	болт 6-гр.	2
21	0002393880	шайба контактная	2
22	0006050542	пластина подшипн.	1
23	0005602140	фланец металлич.	2
24	0008015070	втулка стяжная	3
25	0002384470	подшипник втулки	1
26	0002360560	болт 6-гр.	4
26	0002361720	гайка 6-гр.	4
26	0002393890	шайба контактная	4
27	0007521382	кольцо стопорное	3
28	0007522121	гайка шлицевая	3
29	0006050593	ротор	3
30	0002355350	болт 6-гр.	3
31	0002393880	шайба контактная	3
32	0006179960	ступица	3
33	0002355350	болт 6-гр.	9
33	0002361710	гайка 6-гр.	9
33	0002393880	шайба контактная	9
34	0006472260	подвеска левая	1
35	0006037870	вкладыш подшипн.	2
36	0002359540	ш/подш.самоуст.	2
37	0006037880	вкладыш подшипн.	2
38	0002349530	винт полупотайной	5
38	0002361700	гайка 6-гр.	6
38	0002364420	винт полупотайной	1
38	0002393870	шайба контактная	6
39	0002369420	пресс-масленка	2

Наверх

ВЕНТИЛЯТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007542521	зажим шланговый	6
2	0007365511	ротор вентилятора	3
3	0002361710	гайка 6-гр.	6
3	0002373830	болт 6-гр.	6
3	0002393880	шайба контактная	6
4	0002138240	шпилька	2
5	0006160671	кольцо зажимное	2
6	0006160681	фланец металлич.	4
7	0002165580	подшипник кольца	2
8	0007365522	вал пустотелый	1

Наверх

УМЕНЬШЕНИЕ ВОЗДУШНОГО ПОТОКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002390760	кнопка сферич.	2
2	0002361710	гайка 6-гр.	2
3	0006874671	подшипник	1
4	0002361700	гайка 6-гр.	14
5	0002377591	болт 6-гр.	14
6	0006095831	полудиск	6
9	0006095930	подшипник	3
10	0002361690	гайка 6-гр.	30
10	0002374650	болт 6-гр.	30
10	0002393860	шайба контактная	30
11	0006095862	тарелка	6
12	0006874691	тяга	2
13	0006466220	тяга	1
14	0006466230	тяга	1
15	0006352930	кольцо установ.	6
16	0002394350	шпилька	6
17	0002361710	гайка 6-гр.	1
17	0002373820	болт 6-гр.	1
17	0002393880	шайба контактная	1
18	0001768200	шайба	2

Наверх

ВЕНТИЛЯТОР-ЗАЩИТА ВСАСЫВАНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	6
1	0002393890	шайба контактная	6
1	0002424550	болт 6-гр.	6
2	0006873880	опора правая	1
3	0005431741	опора	1
4	0006874421	опора правая	1
6	0002361710	гайка 6-гр.	20
6	0002373820	болт 6-гр.	20
6	0002393880	шайба контактная	20
7	0006874461	соединение попер.	1
8	0002361700	гайка 6-гр.	3
8	0002374390	болт 6-гр.	3
8	0002393870	шайба контактная	3
9	0002373820	болт 6-гр.	4
10	0002393880	шайба контактная	4
11	0006873870	опора левая	1
12	0002360560	болт 6-гр.	2
12	0002361720	гайка 6-гр.	2
12	0002393890	шайба контактная	2
13	0005431761	опора	1

Наверх

ЗАЩИТА ЭЛЕВАТОРА И ВЕНТИЛЯТОРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002112890	отражатель	1
1	0009410022	шпилька откидная	2
2	0006874140	палец	2
3	0002361720	гайка 6-гр.	4
4	0002393890	шайба контактная	4
5	0006874960	защита элеватора	1
6	0006874120	стопор	2
7	0009230560	пружина сжатия	2
8	0002355330	болт 6-гр.	2
9	0002379470	гайка стопорная	4
10	0006874011	защита элеватора	1
11	0006874940	защита вентилят.	1
12	0006874911	защита вентилят.	1
13	0006874920	защита лотка	1

Наверх

Система транспортировки зерна - CLAAS MEGA 360

КОЛОСОВОЙ ШНЕК - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006104490	шарикоподш.фланц.	1
2	0002363250	шпилька	1
3	0006104471	кольцо зажимное	1
4	0006104460	фланец металлич.	2
5	0006104480	подшипник кольца	1
6	0006622710	кольцо распорное	1
7	0002361710	гайка 6-гр.	3
7	0002365100	винт полупотайной	3
7	0002393880	шайба контактная	3
8	0006467781	опора	1
8	0006782972	шнек д/сход.прод.	1
9	0006079971	бандаж резиновый	1
10	0006479200	патрубок возврат.	1
11	0005535460	шайба уплотн.	1

Наверх

КОЛОСОВОЙ ЭЛЕВАТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000030520	стопор проволочн.	0
0	0006192790	участок цепи	0
1	0006712520	пластина трансп.	1
2	0002361700	гайка 6-гр.	2
2	0002374390	болт 6-гр.	2
2	0002393870	шайба контактная	2
3	0002378160	шайба	76
4	0006362082	подкладка	38
5	0006192983	пластина трансп.	38
6	0002357791	заклепка трубчат.	76
7	0006875451	накладка угл.пер.	0
8	0000028600	замок цепи	0
9	0000028610	переходное звено	0
10	0000028660	внутреннее звено	0
11	0002154290	винт полупотайной	4
11	0002361690	гайка 6-гр.	4
11	0002393860	шайба контактная	4
12	0006479120	перегородка	1
13	0006079971	бандаж резиновый	1
14	0006841840	скоба запорная	1
15	0002381320	гайка стопорная	2
16	0006478960	крышка запорная	1
16	0006879140	крышка запорная	1
17	0006185941	шахта элеватора	1
18	0006186000	цепь тяговая	1
19	0002393920	шайба контактная	12
20	0002361690	гайка 6-гр.	12
21	0006104460	фланец металлич.	1
22	0006104480	подшипник кольца	1
23	0002393210	фланец металлич.	1
24	0006104471	кольцо зажимное	1
25	0002138240	шпилька	1
25	0002363250	шпилька	1
26	0008180810	колпак защитный	1
27	0006185990	ножка элеватора	1
28	0002393931	шайба контактная	2
29	0002362000	болт 6-гр.	2
30	0002365520	шпилька	2
31	0005003092	кольцо установ.	2
32	0006741435	звездочка	1
33	0006652600	шпонка призматич.	1
34	0002361710	гайка 6-гр.	3
35	0002393880	шайба контактная	3

Наверх

КОЛОСОВОЙ ЭЛЕВАТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006009721	устр.натяж.цепи л	1
2	0006477621	колесо с кулачк.	1
3	0002138230	шпилька	1
3	0002365511	шпилька	1
4	0006363430	фланец металлич.	4
5	0006363410	подшипник кольца	2
6	0006768350	датчик индукцион.	1
7	0007665880	гайка 6-гр.	1
8	0006586060	кронштейн	1
9	0006066740	цапфа запорная	1
10	0006012430	шайба опорная	1
11	0006009291	крышка	1
12	0006009700	устр. натяж. цепи	1
13	0002393890	шайба контактная	5
14	0002360560	болт 6-гр.	2
15	0002382340	гайка стопорная	1
16	0006009711	устр.натяж.цепи п	1
17	0007353311	вал	1
18	0002365520	шпилька	2
19	0005003102	кольцо установ.	2
20	0006788563	звездочка	1
21	0006330200	шпонка призматич.	1
22	0002356662	штифт распорный	2
23	0006009672	звездочка	2
24	0007254752	головка элеват.	1
25	0002382340	гайка стопорная	2
26	0006363400	шарикоподш.фланц.	1
27	0006363430	фланец металлич.	2
28	0006363410	подшипник кольца	1
29	0006363421	кольцо зажимное	1
30	0002138230	шпилька	1
30	0002365511	шпилька	1
31	0002361710	гайка 6-гр.	1
31	0002393880	шайба контактная	1
31	0002442470	винт полупотайной	1
32	0001768200	шайба	0
33	0006784402	колодка зажимная	1
34	0006009810	цепь роликовая	1
35	0006847930	звено внутр.	0
36	0006867550	звено цепи перех.	0
37	0006847940	замок цепи	0
38	0002361700	гайка 6-гр.	6
39	0002393870	шайба контактная	6
40	0002369122	шайба	0
41	0002361700	гайка 6-гр.	3
41	0002362000	болт 6-гр.	3
41	0002393870	шайба контактная	3
42	0002362000	болт 6-гр.	1
43	0002379570	шайба	1
44	0002368290	шайба	1
45	0002393931	шайба контактная	1
46	0002361700	гайка 6-гр.	1

Наверх

ВЕРХНИЙ КОЛОСОВОЙ ШНЕК - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006643701	ящик контрольный	1
2	0002361690	гайка 6-гр.	3
2	0002393860	шайба контактная	3
2	0002424420	болт 6-гр.	3
3	0002361710	гайка 6-гр.	3
3	0002373830	болт 6-гр.	3
3	0002393880	шайба контактная	3
4	0006079971	бандаж резиновый	1
5	0006625520	труба выпускная	1
6	0002361700	гайка 6-гр.	3
6	0002393870	шайба контактная	3
6	0006100981	винт полупотайной	3
7	0006363400	шарикоподш.фланц.	1
8	0002138230	шпилька	1
8	0002365511	шпилька	1
9	0006363421	кольцо зажимное	1
10	0006363430	фланец металлич.	2
11	0006363410	подшипник кольца	1
12	0006058970	защита от намотки	1
13	0002361690	гайка 6-гр.	4
13	0002393920	шайба контактная	4
13	0006655641	винт полупотайной	4
14	0006871732	шнек д/сход.прод.	1
15	0002361700	гайка 6-гр.	5
15	0002393931	шайба контактная	5
15	0006100971	винт полупотайной	5
16	0006053278	пластина опорная	1
17	0006186020	кронштейн	1
18	0002361690	гайка 6-гр.	6
18	0002374650	болт 6-гр.	6
18	0002393860	шайба контактная	6

Наверх

РАЗБРАСЫВАТЕЛЬ ПОЛОВЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005387830	пластина дистанц.	0
1	0002351311	кольцо пружинное	12
1	0002374660	болт 6-гр.	12
1	0002379830	гайка стопорная	12
1	0002393860	шайба контактная	24
2	0005382181	крыльчатка вент.	1
2	0005382191	крыльчатка вент.	1
3	0005388170	щиток левый	1
3	0005388180	щиток правый	1
4	0005382152	шайба	2
5	0002361690	гайка 6-гр.	16
5	0002374650	болт 6-гр.	16
5	0002393860	шайба контактная	16
6	0005388031	крепление	2
7	0002355290	болт 6-гр.	2
7	0002361710	гайка 6-гр.	2
7	0002393880	шайба контактная	2
8	0005382141	палец	2
9	0002361720	гайка 6-гр.	2
10	0002393951	шайба контактная	2
11	0005387851	узел подшипник.л.	1
12	0006656660	штекер с пружиной	2
13	0002362000	болт 6-гр.	6
13	0002393870	шайба контактная	6
14	0005382561	шайба	1
15	0006363421	кольцо зажимное	3
16	0006363430	фланец металлич.	6
17	0009390360	подшипник кольца	3
18	0005382811	шайба нажимная	2
19	0005382601	втулка пластмас.	2
20	0005382591	шайба нажимная	2
21	0002351810	кольцо стопорное	4
22	0005382131	кольцо распорное	2
23	0002361700	гайка 6-гр.	8
23	0002374420	винт с 6-гр.гол.	8
23	0002393870	шайба контактная	8
24	0005382101	корпус	2
25	0000076050	шпонка с головкой	2
26	0007665460	шпонка призматич.	2
27	0000501130	шестерня конич.	4
28	0005382941	шайба	2
29	0002351321	кольцо пружинное	2
30	0002443780	болт 6-гр.	2
31	0005382801	труба распорная	4
32	0002377130	ш/подш.радиальный	4
33	0005387871	узел подшипник.п	1
34	0002369420	пресс-масленка	2
35	0005388161	канал	1
36	0002374620	болт 6-гр.	1
37	0005382571	пластина защитная	1
38	0005383351	пластина стопорн.	1
39	0005045040	гайка с закруткой	1
40	0002393890	шайба контактная	1
41	0002370430	шайба	1
42	0005382581	ручка	2
43	0005383050	труба распорная	6
44	0002349530	винт полупотайной	6
44	0002381320	гайка стопорная	6
44	0002393870	шайба контактная	6
45	0005382402	вал	1
46	0002361690	гайка 6-гр.	12
46	0002369112	шайба	12
46	0002374650	болт 6-гр.	12
46	0002393860	шайба контактная	12
47	0005388191	крышка	1
48	0002007060	защита кромок	0
49	0004085612	зажим шланговый	2
50	0002393870	шайба контактная	8
51	0002374390	болт 6-гр.	8
52	0007398051	грабли	2

Наверх

РАЗБРАСЫВАТЕЛЬ ПОЛОВЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005148761	наклейка	2
0	0005148961	наклейка	2
0	0005160390	наклейка	2
0	0005386401	наклейка	1
1	0005383511	втулка	1
2	0005388080	труба	1
3	0009410057	шпилька откидная	1
4	0005383500	крыльчатка вент.	1
5	0005383741	крепление	2
6	0002361700	гайка 6-гр.	2
7	0002393931	шайба контактная	2
8	0005388090	труба защитная	1
12	0005388060	труба	1
13	0005388070	труба защитная	1
16	0002374420	винт с 6-гр.гол.	4

Наверх

ЗЕРНОВОЙ ШНЕК - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006104490	шарикоподш.фланц.	2
2	0002363250	шпилька	2
3	0006104471	кольцо зажимное	2
4	0006104460	фланец металлич.	4
5	0006104480	подшипник кольца	2
6	0006622710	кольцо распорное	1
7	0005413930	шнек зерновой	1
7	0005417750	шнек зерновой	1
7	0006428802	шнек зерновой	1
7	0006472331	шнек зерновой	1
8	0006363271	бандаж резиновый	1
9	0005495040	патрубок	1
9	0006053083	патрубок	1
10	0002361710	гайка 6-гр.	3
10	0002365100	винт полупотайной	3
10	0002393880	шайба контактная	3
11	0002393880	шайба контактная	1
12	0002373830	болт 6-гр.	1
13	0002361710	гайка 6-гр.	3
13	0002373820	болт 6-гр.	3
13	0002393880	шайба контактная	3
14	0002361700	гайка 6-гр.	2
14	0002362000	болт 6-гр.	2
14	0002393870	шайба контактная	2
15	0005495453	чулок картера	1
15	0006478891	кронштейн	1
16	0005535460	шайба уплотн.	1

Наверх

ЗЕРНОВОЙ ЭЛЕВАТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000030520	стопор проволочн.	0
0	0005534630	цепь тяговая	1
1	0005417651	шахта	1
2	0005417820	труба профильная	1
3	0005495070	перегородка	1
3	0006477110	перегородка	1
4	0002361700	гайка 6-гр.	4
4	0002364380	винт полупотайной	4
4	0002393870	шайба контактная	4
5	0006363271	бандаж резиновый	1
6	0006841941	скоба запорная	1
7	0002381320	гайка стопорная	2
8	0005495080	крышка	1
8	0006873320	крышка запорная	1
9	0000028660	внутреннее звено	0
10	0000028600	замок цепи	0
11	0000028610	переходное звено	0
12	0006875451	накладка угл.пер.	0
13	0006054491	подкладка	34
14	0006054501	пластина трансп.	34
14	0006183360	пластина трансп.	4
15	0006767700	пластина	34
16	0002379830	гайка стопорная	68
16	0002381320	гайка стопорная	8
17	0006420300	трубка распорная	68
18	0002374380	болт 6-гр.	8
18	0002380940	болт 6-гр.	68
19	0002361690	гайка 6-гр.	14
20	0002393920	шайба контактная	14
21	0005495000	ножка элеватора	1
21	0006873302	ножка элеватора	1
22	0002365520	шпилька	2
23	0005034141	кольцо установ.	2
24	0006744062	звездочка	1
25	0006652600	шпонка призматич.	1
26	0006862592	кронштейн	1
27	0006782271	крышка	1
28	0006104460	фланец металлич.	1
29	0006104480	подшипник кольца	1
30	0002393210	фланец металлич.	1
31	0006104471	кольцо зажимное	1
32	0002138240	шпилька	1
32	0002363250	шпилька	1
33	0008180810	колпак защитный	1
34	0002361700	гайка 6-гр.	2
34	0002362000	болт 6-гр.	2
34	0002393931	шайба контактная	2
35	0002361690	гайка 6-гр.	6
35	0002364750	винт полупотайной	6
35	0002393860	шайба контактная	6
36	0002393880	шайба контактная	3
37	0002361710	гайка 6-гр.	3
38	0005417791	устр. натяж. цепи	1
39	0002375210	гайка 6-гр.	2
40	0002351282	шайба	2
41	0005534610	цепь тяговая монт	1
42	0002113280	винт с цил.гол.	70
43	0005534621	пластина трансп.	35

Наверх

ЗЕРНОВОЙ ЭЛЕВАТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005495410	цепь тяговая	1
1	0006079971	бандаж резиновый	1
2	0002361700	гайка 6-гр.	4
2	0002364380	винт полупотайной	4
2	0002393870	шайба контактная	4
3	0007358650	перегородка	1
3	0007569030	перегородка	1
4	0006006170	шахта	1
5	0002361690	гайка 6-гр.	9
6	0002393920	шайба контактная	9
7	0005495360	цепь тяговая	1
11	0000028600	замок цепи	0
12	0000028610	переходное звено	0
13	0000028660	внутреннее звено	0
15	0002113280	винт с цил.гол.	72
16	0007572191	пластина трансп.	36
17	0005534381	ножка элеватора	1
17	0005534900	ножка элеватора	1
18	0005034141	кольцо установ.	2
19	0002365520	шпилька	2
20	0007358950	звездочка	1
21	0006652600	шпонка призматич.	1
22	0002361690	гайка 6-гр.	6
22	0002364750	винт полупотайной	6
22	0002393860	шайба контактная	6
23	0006862592	кронштейн	1
24	0006782271	крышка	1
25	0006104460	фланец металлич.	1
26	0006104480	подшипник кольца	1
27	0002393210	фланец металлич.	1
28	0006104471	кольцо зажимное	1
29	0008180810	колпак защитный	1
30	0002361700	гайка 6-гр.	2
30	0002362000	болт 6-гр.	2
30	0002393931	шайба контактная	2
31	0002393880	шайба контактная	3
32	0002361710	гайка 6-гр.	3
33	0002138240	шпилька	1
33	0002363250	шпилька	1
34	0006477510	крышка запорная	1
34	0006549050	крышка запорная	1
35	0006841941	скоба запорная	1
36	0002381320	гайка стопорная	2

Наверх

ЗЕРНОВОЙ ЭЛЕВАТОР - ГОЛОВКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000112950	кпл. кабелей	1
0	0005534221	крышка	1
1	0006363400	шарикоподш.фланц.	1
2	0002365511	шпилька	1
3	0006363421	кольцо зажимное	1
4	0006363430	фланец металлич.	2
5	0006363410	подшипник кольца	1
6	0006051273	вал	1
7	0006054481	щиток уплотнит.	2
8	0002365520	шпилька	2
9	0005003102	кольцо установ.	2
10	0006788563	звездочка	1
10	0007358960	звездочка	1
11	0006330200	шпонка призматич.	1
12	0006363430	фланец металлич.	2
13	0006363410	подшипник кольца	1
14	0002138230	шпилька	1
14	0002365511	шпилька	1
15	0006477621	колесо с кулачк.	1
16	0006054474	крышка	1
17	0002350890	шплинт	2
18	0002351272	шайба	2
19	0002361700	гайка 6-гр.	2
19	0002362000	болт 6-гр.	2
19	0002393931	шайба контактная	2
22	0005417791	устр. натяж. цепи	1
23	0005417812	пластина зажимная	1
23	0005495430	пластина зажимная	1
24	0005415002	головка элеватора	1
24	0006006100	головка элеват.	1
25	0005417971	пластина зажимная	1
25	0006827510	пластина зажимная	1
26	0002369122	шайба	12
27	0002393870	шайба контактная	6
28	0002361700	гайка 6-гр.	6
29	0002361690	гайка 6-гр.	14
29	0002364750	винт полупотайной	14
29	0002393860	шайба контактная	14
30	0002374530	болт 6-гр.	2
31	0002379470	гайка стопорная	2
32	0006282062	пружина сжатия	1
33	0008090521	звездочка в сб.	1
34	0002361720	гайка 6-гр.	1
35	0002393890	шайба контактная	1
36	0007726200	палец	1
37	0002351810	кольцо стопорное	1
38	0002367520	ш/подш.радиальный	1
39	0002351550	кольцо стопорное	1
40	0008090531	звездочка	1
41	0006321330	палец	1
42	0006086991	труба	1
43	0002350880	шплинт	1
44	0002361700	гайка 6-гр.	2
44	0002393931	шайба контактная	2
44	0006100981	винт полупотайной	2
45	0006051211	пластина	1
46	0000085140	втулка	2
47	0006087110	держатель предм.	1
48	0002383120	шайба опорная	1
49	0002351550	кольцо стопорное	1
50	0006586060	кронштейн	1
51	0007665880	гайка 6-гр.	1
52	0006768350	датчик индукцион.	1
53	0002356512	штифт распорный	2
54	0002356803	штифт распорный	2
55	0006054211	звездочка	1
56	0002335810	замок цепи	0
57	0008094030	переходное звено	0
58	0009202071	внутреннее звено	0
59	0006006380	цепь роликовая	1
59	0006087160	цепь роликовая	1
60	0006051341	звездочка	1
61	0002342340	шайба	4
62	0005414871	узел	1
62	0006006110	узел	1
63	0005417772	стойка	1
64	0002361700	гайка 6-гр.	2
64	0002381250	болт 6-гр.	2
64	0002393870	шайба контактная	2

Наверх

НАПОЛНЕНИЕ БУНКЕРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005422222	шнек загрузочный	1
1	0006363400	шарикоподш.фланц.	1
2	0002138230	шпилька	1
3	0006363421	кольцо зажимное	1
4	0006363430	фланец металлич.	2
5	0006363410	подшипник кольца	1
6	0005430923	шнек загрузочный	1
7	0002385040	ш/подш.радиальный	2
8	0002363180	кольцо стопорное	1
9	0006330200	шпонка призматич.	2
10	0006057911	шестерня конич.	2
11	0002351600	кольцо стопорное	2
12	0005430930	труба заполн.	1
12	0006006430	труба заполн.	1
13	0002361700	гайка 6-гр.	5
13	0002374390	болт 6-гр.	5
13	0002393931	шайба контактная	5
14	0002361710	гайка 6-гр.	4
14	0002393880	шайба контактная	4
14	0005057590	винт полупотайной	4
15	0002153720	кольцо войлочное	1
17	0006475101	фланец	1
18	0006051643	корпус	1
19	0002351810	кольцо стопорное	1
20	0002377130	ш/подш.радиальный	1
21	0006057290	вал	1
22	0002369430	пресс-масленка	1
24	0002156850	шайба	1
25	0002330000	болт 6-гр.	1
26	0002361700	гайка 6-гр.	3
26	0002393870	шайба контактная	3
26	0002441380	болт 6-гр.	3

Наверх

КРЫША БУНКЕРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005414680	крышка з/бункера	1
1	0008215830	амортизатор	4
2	0002361690	гайка 6-гр.	16
2	0002374650	болт 6-гр.	8
2	0002393860	шайба контактная	16
3	0006067371	шарнир	4
4	0005414600	крышка з/бункера	1
5	0002361700	гайка 6-гр.	4
5	0002393870	шайба контактная	4
5	0006100981	винт полупотайной	4
6	0005433382	опора	2
7	0002361690	гайка 6-гр.	16
7	0002393860	шайба контактная	16
7	0006367921	винт полупотайной	16
8	0006829450	замок	2
9	0002369612	штифт распорный	2
10	0008078521	пружина сжатия	2
11	0006781880	крюк	2
12	0002365520	шпилька	2
13	0005003092	кольцо установ.	2
14	0005414561	вал	1
15	0006828030	уголок привинчив.	2
16	0002381250	болт 6-гр.	2
17	0002361700	гайка 6-гр.	2
18	0002394260	гайка стопорная	2
19	0002361700	гайка 6-гр.	2
19	0002380431	винт с цил.гол.	2
19	0002393870	шайба контактная	2
19	0002394260	гайка стопорная	2
20	0006239540	уплотнение	1
21	0005414540	рычаг подвески	2
25	0002378740	болт 6-гр.	2
26	0002361710	гайка 6-гр.	2
26	0002393880	шайба контактная	2
27	0002379470	гайка стопорная	2
28	0006317520	кнопка сферич.	1
29	0006829430	кривошип	1
30	0006829440	рычаг	2
31	0005433282	пластина подш.пр.	1
31	0005433292	пластина подш.лев	1
32	0002373700	болт 6-гр.	4
36	0002343260	шайба подкладная	4
36	0002361700	гайка 6-гр.	8
36	0002362130	болт 6-гр.	4
36	0002393870	шайба контактная	4
37	0005435830	элемент упругий	2
38	0002361700	гайка 6-гр.	4
38	0002362000	болт 6-гр.	4
38	0002393870	шайба контактная	4

Наверх

КРЫША БУНКЕРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005414751	щиток вкл.	1
1	0005414761	щиток вкл.	1
2	0005414770	щиток вкл.	1
2	0005414780	щиток вкл.	1
3	0005414510	уплотнение	2
4	0005414520	планка	4
5	0002379501	заклепка глухая	10

Наверх

ОСНОВАНИЕ БУНКЕРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005414411	панель	1
2	0005420550	kt-oberteil	1
3	0005414420	шайба	1
4	0002050930	профиль зажимной	1
5	0002014200	втулка монтажная	1
6	0002361700	гайка 6-гр.	2
6	0002393870	шайба контактная	2
6	0006100991	винт полупотайной	2
7	0006524192	рукоятка	1

Наверх

ЗЕРНОВОЙ БУНКЕР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006046283	крышка	1
2	0006932330	опора	1
3	0005434771	щиток	1
4	0005432090	крышка	1
5	0005417152	низ з/бункера	1
6	0005431441	опора задняя	1
7	0006046270	планка	2
8	0006829691	накладка	1
9	0006829680	планка зубчатая	1
10	0006046311	узел правый	1

Наверх

ВЫГРУЗНОЕ УСТРОЙСТВО - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006421841	шнек продольный	2
1	0006473561	шнек продольный	2
3	0006104460	фланец металлич.	2
4	0006104480	подшипник кольца	2
5	0006104471	кольцо зажимное	2
6	0002138240	шпилька	2
6	0002363250	шпилька	2
7	0002361710	гайка 6-гр.	6
7	0002373820	болт 6-гр.	6
7	0002393880	шайба контактная	6
8	0002393880	шайба контактная	6
9	0002374530	болт 6-гр.	4
10	0006104460	фланец металлич.	2
11	0006104480	подшипник кольца	2
12	0006848330	кольцо фланцевое	2
13	0006104471	кольцо зажимное	1
14	0002138240	шпилька	1
14	0002363250	шпилька	1
15	0002163360	фланец металлич.	2
16	0006053190	колпак защитный	2

Наверх

ВЫГРУЗНОЕ УСТРОЙСТВО - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374420	винт с 6-гр.гол.	16
2	0002393870	шайба контактная	16
3	0005432113	щиток	1
4	0005432122	щиток задний	1
5	0005435851	щиток	1
6	0005415321	шнек выгрузной	1
6	0005422150	шнек выгрузной	1
7	0006398540	кольцо распорное	1
8	0006160660	подшипник кольца	1
9	0002163970	корпус подшипника	1
10	0002363250	шпилька	1
11	0006160671	кольцо зажимное	1
12	0002361710	гайка 6-гр.	2
12	0002373830	болт 6-гр.	2
12	0002393880	шайба контактная	2

Наверх

ВЫГРУЗНОЙ ТРУБЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
1	0002361720	гайка 6-гр.	2
1	0002380530	шайба	2
1	0002393870	шайба контактная	2
1	0006100991	винт полупотайной	2
2	0005437220	кронштейн	1
3	0005437210	пружина листовая	1
4	0002369112	шайба	2
5	0002361690	гайка 6-гр.	2
6	0000104115	выкл.предельный	1
7	0005437210	пружина листовая	1
8	0006539060	плита скольжения	1
9	0005416001	шнек выпускной	1
9	0006549371	шнек выпускной	1
9	0006618603	шнек выпускной	1
10	0002361710	гайка 6-гр.	2
10	0002373830	болт 6-гр.	2
10	0002393880	шайба контактная	4
11	0006160660	подшипник кольца	1
12	0002163970	корпус подшипника	1
13	0006160671	кольцо зажимное	1
14	0002363250	шпилька	1
15	0002393880	шайба контактная	12
16	0002161000	винт с 6-гр.гол.	12
17	0002369440	пресс-масленка	6
18	0005437380	кольцо	1
18	0005437430	кольцо упорное	2
19	0005415511	крышка	1
20	0005437292	труба выгрузн.з/б	1
20	0005437302	труба выгрузн.з/б	1
21	0001742790	сбрасыватель	1
21	0001742810	сбрасыватель	1
22	0006720890	кольцо фланцевое	1
23	0006160660	подшипник кольца	1
24	0006160681	фланец металлич.	1
25	0002361710	гайка 6-гр.	3
25	0002378740	болт 6-гр.	3
25	0002393880	шайба контактная	3
26	0007124150	шайба	1
27	0002393890	шайба контактная	1
28	0002374610	болт 6-гр.	1
29	0002361700	гайка 6-гр.	6
29	0002393870	шайба контактная	6
29	0006100971	винт полупотайной	6
30	0006618610	крышка	1
31	0002361700	гайка 6-гр.	6
31	0002393870	шайба контактная	6
31	0006100971	винт полупотайной	4
31	0006100981	винт полупотайной	2
32	0006787042	полоса крепежная	2
33	0006618640	насадка	1

Наверх

УКЛАДЧИК СОЛОМЫ - CLAAS MEGA 360

РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000501311	корпус подшипника	2
2	0002361710	гайка 6-гр.	8
2	0002374530	болт 6-гр.	8
2	0002393880	шайба контактная	8
3	0000502590	ступица	2
4	0002376070	штифт распорный	2
5	0006403580	шайба	2
6	0002393860	шайба контактная	6
7	0002374640	болт 6-гр.	6
8	0009723010	воронка защитная	2
9	0002365520	шпилька	2
10	0000501440	кронштейн	2
11	0000501480	тарелка	2
12	0000501130	шестерня конич.	4
13	0002356282	штифт распорный	2
14	0002356672	штифт распорный	2
15	0002358700	ш/подш.радиальный	4
16	0000501350	труба распорная	2
17	0002351820	кольцо стопорное	2
18	0000501342	вал	2
19	0006640071	подкладка листов.	6
20	0009252890	шпилька откидная	2
21	0002379830	гайка стопорная	18
22	0002352411	болт 6-гр.	18
23	0000501541	лопасть распред.	6
24	0000076050	шпонка с головкой	2
25	0000502251	вал	1
26	0000501360	уголок	2
27	0002361700	гайка 6-гр.	6
27	0002374420	винт с 6-гр.гол.	6
27	0002393870	шайба контактная	6
28	0002361700	гайка 6-гр.	7
28	0002374380	болт 6-гр.	7
28	0002393870	шайба контактная	7
29	0000502260	щиток	1
30	0006363400	шарикоподш.фланц.	3
31	0002365511	шпилька	3
32	0006363421	кольцо зажимное	3
33	0006363430	фланец металлич.	6
34	0006363410	подшипник кольца	3
35	0006234271	ремень клиновой	1
36	0000501160	шкив клиноремен.	1
37	0000076050	шпонка с головкой	1
38	0000502230	лоток	1
39	0002361700	гайка 6-гр.	8
39	0002374390	болт 6-гр.	8
39	0002393870	шайба контактная	8
40	0002369420	пресс-масленка	2
41	0000501380	накладка	2
42	0002361700	гайка 6-гр.	6
42	0002373700	болт 6-гр.	6
42	0002393870	шайба контактная	6

Наверх

РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000502290	щиток	1
2	0002361700	гайка 6-гр.	34
2	0002374390	болт 6-гр.	34
2	0002393870	шайба контактная	68
3	0002360560	болт 6-гр.	2
4	0002393890	шайба контактная	2
5	0000502620	стойка	2
6	0002361710	гайка 6-гр.	2
6	0002373820	болт 6-гр.	2
6	0002393941	шайба контактная	2
7	0000502610	щиток напр.правый	1
8	0000502650	отражатель	1
9	0000502600	щиток напр.левый	1

Наверх

РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009252890	шпилька откидная	1
2	0000501610	скоба правая	1
3	0002378100	винт полупотайной	2
4	0005283470	палец	2
5	0007180511	втулка	2
6	0005390350	гайка с закруткой	2
7	0002373410	болт 6-гр.	2
8	0002381320	гайка стопорная	6
9	0000501670	труба	1
10	0002374390	болт 6-гр.	4
11	0002393870	шайба контактная	4
12	0000501891	щиток	1
13	0002361700	гайка 6-гр.	2
13	0002374390	болт 6-гр.	2
13	0002393870	шайба контактная	2
14	0000502000	щиток	1
15	0000501590	кронштейн	2
16	0000501680	скоба	2
17	0000501600	скоба левая	1

Наверх

ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ; - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000614480	уголок левый	1
1	0005429540	уголок левый	1
2	0000614060	кронштейн	2
2	0005429500	кронштейн	2
3	0000615261	корпус	1
3	0005428910	корпус	1
4	0000615400	скоба	1
4	0005428840	щиток питателя	1
5	0000614490	уголок правый	1
5	0005429550	уголок правый	1
8	0002374580	болт 6-гр.	2
9	0002393890	шайба контактная	4
10	0000620591	пластина	2
11	0002380560	гайка звездообр.	2
12	0006549580	уголок	1

Наверх

ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ; НОЖЕВОЙ БАРАБАН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005154850	наклейка	1
1	0002373760	болт 6-гр.	2
2	0002393910	шайба контактная	2
3	0005001540	штекер с пружиной	1
4	0000615250	стержень круглый	1
5	0000600300	пластина против.	61
6	0000619860	ножедержатель	1
6	0005429070	ножедержатель	1
7	0002369440	пресс-масленка	2
8	0002163030	винт с 6-гр.гол.	6
9	0002393890	шайба контактная	6
10	0000610551	вкладыш подшипн.	2
10	0000650690	вкладыш подшипн.	2
11	0005008911	гайка шлицевая	2
12	0005008930	кольцо стопорное	2
13	0002392230	ш/подш.самоуст.	2
14	0002392240	втулка стяжная	2
15	0000614101	вкладыш подшипн.	2
15	0000650710	вкладыш подшипн.	2
16	0000614081	крышка	2
17	0000653390	барабан ножевой	1
17	0000653410	барабан ножевой	1
17	0005428900	барабан ножевой	1
18	0002380060	гайка стопорная	30
19	0000611960	втулка	30
19	0000652951	втулка	60
20	0000600172	нож бильный	60
20	0000611871	нож бильный	30
20	0000656410	нож бильный	30
20	0000656420	нож бильный	60
21	0000600150	втулка внутренняя	60
22	0002150980	винт с цил.гол.	30
22	0002335720	болт 6-гр.	30
23	0006652600	шпонка призматич.	1
24	0002330610	шайба	1
24	0002364550	гайка 6-гр.	1
25	0002153570	выкл.сигнала торм	1
26	0000620763	щиток	1
26	0005429560	щиток	1
27	0000112920	кпл. кабелей	1
28	0006768350	датчик индукцион.	1
29	0007665880	гайка 6-гр.	2
30	0000616571	кронштейн	1
31	0002358670	шпилька	2
32	0000649180	колесо с кулачк.	1

Наверх

ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ; ПОПЕРЕЧИНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000621020	шайба с выступом	1
1	0005429050	шайба с выступом	1
2	0002361700	гайка 6-гр.	6
2	0002393870	шайба контактная	6
2	0006100971	винт полупотайной	6
3	0000621050	нож поперечный	1
3	0005429040	нож поперечный	1
4	0000621040	уголок	1
4	0005429030	уголок	1
5	0002393880	шайба контактная	4
6	0002373830	болт 6-гр.	4
7	0002361700	гайка 6-гр.	7
7	0002362000	болт 6-гр.	7
7	0002393870	шайба контактная	7

Наверх

НАПРАВЛЯЮЩАЯ ДОСКА, РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005142321	наклейка	1
1	0002363490	винт с цил.гол.	2
2	0002351331	кольцо пружинное	2
3	0000614192	кронштейн	1
4	0000615350	пластина угловая	1
4	0000619810	пластина п-обр.	1
4	0005428850	пластина угловая	1
5	0000648990	распределитель	1
5	0005428880	распределитель	1
6	0000615300	крышка	1
6	0005429170	крышка	1
7	0000614880	полоска уплотн.	2
8	0002379501	заклепка глухая	16
9	0006784420	шина	2
10	0000653480	стопор	1
10	0005438840	стопор	1
11	0002393951	шайба контактная	2
12	0000616050	ручка звездообр.	2
13	0000601610	втулка	2
14	0002361720	гайка 6-гр.	2
14	0002374610	болт 6-гр.	2
14	0002393890	шайба контактная	4
15	0002350900	шплинт	4
16	0002342910	шайба	2
17	0007785010	пружина сжатия	2
18	0000615920	рычаг установ.	2
19	0006233350	втулка	4
20	0000615881	делитель	2
21	0002377992	штифт распорный	2
22	0002440670	штифт распорный	2
23	0002358670	шпилька	2
24	0007107641	кольцо установ.	2
25	0000615901	зубья пружинные	6
26	0002361690	гайка 6-гр.	12
26	0002364750	винт полупотайной	12
26	0002393860	шайба контактная	12
27	0000655761	щиток разбрасыв.	1
27	0005429080	щиток разбрасыв.	1
28	0000614403	щиток разбрасыв.	1
28	0000651140	щиток разбрасыв.	1
29	0000614384	щиток разбрасыв.	1
29	0000651080	щиток разбрасыв.	1
30	0000656960	щиток разбрасыв.	1
30	0007415160	щиток разбрасыв.	1
31	0000656970	щиток разбрасыв.	1
31	0007415170	щиток разбрасыв.	1
32	0000614394	щиток разбрасыв.	1
32	0000651090	щиток разбрасыв.	1
33	0000614413	щиток разбрасыв.	1
33	0000651150	щиток разбрасыв.	1
34	0000655771	щиток разбрасыв.	1
34	0005428860	щиток разбрасыв.	1
35	0000612231	щиток разбрасыв.	1
35	0005429090	щиток разбрасыв.	1
36	0000612241	щиток разбрасыв.	1
36	0005428870	щиток разбрасыв.	1
37	0002152980	кнопка сферич.	1
38	0000653251	щиток питателя	1
38	0005428830	скоба защитная	1
39	0002333900	болт 6-гр.	4
40	0002393870	шайба контактная	4

Наверх

РЕГУЛИРОВКА РАЗБРАСЫВАЩИХ ПЛАСТИН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000648990	распределитель	1
1	0005428880	распределитель	1
2	0000656990	шайба	10
3	0000648801	шина	2
4	0002369132	шайба	8
4	0002373830	болт 6-гр.	8
4	0002379470	гайка стопорная	8
5	0000648780	шатун	2
6	0000648810	щиток	1
6	0005429430	щиток	1
7	0000648710	рычаг	1
8	0002380560	гайка звездообр.	1
9	0002393951	шайба контактная	1
10	0002379470	гайка стопорная	5
11	0002369132	шайба	5
12	0000648930	накладка	1
13	0000656990	шайба	2
14	0002379470	гайка стопорная	2

Наверх

STROHHAECKSLER, MAIS - ZUSATZTEILE - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000616100	крышка	1
2	0000616170	кронштейн	2
3	0000616180	втулка	2
4	0002393880	шайба контактная	2
5	0002378740	болт 6-гр.	2
6	0002361700	гайка 6-гр.	18
6	0002374390	болт 6-гр.	18
6	0002393870	шайба контактная	18
7	0000616190	рычаг	2
8	0002361700	гайка 6-гр.	9
8	0002393870	шайба контактная	9
8	0006100981	винт полупотайной	9
9	0002381320	гайка стопорная	2
10	0002342710	шайба	4
11	0000000170	пружина сжатия	2
12	0002355190	болт 6-гр.	2
13	0006052070	стопор	2
14	0000616072	щиток направляющ.	1

Наверх

STROHHAECKSLER, MAIS - ZUSATZTEILE - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	8
1	0002374650	болт 6-гр.	8
1	0002393860	шайба контактная	8
2	0002154090	бухта кабеля	1
3	0000649270	пластина попер.	1
4	0006049651	планка зажимная	1
5	0000619950	фартук	1
6	0002361690	гайка 6-гр.	8
6	0002393860	шайба контактная	8
6	0006655641	винт полупотайной	8

Наверх

ПРИВОДЫ / ОСИ - CLAAS MEGA 360

ЛЕНИКС ПРИВОДА МОЛОТИЛКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373840	болт 6-гр.	1
3	0005441240	пластина опорная	1
4	0007722540	болт 6-гр.	1
5	0005440880	палец	1
6	0005003092	кольцо установ.	2
7	0002365520	шпилька	2
8	0000085510	втулка	2
9	0001798380	пресс-масленка	1
10	0005151570	наклейка	1
10	0005441040	kuppelhalter	1
11	0002422501	винт с цил.гол.	1
12	0005441120	труба распорная	1
13	0002393880	шайба контактная	1
14	0002361710	гайка 6-гр.	1
15	0002370260	шплинт	1
16	0002369480	шайба	1
17	0006338301	гидроцилиндр	1
18	0006294770	труба направл.	1
19	0006610940	пружина сжатия	1
20	0002361700	гайка 6-гр.	2
20	0002362130	болт 6-гр.	2
20	0002393870	шайба контактная	2
21	0006294750	гнездо подшипника	1
22	0002343300	шайба	1
23	0002423800	болт 6-гр.	1
24	0002423951	болт 6-гр.	1
25	0006290261	шайба распорная	1
26	0002351820	кольцо стопорное	2
27	0002155170	ш/подш.радиальный	2
28	0006290062	ролик натяжной	1
29	0006675981	труба распорная	1
30	0006675990	втулка цевочная	1
31	0002393910	шайба контактная	1
32	0002361730	гайка 6-гр.	1
33	0005441640	ремень	1

Наверх

ПРИВОД МОЛОТИЛКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002050971	втулка монтажная	0
1	0002361700	гайка 6-гр.	1
1	0002364510	винт полупотайной	1
1	0002393870	шайба контактная	1
2	0006290180	труба распорная	3
3	0006611670	направляющая	1
4	0002355260	болт 6-гр.	2
4	0002361700	гайка 6-гр.	2
4	0002393870	шайба контактная	2
6	0002335030	винт полупотайной	2
6	0002361700	гайка 6-гр.	2
6	0002393870	шайба контактная	2
8	0002361700	гайка 6-гр.	1
8	0002374420	винт с 6-гр.гол.	1
8	0002393870	шайба контактная	1
9	0006535280	пластина направл.	1
10	0006535300	палец	2
11	0002361710	гайка 6-гр.	4
12	0002393880	шайба контактная	2
13	0006610750	кронштейн	1
14	0002361700	гайка 6-гр.	1
14	0002374420	винт с 6-гр.гол.	1
14	0002393870	шайба контактная	1
15	0006614030	бандаж	1
16	0006440190	кольцо коническое	2
17	0005441640	ремень	1
18	0006441251	шкив клиноремен.	1
19	0002447850	шпонка призматич.	1
20	0002378160	шайба	6

Наверх

РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005151570	наклейка	1
1	0006612280	узел приводной	1
2	0002374640	болт 6-гр.	3
3	0002393860	шайба контактная	3
4	0006612260	кожух	1
5	0002378480	шпилька	1
6	0001773090	полоска войлочная	1
7	0006286010	втулка скольжения	1
8	0000085430	втулка	3
9	0002335150	шайба установочн.	0
10	0006554072	винт потайной	3
11	0006298470	шайба уплотн.	1
12	0006612270	крышка	1
13	0002393870	шайба контактная	3
14	0002362000	болт 6-гр.	3
15	0006441590	кольцо распорное	1
16	0006612650	кольцо коническое	2
17	0002393380	шпонка призматич.	1
18	0006298460	маслопровод	1
19	0002369420	пресс-масленка	1
20	0006612290	проставка	1
21	0002393910	шайба контактная	1
22	0006612300	болт 6-гр.	1
23	0005441730	шкив клиноремен.	1
23	0006445190	шкив клиноремен.	1
24	0002351341	кольцо пружинное	6
25	0002375720	болт 6-гр.	6
26	0000841050	цилиндр регулир.	1
27	0000876521	поршень гидравл.	1
28	0000896150	фланец напорный	1
29	0000898101	направляющая пруж	1
30	0002442020	кольцо стопорное	1
31	0006294131	шкив ступенчатый	1
32	0002130600	кольцо п-образн.	1
33	0007123612	кольцо опорное	1
34	0000898220	елемент ввертывающ.	1
35	0006302070	шайба упорная	1
36	0002351500	кольцо стопорное	1
37	0002358950	ш/подш.радиальный	2
38	0000898190	кольцо распорное	1
39	0002358430	кольцо стопорное	1
40	0000402560	соединение вращающее	1
45	0002183760	кольцо п-образн.	1
46	0006098230	ремень клин.широк	1
46	0006614270	ремень клин.широк	1
47	0002159220	кольцо уплотнит.	1
48	0002183570	пружина тарельч.	4
49	0000898200	кольцо распорное	1

Наверх

РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006441710	шкив ведомый	1
2	0002376062	штифт распорный	1
3	0006033790	шайба запорная	1
4	0002370470	винт запорный	1
5	0001773090	полоска войлочная	1
6	0006038251	винт с цил.гол.	2
7	0006298630	шпонка призматич.	1
8	0002445320	штифт просечной	1
9	0006298650	втулка скольжения	1
10	0006298600	планка направл.	1
10	0006298610	планка направл.	1
10	0006298620	планка направл.	1
11	0002356580	штифт распорный	6
12	0006030160	башмак	3
13	0002369420	пресс-масленка	6
14	0006298280	фланец резьбовой	1
15	0006032700	шайба упорная	2
16	0006032710	втулка подшипника	2
17	0002393390	кольцо запорное	2
18	0002152130	штифт распорный	3
19	0006030591	кожух	1
20	0002378790	штифт распорный	1
21	0002378280	винт потайной	6
22	0002344140	шайба установочн.	0
22	0002344250	шайба установочн.	0
23	0006612100	плита опорная	1
24	0002332590	болт 6-гр.	9
25	0006298450	колпак защитный	1
26	0002393860	шайба контактная	3
27	0002374640	болт 6-гр.	3
28	0006031290	шайба	1
29	0002393910	шайба контактная	1
30	0002355870	болт 6-гр.	1
31	0005140641	наклейка	2
31	0006098230	ремень клин.широк	1
31	0006614270	ремень клин.широк	1
32	0001789650	упаковка клея	0

Наверх

РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006612380	опора	1
2	0001798380	пресс-масленка	1
3	0006613030	пластина распорн.	1
4	0006613041	шайба	1
5	0006611980	вал	1
6	0006611933	корпус	1
7	0002335830	болт 6-гр.	3
8	0006612360	кольцо уплотн.	1
9	0002333960	болт 6-гр.	6
10	0006611940	шкив клиноремен.	1
11	0006611970	ступица	1
12	0006612130	шпонка призматич.	1
13	0006612370	узел подшипников.	1
14	0002155710	внутр.часть подш.	2
15	0002155720	кольцо подшипника	2
16	0002155740	кольцо распорное	1
17	0002155750	кольцо запорное	1
18	0002155730	кольцо распорн.вн	1
19	0006612201	ремень	1
20	0002110750	винт потайной	4
21	0002393890	шайба контактная	5
22	0002390490	болт 6-гр.	5

Наверх

РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006612380	опора	1
2	0001798380	пресс-масленка	1
3	0002393890	шайба контактная	5
4	0002390490	болт 6-гр.	5
5	0006611933	корпус	1
6	0002335830	болт 6-гр.	3
7	0002110750	винт потайной	4
8	0006613041	шайба	1
9	0002427980	винт потайной	1
10	0006449730	шайба нажимная	1
11	0006612370	узел подшипников.	1
12	0002155710	внутр.часть подш.	2
13	0002155720	кольцо подшипника	2
14	0002155740	кольцо распорное	1
15	0002155750	кольцо запорное	1
16	0002155730	кольцо распорн.вн	1
17	0006612360	кольцо уплотн.	1
18	0006611940	шкив клиноремен.	1
19	0006612201	ремень	1
20	0002330000	болт 6-гр.	6
21	0006291090	вал с фланцем	1
22	0002389250	шпонка призматич.	1

Наверх

РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005151580	наклейка	1
1	0002393880	шайба контактная	2
2	0002373820	болт 6-гр.	2
3	0002361710	гайка 6-гр.	2
3	0002373820	болт 6-гр.	2
3	0002393880	шайба контактная	2
4	0006612010	стойка зажимная	1
5	0006295710	вилка с резьбой	1
6	0002350890	шплинт	1
7	0006321330	палец	1
8	0002369440	пресс-масленка	1
9	0002355930	болт 6-гр.	1
10	0006290261	шайба распорная	1
11	0006723662	ролик натяжной	1
12	0006444680	втулка цевочная	1
13	0002351820	кольцо стопорное	2
14	0002155170	ш/подш.радиальный	2
15	0006444710	втулка распорная	1
16	0006444690	кольцо зажимное	1
17	0002380470	гайка стопорная	1
18	0007241031	направляющая пруж	1
19	0006295790	пружина сжатия	1
20	0006448300	стержень указат.	1
21	0006736650	втулка	1
22	0002343770	шайба	1
23	0002361720	гайка 6-гр.	2
23	0002495690	гайка 6-гр.	1
24	0002343060	шайба	1
25	0000085510	втулка	2
26	0006612050	держатель ролика	1
27	0002365520	шпилька	1
28	0005003092	кольцо установ.	1
29	0006444670	ролик натяжной	1
30	0002342840	шайба	1
31	0006288930	направляющая пруж	2
32	0006443320	вилка с резьбой	1

Наверх

РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002356010	гайка 6-гр.	4
1	0002380680	болт 6-гр.	4
1	0002393900	шайба контактная	4
2	0006612460	вал с фланцем	1
3	0002446540	кольцо войлочное	1
4	0002369870	винт с цил.гол.	1
5	0002364311	кольцо стопорное	1
6	0006287250	вкладыш подшипн.	1
7	0002154930	втулка стяжная	1
8	0002154920	подшипник	1
9	0002333300	штуцер	1
10	0006287260	вкладыш подшипн.	1
11	0002154910	кольцо войлочное	1
12	0006423671	шайба стопорная	1
13	0006423660	гайка шлицевая	1
14	0006612470	шкив клиноремен.	1
15	0002448100	шпонка с головкой	1
16	0006612201	ремень	1
17	0002360560	болт 6-гр.	4
18	0002393890	шайба контактная	4

Наверх

РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002115140	уплотнение	1
0	0002341090	шайба установочн.	1
0	0002341210	шайба установочн.	1
0	0002341410	шайба установочн.	1
1	0002369870	винт с цил.гол.	1
2	0002364311	кольцо стопорное	1
3	0002333300	штуцер	1
4	0002356010	гайка 6-гр.	4
4	0002393900	шайба контактная	4
4	0002423880	болт 6-гр.	4
5	0006612002	вал с фланцем	1
6	0002446540	кольцо войлочное	1
7	0002360560	болт 6-гр.	4
8	0002393890	шайба контактная	4
9	0006287370	вкладыш подшипн.	1
10	0002154930	втулка стяжная	1
11	0002154920	подшипник	1
12	0006287260	вкладыш подшипн.	1
13	0002154910	кольцо войлочное	1
14	0006423671	шайба стопорная	1
15	0006423660	гайка шлицевая	1
16	0006287241	передача планет.	1
17	0002339320	уплотнение вала	2
18	0002155200	роликоподшипник	2
19	0006286910	шестерня планет.	1
20	0006287070	кольцо коническое	1
21	0002434360	роликоподшипник	1
22	0006286940	втулка ступенчат.	1
23	0002155000	кольцо запорное	1
24	0002155231	подшипник игольч.	1
25	0006286930	шестерня центр.	1
26	0002155240	ш/подш.радиальный	2
27	0006287171	уплотнение	1
28	0000901210	винт запорный	1
29	0006286890	палец резьбовой	4
30	0002118120	винт с цил.гол.	2
31	0006286922	шестерня центр.	1
32	0006286961	противовес	1
33	0002494520	штифт цилиндрич.	2
34	0002393870	шайба контактная	12
35	0002374420	винт с 6-гр.гол.	12
36	0006287050	шайба	1
37	0002389520	болт 6-гр.	1
38	0009432280	уплотнение	1
39	0006286871	опора	1
40	0006287002	винт конический	2
41	0002155210	болт 6-гр.	6
43	0006612201	ремень	1
44	0002341090	шайба установочн.	0
44	0002341210	шайба установочн.	0
44	0002341410	шайба установочн.	0
45	0002115140	уплотнение	1
46	0006286731	кольцо промежут.	1

Наверх

ФИКСАТОР СОЛНЕЧНОЙ ШЕСТЕРНИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	4
1	0002373830	болт 6-гр.	4
1	0002393880	шайба контактная	4
2	0005540390	винт стяжной	2
2	0006612400	винт стяжной	2
3	0002343260	шайба подкладная	4
4	0002361710	гайка 6-гр.	4
5	0002393880	шайба контактная	2
6	0006612221	корпус	1
7	0006349520	вкладыш megu	2

Наверх

МУФТА ВКЛЮЧЕНИЯ ЖАТКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002155110	пружина тарельч.	6
2	0006568851	цилиндр	1
3	0007123480	кольцо задн.хода	2
4	0007123261	уплотнение	2
5	0002122050	кольцо уплотнит.	1
6	0002156360	кольцо скребка	1
7	0006568862	поршень	1
8	0007124140	кольцо опорное	1
9	0006316940	гайка шлицевая	2
10	0000898101	направляющая пруж	1
11	0002442020	кольцо стопорное	1
12	0006294131	шкив ступенчатый	1
13	0002130600	кольцо п-образн.	1
14	0000898220	елемент ввертывающ.	1
15	0006302070	шайба упорная	1
16	0002351500	кольцо стопорное	1
17	0002358950	ш/подш.радиальный	2
18	0000898190	кольцо распорное	1
19	0002358430	кольцо стопорное	1
20	0000402560	соединение вращающее	1
21	0006440310	кольцо распорное	1
22	0002168950	ш/подш.радиальный	2
22	0009520047	ш/подш.радиальный	2
23	0002363180	кольцо стопорное	1
24	0006759020	шкив ведущий	1
24	0006759021	шкив ведущий	1
25	0006443680	ремень клиновой	2
26	0002382810	шайба опорная	1
27	0006290461	кольцо коническое	2
28	0006673270	муфта сцепления	1
29	0006673280	ступица диска сц.	1
30	0006673290	кольцо фрикц.	1
31	0007207770	пружина сжатия	6
32	0007207790	пружина внутр.	1
33	0006292880	диск тарельч.	1
34	0001052350	шпонка призматич.	1
35	0006290711	шайба	1
36	0002351351	кольцо стопорное	1
37	0002358210	болт 6-гр.	1
38	0006759091	шкив клиноремен.	1
43	0002364311	кольцо стопорное	3
44	0002369830	винт с цил.гол.	3
45	0006033370	ремень клиновой	1
46	0002159220	кольцо уплотнит.	1
47	0007123612	кольцо опорное	1
48	0002183570	пружина тарельч.	4
49	0000898200	кольцо распорное	1
50	0006691510	поршень гидравл.	1

Наверх

МУФТА ЖАТКИ; ОБМОЛОТ БОБОВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006614340	шайба зажимная	1
2	0006672380	ремень клиновой	1
3	0006614320	шкив с закраинами	1
4	0002422400	винт с цил.гол.	12

Наверх

НАТЯЖНОЕ УСТРОЙСТВО ПРИВОДА ЖАТКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002161420	шпилька 6-гр.уст.	1
2	0006243520	шайба распорная	2
3	0006759833	ролик натяжной	1
4	0001326480	ш/подш.радиальный	2
5	0002351810	кольцо стопорное	2
6	0006298251	кольцо распорное	1
7	0006759313	ролик натяжной	1
9	0002389780	шпилька	1
10	0006033210	палец	1
11	0002365520	шпилька	2
12	0005001261	кольцо установ.	2
13	0000085240	втулка	2
14	0002361700	гайка 6-гр.	2
14	0002373700	болт 6-гр.	2
14	0002393870	шайба контактная	2
15	0006613850	держатель ролика	1
16	0002393910	шайба контактная	1
17	0002361730	гайка 6-гр.	1
18	0002369420	пресс-масленка	1
19	0006299990	направляющая пруж	1
20	0008217860	пружина сжатия	1
21	0006736650	втулка	1
22	0006445180	кронштейн	1
23	0002343770	шайба	1
24	0002361720	гайка 6-гр.	1
25	0007421780	вилка с резьбой	1
26	0006321330	палец	1
27	0002350890	шплинт	1
28	0006677860	кольцо упорное	1
29	0002361720	гайка 6-гр.	2
30	0002342840	шайба	1
31	0006288930	направляющая пруж	2
32	0008183391	пружина сжатия	1
33	0002495690	гайка 6-гр.	1
34	0007449320	тяга резьбовая	1

Наверх

ПРИВОД ЖАТКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002369420	пресс-масленка	1
2	0006443680	ремень клиновой	2
3	0006290394	шкив клиноремен.	1
4	0009520100	шпонка призматич.	1
6	0006705985	муфта фрикционная	1
7	0006443270	ступица диска сц.	1
8	0006195101	накладка фрикц.	2
8	0006293390	накладка фрикц.	2
9	0006510680	диск сцепления	1
10	0006701280	крышка	1
11	0006443930	пружина сжатия	6
12	0006443920	пружина сжатия	6
13	0002368310	шайба	6
14	0002155270	болт 6-гр.	6
15	0006443960	втулка подшипника	2
16	0002361700	гайка 6-гр.	6
16	0002373400	болт 6-гр.	6
16	0002393870	шайба контактная	6
17	0006710790	шайба	1
18	0002393890	шайба контактная	1
19	0002355550	болт 6-гр.	1
20	0006613820	шайба	1
21	0006613750	держатель ролика	1
22	0002361730	гайка 6-гр.	1
23	0002393910	шайба контактная	1
24	0002333250	шайба	1
25	0006613761	рама опорная	1
26	0002361710	гайка 6-гр.	7
26	0002373820	болт 6-гр.	7
26	0002393880	шайба контактная	7
27	0009630030	шпонка призматич.	1
28	0006675453	шкив клиноремен.	1
30	0002154180	винт с цил.гол.	1
31	0006613800	ролик обводной	1
32	0002351840	кольцо стопорное	2
33	0002155360	ш/подш.радиальный	2
34	0006296400	втулка цевочная	1
35	0002423940	болт 6-гр.	1
36	0006286710	кольцо упорное	1
37	0006612690	ступица	1

Наверх

ПРИВОД УСКОРИТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005151580	наклейка	1
1	0006677860	кольцо упорное	1
2	0008205350	пружина сжатия	1
3	0002343770	шайба	1
4	0002361720	гайка 6-гр.	1
5	0006295710	вилка с резьбой	1
6	0002350890	шплинт	1
7	0006321330	палец	1
8	0006677290	направляющая пруж	1
9	0002393870	шайба контактная	2
10	0002361700	гайка 6-гр.	2
11	0006613310	уголок опорный	1
12	0006736650	втулка	1
13	0002369420	пресс-масленка	1
14	0006613250	держатель ролика	1
15	0000085340	втулка	2
16	0002365520	шпилька	1
17	0005003102	кольцо установ.	1
18	0002341700	шайба установочн.	0
19	0006412881	ролик натяжной	1
20	0002361730	гайка 6-гр.	1
21	0002351351	кольцо стопорное	1
22	0006243520	шайба распорная	1
23	0002394630	ш/подш.радиальный	2
24	0002351790	кольцо стопорное	2
25	0006412892	ролик натяжной	1
26	0006298251	кольцо распорное	1
27	0006243540	палец	1
28	0009530007	шпонка призматич.	1
29	0006709750	шпонка призматич.	1
30	0002361720	гайка 6-гр.	1
30	0002378150	болт 6-гр.	1
30	0002393890	шайба контактная	1
31	0005757520	ступица	1
32	0002361700	гайка 6-гр.	2
32	0002362000	болт 6-гр.	2
32	0002393870	шайба контактная	2
33	0006630271	уголок	1
34	0006768350	датчик индукцион.	1
35	0007665880	гайка 6-гр.	2
36	0002373830	болт 6-гр.	10
37	0002393880	шайба контактная	10
38	0006613220	шкив клиноремен.	1
39	0006613980	кольцо распорное	1
40	0002355330	болт 6-гр.	1
40	0002361710	гайка 6-гр.	1
40	0002393880	шайба контактная	1
41	0005757591	ступица зажимная	1
42	0006613970	шкив клиноремен.	1
43	0006610311	ремень	1
51	0006445061	защита ремня	1
52	0006443320	вилка с резьбой	1
53	0002350890	шплинт	1
54	0006321330	палец	1
55	0002341700	шайба установочн.	0
56	0000085340	втулка	2
57	0002361720	гайка 6-гр.	1
57	0002495690	гайка 6-гр.	1
58	0006288930	направляющая пруж	2
59	0008205350	пружина сжатия	1
60	0002342840	шайба	1
61	0002361720	гайка 6-гр.	2
62	0002369420	пресс-масленка	1
63	0002365520	шпилька	1
64	0005003102	кольцо установ.	1
65	0002361730	гайка 6-гр.	1
66	0002393910	шайба контактная	1
67	0006613250	держатель ролика	1
68	0006243520	шайба распорная	1
69	0002394630	ш/подш.радиальный	2
70	0002351790	кольцо стопорное	2
71	0006412892	ролик натяжной	1
72	0006298251	кольцо распорное	1
73	0002160471	шпилька 6-гр.уст.	1
73	0006243540	палец	1
74	0006332400	палец	1
75	0006633920	удлинитель	1
76	0006633940	рычаг	1
77	0009314360	шнур	1
78	0006636030	шкворень	1
79	0009248820	штекер с пружиной	1
80	0002343280	шайба	1

Наверх

ПРИВОД СОЛОМОТРЯСА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006613540	винт стяжной	1
2	0002361710	гайка 6-гр.	2
3	0007721702	ролик натяжной	1
4	0002361720	гайка 6-гр.	1
5	0002393951	шайба контактная	1
6	0007726200	палец	1
7	0002351810	кольцо стопорное	2
8	0002367520	ш/подш.радиальный	1
9	0002351550	кольцо стопорное	1
10	0007721691	ролик натяжной	1
11	0006444470	ремень клиновой	1
12	0006297240	ступица	1
13	0006297230	шкив клиноремен.	1
14	0002393870	шайба контактная	4
15	0002362000	болт 6-гр.	4
16	0000076140	шпонка с головкой	3
17	0006299120	скоба	1
18	0006299130	винт стяжной	1
19	0002393941	шайба контактная	2
20	0002373830	болт 6-гр.	2
21	0002361710	гайка 6-гр.	2
22	0002361720	гайка 6-гр.	1
23	0002393951	шайба контактная	1
24	0006297312	уголок	1
26	0006291350	шкив клиноременн.	1
28	0007465482	ролик натяжной	1
29	0007726200	палец	1
30	0002351810	кольцо стопорное	2
31	0002155400	ш/подш.радиальный	1
32	0002351550	кольцо стопорное	1
33	0007465432	ролик натяжной	1
34	0000501140	шкив клиноремен.	1
34	0006297201	шкив клиноремен.	1
35	0005066712	ремень клиновой	1
36	0000003640	пружина	1
37	0002368310	шайба	1
38	0006613570	ролик натяжной	1
39	0006613560	болт крышки подш.	1
40	0002351810	кольцо стопорное	2
41	0002367520	ш/подш.радиальный	1
42	0007721691	ролик натяжной	1
43	0002331380	шайба	1
44	0002393890	шайба контактная	1
45	0002355560	болт 6-гр.	1

Наверх

КОНТРПРИВОД - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002375920	шайба	4
2	0002393880	шайба контактная	4
3	0002373830	болт 6-гр.	4
4	0006031530	пластина несущая	1
5	0006513030	кольцо распорное	1
6	0002373830	болт 6-гр.	4
7	0002393880	шайба контактная	4
8	0006031900	шкив клиноремен.	1
9	0005066712	ремень клиновой	1
10	0002361730	гайка 6-гр.	1
11	0002393910	шайба контактная	1
12	0006030471	кольцо зажимное	2
13	0006031872	ролик натяжной	1
14	0002394340	ш/подш.радиальный	2
15	0002351810	кольцо стопорное	2
16	0006030100	кольцо распорное	1
17	0006030341	ролик натяжной	1
18	0002161420	шпилька 6-гр.уст.	1
19	0002361720	гайка 6-гр.	1
20	0002393890	шайба контактная	1
21	0002368410	шайба	1
22	0007756310	шайба зажимная	1
23	0007732320	ролик натяжной	1
24	0007726200	палец	1
25	0002351810	кольцо стопорное	1
26	0002359110	ш/подш.радиальный	1
27	0002351550	кольцо стопорное	1
28	0007732311	ролик натяжной	1
29	0006097620	ремень	1
30	0006441411	ремень клиновой	1
31	0006031453	шкив клиноремен.	1
32	0002351840	кольцо стопорное	2
33	0002331170	ш/подш.радиальный	2
34	0007203710	втулка	1
35	0000609150	шайба	1
36	0002393890	шайба контактная	1
37	0002375720	болт 6-гр.	1

Наверх

ПРИВОД РЕШЕТНОГО СТАНА И ШНЕКОВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
2	0006034510	винт стяжной	1
3	0006033230	зажим	1
4	0006030471	кольцо зажимное	2
5	0006031872	ролик натяжной	1
6	0002394340	ш/подш.радиальный	2
7	0002351810	кольцо стопорное	2
8	0006030100	кольцо распорное	1
9	0006030341	ролик натяжной	1
10	0002343660	шайба	1
11	0002380470	гайка стопорная	1
12	0006097620	ремень	1
13	0006031890	шкив клиноремен.	1
14	0002361710	гайка 6-гр.	3
14	0002374530	болт 6-гр.	3
14	0002393880	шайба контактная	3
15	0006097610	шкив клиноремен.	1
16	0000076150	шпонка с головкой	2
17	0006298050	шкив клиноремен.	1

Наверх

ЭЛЕКТР. РЕГУЛИРОВКА ОБОРОТОВ ВЕНТИЛЯТОРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002383120	шайба опорная	0
1	0007041270	шайба установочн.	2
2	0006442370	втулка распорная	1
3	0002389280	гайка 6-гр.	1
4	0006000511	втулка	2
5	0006443592	шайба опорная	1
6	0006442211	труба распорная	1
7	0006442330	элемент нажимной	1
8	0006442360	элемент нажимной	1
9	0002378000	болт 6-гр.	3
10	0002351311	кольцо пружинное	3
11	0000085600	втулка	1
12	0002336420	шайба осевая	4
13	0002344900	подшипник игольч.	2
14	0006442220	гайка установ.	1
15	0006442180	кольцо	1
16	0002114310	винт с цил.гол.	3
17	0002427541	кольцо стопорное	3
19	0002164260	винт с цил.гол.	3
19	0002361690	гайка 6-гр.	3
20	0002384700	зажим быстрораз.	1
21	0006444540	поводок	1
22	0006444791	фланец	1
23	0006444770	двигатель пост.т.	1
26	0002389092	зажим шланговый	1
27	0006444780	колпачок резин.	1

Наверх

ВАРИАТОР ВЕНТИЛЯТОРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005151570	наклейка	1
1	0006440740	узел подшипников.	1
2	0002336640	шайба установочн.	1
3	0000085500	втулка	2
4	0006296230	рычаг ролика	1
5	0002383860	шайба опорная	1
6	0002358700	ш/подш.радиальный	1
7	0002355250	болт 6-гр.	3
8	0002393870	шайба контактная	3
9	0002369122	шайба	3
10	0006033370	ремень клиновой	1
10	0006672380	ремень клиновой	1
11	0006441360	шкив клиноремен.	1
12	0006441411	ремень клиновой	1
13	0007499970	диск вариатора	1
14	0002367520	ш/подш.радиальный	1
15	0002351550	кольцо стопорное	1
16	0006301490	втулка скольжения	1
17	0007499990	диск вариатора	1
18	0007499960	корпус	3
19	0002170140	шайба контактная	3
19	0002339180	болт 6-гр.	3
20	0002375920	шайба	4
21	0002393880	шайба контактная	4
22	0002373830	болт 6-гр.	4
23	0002350890	шплинт	1
24	0006441380	рым-болт	1
25	0002361720	гайка 6-гр.	2
26	0002373820	болт 6-гр.	2
27	0002393880	шайба контактная	2
28	0006440790	уголок	1
29	0002361730	гайка 6-гр.	1
30	0002393910	шайба контактная	1
31	0002369510	шайба	1
32	0006243520	шайба распорная	1
33	0006292781	ролик натяжной	1
34	0002377090	ш/подш.радиальный	2
35	0002351790	кольцо стопорное	2
36	0007207921	ролик натяжной	1
37	0006298251	кольцо распорное	1
38	0006243540	палец	1
39	0002369420	пресс-масленка	1
40	0006033801	ремень клин.широк	1
41	0002351820	кольцо стопорное	1
42	0002442840	ш/подш.радиальный	1
43	0006449840	гайка	1

Наверх

ВАРИАТОР ВЕНТИЛЯТОРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005151570	наклейка	1
1	0002354881	винт с цил.гол.	3
2	0002393870	шайба контактная	3
3	0006296550	шайба подкладная	1
4	0007888040	пружина сжатия	1
5	0006034081	диск вариатора	1
6	0006173230	втулка	1
7	0006033801	ремень клин.широк	1
8	0002390500	винт с цил.гол.	1
9	0006296560	шпонка призматич.	1
10	0002335140	винт с цил.гол.	1
11	0002365520	шпилька	2
12	0006034060	диск вариатора	1
13	0002369440	пресс-масленка	1
14	0006311150	шпонка призматич.	1

Наверх

РАСПРЕДЕЛИТЕЛЬ ПОЛОВЫ, E 05 / 20 - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006524330	пружина зажимная	1
0	0007257730	шарнир	2
1	0000501140	шкив клиноремен.	1
2	0000076050	шпонка с головкой	1
3	0002361690	гайка 6-гр.	4
3	0002374650	болт 6-гр.	4
3	0002393860	шайба контактная	4
6	0005383771	тяга	1
7	0002351100	шплинт	1
8	0005383883	защита	1
9	0007550701	ремень клиновой	1
10	0000501140	шкив клиноремен.	1
14	0000660340	ремень клиновой	1
14	0007853410	ремень клиновой	0
15	0005386721	шкив клиноремен.	1
16	0007726161	ролик натяжной	2
17	0007726170	ролик натяжной	2
18	0002351550	кольцо стопорное	2
19	0002358720	ш/подш.радиальный	2
20	0002351810	кольцо стопорное	2
21	0007726200	палец	2
22	0002393951	шайба контактная	2
23	0002361720	гайка 6-гр.	2
24	0002351840	кольцо стопорное	2
25	0002358300	ш/подш.радиальный	2
26	0005382451	вал	1
27	0002443720	шпилька	1
28	0005001261	кольцо установ.	1
29	0009603171	пружина растяжен.	1
30	0005387800	кронштейн	1
31	0000085240	втулка	2
32	0002369420	пресс-масленка	1
33	0002361700	гайка 6-гр.	7
33	0002362000	болт 6-гр.	7
33	0002393870	шайба контактная	7
34	0005382473	крепление	1
36	0002361700	гайка 6-гр.	2
36	0002378540	болт 6-гр.	2
36	0002393870	шайба контактная	2
37	0005846040	втулка	2
38	0005388040	защита	1
40	0006066740	цапфа запорная	2
41	0006012430	шайба опорная	3
42	0005385113	крепление	1
43	0006016080	цапфа запорная	1
44	0000076140	шпонка с головкой	2

Наверх

РАЗБРАСЫВАТЕЛЬ ПОЛОВЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005442160	ремень клиновой	1
2	0005442091	шкив клиноремен.	1
3	0000076140	шпонка с головкой	1
4	0006104490	шарикоподш.фланц.	1
5	0006104460	фланец металлич.	2
6	0006104471	кольцо зажимное	1
7	0006104480	подшипник кольца	1
8	0002373820	болт 6-гр.	2
9	0002393880	шайба контактная	2
10	0005442110	держатель ролика	1
11	0007726200	палец	1
12	0007756310	шайба зажимная	1
13	0002393951	шайба контактная	1
14	0002394180	гайка 6-гр.	1
15	0002351550	кольцо стопорное	1
16	0002351810	кольцо стопорное	2
17	0002155400	ш/подш.радиальный	1
18	0007240321	ролик натяжной	1
19	0007925440	щиток	1
20	0007850700	защита	1
21	0002361700	гайка 6-гр.	3
21	0002362000	болт 6-гр.	3
21	0002393931	шайба контактная	6
22	0002374390	болт 6-гр.	3
23	0000076050	шпонка с головкой	1
24	0005386721	шкив клиноремен.	1

Наверх

ЛЕНИКС ПРИВОДА ВЫГРУЗКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002380600	шайба	1
2	0002343060	шайба	0
3	0006440070	болт крышки подш.	1
4	0000085530	втулка	2
5	0006610780	рычаг соединит.	1
6	0002361730	гайка 6-гр.	1
7	0002393910	шайба контактная	1
8	0006034190	крючок направл.	1
10	0006033341	ролик натяжной	1
10	0006446170	ролик натяжной	1
11	0006243520	шайба распорная	1
12	0006033351	ролик натяжной	1
13	0002394630	ш/подш.радиальный	2
14	0002351790	кольцо стопорное	2
15	0006298251	кольцо распорное	1
16	0002158000	винт установочный	1
16	0006243540	палец	1
17	0002369430	пресс-масленка	1
18	0005441650	направляющая	1
19	0002361700	гайка 6-гр.	1
20	0002377591	болт 6-гр.	1
21	0002380530	шайба	1
22	0002350890	шплинт	1
23	0002379470	гайка стопорная	1
24	0000890410	толкатель	1
25	0002355360	болт 6-гр.	1
26	0002152100	шайба опорная	1

Наверх

КОНТРПРИВОД ВЫГРУЗНОГО УСТРОЙСТВА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002392550	заклепка	2
1	0006104490	шарикоподш.фланц.	1
2	0002363250	шпилька	1
3	0006104471	кольцо зажимное	1
4	0006104460	фланец металлич.	2
5	0006104480	подшипник кольца	1
6	0002361710	гайка 6-гр.	3
6	0002373820	болт 6-гр.	3
6	0002393880	шайба контактная	3
7	0005432210	вал	1
8	0002361700	гайка 6-гр.	1
9	0002342710	шайба	1
10	0005441080	кронштейн	1
11	0002361710	гайка 6-гр.	2
12	0002393880	шайба контактная	2
13	0006610900	кронштейн	1
14	0006535300	палец	1
15	0006034410	пластина направл.	1
16	0006610870	направляющая	1
17	0002393931	шайба контактная	3
18	0002362000	болт 6-гр.	3
19	0006728600	труба распорная	3
20	0002355210	болт 6-гр.	2
20	0002361700	гайка 6-гр.	2
20	0002393870	шайба контактная	2
21	0002355230	болт 6-гр.	1
22	0006000470	корпус	1
23	0006871060	половина подшипн.	2
24	0006619820	кронштейн	1
25	0002361700	гайка 6-гр.	7
25	0002374390	болт 6-гр.	7
25	0002393870	шайба контактная	7
26	0006160650	шарикоподш.фланц.	1
27	0002363250	шпилька	1
28	0006160671	кольцо зажимное	1
29	0006160681	фланец металлич.	2
30	0006160660	подшипник кольца	1
31	0006287391	шкив клиноремен.	1
33	0007790540	шпонка призматич.	1
34	0006297621	бандаж	1
35	0007722540	болт 6-гр.	1
36	0006339040	палец	1
39	0002365520	шпилька	1
40	0005441660	ремень	1
41	0002361710	гайка 6-гр.	3
42	0002393880	шайба контактная	3
43	0002154180	винт с цил.гол.	1

Наверх

ПРИВОД ПРОДОЛЬНЫХ ШНЕКОВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006104490	шарикоподш.фланц.	3
2	0006104460	фланец металлич.	6
3	0006104480	подшипник кольца	3
4	0006104471	кольцо зажимное	3
5	0002138240	шпилька	3
5	0002363250	шпилька	3
6	0005233970	шайба	2
7	0002361710	гайка 6-гр.	3
7	0002393880	шайба контактная	3
7	0005025110	винт полупотайной	3
8	0006421800	лист уплотняющий	2
9	0002382100	шпонка призматич.	2
10	0006055881	шестерня конич.	2
11	0006421791	крышка	2
12	0002351630	кольцо стопорное	2
13	0006055871	шестерня конич.	2
14	0002349000	шпонка призматич.	2
15	0002014800	полоска целлюлозн	0
16	0006421701	редуктор правый	1
17	0006421820	уплотнение	1
18	0006421811	лист уплотняющий	1
19	0005435410	вал	1
20	0002373820	болт 6-гр.	6
21	0002393880	шайба контактная	6
22	0002393880	шайба контактная	2
23	0002361710	гайка 6-гр.	2
24	0005435420	редуктор левый	1
25	0002360560	болт 6-гр.	2
25	0002361720	гайка 6-гр.	3
25	0002374580	болт 6-гр.	3
25	0002378740	болт 6-гр.	2
25	0002393951	шайба контактная	3
26	0002155690	винт полупотайной	4
26	0002361720	гайка 6-гр.	4
26	0002393951	шайба контактная	4

Наверх

ВЫГРУЗНОЕ УСТРОЙСТВО-ПРИВОД - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	4
1	0002373830	болт 6-гр.	4
1	0002393880	шайба контактная	4
2	0002361700	гайка 6-гр.	2
2	0002362000	болт 6-гр.	2
2	0002393870	шайба контактная	2
3	0005416492	пластина подшипн.	1
4	0002355320	болт 6-гр.	3
4	0002361710	гайка 6-гр.	3
4	0002393880	шайба контактная	3
5	0008181010	цепь роликовая	1
6	0000028640	внутреннее звено	0
7	0000028590	переходное звено	0
8	0000028580	замок цепи	0
9	0009245180	замок цепи	0
10	0009245200	переходное звено	0
11	0009202066	внутреннее звено	0
12	0006424850	звездочка	1
13	0000076120	шпонка с головкой	2
14	0006424920	цепь роликовая	1
16	0006424901	звездочка	1
17	0000076050	шпонка с головкой	1
19	0006848061	кольцо распорное	1
20	0006160681	фланец металлич.	1
21	0006160660	подшипник кольца	1
22	0006720890	кольцо фланцевое	1
23	0006160671	кольцо зажимное	1
24	0002138240	шпилька	1
24	0002363250	шпилька	1
25	0006829931	звездочка	1
26	0006829991	втулка	1
27	0006829941	ступица	1
28	0002394120	болт 6-гр.	1
29	0002379470	гайка стопорная	1
30	0002361720	гайка 6-гр.	1
31	0002393890	шайба контактная	1
32	0002361710	гайка 6-гр.	1
32	0002365190	винт полупотайной	1
32	0002393880	шайба контактная	1
33	0006881500	проушина	1
34	0006424890	колодка зажимная	1
39	0002430440	кольцо стопорное	1
40	0002382760	шайба опорная	1
41	0008107090	втулка разгруз.	2
42	0002379470	гайка стопорная	1
43	0002355350	болт 6-гр.	1
44	0005432210	вал	1
45	0002335750	шайба	1
46	0005039951	звездочка натяжн.	1
47	0007726200	палец	1
48	0002351810	кольцо стопорное	1
49	0002358720	ш/подш.радиальный	1
50	0002351550	кольцо стопорное	1
51	0005039372	звездочка натяжн.	1

Наверх

ПРИВОД ВЫГРУЗНОГО ШНЕКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006033531	болт 6-гр.	2
2	0002152011	гайка с пояском	2
3	0005415852	вилка шарнира	1
3	0005422180	вилка шарнира	1
4	0002143660	крестовина	2
5	0005415762	труба профильная	1
5	0005422170	шнек выгрузной	1
6	0001798380	пресс-масленка	1
7	0005415430	труба профильная	1
8	0002376082	штифт распорный	1
9	0002445812	штифт распорный	1
10	0009416560	вилка желобчатая	1
11	0005415842	вилка шарнира	1
11	0005422200	вилка шарнира	1

Наверх

ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ; КОНТРПРИВОД - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	6
1	0002393880	шайба контактная	6
2	0000653311	кронштейн	1
3	0005441720	ремень	1
4	0002374630	болт 6-гр.	3
4	0002393910	шайба контактная	3
5	0005441760	шкив клиноремен.	1
6	0002355860	болт 6-гр.	3
6	0002361730	гайка 6-гр.	3
6	0002393910	шайба контактная	3
7	0006445310	шкив клиноремен.	1
8	0006445380	ремень	1
9	0006445330	кольцо упорное	1
10	0002440310	ш/подш.радиальный	2
11	0006445360	труба распорная	1
12	0002351900	кольцо стопорное	1
13	0007124251	шайба	1
14	0002374620	болт 6-гр.	1
14	0002393890	шайба контактная	1
15	0005441770	шкив клиноремен.	1

Наверх

STROHHAECKSLER; ANTRIEB - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000085230	втулка пластмас.	2
2	0002369430	пресс-масленка	1
3	0002361730	гайка 6-гр.	1
4	0002393910	шайба контактная	1
5	0000652470	держатель ролика	1
6	0006030471	кольцо зажимное	1
7	0006031872	ролик натяжной	1
8	0006030341	ролик натяжной	1
9	0002394340	ш/подш.радиальный	2
10	0002351810	кольцо стопорное	2
11	0006030100	кольцо распорное	1
12	0002161420	шпилька 6-гр.уст.	1
13	0002361710	гайка 6-гр.	1
14	0002352191	болт 6-гр.	1
15	0000610660	рычаг	1
16	0002393880	шайба контактная	2
17	0002373830	болт 6-гр.	2
18	0006295710	вилка с резьбой	1
19	0006321330	палец	1
20	0002350890	шплинт	1
21	0002361720	гайка 6-гр.	1
22	0002343770	шайба	1
23	0006295790	пружина сжатия	1
24	0007241031	направляющая пруж	1
25	0000614710	скоба	1
26	0002361520	шплинт	2
27	0002379320	палец	2
30	0006448410	кронштейн	1
31	0006448300	стержень указат.	1
32	0006288930	направляющая пруж	2
33	0002361720	гайка 6-гр.	1
33	0002495690	гайка 6-гр.	1
34	0002342840	шайба	1
35	0002342840	шайба	1
36	0002361720	гайка 6-гр.	2
37	0006443320	вилка с резьбой	1

Наверх

ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ; НАТЯЖНОЕ УСТРОЙСТВО - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393890	шайба контактная	2
2	0002152090	винт полупотайной	1
2	0002360560	болт 6-гр.	4
3	0000617571	кронштейн	1
3	0005429270	кронштейн	1
4	0000085500	втулка	2
5	0002350890	шплинт	1
6	0006321330	палец	1
7	0002335150	шайба установочн.	1
8	0005441800	ролик обводной	1
9	0005441790	ролик обводной	1
10	0002155170	ш/подш.радиальный	2
12	0006290252	кольцо распорное	1
13	0000609150	шайба	1
14	0002393890	шайба контактная	2
15	0002361730	гайка 6-гр.	1
16	0002393910	шайба контактная	1
17	0000617542	держатель ролика	1
17	0005429260	держатель ролика	1
18	0006243520	шайба распорная	1
19	0002369420	пресс-масленка	2
20	0000617621	уголок	1
20	0005429230	уголок	1
21	0000085340	втулка	2
22	0002356792	штифт распорный	1
23	0000617652	тяга	1
24	0002361720	гайка 6-гр.	1
25	0002343770	шайба	2
26	0006031872	ролик натяжной	1
27	0006030341	ролик натяжной	1
28	0002394340	ш/подш.радиальный	2
29	0002351810	кольцо стопорное	2
30	0006030100	кольцо распорное	1
31	0006031480	кольцо зажимное	1
32	0002161420	шпилька 6-гр.уст.	1
33	0002374580	болт 6-гр.	1
34	0006295790	пружина сжатия	1
35	0006677290	направляющая пруж	1
36	0006317520	кнопка сферич.	1
37	0000617592	рычаг	1
37	0005429220	рычаг	1
38	0000617610	ступица	1
38	0005429200	ступица	1

Наверх

ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ; ПРИВОД НОЖЕВОГО БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002354840	ключ гаечный	1
1	0005441720	ремень	1
2	0002361700	гайка 6-гр.	2
2	0002393870	шайба контактная	2
2	0006100971	винт полупотайной	2
7	0007025870	кольцо коническое	2
8	0006652600	шпонка призматич.	1
9	0005441810	шкив клиноремен.	1
10	0006031470	кольцо распорное	1
11	0005441820	шкив клиноремен.	1
12	0002363180	кольцо стопорное	1
13	0002392200	ш/подш.радиальный	1
14	0006031290	шайба	1
15	0002393910	шайба контактная	1
16	0002358210	болт 6-гр.	1
19	0005036930	пружина сжатия	1
21	0006637312	щиток	1
22	0002361690	гайка 6-гр.	4
22	0002374640	болт 6-гр.	4
22	0002393860	шайба контактная	4
23	0000619541	щиток опорный	1
24	0002361700	гайка 6-гр.	4
24	0002374390	болт 6-гр.	4
24	0002393870	шайба контактная	4
26	0002368400	шайба	1
27	0002356473	штифт распорный	1
28	0007391631	вал вращающийся	1
29	0007391621	пластина запорная	1
30	0000085230	втулка пластмас.	1
31	0002158990	кольцо запорное	1
32	0002378860	гайка 6-гр.	1
33	0002393880	шайба контактная	1
34	0005429380	кронштейн	1
35	0006486200	палец	1
36	0006877470	амортизатор рез.	2

Наверх

РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000502180	уголок	1
2	0006295760	направляющая пруж	1
3	0007025060	пружина сжатия	1
4	0006736650	втулка	1
5	0002361720	гайка 6-гр.	1
6	0006295710	вилка с резьбой	1
7	0000501140	шкив клиноремен.	1
8	0000076140	шпонка с головкой	1
9	0006234271	ремень клиновой	1
10	0002361710	гайка 6-гр.	4
10	0002373820	болт 6-гр.	4
10	0002393941	шайба контактная	8
11	0000501751	пластина	1
12	0002369420	пресс-масленка	1
13	0000501820	держатель ролика	1
14	0002355380	болт 6-гр.	1
15	0007851630	ролик натяжной	1
16	0007899210	болт центрирующий	2
17	0002351810	кольцо стопорное	2
18	0002367520	ш/подш.радиальный	1
19	0002393880	шайба контактная	2
20	0002361710	гайка 6-гр.	1
21	0000085230	втулка пластмас.	2
22	0006321330	палец	1
23	0002350890	шплинт	1
24	0000501150	шкив клиноремен.	1
25	0006243520	шайба распорная	1
26	0002377090	ш/подш.радиальный	2
27	0002351790	кольцо стопорное	2
28	0006298251	кольцо распорное	1
29	0002343250	шайба	1
30	0002373820	болт 6-гр.	1

Наверх

НАТЯЖНОЕ УСТРОЙСТВО ПРИВОДА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007722540	болт 6-гр.	1
2	0005127240	болт крышки подш.	1
2	0006032190	болт крышки подш.	1
3	0002365520	шпилька	2
4	0005003092	кольцо установ.	2
5	0000085500	втулка	2
6	0006321330	палец	1
7	0002350890	шплинт	1
8	0006295710	вилка с резьбой	1
9	0002361720	гайка 6-гр.	1
10	0006705640	шайба	1
11	0007025060	пружина сжатия	1
12	0000687751	втулка распорная	1
13	0006736650	втулка	1
14	0007421050	уголок опорный	1
15	0007420380	направляющая пруж	1
16	0005440930	держатель ролика	1
17	0005440491	ремень	1
18	0006290212	ролик натяжной	1
19	0002423940	болт 6-гр.	1
20	0006290261	шайба распорная	1
21	0006290222	ролик натяжной	1
22	0006290230	втулка цевочная	1
23	0002351820	кольцо стопорное	2
24	0002155170	ш/подш.радиальный	2
25	0006290242	труба распорная	1
26	0006290252	кольцо распорное	1
27	0002380470	гайка стопорная	1
28	0002393870	шайба контактная	2
29	0002374420	винт с 6-гр.гол.	2

Наверх

ПРИВОД КОЛЕС, -LINDE- - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374530	болт 6-гр.	8
2	0002393880	шайба контактная	8
3	0005440491	ремень	1
4	0002382400	шарнир угловой	1
5	0002393860	шайба контактная	1
6	0002361690	гайка 6-гр.	1
7	0006490680	уголок	1
8	0005460730	трос приводной	1
9	0001771210	сильфон	2
11	0002393870	шайба контактная	1
12	0002374390	болт 6-гр.	1
13	0002163410	скоба трубная	1
14	0002361700	гайка 6-гр.	1
14	0002362000	болт 6-гр.	1
14	0002393870	шайба контактная	1
15	0007138460	уголок опорный	1
16	0005441590	шкив клиноремен.	1
17	0002355880	болт 6-гр.	2
18	0006690790	шайба	2
19	0002393910	шайба контактная	2
20	0002361730	гайка 6-гр.	2
22	0005457510	кронштейн насоса	1
23	0002393951	шайба контактная	4
24	0002355550	болт 6-гр.	4
25	0002440141	шпилька	4
26	0006338530	пластинка дистанц	0
27	0006338520	einstelljoch	1
28	0006338510	фланец насоса	1
29	0002393951	шайба контактная	4
30	0002441440	гайка 6-гр.	4

Наверх

ПРИВОД ГИДРОНАСОСА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002382340	гайка стопорная	1
2	0006030980	рым-болт	1
3	0002375720	болт 6-гр.	1
4	0007722540	болт 6-гр.	2
5	0002361720	гайка 6-гр.	2
6	0002351341	кольцо пружинное	1
7	0002364550	гайка 6-гр.	1
8	0006339010	кронштейн насоса	1
9	0002351321	кольцо пружинное	4
9	0002361700	гайка 6-гр.	4
9	0002369122	шайба	4
9	0002373700	болт 6-гр.	4
10	0006339040	палец	1
11	0002448140	шпонка сегментная	1
12	0005441930	шкив клиноремен.	1
12	0006833032	шкив клиноремен.	1
13	0006290021	ремень клиновой	1
13	0006560280	ремень клиновой	1

Наверх

ПРИВОД ГИДРОНАСОСА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000930600	шпонка сегментная	1
2	0002382340	гайка стопорная	1
3	0002361720	гайка 6-гр.	1
4	0002378750	болт 6-гр.	1
5	0006030980	рым-болт	1
6	0002361720	гайка 6-гр.	2
7	0002342840	шайба	2
8	0006288930	направляющая пруж	2
9	0007123370	пружина сжатия	1
10	0006339660	палец	1
11	0002364560	гайка 6-гр.	1
12	0007722540	болт 6-гр.	2
13	0002351321	кольцо пружинное	4
13	0002361700	гайка 6-гр.	4
13	0002373700	болт 6-гр.	4
14	0006560280	ремень клиновой	1
15	0005442140	шкив клиноремен.	1
16	0002393890	шайба контактная	1
17	0002364550	гайка 6-гр.	1
18	0006339670	кронштейн насоса	1

Наверх

ПРИВОД СЕТКИ РАДИАТОРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006574690	шайба защитная	2
2	0002379451	палец	1
3	0002448160	шпонка сегментная	2
4	0002110451	гайка стопорная	2
5	0002351272	шайба	2
6	0006574660	шкив клиноремен.	1
7	0002333400	шайба	2
8	0002351800	кольцо стопорное	4
9	0002156180	ш/подш.рад.-упорн	2
10	0005456390	держатель ролика	1
11	0006574680	втулка	2
12	0002160390	ш/подш.радиальный	2
13	0005459640	вал	1
14	0005459621	труба опорная	1
15	0002393880	шайба контактная	4
16	0002373830	болт 6-гр.	4
17	0005458810	держатель ролика	1
18	0006574670	шкив клиноремен.	1
19	0001759280	ролик натяжной	1
20	0002379440	кольцо стопорное	2
21	0007472390	ролик натяжной	1
22	0002379430	ш/подш.радиальный	1
23	0002361710	гайка 6-гр.	2
24	0002393880	шайба контактная	2
25	0002368310	шайба	1
26	0002382920	шайба	1
27	0002361520	шплинт	1
28	0002164030	рым-болт	1
29	0001759260	втулка	1
30	0002380530	шайба	2
31	0008020030	пружина сжатия	1
32	0002361710	гайка 6-гр.	2
33	0005002981	пружина растяжен.	1
34	0005458730	пластина стопорн.	1
35	0005458790	палец	1
36	0002351510	кольцо стопорное	1
37	0002361720	гайка 6-гр.	1
38	0002393890	шайба контактная	1
39	0006575470	ролик натяжной	1
40	0008075510	палец	1
41	0002351810	кольцо стопорное	1
42	0002358720	ш/подш.радиальный	1
43	0002351550	кольцо стопорное	1
44	0007832521	ролик натяжной	1
45	0005456890	ремень клиновой	1
46	0002393880	шайба контактная	6
47	0002373830	болт 6-гр.	6
48	0005456450	шкив клиноремен.	1
49	0005456681	ремень клиновой	1

Наверх

ПРИВОД СЕТКИ РАДИАТОРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005449331	кпл.уплотнений	1
0	0005449360	кпл.уплотнений	1
1	0002364550	гайка 6-гр.	1
2	0002330610	шайба	1
3	0006833032	шкив клиноремен.	1
4	0008217342	ремень клиновой	1
5	0002361700	гайка 6-гр.	4
5	0002373700	болт 6-гр.	4
5	0002393870	шайба контактная	4
6	0007439892	кронштейн	1
7	0000930600	шпонка сегментная	1
8	0006339651	мотор шестеренный	1
8	0006339970	мотор шестеренный	1
9	0002393941	шайба контактная	3
10	0002374530	болт 6-гр.	3
11	0002381991	винт с цил.гол.	6
12	0006833090	фланец угловой	1
13	0002381940	уплотнение	1
14	0002383530	уплотнение	1
15	0008087480	фланец угловой	1
16	0002164690	винт с цил.гол.	2

Наверх

ПРИВОД ОТСАСЫВАЮЩЕГО ВЕНТИЛЯТОРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006445370	ремень клиновой	1
2	0005441730	шкив клиноремен.	1
2	0006445190	шкив клиноремен.	1
3	0002375720	болт 6-гр.	6
4	0002351341	кольцо пружинное	6
5	0002333240	гайка 6-гр.	1
6	0002393910	шайба контактная	1
7	0002448160	шпонка сегментная	1
8	0006576990	шкив клиноремен.	1

Наверх

СЕТКА РАДИАТОРА-ВЕНТИЛЯТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0007966750	вал опорный	1
1	0006576910	вентилятор вытяж.	1
2	0002333240	гайка 6-гр.	1
3	0002393910	шайба контактная	1
4	0006576990	шкив клиноремен.	1
5	0006576800	щиток опорный	1
6	0006576811	кронштейн	1
7	0006576761	панель задняя	1
8	0006576674	кожух вентилятора	1
9	0002374650	болт 6-гр.	9
9	0002379830	гайка стопорная	9
9	0002393860	шайба контактная	9
10	0002355080	болт 6-гр.	4
10	0002361690	гайка 6-гр.	4
10	0002393860	шайба контактная	4
11	0006576981	вал	1
12	0002448160	шпонка сегментная	1
13	0009510034	шпонка призматич.	1
14	0002152100	шайба опорная	1
15	0002160390	ш/подш.радиальный	2
17	0006576971	вентилятор	1
18	0002383120	шайба опорная	1
19	0002351550	кольцо стопорное	1
20	0006576932	вентилятор	1
21	0002385030	шпилька	1

Наверх

СЕТКА РАДИАТОРА-ВЕНТИЛЯТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007618120	кронштейн	1
2	0002361700	гайка 6-гр.	2
2	0002374420	винт с 6-гр.гол.	2
2	0002393931	шайба контактная	2
3	0009040880	втулка	1
4	0002361720	гайка 6-гр.	1
4	0002393890	шайба контактная	1
4	0002423790	болт 6-гр.	1
5	0002374620	болт 6-гр.	1
6	0002351341	кольцо пружинное	1
7	0002368420	шайба	2
8	0002361720	гайка 6-гр.	1
8	0002375720	болт 6-гр.	1
8	0002393890	шайба контактная	1
9	0006093701	элемент зажимной	1
10	0002361720	гайка 6-гр.	2
11	0006030980	рым-болт	1
16	0005458520	рукав вытяжной	1
17	0002389092	зажим шланговый	2
18	0007615630	скребок	1
19	0002361700	гайка 6-гр.	4
19	0002362000	болт 6-гр.	4
19	0002393870	шайба контактная	8
20	0002153142	зажим шланговый	1
21	0006576662	патрубок впускн.	1

Наверх

ВЕДУЩИЙ МОСТ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006069960	оболочка троса	1
1	0006947270	оболочка троса	1
2	0002382340	гайка стопорная	8
3	0002351242	шайба	16
4	0002374620	болт 6-гр.	8
5	0007699220	щиток опорный пр.	1
6	0006703040	кронштейн	1
7	0002355090	болт 6-гр.	1
7	0002361690	гайка 6-гр.	1
7	0002393860	шайба контактная	1
8	0007699210	щиток опорный лев	1
9	0002391480	штифт распорный	4
10	0002440190	штифт распорный	4
11	0002383040	болт 6-гр.	4
11	0002444980	болт 6-гр.	4
12	0002150080	гайка стопорная	8
13	0002153110	болт 6-гр.	12
14	0002150080	гайка стопорная	12
15	0002123420	болт 6-гр.	20
15	0002388830	болт 6-гр.	4
16	0002351371	кольцо стопорное	24
18	0006316870	штифт цилиндрич.	2
19	0006790220	кольцо центрир.	2
20	0007699201	мост ведущий	1
21	0002355290	болт 6-гр.	1
21	0002361710	гайка 6-гр.	1
21	0002393880	шайба контактная	2
22	0002374530	болт 6-гр.	1
23	0002369132	шайба	1
24	0006947280	накладка	1
25	0002374620	болт 6-гр.	1
26	0002361710	гайка 6-гр.	1
26	0002365290	винт полупотайной	1
26	0002393880	шайба контактная	2

Наверх

Защита - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002442230	болт 6-гр.	3
2	0002393870	шайба контактная	3
3	0002393931	шайба контактная	3
4	0007712230	защита трубопров.	1
5	0002378750	болт 6-гр.	2
6	0002393951	шайба контактная	2
7	0007712130	защита трубопров.	1
8	0002393941	шайба контактная	1
9	0007712310	защита	1
10	0002393951	шайба контактная	1
11	0002343770	шайба	1
12	0002378750	болт 6-гр.	1

Наверх

ТЯГИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	4
2	0002393880	шайба контактная	2
3	0006020650	шарнир угловой	2
4	0006943781	тяга переключ.	1
5	0006943811	тяга переключ.	1
6	0002445190	палец	4
7	0002361520	шплинт	4
8	0006021830	рычаг угловой	2
9	0006321720	втулка	2
10	0002369480	шайба	2
11	0002350890	шплинт	2
17	0002361710	гайка 6-гр.	3
17	0002373830	болт 6-гр.	3
17	0002393880	шайба контактная	3
18	0006022090	пластина опорная	1
20	0006945960	труба включ.	1
21	0006945990	труба включ.	1
22	0002361710	гайка 6-гр.	2
23	0002393880	шайба контактная	2
24	0006020650	шарнир угловой	2

Наверх

КОРОБКА ПЕРЕДАЧ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006592390	хомут кабельный	1
1	0007695801	коробка передач	1
1	0007705090	schaltgetriebe m.	1
10	0002356141	болт с резьбой	1
11	0002351341	кольцо пружинное	1
12	0006697340	крышка редукт.п.	1
13	0006021350	уплотнение	1
14	0007126600	пробка резьбов.	1
14	0007688880	пробка резьбов.	1
15	0006354240	винт запорный	1
16	0002388420	уплотнение вала	1
17	0002373830	болт 6-гр.	4
17	0002374530	болт 6-гр.	3
18	0002351331	кольцо пружинное	7
19	0000901210	винт запорный	1
20	0002374420	винт с 6-гр.гол.	12
21	0002351321	кольцо пружинное	12
22	0006378240	крышка редуктора	1
23	0006021251	уплотнение	1
24	0002393610	уплотнение	2
26	0007695680	тяга переключ.	1
27	0006316980	шар	2
28	0006941560	пружина сжатия	2
29	0006620092	вилка переключен.	1
30	0002150130	штифт распорный	2
32	0002378620	кольцо стопорное	1
33	0006695490	вал ведущий	1
34	0002359310	ш/подш.радиальный	1
35	0006697461	каретка с 2 шест.	1
36	0007695670	тяга переключ.	1
37	0006856791	вилка переключен.	1
38	0002606870	вал коренной	1
39	0002382810	шайба опорная	2
40	0002435380	роликоподшипник	1
41	0006354230	пробка магнитная	1
42	0006021214	корпус редуктора	1
43	0002393601	роликоподшипник	1
44	0006698181	шестерня	1
45	0006697471	шестерня двойная	1
46	0002351680	кольцо стопорное	2
47	0006697480	шестерня-каретка	1
53	0002378620	кольцо стопорное	1
54	0002356652	штифт распорный	1
55	0000779221	кулачок включ.	1
56	0006378811	отражатель	1
57	0006694070	переключатель	1
58	0002366870	кольцо уплотн.	1
59	0002374640	болт 6-гр.	2
60	0002393920	шайба контактная	2

Наверх

ВКЛЮЧАЮЩИЙ РЕДУКТОР; ДИФФЕРЕНЦИАЛ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006498854	дифференциал	1
0	0006498855	дифференциал	1
1	0006697380	щит торм.правый	1
2	0002371212	уплотнение вала	2
3	0006021410	уплотнение	2
4	0002431340	ш/подш.радиальный	1
5	0006094081	венец зубчатый	1
6	0006498873	коробка диффер.	1
6	0007692850	коробка диффер.	1
7	0002181650	болт 6-гр.	8
8	0002333230	гайка стопорная	8
9	0006774891	колесо тарельч.	2
10	0005871421	втулка подшипника	2
11	0005871461	сателлит конич.	2
13	0002351800	кольцо стопорное	2
14	0006498862	коробка диффер.	1
15	0002359060	ш/подш.радиальный	1
16	0002381170	шайба установочн.	0
16	0002381180	шайба установочн.	0
16	0006316480	шайба установочн.	0
17	0006697371	щит торм.левый	1
18	0002351341	кольцо пружинное	12
19	0002374620	болт 6-гр.	12
20	0002448200	винт с цил.гол.	6
21	0002385320	штифт распорный	2
22	0002356792	штифт распорный	2
23	0006498910	втулка подшипника	4
24	0006379650	шайба упорная	2
25	0007504861	палец сателлита	1
25	0007690930	палец сателлита	1
26	0002356680	штифт распорный	1
27	0002376122	штифт распорный	1
28	0006379640	шайба упорная	2
29	0006376753	щиток маслонапр.	1
30	0002180070	кольцо запорное	2
31	0002376110	штифт распорный	1

Наверх

19 T. ПРИВОД ДВИЖЕНИЯ; ДИФФЕРЕНЦИАЛ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006697380	щит торм.правый	1
2	0002371212	уплотнение вала	2
3	0006021410	уплотнение	2
4	0002431340	ш/подш.радиальный	1
5	0006094081	венец зубчатый	1
6	0007686050	коробка диффер.	1
7	0002181650	болт 6-гр.	8
8	0002333230	гайка стопорная	8
9	0006774891	колесо тарельч.	2
9	0007689920	колесо тарельч.	2
10	0005871421	втулка подшипника	4
11	0005871461	сателлит конич.	4
11	0007691960	сателлит конич.	4
13	0002351800	кольцо стопорное	2
14	0006498862	коробка диффер.	1
15	0002359060	ш/подш.радиальный	1
16	0002381170	шайба установочн.	0
16	0002381180	шайба установочн.	0
16	0006316480	шайба установочн.	0
17	0006697371	щит торм.левый	1
18	0002351341	кольцо пружинное	12
19	0002374620	болт 6-гр.	12
20	0002448200	винт с цил.гол.	6
21	0002385320	штифт распорный	2
22	0002356792	штифт распорный	2
23	0006498910	втулка подшипника	4
24	0006379650	шайба упорная	2
25	0005873550	цапфа	4
26	0002146590	винт с цил.гол.	4
26	0002358100	винт с цил.гол.	4
27	0005873562	болт балки моста	1
28	0006379640	шайба упорная	4
29	0006376753	щиток маслонапр.	1
30	0002180070	кольцо запорное	2
31	0007689941	дифференциал	1

Наверх

ТОРМОЗА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001760340	рем.комплект упл.	1
1	0006302831	шпонка с головкой	1
2	0002606860	барабан торм.	1
3	0006318670	пружина растяжен.	2
4	0007695890	тормоз кулачковый	1
5	0002344470	кольцо стопорное	1
6	0006376582	рычаг тормозной	1
7	0006697350	болт крышки подш.	1
8	0006697360	болт крышки подш.	1
9	0006703040	кронштейн	1
10	0002352431	болт 6-гр.	1
10	0002361690	гайка 6-гр.	1
10	0002393860	шайба контактная	1
11	0006237084	трос	1
12	0006321330	палец	1
13	0002350840	шплинт	1
14	0007543980	головка вилки	1
15	0002361710	гайка 6-гр.	1
18	0002344520	кольцо стопорное	4
19	0006694630	втулка профильная	2
20	0002369420	пресс-масленка	2
21	0002185390	шайба опорная	2
21	0002185400	шайба опорная	2
21	0002185410	шайба опорная	2
21	0002383870	шайба опорная	2
22	0007699811	вал промежуточный	2
22	0007699821	вал промежуточный	2
23	0000076340	шпонка с головкой	2
24	0006435912	диск тормозной	2
25	0006698062	щиток	1
25	0007690130	щиток	1
26	0002330000	болт 6-гр.	4
27	0006654290	кольцо распорное	4
28	0006496220	крышка уплотнит.	2
29	0001804380	штифт опорный	2
30	0001804370	пружина нажимная	2
31	0001804390	щиток промежуточ.	4
32	0006436923	накладка фрикц.	1
33	0006435961	скоба фиксирован.	1
34	0002351351	кольцо стопорное	2
35	0002153520	болт 6-гр.	2
36	0006435930	винт установочный	2
37	0006436480	клапан сапуна	2
38	0000644800	проставка	2
39	0006435971	скоба фиксирован.	1

Наверх

БОРТОВОЙ РЕДУКТОР ВЕДУЩЕГО МОСТА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006698302	передача главная	2
2	0002373830	болт 6-гр.	16
3	0002351331	кольцо пружинное	16
4	0006694610	кольцо подш.нар.	2
5	0006698311	картер редуктора	2
6	0000901210	винт запорный	4
7	0007126600	пробка резьбов.	2
8	0002393650	уплотнение вала	2
9	0009580023	штифт распорный	2
10	0006698960	крышка подшипника	2
11	0002110690	уплотнение	2
12	0002158070	роликоподшипник	2
13	0006694391	вал-шестерня	2
14	0002436720	роликоподшипник	2
18	0002159380	роликоподшипник	2
19	0002343910	шайба опорная	2
20	0006694383	колесо цилиндрич.	2
21	0006694372	вал промежут.	2
22	0002158080	роликоподшипник	2
23	0002153502	кольцо уплотнит.	2
24	0006698950	крышка подшипника	2
25	0009580023	штифт распорный	2
28	0006942451	болт креп.колеса	16
29	0006698330	вал колеса	2
30	0002393671	гайка плиты опор.	16
31	0006354230	пробка магнитная	2
32	0002640690	колпачок запорный	2
33	0002392930	уплотнение	2
34	0006694311	гайка корончатая	2
35	0002158110	штифт распорный	2
36	0002333290	штифт распорный	2
37	0002158230	роликоподшипник	2
38	0006694733	втулка распорная	2
39	0002640720	колесо цилиндрич.	2
40	0006694720	кольцо распорное	2
41	0002152991	роликоподшипник	2
42	0006694431	кольцо упорное	2
43	0002160340	уплотнение вала	2

Наверх

БОРТОВОЙ РЕДУКТОР, РИС - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006694704	передача главная	2
2	0002373830	болт 6-гр.	16
3	0002351331	кольцо пружинное	16
4	0007694010	крышка корпуса	2
5	0006694692	картер редуктора	2
6	0000901210	винт запорный	4
7	0007126600	пробка резьбов.	2
8	0002393650	уплотнение вала	2
9	0009580023	штифт распорный	4
10	0006698960	крышка подшипника	2
11	0002110690	уплотнение	2
12	0002158070	роликоподшипник	2
13	0006694391	вал-шестерня	2
14	0002436720	роликоподшипник	2
18	0002159380	роликоподшипник	2
19	0002343910	шайба опорная	2
20	0006694383	колесо цилиндрич.	2
21	0006694372	вал промежут.	2
22	0002158080	роликоподшипник	2
23	0002153502	кольцо уплотнит.	2
24	0006698950	крышка подшипника	2
25	0009580023	штифт распорный	2
28	0002364311	кольцо стопорное	16
29	0002374420	винт с 6-гр.гол.	16
30	0006942451	болт креп.колеса	16
31	0006694680	вал колеса	2
32	0002393671	гайка плиты опор.	16
33	0006354230	пробка магнитная	2
34	0002640690	колпачок запорный	2
35	0002392930	уплотнение	2
36	0006694311	гайка корончатая	2
37	0002158110	штифт распорный	2
38	0002333290	штифт распорный	2
39	0002158230	роликоподшипник	2
40	0006694733	втулка распорная	2
41	0002640720	колесо цилиндрич.	2
42	0006694720	кольцо распорное	2
43	0002152991	роликоподшипник	2
44	0006694431	кольцо упорное	2
45	0002158090	кольцо уплотнит.	4
46	0006694650	кольцо подш.вн.	2
47	0006498640	уплотн.торцовое	2
48	0006694660	кольцо подш.нар.	2

Наверх

РЕГУЛИРУЕМАЯ УПРАВЛЯЮЩАЯ ОСЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006378404	мост управл.смонт	1
0	0006378510	кулак поворотный	1
0	0006378690	кулак поворотный	1
0	0006430190	шайба упорная	2
0	0007686142	кулак поворотный	1
0	0007690050	наклейка	1
0	0007695904	мост управл.смонт	1
0	0007698340	винт стопорный	2
0	0007709220	стопор торсион.	2
1	0006378481	корпус установ.	2
2	0006377710	втулка подшипника	2
3	0006378410	корпус упр. моста	1
4	0006377670	втулка	2
5	0005799170	трубопровод	1
6	0007837680	накладка угловая	1
7	0002152260	скоба трубная	2
8	0001798380	пресс-масленка	1
9	0006378541	опора цилиндра	2
10	0002361700	гайка 6-гр.	2
10	0002379570	шайба	2
10	0002391240	болт 6-гр.	2
10	0002393931	шайба контактная	2
11	0000783041	уголок	1
13	0006695170	втулка	16
14	0002351351	кольцо стопорное	16
14	0002361730	гайка 6-гр.	16
14	0002423970	болт 6-гр.	4
15	0002158980	болт 6-гр.	12
15	0002351351	кольцо стопорное	16
15	0002361730	гайка 6-гр.	8
16	0005915740	отражатель красн.	2
17	0002361730	гайка 6-гр.	2
18	0002355860	болт 6-гр.	2
19	0002374580	болт 6-гр.	2
20	0002351341	кольцо пружинное	2
21	0006695251	шайба защитная	2
22	0006694870	втулка	4
23	0001798380	пресс-масленка	4
24	0002159420	роликоподш.цилинд	2
25	0006378500	кулак поворотный	1
25	0006378680	кулак поворотный	1
25	0007686092	кулак поворотный	1
25	0007686102	кулак поворотный	1
25	0007686132	кулак поворотный	1
26	0006941941	тяга рулевая поп.	1
27	0006942650	шарнир шаровой	1
28	0002334110	болт 6-гр.	3
29	0002440211	гайка стопорная	3
30	0006942660	хомут зажимной	2
32	0006698450	хомут зажимной	1
33	0006942640	шарнир шаровой	1
34	0006699120	сильфон	2
35	0007696250	уплотн.торцовое	2
36	0002369870	винт с цил.гол.	6
37	0002364311	кольцо стопорное	6
38	0007696050	кольцо подш.нар.	2
39	0002151740	кпл.фр/дисков	2
40	0002436761	роликоподшипник	2
41	0007695920	ступица колеса	2
41	0007696030	ступица колеса	2
42	0002364470	кольцо пружинное	12
43	0002445000	болт 6-гр.	12
44	0002449460	пресс-масленка	2
45	0002393690	роликоподшипник	2
46	0002334750	шайба установочн.	2
47	0002110531	гайка корончатая	2
47	0007689500	гайка с резьбой	2
48	0002189000	болт 6-гр.	2
48	0002192710	винт с 6-гр.гол.	2
48	0002356672	штифт распорный	2
49	0002381750	уплотнение	2
50	0007696041	колпак резьбовой	2
51	0002350910	шплинт	2
51	0002444570	гайка корончатая	2
52	0007690050	наклейка	1

Наверх

CLAAS 4-TRAC-СИСТЕМА, N 08 / 70 - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006498381	тяга рулевая поп.	1
2	0006499130	втулка смонт.	2
3	0006551431	втулка подшипника	2
4	0006878301	палец	1
5	0006498982	корпус упр. моста	1
6	0002378830	шплинт	1
7	0002332740	гайка корончатая	1
8	0002336660	шайба	1
9	0006441500	кольцо распорное	1
10	0006433100	шарнир шаровой	1
11	0006433110	колпачок уплотн.	2
12	0007631190	гайка корончатая	2
13	0002441310	шплинт	2
14	0005915740	отражатель красн.	2
15	0002391530	заклепка глухая	4

Наверх

CLAAS 4-TRAC-СИСТЕМА, N 08 / 70 - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006499071	кроншт.шарн.прав.	1
0	0006699090	кпл.уплотнений	0
1	0006499100	уголок	1
2	0002393870	шайба контактная	2
3	0002374420	винт с 6-гр.гол.	2
4	0002351351	кольцо стопорное	2
5	0002355860	болт 6-гр.	2
6	0006498930	рама	2
7	0002351371	кольцо стопорное	16
8	0002375910	болт 6-гр.	16
9	0002369420	пресс-масленка	4
10	0006498350	шкворень пов.кул.	4
11	0006498390	подшипник шарнир.	4
12	0006498370	кольцо центрир.	2
13	0006499950	шайба осевая	4
14	0002358060	гайка шлицевая	4
15	0006498990	кожух кулака пов.	2
16	0002355880	болт 6-гр.	2
17	0002361730	гайка 6-гр.	2
18	0006499041	кроншт.шарн.лев.	1
19	0002351351	кольцо стопорное	12
20	0002153520	болт 6-гр.	12
21	0002152911	кольцо стопорное	20
22	0002422970	винт с цил.гол.	20
23	0006499061	ступица колеса	2
23	0006943590	гидромотор	2
23	0006943600	передача планет.	2
24	0006499031	кронштейн шарнира	1
27	0006499081	пластина переход.	4
28	0002362270	винт с цил.гол.	16
29	0002427631	кольцо стопорное	16
30	0002119080	уплотнение	4
31	0002332240	кольцо пружинное	16
32	0000900360	болт 6-гр.	16

Наверх

ШИНЫ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000780961	колесо дисковое	2
0	0005412770	шина с камерой	2
0	0006017880	шланг	2
0	0006038240	шланг	2
0	0006782360	шланг	2
0	0006801580	шланг	2
0	0006823220	шланг	2
1	0005412590	колесо дисковое	2
1	0006185160	колесо дисковое	1
1	0006781653	колесо дисковое	1
1	0006789851	колесо дисковое	2
2	0005433180	шина бескамерная	2
2	0006823540	шина бескамерная	2
2	0006823791	шина без камеры	2
2	0007486851	шина бескамерная	2
2	0007593340	шина без камеры	2
2	0007593530	шина без камеры	2
3	0006824361	колесо дисковое	2
3	0006826571	колесо дисковое	2
3	0006826952	колесо дисковое	2
3	0007570610	колесо дисковое	2
4	0005412761	шина бескамерная	2
4	0005436270	шина бескамерная	2
4	0006038212	шина бескамерная	2
4	0006185171	шина бескамерная	2
4	0007844470	шина бескамерная	2
5	0006820830	вентиль обода	2

Наверх

UNTERBAU - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006343951	соединение	1
2	0006343960	пласт.подг.прав.	12
3	0002351371	кольцо стопорное	8
4	0002330940	болт 6-гр.	8
5	0005422820	крепление оси	1
6	0002126080	болт 6-гр.	8
7	0002154900	гайка стопорная	8
8	0006343910	прокладка крепеж.	2
9	0002375910	болт 6-гр.	8
10	0002335510	гайка стопорная	8
11	0002140750	винт с 6-гр.гол.	6
12	0002335510	гайка стопорная	6
13	0006343940	элемент соединит.	1
14	0005422860	крепление оси	1

Наверх

Железные ролики гусеницы, Гнездовой мост - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006343751	полуось	1
1	0006343761	полуось	1
2	0006354790	шайба	30
3	0007562100	кольцо распорное	2
4	0006344610	опора	2
5	0006354781	кольцо фальц.	2
6	0002370300	шплинт	4
7	0006347480	палец	2

Наверх

Железные ролики гусеницы, Шасси - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002121450	кольцо уплотнит.	8
0	0005151550	наклейка	2
1	0002142440	винт с 6-гр.гол.	16
1	0002393910	шайба контактная	32
2	0006343551	стойка подшипника	2
3	0007547932	стойка зажимная	2
4	0002163920	винт с 6-гр.гол.	8
5	0002364470	кольцо пружинное	16
6	0007596430	шайба сферическая	16
7	0007596500	колесо направл.	4
8	0007596460	уголок опорный	4
9	0002163230	винт с 6-гр.гол.	56
10	0002393910	шайба контактная	56
11	0007547391	часть ходовая	1
11	0007547401	часть ходовая	1
12	0006347850	ролик ходов.в сб.	14
13	0002351351	кольцо стопорное	56
14	0002116300	гайка стопорная	56
15	0002386621	болт 6-гр.	8
16	0002441460	гайка 6-гр.	8
17	0002393910	шайба контактная	32
17	0002441460	гайка 6-гр.	24
17	0007596490	втулка	16
18	0002112420	гайка 6-гр.	4
19	0007562190	винт нажимной	4
20	0007562150	кнопка выключат.	4
21	0007547560	пружина сжатия	4
22	0007562140	кнопка выключат.	4
23	0007547540	шина	4
24	0007596400	рычаг качающийся	4
25	0006343703	крепление	4
26	0002369420	пресс-масленка	4
27	0002121910	шайба контактная	8
28	0002334830	болт 6-гр.	8
29	0007596421	втулка подшипника	4
30	0007596412	палец	4
31	0002445892	штифт распорный	4
32	0002356822	штифт распорный	4
33	0006343560	кольцо уплотнит.	4
34	0002449490	пресс-масленка	2
35	0002163910	винт с 6-гр.гол.	12

Наверх

Железные ролики гусеницы, Натяжной цилиндр - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001773720	шприц смазочный	1
0	0001773820	шланг соединит.	1
1	0002375720	болт 6-гр.	4
2	0002393890	шайба контактная	4
3	0006338861	трубопровод смонт	2
4	0002440401	гайка накидная	4
5	0002154810	кольцо профильное	4
6	0006338800	плунжер	2
7	0002386820	штуцер	2
8	0006338810	адаптер	2
9	0001370120	кольцо уплотн.	2
10	0006338850	пресс-масленка	2
11	0002393870	шайба контактная	4
12	0002374390	болт 6-гр.	4
13	0007562370	защита	2

Наверх

Ролики гусеницы, GEAR RIM - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006348620	оправка резьбовая	2
2	0006344361	венец зубчатый п.	1
2	0006344371	венец зубчатый л.	1
3	0002339850	болт 6-гр.	4
4	0006347790	крепление	2
5	0002361730	гайка 6-гр.	4
6	0002153790	рым-болт	2
7	0002153770	гайка стяжная	2
8	0002153780	рым-болт	2
9	0002355880	болт 6-гр.	4
10	0007562350	втулка	4

Наверх

Железные ролики гусеницы, HARVESTER TRACK 90 - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007562300	цепь	2
2	0002110111	болт 6-гр.	296
2	0002110121	гайка 4-гр.	296
2	0002164541	винт с 6-гр.гол.	296
2	0002393910	шайба контактная	296
3	0006344754	днище кузова	74
4	0006354591	пластина донная	2

Наверх

UNTERBAU - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355850	болт 6-гр.	14
1	0002380470	гайка стопорная	14
1	0002393910	шайба контактная	14
2	0005431070	опора	1
3	0005430280	раскосы оси	1
4	0005430270	раскосы оси	1
5	0006343982	стойка	1

Наверх

Задний мост, Увеличитель высоты - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351272	шайба	4
1	0002355580	болт 6-гр.	2
1	0002382340	гайка стопорная	2
2	0006344090	опора	2
3	0006344060	шайба	4
3	0006344600	гайка 6-гр.	4
3	0006344730	болт 6-гр.	4
4	0006344041	втулка	4
5	0005431050	проставка	1

Наверх

Отсек двигателя - CLAAS MEGA 360

ПЛОЩАДКА, ПЕРЕДН. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001798380	пресс-масленка	2
2	0002361710	гайка 6-гр.	6
2	0002373830	болт 6-гр.	6
2	0002393880	шайба контактная	6
3	0002343230	шайба	6
4	0007352192	круг поворотный	1
5	0007352561	поручень	1
6	0002373830	болт 6-гр.	2
7	0002393880	шайба контактная	2
8	0007352571	собачка	2
9	0002112870	винт потайной	4
9	0002369122	шайба	4
9	0002381320	гайка стопорная	4
10	0002374540	болт 6-гр.	1
11	0002361700	гайка 6-гр.	1
12	0007352590	рычаг выбрасыват.	1
13	0007352651	ось	1
14	0002351100	шплинт	1
15	0002369122	шайба	1
16	0007352642	рычаг	1
17	0006331090	кнопка сферич.	1
18	0006643821	лестница	1
19	0006642932	пластина	2
20	0006317520	кнопка сферич.	1
21	0006560810	пружина сжатия	1
22	0002356250	штифт распорный	1
23	0007352700	ручка	1
24	0002393870	шайба контактная	1
25	0002362000	болт 6-гр.	1
26	0002373700	болт 6-гр.	8
26	0002381320	гайка стопорная	8
26	0002393870	шайба контактная	8
27	0007352690	ступенька	1
29	0002393941	шайба контактная	4
30	0002361710	гайка 6-гр.	4
31	0002331320	крюк с карабином	4
32	0007571960	цепь многозвен.	2
34	0007553290	пластина	4

Наверх

ПЛОЩАДКА, ПЕРЕДН. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006634310	шарнир	1
2	0002369530	шайба	1
3	0005001540	штекер с пружиной	1
4	0006479880	палец	2
5	0002393880	шайба контактная	2
6	0002361710	гайка 6-гр.	2
7	0006479861	пружина листовая	1
8	0006479871	пружина листовая	1
9	0006479890	пластина	1
10	0008090801	труба распорная	1
11	0006871960	пластина	1
12	0006172160	лестница	1
13	0006177640	опора	1
14	0002386690	пробка запорная	2
15	0002343770	шайба	1
16	0002355630	болт 6-гр.	1
16	0002382340	гайка стопорная	1
16	0002393890	шайба контактная	1
17	0002374380	болт 6-гр.	2
18	0002393870	шайба контактная	2
19	0006179760	накладка	1
20	0006179430	втулка распорная	2
21	0002374390	болт 6-гр.	5
21	0002393870	шайба контактная	5
22	0006179321	корпус	1
23	0002355230	болт 6-гр.	2
23	0002389010	гайка 6-гр.	2
23	0002393870	шайба контактная	2
24	0006634360	рычаг	1
25	0006317520	кнопка сферич.	1
26	0002336430	пружина сжатия	1
27	0002394350	шпилька	1
29	0000085090	втулка пластмас.	2
30	0002153420	стекло безоп.	1
30	0002382920	шайба	1
31	0006872113	элемент перекл.	1
32	0009510034	шпонка призматич.	1
33	0006872180	втулка	1
34	0002370800	штифт цилиндрич.	1
35	0006179420	тяга	1
36	0006634390	сильфон	1
37	0007556460	лента для кабеля	2
38	0006634380	элемент упругий	1
39	0002369132	шайба	1
40	0002333960	болт 6-гр.	1
41	0002361720	гайка 6-гр.	1
42	0006332420	рым-болт	1
43	0002351242	шайба	1
44	0002361520	шплинт	1

Наверх

VERBREITER. M. GELAENDER (206 U. 309MM) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002331320	крюк с карабином	4
2	0006080990	цепь стальная	2
3	0006643533	перила	1
4	0008215830	амортизатор	2
5	0002390760	кнопка сферич.	1
6	0007488560	штанга	1
7	0007352782	расширение	1
8	0002374390	болт 6-гр.	3
9	0002393870	шайба контактная	1
10	0002393880	шайба контактная	3
11	0002373820	болт 6-гр.	3
12	0002361700	гайка 6-гр.	2
12	0002374420	винт с 6-гр.гол.	3
12	0002393870	шайба контактная	2
12	0002393931	шайба контактная	2
13	0002374380	болт 6-гр.	2
14	0002393870	шайба контактная	2
21	0002331320	крюк с карабином	4
22	0006080990	цепь стальная	2
23	0002390760	кнопка сферич.	1
24	0007488560	штанга	1
25	0006644081	перила	1
26	0008215830	амортизатор	2
27	0007352782	расширение	1
28	0007352800	расширение	1
29	0002374390	болт 6-гр.	6
30	0002393870	шайба контактная	6
31	0002393880	шайба контактная	3
32	0002373820	болт 6-гр.	3
33	0002374380	болт 6-гр.	4
34	0002393870	шайба контактная	4
35	0002361700	гайка 6-гр.	2
35	0002374420	винт с 6-гр.гол.	2
35	0002393870	шайба контактная	2
35	0002393931	шайба контактная	2

Наверх

РАСШИРЕНИЕ С ПЕРИЛАМИ 103 + 618 - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006643533	перила	1
2	0008215830	амортизатор	2
3	0007352800	расширение	1
4	0002393870	шайба контактная	5
5	0002374390	болт 6-гр.	3
6	0002393880	шайба контактная	2
7	0002373820	болт 6-гр.	2
8	0002361700	гайка 6-гр.	2
8	0002374420	винт с 6-гр.гол.	2
8	0002393870	шайба контактная	2
8	0002393931	шайба контактная	2
9	0002374380	болт 6-гр.	2
15	0006644081	перила	1
16	0007488281	расширение	1
17	0007488391	перила	1
18	0002374390	болт 6-гр.	6
19	0002393870	шайба контактная	6
20	0002393880	шайба контактная	10
21	0002373820	болт 6-гр.	4
22	0002374380	болт 6-гр.	4
23	0002393870	шайба контактная	4
24	0008215830	амортизатор	2
25	0006644300	пластина несущая	1
26	0002355290	болт 6-гр.	6
27	0007488310	перила	1
28	0007352800	расширение	1
30	0007488242	элемент средний	2

Наверх

VERBREITERUNG MIT GELAENDER (412 MM) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
5	0006644081	перила	1
6	0008215830	амортизатор	2
7	0007352782	расширение	1
8	0005430630	ножедержатель	1
9	0002374390	болт 6-гр.	6
10	0002393870	шайба контактная	6
11	0002393880	шайба контактная	4
12	0002373820	болт 6-гр.	4
13	0002374380	болт 6-гр.	4
14	0002393870	шайба контактная	4
15	0002361700	гайка 6-гр.	2
15	0002374420	винт с 6-гр.гол.	2
15	0002393870	шайба контактная	2
15	0002393931	шайба контактная	2
16	0007552650	панель	1
17	0007552630	щиток	1
18	0002393870	шайба контактная	3
19	0002362000	болт 6-гр.	3
20	0007552660	рама	1
21	0002393880	шайба контактная	6
22	0002374530	болт 6-гр.	6

Наверх

ПЛОЩАДКА ВОДИТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005147870	наклейка	1
1	0005433611	рама	1
1	0005480200	рама	1
2	0002388862	пробка запорная	3
3	0002361700	гайка 6-гр.	16
3	0002362000	болт 6-гр.	5
3	0002374390	болт 6-гр.	11
3	0002393870	шайба контактная	16
4	0002358210	болт 6-гр.	3
5	0002393910	шайба контактная	6
7	0002378410	болт 6-гр.	2
8	0002355860	болт 6-гр.	3
9	0007352342	элемент средний	1
10	0007352421	подставка лестн.	1
11	0002374390	болт 6-гр.	3
12	0002393870	шайба контактная	3
13	0002375210	гайка 6-гр.	4
14	0006643171	опора правая	1
15	0002393910	шайба контактная	2
16	0002373760	болт 6-гр.	2
17	0006643180	опора левая	1
18	0006878031	кронштейн фары лев.	1
18	0006878041	кронштейн фары прав.	1
19	0002361700	гайка 6-гр.	8
19	0002374390	болт 6-гр.	8
19	0002393870	шайба контактная	8
21	0002393880	шайба контактная	6
22	0002374530	болт 6-гр.	6
23	0007352331	элемент средний	1
24	0002374380	болт 6-гр.	2
25	0002393870	шайба контактная	2
26	0002393941	шайба контактная	4
27	0002361710	гайка 6-гр.	4
28	0006643230	панель	1
30	0002361730	гайка 6-гр.	4
30	0002362300	болт 6-гр.	4
30	0002393910	шайба контактная	4
31	0002361730	гайка 6-гр.	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	9
1	0002362000	болт 6-гр.	9
1	0002393870	шайба контактная	9
2	0002361690	гайка 6-гр.	2
2	0002374640	болт 6-гр.	2
2	0002393920	шайба контактная	2
3	0006096330	мостик	1
4	0006096300	скоба	1
5	0005420280	боковина	1
6	0002361700	гайка 6-гр.	3
6	0002393870	шайба контактная	3
6	0006100981	винт полупотайной	3
7	0005420160	платформа	1
8	0005420990	перила платформы	1
9	0005077830	пружина растяжен.	1
10	0005420930	защелка	1
11	0002379830	гайка стопорная	2
12	0002380940	болт 6-гр.	2
13	0002362000	болт 6-гр.	2
13	0002381320	гайка стопорная	2
13	0002381661	шайба	2
14	0002361800	шайба	4
15	0006000511	втулка	2
16	0002356310	штифт распорный	1
17	0005420950	рычаг	1
18	0005420940	тяга	1
19	0007785341	кнопка сферич.	1
20	0002361710	гайка 6-гр.	1
21	0002361720	гайка 6-гр.	1
21	0002374620	болт 6-гр.	1
21	0002393890	шайба контактная	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	3
1	0002362000	болт 6-гр.	3
1	0002393931	шайба контактная	3
2	0005413390	узел	1
3	0002361700	гайка 6-гр.	4
3	0002373700	болт 6-гр.	4
3	0002393870	шайба контактная	4
4	0007620541	узел	1
5	0005420130	крышка	1
6	0002361710	гайка 6-гр.	1
7	0002393880	шайба контактная	1
8	0006486200	палец	1
9	0006428630	накладка	1
10	0006000511	втулка	2
11	0007391631	вал вращающийся	1
12	0002356462	штифт распорный	1
13	0002368400	шайба	1
14	0005036930	пружина сжатия	1
15	0007391621	пластина запорная	1
16	0000085230	втулка пластмас.	1
17	0002158990	кольцо запорное	1
18	0002355320	болт 6-гр.	1
18	0002361710	гайка 6-гр.	1
18	0002393880	шайба контактная	1
19	0002342240	шайба	1
20	0006428571	штанга упорная	1
21	0002350830	шплинт	1
22	0002369132	шайба	1
23	0005421090	опора угловая	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
1	0002393931	шайба контактная	2
1	0006100991	винт полупотайной	2
2	0005434661	кронштейн	1
3	0002361710	гайка 6-гр.	1
4	0002393880	шайба контактная	1
5	0006486200	палец	1
6	0000724810	трос стальной	1
7	0002338700	болт 6-гр.	2
7	0002361700	гайка 6-гр.	2
7	0002393931	шайба контактная	4
8	0002394970	буфер упорный	1
9	0002342730	шайба	3
10	0002393920	шайба контактная	1
11	0002361690	гайка 6-гр.	1
12	0002381320	гайка стопорная	1
13	0002361700	гайка 6-гр.	2
14	0002393931	шайба контактная	2
15	0002338700	болт 6-гр.	2
16	0002361700	гайка 6-гр.	4
16	0002374420	винт с 6-гр.гол.	4
16	0002393870	шайба контактная	4
17	0007526020	пластина шарнирн.	2
18	0006016670	накладка	1
19	0002361690	гайка 6-гр.	2
19	0002374650	болт 6-гр.	2
19	0002393860	шайба контактная	2
20	0005423010	крышка	1
20	0005433501	крышка	1
26	0002155010	колпачок запорный	1
27	0002160430	пробка пластинч.	1
28	0007391631	вал вращающийся	1
29	0007391621	пластина запорная	1
30	0005036930	пружина сжатия	1
31	0002368400	шайба	1
32	0002356473	штифт распорный	1
33	0000085230	втулка пластмас.	1
34	0002158990	кольцо запорное	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005414210	щиток	1
2	0009636680	винт полупотайной	3
3	0002393870	шайба контактная	7
4	0005434530	уголок	1
5	0005434390	опора	2
6	0002362000	болт 6-гр.	2
7	0006100981	винт полупотайной	2

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005435111	щиток концевой	1
2	0002361700	гайка 6-гр.	6
2	0002362000	болт 6-гр.	6
2	0002393870	шайба контактная	6
3	0002393870	шайба контактная	6
4	0002362000	болт 6-гр.	6
5	0005434101	щиток боковой	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
2	0002393870	шайба контактная	2
3	0005434320	соединение шарн.	1
3	0005435660	соединение шарн.	1
4	0002361700	гайка 6-гр.	4
4	0002362000	болт 6-гр.	4
4	0002393870	шайба контактная	4
5	0007390470	элемент упругий	1
6	0005433361	кронштейн	1
7	0002361710	гайка 6-гр.	1
8	0002393880	шайба контактная	1
9	0007551870	палец	1
10	0002361690	гайка 6-гр.	8
10	0002374660	болт 6-гр.	8
10	0002393860	шайба контактная	8
11	0002379830	гайка стопорная	2
12	0002361800	шайба	2
13	0007789790	пружина сжатия	2
14	0006486780	скоба стопорная	1
15	0002353410	винт полупотайной	2
16	0005433303	дверка боковая	1
16	0005439181	дверка боковая	1
17	0006877470	амортизатор рез.	1
18	0002155010	колпачок запорный	1
19	0007391631	вал вращающийся	1
20	0007551880	пластина запорная	1
21	0007580450	пружина сжатия	1
22	0002368400	шайба	1
23	0002356473	штифт распорный	1
24	0000085230	втулка пластмас.	1
25	0002158990	кольцо запорное	1

Наверх

ВЕНТИЛЯТОР - ЗАЩИТА, ЛЕВ. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	1
1	0002373820	болт 6-гр.	1
1	0002393880	шайба контактная	1
2	0005434601	панель	1
3	0002361700	гайка 6-гр.	3
3	0002362000	болт 6-гр.	3
3	0002393870	шайба контактная	6
4	0005434791	защита	1
5	0002361710	гайка 6-гр.	2
5	0002373830	болт 6-гр.	2
5	0002393880	шайба контактная	2
6	0005434901	опора	1
7	0005434920	узел	1
8	0005434953	панель нижн.лев.	1
9	0006016080	цапфа запорная	2
10	0006012430	шайба опорная	2

Наверх

ВЕНТИЛЯТОР - ЗАЩИТА, ЛЕВ. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005439320	защита	1
2	0005439360	щиток	1
3	0005434920	узел	1
4	0002361700	гайка 6-гр.	4
4	0002362000	болт 6-гр.	4
4	0002393870	шайба контактная	8
5	0006012430	шайба опорная	6
6	0006066740	цапфа запорная	2
7	0006016080	цапфа запорная	4
8	0006012430	шайба опорная	4
9	0006016080	цапфа запорная	2
10	0008215830	амортизатор	2
11	0006066740	цапфа запорная	1
11	0006576590	цапфа запорная	1
12	0005439240	панель	1
13	0005439300	панель	1
14	0002393860	шайба контактная	4
15	0002374650	болт 6-гр.	4

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002362000	болт 6-гр.	4
2	0002393870	шайба контактная	4
3	0005414951	крышка	1
4	0002014800	полоска целлюлозн	1
5	0005435081	узел	1
6	0002361700	гайка 6-гр.	8
6	0002362000	болт 6-гр.	8
6	0002393870	шайба контактная	8
7	0002013540	профиль уплотн.	1
8	0002056540	каучук ячеистый	1
9	0005433223	панель	1
9	0005439241	панель	1
10	0008215830	амортизатор	2
11	0002366990	заклепка глухая	2
12	0005434420	уголок	1
13	0005434750	задвижка	1
14	0007489840	замок дверной	1
15	0005420621	крышка	1
16	0006012430	шайба опорная	2
17	0006066740	цапфа запорная	1
17	0006576590	цапфа запорная	1
18	0002361690	гайка 6-гр.	2
18	0002393860	шайба контактная	2
18	0002424420	болт 6-гр.	2
19	0000724810	трос стальной	2
20	0002379830	гайка стопорная	2
20	0002393920	шайба контактная	2
20	0006367921	винт полупотайной	2
21	0006367921	винт полупотайной	4
22	0002361690	гайка 6-гр.	4
23	0005420651	ящик инструмент.	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ЛЕВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	4
1	0002362000	болт 6-гр.	4
1	0002393870	шайба контактная	8
2	0005435060	фланец	1
3	0005434891	стенка задняя	1
4	0005433260	кронштейн	1
5	0002361710	гайка 6-гр.	2
5	0002393941	шайба контактная	2
5	0008018881	винт полупотайной	2
6	0002361710	гайка 6-гр.	7
6	0002373830	болт 6-гр.	7
6	0002393880	шайба контактная	14
7	0002361700	гайка 6-гр.	4
7	0002374420	винт с 6-гр.гол.	4
7	0002393870	шайба контактная	4
8	0007526020	пластина шарнирн.	1
9	0002361700	гайка 6-гр.	5
9	0002393870	шайба контактная	5
9	0009636680	винт полупотайной	5
10	0005435091	опора	1
11	0002356010	гайка 6-гр.	1
11	0002393900	шайба контактная	2
11	0002423920	болт 6-гр.	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
1	0002373830	болт 6-гр.	2
1	0002393880	шайба контактная	2
3	0005438520	кронштейн	1
4	0005418361	защита ремня	1
4	0005438480	защита ремня	1
5	0006012430	шайба опорная	4
6	0006066740	цапфа запорная	2
7	0006016080	цапфа запорная	2

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005420240	дверь жалюзийная	1
2	0006877470	амортизатор рез.	4
3	0002378860	гайка 6-гр.	2
4	0002393880	шайба контактная	2
5	0006486200	палец	2
6	0005413340	штанга	1
7	0002377953	штифт распорный	2
8	0005036930	пружина сжатия	2
9	0006486210	пластина запорная	2
10	0006488780	плита скольжения	2
11	0002393870	шайба контактная	6
12	0002362000	болт 6-гр.	6
13	0002361690	гайка 6-гр.	6
13	0002374660	болт 6-гр.	6
13	0002393860	шайба контактная	6
14	0005420800	стойка	1
14	0005439470	стойка	1
15	0002361700	гайка 6-гр.	3
15	0002362000	болт 6-гр.	6
15	0002393870	шайба контактная	6
16	0005413290	рычаг	1
17	0007391631	вал вращающийся	1
18	0000085230	втулка пластмас.	1
19	0002158990	кольцо запорное	1
20	0005420270	крышка	1
21	0007257770	кольцо стопорное	1
22	0002361520	шплинт	1
23	0002369122	шайба	1
24	0006077601	опора	1
25	0006524330	пружина зажимная	1
26	0002342730	шайба	1
27	0002378121	заклепка глухая	1

Наверх

БОКОВОЕ КАПОТИРОВАНИЕ, ПРАВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002163400	гайка 6-гр.заклеп	8
1	0002393870	шайба контактная	4
2	0002361700	гайка 6-гр.	4
3	0002163450	элемент упругий	1
4	0005435920	дверка боковая	1
5	0005420410	мостик	1
6	0007390470	элемент упругий	1
7	0005435660	соединение шарн.	1
8	0002362000	болт 6-гр.	1
9	0002393870	шайба контактная	4
10	0005435620	шина	1
11	0002349530	винт полупотайной	3
11	0002361700	гайка 6-гр.	8
11	0002362000	болт 6-гр.	5
11	0002393870	шайба контактная	8
12	0006100971	винт полупотайной	3
13	0006877470	амортизатор рез.	5
14	0002155010	колпачок запорный	1
15	0005418390	скоба	1
16	0002378860	гайка 6-гр.	1
17	0002393880	шайба контактная	1
18	0007551870	палец	1
19	0007391631	вал вращающийся	1
20	0007580450	пружина сжатия	1
21	0002368400	шайба	1
22	0002356473	штифт распорный	1
23	0007551880	пластина запорная	1
24	0000085230	втулка пластмас.	1
25	0002158990	кольцо запорное	1
26	0002379830	гайка стопорная	2
27	0002361800	шайба	4
28	0007789790	пружина сжатия	2
29	0006367921	винт полупотайной	2
30	0005418140	уголок	1
31	0006486780	скоба стопорная	1
32	0002353410	винт полупотайной	2
33	0005418072	дверка боковая	1
33	0005438930	дверка боковая	1
34	0002393870	шайба контактная	4
35	0002362000	болт 6-гр.	4
36	0005434020	шарнир	2
37	0005434040	шина	1
38	0002361700	гайка 6-гр.	4
38	0002362300	болт 6-гр.	4
38	0002393870	шайба контактная	4

Наверх

ВЕНТИЛЯТОР - ЗАЩИТА, ПРАВ. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
1	0002362000	болт 6-гр.	2
1	0002393870	шайба контактная	2
2	0002393931	шайба контактная	2
3	0005431911	стенка вертикальн	1
4	0002362000	болт 6-гр.	1
5	0005420880	стенка передняя	1
6	0002361700	гайка 6-гр.	3
6	0002362000	болт 6-гр.	3
6	0002393870	шайба контактная	4
7	0005431900	стойка	1
8	0005420910	стенка передняя	1
8	0005439050	стенка передняя	1
9	0006877470	амортизатор рез.	3
10	0005420330	стенка боковая	1
11	0006012430	шайба опорная	4
12	0006576590	цапфа запорная	1
13	0006066740	цапфа запорная	1
14	0005431971	крышка люка пола	1
15	0006016080	цапфа запорная	2
16	0002393860	шайба контактная	4
17	0002374650	болт 6-гр.	4

Наверх

ВЕНТИЛЯТОР - ЗАЩИТА, ПРАВ. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005439130	кронштейн	1
2	0002361700	гайка 6-гр.	2
2	0002362000	болт 6-гр.	2
2	0002393870	шайба контактная	2
3	0002361700	гайка 6-гр.	2
3	0002362000	болт 6-гр.	2
3	0002393870	шайба контактная	4
4	0002374650	болт 6-гр.	4
4	0002379830	гайка стопорная	4
4	0002393860	шайба контактная	4
5	0005439430	стойка	1
6	0005439110	стенка передняя	1
7	0006877470	амортизатор рез.	2
8	0005439031	лист несущий пола	1
9	0006012430	шайба опорная	4
10	0006576590	цапфа запорная	1
11	0005439080	стенка боковая	1
12	0006016080	цапфа запорная	2

Наверх

КАПОТИРОВАНИЕ ДВИГАТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005439411	стенка двигателя	1
2	0002013540	профиль уплотн.	1
3	0002367011	заклепка глухая	2
4	0007257780	зажим рессоры	1
5	0007258040	палец	1
6	0002381661	шайба	2
7	0007257760	шайба уплотн.	1
8	0007257770	кольцо стопорное	1
9	0005431940	крышка	1
10	0008215830	амортизатор	2
11	0002378530	заклепка глухая	4
12	0007257730	шарнир	2
13	0002361690	гайка 6-гр.	2
13	0002374650	болт 6-гр.	2
13	0002393860	шайба контактная	2
14	0006015165	крышка	1
15	0006014080	пластина изоляц.	1
16	0006879620	изоляция	1
17	0002390710	шайба	2
18	0006861350	скобка	2
24	0002013540	профиль уплотн.	1
25	0008138880	пластина	4
30	0005418310	стенка боковая	1
31	0006643741	пластина изоляц.	1
32	0005418331	панель передняя в	1
33	0006643750	пластина изоляц.	1
34	0002361690	гайка 6-гр.	11
34	0002374650	болт 6-гр.	11
34	0002393860	шайба контактная	11
35	0006643650	пластина изоляц.	1
36	0005432341	стенка передняя	1
37	0002361700	гайка 6-гр.	5
37	0002374390	болт 6-гр.	5
37	0002393870	шайба контактная	5

Наверх

КАПОТИРОВАНИЕ ДВИГАТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005413881	стенка передняя	1
2	0006010770	пластина изоляц.	2
3	0006178840	пластина изоляц.	1
4	0005413790	изоляция	1
5	0005413770	изоляция	1
6	0002013540	профиль уплотн.	1
7	0006828070	пластина изоляц.	1
8	0002361690	гайка 6-гр.	1
8	0002361800	шайба	1
8	0002389231	винт полупотайной	1
9	0007789790	пружина сжатия	1
10	0007019860	вороток	1
11	0006063510	шайба резиновая	2
12	0006063810	шарнир	2
13	0006100981	винт полупотайной	2
14	0002370610	винт потайной	2
15	0006063890	пластина с резьб.	2
16	0002380880	гайка колпачковая	2
17	0002368280	шайба	2
18	0006063520	шайба резиновая	2
19	0006062090	стекло заднее	1
20	0002013540	профиль уплотн.	1

Наверх

КАПОТИРОВАНИЕ ДВИГАТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006016080	цапфа запорная	1
2	0006012430	шайба опорная	1
3	0005420020	крышка	1
4	0002381320	гайка стопорная	4
5	0007257760	шайба уплотн.	4
6	0002361700	гайка 6-гр.	2
6	0002381250	болт 6-гр.	2
6	0002393931	шайба контактная	2
10	0005421511	крышка	1
11	0005421530	изоляция	1
13	0002361700	гайка 6-гр.	2
13	0002393870	шайба контактная	2
13	0006100991	винт полупотайной	2
14	0005431460	опора передняя	1
15	0002361700	гайка 6-гр.	2
15	0002393931	шайба контактная	2
15	0008018841	винт полупотайной	2
16	0005413780	стойка	2
17	0005421480	пластина крыши	1
18	0005421550	изоляция	1
19	0002007060	защита кромок	1
20	0002009090	профиль уплотн.	1
21	0002009090	профиль уплотн.	1
22	0002009090	профиль уплотн.	2
23	0005431451	опора задняя	1
24	0002374420	винт с 6-гр.гол.	2
25	0002393870	шайба контактная	2
26	0002375700	болт 6-гр.	4
27	0002393941	шайба контактная	4
28	0005457210	уголок	1
29	0002375700	болт 6-гр.	2
30	0002393941	шайба контактная	2
31	0002361700	гайка 6-гр.	4
31	0002374420	винт с 6-гр.гол.	8
31	0002393870	шайба контактная	8
32	0002361690	гайка 6-гр.	8
32	0002374650	болт 6-гр.	8
32	0002393860	шайба контактная	8
32	0006815900	пластина с резьб.	6
33	0006067371	шарнир	6
34	0005420050	крышка двигателя	1
35	0002361690	гайка 6-гр.	4
35	0002374650	болт 6-гр.	8
35	0002393860	шайба контактная	8
36	0002361700	гайка 6-гр.	1
36	0002362000	болт 6-гр.	1
36	0002393870	шайба контактная	1
37	0002381320	гайка стопорная	2
38	0002361700	гайка 6-гр.	2
38	0002393870	шайба контактная	2
38	0008018831	винт полупотайной	2
39	0006096350	элемент упругий	2
40	0002361700	гайка 6-гр.	2
40	0002362130	болт 6-гр.	2
40	0002393870	шайба контактная	2
41	0002368290	шайба	2
42	0002381320	гайка стопорная	1
43	0002009090	профиль уплотн.	1
44	0005420090	крышка двигателя	1
45	0002361690	гайка 6-гр.	2
45	0002374640	болт 6-гр.	2
45	0002393860	шайба контактная	2
46	0009812550	рукоятка	1
47	0002384560	бухта кабеля	1
48	0006096361	замок крышки	1
49	0002361690	гайка 6-гр.	2
49	0002370610	винт потайной	2
49	0002393860	шайба контактная	2
50	0005421450	пластина крыши	1
51	0005421470	изоляция	1

Наверх

ЛЕСТНИЦА, ЗАДН. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006465884	лестница	1
2	0002361700	гайка 6-гр.	2
2	0002362000	болт 6-гр.	2
2	0002393870	шайба контактная	2
3	0006075350	поручень	1
4	0002378540	болт 6-гр.	2
4	0002381320	гайка стопорная	2
4	0002393870	шайба контактная	2
5	0002368280	шайба	2
6	0002361710	гайка 6-гр.	2
6	0002373830	болт 6-гр.	2
6	0002393880	шайба контактная	2
7	0006816091	направляющая цепи	2
8	0002369132	шайба	2
9	0006637580	элемент упрочн.	1
10	0006633790	ступенька	1
11	0007869361	пружина сжатия	2
12	0006373581	втулка распорная	2
13	0000104115	выкл.предельный	1
14	0002361690	гайка 6-гр.	2
14	0002374650	болт 6-гр.	2
14	0002393860	шайба контактная	2
15	0002361700	гайка 6-гр.	4
15	0002374390	болт 6-гр.	4
15	0002393870	шайба контактная	4
16	0000128271	кпл.главн.кабеля	1
18	0002361710	гайка 6-гр.	3
18	0002373820	болт 6-гр.	3
18	0002393880	шайба контактная	3
19	0006489040	перила	1
20	0002361700	гайка 6-гр.	8
20	0002393870	шайба контактная	8
20	0006100971	винт полупотайной	8
21	0005435132	платформа	1
22	0005435151	лонжерон	1
23	0002361700	гайка 6-гр.	5
23	0002374390	болт 6-гр.	5
23	0002393870	шайба контактная	5
24	0005431640	лист кожуха	1
25	0008255150	сигнал звуковой	1
26	0002154030	скоба трубная	1
27	0000128271	кпл.главн.кабеля	1
28	0006621100	зажим	2
29	0002361690	гайка 6-гр.	2
29	0002393860	шайба контактная	2
29	0006655641	винт полупотайной	2
30	0005435731	опора	1
31	0005434010	опора	1
32	0002361700	гайка 6-гр.	2
32	0002373700	болт 6-гр.	2
32	0002393870	шайба контактная	2
33	0002356010	гайка 6-гр.	1
33	0002393900	шайба контактная	1
33	0002423920	болт 6-гр.	1

Наверх

КРЕПЛЕНИЕ ТОПЛИВНОГО БАКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	7
1	0002373830	болт 6-гр.	7
1	0002393880	шайба контактная	7
2	0006931812	держатель клеен.	1
3	0002361700	гайка 6-гр.	2
3	0002393870	шайба контактная	2
3	0006100981	винт полупотайной	2
4	0002361700	гайка 6-гр.	6
4	0002374420	винт с 6-гр.гол.	6
4	0002393870	шайба контактная	6
5	0006931782	держатель клеен.	1
6	0002379470	гайка стопорная	8
7	0006931710	бандаж	2
8	0002361700	гайка 6-гр.	2
8	0002374420	винт с 6-гр.гол.	2
8	0002393870	шайба контактная	2
9	0006621270	опора бака	1

Наверх

ПОДВЕСКА УПРАВЛЯЮЩЕЙ ОСИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002443970	болт 6-гр.	14
2	0002393900	шайба контактная	28
3	0002356010	гайка 6-гр.	14
4	0006006577	подвеска уп/моста	1
7	0006878301	палец	1
9	0002356010	гайка 6-гр.	6
10	0002393900	шайба контактная	12
11	0002373730	болт 6-гр.	6
12	0002181000	болт 6-гр.	4
13	0005711220	шайба	8
14	0002110451	гайка стопорная	4
15	0006079241	опора	2
17	0002378830	шплинт	1
18	0002332740	гайка корончатая	1
19	0002336660	шайба	1
20	0006441500	кольцо распорное	1

Наверх

КАПОТ СОЛОМОУКЛАДЧИКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006874640	пластина крыши	1
2	0002361700	гайка 6-гр.	23
2	0002362000	болт 6-гр.	23
2	0002393870	шайба контактная	23
3	0006045854	боковина правая	1
4	0006477670	щиток направляющ.	1
5	0006047670	уголок	2
6	0002361690	гайка 6-гр.	4
6	0002374660	болт 6-гр.	4
6	0002393860	шайба контактная	4
7	0006637490	пластина попер.	1
8	0006049651	планка зажимная	2
9	0002361690	гайка 6-гр.	43
9	0002393920	шайба контактная	43
9	0006655641	винт полупотайной	43
10	0006049681	полоска резиновая	1
11	0006049882	крышка	1
12	0006045843	стенка боковая л.	1
13	0006012440	кулачок стопорный	4
14	0006046142	боковина левая	1
14	0006046153	боковина правая	1
15	0006012430	шайба опорная	2
16	0006047680	замок поворотный	2
20	0006078410	планка зажимная	1
21	0002361700	гайка 6-гр.	17
21	0002393870	шайба контактная	17
21	0006100971	винт полупотайной	17
22	0006078400	фартук	1
23	0006059041	планка зажимная	2
24	0002361700	гайка 6-гр.	2
24	0002393870	шайба контактная	2
24	0006100981	винт полупотайной	2
25	0006059050	зубья пружинные	2
26	0006631250	накладка	2

Наверх

ИСПОЛНЕНИЕ "СВЕРХШИРОКИЙ" - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000155470	корпус	1
1	0006162811	планка защитная	1
2	0006162820	уголок	2
3	0006162850	уголок	2
7	0000155500	маячок проблеск.	1
8	0006824192	табличка предупр.	4
9	0006162830	удлинитель	2
10	0002361690	гайка 6-гр.	4
10	0002374660	болт 6-гр.	4
10	0002393860	шайба контактная	4
11	0005142200	наклейка	4
12	0006162870	уголок	2
13	0006822160	маячок проблеск.	1
14	0000112940	кпл. кабелей	2
16	0006179610	кронштейн освет.	1
16	0006179620	кронштейн освет.	1
16	0006179671	кронштейн освет.	1
16	0006179681	кронштейн освет.	1
17	0005706930	хомут	4
18	0002368230	шайба	4

Наверх

СЦЕПНОЕ УСТРОЙСТВО - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002117870	корпус штепселя	1
2	0000112860	кпл. кабелей	1
3	0006583601	розетка	1
4	0002170140	шайба контактная	3
4	0002372160	гайка 6-гр.	3
4	0002428880	винт с цил.гол.	3
5	0006738101	кронштейн букс.	1
6	0006410280	шкворень	1
7	0006410375	устройство букс.	1
8	0002356010	гайка 6-гр.	8
8	0002364961	кольцо стопорное	8
8	0002380680	болт 6-гр.	4
8	0002424620	болт 6-гр.	4
8	0002426650	шайба	4
9	0007556460	лента для кабеля	2

Наверх

АВТОМАТИЧЕСКОЕ СЦЕПНОЕ УСТРОЙСТВО - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002117870	корпус штепселя	1
2	0000112860	кпл. кабелей	1
3	0002164640	винт с 6-гр.гол.	4
3	0002335870	гайка стопорная	4
3	0002393900	шайба контактная	4
4	0002426650	шайба	8
5	0007658740	цепь тяговая в сб	1
6	0006460061	накладка	1
7	0004104830	крюк с карабином	1
8	0002372160	гайка 6-гр.	3
9	0002170140	шайба контактная	3
10	0002428880	винт с цил.гол.	3
11	0006583601	розетка	1
12	0006408922	кронштейн букс.	1
13	0002335870	гайка стопорная	6
13	0002393900	шайба контактная	6
13	0002424620	болт 6-гр.	6
14	0002335870	гайка стопорная	4
14	0002393900	шайба контактная	4
14	0002443930	болт 6-гр.	4
16	0002154110	скоба трубная	6
17	0002154030	скоба трубная	7
18	0002361690	гайка 6-гр.	7
18	0002380940	болт 6-гр.	7
18	0002393860	шайба контактная	7

Наверх

ПРОТИВООТКАТНЫЙ УПОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	6
1	0002374390	болт 6-гр.	6
1	0002393870	шайба контактная	6
2	0002373700	болт 6-гр.	2
3	0007529381	втулка	4
4	0002393870	шайба контактная	2
5	0002361700	гайка 6-гр.	2
6	0000703180	крепление	2
7	0000684071	кронштейн	1
8	0007390600	упор противооткат	1

Наверх

ОГНЕТУШИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006209570	огнетушитель	1
0	0006209581	огнетушитель	1
0	0006209600	огнетушитель	1
1	0006209500	огнетушитель	1
1	0006209520	огнетушитель	1
1	0006209530	огнетушитель	1
1	0006209540	огнетушитель	2
1	0006209550	огнетушитель	1
1	0006209560	огнетушитель	1
2	0002361700	гайка 6-гр.	2
2	0002362000	болт 6-гр.	2
2	0002393870	шайба контактная	2

Наверх

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005160420	наклейка	2
2	0005160300	наклейка	2
3	0005149011	наклейка	2
4	0005160330	наклейка	1
5	0005160390	наклейка	10
6	0005160410	наклейка	4
7	0005160540	наклейка	3
8	0005148951	наклейка	1
9	0005160440	наклейка	2
10	0005160450	наклейка	1
11	0005160460	наклейка	1
12	0005160470	наклейка	2
14	0005160430	наклейка	1
15	0005160580	наклейка	1
16	0005148761	наклейка	2
17	0005148951	наклейка	1
18	0005148780	наклейка	3
19	0005163730	наклейка	1
20	0005149461	наклейка	2
21	0005140382	наклейка	2

Наверх

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005148961	наклейка	6
2	0005160630	наклейка	5
3	0005148971	наклейка	3
4	0005149231	наклейка	2
5	0005152091	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005140060	наклейка	1
2	0005149730	наклейка	1
3	0005144811	наклейка	1
4	0005144123	наклейка	1
5	0001869891	втулка монтажная	1
6	0005153890	наклейка	3
7	0005153861	наклейка	1
8	0005154310	наклейка	1
9	0005142340	наклейка	1
10	0005141001	наклейка	1
11	0005147970	наклейка	1
12	0005161500	наклейка	1
13	0005142310	наклейка	1
14	0005147870	наклейка	1
15	0005152842	наклейка	1
16	0006407210	наклейка	3
16	0009004181	картинка перевод.	3
17	0005151550	наклейка	1
18	0005151560	наклейка	1
19	0005151570	наклейка	1
20	0005151580	наклейка	1
21	0005166221	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005164110	наклейка	1
2	0005146970	наклейка	1
3	0005143161	наклейка	1
4	0005154833	наклейка	1
4	0005166011	наклейка	1
5	0005140461	наклейка	1
6	0005144921	наклейка	2
7	0005142321	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005160050	наклейка	2
2	0005160730	наклейка	1
3	0005160161	наклейка	1
4	0005163320	наклейка	2
4	0005166180	наклейка	2
5	0005164420	наклейка	1
6	0005160712	наклейка	1
7	0005163340	наклейка	1
8	0005164450	наклейка	1
9	0005164430	наклейка	1
10	0005164440	наклейка	1

Наверх

ГИДРАВЛИКА - CLAAS MEGA 360

ГИДРАВЛИЧЕСКИЙ БАК - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006977991	фильтр вентиляц.	1
2	0002384510	кольцо уплотнит.	1
3	0006338430	бак гидравлич.	1
4	0002387120	штуцер	2
5	0006569562	опора	1
6	0000940580	зажим	1
7	0005024490	уплотнение	1
8	0000759330	адаптер	1
9	0002390450	штуцер	1
10	0005431380	опора	1
11	0002361700	гайка 6-гр.	4
11	0002393870	шайба контактная	4
11	0002441380	болт 6-гр.	4
12	0002393870	шайба контактная	8
13	0002361700	гайка 6-гр.	4

Наверх

ГИДРАВЛИЧЕСКИЙ БАК - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002158380	кольцо уплотнит.	1
1	0007477880	фильтр вентиляц.	1
2	0002188590	кольцо уплотнит.	1
3	0005157240	наклейка	1
4	0007477911	бак гидравлич.	1
5	0002351630	кольцо стопорное	1
6	0000131390	выключатель попл.	1
7	0002386340	уплотнение	1
8	0002158380	кольцо уплотнит.	1
9	0002159170	штуцер	1
10	0006569562	опора	1
11	0000940580	зажим	1
12	0005024490	уплотнение	1
13	0000759330	адаптер	1
14	0002387990	штуцер	1
14	0002390450	штуцер	1
15	0002393870	шайба контактная	8
16	0002361700	гайка 6-гр.	4
17	0005431382	опора бака	1
18	0002361700	гайка 6-гр.	4
18	0002393870	шайба контактная	4
18	0002441380	болт 6-гр.	4

Наверх

ГИДРАВЛИЧЕСКИЙ БАК - ШЛАНГ СЛИВА МАСЛА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002382673	зажим шланговый	1
2	0007384190	шланг соединит.	1
3	0002355260	болт 6-гр.	1
4	0006890600	хомут сдвоенный	1
5	0002361700	гайка 6-гр.	2
5	0002362000	болт 6-гр.	2
5	0002393870	шайба контактная	2
6	0006688790	кронштейн	1
7	0000028460	кольцо	3
8	0000028480	цепочка узловая	1
9	0002363270	гайка 6-гр.	1
10	0000775282	ниппель запорный	1
11	0006335891	гайка накидная	1
12	0000775290	накладка	1
13	0002150800	кольцо запорное	1

Наверх

ОХЛАДИТЕЛЬ МАСЛА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393870	шайба контактная	4
2	0002374390	болт 6-гр.	4
3	0005456401	кронштейн	2
4	0007509862	радиатор масляный	1
5	0006012430	шайба опорная	1
6	0006061630	цапфа запорная	1
7	0005456610	упор	1
8	0002361700	гайка 6-гр.	2
8	0002374390	болт 6-гр.	2
8	0002393870	шайба контактная	2
9	0005001261	кольцо установ.	2
10	0002365520	шпилька	2

Наверх

HYDRAULIKPUMPE "LINDE" - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002159220	кольцо уплотнит.	1
0	0003132210	кольцо уплотнит.	1
1	0006338920	гидронасос	1
2	0000689590	фильтр гидравлич.	1
3	0002159200	штуцер	2
4	0002162760	штуцер	2
5	0002181490	штуцер	1

Наверх

Гидронасос двойной - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000898780	насос сдвоенный	1
2	0000759040	штуцер	1
3	0000759030	штуцер	1
4	0002383600	штуцер	1
5	0002387120	штуцер	1
6	0006835150	кольцо уплотн.	2
7	0006835141	пластина опорная	2
8	0006835131	плита скольжения	2
9	0002392500	уплотнение вала	1
10	0002448140	шпонка сегментная	1
11	0002351341	кольцо пружинное	1
12	0002364550	гайка 6-гр.	1
13	0002351321	кольцо пружинное	4
13	0002361700	гайка 6-гр.	4
13	0002373700	болт 6-гр.	4

Наверх

Насос гидравлицеский 3-секционный - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001323170	кольцо уплотн.	2
0	0001324930	уплотнение вала	3
0	0001325290	кпл.уплотнений	3
1	0002383530	уплотнение	3
2	0006687470	штуцер фланцевый	2
3	0007418030	патрубок	1
4	0002381991	винт с цил.гол.	18
5	0000930600	шпонка сегментная	1
6	0006339630	гидронасос 3-ной	1
7	0002381940	уплотнение	3
8	0006833090	фланец угловой	3
9	0008087470	фланец угловой	1
10	0002164690	винт с цил.гол.	6
11	0002393860	шайба контактная	1
12	0002364550	гайка 6-гр.	1
13	0002351321	кольцо пружинное	4
13	0002361700	гайка 6-гр.	4
13	0002373700	болт 6-гр.	4

Наверх

Насос гидравлицеский 3-секционный - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002383530	уплотнение	3
2	0006687470	штуцер фланцевый	2
3	0007418030	патрубок	1
4	0002381991	винт с цил.гол.	12
5	0000930600	шпонка сегментная	1
6	0006339951	гидронасос	1
7	0002381940	уплотнение	3
8	0006833090	фланец угловой	1
9	0002351311	кольцо пружинное	8
10	0002164690	винт с цил.гол.	4
10	0002422180	винт с цил.гол.	2
11	0002383520	винт с цил.гол.	8
12	0002168900	штуцер фланцевый	1
13	0005734420	соединение резьб.	1
14	0002393890	шайба контактная	1
15	0002364550	гайка 6-гр.	1
16	0002351321	кольцо пружинное	4
16	0002361700	гайка 6-гр.	4
16	0002373700	болт 6-гр.	4
17	0007718060	втулка распорная	2

Наверх

ОБЪЕМНЫЙ ГИДРОПРИВОД КОЛЕС - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006021240	уплотнение	1
2	0002389630	роликоподшипник	1
3	0006378220	корпус фланца	1
4	0006768350	датчик индукцион.	1
5	0002333810	гайка 6-гр.	1
6	0002351331	кольцо пружинное	9
7	0002374530	болт 6-гр.	9
8	0006378211	втулка профильная	1
9	0002158960	кольцо уплотнит.	1
10	0006699280	шайба	2
11	0002393910	шайба контактная	2
12	0002355850	болт 6-гр.	2
13	0006691190	гидромотор	1

Наверх

ЭЛЕКТРОМАГНИТНЫЙ РАСПРЕДЕЛИТЕЛЬ (НИЗКОГО ДАВЛЕНИЯ) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002159210	кольцо уплотнит.	0
0	0002181990	гайка накидная	3
0	0002182100	катушка	3
1	0000833432	орган дав.	1
2	0002159210	кольцо уплотнит.	6
3	0002133580	штуцер	4
4	0002381900	уплотнение	7
5	0000880570	распределитель н.д.	2
6	0002159160	штуцер	2
7	0000880530	блок вентилей	1
8	0002180360	соединение м-обр.	1
9	0002369112	шайба	4
10	0002133560	винт с 6-гр.гол.	2
11	0002361690	гайка 6-гр.	2
12	0002122070	уплотнение	1
13	0000833413	вставка	1
14	0000833251	тарелка пружины	1
15	0000833400	пружина сжатия	1
16	0002135910	кольцо уплотнит.	1
17	0000833241	колпачок	1
18	0002134692	шпилька	1
19	0002394501	гайка с шайбой	1
20	0002130980	винт запорный	1
21	0002153170	кольцо уплотнит.	3
22	0002122070	уплотнение	3
23	0000833150	вставка клапана	3
24	0002135910	кольцо уплотнит.	3
25	0002125700	уплотнение	3
26	0002182090	соленоид	3
27	0002181930	кольцо уплотнит.	3
28	0002114940	винт с цил.гол.	3
29	0006281990	штепсель приборный	3
30	0001774601	уплотнение	3

Наверх

ЭЛЕКТРОМАГНИТНЫЙ РАСПРЕДЕЛИТЕЛЬ (НИЗКОГО ДАВЛЕНИЯ) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000404460	реле	1
0	0002159210	кольцо уплотнит.	1
0	0002181990	гайка накидная	1
1	0000401850	блок распределит.	1
2	0002133580	штуцер	4
3	0002381900	уплотнение	4
4	0002159160	штуцер	2
5	0002180360	соединение м-обр.	1
6	0002130980	винт запорный	1
7	0002133560	винт с 6-гр.гол.	2
7	0002361690	гайка 6-гр.	2
7	0002369112	шайба	4
8	0000395840	блок распределит.	1
9	0002381900	уплотнение	2
10	0000833150	вставка клапана	1
11	0000404450	соленоид	1
12	0002181930	кольцо уплотнит.	1
13	0000395790	блок клапанов	2
14	0002381900	уплотнение	2
15	0000833150	вставка клапана	2
16	0000404450	соленоид	2
17	0002181930	кольцо уплотнит.	2
18	0000833432	орган дав.	1
19	0000833413	вставка	1
20	0000833251	тарелка пружины	2
21	0000833400	пружина сжатия	1
22	0002135910	кольцо уплотнит.	1
23	0000833241	колпачок	1
24	0002134692	шпилька	1
25	0002394501	гайка с шайбой	1

Наверх

ПЕРЕДН. РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000844202	блок клапанов	1
0	0002158390	кольцо уплотнит.	0
1	0002361700	гайка 6-гр.	2
2	0002138790	соединение м-обр.	1
3	0006428910	гайка 6-гр.	2
4	0000841440	пластина стопорн.	1
5	0002387800	уплотнение	1
6	0000841310	3/3 распределит.	1
7	0002386781	кольцо уплотнит.	2
8	0002134640	кольцо уплотнит.	2
9	0006437341	клапан магнитный	1
10	0000841450	пластина стопорн.	1
11	0002128330	шпилька	4
12	0007056392	труба распорная	4
13	0002330050	шайба	4
14	0002393870	шайба контактная	4
15	0002361700	гайка 6-гр.	4
16	0000841510	штуцер	1
17	0002158390	кольцо уплотнит.	1
18	0002330050	шайба	2

Наверх

ПЕРЕДН. РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000844002	блок клапанов	1
0	0002158390	кольцо уплотнит.	0
1	0002361700	гайка 6-гр.	6
2	0002138790	соединение м-обр.	1
3	0006428910	гайка 6-гр.	2
4	0000841440	пластина стопорн.	1
5	0002387800	уплотнение	1
6	0000841310	3/3 распределит.	1
7	0002386781	кольцо уплотнит.	3
8	0002134640	кольцо уплотнит.	3
9	0006437341	клапан магнитный	2
10	0000841450	пластина стопорн.	1
11	0002128330	шпилька	4
12	0002393870	шайба контактная	4
13	0002361700	гайка 6-гр.	4
14	0002159190	штуцер	1
15	0002330050	шайба	2

Наверх

ЗАДН. РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000402900	блок клапанов	1
0	0002158390	кольцо уплотнит.	1
1	0006025553	клапан	1
2	0002134640	кольцо уплотнит.	5
3	0002386781	кольцо уплотнит.	4
4	0000841300	3/3 распределит.	1
5	0006437341	клапан магнитный	1
6	0002384510	кольцо уплотнит.	1
7	0000841460	пластина стопорн.	1
8	0002159190	штуцер	3
9	0002361700	гайка 6-гр.	8
10	0002330050	шайба	4
11	0002154570	шпилька	4
12	0002393870	шайба контактная	4
13	0000841290	3/3 распределит.	1
14	0000402910	клапан магнитный	1

Наверх

ЗАДН. РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000402890	блок клапанов	1
0	0002158390	кольцо уплотнит.	1
1	0002159190	штуцер	2
1	0006025553	клапан	1
2	0002134640	кольцо уплотнит.	5
3	0002386781	кольцо уплотнит.	4
4	0000841300	3/3 распределит.	1
5	0006437341	клапан магнитный	1
6	0002384510	кольцо уплотнит.	1
7	0000829910	клапан запорный	1
8	0002159190	штуцер	1
9	0002361700	гайка 6-гр.	8
10	0002330050	шайба	4
11	0002154570	шпилька	4
12	0002393870	шайба контактная	4
13	0000841290	3/3 распределит.	1
14	0000402910	клапан магнитный	1

Наверх

3/3 - РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000841310	3/3 распределит.	1
2	0002376092	штифт распорный	1
3	0002378760	винт с цил.гол.	6
4	0002364901	кольцо пружинное	6
5	0006025570	кронштейн	1
6	0006496650	шайба опорная	2
7	0002386771	уплотнение	2
8	0006725892	клапан впускной	1
9	0006560420	пружина сжатия	2
10	0002153540	штифт распорный	1
11	0002158380	кольцо уплотнит.	2
12	0000841260	пробка резьбов.	2
14	0002428170	шар	1
15	0006725841	клапан обратный	1
17	0006025810	тарелка пружины	2
18	0006025820	пружина сжатия	1
19	0006025800	винт стяжной	1
20	0006834703	кожух пружины	1
25	0002159210	кольцо уплотнит.	1
25	0002386650	штуцер	1
25	0006313901	дроссель смонт.	1

Наверх

4/3 - РАСПРЕДЕЛИТЕЛЬ С ЭЛЕКТРОМАГНИТНЫМ УПРАВЛЕНИЕМ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	2
0	0002158380	кольцо уплотнит.	1
1	0006437341	клапан магнитный	1
2	0002384490	уплотнение	2
3	0006437381	соленоид	2
4	0002338100	уплотнение	2
5	0002383530	уплотнение	2
6	0006492090	пружина сжатия	2
7	0006436991	тарелка пружины	2
10	0002131960	штуцер	2
11	0001774601	уплотнение	2
12	0006281990	штепсель приборный	2
13	0002114940	винт с цил.гол.	2

Наверх

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002158390	кольцо уплотнит.	1
1	0006025553	клапан	1
2	0006025581	винт запорный	1
3	0002378950	шайба опорная	2
4	0002390140	шайба установочн.	4
5	0006839770	пружина сжатия	1
6	0000403810	игла клапана	1
7	0002159190	штуцер	2
8	0000840220	штуцер измерит.	1
9	0006071770	корпус клапана	1

Наверх

3/3 - РАСПРЕДЕЛИТЕЛЬ С ЭЛЕКТРОМАГНИТНЫМ УПРАВЛЕНИЕМ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	2
0	0002134450	катушка	2
0	0002134550	гайка накидная	2
0	0002158380	кольцо уплотнит.	1
1	0000841300	3/3 распределит.	1
2	0002352431	болт 6-гр.	8
3	0002351311	кольцо пружинное	8
4	0002369112	шайба	8
5	0002390280	уплотнение	2
6	0002386771	уплотнение	2
7	0002384480	уплотнение	2
8	0006561040	клапан обратный	1
9	0002134640	кольцо уплотнит.	1
10	0006892300	пружина сжатия	1
11	0007671250	пружина сжатия	1
12	0002130840	пробка уплотн.	1
13	0006070340	пластина соплов.	1
14	0006725892	клапан впускной	1
15	0006560420	пружина сжатия	1
16	0002153540	штифт распорный	1
17	0002158380	кольцо уплотнит.	1
18	0000841260	пробка резьбов.	1
20	0000841250	вставка дроссел.	1
21	0002157790	кольцо запорное	1
22	0006336430	втулка	1
23	0002153170	кольцо уплотнит.	1
24	0002157800	кольцо опорное	1
25	0000841240	муфта резьбовая	1
26	0006336420	тяга дроссельная	1
27	0002158380	кольцо уплотнит.	1
28	0006569641	клапан	2
29	0000793040	пружина сжатия	2
30	0002428130	шар	4
31	0002121400	уплотнение	2
32	0006027290	игла	2
33	0002112570	кольцо уплотнит.	2
34	0006569670	винт нажимной	2
35	0002116910	кольцо уплотнит.	2
36	0009432290	уплотнение	2
37	0006569682	соленоид	2
38	0002115070	уплотнение	2
40	0002159170	штуцер	1
41	0001774601	уплотнение	2
42	0006281990	штепсель приборный	2
43	0002114940	винт с цил.гол.	2

Наверх

3/3 - РАСПРЕДЕЛИТЕЛЬ С ЭЛЕКТРОМАГНИТНЫМ УПРАВЛЕНИЕМ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000507240	диод	2
0	0002134450	катушка	2
0	0002134550	гайка накидная	2
0	0002158380	кольцо уплотнит.	1
1	0000841290	3/3 распределит.	1
2	0002352431	болт 6-гр.	8
3	0002351311	кольцо пружинное	8
4	0002369112	шайба	8
5	0002390280	уплотнение	2
6	0002386771	уплотнение	2
7	0002384480	уплотнение	2
8	0006561040	клапан обратный	1
9	0002134640	кольцо уплотнит.	1
10	0006892300	пружина сжатия	1
11	0007671250	пружина сжатия	1
12	0002130840	пробка уплотн.	1
13	0006070340	пластина соплов.	1
14	0006725892	клапан впускной	1
15	0006560420	пружина сжатия	1
16	0002153540	штифт распорный	1
17	0002158380	кольцо уплотнит.	2
18	0000841260	пробка резьбов.	2
20	0006569641	клапан	2
21	0000793040	пружина сжатия	2
22	0002428130	шар	4
23	0002121400	уплотнение	2
24	0006027290	игла	2
25	0002112570	кольцо уплотнит.	2
26	0006569670	винт нажимной	2
27	0002116910	кольцо уплотнит.	2
28	0009432290	уплотнение	2
29	0006569682	соленоид	2
30	0002115070	уплотнение	2
35	0002131960	штуцер	1
36	0001774601	уплотнение	2
37	0006281990	штепсель приборный	2
38	0002114940	винт с цил.гол.	2
39	0006072531	панель	1

Наверх

4/2 РАСПРЕДЕЛИТЕЛЬ С МАГНИТНЫМ УПРАВЛЕНИЕМ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002158380	кольцо уплотнит.	1
1	0000402910	клапан магнитный	1
2	0002384490	уплотнение	1
3	0006437381	соленоид	1
4	0002338100	уплотнение	1
5	0002383530	уплотнение	2
6	0006492090	пружина сжатия	2
7	0006436991	тарелка пружины	2
8	0000843280	колпачок	1
9	0002159170	штуцер	1
10	0002183600	клапан обратный	1
11	0001774601	уплотнение	1
12	0006281990	штепсель приборный	1
13	0002114940	винт с цил.гол.	1

Наверх

ГИДРОЗАМОК, "CLAAS AUTO - CONTOUR" - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002159210	кольцо уплотнит.	1
1	0006978231	клапан запорный	1
2	0002159160	штуцер	2
3	0006313800	направляющая пруж	2
4	0006437050	пружина сжатия	2
5	0006725841	клапан обратный	2
6	0006313761	вставка резьбовая	2
7	0002134270	штуцер	2
8	0002153120	ролик цилиндрич.	1
9	0002158390	кольцо уплотнит.	2
10	0006313750	патрон клапана	2

Наверх

УПРАВЛЕНИЕ 3-D - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000841732	управление маятн.	1
2	0002361700	гайка 6-гр.	5
3	0002393870	шайба контактная	5
4	0000888071	крышка	1
5	0002365490	шпилька	2
6	0002112830	уплотнение	1
7	0006437691	стопор	1
8	0002427541	кольцо стопорное	2
9	0002381991	винт с цил.гол.	2
10	0006437772	маятник	1
11	0002110960	уплотнение	1
12	0002411100	штифт цилиндрич.	1
13	0000841741	фильтр-сушилка	1
14	0006338590	втулка	1
15	0002131530	подшипник скольж.	1

Наверх

AUTOPILOT, ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002131030	кольцо уплотнит.	1
0	0002134450	катушка	2
0	0002134550	гайка накидная	2
0	0002158380	кольцо уплотнит.	2
0	0002159210	кольцо уплотнит.	2
1	0006313373	autopilotventil	1
2	0002394501	гайка с шайбой	1
3	0006027394	винт-регулятор	1
4	0000840180	панель	2
5	0006313750	патрон клапана	2
6	0002159160	штуцер	2
7	0006313800	направляющая пруж	2
8	0006437050	пружина сжатия	2
9	0006725841	клапан обратный	2
10	0006313761	вставка резьбовая	2
11	0002158390	кольцо уплотнит.	2
12	0002153120	ролик цилиндрич.	1
13	0006315680	клапан обратный	1
14	0006437050	пружина сжатия	1
15	0002130990	винт запорный	1
16	0002115070	уплотнение	2
17	0002130301	электромагнит	2
18	0009432290	уплотнение	2
19	0002158390	кольцо уплотнит.	2
20	0006314420	вставка клапана	2
21	0000940010	кольцо уплотн.	2
22	0002159170	штуцер	2
23	0002159180	штуцер	1
24	0002440601	кольцо профильное	1
25	0002345141	гайка накидная	1
26	0000881030	адаптер	1
27	0002161710	кольцо уплотн.	1
28	0000127491	выключатель кноп.	1
29	0002158390	кольцо уплотнит.	1
30	0000775911	гидроаккумулятор	1

Наверх

AUTOPILOT, ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000393940	гайка накидная	2
0	0000395571	катушка	2
0	0002158380	кольцо уплотнит.	1
1	0000397970	клапан	1
2	0000395560	соленоид	2
3	0002115070	уплотнение	2
4	0002158390	кольцо уплотнит.	2
5	0000403240	штуцер	2
6	0000550880	патрон клапана	2
7	0006437040	направляющая пруж	2
8	0006437050	пружина сжатия	2
9	0000401941	клапан обратный	2
10	0002158390	кольцо уплотнит.	2
11	0000394470	вставка клапана	2
12	0006314480	ползун	2
13	0002119200	кольцо уплотнит.	2
14	0000840760	шайба	2
15	0002428130	шар	2
16	0006314791	пружина сжатия	2
17	0000825710	упор	2
18	0002394501	гайка с шайбой	1
19	0006027394	винт-регулятор	1
20	0002130990	винт запорный	1
21	0006437050	пружина сжатия	1
22	0006315680	клапан обратный	1
23	0002159170	штуцер	2
24	0002183370	штуцер	1
25	0002440601	кольцо профильное	1
26	0002345141	гайка накидная	1
27	0000881030	адаптер	1
28	0000127491	выключатель кноп.	1
29	0002161710	кольцо уплотн.	1
30	0002158390	кольцо уплотнит.	1
31	0000397460	гидроаккумулятор	1

Наверх

ЗАПОРНЫЙ КЛАПАН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002134450	катушка	1
0	0002134550	гайка накидная	1
1	0000829910	клапан запорный	1
2	0006315650	пружина сжатия	1
3	0000829940	ползун	1
4	0002158390	кольцо уплотнит.	1
5	0009432290	уплотнение	1
6	0002130181	электромагнит	1
7	0002115070	уплотнение	1

Наверх

РАСПРЕДЕЛИТЕЛЬ, УПРАВЛЯЕМАЯ ВЕДУЩАЯ ОСЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002155300	штуцер	4
2	0002383600	штуцер	1
3	0006496640	накопитель	1
4	0002357860	кольцо уплотн.	1
5	0006496630	блок управления	1
6	0002387120	штуцер	2
7	0002343250	шайба	3
8	0002393880	шайба контактная	3
9	0002373820	болт 6-гр.	3
10	0006430760	3/2 распределит.	1
11	0006430770	клапан обратный	2
12	0002155310	штуцер	2
13	0002388910	штуцер	1

Наверх

РАСПРЕДЕЛИТЕЛЬ; ПРИВОД РЕВЕРСА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002134350	кольцо уплотнит.	1
0	0002158380	кольцо уплотнит.	1
1	0000404170	блок клапанов	1
2	0002386930	патрубок угловой	2
3	0002159170	штуцер	2
4	0002130990	винт запорный	1
5	0006437040	направляющая пруж	1
6	0006437050	пружина сжатия	1
7	0006315680	клапан обратный	1
8	0006071770	корпус клапана	1
9	0000403810	игла клапана	1
10	0005126550	тарелка пружины	1
11	0006336030	пружина сжатия	1
12	0000402840	пробка	1
13	0002378950	шайба опорная	1
14	0002390140	шайба установочн.	3
15	0000403820	колпачок	1
16	0002134350	кольцо уплотнит.	1

Наверх

HAUPTVENTIL - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000396880	клапан главный	1
2	0002393870	шайба контактная	5
3	0002373400	болт 6-гр.	3
4	0002388990	штуцер г-образный	1
5	0002391430	редуктор	1
6	0007478400	трубопровод	1
7	0002388900	штуцер г-образный	1
8	0002361700	гайка 6-гр.	2
8	0002362000	болт 6-гр.	2
8	0002393870	шайба контактная	4
9	0002355260	болт 6-гр.	2
10	0007478420	трубопровод	1
11	0000396790	блок клапанов	1
12	0007478070	кронштейн	1
13	0002362000	болт 6-гр.	2
14	0002393870	шайба контактная	4
15	0002374380	болт 6-гр.	2
16	0007478111	щиток	1

Наверх

HAUPTVENTIL - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000393940	гайка накидная	1
0	0000393971	реле	1
0	0000393991	реле	1
0	0002158390	кольцо уплотнит.	1
0	0002159220	кольцо уплотнит.	1
1	0000396880	клапан главный	1
2	0002188670	штуцер	1
3	0002131650	штуцер	1
4	0006071770	корпус клапана	1
5	0000403810	игла клапана	1
6	0006839770	пружина сжатия	1
7	0002390140	шайба установочн.	5
8	0002378950	шайба опорная	4
9	0006315690	кожух пружины	1
10	0002159200	штуцер	1
11	0002159190	штуцер	2
12	0006315680	клапан обратный	1
13	0006437050	пружина сжатия	1
14	0006437040	направляющая пруж	1
15	0002130990	винт запорный	1
16	0006315860	клапан регулир.	1
17	0006704460	кольцо стопорное	1
18	0006315751	пружина сжатия	1
19	0002381900	уплотнение	1
20	0006315740	поршень	1
21	0002159220	кольцо уплотнит.	1
22	0006315760	вставка резьбовая	1
23	0007666100	уплотнение	1
24	0006315730	ручка поворотная	1
25	0002361710	гайка 6-гр.	1
26	0000394000	соленоид	1
27	0002115070	уплотнение	3
28	0002158390	кольцо уплотнит.	3
29	0000404390	соленоид	1
30	0000395960	клапан	1
31	0000404430	соленоид	1
32	0002384510	кольцо уплотнит.	1
33	0002352431	болт 6-гр.	1
34	0006315800	вставка клапана	1
35	0002393130	уплотнение	1
36	0006315610	поршень распред.	3
37	0002379142	штифт распорный	1
38	0007671250	пружина сжатия	1
39	0002130980	винт запорный	1

Наверх

HAUPTVENTIL - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000393940	гайка накидная	4
0	0000393991	реле	4
0	0002158380	кольцо уплотнит.	1
1	0000396791	блок клапанов	1
2	0000404430	соленоид	4
3	0002115070	уплотнение	4
4	0002158390	кольцо уплотнит.	4
5	0002131960	штуцер	2
6	0000550880	патрон клапана	2
7	0006437040	направляющая пруж	2
8	0006437050	пружина сжатия	2
9	0002158390	кольцо уплотнит.	2
10	0000401870	дроссель смонт.	1
11	0002158380	кольцо уплотнит.	1
12	0002159170	штуцер	3
13	0002130990	винт запорный	2
13	0002189640	пробка резьбов.	3
14	0000401910	поршень	1
15	0000394211	вставка	1
16	0000825710	упор	1
17	0006314791	пружина сжатия	1
18	0002428130	шар	1
19	0000840760	шайба	1
20	0002181030	кольцо уплотнит.	1
21	0000394440	вставка	3
22	0000825710	упор	3
23	0006314791	пружина сжатия	3
24	0002428130	шар	3
25	0000840760	шайба	3
26	0002119200	кольцо уплотнит.	3
27	0006314390	ползун	3

Наверх

РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000393940	гайка накидная	5
0	0000393991	реле	5
0	0002119200	кольцо уплотнит.	1
0	0002158380	кольцо уплотнит.	1
1	0000396751	блок клапанов	1
2	0000404430	соленоид	5
3	0002115070	уплотнение	5
4	0002158390	кольцо уплотнит.	5
5	0000394440	вставка	4
6	0000825710	упор	4
7	0006314791	пружина сжатия	4
8	0002428130	шар	4
9	0000840760	шайба	4
10	0002119200	кольцо уплотнит.	4
11	0006314390	ползун	4
12	0002159170	штуцер	4
13	0002188620	пробка уплотн.	1
13	0002189640	пробка резьбов.	4
14	0002130990	винт запорный	2
15	0000401941	клапан обратный	1
16	0006437050	пружина сжатия	2
17	0006437040	направляющая пруж	2
18	0002131960	штуцер	3
19	0002131001	винт запорный	2
20	0000403520	елемент ввертывающ.	1
21	0002158390	кольцо уплотнит.	1
22	0000403490	пружина сжатия	1
23	0000403531	распределитель	1
24	0000552290	клапан обратный	1
24	0006315680	клапан обратный	1
25	0000393930	вставка	1
26	0000840760	шайба	1
27	0002428130	шар	1
28	0006314791	пружина сжатия	1
29	0000825710	упор	1

Наверх

РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000393940	гайка накидная	2
0	0000393991	реле	2
0	0002189640	пробка резьбов.	1
1	0000550140	блок клапанов	1
2	0000396751	блок клапанов	1
3	0002131001	винт запорный	2
4	0000397920	клапан регулир.	1
5	0002131030	кольцо уплотнит.	2
6	0000401260	элемент соединит.	1
7	0002187870	кольцо уплотнит.	2
8	0002379900	шайба	4
9	0000401141	винт	4
10	0000396771	насос	1
11	0000404430	соленоид	2
12	0002115070	уплотнение	2
13	0002158390	кольцо уплотнит.	2
14	0000394440	вставка	2
15	0000825710	упор	1
16	0006314791	пружина сжатия	1
17	0002428130	шар	2
18	0000840760	шайба	2
19	0002119200	кольцо уплотнит.	2
20	0006314390	ползун	2
21	0000550880	патрон клапана	2
22	0002158390	кольцо уплотнит.	2
23	0006437050	пружина сжатия	2
24	0006437040	направляющая пруж	2
25	0000403210	штуцер	2
26	0000401910	поршень	1
27	0002130990	винт запорный	2

Наверх

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР, ВКЛЮЧЕНИЕ МОЛОТИЛКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000456960	кпл.уплотнений	1
1	0006338301	гидроцилиндр	1
2	0002132180	уплотнение поршня	1
3	0000876130	шатун	1
4	0006332150	уплотнение	1
5	0000853160	головка цилиндра	1
6	0002180970	сбрасыватель 2-ст	1
7	0002158380	кольцо уплотнит.	1
7	0002159170	штуцер	2

Наверх

ГИДРОЦИЛИНДР, ВКЛЮЕНИЕ ВЫГРУЗКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002159210	кольцо уплотнит.	1
1	0000890410	толкатель	1
2	0002180950	сбрасыватель 2-ст	1
3	0000534230	головка цилиндра	1
4	0000874760	шатун	1
5	0002132300	уплотнение поршня	1
6	0000869580	труба цилиндра	1
7	0002134270	штуцер	1
8	0002159160	штуцер	1

Наверх

ГИДРОЦИЛИНДР; ПРИВОД РЕВЕРСА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002152620	скребок д/грязи	1
0	0002158380	кольцо уплотнит.	2
0	0002393790	кольцо п-образн.	1
1	0006688335	гидроцилиндр в сб	1
2	0006688362	шатун	1
3	0002393980	кольцо запорное	1
4	0000436961	головка цилиндра	1
5	0002158370	кольцо уплотнит.	1
6	0000447610	корпус цилиндра	1
7	0002159170	штуцер	2
8	0000449940	кпл.уплотнений	1

Наверх

ЦИЛИНДР ЖАТКИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002153730	винт с цил.гол.	6
2	0002368410	шайба	6
3	0000456570	тарелка пружины	2
3	0000878760	тарелка пружины	2
4	0002153580	кольцо запорное	2
5	0006437530	направляющая пруж	2
6	0006437561	пружина сжатия	2
7	0000894870	тарелка пружины	2
7	0006437500	тарелка пружины	2
8	0000895601	втулка	4
9	0002110451	гайка стопорная	4
11	0005400570	стопор	2
12	0002361710	гайка 6-гр.	2
13	0002393880	шайба контактная	2
14	0005400580	стопор	2
15	0006656660	штекер с пружиной	2
16	0006687621	втулка с буртиком	4
17	0002151900	болт 6-гр.	4
18	0009186280	палец	2
19	0002356632	штифт распорный	2
20	0002370260	шплинт	2
21	0000834712	гидроцилиндр	2
22	0002394070	скребок д/грязи	2
23	0002394080	кольцо п-образн.	2
24	0006437480	головка цилиндра	2
25	0005734671	проволока	2
28	0000872351	поршень	2
29	0002394010	кольцо запорное	2
30	0000862601	труба цилиндра	2
31	0006833710	втулка	4
32	0002387120	штуцер	2
33	0002180060	двойной уплотнитель	2

Наверх

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР, "AUTO - CONTOUR" - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0000456890	кпл.уплотнений	1
1	0000406101	гидроцилиндр в сб	1
1	0006336843	гидроцилиндр в сб	2
2	0000426640	шатун	2
2	0000874280	шатун	2
3	0002120270	кольцо п-образн.	4
4	0000439520	поршень	2
4	0000850720	поршень	2
5	0002151110	винт запорный	2
6	0002366870	кольцо уплотн.	2
7	0002357810	кольцо уплотн.	2
8	0002422120	винт с цил.гол.	2
9	0002150610	скребок д/грязи	2
10	0002150620	кольцо п-образн.	2
11	0006567151	головка цилиндра	2
12	0006336801	клапан регулир.	2
13	0006336820	вставка	2
14	0006315920	пружина сжатия	2
15	0006336831	гайка накидная	2
16	0000931200	кольцо запорное	2
17	0006335330	кольцо уплотн.	2
18	0002132800	штуцер	2
21	0000417550	цилиндр	2
21	0006567090	гидроцилиндр	2
22	0002386650	штуцер	2
25	0002361730	гайка 6-гр.	4
25	0002393910	шайба контактная	4
25	0002427950	болт 6-гр.	4
26	0002342330	шайба	4
27	0002181180	двойной уплотнитель	2
28	0002120581	направляющ.поршня	2

Наверх

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР, "AUTO - CONTOUR" - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002159210	кольцо уплотнит.	1
1	0000407181	гидроцилиндр в сб	2
2	0000426641	шатун	2
3	0002119230	кольцо уплотнит.	2
4	0006725841	клапан обратный	4
5	0006437050	пружина сжатия	2
6	0002150610	скребок д/грязи	2
7	0002150620	кольцо п-образн.	2
8	0000858910	головка цилиндра	2
9	0002357810	кольцо уплотн.	2
10	0002422120	винт с цил.гол.	2
11	0002159160	штуцер	4
12	0002181180	двойной уплотнитель	2
13	0000456270	кольцо упорное	2
14	0002356532	штифт распорный	2
15	0002376012	штифт распорный	2
16	0000439520	поршень	2
17	0002132330	уплотнение поршня	2
18	0002185680	кольцо порш.напр.	4
19	0000417550	цилиндр	2
20	0000456890	кпл.уплотнений	2
21	0002342330	шайба	4
22	0002144550	винт с 6-гр.гол.	2
22	0002380470	гайка стопорная	4
22	0002393910	шайба контактная	4
22	0002427950	болт 6-гр.	2

Наверх

ЦИЛИНДР ВЫГРУЗНОГО ШНЕКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002158380	кольцо уплотнит.	1
0	0005449220	кпл.уплотнений	1
1	0006339263	гидроцилиндр в сборе	1
2	0002159170	штуцер	1
3	0005445860	трубопровод смонт	1
4	0000415060	труба цилиндра	1
4	0000418830	труба цилиндра	1
4	0000419100	труба цилиндра	1
5	0002133460	кольцо направл.	1
6	0002132170	уплотнение поршня	1
7	0000435920	поршень	1
8	0000457730	втулка амортизат.	1
8	0000894940	втулка амортизат.	1
9	0005734671	проволока	1
10	0002180060	двойной уплотнитель	1
11	0000435940	головка цилиндра	1
11	0000858860	головка цилиндра	1
12	0002390250	кольцо п-образн.	1
13	0002390240	скребок д/грязи	1
14	0000427810	шатун	1
14	0000870950	шатун	1
15	0002444460	гайка 6-гр.	1
16	0000446330	шарнир шаровой	1
17	0002162250	патрубок угловой	1
18	0005865720	панель	1
19	0000882560	клапан запорный	1
20	0000457100	клапан запорный	1
21	0005865720	панель	1
22	0000457050	трубопровод смонт	1
22	0000457740	трубопровод смонт	1
23	0002159170	штуцер	1

Наверх

ЦИЛИНДР ВЫГРУЗНОГО ШНЕКА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002158380	кольцо уплотнит.	1
1	0000407190	гидроцилиндр в сборе	1
2	0002131960	штуцер	1
3	0000397740	штуцер	1
4	0002133460	кольцо направл.	1
5	0002132170	уплотнение поршня	1
6	0000435920	поршень	1
7	0005734671	проволока	1
8	0002180060	двойной уплотнитель	1
9	0000858860	головка цилиндра	1
10	0002390250	кольцо п-образн.	1
11	0002390240	скребок д/грязи	1
12	0002444460	гайка 6-гр.	1
13	0000446330	шарнир шаровой	1
14	0005449220	кпл.уплотнений	1
15	0000427810	шатун	1

Наверх

SPERRBLOCK, HYDRAULIKZYL. - KT-AUSLAUFR. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002158380	кольцо уплотнит.	1
1	0000882560	клапан запорный	1
2	0000888131	патрон клапана	1
3	0002159170	штуцер	1
4	0002158380	кольцо уплотнит.	3
5	0006437040	направляющая пруж	2
6	0006437050	пружина сжатия	2
7	0006725841	клапан обратный	2
8	0006313740	вставка резьбовая	2
9	0002158390	кольцо уплотнит.	2
10	0002153120	ролик цилиндрич.	1
11	0002131960	штуцер	2
12	0006313880	патрон клапана	1
13	0002131950	патрубок со стерж	1

Наверх

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР; "3-D" РЕШЕТНЫЙ СТАН - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000891530	гидроцилиндр в сб	1
1	0006338671	гидроцилиндр	1
2	0002183550	шарнир угловой	1
3	0002361700	гайка 6-гр.	1
4	0002378710	лента для кабеля	2
5	0006689690	сильфон	1
6	0002384550	скребок д/грязи	1
7	0002134320	кольцо п-образн.	1
8	0000534320	головка цилиндра	1
9	0002128590	кольцо уплотнит.	1
10	0000875620	шатун	1
12	0002132200	уплотнение поршня	1
13	0006437880	поршень	1
15	0002394501	гайка с шайбой	1
16	0000865590	труба цилиндра	1
17	0002378560	болт 6-гр.	1
17	0002381320	гайка стопорная	1
17	0002393870	шайба контактная	2

Наверх

ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006430510	палец	1
2	0002150080	гайка стопорная	1
4	0000844470	гидроцилиндр в сб	1
5	0002387120	штуцер	2
6	0000863120	труба цилиндра	1
11	0001743920	шатун	1
12	0002181180	двойной уплотнитель	1
14	0005734671	проволока	1
15	0000795211	головка цилиндра	1
16	0002390090	кольцо п-образн.	1
17	0002390080	скребок д/грязи	1
18	0000877940	шарнир шаровой	1
19	0006699310	сильфон	1
20	0007631190	гайка корончатая	1
21	0002441310	шплинт	1
22	0002129220	кольцо порш.напр.	1
24	0002132330	уплотнение поршня	1

Наверх

ЦИЛИНДР РУЛЕВОГО УПРАВЛЕНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002158380	кольцо уплотнит.	1
1	0006430510	палец	1
2	0002150080	гайка стопорная	1
3	0000844471	гидроцилиндр	1
4	0002159170	штуцер	2
5	0002167340	кольцо уплотнит.	2
6	0002129750	шпилька	2
7	0002132160	манжета	2
8	0002167330	уплотнение поршня	1
9	0002145770	винт потайной	2
10	0002129220	кольцо порш.напр.	2
11	0002390090	кольцо п-образн.	1
12	0002151230	кольцо скребка	1
13	0000877940	шарнир шаровой	1
14	0006433110	колпачок уплотн.	1
15	0007631190	гайка корончатая	1
16	0002441310	шплинт	1
17	0000457890	кпл.уплотнений	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ; ПРИВОД РЕВЕРСА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006836580	опорна резиновая	1
2	0006767940	кронштейн	1
3	0002361700	гайка 6-гр.	1
3	0002362000	болт 6-гр.	1
3	0002393931	шайба контактная	1
4	0002386930	патрубок угловой	2
5	0002160100	штуцер	2
6	0007382462	трубопровод	1
7	0007383760	трубопровод	1
8	0007387830	муфта резьбовая	2
9	0007387840	пробка резьбовая	2
10	0007387162	шланг соединит.	1
11	0002373400	болт 6-гр.	1
11	0002381320	гайка стопорная	1
11	0002393931	шайба контактная	1
12	0007387050	шланг соединит.	1
13	0006832540	скоба крепежная	1
14	0007383740	трубопровод	1

Наверх

Гидропроводы, Реверсивный привод - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006898620	шланг соединит.	2
2	0007387840	пробка резьбовая	2
3	0007387830	муфта резьбовая	2
4	0007478000	трубопровод	1
5	0002362130	болт 6-гр.	1
6	0002393870	шайба контактная	1
7	0006832540	скоба крепежная	1
8	0006836580	опорна резиновая	1
9	0007478020	трубопровод	1
13	0000550140	блок клапанов	1
14	0007387350	шланг соединит.	1
15	0002386930	патрубок угловой	1
16	0007387360	шланг соединит.	1
17	0007382462	трубопровод	1
18	0002160100	штуцер	2

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ; ПРИВОД РЕВЕРСА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007387162	шланг соединит.	1
2	0007382500	шланг соединит.	1
3	0002373400	болт 6-гр.	3
4	0002383870	шайба опорная	3
5	0006832540	скоба крепежная	3
6	0006836590	опорна резиновая	3
7	0002383870	шайба опорная	2
8	0002374380	болт 6-гр.	2
9	0002361700	гайка 6-гр.	2
9	0002378540	болт 6-гр.	2
9	0002383870	шайба опорная	2
10	0000404170	блок клапанов	1
11	0006339550	щиток опорный	1
12	0007387050	шланг соединит.	1

Наверх

Гидропроводы, Реверсивный привод - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007478321	трубопровод	1
2	0007478341	трубопровод	1
3	0006832540	скоба крепежная	6
4	0006836580	опорна резиновая	2
5	0002154110	скоба трубная	4
6	0002387070	патрубок	2
7	0006562550	пластина упорная	1
8	0006832540	скоба крепежная	4
9	0002361690	гайка 6-гр.	4
10	0002424430	болт 6-гр.	4
11	0002361690	гайка 6-гр.	1
11	0002393920	шайба контактная	1
11	0002424430	болт 6-гр.	1
12	0006898620	шланг соединит.	2
13	0007387840	пробка резьбовая	2
14	0007387830	муфта резьбовая	2
15	0007478360	трубопровод	1
16	0007478380	трубопровод	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, БАК - НАСОС - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0004085583	зажим шланговый	2
2	0005126480	шланг	1
3	0005694070	шланг	1
4	0004085543	зажим шланговый	2
5	0002361700	гайка 6-гр.	1
5	0002381250	болт 6-гр.	1
5	0002393870	шайба контактная	1
6	0002112390	скоба трубная	1
7	0002150830	скоба трубная	1
8	0002361710	гайка 6-гр.	1
8	0002374530	болт 6-гр.	1
8	0002393880	шайба контактная	1
9	0006704370	фланец	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, БАК - НАСОС - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0004085543	зажим шланговый	4
2	0004085583	зажим шланговый	2
3	0005693500	шланг	1
4	0007611820	шланг	1
5	0007441831	шланг	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, НАСОС - РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005445080	труба	1
2	0008129910	скоба трубная	1
3	0002384010	штуцер г-образный	1
4	0005852150	шланг соединит.	3
5	0002355230	болт 6-гр.	1
6	0006836610	скоба крепежная	5
7	0006836600	опорна резиновая	2
8	0002381320	гайка стопорная	5
9	0009378730	шланг соединит.	1
10	0002355220	болт 6-гр.	2
11	0006978120	опорна резиновая	3
12	0002355190	болт 6-гр.	2

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, НАСОС - РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110912	уплотнение	2
2	0000690570	шланг соединит.	1
3	0002355220	болт 6-гр.	2
4	0006836610	скоба крепежная	3
5	0006978120	опорна резиновая	3
6	0002381320	гайка стопорная	3
7	0002355190	болт 6-гр.	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, НАСОС - РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002110912	уплотнение	2
2	0008452051	шланг соединит.	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, БАК - РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006493411	кронштейн	2
2	0006898631	шланг соединит.	1
3	0002384010	штуцер г-образный	1
4	0006836610	скоба крепежная	6
5	0002355220	болт 6-гр.	3
6	0006978120	опорна резиновая	3
7	0002381320	гайка стопорная	6
8	0007384180	шланг соединит.	1
9	0002355230	болт 6-гр.	2
10	0006836600	опорна резиновая	2
11	0002442230	болт 6-гр.	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, БАК - РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002498370	штуцер	1
2	0001800980	уплотнение	2
3	0005128790	шланг соединит.	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, ВЫНОС МОТОВИЛА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006072531	панель	1
2	0007150050	шланг соединит.	1
3	0002381250	болт 6-гр.	3
4	0006836610	скоба крепежная	3
5	0006836600	опорна резиновая	3
6	0002381320	гайка стопорная	1
7	0002393870	шайба контактная	2
8	0002387880	патрубок угловой	1
9	0006979040	пробка резьбовая	1
10	0006979050	пробка пылезащ.	1

Наверх

Гидропроводы, Гидрорегулировка мотовила - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000550140	блок клапанов	1
2	0006671170	шланг соединит.	1
3	0002387880	патрубок угловой	1
4	0006979040	пробка резьбовая	1
5	0006979050	пробка пылезащ.	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, ВЫНОС МОТОВИЛА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006898631	шланг соединит.	1
2	0007150050	шланг соединит.	2
3	0002381250	болт 6-гр.	3
4	0006722090	скоба крепежная	3
5	0006836590	опорна резиновая	3
6	0002381320	гайка стопорная	1
7	0002393870	шайба контактная	2
8	0002387880	патрубок угловой	2
9	0006979080	шайба	1
10	0006979040	пробка резьбовая	2
11	0006979050	пробка пылезащ.	2
12	0006979090	шайба	1

Наверх

Гидропроводы, Гидрорегулировка мотовила - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000550140	блок клапанов	1
2	0006671170	шланг соединит.	1
3	0002387880	патрубок угловой	2
4	0006979090	шайба	1
5	0006979040	пробка резьбовая	2
6	0006979050	пробка пылезащ.	2
7	0006671170	шланг соединит.	1
8	0006979080	шайба	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, "AUTOCONTOUR" - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114890	уплотнение	2
1	0007150060	шланг соединит.	2
2	0002381250	болт 6-гр.	1
3	0006722090	скоба крепежная	1
4	0006836590	опорна резиновая	1
5	0002381320	гайка стопорная	1
6	0002113240	колпак пылезащ.	1
7	0006072310	штепсель	1
8	0002113230	пробка пылезащ.	1
9	0002117100	кольцо опорное	1
9	0002382090	уплотнение	1
9	0006072320	муфта	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, "AUTOCONTOUR" - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007478140	трубопровод	1
2	0006832540	скоба крепежная	3
3	0006836580	опорна резиновая	3
4	0006975920	трубопровод	1
5	0002381250	болт 6-гр.	3
6	0002381320	гайка стопорная	3
7	0007478200	трубопровод	1
8	0007478180	трубопровод	1
9	0002153390	патрубок угловой	2
10	0000550140	блок клапанов	1
11	0007478120	трубопровод	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, "AUTO - CONTOUR" - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002378540	болт 6-гр.	1
2	0002393870	шайба контактная	1
3	0002387880	патрубок угловой	1
4	0006978231	клапан запорный	1
5	0002113230	пробка пылезащ.	1
5	0002117100	кольцо опорное	1
5	0002382090	уплотнение	1
5	0006072320	муфта	1
6	0002335770	шайба	1
7	0002113240	колпак пылезащ.	1
7	0006072310	штепсель	1
8	0002444130	болт 6-гр.	1
9	0006832540	скоба крепежная	1
10	0006836580	опорна резиновая	1
11	0002379830	гайка стопорная	1
12	0006670820	трубопровод	1
13	0002392650	патрубок т-обр.	2
14	0006975980	трубопровод	1
15	0006978010	кран с сфер.проб.	1
16	0002387880	патрубок угловой	1
17	0006975880	трубопровод	1
18	0006975900	трубопровод	1
19	0002153390	патрубок угловой	2
20	0006975920	трубопровод	1
21	0006975960	трубопровод	1
22	0006976001	трубопровод	1
23	0004060821	кольцо профильное	0
24	0007507841	гайка накидная	0

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, ВАРИАТОР БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006898450	шланг соединит.	1
2	0002364000	скоба крепежная	1
3	0002361700	гайка 6-гр.	1
3	0002362000	болт 6-гр.	1
3	0002393870	шайба контактная	1
4	0007150822	трубопровод	1
5	0002387880	патрубок угловой	1
6	0002114890	уплотнение	1

Наверх

ГИДРОПРОВОДЫ ВЫСОКОГО ДАВЛЕНИЯ, ВАРИАТОР БАРАБАНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114890	уплотнение	1
2	0007386880	шланг соединит.	1
3	0007478301	трубопровод	1
4	0006832540	скоба крепежная	5
5	0006836580	опорна резиновая	5
6	0002387180	патрубок	1
7	0007478280	трубопровод	1

Наверх

ГИДРОПРОВОДЫ, (РАСПРЕДЕЛИТЕЛЬ - SCHNEIDW) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002158380	кольцо уплотнит.	1
5	0007150800	трубопровод	1
6	0002381320	гайка стопорная	7
7	0002373390	болт 6-гр.	5
7	0002378540	болт 6-гр.	2
8	0006832540	скоба крепежная	7
9	0006836580	опорна резиновая	7
10	0006562550	пластина упорная	1
11	0002390390	патрубок т-обр.	2
12	0002387070	патрубок	1
13	0002150881	пробка	1
14	0002154820	гайка накидная	1
15	0002114360	уплотнение	2
16	0006834531	шланг соединит.	2
17	0005128960	гидропровод	1
18	0002154820	гайка накидная	0
19	0002154810	кольцо профильное	0
20	0006978580	трубопровод	1
25	0002388900	штуцер г-образный	1
26	0002361700	гайка 6-гр.	1
26	0002373700	болт 6-гр.	1
26	0002393870	шайба контактная	1
27	0007387131	шланг соединит.	1
28	0002159170	штуцер	1
29	0002153150	гайка 6-гр.	1
30	0006689270	гидроаккумулятор	1
31	0006671360	уголок	1

Наверх

ГИДРОПРОВОДЫ, (РАСПРЕДЕЛИТЕЛЬ - SCHNEIDW) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114360	уплотнение	1
0	0002158380	кольцо уплотнит.	1
1	0007478500	трубопровод	1
2	0006834531	шланг соединит.	3
3	0002381250	болт 6-гр.	3
4	0002381320	гайка стопорная	3
5	0006832540	скоба крепежная	3
6	0006836580	опорна резиновая	3
7	0002390390	патрубок т-обр.	1
8	0002388900	штуцер г-образный	1
9	0007387131	шланг соединит.	1
10	0002387070	патрубок	1
11	0002150881	пробка	1
12	0002154820	гайка накидная	1
13	0007478480	трубопровод	1
14	0002159170	штуцер	1
15	0002153150	гайка 6-гр.	1
16	0006671360	уголок	1
17	0002361700	гайка 6-гр.	1
17	0002373700	болт 6-гр.	1
17	0002393870	шайба контактная	1
18	0006689270	гидроаккумулятор	1
19	0002160350	т-редуктор	1
20	0007386681	трубопровод	1
21	0002156120	скоба трубная	2
22	0002361700	гайка 6-гр.	2
22	0002362000	болт 6-гр.	2
22	0002393870	шайба контактная	2
23	0007478461	трубопровод	1

Наверх

Гидропроводы высокого давления, Поворот выгрузного шнека - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007150701	трубопровод	1
2	0007150741	трубопровод	1
3	0002381250	болт 6-гр.	4
4	0006832540	скоба крепежная	4
5	0006836580	опорна резиновая	4
6	0002381320	гайка стопорная	4
7	0002387180	патрубок	4
8	0005445760	трубопровод смонт	1
9	0005445780	трубопровод смонт	1

Наверх

Гидропроводы HP, Выгрузной шнек - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381250	болт 6-гр.	4
2	0006832540	скоба крепежная	4
3	0006836580	опорна резиновая	4
4	0002381320	гайка стопорная	4
5	0005444721	трубопровод	1
6	0005444701	трубопровод	1
7	0002361700	гайка 6-гр.	1
7	0002374390	болт 6-гр.	1
7	0002393870	шайба контактная	1
8	0006562971	уголок опорный	1
9	0007386880	шланг соединит.	2
10	0002153390	патрубок угловой	2
11	0007478260	трубопровод	1
12	0007478240	трубопровод	1

Наверх

Гидропроводы высокого давления, Поворот выгрузного шнека - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005444720	трубопровод смонт	1
2	0005444700	трубопровод смонт	1
3	0002362130	болт 6-гр.	1
4	0006832540	скоба крепежная	3
5	0006836580	опорна резиновая	2
6	0002381320	гайка стопорная	4
7	0002355190	болт 6-гр.	1
8	0002381250	болт 6-гр.	1
9	0006722090	скоба крепежная	1
10	0006836590	опорна резиновая	1
11	0007386880	шланг соединит.	2
12	0005416351	палец	2
13	0002114110	шпилька откидная	4
14	0002373390	болт 6-гр.	1
15	0006978070	опорна резиновая	1
16	0006977980	лента для кабеля	1

Наверх

Гидропроводы HP, Выгрузной шнек - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005444721	трубопровод	1
2	0005444701	трубопровод	1
3	0007386880	шланг соединит.	2
4	0006977980	лента для кабеля	1
5	0002114890	уплотнение	2
6	0000407190	гидроцилиндр в сборе	1
7	0005416350	палец	2
8	0002370330	шплинт	4

Наверх

ГИДРОПРОВОДЫ НИЗКОГО ДАВЛЕНИЯ, НАСОС - РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114360	уплотнение	2
1	0002388990	штуцер г-образный	1
2	0006338980	соединение резьб.	1
3	0000840220	штуцер измерит.	1
4	0007387050	шланг соединит.	1
5	0002388900	штуцер г-образный	1

Наверх

ГИДРОПРОВОДЫ НИЗКОГО ДАВЛЕНИЯ, НАСОС - РАСПРЕДЕЛИТЕЛЬ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002388990	штуцер г-образный	1
2	0006338980	соединение резьб.	1
3	0000840220	штуцер измерит.	1
4	0007387050	шланг соединит.	1
5	0002388900	штуцер г-образный	1
6	0002114360	уплотнение	2

Наверх

ГИДРОПРОВОДЫ НИЗКОГО ДАВЛЕНИЯ, МОЛОТИЛКА - МУФТА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381250	болт 6-гр.	1
2	0006722090	скоба крепежная	2
3	0006836590	опорна резиновая	2
4	0002381320	гайка стопорная	2
5	0002355250	болт 6-гр.	1
6	0002361700	гайка 6-гр.	2
6	0002373700	болт 6-гр.	2
6	0002393870	шайба контактная	2
6	0005851870	шланг соединит.	1
6	0008129910	скоба трубная	1
7	0002386930	патрубок угловой	2
8	0005851860	шланг соединит.	1

Наверх

ГИДРОПРОВОДЫ НИЗКОГО ДАВЛЕНИЯ, ЗЕРНОВОЙ БУНКЕР - МУФТА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373410	болт 6-гр.	1
2	0006892370	скоба крепежная	1
3	0006071780	опорна резиновая	1
4	0007138451	уголок опорный	1
5	0002374420	винт с 6-гр.гол.	1
6	0002381320	гайка стопорная	1
7	0009563210	шланг соединит.	1
8	0008373110	шланг соединит.	1

Наверх

ГИДРАВЛ.-ТРУБОПРОВОДЫ НИЗКОГО ДАВЛЕНИЯ, ЖАТКА-МУФТА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007387570	шланг соединит.	1
2	0002387880	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ НИЗКОГО ДАВЛЕНИЯ, "3-D" SIEBKASTENSTEUERG - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114360	уплотнение	1
1	0002386930	патрубок угловой	1
2	0007384232	шланг соединит.	1
3	0004085440	тройник	0
4	0002160060	гайка накидная	0
5	0007387720	патрубок забивной	0
6	0002114360	уплотнение	0
7	0007384232	шланг соединит.	1
8	0002388900	штуцер г-образный	2
9	0002381320	гайка стопорная	2
10	0006722090	скоба крепежная	2
11	0006071100	опорна резиновая	2
12	0002380150	болт 6-гр.	1
13	0002355190	болт 6-гр.	1
14	0006836580	опорна резиновая	2
15	0006832540	скоба крепежная	2
16	0002355250	болт 6-гр.	2
16	0002361700	гайка 6-гр.	2
16	0002393870	шайба контактная	2

Наверх

ГИДРОПРОВОДЫ НИЗКОГО ДАВЛЕНИЯ, "3-D"SIEBKASTENSTEUERG - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114360	уплотнение	1
1	0002393310	соединение	0
2	0004085440	тройник	0
3	0000960290	винт пустотелый	5
4	0006331141	кольцо уплотн.	12
5	0007387702	шланг соединит.	2
6	0006689790	винт пустотелый	1
7	0002374650	болт 6-гр.	1
8	0002357810	кольцо уплотн.	1
9	0007384232	шланг соединит.	1
10	0007384232	шланг соединит.	1
11	0007235000	хомут сдвоенный	7
12	0002355050	болт 6-гр.	7
12	0002391690	шайба установочн.	7
12	0002393860	шайба контактная	7
13	0006562550	пластина упорная	1
14	0002361700	гайка 6-гр.	1
14	0002362000	болт 6-гр.	1
14	0002393870	шайба контактная	1
15	0002150830	скоба трубная	1

Наверх

ГИДРОПРОВОДЫ НИЗКОГО ДАВЛЕНИЯ, СЛИВНОЙ ТРУБОПРОВОД - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
2	0006979720	шланг соединит.	1
3	0002355190	болт 6-гр.	1
4	0006071100	опорна резиновая	2
5	0006722090	скоба крепежная	2
6	0002381320	гайка стопорная	2
7	0002380150	болт 6-гр.	1
8	0002386930	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001800980	уплотнение	1
1	0004085542	зажим шланговый	2
2	0007384271	шланг соединит.	1
3	0002355260	болт 6-гр.	1
3	0002361700	гайка 6-гр.	1
3	0002393870	шайба контактная	1
4	0006890600	хомут сдвоенный	1
5	0007384271	шланг соединит.	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0004085543	зажим шланговый	1
2	0007384271	шланг соединит.	1
3	0002355260	болт 6-гр.	1
3	0002361700	гайка 6-гр.	1
3	0002393870	шайба контактная	1
4	0006890600	хомут сдвоенный	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002384080	уплотнение	4
2	0007152870	шланг соединит.	1
3	0002351341	кольцо пружинное	16
4	0002374620	болт 6-гр.	16
4	0002378200	болт 6-гр.	8
5	0007152960	шланг соединит.	1
6	0002361710	гайка 6-гр.	2
6	0002373830	болт 6-гр.	2
6	0002393880	шайба контактная	3
7	0006898180	кронштейн	2
8	0002361800	шайба	2
8	0002379830	гайка стопорная	2
8	0002423740	болт 6-гр.	2
9	0006606090	труба	2
10	0002393941	шайба контактная	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001800980	уплотнение	2
0	0002387990	штуцер	1
1	0002388020	патрубок угловой	1
2	0006895491	шланг соединит.	1
3	0002153940	скоба трубная	1
4	0002388020	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ -LINDE- - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002388020	патрубок угловой	2
2	0006339890	шланг соединит.	1
3	0002153940	скоба трубная	1
4	0002387990	штуцер	1
5	0001800980	уплотнение	2

Наверх

ГИДРОПРОВОДЫ, ОХЛАЖДЕНИЕ МАСЛА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001800980	уплотнение	1
1	0002355230	болт 6-гр.	2
1	0002381320	гайка стопорная	2
1	0002393870	шайба контактная	2
2	0006890600	хомут сдвоенный	3
3	0002355260	болт 6-гр.	1
3	0002381320	гайка стопорная	1
3	0002393870	шайба контактная	1
4	0007384250	шланг соединит.	1
5	0002388990	штуцер г-образный	1
6	0007384260	шланг соединит.	1

Наверх

ГИДРОПРОВОДЫ, ОХЛАЖДЕНИЕ МАСЛА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355230	болт 6-гр.	2
1	0002381320	гайка стопорная	2
1	0002393870	шайба контактная	2
2	0006890600	хомут сдвоенный	3
3	0002355260	болт 6-гр.	1
3	0002381320	гайка стопорная	1
3	0002393870	шайба контактная	1
4	0007384250	шланг соединит.	1
5	0002388990	штуцер г-образный	1
6	0007384260	шланг соединит.	1
7	0001800980	уплотнение	2

Наверх

ГИДРОПРОВОДЫ, ОХЛАЖДЕНИЕ МАСЛА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002153940	скоба трубная	2
2	0002361700	гайка 6-гр.	2
2	0002362000	болт 6-гр.	2
2	0002393870	шайба контактная	2
3	0007384260	шланг соединит.	1
4	0002164920	кольцо уплотн.	4
5	0002150350	винт пустотелый	2
6	0002355210	болт 6-гр.	2
6	0002361700	гайка 6-гр.	2
6	0002393870	шайба контактная	2
7	0006890600	хомут сдвоенный	2
8	0007715732	кронштейн	1
9	0002393870	шайба контактная	1
10	0002362000	болт 6-гр.	1
11	0007384250	шланг соединит.	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ, 4-TRAC - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002158370	кольцо уплотнит.	1
1	0002384080	уплотнение	2
2	0007387880	фланец промежут.	2
3	0002158360	штуцер	2
4	0002498470	патрубок угловой	2
5	0006898530	шланг соединит.	1
6	0006898520	шланг соединит.	1
7	0002361710	гайка 6-гр.	2
7	0002389760	болт 6-гр.	2
7	0002393880	шайба контактная	2
8	0005448351	элемент стопорный	2
9	0002381320	гайка стопорная	4
10	0006898190	хомут сдвоенный	4
11	0002442370	болт 6-гр.	4
12	0002361700	гайка 6-гр.	1
12	0002374420	винт с 6-гр.гол.	1
12	0002393870	шайба контактная	1
13	0005448351	элемент стопорный	1
14	0006562442	полоса крепежная	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ, 4-TRAC - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002159220	кольцо уплотнит.	1
1	0002159200	штуцер	1
2	0006898551	шланг соединит.	1
3	0002381320	гайка стопорная	3
4	0002361710	гайка 6-гр.	2
4	0002374530	болт 6-гр.	2
4	0002393880	шайба контактная	2
5	0005448351	элемент стопорный	2
6	0006890600	хомут сдвоенный	4
7	0002442370	болт 6-гр.	4
8	0002361700	гайка 6-гр.	1
8	0002374420	винт с 6-гр.гол.	1
8	0002393870	шайба контактная	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ, 4-TRAC - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002388990	штуцер г-образный	1
2	0002388900	штуцер г-образный	1
3	0002160930	соединение резьб.	1
4	0002154540	штуцер редукц.	1
5	0006898540	шланг соединит.	1
6	0002381320	гайка стопорная	3
7	0006890600	хомут сдвоенный	3
8	0002442370	болт 6-гр.	4
9	0002383540	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ, ПРИВОД ДВИЖЕНИЯ, 4-TRAC - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006898360	шланг соединит.	4
2	0000960310	винт пустотелый	2
3	0006330310	кольцо уплотн.	4
4	0006898370	шланг соединит.	2
5	0006978150	крепление	2
6	0002374390	болт 6-гр.	6
7	0002393870	шайба контактная	6
8	0002114600	уплотнение	2
9	0006979000	соединение резьб.	2

Наверх

ГИДРОПРОВОДЫ, НАСОС - НАСОС-ДОЗАТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002388900	штуцер г-образный	1
2	0007150000	шланг соединит.	1
3	0006836561	штуцер измерит.	1
4	0002156120	скоба трубная	1
5	0002361700	гайка 6-гр.	1
5	0002374420	винт с 6-гр.гол.	1
5	0002393870	шайба контактная	1
6	0002381320	гайка стопорная	2
7	0006836600	опорна резиновая	2
8	0006836610	скоба крепежная	2
9	0002373400	болт 6-гр.	1
10	0002355210	болт 6-гр.	1
11	0002386930	патрубок угловой	1
12	0002114360	уплотнение	2
13	0006832920	штуцер	1

Наверх

ГИДРОПРОВОДЫ, НАСОС - НАСОС-ДОЗАТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002388900	штуцер г-образный	1
2	0006895480	шланг соединит.	1
3	0006836561	штуцер измерит.	1
4	0002156120	скоба трубная	1
5	0002361700	гайка 6-гр.	1
5	0002374420	винт с 6-гр.гол.	1
5	0002393870	шайба контактная	1
6	0002381320	гайка стопорная	2
7	0006836600	опорна резиновая	2
8	0006836610	скоба крепежная	2
9	0002373400	болт 6-гр.	1
10	0002355210	болт 6-гр.	1
12	0002114360	уплотнение	2
13	0006832920	штуцер	1

Наверх

ГИДРОПРОВОДЫ, БАК - НАСОС-ДОЗАТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114360	уплотнение	2
1	0005851860	шланг соединит.	1
2	0006671050	шланг соединит.	1
3	0002355230	болт 6-гр.	1
4	0006836610	скоба крепежная	2
5	0006836600	опорна резиновая	2
6	0002381320	гайка стопорная	2
7	0002388900	штуцер г-образный	1
8	0002386930	патрубок угловой	1
9	0000690330	шланг соединит.	1
10	0002442230	болт 6-гр.	1
11	0006026710	бандаж	1
12	0002361700	гайка 6-гр.	1
12	0002378540	болт 6-гр.	1
12	0002393870	шайба контактная	1
13	0000841000	выключатель масл.	1

Наверх

ГИДРОПРОВОДЫ, БАК - НАСОС-ДОЗАТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002110912	уплотнение	1
1	0007478091	шланг соединит.	1
2	0004085522	зажим шланговый	1
3	0002355230	болт 6-гр.	1
4	0006836610	скоба крепежная	2
5	0006836600	опорна резиновая	2
6	0002381320	гайка стопорная	2
7	0002442230	болт 6-гр.	1

Наверх

Гидропроводы, Бак - Клапан автопилота - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
2	0005693800	шланг соединит.	1
3	0002355230	болт 6-гр.	1
4	0006836610	скоба крепежная	1
5	0006836600	опорна резиновая	1
6	0002381320	гайка стопорная	1
14	0002114360	уплотнение	2

Наверх

HYDRAULIKLEITUNGEN, LENKEINHEIT-LENKZYL. - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114360	уплотнение	2
1	0002355210	болт 6-гр.	2
2	0006832540	скоба крепежная	12
3	0006836580	опорна резиновая	12
4	0002381320	гайка стопорная	12
5	0002387070	патрубок	4
6	0002355250	болт 6-гр.	2
7	0005445241	трубопровод	1
8	0005445261	трубопровод	1
9	0002381250	болт 6-гр.	8
10	0007504381	уголок	4
11	0006978501	трубопровод	1
12	0006978481	трубопровод	1
13	0007138460	уголок опорный	1
14	0006898841	трубопровод	1
15	0006898821	трубопровод	1
16	0006979690	шланг соединит.	2

Наверх

ГИДРОПРОВОДЫ, РУЛЕВОЙ ГИДРОЦИЛИНДР (2,30 - 2,70) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006794621	шланг соединит.	1
2	0002379830	гайка стопорная	1
3	0006979590	хомут сдвоенный	1
4	0002378000	болт 6-гр.	1
5	0006898620	шланг соединит.	1
6	0002386930	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ, РУЛЕВОЙ ГИДРОЦИЛИНДР (4 - TRAC) - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006794621	шланг соединит.	1
2	0006895500	шланг соединит.	1

Наверх

ГИДРОПРОВОДЫ, CLAAS AUTOPILOT - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006671060	шланг соединит.	2
2	0002394790	адаптер редукц.	2
3	0002388900	штуцер г-образный	2
4	0000840180	панель	2
5	0002387880	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ, CLAAS AUTOPILOT - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002387880	патрубок угловой	1
2	0000397970	клапан	1
3	0002355260	болт 6-гр.	2
3	0002361700	гайка 6-гр.	2
3	0002393870	шайба контактная	4
4	0002388900	штуцер г-образный	2
5	0002374380	болт 6-гр.	2
6	0007387730	уголок опорный	1
7	0007478440	трубопровод	2
8	0009934570	гидрошланг	1
9	0009955150	шланг соединит.	1
10	0002394790	адаптер редукц.	2

Наверх

ГИДРОПРОВОДЫ, CLAAS AUTOPILOT - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002159210	кольцо уплотнит.	1
1	0002133580	штуцер	1
2	0002390390	патрубок т-обр.	1
3	0002386930	патрубок угловой	1
4	0006836561	штуцер измерит.	1
5	0007387470	шланг соединит.	1
6	0002378540	болт 6-гр.	2
7	0008129910	скоба трубная	2
8	0002381320	гайка стопорная	2

Наверх

Гидропроводы, Гидромотор - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007387261	шланг соединит.	1
2	0002110912	уплотнение	2
3	0007153120	шланг соединит.	1
4	0002114360	уплотнение	2
5	0002442230	болт 6-гр.	3
6	0006836610	скоба крепежная	3
7	0006836600	опорна резиновая	3
8	0008138880	пластина	3
9	0002381320	гайка стопорная	3
10	0002152260	скоба трубная	2

Наверх

СОЕДИНЯЮЩИЕ ДЕТАЛИ ТРУБОПРОВОДОВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002153350	зажим шланговый	0
1	0002390550	зажим шланговый	0
1	0002391790	зажим шланговый	0
1	0007504740	зажим шланговый	0
2	0004085522	зажим шланговый	0
2	0004085583	зажим шланговый	0
3	0000940580	зажим	0
3	0000940590	зажим	0
3	0002378140	зажим	0
3	0004085440	тройник	0
3	0007020760	зажим	0
4	0002123780	гайка накидная	0
4	0002154820	гайка накидная	0
4	0002333310	гайка накидная	0
4	0002333431	гайка накидная	0
4	0002345141	гайка накидная	0
4	0002345151	гайка накидная	0
4	0002383311	гайка накидная	0
4	0002383351	гайка накидная	0
4	0002383691	гайка накидная	0
4	0002384051	гайка накидная	0
4	0002386611	гайка накидная	0
4	0002387151	гайка накидная	0
4	0002388111	гайка накидная	0
4	0002388131	гайка накидная	0
4	0002388581	гайка накидная	0
4	0002391570	гайка накидная	0
4	0002440401	гайка накидная	0
4	0002440611	гайка накидная	0
4	0006335891	гайка накидная	0
4	0007507841	гайка накидная	0
5	0002123770	кольцо профильное	0
5	0002154810	кольцо профильное	0
5	0002383321	кольцо профильное	0
5	0002383361	кольцо профильное	0
5	0002388121	кольцо профильное	0
5	0002440601	кольцо профильное	0
5	0004060821	кольцо профильное	0
5	0004086130	кольцо ножевое	0
5	0004086140	кольцо ножевое	0
5	0004086150	кольцо ножевое	0
5	0004086171	кольцо профильное	0
5	0004086191	кольцо профильное	0
5	0004086201	кольцо профильное	0
5	0004086211	кольцо профильное	0
5	0004086231	кольцо профильное	0
5	0004086241	кольцо профильное	0
5	0006335901	кольцо профильное	0
6	0002154840	соединение	0
6	0002161140	соединение	0
7	0002393820	соединение	0
8	0002151680	соединение	0
8	0002154830	соединение	0
8	0002155620	соединение	0
8	0002156730	соединение	0
8	0002393310	соединение	0
9	0000718021	соединение	0
9	0002150580	соединение	0
9	0002151670	соединение	0
9	0002156740	соединение	0
9	0002393040	соединение	0
10	0002393830	соединение	0
10	0007387710	патрубок забивной	0
10	0007387720	патрубок забивной	0

Наверх

ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002112390	скоба трубная	0
0	0002117090	скоба трубная	0
0	0002140450	скоба трубная	0
0	0002150790	скоба трубная	0
0	0002150830	скоба трубная	0
1	0006890600	хомут сдвоенный	0
1	0006895560	хомут сдвоенный	0
1	0006898190	хомут сдвоенный	0
1	0006979590	хомут сдвоенный	0
2	0005755890	хомут одинарный	0
2	0005796720	хомут одинарный	0
2	0005796870	хомут одинарный	0
2	0007387620	хомут одинарный	0
3	0000714560	опорна резиновая	0
3	0006071100	опорна резиновая	0
3	0006071110	опорна резиновая	0
3	0006071780	опорна резиновая	0
3	0006836580	опорна резиновая	0
3	0006836590	опорна резиновая	0
3	0006836600	опорна резиновая	0
3	0006978070	опорна резиновая	0
3	0006978120	опорна резиновая	0
3	0007387630	опорна резиновая	0
4	0000714540	скоба крепежная	0
4	0006722090	скоба крепежная	0
4	0006832540	скоба крепежная	0
4	0006836610	скоба крепежная	0
4	0006892370	скоба крепежная	0
5	0007152410	хомут сдвоенный	0
5	0007234980	хомут сдвоенный	0
5	0007235000	хомут сдвоенный	0
5	0007235010	хомут сдвоенный	0
6	0000707280	хомут одинарный	0
6	0000712410	хомут одинарный	0
6	0002161170	хомут одинарный	0
6	0007152420	хомут одинарный	0
7	0002131160	кольцо уплотнит.	0
7	0002152260	скоба трубная	0
7	0002153940	скоба трубная	0
7	0002154110	скоба трубная	0
7	0002156120	скоба трубная	0
7	0002161560	скоба трубная	0
7	0002163410	скоба трубная	0
7	0002382470	скоба трубная	0
7	0002394381	скоба трубная	0
7	0008129910	скоба трубная	0
8	0006671380	держатель провод.	0
9	0007387750	держатель провод.	0
9	0007387760	держатель провод.	0

Наверх

МОТОР - CLAAS MEGA 360

MERCEDES OM 906 LA; ОТБОР МОЩНОСТИ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005457790	кронштейн муфты	1
2	0002393870	шайба контактная	12
3	0002373700	болт 6-гр.	12
4	0006494820	диск шарнира	1
5	0005012820	шайба	6
6	0002163520	винт с 6-гр.гол.	6
7	0005456210	вал выходной	1
8	0006240540	шпонка призматич.	1
9	0002387823	ш/подш.радиальный	1
10	0005455501	кожух вых.вала	1
11	0002393880	шайба контактная	12
12	0002389760	болт 6-гр.	10
13	0002430630	кольцо стопорное	1
14	0005458500	шкив двигателя	1
15	0009803861	соленоид	1
16	0002411400	винт потайной	1
17	0002351302	шайба	1
18	0006241570	гайка корончатая	1
19	0002351190	шплинт	1
20	0006245461	втулка	1
21	0002378440	болт 6-гр.	2
22	0002382860	пробка запорная	1

Наверх

ТОПЛИВНЫЙ БАК - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001776220	корпус вентилят.	1
1	0001776210	пробка резьб.	1
1	0006240031	пробка резьб.	1
2	0006595652	фильтр заправ.	1
3	0000960300	винт пустотелый	2
4	0002357860	кольцо уплотн.	4
5	0002155620	соединение	2
6	0005459070	трубка приемная	1
7	0002164650	кольцо уплотн.	2
8	0005459070	трубка приемная	1
9	0002370460	винт запорный	1
10	0002366880	кольцо уплотн.	1
11	0000114520	кпл.главн.кабеля	1
11	0000129161	кпл.главн.кабеля	1
12	0007556290	зажим шасси	1
13	0006729960	уплотнение	1
14	0006818550	указатель запаса	1
15	0000940590	зажим	2
16	0002006730	шланг из пвх	1
17	0006468894	бак топливный	1
18	0002384072	кольцо уплотн.	1
19	0006876070	пробка сливная	1
20	0006876251	болт 6-гр.	1

Наверх

ТОПЛИВНЫЙ - ФИЛЬТР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000686660	фильтр топливный	1
2	0000687110	элемент фильтра	1
3	0007967890	кольцо уплотн.	1
4	0007967880	кожух вентилятора	1
5	0007967910	пробка резьбов.	1
6	0007967900	пробка	1
10	0000686641	сепаратор топлив.	1
11	0002110912	уплотнение	1
12	0000729950	уплотнение корп.	2
13	0000687121	фильтр топливный	1
14	0000729961	бачок для воды	1
15	0007236941	уплотнение	1
16	0007236930	пробка сливная	1
17	0002361700	гайка 6-гр.	2
17	0002374420	винт с 6-гр.гол.	2
17	0002393931	шайба контактная	4

Наверх

MERCEDES OM 906 LA; СИСТЕМА ПИТАНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	1
1	0002362000	болт 6-гр.	1
1	0002393870	шайба контактная	1
2	0002163410	скоба трубная	1
3	0006692340	кронштейн	1
4	0002355050	болт 6-гр.	4
4	0002361690	гайка 6-гр.	4
4	0002393870	шайба контактная	4
5	0007235010	хомут сдвоенный	1
6	0002155620	соединение	2
7	0005459010	топливопровод	1
7	0007968691	топливопровод	1
8	0002153940	скоба трубная	1
9	0005459080	топливопровод	1
10	0005459020	топливопровод	1
10	0007968701	топливопровод	1
11	0002357860	кольцо уплотн.	6
12	0002155620	соединение	4
13	0002361700	гайка 6-гр.	2
13	0002374420	винт с 6-гр.гол.	2
13	0002393870	шайба контактная	2
14	0000686650	насос ручной	1
15	0004085522	зажим шланговый	2
16	0000960300	винт пустотелый	3
17	0002361700	гайка 6-гр.	2
17	0002374420	винт с 6-гр.гол.	2
17	0002393931	шайба контактная	2
18	0002366880	кольцо уплотн.	2
19	0007615831	клапан запорный	1
20	0000901210	винт запорный	5
20	0002006990	лента уплотн.	0
21	0000686641	сепаратор топлив.	1
21	0000686660	фильтр топливный	1
22	0000687110	элемент фильтра	1
22	0000687121	фильтр топливный	1
23	0005459090	топливопровод	1
24	0005459060	горловина резьб.	2
25	0002384510	кольцо уплотнит.	2

Наверх

MERCEDES OM 906 LA; СИСТЕМА ПИТАНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005459530	элемент м/фильтра	1
2	0000687090	элемент фильтра	1
3	0002155620	соединение	4
4	0002164650	кольцо уплотн.	7
5	0005459140	фильтр топливный	1
6	0000960300	винт пустотелый	2
7	0002373820	болт 6-гр.	2
8	0002393880	шайба контактная	2
9	0002163980	штуцер	1
10	0005458990	топливопровод	1
11	0005459000	топливопровод	1
12	0005458980	топливопровод	1
13	0000686870	соединение	4
14	0002163640	гайка накидная	4
15	0005459020	топливопровод	1
16	0005459010	топливопровод	1
17	0002361690	гайка 6-гр.	3
17	0002393860	шайба контактная	3
17	0002424420	болт 6-гр.	3
18	0007235010	хомут сдвоенный	3

Наверх

MERCEDES OM 906 LA; СИСТЕМА ПИТАНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007983180	вставка фильтра	1
2	0007983190	вставка фильтра	1
3	0000686880	соединение	2
4	0002361690	гайка 6-гр.	1
4	0002393860	шайба контактная	1
4	0002424420	болт 6-гр.	1
5	0007235010	хомут сдвоенный	1
6	0008138880	пластина	1
7	0006055512	крепление	1
8	0002424420	болт 6-гр.	1
9	0007968691	топливопровод	1
10	0007968701	топливопровод	1

Наверх

Аксессуары двигателя, Фильтр масла - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005459530	элемент м/фильтра	1

Наверх

MERCEDES OM 906 LA; КОНСОЛЬ ДВИГАТЕЛЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005459461	опора угловая	1
0	0007025560	удлинитель	1
1	0005457565	кронштейн двигат.	1
2	0002121910	шайба контактная	2
2	0002375210	гайка 6-гр.	2
2	0002375910	болт 6-гр.	2
3	0002393910	шайба контактная	8
4	0002358210	болт 6-гр.	7
6	0002355850	болт 6-гр.	1
7	0005448330	уголок опорный	1
8	0002361700	гайка 6-гр.	1
8	0002374420	винт с 6-гр.гол.	1
8	0002393870	шайба контактная	1
9	0007384450	шланг сливной	1
10	0002382680	кольцо уплотн.	2
11	0002153930	винт пустотелый	1
12	0006688790	кронштейн	1
13	0002363270	гайка 6-гр.	1
14	0000775282	ниппель запорный	1
15	0000775290	накладка	1
16	0000028460	кольцо	2
17	0000028480	цепочка узловая	1
18	0002150800	кольцо запорное	1
19	0006335891	гайка накидная	1
20	0002355580	болт 6-гр.	1
20	0002361720	гайка 6-гр.	1
20	0002393890	шайба контактная	1
21	0007436401	скоба	1
22	0007436430	крепление	1
23	0002373830	болт 6-гр.	2
24	0002393941	шайба контактная	2

Наверх

MERCEDES OM 906 LA; СИСТЕМА ОХЛАЖДЕНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393870	шайба контактная	8
2	0002373420	болт 6-гр.	4
3	0005456552	фланец	1
4	0005456491	вентилятор	1
4	0005457000	вентилятор	1
5	0002361690	гайка 6-гр.	9
6	0002393920	шайба контактная	9
7	0005457720	кожух воздунапр.	1
8	0002374390	болт 6-гр.	3
9	0002393870	шайба контактная	4
10	0005456260	щиток опорный	1
11	0002393880	шайба контактная	8
12	0002361710	гайка 6-гр.	8
13	0002362000	болт 6-гр.	1
14	0007138451	уголок опорный	1
15	0005456230	щиток опорный	1
16	0007522520	амортизатор рез.	8
17	0005458553	радиатор	1
18	0002361700	гайка 6-гр.	4
18	0002362130	болт 6-гр.	4
18	0002393870	шайба контактная	4
19	0005455480	охладитель наддув	1
20	0005456250	щиток опорный	1
21	0002361700	гайка 6-гр.	4
21	0002374390	болт 6-гр.	4
21	0002393870	шайба контактная	4
22	0005078241	кран сливной	1
23	0005456220	щиток опорный	1

Наверх

MERCEDES 0M 906 LA; СИСТЕМА ОХЛАЖДЕНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0004085612	зажим шланговый	2
2	0005456850	колено резиновое	1
3	0002392413	зажим шланговый	4
5	0005456860	колено резиновое	1
6	0005456901	труба водяная	1
7	0007964390	колено резиновое	1

Наверх

MERCEDES OM 906 LA; СИСТЕМА ОХЛАЖДЕНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0004085522	зажим шланговый	4
2	0002054080	шланг	2
3	0006892370	скоба крепежная	1
4	0006071780	опорна резиновая	1
5	0002355190	болт 6-гр.	1
5	0002381320	гайка стопорная	1
5	0002393870	шайба контактная	1
6	0003500912	бачок уравнительный	1
7	0006592220	замок радиатора	1
8	0007520080	замок радиатора	1
9	0001769530	глазок	1
9	0001769540	кольцо упорное	1
10	0002122510	уплотнение	1
11	0002351630	кольцо стопорное	1
12	0000135370	выключатель попл.	1
13	0002386340	уплотнение	1
14	0004085583	зажим шланговый	4
15	0005456911	кронштейн	1
16	0006572330	радиатор	1
17	0002150830	скоба трубная	3
18	0005457250	кронштейн	1
19	0005457232	труба водяная	4
20	0002006692	шланг	1
21	0002393870	шайба контактная	4
22	0002361700	гайка 6-гр.	4
23	0002361700	гайка 6-гр.	4
23	0002393870	шайба контактная	4
23	0006100991	винт полупотайной	4
24	0002361700	гайка 6-гр.	1
24	0002362000	болт 6-гр.	1
24	0002393870	шайба контактная	1
25	0008129910	скоба трубная	1
26	0002374390	болт 6-гр.	1
27	0002393870	шайба контактная	1

Наверх

MERCEDES OM 906 LA; СИСТЕМА ОХЛАЖДЕНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005166221	наклейка	1
1	0004085612	зажим шланговый	2
2	0007968600	колено резиновое	1
2	0007987630	колено резиновое	1
3	0004085520	зажим шланговый	2
4	0007969040	шланг	1
5	0007968730	шланг	1
5	0007969540	шланг	1
6	0002355220	болт 6-гр.	1
6	0002381320	гайка стопорная	1
6	0002393870	шайба контактная	1
7	0002156120	скоба трубная	1
8	0002382673	зажим шланговый	4
9	0008138880	пластина	1
10	0003138490	хомут	1
11	0007968740	патрубок	1
12	0007968710	шланг	1
13	0007968372	бачок уравнительный	1
14	0004085583	зажим шланговый	1
15	0007968380	колпачок запорн.	1
16	0007968411	переключатель	1
17	0007968420	регулятор давлен.	1
18	0007968390	замок	1
19	0007968720	кронштейн	1
20	0002361700	гайка 6-гр.	2
20	0002374420	винт с 6-гр.гол.	5
20	0002393870	шайба контактная	7
21	0004085583	зажим шланговый	3
22	0007968620	шланг водяной	1
23	0006977980	лента для кабеля	3
24	0002150830	скоба трубная	3
25	0002361700	гайка 6-гр.	3
25	0002373700	болт 6-гр.	3
25	0002393870	шайба контактная	3
26	0006572330	радиатор	1
27	0005457232	труба водяная	1
28	0005456860	колено резиновое	1
29	0005456901	труба водяная	1
30	0002392413	зажим шланговый	1
31	0005456850	колено резиновое	1

Наверх

MERCEDES OM 906 LA; ПРОМЕЖУТОЧНОЕ ОХЛАЖДЕНИЕ ВОЗДУХА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005459960	шина опорная	1
2	0005458970	хомут зажимной	1
3	0005458960	кольцо уплотнит.	1
4	0005456880	anschlussstutzen	1
5	0002157392	зажим шланговый	5
6	0005859891	шланг наддува	1
7	0005459151	труба наддува	1
8	0002161930	хомут	1
9	0005456771	шланг наддува	1
10	0005459160	крышка	1
11	0005459200	хомут зажимной	1
12	0002393860	шайба контактная	4
13	0002374650	болт 6-гр.	4
14	0005456750	труба наддува	1
15	0003517800	шланг наддува	1
16	0002166560	кольцо уплотнит.	1
17	0000626850	кронштейн	1
18	0006774041	скоба трубная	1

Наверх

MERCEDES OM 906 LA; СЕТКА РАДИАТОРА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005458483	стенка задняя	1
2	0002361690	гайка 6-гр.	4
2	0002374650	болт 6-гр.	4
2	0002393860	шайба контактная	4
3	0002381320	гайка стопорная	4
10	0002393880	шайба контактная	4
11	0005458620	элемент упругий	1
12	0005457571	элемент упругий	1
13	0006570960	труба охл.воды	1
14	0006575703	ротор в сб.	1
15	0002356672	штифт распорный	1
16	0002351630	кольцо стопорное	1
17	0002343830	шайба опорная	2
18	0006575710	вал	1
19	0006104490	шарикоподш.фланц.	2
20	0006104460	фланец металлич.	4
21	0006104480	подшипник кольца	2
22	0006104471	кольцо зажимное	2
23	0002363250	шпилька	2
24	0002361710	гайка 6-гр.	6
24	0002365100	винт полупотайной	6
24	0002393880	шайба контактная	6
25	0006012430	шайба опорная	2
26	0006012420	цапфа запорная	2
33	0002007060	защита кромок	1
34	0006632710	щиток	1
35	0002361700	гайка 6-гр.	4
35	0002374390	болт 6-гр.	4
35	0002393870	шайба контактная	4
36	0002018761	профиль уплотн.	0
37	0002009090	профиль уплотн.	0
38	0002018761	профиль уплотн.	0
39	0006576590	цапфа запорная	2
40	0006012430	шайба опорная	2
41	0005413401	лист уплотняющий	1
42	0002050780	профиль п-обр.	0

Наверх

MERCEDES OM 906 LA; ВЕНТИЛЯТОР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002393931	шайба контактная	4
1	0002361700	гайка 6-гр.	4
1	0002374420	винт с 6-гр.гол.	4
1	0002393870	шайба контактная	4
2	0006578830	хомут	1
3	0006575291	щиток опорный	1
4	0002361700	гайка 6-гр.	2
4	0002362000	болт 6-гр.	2
4	0002393931	шайба контактная	2
5	0006575721	щиток делителя	1
6	0007964610	хомут	2
7	0007968231	делитель	1

Наверх

MERCEDES OM 906 LA; ВОЗДУШНАЯ ШАХТА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005457210	уголок	1
2	0002393941	шайба контактная	4
3	0002375700	болт 6-гр.	4
4	0005459970	шахта вентиляц.	1
5	0002163810	заклепка глухая	31
6	0006432690	лист уплотняющий	3
7	0003503930	пластина уплотн.	1
8	0006491310	пластина уплотн.	2
9	0007239101	кронштейн	1
12	0005458360	уплотн.радиатора	1
12	0005458370	уплотн.радиатора	1
13	0005456840	уплотн.радиатора	1
14	0005458380	уплотн.радиатора	1
15	0005458390	уплотн.радиатора	1
16	0005457831	шина зажимная	1
17	0005457801	полоска уплотн.	1
18	0002393870	шайба контактная	2
19	0002374390	болт 6-гр.	2
20	0002361700	гайка 6-гр.	2
20	0002374390	болт 6-гр.	2
20	0002393870	шайба контактная	2
21	0007963872	панель	1
22	0002361700	гайка 6-гр.	6
22	0002393931	шайба контактная	6
22	0006100971	винт полупотайной	6
23	0002393931	шайба контактная	4
24	0002362000	болт 6-гр.	4

Наверх

MERCEDES OM 906 LA; СИСТЕМА ОХЛАЖДЕНИЯ - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351560	кольцо стопорное	1
2	0002152100	шайба опорная	1
3	0002351790	кольцо стопорное	1
4	0002154000	ш/подш.радиальный	1
5	0006093943	ротор	1
6	0002349530	винт полупотайной	2
6	0002361700	гайка 6-гр.	2
6	0002393870	шайба контактная	2
7	0005457135	кронштейн	1
8	0002393870	шайба контактная	2
9	0002362000	болт 6-гр.	2

Наверх

MERCEDES OM 906 LA; ФИЛЬТРАЦИЯ ВОЗДУХА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002153940	скоба трубная	1
2	0007522830	выкл.техобслужив.	1
3	0005456172	колено впускное	1
4	0002339982	зажим шланговый	3
5	0002154762	зажим шланговый	3
6	0005414490	трубопровод впуск	1
7	0005459851	патрубок впускн.	1
8	0002361700	гайка 6-гр.	4
8	0002373700	болт 6-гр.	4
8	0002393870	шайба контактная	4

Наверх

MERCEDES OM 906 LA; ВОЗДУШНЫЙ ФИЛЬТР - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000729560	шланг спиральный	1
2	0002390462	зажим шланговый	2
3	0000773310	патрубок переход.	1
4	0002112390	скоба трубная	3
5	0005459851	патрубок впускн.	1
6	0002339982	зажим шланговый	2
7	0006574981	фильтр	1
8	0005459772	фильтр воздушный	1
9	0005459931	фильтр	1
10	0005459941	главн. фильтр	1
11	0005459950	главн. фильтр	1
12	0005459920	кольцо	1
13	0005459750	пружина натяжная	2
14	0005459760	крепление	2
15	0002373400	болт 6-гр.	4
16	0002393870	шайба контактная	4
17	0007964380	хомут	1
18	0002361700	гайка 6-гр.	1
18	0002362000	болт 6-гр.	1
18	0002393931	шайба контактная	2

Наверх

MERCEDES OM 906 LA; ВЫПУСКНАЯ СИСТЕМА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005459720	труба выхлопная	1
2	0005459710	труба выхлопная	1
3	0005459700	труба выхлопная	1
4	0002393870	шайба контактная	13
5	0002374420	винт с 6-гр.гол.	1
6	0006024680	кронштейн	1
7	0006718140	хомут	1
8	0002361700	гайка 6-гр.	5
8	0002362130	болт 6-гр.	5
8	0002393870	шайба контактная	5
9	0002362130	болт 6-гр.	4
10	0005459860	кронштейн	2
11	0005459730	консоль	1
12	0002361700	гайка 6-гр.	2
12	0002381320	гайка стопорная	2
13	0002362000	болт 6-гр.	4
14	0007960050	эжектор	1
15	0002355290	болт 6-гр.	1
15	0002361710	гайка 6-гр.	1
15	0002393880	шайба контактная	1
16	0006433261	стремянка	1
17	0006423600	глушитель	1
18	0006738651	скоба трубная	1
19	0005457070	труба выхлопная	1
20	0005457340	щиток защитный	1
21	0007964680	щиток защитный	1

Наверх

MERCEDES OM 906 LA; ВЫПУСКНАЯ СИСТЕМА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005459720	труба выхлопная	1
2	0005459710	труба выхлопная	1
3	0005459700	труба выхлопная	1
4	0002393870	шайба контактная	8
5	0002374420	винт с 6-гр.гол.	6
6	0006024680	кронштейн	1
7	0006718140	хомут	1
8	0002361700	гайка 6-гр.	3
8	0002362130	болт 6-гр.	3
8	0002393870	шайба контактная	3
13	0002362000	болт 6-гр.	2
17	0007968121	глушитель	1
18	0006738651	скоба трубная	1
19	0005457070	труба выхлопная	1
20	0005457340	щиток защитный	1
21	0007964680	щиток защитный	1

Наверх

MERCEDES OM 906 LA; ЗАЛИВНАЯ ГОРЛОВИНА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	1
1	0002381250	болт 6-гр.	1
1	0002393870	шайба контактная	1
2	0005457112	кронштейн	1
2	0007968650	кронштейн	1
3	0002393870	шайба контактная	3
4	0002362000	болт 6-гр.	3
5	0002362000	болт 6-гр.	1
6	0002393870	шайба контактная	1
7	0005458460	заливная горловина	1
8	0002150790	скоба трубная	1
9	0004085583	зажим шланговый	1

Наверх

MERCEDES OM 906 LA; ФИЛЬТРАЦИЯ ВОЗДУХА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007522960	фильтр груб.очист	1
2	0007436850	кронштейн	1
3	0002361700	гайка 6-гр.	1
3	0002373700	болт 6-гр.	1
3	0002393870	шайба контактная	1
4	0007522970	фильтр	1
5	0007522210	кольцо промежут.	1
6	0002162380	хомут	1
7	0007522170	труба промежут.	1

Наверх

ОБЗОР - CLAAS MEGA 360

ЭЛЕМЕНТЫ ПРИВОДА - CLAAS MEGA 360

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005459540	ремень клин.ребр.	1
0	0007969980	ремень клин.ребр.	1
1	0005440491	ремень	1
2	0006290021	ремень клиновой	1
2	0006560280	ремень клиновой	1
3	0006219031	ремень клиновой	1
4	0005441660	ремень	1
5	0005441640	ремень	1
6	0006033370	ремень клиновой	1
6	0006672380	ремень клиновой	1
7	0006441411	ремень клиновой	1
8	0006444470	ремень клиновой	1
9	0006234271	ремень клиновой	1
10	0007550701	ремень клиновой	1
11	0000660340	ремень клиновой	1
11	0007853410	ремень клиновой	1
12	0006443680	ремень клиновой	1
13	0005441720	ремень	1
14	0006033801	ремень клин.широк	1
15	0006097620	ремень	1
16	0006087160	цепь роликовая	1
17	0006445380	ремень	1
18	0008181010	цепь роликовая	1
19	0005066712	ремень клиновой	1
20	0005456890	ремень клиновой	1
20	0008217342	ремень клиновой	1
21	0005456681	ремень клиновой	1
22	0006445370	ремень клиновой	1
23	0006098230	ремень клин.широк	1
23	0006614270	ремень клин.широк	1
24	0006612201	ремень	1
25	0006009810	цепь роликовая	1

Наверх
