Содержимое: Каталог Запчастей John Deere :1210E Forwarder (S.N. 001501-001976), Interim Tier 4, Fixed Cabin, Engine 6068HTJ91 - PC12415 19 Sheet Metal & Styling 1210E IT4 FC 1911 Hood and Hood Supports 1210E IT4 FC 1210E IT4 FC

Actuator, Hood - ST807425 ( Привода, Капот - )

Engine Hood, Front - ST764158 ( Капот, Передний )

Engine Hood, Rear - ST764296 ( Капот, Задний )

Tank Mounting Cover - ST764801 ( Монтаж Крышки Бака - )

Compartment Grille, Engine - ST766797 ( Отсек Решетка, Двигатель - )

Actuator, Hood - ST807425 ( Привода, Капот - )

1 - Винт 19M10261 Количество:4 Примечание:M10 X 25
2 - Винт 19M9448 Количество:4 Примечание:M10 X 20
3 - Винт 19M9568 Количество:2 Примечание:M8 X 20
4 - Винт 19M9570 Количество:6 Примечание:M12 X 25
5 - Винт 19M9570 Примечание:M12 X 25, SUB FOR 19M9648
6 - Винт 19M9704 Количество:4 Примечание:M10 X 25
7 - Шайба F064436 Количество:4
8 - Стопорная шайба F064437 Количество:4
9 - Распорная втулка F660851
10 - Кронштейн F660852
11 - Стопор F663219 Количество:2
12 - Распорная втулка F663220
13 - Стопорная гайка 14M7725 Примечание:M12
14 - Пускатель F076707
15 - Опора F663234
16 - Пружинное кольцо F670581

Наверх

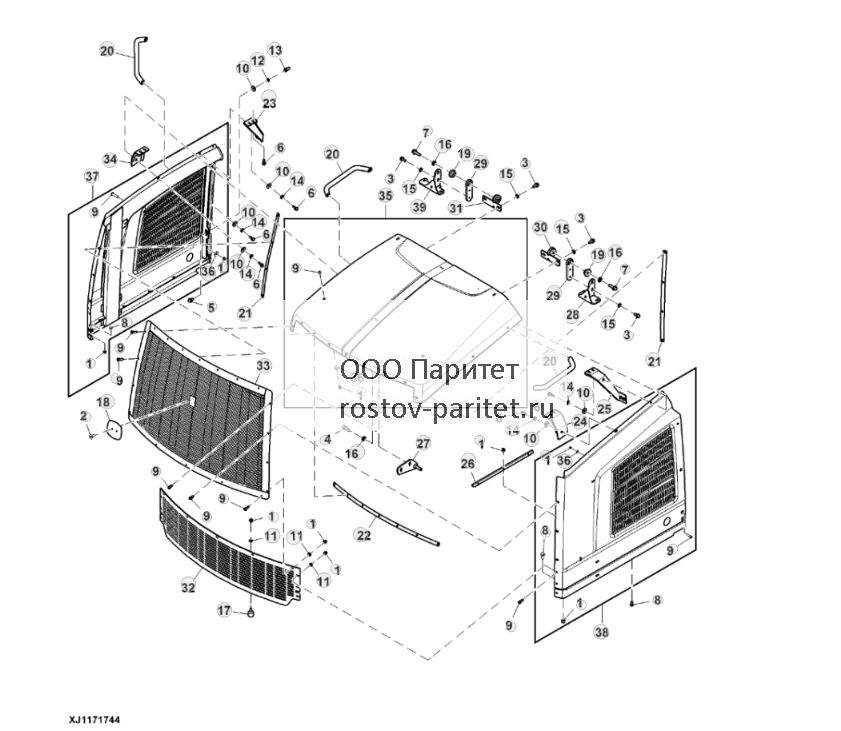

Engine Hood, Front - ST764158 ( Капот, Передний )

1 - Стопорная гайка 14M7625 Количество:34 Примечание:M6
2 - Винт 19M10005 Количество:2 Примечание:M4 X 8
3 - Винт 19M10261 Количество:8 Примечание:M10 X 25
4 - Винт 19M9571 Количество:2 Примечание:M12 X 30
5 - Винт 19M9448 Количество:2 Примечание:M10 X 20
6 - Винт 19M9569 Количество:20 Примечание:M8 X 25
7 - Винт 19M9572 Количество:2 Примечание:M12 X 40
8 - Винт с головкой 19M9674 5 Примечание:M6 X 12
9 - Винт 21M7575 Количество:32 Примечание:M6 X 20
10 - Шайба 24M7489 Количество: 10 Примечание:10.500 X 30 X 2.500 mm
11 - Шайба 24M7506 3 Примечание:6.400 X 12 X 1.600 mm
12 - Стопорная шайба F005551 Количество:2
13 - Гайка F039854 Количество:2
14 - Стопорная шайба F064435 Количество:8
15 - Шайба F064436 Количество:8
16 - Стопорная шайба F064437 Количество:4
17 - Демпфер крут. колебаний F070877 Количество:2
18 - Пластина F635602
19 - Втулка F644053 Количество:2
20 - Рукоятка F653343 Количество:4
21 - Пластина F654318 Количество:2
22 - Пластина F654320
23 - Опора F660798
24 - Опора F660802
25 - Опора F660804
26 - Пластина F660838
27 - Опора F688517
28 - Кронштейн F663252
29 - Пластина F663256 Количество:2
30 - Кронштейн F663257
31 - Кронштейн F663258
32 - Решетка F663264
33 - Решетка F663270
34 - Опора F663271
35 - Крышка F663287 Примечание:Top, INCLUDES (4) 14M7625, (4) 21M7575 AND (4) 24M7507
36 - Шайба 24M7507 Количество:6 Примечание:6.400 X 18 X 1.600 mm
37 - Крышка F663288 Примечание:RH, INCLUDES 21M7575, 24M7507, (6) 19M9674 AND (7) 14M7625
38 - Крышка F663291 Примечание:LH, INCLUDES 21M7575, 24M7507, (6) 19M9674 AND (7) 14M7625
39 - Кронштейн F664163

Наверх

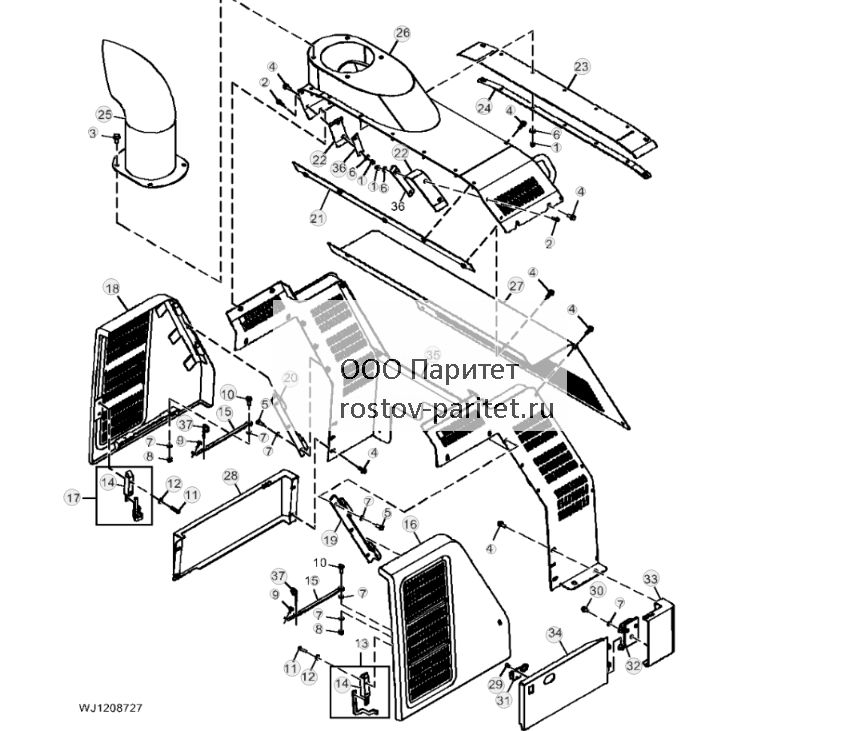

Engine Hood, Rear - ST764296 ( Капот, Задний )

1 - Стопорная гайка 14M7625 1 Примечание:M6
2 - Винт 19M9444 Количество:4 Примечание:M6 X 20
3 - Винт 19M9448 Количество:4 Примечание:M10 X 20
4 - Винт 19M9568 9 Примечание:M8 X 20
5 - Винт с головкой 19M9682 Количество:6 Примечание:M8 X 20
6 - Шайба 24M7506 1 Примечание:6.400 X 12 X 1.600 mm
7 - Шайба 24M7509 2 Примечание:8.400 X 16 X 1.600 mm
8 - Стопорная гайка 14M7626 Количество:2 Примечание:M8
9 - Винт 19M9443 Количество:2 Примечание:M6 X 16
10 - Винт 19M9569 Количество:2 Примечание:M8 X 25
11 - Винт с головкой 19M9617 Количество:4 Примечание:M6 X 30
12 - Стопорная шайба F015990 Количество:4
13 - Блокировка F643393
14 - Блокировка F002520 Количество:2
15 - Пластина F648902 Количество:2
16 - Крышка F652932 Примечание:Левый
17 - Блокировка F643394
18 - Крышка F652931 Примечание:R
19 - Шарнир F648916
20 - Шарнир F648922
21 - Кронштейн F663198
22 - Щиток F663297 Количество:2 Примечание:Резиновый
23 - Щиток F688482 Примечание:Резиновый
24 - Пластина F663301
25 - Крышка F663304
26 - Крышка F663306
27 - Крышка F663324
28 - Крышка F663326
29 - Винт 19M9476 Количество:2 Примечание:M5 X 8
30 - Винт 19M9567 Количество:3 Примечание:M8 X 16
31 - Задвижка F052720
32 - Шарнир F648929
33 - Крышка F663329
34 - Крышка F663330
35 - Рама F663333
36 - Пластина F676685 Количество:2
37 - Пружинный стопорный штифт 99M7147 Количество:2

Наверх

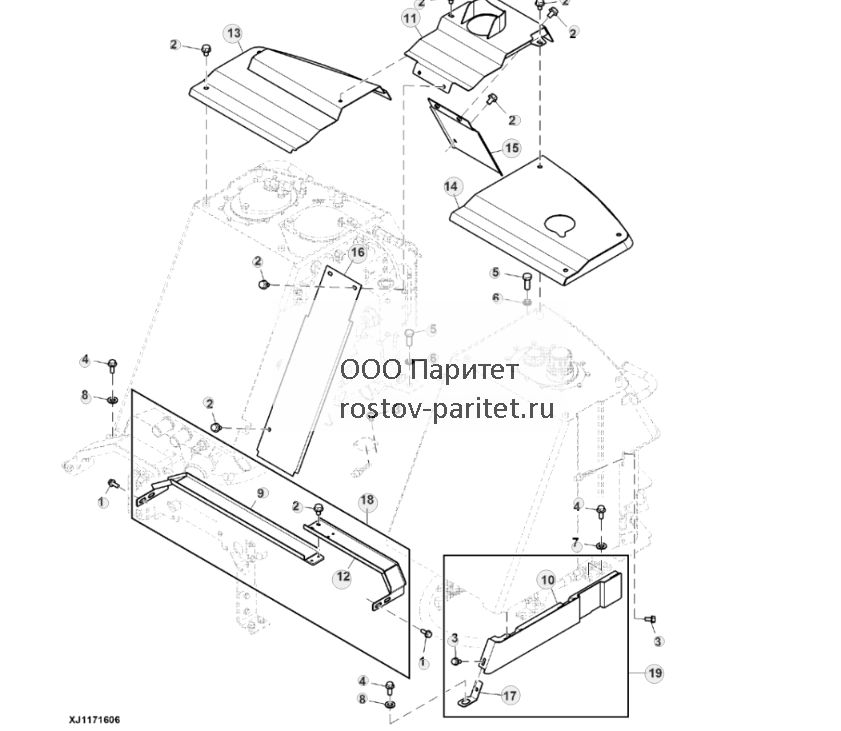

Tank Mounting Cover - ST764801 ( Монтаж Крышки Бака - )

1 - Винт 19M10261 Количество:4 Примечание:M10 X 25
2 - Винт 19M9446 5 Примечание:M8 X 12
3 - Винт 19M9567 Количество:5 Примечание:M8 X 16
4 - Винт 19M9571 Количество:6 Примечание:M12 X 30
5 - Винт с головкой 19M9658 Количество:3 Примечание:M16 X 40
6 - Стопорная шайба F005012 Количество:3
7 - Стопорная шайба F064437 Количество:4
8 - Стопорная шайба F064438 Количество:2
9 - Спуск F654162
10 - Крышка F658258
11 - Крышка F663361
12 - Спуск F654163
13 - Крышка F639224
14 - Крышка F639225
15 - Крышка F639227
16 - Крышка F642725
17 - Кронштейн F658255
18 - Спуск F654161
19 - Крышка F658259

Наверх

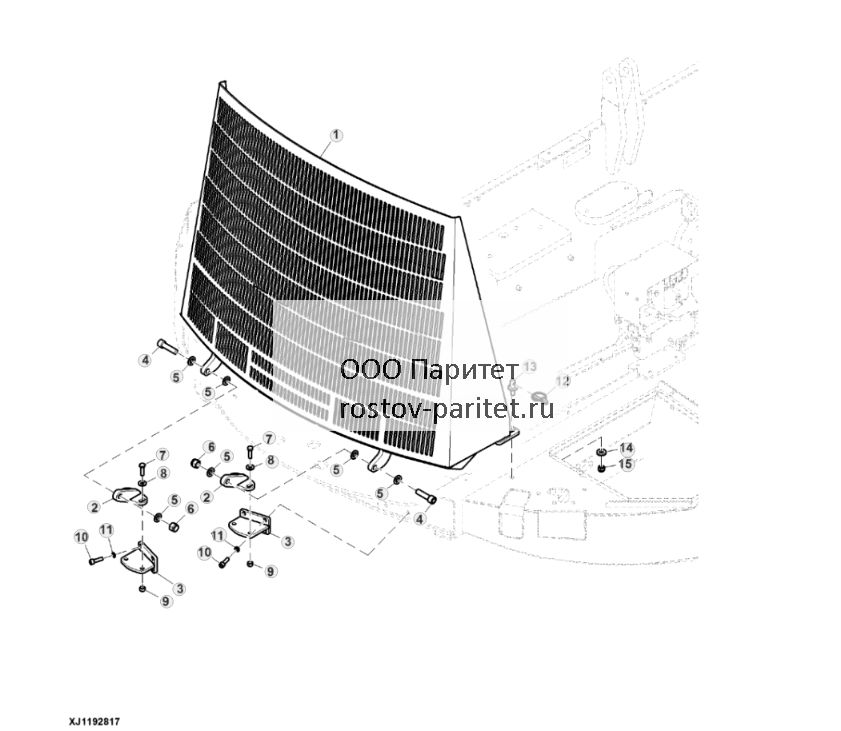

Compartment Grille, Engine - ST766797 ( Отсек Решетка, Двигатель - )

Compartment Grille, Engine - ST766797 63.jpg

1 - Ограждение F686420 Примечание:SUB FOR F6873792
2 - Шарнир F686408 Количество:2 Примечание:SUB FOR F654309
3 - Опора F638232 Количество:2
4 - Винт с гол. п/торц. кл. 19M9910 Количество:2 Примечание:M16 X 60, SUB FOR 19M8444
5 - Шайба 24M7497 Количество:6 Примечание:17 X 30 X 3 mm, SUB FOR 24M7491
6 - Стопорная гайка 14M7609 Количество:2 Примечание:M16, SUB FOR F003590
7 - Винт с головкой 19M9641 Количество:4 Примечание:M10 X 35
8 - Шайба 24M7477 Количество:4 Примечание:10.500 X 25 X 4 mm
9 - Стопорная гайка 14M7610 Количество:4 Примечание:M10
10 - Винт 19M9706 Количество:8 Примечание:M10 X 35
11 - Стопорная шайба F005551 Количество:8
12 - Быстрозамыкающийся штифт 99M7144 Количество:2
13 - Шпилька F638265 Количество:2
14 - Шайба 24M7478 Количество:2 Примечание:13 X 30 X 6 mm
15 - Стопорная гайка F003590 Количество:2

Наверх
