'Каталог Запчастей John Deere :6830 Tractor (Engine 6068HL281,6068HL283) (Europe Edition) - PC4558 81 Вспомогательное оборудование передних мостов MFWD
Перейти к другим разделам
Содержимое: Каталог Запчастей John Deere :6830 Tractor (Engine 6068HL281,6068HL283) (Europe Edition) - PC4558 81 Вспомогательное оборудование передних мостов MFWD
КАРДАННЫЙ ВАЛ (МОСТ MFWD) - ST67166
КАРДАННЫЙ ВАЛ (МОСТ MFWD С TLS) - ST67167
ЗАЩИТА ОТ НАМОТКИ (МОСТ MFWD) - ST67168
ЗАЩИТА ОТ НАМОТКИ (МОСТ MFWD С TLS) - ST68646
ПЕРЕДНИЙ МОСТ, ШТИФТЫ ПОДВЕСКИ - ST67890
ЗАДНЯЯ ПОДВЕСКА (МОСТ MFWD С TLS) - ST67171
ПЕРЕДНЯЯ ПОДВЕСКА (МОСТ MFWD С TLS) - ST67172
ЦИЛИНДРЫ, МОСТ MFWD С TLS - ST67173
ДАТЧИК ПОЛОЖЕНИЯ, МОСТ MFWD С TLS - ST67174
ГИДРОАККУМУЛЯТОРЫ И ДЕТАЛИ КРЕПЛЕНИЯ (МОСТ MFWD С TLS) - ST67175
Оборудование, гидроаккумулятор, использование при низких температурах, 1,4 L, внутренняя резьба, TLS™ - ST759292
Оборудование, гидроаккумулятор, использование при низких температурах, 1,0 л, внутренняя резьба M22 x 1,5, TLS™ - ST759295
КЛАПАН УПРАВЛЕНИЯ (МОСТ MFWD С TLS) ( - 652699) - ST67176
Клапан управления, мост MFWD, с TLS™ (652700 - ) - ST696771
Клапан управления, мост MFWD, с TLS™ (652700 - ) - ST696459
МАСЛОПРОВОДЫ ОТ КЛАПАНА УПРАВЛЕНИЯ К ГИДРОАККУМУЛЯТОРУ (МОСТ MFWD С TLS) - ST67177
МАСЛОПРОВОД, ЗАДНИЙ (МОСТ MFWD C TLS) - ST67178
КАРДАННЫЙ ВАЛ (МОСТ MFWD) - ST67166
![КАРДАННЫЙ ВАЛ (МОСТ MFWD)]( "Джон Дир 6830 КАРДАННЫЙ ВАЛ (МОСТ MFWD)")
1 - Универсальный ведущий вал AL175563 Примечание:LGTH= 1735MM, (POWRQUAD)
2 - Пружинное кольцо 40M7112 Количество:8
3 - Фланец L171838
4 - Узел крестов. и подшипн. AL37069 Количество:2 Посмотреть аналогичные детали
5 - Заглушка 30M7018 Примечание:46 mm
6 - Вилка с валом L114614
7 - Смазочная арматура 58M5574
8 - Винт с головкой L171873 Количество:4 Примечание:M12X25, (10.9)
9 - Стопор L100245
10 - Втулка L100246
Наверх

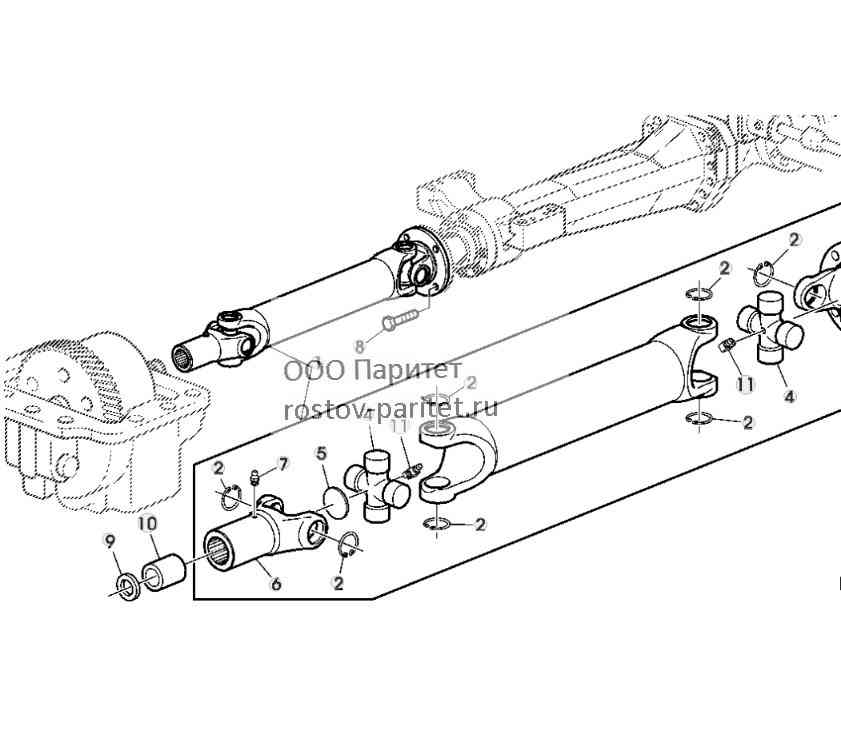

КАРДАННЫЙ ВАЛ (МОСТ MFWD С TLS) - ST67167
![КАРДАННЫЙ ВАЛ (МОСТ MFWD С TLS)]( "Джон Дир 6830 КАРДАННЫЙ ВАЛ (МОСТ MFWD С TLS)")
1 - Универсальный ведущий вал AL175565 Примечание:LGTH= 630MM
2 - Пружинное кольцо L173936 Количество:8
3 - Фланец L171838
4 - Узел крестов. и подшипн. AL37069 Количество:2 Посмотреть аналогичные детали
5 - Заглушка 30M7018 Примечание:46 mm
6 - Вилка с валом L114614
7 - Смазочная арматура 58M5574
8 - Винт с головкой L171873 Количество:4 Примечание:M12X25, (10.9)
9 - Стопор L100245
10 - Втулка L100246
11 - Смазочная арматура 58M5579 Количество:2
Наверх

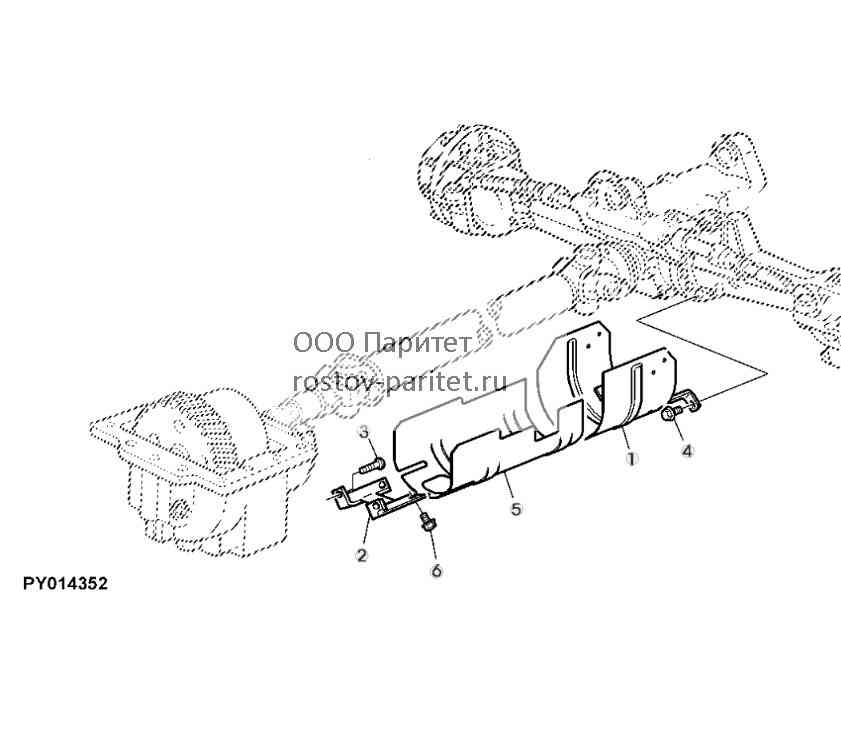

ЗАЩИТА ОТ НАМОТКИ (МОСТ MFWD) - ST67168
![ЗАЩИТА ОТ НАМОТКИ (МОСТ MFWD)]( "Джон Дир 6830 ЗАЩИТА ОТ НАМОТКИ (МОСТ MFWD)")
1 - Ограждение AL110487
2 - Кронштейн AL80755
3 - Винт с головкой 19M7288 Количество:2 Примечание:M8 X 30
4 - Винт 19M7784 Количество:2 Примечание:M10 X 20
5 - Ограждение L175783 Примечание:(SUB FOR L172732)
6 - Винт 19M7864 Количество:2 Примечание:M8 X 12, (10.9)
Наверх

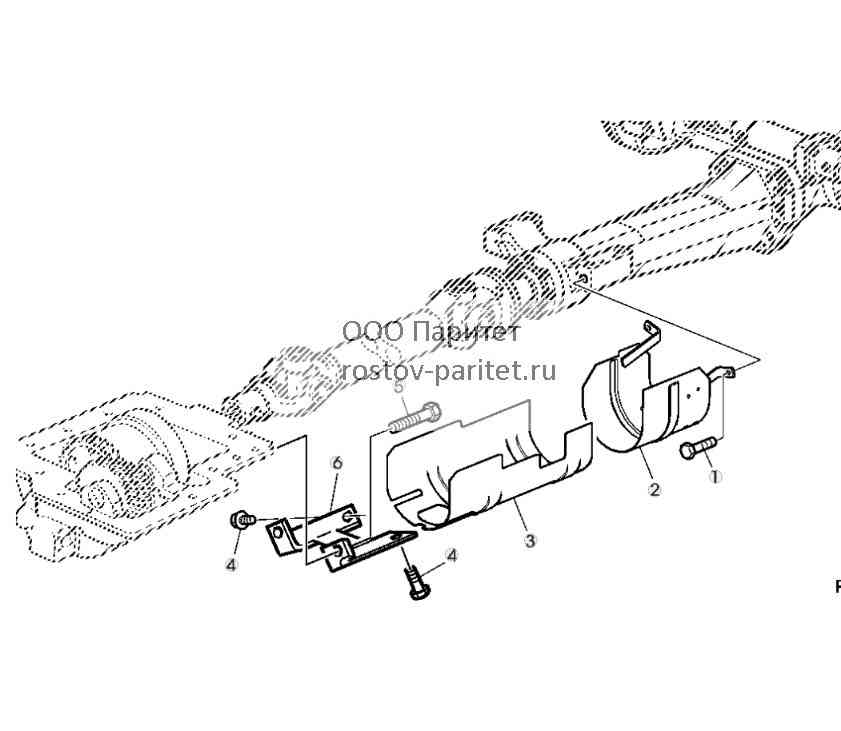

ЗАЩИТА ОТ НАМОТКИ (МОСТ MFWD С TLS) - ST68646
![ЗАЩИТА ОТ НАМОТКИ (МОСТ MFWD С TLS)]( "Джон Дир 6830 ЗАЩИТА ОТ НАМОТКИ (МОСТ MFWD С TLS)")
1 - Винт с головкой 19M7162 Количество:2 Примечание:M8 X 16
2 - Ограждение AL162718
3 - Ограждение L175783
4 - Винт 19M7864 Количество:2 Примечание:M8 X 12, (10.9)
5 - Винт с головкой 19M7288 Количество:2 Примечание:M8 X 30
6 - Кронштейн L157928
Наверх

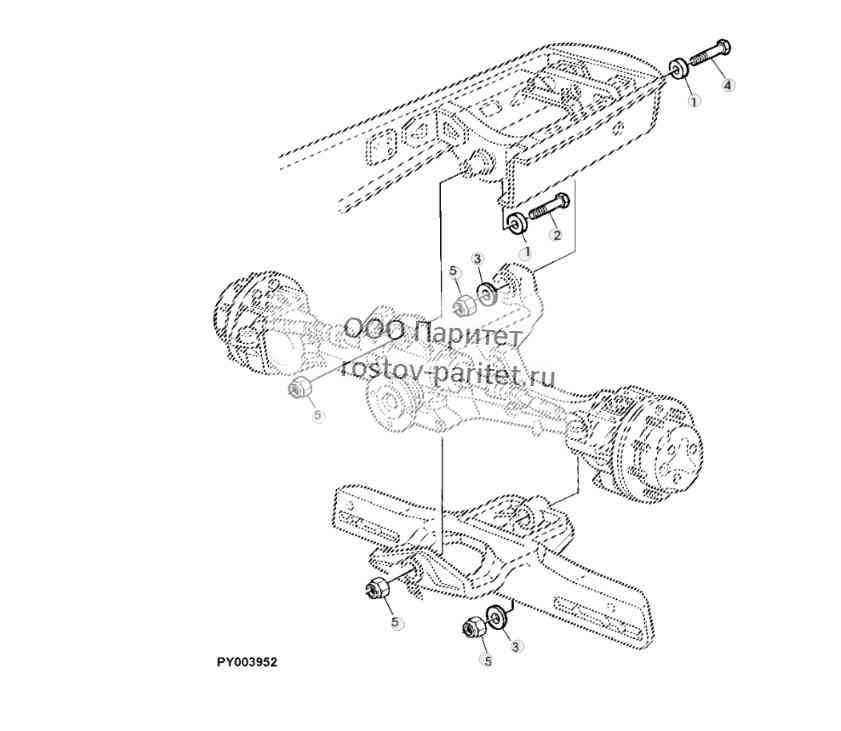

ПЕРЕДНИЙ МОСТ, ШТИФТЫ ПОДВЕСКИ - ST67890
![ПЕРЕДНИЙ МОСТ, ШТИФТЫ ПОДВЕСКИ]( "Джон Дир 6830 ПЕРЕДНИЙ МОСТ, ШТИФТЫ ПОДВЕСКИ")
1 - Распорная втулка L78006 Количество:2
2 - Винт 19M7907 Примечание:M20 X 140, (10.9)
3 - Шайба L80423
4 - Винт с головкой 19M7921 Примечание:M20 X 150, (10.9)
5 - Стопорная гайка L204993 Количество:2 Примечание:(SUB FOR A31870)
Наверх

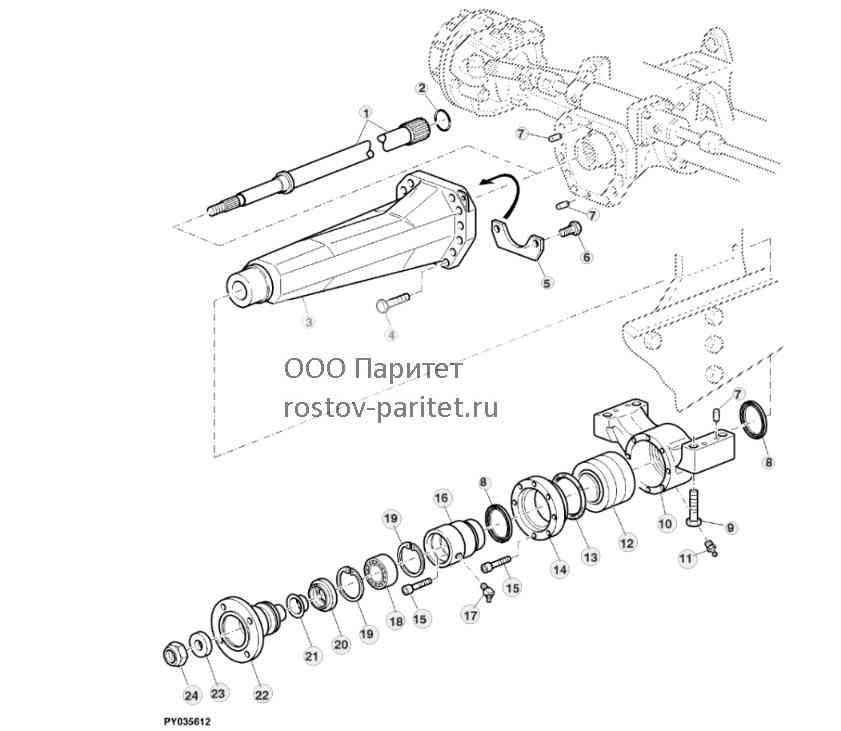

ЗАДНЯЯ ПОДВЕСКА (МОСТ MFWD С TLS) - ST67171
![ЗАДНЯЯ ПОДВЕСКА (МОСТ MFWD С TLS)]( "Джон Дир 6830 ЗАДНЯЯ ПОДВЕСКА (МОСТ MFWD С TLS)")
1 - Ось L113277
2 - Уплотнительное кольцо L113396
3 - Корпус L206438 Примечание:(SUB FOR L113662)
4 - Винт с головкой 19M7417 2 Примечание:M16 X 65, (10.9)
5 - Кронштейн L113882
6 - Винт с головкой 19M7162 Количество:2 Примечание:M8 X 16
7 - Установочный штифт L112380 Количество:4
8 - Сальник AL116561 Количество:2
9 - Винт с головкой 19M7963 Количество:4 Примечание:M20 X 100, (10.9)
10 - Корпус L169071
11 - Смазочная арматура 58M5575
12 - Саморазм. втулка AL113294
13 - Уплотнительное кольцо R99702
14 - Крышка L114122
15 - Винт 19M8923 6 Примечание:M8 X 45, (10.9)
16 - Корп. подшипн. без подш. L115479
17 - Смазочная арматура 58M5632
18 - Шариковый подшипник AL150316
19 - Пружинное кольцо 40M7115 Количество:2
20 - Сальник AL118443
21 - Гильза L150631
22 - Фланец L115424
23 - Шайба L113738
24 - Стопорная гайка 14M7498 Примечание:M24
Наверх

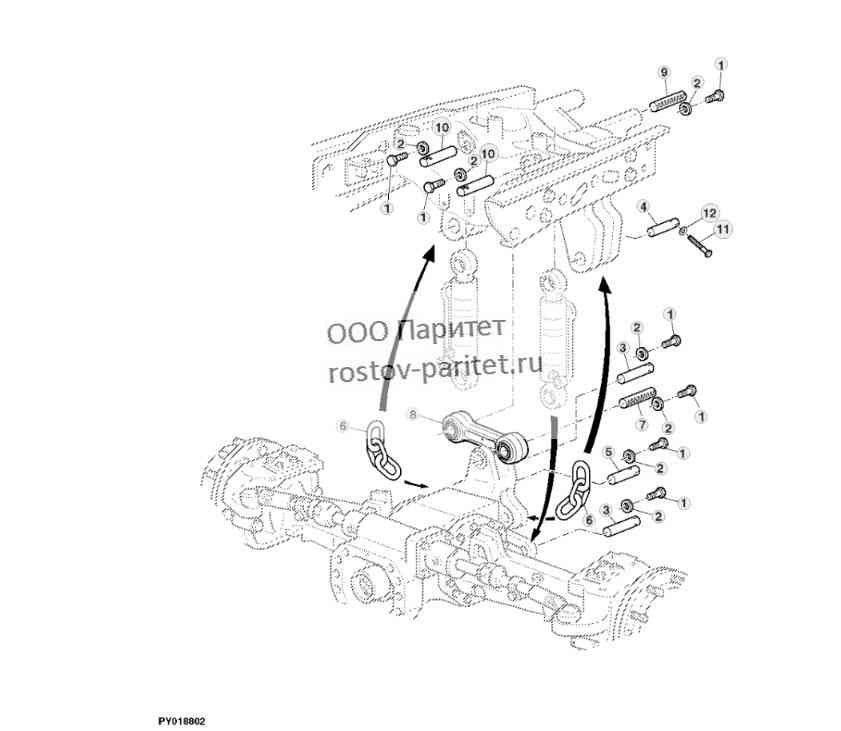

ПЕРЕДНЯЯ ПОДВЕСКА (МОСТ MFWD С TLS) - ST67172
![ПЕРЕДНЯЯ ПОДВЕСКА (МОСТ MFWD С TLS)]( "Джон Дир 6830 ПЕРЕДНЯЯ ПОДВЕСКА (МОСТ MFWD С TLS)")
1 - Винт с головкой 19M7386 Количество:6 Примечание:M12 X 20
2 - Шайба L169230 Количество:6
3 - Срезной штифт L165327 Количество:2 Примечание:LGTH= 95MM OD= 30MM
4 - Срезной штифт L165325 Количество:2 Примечание:LGTH= 70MM OD= 25MM
5 - Срезной штифт L165324 Количество:2 Примечание:LGTH= 90MM OD= 25MM
6 - Предохранительная цепь AL166962 Количество:2
7 - Пружинный шплинт L171721 Примечание:LGTH= 130MM OD= 30MM
8 - Стержень AL174143
9 - Пружинный шплинт L171720 Примечание:LGTH= 140MM OD=30MM
10 - Срезной штифт L167161 Количество:2 Примечание:LGTH= 99MM OD= 30MM
11 - Винт с головкой 19M7181 Количество:2 Примечание:M10 X 55
12 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх

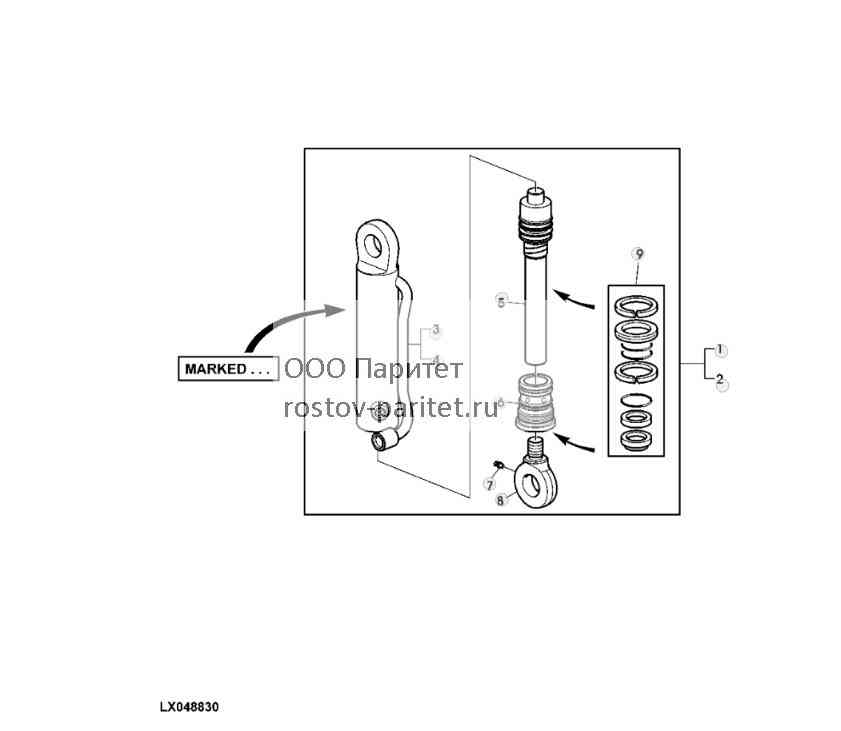

ЦИЛИНДРЫ, МОСТ MFWD С TLS - ST67173
![ЦИЛИНДРЫ, МОСТ MFWD С TLS]( "Джон Дир 6830 ЦИЛИНДРЫ, МОСТ MFWD С TLS")
1 - Гидравлический цилиндр AL172371 Примечание:R
2 - Гидравлический цилиндр AL172372 Примечание:Левый
3 - Гильза гидравл. цилиндра AL166573 Примечание:R
4 - Гильза гидравл. цилиндра AL166574 Примечание:Левый
5 - Шток гидравлич. цилиндра AL172884 Количество:2
6 - Направл. штока гидроцил. AL166575 Количество:2
7 - Смазочная арматура 58M5573 Количество:2
8 - Конец тяги AL153296 Количество:2
9 - Комплект прокладок AL172885 Количество:2
Наверх

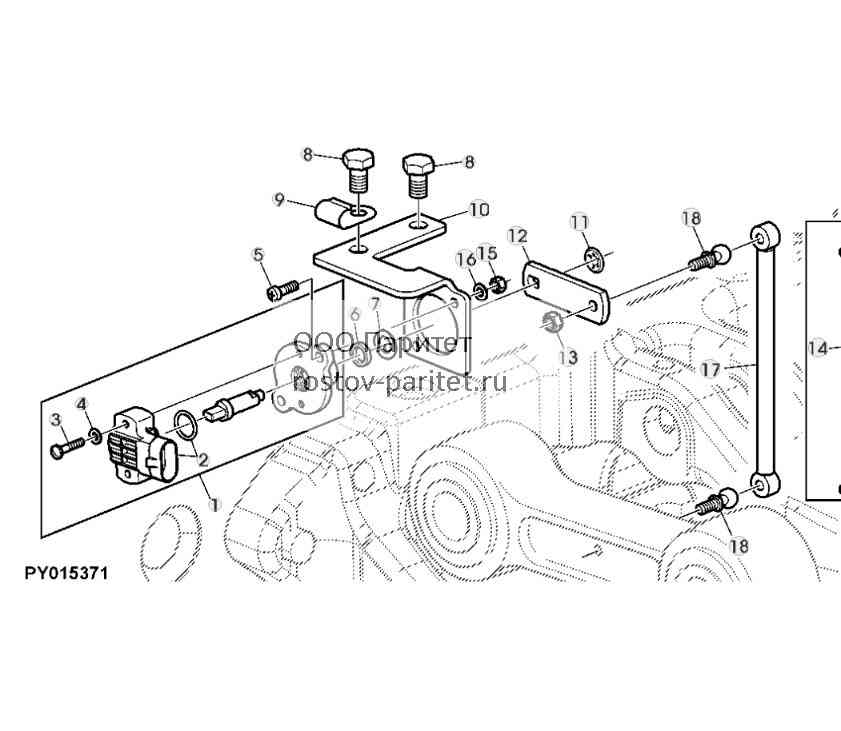

ДАТЧИК ПОЛОЖЕНИЯ, МОСТ MFWD С TLS - ST67174
![ДАТЧИК ПОЛОЖЕНИЯ, МОСТ MFWD С TLS]( "Джон Дир 6830 ДАТЧИК ПОЛОЖЕНИЯ, МОСТ MFWD С TLS")
1 - Датчик AL113843
2 - Датчик AL113868
3 - Винт 21M7216 Количество:2 Примечание:M4 X 20
4 - Шайба 24M7117 Количество:2 Примечание:4.300 X 9 X 0.800 mm
5 - Винт 21M7036 Количество:2 Примечание:M5 X 16
6 - Сальник L110245
7 - Шайба 24H1302 Примечание:13/32" X 11/16" X 0.035"
8 - Винт с головкой 19M7557 Количество:2 Примечание:M10 X 16
9 - Скоба L152163
10 - Кронштейн L170110
11 - Стопор L79239
12 - Кронштейн L114128
13 - Гайка 14M7272 Примечание:M6
14 - Стержень AL166961 Примечание:(ORD (1) AL200046, (2) L200186)
15 - Гайка 14M7297 Количество:2 Примечание:M5
16 - Шайба 24M7027 Количество:2 Примечание:5.300 X 10 X 1 mm
17 - Стержень AL200046
18 - Шаровой палец L200186 Количество:2
Наверх

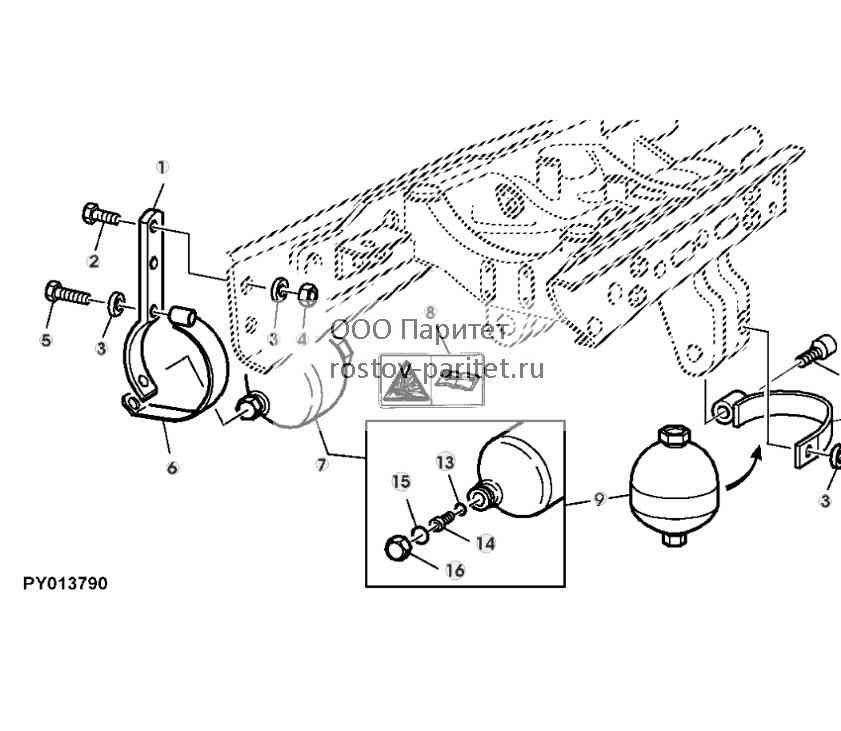

ГИДРОАККУМУЛЯТОРЫ И ДЕТАЛИ КРЕПЛЕНИЯ (МОСТ MFWD С TLS) - ST67175
![ГИДРОАККУМУЛЯТОРЫ И ДЕТАЛИ КРЕПЛЕНИЯ (МОСТ MFWD С TLS)]( "Джон Дир 6830 ГИДРОАККУМУЛЯТОРЫ И ДЕТАЛИ КРЕПЛЕНИЯ (МОСТ MFWD С TLS)")
1 - Кронштейн AL181266
2 - Винт с головкой 19M7169 Количество:2 Примечание:M10 X 35
3 - Шайба 24M7028 Количество:5 Примечание:10.500 X 20 X 2 mm
4 - Гайка 14M7274 Количество:2 Примечание:M10
5 - Винт с головкой 19M7385 Примечание:M10 X 70
6 - Бандаж AL113578
7 - Гидроаккумулятор AL151344
8 - Метка L113583 Количество:3
9 - Гидроаккумулятор AL180649 Количество:2
10 - Бандаж AL180651 Количество:2
11 - Винт 19M8676 Примечание:M10 X 65
12 - Винт с головкой 19M7742 Количество:2 Примечание:M10 X 65
13 - Уплотнительное кольцо L113582 Количество:3
14 - Винт L113577 Количество:3
15 - Прокладка L113578 Количество:3
16 - Колпачок L113576 Количество:3
Наверх

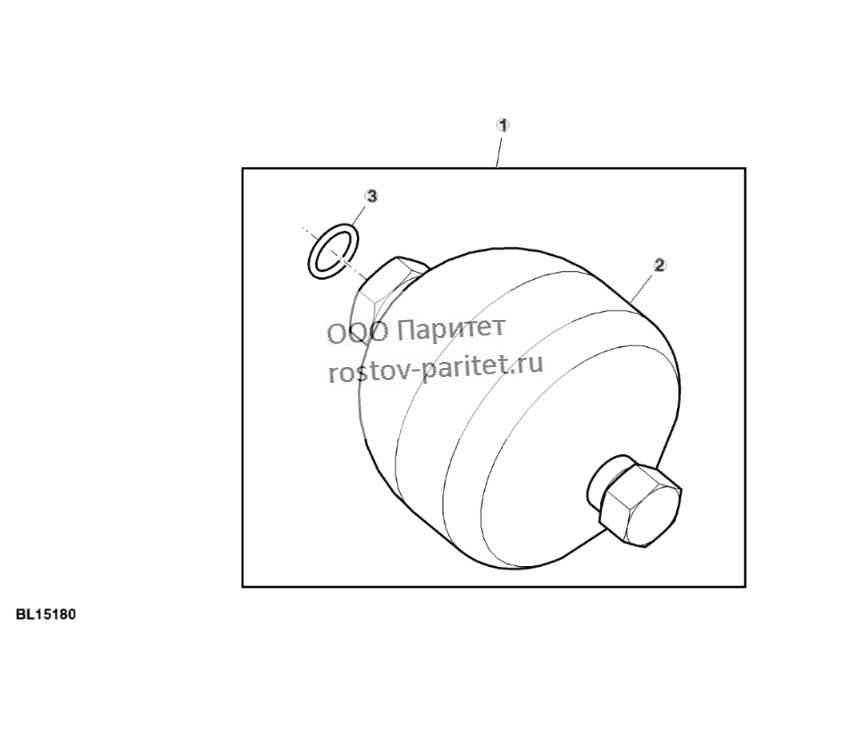

Оборудование, гидроаккумулятор, использование при низких температурах, 1,4 L, внутренняя резьба, TLS™ - ST759292
![Оборудование, гидроаккумулятор, использование при низких температурах, 1,4 L, внутренняя резьба, TLS™]( "Джон Дир 6830 Оборудование, гидроаккумулятор, использование при низких температурах, 1,4 L, внутренняя резьба, TLS™")
1 - Комплект аккумулятора BL15180
2 - Гидроаккумулятор AL212727
3 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
Наверх
Оборудование, гидроаккумулятор, использование при низких температурах, 1,0 л, внутренняя резьба M22 x 1,5, TLS™ - ST759295
![Оборудование, гидроаккумулятор, использование при низких температурах, 1,0 л, внутренняя резьба M22 x 1,5, TLS™]( "Джон Дир 6830 Оборудование, гидроаккумулятор, использование при низких температурах, 1,0 л, внутренняя резьба M22 x 1,5, TLS™")
1 - Комплект аккумулятора BL15181
2 - Гидроаккумулятор AL212728
3 - Уплотнительное кольцо 51M7045 Примечание:19.300 X 2.200 mm
Наверх
КЛАПАН УПРАВЛЕНИЯ (МОСТ MFWD С TLS) ( - 652699) - ST67176
![КЛАПАН УПРАВЛЕНИЯ (МОСТ MFWD С TLS) (]( "Джон Дир 6830 КЛАПАН УПРАВЛЕНИЯ (МОСТ MFWD С TLS) (")
1 - Контрольный клапан AL180360
2 - Коллектор L166868
3 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
4 - Датч. давл. транс. масла RE204264
5 - Уплотнительное кольцо L100939
6 - Уплотнительное кольцо T77932
7 - Обратный клапан AL169451
8 - Заглушка фитинга AL169453
9 - Комплект прокладок AL169452
10 - Винт L167737 Количество:4
11 - Корпус L176286
12 - Комплект прокладок AL169450
13 - Фитинг сброса давления AL171825
14 - Обратный клапан AL171827 Количество:2
15 - Комплект прокладок AL156815
16 - Жиклер L176240 Количество:2
17 - Фитинг переходника 38H5002 Количество:3
18 - Уплотнительное кольцо 51M7041 Примечание:11.300 X 2.200 mm
19 - Соленоид AL169445 Количество:4
20 - Жиклер L176241
21 - Жиклер L167799
22 - Жиклер L176242
23 - Жиклер L167722
24 - Обратный клапан AL169449
25 - Шайба L114611 Количество:3
26 - Винт с головкой 19M2873 Количество:2 Примечание:M10 X 65
27 - Винт с головкой 19M8499 Примечание:M10 X 60
Наверх

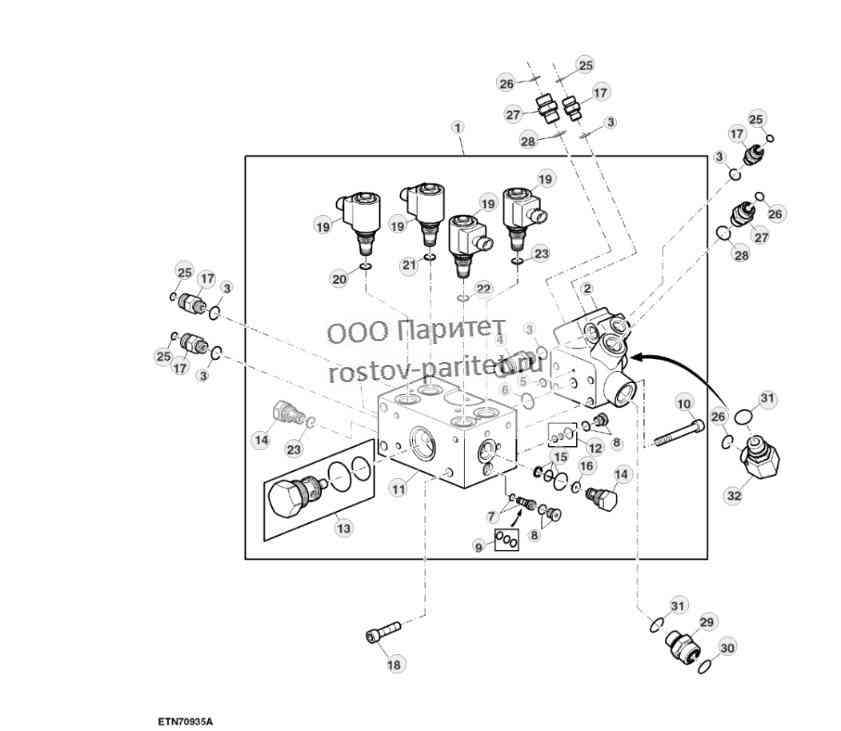

Клапан управления, мост MFWD, с TLS™ (652700 - ) - ST696771
![Клапан управления, мост MFWD, с TLS™ (652700]( "Джон Дир 6830 Клапан управления, мост MFWD, с TLS™ (652700")
1 - Блок клапана AL205563 Примечание:(Система с компенсированным давлением)
2 - Коллектор L205734
3 - Уплотнительное кольцо 51M7041 Количество:5 Примечание:11.300 X 2.200 mm
4 - Датч. давл. транс. масла RE272647
5 - Уплотнительное кольцо L11698
6 - Уплотнительное кольцо 51M7137 Примечание:15 X 1.500 mm
7 - Обратный клапан AL169451
8 - Заглушка фитинга AL169453 Количество:2
9 - Комплект прокладок AL169452
10 - Винт L167737 Количество:4
11 - Корпус L205736
12 - Комплект прокладок AL169450
13 - Фитинг сброса давления AL171825
14 - Обратный клапан AL171827 Количество:2
15 - Комплект уплотнений AL156815
16 - Жиклер L176240
17 - Фитинг переходника 38H5002 Количество:5
18 - Винт 19M9233 Количество:3 Примечание:M10 X 40
19 - Соленоид AL169445 Количество:4
20 - Жиклер L167722
21 - Жиклер L176242
22 - Жиклер L167799
23 - Жиклер L176241 Количество:2
24 - Обратный клапан AL169449
25 - Уплотнительное кольцо T77613 Количество:5
26 - Уплотнительное кольцо T77857 Количество:3 Примечание:12,421 x 1,778 mm
27 - Фитинг L114247 Количество:2
28 - Уплотнительное кольцо 51M7043 Количество:2 Примечание:15.300 X 2.200 mm
29 - Фитинг переходника 38H5121
30 - Уплотнительное кольцо T77858 Примечание:18.771 X 1.778 mm
31 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
32 - Коленчатый патрубок 38H5027
Наверх

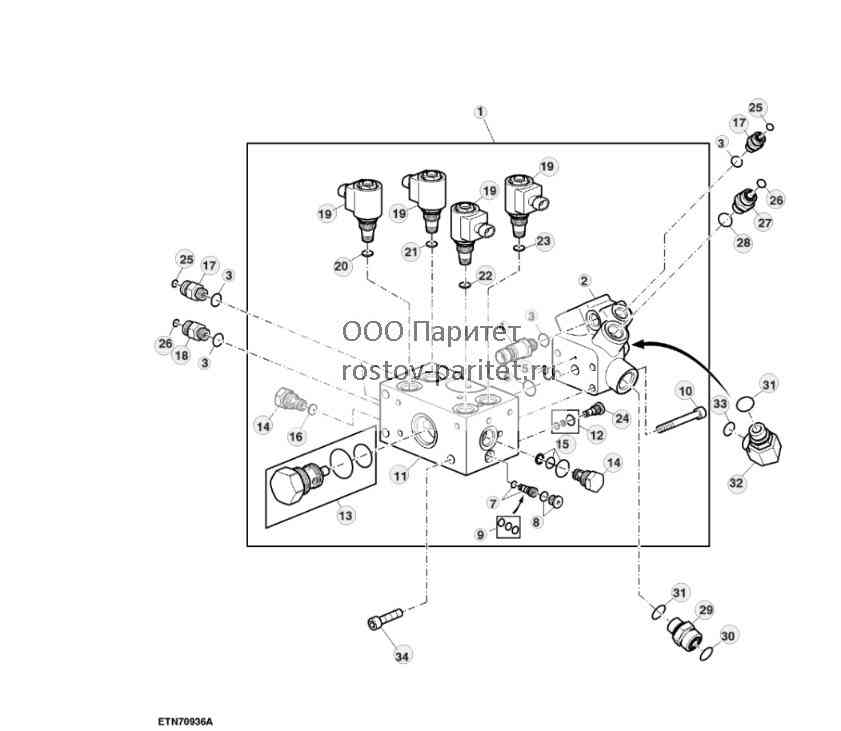

Клапан управления, мост MFWD, с TLS™ (652700 - ) - ST696459
![Клапан управления, мост MFWD, с TLS™ (652700]( "Джон Дир 6830 Клапан управления, мост MFWD, с TLS™ (652700")
1 - Блок клапана AL205562 Примечание:(Система с компенсированным давлением-расходом)
2 - Коллектор L205734
3 - Уплотнительное кольцо 51M7041 Количество:5 Примечание:11.300 X 2.200 mm
4 - Датч. давл. транс. масла RE272647
5 - Уплотнительное кольцо L11698
6 - Уплотнительное кольцо 51M7137 Примечание:15 X 1.500 mm
7 - Обратный клапан AL169451
8 - Заглушка фитинга AL169453
9 - Комплект прокладок AL169452
10 - Винт L167737 Количество:4
11 - Корпус L205735
12 - Комплект прокладок AL169450
13 - Фитинг сброса давления AL171825
14 - Обратный клапан AL171827 Количество:2
15 - Комплект уплотнений AL156815
16 - Жиклер L167723 Количество:2
17 - Фитинг переходника 38H5002 Количество:3
18 - Фитинг переходника 38H5009
19 - Соленоид AL169445 Количество:4
20 - Жиклер L167800
21 - Жиклер L167799
22 - Жиклер L167724
23 - Жиклер L167722
24 - Обратный клапан AL169449
25 - Уплотнительное кольцо T77613 Количество:4
26 - Уплотнительное кольцо T77857 Количество:2 Примечание:12,421 x 1,778 mm
27 - Фитинг переходника 38H5003
28 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
29 - Фитинг переходника 38H5121
30 - Уплотнительное кольцо T77858
31 - Уплотнительное кольцо 51M7045 Количество:2 Примечание:19.300 X 2.200 mm
32 - Коленчатый патрубок 38H5027
33 - Уплотнительное кольцо T77932
34 - Винт 19M9233 Количество:3 Примечание:M10 X 40
Наверх
МАСЛОПРОВОДЫ ОТ КЛАПАНА УПРАВЛЕНИЯ К ГИДРОАККУМУЛЯТОРУ (МОСТ MFWD С TLS) - ST67177
![МАСЛОПРОВОДЫ ОТ КЛАПАНА УПРАВЛЕНИЯ К ГИДРОАККУМУЛЯТОРУ (МОСТ MFWD С TLS)]( "Джон Дир 6830 МАСЛОПРОВОДЫ ОТ КЛАПАНА УПРАВЛЕНИЯ К ГИДРОАККУМУЛЯТОРУ (МОСТ MFWD С TLS)")
1 - Маслопровод AL180841
2 - Уплотнительное кольцо T77858 Количество:2
3 - Уплотнительное кольцо 51M7045 Количество:5 Примечание:19.300 X 2.200 mm
4 - Фитинг L165744 Количество:2
5 - Уплотнительное кольцо T77932 Количество:2
6 - Фитинг переходника 38H5251
7 - Уплотнительное кольцо T77932
8 - Гидрошланг AL113144 Количество:2
9 - Гидрошланг AL113145 Количество:2
10 - Уплотнительное кольцо T77857 Количество:4
11 - Фитинг переходника 38H5003 Количество:2
12 - Фитинг переходника 38H5002 Количество:2
13 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
14 - Уплотнительное кольцо 51M7041 Количество:2 Примечание:11.300 X 2.200 mm
15 - Уплотнительное кольцо T77613
16 - Коленчатый патрубок 38H5016 Количество:2
17 - Фитинг переходника 38H5004 Количество:2
18 - Коленчатый патрубок 38H5017
19 - Защитный шланг L114339 Количество:2
20 - Масляная трубка AL166334
21 - Маслопровод AL170854
Наверх
МАСЛОПРОВОД, ЗАДНИЙ (МОСТ MFWD C TLS) - ST67178
![МАСЛОПРОВОД, ЗАДНИЙ (МОСТ MFWD C TLS)]( "Джон Дир 6830 МАСЛОПРОВОД, ЗАДНИЙ (МОСТ MFWD C TLS)")
1 - Гидрошланг AL172102
2 - Маслопровод AL167703
3 - Гидрошланг AL172101
4 - Маслопровод AL170991
5 - Шланг без конц. арматуры ....... Примечание:LGTH= 1040MM, (MF L111092)
6 - Маслопровод AL170992
7 - Винт 19M7966 Количество:4 Примечание:M6 X 25
8 - Обратный клапан AL206434 Примечание:SUB FOR AL169554
9 - Уплотнительное кольцо T77613 Количество:7
10 - Уплотнительное кольцо 51M7041 Количество:5 Примечание:11.300 X 2.200 mm
11 - Фитинг переходника 38H5002 Количество:2
12 - Фитинг L100802
13 - Скоба AL212943 Количество:2 Примечание:SUB FOR AL37489 APPL
14 - Фитинг L176276 Примечание:(PowrQuad™) SUB FOR L101602
15 - Уплотнительное кольцо 51M7043 Примечание:15.300 X 2.200 mm
16 - Кронштейн L116153
17 - Скоба L112706 Количество:6
18 - Винт 19M7768 Количество:2 Примечание:M6 X 16
19 - Уголок AL115924 Tractor Serial No.______-647093 Примечание:ORDER AL200671
20 - Гайка 14M7273 Количество:2 Примечание:M8
21 - Гайка 14M7272 Количество:6 Примечание:M6
22 - Уплотнительное кольцо T77814
23 - Коленчатый патрубок L172550
24 - Уплотнительное кольцо T77857
25 - Обвязной хомут L169299
26 - Уголок AL200671 Tractor Serial No.647094-______
.. - Шланг L111092 Примечание:LGTH= 5000MM (197")
Наверх
Вернуться на главную страницу
