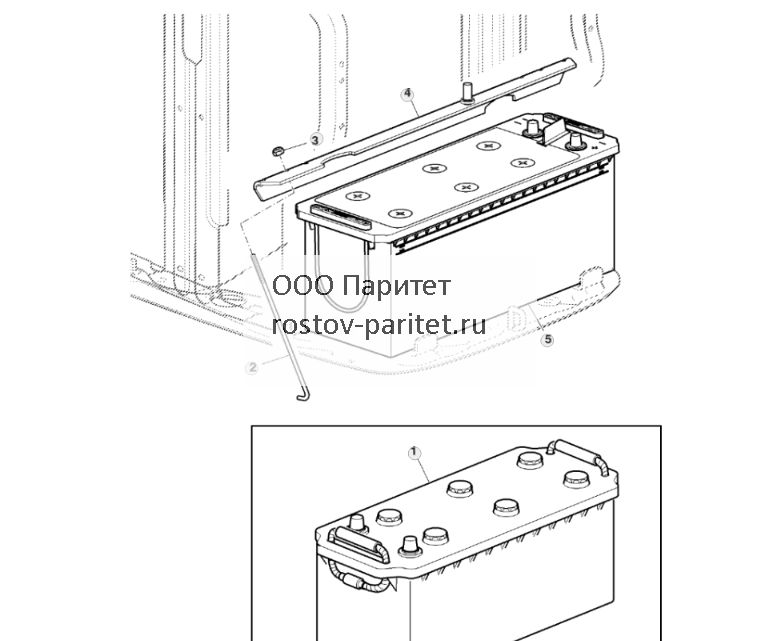

АККУМУЛЯТОРНАЯ БАТАРЕЯ ДЕТАЛИ КРЕПЛЕНИЯ - ST208990


АККУМУЛЯТОРНАЯ БАТАРЕЯ  ДЕТАЛИ КРЕПЛЕНИЯ - ST208990 23.jpg


1 - Батарея влажной зарядки AL119622 Количество:1 Замечания12V, 154AH, 700A, NLA; ORDER AL203839Посмотреть аналогичные детали
2 - Г-образный болт L156216 Количество:2
3 - Стопорная гайка 14M7397 Количество:2 ЗамечанияM6
4 - Уголок AL178009 Количество:1
5 - Батарея влажной зарядки AL203839 Количество:1 Замечания12V, 154AH, 1150AПосмотреть аналогичные детали


СТАРТЕР - ST208991


СТАРТЕР - ST208991 24.jpg


1 - Фланцевая гайка 14M7296 Количество:1 ЗамечанияM10
2 - Шпилька 42M7058 Количество:1 ЗамечанияM10X30
3 - Винт 19M7786 Количество:2 ЗамечанияM10 X 30, (10.9)
4 - Мотор стартера RE504807 Количество:1 ЗамечанияNLA; ORDER RE527400; MARKED RE503226Посмотреть аналогичные детали
4 - Мотор стартера восст. SE501855 Количество:1 ЗамечанияREMAN FOR RE504807
4 - Комплект стартера двигат. RE527400 Количество:1 ЗамечанияMARKED RE526375Посмотреть аналогичные детали
4 - Мотор стартера восст. SE501868 Количество:1 ЗамечанияREMAN FOR RE527400Посмотреть аналогичные детали
5 - Соленоид RE503357 Количество:1
6 - Рычаг переключ. передач R501143 Количество:1
7 - Прив. электродв. стартера RE503358 Количество:1
8 - Проводник. угольная щетка RE508815 Количество:1
9 - Метка R116617 Количество:1
10 - Крышка AL110505 Количество:1
11 - Гайка 14M7274 Количество:1 ЗамечанияM10
12 - Стопорная шайба 12M7135 Количество:1 Замечания10 mm
13 - Обвязной хомут H77698 Количество:1 Посмотреть аналогичные детали


КРЕПЕЖНЫЕ ДЕТАЛИ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА (БЕЗ КОНДИЦИОНЕРА ИЛИ ВОЗДУШНОГО КОМПРЕССОРА) - ST208992


КРЕПЕЖНЫЕ ДЕТАЛИ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА (БЕЗ КОНДИЦИОНЕРА ИЛИ ВОЗДУШНОГО КОМПРЕССОРА) - ST208992 25.jpg


1 - Хомут L111036 Количество:1
2 - Винт с головкой 19M7166 Количество:1 ЗамечанияM10 X 20
3 - Винт 19M9877 Количество:1 ЗамечанияM10 X 90, (10.9)
4 - Винт с головкой 19M7408 Количество:1 ЗамечанияM10 X 90
5 - Фланцевая гайка 14M7296 Количество:2 ЗамечанияM10

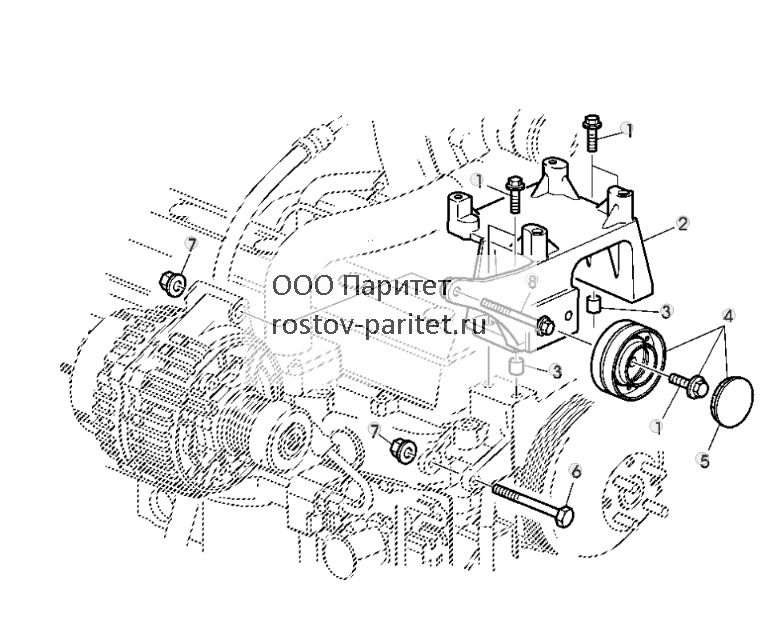

КРЕПЕЖНЫЕ ДЕТАЛИ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА (С КОНДИЦИОНЕРОМ) - ST208993


КРЕПЕЖНЫЕ ДЕТАЛИ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА (С КОНДИЦИОНЕРОМ) - ST208993 26.jpg


1 - Винт 19M7835 Количество:5 ЗамечанияM10 X 35, (10.9)
2 - Кронштейн L167673 Количество:1
3 - Пружинный шплинт 34M7190 Количество:2 Замечания14 X 14 mm
4 - Натяжной шкив AL157596 Количество:1
5 - Колпачок L154170 Количество:1
6 - Винт с головкой 19M7408 Количество:1 ЗамечанияM10 X 90
7 - Фланцевая гайка 14M7296 Количество:2 ЗамечанияM10
8 - Винт 19M9877 Количество:1 ЗамечанияM10 X 90

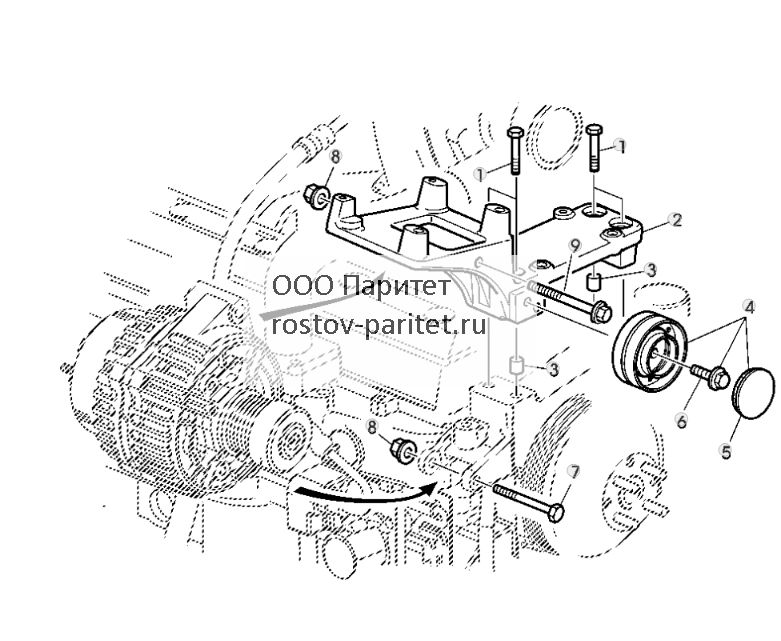

КРЕПЕЖНЫЕ ДЕТАЛИ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА (С ВОЗДУШНЫМ КОМПРЕССОРОМ) - ST208994


КРЕПЕЖНЫЕ ДЕТАЛИ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА (С ВОЗДУШНЫМ КОМПРЕССОРОМ) - ST208994 27.jpg


1 - Винт с головкой 19M7742 Количество:4 ЗамечанияM10 X 65
2 - Кронштейн L169220 Количество:1
3 - Пружинный шплинт 34M7190 Количество:2 Замечания14 X 14 mm
4 - Натяжной шкив AL157596 Количество:1
5 - Колпачок L154170 Количество:1
6 - Винт 19M7835 Количество:1 ЗамечанияM10 X 35, (10.9)
7 - Винт с головкой 19M7408 Количество:1 ЗамечанияM10 X 90
8 - Фланцевая гайка 14M7296 Количество:2 ЗамечанияM10
9 - Винт 19M9877 Количество:1 ЗамечанияM10 X 90, (10.9)


Генератор переменного тока - ST208996


Генератор переменного тока - ST208996 28.jpg


1 - Регулятор AL172532 Количество:1
2 - Генератор переменн. тока AL166645 Количество:1 Замечания14V/90AПосмотреть аналогичные детали
2 - Генер. пер. тока восст. SE501829 Количество:1 Замечания(REMAN FOR AL166645)Посмотреть аналогичные детали
3 - Центральный шкив AL166836 Количество:1 Замечания(SUB FOR AL161112)
4 - Заглушка L157496 Количество:1
5 - Гайка RE285712 Количество:2 ЗамечанияM8, (SUB FOR RE231948)
6 - Гайка 14M7028 Количество:1 ЗамечанияM5
7 - Шайба 24M7027 Количество:1 Замечания5.300 X 10 X 1 mm

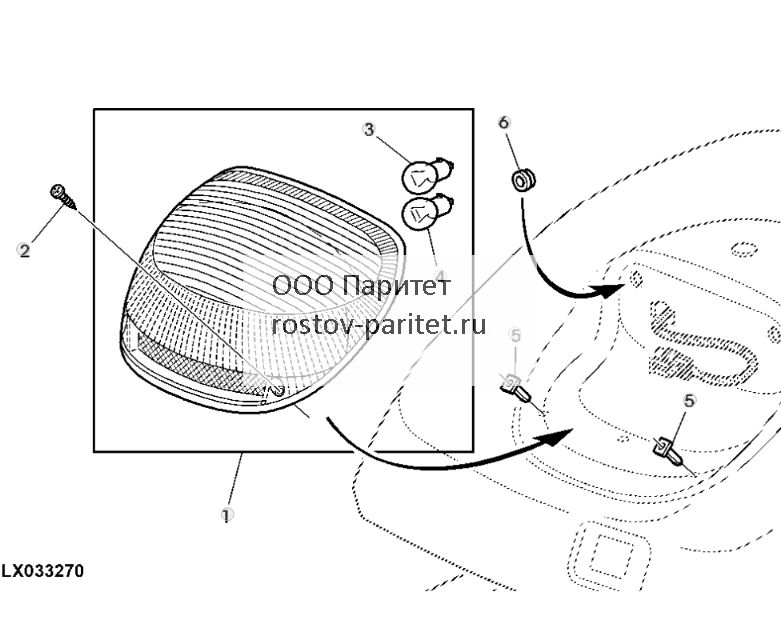

ЗАДНИЕ ФОНАРИ И ФОНАРИ УКАЗАТЕЛЕЙ ПОВОРОТА - ST208997


ЗАДНИЕ ФОНАРИ И ФОНАРИ УКАЗАТЕЛЕЙ ПОВОРОТА - ST208997 29.jpg


1 - Задний огонь AL210180 Количество:2 ЗамечанияSUB FOR AL176143
2 - Винт 37M7520 Количество:4
3 - Лампа накаливания 57M7014 Количество:1 Замечания12V-21WПосмотреть аналогичные детали
4 - Лампа накаливания 57M7011 Количество:1 Замечания12V-21/5WПосмотреть аналогичные детали
5 - Стопорная гайка L151980 Количество:4
6 - Уплотнение L152943 Количество:4


ФОНАРИ РАБОЧЕГО ОСВЕЩЕНИЯ, ЗАДНИЕ - ST208998


ФОНАРИ РАБОЧЕГО ОСВЕЩЕНИЯ, ЗАДНИЕ - ST208998 30.jpg


1 - Прожектор RE48990 Количество:2 Посмотреть аналогичные детали
2 - Линза RE60765 Количество:1
3 - Лампа накаливания AT130104 Количество:1 ЗамечанияH3-12V, 55WПосмотреть аналогичные детали
4 - Стопорная гайка 14M7166 Количество:1 ЗамечанияM8
5 - Шайба 24M7055 Количество:1 Замечания8.400 X 16 X 1.600 mm
6 - Опора L156159 Количество:2
7 - Шайба 24M7298 Количество:2 Замечания8.400 X 25 X 2 mm
8 - Уплотнение T63817 Количество:2
9 - Шайба 12M7142 Количество:2 Замечания10.500 X 21 X 1 mm
10 - Винт L171231 Количество:2
11 - Винт с головкой 19M7269 Количество:1 ЗамечанияM8 X 50
12 - Блок. устр. эл. разъема 57M7289 Количество:1
13 - Корпус электр. разъема 57M7256 Количество:1
14 - Винт 37M7177 Количество:2


ФОНАРИ РАБОЧЕГО ОСВЕЩЕНИЯ, КРЫША КАБИНЫ, ПЕРЕДНИЕ - ST208999


ФОНАРИ РАБОЧЕГО ОСВЕЩЕНИЯ, КРЫША КАБИНЫ, ПЕРЕДНИЕ - ST208999 31.jpg


1 - Прожектор AL154553 Количество:2
2 - Линза RE60765 Количество:1
3 - Лампа накаливания AT130104 Количество:1 ЗамечанияH3-12V, 55WПосмотреть аналогичные детали
4 - Винт 37M7177 Количество:2
5 - Винт с головкой 19M7269 Количество:1 ЗамечанияM8 X 50
6 - Шайба 24M7055 Количество:1 Замечания8.400 X 16 X 1.600 mm
7 - Стопорная гайка 14M7166 Количество:1 ЗамечанияM8
8 - Шайба 24M7298 Количество:2 Замечания8.400 X 25 X 2 mm
9 - Опора L151686 Количество:2
10 - Уплотнение T63817 Количество:2
11 - Шайба 12M7142 Количество:2 Замечания10.500 X 21 X 1 mm
12 - Винт L171231 Количество:2
13 - Блок. устр. эл. разъема 57M7289 Количество:2
14 - Корпус электр. разъема 57M7256 Количество:2

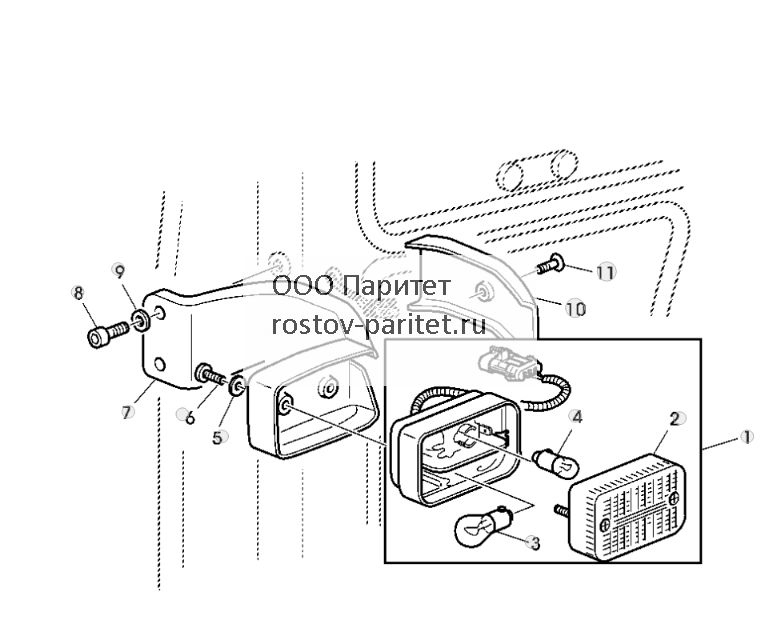

ФОНАРИ УКАЗАТЕЛЕЙ ПОВОРОТА И ГАБАРИТНЫЕ ФОНАРИ (КАБИНА) - ST209000


ФОНАРИ УКАЗАТЕЛЕЙ ПОВОРОТА И ГАБАРИТНЫЕ ФОНАРИ (КАБИНА) - ST209000 32.jpg


1 - Боковая фара AL75642 Количество:2 Посмотреть аналогичные детали
2 - Боковая фара L75588 Количество:1 Посмотреть аналогичные детали
3 - Лампа накаливания 57M7014 Количество:1 Замечания12V/21WПосмотреть аналогичные детали
4 - Лампа 57M6498 Количество:1 Замечания12V/5WПосмотреть аналогичные детали
5 - Шайба 24M7027 Количество:4 Замечания5.300 X 10 X 1 mm
6 - Винт 21M7265 Количество:4 ЗамечанияM5 X 12
7 - Кронштейн R110386 Количество:2
8 - Винт с головкой L153129 Количество:4
9 - Шайба 24M7362 Количество:4 Замечания8.400 X 16 X 1.600 mm
10 - Крышка R110387 Количество:2
11 - Винт 21M7465 Количество:2 ЗамечанияM5 X 12

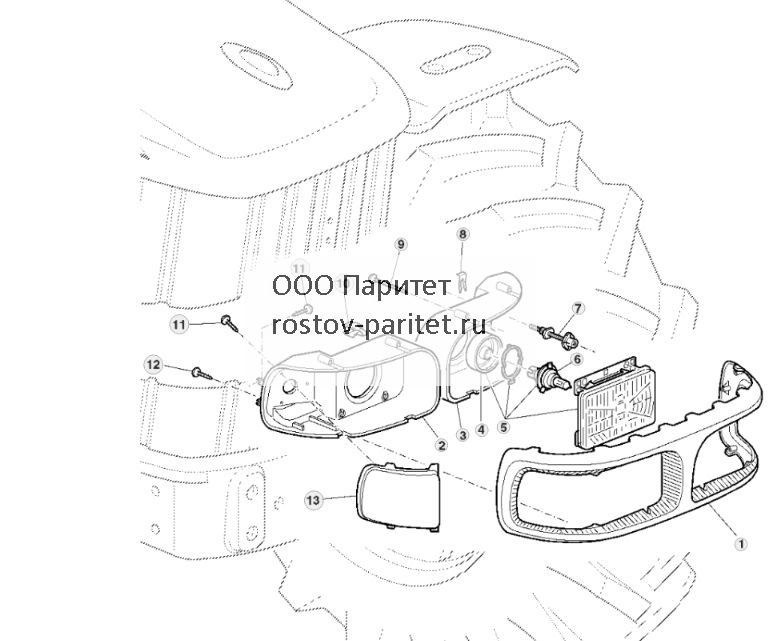

ФАРЫ - ST209001


ФАРЫ - ST209001 33.jpg


1 - Корпус L155768 Количество:1
2 - Корпус L156158 Количество:1 ЗамечанияRH
3 - Корпус L156157 Количество:1 ЗамечанияLH
4 - Щиток от пыли L154128 Количество:1 ЗамечанияNLA; ORDER Z48280
4 - Щиток Z48280 Количество:1
5 - Передняя фара AL152328 Количество:2 ЗамечанияH4
6 - Лампа накаливания 57M7166 Количество:1 ЗамечанияH4-12V, 60/55WПосмотреть аналогичные детали
7 - Регулировочный хомут AZ47904 Количество:6
8 - Зажимная скоба L78984 Количество:6
9 - Винт 37M7335 Количество:8
10 - Зажимная скоба L153768 Количество:2
11 - Винт 37M7179 Количество:10
12 - Винт 37M7240 Количество:20
13 - Крышка L151849 Количество:1 ЗамечанияRH
13 - Крышка L151848 Количество:1 ЗамечанияLH


ГНЕЗДО ПРИЦЕПА - ST209002


ГНЕЗДО ПРИЦЕПА - ST209002 34.jpg


1 - Жгут проводов AL162776 Количество:1
2 - Корпус электр. разъема 57M9063 Количество:1
3 - Крышка L151611 Количество:1
4 - Винт 37M7193 Количество:3


3-КОНТАКТНОЕ ГНЕЗДО РОЗЕТКИ ЭЛЕКТРОПИТАНИЯ - ST209003


3-КОНТАКТНОЕ ГНЕЗДО РОЗЕТКИ ЭЛЕКТРОПИТАНИЯ - ST209003 35.jpg


1 - Выходное гнездо AL66414 Количество:1
2 - Винт 37M7095 Количество:4
3 - Хомут L157467 Количество:1
4 - Клемма электр. разъема AL68707 Количество:1 Посмотреть аналогичные детали
5 - Жгут проводов AL114895 Количество:1


ЗВУКОВОЙ СИГНАЛ ЗВУКОВОЙ СИГНАЛ - ST209005


ЗВУКОВОЙ СИГНАЛ ЗВУКОВОЙ СИГНАЛ - ST209005 36.jpg


1 - Винт с головкой 19M7297 Количество:1 ЗамечанияM8 X 12
2 - Шайба 24M7055 Количество:1 Замечания8.400 X 16 X 1.600 mm
3 - Гайка 14M7273 Количество:1 ЗамечанияM8
4 - Гудок AL203265 Количество:1 Замечания(SUB FOR AL114614)

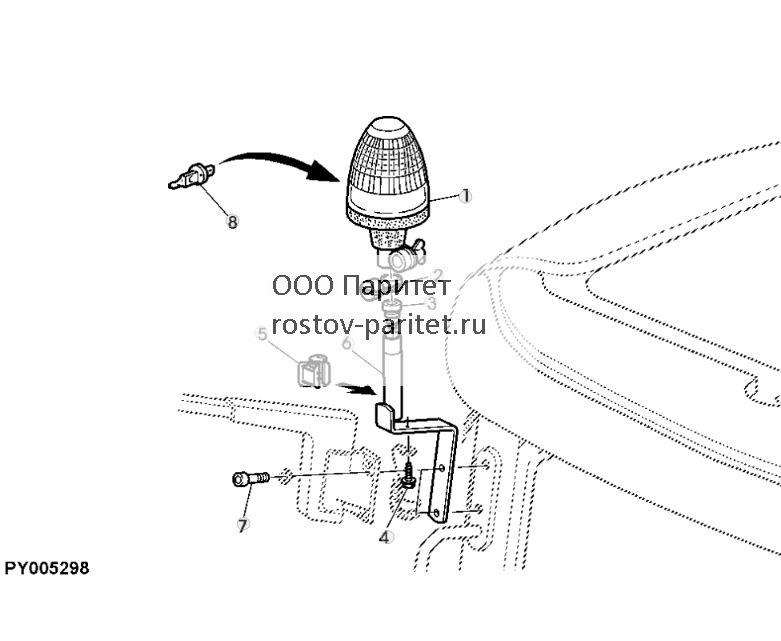

Проблесковый маячок - ST209006


Проблесковый маячок - ST209006 37.jpg


1 - Вращающийся маяк AZ101891 Количество:1
2 - Заглушка Z51982 Количество:1
3 - Выходное гнездо AZ34621 Количество:1
4 - Винт 37M7375 Количество:1 ЗамечанияM5 X 8
5 - Скоба L155583 Количество:1
6 - Кронштейн AL157850 Количество:1 Посмотреть аналогичные детали
7 - Винт L153131 Количество:2
8 - Лампа накаливания 57M7019 Количество:1 Посмотреть аналогичные детали

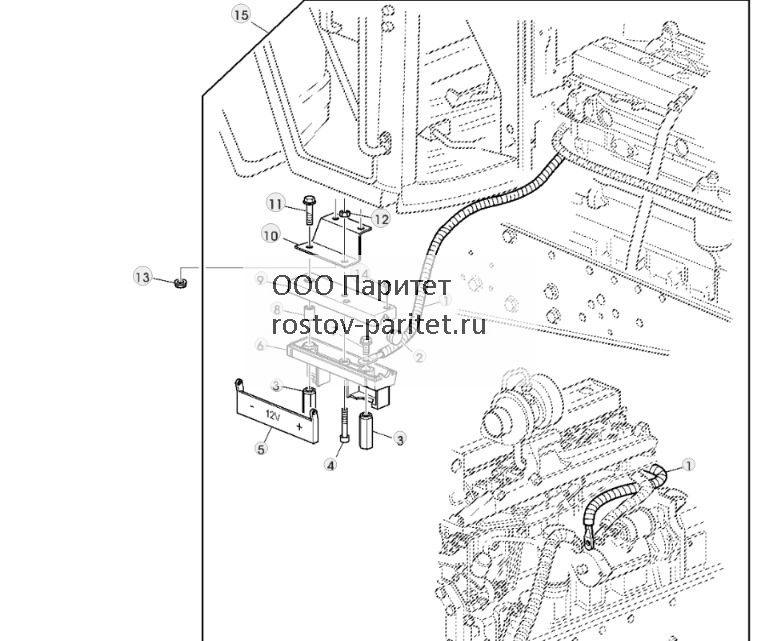

СОЕДИНЕНИЕ ДЛЯ ВНЕШНЕГО ЗАПУСКА - ST209007


СОЕДИНЕНИЕ ДЛЯ ВНЕШНЕГО ЗАПУСКА - ST209007 38.jpg


1 - Кабели бустерной батареи AL156211 Количество:1
2 - Заглушка L156522 Количество:1
3 - Гайка L153724 Количество:2
4 - Винт 19M8126 Количество:1 ЗамечанияM8 X 45
5 - Колпачок L78661 Количество:1
6 - Корпус L153721 Количество:1 ЗамечанияLOW
7 - Винт 19M7866 Количество:1 ЗамечанияM8 X 20, (10.9)
8 - Распорная втулка L153723 Количество:1
9 - Корпус L153720 Количество:1 ЗамечанияUP
10 - Карман L153722 Количество:1
11 - Винт 19M8291 Количество:1 ЗамечанияM8 X 35, (10.9)
12 - Стопорная гайка 14M7166 Количество:1 ЗамечанияM8
13 - Фланцевая гайка 14M7298 Количество:2 ЗамечанияM8
14 - Винт 37M7286 Количество:3
15 - Вспом. пусков. устройство AL156213 Количество:1 ЗамечанияFI

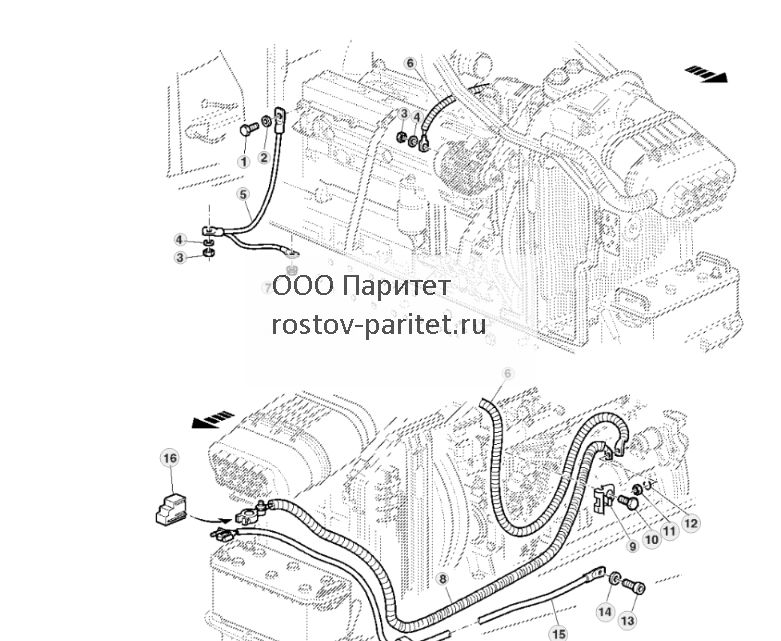

КАБЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ - ST209008


КАБЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ - ST209008 39.jpg


1 - Винт с головкой 19M7268 Количество:1 ЗамечанияM12 X 25
2 - Шайба 24M7047 Количество:1 Замечания13 X 24 X 2.500 mm
3 - Гайка 14M7273 Количество:2 ЗамечанияM8
4 - Шайба 24M7055 Количество:2 Замечания8.400 X 16 X 1.600 mm
5 - Кабель аккумулятора AL159181 Количество:1
6 - Перемычка AL154427 Количество:1
7 - Фланцевая гайка 14M7299 Количество:1 ЗамечанияM12
8 - Кабель аккумулятора AL157541 Количество:1 ЗамечанияORDER AL226111
8 - Кабель аккумулятора AL226111 Количество:1
9 - Зажимная скоба L154171 Количество:1
10 - Винт с головкой 19M7557 Количество:1 ЗамечанияM10 X 16
11 - Гайка 14M7274 Количество:1 ЗамечанияM10
12 - Стопорная шайба 12M7135 Количество:1 Замечания10 mm
13 - Винт 19M9201 Количество:1 ЗамечанияM14 X 25
14 - Шайба 24M7145 Количество:1 Замечания15 X 24 X 2.500 mm
15 - Кабель аккумулятора AL159445 Количество:1
16 - Щиток L154937 Количество:1
17 - Скоба R50454 Количество:1

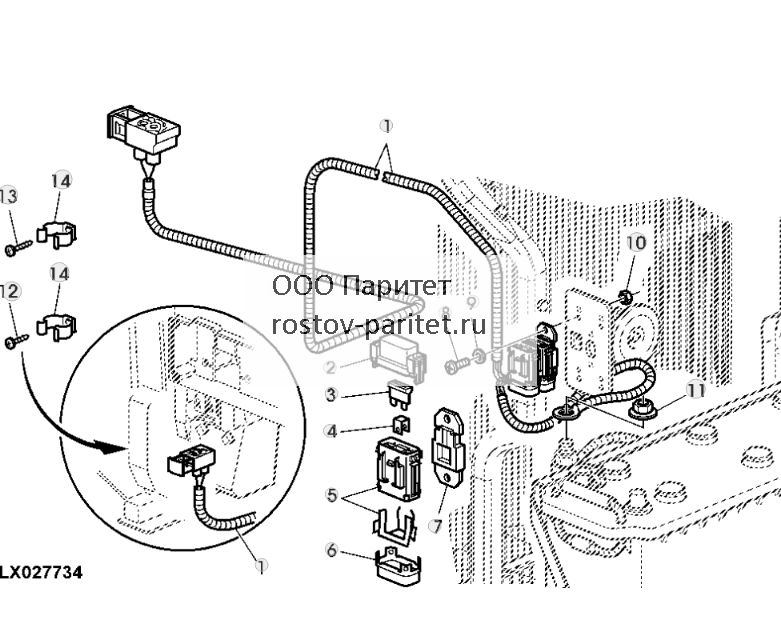

ЖГУТ ПРОВОДОВ ПИТАНИЯ - ST209010


ЖГУТ ПРОВОДОВ ПИТАНИЯ - ST209010 40.jpg


1 - Жгут проводов AL158294 Количество:1
2 - Вспом. электр. разъем 57M8181 Количество:2
3 - Плавкий предохранитель 57M8190 Количество:2 Замечания80A
4 - Патрон предохранителя 57M8189 Количество:2
5 - Вспом. электр. разъем 57M8182 Количество:2
6 - Вспом. электр. разъем 57M8183 Количество:2
7 - Патрон предохранителя 57M8093 Количество:1
8 - Винт 21M7250 Количество:2 ЗамечанияM4 X 12
9 - Шайба 24M7146 Количество:2 Замечания4.300 X 12 X 1 mm
10 - Гайка 14M7139 Количество:2 ЗамечанияM4
11 - Фланцевая гайка 14M7299 Количество:1 ЗамечанияM12
12 - Винт 37M7240 Количество:1
13 - Винт 37M7179 Количество:1
14 - Скоба L153769 Количество:2

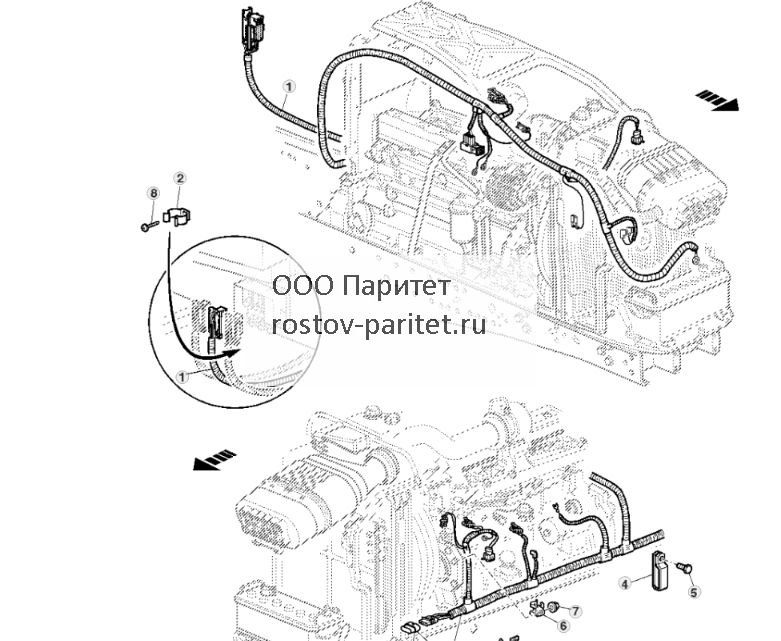

ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ, С НАСОСОМ ДЛЯ ВПРЫСКА ТОПЛИВА DELPHI DP201 - ST209011


ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ, С НАСОСОМ ДЛЯ ВПРЫСКА ТОПЛИВА DELPHI DP201 - ST209011 41.jpg


1 - Жгут проводов AL158292 Количество:1
2 - Зажимная скоба L153768 Количество:3
3 - Вспом. электр. разъем L116272 Количество:1
4 - Скоба R50454 Количество:1
5 - Винт с головкой 19M7557 Количество:1 ЗамечанияM10 X 16
6 - Зажимная скоба L154171 Количество:2
7 - Фланцевая гайка 14M7298 Количество:2 ЗамечанияM8
8 - Винт 37M7240 Количество:1
9 - Обвязной хомут H77698 Количество:2 Посмотреть аналогичные детали


ЖГУТ ПРОВОДОВ, УСТРОЙСТВО ОБЛЕГЧЕНИЯ ЗАПУСКА ДВИГАТЕЛЯ - ST209012


ЖГУТ ПРОВОДОВ, УСТРОЙСТВО ОБЛЕГЧЕНИЯ ЗАПУСКА ДВИГАТЕЛЯ - ST209012 42.jpg


1 - Жгут проводов AL164400 Количество:1
2 - Гайка 14M7272 Количество:4 ЗамечанияM6
3 - Кронштейн L165965 Количество:1
4 - Реле стартера RE164448 Количество:2 Посмотреть аналогичные детали
5 - Шайба 24M7054 Количество:4 Замечания6.400 X 12 X 1.600 mm
6 - Винт с головкой 19M7560 Количество:2 ЗамечанияM6 X 16
7 - Стопорная шайба 12M7122 Количество:4 Замечания8.400 mm
8 - Гайка 14H785 Количество:4 Замечания5/16"
9 - Стопорная шайба 12H295 Количество:4 Замечания0.190"
10 - Гайка 14H631 Количество:4 Замечания0.190"
11 - Ограждение L110306 Количество:2
12 - Шайба L80303 Количество:2
13 - Винт с головкой 19M7560 Количество:2 ЗамечанияM6 X 16
14 - Вспом. электр. разъем 57M8181 Количество:1
15 - Плавкий предохранитель 57M7993 Количество:1 Замечания70A
16 - Патрон предохранителя 57M8093 Количество:1
17 - Вспом. электр. разъем 57M8182 Количество:1
18 - Патрон предохранителя 57M8188 Количество:1
19 - Плавкий предохранитель 57M7993 Количество:1 Замечания20A
20 - Патрон предохранителя 57M8115 Количество:1
21 - Винт с головкой 19M8078 Количество:2 ЗамечанияM4 X 16
22 - Шайба 24M7146 Количество:2 Замечания4.300 X 12 X 1 mm
23 - Гайка 14M7139 Количество:2 ЗамечанияM4
24 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
25 - Винт с головкой 19M7166 Количество:1 ЗамечанияM10 X 20
26 - Шайба 24M7055 Количество:1 Замечания8.400 X 16 X 1.600 mm
27 - Гайка 14M7273 Количество:1 ЗамечанияM8
28 - Стопорная гайка 14M7165 Количество:1 ЗамечанияM6

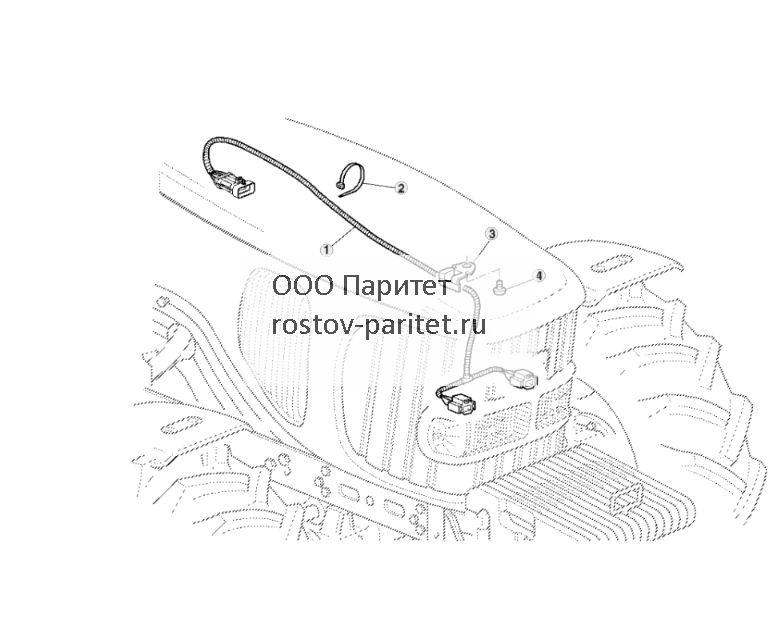

ЖГУТ ПРОВОДОВ, ФАРЫ - ST209013


ЖГУТ ПРОВОДОВ, ФАРЫ - ST209013 43.jpg


1 - Жгут проводов AL157627 Количество:1
2 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали
3 - Зажимная скоба L154171 Количество:1
4 - Винт L155448 Количество:1


ЗАЖИМ ЖГУТА ПРОВОДОВ - ST209015


ЗАЖИМ ЖГУТА ПРОВОДОВ - ST209015 44.jpg


1 - Винт с головкой 19M7386 Количество:1 ЗамечанияM12 X 20
2 - Шайба 24M7044 Количество:1 Замечания13 X 20 X 2 mm
3 - Зажимная скоба L153768 Количество:3
4 - Карман L154773 Количество:1


ЖГУТ ТРАНСМИССИИ (ЗАДНИЙ) - ST209016


ЖГУТ ТРАНСМИССИИ (ЗАДНИЙ) - ST209016 45.jpg


1 - Жгут проводов AL157529 Количество:1
2 - Вспом. электр. разъем L100259 Количество:1
3 - Шланг L102186 Количество:2
4 - Обвязной хомут L41858 Количество:2
5 - Скоба L102323 Количество:1
6 - Заглушка R112629 Количество:1
7 - Уплотнительное кольцо R56461 Количество:1
8 - Обвязной хомут H77698 Количество:4 Посмотреть аналогичные детали
9 - Обвязной хомут R44302 Количество:6 Замечания(БЕЗ ОСИ БАЛАНСИРА)Посмотреть аналогичные детали
10 - Вспом. электр. разъем L116272 Количество:1 Замечания(БЕЗ ОСИ БАЛАНСИРА)
11 - Жгут проводов AL158506 Количество:1 Замечания(БЕЗ ОСИ БАЛАНСИРА)
12 - Винт 37M7179 Количество:2
13 - Скоба L153769 Количество:2
14 - Щиток R254180 Количество:1
15 - Винт с головкой 19M7297 Количество:2 ЗамечанияM8 X 12

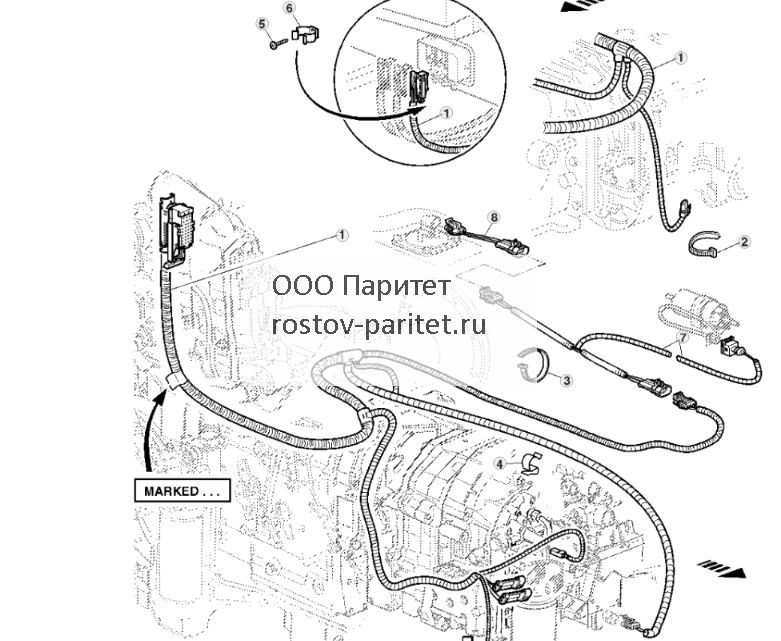

ЖГУТ ПРОВОДОВ ТРАНСМИССИИ (ПЕРЕДНИЙ) - ST209017


ЖГУТ ПРОВОДОВ ТРАНСМИССИИ (ПЕРЕДНИЙ) - ST209017 46.jpg


1 - Жгут проводов AL180297 Количество:1
2 - Обвязной хомут L41858 Количество:2
3 - Обвязной хомут R44302 Количество:6 Посмотреть аналогичные детали
4 - Зажимная скоба L115277 Количество:3
5 - Винт 37M7179 Количество:1
6 - Скоба L153769 Количество:1
7 - Жгут проводов AL156501 Количество:1
8 - Жгут проводов AL161566 Количество:1


ЖГУТ ПРОВОДОВ КАБИНЫ - ST209018


ЖГУТ ПРОВОДОВ КАБИНЫ - ST209018 47.jpg


1 - Жгут проводов AL165743 Количество:1
2 - Скоба L173487 Количество:2 Замечания(SUB FOR L154332 APPL)
3 - Винт 37M7284 Количество:4
4 - Винт L100380 Количество:2
5 - Корпус L112578 Количество:1
6 - Фитинг переходника L111706 Количество:1
7 - Скоба L157473 Количество:2
8 - Скоба L113094 Количество:2
9 - Жгут проводов AL156915 Количество:1
10 - Шайба 24M7055 Количество:2 Замечания8.400 X 16 X 1.600 mm
11 - Гайка 14M7273 Количество:3 ЗамечанияM8
12 - Колпачок L32394 Количество:2
13 - Уплотнение L78028 Количество:2
14 - Обвязной хомут H77698 Количество:2 Посмотреть аналогичные детали
15 - Обвязной хомут R44302 Количество:1 Посмотреть аналогичные детали

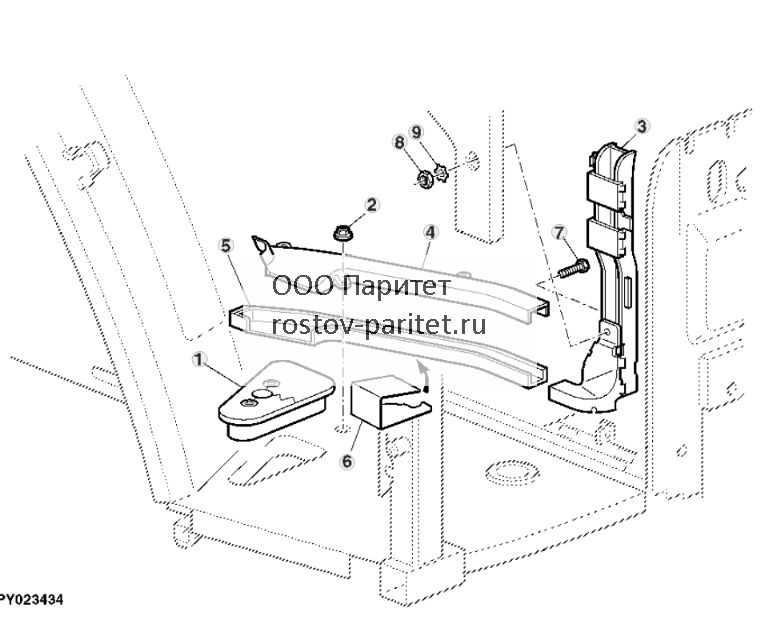

КАНАЛ, ЖГУТ ПРОВОДОВ (КАБИНА С ПЛОСКИМ ПОЛОМ) - ST209019


КАНАЛ, ЖГУТ ПРОВОДОВ (КАБИНА С ПЛОСКИМ ПОЛОМ) - ST209019 48.jpg


1 - Уплотнение L114062 Количество:1
2 - Гайка L40924 Количество:3
3 - Желоб L170967 Количество:1
4 - Желоб L175842 Количество:1
5 - Желоб L175841 Количество:1
6 - Скоба L166759 Количество:1
7 - Болт L172533 Количество:1
8 - Гайка 14M7297 Количество:1 ЗамечанияM5
9 - Шайба 12M7077 Количество:1 Замечания5 mm


ИНСТРУМЕНТЫ ЖГУТА ПРОВОДОВ - ST209020


ИНСТРУМЕНТЫ ЖГУТА ПРОВОДОВ - ST209020 49.jpg


1 - Жгут проводов AL156846 Количество:1 ЗамечанияORDER AL226701
1 - Жгут проводов AL226701 Количество:1
2 - Обвязной хомут R44302 Посмотреть аналогичные детали

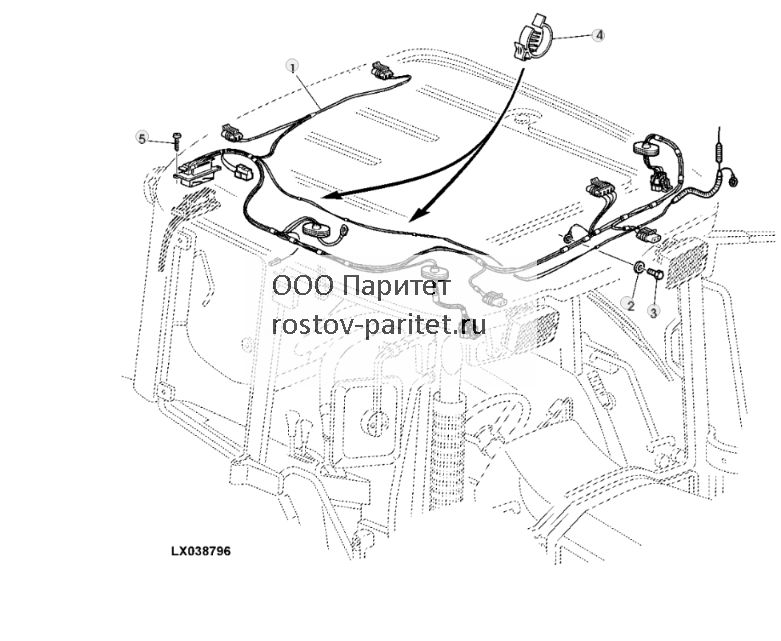

ЖГУТ ПРОВОДОВ, КРЫША КАБИНЫ - ST209021


ЖГУТ ПРОВОДОВ, КРЫША КАБИНЫ - ST209021 50.jpg


1 - Жгут проводов AL154866 Количество:1
2 - Шайба 24M7139 Количество:1 Замечания6.400 X 18 X 1.600 mm
3 - Винт с головкой 19M7560 Количество:1 ЗамечанияM6 X 16
4 - Оплетка L151529
5 - Винт 37M7181 Количество:2


ЖГУТ ПРОВОДОВ, ФОНАРИ УКАЗАТЕЛЕЙ ПОВОРОТА И ГАБАРИТНЫЕ ФОНАРИ, ФАРЫ ИЛИ РАБОЧЕЕ ОСВЕЩЕНИЕ - ST209022


ЖГУТ ПРОВОДОВ, ФОНАРИ УКАЗАТЕЛЕЙ ПОВОРОТА И ГАБАРИТНЫЕ ФОНАРИ, ФАРЫ ИЛИ РАБОЧЕЕ ОСВЕЩЕНИЕ - ST209022 51.jpg


1 - Жгут проводов AL151391 Количество:2

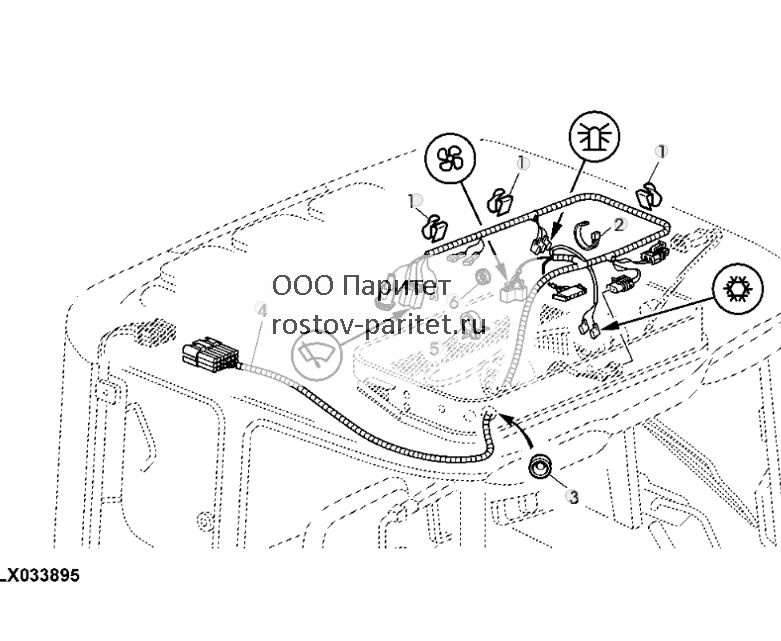

ЖГУТ ПРОВОДОВ, СИСТЕМЫ ОБОГРЕВА И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА - ST209023


ЖГУТ ПРОВОДОВ, СИСТЕМЫ ОБОГРЕВА И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА - ST209023 52.jpg


1 - Зажимная скоба L111184 Количество:3
2 - Обвязной хомут R44302 Количество:1 Посмотреть аналогичные детали
3 - Уплотнение L38053 Количество:1
4 - Жгут проводов AL160369 Количество:1
5 - Зажимная скоба L111127 Количество:1
6 - Уплотнение R27180 Количество:1

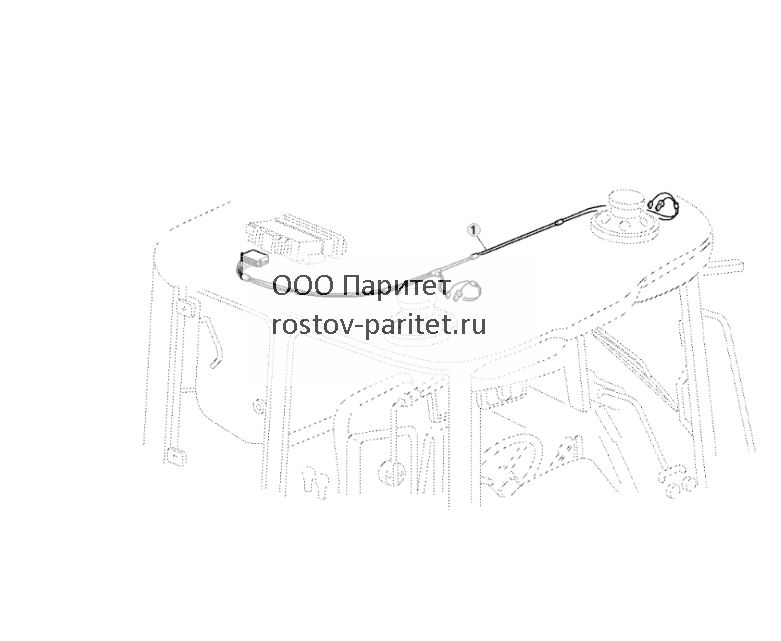

ЖГУТ ПРОВОДОВ ГРОМКОГОВОРИТЕЛЯ - ST209024


ЖГУТ ПРОВОДОВ ГРОМКОГОВОРИТЕЛЯ - ST209024 53.jpg


1 - Жгут проводов AL159801 Количество:1

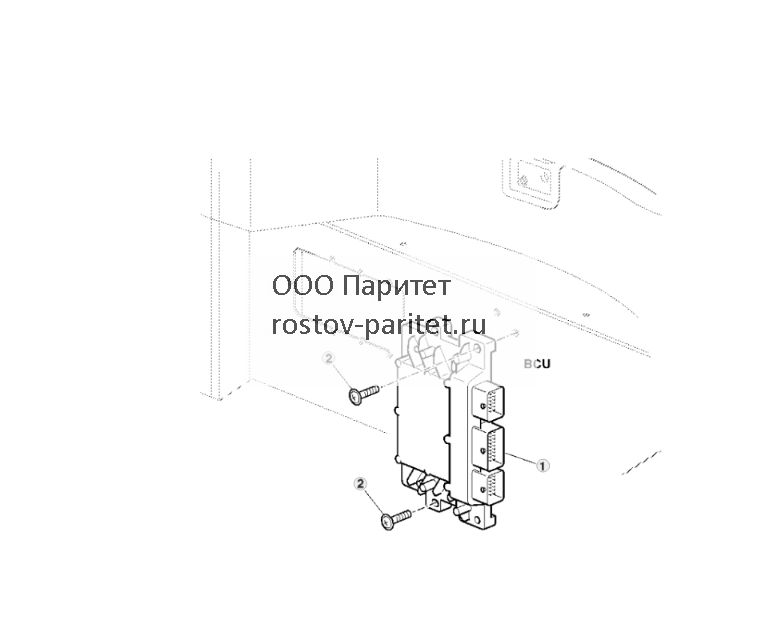

ОСНОВНОЙ БЛОК УПРАВЛЕНИЯ (BCU) - ST209025


ОСНОВНОЙ БЛОК УПРАВЛЕНИЯ (BCU) - ST209025 54.jpg


1 - Контроллер навески AL178817 Количество:1 ЗамечанияNLA; ORDER AL205515
1 - Базовый блок управления AL205515 Количество:1
2 - Винт 19M8875 Количество:2 ЗамечанияM6 X 25

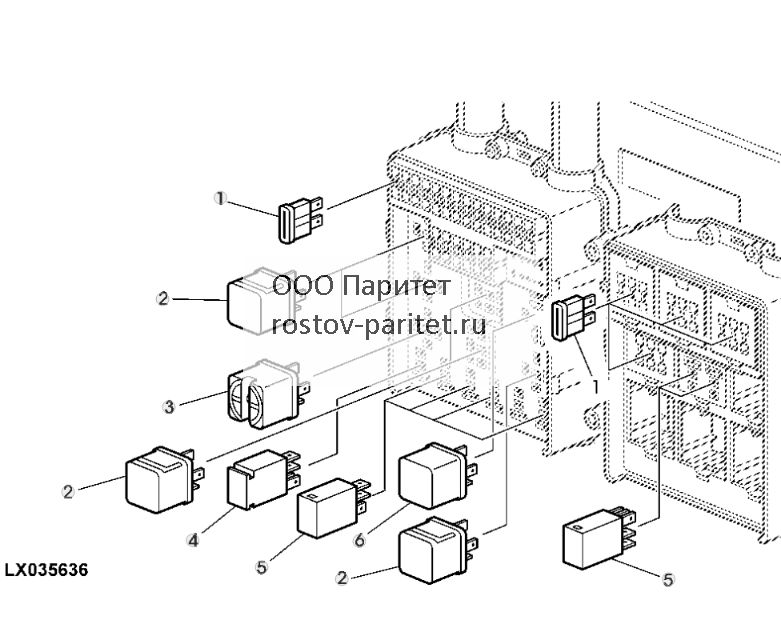

ПРЕДОХРАНИТЕЛИ, ДИОДЫ, РЕЛЕ, ЗВУКОВОЙ СИГНАЛ - ST209027


ПРЕДОХРАНИТЕЛИ, ДИОДЫ, РЕЛЕ, ЗВУКОВОЙ СИГНАЛ - ST209027 55.jpg


1 - Плавкий предохранитель 57M7121 Замечания10AПосмотреть аналогичные детали
1 - Плавкий предохранитель 99M7065 Замечания15AПосмотреть аналогичные детали
1 - Плавкий предохранитель 57M7120 Замечания20A
1 - Плавкий предохранитель 57M7146 Замечания30A
2 - Реле AL77324
3 - Топливный датчик AL159759 Количество:1
4 - Держатель диода AL152098 Количество:1
5 - Реле AL76702 Посмотреть аналогичные детали
6 - Реле AL207376 Количество:1 ЗамечанияSUB FOR AL81718Посмотреть аналогичные детали

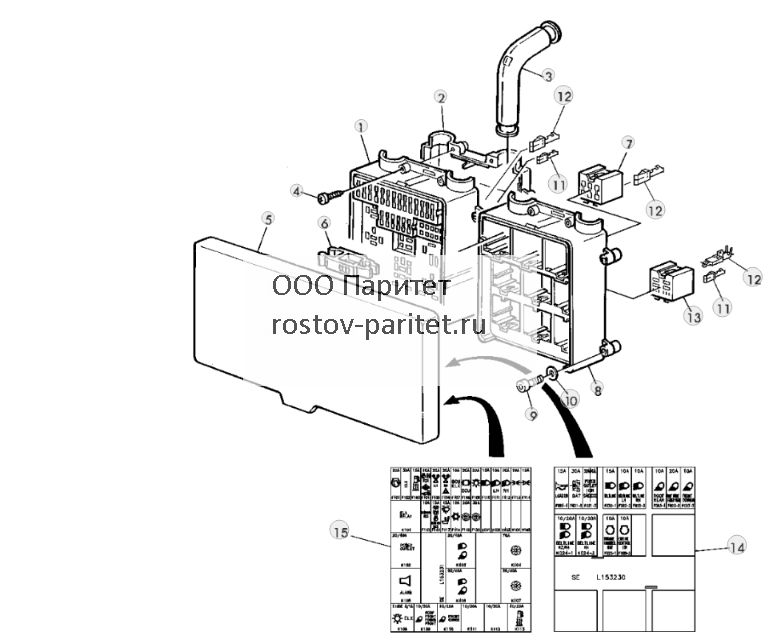

КОРОБКА ПРЕДОХРАНИТЕЛЕЙ ОБОЗНАЧЕНИЯ - ST209028


КОРОБКА ПРЕДОХРАНИТЕЛЕЙ  ОБОЗНАЧЕНИЯ - ST209028 56.jpg


1 - Коробка плавких предохр. L102203 Количество:1
2 - Крышка L102204 Количество:1
3 - Направляющая L79880 Количество:2
4 - Винт L102363 Количество:4
5 - Крышка L154173 Количество:1
6 - Плоскогубцы AL200633 Количество:1
7 - Вспом. электр. разъем 57M7528
8 - Карман L111376 Количество:1
9 - Винт 19M8263 Количество:8 ЗамечанияM6 X 30
10 - Шайба 24M7244 Количество:8 Замечания6.400 X 12 X 1.600 mm
11 - Клемма электр. разъема 57M7229
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -1.0MM²/2.8MM
12 - Клемма электр. разъема 57M7204
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -1.0MM²/6.3MM
12 - Клемма электр. разъема 57M7205
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -2.5MM²/6.3MM
12 - Клемма электр. разъема 57M7206
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -4.0MM²/6.3MM
13 - Узел электрич. разъема 57M7911 Количество:1
14 - Вкладыш L153230 Количество:1
15 - Вкладыш L153231 Количество:1


1–4-КОНТАКТНЫЕ РАЗЪЕМЫ (METRI PACK) - ST209029


1–4-КОНТАКТНЫЕ РАЗЪЕМЫ (METRI PACK) - ST209029 57.jpg


1 - Вспом. электр. разъем 57M7315
2 - Уплотнен. электр. разъема 57M9214 Замечания(Синий) SUB FOR 57M7377
2 - Уплотнен. электр. разъема 57M7258 Замечания(Красный)
2 - Уплотнен. электр. разъема 57M7493 Замечания(Белый Белый)
3 - Клемма электр. разъема R104846 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.5MM
4 - Корпус электр. разъема 57M7266
5 - Корпус электр. разъема 57M7267
6 - Клемма электр. разъема 57M7252 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.5MM, ORDER R104919
6 - Клемма электр. разъема R104919 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА)
7 - Блок. устр. эл. разъема 57M7289
8 - Корпус электр. разъема 57M7254 Замечания(Черный)
9 - Корпус электр. разъема 57M7256 Замечания(Черный)
10 - Корпус электр. разъема 57M7328 Замечания(Серый)
11 - Узел электрич. разъема 57M7985 Замечания(Серый) SUB FOR 57M7365
12 - Вспом. электр. разъем 57M7317
12 - Вспом. электр. разъем 57M9702 Замечания(Черный)
13 - Корпус электр. разъема 57M7255 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА)
14 - Корпус электр. разъема 57M7257 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА)
15 - Вспом. электр. разъем 57M7318
16 - Корпус электр. разъема 57M7247
17 - Корпус электр. разъема 57M7244
18 - Уплотнен. электр. разъема 57M7259


6-, 8- ИЛИ 10-КОНТАКТНЫЕ РАЗЪЕМЫ (METRI PACK) - ST209030


6-, 8- ИЛИ 10-КОНТАКТНЫЕ РАЗЪЕМЫ (METRI PACK) - ST209030 58.jpg


1 - Узел электрич. разъема 57M7291
2 - Уплотнен. электр. разъема 57M7258 Замечания(Красный)
2 - Уплотнен. электр. разъема 57M7377 Замечания(Синий)
2 - Уплотнен. электр. разъема 57M7493 Замечания(Белый Белый)
3 - Клемма электр. разъема R104846 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.5MM
4 - Корпус электр. разъема 57M7260
5 - Корпус электр. разъема 57M7263
6 - Клемма электр. разъема 57M7252 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.5MM
7 - Вспом. электр. разъем 57M7296
8 - Корпус электр. разъема 57M7261
9 - Корпус электр. разъема 57M7264
10 - Блок. устр. эл. разъема 57M7283
11 - Блок. устр. эл. разъема 57M7281
12 - Корпус электр. разъема 57M7262
13 - Корпус электр. разъема 57M7265
14 - Уплотнен. электр. разъема 57M7259

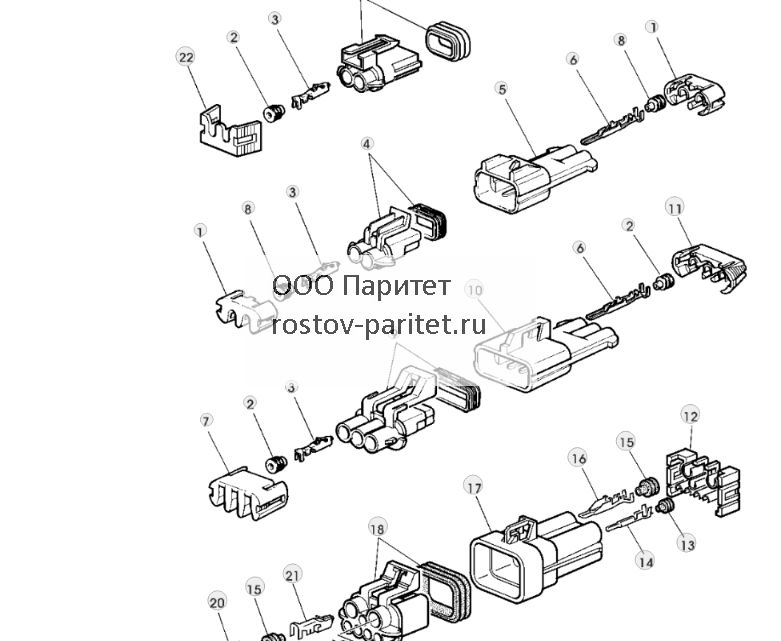

2-, 3- ИЛИ 7-КОНТАКТНЫЕ РАЗЪЕМЫ (METRI PACK) - ST209031


2-, 3- ИЛИ 7-КОНТАКТНЫЕ РАЗЪЕМЫ (METRI PACK) - ST209031 59.jpg


1 - Блок. устр. эл. разъема 57M7306
2 - Уплотнен. электр. разъема R78063 Замечания(Серый)
2 - Уплотнен. электр. разъема R78062 Замечания(Синий)
3 - Клемма электр. разъема 57M7298 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /3.9MM
3 - Клемма электр. разъема 57M7299 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 3-43MM² /3.9MM
4 - Корпус электр. разъема 57M7309
5 - Корпус электр. разъема 57M7304
6 - Клемма электр. разъема 57M7277 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2MM² /3.9MM
6 - Клемма электр. разъема 57M7286 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 2.5-4MM² /3.9MM
7 - Вспом. электр. разъем 57M7274
8 - Узел электрич. разъема R78059 Замечания(Зеленый)
8 - Уплотнен. электр. разъема R78063 Замечания(Серый)
9 - Корпус электр. разъема 57M7280
10 - Корпус электр. разъема 57M7305
11 - Узел электрич. разъема 57M7307
12 - Клемма электр. разъема 57M7699
13 - Уплотнен. электр. разъема 57M7258 Замечания(Красный)
13 - Уплотнен. электр. разъема 57M7493 Замечания(Белый Белый)
14 - Клемма электр. разъема 57M7252 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.5MM
15 - Клемма электр. разъема 57M7576 Замечания(Красный)
16 - Клемма электр. разъема 57M7583 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 2-3MM² /4.8MM
17 - Узел электрич. разъема 57M7697
18 - Корпус электр. разъема 57M7696
19 - Клемма электр. разъема R104846 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.5MM
20 - Клемма электр. разъема 57M7698
21 - Клемма электр. разъема 57M7581 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /4.8MM
22 - Узел электрич. разъема 57M8162
23 - Корпус электр. разъема 57M8161
24 - Клемма электр. разъема 57M7574


РАЗЪЕМ (1-, 2-, 3- ИЛИ 20-КОНТАКТНЫЙ) - ST209032


РАЗЪЕМ (1-, 2-, 3- ИЛИ 20-КОНТАКТНЫЙ) - ST209032 60.jpg


1 - Клемма электр. разъема 57M7039 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /6.3MM
1 - Клемма электр. разъема 57M7189 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 4-6MM² /6.3MM
2 - Корпус электр. разъема 57M7068
3 - Вспом. электр. разъем 57M7170 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 6.3MM
4 - Клемма электр. разъема 57M7430 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1.5MM² /6.3MM
5 - Корпус электр. разъема 57M7066
6 - Корпус электр. разъема 57M7065
7 - Корпус электр. разъема 57M7323
8 - Корпус электр. разъема 57M7324
9 - Клемма электр. разъема 57M7331
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5 -1MM² /1.6MM
10 - Клемма электр. разъема L36670 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /3.5MM
11 - Клемма электр. разъема L35423 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 2-4MM²/ 3.5MM
12 - Клемма электр. разъема L35425 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /1.6MM
13 - Узел электрич. разъема L35424 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /1.6MM
14 - Муфта L36681 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 2-4MM² /3.5MM
15 - Клемма электр. разъема L36685 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /3.5MM
16 - Муфта 57M7161 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.6MM
17 - Муфта 57M7089 Количество:1 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1.5MM² /6.3MM
18 - Клемма электр. разъема 57M7103 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1.5MM² /6.3MM
18 - Клемма электр. разъема 57M7041 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /6.3MM
19 - Корпус электр. разъема 57M7088 Количество:1
20 - Корпус электр. разъема 57M7092 Количество:1


2- ИЛИ 10-КОНТАКТНЫЕ РАЗЪЕМЫ - ST209033


2- ИЛИ 10-КОНТАКТНЫЕ РАЗЪЕМЫ - ST209033 61.jpg


1 - Клемма электр. разъема 57M7399 Замечания(Белый Белый)
1 - Уплотнен. электр. разъема 57M7400 Замечания(Синий)
2 - Клемма электр. разъема 57M8077 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /2.8MM
2 - Клемма электр. разъема 57M7351 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1.5-2.5MM /2.8MM
3 - Корпус электр. разъема 57M8068 Количество:1
4 - Клемма электр. разъема 57M8074 Количество:1
5 - Корпус электр. разъема 57M8071 Количество:1
6 - Клемма электр. разъема 57M8078 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /2.8MM
6 - Клемма электр. разъема 57M8079 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1.5-2.5MM².5 /2.8MM
7 - Клемма электр. разъема 57M8081 Количество:1
8 - Клемма электр. разъема 57M7401
9 - Клемма электр. разъема 57M8080 Количество:1
10 - Клемма электр. разъема 57M8202 Количество:4
11 - Клемма электр. разъема 57M8201 Количество:2
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -10MM² /9.5MM
12 - Вспом. электр. разъем 57M8170 Количество:1
13 - Корпус электр. разъема 57M8169 Количество:1
14 - Клемма электр. разъема 57M8200 Количество:2
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -10MM² /9.5MM


РАЗЪЕМ (42-КОНТАКТНЫЙ) - ST209034


РАЗЪЕМ (42-КОНТАКТНЫЙ) - ST209034 62.jpg


1 - Корпус электр. разъема 57M8195 Количество:1 Замечания(Черный)
1 - Корпус электр. разъема 57M8196 Количество:1 Замечания(Серый)
2 - Клемма электр. разъема 57M8098 Количество:1
3 - Корпус электр. разъема 57M8167 Количество:1 Замечания(Черный)
3 - Корпус электр. разъема 57M8198 Количество:1 Замечания(Серый)
4 - Клемма электр. разъема 57M8099 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /5.8MM
4 - Клемма электр. разъема 57M8100 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1.5-2.5MM² /5.8MM
4 - Клемма электр. разъема 57M8101 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 2.5-4MM² /5.8MM
5 - Клемма электр. разъема 57M8105 Замечания(Белый Белый)
5 - Клемма электр. разъема 57M8106 Замечания(Желтый)
6 - Клемма электр. разъема 57M8077 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /2.8MM
6 - Клемма электр. разъема 57M7351 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1.5-2.5MM² /2.8MM
7 - Уплотнен. электр. разъема 57M7400 Замечания(Синий)
7 - Клемма электр. разъема 57M7399 Замечания(Белый Белый)
8 - Клемма электр. разъема 57M8108 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.6MM
9 - Уплотн. каб. эл. разъема 57M7402 Замечания(Серый)
10 - Клемма электр. разъема 57M8107
11 - Клемма электр. разъема 57M7401
12 - Пробка пол. эл. разъема 57M7403
13 - Стопор 57M8096 Количество:1
14 - Стопор 57M8097 Количество:1
15 - Клемма электр. разъема 57M7398 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.6MM
16 - Клемма электр. разъема 57M8078 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /2.8MM
16 - Клемма электр. разъема 57M8079 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1.5-2.5MM² /2.8MM
17 - Клемма электр. разъема 57M8102 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /5.8MM
17 - Клемма электр. разъема 57M8103 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1.5-2.5MM² /5.8MM
17 - Клемма электр. разъема 57M8104 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 2.5-4MM² /5.8MM


РАЗЪЕМЫ - ST209035


РАЗЪЕМЫ - ST209035 63.jpg


1 - Блок. устр. эл. разъема 57M7289
2 - Уплотнен. электр. разъема 57M7493
3 - Клемма электр. разъема R104846 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM2 /1.5MM
4 - Корпус электр. разъема 57M7328 Замечания(Серый)
5 - Клемма электр. разъема 57M7829 Количество:2 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.8-1MM2 /1.5MM
6 - Корпус электр. разъема 57M7379 Количество:1
7 - Уплотн. каб. эл. разъема 57M7402 Количество:2
8 - Клемма электр. разъема 57M7393 Количество:2 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM2 /2.8MM
9 - Корпус электр. разъема 57M7406
10 - Вспом. электр. разъем 57M7347
11 - Корпус электр. разъема 57M7346 Замечания(Зеленый)
11 - Вспом. электр. разъем 57M7349 Замечания(Черный)
11 - Корпус электр. разъема 57M7343 Замечания(Серый)
12 - Уплотнен. электр. разъема 57M7259
13 - Вспом. электр. разъем L112121 Количество:1


РАЗЪЕМЫ - ST209036


РАЗЪЕМЫ - ST209036 64.jpg


1 - Корпус электр. разъема 57M7344 Количество:1
2 - Клемма электр. разъема 57M7298 Количество:2 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /3.9MM
3 - Узел электрич. разъема R78059
4 - Узел электрич. разъема 57M7371 Количество:1
5 - Клемма электр. разъема 57M7829 Количество:2 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.8-1MM² /1.5MM
6 - Корпус электр. разъема 57M7379 Количество:1
7 - Корпус электр. разъема 57M7364 Количество:1
8 - Клемма электр. разъема R104846 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /1.5MM
9 - Уплотнен. электр. разъема 57M7377 Замечания(Синий)
10 - Вспом. электр. разъем 57M7318 Количество:1
11 - Клемма электр. разъема 57M7954 Количество:3
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -0.5MM² /0.5MM
12 - Клемма электр. разъема 57M7955 Количество:3
13 - Клемма электр. разъема 57M7956 Количество:3
14 - Узел электрич. разъема 57M7953 Количество:1


РАЗЪЕМЫ - ST209037


РАЗЪЕМЫ - ST209037 65.jpg


1 - Муфта 57M7089 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1.5MM² /6.3MM
1 - Муфта 57M7106 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 2.5-4MM² /6.3MM
2 - Вспом. электр. разъем 57M7170 Количество:1
3 - Клемма электр. разъема 57M7038 Количество:3 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1.5MM² /8MM
4 - Муфта 57M7064 Количество:1
5 - Корпус электр. разъема L39811 Количество:1
6 - Корпус электр. разъема L38622 Количество:1
7 - Корпус электр. разъема L78202 Количество:1
8 - Узел электрич. разъема RE46734 Количество:1
9 - Корпус электр. разъема 57M7183 Количество:1
10 - Корпус электр. разъема 57M8397 Количество:1 Замечания(Коричневый)
10 - Корпус электр. разъема 57M8398 Количество:1 Замечания(Серый)
11 - Блок. устр. эл. разъема 57M8399 Количество:1
12 - Корпус электр. разъема 57M7239 Количество:1
13 - Клемма электр. разъема 57M7238 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.2-0.65MM² /0.5MM
14 - Крышка 57M7242 Количество:1 Замечания(Синий) LH
14 - Крышка 57M7241 Количество:1 Замечания(Желтый) RH
15 - Клемма электр. разъема 57M7204 Количество:1 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /6.3MM
15 - Клемма электр. разъема 57M7205 Количество:3 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1.5-2.5MM² /6.3MM
16 - Корпус электр. разъема 57M7381 Количество:1
17 - Узел электрич. разъема R77480 Количество:1
17 - Клемма электр. разъема 57M8078 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /2.8MM
18 - Клемма электр. разъема U46662 Количество:2 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1.3-2.1MM² /6.3MM
19 - Клемма электр. разъема 57M7429
20 - Стопор 57M7240 Количество:1


РАЗЪЕМ ДЛЯ ЭЛЕКТРОННЫХ БЛОКОВ УПРАВЛЕНИЯ - ST209038


РАЗЪЕМ ДЛЯ ЭЛЕКТРОННЫХ БЛОКОВ УПРАВЛЕНИЯ - ST209038 66.jpg


1 - Корпус электр. разъема 57M8527 Количество:1 Замечания(Коричневый) NLA; ORDER 57M10615
1 - Корпус электр. разъема 57M10615 Количество:1 Замечания(Коричневый)
2 - Корпус электр. разъема 57M8519 Количество:1 Замечания(Черный) NLA; ORDER 57M10609
2 - Корпус электр. разъема 57M10609 Количество:1 Замечания(Черный)
3 - Колпачок электр. разъема 57M8528 Количество:2
4 - Колпачок электр. разъема 57M8529 Количество:1
5 - Клемма электр. разъема 57M8531 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.6-1MM²/1.5MM
6 - Клемма электр. разъема 57M8530 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.35-0.6MM² /0.6MM
7 - Уплотнен. электр. разъема 57M8533
8 - Уплотнен. электр. разъема 57M8532
9 - Корпус электр. разъема 57M8520 Количество:1 Замечания(Серый) NLA; ORDER 57M10607
9 - Корпус электр. разъема 57M10607 Количество:1 Замечания(Серый)


РАЗЪЕМЫ И ШТЫРЬКИ ДЛЯ ПРОВОДОВ - ST209039


РАЗЪЕМЫ И ШТЫРЬКИ ДЛЯ ПРОВОДОВ - ST209039 67.jpg


1 - Узел электрич. разъема 57M7095
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -1.5MM² /1.5MM
1 - Узел электрич. разъема 57M7201
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -2.5MM² /2.5MM
2 - Клемма электр. разъема 57M7054 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /5.3MM
3 - Клемма электр. разъема 57M7052 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /5.3MM
3 - Клемма электр. разъема 57M7079 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /8.4MM
3 - Клемма электр. разъема 57M7348 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /8.4MM
4 - Клемма электр. разъема 57M7175 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 10-16MM² /8.4MM
4 - Клемма электр. разъема 57M7207 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 16-25MM² /8.4MM
4 - Клемма электр. разъема 57M7360 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 16-25MM² /13.0MM
4 - Клемма электр. разъема 57M7176 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 16-25MM² /10.5MM
5 - Клемма электр. разъема 57M7847
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -10MM² /6.5MM
5 - Клемма электр. разъема 57M7848
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -10MM² /8.5MM
6 - Клемма электр. разъема 57M7924
Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) -10MM² /8.5MM
7 - Клемма электр. разъема 57M8024 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-2.5MM² /6.3MM
8 - Клемма электр. разъема 57M7984 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 6.3MM
9 - Вспом. электр. разъем 57M7210 Количество:1 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 6.3MM
10 - Клемма электр. разъема 57M7044 Количество:1 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 0.5-1MM² /6.3MM
11 - Клемма электр. разъема 57M8186 Количество:2 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 8-10MM² /8MM
12 - Клемма электр. разъема 57M8057 Количество:1 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1-1.5MM² /4.8MM
13 - Клемма электр. разъема 57M7116 Количество:1 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 6.3MM
14 - Клемма электр. разъема 57M7110 Замечания(КАЛИБР ПРОВОДА / ШИРИНА РАЗЪЕМА) 1.5-2.5MM² /6.5MM

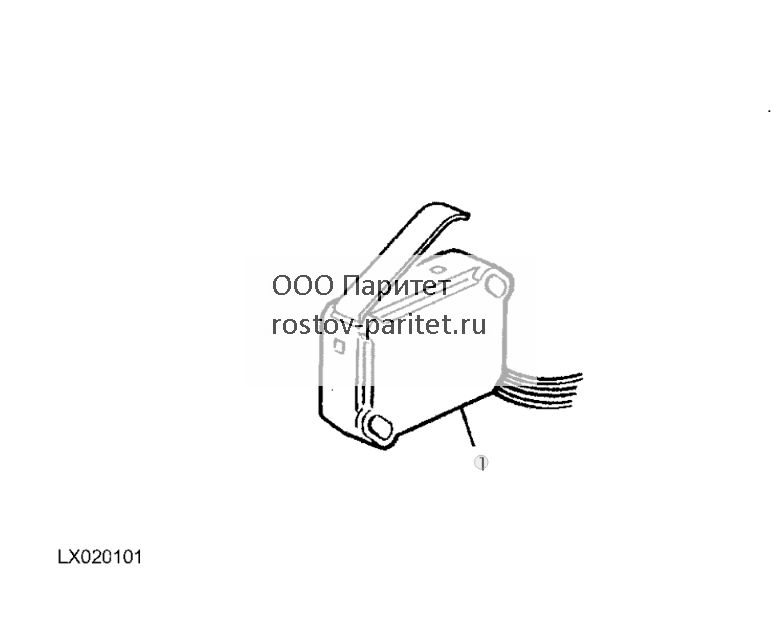

КОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ - ST209040


КОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ - ST209040 68.jpg


1 - Переключатель AL77033

Вернуться на главную страницу
