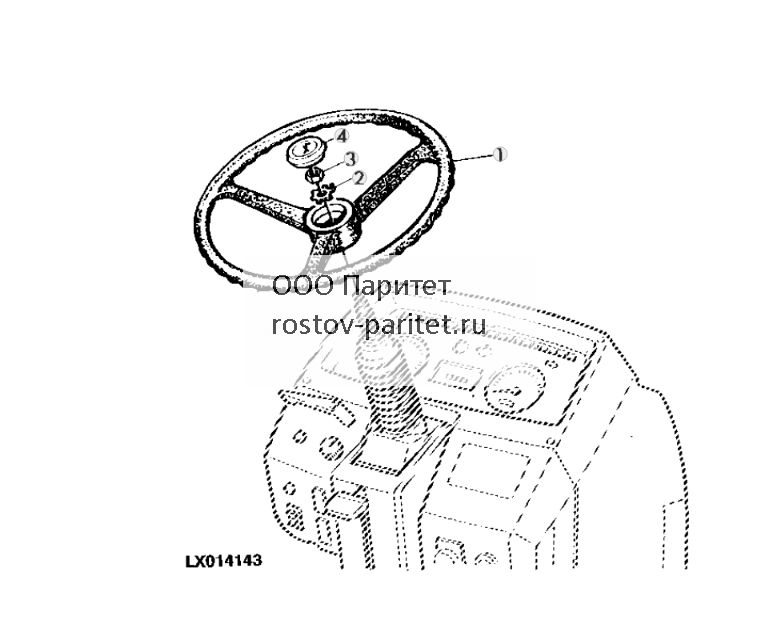

РУЛЕВОЕ КОЛЕСО ДЕТАЛИ КРЕПЛЕНИЯ - ST209087

1 - Руль L172182 Количество:1 Замечания(SUB FOR L78852, L158560)
2 - Стопорная шайба T17148 Количество:1
3 - Гайка 14M7209 Количество:1
4 - Крышка AL155228 Количество:1

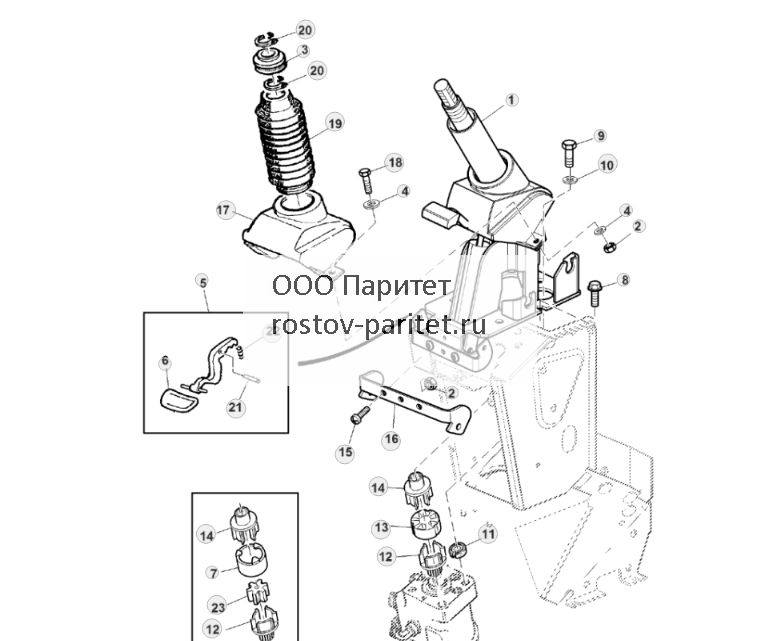

РУЛЕВАЯ КОЛОНКА (КАБИНА) - ST209088

1 - Рулевая колонка AL158160 Количество:1 Замечания(SUB FOR AL153868)
2 - Стопорная гайка 14M7165 Количество:2 ЗамечанияM6
3 - Втулка R114779 Количество:1
4 - Шайба 24M7251 Количество:4 Замечания6.400 X 18 X 1.600 mm
5 - Рычаг RE54004 Количество:1
6 - Ручка R106302 Количество:1
7 - Изолятор L154114 Количество:1 ЗамечанияNSEP (ORD AL157856)
8 - Винт 19M7784 Количество:1 ЗамечанияM10 X 20
9 - Винт с головкой 19M7168 Количество:4 ЗамечанияM10 X 30
10 - Шайба 24M7178 Количество:4 Замечания10.500 X 30 X 2.500 mm
11 - Изолятор AL154960 Количество:4
12 - Шлицевое соединение R126641 Количество:1
13 - Изолятор AL157856 Количество:1
14 - Шлицевое соединение R126640 Количество:1
15 - Винт L151020 Количество:2 ЗамечанияM6X16
16 - Скоба L154057 Количество:1
17 - Гильза R114758 Количество:1
18 - Винт с головкой 19M7077 Количество:2 ЗамечанияM6 X 20
19 - Кожух L175853 Количество:1 Замечания(SUB FOR R114778)
20 - Пружинное кольцо R114841 Количество:2
21 - Установочный штифт R115711 Количество:1
22 - Пружина R240449 Количество:1
23 - Гильза L155338 Количество:1 ЗамечанияNSEP (ORD AL157856)

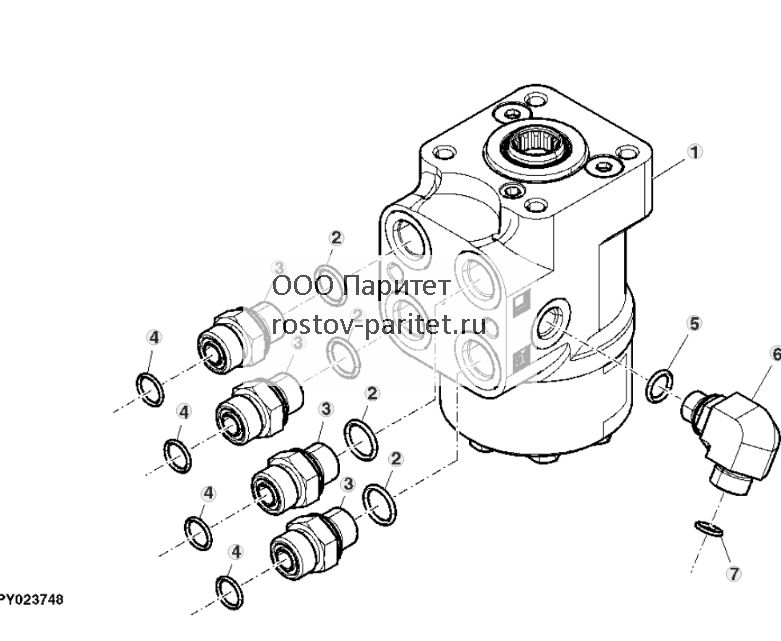

ГИДРОСТАТИЧЕСКОЕ РУЛЕВОЕ УПРАВЛЕНИЕ - ST209089

1 - Клапан AL174440 Количество:1 Замечания(ПО СООБРАЖЕНИЯМ БЕЗОПАСНОСТИ ЗАКАЗЫВАЙТЕ КЛАПАН РУЛЕВОГО УПРАВЛЕНИЯ, НАЗВАНИЕ КОТОРОГО УКАЗАНО НА ТАБЛИЧКЕ) LAGU 200/100-13/LD240-M6-410 SПосмотреть аналогичные детали
2 - Уплотнительное кольцо 51M7043 Количество:4 Замечания15.300 X 2.200 mm
3 - Фитинг переходника 38H5003 Количество:4
4 - Уплотнительное кольцо T77857 Количество:1
5 - Коленчатый патрубок 38H5016 Количество:1
6 - Уплотнительное кольцо 51M7041 Количество:1 Замечания11.300 X 2.200 mm
7 - Уплотнительное кольцо T77613 Количество:1

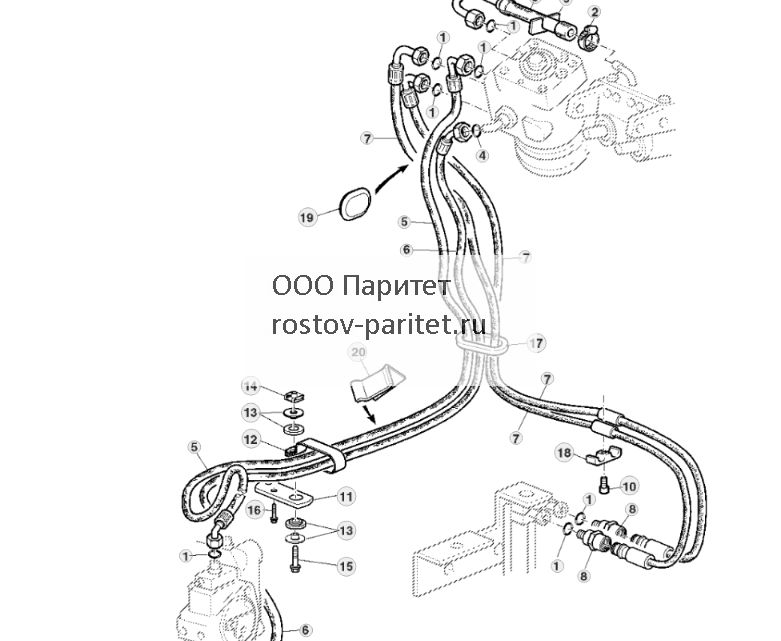

МАСЛОПРОВОДЫ ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ - ST209091

1 - Уплотнительное кольцо T77857
2 - Скоба AL37489 Количество:1
3 - Гидрошланг AL115334 Количество:1
4 - Уплотнительное кольцо T77613
5 - Гидрошланг AL79540 Количество:1
6 - Гидрошланг AL157571 Количество:1
7 - Гидрошланг AL161120 Количество:2 Замечания(С ПНЕВМОТОРМОЗАМИ ПРИЦЕПА)
8 - Фитинг переходника AL156431 Количество:2 Замечания(С ПНЕВМОТОРМОЗАМИ ПРИЦЕПА)
9 - Трак L113747 Количество:1
10 - Винт 19M8263 Количество:1 ЗамечанияM6 X 30
11 - Хомут L153754 Количество:1
12 - Скоба AL118382 Количество:1
13 - Изолятор AL153850 Количество:2
14 - Прижимная гайка L111480 Количество:1
15 - Винт 37M7104 Количество:1 ЗамечанияM6 X 30
16 - Винт 37M7361 Количество:2 ЗамечанияM6 X 16
17 - Уплотнение L116642 Количество:1
18 - Скоба L41980 Количество:1
19 - Уплотнение L114539 Количество:2
20 - Трак L79909 Количество:2

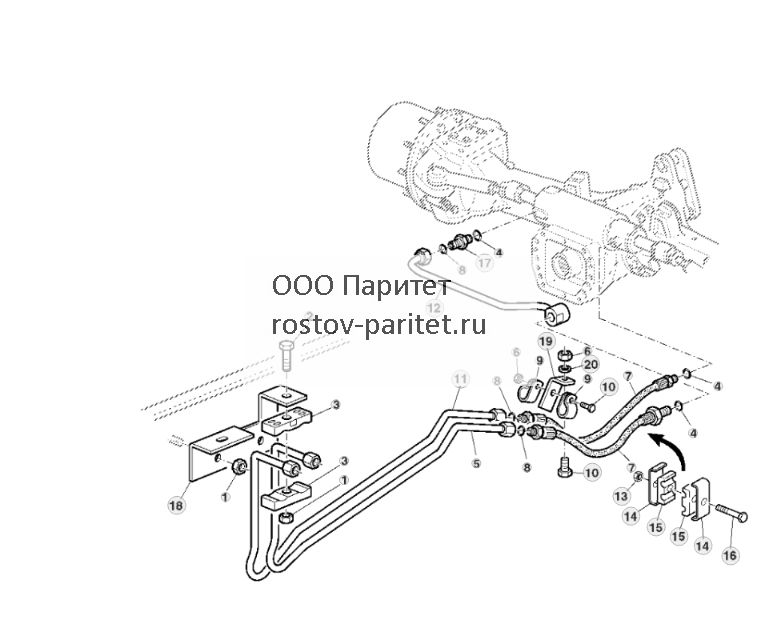

МАСЛОПРОВОДЫ РУЛЕВОГО УПРАВЛЕНИЯ С MFWD (МОСТ MFWD 745) - ST209092

1 - Гайка 14M7273 Количество:3 ЗамечанияM8
2 - Винт с головкой 19M7298 Количество:1 ЗамечанияM8 X 35
3 - Скоба L101560 Количество:2
4 - Уплотнительное кольцо 51M7042 Количество:3 Замечания13.300 X 2.200 mm
5 - Линия AL117388 Количество:1 ЗамечанияLH
6 - Гайка 14M7274 Количество:2 ЗамечанияM10
7 - Гидрошланг AL161162 Количество:2 Замечания(SUB FOR AL83130)
8 - Уплотнительное кольцо T77857
9 - Скоба T70659 Количество:2
10 - Винт с головкой 19M7168 Количество:2 ЗамечанияM10 X 30
11 - Маслопровод AL118750 Количество:1 ЗамечанияRH
12 - Маслопровод AL160420 Количество:1
13 - Гайка 14M7272 Количество:1 ЗамечанияM6
14 - Стопор L115343 Количество:2
15 - Скоба L41980 Количество:2
16 - Винт с головкой 19M8329 Количество:1 ЗамечанияM6 X 50, (10.9)
17 - Фитинг 38H5135 Количество:1
18 - Кронштейн L159304 Количество:1 Замечания(SUB FOR L150138 APPL)
19 - Карман L156964 Количество:1
20 - Шайба 24M7028 Количество:1 Замечания10.500 X 20 X 2 mm

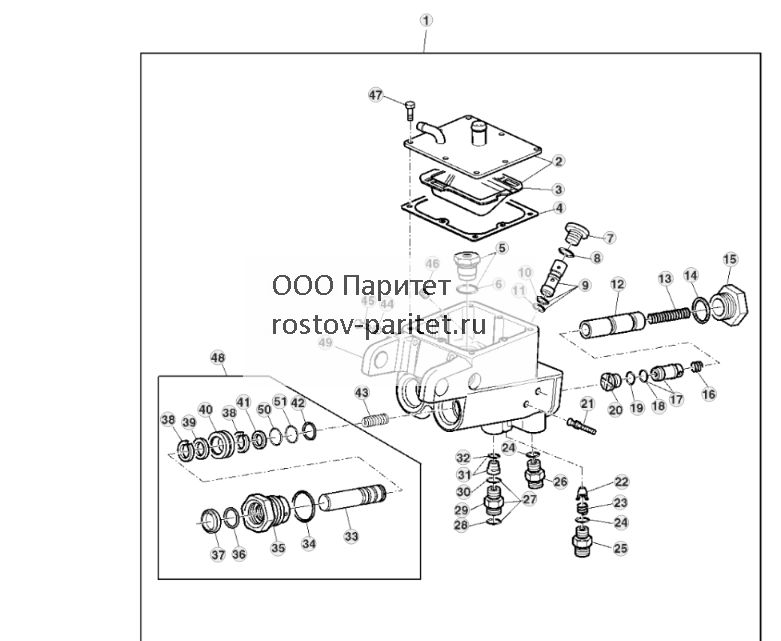

Тормозной клапан - ST209093

1 - Блок клапана AL154715 Количество:1
2 - Крышка AL206812 Количество:1 ЗамечанияSUB FOR AL117230
3 - Поддон L113186 Количество:1
4 - Прокладка L113190 Количество:1
5 - Редукционный клапан AL113728 Количество:2
6 - Уплотнительное кольцо 51M7045 Количество:2 Замечания19.300 X 2.200 mm
7 - Трубная заглушка L41384 Количество:1
8 - Уплотнительное кольцо 51M7043 Количество:1 Замечания15.300 X 2.200 mm
9 - Обратный клапан AL113726 Количество:1
10 - Уплотнительное кольцо 51M7073 Количество:1 Замечания11.100 X 1.600 mm
11 - Уплотнительное кольцо L164885 Количество:1
12 - Золотник клапана L153564 Количество:2 ЗамечанияNSEP (ORD AL154715)
13 - Пружина сжатия L112778 Количество:2
14 - Уплотнительное кольцо 51M7048 Количество:2 Замечания29.600 X 2.900 mm
15 - Заглушка фитинга L114137 Количество:2
16 - Пружина сжатия L113024 Количество:2
17 - Редукционный клапан AL113820 Количество:2
18 - Уплотнительное кольцо 51M7074 Количество:1 Замечания10.300 X 1.200 mm
19 - Уплотнительное кольцо L78620 Количество:2
20 - Трубная заглушка L175606 Количество:2 Замечания(SUB FOR L114298 APPL)
21 - Заглушка AL110475
22 - Тарельчатый клапан L154392 Количество:2
23 - Пружина сжатия L102649 Количество:2
24 - Уплотнительное кольцо 51M7041 Количество:2 Замечания11.300 X 2.200 mm
25 - Фитинг L102638 Количество:2
26 - Фитинг переходника 38H5002 Количество:1
27 - Сетчатый фильтр AL150581 Количество:2
28 - Уплотнительное кольцо T77613 Количество:1
29 - Фитинг переходника 38H5037 Количество:2
30 - Уплотнительное кольцо 51M7042 Количество:1 Замечания13.300 X 2.200 mm
31 - Обратный клапан AL150109 Количество:1
32 - Уплотнительное кольцо L11698 Количество:1
33 - Поршень L114299 Количество:2 ЗамечанияNSEP (ORD AL151512)
34 - Уплотнительное кольцо 51M7072 Количество:2 Замечания32.600 X 2.900 mm
35 - Винт L112781 Количество:2
36 - Кольцевой уплотнитель L173615 Количество:2 Замечания(SUB FOR P47889 APPL)
37 - Маслосъемное кольцо L115682 Количество:2
38 - Пружинное кольцо ....... Количество:4 ЗамечанияNSEP (ORD AL151512)
39 - Уплотнительное кольцо AL112725 Количество:2 ЗамечанияNSEP (ORD AL151512)
40 - Гильза L112780 Количество:2 ЗамечанияNSEP (ORD AL151512)
41 - Упаковка AL115208 Количество:2 ЗамечанияCNLA (ORD L174362, L174363)
42 - Уплотнительное кольцо L114482 Количество:2
43 - Пружина сжатия L114297 Количество:2
44 - Гайка 14M7273 Количество:2 ЗамечанияM8
45 - Винт с головкой 19M7163 Количество:2 ЗамечанияM8 X 25
46 - Фильтр AL116214 Количество:1
47 - Винт с головкой 19M7560 Количество:8 ЗамечанияM6 X 16
48 - Поршень AL151512 Количество:1 ЗамечанияINCL KEYS 33-42
49 - Корпус ....... Количество:1 ЗамечанияNSEP (ORD AL154715)
50 - Сальник L174362 Количество:2
51 - Пружинное кольцо L174363 Количество:2

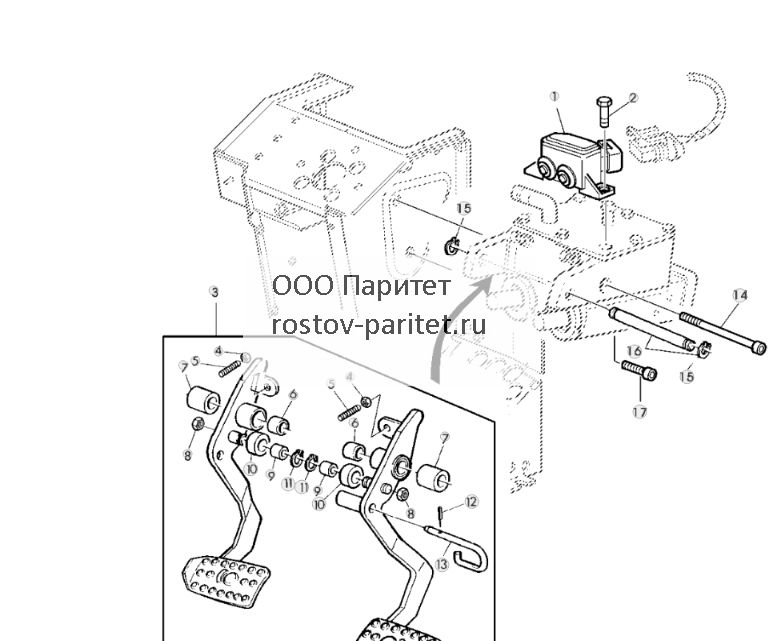

ПЕДАЛИ ТОРМОЗА, ПЕРЕКЛЮЧАТЕЛЬ ТОРМОЗА - ST209094

1 - Переключатель давления AL156199 Количество:1
2 - Винт с головкой 19M7560 Количество:2 ЗамечанияM6 X 16
3 - Педаль AL211147 Количество:1 ЗамечанияSUB FOR AL206704, AL158756, AL180111
4 - Гайка 14M7273 Количество:2 ЗамечанияM8
5 - Установочный винт L210421 Количество:2
6 - Втулка L210414 Количество:2 ЗамечанияSUB FOR L110085
7 - Втулка L77779 Количество:2
8 - Гайка 14M7274 Количество:2 ЗамечанияM10
9 - Втулка L111002 Количество:2
10 - Гильза L111003 Количество:2
11 - Пружинное кольцо 40M7030 Количество:2
12 - Пружинный шплинт 34M7174 Количество:1 Замечания4 X 14 mm, ORDER 34M7095
12 - Пружинный шплинт 34M7095 Количество:1 Замечания4 X 14 mm
13 - Скоба L210419 Количество:1 ЗамечанияSUB FOR L113726
14 - Винт 19M8696 Количество:1 ЗамечанияM12 X 160
15 - Пружинное кольцо 40M7051 Количество:2
16 - Крепление со штифтом AL112163 Количество:1
17 - Винт 19M7988 Количество:1 ЗамечанияM12 X 30, (10.9)

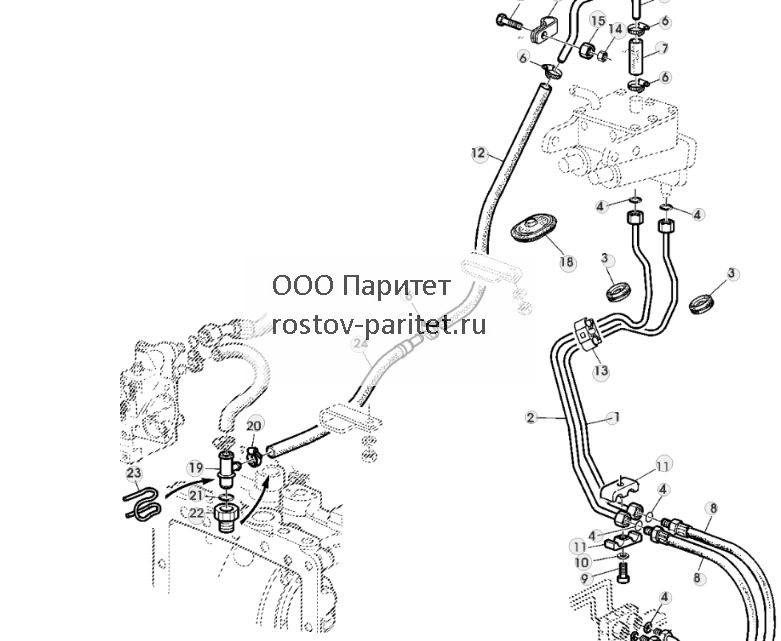

ТОРМОЗНЫЕ МАСЛОПРОВОДЫ, ВОЗВРАТНАЯ ЛИНИЯ - ST209095

1 - Тормозная линия ....... Количество:1
2 - Тормозная линия ....... Количество:1
3 - Уплотнение L100644 Количество:2
4 - Уплотнительное кольцо T77613
5 - Маслопровод L152377 Количество:1
6 - Скоба AL80154
7 - Шланг ....... Количество:1 ЗамечанияLGTH= 60MM (2-23/64"), (MF L65830)
8 - Гидрошланг ....... Количество:2
9 - Винт ....... Количество:1
10 - Шайба ....... Количество:1
11 - Скоба ....... Количество:2
12 - Шланг ....... Количество:1 ЗамечанияLGTH= 1600MM (62-63/64"), (MF L65830)
13 - Скоба ....... Количество:1
14 - Гайка 14M7273 Количество:1 ЗамечанияM8
15 - Гайка 14M7274 Количество:1 ЗамечанияM10
16 - Зажимная скоба AH77724 Количество:1
17 - Винт с головкой 19M7163 Количество:1 ЗамечанияM8 X 25
18 - Уплотнение L113460 Количество:1
19 - Тройник L112480
20 - Скоба AL64588 Количество:1
21 - Уплотнительное кольцо L53873 Количество:1
22 - Фитинг переходника L151893 Количество:1
23 - Зажимная скоба L151894 Количество:1
24 - Гидрошланг AL155026 Количество:1 ЗамечанияLGTH= 600MM (23-5/8")
.. - Шланг L65830 Количество:1 ЗамечанияLGTH= 6000MM (236-7/32")

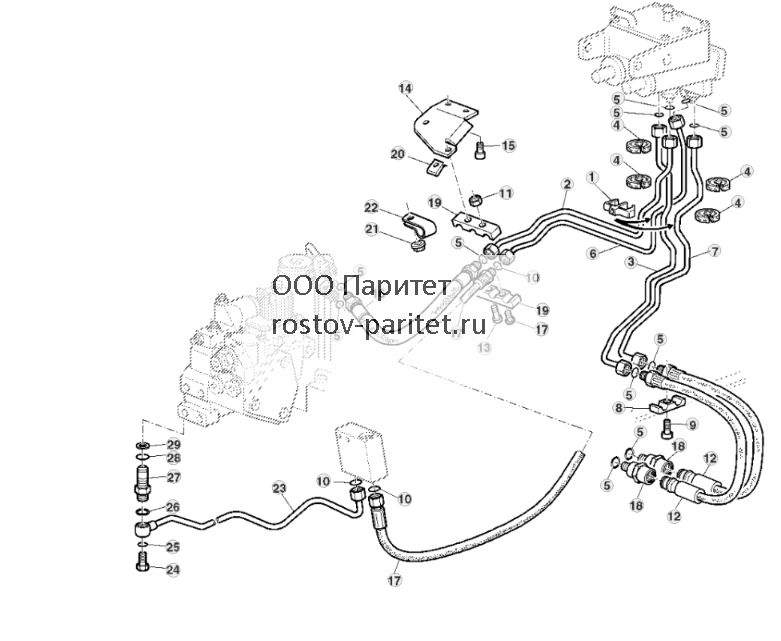

ТОРМОЗНЫЕ МАСЛОПРОВОДЫ - ST209096

1 - Скоба L100851 Количество:1
2 - Маслопровод AL114909 Количество:1
3 - Тормозная линия AL114907 Количество:1 ЗамечанияLH
4 - Уплотнение L100644 Количество:4
5 - Уплотнительное кольцо T77613
6 - Маслопровод AL114910 Количество:1
7 - Тормозная линия AL151937 Количество:1 ЗамечанияRH
8 - Скоба L41980 Количество:1
9 - Винт 19M8532 Количество:1 ЗамечанияM6 X 35
10 - Уплотнительное кольцо T77814
11 - Гайка 14M7272 Количество:1 ЗамечанияM6
12 - Гидрошланг AL161119 Количество:1 Замечания(С ПНЕВМОТОРМОЗАМИ ПРИЦЕПА)
13 - Винт с головкой 19M7374 Количество:1 ЗамечанияM6 X 40
14 - Кронштейн L116359 Количество:1
15 - Винт 37M7361 Количество:2 ЗамечанияM6 X 16
16 - Гидрошланг AL170616 Количество:1
17 - Гидрошланг AL155748 Количество:1
18 - Фитинг переходника AL156432 Количество:2 Замечания(С ПНЕВМОТОРМОЗАМИ ПРИЦЕПА)
19 - Скоба L100674 Количество:2
20 - Гайка L102357 Количество:1
21 - Стопорная гайка 14M7166 Количество:2 ЗамечанияM8
22 - Зажимная скоба AH77724 Количество:2
23 - Маслопровод ....... Количество:1
24 - Полый винт ....... Количество:1
25 - Уплотнительное кольцо ....... Количество:1
26 - Уплотнительное кольцо ....... Количество:1
27 - Фитинг переходника ....... Количество:1
28 - Уплотнительное кольцо ....... Количество:1
29 - Дисковое орудие ....... Количество:1
.. - Шланг L65830 Количество:1 ЗамечанияLGTH= 6000MM (236-7/32")

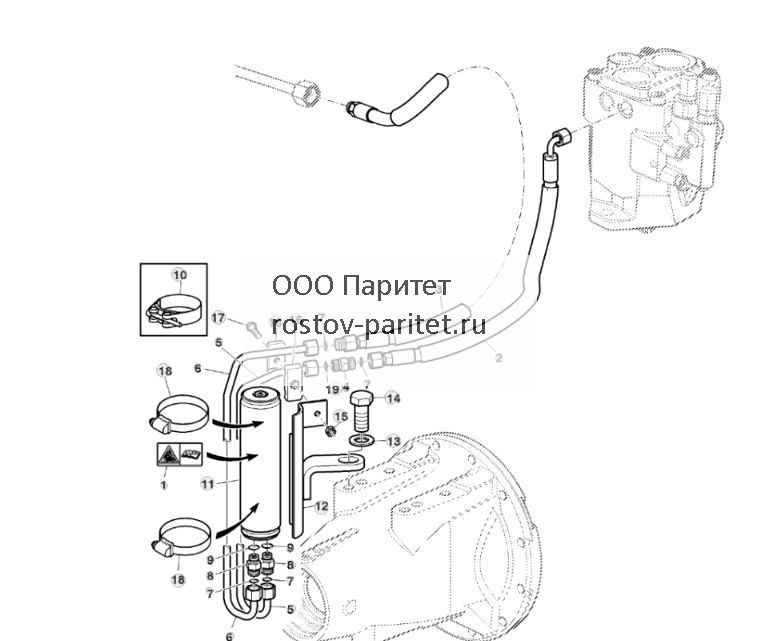

АККУМУЛЯТОР ПОРШНЯ (ТОРМОЗНАЯ СИСТЕМА) - ST209097

1 - Метка L113583 Количество:1
2 - Гидрошланг AL167454 Количество:1
3 - Гидрошланг AL170616 Количество:1
4 - Обратный клапан AL206433 Количество:1
5 - Маслопровод AL176951 Количество:1 ЗамечанияSUB FOR AL170205
6 - Маслопровод AL170206 Количество:1
7 - Уплотнительное кольцо T77613 Количество:4
8 - Фитинг переходника 38H5002 Количество:2
9 - Уплотнительное кольцо 51M7041 Количество:2 Замечания11.300 X 2.200 mm
10 - Скоба AL168227 Количество:2 ЗамечанияNLA; ORDER AL170672
11 - Гидроаккумулятор AL166367 Количество:1 ЗамечанияNLA; ORDER AL208906
11 - Гидроаккумулятор AL208906 Количество:1
12 - Кронштейн AL170207 Количество:1
13 - Шайба 24M7051 Количество:1 Замечания21 X 37 X 3 mm
14 - Винт с головкой 19M7611 Количество:1 ЗамечанияM20 X 45
15 - Гайка 14M7273 Количество:1 ЗамечанияM8
16 - Скоба L110168 Количество:2
17 - Винт с головкой 19M7298 Количество:1 ЗамечанияM8 X 35
18 - Скоба AL170672 Количество:2
19 - Уплотнительное кольцо T77857 Количество:1

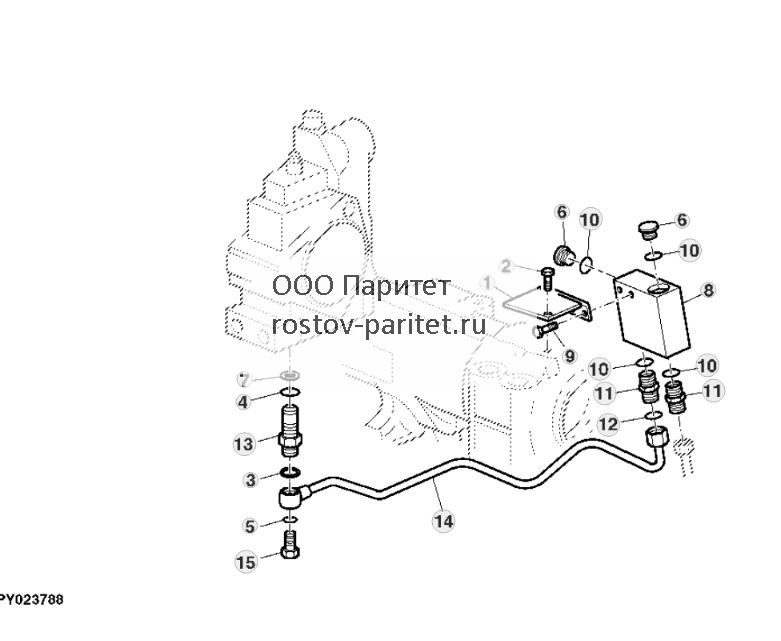

ЛИНИИ LS, МАЯТНИКОВЫЙ КЛАПАН (ТОРМОЗНАЯ СИСТЕМА) - ST209098

1 - Уголок L154294 Количество:1
2 - Винт с головкой 19M7557 Количество:2 ЗамечанияM10 X 16
3 - Уплотнительное кольцо L41536 Количество:1
4 - Уплотнительное кольцо L41526
5 - Уплотнительное кольцо L76408 Количество:1
6 - Пробка сливного отверстия 15M7079
7 - Дисковое орудие R111292 Количество:1
8 - Корпус L154439 Количество:1
9 - Винт с головкой 19M8425 Количество:2 ЗамечанияM6 X 16, (10.9)
10 - Уплотнительное кольцо 51M7040 Замечания9.300 X 2.200 mm
11 - Фитинг L102176 Количество:2
12 - Уплотнительное кольцо T77814
13 - Фитинг переходника L80067 Количество:1
14 - Маслопровод AL155693 Количество:1
15 - Полый винт L80068 Количество:1

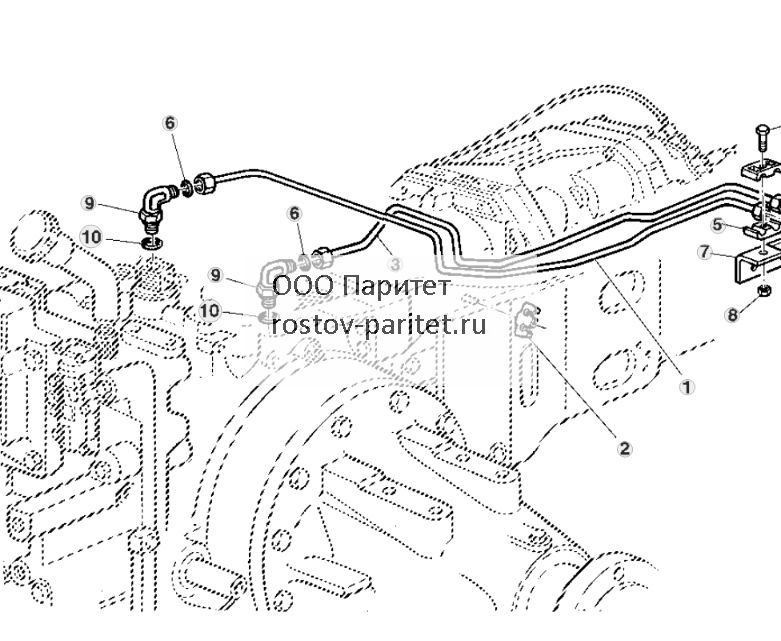

ТОРМОЗНЫЕ МАСЛОПРОВОДЫ (БЕЗ СИСТЕМЫ ПНЕВМОТОРМОЗА ПРИЦЕПА И ТОРМОЗОВ ПЕРЕДНИХ КОЛЕС) - ST209099

1 - Тормозная линия AL112374 Количество:1
2 - Скоба L100851 Количество:1
3 - Тормозная линия AL112375 Количество:1
4 - Винт с головкой 19M7298 Количество:1 ЗамечанияM8 X 35
5 - Скоба L110168 Количество:2
6 - Уплотнительное кольцо T77613
7 - Кронштейн L159304 Количество:1 Замечания(SUB FOR L150138 APPL)
8 - Гайка 14M7273 ЗамечанияM8
9 - Коленчатый патрубок 38H5016
10 - Уплотнительное кольцо 51M7041 Количество:2 Замечания11.300 X 2.200 mm

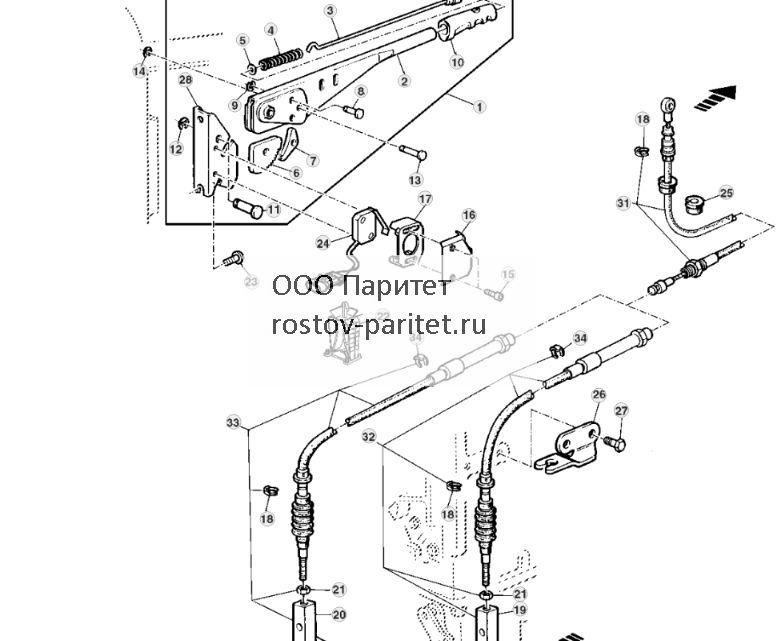

РУЧНОЙ ТОРМОЗ, ТРОС БОУДЕНА - ST209100

1 - Рычаг ручного тормоза AL178524 Количество:1 Замечания(ORD W/ L111706, (2) 21M7369, L175010, 40M7059)
2 - Рычаг ручного тормоза AL178525 Количество:1
3 - Стержень AL78582 Количество:1
4 - Пружина сжатия L79440 Количество:1
5 - Шайба 24M7238 Количество:1 Замечания8.700 X 17 X 2 mm
6 - Сектор L155076 Количество:1
7 - Упор L79402 Количество:1
8 - Крепление со штифтом L79404 Количество:1
9 - Пружинное кольцо 40M7040 Количество:1
10 - Захват L79301 Количество:1
11 - Крепление со штифтом L79406 Количество:1
12 - Пружинное кольцо 40M7039 Количество:1
13 - Крепление со штифтом L175010 Количество:1
14 - Пружинное кольцо 40M7059 Количество:1
15 - Винт 21M7369 Количество:2 ЗамечанияM4 X 25
16 - Щиток L158768 Количество:1
17 - Фитинг переходника L111706 Количество:1
18 - Пружинное кольцо L79408
19 - Вилка L79409 Количество:1
20 - Вилка AL113333 Количество:1 Замечания(С ПНЕВМОТОРМОЗАМИ ПРИЦЕПА)
21 - Гайка 14M7273 Количество:1 ЗамечанияM8
22 - Зажимная скоба L115991 Количество:1
23 - Винт 19M8675 Количество:2 ЗамечанияM8 X 16, (10.9)
24 - Жгут проводов AL118612 Количество:1
25 - Уплотнение L76801 Количество:1
26 - Кронштейн L111992 Количество:1
27 - Винт с головкой 19M7166 Количество:2 ЗамечанияM10 X 20
28 - Стопор L79407 Количество:1 ЗамечанияNSEP (ORD AL178525,(2) 21M7369, L111706, 40M7059)
29 - Крепление со штифтом L100027 Количество:1
30 - Пружинное кольцо L80465 Количество:1
31 - Толкающе-буксир. кабель AL157796 Количество:1
32 - Толкающе-буксир. кабель AL157826 Количество:1 Замечания(БЕЗ ПНЕВМОТОРМОЗА ПРИЦЕПА)
33 - Толкающе-буксир. кабель AL159139 Количество:1 Замечания(С ПНЕВМОТОРМОЗАМИ ПРИЦЕПА) ORDER AL178102
33 - Толкающе-буксир. кабель AL178102 Количество:1
34 - Пружинное кольцо L219493 Количество:1 ЗамечанияSUB FOR L79076

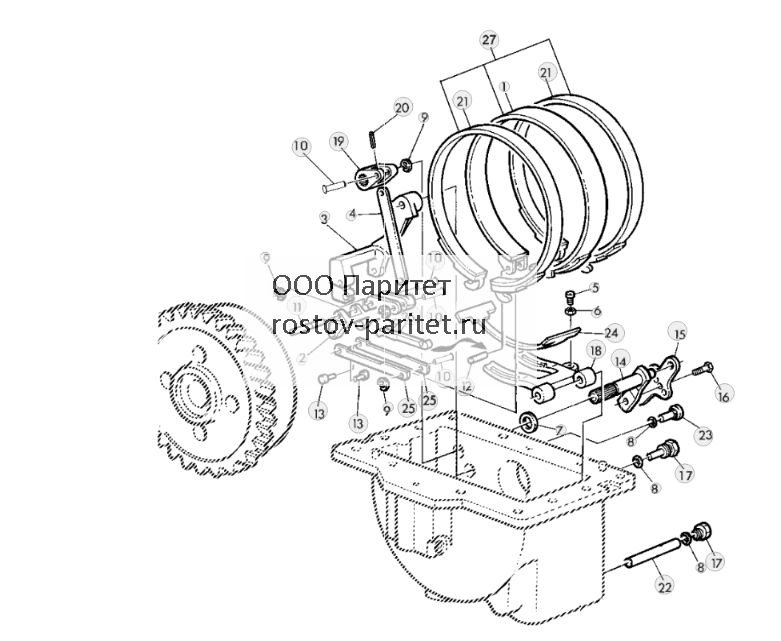

РУЧНОЙ ТОРМОЗ — ТОРМОЗНАЯ ЛЕНТА - ST209101

1 - Тормозная лента RE209909 Количество:1 ЗамечанияNSEP (ORD RE216120, R173204)
2 - Коленчатая тяга R173203 Количество:1 Замечания(SUB FOR R101297)
3 - Кулиса R101292 Количество:1
4 - Регулировочный хомут R173627 Количество:1 Замечания(SUB FOR R127971)
5 - Винт 19M8274 Количество:1 ЗамечанияM8 X 35, (10.9)
6 - Гайка 14M7347 Количество:1 ЗамечанияM8
7 - Сальник AT12820 Количество:1
8 - Уплотнительное кольцо R26375 Количество:3 Посмотреть аналогичные детали
9 - Пружинное кольцо R72653
10 - Штифт R174366 Количество:4 Замечания(SUB FOR R104493)
11 - Штифт R119726 Количество:1
12 - Штифт R104495 Количество:1
13 - Штифт R104496 Количество:2
14 - Ось R240057 Количество:1 Замечания(SUB FOR R152453, R174702)
15 - Рычаг L111960 Количество:1
16 - Винт с головкой R30165 Количество:1
17 - Заглушка фитинга R113720 Количество:1
18 - Анкер R101290 Количество:1
19 - Рукоять R173861 Количество:1 Замечания(SUB FOR R101298)
20 - Пружинный шплинт 34M7269 Количество:1 Замечания6 X 30 mm
21 - Тормозная лента RE209910 Количество:2 ЗамечанияNSEP (ORD RE216120, R173204)
22 - Крепление со штифтом R101291 Количество:1
23 - Винт с гол. п/торц. кл. R101293 Количество:1
24 - Пластина R173204 Количество:1 Замечания(FOR RE216120)
25 - Кулиса R101295 Количество:2
26 - Кулиса R101294 Количество:1
27 - Комплект тормоза RE216120 Количество:1 Замечания(ORD W/ R173204)

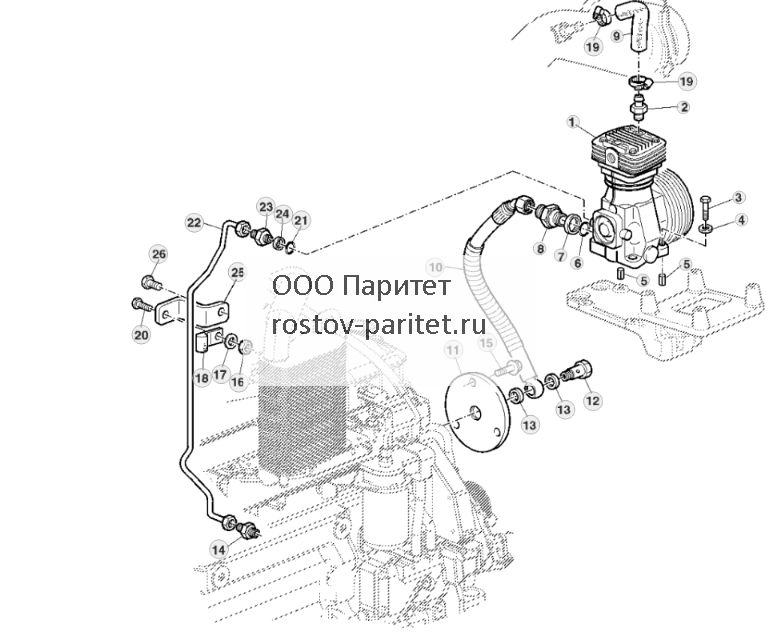

ВОЗДУШНЫЙ КОМПРЕССОР В СБОРЕ, ПНЕВМОТОРМОЗА ВОЗДУШНЫЙ КОМПРЕССОР В СБОРЕ, ПНЕВМОТОРМОЗА - ST209102

1 - Компрессор AL153772 Количество:1
2 - Штуцерное соединение L156705 Количество:1
3 - Винт с головкой 19M7301 Количество:4 ЗамечанияM8 X 40
4 - Шайба 24M7055 Количество:4 Замечания8.400 X 16 X 1.600 mm
5 - Пружинный шплинт L115093 Количество:2
6 - Уплотнительное кольцо L63817 Количество:1
7 - Шайба L63816 Количество:1
8 - Штуцерное соединение L57373 Количество:1
9 - Шланг L153344 Количество:1
10 - Шланг AL164190 Количество:1
11 - Крышка AL111005 Количество:1
12 - Полый винт 38M5991 Количество:1
13 - Сальник L79515 Количество:3
14 - Фитинг L79513 Количество:1
15 - Винт 19M7775 Количество:1 ЗамечанияM6 X 16, (10.9)
16 - Гайка 14M7272 Количество:1 ЗамечанияM6
17 - Шайба 24M7139 Количество:1 Замечания6.400 X 18 X 1.600 mm
18 - Скоба T14264 Количество:1
19 - Скоба AL64588 Количество:2
20 - Винт с головкой 19M7077 Количество:1 ЗамечанияM6 X 20
21 - Уплотнительное кольцо L53831 Количество:1
22 - Маслопровод AL153074 Количество:1
23 - Фитинг L79903 Количество:1
24 - Сальник L64171 Количество:1
25 - Кронштейн L151768 Количество:1
26 - Винт с головкой 19M7557 Количество:1 ЗамечанияM10 X 16

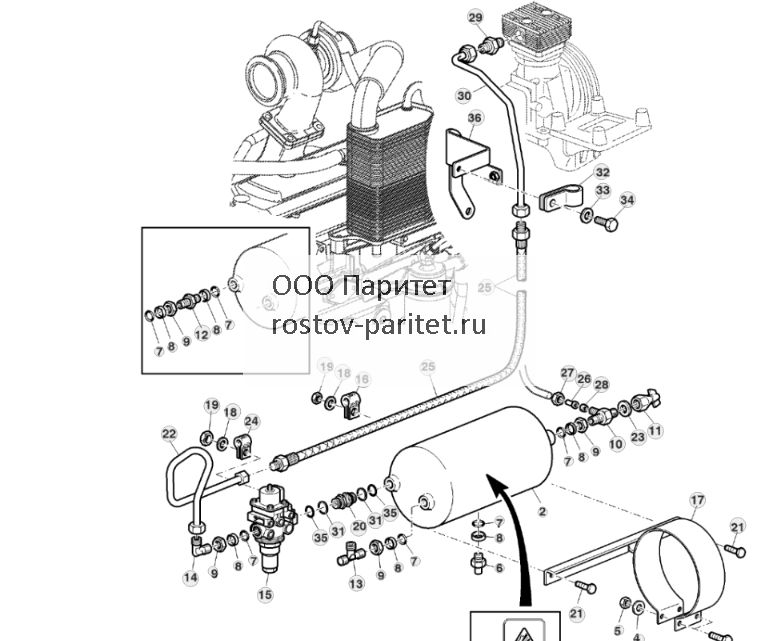

БАЛЛОН СО СЖАТЫМ ВОЗДУХОМ, КЛАПАН РЕГУЛИРОВКИ ДАВЛЕНИЯ, МАГИСТРАЛИ ПНЕВМОТОРМОЗА ПРИЦЕПА - ST209103

1 - Метка L113583 Количество:1
2 - Бак AL161451 Количество:1 Замечания15000CCM
3 - Винт с головкой 19M8049 Количество:2 ЗамечанияM10 X 80
4 - Шайба 24M7028 Количество:2 Замечания10.500 X 20 X 2 mm
5 - Гайка 14M7274 Количество:2 ЗамечанияM10
6 - Сливной клапан AL68589 Количество:1
7 - Кольцо L53827
8 - Упорная шайба L80376
9 - Гайка 14M7493 ЗамечанияM22
10 - Тройник L100262 Количество:1
11 - Пневм. контр. клапан AL79963 Количество:1
12 - Штуцерное соединение L64182 Количество:1 Замечания(ORD AL173361, (2) L170445,(2) 51M7045)
13 - Фитинг L100186 Количество:1
14 - Фитинг L116495 Количество:1
15 - Регулятор AL156404 Количество:1
16 - Скоба R72659 Количество:1
17 - Карман AL162928 Количество:1
18 - Шайба 24M7044 Количество:2 Замечания13 X 20 X 2 mm
19 - Гайка 14M7275 Количество:2 ЗамечанияM12
20 - Фитинг AL173361 Количество:1
21 - Винт с головкой 19M7496 Количество:2 ЗамечанияM12 X 45, (10.9)
22 - Линия AL164211 Количество:1
23 - Уплотнительная шайба L152372 Количество:1
24 - Скоба R73384 Количество:1
25 - Шланг сжатого воздуха AL152715 Количество:1
26 - Гильза L64187 Количество:1
27 - Трубная гайка 15M7067 Количество:1
28 - Фитинг рукава Z51241 Количество:1
29 - Фитинг L156941 Количество:1
30 - Маслопровод AL159694 Количество:1
31 - Защитное кольцо L170445
32 - Скоба R46414 Количество:1
33 - Шайба 24M7055 Количество:1 Замечания8.400 X 16 X 1.600 mm
34 - Винт с головкой 19M7162 Количество:1 ЗамечанияM8 X 16
35 - Уплотнительное кольцо 51M7045 Замечания19.300 X 2.200 mm
36 - Стопор AL173851 Количество:1

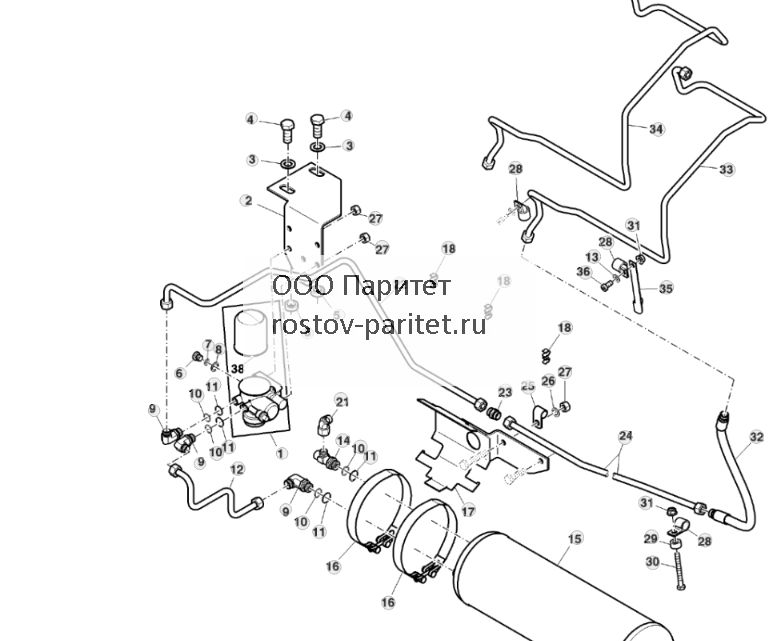

ОСУШИТЕЛЬ ВОЗДУХА ДЛЯ СИСТЕМЫ ПНЕВМОТОРМОЗА ПРИЦЕПА - ST209104

1 - Осушитель воздуха AL181579 Количество:1
2 - Кронштейн L203863 Количество:1
3 - Шайба 24M7051 Количество:2 Замечания21 X 37 X 3 mm
4 - Винт с головкой 19M7611 Количество:2 ЗамечанияM20 X 45
5 - Гильза L169920 Количество:2
6 - Пробка сливного отверстия 15M7079 Количество:1
7 - Уплотнительное кольцо 51M7040 Количество:1 Замечания9.300 X 2.200 mm
8 - Шайба 24M7376 Количество:1 Замечания14 X 20 X 1.500 mm
9 - Фитинг AL173259 Количество:3
10 - Уплотнительное кольцо 51M7045 Количество:6 Замечания19.300 X 2.200 mm
11 - Защитное кольцо L170445 Количество:6
12 - Линия AL181717 Количество:1
13 - Шайба 24M7055 Количество:1 Замечания8.400 X 16 X 1.600 mm
14 - Фитинг AL173310 Количество:1
15 - Бак AL181582 Количество:1
16 - Скоба AL203076 Количество:2
17 - Карман AL201973 Количество:1
18 - Скоба L175641 Количество:3
19 - Сливной клапан AL68589 Количество:1
20 - Тройник AL168844 Количество:1
21 - Коленчатый патрубок AL177734 Количество:1
22 - Линия AL181716 Количество:1
23 - Фитинг 15M7068 Количество:1
24 - Линия AL180896 Количество:1
25 - Скоба R73384 Количество:1
26 - Шайба 24M7044 Количество:1 Замечания13 X 20 X 2 mm
27 - Гайка 14M7275 Количество:4 ЗамечанияM12
28 - Скоба R46414 Количество:3
29 - Втулка Z46383 Количество:1
30 - Винт с головкой 19M7274 Количество:1 ЗамечанияM8 X 70
31 - Фланцевая гайка 14M7298 Количество:2 ЗамечанияM8
32 - Линия AL180876 Количество:1
33 - Линия AL180833 Количество:1
34 - Линия AL180859 Количество:1
35 - Кронштейн L205179 Количество:1
36 - Винт 19M7931 Количество:1 ЗамечанияM8 X 16
37 - Осушитель воздуха AL204884 Количество:1
.. - Осушитель воздуха AL203022 Количество:1 ЗамечанияFI

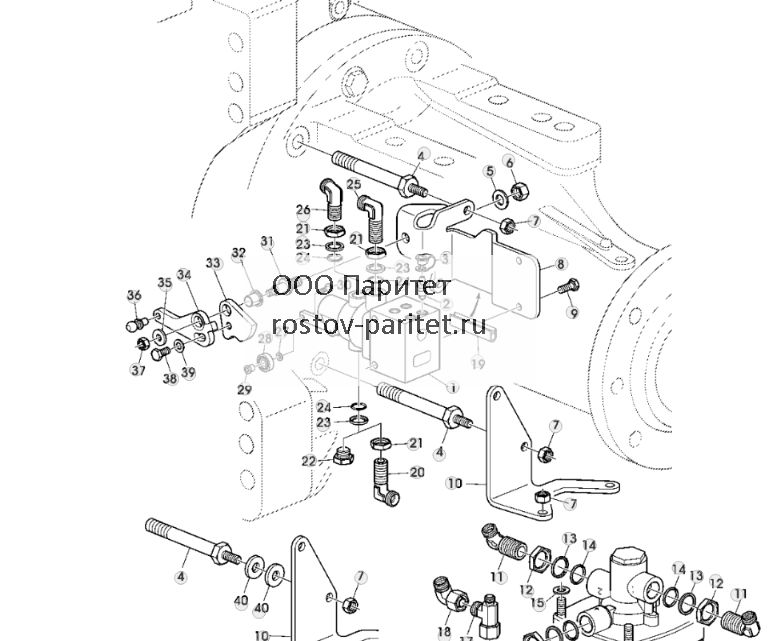

РЕГУЛИРОВОЧНЫЕ КЛАПАНЫ ДЛЯ ПНЕВМОТОРМОЗА ПРИЦЕПА (СИСТЕМА С ДВУМЯ ЛИНИЯМИ И ОДНОЙ ЛИНИЕЙ) - ST209105

1 - Пневм. контр. клапан AL181489 Количество:1 ЗамечанияSUB FOR AL156408
1 - Пневм. контр. клапан AL200649 Количество:1 Замечания(С ТОРМОЗАМИ ПЕРЕДНИХ КОЛЕС) SUB FOR AL156407
2 - Выпускной клапан L102453 Количество:2
3 - Колпачок R47862 Количество:2
4 - Стержень L156614
5 - Шайба 24M7047 Количество:1 Замечания13 X 24 X 2.500 mm
6 - Гайка 14M7275 Количество:1 ЗамечанияM12
7 - Гайка 14M7274 ЗамечанияM10
8 - Кронштейн L158500 Количество:2
9 - Винт с головкой 19M7139 Количество:1 ЗамечанияM8 X 20
10 - Стопор L158907 Количество:1
11 - Коленчатый патрубок L80373 Количество:3
12 - Гайка 14M7493 Количество:3 ЗамечанияM22
13 - Упорная шайба L80376 Количество:3
14 - Кольцо L53827 Количество:3
15 - Шайба 24M7028 Количество:2 Замечания10.500 X 20 X 2 mm
16 - Пневм. контр. клапан AL160250 Количество:2
17 - Фитинг AL37332 Количество:1
17 - Тройник AL150734 Количество:1 Замечания(С ТОРМОЗАМИ ПЕРЕДНИХ КОЛЕС)
18 - Коленчатый патрубок AL37133 Количество:1
19 - Изолятор L158770 Количество:1
20 - Коленчатый патрубок L80372 Количество:1 Замечания(СИСТЕМЫ С ДВУМЯ ЛИНИЯМИ И ОДНОЙ ЛИНИЕЙ)
21 - Гайка 14M7492 ЗамечанияM16
22 - Заглушка L165810 Количество:1 Замечания(С 2-ЛИНЕЙНОЙ СИСТЕМОЙ) (ORD L41726)
22 - Трубная заглушка L41726 Количество:1
23 - Упорная шайба L80375
23 - Защитное кольцо L170444 Количество:1
24 - Уплотнительное кольцо R104558
24 - Уплотнительное кольцо 51M7042 Количество:1 Замечания13.300 X 2.200 mm
25 - Коленчатый патрубок L80372 Количество:1
25 - Коленчатый патрубок L154523 Количество:1 Замечания(С ТОРМОЗАМИ ПЕРЕДНИХ КОЛЕС)
26 - Фитинг L158655 Количество:3
27 - Шайба 24M7027 Количество:1 Замечания5.300 X 10 X 1 mm
28 - Шариковый подшипник AL164117 Количество:1
29 - Втулка L158935 Количество:1
30 - Винт 19M8831 Количество:1 ЗамечанияM5 X 16
31 - Шпилька L158933 Количество:1
32 - Втулка L158934 Количество:1
33 - Эксцентрик L158932 Количество:1
34 - Рычаг L158931 Количество:1
35 - Шайба L158941 Количество:1
36 - Шаровой палец L158774 Количество:1
37 - Гайка 14M7273 Количество:1 Замечания(С ТОРМОЗАМИ ПЕРЕДНИХ КОЛЕС) M8
38 - Винт с головкой 19M7162 Количество:1 ЗамечанияM8 X 16
39 - Шайба 24M7055 Количество:1 Замечания8.400 X 16 X 1.600 mm
40 - Шайба 24M7213 Количество:4 Замечания(С МОДИФИЦИРОВАННОЙ ОПОРОЙ ВАЛА РЕГУЛИРОВКИ НАГРУЗКИ) 10.500 X 25 X 4 mm

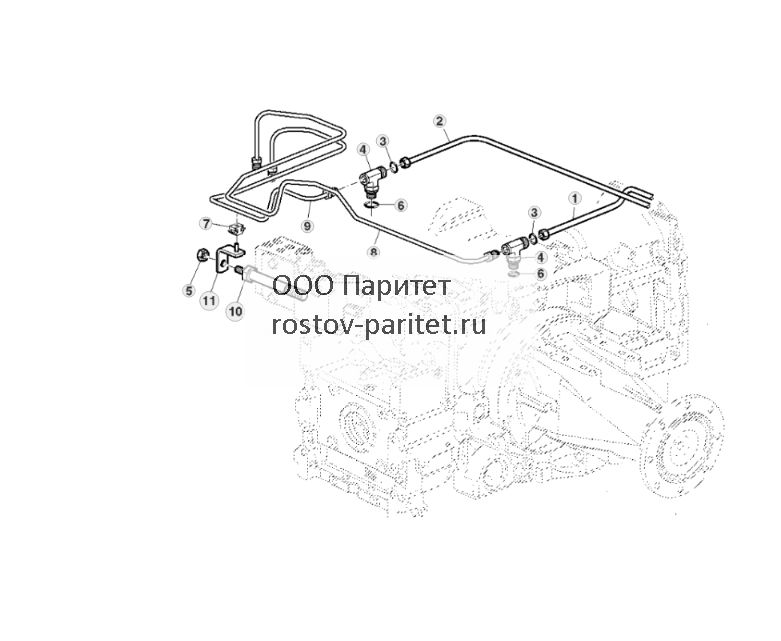

ЛИНИИ УПРАВЛЕНИЯ ДЛЯ ПНЕВМОТОРМОЗА ПРИЦЕПА - ST209106

1 - Тормозная линия AL112375 Количество:1 ЗамечанияRH
2 - Тормозная линия AL112374 Количество:1 ЗамечанияLH
3 - Уплотнительное кольцо T77613
4 - Тройник AL110233 Количество:2
5 - Гайка 14M7274 Количество:1 ЗамечанияM10
6 - Уплотнительное кольцо 51M7041 Количество:2 Замечания11.300 X 2.200 mm
7 - Скоба L158741 Количество:1
8 - Маслопровод AL163814 Количество:1 ЗамечанияRH
9 - Маслопровод AL163815 Количество:1 ЗамечанияLH
10 - Стержень L156614 Количество:1
11 - Уголок AL163825 Количество:1

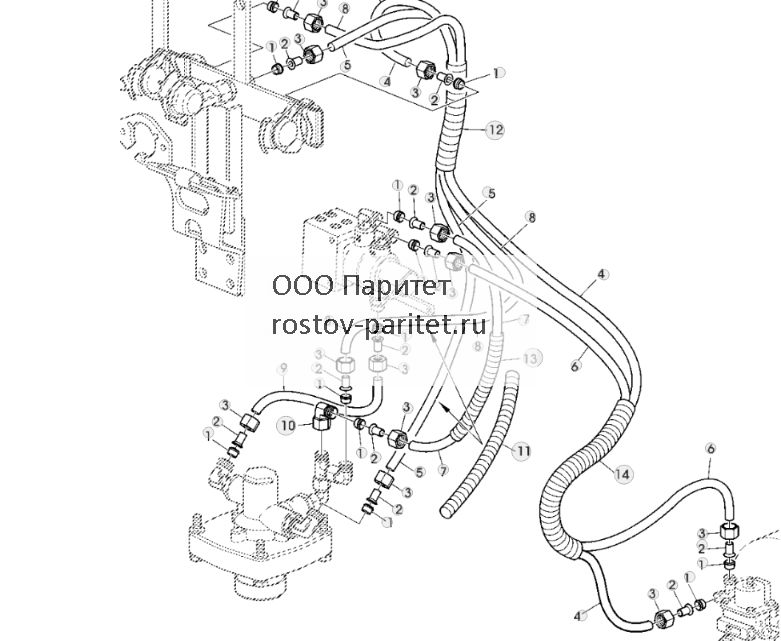

МАГИСТРАЛИ ПНЕВМОТОРМОЗА ПРИЦЕПА (СИСТЕМА 2 МАГИСТРАЛИ ПЛЮС 1 МАГИСТРАЛЬ) ДЛЯ ТРАКТОРОВ БЕЗ ТОРМОЗОВ ПЕРЕДНИХ КОЛЕС - ST209107

1 - Коническая втулка Z32994 ЗамечанияSUB FOR L60190
2 - Гильза L64164
3 - Трубная гайка 15M7054
4 - Шланг ....... Количество:1 ЗамечанияLGTH= 1900MM (74-13/16"), (MF L153633)
5 - Шланг ....... Количество:1 ЗамечанияLGTH= 1460MM (57-1/2"), (MF L153633)
6 - Шланг ....... Количество:1 ЗамечанияLGTH= 1620MM (63-25/32"), (MF L153633)
7 - Шланг ....... Количество:1 ЗамечанияLGTH= 530MM (20-7/8"), (MF L153633)
8 - Шланг ....... Количество:1 ЗамечанияLGTH= 1500MM (59-1/16"), (MF L153633)
9 - Шланг ....... Количество:1 ЗамечанияLGTH= 240MM (9-15/32"), (MF L153633)
10 - Коленчатый патрубок AL37133 Количество:1
11 - Ограждение L116532 Количество:1
12 - Ограждение L153928 Количество:2
13 - Шланг L165049 Количество:1
14 - Ограждение ....... Количество:1

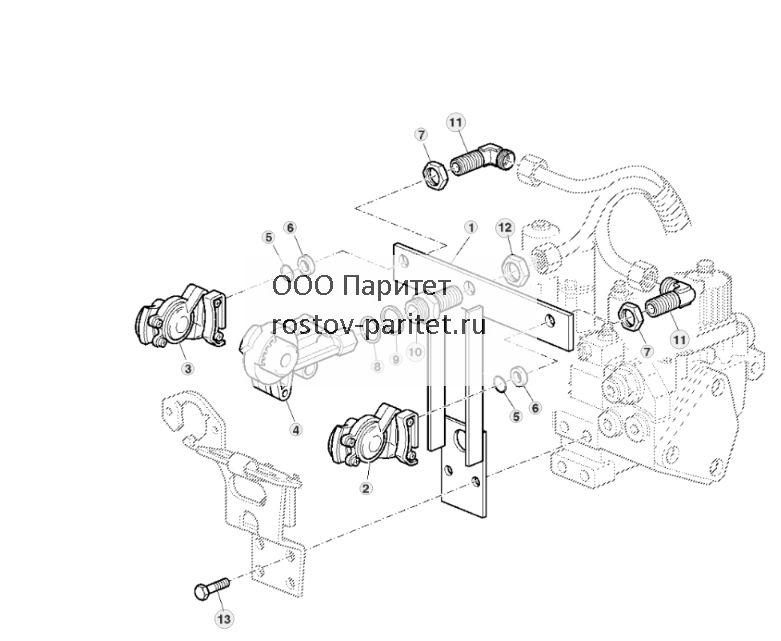

МУФТЫ СЦЕПКИ ДЛЯ ПНЕВМОТОРМОЗА ПРИЦЕПА - ST209108

1 - Карман AL163060 Количество:1
2 - Пневм. быстросъемн. муфта AL68571 Количество:1
3 - Пневм. быстросъемн. муфта AL68572 Количество:1
4 - Муфта подвески AL68573 Количество:1
5 - Уплотнительное кольцо R104558 Количество:2
6 - Упорная шайба L80375 Количество:2
7 - Гайка 14M7492 Количество:2 ЗамечанияM16
8 - Кольцо L53827 Количество:4
9 - Упорная шайба L80376 Количество:3
10 - Фитинг L152238 Количество:1
11 - Коленчатый патрубок L80372 Количество:2
12 - Гайка 14M7477 Количество:1 ЗамечанияM18
13 - Винт с головкой 19M7268 Количество:2 ЗамечанияM12 X 25

СТЕРЖЕНЬ ПЕРЕКЛЮЧАТЕЛЯ ДЛЯ ПНЕВМОТОРМОЗА ПРИЦЕПА - ST209109

1 - Крепление со штифтом AL79051 Количество:1
2 - Гайка 14M7272 ЗамечанияM6
3 - Вилка L80052 Количество:1
4 - Стержень рычага переключ. AL177854 Количество:1 Замечания(SUB FOR AL163849)
5 - Разъем шарового соединен. 56M7003 Количество:1

Вернуться на главную страницу
