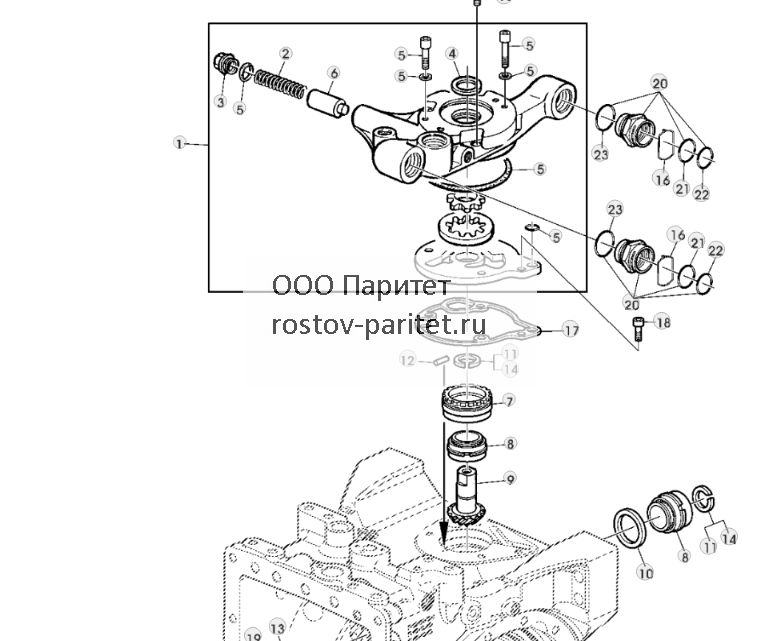

ПИТАЮЩИЙ НАСОС (ДЛЯ ГИДРАВЛИЧЕСКОГО НАСОСА 41 КУБ. СМ) - ST209110


ПИТАЮЩИЙ НАСОС (ДЛЯ ГИДРАВЛИЧЕСКОГО НАСОСА 41 КУБ. СМ) - ST209110 134.jpg


1 - Масляный насос AL154094 Количество:1
2 - Пружина сжатия L79160 Количество:1
3 - Заглушка фитинга L79171 Количество:1
4 - Шайба R108011 Количество:1
5 - Комплект уплотнений RE70821 Количество:1
6 - Крепление со штифтом L101394 Количество:1
7 - Гильза R94072 Количество:1
8 - Конич. роликов. подшипник RE206285 Количество:2
9 - Ведущая шестерня R115352 Количество:1 ЗамечанияZ = 19
10 - Прокладка R44357 Количество:3 ЗамечанияTK = 0.08 mm
10 - Прокладка R44358 Количество:3 ЗамечанияTK = 0.13 mm
10 - Прокладка R44359 Количество:3 ЗамечанияTK = 0.25 mm
11 - Пружинное кольцо T15258 ЗамечанияTK = 1.57 mm
11 - Пружинное кольцо R48747 ЗамечанияTK = 2.08 mm
11 - Пружинное кольцо R48748 ЗамечанияTK = 2.16 mm
11 - Пружинное кольцо R48749 ЗамечанияTK = 2.24 mm
11 - Пружинное кольцо R48750 ЗамечанияTK = 2.31 mm
11 - Пружинное кольцо R96515 ЗамечанияTK = 2.45 mm
11 - Пружинное кольцо R96517 ЗамечанияTK = 2.60 mm
11 - Пружинное кольцо T27432 ЗамечанияTK = 2.74 mm
11 - Пружинное кольцо A2597R ЗамечанияTK = 2.89 mm
12 - Установочный штифт 44M7103 Количество:1
13 - Передача R115351 Количество:1 ЗамечанияZ = 23
14 - Пружинное кольцо 40M7071 ЗамечанияTK = 1.50 mm
15 - Винт 19M8790 Количество:3 ЗамечанияM12 X 55, (10.9)
16 - Скоба L171572 Количество:2
17 - Прокладка L116628 Количество:1
18 - Винт 19M9163 Количество:1 ЗамечанияM12 X 40, (10.9)
19 - Пружинное кольцо 40M7256 Количество:1
20 - Гильза AL155058 Количество:2
21 - Уплотнительное кольцо 51M7100 Количество:2 Замечания25 X 2 mm
22 - Уплотнительное кольцо 51M7103 Количество:2 Замечания28 X 2.200 mm
23 - Уплотнительное кольцо 51M7050 Количество:2 Замечания34.600 X 2.900 mm
.. - Гидравлический насос RE50005 Количество:1 ЗамечанияINCL KEYS 11


ПИТАЮЩИЙ НАСОС, СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ - ST209111


ПИТАЮЩИЙ НАСОС, СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ - ST209111 135.jpg


1 - Уплотнительное кольцо 51M7050 Количество:1 Замечания34.600 X 2.900 mm
2 - Фитинг L110294 Количество:1
3 - Гидрошланг AL160297 Количество:1
4 - Шланг AL161126 Количество:1 Замечания(SUB FOR AL160056)
5 - Коленчатый патрубок 38H5016 Количество:1
6 - Уплотнительное кольцо 51M7041 Замечания11.300 X 2.200 mm
7 - Маслопровод AL164405 Количество:1
8 - Скоба AL212943 Количество:4 ЗамечанияSUB FOR AL37489 APPL
9 - Шланг ....... Количество:1 ЗамечанияLGTH = 65 mm, (MF L111092)
10 - Уплотнительное кольцо 51M7043 Количество:2 Замечания15.300 X 2.200 mm
11 - Фитинг переходника 38H5012 Количество:1
12 - Уплотнительное кольцо L77584 Количество:2
13 - Коленчатый патрубок AL111759 Количество:1
14 - Фитинг шланга L102179 Количество:1
15 - Шланг ....... Количество:1 ЗамечанияLGTH= 215MM, (MF L153597)
16 - Фитинг переходника 38H5002 Количество:1
17 - Маслопровод AL150003 Количество:1
18 - Уплотнительное кольцо T77613 Количество:3
.. - Шланг L111092 Количество:1 ЗамечанияLGTH= 5000MM
.. - Шланг L153597 Количество:1 ЗамечанияLGTH= 1020MM

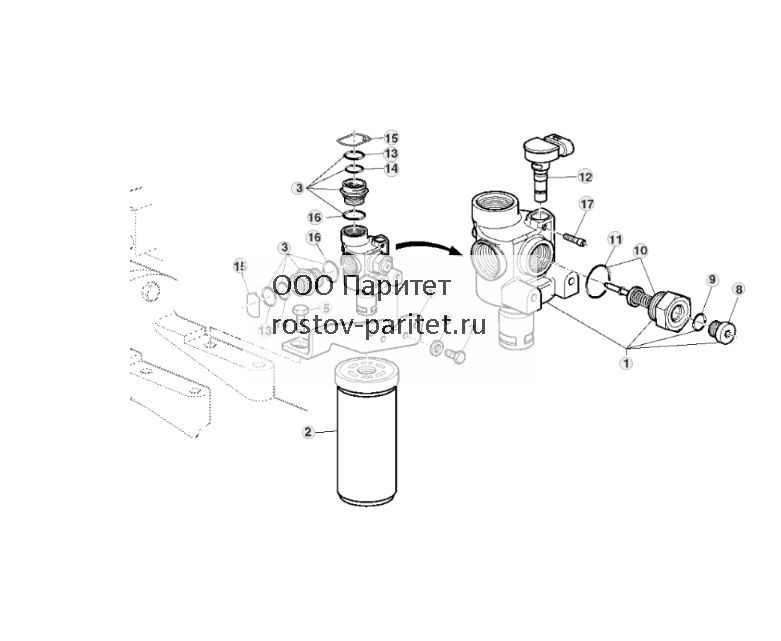

ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА - ST209112


ФИЛЬТРЫ ГИДРАВЛИЧЕСКОГО МАСЛА - ST209112 136.jpg


1 - Корпус фильтра AL152973 Количество:1
2 - Гидравлический фильтр AL118036 Количество:1 Посмотреть аналогичные детали
3 - Гильза AL155008 Количество:1
4 - Стопор L156925 Количество:1
5 - Винт с головкой 19M7611 Количество:1 ЗамечанияM20 X 45
6 - Шайба 24M7055 Количество:2 Замечания8.400 X 16 X 1.600 mm
7 - Винт с головкой 19M7163 Количество:2 ЗамечанияM8 X 25
8 - Пробка сливного отверстия 15M7076 Количество:1
9 - Уплотнительное кольцо 51M7041 Количество:1 Замечания11.300 X 2.200 mm
10 - Золотниковый клапан AL151986 Количество:1
11 - Уплотнительное кольцо 51M7047 Количество:1 Замечания23.600 X 2.900 mm
12 - Переключатель давления AL155435 Количество:1
13 - Уплотнительное кольцо 51M7103 Количество:1 Замечания28 X 2.200 mm
14 - Уплотнительное кольцо 51M7100 Количество:1 Замечания25 X 2 mm
15 - Скоба L171572 Количество:1 Замечания(SUB FOR L153419)
16 - Уплотнительное кольцо 51M7048 Количество:1 Замечания29.600 X 2.900 mm
17 - Штифт L154446 Количество:1

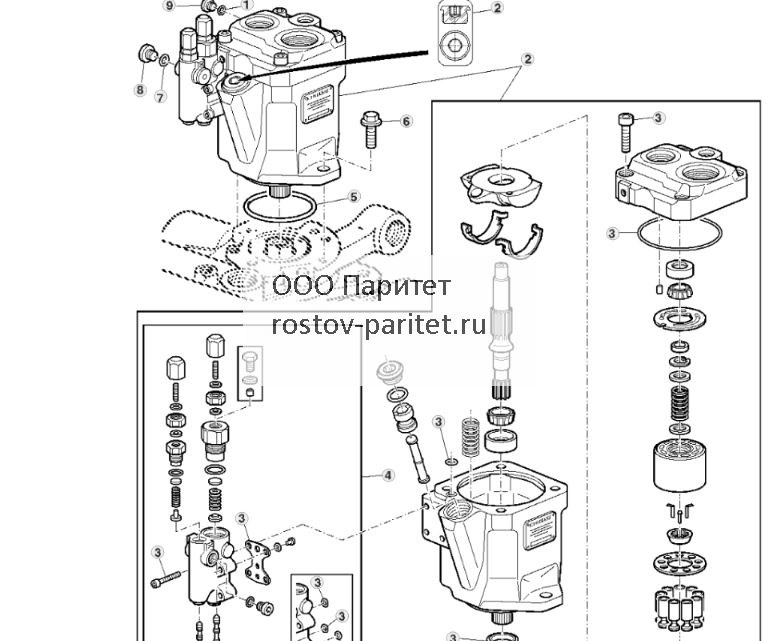

ГИДРАВЛИЧЕСКИЙ НАСОС (41 СМ3) - ST209113


ГИДРАВЛИЧЕСКИЙ НАСОС (41 СМ3) - ST209113 137.jpg


1 - Уплотнительное кольцо 51M7041 Замечания11.300 X 2.200 mm
2 - Гидравлический насос AL161043 Количество:1 Замечания41CM3Посмотреть аналогичные детали
3 - Комплект прокладок AL158422 Количество:1
4 - Комплект регулятора AL158423 Количество:1
5 - Уплотнительное кольцо T42302 Количество:1
6 - Винт 19M7789 Количество:2 ЗамечанияM12 X 30
7 - Уплотнительное кольцо 51M7040 Количество:1 Замечания9.300 X 2.200 mm
8 - Трубная заглушка L41079 Количество:1
9 - Трубная заглушка L41709


БАК ДЛЯ ГИДРАВЛИЧЕСКОГО МАСЛА, ТРУБОПРОВОДЫ И ШЛАНГИ - ST209114


БАК ДЛЯ ГИДРАВЛИЧЕСКОГО МАСЛА, ТРУБОПРОВОДЫ И ШЛАНГИ - ST209114 138.jpg


1 - Уплотнительное кольцо L59904 Количество:1
2 - Фитинг R94882 Количество:1
3 - Уплотнительное кольцо 51M7048 Количество:1 Замечания29.600 X 2.900 mm
4 - Фитинг переходника 38H5013 Количество:1
5 - Уплотнительное кольцо 51M7040 Количество:1 Замечания9.300 X 2.200 mm
6 - Фитинг L102176 Количество:1
7 - Уплотнительное кольцо 51M7043 Количество:1 Замечания15.300 X 2.200 mm
8 - Фитинг переходника 38H5010 Количество:1
9 - Уплотнительное кольцо T77932 Количество:1
10 - Маслопровод AL151191 Количество:1
11 - Уплотнительное кольцо T77858 Количество:2
12 - Гидрошланг AL157978 Количество:1
13 - Уплотнительное кольцо T77814 Количество:1
14 - Зажимная скоба L151894 Количество:1
15 - Шланг L100846 Количество:1
16 - Скоба AL212940 Количество:4 ЗамечанияSUB FOR AL82025
17 - Шланг ....... Количество:1 ЗамечанияLGTH= 205MM, (MF L111093)
18 - Уплотнительное кольцо L53873 Количество:1
19 - Тройник L112480 Количество:1
20 - Скоба AL64588 Количество:1
21 - Уплотнительное кольцо T77613 Количество:1
22 - Шланг ....... Количество:1 ЗамечанияLGTH= 380MM, (MF L65383)
23 - Гидравлический резервуар AL110340 Количество:1
24 - Установочный винт L100271 Количество:1
25 - Уплотнительное кольцо L77586 Количество:1
26 - Фитинг переходника L151893 Количество:1
27 - Герметик L41860 Количество:1
28 - Скоба L112762 Количество:1
29 - Гидрошланг AL157896 Количество:1
30 - Гидрошланг AL157634 Количество:1
31 - Коленчатый патрубок 38H5016 Количество:1
32 - Уплотнительное кольцо 51M7041 Количество:1 Замечания11.300 X 2.200 mm
.. - Шланг L65383 Количество:1 ЗамечанияLGTH= 5000MM
.. - Шланг L111093 Количество:1 ЗамечанияLGTH= 5000MM


ОСЬ БАЛАНСИРА - ST209115


ОСЬ БАЛАНСИРА - ST209115 139.jpg


1 - Опора L155523 Количество:1
2 - Втулка L79234 Количество:2
3 - Подъемный вал L168344 Количество:1 Посмотреть аналогичные детали
4 - Сальник L79232 Количество:2
5 - Шайба L79230 Количество:2
6 - Подъемный рычаг L166976 Количество:1 ЗамечанияLHПосмотреть аналогичные детали
7 - Подъемный рычаг L166977 Количество:1 ЗамечанияRHПосмотреть аналогичные детали
8 - Шайба L77320 Количество:2
9 - Винт с головкой 19M8011 Количество:2 ЗамечанияM12 X 30, (10.9)
10 - Винт 19M7824 Количество:2 ЗамечанияM16 X 60, (10.9)
11 - Винт 19M7851 Количество:2 ЗамечанияM20 X 60, (10.9)
12 - Винт 19M7845 Количество:4 ЗамечанияM16 X 90, (10.9)
13 - Смазочная арматура 58M5575 Количество:2

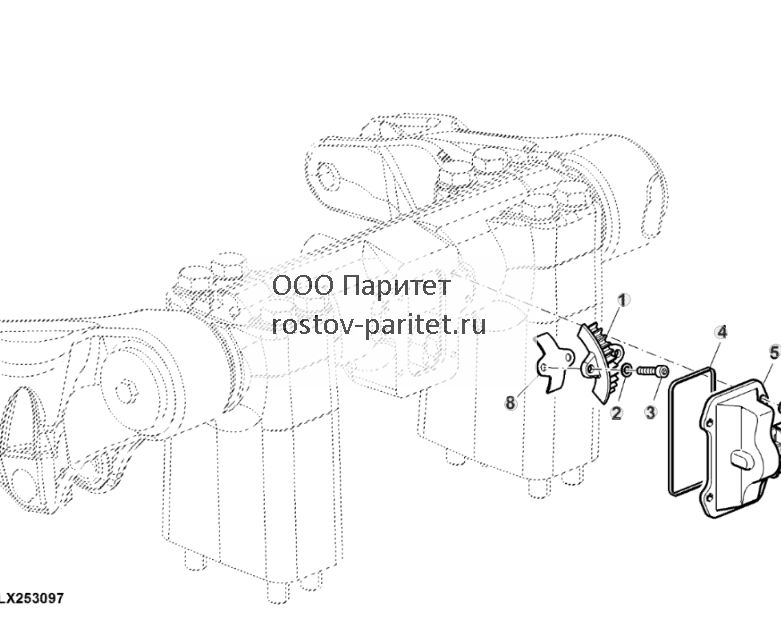

ДАТЧИК ПОЛОЖЕНИЯ, ОСЬ БАЛАНСИРА - ST209116


ДАТЧИК ПОЛОЖЕНИЯ, ОСЬ БАЛАНСИРА - ST209116 140.jpg


1 - Сектор L171344 Количество:1 Замечания(ORD L172758, AL176767)
1 - Сектор L172758 Количество:1
2 - Шайба 24M7267 Количество:6 Замечания6.400 X 11 X 1.600 mm
3 - Винт 19M7966 Количество:2 ЗамечанияM6 X 25, (FOR L171344, L172758)
4 - Сальник L102324 Количество:1
5 - Датчик AL110352 Количество:1 Замечания(ORD AL176767, 172758)
5 - Датчик AL176767 Количество:1
6 - Ограждение L111707 Количество:1
7 - Винт L113543 Количество:4
8 - Распорная втулка L202858 Количество:1


ПОДЪЕМНЫЙ ЦИЛИНДР - ST209118


ПОДЪЕМНЫЙ ЦИЛИНДР - ST209118 141.jpg


1 - Гидравлический цилиндр AL213028 Количество:2 ЗамечанияINCLUDES AL208001; SUB FOR AL116716
2 - Втулка L155063 Количество:2
3 - Опора L155919 Количество:2
4 - Винт 19M7841 Количество:2 ЗамечанияM12 X 170, (10.9)
5 - Уплотнительное кольцо 51M7043 Количество:1 Замечания15.300 X 2.200 mm
6 - Крепление со штифтом L158223 Количество:2
7 - Штифт R69166 Количество:2
8 - Шплинт 11M7059 Количество:2 Замечания3.200 X 20 mm
9 - Смазочная арматура 58M5573 Количество:2
10 - Крепление со штифтом L150413 Количество:2
11 - Шайба L113730 Количество:2
12 - Саморазм. втулка AL76638 Количество:2
13 - Пружинное кольцо 40M7103 Количество:2
14 - Уплотнительное кольцо T77857 Количество:1
15 - Фитинг переходника 38H5003 Количество:1
16 - Крепление со штифтом L172692 Количество:2
17 - Шайба L169230 Количество:2
18 - Винт с головкой 19M8017 Количество:2 ЗамечанияM12 X 20
19 - Комплект уплотнений AL80711 Количество:1 ЗамечанияORDER AL208001
19 - Комплект уплотнений AL208001 Количество:1 ЗамечанияС подъемным цилиндром диаметром 85 mm
20 - Фитинг переходника 61M5003 Количество:2

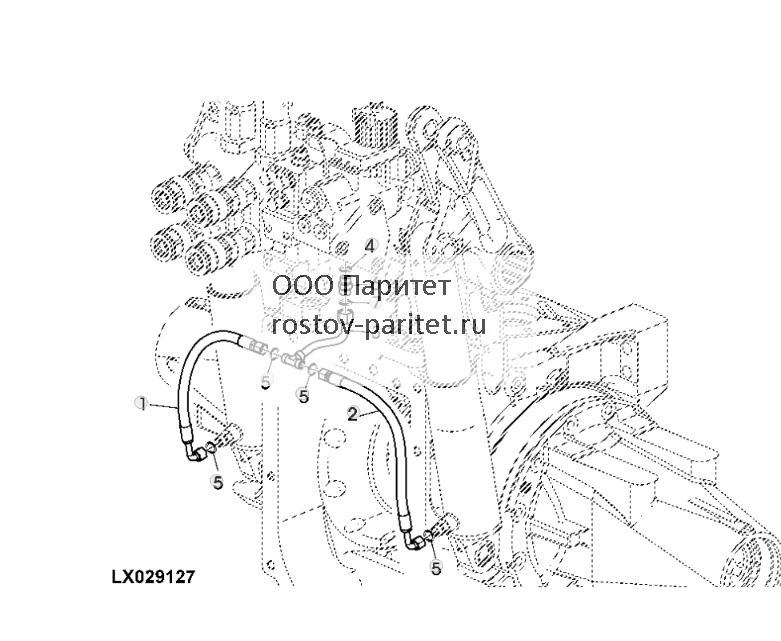

МАСЛОПРОВОДЫ, ПОДЪЕМНЫЙ ЦИЛИНДР - ST209119


МАСЛОПРОВОДЫ, ПОДЪЕМНЫЙ ЦИЛИНДР - ST209119 142.jpg


1 - Гидрошланг AL154344 Количество:1 ЗамечанияLH
2 - Гидрошланг AL154345 Количество:1 ЗамечанияRH
3 - Маслопровод AL162828 Количество:1
4 - Уплотнительное кольцо 51M7045 Количество:1 Замечания19.300 X 2.200 mm
5 - Уплотнительное кольцо T77857 Количество:4
6 - Фитинг переходника 38H5004 Количество:1
7 - Уплотнительное кольцо T77932 Количество:1


НИЖНИЕ ТЯГИ, QUICK TACH (КРЮКОВОЙ ТИП) - ST209121


НИЖНИЕ ТЯГИ, QUICK TACH (КРЮКОВОЙ ТИП) - ST209121 143.jpg


1 - Упор AL117727 Количество:1
2 - Заклепка L115083 Количество:1 Замечания(ORD W/ L115082)
3 - Скоба L115082 Количество:1 Замечания(ORD W/ L115083)
4 - Пружинный шплинт 34M7064 Количество:1 Замечания8 X 18 mm
5 - Пружина растяжения L115353 Количество:1
6 - Стопорная гайка 14M7413 Количество:1 ЗамечанияM24
7 - Кронштейн L111718 Количество:1
8 - Пружинный шплинт 34M7071 Количество:1 Замечания10 X 35 mm
9 - Пружинный шплинт 34M7220 Количество:1 Замечания13 X 35 mm
10 - Штифт 34M3866 Количество:1
11 - Крепежный ремень AR68071 Количество:1
12 - Крепление со штифтом R106297 Количество:2
13 - Шплинт 11M7028 Количество:2 Замечания5 X 32 mm
14 - Втулка R108112 Количество:2
15 - Буксировочная тяга AL117731 Количество:1 ЗамечанияRH
15 - Буксировочная тяга AL117730 Количество:1 ЗамечанияLH

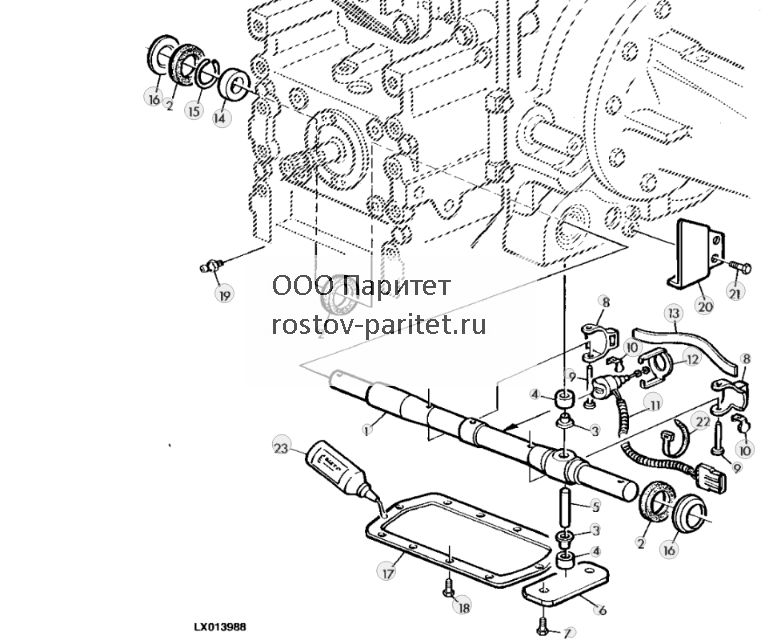

ВАЛ РЕГУЛИРОВКИ НАГРУЗКИ, ДАТЧИК НАГРУЗКИ НА ТЯГУ - ST209122


ВАЛ РЕГУЛИРОВКИ НАГРУЗКИ, ДАТЧИК НАГРУЗКИ НА ТЯГУ - ST209122 144.jpg


1 - Ось R111186 Количество:1
2 - Сальник R108086 Количество:3
3 - Втулка R108088 Количество:2
4 - Гильза R108089 Количество:2
5 - Крепление со штифтом R108090 Количество:1
6 - Пластина R108091 Количество:1
7 - Винт с головкой 19M7285 Количество:2 ЗамечанияM12 X 30
8 - Кронштейн R111582 Количество:2
9 - Крепление со штифтом R115771 Количество:2
10 - Зажимная скоба R113392 Количество:2
11 - Датчик тяги сцепки RE43738 Количество:1
12 - Зажимная скоба R108093 Количество:1
13 - Элемент жесткости R111187 Количество:1
14 - Саморазм. втулка AT128773 Количество:1
15 - Пружинное кольцо 40M5099 Количество:1
16 - Круглый стопор R108095 Количество:2
17 - Крышка R111188 Количество:1
18 - Винт с головкой 19M7300 Количество:10 ЗамечанияM6 X 10
19 - Смазочная арматура JD7798 Количество:1
20 - Щиток R254180 Количество:1 ЗамечанияSUB FOR R95401
21 - Винт с головкой 19M7162 Количество:2 ЗамечанияM8 X 16
22 - Обвязной хомут R105388 Количество:1
23 - Герметик L64500 Количество:1 Замечания50CCMПосмотреть аналогичные детали

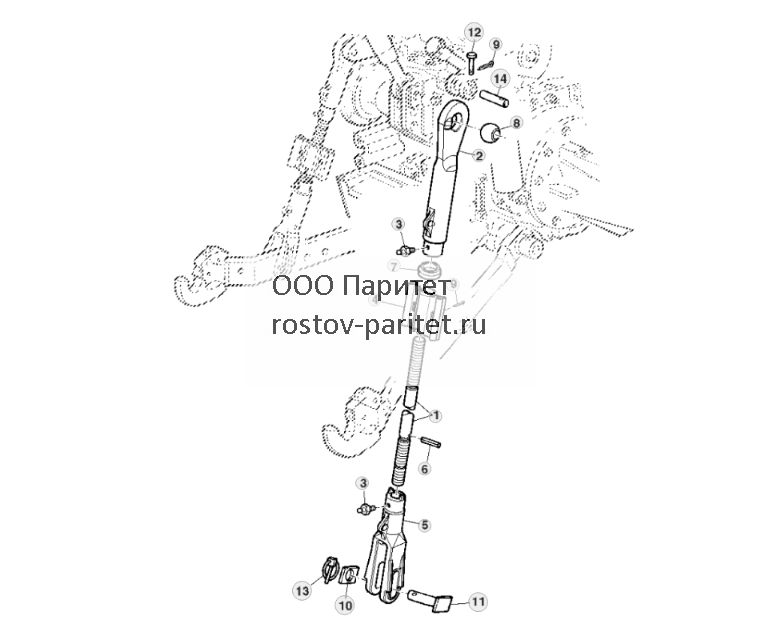

ПОДЪЕМНЫЕ ТЯГИ С КРЮКОМ — ТИП НИЖНИХ ТЯГ - ST209123


ПОДЪЕМНЫЕ ТЯГИ С КРЮКОМ — ТИП НИЖНИХ ТЯГ - ST209123 145.jpg


1 - Подъемная тяга L200758 Количество:2 Замечания(SUB FOR L156839)
2 - Корпус тяги L200748 Количество:2 Замечания(SUB FOR L156840)
3 - Смазочная арматура 58M5575 Количество:4 Замечания(SUB FOR JD7798 APPL)
4 - Рукоятка AL170129 Количество:2
5 - Вилка L200755 Количество:2 Замечания(SUB FOR L156838)
6 - Пружинный шплинт 34M7028 Количество:2 Замечания4 X 22 mm, (SUB FOR 34M7043 APPL)
7 - Сальник L79388 Количество:2
8 - Шар L201655 Количество:2 Замечания(SUB FOR L114631 APPL)
9 - Шплинт 11M7012 Количество:4 Замечания3.200 X 16 mm
10 - Хомут L156666 Количество:2 Посмотреть аналогичные детали
11 - Крепление со штифтом L158185 Количество:2 Посмотреть аналогичные детали
12 - Штифт R69166 Количество:2
13 - Крепление со штифтом AL114597 Количество:2
13 - Кольцо L110086 Количество:2
14 - Крепление со штифтом L113797 Количество:2

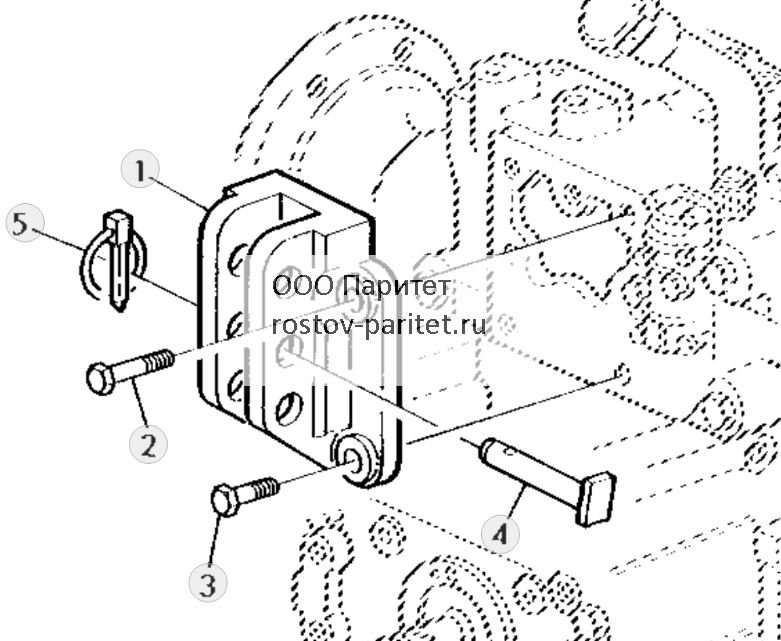

КРОНШТЕЙН ЦЕНТРАЛЬНОЙ ТЯГИ - ST209124


КРОНШТЕЙН ЦЕНТРАЛЬНОЙ ТЯГИ - ST209124 146.jpg


1 - Кронштейн R111555 Количество:1
2 - Винт 19M7907 Количество:2 ЗамечанияM20 X 140, (10.9)
3 - Винт с головкой 19M8102 Количество:2 ЗамечанияM20 X 65, (10.9)
4 - Крепление со штифтом L158184 Количество:1
5 - Быстрозамыкающийся штифт AL14540 Количество:1


ЦЕНТРАЛЬНАЯ ТЯГА - ST209125


ЦЕНТРАЛЬНАЯ ТЯГА - ST209125 147.jpg


1 - Конец тяги AL159962 Количество:1 Посмотреть аналогичные детали
2 - Рукоятка L56746 Количество:1 Посмотреть аналогичные детали
3 - Пружинный шплинт 34H241 Количество:2 Замечания1/8" X 3/8"
4 - Корпус тяги L200997 Количество:1
5 - Конец тяги AL159963 Количество:1 Посмотреть аналогичные детали
6 - Смазочная арматура 58M5575 Количество:2
7 - Центральн. звено подвески AL176467 Количество:1 ЗамечанияNLA; ORDER AL200983Посмотреть аналогичные детали
7 - Центральн. звено подвески AL200983 Количество:1


ДЕРЖАТЕЛЬ ЦЕНТРАЛЬНОЙ ТЯГИ - ST209126


ДЕРЖАТЕЛЬ ЦЕНТРАЛЬНОЙ ТЯГИ - ST209126 148.jpg


1 - Кронштейн AL150925 Количество:1
2 - Винт с головкой 19M7268 Количество:2 ЗамечанияM12 X 25

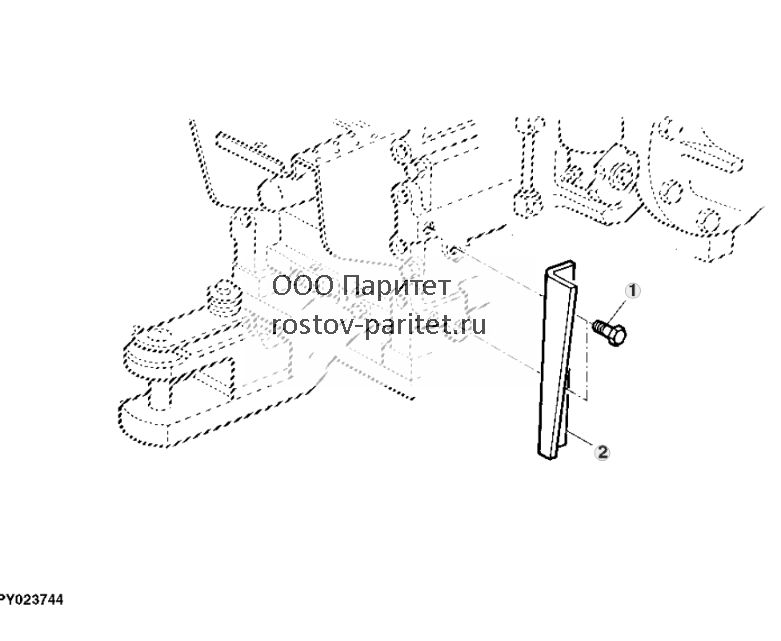

ПЛАСТИНЫ ОГРАНИЧИТЕЛЕЙ ОСНОВАНИЯ, ПОПЕРЕЧНЫЕ СТАБИЛИЗАТОРЫ - ST209127


ПЛАСТИНЫ ОГРАНИЧИТЕЛЕЙ  ОСНОВАНИЯ, ПОПЕРЕЧНЫЕ СТАБИЛИЗАТОРЫ - ST209127 149.jpg


1 - Винт с головкой 19M8029 Количество:4 ЗамечанияM16 X 30, (10.9)
2 - Хомут L112338 Количество:1 ЗамечанияRH
2 - Хомут L112339 Количество:1 ЗамечанияLH

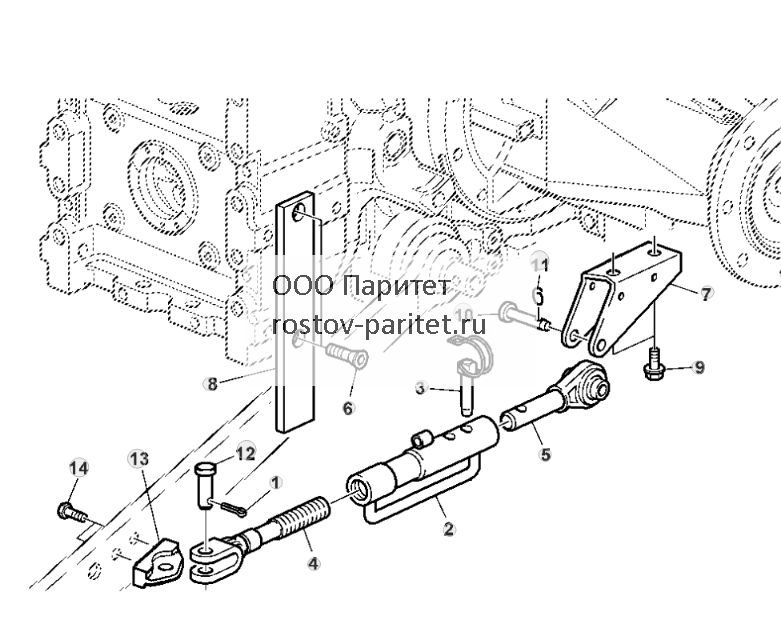

РЕГУЛИРУЕМЫЙ СТЕРЖЕНЬ СТАБИЛИЗАТОРА, ПРАВЫЙ ИЛИ ЛЕВЫЙ - ST209128


РЕГУЛИРУЕМЫЙ СТЕРЖЕНЬ СТАБИЛИЗАТОРА, ПРАВЫЙ ИЛИ ЛЕВЫЙ - ST209128 150.jpg


1 - Шплинт 11M7071 Количество:1 Замечания8 X 40 mm
2 - Корпус тяги AL201044 Количество:1 Замечания(SUB FOR DE18854)
3 - Штифт DE18899 Количество:1
4 - Вилка L175355 Количество:1 Замечания(SUB FOR DE18856)
5 - Конец тяги AL201045 Количество:1 Замечания(SUB FOR DE18855)
6 - Винт 19M8575 Количество:4 ЗамечанияM16 X 30
7 - Кронштейн L155799 Количество:1
8 - Регулировочный хомут L110897 Количество:2
9 - Винт L153588 Количество:2
10 - Крепление со штифтом R58262 Количество:1
11 - Стопорная шайба L174417 Количество:1 Замечания(SUB FOR L55222 APPL)
12 - Крепление со штифтом L77493 Количество:1 Посмотреть аналогичные детали
13 - Кронштейн L79378 Количество:1
14 - Винт с головкой 19M7489 Количество:2 ЗамечанияM16 X 45, (10.9)Посмотреть аналогичные детали

Вернуться на главную страницу
