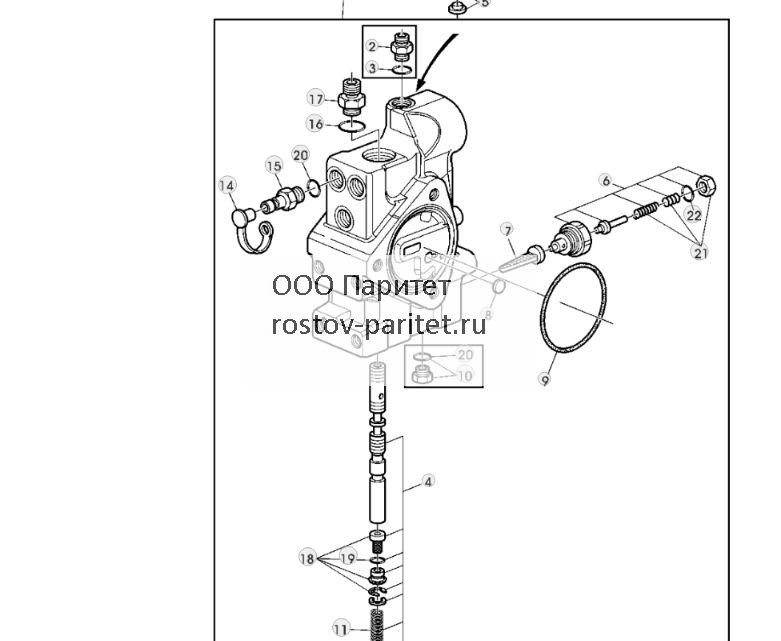

ВПУСКНОЙ ПРИОРИТЕТНЫЙ КЛАПАН - ST209131


ВПУСКНОЙ ПРИОРИТЕТНЫЙ КЛАПАН - ST209131 151.jpg


1 - Блок клапана AL153388 Количество:1
2 - Фитинг переходника 38H5002 Количество:1
3 - Уплотнительное кольцо T77613 Количество:1
4 - Золотник клапана RE245952 Количество:1
5 - Обратный клапан AL115105 Количество:1
6 - Редукционный клапан AL150732 Количество:1
7 - Фильтр R58832 Количество:1
8 - Дисковое орудие R95493 Количество:1
9 - Уплотнительное кольцо R95494 Количество:1
10 - Заглушка фитинга RE46684 Количество:1
11 - Пружина сжатия R111298 Количество:1
12 - Заглушка фитинга RE49624 Количество:1 Замечания(SUB FOR RE179772)
13 - Уплотнительное кольцо L152324 Количество:1
14 - Крышка R77175 Количество:3
15 - Пр. быстрос. гидр. муфты AL80099 Количество:3
16 - Уплотнительное кольцо T77857 Количество:1
17 - Фитинг переходника 38H5003 Количество:1
18 - Комплект AL156197 Количество:1 ЗамечанияNSEP (ORD RE245952)
19 - Кольцо R115892 Количество:1
20 - Уплотнительное кольцо 51M7041 Количество:4 Замечания11.300 X 2.200 mm
21 - Комплект клапанов RE62446 Количество:1
22 - Уплотнительное кольцо R79060 Количество:1


СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ, ВПУСКНОЙ ПРИОРИТЕТНЫЙ КЛАПАН - ST209132


СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ, ВПУСКНОЙ ПРИОРИТЕТНЫЙ КЛАПАН - ST209132 152.jpg


1 - Уплотнительное кольцо 51M7047 Количество:1 Замечания23.600 X 2.900 mm
2 - Фитинг переходника 38H5005 Количество:1
3 - Уплотнительное кольцо T77858 Количество:1
4 - Уплотнительное кольцо 51M7041 Количество:1 Замечания11.300 X 2.200 mm
5 - Фитинг переходника 38H5002 Количество:1
6 - Уплотнительное кольцо 51M7048 Количество:1 Замечания29.600 X 2.900 mm
7 - Фитинг L110293 Количество:1
8 - Уплотнительное кольцо T77613 Количество:2
9 - Уплотнительное кольцо T77857 Количество:1

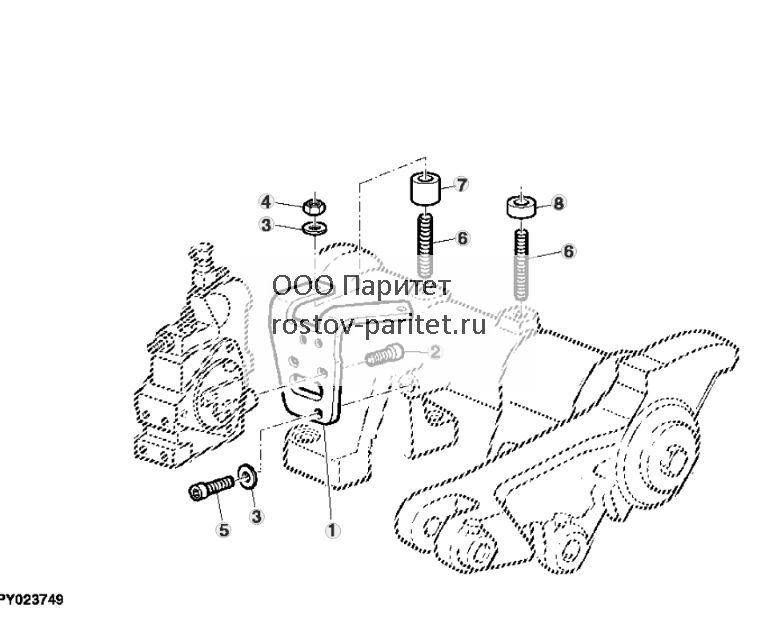

ДЕТАЛИ КРЕПЛЕНИЯ, ВПУСКНОЙ ПРИОРИТЕТНЫЙ КЛАПАН - ST209133


ДЕТАЛИ КРЕПЛЕНИЯ, ВПУСКНОЙ ПРИОРИТЕТНЫЙ КЛАПАН - ST209133 153.jpg


1 - Стопор L111085 Количество:1
2 - Винт L79006 Количество:3
3 - Шайба 24M7240 Количество:3 Замечания13 X 25 X 3 mm
4 - Гайка 14M7275 Количество:2 ЗамечанияM12
5 - Винт 19M7988 Количество:1 ЗамечанияM12 X 30, (10.9)
6 - Шпилька 42M7066 Количество:2 Замечания(10.9)
7 - Втулка L100864
8 - Втулка L159311 Количество:1

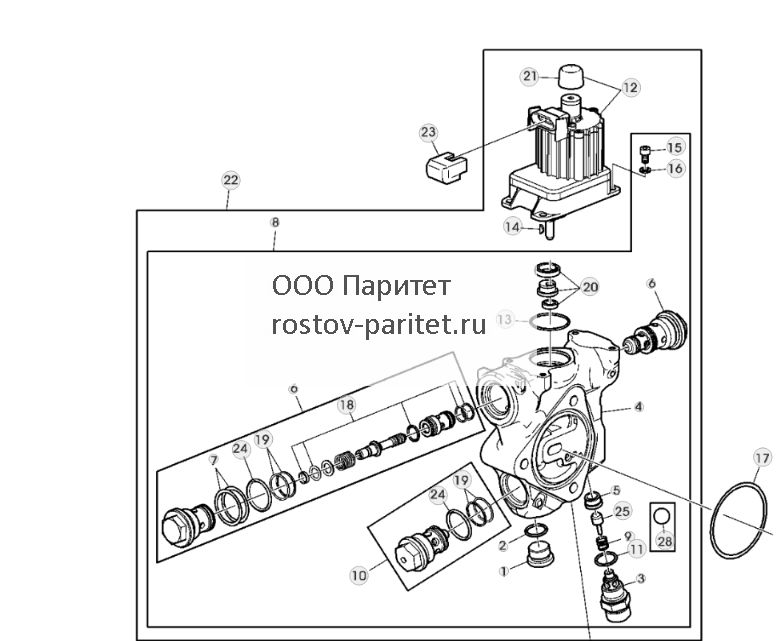

КЛАПАН УПРАВЛЕНИЯ ОСИ БАЛАНСИРА С ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ - ST209134


КЛАПАН УПРАВЛЕНИЯ ОСИ БАЛАНСИРА С ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ - ST209134 154.jpg


1 - Пробка сливного отверстия 15M7077 Количество:2
2 - Уплотнительное кольцо 51M7045 Количество:2 Замечания19.300 X 2.200 mm
3 - Клапан L155934 Количество:1
4 - Корпус L159026 Количество:1
5 - Седло клапана L78964 Количество:1
6 - Контр. клап. с гидропр. AL168858 Количество:2
7 - Комплект прокладок AL79037 Количество:1
8 - Блок оси балансира AL172261 Количество:1 Замечания(ORD W/ R95494)
9 - Пружина сжатия L155935 Количество:1
10 - Редукционный клапан AL159011 Количество:1
11 - Уплотнительное кольцо L59901 Количество:1
12 - Электродвигатель AL181805 Количество:1 Замечания(SUB FOR AL78213)
13 - Уплотнительное кольцо L75747 Количество:1
14 - Шпонка вала 26M5447 Количество:1 Замечания2 X 10 mm
15 - Винт 19M8618 Количество:4 ЗамечанияM6 X 12
16 - Шайба 24M7267 Количество:4 Замечания6.400 X 11 X 1.600 mm
17 - Уплотнительное кольцо R95494 Количество:1
18 - Комплект прокладок AL164560 Количество:1
19 - Комплект прокладок AL164561 Количество:2
20 - Подшипниковый комплект AL80395 Количество:1
21 - Колпачок L37963 Количество:1
22 - Блок оси балансира AL200020 Количество:1 Замечания(SUB FOR AL165522, AL168856) ORDER AL172261 AND AL181805
23 - Вспом. электр. разъем L100259 Количество:1
24 - Уплотнительное кольцо 51M7048 Количество:2 Замечания29.600 X 2.900 mm
25 - Тарельчатый клапан L165818 Количество:1
26 - Тройник 38H5243 Количество:1
27 - Уплотнительное кольцо T77932 Количество:1
28 - Шар L38741 Количество:1 Замечания(ORD L165818)

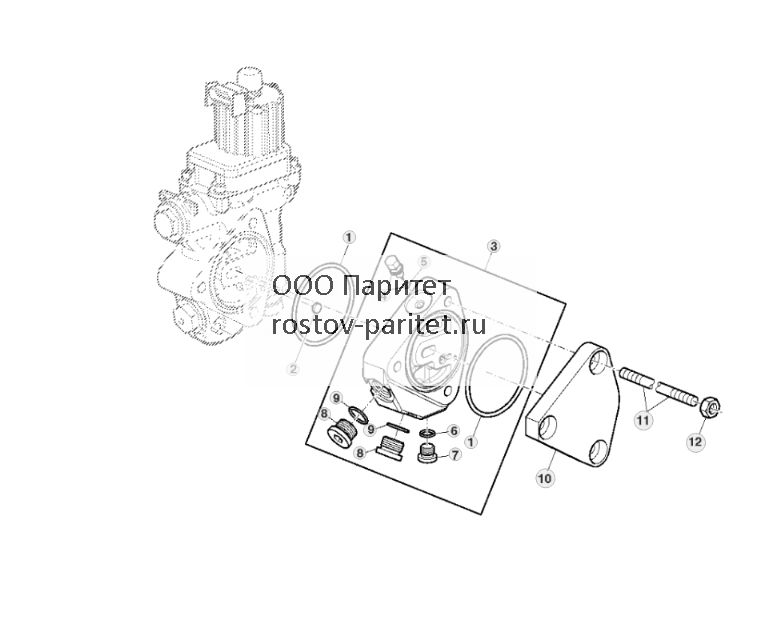

КОРПУС РАСПОРКИ ДЛЯ КЛАПАНА УПРАВЛЕНИЯ ОСИ БАЛАНСИРА - ST209135


КОРПУС РАСПОРКИ ДЛЯ КЛАПАНА УПРАВЛЕНИЯ ОСИ БАЛАНСИРА - ST209135 155.jpg


1 - Уплотнительное кольцо R95494
2 - Дисковое орудие R95493
3 - Распорная втулка AL161388 Количество:1
4 - Винт AL117977 Количество:1
5 - Уплотнительное кольцо 51M7052 Количество:1 Замечания6.071 X 1.626 mm
6 - Уплотнительное кольцо 51M7041 Количество:1 Замечания11.300 X 2.200 mm
7 - Пробка сливного отверстия 15M7076 Количество:1
8 - Пробка сливного отверстия 15M7077 Количество:2
9 - Уплотнительное кольцо 51M7045 Количество:2 Замечания19.300 X 2.200 mm
10 - Крышка AL77680 Количество:3
11 - Шпилька L169844 Количество:3 Замечания(БЕЗ КОРПУСА РАСПОРКИ) LGTH= 85MM
11 - Шпилька L169845 Количество:3 Замечания(С КОРПУСОМ РАСПОРКИ) LGTH= 120MM
11 - Стержень L169847 Количество:3 Замечания(С КОРПУСОМ РАСПОРКИ) (С РЕГУЛИРОВОЧНЫМ КЛАПАНОМ POS 3) LGTH= 175MM
12 - Гайка 14M7148 Количество:1 ЗамечанияM10

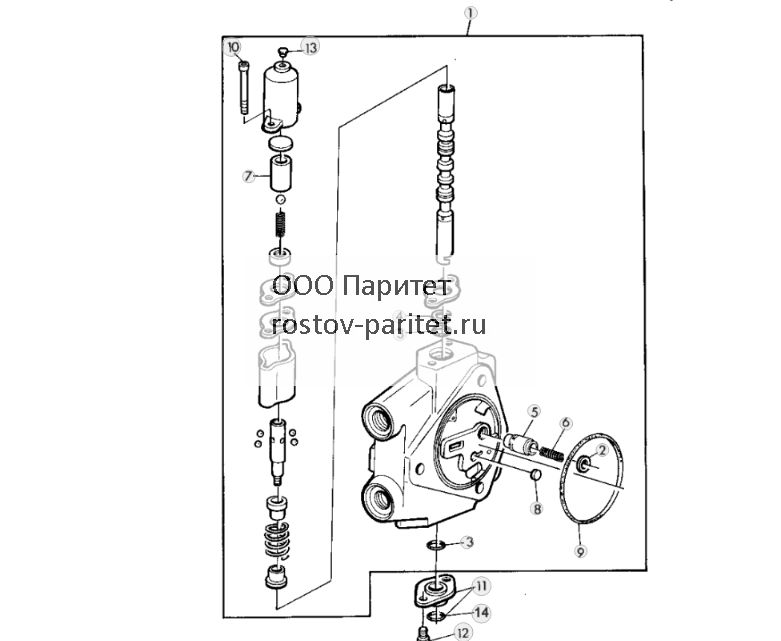

СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН (СЕРИЯ 100) - ST209136


СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН (СЕРИЯ 100) - ST209136 156.jpg


1 - Селект. контрольный клап. AL75841
2 - Уплотнительное кольцо T77857 Количество:1
3 - Уплотнительное кольцо R241161 Количество:2
4 - Сальник R111206 Количество:1
5 - Тарельчатый клапан R111278 Количество:1
6 - Пружина R113209 Количество:1
7 - Гильза R115952 Количество:1
8 - Дисковое орудие R95493 Количество:1
9 - Уплотнительное кольцо R95494 Количество:1
10 - Винт 19M8705 Количество:2 ЗамечанияM6 X 65
11 - Фланец AL118383 Количество:1
12 - Винт 19M7768 Количество:2 ЗамечанияM6 X 16
13 - Заглушка R113228 Количество:1
14 - Уплотнительное кольцо P47889 Замечания(SUB FOR L37733 APPL)


СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН РЕМОНТНЫХ КОМПЛЕКТОВ (СЕРИЯ 100) - ST209137


СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН РЕМОНТНЫХ КОМПЛЕКТОВ (СЕРИЯ 100) - ST209137 157.jpg


1 - Комплект оборудования RE50333 Количество:1
2 - Комплект стопора RE50334 Количество:1
3 - Комплект уплотнений AL169781 Количество:1
4 - Комплект стопора RE50385 Количество:1

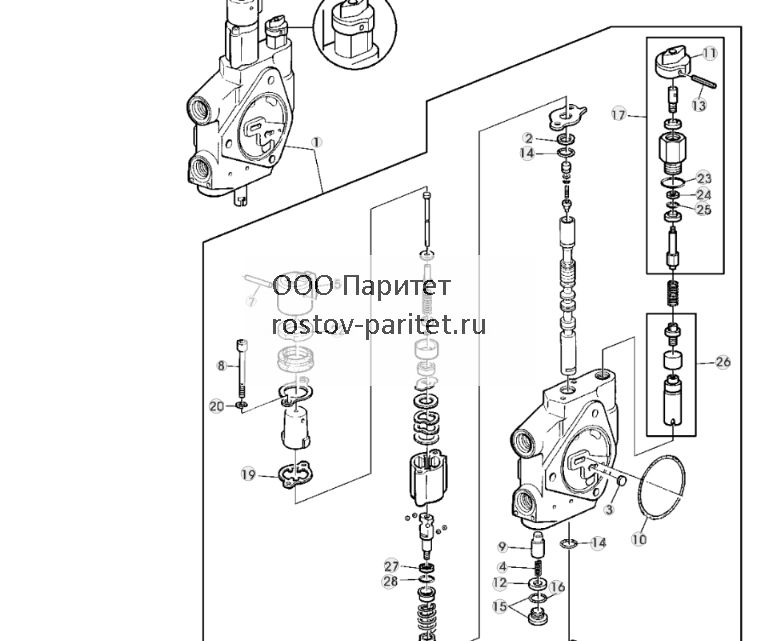

СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН СЕРИИ 200 - ST209138


СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН СЕРИИ 200 - ST209138 158.jpg


1 - Селект. контрольный клап. AL171118
2 - Сальник R111206 Количество:1
3 - Дисковое орудие R95493 Количество:1
4 - Пружина сжатия R111238 Количество:1
5 - Ручка R95492 Количество:1
6 - Винт 19M7768 Количество:2 ЗамечанияM6 X 16
7 - Штифт с канавкой 25H723 Количество:1 Замечания1/8" X 1-1/2"
8 - Винт 19M8706 Количество:2 ЗамечанияM6 X 75
9 - Тарельчатый клапан R111288 Количество:1
10 - Уплотнительное кольцо R95494 Количество:1
11 - Ручка R95490 Количество:1
12 - Кольцо R111308 Количество:1
13 - Пружинный шплинт 34H184 Количество:1 Замечания1/8" X 1-1/8"
14 - Уплотнительное кольцо R241161 Количество:3
15 - Заглушка фитинга RE49624 Количество:1
16 - Уплотнительное кольцо L152324 Количество:1
17 - Ремонтный комплект RE246313 Количество:1
18 - Фланец AL118383 Количество:1
19 - Прокладка R118093 Количество:1
20 - Стопорная шайба R118192 Количество:2
21 - Уплотнительное кольцо P47889 Замечания(SUB FOR L37733 APPL)
22 - Сальник R126666 Количество:1
23 - Уплотнительное кольцо L152325 Количество:1
24 - Защитное кольцо R113218 Количество:1
25 - Уплотнительное кольцо R117942 Количество:1
26 - Комплект клапанов AL171132 Количество:1
27 - Защитное кольцо R113225 Количество:1
28 - Уплотнительное кольцо R111524 Количество:1
.. - Консистентная смазка R117738 Количество:1 Замечания270G

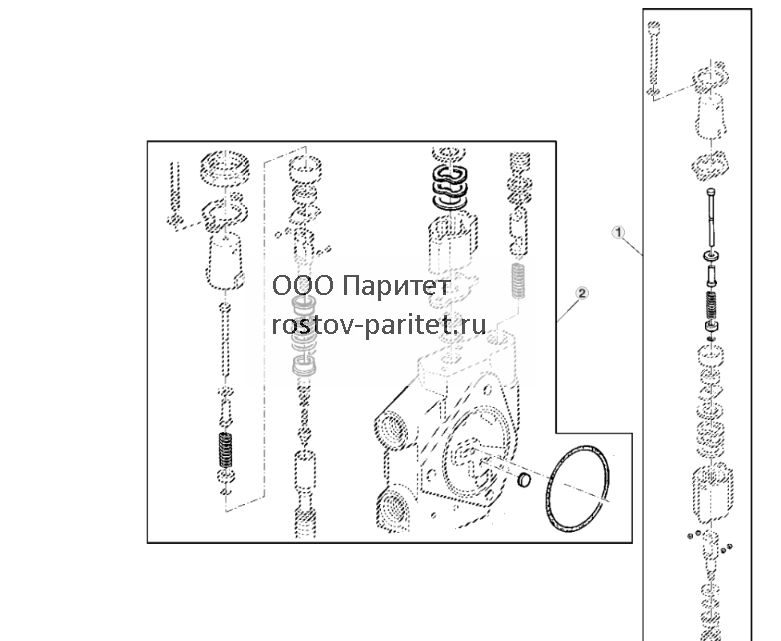

СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН РЕМОНТНЫХ КОМПЛЕКТОВ (СЕРИЯ 200) - ST209139


СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН РЕМОНТНЫХ КОМПЛЕКТОВ (СЕРИЯ 200) - ST209139 159.jpg


1 - Ремонтный комплект AL153258 Количество:1
2 - Контроллер СКК RE50328 Количество:1

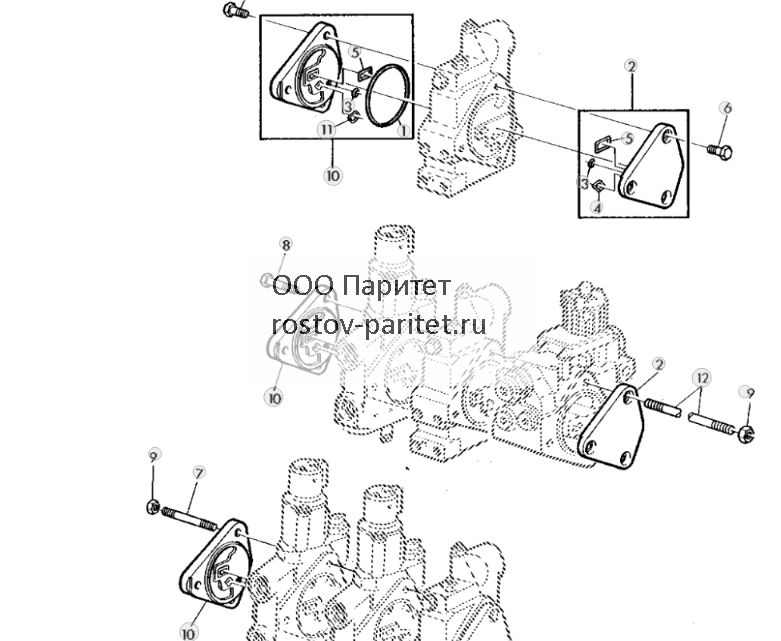

ТОРЦЕВАЯ КРЫШКА - ST209140


ТОРЦЕВАЯ КРЫШКА - ST209140 160.jpg


1 - Уплотнительное кольцо R95494 Количество:1
2 - Крышка AL77680 Количество:1 ЗамечанияRH
3 - Уплотнительное кольцо U42902 Количество:1
4 - Уплотнительное кольцо H63283 Количество:1
5 - Уплотнительное кольцо T75984 Количество:1
6 - Винт 19M8678 ЗамечанияM10 X 22, (10.9)
7 - Шпилька L169846 Количество:3 ЗамечанияLGTH= 140MM
8 - Винт с головкой 19M8664 Количество:3 ЗамечанияM10 X 70, (10.9)
9 - Гайка 14M7148 ЗамечанияM10
10 - Крышка AL77028 Количество:1 ЗамечанияLH
11 - Уплотнительное кольцо Z29304 Количество:1
12 - Шпилька L169845 Количество:3 ЗамечанияLGTH= 120MM

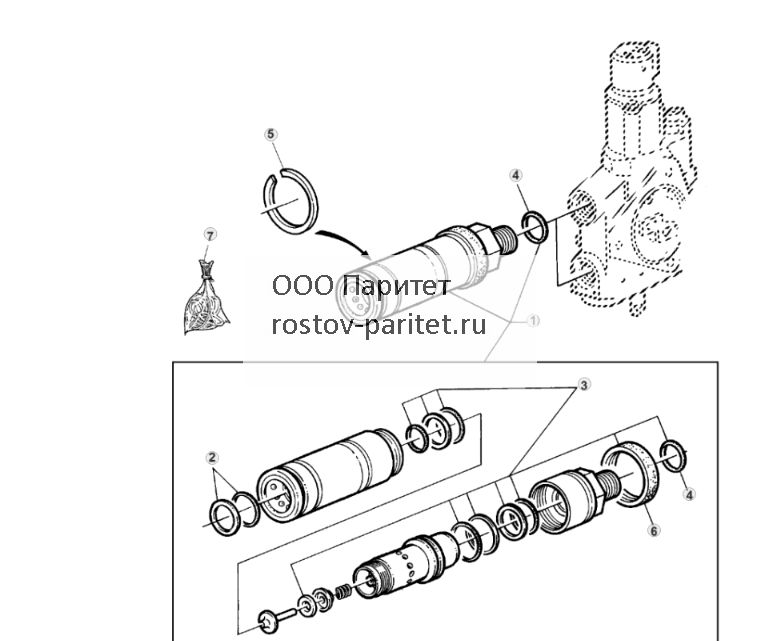

БЫСТРОСЪЕМНЫЕ МУФТЫ (СТАНДАРТНЫЕ) - ST209141


БЫСТРОСЪЕМНЫЕ МУФТЫ (СТАНДАРТНЫЕ) - ST209141 161.jpg


1 - Гн. быстрос. гидр. муфты AL166181 ЗамечанияORDER AL200979, SUB FOR AL112951 APPLПосмотреть аналогичные детали
1 - Гн. быстрос. гидр. муфты AL200979 Посмотреть аналогичные детали
2 - Комплект уплотнений AL166745 ЗамечанияORDER AL205022; SUB FOR AL112952
3 - Комплект уплотнений AL112953 Количество:1 ЗамечанияUSE WITH AL166181
4 - Уплотнительное кольцо 51M7045 Замечания19.300 X 2.200 mm
5 - Пружинное кольцо 40M7102 Количество:1 ЗамечанияSUB FOR L110090 APPL
6 - Крышка L112370 Количество:1 ЗамечанияUSE WITH AL166181
7 - Комплект уплотнений AL205022 Количество:1 ЗамечанияВключает 10 уплотнительных колец и 10 опорных колецПосмотреть аналогичные детали


БЫСТРОСЪЕМНЫЕ МУФТЫ (DELUXE) - ST209142


БЫСТРОСЪЕМНЫЕ МУФТЫ (DELUXE) - ST209142 162.jpg


1 - Гн. быстрос. гидр. муфты AL210585 Количество:1 ЗамечанияLGTH= 98MM, MARKED AL210585, AL202351, ORDER AL221083, SUB FOR AL178989, AL202351
2 - Гн. быстрос. гидр. муфты AL210586 Количество:1 ЗамечанияLGTH= 98MM, MARKED AL210586, AL202352, ORDER AL221083, SUB FOR AL178990, AL202352
3 - Комплект уплотнений AL205022 Количество:1 ЗамечанияВключает 10 уплотнительных колец и 10 опорных колец SUB FOR AL166745Посмотреть аналогичные детали
4 - Уплотнительное кольцо 51M7045 Количество:1 Замечания19.300 X 2.200 mm
5 - Уплотнительное кольцо 51M7077 Количество:2 Замечания42 X 1.500 mm
6 - Комплект уплотнений AL222905 Количество:1 ЗамечанияSUB FOR AL163869
7 - Гн. быстрос. гидр. муфты AL221083 Количество:2 ЗамечанияMARKED AL221083Посмотреть аналогичные детали
8 - Гильза L116326 Количество:2

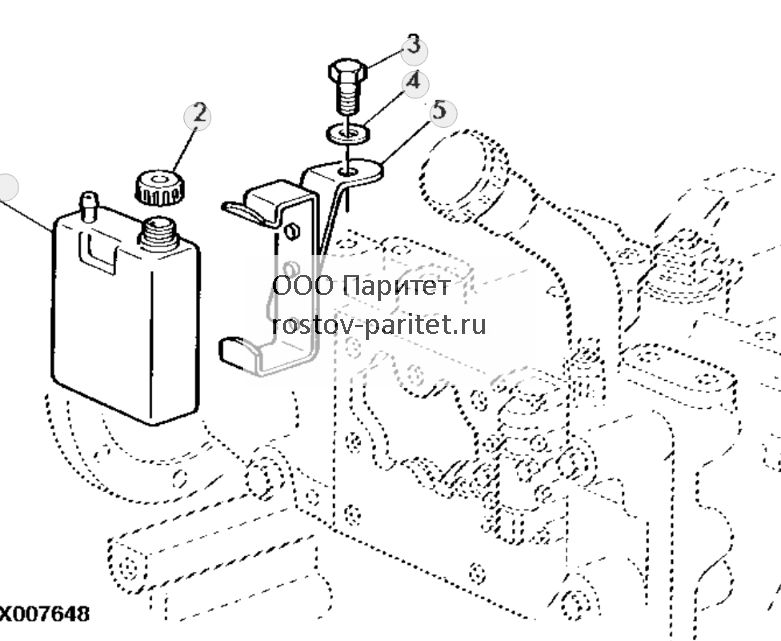

БАК ДЛЯ СЛИВА МАСЛА - ST209144


БАК ДЛЯ СЛИВА МАСЛА - ST209144 163.jpg


1 - Гидравлический резервуар L100937 Количество:1
2 - Крышка L101404 Количество:1
3 - Винт с головкой 19M7608 Количество:1
4 - Шайба 24M7113 Количество:1 Замечания17 X 28 X 3 mm
5 - Карман AL81656 Количество:1

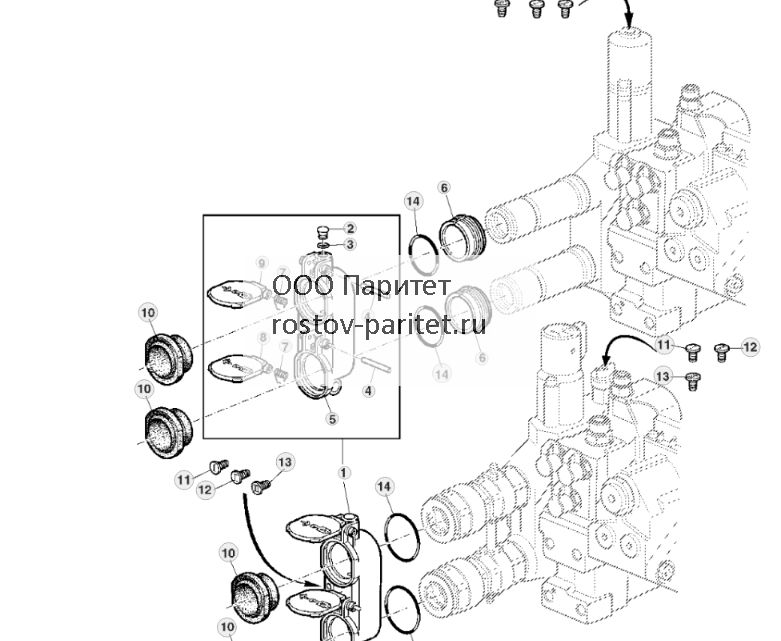

ПЫЛЕЗАЩИТНЫЙ КОРПУС ДЛЯ БЫСТРОСЪЕМНЫХ МУФТ - ST209145


ПЫЛЕЗАЩИТНЫЙ КОРПУС ДЛЯ БЫСТРОСЪЕМНЫХ МУФТ - ST209145 164.jpg


1 - Крышка AL117067
2 - Заглушка L78338 Количество:1
3 - Уплотнительное кольцо T77814 Количество:1
4 - Штифт L102159 Количество:2
5 - Кожух L114826 Количество:1
6 - Гильза L116326 Замечания(ДЛЯ СЪЕМНЫХ МУФТ (СТАНДАРТНЫЕ)) (ORD W/ 51M7077)
7 - Пружина L102158 Количество:2
8 - Крышка L102152 Количество:1 Замечания(ORD AL120010)
9 - Крышка L102150 Количество:1 Замечания(ORD AL120010)
10 - Уплотнение L165852 Количество:2
11 - Заглушка L102154 ЗамечанияMARKED I
12 - Заглушка L102155 ЗамечанияMARKED II
13 - Заглушка L102156 ЗамечанияMARKED III
14 - Уплотнительное кольцо 51M7077 Замечания42 X 1.500 mm
.. - Крышка AL120010 Количество:1 ЗамечанияINCL KEY 8, 9

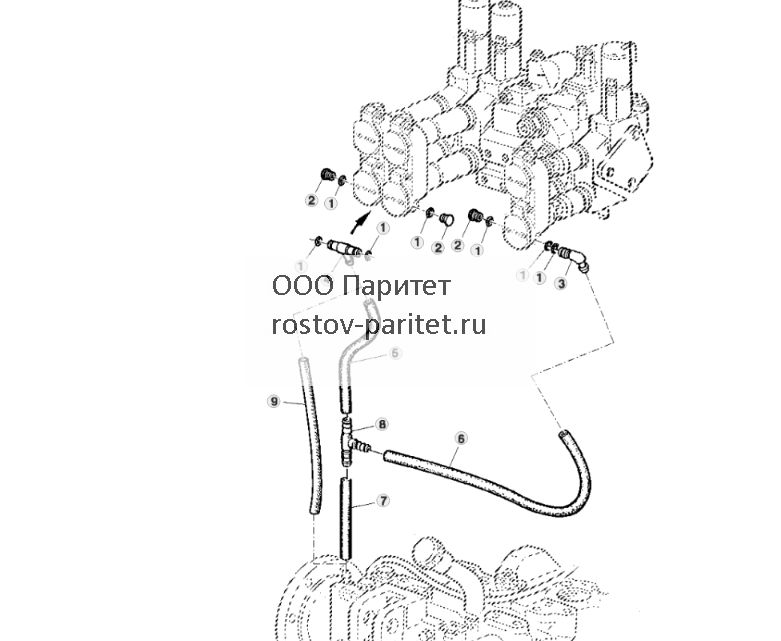

ПЫЛЕЗАЩИТА, БЫСТРОСЪЕМНЫЕ МУФТЫ (СТАНДАРТНЫЕ) ДЕТАЛИ ДЛЯ СЛИВА МАСЛА, SCV POS 3 С POS 1+2 - ST209146


ПЫЛЕЗАЩИТА, БЫСТРОСЪЕМНЫЕ МУФТЫ (СТАНДАРТНЫЕ) ДЕТАЛИ ДЛЯ СЛИВА МАСЛА, SCV POS 3 С POS 1+2 - ST209146 165.jpg


1 - Уплотнительное кольцо T77814
2 - Заглушка L78338
3 - Коленчатый патрубок L78340 Количество:1
4 - Тройник L78339 Количество:1
5 - Шланг ....... Количество:1 ЗамечанияLGTH= 100MM, (MF L65382)
6 - Шланг ....... Количество:1 ЗамечанияLGTH= 440MM, (MF L65382)
7 - Шланг ....... Количество:1 ЗамечанияLGTH= 240MM, (MF L65382)
8 - Тройник L78133 Количество:1
9 - Шланг ....... Количество:1 ЗамечанияLGTH= 280MM, (MF L65382)
.. - Шланг L65382 Количество:1 ЗамечанияLGTH= 10000MM

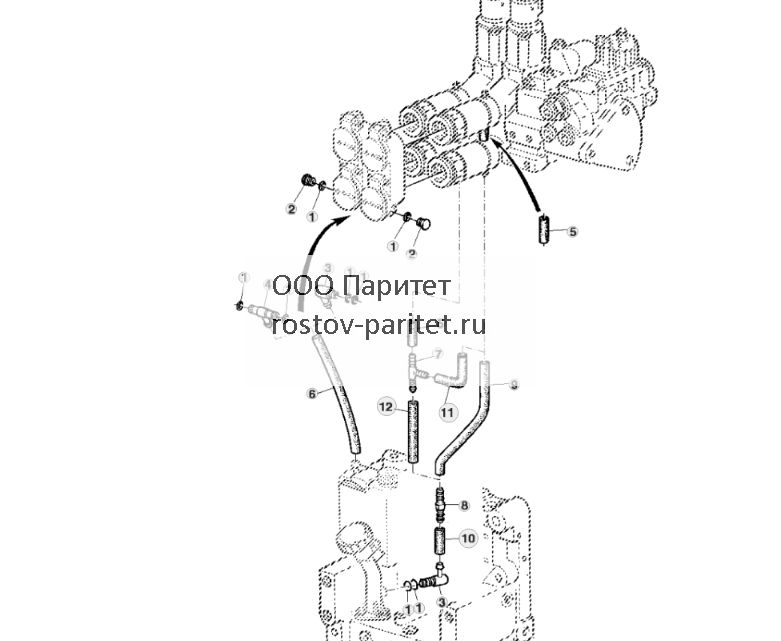

ПЫЛЕЗАЩИТА, БЫСТРОСЪЕМНЫЕ МУФТЫ (DELUXE), ДЕТАЛИ МАСЛЯНОГО ПЕРЕПУСКА, СЕЛЕКТОРНЫЙ КЛАПАН УПРАВЛЕНИЯ, POS. 1+2 - ST209147


ПЫЛЕЗАЩИТА, БЫСТРОСЪЕМНЫЕ МУФТЫ (DELUXE), ДЕТАЛИ МАСЛЯНОГО ПЕРЕПУСКА, СЕЛЕКТОРНЫЙ КЛАПАН УПРАВЛЕНИЯ, POS. 1+2 - ST209147 166.jpg


1 - Уплотнительное кольцо T77814
2 - Заглушка L78338
3 - Коленчатый патрубок L78340
4 - Тройник L78339
5 - Шланг ....... ЗамечанияLGTH= 42MM, (MF L65383)
6 - Шланг ....... ЗамечанияLGTH= 280MM, (MF L65382)
7 - Фитинг шланга L61369
8 - Фитинг переходника L78165 Количество:1
9 - Шланг ....... Количество:1 ЗамечанияLGTH= 380MM, (MF L65383)
10 - Шланг ....... Количество:1 ЗамечанияLGTH= 50MM, (MF L65383)
11 - Шланг ....... Количество:1 ЗамечанияLGTH= 70MM, (MF L65383)
12 - Шланг ....... Количество:1 ЗамечанияLGTH= 330MM, (MF L65383)
.. - Шланг L65382 Количество:1 ЗамечанияLGTH= 10000MM
.. - Шланг L65383 Количество:1 ЗамечанияLGTH= 5000MM

Вернуться на главную страницу
