ПОДВЕСКА ДЛЯ КАБИНЫ - ST209188


ПОДВЕСКА ДЛЯ КАБИНЫ - ST209188 202.jpg


1 - Кронштейн AL160980 Количество:1 ЗамечанияLH
1 - Кронштейн AL160981 Количество:1 ЗамечанияRH
2 - Уголок AL160763 Количество:1 ЗамечанияLH
2 - Кронштейн AL176186 Количество:1 ЗамечанияRH
3 - Шайба 24M7051 Количество:1 Замечания21 X 37 X 3 mm
4 - Винт с головкой 19M7488 Количество:4 ЗамечанияM16 X 40, (10.9)
5 - Стопорная гайка 14M7410 Количество:1 ЗамечанияM20
6 - Заглушка L111072 Количество:2
7 - Винт 19M7883 Количество:2 ЗамечанияM20 X 120, (10.9)
8 - Изолятор R111173 Количество:4 Посмотреть аналогичные детали
9 - Гильза L76782 Количество:4
10 - Изолятор R66375 Количество:4
11 - Винт с головкой 19M7283 Количество:6 ЗамечанияM16 X 35
12 - Фланцевая гайка 14M7291 Количество:4 ЗамечанияM16
13 - Шайба 24M7053 Количество:10 Замечания17 X 30 X 3 mm
14 - Шайба L157400 Количество:6
15 - Распорная втулка L157435 Количество:2
16 - Винт с головкой 19M7969 Количество:2 ЗамечанияM20 X 110, (10.9)


РАМА КАБИНЫ - ST209189


РАМА КАБИНЫ - ST209189 203.jpg


1 - Рама AL171670 Количество:1
2 - Изолятор ....... Количество:1 ЗамечанияLGTH= 600MM (23-5/8"), (MF L157655)
3 - Заглушка L167888 Количество:2
.. - Трак L157655 Количество:1 ЗамечанияLGTH= 815MM (32-5/64")

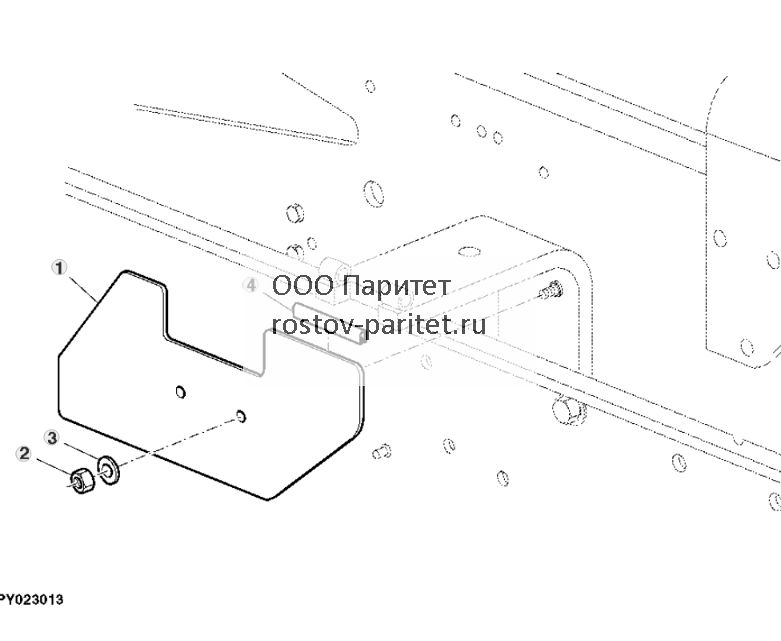

ЗАЩИТНАЯ КРЫШКА - ST209190


ЗАЩИТНАЯ КРЫШКА - ST209190 204.jpg


1 - Щиток L157390 Количество:1
2 - Гайка 14M7151 Количество:2 ЗамечанияM8
3 - Шайба 24M7055 Количество:2 Замечания8.400 X 16 X 1.600 mm
4 - Уплотнитель L152663 Количество:1

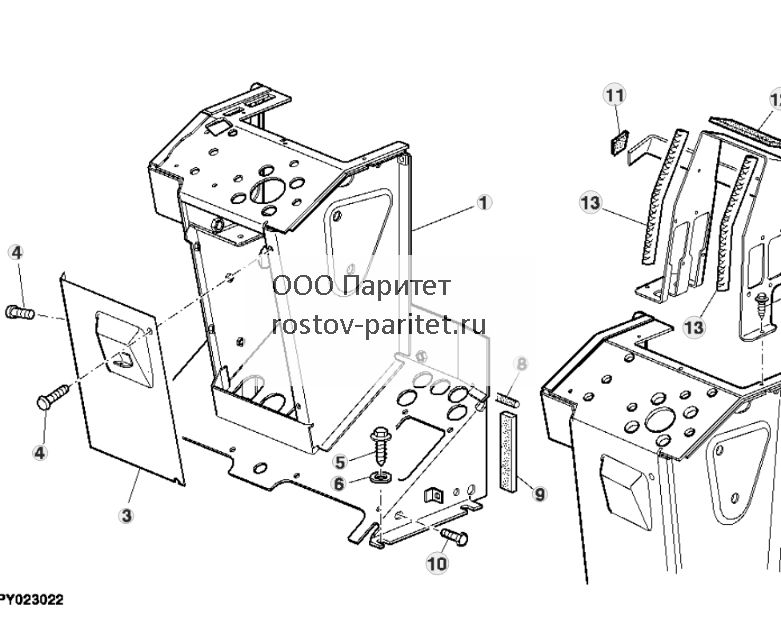

ОПОРА УПРАВЛЕНИЯ - ST209191


ОПОРА УПРАВЛЕНИЯ - ST209191 205.jpg


1 - Опора управления AL159109 Количество:1
2 - Опора AL159914 Количество:1
3 - Крышка AL112979 Количество:1
4 - Винт L151020 Количество:4
5 - Винт 37M7361 Количество:4 ЗамечанияM6 X 16
6 - Шайба 24M7309 Количество:4 Замечания6.600 X 22 X 2 mm
7 - Винт 37M7059 Количество:2 ЗамечанияM5 X 12
8 - Уплотнение ....... Количество:1 ЗамечанияLGTH = 470MM (18-33/64"), (MF R46727)
9 - Уплотнитель ....... Количество:2 ЗамечанияLGTH = 175MM (6-57/64"), (MF L59796)
10 - Винт с головкой 19M7166 Количество:4 ЗамечанияM10 X 20
11 - Трак L154379 Количество:2
12 - Трак L154378 Количество:1
13 - Уплотнитель ....... Количество:2 ЗамечанияLGTH = 120MM (4-23/32"), (MF L58448)
.. - Уплотнитель L59796 Количество:1 ЗамечанияLGTH = 1000MM (39-3/8")
.. - Герметик R46727 Количество:1 ЗамечанияLGTH = 6000MM (236-7/32")
.. - Уплотнитель L58448 Количество:1 ЗамечанияLGTH = 1000MM (39-3/8")

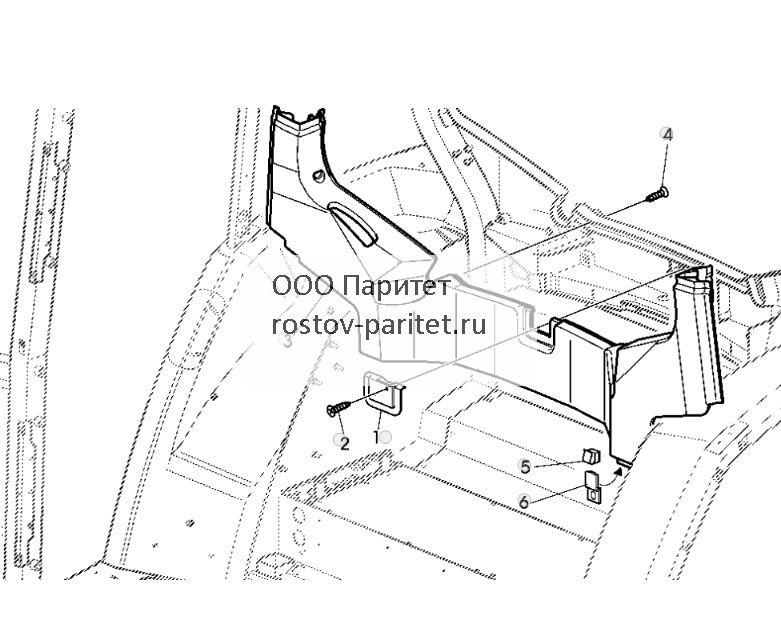

ОБШИВКА, ВЕРХНЯЯ (ЗАДНЯЯ ЧАСТЬ КАБИНЫ) - ST209192


ОБШИВКА, ВЕРХНЯЯ (ЗАДНЯЯ ЧАСТЬ КАБИНЫ) - ST209192 206.jpg


1 - Щиток L154428 Количество:1
2 - Винт L100380 Количество:2
3 - Звукопоглощающая обивка L151613 Количество:1 Замечания(С ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ ДЛЯ СЦЕПКИ)
3 - Звукопоглощающая обивка L215451 Количество:1 ЗамечанияSUB FOR L151614
4 - Винт 37M7291 Количество:2
5 - Зажимная скоба L101519 Количество:1
6 - Хомут L116164 Количество:1

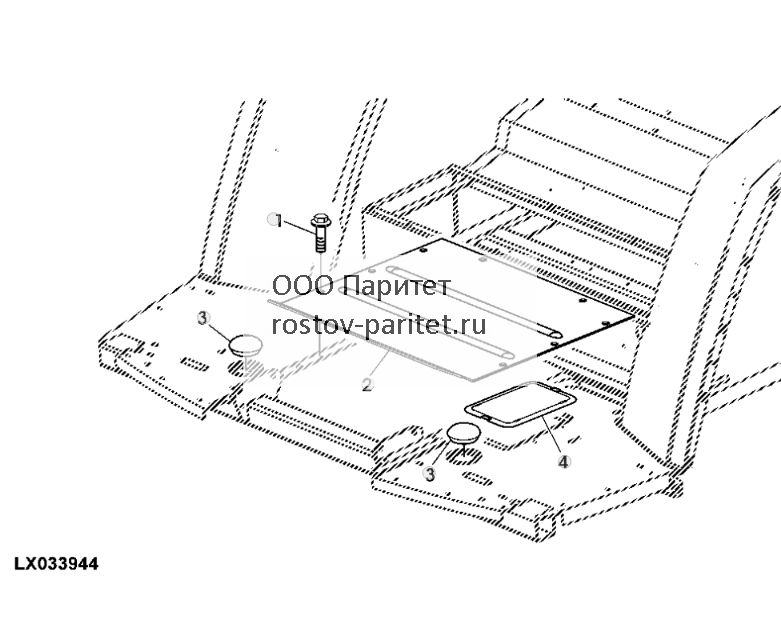

НАПОЛЬНЫЕ ПАНЕЛИ - ST209193


НАПОЛЬНЫЕ ПАНЕЛИ - ST209193 207.jpg


1 - Винт 37M7361 Количество:12 ЗамечанияM6 X 16
2 - Пластина L77902 Количество:1
3 - Заглушка L217276 Количество:2 ЗамечанияOD = 82MM, SUB FOR L158760
4 - Крышка L150424 Количество:1


КРЫШКА ДЛЯ БЛОКА УПРАВЛЕНИЯ - ST209194


КРЫШКА ДЛЯ БЛОКА УПРАВЛЕНИЯ - ST209194 208.jpg


1 - Уплотнитель L62810 Количество:1
ЗамечанияLGTH = 1000MM(235 - 3/8")
2 - Крышка L155435 Количество:1
3 - Винт L157372 Количество:4 ЗамечанияM6 X 16
4 - Крышка R81207
5 - Уплотнение L79125 Количество:1


ОБШИВКА ЗАДНЕГО КРЫЛА. - ST209195


ОБШИВКА ЗАДНЕГО КРЫЛА. - ST209195 209.jpg


1 - Звукопоглощающая обивка L155008 Количество:1 ЗамечанияRH
2 - Гайка L40924 Количество:6
3 - Звукопоглощающая обивка L151554 Количество:1
4 - Молдинг L152519 Количество:1
5 - Сдвоенное крепление AL174565
6 - Уплотнитель L59748 Количество:1
7 - Панель AL161573 Количество:1 ЗамечанияLH


НАПОЛЬНЫЕ КОВРИКИ - ST209197


НАПОЛЬНЫЕ КОВРИКИ - ST209197 210.jpg


1 - Коврик L171150 Количество:1
2 - Коврик L171151 Количество:1 ЗамечанияRH
3 - Винт 37M7088 Количество:2 ЗамечанияLH
4 - Шайба 24M7138 Количество:2 Замечания5.300 X 15 X 1 mm
5 - Молдинг L157274 Количество:1
6 - Молдинг L115239 Количество:1
7 - Коврик L168228 Количество:1
8 - Винт 37M7146 Количество:5
9 - Шайба 24M7309 Количество:5 Замечания6.600 X 22 X 2 mm


КОМПОНЕНТЫ ОТДЕЛКИ (ДЛЯ ЗАДНЕЙ ЧАСТИ КАБИНЫ) - ST209198


КОМПОНЕНТЫ ОТДЕЛКИ (ДЛЯ ЗАДНЕЙ ЧАСТИ КАБИНЫ) - ST209198 211.jpg


1 - Панель AL173639 Количество:1
2 - Уплотнитель L76767 Количество:1
3 - Уплотнитель L59748 Количество:1 ЗамечанияLGTH = 3000MM (118-1/8")
4 - Заглушка L115270 Количество:2
5 - Шайба 24M7298 Количество:6 Замечания8.400 X 25 X 2 mm
6 - Винт с головкой 19M7162 Количество:6 ЗамечанияM8 X 16
7 - Уплотнение L152591 Количество:2
8 - Прокладка L61769
9 - Уплотнитель L59748 ЗамечанияLGTH = 3000MM (118-1/8")
10 - Заклепка R54477 Количество:2
11 - Фиксатор L168270 Количество:1 ЗамечанияОкно
12 - Прижимная гайка L154067 Количество:2
13 - Крышка L153759 Количество:1
14 - Ограждение AL155749 Количество:1
15 - Шайба 24M7146 Количество:6 Замечания4.300 X 12 X 1 mm
16 - Винт 37M7179 Количество:6
17 - Распорная втулка L155423 Количество:2


ОБШИВКА СТОЙКИ - ST209199


ОБШИВКА СТОЙКИ - ST209199 212.jpg


1 - Звукопоглощающая обивка L173420 Количество:1 ЗамечанияFRONT, LH
2 - Звукопоглощающая обивка L173421 Количество:1 ЗамечанияFRONT, RH
3 - Панель L157732 Количество:1 ЗамечанияLH
4 - Панель L152652 Количество:1 ЗамечанияRH
5 - Звукопоглощающая обивка L159241 Количество:1 ЗамечанияREAR, LH
6 - Звукопоглощающая обивка L171208 Количество:1 ЗамечанияREAR, RH, SUB FOR L158434
7 - Заглушка L151569 Количество:2
8 - Заглушка L151570 Количество:7


БОКОВЫЕ КРЫШКИ - ST209200


БОКОВЫЕ КРЫШКИ - ST209200 213.jpg


1 - Панель AL176430 Количество:1 ЗамечанияLH
1 - Панель AL176431 Количество:1 ЗамечанияRH
2 - Изолятор L76767 Количество:1
3 - Гайка L114257 Количество:22
4 - Прижимная гайка L111480 Количество:14
5 - Сальник L116184 Количество:4
6 - Изолятор L112657 Количество:6
7 - Винт 21M7292 Количество:2 ЗамечанияM6 X 16
8 - Стопорная гайка L79415 Количество:2
9 - Винт L174118 Количество:22
10 - Заклепка L39134 Количество:6
11 - Трак L112232 Количество:2
12 - Заглушка L102140 Количество:2 ЗамечанияORDER L201828
12 - Заглушка L201828 Количество:2
13 - Винт 21M7296 Количество:6 ЗамечанияM6 X 20
14 - Шайба 24M7251 Количество:8 Замечания6.400 X 18 X 1.600 mm
15 - Скоба L151528 Количество:4
16 - Распорная втулка L155423 Количество:8
17 - Молдинг L78846 Количество:1 ЗамечанияLH
17 - Молдинг L78847 Количество:1 ЗамечанияRHПосмотреть аналогичные детали
18 - Винт 37M7361 Количество:6 ЗамечанияM6 X 16
19 - Винт L102588 Количество:2
20 - Метка L116305 Количество:4

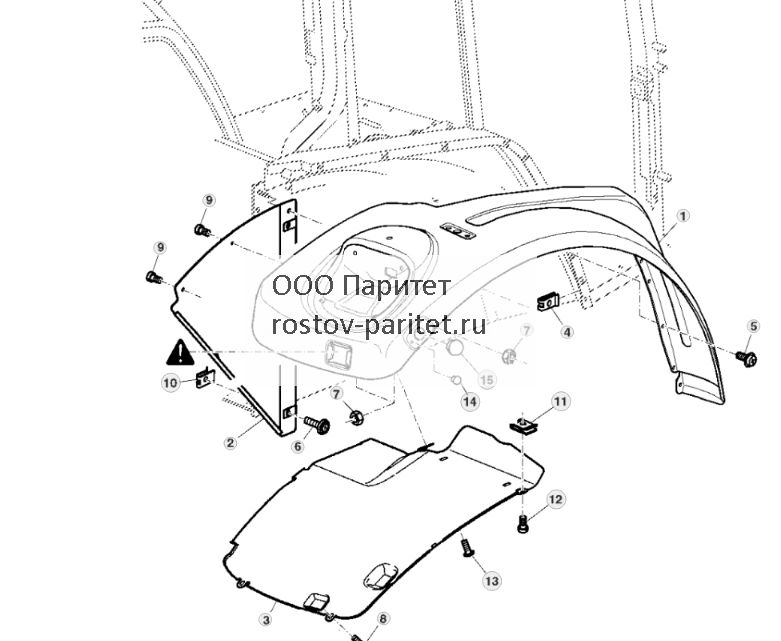

ЗАДНЕЕ КРЫЛО - ST209201


ЗАДНЕЕ КРЫЛО - ST209201 214.jpg


1 - Крыло AL168326 Количество:1 ЗамечанияRH
1 - Крыло AL168325 Количество:1 ЗамечанияLH
2 - Щиток L157464 Количество:1 ЗамечанияLH
2 - Щиток L157465 Количество:1 ЗамечанияRH
3 - Щиток L200800 Количество:1 ЗамечанияLH, SUB FOR L173249
3 - Щиток L200802 Количество:1 ЗамечанияRH, SUB FOR L173250
4 - Прижимная гайка L150257 Количество:18
5 - Винт с шайбой AL151524 Количество:18
6 - Винт L157372
7 - Стопорная гайка 14M7165 ЗамечанияM6
8 - Винт L174118
9 - Винт L157372 Количество:4
10 - Прижимная гайка L111480 Количество:8
11 - Стопорная гайка L80355 Количество:2
12 - Винт 19M8831 Количество:2 ЗамечанияM5 X 16
13 - Винт 37M7092 Количество:2 ЗамечанияM8 X 16
14 - Заглушка 99M7043
15 - Заглушка 99M7056

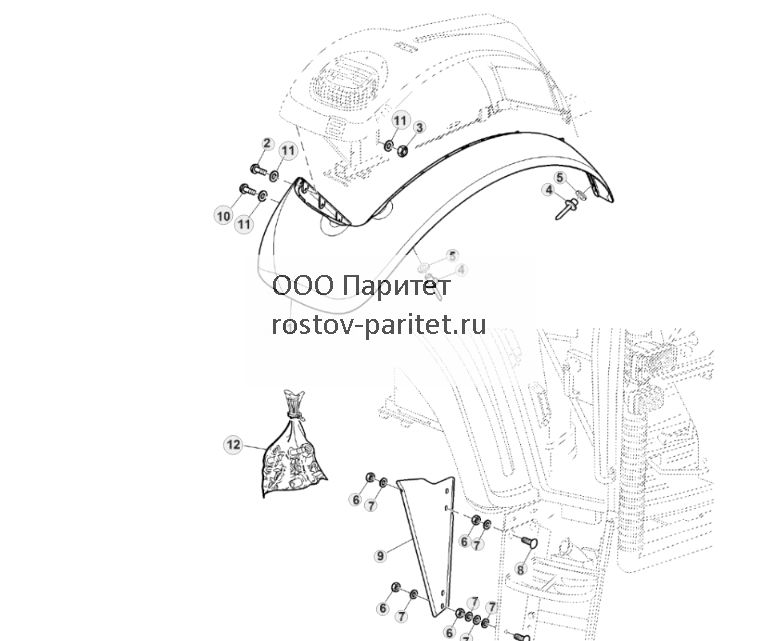

БОКОВОЙ УДЛИНИТЕЛЬ ЗАДНЕГО КРЫЛА - ST209202


БОКОВОЙ УДЛИНИТЕЛЬ ЗАДНЕГО КРЫЛА - ST209202 215.jpg


1 - Ручка L200785 Количество:1 Замечания190 X 65 mm, LH; ORDER L200793
1 - Ручка L200787 Количество:1 Замечания190 X 65 mm, RH; ORDER L200797
1 - Ручка L200793 Количество:1 Замечания190 X 20 mm, LH
1 - Ручка L200797 Количество:1 Замечания190 X 20 mm, RH
1 - Ручка L200783 Количество:1 Замечания110 X 60 mm, LH; ORDER L200788
1 - Ручка L200784 Количество:1 Замечания110 X 60 mm, RH; ORDER L200789
1 - Ручка L200788 Количество:1 Замечания110 X 15 mm, LH
1 - Ручка L200789 Количество:1 Замечания110 X 15 mm, RH
2 - Винт L214410 Количество:6 ЗамечанияM6 X 20, (10.9), SUB FOR L157372 APPL
3 - Стопорная гайка 14M7397 Количество:6 ЗамечанияM6
4 - Заклепка L158448 Количество:36
5 - Шайба 24M7309 Количество:36 Замечания6.600 X 22 X 2 mm
6 - Гайка 14M7273 Количество:8 ЗамечанияM8
7 - Шайба 24M7298 Количество:12 Замечания8.400 X 25 X 2 mm
8 - Болт 03M7186 Количество:4 ЗамечанияM8 X 30
9 - Брызговики L116670 Количество:1 ЗамечанияLH
9 - Брызговики L116671 Количество:1 ЗамечанияRH
10 - Винт 19M8875 Количество:2 ЗамечанияM6 X 25, (10.9)
11 - Шайба 24M7139 Количество:6 Замечания6.400 X 18 X 1.600 mm
12 - Комплект оборудования AL120094 Количество:1

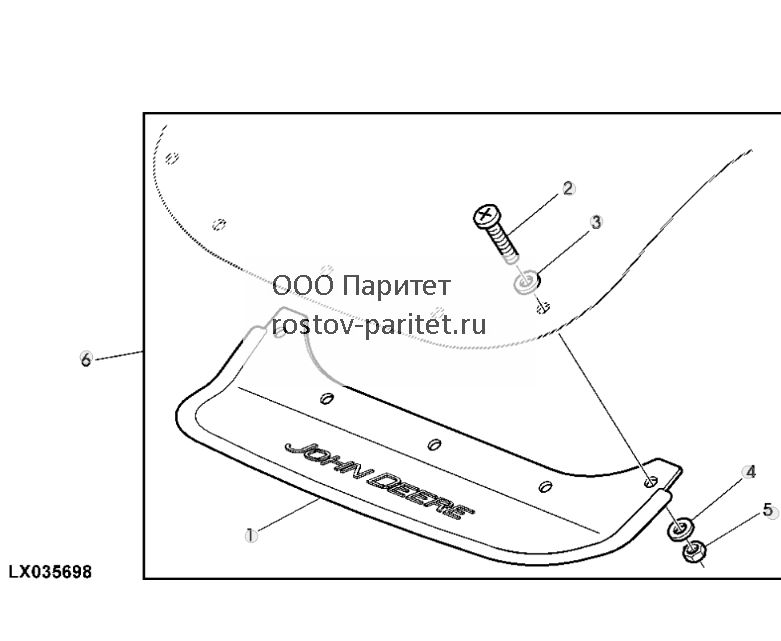

ОТКИДНОЙ ЗАДНИЙ БОРТ НА КРЫЛЕ, ДЛЯ БОКОВОГО УДЛИНИТЕЛЯ КРЫЛА 190 X 65190 X 20 - ST209203


ОТКИДНОЙ ЗАДНИЙ БОРТ НА КРЫЛЕ, ДЛЯ БОКОВОГО УДЛИНИТЕЛЯ КРЫЛА 190 X 65190 X 20 - ST209203 216.jpg


1 - Ручка L156612 Количество:2
2 - Винт 21M7327 Количество:10 ЗамечанияM6 X 35
3 - Шайба 24M7309 Количество:10 Замечания6.600 X 22 X 2 mm
4 - Шайба 24M7251 Количество:10 Замечания6.400 X 18 X 1.600 mm
5 - Стопорная гайка 14M7165 Количество:10 ЗамечанияM6
6 - Ручка AL159975 Количество:1

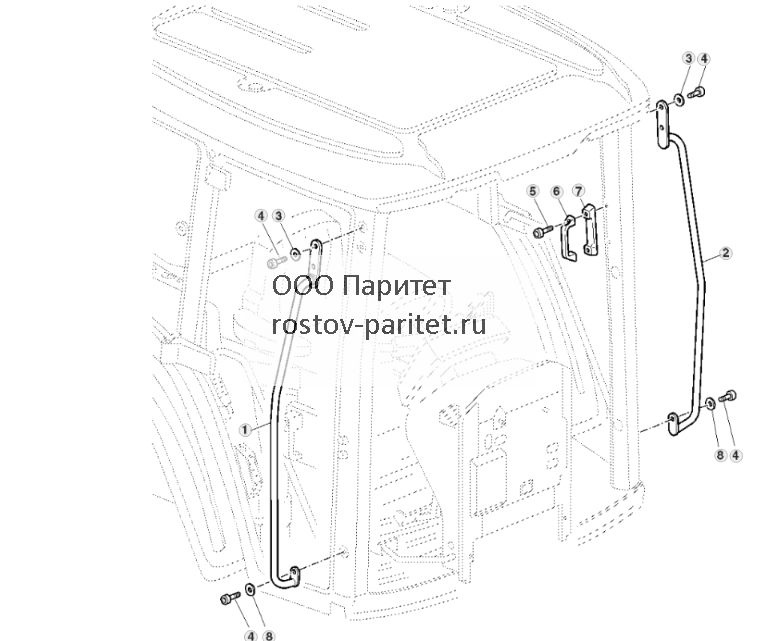

РУКОЯТКИ - ST209205


РУКОЯТКИ - ST209205 217.jpg


1 - Рукоятка AL76068 Количество:1 ЗамечанияRH
2 - Рукоятка AL76067 Количество:1 ЗамечанияLH
3 - Шайба L202305 Количество:6
4 - Винт L153130 Количество:6 ЗамечанияM8X30, (10.9)
5 - Винт 19M8532 Количество:2 ЗамечанияM6 X 35
6 - Рукоятка L113886 Количество:1
7 - Щиток L113887 Количество:1
8 - Шайба L202306 Количество:1

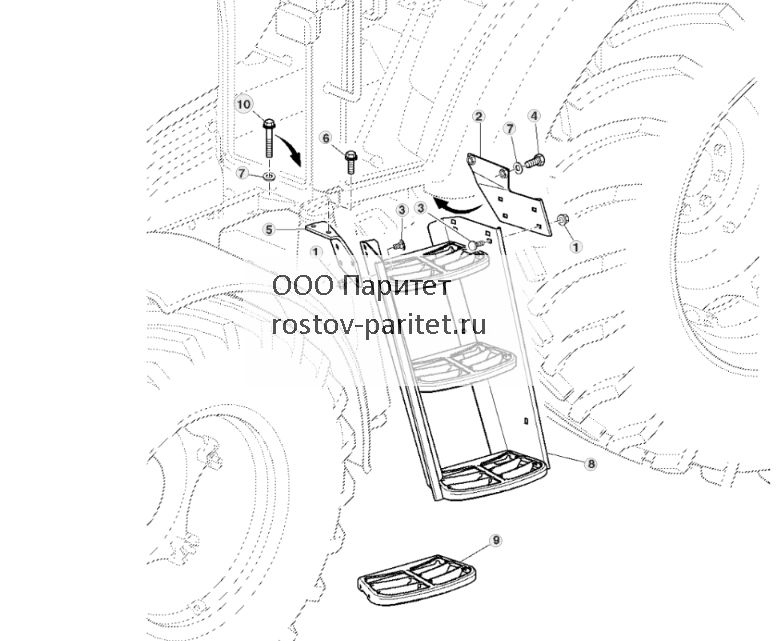

СТУПЕНЬКИ - ST209206


СТУПЕНЬКИ - ST209206 218.jpg


1 - Фланцевая гайка 14M7296 ЗамечанияM10
2 - Опора AL180272 Количество:1 ЗамечанияLH REAR
2 - Опора AL180273 Количество:1 ЗамечанияRH REAR
3 - Болт 03M7088 ЗамечанияM10 X 20
4 - Винт с головкой 19M7166 ЗамечанияM10 X 20
5 - Кронштейн AL169908 Количество:1 ЗамечанияLH FRONT
5 - Кронштейн AL169909 Количество:1 ЗамечанияRH FRONT
6 - Винт 19M7785 Количество:2 ЗамечанияM10 X 25, (10.9)
7 - Шайба 24M7028 Замечания10.500 X 20 X 2 mm
8 - Крышка AL156877 Количество:2 Посмотреть аналогичные детали
9 - Крышка L102114 Замечания(СВАРНАЯ КОНСТРУКЦИЯ)Посмотреть аналогичные детали
10 - Винт 19M8354 Количество:2 ЗамечанияM10 X 80, (10.9)


ОБЛИЦОВКА - ST209207


ОБЛИЦОВКА - ST209207 219.jpg


1 - Уплотнитель ....... Количество:1 ЗамечанияLGTH= 4200MM (165-23/64"), (MF L155025)
2 - Крыша AL172928 Количество:1
3 - Винт 37M7091 Количество:2 ЗамечанияM6 X 25
4 - Шайба 24M7309 Количество:2 Замечания6.600 X 22 X 2 mm
5 - Прокладка L100413 Количество:1 ЗамечанияLH
6 - Прокладка L100414 Количество:1 ЗамечанияRH
7 - Винт 37M7357 Количество:8
8 - Система забора воздуха L155257 Количество:2
9 - Молдинг L152035 Количество:2
10 - Винт 21M7292 Количество:11 ЗамечанияM6 X 16
11 - Панель AL160142 Количество:1
12 - Втулка L100286 Количество:1
13 - Уплотнитель ....... Количество:2 ЗамечанияLGTH= 1500MM (59-1/16"), (MF L155025)
14 - Крышка R81207 Количество:6
15 - Втулка L152460
16 - Шайба L79335 Количество:2
17 - Уплотнитель L112290 Количество:1
.. - Уплотнитель L155025 Количество:1 ЗамечанияLGTH= 18000MM (708-21/32")
.. - Рукав AL172330 Количество:1 ЗамечанияFI (INCL KEY 18)

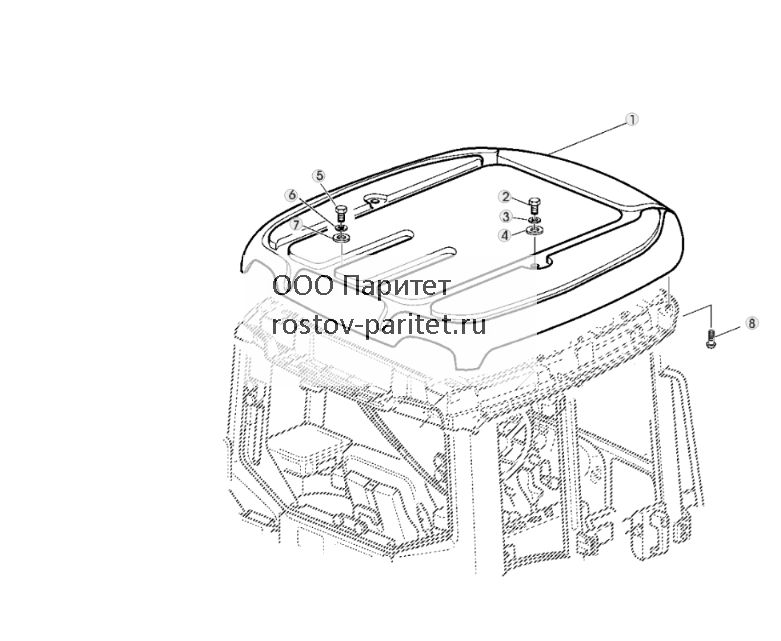

НАРУЖНАЯ КРЫША БЕЗ ЛЮКА - ST209208


НАРУЖНАЯ КРЫША БЕЗ ЛЮКА - ST209208 220.jpg


1 - Крыша AL179341 Количество:1
2 - Винт с головкой 19M7481 Количество:2 ЗамечанияM16 X 80
3 - Шайба 24M7315 Количество:2 Замечания17 X 50 X 3 mm
4 - Шайба L200226 Количество:2
5 - Винт 37M7422 Количество:4 ЗамечанияM6 X 70
6 - Шайба 24M7139 Количество:4 Замечания6.400 X 18 X 1.600 mm
7 - Шайба L61335 Количество:4
8 - Винт L157372 Количество:14


Заднее окно - ST209209


Заднее окно - ST209209 221.jpg


1 - Захват ....... Количество:1 ЗамечанияNSEP (ORD AL71330)
2 - Шайба 24M7362 Количество:4 Замечания8.400 X 16 X 1.600 mm
3 - Стопорная гайка 14M7478 Количество:2 ЗамечанияM8
4 - Шарнир ....... Количество:1 ЗамечанияLH NSEP (ORD AL71327)
5 - Стекло L171335 Количество:1 Посмотреть аналогичные детали
6 - Ось шарнира AL173630 Количество:1
7 - Шайба T27260 Количество:2
8 - Шайба 24M7252 Количество:1 Замечания13 X 20 X 2 mm
9 - Рукоятка L168271 Количество:1
10 - Стопорная гайка 14M7165 Количество:1 ЗамечанияM6
11 - Заглушка L156522 Количество:1
12 - Пружинный шплинт 34M7126 Количество:1 Замечания5 X 12 mm
13 - Прокладка L111419 Количество:2
14 - Болт 03M7331 Количество:2 ЗамечанияM8 X 35
15 - Прокладка ....... Количество:1 ЗамечанияLGTH=3450MM (135-53/64"), (MF AL164267)
16 - Шайба 24M7298 Количество:2 Замечания8.400 X 25 X 2 mm
17 - Шайба R225264 Количество:8
18 - Втулка L78851 Количество:2
19 - Шайба 24M7055 Количество:4 Замечания8.400 X 16 X 1.600 mm
20 - Стопорная гайка 14M7166 Количество:2 ЗамечанияM8
21 - Колпачок L78703 Количество:8
22 - Винт 21M7310 Количество:6 ЗамечанияM6 X 25
23 - Шайба 24M7309 Количество:6 Замечания6.600 X 22 X 2 mm
24 - Втулка L78705 Количество:6
25 - Шайба 24M7251 Количество:6 Замечания6.400 X 18 X 1.600 mm
26 - Стопорная гайка 14M7376 Количество:6 ЗамечанияM6
27 - Трак L78693 Количество:2
28 - Желоб L75449 Количество:2
29 - Винт с головкой 19M7139 Количество:4 ЗамечанияM8 X 20
30 - Уголок ....... Количество:1 ЗамечанияNSEP (ORD AL71329)
31 - Шаровой палец R237474 Количество:2
32 - Фланцевая гайка 14M7416 Количество:4 ЗамечанияM8
33 - Газовый цилиндр AL174357 Количество:2
34 - Крышка L111440 Количество:2
35 - Уплотнитель L112290 Количество:1
36 - Шайба L110367 Количество:2
37 - Шаровой палец L113715 Количество:2
38 - Шарнир ....... Количество:1 ЗамечанияRH NSEP (ORD AL71328)
.. - Уплотнитель AL164267 Количество:1 ЗамечанияLGTH= 20000MM (787-13/32"), KITПосмотреть аналогичные детали

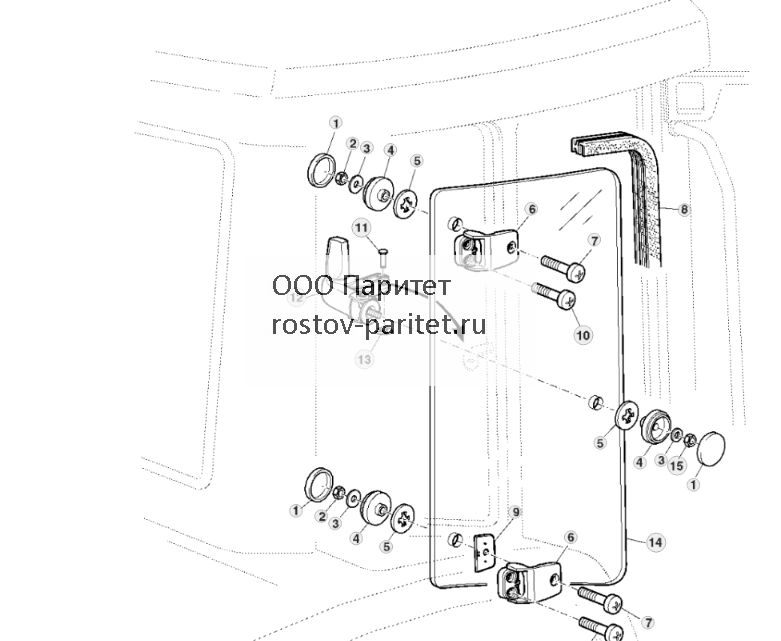

БОКОВЫЕ ОКНА, ОТКИДНЫЕ - ST209210


БОКОВЫЕ ОКНА, ОТКИДНЫЕ - ST209210 222.jpg


1 - Колпачок L78703 Количество:6
2 - Стопорная гайка 14M7165 Количество:4 ЗамечанияM6
3 - Шайба 24M7251 Количество:6 Замечания6.400 X 18 X 1.600 mm
4 - Втулка L78702 Количество:6
5 - Уплотнительная шайба L78704 Количество:6 ЗамечанияSUB FOR R225264 APPL
6 - Шарнир ....... Количество:4 ЗамечанияNSEP (ORD AL71331)
7 - Болт 03M7391 Количество:2
8 - Прокладка ....... Количество:2 ЗамечанияLGTH=2200MM (86-5/8"), (MF AL164267)
9 - Пластина L171980 Количество:2
10 - Винт L173805 Количество:8
11 - Крепление со штифтом L115740 Количество:2
12 - Фиксатор AL152733 Количество:1 ЗамечанияRH
12 - Фиксатор AL152732 Количество:1 ЗамечанияLH
13 - Пружинное кольцо 40M7251 Количество:2 ЗамечанияSUB FOR 40M7088
14 - Стекло L211450 Количество:1 ЗамечанияRH (ORD W/ L171980, 03M7342); SUB FOR L171975
14 - Стекло L211451 Количество:1 ЗамечанияLH (ORD W/ L171980, 03M7342); SUB FOR L171976
15 - Гайка 14M7272 Количество:2 ЗамечанияM6
.. - Уплотнитель AL164267 Количество:1 ЗамечанияLGTH= 20000MM (787-13/32"), KITПосмотреть аналогичные детали

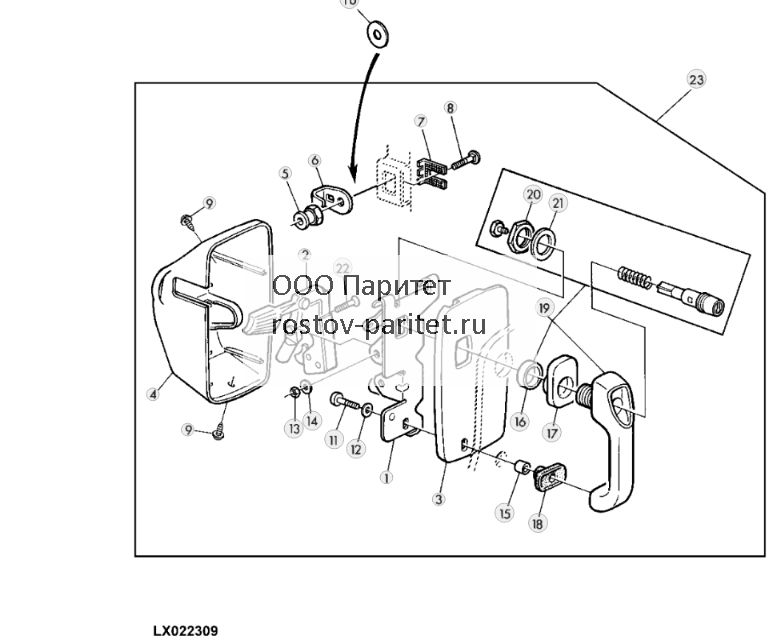

РУЧКА И ЗАМОК ДВЕРИ - ST209211


РУЧКА И ЗАМОК ДВЕРИ - ST209211 223.jpg


1 - Уголок L113441 Количество:1 ЗамечанияRH
1 - Уголок L113440 Количество:1 ЗамечанияLH
2 - Блокировка AL202906 Количество:1 ЗамечанияRH
2 - Блокировка AL202908 Количество:1 ЗамечанияLH
3 - Пластина L113437 Количество:1 ЗамечанияRH
3 - Пластина L113436 Количество:1 ЗамечанияLH
4 - Капот L113439 Количество:1 ЗамечанияRH
4 - Капот L113438 Количество:1 ЗамечанияLH
5 - Стопор L213582 Количество:2 ЗамечанияSUB FOR SU21848, R74402
6 - Скоба L113717 Количество:2
7 - Стопорная пластина L113718 Количество:2 ЗамечанияORDERL212464
7 - Стопорная пластина L212464 Количество:2
8 - Болт 03M7097 Количество:2 ЗамечанияM10 X 30, ORDER 03M7192
8 - Болт 03M7192 Количество:2 ЗамечанияM10 X 30
9 - Винт L102588 Количество:6
10 - Шайба 24M7178 Замечания10.500 X 30 X 2.500 mm
11 - Винт 21M7310 Количество:2 ЗамечанияM6 X 25
12 - Шайба 24M7054 Количество:2 Замечания6.400 X 12 X 1.600 mm
13 - Стопорная гайка 14M7166 Количество:4 ЗамечанияM8
14 - Шайба 24M7055 Количество:4 Замечания8.400 X 16 X 1.600 mm
15 - Втулка L78691 Количество:2
16 - Втулка L78690 Количество:1
17 - Уплотнительная шайба L113908 Количество:2
18 - Уплотнительная шайба L113907 Количество:2
19 - Рукоятка AL113174 Количество:2
20 - Гайка L79432 Количество:1
21 - Шайба L79433 Количество:1
22 - Винт 19M7574 Количество:4 ЗамечанияM8 X 40
23 - Комплект рукояток AL115310 Количество:1 ЗамечанияLH
23 - Комплект рукояток AL115311 Количество:1 ЗамечанияRH

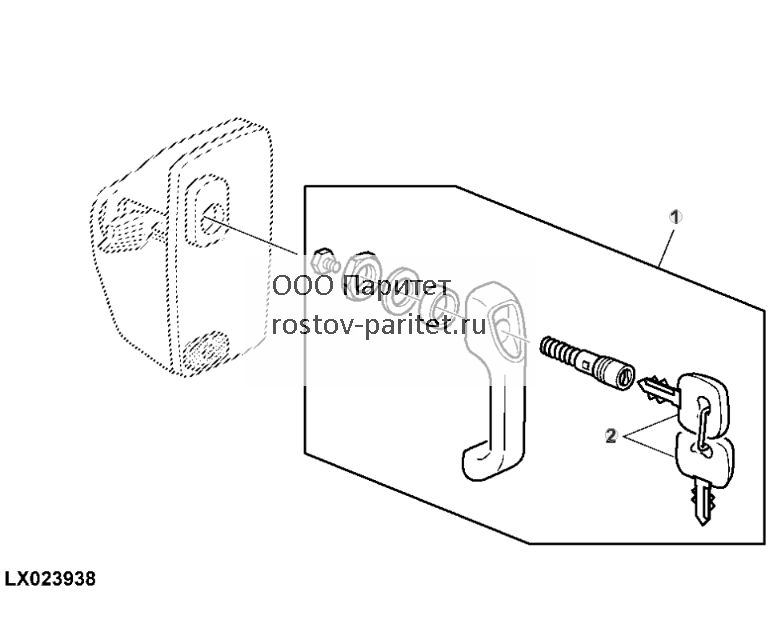

КОМПЛЕКТ ДЕТАЛЕЙ — РУЧКА ДВЕРЦЫ С СЕКРЕТНЫМ ЗАМКОМ - ST209212


КОМПЛЕКТ ДЕТАЛЕЙ — РУЧКА ДВЕРЦЫ С СЕКРЕТНЫМ ЗАМКОМ - ST209212 224.jpg


1 - Рукоятка AL71345 Количество:2
2 - Кнопка ....... Количество:2 ЗамечанияNSEP (ORD AL71350)
3 - Кнопка AL71350 Количество:1 Замечания(БОЛВАНКА КЛЮЧА)

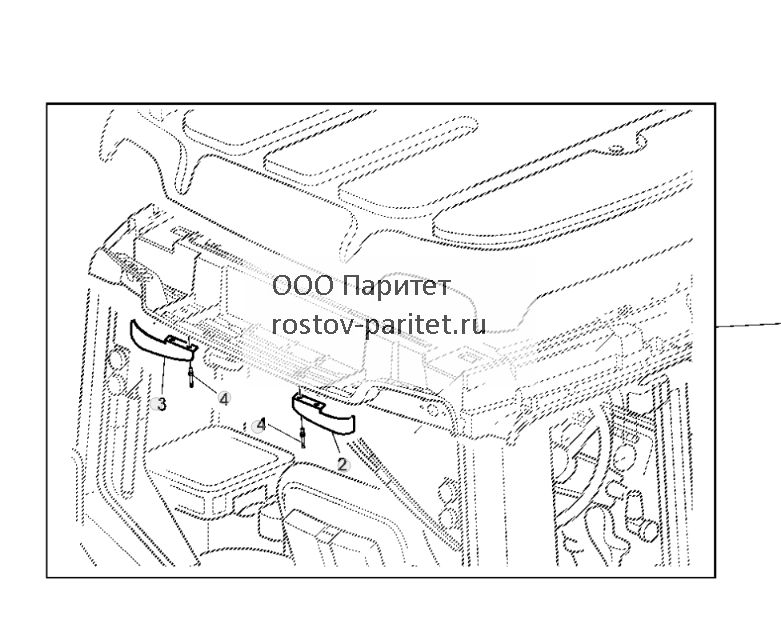

ОТРАЖАТЕЛЬ ВОДЫ ДЛЯ ЗАДНЕГО ОКНА (КОМПЛЕКТ ДЛЯ УСТАНОВКИ В ПОЛЕВЫХ УСЛОВИЯХ) - ST209213


ОТРАЖАТЕЛЬ ВОДЫ ДЛЯ ЗАДНЕГО ОКНА (КОМПЛЕКТ ДЛЯ УСТАНОВКИ В ПОЛЕВЫХ УСЛОВИЯХ) - ST209213 225.jpg


1 - Отражательная пластина AL162899 Количество:1 ЗамечанияFI
2 - Пластина L158367 Количество:1 ЗамечанияRH
3 - Пластина L158368 Количество:1 ЗамечанияLH
4 - Заклепка 16M7106 Количество:4 Замечания4 mm


ДВЕРИ - ST209214


ДВЕРИ - ST209214 226.jpg


1 - Рукоятка AL78276 Количество:1 ЗамечанияLHПосмотреть аналогичные детали
1 - Рукоятка AL78277 Количество:1 ЗамечанияRH
2 - Шайба 24H1292 Количество:2 Замечания11/32" X 3/4" X 0.120"
3 - Шарнир AL179829 Количество:1 ЗамечанияLH
3 - Шарнир AL179830 Количество:1 ЗамечанияRH
4 - Шарнир AL179831 Количество:1 ЗамечанияLH
4 - Шарнир AL179832 Количество:1 ЗамечанияRH
5 - Газовый цилиндр AL174358 Количество:2 Посмотреть аналогичные детали
6 - Шаровой палец R237474 Количество:4
7 - Шайба L111988 Количество:2
8 - Дверца L169102 Количество:1 ЗамечанияLH, ORDER L213354, SUB FOR L77647Посмотреть аналогичные детали
8 - Дверца L213354 Количество:1 ЗамечанияLHПосмотреть аналогичные детали
8 - Дверца L169103 Количество:1 ЗамечанияRH, ORDER L213355, SUB FOR L77648Посмотреть аналогичные детали
8 - Дверца L213355 Количество:1 ЗамечанияRHПосмотреть аналогичные детали
9 - Уплотнитель L114107 Количество:2 ЗамечанияLGTH=3720MM (146-15/32"), (ORD AL164267)
10 - Сальник L116184 Количество:4
11 - Колпачок L151718 Количество:1 ЗамечанияLH
11 - Колпачок L151719 Количество:1 ЗамечанияRH
12 - Шайба L219610 Количество:2 ЗамечанияSUB FOR L78769 APPL
13 - Шайба L78768 Количество:2
14 - Втулка L78851 Количество:2
15 - Шайба 24M7055 Количество:2 Замечания8.400 X 16 X 1.600 mm
16 - Винт 21M7392 Количество:2 ЗамечанияM8 X 30
17 - Колпачок L78703 Количество:2
18 - Винт 21M7491 Количество:6 ЗамечанияM8 X 16
19 - Шайба 24M7362 Количество:4 Замечания8.400 X 16 X 1.600 mm
20 - Уплотнительная шайба L155606 Количество:12
21 - Шайба R225264 Количество:2
22 - Шайба L77651 Количество:2
23 - Шайба L100869 Количество:2
24 - Сварочная гайка AL117519 Количество:4
25 - Кожух L155657 Количество:2
26 - Метка L156113 Количество:2
27 - Пружинное кольцо 40M7059 Количество:2
.. - Уплотнитель AL164267 Количество:1 ЗамечанияLGTH= 20000MM (787-13/32"), KITПосмотреть аналогичные детали

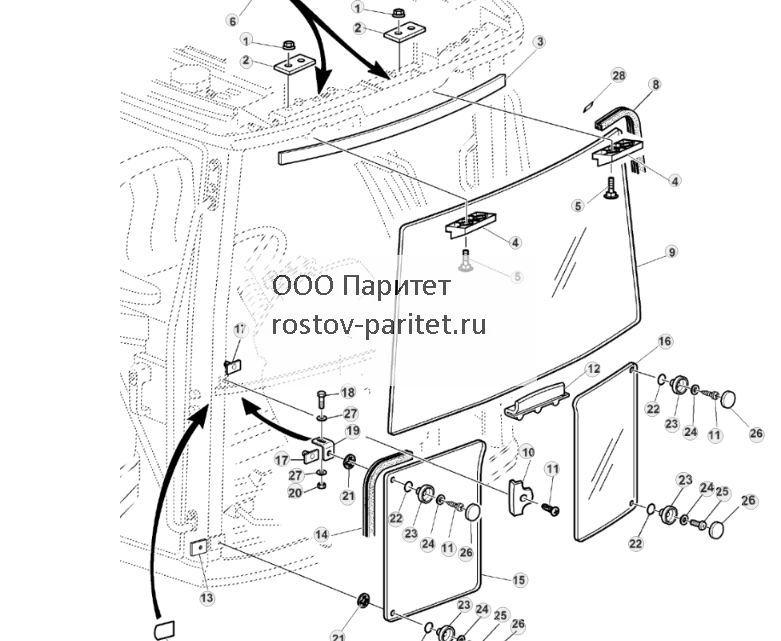

ВЕТРОВОЕ СТЕКЛО, НЕОТКИДНОЕ - ST209215


ВЕТРОВОЕ СТЕКЛО, НЕОТКИДНОЕ - ST209215 227.jpg


1 - Фланцевая гайка 14M7416 Количество:4 ЗамечанияM8
2 - Пластина L212981 Количество:2 ЗамечанияSUB FOR L113232
3 - Уплотнитель L112290 Количество:1
4 - Опора L112951 Количество:2
5 - Болт 03M7331 Количество:4 ЗамечанияM8 X 35
6 - Трак L79909 Количество:2
7 - Метка L116304 Количество:2
8 - Прокладка ....... Количество:1 ЗамечанияLGTH= 3900MM (153-35/64"), (MF AL164267)
9 - Ветровое стекло L171336 Количество:1 ЗамечанияORDER L213346
9 - Ветровое стекло L213346 Количество:1
10 - Стопор L100685 Количество:2
11 - Винт 37M7305 Количество:4
12 - Уголок L112971 Количество:1
13 - Прижимная гайка L111480 Количество:2
14 - Прокладка ....... Количество:2 ЗамечанияLGTH= 2000MM (78-47/64"), (MF AL117017)
15 - Стекло L171334 Количество:1 ЗамечанияRH
16 - Стекло L171333 Количество:1 ЗамечанияLH
17 - Гайка L155576 Количество:4
18 - Винт с головкой 19M8329 Количество:2 ЗамечанияM6 X 50
19 - Уголок L151541 Количество:1 ЗамечанияRH
19 - Уголок L153658 Количество:1 ЗамечанияLH
20 - Стопорная гайка 14M7165 Количество:2 ЗамечанияM6
21 - Шайба R225264 Количество:4
22 - Уплотнительное кольцо L41443 Количество:4
23 - Втулка L78702 Количество:4
24 - Шайба 24M7309 Количество:4 Замечания6.600 X 22 X 2 mm
25 - Винт 21M7423 Количество:2 ЗамечанияM6 X 30
26 - Колпачок L78703 Количество:4
27 - Шайба 24M7054 Количество:4 Замечания6.400 X 12 X 1.600 mm
28 - Уплотнитель L218571 Количество:2
.. - Уплотнитель AL164267 Количество:1 ЗамечанияLGTH= 20000MM (787-15/32")Посмотреть аналогичные детали

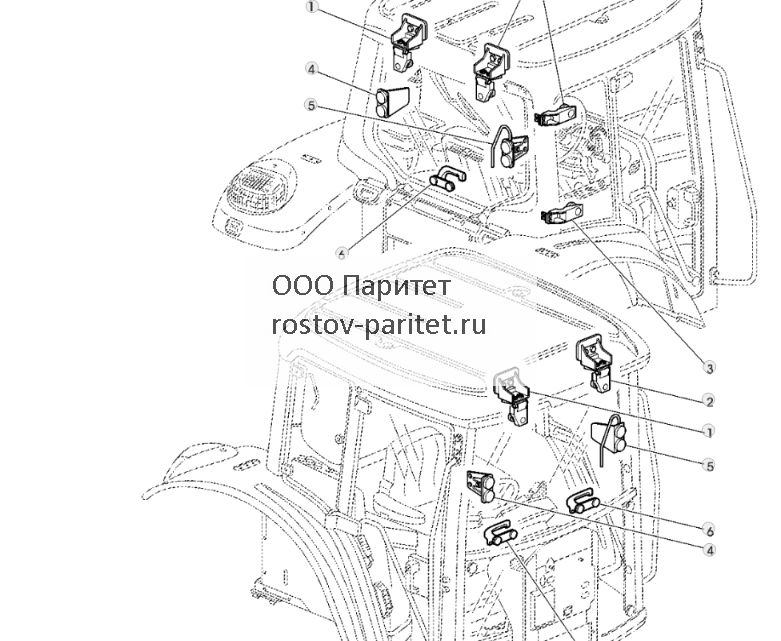

КОМПЛЕКТ ДЕТАЛЕЙ ДЛЯ ВЕТРОВОГО СТЕКЛА, ЗАДНЕГО ОКНА И БОКОВЫХ ОКОН - ST255572


КОМПЛЕКТ ДЕТАЛЕЙ ДЛЯ ВЕТРОВОГО СТЕКЛА, ЗАДНЕГО ОКНА И БОКОВЫХ ОКОН - ST255572 228.jpg


1 - Шарнир AL71327
2 - Шарнир AL71328
3 - Шарнир AL71331
4 - Уголок AL71329
5 - Рукоятка AL71330
6 - Рукоятка AL71326


ПЕРЕГОРОДКА - ST209217


ПЕРЕГОРОДКА - ST209217 229.jpg


1 - Уплотнитель AL157707 Количество:1
2 - Свет AL202529 Количество:1
3 - Уплотнитель AL67948 Количество:1
4 - Гайка L55969 Количество:3
5 - Противопожарн. перегородка AL159115 Количество:1
6 - Шайба 24M7055 Количество:9 Замечания8.400 X 16 X 1.600 mm
7 - Винт с головкой 19M7162 Количество:9 ЗамечанияM8 X 16
8 - Уплотнение L114539 Количество:1
9 - Уплотнение L113460 Количество:1
10 - Уплотнение L102007 Количество:1
11 - Винт 19M7867 Количество:2 ЗамечанияM8 X 25, (10.9)
12 - Винт 19M8386 Количество:3 ЗамечанияM8 X 25, (10.9)
13 - Гайка L164972 Количество:1

Вернуться на главную страницу
