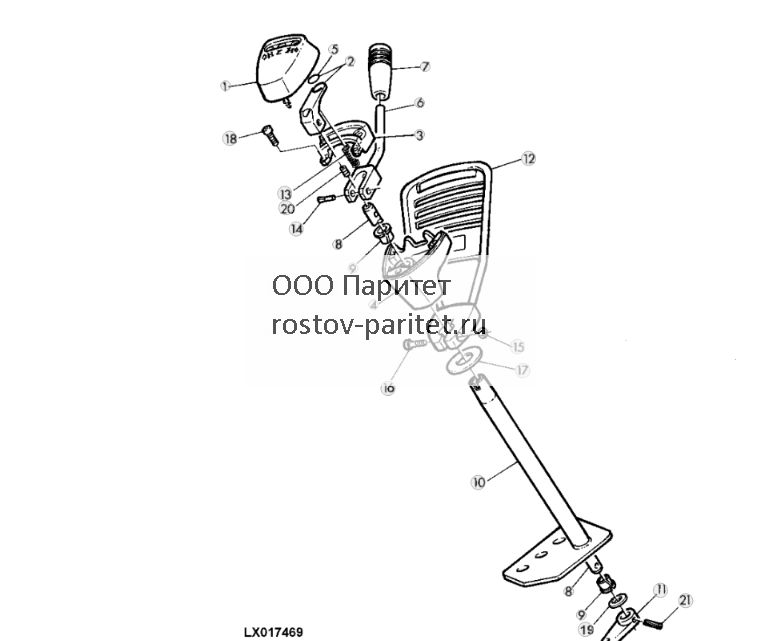

ДЕТАЛИ ПЕРЕКЛЮЧЕНИЯ, МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ - ST209219


ДЕТАЛИ ПЕРЕКЛЮЧЕНИЯ, МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ - ST209219 230.jpg


1 - Винт с головкой 19M7875 Количество:2 ЗамечанияM10 X 70, (10.9)
2 - Шайба 24M7178 Количество:2 Замечания10.500 X 30 X 2.500 mm
3 - Скоба L170508 Количество:1
4 - Пружинное кольцо L217783 Количество:2 ЗамечанияSUB FOR L219493, L79076 APPL
5 - Распорная втулка L111022 Количество:2 ЗамечанияLGTH= 45MM (1-49/64")
6 - Скоба L171496 Количество:1
7 - Вилка L80053 Количество:1
8 - Толкающе-буксир. кабель AL176962 Количество:1
9 - Гайка 14M7272 Количество:2 ЗамечанияM6
10 - Вилка L80052 Количество:1 ЗамечанияLGTH= 44MM (1-3/4")
11 - Крепление со штифтом AL79051 Количество:2 ЗамечанияLGTH= 24MM (15/16")
12 - Уплотнение L100644 Количество:1


ДЕТАЛИ ПЕРЕКЛЮЧЕНИЯ, МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ - ST209220


ДЕТАЛИ ПЕРЕКЛЮЧЕНИЯ, МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ - ST209220 231.jpg


1 - Щиток L110487 Количество:1
2 - Стрелка AL111656 Количество:1
3 - Корпус L110488 Количество:1
4 - Корпус L110489 Количество:1
5 - Метка L110014 Количество:1
6 - Рычаг AL218177 Количество:1 ЗамечанияSUB FOR AL110812
7 - Рукоятка AL114330 Количество:1
8 - Ось L110494 Количество:1
9 - Втулка L30470 Количество:2
10 - Кронштейн AL110813 Количество:1
11 - Коленчатый рычаг L110499 Количество:1
12 - Ограждение L111025 Количество:1
13 - Пружина L110651 Количество:1
14 - Пружинный шплинт L175718 Количество:1 Замечания(SUB FOR 44M7125)
15 - Гайка 14M7028 Количество:1 ЗамечанияM5
16 - Винт 19M8299 Количество:1 ЗамечанияM5 X 16
17 - Шайба L111059 Количество:1
18 - Винт 37M7276 Количество:2 ЗамечанияM4 X 10
19 - Шайба 24M7386 Количество:1 Замечания13 X 19 X 1.500 mm
20 - Установочный винт 22M7158 Количество:1 ЗамечанияM5 X 10
21 - Пружинный шплинт 34M7102 Количество:1 Замечания5 X 26 mm


ТРОСЫ БОУДЕНА ДЛЯ ПЕРЕКЛЮЧЕНИЯ ДИАПАЗОНОВ И СТОЯНОЧНОЙ БЛОКИРОВКИ (POWRQUAD С УПРАВЛЕНИЕМ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ) - ST209221


ТРОСЫ БОУДЕНА ДЛЯ ПЕРЕКЛЮЧЕНИЯ ДИАПАЗОНОВ И СТОЯНОЧНОЙ БЛОКИРОВКИ (POWRQUAD С УПРАВЛЕНИЕМ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ) - ST209221 232.jpg


1 - Толкающе-буксир. кабель AL112754 Количество:1 ЗамечанияNLA; ORDER AL179924
1 - Толкающе-буксир. кабель AL179924 Количество:1
2 - Толкающе-буксир. кабель AL79531 Количество:1
3 - Толкающе-буксир. кабель AL176954 Количество:1
4 - Толкающе-буксир. кабель AL179905 Количество:1 ЗамечанияORDER AL218529
4 - Толкающе-буксир. кабель AL218529 Количество:1
5 - Пружинное кольцо L219493 ЗамечанияSUB FOR L79076
6 - Вилка L80053 ЗамечанияLGTH= 56MM (2-13/64")
7 - Гайка 14M7272 ЗамечанияM6
8 - Крепление со штифтом AL79051
9 - Вилка L80051 Количество:1 ЗамечанияLGTH= 32MM (1-17/64"), (FOR AL112754, AL179905)
9 - Вилка L80052 ЗамечанияLGTH= 44MM (1-3/4"), (FOR AL176954, AL79531)
10 - Крепление со штифтом AL79050 ЗамечанияLGTH= 12MM (15/32"), ORDER 45M7101; (FOR AL112754ONLY)
10 - Пружинный стопорный штифт 45M7101
10 - Крепление со штифтом AL79051 ЗамечанияLGTH= 24MM (15/32"), (FOR AL176954, AL79531, AL179905)


ТРОС БОУДЕНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (POWRQUAD С УПРАВЛЕНИЕМ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ) - ST209222


ТРОС БОУДЕНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (POWRQUAD С УПРАВЛЕНИЕМ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ) - ST209222 233.jpg


1 - Толкающе-буксир. кабель AL155310 Количество:1 ЗамечанияORDER AL218516
1 - Толкающе-буксир. кабель AL218516 Количество:1
2 - Гайка 14M7272 Количество:1 ЗамечанияM6
3 - Вилка L80052 Количество:1
4 - Пружинное кольцо L219493 Количество:2 ЗамечанияSUB FOR L79076
5 - Крепление со штифтом AL79051
6 - Уплотнительное кольцо L78620 Количество:2
7 - Зажимная скоба L174436 Количество:1 Замечания(SUB FOR R182130)
8 - Винт 19M7775 Количество:1 ЗамечанияM6 X 16, (10.9)


ПУЛЬТ УПРАВЛЕНИЯ - ST209223


ПУЛЬТ УПРАВЛЕНИЯ - ST209223 234.jpg


1 - Кронштейн AL174966 Количество:1 Замечания(ORD W/ (2) L171602)
2 - Фланцевая гайка 14M7416 Количество:3 ЗамечанияM8
3 - Распорная втулка L171602 Количество:2

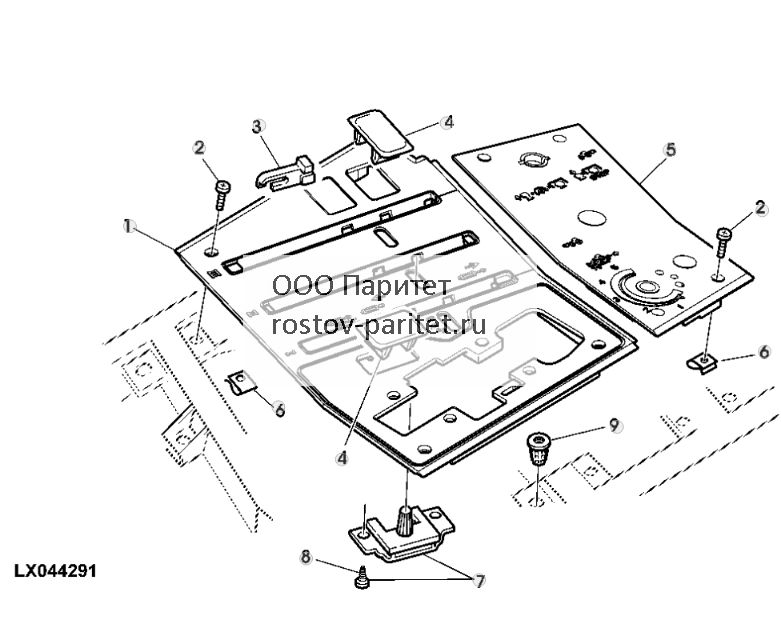

ДЕТАЛИ ОБШИВКИ С РЕГУЛЯТОРОМ ОСИ БАЛАНСИРА - ST209225


ДЕТАЛИ ОБШИВКИ С РЕГУЛЯТОРОМ ОСИ БАЛАНСИРА - ST209225 235.jpg


1 - Направляющая L154944 Количество:1
2 - Болт L115292 Количество:8 ЗамечанияM5 X 18
3 - Стопор L111965
4 - Заглушка L114509 Количество:3
5 - Панель L115371 Количество:1
6 - Гайка AL115814 Количество:8
7 - Комплект блокировки AL81908
8 - Винт 37M7237 Количество:2
9 - Гайка L102110 Количество:1


ОПОРА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ - ST209226


ОПОРА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ - ST209226 236.jpg


1 - Опора AL157837 Количество:1 ЗамечанияORDER AL209313
1 - Опора AL209313 Количество:1
2 - Фланцевая гайка 14M7416 ЗамечанияM8
3 - Колпачок L32394 Количество:2
4 - Уплотнитель L58448 Количество:1 ЗамечанияLGTH= 1M (39-3/8")
5 - Винт с головкой 19M7162 Количество:1 ЗамечанияM8 X 16

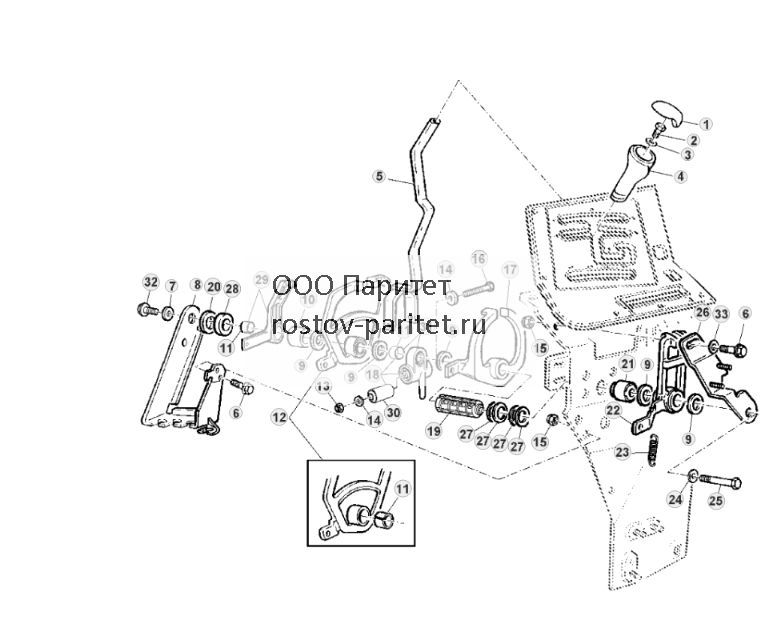

ПЕРЕКЛЮЧЕНИЕ ДИАПАЗОНОВ (POWRQUAD С УПРАВЛЕНИЕМ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ) - ST209227


ПЕРЕКЛЮЧЕНИЕ ДИАПАЗОНОВ (POWRQUAD С УПРАВЛЕНИЕМ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ) - ST209227 237.jpg


1 - Вкладыш L113018 Количество:1
2 - Винт с головкой 19M7560 Количество:1 ЗамечанияM6 X 16
3 - Шайба 24M7139 Количество:1 Замечания6.400 X 18 X 1.600 mm
4 - Ручка L77805 Количество:1
5 - Стержень рычага переключ. AL110859 Количество:1
6 - Винт 19M7865 ЗамечанияM8 X 16
7 - Шайба 24M7024 Количество:1 Замечания9 X 28 X 3 mm
8 - Опора AL110861 Количество:1
9 - Шайба L77963 Количество:5 ЗамечанияTK= 2.0MM (5/64")
10 - Втулка L101929 Количество:1 Замечания(С 16-СКОРОСТНОЙ ТРАНСМИССИЕЙ)
11 - Втулка R198159 ЗамечанияSUB FOR L77978
12 - Сектор круга AL117583 Количество:1
13 - Стопорная гайка 14M7166 Количество:1 ЗамечанияM8
14 - Шайба L79335 Количество:2
15 - Фланцевая гайка 14M7416 Количество:3 ЗамечанияM8
16 - Винт с головкой 19M8403 Количество:1 ЗамечанияM8 X 75, (10.9)
17 - Сектор круга AL117582 Количество:1 ЗамечанияINCL KEY 11
18 - Опора AL110860 Количество:1 ЗамечанияINCL KEY 11
19 - Крепление со штифтом L113994 Количество:1
20 - Шайба L111988 ЗамечанияTK= 1.0MM (3/64")
20 - Шайба L111987 ЗамечанияTK= 1.5MM (1/16")
20 - Шайба L77963 ЗамечанияTK= 2.0MM (5/64")
21 - Втулка L116303 Количество:1
22 - Сектор круга AL117581 Количество:1 ЗамечанияINCL KEY 11
23 - Пружина растяжения L102451 Количество:1
24 - Шайба 24M7055 Количество:1 Замечания8.400 X 16 X 1.600 mm
25 - Винт с головкой L157701 Количество:1
26 - Стопор L157705 Количество:1
27 - Прокладка L112469 Количество:4
28 - Шайба L113225 Количество:1 ЗамечанияTK= 6.0MM (15/64")
29 - Сектор круга AL200297 Количество:1 Замечания(С 20- ИЛИ 24-СКОРОСТНОЙ ТРАНСМИССИЕЙ)
30 - Изолятор AL80994 Количество:1
31 - Опора AL112614 Количество:1
32 - Винт с головкой M78508 Количество:1
33 - Шайба 24M7298 Количество:1 Замечания8.400 X 25 X 2 mm

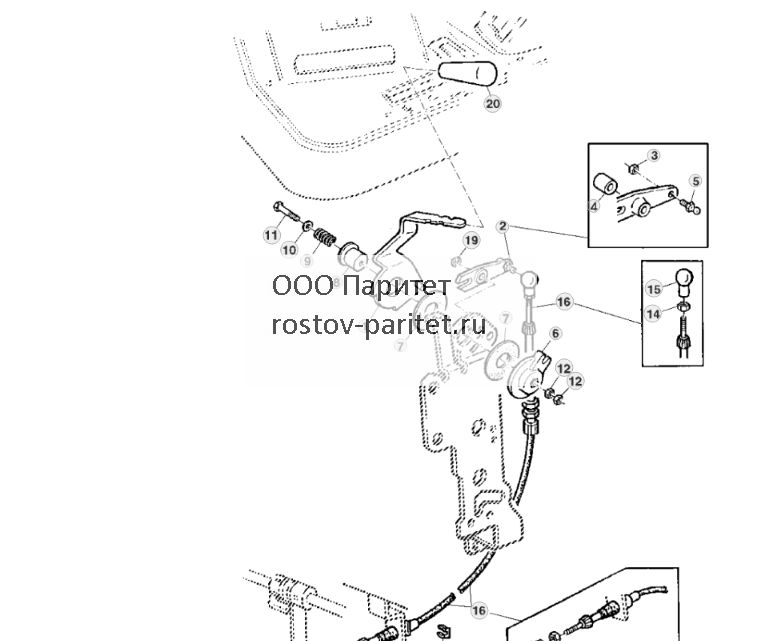

МЕХАНИЧЕСКОЕ РЕГУЛИРОВАНИЕ СКОРОСТИ - ST209228


МЕХАНИЧЕСКОЕ РЕГУЛИРОВАНИЕ СКОРОСТИ - ST209228 238.jpg


1 - Рычаг AL151282 Количество:1
2 - Рычаг AL119895 Количество:1 ЗамечанияID= 10MM (25/64")
3 - Стопорная гайка 14M7265 Количество:1 ЗамечанияM5
4 - Втулка L116576 Количество:1
5 - Шаровой палец 55M7003 Количество:1
6 - Пластина L110422 Количество:1
7 - Шайба L58671 Количество:2
8 - Круглый стопор R50227 Количество:1
9 - Пружина сжатия R31271 Количество:1
10 - Шайба 24M7055 Количество:1 Замечания8.400 X 16 X 1.600 mm
11 - Винт с головкой 19M7378 Количество:1 ЗамечанияM8 X 45
12 - Гайка 14M7151 Количество:2 ЗамечанияM8
13 - Вилка L80051 Количество:1
14 - Гайка 14M7272 Количество:2 ЗамечанияM6
15 - Разъем шарового соединен. 56M5259 Количество:1
16 - Толкающе-буксир. кабель AL76778 Количество:1
17 - Пружинный стопорный штифт 45M7101 Количество:1
18 - Пружинное кольцо L219493 Количество:1 ЗамечанияSUB FOR L79076
19 - Пружинное кольцо 40M7040 Количество:1
20 - Захват L113076 Количество:1


СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН, РЫЧАЖНЫЙ МЕХАНИЗМ УПРАВЛЕНИЯ - ST209229


СЕЛЕКТОРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН, РЫЧАЖНЫЙ МЕХАНИЗМ УПРАВЛЕНИЯ - ST209229 239.jpg


1 - Опора AL76483 Количество:1
2 - Шайба 24M7027 Количество:1 Замечания5.300 X 10 X 1 mm
3 - Втулка L110766
4 - Колпачок L32394 Количество:2
5 - Толкающе-буксир. кабель AL172937 Замечания(SUB FOR AL110014, AL164813)
6 - Распорная втулка L101931
7 - Шайба 24M7180 Количество:1 Замечания13 X 37 X 3 mm
8 - Стопорная гайка 14M7168 Количество:1 ЗамечанияM12
9 - Винт с головкой 19M7162 Количество:1 ЗамечанияM8 X 16
10 - Шайба 24M7055 Замечания8.400 X 16 X 1.600 mm
11 - Фланцевая гайка 14M7416 ЗамечанияM8
12 - Ручка L77747
13 - Вкладыш L171481 Замечания(SUB FOR M113899)
14 - Крепление со штифтом AL79051 Замечания(SUB FOR 45M7080)
15 - Пружинное кольцо L219493 ЗамечанияSUB FOR L79076
16 - Стопорная гайка 14M7360 Количество:1 ЗамечанияM5
17 - Сектор круга AL173417 Количество:1 Замечания(SUB FOR AL113513)
18 - Гайка 14M7272 ЗамечанияM6
19 - Вилка L80052
20 - Заглушка 99M7011
21 - Уплотнение L76801
22 - Уплотнительное кольцо L41536
23 - Стопорная гайка 14M7166 ЗамечанияM8
24 - Сектор круга AL173418 Количество:1 Замечания(SUB FOR AL113515)
25 - Рычаг AL173414 Количество:1 Замечания(С 1-ЫМ РЕГУЛИРОВОЧНЫМ КЛАПАНОМ) (SUB FOR AL113510)
26 - Рычаг AL173415 Количество:1 Замечания(СО 2-ЫМ РЕГУЛИРОВОЧНЫМ КЛАПАНОМ) (SUB FOR AL113512)
27 - Рычаг AL173416 Количество:1 Замечания(С 3-ИМ РЕГУЛИРОВОЧНЫМ КЛАПАНОМ) (SUB FOR AL113514)
28 - Винт L113527
29 - Шайба 12M7075 Замечания5.300 X 11 X 0.500 mm
30 - Стопорная гайка 14M7396 ЗамечанияM8

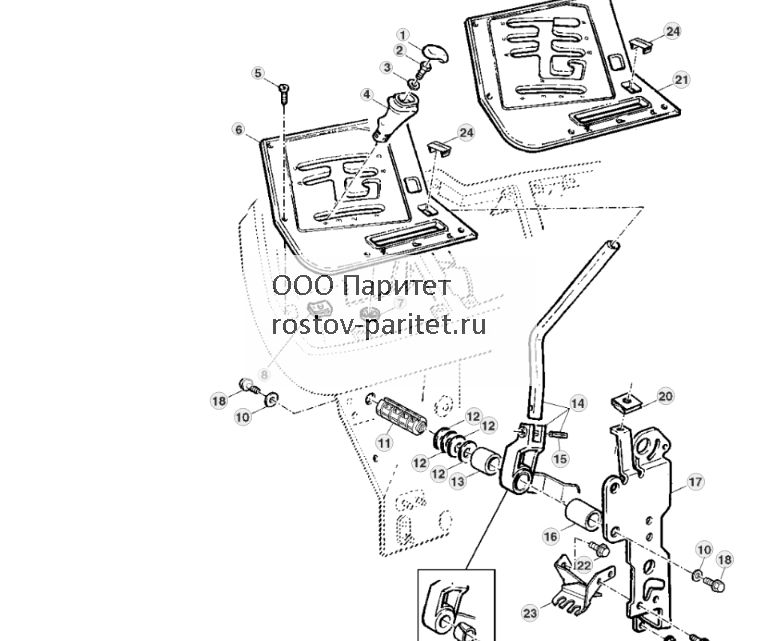

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ (POWRQUAD С УПРАВЛЕНИЕМ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ) - ST209230


ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ (POWRQUAD С УПРАВЛЕНИЕМ РЕВЕРСОМ НА РУЛЕВОЙ КОЛОНКЕ) - ST209230 240.jpg


1 - Вкладыш L150446 Количество:1
2 - Винт с головкой 19M7560 Количество:1 ЗамечанияM6 X 16
3 - Шайба 24M7139 Количество:1 Замечания6.400 X 18 X 1.600 mm
4 - Ручка L116840 Количество:1
5 - Винт L218244 Количество:5 ЗамечанияSUB FOR L115292 APPL
6 - Панель AL112608 Количество:1 Замечания(С 16-СКОРОСТНОЙ ТРАНСМИССИЕЙ)
7 - Гайка L111878 Количество:3
8 - Гайка L102357 Количество:3
9 - Втулка R198159 Количество:1 ЗамечанияSUB FOR L77978
10 - Шайба 24M7024 Количество:2 Замечания9 X 28 X 3 mm
11 - Крепление со штифтом L114032 Количество:1
12 - Прокладка L112469 Количество:4
13 - Втулка L101929 Количество:1
14 - Стержень рычага переключ. AL157674 Количество:1 Замечания(SUB FOR AL151203)
15 - Пружинный шплинт 34M7172 Количество:1 Замечания6 X 30 mm
16 - Втулка L111191 Количество:1
17 - Кронштейн AL150667 Количество:1
18 - Винт с головкой M78508 Количество:2
19 - Фланцевая гайка 14M7416 Количество:2 ЗамечанияM8
20 - Прижимная гайка L111480 Количество:1
21 - Панель AL112609 Количество:1 Замечания(С 20- ИЛИ 24-СКОРОСТНОЙ ТРАНСМИССИЕЙ)
22 - Винт 19M7865 ЗамечанияM8 X 16
23 - Карман AL110543 Количество:1
24 - Заглушка L114509 Количество:1

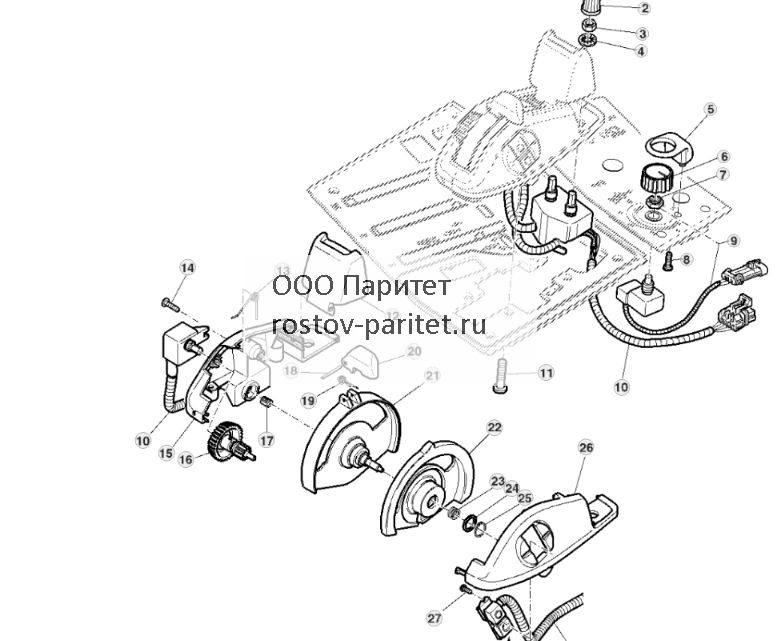

РЕГУЛЯТОР ОСИ БАЛАНСИРА - ST209231


РЕГУЛЯТОР ОСИ БАЛАНСИРА - ST209231 241.jpg


1 - Тумблер/кулисный переключ. RE57992 Количество:1
2 - Ручка RE49639 Количество:2
3 - Гайка R121233 Количество:2
4 - Шайба R121235 Количество:2
5 - Ограждение L115241 Количество:1
6 - Ручка AL82770 Количество:1
7 - Гайка L102678 Количество:1
8 - Винт 37M7179 Количество:1
9 - Потенциометр AL110119 Количество:1 ЗамечанияINCL KEYS 6, 7
10 - Модуль RE255240 Количество:1
11 - Винт 37M7382 Количество:4
12 - Крышка R117463 Количество:1
13 - Пружина R112551 Количество:1
14 - Винт 37M7179 Количество:1
15 - Корпус R213346 Количество:1
16 - Ручка RE58029 Количество:1
17 - Зажимная скоба R118453 Количество:1
18 - Пружинный шплинт 34H234 Количество:1 Замечания3/32" X 15/16"
19 - Торсионные пружины R112553 Количество:1
20 - Ручка R212937 Количество:1
21 - КОЛЕСО R212934 Количество:1
22 - КОЛЕСО R212936 Количество:1
23 - Пружина сжатия R213206 Количество:1
24 - Шайба R213644 Количество:1
25 - Пружинное кольцо 40M7126 Количество:1
26 - Корпус R213207 Количество:1
27 - Винт 37M7376 Количество:2

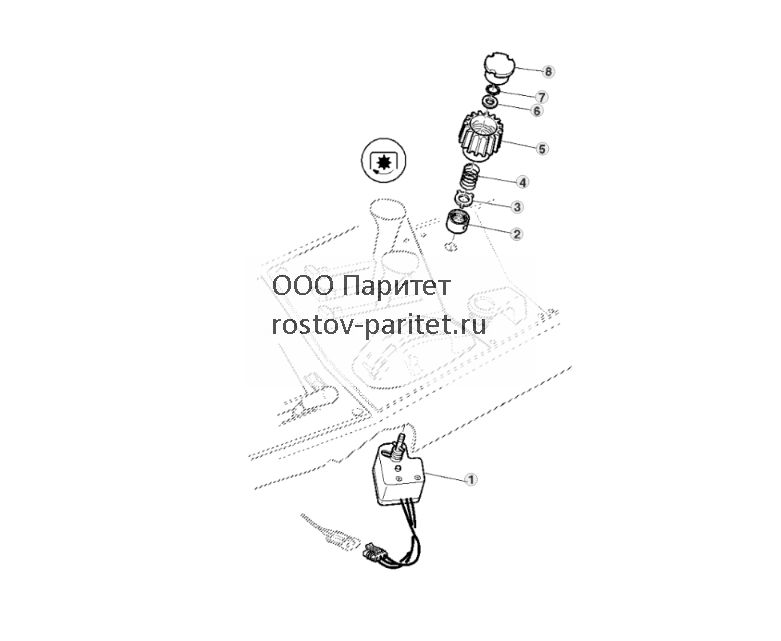

ПЕРЕКЛЮЧАТЕЛЬ PTO - ST209232


ПЕРЕКЛЮЧАТЕЛЬ PTO - ST209232 242.jpg


1 - Переключатель RE169008
2 - Гайка L158822 Количество:1 Замечания(SUB FOR R108074)
3 - Шайба L158963 Количество:1 Замечания(SUB FOR R112630)
4 - Пружина сжатия R44313 Количество:1
5 - Ручка R117611 Количество:1
6 - Шайба 24M7265 Количество:1 Замечания9 X 16 X 1.600 mm
7 - Пружинное кольцо R72653 Количество:1
8 - Колпачок R108073 Количество:1

Вернуться на главную страницу
