БЛОК ОБОГРЕВАТЕЛЯ, ШЛАНГИ ОБОГРЕВАТЕЛЯ, ДЕТАЛИ ВЕНТИЛЯТОРА - ST209259

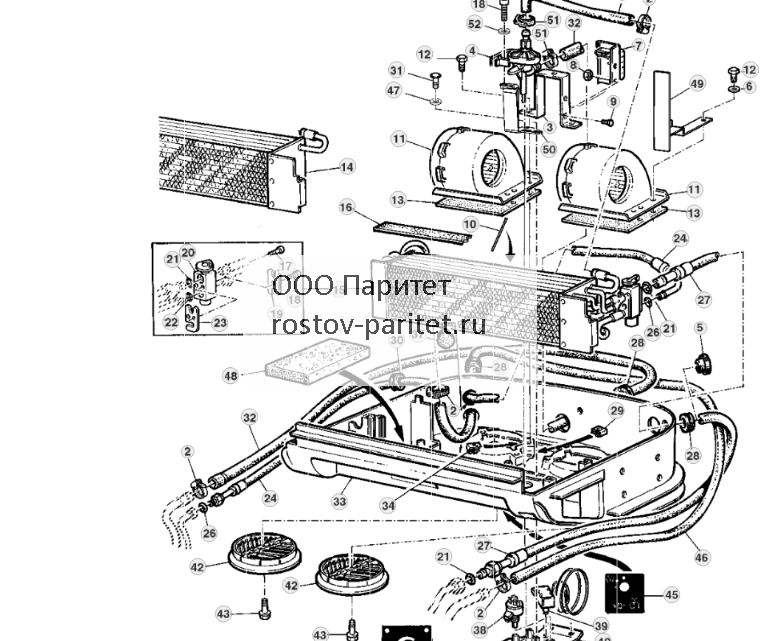

БЛОК ОБОГРЕВАТЕЛЯ, ШЛАНГИ ОБОГРЕВАТЕЛЯ, ДЕТАЛИ ВЕНТИЛЯТОРА - ST209259 266.jpg


1 - Шланг L110186 Количество:1
2 - Зажимная скоба L168126 Количество:4
3 - Карман L110147 Количество:1
4 - Ручной клапан AL171742 Количество:1
5 - Заглушка 99M7011 Количество:1 Замечания(БЕЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА)
6 - Шайба 24M7139 Количество:6 Замечания6.400 X 18 X 1.600 mm
7 - Резистивная цепь AL152449 Количество:1 ЗамечанияORDER AL224589Посмотреть аналогичные детали
7 - Резистивная цепь AL224589 Количество:1
8 - Гайка 14M7028 Количество:2 ЗамечанияM5
9 - Винт с головкой 19M7640 Количество:2 ЗамечанияM5 X 12
10 - Трубка L113870 Количество:1
11 - Вентилятор AL215704 Количество:2 ЗамечанияSUB FOR AL214942, AL110881
12 - Винт с головкой 19M7560 ЗамечанияM6 X 16
13 - Прокладка L79884 Количество:2
14 - Радиатор отопителя AL163861 Количество:1 Замечания(БЕЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА)
15 - Радиатор отопителя AL163858 Количество:1
16 - Трак L76254 Количество:1
17 - Винт 19M8669 Количество:2 ЗамечанияM5 X 35
18 - Винт 19M7768 Количество:3 ЗамечанияM6 X 16
19 - Пластина L157800 Количество:1
20 - Обратный клапан AL160645 Количество:1 Замечания(FOR AL163858)
21 - Уплотнительное кольцо R33259 Количество:2
22 - Уплотнительное кольцо R113050 Количество:1
23 - Стопор L157116 Количество:1
24 - Шланг AL179243 Количество:1 ЗамечанияINCLUDES (2) R10093
25 - Гайка L59927 Количество:1
26 - Уплотнительное кольцо R10093 Количество:2
27 - Шланг AL110299 Количество:1 ЗамечанияINCLUDES (2) R33259
28 - Уплотнение L79919 Количество:3
29 - Прижимная гайка L79648 Количество:4
30 - Уплотнение L38642 Количество:1
31 - Болт L112797 Количество:3
32 - Шланг L158566 Количество:1
33 - Коробка AL173750 Количество:1
34 - Гайка L59800 Количество:8
35 - Стопорная гайка R44165 Количество:1
36 - Ручка AL76568 Количество:2
37 - Заглушка L76259 Количество:1 Замечания(БЕЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА)
38 - Переключатель RE43497 Количество:1
39 - Переключатель AL59879 Количество:1 ЗамечанияINCLUDES L59927Посмотреть аналогичные детали
40 - Крышка L169889 Количество:1
41 - Винт 37M7185 Количество:4
42 - Жалюзи L151729 Количество:2
43 - Винт 37M7272 Количество:2
44 - Метка L110866 Количество:1 Замечания(БЕЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА)
44 - Метка L110865 Количество:1
45 - Метка L110867 Количество:1
46 - Шланг L158565 Количество:1
47 - Шайба 24M7027 Количество:3 Замечания5.300 X 10 X 1 mm
48 - Трак L113312 Количество:1 ЗамечанияLH
48 - Трак L113313 Количество:1 ЗамечанияRH
49 - Отражательная пластина L157466 Количество:2
50 - Кронштейн AL172331 Количество:1
51 - Скоба AL64588 Количество:2
52 - Шайба 24M7054 Количество:2 Замечания6.400 X 12 X 1.600 mm


КРЫШКА ДЛЯ БЛОКА ОБОГРЕВАТЕЛЯ - ST209260


КРЫШКА ДЛЯ БЛОКА ОБОГРЕВАТЕЛЯ - ST209260 267.jpg


1 - Винт 37M7140 Количество:2
2 - Винт 37M7185 Количество:2
3 - Шайба 24M7139 Количество:2 Замечания6.400 X 18 X 1.600 mm
4 - Винт 37M7218 Количество:3
5 - Заглушка 99M7057 Количество:2
6 - Крышка L151731 Количество:1
7 - Винт 37M7219 Количество:2
8 - Прокладка L61769 Количество:1
9 - Уплотнитель L59796 Количество:1
10 - Прижимная гайка L79648 Количество:4
11 - Уголок L110148 Количество:1 ЗамечанияLH
12 - Уголок L110149 Количество:1 ЗамечанияRH
13 - Карман L110633 Количество:1
14 - Прокладка L110189 Количество:2
15 - Гайка 14M7272 Количество:8 ЗамечанияM6
16 - Шайба 24M7139 Количество:8 Замечания6.400 X 18 X 1.600 mm
17 - Винт с головкой 19M7077 Количество:8 ЗамечанияM6 X 20
18 - Карман L110146 Количество:2


ВОЗДУХООЧИСТИТЕЛЬ - ST209261


ВОЗДУХООЧИСТИТЕЛЬ - ST209261 268.jpg


1 - Воздушный фильтр AL177184 Количество:1 Посмотреть аналогичные детали
2 - Пружинное кольцо 40M7040 Количество:2
3 - Прижимная гайка L111425 Количество:2
4 - Винт 37M7255 Количество:6
5 - Винт с барашком AL111469 Количество:2
6 - Кожух AL152152 Количество:1 ЗамечанияINCLUDES (6) 37M7255
7 - Уплотнитель L59796 Количество:1
8 - Трак L110183 Количество:1
9 - Крышка L151732 Количество:1
10 - Винт AL110300 Количество:2


ПОТОЛОЧНЫЙ СВЕТИЛЬНИК, ЛАМПА ПУЛЬТА УПРАВЛЕНИЯ, ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО МАЯЧКА, ВОЗДУХОПРОВОДЫ - ST209262


ПОТОЛОЧНЫЙ СВЕТИЛЬНИК, ЛАМПА ПУЛЬТА УПРАВЛЕНИЯ, ВЫКЛЮЧАТЕЛЬ ПРОБЛЕСКОВОГО МАЯЧКА, ВОЗДУХОПРОВОДЫ - ST209262 269.jpg


1 - Винт с головкой 19M8403 Количество:4 ЗамечанияM8 X 75
2 - Винт 37M7290 Количество:2
3 - Фланцевая гайка 14M7416 Количество:4 ЗамечанияM8
4 - Крышка R81207 Количество:2
5 - Крышка R106551 Количество:1
6 - Тумблер/кулисный переключ. AL82033 Количество:1
7 - Лампа 57M7615 Количество:2
8 - Лампа AL110365 Количество:1
9 - Карман L112250 Количество:1
10 - Лампа накаливания 57M7105 Количество:1 Посмотреть аналогичные детали
11 - Линза L110496 Количество:1
12 - Крышка L151733 Количество:1
13 - Уплотнение L168124
14 - Воздуховод L110150 Количество:1 ЗамечанияLH
14 - Воздуховод L110151 Количество:1 ЗамечанияRH


СЛИВ ВОДЯНОГО КОНДЕНСАТА ИЗ КОНДИЦИОНЕРА ВОЗДУХА - ST209263

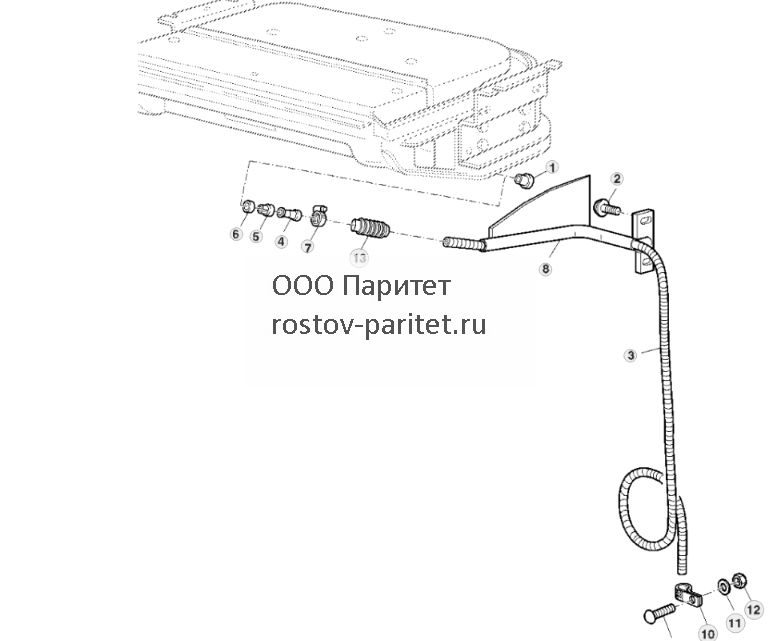

СЛИВ ВОДЯНОГО КОНДЕНСАТА ИЗ КОНДИЦИОНЕРА ВОЗДУХА - ST209263 270.jpg


1 - Заглушка 99M7082 Количество:2 Замечания(БЕЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА)
2 - Винт 37M7089 Количество:4 ЗамечанияM6 X 12
3 - Изоляционная трубка L114086 Количество:2
4 - Фитинг переходника L170387 Количество:2
5 - Уплотнительное кольцо L110296 Количество:2
6 - Пластина L170670 Количество:2
7 - Скоба L158828 Количество:2
8 - Трубка AL171286 Количество:1 ЗамечанияLH
8 - Трубка AL171287 Количество:1 ЗамечанияRH
9 - Болт 03M7090 Количество:2 ЗамечанияM8 X 16
10 - Зажимная скоба AH77724 Количество:2
11 - Шайба 24M7055 Количество:2 Замечания8.400 X 16 X 1.600 mm
12 - Гайка 14M7273 Количество:2 ЗамечанияM8
13 - Кожух L169142 Количество:2


ТРУБОПРОВОДЫ, ОБОГРЕВАТЕЛЬ И КОНДИЦИОНЕР ВОЗДУХА - ST209264

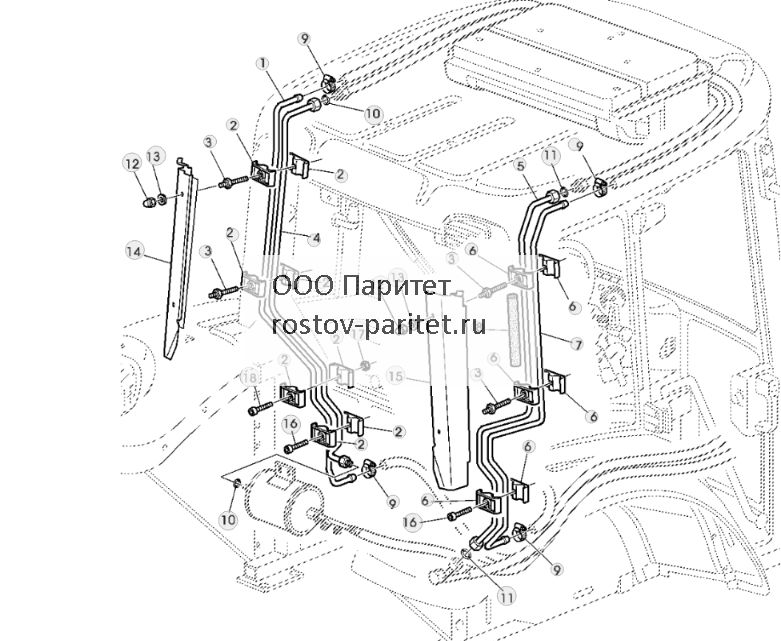

ТРУБОПРОВОДЫ, ОБОГРЕВАТЕЛЬ И КОНДИЦИОНЕР ВОЗДУХА - ST209264 271.jpg


1 - Линия L158567 Количество:1
2 - Скоба L110816 Количество:8
3 - Шпилька L152636 Количество:4
4 - Линия AL174537 Количество:1 Замечания(КОНДИЦИОНЕР ВОЗДУХА)
5 - Маслопровод AL158926 Количество:1 Замечания(КОНДИЦИОНЕР ВОЗДУХА)
6 - Скоба L110815 Количество:6
7 - Линия L111465 Количество:1
8 - Изолятор L169839 ЗамечанияLGTH = 650 mm (25-19/32")
9 - Скоба AL80154 Количество:4
10 - Уплотнительное кольцо R10093 Количество:2
11 - Уплотнительное кольцо R33259 Количество:2
12 - Стопорная гайка 14M7376 Количество:4 ЗамечанияM6
13 - Шайба 24M7309 Количество:4 Замечания6.600 X 22 X 2 mm
14 - Крышка AL158537 Количество:1 ЗамечанияLH
15 - Крышка AL158538 Количество:1 ЗамечанияRH
16 - Винт 21M7423 Количество:1 ЗамечанияM6 X 30
17 - Фланцевая гайка 14M7303 Количество:1 ЗамечанияM6
18 - Винт 19M7796 Количество:1 ЗамечанияM6 X 30


РЕСИВЕР-ОСУШИТЕЛЬ, РЕЛЕ ДАВЛЕНИЯ ДЛЯ КОНДИЦИОНЕРА ВОЗДУХА - ST209265

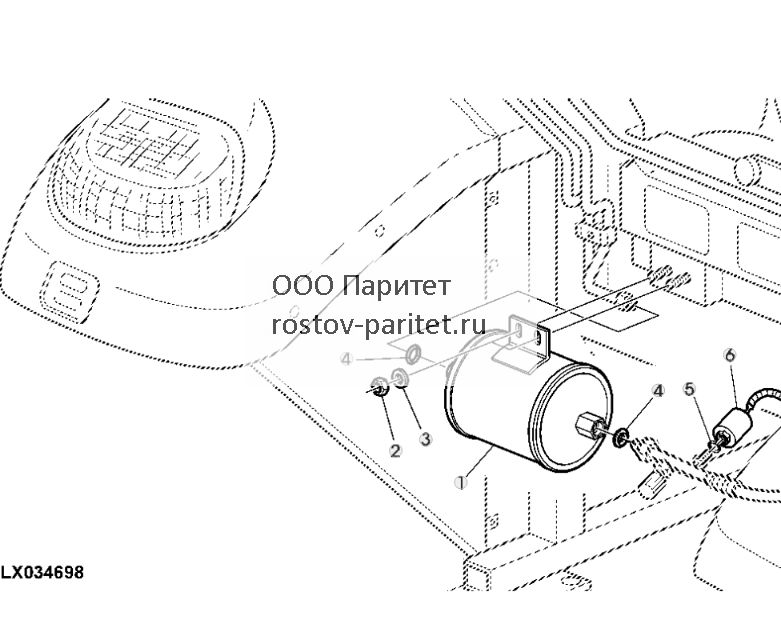

РЕСИВЕР-ОСУШИТЕЛЬ, РЕЛЕ ДАВЛЕНИЯ ДЛЯ КОНДИЦИОНЕРА ВОЗДУХА - ST209265 272.jpg


1 - Расширит. бачок/осушитель AL162467 Количество:1 ЗамечанияORDER AL220792Посмотреть аналогичные детали
1 - Расширит. бачок/осушитель AL220792 Количество:1
2 - Стопорная гайка 14M7165 Количество:2 ЗамечанияM6
3 - Шайба 24M7054 Количество:2 Замечания6.400 X 12 X 1.600 mm
4 - Уплотнительное кольцо R10093 Количество:2
5 - Уплотнительное кольцо L151429 Количество:1
6 - Датчик AL168231 Количество:1 Замечания(С CLIMATRAK) (ORD W/ L151429)


КОМПРЕССОР, КОНДИЦИОНЕР ВОЗДУХА - ST209266


КОМПРЕССОР, КОНДИЦИОНЕР ВОЗДУХА - ST209266 273.jpg


1 - Компрессор AL176857 Количество:1 Посмотреть аналогичные детали
2 - Винт с головкой 19M7691 Количество:4 ЗамечанияM8 X 90
3 - Шайба 24M7055 Количество:4 Замечания8.400 X 16 X 1.600 mm
4 - Пружинный шплинт L115093 Количество:2


ТРУБОПРОВОДЫ, КОНДИЦИОНЕР ВОЗДУХА - ST209267

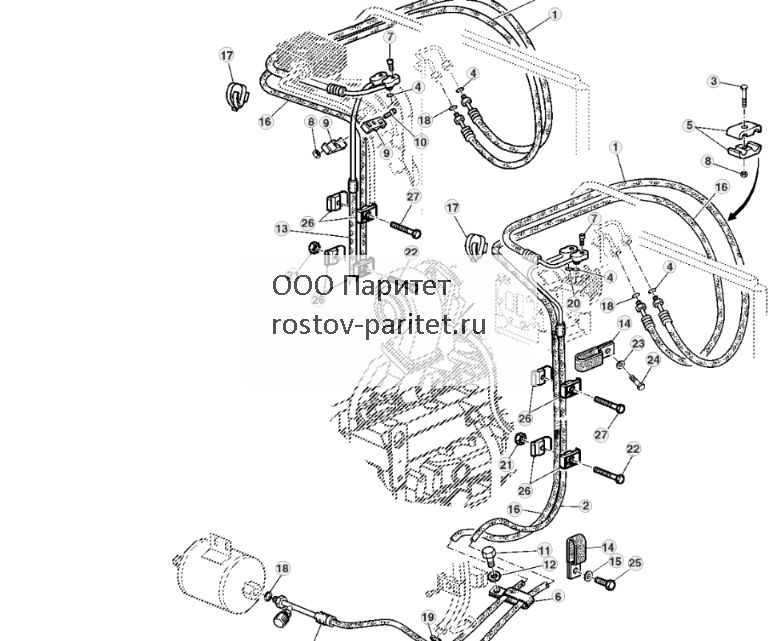

ТРУБОПРОВОДЫ, КОНДИЦИОНЕР ВОЗДУХА - ST209267 274.jpg


1 - Шланг хладагента AL161500 Количество:1 Замечания(SUB FOR AL154189)
2 - Шланг AL178190 Количество:1 Замечания(SUB FOR AL175690)
3 - Винт 19M8532 Количество:1 ЗамечанияM6 X 35
4 - Уплотнительное кольцо R113050 Количество:2
5 - Скоба L41980 Количество:2
6 - Скоба L114178 Количество:1
7 - Винт 19M7657 Количество:2 ЗамечанияM8 X 25
8 - Гайка 14M7272 Количество:2 ЗамечанияM6
9 - Скоба L110815 Количество:2
10 - Винт 19M7966 Количество:1 ЗамечанияM6 X 25
11 - Винт с головкой 19M7386 Количество:2 ЗамечанияM12 X 20
12 - Шайба 24M7047 Количество:2 Замечания13 X 24 X 2.500 mm
13 - Шланг AL178189 Количество:1 Замечания(С СИСТЕМОЙ ПНЕВМОТОРМОЗА ПРИЦЕПА) (SUB FOR AL175689)
14 - Скоба R50454 Количество:2
15 - Шайба 24M7055 Количество:2 Замечания8.400 X 16 X 1.600 mm
16 - Шланг AL178184 Количество:1 Замечания(SUB FOR AL175691)
17 - Скоба L114660 Количество:2
18 - Уплотнительное кольцо R10093 Количество:2
19 - Уплотнительное кольцо R33259 Количество:1
20 - Уплотнительное кольцо L114670 Количество:1
21 - Фланцевая гайка 14M7303 ЗамечанияM6
22 - Винт с головкой 19M7286 ЗамечанияM6 X 25
23 - Шайба 24M7096 Количество:1 Замечания10.500 X 18 X 1.600 mm
24 - Винт с головкой 19M7557 Количество:1 ЗамечанияM10 X 16
25 - Винт с головкой 19M7297 Количество:1 ЗамечанияM8 X 12
26 - Скоба L110816
27 - Винт с головкой 19M7177 ЗамечанияM6 X 35
