Содержимое: Каталог Запчастей John Deere :1450 and 1550 Combines (South American Edition) - PC9187 95 CAB
HARNESS - MAIN FRONT - RH - ST655540 ( ПРОВОДКА - ОСНОВНАЯ СТОЙКА - РЕЗУС - )
HARNESSES - FRONT MAIN - ST655541 ( РЕМНИ - ПЕРЕДНИЙ ОСНОВНОЙ )
HARNESS - OPERATION PLATFORM - L.H. - ST655542 ( Жгут - эксплуатация платформы - Л. Х. - )
Проблесковый маячок - ST655543
Пер. раб. освещ. - ST655544
Brake Pedals And Support - ST655546 ( Педали Тормоза И Поддержки - )

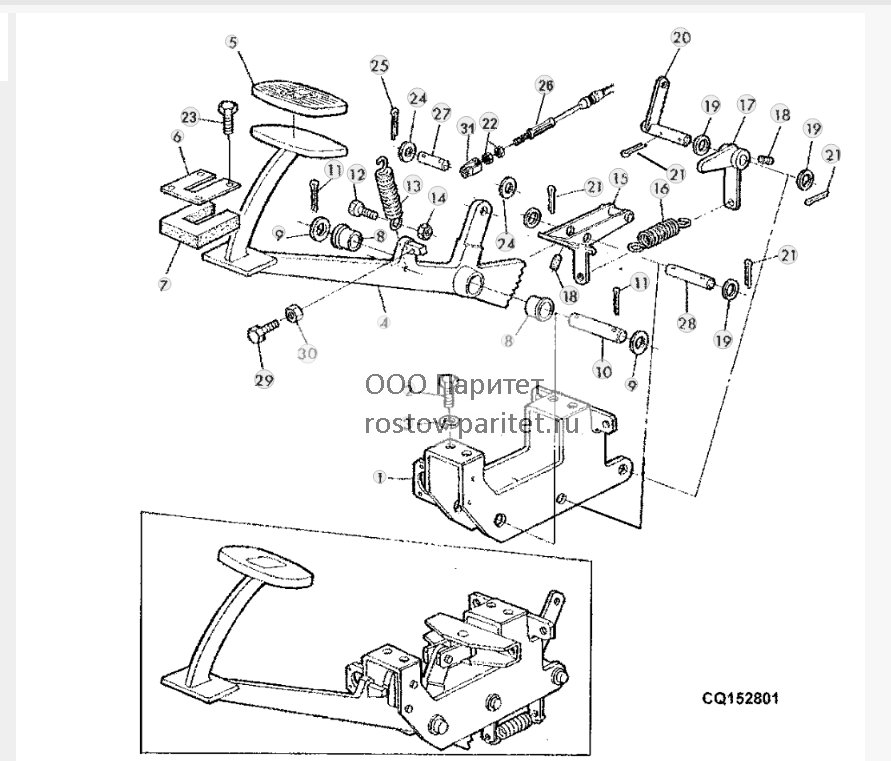

Стояночный тормоз - ST655547

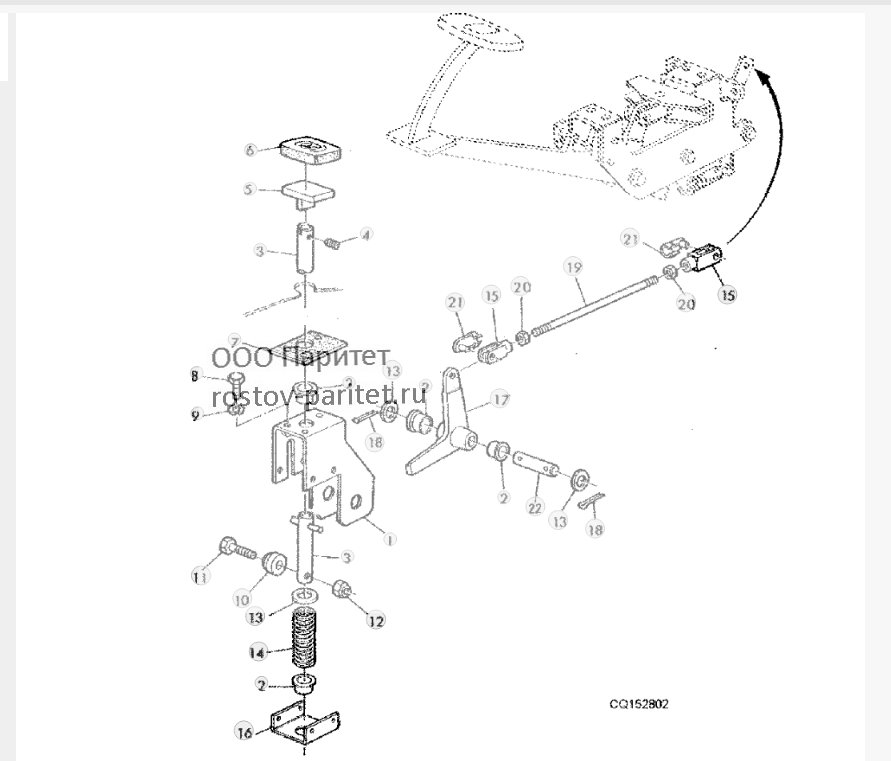

PARKING BRAKE - UNLOCKING DEVICE - ST655548 ( СТОЯНОЧНЫЙ ТОРМОЗ - УСТРОЙСТВО РАЗБЛОКИРОВКИ - )

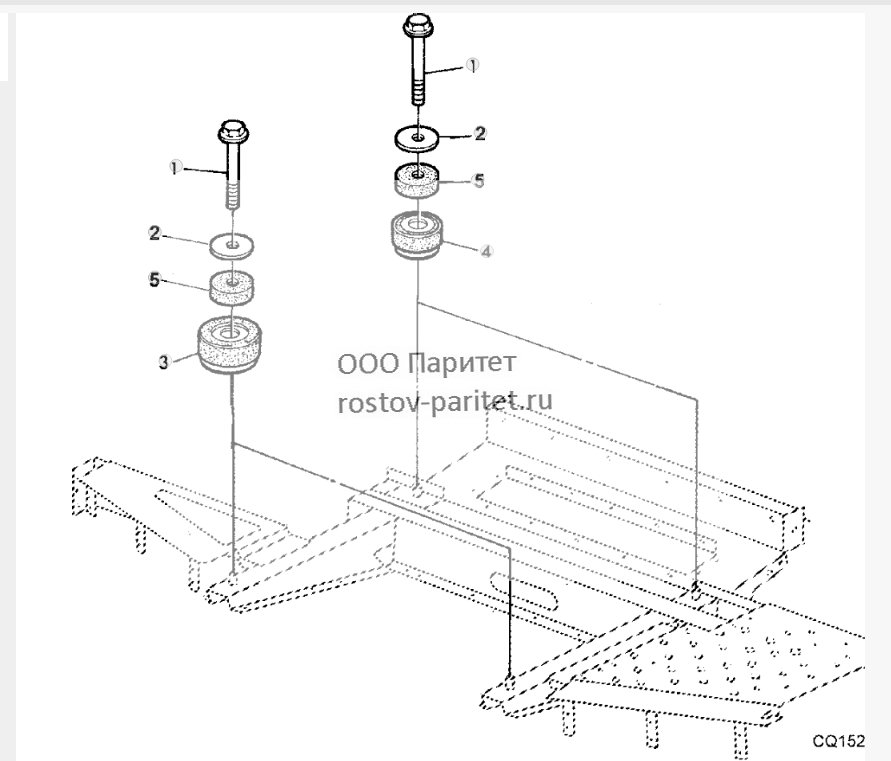

CAB ATTACHING PARTS - ST655549 ( КАБИНЫ КРЕПЛЕНИЯ ДЕТАЛЕЙ - )
Рама - ST655550

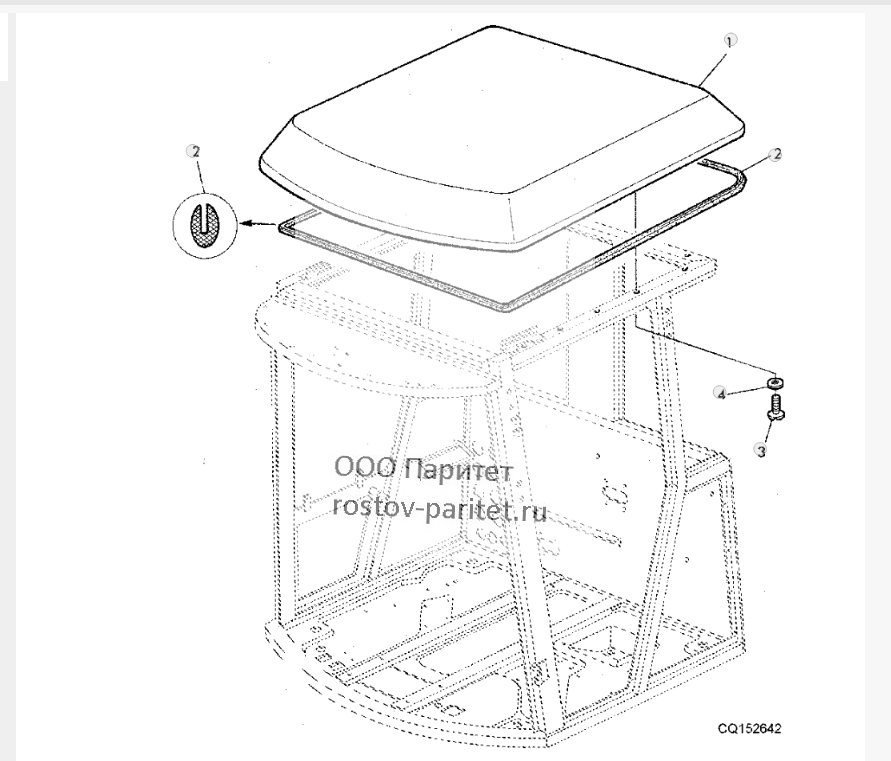

Крыша кабины - ST655552

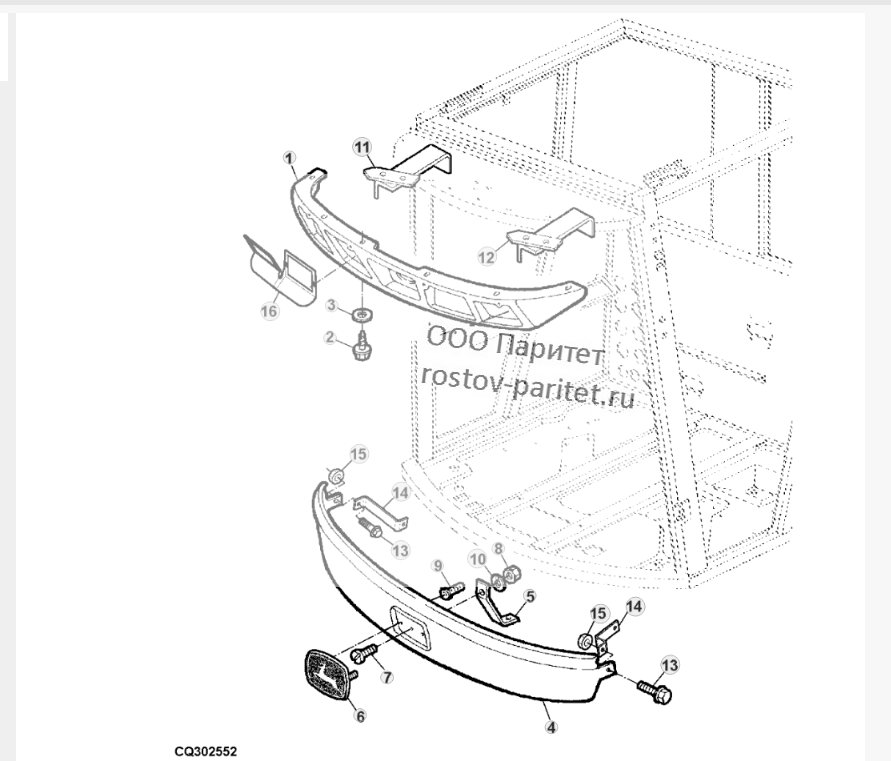

CAB FRONT LINERS - ST655553 ( КАБИНА ПЕРЕДНИЕ ВКЛАДЫШИ - )
Ветровое стекло - ST655554

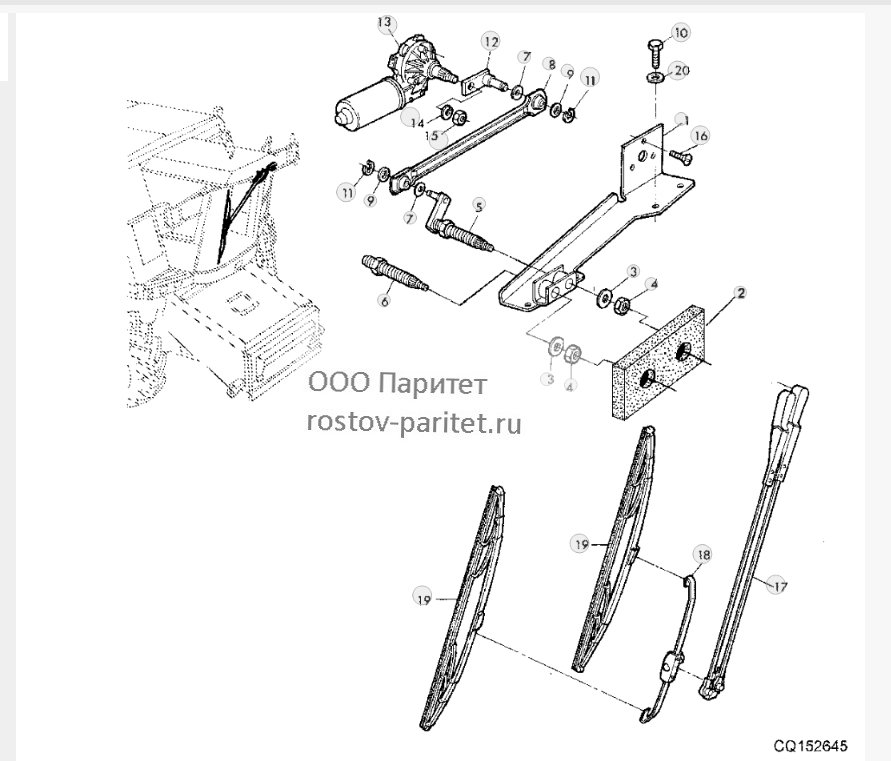

Стеклоочистители ветрового стекла - ST655555
WINDSHIELD WASHER - ST655556 ( ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА - )

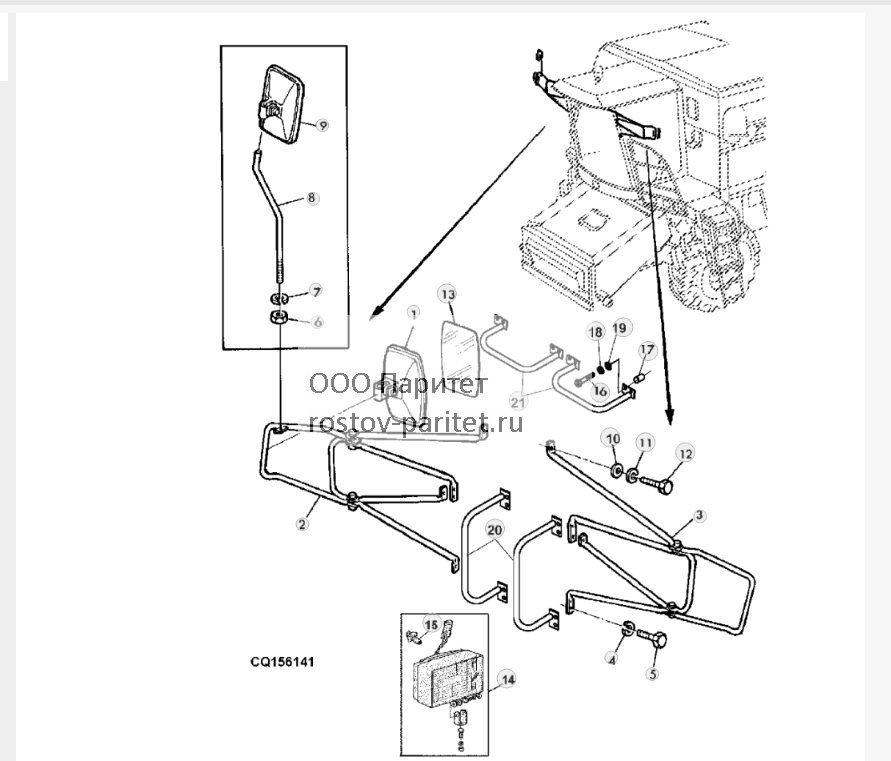

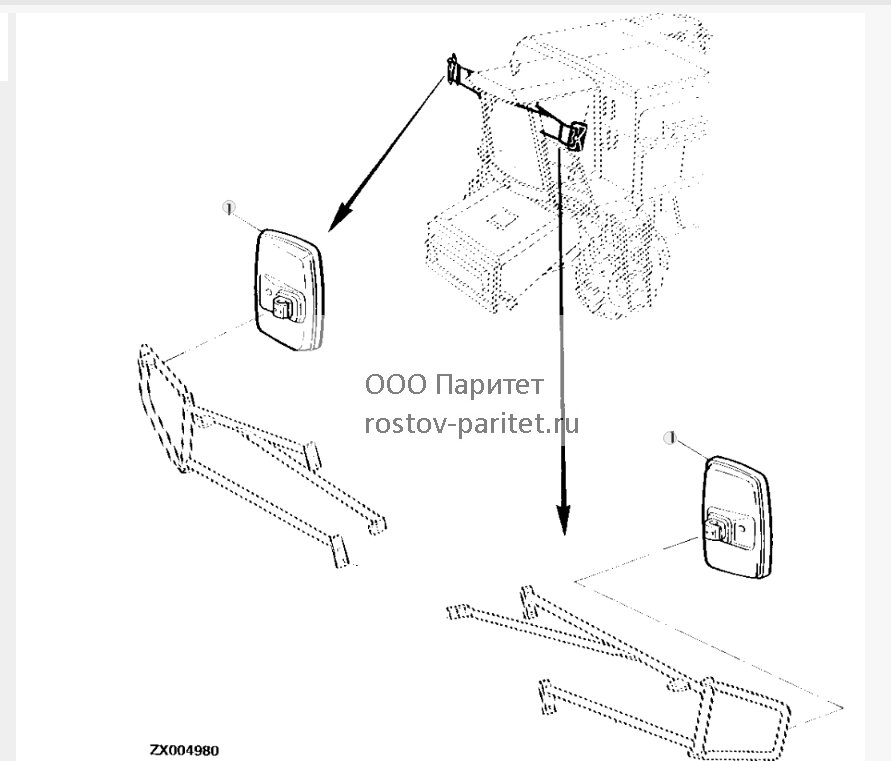

Зеркало заднего вида - ST655557

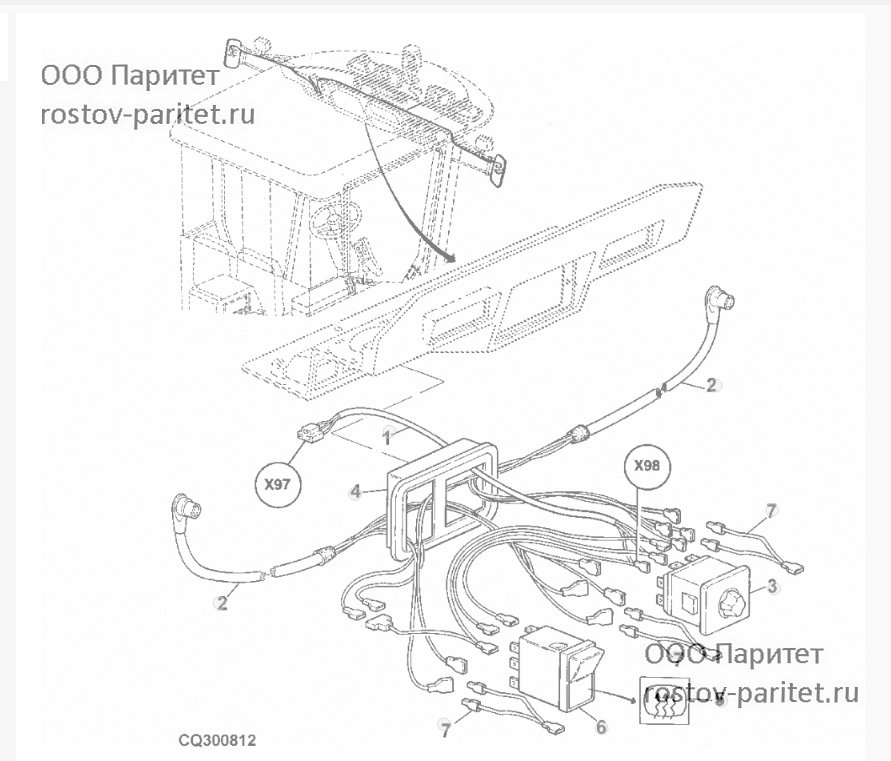

WIRING HARNESS - REAR VIEW MIRROR - ST655558 ( ЖГУТ ПРОВОДОВ - ЗЕРКАЛА ЗАДНЕГО ВИДА - )

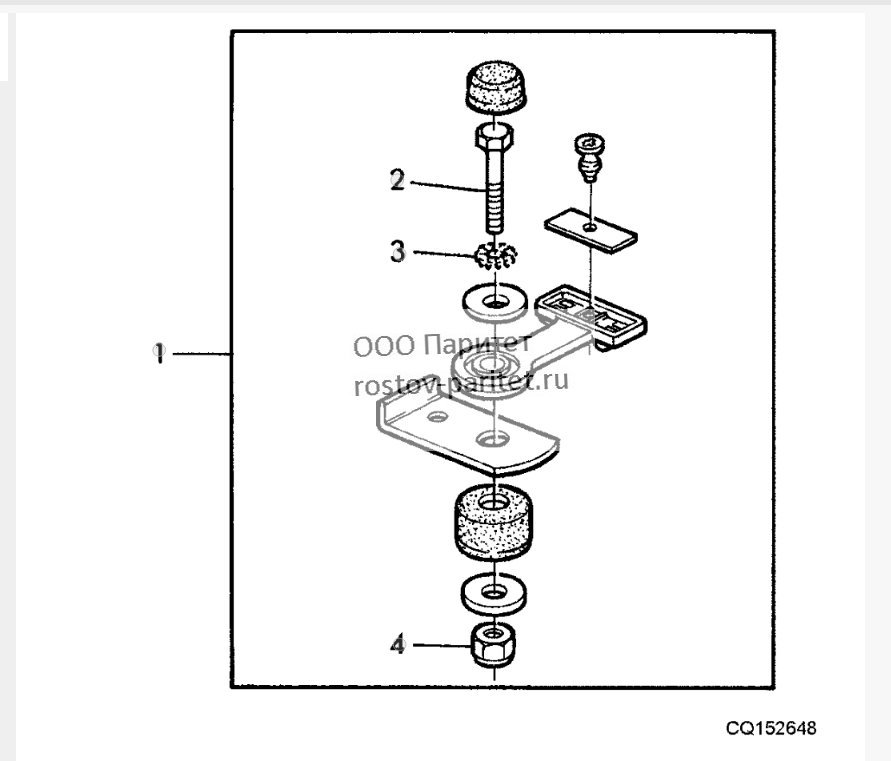

REAR VIEW MIRROR - ATTACHING PARTS - ST655559 ( ЗЕРКАЛА ЗАДНЕГО ВИДА - КРЕПЛЕНИЯ ЧАСТЕЙ - )
REAR VIEW MIRROR - ELECTRICAL ADJUSTMENT - ST655561 ( ЗЕРКАЛО ЗАДНЕГО ВИДА - ЭЛЕКТРИЧЕСКАЯ РЕГУЛИРОВКА - )

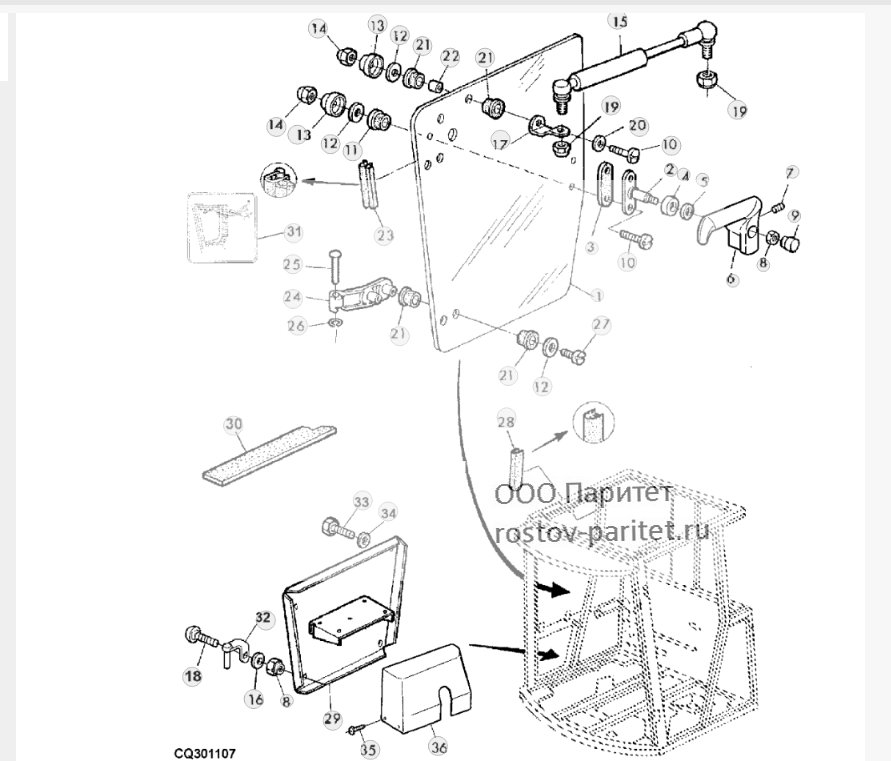

WINDOW AND SIDEPANEL - RH - ST655562 ( ОКНА И ПОДНОЖЕК - РЕЗУС - )

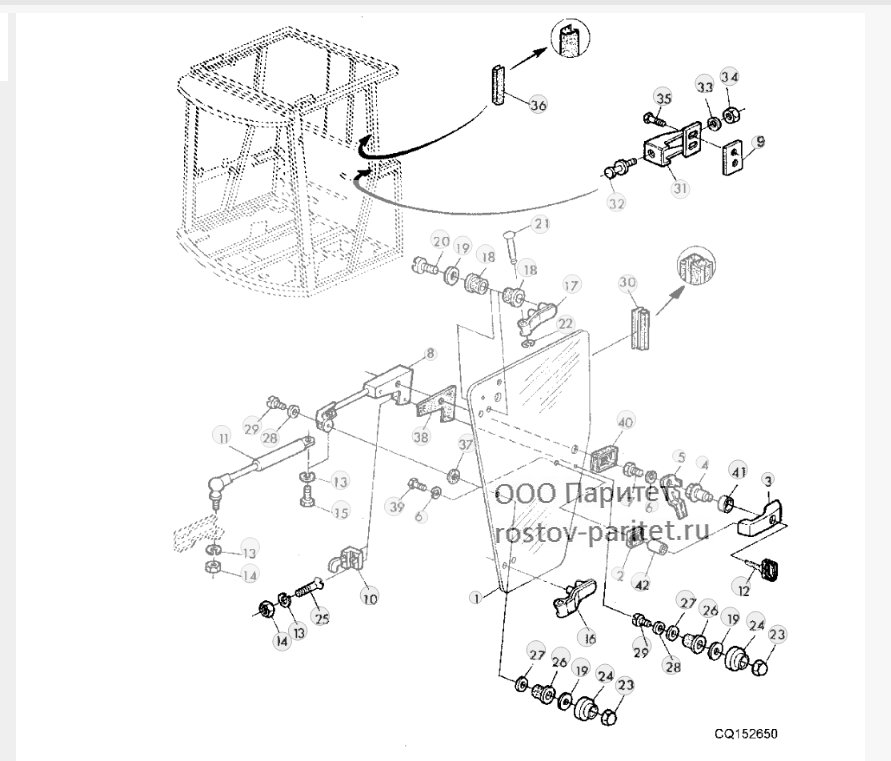

Дверь кабины - ST655563

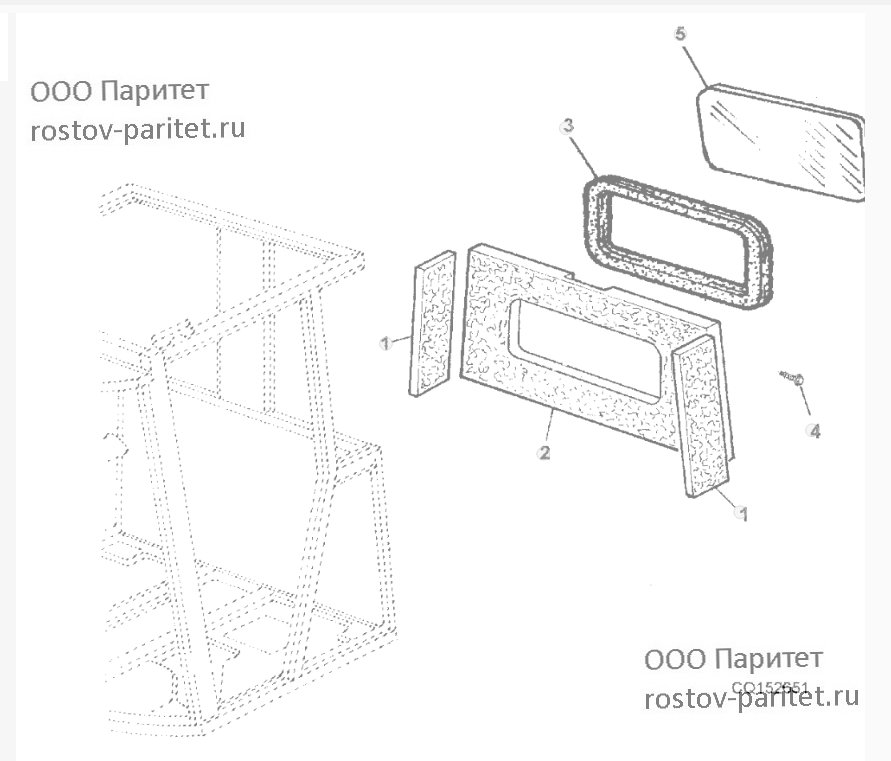

REAR WALL AND WINDOW - ST655564 ( ОКНО ЗАДНЕЙ СТЕНКИ И )
CAB ROOF - INNER PANELS - ST655565 ( КАБИНА КРЫШИ - ВНУТРЕННИЕ ПАНЕЛИ - )

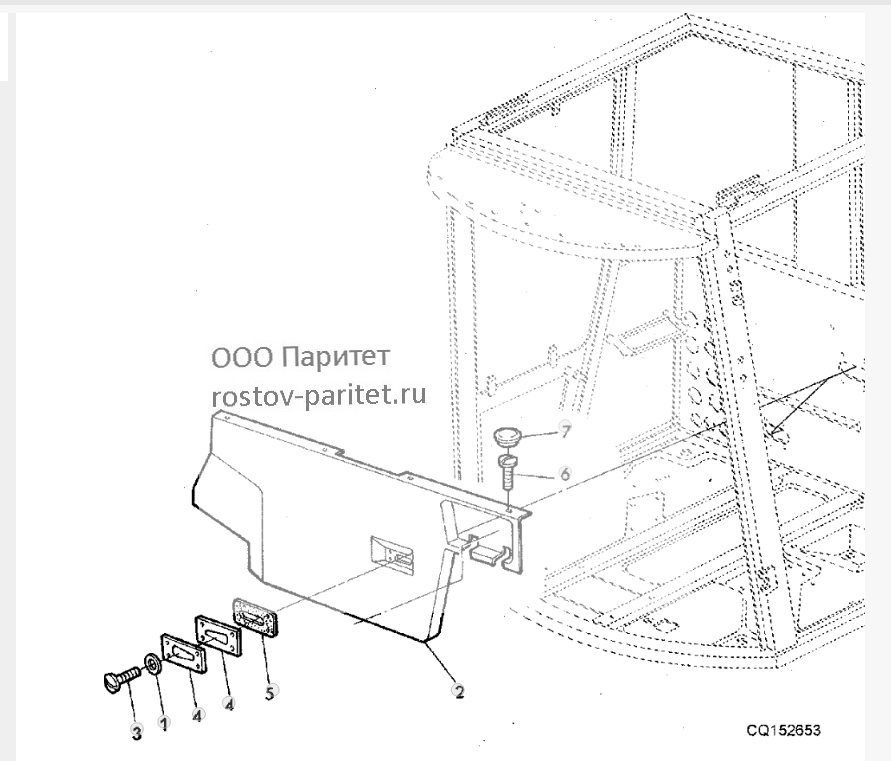

REAR CAB WALL - INNER PANELS - ST655566 ( ЗАДНИЙ КАБИНЫ СТЕНЫ - ВНУТРЕННИЕ ПАНЕЛИ - )

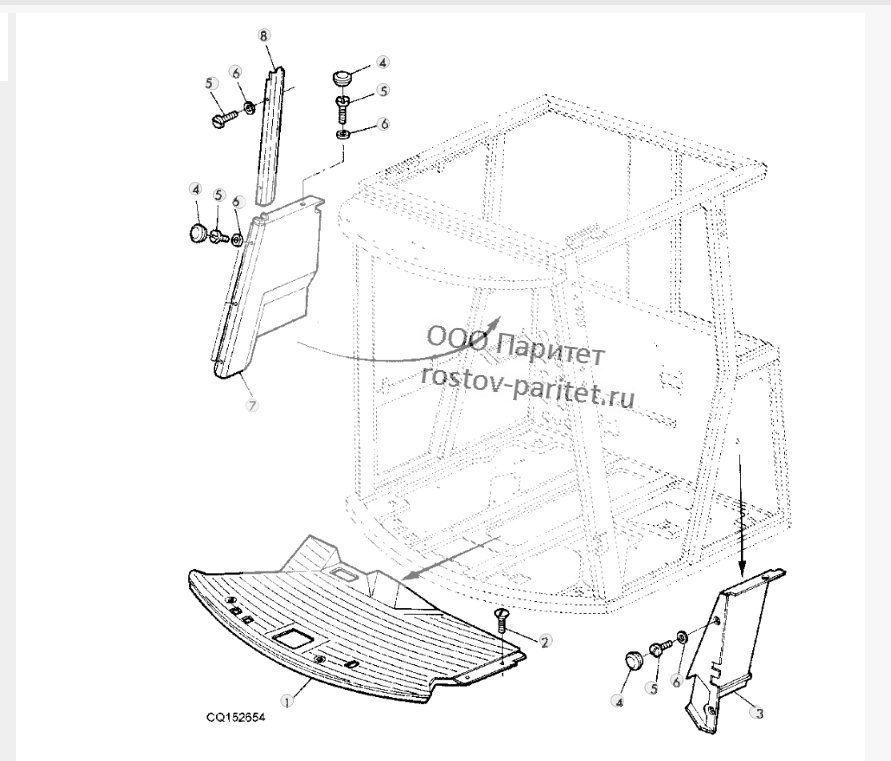

CARPET - ST655567 ( Ковер - )

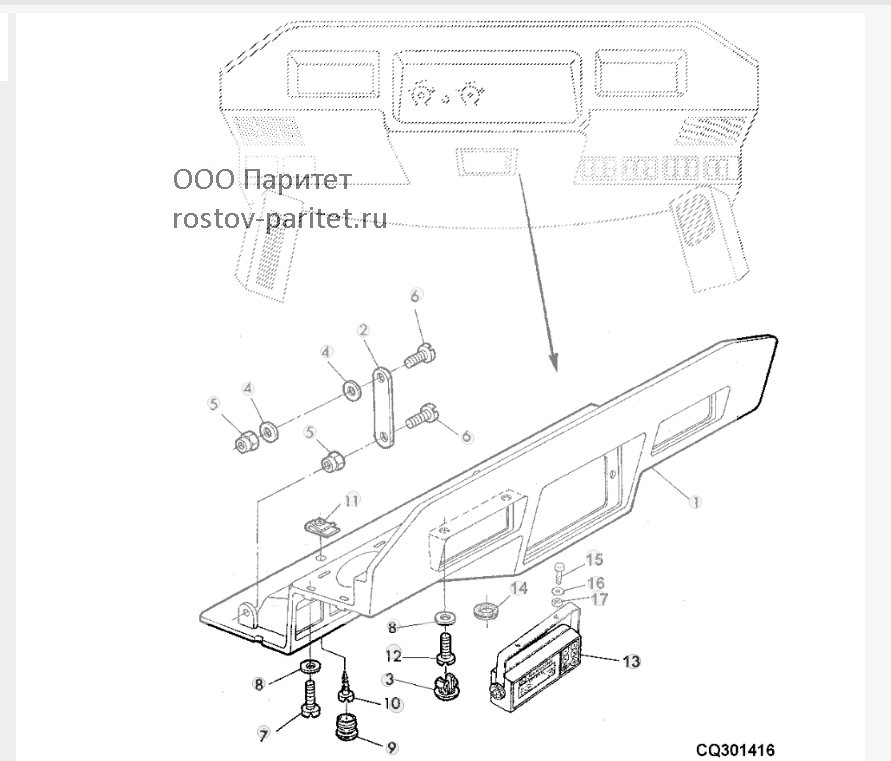

ROOF CONSOLE - ST655568 ( ПОТОЛОЧНОЙ КОНСОЛИ - )

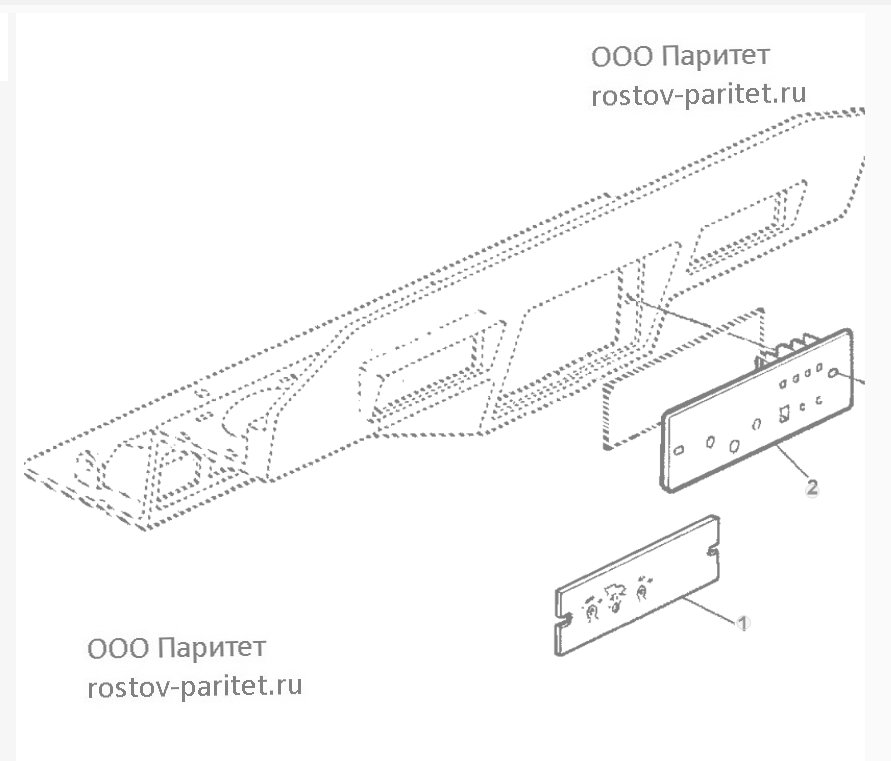

ROOF CONSOLE - LINERS - ST655569 ( ПОТОЛОЧНОЙ КОНСОЛИ - ВКЛАДЫШИ - )

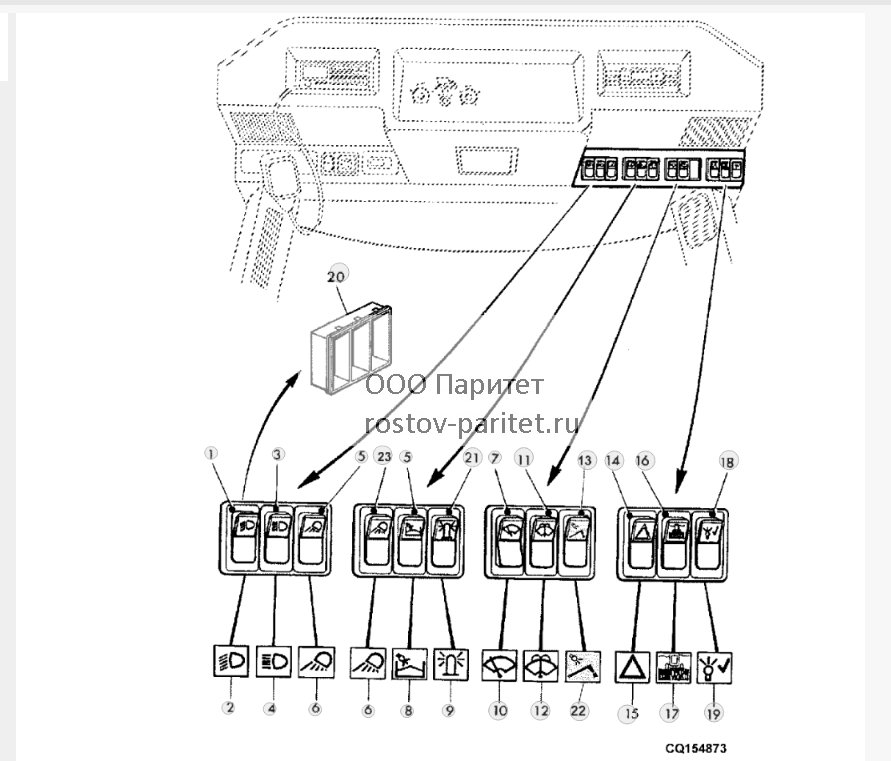

ROOF CONSOLE - SWITCH - ST655571 ( ПОТОЛОЧНОЙ КОНСОЛИ - ПЕРЕКЛЮЧАТЕЛЬ - )

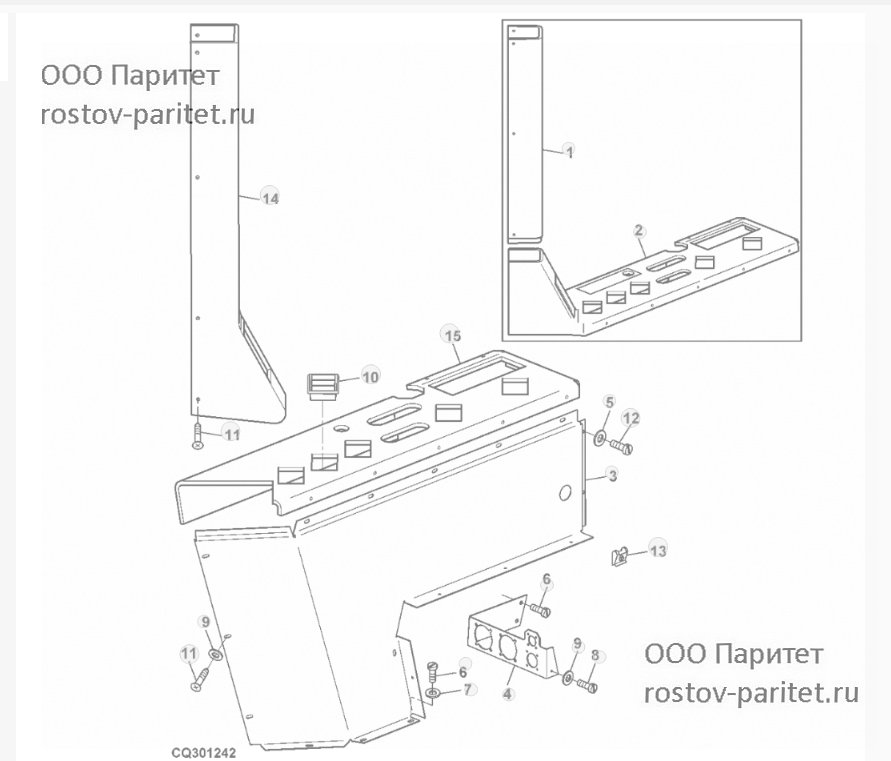

MAIN CONSOLE - ST655572 ( ГЛАВНАЯ КОНСОЛЬ - )
MAIN CONSOLE - COMPONENTS - ST655573 ( ГЛАВНАЯ КОНСОЛЬ - КОМПОНЕНТЫ - )

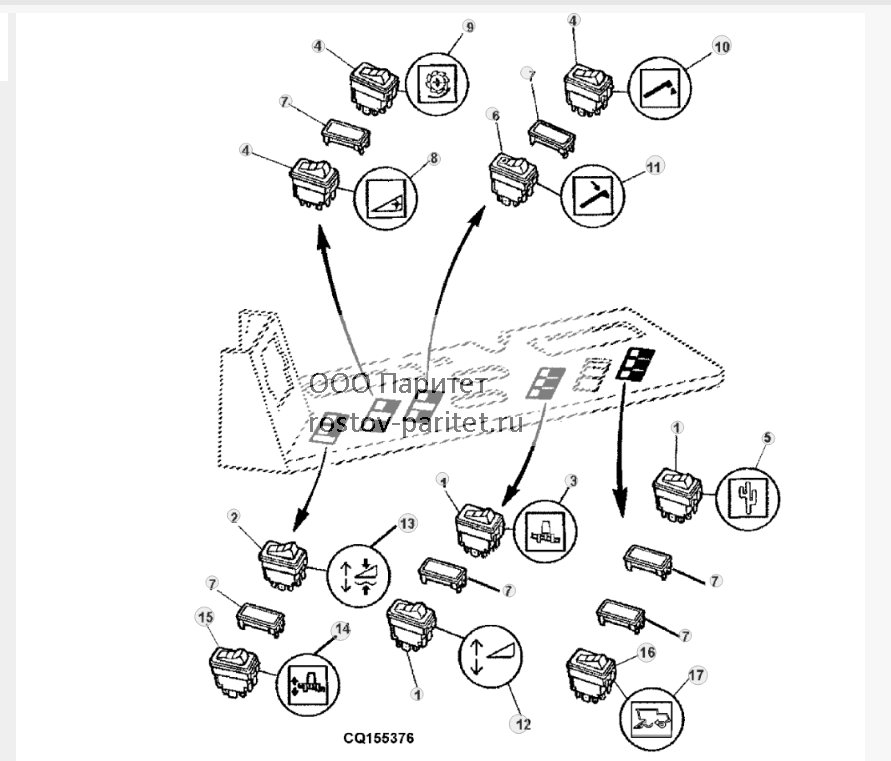

MAIN CONSOLE - SWITCHES - ST655574 ( ГЛАВНАЯ КОНСОЛЬ - ПЕРЕКЛЮЧАТЕЛИ - )

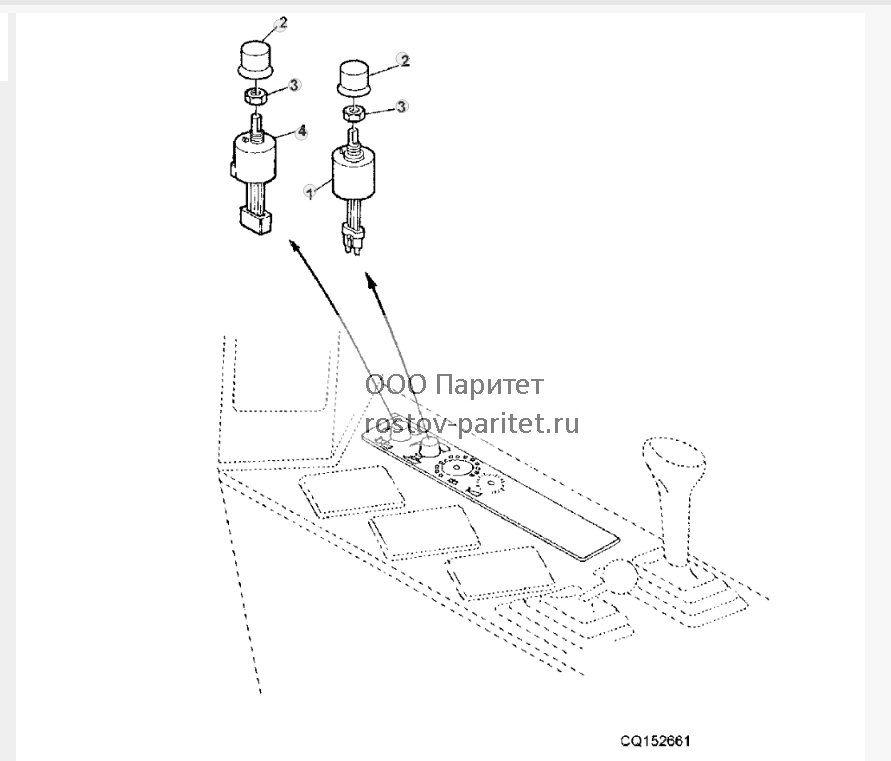

MAIN CONSOLE - POTENTIOMETER - ST655575 ( ГЛАВНАЯ КОНСОЛЬ - ПОТЕНЦИОМЕТР - )
Жгут проводов кабины - ST655576
Жгут проводов кабины - ST655577
Жгут проводов кабины - ST655578

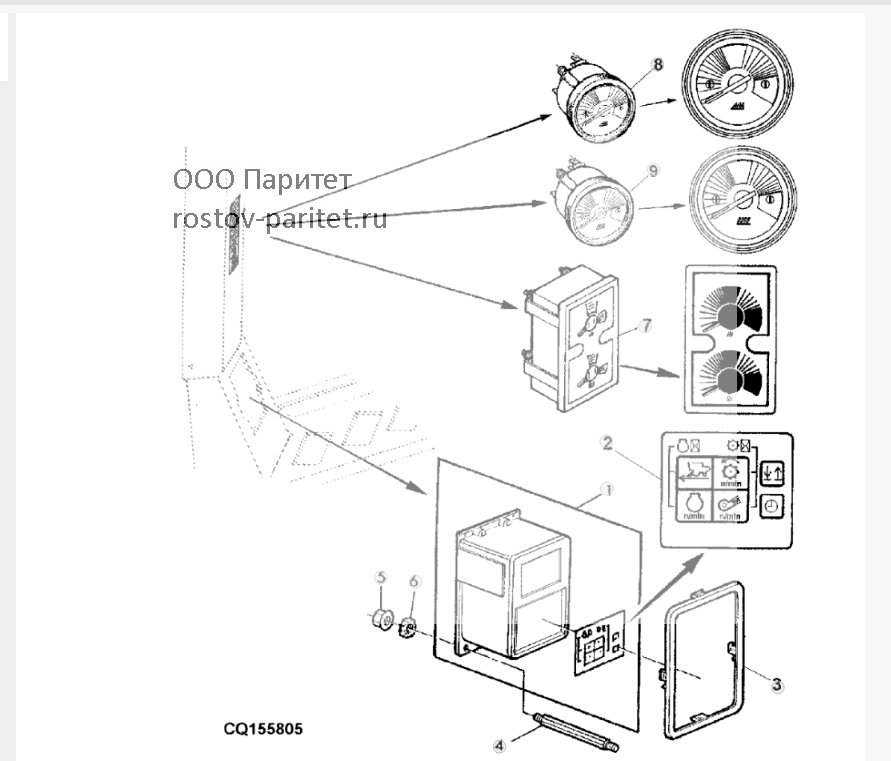

CORNERPOST - INFOTRAK MONITOR AND MULTIPLE INDICATORS - ST655579 ( CORNERPOST - INFOTRAK МОНИТОР И НЕСКОЛЬКО ИНДИКАТОРОВ - )

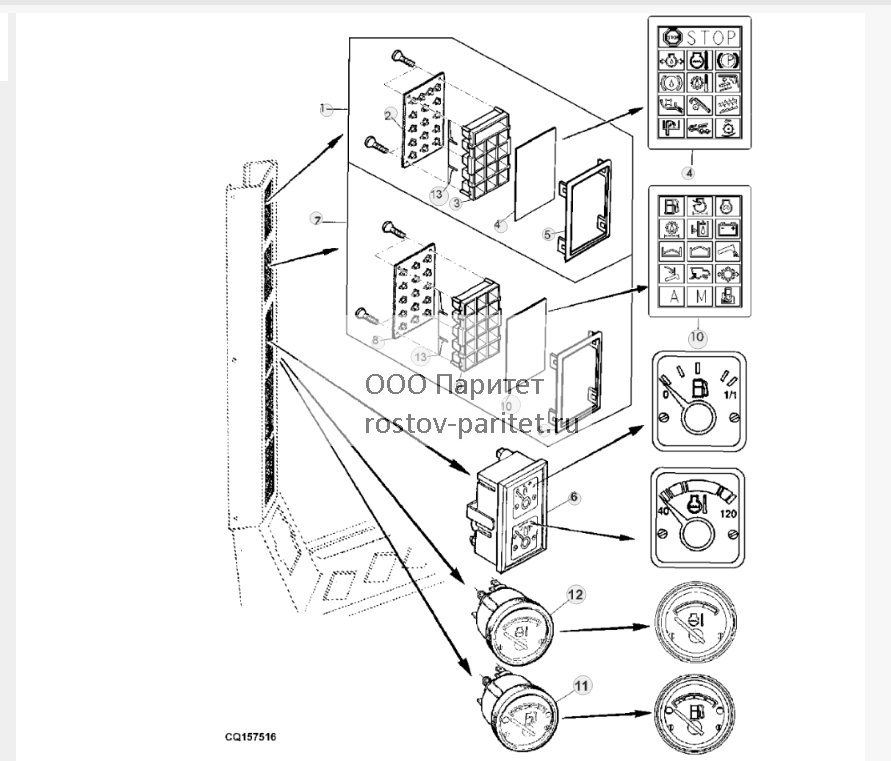

Cornerpost - Infotrak Monitor and Multiple Indicators - ST655580 ( Cornerpost - Infotrak монитор и несколько индикаторов - )

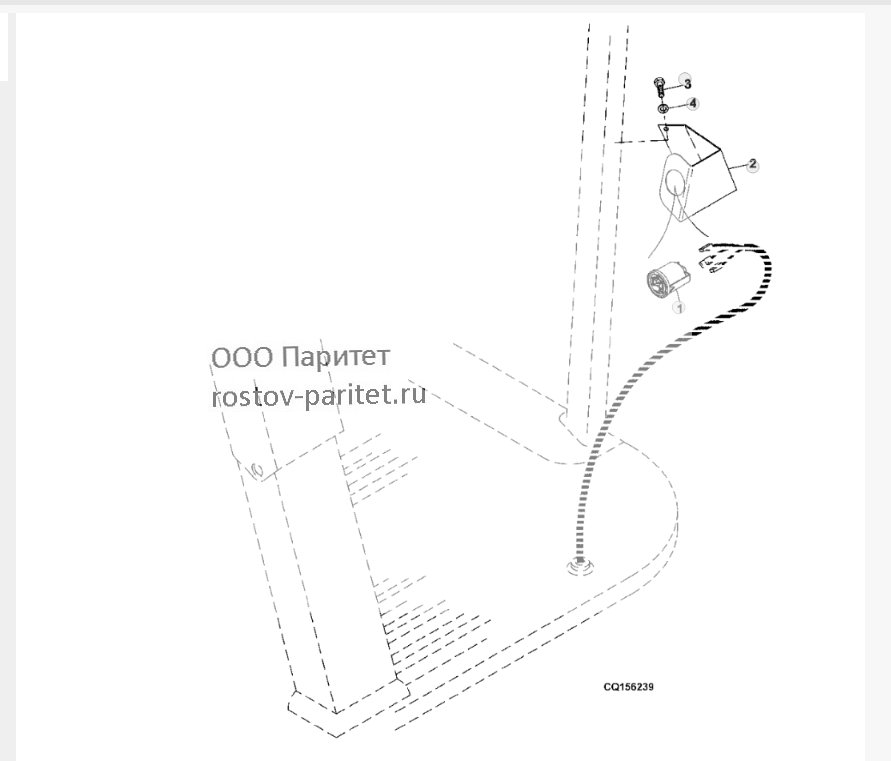

MANOMETER - ST655581 ( Манометр - )
GEARSHIFT LEVER AND LINKAGE - ST655582 ( РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ И РЫЧАГ - )

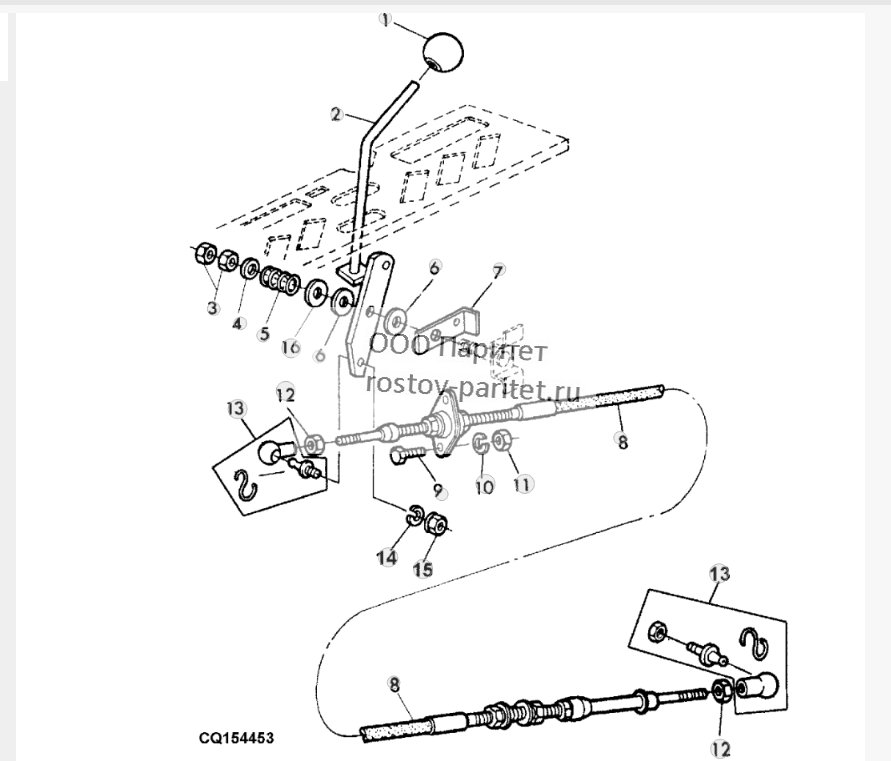

SPEED CONTROL LINKAGE - ST655583 ( КРУИЗ-КОНТРОЛЬ ТЯГИ - )

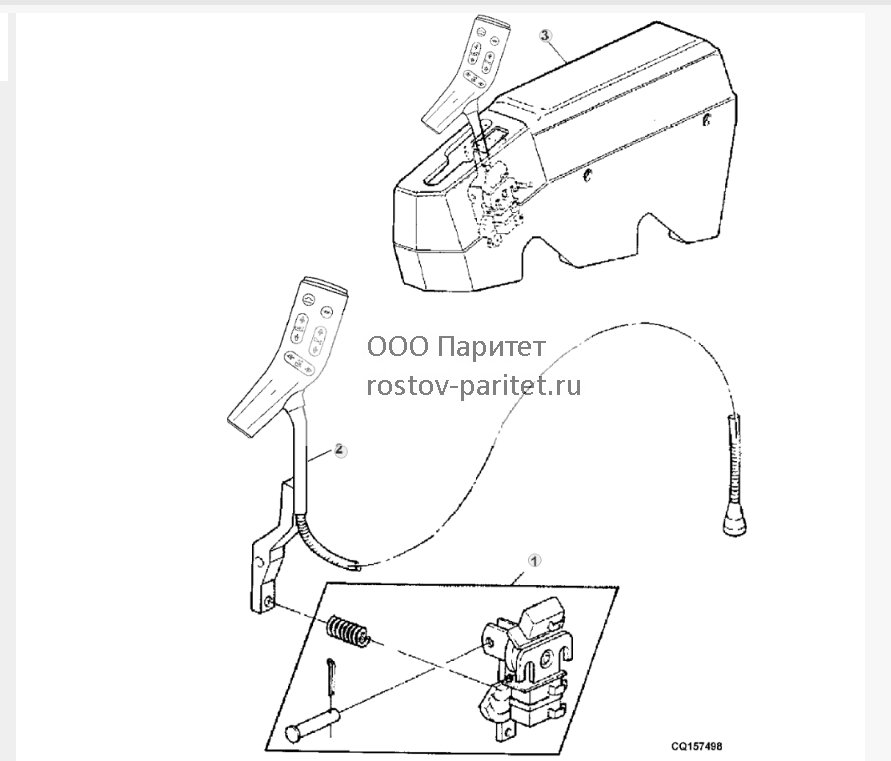

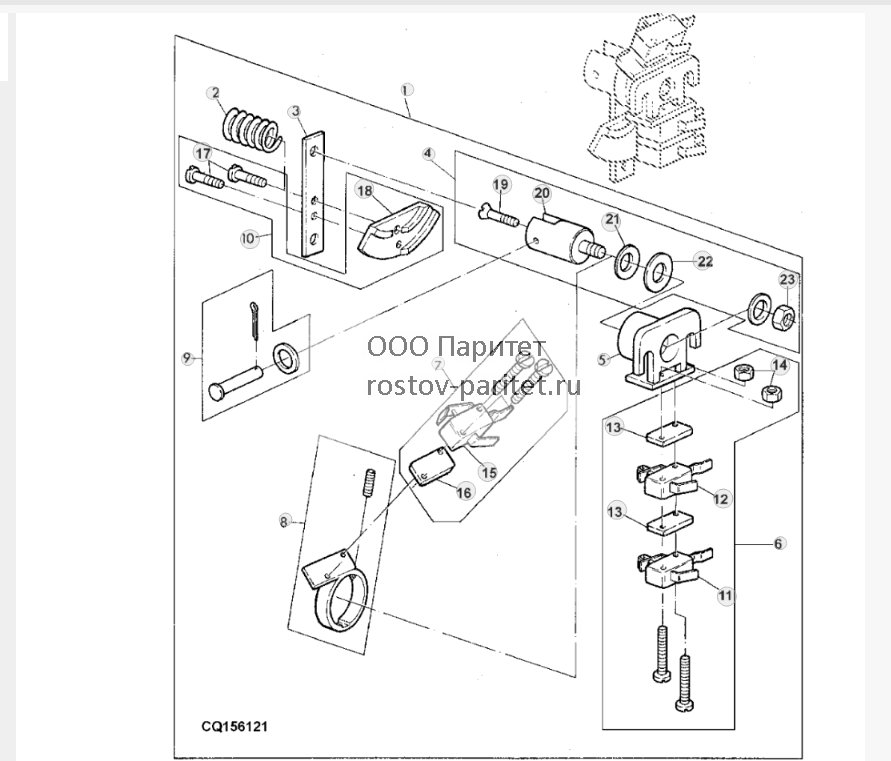

Multifunction Control Handle - ST655584 ( Многофункциональная Ручка Управления - )
MULTIFUNCTION CONTROL HANDLE - SWITCHES - ST655585 ( МНОГОФУНКЦИОНАЛЬНАЯ РУЧКА УПРАВЛЕНИЯ - ПЕРЕКЛЮЧАТЕЛИ - )

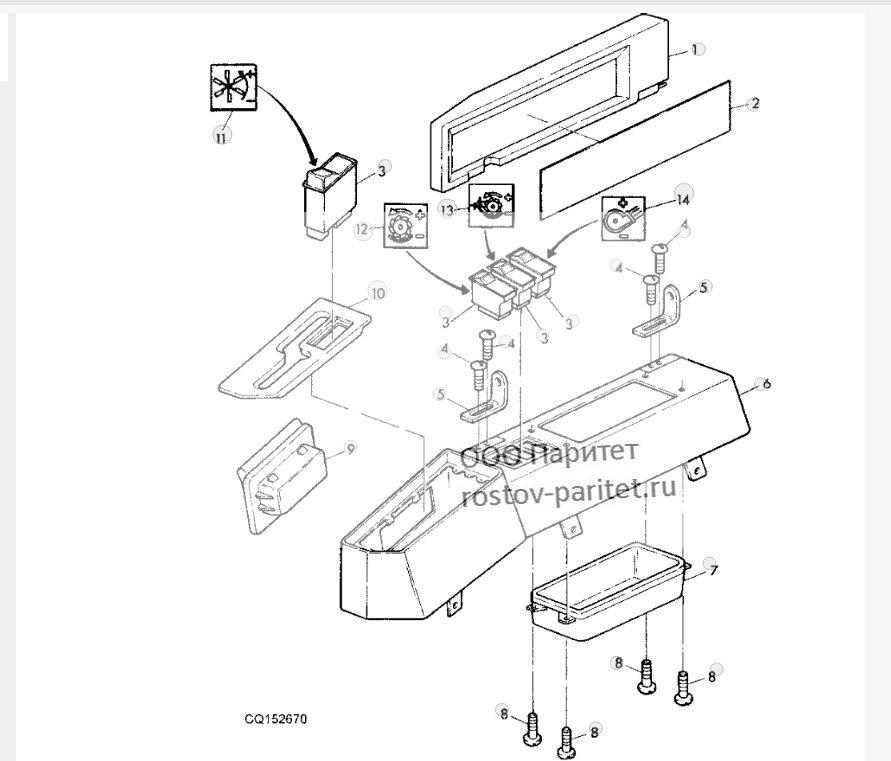

UPPER PART OF ARMREST - ST655586 ( ВЕРХНЯЯ ЧАСТЬ ПОДЛОКОТНИКА - )

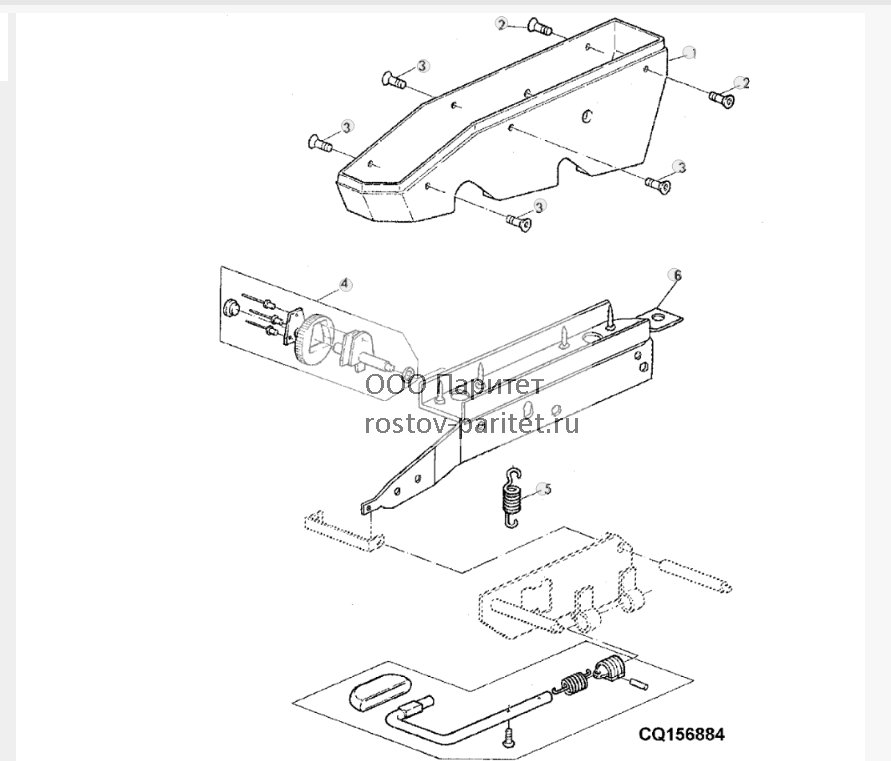

ARMREST - VERTICAL AND HORIZONTAL ADJUSTMENT - ST655587 ( ПОДЛОКОТНИК - ВЕРТИКАЛЬНАЯ И ГОРИЗОНТАЛЬНАЯ РЕГУЛИРОВКА - )
ARMREST - WIRING HARNESS - ST655588 ( ПОДЛОКОТНИК - ЖГУТ ПРОВОДОВ - )
Внутреннее освещение крышек и кабины - ST655589
Вспомогательная радиоаппаратура - ST655591
Орган управления отопителем и кондиционером воздуха - ST655592

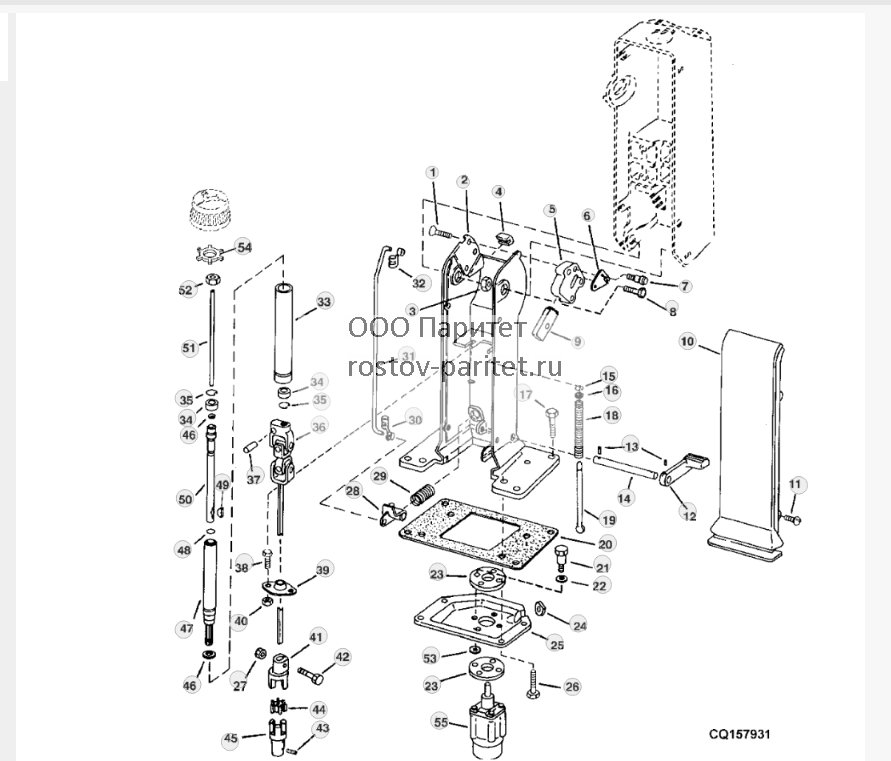

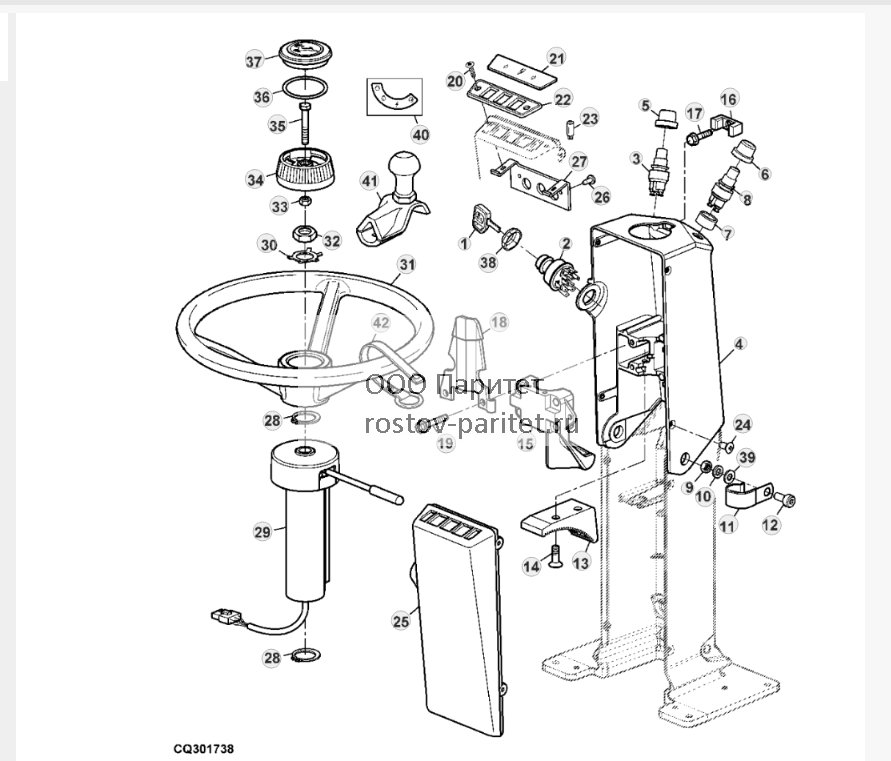

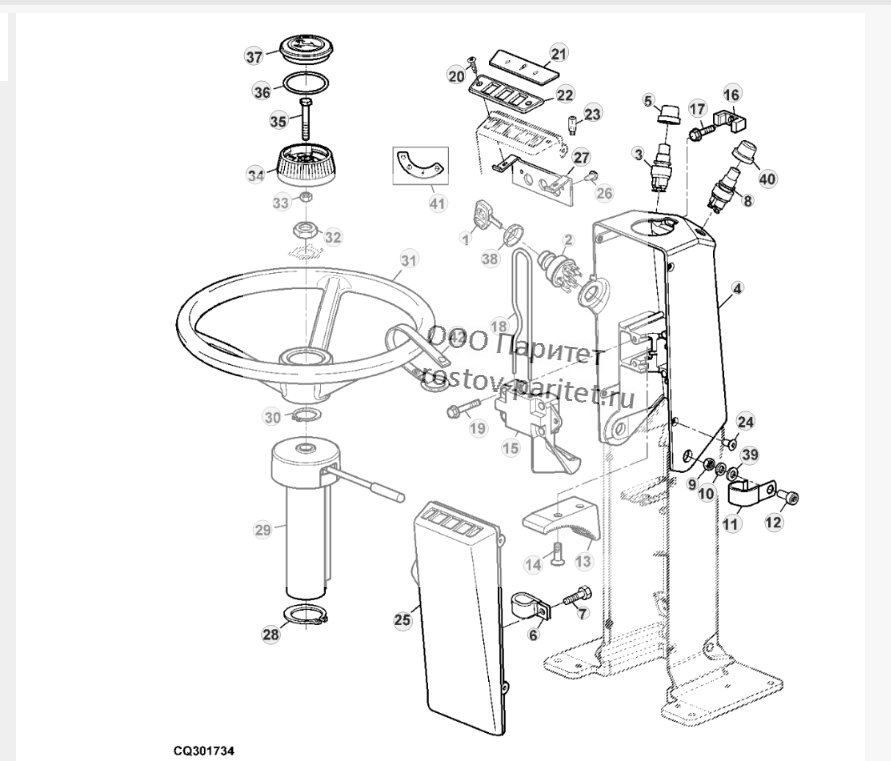

STEERING COLUMN - UPPER - ST655594 ( РУЛЕВАЯ КОЛОНКА - ВЕРХНИЕ - )
STEERING COLUMN - UPPER - ST655595 ( РУЛЕВАЯ КОЛОНКА - ВЕРХНИЕ - )
STEERING COLUMN - WIRING HARNESS - ST655596 ( РУЛЕВАЯ КОЛОНКА - ЖГУТ ПРОВОДОВ - )

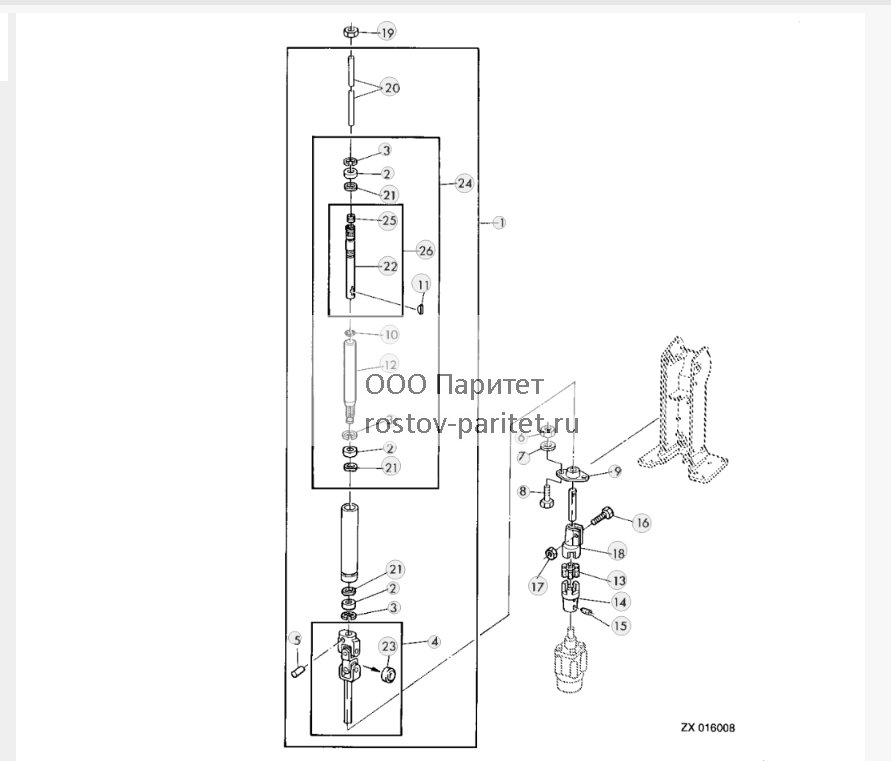

STEERING COLUMN - LOWER - ST655597 ( РУЛЕВОЙ КОЛОНКИ - НИЖНЯЯ )
STEERING COLUMN - WHEEL SHAFT - ST655598 ( РУЛЕВАЯ КОЛОНКА - ВАЛ КОЛЕСА - )
STEERING COLUMN - LOWER AND WHEEL SHAFT - ST655599 ( РУЛЕВОЙ КОЛОНКИ НИЖНИЙ И КОЛЕСО ВАЛ - )

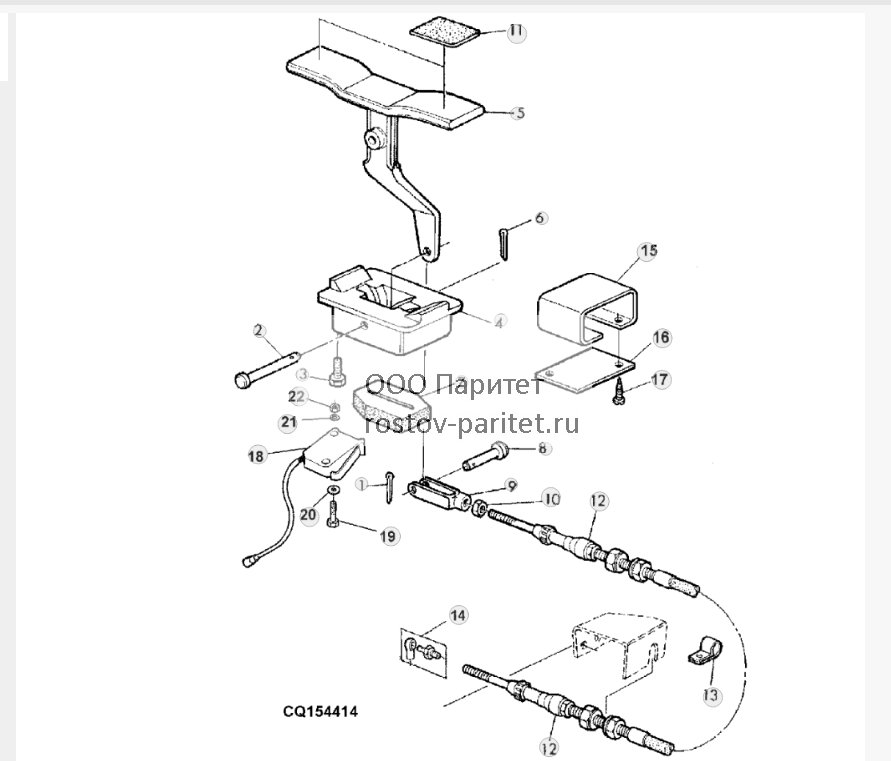

REVERSER PEDAL AND LINKAGE - ST655600 ( ПЕРЕКЛЮЧАТЕЛЕМ ПЕДАЛИ И РЫЧАГ - )

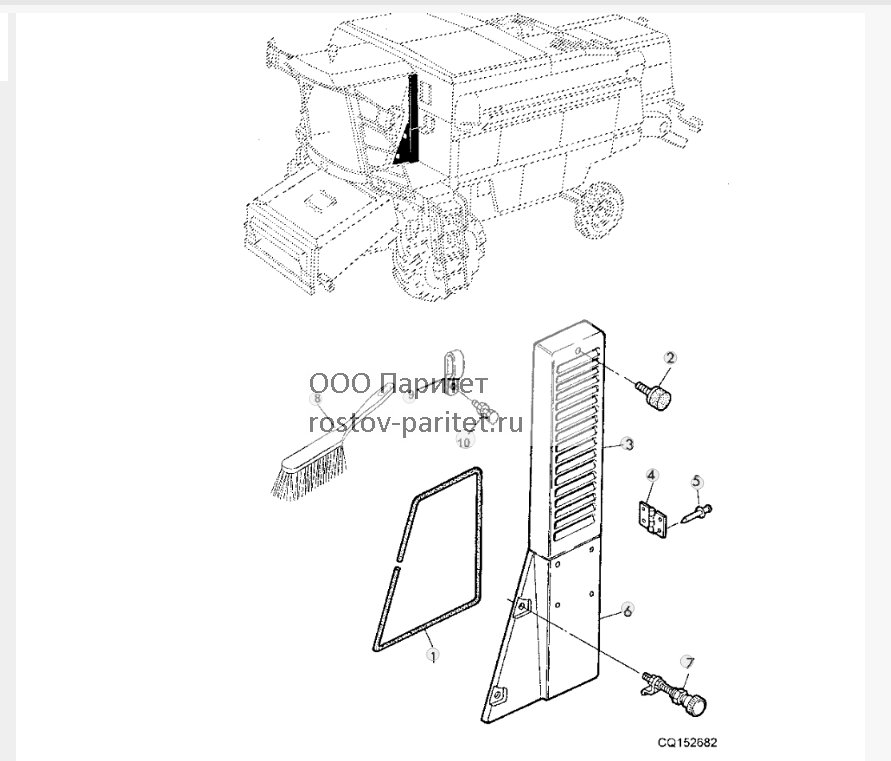

FILTER HOUSING DOOR AND SEAL - ST655601 ( КОРПУС ФИЛЬТРА И УПЛОТНЕНИЕ ДВЕРИ - )
FILTER BOX - ST655602 ( КОРОБКА ФИЛЬТРА - )

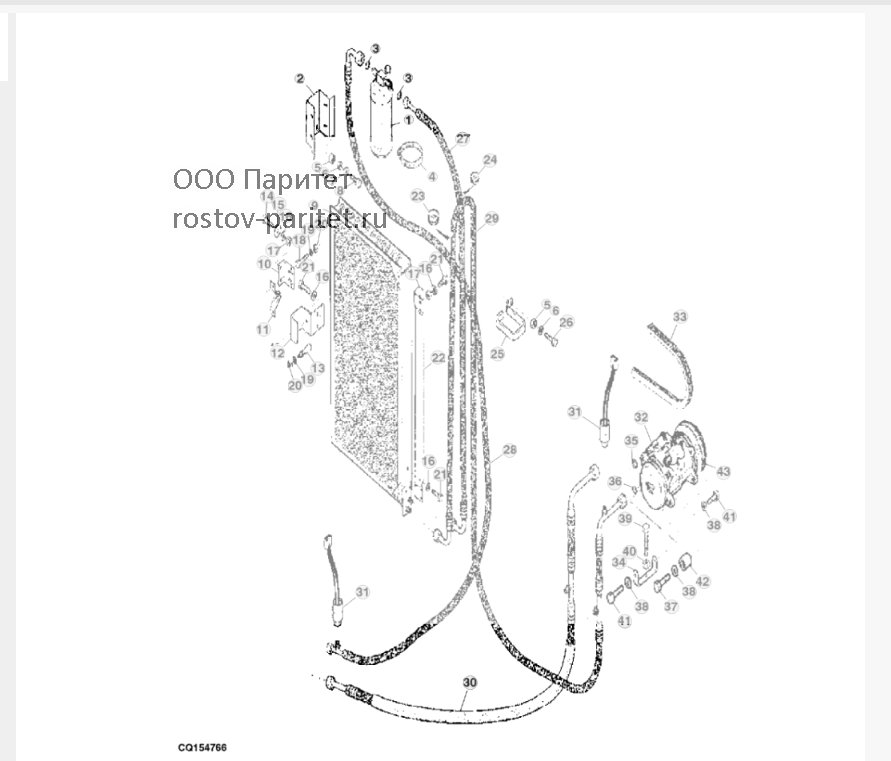

AIR CONDICIONING - CONDENSER, COMPRESSOR AND FILTER - ST655604 ( ВОЗДУХА CONDICIONING - КОНДЕНСАТОР, КОМПРЕССОР И ФИЛЬТР - )
AIR CONDITIONING - HOUSING AND FILTER - ST655605 ( КОНДИЦИОНЕР - КОРПУС И ФИЛЬТР - )
Компоненты системы кондиционирования воздуха - ST655606
Компоненты системы кондиционирования воздуха - ST655607

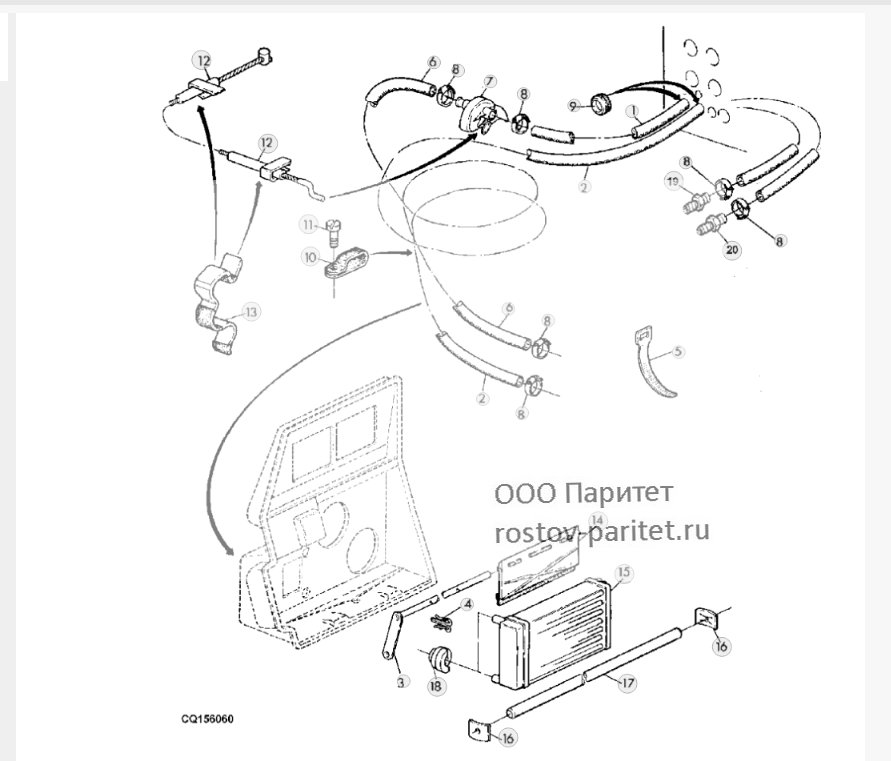

Компоненты обогревателя кабины - ST655608
Компоненты обогревателя кабины - ST655609
Компоненты обогревателя кабины - ST655610

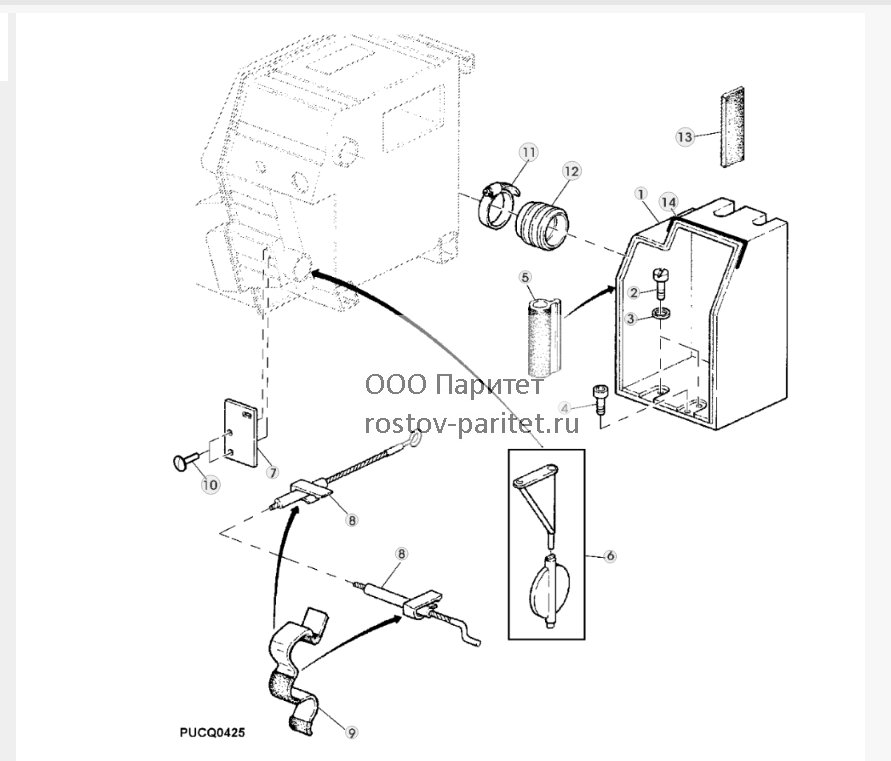

Компоненты отсека охлаждения - ST655611
COOLING COMPARTMENT - ST655612 ( ОТСЕК ДЛЯ ОХЛАЖДЕНИЯ )

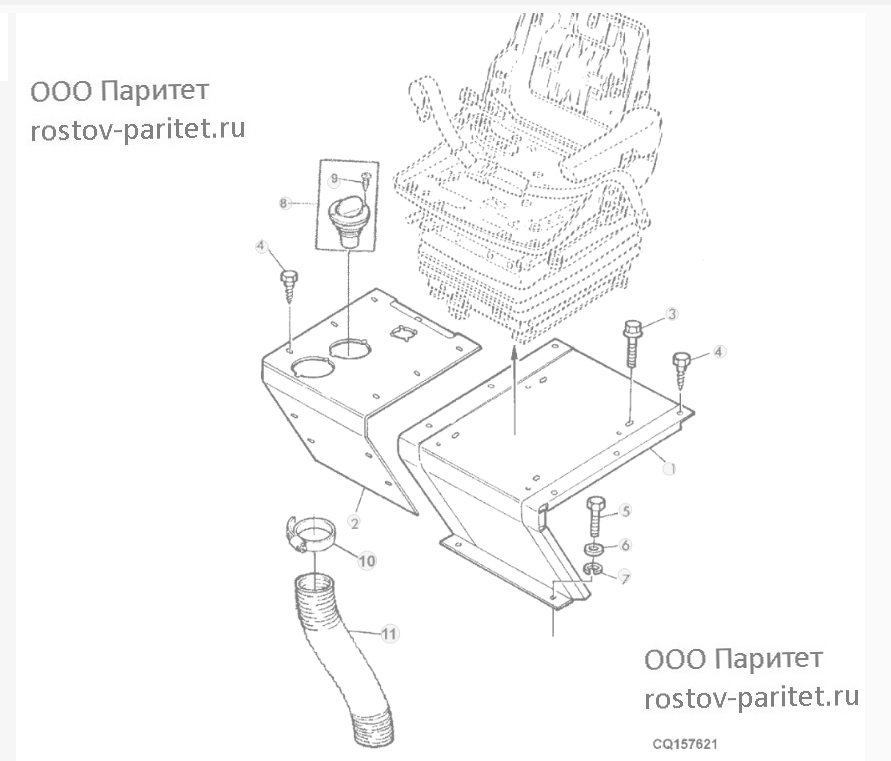

DRIVER'S SEAT SUPPORT - ST655613 ( ПОДДЕРЖКА СИДЕНЬЯ ВОДИТЕЛЯ - )
Вентилятор и жгут проводов - ST655614

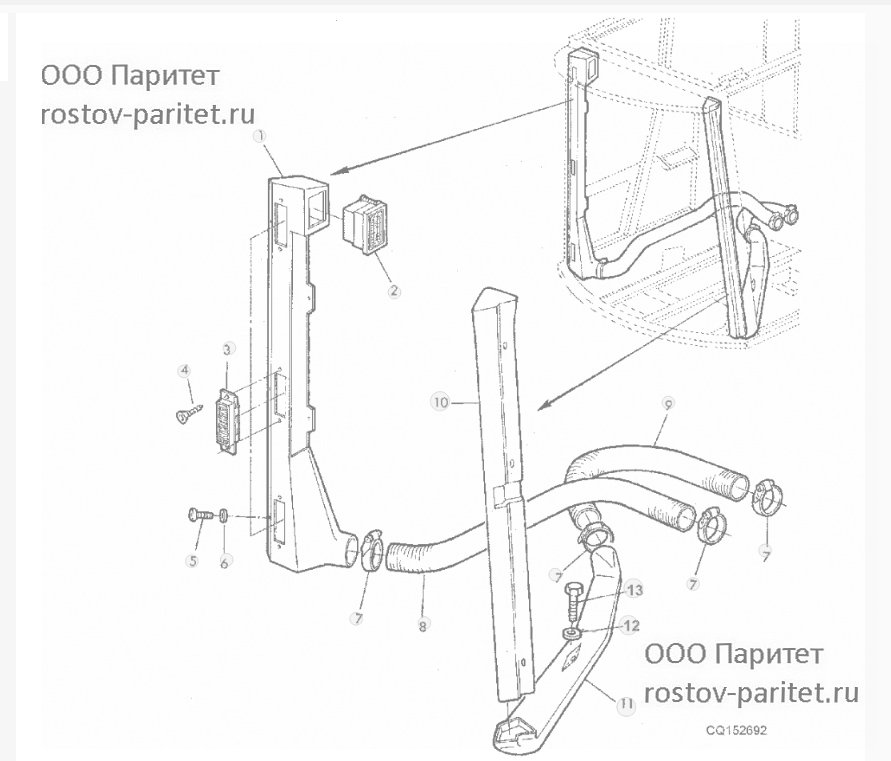

Воздуховоды вентиляции - ST655615
INSTRUCTION SEAT - ST655616 ( ИНСТРУКЦИЯ СИДЕНЬЯ )

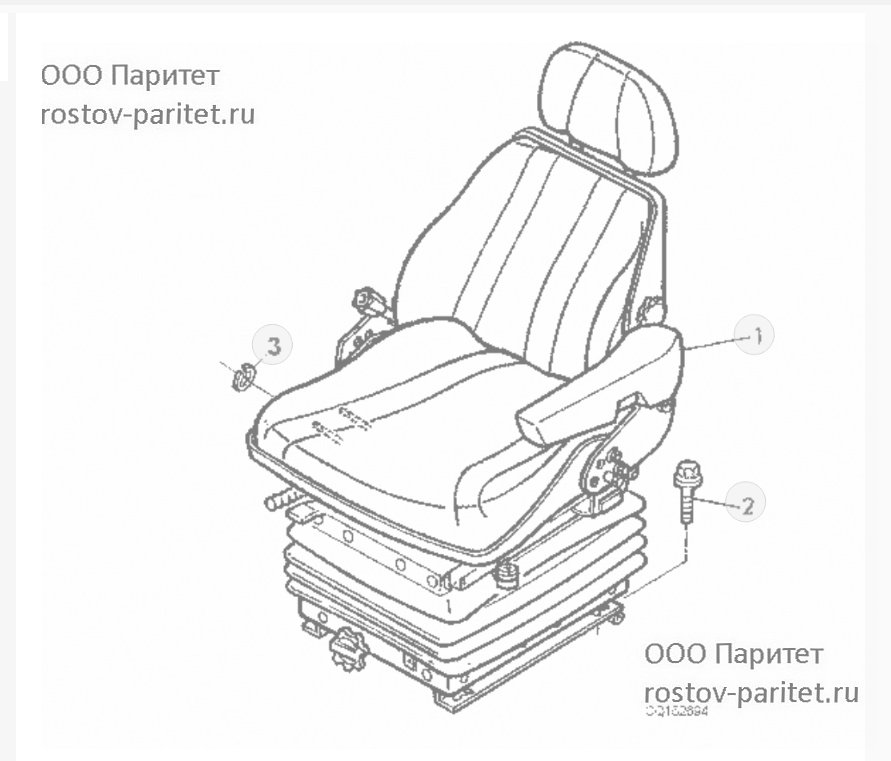

MECHANIC SUSPENSION SEAT - ST655617 ( МЕХАНИЧЕСКОЙ ПОДВЕСКОЙ СИДЕНЬЯ )

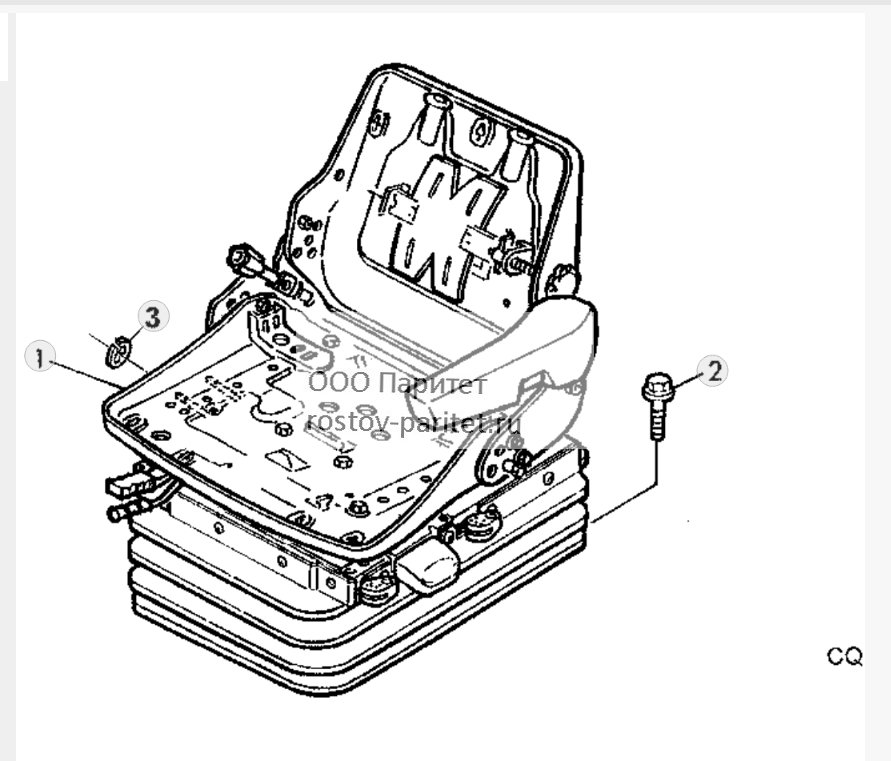

PNEUMATIC SUSPENSION SEAT - ST655618 ( ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА СИДЕНЬЯ )

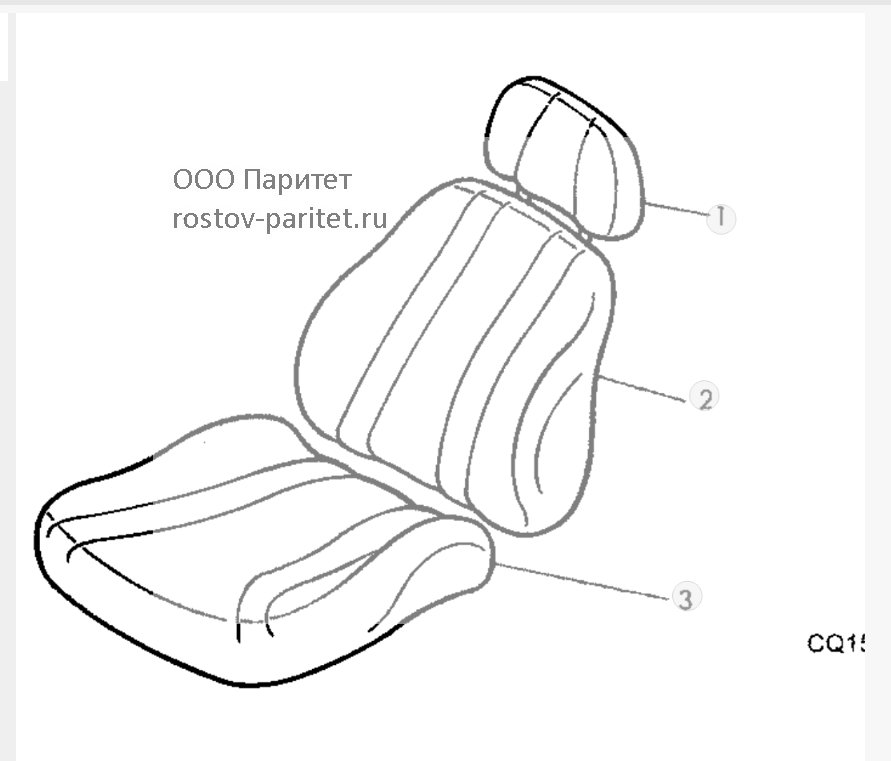

PADS FOR SEAT WITH PNEUMATIC SUSPENSION - ST655619 ( НАКЛАДКИ ДЛЯ СИДЕНЬЯ С ПНЕВМАТИЧЕСКОЙ ПОДВЕСКОЙ - )
SEAT BACK - ST655620 ( СПИНКА СИДЕНЬЯ - )

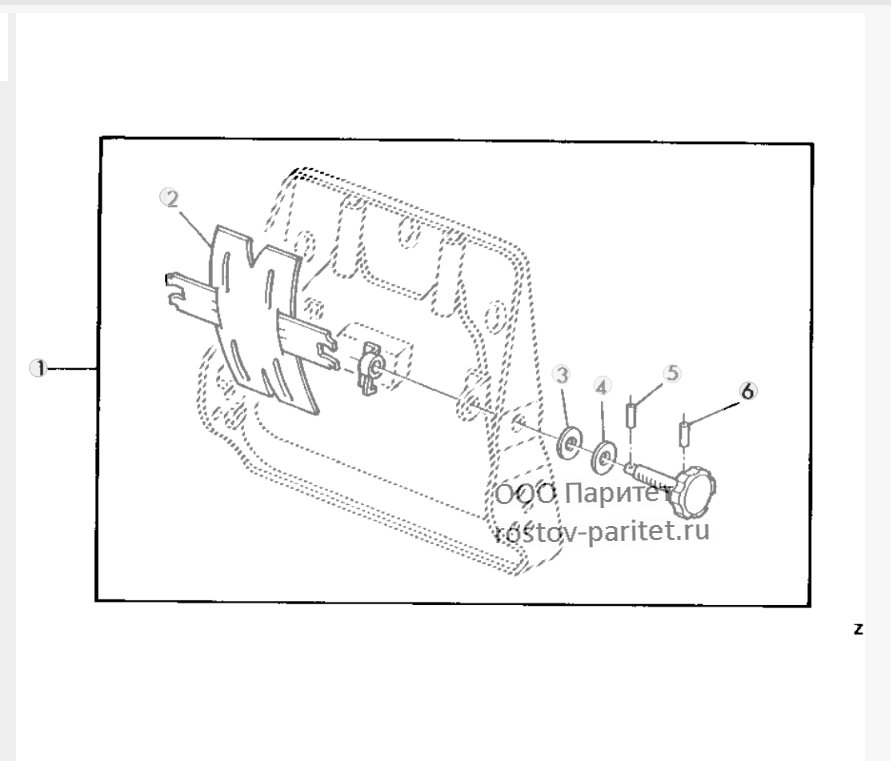

LUMBAR SUPPORT - ST655621 ( ПОЯСНИЧНАЯ ПОДДЕРЖКА - )
SEAT BRACKET - LH - ST655622 ( КРОНШТЕЙН СИДЕНЬЯ - ЛГ - )

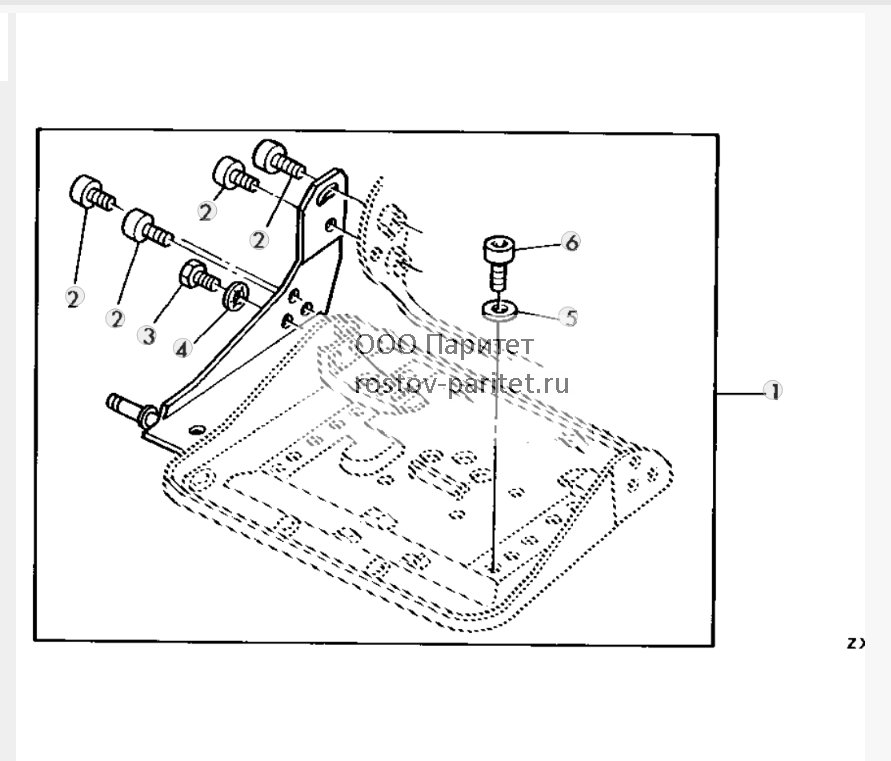

SEAT BRACKET - RH - ST655623 ( КРОНШТЕЙН СИДЕНЬЯ - РЕЗУС - )
SEAT PLATE - ST655624 ( ПЛАСТИНА СИДЕНЬЕ )
SEAT RAIL - ST655625 ( ЖЕЛЕЗНОДОРОЖНЫЕ СИДЕНЬЯ )

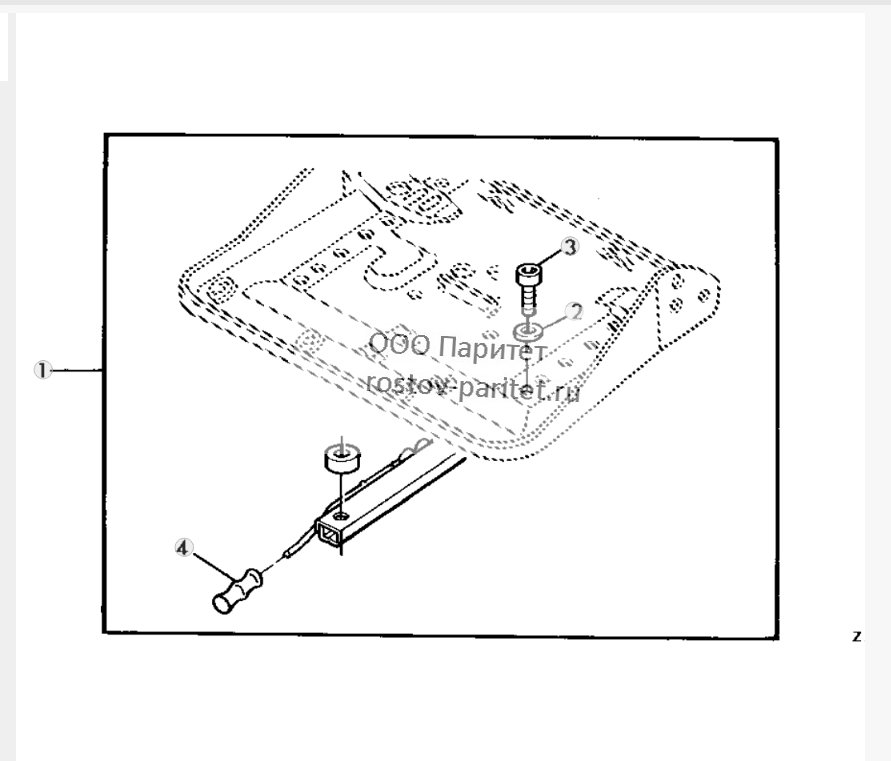

SEAT RAIL - ST655626 ( ЖЕЛЕЗНОДОРОЖНЫЕ СИДЕНЬЯ )

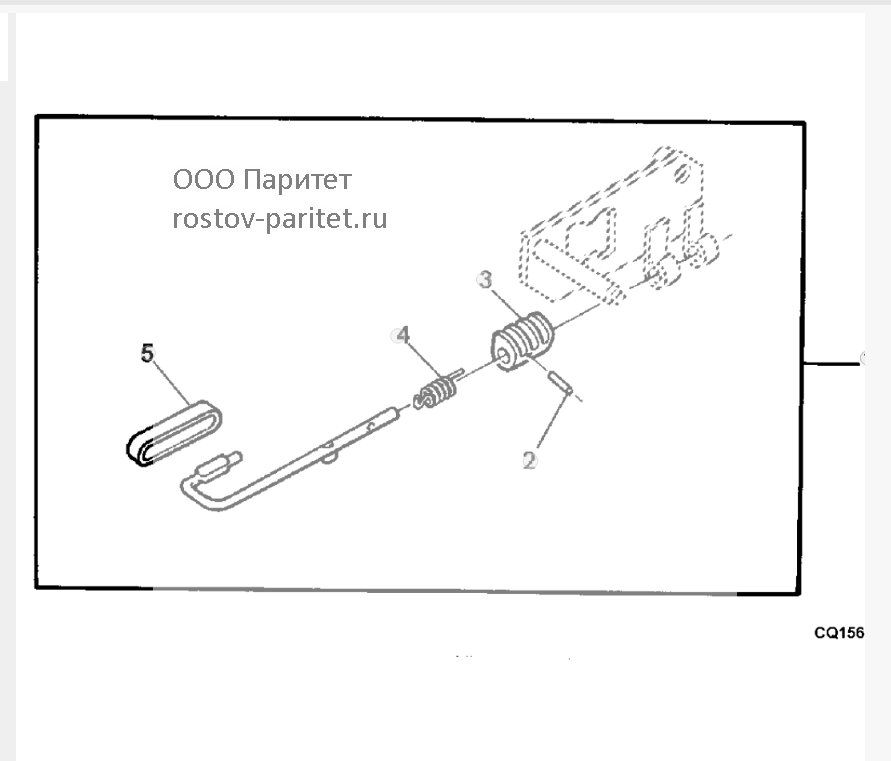

Регулировочный рычаг - ST655627

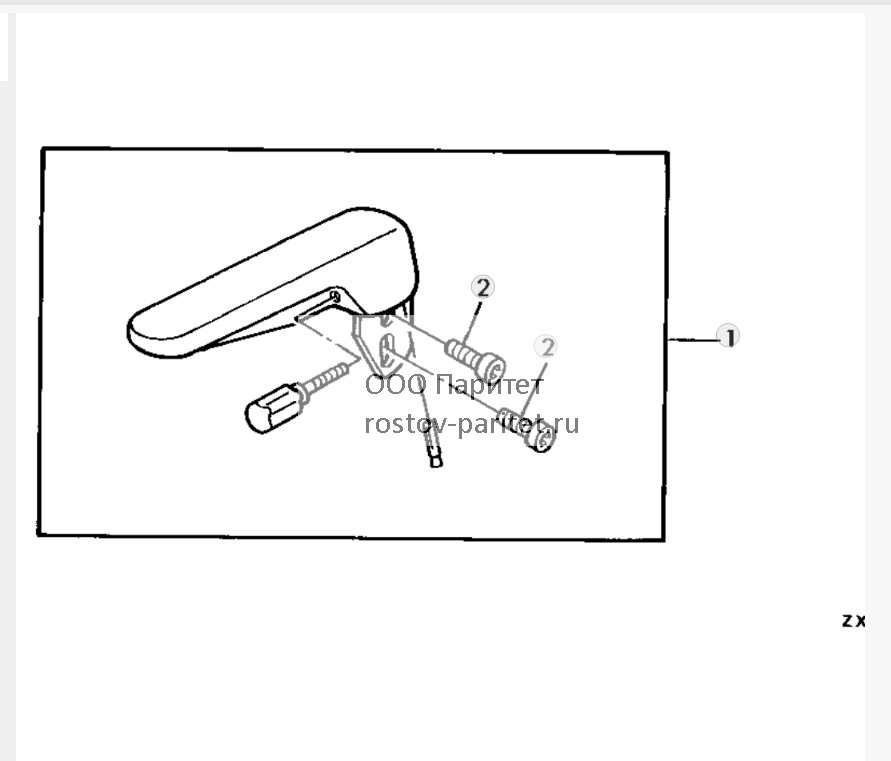

ARMREST - LH - ST655628 ( ПОДЛОКОТНИК - ЛГ - )
ARMREST - RH - FORE-AFT ADJUSTMENT - ST655629 ( ПОДЛОКОТНИК - РЕЗУС - ПРОДОЛЬНОЕ РЕГУЛИРОВКИ - )

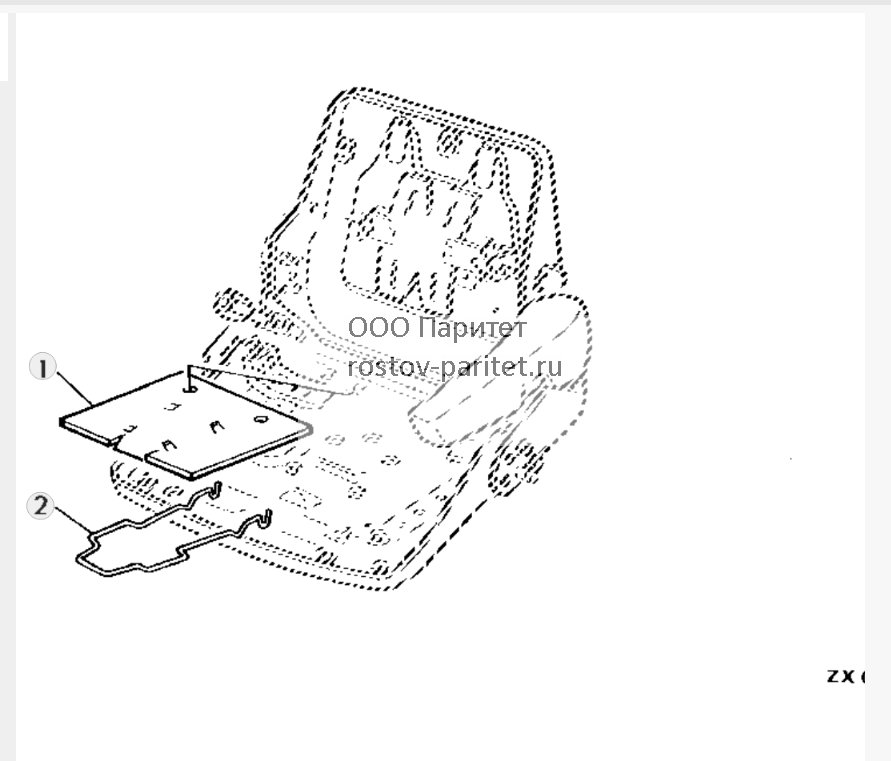

SEAT PLATE - ST655630 ( ПЛАСТИНА СИДЕНЬЕ )
WEAR PARTS FOR SEAT - ST655631 ( ИЗНОС ЧАСТЕЙ ДЛЯ СИДЕНЬЯ )

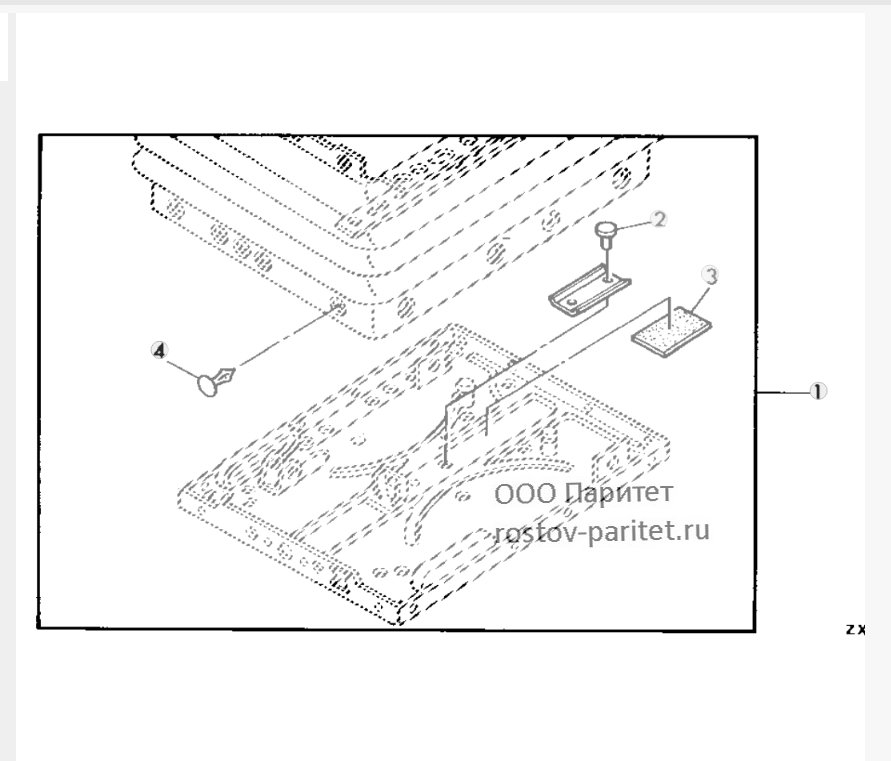

BASE PLATE ASSY - ST655632 ( ОПОРНАЯ ПЛИТА В СБОРЕ - )

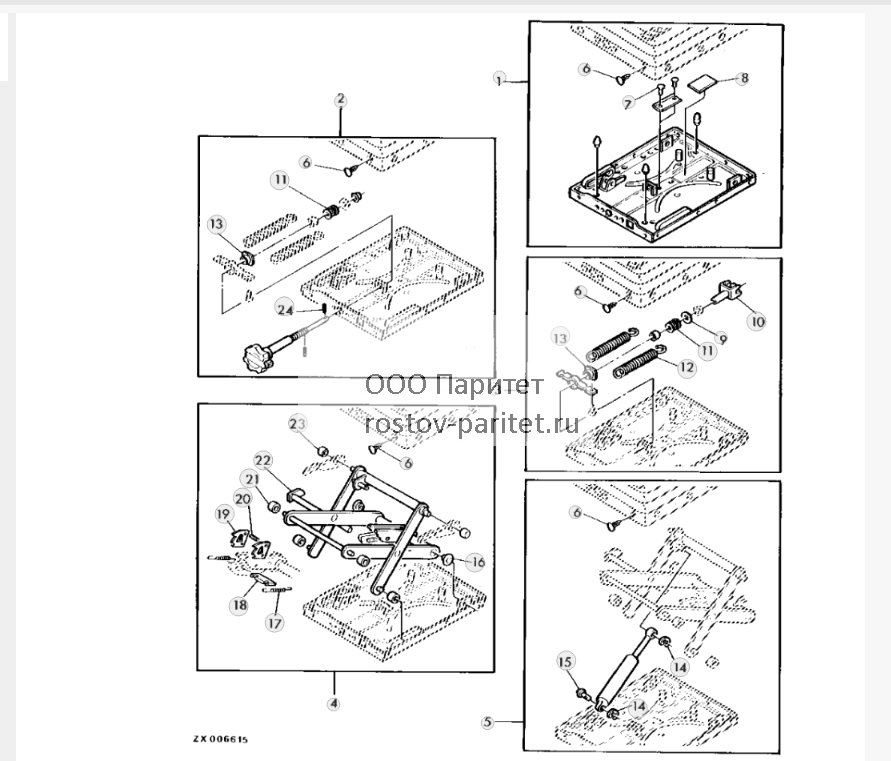

MECHANIC SUSPENSION SEAT - ST655634 ( МЕХАНИЧЕСКОЙ ПОДВЕСКОЙ СИДЕНЬЯ )

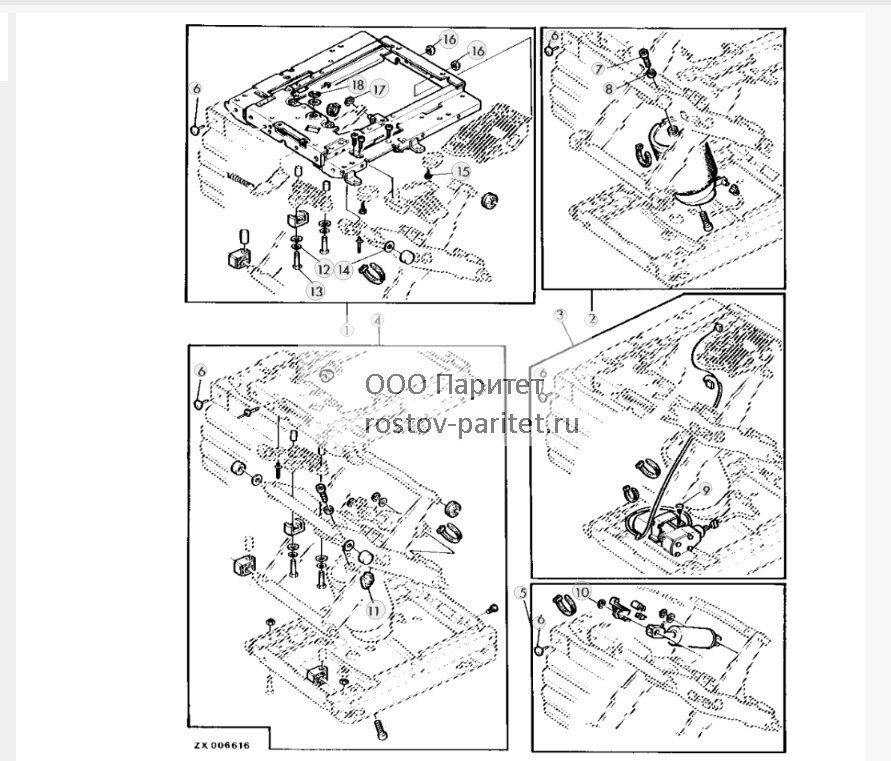

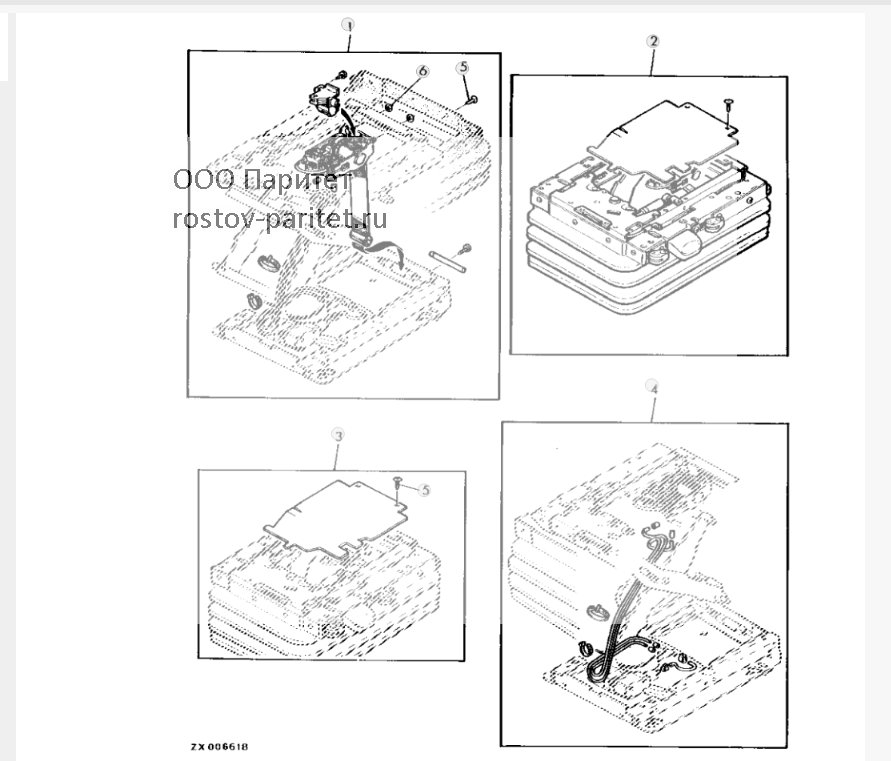

Air Comfort Seat MSG95 - ST655635 ( Кондиционер Комфорт Сидений - )

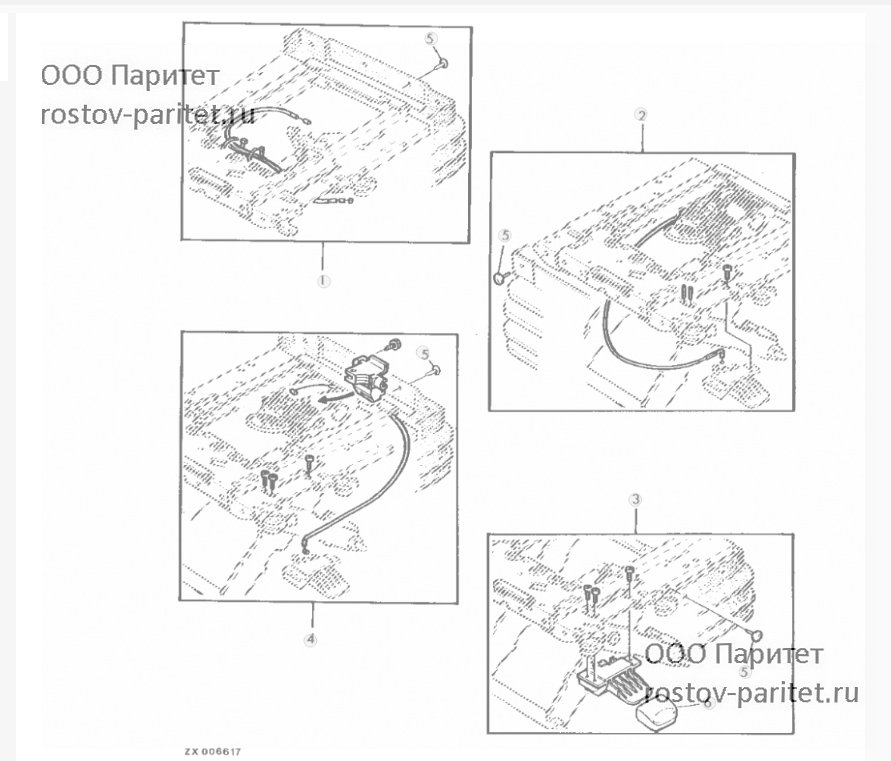

Air Comfort Seat MSG95 - ST655636 ( Кондиционер Комфорт Сидений - )
Air Comfort Seat MSG95 - ST655637 ( Кондиционер Комфорт Сидений - )

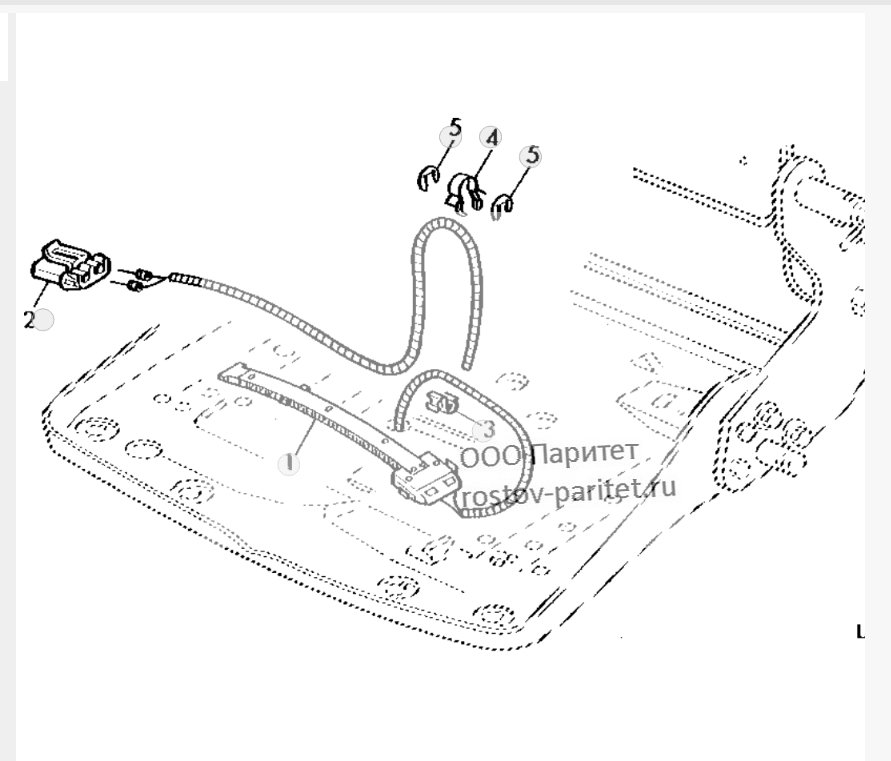

AIR COMFORT SEAT - SWITCH - ST655638 ( КОНДИЦИОНЕР КОМФОРТ СИДЕНИЙ - ВЫКЛЮЧАТЕЛЬ - )
HARNESS - MAIN FRONT - RH - ST655540 ( ПРОВОДКА - ОСНОВНАЯ СТОЙКА - РЕЗУС - )
![HARNESS]( "Джон Дир 1450 HARNESS")
1 - Жгут проводов DQ39095 Поддерживаемые модели1450, 1550 Serial No.______-43633
1 - Жгут проводов DQ45656 Поддерживаемые модели1450, 1550 Serial No.43634-47353
1 - Жгут проводов DQ49875 Поддерживаемые модели1450, 1550 Serial No.47354-49815
1 - Жгут проводов DQ52206 Поддерживаемые модели1450, 1550 Serial No.49816-______
2 - Лампа накаливания 57M7014 Количество:2 Поддерживаемые модели1450, 1550 Примечание:21 W Посмотреть аналогичные детали
3 - Лампа накаливания 57M6274 Количество:2 Поддерживаемые модели1450, 1550 Примечание:5 W Посмотреть аналогичные детали
4 - Винт с головкой CQ13706 2 Поддерживаемые модели1450, 1550
5 - Щиток Z59713 Количество:2 Поддерживаемые модели1450, 1550
6 - Винт с головкой 19M7077 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
7 - Передняя фара DQ39084 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(COUNTRY)
8 - Передняя фара DQ39085 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(ДОРОГА)
9 - Лампа AZ42982 Количество:2 Поддерживаемые модели1450, 1550 Примечание:21 W
10 - Щиток Z48280 Количество:2 Поддерживаемые модели1450, 1550
11 - Лампа накаливания 57M7166 Количество:2 Поддерживаемые модели1450, 1550 Примечание:60 W Посмотреть аналогичные детали
11 - Передняя фара 57M7197 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(Желтый)
12 - Регулировочный хомут AZ47904 Количество:2 Поддерживаемые модели1450, 1550
13 - Зажимная скоба L78984 Количество:6 Поддерживаемые модели1450, 1550
14 - Направляющая AL78501 Количество:4 Поддерживаемые модели1450, 1550
15 - Уплотнение CQ02164 Поддерживаемые модели1450, 1550
Наверх

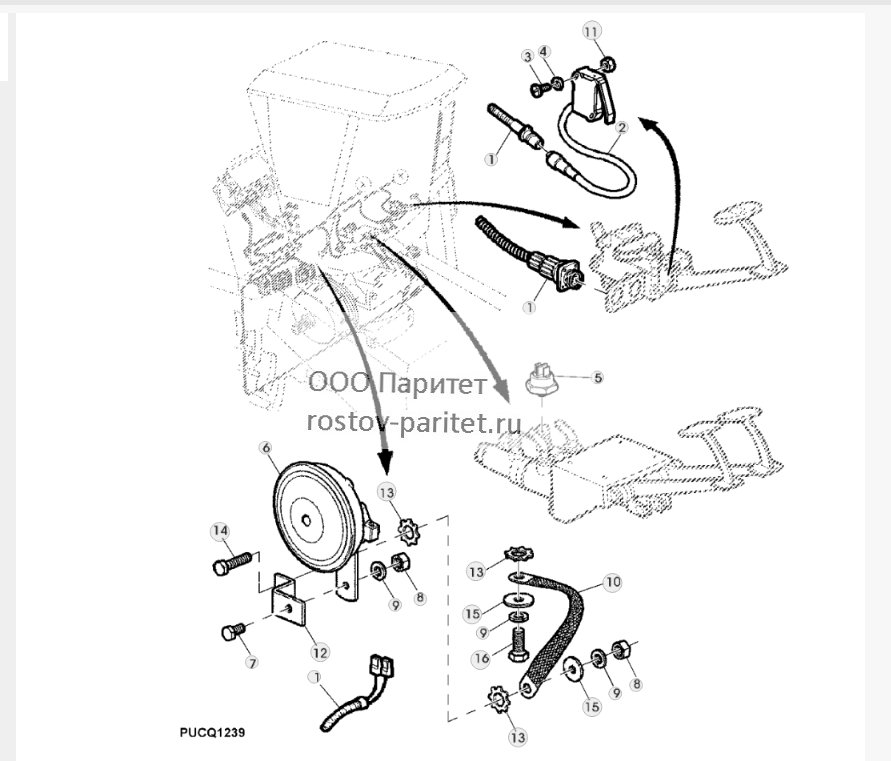

HARNESSES - FRONT MAIN - ST655541 ( РЕМНИ - ПЕРЕДНИЙ ОСНОВНОЙ )
![HARNESSES]( "Джон Дир 1450 HARNESSES")
1 - Жгут проводов DQ45051 Поддерживаемые модели1450, 1550 Serial No.______-47353
1 - Жгут проводов DQ49867 Поддерживаемые модели1450, 1550 Serial No.47354-______
2 - Переключатель AZ45280 Количество:2 Поддерживаемые модели1450, 1550
3 - Винт 21M7216 Поддерживаемые модели1450, 1550 Serial No.______-44768 Примечание:M4 X 20
3 - Винт 21M7369 Поддерживаемые модели1450, 1550 Serial No.44769-______ Примечание:M4 X 25
4 - Шайба 24M7117 Поддерживаемые модели1450, 1550 Примечание:4.300 X 9 X 0.800 mm
5 - Переключатель DQ09686 Поддерживаемые модели1450, 1550
6 - Гудок DQ71011 Поддерживаемые модели1450, 1550 Примечание:(SUB FOR DQ55011)
7 - Винт с головкой 19M7162 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
8 - Гайка 14M7029 Поддерживаемые модели1450, 1550 Примечание:M8
9 - Стопорная шайба 12M7065 Поддерживаемые модели1450, 1550 Примечание:8 mm
10 - Кабель DQ11307 Поддерживаемые модели1450, 1550
11 - Гайка 14M7139 Поддерживаемые модели1450, 1550 Serial No.44769-______ Примечание:M4
12 - Опора S04964 Поддерживаемые модели1450, 1550
13 - Стопорная шайба 12M4000 Количество:3 Поддерживаемые модели1450, 1550 Примечание:8.400 mm
14 - Винт с головкой 19M7298 Поддерживаемые модели1450, 1550 Примечание:M8 X 35
15 - Шайба 24M7207 Поддерживаемые модели1450, 1550 Примечание:8.400 X 24 X 2 mm
16 - Винт с головкой 19M7139 Поддерживаемые модели1450, 1550 Примечание:M8 X 20
Наверх

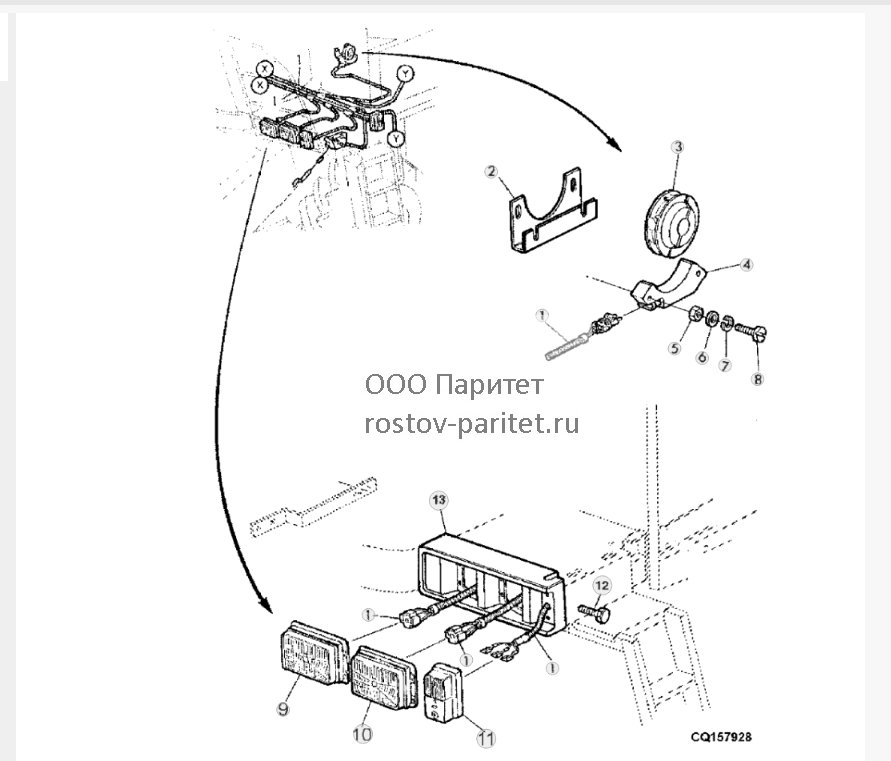

HARNESS - OPERATION PLATFORM - L.H. - ST655542 ( Жгут - эксплуатация платформы - Л. Х. - )
![HARNESS]( "Джон Дир 1450 HARNESS")
1 - Жгут проводов DQ39095 Поддерживаемые модели1450, 1550 Serial No.______-43633
1 - Жгут проводов DQ45656 Поддерживаемые модели1450, 1550 Serial No.43634-47353
1 - Жгут проводов DQ49875 Поддерживаемые модели1450, 1550 Serial No.47354-49815
1 - Жгут проводов DQ52206 Поддерживаемые модели1450, 1550 Serial No.49816-______
2 - Опора CQ36428 Поддерживаемые модели1450, 1550
3 - Топливный датчик AZ46910 Поддерживаемые модели1450, 1550 Serial No.______-43424
3 - Пускатель DQ45606 Поддерживаемые модели1450, 1550 Serial No.43425-47353
3 - Топливный датчик AZ46910 Количество:2 Поддерживаемые модели1450, 1550 Serial No.47354-______ Примечание:(SUB FOR DQ51219)
4 - Соленоид AZ46388 Поддерживаемые модели1450, 1550
5 - Гайка 14M7028 Поддерживаемые модели1450, 1550 Примечание:M5
6 - Шайба 24M7027 Поддерживаемые модели1450, 1550 Примечание:5.300 X 10 X 1 mm
7 - Стопорная шайба 12M7064 Поддерживаемые модели1450, 1550 Примечание:5 mm
8 - Винт 21M7143 Поддерживаемые модели1450, 1550 Примечание:M5 X 30
9 - Передняя фара DQ39085 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(ПОЛЕ)
10 - Передняя фара DQ39084 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(ДОРОГА)
11 - Лампа AZ42982 Количество:2 Поддерживаемые модели1450, 1550 Примечание:21 W
12 - Винт с головкой 19M7077 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
13 - Щиток Z59713 Поддерживаемые модели1450, 1550
Наверх
Проблесковый маячок - ST655543
![Проблесковый маячок]( "Джон Дир 1450 Проблесковый маячок")
1A - Вращающийся маяк AZ44705 Поддерживаемые модели1450, 1550 Примечание:(ORD AZ101891)
1B - Вращающийся маяк AZ101891 Поддерживаемые модели1450, 1550
2 - Выходное гнездо AZ34621 Поддерживаемые модели1450, 1550 Посмотреть аналогичные детали
3 - Винт 19M7318 Количество:3 Поддерживаемые модели1450, 1550 Примечание:M6 X 30
4 - Карман CQ40634 Поддерживаемые модели1450, 1550
5 - Шайба Z59385 Поддерживаемые модели1450, 1550
6 - Гайка 14M7027 Поддерживаемые модели1450, 1550 Примечание:M6
7 - Стопорная шайба 12M7081 Поддерживаемые модели1450, 1550 Примечание:6.400 mm
8 - Шнур электропитания AZ45238 Поддерживаемые модели1450, 1550
9 - Винт с головкой 19M7161 Поддерживаемые модели1450, 1550 Примечание:M6 X 45
10 - Отверстие AZ46922 Поддерживаемые модели1450, 1550
11 - Лампа накаливания 57M7019 Поддерживаемые модели1450, 1550 Примечание:71 W Посмотреть аналогичные детали
12 - Лампа AZ46923 Поддерживаемые модели1450, 1550
13 - Рамка AZ46924 Поддерживаемые модели1450, 1550
14 - Заглушка Z51982 Поддерживаемые модели1450, 1550
Наверх

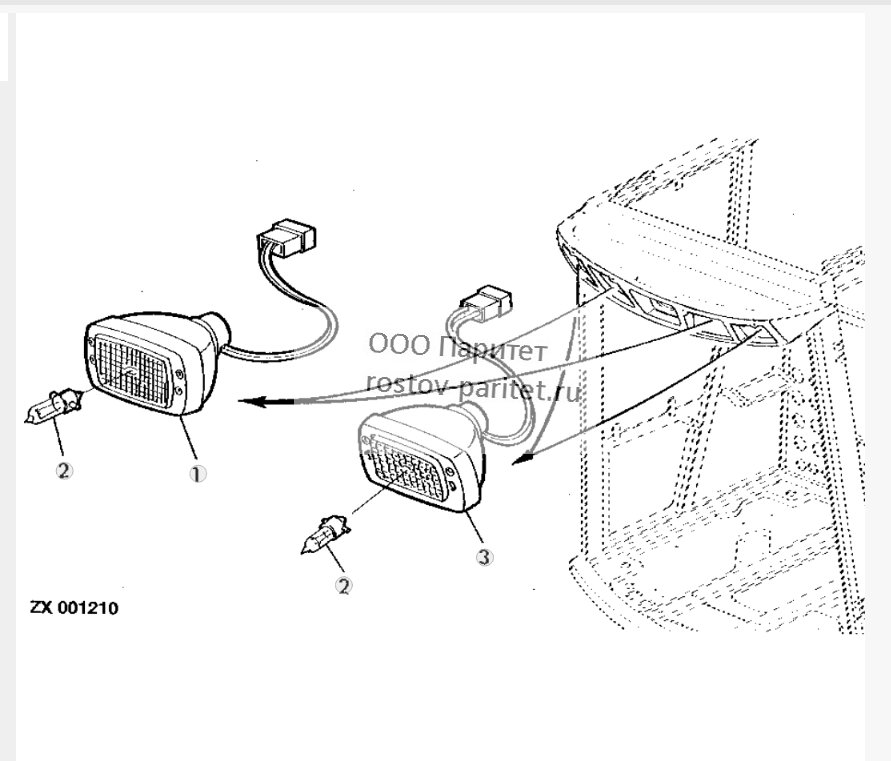

Пер. раб. освещ. - ST655544
![Пер. раб. освещ.]( "Джон Дир 1450 Пер. раб. освещ.")
1 - Прожектор AZ41570 Количество:2 Поддерживаемые модели1450, 1550 Примечание:INCL KEY 2
2 - Лампа накаливания Z26998 Количество:4 Поддерживаемые модели1450, 1550 Примечание:55 W Посмотреть аналогичные детали
3 - Прожектор AZ41571 Количество:2 Поддерживаемые модели1450, 1550 Примечание:INCL KEY 2
Наверх
Brake Pedals And Support - ST655546 ( Педали Тормоза И Поддержки - )
![Brake Pedals And Support]( "Джон Дир 1450 Brake Pedals And Support")
1 - Кронштейн Z12439 Поддерживаемые модели1450, 1550
2 - Винт 19M7865 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
3 - Крепление со штифтом Z39621 Поддерживаемые модели1450, 1550
4 - Пружинное кольцо F2863R Количество:2 Поддерживаемые модели1450, 1550
5 - Вилка DQ11131 Количество:2 Поддерживаемые модели1450, 1550
6 - Фланцевая гайка 14M7296 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M10
7 - Штифт CQ15372 Количество:2 Поддерживаемые модели1450, 1550
8 - Пружина растяжения Z56099 Количество:2 Поддерживаемые модели1450, 1550
9 - Шайба 24M7096 Количество:4 Поддерживаемые модели1450, 1550 Примечание:10.500 X 18 X 1.600 mm
10 - Шплинт 11M7015 Количество:4 Поддерживаемые модели1450, 1550 Примечание:3.200 X 25 mm
11 - Винт 19M7867 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M8 X 25
12 - Педаль Z12438 Поддерживаемые модели1450, 1550
13 - Распорная втулка Z39622 Поддерживаемые модели1450, 1550
14 - Втулка B177R Количество:2 Поддерживаемые модели1450, 1550
15 - Ограждение Z56098 Количество:2 Поддерживаемые модели1450, 1550
16 - Хомут Z56024 Поддерживаемые модели1450, 1550
17 - Стопорная гайка 14M7165 Поддерживаемые модели1450, 1550 Примечание:M6
18 - Винт 21M7441 Поддерживаемые модели1450, 1550 Примечание:M6 X 30
19 - Педаль Z12437 Поддерживаемые модели1450, 1550 Примечание:INCL KEY 14
20 - Изолятор Z54902 Поддерживаемые модели1450, 1550
21 - Винт 37M7071 Количество:3 Поддерживаемые модели1450, 1550
22 - Пластина CQ42934 Поддерживаемые модели1450, 1550
Наверх
Стояночный тормоз - ST655547
![Стояночный тормоз]( "Джон Дир 1450 Стояночный тормоз")
1 - Кронштейн AZ41552 Поддерживаемые модели1450, 1550 Serial No.______-44768
1 - Кронштейн DQ47604 Поддерживаемые модели1450, 1550 Serial No.44769-______
2 - Винт с головкой 19M7162 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
3 - Стопорная шайба 12M7056 Количество:4 Поддерживаемые модели1450, 1550 Примечание:8 mm
4 - Педаль Z54903 Поддерживаемые модели1450, 1550
5 - Ограждение Z54904 Поддерживаемые модели1450, 1550
6 - Щиток CQ45139 Поддерживаемые модели1450, 1550
7 - Изолятор Z54902 Поддерживаемые модели1450, 1550
8 - Втулка Z55285 Количество:2 Поддерживаемые модели1450, 1550
9 - Шайба 24M7051 Количество:2 Поддерживаемые модели1450, 1550 Примечание:21 X 37 X 3 mm
10 - Крепление со штифтом Z52693 Поддерживаемые модели1450, 1550
11 - Шплинт 11M7028 Количество:2 Поддерживаемые модели1450, 1550 Примечание:5 X 32 mm
12 - Винт с головкой 19M7288 Поддерживаемые модели1450, 1550 Примечание:M8 X 30
13 - Пружина растяжения Z21232 Поддерживаемые модели1450, 1550
14 - Гайка 14M7029 Поддерживаемые модели1450, 1550 Примечание:M8
15 - Рычаг AZ41556 Поддерживаемые модели1450, 1550
16 - Пружина растяжения Z54446 Поддерживаемые модели1450, 1550
17 - Рычаг DQ62342 Поддерживаемые модели1450, 1550
18 - Установочный винт 22M7148 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
19 - Шайба 24M7053 Поддерживаемые модели1450, 1550 Примечание:17 X 30 X 3 mm
20 - Рычаг DQ62337 Поддерживаемые модели1450, 1550
21 - Шплинт 11M7023 Поддерживаемые модели1450, 1550 Примечание:4 X 32 mm
22 - Гайка 14M7039 Поддерживаемые модели1450, 1550 Примечание:M10
23 - Винт 37M7071 Количество:4 Поддерживаемые модели1450, 1550
24 - Шайба 24M7096 Поддерживаемые модели1450, 1550 Примечание:10.500 X 18 X 1.600 mm
25 - Шплинт 11M7015 Поддерживаемые модели1450, 1550 Примечание:3.200 X 25 mm
26 - Толкающе-буксир. кабель DQ35949 Поддерживаемые модели1450, 1550
27 - Штифт 45M7109 Поддерживаемые модели1450, 1550 Примечание:10 X 28 mm
28 - Крепление со штифтом Z52695 Поддерживаемые модели1450, 1550
29 - Винт с головкой 19M7160 Поддерживаемые модели1450, 1550 Примечание:M6 X 30
30 - Гайка 14M7027 Поддерживаемые модели1450, 1550 Примечание:M6
31 - Скоба S04406 Поддерживаемые модели1450, 1550
Наверх
PARKING BRAKE - UNLOCKING DEVICE - ST655548 ( СТОЯНОЧНЫЙ ТОРМОЗ - УСТРОЙСТВО РАЗБЛОКИРОВКИ - )
![PARKING BRAKE]( "Джон Дир 1450 PARKING BRAKE")
1 - Кронштейн AZ45251 Поддерживаемые модели1450, 1550
2 - Втулка Z57403 Количество:4 Поддерживаемые модели1450, 1550
3 - Стопор DQ62343 Поддерживаемые модели1450, 1550
4 - Установочный винт 22M7079 Поддерживаемые модели1450, 1550 Примечание:M6 X 6
5 - Педаль DQ39896 Поддерживаемые модели1450, 1550
6 - Ограждение Z57293 Поддерживаемые модели1450, 1550
7 - Прокладка Z57401 Поддерживаемые модели1450, 1550
8 - Винт с головкой 19M6614 Поддерживаемые модели1450, 1550 Примечание:M6 X 12
9 - Стопорная шайба 12M7006 Поддерживаемые модели1450, 1550 Примечание:6 mm
10 - Каток Z57298 Поддерживаемые модели1450, 1550
11 - Винт с головкой 19M7295 Поддерживаемые модели1450, 1550 Примечание:M8 X 45
12 - Стопорная гайка 14M7166 Поддерживаемые модели1450, 1550 Примечание:M8
13 - Шайба 24M7049 Поддерживаемые модели1450, 1550 Примечание:17.500 X 30 X 3 mm
14 - Пружина растяжения Z57400 Поддерживаемые модели1450, 1550
15 - Вилка 54M7004 Поддерживаемые модели1450, 1550
16 - Желоб Z57203 Поддерживаемые модели1450, 1550
17 - Рычаг Z56399 Поддерживаемые модели1450, 1550
18 - Шплинт 11M7028 Поддерживаемые модели1450, 1550 Примечание:5 X 32 mm
19 - Стержень Z57296 Поддерживаемые модели1450, 1550
20 - Гайка 14M7027 Поддерживаемые модели1450, 1550 Примечание:M6
21 - Пружинный стопорный штифт 45M7080 Количество:2 Поддерживаемые модели1450, 1550
22 - Крепление со штифтом Z57205 Поддерживаемые модели1450, 1550 Примечание:6 X 25 MM
Наверх
CAB ATTACHING PARTS - ST655549 ( КАБИНЫ КРЕПЛЕНИЯ ДЕТАЛЕЙ - )
![CAB ATTACHING PARTS]( "Джон Дир 1450 CAB ATTACHING PARTS")
1 - Винт 19M7818 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M12 X 80
2 - Шайба Z61179 Количество:4 Поддерживаемые модели1450, 1550
3 - Изолятор Z55401 Количество:2 Поддерживаемые модели1450, 1550
4 - Изолятор Z55400 Количество:2 Поддерживаемые модели1450, 1550
5 - Шайба Z61246 Количество:4 Поддерживаемые модели1450, 1550
Наверх
Рама - ST655550
![Рама]( "Джон Дир 1450 Рама")
1 - Рама DQ35357 Поддерживаемые модели1450, 1550 Serial No.______-46174
1 - Рама DQ53224 Поддерживаемые модели1450, 1550 Serial No.46175-______
2 - Уголок Z66638 Поддерживаемые модели1450, 1550
3 - Уплотнитель Z59723 Поддерживаемые модели1450, 1550
4 - Уплотнитель Z59722 Поддерживаемые модели1450, 1550
5 - Винт Z47790 Поддерживаемые модели1450, 1550
6 - Шланг Z59392 Поддерживаемые модели1450, 1550
7 - Шланг CQ40653 Поддерживаемые модели1450, 1550
8 - Обратный клапан H150385 Поддерживаемые модели1450, 1550
9 - Заглушка 99M7015 Количество:8 Поддерживаемые модели1450, 1550 Примечание:OD=11 MM
10 - Винт 37M7026 Количество:7 Поддерживаемые модели1450, 1550
11 - Скоба SG06401 Поддерживаемые модели1450, 1550 Примечание:1/2" X 5/8"
12 - Втулка CQ41060 Поддерживаемые модели1450, 1550
13 - Уплотнитель CQ41138 Поддерживаемые модели1450, 1550
14 - Заглушка CQ47666 Поддерживаемые модели1450, 1550
Наверх
Крыша кабины - ST655552
![Крыша кабины]( "Джон Дир 1450 Крыша кабины")
1 - Крыша AZ41555 Поддерживаемые модели1450, 1550
2 - Уплотнитель CQ40288 Поддерживаемые модели1450, 1550
3 - Винт CQ10218 Поддерживаемые модели1450, 1550
4 - Шайба 24M7088 Поддерживаемые модели1450, 1550 Примечание:6.600 X 12 X 1.600 mm
Наверх
CAB FRONT LINERS - ST655553 ( КАБИНА ПЕРЕДНИЕ ВКЛАДЫШИ - )
![CAB FRONT LINERS]( "Джон Дир 1450 CAB FRONT LINERS")
1 - Панель AZ43311 Поддерживаемые модели1450, 1550 Примечание:(SUB FOR DQ43501)
2 - Винт 37M7176 Количество:6 Поддерживаемые модели1450, 1550 Примечание:M6 X 16
3 - Шайба 24M7251 Количество:6 Поддерживаемые модели1450, 1550 Примечание:6.400 X 18 X 1.600 mm
4 - Панель Z55287 Поддерживаемые модели1450, 1550
5 - Стопор Z56113 Поддерживаемые модели1450, 1550
6 - Метка DQ43693 Поддерживаемые модели1450 Serial No.______-070363 Примечание:(ORD DQ72827)
6 - Метка DQ43693 Поддерживаемые модели1550 Serial No.______-070295 Примечание:(ORD DQ72827)
6 - Табл. с серийным номером DQ72827 Поддерживаемые модели1450 Serial No.070364-______
6 - Табл. с серийным номером DQ72827 Поддерживаемые модели1550 Serial No.070296-______
7 - Винт с головкой 19M7077 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
8 - Гайка 14M7272 Поддерживаемые модели1450, 1550 Примечание:M6
9 - Зажимная скоба L31750 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(FOR DQ43693)
10 - Стопорная шайба 12M7006 Поддерживаемые модели1450, 1550 Примечание:6 mm
11 - Опора AZ46838 Поддерживаемые модели1450, 1550
12 - Опора AZ46843 Поддерживаемые модели1450, 1550
13 - Винт 19M7775 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M6 X 16
14 - Элемент жесткости CQ62635 Поддерживаемые модели1450 Примечание:Левая сторона
14 - Элемент жесткости CQ62636 Поддерживаемые модели1450 Примечание:R
14 - Элемент жесткости CQ62637 Количество:2 Поддерживаемые модели1550
15 - Фланцевая гайка 14M7303 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M6
16 - Отражательная пластина CQ71161 Поддерживаемые модели1450 Serial No.070408-______ Примечание:R
16 - Отражательная пластина CQ71614 Поддерживаемые модели1450 Serial No.070407-______ Примечание:Левая сторона
16 - Отражательная пластина CQ71161 Поддерживаемые модели1550 Serial No.070371-______ Примечание:R
16 - Отражательная пластина CQ71614 Поддерживаемые модели1550 Serial No.070371-______ Примечание:Левая сторона
Наверх
Ветровое стекло - ST655554
![Ветровое стекло]( "Джон Дир 1450 Ветровое стекло")
1 - Ветровое стекло Z66584 Поддерживаемые модели1450, 1550 Примечание:(ORD W/ (4) AH132819, (12) Z66623 AND (3) CQ40234)
2 - Изолятор Z66623 2 Поддерживаемые модели1450, 1550
3 - Клей CQ40234 Поддерживаемые модели1450, 1550
4 - Кронштейн AH132819 Количество:4 Поддерживаемые модели1450, 1550
Наверх
Стеклоочистители ветрового стекла - ST655555
![Стеклоочистители ветрового стекла]( "Джон Дир 1450 Стеклоочистители ветрового стекла")
1 - Стопор AZ43308 Поддерживаемые модели1450, 1550
2 - Упаковка CQ40122 Поддерживаемые модели1450, 1550
3 - Стопорная шайба 12M7128 Поддерживаемые модели1450, 1550 Примечание:28 mm
4 - Гайка Z57607 Количество:2 Поддерживаемые модели1450, 1550
5 - Коленчатая тяга AZ45257 Поддерживаемые модели1450, 1550
6 - Крепление со штифтом AZ45258 Поддерживаемые модели1450, 1550
7 - Пружинная шайба Z57604 Количество:2 Поддерживаемые модели1450, 1550
8 - Стяжная тяга AZ45260 Поддерживаемые модели1450, 1550
9 - Шайба Z57603 Поддерживаемые модели1450, 1550
10 - Винт с головкой 19M7139 Поддерживаемые модели1450, 1550 Примечание:M8 X 20
11 - Пружинное кольцо 40M7030 Поддерживаемые модели1450, 1550
12 - Рычаг AZ45259 Поддерживаемые модели1450, 1550
13 - Двигатель стеклоочистителя AZ45262 Поддерживаемые модели1450, 1550
14 - Стопорная шайба 12M7066 Поддерживаемые модели1450, 1550 Примечание:10 mm
15 - Гайка 14M7140 Поддерживаемые модели1450, 1550 Примечание:M10
16 - Винт 21M7210 Поддерживаемые модели1450, 1550 Примечание:M6 X 16
17 - Рычаг стеклоочистителя AZ45255 Поддерживаемые модели1450, 1550
18 - Стяжная тяга AZ45261 Поддерживаемые модели1450, 1550
19 - Щетка стеклоочистителя AZ45256 Количество:2 Поддерживаемые модели1450, 1550
20 - Шайба 24M7055 Количество:4 Поддерживаемые модели1450, 1550 Примечание:8.400 X 16 X 1.600 mm
Наверх
WINDSHIELD WASHER - ST655556 ( ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА - )
![WINDSHIELD WASHER]( "Джон Дир 1450 WINDSHIELD WASHER")
1 - Форсунка AL35642 Количество:2 Поддерживаемые модели1450, 1550
2 - Шланг L112247 Поддерживаемые модели1450, 1550 Примечание:(MF Z57485)
3 - Тройник L38013 Поддерживаемые модели1450, 1550
4 - Шланг L112247 Поддерживаемые модели1450, 1550 Примечание:(MF Z57485)
5 - Уплотнение L80014 Поддерживаемые модели1450, 1550
6 - Коленчатый патрубок AZ43416 Поддерживаемые модели1450, 1550
7 - Шланг L112247 Поддерживаемые модели1450, 1550 Примечание:(MF Z57485)
8 - Шланг L112247 Поддерживаемые модели1450, 1550 Примечание:(MF Z57485)
9 - Бак L78422 Поддерживаемые модели1450, 1550
10 - Обратный клапан AL114276 Поддерживаемые модели1450, 1550
11 - Шланг L112247 Поддерживаемые модели1450, 1550 Примечание:(MF Z57485)
12 - Колпачок Z60256 Поддерживаемые модели1450, 1550
13 - Заглушка 99M7121 Количество:2 Поддерживаемые модели1450, 1550
14 - Бак AL77711 Поддерживаемые модели1450, 1550
15 - Насос AL79013 Поддерживаемые модели1450, 1550 Посмотреть аналогичные детали
16 - Крышка заливной горловины L80013 Поддерживаемые модели1450, 1550
17 - Заглушка L80015 Поддерживаемые модели1450, 1550
Наверх
Зеркало заднего вида - ST655557
![Зеркало заднего вида]( "Джон Дир 1450 Зеркало заднего вида")
1 - Зеркало заднего вида DQ49832 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(SUB FOR AZ49140)
2 - Карман AZ49139 Поддерживаемые модели1450, 1550
3 - Карман AZ49138 Поддерживаемые модели1450, 1550
4 - Стопорная шайба 12M7056 Поддерживаемые модели1450, 1550 Примечание:8 mm
5 - Винт с головкой 19M7288 Поддерживаемые модели1450, 1550 Примечание:M8 X 30
6 - Гайка 14M7140 Поддерживаемые модели1450, 1550 Примечание:M10
7 - Стопорная шайба 12M7066 Поддерживаемые модели1450, 1550 Примечание:10 mm
8 - Кронштейн CQ44330 Поддерживаемые модели1450, 1550
9 - Зеркало заднего вида AZ100260 Поддерживаемые модели1450, 1550
10 - Шайба CQ01248 Поддерживаемые модели1450, 1550
11 - Стопорная шайба 12M7006 Поддерживаемые модели1450, 1550 Примечание:6 mm
12 - Винт с головкой 19M7077 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
13 - Зеркало заднего вида Z66635 Поддерживаемые модели1450, 1550 Примечание:(FOR AZ49140)
14 - Передняя фара DQ33944 Количество:2 Поддерживаемые модели1450, 1550
15 - Лампа накаливания AS04903 Поддерживаемые модели1450, 1550
16 - Винт с головкой 19M7139 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M8 X 20
17 - Распорная втулка CQ54821 Количество:2 Поддерживаемые модели1450, 1550
18 - Стопорная шайба 12M7008 Количество:4 Поддерживаемые модели1450, 1550 Примечание:8 mm
19 - Шайба 24M7207 Количество:4 Поддерживаемые модели1450, 1550 Примечание:8.400 X 24 X 2 mm
20 - Поручень DQ53607 Количество:2 Поддерживаемые модели1450, 1550
21 - Поручень CQ69396 Количество:2 Поддерживаемые модели1450, 1550
Наверх
WIRING HARNESS - REAR VIEW MIRROR - ST655558 ( ЖГУТ ПРОВОДОВ - ЗЕРКАЛА ЗАДНЕГО ВИДА - )
![WIRING HARNESS]( "Джон Дир 1450 WIRING HARNESS")
1 - Жгут проводов DQ73558 Поддерживаемые модели1450, 1550 Примечание:(SUB FOR AZ47789)
2 - Жгут проводов AZ47788 Поддерживаемые модели1450, 1550
3 - Переключатель AZ103320 Поддерживаемые модели1450, 1550
4 - Рама Z60254 Поддерживаемые модели1450, 1550
5 - Метка Z60250 Поддерживаемые модели1450, 1550
6 - Тумблер/кулисный переключ. AZ36343 Поддерживаемые модели1450, 1550
7 - Жгут проводов DQ66815 Поддерживаемые модели1450, 1550
Наверх
REAR VIEW MIRROR - ATTACHING PARTS - ST655559 ( ЗЕРКАЛА ЗАДНЕГО ВИДА - КРЕПЛЕНИЯ ЧАСТЕЙ - )
![REAR VIEW MIRROR]( "Джон Дир 1450 REAR VIEW MIRROR")
1 - Карман AZ49427 Поддерживаемые модели1450, 1550
2 - Винт с головкой 19M7378 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M8 X 45
3 - Стопорная шайба 12M7032 Количество:2 Поддерживаемые модели1450, 1550 Примечание:8.400 mm
4 - Стопорная гайка 14M7166 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M8
Наверх
REAR VIEW MIRROR - ELECTRICAL ADJUSTMENT - ST655561 ( ЗЕРКАЛО ЗАДНЕГО ВИДА - ЭЛЕКТРИЧЕСКАЯ РЕГУЛИРОВКА - )
![REAR VIEW MIRROR]( "Джон Дир 1450 REAR VIEW MIRROR")
1 - Зеркало заднего вида AZ100258 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(SUB FOR AZ47909)
Наверх
WINDOW AND SIDEPANEL - RH - ST655562 ( ОКНА И ПОДНОЖЕК - РЕЗУС - )
![WINDOW AND SIDEPANEL]( "Джон Дир 1450 WINDOW AND SIDEPANEL")
1 - Окно Z58642 Поддерживаемые модели1450, 1550
2 - Ось шарнира AL78919 Поддерживаемые модели1450, 1550
3 - Хомут L38083 Поддерживаемые модели1450, 1550
4 - Шайба T27260 Поддерживаемые модели1450, 1550
5 - Шайба 24M7252 Поддерживаемые модели1450, 1550 Примечание:13 X 20 X 2 mm
6 - Рукоятка L168271 Поддерживаемые модели1450, 1550 Примечание:(SUB FOR R133450)
7 - Пружинный шплинт 34M7126 Поддерживаемые модели1450, 1550 Примечание:5 X 12 mm
8 - Стопорная гайка 14M7165 Поддерживаемые модели1450, 1550 Примечание:M6
9 - Заглушка 99M7109 Поддерживаемые модели1450, 1550 Примечание:OD=17 MM
10 - Винт 21M7310 Количество:3 Поддерживаемые модели1450, 1550 Примечание:M6 X 25
11 - Шайба L55163 Количество:2 Поддерживаемые модели1450, 1550
12 - Стопорная шайба L37975 Количество:7 Поддерживаемые модели1450, 1550
13 - Колпачок L62580 Количество:3 Поддерживаемые модели1450, 1550
14 - Стопорная гайка 14M7376 Количество:3 Поддерживаемые модели1450, 1550 Примечание:M6
15 - Газовый цилиндр DQ48469 Поддерживаемые модели1450, 1550
16 - Шайба 24M7309 Поддерживаемые модели1450, 1550 Serial No.______-46174 Примечание:6.600 X 22 X 2 mm
16 - Шайба 24M7054 Поддерживаемые модели1450, 1550 Serial No.46175-______ Примечание:6.400 X 12 X 1.600 mm
17 - Стопор Z47444 Поддерживаемые модели1450, 1550
18 - Винт 37M7212 Поддерживаемые модели1450, 1550 Serial No.______-46174
18 - Болт 03M7092 Поддерживаемые модели1450, 1550 Serial No.46175-______ Примечание:M6 X 16
19 - Стопорная гайка 14M7166 Поддерживаемые модели1450, 1550 Примечание:M8
20 - Шайба 24M7088 Поддерживаемые модели1450, 1550 Примечание:6.600 X 12 X 1.600 mm
21 - Шайба Z41356 Количество: 10 Поддерживаемые модели1450, 1550
22 - Втулка Z47443 Поддерживаемые модели1450, 1550
23 - Уплотнитель DQ40265 Поддерживаемые модели1450, 1550
24 - Шарнир Z51939 Количество:2 Поддерживаемые модели1450, 1550
25 - Штифт Z41360 Количество:2 Поддерживаемые модели1450, 1550
26 - Пружинное кольцо 40M7126 Количество:2 Поддерживаемые модели1450, 1550
27 - Винт CQ10218 Поддерживаемые модели1450, 1550
28 - Изолятор CQ18323 Поддерживаемые модели1450, 1550
29 - Боковая стенка AZ52887 Поддерживаемые модели1450, 1550 Serial No.______-46175 Примечание:(ORD W/ (2) L76767)
29 - Колпачок DQ47261 Поддерживаемые модели1450, 1550 Serial No.46175-______
30 - Уплотнитель CQ40278 Поддерживаемые модели1450, 1550 Serial No.______-XXXXXX
31 - Метка Z62334 Поддерживаемые модели1450, 1550
32 - Шарнир DQ47265 Поддерживаемые модели1450, 1550 Serial No.46175-______
33 - Винт с головкой 19M7320 Поддерживаемые модели1450, 1550 Serial No.46175-______ Примечание:M6 X 40
34 - Стопорная шайба 12M7012 Поддерживаемые модели1450, 1550 Serial No.46175-______ Примечание:6 mm
35 - Винт 37M7026 Количество:4 Поддерживаемые модели1450, 1550
36 - Щиток CQ40285 Поддерживаемые модели1450, 1550
Наверх
Дверь кабины - ST655563
![Дверь кабины]( "Джон Дир 1450 Дверь кабины")
1 - Дверца Z58641 Поддерживаемые модели1450, 1550
2 - Уплотнительная шайба L76189 Поддерживаемые модели1450, 1550
3 - Рукоятка L76188 Поддерживаемые модели1450, 1550
4 - Рукоятка AZ46837 Поддерживаемые модели1450, 1550
5 - Фиксатор Z58649 Поддерживаемые модели1450, 1550
6 - Стопорная шайба 12M7006 Поддерживаемые модели1450, 1550 Примечание:6 mm
7 - Винт с головкой 19M7300 Поддерживаемые модели1450, 1550 Примечание:M6 X 10
8 - Съемник DQ37408 Поддерживаемые модели1450, 1550
9 - Хомут Z60271 Поддерживаемые модели1450, 1550
10 - Блокировка AZ43319 Поддерживаемые модели1450, 1550
11 - Газовый цилиндр DQ48470 Поддерживаемые модели1450, 1550
12 - Кнопка AL35863 Поддерживаемые модели1450, 1550
13 - Стопорная шайба 12M7056 Количество:4 Поддерживаемые модели1450, 1550 Примечание:8 mm
14 - Гайка 14M7029 Количество:3 Поддерживаемые модели1450, 1550 Примечание:M8
15 - Винт с головкой 19M7288 Поддерживаемые модели1450, 1550 Примечание:M8 X 30
16 - Шарнир H208790 Поддерживаемые модели1450, 1550
17 - Шарнир Z51939 Поддерживаемые модели1450, 1550
18 - Шайба Z41356 Количество:8 Поддерживаемые модели1450, 1550
19 - Стопорная шайба L37975 2 Поддерживаемые модели1450, 1550
20 - Винт CQ10218 Количество:4 Поддерживаемые модели1450, 1550
21 - Штифт Z41360 Количество:2 Поддерживаемые модели1450, 1550
22 - Пружинное кольцо 40M7126 Количество:2 Поддерживаемые модели1450, 1550
23 - Стопорная гайка 14M7376 Количество:5 Поддерживаемые модели1450, 1550 Примечание:M6
24 - Колпачок L62580 Количество:5 Поддерживаемые модели1450, 1550
25 - Винт 21M7503 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M8 X 35
26 - Шайба L55163 Количество:8 Поддерживаемые модели1450, 1550
27 - Шайба 24M7088 Количество:2 Поддерживаемые модели1450, 1550 Примечание:6.600 X 12 X 1.600 mm
28 - Шайба 24M7054 Количество:2 Поддерживаемые модели1450, 1550 Примечание:6.400 X 12 X 1.600 mm
29 - Винт 21M7310 Количество:5 Поддерживаемые модели1450, 1550 Примечание:M6 X 25
30 - Уплотнитель AZ50500 Поддерживаемые модели1450, 1550
31 - Стопор AZ46841 Поддерживаемые модели1450, 1550
32 - Ограничитель L57814 Поддерживаемые модели1450, 1550
33 - Шайба 24M7047 Поддерживаемые модели1450, 1550 Примечание:13 X 24 X 2.500 mm
34 - Гайка Z41915 Поддерживаемые модели1450, 1550
35 - Винт 19M7866 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M8 X 20
36 - Изолятор CQ18322 Поддерживаемые модели1450, 1550
37 - Шайба Z54713 Поддерживаемые модели1450, 1550
38 - Уплотнитель Z54712 Поддерживаемые модели1450, 1550
39 - Винт с головкой 19M7286 Поддерживаемые модели1450, 1550 Примечание:M6 X 25
40 - Уплотнительная шайба L76190 Поддерживаемые модели1450, 1550
41 - Втулка Z60265 Поддерживаемые модели1450, 1550
42 - Втулка Z60266 Поддерживаемые модели1450, 1550
Наверх
REAR WALL AND WINDOW - ST655564 ( ОКНО ЗАДНЕЙ СТЕНКИ И )
![REAR WALL AND WINDOW]( "Джон Дир 1450 REAR WALL AND WINDOW")
1 - Изолятор CQ70414 Количество:2 Поддерживаемые модели1450, 1550
2 - Изолятор CQ70415 Поддерживаемые модели1450, 1550
3 - Рамка CQ42453 Поддерживаемые модели1450, 1550
4 - Винт H168717 Количество: 10 Поддерживаемые модели1450, 1550
5 - Зеркало заднего вида CQ37600 Поддерживаемые модели1450, 1550
Наверх
CAB ROOF - INNER PANELS - ST655565 ( КАБИНА КРЫШИ - ВНУТРЕННИЕ ПАНЕЛИ - )
![CAB ROOF]( "Джон Дир 1450 CAB ROOF")
1 - Крыша Z54907 Поддерживаемые модели1450, 1550
2 - Винт CQ44919 Поддерживаемые модели1450, 1550
3 - Гайка CQ45003 Поддерживаемые модели1450, 1550
4 - Панель Z54720 Поддерживаемые модели1450, 1550
5 - Защитный козырек AZ43306 Поддерживаемые модели1450, 1550
6 - Винт 21M7310 Поддерживаемые модели1450, 1550 Примечание:M6 X 25
7 - Шайба 24M7251 Поддерживаемые модели1450, 1550 Примечание:6.400 X 18 X 1.600 mm
8 - Распорная втулка Z32264 Количество:3 Поддерживаемые модели1450, 1550 Serial No.______-XXXXXX
9 - Винт 37H95 Поддерживаемые модели1450, 1550
10 - Шайба 24M7138 Поддерживаемые модели1450, 1550 Примечание:5.300 X 15 X 1 mm
Наверх
REAR CAB WALL - INNER PANELS - ST655566 ( ЗАДНИЙ КАБИНЫ СТЕНЫ - ВНУТРЕННИЕ ПАНЕЛИ - )
![REAR CAB WALL]( "Джон Дир 1450 REAR CAB WALL")
1 - Стопорная шайба 12M7081 6 Поддерживаемые модели1450, 1550 Примечание:6.400 mm
2 - Панель Z54514 Поддерживаемые модели1450, 1550
3 - Винт 21M7206 Количество: 10 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
4 - Направляющая Z52644 Количество:2 Поддерживаемые модели1450, 1550
5 - Прокладка Z54445 Количество:2 Поддерживаемые модели1450, 1550
6 - Винт CQ44919 Количество: 10 Поддерживаемые модели1450, 1550
7 - Заглушка Z54439 Количество: 10 Поддерживаемые модели1450, 1550
Наверх
CARPET - ST655567 ( Ковер - )
![CARPET]( "Джон Дир 1450 CARPET")
1 - Коврик DQ41666 Поддерживаемые модели1450, 1550
2 - Винт 37M7403 Количество:2 Поддерживаемые модели1450, 1550
3 - Панель Z54516 Поддерживаемые модели1450, 1550
4 - Заглушка Z54439 Количество:8 Поддерживаемые модели1450, 1550
5 - Винт CQ44919 Количество:8 Поддерживаемые модели1450, 1550
6 - Шайба 24M7117 Количество:8 Поддерживаемые модели1450, 1550 Примечание:4.300 X 9 X 0.800 mm
7 - Панель Z54378 Поддерживаемые модели1450, 1550
8 - Панель Z54377 Поддерживаемые модели1450, 1550
Наверх
ROOF CONSOLE - ST655568 ( ПОТОЛОЧНОЙ КОНСОЛИ - )
![ROOF CONSOLE]( "Джон Дир 1450 ROOF CONSOLE")
1 - Кронштейн AZ52027 Поддерживаемые модели1450, 1550 Примечание:(SUB FOR AZ42892)
2 - Хомут Z55288 Количество:2 Поддерживаемые модели1450, 1550
3 - Заглушка Z57413 Количество:4 Поддерживаемые модели1450, 1550
4 - Шайба 24M7036 Количество:4 Поддерживаемые модели1450, 1550 Примечание:9 X 16 X 1.600 mm
5 - Стопорная гайка 14M7166 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M8
6 - Винт 21M7378 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
7 - Винт CQ10218 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M6 X 16
8 - Шайба 24M7088 Количество:8 Поддерживаемые модели1450, 1550 Примечание:6.600 X 12 X 1.600 mm
9 - Заглушка Z54439 Количество:3 Поддерживаемые модели1450, 1550
10 - Винт 37H95 Количество:3 Поддерживаемые модели1450, 1550
11 - Гайка R50500 Количество:3 Поддерживаемые модели1450, 1550
12 - Винт 21M7310 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M6 X 25
13 - Прибор DQ52930 Поддерживаемые модели1450, 1550
14 - Уплотнение L164943 Поддерживаемые модели1450, 1550
15 - Винт с головкой 19M7077 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
16 - Шайба 24M7063 Поддерживаемые модели1450, 1550 Примечание:6.400 X 14 X 1.200 mm
17 - Гайка 14M7027 Поддерживаемые модели1450, 1550 Примечание:M6
.. - Приборная панель DQ51295 Поддерживаемые модели1450, 1550
Наверх
ROOF CONSOLE - LINERS - ST655569 ( ПОТОЛОЧНОЙ КОНСОЛИ - ВКЛАДЫШИ - )
![ROOF CONSOLE]( "Джон Дир 1450 ROOF CONSOLE")
1 - Метка Z64179 Поддерживаемые модели1450, 1550
2 - Щиток Z55428 Поддерживаемые модели1450, 1550
3 - Винт 21M7514 Поддерживаемые модели1450, 1550 Примечание:M4 X 12
4 - Ручка DQ72947 Количество:3 Поддерживаемые модели1450, 1550
Наверх
ROOF CONSOLE - SWITCH - ST655571 ( ПОТОЛОЧНОЙ КОНСОЛИ - ПЕРЕКЛЮЧАТЕЛЬ - )
![ROOF CONSOLE]( "Джон Дир 1450 ROOF CONSOLE")
1 - Переключатель AL62379 Поддерживаемые модели1450, 1550
2 - Нажимная кнопка Z52640 Поддерживаемые модели1450, 1550
3 - Тумблер/кулисный переключ. AZ41205 Поддерживаемые модели1450, 1550
4 - Нажимная кнопка Z57423 Поддерживаемые модели1450, 1550
5 - Тумблер/кулисный переключ. AZ36343 Количество:2 Поддерживаемые модели1450, 1550
6 - Нажимная кнопка Z57422 Количество:2 Поддерживаемые модели1450, 1550
7 - Тумблер/кулисный переключ. AZ43621 Поддерживаемые модели1450, 1550
8 - Нажимная кнопка Z52722 Поддерживаемые модели1450, 1550
9 - Нажимная кнопка Z57418 Поддерживаемые модели1450, 1550
10 - Нажимная кнопка Z52629 Поддерживаемые модели1450, 1550
11 - Переключатель AZ41251 Поддерживаемые модели1450, 1550
12 - Нажимная кнопка Z52628 Поддерживаемые модели1450, 1550
13 - Крышка Z45954 Поддерживаемые модели1450, 1550 Serial No.______-43633
13 - Тумблер/кулисный переключ. AZ36343 Поддерживаемые модели1450, 1550 Serial No.43634-______
14 - Тумблер/кулисный переключ. AZ36341 Поддерживаемые модели1450, 1550
15 - Нажимная кнопка Z57419 Поддерживаемые модели1450, 1550
16 - Тумблер/кулисный переключ. AZ45388 Поддерживаемые модели1450, 1550
17 - Метка Z56389 Поддерживаемые модели1450, 1550
18 - Тумблер/кулисный переключ. AZ41383 Поддерживаемые модели1450, 1550 Serial No.______-49177
18 - Крышка Z45954 Поддерживаемые модели1450, 1550 Serial No.49178-______
19 - Нажимная кнопка Z52638 Поддерживаемые модели1450, 1550 Serial No.______-49177
20 - Рама Z65074 Количество:4 Поддерживаемые модели1450, 1550
21 - Переключатель AL57901 Количество:2 Поддерживаемые модели1450, 1550 Serial No.______-47353
21 - Переключатель AL57901 Поддерживаемые модели1450, 1550 Serial No.47354-______
22 - Нажимная кнопка CQ47061 Поддерживаемые модели1450, 1550 Serial No.43634-______
23 - Переключатель AZ41979 Поддерживаемые модели1450, 1550 Serial No.47354-______
Наверх
MAIN CONSOLE - ST655572 ( ГЛАВНАЯ КОНСОЛЬ - )
![MAIN CONSOLE]( "Джон Дир 1450 MAIN CONSOLE")
1 - Опора AZ45986 Поддерживаемые модели1450, 1550 Serial No.______-49177
1 - Приборн. панель с опорой DQ51126 Поддерживаемые модели1450 Serial No.49178-070104
1 - Приборн. панель с опорой DQ51126 Поддерживаемые модели1550 Serial No.48178-070069
2 - Приборн. панель с опорой AZ52495 Поддерживаемые модели1450 Serial No.______-070104
2 - Приборн. панель с опорой AZ52495 Поддерживаемые модели1550 Serial No.______-070069
3 - Боковая стенка DQ38902 Поддерживаемые модели1450, 1550
4 - Карман CQ42692 Поддерживаемые модели1450, 1550
5 - Шайба CQ01248 Количество:2 Поддерживаемые модели1450, 1550 Примечание:6.4 X 18 MM
6 - Винт 37M7403 Количество:8 Поддерживаемые модели1450, 1550
7 - Шайба 24M7251 Количество:4 Поддерживаемые модели1450, 1550 Примечание:6.400 X 18 X 1.600 mm
8 - Винт 37M7071 Количество:6 Поддерживаемые модели1450, 1550
9 - Шайба 24M7087 Количество:5 Поддерживаемые модели1450, 1550 Примечание:5.500 X 10 X 1 mm
10 - Рама Z65074 Количество:6 Поддерживаемые модели1450, 1550
11 - Винт CQ44919 Количество:9 Поддерживаемые модели1450, 1550
12 - Винт 37M7408 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M5.5 X 16
13 - Прижимная гайка L79648 Количество:5 Поддерживаемые модели1450, 1550
14 - Приборн. панель с опорой DQ66099 Поддерживаемые модели1450 Serial No.070105-______
14 - Приборн. панель с опорой DQ66099 Поддерживаемые модели1550 Serial No.070070-______
15 - Приборн. панель с опорой DQ66102 Поддерживаемые модели1450 Serial No.070105-______
15 - Приборн. панель с опорой DQ66102 Поддерживаемые модели1550 Serial No.070070-______
.. - Приборная панель DQ51296 Поддерживаемые модели1450 Serial No.48996-070104
.. - Приборная панель DQ51296 Поддерживаемые модели1550 Serial No.48996-070069
.. - Приборная панель DQ75383 Поддерживаемые модели1450 Serial No.070105-______ Примечание:SUB FOR DQ66100
.. - Приборная панель DQ75383 Поддерживаемые модели1550 Serial No.070070-______ Примечание:SUB FOR DQ66100
Наверх
MAIN CONSOLE - COMPONENTS - ST655573 ( ГЛАВНАЯ КОНСОЛЬ - КОМПОНЕНТЫ - )
![MAIN CONSOLE]( "Джон Дир 1450 MAIN CONSOLE")
1 - Знак CQ39202 Поддерживаемые модели1450, 1550 Serial No.______-44473
1 - Знак CQ47382 Поддерживаемые модели1450, 1550 Serial No.44474-______
2 - Кожух CQ47801 Поддерживаемые модели1450, 1550
3 - Сучкоруб Z56379 Поддерживаемые модели1450, 1550
4 - Кожух CQ47802 Поддерживаемые модели1450, 1550
5 - Проволока Z66386 Поддерживаемые модели1450, 1550
6 - Система сигнализации DQ12861 Поддерживаемые модели1450, 1550
7 - Нажимная кнопка Z56397 Поддерживаемые модели1450, 1550
8 - Выходное гнездо AZ53288 Поддерживаемые модели1450, 1550
Наверх
MAIN CONSOLE - SWITCHES - ST655574 ( ГЛАВНАЯ КОНСОЛЬ - ПЕРЕКЛЮЧАТЕЛИ - )
![MAIN CONSOLE]( "Джон Дир 1450 MAIN CONSOLE")
1 - Тумблер/кулисный переключ. AZ36343 Количество:3 Поддерживаемые модели1450, 1550
2 - Тумблер/кулисный переключ. AZ36344 Поддерживаемые модели1450, 1550
3 - Метка Z58631 Поддерживаемые модели1450, 1550
4 - Переключатель AZ41976 Количество:3 Поддерживаемые модели1450, 1550
5 - Вкладыш Z55293 Поддерживаемые модели1450, 1550
6 - Переключатель AZ45387 Поддерживаемые модели1450, 1550 Примечание:(Без MFWD)
7 - Крышка Z45954 Количество:6 Поддерживаемые модели1450, 1550 Примечание:(С MFWD)
7 - Крышка Z45954 Количество:5 Поддерживаемые модели1450, 1550
8 - Нажимная кнопка Z52719 Поддерживаемые модели1450, 1550
9 - Нажимная кнопка Z52718 Поддерживаемые модели1450, 1550
10 - Нажимная кнопка Z54441 Поддерживаемые модели1450, 1550
11 - Нажимная кнопка Z54442 Поддерживаемые модели1450, 1550
12 - Нажимная кнопка CQ39203 Поддерживаемые модели1450, 1550
13 - Нажимная кнопка CQ46071 Поддерживаемые модели1450, 1550
14 - Метка Z58630 Поддерживаемые модели1450, 1550
15 - Тумблер/кулисный переключ. AZ41205 Поддерживаемые модели1450, 1550
16 - Переключатель AZ41979 Поддерживаемые модели1450, 1550 Примечание:(С MFWD)
17 - Метка CQ51720 Поддерживаемые модели1450, 1550 Примечание:(С MFWD)
Наверх
MAIN CONSOLE - POTENTIOMETER - ST655575 ( ГЛАВНАЯ КОНСОЛЬ - ПОТЕНЦИОМЕТР - )
![MAIN CONSOLE]( "Джон Дир 1450 MAIN CONSOLE")
1 - Переключатель DQ39629 Поддерживаемые модели1450, 1550 Serial No.______-XXXXX
2 - Ручка AH126811 Количество:2 Поддерживаемые модели1450, 1550
3 - Стопорная гайка H106246 Количество:2 Поддерживаемые модели1450, 1550
4 - Переключатель AH121190 Поддерживаемые модели1450, 1550
Наверх
Жгут проводов кабины - ST655576
![Жгут проводов кабины]( "Джон Дир 1450 Жгут проводов кабины")
1 - Жгут проводов кабины DQ43778 Поддерживаемые модели1450, 1550 Serial No.______-41720
1 - Жгут проводов кабины DQ41838 Поддерживаемые модели1450, 1550 Serial No.41721-43633
1 - Жгут проводов кабины DQ45651 Поддерживаемые модели1450, 1550 Serial No.43634-47353
1 - Жгут проводов DQ50007 Поддерживаемые модели1450, 1550 Serial No.47354-49815
1 - Жгут проводов DQ50010 Поддерживаемые модели1450, 1550 Serial No.49816-54550
1 - Жгут проводов DQ59258 Поддерживаемые модели1450, 1550 Serial No.54551-______
2 - Винт 37H95 Поддерживаемые модели1450, 1550
3 - Полоса CQ47442 Поддерживаемые модели1450, 1550
4 - Заклепка DQ04852 Количество:4 Поддерживаемые модели1450, 1550
5 - Скоба R72659 Количество:2 Поддерживаемые модели1450, 1550
6 - Винт с головкой 19M7139 Поддерживаемые модели1450, 1550 Примечание:M8 X 20
7 - Шайба 24M7207 Поддерживаемые модели1450, 1550 Примечание:8.400 X 24 X 2 mm
8 - Стопорная шайба 12M7065 Поддерживаемые модели1450, 1550 Примечание:8 mm
9 - Гайка 14M7029 Поддерживаемые модели1450, 1550 Примечание:M8
10 - Таймер DQ54924 Поддерживаемые модели1450, 1550 Serial No.54551-______
11 - Стопорная шайба 12M7063 Количество:2 Поддерживаемые модели1450, 1550 Serial No.54551-______ Примечание:4 mm
12 - Гайка 14M7139 Количество:2 Поддерживаемые модели1450, 1550 Serial No.54551-______ Примечание:M4
13 - Винт 21M7250 Количество:2 Поддерживаемые модели1450, 1550 Serial No.54551-______ Примечание:M4 X 12
Наверх
Жгут проводов кабины - ST655577
![Жгут проводов кабины]( "Джон Дир 1450 Жгут проводов кабины")
1 - Жгут проводов DQ37574 Поддерживаемые модели1450, 1550 Serial No.______-43633
1 - Жгут проводов DQ45653 Поддерживаемые модели1450, 1550 Serial No.43634-47353
1 - Жгут проводов DQ50006 Поддерживаемые модели1450, 1550 Serial No.47354-______
Наверх
Жгут проводов кабины - ST655578
![Жгут проводов кабины]( "Джон Дир 1450 Жгут проводов кабины")
1 - Жгут проводов DQ37572 Поддерживаемые модели1450, 1550 Serial No.______-49177
1 - Жгут проводов DQ51125 Поддерживаемые модели1450, 1550 Serial No.49178-______
Наверх
CORNERPOST - INFOTRAK MONITOR AND MULTIPLE INDICATORS - ST655579 ( CORNERPOST - INFOTRAK МОНИТОР И НЕСКОЛЬКО ИНДИКАТОРОВ - )
![CORNERPOST]( "Джон Дир 1450 CORNERPOST")
1 - Тахометр AH161335 Поддерживаемые модели1450, 1550 Примечание:ORDER AXE49221
1 - Тахометр AXE49221 Поддерживаемые модели1450, 1550
2 - Метка R133618 Поддерживаемые модели1450, 1550
3 - Стопор Z56386 Поддерживаемые модели1450, 1550
4 - Шпилька Z57280 Количество:4 Поддерживаемые модели1450, 1550
5 - Гайка 14M7139 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M4
6 - Стопорная шайба 12M7084 Количество:4 Поддерживаемые модели1450, 1550 Примечание:4.300 mm
7 - Прибор AZ50502 Поддерживаемые модели1450, 1550 Serial No.______-49177
8 - Указатель DQ50860 Поддерживаемые модели1450, 1550 Serial No.49178-______
9 - Датчик DQ50859 Поддерживаемые модели1450, 1550 Serial No.49178-______
Наверх
Cornerpost - Infotrak Monitor and Multiple Indicators - ST655580 ( Cornerpost - Infotrak монитор и несколько индикаторов - )
![Cornerpost]( "Джон Дир 1450 Cornerpost")
1 - Индикатор AZ41566 Поддерживаемые модели1450, 1550 Serial No.______-49177
1 - Индикатор DQ62062 Поддерживаемые модели1450, 1550 Serial No.49178-______
2 - Печатная схема DQ58911 Поддерживаемые модели1450, 1550 Serial No.49178-______
3 - Корпус коммутатора CQ58907 Поддерживаемые модели1450, 1550 Serial No.49178-______
4 - Графическая панель CQ62064 Поддерживаемые модели1450, 1550 Serial No.48178-______
5 - Панель CQ58908 Количество:2 Поддерживаемые модели1450, 1550 Serial No.49178-______
6 - Прибор AZ41574 Поддерживаемые модели1450, 1550 Serial No.______-49177
7 - Индикатор AZ41567 Поддерживаемые модели1450, 1550 Serial No.______-49177
7 - Индикатор DQ73940 Поддерживаемые модели1450, 1550 Serial No.49178-______ Примечание:SUB FOR DQ50857
8 - Печатная схема DQ58912 Поддерживаемые модели1450, 1550 Serial No.49178-______
9 - Модуль ....... Поддерживаемые модели1450, 1550 Serial No.49178-______
10 - Пружина CQ58906 Поддерживаемые модели1450, 1550 Serial No.49178-______
11 - Прибор DQ51273 Поддерживаемые модели1450, 1550 Serial No.49178-______
12 - Прибор DQ61063 Поддерживаемые модели1450, 1550 Serial No.49178-______
13 - Пружина CQ58906 Количество:2 Поддерживаемые модели1450, 1550 Serial No.49178-______
.. - Приборн. панель с опорой DQ51519 Поддерживаемые модели1450 Serial No.49178-070104
.. - Приборн. панель с опорой DQ51519 Поддерживаемые модели1550 Serial No.49178-070069
.. - Приборн. панель с опорой DQ66097 Поддерживаемые модели1450 Serial No.070105-______
.. - Приборн. панель с опорой DQ66097 Поддерживаемые модели1550 Serial No.070070-______
Наверх
MANOMETER - ST655581 ( Манометр - )
![MANOMETER]( "Джон Дир 1450 MANOMETER")
1 - Индикатор давления DQ47192 Поддерживаемые модели1450, 1550 Serial No.48782-______
2 - Опора DQ48034 Поддерживаемые модели1450, 1550 Serial No.48782-______
3 - Винт 21M7292 Количество:2 Поддерживаемые модели1450, 1550 Serial No.48782-______ Примечание:M6 X 16
4 - Шайба 24M7251 Количество:2 Поддерживаемые модели1450, 1550 Serial No.48782-______ Примечание:6.400 X 18 X 1.600 mm
Наверх
GEARSHIFT LEVER AND LINKAGE - ST655582 ( РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ И РЫЧАГ - )
![GEARSHIFT LEVER AND LINKAGE]( "Джон Дир 1450 GEARSHIFT LEVER AND LINKAGE")
1 - Захват AZ31250 Поддерживаемые модели1450, 1550
2 - Гайка 14M7042 Поддерживаемые модели1450, 1550 Примечание:M12
3 - Рычаг DQ37112 Поддерживаемые модели1450, 1550
4 - Стопорная шайба 12M7066 Количество:2 Поддерживаемые модели1450, 1550 Примечание:10 mm
5 - Гайка 14M7039 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M10
6 - Шайба 24M7318 Количество:2 Поддерживаемые модели1450, 1550 Примечание:19 X 34 X 3 mm
7 - Шплинт 11M7028 Поддерживаемые модели1450, 1550 Примечание:5 X 32 mm
8 - Универсальный шарнир DQ23617 Количество:2 Поддерживаемые модели1450, 1550
9 - Стопорная шайба 12M7067 Поддерживаемые модели1450, 1550 Примечание:12 mm
10 - Винт с головкой 19M7301 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M8 X 40
11 - Скоба H133047 Поддерживаемые модели1450, 1550
12 - Прокладка CQ42474 Поддерживаемые модели1450, 1550
13 - Изолятор H133662 Поддерживаемые модели1450, 1550
14 - Гайка 14M7272 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M6
15 - Толкающе-буксир. кабель DQ37896 Поддерживаемые модели1450
15 - Толкающе-буксир. кабель AZ41887 Поддерживаемые модели1550
16 - Скоба T70659 Поддерживаемые модели1450, 1550 Примечание:(SUB FOR DQ08621)
17 - Винт с головкой 19M7286 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M6 X 25
18 - Винт с головкой 19M7139 Поддерживаемые модели1450, 1550 Примечание:M8 X 20
19 - Гайка 14M7029 Поддерживаемые модели1450, 1550 Примечание:M8
Наверх
SPEED CONTROL LINKAGE - ST655583 ( КРУИЗ-КОНТРОЛЬ ТЯГИ - )
![SPEED CONTROL LINKAGE]( "Джон Дир 1450 SPEED CONTROL LINKAGE")
1 - Ручка DQ74776 Поддерживаемые модели1450, 1550
2 - Рычаг DQ45213 Поддерживаемые модели1450, 1550
3 - Гайка 14M7415 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M12
4 - Шайба 24M7047 Поддерживаемые модели1450, 1550 Примечание:13 X 24 X 2.500 mm
5 - Пружина сжатия M4141T Поддерживаемые модели1450, 1550
6 - Шайба Z66039 Количество:2 Поддерживаемые модели1450, 1550
7 - Уголок CQ46347 Поддерживаемые модели1450, 1550
8 - Толкающе-буксир. кабель DQ37576 Поддерживаемые модели1450, 1550
9 - Винт с головкой 19M7560 Количество:5 Поддерживаемые модели1450, 1550 Примечание:M6 X 16
10 - Стопорная шайба 12M7006 3 Поддерживаемые модели1450, 1550 Примечание:6 mm
11 - Гайка 14M7027 1 Поддерживаемые модели1450, 1550 Примечание:M6
12 - Гайка 14M7297 Количество:3 Поддерживаемые модели1450, 1550 Примечание:M5
13 - Шаровое соединение DQ40189 Количество:3 Поддерживаемые модели1450, 1550
14 - Стопорная шайба 12M7064 Поддерживаемые модели1450, 1550 Примечание:5 mm
15 - Гайка 14M7297 Поддерживаемые модели1450, 1550 Примечание:M5
16 - Шайба CQ06655 Поддерживаемые модели1450, 1550
Наверх
Multifunction Control Handle - ST655584 ( Многофункциональная Ручка Управления - )
![Multifunction Control Handle]( "Джон Дир 1450 Multifunction Control Handle")
1 - Кольцо магнитного датчика AZ48649 Поддерживаемые модели1450, 1550 Serial No.______-44998
1 - Рычаг DQ47356 Поддерживаемые модели1450, 1550 Serial No.44999-51453
1 - Рычаг DQ54323 Поддерживаемые модели1450, 1550 Serial No.51454-______
2 - Рукоятка DQ54190 Поддерживаемые модели1450, 1550 Примечание:SUB FOR AZ52728
3 - Ось шарнира DQ46953 Поддерживаемые модели1450, 1550 Serial No.______-51453 Примечание:ORDER DQ54150
3 - Подлокотник DQ54150 Поддерживаемые модели1450, 1550 Serial No.51454-______
Наверх
MULTIFUNCTION CONTROL HANDLE - SWITCHES - ST655585 ( МНОГОФУНКЦИОНАЛЬНАЯ РУЧКА УПРАВЛЕНИЯ - ПЕРЕКЛЮЧАТЕЛИ - )
![MULTIFUNCTION CONTROL HANDLE]( "Джон Дир 1450 MULTIFUNCTION CONTROL HANDLE")
1 - Кольцо магнитного датчика AZ48649 Поддерживаемые модели1450, 1550 Serial No.______-44998
1 - Рычаг DQ47356 Поддерживаемые модели1450, 1550 Serial No.44999-51453
1 - Рычаг DQ54323 Поддерживаемые модели1450, 1550 Serial No.51454-______
2 - Пружина сжатия Z58247 Поддерживаемые модели1450, 1550
3 - Хомут Z58245 Поддерживаемые модели1450, 1550
4 - Комплект для наладки AZ46830 Поддерживаемые модели1450, 1550
5 - Карман Z58246 Поддерживаемые модели1450, 1550
6 - Переключатель AZ46831 Поддерживаемые модели1450, 1550 Serial No.______-51453
6 - Кнопка DQ54397 Поддерживаемые модели1450, 1550 Serial No.51454-______
7 - Переключатель AZ46832 Поддерживаемые модели1450, 1550 Serial No.______-51453
7 - Кнопка DQ54398 Поддерживаемые модели1450, 1550 Serial No.51454-______
8 - Комплект для наладки AZ46835 Поддерживаемые модели1450, 1550
9 - Комплект для наладки AZ46834 Поддерживаемые модели1450, 1550
10 - Комплект для наладки AZ46833 Поддерживаемые модели1450, 1550
11 - Переключатель AZ42998 Поддерживаемые модели1450, 1550 Serial No.______-51453
11 - Переключатель DQ54148 Поддерживаемые модели1450, 1550 Serial No.51454-______
12 - Переключатель AZ47914 Поддерживаемые модели1450, 1550 Serial No.______-51453
12 - Переключатель DQ54149 Поддерживаемые модели1450, 1550 Serial No.51454-______
13 - Изолятор Z58646 Количество:2 Поддерживаемые модели1450, 1550 Serial No.______-51453
13 - Хомут CQ54324 Количество:2 Поддерживаемые модели1450, 1550 Serial No.51454-______
14 - Стопорная гайка 14M7585 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M3
15 - Переключатель AZ42999 Поддерживаемые модели1450, 1550 Serial No.______-51453
15 - Переключатель DQ54147 Поддерживаемые модели1450, 1550 Serial No.51454-______
16 - Изолятор Z58645 Поддерживаемые модели1450, 1550 Serial No.______-51453
16 - Хомут CQ54428 Поддерживаемые модели1450, 1550 Serial No.51454-______
17 - Винт 21M1211 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M4 X 6
18 - Дисковое орудие Z58224 Поддерживаемые модели1450, 1550
19 - Винт 21M7038 Поддерживаемые модели1450, 1550 Примечание:M5 X 12
20 - Штифт Z58243 Поддерживаемые модели1450, 1550
21 - Шайба 12M1646 Поддерживаемые модели1450, 1550 Примечание:13 X 24 X 1.200 mm
22 - Прокладка 24M7211 Поддерживаемые модели1450, 1550
23 - Стопорная гайка E68605 Поддерживаемые модели1450, 1550
Наверх
UPPER PART OF ARMREST - ST655586 ( ВЕРХНЯЯ ЧАСТЬ ПОДЛОКОТНИКА - )
![UPPER PART OF ARMREST]( "Джон Дир 1450 UPPER PART OF ARMREST")
1 - Подушка AZ42875 Поддерживаемые модели1450, 1550
2 - Лента Z56381 Поддерживаемые модели1450, 1550
3 - Тумблер/кулисный переключ. AZ36344 Количество:4 Поддерживаемые модели1450, 1550
4 - Болт Z57611 Количество:4 Поддерживаемые модели1450, 1550 Примечание:3 X 12 MM
5 - Уголок Z52949 Количество:2 Поддерживаемые модели1450, 1550
6 - Подлокотник Z52947 Поддерживаемые модели1450, 1550 Serial No.______-51453
6 - Подлокотник CQ54319 Поддерживаемые модели1450, 1550 Serial No.51454-______
7 - Контейнер Z54435 Поддерживаемые модели1450, 1550
8 - Винт с головкой Z56108 Количество:4 Поддерживаемые модели1450, 1550
9 - Пепельница AZ42989 Поддерживаемые модели1450, 1550
10 - Стопор Z54393 Поддерживаемые модели1450, 1550 Serial No.______-51453
10 - Стопор CQ54320 Поддерживаемые модели1450, 1550 Serial No.51454-______
11 - Вкладыш Z57421 Поддерживаемые модели1450, 1550
12 - Знак Z54443 Поддерживаемые модели1450, 1550
13 - Знак Z54444 Поддерживаемые модели1450, 1550
14 - Знак Z57207 Поддерживаемые модели1450, 1550
Наверх
ARMREST - VERTICAL AND HORIZONTAL ADJUSTMENT - ST655587 ( ПОДЛОКОТНИК - ВЕРТИКАЛЬНАЯ И ГОРИЗОНТАЛЬНАЯ РЕГУЛИРОВКА - )
![ARMREST]( "Джон Дир 1450 ARMREST")
1 - Подлокотник Z52948 Поддерживаемые модели1450, 1550 Serial No.______-51453
1 - Подлокотник CQ54321 Поддерживаемые модели1450, 1550 Serial No.51454-______
2 - Болт Z57610 Поддерживаемые модели1450, 1550
3 - Винт Z58218 Количество:4 Поддерживаемые модели1450, 1550
4 - Комплект ручки сиденья AZ47903 Поддерживаемые модели1450, 1550
5 - Пружина растяжения Z58205 Поддерживаемые модели1450, 1550
6 - Опора DQ54327 Поддерживаемые модели1450, 1550
Наверх
ARMREST - WIRING HARNESS - ST655588 ( ПОДЛОКОТНИК - ЖГУТ ПРОВОДОВ - )
![ARMREST]( "Джон Дир 1450 ARMREST")
1 - Жгут проводов DQ42301 Поддерживаемые модели1450, 1550 Serial No.______-44998
1 - Жгут проводов DQ45569 Поддерживаемые модели1450, 1550 Serial No.44999-______
2 - Клемма электр. разъема AZ46177 Поддерживаемые модели1450, 1550
3 - Винт 19M7774 Поддерживаемые модели1450, 1550 Примечание:M6 X 12
4 - Зажимная скоба H77358 Поддерживаемые модели1450, 1550
5 - Винт 37M7119 Поддерживаемые модели1450, 1550
6 - Обвязной хомут Z57041 Поддерживаемые модели1450, 1550
Наверх
Внутреннее освещение крышек и кабины - ST655589
![Внутреннее освещение крышек и кабины]( "Джон Дир 1450 Внутреннее освещение крышек и кабины")
1 - Заглушка CQ43849 Количество:2 Поддерживаемые модели1450, 1550
2 - Лампа AZ42877 Поддерживаемые модели1450, 1550
3 - Лампа накаливания 57M6511 Поддерживаемые модели1450, 1550 Примечание:10 W
4 - Решетка Z55442 Количество:2 Поддерживаемые модели1450, 1550
Наверх
Вспомогательная радиоаппаратура - ST655591
![Вспомогательная радиоаппаратура]( "Джон Дир 1450 Вспомогательная радиоаппаратура")
1 - Антенна AZ43307 Поддерживаемые модели1450, 1550
2 - Шайба 12M7060 Количество:4 Поддерживаемые модели1450, 1550 Примечание:5.300 mm
3 - Гайка 14M7297 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M5
4 - Жгут проводов DQ39093 Поддерживаемые модели1450, 1550
5 - Громкоговоритель AZ43413 Количество:2 Поддерживаемые модели1450, 1550
Наверх
Орган управления отопителем и кондиционером воздуха - ST655592
![Орган управления отопителем и кондиционером воздуха]( "Джон Дир 1450 Орган управления отопителем и кондиционером воздуха")
1 - Пульт управления AZ43314 Поддерживаемые модели1450, 1550
2 - Винт 37M7408 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M5.5 X 16
Наверх
STEERING COLUMN - UPPER - ST655594 ( РУЛЕВАЯ КОЛОНКА - ВЕРХНИЕ - )
![STEERING COLUMN]( "Джон Дир 1450 STEERING COLUMN")
1 - Кнопка AL35863 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
2 - Переключатель AH108816 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) (ORD AH202513)
3 - Переключатель R39554 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
4 - Корпус H152171 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
5 - Колпачок T55501 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
6 - Колпачок T55585 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
7 - Ограждение H132895 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
8 - Переключатель R39554 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
9 - Гайка 14M7274 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M10
10 - Стопорная шайба 12M7066 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) 10 mm
11 - Зажимная скоба AH89486 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
12 - Крепление со штифтом Z64675 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
13 - Передача H110812 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
14 - Винт H133205 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
15 - Скоба H113279 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) (ORD H150383)
16 - Направляющая H113863 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
17 - Винт 37M7071 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
18 - Ограждение Z64663 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
19 - Винт 19M7800 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M8 X 50
20 - Винт H132899 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
21 - Метка Z59399 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
22 - Индикатор Z64672 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
23 - Лампа накаливания AA27536 Количество:3 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
24 - Винт H130192 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) (ORD H165693)
25 - Крышка H123873 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
26 - Винт 37H6 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
27 - Уголок Z64673 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
28 - Пружинное кольцо R26192 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
29 - Контроллер повор. сигнала AH121340 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
30 - Стопорная шайба R71650 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
31 - Руль RE46962 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
32 - Гайка 14M7160 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M20
33 - Гайка 14M7029 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M8
34 - Ручка H108822 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
35 - Винт с головкой 19M7164 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M8 X 50
36 - Уплотнительное кольцо B3690R Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
37 - Заглушка DQ43694 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
38 - Гайка R44342 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
39 - Шайба 24M7040 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) 11 X 20 X 2 mm
40 - Метка H146042 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
41 - Рукоятка AZ38364 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
42 - ЦЕПЬ ДЛЯ КЛЮЧЕЙ DQ70988 Поддерживаемые модели1450
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
42 - ЦЕПЬ ДЛЯ КЛЮЧЕЙ DQ70988 Поддерживаемые модели1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
Наверх
STEERING COLUMN - UPPER - ST655595 ( РУЛЕВАЯ КОЛОНКА - ВЕРХНИЕ - )
![STEERING COLUMN]( "Джон Дир 1450 STEERING COLUMN")
1 - Кнопка AL35863 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
2 - Поворотный переключатель AH202513 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
3 - Переключатель R39554 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
4 - Корпус H152171 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
5 - Колпачок T55501 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
6 - Зажимная скоба AH89557 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
7 - Винт 37M7083 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M8 X 12
8 - Переключатель R39554 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
9 - Стопорная гайка 14M7400 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M10
10 - Стопорная шайба 12M7066 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) 10 mm
11 - Зажимная скоба AH89486 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
12 - Винт H107687 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
13 - Передача H110812 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
14 - Винт H133205 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
15 - Скоба H150383 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
16 - Направляющая H113863 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
17 - Винт 37M7071 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
18 - Ограждение AH150611 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
19 - Винт 19M7800 Количество:4 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M8 X 50
20 - Винт H132899 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
21 - Знак H146392 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
22 - Панель H146391 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
23 - Лампа накаливания AA27536 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
24 - Винт H165693 Количество:4 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
25 - Крышка H152170 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
26 - Винт 37H6 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
27 - Стопор H132897 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
28 - Пружинное кольцо R26192 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
29 - Контроллер повор. сигнала AH121340 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
30 - Пружинное кольцо R26192 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
31 - Руль RE46962 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
32 - Гайка 14M7257 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M20
33 - Гайка 14M7273 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M8
34 - Ручка H108822 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
35 - Винт с головкой 19M7164 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M8 X 50
36 - Уплотнительное кольцо B3690R Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
37 - Заглушка DQ43694 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
38 - Гайка R44342 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
39 - Шайба 24M7028 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) 10.500 X 20 X 2 mm
40 - Заглушка E92139 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
41 - Метка H146042 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
42 - ЦЕПЬ ДЛЯ КЛЮЧЕЙ DQ70988 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
.. - Детали линии сборки AH217844 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
Наверх
STEERING COLUMN - WIRING HARNESS - ST655596 ( РУЛЕВАЯ КОЛОНКА - ЖГУТ ПРОВОДОВ - )
![STEERING COLUMN]( "Джон Дир 1450 STEERING COLUMN")
1 - Винт 37M7083 Поддерживаемые модели1450, 1550 Примечание:M8 X 12
2 - Зажимная скоба AH89557 Поддерживаемые модели1450, 1550
3 - Жгут проводов DQ47594 Поддерживаемые модели1450, 1550
4 - Зажимная скоба AH96317 Количество:2 Поддерживаемые модели1450, 1550
Наверх
STEERING COLUMN - LOWER - ST655597 ( РУЛЕВОЙ КОЛОНКИ - НИЖНЯЯ )
![STEERING COLUMN]( "Джон Дир 1450 STEERING COLUMN")
1 - Винт H133205 Количество:3 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
2 - Корпус H123877 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) (ORD H152173)
3 - Гайка 14M7279 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M30
4 - Изолятор H107566 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
5 - Корпус H110310 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
6 - Хомут Z64907 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
7 - Винт Z64664 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
8 - Винт H107687 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
9 - Упор H141327 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
10 - Крышка H147192 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) (ORD H152172)
11 - Винт H130192 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) (ORD H165693)
12 - Педаль H107581 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) (ORD H152174)
13 - Пружинный шплинт 34M7102 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) 5 X 26 mm
14 - Шпиндель Z64678 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
15 - Пружинное кольцо H133106 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
16 - Шайба 24M7055 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) 8.400 X 16 X 1.600 mm
17 - Зажимная скоба R26524 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
18 - Пружина сжатия H113404 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
19 - Стержень Z64676 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
20 - Прокладка Z65075 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
21 - Болт H110700 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
22 - Шайба 24M7096 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) 10.500 X 18 X 1.600 mm
23 - Изолятор H134353 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
24 - Уплотнение H108725 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
25 - Опора H123875 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
26 - Винт 19M7867 Количество:8 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M8 X 25
27 - Шайба 24M7055 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) 8.400 X 16 X 1.600 mm
28 - Рукоять H107582 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
29 - Пружина сжатия H107584 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
30 - Зажимная скоба R26501 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
31 - Стержень Z64670 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
Наверх
STEERING COLUMN - WHEEL SHAFT - ST655598 ( РУЛЕВАЯ КОЛОНКА - ВАЛ КОЛЕСА - )
![STEERING COLUMN]( "Джон Дир 1450 STEERING COLUMN")
1 - Универс. шарнир с валом AZ51148 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
2 - Шариковый подшипник AH97920 Количество:3 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
3 - Пружинное кольцо Z64660 Количество:3 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
4 - Универс. шарнир с валом AZ51146 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
5 - Пружинный шплинт 34M7124 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) 8 X 30 mm
6 - Гайка 14M7163 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M8
7 - Шайба 24M7260 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) 8.400 X 24 X 2 mm
8 - Винт 19M7866 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M8 X 20
9 - Подшипник AH129236 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
10 - Уплотнительное кольцо H36256 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
11 - Шпонка вала H137667 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
12 - Рулевой вал AZ51152 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
13 - Изолятор H134624 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
14 - Шлицевое соединение H134623 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
15 - Установочный винт 22M7072 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M6 X 10
16 - Винт с головкой 19M7298 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M8 X 35
17 - Стопорная гайка 14M7166 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M8
18 - Муфта H162569 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
19 - Гайка 14M7160 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) M20
20 - Стержень Z64666 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
21 - Пружина Z64659 Количество:3 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
22 - Ось Z64820 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
23 - Игольчатый подшипник AZ51331 Количество:8 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
24 - Ось AZ51151 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
25 - Шпилька Z64662 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065)) (ORD AH227022)
26 - Рулевой вал AZ51160 Поддерживаемые модели1450, 1550
Примечание:(S.N 1450 ( -070100); S.N 1550 ( -070065))
Наверх
STEERING COLUMN - LOWER AND WHEEL SHAFT - ST655599 ( РУЛЕВОЙ КОЛОНКИ НИЖНИЙ И КОЛЕСО ВАЛ - )
![STEERING COLUMN]( "Джон Дир 1450 STEERING COLUMN")
1 - Винт H133205 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
2 - Корпус H218204 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) (SUB FOR H152173)
3 - Гайка 14M7274 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M10
4 - Изолятор H107566 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
5 - Корпус H110310 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
6 - Коленчатая тяга H110229 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
7 - Болт H170382 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
8 - Винт H107687 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
9 - Упор H141327 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
10 - Крышка H152172 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
11 - Винт H165693 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
12 - Педаль H152174 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
13 - Пружинный шплинт 34M7102 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) 5 X 26 mm
14 - Крепление со штифтом H113864 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
15 - Пружинное кольцо H133106 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
16 - Шайба 24M7055 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) 8.400 X 16 X 1.600 mm
17 - Винт 19M7800 Количество:4 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M8 X 50
18 - Пружина сжатия H113404 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
19 - Стержень H113402 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
20 - Сальник H123874 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
21 - Болт H110700 Количество:4 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
22 - Шайба 24M7028 Количество:4 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) 10.500 X 20 X 2 mm
23 - Изолятор H134353 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
24 - Уплотнение H108725 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
25 - Опора H123875 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
26 - Винт 19M7867 Количество:4 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M8 X 25
27 - Стопорная гайка 14M7396 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M8
28 - Рукоять H107582 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
29 - Пружина сжатия H107584 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
30 - Зажимная скоба R26501 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
31 - Стержень H131186 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
32 - Зажимная скоба R26524 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
33 - Труба H107567 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
34 - Шариковый подшипник AH97920 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
35 - Пружинное кольцо H80753 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
36 - Универс. шарнир с валом AH139065 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
37 - Пружинный шплинт 34M7124 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) 8 X 30 mm
38 - Винт 19M7866 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M8 X 20
39 - Подшипник AH129236 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
40 - Стопорная гайка 14M7166 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M8
41 - Муфта H162569 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
42 - Винт H164921 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
43 - Установочный винт 22M7072 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M6 X 10
44 - Изолятор H134624 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
45 - Шлицевое соединение H134623 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
46 - Шайба H99294 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
47 - Рулевой вал AH130429 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
48 - Уплотнительное кольцо H36256 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
49 - Шпонка вала H137667 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
50 - Рулевой вал H107570 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
51 - Штифт H107586 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
52 - Гайка 14M7257 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- )) M20
53 - Шайба H141946 Количество:4 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
54 - Стопорная шайба T17148 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
55 - Клапан AH209428 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
.. - Детали линии сборки AH217892 Поддерживаемые модели1450, 1550 Примечание:(S.N 1450 (070101- ); S.N 1550 (070066- ))
Наверх
REVERSER PEDAL AND LINKAGE - ST655600 ( ПЕРЕКЛЮЧАТЕЛЕМ ПЕДАЛИ И РЫЧАГ - )
![REVERSER PEDAL AND LINKAGE]( "Джон Дир 1450 REVERSER PEDAL AND LINKAGE")
1 - Шплинт 11M6390 Поддерживаемые модели1450, 1550 Примечание:2.500 X 18 mm
2 - Штифт R65569 Поддерживаемые модели1450, 1550
3 - Винт с головкой 19M7139 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M8 X 20
4 - Опора CQ36580 Поддерживаемые модели1450, 1550
5 - Педаль AZ45991 Поддерживаемые модели1450, 1550
6 - Шплинт 11M6390 Поддерживаемые модели1450, 1550 Примечание:2.500 X 18 mm
7 - Сальник H133210 Поддерживаемые модели1450, 1550
8 - Штифт T16193 Поддерживаемые модели1450, 1550
9 - Вилка H130646 Поддерживаемые модели1450, 1550
10 - Гайка 14M7029 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M8
11 - Камень Z59375 Количество:2 Поддерживаемые модели1450, 1550
12 - Толкающе-буксир. кабель DQ40622 Поддерживаемые модели1450, 1550
13 - Скоба Z22071 Поддерживаемые модели1450, 1550
14 - Шаровое соединение DQ09320 Поддерживаемые модели1450, 1550
15 - Пластина CQ44860 Поддерживаемые модели1450, 1550 Примечание:(Без реверса)
16 - Хомут CQ44861 Поддерживаемые модели1450, 1550 Примечание:(Без реверса)
17 - Винт 37M7403 Количество:2 Поддерживаемые модели1450, 1550 Примечание:(Без реверса)
18 - Переключатель AZ45280 Поддерживаемые модели1450, 1550
19 - Винт 21M7216 Поддерживаемые модели1450, 1550 Примечание:M4 X 20
20 - Шайба 24M7117 Поддерживаемые модели1450, 1550 Примечание:4.300 X 9 X 0.800 mm
21 - Шайба 24M7087 Поддерживаемые модели1450, 1550 Примечание:5.500 X 10 X 1 mm
22 - Гайка 14M7139 Поддерживаемые модели1450, 1550 Примечание:M4
Наверх
FILTER HOUSING DOOR AND SEAL - ST655601 ( КОРПУС ФИЛЬТРА И УПЛОТНЕНИЕ ДВЕРИ - )
![FILTER HOUSING DOOR AND SEAL]( "Джон Дир 1450 FILTER HOUSING DOOR AND SEAL")
1 - Уплотнитель CQ40286 Поддерживаемые модели1450, 1550
2 - Амортизатор AZ43782 Поддерживаемые модели1450, 1550
3 - Система забора воздуха Z55297 Поддерживаемые модели1450, 1550
4 - Шарнир AZ46839 Количество:2 Поддерживаемые модели1450, 1550
5 - Заклепка Z59391 Количество:4 Поддерживаемые модели1450, 1550
6 - Дверца Z55291 Поддерживаемые модели1450, 1550
7 - Фиксатор DQ72009 Количество:2 Поддерживаемые модели1450, 1550
8 - Дождевальная установка Z57299 Поддерживаемые модели1450, 1550
9 - Зажимная скоба AH77869 Поддерживаемые модели1450, 1550
10 - Винт 19M7866 Поддерживаемые модели1450, 1550 Примечание:M8 X 20
Наверх
FILTER BOX - ST655602 ( КОРОБКА ФИЛЬТРА - )
![FILTER BOX]( "Джон Дир 1450 FILTER BOX")
1 - Кожух Z57200 Поддерживаемые модели1450, 1550
2 - Заклепка Z59391 2 Поддерживаемые модели1450, 1550
3 - Колпачок CQ65343 Поддерживаемые модели1450, 1550
4 - Барьер CQ40691 Количество:3 Поддерживаемые модели1450, 1550
5 - Воздушный фильтр AZ43412 Поддерживаемые модели1450, 1550
6 - Заклепка Z41861 Количество:8 Поддерживаемые модели1450, 1550 Примечание:4.0 X 10.5 MM
7 - Фиксатор H97643 Количество:2 Поддерживаемые модели1450, 1550
8 - Рама AZ43420 Поддерживаемые модели1450, 1550
9 - Опора Z45760 Количество:2 Поддерживаемые модели1450, 1550
10 - Заклепка R54477 Количество:4 Поддерживаемые модели1450, 1550
11 - Уплотнитель CQ40284 Поддерживаемые модели1450, 1550
Наверх
AIR CONDICIONING - CONDENSER, COMPRESSOR AND FILTER - ST655604 ( ВОЗДУХА CONDICIONING - КОНДЕНСАТОР, КОМПРЕССОР И ФИЛЬТР - )
![AIR CONDICIONING]( "Джон Дир 1450 AIR CONDICIONING")
1 - Фильтр DQ33399 Поддерживаемые модели1450, 1550
2 - Опора CQ13232 Поддерживаемые модели1450, 1550
3 - Уплотнительное кольцо R10093 Поддерживаемые модели1450, 1550
4 - Скоба Z32207 Количество:2 Поддерживаемые модели1450, 1550
5 - Гайка 14M7029 Поддерживаемые модели1450, 1550 Примечание:M8
6 - Стопорная шайба 12M7065 Поддерживаемые модели1450, 1550 Примечание:8 mm
7 - Шайба 24M7036 Поддерживаемые модели1450, 1550 Примечание:9 X 16 X 1.600 mm
8 - Винт с головкой 19M7162 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
9 - Конденсатор пара DQ44037 Поддерживаемые модели1450, 1550
10 - Кронштейн CQ39773 Поддерживаемые модели1450, 1550
11 - Зажимная скоба L79226 Поддерживаемые модели1450, 1550
12 - Карман CQ44156 Поддерживаемые модели1450, 1550
13 - Шаровой палец L79177 Поддерживаемые модели1450, 1550
14 - Винт с головкой 19M7077 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
15 - Шайба 24M7054 Поддерживаемые модели1450, 1550 Примечание:6.400 X 12 X 1.600 mm
16 - Стопорная шайба 12M7006 Поддерживаемые модели1450, 1550 Примечание:6 mm
17 - Гайка 14M7027 Поддерживаемые модели1450, 1550 Примечание:M6
18 - Винт с головкой 19M7640 Поддерживаемые модели1450, 1550 Примечание:M5 X 12
19 - Стопорная шайба 12M7064 Поддерживаемые модели1450, 1550 Примечание:5 mm
20 - Гайка 14M7028 Поддерживаемые модели1450, 1550 Примечание:M5
21 - Винт с головкой 19M7560 Поддерживаемые модели1450, 1550 Примечание:M6 X 16
22 - Кронштейн CQ44623 Поддерживаемые модели1450, 1550
23 - Уплотнение CQ42804 Поддерживаемые модели1450, 1550
24 - Уплотнение CQ42805 Поддерживаемые модели1450, 1550
25 - Опора DQ18678 Поддерживаемые модели1450, 1550
26 - Винт с головкой 19M7139 Поддерживаемые модели1450, 1550 Примечание:M8 X 20
27 - Шланг DQ35804 Поддерживаемые модели1450, 1550
28 - Шланг DQ35805 Поддерживаемые модели1450, 1550 Serial No.______-43637
28 - Шланг DQ46602 Поддерживаемые модели1450, 1550 Serial No.43638-______
29 - Шланг DQ35802 Поддерживаемые модели1450, 1550 Serial No.______-43637
29 - Шланг DQ47353 Поддерживаемые модели1450, 1550 Serial No.43638-______
30 - Шланг DQ35803 Поддерживаемые модели1450, 1550
31 - Переключатель AT63265 Поддерживаемые модели1450, 1550 Serial No.______-43637
32 - Компрессор DQ47533 Поддерживаемые модели1450, 1550 Serial No.______-46621
32 - Компрессор DQ49795 Поддерживаемые модели1450, 1550 Serial No.46622-______
33 - Клиновой ремень M82461 Поддерживаемые модели1450, 1550
34 - Опора DQ47010 Поддерживаемые модели1450, 1550 Serial No.______-46621
34 - Кронштейн DQ49895 Поддерживаемые модели1450, 1550 Serial No.46622-______
35 - Уплотнительное кольцо R33259 Поддерживаемые модели1450, 1550 Посмотреть аналогичные детали
36 - Уплотнительное кольцо P51212 Поддерживаемые модели1450, 1550
37 - Винт с головкой 19M8118 Поддерживаемые модели1450, 1550 Примечание:M10 X 35
38 - Стопорная шайба 12M7066 Поддерживаемые модели1450, 1550 Примечание:10 mm
39 - Винт с головкой 19M7590 Поддерживаемые модели1450, 1550 Serial No.______-46621 Примечание:M12 X 100
39 - Винт с головкой 19M7073 Поддерживаемые модели1450, 1550 Serial No.46622-______ Примечание:M12 X 50
40 - Гайка 14M7031 Поддерживаемые модели1450, 1550 Примечание:M12
41 - Переключатель AT63265 Поддерживаемые модели1450, 1550 Serial No.43638-______
42 - Винт с головкой 19M8007 Поддерживаемые модели1450, 1550 Serial No.46622-______ Примечание:M10 X 25
43 - Втулка CQ40688 Поддерживаемые модели1450, 1550 Serial No.46622-______
44 - Муфта DQ50210 Поддерживаемые модели1450, 1550
Наверх
AIR CONDITIONING - HOUSING AND FILTER - ST655605 ( КОНДИЦИОНЕР - КОРПУС И ФИЛЬТР - )
![AIR CONDITIONING]( "Джон Дир 1450 AIR CONDITIONING")
1 - Заглушка 99M7014 Количество:2 Поддерживаемые модели1450, 1550 Serial No.______-49431
1 - Заглушка CQ52663 Поддерживаемые модели1450 Serial No.080291-______
1 - Заглушка CQ52663 Поддерживаемые модели1550 Serial No.080261-______
2 - Винт с головкой 19M7162 Количество:3 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
3 - Заглушка Z41103 Количество:3 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
4 - Шайба 24M7055 Количество:3 Поддерживаемые модели1450, 1550 Примечание:8.400 X 16 X 1.600 mm
5 - Метка Z57602 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
6 - Уплотнитель CQ40266 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
7 - Жиклер AZ47115 Поддерживаемые модели1450, 1550 Serial No.______-52820
8 - Форсунка L59794 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
9 - Заклепка R113189 Количество:8 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) 6.2 X 16.5 MM
10 - Воздушный фильтр Z62223 Поддерживаемые модели1450, 1550
11 - Кожух Z59700 Поддерживаемые модели1450, 1550
12 - Труба Z54914 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
13 - Скоба Z54922 Количество: 10 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
14 - Кожух Z59701 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
15 - Фиксатор Z59390 Поддерживаемые модели1450, 1550 Serial No.______-52820
15 - Подвеска CQ52037 Поддерживаемые модели1450, 1550 Serial No.52821-______
16 - Щиток Z55284 Поддерживаемые модели1450, 1550 Serial No.______-52820
16 - Колпачок CQ52036 Поддерживаемые модели1450, 1550 Serial No.52821-______
17 - Ось DQ52665 Поддерживаемые модели1450 Serial No.080291-______
17 - Ось DQ52665 Поддерживаемые модели1550 Serial No.080261-______
18 - Заслонка DQ52668 Поддерживаемые модели1450 Serial No.080291-______
18 - Заслонка DQ52668 Поддерживаемые модели1550 Serial No.080261-______
19 - Стопор CQ52661 Поддерживаемые модели1450 Serial No.080291-______
19 - Стопор CQ52661 Поддерживаемые модели1550 Serial No.080261-______
20 - Ось DQ52667 Поддерживаемые модели1450 Serial No.080291-______
20 - Ось DQ52667 Поддерживаемые модели1550 Serial No.080261-______
.. - Кондиционер DQ68266 Поддерживаемые модели1450, 1550 Serial No.50386-______ Примечание:(WHOLE KIT W/ HEATER) (SUB FOR DQ51277)
.. - Кондиционер DQ68267 Поддерживаемые модели1450, 1550 Serial No.49432-______ Примечание:(WHOLE KIT W/O HEATER) (SUB FOR DQ51278)
Наверх
Компоненты системы кондиционирования воздуха - ST655606
![Компоненты системы кондиционирования воздуха]( "Джон Дир 1450 Компоненты системы кондиционирования воздуха")
1 - Термостат AZ50486 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
2 - Гайка 14M7139 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) M4
3 - Стопорная шайба 12M7063 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) 4 mm
4 - Винт 21M7250 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) M4 X 12
5 - Винт с головкой 19M7640 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) M5 X 12
6 - Стопорная гайка 14M7265 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) M5
7 - Термостат AZ50485 Поддерживаемые модели1450, 1550
8 - Стопор Z55537 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
9 - Толкающе-буксир. кабель AZ43418 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
10 - Зажимная скоба L57881 Количество:2 Поддерживаемые модели1450, 1550
Наверх
Компоненты системы кондиционирования воздуха - ST655607
![Компоненты системы кондиционирования воздуха]( "Джон Дир 1450 Компоненты системы кондиционирования воздуха")
1 - Гидрошланг DQ37931 Поддерживаемые модели1450 Serial No.______-080290
1 - Гидрошланг DQ37931 Поддерживаемые модели1550 Serial No.______-080260
1 - Гидрошланг DQ67025 Поддерживаемые модели1450 Serial No.080291-______
1 - Гидрошланг DQ67025 Поддерживаемые модели1550 Serial No.080261-______
2 - Гидрошланг DQ37930 Поддерживаемые модели1450 Serial No.______-080290
2 - Гидрошланг DQ37930 Поддерживаемые модели1550 Serial No.______-080260
2 - Гидрошланг DQ67026 Поддерживаемые модели1450 Serial No.080291-______
2 - Гидрошланг DQ67026 Поддерживаемые модели1550 Serial No.080261-______
3 - Зажимная скоба AH77869 Поддерживаемые модели1450, 1550
4 - Уплотнительное кольцо R10093 Поддерживаемые модели1450 Serial No.______-080290
4 - Уплотнительное кольцо R10093 Поддерживаемые модели1550 Serial No.______-080260
4 - Уплотнительное кольцо CQ73281 Поддерживаемые модели1450 Serial No.080291-______
4 - Уплотнительное кольцо CQ73281 Поддерживаемые модели1550 Serial No.080261-______
5 - Уплотнительное кольцо R126014 Поддерживаемые модели1450 Serial No.______-080290
5 - Уплотнительное кольцо R126014 Поддерживаемые модели1550 Serial No.______-080260
5 - Уплотнительное кольцо CQ73280 Поддерживаемые модели1450 Serial No.080291-______
5 - Уплотнительное кольцо CQ73280 Поддерживаемые модели1550 Serial No.080261-______
6 - Уплотнение Z55542 Поддерживаемые модели1450, 1550 Serial No.______-050385
7 - Винт 19M7768 Поддерживаемые модели1450, 1550 Примечание:M6 X 16
8 - Винт 21M7378 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
9 - Переключатель давления RE24308 Поддерживаемые модели1450, 1550
10 - Уплотнение CQ44754 Поддерживаемые модели1450, 1550
11 - Уплотнение E47239 Поддерживаемые модели1450, 1550
12 - Радиатор отопителя AZ47108 Поддерживаемые модели1450, 1550
13 - Клапан AZ47109 Поддерживаемые модели1450 Serial No.______-080290
13 - Клапан AZ47109 Поддерживаемые модели1550 Serial No.______-080260
13 - Клапан DQ72041 Поддерживаемые модели1450 Serial No.080291-______
13 - Клапан DQ72041 Поддерживаемые модели1550 Serial No.080261-______
14 - Уплотнительное кольцо P51212 Поддерживаемые модели1450, 1550 Serial No.______-050385
15 - Уплотнительное кольцо CQ73280 Поддерживаемые модели1450, 1550 Serial No.______-050385
Наверх
Компоненты обогревателя кабины - ST655608
![Компоненты обогревателя кабины]( "Джон Дир 1450 Компоненты обогревателя кабины")
1 - Шланг CQ38035 Поддерживаемые модели1450, 1550
2 - Шланг CQ38036 Поддерживаемые модели1450, 1550
3 - Ось AZ42987 Поддерживаемые модели1450, 1550 Serial No.______-50385
4 - Шплинт Z55544 Количество:2 Поддерживаемые модели1450, 1550 Serial No.______-50385
5 - Скоба CQ03753 Количество:2 Поддерживаемые модели1450, 1550
6 - Шланг Z55281 Поддерживаемые модели1450, 1550
7 - Клапан AZ45267 Поддерживаемые модели1450, 1550
8 - Скоба AL80154 Количество:4 Поддерживаемые модели1450, 1550
9 - Уплотнение R72040 Количество:2 Поддерживаемые модели1450, 1550
10 - Зажимная скоба AH77869 Поддерживаемые модели1450, 1550
11 - Винт 21M7378 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
12 - Толкающе-буксир. кабель AZ43417 Поддерживаемые модели1450, 1550
13 - Зажимная скоба L57881 Поддерживаемые модели1450, 1550
14 - Заслонка AZ42986 Поддерживаемые модели1450, 1550 Serial No.______-50385
15 - Обогреватель AZ53339 Поддерживаемые модели1450, 1550 Serial No.______-50385
16 - Гайка Z55545 Поддерживаемые модели1450, 1550 Serial No.______-50385
17 - Крепление со штифтом Z55443 Поддерживаемые модели1450, 1550 Serial No.______-50385
18 - Уплотнение Z55526 Количество:2 Поддерживаемые модели1450, 1550 Serial No.______-50385
19 - Фитинг R41071 Поддерживаемые модели1550
20 - Фитинг R41985 Поддерживаемые модели1550
Наверх
Компоненты обогревателя кабины - ST655609
![Компоненты обогревателя кабины]( "Джон Дир 1450 Компоненты обогревателя кабины")
1 - Скоба DQ10173 Поддерживаемые модели1450
2 - Фитинг S01392 Поддерживаемые модели1450 Serial No.______-070000
3 - Уплотнительное кольцо T77932 Поддерживаемые модели1450 Serial No.______-070000
4 - Коленчатый патрубок DQ26487 Поддерживаемые модели1450 Serial No.______-070000
5 - Ниппель с резьбой ....... Поддерживаемые модели1450 Serial No.070001-______
6 - Сливной клапан AT35831 Поддерживаемые модели1450 Serial No.070001-______
7 - Фитинг переходника CQ28198 Поддерживаемые модели1450
8 - Сливной клапан AT35831 Поддерживаемые модели1450
Наверх
Компоненты обогревателя кабины - ST655610
![Компоненты обогревателя кабины]( "Джон Дир 1450 Компоненты обогревателя кабины")
1 - Фитинг R41985 Поддерживаемые модели1550 Serial No.______-070000
2 - Фитинг R41071 Поддерживаемые модели1550 Serial No.______-070000
3 - Ниппель с резьбой ....... Поддерживаемые модели1550 Serial No.070001-______
4 - Сливной клапан AT35831 Поддерживаемые модели1550 Serial No.070001-______
5 - Фитинг переходника CQ29032 Поддерживаемые модели1550 Serial No.070001-______
6 - Скоба DQ10173 Поддерживаемые модели1550
Наверх
Компоненты отсека охлаждения - ST655611
![Компоненты отсека охлаждения]( "Джон Дир 1450 Компоненты отсека охлаждения")
1 - Холодильник для напитков Z56122 Поддерживаемые модели1450, 1550
2 - Винт 21M7206 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
3 - Шайба 24M7251 Количество:2 Поддерживаемые модели1450, 1550 Примечание:6.400 X 18 X 1.600 mm
4 - Гильза Z57224 Поддерживаемые модели1450, 1550 Примечание:(MF 58629)
5 - Уплотнитель CQ40287 Поддерживаемые модели1450, 1550
6 - Жалюзи AZ43792 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
7 - Угловое соединение Z57292 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
8 - Толкающе-буксир. кабель AZ44620 Поддерживаемые модели1450, 1550
9 - Зажимная скоба L57881 Количество:2 Поддерживаемые модели1450, 1550
10 - Заклепка Z41861 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) 4.0 X 10.5 MM
11 - Скоба CQ40059 Количество:2 Поддерживаемые модели1450, 1550
12 - Кожух Z57218 Количество:2 Поддерживаемые модели1450, 1550
13 - Элемент жесткости Z57615 Поддерживаемые модели1450, 1550
14 - Уплотнитель CQ52662 Поддерживаемые модели1450 Serial No.080291-______
14 - Уплотнитель CQ52662 Поддерживаемые модели1550 Serial No.080261-______
Наверх
COOLING COMPARTMENT - ST655612 ( ОТСЕК ДЛЯ ОХЛАЖДЕНИЯ )
![COOLING COMPARTMENT]( "Джон Дир 1450 COOLING COMPARTMENT")
1 - Кронштейн AZ45989 Поддерживаемые модели1450, 1550
2 - Дверца AZ48638 Поддерживаемые модели1450, 1550
3 - Установочный штифт 44M7121 Количество:2 Поддерживаемые модели1450, 1550 Примечание:4 X 20 mm
4 - Винт с головкой 19M7077 Количество:3 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
5 - Стопорная шайба 12M7006 Количество:3 Поддерживаемые модели1450, 1550 Примечание:6 mm
6 - Шайба 24M7054 Количество:3 Поддерживаемые модели1450, 1550 Примечание:6.400 X 12 X 1.600 mm
7 - Винт 37M7076 Количество:7 Поддерживаемые модели1450, 1550
Наверх
DRIVER'S SEAT SUPPORT - ST655613 ( ПОДДЕРЖКА СИДЕНЬЯ ВОДИТЕЛЯ - )
![DRIVER'S SEAT SUPPORT]( "Джон Дир 1450 DRIVER'S SEAT SUPPORT")
1 - Кронштейн DQ39227 Поддерживаемые модели1450, 1550 Примечание:(FOR MECHANIC SUSPENSION SEAT)
1 - Кронштейн AZ43791 Поддерживаемые модели1450, 1550 Примечание:(Пневматическое сиденье Comfort)
2 - Карман CQ39990 Поддерживаемые модели1450, 1550
3 - Винт 19M7867 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M8 X 25
4 - Винт с головкой CQ13706 3 Поддерживаемые модели1450, 1550 Примечание:6.3 X 16 MM
5 - Винт с головкой 19M7077 Поддерживаемые модели1450, 1550 Примечание:M6 X 20
6 - Шайба 24M7054 Поддерживаемые модели1450, 1550 Примечание:6.400 X 12 X 1.600 mm
7 - Стопорная шайба 12M7012 Поддерживаемые модели1450, 1550 Примечание:6 mm
8 - Воздуховод AL69905 Поддерживаемые модели1450, 1550
9 - Винт 37M7120 Поддерживаемые модели1450, 1550
10 - Скоба SG01001 Количество:4 Поддерживаемые модели1450, 1550
11 - Изоляционная трубка Z64003 Количество:2 Поддерживаемые модели1450, 1550
Наверх
Вентилятор и жгут проводов - ST655614
![Вентилятор и жгут проводов]( "Джон Дир 1450 Вентилятор и жгут проводов")
1 - Резистор AZ50774 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
2 - Нагнетательный вентилятор AZ43302 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
3 - Скоба CQ03753 Количество:2 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
4 - Жгут проводов AZ50503 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385))
4 - Жгут проводов DQ48272 Поддерживаемые модели1450 Serial No.080291-______
4 - Жгут проводов DQ48272 Поддерживаемые модели1550 Serial No.080261-______
5 - Винт 21M7310 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) M6 X 25
6 - Стопорная шайба 12M7006 Количество:4 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) 6 mm
7 - Гайка 14M7272 Поддерживаемые модели1450, 1550
Примечание:(W/O HEATER S.N. ( -49431), W/ HEATER S.N. ( -50385)) M6
Наверх
Воздуховоды вентиляции - ST655615
![Воздуховоды вентиляции]( "Джон Дир 1450 Воздуховоды вентиляции")
1 - Воздуховод Z63997 Поддерживаемые модели1450, 1550
2 - Жалюзи DQ51037 Поддерживаемые модели1450, 1550
3 - Жалюзи DQ53239 Количество: 10 Поддерживаемые модели1450, 1550
4 - Болт Z56121 Количество:20 Поддерживаемые модели1450, 1550
5 - Винт 37M7403 Количество:5 Поддерживаемые модели1450, 1550
6 - Шайба 24M7251 Количество:5 Поддерживаемые модели1450, 1550 Примечание:6.400 X 18 X 1.600 mm
7 - Скоба DQ08534 Поддерживаемые модели1450, 1550
8 - Изоляционная трубка CQ45024 Поддерживаемые модели1450, 1550 Примечание:R
9 - Изоляционная трубка Z54924 Поддерживаемые модели1450, 1550 Примечание:Левая сторона
10 - Шланг Z63996 Поддерживаемые модели1450, 1550 Примечание:Левая сторона
11 - Шланг Z54905 Поддерживаемые модели1450, 1550
12 - Шайба 24M7251 Поддерживаемые модели1450, 1550 Примечание:6.400 X 18 X 1.600 mm
13 - Винт 21M7378 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
Наверх
INSTRUCTION SEAT - ST655616 ( ИНСТРУКЦИЯ СИДЕНЬЯ )
![INSTRUCTION SEAT]( "Джон Дир 1450 INSTRUCTION SEAT")
1 - Пружина CQ45071 Поддерживаемые модели1450, 1550
2 - Сиденье AZ45252 Поддерживаемые модели1450, 1550
3 - Заклепка R54477 Количество:4 Поддерживаемые модели1450, 1550
4 - Нажимная кнопка Z57219 Количество:2 Поддерживаемые модели1450, 1550
5 - Пружина сжатия L42044 Количество:2 Поддерживаемые модели1450, 1550
6 - Спинка сиденья AZ45253 Поддерживаемые модели1450, 1550
7 - Винт CQ10218 Количество:4 Поддерживаемые модели1450, 1550
8 - Шайба 24M7100 Количество:4 Поддерживаемые модели1450, 1550 Примечание:6.600 X 22 X 2 mm
Наверх
MECHANIC SUSPENSION SEAT - ST655617 ( МЕХАНИЧЕСКОЙ ПОДВЕСКОЙ СИДЕНЬЯ )
![MECHANIC SUSPENSION SEAT]( "Джон Дир 1450 MECHANIC SUSPENSION SEAT")
1 - Сиденье DQ42556 Поддерживаемые модели1450, 1550
2 - Винт 19M7867 Количество:4 Поддерживаемые модели1450, 1550 Примечание:M8 X 25
3 - Пружинное кольцо F2863R Количество:2 Поддерживаемые модели1450, 1550
Наверх
PNEUMATIC SUSPENSION SEAT - ST655618 ( ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА СИДЕНЬЯ )
![PNEUMATIC SUSPENSION SEAT]( "Джон Дир 1450 PNEUMATIC SUSPENSION SEAT")
1 - Сиденье AZ45269 Поддерживаемые модели1450, 1550
2 - Винт 19M7867 Поддерживаемые модели1450, 1550 Примечание:M8 X 25
3 - Пружинное кольцо F2863R Количество:2 Поддерживаемые модели1450, 1550
Наверх
PADS FOR SEAT WITH PNEUMATIC SUSPENSION - ST655619 ( НАКЛАДКИ ДЛЯ СИДЕНЬЯ С ПНЕВМАТИЧЕСКОЙ ПОДВЕСКОЙ - )
![PADS FOR SEAT WITH PNEUMATIC SUSPENSION]( "Джон Дир 1450 PADS FOR SEAT WITH PNEUMATIC SUSPENSION")
1 - Подголовник AL77889 Поддерживаемые модели1450, 1550
2 - Спинка сиденья L79113 Поддерживаемые модели1450, 1550
3 - Сиденье L79114 Поддерживаемые модели1450, 1550
Наверх
SEAT BACK - ST655620 ( СПИНКА СИДЕНЬЯ - )
![SEAT BACK]( "Джон Дир 1450 SEAT BACK")
1 - Спинка сиденья AZ49596 Поддерживаемые модели1450, 1550
2 - Заглушка L34887 Количество:2 Поддерживаемые модели1450, 1550
3 - Втулка L64675 Количество:2 Поддерживаемые модели1450, 1550
4 - Пружинный шплинт 34M7159 Поддерживаемые модели1450, 1550 Примечание:3 X 12 mm
5 - Пружинный шплинт 34M7010 Поддерживаемые модели1450, 1550 Примечание:3 X 20 mm
6 - Винт L62483 Количество:4 Поддерживаемые модели1450, 1550
Наверх
LUMBAR SUPPORT - ST655621 ( ПОЯСНИЧНАЯ ПОДДЕРЖКА - )
![LUMBAR SUPPORT]( "Джон Дир 1450 LUMBAR SUPPORT")
1 - Спинка сиденья AL70907 Поддерживаемые модели1450, 1550
2 - Пластина L38882 Поддерживаемые модели1450, 1550
3 - Шайба 24M7362 Поддерживаемые модели1450, 1550 Примечание:8.400 X 16 X 1.600 mm
4 - Шайба L40623 Поддерживаемые модели1450, 1550
5 - Пружинный шплинт 34M7159 Поддерживаемые модели1450, 1550 Примечание:3 X 12 mm
6 - Пружинный шплинт 34M7010 Поддерживаемые модели1450, 1550 Примечание:3 X 20 mm
Наверх
SEAT BRACKET - LH - ST655622 ( КРОНШТЕЙН СИДЕНЬЯ - ЛГ - )
![SEAT BRACKET]( "Джон Дир 1450 SEAT BRACKET")
1 - Декоративный орнамент AZ49595 Поддерживаемые модели1450, 1550
2 - Винт L62483 Количество:2 Поддерживаемые модели1450, 1550
3 - Винт 19M7761 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
4 - Винт с головкой L61218 Поддерживаемые модели1450, 1550
5 - Стопорная шайба 12H325 Поддерживаемые модели1450, 1550 Примечание:7/16"
Наверх
SEAT BRACKET - RH - ST655623 ( КРОНШТЕЙН СИДЕНЬЯ - РЕЗУС - )
![SEAT BRACKET]( "Джон Дир 1450 SEAT BRACKET")
1 - Кронштейн AZ49977 Поддерживаемые модели1450, 1550
2 - Винт 19M7761 Количество:2 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
3 - Винт с головкой L61218 Поддерживаемые модели1450, 1550
4 - Стопорная шайба 12H325 Поддерживаемые модели1450, 1550 Примечание:7/16"
5 - Шайба 24M7055 Поддерживаемые модели1450, 1550 Примечание:8.400 X 16 X 1.600 mm
6 - Винт L62483 Поддерживаемые модели1450, 1550
Наверх
SEAT PLATE - ST655624 ( ПЛАСТИНА СИДЕНЬЕ )
![SEAT PLATE]( "Джон Дир 1450 SEAT PLATE")
1 - Сиденье AZ49597 Поддерживаемые модели1450, 1550
2 - Винт 19M7761 Поддерживаемые модели1450, 1550 Примечание:M8 X 16
3 - Винт с головкой L61218 Количество:2 Поддерживаемые модели1450, 1550
4 - Стопорная шайба 12H325 Количество:2 Поддерживаемые модели1450, 1550 Примечание:7/16"
5 - Шайба 24M7055 Поддерживаемые модели1450, 1550 Примечание:8.400 X 16 X 1.600 mm
6 - Винт L62483 Поддерживаемые модели1450, 1550
Наверх
SEAT RAIL - ST655625 ( ЖЕЛЕЗНОДОРОЖНЫЕ СИДЕНЬЯ )
![SEAT RAIL]( "Джон Дир 1450 SEAT RAIL")
1 - Магистраль AZ49594 Поддерживаемые модели1450, 1550
2 - Шайба 24M7055 Количество:2 Поддерживаемые модели1450, 1550 Примечание:8.400 X 16 X 1.600 mm
3 - Втулка ....... Количество:2 Поддерживаемые модели1450, 1550 Примечание:NSEP
4 - Винт L62483 Количество:2 Поддерживаемые модели1450, 1550
Наверх
SEAT RAIL - ST655626 ( ЖЕЛЕЗНОДОРОЖНЫЕ СИДЕНЬЯ )
![SEAT RAIL]( "Джон Дир 1450 SEAT RAIL")
1 - Магистраль AZ49592 Поддерживаемые модели1450, 1550
2 - Шайба 24M7055 Поддерживаемые модели1450, 1550 Примечание:8.400 X 16 X 1.600 mm
3 - Винт L62483 Поддерживаемые модели1450, 1550
4 - Рукоятка AZ49593 Поддерживаемые модели1450, 1550
Наверх
Регулировочный рычаг - ST655627
![Регулировочный рычаг]( "Джон Дир 1450 Регулировочный рычаг")
1 - Регулятор AZ47912 Поддерживаемые модели1450, 1550 Serial No.______-51453
1 - Нажимной стержень DQ54371 Поддерживаемые модели1450, 1550 Serial No.51454-______
2 - Пружинный шплинт Z63200 Поддерживаемые модели1450, 1550
2 - Штифт CQ54326 Поддерживаемые модели1450, 1550 Serial No.51454-______
3 - Стопор Z58201 Поддерживаемые модели1450, 1550
4 - Торсионные пружины Z58202 Поддерживаемые модели1450, 1550
5 - Захват Z58203 Поддерживаемые модели1450, 1550 Serial No.______-51453
5 - Кабель CQ54325 Поддерживаемые модели1450, 1550 Serial No.51454-______
Наверх
ARMREST - LH - ST655628 ( ПОДЛОКОТНИК - ЛГ - )
![ARMREST]( "Джон Дир 1450 ARMREST")
1 - Подлокотник AZ47122 Поддерживаемые модели1450, 1550
2 - Винт L62483 Количество:2 Поддерживаемые модели1450, 1550
Наверх
ARMREST - RH - FORE-AFT ADJUSTMENT - ST655629 ( ПОДЛОКОТНИК - РЕЗУС - ПРОДОЛЬНОЕ РЕГУЛИРОВКИ - )
![ARMREST]( "Джон Дир 1450 ARMREST")
1 - Коромысло AZ45978 Поддерживаемые модели1450, 1550
2 - Коромысло AZ45979 Поддерживаемые модели1450, 1550
3 - Шайба Z63202 Количество:4 Поддерживаемые модели1450, 1550
4 - Стопорная шайба Z63201 Количество:4 Поддерживаемые модели1450, 1550
5 - Втулка Z58200 Количество:8 Поддерживаемые модели1450, 1550
6 - Коромысло AZ49599 Поддерживаемые модели1450, 1550
7 - Комплект AZ45998 Поддерживаемые модели1450, 1550
8 - Болт Z57610 Количество:4 Поддерживаемые модели1450, 1550
9 - Шайба Z63255 Количество:2 Поддерживаемые модели1450, 1550
Наверх
SEAT PLATE - ST655630 ( ПЛАСТИНА СИДЕНЬЕ )
![SEAT PLATE]( "Джон Дир 1450 SEAT PLATE")
1 - Пластина L65276 Поддерживаемые модели1450, 1550
2 - Скоба L65277 Поддерживаемые модели1450, 1550
Наверх
WEAR PARTS FOR SEAT - ST655631 ( ИЗНОС ЧАСТЕЙ ДЛЯ СИДЕНЬЯ )
![WEAR PARTS FOR SEAT]( "Джон Дир 1450 WEAR PARTS FOR SEAT")
1 - Сиденье AZ49978 Поддерживаемые модели1450, 1550
2 - Резиновая прокладка L25678 Количество:2 Поддерживаемые модели1450, 1550
Наверх
BASE PLATE ASSY - ST655632 ( ОПОРНАЯ ПЛИТА В СБОРЕ - )
![BASE PLATE ASSY]( "Джон Дир 1450 BASE PLATE ASSY")
1 - Пластина AL70634 Поддерживаемые модели1450, 1550
2 - Заклепка L39011 Количество:2 Поддерживаемые модели1450, 1550
3 - Пластина L38890 Поддерживаемые модели1450, 1550
4 - Заглушка L38892 Количество: 10 Поддерживаемые модели1450, 1550
Наверх
MECHANIC SUSPENSION SEAT - ST655634 ( МЕХАНИЧЕСКОЙ ПОДВЕСКОЙ СИДЕНЬЯ )
![MECHANIC SUSPENSION SEAT]( "Джон Дир 1450 MECHANIC SUSPENSION SEAT")
1 - Пластина AL70634 Поддерживаемые модели1450, 1550
2 - Шпиндель AL70631 Поддерживаемые модели1450, 1550
3 - Регулятор AL70633 Поддерживаемые модели1450, 1550
4 - Скоба AL70627 Поддерживаемые модели1450, 1550
5 - Амортизатор AL70629 Поддерживаемые модели1450, 1550
6 - Заглушка L38892 Поддерживаемые модели1450, 1550
7 - Заклепка L39011 Поддерживаемые модели1450, 1550
8 - Пластина L38890 Поддерживаемые модели1450, 1550
9 - Шайба L38850 Поддерживаемые модели1450, 1550
10 - Вилы AL38526 Поддерживаемые модели1450, 1550
11 - Шариковый подшипник JD10212 Поддерживаемые модели1450, 1550
12 - Стопор AL36643 Количество:2 Поддерживаемые модели1450, 1550
13 - Гайка L38861 Поддерживаемые модели1450, 1550
14 - Пружинное кольцо 40M7041 Количество:2 Поддерживаемые модели1450, 1550
15 - Болт L38889 Поддерживаемые модели1450, 1550
16 - Втулка L42041 Поддерживаемые модели1450, 1550
17 - Пружина L38854 Количество:2 Поддерживаемые модели1450, 1550
18 - Пластина L38853 Поддерживаемые модели1450, 1550
19 - Пластина L38852 Количество:2 Поддерживаемые модели1450, 1550
20 - Стержень L38862 Поддерживаемые модели1450, 1550
21 - Каток L38855 Количество:2 Поддерживаемые модели1450, 1550
22 - Крепление со штифтом AL41472 Поддерживаемые модели1450, 1550
23 - Игольчатый подшипник AL64034 Поддерживаемые модели1450, 1550
24 - Пружинный шплинт 34M7129 Поддерживаемые модели1450, 1550 Примечание:3 X 16 mm
Наверх
Air Comfort Seat MSG95 - ST655635 ( Кондиционер Комфорт Сидений - )
![Air Comfort Seat MSG95]( "Джон Дир 1450 Air Comfort Seat MSG95")
1 - Подвеска сиденья AL70604 Поддерживаемые модели1450, 1550
2 - Амортизатор AL70619 Поддерживаемые модели1450, 1550
3 - Компрессор AL70620 Поддерживаемые модели1450, 1550
4 - Износостойкая накладка AL70622 Поддерживаемые модели1450, 1550
5 - Амортизатор AL81880 Поддерживаемые модели1450, 1550
6 - Заглушка L38892 Поддерживаемые модели1450, 1550
7 - Винт L62485 Количество:2 Поддерживаемые модели1450, 1550
8 - Шайба 24M7362 Поддерживаемые модели1450, 1550 Примечание:8.400 X 16 X 1.600 mm
9 - Винт L62151 Количество:2 Поддерживаемые модели1450, 1550
10 - Пружинное кольцо 40M7244 Количество:2 Поддерживаемые модели1450, 1550
11 - Резиновая прокладка L25678 Количество:4 Поддерживаемые модели1450, 1550
12 - Шайба 24M7055 Поддерживаемые модели1450, 1550 Примечание:8.400 X 16 X 1.600 mm
13 - Винт с головкой 19M7298 Поддерживаемые модели1450, 1550 Примечание:M8 X 35
14 - Шайба 24M7259 Поддерживаемые модели1450, 1550 Примечание:13 X 24 X 2.500 mm
15 - Винт 21M7293 Поддерживаемые модели1450, 1550 Примечание:M4 X 16
16 - Стопорная гайка 14M7426 Поддерживаемые модели1450, 1550 Примечание:M8
17 - Пружинное кольцо 40M7040 Количество:2 Поддерживаемые модели1450, 1550
18 - Пружинное кольцо 40M7030 Количество:2 Поддерживаемые модели1450, 1550
Наверх
Air Comfort Seat MSG95 - ST655636 ( Кондиционер Комфорт Сидений - )
![Air Comfort Seat MSG95]( "Джон Дир 1450 Air Comfort Seat MSG95")
1 - Толкающе-буксир. кабель AL70615 Поддерживаемые модели1450, 1550
2 - Толкающе-буксир. кабель AL70611 Поддерживаемые модели1450, 1550
3 - Толкающе-буксир. кабель AL70613 Поддерживаемые модели1450, 1550
4 - Пускатель AL70609 Поддерживаемые модели1450, 1550
5 - Заглушка L38892 Поддерживаемые модели1450, 1550
6 - Колпачок L65302 Поддерживаемые модели1450, 1550
Наверх
Air Comfort Seat MSG95 - ST655637 ( Кондиционер Комфорт Сидений - )
![Air Comfort Seat MSG95]( "Джон Дир 1450 Air Comfort Seat MSG95")
1 - Пульт управления AL70599 Поддерживаемые модели1450, 1550
2 - Подвеска сиденья AZ49975 Поддерживаемые модели1450, 1550
3 - Щиток AL70601 Поддерживаемые модели1450, 1550
4 - Сиденье AL70800 Поддерживаемые модели1450, 1550
5 - Заглушка L38892 Поддерживаемые модели1450, 1550
6 - Стопорная гайка 14M7426 Поддерживаемые модели1450, 1550 Примечание:M8
Наверх
AIR COMFORT SEAT - SWITCH - ST655638 ( КОНДИЦИОНЕР КОМФОРТ СИДЕНИЙ - ВЫКЛЮЧАТЕЛЬ - )
![AIR COMFORT SEAT]( "Джон Дир 1450 AIR COMFORT SEAT")
1 - Переключатель AL78754 Поддерживаемые модели1450, 1550
2 - Узел электрич. разъема RE12364 Поддерживаемые модели1450, 1550
3 - Зажимная скоба L79855 Поддерживаемые модели1450, 1550
4 - Оплетка L79856 Количество:3 Поддерживаемые модели1450, 1550
5 - Пружинное кольцо 40M7041 Количество:2 Поддерживаемые модели1450, 1550
Наверх
Вернуться на главную страницу
