Запчасти для CLAAS MARKANT 55

ПРИВОДЫ - CLAAS MARKANT 55

НАКОПИТЕЛЬ, - CLAAS MARKANT 55

ВЯЗАЛЬНЫЙ АППАРАТ - CLAAS MARKANT 55

Отсек двигателя - CLAAS MARKANT 55

ABLAGERUTSCHE - CLAAS MARKANT 55

+++ - CLAAS MARKANT 55

ОБВЯЗКА ПРОВОЛКОЙ - CLAAS MARKANT 55

План - CLAAS MARKANT 55

ПРИВОДЫ - CLAAS MARKANT 55

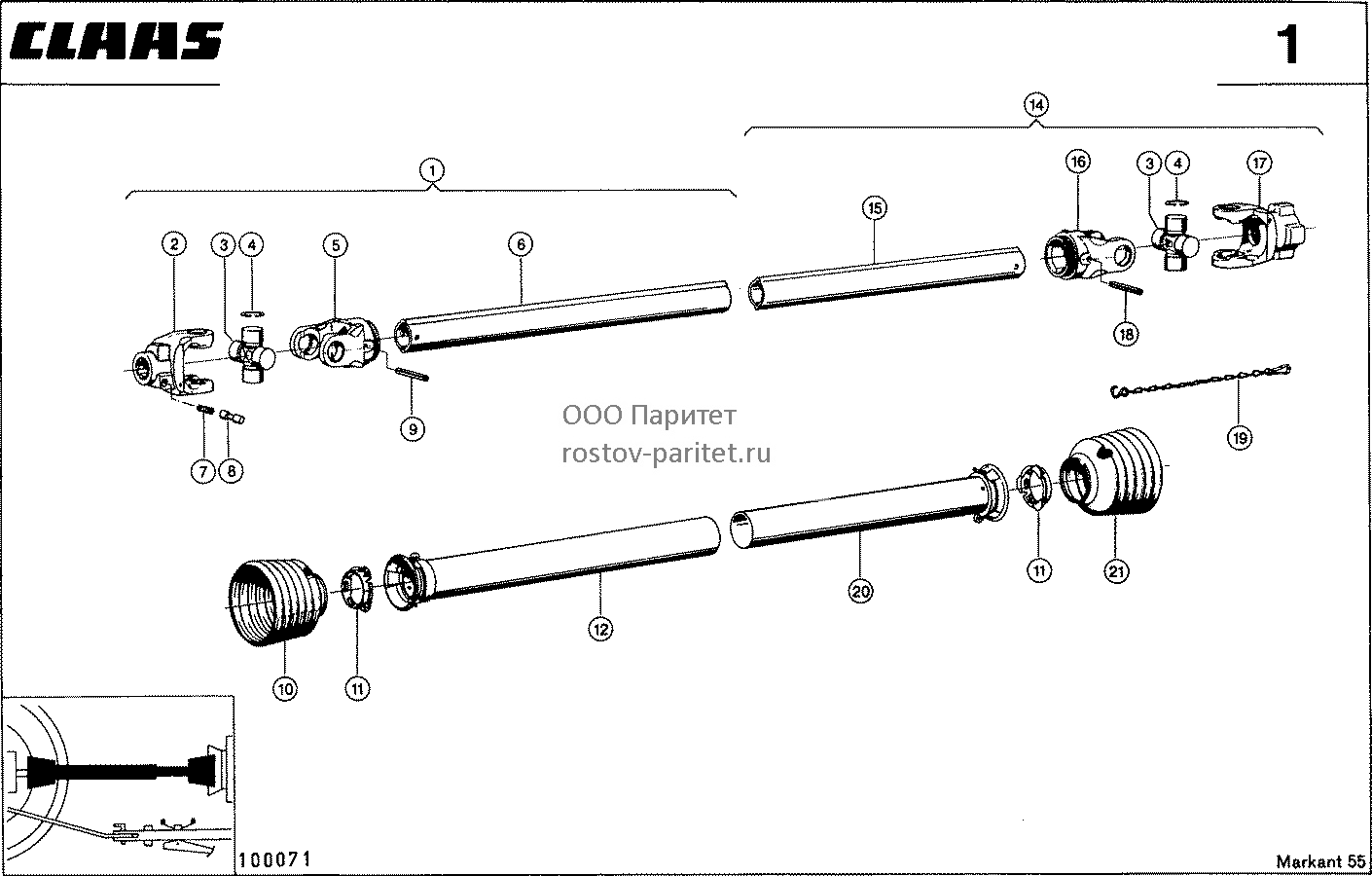

Карданный вал, VAR. 3362 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008123171	направляющ.поршня	1
2	0009772150	вилка насадная	1
3	0009772130	крестовина	2
4	0009772140	кольцо стопорное	8
5	0009772171	вилка штифта	1
6	0008123380	труба профильная	1
7	0009725060	пружина сжатия	2
8	0009725040	штифт передвижной	2
9	0002394450	штифт распорный	1
10	0008180930	воронка защитная	1
11	0009206710	кольцо торцовое	2
12	0008123152	направляющ.поршня	1
14	0008123161	направляющ.поршня	1
15	0008123370	труба профильная	1
16	0009772160	вилка штифта	1
17	0008099731	крестовина	1
18	0002445800	штифт распорный	1
19	0009722970	цепь несущая	1
20	0008123140	труба защитная	1
21	0008123130	воронка защитная	1

Наверх

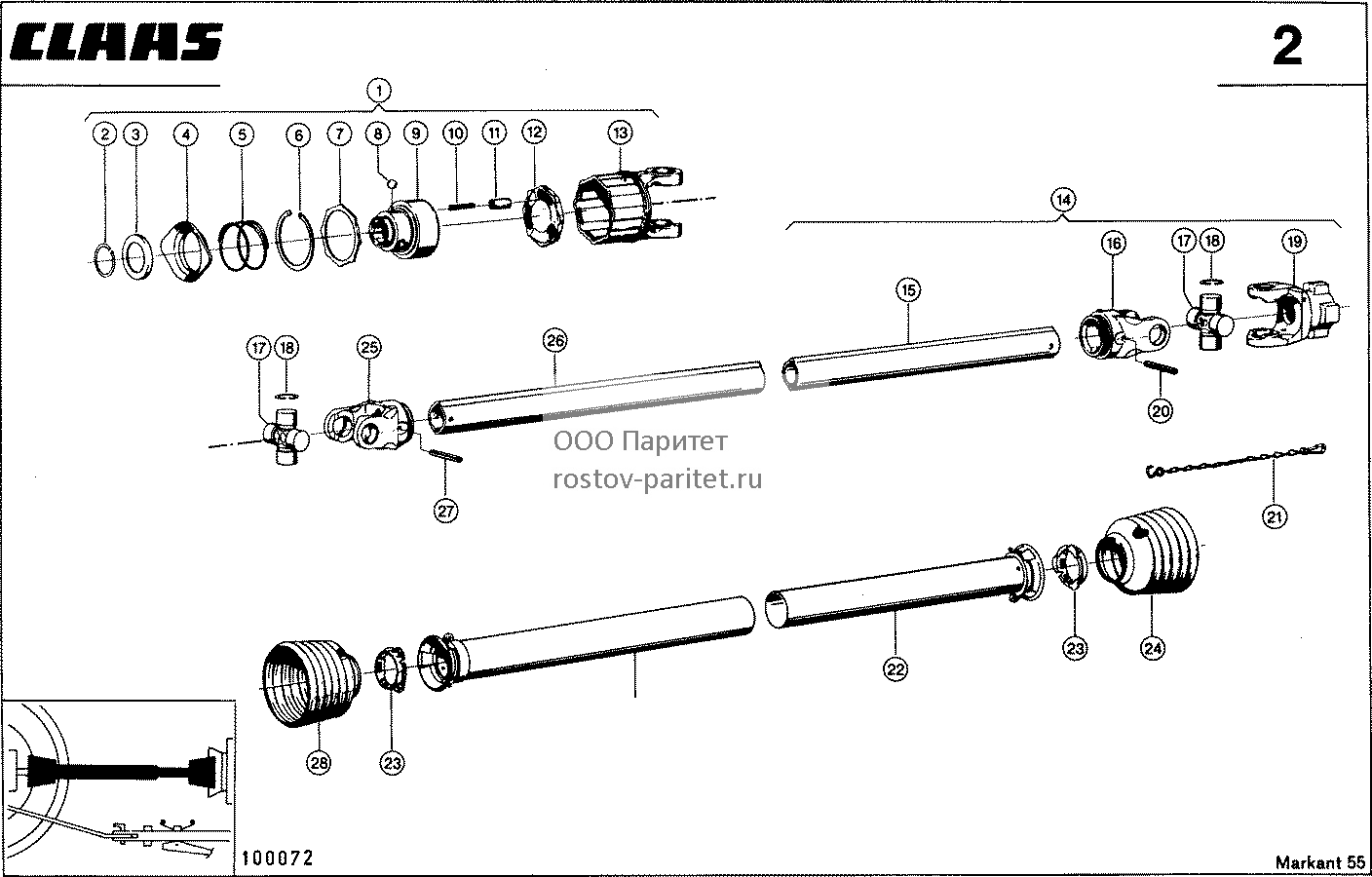

Карданный вал, VAR. 3511 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008129720	муфта штифтовая	1
2	0002393430	кольцо запорное	1
3	0009206760	кольцо угловое	1
4	0009206770	втулка стопорная	1
5	0009206780	пружина сжатия	1
6	0009725020	кольцо стопорное	1
7	0009206790	шайба нажимная	1
8	0002410410	шарик стальной	3
9	0009206800	ступица	1
10	0009206810	пружина сжатия	6
11	0009724920	ролик цилиндрич.	6
12	0009724910	диск ведущий	1
13	0008129710	скоба	1
14	0008123161	направляющ.поршня	1
15	0008123370	труба профильная	1
16	0009772160	вилка штифта	1
17	0009772130	крестовина	2
18	0009772140	кольцо стопорное	8
19	0008099731	крестовина	1
20	0002445800	штифт распорный	1
21	0009722970	цепь несущая	1
22	0008123140	труба защитная	1
23	0009206710	кольцо торцовое	2
24	0008123130	воронка защитная	1
25	0009772171	вилка штифта	1
26	0008123380	труба профильная	1
27	0002394450	штифт распорный	1
28	0008180930	воронка защитная	1
29	0008123152	направляющ.поршня	1

Наверх

Карданный вал, VAR. 4354 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008130100	вал кардан.смонт.	1
1	0008130110	скоба	1
2	0008136980	шайба	1
3	0008136970	пружина сжатия	1
4	0008136960	штифт передвижной	1
5	0009416570	вилка насадная	1
6	0009416510	крестовина	2
7	0002429080	кольцо стопорное	8
8	0002116360	пресс-масленка	2
9	0009416600	вилка желобчатая	1
10	0009722480	труба профильная	1
11	0002445812	штифт распорный	1
12	0008180930	воронка защитная	1
13	0009172830	кольцо опорное	2
14	0009206710	кольцо торцовое	2
15	0009722970	цепь несущая	2
16	0008130170	труба защитная	1
18	0008130120	скоба	1
19	0008130160	труба профильная	1
20	0002351860	кольцо стопорное	1
21	0002343880	шайба опорная	1
22	0008142280	шпонка стопорная	2
23	0008142290	пружина листовая	2
24	0008130150	ступица	1
25	0001798380	пресс-масленка	1
26	0008130140	картер сцепления	1
27	0008130130	вилка с кулачком	1
28	0009150178	штифт распорный	1
29	0009417390	труба защитная	1
30	0008130181	воронка защитная	1

Наверх

Карданный вал с большим углом, VAR. 4422 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008147031	вал кардан.смонт.	1
1	0008147081	картер сцепления	1
2	0008136980	шайба	1
3	0008136970	пружина сжатия	1
4	0008136960	штифт передвижной	1
5	0009414750	вилка насадная	1
6	0002116360	пресс-масленка	4
7	0002429080	кольцо стопорное	8
8	0008204210	крестовина	4
9	0009725030	кольцо стопорное	8
10	0008204220	вилка сдвоенная	2
10	0009212680	вилка сдвоенная	2
11	0001798380	пресс-масленка	2
11	0002449460	пресс-масленка	2
12	0008204230	вилка желобчатая	1
13	0002445812	штифт распорный	2
14	0008147090	труба профильная	1
15	0009201934	воронка защитная	2
16	0009209610	воронка защитная	2
17	0009206710	кольцо торцовое	2
18	0008211040	цепь несущая	2
18	0009722970	цепь несущая	2
19	0008123152	направляющ.поршня	2
19	0008147100	труба защитн.нар.	1
21	0008147111	картер сцепления	1
22	0008147140	труба профильная	1
23	0008147130	вилка желобчатая	1
24	0008147120	вилка насадная	1
25	0009417940	штифт передвижной	1
26	0009417950	пружина сжатия	1
27	0009417960	шайба	1
28	0008147151	полукорпус внутр.	1
29	0008210970	воронка защитная	2
30	0008210980	кольцо торцовое	2
31	0008211030	воронка защитная	2
32	0002427930	винт для жести	8

Наверх

Вал двойной универсальный, передний, без О - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008136460	вал карданный	1
2	0008136950	вилка насадная	2
3	0008136810	крестовина	2
4	0002394990	кольцо стопорное	8
5	0008136840	вилка желобчатая	2
6	0008136890	труба профильная	1
7	0008136960	штифт передвижной	2
8	0008136970	пружина сжатия	2
9	0008136980	шайба	2
10	0002394450	штифт распорный	2
11	0008180930	воронка защитная	2
12	0009206710	кольцо торцовое	2
13	0008136920	труба защитная	1
14	0008136930	труба защитная	1
15	0009722970	цепь несущая	1

Наверх

Вал двойной универсальный, передний, без О - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008136471	вал кардан.смонт.	1
2	0008136940	муфта штифтовая	1
3	0002393430	кольцо запорное	1
4	0009206760	кольцо угловое	1
5	0009206770	втулка стопорная	1
6	0009206780	пружина сжатия	1
7	0009725020	кольцо стопорное	1
8	0009206790	шайба нажимная	1
9	0002410410	шарик стальной	3
10	0009206800	ступица	1
11	0009206810	пружина сжатия	6
12	0009724920	ролик цилиндрич.	6
13	0009724910	диск ведущий	1
14	0008137040	уголок направл.	1
15	0002394990	кольцо стопорное	8
16	0008136810	крестовина	2
17	0008136840	вилка желобчатая	2
18	0002394450	штифт распорный	2
19	0008136990	труба профильная	1
20	0008136950	вилка насадная	1
21	0008136960	штифт передвижной	1
22	0008136970	пружина сжатия	1
23	0008136980	шайба	1
24	0008180930	воронка защитная	1
25	0009206710	кольцо торцовое	2
26	0008137020	труба защитная	1
27	0008137030	труба защитная	1
28	0009722970	цепь несущая	1
29	0008137060	воронка защитная	1
29	0008180930	воронка защитная	1

Наверх

Вал двойной универсальный, передняя секция - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008130040	вал кардан.смонт.	1
0	0008149870	вал кардан.смонт.	1
1	0008130280	картер сцепления	1
1	0008149880	полуось кардан.	1
2	0008136980	шайба	1
3	0008136970	пружина сжатия	1
4	0008136960	штифт передвижной	1
5	0009416570	вилка насадная	1
6	0009416510	крестовина	2
7	0002446130	кольцо стопорное	8
8	0002116360	пресс-масленка	2
9	0009416560	вилка желобчатая	1
10	0008130290	труба профильная	1
11	0002445812	штифт распорный	2
12	0008180930	воронка защитная	1
13	0009172830	кольцо опорное	2
14	0009206710	кольцо торцовое	2
15	0009722970	цепь несущая	2
16	0008130300	труба защитная	1
18	0008130310	картер сцепления	1
18	0008149890	полуось кардан.	1
19	0008130332	труба профильная	1
20	0009416600	вилка желобчатая	1
21	0002382340	гайка стопорная	1
22	0008130320	вилка насадная	1
23	0002355580	болт 6-гр.	1
24	0008130340	труба защитная	1
25	0009419190	воронка защитная	1

Наверх

Вал двойной универсальный, передняя секция - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008145080	вал кардан.смонт.	1
1	0008145261	картер сцепления	1
2	0008136980	шайба	1
3	0008136970	пружина сжатия	1
4	0008136960	штифт передвижной	1
5	0008136950	вилка насадная	1
6	0008136810	крестовина	2
7	0002446130	кольцо стопорное	8
8	0002116360	пресс-масленка	2
9	0009416440	вилка желобчатая	1
10	0008145270	труба профильная	1
11	0009150179	штифт распорный	1
12	0009209640	воронка защитная	1
13	0009172850	кольцо опорное	2
14	0009206710	кольцо торцовое	2
15	0009722970	цепь несущая	2
16	0008145280	картер сцепления	1
18	0008145290	картер сцепления	1
19	0008145300	труба профильная	1
20	0009418040	вилка желобчатая	1
21	0002382340	гайка стопорная	1
22	0008142240	вилка насадная	1
23	0002355580	болт 6-гр.	1
24	0008145310	картер сцепления	1
25	0008137060	воронка защитная	1

Наверх

Вал двойной универсальный, задняя секция - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008101043	воронка защитная	1
2	0002393870	шайба контактная	3
3	0002374390	болт 6-гр.	3
4	0008136521	кольцо подшипн.	1
5	0002351640	кольцо стопорное	1
6	0002343850	шайба опорная	1
7	0002351860	кольцо стопорное	2
8	0002358690	ш/подш.радиальный	1
9	0008136821	вал профильный	1
10	0008101050	часть верхняя	1
11	0008101140	кольцо распорное	1
12	0000085150	втулка	2
13	0002369420	пресс-масленка	1
14	0008136540	уголок направл.	1
15	0008101170	втулка	2
16	0002393890	шайба контактная	2
17	0002374620	болт 6-гр.	2
18	0002370260	шплинт	1
19	0002351282	шайба	1
20	0008136580	палец	1
21	0009209551	кольцо защитное	1
22	0009206710	кольцо торцовое	2
23	0008136871	труба защитная	1
24	0008136792	уголок направл.	1
25	0008136831	труба профильная	1
26	0008136840	вилка желобчатая	1
27	0008136810	крестовина	1
28	0002394990	кольцо стопорное	4
29	0008136802	вилка с кулачком	1
30	0002394450	штифт распорный	1
31	0009722970	цепь несущая	1
32	0008136881	труба защитная	1
33	0008180930	воронка защитная	1
34	0002449420	пресс-масленка	1
35	0002343980	шайба установочн.	0
35	0002344110	шайба установочн.	0
35	0002344230	шайба установочн.	0

Наверх

Вал двойной универсальный, задняя секция - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008130030	вал кардан.смонт.	1
1	0008101043	воронка защитная	1
2	0002393870	шайба контактная	3
3	0002424450	болт 6-гр.	3
4	0008136521	кольцо подшипн.	1
5	0002351860	кольцо стопорное	2
6	0002358690	ш/подш.радиальный	1
7	0008101170	втулка	2
8	0002393890	шайба контактная	2
9	0002374620	болт 6-гр.	2
10	0008101050	часть верхняя	1
11	0008101140	кольцо распорное	1
12	0000085150	втулка	2
13	0008145030	втулка в сб.	1
14	0002351282	шайба	1
15	0002360960	шплинт	1
16	0008145000	опора	1
17	0002364560	гайка 6-гр.	2
18	0002339070	болт 6-гр.	2
19	0002369132	шайба	4
19	0002379470	гайка стопорная	4
19	0002389760	болт 6-гр.	4
20	0008130220	картер сцепления	1
21	0008130230	труба профильная	1
22	0002449420	пресс-масленка	1
23	0009209551	кольцо защитное	1
24	0009206710	кольцо торцовое	2
25	0009722970	цепь несущая	2
26	0008130241	картер сцепления	1
28	0008130250	картер сцепления	1
29	0008130260	труба профильная	1
30	0002351860	кольцо стопорное	1
31	0002343880	шайба опорная	1
32	0008142280	шпонка стопорная	2
33	0008142290	пружина листовая	2
34	0008130150	ступица	1
35	0001798380	пресс-масленка	1
36	0008130140	картер сцепления	1
37	0009416510	крестовина	1
38	0002429080	кольцо стопорное	4
39	0002116360	пресс-масленка	1
40	0008130130	вилка с кулачком	1
41	0009150178	штифт распорный	1
42	0008130270	труба защитная	1
43	0008130181	воронка защитная	1
44	0002343980	шайба установочн.	0
44	0002344110	шайба установочн.	0
44	0002344230	шайба установочн.	0

Наверх

Вал двойной универсальный, задняя секция - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008145070	вал кардан.смонт.	1
1	0008145190	опора	1
2	0008145200	труба профильная	1
3	0002449430	пресс-масленка	1
4	0009209551	кольцо защитное	1
5	0009206710	кольцо торцовое	2
6	0009722970	цепь несущая	2
7	0008130241	картер сцепления	1
9	0008145210	опора	1
10	0008145240	труба профильная	1
11	0002351860	кольцо стопорное	1
12	0002343880	шайба опорная	1
13	0008142280	шпонка стопорная	2
14	0008142290	пружина листовая	2
15	0008145230	ступица	1
16	0001798380	пресс-масленка	1
17	0008145220	картер сцепления	1
18	0008136810	крестовина	1
19	0002429080	кольцо стопорное	4
20	0002116360	пресс-масленка	1
21	0008136802	вилка с кулачком	1
22	0009150178	штифт распорный	1
23	0008130270	труба защитная	1
24	0008145251	воронка защитная	1

Наверх

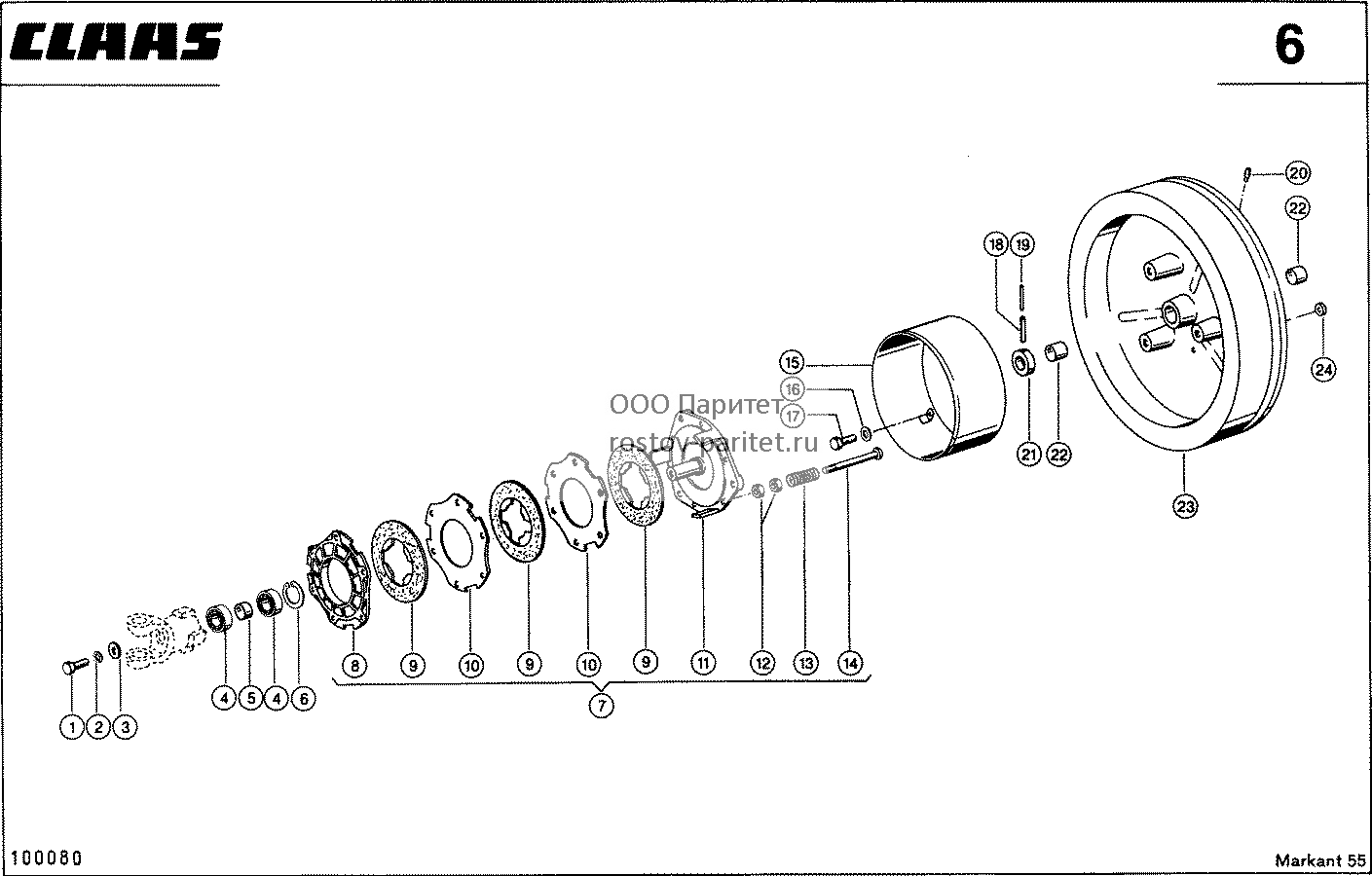

ПРИВОД МАШИНЫ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002360560	болт 6-гр.	1
2	0002393890	шайба контактная	1
3	0008082460	шайба	1
4	0002378320	ш/подш.радиальный	2
5	0008082450	втулка распорная	1
6	0002378350	кольцо стопорное	1
7	0008123462	муфта фрикционная	1
7	0008131311	муфта фрикционная	1
8	0008123481	шайба защитная	1
9	0008082023	диск ведущий	3
10	0008082032	диск ведущий	1
10	0008136780	диск ведущий	2
11	0008082442	муфта фланцевая	1
12	0002361710	гайка 6-гр.	12
12	0002378240	гайка 6-гр.	12
13	0008123471	пружина сжатия	6
14	0002355460	болт 6-гр.	6
14	0002394830	болт 6-гр.	6
15	0008120141	защита муфты сц.	1
16	0002351242	шайба	3
17	0002332440	болт 6-гр.	3
18	0002356812	штифт распорный	1
19	0002356532	штифт распорный	1
20	0002369420	пресс-масленка	1
21	0008081880	кольцо установ.	1
22	0008081780	втулка	2
23	0008108951	маховик	1
24	0008107090	втулка разгруз.	1

Наверх

Фрикционная и обгонная муфта, VAR. 4422 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008147040	муфта фрикц.	1
2	0002351860	кольцо стопорное	2
3	0002343880	шайба опорная	1
4	0002449430	пресс-масленка	1
5	0008147160	ступица	1
6	0009410790	шпонка стопорная	2
7	0009410800	пружина листовая	2
8	0008147190	втулка муфты обг.	1
9	0008147200	шайба	1
10	0002445660	штифт распорный	1
11	0002116760	кольцо стопорное	1
12	0008147210	шайба нажимная	2
13	0009728660	пластина фрикц.	4
14	0008147230	шайба промежут.	1
15	0008147240	диск ведущий	1
16	0008147250	кольцо вращающ.	1
17	0008147260	диск ведущий	1
18	0002116770	штифт распорный	3
19	0008147270	втулка распорная	3
20	0008147280	пружина тарельч.	1
21	0008147290	пружина тарельч.	1
22	0008147300	фланец напорный	1
23	0002330250	штифт распорный	3
24	0002356632	штифт распорный	3
25	0002441710	стекло безоп.	1
26	0002383020	болт 6-гр.	1
27	0008147051	кольцо защитное	1
28	0002423790	болт 6-гр.	3
29	0002393890	шайба контактная	3

Наверх

Фрикционная и обгонная муфта, VAR. 4422 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008147612	муфта фрикц.	1
2	0009410990	кольцо установоч.	1
3	0008147621	пакет рессоры	1
4	0009411041	пластина фрикц.	1
5	0009411060	диск ведущий	1
6	0009411070	диск ведущий	1
7	0002351860	кольцо стопорное	1
8	0002343880	шайба опорная	1
9	0008147630	ступица	1
9	0008147670	ступица	1
10	0002449430	пресс-масленка	1
11	0008147640	шпонка стопорная	1
11	0008147680	шпонка стопорная	1
12	0009410800	пружина листовая	1
13	0008147650	поводок	1
13	0009212480	поводок	1
14	0009411100	кольцо вращающ.	1
15	0008147661	картер сцепления	1
16	0008147051	кольцо защитное	1
17	0008147690	кольцо уплотн.	1

Наверх

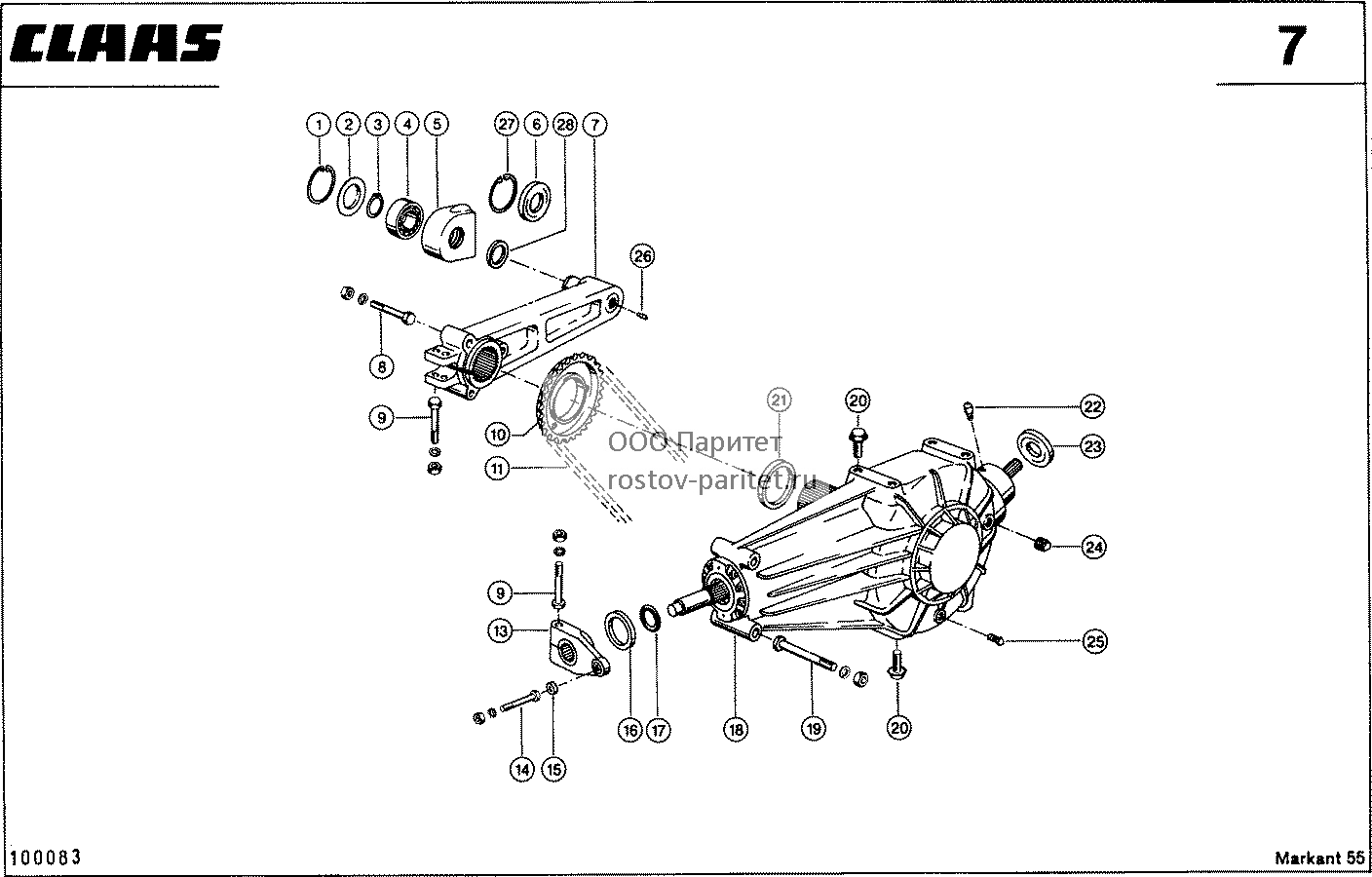

РЕДУКТОР - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002347970	замок цепи	0
0	0002348010	внутреннее звено	0
0	0002348040	переходное звено	0
1	0002363180	кольцо стопорное	1
2	0008107100	крышка	1
3	0002440580	кольцо стопорное	1
4	0002382240	подшипник	1
5	0008107111	корпус подшипника	1
6	0002382230	уплотнение вала	1
7	0008131601	щека кривошипа	1
8	0002355400	болт 6-гр.	3
8	0002361710	гайка 6-гр.	3
8	0002393880	шайба контактная	3
9	0002361720	гайка 6-гр.	3
9	0002378200	болт 6-гр.	3
9	0002393890	шайба контактная	3
10	0008131580	звездочка	1
11	0008137680	цепь роликовая	1
13	0008086131	поводок	1
14	0002355380	болт 6-гр.	1
14	0002361710	гайка 6-гр.	1
14	0002393880	шайба контактная	1
15	0008107090	втулка разгруз.	1
16	0002380780	уплотнение вала	1
17	0002440540	уплотнение	1
18	0008131620	передача гипоидн.	1
18	0008142740	передача зубчатая	1
19	0002361730	гайка 6-гр.	2
19	0002393910	шайба контактная	2
19	0002427950	болт 6-гр.	2
20	0000592340	винт	8
21	0002388880	уплотнение вала	1
22	0001798420	сапун	1
23	0002371251	уплотнение вала	1
24	0006354240	винт запорный	1
25	0002392630	пробка магнитная	1
26	0002369420	пресс-масленка	1
27	0002363180	кольцо стопорное	1
28	0002153200	кольцо войлочное	1

Наверх

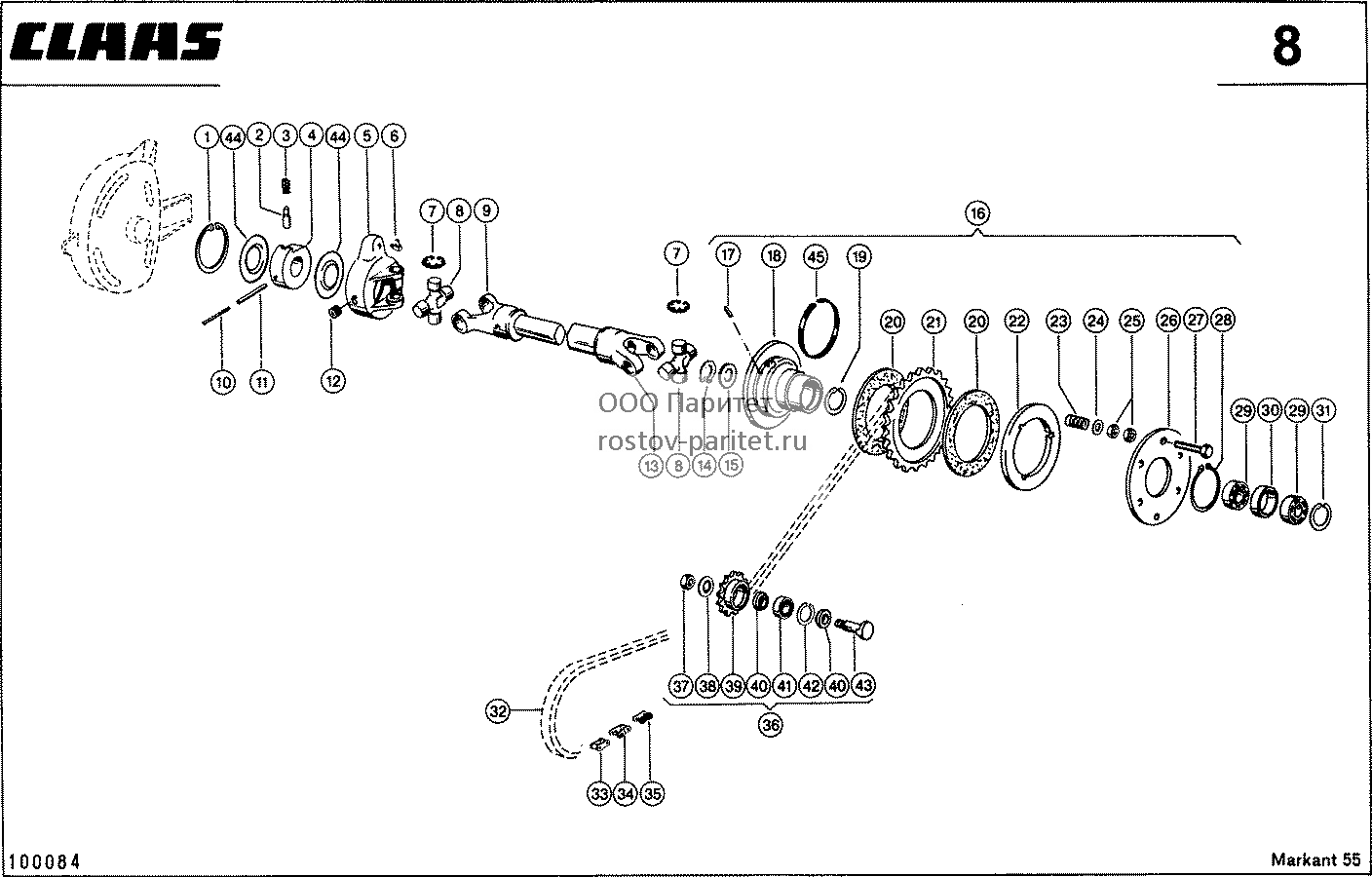

ПОДБОРЩИК-ПРИВОД БАРАБАНА - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002363180	кольцо стопорное	1
2	0008127171	палец	1
3	0000008770	пружина сжатия	1
4	0008137722	поводок	1
5	0008127164	вилка сцепления	1
5	0008145430	вилка сцепления	1
6	0002369440	пресс-масленка	2
7	0008145410	кольцо стопорное	8
7	0009774240	кольцо стопорное	8
8	0008145400	крестовина	2
8	0009725800	крестовина	2
9	0008137730	вилка вала	1
9	0008145390	вилка вала	1
10	0002376082	штифт распорный	1
11	0002376142	штифт распорный	1
12	0000901210	винт запорный	3
12	0002382860	пробка запорная	3
12	0008145340	пробка резьбов.	3
13	0008137740	вилка вала	1
13	0008145420	вилка вала	1
14	0002351630	кольцо стопорное	1
15	0002341720	шайба установочн.	1
16	0008137871	муфта фрикционная	1
17	0002368980	штифт распорный	3
18	0008123543	подшипник сцепл.	1
19	0002351840	кольцо стопорное	1
20	0008126872	накладка фрикц.	2
21	0008123512	звездочка	1
22	0008123561	фланец	1
23	0008004441	пружина сжатия	6
24	0002369132	шайба	6
25	0002361710	гайка 6-гр.	12
26	0008126881	пластина	1
27	0002352201	болт 6-гр.	6
28	0002358440	кольцо стопорное	1
29	0002358300	ш/подш.радиальный	2
30	0008126890	кольцо распорное	1
31	0002351840	кольцо стопорное	1
32	0008137680	цепь роликовая	1
33	0002348010	внутреннее звено	0
34	0002348040	переходное звено	0
35	0002347970	замок цепи	0
36	0008191700	звездочка натяжн.	1
37	0002361730	гайка 6-гр.	1
38	0002393910	шайба контактная	1
39	0000661270	звездочка натяжн.	1
40	0008187700	кольцо	2
41	0002367520	ш/подш.радиальный	1
42	0002351810	кольцо стопорное	1
43	0008191690	палец	1
44	0001782730	кольцо уплотн.	2
45	0008198093	кольцо	1

Наверх

НАКЛОННЫЙ ВАЛ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008104301	труба распорная	1
2	0008135143	муфта фланцевая	2
3	0002379470	гайка стопорная	12
4	0002369132	шайба	12
5	0002355341	болт 6-гр.	12
6	0007885570	диск шарнира	2
7	0008135153	муфта фланцевая	2
8	0002351590	кольцо стопорное	2
8	0002351600	кольцо стопорное	2
9	0008135110	вал наклонный	1
9	0008135120	вал наклонный	1
10	0008127140	втулка распорная	1
11	0002374530	болт 6-гр.	4
12	0002393880	шайба контактная	4

Наверх

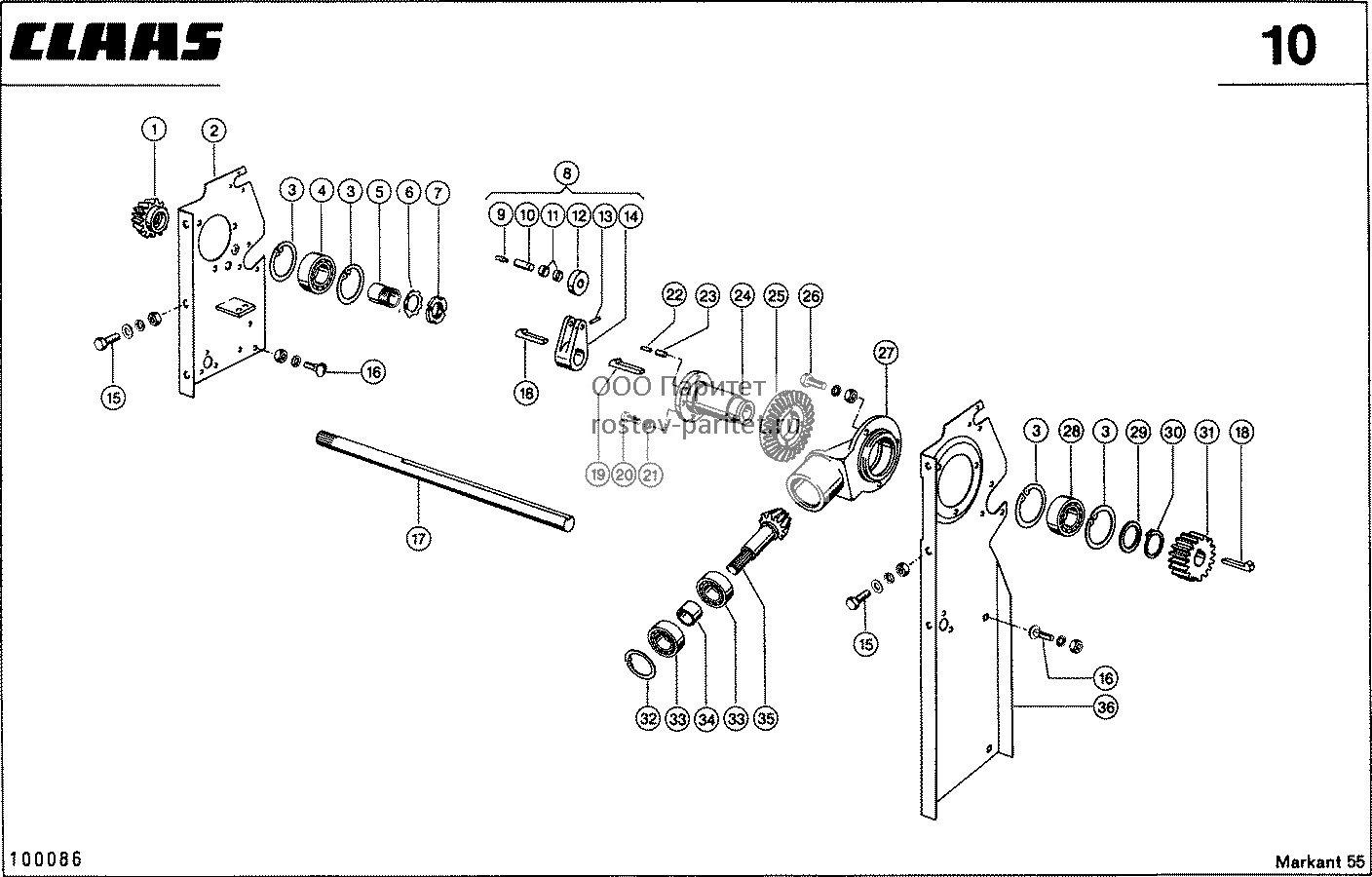

КОНТРПРИВОД - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008135270	шестерня конич.	1
2	0008132710	опора правая	1
3	0002363180	кольцо стопорное	4
4	0002378330	ш/подш.радиальный	1
5	0002377210	втулка стяжная	1
6	0002344830	шайба стопорная	1
7	0002344800	гайка шлицевая	1
8	0008135250	вал наклонный	1
9	0002369420	пресс-масленка	1
10	0008127631	палец	1
11	0000085030	втулка	2
12	0008135380	ролик ходовой	1
13	0002376040	штифт распорный	1
14	0008135260	пластина нажимная	1
15	0002361710	гайка 6-гр.	6
15	0002369132	шайба	6
15	0002373820	болт 6-гр.	6
15	0002393880	шайба контактная	6
16	0002361710	гайка 6-гр.	7
16	0002365100	винт полупотайной	7
16	0002393880	шайба контактная	7
17	0008135220	вал промежуточный	1
18	0000076100	шпонка с головкой	2
19	0000076150	шпонка с головкой	1
20	0002374420	винт с 6-гр.гол.	4
21	0002393870	шайба контактная	4
22	0002356462	штифт распорный	1
23	0002376092	штифт распорный	1
24	0008135280	ступица	1
25	0008135240	шестерня конич.	1
26	0002361710	гайка 6-гр.	3
26	0002373830	болт 6-гр.	3
26	0002393880	шайба контактная	3
27	0008135190	фланец угловой	1
28	0002385230	ш/подш.радиальный	1
29	0002381980	шайба опорная	1
30	0002378620	кольцо стопорное	1
31	0008135230	колесо зубчатое	1
32	0002351860	кольцо стопорное	1
33	0002358690	ш/подш.радиальный	2
34	0005229660	труба распорная	1
35	0008135200	шестерня конич.	1
36	0008132702	опора левая	1

Наверх

ПОДАВАТЕЛЬ-ПРИВОД - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008135480	звездочка	1
2	0000076100	шпонка с головкой	1
3	0002347970	замок цепи	0
4	0002348040	переходное звено	0
5	0002348010	внутреннее звено	0
6	0008137680	цепь роликовая	1
7	0008135620	звездочка	1
8	0008135610	шестерня конич.	1
9	0002393880	шайба контактная	4
10	0002373830	болт 6-гр.	4
11	0000076120	шпонка с головкой	1
12	0000661790	втулка	1
13	0000661780	звездочка натяжн.	1
14	0002351550	кольцо стопорное	1
15	0002358720	ш/подш.радиальный	1
16	0002351810	кольцо стопорное	1
17	0007726200	палец	1
18	0002368420	шайба	1
19	0002393890	шайба контактная	1
20	0002361720	гайка 6-гр.	1
21	0002393941	шайба контактная	4
22	0002375700	болт 6-гр.	4
23	0002378620	кольцо стопорное	1
24	0002363180	кольцо стопорное	2
25	0002385230	ш/подш.радиальный	1
26	0008135090	стойка угловая	1
27	0002368990	штифт распорный	1
28	0002361710	гайка 6-гр.	3
28	0002373830	болт 6-гр.	3
28	0002393880	шайба контактная	3

Наверх

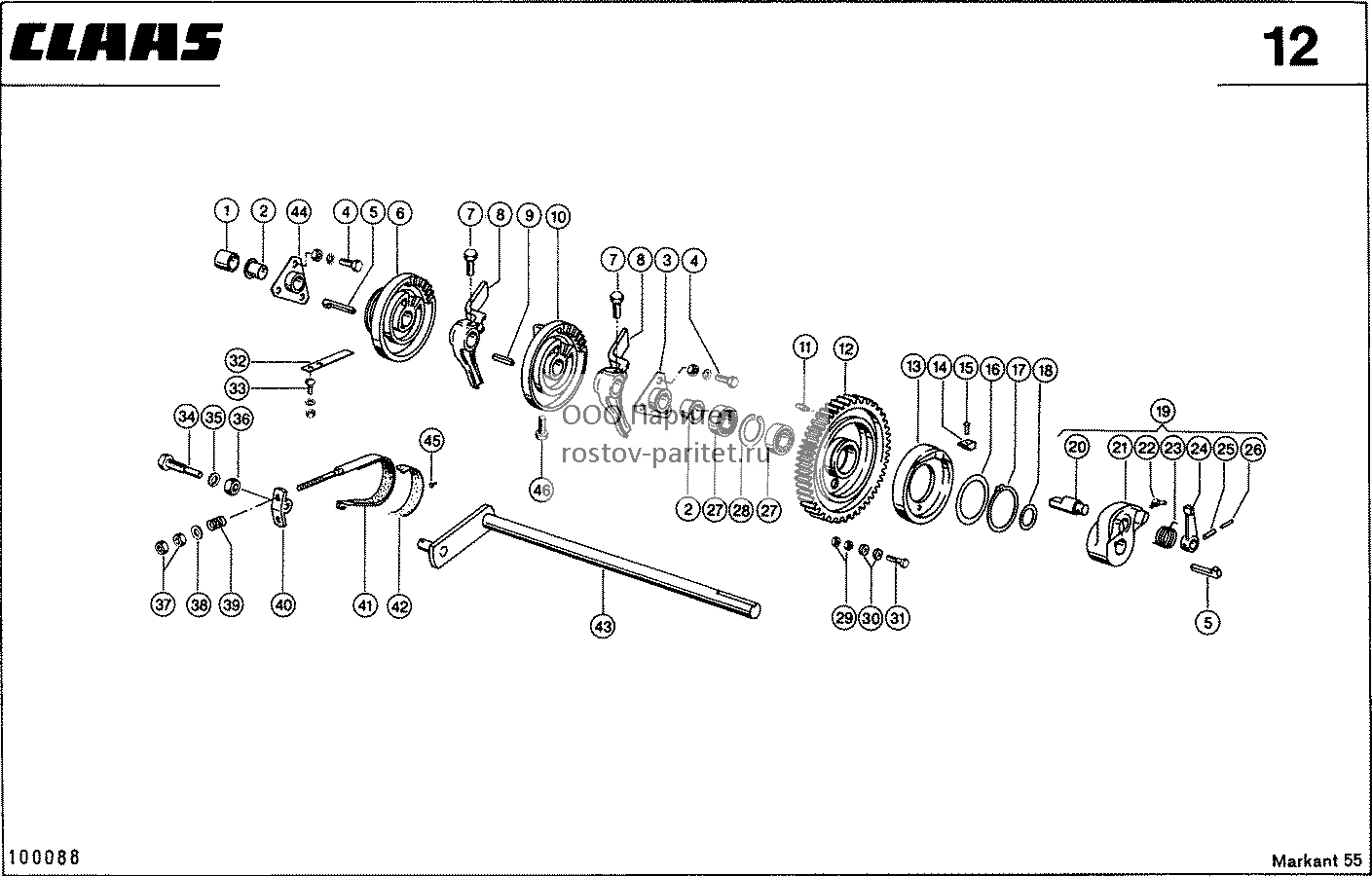

ПРИВОД УЗЛОВЯЗАТЕЛЯ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008135330	труба	1
2	0000085610	втулка	2
3	0008135370	подшипник фланцев	1
4	0002361710	гайка 6-гр.	6
4	0002373830	болт 6-гр.	6
4	0002393880	шайба контактная	6
5	0000076140	шпонка с головкой	2
6	0008135681	диск узловязателя	1
7	0000026430	винт установ.	2
8	0000000412	рычаг управления	2
9	0000076111	шпонка клиновая	1
10	0008135322	диск узловязателя	1
11	0002369420	пресс-масленка	1
12	0008135350	колесо сцепления	1
13	0008127891	кольцо сцепления	1
14	0000021292	кулачок	1
15	0002362150	заклепка потайная	1
16	0002344370	шайба установочн.	1
17	0002358440	кольцо стопорное	1
18	0002368590	шайба	1
19	0000028451	муфта сцепления	1
20	0000021623	палец	1
21	0000028767	муфта сцепления	1
22	0002369430	пресс-масленка	1
23	0000021360	пружина	1
24	0000008931	защелка	1
25	0002368950	штифт распорный	1
26	0002356360	штифт распорный	1
27	0002382010	ш/подш.радиальный	2
28	0002351840	кольцо стопорное	1
29	0002361690	гайка 6-гр.	2
30	0008127880	втулка разгруз.	2
31	0002373330	болт 6-гр.	1
32	0008135690	пружина листовая	1
33	0002361690	гайка 6-гр.	2
33	0002364750	винт полупотайной	2
33	0002393860	шайба контактная	2
34	0008127910	палец резьбовой	1
35	0002393910	шайба контактная	1
36	0002361730	гайка 6-гр.	1
37	0002361710	гайка 6-гр.	2
38	0002369132	шайба	1
39	0000000170	пружина сжатия	1
40	0000014871	рычаг тормозной	1
41	0000014101	лента тормозная	1
42	0000014112	накладка фрикц.	1
43	0008127821	вал узловязателя	1
44	0008121260	подшипник фланцев	1
45	0002338460	заклепка	5
46	0002373840	болт 6-гр.	1

Наверх

НАКОПИТЕЛЬ, - CLAAS MARKANT 55

Подъемник подборщика, VAR. 3458 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008138230	упор	1
2	0002393870	шайба контактная	1
3	0002362000	болт 6-гр.	1
4	0008033080	трос	1
5	0002153860	звено цепи	1
5	0005092760	звено цепи	1
6	0008138141	рычаг	1
7	0002361700	гайка 6-гр.	4
7	0002362000	болт 6-гр.	4
7	0002393870	шайба контактная	1
8	0008138173	щиток	1
9	0002382030	шайба	3
10	0008138202	храповик	1
11	0008138160	храповик	1
12	0008138211	защелка	2
13	0008138150	пружина кручения	2
14	0002379501	заклепка глухая	2
15	0008138100	рычаг	1
16	0000130040	пружина растяжен.	1
17	0002369420	пресс-масленка	1
18	0002368420	шайба	4
19	0008138060	пластина	1
20	0008138222	трос стальной	1
21	0002345400	зажим тросовый	3
22	0002448180	коуш	1

Наверх

Гидравлический подъем подборщика - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114360	уплотнение	1
1	0008129800	гидроцилиндр	1
2	0008129820	шатун	1
3	0002390220	скребок д/грязи	1
4	0002390200	кольцо п-образн.	1
5	0002390210	кольцо запорное	1
6	0007892510	гидроцилиндр	1
7	0006839410	дроссель смонт.	1
8	0006839421	панель	1
9	0002390420	кольцо запорное	1
10	0002382340	гайка стопорная	2
11	0006753230	элемент распорный	4
12	0002378200	болт 6-гр.	2
13	0002389091	зажим шланговый	3
14	0008129871	шланг соединит.	1
15	0008129910	скоба трубная	4
16	0002361700	гайка 6-гр.	4
16	0002362000	болт 6-гр.	4
16	0002393870	шайба контактная	4
17	0002388941	зажим шланговый	3
18	0008129900	колпак пылезащ.	1
19	0008129890	штепсель соедин.	1
20	0002154810	кольцо профильное	2
21	0002154820	гайка накидная	2

Наверх

Подборщик (Боковая панель и выравнивающие грабли) - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008137510	щиток боковой	1
1	0008146490	щиток боковой	1
2	0008080391	пластина скребка	1
2	0008146590	пластина скребка	1
3	0008080881	пластина скребка	18
3	0008146500	пластина скребка	18
4	0002394370	болт 6-гр.	84
5	0008137690	щиток боковой	1
5	0008146510	щиток боковой	1
6	0002370280	шплинт	2
7	0001789190	шайба	2
8	0008072950	пружина кручения	1
9	0008137641	прижим	1
9	0008144451	прижим	1
10	0002356462	штифт распорный	1
11	0002356420	штифт распорный	2
12	0008104570	палец	1
13	0008137600	кронштейн	1
14	0002361700	гайка 6-гр.	2
14	0002393870	шайба контактная	2
14	0006100971	винт полупотайной	2
15	0002375752	штифт распорный	1
16	0008137780	защита от намотки	1
17	0002361700	гайка 6-гр.	4
17	0002393870	шайба контактная	4
17	0006100971	винт полупотайной	4
18	0008139911	скоба защитная	1
19	0007746720	цепь	1
20	0002374530	болт 6-гр.	2
21	0002343260	шайба подкладная	2
22	0002379470	гайка стопорная	2

Наверх

Сжимные грабли, VAR. 3095 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	4
2	0006100991	винт полупотайной	2
3	0008137750	прижим смонт.	1
4	0008137760	прижим	1
5	0002361700	гайка 6-гр.	6
5	0002373410	болт 6-гр.	6
5	0002393870	шайба контактная	6
6	0008085340	пружина прижимная	6
7	0008018340	пружина чеки	1

Наверх

ПОДБОРЩИК-БАРАБАН - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
1	0002375700	болт 6-гр.	2
1	0002393880	шайба контактная	2
2	0002361700	гайка 6-гр.	2
2	0002364380	винт полупотайной	2
2	0002393870	шайба контактная	2
3	0008079001	шайба стопорная	1
4	0008080621	пружина растяжен.	2
5	0007510260	рым-болт	2
6	0002361710	гайка 6-гр.	4
7	0002355530	болт 6-гр.	2
8	0002393890	шайба контактная	2
9	0008180540	амортизатор	1
10	0002351190	шплинт	2
11	0008135070	рама подборщика	1
11	0008137860	рама подборщика	1
12	0002361700	гайка 6-гр.	19
12	0002374420	винт с 6-гр.гол.	19
12	0002393870	шайба контактная	19

Наверх

Опорные колеса, VAR. 3885 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008194110	шланг	1
1	0002351180	шплинт	1
2	0002343060	шайба	1
3	0008194080	крыльчатка	1
3	0008194120	крыльчатка	1
4	0008194100	шина	1
5	0008194090	обод	1
6	0008192040	кронштейн	1

Наверх

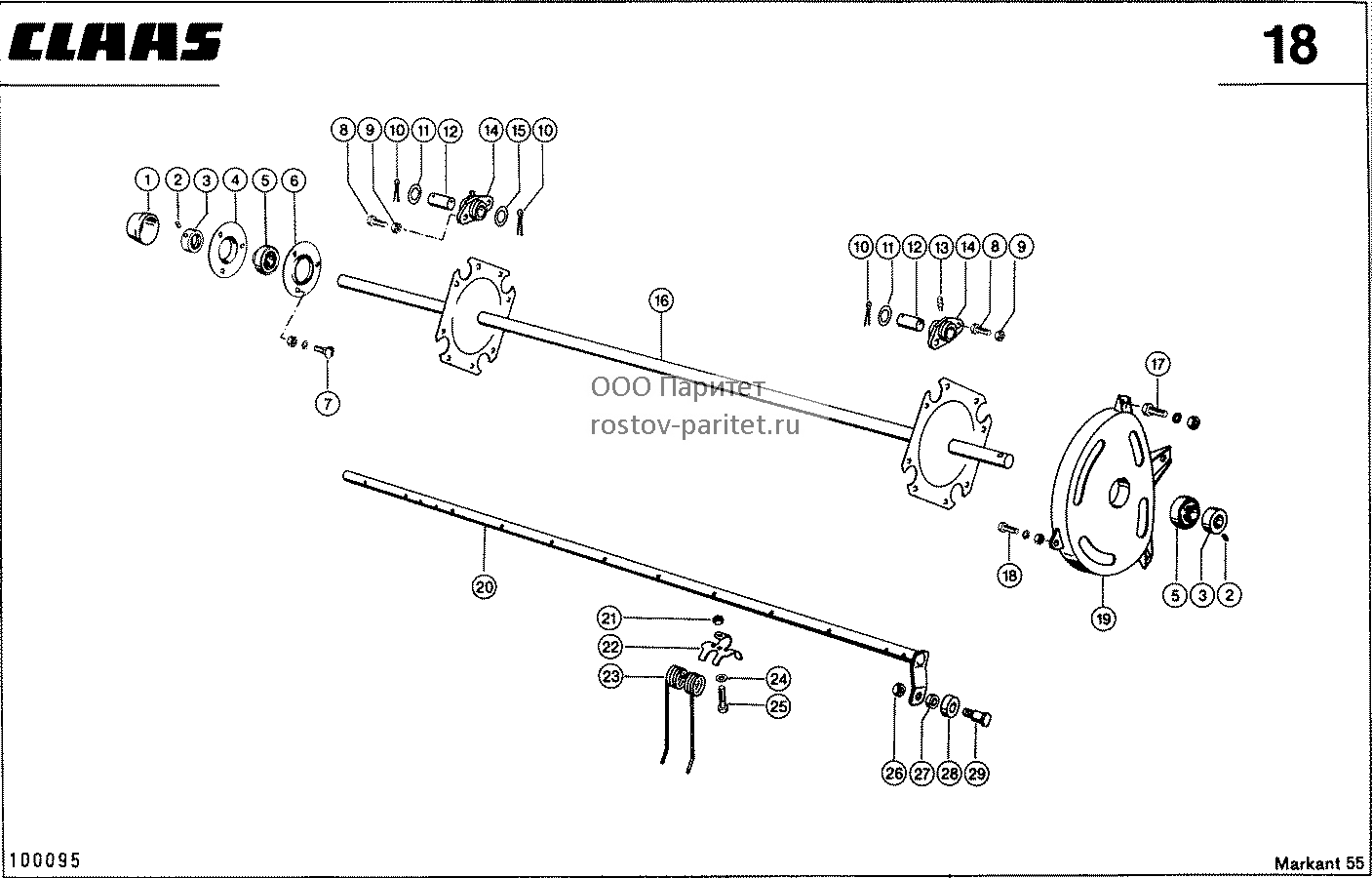

Подборщик (Приводной вал, Пружина) - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008180810	колпак защитный	1
2	0002363250	шпилька	2
3	0006104470	кольцо зажимное	2
4	0002393210	фланец металлич.	1
5	0006104480	подшипник кольца	2
6	0006104460	фланец металлич.	1
7	0002361710	гайка 6-гр.	3
7	0002393880	шайба контактная	3
7	0005025110	винт полупотайной	3
8	0002374420	винт с 6-гр.гол.	16
9	0002381320	гайка стопорная	16
10	0002350970	шплинт	12
11	0002331310	шайба	8
12	0008180491	втулка	8
13	0002369420	пресс-масленка	8
14	0008137621	подшипник фланцев	8
15	0002369580	шайба	4
16	0008135030	вал ведущий	1
16	0008137530	вал ведущий	1
17	0002361710	гайка 6-гр.	3
17	0002373830	болт 6-гр.	3
17	0002393880	шайба контактная	3
18	0002361700	гайка 6-гр.	1
18	0002374420	винт с 6-гр.гол.	1
18	0002393870	шайба контактная	1
19	0008180503	эксцентрик	1
19	0008207880	эксцентрик	1
20	0008135050	труба пальцевая	4
20	0008137580	труба с зуб.пруж.	4
21	0002381320	гайка стопорная	40
22	0008072641	держатель зубьев	40
23	0008072972	зуб рессоры сдв.	40
23	0008146540	зубья пружинные	40
24	0002369122	шайба	40
25	0002355190	болт 6-гр.	40
26	0002379470	гайка стопорная	4
27	0005233050	втулка направляющ	4
27	0006104731	кольцо распорное	4
28	0002113681	ролик ходовой	4
28	0008050930	шарикоподшипник	4
29	0008180591	палец	4

Наверх

ПОДАВАТЕЛЬ, НАРУЖНЫЙ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002368970	штифт распорный	1
2	0002361700	гайка 6-гр.	4
2	0002362000	болт 6-гр.	4
2	0002381320	гайка стопорная	4
2	0002393870	шайба контактная	4
3	0000069260	подшипник	2
4	0002365520	шпилька	4
5	0005003102	кольцо установ.	2
6	0002369420	пресс-масленка	5
6	0006321890	колпак защитный	5
7	0008134480	ось	1
8	0006321710	втулка	2
9	0008118320	рычаг подв. в сб.	1
10	0002370280	шплинт	1
11	0008050660	палец	1
12	0000085150	втулка	2
13	0002369012	штифт распорный	2
14	0008106491	палец питателя	2
15	0002382340	гайка стопорная	2
16	0002355540	болт 6-гр.	2
17	0002361700	гайка 6-гр.	2
17	0002373410	болт 6-гр.	2
17	0002393870	шайба контактная	2
18	0002361710	гайка 6-гр.	9
18	0002373820	болт 6-гр.	9
18	0002393941	шайба контактная	9
19	0008135550	пластина подшипн.	1
20	0002361710	гайка 6-гр.	2
20	0002393880	шайба контактная	2
20	0008018871	винт полупотайной	2
21	0008135500	подшипник питат.	1
22	0002334750	шайба установочн.	1
23	0000085610	втулка	2
24	0008121260	подшипник фланцев	2
25	0000085650	втулка	2
26	0006080890	кольцо установ.	1
27	0008135410	коленвал	1
28	0002393880	шайба контактная	4
29	0002374530	болт 6-гр.	4

Наверх

ПОДАВАТЕЛЬ, ВНУТРЕННИЙ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361590	гайка корончатая	1
1	0002364570	гайка 6-гр.	2
2	0008081440	направляющая	1
3	0008081160	пружина сжатия	1
4	0002368970	штифт распорный	1
5	0002361700	гайка 6-гр.	4
5	0002362000	болт 6-гр.	4
5	0002381320	гайка стопорная	4
5	0002393870	шайба контактная	4
6	0000069260	подшипник	2
7	0002365520	шпилька	2
8	0006321710	втулка	2
9	0008134480	ось	1
10	0005003102	кольцо установ.	2
11	0008081390	корпус	1
12	0000086400	шайба	1
13	0008081410	вилка	1
14	0008050660	палец	1
15	0000085150	втулка	2
16	0002369012	штифт распорный	3
17	0008106491	палец питателя	2
17	0008127500	палец питателя	2
17	0008149470	палец питателя	2
18	0002382340	гайка стопорная	3
19	0002355540	болт 6-гр.	3
20	0002361700	гайка 6-гр.	3
20	0002373410	болт 6-гр.	3
20	0002393870	шайба контактная	3
21	0008127500	палец питателя	1
22	0002361710	гайка 6-гр.	6
22	0002373820	болт 6-гр.	6
22	0002393941	шайба контактная	6
23	0008135550	пластина подшипн.	1
24	0002361710	гайка 6-гр.	2
24	0002393880	шайба контактная	2
24	0008018871	винт полупотайной	2
25	0002370280	шплинт	1
26	0002369420	пресс-масленка	3
26	0006321890	колпак защитный	3
27	0008135640	подшипник питат.	1
28	0008135570	коленвал	1
29	0000085650	втулка	2
30	0008121260	подшипник фланцев	1
31	0000085610	втулка	1
32	0002334090	шайба установочн.	1
32	0002334750	шайба установочн.	1
33	0002393880	шайба контактная	6
34	0002374530	болт 6-гр.	6
35	0002369290	шплинт	1

Наверх

ПОРШЕНЬ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008134970	поршень смонт.	1
1	0008135930	поршень смонт.	1
1	0008136010	поршень смонт.	1
2	0002361720	гайка 6-гр.	4
2	0002363030	винт потайной	4
2	0002393890	шайба контактная	4
3	0008125531	початкоотделит.	1
4	0008136160	уголок направл.	1
5	0002361710	гайка 6-гр.	4
5	0002375770	винт потайной	4
5	0002393941	шайба контактная	4
6	0002361710	гайка 6-гр.	2
7	0002352201	болт 6-гр.	2
8	0008045811	ролик ходовой	5
9	0008045851	ролик ходов.в сб.	2
9	0008097470	палец	2
10	0002393910	шайба контактная	2
11	0002361730	гайка 6-гр.	2
12	0000026430	винт установ.	1
13	0002364560	гайка 6-гр.	1
14	0002368400	шайба	2
15	0008079593	скребок	2
16	0002368420	шайба	2
17	0002350880	шплинт	2
18	0002384660	кольцо уплотн.	10
19	0002351550	кольцо стопорное	2
20	0008117341	шайба с буртиком	2
21	0002370670	винт потайной	2
22	0002369420	пресс-масленка	1
23	0000085680	втулка	2
24	0008080210	втулка	3
25	0008136220	штанга нажимная	1
26	0002351242	шайба	2
27	0002390490	болт 6-гр.	2
28	0008125660	палец поршневой	1

Наверх

ВЯЗАЛЬНЫЙ АППАРАТ - CLAAS MARKANT 55

УТРОЙСТВО ОСВОБОЖДЕНИЯ ТЮКА - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008011982	рычаг	1
1	0008082660	рычаг предохр.	1
2	0002376030	штифт распорный	2
3	0002356462	штифт распорный	2
4	0008010011	втулка пластмас.	2
6	0000049782	шестерня	1
7	0002369420	пресс-масленка	5
8	0008132990	колесо	1
8	0008135890	колесо	1
8	0008149210	вал колеса	1
9	0002373720	болт 6-гр.	1
10	0002361720	гайка 6-гр.	1
11	0008004451	пружина кручения	1
12	0002350880	шплинт	1
13	0008004353	сегмент зубчатый	1
14	0002356632	штифт распорный	2
15	0002342340	шайба	2
15	0002342950	шайба	1
16	0008004312	подшипник пластм.	2
17	0002361690	гайка 6-гр.	6
17	0002374660	болт 6-гр.	6
17	0002393860	шайба контактная	6
18	0008126811	расцепитель тюков	1
18	0008135830	расцепитель тюков	1
19	0007530631	крюк прицепной	1
20	0000130040	пружина растяжен.	1
21	0000000220	шайба	1
22	0008132960	пластина подшипн.	1
22	0008135870	пластина подшипн.	1
23	0002361700	гайка 6-гр.	2
23	0002364380	винт полупотайной	2
23	0002393931	шайба контактная	2
24	0002356652	штифт распорный	2
25	0008135780	рычаг переключ.	1
26	0002361690	гайка 6-гр.	2
26	0002374640	болт 6-гр.	2
26	0002393920	шайба контактная	2
27	0008133020	кронштейн	1
28	0008011932	счетчик тюков	1
29	0000055090	колесо	1
30	0002361690	гайка 6-гр.	2
30	0002374650	болт 6-гр.	2
30	0002393860	шайба контактная	2
31	0008082651	подшипник	1
32	0008082800	пластина подшипн.	2

Наверх

ИГЛА - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002360960	шплинт	2
2	0002369560	шайба	4
3	0008107940	тяга	1
4	0000085230	втулка пластмас.	8
5	0008107970	проушина	2
6	0002361730	гайка 6-гр.	2
7	0008107950	тяга	1
8	0002369420	пресс-масленка	2
9	0002361710	гайка 6-гр.	4
10	0000000170	пружина сжатия	2
11	0002379230	заклепка	8
12	0008085461	накладка фрикц.	2
13	0008085442	пластина тормозн.	1
14	0008085472	пластина тормозн.	1
15	0002364640	винт полупотайной	2
16	0002361710	гайка 6-гр.	2
16	0002393880	шайба контактная	2
16	0008018851	винт полупотайной	2
17	0008085412	кронштейн	1
18	0008070592	фильера стальная	1
19	0002351600	кольцо стопорное	1
20	0002352201	болт 6-гр.	2
21	0002361710	гайка 6-гр.	2
22	0008126470	ролик	1
23	0002386810	палец	1
23	0008141780	палец	1
24	0002350890	шплинт	2
25	0008126410	скоба	1
25	0008141710	скоба	1
26	0002377840	штифт распорный	2
27	0002382060	шайба	8
28	0002355540	болт 6-гр.	4
28	0002361720	гайка 6-гр.	4
28	0002393890	шайба контактная	4
29	0002356580	штифт распорный	2
30	0000019410	ролик игольчатый	2
31	0008126620	игла алюминиевая	2
32	0008126480	узел подшипник.л.	1
33	0002369420	пресс-масленка	1
34	0002351570	кольцо стопорное	2
35	0008126510	узел подшипник.п	1
36	0002369430	пресс-масленка	1
37	0002361700	гайка 6-гр.	10
37	0002393870	шайба контактная	10
37	0006100981	винт полупотайной	10

Наверх

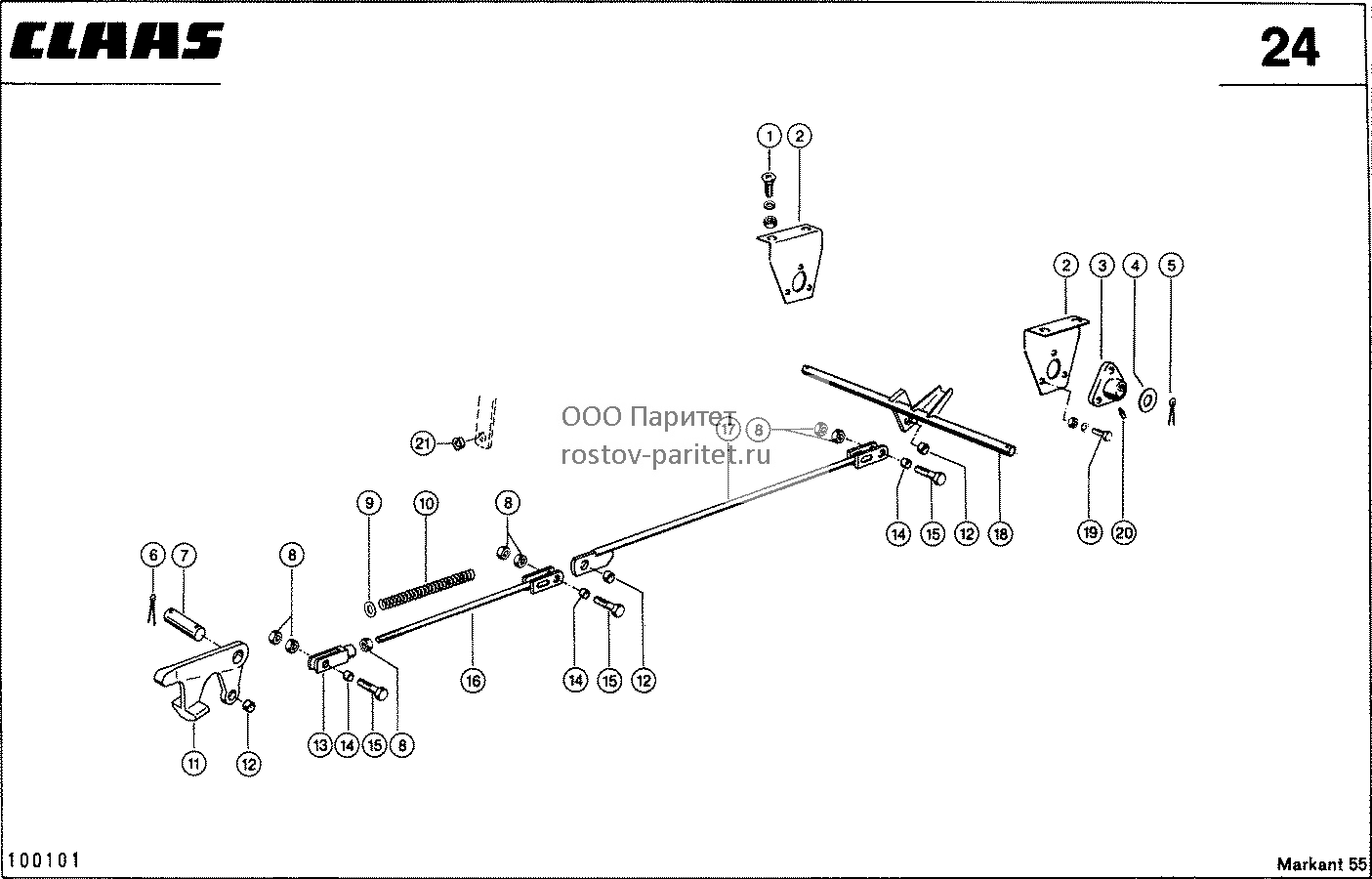

ФИКСАТОР ПОРШНЯ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	4
1	0002364380	винт полупотайной	4
1	0002393870	шайба контактная	4
2	0008126711	уголок	2
3	0008004312	подшипник пластм.	2
4	0002342340	шайба	2
5	0002360960	шплинт	2
6	0002376800	шплинт	2
7	0008126720	палец	1
8	0002361720	гайка 6-гр.	9
9	0002351242	шайба	1
10	0008135700	пружина сжатия	1
11	0008135710	останов поршня	1
12	0000085100	втулка	3
13	0002365690	головка вилки	3
14	0008126771	втулка	3
15	0002355530	болт 6-гр.	3
16	0008135742	тяга резьбовая	1
17	0008133260	тяга	1
17	0008135751	тяга	1
18	0008126640	рычаг	1
18	0008141910	вал управления	1
19	0002361690	гайка 6-гр.	6
19	0002374660	болт 6-гр.	6
19	0002393860	шайба контактная	6
20	0002369420	пресс-масленка	2
21	0000085040	втулка	1

Наверх

НАПРАВЛЯЮЩАЯ ШПАГАТА - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002353501	винт полупотайной	2
2	0008134855	основание	1
3	0008134865	часть верхняя	1
4	0008020030	пружина сжатия	2
5	0002361800	шайба	2
6	0002358460	гайка-барашек	2
6	0002379830	гайка стопорная	2
7	0002353410	винт полупотайной	1
8	0002379830	гайка стопорная	1
9	0002361700	гайка 6-гр.	3
9	0002393870	шайба контактная	3
9	0006100971	винт полупотайной	3
10	0008083770	уголок	1
11	0002361700	гайка 6-гр.	2
11	0002393931	шайба контактная	2
11	0006100991	винт полупотайной	2
12	0008056050	держатель с ушком	2
13	0008070592	фильера стальная	7
14	0002351600	кольцо стопорное	7
15	0008082582	пружина натягиват	2
16	0008070621	держатель с ушком	2
17	0002361700	гайка 6-гр.	4
17	0002362000	болт 6-гр.	4
17	0002393931	шайба контактная	4
18	0008134880	кронштейн	1

Наверх

НАПРАВЛЯЮЩАЯ ШПАГАТА - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000000463	элемент нажимной	2
2	0000000400	рычаг вкл.передач	2
3	0002356180	штифт распорный	1
3	0002356473	штифт распорный	2
4	0000000190	вал	2
4	0000000580	вал	2
5	0000085040	втулка	2
6	0002369420	пресс-масленка	2
7	0000000141	кронштейн	2
7	0000000560	узел подшипников.	2
8	0000085030	втулка	2
9	0000000201	шайба	2
10	0002379142	штифт распорный	2
11	0000000251	пружина	2
12	0002356180	штифт распорный	2
12	0002356450	штифт распорный	2
13	0000000153	элемент нажимной	2
13	0000000572	собачка шпагата	2
14	0002355320	болт 6-гр.	4
14	0002361710	гайка 6-гр.	4
14	0002393880	шайба контактная	4
15	0006100971	винт полупотайной	2
16	0002361700	гайка 6-гр.	2
16	0002373700	болт 6-гр.	2
16	0002393870	шайба контактная	2
17	0008082749	пластина узловяз.	2
18	0000000052	рожок	2
19	0002356420	штифт распорный	4
20	0008051363	скребок	4
21	0008145770	пружина	2
22	0002379142	штифт распорный	2

Наверх

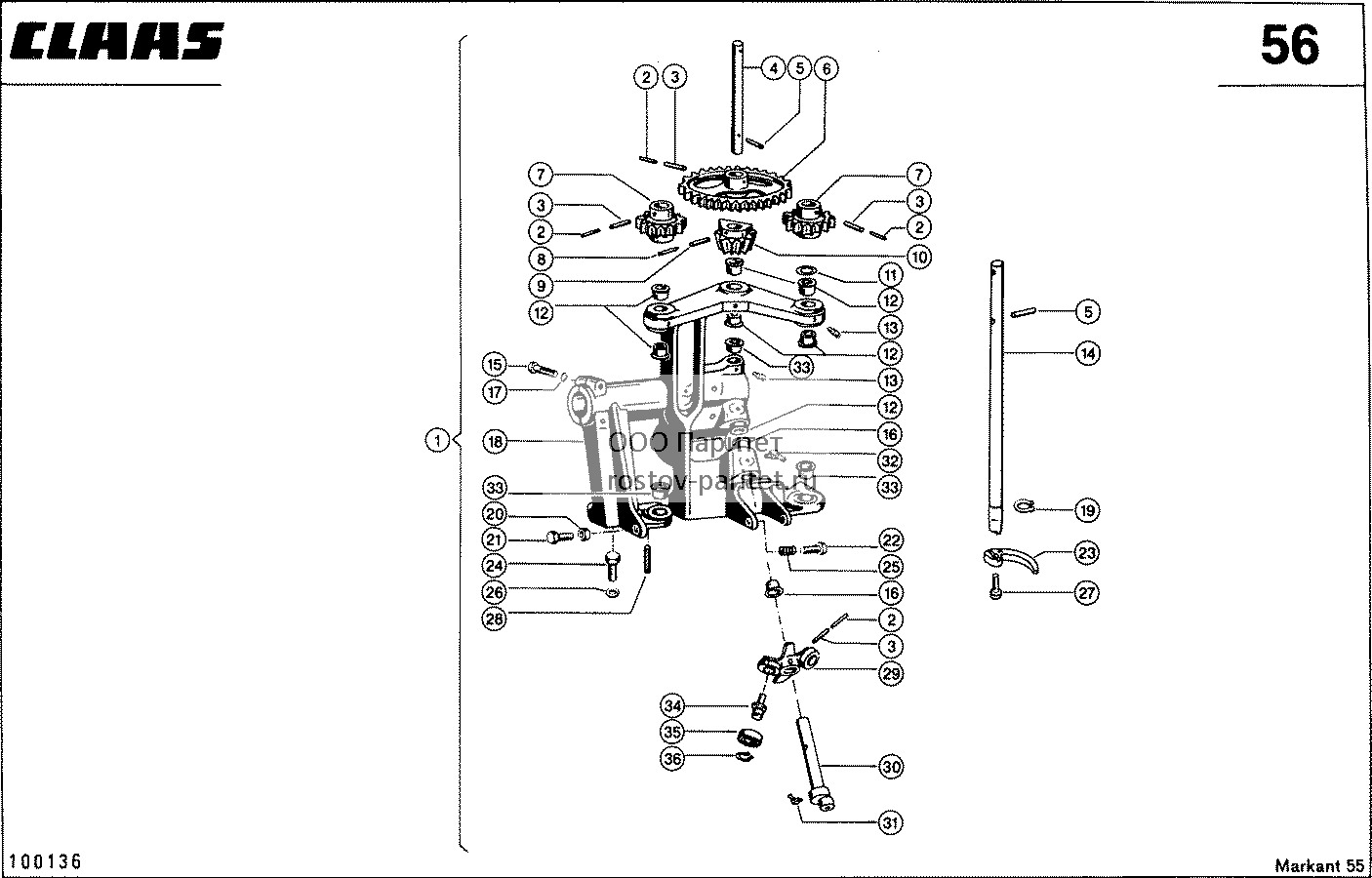

УЗЛОВЯЗАТЕЛЬ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002393870	шайба контактная	8
1	0000000850	узловязатель в сб	2
1	0000000870	узловязатель в сб	2
2	0002362000	болт 6-гр.	8
3	0002369420	пресс-масленка	2
4	0000000771	кронштейн узловяз	2
5	0000000803	стекло безоп.	2
6	0000000060	колесо большое	2
7	0002356450	штифт распорный	6
8	0002356010	гайка 6-гр.	2
9	0000000781	пружина сжатия	2
10	0000000811	колесо зажим.шпаг	2
11	0000000373	плита зажимная	2
12	0000000791	собачка шпагата	2
14	0000000211	болт 6-гр.	2
15	0000000220	шайба	2
16	0000000231	пружина кручения	2
17	0000000101	элемент нажимной	2
18	0002374420	винт с 6-гр.гол.	2
19	0002368260	шайба	2
20	0000000833	опора зажим.плиты	2
21	0000000121	нож	2
22	0002369440	пресс-масленка	4
23	0002350840	шплинт	2
24	0000000241	кулачок	2
25	0000000091	кожух узловязат.	2
26	0000000451	крючок узловязат.	2
26	0000000881	крючок узловязат.	2
26	0000000960	крючок узловязат.	2
27	0000000362	закраина верхняя	2
28	0000000482	язычок	2
28	0000000900	язычок	2
29	0002357800	штифт распорный	2

Наверх

Отсек двигателя - CLAAS MARKANT 55

ОСЬ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	16
1	0002365100	винт полупотайной	16
1	0002393880	шайба контактная	16
2	0008133901	опора	1
3	0002361710	гайка 6-гр.	2
3	0002393880	шайба контактная	2
3	0005025110	винт полупотайной	2
4	0002361710	гайка 6-гр.	2
4	0002365140	винт полупотайной	2
4	0002393880	шайба контактная	2
5	0008136650	стойка	1
6	0008132006	ось	1
7	0002361710	гайка 6-гр.	1
7	0002365100	винт полупотайной	1
7	0002393941	шайба контактная	1
8	0002361710	гайка 6-гр.	2
8	0002393941	шайба контактная	2
8	0005025110	винт полупотайной	2
9	0008123970	шайба	1
10	0002361700	гайка 6-гр.	1
10	0002374390	болт 6-гр.	1
10	0002393870	шайба контактная	1

Наверх

Колеса, VAR. 3476, 3477 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006311590	шланг	1
0	0006311970	шланг	1
0	0007540260	шланг	1
0	0008001110	шланг	1
1	0006768401	шина	1
1	0008115290	шина	1
2	0007540270	колесо дисковое	1
2	0007541511	колесо дисковое	1
3	0006311691	колпачок	2
4	0002356502	штифт распорный	1
5	0002376000	штифт распорный	1
6	0007511540	кольцо установ.	1
7	0002342340	шайба	2
8	0002358930	ш/подш.радиальный	1
9	0008131951	ступица колеса	1
10	0002359140	ш/подш.радиальный	1
11	0008131880	шайба упорная	1
11	0008131971	шайба	1
12	0002150111	кпл. из 3 колец	2
13	0008131942	шейка оси	1
14	0002355900	болт 6-гр.	1
14	0002361730	гайка 6-гр.	1
14	0002393910	шайба контактная	1
15	0006550710	болт креп.колеса	10
16	0002361730	гайка 6-гр.	1
16	0002378410	болт 6-гр.	1
16	0002393910	шайба контактная	1
17	0008131913	шейка оси	1
18	0002336940	уплотнение пласт.	2
19	0008131890	шайба упорная	1
19	0008131961	шайба	1
20	0002359180	ш/подш.радиальный	1
21	0008131922	ступица колеса	1
21	0008133060	ступица колеса	1
22	0002358980	ш/подш.радиальный	1
22	0002359140	ш/подш.радиальный	1
23	0002343020	шайба	2
23	0002343060	шайба	2
24	0005034280	кольцо установ.	1
25	0002356282	штифт распорный	1
26	0002356672	штифт распорный	1
27	0006768390	вентиль обода	2
28	0006550640	колесо дисковое	1
29	0006768381	шина	1
29	0008101630	шина	1
29	0009381381	шина	1
30	0006311681	гайка корончатая	1
31	0002356502	штифт распорный	1

Наверх

ДЫШЛО - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005221650	пружина чеки	1
2	0008136630	палец	1
3	0002381320	гайка стопорная	1
4	0002343200	шайба	1
5	0000028460	кольцо	1
6	0008086991	звено узловое	1
7	0000069480	крючок	1
8	0008086981	вилка	1
9	0008086972	опора кард.вала	1
10	0002356661	штифт распорный	1
11	0006317520	кнопка сферич.	2
12	0008086901	ручка	1
13	0002369420	пресс-масленка	1
14	0002393890	шайба контактная	4
15	0002374580	болт 6-гр.	2
16	0002356511	штифт распорный	1
17	0002356802	штифт распорный	1
18	0002356652	штифт распорный	1
19	0006331660	пружина сжатия	1
20	0002356450	штифт распорный	1
21	0008128620	палец	1
22	0002376060	штифт распорный	1
23	0007785020	пружина сжатия	1
24	0002369550	шайба	1
25	0008136285	дышло короткое	1
26	0002382080	гайка корончатая	1
27	0002351190	шплинт	1
28	0008128630	рычаг	1
29	0002368990	штифт распорный	1
30	0008033080	трос	1
31	0002381781	держатель шарика	1
32	0008086880	корпус шпинделя	1
33	0008086891	кольцо	2
34	0002360560	болт 6-гр.	2
35	0008086822	башмак	1
36	0002350890	шплинт	2
37	0008086851	палец	1
38	0002356620	штифт распорный	1
39	0008086873	шпиндель	1

Наверх

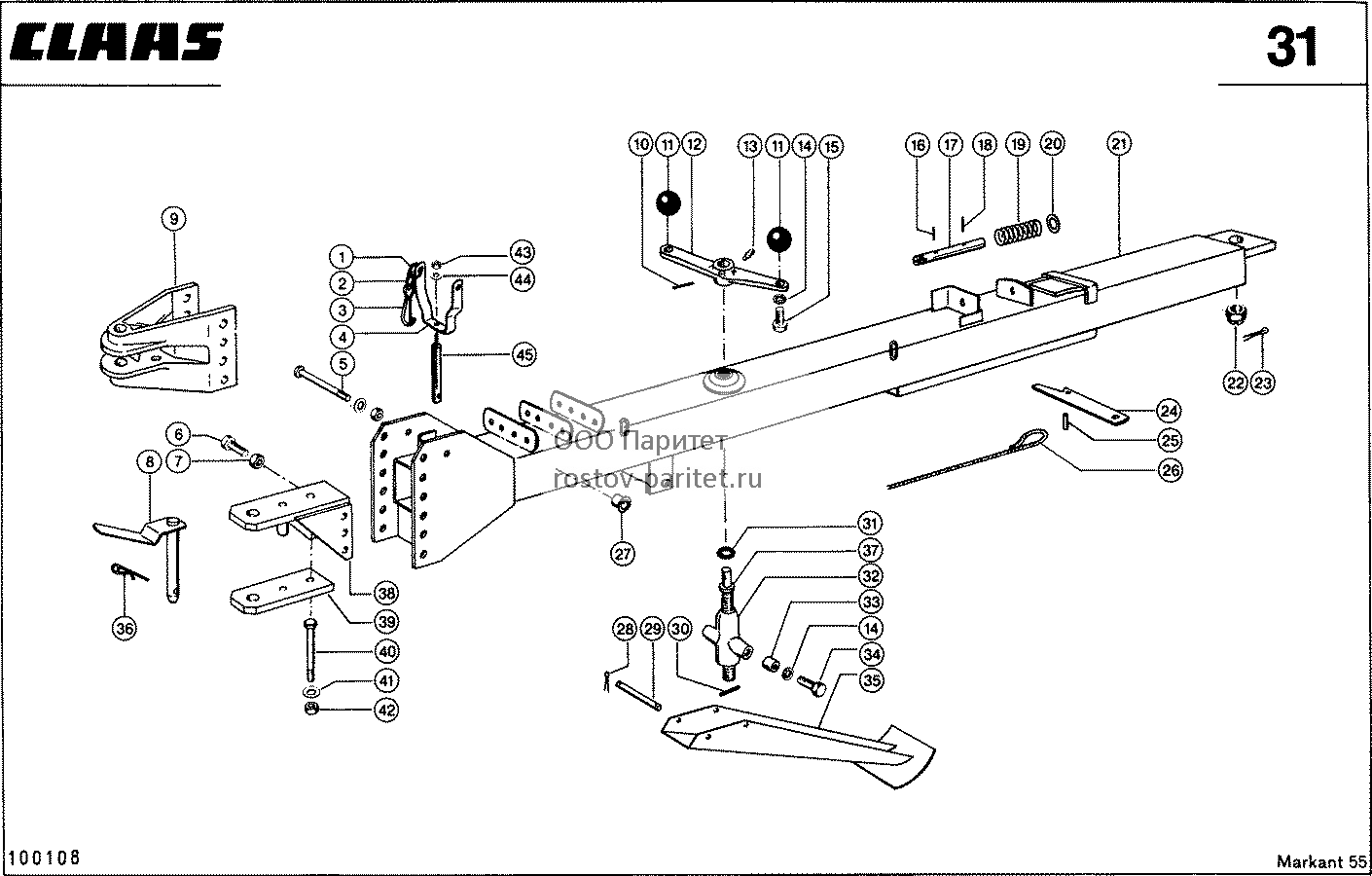

Дышло длинное, Для двойного карданного вала - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000028460	кольцо	1
2	0008086991	звено узловое	1
3	0000069480	крючок	1
4	0008086981	вилка	1
4	0008136411	вилка	1
5	0000900280	болт 6-гр.	1
5	0002361710	гайка 6-гр.	1
5	0002393880	шайба контактная	1
6	0002375720	болт 6-гр.	6
6	0002423800	болт 6-гр.	3
7	0002382340	гайка стопорная	3
8	0005012800	шкворень дышла	1
8	0008136630	палец	1
9	0008100652	ролик опорный	1
10	0002356661	штифт распорный	1
11	0006317520	кнопка сферич.	2
12	0008086901	ручка	1
13	0002369420	пресс-масленка	1
14	0002393890	шайба контактная	4
15	0002374580	болт 6-гр.	2
16	0002356450	штифт распорный	1
17	0008128620	палец	1
18	0002376060	штифт распорный	1
19	0007785020	пружина сжатия	1
20	0002369550	шайба	1
21	0008136364	дышло	1
21	0008144950	дышло длинное	1
22	0002382080	гайка корончатая	1
23	0002351190	шплинт	1
24	0008128630	рычаг	1
25	0002368990	штифт распорный	1
26	0008033080	трос	1
27	0000085150	втулка	6
28	0002350890	шплинт	2
29	0008086851	палец	1
30	0002356620	штифт распорный	1
31	0002381781	держатель шарика	1
32	0008086880	корпус шпинделя	1
33	0008086891	кольцо	2
34	0002360560	болт 6-гр.	2
35	0008086822	башмак	1
36	0005221650	пружина чеки	1
37	0008086873	шпиндель	1
38	0008133542	петля сцепная	1
39	0008133570	накладка	1
40	0002423800	болт 6-гр.	2
41	0002351242	шайба	2
42	0002382340	гайка стопорная	2
43	0002381320	гайка стопорная	1
44	0002343200	шайба	1
45	0008136431	штанга	1

Наверх

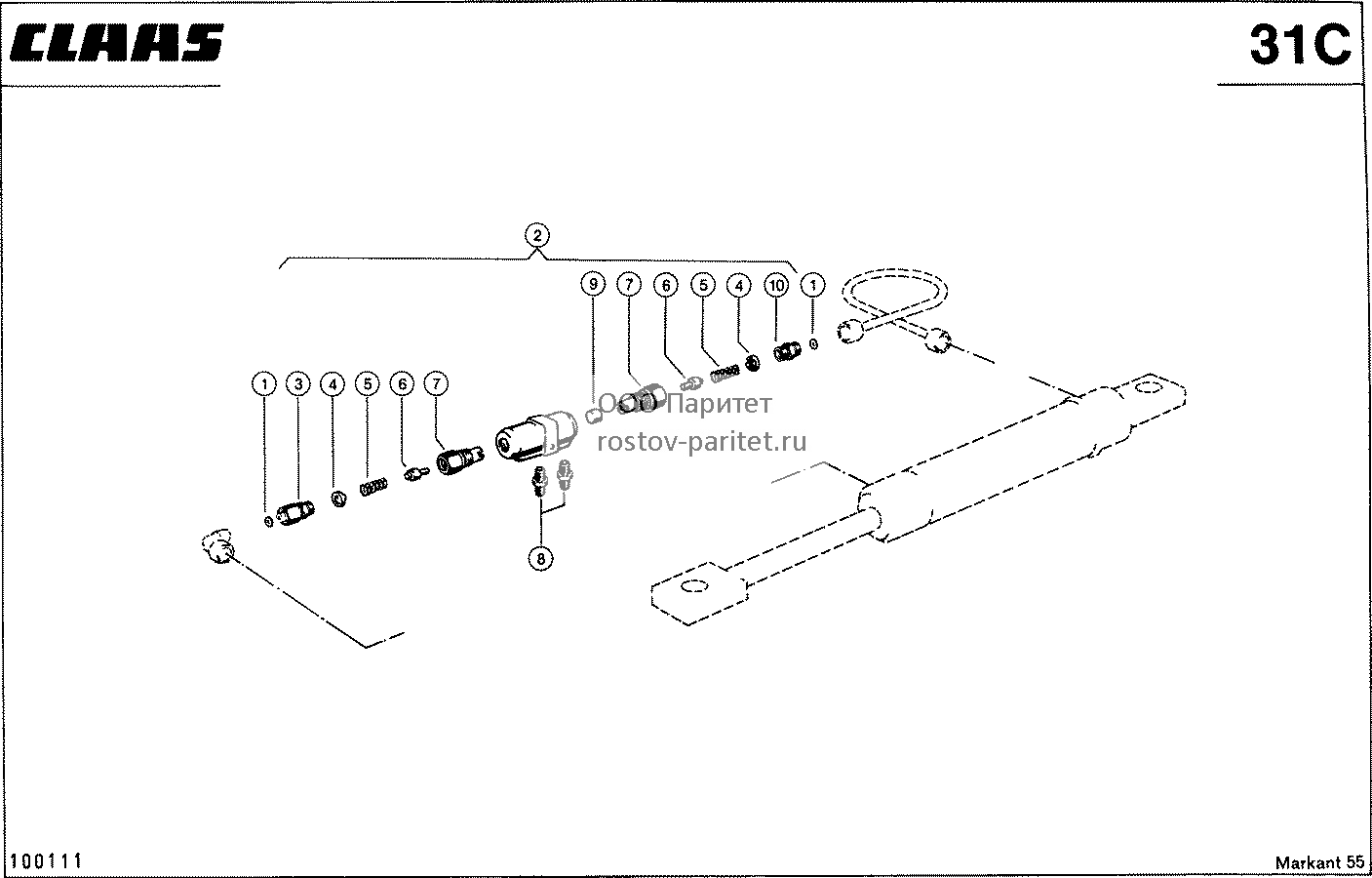

Дышло с гидравлической подстройкой, VAR. 3634 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006833211	клапан запорный	1
2	0006833270	пробка трубная	1
3	0007671250	пружина сжатия	2
4	0006725841	клапан обратный	2
5	0007665480	уплотнение	2
6	0006833250	седло клапана	2
7	0006833260	поршень	1
8	0002387120	штуцер	2
9	0006833230	пробка рамы	1
10	0002154810	кольцо профильное	1
11	0002154820	гайка накидная	1
12	0002386930	патрубок угловой	1
13	0008139630	гидроцилиндр	1
14	0008139660	шатун	1
15	0002390080	скребок д/грязи	1
16	0002390090	кольцо п-образн.	1
17	0006833353	направляющая	1
18	0006832591	проволока	1
19	0007123490	кольцо задн.хода	1
20	0007123231	уплотнение	1
21	0002394221	кольцо п-образн.	2
22	0006833370	поршень	1
23	0008139640	гидроцилиндр	1
24	0002387120	штуцер	2
25	0008138590	палец	1
26	0008138600	трубопровод	1
27	0002154820	гайка накидная	2
28	0002154810	кольцо профильное	2

Наверх

Дышло с гидравлической подстройкой, VAR. 3634 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114360	уплотнение	2
1	0002154820	гайка накидная	4
2	0002154810	кольцо профильное	4
3	0002386930	патрубок угловой	2
4	0006834531	шланг соединит.	2
4	0008195152	шланг соединит.	2
5	0008129890	штепсель соедин.	2
6	0008129900	колпак пылезащ.	2
7	0002388941	зажим шланговый	2

Наверх

Дышло с гидравлической подстройкой, VAR. 3634 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006437091	панель	2
2	0006437330	клапан запорный	1
3	0002391490	соединение резьб.	1
4	0006437040	направляющая пруж	2
5	0006437050	пружина сжатия	2
6	0006725841	клапан обратный	2
7	0006437030	вставка резьбовая	2
8	0002336530	штуцер	2
9	0002153120	ролик цилиндрич.	1
10	0002387120	штуцер	1

Наверх

ПРЕССОВАЛЬНЫЙ КАНАЛ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008132150	канал	1
2	0008124960	нож канала	1
3	0002361710	гайка 6-гр.	6
3	0002378280	винт потайной	6
3	0002393880	шайба контактная	6
4	0008132520	щиток канала верх	1
4	0008134991	щиток канала верх	1
5	0002389900	шайба	1
5	0006881500	проушина	1
6	0002361710	гайка 6-гр.	1
6	0002361730	гайка 6-гр.	1
6	0002373760	болт 6-гр.	1
6	0002374530	болт 6-гр.	1
6	0002393880	шайба контактная	1
6	0002393910	шайба контактная	1
7	0002382080	гайка корончатая	1
8	0002351190	шплинт	1
9	0008108600	лист чешуйчатый	2
10	0002361700	гайка 6-гр.	12
10	0002393870	шайба контактная	12
10	0006100971	винт полупотайной	12
11	0008137880	скоба	1
12	0002360560	болт 6-гр.	4
12	0002361720	гайка 6-гр.	4
12	0002393890	шайба контактная	4

Наверх

ПРЕССОВАЛЬНЫЙ КАНАЛ (НАПРАВЛЯЮЩИЕ ШИНЫ) - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008132670	рельс ходовой	1
2	0002361700	гайка 6-гр.	5
2	0002370680	винт потайной	5
2	0002393870	шайба контактная	5
3	0002361700	гайка 6-гр.	15
3	0002363300	винт потайной	15
3	0002393870	шайба контактная	15
4	0008132640	подкладка	1
5	0008132650	шина направл.	1
6	0002373820	болт 6-гр.	4
7	0002393880	шайба контактная	7
8	0002369132	шайба	5
9	0002375700	болт 6-гр.	1
10	0002393941	шайба контактная	4
11	0002373830	болт 6-гр.	6
12	0008132600	картер сцепления	1
13	0008132620	подкладка	1
14	0008132610	рельс ходовой	1
15	0002381320	гайка стопорная	2
16	0008094420	винт установ.	2
17	0002361700	гайка 6-гр.	3
17	0002370690	винт потайной	3
17	0002393870	шайба контактная	3
18	0008124831	рельс ходовой	1
19	0008132631	рельс ходовой	1

Наверх

ПРЕССОВАЛЬНЫЙ КАНАЛ (ЗАДНИЙ ДЕРЖАТЕЛЬ) - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002379470	гайка стопорная	2
2	0006535690	шайба	2
3	0008124751	пружина сжатия	2
4	0001768200	шайба	2
5	0008124711	упор смонт.	1
6	0008124740	шайба	2
7	0002383230	винт полупотайной	1
8	0008004312	подшипник пластм.	4
9	0002342340	шайба	6
10	0002370260	шплинт	2
11	0002361690	гайка 6-гр.	12
11	0002374660	болт 6-гр.	12
11	0002393860	шайба контактная	12
12	0008133101	упор нижний	1
13	0002369420	пресс-масленка	4
14	0000900280	болт 6-гр.	1

Наверх

Выход отсека тюка (Панели, Обшивка, Натяжители) - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008101870	кронштейн	1
1	0008132820	кронштейн	1
2	0002350900	шплинт	2
3	0002342300	шайба	2
4	0008132931	крышка	1
4	0008142820	крышка	1
5	0002361710	гайка 6-гр.	4
5	0002373820	болт 6-гр.	4
5	0002393880	шайба контактная	4
6	0002353580	винт полупотайной	4
6	0002361700	гайка 6-гр.	4
6	0002393870	шайба контактная	4
7	0008132870	втулка	4
8	0002361710	гайка 6-гр.	8
8	0002365100	винт полупотайной	8
8	0002393880	шайба контактная	8
9	0002375770	винт потайной	12
10	0002379470	гайка стопорная	12
12	0002361710	гайка 6-гр.	4
12	0002393880	шайба контактная	4
12	0008018871	винт полупотайной	4
13	0008074741	упор	2
14	0008132764	щиток боковой	1
15	0008132754	щиток боковой	1
16	0008132911	щиток канала	1
16	0008133040	щиток канала	1
17	0008132880	уголок	1
18	0002361710	гайка 6-гр.	4
18	0002365140	винт полупотайной	4
18	0002393880	шайба контактная	4
19	0008132810	подкладка	4
20	0008132781	уголок	1
21	0002361700	гайка 6-гр.	2
21	0002364420	винт полупотайной	2
21	0002393870	шайба контактная	2
22	0002361710	гайка 6-гр.	4
22	0002393880	шайба контактная	4
22	0005025110	винт полупотайной	4
23	0002361700	гайка 6-гр.	4
24	0002369122	шайба	2
25	0000021550	пружина сжатия	2
26	0008007570	пластина крепежн.	2
27	0002373410	болт 6-гр.	2
28	0008125051	упор смонт.	1
29	0002383680	кнопка сферич.	2
30	0002383670	штифт распорный	2
31	0008078550	рукоятка смонт.	2
32	0008078500	адаптер резьбовой	2
33	0008078511	пружина растяжен.	2
34	0008132801	пластина	1
35	0008115152	наконечник правый	2
36	0008115142	наконечник левый	2
37	0002361700	гайка 6-гр.	8
37	0002393870	шайба контактная	8
37	0006100991	винт полупотайной	4
37	0008018831	винт полупотайной	4

Наверх

Выход отсека тюка, VAR. 7314 H.D. - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008101870	кронштейн	1
2	0002350900	шплинт	4
3	0002342300	шайба	4
4	0008140921	крышка	2
5	0002361710	гайка 6-гр.	4
5	0002373820	болт 6-гр.	4
5	0002393880	шайба контактная	4
6	0002353580	винт полупотайной	4
6	0002361700	гайка 6-гр.	4
6	0002393870	шайба контактная	4
7	0008132870	втулка	4
8	0002361710	гайка 6-гр.	8
8	0002365100	винт полупотайной	8
8	0002393880	шайба контактная	8
9	0002375770	винт потайной	12
10	0002379470	гайка стопорная	12
11	0009276180	элемент зажимной	1
12	0002361710	гайка 6-гр.	6
12	0002393880	шайба контактная	6
12	0008018871	винт полупотайной	6
13	0008074741	упор	2
14	0008140900	щиток боковой	1
15	0008125190	планка правая	1
16	0008125180	планка левая	1
17	0008140880	щиток боковой	1
18	0008132781	уголок	1
19	0002361710	гайка 6-гр.	2
19	0002375790	винт потайной	2
19	0002393880	шайба контактная	2
20	0008132810	подкладка	2
22	0002361710	гайка 6-гр.	4
22	0002393880	шайба контактная	4
22	0005025110	винт полупотайной	4
23	0002361700	гайка 6-гр.	4
24	0002369122	шайба	2
25	0000021550	пружина сжатия	2
26	0008007570	пластина крепежн.	2
27	0002373410	болт 6-гр.	2
28	0008125051	упор смонт.	1
29	0002383680	кнопка сферич.	4
30	0002383670	штифт распорный	4
31	0008078550	рукоятка смонт.	2
32	0008078500	адаптер резьбовой	2
33	0008078511	пружина растяжен.	2
34	0008144370	заслонка прессов.	2
35	0002350890	шплинт	2
36	0002351242	шайба	2
37	0008144320	рукоятка смонт.	2
38	0008144380	пружина листовая	2
39	0002361710	гайка 6-гр.	4
39	0002393880	шайба контактная	4
39	0005025110	винт полупотайной	4
40	0008115152	наконечник правый	2
41	0008115142	наконечник левый	2
42	0002361700	гайка 6-гр.	8
42	0002393870	шайба контактная	8
42	0006100991	винт полупотайной	4
42	0008018831	винт полупотайной	4

Наверх

КОРПУС МАШИНЫ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008133601	корпус	1
2	0008126021	щиток	1
3	0008134070	дверка банки шпаг	1
4	0008133880	щиток	1
5	0007257730	шарнир	5
6	0002350970	шплинт	3
7	0008049510	держатель кожуха	3
8	0002373330	болт 6-гр.	1
9	0007019860	вороток	1
10	0007019870	диск скольжения	1
11	0000021550	пружина сжатия	1
12	0002379830	гайка стопорная	1
13	0002361800	шайба	1
14	0008134151	кожух узловязат.	1
15	0008134200	кронштейн	1
16	0008134890	планка противоск.	6
17	0008141670	защита	1
18	0008142520	кронштейн	1
19	0002354840	ключ гаечный	1
20	0002158990	кольцо запорное	1
21	0000085230	втулка пластмас.	1
22	0007391621	пластина запорная	1
23	0007391631	вал вращающийся	1
24	0005036930	пружина сжатия	1
25	0002368400	шайба	1
26	0002356472	штифт распорный	1
27	0008262040	узел подшипников.	1
28	0002378860	гайка 6-гр.	1
28	0002393880	шайба контактная	1
28	0006486200	палец	1
29	0008134311	опора	1
30	0008142110	скоба защитная	1
31	0002361720	гайка 6-гр.	6
31	0002368440	шайба	6
31	0002374610	болт 6-гр.	6
31	0002393890	шайба контактная	6

Наверх

КОРПУС МАШИНЫ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
1	0002365100	винт полупотайной	2
1	0002373820	болт 6-гр.	2
1	0002393880	шайба контактная	2
2	0008133462	прижим	1
3	0002361700	гайка 6-гр.	5
3	0002374380	болт 6-гр.	5
3	0002393931	шайба контактная	2
4	0008133920	защита	1
5	0002361700	гайка 6-гр.	1
5	0002364380	винт полупотайной	1
5	0002393870	шайба контактная	1
6	0002349530	винт полупотайной	2
6	0002361700	гайка 6-гр.	2
6	0002393870	шайба контактная	2
7	0002335030	винт полупотайной	1
7	0002361700	гайка 6-гр.	1
7	0002393870	шайба контактная	1
8	0002361710	гайка 6-гр.	2
8	0002393941	шайба контактная	2
8	0005025110	винт полупотайной	2

Наверх

ЗАЩИТНЫЕ ПРИСПОСОБЛЕНИЯ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008137803	защита	1
2	0006012460	цапфа запорная	1
3	0006012430	шайба опорная	1
4	0000030461	винт с ушком	1
5	0002361710	гайка 6-гр.	2
6	0002393860	шайба контактная	3
7	0002374650	болт 6-гр.	3
8	0002361690	гайка 6-гр.	6
8	0002374650	болт 6-гр.	3
8	0002393860	шайба контактная	3
9	0005057361	шарнир	2
10	0008134653	кожух	1
11	0008134690	опора кожуха	2
12	0008134710	держатель кулачка	1
12	0008142420	кронштейн	1
13	0002361700	гайка 6-гр.	11
13	0002374390	болт 6-гр.	11
13	0002393931	шайба контактная	11
14	0008134700	опора	1
15	0002351120	шплинт	1
16	0002379830	гайка стопорная	1
17	0002369112	шайба	1
18	0002374650	болт 6-гр.	1
19	0008134730	щиток	1
20	0008143400	кронштейн	1
21	0002361700	гайка 6-гр.	1
21	0002362000	болт 6-гр.	1
21	0002393931	шайба контактная	1
22	0008143410	кронштейн	1
23	0008143421	щиток	1
24	0002361700	гайка 6-гр.	1
24	0002374420	винт с 6-гр.гол.	1
24	0002393870	шайба контактная	1
25	0008134420	защита кривошипа	1
26	0002361700	гайка 6-гр.	2
26	0002363300	винт потайной	2
26	0002393870	шайба контактная	2
27	0008143472	защита	1
28	0008134431	защита	1
29	0002367011	заклепка глухая	3
30	0008137820	щетка	1
31	0008146410	защита	1
32	0002158990	кольцо запорное	1
33	0000085230	втулка пластмас.	1
34	0002356472	штифт распорный	1
35	0002368400	шайба	1
36	0005036930	пружина сжатия	1
37	0007391621	пластина запорная	1
38	0002354840	ключ гаечный	1
38	0007391631	вал вращающийся	1
39	0008262040	узел подшипников.	1
40	0002378860	гайка 6-гр.	1
40	0002393880	шайба контактная	1
40	0006486200	палец	1

Наверх

ЗАЩИТА ИГЛ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	2
1	0002393920	шайба контактная	2
1	0006655641	винт полупотайной	2
2	0008081450	защита	1
2	0008081631	защита	1
3	0002361700	гайка 6-гр.	2
3	0002393931	шайба контактная	2
3	0006100971	винт полупотайной	2
4	0002361710	гайка 6-гр.	4
4	0002365100	винт полупотайной	4
4	0002393941	шайба контактная	4
5	0002361700	гайка 6-гр.	2
5	0002393870	шайба контактная	2
5	0006100971	винт полупотайной	2
6	0002361710	гайка 6-гр.	4
6	0002393880	шайба контактная	4
6	0005025110	винт полупотайной	4
7	0008134550	опора	1
7	0008141820	скоба защитная	1
8	0002349530	винт полупотайной	2
8	0002361700	гайка 6-гр.	2
8	0002393870	шайба контактная	2
9	0002382060	шайба	1
10	0008134251	щиток	1
10	0008134263	щиток	1
11	0008134231	уголок	1
12	0002392350	болт 6-гр.	7
13	0002393870	шайба контактная	7
14	0008134241	уголок	1
15	0008134781	опора	1

Наверх

ЗАЩИТНЫЕ ПРИСПОСОБЛЕНИЯ, ПО ЖЕЛАНИЮ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002364900	кольцо пружинное	6
1	0002372160	гайка 6-гр.	6
1	0002420440	винт с цил.гол.	6
2	0008084775	кожух маховика	1
2	0008087630	кожух маховика	1
3	0008049540	крюк	3
4	0008084780	подкладка	3
5	0008084750	защита	1
6	0008084790	кольцо	1
7	0002363920	скоба крепежная	6
8	0002360960	шплинт	3
9	0008049510	держатель кожуха	3
10	0002361700	гайка 6-гр.	4
10	0002370700	винт потайной	4
10	0002393870	шайба контактная	4
11	0008137930	шайба	1
12	0006077210	трос стальной кпл	1
15	0008049510	держатель кожуха	2
16	0008049540	крюк	2
17	0002360960	шплинт	2
18	0008133192	щиток	1
19	0002158990	кольцо запорное	1
20	0000085230	втулка пластмас.	1
21	0002356472	штифт распорный	1
22	0002368400	шайба	1
23	0005036930	пружина сжатия	1
24	0007391621	пластина запорная	1
25	0002354840	ключ гаечный	1
25	0007391631	вал вращающийся	1
26	0002378860	гайка 6-гр.	1
26	0002393880	шайба контактная	1
26	0006486200	палец	1

Наверх

ОБОРУДОВАНИЕ БЕЗОПАСНОСТИ, ПО ЖЕЛАНИЮ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001779060	лампа накаливания	1
0	0002335460	лампа накаливания	4
0	0002449820	лампа накаливания	2
0	0005140100	наклейка	1
0	0005140370	наклейка	1
0	0005140841	наклейка	1
0	0005140930	наклейка	2
0	0005141581	наклейка	1
0	0005141590	наклейка	1
0	0005141641	наклейка	2
0	0005141720	наклейка	1
0	0005142553	наклейка	1
0	0005142582	наклейка	1
0	0005142990	наклейка	1
0	0005143621	наклейка	1
0	0005143650	наклейка	1
0	0005144191	наклейка	1
0	0005144201	наклейка	1
0	0005144231	наклейка	1
0	0005144241	наклейка	1
0	0008077570	наклейка	1
1	0006714400	отражатель красн.	2
2	0001779060	лампа накаливания	2
2	0001787120	лампа накаливания	2
2	0001787130	софит	2
2	0002335460	лампа накаливания	2
2	0006245600	фонарь пов.задний	2
2	0006581770	фонарь пов.задний	2
3	0008110082	держатель левый	1
4	0008110061	кпл. кабелей	1
4	0008114300	кпл. кабелей	1
5	0007556710	кабель	1
6	0006233410	бухта кабеля	5
7	0008110053	кпл. кабелей	1
7	0008114330	кпл. кабелей	1
7	0008138301	кпл. кабелей	1
8	0007556850	кабель	1
9	0006583601	розетка	1
10	0008110040	кпл. кабелей	1
10	0008184880	кпл. кабелей	1
11	0008110103	кронштейн	1
12	0002387520	фонарь стояночный	1
13	0002364010	скоба крепежная	6
14	0002363930	скоба крепежная	1
14	0002363940	скоба крепежная	1
14	0002363960	скоба крепежная	4
15	0006592390	хомут кабельный	6
16	0002364020	зажим шасси	4
16	0002390651	зажим шасси	4
16	0007556290	зажим шасси	2
17	0002112890	отражатель	4
18	0002378710	лента для кабеля	2
21	0002391321	упор противооткат	2
22	0008081620	скоба	2
23	0008081610	кронштейн	2
24	0009418760	корпус	2
24	0009689980	фонарь габаритный	2
25	0008084470	скоба	2
25	0008095650	направляющая	2
25	0008110150	отражатель	2
26	0008095600	кронштейн	1
26	0008110082	держатель левый	2
27	0008084510	держатель правый	1
27	0008110103	кронштейн	1
28	0006247620	halter ge	2

Наверх

ABLAGERUTSCHE - CLAAS MARKANT 55

ABLAGERUTSCHE - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008125100	лоток платформы	1
2	0002343260	шайба подкладная	2
3	0002361710	гайка 6-гр.	2
3	0002393880	шайба контактная	2
3	0008018871	винт полупотайной	2
4	0000065810	цепь многозвен.	2
6	0008084601	желоб	1
7	0002375920	шайба	2
8	0002361710	гайка 6-гр.	2
8	0002393880	шайба контактная	2
8	0008018871	винт полупотайной	2
9	0000069500	цепь многозвен.	4
10	0002361700	гайка 6-гр.	4
11	0002369122	шайба	2
12	0000021550	пружина сжатия	2
13	0008007570	пластина крепежн.	2
14	0002373410	болт 6-гр.	2

Наверх

Рампа тюка, VAR. 1775 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008043010	лоток загрузочный	1
2	0008043070	цепь многозвен.	2

Наверх

Прицепное оборудование, VAR. 1918 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	6
1	0002393880	шайба контактная	6
1	0008018881	винт полупотайной	6
2	0002361710	гайка 6-гр.	4
2	0002373820	болт 6-гр.	4
2	0002393880	шайба контактная	4
3	0008019232	шкворень букс.	2
4	0005221650	пружина чеки	2
5	0008080180	шина направл.	1
5	0008089814	опора канала	1
6	0008079551	дышло букс.устр.	1
6	0008080252	дышло букс.устр.	1
7	0005145320	наклейка	1

Наверх

+++ - CLAAS MARKANT 55

Выбрасыватель тюка, Толкающий рычаг, VAR. 3367/3614 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009400020	зажим для троса	2
2	0002448170	коуш	2
3	0008096850	винт с ушком	1
4	0000130040	пружина растяжен.	2
5	0007530631	крюк прицепной	1
5	0009784820	крюк	1
6	0008091900	направляющая	1
6	0008139850	направляющая	1
7	0002361700	гайка 6-гр.	1
8	0008095841	клапан регулир.	1
8	0008096891	клапан регулир.	1
9	0008096630	направляющая	1
10	0002332990	рукоятка	1
11	0009438062	рычаг	1
12	0008096750	консоль	1
13	0002364891	кольцо пружинное	1
13	0002369950	винт с цил.гол.	1
13	0002372150	гайка 6-гр.	1
14	0005115300	щиток навесной	1
15	0002361700	гайка 6-гр.	2
15	0002393870	шайба контактная	2
15	0006100971	винт полупотайной	2
16	0002361730	гайка 6-гр.	1
17	0009542811	гайка	1
18	0009542810	шайба	1
19	0009540070	пружина тарельч.	1
20	0008096490	трос боудена	1
20	0008096781	трос боудена	1
21	0008098551	кронштейн насоса	1
22	0002374560	болт 6-гр.	1
23	0002361710	гайка 6-гр.	1
24	0008096590	консоль	1
25	0008082582	пружина натягиват	1
26	0002361700	гайка 6-гр.	1
26	0002362000	болт 6-гр.	1
26	0002393931	шайба контактная	1
28	0002361710	гайка 6-гр.	2
28	0002373830	болт 6-гр.	2
28	0002393880	шайба контактная	2
29	0002369132	шайба	2
30	0002351600	кольцо стопорное	1
31	0008070592	фильера стальная	1
32	0008096371	щиток	1
32	0008096721	щиток	1
33	0008049520	нога	1
34	0006012440	кулачок стопорный	1

Наверх

Выбрасыватель тюка, Предохранительный клапан, VAR. 36 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008095841	клапан регулир.	1
1	0008096891	клапан регулир.	1
2	0002355230	болт 6-гр.	1
3	0002364311	кольцо стопорное	3
4	0008096960	втулка	1
5	0008096971	втулка резьбовая	1
6	0002383600	штуцер	2
7	0008096940	колпак рессоры	1
8	0002369830	винт с цил.гол.	2
9	0000901201	винт запорный	2
10	0008096980	наконечник	1
11	0002384540	кольцо спиральное	2
12	0002384480	уплотнение	1
13	0008096921	клапан	1
14	0006331710	пружина сжатия	1
16	0007665480	уплотнение	1
17	0002384530	уплотнение	2
18	0008096950	втулка резьбовая	1
19	0006335891	гайка накидная	1
20	0006335901	кольцо профильное	1
21	0002390140	шайба установочн.	4
22	0002378950	шайба опорная	1
23	0006560790	пружина сжатия	1
23	0006839770	пружина сжатия	1
24	0006071760	клапан	1
24	0006722340	клапан	1
25	0000940310	уплотнение	1
26	0002442020	кольцо стопорное	1
27	0008096930	диафрагма измерит	1
28	0006834860	пружина сжатия	1
29	0006834850	пробка винтовая	1
30	0002370470	винт запорный	1
31	0008095860	винт установ.	1
32	0002381890	уплотнение	1
33	0002380560	гайка звездообр.	1
34	0008095870	ограничитель	1
35	0002351311	кольцо пружинное	1
36	0002374640	болт 6-гр.	1
37	0002363570	шайба установочн.	2
38	0002116930	кольцо уплотнит.	1
38	0007665480	уплотнение	1

Наверх

Выбрасыватель тюка, Масляный бак, VAR. 3367/ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374420	винт с 6-гр.гол.	4
2	0000940010	кольцо уплотн.	4
3	0006794102	крышка фильтра	1
4	0007665410	кольцо войлочное	1
5	0007665380	вставка фильтра	1
6	0007665400	кольцо войлочное	1
7	0002370430	шайба	2
8	0006794110	пружина сжатия	1
9	0002387790	стекло безоп.	1
10	0007665373	уплотнение	1
11	0008097001	бак гидравлич.	1
12	0008128960	труба	2
13	0002355380	болт 6-гр.	2
13	0002361710	гайка 6-гр.	2
13	0002393941	шайба контактная	2
14	0008096561	уголок из жести	1
14	0008139760	консоль	1
15	0002361710	гайка 6-гр.	3
15	0002373820	болт 6-гр.	3
15	0002393880	шайба контактная	3
16	0008087332	фильтр вентиляц.	1
17	0007666100	уплотнение	1
18	0006834250	зажим стальной	2
19	0002393870	шайба контактная	4
20	0002381250	болт 6-гр.	4
21	0002384020	штуцер	1
22	0006839950	пробка магнитная	1
23	0006330320	кольцо уплотн.	1

Наверх

+++-ПРИВОД, ВАР. 3367 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001325340	кпл.уплотнений	1
0	0002110912	уплотнение	1
0	0002114900	уплотнение	2
1	0008138760	трубопровод	1
2	0006335891	гайка накидная	4
3	0006335901	кольцо профильное	4
4	0002388060	редуктор	1
5	0002391340	штуцер г-образный	1
6	0006721490	соединение резьб.	1
7	0002383540	патрубок угловой	2
8	0002422180	винт с цил.гол.	2
9	0002383520	винт с цил.гол.	6
10	0002351311	кольцо пружинное	8
11	0008087830	патрубок	1
12	0002381940	уплотнение	1
13	0008087800	насос шестеренный	1
14	0002362000	болт 6-гр.	4
15	0008096681	шланг соединит.	1
16	0002351320	кольцо пружинное	4
17	0002383530	уплотнение	1
18	0008099061	шкив клиноремен.	1
19	0008087820	патрубок	1
20	0004086201	кольцо профильное	2
21	0002383691	гайка накидная	2
22	0007756980	ремень клиновой	1
23	0006725772	шланг соединит.	2

Наверх

Выбрасыватель тюка, Привод, VAR. 3614 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001325340	кпл.уплотнений	1
0	0002110912	уплотнение	1
0	0002114900	уплотнение	2
1	0008139880	трубопровод	1
2	0006335891	гайка накидная	4
3	0006335901	кольцо профильное	4
4	0002388060	редуктор	1
5	0002391340	штуцер г-образный	1
6	0006721490	соединение резьб.	1
8	0006725772	шланг соединит.	1
9	0002383520	винт с цил.гол.	8
10	0002393860	шайба контактная	8
11	0005734420	соединение резьб.	1
12	0002381940	уплотнение	1
13	0008087800	насос шестеренный	1
14	0002362000	болт 6-гр.	4
15	0008096681	шланг соединит.	1
16	0002393870	шайба контактная	4
17	0002383530	уплотнение	1
18	0008139840	шкив клиноремен.	1
19	0008087820	патрубок	1
20	0004086201	кольцо профильное	2
21	0002383691	гайка накидная	2
22	0006340191	ремень клиновой	1

Наверх

Выбрасыватель тюка, Гидропроводы, VAR. 3367 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	4
2	0002355190	болт 6-гр.	4
3	0006836610	скоба крепежная	4
4	0006836600	опорна резиновая	4
5	0008138880	пластина	1
6	0008138020	трубопровод	1
6	0008138840	трубопровод	1
7	0008137960	трубопровод	1
7	0008138780	трубопровод	1
8	0002361700	гайка 6-гр.	2
8	0002374390	болт 6-гр.	2
8	0002393870	шайба контактная	2
9	0008138040	уголок	1
9	0008138860	уголок	1
10	0002384280	патрубок	1
11	0004086201	кольцо профильное	4
12	0002383691	гайка накидная	4
13	0008138002	трубопровод	1
13	0008138820	трубопровод	1
14	0002384000	патрубок	1
15	0006335901	кольцо профильное	4
16	0006335891	гайка накидная	4
17	0008137982	трубопровод	1
17	0008138800	трубопровод	1
18	0002361710	гайка 6-гр.	1
18	0002393880	шайба контактная	1
18	0008018851	винт полупотайной	1
19	0008138870	кронштейн	1

Наверх

Выбрасыватель тюка, Привод, VAR. 3367/3614 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001326410	кпл.уплотнений	1
0	0001769710	муфта соединит.	1
0	0001770220	кпл.уплотнений	1
0	0002351311	кольцо пружинное	4
0	0002383520	винт с цил.гол.	4
1	0007732320	ролик натяжной	1
2	0007732311	ролик натяжной	1
3	0002351550	кольцо стопорное	1
4	0002359110	ш/подш.радиальный	1
5	0002351810	кольцо стопорное	1
6	0007726200	палец	1
7	0002351242	шайба	1
8	0002393890	шайба контактная	1
9	0002361720	гайка 6-гр.	1
10	0008099081	шкив клиноремен.	1
11	0008099051	маховик	1
12	0002383520	винт с цил.гол.	2
12	0002422180	винт с цил.гол.	2
13	0002351311	кольцо пружинное	4
14	0008087830	патрубок	1
15	0002381940	уплотнение	1
16	0008087810	мотор шестеренный	1
17	0002361700	гайка 6-гр.	4
17	0002374420	винт с 6-гр.гол.	4
17	0002393870	шайба контактная	4
18	0002383530	уплотнение	1
19	0008087820	патрубок	1
20	0008087610	ремень 6-гр.	1
21	0002365520	шпилька	1
22	0005001261	кольцо установ.	1
23	0000085230	втулка пластмас.	2
24	0008099071	шкив клиноремен.	1
25	0008098940	держатель ролика	1
26	0002369420	пресс-масленка	1
27	0002350880	шплинт	1
28	0006292512	вилка с резьбой	1
29	0006321330	палец	1
30	0002361710	гайка 6-гр.	1
31	0008091240	шайба	1
32	0007025060	пружина сжатия	1
33	0006736650	втулка	1
34	0006736620	направляющая	1

Наверх

Выбрасыватель тюка, Рама, VAR. 3367 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008096500	щиток	1
2	0008098691	щиток	1
3	0008098700	кронштейн	1
4	0002355880	болт 6-гр.	2
4	0002361730	гайка 6-гр.	2
4	0002393910	шайба контактная	2
5	0008096812	крепление	1
6	0002361710	гайка 6-гр.	5
6	0002393880	шайба контактная	5
6	0008018871	винт полупотайной	5
7	0008099101	рама	1
8	0002361700	гайка 6-гр.	4
9	0000021550	пружина сжатия	2
10	0002369122	шайба	2
11	0002373410	болт 6-гр.	2
12	0008007570	пластина крепежн.	2
13	0008098681	кронштейн	1
14	0002364570	гайка 6-гр.	2
15	0002361730	гайка 6-гр.	2
16	0002382030	шайба	6
17	0007785010	пружина сжатия	2
18	0002361690	гайка 6-гр.	2
18	0002393860	шайба контактная	3
18	0006367921	винт полупотайной	2
19	0002361710	гайка 6-гр.	2
19	0002373820	болт 6-гр.	2
19	0002393880	шайба контактная	2
20	0000085120	втулка	2
21	0008099600	траверса	1
22	0008099353	рама	2
23	0008099190	пружина сжатия	2
24	0002361700	гайка 6-гр.	2
24	0002374390	болт 6-гр.	2
24	0002393870	шайба контактная	2
25	0008099090	щиток	1
27	0008098890	штанга соединит.	2
28	0002382030	шайба	2
29	0002350890	шплинт	2
30	0008098440	мостик	1
31	0001787130	софит	1
32	0006245600	фонарь пов.задний	1
33	0001787120	лампа накаливания	1
34	0006714400	отражатель красн.	1
35	0008110133	кронштейн	1
36	0002364010	скоба крепежная	1
37	0008110120	кпл. кабелей	1
38	0002390651	зажим шасси	6

Наверх

Выбрасыватель тюка, Рама, VAR. 3614 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002335460	лампа накаливания	2
0	0002449820	лампа накаливания	1
1	0008096500	щиток	1
2	0008098691	щиток	1
3	0008098681	кронштейн	1
3	0008098700	кронштейн	1
4	0008139401	скоба поперечная	1
5	0008098681	кронштейн	1
6	0002364570	гайка 6-гр.	2
7	0002361730	гайка 6-гр.	2
8	0002382030	шайба	4
9	0007785010	пружина сжатия	2
10	0002361690	гайка 6-гр.	2
10	0002393860	шайба контактная	2
10	0006367921	винт полупотайной	2
11	0002361710	гайка 6-гр.	2
11	0002373820	болт 6-гр.	2
11	0002393880	шайба контактная	2
12	0000085120	втулка	2
13	0008099600	траверса	1
14	0008099353	рама	2
15	0006311820	втулка	1
16	0002361730	гайка 6-гр.	1
16	0002393910	шайба контактная	1
16	0002423951	болт 6-гр.	1
17	0008139102	рама	1
18	0008139320	держатель в сб.	1
19	0000085340	втулка	1
20	0002369420	пресс-масленка	1
21	0008139700	желоб	1
22	0008098440	мостик	1
23	0008099190	пружина сжатия	2
24	0002361700	гайка 6-гр.	2
24	0002374390	болт 6-гр.	2
24	0002393931	шайба контактная	2
25	0008099090	щиток	1
26	0008139571	крепление	1
27	0008098890	штанга соединит.	2
28	0008139720	держатель левый	1
28	0008139730	держатель правый	1
29	0002350890	шплинт	2
30	0002361720	гайка 6-гр.	1
31	0002393890	шайба контактная	1
32	0002382060	шайба	1
33	0008139370	палец резьбовой	1
34	0001779060	лампа накаливания	1
34	0001787130	софит	1
35	0006245600	фонарь пов.задний	1
35	0006581770	фонарь пов.задний	1
36	0001787120	лампа накаливания	1
36	0002335460	лампа накаливания	1
37	0006714400	отражатель красн.	1
38	0008139963	кронштейн	1
39	0002364010	скоба крепежная	1
40	0008110120	кпл. кабелей	1
40	0008114320	кпл. кабелей	1
41	0002347010	зажим шасси	9
41	0002390651	зажим шасси	1
42	0002112890	отражатель	2
43	0008139870	защита	1
44	0009418760	корпус	1
44	0009689980	фонарь габаритный	1

Наверх

Выбрасыватель тюка, Ленточный транспортер, Нижний, VAR. - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351820	кольцо стопорное	2
2	0002351600	кольцо стопорное	2
3	0002358700	ш/подш.радиальный	2
4	0008099651	валик	1
5	0008087620	лента транспорт.	1
6	0008096230	щиток	1
7	0008099690	ось	1
8	0002356652	штифт распорный	1
9	0008098711	пластина подшипн.	1
10	0008099570	кронштейн	2
11	0002363250	шпилька	2
12	0008099560	ось	1
13	0008099550	ролик опорный	1
14	0008096220	щиток левый	1
15	0002361710	гайка 6-гр.	4
16	0008098740	винт стяжной	2
17	0008099251	пластина подшипн.	1
18	0002361710	гайка 6-гр.	4
18	0002393880	шайба контактная	4
18	0005025110	винт полупотайной	4
19	0002369132	шайба	4
20	0008096241	защита впуска	1
21	0002361700	гайка 6-гр.	4
21	0002374390	болт 6-гр.	4
21	0002393870	шайба контактная	4
22	0002369122	шайба	4
23	0002380600	шайба	2
24	0002367520	ш/подш.радиальный	2
25	0002361700	гайка 6-гр.	6
25	0002364380	винт полупотайной	6
25	0002393870	шайба контактная	6
26	0008098831	пластина подшипн.	2
27	0002361710	гайка 6-гр.	8
27	0002365100	винт полупотайной	8
27	0002393880	шайба контактная	8
28	0000076050	шпонка с головкой	1
29	0008098870	защита от намотки	1
30	0008991110	подшипник в сб.	2
31	0000071970	вкладыш подшипн.	2
32	0000069511	гайка шлицевая	2
33	0000071990	кольцо стопорное	2
34	0002359910	ш/подш.самоуст.	2
35	0002377190	втулка стяжная	2
36	0000071980	вкладыш подшипн.	2
37	0008099411	валик	1
38	0008139560	труба распорная	4
39	0008139510	пластина подш.лев	1
39	0008139520	пластина подш.пр.	1
40	0008139870	защита	1

Наверх

Выбрасыватель тюка, Ленточный транспортер, Верхний, VAR. - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351820	кольцо стопорное	2
2	0002351600	кольцо стопорное	2
3	0002358700	ш/подш.радиальный	2
4	0008099651	валик	1
5	0008087620	лента транспорт.	1
6	0002361710	гайка 6-гр.	4
7	0008098740	винт стяжной	2
8	0002375920	шайба	2
9	0002361710	гайка 6-гр.	2
9	0002393880	шайба контактная	2
9	0005025110	винт полупотайной	2
10	0008099251	пластина подшипн.	1
11	0002369122	шайба	4
12	0002361700	гайка 6-гр.	4
12	0002374390	болт 6-гр.	4
12	0002393870	шайба контактная	4
13	0008099570	кронштейн	2
14	0002380600	шайба	2
15	0002367520	ш/подш.радиальный	2
16	0002356652	штифт распорный	1
17	0008099690	ось	1
18	0008098711	пластина подшипн.	1
19	0008098981	защита впуска	1
20	0008099560	ось	1
21	0002363250	шпилька	2
22	0008099550	ролик опорный	1
23	0008098770	защита впуска	1
24	0008099490	пластина подшипн.	2
25	0002355560	болт 6-гр.	2
26	0008098780	втулка	2
27	0000085120	втулка	4
28	0002369530	шайба	8
29	0002382340	гайка стопорная	2
30	0002369440	пресс-масленка	2
31	0002361710	гайка 6-гр.	8
31	0002365100	винт полупотайной	8
31	0002393880	шайба контактная	8
32	0002447980	шпонка с головкой	1
33	0008991110	подшипник в сб.	2
34	0000071980	вкладыш подшипн.	2
35	0000069511	гайка шлицевая	2
36	0000071990	кольцо стопорное	2
37	0002359910	ш/подш.самоуст.	2
38	0002377190	втулка стяжная	2
39	0000071970	вкладыш подшипн.	2
40	0008099411	валик	1

Наверх

Выбрасыватель тюка, Скручивающий цилиндр, VAR. 3641 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114360	уплотнение	1
0	0002114900	уплотнение	1
1	0006794761	шланг соединит.	1
2	0002387190	адаптер редукц.	1
3	0002384010	штуцер г-образный	1
4	0008137281	трубопровод	1
5	0008137261	трубопровод	1
6	0002154810	кольцо профильное	1
7	0002154820	гайка накидная	1
8	0002391490	соединение резьб.	1
9	0008139970	дроссель смонт.	1
10	0002390420	кольцо запорное	1
11	0002386930	патрубок угловой	1
12	0008139930	гидроцилиндр	1
13	0002381320	гайка стопорная	3
14	0006834531	шланг соединит.	1
15	0006832540	скоба крепежная	1
16	0006836580	опорна резиновая	1
17	0006794500	шланг соединит.	1
18	0005742751	шланг соединит.	1
19	0008137221	трубопровод	1
20	0006562550	пластина упорная	3
21	0002373410	болт 6-гр.	3
22	0008137241	трубопровод	1
23	0006335901	кольцо профильное	4
24	0006335891	гайка накидная	4
25	0008137301	трубопровод	1
26	0006071100	опорна резиновая	2
26	0006836590	опорна резиновая	2
27	0006722090	скоба крепежная	2
28	0008129900	колпак пылезащ.	1
29	0008129890	штепсель соедин.	1
30	0002387070	патрубок	1
31	0002154810	кольцо профильное	2
32	0002154820	гайка накидная	2
33	0004086201	кольцо профильное	4
34	0002383691	гайка накидная	4
35	0006834531	шланг соединит.	1
35	0008195152	шланг соединит.	1
36	0008075071	палец	1
37	0006656660	штекер с пружиной	1
38	0002384280	патрубок	1
39	0008137320	трубопровод	1

Наверх

Выбрасыватель тюка, Скручивающий цилиндр, VAR. 3641 - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008139920	палец	1
2	0002441310	шплинт	4
3	0001789190	шайба	4
4	0008139930	гидроцилиндр	1
5	0002154810	кольцо профильное	1
6	0002154820	гайка накидная	1
7	0002391490	соединение резьб.	1
8	0008139970	дроссель смонт.	1
9	0002390420	кольцо запорное	1
10	0008139660	шатун	1
11	0002390080	скребок д/грязи	1
12	0002390090	кольцо п-образн.	1
13	0006833353	направляющая	1
14	0006832591	проволока	1
15	0007123490	кольцо задн.хода	1
16	0007123231	уплотнение	1
17	0002394221	кольцо п-образн.	2
18	0006833370	поршень	1
19	0008139640	гидроцилиндр	1

Наверх

ОБВЯЗКА ПРОВОЛКОЙ - CLAAS MARKANT 55

Стяжки для проводов (дополнительное оборудование), VAR. - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008039254	аппарат вяз.пров.	1
2	0002440670	штифт распорный	4
3	0002377992	штифт распорный	4
4	0008038992	вал конич.колеса	1
5	0002377992	штифт распорный	1
6	0008038762	колесо зубчатое	1
7	0008038773	колесо зубчатое	2
8	0002356250	штифт распорный	1
9	0002356652	штифт распорный	1
10	0008038752	шестерня конич.	1
11	0002351282	шайба	2
12	0000085140	втулка	7
13	0002369420	пресс-масленка	5
14	0008039003	вал рядовый	2
15	0002373400	болт 6-гр.	4
16	0000085150	втулка	2
17	0002351320	кольцо пружинное	4
18	0008038715	корпус провол.	1
19	0002351550	кольцо стопорное	2
20	0002361700	гайка 6-гр.	2
21	0002374420	винт с 6-гр.гол.	2
22	0002373390	болт 6-гр.	1
23	0008039010	крюк рядовый	2
24	0002373830	болт 6-гр.	2
25	0000021550	пружина сжатия	1
26	0002351331	кольцо пружинное	2
27	0002369870	винт с цил.гол.	2
28	0002369012	штифт распорный	2
29	0008039101	привод эксцентр.	1
30	0008038870	вал эксцентрика	1
31	0002369440	пресс-масленка	1
31	0002449470	пресс-масленка	1
32	0002369430	пресс-масленка	2
33	0000085130	втулка	3
33	0000085140	втулка	3
34	0008038791	палец	2
35	0002380410	ш/подш.радиальный	2
36	0002351510	кольцо стопорное	2

Наверх

Стяжки для проводов (дополнительное оборудование), VAR. - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373410	болт 6-гр.	4
2	0002351320	кольцо пружинное	16
3	0002373390	болт 6-гр.	4
4	0008039063	пластина направл.	2
5	0002369122	шайба	4
6	0008038361	прокладка подгон.	4
7	0002356580	штифт распорный	4
8	0008038854	зажим	4
9	0008038841	нож нижний	4
10	0002376060	штифт распорный	2
11	0002356790	штифт распорный	2
12	0002362000	болт 6-гр.	8
13	0008039055	нож верхний	2
14	0002369420	пресс-масленка	2
15	0008038800	ползун	1
16	0008039020	плита скольжения	2
17	0002362130	болт 6-гр.	2
18	0002361700	гайка 6-гр.	2
19	0008038962	рама опорная	1
20	0008038951	пластина стопорн.	2
21	0002351320	кольцо пружинное	2
21	0002361700	гайка 6-гр.	2
21	0002373700	болт 6-гр.	2

Наверх

Стяжки для проводов (дополнительное оборудование), VAR. - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008138490	скоба	1
2	0002369122	шайба	8
3	0008144260	уголок	1
4	0008044010	рама опорная	1
5	0002351320	кольцо пружинное	4
5	0002361700	гайка 6-гр.	4
5	0002374420	винт с 6-гр.гол.	4
6	0002351320	кольцо пружинное	4
6	0002362000	болт 6-гр.	4
7	0008044670	держатель ролика	2
8	0002351311	кольцо пружинное	4
8	0002361690	гайка 6-гр.	4
8	0002373330	болт 6-гр.	4
9	0008044680	держатель ролика	2
10	0008044040	втулка	4
11	0008044052	ролик игольчатый	4
12	0002369132	шайба	2
13	0002351320	кольцо пружинное	2
13	0002361700	гайка 6-гр.	2
13	0002363300	винт потайной	2
14	0008044660	держатель ролика	2
15	0000085110	втулка	2
16	0008044061	ролик обводной	2
16	0008044440	ролик обводной	2
17	0008044080	втулка	2
18	0008044650	держатель ролика	2
19	0002355350	болт 6-гр.	2
19	0002361710	гайка 6-гр.	2
19	0002393880	шайба контактная	2
20	0008144270	уголок правый	1
22	0008129600	игла алюминиевая	2
23	0008044040	втулка	2
24	0008044052	ролик игольчатый	2
25	0002376162	штифт распорный	2
26	0002355400	болт 6-гр.	2
27	0008044732	ролик	2
28	0002361710	гайка 6-гр.	4
29	0008044312	вставка иглы	6

Наверх

Стяжки для проводов (дополнительное оборудование), VAR. - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008138410	кронштейн	1
2	0008138502	кронштейн	1
3	0005022510	стопор	1
3	0007103041	накладка	1
4	0008044100	ящик проволочн.	1
4	0008142880	ящик проволочн.	1
5	0002361700	гайка 6-гр.	6
5	0002393870	шайба контактная	6
5	0006100981	винт полупотайной	6
6	0008138470	стойка	1
7	0008049510	держатель кожуха	1
8	0002360960	шплинт	1
9	0002356580	штифт распорный	1
10	0008044660	держатель ролика	1
11	0000085110	втулка	1
12	0008044061	ролик обводной	1
12	0008044440	ролик обводной	1
13	0008044080	втулка	1
14	0008044650	держатель ролика	1
15	0002355350	болт 6-гр.	1
15	0002361710	гайка 6-гр.	1
15	0002393880	шайба контактная	1
16	0008149461	кронштейн	1
17	0002361700	гайка 6-гр.	4
18	0002393870	шайба контактная	4
19	0008149450	проушина	2
20	0006832471	скоба зажимная	2

Наверх

Стяжки для проводов (дополнительное оборудование), VAR. - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008138340	поршень смонт.	1
2	0002361720	гайка 6-гр.	4
2	0002363030	винт потайной	4
2	0002393890	шайба контактная	4
3	0008125531	початкоотделит.	1
4	0008136160	уголок направл.	1
5	0002361710	гайка 6-гр.	4
5	0002375770	винт потайной	4
5	0002393941	шайба контактная	4
6	0002361710	гайка 6-гр.	2
7	0002352201	болт 6-гр.	2
8	0008045811	ролик ходовой	5
9	0008045851	ролик ходов.в сб.	2
10	0002393910	шайба контактная	2
11	0002361730	гайка 6-гр.	2
12	0000026430	винт установ.	1
13	0002364560	гайка 6-гр.	1
14	0002368400	шайба	2
15	0008079593	скребок	2
16	0002368420	шайба	2
17	0002350890	шплинт	2
18	0002384660	кольцо уплотн.	10
19	0002351550	кольцо стопорное	2
20	0008117341	шайба с буртиком	2
21	0002370670	винт потайной	2
22	0002369420	пресс-масленка	1
23	0000085680	втулка	2
24	0008080210	втулка	3
25	0008136220	штанга нажимная	1
26	0002351242	шайба	2
27	0002390490	болт 6-гр.	2
28	0008125660	палец поршневой	1

Наверх

Стяжки для проводов (дополнительное оборудование), VAR. - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002369420	пресс-масленка	1
2	0008127631	палец	1
3	0000085030	втулка	2
4	0008135380	ролик ходовой	1
5	0008123710	пластина нажимная	1
6	0002376040	штифт распорный	1
8	0008129502	вал сноповязалки	1
9	0002356841	штифт распорный	1
10	0000014981	диск тормозной	1
11	0008129462	шкив ведущий	1
11	0008142870	шкив ведущий	1
12	0000076140	шпонка с головкой	1
13	0000064950	шайба установочн.	0
14	0008021980	кольцо распорное	1
15	0008138371	щиток канала верх	1
16	0008039383	щиток направляющ.	2
17	0008129431	угольник	2
18	0008129410	угольник	2
18	0008143310	угольник	2
19	0008044732	ролик	2
20	0002375920	шайба	12
21	0002361710	гайка 6-гр.	12
21	0002393880	шайба контактная	12
21	0008018871	винт полупотайной	12

Наверх

План - CLAAS MARKANT 55

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ - CLAAS MARKANT 55

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005148320	наклейка	1
2	0005148350	наклейка	1
3	0005148340	наклейка	1
4	0005148360	наклейка	1
5	0005148250	наклейка	2
6	0005148010	наклейка	2
7	0005148080	наклейка	5
8	0005148440	наклейка	1
9	0005148120	наклейка	1
10	0005148150	наклейка	3
11	0005148430	наклейка	2
12	0005147870	наклейка	1
13	0005141590	наклейка	1

Наверх
