ОБЗОР - CLAAS QUADRANT 1150

ПРИВОДЫ - CLAAS QUADRANT 1150

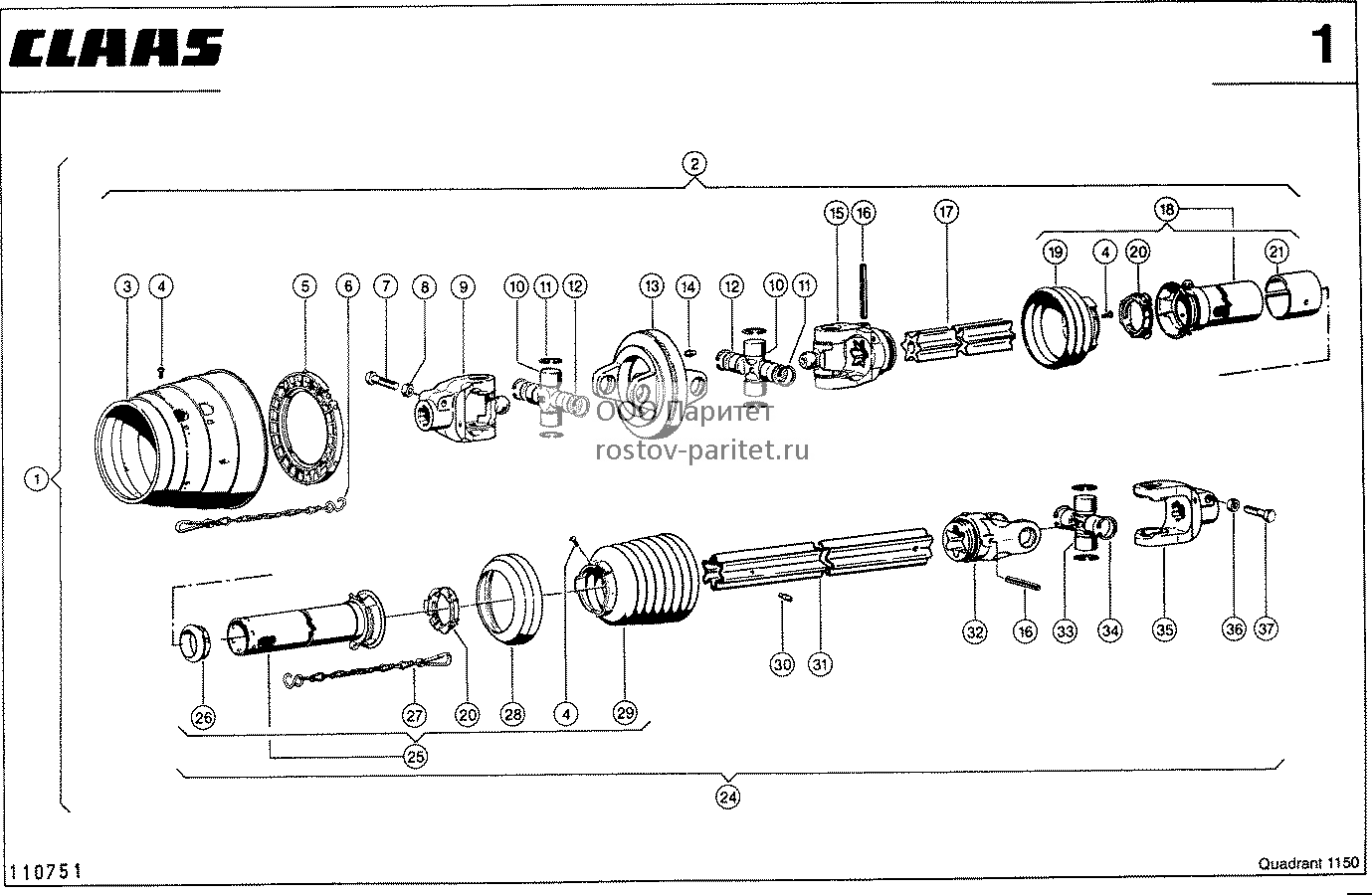

ШИРОКОУГОЛЬНЫЙ-КАРДАННЫЙ ВАЛ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002116360	пресс-масленка	2
1	0008300022	вал кардан.смонт.	1
1	0008300032	вал кардан.смонт.	1
1	0008311250	вал кардан.смонт.	1
2	0008300500	стремянка рессоры	1
2	0008300580	стремянка рессоры	1
2	0008311300	опора стойки	1
3	0008210970	воронка защитная	1
4	0002427930	винт для жести	8
5	0008210980	кольцо торцовое	1
6	0008211040	цепь несущая	1
7	0002355590	болт 6-гр.	1
8	0002382340	гайка стопорная	1
9	0008204270	вилка насадная	1
9	0008300540	вилка насадная	1
9	0008300590	вилка насадная	1
9	0008307320	вилка насадная	1
9	0008307330	вилка насадная	1
10	0008204210	крестовина	2
11	0002429080	кольцо стопорное	4
11	0009725030	кольцо стопорное	4
12	0009212670	шайба	4
13	0009212680	вилка сдвоенная	1
14	0001798380	пресс-масленка	1
15	0008300570	вилка желобчатая	1
16	0002445812	штифт распорный	2
17	0008300560	вал профильный	1
18	0008300520	труба защитная	1
19	0008211030	воронка защитная	1
20	0009206710	кольцо торцовое	2
21	0008177870	щиток	1
24	0008300511	стремянка рессоры	1
25	0008300531	труба защитная	1
26	0008173230	кольцо торцовое	1
27	0009722970	цепь несущая	1
28	0009172830	кольцо опорное	1
29	0008130181	воронка защитная	1
30	0008177860	пресс-масленка	1
31	0008300550	труба профильная	1
32	0009402540	вилка желобчатая	1
33	0009416510	крестовина	1
34	0002429080	кольцо стопорное	4
35	0009416500	вилка насадная	1
36	0002380470	гайка стопорная	1
37	0002355930	болт 6-гр.	1

Наверх

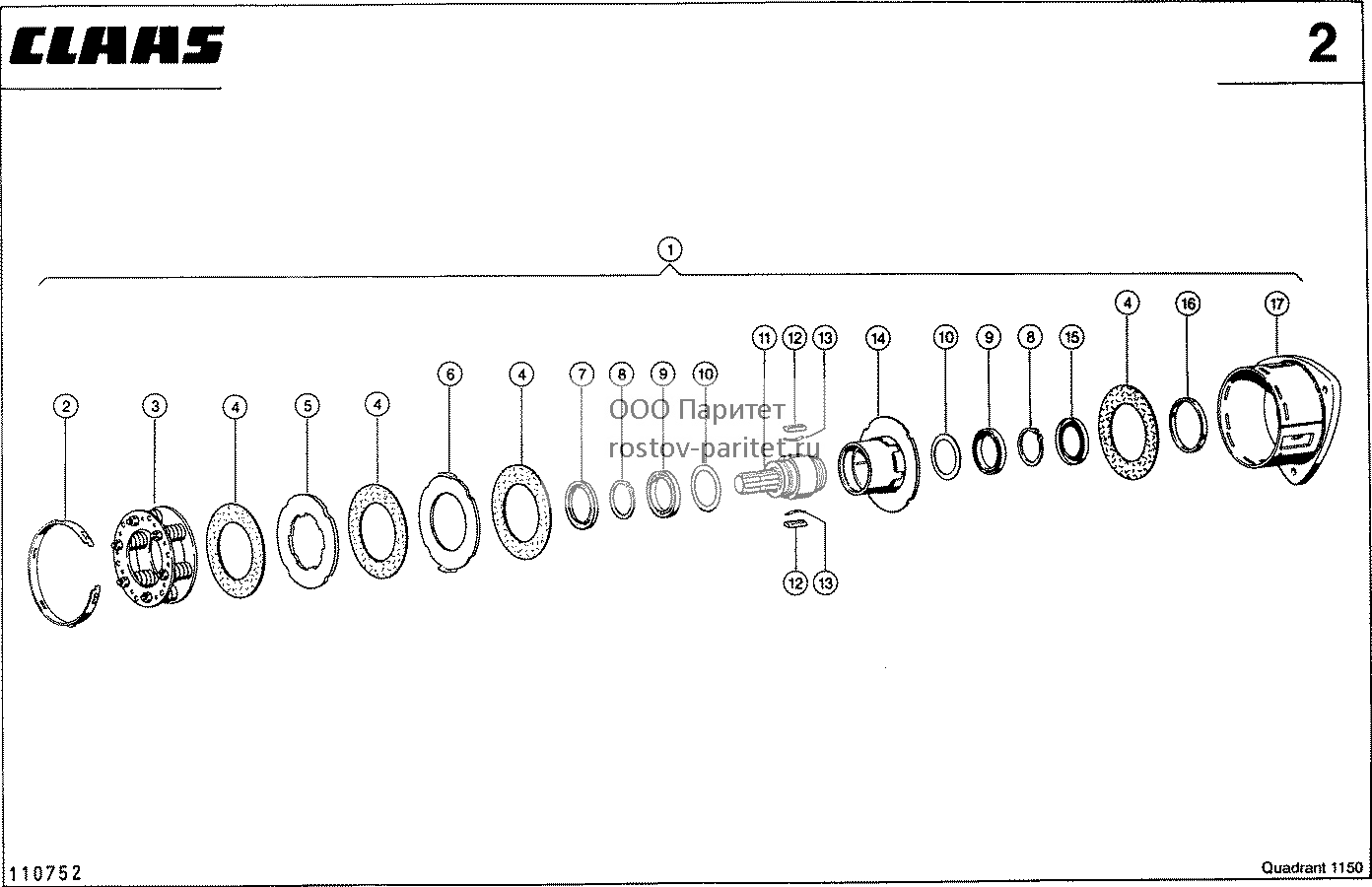

ФРИКЦИОННАЯ-МУФТА СВОБОДНОГО ХОДА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008315480	муфта фрикц.	1
2	0009410990	кольцо установоч.	1
3	0008302960	пакет рессоры	1
4	0009411041	пластина фрикц.	4
5	0009411060	диск ведущий	1
6	0009411070	диск ведущий	1
7	0009217950	кольцо уплотн.	1
8	0002375970	кольцо стопорное	2
9	0002118460	ш/подш.радиальный	2
10	0009217960	шайба опорная	2
11	0008173050	ступица	1
12	0008142280	шпонка стопорная	2
13	0008142290	пружина листовая	2
14	0009217941	поводок	1
15	0002382772	уплотнение вала	1
16	0009411100	кольцо вращающ.	1
17	0008147661	картер сцепления	1

Наверх

МАХОВИК - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008315480	муфта фрикц.	1
2	0002332440	болт 6-гр.	3
3	0002428241	кольцо стопорное	3
4	0002154550	болт 6-гр.	3
5	0002393890	шайба контактная	3
6	0002333340	болт 6-гр.	1
7	0002121910	шайба контактная	1
8	0008312331	муфта сцепления	1
9	0002137740	кольцо стопорное	1
10	0008312321	маховик	1

Наверх

ТОРМОЗ МАХОВИКА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
1	0002362000	болт 6-гр.	2
1	0002393870	шайба контактная	2
2	0008301191	кронштейн	1
3	0002380470	гайка стопорная	1
4	0002357680	заклепка	12
5	0008301480	накладка фрикц.	2
6	0008301442	лента тормозная	1
7	0002381320	гайка стопорная	1
8	0002393870	шайба контактная	1
9	0009804640	буфер упорный	1
10	0008004441	пружина сжатия	1
11	0002343250	шайба	1
12	0002361710	гайка 6-гр.	3
13	0005021190	пружина растяжен.	1
14	0002350900	шплинт	2
15	0008301671	рычаг тормозной	1
16	0002361520	шплинт	1
17	0002445150	палец	1
18	0008301490	сегмент зубчатый	1
19	0002427950	болт 6-гр.	1

Наверх

ГЛАВНЫЙ РЕДУКТОР - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	4
1	0002393890	шайба контактная	4
1	0002443910	болт 6-гр.	4
2	0008301621	щека кривошипа	1
3	0008312261	коробка передач	1
4	0002363180	кольцо стопорное	2
5	0008107100	крышка	1
6	0002440580	кольцо стопорное	2
7	0002382803	р/подш.самоуст.	2
8	0002369420	пресс-масленка	2
9	0008301590	корпус подшипника	2
10	0002153200	кольцо войлочное	2
11	0002389900	шайба	6
12	0002393910	шайба контактная	6
13	0002153520	болт 6-гр.	6
14	0008301612	щека кривошипа	1
15	0008301601	кольцо	1
16	0002446520	кольцо войлочное	1

Наверх

ГЛАВНЫЙ РЕДУКТОР - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008312261	коробка передач	1
2	0002422630	винт с цил.гол.	19
3	0002428241	кольцо стопорное	19
4	0002126890	уплотнение вала	2
5	0002157820	роликоподшипник	2
6	0002157830	кольцо уплотн.	2
7	0008307630	втулка	1
8	0008306990	колесо цилиндрич.	1
9	0008307610	втулка	1
10	0008307600	вал профильный	1
11	0008306932	корпус редуктора	1
12	0008173040	клапан сапуна	1
13	0002385331	кольцо уплотн.	3
14	0002378740	болт 6-гр.	8
15	0002351331	кольцо пружинное	8
16	0008306950	крышка корпуса	1
17	0008306940	крышка корпуса	1
18	0002157840	штифт распорный	6
19	0002136060	шайба установочн.	0
19	0002157852	шайба установочн.	0
19	0002157862	шайба установочн.	0
19	0002157872	шайба установочн.	0
19	0002159321	шайба установочн.	0
20	0002157810	роликоподшипник	1
21	0002355530	болт 6-гр.	1
21	0002388751	болт 6-гр.	16
22	0008312342	кпл.конич.колес	1
23	0008306980	вал-шестерня	1
24	0002363180	кольцо стопорное	1
25	0008312292	крышка	1
26	0008131761	шайба установочн.	0
26	0008131770	прокладка подгон.	0
26	0008131780	прокладка подгон.	0
26	0008131790	прокладка подгон.	0
26	0008131801	шайба установочн.	0
27	0002436950	роликоподшипник	1
28	0008131740	кольцо	1
29	0002110980	шайба установочн.	1
30	0002360080	роликоподшипник	1
31	0001798450	гайка шлицевая	2
32	0002121130	уплотнение вала	1
33	0008312300	втулка	1
34	0002150090	болт 6-гр.	10
35	0002351321	кольцо пружинное	10
36	0002430440	кольцо стопорное	1
37	0002394460	роликоподшипник	1
38	0002443520	винт запорный	2
39	0008307620	втулка	1
40	0008306970	крышка корпуса	1
41	0002126410	кольцо внутр.	1
42	0002436780	роликоподшипник	1
43	0008306960	крышка корпуса	1
44	0002351331	кольцо пружинное	16
45	0002374530	болт 6-гр.	16
46	0002138430	кольцо уплотнит.	1
47	0000901210	винт запорный	1

Наверх

КОНИЧЕСКИЙ РЕДУКТОР - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008192850	замок цепи	0
1	0002361720	гайка 6-гр.	2
1	0002378200	болт 6-гр.	2
1	0002393890	шайба контактная	2
2	0002374620	болт 6-гр.	6
3	0002393890	шайба контактная	6
4	0002335750	шайба	5
4	0002368440	шайба	1
5	0008306231	шайба	0
6	0008300312	передача угловая	1
7	0008192840	цепь роликовая	1
8	0008303262	кривошип	1
9	0008300781	втулка	1
10	0002343770	шайба	1
11	0002393890	шайба контактная	1
12	0002374580	болт 6-гр.	1
13	0008192870	звездочка	1
14	0002344520	кольцо стопорное	1
15	0008312431	муфта гребков	1
16	0009580036	шайба установочн.	2

Наверх

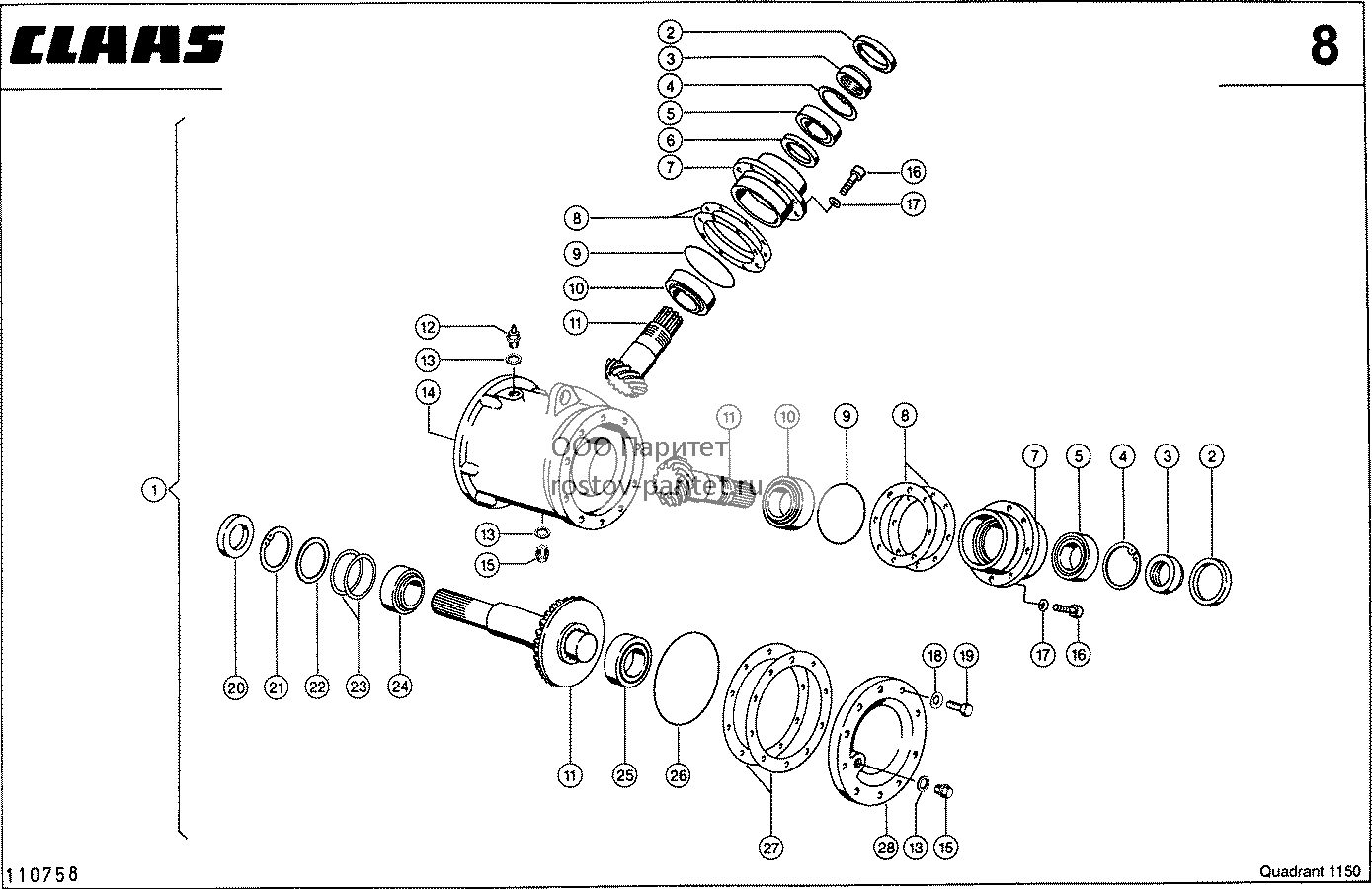

КОНИЧЕСКИЙ РЕДУКТОР - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008300312	передача угловая	1
2	0002157880	уплотнение вала	2
3	0008306740	гайка вала	2
4	0002351900	кольцо стопорное	2
5	0002359890	роликоподшипник	2
6	0002382772	уплотнение вала	1
7	0008306800	фланец	2
8	0008306870	шайба установочн.	0
8	0008306880	шайба установочн.	0
8	0008306890	шайба установочн.	0
8	0008307640	шайба установочн.	0
9	0002157890	кольцо уплотнит.	2
10	0002436730	роликоподшипник	2
11	0008307681	кпл.конич.колес	1
12	0008173040	клапан сапуна	1
13	0002385331	кольцо уплотн.	3
14	0008306780	корпус	1
15	0002443520	винт запорный	2
16	0002428241	кольцо стопорное	16
17	0002422610	винт с цил.гол.	16
18	0002351341	кольцо пружинное	10
19	0002374620	болт 6-гр.	10
20	0002121130	уплотнение вала	1
21	0002351900	кольцо стопорное	1
22	0002343910	шайба опорная	1
23	0002159260	шайба установочн.	0
23	0002159270	шайба установочн.	0
23	0002159280	шайба установочн.	0
23	0002159290	шайба установочн.	0
24	0002380740	роликоподшипник	1
25	0002436730	роликоподшипник	1
26	0002157900	кольцо уплотнит.	1
27	0008306900	шайба установочн.	0
27	0008306910	шайба установочн.	0
27	0008306920	шайба установочн.	0
27	0008307650	шайба установочн.	0
28	0008306790	крышка корпуса	1

Наверх

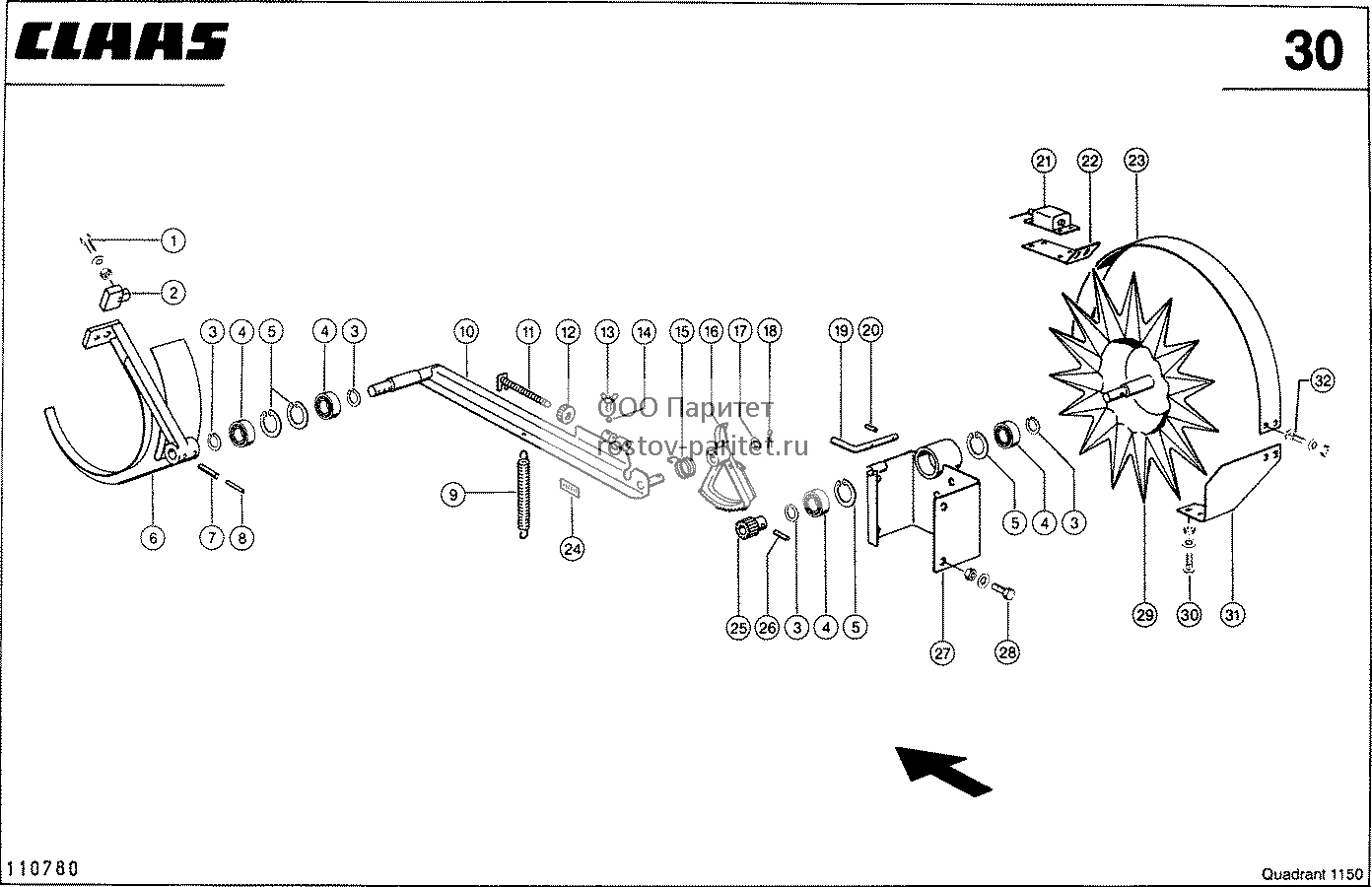

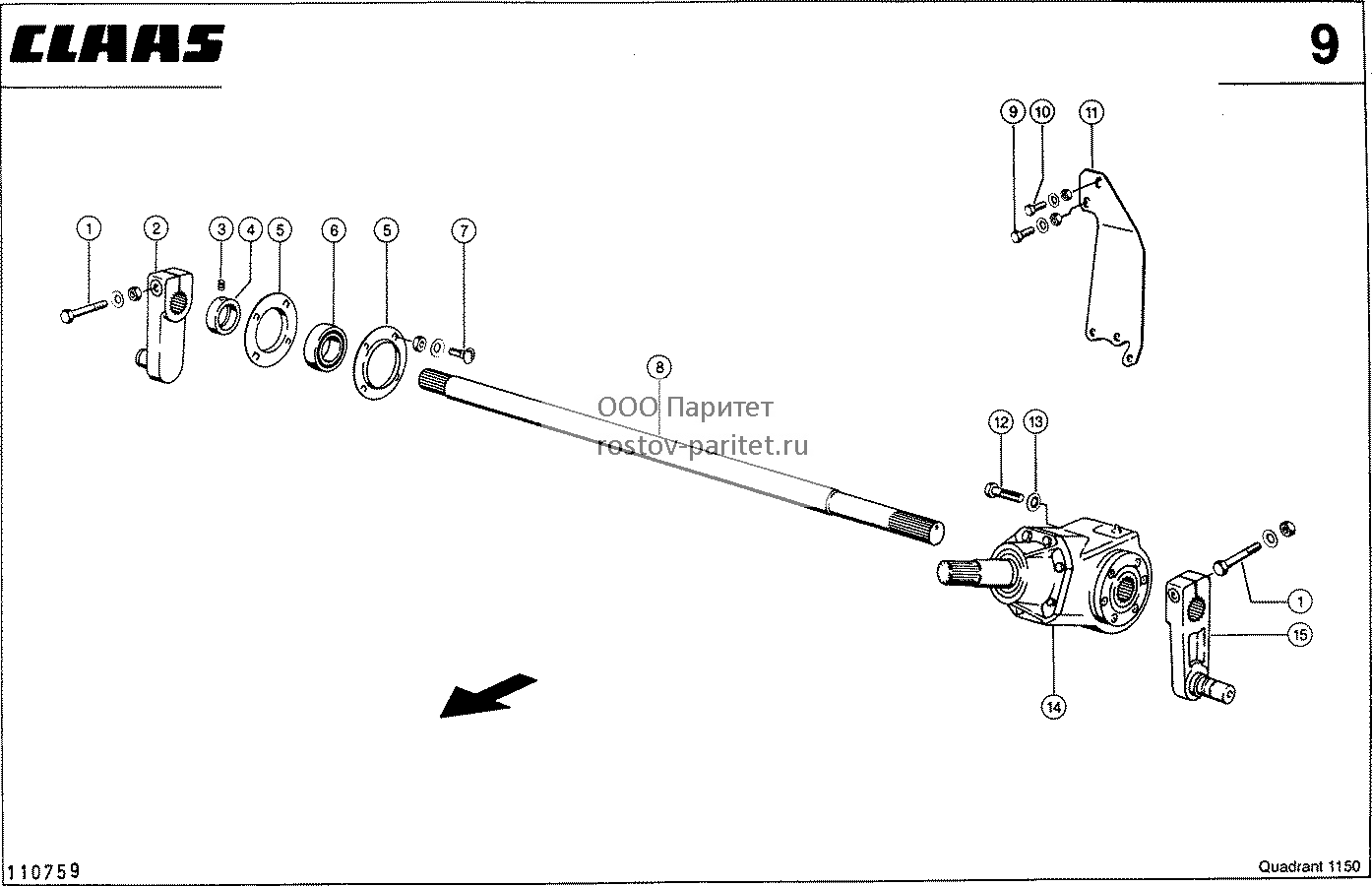

ПРИВОД ГРАБЛИНЫ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002380470	гайка стопорная	2
1	0002393910	шайба контактная	2
1	0002423940	болт 6-гр.	2
2	0008303223	кривошип	1
3	0002138250	шпилька	1
4	0002339771	кольцо зажимное	1
5	0000570800	фланец металлич.	2
6	0002339760	подшипник кольца	1
7	0002334540	винт полупотайной	4
7	0002361720	гайка 6-гр.	4
7	0002393890	шайба контактная	4
8	0008300330	вал гребков	1
9	0002361710	гайка 6-гр.	1
9	0002373830	болт 6-гр.	1
9	0002393880	шайба контактная	1
10	0002361700	гайка 6-гр.	1
10	0002374420	винт с 6-гр.гол.	1
10	0002393870	шайба контактная	1
11	0008311560	опора	1
12	0002355900	болт 6-гр.	4
13	0002393910	шайба контактная	4
14	0008312411	передача угловая	1
15	0008312440	кривошип	1

Наверх

КОНИЧЕСКИЙ РЕДУКТОР - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008312411	передача угловая	1
2	0002157930	уплотнение вала	2
3	0002159350	винт с цил.гол.	12
4	0008306670	корпус	1
5	0002159300	шайба установочн.	0
5	0002330380	шайба установочн.	0
5	0002344180	шайба установочн.	0
5	0002344290	шайба установочн.	0
6	0002157910	роликоподшипник	1
7	0008312390	кпл.конич.колес	1
8	0008306650	корпус	1
9	0008173040	клапан сапуна	1
10	0002381470	кольцо уплотн.	2
11	0002443520	винт запорный	1
12	0002157880	уплотнение вала	1
13	0008306740	гайка вала	1
14	0002351900	кольцо стопорное	1
15	0002359890	роликоподшипник	1
16	0002157920	уплотнение вала	1
17	0002374620	болт 6-гр.	8
18	0002351341	кольцо пружинное	8
19	0008306660	фланец	1
20	0008306750	шайба установочн.	0
20	0008306760	шайба установочн.	0
20	0008306770	шайба установочн.	0
20	0008307660	шайба установочн.	0
21	0002123850	кольцо уплотнит.	1
22	0002380740	роликоподшипник	1
23	0002392430	винт запорный	1
24	0002119180	роликоподшипник	1
25	0002126861	шайба установочн.	0
25	0002126871	шайба установочн.	0
25	0002157981	шайба установочн.	0
25	0002159310	шайба установочн.	0
26	0008306680	крышка корпуса	1

Наверх

ПРИВОД ДЛЯ НАКОПИТЕЛЯ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002334890	звено сдвоенное	0
1	0002351242	шайба	1
1	0002378200	болт 6-гр.	1
1	0002382340	гайка стопорная	1
2	0008312640	кривошип	1
3	0006160650	шарикоподш.фланц.	2
4	0006160681	фланец металлич.	4
5	0006160660	подшипник кольца	2
6	0006160671	кольцо зажимное	2
7	0002138240	шпилька	2
8	0008312650	вал	1
9	0002344500	кольцо стопорное	1
10	0008300781	втулка	1
11	0008312800	шайба	1
12	0002425210	винт потайной	1
13	0002361710	гайка 6-гр.	6
13	0002365100	винт полупотайной	6
13	0002393880	шайба контактная	6
14	0002331020	шайба	0
15	0008312660	муфта фрикц.	1
16	0002373400	болт 6-гр.	6
17	0008313400	фланец	1
18	0008147280	пружина тарельч.	2
19	0008307360	диск ведущий	1
20	0009206872	пластина фрикц.	2
21	0008307380	звездочка	1
22	0008307371	кольцо вращающ.	1
23	0008313390	ступица	1
24	0002331770	шайба	1
25	0002393880	шайба контактная	1
26	0002373830	болт 6-гр.	1
27	0009321530	внутреннее звено	0
28	0002335680	переходное звено	0
29	0009321511	замок цепи	0
30	0008312730	цепь роликовая	1

Наверх

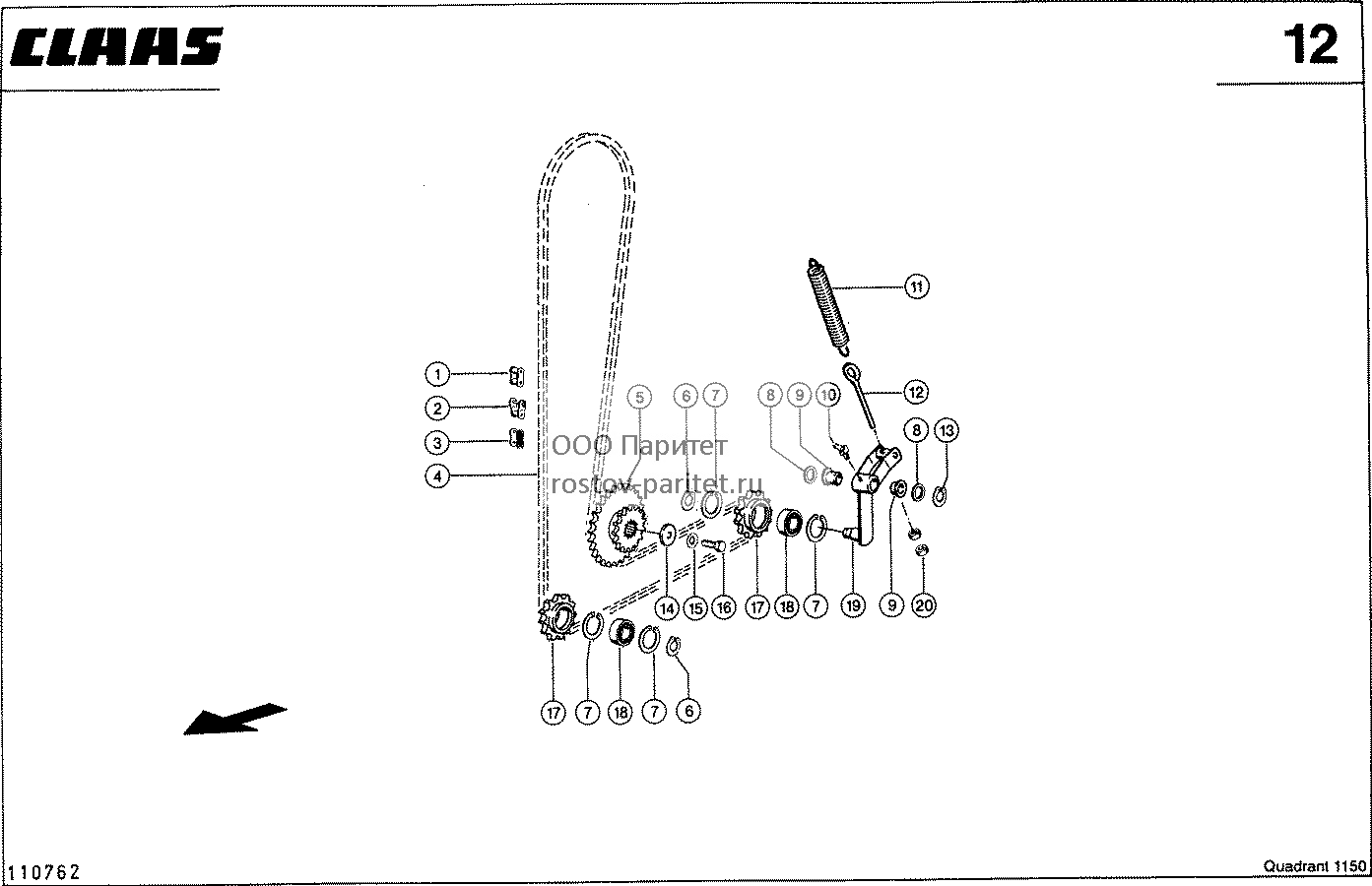

ПРИВОД ТРАНСПОРТИРУЮЩИЙ ШНЕК, ЛЕВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002334890	звено сдвоенное	0
1	0009321530	внутреннее звено	0
2	0002335680	переходное звено	0
3	0009321511	замок цепи	0
4	0008312730	цепь роликовая	1
5	0008312670	звездочка 2-рядн	1
6	0002351550	кольцо стопорное	2
7	0002351810	кольцо стопорное	4
8	0002338000	шайба опорная	2
9	0000085230	втулка пластмас.	2
10	0002369440	пресс-масленка	1
11	0009707370	пружина растяжен.	1
12	0007510260	рым-болт	1
13	0002351570	кольцо стопорное	1
14	0002331770	шайба	1
15	0002393880	шайба контактная	1
16	0002355320	болт 6-гр.	1
16	0002355330	болт 6-гр.	1
17	0008187670	звездочка натяжн.	2
18	0002367520	ш/подш.радиальный	2
19	0008312980	рычаг	1
20	0002361710	гайка 6-гр.	2

Наверх

ПРИВОД ДЛЯ НАКОПИТЕЛЯ, ЛЕВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002334890	звено сдвоенное	0
1	0002361720	гайка 6-гр.	2
1	0002374610	болт 6-гр.	2
1	0002393890	шайба контактная	2
2	0008312701	пластина п-обр.	1
3	0009321530	внутреннее звено	0
4	0002335680	переходное звено	0
5	0009321511	замок цепи	0
6	0008312720	цепь роликовая	1
8	0008241391	колодка зажимная	1
9	0002364620	винт полупотайной	1
9	0002379470	гайка стопорная	1
9	0002393941	шайба контактная	1
10	0002375902	шайба	3
11	0009641111	шайба	2
12	0009641101	защелка	1
13	0009254520	пружина сжатия	1
14	0008160011	ступица	1
15	0009641092	звездочка	1
16	0002369420	пресс-масленка	2
17	0002361700	гайка 6-гр.	3
17	0002373390	болт 6-гр.	3
17	0002393870	шайба контактная	3
18	0000076150	шпонка с головкой	1

Наверх

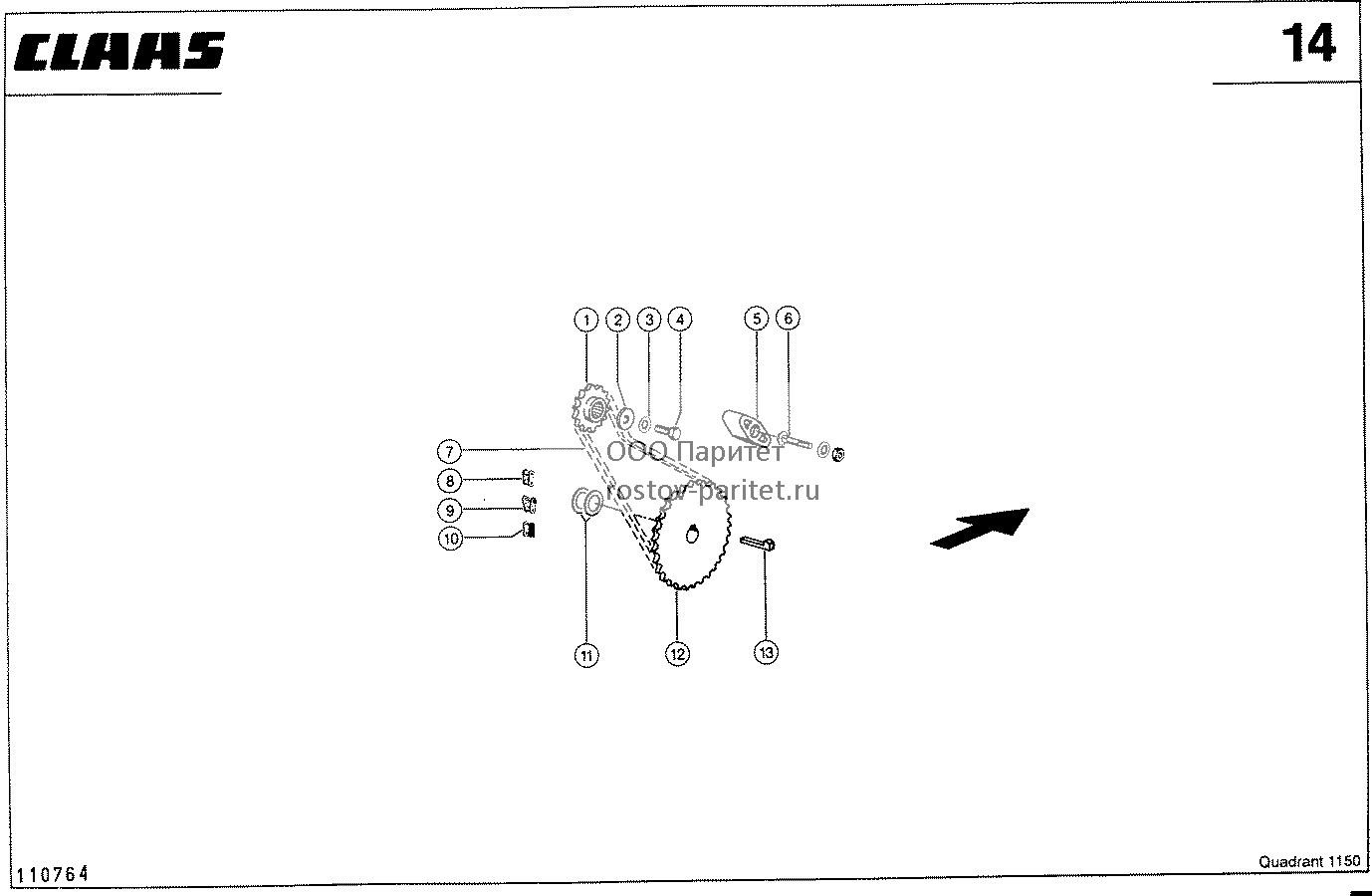

ПРИВОД ТРАНСПОРТИРУЮЩИЙ ШНЕК, ПРАВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002334890	звено сдвоенное	0
1	0008178391	звездочка	1
2	0002331770	шайба	1
3	0002393880	шайба контактная	1
4	0002373820	болт 6-гр.	1
5	0008241391	колодка зажимная	1
6	0002364620	винт полупотайной	1
6	0002379470	гайка стопорная	1
6	0002393941	шайба контактная	1
7	0002332931	цепь роликовая	1
8	0009321530	внутреннее звено	0
9	0002335680	переходное звено	0
10	0009321511	замок цепи	0
11	0008021980	кольцо распорное	2
12	0008192600	звездочка	1
13	0002447980	шпонка с головкой	1

Наверх

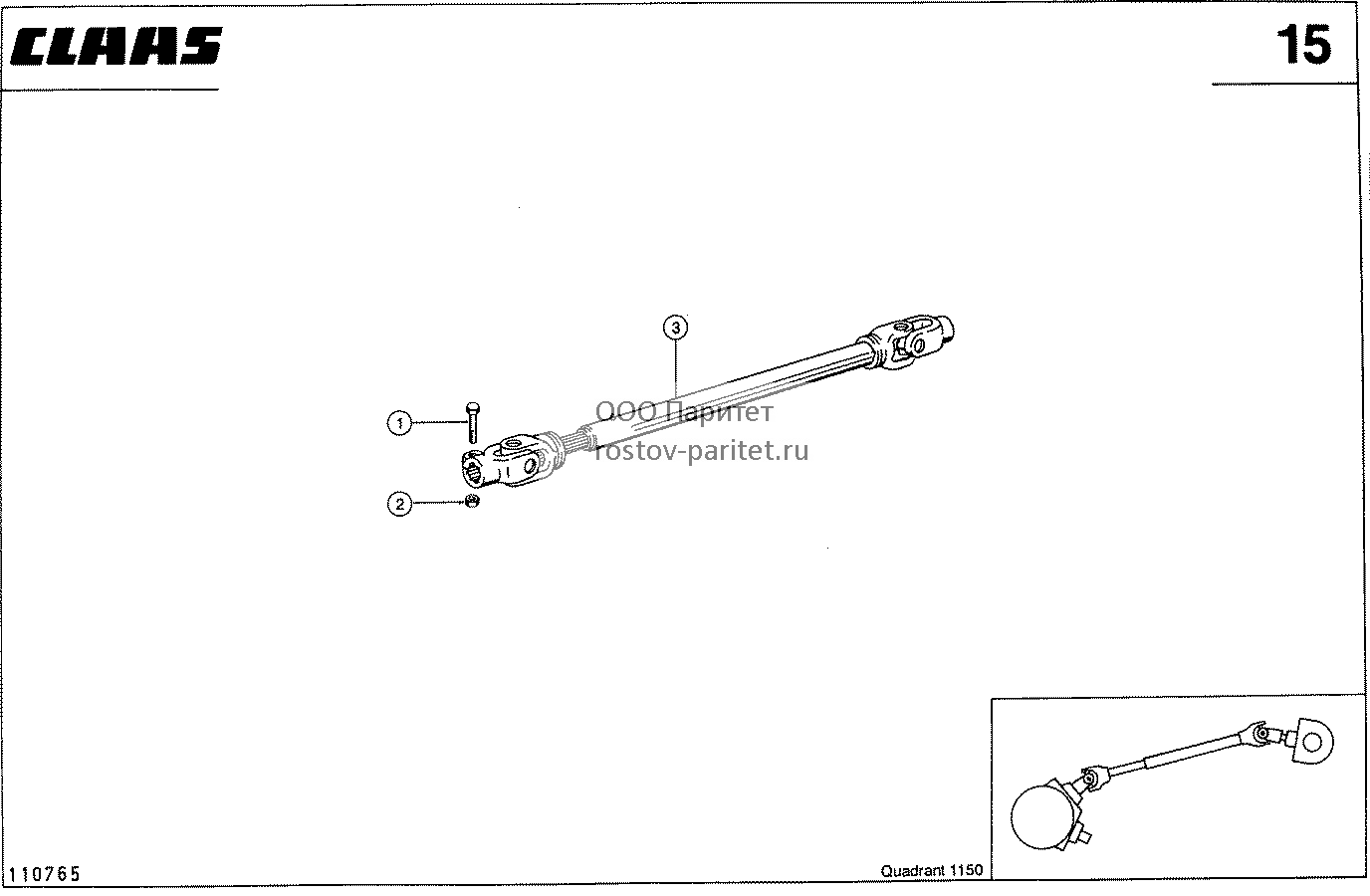

КАРДАННЫЙ ВАЛ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002334430	болт 6-гр.	2
2	0002390040	гайка стопорная	2
3	0008312400	вал кардан.смонт.	1

Наверх

КОНТРПРИВОДНОЙ ВАЛ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	4
1	0002374610	болт 6-гр.	4
1	0002393890	шайба контактная	4
2	0002342280	шайба	4
3	0000085030	втулка	4
4	0008135380	ролик ходовой	2
5	0008127631	палец	2
6	0002356360	штифт распорный	2
7	0002369420	пресс-масленка	2
8	0008303691	пластина нажимная	1
9	0002376082	штифт распорный	2
10	0002376142	штифт распорный	2
11	0002380470	гайка стопорная	2
11	0002393910	шайба контактная	2
11	0002423940	болт 6-гр.	2
12	0008303254	кривошип	1
13	0000570800	фланец металлич.	2
14	0002339760	подшипник кольца	1
15	0002339771	кольцо зажимное	1
16	0002138250	шпилька	2
17	0002376122	штифт распорный	1
18	0008310320	вал промежуточный	1
19	0002376142	штифт распорный	1
20	0008303670	кольцо установ.	1
21	0008303120	колесо цилиндрич.	1
22	0008303660	втулка	1
23	0008303110	шестерня конич.	1
24	0002351660	кольцо стопорное	1
25	0002382810	шайба опорная	1
26	0002363180	кольцо стопорное	1
27	0002343900	шайба опорная	1
28	0002344030	шайба установочн.	0
28	0002344160	шайба установочн.	0
28	0002344270	шайба установочн.	0
28	0002344350	шайба установочн.	0
29	0002385040	ш/подш.радиальный	2
30	0009602700	втулка распорная	1
31	0008162693	вал	1
32	0008303100	шестерня конич.	1
33	0002154380	шпилька	2
34	0008303281	стойка угловая	1
35	0002430640	кольцо стопорное	2
36	0002442790	ш/подш.радиальный	1
37	0002351720	кольцо стопорное	1
38	0008315740	втулка распорная	1
39	0008303243	кривошип	1
40	0002393880	шайба контактная	5
41	0002330000	болт 6-гр.	5

Наверх

МУФТА ВАЛА УЗЛОВЯЗАТЕЛЯ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002376082	штифт распорный	1
2	0002376142	штифт распорный	1
3	0008303670	кольцо установ.	1
4	0002351870	кольцо стопорное	2
5	0002385390	ш/подш.радиальный	2
6	0002383870	шайба опорная	1
7	0008303130	колесо сцепления	1
8	0008303150	кольцо сцепления	1
9	0002370550	заклепка потайная	1
10	0000021292	кулачок	1
11	0008303170	муфта сцепления	1
11	0008530370	муфта сцепления	1
12	0000021623	палец	1
12	0008505390	палец	1
13	0002369420	пресс-масленка	1
15	0000021360	пружина	1
15	0008531940	пружина	1
16	0000008931	защелка	1
17	0002368950	штифт распорный	1
18	0002356360	штифт распорный	1
19	0002369420	пресс-масленка	1
20	0008075771	втулка разгруз.	2
21	0002159230	болт 6-гр.	1
21	0002381320	гайка стопорная	1
21	0002393870	шайба контактная	1
22	0002391720	шайба опорная	1
23	0002351750	кольцо стопорное	1
24	0008530120	втулка	1
25	0008303182	муфта сцепления	1
25	0008501441	муфта сцепления	1

Наверх

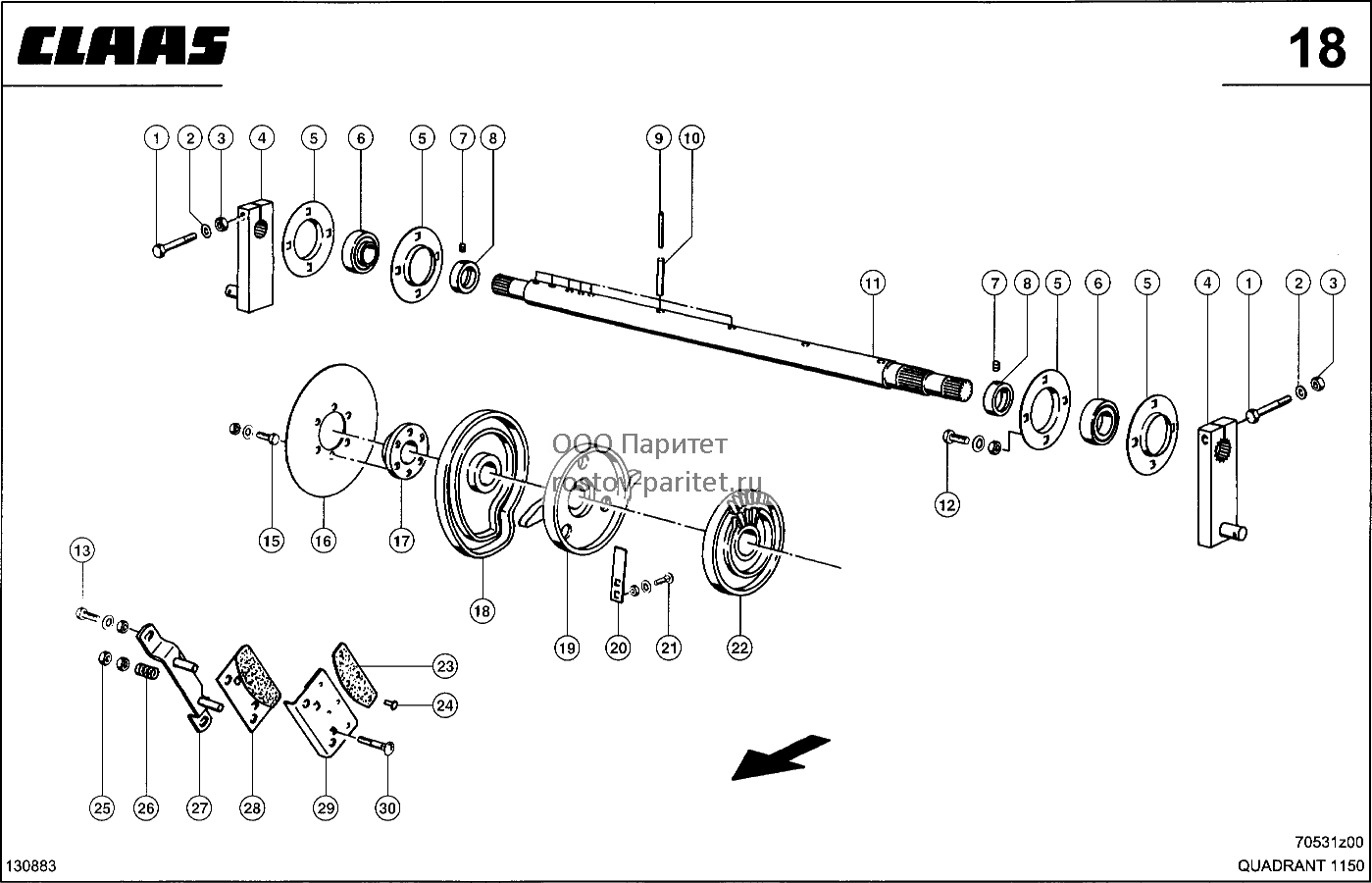

ВАЛ УЗЛОВЯЗАТЕЛЯ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002378200	болт 6-гр.	2
2	0002351242	шайба	2
3	0002382340	гайка стопорная	2
4	0008303290	кривошип	2
5	0005602140	фланец металлич.	4
6	0005602121	подшипник кольца	2
7	0002138250	шпилька	4
8	0005602131	кольцо зажимное	2
9	0002376082	штифт распорный	8
10	0002376142	штифт распорный	8
11	0008303030	вал узловязателя	1
12	0002360560	болт 6-гр.	8
12	0002361720	гайка 6-гр.	8
12	0002393890	шайба контактная	8
13	0002361710	гайка 6-гр.	2
13	0002373830	болт 6-гр.	2
13	0002393880	шайба контактная	2
15	0002361700	гайка 6-гр.	6
15	0002374420	винт с 6-гр.гол.	6
15	0002393870	шайба контактная	6
16	0008166973	диск тормозной	1
17	0008166983	ступица	1
18	0008303051	эксцентрик	1
19	0008303202	собачка	1
20	0008135690	пружина листовая	1
21	0002361690	гайка 6-гр.	2
21	0002364750	винт полупотайной	2
21	0002393860	шайба контактная	2
22	0008166516	диск узловязателя	4
23	0008085461	накладка фрикц.	2
24	0002379501	заклепка глухая	8
25	0002361710	гайка 6-гр.	4
26	0000000170	пружина сжатия	2
27	0008085412	кронштейн	1
28	0008085472	пластина тормозн.	1
29	0008415410	пластина тормозн.	1
30	0002364640	винт полупотайной	2

Наверх

УПРАВЛЯЮЩИЙ ВАЛ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	6
1	0002373830	болт 6-гр.	6
1	0002393880	шайба контактная	6
2	0002365520	шпилька	2
3	0005034141	кольцо установ.	2
4	0002335380	ролик кулачковый	1
5	0002369132	шайба	1
6	0002393880	шайба контактная	1
7	0002378240	гайка 6-гр.	1
8	0000085610	втулка	2
9	0002369420	пресс-масленка	2
10	0008121260	подшипник фланцев	2
11	0008176660	рычаг смонт.	1
12	0002356532	штифт распорный	1
13	0002356812	штифт распорный	1
14	0008302980	вал распределит.	1

Наверх

НАКОПИТЕЛЬ - CLAAS QUADRANT 1150

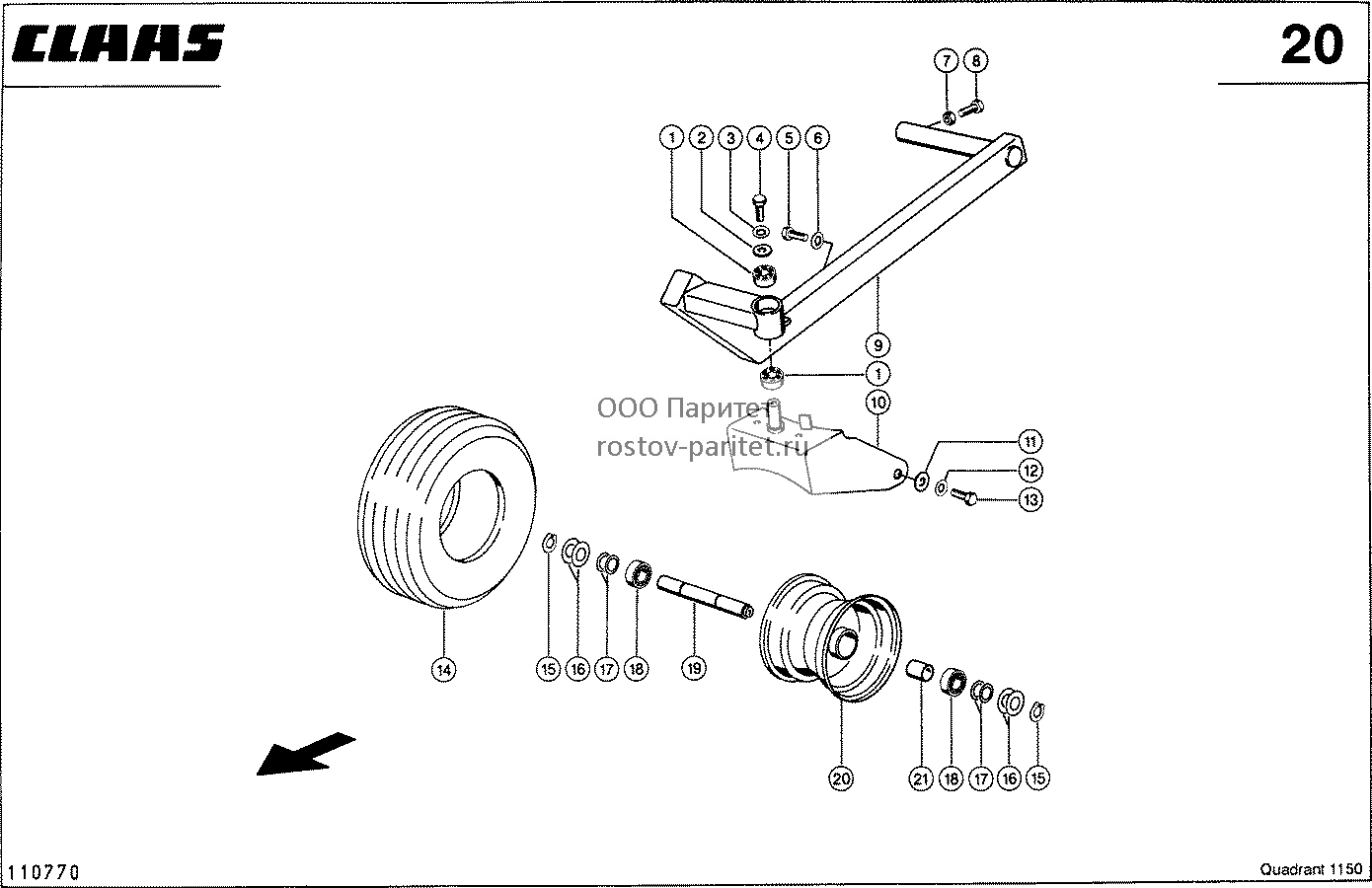

ОПОРНЫЕ КОЛЕСА ДЛЯ НАКОПИТЕЛЯ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009192650	шланг	2
1	0002377130	ш/подш.радиальный	4
2	0002343300	шайба	2
3	0002393890	шайба контактная	2
4	0002374580	болт 6-гр.	2
5	0002360560	болт 6-гр.	2
6	0002393951	шайба контактная	2
7	0002361720	гайка 6-гр.	4
8	0002375720	болт 6-гр.	4
9	0008172230	кронштейн левый	1
9	0008172240	кронштейн правый	1
10	0008172281	пластина п-обр.	2
11	0002343300	шайба	4
12	0002393890	шайба контактная	4
13	0002374580	болт 6-гр.	4
14	0009837060	шина с камерой	2
15	0002351600	кольцо стопорное	4
16	0002342391	шайба	8
17	0002378510	шайба установочн.	8
18	0002358700	ш/подш.радиальный	4
19	0008172320	вал	2
20	0009192641	обод	2
21	0009191910	втулка распорная	2

Наверх

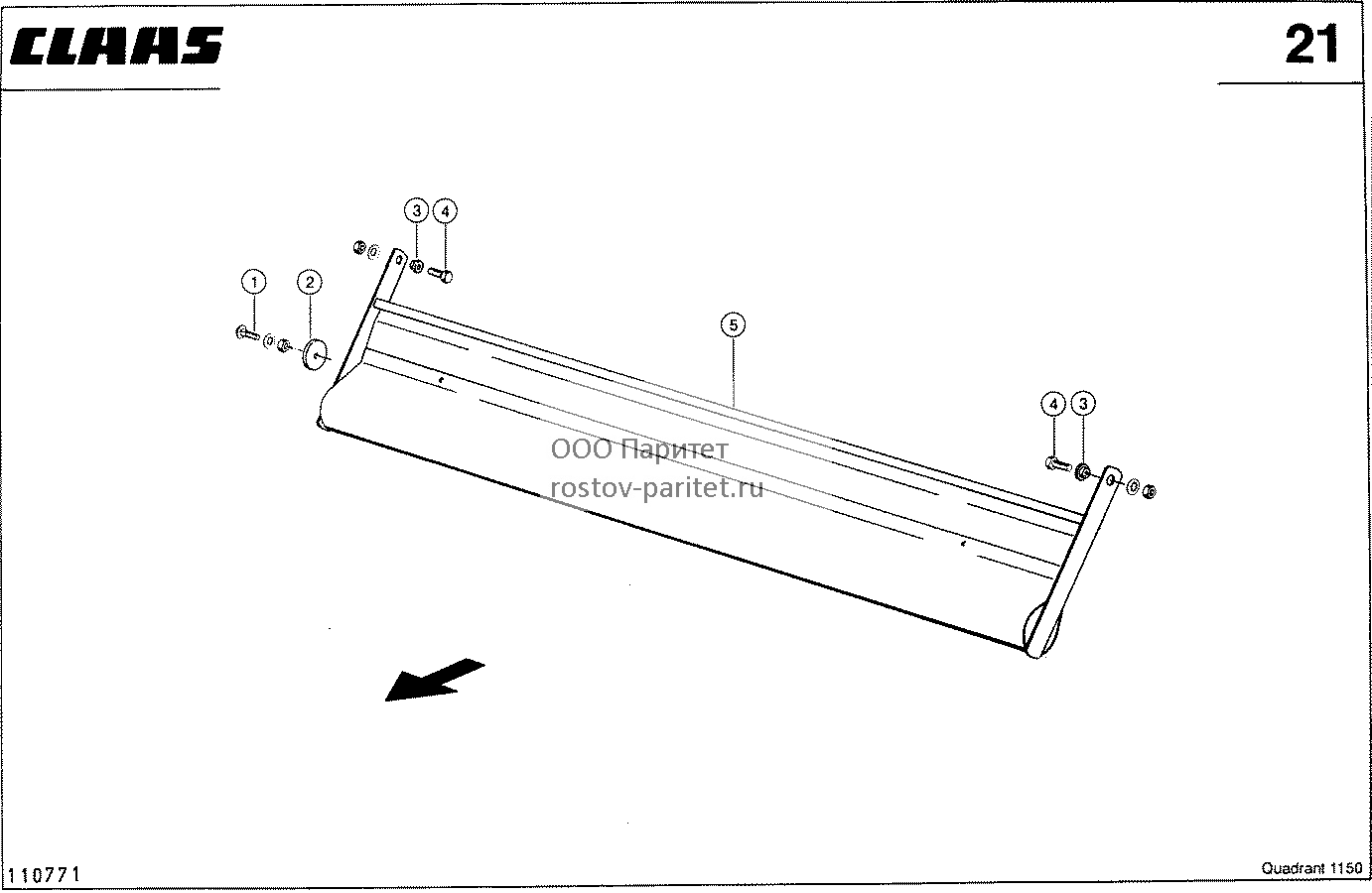

PRALLBLECH - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002335030	винт полупотайной	4
1	0002361700	гайка 6-гр.	4
1	0002393870	шайба контактная	4
2	0009691390	поверхность опор.	4
3	0006807910	втулка	2
4	0002361710	гайка 6-гр.	2
4	0002374530	болт 6-гр.	2
4	0002393941	шайба контактная	2
5	0008160162	отражатель	1

Наверх

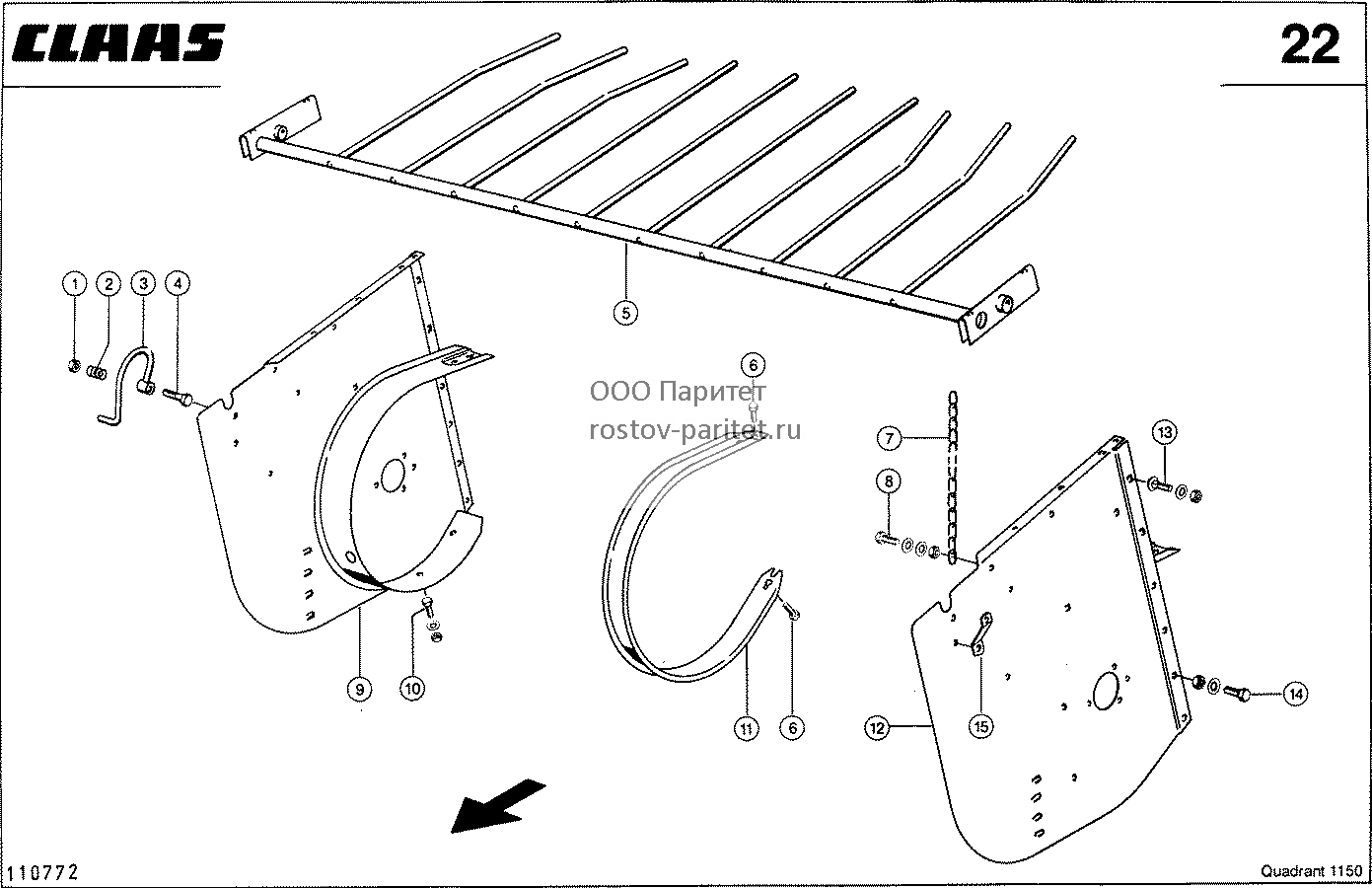

НАКОПИТЕЛЬ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002379470	гайка стопорная	2
2	0007789790	пружина сжатия	2
3	0008214551	замок левый	1
3	0008214561	замок правый	1
4	0002352181	болт 6-гр.	2
5	0008307180	прижим	1
6	0002394370	болт 6-гр.	100
7	0008171110	цепь	2
8	0002374530	болт 6-гр.	2
8	0002375920	шайба	2
8	0002379470	гайка стопорная	2
9	0008160492	щиток боковой	1
10	0002361700	гайка 6-гр.	8
10	0002362000	болт 6-гр.	8
10	0002393870	шайба контактная	16
11	0008160750	пластина скребка	25
12	0008160482	щиток боковой	1
13	0002361710	гайка 6-гр.	8
13	0002365100	винт полупотайной	8
13	0002393880	шайба контактная	8
14	0002361720	гайка 6-гр.	8
14	0002393890	шайба контактная	8
14	0002443870	болт 6-гр.	8
15	0008307480	делитель	2

Наверх

НАКОПИТЕЛЬ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001768200	шайба	4
2	0006784402	колодка зажимная	2
3	0002361710	гайка 6-гр.	2
3	0002393880	шайба контактная	2
3	0008018851	винт полупотайной	2
4	0002361690	гайка 6-гр.	20
4	0002374650	болт 6-гр.	20
4	0002393860	шайба контактная	20
5	0008170972	накладка	2
6	0008307200	щиток направл.	2
7	0006543130	шарнир	4
8	0002382340	гайка стопорная	4
9	0002355580	болт 6-гр.	4
10	0008173940	амортизатор	2
11	0008170510	труба направл.	2
12	0006031050	пружина сжатия	2
13	0002343770	шайба	2
14	0002361720	гайка 6-гр.	2
15	0006030980	рым-болт	2
16	0002355530	болт 6-гр.	2
17	0002382340	гайка стопорная	2
18	0008312890	рама подборщика	1
19	0002375720	болт 6-гр.	4
20	0002361720	гайка 6-гр.	4

Наверх

НАКОПИТЕЛЬ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002138240	шпилька	1
2	0006104471	кольцо зажимное	1
3	0002393210	фланец металлич.	1
4	0006104480	подшипник кольца	1
5	0008193250	труба защитная	1
6	0008137621	подшипник фланцев	8
7	0002381320	гайка стопорная	16
8	0002443760	болт 6-гр.	16
9	0008233711	вал ведущий	1
10	0002373830	болт 6-гр.	3
11	0002393880	шайба контактная	3
12	0002343040	шайба	4
13	0008221380	зубья пружинные	20
14	0002110320	болт 6-гр.	48
14	0002380060	гайка стопорная	40
14	0002393880	шайба контактная	48
15	0008214211	зубья пружинные	32
16	0008233740	держатель зуба	4
17	0002380060	гайка стопорная	12
17	0002380100	болт 6-гр.	12
17	0002393880	шайба контактная	12
18	0008171680	рычаг	4
19	0002113682	ролик ходовой	4
20	0002351510	кольцо стопорное	4
21	0008214422	эксцентрик	1
22	0002361710	гайка 6-гр.	3
22	0002378280	винт потайной	3
22	0002393880	шайба контактная	3
23	0002393880	шайба контактная	3
24	0002355320	болт 6-гр.	3
25	0008160331	вкладыш подшипн.	1
26	0006160660	подшипник кольца	1
27	0006160671	кольцо зажимное	1
28	0002138240	шпилька	1

Наверх

НАКОПИТЕЛЬ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008304541	узел подшипник.п	1
2	0002430470	кольцо стопорное	2
3	0002351840	кольцо стопорное	4
4	0002358300	ш/подш.радиальный	4
5	0008191681	втулка	2
6	0008307140	шнек правый	1
7	0008307130	шнек правый	1
8	0002361720	гайка 6-гр.	4
8	0002375720	болт 6-гр.	4
8	0002393890	шайба контактная	4
9	0008312950	узел подшипник.л.	1

Наверх

ПРЕССОВАЛЬНОЕ УСТРОЙСТВО - CLAAS QUADRANT 1150

УПРАВЛЯЮЩИЕ ШТАНГИ ДЛЯ ГРАБЛИНЫ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008300744	палец	1
2	0002363180	кольцо стопорное	4
3	0002385040	ш/подш.радиальный	1
4	0002343900	шайба опорная	1
5	0007050260	кольцо распорное	2
6	0002378150	болт 6-гр.	1
6	0002382340	гайка стопорная	1
6	0002393890	шайба контактная	1
7	0008300700	штанга управл.	2
8	0002392200	ш/подш.радиальный	1
9	0002344500	кольцо стопорное	1
10	0002147220	головка шарнира	2
11	0002356060	гайка 6-гр.	2

Наверх

ГРАБЛИНА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008315630	коромысло гребков	2
2	0002344500	кольцо стопорное	2
3	0002363180	кольцо стопорное	4
4	0002392200	ш/подш.радиальный	2
5	0002356662	штифт распорный	2
6	0002445780	штифт распорный	2
7	0008315670	прокладка	2
8	0008312380	гребок подающий	1
9	0002389421	гайка 6-гр.	2
10	0002365011	кольцо стопорное	2
11	0008300771	палец	2
12	0002374620	болт 6-гр.	6
12	0002382340	гайка стопорная	4
12	0002393890	шайба контактная	6

Наверх

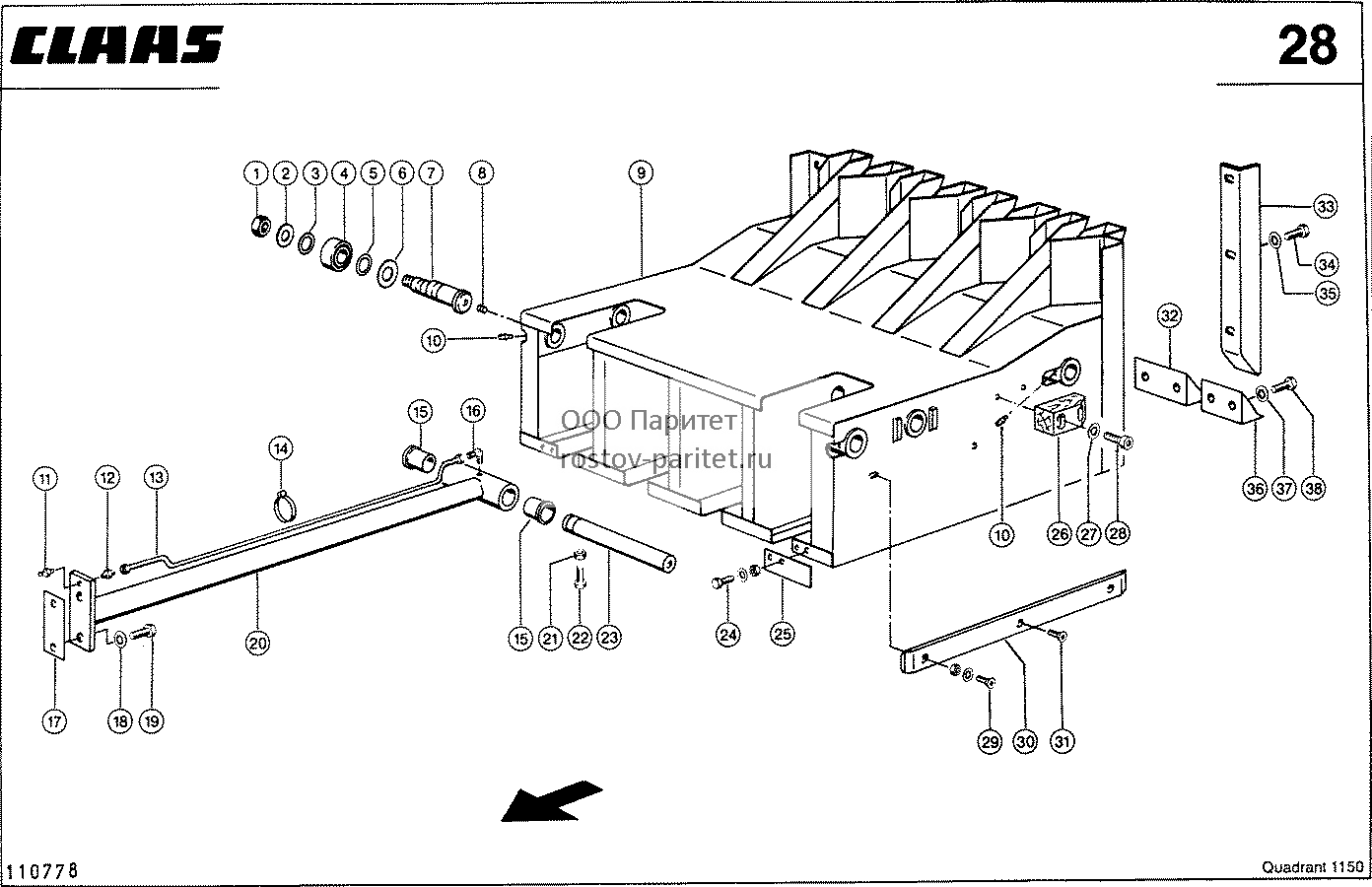

ПОРШЕНЬ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002389421	гайка 6-гр.	4
2	0005012820	шайба	4
3	0002343830	шайба опорная	4
4	0008280250	ролик ходовой	4
4	0008281390	ролик опорный	4
5	0002367711	шайба установочн.	4
6	0008175630	шайба	4
7	0008175552	болт эксцентрика	4
7	0008325240	болт эксцентрика	4
8	0002392130	винт запорный	4
9	0008304004	поршень	1
10	0002369420	пресс-масленка	4
11	0001798380	пресс-масленка	2
12	0002333300	штуцер	2
13	0008304322	трубопровод	2
14	0001789060	соединитель шланг	2
15	0009652010	втулка подшипника	4
16	0002111840	патрубок угловой	2
17	0008304380	пластина подгон.	4
18	0002393890	шайба контактная	4
19	0002374610	болт 6-гр.	4
20	0008313040	шатун	2
21	0002361710	гайка 6-гр.	2
22	0002373840	болт 6-гр.	2
23	0008304310	палец	2
24	0002361700	гайка 6-гр.	4
24	0002393870	шайба контактная	4
24	0002441380	болт 6-гр.	4
25	0008304370	пластина металл.	2
26	0008312351	колодка деревянн.	2
27	0002393880	шайба контактная	4
28	0002422420	винт с цил.гол.	4
29	0002363300	винт потайной	2
29	0002369122	шайба	2
29	0002381320	гайка стопорная	2
30	0009107630	планка направл.	2
31	0002363300	винт потайной	4
32	0008304341	початкоотделит.	3
33	0008305901	скребок левый	1
33	0008305911	скребок правый	1
34	0002392520	болт 6-гр.	6
35	0002393890	шайба контактная	6
36	0008304351	початкоотделит.	2
37	0002393890	шайба контактная	10
38	0002392520	болт 6-гр.	10

Наверх

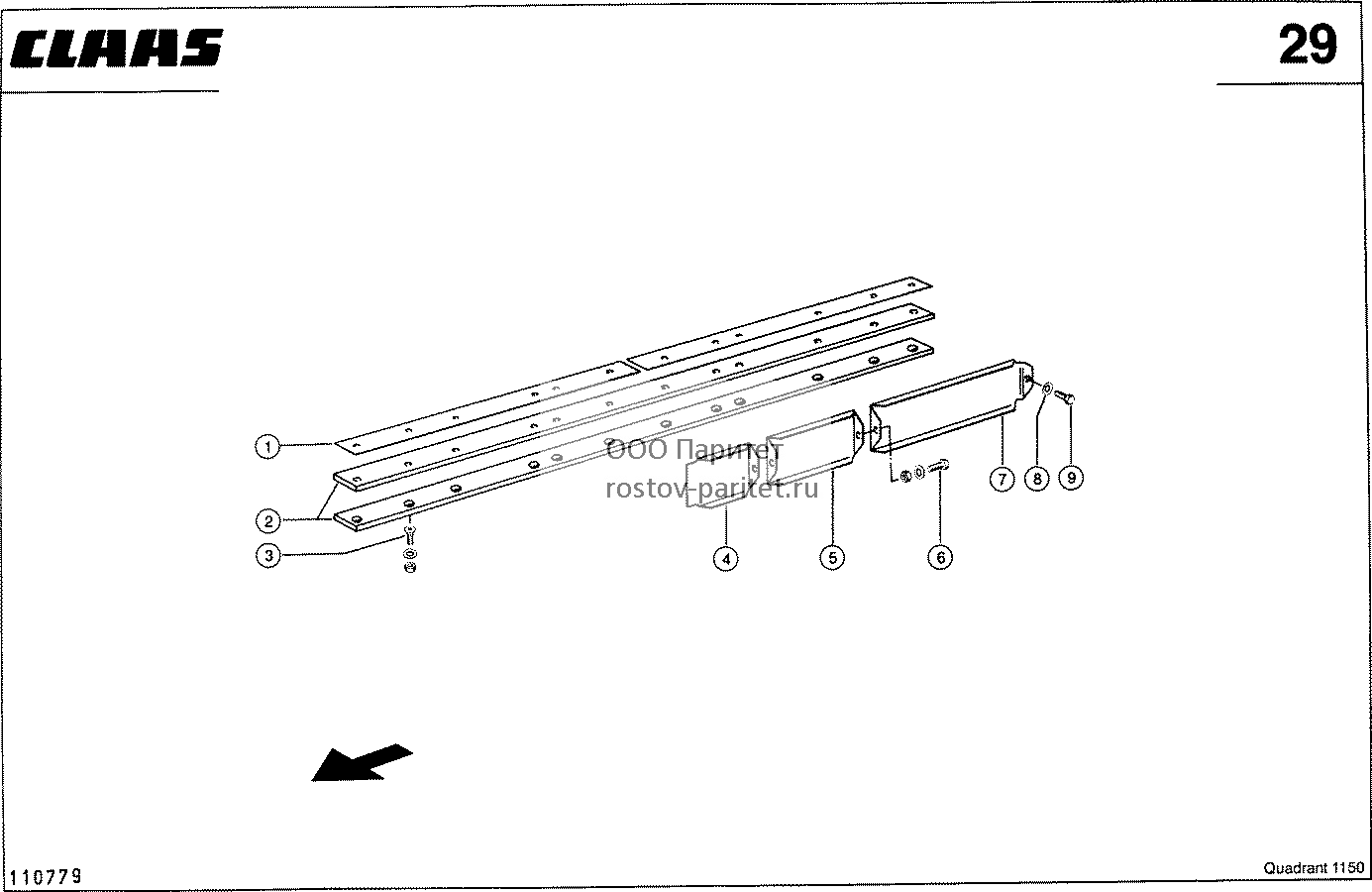

ПОРШЕНЬ-БЕГОВЫЕ ШИНЫ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008306391	прокладка	0
2	0008417100	рельс ходовой	4
3	0002361700	гайка 6-гр.	40
3	0002363300	винт потайной	40
3	0002393870	шайба контактная	40
4	0008170220	крышка	2
5	0008170230	крышка	2
6	0002361700	гайка 6-гр.	4
6	0002362000	болт 6-гр.	4
6	0002393870	шайба контактная	4
7	0008170240	крышка	2
8	0002393860	шайба контактная	2
9	0002374650	болт 6-гр.	2

Наверх

ВЯЗАЛЬНЫЙ АППАРАТ - CLAAS QUADRANT 1150

УТРОЙСТВО ОСВОБОЖДЕНИЯ ТЮКА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008254610	рычаг	1
0	0008254620	ключ	1
1	0002361700	гайка 6-гр.	1
1	0002373700	болт 6-гр.	1
1	0002393870	шайба контактная	1
2	0008303830	поверхность опор.	1
3	0002351600	кольцо стопорное	4
4	0002377130	ш/подш.радиальный	4
5	0002351810	кольцо стопорное	4
6	0008303802	рычаг переключ.	1
7	0002356512	штифт распорный	2
8	0002356220	штифт распорный	2
9	0009308870	пружина растяжен.	1
10	0008179871	расцепитель тюков	1
11	0008179900	упор	1
12	0008179930	гайка с накаткой	1
13	0002114300	винт барашковый	1
14	0008179950	шайба	1
15	0008004451	пружина кручения	1
16	0008179941	сегмент зубчатый	1
17	0001768270	шайба	1
18	0002350890	шплинт	1
19	0008082660	рычаг предохр.	1
20	0002376030	штифт распорный	2
21	0008011932	счетчик тюков	1
21	0008254601	счетчик тюков	1
22	0008303840	кронштейн	1
22	0008319070	кронштейн	1
23	0008305610	пластина нажимная	1
24	0005147670	наклейка	1
25	0008169180	шестерня	1
26	0002356462	штифт распорный	1
27	0008163632	пластина подшипн.	1
28	0002361710	гайка 6-гр.	4
28	0002373830	болт 6-гр.	4
28	0002393880	шайба контактная	4
29	0008163662	колесо	1
30	0002361700	гайка 6-гр.	2
30	0002393870	шайба контактная	2
30	0006100981	винт полупотайной	2
31	0008305810	кронштейн	1
32	0002361700	гайка 6-гр.	4
32	0002393870	шайба контактная	4
32	0006100971	винт полупотайной	4

Наверх

ПРИВОД ИГЛ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008162641	проушина	4
2	0002375240	гайка 6-гр.	4
3	0008303530	тяга резьбовая	2
4	0002356812	штифт распорный	2
5	0002344310	шайба установочн.	2
6	0000085600	втулка	4
7	0002360960	шплинт	4
8	0002342360	шайба	0
8	0002343440	шайба	4
9	0000085230	втулка пластмас.	8
10	0008311530	палец	2
11	0008303333	коромысло игольч.	1
12	0002361710	гайка 6-гр.	8
13	0000000170	пружина сжатия	4
14	0008415410	пластина тормозн.	2
15	0008085472	пластина тормозн.	2
16	0008085412	кронштейн	2
17	0002361710	гайка 6-гр.	4
17	0002373830	болт 6-гр.	4
17	0002393880	шайба контактная	4
18	0002379501	заклепка глухая	16
19	0008085461	накладка фрикц.	4
20	0001798380	пресс-масленка	6
21	0008162431	фланец	2
22	0002364640	винт полупотайной	4
23	0002361720	гайка 6-гр.	4
23	0002375720	болт 6-гр.	4
23	0002393890	шайба контактная	4
24	0002393890	шайба контактная	4
25	0002375720	болт 6-гр.	4
26	0008303323	коромысло игольч.	1
27	0008260220	диск тормозной	2
28	0002373830	болт 6-гр.	4
28	0002379470	гайка стопорная	4
28	0002393880	шайба контактная	4

Наверх

ИГЛЫ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	8
1	0002374530	болт 6-гр.	8
1	0002393880	шайба контактная	8
2	0008303400	чулок картера	1
3	0002368990	штифт распорный	4
4	0002361700	гайка 6-гр.	8
5	0002442230	болт 6-гр.	8
6	0002334190	болт 6-гр.	8
6	0002393890	шайба контактная	16
6	0002441440	гайка 6-гр.	8
8	0002376162	штифт распорный	4
9	0008173701	ролик игольчатый	4
10	0008303441	игла	4
11	0002361700	гайка 6-гр.	4
11	0002393870	шайба контактная	4
11	0002441380	болт 6-гр.	4
12	0002352181	болт 6-гр.	16
12	0002361710	гайка 6-гр.	16
12	0002393880	шайба контактная	16
13	0008173721	уголок	4
14	0008173711	иглодержатель	4

Наверх

ИГЛА-ТЯГА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008303551	тяга	1
2	0002351810	кольцо стопорное	2
3	0002367520	ш/подш.радиальный	1
4	0002344470	кольцо стопорное	1
5	0000086400	шайба	1
6	0000085120	втулка	2
7	0008303580	направляющая	1
8	0002446020	пружина тарельч.	36
9	0002334880	шайба	1
10	0002380470	гайка стопорная	1
11	0008303420	шайба	2
12	0002367520	ш/подш.радиальный	1
13	0007511540	кольцо установ.	1
14	0002445690	штифт распорный	1
15	0002382030	шайба	0

Наверх

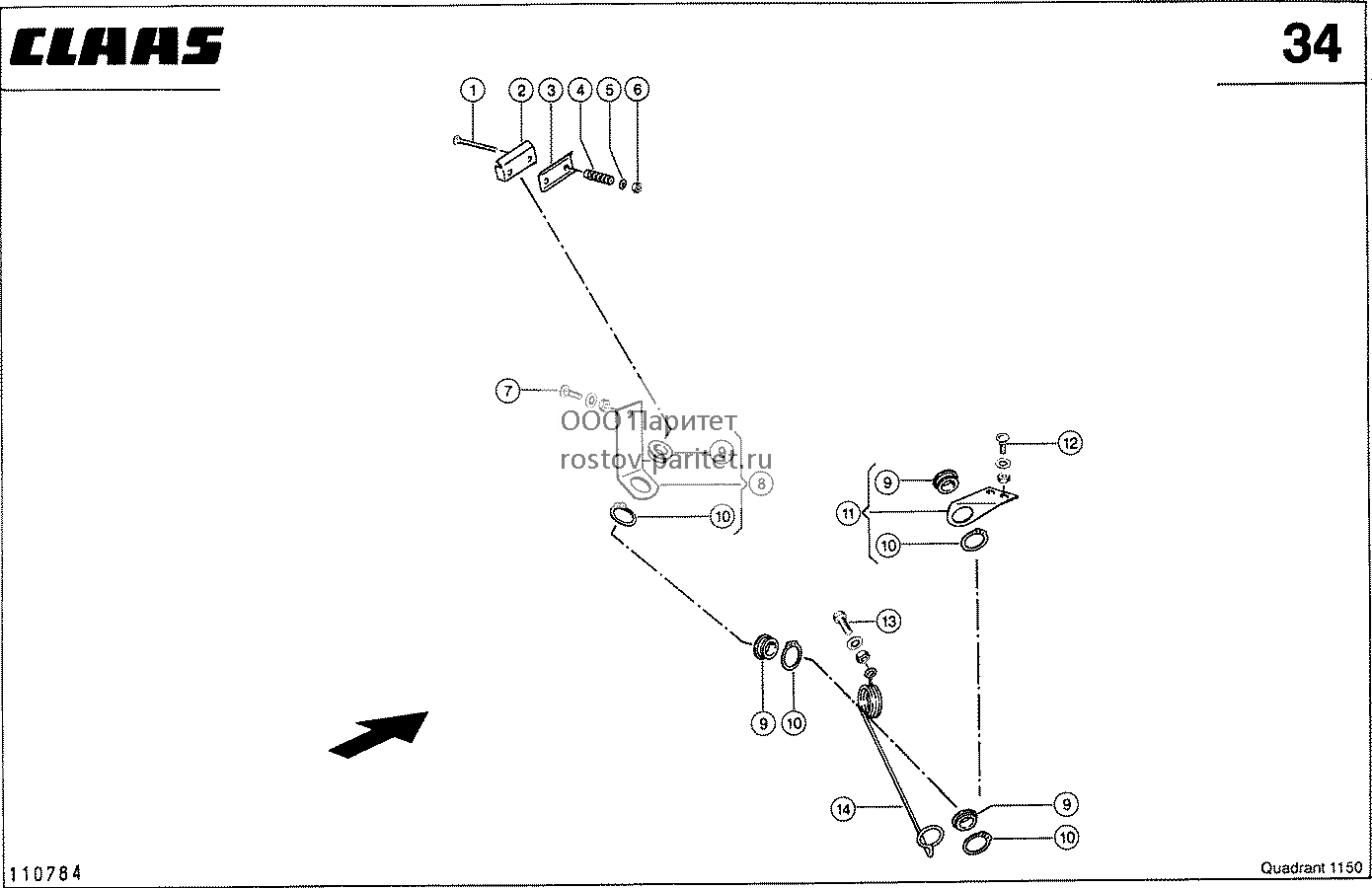

НАПРАВЛЯЮЩАЯ ШПАГАТА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002353501	винт полупотайной	8
2	0008167500	основание	4
3	0008167510	часть верхняя	4
4	0008020030	пружина сжатия	8
5	0002361800	шайба	8
6	0002379830	гайка стопорная	8
7	0002361700	гайка 6-гр.	4
7	0002393870	шайба контактная	4
7	0006100971	винт полупотайной	4
8	0008317180	держатель с ушком	4
9	0008167991	ушко для шпагата	16
10	0002351680	кольцо стопорное	16
11	0008302370	держатель с ушком	2
11	0008302380	держатель с ушком	2
12	0002349530	винт полупотайной	8
12	0002361700	гайка 6-гр.	8
12	0002393870	шайба контактная	8
13	0002361720	гайка 6-гр.	4
13	0002374610	болт 6-гр.	4
13	0002393890	шайба контактная	4
14	0008167360	пружина натягиват	4

Наверх

ПЛАТА УЗЛОВЯЗАТЕЛЯ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002154410	штифт распорный	4
2	0002356473	штифт распорный	4
3	0008166750	рычаг вкл.передач	4
4	0002155040	шарнир угловой	4
5	0002361700	гайка 6-гр.	12
6	0008166951	тяга резьбовая	4
7	0002393870	шайба контактная	8
8	0002449641	шарнир угловой	4
10	0000000580	вал	4
11	0000000560	узел подшипников.	4
12	0002342111	шайба	0
13	0000000201	шайба	4
14	0002356473	штифт распорный	4
15	0002154410	штифт распорный	4
16	0000000572	собачка шпагата	4
17	0002361710	гайка 6-гр.	8
17	0002374530	болт 6-гр.	8
17	0002393880	шайба контактная	8
18	0008176410	палец резьбовой	4
20	0008166531	рожок	4
21	0002356420	штифт распорный	8
22	0008162251	пластина	4
24	0002374420	винт с 6-гр.гол.	4
25	0002394420	винт полупотайной	4
26	0008166746	пластина узловяз.	4
27	0002440040	штифт распорный	8
28	0002355320	болт 6-гр.	4
28	0002355330	болт 6-гр.	4
28	0002361710	гайка 6-гр.	8
28	0002393880	шайба контактная	16

Наверх

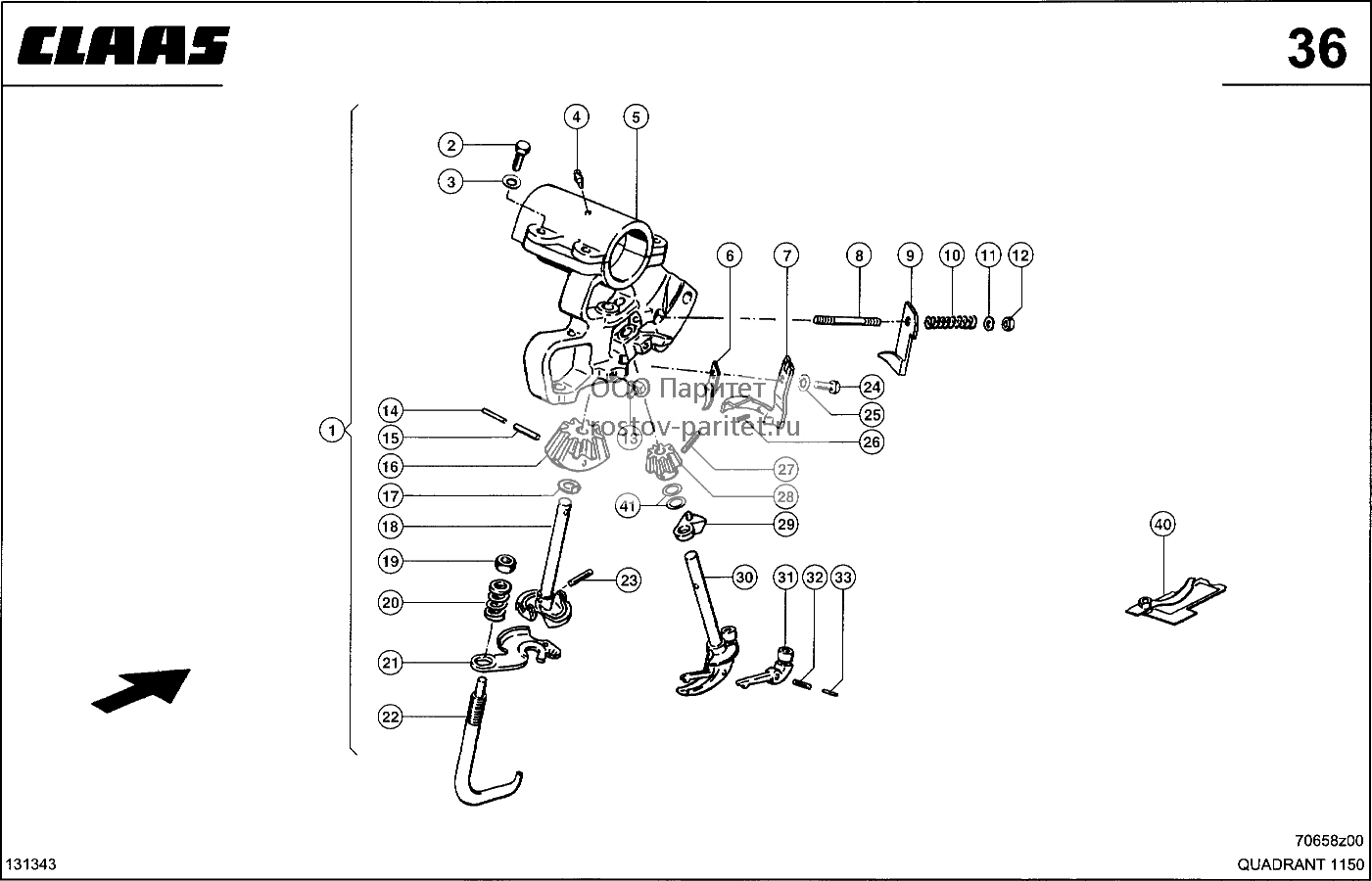

УЗЛОВЯЗАТЕЛЬ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002377941	штифт распорный	4
1	0008264313	узловязатель в сб	4
2	0002110320	болт 6-гр.	16
3	0002393880	шайба контактная	16
4	0001798380	пресс-масленка	4
4	0002369420	пресс-масленка	4
5	0008166434	кронштейн узловяз	4
6	0008166542	нож	4
7	0000000833	опора зажим.плиты	4
8	0008166571	шпилька	4
9	0008264340	элемент нажимной	4
10	0007665720	пружина сжатия	4
11	0002369122	шайба	4
12	0002381320	гайка стопорная	4
13	0002369440	пресс-масленка	8
13	0002449480	пресс-масленка	4
14	0002369612	штифт распорный	4
15	0002445690	штифт распорный	4
16	0008166664	колесо большое	4
17	0000000803	стекло безоп.	4
18	0008166475	колесо зажим.шпаг	4
19	0002356010	гайка 6-гр.	4
20	0000000781	пружина сжатия	4
21	0008166501	плита зажимная	4
22	0000000791	собачка шпагата	4
22	0008281810	стремянка рессоры	4
23	0002356450	штифт распорный	4
24	0002374420	винт с 6-гр.гол.	4
25	0002393870	шайба контактная	4
26	0002356310	штифт распорный	4
27	0002356450	штифт распорный	4
28	0008166673	колесо малое	4
29	0008166490	направляющая	4
30	0008264320	крючок узловязат.	4
31	0008166561	язык узловязателя	4
32	0002356450	штифт распорный	4
33	0002377941	штифт распорный	4
40	0008171781	калибр узловязат.	1
41	0002110500	пружина сжатия	2

Наверх

Отсек двигателя - CLAAS QUADRANT 1150

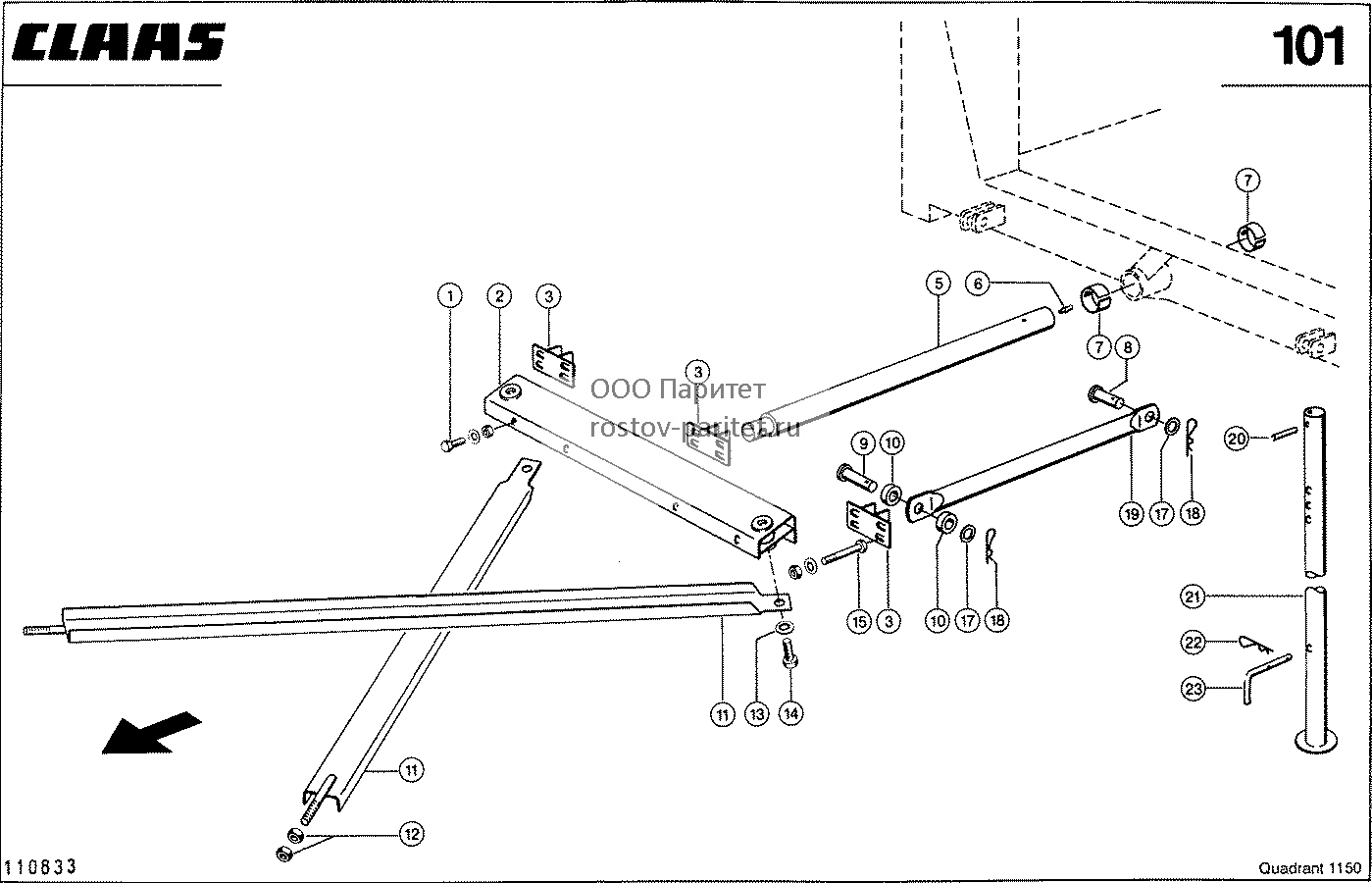

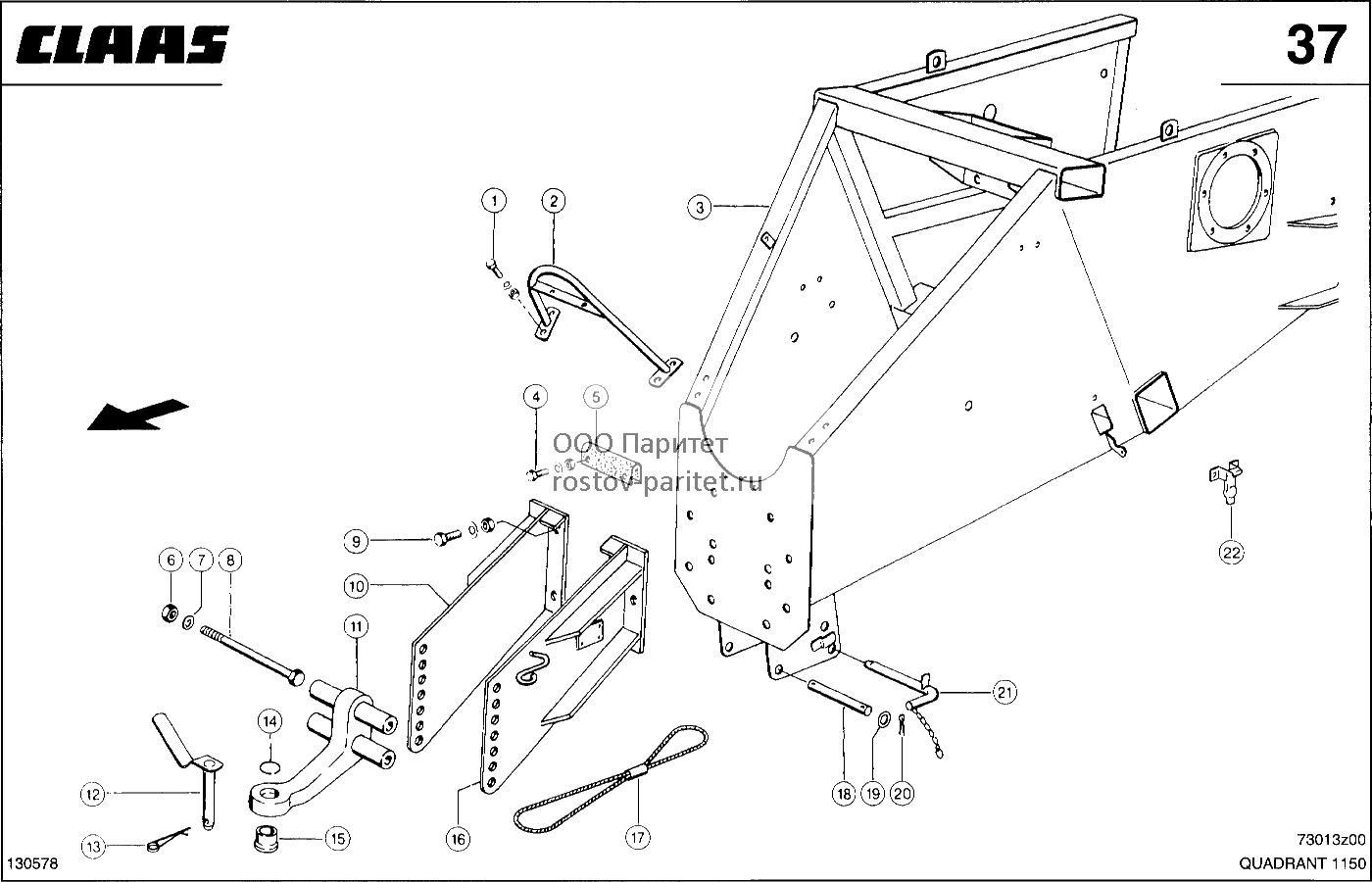

ДЫШЛО - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	4
1	0002362000	болт 6-гр.	4
1	0002393870	шайба контактная	4
2	0008301360	скоба	1
3	0008301013	рама дышла	1
4	0002333960	болт 6-гр.	2
4	0002361710	гайка 6-гр.	2
4	0002393880	шайба контактная	4
5	0008301420	защита	1
6	0002375210	гайка 6-гр.	2
7	0002351371	кольцо стопорное	2
8	0002156160	болт 6-гр.	2
9	0002355850	болт 6-гр.	6
9	0002380470	гайка стопорная	6
9	0002393910	шайба контактная	6
10	0008301292	головка дышла	1
11	0008301384	петля сцепная	1
12	0008136630	палец	1
13	0005221650	пружина чеки	1
14	0002392720	кольцо запорное	1
15	0008249252	втулка	1
15	0008260720	втулка	1
16	0008301282	головка дышла	1
17	0009315550	трос	1
18	0008161851	палец	1
19	0002342990	шайба	2
20	0002370260	шплинт	2
21	0008161911	штепсель	1
22	0009696480	держатель головок	2

Наверх

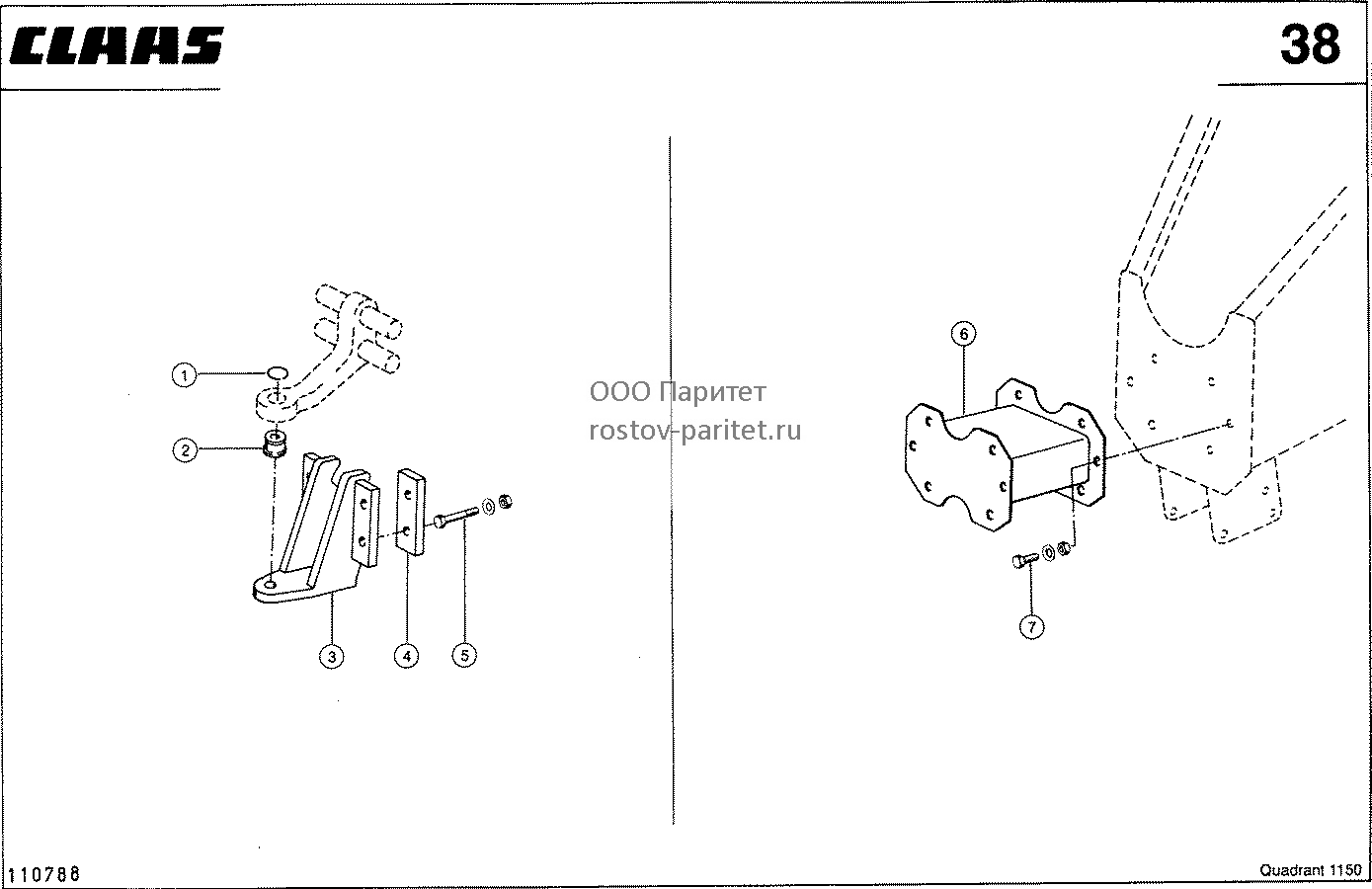

ПОДВЕСКА ДЫШЛА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002392720	кольцо запорное	1
2	0008306550	втулка	1
3	0008306560	опора	1
4	0008306580	накладка	2
5	0002361730	гайка 6-гр.	4
5	0002393910	шайба контактная	4
5	0002423951	болт 6-гр.	4
6	0008306611	опора	1
7	0002355850	болт 6-гр.	6
7	0002380470	гайка стопорная	6
7	0002393910	шайба контактная	6

Наверх

УПОР - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008161900	опора стойки	1
2	0002382340	гайка стопорная	4
3	0002351242	шайба	4
4	0008173560	крышка в сб.	1
5	0008173510	крышка	1
6	0002123950	роликоподшипник	1
7	0002356812	штифт распорный	1
8	0008173530	шестерня конич.	1
9	0008173520	шестерня конич.	1
10	0008173540	шпиндель	1
11	0002356803	штифт распорный	1
12	0002341710	прокладка подгон.	1
13	0002356662	штифт распорный	1
14	0008173500	рычаг ручной	1
15	0008173480	труба наружная	1
16	0008173490	нога	1
17	0002123940	пресс-масленка	2
18	0008173470	корпус	1
19	0008173550	болт в сб.	1

Наверх

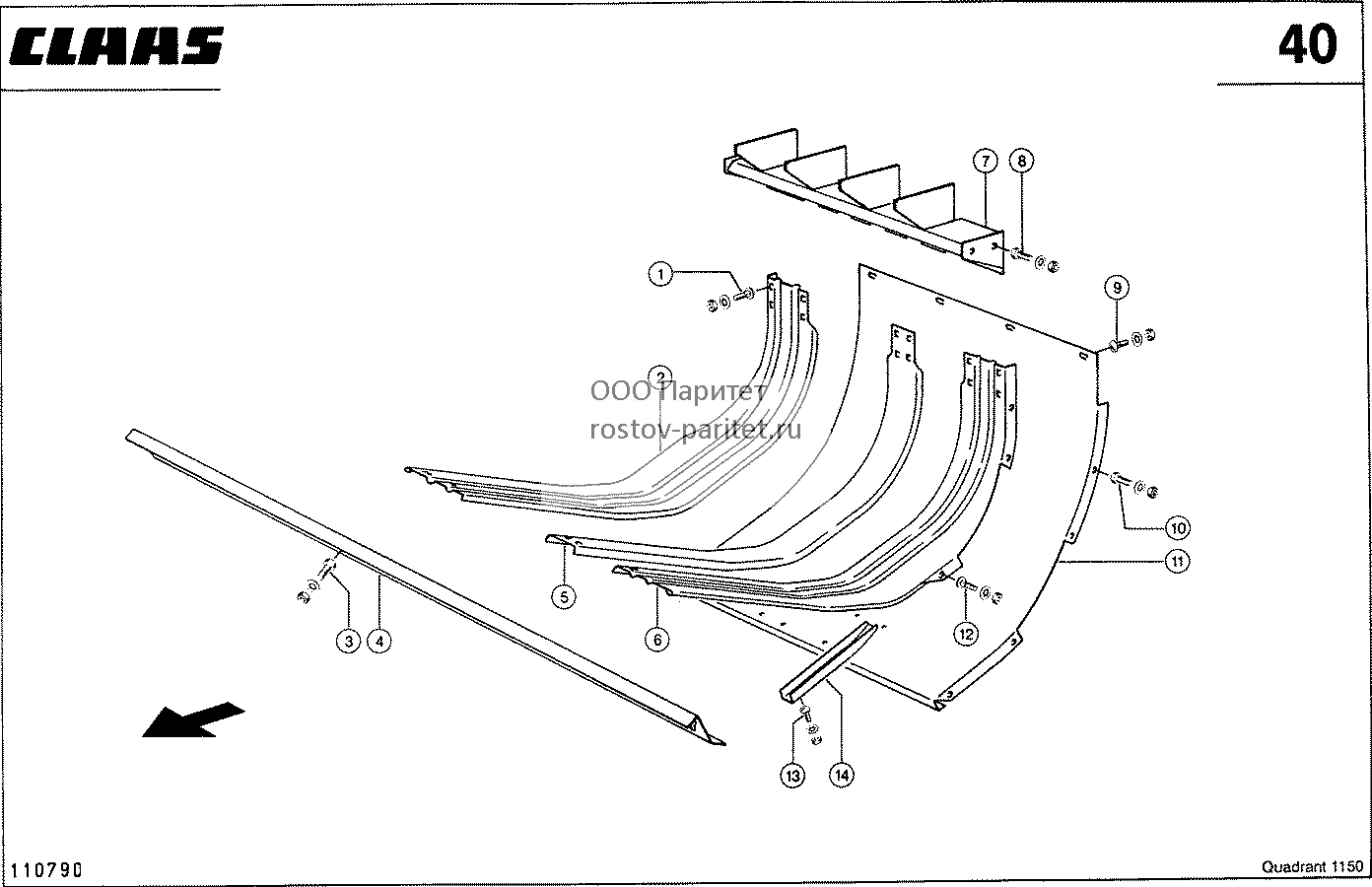

ЭЛЕМЕНТ ДУГИ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002349530	винт полупотайной	36
1	0002361700	гайка 6-гр.	36
1	0002393870	шайба контактная	36
2	0008302501	колено поворотное	1
3	0002360560	болт 6-гр.	2
3	0002361720	гайка 6-гр.	2
3	0002393890	шайба контактная	2
4	0008302520	планка	1
5	0008302512	колено поворотное	4
6	0008302491	колено поворотное	1
7	0008310861	планка	1
8	0002361710	гайка 6-гр.	4
8	0002373820	болт 6-гр.	4
8	0002393880	шайба контактная	4
9	0002349530	винт полупотайной	4
9	0002361700	гайка 6-гр.	4
9	0002393870	шайба контактная	4
10	0002361700	гайка 6-гр.	8
10	0002362000	болт 6-гр.	8
10	0002393870	шайба контактная	8
11	0008302552	лист несущий пола	1
12	0002349530	винт полупотайной	6
12	0002361700	гайка 6-гр.	6
12	0002393870	шайба контактная	6
13	0002361700	гайка 6-гр.	12
13	0002393870	шайба контактная	12
13	0006100971	винт полупотайной	12
14	0008304981	уголок	4

Наверх

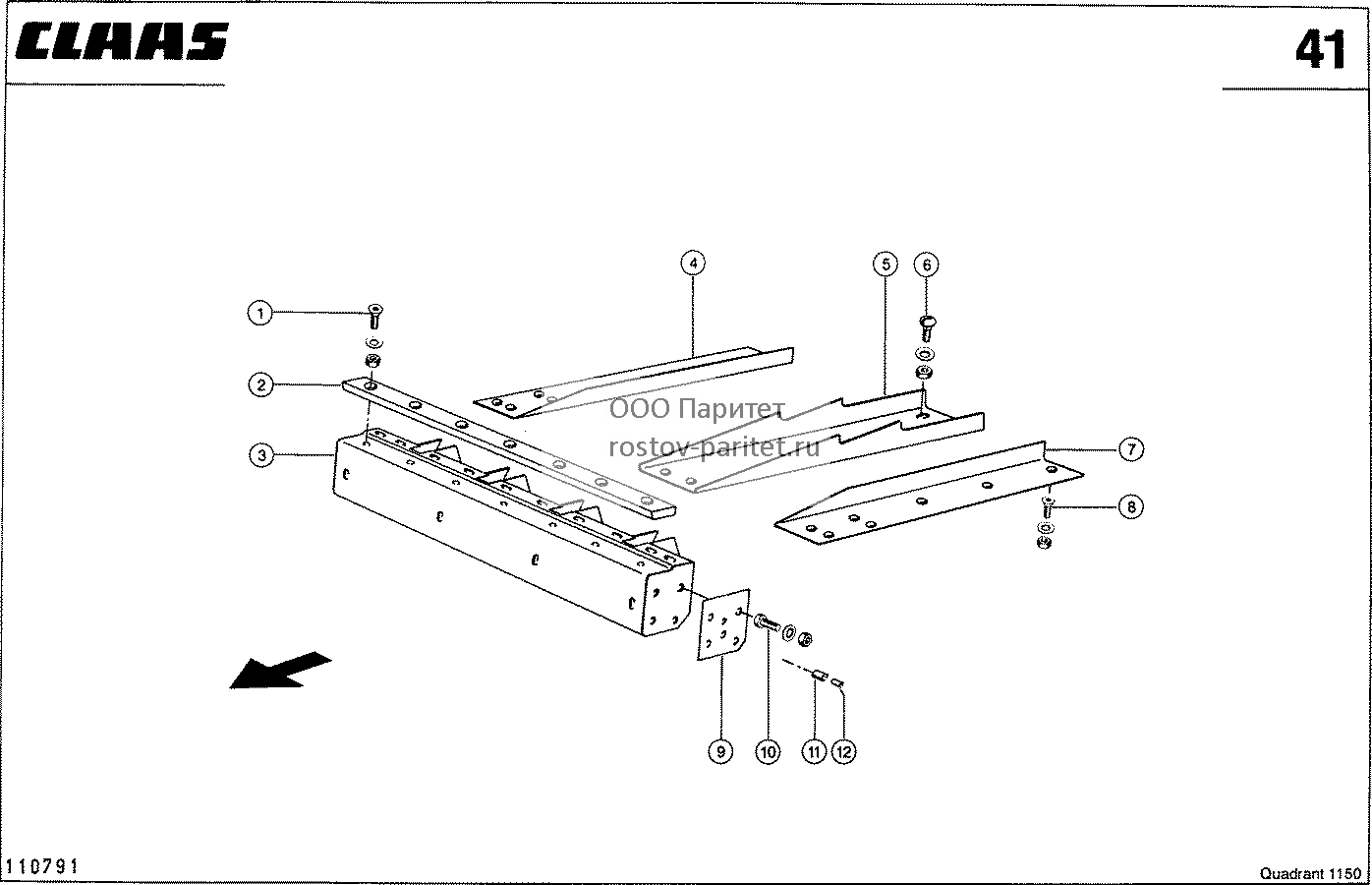

ПРЕССОВАЛЬНЫЙ КАНАЛ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	7
1	0002393890	шайба контактная	7
1	0002425220	винт потайной	7
2	0008302361	нож канала	1
3	0008312571	ножедержатель	1
4	0008302281	уголок правый	1
5	0008302290	пластина п-обр.	3
6	0002361730	гайка 6-гр.	6
6	0002393910	шайба контактная	6
6	0008178490	винт полупотайной	6
7	0008302271	уголок левый	1
8	0002361710	гайка 6-гр.	20
8	0002375770	винт потайной	20
8	0002393880	шайба контактная	20
9	0002360560	болт 6-гр.	8
9	0002361720	гайка 6-гр.	8
9	0002393890	шайба контактная	8
10	0008305800	прокладка	0
11	0002378790	штифт распорный	4
12	0002356580	штифт распорный	4

Наверх

ПРЕССОВАЛЬНЫЙ КАНАЛ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002356652	штифт распорный	6
2	0002342350	шайба	6
3	0009296730	палец	3
4	0008173591	зубья пружинные	3
5	0008164655	колено поворотное	3
6	0002361730	гайка 6-гр.	12
6	0002393910	шайба контактная	12
6	0008178490	винт полупотайной	12
7	0008302422	пластина п-обр.	3

Наверх

ПРЕССОВАЛЬНЫЙ КАНАЛ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002350900	шплинт	4
2	0002369480	шайба	4
3	0008302850	вал	2
4	0008312461	заслонка прессов.	1
5	0007912090	настил пола	3
6	0002350970	шплинт	6
7	0005012820	шайба	6
8	0002339600	палец	6
9	0008306121	рычаг отводной	2
10	0008312470	накладка	2
11	0008302841	пружина растяжен.	4
12	0008302732	заслонка прессов.	1

Наверх

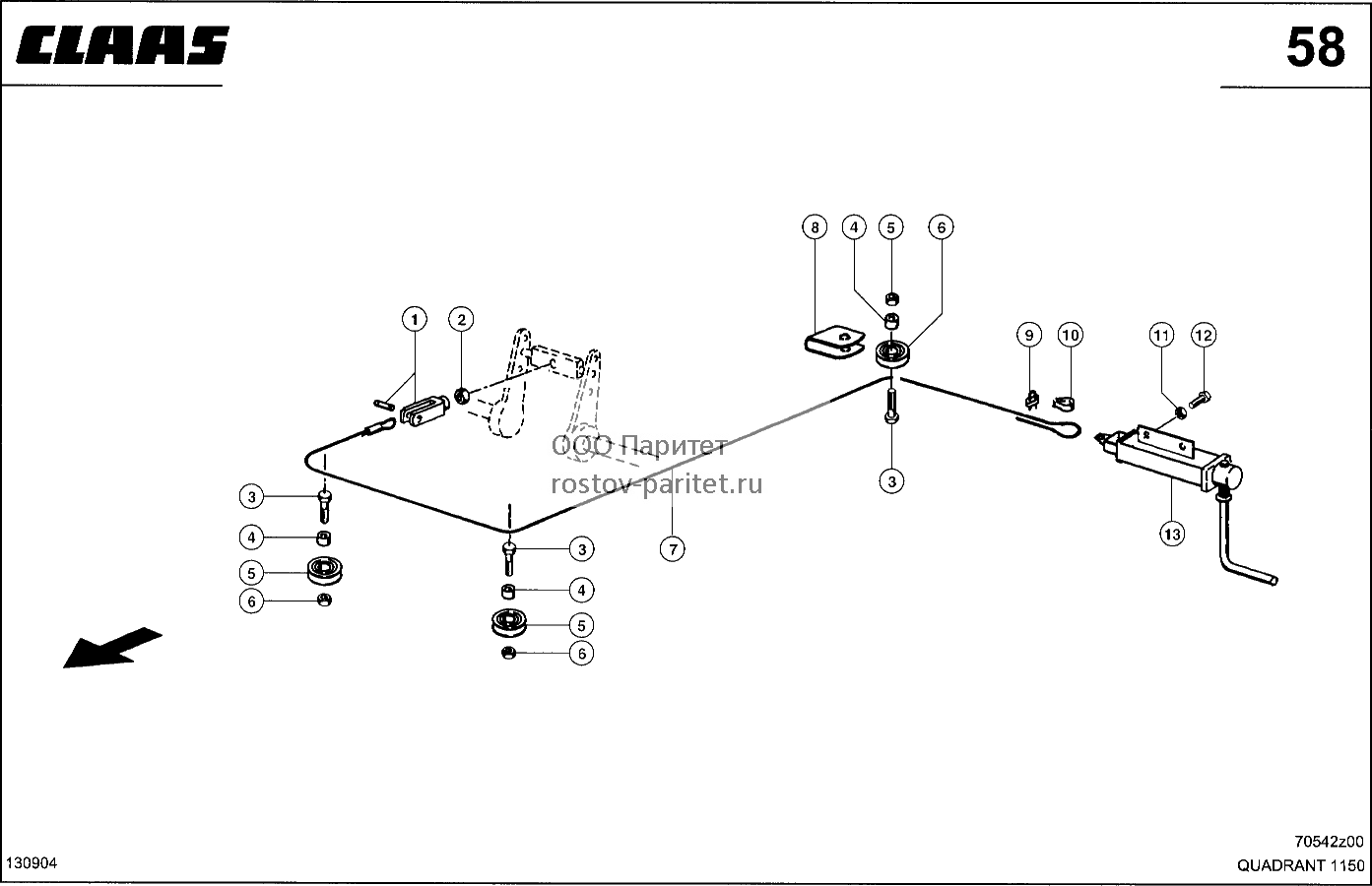

ПРЕССОВАЛЬНЫЙ КАНАЛ-УКАЗАТЕЛЬ ПОЛОЖЕНИЯ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	3
1	0002374660	болт 6-гр.	3
1	0002393860	шайба контактная	3
2	0005030510	кольцо установ.	2
3	0002363250	шпилька	2
4	0008004312	подшипник пластм.	1
5	0002369420	пресс-масленка	1
6	0009400020	зажим для троса	2
7	0008306141	трос	1
8	0006592620	пружина растяжен.	1
9	0005147580	наклейка	1
10	0008174891	сегмент	1
11	0008306240	накладка	1
12	0002361700	гайка 6-гр.	2
12	0002362000	болт 6-гр.	2
12	0002393931	шайба контактная	2
13	0002355330	болт 6-гр.	2
13	0002361710	гайка 6-гр.	2
13	0002393880	шайба контактная	2
14	0009657080	втулка распорная	2
15	0009656930	ролик для троса	2
16	0009031560	направляющая трос	2

Наверх

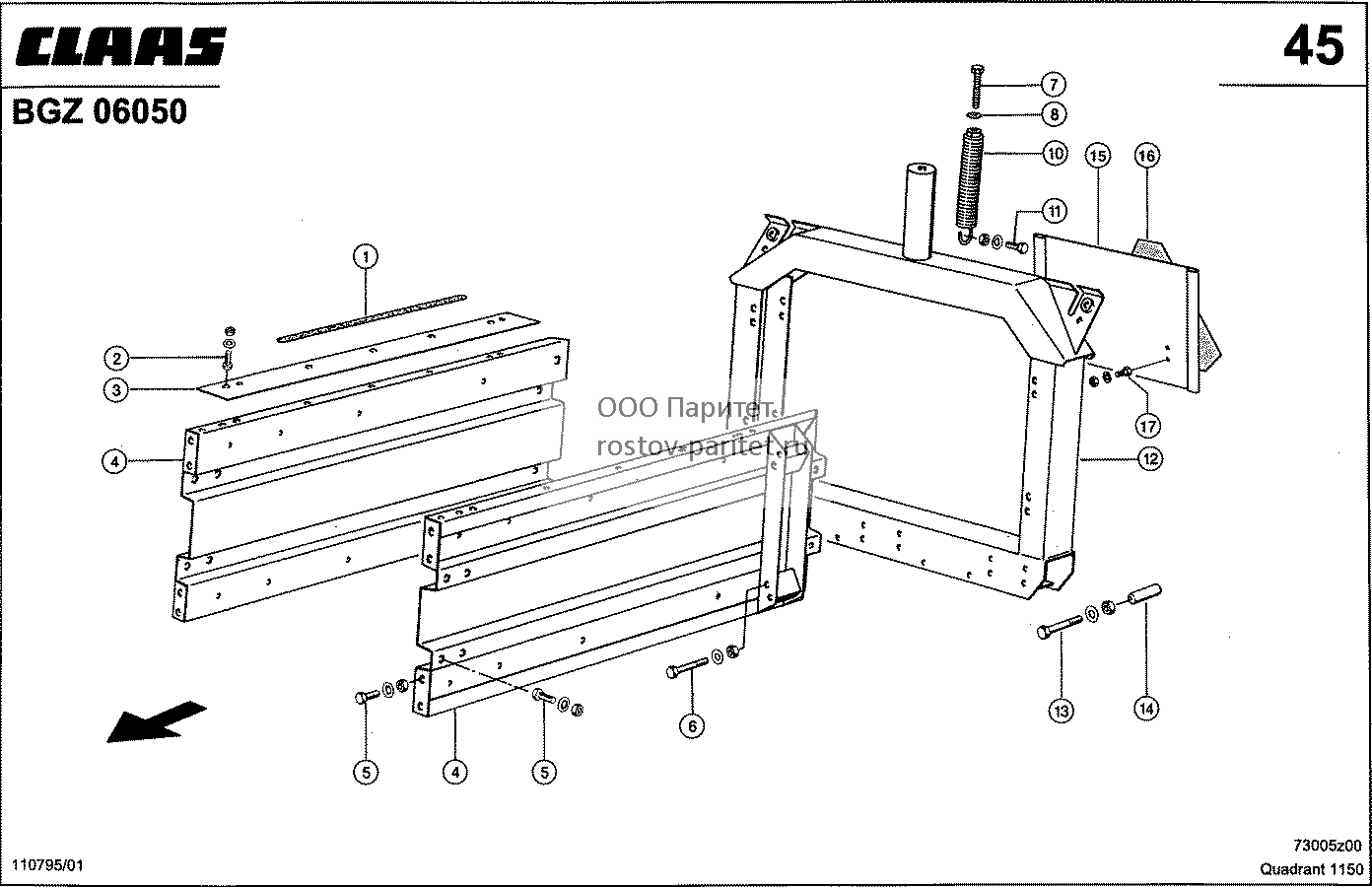

ПРЕССОВАЛЬНЫЙ КАНАЛ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007912090	настил пола	2
2	0002361700	гайка 6-гр.	10
2	0002362000	болт 6-гр.	10
2	0002393870	шайба контактная	10
3	0008310000	планка	2
4	0008309670	заслонка прессов.	2
5	0002360560	болт 6-гр.	16
5	0002361720	гайка 6-гр.	16
5	0002393890	шайба контактная	16
6	0002361720	гайка 6-гр.	4
6	0002393890	шайба контактная	4
6	0002423790	болт 6-гр.	4
7	0002424580	болт 6-гр.	1
8	0002393890	шайба контактная	1
10	0009176170	пружина растяжен.	1
11	0002355320	болт 6-гр.	1
11	0002361710	гайка 6-гр.	1
11	0002393880	шайба контактная	1
12	0008309722	рама	1
13	0002361720	гайка 6-гр.	8
13	0002393890	шайба контактная	8
13	0002423810	болт 6-гр.	8
14	0008312360	труба	8
15	0008262054	доска школьная	1
16	0005141551	наклейка	1
17	0002362000	болт 6-гр.	4
17	0002390190	гайка потайная	4
17	0002393931	шайба контактная	4

Наверх

ВЫТАЛКИВАТЕЛЬ ТЮКОВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009027230	труба распорная	2
2	0002151320	болт 6-гр.	2
2	0002365011	кольцо стопорное	2
2	0002389421	гайка 6-гр.	2

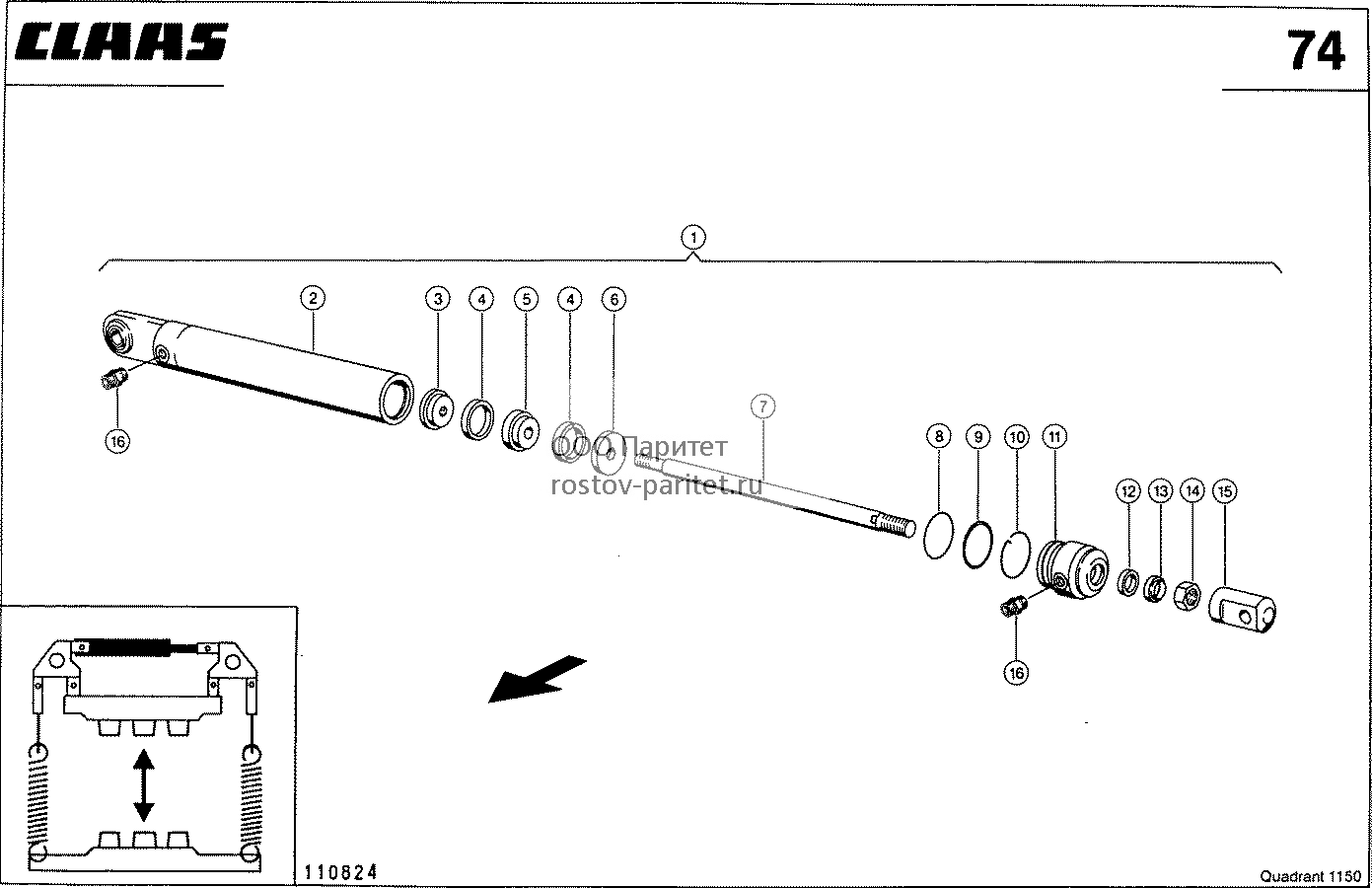

3	0008313140	гидроцилиндр	1
5	0002365520	шпилька	4
6	0008310440	направляющая	4
7	0006704800	кольцо установ.	4
8	0008310450	вал	2
9	0008310650	пружина сжатия	4
10	0008310630	зубья короткие	1
11	0008313131	крышка	1
12	0002393870	шайба контактная	4
13	0002374380	болт 6-гр.	4
14	0002355850	болт 6-гр.	2
15	0002393910	шайба контактная	2
16	0008313120	рама	1
17	0008310480	салазки	1
18	0008310531	зубья длинные	1
19	0009782160	штепсель	1
20	0008311400	выталкиватель	1

Наверх

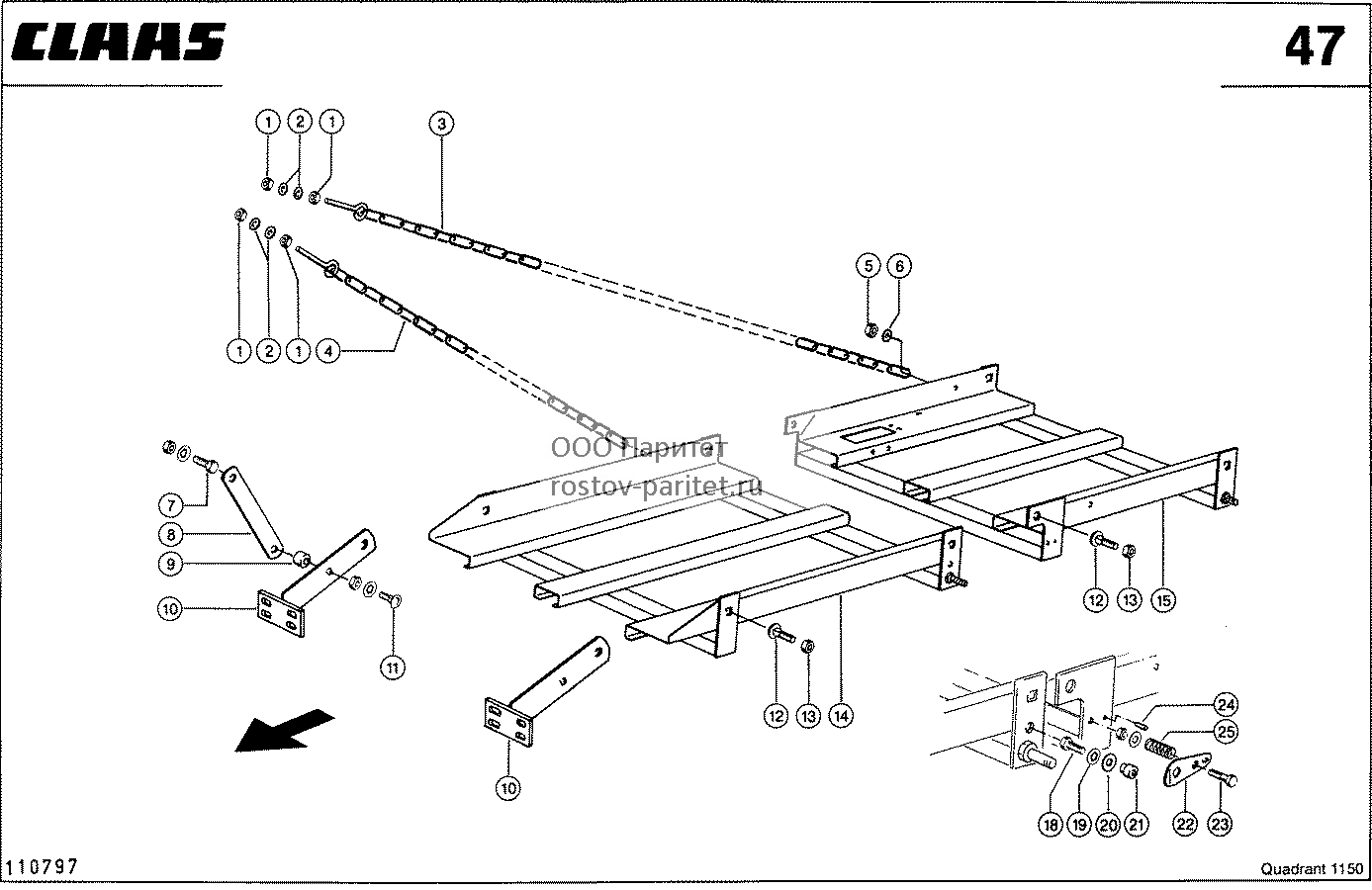

ABLAGERUTSCHE - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361730	гайка 6-гр.	8
2	0002369510	шайба	8
3	0008303941	цепь	2
4	0008303932	цепь	2
5	0002382340	гайка стопорная	4
6	0002368440	шайба	4
7	0002361720	гайка 6-гр.	2
7	0002374610	болт 6-гр.	2
7	0002393890	шайба контактная	4
8	0008311600	накладка	2
9	0006704090	кольцо распорное	2
10	0008309651	кронштейн	2
11	0002353941	винт полупотайной	2
11	0002361720	гайка 6-гр.	2
11	0002393880	шайба контактная	2
12	0002151080	винт полупотайной	4
13	0002380470	гайка стопорная	4
14	0008303892	крышка	1
15	0008303912	заслонка концевая	1
18	0002373830	болт 6-гр.	1
19	0002393941	шайба контактная	1
20	0002426650	шайба	1
21	0008280520	палец	1
22	0008280540	пластина	1
23	0002369122	шайба	1
23	0002373410	болт 6-гр.	1
23	0002381320	гайка стопорная	1
24	0002379142	штифт распорный	1
25	0000021550	пружина сжатия	1

Наверх

ROLLENRUTSCHE - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361730	гайка 6-гр.	8
2	0002369510	шайба	8
3	0008303941	цепь	2
4	0008303932	цепь	2
5	0002361720	гайка 6-гр.	2
5	0002374610	болт 6-гр.	2
5	0002393890	шайба контактная	2
6	0008311600	накладка	2
7	0002353941	винт полупотайной	2
7	0002361720	гайка 6-гр.	2
7	0002393890	шайба контактная	2
8	0006704090	кольцо распорное	2
9	0008309651	кронштейн	2
10	0002382340	гайка стопорная	4
11	0002368440	шайба	4
12	0008305990	ролик	7
13	0002361690	гайка 6-гр.	42
13	0002374660	болт 6-гр.	42
13	0002393860	шайба контактная	42
14	0006496940	подшипник	14
15	0008179590	кронштейн	14
16	0002393870	шайба контактная	28
17	0002374390	болт 6-гр.	28
18	0002151080	винт полупотайной	4
19	0002380470	гайка стопорная	4
20	0008305972	крышка	1
21	0008305982	заслонка концевая	1
22	0006239350	труба распорная	2
23	0002373830	болт 6-гр.	1
24	0002393941	шайба контактная	1
25	0002426650	шайба	1
26	0008280520	палец	1
27	0008280540	пластина	1
28	0002369122	шайба	1
28	0002373410	болт 6-гр.	1
28	0002381320	гайка стопорная	1
29	0002379142	штифт распорный	1
30	0000021550	пружина сжатия	1

Наверх

ПЕРЕДНЕЕ КАПОТИРОВАНИЕ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008305302	панель передняя п	1
2	0006464920	элемент упругий	1
3	0002361700	гайка 6-гр.	2
3	0002374420	винт с 6-гр.гол.	2
3	0002393870	шайба контактная	2
4	0002381320	гайка стопорная	2
5	0006543130	шарнир	2
6	0002361690	гайка 6-гр.	8
6	0002374650	болт 6-гр.	8
6	0002393860	шайба контактная	8
7	0008305292	панель передняя л	1
8	0008305532	кожух маховика	1
9	0006877470	амортизатор рез.	2
10	0002361700	гайка 6-гр.	8
10	0002374390	болт 6-гр.	8
10	0002393931	шайба контактная	8
11	0002356473	штифт распорный	1
12	0002368400	шайба	1
13	0005036930	пружина сжатия	1
14	0007391621	пластина запорная	1
15	0007391631	вал вращающийся	1
16	0002158990	кольцо запорное	1
17	0000085230	втулка пластмас.	1
18	0006486200	палец	1
19	0002393880	шайба контактная	1
20	0002361710	гайка 6-гр.	1
21	0008262130	кронштейн	1
22	0002361700	гайка 6-гр.	2
22	0002362000	болт 6-гр.	2
22	0002393870	шайба контактная	2

Наверх

КРЫША - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008305360	щиток боковой	1
2	0002361700	гайка 6-гр.	24
2	0002374390	болт 6-гр.	24
2	0002393931	шайба контактная	48
3	0008306590	уголок	2
4	0008170851	щиток боковой	1
5	0008315960	крышка узловязат.	1
6	0008306530	щиток правый	1
7	0002361690	гайка 6-гр.	12
7	0002374650	болт 6-гр.	12
7	0002393860	шайба контактная	12
8	0006543130	шарнир	3
9	0002334150	винт с цил.гол.	2
10	0002393920	шайба контактная	2
11	0006229810	ручка дверная	1
12	0007912090	настил пола	4
13	0008306520	щиток левый	1
14	0002361700	гайка 6-гр.	6
14	0002393931	шайба контактная	6
14	0006100991	винт полупотайной	6
15	0008305252	пластина крыши	1
16	0008305691	щиток	1
17	0008306540	панель передняя	1
18	0008305350	щиток боковой	1
19	0008170841	щиток боковой	1
20	0002361700	гайка 6-гр.	10
20	0002393870	шайба контактная	10
20	0006100971	винт полупотайной	10

Наверх

УСТРОЙСТВО ВЯЗАЛЬНОГО АППАРАТА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008310220	пластина подш.пр.	1
2	0008307570	пластина попер.	1
3	0002361710	гайка 6-гр.	21
3	0002373820	болт 6-гр.	21
3	0002393880	шайба контактная	21
4	0008315720	пластина подш.лев	1
5	0009400158	шайба концевая	10
6	0002355430	болт 6-гр.	10
6	0002361710	гайка 6-гр.	10
6	0002393880	шайба контактная	10
7	0008313421	защита	1
8	0002355300	болт 6-гр.	1
8	0002361710	гайка 6-гр.	1
8	0002393880	шайба контактная	1
9	0002361700	гайка 6-гр.	1
9	0002362000	болт 6-гр.	1
9	0002393870	шайба контактная	1

Наверх

Ящик с инструментами, Защита цепей - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005601350	пробка запорная	1
2	0008049510	держатель кожуха	1
3	0002370260	шплинт	1
4	0006877470	амортизатор рез.	2
5	0002374650	болт 6-гр.	5
6	0002393860	шайба контактная	5
7	0008312850	крышка	1
8	0008312810	защита	1
9	0002361700	гайка 6-гр.	4
9	0002362000	болт 6-гр.	4
9	0002393931	шайба контактная	4
10	0008305711	ящик	1
11	0002361690	гайка 6-гр.	8
11	0002374650	болт 6-гр.	8
11	0002393860	шайба контактная	8
12	0006543130	шарнир	2
13	0008305760	крышка	1
14	0002362000	болт 6-гр.	3
15	0002393870	шайба контактная	3
16	0008214500	уголок	3
17	0008312781	щиток	1

Наверх

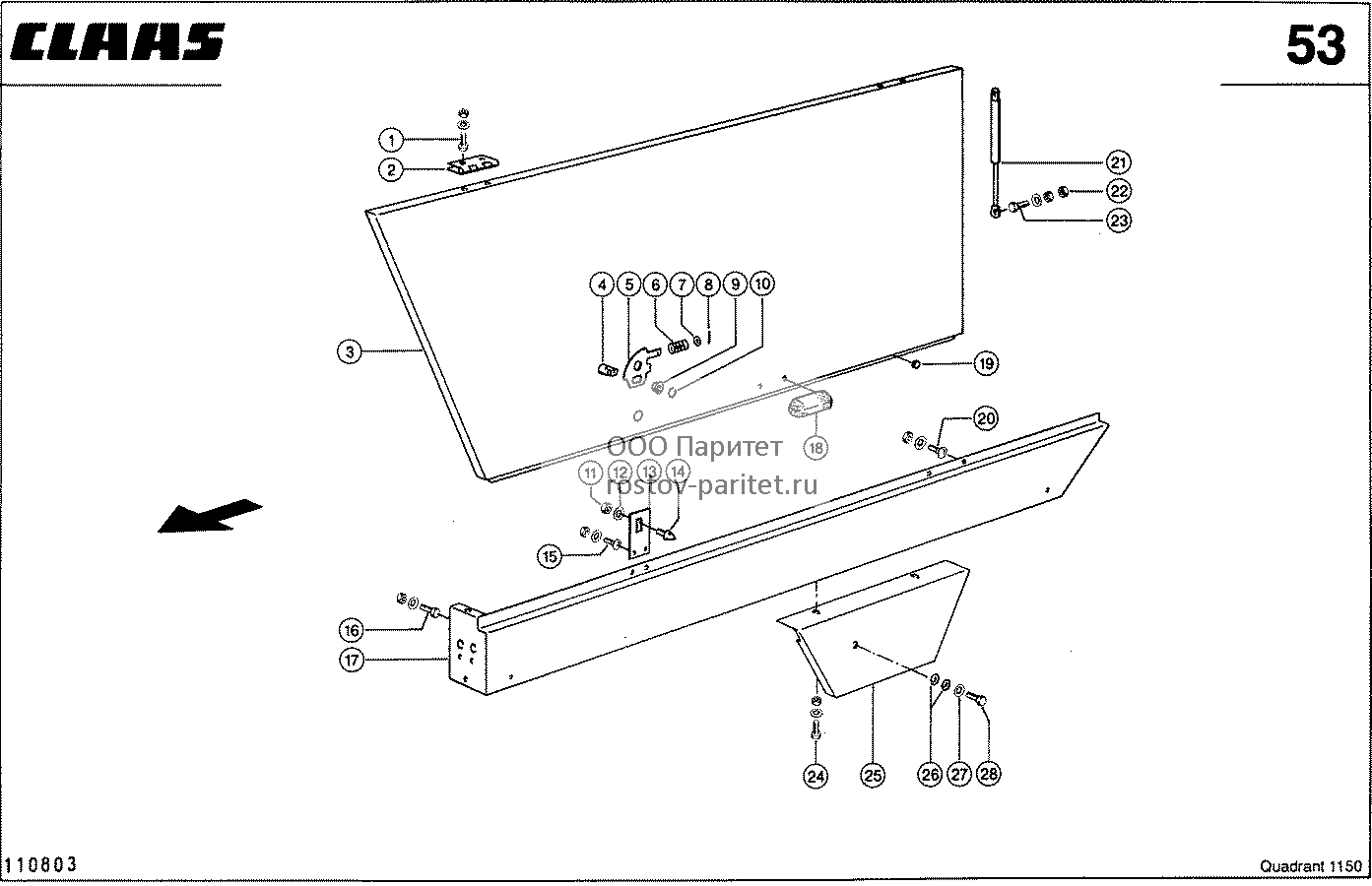

L.H. Обшивка, Перед - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	16
1	0002374650	болт 6-гр.	16
1	0002393860	шайба контактная	16
2	0006543130	шарнир	4
3	0008262090	дверка боковая л.	1
4	0007391631	вал вращающийся	1
5	0007391621	пластина запорная	1
6	0005036930	пружина сжатия	1
7	0002368400	шайба	1
8	0002356473	штифт распорный	1
9	0000085230	втулка пластмас.	1
10	0002158990	кольцо запорное	1
11	0002361710	гайка 6-гр.	1
12	0002393880	шайба контактная	1
13	0008262060	кронштейн	1
14	0006486200	палец	1
15	0002361690	гайка 6-гр.	2
15	0002393920	шайба контактная	2
15	0006367921	винт полупотайной	2
16	0002361700	гайка 6-гр.	3
16	0002374390	болт 6-гр.	3
16	0002393870	шайба контактная	3
17	0008305392	щиток боковой	1
18	0000702173	колпачок	1
19	0006877470	амортизатор рез.	2
20	0002361700	гайка 6-гр.	4
20	0002393931	шайба контактная	4
20	0006100971	винт полупотайной	4
21	0006464920	элемент упругий	2
22	0002381320	гайка стопорная	4
23	0002361700	гайка 6-гр.	4
23	0002374420	винт с 6-гр.гол.	4
23	0002393870	шайба контактная	4
24	0002361690	гайка 6-гр.	2
24	0002374650	болт 6-гр.	2
24	0002393920	шайба контактная	2
25	0008312791	защита слева	1
26	0002378160	шайба	2
27	0002393931	шайба контактная	1
28	0002374390	болт 6-гр.	1

Наверх

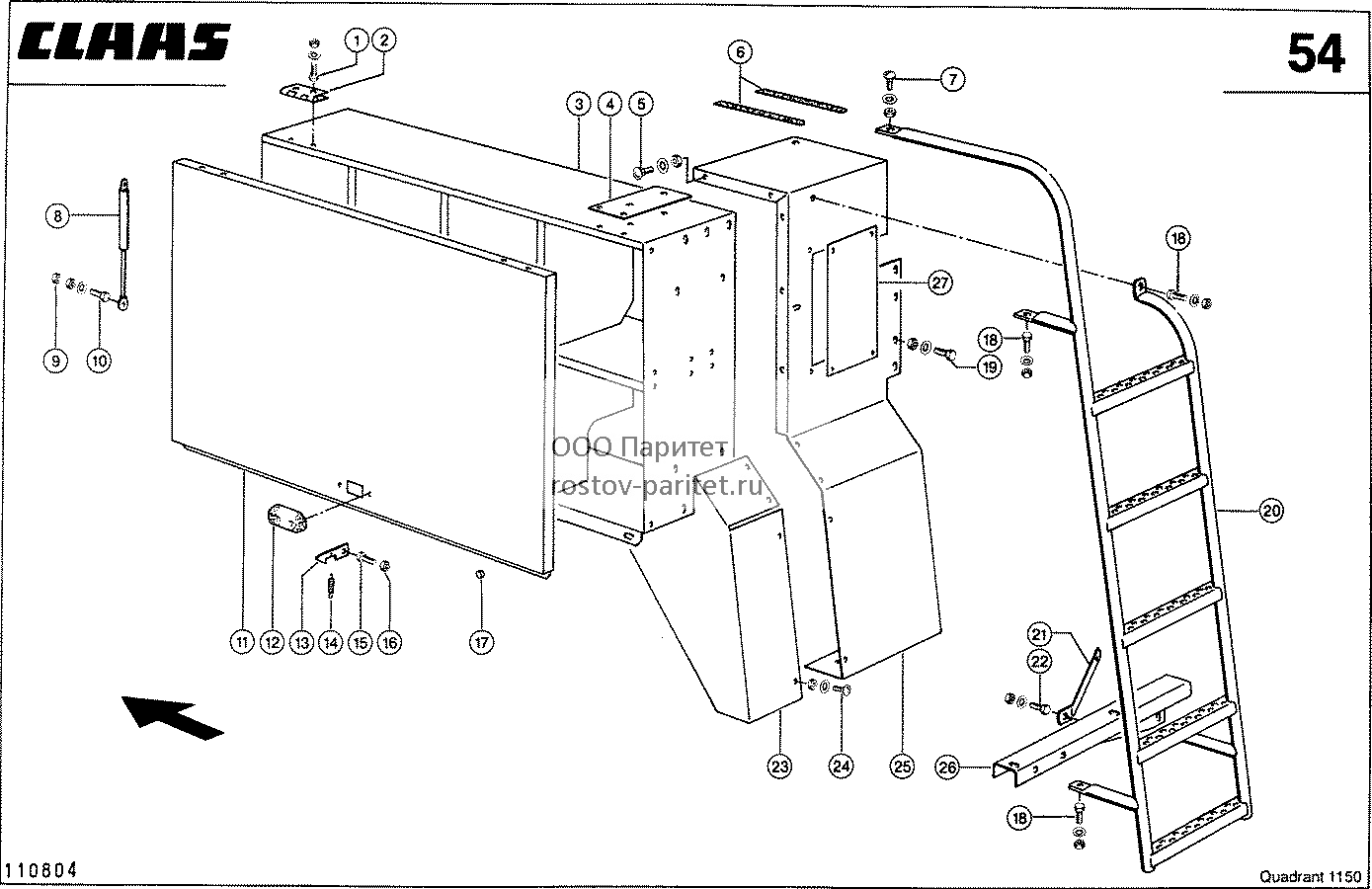

L.H. Обшивка, Зад - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	6
1	0002374650	болт 6-гр.	6
1	0002393860	шайба контактная	6
2	0006543130	шарнир	2
3	0008305070	банка для шпагата	1
4	0008170720	накладка	1
5	0002156110	винт полупотайной	6
5	0002361710	гайка 6-гр.	6
5	0002393880	шайба контактная	6
6	0007912090	настил пола	2
7	0002361700	гайка 6-гр.	1
7	0002393870	шайба контактная	1
7	0006100981	винт полупотайной	1
8	0006464920	элемент упругий	2
9	0002381320	гайка стопорная	4
10	0002361700	гайка 6-гр.	4
10	0002373700	болт 6-гр.	4
10	0002393870	шайба контактная	4
11	0008305133	крышка	1
12	0000702173	колпачок	1
13	0008171300	кронштейн	1
14	0006238890	пружина растяжен.	1
15	0002441380	болт 6-гр.	1
16	0002381320	гайка стопорная	1
17	0006877470	амортизатор рез.	2
18	0002361700	гайка 6-гр.	4
18	0002374420	винт с 6-гр.гол.	4
18	0002393870	шайба контактная	4
19	0002361710	гайка 6-гр.	5
19	0002373830	болт 6-гр.	5
19	0002393880	шайба контактная	5
20	0008305191	лестница	1
21	0008302950	стойка	1
22	0002361700	гайка 6-гр.	2
22	0002362000	болт 6-гр.	2
22	0002393870	шайба контактная	2
23	0008305171	щиток левый	1
24	0002361700	гайка 6-гр.	6
24	0002393870	шайба контактная	6
24	0006100971	винт полупотайной	6
25	0008312740	консоль левая	1
26	0008305661	кронштейн	1
27	0008312760	пластина	1

Наверх

Обшивка R.H., Передняя - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006464920	элемент упругий	2
2	0002381320	гайка стопорная	4
3	0002361700	гайка 6-гр.	4
3	0002374420	винт с 6-гр.гол.	4
3	0002393870	шайба контактная	4
4	0006877470	амортизатор рез.	2
5	0002361700	гайка 6-гр.	2
5	0002393931	шайба контактная	2
5	0006100971	винт полупотайной	2
6	0000702173	колпачок	1
7	0002158990	кольцо запорное	1
8	0000085230	втулка пластмас.	1
9	0007391621	пластина запорная	1
10	0005036930	пружина сжатия	1
11	0002368400	шайба	1
12	0002356473	штифт распорный	1
13	0007391631	вал вращающийся	1
14	0006486200	палец	1
15	0008262060	кронштейн	1
16	0002393880	шайба контактная	1
17	0002361710	гайка 6-гр.	1
18	0002361690	гайка 6-гр.	2
18	0002393920	шайба контактная	4
18	0006367921	винт полупотайной	2
19	0002361690	гайка 6-гр.	8
19	0002374650	болт 6-гр.	8
19	0002393860	шайба контактная	8
20	0006543130	шарнир	2
21	0008262100	дверка боковая п.	1
22	0002361700	гайка 6-гр.	3
22	0002374390	болт 6-гр.	3
22	0002393870	шайба контактная	3
23	0008305401	щиток боковой	1
24	0002362000	болт 6-гр.	3
25	0002393870	шайба контактная	3
26	0008214500	уголок	3
27	0008221253	щиток правый	1

Наверх

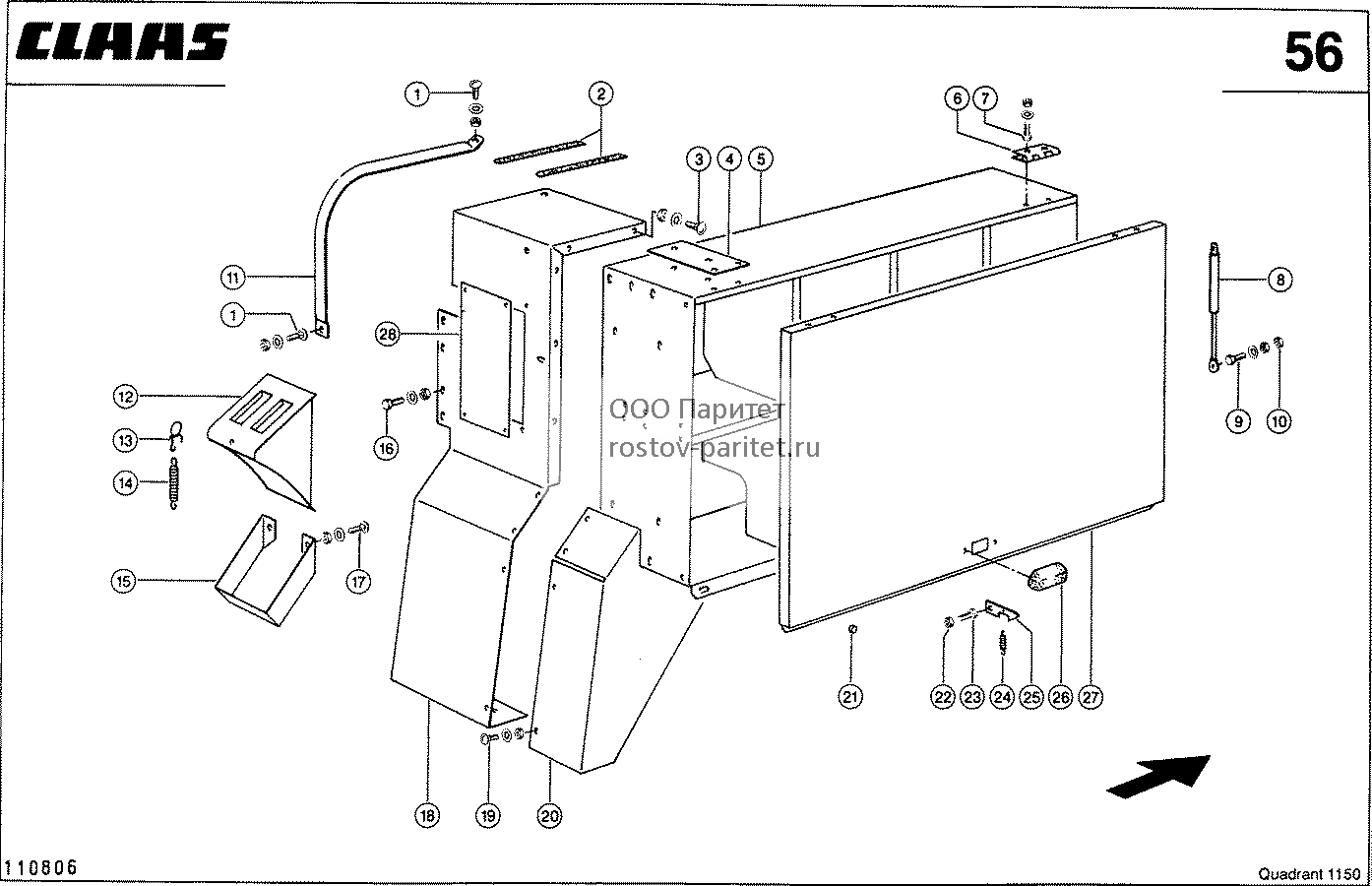

Обшивка R.H., Задняя - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
1	0002393870	шайба контактная	2
1	0006100981	винт полупотайной	2
2	0007912090	настил пола	2
3	0002156110	винт полупотайной	6
3	0002361710	гайка 6-гр.	6
3	0002393880	шайба контактная	6
4	0008170720	накладка	1
5	0008305070	банка для шпагата	1
6	0006543130	шарнир	2
7	0002361690	гайка 6-гр.	8
7	0002374650	болт 6-гр.	8
7	0002393860	шайба контактная	8
8	0006464920	элемент упругий	2
9	0002361700	гайка 6-гр.	4
9	0002373700	болт 6-гр.	4
9	0002393870	шайба контактная	4
10	0002381320	гайка стопорная	4
11	0008305240	труба	1
12	0002335592	упор противооткат	2
13	0009008810	крюк рессоры	2
14	0009230660	пружина растяжен.	2
15	0009008831	кронштейн	2
16	0002361710	гайка 6-гр.	5
16	0002373830	болт 6-гр.	5
16	0002393880	шайба контактная	5
17	0002381320	гайка стопорная	4
17	0002393870	шайба контактная	4
17	0006100971	винт полупотайной	4
18	0008312750	консоль правая	1
19	0002361700	гайка 6-гр.	6
19	0002393870	шайба контактная	6
19	0006100971	винт полупотайной	6
20	0008305181	щиток правый	1
21	0006877470	амортизатор рез.	2
22	0002381320	гайка стопорная	1
23	0002441380	болт 6-гр.	1
24	0006238890	пружина растяжен.	1
25	0008171300	кронштейн	1
26	0000702173	колпачок	1
27	0008305133	крышка	1
28	0008312760	пластина	1

Наверх

КОМПЛЕКТ ИНСТРУМЕНТА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008311850	ящик инструмент.	1

Наверх

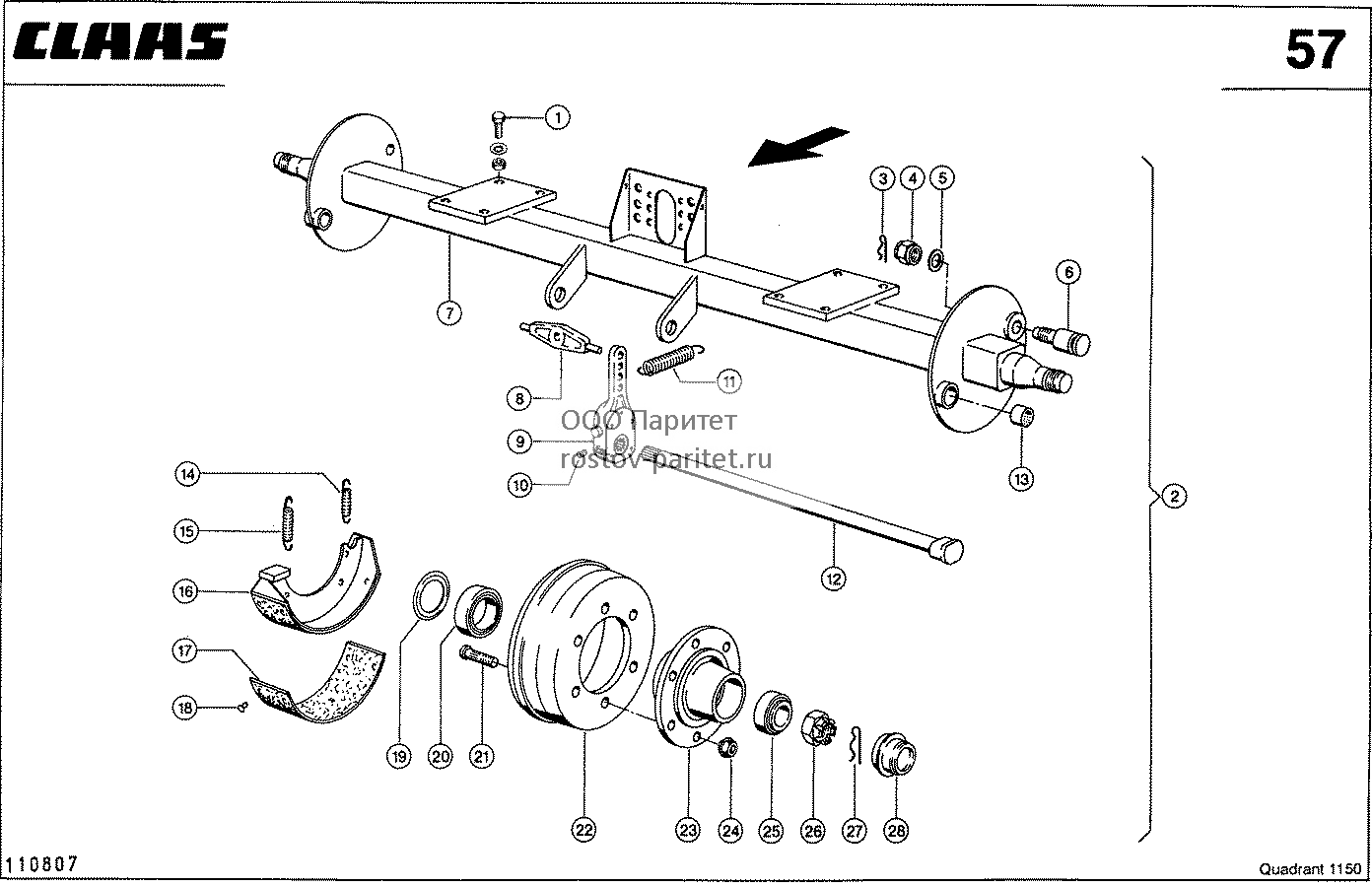

ТОРМОЗНАЯ ОСЬ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355860	болт 6-гр.	8
1	0002361730	гайка 6-гр.	8
1	0002393910	шайба контактная	8
2	0008312450	ось тормозн.мех.	1
3	0008313290	шплинт	2
4	0008313260	гайка корончатая	2
5	0002139900	шайба с зубцами	2
6	0008313200	палец	2
7	0008313210	тело оси	1
8	0008313330	траверса	1
9	0008313340	рычаг тормозной	2
10	0002330970	шпилька	2
11	0008260910	пружина растяжен.	2
12	0008313350	вал распределит.	2
13	0008313360	втулка	2
14	0008313380	пружина	2
15	0008313370	пружина	2
16	0008313230	колодка тормозная	4
17	0008313240	накладка фрикц.	4
18	0001061600	заклепка	16
19	0008313250	защита	2
20	0002119180	роликоподшипник	2
21	0008313270	болт креп.колеса	12
22	0008313220	барабан торм.	2
23	0008313280	ступица колеса	2
24	0006317381	гайка крепл.колес	12
25	0002359880	роликоподшипник	2
26	0008313300	гайка корончатая	2
27	0008313310	шплинт	2
28	0008313320	колпак колеса	2

Наверх

СТОЯНОЧНЫЙ ТОРМОЗ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008161250	головка вилки	1
2	0002375190	гайка 6-гр.	1
3	0002355330	болт 6-гр.	3
4	0009657080	втулка распорная	3
5	0009656930	ролик для троса	3
6	0002379470	гайка стопорная	3
7	0008168940	трос стальной	1
7	0008417290	трос стальной кпл	1
8	0009031560	направляющая трос	1
9	0002345400	зажим тросовый	3
9	0002390660	зажим для троса	3
10	0002146220	коуш	1
10	0002448180	коуш	1
11	0002379470	гайка стопорная	2
12	0002373830	болт 6-гр.	2
13	0009608410	тормоз стояночный	1

Наверх

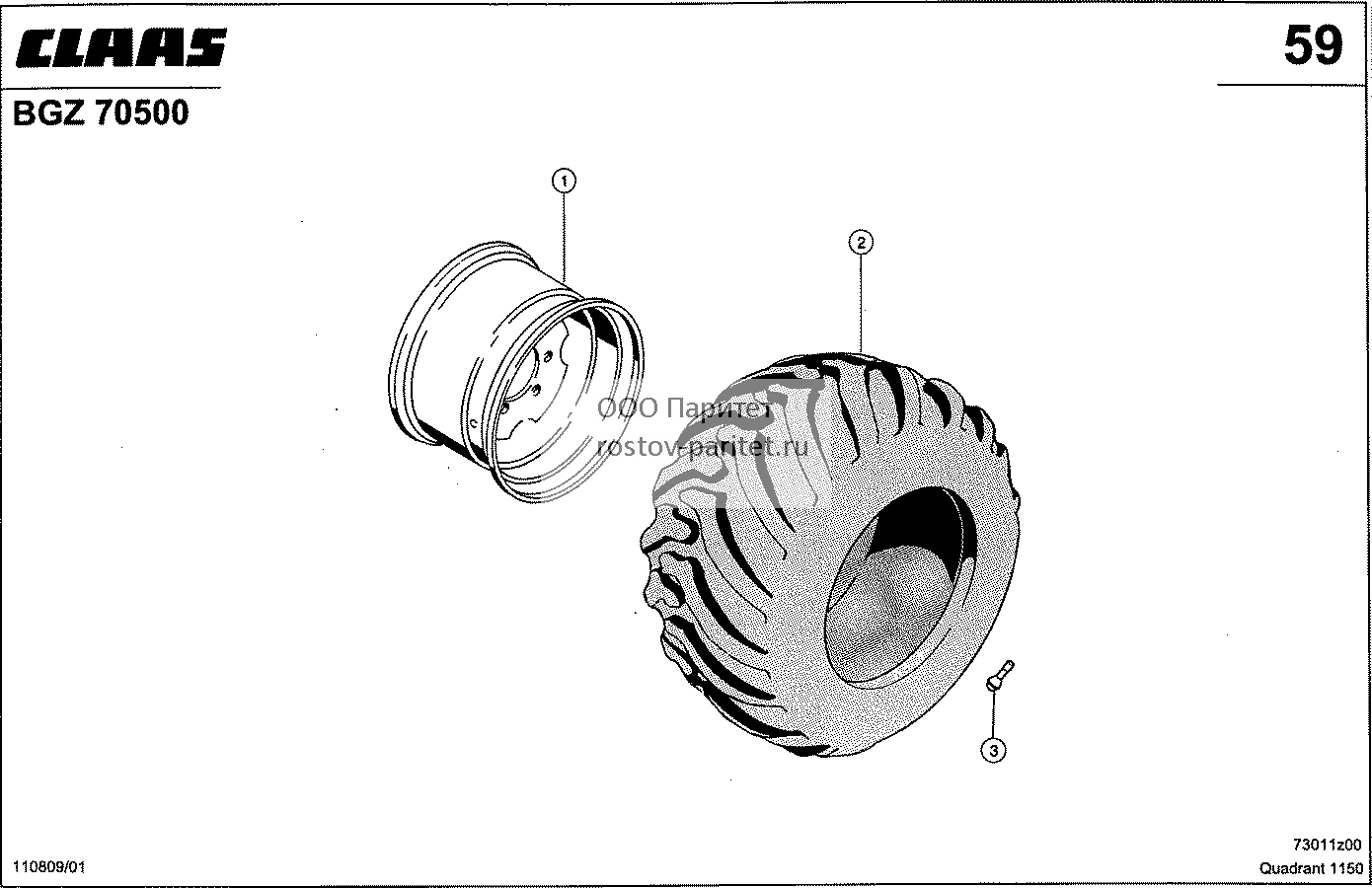

ШИНЫ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008300480	шланг	2
0	0008300490	шланг	2
1	0008300390	колесо дисковое	2
1	0008300430	колесо дисковое	2
1	0009745720	колесо дисковое	2
2	0008300400	шина с камерой	2
2	0008300441	шина	2
2	0009745940	шина	2
3	0009700380	клапан резиновый	2

Наверх

ПНЕВМАТИКА, ГИДРАВЛИКА, ЭЛЕКТРИКА - CLAAS QUADRANT 1150

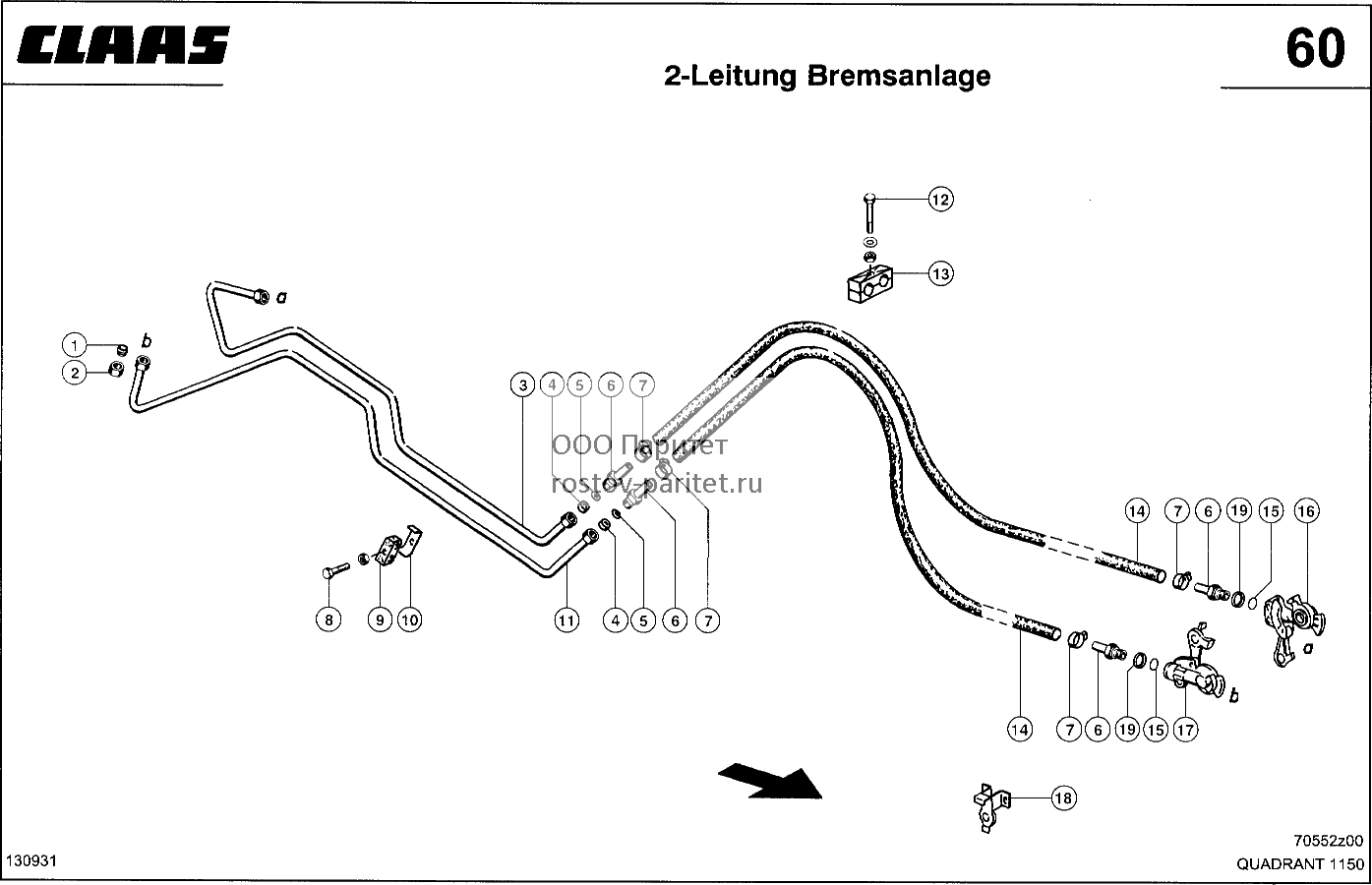

2-Х ПРОВОДНАЯ СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006335901	кольцо профильное	0
2	0002116440	гайка накидная	0
3	0008304740	трубопровод	1
4	0002116450	кольцо упорное	4
5	0002116460	кольцо уплотн.	4
6	0002116400	патрубок	4
7	0002116490	зажим шланговый	4
8	0002373410	болт 6-гр.	4
8	0002381320	гайка стопорная	4
9	0006836590	опорна резиновая	4
10	0006722090	скоба крепежная	4
11	0008304720	трубопровод	2
12	0002374520	болт 6-гр.	1
12	0002381320	гайка стопорная	1
12	0002393870	шайба контактная	1
13	0006890600	хомут сдвоенный	1
14	0009695660	шланг тормозной	2
15	0002145630	кольцо уплотн.	2
16	0009696390	головка соединит.	1
17	0009696380	головка соединит.	1
18	0009696480	держатель головок	2

Наверх

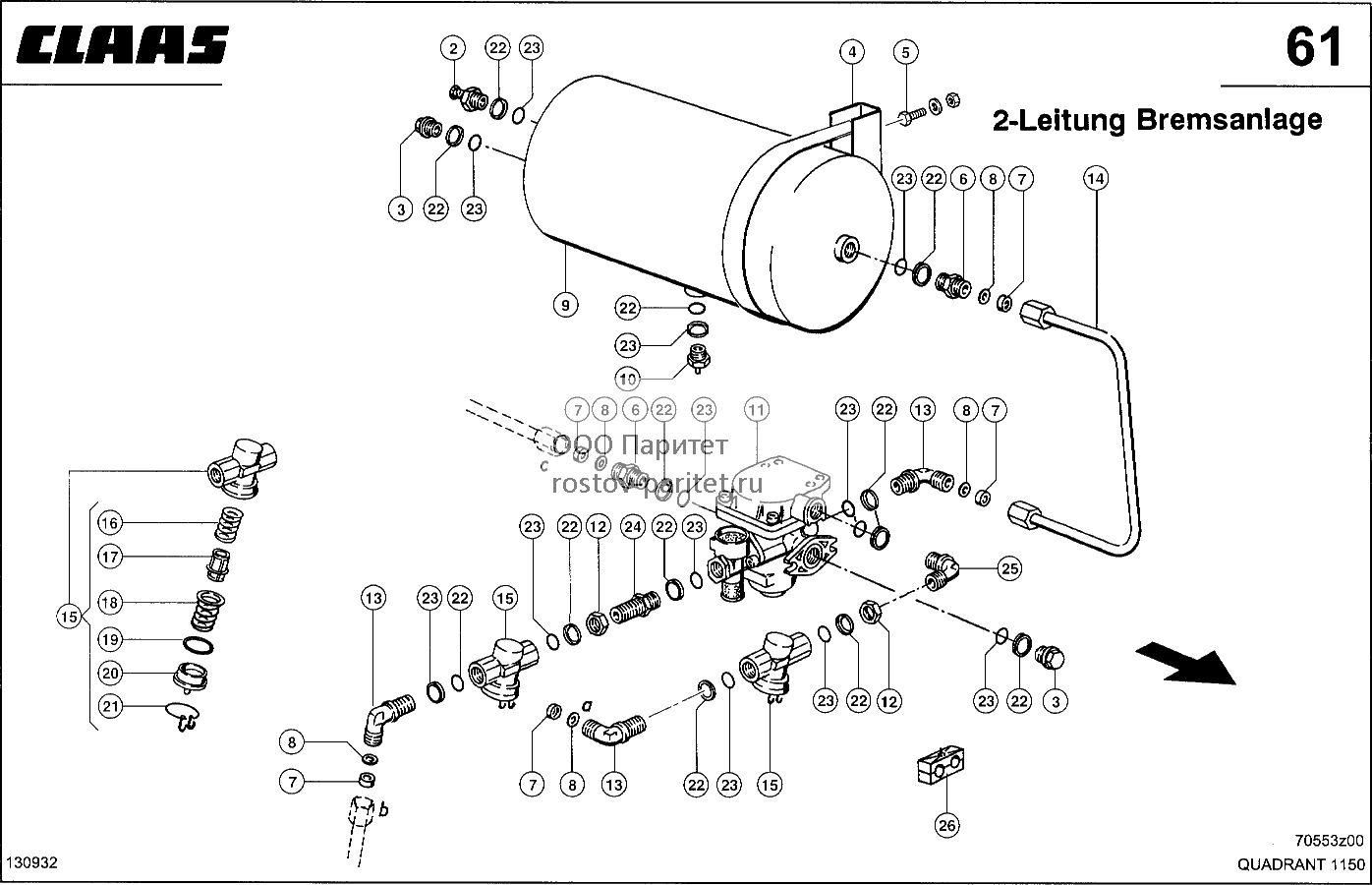

2-Х ПРОВОДНАЯ СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009406100	седло клапана	2
1	0002145630	кольцо уплотн.	7
2	0009696440	штуцер контрольн.	1
3	0007665680	винт запорный	2
4	0009696451	лента крепежная	2
5	0002361710	гайка 6-гр.	4
5	0002373820	болт 6-гр.	4
5	0002393880	шайба контактная	4
6	0002116420	соединение резьб.	2
7	0002116450	кольцо упорное	5
8	0002116460	кольцо уплотн.	5
9	0009696420	ресивер	1
10	0009696430	клапан сливной	1
11	0008161320	кран тормозной	1
12	0002116480	гайка 6-гр.	6
13	0002116410	соединение резьб.	3
14	0008161380	трубопровод	1
15	0009696400	фильтр	2
16	0009406110	пружина сжатия	2
17	0009406120	вставка фильтра	2
18	0009406130	пружина сжатия	2
19	0002384080	уплотнение	2
20	0009406140	крышка	2
21	0009406090	кольцо пруж.с кр.	2
22	0009696590	кольцо упорное	13
23	0002336670	уплотнение	13
24	0002155080	патрубок двойной	1
25	0002157500	патрубок угловой	1
26	0006890600	хомут сдвоенный	1

Наверх

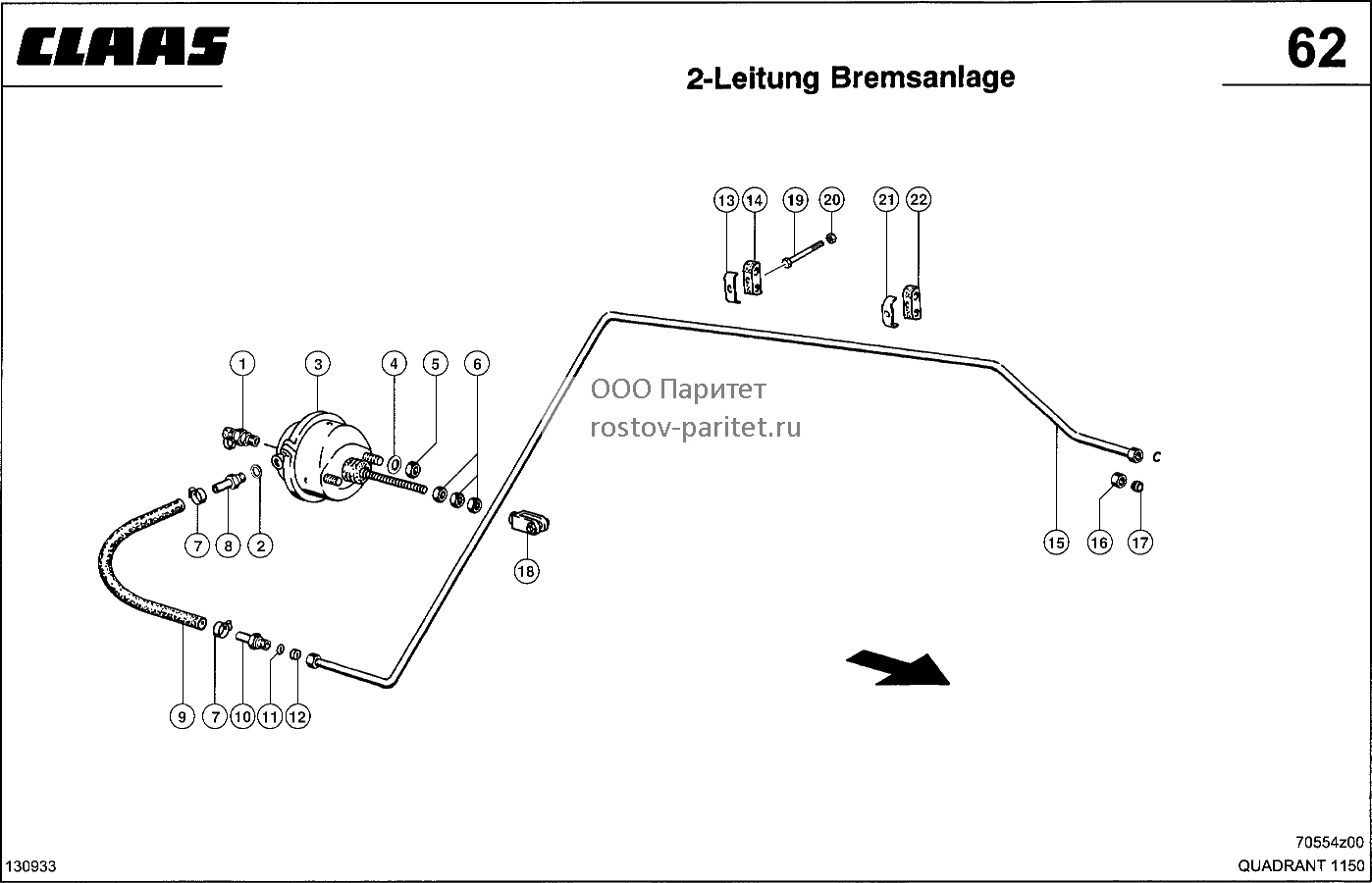

2-Х ПРОВОДНАЯ СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002155091	штуцер контрольн.	1
2	0002357860	кольцо уплотн.	2
3	0008463281	цилиндр мембранн.	1
4	0002393910	шайба контактная	2
5	0002375190	гайка 6-гр.	2
6	0002375190	гайка 6-гр.	3
7	0002116490	зажим шланговый	2
8	0002155070	патрубок	1
9	0008161330	шланг тормозной	1
10	0002116400	патрубок	1
11	0002116460	кольцо уплотн.	2
12	0002116450	кольцо упорное	2
13	0006722090	скоба крепежная	3
14	0006836590	опорна резиновая	3
15	0008304760	трубопровод	1
16	0002116440	гайка накидная	0
17	0006335901	кольцо профильное	0
18	0008161250	головка вилки	1
19	0002355220	болт 6-гр.	2
19	0002374520	болт 6-гр.	1
20	0002381320	гайка стопорная	3
21	0006832540	скоба крепежная	2
22	0006836580	опорна резиновая	2

Наверх

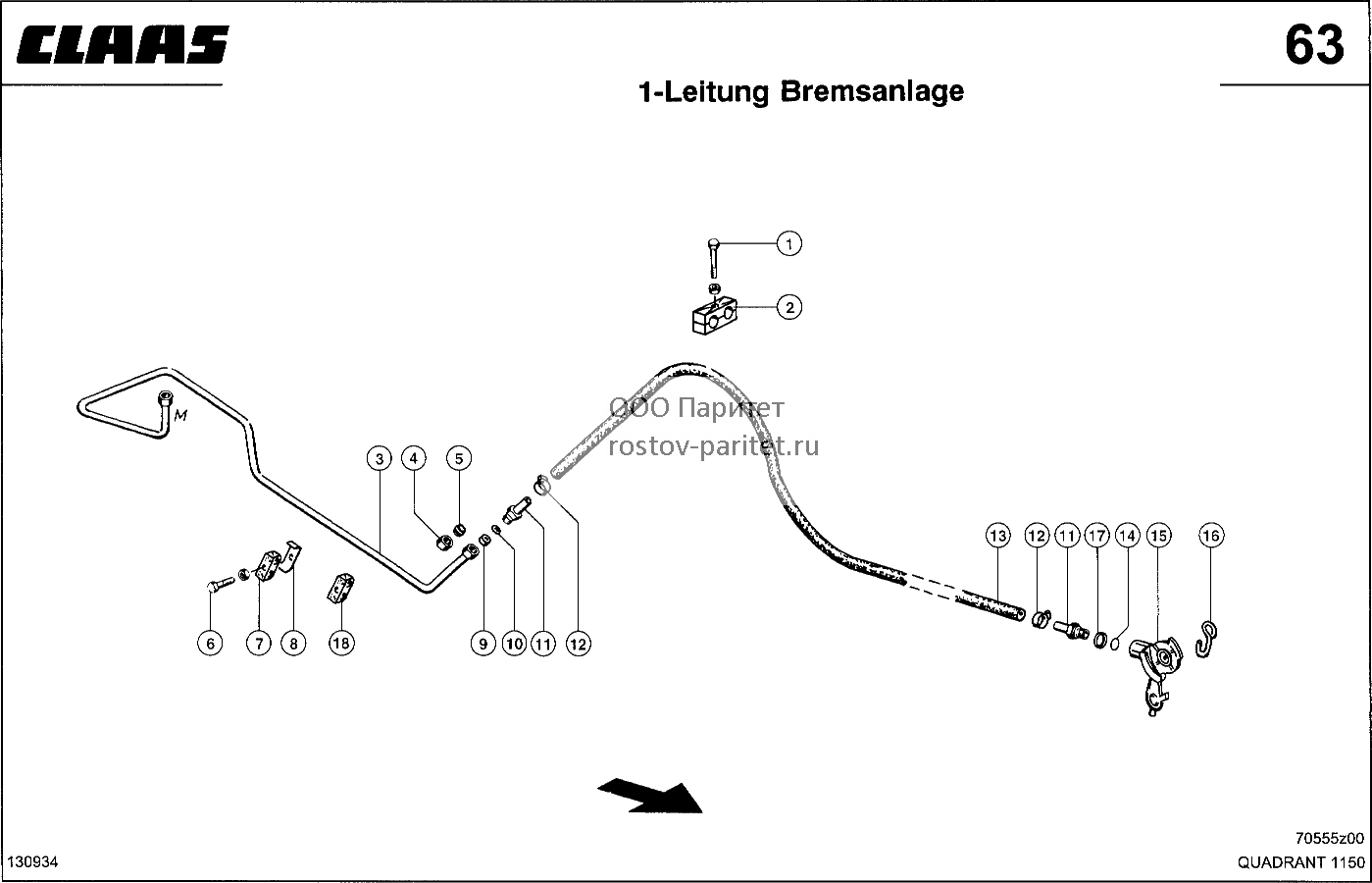

1-ПРОВОДНАЯ ПНАВМАТИЧЕСКАЯ СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374520	болт 6-гр.	1
1	0002381320	гайка стопорная	1
2	0006890600	хомут сдвоенный	1
3	0008304780	трубопровод	1
4	0002116440	гайка накидная	0
5	0006335901	кольцо профильное	0
6	0002373410	болт 6-гр.	2
6	0002381320	гайка стопорная	2
7	0006071100	опорна резиновая	2
8	0006722090	скоба крепежная	2
9	0002116450	кольцо упорное	2
10	0002116460	кольцо уплотн.	2
11	0002116400	патрубок	2
12	0002116490	зажим шланговый	2
13	0009695660	шланг тормозной	1
14	0002145630	кольцо уплотн.	1
15	0008175820	головка соединит.	1
16	0005030570	крюк	1
17	0009696590	кольцо упорное	1
18	0006836580	опорна резиновая	1

Наверх

1-ПРОВОДНАЯ ПНАВМАТИЧЕСКАЯ СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002145630	кольцо уплотн.	7
2	0009696440	штуцер контрольн.	1
3	0007665680	винт запорный	1
4	0009696451	лента крепежная	2
5	0002361710	гайка 6-гр.	4
5	0002373820	болт 6-гр.	4
5	0002393880	шайба контактная	4
6	0002116420	соединение резьб.	1
7	0002116460	кольцо уплотн.	4
8	0002116450	кольцо упорное	4
9	0009696420	ресивер	1
10	0009696430	клапан сливной	1
11	0008176380	кран тормозной	1
12	0002336670	уплотнение	10
13	0009696590	кольцо упорное	10
14	0002116480	гайка 6-гр.	1
15	0002116410	соединение резьб.	3
16	0008307580	трубопровод	1
17	0007665680	винт запорный	1
18	0002155080	патрубок двойной	1
19	0009696400	фильтр	1
20	0009406110	пружина сжатия	1
21	0009406120	вставка фильтра	1
22	0009406100	седло клапана	1
23	0009406130	пружина сжатия	1
24	0002384080	уплотнение	1
25	0009406140	крышка	1
26	0009406090	кольцо пруж.с кр.	1

Наверх

1-ПРОВОДНАЯ ПНАВМАТИЧЕСКАЯ СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002155091	штуцер контрольн.	1
2	0002357860	кольцо уплотн.	1
3	0008463281	цилиндр мембранн.	1
4	0002393910	шайба контактная	2
5	0002375190	гайка 6-гр.	2
6	0002375190	гайка 6-гр.	3
7	0002116490	зажим шланговый	2
8	0002155070	патрубок	1
9	0008161330	шланг тормозной	1
10	0002116400	патрубок	1
11	0002116460	кольцо уплотн.	2
12	0002116450	кольцо упорное	2
13	0006722090	скоба крепежная	4
14	0006071100	опорна резиновая	4
15	0008304800	трубопровод	1
16	0002116440	гайка накидная	0
17	0006335901	кольцо профильное	0
18	0002373390	болт 6-гр.	2
18	0002373410	болт 6-гр.	2
18	0002381320	гайка стопорная	4
18	0002393931	шайба контактная	4
19	0008161250	головка вилки	1

Наверх

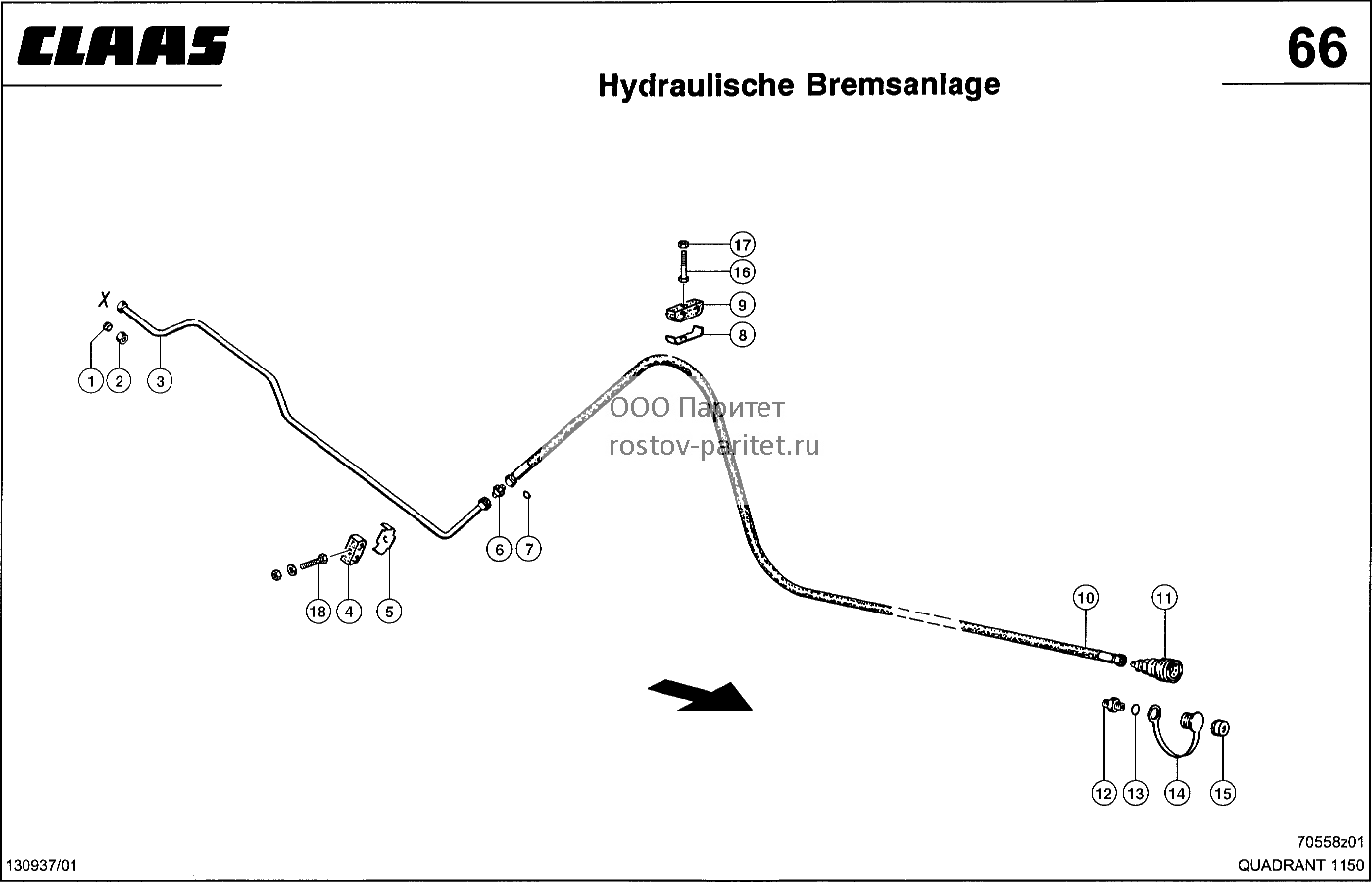

ГИДР. СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002154810	кольцо профильное	0
2	0002154820	гайка накидная	0
3	0008304820	трубопровод	1
3	0008317980	трубопровод	1
4	0006836580	опорна резиновая	2
5	0006832540	скоба крепежная	2
6	0002387070	патрубок	1
7	0002114360	уплотнение	2
8	0006836590	опорна резиновая	1
9	0006722090	скоба крепежная	1
10	0006895480	шланг соединит.	1
11	0008170820	втулка соединит.	1
12	0008171650	штуцер	1
13	0002332250	уплотнение	1
14	0008171640	пробка пылезащ.	1
15	0008171671	штепсель	1
16	0002373410	болт 6-гр.	1
17	0002381320	гайка стопорная	3
18	0002373700	болт 6-гр.	2
18	0002381320	гайка стопорная	2
18	0002393870	шайба контактная	2

Наверх

ГИДР. СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361730	гайка 6-гр.	2
1	0002362300	болт 6-гр.	2
1	0002393910	шайба контактная	2
2	0008169020	ушко для шпагата	1
3	0002114360	уплотнение	1
4	0002386930	патрубок угловой	1
5	0009042621	палец	1
6	0002363810	шайба	2
7	0002360960	шплинт	2
8	0006834531	шланг соединит.	1
9	0008304840	трубопровод	1
10	0008169950	гидроцилиндр	1
10	0008413880	гидроцилиндр	1
11	0008169030	палец направляющ.	1
12	0002375190	гайка 6-гр.	1
13	0006832540	скоба крепежная	5
14	0006836580	опорна резиновая	5
15	0002154820	гайка накидная	0
16	0002154810	кольцо профильное	0
17	0002387070	патрубок	1
18	0006562550	пластина упорная	1
19	0008161250	головка вилки	1
20	0002355210	болт 6-гр.	1
20	0002373400	болт 6-гр.	1
20	0002373700	болт 6-гр.	3
20	0002381320	гайка стопорная	2
20	0002393870	шайба контактная	3

Наверх

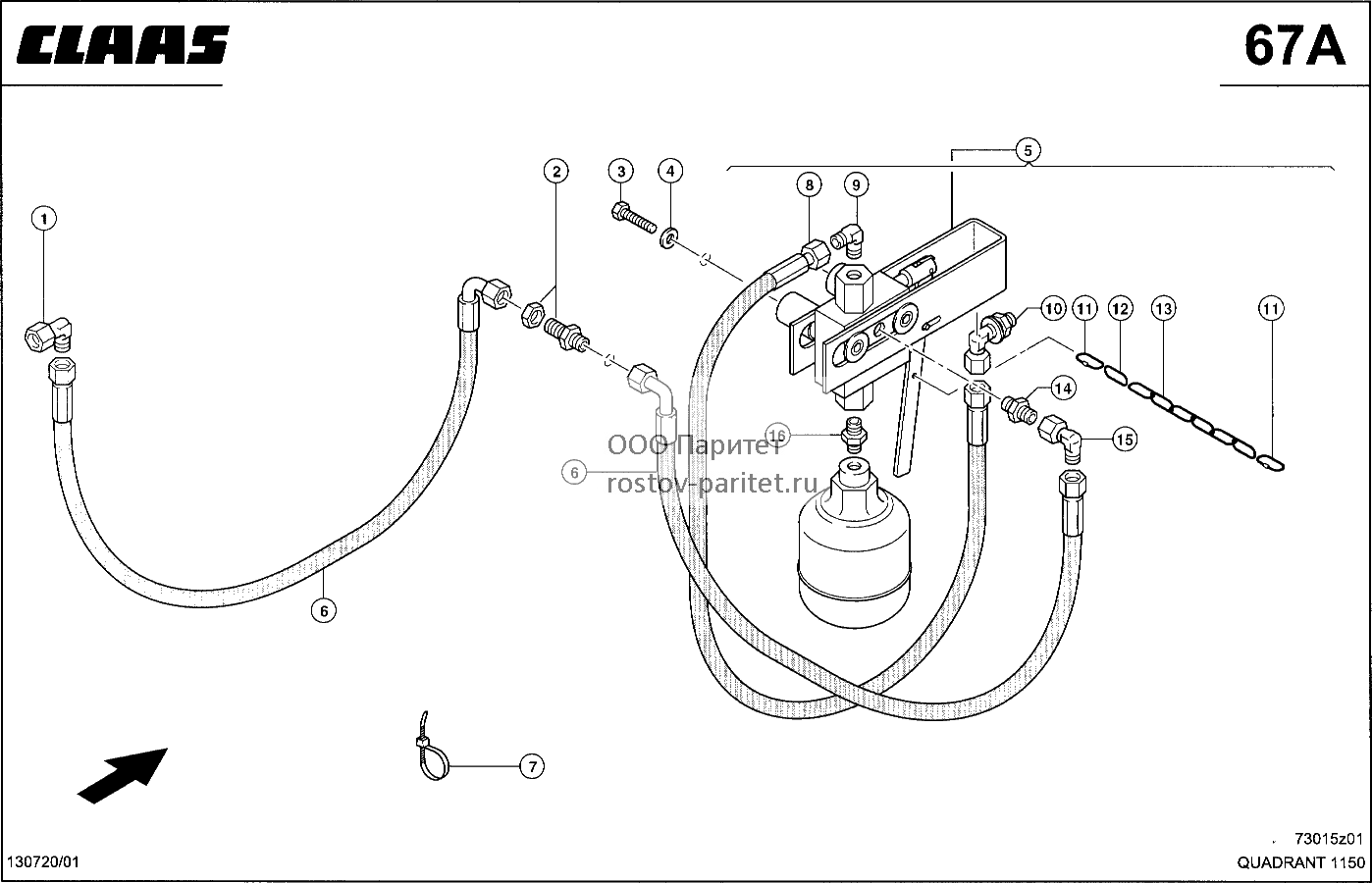

Защитный гидравлический тормоз - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002387940	патрубок угловой	1
2	0004088900	соединение резьб.	1
3	0002374580	болт 6-гр.	2
4	0002393890	шайба контактная	2
5	0008468130	кран тормозной	1
6	0008383150	шланг соединит.	2
7	0002113970	лента для кабеля	0
8	0008506170	шланг соединит.	1
9	0008506140	патрубок угловой	1
10	0008506090	патрубок угловой	1
11	0008506150	звено замыкающее	2
12	0008506160	звено цепи	1
13	0008506110	цепь	1
14	0008506100	патрубок угловой	1
15	0008506130	патрубок угловой	1
16	0008506120	адаптер редукц.	1

Наверх

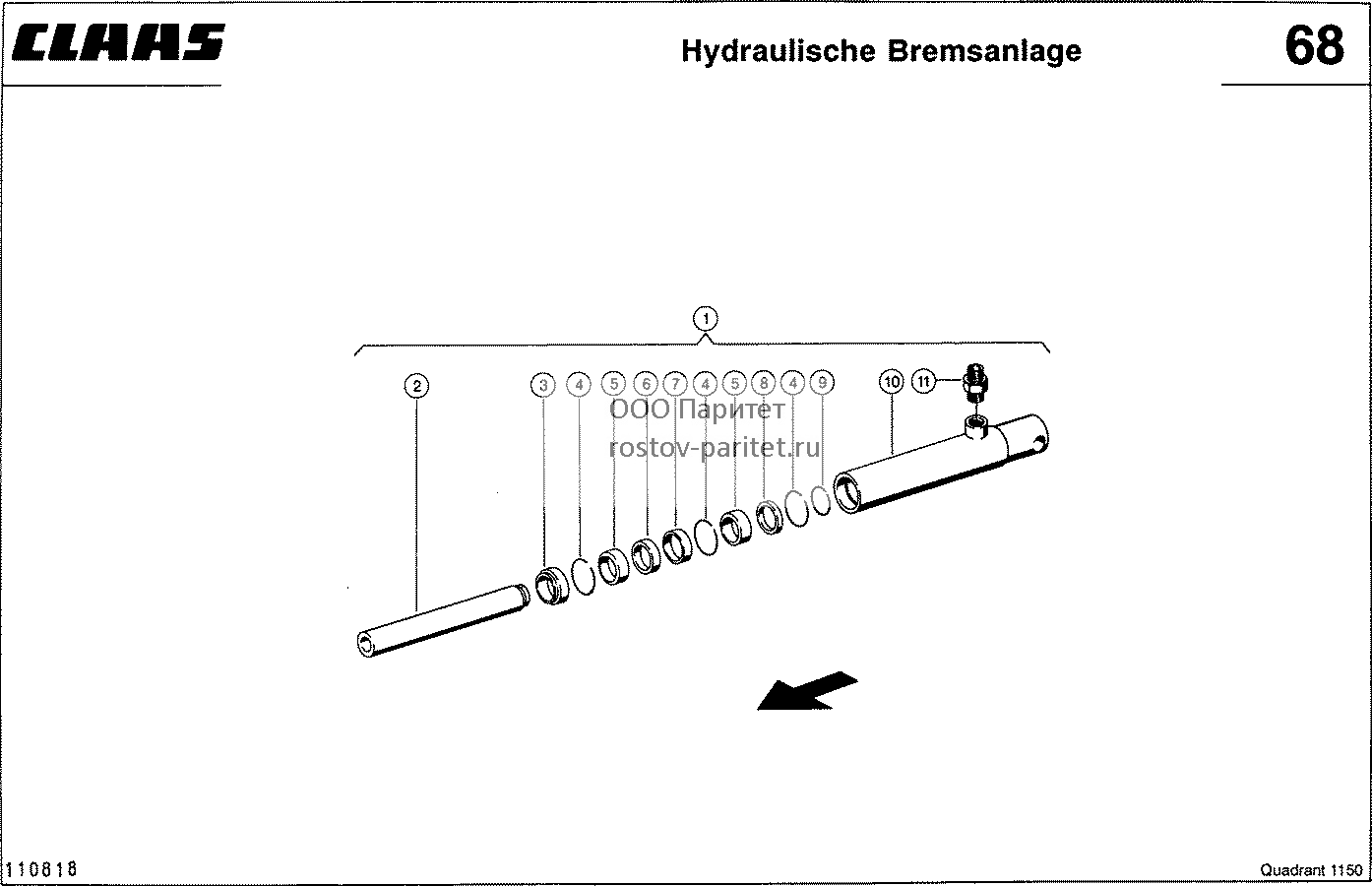

Гидравлическая тормозная система, Цилиндр - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008169950	гидроцилиндр	2
2	0008169990	поршень	2
3	0002152630	кольцо скребка	2
4	0002152610	кольцо запорное	6
5	0000794950	втулка	4
6	0002390090	кольцо п-образн.	2
7	0000795021	кольцо опорное	2
8	0000794900	шайба упорная	2
9	0002394240	кольцо запорное	2
10	0008169961	гидроцилиндр	2
11	0002387120	штуцер	2

Наверх

Защитный гидравлический тормоз, Цилиндр - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008413880	гидроцилиндр	1
2	0000872610	поршень	1
3	0002390080	скребок д/грязи	1
4	0002390090	кольцо п-образн.	1
5	0000852300	головка цилиндра	1
6	0006900820	проволока	1
7	0002132540	кольцо опорное	1
8	0002119000	кольцо уплотнит.	1
9	0002394240	кольцо запорное	1
10	0000863060	труба цилиндра	1
11	0002387120	штуцер	1

Наверх

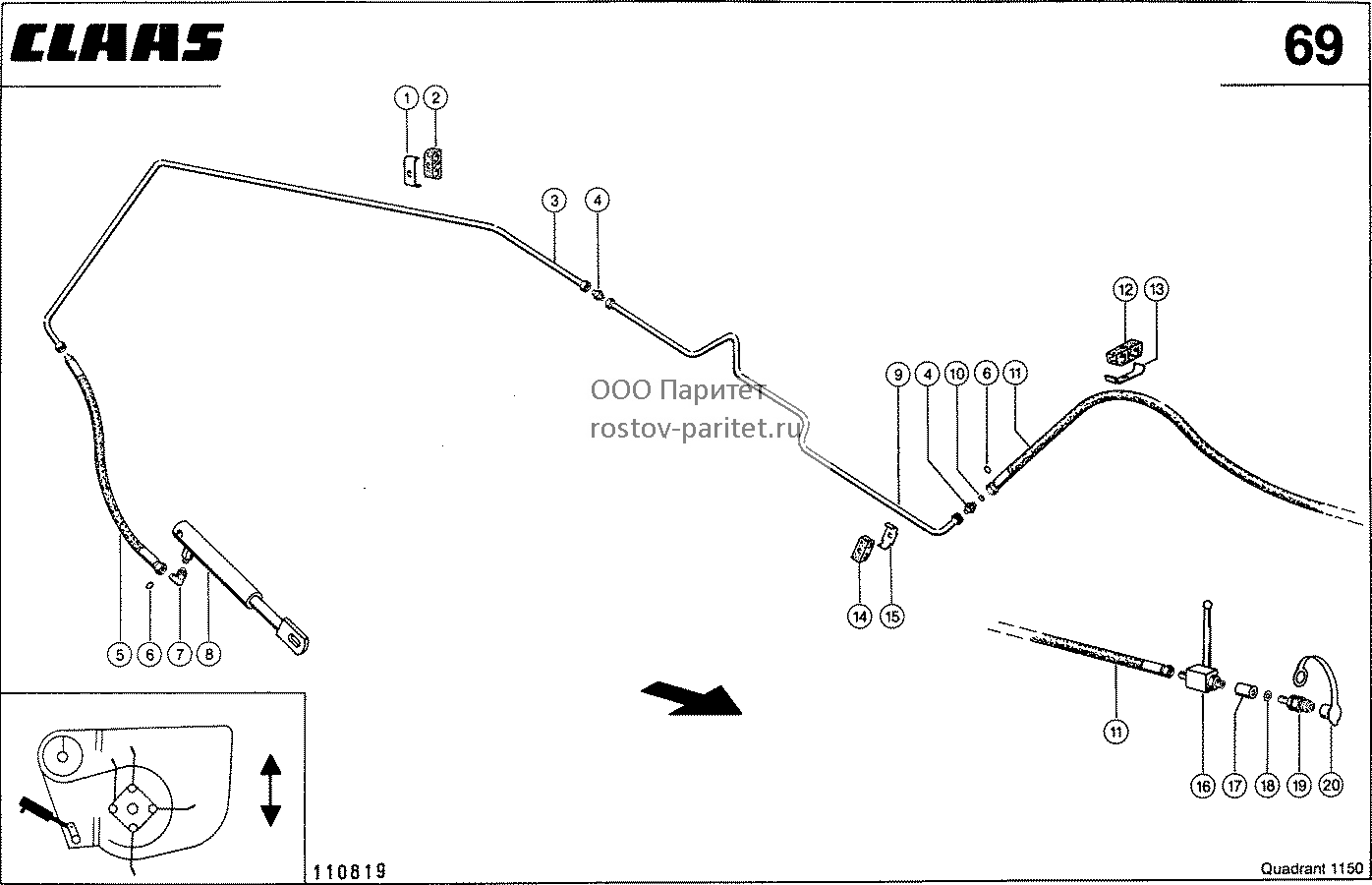

HYDRAULIKLEITUNGEN, PICKUP-AUSHEBUNG - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006722090	скоба крепежная	3
2	0006071100	опорна резиновая	3
3	0008304681	трубопровод	1
4	0002387180	патрубок	2
5	0006026211	шланг соединит.	1
6	0002114890	уплотнение	3
7	0002387880	патрубок угловой	1
8	0008161522	гидроцилиндр	1
8	0008319160	hyraulikzylinder	1
9	0008304701	трубопровод	1
10	0006072531	панель	1
11	0006898460	шланг соединит.	1
12	0006836590	опорна резиновая	1
13	0006722090	скоба крепежная	1
14	0006836580	опорна резиновая	3
15	0006832540	скоба крепежная	3
16	0006978010	кран с сфер.проб.	1
17	0008175180	втулка резьбовая	1
18	0006335330	кольцо уплотн.	1
19	0006898670	штепсель	1
20	0008129900	колпак пылезащ.	1

Наверх

ГИДРОЦИЛИНДР, ПОДЪЕМА ПОДБОРЩИКА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008161522	гидроцилиндр	1
2	0008168980	поршень	1
3	0002390220	скребок д/грязи	1
4	0002338230	кольцо запорное	3
5	0000794930	втулка	2
6	0006561140	кольцо п-образн.	1
7	0000795011	кольцо опорное	1
8	0000794880	шайба упорная	1
9	0002390210	кольцо запорное	1
10	0008161541	гидроцилиндр	1
11	0006568150	клапан обратный	1
12	0006568160	панель	1
13	0002390420	кольцо запорное	1
14	0002382340	гайка стопорная	2
15	0002351242	шайба	2
16	0002355540	болт 6-гр.	2

Наверх

ГИДРОЦИЛИНДР, ПОДЪЕМА ПОДБОРЩИКА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008319160	hyraulikzylinder	1
2	0008419400	шатун	1
3	0008419410	кольцо запорное	1
4	0008419390	труба	1
5	0006568150	клапан обратный	1
6	0006568160	панель	1
7	0002390420	кольцо запорное	1
8	0008419380	кпл.уплотнений	1
9	0002351242	шайба	2
9	0002355540	болт 6-гр.	2
9	0002382340	гайка стопорная	2

Наверх

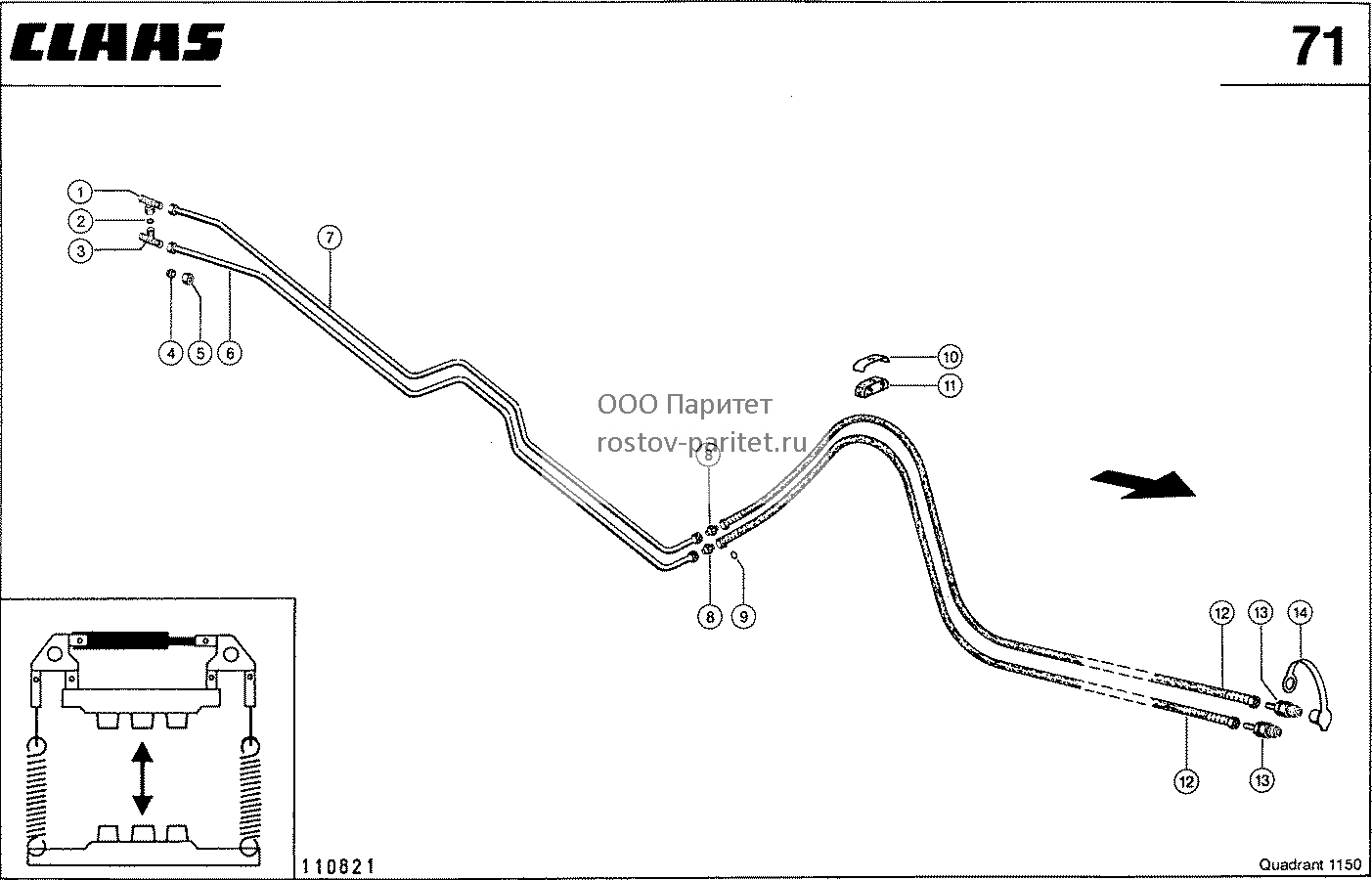

HYDRAULIKLEITUNGEN, PRESSDRUCKVERSTELLU - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002392650	патрубок т-обр.	1
2	0006072531	панель	1
3	0002387890	патрубок т-обр.	1
4	0004060821	кольцо профильное	0
5	0007507841	гайка накидная	0
6	0008306480	трубопровод	1
7	0008306460	трубопровод	1
8	0002387180	патрубок	2
9	0002114890	уплотнение	4
10	0006722090	скоба крепежная	1
11	0006836590	опорна резиновая	1
12	0006898460	шланг соединит.	2
13	0006898670	штепсель	2
14	0008129900	колпак пылезащ.	2

Наверх

HYDRAULIKLEITUNGEN, PRESSDRUCKVERSTELLU - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008306500	гидроцилиндр в сб	1
1	0008319150	гидроцилиндр	1
2	0002386930	патрубок угловой	1
3	0006836590	опорна резиновая	1
4	0006722090	скоба крепежная	1
5	0006898450	шланг соединит.	2
6	0008306400	трубопровод	1
6	0008319170	шланг соединит.	1
7	0006437070	клапан запорный	1
8	0002114890	уплотнение	2
9	0006832540	скоба крепежная	6
10	0006836580	опорна резиновая	6
11	0007138451	уголок опорный	1
12	0008306421	трубопровод	1
13	0008306441	трубопровод	1
14	0007507841	гайка накидная	0
15	0004060821	кольцо профильное	0

Наверх

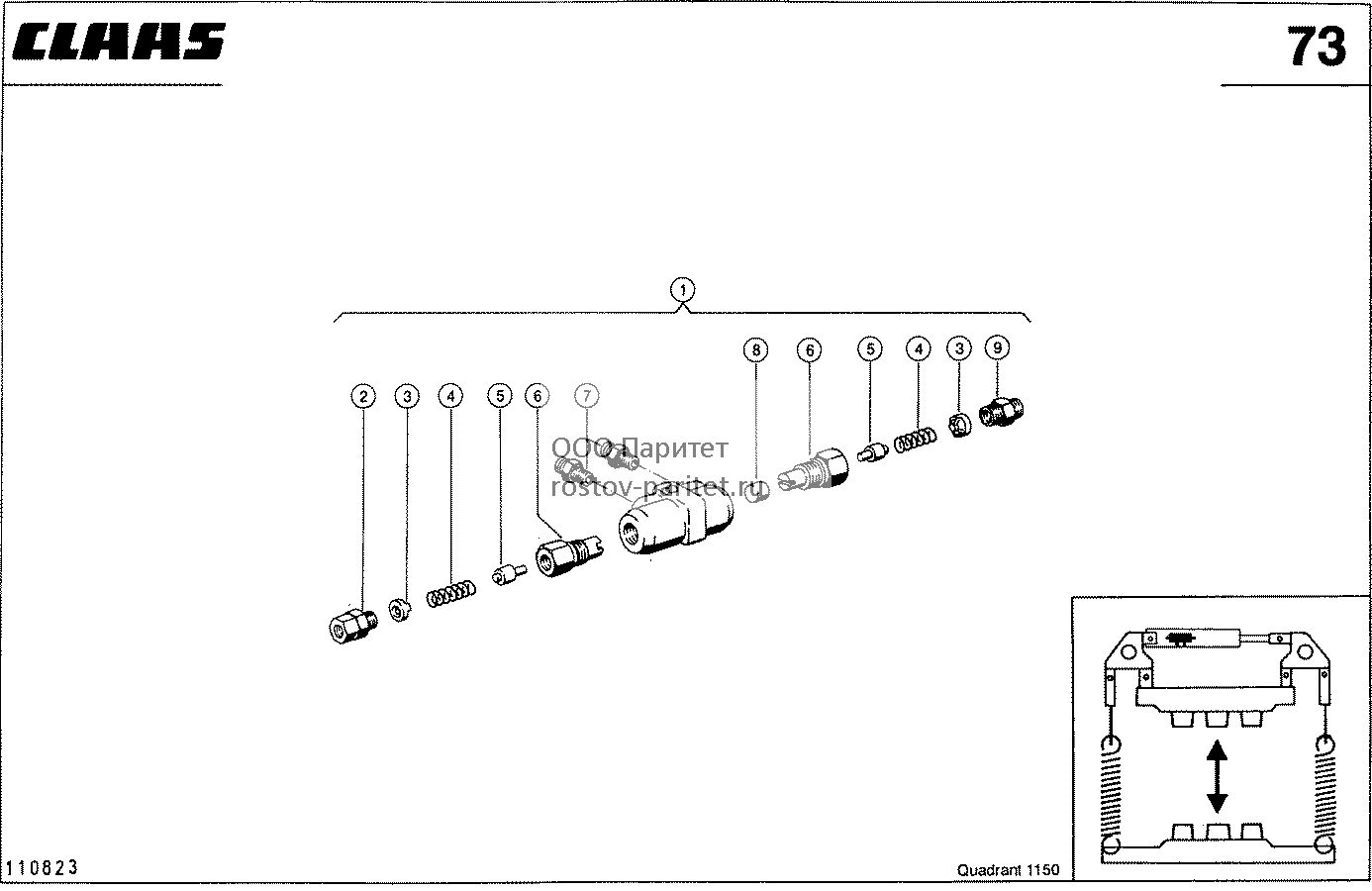

Запирающий клапан, Контроль плотности - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006437070	клапан запорный	1
2	0002391490	соединение резьб.	1
3	0006437040	направляющая пруж	2
4	0006437050	пружина сжатия	2
5	0006725841	клапан обратный	2
6	0006437030	вставка резьбовая	2
7	0002386650	штуцер	2
8	0002153120	ролик цилиндрич.	1
9	0002387120	штуцер	1

Наверх

Гидроцилиндр, Контроль плотности - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008306500	гидроцилиндр в сб	1
2	0006430410	гидроцилиндр	1
3	0005734710	гайка поршня	1
4	0002390290	кольцо п-образн.	2
5	0005734700	поршень	1
6	0005734690	шайба распорная	1
7	0006430451	шатун	1
8	0006563060	уплотнение	1
9	0002390730	кольцо задн.хода	1
10	0005734671	проволока	1
11	0005734662	головка цилиндра	1
12	0002390090	кольцо п-образн.	1
13	0002390080	скребок д/грязи	1
14	0002389421	гайка 6-гр.	1
15	0008306510	штуцер резьбовой	1
16	0002387120	штуцер	2

Наверх

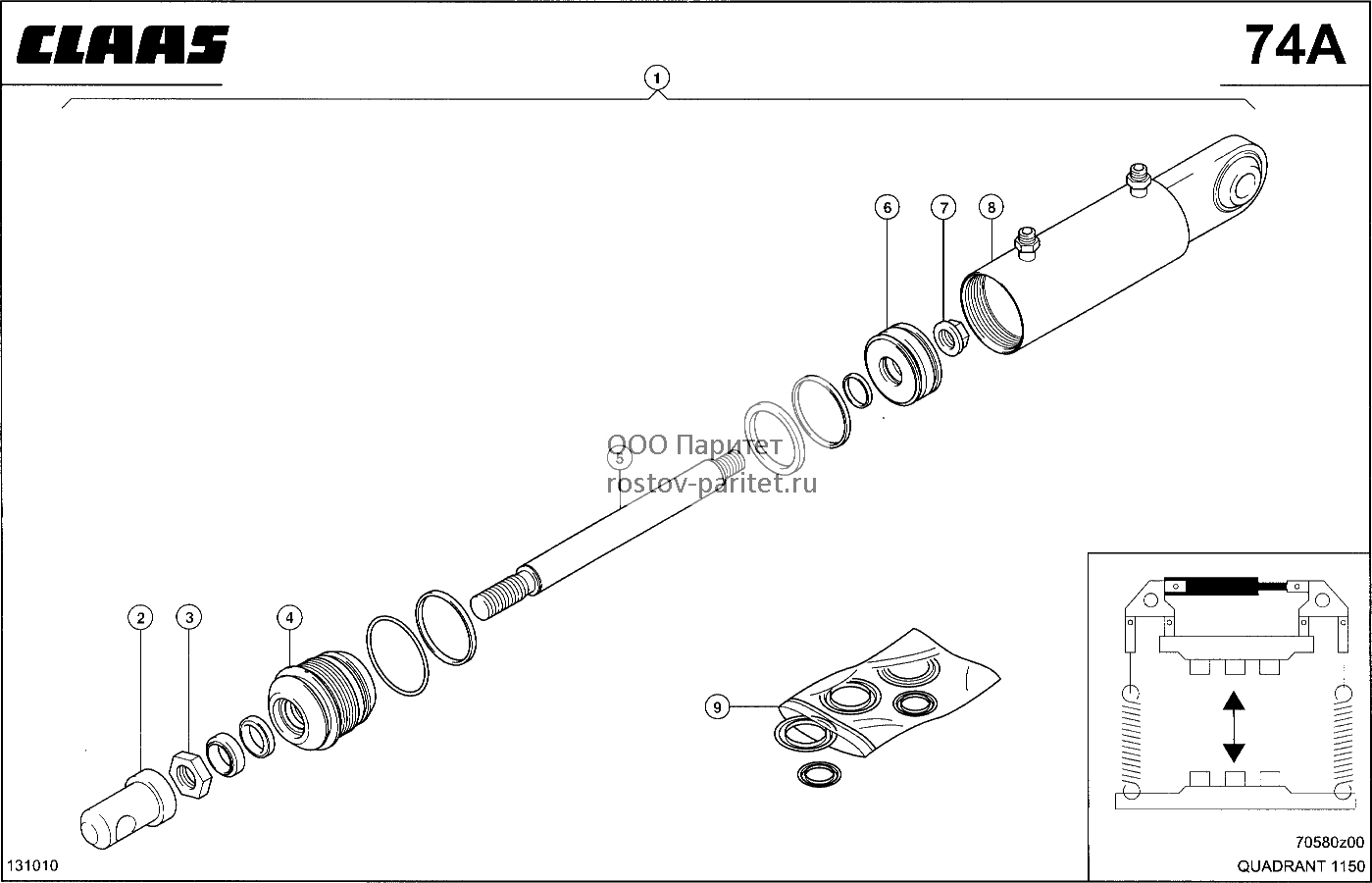

Гидроцилиндр, Контроль плотности - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008319150	гидроцилиндр	1
2	0008419440	труба	1
3	0002363270	гайка 6-гр.	1
4	0008419460	направляющая	1
5	0008419450	шатун	1
6	0008419470	поршень	1
7	0008419180	винт	1
8	0008419440	труба	1
9	0008419430	кпл.уплотнений	1

Наверх

ГИДРОПРОВОДЫ, ВЫТАЛКИВАТЕЛЬ ТЮКА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008310470	шланг соединит.	1
2	0008310490	шланг соединит.	1
3	0008313140	гидроцилиндр	1
4	0002392800	штуцер г-образный	2
5	0004060821	кольцо профильное	0
6	0007507841	гайка накидная	0
7	0006832540	скоба крепежная	1
8	0006836580	опорна резиновая	1
9	0007138451	уголок опорный	1
10	0002157990	штуцер	4
10	0002383650	штуцер	4
11	0002113310	адаптер редукц.	2
12	0007233981	трубопровод	1
13	0006978010	кран с сфер.проб.	1
14	0008307440	трубопровод	1
15	0008307271	уголок	1
16	0008307460	трубопровод	1
17	0002153460	клапан обратный	1
18	0008307420	трубопровод	1
19	0008177551	распределитель	1

Наверх

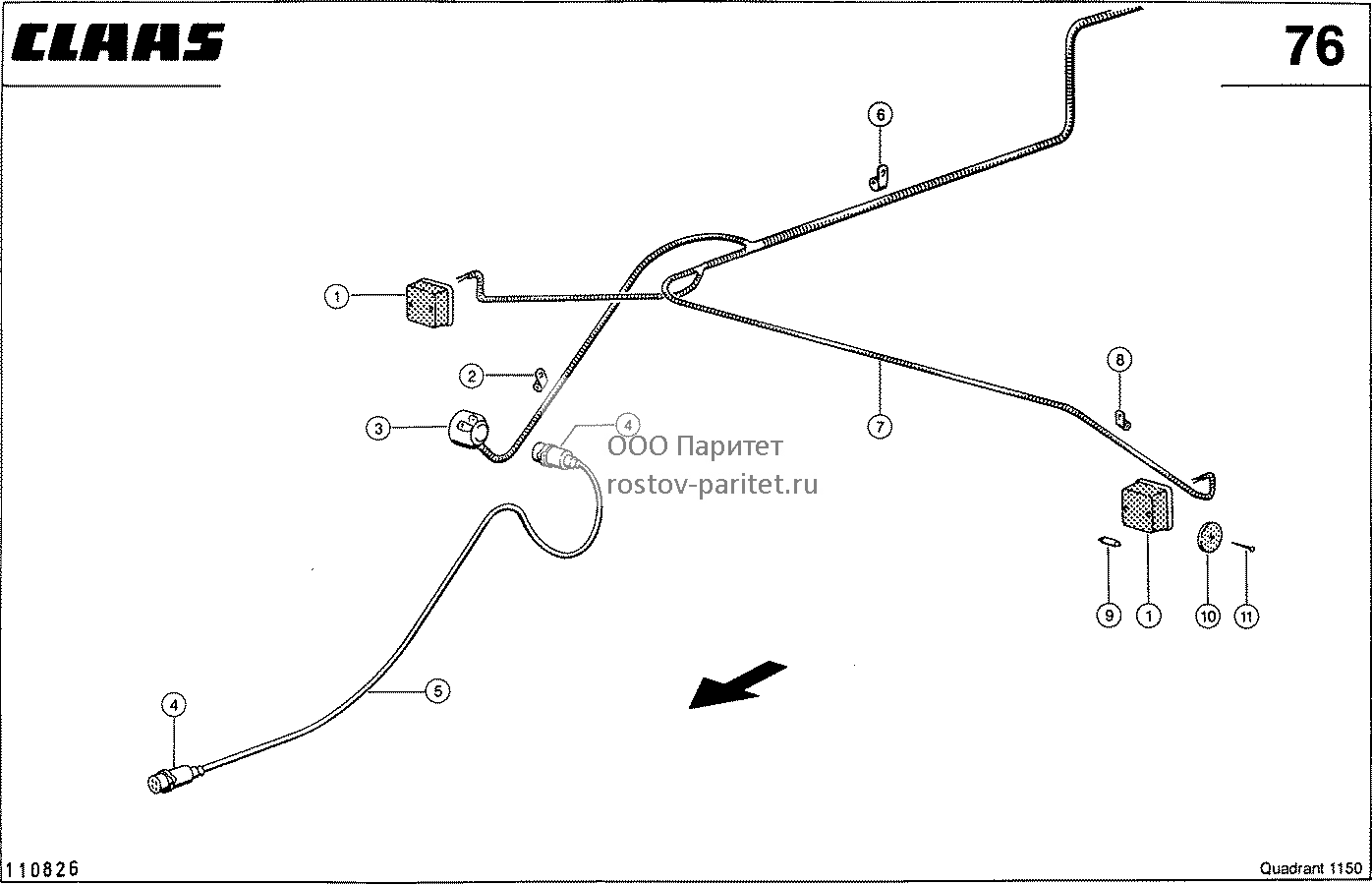

ОСВЕЩЕНИЕ, ПЕРЕДН. - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000664210	фонарь стояночный	2
2	0002154040	скоба трубная	3
3	0006583601	розетка	1
4	0006738182	штепсель	2
5	0008184880	кпл. кабелей	1
6	0002154050	скоба трубная	5
7	0000117401	кпл. кабелей	1
8	0002154030	скоба трубная	6
9	0001779060	лампа накаливания	2
10	0002112890	отражатель	4
11	0002379501	заклепка глухая	4

Наверх

ОСВЕЩЕНИЕ ЗАДН. - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008306350	кронштейн	1
2	0009689980	фонарь габаритный	2
3	0006714400	отражатель красн.	2
4	0006584030	фонарь номерн.зн.	2
5	0001779060	лампа накаливания	2
6	0002361700	гайка 6-гр.	4
6	0002374420	винт с 6-гр.гол.	4
6	0002393870	шайба контактная	4
7	0000117410	кпл. кабелей	1
8	0002154030	скоба трубная	6
9	0002007060	защита кромок	0
10	0002154050	скоба трубная	8
11	0002335460	лампа накаливания	4
12	0002449820	лампа накаливания	2
13	0002112890	отражатель	4
14	0002379501	заклепка глухая	4
15	0008110150	отражатель	2
16	0008305790	кронштейн	2
17	0002361690	гайка 6-гр.	4
17	0002374660	болт 6-гр.	4
17	0002393860	шайба контактная	8
18	0002150310	шайба	4
18	0002372160	гайка 6-гр.	4
18	0002420440	винт с цил.гол.	4

Наверх

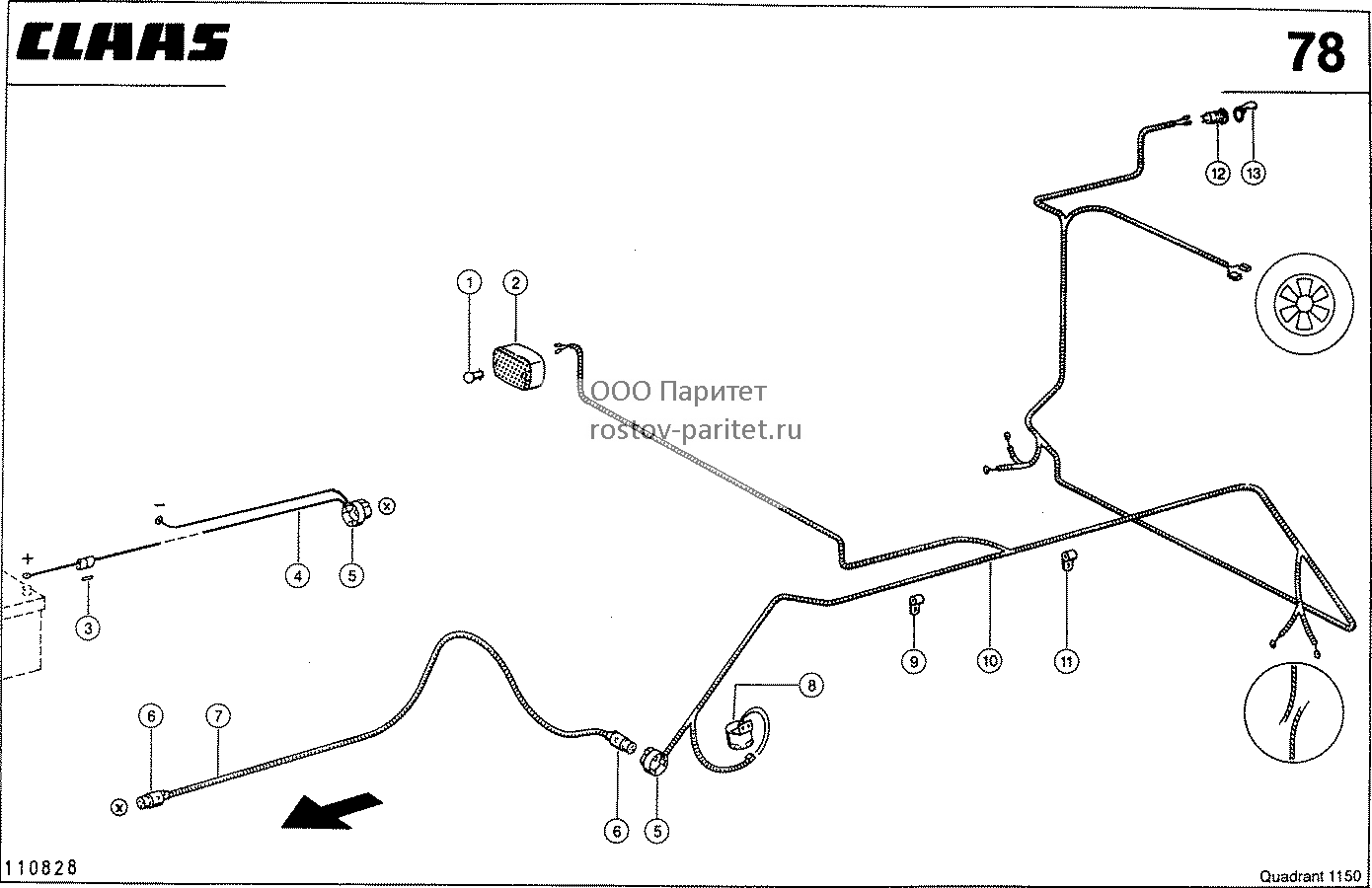

ЭЛЕКТРИКА ДЛЯ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001787620	штекер плоский	2
0	0002337950	колодка пл.штек.	1
1	0002335460	лампа накаливания	1
2	0009691141	лампочка сигн.	1
3	0002339000	вставка плавкая	1
4	0000117080	кпл. кабелей	1
5	0002135730	розетка	2
6	0002135740	штепсель	2
7	0000117061	кабель	1
8	0008255150	сигнал звуковой	1
9	0002154030	скоба трубная	17
10	0000117340	кпл. кабелей	1
11	0002154040	скоба трубная	10
12	0006585231	розетка	1
13	0006585240	крышка	1

Наверх

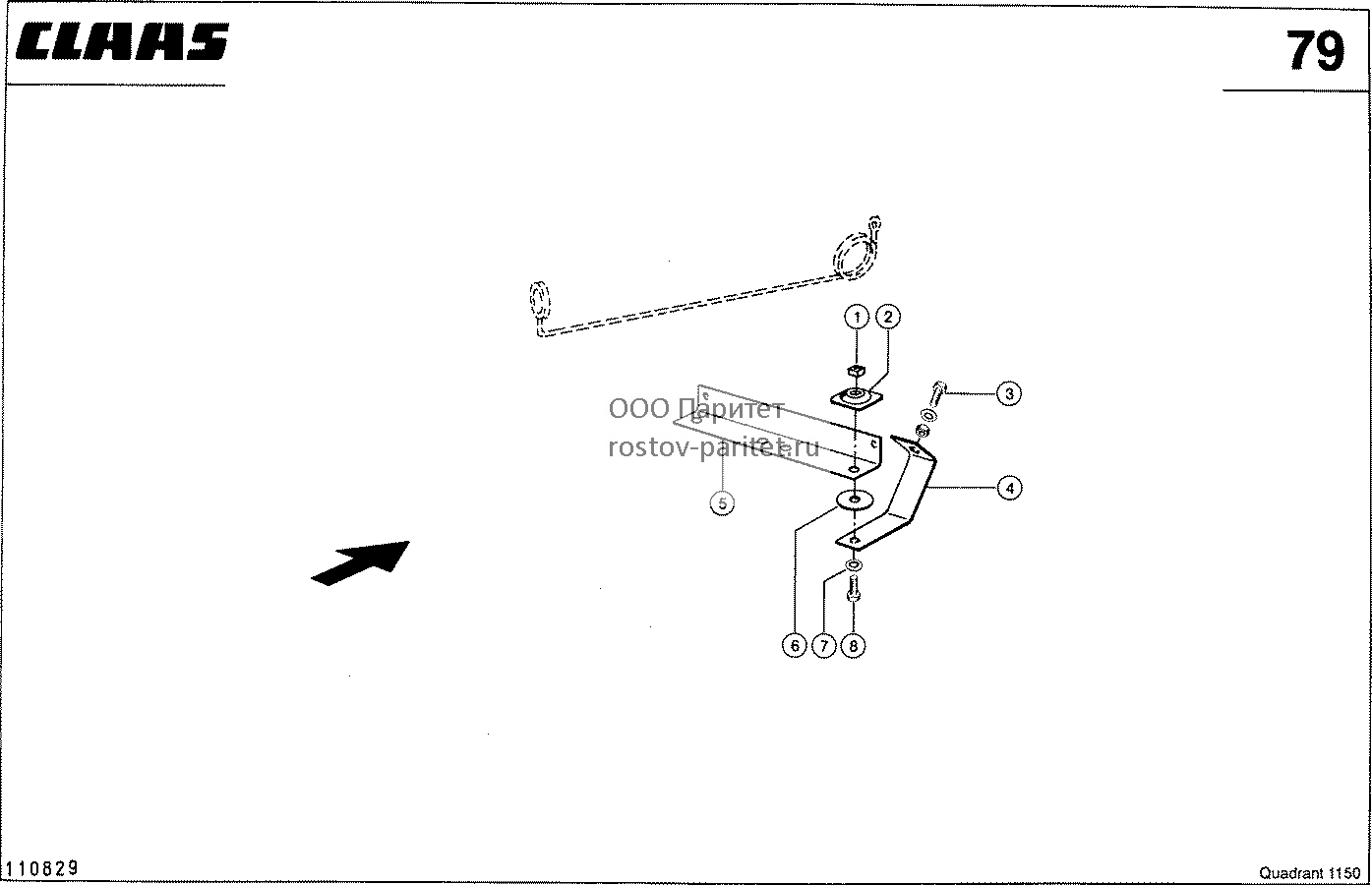

FADENBRUCHANZEIGE - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002358330	гайка 4-гр.	4
2	0000103410	гильза изолирующ.	4
3	0002361700	гайка 6-гр.	4
3	0002362000	болт 6-гр.	4
3	0002393870	шайба контактная	4
4	0008305850	уголок	4
5	0008305860	шина контактная	2
6	0000103400	шайба изолирующая	4
7	0002393870	шайба контактная	4
8	0002374420	винт с 6-гр.гол.	4

Наверх

ВЕНТИЛЯТОР ОЧИСТКИ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002154030	скоба трубная	2
2	0000104115	выкл.предельный	1
3	0008260451	вентилятор	2
4	0002379830	гайка стопорная	8
4	0002380940	болт 6-гр.	8
4	0002393860	шайба контактная	16
5	0002154040	скоба трубная	2
6	0000117281	адаптер кабельный	1
6	0008352520	кпл. кабелей	1
7	0001787010	вставка плавкая	2
8	0002382500	бухта кабеля	3
9	0008312771	щиток направл.	2
10	0002361700	гайка 6-гр.	12
10	0002393870	шайба контактная	12
10	0006100981	винт полупотайной	12
11	0008313180	кронштейн	4

Наверх

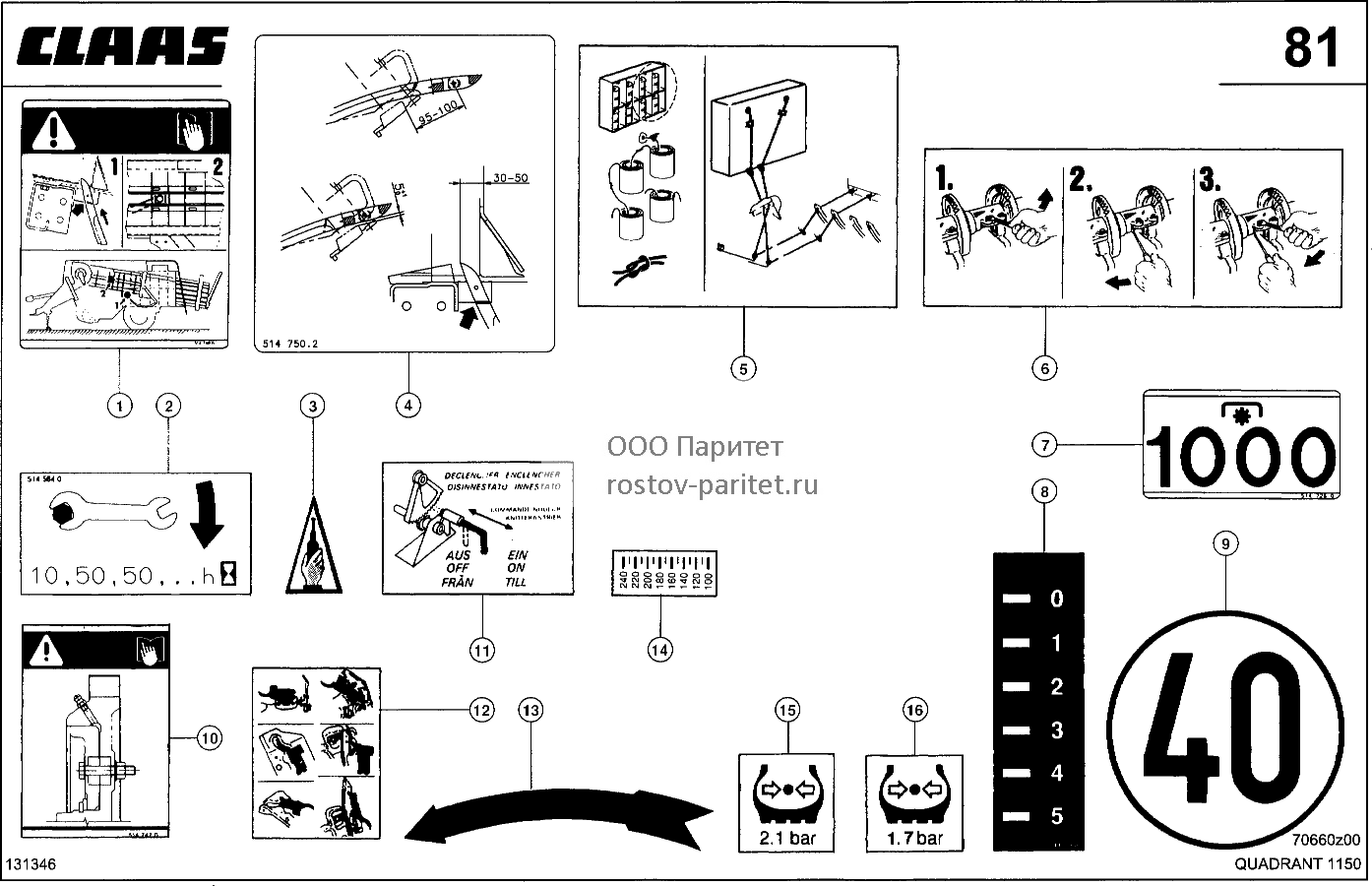

НАКЛЕЙКИ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005147490	наклейка	1
2	0005145840	наклейка	10
3	0009241121	картинка перевод.	43
4	0005147502	наклейка	1
5	0005147480	наклейка	2
6	0005145210	наклейка	1
7	0005147280	наклейка	1
8	0005147580	наклейка	1
9	0005144440	наклейка	0
9	0009695801	картинка перевод.	0
10	0005147470	наклейка	1
11	0005140841	наклейка	1
12	0005145890	наклейка	1
13	0005141581	наклейка	1
14	0005147670	наклейка	1
15	0005141963	наклейка	2
16	0005147360	наклейка	2

Наверх

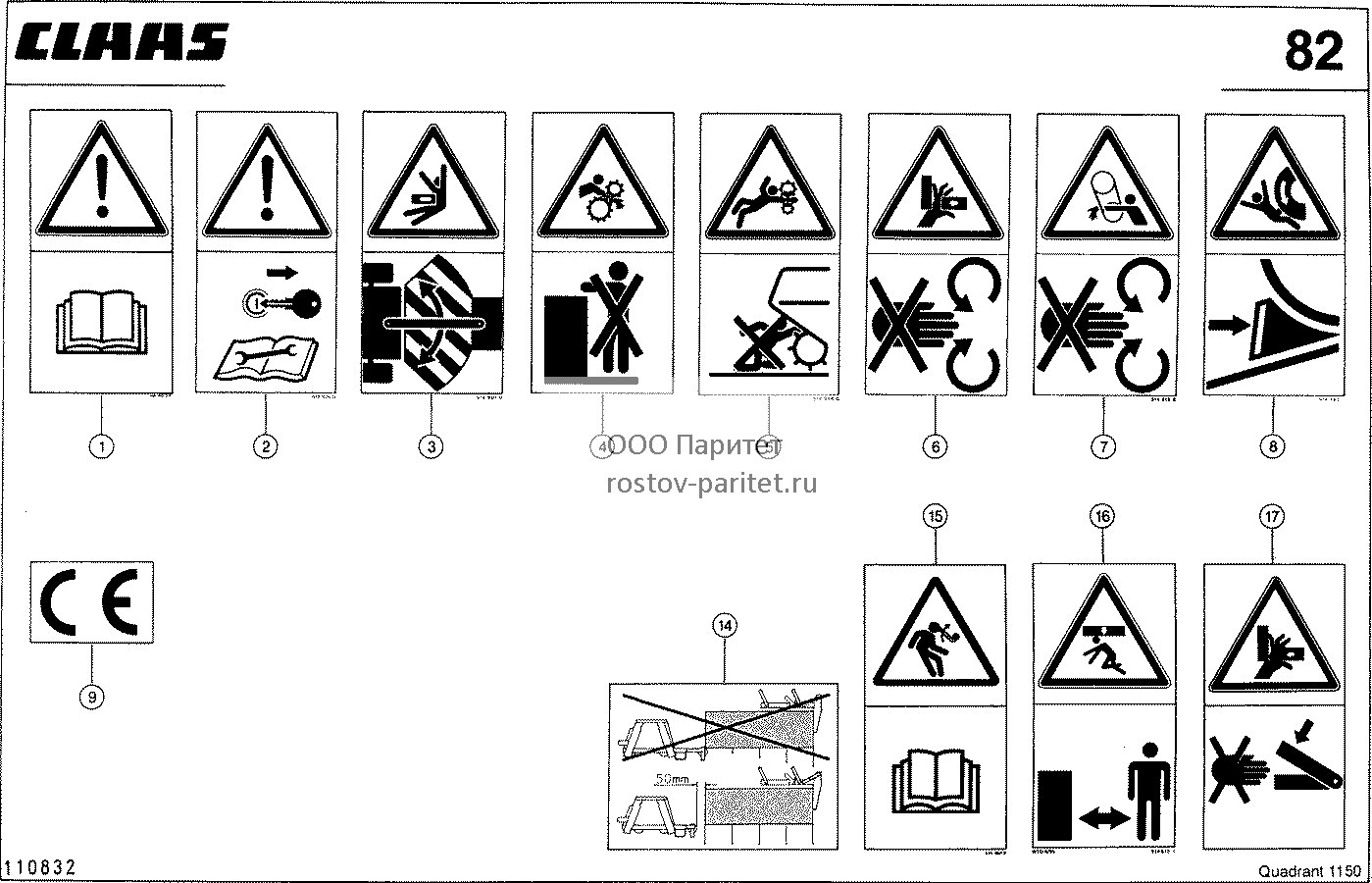

НАКЛЕЙКИ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005149450	наклейка внимание	1
2	0005148260	наклейка	1
3	0005148010	наклейка	2
4	0005148450	наклейка	1
5	0005148440	наклейка	2
6	0005148120	наклейка	4
7	0005148150	наклейка	4
8	0005148430	наклейка	2
9	0005147870	наклейка	1
14	0005151520	наклейка	1
15	0005149520	наклейка	1
16	0005146121	наклейка	2
17	0005148140	наклейка	2

Наверх

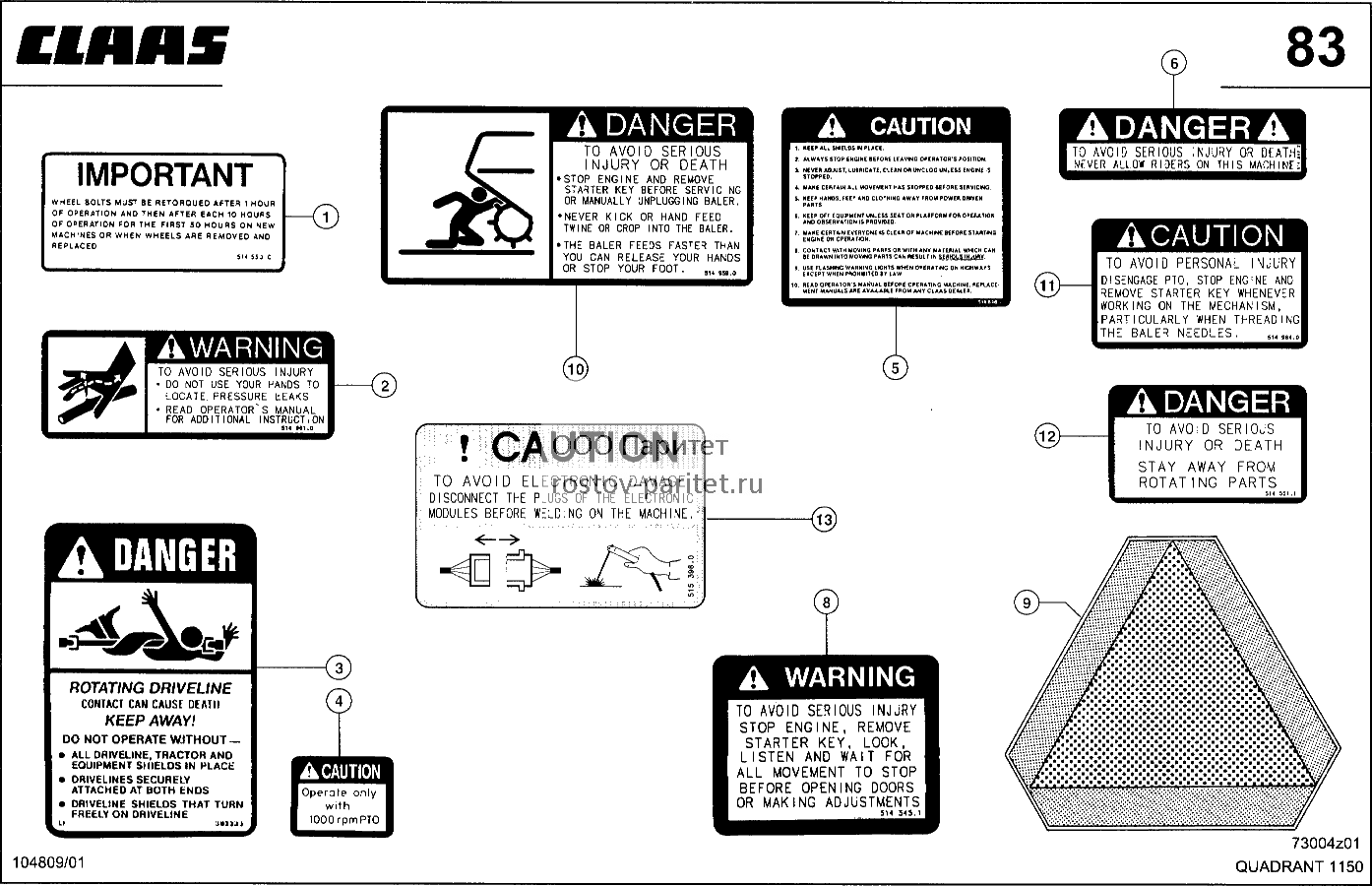

НАКЛЕЙКИ, ИСПОЛНЕНИЕ США - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0005144242	наклейка	2
1	0005145532	наклейка	2
2	0005149610	наклейка	2
3	0005144232	наклейка	4
4	0005140401	наклейка	1
5	0005148481	наклейка	1
6	0005148472	наклейка	1
8	0005145451	наклейка	7
9	0005141551	наклейка	1
10	0005149590	наклейка	4
11	0005149640	наклейка	4
12	0005149610	наклейка	2
13	0005153980	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0004362240	наклейка	2
2	0004362180	наклейка	3
3	0004362490	наклейка	3

Наверх

Дополнительное оборудование - CLAAS QUADRANT 1150

Штабелер тюков, - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	8
1	0002373830	болт 6-гр.	8
1	0002393880	шайба контактная	8
2	0008308551	стойка	1
3	0008308601	кронштейн	3
5	0008308663	мост поддержив.	1
6	0002369420	пресс-масленка	1
7	0008309611	втулка	2
8	0002335261	палец	2
9	0002339930	палец	3
10	0005001261	кольцо установ.	4
11	0008308581	стойка	2
12	0002361730	гайка 6-гр.	4
13	0002393910	шайба контактная	2
14	0002355860	болт 6-гр.	2
15	0002361720	гайка 6-гр.	8
15	0002393890	шайба контактная	8
15	0002423810	болт 6-гр.	8
17	0002343410	шайба	5
18	0006737490	штекер с пружиной	5
19	0008308644	стойка	2
20	0002356672	штифт распорный	1
21	0008311150	опора стойки	1
22	0006656660	штекер с пружиной	1
23	0008082660	рычаг предохр.	1

Наверх

Штабелер тюков, Колеса - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0006820580	шланг	2
1	0002361710	гайка 6-гр.	8
2	0002368310	шайба	4
3	0000000170	пружина сжатия	4
4	0008085472	пластина тормозн.	2
5	0008415410	пластина тормозн.	2
6	0002364640	винт полупотайной	4
7	0002379501	заклепка глухая	16
8	0008085461	накладка фрикц.	4
9	0006851691	шайба упорная	4
10	0009488460	втулка подшипника	4
11	0002369420	пресс-масленка	2
12	0002361700	гайка 6-гр.	12
12	0002374420	винт с 6-гр.гол.	12
12	0002393870	шайба контактная	12
13	0008166973	диск тормозной	2
14	0008309530	ступица	2
15	0002376070	штифт распорный	2
16	0002376142	штифт распорный	2
17	0008309501	опора рул.управл.	2
18	0009542240	шина	2
19	0009559750	колесо дисковое	2
20	0006550710	болт креп.колеса	10
21	0002135530	клапан резиновый	2
22	0002356060	гайка 6-гр.	6
23	0002339670	шкив натяжной	6
24	0009559220	шейка оси	2
25	0006550882	шайба упорная	2
26	0006734280	кольцо уплотнит.	2
27	0002359220	ш/подш.радиальный	2
28	0006734210	ступица колеса	2
29	0002377710	ш/подш.радиальный	2
30	0001782580	кольцо уплотн.	2
31	0002343060	шайба	2
32	0009118240	шайба	2
33	0002449360	шайба стопорная	2
34	0002388190	гайка шлицевая	2

Наверх

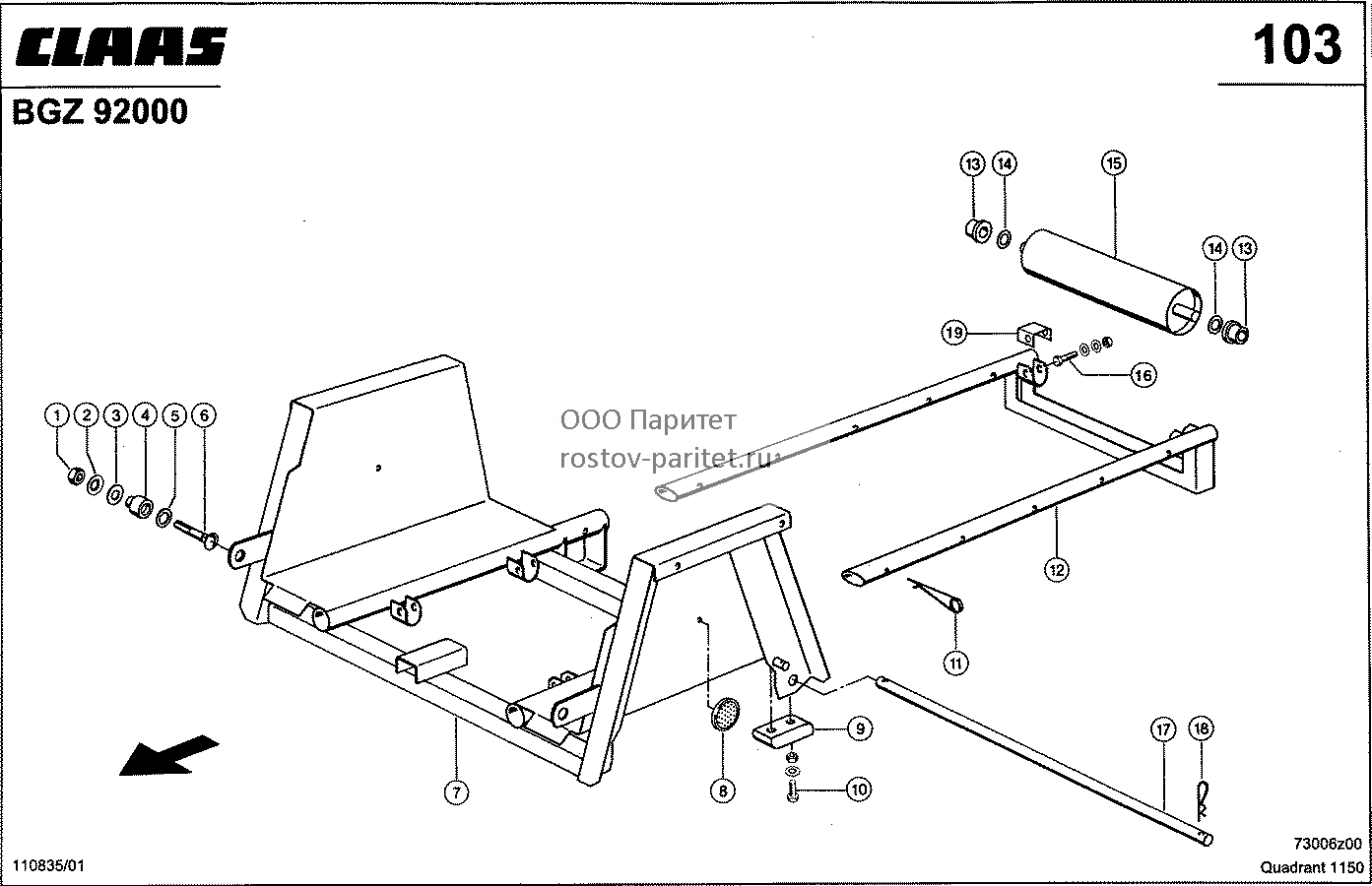

Штабелер тюков, Промежуточный лоток - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361730	гайка 6-гр.	2
2	0002393910	шайба контактная	2
3	0002343370	шайба	2
4	0008308922	втулка	2
5	0002343690	шайба	2
6	0002354080	винт полупотайной	2
7	0008308125	желоб	1
8	0002112890	отражатель	2
9	0008165420	направляющая	2
10	0002361700	гайка 6-гр.	4
10	0002374420	винт с 6-гр.гол.	4
10	0002393870	шайба контактная	4
11	0005221650	пружина чеки	2
12	0008307993	удлинитель	1
13	0009549820	втулка пластмас.	6
14	0002380600	шайба	2
15	0008309151	ролик	3
16	0002378540	болт 6-гр.	6
16	0002381320	гайка стопорная	6
16	0002393870	шайба контактная	12
17	0008311070	вал	1
18	0006737490	штекер с пружиной	2
19	0008318740	щиток	2

Наверх

Штабелер тюков, Тормоз тюка - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374530	болт 6-гр.	2
2	0007215340	шайба распорная	2
3	0002368310	шайба	2
4	0002379470	гайка стопорная	2
5	0008311370	пластина тормозн.	1
6	0002361710	гайка 6-гр.	4
7	0002393880	шайба контактная	4
8	0009086870	пружина растяжен.	2
9	0007510260	рым-болт	2
10	0009804640	буфер упорный	2
11	0002393931	шайба контактная	2
12	0002361700	гайка 6-гр.	2

Наверх

Штабелер тюков, Верхние заслонки - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002370260	шплинт	4
2	0002342340	шайба	0
2	0002342950	шайба	8
3	0002369420	пресс-масленка	10
4	0006496940	подшипник	4
5	0002361690	гайка 6-гр.	12
5	0002374660	болт 6-гр.	12
5	0002393860	шайба контактная	12
6	0002361700	гайка 6-гр.	4
6	0002393870	шайба контактная	4
6	0006100971	винт полупотайной	4
7	0008309281	пластина подш.лев	1
7	0008309291	пластина подш.пр.	1
8	0002361700	гайка 6-гр.	4
8	0002374390	болт 6-гр.	4
8	0002393870	шайба контактная	4
9	0002361710	гайка 6-гр.	4
9	0002373830	болт 6-гр.	4
9	0002393880	шайба контактная	4
10	0008121260	подшипник фланцев	2
11	0000085610	втулка	2
12	0002365520	шпилька	2
13	0005034141	кольцо установ.	2
14	0000085590	втулка	4
15	0008309372	дверка левая	1
15	0008309382	дверка правая	1
16	0002379470	гайка стопорная	4
17	0002352201	болт 6-гр.	4
17	0002361710	гайка 6-гр.	4
17	0002393880	шайба контактная	4
18	0009162328	пружина растяжен.	4
19	0008311100	дверка левая	1
19	0008311110	дверка правая	1
20	0008309460	рычаг	2
21	0002356812	штифт распорный	2
22	0002356532	штифт распорный	2
23	0002379470	гайка стопорная	4
24	0005233050	втулка направляющ	4
25	0002113682	ролик ходовой	4
26	0008180591	палец	4

Наверх

Штабелер тюков, Нижняя заслонка - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002369420	пресс-масленка	2
2	0006798370	втулка	4
3	0002361710	гайка 6-гр.	4
3	0002374530	болт 6-гр.	4
3	0002393880	шайба контактная	4
4	0008308071	стойка подшипника	2
5	0008307825	крышка	1
6	0002382340	гайка стопорная	2
7	0006716970	втулка пластмас.	4
8	0008308051	ролик	2
9	0008307872	втулка	2
10	0002355600	болт 6-гр.	2
11	0002378540	болт 6-гр.	8
11	0002381320	гайка стопорная	8
11	0002393870	шайба контактная	16
12	0009549820	втулка пластмас.	8
13	0008309151	ролик	4
14	0008311120	пластина подгон.	0

Наверх

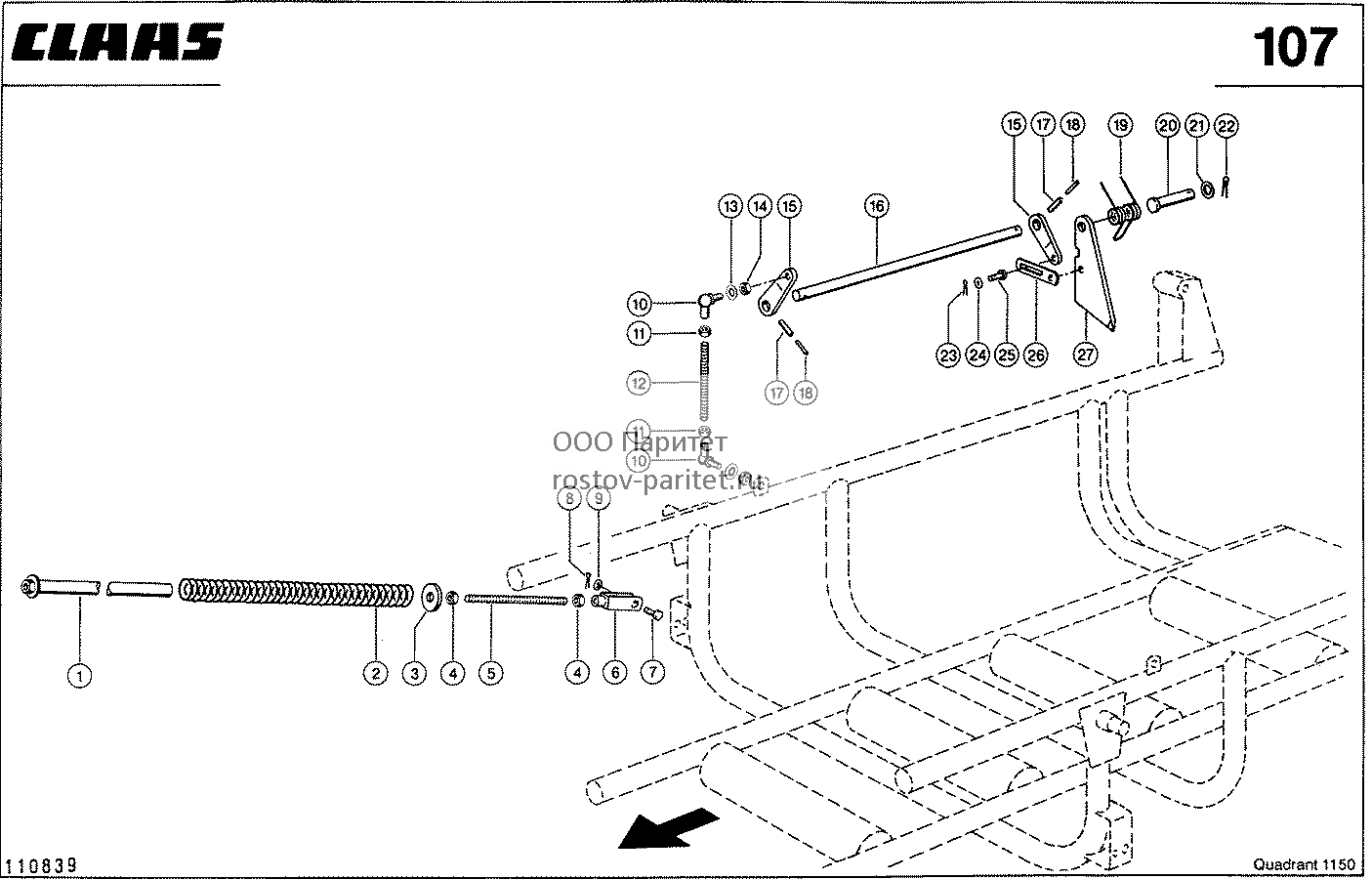

Штабелер тюков, Фиксатор - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008309312	направляющая пруж	2
2	0008309300	пружина сжатия	2
3	0002330310	шайба	2
4	0002361720	гайка 6-гр.	4
5	0006296100	винт ходовой	2
6	0002365690	головка вилки	2
7	0002335820	палец	2
8	0002350890	шплинт	2
9	0002351242	шайба	2
10	0006020650	шарнир угловой	4
11	0002361710	гайка 6-гр.	4
12	0008308530	тяга резьбовая	2
13	0002393880	шайба контактная	4
14	0002361710	гайка 6-гр.	4
15	0008308432	рычаг переключ.	4
16	0008308524	вал	2
17	0002356652	штифт распорный	4
18	0002356250	штифт распорный	4
19	0008309620	пружина	2
20	0002339930	палец	2
21	0002342950	шайба	2
22	0002377390	шплинт	2
23	0002350890	шплинт	4
24	0002368310	шайба	4
25	0006321330	палец	4
26	0008308511	накладка	4
27	0008309340	упор	2

Наверх

Штабелер тюков, Транспортировочный механизм - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351510	кольцо стопорное	3
2	0002113682	ролик ходовой	3
3	0008308371	рычаг управления	2
4	0002361720	гайка 6-гр.	1
4	0002374620	болт 6-гр.	1
4	0002393890	шайба контактная	2
5	0008308393	вал распределит.	1
6	0002370260	шплинт	2
7	0002342340	шайба	0
7	0002342950	шайба	4
8	0006496940	подшипник	2
9	0002361690	гайка 6-гр.	6
9	0002374660	болт 6-гр.	6
9	0002393860	шайба контактная	6
10	0002356250	штифт распорный	2
11	0002356652	штифт распорный	2
12	0008308351	рычаг органичит.	1
13	0002350840	шплинт	8
14	0002369480	шайба	0
14	0002369490	шайба	8
15	0008309580	палец	3
16	0000085110	втулка	10
17	0002381320	гайка стопорная	2
18	0002361700	гайка 6-гр.	2
18	0002393870	шайба контактная	2
18	0002442230	болт 6-гр.	2
19	0008310720	расцепитель	1
20	0008309331	накладка	2
21	0008309591	вилка	1
22	0009400020	зажим для троса	2
23	0002361690	гайка 6-гр.	2
24	0008311091	трос стальной	1
25	0002361710	гайка 6-гр.	3
26	0002112470	болт 6-гр.	1
27	0005002981	пружина растяжен.	2
28	0008308322	накладка	4
29	0008309411	палец резьбовой	4
30	0002393890	шайба контактная	8
31	0002361720	гайка 6-гр.	8
32	0002361710	гайка 6-гр.	2
32	0002393880	шайба контактная	2
32	0002422400	винт с цил.гол.	2
33	0008310710	шина расцепл.	1
34	0008309570	палец	1
35	0000130040	пружина растяжен.	2
36	0002368260	шайба	2
37	0002350840	шплинт	2
38	0002352211	болт 6-гр.	1
39	0002379470	гайка стопорная	2

Наверх

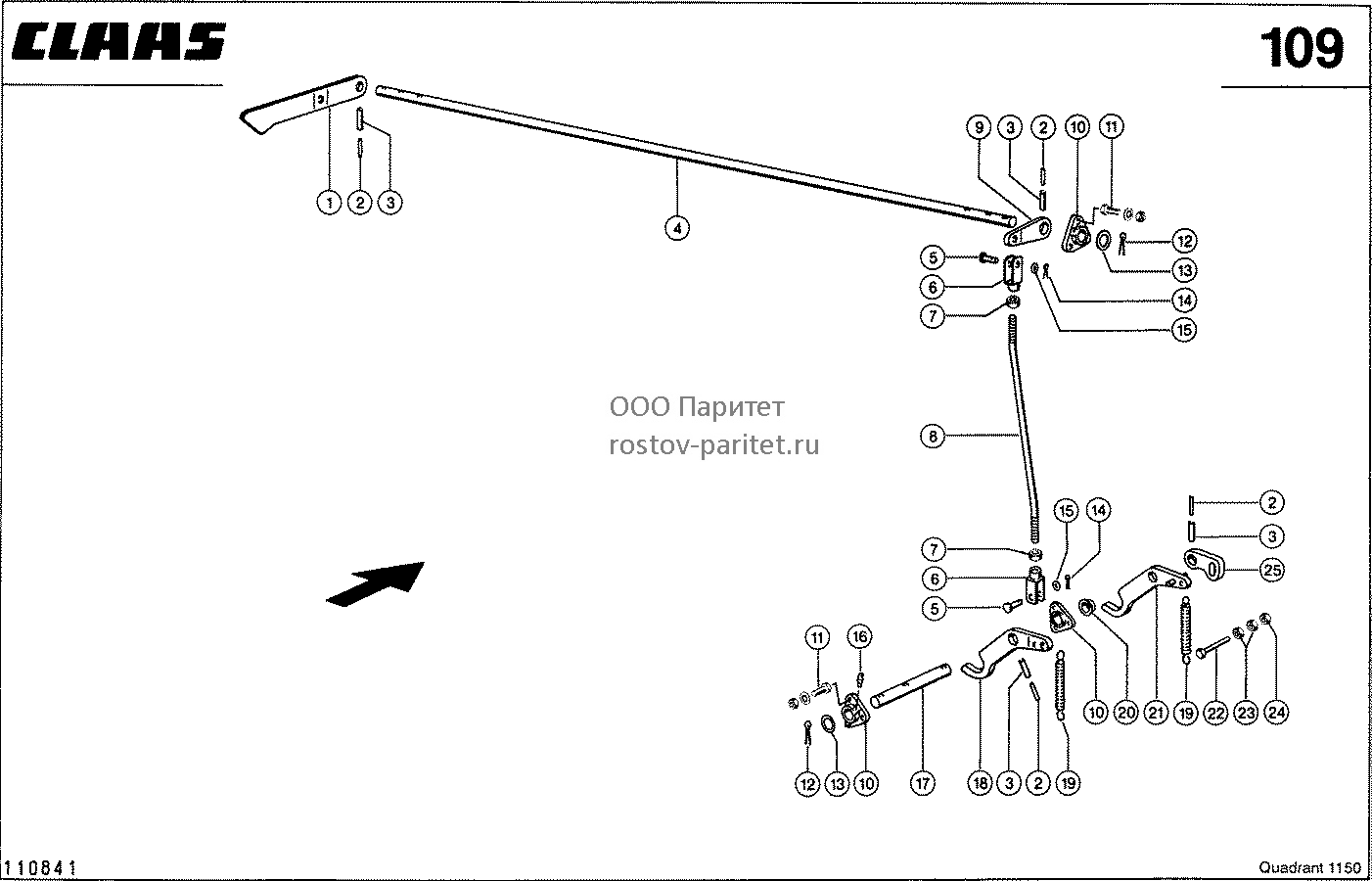

BALLENSTAPLER, STEUERUNG DER OBEREN KLA - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008308402	рычаг переключ.	1
2	0002356250	штифт распорный	6
3	0002356652	штифт распорный	6
4	0008308424	вал управления	1
5	0006321330	палец	4
6	0006321270	головка вилки	4
7	0002361710	гайка 6-гр.	4
8	0008308451	тяга	2
9	0008308432	рычаг переключ.	1
10	0006496940	подшипник	6
11	0002361690	гайка 6-гр.	18
11	0002374660	болт 6-гр.	18
11	0002393860	шайба контактная	18
12	0002370260	шплинт	4
13	0002342340	шайба	0
13	0002342950	шайба	4
14	0002350890	шплинт	4
15	0002382920	шайба	4
16	0002369420	пресс-масленка	6
17	0008308473	ось	2
18	0008308464	крюк	2
19	0009308870	пружина растяжен.	4
20	0000085140	втулка	2
21	0008309230	крюк левый	1
21	0008309240	крюк правый	1
22	0002380920	болт 6-гр.	2
23	0002361700	гайка 6-гр.	4
24	0002381320	гайка стопорная	2
25	0008309251	поводок	2

Наверх

BALLENSTAPLER, STEUERUNG DER UNTEREN KL - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008308413	рычаг переключ.	1
2	0002356250	штифт распорный	6
3	0002356652	штифт распорный	6
4	0008308424	вал управления	1
5	0006321330	палец	4
6	0006321270	головка вилки	4
7	0002361710	гайка 6-гр.	4
8	0008308432	рычаг переключ.	3
9	0006496940	подшипник	2
10	0002369420	пресс-масленка	2
11	0002361690	гайка 6-гр.	6
11	0002374660	болт 6-гр.	6
11	0002393860	шайба контактная	6
12	0002370260	шплинт	2
13	0002342340	шайба	0
13	0002342950	шайба	4
14	0002350890	шплинт	4
15	0002382920	шайба	4
16	0008308441	тяга	2
17	0002445762	штифт распорный	2
18	0008308493	защелка	2
19	0009308870	пружина растяжен.	2
20	0002342340	шайба	0
20	0002342950	шайба	4
21	0002356652	штифт распорный	4
22	0008308503	вал храповика	2

Наверх

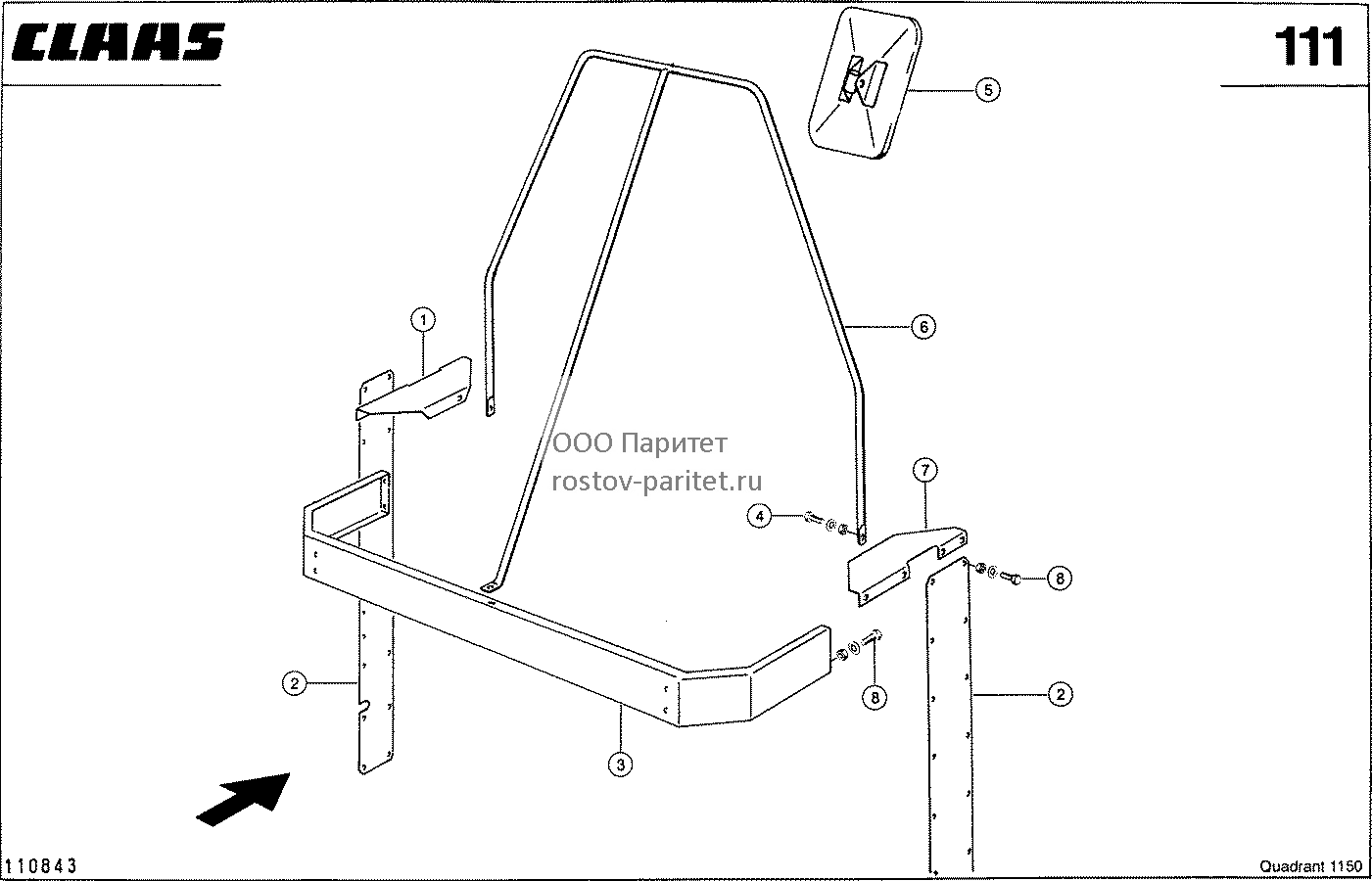

Штабелер тюков, Защиты - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
0	0001787380	стекло зеркальное	1
1	0008308691	крышка стойки л.	1
2	0008308671	щиток	2
3	0008311131	скоба	1
4	0002361700	гайка 6-гр.	3
4	0002374420	винт с 6-гр.гол.	3
4	0002393870	шайба контактная	3
5	0000108780	зеркало	1
6	0008308712	кронштейн зеркала	1
7	0008308701	крышка стойки п.	1
8	0002361700	гайка 6-гр.	40
8	0002374390	болт 6-гр.	40
8	0002393870	шайба контактная	40

Наверх

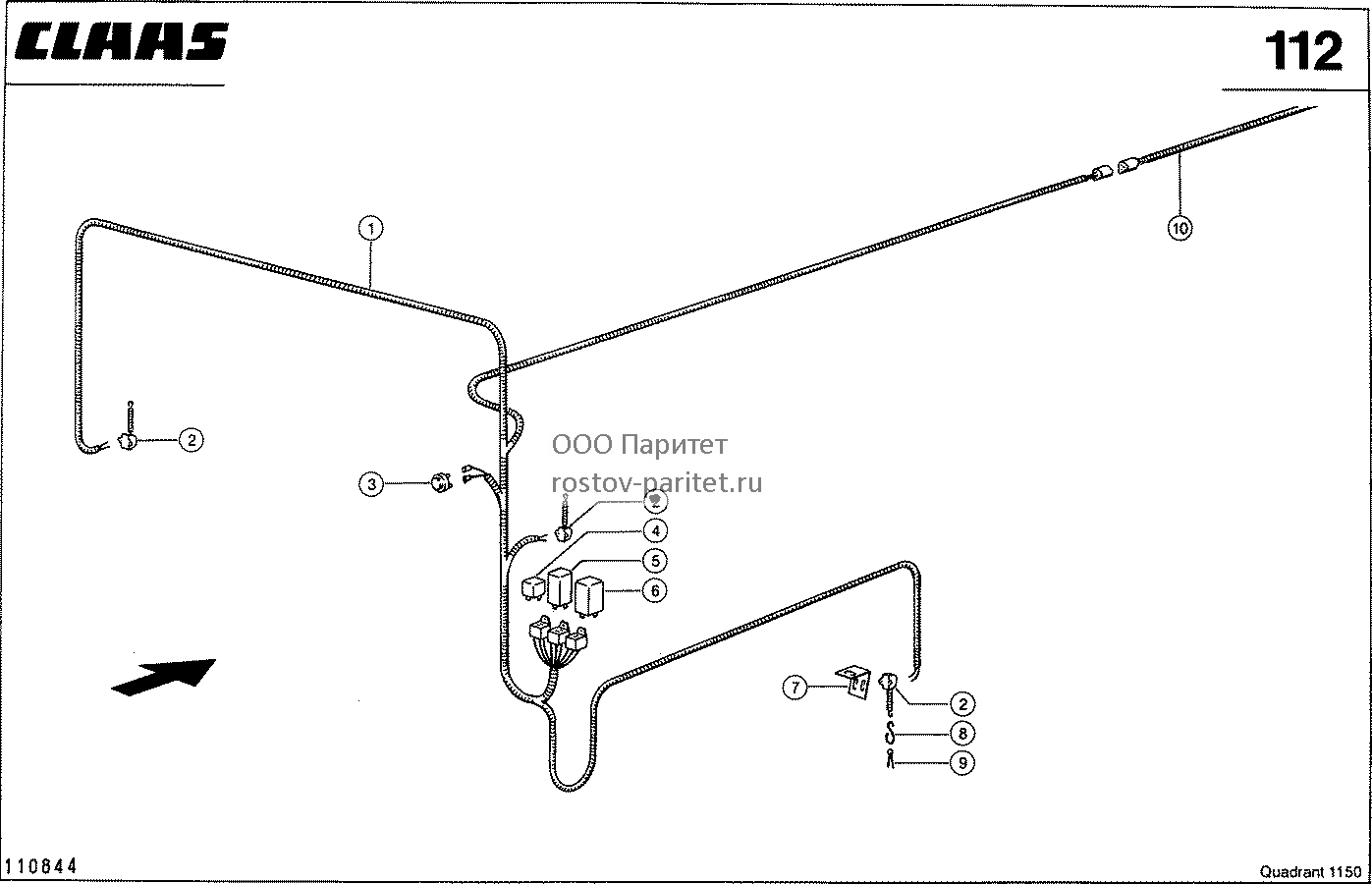

BALLENSTAPLER, ELEKTRISCHE KLAPPENUEBER - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000117420	кпл. кабелей	1
2	0006744390	выкл.натяжной	3
3	0000124660	кнопка нажимная	1
4	0007440711	реле дистанц.	1
5	0000117010	реле импульсное	1
6	0000116692	реле времени	1
7	0008309640	кронштейн	1
8	0007721720	крюк	1
9	0002351190	шплинт	1
10	0000117000	кпл. кабелей	1

Наверх

Штабелер тюков, Освещение - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002112890	отражатель	2
2	0009689980	фонарь габаритный	2
3	0006714400	отражатель красн.	2
4	0000116911	кпл. кабелей	1
5	0002154030	скоба трубная	10
5	0002154040	скоба трубная	7
6	0002335460	лампа накаливания	4
7	0002449820	лампа накаливания	2
8	0006593591	уголок привинчив.	2

Наверх

ОБЗОР - CLAAS QUADRANT 1150

ЭЛЕМЕНТЫ ПРИВОДА - CLAAS QUADRANT 1150

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008312720	цепь роликовая	1
2	0008312730	цепь роликовая	1
3	0002332931	цепь роликовая	1

Наверх
