ПРИВОДЫ - CLAAS QUADRANT 2100/2100 N

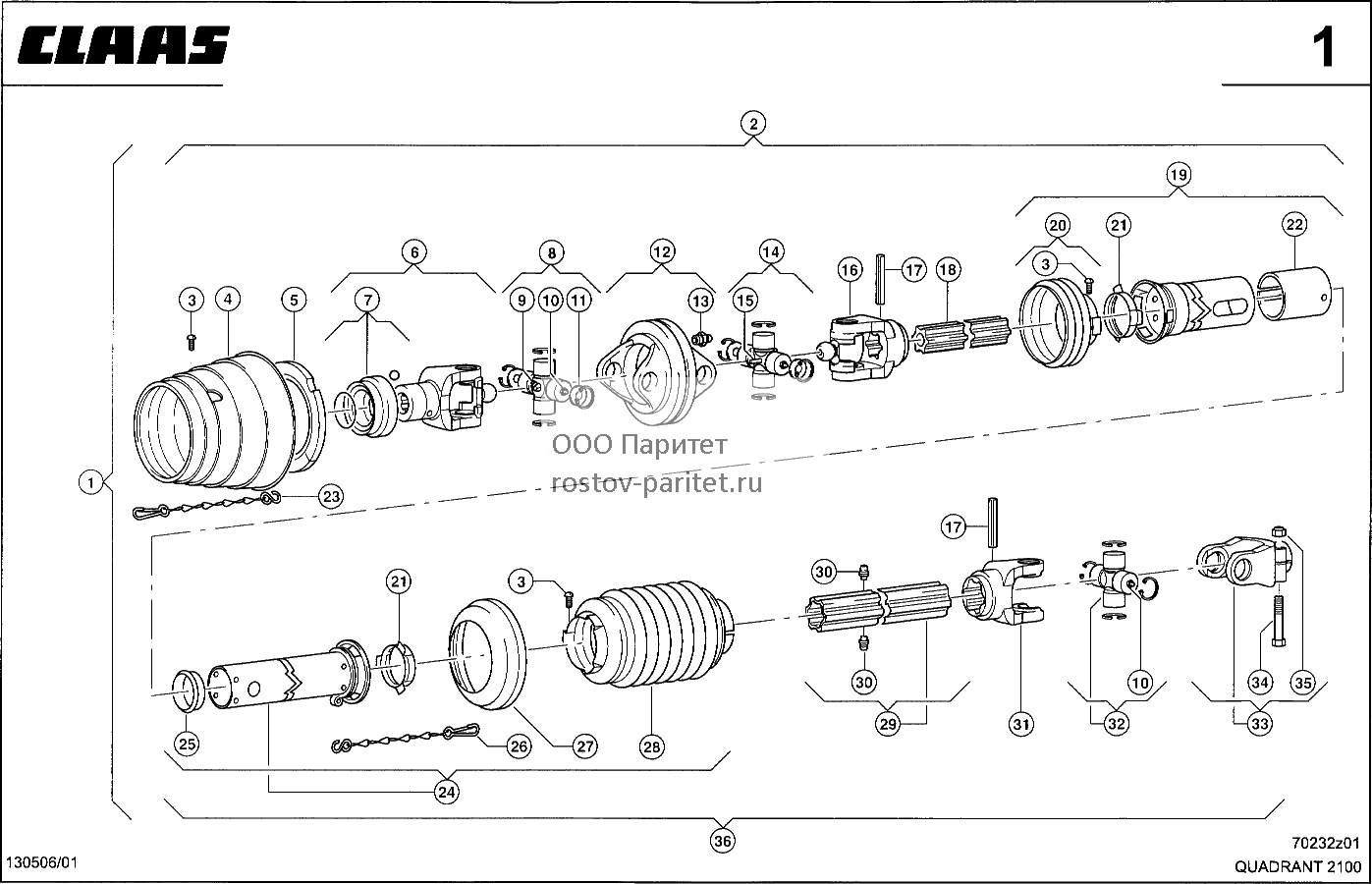

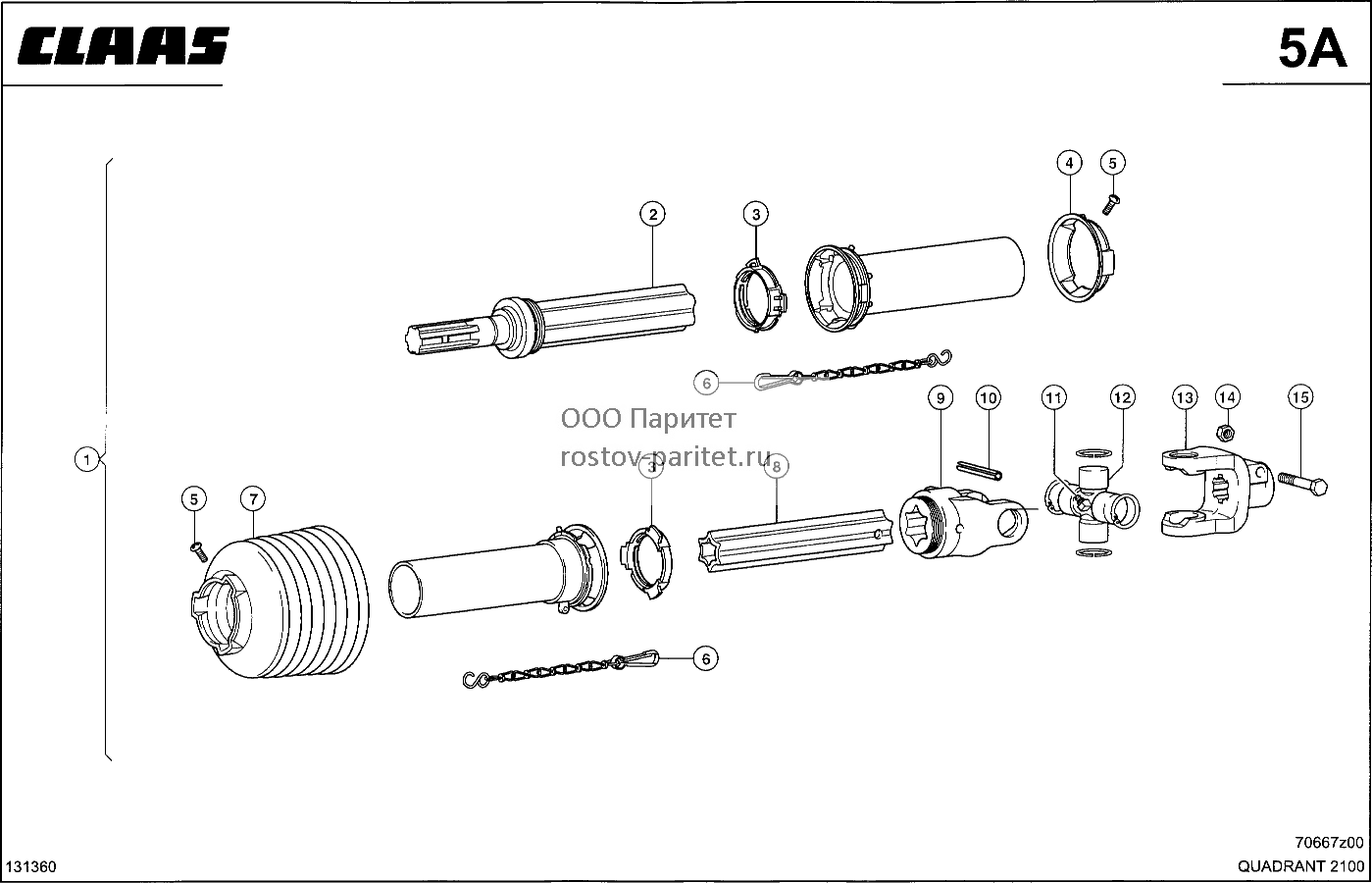

КАРДАННЫЙ ВАЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008320510	вал карданн.в сб.	1
1	0008320520	вал карданн.в сб.	1
2	0008335000	картер сцепления	1
2	0008335010	картер сцепления	1
3	0002427930	винт для жести	3
4	0008335090	воронка защитная	1
5	0008173130	кольцо торцовое	1
6	0008317430	вилка смонт.	1
6	0008317440	вилка	1
7	0008317450	замок	1
8	0008335040	крестовина	1
9	0002116360	пресс-масленка	1
10	0002449430	пресс-масленка	2
11	0008335050	шайба	1
12	0008173180	вилка сдвоенная	1
13	0001798380	пресс-масленка	1
14	0008335060	крестовина	1
15	0008177830	пресс-масленка	1
16	0008177840	вилка желобчатая	1
17	0002136881	штифт распорный	2
18	0008129130	вал профильный	1
19	0008260760	труба защитная	1
20	0008211030	воронка защитная	1
21	0009206710	кольцо торцовое	2
22	0008177870	щиток	1
23	0008211040	цепь несущая	1
24	0008335030	schutzhaelfte aussen	1
25	0008173230	кольцо торцовое	1
26	0009722970	цепь несущая	1
27	0009172850	кольцо опорное	1
28	0008335080	воронка защитная	1
29	0008260791	труба профильная	1
30	0008177860	пресс-масленка	2
31	0009418040	вилка желобчатая	1
32	0008335070	крестовина	1
33	0009416430	вилка насадная	1
34	0002355930	болт 6-гр.	1
35	0002380470	гайка стопорная	1
36	0008335020	картер сцепления	1

Наверх

КАРДАННЫЙ ВАЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008411030	вал карданный	1
2	0008335010	картер сцепления	1
3	0002427930	винт для жести	3
4	0008335090	воронка защитная	2
5	0008173130	кольцо торцовое	2
6	0008317430	вилка смонт.	1
7	0008317450	замок	1
8	0008335040	крестовина	2
9	0002116360	пресс-масленка	2
10	0002449430	пресс-масленка	4
11	0008335050	шайба	4
12	0008173180	вилка сдвоенная	2
13	0001798380	пресс-масленка	2
14	0008335060	крестовина	2
15	0008177830	пресс-масленка	2
17	0002136881	штифт распорный	2
18	0008129130	вал профильный	1
19	0008260760	труба защитная	1
20	0008211030	воронка защитная	2
21	0009206710	кольцо торцовое	2
22	0008177870	щиток	1
23	0008211040	цепь несущая	1
25	0008173230	кольцо торцовое	1
26	0009722970	цепь несущая	2
27	0008415000	труба защитн.вн.	1
28	0008260790	труба профильная	1
29	0008177860	пресс-масленка	2
30	0008415010	вилка желобчатая	1
31	0008415020	вилка насадная	1

Наверх

КАРДАННЫЙ ВАЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008264970	вал кардан.смонт.	1
2	0008280490	кабель удлинит.	1
3	0002427930	винт для жести	3
4	0008173120	воронка защитная	1
5	0008173130	кольцо торцовое	1
6	0002390040	гайка стопорная	1
7	0002334430	болт 6-гр.	1
8	0008175850	вилка насадная	1
9	0008173160	крестовина	1
10	0002116360	пресс-масленка	2
11	0002446130	кольцо стопорное	12
12	0008173170	шайба	4
13	0008173180	вилка сдвоенная	1
14	0001798380	пресс-масленка	1
15	0008177820	крестовина	1
16	0008177830	пресс-масленка	1
17	0008177840	вилка желобчатая	1
18	0002136881	штифт распорный	2
19	0008129130	вал профильный	1
20	0008211040	цепь несущая	1
21	0008260760	труба защитная	1
21	0008317470	наклейка	1
22	0008211030	воронка защитная	1
23	0009206710	кольцо торцовое	2
24	0008177870	щиток	1
25	0008260750	вентилятор	1
26	0008260770	труба защитная	1
27	0008173230	кольцо торцовое	1
28	0009722970	цепь несущая	1
29	0009172850	кольцо опорное	1
30	0008188551	воронка защитная	1
31	0008260790	труба профильная	1
32	0008177860	пресс-масленка	1
33	0009418040	вилка желобчатая	1
34	0008136810	крестовина	1
35	0009416430	вилка насадная	1
36	0002380470	гайка стопорная	1
37	0002355930	болт 6-гр.	1

Наверх

ПРИВОД МАШИНЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008264970	вал кардан.смонт.	1
2	0002355540	болт 6-гр.	2
2	0002382340	гайка стопорная	2
2	0002393890	шайба контактная	2
3	0002343300	шайба	4
4	0008260800	стакан защитный	1
5	0002385091	кольцо зажимное	1
6	0002334390	подшипник кольца	1
7	0008262441	корпус подшипника	1
8	0008461881	вал карданный	1
9	0002423800	болт 6-гр.	3
10	0002393890	шайба контактная	3
11	0002423800	болт 6-гр.	3
12	0002393890	шайба контактная	3
13	0002335701	ш/подш.радиальный	1
14	0002344320	шайба установочн.	1
15	0008320171	шайба	1
16	0002121910	шайба контактная	1
17	0002123100	болт 6-гр.	1
18	0008462040	муфта фрикц.	1
19	0008320532	муфта предохран.	1
20	0008461932	маховик	1
21	0002139910	ш/подш.радиальный	1
22	0002355560	болт 6-гр.	2
22	0002382340	гайка стопорная	2
22	0002393890	шайба контактная	2

Наверх

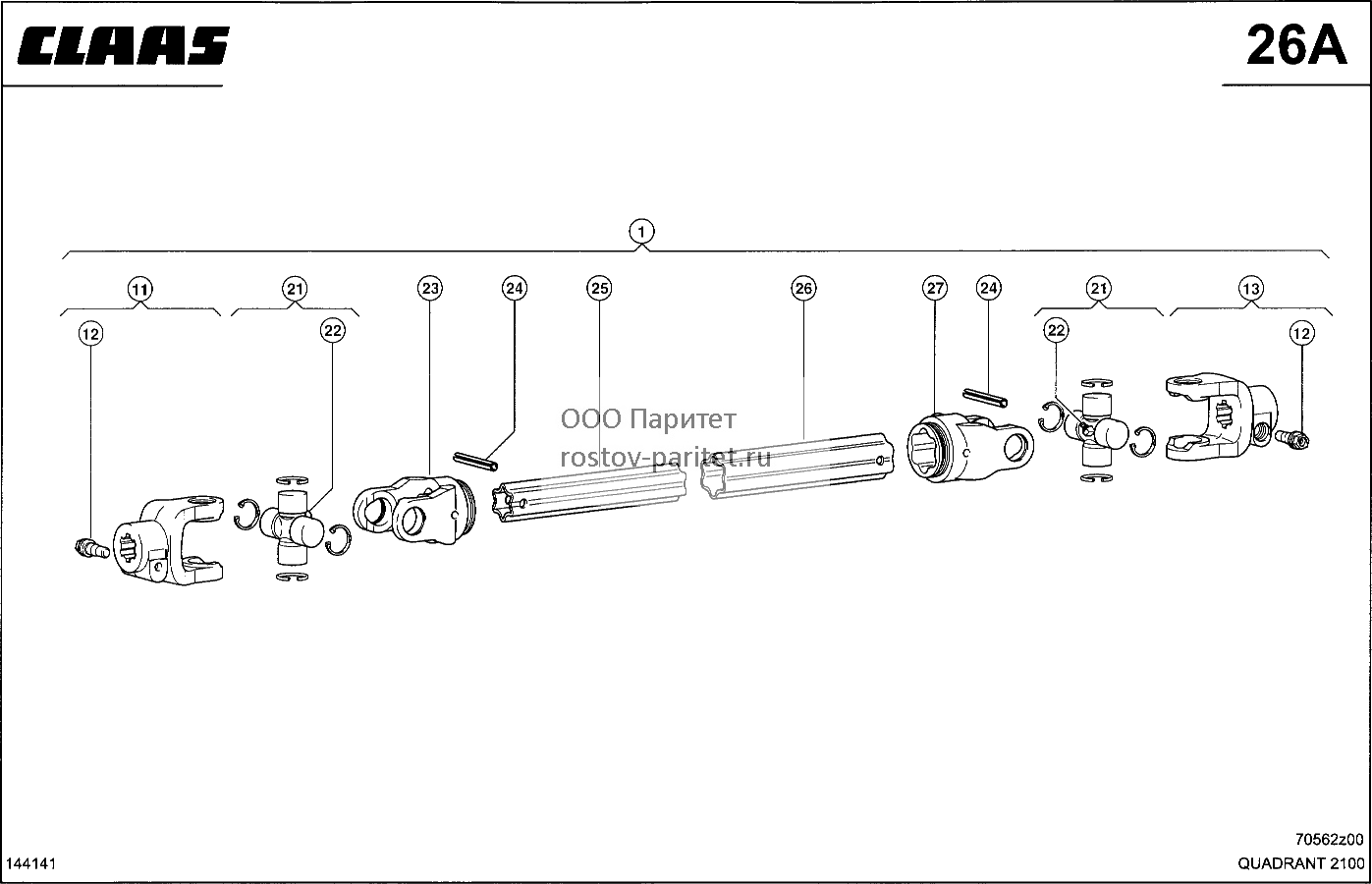

КАРДАННЫЙ ВАЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008461881	вал карданный	1
2	0008505460	полуось кардан.	1
3	0009206710	кольцо торцовое	2
4	0009209551	кольцо защитное	1
5	0008505480	винт	2
6	0009722970	цепь несущая	2
7	0008505490	воронка защитная	1
8	0008505450	труба профильная	1
9	0009416440	вилка желобчатая	1
10	0002136881	штифт распорный	1
11	0002116360	пресс-масленка	1
12	0009409770	крестовина	1
13	0009416430	вилка насадная	1
14	0002380470	гайка стопорная	1
15	0002355930	болт 6-гр.	1

Наверх

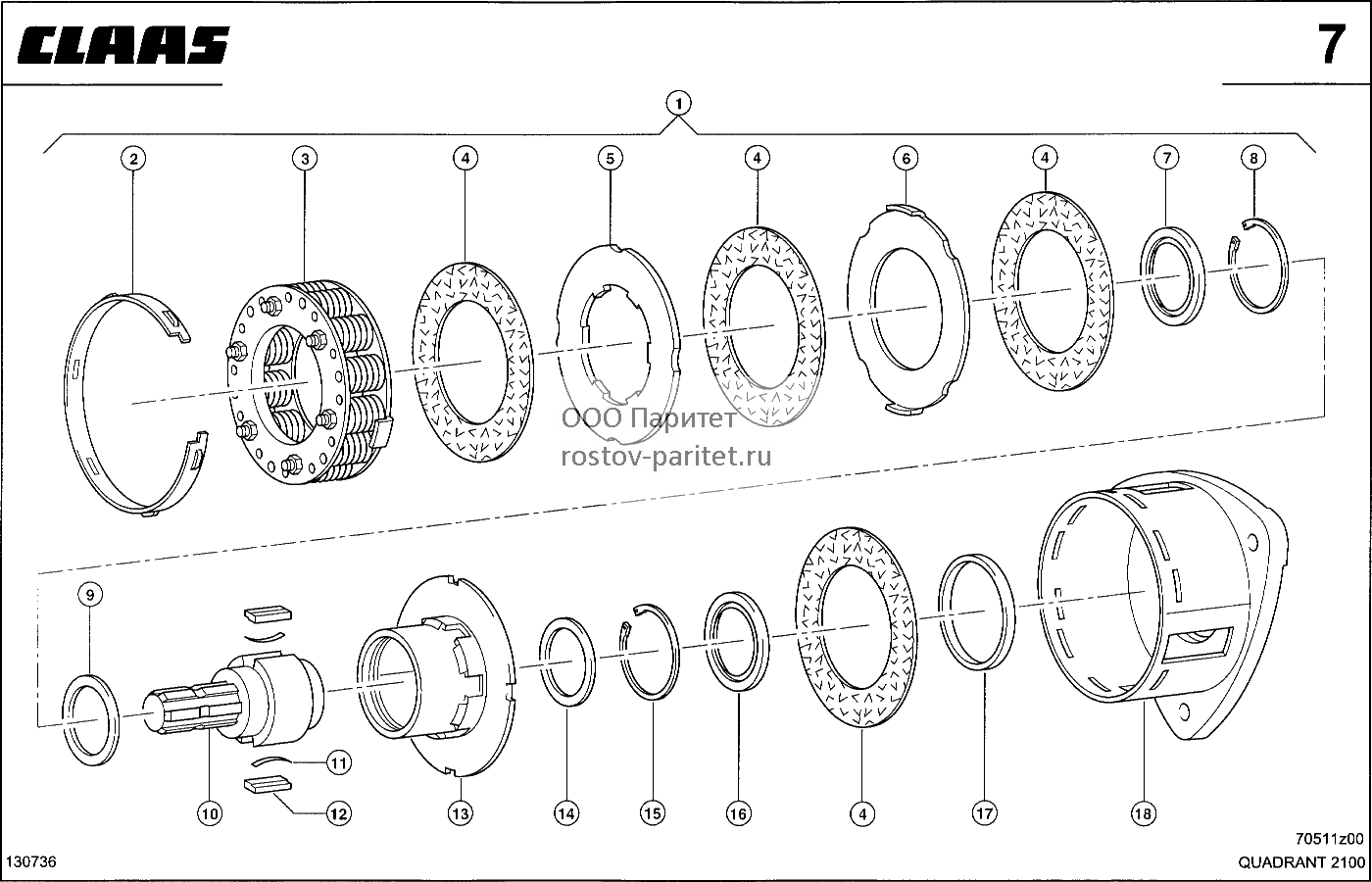

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008462040	муфта фрикц.	1
2	0008281710	кольцо установоч.	1
3	0008281720	пакет рессоры	1
4	0008281730	пластина фрикц.	4
5	0008281740	диск ведущий	1
6	0008281750	диск ведущий	1
7	0009217950	кольцо уплотн.	1
8	0002351860	кольцо стопорное	1
9	0008281760	шайба	1
10	0008281770	ступица	1
11	0009410800	пружина листовая	2
12	0008147640	шпонка стопорная	2
13	0008281780	поводок	1
14	0002343880	шайба опорная	1
15	0002351860	кольцо стопорное	1
16	0002153081	кольцо уплотнит.	1
17	0009411100	кольцо вращающ.	1
18	0008501040	распределитель	1

Наверх

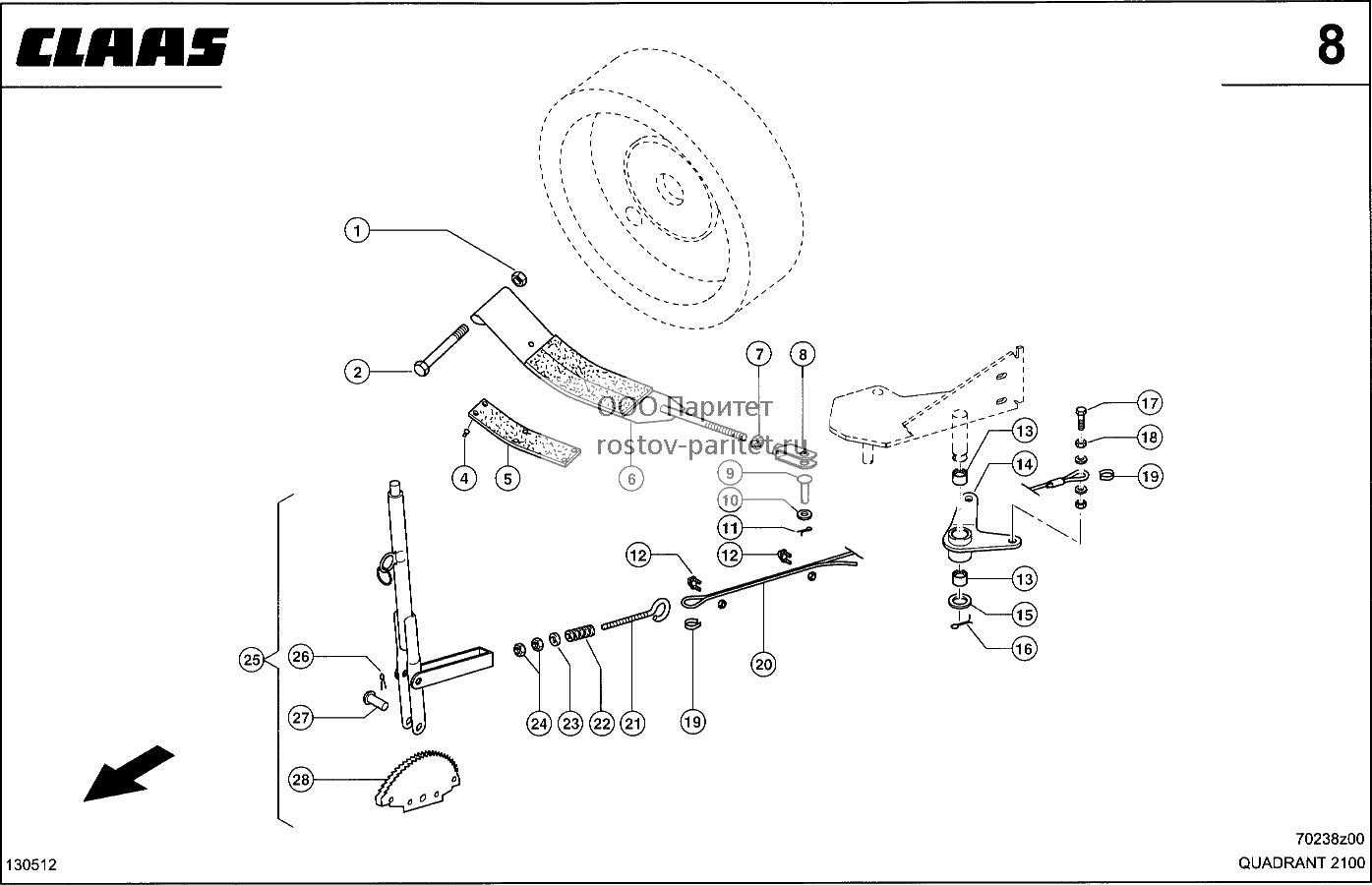

ТОРМОЗ МАХОВИКА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002380470	гайка стопорная	1
2	0002427950	болт 6-гр.	1
4	0002357650	заклепка	12
5	0008301480	накладка фрикц.	1
6	0008301442	лента тормозная	1
7	0002361710	гайка 6-гр.	1
8	0006321270	головка вилки	1
9	0006321330	палец	1
10	0002382920	шайба	1
11	0002350890	шплинт	1
12	0009400020	зажим для троса	2
13	0000085150	втулка	2
14	0008461450	рычаг	1
15	0002343180	шайба	1
16	0002370260	шплинт	1
17	0002352181	болт 6-гр.	1
17	0002379470	гайка стопорная	1
17	0002393941	шайба контактная	2
18	0002361710	гайка 6-гр.	1
19	0002390671	коуш	2
20	0008315540	трос стальной	1
21	0007510260	рым-болт	1
22	0008004441	пружина сжатия	1
23	0002343250	шайба	1
24	0002361710	гайка 6-гр.	2
25	0008301671	рычаг тормозной	1
26	0002361520	шплинт	1
27	0002445150	палец	1
28	0008301490	сегмент зубчатый	1

Наверх

ПОДШИПНИКИ КОЛЕНВАЛА - ПРИВОД ПОРШНЯ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002140370	колпачок запорн.	2
2	0002430640	кольцо стопорное	2
3	0002351720	кольцо стопорное	2
4	0002436180	р/подш.самоуст.	2
5	0002339320	уплотнение вала	2
6	0002449480	пресс-масленка	2
7	0008334500	подшипник	1
8	0008461900	коробка передач	1
8	0008501260	вал	1
9	0008461990	вал соединит.	1
10	0008338500	подшипник шатунн.	1
11	0002111110	болт 6-гр.	8
12	0002121910	шайба контактная	8
13	0008467530	насос поршневой	1
13	0008504950	винт	1
14	0008500920	тяга резьбовая	1
15	0002361720	гайка 6-гр.	1
16	0002113700	гайка колпачковая	1

Наверх

Раздаточная коробка, Подающие грабли - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361730	гайка 6-гр.	8
2	0002393910	шайба контактная	8
3	0002382050	шайба	6
4	0002382030	шайба	6
5	0008325090	втулка	5
6	0008462000	редуктор распред.	1
7	0008325080	втулка	3
8	0008500900	муфта предохран.	1

Наверх

Раздаточная коробка, Подающие грабли - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008506460	винт	1
2	0008506510	стекло безоп.	1
3	0008506450	кольцо уплотнит.	1
4	0008506250	подшипник	1
5	0008462000	редуктор распред.	1
6	0002141780	шпилька	1
7	0002141770	шпилька	5
8	0002385331	кольцо уплотн.	1
9	0008173040	клапан сапуна	1
10	0008506650	уплотнение	2
11	0008506640	пробка запорная	2
12	0008506600	кольцо уплотн.	1
13	0002351950	кольцо стопорное	1
14	0008506570	шайба распорная	1
15	0008506240	подшипник	2
16	0002137200	уплотнение вала	1
17	0008506630	глазок	1
18	0008411680	винт запорный	1
19	0002436720	роликоподшипник	4
20	0002344520	кольцо стопорное	1
21	0008506550	шайба распорная	3
22	0002331410	кольцо стопорное	3
23	0008506610	колпачок запорн.	2
24	0002443520	винт запорный	1
25	0008500910	муфта сцепления	1
26	0008506440	кольцо уплотнит.	1
27	0008506520	стекло безоп.	6
28	0008506470	винт	6
29	0009500015	шпонка призматич.	1
30	0008506210	кольцо уплотнит.	1
31	0008506500	стекло безоп.	6
32	0008506480	винт	6
33	0002359140	ш/подш.радиальный	1
34	0002110400	кольцо стопорное	1
35	0002378910	уплотнение вала	1
36	0008500900	муфта предохран.	1
37	0008506180	шайба	1
38	0008506490	кольцо пружинное	1
39	0008506190	винт	1
40	0008506530	колесо с вн.зуб.	1
41	0002126310	уплотнение вала	1
42	0002351900	кольцо стопорное	2
43	0008506560	шайба распорная	1
44	0002394760	роликоподшипник	2
45	0008506620	колпачок запорн.	1

Наверх

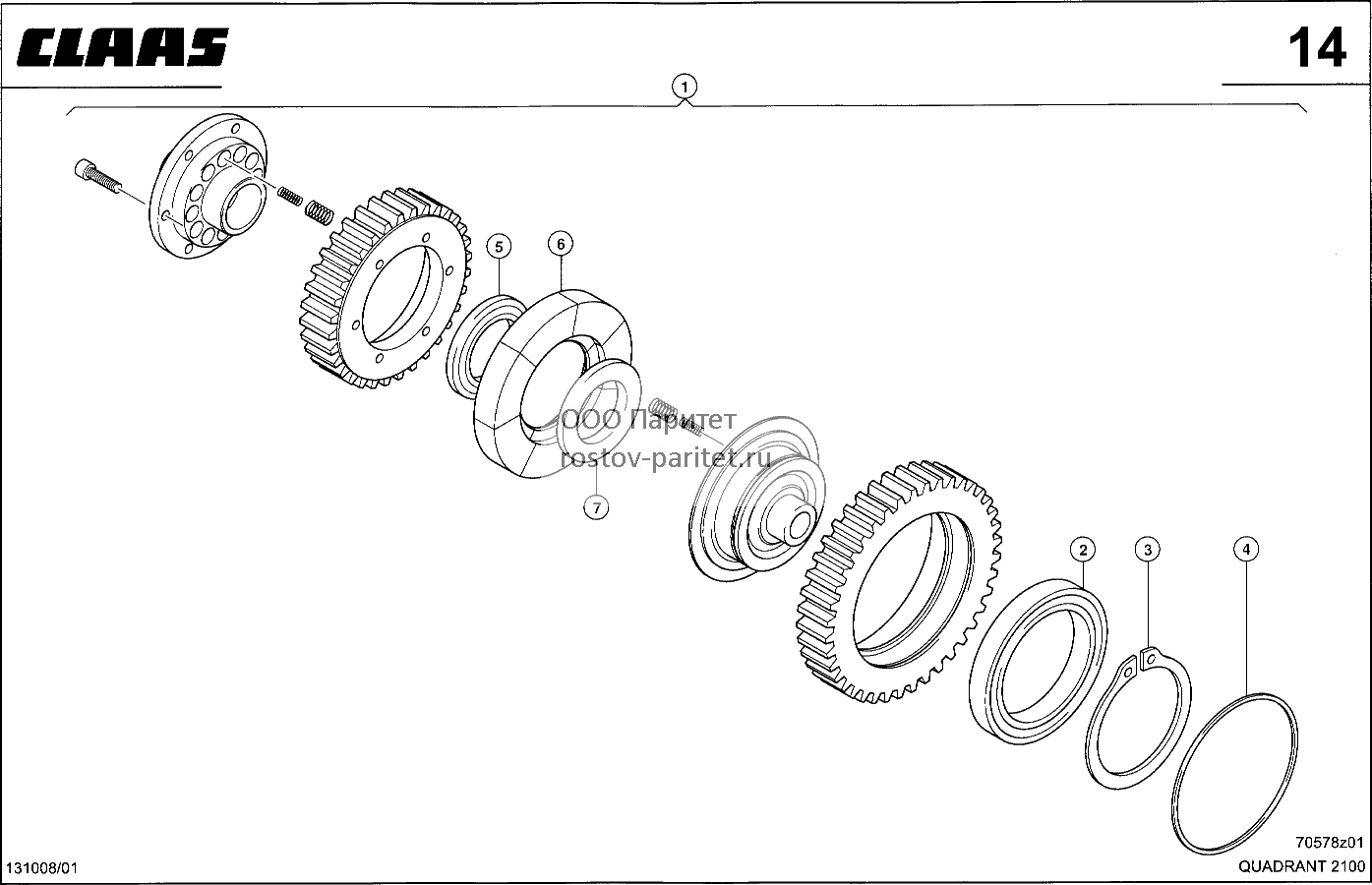

Муфта подающих граблей - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008500910	муфта сцепления	1
2	0008506230	ш/подш.радиальный	1
3	0002188780	кольцо стопорное	1
4	0008506540	кольцо запорное	1
5	0008506270	шайба	1
6	0008506300	кулачок	7
7	0008506290	стопор	1

Наверх

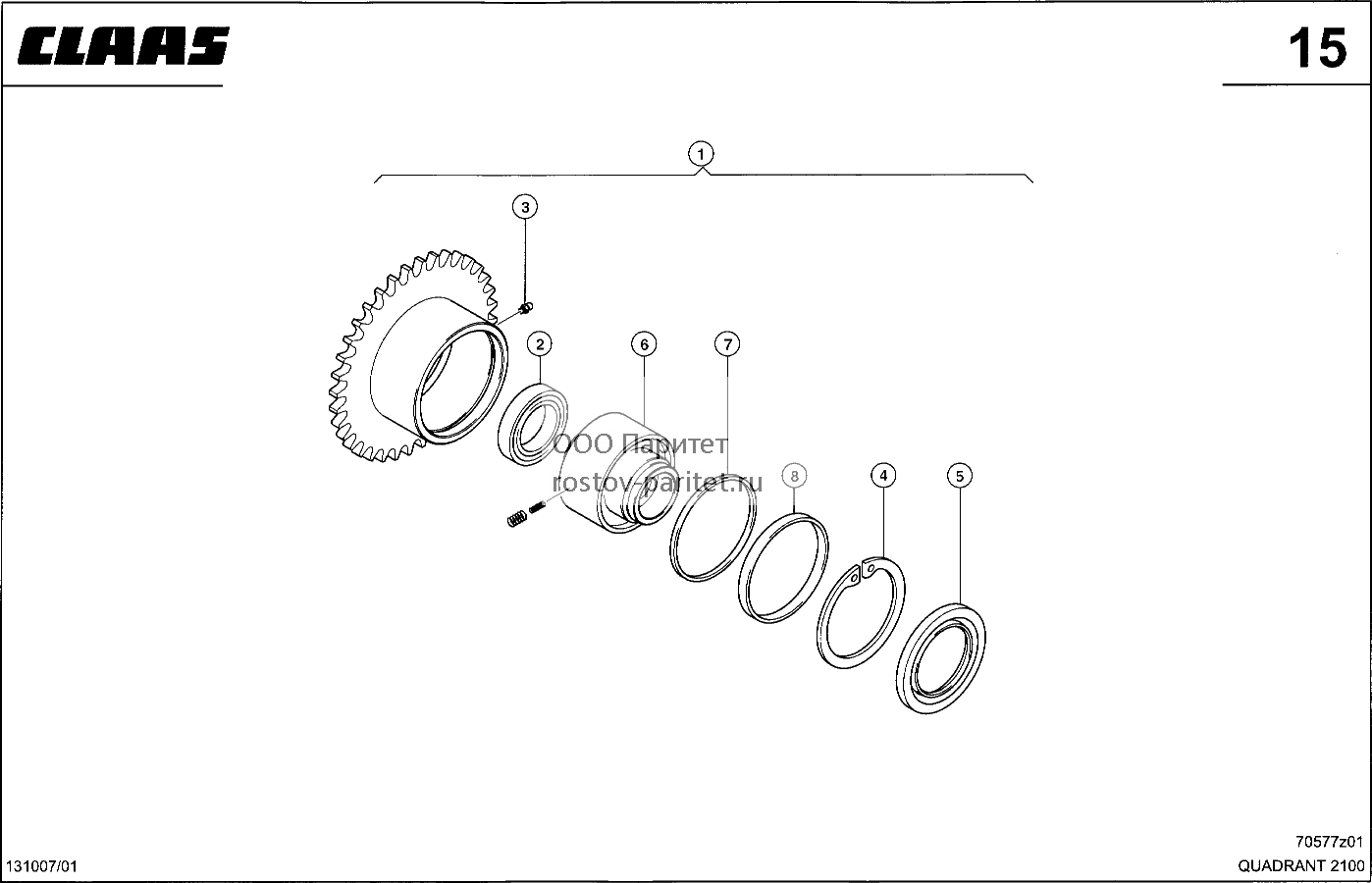

ОТКЛЮЧАЮЩАЯ МУФТА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008500900	муфта предохран.	1
2	0002151660	ш/подш.радиальный	1
3	0008506580	шайба распорная	1
4	0002139710	кольцо стопорное	1
5	0008506590	кольцо уплотн.	1
6	0008506260	ступица	1
7	0008506290	стопор	1
8	0008506310	кольцо	1

Наверх

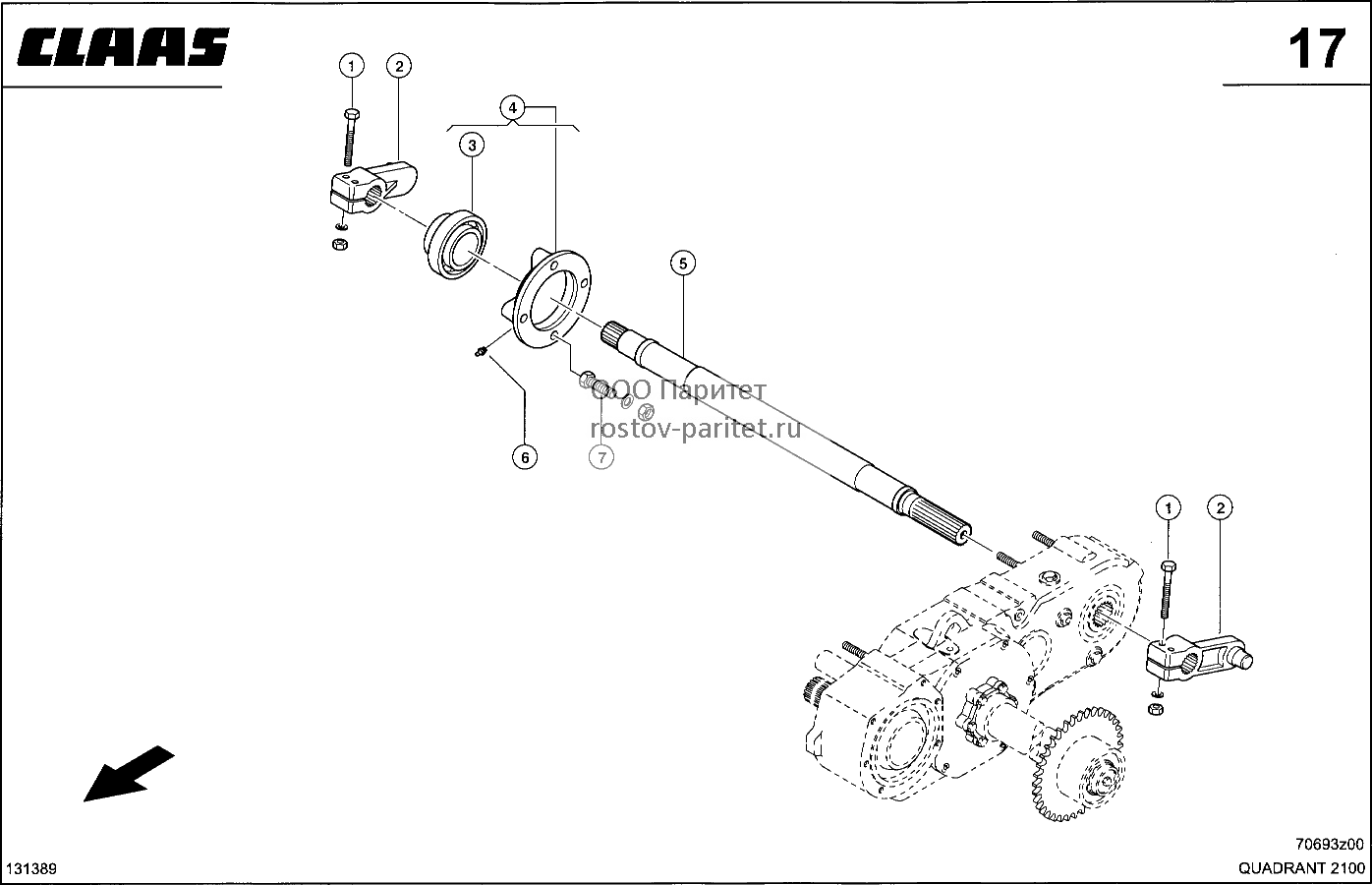

ПРИВОД ГРАБЛИНЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355630	болт 6-гр.	4
1	0002361720	гайка 6-гр.	4
1	0002428241	кольцо стопорное	4
2	0008160903	кривошип	2
3	0002148280	подшипник натяжн.	1
3	0002156300	подшипник натяжн.	1
4	0008320461	втулка соединит.	1
4	0008320470	подшипник фланцев	1
5	0008464610	вал гребков	1
6	0001798380	пресс-масленка	1
7	0002355870	болт 6-гр.	4
7	0002361730	гайка 6-гр.	4
7	0002393910	шайба контактная	4

Наверх

ПРИВОД ДЛЯ НАКОПИТЕЛЯ, ЛЕВ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	2
1	0002374610	болт 6-гр.	2
1	0002393890	шайба контактная	2
2	0008312701	пластина п-обр.	1
3	0002334890	звено сдвоенное	0
4	0009321511	замок цепи	0
5	0008312720	цепь роликовая	1
6	0008241391	колодка зажимная	1
7	0002364620	винт полупотайной	1
7	0002379470	гайка стопорная	1
7	0002393941	шайба контактная	1
8	0002375902	шайба	3
9	0009641111	шайба	2
10	0008160011	ступица	1
11	0009641101	защелка	1
12	0009254520	пружина сжатия	1
13	0009641092	звездочка	1
14	0002369420	пресс-масленка	1
15	0000076150	шпонка с головкой	1
16	0002373390	болт 6-гр.	3
17	0009321530	внутреннее звено	0

Наверх

ПРИВОД ДЛЯ НАКОПИТЕЛЯ, ЛЕВ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002335680	переходное звено	0
2	0009321511	замок цепи	0
3	0008312730	цепь роликовая	1
4	0008312670	звездочка 2-рядн	1
5	0002351550	кольцо стопорное	2
6	0002351810	кольцо стопорное	4
7	0008187670	звездочка натяжн.	2
8	0002338000	шайба опорная	2
9	0000085230	втулка пластмас.	2
10	0002369440	пресс-масленка	1
11	0008460770	кроншейн рессоры	1
12	0002361710	гайка 6-гр.	2
12	0002393941	шайба контактная	2
12	0002442470	винт полупотайной	2
13	0009707370	пружина растяжен.	1
14	0007510260	рым-болт	1
15	0008312980	рычаг	1
16	0002351570	кольцо стопорное	1
17	0002361710	гайка 6-гр.	2
18	0002367520	ш/подш.радиальный	2
19	0002331770	шайба	1
20	0002393880	шайба контактная	1
21	0002355320	болт 6-гр.	1
22	0002342400	шайба	0

Наверх

Привод подборщика, R.H. - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002364620	винт полупотайной	1
1	0002379470	гайка стопорная	1
1	0002393941	шайба контактная	1
2	0008241391	колодка зажимная	1
3	0008021980	кольцо распорное	2
4	0008192600	звездочка	1
5	0002447980	шпонка с головкой	1
6	0008178391	звездочка	1
7	0002331770	шайба	1
8	0002393880	шайба контактная	1
9	0002373820	болт 6-гр.	1
10	0002335680	переходное звено	0
11	0009321511	замок цепи	0
12	0002332931	цепь роликовая	1
13	0002342400	шайба	0

Наверх

КОНТРПРИВОД - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002380470	гайка стопорная	2
1	0002393910	шайба контактная	2
1	0002423940	болт 6-гр.	2
2	0008303245	кривошип	2
3	0002142720	корпус шарикоподш	4
4	0002339760	подшипник кольца	2
5	0002339771	кольцо зажимное	2
6	0008320740	втулка соединит.	1
7	0002376122	штифт распорный	1
8	0002376142	штифт распорный	2
9	0002376082	штифт распорный	2
10	0009540099	шпонка призматич.	1
11	0008464440	вал промежуточный	1
12	0000076340	шпонка с головкой	1
13	0002342280	шайба	2
14	0000085030	втулка	2
15	0008135380	ролик ходовой	1
16	0008127631	палец	1
17	0002369420	пресс-масленка	1
18	0002376040	штифт распорный	1
19	0008412431	ось	1
20	0002110210	болт 6-гр.	1
21	0002361730	гайка 6-гр.	2
22	0002349380	головка вилки	1
23	0002350900	шплинт	2
24	0006778790	болт соединит.	1
25	0008462030	вал карданный	1
25	0008558720	вал карданный	1
26	0008335840	knotergetriebe	1
27	0002355870	болт 6-гр.	1
27	0002380470	гайка стопорная	1
27	0002393910	шайба контактная	1
28	0008322950	колесо цилиндрич.	1
29	0002361720	гайка 6-гр.	8
29	0002374610	болт 6-гр.	8
29	0002393890	шайба контактная	8
30	0002138250	шпилька	1
30	0002365520	шпилька	1
31	0002393910	шайба контактная	2
32	0002382050	шайба	2
33	0002351660	кольцо стопорное	2
34	0002384340	шайба установочн.	4

Наверх

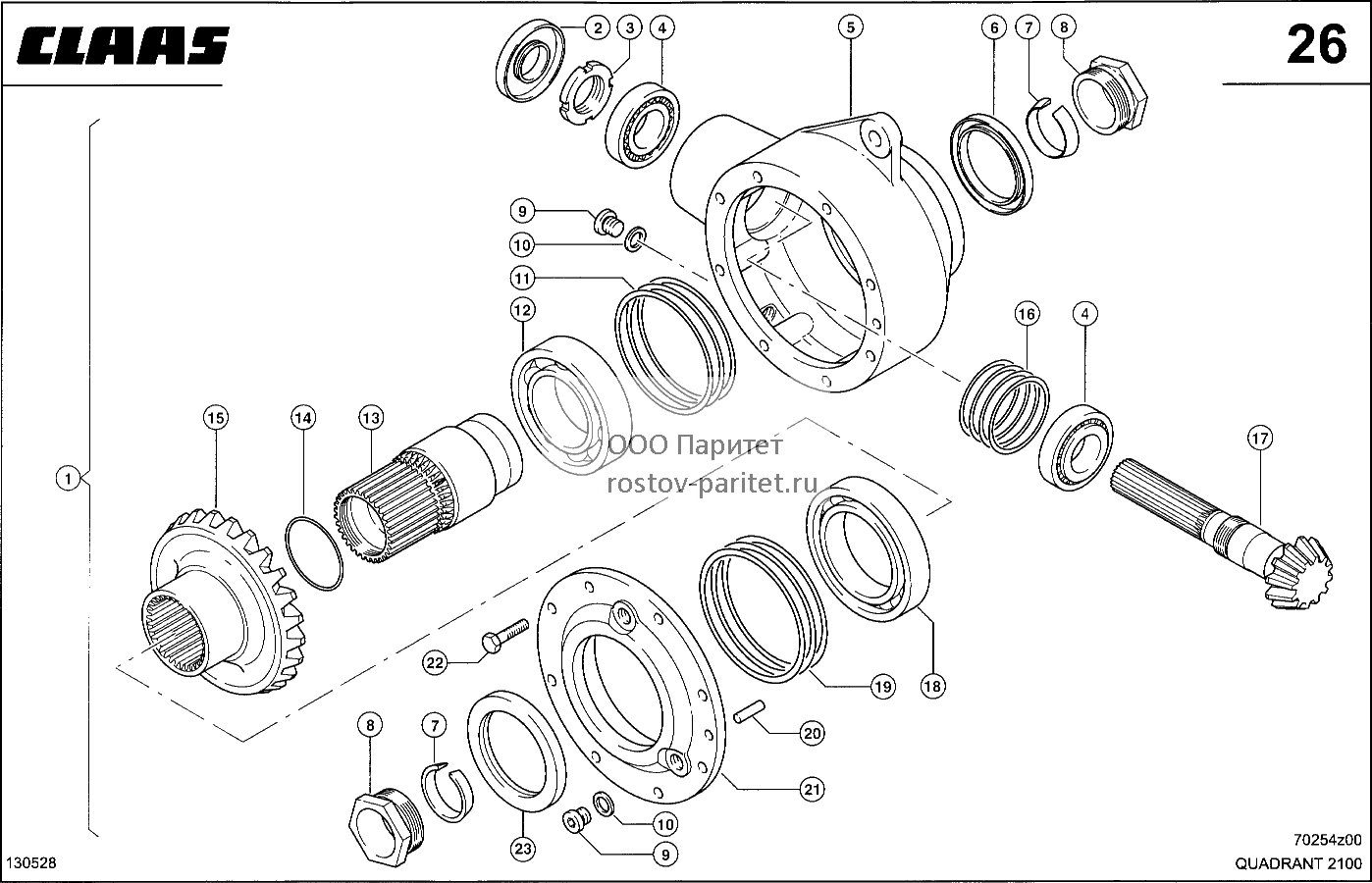

РЕДУКТОР УЗЛОВЯЗАТЕЛЯ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008335840	knotergetriebe	1
2	0002127370	уплотнение вала	1
3	0008380600	гайка шлицевая	1
4	0002359880	роликоподшипник	2
5	0008334670	корпус	1
6	0002137200	уплотнение вала	1
7	0006440190	кольцо коническое	2
8	0008334720	кольцо резьбовое	2
9	0002443510	пробка резьбов.	2
10	0002381830	кольцо уплотн.	2
11	0002126861	шайба установочн.	0
11	0002126871	шайба установочн.	0
11	0002157981	шайба установочн.	0
12	0002338080	ш/подш.радиальный	1
13	0008334710	вал пустотелый	1
14	0002180200	кольцо уплотнит.	1
15	0008334690	шестерня конич.	1
16	0002140190	шайба установочн.	1
16	0002140480	шайба установочн.	1
16	0002140490	шайба установочн.	1
16	0002140500	шайба установочн.	1
17	0008334680	вал конич.колеса	1
18	0002359060	ш/подш.радиальный	1
19	0002137220	шайба установочн.	1
19	0002137230	шайба установочн.	1
19	0002137240	шайба установочн.	1
20	0002426180	штифт цилиндрич.	1
21	0008334700	корпус подшипника	1
22	0002352181	болт 6-гр.	9
23	0002141900	уплотнение вала	1

Наверх

КАРДАННЫЙ ВАЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008462030	вал карданный	1
11	0008506390	вилка насадная	1
12	0008380480	кронштейн зажимн.	2
13	0008506400	вилка насадная	1
21	0009335690	крестовина	2
22	0002116360	пресс-масленка	2
23	0009402510	вилка желобчатая	1
24	0002445812	штифт распорный	2
25	0008506410	вал профильный	1
26	0008506420	труба профильная	1
27	0009402540	вилка желобчатая	1

Наверх

КАРДАННЫЙ ВАЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008558720	вал карданный	1
2	0002351243	шайба	2
2	0002355580	болт 6-гр.	2
2	0002382340	гайка стопорная	2
3	0008566240	вилка насадная	1
4	0008566250	крестовина	2
5	0008566260	вилка желобчатая	1
6	0002394450	штифт распорный	2
7	0008566270	труба профильная	1
8	0008566310	наклейка	1
9	0008566300	труба профильная	1
10	0008566360	пресс-масленка	2
11	0008566290	вилка желобчатая	1
12	0008566280	вилка насадная	1

Наверх

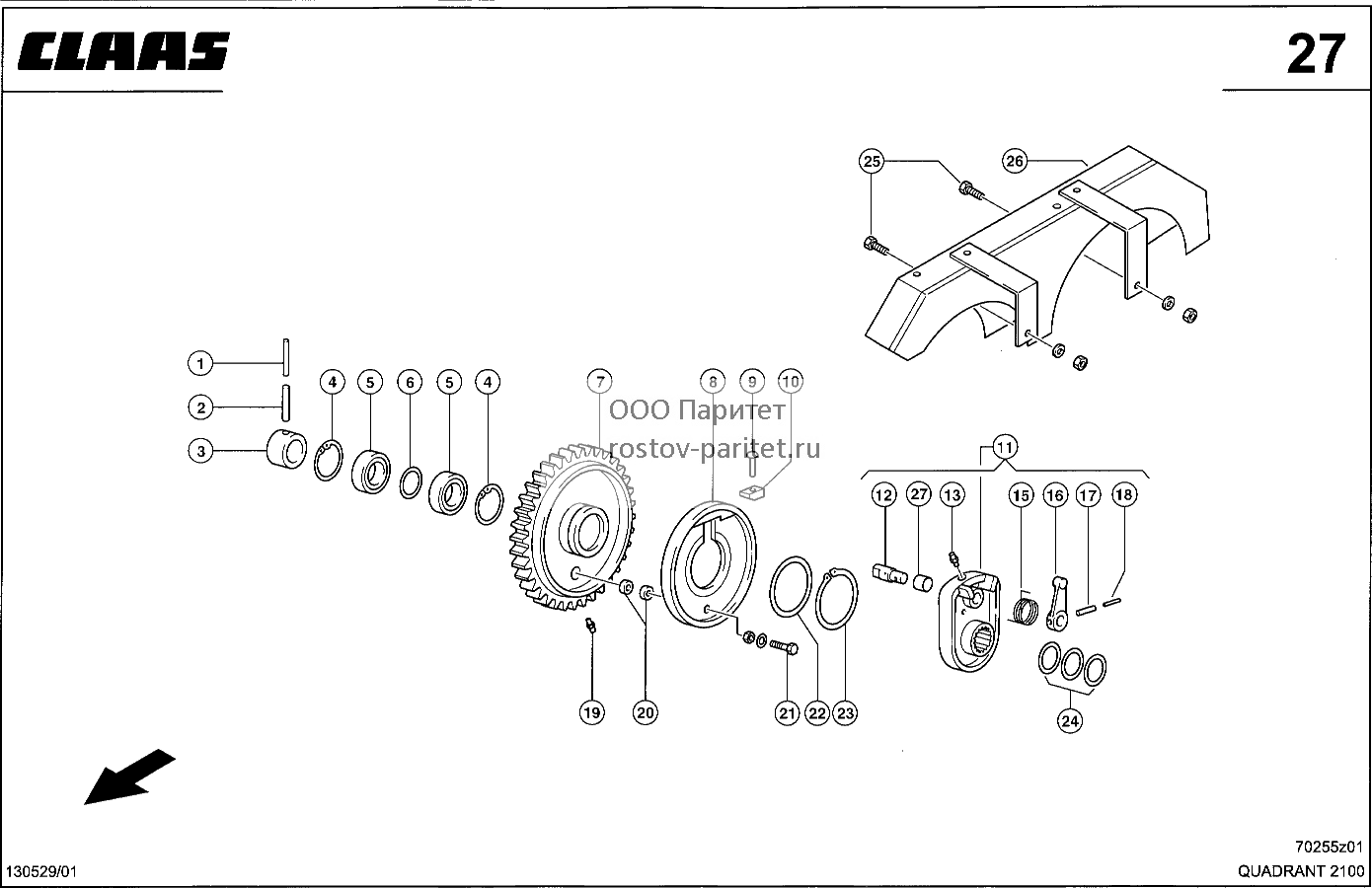

МУФТА ВАЛА УЗЛОВЯЗАТЕЛЯ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002376082	штифт распорный	1
2	0002376142	штифт распорный	1
3	0008303670	кольцо установ.	1
4	0002351870	кольцо стопорное	2
5	0002385390	ш/подш.радиальный	2
6	0002383870	шайба опорная	1
7	0008303130	колесо сцепления	1
8	0008303150	кольцо сцепления	1
9	0002370550	заклепка потайная	1
10	0000021292	кулачок	1
11	0008303170	муфта сцепления	1
11	0008530370	муфта сцепления	1
12	0000021623	палец	1
12	0008505390	палец	1
13	0002369420	пресс-масленка	1
15	0000021360	пружина	1
15	0008531940	пружина	1
16	0000008931	защелка	1
17	0002368950	штифт распорный	1
18	0002356360	штифт распорный	1
19	0002369420	пресс-масленка	1
20	0008075771	втулка разгруз.	2
21	0002159230	болт 6-гр.	1
21	0002381320	гайка стопорная	1
21	0002393870	шайба контактная	1
22	0002391720	шайба опорная	1
23	0002351750	кольцо стопорное	1
24	0002384340	шайба установочн.	3
25	0002361700	гайка 6-гр.	2
25	0002374420	винт с 6-гр.гол.	2
25	0002393931	шайба контактная	2
26	0008334260	защита	1
27	0008530120	втулка	1

Наверх

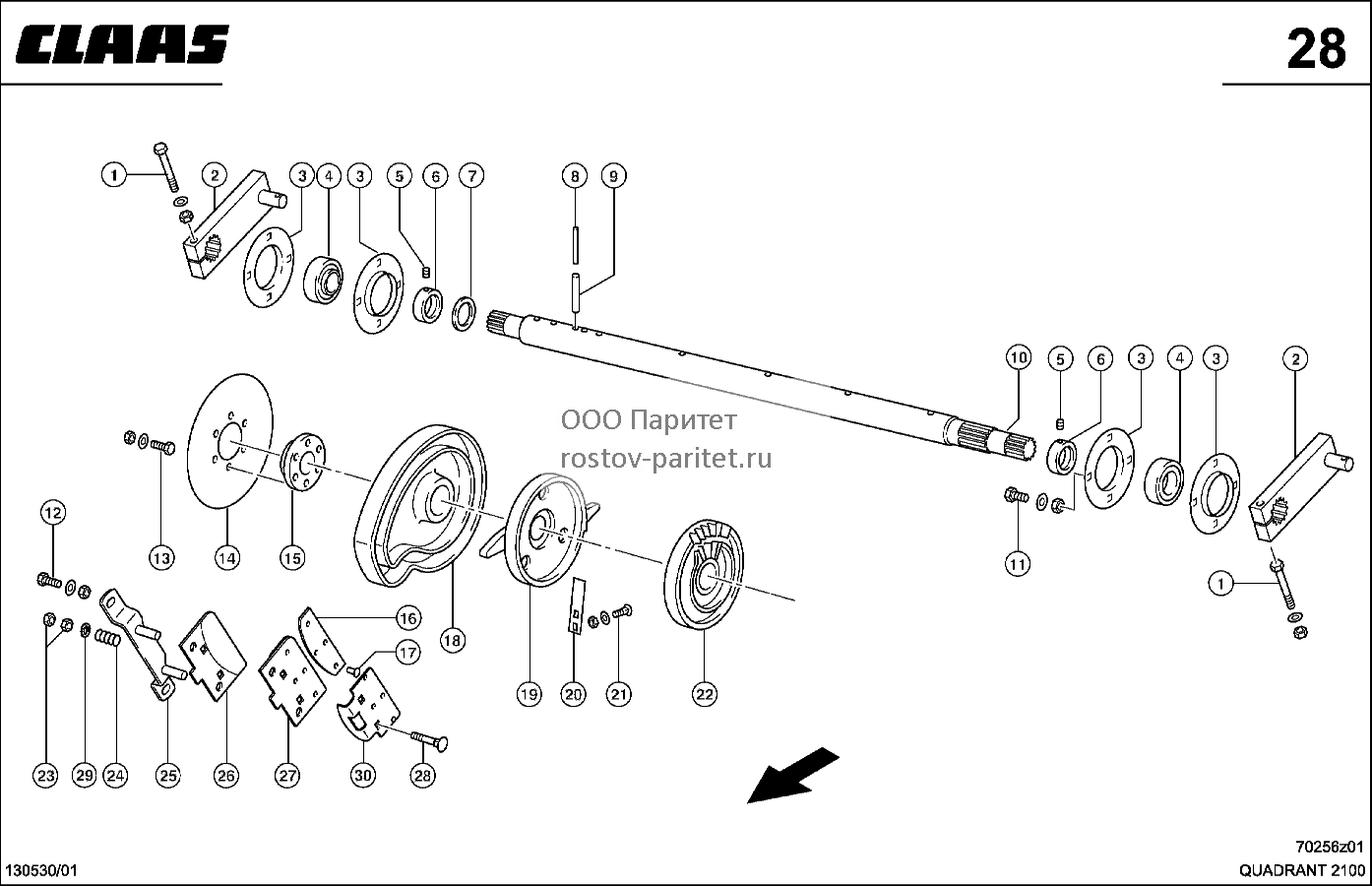

ВАЛ УЗЛОВЯЗАТЕЛЯ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351243	шайба	2
1	0002378200	болт 6-гр.	2
1	0002382340	гайка стопорная	2
2	0008464420	кривошип	2
3	0005602140	фланец металлич.	4
4	0005602121	подшипник кольца	2
5	0002138250	шпилька	2
6	0005602131	кольцо зажимное	2
7	0002384340	шайба установочн.	1
8	0002376082	штифт распорный	4
9	0002376142	штифт распорный	4
10	0008462220	вал узловязателя	1
11	0002360560	болт 6-гр.	8
11	0002361720	гайка 6-гр.	8
11	0002393951	шайба контактная	8
12	0002361710	гайка 6-гр.	2
12	0002373830	болт 6-гр.	2
12	0002393880	шайба контактная	2
13	0002361700	гайка 6-гр.	6
13	0002374420	винт с 6-гр.гол.	6
13	0002393870	шайба контактная	6
14	0008166973	диск тормозной	1
15	0008166983	ступица	1
16	0008085461	накладка фрикц.	2
17	0002379501	заклепка глухая	8
18	0008303051	эксцентрик	1
19	0008303202	собачка	1
20	0008135690	пружина листовая	1
21	0002361690	гайка 6-гр.	2
21	0002364750	винт полупотайной	2
21	0002393860	шайба контактная	2
22	0008166516	диск узловязателя	4
23	0002361710	гайка 6-гр.	4
24	0008004441	пружина сжатия	2
25	0008085412	кронштейн	1
25	0008555070	кронштейн	2
26	0008085472	пластина тормозн.	1
26	0008530280	пластина тормозн.	2
27	0008415410	пластина тормозн.	1
27	0008530280	пластина тормозн.	2
28	0002379650	винт полупотайной	4
29	0002375920	шайба	4
30	0008530260	шайба подкладная	2

Наверх

УПРАВЛЯЮЩИЙ ВАЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002335380	ролик кулачковый	1
2	0002369132	шайба	1
3	0002393880	шайба контактная	1
4	0002378240	гайка 6-гр.	1
5	0000085610	втулка	2
6	0002356812	штифт распорный	2
7	0002336470	шайба установочн.	8
8	0008464220	вал распределит.	1
9	0002356532	штифт распорный	1
10	0002356812	штифт распорный	1
11	0008176660	рычаг смонт.	1
12	0008320610	подшипник фланцев	2
13	0002361710	гайка 6-гр.	6
13	0002393880	шайба контактная	6
13	0005025110	винт полупотайной	6
14	0001798380	пресс-масленка	2
15	0008532340	кольцо	1
16	0002361690	гайка 6-гр.	1
16	0002374660	болт 6-гр.	1
16	0002393860	шайба контактная	1
17	0008532351	стойка	1
17	0008554611	кронштейн	1
18	0002361700	гайка 6-гр.	1
19	0002162130	болт дистанц.	1
20	0000118150	переключатель	1

Наверх

НАКОПИТЕЛЬ - CLAAS QUADRANT 2100/2100 N

ОПОРНОЕ КОЛЕСО ДЛЯ НАКОПИТЕЛЯ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008172281	пластина п-обр.	2
2	0002377130	ш/подш.радиальный	4
3	0002343300	шайба	2
4	0002393890	шайба контактная	2
5	0002374580	болт 6-гр.	2
6	0002360560	болт 6-гр.	2
7	0002393951	шайба контактная	2
8	0008172230	кронштейн левый	1
8	0008172240	кронштейн правый	1
9	0002361720	гайка 6-гр.	4
10	0002375720	болт 6-гр.	4
11	0009192661	шина с камерой	2
12	0002351600	кольцо стопорное	4
13	0002342391	шайба	8
14	0002378510	шайба установочн.	8
15	0002358700	ш/подш.радиальный	4
16	0008172320	вал	2
17	0009192641	обод	2
18	0009191910	втулка распорная	2
19	0002374580	болт 6-гр.	4
20	0002393890	шайба контактная	4
21	0002343300	шайба	4

Наверх

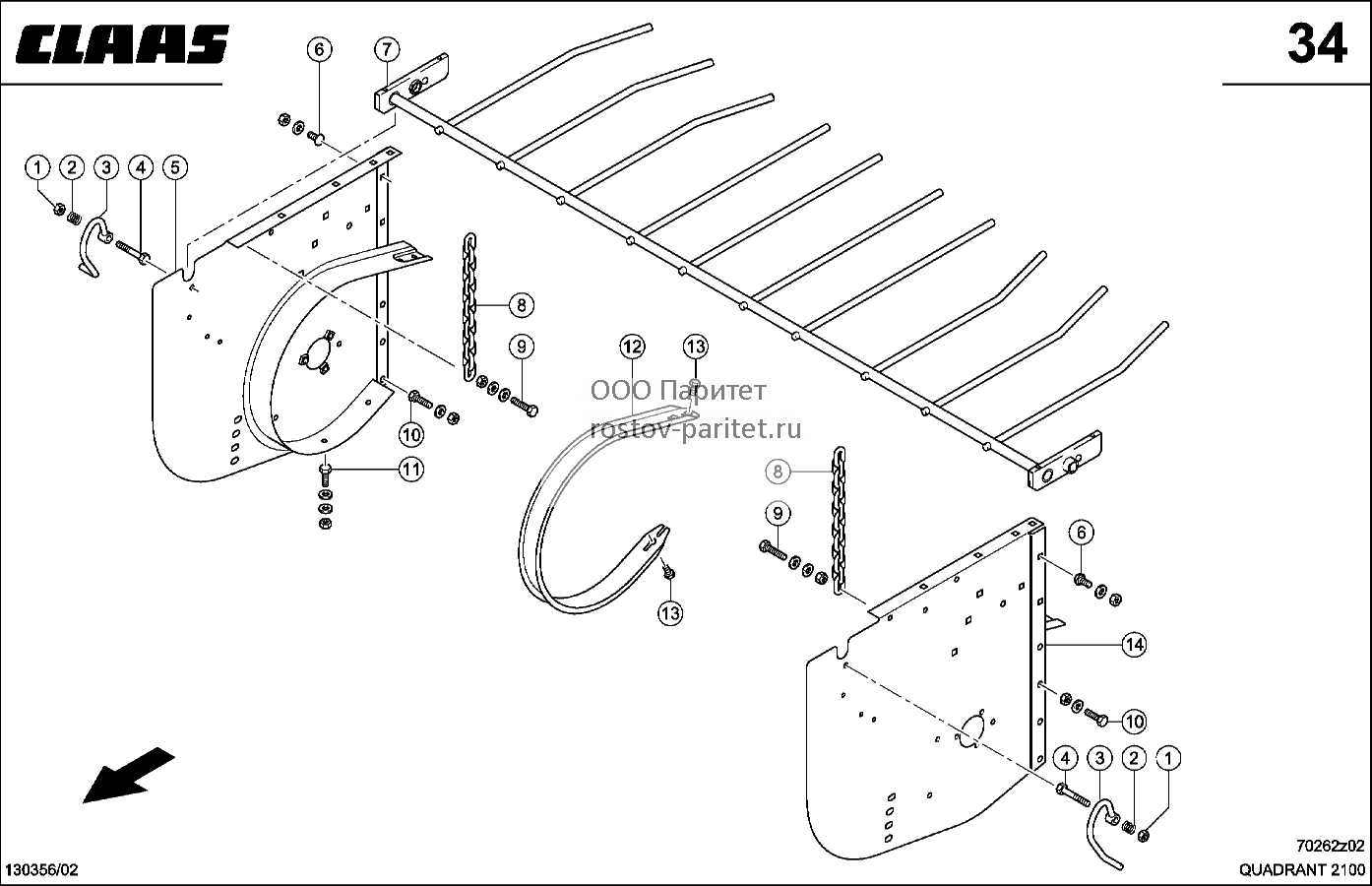

НОРМАЛИЗАТОР - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002379470	гайка стопорная	2
2	0007789790	пружина сжатия	2
3	0008214561	замок правый	1
4	0002352181	болт 6-гр.	2
5	0008469630	щиток боковой	1
6	0002361710	гайка 6-гр.	8
6	0002365100	винт полупотайной	8
6	0002393880	шайба контактная	8
7	0008460980	прижим	1
8	0008466960	цепь	2
9	0002374530	болт 6-гр.	2
9	0002375920	шайба	4
9	0002379470	гайка стопорная	2
10	0002361720	гайка 6-гр.	6
10	0002393890	шайба контактная	6
10	0002443870	болт 6-гр.	6
11	0002361700	гайка 6-гр.	8
11	0002362000	болт 6-гр.	8
11	0002393870	шайба контактная	16
12	0008160750	пластина скребка	25
13	0002394371	винт с 6-гр.гол.	100
14	0008469620	щиток боковой	1

Наверх

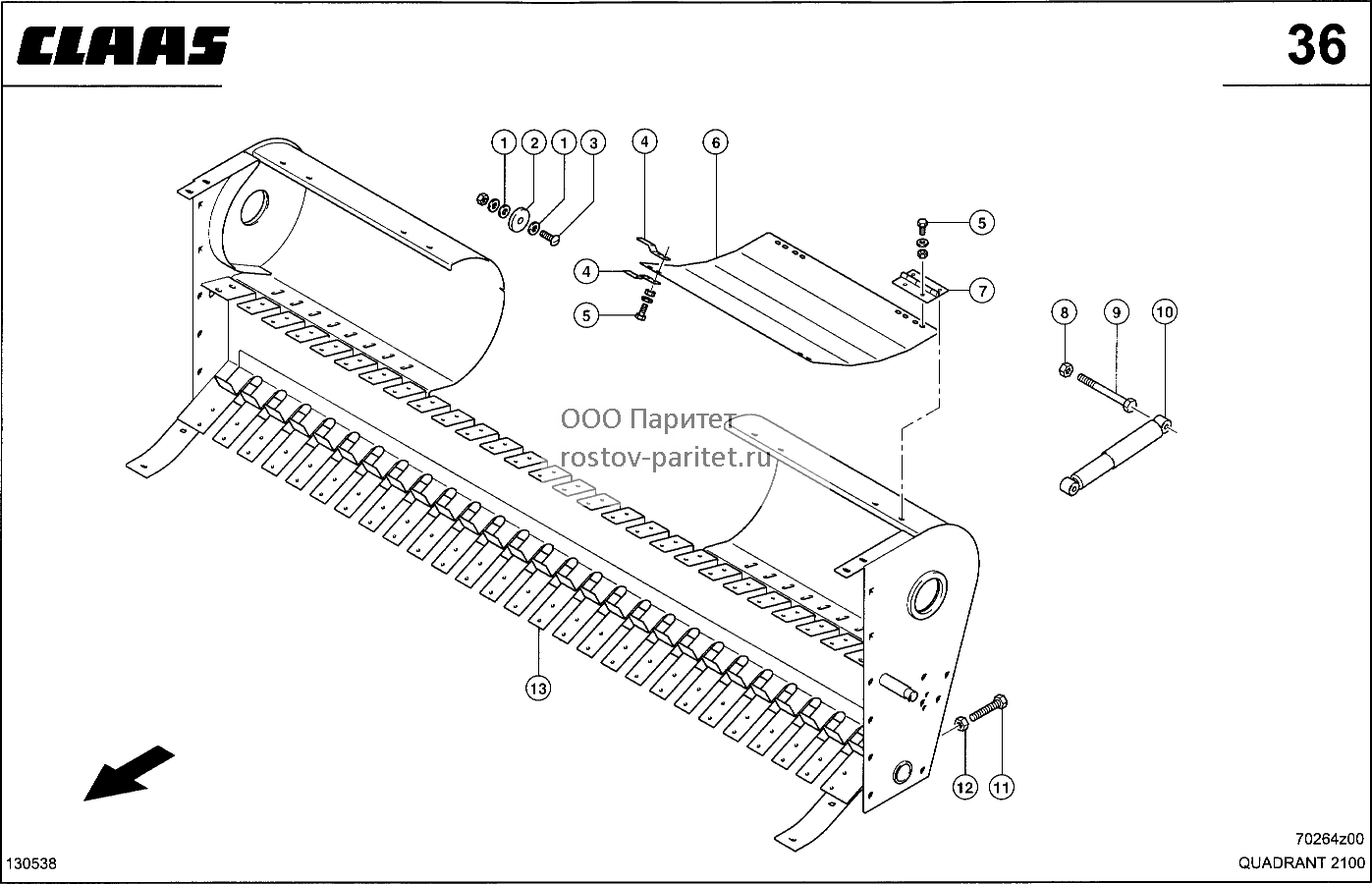

НАКОПИТЕЛЬ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0001768200	шайба	4
2	0006784402	колодка зажимная	2
3	0002361710	гайка 6-гр.	2
3	0002393880	шайба контактная	2
3	0008018851	винт полупотайной	2
4	0008466320	накладка	4
5	0002361690	гайка 6-гр.	20
5	0002374660	болт 6-гр.	20
5	0002393860	шайба контактная	20
6	0008460760	щиток направл.	2
7	0006543130	шарнир	4
8	0002382340	гайка стопорная	4
9	0002355580	болт 6-гр.	4
10	0008173940	амортизатор	2
11	0002375720	болт 6-гр.	4
12	0002361720	гайка 6-гр.	4
13	0008460711	рама	1

Наверх

НАКОПИТЕЛЬ, ДЕРЖАТЕЛЬ ГРАБЛИН - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002138240	шпилька	1
2	0006104471	кольцо зажимное	1
3	0002373830	болт 6-гр.	3
4	0002393880	шайба контактная	3
5	0002393210	фланец металлич.	1
6	0006104480	подшипник кольца	1
7	0008193250	труба защитная	1
8	0008137621	подшипник фланцев	8
9	0002381320	гайка стопорная	16
10	0002443760	болт 6-гр.	16
11	0008233711	вал ведущий	1
12	0008214422	эксцентрик	1
13	0008160331	вкладыш подшипн.	1
14	0002393880	шайба контактная	3
15	0002355320	болт 6-гр.	3
16	0006160660	подшипник кольца	1
17	0002138240	шпилька	1
18	0006160671	кольцо зажимное	1
19	0002361710	гайка 6-гр.	3
19	0002378280	винт потайной	3
19	0002393880	шайба контактная	3
20	0002343040	шайба	4
21	0008233740	держатель зуба	4
22	0008214211	зубья пружинные	20
23	0002110320	болт 6-гр.	48
23	0002380060	гайка стопорная	48
23	0002393880	шайба контактная	48
24	0008221380	зубья пружинные	32
25	0002380060	гайка стопорная	12
25	0002380100	болт 6-гр.	12
26	0008171680	рычаг	4
27	0002113682	ролик ходовой	4
28	0002351510	кольцо стопорное	4

Наверх

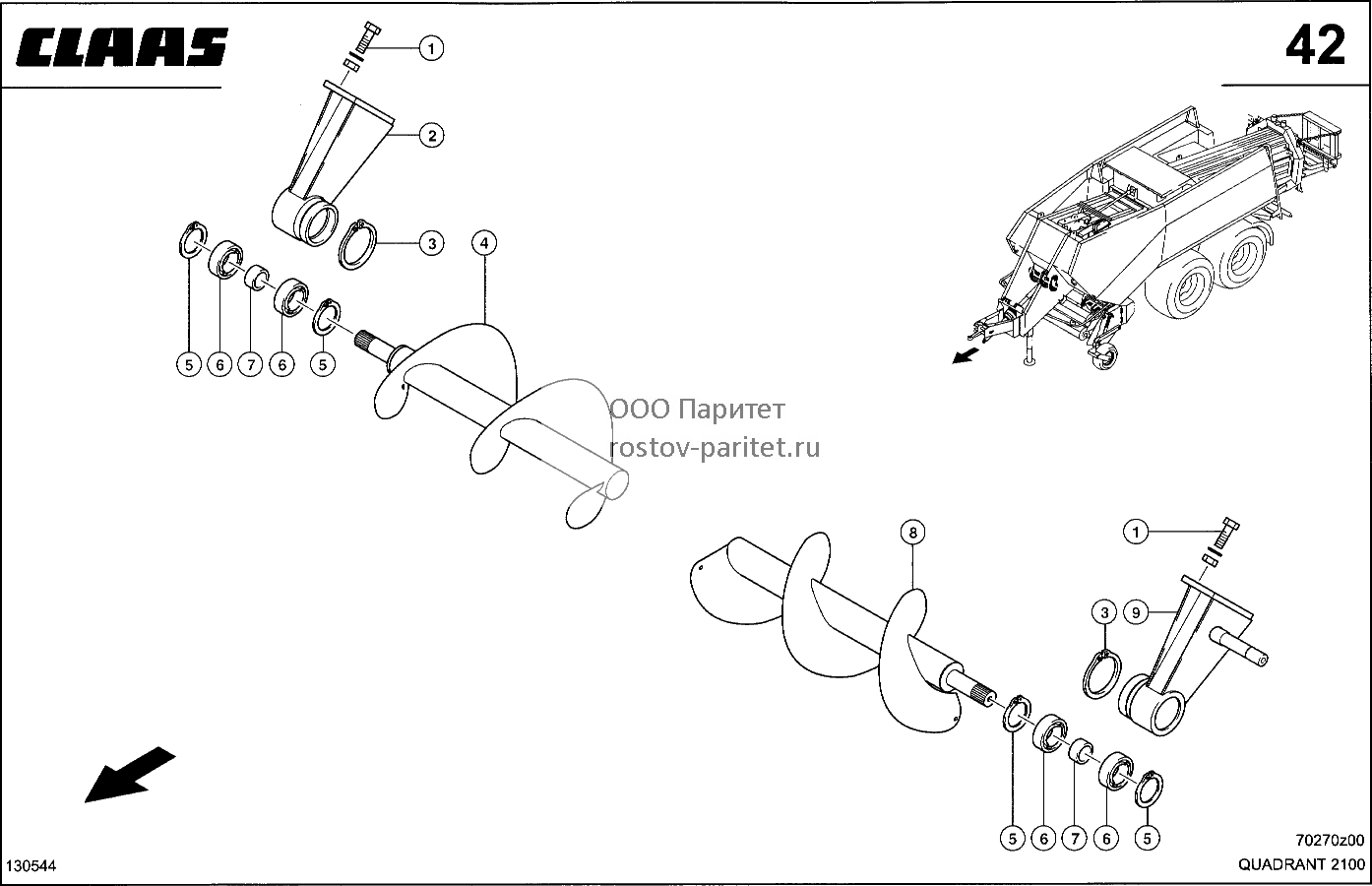

НАКОПИТЕЛЬ, ШНЕК - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361720	гайка 6-гр.	8
1	0002375720	болт 6-гр.	8
1	0002393890	шайба контактная	8
2	0008304541	узел подшипник.п	1
3	0002430470	кольцо стопорное	2
4	0008307140	шнек правый	1
5	0002351840	кольцо стопорное	4
6	0002358300	ш/подш.радиальный	4
7	0008191681	втулка	2
8	0008307130	шнек правый	1
9	0008312950	узел подшипник.л.	1

Наверх

УПРАВЛЯЮЩИЕ ШТАНГИ ДЛЯ ГРАБЛИНЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002344500	кольцо стопорное	2
2	0002363180	кольцо стопорное	4
3	0002392200	ш/подш.радиальный	2
4	0008320440	штанга управл.	2
5	0002389421	гайка 6-гр.	2
6	0002157091	головка шарнира	2
7	0002356060	гайка 6-гр.	2
8	0002365011	кольцо стопорное	2
9	0008300771	палец	2

Наверх

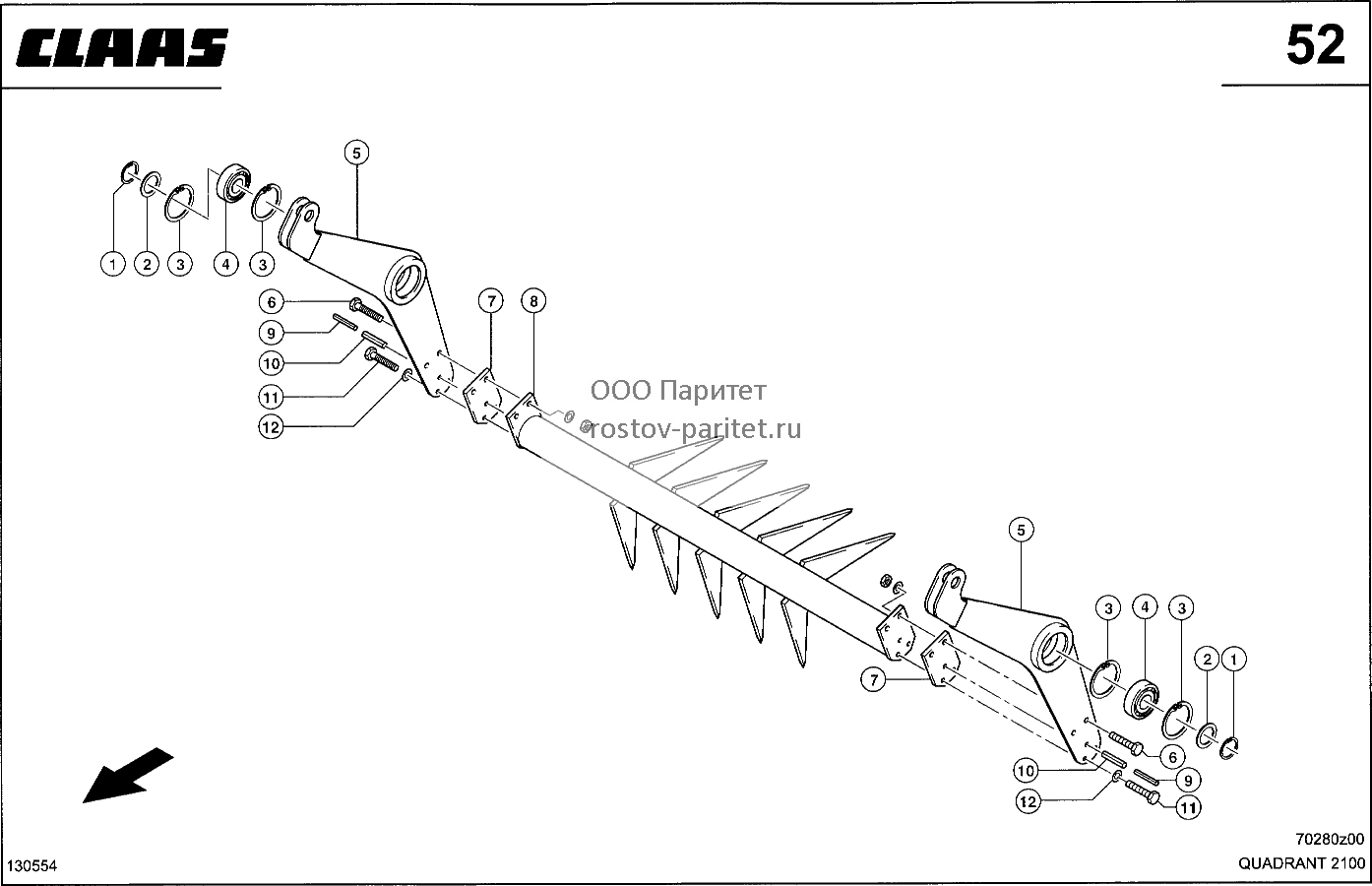

ГРАБЛИНА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351660	кольцо стопорное	2
2	0002382810	шайба опорная	2
3	0002351900	кольцо стопорное	4
4	0002442890	ш/подш.радиальный	2
5	0008410010	коромысло гребков	2
6	0002355530	болт 6-гр.	4
6	0002382340	гайка стопорная	4
6	0002393890	шайба контактная	4
7	0008325060	пластинка дистанц	0
8	0008464820	гребок подающий	1
9	0002356662	штифт распорный	2
10	0002445780	штифт распорный	2
11	0002355530	болт 6-гр.	4
12	0002393890	шайба контактная	4

Наверх

ПРЕССОВАЛЬНОЕ УСТРОЙСТВО - CLAAS QUADRANT 2100/2100 N

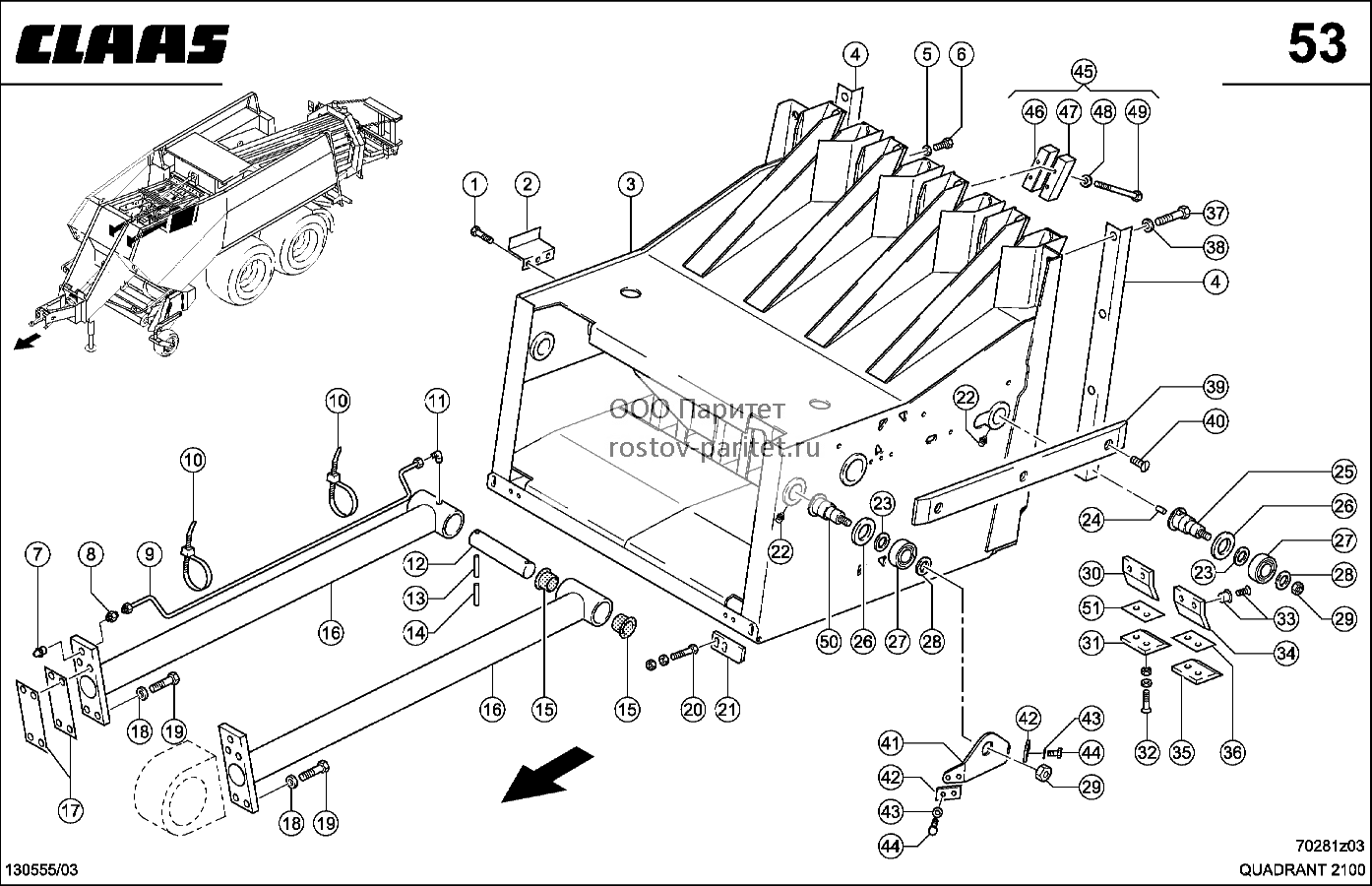

ПОРШЕНЬ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002361710	гайка 6-гр.	24
1	0002394371	винт с 6-гр.гол.	6
2	0008169361	калибр	2
3	0008462610	поршень	1
4	0008166312	шина	2
5	0002393880	шайба контактная	16
6	0002373820	болт 6-гр.	16
7	0001798380	пресс-масленка	2
8	0002333300	штуцер	2
9	0008163262	трубопровод	2
10	0001789060	соединитель шланг	4
11	0002111840	патрубок угловой	2
12	0008166251	палец	2
13	0002356842	штифт распорный	2
14	0002356552	штифт распорный	4
15	0008166061	втулка с буртиком	4
16	0008412000	шатун	2
17	0008172160	пластина подгон.	0
18	0002393951	шайба контактная	8
19	0002375720	болт 6-гр.	8
20	0002361700	гайка 6-гр.	4
20	0002393870	шайба контактная	4
20	0002441380	болт 6-гр.	4
21	0008559100	пластина металл.	2
22	0002369420	пресс-масленка	4
23	0002367711	шайба установочн.	1
24	0002368980	штифт распорный	3
25	0008462760	болт эксцентрика	2
26	0008175630	шайба	4
27	0008325260	ролик опорный	4
28	0002343830	шайба опорная	4
29	0002389421	гайка 6-гр.	4
30	0008176281	щиток средний	3
31	0008175620	початкоотделит.	3
31	0008176891	прокладка	0
32	0002382340	гайка стопорная	10
32	0002393890	шайба контактная	10
32	0002425230	винт потайной	10
33	0002363300	винт потайной	14
33	0002390190	гайка потайная	14
34	0008461840	щиток	2
35	0008462590	нож	2
36	0008461820	прокладка	2
37	0002360560	болт 6-гр.	8
38	0002393890	шайба контактная	8
39	0009107630	планка направл.	2
40	0002363300	винт потайной	6
41	0008331660	скребок	4
42	0008331670	пластина	4
43	0002369112	шайба	16
44	0002374640	болт 6-гр.	16
45	0008417260	комплект ремонтн.	1
46	0008415191	подкладка	6
47	0008415221	подкладка	6
48	0002393880	шайба контактная	24
49	0002378440	болт 6-гр.	24
50	0008325240	болт эксцентрика	1
51	0008176891	прокладка	3

Наверх

ПОРШЕНЬ-БЕГОВЫЕ ШИНЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008306391	прокладка	0
2	0008417100	рельс ходовой	4
3	0002361700	гайка 6-гр.	40
3	0002363300	винт потайной	40
3	0002393870	шайба контактная	40
4	0008323170	крышка	2
5	0002361700	гайка 6-гр.	4
5	0002362000	болт 6-гр.	4
5	0002393870	шайба контактная	4
6	0008323160	крышка	2
7	0002393920	шайба контактная	2
8	0002374650	болт 6-гр.	2

Наверх

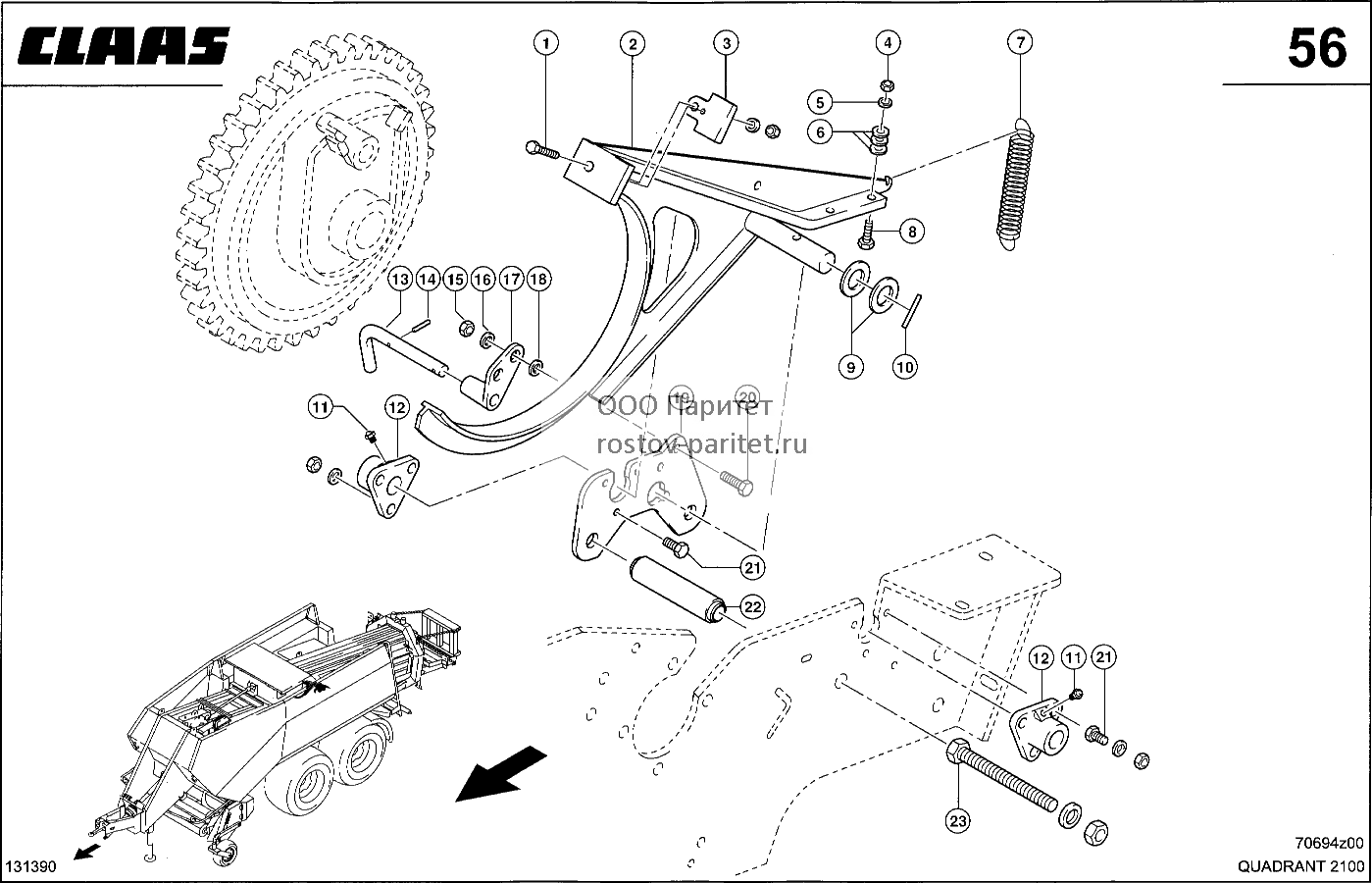

Узловязатель, Продвижной механизм, Механический - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373700	болт 6-гр.	1
2	0008331922	рычаг переключ.	1
3	0008303830	поверхность опор.	1
4	0002361690	гайка 6-гр.	1
5	0002393120	шайба с зубцами	1
6	0002342220	шайба	3
7	0008109930	пружина растяжен.	1
8	0002361690	гайка 6-гр.	1
9	0002342340	шайба	4
10	0002356502	штифт распорный	2
11	0001798380	пресс-масленка	3
12	0008331740	подшипник	2
13	0008082660	рычаг предохр.	1
14	0002376030	штифт распорный	2
15	0002361690	гайка 6-гр.	4
16	0002393860	шайба контактная	4
17	0008416950	крепление	1
18	0002342730	шайба	3
19	0008464490	пластина	1
20	0002374660	болт 6-гр.	3
21	0002374670	болт 6-гр.	6
22	0008334350	втулка распорная	2
23	0002355430	болт 6-гр.	2
23	0002361710	гайка 6-гр.	2
23	0002393880	шайба контактная	2

Наверх

Узловязатель, Продвижной механизм, Механический - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008305610	пластина нажимная	1
2	0002349530	винт полупотайной	17
2	0002361700	гайка 6-гр.	17
2	0002393870	шайба контактная	17
3	0008462530	крепление левое	1
3	0008562080	крепление	1
4	0002351550	кольцо стопорное	1
5	0006192880	фланец металлич.	4
6	0006192860	подшипник кольца	2
7	0002365511	шпилька	2
8	0006192871	кольцо зажимное	2
9	0008169180	шестерня	1
10	0001768270	шайба	1
11	0002350890	шплинт	1
12	0008179941	сегмент зубчатый	1
13	0008004451	пружина кручения	1
14	0002114300	винт барашковый	1
15	0008179950	шайба	4
16	0008464310	рычаг	4
17	0008179900	упор	1
18	0008179930	гайка с накаткой	1
19	0002356462	штифт распорный	1
20	0008464250	крепление	1
21	0008464330	крепление	1
22	0002336890	винт полупотайной	2
22	0002361690	гайка 6-гр.	2
22	0002393860	шайба контактная	2
23	0002372280	гайка 6-гр.	4
23	0002394580	винт с цил.гол.	4
23	0002441330	шайба	4
24	0008011932	счетчик тюков	1
25	0008464290	колесо	1
26	0008462540	крепление правое	1
26	0008562090	крепление	1
27	0002361700	гайка 6-гр.	1
27	0002374390	болт 6-гр.	1
27	0002393870	шайба контактная	1

Наверх

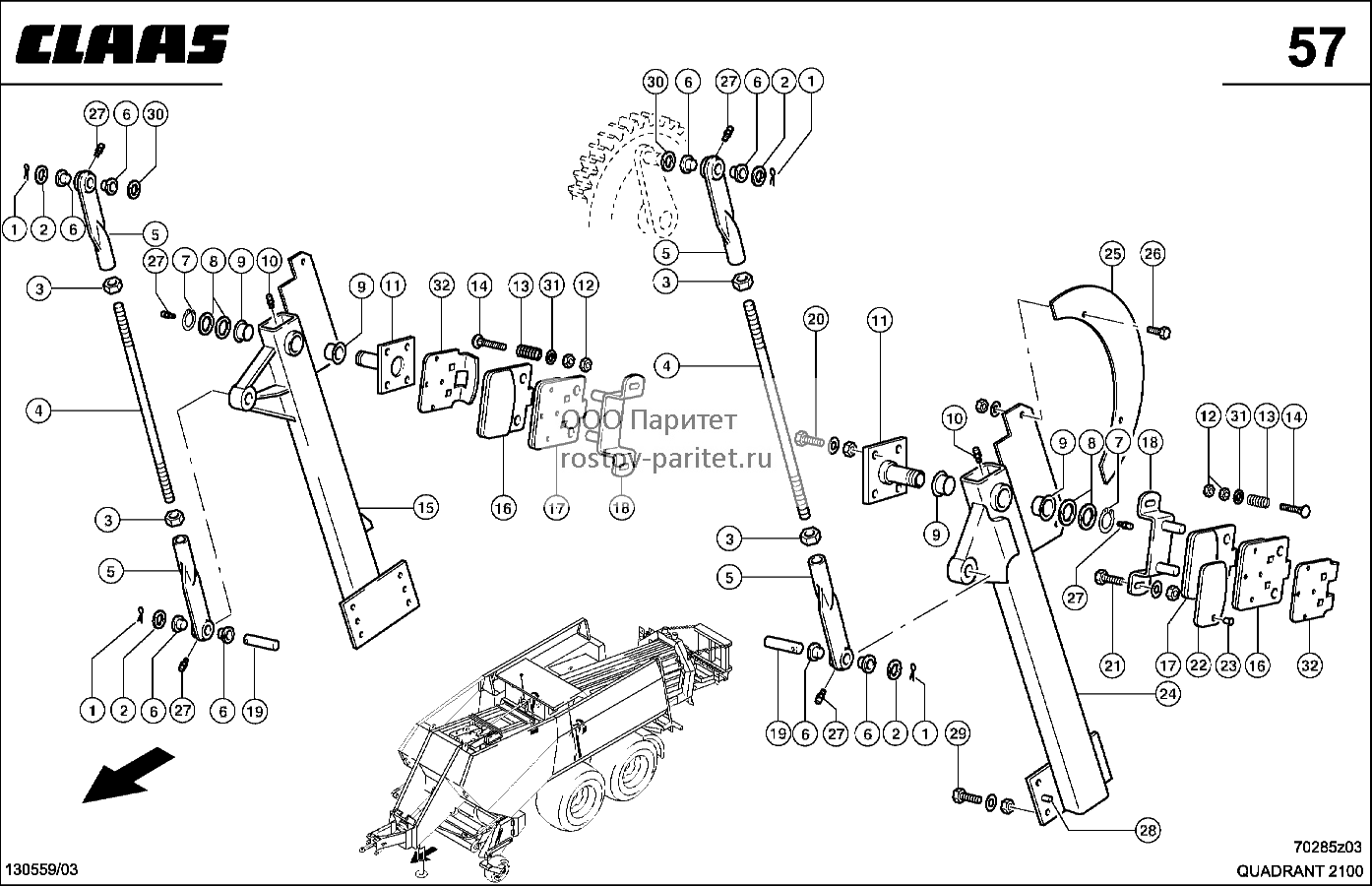

ПРИВОД ИГЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002360960	шплинт	4
2	0002342970	шайба	4
3	0002375240	гайка 6-гр.	4
4	0008162631	тяга резьбовая	2
5	0008162641	проушина	4
6	0000085230	втулка пластмас.	8
7	0002344500	кольцо стопорное	2
8	0002344310	шайба установочн.	0
9	0000085600	втулка	4
10	0002369420	пресс-масленка	2
11	0008325270	фланец	2
11	0008325300	фланец	1
12	0002361710	гайка 6-гр.	8
13	0008004441	пружина сжатия	4
14	0002364640	винт полупотайной	4
14	0002379650	винт полупотайной	4
15	0008260181	коромысло игольч.	1
16	0008085442	пластина тормозн.	2
16	0008530280	пластина тормозн.	2
17	0008085472	пластина тормозн.	2
17	0008530280	пластина тормозн.	2
18	0008085412	кронштейн	2
18	0008555070	кронштейн	2
19	0008311530	палец	2
20	0002361720	гайка 6-гр.	8
20	0002375720	болт 6-гр.	8
20	0002393890	шайба контактная	8
21	0002361710	гайка 6-гр.	4
21	0002373830	болт 6-гр.	4
21	0002393880	шайба контактная	4
22	0008085461	накладка фрикц.	4
23	0002379501	заклепка глухая	16
24	0008260171	коромысло игольч.	1
25	0008260220	диск тормозной	2
26	0002373830	болт 6-гр.	4
26	0002379470	гайка стопорная	4
26	0002393880	шайба контактная	4
27	0001798380	пресс-масленка	6
28	0002368990	штифт распорный	2
29	0002361710	гайка 6-гр.	8
29	0002374530	болт 6-гр.	8
29	0002393880	шайба контактная	8
30	0005012820	шайба	8
31	0002375920	шайба	4
32	0008530260	шайба подкладная	2

Наверх

ИГЛЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002368990	штифт распорный	4
2	0002361710	гайка 6-гр.	8
2	0002374530	болт 6-гр.	8
2	0002393880	шайба контактная	8
3	0008303400	чулок картера	1
4	0002376162	штифт распорный	4
5	0008173701	ролик игольчатый	4
6	0002361700	гайка 6-гр.	4
6	0002393870	шайба контактная	4
6	0002441380	болт 6-гр.	4
7	0002361710	гайка 6-гр.	16
7	0002375790	винт потайной	16
7	0002393880	шайба контактная	16
8	0002442230	болт 6-гр.	8
9	0002361700	гайка 6-гр.	8
10	0008325290	уголок	4
11	0008173711	иглодержатель	4
12	0002334190	болт 6-гр.	8
12	0002393890	шайба контактная	16
12	0002441440	гайка 6-гр.	8
13	0008173632	игла	4

Наверх

ФИКСАТОР ПОРШНЯ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355530	болт 6-гр.	4
2	0002361720	гайка 6-гр.	6
3	0008126771	втулка	3
4	0000085100	втулка	3
5	0002369420	пресс-масленка	1
6	0008126470	ролик	1
7	0002368420	шайба	1
8	0002350890	шплинт	1
9	0000085600	втулка	2
10	0008174371	рычаг угловой	1
11	0005034141	кольцо установ.	3
12	0002365520	шпилька	3
13	0002361710	гайка 6-гр.	1
13	0002374560	болт 6-гр.	1
14	0008411880	тяга	1
15	0002333240	гайка 6-гр.	1
16	0008171103	головка вилки	1
17	0002379530	шайба	1
18	0008464520	рычаг	1
19	0002343670	шайба	1
20	0002361730	гайка 6-гр.	1
21	0008246520	винт ходовой	1
22	0008197960	шайба	1
23	0006736650	втулка	1
24	0007025060	пружина сжатия	1
25	0002373390	болт 6-гр.	2
25	0002379530	шайба	2
25	0002381320	гайка стопорная	2
26	0008169521	направляющая	1
27	0008183091	направляющая пруж	1
28	0002356812	штифт распорный	2

Наверх

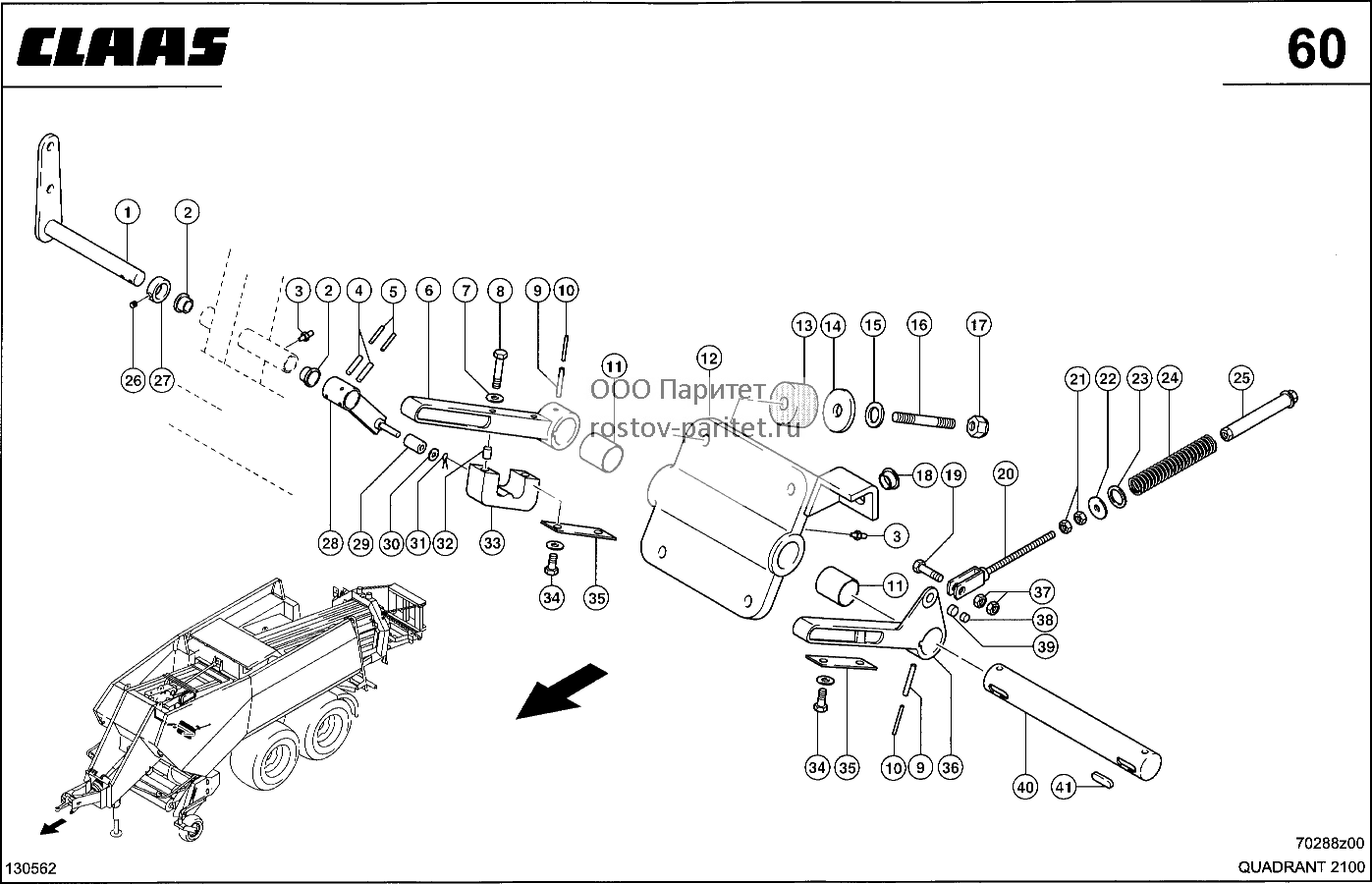

ФИКСАТОР ПОРШНЯ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008464520	рычаг	1
2	0000085600	втулка	2
3	0001798380	пресс-масленка	2
4	0002356812	штифт распорный	2
5	0002356532	штифт распорный	2
6	0008323050	останов поршня	1
7	0002393880	шайба контактная	2
8	0002355380	болт 6-гр.	2
9	0002445812	штифт распорный	2
10	0002376082	штифт распорный	2
11	0009448960	втулка подшипника	2
12	0008464510	стойка подшипника	1
13	0002155390	пружина сжатия	4
14	0008163424	шайба	4
15	0002381160	прокладка подгон.	4
16	0002147890	шпилька	4
17	0002335510	гайка стопорная	4
18	0006736650	втулка	1
19	0002355530	болт 6-гр.	1
20	0008246520	винт ходовой	1
21	0002364570	гайка 6-гр.	2
22	0002334880	шайба	1
23	0002343040	шайба	1
24	0007025060	пружина сжатия	1
25	0008183091	направляющая пруж	1
26	0002365520	шпилька	1
27	0005034141	кольцо установ.	1
28	0008323070	рычаг	1
29	0008126470	ролик	1
30	0002368420	шайба	1
31	0002350890	шплинт	1
32	0002440040	штифт распорный	2
33	0008171540	скоба	1
34	0002390120	болт 6-гр.	4
34	0002448970	шайба	4
35	0008084940	подкладка	2
36	0008323030	останов поршня	1
37	0002361720	гайка 6-гр.	2
38	0008126771	втулка	1
39	0000085100	втулка	1
40	0008464540	вал	1
41	0002447840	шпонка призматич.	2

Наверх

ВЯЗАЛЬНЫЙ АППАРАТ - CLAAS QUADRANT 2100/2100 N

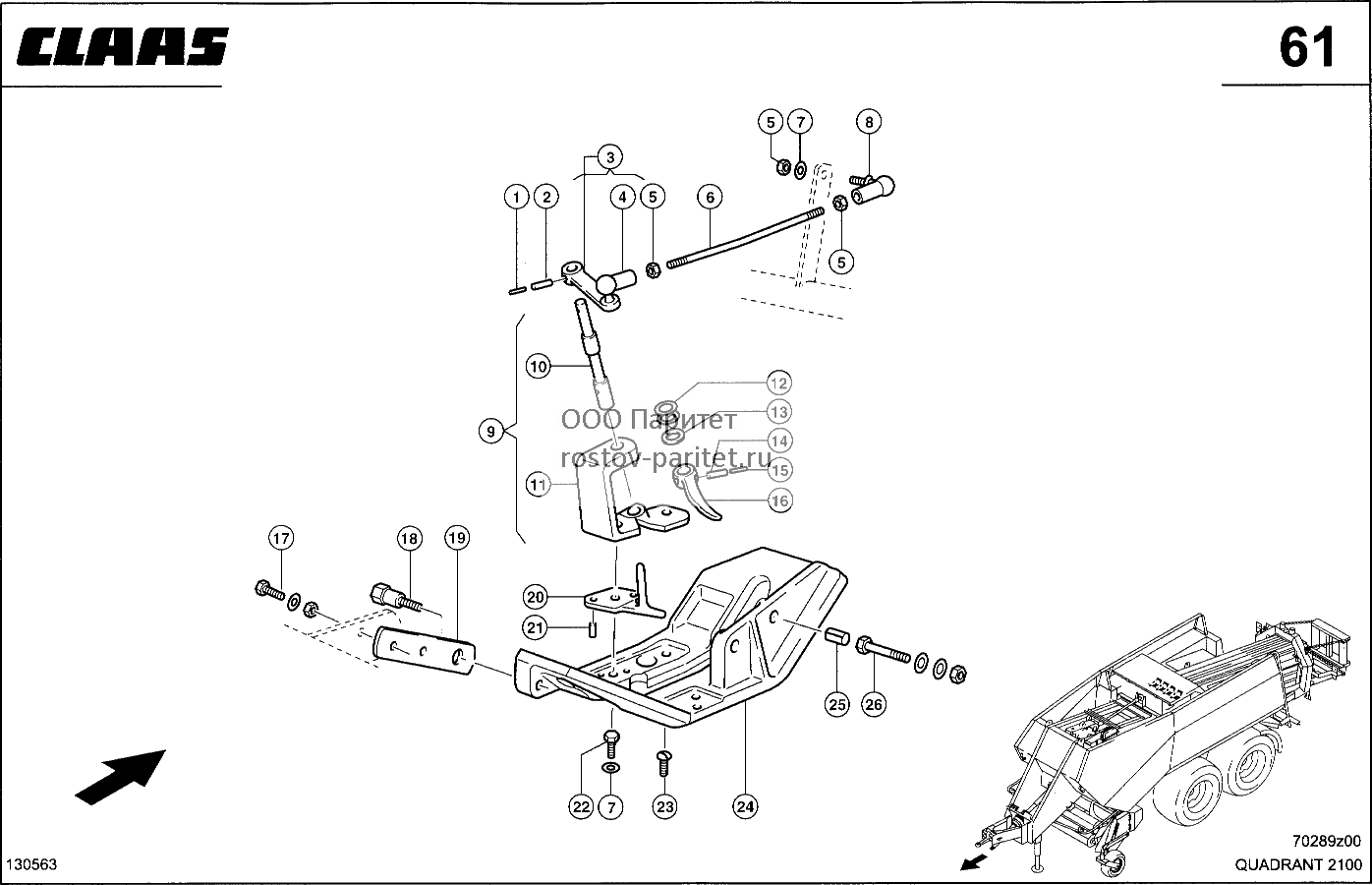

ПЛАТА УЗЛОВЯЗАТЕЛЯ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002154410	штифт распорный	4
2	0002356473	штифт распорный	4
3	0008166750	рычаг вкл.передач	4
4	0002155040	шарнир угловой	4
5	0002361700	гайка 6-гр.	12
6	0008166951	тяга резьбовая	4
7	0002393870	шайба контактная	8
8	0002449641	шарнир угловой	4
9	0008166890	рожок	4
10	0000000580	вал	4
11	0000000560	узел подшипников.	4
12	0002342111	шайба	0
13	0000000201	шайба	4
14	0002356473	штифт распорный	4
15	0002154410	штифт распорный	4
16	0000000572	собачка шпагата	4
17	0002361710	гайка 6-гр.	8
17	0002374530	болт 6-гр.	8
17	0002393880	шайба контактная	8
18	0008176410	палец резьбовой	4
19	0008162251	пластина	4
20	0008166531	рожок	4
21	0002356420	штифт распорный	8
22	0002374420	винт с 6-гр.гол.	4
23	0002394420	винт полупотайной	4
24	0008166746	пластина узловяз.	4
25	0002440040	штифт распорный	8
26	0002355320	болт 6-гр.	4
26	0002355330	болт 6-гр.	4
26	0002361710	гайка 6-гр.	8
26	0002393880	шайба контактная	16

Наверх

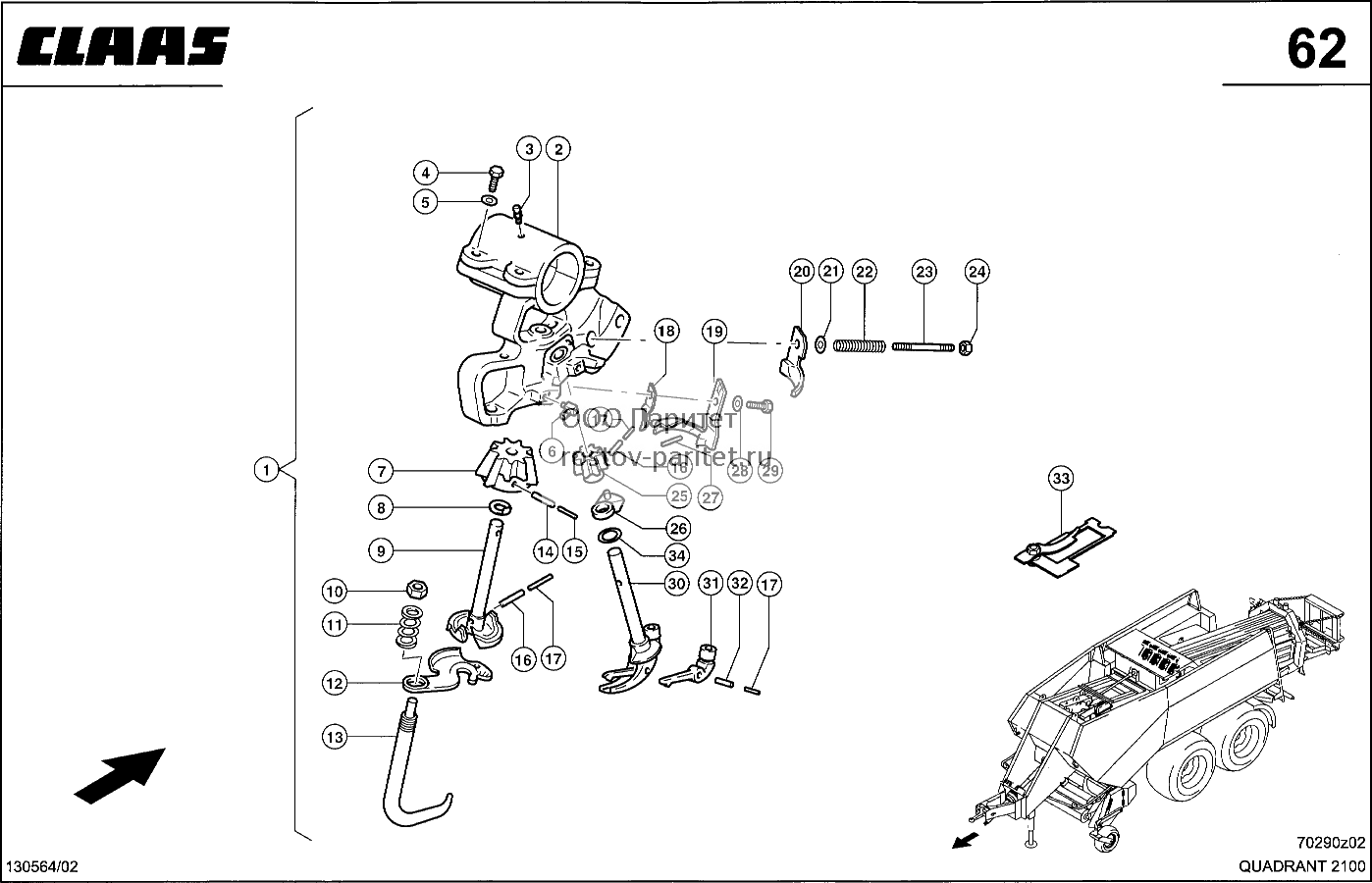

УЗЛОВЯЗАТЕЛЬ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008264312	узловязатель в сб	4
2	0008166434	кронштейн узловяз	4
3	0001798380	пресс-масленка	4
4	0002110320	болт 6-гр.	16
5	0002393880	шайба контактная	16
6	0002449480	пресс-масленка	4
7	0008166664	колесо большое	4
8	0000000803	стекло безоп.	4
9	0008166475	колесо зажим.шпаг	4
10	0002356010	гайка 6-гр.	4
11	0000000781	пружина сжатия	4
12	0008166501	плита зажимная	4
13	0008281810	стремянка рессоры	4
14	0002445690	штифт распорный	4
15	0002369612	штифт распорный	4
16	0002356450	штифт распорный	8
17	0002377941	штифт распорный	8
18	0008166542	нож	4
19	0000000833	опора зажим.плиты	4
20	0008264340	элемент нажимной	4
21	0002369122	шайба	4
22	0007665720	пружина сжатия	4
23	0008166571	шпилька	4
24	0002381320	гайка стопорная	4
25	0008166673	колесо малое	4
26	0008530540	кулачок	4
27	0002356310	штифт распорный	4
28	0002393870	шайба контактная	4
29	0002374420	винт с 6-гр.гол.	4
30	0008264320	крючок узловязат.	4
31	0008166561	язык узловязателя	4
32	0002356450	штифт распорный	4
33	0005145890	наклейка	1
33	0005146880	наклейка	1
33	0008171782	калибр узловязат.	1
34	0002111050	шайба установочн.	2

Наверх

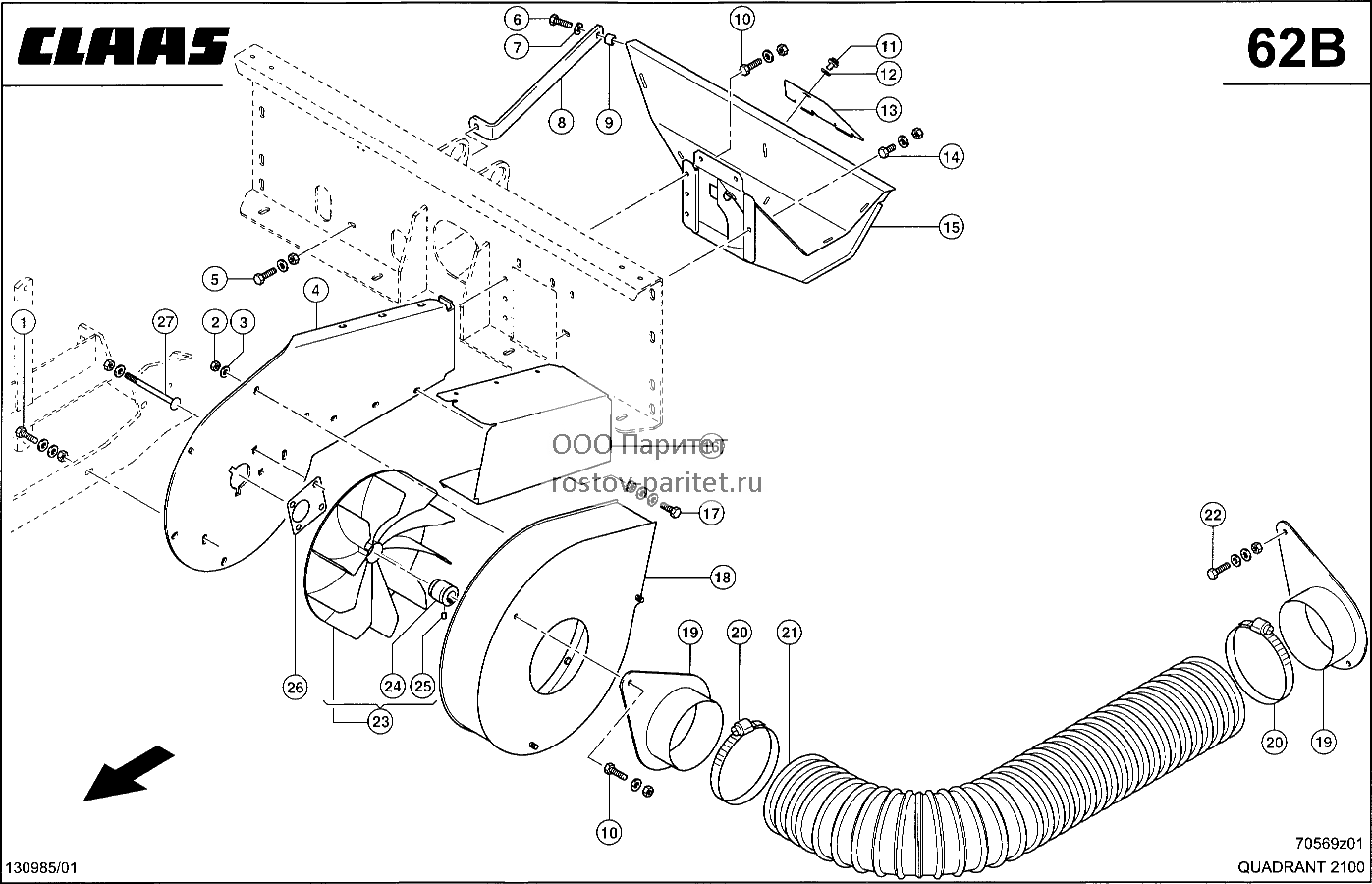

TURBOGEBLAESE - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008500390	zinkenpaar	1
0	0008500420	zinkenpaar	1
1	0002335030	винт полупотайной	2
1	0002371700	ключ торцовый	2
1	0002393931	шайба контактная	4
2	0002371700	ключ торцовый	7
3	0002393931	шайба контактная	9
4	0008465890	пластина	1
5	0002156820	шайба	1
5	0002361700	гайка 6-гр.	1
5	0002374420	винт с 6-гр.гол.	1
6	0002374420	винт с 6-гр.гол.	3
7	0002156820	шайба	5
8	0008465810	опора	1
9	0008465820	труба	1
10	0002361700	гайка 6-гр.	3
10	0002374420	винт с 6-гр.гол.	3
10	0002393931	шайба контактная	3
11	0006066740	цапфа запорная	1
12	0006012430	шайба опорная	1
13	0008467800	крышка	1
14	0002361700	гайка 6-гр.	4
14	0002374390	болт 6-гр.	4
14	0002393931	шайба контактная	4
15	0008465720	распределитель	1
16	0008465680	кожух	1
17	0002361690	гайка 6-гр.	6
17	0002374660	болт 6-гр.	6
17	0002393920	шайба контактная	12
18	0007658802	корпус	1
19	0008467261	адаптер	1
20	0002153142	зажим шланговый	2
21	0000727920	шланг спиральный	1
22	0002371700	ключ торцовый	2
22	0002374420	винт с 6-гр.гол.	2
22	0002393931	шайба контактная	4
23	0007658931	крыльчатка	1
24	0006576960	ступица	1
25	0002385030	шпилька	1
26	0008501031	пластина	1
27	0002333040	винт полупотайной	4
27	0002361710	гайка 6-гр.	4
27	0002369132	шайба	4

Наверх

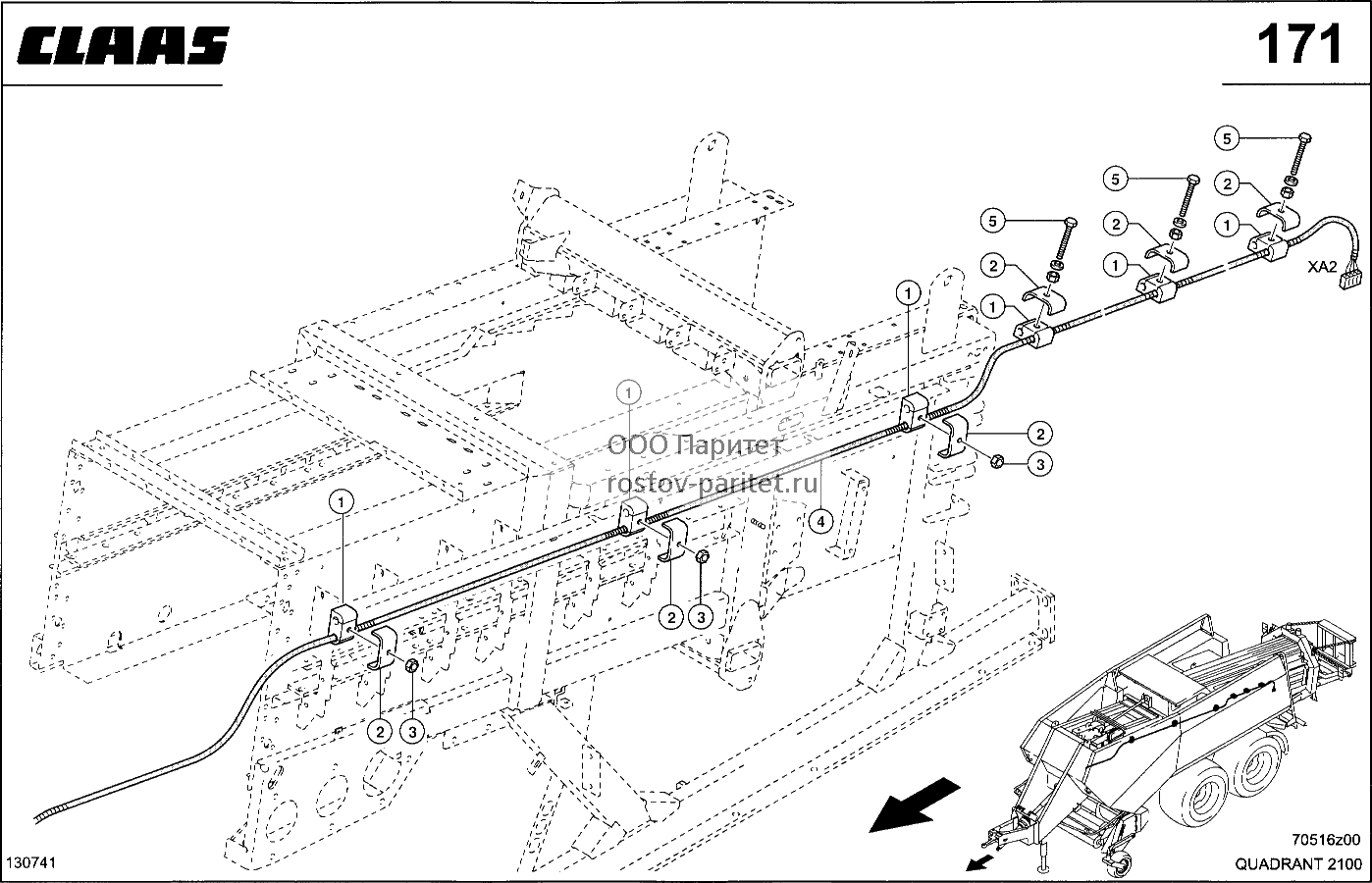

FADENBRUCHANZEIGE - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002358330	гайка 4-гр.	2
2	0000103410	гильза изолирующ.	2
3	0002361720	гайка 6-гр.	6
4	0002393951	шайба контактная	6
5	0008464660	опора угловая	2
5	0008555580	опора угловая	2
6	0002351680	кольцо стопорное	4
7	0008500300	пружина натягиват	4
8	0008167991	ушко для шпагата	4
9	0006532690	винт полупотайной	4
10	0002384610	винт полупотайной	2
11	0002374420	винт с 6-гр.гол.	2
12	0000103400	шайба изолирующая	2
13	0008464941	уголок	1
14	0002393870	шайба контактная	2

Наверх

УСТРОЙСТВО - CLAAS QUADRANT 2100/2100 N

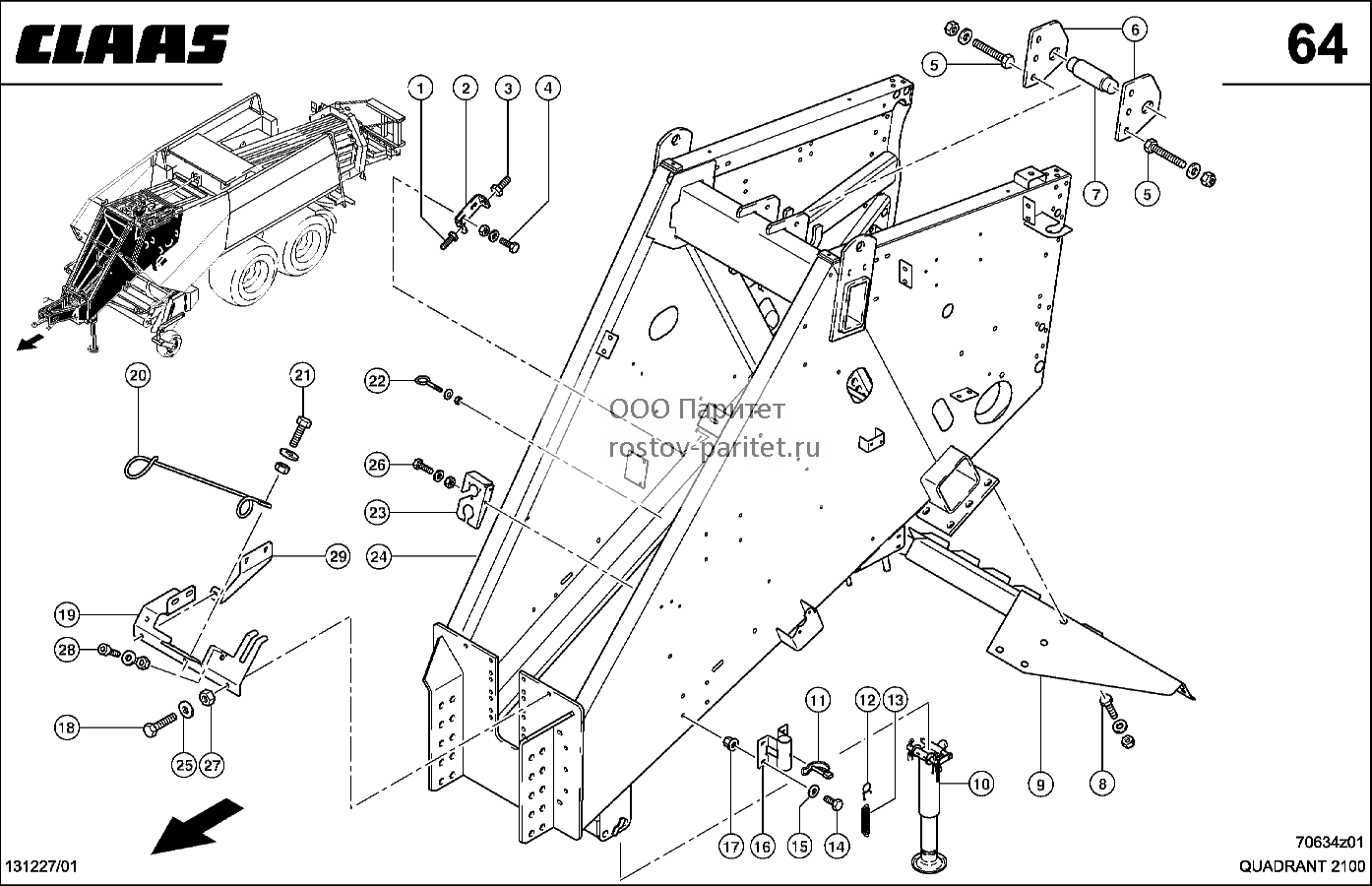

ДЫШЛО - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002380470	гайка стопорная	1
2	0008463770	кронштейн	1
3	0002427950	болт 6-гр.	1
4	0002361720	гайка 6-гр.	2
4	0002374610	болт 6-гр.	2
4	0002393951	шайба контактная	2
5	0002355540	болт 6-гр.	6
5	0002382340	гайка стопорная	6
5	0002393890	шайба контактная	6
6	0008462230	пластина	2
7	0008462240	палец	1
8	0002355870	болт 6-гр.	10
8	0002361730	гайка 6-гр.	10
8	0002393910	шайба контактная	10
9	0008464771	крепление	1
10	0008327762	гидролапа опорная	1
11	0002144510	вставка трубная	2
12	0009008810	крюк рессоры	2
13	0000130040	пружина растяжен.	2
14	0002373830	болт 6-гр.	8
15	0002393880	шайба контактная	8
16	0008414231	труба	2
17	0002333180	штифт цилиндрич.	8
18	0002375720	болт 6-гр.	4
19	0008469430	щиток опорный	1
20	0009678542	держатель провод.	2
21	0002361720	гайка 6-гр.	2
21	0002375720	болт 6-гр.	2
21	0002393951	шайба контактная	2
22	0002361700	гайка 6-гр.	1
22	0002393870	шайба контактная	1
22	0002427690	рым-болт	1
23	0008461152	кронштейн	1
24	0008460042	передок	1
25	0002393890	шайба контактная	4
26	0002361700	гайка 6-гр.	2
26	0002362000	болт 6-гр.	2
26	0002393870	шайба контактная	2
27	0002361720	гайка 6-гр.	4
28	0002171040	винт с цил.гол.	2
28	0002372150	гайка 6-гр.	2
28	0002392620	шайба с зубцами	2
29	0008500260	узел	1

Наверх

УДЛИННИТЕЛЬ ДЫШЛА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	1
2	0002343200	шайба	1
3	0008086981	вилка	1
4	0002375920	шайба	1
4	0002378440	болт 6-гр.	1
4	0002379470	гайка стопорная	1
5	0008136431	штанга	1
6	0005030570	крюк	1
7	0007746720	цепь	1
8	0008136630	палец	1
9	0002341320	шайба установочн.	6
10	0008337311	втулка	4
11	0008337221	головка дышла	1
12	0008337321	петля сцепная	1
13	0005221650	пружина чеки	1
14	0008530110	втулка	1
15	0002121790	болт 6-гр.	2
15	0002121840	шайба	1
15	0002154900	гайка стопорная	1
16	0002341500	шайба установочн.	4
17	0002127360	гайка стопорная	12
17	0002333341	болт 6-гр.	12
17	0002336990	шкив натяжной	12
18	0009315550	трос	1
19	0008550960	петля сцепная	1

Наверх

Дышло, Удлинение, Версия США - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	1
2	0002343200	шайба	1
3	0008086982	вилка	1
4	0008136431	штанга	1
5	0009315550	трос	1
6	0008410900	головка дышла	1
7	0002121840	шайба	2
7	0002143970	болт 6-гр.	2
7	0002154900	гайка стопорная	2
8	0008337340	петля сцепная	1
9	0002392720	кольцо запорное	1
10	0008179440	втулка	1
11	0008410440	опора	1
12	0008411020	крышка	2
13	0002394371	винт с 6-гр.гол.	4
14	0002127360	гайка стопорная	12
14	0002333341	болт 6-гр.	12
14	0002336990	шкив натяжной	12

Наверх

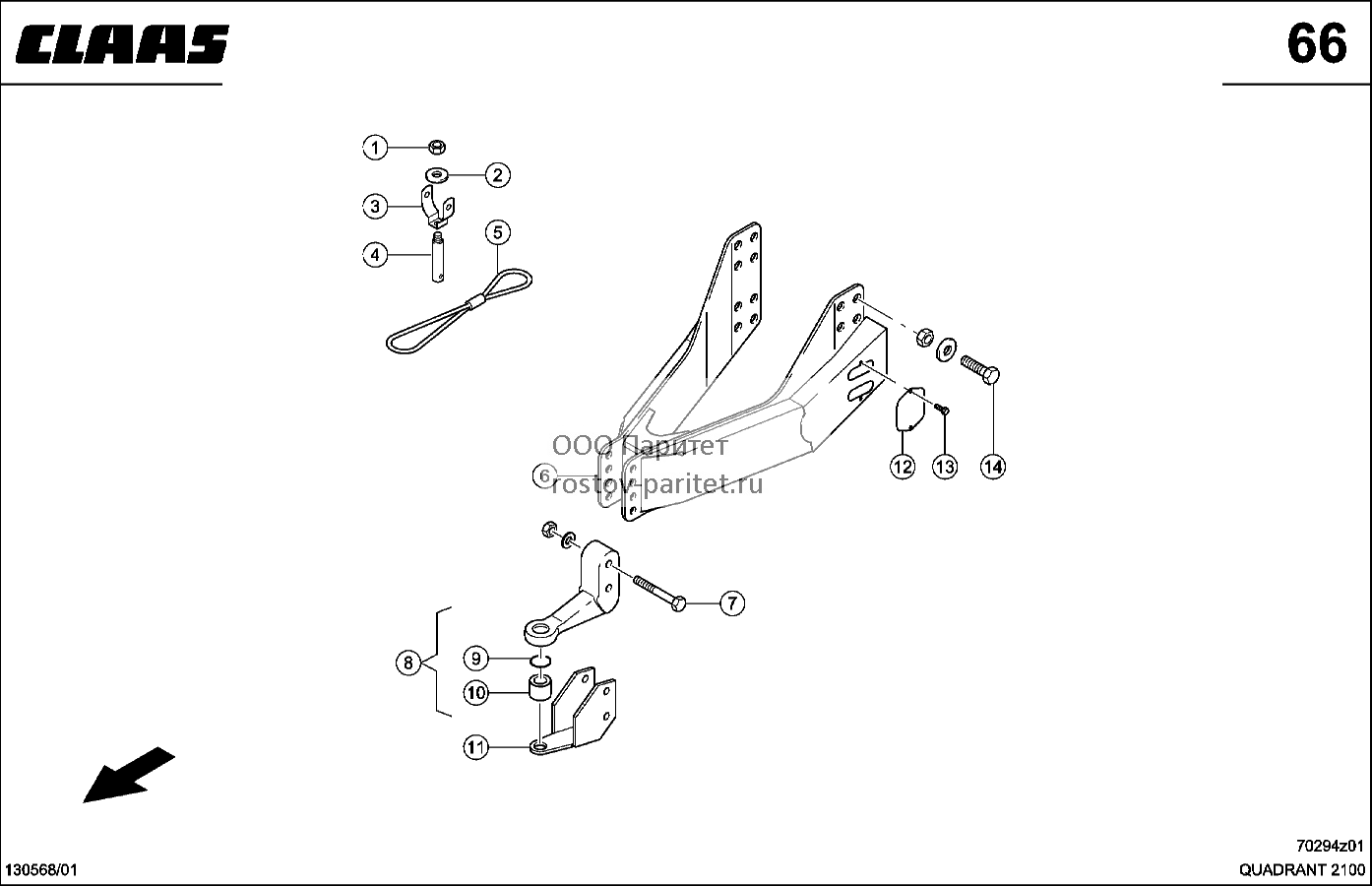

Дышло вращающееся, D50 - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	1
2	0002343200	шайба	1
3	0008086982	вилка	1
4	0008136431	штанга	1
5	0009315550	трос	1
7	0002146930	болт 6-гр.	2
8	0008410140	головка дышла	1
9	0002351371	кольцо стопорное	4
10	0002181750	болт 6-гр.	2
11	0008530380	тяга вильчатая	1
12	0002127360	гайка стопорная	8
12	0002333341	болт 6-гр.	8
12	0002336990	шкив натяжной	8
13	0008530430	пробка	4
14	0002376100	штифт распорный	1
15	0002449490	пресс-масленка	1
16	0008530400	кронштейн	1
17	0008530390	насос	1

Наверх

Дышло универсальное, D50 - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002381320	гайка стопорная	1
2	0002343200	шайба	1
3	0008086982	вилка	1
4	0008136431	штанга	1
5	0009315550	трос	1
6	0002121770	болт 6-гр.	3
6	0002145600	шайба	6
6	0002335510	гайка стопорная	3
7	0002145600	шайба	6
7	0002335510	гайка стопорная	3
7	0002389271	болт 6-гр.	3
8	0008530380	тяга вильчатая	1
9	0002181910	пробка	2
10	0002127360	гайка стопорная	6
10	0002331990	роликоподшипник	6
10	0002333341	болт 6-гр.	6
11	0002378620	кольцо стопорное	1
12	0008501240	кольцо	1
13	0008417430	петля сцепная	1
14	0008501230	втулка	1

Наверх

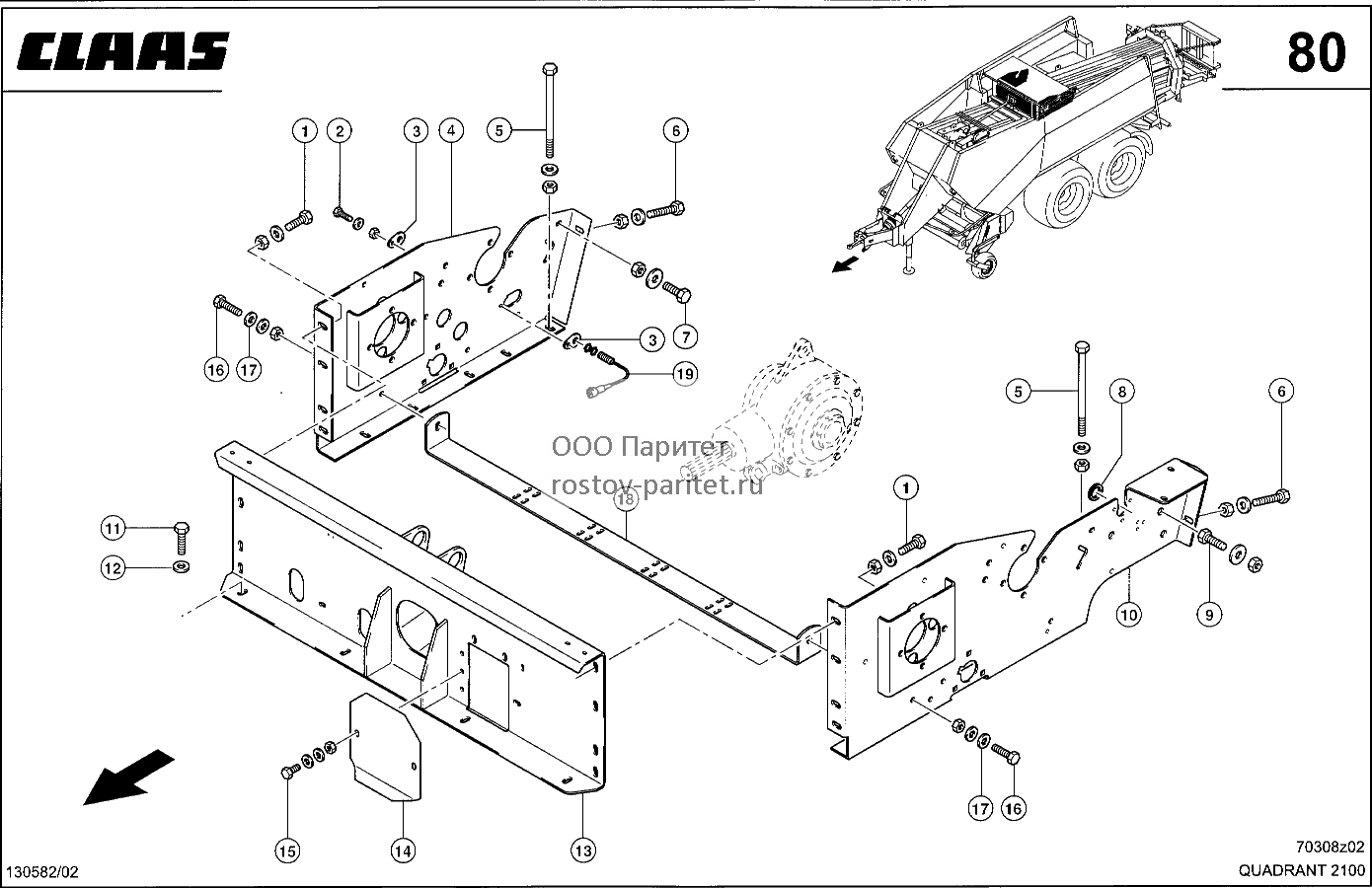

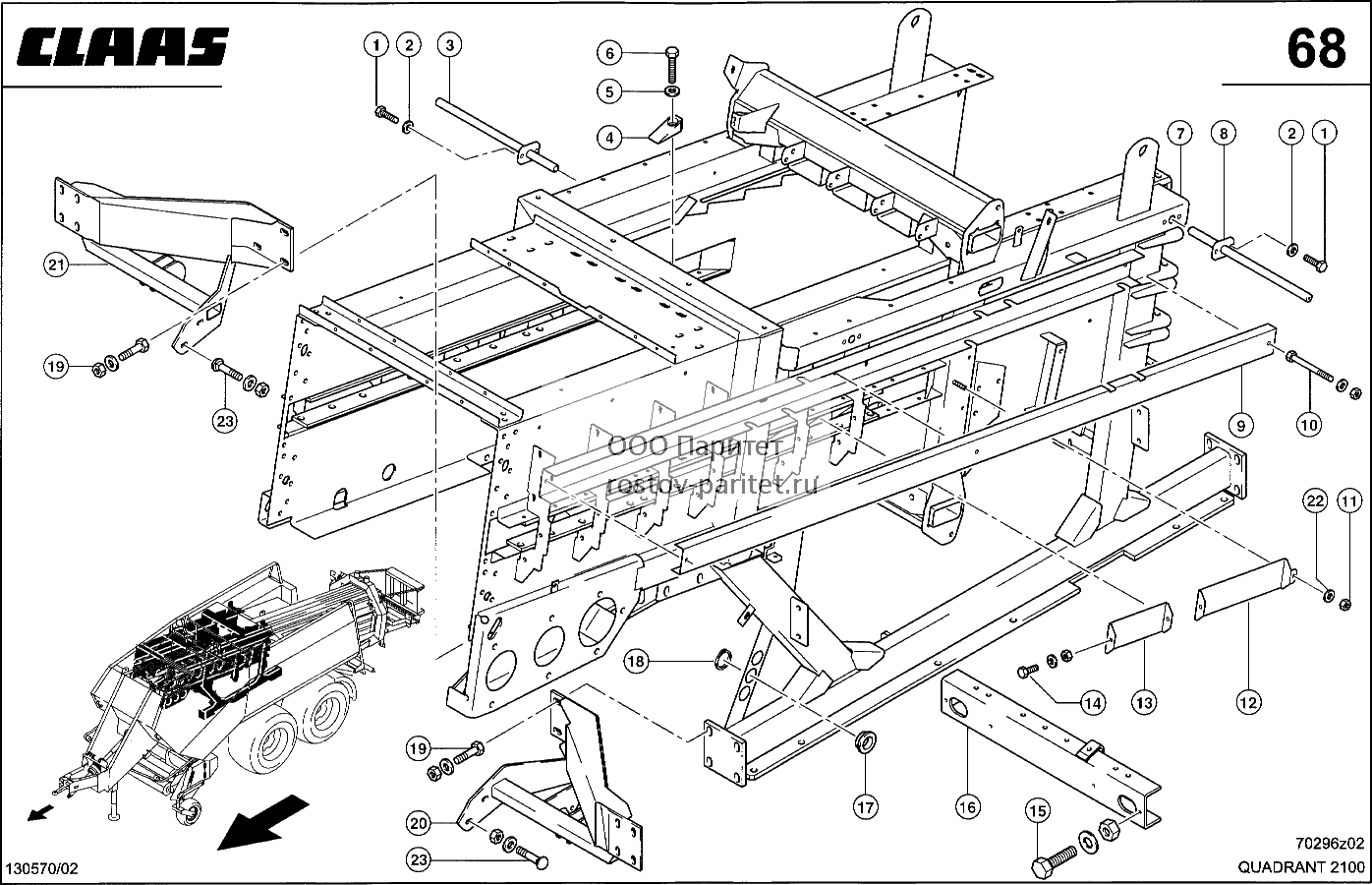

СРЕДНЯЯ РАМА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	8
2	0002393880	шайба контактная	10
3	0008461750	крепление	2
4	0008461040	делитель	4
5	0002393880	шайба контактная	4
6	0002378740	болт 6-гр.	4
7	0008462820	часть средняя	1
8	0008461681	крепление	2
9	0008501170	крышка	1
10	0002355230	болт 6-гр.	3
10	0002361700	гайка 6-гр.	3
10	0002393870	шайба контактная	3
11	0002361700	гайка 6-гр.	2
12	0008323160	крышка	2
13	0008323170	крышка	2
14	0002361700	гайка 6-гр.	6
14	0002362000	болт 6-гр.	6
14	0002393870	шайба контактная	6
15	0002361720	гайка 6-гр.	2
15	0002375720	болт 6-гр.	2
15	0002393890	шайба контактная	2
16	0008462891	траверса	1
17	0008167991	ушко для шпагата	6
18	0002351680	кольцо стопорное	6
19	0002355540	болт 6-гр.	8
19	0002361720	гайка 6-гр.	8
19	0002393951	шайба контактная	16
20	0008460511	крепление левое	1
21	0008460520	крепление	1
22	0002393870	шайба контактная	2
23	0002361710	гайка 6-гр.	4
23	0002393941	шайба контактная	4
23	0002442470	винт полупотайной	4

Наверх

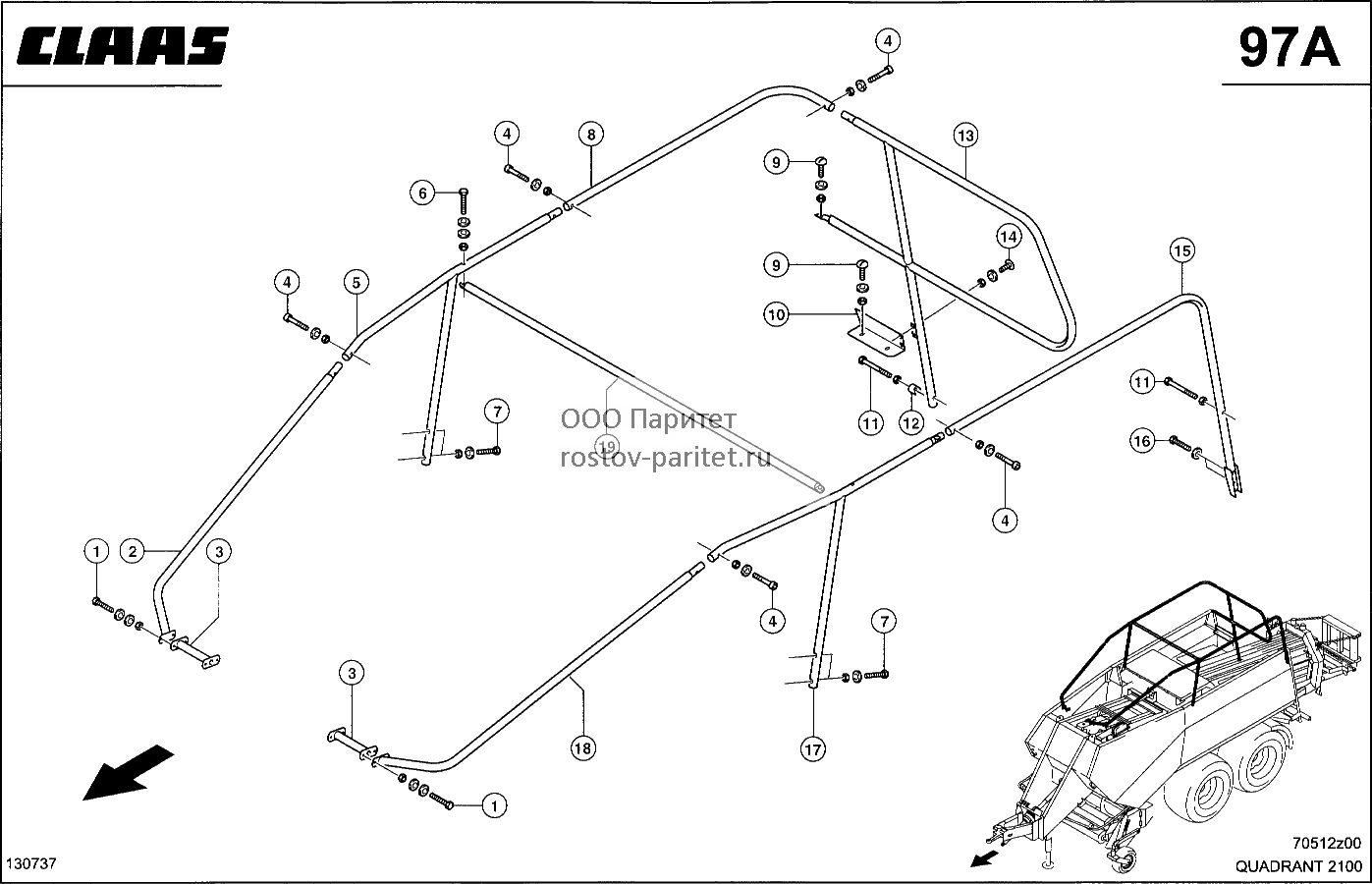

ЭЛЕМЕНТ ДУГИ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002349530	винт полупотайной	46
1	0002361700	гайка 6-гр.	46
1	0002393870	шайба контактная	46
2	0008461740	колено поворотное	6
3	0008464812	пластина	2
4	0008464850	лист несущий пола	1
5	0008462781	пластина против.	1
6	0002334550	винт полупотайной	5
6	0002361720	гайка 6-гр.	5
6	0002393890	шайба контактная	5
7	0002389760	болт 6-гр.	2
8	0002378860	гайка 6-гр.	2
9	0002361720	гайка 6-гр.	4
9	0002384610	винт полупотайной	4
9	0002393951	шайба контактная	4
10	0002361710	гайка 6-гр.	4
10	0002393941	шайба контактная	4
10	0002442470	винт полупотайной	4
11	0002361710	гайка 6-гр.	4
11	0002393880	шайба контактная	4
11	0005025110	винт полупотайной	4
12	0008464920	лист несущий пола	1
13	0002361720	гайка 6-гр.	4
13	0002365140	винт полупотайной	4
13	0002393951	шайба контактная	4
14	0002154030	скоба трубная	1
15	0002335030	винт полупотайной	4
15	0002361700	гайка 6-гр.	4
15	0002393870	шайба контактная	4

Наверх

ПРЕССОВАЛЬНЫЙ КАНАЛ, ЧИСТИК - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008464701	консоль поперечн.	1
2	0008173582	скребок	4
3	0002342350	шайба	8
4	0008173591	зубья пружинные	4
5	0009296730	палец	4
6	0002356652	штифт распорный	8
7	0002358210	болт 6-гр.	4
7	0002361730	гайка 6-гр.	4
7	0002393910	шайба контактная	4
8	0008500511	прокладка	8

Наверх

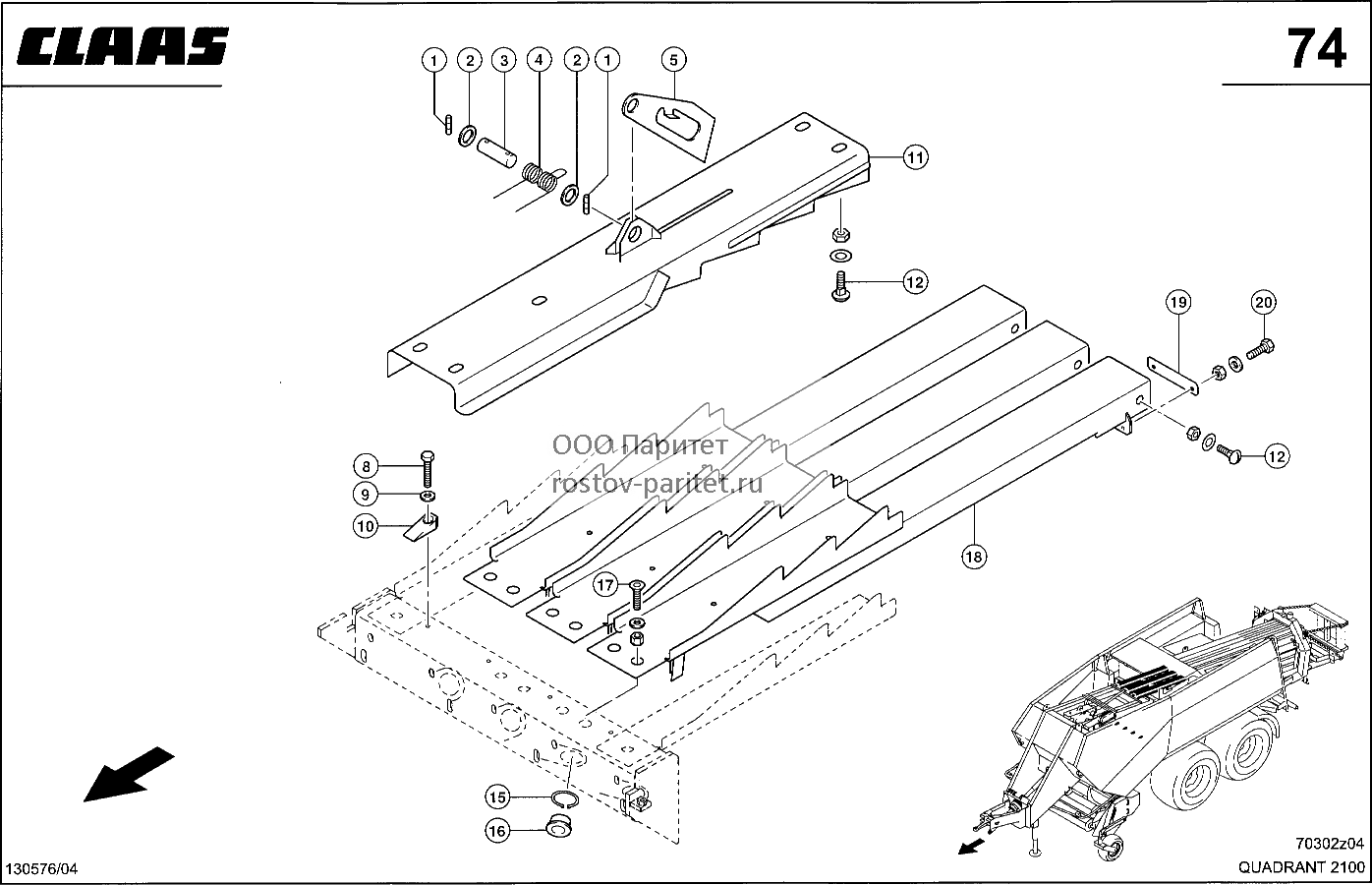

ПРЕССОВАЛЬНЫЙ КАНАЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002356652	штифт распорный	6
2	0002342350	шайба	6
3	0009296730	палец	3
4	0008173591	зубья пружинные	3
5	0008164655	колено поворотное	3
8	0002378740	болт 6-гр.	4
9	0002393880	шайба контактная	4
10	0008461041	делитель	4
11	0008176532	пластина п-обр.	3
12	0002361730	гайка 6-гр.	18
12	0002393910	шайба контактная	18
12	0008178490	винт полупотайной	18
15	0002351680	кольцо стопорное	4
16	0008167991	ушко для шпагата	4
17	0002361710	гайка 6-гр.	6
17	0002375770	винт потайной	6
17	0002393941	шайба контактная	6
18	0008506660	пластина п-обр.	3
19	0008501191	прокладка	1
20	0002361710	гайка 6-гр.	6
20	0002375720	болт 6-гр.	6
20	0002393941	шайба контактная	6

Наверх

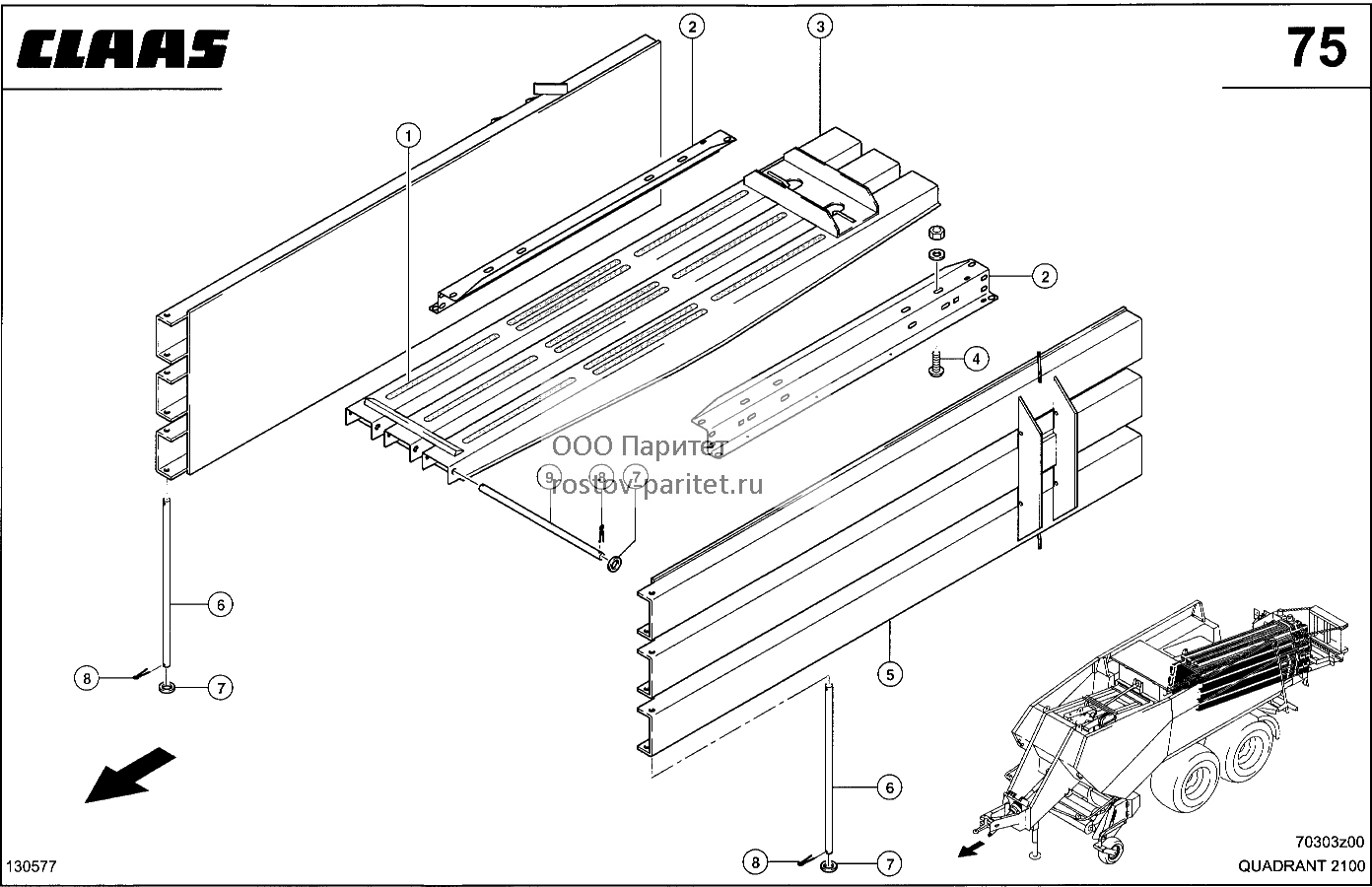

ПРЕССОВАЛЬНЫЙ КАНАЛ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007912091	настил пола	12
2	0008464082	пластина угловая	2
3	0008464010	дверка верхняя	1
4	0002361730	гайка 6-гр.	16
4	0002393910	шайба контактная	16
4	0008178490	винт полупотайной	16
5	0008165871	дверка боковая	2
6	0008165760	вал	2
7	0002369480	шайба	6
8	0002350900	шплинт	6
9	0008302850	вал	1

Наверх

ПРЕССОВАЛЬНЫЙ КАНАЛ, НАТЯЖНИК - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008165676	держатель левый	1
1	0008569390	держатель задн.р.	1
2	0002349530	винт полупотайной	4
2	0002361700	гайка 6-гр.	4
2	0002393931	шайба контактная	4
3	0002420440	винт с цил.гол.	4
5	0008412521	кронштейн	1
5	0008569410	кронштейн	1
9	0002361700	гайка 6-гр.	4
9	0002374420	винт с 6-гр.гол.	4
9	0002393931	шайба контактная	4
10	0008461502	рама	2
11	0002424580	болт 6-гр.	2
12	0002393890	шайба контактная	2
13	0002369480	шайба	6
14	0009806450	пружина растяжен.	2
15	0008262053	доска школьная	1
16	0005141551	наклейка	1
17	0002362000	болт 6-гр.	4
17	0002390190	гайка потайная	4
17	0002393931	шайба контактная	4
18	0008165666	держатель левый	1
18	0008569380	держатель задн.л.	1
19	0002361730	гайка 6-гр.	8
19	0002393910	шайба контактная	8
19	0008178490	винт полупотайной	8
20	0002394371	винт с 6-гр.гол.	4
21	0002449850	отражатель	4
22	0008462510	отражатель	2
24	0000030461	винт с ушком	4
25	0002361710	гайка 6-гр.	8
26	0008079441	пружина растяжен.	2
27	0002393880	шайба контактная	4
28	0002361720	гайка 6-гр.	8
28	0002393890	шайба контактная	8
28	0006532690	винт полупотайной	8
29	0002373400	болт 6-гр.	1
30	0002393870	шайба контактная	1
31	0008468190	труба распорная	1
32	0008468160	крепление	1
33	0002355870	болт 6-гр.	8
33	0002361730	гайка 6-гр.	8
33	0002393910	шайба контактная	8
34	0008464090	профиль п-обр.	2
35	0008412942	щиток	1
35	0008569400	кронштейн	1
36	0002361690	гайка 6-гр.	4
36	0002374650	болт 6-гр.	4
36	0002393920	шайба контактная	4

Наверх

ВЫБРАСЫВАТЕЛЬ ТЮКА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008280920	подшипник скольж.	4
2	0005003092	кольцо установ.	4
3	0002365520	шпилька	4
4	0008280910	палец	2
5	0008500340	zinkenpaar	1
6	0008500400	zinkenpaar	1
7	0008177480	пружина сжатия	2
8	0008500350	салазки	1
9	0008177590	пружина сжатия	3
10	0008500370	рама	1
11	0002393910	шайба контактная	2
12	0002362300	болт 6-гр.	2
13	0002342340	шайба	2
14	0006097540	ступица	2
15	0002370280	шплинт	4
16	0009675400	палец	2
17	0008468220	гидроцилиндр	1
18	0008469420	прокладка	3

Наверх

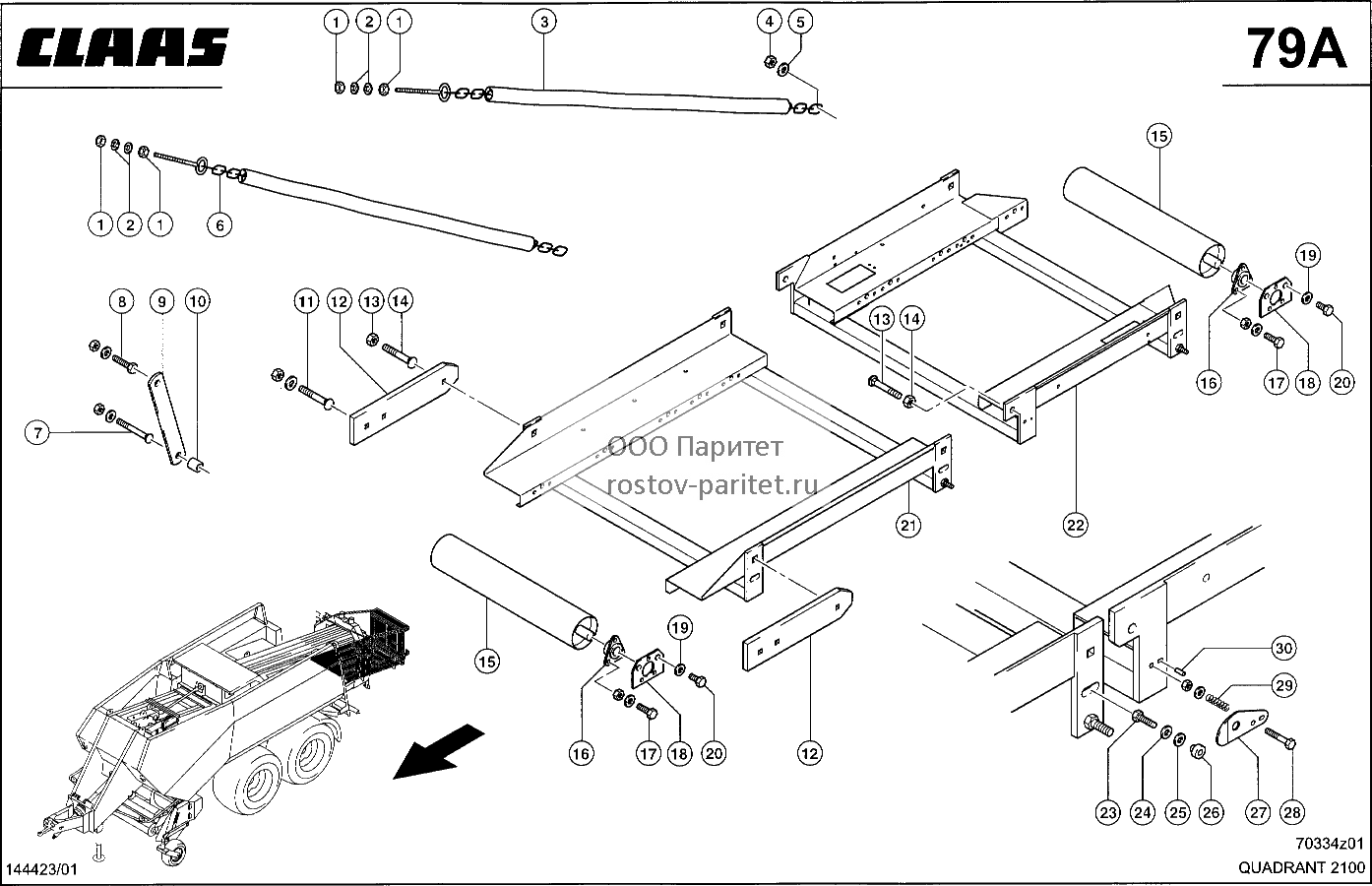

ROLLENRUTSCHE - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361730	гайка 6-гр.	8
2	0002369510	шайба	8
3	0008329000	цепь	2
4	0002382340	гайка стопорная	4
5	0002368440	шайба	4
6	0008329010	цепь	2
7	0002353941	винт полупотайной	2
7	0002361720	гайка 6-гр.	2
7	0002393890	шайба контактная	2
8	0002361720	гайка 6-гр.	2
8	0002374610	болт 6-гр.	2
8	0002393890	шайба контактная	2
9	0008311600	накладка	2
10	0006704090	кольцо распорное	2
11	0002151080	винт полупотайной	4
11	0002361730	гайка 6-гр.	4
12	0008164991	кронштейн	2
13	0002380470	гайка стопорная	2
14	0002151080	винт полупотайной	2
15	0008305990	ролик	7
16	0006496940	подшипник	14
17	0002361690	гайка 6-гр.	42
17	0002374640	болт 6-гр.	42
17	0002393860	шайба контактная	42
18	0008179590	кронштейн	14
19	0002393870	шайба контактная	28
20	0002374390	болт 6-гр.	28
21	0008305972	крышка	1
22	0008305982	заслонка концевая	1
23	0002373830	болт 6-гр.	1
24	0002393941	шайба контактная	1
25	0002426650	шайба	1
26	0008280520	палец	1
27	0008280540	пластина	1
28	0002369122	шайба	1
28	0002373410	болт 6-гр.	1
28	0002381320	гайка стопорная	1
29	0000021550	пружина сжатия	1
30	0002379142	штифт распорный	1

Наверх

УСТРОЙСТВО ВЯЗАЛЬНОГО АППАРАТА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	8
1	0002373820	болт 6-гр.	8
1	0002393880	шайба контактная	8
2	0002361690	гайка 6-гр.	1
2	0002374650	болт 6-гр.	1
2	0002393860	шайба контактная	1
3	0008464481	крепление	1
4	0008464340	пластина подш.пр.	1
5	0002355430	болт 6-гр.	10
5	0002361710	гайка 6-гр.	10
5	0002393880	шайба контактная	10
6	0002361710	гайка 6-гр.	2
6	0002374530	болт 6-гр.	2
6	0002393880	шайба контактная	2
7	0002360560	болт 6-гр.	4
7	0002361720	гайка 6-гр.	4
7	0002393951	шайба контактная	4
8	0002140391	бухта кабеля	1
9	0002360560	болт 6-гр.	4
9	0002361720	гайка 6-гр.	4
9	0002393951	шайба контактная	4
10	0008413492	пластина подш.лев	1
10	0008531801	пластина подш.лев	1
11	0002374530	болт 6-гр.	4
12	0002393880	шайба контактная	4
13	0008464361	щиток передний	1
14	0008467940	щиток	1
15	0002156820	шайба	4
15	0002361700	гайка 6-гр.	2
15	0002374390	болт 6-гр.	2
16	0002373830	болт 6-гр.	2
16	0002393880	шайба контактная	2
17	0002369132	шайба	2
18	0008464471	пластина	1
19	0008351570	датчик	1

Наверх

КАПОТИРОВАНИЕ - CLAAS QUADRANT 2100/2100 N

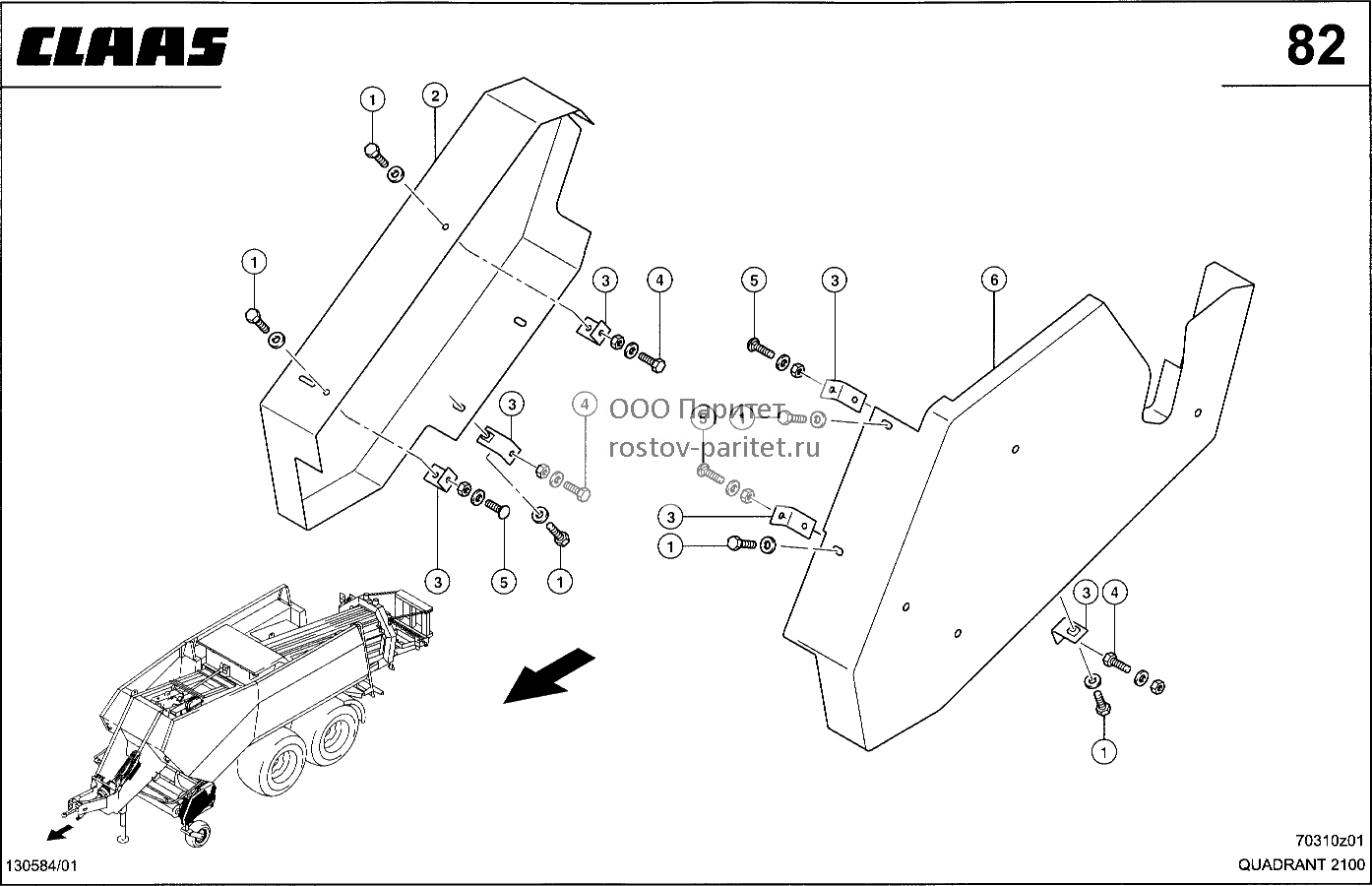

КАПОТИРОВАНИЕ ПОДБОРЩИК - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002362000	болт 6-гр.	6
1	0002393870	шайба контактная	6
2	0008469810	защита	1
3	0008214500	уголок	6
4	0002361710	гайка 6-гр.	3
4	0002373820	болт 6-гр.	3
4	0002393880	шайба контактная	3
5	0002361710	гайка 6-гр.	3
5	0002365100	винт полупотайной	3
5	0002393880	шайба контактная	3
6	0008469680	щиток левый	1

Наверх

КАПОТИРОВАНИЕ ПОДБОРЩИК - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008469770	пластина	1
2	0002393870	шайба контактная	9
3	0002374390	болт 6-гр.	12
4	0002362000	болт 6-гр.	4
5	0002393870	шайба контактная	9
6	0008469730	защита	1
7	0008469750	защита нар.	1
8	0002361700	гайка 6-гр.	2
8	0002362000	болт 6-гр.	2
8	0002393931	шайба контактная	4
9	0008469710	защита задн.	1
10	0002378160	шайба	2
11	0008469791	защита	1
12	0008467621	крепление	1
13	0002361700	гайка 6-гр.	2
13	0002362000	болт 6-гр.	2
13	0002393870	шайба контактная	2
14	0008463790	уголок	2

Наверх

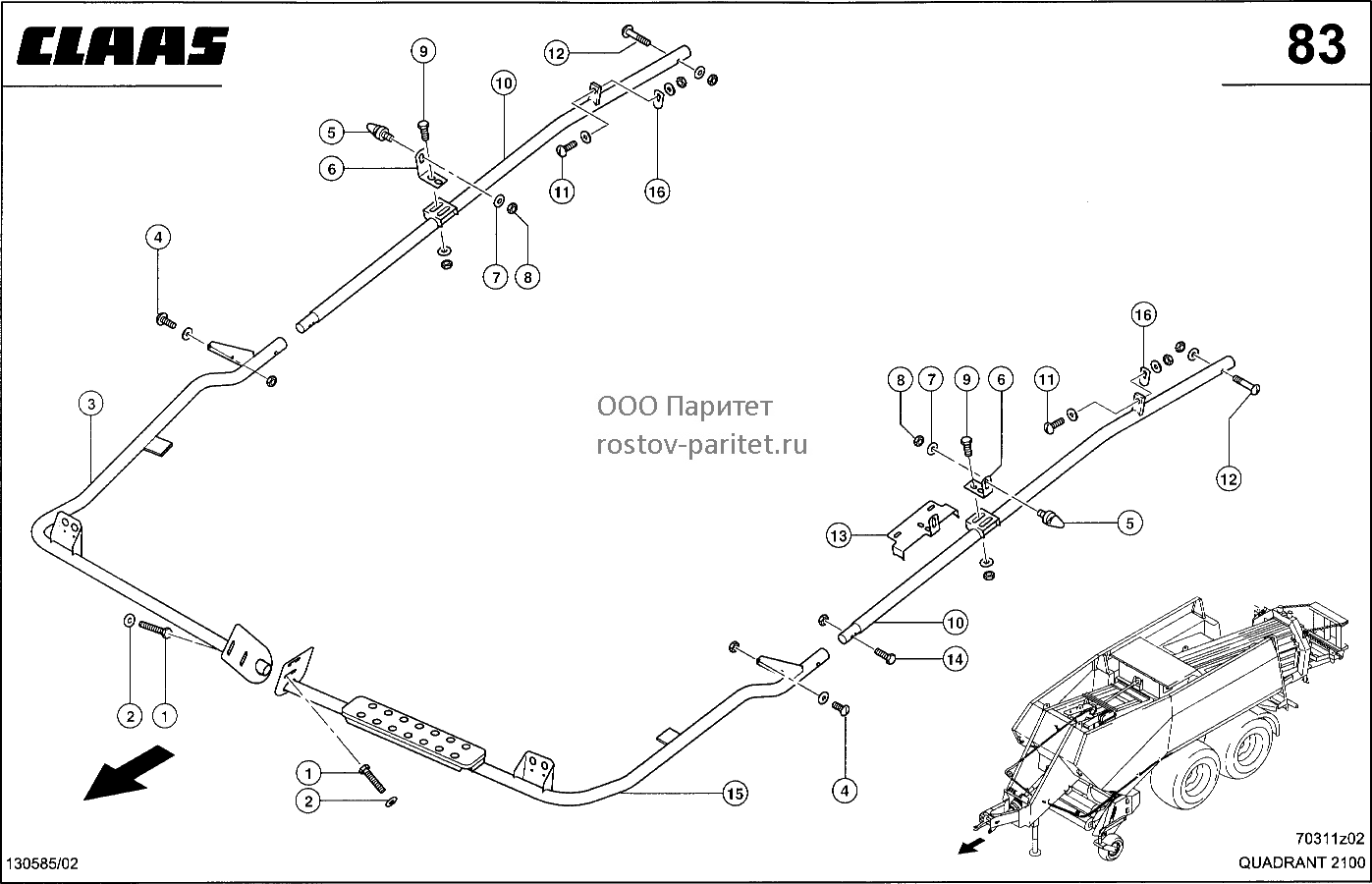

ЩИТОК - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374530	болт 6-гр.	4
2	0002393941	шайба контактная	4
3	0008461011	труба	1
4	0002361700	гайка 6-гр.	4
4	0002393870	шайба контактная	4
4	0006100971	винт полупотайной	4
5	0006486200	палец	2
6	0008237732	уголок	2
7	0002393880	шайба контактная	2
8	0002361710	гайка 6-гр.	2
9	0002361700	гайка 6-гр.	4
9	0002362000	болт 6-гр.	4
9	0002393870	шайба контактная	4
10	0008410302	труба	2
11	0002361700	гайка 6-гр.	2
11	0002393931	шайба контактная	4
11	0006100991	винт полупотайной	2
12	0002113070	винт полупотайной	2
12	0002381320	гайка стопорная	2
12	0002393931	шайба контактная	2
13	0008467620	накладка	1
14	0002373410	болт 6-гр.	2
14	0002381320	гайка стопорная	2
15	0008461002	труба	1
16	0008464100	пластина	6

Наверх

КАПОТИРОВАНИЕ ПЕРЕДН. - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374380	болт 6-гр.	2
2	0002393931	шайба контактная	2
3	0006543130	шарнир	2
4	0008467340	уголок опорный	1
5	0002361690	гайка 6-гр.	8
5	0002374650	болт 6-гр.	8
5	0002393860	шайба контактная	8
6	0006829600	элемент упругий	1
7	0002378160	шайба	2
8	0002389010	гайка 6-гр.	2
9	0002373700	болт 6-гр.	2
9	0002381320	гайка стопорная	2
9	0002393870	шайба контактная	2
10	0002158990	кольцо запорное	1
11	0000085230	втулка пластмас.	1
12	0006877470	амортизатор рез.	2
13	0002378860	гайка 6-гр.	1
14	0002393880	шайба контактная	1
15	0006486200	палец	1
16	0007391631	вал вращающийся	1
17	0007391621	пластина запорная	1
18	0005036930	пружина сжатия	1
19	0002368400	шайба	1
20	0002356473	штифт распорный	1
21	0008463471	панель передняя	1
22	0008461191	защита	1
23	0002361700	гайка 6-гр.	4
23	0002374390	болт 6-гр.	4
23	0002393870	шайба контактная	4

Наверх

КАПОТИРОВАНИЕ ПЕРЕДН. ЛЕВ И ПРАВ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008215830	амортизатор	4
2	0008463361	щиток	1
3	0002361700	гайка 6-гр.	8
3	0002362000	болт 6-гр.	8
3	0002393870	шайба контактная	16
4	0008463381	панель передняя	1
5	0008467472	щиток	1
6	0008463371	панель передняя	1
7	0001365030	защита кромок	1

Наверх

КАПОТИРОВАНИЕ ПЕРЕДН. ЛЕВ И ПРАВ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	4
1	0002373830	болт 6-гр.	4
1	0002393941	шайба контактная	4
2	0008461171	пластина подш.лев	1
2	0008461181	пластина подш.пр.	1
3	0002355430	болт 6-гр.	2
3	0002361710	гайка 6-гр.	2
3	0002393880	шайба контактная	2
4	0007394372	узел подшипников.	2
5	0002361700	гайка 6-гр.	8
5	0002373700	болт 6-гр.	8
5	0002393931	шайба контактная	8
6	0002362000	болт 6-гр.	22
7	0002393870	шайба контактная	22
8	0008330901	уголок соединит.	4
9	0008330522	щиток	1
9	0008330532	щиток	1
10	0002381320	гайка стопорная	4
10	0002393870	шайба контактная	4
10	0008018831	винт полупотайной	4
11	0002361700	гайка 6-гр.	4
12	0007390090	элемент упругий	2
13	0008331461	держатель левый	1
13	0008331471	держатель правый	1
14	0006877470	амортизатор рез.	2
15	0002112890	отражатель	4
16	0002379501	заклепка глухая	4
17	0007391631	вал вращающийся	2
18	0007391621	пластина запорная	2
19	0000085230	втулка пластмас.	2
20	0002158990	кольцо запорное	2
21	0005036930	пружина сжатия	2
22	0002368400	шайба	2
23	0002356473	штифт распорный	2
24	0008330722	основание	1
24	0008467410	основание	1
25	0002361700	гайка 6-гр.	26
25	0002362000	болт 6-гр.	26
25	0002393931	шайба контактная	52

Наверх

КАПОТИРОВАНИЕ ЗАДН. ЛЕВ И ПРАВ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008410570	панель левая	1
1	0008410580	панель	1
2	0008410530	кронштейн	6
3	0002361700	гайка 6-гр.	8
3	0002393931	шайба контактная	8
3	0006100971	винт полупотайной	8
4	0002361690	гайка 6-гр.	12
4	0002374650	болт 6-гр.	12
4	0002393860	шайба контактная	12
5	0002393860	шайба контактная	36
6	0002392340	болт 6-гр.	36
7	0006543130	шарнир	6
8	0007394372	узел подшипников.	2
9	0002361700	гайка 6-гр.	8
9	0002362000	болт 6-гр.	8
9	0002393931	шайба контактная	16
10	0008410470	кронштейн	1
10	0008410480	кронштейн	1
11	0002349530	винт полупотайной	4
11	0002361700	гайка 6-гр.	4
11	0002393931	шайба контактная	4
12	0002381320	гайка стопорная	8
13	0002369122	шайба	8
14	0002379280	гайка 6-гр.	8
15	0002374420	винт с 6-гр.гол.	4
16	0008410780	элемент упругий	4
17	0008410611	крышка	2
18	0006100991	винт полупотайной	4

Наверх

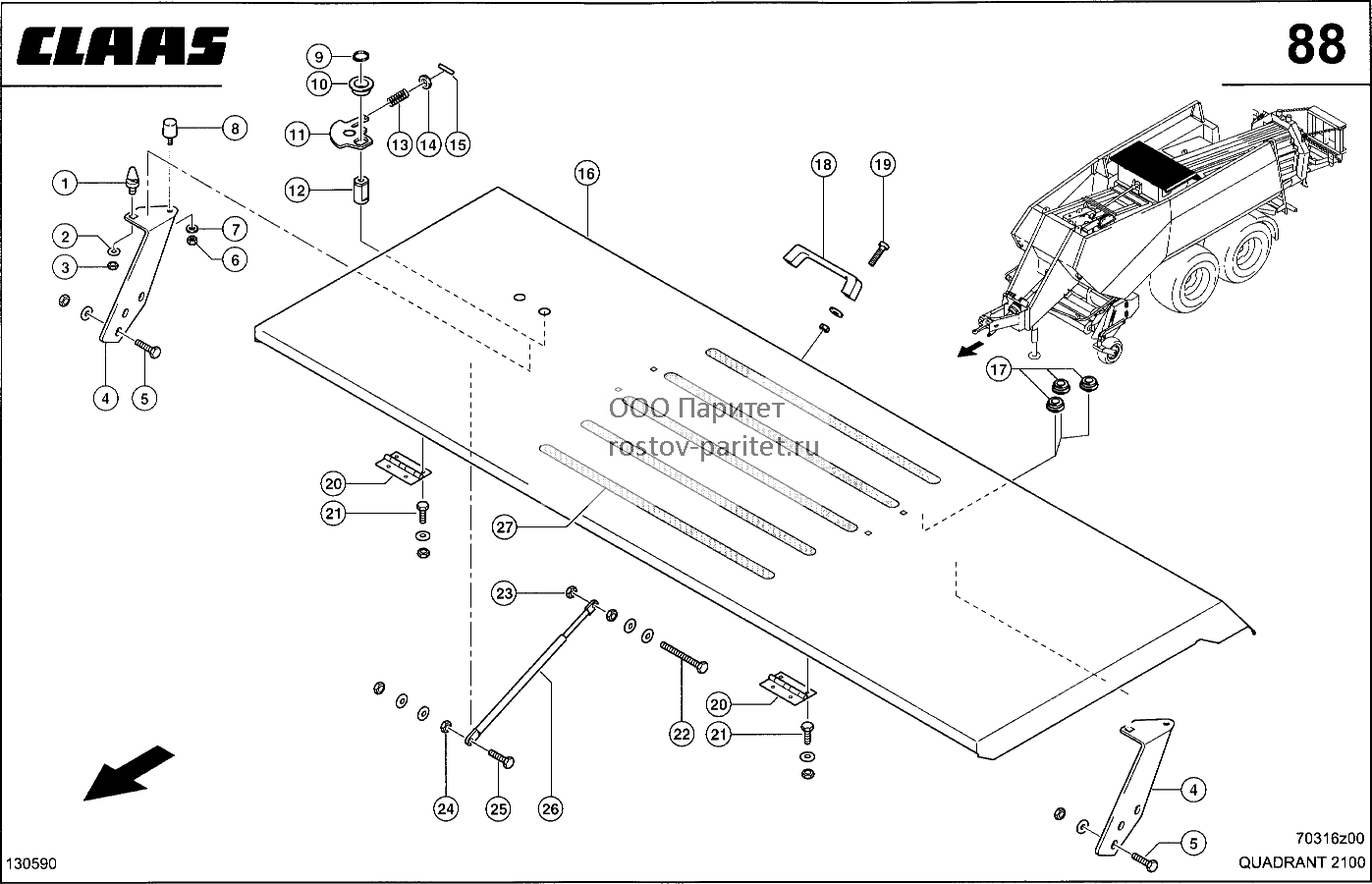

ЗАЩИТА УЗЛОВЯЗАТЕЛЬ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006486200	палец	1
2	0002393880	шайба контактная	1
3	0002361710	гайка 6-гр.	1
4	0008331432	кронштейн	2
5	0002393951	шайба контактная	4
5	0002441440	гайка 6-гр.	4
5	0002443870	болт 6-гр.	4
6	0002361700	гайка 6-гр.	1
7	0002393870	шайба контактная	1
8	0009804640	буфер упорный	1
9	0002158990	кольцо запорное	1
10	0000085230	втулка пластмас.	1
11	0007391621	пластина запорная	1
12	0007391631	вал вращающийся	1
13	0005036930	пружина сжатия	1
14	0002368400	шайба	1
15	0002356473	штифт распорный	1
16	0008467570	щиток	1
17	0006877470	амортизатор рез.	3
18	0006229810	ручка дверная	1
19	0002334150	винт с цил.гол.	2
19	0002361690	гайка 6-гр.	2
19	0002393860	шайба контактная	2
20	0006067371	шарнир	2
21	0002361690	гайка 6-гр.	8
21	0002374650	болт 6-гр.	8
21	0002393860	шайба контактная	8
22	0002343200	шайба	2
22	0002361700	гайка 6-гр.	1
22	0002374520	болт 6-гр.	1
23	0002381320	гайка стопорная	1
24	0002361700	гайка 6-гр.	1
25	0002343200	шайба	2
25	0002362130	болт 6-гр.	1
25	0002381320	гайка стопорная	1
26	0007545032	элемент упругий	1
27	0007912091	настил пола	5

Наверх

ЯЩИК ДЛЯ ШПАГАТА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393880	шайба контактная	4
2	0002375700	болт 6-гр.	2
3	0002393860	шайба контактная	24
4	0002393860	шайба контактная	24
5	0002379830	гайка стопорная	10
6	0002361800	шайба	10
7	0008020030	пружина сжатия	10
8	0008167510	часть верхняя	5
9	0008167500	основание	5
10	0002353501	винт полупотайной	10
11	0008330025	банка для шпагата	1
11	0008330035	банка для шпагата	1
12	0008167991	ушко для шпагата	18
13	0002351680	кольцо стопорное	18
14	0008334120	держатель левый	1
14	0008334130	держатель правый	1
15	0002361700	гайка 6-гр.	8
15	0002393870	шайба контактная	8
15	0006100971	винт полупотайной	8
16	0006877470	амортизатор рез.	4
17	0002361700	гайка 6-гр.	4
17	0002393870	шайба контактная	4
17	0006100971	винт полупотайной	4
18	0002393931	шайба контактная	4
19	0002361700	гайка 6-гр.	2
20	0002381320	гайка стопорная	2
21	0002356420	штифт распорный	2
22	0008330242	крючок уловит.	2
23	0008330230	кронштейн	2
24	0006238890	пружина растяжен.	2
25	0002441380	болт 6-гр.	4
26	0005601350	пробка запорная	6
27	0002371700	ключ торцовый	4
27	0002374420	винт с 6-гр.гол.	2
27	0002393870	шайба контактная	2
28	0008417701	щиток	1

Наверх

ЯЩИК ДЛЯ ШПАГАТА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	17
1	0002393931	шайба контактная	17
1	0006100971	винт полупотайной	17
2	0008469461	защита	1
2	0008469470	защита	1
3	0002361700	гайка 6-гр.	8
3	0002393931	шайба контактная	11
3	0006100971	винт полупотайной	8
4	0008461280	защита	2
5	0008460401	консоль	2
5	0008460411	консоль	2
6	0002361720	гайка 6-гр.	8
6	0002374610	болт 6-гр.	8
6	0002393890	шайба контактная	8

Наверх

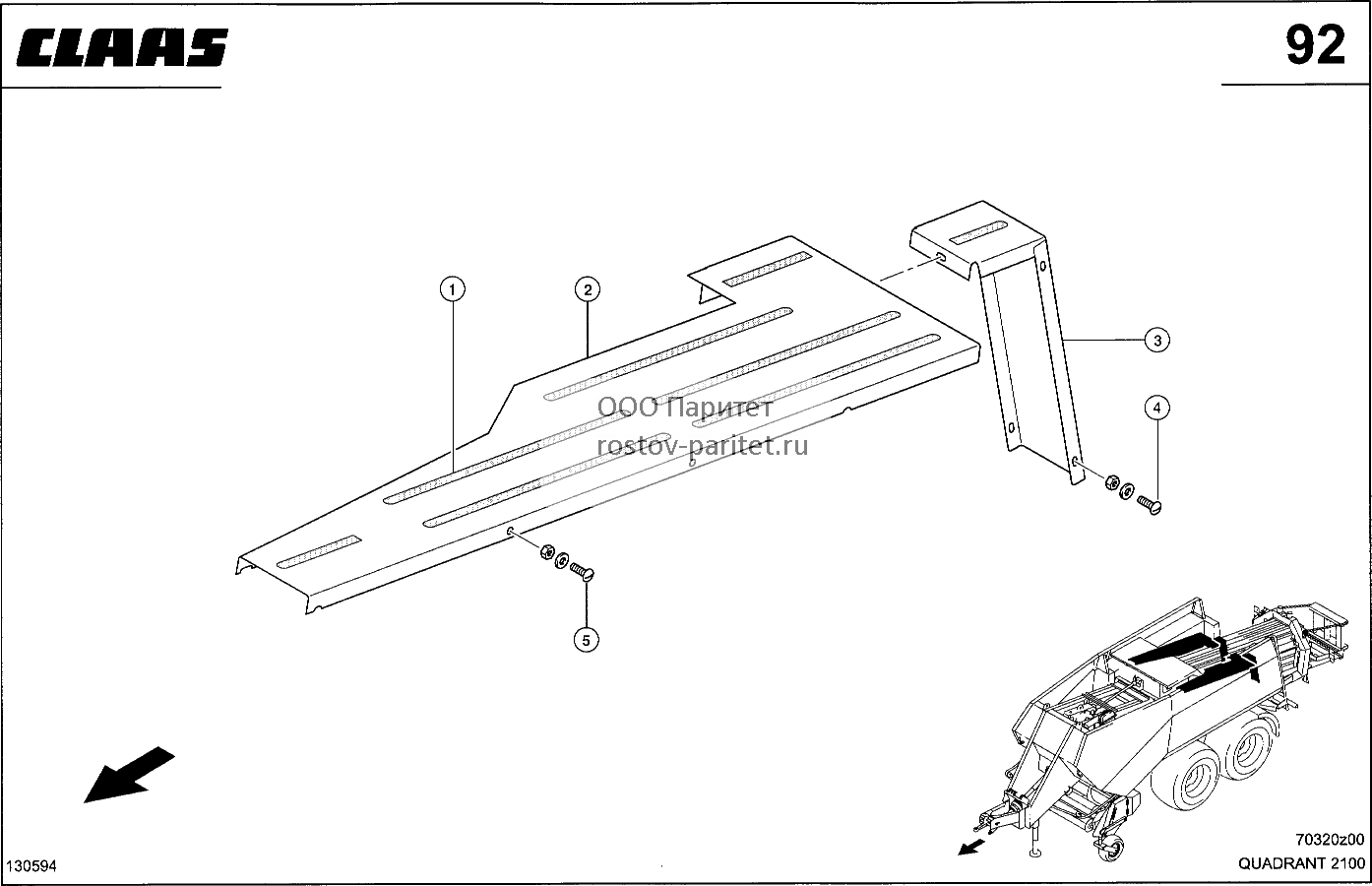

ЯЩИК ДЛЯ ШПАГАТА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007912091	настил пола	12
2	0008461120	щиток	1
2	0008461130	щиток	1
3	0008461140	пластина опорная	2
4	0002361700	гайка 6-гр.	6
4	0002393931	шайба контактная	6
4	0006100971	винт полупотайной	6
5	0002361700	гайка 6-гр.	6
5	0002393931	шайба контактная	6
5	0006100971	винт полупотайной	6

Наверх

ИНСТРУМЕНТАЛЬНЫЙ ЯЩИК - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008320111	кпл.инструмента	1
1	0008311850	ящик инструмент.	1

Наверх

ЩИТОК, ОСЬ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008333980	защита правая	2
2	0002361700	гайка 6-гр.	4
2	0002393920	шайба контактная	4
2	0006100971	винт полупотайной	4
3	0008333970	защита слева	2
4	0002361700	гайка 6-гр.	8
4	0002362000	болт 6-гр.	8
4	0002379570	шайба	8
4	0002393870	шайба контактная	8

Наверх

ЛЕСТНИЦА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008327122	лестница	1
2	0002361700	гайка 6-гр.	2
2	0002362000	болт 6-гр.	2
2	0002393870	шайба контактная	2
3	0002361710	гайка 6-гр.	4
3	0002373830	болт 6-гр.	4
3	0002393880	шайба контактная	4
4	0002335592	упор противооткат	2
5	0002368280	шайба	4
5	0002374390	болт 6-гр.	4
5	0002381320	гайка стопорная	4
6	0009008831	кронштейн	2
7	0009008810	крюк рессоры	2
7	0009230660	пружина растяжен.	2

Наверх

ПЕРИЛА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373700	болт 6-гр.	8
1	0002381320	гайка стопорная	8
1	0002393931	шайба контактная	16
2	0008414601	труба правая	1
3	0008467700	опора	2
4	0002381320	гайка стопорная	5
4	0002393870	шайба контактная	5
4	0002442230	болт 6-гр.	5
5	0008414641	труба правая	1
6	0002381320	гайка стопорная	2
6	0002393870	шайба контактная	2
6	0002393931	шайба контактная	2
6	0002442230	болт 6-гр.	2
7	0002381320	гайка стопорная	4
7	0002393931	шайба контактная	4
7	0002442230	болт 6-гр.	4
8	0008415470	труба правая	1
9	0002381320	гайка стопорная	3
9	0002393870	шайба контактная	3
9	0006100981	винт полупотайной	3
10	0008467720	кронштейн	1
11	0002355250	болт 6-гр.	2
11	0002381320	гайка стопорная	2
12	0008467730	шайба распорная	1
13	0008414681	труба	1
14	0002381320	гайка стопорная	2
14	0002393870	шайба контактная	2
14	0006100981	винт полупотайной	2
15	0008415451	труба левая	1
16	0002374440	болт 6-гр.	2
16	0002393870	шайба контактная	2
17	0008414631	труба левая	1
18	0008414591	труба левая	1
19	0008414730	труба	1

Наверх

ОСИ - CLAAS QUADRANT 2100/2100 N

ТОРМОЗНАЯ ОСЬ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008501051	ось	1
2	0008508120	колодк.торм.фрикц	4
3	0009403850	пружина растяжен.	2
4	0009203680	накладка фрикц.	4
5	0009353260	пружина растяжен.	2
6	0001386940	барабан торм.	2
7	0001062011	заклепка	40
8	0002359890	роликоподшипник	2
9	0008508220	гайка корончатая	2
10	0009408000	колпак колеса	2
11	0001386930	ступица барабана	2
12	0008411340	болт креп.колеса	16
13	0006344710	кольцо пружинное	16
14	0001062190	гайка с пояском	16
15	0002350980	шплинт	2
16	0002349620	гайка стопорная	4
17	0002148050	шайба	4
18	0008508730	ось	1
19	0009203650	палец резьбовой	2
20	0008508150	уплотнение	2
21	0009408010	картер сцепления	2
22	0002436770	роликоподшипник	2
23	0008508720	вал кулака разж.	2
24	0009398280	пружина растяжен.	2
25	0002350900	шплинт	2
26	0001768270	шайба	2
27	0002343100	шайба	4
28	0009338370	рычаг управления	2
29	0002144150	кольцо стопорное	2
30	0009203450	компенсатор торм.	1

Наверх

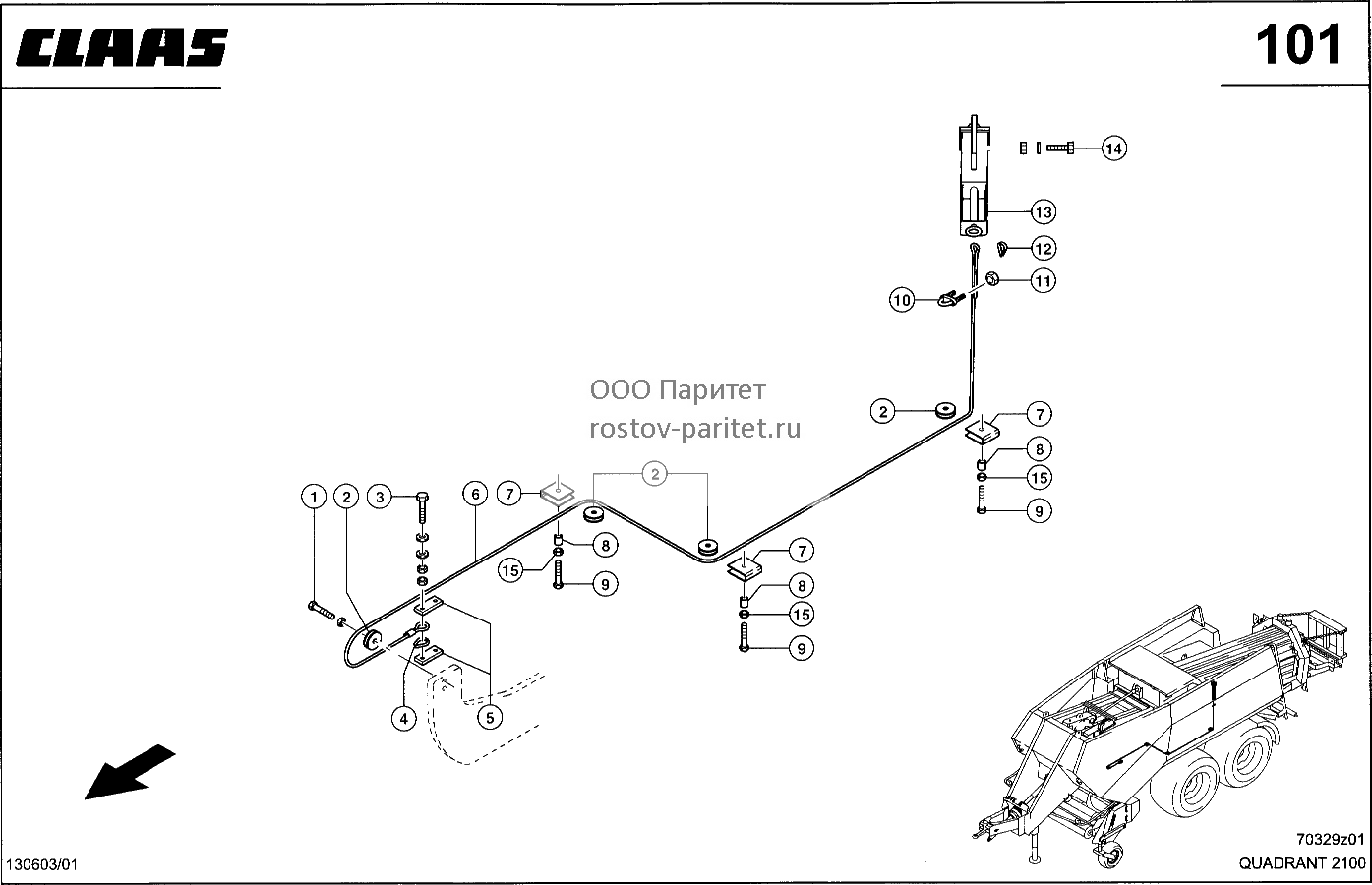

СТОЯНОЧНЫЙ ТОРМОЗ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355330	болт 6-гр.	1
1	0002379470	гайка стопорная	1
2	0009656930	ролик для троса	4
3	0002355350	болт 6-гр.	2
3	0002379470	гайка стопорная	4
3	0002393880	шайба контактная	4
4	0002146220	коуш	2
5	0009815030	накладка	2
6	0008501130	трос стальной кпл	1
7	0009031560	направляющая трос	3
8	0009657080	втулка распорная	3
9	0002355330	болт 6-гр.	3
10	0002390660	зажим для троса	3
11	0002372160	гайка 6-гр.	6
12	0002146220	коуш	2
13	0009608410	тормоз стояночный	1
14	0002373830	болт 6-гр.	2
14	0002379470	гайка стопорная	2
14	0002393880	шайба контактная	2
15	0002379470	гайка стопорная	3

Наверх

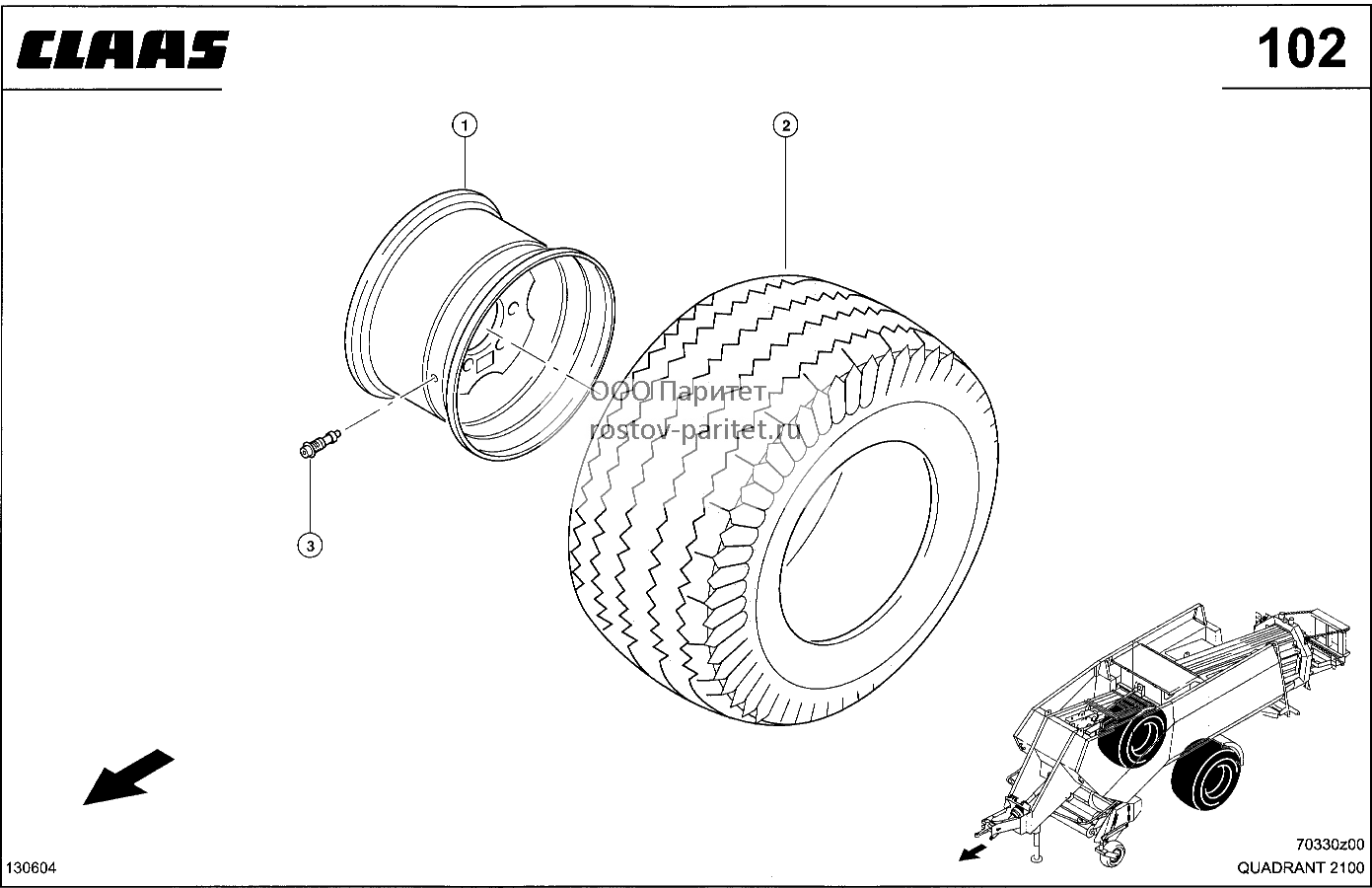

ШИНЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008501080	колесо дисковое	2
2	0008397830	шина	2
3	0009700380	клапан резиновый	2

Наверх

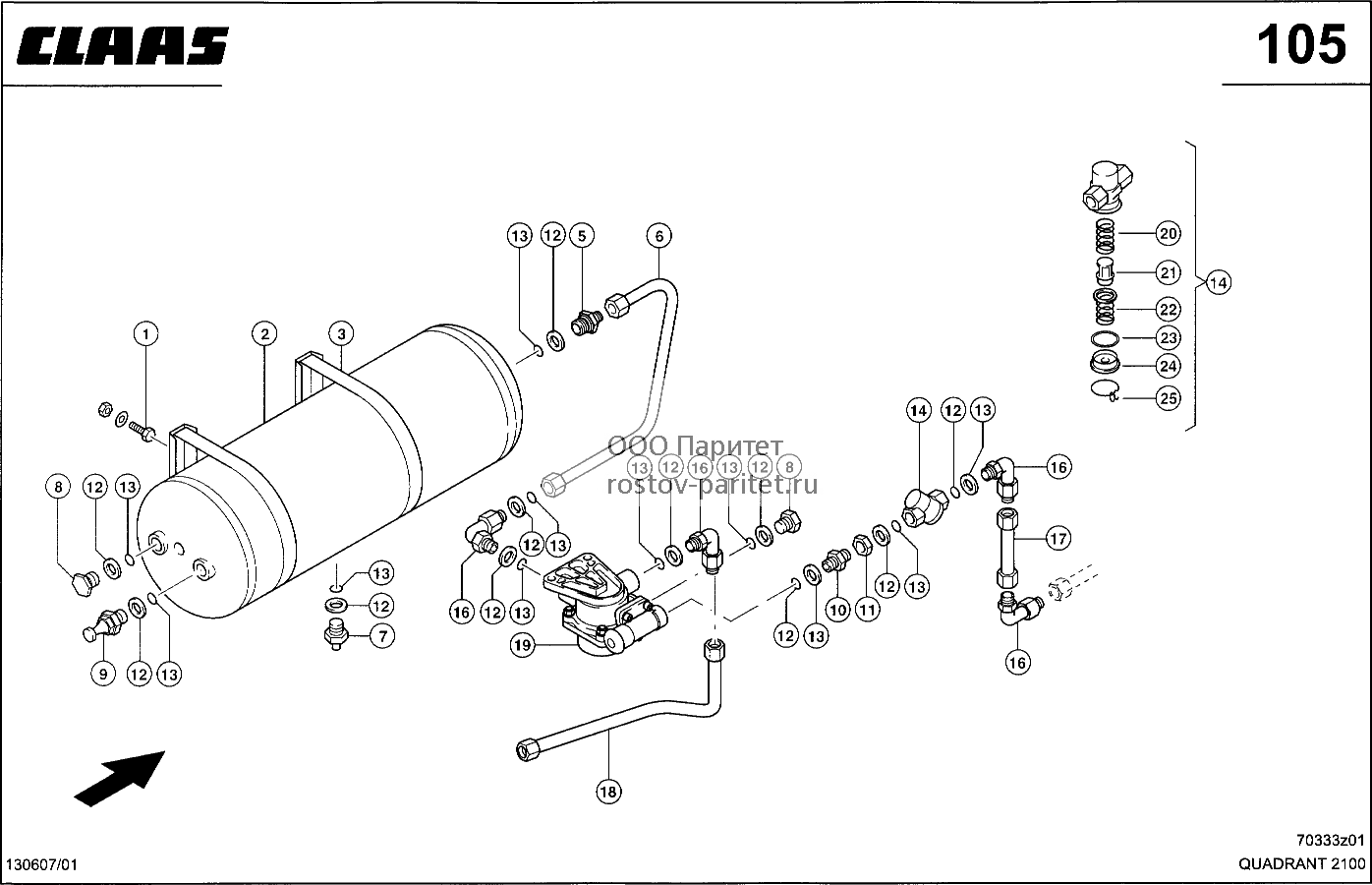

ОДНОПРОВОДНАЯ ПНАВМАТИЧЕСКАЯ СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	4
1	0002373820	болт 6-гр.	4
1	0002393880	шайба контактная	4
2	0009696420	ресивер	1
3	0009696451	лента крепежная	2
4	0002145630	кольцо уплотн.	7
5	0002116420	соединение резьб.	1
6	0008338220	трубопровод	1
7	0009696430	клапан сливной	1
8	0007665680	винт запорный	2
9	0009696440	штуцер контрольн.	1
10	0002155080	патрубок двойной	1
11	0002116480	гайка 6-гр.	1
12	0009696590	кольцо упорное	11
13	0002336670	уплотнение	11
14	0009696400	фильтр	1
15	0009696590	кольцо упорное	1
16	0002116410	соединение резьб.	4
17	0008338480	трубопровод	1
18	0008338241	трубопровод	1
19	0008176380	кран тормозной	1
20	0009406110	пружина сжатия	1
21	0009406120	вставка фильтра	1
22	0009406100	седло клапана	1
22	0009406130	пружина сжатия	1
23	0002384080	уплотнение	1
24	0009406140	крышка	1
25	0009406090	кольцо пруж.с кр.	1

Наверх

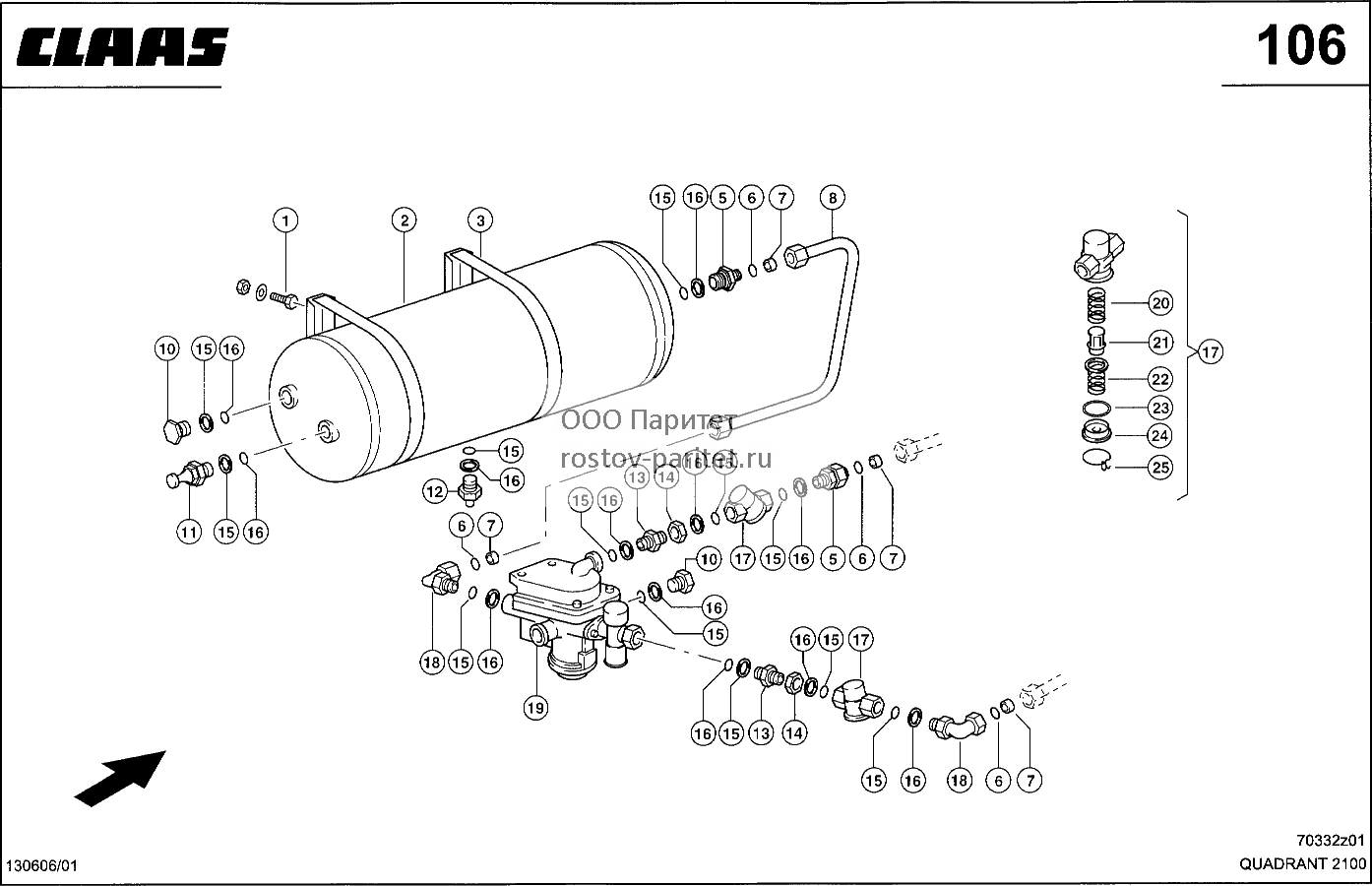

Двухконтурные воздушные тормоза - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
0	0009406100	седло клапана	1
1	0002361710	гайка 6-гр.	4
1	0002373820	болт 6-гр.	4
1	0002393880	шайба контактная	4
2	0009696420	ресивер	1
3	0009696451	лента крепежная	2
4	0002145630	кольцо уплотн.	7
5	0002116420	соединение резьб.	2
6	0002116460	кольцо уплотн.	4
7	0002116450	кольцо упорное	4
8	0008307580	трубопровод	1
9	0002145630	кольцо уплотн.	7
10	0007665680	винт запорный	2
11	0009696440	штуцер контрольн.	1
12	0009696430	клапан сливной	1
13	0002155080	патрубок двойной	2
14	0002116480	гайка 6-гр.	2
15	0002336670	уплотнение	12
16	0009696590	кольцо упорное	12
17	0009696400	фильтр	2
18	0002116410	соединение резьб.	2
19	0008161320	кран тормозной	1
20	0009406110	пружина сжатия	1
21	0009406120	вставка фильтра	1
22	0009406130	пружина сжатия	1
23	0002384080	уплотнение	1
24	0009406140	крышка	1
25	0009406090	кольцо пруж.с кр.	1

Наверх

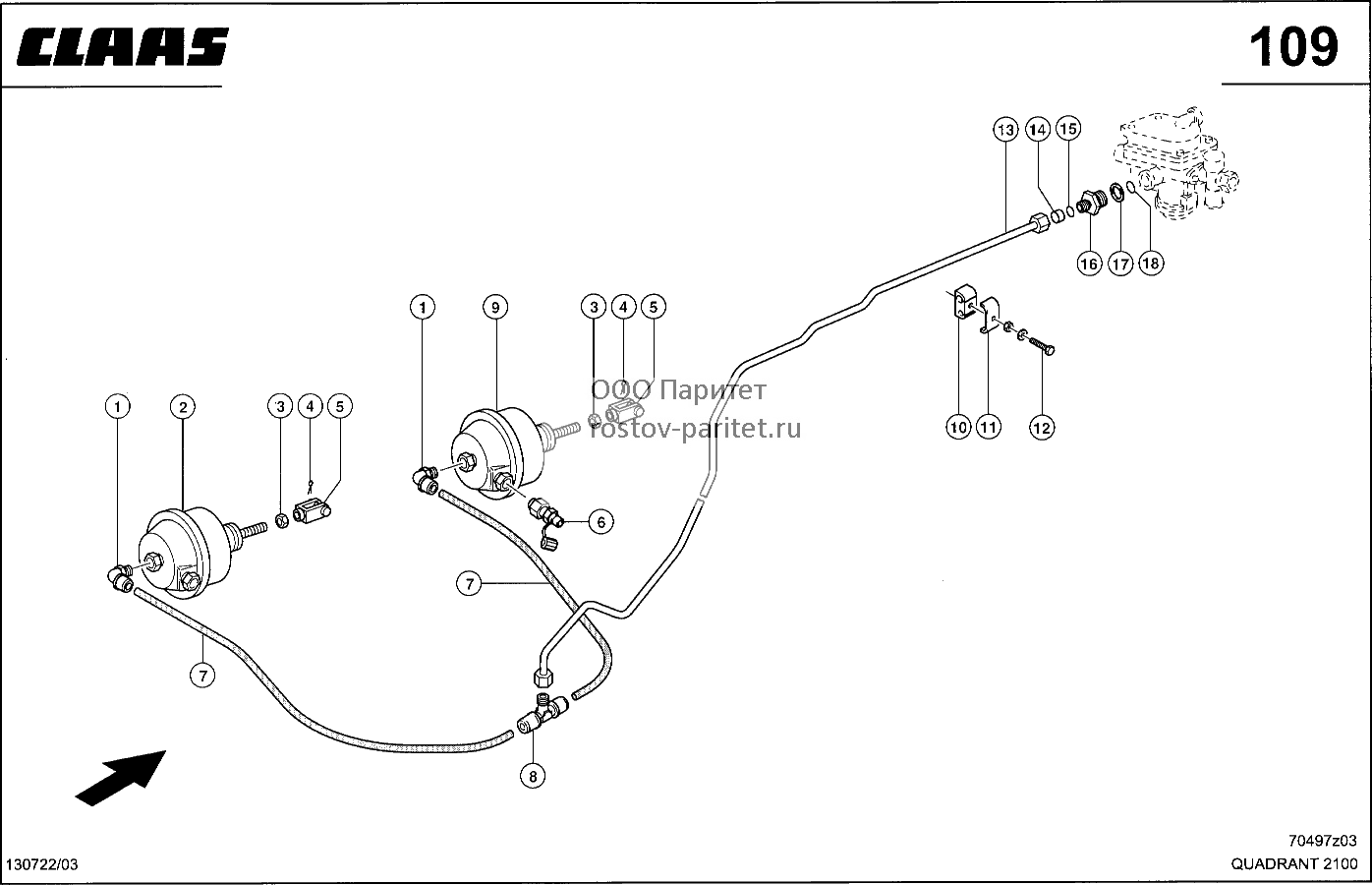

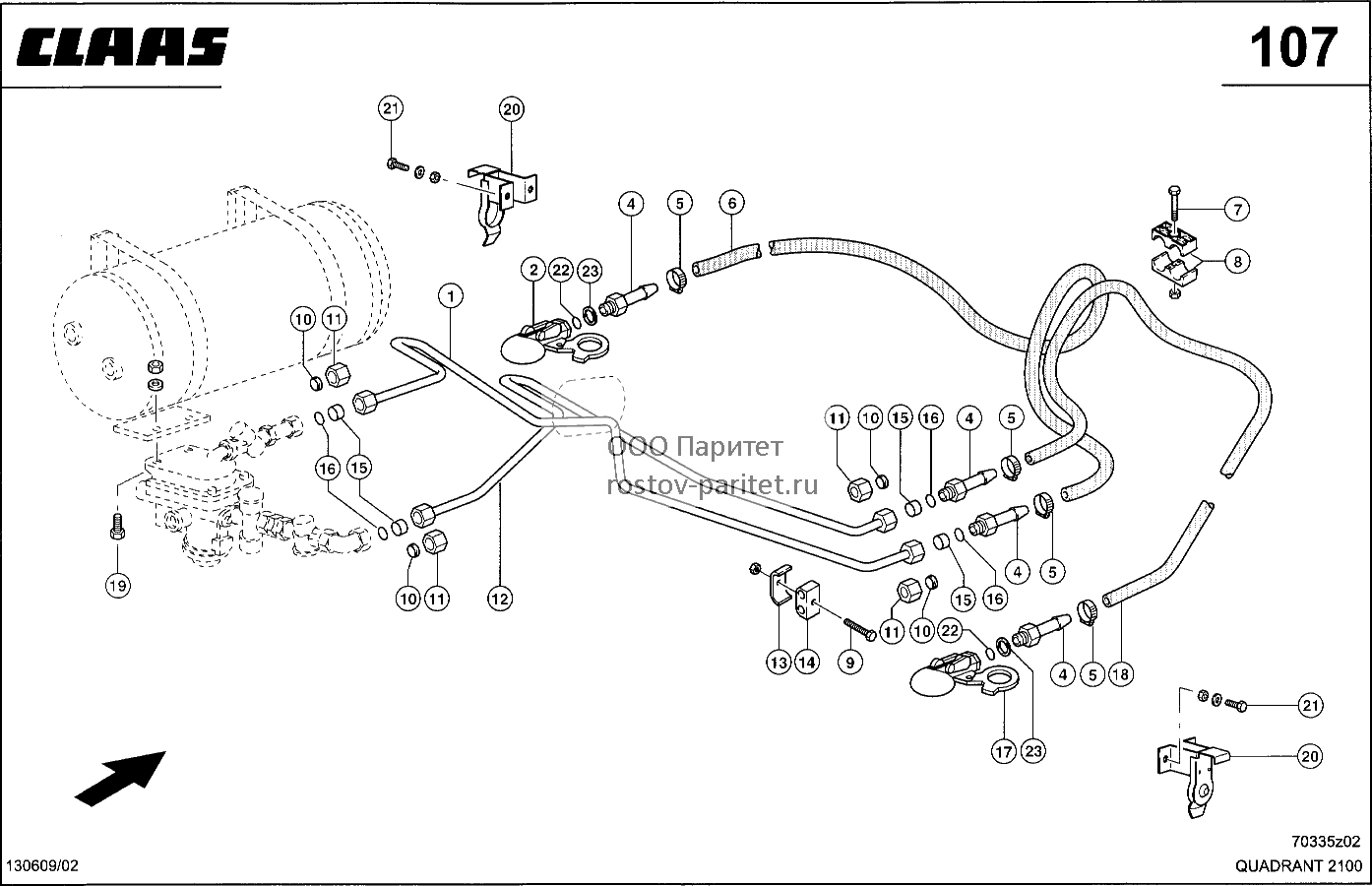

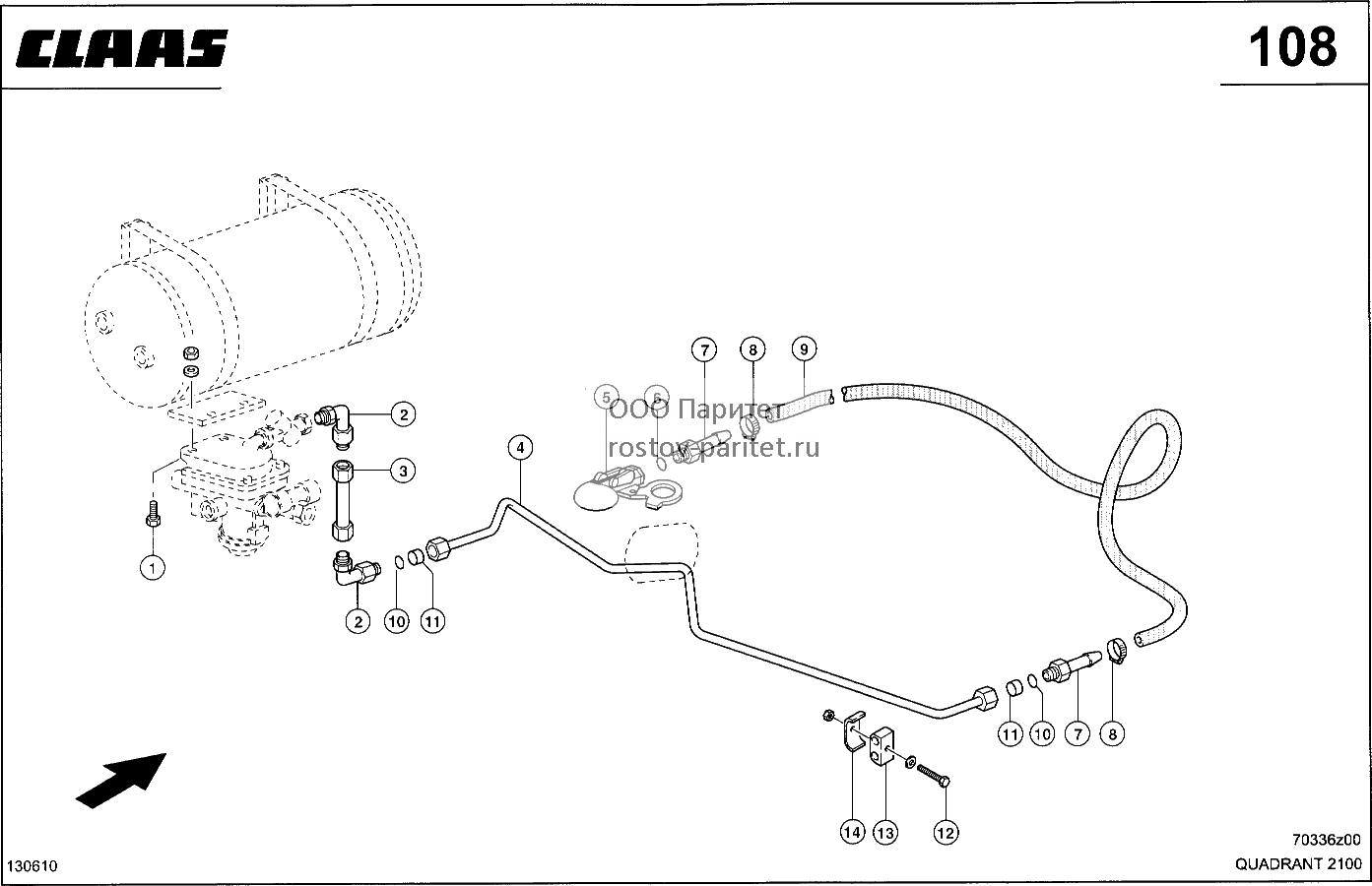

Двухконтурные воздушные тормоза - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008468260	трубопровод	1
2	0009696390	головка соединит.	1
4	0002116400	патрубок	4
5	0002116490	зажим шланговый	4
6	0009695660	шланг тормозной	2
7	0002374520	болт 6-гр.	1
8	0006890600	хомут сдвоенный	1
9	0002373410	болт 6-гр.	4
9	0002381320	гайка стопорная	4
10	0006335901	кольцо профильное	0
11	0002116440	гайка накидная	0
12	0008468280	трубопровод	1
13	0006722090	скоба крепежная	4
14	0006836590	опорна резиновая	4
15	0002116450	кольцо упорное	4
16	0002116460	кольцо уплотн.	4
17	0009696380	головка соединит.	1
18	0009695660	шланг тормозной	2
19	0002361710	гайка 6-гр.	2
19	0002374530	болт 6-гр.	2
19	0002393880	шайба контактная	2
20	0009696480	держатель головок	2
21	0002361700	гайка 6-гр.	4
21	0002362000	болт 6-гр.	4
21	0002393870	шайба контактная	4
22	0002336670	уплотнение	2
23	0009696590	кольцо упорное	2

Наверх

ОДНОПРОВОДНАЯ ПНАВМАТИЧЕСКАЯ СИСТЕМА ТОРМОЗОВ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
1	0002374530	болт 6-гр.	2
1	0002393880	шайба контактная	2
4	0008468260	трубопровод	1
5	0008175820	головка соединит.	1
7	0002116400	патрубок	2
8	0002116490	зажим шланговый	2
9	0009695660	шланг тормозной	1
10	0002116460	кольцо уплотн.	2
11	0002116450	кольцо упорное	2
12	0002373410	болт 6-гр.	2
12	0002381320	гайка стопорная	2
13	0006836590	опорна резиновая	1
14	0006722090	скоба крепежная	1
15	0002336670	уплотнение	2
16	0009696590	кольцо упорное	2

Наверх

Воздушные тормоза, Для одного моста - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002143880	патрубок резьбов.	2
2	0008161311	цилиндр мембранн.	1
3	0002375190	гайка 6-гр.	2
4	0002350900	шплинт	2
5	0008161250	головка вилки	2
6	0002155091	штуцер контрольн.	1
7	0008410370	трубопровод торм.	2
8	0002143890	соединение резьб.	1
9	0008463281	цилиндр мембранн.	1
10	0006071100	опорна резиновая	3
11	0006722090	скоба крепежная	3
12	0002373410	болт 6-гр.	3
12	0002381320	гайка стопорная	3
12	0002393931	шайба контактная	3
13	0008325760	трубопровод	1
14	0002116450	кольцо упорное	1
15	0002116460	кольцо уплотн.	1
16	0002116420	соединение резьб.	1
17	0002336670	уплотнение	1
18	0009696590	кольцо упорное	1

Наверх

Воздушные тормоза, Для одного моста - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002143880	патрубок резьбов.	1
2	0008463281	цилиндр мембранн.	2
3	0002375190	гайка 6-гр.	2
4	0002350900	шплинт	2
5	0008161250	головка вилки	2
6	0008468610	трубопровод торм.	1
7	0002143900	соединение резьб.	1
8	0008468620	трубопровод торм.	1
9	0002116450	кольцо упорное	2
10	0002116460	кольцо уплотн.	2
11	0002144020	соединение резьб.	1
12	0008325760	трубопровод	1
13	0006071100	опорна резиновая	3
14	0006722090	скоба крепежная	3
15	0002373390	болт 6-гр.	3
15	0002373410	болт 6-гр.	3
15	0002381320	гайка стопорная	3
15	0002393931	шайба контактная	3
16	0002116500	элемент соединит.	1
17	0002155091	штуцер контрольн.	1

Наверх

Воздушные тормоза, Для одного моста - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002143880	патрубок резьбов.	1
2	0008463281	цилиндр мембранн.	2
3	0002375190	гайка 6-гр.	2
4	0002350900	шплинт	2
5	0008161250	головка вилки	2
6	0008468610	трубопровод торм.	1
7	0002143900	соединение резьб.	1
8	0008468620	трубопровод торм.	1
9	0002116450	кольцо упорное	2
10	0002116460	кольцо уплотн.	2
11	0002144020	соединение резьб.	1
12	0008325760	трубопровод	1
13	0006071100	опорна резиновая	3
14	0006722090	скоба крепежная	3
15	0002373390	болт 6-гр.	3
15	0002373410	болт 6-гр.	3
15	0002381320	гайка стопорная	3
15	0002393931	шайба контактная	3
16	0002116420	соединение резьб.	1
17	0002155091	штуцер контрольн.	1
18	0002336670	уплотнение	1
19	0009696590	кольцо упорное	1

Наверх

ГИДР. ТОРМОЗ, ОДНООСНЫЙ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008413880	гидроцилиндр	2
2	0002386930	патрубок угловой	2
3	0006671030	шланг соединит.	1
4	0008169030	палец направляющ.	2
5	0002375190	гайка 6-гр.	2
6	0008161250	головка вилки	2
7	0002360960	шплинт	8
8	0002363810	шайба	8
9	0009042621	палец	4
10	0002390390	патрубок т-обр.	1
11	0002114360	уплотнение	1
12	0006834531	шланг соединит.	1
13	0002361730	гайка 6-гр.	4
13	0002362300	болт 6-гр.	4
13	0002393910	шайба контактная	4
14	0008169021	скоба крепежная	2
15	0008325800	трубопровод	1
16	0006551600	втулка распорная	1
17	0006562550	пластина упорная	1
18	0006836580	опорна резиновая	6
19	0006832540	скоба крепежная	6
20	0002355190	болт 6-гр.	1
20	0002373400	болт 6-гр.	3
20	0002373700	болт 6-гр.	2
20	0002381320	гайка стопорная	3
20	0002393870	шайба контактная	6
21	0002154810	кольцо профильное	0
22	0002154820	гайка накидная	0
23	0002387070	патрубок	2
25	0008468240	трубопровод	1
27	0002332250	уплотнение	1
27	0008170820	втулка соединит.	1
30	0006895480	шланг соединит.	1

Наверх

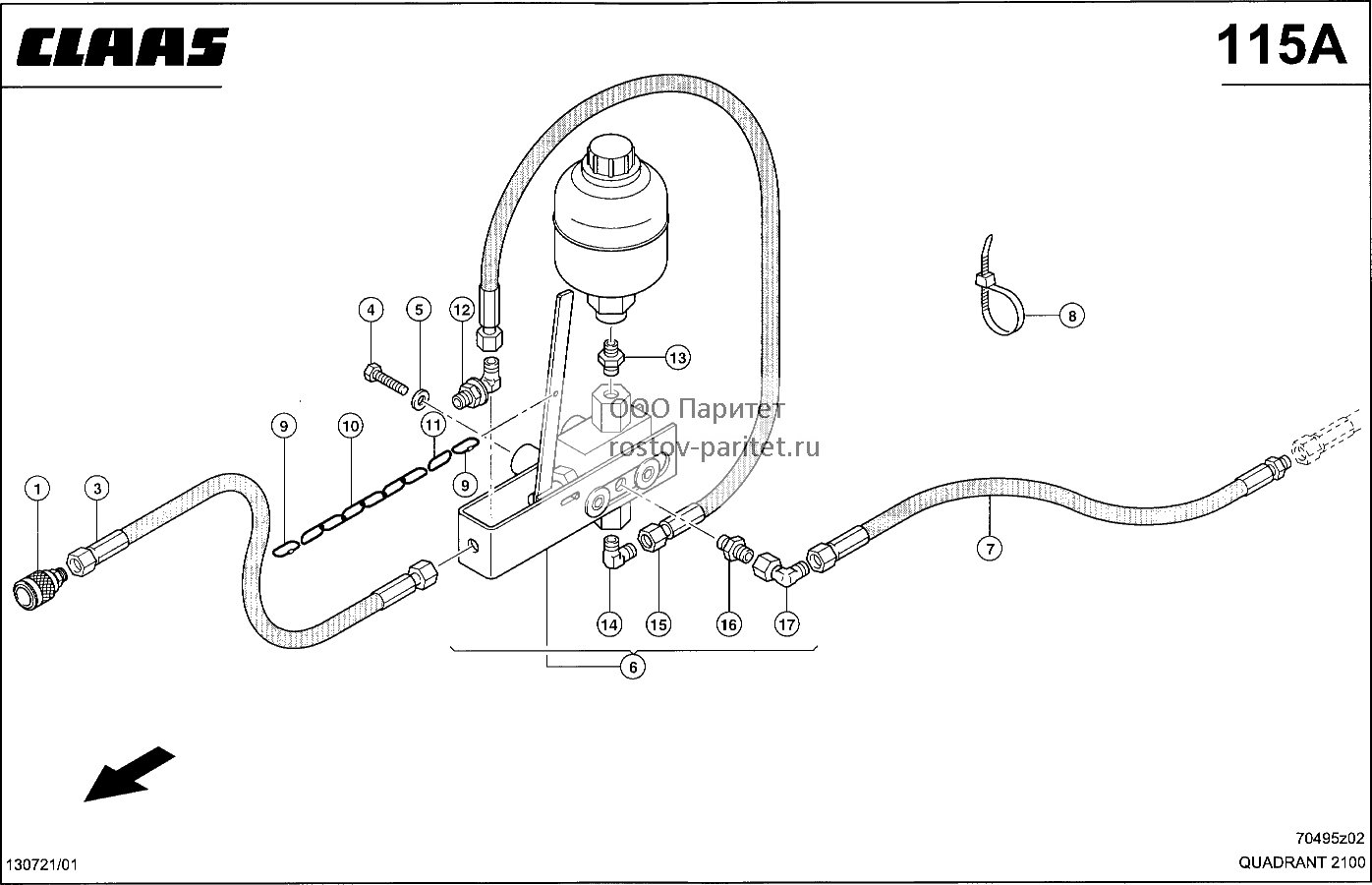

Гидравлика, Активная тормозная система - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002332250	уплотнение	1
1	0008170820	втулка соединит.	1
3	0006895480	шланг соединит.	1
4	0002360560	болт 6-гр.	2
5	0002393890	шайба контактная	2
6	0008468130	кран тормозной	1
7	0006834531	шланг соединит.	1
8	0002113970	лента для кабеля	1
9	0008506150	звено замыкающее	2
10	0008506110	цепь	1
11	0008506160	звено цепи	1
12	0008506090	патрубок угловой	1
13	0008506120	адаптер редукц.	1
14	0008506140	патрубок угловой	1
15	0008506170	шланг соединит.	1
16	0008506100	патрубок угловой	1
17	0008506130	патрубок угловой	1

Наверх

ГИДРАВЛИКА И ЭЛЕКТРИКА - CLAAS QUADRANT 2100/2100 N

Разгрузочный клапан - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000396220	клапан смонт.	1
2	0008174841	палец	1
3	0002153130	уплотнение поршня	1
4	0008174850	направляющая	1
5	0008174830	упор	1
6	0002378950	шайба опорная	2
7	0002390140	шайба установочн.	2
8	0006560790	пружина сжатия	1
9	0006071761	клапан	1
10	0006560751	игла клапана	1
11	0006071770	корпус клапана	1
12	0006026853	клапан db	1
13	0002131650	штуцер	2
14	0002130980	винт запорный	1

Наверх

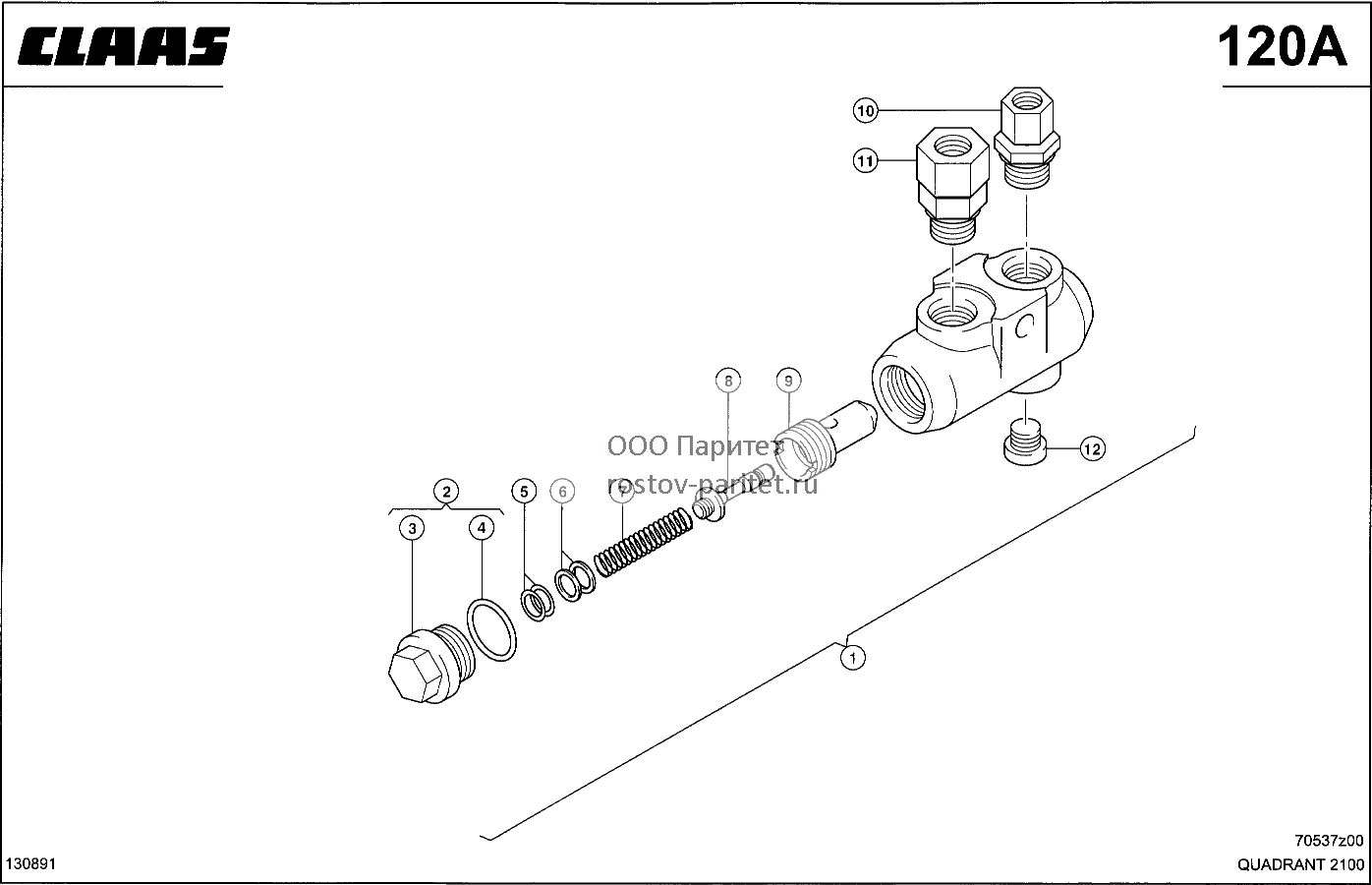

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000759662	клапан db	1
2	0000841160	винт запорный	1
3	0000841150	винт запорный	1
4	0002134350	кольцо уплотнит.	1
5	0002390140	шайба установочн.	4
6	0002378950	шайба опорная	2
7	0006839770	пружина сжатия	1
8	0006560751	игла клапана	1
9	0006071770	корпус клапана	1
10	0002184050	штуцер	1
11	0002184060	штуцер	1
12	0002130980	винт запорный	1

Наверх

ГИДРОЗАМОК - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006437061	клапан запорный	1
2	0002159160	штуцер	2
3	0006313750	патрон клапана	2
4	0002159160	штуцер	2
5	0006313800	направляющая пруж	2
6	0006437050	пружина сжатия	2
7	0006725841	клапан обратный	2
8	0006313761	вставка резьбовая	2
9	0002158390	кольцо уплотнит.	2
10	0002153120	ролик цилиндрич.	1
11	0006437023	корпус клапана	1

Наверх

KUGELHAHN - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009811722	кран с шар.проб.	1
2	0008468150	упор	1
3	0002369791	шайба	2
3	0002372150	гайка 6-гр.	2
3	0002428860	винт с цил.гол.	2

Наверх

Шариковый кран - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008177552	клапан	1
2	0002387840	соединение резьб.	4
3	0008469190	кронштейн	1
4	0002335030	винт полупотайной	2
5	0002361700	гайка 6-гр.	2
5	0002393870	шайба контактная	2
6	0002361700	гайка 6-гр.	2
6	0002380431	винт с цил.гол.	2
6	0002393870	шайба контактная	2

Наверх

ГИДРАВЛИЧЕСКИЙ БАК - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008468170	крепление	1
2	0002158650	патрубок со стерж	1
3	0002386930	патрубок угловой	1
4	0002389670	штуцер	1
5	0006940330	бак гидравлич.	1
6	0007666100	уплотнение	1
7	0006834131	фильтр вентиляц.	1
8	0002393880	шайба контактная	2
9	0002373820	болт 6-гр.	2
10	0008260280	кронштейн	1
11	0002365290	винт полупотайной	2
11	0002381320	гайка стопорная	2
11	0002393870	шайба контактная	2
12	0002362000	болт 6-гр.	2
13	0002393870	шайба контактная	2
14	0002361700	гайка 6-гр.	1
14	0002374420	винт с 6-гр.гол.	1
14	0002393870	шайба контактная	1

Наверх

Гидравлика, Масляный бак, Турбинный вентилятор - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008500390	zinkenpaar	1
0	0008500420	zinkenpaar	1
1	0000879760	зажим стальной	2
2	0002156820	шайба	8
2	0002371700	ключ торцовый	4
2	0002373700	болт 6-гр.	4
3	0008087332	фильтр вентиляц.	1
4	0007666100	уплотнение	1
5	0007665373	уплотнение	1
6	0002388910	штуцер	1
7	0002374420	винт с 6-гр.гол.	4
8	0000940010	кольцо уплотн.	4
9	0008248350	фильтр в сб.	1
10	0006794102	крышка фильтра	1
11	0007665410	кольцо войлочное	1
12	0008248360	вставка фильтра	1
13	0007665400	кольцо войлочное	1
14	0006794110	пружина сжатия	1
15	0002370430	шайба	2
16	0002387790	стекло безоп.	1
17	0008087820	патрубок	1
18	0002383530	уплотнение	1
19	0002351311	кольцо пружинное	4
20	0002383520	винт с цил.гол.	4
21	0008087830	патрубок	1
22	0002422180	винт с цил.гол.	2
23	0002383520	винт с цил.гол.	2
24	0002351311	кольцо пружинное	4
25	0002381940	уплотнение	1
26	0008465690	гидромотор	1
27	0002351550	кольцо стопорное	1
28	0002432980	ш/подш.рад.-упорн	1
29	0008465910	ступица	1
30	0002351810	кольцо стопорное	1
31	0002384890	уплотнение вала	1
32	0008467870	палец	1
33	0009510034	шпонка призматич.	1
34	0002333040	винт полупотайной	4
34	0002361710	гайка 6-гр.	4
34	0002369132	шайба	4
35	0008465850	опора	1
36	0002371700	ключ торцовый	4
36	0002374420	винт с 6-гр.гол.	4
36	0002393931	шайба контактная	8
37	0002384020	штуцер	1
38	0006839950	пробка магнитная	1
39	0006330321	кольцо уплотн.	1
40	0000848941	бак гидравлич.	1
41	0008501031	пластина	1

Наверх

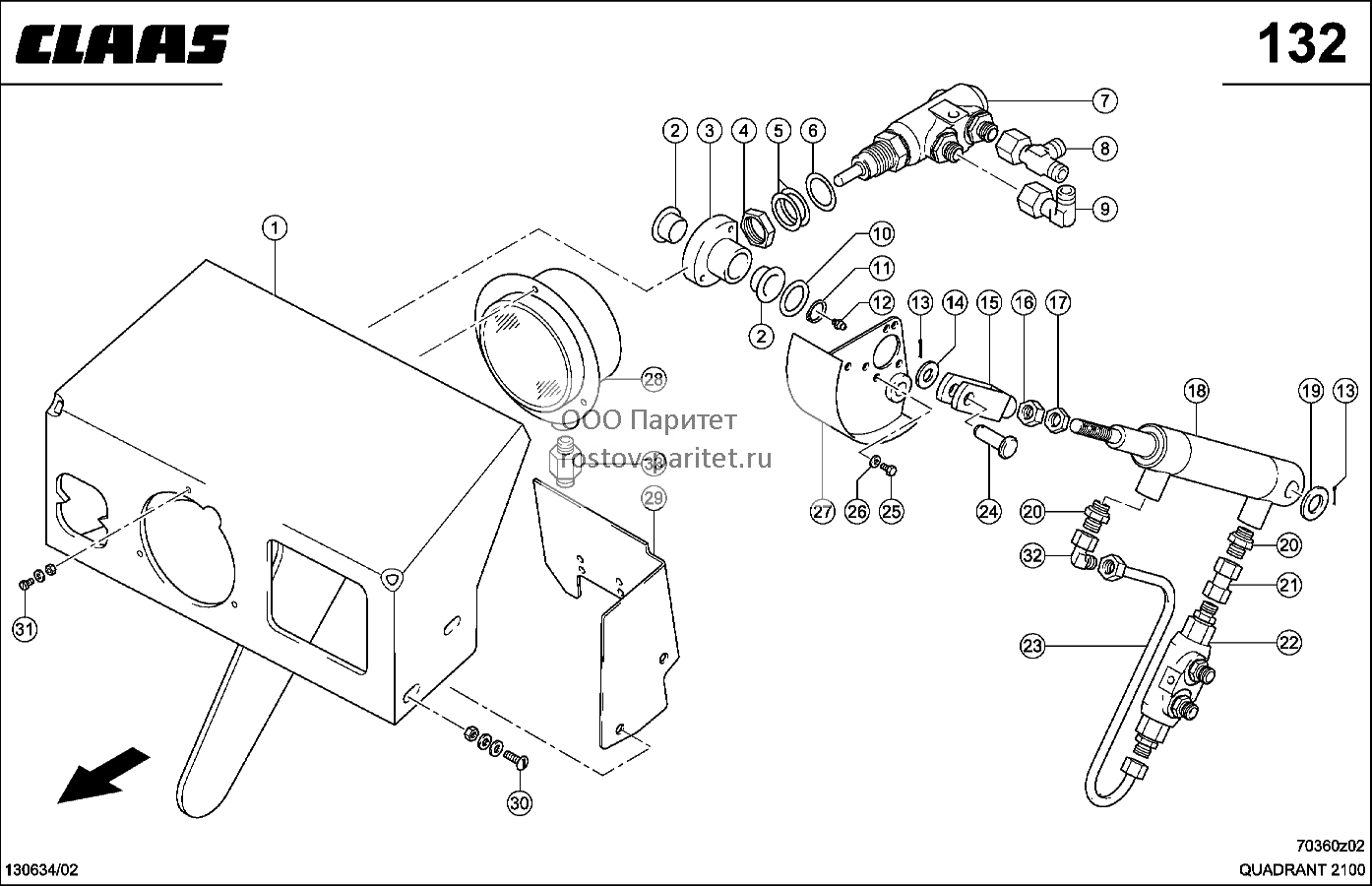

ЦЕНТРАДЬНАЯ ГИДРАВЛИКА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000404000	рама опорная	1
2	0000085140	втулка	2
3	0008174860	эксцентрик	1
4	0002153150	гайка 6-гр.	1
5	0002341130	шайба установочн.	2
6	0002341500	шайба установочн.	1
7	0000396220	клапан смонт.	1
8	0002388900	штуцер г-образный	1
9	0002386930	патрубок угловой	1
10	0002381160	прокладка подгон.	1
11	0002351550	кольцо стопорное	1
12	0002369420	пресс-масленка	1
13	0002350890	шплинт	2
14	0002351243	шайба	1
15	0002365690	головка вилки	1
16	0002361720	гайка 6-гр.	1
17	0002364560	гайка 6-гр.	1
18	0000552170	гидроцилиндр	1
18	0008169460	гидроцилиндр	1
19	0002351272	шайба	1
20	0000552210	клапан обратный	2
20	0006835870	дроссель смонт.	2
21	0002160480	соединение резьб.	1
22	0006437061	клапан запорный	1
23	0000403910	трубопровод	1
23	0000552310	трубопровод	1
24	0002356822	штифт распорный	1
25	0002374640	болт 6-гр.	2
26	0002393860	шайба контактная	2
27	0008174891	сегмент	1
28	0000403800	манометр	1
29	0008465121	кронштейн	1
30	0002349530	винт полупотайной	2
30	0002361700	гайка 6-гр.	2
30	0002393870	шайба контактная	4
31	0002364891	кольцо пружинное	3
31	0002372150	гайка 6-гр.	3
31	0002424300	винт с 6-гр.гол.	3
32	0004086331	тройник	1
33	0004060970	штуцер д/маном.	1

Наверх

ГИДРОЦИЛИНДР, ПОДЪЕМА ПОДБОРЩИКА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008260340	гидроцилиндр	1
2	0006568150	клапан обратный	1
3	0006568160	панель	1
4	0002390420	кольцо запорное	1
5	0002351243	шайба	2
5	0002355540	болт 6-гр.	2
5	0002382340	гайка стопорная	2

Наверх

ГИДРОЦИЛИНДР, НАТЯЖНЫЕ РАМКИ ВЕРХ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008468210	гидроцилиндр	1
2	0008462520	кольцо запорное	2

Наверх

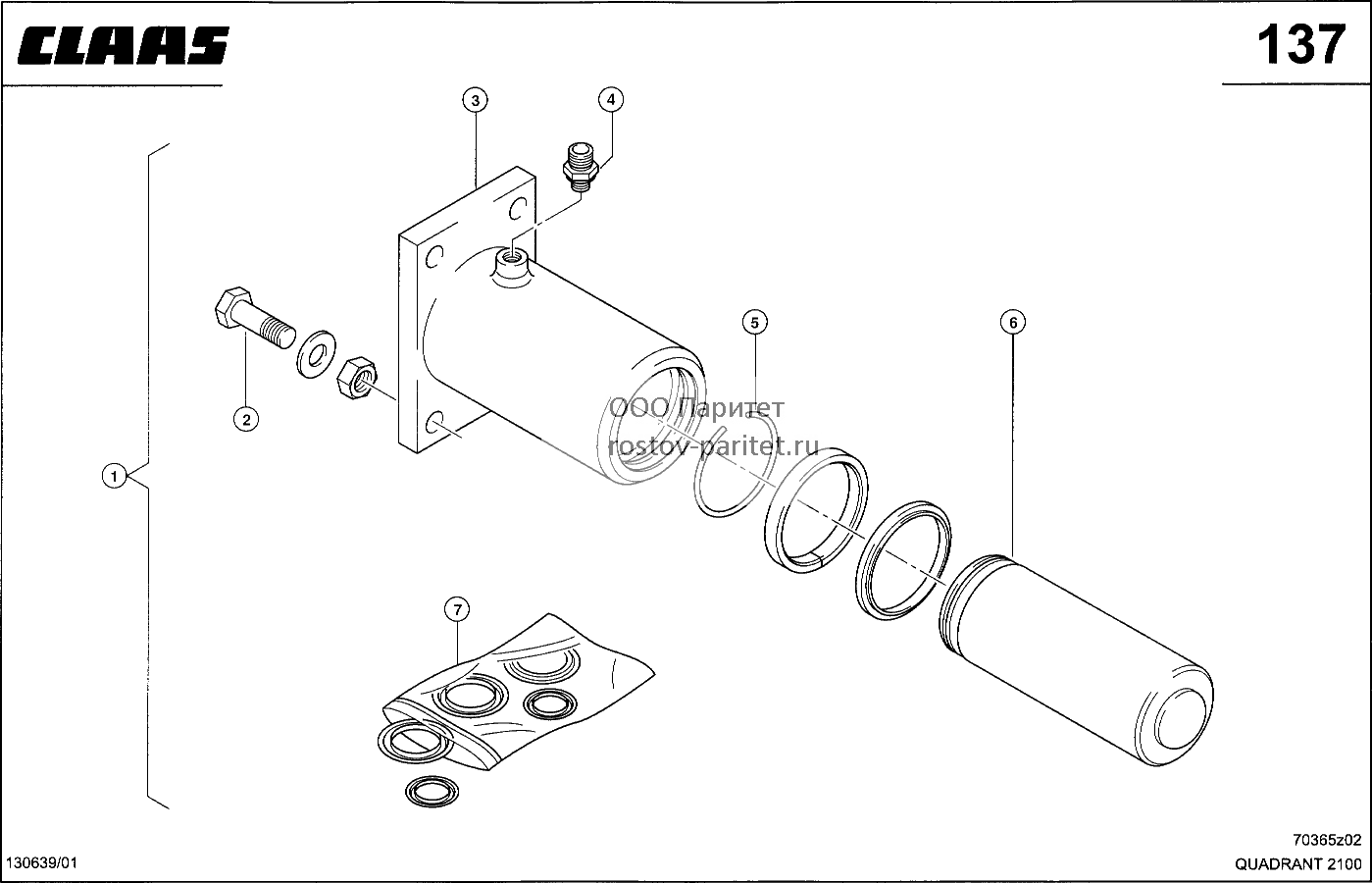

Гидроцилиндр, Натяжная рама, Боковой - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008417550	гидроцилиндр	2
2	0002361720	гайка 6-гр.	8
2	0002374620	болт 6-гр.	8
2	0002393890	шайба контактная	8
3	0008419050	труба	1
4	0002386650	штуцер	1
5	0008419480	кольцо запорное	1
6	0008419060	шатун	1
7	0008419040	кпл.уплотнений	1

Наверх

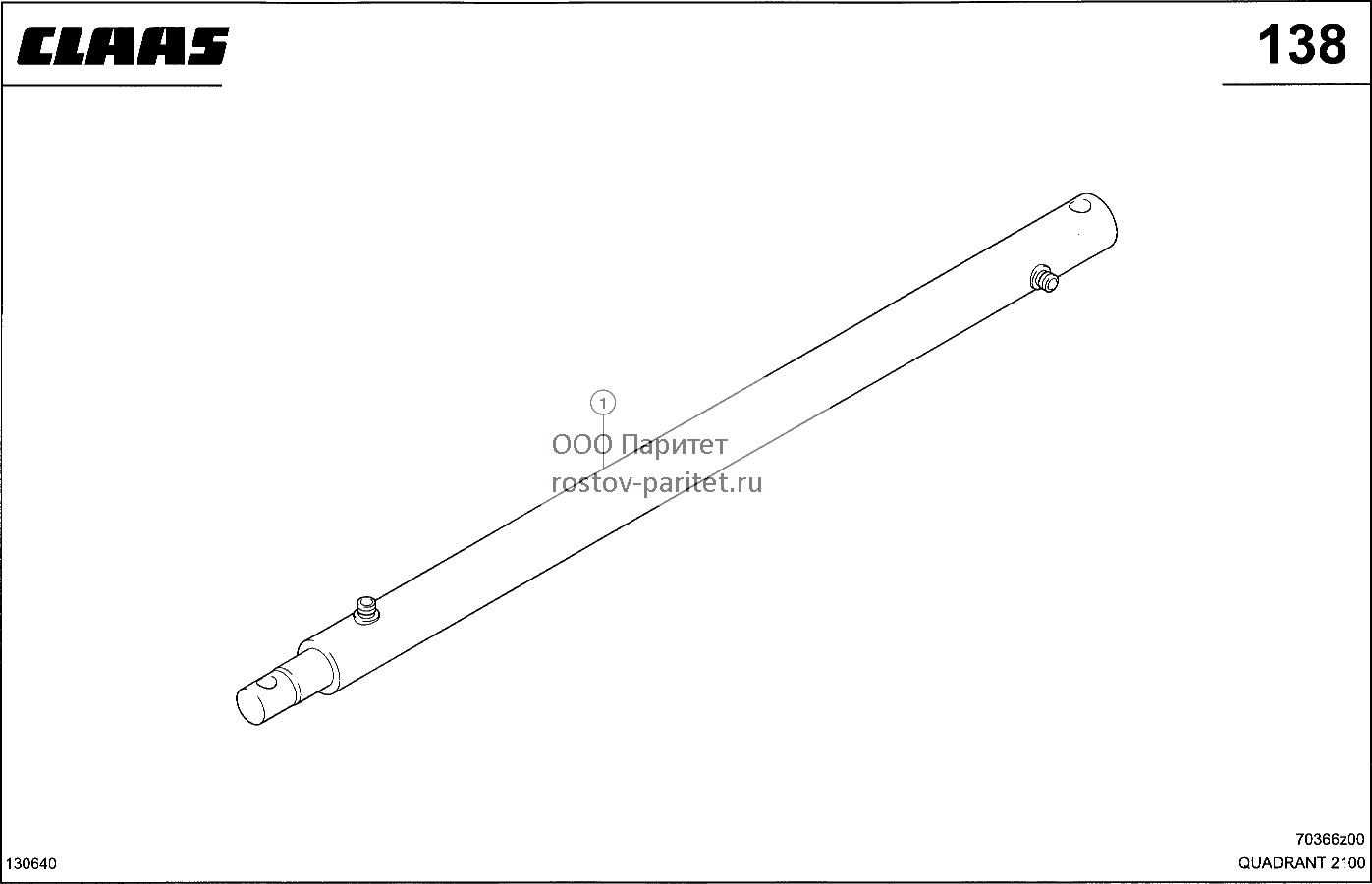

ГИДРОЦИЛИНДР, ВЫТАЛКИВАТЕЛЬ ТЮКА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008468220	гидроцилиндр	1

Наверх

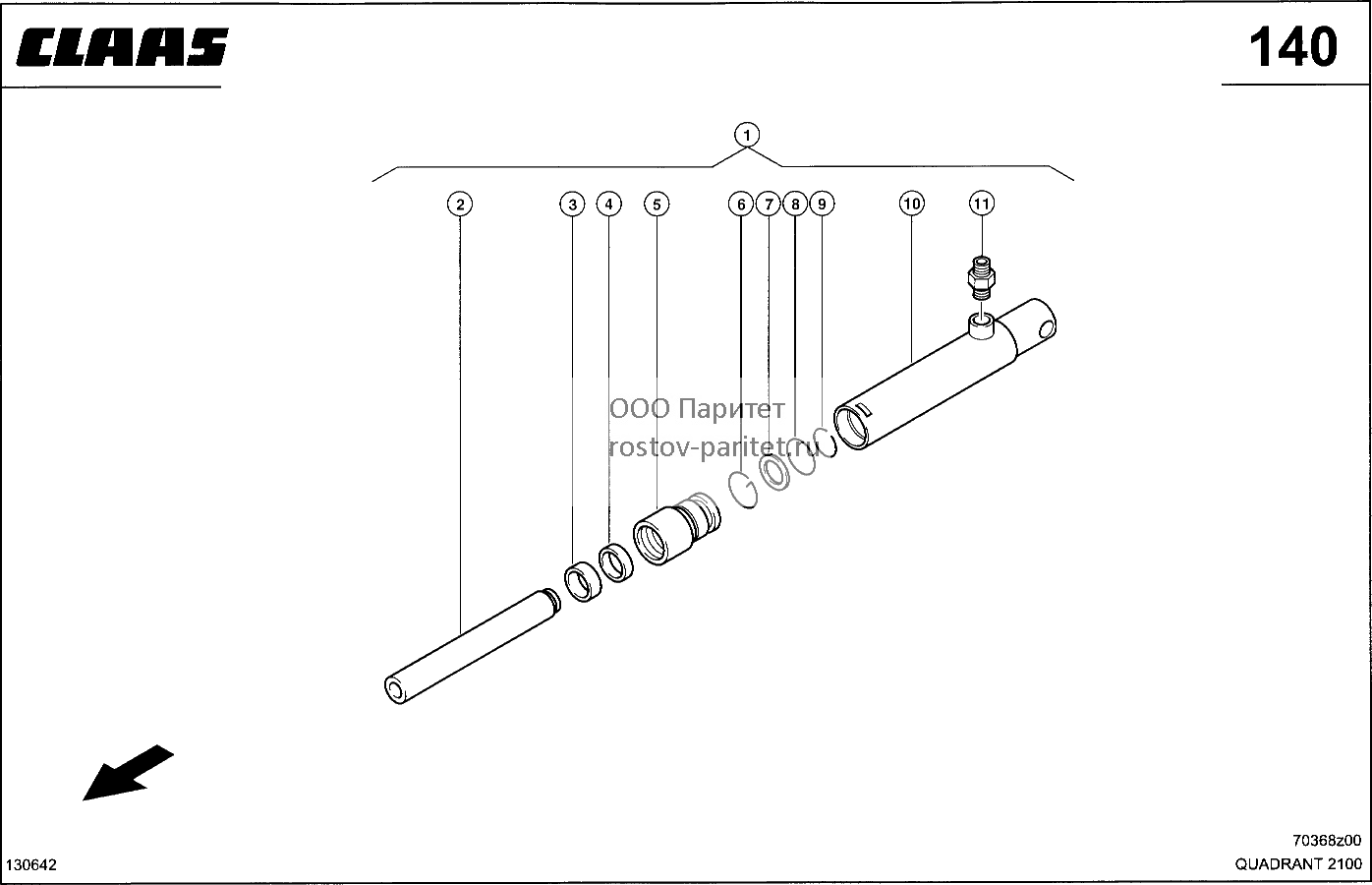

ГИДРОЦИЛИНДР, ТОРМОЗ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000844350	гидроцилиндр	1
1	0008413880	гидроцилиндр	2
2	0000872610	поршень	1
3	0002390080	скребок д/грязи	1
4	0002390090	кольцо п-образн.	1
5	0000852300	головка цилиндра	1
6	0006900820	проволока	1
7	0002132540	кольцо опорное	1
8	0002119000	кольцо уплотнит.	1
9	0002394240	кольцо запорное	1
10	0000863060	труба цилиндра	1
11	0002387120	штуцер	1

Наверх

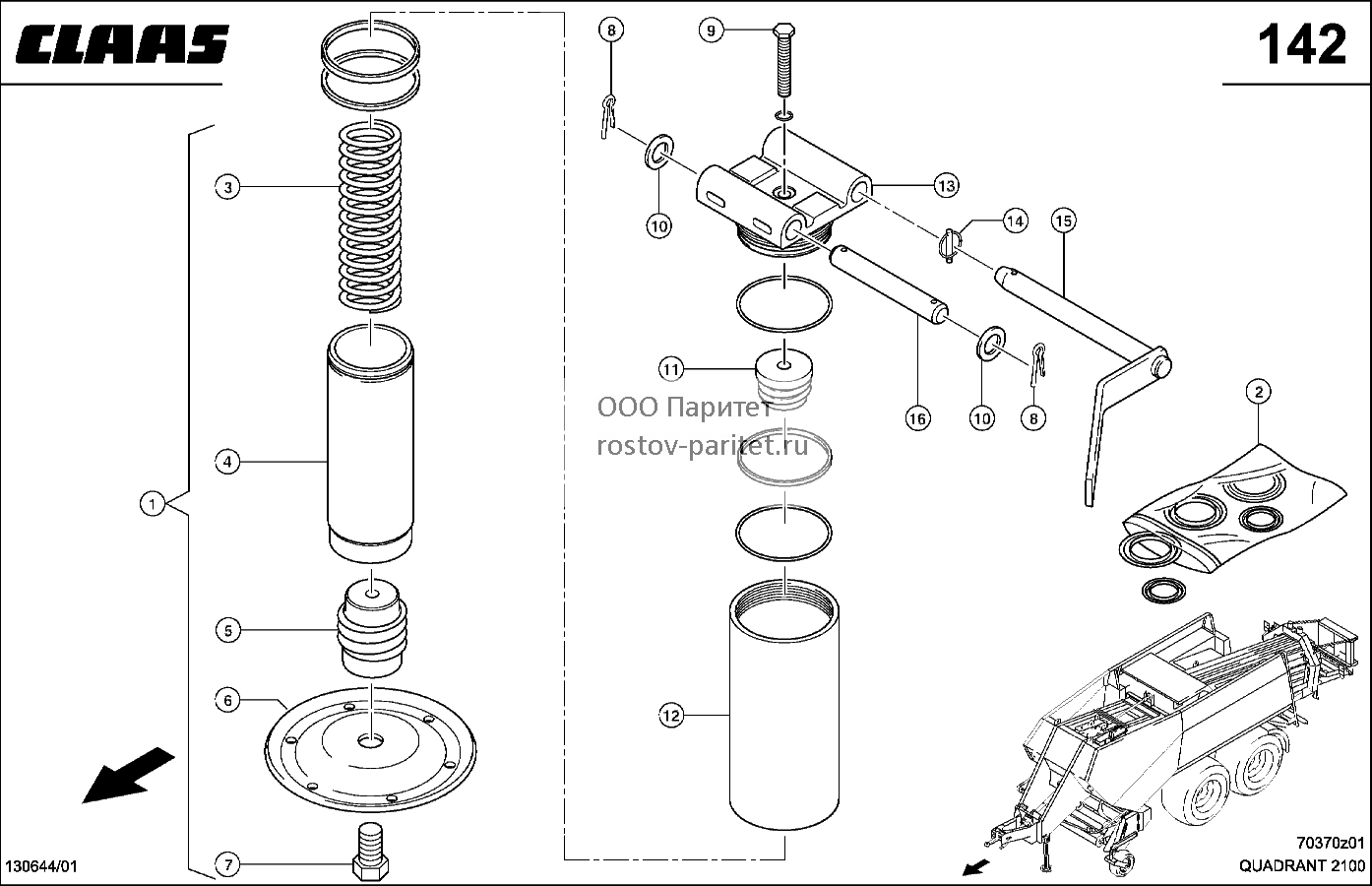

ГИДР. УПОР - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008327762	гидролапа опорная	1
2	0008337070	кпл.колец уплотн.	1
2	0008504940	уплотнение	1
2	0008561490	кпл.уплотнений	1
3	0008337010	нога	1
4	0008336990	поршень	1
5	0008337040	крепление	1
6	0008337010	нога	1
7	0002444240	болт 6-гр.	1
8	0002350970	шплинт	1
9	0002348420	болт 6-гр.	1
10	0002342340	шайба	2
11	0008337030	крепление	1
12	0008336980	цилиндр	1
13	0008337000	фланец	1
14	0002151650	шпилька откидная	1
15	0008410231	штепсель	1
16	0008327750	палец	1

Наверх

Гидроцилиндр, Датчик гидравлического давления - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008169460	гидроцилиндр	1
2	0008169490	шатун	1
3	0002390220	скребок д/грязи	1
4	0002390200	кольцо п-образн.	1
5	0000793990	головка цилиндра	1
6	0002152400	кольцо задн.хода	1
7	0002386781	кольцо уплотнит.	1
8	0002151610	уплотнение поршня	1
9	0000794250	поршень	1
10	0006900820	проволока	1
11	0008169470	гидроцилиндр	1

Наверх

Гидроцилиндр, Датчик гидравлического давления - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000552170	гидроцилиндр	1

Наверх

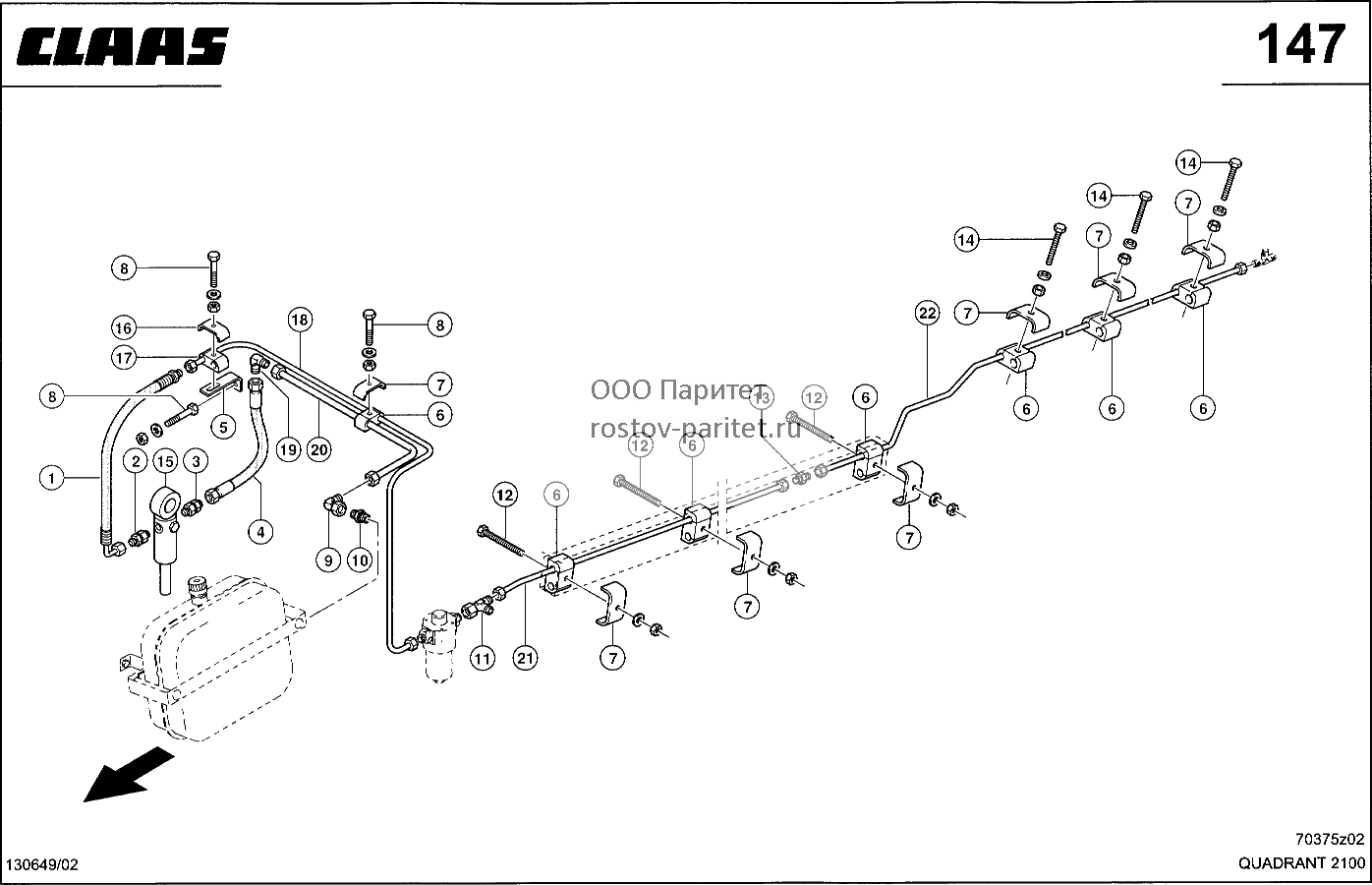

ГИДРОПРОВОДЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008329880	шланг соединит.	1
2	0002155160	клапан обратный	1
3	0002155150	клапан обратный	1
4	0008468580	трубопровод	1
5	0008212630	уголок	1
6	0006071100	опорна резиновая	7
7	0006722090	скоба крепежная	7
8	0002361700	гайка 6-гр.	3
8	0002373410	болт 6-гр.	3
8	0002393870	шайба контактная	3
9	0002383540	патрубок угловой	1
10	0002159190	штуцер	1
11	0002388900	штуцер г-образный	1
12	0002361700	гайка 6-гр.	3
12	0002380920	болт 6-гр.	3
12	0002393870	шайба контактная	3
13	0002387070	патрубок	1
14	0002361700	гайка 6-гр.	6
14	0002373410	болт 6-гр.	3
14	0002393870	шайба контактная	3
15	0008461910	насос поршневой	1
16	0006832540	скоба крепежная	1
17	0006836580	опорна резиновая	1
18	0008469240	трубопровод смонт	1
19	0002390740	штуцер	1
20	0008469520	трубопровод смонт	1
21	0008468860	трубопровод смонт	1
22	0008468880	трубопровод смонт	1

Наверх

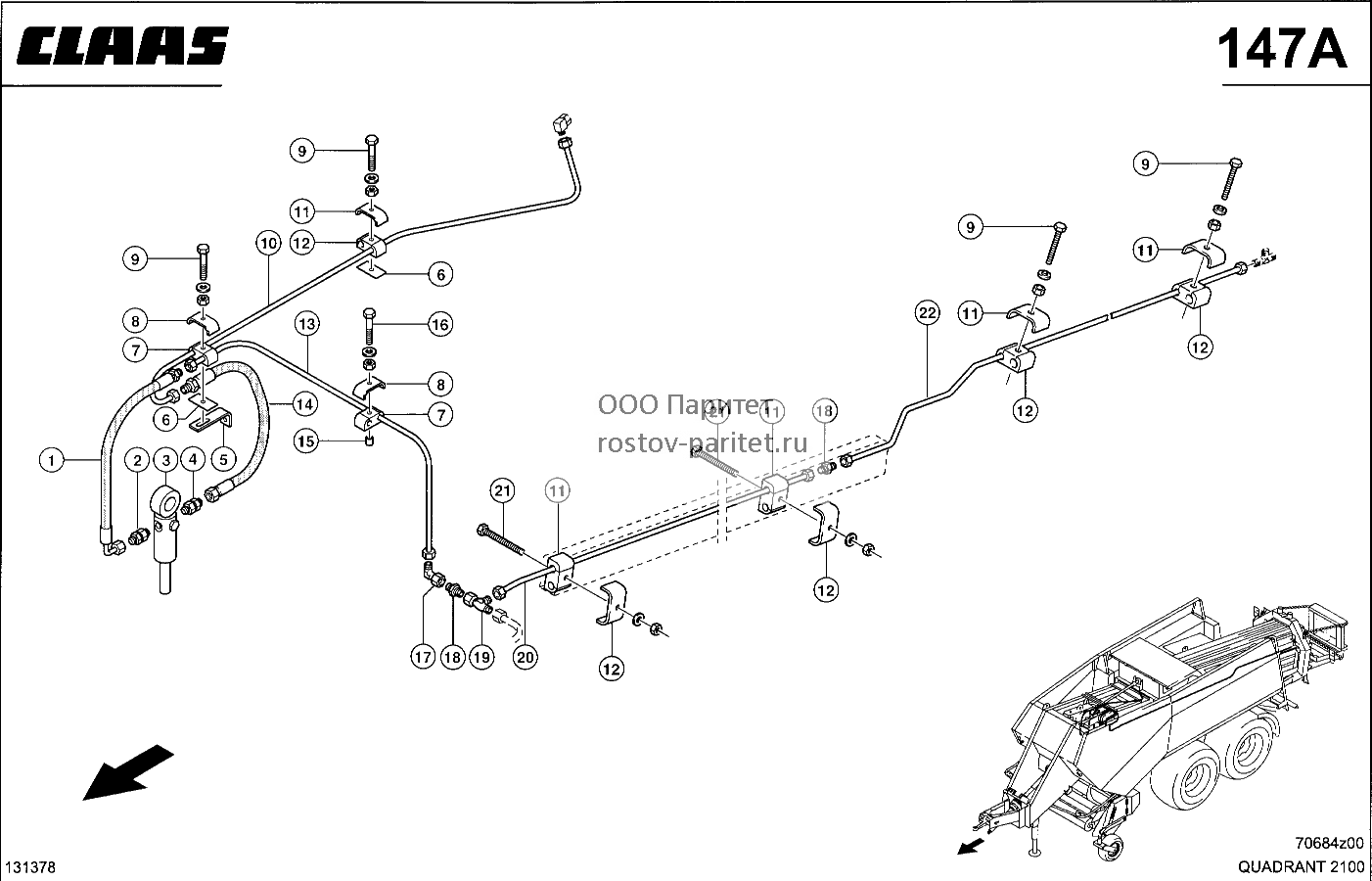

ГИДРОПРОВОДЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008465670	шланг соединит.	1
2	0002155160	клапан обратный	1
3	0008461910	насос поршневой	1
4	0002155150	клапан обратный	1
5	0008212630	уголок	1
6	0006562550	пластина упорная	2
7	0006836580	опорна резиновая	2
8	0006832540	скоба крепежная	2
9	0002361700	гайка 6-гр.	4
9	0002373410	болт 6-гр.	4
9	0002393870	шайба контактная	4
10	0008501620	трубопровод смонт	1
11	0006722090	скоба крепежная	5
12	0006071100	опорна резиновая	5
13	0008501470	трубопровод смонт	1
14	0006794761	шланг соединит.	1
15	0009657080	втулка распорная	1
16	0002361710	гайка 6-гр.	2
16	0002378540	болт 6-гр.	2
16	0002393870	шайба контактная	2
17	0002386930	патрубок угловой	1
18	0002387070	патрубок	2
19	0002388900	штуцер г-образный	1
20	0008468860	трубопровод смонт	1
21	0002361700	гайка 6-гр.	2
21	0002380920	болт 6-гр.	2
21	0002393870	шайба контактная	2
22	0008468880	трубопровод смонт	1

Наверх

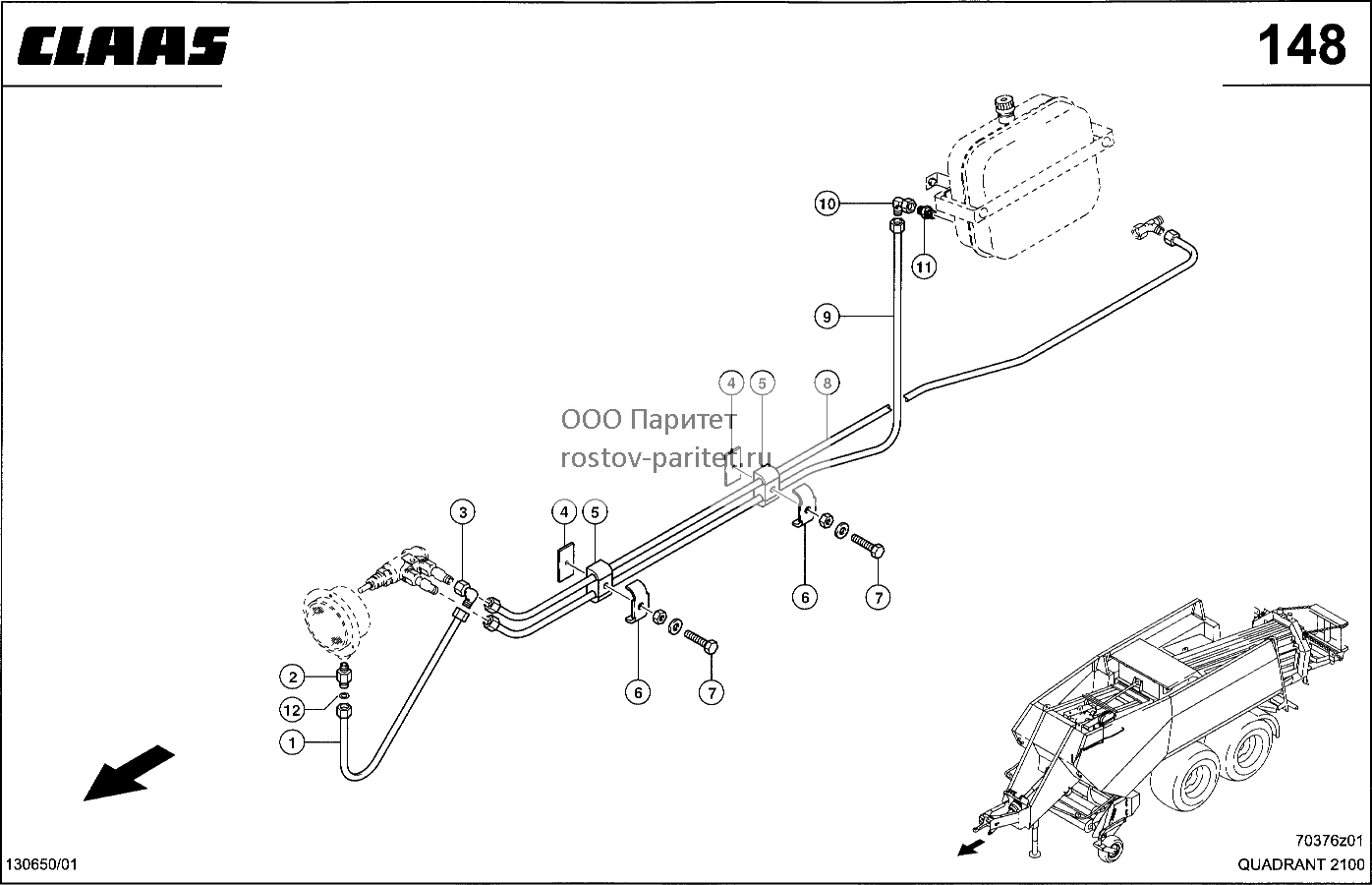

ГИДРОПРОВОДЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008468640	трубопровод смонт	1
2	0004060970	штуцер д/маном.	1
3	0002386930	патрубок угловой	2
4	0006562550	пластина упорная	2
5	0006836580	опорна резиновая	2
6	0006832540	скоба крепежная	2
7	0002361700	гайка 6-гр.	2
7	0002373700	болт 6-гр.	2
7	0002393870	шайба контактная	2
8	0008469320	трубопровод смонт	1
9	0008468840	трубопровод смонт	1
10	0002386930	патрубок угловой	2
11	0002389670	штуцер	1
12	0005721042	пластинка дроссел	1

Наверх

ГИДРОПРОВОДЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005721042	пластинка дроссел	1
2	0008468640	трубопровод смонт	1
3	0002386930	патрубок угловой	2
4	0006562550	пластина упорная	1
5	0006568580	зажим шланговый	2
6	0008501480	трубопровод смонт	1
7	0008469320	трубопровод смонт	1
8	0006832540	скоба крепежная	1
9	0002361700	гайка 6-гр.	2
9	0002373700	болт 6-гр.	1
9	0002393870	шайба контактная	1
10	0009657080	втулка распорная	1
11	0002361700	гайка 6-гр.	1
11	0002378540	болт 6-гр.	1
11	0002393870	шайба контактная	1

Наверх

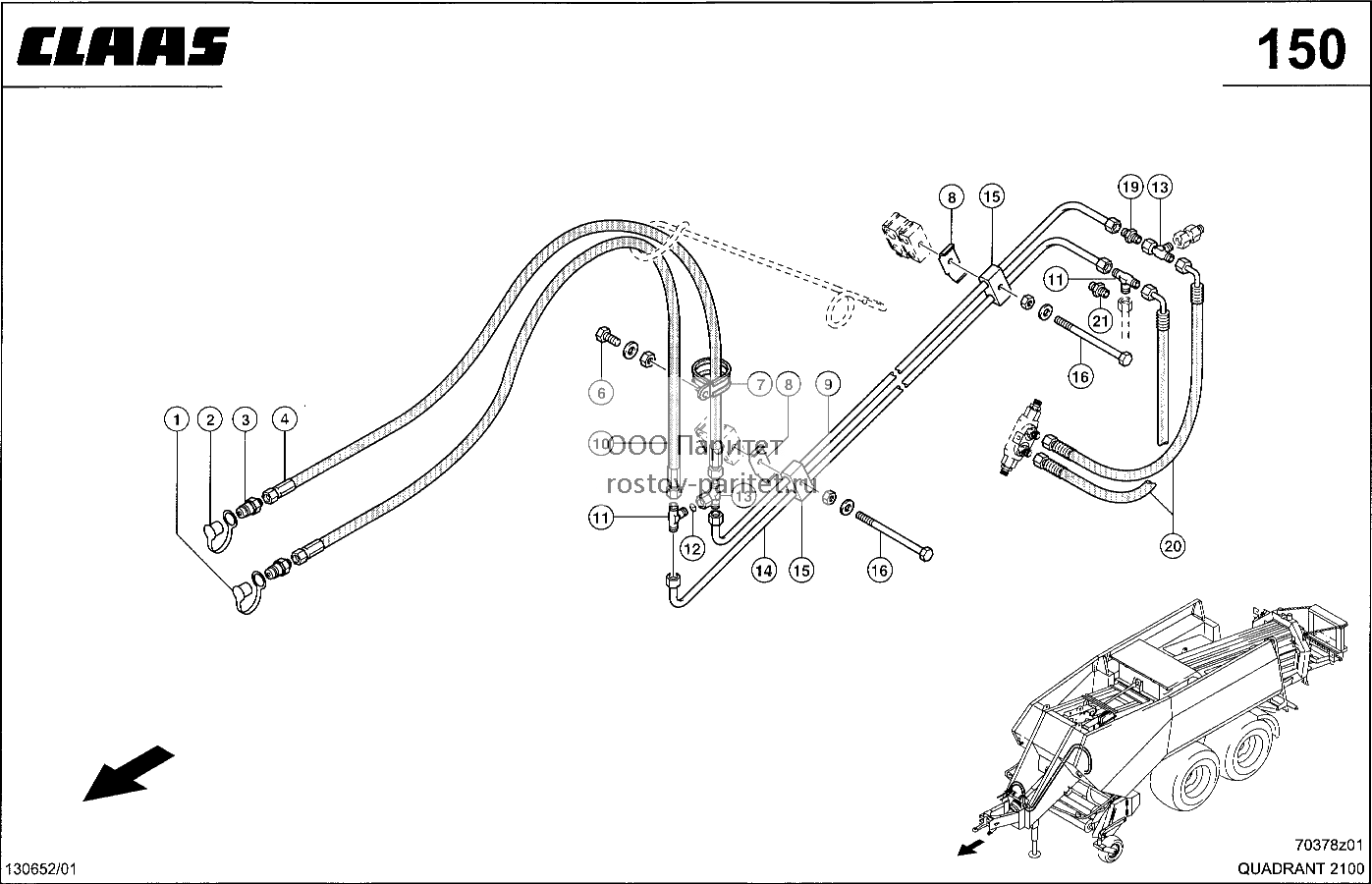

ГИДРОПРОВОДЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008129900	колпак пылезащ.	1
2	0008219340	колпак пылезащ.	1
3	0008129890	штепсель соедин.	2
4	0006895480	шланг соединит.	2
6	0002361710	гайка 6-гр.	1
6	0002375700	болт 6-гр.	1
6	0002393880	шайба контактная	1
7	0002150830	скоба трубная	1
8	0006832540	скоба крепежная	2
9	0008468680	трубопровод смонт	1
10	0006895480	шланг соединит.	2
11	0002387950	патрубок т-обр.	2
12	0005865720	панель	1
13	0002390390	патрубок т-обр.	2
14	0008468700	трубопровод смонт	1
15	0006836580	опорна резиновая	2
16	0002374520	болт 6-гр.	2
16	0002381320	гайка стопорная	2
16	0002393870	шайба контактная	2
19	0002387070	патрубок	1
20	0006671050	шланг соединит.	2
21	0002387070	патрубок	1

Наверх

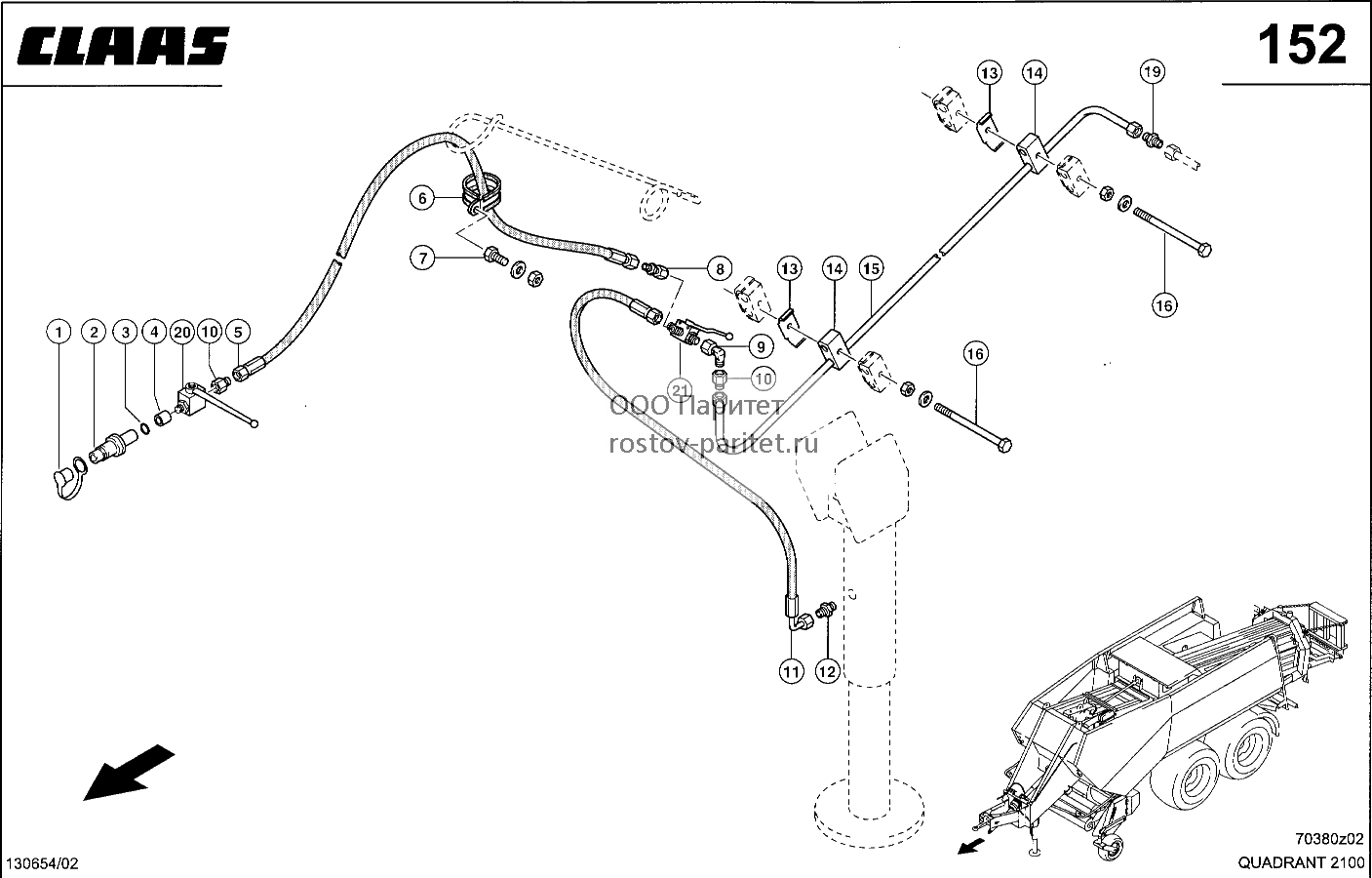

ГИДРОПРОВОДЫ, УПОР - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008129900	колпак пылезащ.	1
2	0006898670	штепсель	1
3	0006335330	кольцо уплотн.	1
4	0008175180	втулка резьбовая	1
5	0006898460	шланг соединит.	1
6	0002150830	скоба трубная	1
7	0002361710	гайка 6-гр.	1
7	0002375700	болт 6-гр.	1
7	0002393880	шайба контактная	1
8	0002394790	адаптер редукц.	1
9	0002386930	патрубок угловой	1
10	0002394790	адаптер редукц.	2
11	0008329870	шланг соединит.	1
12	0002497750	штуцер	1
13	0006832540	скоба крепежная	2
14	0006836580	опорна резиновая	2
15	0008468660	трубопровод смонт	1
16	0002361700	гайка 6-гр.	2
16	0002380150	болт 6-гр.	2
16	0002393870	шайба контактная	2
19	0002387180	патрубок	1
20	0006978010	кран с сфер.проб.	1
21	0009811722	кран с шар.проб.	1

Наверх

ГИДРОПРОВОДЫ, ДАВЛЕНИЕ ПРЕССОВАНИЯ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008468921	гидропровод	1
2	0006836561	штуцер измерит.	1
3	0002394790	адаптер редукц.	3
4	0002390390	патрубок т-обр.	1
5	0002387950	патрубок т-обр.	2
6	0008468761	трубопровод	1
7	0002361690	гайка 6-гр.	2
7	0002380940	болт 6-гр.	2
7	0002393860	шайба контактная	2
8	0002154110	скоба трубная	2
9	0008468900	трубопровод смонт	1
10	0008325500	трубопровод	1

Наверх

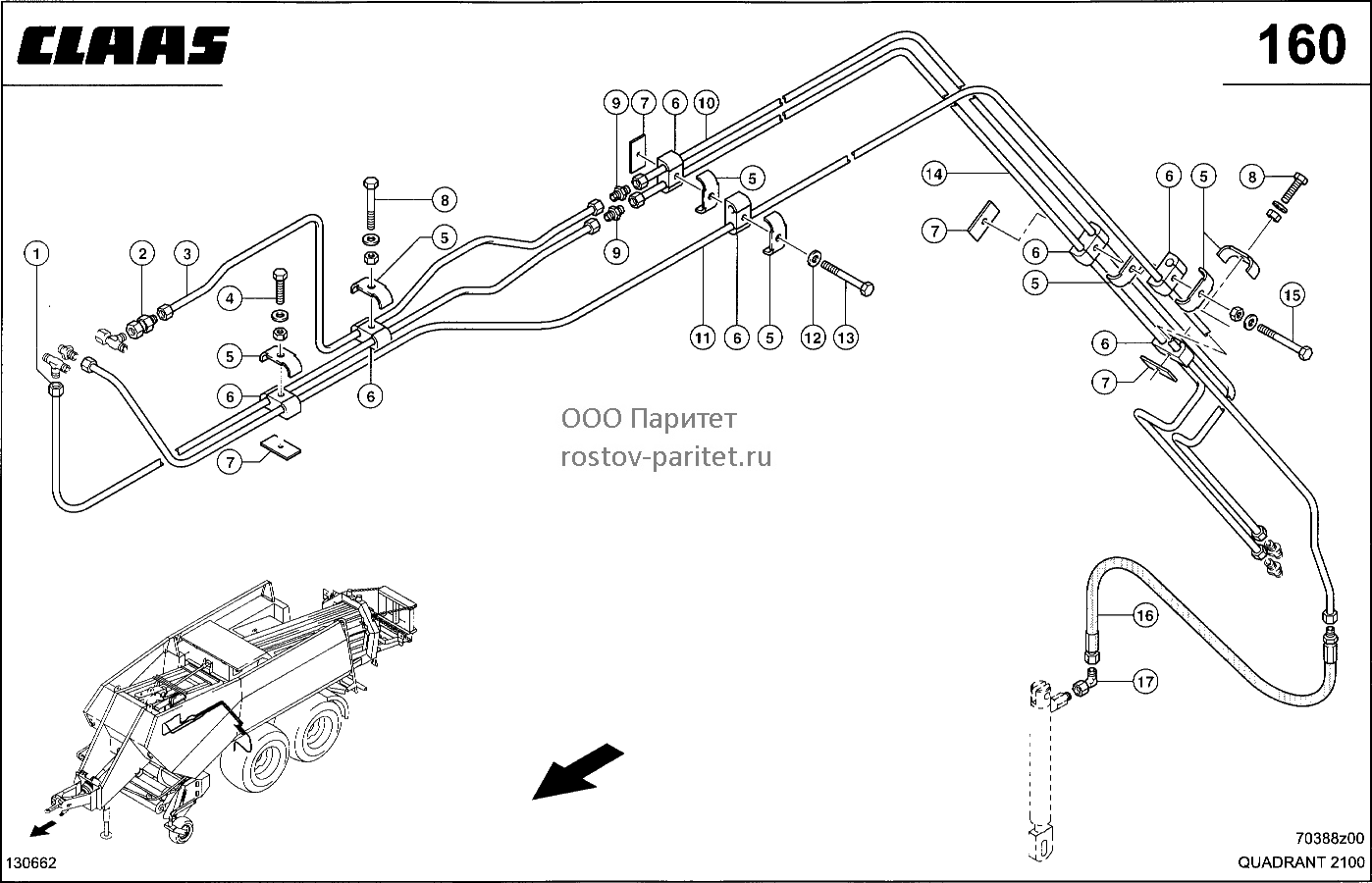

ГИДРОПРОВОДЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008469020	трубопровод смонт	1
2	0002391120	клапан обратный	1
3	0008469040	трубопровод смонт	1
4	0002361700	гайка 6-гр.	2
4	0002373700	болт 6-гр.	2
4	0002393870	шайба контактная	2
5	0006832540	скоба крепежная	7
6	0006836580	опорна резиновая	7
7	0006562550	пластина упорная	4
8	0002355190	болт 6-гр.	1
8	0002361700	гайка 6-гр.	1
8	0002393870	шайба контактная	1
9	0002387070	патрубок	2
10	0008469000	трубопровод смонт	1
11	0008469300	трубопровод смонт	1
12	0002393870	шайба контактная	1
13	0002355220	болт 6-гр.	1
14	0008468940	трубопровод смонт	1
15	0002355220	болт 6-гр.	1
15	0002361700	гайка 6-гр.	1
15	0002393870	шайба контактная	1
16	0006026211	шланг соединит.	1
17	0002387880	патрубок угловой	1

Наверх

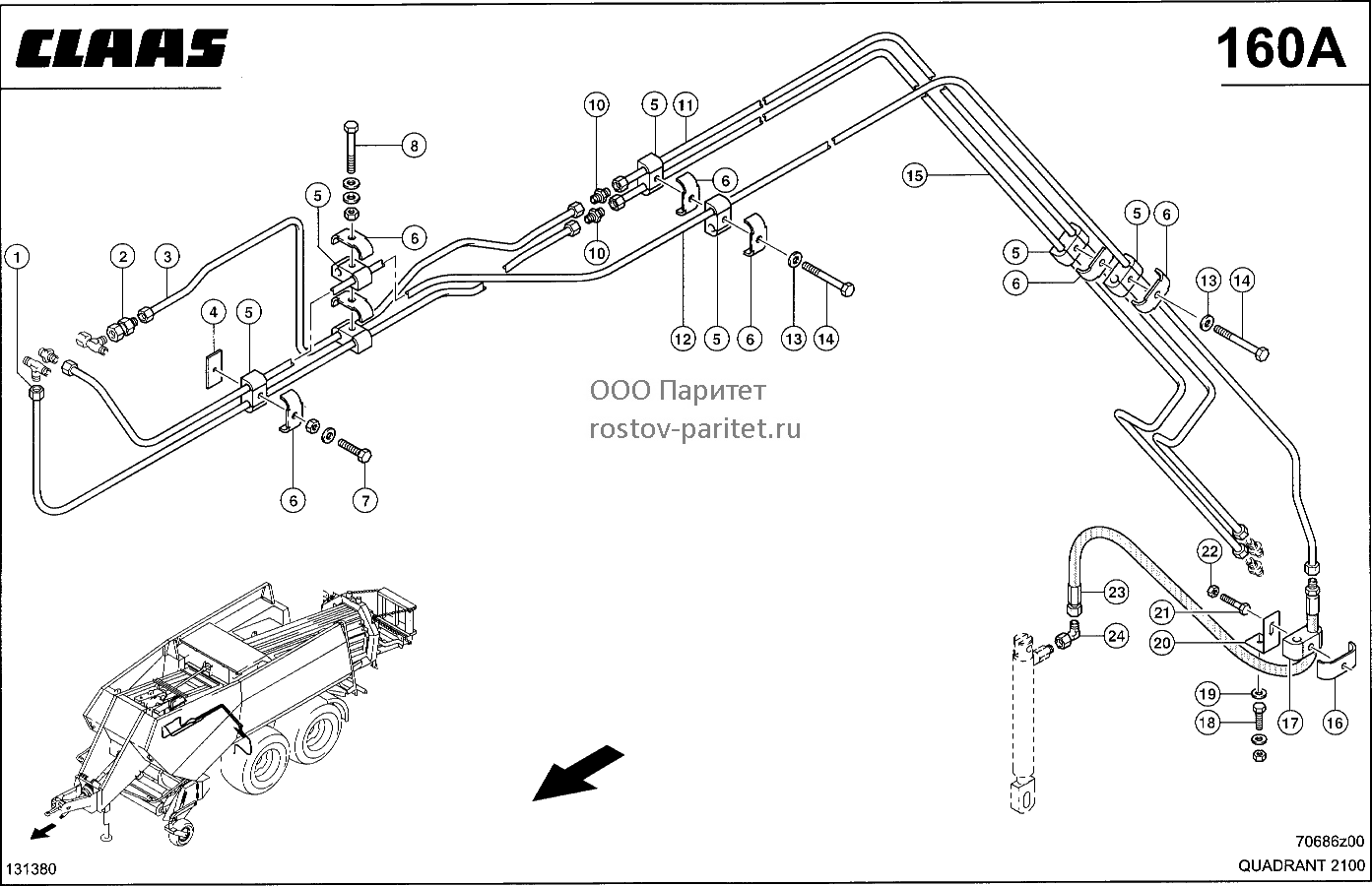

ГИДРОПРОВОДЫ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008469020	трубопровод смонт	1
2	0002391120	клапан обратный	1
3	0008469040	трубопровод смонт	1
4	0006562550	пластина упорная	1
5	0006836580	опорна резиновая	7
6	0006832540	скоба крепежная	7
7	0002361700	гайка 6-гр.	2
7	0002373700	болт 6-гр.	2
7	0002393870	шайба контактная	2
8	0002355220	болт 6-гр.	1
8	0002361700	гайка 6-гр.	1
8	0002393870	шайба контактная	2
10	0002387070	патрубок	2
11	0008469000	трубопровод смонт	1
12	0008469300	трубопровод смонт	1
13	0002393870	шайба контактная	2
14	0002355220	болт 6-гр.	2
15	0008468940	трубопровод смонт	1
16	0006722090	скоба крепежная	1
17	0006071100	опорна резиновая	1
18	0002361700	гайка 6-гр.	1
18	0002362130	болт 6-гр.	1
18	0002393870	шайба контактная	1
19	0002368290	шайба	1
20	0008463790	уголок	1
21	0002373410	болт 6-гр.	1
22	0002361700	гайка 6-гр.	1
23	0006026211	шланг соединит.	1
24	0002387880	патрубок угловой	1

Наверх

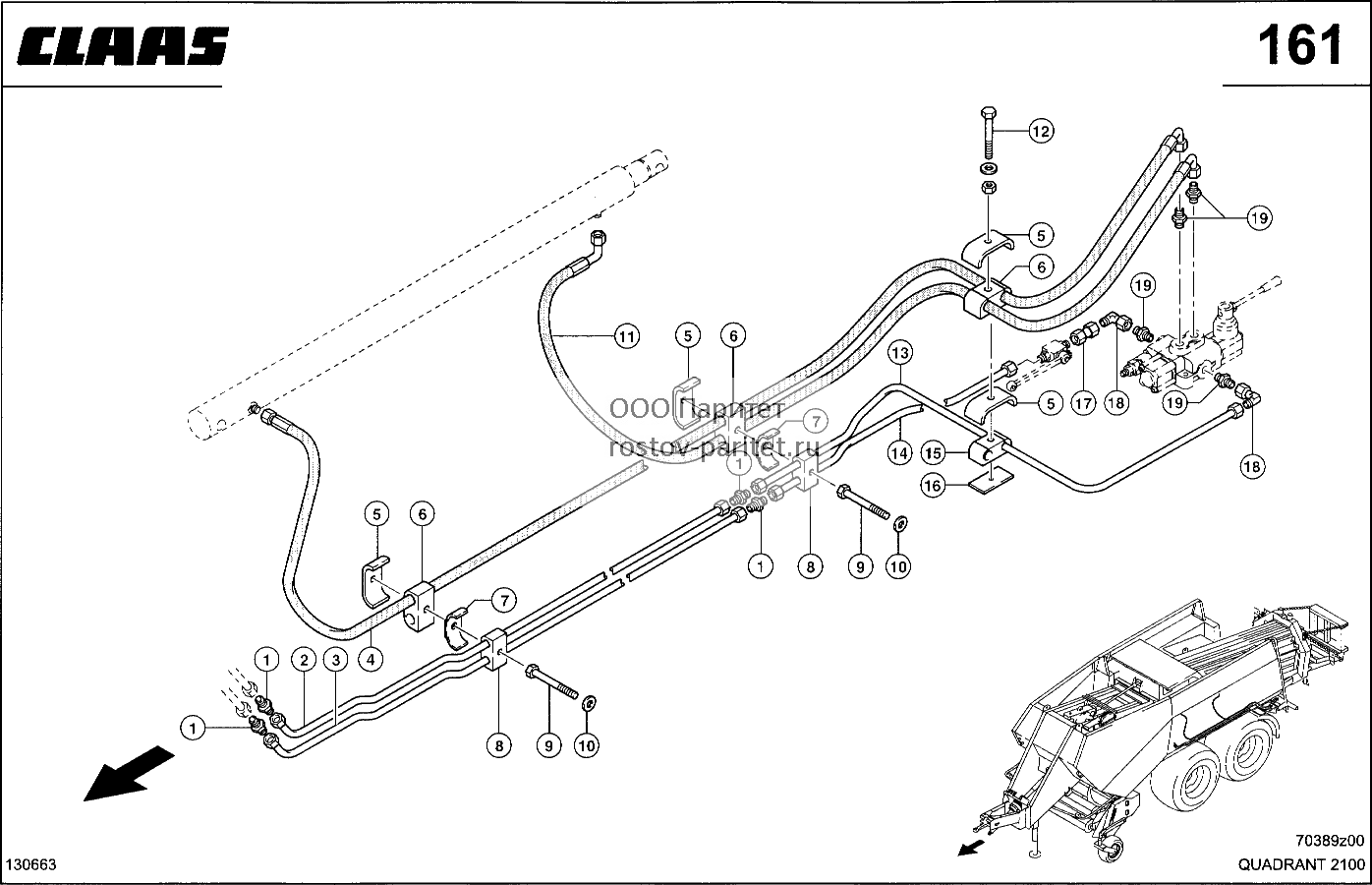

ГИДРОПРОВОДЫ, ВЫТАЛКИВАТЕЛЬ ТЮКА - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002387070	патрубок	4
2	0008468980	трубопровод смонт	1
3	0008468740	трубопровод смонт	1
4	0005693790	шланг соединит.	1
5	0006722090	скоба крепежная	4
6	0006836590	опорна резиновая	3
7	0006832540	скоба крепежная	2
8	0006836580	опорна резиновая	2
9	0002378540	болт 6-гр.	2
10	0002393870	шайба контактная	2
11	0006979790	шланг соединит.	1
12	0002355190	болт 6-гр.	1
12	0002361700	гайка 6-гр.	1
12	0002393870	шайба контактная	1
13	0008468960	трубопровод смонт	1
14	0008468720	трубопровод смонт	1
15	0006071100	опорна резиновая	1
16	0006562550	пластина упорная	1
17	0002160930	соединение резьб.	1
18	0002386930	патрубок угловой	2
19	0002387840	соединение резьб.	4

Наверх

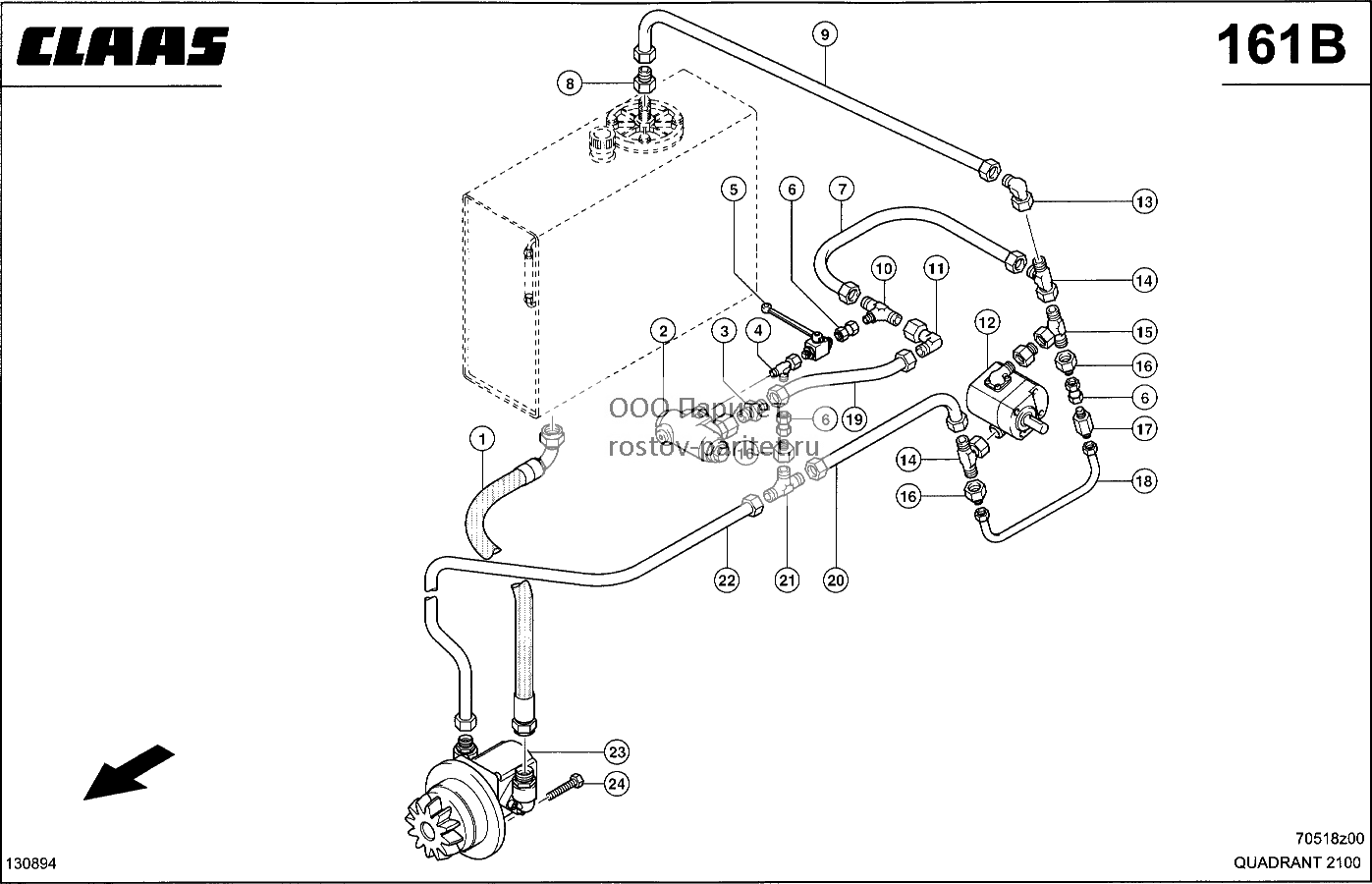

HYDRAULIKLEITUNGEN, TURBOGEBLAESE - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008500420	zinkenpaar	1
1	0008096681	шланг соединит.	1
2	0000759662	клапан db	1
3	0002384000	патрубок	1
4	0002388900	штуцер г-образный	1
5	0008254950	кран с шар.проб.	1
6	0002160930	соединение резьб.	3
7	0008467191	трубопровод	1
8	0002393570	редуктор	1
9	0008281171	шланг соединит.	1
10	0002384320	т-редуктор	1
11	0002383540	патрубок угловой	1
12	0008465690	гидромотор	1
13	0002383540	патрубок угловой	1
14	0002384010	штуцер г-образный	1
15	0002384270	патрубок т-обр.	2
16	0002387190	адаптер редукц.	3
17	0002391120	клапан обратный	1
18	0008467131	трубопровод	1
19	0008467170	трубопровод	1
20	0008467360	трубопровод	1
21	0002386900	патрубок т-обр.	1
22	0008467150	трубопровод	1
23	0008469590	насос шестеренный	1
24	0002375720	болт 6-гр.	1

Наверх

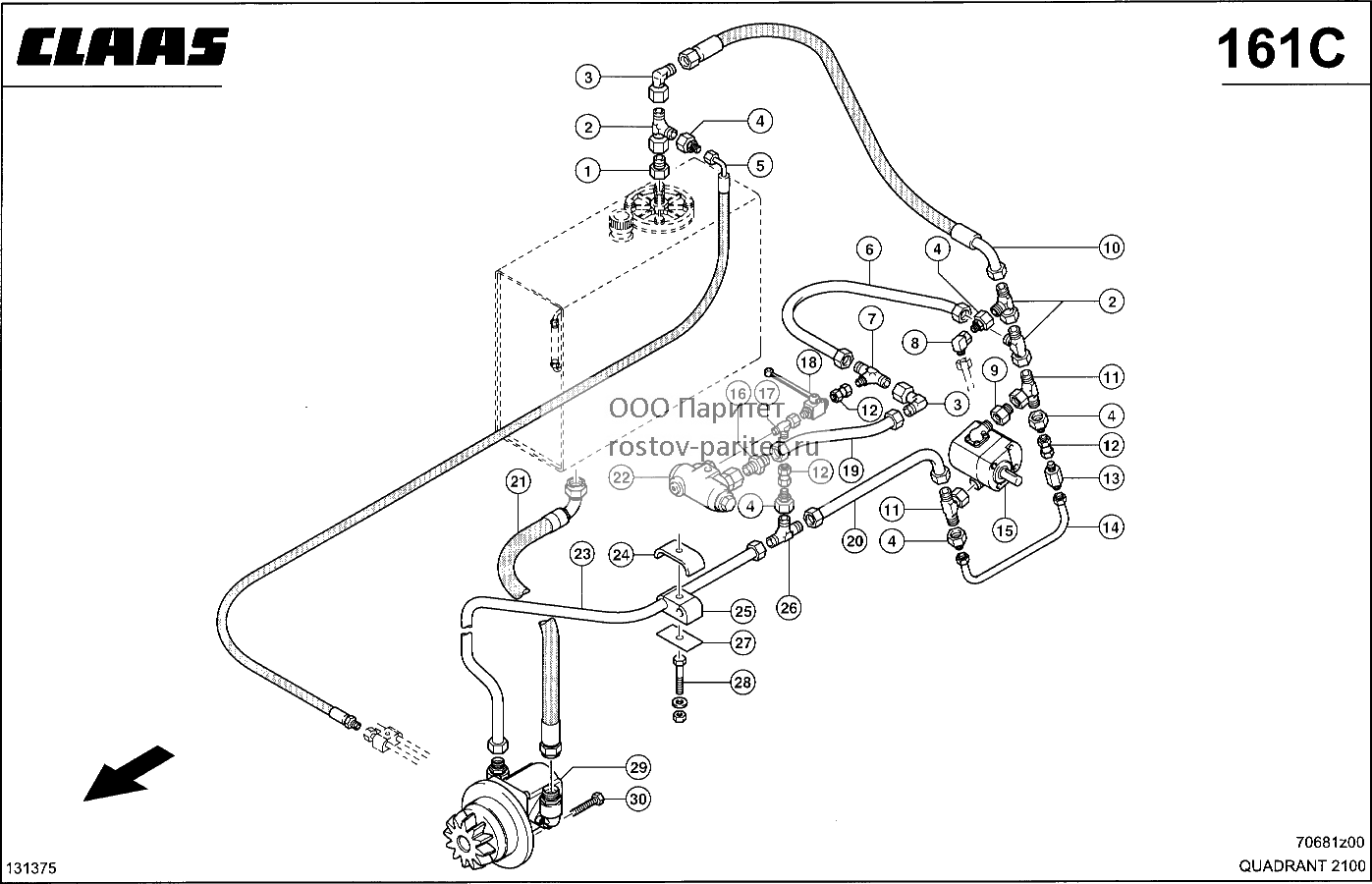

HYDRAULIKLEITUNGEN, TURBOGEBLAESE - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002393570	редуктор	1
2	0002384010	штуцер г-образный	3
3	0002383540	патрубок угловой	2
4	0002387190	адаптер редукц.	5
5	0008329890	шланг соединит.	1
6	0008467191	трубопровод	1
7	0002384320	т-редуктор	1
8	0002386930	патрубок угловой	1
9	0002388060	редуктор	1
10	0008281171	шланг соединит.	1
11	0002384270	патрубок т-обр.	2
12	0002160930	соединение резьб.	3
13	0002391120	клапан обратный	1
14	0008467131	трубопровод	1
15	0001200508	кпл.уплотнений	1
15	0008465690	гидромотор	1
16	0002384000	патрубок	1
17	0002388900	штуцер г-образный	1
18	0008254950	кран с шар.проб.	1
19	0008467170	трубопровод	1
20	0008467360	трубопровод	1
21	0008096681	шланг соединит.	1
22	0000759662	клапан db	1
23	0008467150	трубопровод	1
24	0006722090	скоба крепежная	1
25	0006071100	опорна резиновая	1
26	0002386900	патрубок т-обр.	1
27	0006562550	пластина упорная	1
28	0002361700	гайка 6-гр.	1
28	0002373410	болт 6-гр.	1
28	0002393870	шайба контактная	1
29	0008469590	насос шестеренный	1
30	0002375720	болт 6-гр.	1

Наверх

ЖГУТ ОСВЕЩЕНИЕ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008350482	кпл. кабелей	1
2	0006722090	скоба крепежная	2
3	0006836590	опорна резиновая	2
4	0002361700	гайка 6-гр.	2
4	0002384160	болт 6-гр.	2
4	0002393870	шайба контактная	2
5	0008350521	кабель	1
5	0008351210	кабель	1
6	0000664210	фонарь стояночный	2
7	0002364891	кольцо пружинное	2
7	0002369930	винт с цил.гол.	2
7	0002372150	гайка 6-гр.	2
8	0000117080	кпл. кабелей	1
9	0000117050	кабель	1
10	0000117070	кронштейн	1
11	0002135730	розетка	1
12	0002350161	винт с цил.гол.	2
12	0002372160	гайка 6-гр.	2
12	0002393860	шайба контактная	2
13	0002339000	вставка плавкая	1
14	0002154620	держатель предохр	1

Наверх

ЖГУТ ОСВЕЩЕНИЕ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006071100	опорна резиновая	6
2	0006722090	скоба крепежная	6
3	0002361700	гайка 6-гр.	3
4	0008350482	кпл. кабелей	1
5	0002361700	гайка 6-гр.	3
5	0002374440	болт 6-гр.	3
5	0002393870	шайба контактная	3

Наверх

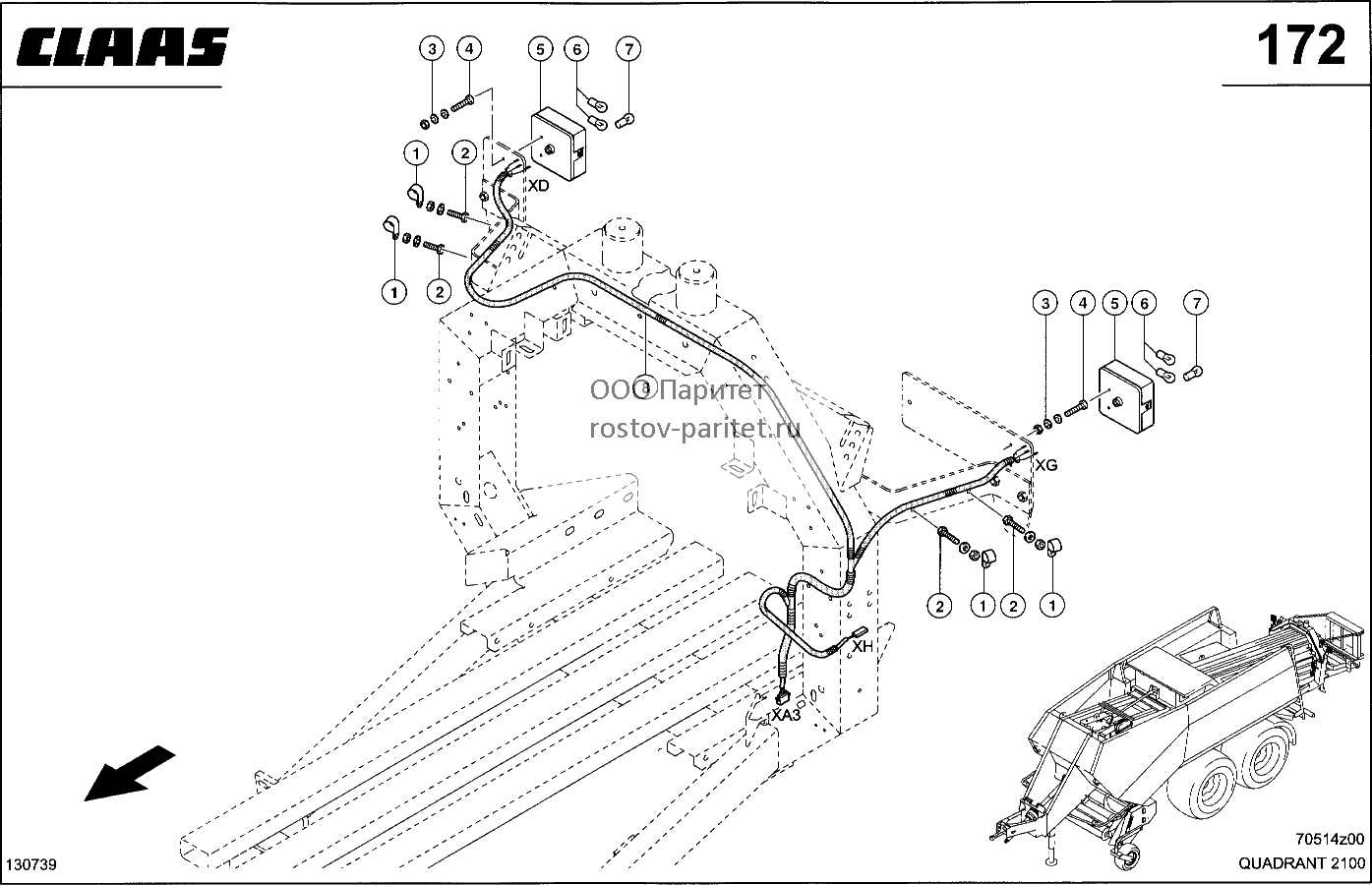

ЖГУТ ОСВЕЩЕНИЕ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002154030	скоба трубная	4
2	0002361690	гайка 6-гр.	4
2	0002374660	болт 6-гр.	4
2	0002393860	шайба контактная	4
3	0002364901	кольцо пружинное	4
4	0002369102	шайба	4
4	0002372160	гайка 6-гр.	4
4	0002420440	винт с цил.гол.	4
5	0009689970	фонарь ном.знака	1
5	0009689980	фонарь габаритный	1
6	0002335460	лампа накаливания	4
7	0002449820	лампа накаливания	2
8	0008352110	кпл. кабелей	1

Наверх

Электропроводка, Подающие грабли - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000117061	кабель	1
2	0008255150	сигнал звуковой	1
3	0006892370	скоба крепежная	1
4	0008362540	nebelschl.leuchte	1
5	0002155700	винт с цил.гол.	2
5	0002364901	кольцо пружинное	2
5	0002372160	гайка 6-гр.	2
6	0007387630	опорна резиновая	1
7	0006562550	пластина упорная	1
8	0002361700	гайка 6-гр.	1
8	0002384160	болт 6-гр.	1
8	0002393870	шайба контактная	1
9	0006836590	опорна резиновая	2
10	0006722090	скоба крепежная	2
11	0008352250	кпл. кабелей	1
12	0002355230	болт 6-гр.	2
12	0002361700	гайка 6-гр.	2
12	0002393870	шайба контактная	2
13	0002361700	гайка 6-гр.	2
13	0002362000	болт 6-гр.	2
13	0002393870	шайба контактная	2
14	0002154030	скоба трубная	2
15	0000707280	хомут одинарный	4
16	0006585231	розетка	1
16	0006585240	крышка	1

Наверх

ОБЗОР - CLAAS QUADRANT 2100/2100 N

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005148010	наклейка	2
2	0005147441	наклейка	2
3	0005141974	наклейка	1
4	0005148440	наклейка	2
5	0005148310	наклейка	3
6	0005149450	наклейка внимание	1
7	0005148260	наклейка	1
8	0005148060	наклейка	2
9	0005160280	наклейка	2
10	0005148150	наклейка	2
11	0005148120	наклейка	6
12	0005148430	наклейка	2

Наверх

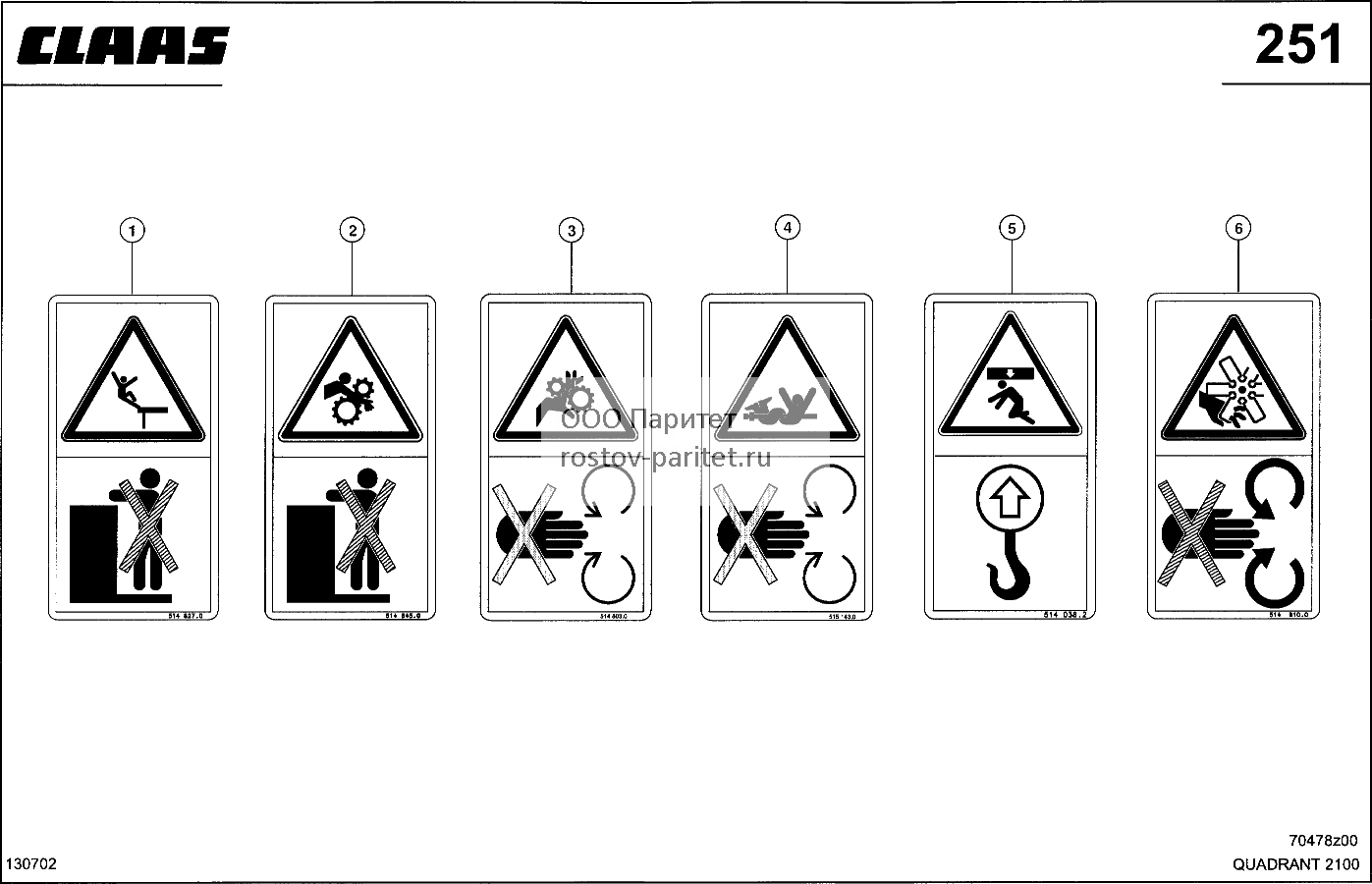

ПРЕДУПРЕЖДАЮЩИЕ НАКЛЕЙКИ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005148270	наклейка	1
2	0005148450	наклейка	1
3	0005148030	наклейка	1
4	0005151431	наклейка	1
5	0005140382	наклейка	4
6	0005148100	наклейка	1

Наверх

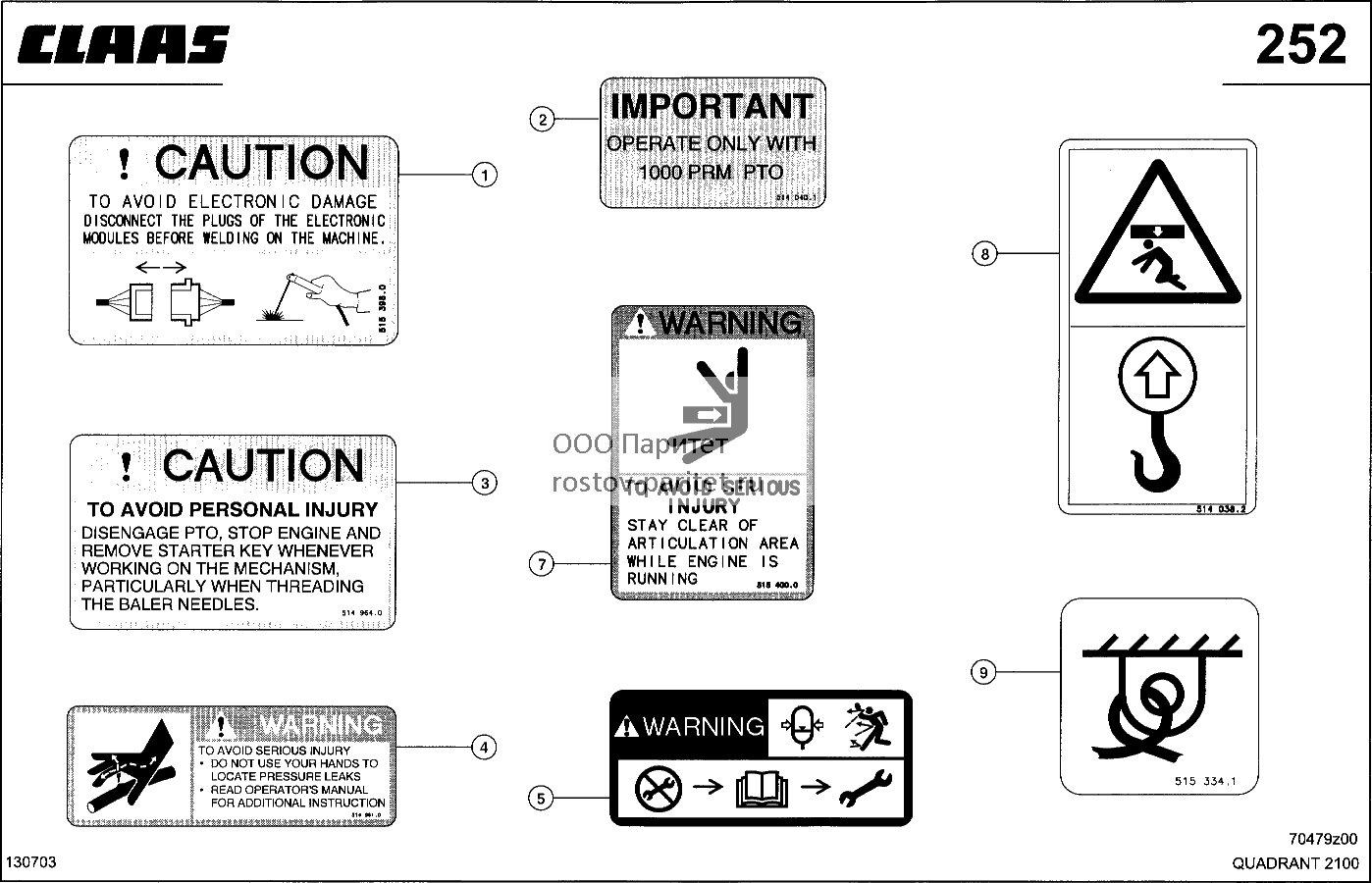

Знаки безопасности для USA - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005153980	наклейка	1
2	0005140401	наклейка	1
3	0005149640	наклейка	1
4	0005149610	наклейка	1
5	0005153350	наклейка	1
7	0005154000	наклейка	1
8	0005140382	наклейка	1
9	0005153341	наклейка	1

Наверх

Знаки безопасности для USA - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
2	0005148481	наклейка	1
3	0005144242	наклейка	1
4	0005153970	наклейка	1
5	0005152820	наклейка	1
6	0005141551	наклейка	1
8	0005144232	наклейка	1
9	0005145532	наклейка	1
10	0005149590	наклейка	1
11	0005145451	наклейка	1
12	0005145511	наклейка	1

Наверх

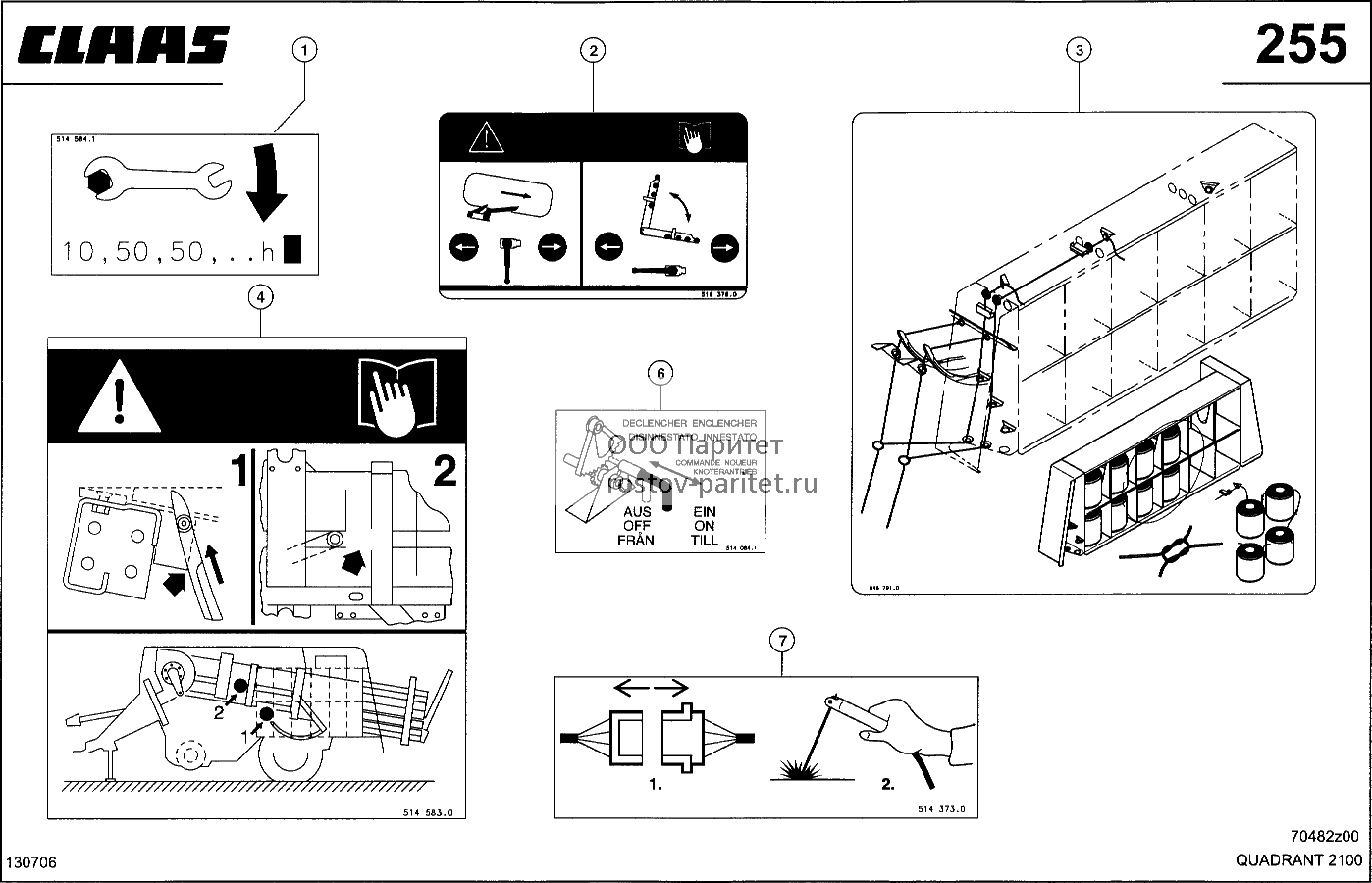

НАКЛЕЙКИ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005145840	наклейка	2
2	0005163760	наклейка	2
3	0008467910	наклейка	2
4	0005145831	наклейка	1
6	0005140841	наклейка	1
7	0005143730	наклейка	2

Наверх

НАКЛЕЙКИ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005145192	наклейка	1
2	0005145821	наклейка	1
3	0005141581	наклейка	1
4	0005153310	наклейка	1
5	0005147670	наклейка	2
6	0005154370	наклейка	1
8	0005146990	наклейка	1
9	0005145100	наклейка	1
10	0005153341	наклейка	1
11	0009241121	картинка перевод.	0
12	0008466360	наклейка	1

Наверх

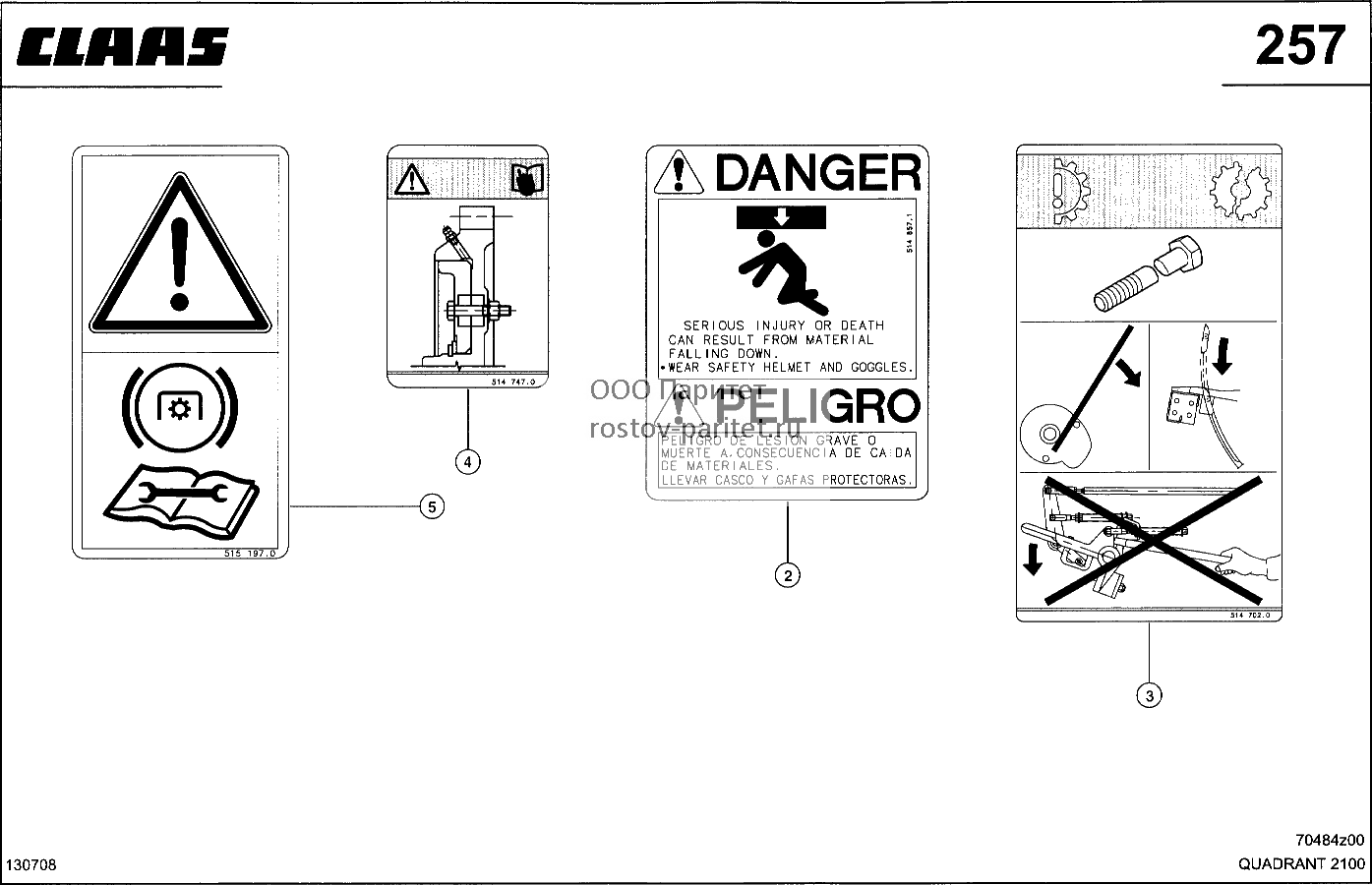

НАКЛЕЙКИ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
2	0005148571	наклейка	1
3	0005147020	наклейка	1
4	0005147470	наклейка	1
5	0005151970	наклейка	1
6	0005163240	наклейка	1

Наверх

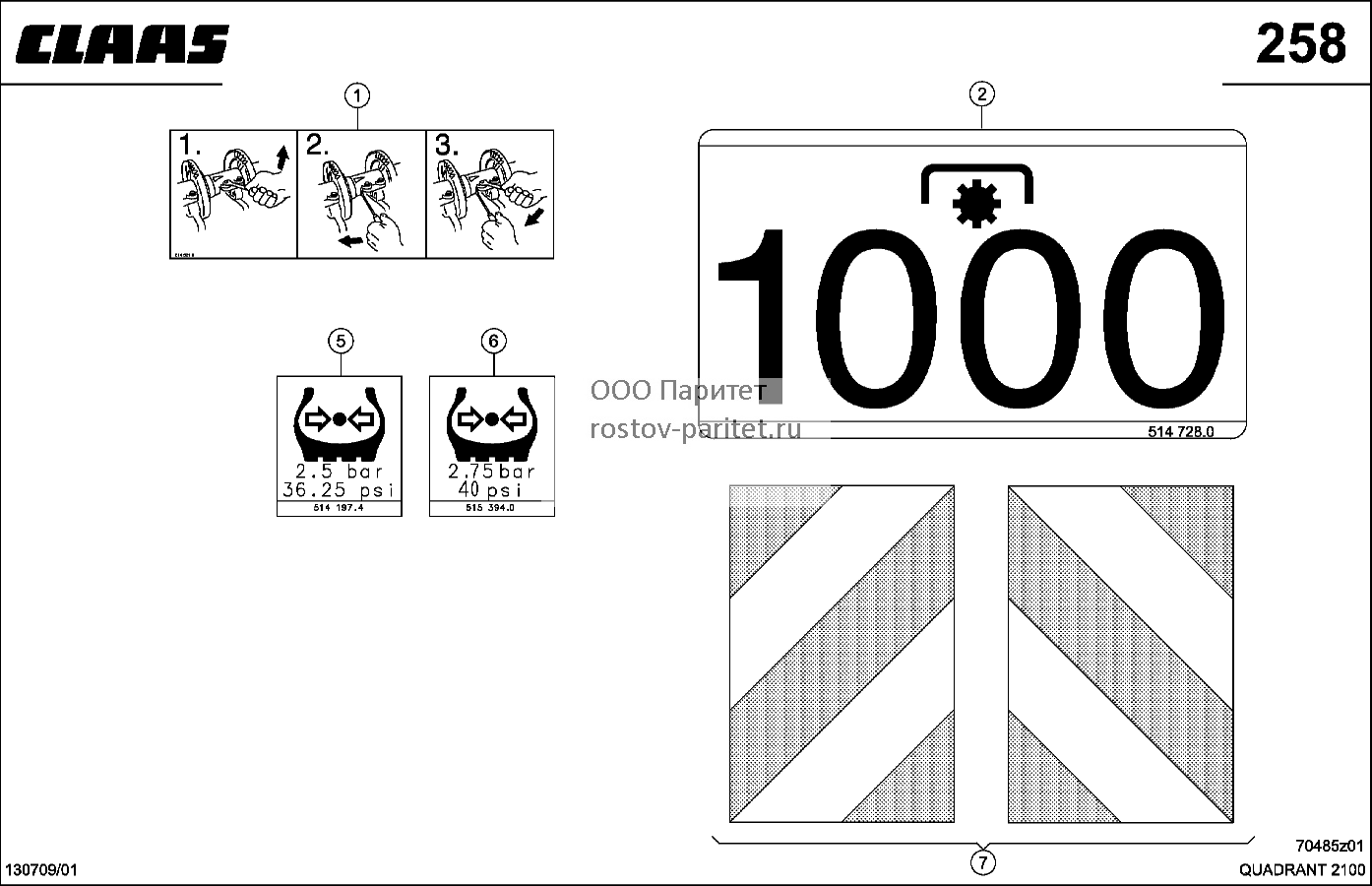

НАКЛЕЙКИ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005145210	наклейка	1
2	0005147280	наклейка	1
5	0005141974	наклейка	2
6	0005153940	наклейка	2
7	0008574571	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
3	0008467920	наклейка	2
4	0005162830	наклейка	2
5	0004362500	наклейка	2
6	0008500120	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS QUADRANT 2100 / 2100N

№ поз.	Каталожный номер	Название	К-во на схеме
2	0009695801	картинка перевод.	1
3	0007912091	настил пола	0
4	0009699710	картинка перевод.	1
5	0005147870	наклейка	1
6	0005154080	наклейка	1

Наверх
