ПРИВОДЫ - CLAAS ROLLANT 240

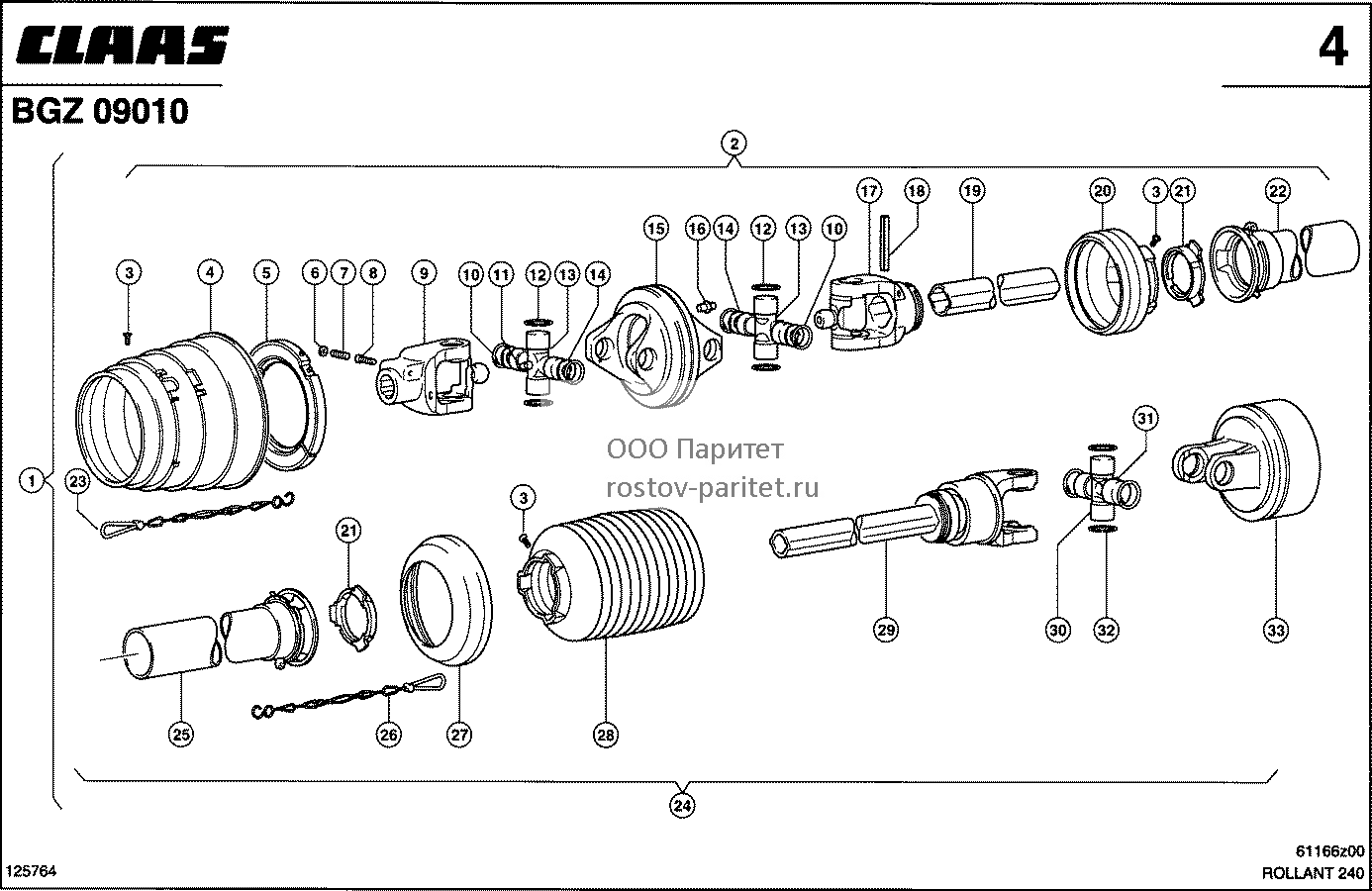

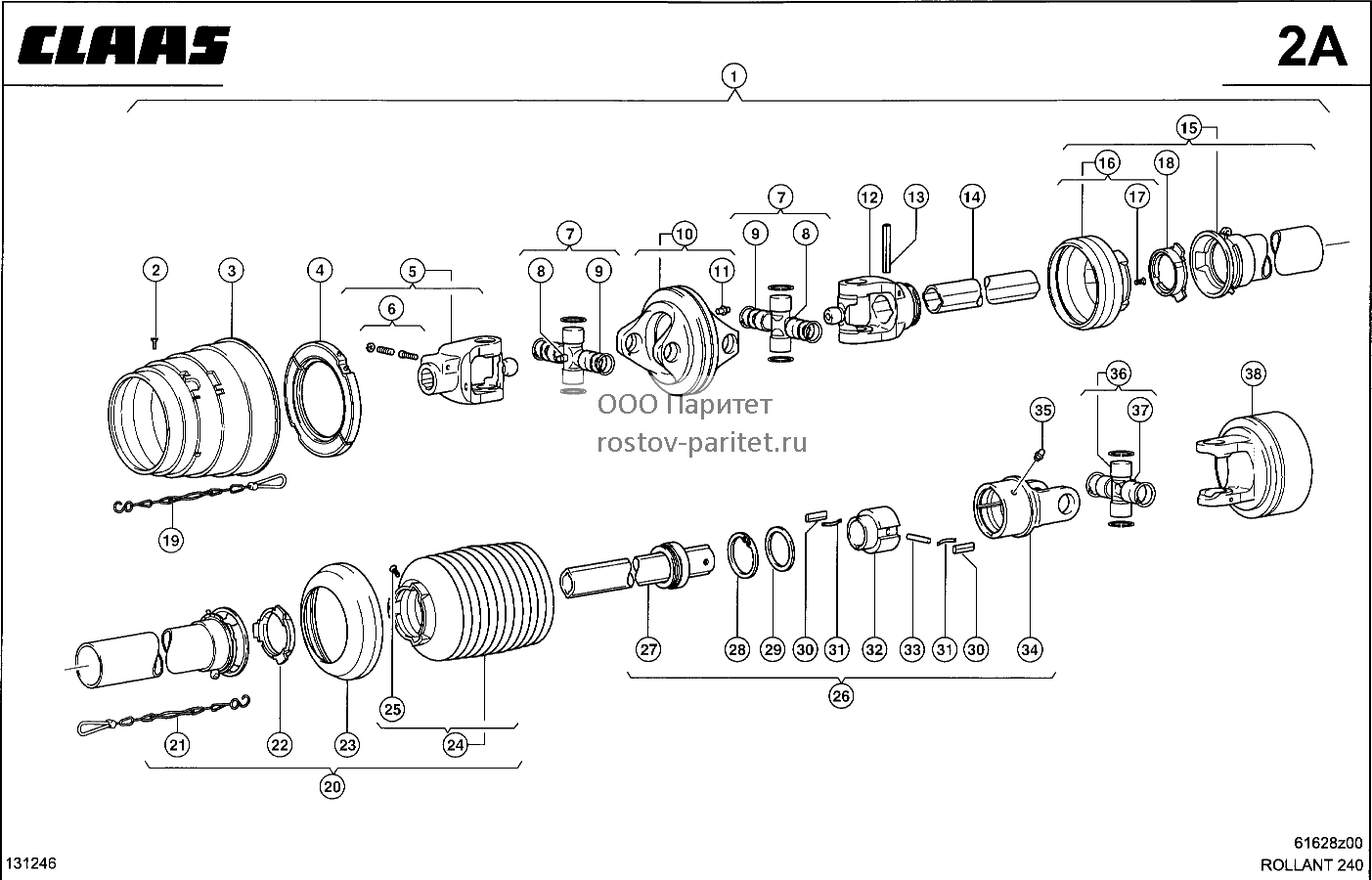

КАРДАННЫЙ ВАЛ СО СРЕЗНЫМ БОЛТОМ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008229601	вал кардан.смонт.	1
1	0008229652	вал кардан.смонт.	1
2	0008229610	корпус подшипника	1
2	0008229660	корпус подшипника	1
3	0002427930	винт для жести	8
4	0008210970	воронка защитная	1
5	0008210980	кольцо торцовое	1
6	0008136980	шайба	2
7	0008136970	пружина сжатия	2
8	0008136960	штифт передвижной	2
9	0008204270	вилка насадная	1
9	0009414750	вилка насадная	1
10	0009725030	кольцо стопорное	4
11	0002116360	пресс-масленка	2
12	0002429080	кольцо стопорное	4
13	0008204210	крестовина	2
14	0009212670	шайба	4
15	0009212680	вилка сдвоенная	1
16	0002449460	пресс-масленка	1
17	0009414860	вилка желобчатая	1
18	0002445812	штифт распорный	1
19	0009415070	труба профильная	1
20	0008211030	воронка защитная	1
21	0009206710	кольцо торцовое	2
22	0008244460	труба защитная	1
23	0008211040	цепь несущая	1
24	0008229621	корпус подшипника	1
25	0008231800	schutzhaelfte aussen	1
26	0009722970	цепь несущая	1
27	0009172830	кольцо опорное	1
28	0008130181	воронка защитная	1
29	0008244570	муфта своб.хода	1
30	0008244580	труба профильная	1
31	0002351860	кольцо стопорное	1
32	0002343880	шайба опорная	1
33	0008142280	шпонка стопорная	2
34	0008142290	пружина листовая	2
35	0008130150	ступица	1
36	0002136981	штифт распорный	1
37	0008244770	картер сцепления	1
38	0001798380	пресс-масленка	1
39	0002116360	пресс-масленка	1
40	0009416510	крестовина	1
41	0002429080	кольцо стопорное	4
42	0008231810	муфта(срез.палец)	1
43	0002355210	болт 6-гр.	1
44	0002381320	гайка стопорная	1
45	0002386350	шарик стальной	1
46	0009410900	пресс-масленка	1

Наверх

КАРДАННЫЙ ВАЛ СО СРЕЗНЫМ БОЛТОМ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008229602	вал кардан.смонт.	1
1	0008229653	вал кардан.смонт.	1
2	0002427930	винт для жести	4
3	0008210970	воронка защитная	1
4	0008210980	кольцо торцовое	1
5	0008204271	вилка насадная	1
5	0009414750	вилка насадная	1
6	0008514160	замок тяговый	1
7	0008204211	крестовина	2
8	0002116360	пресс-масленка	2
9	0009212670	шайба	4
10	0009212680	вилка сдвоенная	1
11	0001798380	пресс-масленка	1
12	0008514180	вилка желобчатая	1
13	0002445812	штифт распорный	1
14	0008380420	труба профильная	1
15	0008514190	schutzhaelfte aussen	1
16	0008211030	воронка защитная	1
17	0002427930	винт для жести	2
18	0009206710	кольцо торцовое	1
19	0008211040	цепь несущая	1
20	0008514210	schutzhaelfte aussen	1
21	0009722970	цепь несущая	1
22	0009206710	кольцо торцовое	1
23	0009172830	кольцо опорное	1
24	0008130181	воронка защитная	1
25	0002427930	винт для жести	2
26	0008244570	муфта своб.хода	1
27	0008244580	труба профильная	1
28	0002351860	кольцо стопорное	1
29	0002343880	шайба опорная	1
30	0008142280	шпонка стопорная	2
31	0008142290	пружина листовая	2
32	0008130150	ступица	1
33	0002136981	штифт распорный	1
34	0008231860	schutzhaelfte aussen	1
35	0001798380	пресс-масленка	1
36	0009416510	крестовина	1
37	0002116360	пресс-масленка	1
38	0008231810	муфта(срез.палец)	1
39	0002355210	болт 6-гр.	1

Наверх

КАРДАННЫЙ ВАЛ СО СРЕЗНЫМ БОЛТОМ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008437560	вал кардан.смонт.	1
1	0008437570	вал кардан.смонт.	1
2	0008437600	корпус	1
2	0008437740	schutzhaelfte aussen	1
3	0008437640	вилка	1
3	0008437750	вилка	1
4	0008437650	крестовина	2
5	0008437670	вилка	1
6	0002348620	штифт распорный	1
7	0008437660	вилка внутр.	1
8	0008437680	труба	1
9	0008437620	schutzhaelfte aussen	1
10	0008445570	кольцо вращающ.	1
11	0008445580	кольцо вращающ.	1
15	0008437760	schutzhaelfte aussen	1
16	0002445790	штифт распорный	1
17	0008437730	труба	1
18	0008437720	вилка	1
19	0008437710	крестовина	1
20	0008437770	муфта(срез.палец)	1
21	0002373410	болт 6-гр.	1
22	0002381320	гайка стопорная	1
23	0002369420	пресс-масленка	1
24	0008437700	винт стопорный	1
25	0008437630	schutzhaelfte aussen	1
26	0008363460	кольцо вращающ.	1

Наверх

КАРДАННЫЙ ВАЛ С КУЛАЧКОВОЙ ВКЛЮЧАЮЩЕЙ МУФТОЙ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008373421	вал карданный	1
2	0008229610	корпус подшипника	1
3	0002427930	винт для жести	8
4	0008210970	воронка защитная	1
5	0008210980	кольцо торцовое	1
6	0008136980	шайба	2
7	0008136970	пружина сжатия	2
8	0008136960	штифт передвижной	2
9	0009414750	вилка насадная	1
10	0009725030	кольцо стопорное	4
11	0002116360	пресс-масленка	2
12	0002429080	кольцо стопорное	4
13	0008204210	крестовина	2
14	0009212670	шайба	4
15	0009212680	вилка сдвоенная	1
16	0002449460	пресс-масленка	1
17	0009414860	вилка желобчатая	1
18	0002445812	штифт распорный	1
19	0009415070	труба профильная	1
20	0008211030	воронка защитная	1
21	0009206710	кольцо торцовое	2
22	0008244460	труба защитная	1
23	0008211040	цепь несущая	1
24	0008380461	вращатель обратн.	1
25	0008231800	schutzhaelfte aussen	1
26	0009722970	цепь несущая	1
27	0009172830	кольцо опорное	1
28	0008130181	воронка защитная	1
29	0008244570	муфта своб.хода	1
30	0008244580	труба профильная	1
31	0002351860	кольцо стопорное	1
32	0002343880	шайба опорная	1
33	0008142280	шпонка стопорная	2
34	0008142290	пружина листовая	2
35	0008130150	ступица	1
36	0002136981	штифт распорный	1
37	0008231860	schutzhaelfte aussen	1
38	0001798380	пресс-масленка	1
39	0002116360	пресс-масленка	1
40	0009416510	крестовина	1
41	0002429080	кольцо стопорное	4
42	0008380471	муфта кулачковая	1

Наверх

КАРДАННЫЙ ВАЛ С КУЛАЧКОВОЙ ВКЛЮЧАЮЩЕЙ МУФТОЙ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008373422	вал карданный	1
39	0008490450	гидролапа опорная	1
40	0008490460	гидролапа опорная	1

Наверх

КАРДАННЫЙ ВАЛ СО СРЕЗНЫМ БОЛТОМ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008516470	вал кардан.смонт.	1
1	0008516480	вал кардан.смонт.	1
2	0008348350	скоба защитная	1
2	0008348390	скоба защитная	1
3	0008364020	вилка	1
3	0008427860	вилка	1
4	0008364040	крестовина	2
5	0008364060	вилка	1
6	0008364050	вилка внутр.	1
7	0002445800	штифт распорный	1
8	0008364070	труба профильная	1
9	0008364000	schutzhaelfte aussen	1
10	0008445570	кольцо вращающ.	1
11	0008445580	кольцо вращающ.	1
15	0008437990	картер сцепления	1
16	0002445790	штифт распорный	1
17	0008364080	труба профильная	1
18	0008364090	вилка	1
19	0008364100	крестовина	1
20	0008445590	муфта(срез.палец)	1
21	0008364011	schutzhaelfte aussen	1
22	0008363460	кольцо вращающ.	1

Наверх

КАРДАННЫЙ ВАЛ С КУЛАЧКОВОЙ ВКЛЮЧАЮЩЕЙ МУФТОЙ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008378801	вал кардан.смонт.	1
2	0008380450	вращатель обратн.	1
3	0002427930	винт для жести	8
4	0008210970	воронка защитная	1
5	0008210980	кольцо торцовое	1
6	0008136980	шайба	2
7	0008136970	пружина сжатия	2
8	0008136960	штифт передвижной	2
9	0008204270	вилка насадная	1
10	0009725030	кольцо стопорное	4
11	0002116360	пресс-масленка	2
12	0002429080	кольцо стопорное	4
13	0008204210	крестовина	2
14	0009212670	шайба	4
15	0009212680	вилка сдвоенная	1
16	0001798380	пресс-масленка	1
17	0009414860	вилка желобчатая	1
18	0002445812	штифт распорный	1
19	0008380420	труба профильная	1
20	0008211030	воронка защитная	1
21	0009206710	кольцо торцовое	2
22	0008244460	труба защитная	1
23	0008211040	цепь несущая	1
24	0008380461	вращатель обратн.	1
25	0008231800	schutzhaelfte aussen	1
26	0009722970	цепь несущая	1
27	0009172830	кольцо опорное	1
28	0008130181	воронка защитная	1
29	0008244570	муфта своб.хода	1
30	0009416510	крестовина	1
31	0002116360	пресс-масленка	1
32	0002429080	кольцо стопорное	4
33	0008380471	муфта кулачковая	1

Наверх

КАРДАННЫЙ ВАЛ С КУЛАЧКОВОЙ ВКЛЮЧАЮЩЕЙ МУФТОЙ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008378802	вал карданный	1
2	0002427930	винт для жести	4
3	0008210970	воронка защитная	1
4	0008210980	кольцо торцовое	1
5	0008204271	вилка насадная	1
6	0008514160	замок тяговый	1
7	0008204210	крестовина	2
8	0002116360	пресс-масленка	2
9	0009212670	шайба	4
10	0009212680	вилка сдвоенная	1
11	0001798380	пресс-масленка	1
12	0008514180	вилка желобчатая	1
13	0002445812	штифт распорный	1
14	0008380420	труба профильная	1
15	0008514190	schutzhaelfte aussen	1
16	0008211030	воронка защитная	1
17	0002427930	винт для жести	2
18	0009206710	кольцо торцовое	1
19	0008211040	цепь несущая	1
20	0008514210	schutzhaelfte aussen	1
21	0009722970	цепь несущая	1
22	0009206710	кольцо торцовое	1
23	0009172830	кольцо опорное	1
24	0008130181	воронка защитная	1
25	0002427930	винт для жести	2
26	0008244570	муфта своб.хода	1
27	0008244580	труба профильная	1
28	0002351860	кольцо стопорное	1
29	0002343880	шайба опорная	1
30	0008142280	шпонка стопорная	2
31	0008142290	пружина листовая	2
32	0008130150	ступица	1
33	0002136981	штифт распорный	1
34	0008231860	schutzhaelfte aussen	1
35	0001798380	пресс-масленка	1
36	0009416510	крестовина	1
37	0002116360	пресс-масленка	1
38	0008380472	муфта кулачковая	1

Наверх

КАРДАННЫЙ ВАЛ С КУЛАЧКОВОЙ ВКЛЮЧАЮЩЕЙ МУФТОЙ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008437580	вал кардан.смонт.	1
1	0008437590	вал кардан.смонт.	1
2	0008437600	корпус	1
2	0008437740	schutzhaelfte aussen	1
3	0008437640	вилка	1
3	0008437750	вилка	1
4	0008437650	крестовина	2
5	0008437670	вилка	1
6	0008437660	вилка внутр.	1
7	0002348620	штифт распорный	1
8	0008437680	труба	1
9	0008437620	schutzhaelfte aussen	1
10	0008445570	кольцо вращающ.	1
11	0008445580	кольцо вращающ.	1
15	0008437960	картер сцепления	1
16	0008437730	труба	1
17	0002445790	штифт распорный	1
18	0008437710	крестовина	1
19	0008437970	муфта сцепления	1
20	0008437720	вилка	1
21	0008437630	schutzhaelfte aussen	1
22	0008363460	кольцо вращающ.	1

Наверх

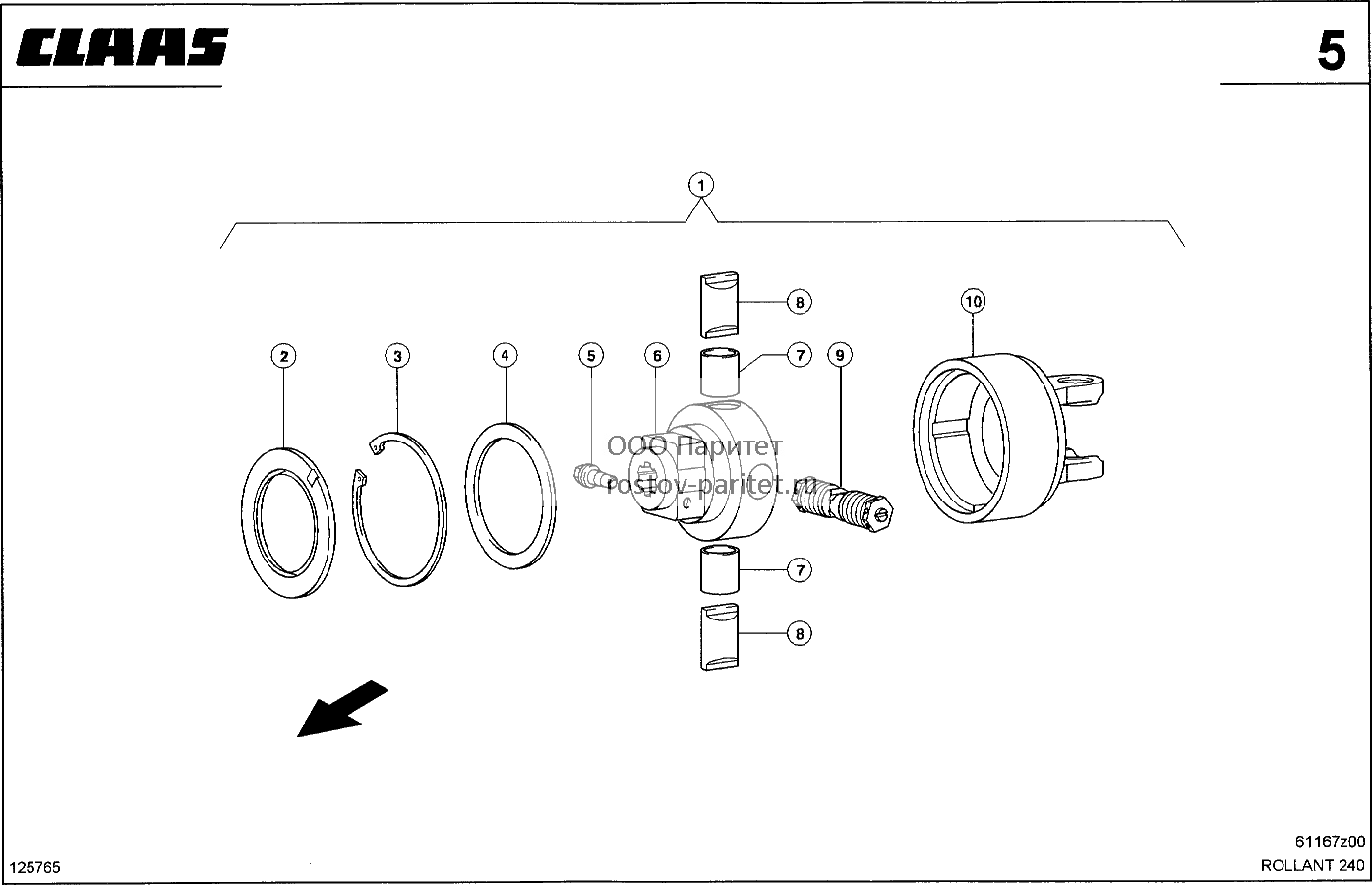

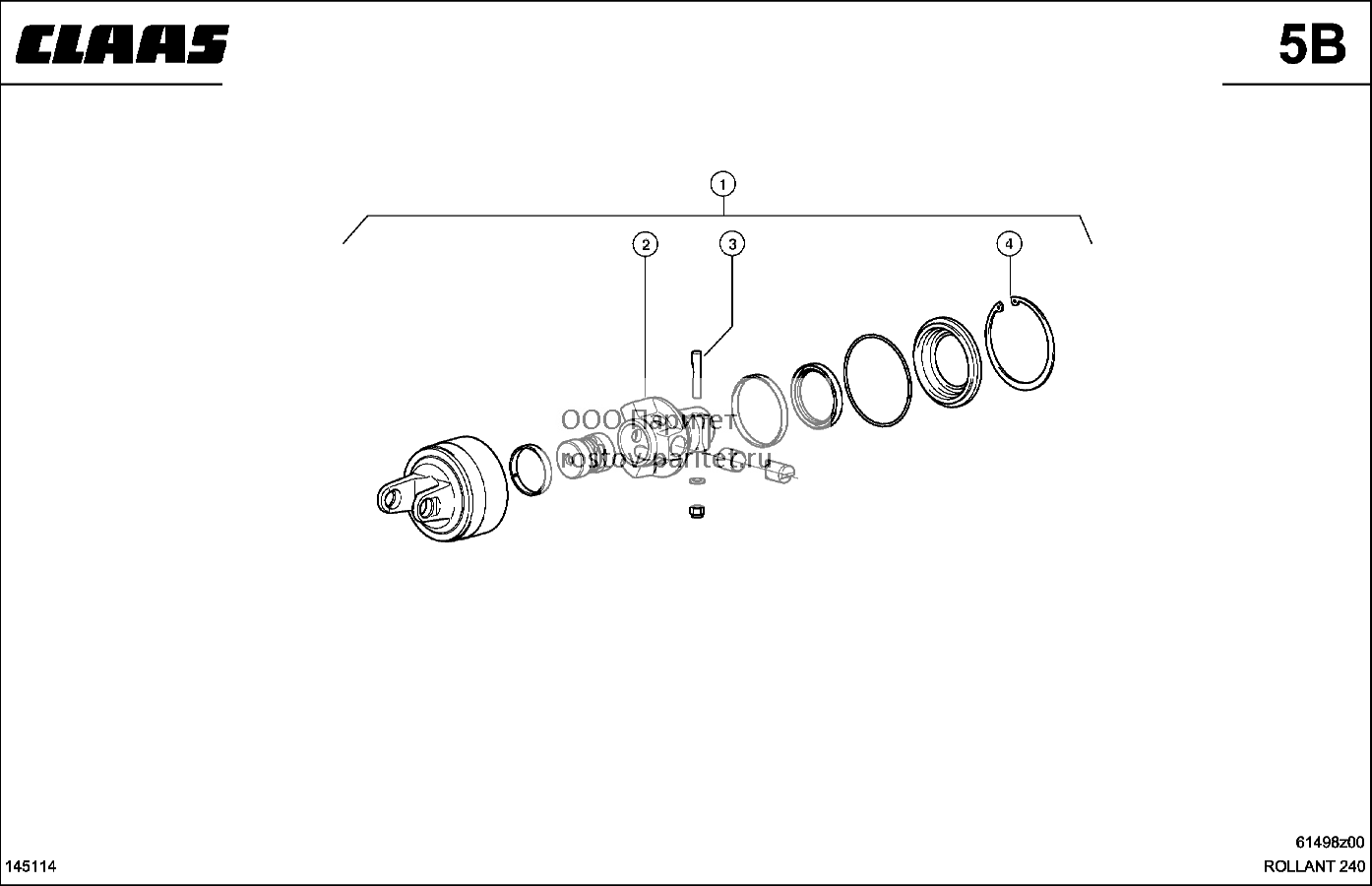

КУЛАЧКОВАЯ ВКЛЮЧАЮЩАЯ МУФТА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008452380	наклейка	1
0	0008452530	кпл.шайб установ.	1
1	0008380362	муфта кулачковая	1
1	0008380471	муфта кулачковая	1
1	0008380472	муфта кулачковая	1
1	0008382200	муфта переключ.	1
2	0005756720	кольцо уплотн.	1
3	0002351960	кольцо стопорное	1
4	0006139660	шайба опорная	1
5	0008380480	кронштейн зажимн.	1
6	0008239990	ступица в сб.	1
6	0008514250	ступица в сб.	1
7	0009414900	втулка	2
8	0009414910	кулачок	2
9	0008380490	пакет рессоры	1
9	0008514280	пакет рессоры	1
9	0008514300	пакет рессоры	1
10	0008514270	картер сцепления	1
10	0009404390	элемент дистанц.	1

Наверх

КУЛАЧКОВАЯ ВКЛЮЧАЮЩАЯ МУФТА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008437970	муфта сцепления	1
2	0008437790	картер сцепления	1
3	0008364140	кольцо	1
4	0008437980	пакет рессоры	1
5	0008437810	ступица	1
6	0008437820	винт стопорный	1
7	0008437830	кольцо	1
8	0008437840	кольцо уплотн.	1
9	0008437850	кольцо уплотнит.	1
10	0008437860	крышка	1
11	0002146280	кольцо стопорное	1
12	0008364170	втулка	3
13	0008364160	стопор	3

Наверх

СРЕЗНОЙ БОЛТ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008445590	муфта(срез.палец)	1
2	0008445600	корпус	1
3	0008363960	винт стопорный	1
4	0002112450	кольцо стопорное	1

Наверх

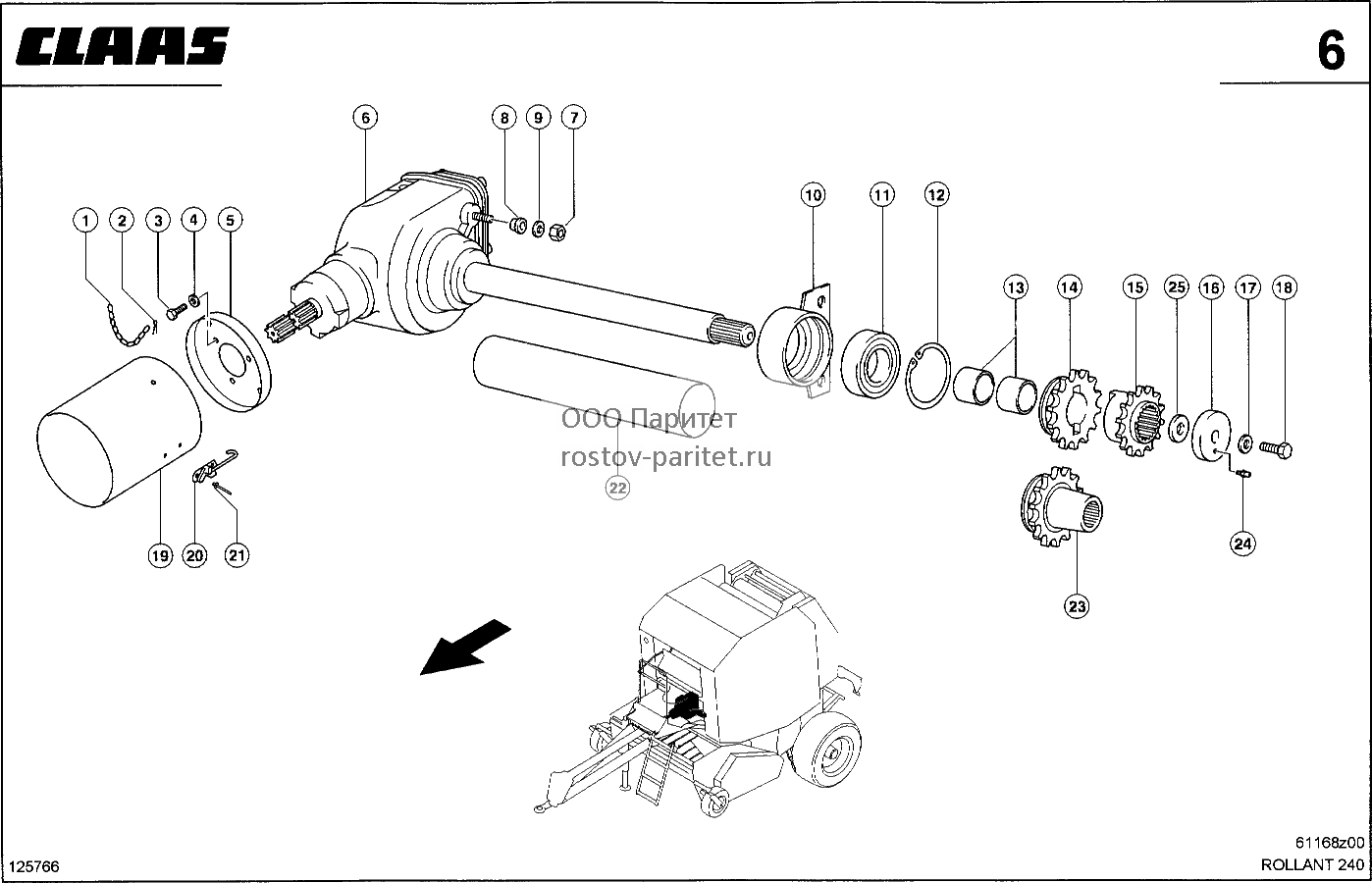

РЕДУКТОР С КОНТРПРИВОДОМ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006080990	цепь стальная	1
2	0002350890	шплинт	1
3	0002374390	болт 6-гр.	3
4	0002393870	шайба контактная	3
5	0008229951	стакан защитный	1
6	0008373461	редуктор	1
6	0008373491	редуктор	1
6	0008379951	редуктор	1
7	0002361720	гайка 6-гр.	2
8	0008101170	втулка	2
9	0002393890	шайба контактная	2
10	0008373610	тело оси	1
11	0002387823	ш/подш.радиальный	1
12	0002430630	кольцо стопорное	1
13	0009456770	втулка	2
14	0008373660	звездочка	1
15	0008373651	звездочка	1
16	0008373470	шайба	1
17	0002393910	шайба контактная	1
18	0002358210	болт 6-гр.	1
19	0008229960	труба защитн.в сб	1
20	0008229981	замок	2
21	0002379221	заклепка глухая	4
22	0008373640	труба защитная	1
23	0008373870	звездочка	1
24	0002369440	пресс-масленка	1
25	0002382030	шайба	0

Наверх

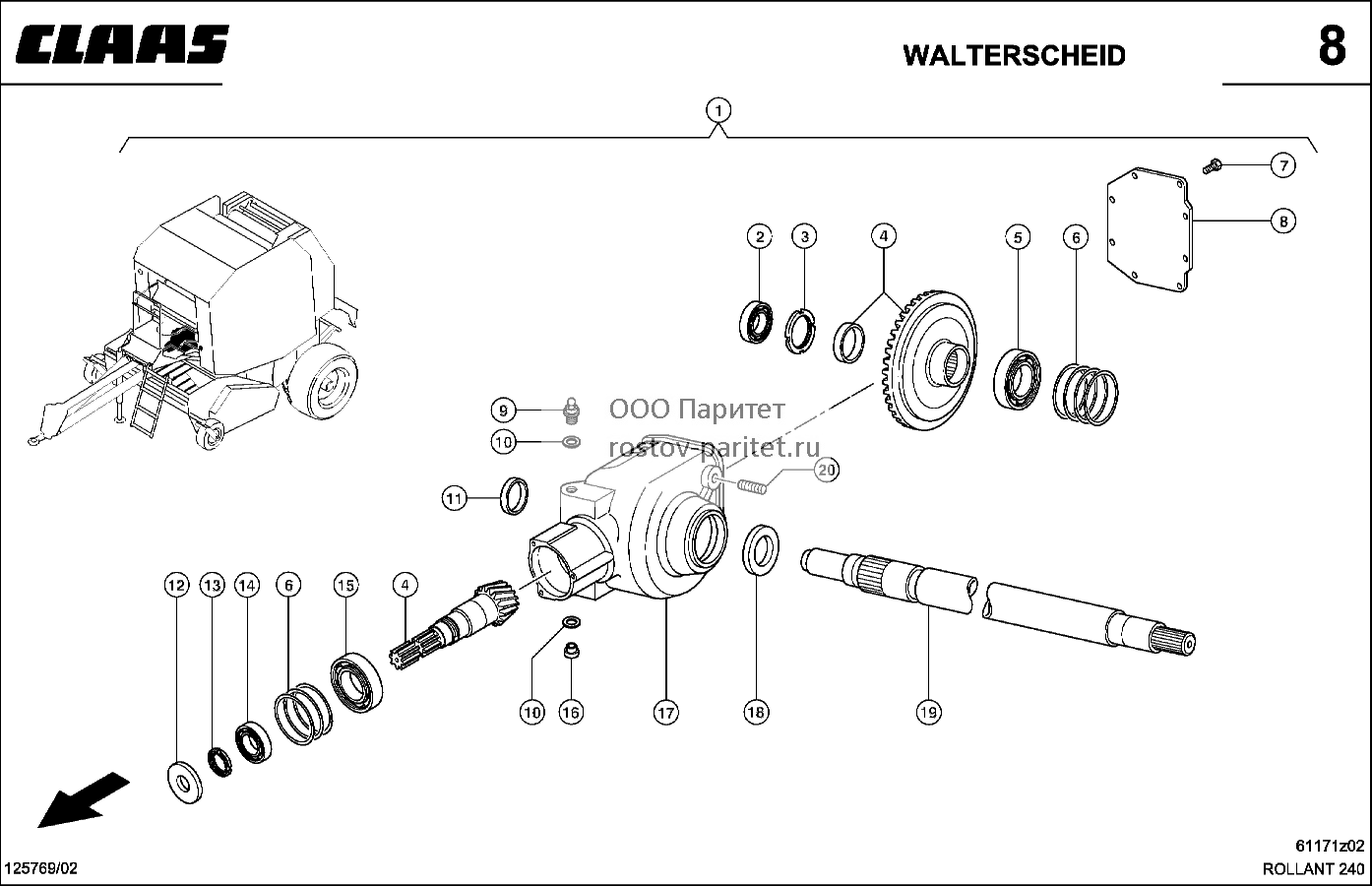

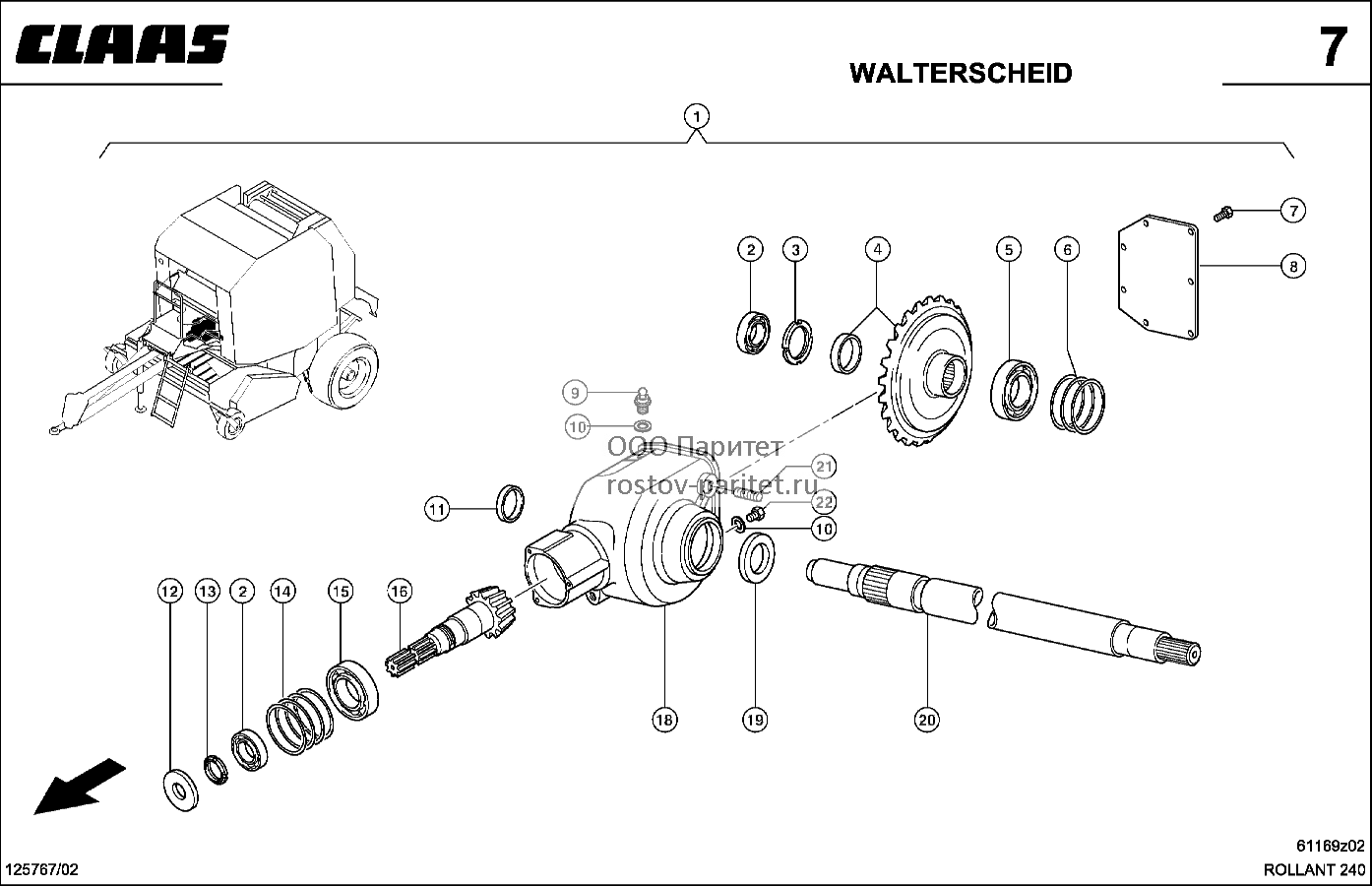

КОНИЧЕСКИЙ РЕДУКТОР, 540 ОБ/МИН - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008373461	редуктор	1
2	0002359880	роликоподшипник	2
3	0008239930	гайка шлицевая	1
4	0008453730	передача зубчатая	1
5	0002436610	роликоподшипник	1
6	0002119630	шайба установочн.	2
6	0002119640	шайба установочн.	1
6	0002119650	шайба установочн.	1
7	0002362000	болт 6-гр.	6
8	0008380540	крышка	1
9	0008275810	клапан воздушный	1
10	0002381830	кольцо уплотн.	2
11	0002137670	крышка запорная	1
12	0002127370	уплотнение вала	1
13	0008380600	гайка шлицевая	1
14	0002332020	шайба установочн.	2
14	0002332030	шайба установочн.	1
14	0002332040	шайба установочн.	1
15	0002348290	роликоподшипник	1
16	0008453730	передача зубчатая	1
18	0008380510	корпус	1
19	0002110340	уплотнение вала	1
20	0008380530	вал	1
20	0008510300	вал	1
21	0002440141	шпилька	2
22	0002443510	пробка резьбов.	1

Наверх

КОНИЧЕСКИЙ РЕДУКТОР, 540 ОБ/МИН - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008379951	редуктор	1
2	0008382740	клапан воздушный	1
3	0002357860	кольцо уплотн.	2
5	0008382680	крышка корпуса	1
6	0002364311	кольцо стопорное	6
7	0002332590	болт 6-гр.	6
8	0008382690	табличка фирменн.	1
9	0002127370	уплотнение вала	1
10	0008382750	гайка шлицевая	1
11	0002359880	роликоподшипник	2
12	0009630172	шайба установочн.	1
13	0009630170	шайба установочн.	1
14	0002436720	роликоподшипник	1
15	0008453720	кпл.конич.колес	1
16	0002137670	крышка запорная	1
17	0008382670	корпус редуктора	1
18	0002443510	пробка резьбов.	2
19	0008382760	гайка шлицевая	1
20	0008382730	втулка	1
21	0008453720	кпл.конич.колес	1
22	0002436610	роликоподшипник	1
23	0002335170	шайба установочн.	1
24	0002110340	уплотнение вала	1
25	0008382720	вал	1
26	0002137690	шпилька	2

Наверх

КОНИЧЕСКИЙ РЕДУКТОР, 1000 ОБ/МИН - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008373491	редуктор	1
1	0008382210	редуктор	1
2	0002359880	роликоподшипник	1
3	0008239930	гайка шлицевая	1
4	0008380570	пара конич.колес	1
5	0002436610	роликоподшипник	1
6	0002119630	шайба установочн.	2
6	0002119640	шайба установочн.	2
6	0002119650	шайба установочн.	2
6	0002119660	шайба установочн.	1
7	0002362000	болт 6-гр.	8
8	0008380580	крышка	1
9	0008275810	клапан воздушный	1
10	0002381830	кольцо уплотн.	2
11	0002137670	крышка запорная	1
12	0002137660	уплотнение вала	1
13	0008239940	гайка шлицевая	1
14	0002348290	роликоподшипник	1
15	0002436850	роликоподшипник	1
16	0002443510	пробка резьбов.	1
17	0008380560	корпус	1
18	0002110340	уплотнение вала	1
19	0008380530	вал	1
19	0008510300	вал	1
20	0002440141	шпилька	2

Наверх

ОБЗОР ПРИВОДОВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008373840	цепь роликовая	1
2	0008373680	цепь роликовая	1
3	0008451960	цепь роликовая	1
4	0008217342	ремень клиновой	1
5	0008375460	ремень клиновой	1
6	0008265510	цепь роликовая	1
6	0008382280	цепь роликовая	1
6	0008459710	цепь роликовая	1
7	0008382770	цепь роликовая	1
8	0008373811	цепь роликовая	1
8	0008373891	цепь роликовая	1
9	0008375430	ремень клиновой	1
10	0008371950	ремень клиновой	1
11	0008265520	цепь роликовая	1

Наверх

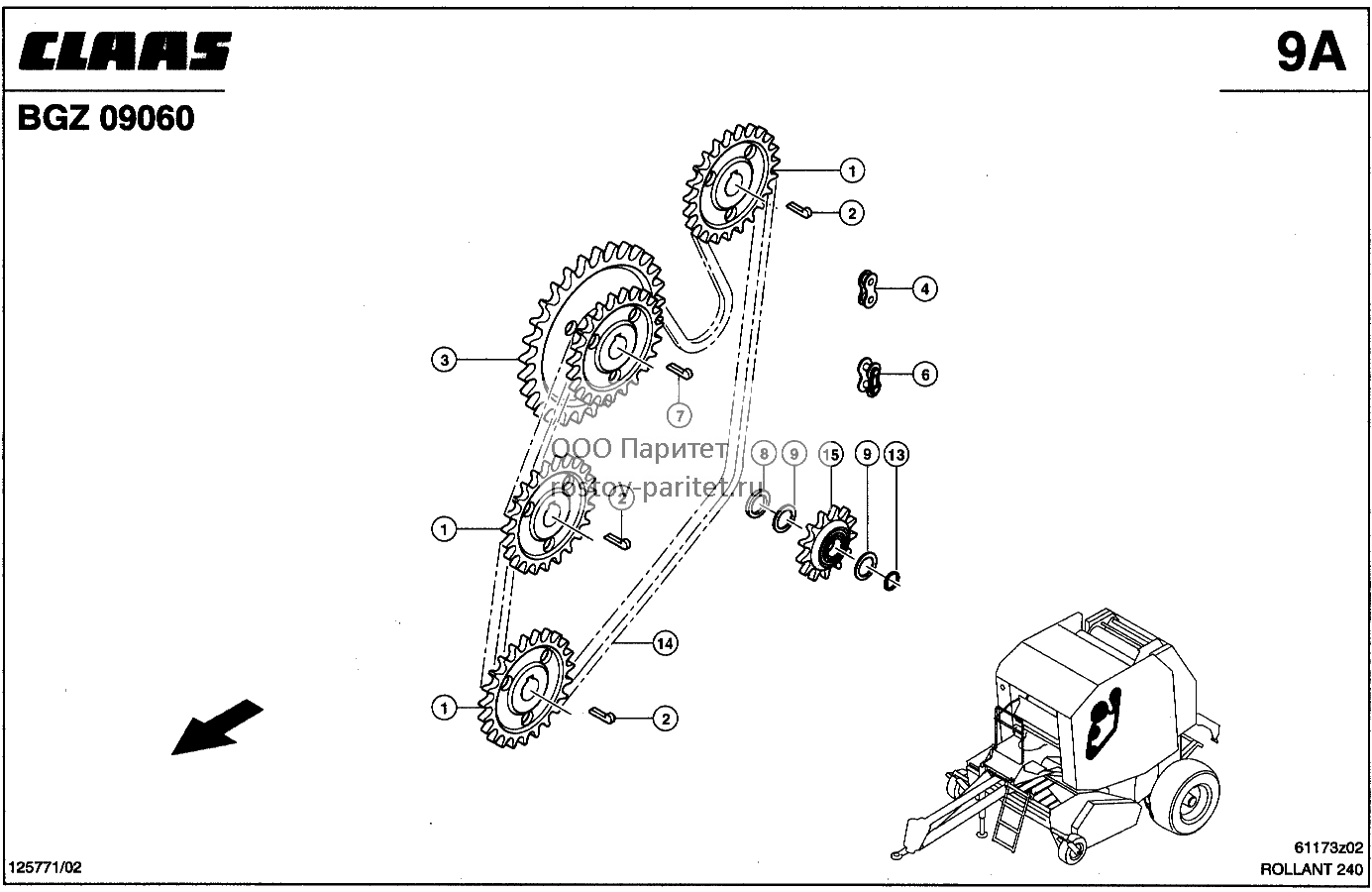

ПРИВОД ВАЛЬЦЕВ, ЛЕВ ВЕРХ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008373730	звездочка	3
2	0002448060	шпонка с головкой	3
3	0008373690	звездочка 2-рядн	1
4	0006650210	внутреннее звено	0
6	0006650161	звено замыкающее	0
7	0006302831	шпонка с головкой	1
8	0002343010	шайба	1
9	0002342370	шайба	2
13	0002442160	кольцо стопорное	1
14	0008373840	цепь роликовая	1
15	0008455730	звездочка натяжн.	1

Наверх

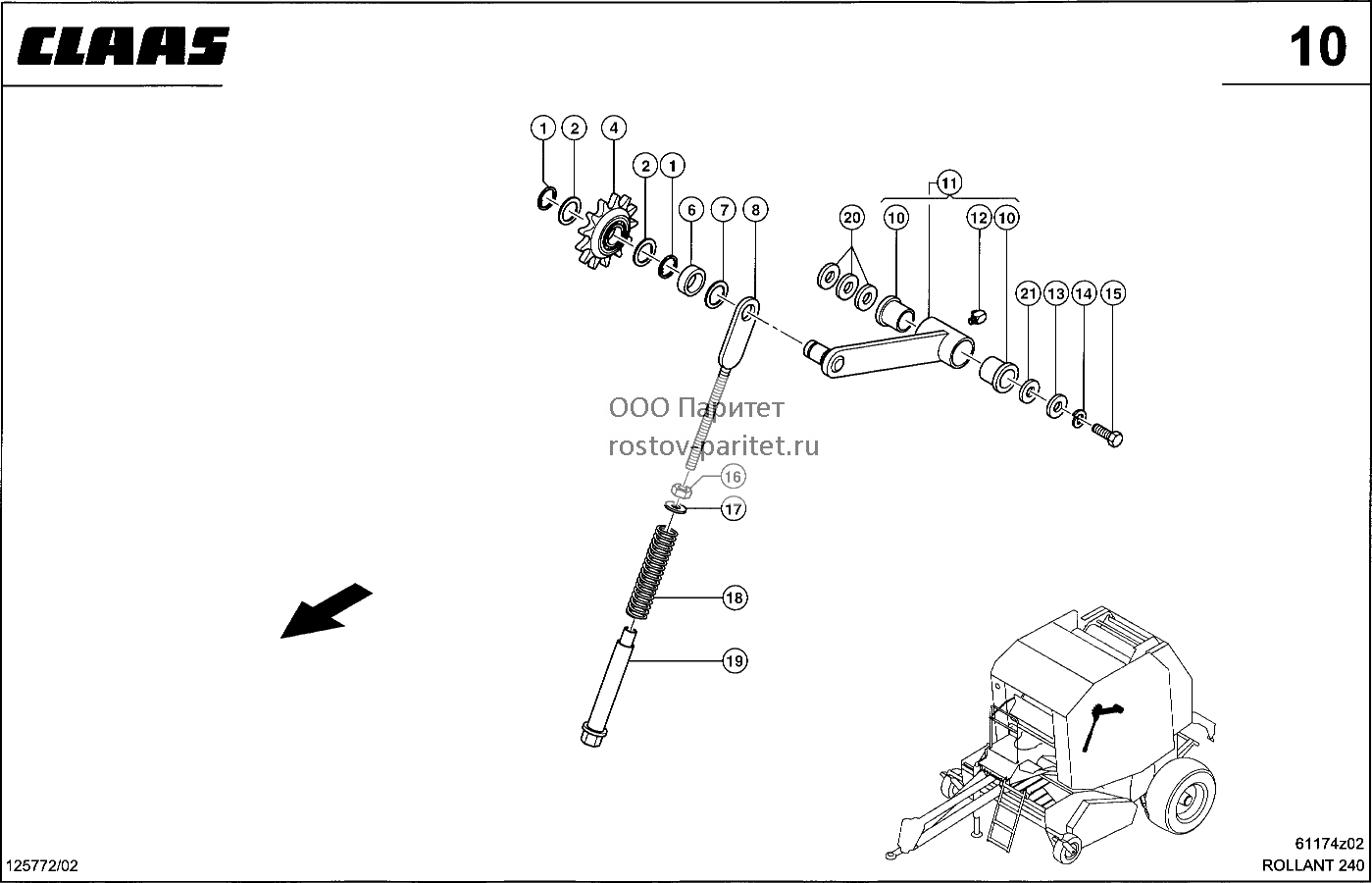

НАТЯЖНОЕ УСТРОЙСТВО ВЕРХН. ПРИВОДА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351600	кольцо стопорное	2
2	0002383860	шайба опорная	2
4	0008455730	звездочка натяжн.	1
6	0008587320	втулка	1
7	0002343430	шайба	1
8	0008198072	тяга резьбовая	1
10	0000085250	втулка	2
11	0008373560	рычаг	1
12	0002369440	пресс-масленка	1
13	0002379570	шайба	1
14	0002393870	шайба контактная	1
15	0002374390	болт 6-гр.	1
16	0002361730	гайка 6-гр.	1
17	0002343670	шайба	1
18	0008183391	пружина сжатия	1
19	0008225210	направляющая пруж	1
20	0005012820	шайба	3
21	0002342990	шайба	1

Наверх

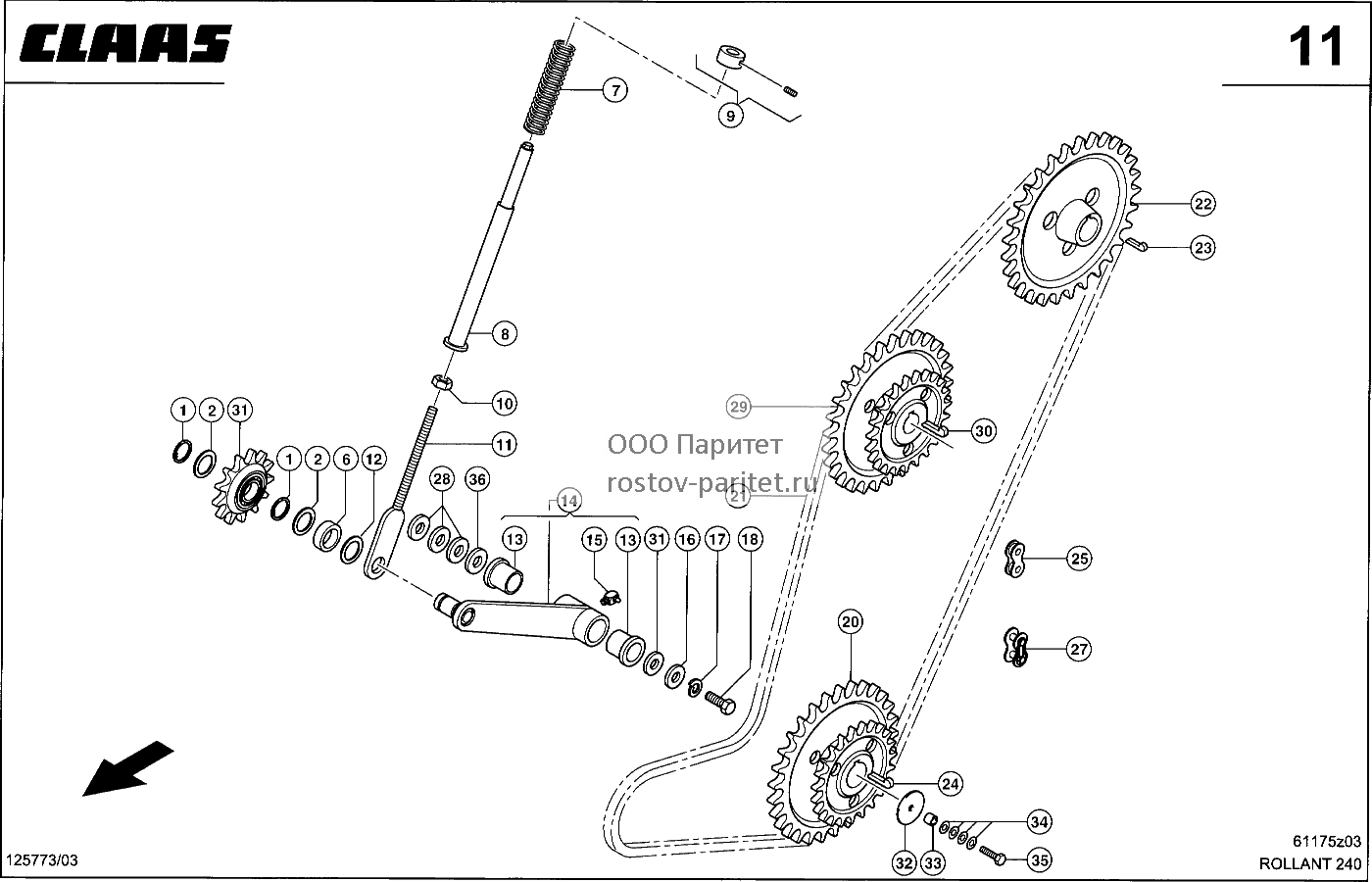

ПРИВОД ВАЛЬЦЕВ, ПЕРЕДН. ЛЕВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351600	кольцо стопорное	2
2	0002383860	шайба опорная	2
6	0008587320	втулка	1
7	0007889240	пружина сжатия	1
8	0008234831	направляющая пруж	1
9	0002365520	шпилька	1
9	0005003092	кольцо установ.	1
10	0002375210	гайка 6-гр.	1
11	0008234800	штанга	1
12	0002343430	шайба	1
13	0000085250	втулка	2
14	0008376511	рычаг	1
15	0002369440	пресс-масленка	1
16	0002379570	шайба	1
17	0002393870	шайба контактная	1
18	0002374390	болт 6-гр.	1
20	0008387330	звездочка 2-рядн	1
21	0008373680	цепь роликовая	1
22	0008373760	звездочка	1
23	0000076340	шпонка с головкой	1
24	0000076340	шпонка с головкой	1
25	0002114220	внутреннее звено	0
27	0002152740	звено замыкающее	0
28	0005012820	шайба	3
29	0008373690	звездочка 2-рядн	1
30	0006302831	шпонка с головкой	1
31	0008455740	звездочка натяжн.	1
32	0002382420	шайба	1
33	0008456290	втулка	1
34	0002382920	шайба	4
35	0002339990	болт 6-гр.	1
36	0002342990	шайба	1

Наверх

ANTRIEB FUER FOERDERROTOR - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002154610	шайба установочн.	4
2	0008376292	колесо цилиндрич.	1
3	0008373780	звездочка	1
4	0008382770	цепь роликовая	1
5	0002114220	внутреннее звено	0
7	0002152740	звено замыкающее	0
8	0008373910	втулка	1
9	0006160681	фланец металлич.	2
10	0006160660	подшипник кольца	1
11	0002343670	шайба	1
12	0002393910	шайба контактная	1
13	0002358210	болт 6-гр.	1
14	0002361710	гайка 6-гр.	3
14	0002373830	болт 6-гр.	3
14	0002393880	шайба контактная	3
15	0002343010	шайба	4
16	0002342370	шайба	4
20	0008342591	кольцо распорное	1
21	0002331020	шайба	2
21	0002341810	шайба	1
21	0002351302	шайба	1
22	0002442160	кольцо стопорное	1
23	0008455740	звездочка натяжн.	1
24	0002344350	шайба установочн.	1

Наверх

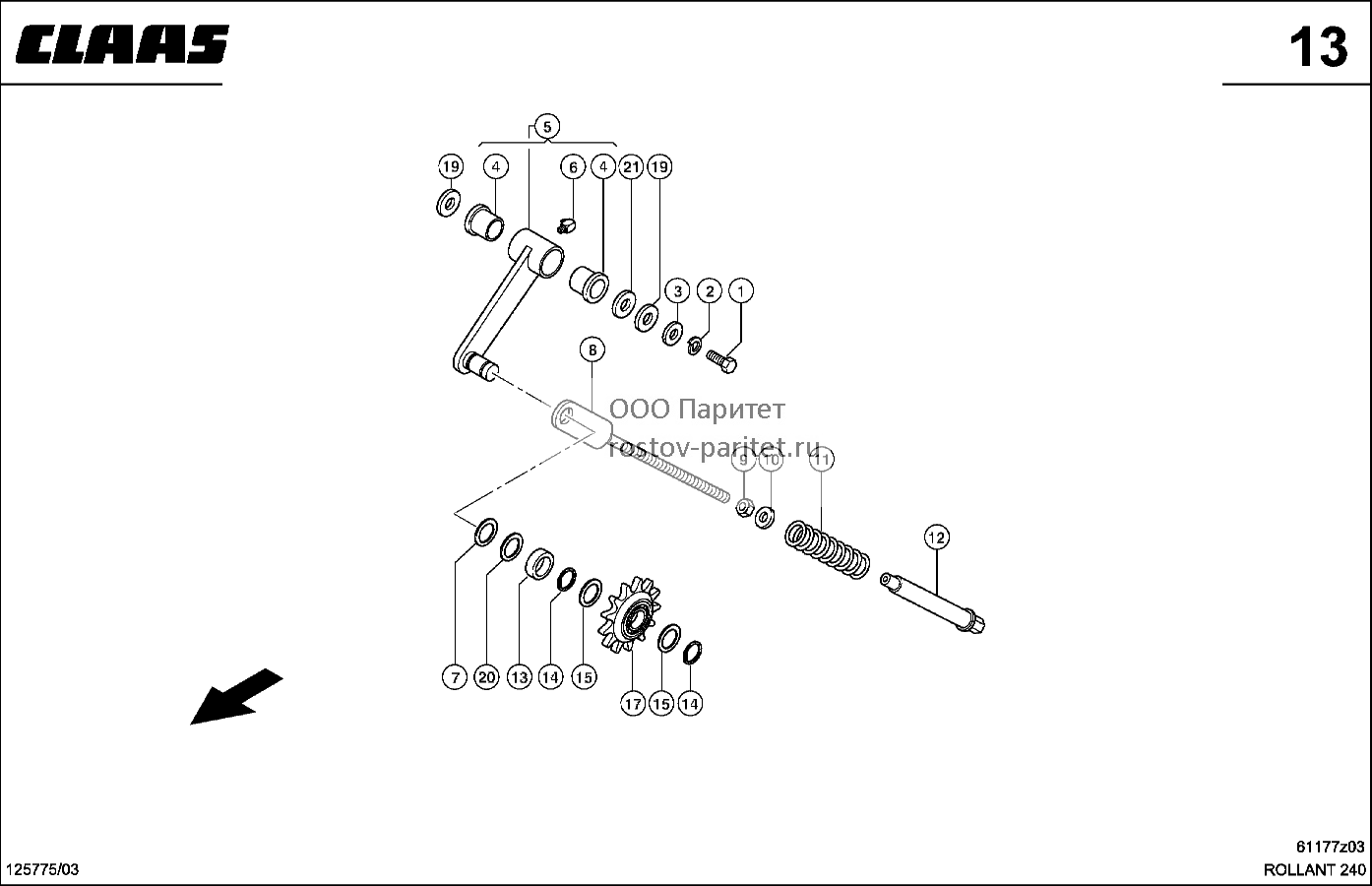

SPANNUNG FUER FOERDERROTOR - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374390	болт 6-гр.	1
2	0002393870	шайба контактная	1
3	0002379570	шайба	1
4	0000085250	втулка	2
5	0008373560	рычаг	1
6	0002369440	пресс-масленка	1
7	0002342350	шайба	2
8	0008185381	штанга	1
9	0002361730	гайка 6-гр.	1
10	0002343670	шайба	1
11	0008183391	пружина сжатия	1
12	0008225210	направляющая пруж	1
13	0008587320	втулка	1
14	0002351600	кольцо стопорное	2
15	0002383860	шайба опорная	2
17	0008455740	звездочка натяжн.	1
19	0005012820	шайба	2
20	0002343430	шайба	1
21	0002342990	шайба	1

Наверх

ПРИВОД, ВАЛЕЦЫ 1, 2 И 16 - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374390	болт 6-гр.	1
2	0002393870	шайба контактная	1
3	0002379570	шайба	1
4	0000085250	втулка	2
5	0008373560	рычаг	1
6	0002369420	пресс-масленка	1
7	0008225210	направляющая пруж	1
8	0006295790	пружина сжатия	1
9	0002343670	шайба	1
10	0002361730	гайка 6-гр.	1
11	0008226980	тяга резьбовая	1
12	0002343430	шайба	1
13	0008587320	втулка	1
14	0002351600	кольцо стопорное	2
15	0002383860	шайба опорная	2
19	0008387330	звездочка 2-рядн	1
20	0000076340	шпонка с головкой	1
21	0006650210	внутреннее звено	0
23	0006650161	звено замыкающее	0
24	0008373811	цепь роликовая	1
25	0008388090	звездочка	1
26	0000076330	шпонка с головкой	2
27	0008382031	звездочка	1
28	0005012820	шайба	2
29	0008455730	звездочка натяжн.	1

Наверх

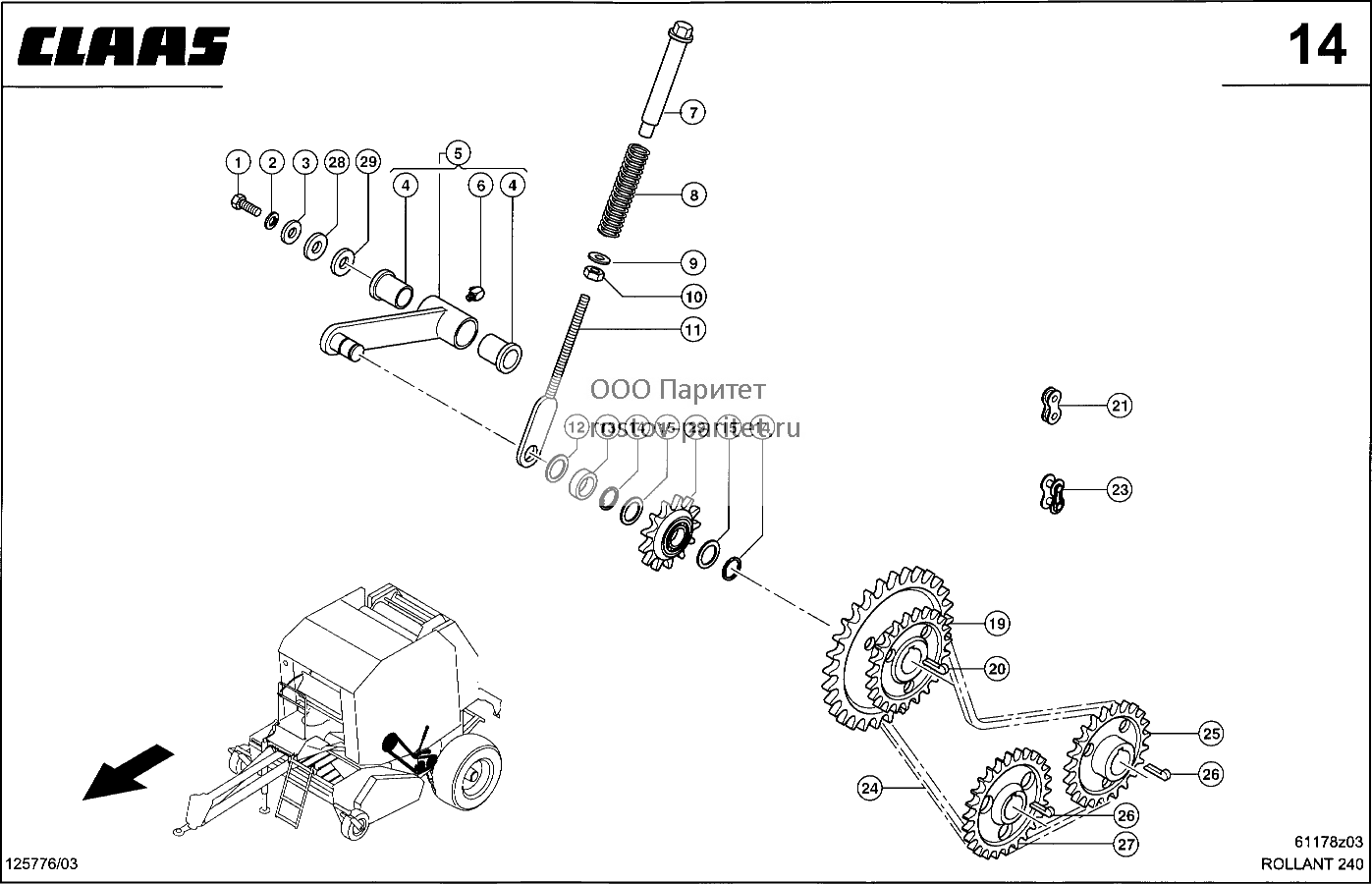

ПРИВОД ГРАБЛИНЫ, НИЗ ЛЕВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374390	болт 6-гр.	1
2	0002393870	шайба контактная	1
3	0002379570	шайба	1
4	0000085250	втулка	2
5	0008373560	рычаг	1
6	0002369420	пресс-масленка	1
7	0008225210	направляющая пруж	1
8	0006295790	пружина сжатия	1
9	0002343670	шайба	1
10	0002361730	гайка 6-гр.	1
11	0002343430	шайба	1
12	0008226980	тяга резьбовая	1
13	0002351600	кольцо стопорное	2
16	0008455730	звездочка натяжн.	1
17	0008587320	втулка	1
18	0002383860	шайба опорная	2
19	0008387330	звездочка 2-рядн	1
20	0008373891	цепь роликовая	1
21	0008388090	звездочка	1
22	0000076330	шпонка с головкой	1
23	0006650210	внутреннее звено	0
24	0006650170	переходное звено	0
25	0006650161	звено замыкающее	0
26	0000076330	шпонка с головкой	1
27	0008382031	звездочка	1
28	0006760082	звездочка	1
29	0000076140	шпонка с головкой	1
30	0002343010	шайба	4
31	0005012820	шайба	3
32	0002342370	шайба	2
33	0002442160	кольцо стопорное	1
34	0000076340	шпонка с головкой	1
35	0008455730	звездочка натяжн.	1
36	0002382420	шайба	1
37	0002382920	шайба	4
38	0002339990	болт 6-гр.	1
39	0008456290	втулка	1

Наверх

VORGELEGE FUER AUFSAMMLERANTRIEB BEI ROT - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002356812	штифт распорный	1
2	0002356532	штифт распорный	1
3	0002151460	винт потайной	1
4	0002393880	шайба контактная	1
5	0008347070	шайба	1
6	0008265442	колесо цилиндрич.	1
7	0008265481	втулка	1
8	0008349680	кольцо установ.	1
10	0006160681	фланец металлич.	4
11	0006160660	подшипник кольца	2
12	0006160671	кольцо зажимное	2
13	0002138240	шпилька	2
14	0008343871	вал	1
15	0002361710	гайка 6-гр.	6
15	0002365100	винт полупотайной	6
15	0002393880	шайба контактная	6
16	0008347480	звездочка	1
17	0009580045	подшипник скольж.	2
18	0002369420	пресс-масленка	1
19	0008214700	втулка разгруз.	2
20	0008265893	поводок	1
21	0002355210	болт 6-гр.	1
21	0002381320	гайка стопорная	1
21	0002393870	шайба контактная	1
22	0002373830	болт 6-гр.	1
23	0002343850	шайба опорная	1

Наверх

ПРИВОД ДЛЯ НАКОПИТЕЛЯ, ЛЕВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008178391	звездочка	1
2	0002331770	шайба	1
3	0002393880	шайба контактная	2
4	0002330000	болт 6-гр.	1
5	0008265510	цепь роликовая	1
5	0008382280	цепь роликовая	1
5	0008459710	цепь роликовая	1
6	0009321511	замок цепи	0
8	0009321530	внутреннее звено	0
9	0008265481	втулка	1
10	0008265461	муфта обгонная	1
11	0009641111	шайба	2
12	0009641101	защелка	1
13	0009254520	пружина сжатия	1
14	0008265471	ступица	1
15	0009641092	звездочка	1
16	0002369420	пресс-масленка	2
17	0002361700	гайка 6-гр.	3
17	0002373390	болт 6-гр.	3
17	0002393870	шайба контактная	3
19	0008241391	колодка зажимная	1
20	0002364620	винт полупотайной	1
20	0002379470	гайка стопорная	1
20	0002393941	шайба контактная	1
21	0002331241	шайба установочн.	1
22	0002378800	шайба установочн.	1
23	0002373830	болт 6-гр.	1
24	0002343630	шайба	2
25	0002344310	шайба установочн.	0
26	0002334890	звено сдвоенное	1

Наверх

Привод подборщика, R.H. - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002379501	заклепка глухая	1
2	0002112890	отражатель	1
3	0002111840	патрубок угловой	1
4	0002369122	шайба	2
5	0002333310	гайка накидная	1
6	0002374640	болт 6-гр.	1
6	0002379830	гайка стопорная	1
6	0002393860	шайба контактная	1
7	0008361940	шайба	1
8	0008349970	щиток	1
9	0002362000	болт 6-гр.	3
10	0002393870	шайба контактная	3
11	0002379470	гайка стопорная	1
12	0002393941	шайба контактная	1
13	0002364620	винт полупотайной	1
14	0008241391	колодка зажимная	1
15	0008265520	цепь роликовая	1
16	0009321530	внутреннее звено	0
17	0002334890	звено сдвоенное	0
18	0008432480	звено соединит.	0
18	0009321511	замок цепи	0
19	0002330000	болт 6-гр.	2
20	0002393880	шайба контактная	2
21	0002331770	шайба	1
22	0008178391	звездочка	1
23	0002378800	шайба установочн.	4
24	0002331241	шайба установочн.	2
25	0002373830	болт 6-гр.	1
26	0008265492	звездочка	1
27	0002344310	шайба установочн.	5
28	0008347421	втулка	1
29	0008453190	колпак защитный	1

Наверх

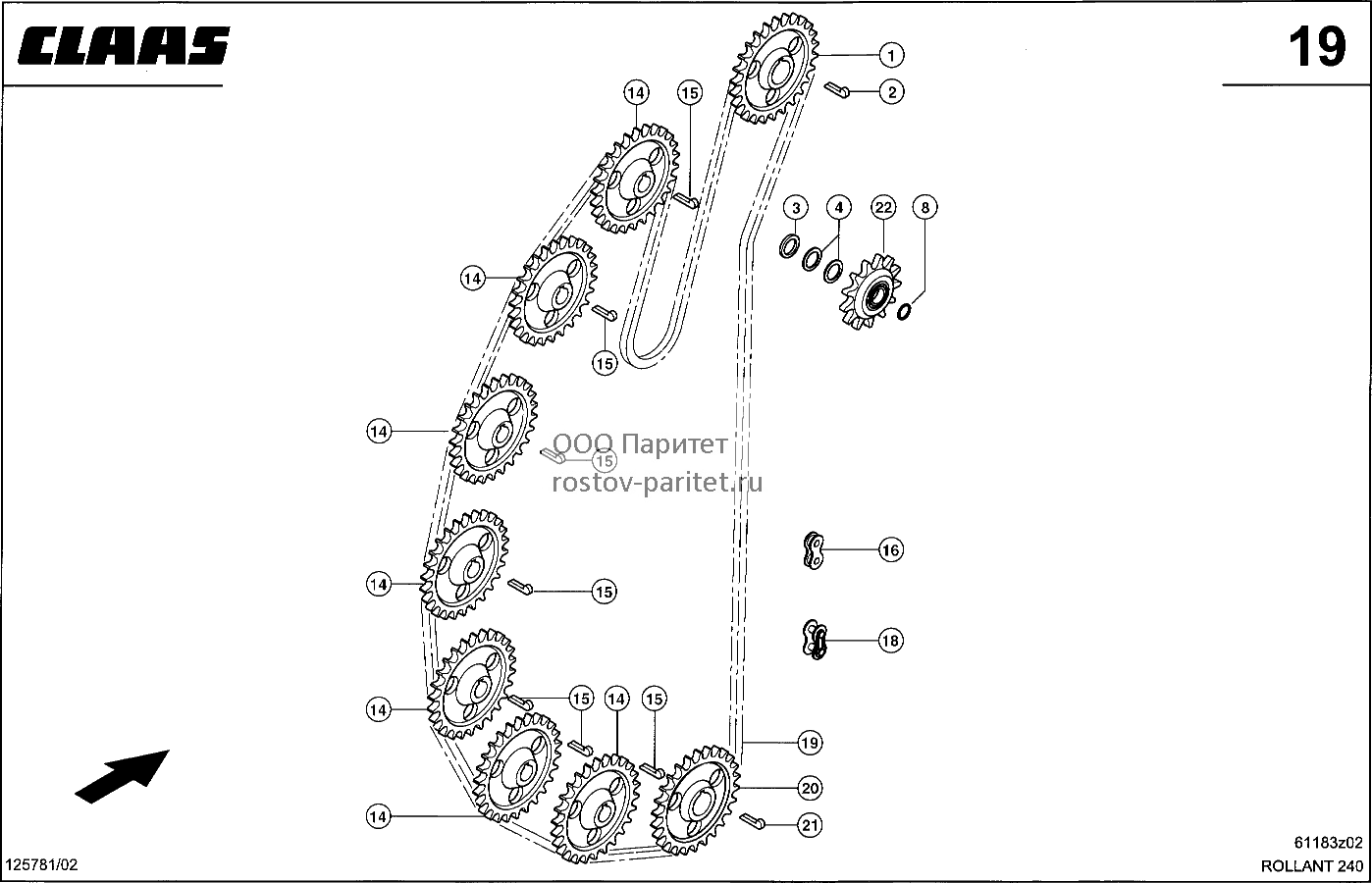

ПРИВОД ВАЛЬЦЕВ ЗАДНЕЙ КРЫШКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008373520	звездочка	1
2	0000076340	шпонка с головкой	1
3	0002343010	шайба	1
4	0002342370	шайба	2
8	0002442160	кольцо стопорное	1
14	0008221501	звездочка	7
15	0002447980	шпонка с головкой	7
16	0008451880	внутреннее звено	0
18	0008451870	замок цепи	0
19	0008451960	цепь роликовая	1
20	0008373740	звездочка	1
20	0008388080	звездочка	1
21	0000076330	шпонка с головкой	1
22	0008455730	звездочка натяжн.	1

Наверх

НАТЯЖНИК ДЛЯ ПРИВОДА ЗАДН. КРЫШКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351600	кольцо стопорное	2
2	0002383860	шайба опорная	2
4	0008455730	звездочка натяжн.	1
7	0008587320	втулка	1
8	0008226980	тяга резьбовая	1
9	0002342350	шайба	1
10	0000085250	втулка	2
11	0008373560	рычаг	1
12	0002369440	пресс-масленка	1
13	0002379570	шайба	1
14	0002393870	шайба контактная	1
15	0002374390	болт 6-гр.	1
16	0002361730	гайка 6-гр.	1
17	0002343670	шайба	1
18	0008183391	пружина сжатия	1
19	0008225210	направляющая пруж	1
20	0005012820	шайба	2
21	0002342980	шайба	1
22	0002342990	шайба	1

Наверх

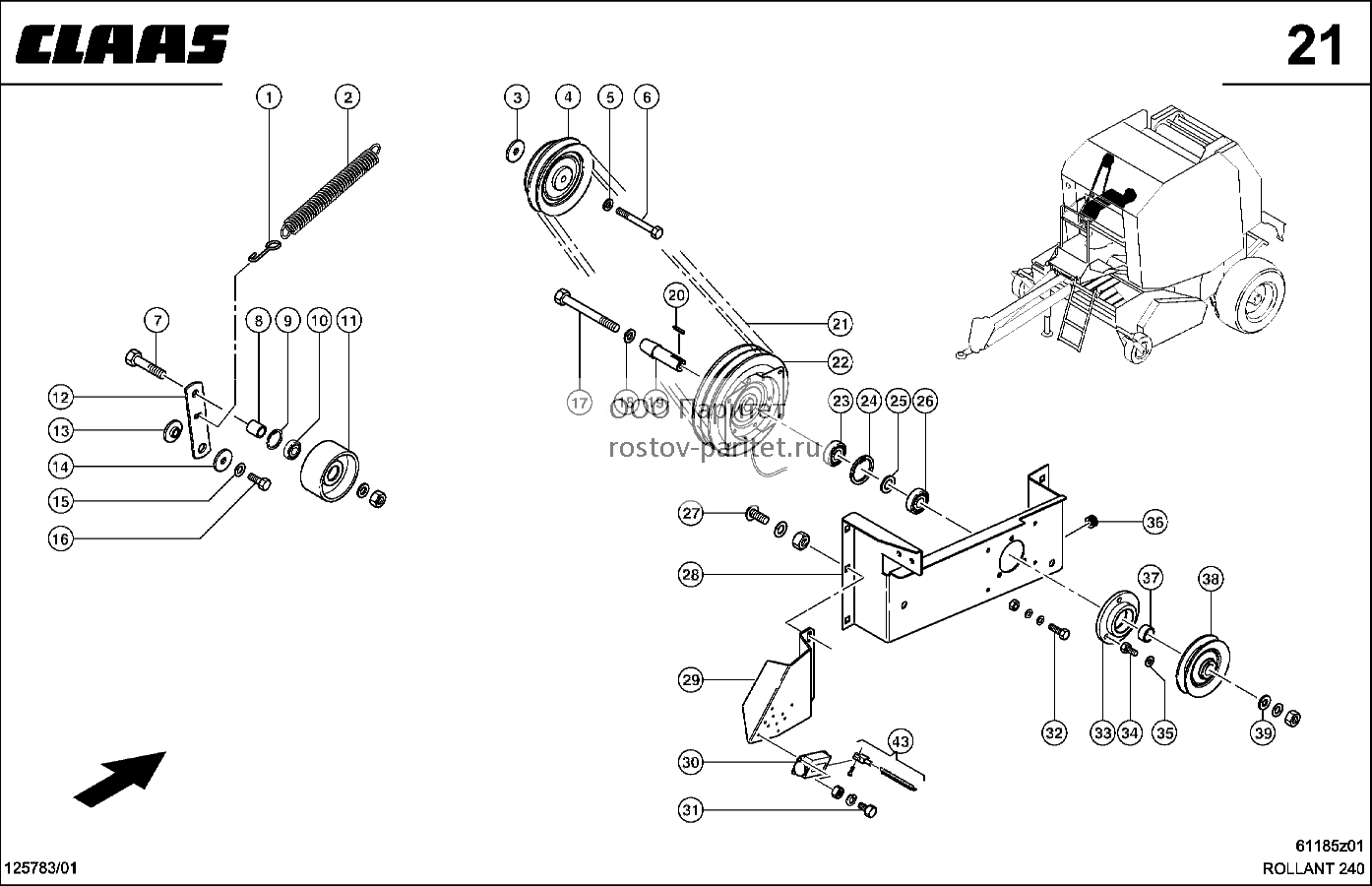

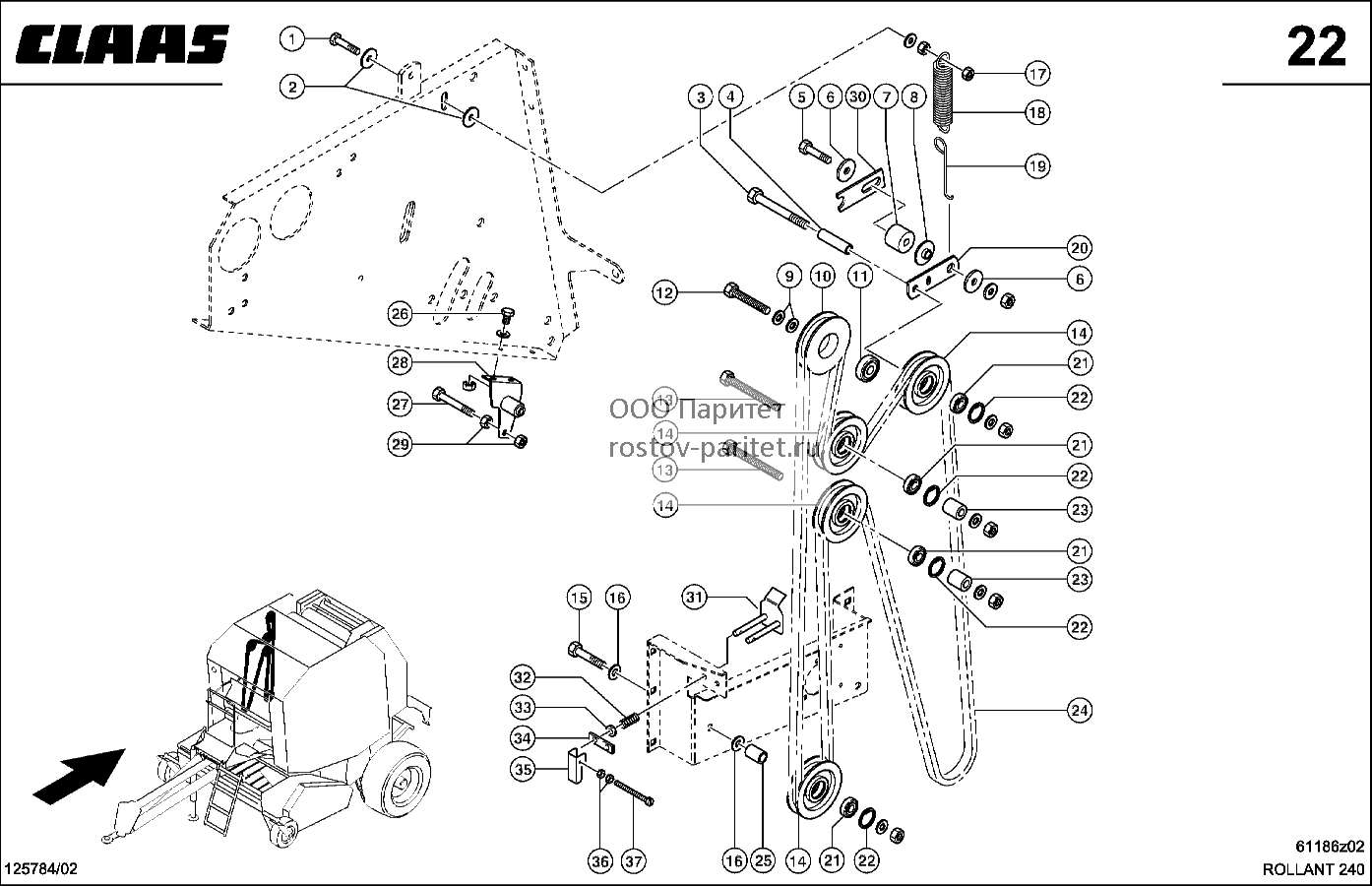

ПРИВОД ДЛЯ ОБВЯЗКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007530631	крюк прицепной	1
2	0009294560	пружина растяжен.	1
3	0002335730	шайба	1
4	0008218011	шкив клиноремен.	1
5	0002393941	шайба контактная	1
6	0002355420	болт 6-гр.	1
7	0002355550	болт 6-гр.	1
7	0002368420	шайба	1
7	0002382340	гайка стопорная	1
8	0009060610	труба распорная	1
9	0002338010	кольцо стопорное	1
10	0002380410	ш/подш.радиальный	1
11	0008218110	ролик натяжной	1
12	0008375422	кронштейн	1
13	0007899200	втулка с буртиком	1
14	0006658400	шайба	1
15	0002393880	шайба контактная	1
16	0002374230	болт 6-гр.	1
17	0002355450	болт 6-гр.	1
17	0002361710	гайка 6-гр.	1
17	0002393880	шайба контактная	1
18	0002343250	шайба	1
19	0008375400	вал конический	1
20	0009500001	шпонка призматич.	1
21	0008375430	ремень клиновой	1
22	0006228771	муфта эл/магнитн.	1
22	0008353340	муфта эл/магнитн.	1
23	0002367520	ш/подш.радиальный	1
24	0002351810	кольцо стопорное	1
25	0002383120	шайба опорная	1
26	0002367520	ш/подш.радиальный	1
27	0002361710	гайка 6-гр.	5
27	0002393941	шайба контактная	5
27	0005025110	винт полупотайной	5
28	0008374985	консоль	1
29	0008373133	кронштейн	1
30	0008011932	счетчик тюков	1
30	0008453670	счетчик тюков	1
31	0002365021	кольцо пружинное	4
31	0002372280	гайка 6-гр.	4
31	0002420280	винт с цил.гол.	4
32	0002150340	шайба с зубцами	1
32	0002342730	шайба	4
32	0002361690	гайка 6-гр.	4
32	0002374650	болт 6-гр.	3
32	0002393860	шайба контактная	4
33	0008374990	скоба	1
34	0002374380	болт 6-гр.	3
35	0002393870	шайба контактная	3
36	0006233410	бухта кабеля	1
37	0008375410	втулка распорная	1
38	0008218071	шкив клиноремен.	1
39	0002343260	шайба подкладная	1
43	0008011982	рычаг	1
43	0008453680	рычаг	1

Наверх

ПРИВОД ОБВЯЗКИ СЕТЬЮ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008386191	кпл. переоб. шнека	1
1	0002361700	гайка 6-гр.	1
1	0002380920	болт 6-гр.	1
1	0002393870	шайба контактная	1
2	0002335770	шайба	2
3	0002378150	болт 6-гр.	1
4	0007034040	труба шарнирная	1
5	0002378440	болт 6-гр.	1
6	0006658400	шайба	1
7	0008379930	втулка	1
8	0007899200	втулка с буртиком	1
9	0002343760	шайба	1
9	0002393880	шайба контактная	1
10	0008216900	шкив клиноремен.	1
11	0008206040	муфта обгонная	1
12	0002374530	болт 6-гр.	1
13	0002355540	болт 6-гр.	2
13	0002368420	шайба	2
13	0002382340	гайка стопорная	2
14	0008217110	ролик натяжной	4
15	0002355580	болт 6-гр.	1
15	0002368420	шайба	1
15	0002382340	гайка стопорная	1
16	0002343770	шайба	3
17	0002381320	гайка стопорная	1
18	0007503080	пружина растяжен.	1
19	0007530631	крюк прицепной	1
20	0008375422	кронштейн	1
21	0002380410	ш/подш.радиальный	4
22	0002338010	кольцо стопорное	4
23	0008388530	втулка	2
24	0008217342	ремень клиновой	1
25	0008090801	труба распорная	1
26	0002361700	гайка 6-гр.	2
26	0002362000	болт 6-гр.	2
26	0002393870	шайба контактная	2
27	0002378540	болт 6-гр.	1
28	0008374692	кронштейн	1
29	0002361700	гайка 6-гр.	2
30	0008382820	упор	1
31	0008388900	уголок	1
32	0000065820	пружина сжатия	2
33	0002368260	шайба	2
34	0008340160	пластина	1
35	0008340151	рычаг	2
36	0002372150	гайка 6-гр.	2
37	0002420370	винт с цил.гол.	1

Наверх

ПРИВОД ДЛЯ ОБВЯЗКИ ШПАГАТОМ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
1	0002362000	болт 6-гр.	2
1	0002393870	шайба контактная	2
2	0008375941	кронштейн	1
3	0002361700	гайка 6-гр.	2
4	0002378540	болт 6-гр.	1
5	0007503080	пружина растяжен.	1
6	0007530631	крюк прицепной	1
7	0002445690	штифт распорный	2
8	0002369612	штифт распорный	2
9	0008231160	втулка	1
10	0008374800	вал	1
11	0002369420	пресс-масленка	1
12	0006656660	штекер с пружиной	1
13	0008218081	шкив клиноремен.	1
14	0006311800	втулка	1
15	0002363250	шпилька	1
16	0005030510	кольцо установ.	1
17	0002355330	болт 6-гр.	1
17	0002361710	гайка 6-гр.	1
17	0002393880	шайба контактная	1
18	0002342810	шайба	1
19	0006658400	шайба	3
20	0007899200	втулка с буртиком	1
21	0002355530	болт 6-гр.	1
21	0002368420	шайба	1
21	0002382340	гайка стопорная	1
22	0008375422	кронштейн	1
23	0007204230	труба распорная	1
24	0008371950	ремень клиновой	1
25	0008217110	ролик натяжной	1
26	0002380410	ш/подш.радиальный	1
27	0002338010	кольцо стопорное	1

Наверх

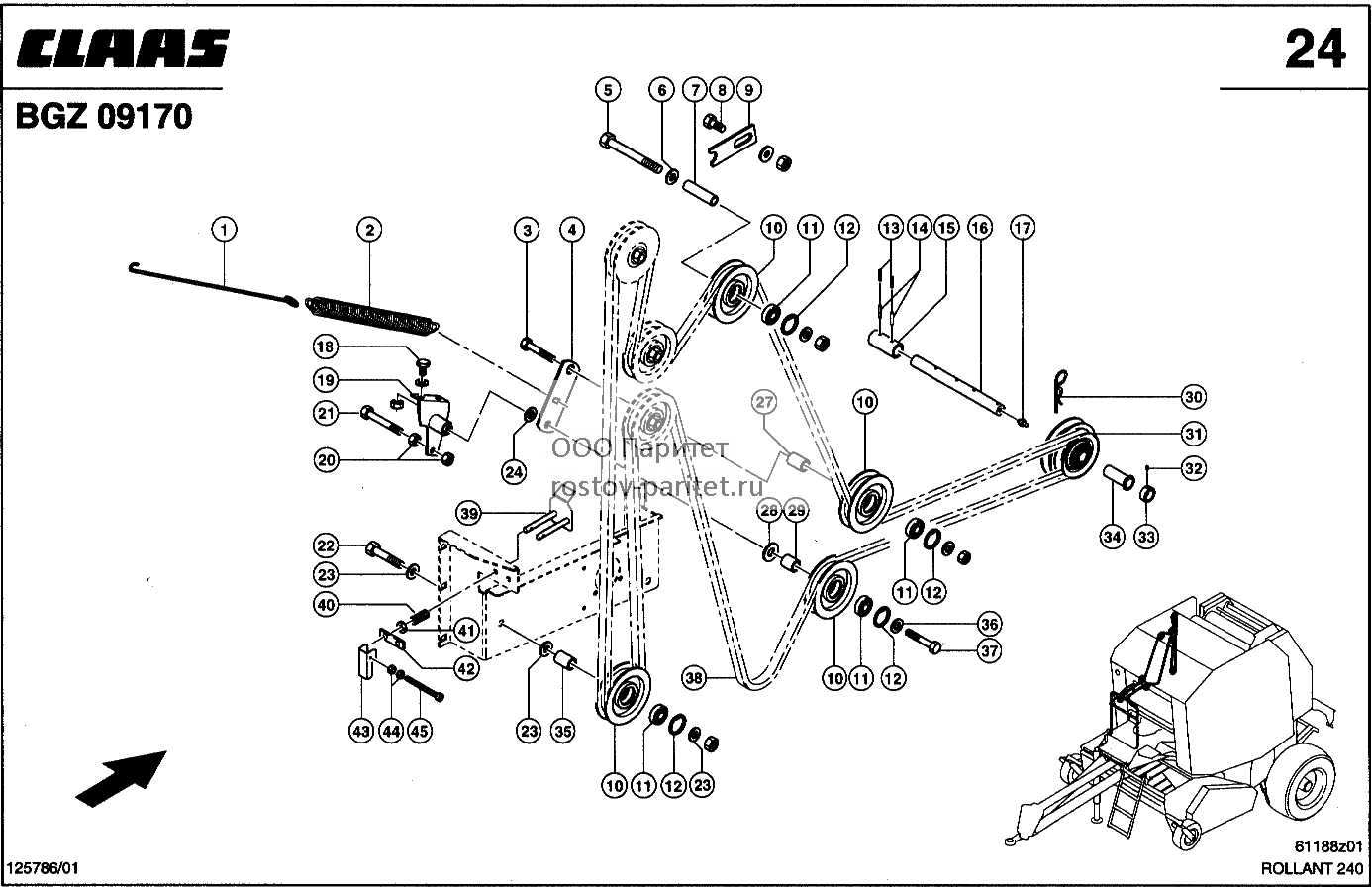

ПРИВОД ДЛЯ ОБВЯЗКИ, СЕТЬ И ШПАГАТ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008386190	abstreifer mont.	1
1	0008375450	крюк прицепной	1
2	0009294560	пружина растяжен.	1
3	0002368420	шайба	1
3	0002378150	болт 6-гр.	1
3	0002382340	гайка стопорная	1
4	0008375422	кронштейн	1
5	0002368420	шайба	1
5	0002382340	гайка стопорная	1
5	0002423790	болт 6-гр.	1
6	0002343770	шайба	1
7	0008375441	втулка распорная	1
8	0002361710	гайка 6-гр.	1
8	0002373830	болт 6-гр.	1
8	0002393880	шайба контактная	1
9	0008382820	упор	1
10	0008217110	ролик натяжной	4
11	0002380410	ш/подш.радиальный	4
12	0002338010	кольцо стопорное	4
13	0002369612	штифт распорный	2
14	0002445690	штифт распорный	2
15	0008231160	втулка	1
16	0008374800	вал	1
17	0002369420	пресс-масленка	1
18	0002361700	гайка 6-гр.	2
18	0002362000	болт 6-гр.	2
18	0002393870	шайба контактная	2
19	0008374692	кронштейн	1
20	0002361700	гайка 6-гр.	2
21	0002378540	болт 6-гр.	1
22	0002355580	болт 6-гр.	1
22	0002368420	шайба	1
22	0002382340	гайка стопорная	1
23	0002343770	шайба	2
24	0002369510	шайба	1
25	0002336620	шайба установочн.	1
26	0002363550	шайба установочн.	1
27	0007034040	труба шарнирная	1
28	0002331960	шайба	1
29	0009060610	труба распорная	1
30	0006656660	штекер с пружиной	1
31	0008218081	шкив клиноремен.	1
32	0002363250	шпилька	1
33	0005030510	кольцо установ.	1
34	0006311800	втулка	1
35	0008090801	труба распорная	1
36	0002368420	шайба	1
37	0002154550	болт 6-гр.	1
38	0008375460	ремень клиновой	1
39	0008388900	уголок	1
40	0000065820	пружина сжатия	2
41	0002368260	шайба	2
42	0008340160	пластина	1
43	0008340151	рычаг	1
44	0002372150	гайка 6-гр.	2
45	0002420370	винт с цил.гол.	1

Наверх

НАКОПИТЕЛЬ, ВАЛЬЦЫ - CLAAS ROLLANT 240

ГИДР. ПОДЪЕМА ПОДБОРЩИКА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002368400	шайба	2
2	0002361520	шплинт	2
3	0008235890	палец	1
4	0008235814	труба опорная	1
5	0002377941	штифт распорный	1
6	0008235861	чека	1
7	0000028460	кольцо	2
8	0006080990	цепь стальная	1
9	0008240790	корпус подшипника	1
10	0008235850	втулка пластмас.	1
11	0002142850	винт с 6-гр.гол.	1
12	0002389900	шайба	1
13	0008383670	палец	1
14	0002356010	гайка 6-гр.	1
15	0009677040	пружина растяжен.	1
16	0002330252	штифт распорный	1
17	0002356632	штифт распорный	1
18	0000844363	гидроцилиндр	1
19	0008373312	вал	1
20	0008373330	подшипник пластм.	2
21	0002365520	шпилька	1
22	0005008271	кольцо установ.	1
23	0002334370	болт 6-гр.	4
24	0008235773	втулка	4
25	0008388782	стойка	2
25	0008459651	стойка	2
25	0008514220	стойка	2
26	0002376132	штифт распорный	2
27	0002136871	штифт распорный	2
28	0008235682	рычаг	1
28	0008513310	рычаг	1
29	0002351243	шайба	4
30	0002382340	гайка стопорная	4
31	0002382340	гайка стопорная	1
32	0002335750	шайба	2
33	0002378150	болт 6-гр.	1
34	0002382340	гайка стопорная	2
35	0002147770	винт с цил.гол.	2
36	0008389751	пластина	2
37	0002381320	гайка стопорная	2
37	0002393870	шайба контактная	2
37	0002443780	болт 6-гр.	2

Наверх

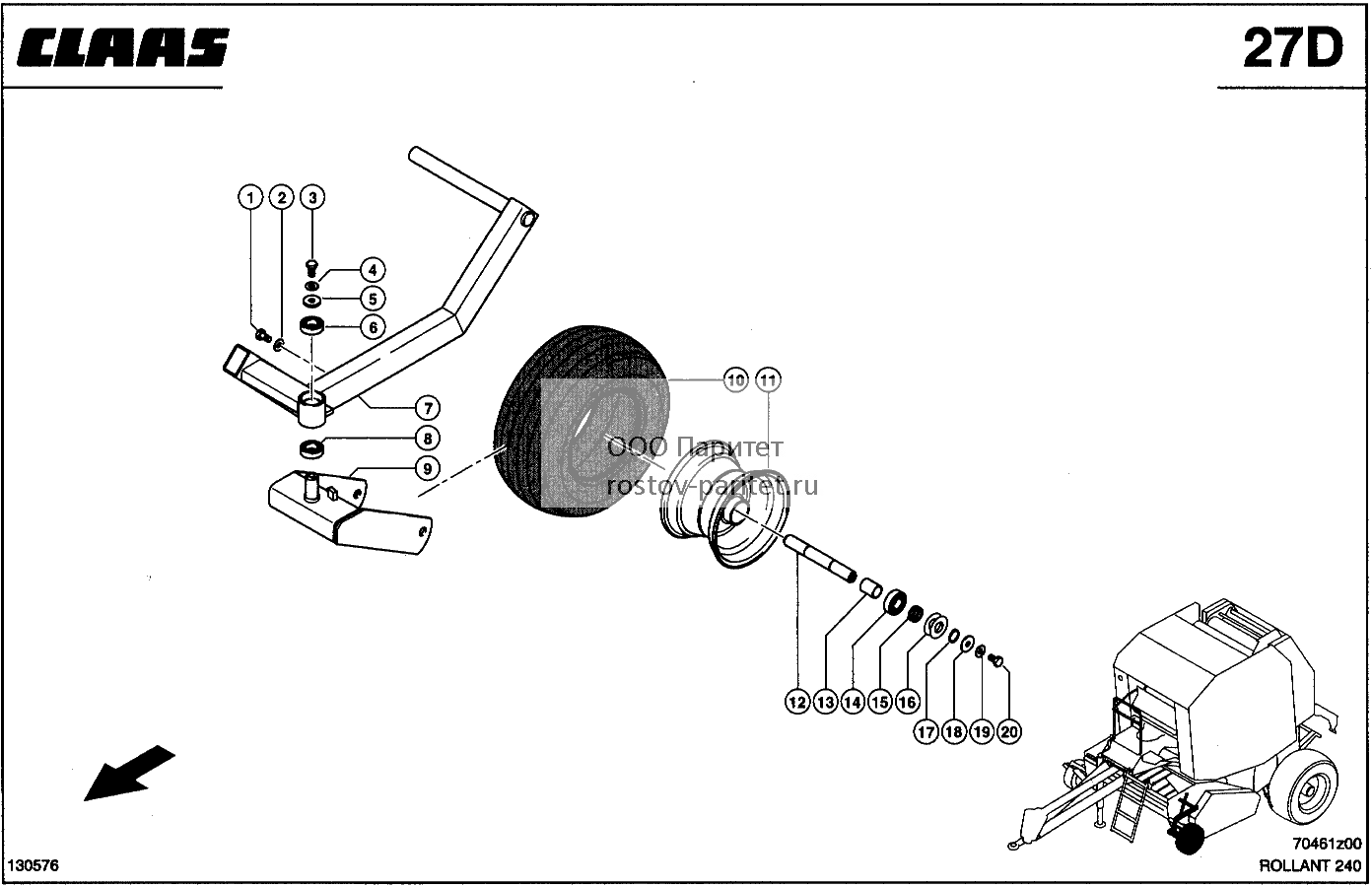

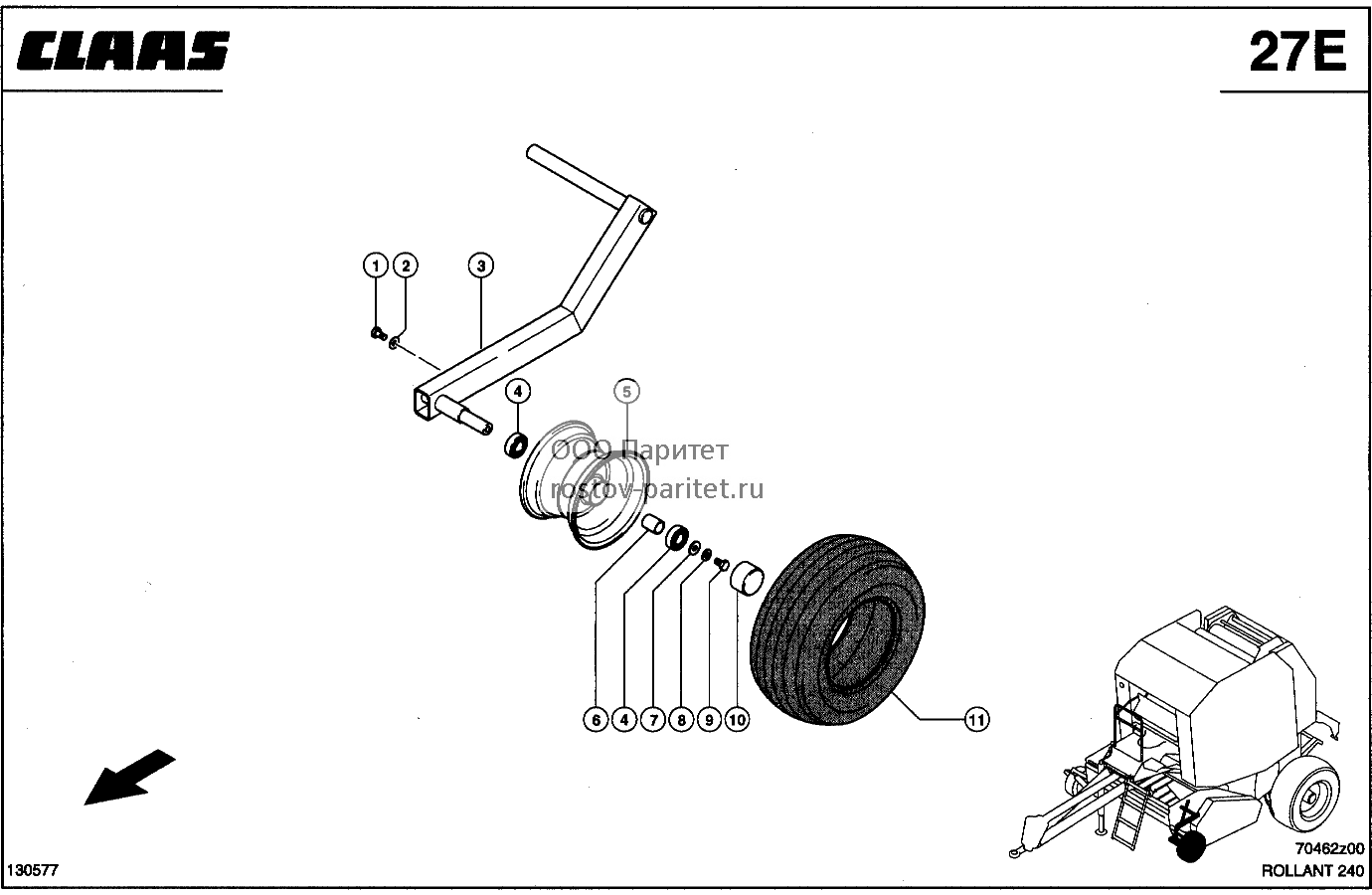

STUETZRAEDER FUER AUFSAMMLER, LI. U. RE. - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008343984	пластина перфор.	1
2	0008343946	кронштейн левый	1
2	0008343956	кронштейн правый	1
3	0002144510	вставка трубная	1
4	0002355590	болт 6-гр.	1
5	0000601610	втулка	1
6	0002377840	штифт распорный	1
7	0002393890	шайба контактная	3
8	0002382340	гайка стопорная	1
9	0002411340	пробка запорная	1
10	0002374580	болт 6-гр.	1
11	0002343300	шайба	2
12	0006366560	втулка	2
13	0008347231	кронштейн	1
14	0009837060	шина с камерой	1
15	0009192641	обод	1
16	0008172320	вал	1
17	0009191910	втулка распорная	1
18	0002358700	ш/подш.радиальный	2
19	0002378510	шайба установочн.	4
20	0002342391	шайба	4
21	0002351600	кольцо стопорное	2
22	0002374580	болт 6-гр.	2
23	0002370430	шайба	2
24	0000130040	пружина растяжен.	2
25	0009008810	крюк рессоры	2

Наверх

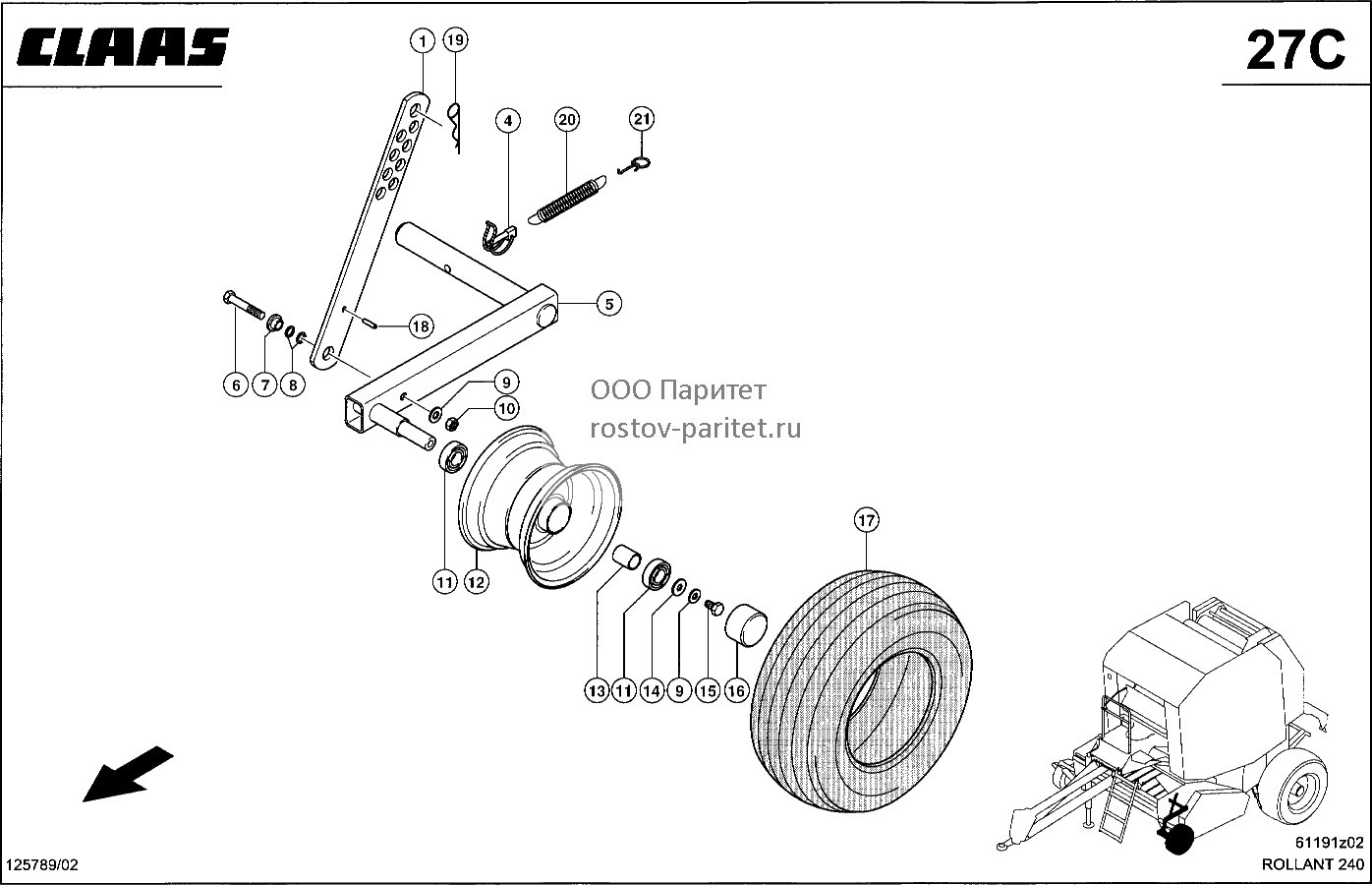

STUETZRAEDER FUER AUFSAMMLER, LI. U. RE. - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008343973	пластина перфор.	1
4	0002144510	вставка трубная	1
5	0008343923	кронштейн	1
6	0002355590	болт 6-гр.	1
7	0000601610	втулка	1
8	0002370430	шайба	2
9	0002393890	шайба контактная	1
10	0002382340	гайка стопорная	1
11	0002358700	ш/подш.радиальный	2
12	0009192641	обод	1
13	0009191910	втулка распорная	1
14	0002382060	шайба	1
15	0002374580	болт 6-гр.	1
16	0002157110	колпак защитный	1
17	0009837060	шина с камерой	1
18	0002377840	штифт распорный	1
19	0009029481	штекер с пружиной	1
20	0000130040	пружина растяжен.	1
21	0009008810	крюк рессоры	1

Наверх

STUETZRAEDER FUER AUFSAMMLER, LI. U. RE. - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002360560	болт 6-гр.	2
2	0002393951	шайба контактная	2
3	0002374580	болт 6-гр.	2
4	0002393890	шайба контактная	2
5	0002343300	шайба	2
6	0002377130	ш/подш.радиальный	2
7	0008265691	кронштейн левый	1
7	0008265701	кронштейн правый	1
8	0002377130	ш/подш.радиальный	2
9	0008279320	кронштейн	2
10	0009192661	шина с камерой	2
11	0009192641	обод	2
12	0008172320	вал	2
13	0009191910	втулка распорная	2
14	0002358700	ш/подш.радиальный	2
15	0002378510	шайба установочн.	4
16	0002342391	шайба	4
17	0002351600	кольцо стопорное	2
18	0002343300	шайба	2
19	0002393890	шайба контактная	2
20	0002374580	болт 6-гр.	2

Наверх

STUETZRAEDER FUER AUFSAMMLER, LI. U. RE. - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002360560	болт 6-гр.	2
2	0002393951	шайба контактная	2
3	0008273811	кронштейн левый	1
3	0008273842	кронштейн правый	1
4	0002358700	ш/подш.радиальный	4
5	0009192641	обод	2
6	0009191910	втулка распорная	2
7	0002382060	шайба	2
8	0002393890	шайба контактная	2
9	0002374580	болт 6-гр.	2
10	0002157110	колпак защитный	2
11	0009192661	шина с камерой	2

Наверх

Перегородка / фиксатор дефлектора, 2,10 + 1, - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008273103	прижим	1
1	0008389720	прижим	1
2	0008349770	отражатель	1
2	0008381760	отражатель	1
3	0002368310	шайба	2
3	0002374530	болт 6-гр.	2
3	0002379470	гайка стопорная	2
3	0002393880	шайба контактная	2
4	0006807910	втулка	2
5	0002355320	болт 6-гр.	2
6	0008214551	замок левый	1
6	0008214561	замок правый	1
7	0007789790	пружина сжатия	2
8	0002379470	гайка стопорная	2
9	0002393870	шайба контактная	4
9	0008018831	винт полупотайной	2
10	0002368290	шайба	2
11	0002381320	гайка стопорная	2

Наверх

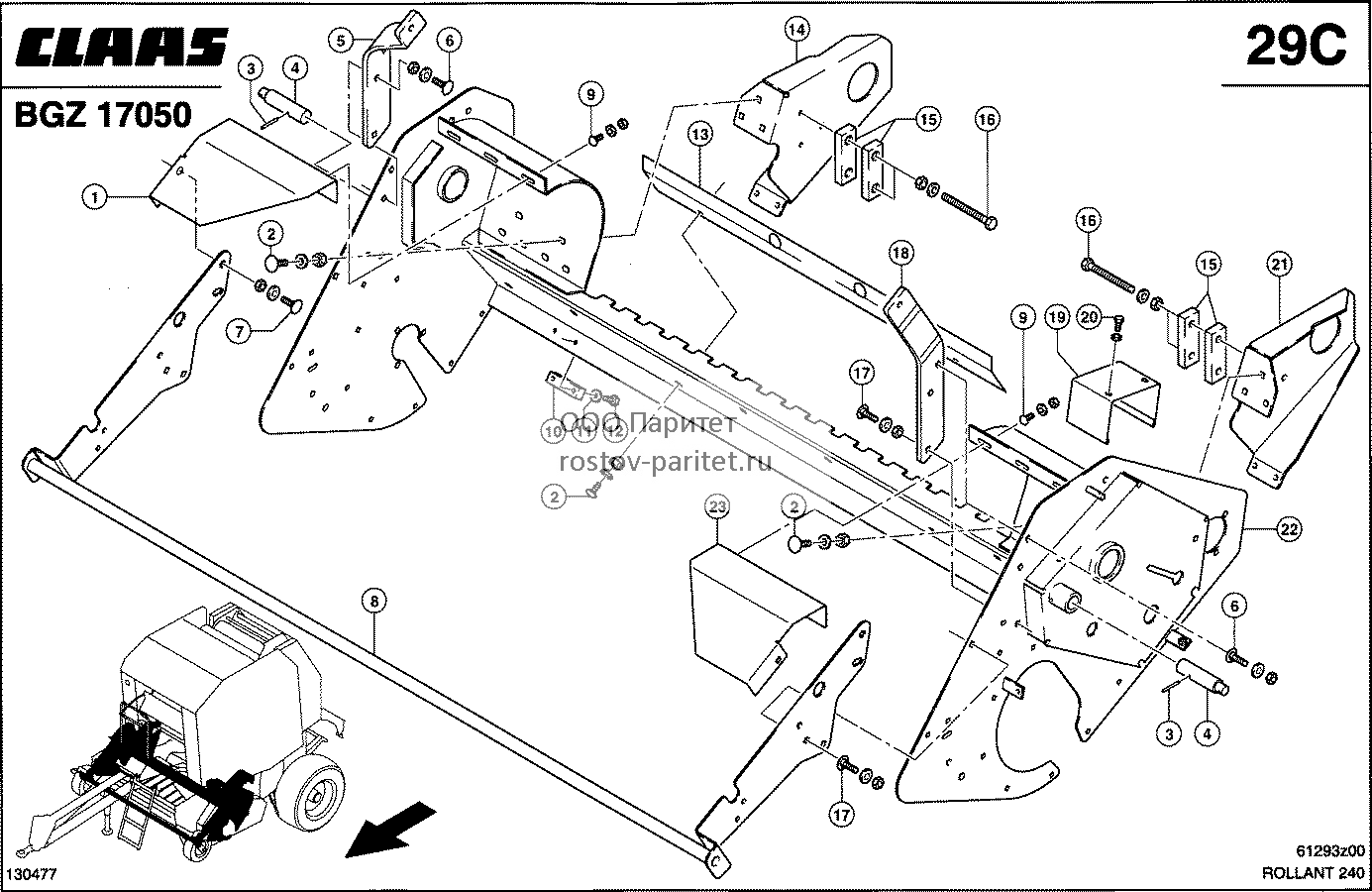

Рама подборщика, 2,10 + 1,85 M - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	2
1	0002365140	винт полупотайной	2
1	0002393941	шайба контактная	2
2	0008349723	щиток направл.пр.	1
2	0008361811	опора	1
3	0002356532	штифт распорный	2
4	0008361900	палец	2
5	0008361951	щиток	1
6	0002361700	гайка 6-гр.	6
6	0002364380	винт полупотайной	6
6	0002393870	шайба контактная	6
10	0002374390	болт 6-гр.	6
11	0002393870	шайба контактная	8
14	0008361752	рама подборщика	1
14	0008459910	рама подборщика	1
15	0008361921	щиток	1
16	0008347220	защита	1
16	0008349790	защита	1
17	0002362000	болт 6-гр.	2
18	0008343784	кпл.дооборудован.	1
18	0008361801	опора	1
19	0008429501	колено поворотное	1
19	0008429511	колено поворотное	1
20	0002361710	гайка 6-гр.	2
20	0002393880	шайба контактная	2
20	0002442470	винт полупотайной	2

Наверх

AUFSAMMLERRAHMEN, 1,85 M - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008361811	опора	1
2	0002361710	гайка 6-гр.	2
2	0002393880	шайба контактная	2
2	0005025110	винт полупотайной	2
3	0002356532	штифт распорный	2
4	0008361900	палец	2
5	0008389711	держатель правый	1
6	0002355320	болт 6-гр.	4
6	0002361710	гайка 6-гр.	6
6	0002393941	шайба контактная	4
7	0002361710	гайка 6-гр.	6
7	0002393941	шайба контактная	4
7	0002442470	винт полупотайной	4
8	0008429511	колено поворотное	1
9	0002361700	гайка 6-гр.	4
9	0002364380	винт полупотайной	4
9	0002393870	шайба контактная	4
10	0008381390	пластина с резьб.	1
11	0002393880	шайба контактная	2
12	0002335580	болт 6-гр.	2
13	0008429770	узел	1
14	0008459640	кронштейн	1
15	0008376210	пластина направл.	4
16	0002374440	болт 6-гр.	2
16	0002381320	гайка стопорная	2
16	0002393870	шайба контактная	2
17	0002361710	гайка 6-гр.	2
17	0002365140	винт полупотайной	2
17	0002393880	шайба контактная	2
18	0008389701	держатель левый	1
19	0008459700	защита	1
20	0002362000	болт 6-гр.	2
20	0002393870	шайба контактная	2
21	0008459630	кронштейн	1
22	0008459520	рама подборщика	1
23	0008361801	опора	1
24	0002361710	гайка 6-гр.	1
24	0002365140	винт полупотайной	1
24	0002393880	шайба контактная	1
25	0002361710	гайка 6-гр.	1
25	0002393941	шайба контактная	1
25	0002442470	винт полупотайной	1

Наверх

Рама подборщика, 2,10 + 1,85 M - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008261180	щиток наружн.пр.	1
2	0002362000	болт 6-гр.	70
3	0009877700	пластина скребка	31
4	0008261170	щиток наружн.лев.	1
5	0008339210	опора	1
5	0008361681	опора	1
6	0002361710	гайка 6-гр.	8
6	0002393880	шайба контактная	8
6	0005025110	винт полупотайной	8
7	0002393870	шайба контактная	70
8	0002349530	винт полупотайной	16
8	0002361700	гайка 6-гр.	16
8	0002393870	шайба контактная	16

Наверх

НАКОПИТЕЛЬ, ДЕРЖАТЕЛЬ ГРАБЛИН - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006160681	фланец металлич.	2
2	0006160660	подшипник кольца	2
3	0002361710	гайка 6-гр.	3
3	0002393880	шайба контактная	3
3	0005025110	винт полупотайной	3
4	0008349841	вал	1
4	0008361881	вал	1
5	0008261150	подшипник фланцев	4
6	0002393870	шайба контактная	16
7	0002332590	болт 6-гр.	16
8	0002367711	шайба установочн.	8
9	0008349821	брус пальцевый	4
9	0008361870	опора	4
10	0002144530	винт с цил.гол.	40
10	0002393870	шайба контактная	64
10	0002394260	гайка стопорная	64
11	0008261661	зуб рессоры сдв.	32
12	0002369830	винт с цил.гол.	64
12	0002393870	шайба контактная	64
12	0002394260	гайка стопорная	64
13	0009182380	зубья пружинные	32
14	0008347400	эксцентрик	1
15	0002335030	винт полупотайной	4
16	0009718941	фланец подшипника	4
18	0002344320	шайба установочн.	8
19	0008459960	рукоятка управл.	1
19	0009713490	рукоятка управл.	4
20	0002139191	ролик ходовой	4
21	0002351510	кольцо стопорное	4
22	0002447670	шпонка призматич.	4
23	0002445722	штифт распорный	4
24	0002138240	шпилька	1
25	0006160671	кольцо зажимное	1

Наверх

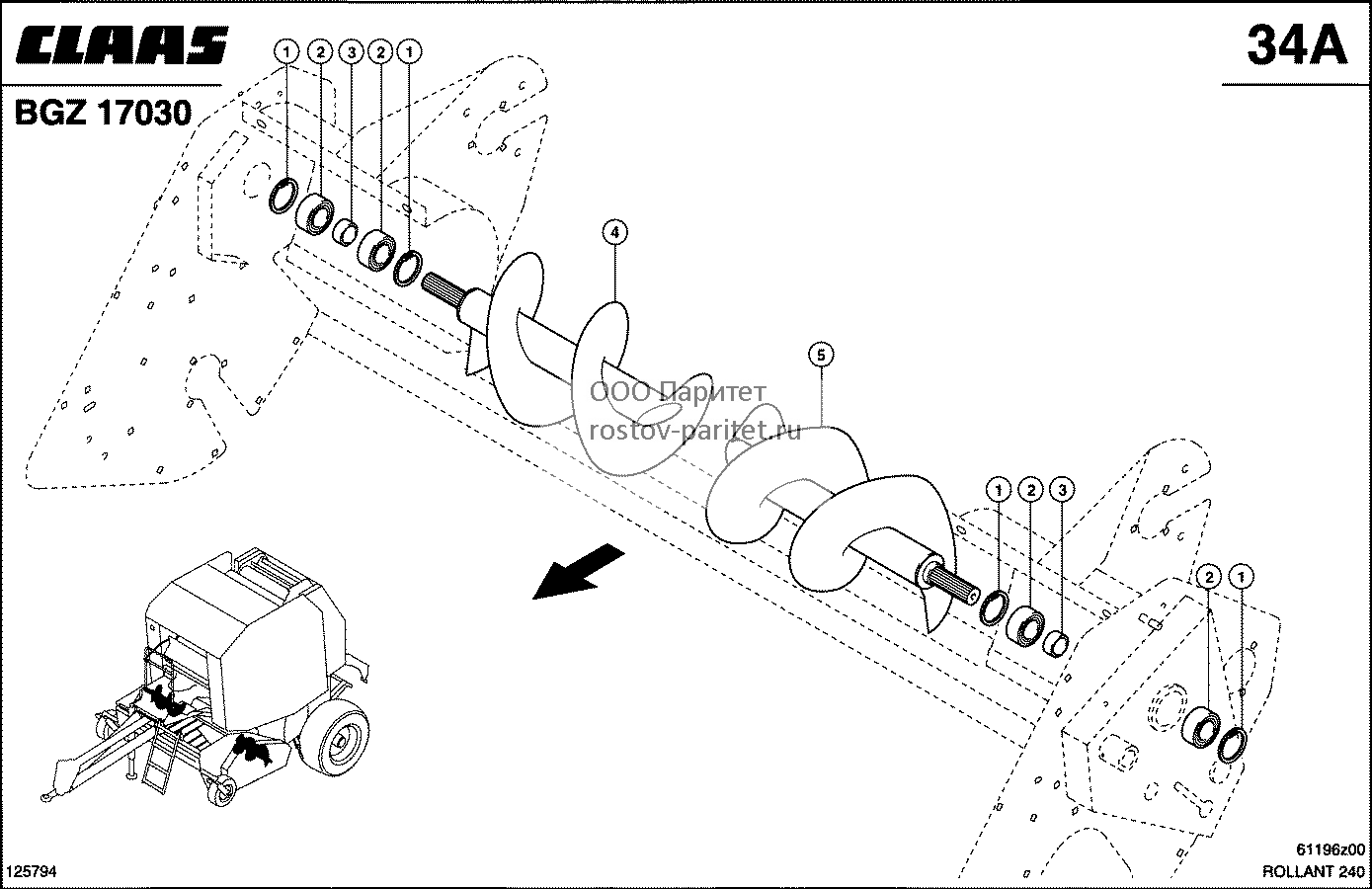

Втулочные шнеки для подборщика, 2,10 + 1,85 M - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351840	кольцо стопорное	4
2	0002358300	ш/подш.радиальный	4
3	0008191681	втулка	2
4	0008333860	шнек правый	1
4	0008381650	шнек	1
4	0008514471	шнек правый	1
4	0008514551	шнек правый	1
5	0008333850	шнек правый	1
5	0008381640	шнек	1
5	0008514461	шнек правый	1
5	0008514541	шнек правый	1

Наверх

КОРПУС ГРЕБЕНКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
2	0008376210	пластина направл.	3
3	0002374440	болт 6-гр.	2
3	0002381320	гайка стопорная	2
3	0002393870	шайба контактная	2
4	0008375717	щиток направляющ.	1
5	0002374420	винт с 6-гр.гол.	2
5	0002381320	гайка стопорная	2
5	0002393870	шайба контактная	2
6	0002393890	шайба контактная	16
7	0002335740	болт 6-гр.	16
9	0002349530	винт полупотайной	5
9	0002361700	гайка 6-гр.	5
9	0002393931	шайба контактная	5
10	0002335580	болт 6-гр.	4
10	0002361710	гайка 6-гр.	4
10	0002393880	шайба контактная	4
11	0008378070	пластина	5
12	0002361710	гайка 6-гр.	6
12	0002393880	шайба контактная	6
12	0005025110	винт полупотайной	6
13	0008376470	держатель правый	1
14	0008375880	держатель левый	1
15	0002442230	болт 6-гр.	6
16	0002393870	шайба контактная	6
17	0008387890	упор	2
18	0008450370	упор	2
19	0008361592	защита	1
20	0002374660	болт 6-гр.	4
21	0002163400	гайка 6-гр.заклеп	4

Наверх

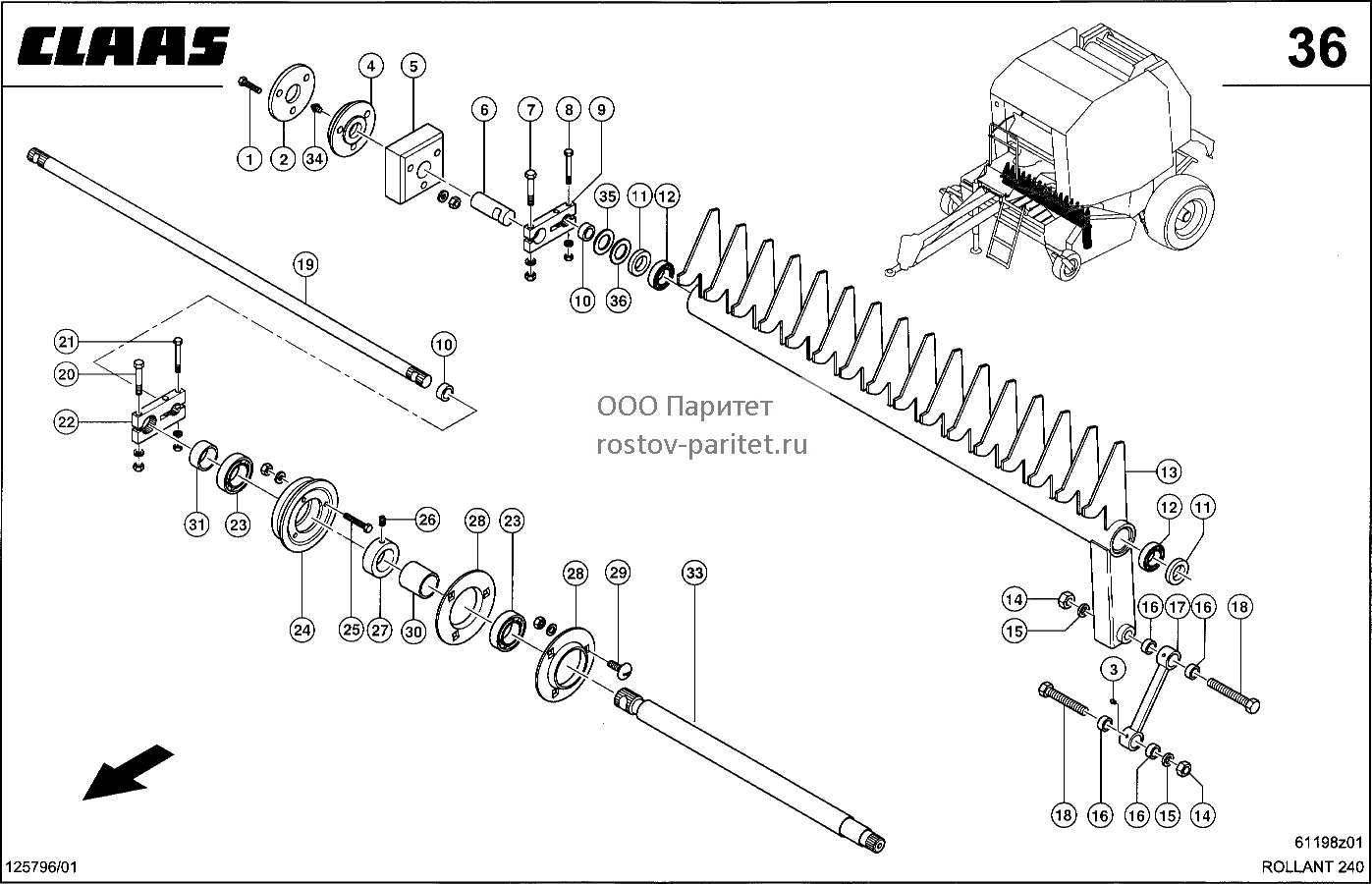

ГРАБЛИНА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002355220	болт 6-гр.	3
1	0002381320	гайка стопорная	3
1	0002393870	шайба контактная	3
2	0008212360	фланец	1
3	0002369420	пресс-масленка	2
4	0008212341	крышка подшипника	1
5	0008212350	подшипник скольж.	1
6	0008233590	палец	1
7	0002361720	гайка 6-гр.	1
7	0002378150	болт 6-гр.	1
7	0002393890	шайба контактная	1
8	0002361710	гайка 6-гр.	2
8	0002378440	болт 6-гр.	2
8	0002393880	шайба контактная	2
9	0008233180	рычаг	1
10	0008233520	втулка распорная	2
11	0002154700	опора кольцевая	2
12	0002358700	ш/подш.радиальный	2
13	0008375822	труба пальцевая	1
14	0002361730	гайка 6-гр.	2
15	0002393910	шайба контактная	2
16	0000085230	втулка пластмас.	4
17	0008361980	штанга	1
18	0008186811	палец	2
19	0008375861	вал	1
20	0000920270	гайка 6-гр.	1
20	0002123111	болт 6-гр.	1
20	0002393890	шайба контактная	1
21	0002161800	болт 6-гр.	1
21	0002378240	гайка 6-гр.	1
21	0002393880	шайба контактная	1
22	0008175233	рычаг	1
23	0006160660	подшипник кольца	2
24	0008375870	щиток направляющ.	1
25	0002355341	болт 6-гр.	3
25	0002379470	гайка стопорная	3
25	0002393880	шайба контактная	3
26	0002363250	шпилька	1
27	0006160671	кольцо зажимное	1
28	0006160681	фланец металлич.	2
29	0002361710	гайка 6-гр.	3
29	0002365100	винт полупотайной	3
29	0002393880	шайба контактная	3
30	0008380090	втулка	1
31	0008380080	втулка	1
33	0008459720	вал	1
34	0002369420	пресс-масленка	1
35	0002331310	шайба	0
36	0002343040	шайба	0

Наверх

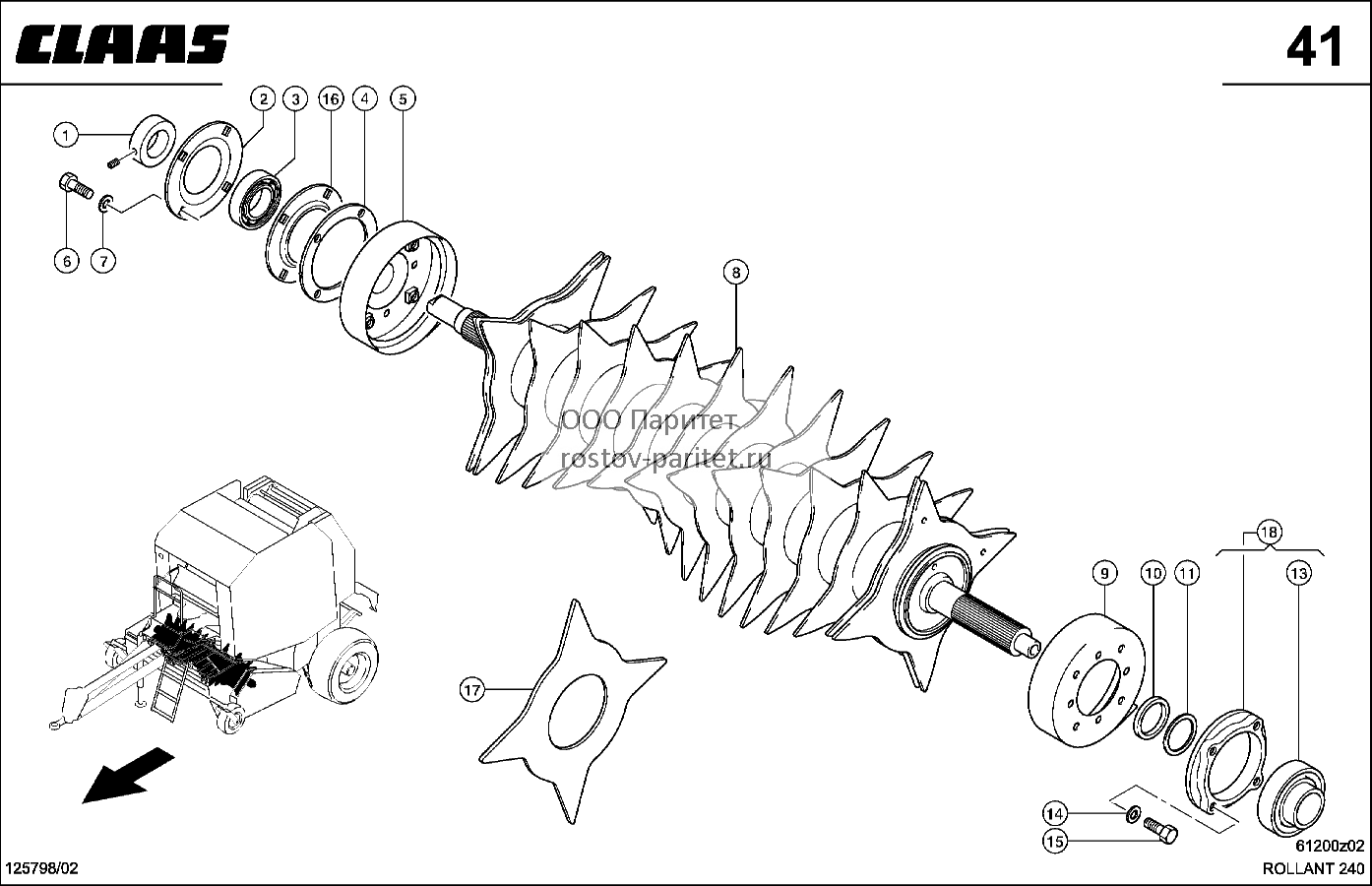

ТРАНСПОРТИРУЮЩИЙ РОТОР, КОРПУС - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
2	0008378934	вращатель обратн.	1
3	0008379080	пластина дистанц.	0
4	0008429920	скребок	1
5	0002393951	шайба контактная	6
6	0002375720	болт 6-гр.	6
7	0002361700	гайка 6-гр.	5
7	0002393870	шайба контактная	5
7	0006100981	винт полупотайной	5
8	0008379120	уголок	1
9	0002393890	шайба контактная	18
10	0002335740	болт 6-гр.	18
14	0008379061	скребок	1
15	0008429960	перегородка	0
16	0008379051	скребок	1
18	0008429940	скребок	11
24	0008385814	накладка	1
25	0008385792	пластина	1
25	0008454660	пластина	1
26	0002333900	болт 6-гр.	5
27	0002393931	шайба контактная	5
28	0008456771	щиток	1
29	0002361700	гайка 6-гр.	2
29	0002362000	болт 6-гр.	2
29	0002393870	шайба контактная	2

Наверх

Набор скребков - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008512930	пластина подгон.	7
2	0008512830	скребок	1
3	0008385814	накладка	1
4	0008454660	пластина	1
5	0002393931	шайба контактная	5
6	0002333900	болт 6-гр.	5

Наверх

ТРАНСПОРТИРУЮЩИЙ РОТОР - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002339771	кольцо зажимное	1
1	0002363250	шпилька	1
2	0002142720	корпус шарикоподш	1
3	0002339760	подшипник кольца	1
4	0008379100	шайба	1
5	0008375081	защита от намотки	1
5	0008459041	защита от намотки	1
6	0002374610	болт 6-гр.	4
7	0002393890	шайба контактная	4
8	0008451313	ротор	1
9	0008375071	защита от намотки	1
9	0008459032	защита от намотки	1
10	0008237820	кольцо	1
11	0002344350	шайба установочн.	2
12	0008384150	патрубок угловой	1
12	0008384170	кольцо ножевое	1
12	0008384180	штуцер резьбовой	1
13	0002148270	подшипник натяжн.	1
13	0002156300	подшипник натяжн.	1
14	0002393890	шайба контактная	4
15	0002355540	болт 6-гр.	4
16	0002142720	корпус шарикоподш	1
17	0008267822	зуб ротора	12
17	0008414291	зуб ротора	2
18	0008233500	подшипник	1

Наверх

ВАЛЕЦ (№ 1, ДЛЯ РОТОРА) - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	1
2	0002393880	шайба контактная	1
3	0002331770	шайба	1
7	0002154670	ш/подш.радиальный	1
8	0008224993	кольцо уплотн.	1
9	0008388850	защита от намотки	1
10	0002392390	болт 6-гр.	3
11	0002393880	шайба контактная	3
12	0008370122	валик	1
13	0008370304	защита от намотки	1
14	0002142720	корпус шарикоподш	2
15	0002393890	шайба контактная	4
16	0002392520	болт 6-гр.	4
17	0002339760	подшипник кольца	1
18	0002363250	шпилька	1
19	0002339771	кольцо зажимное	1
29	0002393210	фланец металлич.	1
29	0008388520	фланец металлич.	1

Наверх

ВАЛЕЦ (№ 2, 16) - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	2
2	0002393880	шайба контактная	2
3	0002331770	шайба	2
5	0002154670	ш/подш.радиальный	2
6	0008224993	кольцо уплотн.	2
7	0008370344	защита от намотки	2
8	0002374530	болт 6-гр.	6
9	0002393880	шайба контактная	6
10	0008386980	валик	2
11	0002142720	корпус шарикоподш	4
12	0002339760	подшипник кольца	2
13	0002393890	шайба контактная	8
14	0002355590	болт 6-гр.	4
15	0008372084	защита от намотки	2
16	0002363250	шпилька	2
17	0002339771	кольцо зажимное	2
18	0002392520	болт 6-гр.	4
29	0008388520	фланец металлич.	1
30	0002382420	шайба	1
31	0008456290	втулка	1
32	0002382920	шайба	4
33	0002339990	болт 6-гр.	1

Наверх

ВАЛЕЦ (№ 3) - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002339771	кольцо зажимное	1
2	0002363250	шпилька	1
3	0002142720	корпус шарикоподш	2
4	0002339760	подшипник кольца	1
5	0008372084	защита от намотки	1
6	0002393200	болт 6-гр.	4
7	0002393890	шайба контактная	4
8	0008386980	валик	1
9	0008224993	кольцо уплотн.	1
10	0002154670	ш/подш.радиальный	1
11	0002331770	шайба	1
12	0008373281	шайба	1
13	0002393880	шайба контактная	4
14	0002373830	болт 6-гр.	1
15	0008370344	защита от намотки	1
16	0002392390	болт 6-гр.	3
26	0002393210	фланец металлич.	1
26	0008388520	фланец металлич.	1

Наверх

WALZE (NR. 4 - 10) - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006104471	кольцо зажимное	7
2	0002363250	шпилька	7
3	0006104460	фланец металлич.	14
4	0006104480	подшипник кольца	7
5	0008370344	защита от намотки	7
6	0002392380	болт 6-гр.	21
7	0002393880	шайба контактная	49
11	0008370892	валик	7
12	0008224993	кольцо уплотн.	7
13	0002154670	ш/подш.радиальный	7
14	0002331770	шайба	7
16	0002373830	болт 6-гр.	7
17	0008370343	защита от намотки	7
18	0002392390	болт 6-гр.	21
26	0002393210	фланец металлич.	1
26	0008388520	фланец металлич.	7
26	0008587790	фланец металлич.	1

Наверх

ВАЛЕЦ (№ 11) - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002339771	кольцо зажимное	2
2	0002365520	шпилька	2
3	0002142720	корпус шарикоподш	4
4	0002339760	подшипник кольца	2
5	0008372084	защита от намотки	2
6	0002332440	болт 6-гр.	8
7	0002393890	шайба контактная	8
8	0008372032	валик	1

Наверх

WALZE (NR. 12) - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	1
2	0002393880	шайба контактная	4
3	0002331770	шайба	1
5	0002154670	ш/подш.радиальный	1
6	0008224993	кольцо уплотн.	1
7	0008370344	защита от намотки	2
8	0002392390	болт 6-гр.	3
10	0008370152	валик	1
11	0008370284	защита от намотки	1
12	0008381971	фланец металлич.	2
13	0005602121	подшипник кольца	1
14	0002363250	шпилька	1
15	0005602131	кольцо зажимное	1
16	0002393890	шайба контактная	4
17	0002392520	болт 6-гр.	4
24	0008388520	фланец металлич.	1

Наверх

ВАЛЕЦ (№ 13) - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002392390	болт 6-гр.	3
2	0002393880	шайба контактная	3
4	0002154670	ш/подш.радиальный	1
5	0008224993	кольцо уплотн.	1
6	0008370344	защита от намотки	1
7	0008370152	валик	1
8	0008370284	защита от намотки	1
9	0005602140	фланец металлич.	2
10	0005602121	подшипник кольца	1
11	0002363250	шпилька	1
12	0005602131	кольцо зажимное	1
13	0002393890	шайба контактная	4
14	0002392520	болт 6-гр.	4
24	0008388520	фланец металлич.	1

Наверх

ВАЛЕЦ (№ 14, 15) - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002373830	болт 6-гр.	2
2	0002393880	шайба контактная	8
3	0002331770	шайба	2
5	0002154670	ш/подш.радиальный	2
6	0008224993	кольцо уплотн.	2
7	0008370344	защита от намотки	2
8	0002392390	болт 6-гр.	6
10	0008370152	валик	2
11	0008370284	защита от намотки	2
12	0005602140	фланец металлич.	2
12	0008381971	фланец металлич.	2
13	0005602121	подшипник кольца	2
14	0002363250	шпилька	2
15	0005602131	кольцо зажимное	2
16	0002393890	шайба контактная	8
17	0002392520	болт 6-гр.	8
24	0008388520	фланец металлич.	2

Наверх

ДАТЧИК ЗАДНЕЙ КРЫШКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008377112	щиток	1
2	0002362000	болт 6-гр.	4
3	0002393870	шайба контактная	4
4	0002361700	гайка 6-гр.	1
4	0002373700	болт 6-гр.	1
4	0002381320	гайка стопорная	1
4	0002393870	шайба контактная	2
5	0008377051	кронштейн	1
6	0008109930	пружина растяжен.	1
7	0002361700	гайка 6-гр.	1
7	0002374420	винт с 6-гр.гол.	1
7	0002393870	шайба контактная	1
8	0000104115	выкл.предельный	1
9	0002361690	гайка 6-гр.	2
9	0002374650	болт 6-гр.	2
9	0002393860	шайба контактная	2
10	0008377082	рычаг	1
11	0009028670	втулка пластмас.	2
12	0002382060	шайба	1
13	0002382340	гайка стопорная	1
14	0002358210	болт 6-гр.	1
15	0002364570	гайка 6-гр.	2
16	0002393910	шайба контактная	1

Наверх

РЕВЕРС, МЕХАНИЧЕСК. - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
15	0008382991	рычаг	1
16	0002143250	винт с 6-гр.гол.	2
17	0002381320	гайка стопорная	2
18	0002355210	болт 6-гр.	1
21	0008388241	anschluss-stueck	1
22	0002439700	винт с цил.гол.	1
23	0008450200	щиток	1

Наверх

ОБВЯЗКА СЕТЬЮ И ШПАГАТОМ - CLAAS ROLLANT 240

ОБВЯЗКА ШПАГАТОМ, УСТРОЙСТВО И УПРАВЛЕНИЕ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008382140	вязание шпагатом	1
1	0002369440	пресс-масленка	1
2	0002374650	болт 6-гр.	4
3	0002393860	шайба контактная	4
4	0008218322	редутор червячный	1
5	0008374851	щиток	1
6	0002393880	шайба контактная	4
7	0002373830	болт 6-гр.	4
8	0000085090	втулка пластмас.	2
9	0008374741	крепление	1
10	0007665460	шпонка призматич.	1
11	0008218333	эксцентрик	1
12	0002351600	кольцо стопорное	1
13	0002361710	гайка 6-гр.	6
13	0002373820	болт 6-гр.	6
13	0002393880	шайба контактная	6
14	0002336890	винт полупотайной	1
14	0002361690	гайка 6-гр.	1
14	0002393860	шайба контактная	1
15	0008223980	накладка	1
16	0002361700	гайка 6-гр.	1
16	0002378540	болт 6-гр.	1
16	0002393870	шайба контактная	1
17	0002378530	заклепка глухая	2
18	0008223990	шина	1
19	0002369420	пресс-масленка	2
20	0008231030	делитель в сб.	1

Наверх

ОБВЯЗКА ШПАГАТОМ, ТОРМОЗ ШПАГАТА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002449641	шарнир угловой	2
2	0002361700	гайка 6-гр.	4
3	0002393870	шайба контактная	2
4	0008218530	штанга нажимная	1
5	0008108240	вкладыш подшипн.	2
6	0002351600	кольцо стопорное	4
7	0008195752	ушко для шпагата	2
8	0008221981	тормоз шпагата	1
9	0008221730	пружина сжатия	1
10	0002351530	кольцо стопорное	1
11	0002154690	шайба опорная	3
12	0000085090	втулка пластмас.	2
13	0008218440	рычаг	1
14	0006100490	пружина растяжен.	1
15	0007530631	крюк прицепной	1
16	0002355260	болт 6-гр.	2
16	0002381320	гайка стопорная	2
16	0002393870	шайба контактная	4
17	0008218481	рычаг угловой	1
18	0008374890	кронштейн	1
19	0008214790	трубопровод	1
20	0002361700	гайка 6-гр.	2
20	0002374390	болт 6-гр.	2
20	0002393870	шайба контактная	4
21	0008378320	кронштейн	1
22	0002111130	гайка стопорная	1
22	0002155330	болт 6-гр.	1
22	0002361800	шайба	1
23	0008070592	фильера стальная	2
24	0002393931	шайба контактная	2
25	0002374390	болт 6-гр.	2

Наверх

ОБВЯЗКА ШПАГАТОМ, НАПРАЛЯЮЩАЯ ШПАГАТА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002351510	кольцо стопорное	1
2	0002113682	ролик ходовой	1
3	0002351530	кольцо стопорное	1
4	0002154690	шайба опорная	1
5	0008218352	рычаг	1
6	0006321330	палец	2
7	0002350890	шплинт	2
8	0006295690	головка вилки	2
9	0002361720	гайка 6-гр.	2
10	0008218700	штанга	1
15	0008218881	заправщик шпагата	1
16	0008374473	труба передвижная	2
17	0007530631	крюк прицепной	2
18	0009294560	пружина растяжен.	1
19	0002369420	пресс-масленка	2
20	0000085250	втулка	4
21	0008218573	направляющая шп.п	1
22	0002351600	кольцо стопорное	2
23	0008070592	фильера стальная	2
24	0007213180	шайба распорная	4
25	0008220511	штанга	2
26	0002379570	шайба	2
27	0002393870	шайба контактная	2
28	0002362000	болт 6-гр.	2
29	0008218542	направляющая шп.л	1
30	0002361700	гайка 6-гр.	2
30	0002362000	болт 6-гр.	2
30	0002393870	шайба контактная	2

Наверх

ОБВЯЗКА ШПАГАТОМ, РЕЖУЩЕЕ УСТРОЙСТВО - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008374810	кронштейн	1
2	0008374820	ролик	1
3	0002355250	болт 6-гр.	1
4	0002381320	гайка стопорная	1
5	0008218753	направляющая шпаг	2
6	0008218743	направляющая шпаг	2
7	0008220560	ролик	4
8	0008220540	нож левый	1
9	0002361700	гайка 6-гр.	4
9	0002364420	винт полупотайной	4
9	0002393870	шайба контактная	4
10	0008218771	накладка	2
11	0002361690	гайка 6-гр.	3
11	0002374650	болт 6-гр.	3
11	0002393920	шайба контактная	3
12	0008374910	пластина попер.	1
13	0009294560	пружина растяжен.	2
14	0007530631	крюк прицепной	2
15	0002361690	гайка 6-гр.	4
16	0002368230	шайба	1
16	0002379830	гайка стопорная	1
16	0002380940	болт 6-гр.	1
17	0008220871	упор	1
19	0002361690	гайка 6-гр.	2
19	0002374650	болт 6-гр.	2
19	0002393920	шайба контактная	2
20	0002363960	скоба крепежная	1
21	0008218790	палец	1
22	0000085090	втулка пластмас.	2
23	0008218390	рычаг угловой	1
24	0002154690	шайба опорная	1
25	0002351530	кольцо стопорное	1
26	0008070592	фильера стальная	2
27	0002351600	кольцо стопорное	2
28	0008374832	трос	1
29	0008374843	трос	1
30	0008220550	нож правый	1
31	0002369132	шайба	1
32	0005606970	труба распорная	1
33	0005235162	ролик	1
34	0007215340	шайба распорная	1
35	0008218780	скоба	1
36	0002361710	гайка 6-гр.	1
36	0002393880	шайба контактная	1
36	0008018861	винт полупотайной	1
37	0008374901	щиток	1
38	0002361710	гайка 6-гр.	2
38	0002373820	болт 6-гр.	2
38	0002393880	шайба контактная	2
39	0000104115	выкл.предельный	1

Наверх

ЧИСТИК - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002362000	болт 6-гр.	2
2	0002393931	шайба контактная	2
3	0008371621	щиток	1
4	0008371642	делитель	1
5	0008243901	накладка	2
6	0008243890	планка	2
7	0002374660	болт 6-гр.	12
7	0002379830	гайка стопорная	12
7	0002393860	шайба контактная	12
8	0002362000	болт 6-гр.	2
9	0002374420	винт с 6-гр.гол.	8
9	0002381320	гайка стопорная	8
9	0002393870	шайба контактная	8
10	0002361710	гайка 6-гр.	1
10	0002378440	болт 6-гр.	1
10	0002393880	шайба контактная	1
11	0008371631	уголок	1
12	0008371531	рычаг	1
13	0008079441	пружина растяжен.	1
14	0000000170	пружина сжатия	1
15	0002335770	шайба	1
15	0002378540	болт 6-гр.	1
15	0002381320	гайка стопорная	1
16	0008382410	труба делителя	1

Наверх

ОБВЯЗКА СЕТЬЮ, ТОРМОЗ РУЛОНА СЕТИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008202820	сеть rollatex	0
0	0008202830	сеть rollatex	0
0	0008205380	сеть rollatex	0
0	0008205472	сеть rollatex	0
0	0008382152	кпл.дооборудован.	1
1	0002351380	гайка-барашек	4
2	0008375562	щиток направляющ.	1
2	0008375583	щиток направляющ.	1
3	0008382802	лоток	1
4	0002393880	шайба контактная	4
5	0002375700	болт 6-гр.	2
6	0002330000	болт 6-гр.	2
7	0008374592	рычаг тормозной	1
8	0008371690	пружина растяжен.	1
9	0006135131	рым-болт	1
10	0002361710	гайка 6-гр.	6
11	0002350970	шплинт	2
12	0002343040	шайба	3
13	0008217232	втулка	2
14	0002361710	гайка 6-гр.	2
14	0002393941	шайба контактная	2
14	0005057590	винт полупотайной	2
15	0008375552	скоба	1
15	0008375573	щиток направляющ.	1
16	0008374631	вал разж.кул.кор.	3
16	0008458701	вал разж.кул.кор.	3
17	0008374621	вал разж.кул.дл.	2
17	0008458691	вал разж.кул.дл.	2
18	0002343260	шайба подкладная	2
18	0002355400	болт 6-гр.	1
18	0002379470	гайка стопорная	1
19	0008377020	втулка распорная	1
20	0007510260	рым-болт	2
21	0008379920	кронштейн	1
22	0009603171	пружина растяжен.	1
27	0002361520	шплинт	2
28	0002342890	шайба	2
29	0008375611	уголок	1
30	0008375532	накладка	1
31	0008226270	пружина растяжен.	1
32	0008375591	тормоз сети	1
33	0002361700	гайка 6-гр.	4
33	0002362000	болт 6-гр.	4
33	0002393870	шайба контактная	8
34	0002361700	гайка 6-гр.	4
35	0008205362	сеть rollatex	0
36	0002393941	шайба контактная	1
37	0002361710	гайка 6-гр.	1
37	0002373830	болт 6-гр.	1
37	0002393880	шайба контактная	1
38	0008382820	упор	1
39	0002366990	заклепка глухая	8
40	0008454120	пластина	4
41	0002163500	винт полупотайной	4
41	0002361700	гайка 6-гр.	4
41	0002393870	шайба контактная	4

Наверх

ОБВЯЗКА СЕТЬЮ, УСТРОЙСТВО И ПРИЖИМНОЙ ВАЛЕЦ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	12
1	0002362000	болт 6-гр.	12
1	0002393870	шайба контактная	12
2	0008374563	щиток боковой	1
3	0008374640	кронштейн	1
4	0002375700	болт 6-гр.	6
5	0002393941	шайба контактная	2
6	0008216821	уголок	2
7	0002351550	кольцо стопорное	2
8	0002367520	ш/подш.радиальный	2
9	0008216810	вал	1
10	0008216800	ролик нажимной	1
11	0008216832	щиток	1
12	0002393931	шайба контактная	2
13	0002374390	болт 6-гр.	2
14	0002350890	шплинт	2
15	0008216912	рычаг зажимной	1
16	0008216840	болт с крючком	1
17	0002376022	штифт распорный	1
18	0005001100	пружина сжатия	1
19	0002369132	шайба	1
20	0002361710	гайка 6-гр.	1
21	0008216851	пластина скребка	1
22	0002375700	болт 6-гр.	4
23	0002393880	шайба контактная	4
29	0008374553	щиток боковой	1
30	0008379890	щиток направл.	1
31	0002361700	гайка 6-гр.	2
31	0002362000	болт 6-гр.	2
31	0002393870	шайба контактная	2
32	0008374670	щиток направл.	1

Наверх

ОБВЯЗКА СЕТЬЮ, ВАЛЕЦ И НОЖ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002113681	ролик ходовой	1
2	0002361720	гайка 6-гр.	1
2	0002370430	шайба	1
2	0002375720	болт 6-гр.	1
2	0002393890	шайба контактная	1
3	0008217520	упор	1
4	0002361700	гайка 6-гр.	2
4	0002370690	винт потайной	2
4	0002393870	шайба контактная	2
5	0008216695	щиток загрузочный	1
6	0008216610	валик	1
6	0008428240	валик	1
7	0002351710	кольцо стопорное	2
8	0002351600	кольцо стопорное	2
9	0002351820	кольцо стопорное	2
10	0002358700	ш/подш.радиальный	2
11	0008216671	подшипник	2
12	0008216740	втулка пластмас.	2
13	0008216880	колесо цилиндрич.	1
14	0002427631	кольцо стопорное	1
15	0002339990	болт 6-гр.	1
16	0002335030	винт полупотайной	1
16	0002361700	гайка 6-гр.	1
16	0002393931	шайба контактная	1
17	0008221140	упор	1
18	0002382030	шайба	2
19	0002393860	шайба контактная	12
20	0002160690	винт с 6-гр.гол.	12
21	0008254571	нож	1
21	0008428280	нож	1
22	0008241075	пластина угловая	1
23	0008379861	крюк	1
24	0002417560	talkum	0
25	0000117380	геркон	1
26	0008378241	кронштейн	1
27	0002150310	шайба	4
27	0002372160	гайка 6-гр.	2
27	0002424360	винт с 6-гр.гол.	2
28	0002361690	гайка 6-гр.	2
28	0002374650	болт 6-гр.	2
28	0002393860	шайба контактная	2

Наверх

ОБВЯЗКА СЕТЬЮ, ПРЕДВАРИТЕЛЬНАЯ ЗАТЯЖКА НОЖА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002374380	болт 6-гр.	1
2	0008216520	палец	1
3	0008223430	колесо ступени	1
4	0002363810	шайба	1
5	0006656660	штекер с пружиной	1
6	0002350840	шплинт	1
7	0002370260	шплинт	2
8	0002343180	шайба	1
9	0002369612	штифт распорный	3
10	0002376062	штифт распорный	3
11	0008217070	кольцо установ.	3
12	0002153420	стекло безоп.	1
13	0006088030	кольцо распорное	1
14	0002387790	стекло безоп.	1
15	0002380410	ш/подш.радиальный	2
16	0002338010	кольцо стопорное	1
17	0008216572	колесо цилиндрич.	1
18	0008217081	шайба упорная	2
19	0008384420	штанга нажимная	1
20	0007025060	пружина сжатия	1
21	0002351790	кольцо стопорное	1
22	0008217091	палец	1
23	0002170770	винт с цил.гол.	1
24	0002361710	гайка 6-гр.	1
25	0002342890	шайба	2
26	0008375360	цилиндр пружины	1

Наверх

ВЫБРАСЫВАТЕЛЬ ТЮКА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002111130	гайка стопорная	1
2	0002361800	шайба	1
3	0006540510	пружина сжатия	1
4	0002379830	гайка стопорная	1
4	0002383210	болт 6-гр.	1
5	0008220760	крышка	1
6	0002361700	гайка 6-гр.	2
6	0002362000	болт 6-гр.	2
6	0002393870	шайба контактная	2
7	0008379380	тяга	1
8	0006834360	втулка распорная	1
9	0008379450	кронштейн	1
10	0002342740	шайба	1
10	0002361700	гайка 6-гр.	1
10	0002373700	болт 6-гр.	1
11	0008377815	вращатель обратн.	1
12	0002376810	шплинт	2
13	0008220771	кронштейн	1
14	0000104115	выкл.предельный	1
15	0002361690	гайка 6-гр.	2
15	0002374650	болт 6-гр.	2
15	0002393860	шайба контактная	2
16	0008377860	шайба	6
17	0008377850	узел подшипников.	2
18	0002361710	гайка 6-гр.	1
19	0002394150	болт 6-гр.	1
20	0007203720	шайба	1
21	0007889240	пружина сжатия	1
22	0008231070	шайба	1
23	0008271620	направляющая пруж	1
24	0002370280	шплинт	1
25	0002375902	шайба	1
26	0002393880	шайба контактная	1
27	0002393910	шайба контактная	1
28	0002369570	шайба	1

Наверх

ТОРМОЗ СЕТИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008171300	кронштейн	1
2	0002361700	гайка 6-гр.	2
2	0002374420	винт с 6-гр.гол.	2
2	0002381320	гайка стопорная	2
3	0002361700	гайка 6-гр.	2
3	0002362000	болт 6-гр.	2
3	0002393931	шайба контактная	2
4	0002361700	гайка 6-гр.	2
4	0002374390	болт 6-гр.	2
4	0002393931	шайба контактная	4
5	0008375891	кронштейн	1
6	0008375651	желоб	1
7	0002355220	болт 6-гр.	2
7	0002361700	гайка 6-гр.	2
7	0002393931	шайба контактная	2
8	0002162010	скоба трубная	2
9	0008375631	щиток направляющ.	1
10	0002352431	болт 6-гр.	4
10	0002379830	гайка стопорная	4
10	0002393920	шайба контактная	8
11	0006238890	пружина растяжен.	1
12	0002374660	болт 6-гр.	1
12	0002379830	гайка стопорная	1
13	0008270840	ремень безопасн.	1

Наверх

Отсек двигателя - CLAAS ROLLANT 240

ДЫШЛО - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
4	0002139380	болт 6-гр.	1
5	0002127360	гайка стопорная	4
5	0002141290	винт с 6-гр.гол.	4
5	0002351282	шайба	4
6	0008383253	брус дышла	1
7	0008383263	брус дышла	1
8	0002127360	гайка стопорная	1
9	0008387420	втулка	2

Наверх

СЕРЬГА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005030570	крюк	1
2	0005055840	цепь многозвен.	1
4	0008220894	корпус датчика	1
5	0008249252	втулка	1
5	0008260720	втулка	1
6	0008220894	корпус датчика	1
7	0002392720	кольцо запорное	2
8	0008214942	тяга вильчатая	1
9	0008185972	направляющая пруж	1
10	0008511530	втулка	1
11	0008434920	опора	1
12	0002355330	болт 6-гр.	1
12	0002375920	шайба	1
12	0002379470	гайка стопорная	1
13	0008086982	вилка	1
14	0008383860	петля сцепная	1
15	0008383870	проушина	1
16	0002356532	штифт распорный	1
17	0008383880	шайба	1
18	0008383890	гайка	1
19	0008450920	проушина	1
20	0008511450	втулка	1
21	0002394000	кольцо запорное	1

Наверх

УПОР - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008450722	скобкосшиватель	1
4	0006656660	штекер с пружиной	1
5	0002394480	палец	1
11	0002383680	кнопка сферич.	1
12	0002383670	штифт распорный	1
13	0008451650	рукоятка поворот.	1
14	0002443130	шарикоподшипник	1
15	0002380600	шайба	1
16	0002356652	штифт распорный	1
17	0008451640	шпиндель	1
18	0002440020	штифт распорный	1
19	0008451630	нога	1

Наверх

КОРПУС МАШИНЫ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008385004	часть ходовая	1
1	0008510160	часть ходовая	1
2	0008389761	дверка задняя	1
3	0008372755	пластина подш.лев	1
3	0008372764	пластина подш.пр.	1
4	0002355630	болт 6-гр.	8
4	0002382340	гайка стопорная	8
4	0002393890	шайба контактная	8
5	0008182501	кольцо запорное	2
6	0008182522	фланец	2
7	0002393890	шайба контактная	8
8	0002332440	болт 6-гр.	8
9	0002369440	пресс-масленка	2
12	0008383690	фланец	2
13	0008213900	накладка	1

Наверх

ХОДОВЫЕ КОЛЕСА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002114950	болт 6-гр.	8
1	0002389460	гайка 6-гр.	8
1	0002393910	шайба контактная	8
2	0008377733	шейка оси	1
2	0008377743	шейка оси	1
3	0002356680	штифт распорный	2
4	0008385230	колесо дисковое	2
4	0009458050	обод	2
4	0009601120	колесо дисковое	2
5	0002364470	кольцо пружинное	12
6	0002156150	болт 6-гр.	12
6	0002383020	болт 6-гр.	12
7	0008237250	шина	2
7	0009381381	шина	2
7	0009627000	шина с камерой	2
8	0006734280	кольцо уплотнит.	2
9	0008341410	шайба упорная	2
10	0002359890	роликоподшипник	2
11	0008236922	ступица колеса	2
12	0002359880	роликоподшипник	2
13	0002331100	шайба	1
13	0002342440	шайба	1
14	0002444610	гайка корончатая	2
15	0008236930	колпак защитный	2
16	0006768390	вентиль обода	2
19	0002391321	упор противооткат	1
20	0008081620	скоба	1
21	0008081610	кронштейн	1
22	0002336890	винт полупотайной	2
22	0002358460	гайка-барашек	2
22	0002393860	шайба контактная	2
23	0002159130	гайка 6-гр.заклеп	2
23	0002362000	болт 6-гр.	2
23	0002393870	шайба контактная	2

Наверх

ХОДОВЫЕ КОЛЕСА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002181000	болт 6-гр.	8
1	0002389460	гайка 6-гр.	8
1	0002393910	шайба контактная	8
2	0008516610	ось	1
2	0008516620	ось	1
3	0008584030	болт креп.колеса	12
4	0007623210	кольцо уплотн.	2
5	0007623200	кольцо упорное	2
6	0002359890	роликоподшипник	2
7	0008427720	ступица колеса	2
8	0002436700	роликоподшипник	2
9	0002110740	гайка корончатая	2
10	0002441310	шплинт	2
11	0009332950	колпак колеса	2
12	0008385230	колесо дисковое	2
12	0009458050	обод	2
12	0009601120	колесо дисковое	2
13	0008237250	шина	2
13	0009381381	шина	2
13	0009627000	шина с камерой	2
14	0006768390	вентиль обода	2
15	0002391321	упор противооткат	1
16	0008081620	скоба	1
17	0008081610	кронштейн	1
18	0002358460	гайка-барашек	2
19	0002159130	гайка 6-гр.заклеп	2
19	0002362000	болт 6-гр.	2
19	0002393870	шайба контактная	2

Наверх

ПЛОЩАДКА, ТОЛЬКО ДЛЯ ОБВЯЗКИ СЕТЬЮ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008383462	опора	1
2	0008383441	лестница	1
3	0008109930	пружина растяжен.	1
4	0008383395	держатель левый	1
4	0008383403	кронштейн	1
5	0007912091	настил пола	1
6	0008382851	труба	1
7	0006229810	ручка дверная	2
8	0002374420	винт с 6-гр.гол.	3
8	0002381320	гайка стопорная	3
8	0002393870	шайба контактная	3
11	0002355350	болт 6-гр.	2
12	0002379470	гайка стопорная	2
13	0002334150	винт с цил.гол.	2
13	0002361690	гайка 6-гр.	2
13	0002393860	шайба контактная	2
14	0009678542	держатель провод.	1
15	0002352181	болт 6-гр.	1
15	0002379470	гайка стопорная	1
15	0002393941	шайба контактная	1
16	0008384340	ступенька	1
17	0002159130	гайка 6-гр.заклеп	1
17	0002374420	винт с 6-гр.гол.	1
17	0002393870	шайба контактная	1
18	0002355600	болт 6-гр.	1
18	0002361720	гайка 6-гр.	1
18	0002393890	шайба контактная	2
19	0002361700	гайка 6-гр.	1
20	0006209500	огнетушитель	1
20	0006209510	огнетушитель	1
20	0006209520	огнетушитель	1
20	0006209530	огнетушитель	1
20	0006209540	огнетушитель	1
20	0006209550	огнетушитель	1
20	0006209560	огнетушитель	1
20	0006209570	огнетушитель	1
20	0006209600	огнетушитель	1
21	0002393870	шайба контактная	2
22	0002373700	болт 6-гр.	2

Наверх

ЯЩИК ДЛЯ ШПАГАТА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	4
1	0002362000	болт 6-гр.	4
1	0002393870	шайба контактная	4
2	0008374302	скоба	1
3	0002162010	скоба трубная	2
4	0002352431	болт 6-гр.	4
4	0002361690	гайка 6-гр.	4
4	0002393920	шайба контактная	8
5	0008178201	пружина листовая	2
6	0008258070	накладка	2
7	0008386351	банка для шпагата	1
8	0002362000	болт 6-гр.	2
8	0002379570	шайба	2
8	0002381320	гайка стопорная	2
8	0002393931	шайба контактная	2
9	0002361690	гайка 6-гр.	1
9	0002374660	болт 6-гр.	1
9	0002379830	гайка стопорная	1
10	0006238890	пружина растяжен.	1
11	0008171300	кронштейн	1
12	0002361700	гайка 6-гр.	1
12	0002374420	винт с 6-гр.гол.	1
12	0002381320	гайка стопорная	1
13	0002351600	кольцо стопорное	2
14	0002343690	шайба	2
15	0008070592	фильера стальная	2
18	0002361700	гайка 6-гр.	2
18	0002362000	болт 6-гр.	2
18	0002381320	гайка стопорная	2

Наверх

КАПОТИРОВАНИЕ, ПЕРЕДН. ПРАВ И ЛЕВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006877470	амортизатор рез.	2
2	0008451711	панель	1
3	0002361700	гайка 6-гр.	16
3	0002362000	болт 6-гр.	16
3	0002393870	шайба контактная	16
4	0008451720	кронштейн	1
5	0008451720	кронштейн	1
6	0008451701	панель	1
7	0008451730	кронштейн	1
8	0008451731	кронштейн	1

Наверх

КАПОТИРОВАНИЕ, ПЕРЕДН. СЕРЕДИНА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361690	гайка 6-гр.	2
1	0002379830	гайка стопорная	2
1	0002380940	болт 6-гр.	2
1	0002393860	шайба контактная	2
2	0009230660	пружина растяжен.	2
3	0009008810	крюк рессоры	2
4	0008387150	кожух	1
5	0006464920	элемент упругий	2
6	0002361700	гайка 6-гр.	4
6	0002374420	винт с 6-гр.гол.	4
6	0002379280	гайка 6-гр.	4
6	0002393870	шайба контактная	4
9	0002361690	гайка 6-гр.	4
9	0002374650	болт 6-гр.	4
9	0002393920	шайба контактная	4
10	0006067371	шарнир	2
11	0008382330	пластина дистанц.	4

Наверх

VERKLEIDUNG, AUFSAMMLER, 1,85 M - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0007391631	вал вращающийся	1
2	0007391621	пластина запорная	1
3	0000085230	втулка пластмас.	1
4	0002158990	кольцо запорное	1
5	0008459670	защита	1
6	0005036930	пружина сжатия	1
7	0002368400	шайба	1
8	0002356473	штифт распорный	1
9	0008453190	колпак защитный	1
10	0002111840	патрубок угловой	1
11	0002369122	шайба	2
13	0002333310	гайка накидная	1
14	0006543130	шарнир	2
15	0002361690	гайка 6-гр.	8
15	0002393860	шайба контактная	8
15	0006655641	винт полупотайной	8
16	0002112890	отражатель	1
17	0002379501	заклепка глухая	1
18	0002374640	болт 6-гр.	1
18	0002379830	гайка стопорная	1
18	0002393860	шайба контактная	1
19	0008459690	защита	1
20	0002393870	шайба контактная	5
21	0002362000	болт 6-гр.	5
22	0008361690	уголок	1
23	0002361710	гайка 6-гр.	1
24	0002393880	шайба контактная	1
25	0006486200	палец	1

Наверх

Обшивка, Подборщик, 2,10M U. 1,85M - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008361940	шайба	1
1	0008349970	щиток	1
2	0002361710	гайка 6-гр.	1
3	0002393880	шайба контактная	1
4	0002356473	штифт распорный	1
5	0007391631	вал вращающийся	1
6	0007391621	пластина запорная	1
7	0002362000	болт 6-гр.	7
8	0002393870	шайба контактная	7
9	0008347220	защита	1
10	0008347370	защита слева	1
11	0006486200	палец	1
12	0005036930	пружина сжатия	1
13	0000085230	втулка пластмас.	1
14	0002158990	кольцо запорное	1
15	0008349790	защита	1
17	0008347442	защита слева	1
18	0002112890	отражатель	2
19	0002379501	заклепка глухая	2
20	0006543130	шарнир	2
21	0002361690	гайка 6-гр.	10
21	0002393860	шайба контактная	10
21	0006655641	винт полупотайной	10

Наверх

КАПОТИРОВАНИЕ, ЛЕВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	2
1	0002374420	винт с 6-гр.гол.	2
1	0002393870	шайба контактная	2
2	0002393931	шайба контактная	3
3	0002361690	гайка 6-гр.	4
3	0002374650	болт 6-гр.	4
3	0002393860	шайба контактная	4
4	0002361690	гайка 6-гр.	6
4	0002364750	винт полупотайной	6
4	0002393860	шайба контактная	6
5	0008384791	рама	1
6	0008384531	дверка боковая	1
7	0002361700	гайка 6-гр.	8
7	0002362000	болт 6-гр.	8
7	0002393870	шайба контактная	8
8	0008384773	кронштейн	1
9	0008384750	кронштейн	1
10	0006731390	амортизатор	1
11	0002142330	элемент упругий	1
12	0008386410	уголок	1
13	0002378860	гайка 6-гр.	1
14	0006486200	палец	1
15	0002361700	гайка 6-гр.	1
15	0002374420	винт с 6-гр.гол.	1
15	0002393931	шайба контактная	1
16	0002393880	шайба контактная	1
17	0002361700	гайка 6-гр.	2
17	0002373700	болт 6-гр.	2
17	0002381320	гайка стопорная	2
18	0002342710	шайба	2
19	0007391631	вал вращающийся	1
20	0000085230	втулка пластмас.	1
21	0005036930	пружина сжатия	1
22	0002356450	штифт распорный	1
23	0007391621	пластина запорная	1
24	0002158990	кольцо запорное	1
25	0002361700	гайка 6-гр.	1
25	0002362000	болт 6-гр.	1
26	0006543130	шарнир	2

Наверх

ЩИТОК - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	5
1	0002362000	болт 6-гр.	5
1	0002393870	шайба контактная	5
3	0002361700	гайка 6-гр.	6
3	0002362000	болт 6-гр.	6
3	0002393870	шайба контактная	6
4	0008384950	щиток	1
5	0002366990	заклепка глухая	7
7	0008371931	кронштейн	1
8	0008386180	щиток	1
8	0008388230	щиток	1
9	0002349530	винт полупотайной	1
9	0002361700	гайка 6-гр.	1
9	0002393870	шайба контактная	1
10	0008377680	защита кромок	1

Наверх

КАПОТИРОВАНИЕ, ПРАВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008384541	дверка боковая	1
2	0002342710	шайба	1
3	0002361690	гайка 6-гр.	6
3	0002364750	винт полупотайной	6
3	0002393860	шайба контактная	6
4	0002361700	гайка 6-гр.	2
4	0002373700	болт 6-гр.	2
4	0002393870	шайба контактная	2
5	0002381320	гайка стопорная	2
6	0006543130	шарнир	2
7	0002142330	элемент упругий	1
8	0002361690	гайка 6-гр.	4
8	0002374650	болт 6-гр.	4
8	0002393860	шайба контактная	4
10	0008384804	рама	1
11	0002158990	кольцо запорное	1
12	0000085230	втулка пластмас.	1
13	0002356450	штифт распорный	1
14	0005036930	пружина сжатия	1
15	0002361700	гайка 6-гр.	9
15	0002362000	болт 6-гр.	9
15	0002393870	шайба контактная	9
15	0002393931	шайба контактная	9
16	0007391631	вал вращающийся	1
17	0007391621	пластина запорная	1
18	0006731390	амортизатор	1
19	0002361700	гайка 6-гр.	1
19	0002393870	шайба контактная	1
19	0006100981	винт полупотайной	1
20	0006486200	палец	1
21	0002393880	шайба контактная	1
22	0002378860	гайка 6-гр.	1
23	0008384761	кронштейн	1
24	0008386410	уголок	1
25	0008384781	кронштейн	1
26	0002361700	гайка 6-гр.	2
26	0002362000	болт 6-гр.	2
26	0002393931	шайба контактная	4
27	0002361700	гайка 6-гр.	2
27	0002374420	винт с 6-гр.гол.	2
27	0002393870	шайба контактная	2

Наверх

КАПОТИРОВАНИЕ, ЗАДН. - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361710	гайка 6-гр.	24
1	0002373820	болт 6-гр.	24
1	0002393880	шайба контактная	48
2	0002374390	болт 6-гр.	10
3	0008386160	уголок	1
5	0008386160	уголок	1
7	0002361700	гайка 6-гр.	4
7	0002362000	болт 6-гр.	4
7	0002393870	шайба контактная	4
8	0008385280	щиток правый	1
9	0008385342	защита цепи	1
10	0008385250	щиток левый	1
11	0002393870	шайба контактная	10
12	0008380891	щиток	1
13	0001365030	защита кромок	1

Наверх

КАПОТИРОВАНИЕ, ЗАЩИТА ВАЛЬЦЕВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008385450	кпл.дооборудован.	1
2	0002159130	гайка 6-гр.заклеп	10
2	0002362000	болт 6-гр.	10
2	0002393870	шайба контактная	20
3	0008385311	защита валков	1
4	0008385440	кпл.дооборудован.	1
5	0002159130	гайка 6-гр.заклеп	2
5	0002362000	болт 6-гр.	2
5	0002393870	шайба контактная	2
5	0002393931	шайба контактная	2
6	0002393870	шайба контактная	1
8	0006877470	амортизатор рез.	1
9	0008451381	труба защитная	1
10	0002361700	гайка 6-гр.	4
10	0002373700	болт 6-гр.	4
10	0002393870	шайба контактная	4

Наверх

ГИДРАВЛИКА И ЭЛЕКТРИКА - CLAAS ROLLANT 240

КОМБИНАЦИЯ КЛАПАНОВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000400221	комбинация клап.	1
2	0000394970	маховичок	1
3	0002361710	гайка 6-гр.	1
4	0000393770	ручка поворотная	1
5	0007666100	уплотнение	1
6	0000889690	колпачок	1
7	0000889670	поршень	1
8	0002116890	кольцо уплотнит.	1
9	0006839770	пружина сжатия	1
10	0006560751	игла клапана	1
11	0006071770	корпус клапана	1
12	0002159170	штуцер	3
13	0002158380	кольцо уплотнит.	5
14	0002131960	штуцер	1
15	0000551930	поршень	1
16	0000882480	патрон клапана	1
17	0002119210	кольцо уплотнит.	1
18	0002159220	кольцо уплотнит.	1
19	0000882490	клапан обратный	1
20	0006437050	пружина сжатия	1
21	0006437040	направляющая пруж	1
22	0002130990	винт запорный	1
23	0002390140	шайба установочн.	1
24	0000883060	вставка резьбовая	1

Наверх

КОМБИНАЦИЯ КЛАПАНОВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008453111	блок гидравлич.	1
2	0008454821	кпл.уплотнений	0
3	0000840670	штуцер	5
4	0008454890	патрон клапана	2
5	0008454830	клапан ограничит.	1
6	0008454850	винт	1
7	0008454840	шайба уплотн.	1
8	0008454860	пружина	1
9	0008454870	шарик стальной	1
10	0008454880	поршень	1
11	0002158380	кольцо уплотнит.	5

Наверх

2/3 - РАСПРЕДЕЛИТЕЛЬ С ОБРАТНЫМ КЛАПАНОМ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006313305	клапан	1
2	0002130301	электромагнит	2
3	0002115070	уплотнение	2
4	0009432290	уплотнение	2
5	0002158390	кольцо уплотнит.	2
6	0000882760	вставка	2
7	0002134560	пробка уплотн.	1
9	0000840760	шайба	2
10	0002428130	шар	2
11	0006314791	пружина сжатия	1
12	0002133580	штуцер	2
13	0002355220	болт 6-гр.	1
13	0002361700	гайка 6-гр.	1
13	0002393870	шайба контактная	1
14	0002130980	винт запорный	1
15	0006313800	направляющая пруж	1
16	0006437050	пружина сжатия	1
17	0006725841	клапан обратный	1

Наверх

ГИДРОЦИЛИНДР, ПОДЪЕМА ПОДБОРЩИКА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000844363	гидроцилиндр	1
2	0000872600	поршень	1
3	0002390080	скребок д/грязи	1
4	0002390090	кольцо п-образн.	1
5	0000852300	головка цилиндра	1
6	0000898000	проволока	1
7	0002181800	двойной уплотнитель	1
9	0002394240	кольцо запорное	1
10	0000863041	труба цилиндра	1
11	0008139970	дроссель смонт.	1
12	0002390420	кольцо запорное	1
13	0002390461	зажим шланговый	1
13	0008139980	панель	1

Наверх

ГИДРОЦИЛИНДР, ЗАДНЯЯ КРЫШКА ОТКР. - ЗАКР. - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008450330	кпл.колец уплотн.	2
1	0008451341	гидроцилиндр	2
2	0002369420	пресс-масленка	2
3	0008450311	шатун	2
4	0008450300	головка цилиндра	2
5	0008450320	поршень	2
6	0008450290	труба цилиндра	2
7	0002389870	шайба	4
8	0002356662	штифт распорный	4

Наверх

ЦЕПИ - СМАЗЫВАЮЩИЙ НАСОС - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000894961	втулка амортизат.	1
2	0000894991	соединение резьб.	1
3	0002412070	колпак защитный	1
4	0002158390	кольцо уплотнит.	1
5	0006331130	шарик стальной	1
6	0000888190	пружина сжатия	1
7	0002187300	шайба установочн.	1
8	0002442020	кольцо стопорное	1
9	0000894970	головка	1
10	0002181500	шар	5
11	0002181510	пружина сжатия	5
12	0002182880	штуцер	5
13	0002413831	колпак резьбовой	5
13	0002428170	шар	1
14	0002339410	кольцо запорное	1
15	0002181160	двойной уплотнитель	1
16	0000888170	пружина сжатия	1
17	0000888160	пружина сжатия	1
18	0000866070	труба цилиндра	1
19	0000895830	упор	1
20	0000851281	поршень	1
21	0002181570	двойной уплотнитель	1
22	0002189010	кольцо уплотнит.	1
23	0000855840	днище	1
24	0002158380	кольцо уплотнит.	1
25	0000551620	клапан обратный	1

Наверх

ЦЕПИ - СМАЗЫВАЮЩИЙ НАСОС - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000396451	насос	1
2	0000894991	соединение резьб.	1
3	0002412070	колпак защитный	1
4	0002158390	кольцо уплотнит.	1
5	0006331130	шарик стальной	1
6	0000888190	пружина сжатия	1
7	0002187300	шайба установочн.	1
8	0002442020	кольцо стопорное	1
9	0002181500	шар	5
10	0002181510	пружина сжатия	5
11	0002189630	штуцер	5
12	0000888170	пружина сжатия	1
13	0000888160	пружина сжатия	1
14	0002188240	штифт цилиндрич.	1
15	0000851281	поршень	1
16	0002181570	двойной уплотнитель	1
17	0002189650	кольцо уплотнит.	1
18	0002158380	кольцо уплотнит.	1
19	0000551620	клапан обратный	1

Наверх

ГИДРАВЛИЧЕСКИЙ ФИЛЬТР, СТАНДАРТ-ИСПОЛНЕНИЕ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
17	0008279350	фильтр	1
17	0008382220	устр-во фильтрующ	1
18	0008341840	шланг соединит.	1
19	0002374650	болт 6-гр.	4
20	0002393860	шайба контактная	4
22	0006832540	скоба крепежная	1
23	0002361700	гайка 6-гр.	1
23	0002374420	винт с 6-гр.гол.	1
23	0002393870	шайба контактная	1
24	0008386690	головка	1
25	0008386720	патрубок присоед.	2
26	0008386730	соединитель	2
27	0008340550	вставка фильтра	1
28	0008386740	кольцо уплотнит.	1
29	0008386700	стакан	1

Наверх

HYDR.LEITUNGEN, SCHLEPPERANSCHLUSS, STAN - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002117440	уплотнение	2
0	0002117450	кольцо опорное	2
0	0006072340	пробка пылезащ.	1
0	0006898680	пробка пылезащ.	2
0	0008129900	колпак пылезащ.	1
1	0001365030	защита кромок	0
2	0002112390	скоба трубная	1
3	0008341840	шланг соединит.	1
4	0008195152	шланг соединит.	1
5	0002386930	патрубок угловой	1
6	0008279350	фильтр	1
7	0002386930	патрубок угловой	1
8	0008195152	шланг соединит.	1
9	0002150830	скоба трубная	1
10	0008454960	колпак пылезащ.	1
11	0008129890	штепсель соедин.	2
12	0002114360	уплотнение	4
13	0002146540	колпак резьбовой	2
14	0002387190	адаптер редукц.	2
15	0002393710	штуцер	2
16	0006898660	втулка соединит.	2
17	0007233981	трубопровод	2
18	0002394790	адаптер редукц.	2
19	0002387070	патрубок	2
20	0002381320	гайка стопорная	1
21	0002374420	винт с 6-гр.гол.	1
22	0006072991	втулка соединит.	1
23	0007568150	шайба	1

Наверх

ГИДРОПРОВОДЫ, МАНОМЕТР - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008387870	манометр	1
2	0000591470	соединение резьб.	1
3	0002387880	патрубок угловой	1
4	0002365021	кольцо пружинное	3
4	0002372280	гайка 6-гр.	3
4	0002420280	винт с цил.гол.	3
5	0008453080	трубопровод	1
6	0002361700	гайка 6-гр.	2
6	0002374390	болт 6-гр.	2
6	0002393870	шайба контактная	2
7	0008213900	накладка	1
8	0006836580	опорна резиновая	1
9	0006832540	скоба крепежная	1
10	0002381320	гайка стопорная	1
11	0002378560	болт 6-гр.	1
12	0002144500	винт с цил.гол.	3
12	0002361700	гайка 6-гр.	3
12	0002393870	шайба контактная	3
13	0000097111	панель	1
14	0000400220	комбинация клап.	1
14	0008453111	блок гидравлич.	1
14	0008512900	блок клапанов	1
15	0002394790	адаптер редукц.	1
16	0002160480	соединение резьб.	1
17	0001365030	защита кромок	1
18	0002144680	патрубок с 2 отв.	1

Наверх

ГИДРОПРОВОДЫ, МАНОМЕТР - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008387870	манометр	1
2	0000591470	соединение резьб.	1
3	0002387880	патрубок угловой	1
4	0002365021	кольцо пружинное	3
4	0002372280	гайка 6-гр.	3
4	0002420280	винт с цил.гол.	3
5	0008453080	трубопровод	1
6	0002361700	гайка 6-гр.	2
6	0002374390	болт 6-гр.	2
6	0002393870	шайба контактная	2
7	0008213900	накладка	1
8	0006836580	опорна резиновая	1
9	0006832540	скоба крепежная	1
10	0002381320	гайка стопорная	1
11	0002378560	болт 6-гр.	1
12	0002144500	винт с цил.гол.	3
12	0002361700	гайка 6-гр.	3
12	0002393870	шайба контактная	3
13	0000097111	панель	1
14	0008453111	блок гидравлич.	1
15	0002394790	адаптер редукц.	1
16	0002160480	соединение резьб.	1
17	0002007060	защита кромок	1
18	0002144680	патрубок с 2 отв.	1

Наверх

HYDRAULIKLEITUNGEN, PICKUP-AUSHEBUNG - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0006313305	клапан	1
2	0006671050	шланг соединит.	1
3	0002114360	уплотнение	1
4	0002388900	штуцер г-образный	2
5	0008195152	шланг соединит.	1
6	0002386930	патрубок угловой	2
7	0002355220	болт 6-гр.	1
7	0002361700	гайка 6-гр.	1
7	0002393870	шайба контактная	1
8	0008129890	штепсель соедин.	1
9	0008129900	колпак пылезащ.	1
17	0002361700	гайка 6-гр.	1
17	0002373400	болт 6-гр.	1
17	0002393870	шайба контактная	1
18	0006722090	скоба крепежная	1
19	0006836590	опорна резиновая	1
20	0002150830	скоба трубная	1
21	0002381320	гайка стопорная	1
22	0002374420	винт с 6-гр.гол.	1

Наверх

Гидропроводы, Монтажная плита - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002361700	гайка 6-гр.	4
1	0002362000	болт 6-гр.	4
1	0002393931	шайба контактная	4
2	0008373245	пластина монтажн.	1

Наверх

ГИДРОПРОВОДЫ, ЗАДНЯЯ КРЫШКА ПРАВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008373120	шланг соединит.	1
2	0002386930	патрубок угловой	2
3	0000801020	шланг соединит.	1
6	0008373380	трубопровод	1
7	0002392800	штуцер г-образный	1
10	0008373140	трубопровод	1
11	0002387940	патрубок угловой	1
12	0008254950	кран с шар.проб.	2
13	0002374420	винт с 6-гр.гол.	1
14	0006331090	кнопка сферич.	1
15	0008254961	накладка	1
17	0002361690	гайка 6-гр.	2
17	0002380940	болт 6-гр.	2
17	0002393860	шайба контактная	4
18	0008373270	уголок	1
19	0002361700	гайка 6-гр.	2
19	0002362000	болт 6-гр.	2
19	0002393931	шайба контактная	2
22	0002392650	патрубок т-обр.	1
23	0002160930	соединение резьб.	2
24	0002388900	штуцер г-образный	1

Наверх

ГИДРОПРОВОДЫ, ЗАДНЯЯ КРЫШКА ПРАВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008452141	шланг соединит.	1
2	0008454900	шланг соединит.	1
3	0002394790	адаптер редукц.	1
4	0002160480	соединение резьб.	1
5	0002144680	патрубок с 2 отв.	1

Наверх

ГИДРОПРОВОДЫ, ЗАДНЯЯ КРЫШКА ЛЕВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008383170	шланг соединит.	1
2	0008383160	шланг соединит.	1
3	0002362130	болт 6-гр.	7
4	0002393870	шайба контактная	7
5	0006722090	скоба крепежная	7
6	0006836590	опорна резиновая	7
8	0002386930	патрубок угловой	1

Наверх

ГИДРОПРОВОДЫ, ЗАДНЯЯ КРЫШКА ЛЕВ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002114890	уплотнение	1
1	0002392800	штуцер г-образный	1
2	0002394790	адаптер редукц.	1
3	0002387880	патрубок угловой	1
4	0002160480	соединение резьб.	1
5	0006898450	шланг соединит.	1
6	0002386930	патрубок угловой	1
7	0006977980	лента для кабеля	1

Наверх

СМАЗКА ЦЕПЕЙ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0002019710	шланг изолирующий	1
1	0002361700	гайка 6-гр.	2
1	0002362000	болт 6-гр.	2
1	0002393870	шайба контактная	2
2	0008212630	уголок	1
3	0008189290	трубопровод	1
4	0002156330	колпак защитный	1
5	0008189410	пробка фильтр.	1
6	0008189060	колпачок	1
7	0008189070	гайка	1
8	0001474560	выключатель масл.	0
8	0001474570	выключатель масл.	0
8	0008189400	фильтр-сушилка	1
9	0006903230	маслопровод	1
10	0004085520	зажим шланговый	2
11	0008374421	шланг	1
12	0008385480	накладка	2
13	0002361700	гайка 6-гр.	1
13	0002362130	болт 6-гр.	1
13	0002393870	шайба контактная	1
14	0002113900	скоба зажимная	1
14	0002140450	скоба трубная	1
15	0000396451	насос	1
15	0000894961	втулка амортизат.	1
15	0008234082	насос масляный	1
16	0008383150	шланг соединит.	1
17	0008384250	кронштейн	1
18	0008234041	кронштейн	1
19	0002111840	патрубок угловой	5
20	0002369122	шайба	0
21	0004086130	кольцо ножевое	0
22	0008189440	щетка смазочная	5
23	0002333310	гайка накидная	0
24	0002394290	втулка вставная	1
25	0008384240	кронштейн	1
27	0008129910	скоба трубная	1
28	0002154110	скоба трубная	1
29	0002361690	гайка 6-гр.	3
29	0002374660	болт 6-гр.	3
29	0002393860	шайба контактная	3
30	0002156120	скоба трубная	1
31	0007556460	лента для кабеля	0
32	0008385490	накладка	1
33	0002331050	шайба	1
34	0002361700	гайка 6-гр.	1
34	0002362000	болт 6-гр.	1
34	0002393870	шайба контактная	1
35	0008454980	уголок	1
36	0002374660	болт 6-гр.	2
36	0002393860	шайба контактная	2
37	0008454920	поршень	1

Наверх

СМАЗКА ЦЕПЕЙ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002019710	шланг изолирующий	1
1	0008189290	трубопровод	1
2	0008385480	накладка	1
3	0007556460	лента для кабеля	0
4	0008385490	накладка	1
5	0000396451	насос	1
5	0000894961	втулка амортизат.	1
6	0008383150	шланг соединит.	1
7	0002361700	гайка 6-гр.	1
7	0002362000	болт 6-гр.	1
7	0002393870	шайба контактная	1
8	0002378710	лента для кабеля	2
9	0002394290	втулка вставная	0
10	0002333310	гайка накидная	0
11	0004086130	кольцо ножевое	0
12	0002369122	шайба	0
13	0002111850	патрубок т-обр.	0
14	0002111840	патрубок угловой	2
15	0008189440	щетка смазочная	2
16	0008384250	кронштейн	1

Наверх

ЭЛЕКТР. УПРАВЛЕНИЕ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008210420	уголок	1
1	0008350740	сигнал звуковой	1
2	0000106170	корпус	1
3	0008350312	управление дист.	1
4	0008350341	переключатель	1
5	0000109840	выключатель повор	1
6	0000116750	шайба	1
6	0002342270	шайба	1
7	0000117540	выключатель красн	1
8	0001778630	лампа накаливания	1
9	0008220690	кнопка нажимная	1
10	0008350321	кабель	1
11	0002124340	штепсель соедин.	1
12	0007108380	крюк прицепной	1
13	0009813400	кронштейн	1
14	0009813410	уголок	1
15	0002351380	гайка-барашек	2
15	0002364380	винт полупотайной	2
15	0002393870	шайба контактная	2

Наверх

ПОДКЛЮЧЕНИЕ К ТРАКТОРУ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008350312	управление дист.	1
2	0008350253	кпл. кабелей	1
3	0002119921	корпус втулки	1
4	0000104115	выкл.предельный	1
5	0006836580	опорна резиновая	2
6	0006832540	скоба крепежная	2
8	0002378560	болт 6-гр.	1
8	0002381320	гайка стопорная	1
8	0002393870	шайба контактная	1
9	0002124340	штепсель соедин.	1
10	0002350161	винт с цил.гол.	2
10	0002364901	кольцо пружинное	2
10	0002372160	гайка 6-гр.	2
12	0002124350	розетка	1
13	0002135730	розетка	1
14	0006583601	розетка	1
15	0000117061	кабель	1
16	0008184880	кпл. кабелей	1
17	0000131510	хомут кабельный	1
18	0002364901	кольцо пружинное	3
18	0002372160	гайка 6-гр.	3
18	0002420470	винт с цил.гол.	3

Наверх

ОБОРУДОВАНИЕ ТРАКТОРА, ПОДВОД НАПРЯЖЕНИЯ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0000117080	кпл. кабелей	1
2	0000117050	кабель	1
3	0000117070	кронштейн	1
4	0002135730	розетка	1
5	0002350161	винт с цил.гол.	2
5	0002372160	гайка 6-гр.	2
5	0002393860	шайба контактная	2
6	0002154620	держатель предохр	1
7	0002339000	вставка плавкая	1

Наверх

ЭЛЕКТРИКА, ДАТЧИК ЗАДНЕЙ КРЫШКИ, ОБВЯЗКА ШПАГАТОМ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002117600	разъём кругл.	1
2	0002117850	корпус штепселя	1
3	0008350300	кпл. кабелей	1
4	0000131520	хомут кабельный	4
5	0008129910	скоба трубная	1
6	0002361700	гайка 6-гр.	1
6	0002362000	болт 6-гр.	1
6	0002393870	шайба контактная	1
7	0000131540	хомут кабельный	2
8	0002117510	корпус розетки	1
9	0000131500	хомут кабельный	1
10	0002119921	корпус втулки	2
11	0000104115	выкл.предельный	2
12	0008377131	держатель модульн	1
13	0008350237	модуль	1
14	0002351311	кольцо пружинное	1
14	0002361690	гайка 6-гр.	1
14	0002374640	болт 6-гр.	1
15	0000507240	диод	1
15	0002118150	цоколь реле	1
15	0007440711	реле дистанц.	1
15	0008208280	варистор	1
16	0008350253	кпл. кабелей	1
17	0001774601	уплотнение	2
17	0006281990	штепсель приборный	2
18	0008377143	щиток	1

Наверх

ЭЛЕКТРИКА, ВЫБРАСЫВАТЕЛЬ ТЮКА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008350253	кпл. кабелей	1
2	0000131540	хомут кабельный	2
3	0000104115	выкл.предельный	1
4	0002119921	корпус втулки	1

Наверх

ЭЛЕКТРИКА, ОСВЕЩЕНИЕ ЗАДН. - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0008350300	кпл. кабелей	1
2	0002361700	гайка 6-гр.	1
2	0002362000	болт 6-гр.	1
2	0002393870	шайба контактная	1
3	0008129910	скоба трубная	1
4	0000131530	хомут кабельный	0
5	0008350253	кпл. кабелей	14
6	0002378710	лента для кабеля	0

Наверх

ОСВЕЩЕНИЕ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0002449820	лампа накаливания	2
2	0002335460	лампа накаливания	4
3	0009689970	фонарь ном.знака	1
4	0002364901	кольцо пружинное	4
4	0002372160	гайка 6-гр.	4
4	0002420440	винт с цил.гол.	4
5	0002379501	заклепка глухая	2
6	0002112890	отражатель	2
7	0002361690	гайка 6-гр.	4
7	0002374660	болт 6-гр.	4
7	0002393860	шайба контактная	4
8	0008219440	щиток д/номер.зн.	1
9	0002379501	заклепка глухая	2
10	0008110150	отражатель	2
12	0009689980	фонарь габаритный	1
13	0002361690	гайка 6-гр.	1
13	0002393860	шайба контактная	1
13	0002429020	винт с цил.гол.	1
14	0002362000	болт 6-гр.	1
14	0002393870	шайба контактная	1
15	0008386600	уголок из жести	1
16	0008110150	отражатель	1

Наверх

ОБЗОР - CLAAS ROLLANT 240

НАКЛЕЙКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005160250	наклейка	2
2	0005160500	наклейка	4
3	0005160390	наклейка	4
4	0005148951	наклейка	1
5	0005148461	наклейка	1
6	0005160470	наклейка	2
7	0005160550	наклейка	2
8	0005160560	наклейка	2
9	0005149461	наклейка	1
10	0005162540	наклейка	2
11	0005144740	наклейка	1
12	0005148040	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005148060	наклейка	1
2	0005163261	наклейка	1
3	0008453710	наклейка	1
5	0005163170	наклейка	1
6	0005163220	наклейка	1
7	0005148980	наклейка	1
8	0005145840	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005151921	наклейка	1
1	0005151942	наклейка	1
2	0005162290	наклейка	1
3	0008379940	наклейка	1
4	0005151650	наклейка	1
5	0005143730	наклейка	1
6	0005141963	наклейка	2
7	0005151660	наклейка	1
8	0005145100	наклейка	0
9	0005147870	наклейка	1
10	0009241121	картинка перевод.	0
11	0005147360	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005145840	наклейка	2
2	0009309391	наклейка	1
3	0005142900	наклейка	1
4	0005147280	наклейка	1
5	0005141641	наклейка	2
6	0005144900	наклейка	1
7	0005152120	наклейка	1
8	0005153770	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005153870	наклейка	1
2	0005151640	наклейка	1
3	0005151530	наклейка	1
4	0005144460	наклейка	1

Наверх

НАКЛЕЙКИ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0004362350	наклейка	2
2	0004362450	наклейка	2
3	0004362301	наклейка	1
3	0004362311	наклейка	1
4	0004360790	наклейка "claas"	1
5	0005144440	наклейка	1
6	0005154080	наклейка	1
7	0009695801	картинка перевод.	1

Наверх

НАКЛЕЙКА США - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0009559172	наклейка	1
2	0005148481	наклейка	1
3	0005144242	наклейка	1
4	0005149580	наклейка	4
5	0005145570	рефлектор	2
6	0005141551	наклейка	1
7	0005148472	наклейка	1
8	0005144232	наклейка	2
9	0005145532	наклейка	2
10	0005149590	наклейка	2
11	0005145451	наклейка	9
12	0005145511	наклейка	7

Наверх

НАКЛЕЙКА США - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005153980	наклейка	2
2	0005154000	наклейка	4
3	0005154020	наклейка	5
4	0005149610	наклейка	2

Наверх

НАКЛЕЙКА ШВЕЦИЯ - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
1	0005143290	наклейка	2
2	0005143280	наклейка	2
3	0005143260	наклейка	1
4	0005143270	наклейка	1

Наверх

КОМПЛЕКТ ИНСТРУМЕНТА - CLAAS ROLLANT 240

№ поз.	Каталожный номер	Название	К-во на схеме
0	0008210613	пакет с инструм.	1
0	0008320111	кпл.инструмента	1
0	0008382901	пакет с инструм.	1
0	0008382930	клапан воздушный	1
0	0008382970	винт срезной	1
0	0008456140	кпл.инструмента	1
0	0008515380	пакет с инструм.	1
0	0008515390	кпл.инструмента	1
1	0009305520	ящик инструмент.	1

Наверх
